Подключение двойной телефонной розетки: Как подключить телефонную розетку к телефонному кабелю: схема

Содержание

Как подключить телефонную розетку. Правильно подключаем телефонную розеткуИнформационный строительный сайт |

С помощью телефонной розетки подключение телефона и его замена производится намного проще, чем без нее. Существует несколько разновидностей телефонных розеток, которые различаются способами их подключения. О том как подсоединить телефонную розетку рассмотрим далее.

Телефонная розетка — характеристика и разновидности

Телефонная розетка представляет собой слаботочную розетку, основным назначением которой выступает подключение к кабелю проводного и беспроводного аппарата к сети телефонного назначения.

Телефонные розетки способные соединять не только телефоны, но производят соединение модемов, факсов и мини АТС.

Телефонная розетка бывает одноразъемной и многоразъмной. Второй вариант предполагает подключение к одной розетке нескольких приборов одновременно.

Среди разнообразия коннекторов для телефонной розетки, следует выделить несколько их разновидностей:

  •  RJ 11 — с наличием двух проводов.
    Рекомендуется для использования в телефонии при подключении телефонного аппарата к телефонной линии линейного типа.
  • RJ 14 — имеет четыре провода и четыре контакта. Данный тип коннектора подходит под большинство телефонов. Чтобы подключить одну телефонную линию в помещении, требуется использовать контакты под номером три и два. Если подключение происходит в помещении офиса, где требуется несколько телефонных линий, то применяется контакт №1 и 4. При наличии телефонной розетки накладной подключение телефонной линии происходит с помощью двух контактов зеленого и красного цветов, расположенных посередине коннектора.
  • RJ 25 — имеет три пары контактов. Данный вариант не подходит для самостоятельного подключения и требует присутствия специалиста в области телефонии. Коннектор осуществляет подключение третьего и четвертого контактов.

  • RJ 9 — основной функцией данного коннектора выступает соединение телефона с телефонной трубкой.
  • РТШК 4 — телефонные розетки советского происхождения, характеризуется наличием четырех контактов и ключа, устаревшего типа.
    Данный тип розетки предполагает подключение телефона с помощью неразъемного способа при применении коробки отводного типа. Если в помещении присутствует несколько таких розеток, то они образуют небольшую цепь, для замыкания которой используется конденсат.

Любой из вышеперечисленных типов розетки предполагает установку в него телефонного кабеля, которые имеют одинаковые размеры и штекеры, а различаются всего лишь значением количества контактов.

Учтите, что общепринятая телефонной розетки схема подключения предполагает установку одной телефонной линии с применением контактов, имеющих красный или зеленый цвет.

Чтобы подключить телефонную розетку в помещении рекомендуется применять провод с двухжильным сечением. При осуществлении данного процесса в общественных местах в виде офисов используются и трех и шестижильные кабеля.

Как подключить телефонную розетку скрытым способом

Чтобы осуществить проведение данного процесса потребуется наличие:

  • скрытой розетки;
  • перфоратора с наличием коронки для кирпичных поверхностей;
  • крепежных элементов;
  • бокорезов или другого устройства, помогающего деизолировать провода;
  • тестера или мультиметра;
  • отверток.

При подключении розетки со крытой установкой первым делом необходимо провести телефонный кабель к месту монтажа розетки. Кабель проводят по поверхности плинтуса, штробы или специального канала для телефонных коммуникаций.

Инструкция по подключению телефонной розетки:

  • Сначала необходимо подобрать насадку, для установки на перфоратор. Ее диаметр должен равняться диаметру устанавливаемой коробки.

  • С помощью карандаша начертите место для установки телефонной розетки, а затем перфоратором проделайте отверстие в стене.
  • Произведите установку коробки на стену, зафиксируйте ее с помощью саморезов с дюбелями.
  • С помощью острого предмета отрежьте часть телефонного кабеля таким образом, чтобы оставить небольшой запас, укладываемый в коробку, его длина не должна превышать десяти сантиметров.
  • Произведите подключение кабеля, а установленный корпус розетки разместите в коробке и зафиксируйте при помощи распорных винтов.
  • Приступите к установке внешней рамы и накладки.

Предлагаем подробнее изучить рекомендации по подсоединению кабелей в телефонной розетке RJ 11, RJ 12. Первый тип розетки распространен в телефонной сети стандартного типа, а второй — хорошо подходит для подключения телефонных аппаратов, которые работают в офисах или других общественных местах с большой нагрузкой на телефонию.

Данные типы розеток содержат от 2 до 4 контактов, которые имеют вид небольшой вилки, выполненной из металла, именно между ними заглубляют кабельные жилы. Подключение телефонного аппарата происходит к контактам центрального расположения. Чтобы установить такие розетки требуется наличие специального оборудования — кроссировочного ножа. Хотя, при наличии определенного опыта и желания, данная процедура вполне выполнима при помощи обычного канцелярского ножа.

Подключение розетки к кабелю состоит из таких действий:

  • снятие внешней оплетки кабеля на расстоянии до пяти сантиметров;
  • расправление всех жил кабеля, их может быть от двух до шести;
  • укладка жил в пазы и их заглубление с помощью специального инструмента или канцелярского ножа;
  • обеспечение контакта между телефонным кабелем и розеткой.

Особенности проведения монтажа телефонной розетки

Перед самостоятельной установкой телефонной розетки следует предварительно подготовить инструменты и материалы в виде розетки, мультиметра и специального приспособления с помощью которого осуществляется снятие изолирующего слоя проводов.

Осуществляя выбор телефонной розетки, учтите, что модели РШТК уже устаревшие и практически не используются, так как не совместимы с современными телефонами. Чтобы осуществить их подключение потребуется наличие кабеля с сечением около 0,3х0,3 мм.

Перед монтажом телефонной розетки современного типа следует предварительно изучить все типы телефонных розеток и выбрать самый оптимальный вариант для своего аппарата.

Начинайте подключение телефонной розетки с принятия мер безопасности, которые помогут обезопасить вас в работе. Прежде всего наденьте резиновые перчатки, они помогут предотвратить поражение электротоком. С помощью бокорезов, снимите изоляционный слой с телефонного кабеля, побеспокойтесь об отсутствии насечки на поверхности каждой жилы, так как именно эти места очень уязвимы к поломке.

Процесс установки телефонной розетки зависит от типа выбранного аппарата. Хотя существуют и общие стандарты, которые гласят, что красный цвет провода обозначает положительный провод, а зеленый — отрицательный. Кроме этого, для определения полярности используются тестеры.

Перед установкой телефонной розетки накладной следует побеспокоиться о наличии крепежей, стандартный вид которых представляет собой двухсторонний скотч для фиксации розетки на стене. Перед закрытием крышки розетки рекомендуется провести предварительную проверку телефона на наличие дефектов в работе.

Установка скрытой розетки практически ничем не отличается от монтажа накладной. Единственная разница состоит в способе крепления и в проведении телефонного провода, который при скрытом монтаже располагается в определенном месте для коммуникаций.

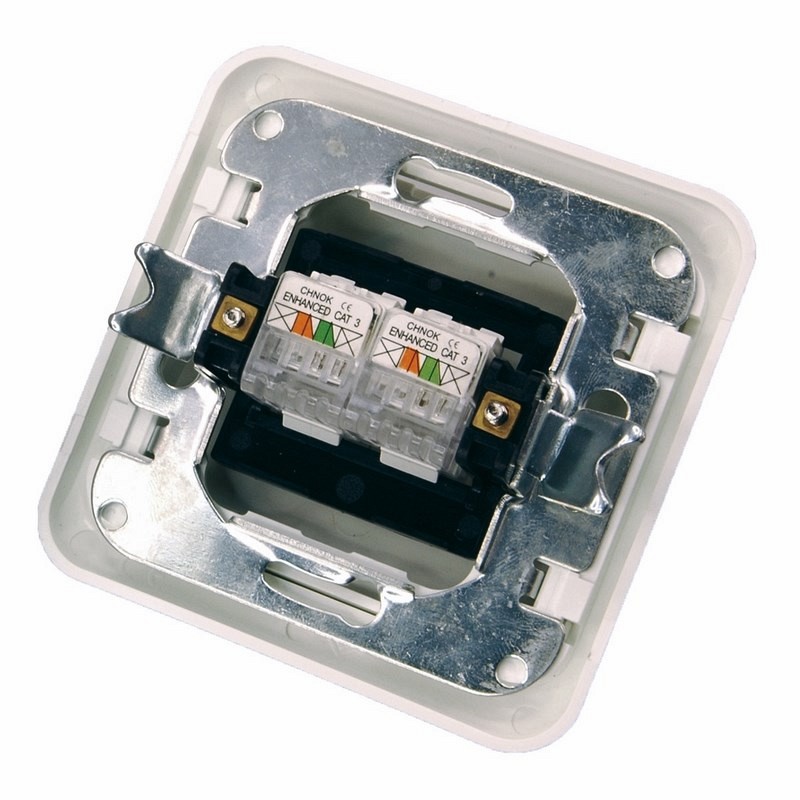

Розетка телефонная двойная — особенности установки

Среди основных видов телефонных розеток следует выделить:

  • универсальные;
  • встраиваемые;
  • наружные или евро розетки;
  • розетки старых образцов.

Различают данные типы розеток в соотношении с внешним видом, методами установки, местом расположения, хотя схема их подключения остается практически неизменной.

Любой из этих видов розеток бывает как двойным, так и одинарным. Кроме этого, существуют розетки, которые способны подключить к себе более двух телефонных аппаратов, но они практически не востребованы для установки в частных домах или квартирах.

Если в здании присутствует два телефонных аппарата, то используется двойная телефонная розетка.

Установка двойной телефонной розетки практически ничем не отличается от установки одинарной. Единственное отличие — количество проводов для подключения кабеля.

И в завершении процесса установки розетки следует установить два кабеля, чтобы обеспечить параллельную работу двух телефонных аппаратов.

Рекомендации по монтажу телефонных розеток

Телефонная евро розетка называется еще наружной. Она состоит из четырех контактов, к которым подсоединяют провода. Данный тип розеток характеризуется простотой выполнения и легкостью установки. Такие розетки являются универсальными и подходят практически под все типы телефонных аппаратов.

Отличие встраиваемых розеток от предыдущего типа состоит в более сложной конструкции и в способе, с помощью которого подсоединяются провода. Кроме этого, некоторые типы розеток различаются в соотношении с объемом.

В большинстве случаев, телефонные розетки характеризуются наличием двух контактов, так как телефонный кабель также имеет две жилы или два провода, подключаемых к ним.

Стандартная телефонная розетка использует два контакта центрального назначения, которые обозначают цифрами три и четыре.

Случается, что на поверхности розетки нумерация отсутствует, в таком случае, требуется произвести соединение телефонного провода с контактами и проверить работоспособность телефона, если он работает, то подключение розетки выполнено правильно.

Цвета проводов, означающих положительный контакт в соотношении с современной цветовой маркировкой:

  • зелено-белый;
  • оранжево-белый;
  • сине-белый.

Отрицательные провода, по современной маркировке:

  • синего;
  • зеленого;
  • оранжевого цвета.

Увы, в некоторых случаях приходится устанавливать телефонные розетки старого образца, чтобы определить тип провода воспользуйтесь рекомендациями:

  • оранжевый, черный и зеленый провода обозначают плюс;
  • красный, желтый и синий — минус.

Согласно немецкой цветовой маркировке положительный кабель обозначен:

  • розовым;
  • зеленым;
  • коричневым цветом.

А отрицательный:

  • желтым;
  • серым;
  • белым.

Среди основных типов коннекторов выделяют следующие:

Они имеют одинаковый принцип работы и различаются лишь количеством проводов, которые возможно к нем подключить. К первому варианту подключают два провода, ко второму четыре, а к третьему — шесть.

Обычный стандартный домашний телефон способен работать с помощью коннектора с двумя проводами для подключения. Хотя в большинстве случаев, используют второй вариант с четырьмя проводами, чтобы осуществить подключение телефона к центральным контактам. К остальным двум контактам возможен вариант подключения дополнительной телефонной линии.

Кроме этого при подключении телефонной розетки следует обращать внимание на полярность. Хотя при подключении некоторых устройств, она не имеет значения. Существуют телефоны, которые требуют соблюдения полярности, поэтому если после подключения розетки возникают проблемы в работе телефонного аппарата, попробуйте поменять провода местами.

При возникновении необходимости в подключении нескольких телефонных розеток, их соединение происходит с помощью перемычек, которые делают в межконтактном пространстве.

Как выбрать телефонную розетку

Самым привлекательным внешним видом отличаются встраиваемые телефонные розетки. Они остаются практически незаметными, при правильном подборе отделки розетки. Хотя времени на установку такой розетки потребуется больше, и при необходимости в ее ремонте, будет повреждена отделка стен.

Розетка универсальная телефонная сочетает в себе несколько разъемов, позволяющих установить в нее телефонный провод как нового, так и старого образца.

Чтобы подключить к розетке несколько телефонных аппаратов следует приобрести двойную телефонную розетку.

Предлагаем ознакомиться с основными производителями телефонных розеток:

1.  Legrand — довольно популярный тип телефонных розеток, отличающихся высоким качеством и долговечностью работы. Большинство моделей имеют удобную и стильную форму, существует многообразие расцветок, которые подойдут под любую расцветку интерьера. Кроме этого, еще одним качеством данных телефонных розеток является безопасность в использовании телефонного оборудования. Данное условие способен обеспечить минимизированный сигнал, который уменьшает напряжение в розетке.

Для подключения данного типа розетки следует выполнить такие действия:

  • зачистить провод кабеля;
  • соединить его с проводами красного и зеленого цветов розетки;
  • проверить телефон на работоспособность.

2.  “Вико” — телефонные розетки встраиваемого и наружного типа. Они бывают двух видов:

  • одинарного;
  • комбинированного.

Второй вариант предполагает наличие двух посадочных гнезд на наружной стороне и четырехпарного разъема внутри розетки. Данные розетки позволяют осуществлять не только подключение телефона, но и интернет кабеля.

Для подключения комбинированной розетки “Вико” осуществите ряд действий:

  • разберите розетку и с внешней стороны найдите устройство в виде клеммника;
  • зачистите провода для телефонного и интернетного кабелей;
  • соедините эти два кабеля в соотношении с цветовыми жилами;
  • установите провода в устройство клеммника;
  • зажмите его и поставьте на место в розетке;
  • проверьте телефон и интернет на отсутствие ошибок в работе.

Как подключить наружную телефоннную розетку и как подключить двойную розетку для телефона самостоятельно

Как подключить розетку для телефона: советы специалистов

В нынешнее время все большую популярность набирают мобильные телефоны и уже трудно найти людей, у которых их бы не было. Тем не менее, стационарные телефонные аппараты все еще популярны и необходимы. Подключение телефонной розетки значительно снижает возможности разрыва телефонного провода, уменьшает число видимых проводов и облегчает подключение телефонного аппарата к сети.

Среди всего разнообразия телефонных розеток следует выделить два их больших подвида:

  • Розетки внешние
  • Розетки с внутренней разводкой

Основные отличия этих розеток заключаются в том, что внешние розетки приклеиваются непосредственно на стену или пол при помощи специальной клейкой ленты, а розетки с внутренней разводкой располагаются прямо в стене. Не смотря на эти различия принцип подключения этих розеток абсолютно идентичен.

При необходимости подключить телефонную розетку самому, никак не обойтись без:

  • Провода с двумя жилами и поперечным сечением 0.3 – 0.5мм.
  • Устройства для снятия проводной изоляции (если аккуратно, то можно использовать обычный кухонный нож и плоскогубцы)
  • Отвертки
  • Тестера для электросети или мультиметра
  • Защитных резиновых перчаткок.

Как подключить телефонную розетку RJ11.

Нынешние телефонные розетки имеют миниатюрный размер, могут выпускаться в различных цветах и оттенках.
Схема подключения телефонной розетки такой конфигурации следующая:

  • На первом этапе следует предпринять меры предосторожности в виде одевания резиновых перчаток. Делается это из-за того, что напряжение на телефонной линии может варьироваться от 60 до 120вольт в зависимости от того поступает ли звонок или телефон находится в режиме ожидания.
  • Второй этап - снятие изоляции с кабеля на нужную длину. Важно это сделать аккуратно, чтобы не оставить повреждений и насечек на кабеле, так как он будет в этих местах переламываться.
  • Третий этап самый непростой. Здесь необходимо присоединить розетку к сети. В розетке для телефона вида RJ 11 телефонная сеть присоединяется к контактам, которые находятся посредине. Подключение телефона к розетке, схема:

  • На четвертом этапе рекомендуется определить полярность. В телефонных сетях для определения минуса используется красный цвет, а плюс обозначается зеленым. Зачастую, подключение телефонной розетки не требует нахождения полярности, тем не менее, многие телефонные аппараты будут работать некорректно или с помехами если розетка установлена не по правилам. Определить полярность можно с помощью мультиметра или тестера для электросети.
  • На пятом этапе следует заглубить жили кабеля между вилками из металла внутри розетки. Металлические пазы имеют слегка заострённые края и конусообразную форму. Это сделано для улучшения контакта между проводом и розеткой.
  • Последний этап - непосредственно закрепление розетки на стене, защелкивание корпуса и подключение стационарного телефона к розетке.

Придерживаясь этих правил можно самому правильно подключить телефонную розетку.

Подключение телефонного кабеля к розетке с внутренней разводкой.

Чтобы самостоятельно выполнить подключение телефонного провода к розетке с внутренней разводкой, следует выполнить следующие действия:

  • В начале соорудить каркасное отверстие в стене которое будет соответствовать размеру розетки.
  • Вторым этапом следует поместить розетку в подрозетник, который уже установлен в стене, и закрепить саморезами.
  • Следующие действия такие-же, как и при подключении наружной розетки RJ 11, за исключением того, что скрытую розетку, по окончании подключения, следует заключить в монтажную коробку и затянуть распорочными винтами.

Для большей наглядности процесса подключения телефонного кабеля к розетке имеет смысл посмотреть видео. Видео подключения телефонной розетки показано ниже:

Во-сколько может обойтись установка розетки для телефона?

Если у вас нет возможности, времени или сил для того, чтобы своими руками осуществить подключение телефонной розетки к линии, то вероятно следует обратиться к опытным специалистам. В этом случае, специалисты, представленные на платформе Юду, с легкостью и гарантией качества могут выполнить подобную работу.

Подключение телефонной розетки Строительный портал

Телефонная розетка: виды, как подключить?

Подключение телефонной розетки — одна из простых задач, которую могут выполнять домовладельцы самостоятельно. Оптимизация телефонной сети дома не знает границ, домашние энтузиасты постоянно ищут способ сделать свои дома более удобными и разместить дополнительные телефонные линий и телефоны в нескольких комнатах.

Установить розетку очень просто, после чего можно использовать телефон практически в любой комнате.

Телефонная розетка и кабели должны быть размещены таким образом, чтобы они не влияли на общедоступную телефонную сеть. Поставщик телефонных услуг имеет право проверить и протестировать любой разъем и проводку, подключенную к линиям связи в доме.

Каждая линия телефонной сети, поступающая в дом или офис, оснащена специальной «главной розеткой», которая устанавливается ​​поставщиком услуг телефонной связи, потребителю запрещено вмешиваться в ее работу и проводить в ней подключения.

Для производства работ необходимо приобрести материалы: адаптер, настенные розетки и кабельные зажимы.

  1. Выбрать место для подключения телефонной розетки.
  2. Рассчитать длину провода.
  3. Выбрать новый разъем.
  4. Установить розетку.
  5. Подсоединить новое устройство к телефонному проводу.
  6. Подключить телефонную линию и проверить работоспособность.

Место установки и инструменты

Прежде чем начать установку, нужно разметить выбранное место для установки розетки в доме. Предварительно надо учесть, где могут стоять мебель или столы, чтобы можно было аккуратно проложить провода.

Для подключения розетки понадобятся инструменты, которые должны быть в рабочем состоянии.

Необходимыми инструментами являются:

  1. Молоток.
  2. Маленькая отвертка.
  3. Бокорезы.
  4. Плоскогубцы.
  5. Детектор скрытой проводки.
  6. Инструмент для монтажа телекоммуникационных кабелей.

Если устанавливается устройство на 1-м этаже, рекомендуется проложить телефонную линию на второй этаж снаружи дома по улице. Это сделать проще, чем прокладывать кабель по лестнице и через многочисленные дверные проемы. Нельзя размещать провода под коврами и заводить их под дверные коробки. Плинтус — лучшее место для безопасного и эстетичного размещения телефонной розетки и провода. Рассчитывая длину проводки, нужно помнить, что телефоны обычно оборудованы 3-метровым шнуром.

Типы телефонных кабелей

Телефонный кабель обычно состоит из 4-жильного провода, хотя 6- и 8-жильные провода также не являются редкостью. Типы подключений бывают 2-парными, 3-парными и 4-парными. Обычный 4-жильный телефонный кабель имеет 4 цветных провода, которые включают красный, зеленый, черный и желтый. Хотя большинство телефонов используют 4 или 6 контактных разъема, стандартные телефоны используют только два провода. Однолинейные телефоны предназначены для использования двух центральных контактов в разъеме телефона. На 4-контактном разъеме наружные 2 контакта не используются, а на 6-контактном разъеме внешние контакты не используются. Это важно знать при подключении телефонного разъема.

Типы розеток

Когда дело доходит до покупки розеток, люди сначала выбирают бренд, а затем смотрят на конструкцию. Это потому, что на рынке есть производители, которые хорошо зарекомендовали себя в производстве электротехнической продукции. Поэтому и новичкам-электрикам лучше всего покупать розетки известных брендов.

Популярные бренды 2018 года:

  1. LEGRAND. Франция. 130 тысяч наименований продукции (телефонная розетка rj11), все соответствуют европейским стандартам.
  2. VIKO. Турция. Изделия среднего ценового ассортимента, с европейским качеством, строгим дизайном и широким модельным рядом.
  3. Schneider Electric. Германия. Безопасность и надежность, новые дизайнерские формы от классики до модерна.
  4. Gunsan. Турция. Предлагает розетки необычно модного дизайна Fantasy и Moderna.
  5. Lemanso. Китай. Гарантированные надежность, качество и новые технологические решения.

Legrand – телефонная розетка

Розетки Legrand предназначены для передачи телефонных сигналов со скрытой проводкой. Все изделия поставляются с крепежными винтами 2 x M 3. 5 и 2 термопластичными винтовыми крышками.

  1. Цвет белый.
  2. Механизм принимает стандартные твердые медные провода размером 0,5 мм². IP-рейтинг: IP2X.
  3. Рейтинг I. K.: IK01 4 соединения типа IDC.
  4. Медные проводники диаметром 0,4−0,8 мм.
  5. Максимальный диаметр кабельной изоляционной оболочки – 1,4 мм.
  6. Контактные лезвия из никеля. Толщина покрытия золотом > 1,27 мкм.
  7. Передняя панель: термореактивный пластик, самозатухающий при температуре 960 °C / 30 с.
  8. Крепежные вилки для скрытия винта: поликарбонат.

Разъем RJ-11

Рассмотрим схему подключения разъема RJ-11.

Как подключить телефонную розетку? Типичный разъем RJ-11 имеет шесть клемм. Обычно используются только средние четыре штыря. Телефонная проводка POTS (Plain Old Telephone Service) обычно содержит две пары проводов для двух отдельных телефонных линий. Центральные контакты (красный и зеленый) содержат первую телефонную линию. Бизнес (цифровые) телефонные системы могут быть подключены так же.

Разъем RJ-45 (DATA)

Рассмотрим схему подключения штепсельной вилки разъема RJ-45 в соответствии со стандартами T-568B. Розетка телефонная двойная стандарта T-568B является наиболее часто используемой. Схема подключения показана с помощью «крюкового зажима» на нижней стороне. Разъем имеет схему подключения или обозначенные номера / цвета контактов, соответствующие цветовому коду ниже. При подсоединении разъема RJ-45 закрепляют подключение как можно ближе к гнезду или штепселю. Это обеспечивает соответствие розетки телефонной rj 11 стандартам электропроводки Ethernet.

Предмонтажные работы

  1. Снимите переднюю крышку.
  2. Внутренняя часть разъема подключается к 4 клеммным винтам. Провода должны быть красного, зеленого, черного и желтого цветов. Подключите провода телефона (красный и зеленый) к клеммам с помощью красных и зеленых проводов. Несмотря на то что красный и зеленый цвета обычно используются для линий горячих телефонов, старые телефоны, установленные в домах, могут использовать другие цвета.
  3. Чтобы убедиться в правильности подключения проводов, используйте тестер для проверки телефонной линии. Еще один простой способ проверить провода — подключить их к терминалам, подключить телефон к проверке и прослушивать тональный сигнал ответа станции.
  4. Если вы планируете использовать однострочный телефон для своей второй линии, необходимо установить модифицированный телефонный разъем.
  5. Снимите переднюю крышку телефонной розетки и подключите желтый и черный провода к красным и зеленым клеммам. Это переместит вашу вторую телефонную линию на контакты центрального разъема.
  6. Если у вас возникли проблемы, используйте тестер телефонной линии, чтобы убедиться, что новая вторая строка активна.

Неправильная проводка может привести к неправильной работе или повреждению системы.

Монтаж розетки

Если телефонная розетка будет устанавливаться после строительства дома, то лучше всего выбрать розетки поверхностные. Они должны быть закреплены на стене или плинтусе с соответствующими креплениями. Во время сверления нужно надеть защитные очки. Перед тем как прикрепить розетку к стене, убеждаются, что выбран участок стены, в котором отсутствуют скрытые проводки или электрические кабели, их проверяют с помощью детектора скрытой проводки.

После того как выбрано место для розетки, аккуратно вырезается соответствующее отверстие для ввода кабеля с помощью острого ножа. Устанавливают розетку на место, используя два винта.

Монтажные отверстия в гнездовой коробке прорезаются, чтобы обеспечить горизонтальную и вертикальную установку, прежде чем полностью затянуть винты. Закрепляют кабель осторожно, чтобы не проколоть и не повредить его. Поврежденный кабель может привести к неправильной работе оборудования или повреждению системы связи и поэтому должен быть заменен.

Подключение проводов

Рассмотрим подключение розетки телефонной 6p4c. Конструктивно она выполнена таким образом, что не требуется зачистка или пайка проводов. Они подключаются инструментом для подключения телекоммуникационных кабелей. Не нужно вставлять провода в гнезда с помощью чего-либо другого, кроме специальных инструментов. При выполнении работ необходимо пользоваться защитными очками, поскольку концы проводов могут отлететь и травмировать глаза.

Оставляя небольшое количество провисания в проводе, положите провод, который должен быть уложен в соответствующем слоте терминала. Сильный зажим инструментом заставляет провод накрепко подключиться к вилке разъема, тем самым соединение будет выполнено. Если к гнезду необходимо подключить два кабеля, то в один и тот же терминал должен быть вставлен второй провод.

Каждый провод должен быть вставлен отдельно, а не одновременно. Убедитесь, что провода полностью вставлены в вилку разъема, один поверх другого. Разъем рассчитан только на два кабеля. Если два провода должны быть подключены на одном и том же терминале, убедитесь, что цвета проводов от каждого кабеля соответствуют друг другу.

Основные рекомендации по установке

Во избежание нарушения техники безопасности и для правильной установки устройства необходимо придерживаться следующих правил:

  1. Новый разъем не должен иметь более 50 метров кабеля от главной розетки.
  2. Независимо от того, сколько гнезд на телефонной линии, количество реальных телефонных трубок, которые могут быть подключены к нему, ограничено 4.
  3. Нельзя размещать удлинительные гнезда или распределительные коробки на дверях или там, где может возникнуть влажность или конденсация (например, душ или ванная комната).
  4. Размещать телефонную проводку можно только в гнездах или распределительных коробках.
  5. Телефонная розетка и кабель должны находиться на расстоянии не менее 5 см от электропроводки и розетки электросети во избежание электрических помех.
  6. Всегда отсоединяйте адаптер от главной розетки перед изменением или добавлением проводки в телефонную цепь.

Тестирование

После окончания монтажных работ нужно протестовать телефонную линию и установленную розетку на работоспособность. Можно проверить тональности звонка в каждом гнезде, а затем попросить знакомого перезвонить на установленный телефонный аппарат, чтобы убедиться, что он звонит. Если телефон не зазвонил, а телефонная розетка подключена правильно, то нужно выполнить проверку линий связи с помощью мультиметра.

  1. Отключить телефонные линии, которые нужно протестировать, от тестовых гнезд. После отсоединения телефонные линии будут полностью открыты и готовы к тестированию.
  2. Подождать минуту, пока телефонные линии полностью не отключатся.
  3. Установить цифровой мультиметр в режим непрерывности.
  4. Соедините измерительные провода цифрового мультиметра вместе.
  5. Если мультиметр работает правильно, на его цифровом экране появится показание и он будет издавать звуковой сигнал.
  6. Подключите один из цифровых мультиметров к одному телефонному проводу и подключите второй провод к другому телефонному проводу.
  7. Если мультиметр не обнаруживает непрерывности, телефонные линии не касаются друг друга.
  8. Если он обнаруживает непрерывность, телефонные линии не будут правильно работать.
  9. Повторите тест для каждой пары телефонных линий. Как только каждая пара будет протестирована, можно будет определить, какие телефонные линии работают, а какие нет.

Как самостоятельно подключить телефонную розетку?

Телефонная розетка по своей сути является слаботочной разновидностью розеточных устройств, основными функциями которых является:

  1. Подключение проводных и беспроводных аппаратов к соответствующей сети и обеспечение телефонной связи.
  2. Осуществление соединения модемов и факсов.
  3. Подключение и организация работы мини-АТС.

Осуществить подключение телефонной розетки на практике гораздо проще, чем электрической разновидности. Однако, этот процесс все равно требует осторожности и аккуратности, поскольку для его реализации необходимо выполнить ряд электромонтажных работ, связанных с высоким напряжением.

Монтаж и подключение подобных устройств идеально подходит для людей, имеющих незначительных опыт в данной области, или начинающих специалистов, которые только набираются соответствующего опыта.

Раньше этот процесс вызывал меньше вопросов, поскольку существовал единый стандарт, регламентирующий установку подобных устройств. На сегодняшний день, действует несколько европейских стандартов под названием Registered Jack (RJ). Существует несколько различных способов подключения телефонных розеток, самостоятельно этот процесс можно осуществить с устройствами RJ-14 и RJ-25.

Особенности и схема подключения

У телефонных розеток имеются свои индивидуальные особенности подключения, если говорить о современных и наиболее распространенных стандартах RJ-11 и RJ-12, то они обладают следующими нюансами подключения:

  1. В конструкцию устройства может входить 2-4 контакта, которые представляют собой вилки из металла, обладающие небольшими размерами. Между этими элементами требуется заглубление жил питающего провода.
  2. Подсоединение самих телефонов происходит исключительно через 2 центральных контакта.
  3. Для монтажа приспособлений с указанным стандартом, профессиональные мастера пользуются особой разновидностью рабочего инструмента под названием кроссировочный нож. Однако, если в будущем не планируется его частая эксплуатация, то можно ограничиться самым обыкновенным ножом с заточенным лезвием. Используется такой инструмент для заглубления жил, при прорезке изоляционного слоя будет обеспечен контакт.
  4. Перед расправлением жил необходимо осуществить устранение внешних слоев с провода, достаточно 4 см. для проведения подобной зачистки.
  5. Для внутренней прокладки рекомендуется использовать кабель КСПВ, имеющий в своей конструкции жилу из одной проволоки, которая чаще всего изготавливается из меди. Внешняя оболочка обычно производится из пластикатов с белым окрасом. Кабель ТРП чаще всего используется в качестве распределителя.

схема подключения

Необходимые инструменты и материалы

В зависимости от разновидности телефонной розетки, а также от используемого стандарта, могут потребоваться различные инструменты и материалы.

Однако, рекомендуется иметь в наличии сразу весь необходимый инвентарь:

  1. Отвертка, которая по типу рабочей поверхности и габаритам соответствует шурупам, используемым для крепежа приспособления. Рукоять отвертки обязательно должна обладать изоляцией, чтобы избежать поражений электрическим током.
  2. Подрозетник.
  3. Кабель, если происходит не замена старого устройства, а прокладка абсолютно нового.
  4. Перфоратор, также как и кабель, понадобится, если происходит монтаж новой розетки.
  5. Сама розетка.
  6. Нож с острым лезвием.
  7. Саморезы.
  8. Кусачки.
  9. Изоляционная лента.
  10. Универсальный мультиметр или тестер.
  11. Защитные перчатки.
  12. Односторонняя и двухсторонняя клеящая лента.
  13. Графитный карандаш и маркер с яркой краской, который потребуется для нанесения разметок.

Пошаговая инструкция

Первоначально, будет рассмотрен простой способ подключения универсальной телефонной розетки. На сегодняшний день, наиболее распространены устройства, соответствующие европейским стандартам RJ-11 и RJ-12.

Для того, чтобы их подключить, необходимо придерживаться следующего алгоритма действий:

  1. Первоначально, потребуется обесточить электросеть и надеть защитные перчатки, поскольку показатель напряжения в телефонной сети равен 60В, а в рабочем состоянии он может достигать показателей 110-120В.
  2. Используя бокорезы устранить изоляционный слой с проводников, при этом, важно не задеть сами жилы. Длина зачищенного кабеля должна составлять около 4 см.
  3. При помощи тестера определить полярность контактов.
  4. Подсоединить проводники к контактам. В телефонной розетке красный провод обладает отрицательной полярностью, а зеленый положительной. Соблюдать правила подключения с учетом полярности необязательно, но существует определенный риск, что в будущем телефонный аппарат будет время от времени давать свои во время функционирования.
  5. Осуществить подключение кабельных жил, после чего затянуть и обеспечить надежную фиксацию при помощи специальных винтов для осуществления прижима.
  6. Некоторые модели имеют в своей конструкции 2-4 контакта, которые обладают вилочной формой, изготавливаются данные элементы из стали. В такой ситуации, используются 2 центральных контакта.
  7. Осуществить фиксацию и крепеж телефонной розетки на поверхности стены. Сделать это можно при помощи двухстороннего скотча, но наиболее эффективным способом является использование саморезов.
  8. Защелкнуть крышку данного приспособления.

Значимые отличия имеются только в процессе их установки и заключаются в следующем:

  1. Нанести на поверхности стены разметку будущего месторасположения телефонной розетки.
  2. Предварительно, потребуется проделать отверстие в поверхности при помощи перфоратора, оно будет нужно для последующего монтажа подрозетника. Фиксация и крепеж данного элемента достигается благодаря использованию саморезов.
  3. Крепеж устройства внутри монтажного короба можно осуществить, используя распорные винты специального предназначения.
  4. Надеть внешний защитный корпус, после чего в сеть можно вернуть напряжение и провести тестирование установленного приспособления.

При этом, необходимо знать, что абсолютно любая разновидность телефонных розеток может быть не привычным одинарным, а двойными приспособлением. Такие устройства обычно устанавливаются в офисах или иных помещениях, где присутствует несколько телефонных аппаратов с различными номерами, но иногда может возникнуть необходимость монтажа и в домашних условиях.

Процесс установки или подключения не имеет принципиальных отличий от работ, проводимых с одинарной конструкцией. Единственное изменение – это увеличение количества проводников, требующих подключения.

Виды телефонных розеток

При рассмотрении разных видов подобных устройств, одной из основных классификаций является их разделение по способу монтажа:

  1. Устройства для внешней установки.
  2. Устройства, обладающие внутренней разводкой.

Вторичной классификацией, применимой к обоим видам, является разделение данных устройств по количеству имеющихся разъемов:

  1. Одноразъемные модели предназначены для подключения 1 аппарата, являются наиболее востребованным вариантом для установки в частных домах или жилых квартирах.
  2. Многоразъемные модели позволяют осуществлять подключение сразу нескольких разных аппаратов, чаще всего встречаются в офисах и служебных помещениях.

Также, на современном рынке представлены розетки с разными коннекторами.

РТШК-4

Этот параметр определяется типом используемого стандарта:

  1. RJ-11 является одним из наиболее распространенных вариантов, подразумевает наличие в конструкции 2 проводников. Такие устройства чаще всего встречаются и рекомендованы для установки, если имеется телефонная магистраль линейного типа, к которой подключается аппарат.
  2. RJ-12 менее распространены, поскольку редко используются в бытовых целях. Основным назначением является подключение к офисным мини-АТС или ряду разновидностей сетевых плат.
  3. RJ-14 имеет в свой конструкции 4 проводника и такое же количество контактов. Является универсальным коннектором, предназначенным и подходящим для большинства современных моделей телефонного оборудования. Для подключения и обеспечения работы одной линии, задействуется 2 и 3 контакт, если по каким-то причинам требуется наличие нескольких линий, то подсоединение происходит через 1 и 4 контакт. В розетках накладного типа необходимо использовать зеленый и красный проводник, которые обычно располагаются в центре приспособления.
  4. RJ-25 включает в свою конструкцию сразу 3 пары рабочих контактов. Устройства такого типа являются крайне сложными и непригодными для монтажа собственными силами. Для осуществления этого процесса потребуется привлечение квалифицированного специалиста, разбирающегося в вопросах электрики и телефонии.
  5. RJ-9 является особой разновидностью коннекторов, основная задача которых состоит в соединение телефонной трубки непосредственно с аппаратом.
  6. РТШК 4 является уже технически устаревшей разновидностью розеток, которые были в прошлом распространены в СССР, в конструкцию включено 4 широких контакта и ключ. Предназначены для специфического варианта подключения неразъемным способом, для его осуществления необходимо присутствие короба отводного типа. Наличие нескольких телефонных розеток в рамках одного помещения способствует созданию особой электрической цепи, для ее замыкания требуется дополнительный конденсатор.

Советы

Все основные вопросы, касающиеся установки и подключения телефонных розеток, были рассмотрены, подводя итоги можно дать ряд следующих полезных рекомендаций:

  1. Наиболее популярной на сегодняшний день, является встраиваемая разновидность устройств, поскольку она гармонично вписывается в любое помещения и является крайне незаметным элементом. Однако, необходимо учитывать, что ее монтаж займет больше времени и при этом пострадает отделка стен.
  2. Лучше всего приобретать приспособления, которые были выпущены известными и проверенными производителями, успевшими положительно зарекомендовать себя в данной сфере. На сегодняшний день, такими компаниями является Legrand и Вико.
  3. На некоторых моделях может отсутствовать нумерация контактов, обычно наносящаяся на корпус приспособления. В таком случае, может помочь знание правил цветовой маркировки: зеленый, оранжевый или синий в сочетании с белым цвет используются для обозначения положительных контактов; такие же цвета, только монотонные и без добавления белого, обозначают отрицательный контакт.
  4. Если происходит установка телефонной розеткистарого образца, то не помешает также знать правила цветовой маркировки, которые использовались раньше: оранжевый, черный или зеленый проводник является положительным; красный, желтый или синий проводник должен быть отрицательным.

Как самостоятельно подключить розетку для телефона

Подключение любого телефонного аппарата требует предварительного монтажа специальной розетки. Такое устройство имеет свои конструктивные особенности и в отличие от разъема для электрических сетей устанавливается намного проще. Как подключить телефонную розетку без помощи профессионалов?

Конструктивные особенности телефонной розетки

Строение розеток с каждым годом усовершенствуется, но некоторые основные элементы остаются неизменными:

  • пластиковый или керамический корпус;
  • зажимы – клеммы, которые фиксируют провода;
  • соединительные контакты – латунные детали, обладающие электропроводностью.

Во избежание непредвиденных замыканий гнезда электрических контактов должны находиться глубоко в корпусе. Беспрерывное действие телефонной розетки может осуществляться при наличии рабочей линейной связи от автоматической телефонной станции и подключения к ней стационарного прибора.

Старые и современные стандарты устройства

Для усовершенствованных моделей телефонов используют обновленные методы подключения к сетевым устройствам. Изначально стационарные аппараты не требовали подключения розеток, так как провода просто соединялись напрямую друг с другом. Таким образом, ток проходил по замкнутому пути.

Первые розетки появились в начале 1980 года. Называли ее «розетка для телефонов штепсельного типа с четырьмя контактами» – РТШК -4. Подсоединение осуществлялось проводами из меди с двумя жилами.

Со временем РТШК – 4 заменили розетки стандарта RJ – сетевой интерфейс «Registered Jack», который представлял собой отвечающее международным нормам подключение розетки и вилки.

RJ11 подключение используется для стационарных устройств с линейным подключением

Современные телефоны, работающие от АТС, имеют различные разъемы, которые обозначаются специальной аббревиатурой – RJ11, RJ12, RJ14, RJ25 или RJ45. Каждый вид устройства имеет свое предназначение:

  • RJ11 – применяется для стационарных устройств с линейным подключением, имеет двухпроводное подключение;
  • RJ14 – используются для соединения двух телефонов на разные линии, а также организации мини АТС для офисов с четырехпроводным подсоединением;
  • RJ25 и RJ12 – необходимо для шестипроводных моделей телефонов с тремя парами контактов.
  • RJ45 – предназначено устройство для подсоединения оборудования сложного типа – факсов, компьютерных линий или модемов.

Также широко применяются смешанные модели разъемов – RJ11 и РТШК -4. Почти все виды розеток подключаются к сети с помощью двух контактов. Только в некоторых новых разъемах при включении участвуют контакты находящиеся посредине. Старые и новые модели по величине практически ничем не отличаются.

Схемы монтажа и способы подключения

При выборе способа установки розеток для подключения стационарного телефона учитывается конструктивные особенности стен и дизайнерского оформления помещения.

Существует два вида монтажа телефонного разъема:

  1. Наружный. Такой открытый способ монтажа розетки удобен в использовании, но смотрится не очень привлекательно. Наложенный на стену разъем можно легко демонтировать, осуществить ремонтные работы.
  2. Закрытый. Розетка прячется в несущей конструкции, не нарушая общего дизайна помещения.

Для защиты открытых проводов применяют специальные короба, которые могут быть изготовлены из пластика или алюминия. Такие приспособления выпускают как настенные, так и напольные. Короб имеет двухсторонние или односторонние панели с защелками, которые можно снять в любой момент для проведения осмотра состояния проводки.

При закрытом монтаже розетка прячется в несущей конструкции

Для установки розеток закрытого типа применяют сигнальный провод – КСПВ. Он обладает достаточной гибкостью и легко монтируется в углах. Для связи линии используют также телефонный распределительный провод – ТРП с распределительным основанием.

При креплении всех защитных деталей следует тщательно проверить надежность всех соединений, так как случайно оголившиеся провода не только смотрятся некрасиво, а и легко могут повредиться.

Порядок подключения телефонной розетки

Подсоединение телефонного разъема следует проводить в защитных перчатках из резины. Также нужно учитывать, что небольшое напряжение в 60 Вольт в телефонной розетке может во время вызова по линии может повышаться до 120 Вольт. Под воздействием такой электрической силы у человека могут возникать сильные болевые ощущения.

Подключение розетки для стационарных телефонов включает такой порядок работ:

  • подготовка инструментов;
  • обеспечение защитных средств;
  • снятие с кабеля защитной пленки согласно необходимой длине;
  • подсоединение кабеля по схеме к коробке;
  • фиксирование жил внутри телефонного короба.
  • крепление разъема к стене;
  • монтаж защитной крышки;
  • подключение вилки в розетку.

В инструкции, прилагаемой к каждой телефонной розетке, имеется действующая схема подключения данной модели.

Проведение подготовительных работ

Чтобы облегчить монтаж разъема для стационарного телефона лучше всего приобретать универсальные приборы с соединяющим устройством из четырех контактов.

Также для установки розетки дополнительно потребуются:

  • вольтметр;
  • прорезиненные перчатки;
  • отвертка;
  • уровень;
  • скотч с липкой лентой на две стороны;
  • нож для работы с оптическими кроссами;
  • острогубцы;
  • карандаш с графитным стержнем.

Если монтаж разъема осуществляется на новом месте, то необходимо также иметь перфоратор. В такой прибор вставляется специальная семидесяти миллиметровая коронка, с помощью которой можно проделать соответствующее отверстие в стене.

Отвертка для работы с розетками должна иметь прорезиненную ручку и подходить по форме к выбранным шурупам

Зачистка концов жил

Кабель для телефона имеет достаточно нежное покрытие. Поэтому зачистка кабеля требует особой аккуратности. Изначально от защитной изоляции очищаются концы проводов на четыре сантиметра.

Чтобы не нарушить жилы, которые отвечают за качество сигнала, рекомендуется использовать острое лезвие или специальный кроссировочный нож. При малейшем повреждении проводов при очистке от оплетки следует отрезать концы с дефектом и зачистить заново.

Подключение проводов розетки

При соединении проводов рекомендуется проверка полярности. Основным руководством при подключении стандартной телефонной проводки является:

• провод в зеленой изоляции означает «плюс»;
• красная оплетка – «минус».

Неправильно подключенные полюса могут стать причиной постоянных неполадок телефонной связи. С помощью вольтметра можно измерять необходимое напряжение. Значение рабочей линии должно быть в пределах от 40 до 60 Вольт.

Все подсоединенные провода должны плотно прижиматься крепежными винтами. После установки надевается на защелки или другие крепления защитная крышка. Перед закрытием розетки следует убедиться, что провода не пересеклись между собой и все контакты утоплены в корпусе.

Установить телефонную розетку достаточно просто. Главное иметь под рукой все необходимые инструменты, знать принцип подключения разъемов и иметь детальную схему монтажа, обозначенную в инструкции приобретенного изделия.

Телефонная розетка: виды и схема подключения

Иногда надо установить телефонную розетку или выполнить замену старой модели на новую. Обычно такая ситуация возникает при проведении ремонта, при покупке оборудования, нуждающегося в проводке новой линии. Поэтому важно знать, какие существуют телефонные розетки, как устроены, где купить и как правильно выполнить их подключение, расключение.

Какие коннекторы существуют?

Розетка Viko служит для подключения стационарного телефона к сети связи. Представляет собой небольшую коробку белого цвета. В зависимости от количества разъемов, она бывает одноразъемной и многоразъемной. Есть классификация и по видам коннекторов.

Наиболее популярны такие типы коннекторов:

  • RJ 11. Имеет два провода. Телефонные аппараты подключаются через комбинированные переходники, которые оснащены специальными разъемами.
  • RJ 14. Используется для большинства типов телефонов. Оснащен четырьмя проводами и контактами.
  • RJ 25. Имеет три пары контактов. В подключении сложен. Поэтому лучше обращаться к специалистам.
  • RJ 9. Служит для соединения телефонной трубки с аппаратом.
  • РТШК 4. Есть четыре контакта и ключ. Используется в старых советских моделях связных коробок. Тип подключения неразъемный.
  • RJ12. Подключается коннектор к четырем проводам. Имеет один порт. Применятся для разводки офисных АТС с большим числом каналов. Для обычных жилых квартир этот тип выбирают крайне редко.

Возможные способы монтажа

Телефонные розетки с крышкой обычно монтируются так же, как и обыкновенные электрические. Чтобы правильно установить и подключить такую розетку, следует определиться с моделью, техническими характеристиками, габаритами. Важно также учитывать рекомендации специалистов. При наличии минимальных знаний легко подключить телефонную сеть всего за пять минут по фото.

Розетка Hyperline может быть встраиваемой и накладной. Первый тип применяется чаще, поскольку позволяет сохранить презентабельный вид интерьера комнаты. Такие изделия чаще устанавливают при наличии открытой проводки. В зависимости от типа розетки выделяют и два способа монтажа – закрытый и открытый. Последний предполагает установку розетки на поверхности стены без удаления облицовочного слоя. Вариант подходит в том случае, когда ремонт уже проведен и нужно подключить телефон. Штепсельную розетку устанавливают прямо на краску или обои. При этом кабель-канал прячут под плинтус. Открытый метод часто осуществляется без монтажа на стене: розетка располагается на полу.

Суть внешнего монтажа евророзетки заключается в следующем. Имеется четыре винта: два винта, которые находятся ближе к разъему, не трогают, а крепят провод в двух оставшихся винтах. Затем прокладывают изоляцию. Для этого жилы присоединяют к зажиму, прижимают их винтами. Закрывают крышку корпуса. Важно проводить всю работу в латексных перчатках. Иначе может ударить током, когда на телефон попытаются позвонить, и появится напряжение.

Скрытый вариант установки предполагает прокладку телефонного провода до момента подключения розетки. Поэтому заранее необходимо определиться с местом расположения настенной коробки. Нередко провода скрывают в стене, а само изделие выносят наружу. Данный способ крепления визуально напоминает обыкновенные электрические розетки с накладкой.

Как правило, способы подключения всех типов розеток идентичны, правда, есть некоторые различия в зависимости от их исполнения.

Подробная инструкция по подключению телефонной розетки

Прежде чем приступать к подключению телефонной розетки ДКС, следует подвести к месту установки телефонный кабель. Обычно он прокладывается еще в ходе строительства здания. Наружу выводится лишь пара контактов. Если помещение уже находится в эксплуатации, тогда кабель витой пары прокладывают по плинтусу. Правда, это не совсем практично: во время уборки есть риск повредить изделие. Чаще всего кабель укладывают под плинтус. При этом демонтировать изделие не нужно, его просто немного отодвигают, в щель прокладывают кабель и ставят на место. Кабель к месту установки подводят по стене либо укладывают его как скрытую проводку.

Для скрытой проводки сначала делают канал для укладки кабеля. Болгаркой надо проштробить канал нужной длины и уложить провод. Затем заделать углубление цементным раствором. Если предполагается открытая проводка, тогда кабель крепят на стене при помощи пластиковых скоб. Электродрелью высверливают отверстия глубиной около двух сантиметров. В них вставляют вкладыши и фиксируют под скобой провод винтом или гвоздем.

При установке наружной коробки, сначала ее подключают к двужильному кабелю. А затем уже фиксируют на стене. Если основание имеет специальные отверстия для крепления, тогда коробку прикладывают к месту установки, делают пометки на стене. Далее дрелью просверливают отверстия. В них устанавливают вставки, фиксируют основание коробки при помощи винтов. Потом монтируют крышку, используя специальные защелки. Если основание не имеет отверстий, тогда фиксацию на стене делают при помощи двустороннего скотча.

Для установки внутренней коробки нужен перфоратор и сверло соответствующего диаметра. На стене делают глухое отверстие. Монтируют в него коробку и выполняют подключение к кабелю. Ставят крышку на место. При помощи тестера проверяют полюса.

Чтобы подключить телефонную розетку Valena, необходимо:

  1. снять оплетку с провода на длину в пять сантиметров;
  2. уложить проводку в пазы розетки;
  3. проверить наличие контакта между кабелем и разъемом.

Распайка проводов всегда соответствует схеме, поэтому можно смело устанавливать телефонную розетку по имеющимся обозначениям.

На что следует обратить внимание?

Чтобы купить наиболее подходящую розетку, коннектор для подключения телефона, надо изучить все существующие модели и взвесить плюсы и минусы каждого варианта. Важно учитывать тип и характеристики используемого телефонного аппарата. Возможно, дополнительно потребуется приобрести переходник адаптер с японских, китайских, американских вилок на евро розетку.

При выборе четырехпроводной розетки необходимо обратить внимание на то, что модель РШТК является устаревшей и плохо совмещается с современными телефонами. Чтобы выполнить подключение такого изделия, понадобится кабель с сечением 0,3х0,3 мм. Поэтому чаще выбирают более современные типы розеток. Например, Шнайдер, Легранд. Установив Ленгард, не придется зачищать провода. Ведь продукция оснащена функцией самоочистки. Как обжать вилку?

Также стоит учесть, что большинство моделей телефонных розеток имеет всего два контакта. Кабель должен иметь такое же количество контактов. Если в розетке четыре контакта, значит она двойная и в нее можно подключить вторую телефонную линию. Как правило, в коробках контакты пронумерованы. Но иногда нумерация отсутствует. Тогда приходится руководствоваться цветовой маркировкой.

При подключении требуется обратить внимание и на полярность. Зачем? Иногда устройство может не работать. В этом случае достаточно просто поменять полярность местами.

Во время монтажа рекомендуется учитывать, что для слаботочных устройств связи напряжение обычно не превышает 60 Вольт. То, сколько вольт в телефонной беспроводной розетке, зависит от того, опущена либо поднята трубка. Но даже низкое напряжение способно создать ток и причинить человеку дискомфорт. Поэтому работы требуется проводить аккуратно.

Полезные рекомендации по подключению

Нередко новички допускают ошибки во время монтажа. Поэтому специалисты составили список рекомендаций, которые помогут выполнить работу грамотно.

Итак, опытные электрики советуют:

  • Максимально обезопасить себя в работе. Для этого использовать резиновые перчатки.
  • Полезно знать, что означает цвет проводов. Но лучше проверять полярность тестером.
  • Прежде чем монтировать розетку, надо позаботиться о наличии крепежных деталей.
  • Перед тем, как закрыть крышку, лучше проверить аппарат на наличие дефектов в работе.
  • Лучше использовать встраиваемые розетки. Они почти незаметны.
  • Предпочтительнее покупать универсальные коробки для телефонов, в которые можно устанавливать провода как нового, так и старого образца.
  • Если надо подключить несколько телефонных устройств, лучше покупать не обычную одинарную, а двойную розетку. Подойдет тип разветвителя RJ12 6p4c.
  • Из всего многообразия лучше отдавать предпочтение проверенным производителям. Например, хорошо себя зарекомендовали внутренние розетки Hyperline, Legrand Mosaic, Dкс. Из внешних — Rexant и Schneider Electric Glossa. Цена их приемлемая, качество высокое. Эти фирмы выпускают не только телефонные, но и компьютерные розетки для выхода в Интернет. Из отечественных компаний стоит отдать предпочтение организации Пересвет.
  • Перед монтажом следует внимательно изучить инструкцию и четко ей следовать.
  • Для подключения розетки для телефона существуют разные схемы. Есть действующие стандарты, которые определяют условные обозначения розеток. Стандартизирует обозначения на схемах новый ГОСТ 21. 614.88. При выборе определенной схемы надо учитывать специфику квартиры, дома или офиса, планировку здания и прочие особенности.
  • Сетевая розетка должна быть качественной и иметь сертификат.
  • Лучше использовать стандартные телефонные розетки. Тогда при смене телефона не придется разбираться с распиновкой кабелей.

Таким образом, сегодня существует большой выбор розеток с конденсатором для подключения телефонной линии. Модели различаются способом монтажа и конструкцией. Обычно схема подключения указана на корпусе телефонного аппарата с нижней стороны. Распайка всегда соответствует схеме. Так что установить розетку Сплиттер для телефона не составит труда. Видео можете посмотреть далее. Также читайте статью: Как сделать потолок из гипсокартона с подсветкой в квартире?

Как подсоединить телефонную розетку к проводу: схема цветов провода

Ремонт в квартире редко обходится без замены таких элементов, как электрические, телевизионные и телефонные розетки. С точки зрения сложности подключения, телефонная розетка является более простым элементом, нежели электрическая.

При этом работы по ее установке гораздо безопаснее, поскольку в этом устройстве отсутствует опасное для жизни напряжение. Конечно это не значит, что не следует соблюдать правила элементарной электробезопасности, ведь в ждущем режиме напряжение между проводами телефонной лини составляет около 60 В. Следует также учитывать тот факт, что отключить телефонную линию гораздо сложнее, чем часть силовой электропроводки. Еще одним неприятным моментом является появление в цепи напряжения 120 В в момент поступления вызова на устанавливаемый телефон от какого-либо абонента.

Чтобы понять как подключить телефонную розетку следует внимательно рассмотреть ее внутреннее строение и порядок выполнения работ по монтажу этого устройства.

Монтаж телефонной розетки

Установка телефонной розетки предусматривает выполнение такой последовательности действий:

  1. Разобрать корпус. Для этого следует открутить отверткой болт, которым осуществляется крепление крышки к корпусу.
  2. Если это изделие предназначено для внутренней установки, то следует предварительно установить для него монтажную коробку. Для этого в стене высверливается отверстие с помощью специальной коронки, надеваемой на дрель. Далее к этому отверстию подводится кабель (лучше отдать предпочтение четырехжильному), который выпускается из монтажной коробки примерно на 15 см. Для жесткого крепления подрозетника в бетонной или кирпичной стене используют алебастр, а при установке розетки на стену из гипсокартона – специальные крепления, смонтированные на самой коробке. Стоит также оговориться, что правильная прокладка телефонного провода должна осуществляться в стене под слоем штукатурки, при этом его пересечение или расположение вблизи кабелей силовой проводки не допускается.
  3. Как правильно подключить телефонный кабель к розетке? Снять изоляцию на 5 мм от краев жил провода телефонной линии. Для этого может быть использован специальный инструмент или самый обычный нож. Если установка розетки выполняется профессионалами, то они делают обжимку конца каждой жилы с установкой на него специальной клеммы.
  4. Подключение телефонного кабеля производится к тем клеммам телефонной розетки, к которым присоединены проводники красного и зеленого цвета. Схема подключения может отличаться в зависимости от типа разъема, используемого в данном устройстве. Однако цветовая маркировка в большинстве случаев соблюдается. При этом красный цвет изоляции проводника означает, что к нему должен быть подсоединен минус, а зеленый предусматривает подключение плюса. Для определения, какой из проводов линии является плюсом, а какой минусом можно прибегнуть к помощи обыкновенного тестера. Как правило, при подключении современных телефонных аппаратов полярность не важна. Впрочем, при монтаже розетки обычно используется метод проб и ошибок: если телефон не заработал – значит нужно поменять полярность.
  5. Собрать корпус розетки.
  6. Провести проверку работоспособности телефона.

Если эта несложная последовательность действий была выполнена правильно, то подключение телефонной розетки не представляет собой никакой сложности.

Выбор провода

Чтобы выполнить разводку линии согласно схеме размещения телефонных аппаратов в квартире, используют провод ТРП 2×0,4 или 2×0,4, который имеет две отдельных медных жилы, покрытых изоляцией из поливинилхлорида (ПВХ). Особенностью этого кабеля, называемого в простонародье «лапша», является наличие разделительной полосы между его жилами. В эту полосу очень удобно забивать мелкие гвозди для закрепления провода на поверхности.

Виды телефонных розеток

Несмотря на повсеместную унификацию штепсельных разъемов, используемых при подключении телефонов, все-таки существует несколько разновидностей телефонных розеток.

  • Розетка советского образца (РТШК-4).

В настоящее время такие модели встречаются все реже, однако они до сих пор используются. Применяются эти устройства в комплекте со старыми моделями телефонов. Они представляют собой розетку, имеющую 4 контакта ножевого типа и пластиковый язычок (ключ).

  • Это одинарная или двойная розетка (RJ11). Является одним из наиболее распространенных типов этих устройств. Использует двухжильное соединение. Она может применяться для подключения домашних или офисных телефонов. При этом для присоединения этой розетки к линейным проводам телефонной линии используются контакты, маркированные номерами 2 и 3 (зеленый и красный).

  • Разъем 6P2C. (Стандарт RJ12). Может выпускаться в одинарном или в двойном варианте. Чаще всего эти розетки используются для подключения мини-АТС в офисах.
  • (Стандарт RJ14). Такое изделие может быть применено для подключения двух телефонных линий или четырехпроводных телефонных аппаратов. Однако, поскольку в большинстве квартир присутствует только одна линия, то ее провода присоединяются к средним клеммам (номера 2 и 3) такой розетки.
  • 6Р6С (RJ25). Имеет три пары контактов. Ее приобретение нецелесообразно для установки в частной квартире, имеющей всего одну линию с двухпроводным телефоном. Если все-таки приходится устанавливать такое устройство, то провода подключаются к верхним клеммам (3 и 4 номер).
  • 8P8C (RJ45). Восьмипроводный разъем, использующийся для построения локальных вычислительных сетей.

Поскольку перечисленные разъемы могут использоваться в розетках разных стандартов (главное, чтобы совпадало количество жил в соединении) то существует значительная путаница в названиях разъемов и моделей розеток.

Чтобы установить несколько соединенных друг с другом телефонов, можно использовать схему параллельного подключения розеток. Для этого в каждое соединение, которое присутствует в одном устройстве, следует подключить одноименный провод из соседнего.

виды коннекторов, установка розетки RJ 11, схема разводки кабеля

Хотя мобильные телефоны получили в последние годы широкое распространение, многие люди продолжают использовать стационарные аппараты. Подключение телефона является простым делом, но проблемы могут возникнуть. Чаще всего эти затруднения связаны с большим разнообразием используемых аппаратов и коннекторов для их подсоединения.

Особенности конструкции

Современные телефонные аппараты превосходят старые по многим параметрам. Они стали более надежными и приобрели новые функции. Чтобы обеспечить бесперебойную работу устройства, должны соблюдаться 2 условия:

  • Наличие рабочей линии между абонентом и АТС.
  • Возможность электрического подсоединения телефона к электросети.

Технический прогресс серьезно изменил конструкцию стационарных телефонов и способы их подключения. Однако принцип их работы остался прежним. Телефонная розетка RJ 11 имеет три основных элемента:

  • Корпус — чаще всего изготовлен из пластика.
  • Контакты — латунные детали, с помощью которых обеспечивается прохождение электротока.
  • Клеммы — нужны для подсоединения проводов.

Для защиты от случайного замыкания, контактные гнезда розетки утоплены в корпус.

Виды устройств

Сегодня в продаже можно найти не только одноразъемные, но и многоразъемные модели. Процесс подключения двойной телефонной розетки не имеет серьезных отличий от установки одиночной. Существует большое количество типов коннекторов, но наиболее распространенными являются следующие:

  • RJ 11 — используется для подсоединения к линейной телефонной сети с помощью двух проводников.
  • RJ 14 — имеет 4 контакта.
  • RJ 25 — так как содержит сразу 6 контактов, то процесс ее подключения довольно сложный и лучше обратиться к специалисту.
  • RJ 9 — коннектор необходим для соединения аппарата и трубки.
  • РТШК 4 — розетка старого образца, использовавшаяся в советские времена.

В домах максимальной популярностью пользуется розетка для телефона стандарта RJ 11. В офисных помещениях зачастую применяются RJ 14 и RJ 25.

Методы установки

Подключить телефонную розетку значительно проще в сравнении с ее электрическим аналогом. Однако во время установки придется проявить осторожность и внимательность. Сначала необходимо определиться с типом монтажа:

  • Открытый — установка проводится накладным способом.
  • Закрытый — провода скрыты в стене.

Выбирая метод прокладки, необходимо ориентироваться на условия обслуживания линии, конструкцию стен, а также дизайн помещения. Если важна эстетика, то накладная розетка будет не лучшим выбором. При этом она легко обслуживается, так как ее работоспособность можно проверить за несколько секунд.

Для защиты открытой проводки от механических повреждений применяются специальные кабель-каналы, изготовленные из пластика. Они бывают не только настенными, но и напольными, внешне напоминая плинтус. Состояние проводников в них можно контролировать благодаря защелкивающимся панелям. Отдельного упоминания заслуживает выбор розеток, встроенных в плинтус. Лучшим вариантом станут устройства, лицевая часть которых плотно соприкасается с плинтусом.

Если монтаж розетки выполняется скрытым методом, то рекомендуется использовать кабель КСВП. Он имеет одну медную жилу, а его внешняя оболочка изготовлена из белого полиэтилена. Также можно применять кабель ТРП.

Рекомендации по монтажу

Процесс установки розетки не требует серьезных знаний в области электротехники. Так как в квартирах чаще всего используются коннекторы RJ 11 и RJ 12, особенности подключения устройств следует рассматривать на их примере.

Подготовительный этап

Сначала нужно внимательно изучить схему внутренней коммуникации, которая должна быть приложена к устройству. Во время подключения розетки RJ 11 (RJ 12) необходимо лишь соединить проводники соответствующей полярности. Если планируется подключить розетку RJ 25, то в домашних условиях необходимо задействовать только контакты 3 и 4. Иногда планируется использовать телефонный аппарат устаревшего образца и в такой ситуации придется купить универсальную розетку. Также потребуется провод сечением от 0,3 до 0,5 мм.

Если разводка телефонного кабеля выполняется скрытым методом, то предстоит предварительно проштробить в стене канал для проводника, а также вырезать отверстие для монтажа розетки. Для этого используется штроборез и перфоратор с коронкой. Однако поставленная задача может быть решена с помощью молотка с зубилом, но времени придется затратить значительно больше.

Подключение проводов

Телефонный кабель можно легко повредить, при его зачистке нужно проявить осторожность. Даже опытные мастера не всегда могут выполнить разделку кабеля с первого раза. Поэтому во время прокладки проводника стоит сделать некоторый запас по длине. Лишний кабель затем можно будет спрятать. Для подключения розетки достаточно зачистить около 4 см провода.

После этого необходимо раздвинуть жилы и присоединить их к клеммам коробки, ориентируясь на схему, расположенную на лицевой стороне внутреннего бока. Если проводка выполнялась скрытым способом, то для удобства подключения провода должны выступать за плоскость стены на 60−80 мм. Чтобы проверить полярность проводников, стоит воспользоваться тестером. В противном случае телефонный аппарат будет функционировать со сбоями.

Следует помнить, что напряжение в готовой к работе телефонной линии составляет от 60 до 80 В. Подведенные жилы кабеля необходимо приложить к зажиму и плотно стянуть с помощью специальных винтов. При открытой проводке на финальном этапе подключения розетки достаточно лишь закрыть крышку и закрепить ее на стене. Если монтаж кабеля проводился скрытым способом, то нужно убедиться в отсутствии переплетения проводников в подрозетнике и установить внутренний блок в стену.

Когда ему будет придано желаемое положение, остается зафиксировать конструкцию с помощью саморезов либо распорных винтов. На финальном этапе нужно замазать раствором гипса подрозетник и канал с проводниками. Когда гипс приобретет достаточную твердость, устанавливается защитная окантовка и монтируется лицевая панель.

Как правильно подключать телефонные розетки? Какое напряжение в телефонной линии связи. Как подключить розетку внешнего типа.

Уже более века люди общаются на расстоянии с помощью телефонов, конструкции которых все время улучшаются и модифицируются.

Современные модели отличаются от своих предшественников удобством пользования, эстетичным видом, надежностью.

Однако, принципы работы, заложенные в первых конструкциях, остались прежними:

  • обязательное наличие действующей линии связи от АТС;
  • электрическое подключение к ней стационарного телефона.

Функции телефонной розетки

Розетка в комплекте с вилкой являются современным способом подключения телефонного аппарата к сети связи. Их задача сводится к надежному и быстрому созданию стационарного соединения.

Электрические контактные гнезда у любой розетки всегда находятся под напряжением линии. Для защиты от случайных замыканий они утоплены в корпус. Контакты вилок оголены и изолируются от среды только после установки.

Конструктивные особенности

Общими элементами любой телефонной розетки являются 3 детали:

  1. корпус из диэлектрического материала на основе пластических масс;
  2. клеммы для подключения проводов связи;
  3. подпружиненные латунные контакты, создающие электрическую цепь.

Телефонные розетки и вилки работают в слаботочных цепях, изготавливаются с учетом действующего в них напряжения до 120 вольт. Они могут использоваться:

  • скрыто внутри стены при закрытом способе прокладки телефонной линии;
  • открыто - накладным способом.

Вид монтажа влияет на дизайн комнаты и условия обслуживания. Его учитывают при подключении телефона конкретной модели.

Стандарты телефонных розеток

По мере совершенствования телефонов способы их подключения к сети связи претерпели несколько технических разработок.

Старые стандарты

В первых телефонных аппаратах для подключения их к линии розетками вообще не пользовались, а провода просто скручивали между собой или соединяли другими доступными методами. Для работы телефона достаточно создать замкнутый контур тока, которые образуется всего двумя проводниками - токоведущими жилами.

Этот способ вполне надежно работает для любой модели. Вилку и розетку можно просто обрезать, а провода скрутить и заизолировать. Связь будет обеспечена.


В восьмидесятых годах прошлого века в СССР стал внедряться стандарт розеток и вилок телефонов РТШК-4. Для соединения с линией АТС использовался двухжильный медный провод, называемый на жаргоне связистов «лапша» за свой внешний вид.

Этот метод надежно обеспечивает быстроразрывное подключение телефона.

Сокращение РТШК-4 расшифровывается как розетка для телефонов с четырьмя контактами штепсельного типа и добавочным конденсатором. Чтобы исключить неправильную установку вилки в розетку на их корпусах создано дополнительное пластиковое соединение - защитный ключ.


Схема подключения розетки

В состав РТШК-4 введено две пары контактов, а не одна, которой вполне достаточно для работы обычного телефона.


Вторая пара позволяет подключать дополнительную линию связи еще с одним абонентом по принципу общения между директором и секретарем, когда на двух аппаратах используется один телефонный номер.

Чтобы телефон работал, необходимо так подключить провода к розетке, когда через ее контакты с вилкой ток АТС проходит на телефонный аппарат. У старых моделей не требовалось соблюдать полярность.

Емкостное сопротивление в 1 мкф использовалось для проведения тестов сети связистами и формирования сигнала «занято». Его устанавливали только на оконечном аппарате при последовательном их подключении.

Сейчас от применения конденсатора в розетке отказались. На качестве связи это не сказывается.

Телефонные розетки серии РТШК-4 занимают много места. Они морально устарели, хотя успешно эксплуатируются и дорабатывают свой ресурс.

Современные стандарты

В результате бурного развития микропроцессорных технологий и создания под них стандартизированного оборудования введены в эксплуатацию корпуса вилок и розеток для слаботочных цепей, маркируемые символами RJ. Они позволяют подключать в схему до четырех пар рабочих контактов и выпускаются стандартами, описанными таблицей №1.

Таблица №1. Стандарты для слаботочных цепей
Краткие описания разъемов
Разъем RJ-11

Корпуса современных стационарных телефонов подключаются розетками и вилками с одной парой контактов. Они монтируются внутри пластикового модуля единой конструкции серии RJ и обозначаются RJ-11.



Латунные контакты, как видно на фотографии, расположены по центру пластикового модуля, называемого манипулятором. Остальные места на нем свободны. Через эти контакты на вилке и розетке образуется электрическая цепь между станцией АТС и телефоном.

С помощью интерфейса RJ-11 можно подключить к сети не один прибор, а несколько. Для этого достаточно розетки собрать последовательно в блоки, как показано на фотографии ниже.


Совмещенный разъем RJ-11 и РТШК-4

Метод подключения телефона основан на использовании переходника, сочетающего возможности соединения вилок старых и новых стандартов с линиями, оборудованными по современным технологиям. Такой модуль удобно использовать тогда, когда эксклюзивный старый телефон требуется скоммутировать с новой телефонной проводкой и вписать его в дизайн интерьера.


Разъемы с двумя и тремя парами контактов RJ-14, RJ-25

Этот стандарт манипуляторов для средств связи вполне позволяет применять их для работы телефона. Требуется просто использовать два средних контакта, которые уже задействованы в телефонной розетке аппарата.



У манипуляторов разных производителей встречаются неодинаковые пластмассовые замки. В этом случае вставлять вилку в розетку нельзя: можно разрушить хрупкий корпус.

Разъем RJ-45

Он имеет четыре пары контактов, разработан для компьютерных систем и устройств, сложных приборов связи.



Интерфейс разъема RJ-45 позволяет использовать его для телефонного аппарата. Электрическую цепь опять же требуется создавать через средние контакты. Но при этом необходимо обращать внимание на соответствие пластмассовых ключей.


Методы маркировки слаботочных розеток

Положение каждого контакта в разъеме необходимо учитывать и маркировать для удобного монтажа и ремонта. С этой целью маркировку создают:

  1. цифрами около контакта или обозначением его позиции на схеме монтажа или заводском чертеже;
  2. раскраской изоляции проводов строго назначенными цветами.

Производители телефонов и манипуляторов выпускают продукцию, промаркированную несколькими способами. Они сведены в таблицы №2, 3 и 4.

Таблица №2. Цветовая маркировка проводов витой пары у слаботочных розеток
Таблица №3. Старая цветовая маркировка проводов у слаботочных розеток
Таблица №4. Цветовая немецкая маркировка проводов у слаботочных розеток

Способы подключения современных телефонных аппаратов

Все приведенные выше таблицы показывают, что соединение телефона с сетью выполняется по старому принципу: через два контакта. Просто у современных манипуляторов используются средние контакты, а остальные не задействованы.



В целях дизайна и удобства эксплуатации телефонные розетки принято не размещать отдельно на стене, а совмещать с другими электрическими блоками, слаботочными цепями.



Их можно встраивать внутрь элементов настенной мебели или прикрывать картинами либо техническими устройствами: мониторами, телевизорами.


Скрытые опасности телефонной сети

Для слаботочных устройств связи применяется пониженное по сравнению с домашней электропроводкой напряжение. Но его обычная величина в 60 вольт все же может создать ток через человеческие руки и доставить массу неприятностей. Когда проходит вызов по телефонной линии, то он формируется сигналом переменного тока с амплитудой около 120 вольт.

Этого достаточно для получения болевых ощущений через сухую кожу пальцев, а если тело немного вспотело, то реакции мышц будут непредсказуемы.

Работу в действующей телефонной схеме необходимо выполнять в защитных перчатках и соблюдать разработанные технические мероприятия правил безопасности.

Монтаж телефонных розеток

Обязательным условием работы телефона является надежное прохождение тока линии АТС через него. При монтаже цепей необходимо исключить обрывы проводов и их неправильной соединение. Для этого собранная схема до подключения должна .

Общие принципы размещения телефонных и электрических розеток на строительные конструкции комнат практически ничем не отличаются. Они описаны отдельной . Вначале потребуется выбрать метод размещения телефонной проводки: скрыто или открыто, а затем его выполнить.

Защиту открытых проводов можно осуществить помещением их в пластиковые декоративные кабель-каналы, которые комплектуются множеством аксессуаров, включая и телефонными.

Материал статьи удачно дополняет видеоролик автора Revastroy, в котором показываются приемы монтажа компьютерной розетки компании Viko. Смотрите и комментируйте его и статью.

С помощью телефонной розетки подключение телефона и его замена производится намного проще, чем без нее. Существует несколько разновидностей телефонных розеток, которые различаются способами их подключения. О том как подсоединить телефонную розетку рассмотрим далее.

Телефонная розетка представляет собой слаботочную розетку, основным назначением которой выступает подключение к кабелю проводного и беспроводного аппарата к сети телефонного назначения.

Телефонные розетки способные соединять не только телефоны, но производят соединение модемов, факсов и мини АТС.

Телефонная розетка бывает одноразъемной и многоразъмной. Второй вариант предполагает подключение к одной розетке нескольких приборов одновременно.

Среди разнообразия коннекторов для телефонной розетки, следует выделить несколько их разновидностей:

  • RJ 11 — с наличием двух проводов. Рекомендуется для использования в телефонии при подключении телефонного аппарата к телефонной линии линейного типа.
  • RJ 14 — имеет четыре провода и четыре контакта. Данный тип коннектора подходит под большинство телефонов. Чтобы подключить одну телефонную линию в помещении, требуется использовать контакты под номером три и два. Если подключение происходит в помещении офиса, где требуется несколько телефонных линий, то применяется контакт №1 и 4. При наличии телефонной розетки накладной подключение телефонной линии происходит с помощью двух контактов зеленого и красного цветов, расположенных посередине коннектора.
  • RJ 25 — имеет три пары контактов. Данный вариант не подходит для самостоятельного подключения и требует присутствия специалиста в области телефонии. Коннектор осуществляет подключение третьего и четвертого контактов.


  • RJ 9 — основной функцией данного коннектора выступает соединение телефона с телефонной трубкой.
  • РТШК 4 — телефонные розетки советского происхождения, характеризуется наличием четырех контактов и ключа, устаревшего типа. Данный тип розетки предполагает подключение телефона с помощью неразъемного способа при применении коробки отводного типа. Если в помещении присутствует несколько таких розеток, то они образуют небольшую цепь, для замыкания которой используется конденсат.

Любой из вышеперечисленных типов розетки предполагает установку в него телефонного кабеля, которые имеют одинаковые размеры и штекеры, а различаются всего лишь значением количества контактов.

Учтите, что общепринятая телефонной розетки схема подключения предполагает установку одной телефонной линии с применением контактов, имеющих красный или зеленый цвет.

Чтобы подключить телефонную розетку в помещении рекомендуется применять провод с двухжильным сечением. При осуществлении данного процесса в общественных местах в виде офисов используются и трех и шестижильные кабеля.


Как подключить телефонную розетку скрытым способом

Чтобы осуществить проведение данного процесса потребуется наличие:

  • скрытой розетки;
  • перфоратора с наличием коронки для кирпичных поверхностей;
  • крепежных элементов;
  • бокорезов или другого устройства, помогающего деизолировать провода;
  • тестера или мультиметра;
  • отверток.

При подключении розетки со крытой установкой первым делом необходимо провести телефонный кабель к месту монтажа розетки. Кабель проводят по поверхности плинтуса, штробы или специального канала для телефонных коммуникаций.

Инструкция по подключению телефонной розетки:

  • Сначала необходимо подобрать насадку, для установки на перфоратор. Ее диаметр должен равняться диаметру устанавливаемой коробки.


  • С помощью карандаша начертите место для установки телефонной розетки, а затем перфоратором проделайте отверстие в стене.
  • Произведите установку коробки на стену, зафиксируйте ее с помощью саморезов с дюбелями.
  • С помощью острого предмета отрежьте часть телефонного кабеля таким образом, чтобы оставить небольшой запас, укладываемый в коробку, его длина не должна превышать десяти сантиметров.
  • Произведите подключение кабеля, а установленный корпус розетки разместите в коробке и зафиксируйте при помощи распорных винтов.
  • Приступите к установке внешней рамы и накладки.

Предлагаем подробнее изучить рекомендации по подсоединению кабелей в телефонной розетке RJ 11, RJ 12. Первый тип розетки распространен в телефонной сети стандартного типа, а второй — хорошо подходит для подключения телефонных аппаратов, которые работают в офисах или других общественных местах с большой нагрузкой на телефонию.


Данные типы розеток содержат от 2 до 4 контактов, которые имеют вид небольшой вилки, выполненной из металла, именно между ними заглубляют кабельные жилы. Подключение телефонного аппарата происходит к контактам центрального расположения. Чтобы установить такие розетки требуется наличие специального оборудования — кроссировочного ножа. Хотя, при наличии определенного опыта и желания, данная процедура вполне выполнима при помощи обычного канцелярского ножа.

Подключение розетки к кабелю состоит из таких действий:

  • снятие внешней оплетки кабеля на расстоянии до пяти сантиметров;
  • расправление всех жил кабеля, их может быть от двух до шести;
  • укладка жил в пазы и их заглубление с помощью специального инструмента или канцелярского ножа;
  • обеспечение контакта между телефонным кабелем и розеткой.

Особенности проведения монтажа телефонной розетки

Перед самостоятельной установкой телефонной розетки следует предварительно подготовить инструменты и материалы в виде розетки, мультиметра и специального приспособления с помощью которого осуществляется снятие изолирующего слоя проводов.

Осуществляя выбор телефонной розетки, учтите, что модели РШТК уже устаревшие и практически не используются, так как не совместимы с современными телефонами. Чтобы осуществить их подключение потребуется наличие кабеля с сечением около 0,3х0,3 мм.

Перед монтажом телефонной розетки современного типа следует предварительно изучить все типы телефонных розеток и выбрать самый оптимальный вариант для своего аппарата.

Начинайте подключение телефонной розетки с принятия мер безопасности, которые помогут обезопасить вас в работе. Прежде всего наденьте резиновые перчатки, они помогут предотвратить поражение электротоком. С помощью бокорезов, снимите изоляционный слой с телефонного кабеля, побеспокойтесь об отсутствии насечки на поверхности каждой жилы, так как именно эти места очень уязвимы к поломке.

Процесс установки телефонной розетки зависит от типа выбранного аппарата. Хотя существуют и общие стандарты, которые гласят, что красный цвет провода обозначает положительный провод, а зеленый — отрицательный. Кроме этого, для определения полярности используются тестеры.

Перед установкой телефонной розетки накладной следует побеспокоиться о наличии крепежей, стандартный вид которых представляет собой двухсторонний скотч для фиксации розетки на стене. Перед закрытием крышки розетки рекомендуется провести предварительную проверку телефона на наличие дефектов в работе.


Установка скрытой розетки практически ничем не отличается от монтажа накладной. Единственная разница состоит в способе крепления и в проведении телефонного провода, который при скрытом монтаже располагается в определенном месте для коммуникаций.

Розетка телефонная двойная — особенности установки

Среди основных видов телефонных розеток следует выделить:

  • универсальные;
  • встраиваемые;
  • наружные или евро розетки;
  • розетки старых образцов.

Различают данные типы розеток в соотношении с внешним видом, методами установки, местом расположения, хотя схема их подключения остается практически неизменной.

Любой из этих видов розеток бывает как двойным, так и одинарным. Кроме этого, существуют розетки, которые способны подключить к себе более двух телефонных аппаратов, но они практически не востребованы для установки в частных домах или квартирах.

Если в здании присутствует два телефонных аппарата, то используется двойная телефонная розетка.

Установка двойной телефонной розетки практически ничем не отличается от установки одинарной. Единственное отличие — количество проводов для подключения кабеля.

И в завершении процесса установки розетки следует установить два кабеля, чтобы обеспечить параллельную работу двух телефонных аппаратов.


Телефонная евро розетка называется еще наружной. Она состоит из четырех контактов, к которым подсоединяют провода. Данный тип розеток характеризуется простотой выполнения и легкостью установки. Такие розетки являются универсальными и подходят практически под все типы телефонных аппаратов.

Отличие встраиваемых розеток от предыдущего типа состоит в более сложной конструкции и в способе, с помощью которого подсоединяются провода. Кроме этого, некоторые типы розеток различаются в соотношении с объемом.

В большинстве случаев, телефонные розетки характеризуются наличием двух контактов, так как телефонный кабель также имеет две жилы или два провода, подключаемых к ним.

Стандартная телефонная розетка использует два контакта центрального назначения, которые обозначают цифрами три и четыре.

Случается, что на поверхности розетки нумерация отсутствует, в таком случае, требуется произвести соединение телефонного провода с контактами и проверить работоспособность телефона, если он работает, то подключение розетки выполнено правильно.

Цвета проводов, означающих положительный контакт в соотношении с современной цветовой маркировкой:

  • зелено-белый;
  • оранжево-белый;
  • сине-белый.

Отрицательные провода, по современной маркировке:

  • синего;
  • зеленого;
  • оранжевого цвета.

Увы, в некоторых случаях приходится устанавливать телефонные розетки старого образца, чтобы определить тип провода воспользуйтесь рекомендациями:

  • оранжевый, черный и зеленый провода обозначают плюс;
  • красный, желтый и синий — минус.


Согласно немецкой цветовой маркировке положительный кабель обозначен:

  • розовым;
  • зеленым;
  • коричневым цветом.

А отрицательный:

  • желтым;
  • серым;
  • белым.

Среди основных типов коннекторов выделяют следующие:

Они имеют одинаковый принцип работы и различаются лишь количеством проводов, которые возможно к нем подключить. К первому варианту подключают два провода, ко второму четыре, а к третьему — шесть.

Обычный стандартный домашний телефон способен работать с помощью коннектора с двумя проводами для подключения. Хотя в большинстве случаев, используют второй вариант с четырьмя проводами, чтобы осуществить подключение телефона к центральным контактам. К остальным двум контактам возможен вариант подключения дополнительной телефонной линии.

Кроме этого при подключении телефонной розетки следует обращать внимание на полярность. Хотя при подключении некоторых устройств, она не имеет значения. Существуют телефоны, которые требуют соблюдения полярности, поэтому если после подключения розетки возникают проблемы в работе телефонного аппарата, попробуйте поменять провода местами.

При возникновении необходимости в подключении нескольких телефонных розеток, их соединение происходит с помощью перемычек, которые делают в межконтактном пространстве.


Как выбрать телефонную розетку

Самым привлекательным внешним видом отличаются встраиваемые телефонные розетки. Они остаются практически незаметными, при правильном подборе отделки розетки. Хотя времени на установку такой розетки потребуется больше, и при необходимости в ее ремонте, будет повреждена отделка стен.

Розетка универсальная телефонная сочетает в себе несколько разъемов, позволяющих установить в нее телефонный провод как нового, так и старого образца.

Чтобы подключить к розетке несколько телефонных аппаратов следует приобрести двойную телефонную розетку.

Предлагаем ознакомиться с основными производителями телефонных розеток:

1. Legrand — довольно популярный тип телефонных розеток, отличающихся высоким качеством и долговечностью работы. Большинство моделей имеют удобную и стильную форму, существует многообразие расцветок, которые подойдут под любую расцветку интерьера. Кроме этого, еще одним качеством данных телефонных розеток является безопасность в использовании телефонного оборудования. Данное условие способен обеспечить минимизированный сигнал, который уменьшает напряжение в розетке.

Для подключения данного типа розетки следует выполнить такие действия:

  • зачистить провод кабеля;
  • соединить его с проводами красного и зеленого цветов розетки;
  • проверить телефон на работоспособность.

2. “Вико” — телефонные розетки встраиваемого и наружного типа. Они бывают двух видов:

  • одинарного;
  • комбинированного.

Второй вариант предполагает наличие двух посадочных гнезд на наружной стороне и четырехпарного разъема внутри розетки. Данные розетки позволяют осуществлять не только подключение телефона, но и интернет кабеля.


Для подключения комбинированной розетки “Вико” осуществите ряд действий:

  • разберите розетку и с внешней стороны найдите устройство в виде клеммника;
  • зачистите провода для телефонного и интернетного кабелей;
  • соедините эти два кабеля в соотношении с цветовыми жилами;
  • установите провода в устройство клеммника;
  • зажмите его и поставьте на место в розетке;
  • проверьте телефон и интернет на отсутствие ошибок в работе.

Эти изделия представляют собой слаботочные контакты, размещенные в пластиковых корпусах различной формы, дизайна и размера. Подключение может быть произведено способом закрепления контактов винтами или с применением специально разработанного разъема. В старых изделиях применяются специальные вилки.

Подключение своими руками

Прежде, чем говорить о подключении, нужно подвести к месту, предназначенному для установки розетки телефонный кабель.

В новых жилых помещениях он прокладывается в ходе строительных работ по скрытой проводке. Наружу выводится только пара контактов, но может быть установлена и розетка.

В используемых помещениях кабель часто прокладывают по плинтусу, однако это непрактично, поскольку его можно повредить во время уборки. Распространена укладка телефонного кабеля под плинтуса, для этого нет необходимости их демонтировать, достаточно немного отодвинуть его и уложить кабель в образовавшуюся щель. После этого поставить плинтус на место.

К месту установки кабель можно подвести непосредственно по стене, а можно проштробить канал и уложить его как скрытую проводку.


Материалы и инструменты

Основные приспособления, которые могут понадобиться при прокладке телефонной проводки:

  • бокорезы – для разделки кабеля;
  • нож – для зачистки концов проводов;
  • отвертка – крепление концов в розетке;
  • винты – крепление основания устройства к стене;
  • дрель – сверление отверстий для фиксации наружного устройства;
  • сверло с твердосплавными напайками – как правило, применяется диаметром 4,2 мм;
  • пластиковые вставки в отверстия;
  • «болгарка» с диском по бетону – для выполнения скрытой проводки;
  • перфоратор с корончатым сверлом, размер сверла в соответствии с габаритом коробки;
  • – для уточнения полярности контактов в разъеме при подсоединении;
  • защитные латексные перчатки – если при проведении работ случайно будет звонок на телефон, разность потенциалов может достигнуть 120В, что уже небезопасно при непосредственном контакте.


Порядок выполнения работ

  1. Если решено установить скрытую проводку, сначала следует выполнить канал для укладки телефонного кабеля. При помощи «болгарки» проштробить канал по всей длине и уложить в него провод, канал заделать цементным раствором.
  2. При изготовлении открытой проводки понадобятся специальные пластиковые скобы для крепления кабеля на стене и электродрель со сверлом. В отверстия глубиной порядка 20 мм вставить пластиковые вкладыши, и закрепить провод под скобой гвоздем или винтом. Весь крепеж продается в комплекте, проблем с совместимостью составляющих не возникает.
  3. Установка под плинтус потребует применения стамески, при помощи которой плинтус отстраняется от стены для укладки провода. После этого плинтус подбивается на место штатными гвоздями.
  4. При установке наружной коробки, ее сначала нужно подключить к кабелю. После этого закрепить на стене. Здесь возможны варианты, определяемы конструктивным исполнением самих коробок. Если ее основание имеет отверстия для крепления, нужно приложить е к месту установки и разметить на стене расположение отверстий. Воспользовавшись дрелью, просверлить отверстия, установить вставки и закрепить основание коробки винтами из комплекта. После чего установить крышку, имеющую для этого специальные защелки. Основание без отверстий для крепления можно установить на стену, воспользовавшись двусторонним скотчем. Крепление достаточно надежно, но при отключении разъема корпус желательно придерживать.
  5. При установке внутренней коробки нужно воспользоваться перфоратором и корончатым сверлом по диаметру коробки. Выполнив в стене глухое отверстие, установить в него коробку, подключить ее к кабелю и закрепить в отверстии. Поставить на место крышку.
  6. При подключении контактов нужно проверить тестером соответствие полюсов (расположение «+» и «-»).

Все работы просты и доступны непрофессиональному исполнителю.

Разновидности коннекторов. Особенности применения RJ11, RJ12 и других видов

Телефонные разъемы служат не только для подключения аппаратов в линию связи. Они применяются для соединения с другими аппаратами и устройствами связи.

Розетки выполняются с одним, двумя или большим количеством разъемов и могут обеспечить соединение одновременно нескольких абонентов.

В большом разнообразии коннекторов необходимо рассмотреть некоторые их разновидности:

  • RJ11 – двухпроводное исполнение, применяется для подключения к сетям линейного типа.
  • RJ14 – снабжена четырьмя проводниками и четырьмя контактами, совместим с большинством моделей современных телефонов. Для подсоединения одного абонента нужно задействовать 2-й и 3-й контакты. Если необходимо подключение нескольких дополнительных линий, нужно использовать 1-й и 4-йконтакты. Если используется накладная телефонная розетка, подключение линии производится проводами красного и зеленого цветов.
  • RJ25 – имеет три пары контактов, для ее подсоединения требуется участие квалифицированного специалист по телефонной связи.
  • РТШК-4 – наследие еще советского периода, однако производятся и применяются по настоящее время. Имеет в комплекте специальный ключ. Подключение производится неразъемным способом с коробкой отводного типа. При наличии в помещении нескольких точек такого типа, их замыкание происходит с использованием конденсатора.

Об устройствах для подключения RJ11 и RJ12 поговорим подробнее:

  • Первый из этих типов изделий применяется для индивидуальных подключений в обычных телефонных сетях.
  • Второй применяется для сетей с большими нагрузками – в офисных либо общедоступных местах.

Эти виды соединительных устройств имеют два или четыре контакта, выполненных как металлическая вилка, подключаются к контактам, которые расположены в центре. Для монтажа желателен специнструмент – нож кроссировочный, позволяющий снять оплетку без повреждения провода и обжать вилку при установке на провод.


Для подключения необходимо:

  • снять оплетку с провода на длину 4 – 5 сантиметров;
  • расправить каждую жилу кабеля, число которых бывает от 4-х до 6-ти;
  • уложить все проводки в пазики розетки;
  • проверить наличие контакта между разъемом и кабелем телефона.

Начиная подключение нужно озаботиться о мерах без опасности при выполнении работ. Обязательно наденьте резиновые перчатки, способные уберечь от поражения электротоком.

Общие стандарты устройства розеток свидетельствуют о том, что красный цвет оплетки обычно означает положительный проводник, а зеленые говорит об отрицательном номинале. Убедиться в этом поможет тестер.

Способы подключения всех розеток идентичны, но они различаются способами по способам установки в зависимости от исполнения.

Практически также производится монтаж популярных розеток французского производства типа Legrnd. Линейка изделий этого типа весьма разнообразна, розетки выпускаются с любым видом установки: наружные, внутренние и любые прочие. Цветовая маркировка следует европейским стандартам и идентична в подобных изделиях других производителей.

Примеры цен на телефонные коннекторы

Таблица 1

Изображение Модель, описание Цена (руб) Производитель
Reksant. С функцией переходника для использования евро розеток совместно со старыми отечественными 60 Россия
Телефонная розетка внутренняя Reksant 2 – 6р-4с (2 порта), цвет молочно-белый 380 Россия
Телефонная розетка внутренняя Reksant 1 – 6р-4с (1 порт), цвет молочно-белый 290 Россия
Телефонная розетка Proconnect 2-6р-4с 55 Брэнд
Телефонная розетка RJ12 1 модуль 6 контактов ABB Zenit N2117.6AN 500 Брэнд
Телефонная розетка 2 RJ11Legrand Suno 774839 490 Легранд Франция
  1. При производстве работ по прокладке телефонного кабеля нужно помнить о правилах безопасности:
    • Выполняя штробление паза для кабеля по кирпичу или бетону, обязательно воспользуйтесь защитными очками или защитной маской для предохранения глаз и лица.
    • При сверлении отверстий для крепления кабеля или основания розетки примите такие же меры безопасности.
    • Производя вырубку материала из штробленных каналов, из глухого отверстия для коробки розетки, установите на зубило защитный диск, предотвращающий повреждения рук.
    • Работы с проводкой нужно производить в защитных перчатках.
  2. Если в наличии нет прибора для проверки полярности проводов, воспользуйтесь срезом картофелины. Воткните в мякоть концы проводов, поверхность мякоти вокруг плюсового провода скоро начнет темнеть.
  3. Современные розетки исполняются в безопасном варианте. Тем не менее, устанавливать их нужно в недоступном для детей месте.
  4. При зачистке концов кабеля для подключения нужно избегать повреждения изоляции внутренних проводов и, тем более, самих проводников. Это приводит к ухудшению качества связи и возможности обрыва линии.
  5. Если используется старый советский двухжильный провод в виде пластиковой ленточки с проводками по краям, недопустимо крепить его, вбивая гвозди между проводками. Это часто ведет к обрыву линии при монтаже. При контакте гвоздя с проводком может образоваться заземляющая пара, ухудшающая качество связи.

Ведя все работы вдумчиво и аккуратно, можно успешно справиться с несложной задачей выполнения проводки и установки розеток. Беритесь без сомнений и будет вам успех!


На сегодняшний день сотовые телефоны имеются у каждого человека. Однако стационарные аппараты никуда не ушли из квартир, офисов и административных зданий. Для их правильной установки, а также установки модемов и факсов, требуется телефонная розетка. О ее видах, способах установки и схеме подключения расскажем ниже.

Связная розетка для слаботочной сети является местом подключения телефона к сети связи. Внешне она представляет собой небольшую коробочку , обычно белого цвета. Иногда ее так и называют - «телефонная коробка».

По количеству разъемов различают одноразъемную и многоразъемную коробки. Из множества коннекторов стоит выделить некоторые:

  • RJ 11 - имеет в наличие два провода. В основном используется для подключения к линейным телефонным сетям.
  • RJ 14 - с четырьмя контактами и таким же количеством проводов. Этот коннектор применяется в большинстве типов телефонов. Для подключения аппаратуры в здании, где необходимо подключить несколько линий, используются контакт №1 и №4.
  • RJ 25 - здесь имеются три пары контактов. Самостоятельное подключение сопряжено с особыми трудностями, поэтому лучше обратиться к специалисту. В подключении участвуют третий и четвертый контакты.
  • RJ 9 - коннектор этого вида соединяет телефонную трубку с самим аппаратом.
  • РТШК 4 - в старых советских связных коробках имеются четыре контакта и ключ. Эта модель предполагает неразъемный тип подключения. Если в комнате есть несколько подобных розеток, то они обычно составляют малую цепь. Для ее замыкания используется конденсатор.

Для подключения розетки в квартире обычно используют двужильный провод. В административных и офисных помещениях может применяться четырехжильный или шестижильный кабель. Иногда к розетке может подходить и витая пара.

Схема подключения телефонной розетки RJ 11

Подробно опишем схему подключения самой распространенной связной коробкой. Она будет следующей:

Подключение розетки скрытым способом

Для проведения работ по подключению понадобятся следующие материалы и инструменты:

К месту установки сперва подводится связной кабель. Кабель можно провести по плинтусу, в пластиковом коробе или штрабе.

Действия по подключению:

  1. Вначале подбираем для перфоратора коронку, диаметром равным размером телефонной коробке.
  2. Карандашом намечаем контуры розетки, после чего высверливаем в стене отверстие.
  3. Устанавливаем телефонную коробку в стену и фиксируем при помощи фурнитуры.
  4. Для подключения понадобиться отрезок кабеля не более 10 см. Остальное можно срезать.
  5. Зачищаем кабель и производим подключение. Установочный корпус телефонной коробки фиксируем распорными винтами.
  6. Устанавливаем внешнюю раму и накладки.

Популярные виды телефонных розеток

Заключение

Связные розетки позволяют быстро поменять телефонный аппарат , факс или модем. Для этого достаточно выдернуть кабель из гнезда и подключить нужный. Установить и подключить саму розетку достаточно просто.

Телефонная розетка по своей сути является слаботочной разновидностью розеточных устройств, основными функциями которых является:

  1. Подключение проводных и беспроводных аппаратов к соответствующей сети и обеспечение телефонной связи.
  2. Осуществление соединения модемов и факсов.
  3. Подключение и организация работы мини-АТС.

Осуществить подключение телефонной розетки на практике гораздо проще, чем электрической разновидности. Однако, этот процесс все равно требует осторожности и аккуратности, поскольку для его реализации необходимо выполнить ряд электромонтажных работ, связанных с высоким напряжением.

Монтаж и подключение подобных устройств идеально подходит для людей, имеющих незначительных опыт в данной области, или начинающих специалистов, которые только набираются соответствующего опыта.

Раньше этот процесс вызывал меньше вопросов, поскольку существовал единый стандарт, регламентирующий установку подобных устройств. На сегодняшний день, действует несколько европейских стандартов под названием Registered Jack (RJ). Существует несколько различных способов подключения телефонных розеток, самостоятельно этот процесс можно осуществить с устройствами RJ-14 и RJ-25.

Особенности и схема подключения

розетка RJ-11

У телефонных розеток имеются свои индивидуальные особенности подключения, если говорить о современных и наиболее распространенных стандартах RJ-11 и RJ-12, то они обладают следующими нюансами подключения:

  1. В конструкцию устройства может входить 2-4 контакта, которые представляют собой вилки из металла, обладающие небольшими размерами. Между этими элементами требуется заглубление жил питающего провода.
  2. Подсоединение самих телефонов происходит исключительно через 2 центральных контакта.
  3. Для монтажа приспособлений с указанным стандартом, профессиональные мастера пользуются особой разновидностью рабочего инструмента под названием кроссировочный нож. Однако, если в будущем не планируется его частая эксплуатация, то можно ограничиться самым обыкновенным ножом с заточенным лезвием. Используется такой инструмент для заглубления жил, при прорезке изоляционного слоя будет обеспечен контакт.
  4. Перед расправлением жил необходимо осуществить устранение внешних слоев с провода, достаточно 4 см. для проведения подобной зачистки.
  5. Для внутренней прокладки рекомендуется использовать кабель КСПВ, имеющий в своей конструкции жилу из одной проволоки, которая чаще всего изготавливается из меди. Внешняя оболочка обычно производится из пластикатов с белым окрасом. Кабель ТРП чаще всего используется в качестве распределителя.


схема подключения

Необходимые инструменты и материалы

В зависимости от разновидности телефонной розетки, а также от используемого стандарта, могут потребоваться различные инструменты и материалы.

  1. Отвертка , которая по типу рабочей поверхности и габаритам соответствует шурупам, используемым для крепежа приспособления. Рукоять отвертки обязательно должна обладать изоляцией, чтобы избежать .
  2. Кабель , если происходит не замена старого устройства, а прокладка абсолютно нового.
  3. Перфоратор , также как и кабель, понадобится, если происходит монтаж новой розетки.
  4. Сама розетка.
  5. Нож с острым лезвием.
  6. Саморезы.
  7. Кусачки.
  8. Изоляционная лента.
  9. Универсальный или тестер.
  10. Защитные перчатки.
  11. Односторонняя и двухсторонняя клеящая лента.
  12. Графитный карандаш и маркер с яркой краской, который потребуется для нанесения разметок.

Пошаговая инструкция


Первоначально, будет рассмотрен простой способ подключения универсальной телефонной розетки. На сегодняшний день, наиболее распространены устройства, соответствующие европейским стандартам RJ-11 и RJ-12.

Для того, чтобы их подключить, необходимо придерживаться следующего алгоритма действий:

  1. Первоначально , потребуется обесточить электросеть и надеть защитные перчатки, поскольку показатель напряжения в телефонной сети равен 60В, а в рабочем состоянии он может достигать показателей 110-120В.
  2. Используя бокорезы устранить изоляционный слой с проводников, при этом, важно не задеть сами жилы. Длина зачищенного кабеля должна составлять около 4 см.
  3. При помощи тестера определить полярность контактов.
  4. Подсоединить проводники к контактам. В телефонной розетке красный провод обладает отрицательной полярностью, а зеленый положительной. Соблюдать правила подключения с учетом полярности необязательно, но существует определенный риск, что в будущем телефонный аппарат будет время от времени давать свои во время функционирования.
  5. Осуществить подключение кабельных жил , после чего затянуть и обеспечить надежную фиксацию при помощи специальных винтов для осуществления прижима.
  6. Некоторые модели имеют в своей конструкции 2-4 контакта, которые обладают вилочной формой, изготавливаются данные элементы из стали. В такой ситуации, используются 2 центральных контакта.
  7. Осуществить фиксацию и крепеж телефонной розетки на поверхности стены. Сделать это можно при помощи двухстороннего скотча, но наиболее эффективным способом является использование саморезов.
  8. Защелкнуть крышку данного приспособления.

Существуют разновидности телефонных розеток скрытого типа. Процесс подключения для них не имеет принципиальных различий с подсоединением классических вариантов устройств.

Значимые отличия имеются только в процессе их установки и заключаются в следующем:

  1. Нанести на поверхности стены разметку будущего месторасположения телефонной розетки.
  2. Предварительно , потребуется проделать отверстие в поверхности при помощи перфоратора, оно будет нужно для последующего монтажа подрозетника. Фиксация и крепеж данного элемента достигается благодаря использованию саморезов.
  3. Крепеж устройства внутри монтажного короба можно осуществить, используя распорные винты специального предназначения.
  4. Надеть внешний защитный корпус , после чего в сеть можно вернуть напряжение и провести тестирование установленного приспособления.

При этом, необходимо знать, что абсолютно любая разновидность телефонных розеток может быть не привычным одинарным, а двойными приспособлением. Такие устройства обычно устанавливаются в офисах или иных помещениях, где присутствует несколько телефонных аппаратов с различными номерами, но иногда может возникнуть необходимость монтажа и в домашних условиях.

Процесс установки или подключения не имеет принципиальных отличий от работ, проводимых с одинарной конструкцией. Единственное изменение – это увеличение количества проводников, требующих подключения.

Виды телефонных розеток

При рассмотрении разных видов подобных устройств, одной из основных классификаций является их разделение по способу монтажа:

  1. Устройства для внешней установки.
  2. Устройства , обладающие внутренней разводкой.

Вторичной классификацией, применимой к обоим видам, является разделение данных устройств по количеству имеющихся разъемов:

  1. Одноразъемные модели предназначены для подключения 1 аппарата, являются наиболее востребованным вариантом для установки в частных домах или жилых квартирах.
  2. Многоразъемные модели позволяют осуществлять подключение сразу нескольких разных аппаратов, чаще всего встречаются в офисах и служебных помещениях.

Также, на современном рынке представлены розетки с разными коннекторами.

Этот параметр определяется типом используемого стандарта:

  1. RJ-11 является одним из наиболее распространенных вариантов, подразумевает наличие в конструкции 2 проводников. Такие устройства чаще всего встречаются и рекомендованы для установки, если имеется телефонная магистраль линейного типа, к которой подключается аппарат.
  2. RJ-12 менее распространены, поскольку редко используются в бытовых целях. Основным назначением является подключение к офисным мини-АТС или ряду разновидностей сетевых плат.
  3. RJ-14 имеет в свой конструкции 4 проводника и такое же количество контактов. Является универсальным коннектором, предназначенным и подходящим для большинства современных моделей телефонного оборудования. Для подключения и обеспечения работы одной линии, задействуется 2 и 3 контакт, если по каким-то причинам требуется наличие нескольких линий, то подсоединение происходит через 1 и 4 контакт. В розетках накладного типа необходимо использовать зеленый и красный проводник, которые обычно располагаются в центре приспособления.
  4. RJ-25 включает в свою конструкцию сразу 3 пары рабочих контактов. Устройства такого типа являются крайне сложными и непригодными для монтажа собственными силами. Для осуществления этого процесса потребуется привлечение квалифицированного специалиста, разбирающегося в вопросах электрики и телефонии.
  5. RJ-9 является особой разновидностью коннекторов, основная задача которых состоит в соединение телефонной трубки непосредственно с аппаратом.
  6. РТШК 4 является уже технически устаревшей разновидностью розеток, которые были в прошлом распространены в СССР, в конструкцию включено 4 широких контакта и ключ. Предназначены для специфического варианта подключения неразъемным способом, для его осуществления необходимо присутствие короба отводного типа. Наличие нескольких телефонных розеток в рамках одного помещения способствует созданию особой электрической цепи, для ее замыкания требуется дополнительный конденсатор.

Вне зависимости от разновидности телефонной розетки, потребуется установка внутрь данного приспособления питающего кабеля особого типа. Разные варианты не имеют конструкционных различий, все штекеры обладают схожими габаритами и разъемами, но они могут различаться по количеству имеющихся контактов.

маркировка телефонных проводов

Все основные вопросы, касающиеся установки и подключения телефонных розеток, были рассмотрены, подводя итоги можно дать ряд следующих полезных рекомендаций:

  1. Наиболее популярной на сегодняшний день, является встраиваемая разновидность устройств, поскольку она гармонично вписывается в любое помещения и является крайне незаметным элементом. Однако, необходимо учитывать, что ее монтаж займет больше времени и при этом пострадает отделка стен.
  2. Лучше всего приобретать приспособления, которые были выпущены известными и проверенными производителями, успевшими положительно зарекомендовать себя в данной сфере. На сегодняшний день, такими компаниями является Legrand и Вико.
  3. На некоторых моделях может отсутствовать нумерация контактов, обычно наносящаяся на корпус приспособления. В таком случае, может помочь знание правил цветовой маркировки: зеленый, оранжевый или синий в сочетании с белым цвет используются для обозначения положительных контактов; такие же цвета, только монотонные и без добавления белого, обозначают отрицательный контакт.
  4. Если происходит установка телефонной розетки старого образца , то не помешает также знать правила цветовой маркировки, которые использовались раньше: оранжевый, черный или зеленый проводник является положительным; красный, желтый или синий проводник должен быть отрицательным.

Подключение телефонной розетки legrand rj 11. Розетка Legrand Valena телефонная один выход

Механизм телефонной розетки 774438 продается без рамки. На фотографии изделие представлено в комплекте для большей информативности, а сама установочная рамка приобретается отдельно .
Розетка Legrand Valena телефонная один выход 774438 имеет выход стандарта RJ11 (4 контакта). Подключение телефонного кабеля к розетке происходит путем поворота контактного механизма на 1/4 оборота. Механизм розетки оснащен самозачищающимися контактами, благодаря которым нет необходимости зачищать жилы проводов при монтаже.
Устанавливается розетка в стандартную монтажную коробку скрытого монтажа. Для настенного монтажа механизма следует использовать специальные коробки открытого монтажа (артикул 776181). Механизмы всех розеток оснащены надежным креплением на винтах и на захватах. Рамка защелкивается на механизме. Ее конструкция позволяет регулировать глубину посадки до 2 мм (например: если механизм установлен в стену с тканевым покрытием).
Чистка лицевой панели розетки и рамки нужно производить влажной тканью. Запрещается использование агрессивных и коррозийных химических веществ.
Суппрот розетки изготовлен из оцинкованной стали. Контактная группа - AgNi (без содержания кадмия, являющегося элементом загрязняющим окружающею среду). Цвет лицевой панели розетки: белый (RAL 9003).

Как подключить телефонную розетку legrand

Cхема подключения телефонной розетки legrand 774438.

Схема подключения нескольких телефонных розеток 774438.

Телефонные розетки Legrand подключать к проводу удобно и просто. Если вы используете для подключения телефонных розеток кабель "витая пара", то для телефонии достаточно только одной пары, как правило это синий и сине-белый провод. Подключаются эти провода до центральных контактов телефонных разъемов и розеток. При монтаже обращайте внимание, как сделано подключение кабеля на ответной стороне. Обычно для подключения телефонов используют центральные контакты разъемов. В случае с телефонными розетками Легранд, подключение кабеля к механизму происходит удобно и быстро: нужно всего лишь до упора вогнать провод в гнёзда контактов 2 и 3 и провернуть отверткой по ходу часовой стрелки на 1/4 оборота. Контакт проводника и клемм будет надежным и долговечным.

С одной стороны, работы по монтажу информационных коммуникаций вести значительно проще, чем электрических линий, так как в них нет опасного для жизни напряжения 220/50. Но простота установки (а если точнее, подключения) телефонной розетки кажущаяся, если учесть, сколько разновидностей стационарных аппаратов (телефонов, модемов и ряда других приборов) находится в эксплуатации.

Для каждого из них необходимо подбирать свое соединительное устройство, с соответствующими конструктивными особенностями. Рассмотрим все варианты телефонных розеток и специфику их самостоятельного подключения.

В прошлом веке активно использовались розетки, которые характеризовались неразъемными соединениями (модель РТШК 4). Они в обиходе уже не встречаются, поэтому и говорить о таких телефонных розетках не имеет смысла. Даже если у кого-то она и найдется в старых «запасах», то ставить ее вряд ли будет желание.

Виды телефонных розеток

RJ 9

Этот вариант изделия служит только для соединения составных частей аппарата – самого телефона с трубкой.


RJ 11

Для подключения 1 телефонного аппарата. Эти модели розеток чаще всего встречается в многоквартирных жилых зданиях, причем не только старой планировки.


RJ 12, 14

В такой розетке 2 пары контактов для присоединения 4-х проводов. Следовательно, ее можно использовать для подключения 2-х телефонных аппаратов на отдельные линии. В домах, где у абонентов редко бывает по два номера, они практически не устанавливаются и считаются офисным вариантом розеток.

Особенности присоединения линий
  • Первая – к контактам №№ 2 и 3 (основная группа).
  • Вторая – к №№ 1 и 4.

RJ 25

Конструкция такой розетки аналогична предыдущей модели. Разница лишь в том, что в ней не 2, а 3 группы контактов.

Порядок подключения

Первое, на что необходимо обратить внимание – схемы внутренней коммутации. Она прилагается к любой телефонной розетке. Как выбрать место для ее установки, чем сверлить стену (или ) и фиксировать изделие на ней – подобные детали объяснять человеку, который знает, что такое отвертка и эл/дрель, вряд ли уместно.


А вот моменты, которые необходимо учесть, отметить целесообразно.

На линии могут быть наводки, до 60 В. В тот момент, когда кто-то звонит абоненту, напряжение может повыситься до 110 – 120. Не смертельно, но вряд ли «приятно». Именно поэтому, чтобы избавить себя от таких «сюрпризов», работы по разделке телефонных кабелей и их подключению к розетке рекомендуется вести в прорезиненных перчатках.

При снятии изоляции с проводников при помощи ножа или бокорезов часто повреждается жила, тем более, если нет достаточного опыта в проведении подобных операций. Это место потом легко ломается. Именно поэтому нужно при прокладке телефонного кабеля делать некоторый запас по его длине. Сколько раз придется повторять разделку, зависит от аккуратности мастера, но в итоге кончики проводов должны быть целыми, без каких-либо дефектов. Используйте .

Есть общепринятое правило: красный проводник – линия (+), зеленый – (–). Во многих статьях указывается, что необходимо делать . И это правильно, так как неизвестно, придерживался ли данного «стандарта» тот, кто подключал телефонную линию на другом конце трассы. Но, во-первых, прибор не всегда есть под рукой, во-вторых, не все умеют им пользоваться. Как быть? Присоединить все по схеме. Самое страшное, что случится – не будет связи. В этом случае на контактной группе нужно лишь «перебросить» провода.

Типовые схемы подключения


Такая методика (без прибора) опробована многократно и имеет большое преимущество в отличие от тех, где говориться о порядке проверке кабелей с его помощью. Дело в том, что можно просто запутаться в цветовой маркировке проводников – вариантов множество. Причем часто встречаются на одной линии изделия от разных производителей, в том числе, российских и зарубежных.

На практике, процесс подключения телефонной розетки в разы проще и доступнее, чем электрической. Главный критерий основывается на полной безопасности, ведь присутствующая величина напряжения в подводе безопасна для человека. Так телефонная розетка для начинающего домашнего мастера может стать стартовой практикой.

  • Характеристики устройств
  • Подготовка к подключению
  • Непосредственный процесс

Характеристики устройств

Ранее вопрос о подключении телефонной линии сводился к одному ответу. Ведь всего несколько лет назад установка телефонной розетки основывалась на использовании одного стандартного прибора типа РТШK-4. В современное время стандарты сменились европейским качеством в виде наиболее популярных приспособлений типа RJ11 и RJ-12 известного бренда Legrand (Легранд).

Схема подключения телефонных розеток

Аббревиатура RJ (Registered Jack) в переводе с английского языка расшифровывается, как зарегистрированное гнездо. Известный разъем RJ11 в народе называется «евро-розетка». Стандарт RJ11 на самом деле является первым, узаконенным в США, стандартом. При этом розетка телефонная RJ 12 на самом деле не существует в виде стандарта. Обычно под данным разъемом подразумевается изделия бренда Legrand RJ-14 либо RJ-25.

Получается, что на сегодняшний день в повсеместном использовании имеются современные устройства такого типа:

  1. RJ 11 с двумя проводами.
  2. RJ 14 с контактами и 4 проводами.

Накладная двойная разводка данного типа зачастую используется в офисных помещениях для нужд подключения дополнительных телефонных линий (офисные АТС).

  1. RJ 25 – подключение телефонной розетки данного типа не рекомендуют производить собственными руками.

Подготовка к подключению

Прежде, как перейти к непосредственным монтажным работам относительно подсоединения устройств бренда Legrand, рекомендовано подготовить набор следующих инструментов:

  • Канцелярский нож либо иной другой острый предмет для зачистки изоляционной оплетки на проводах.

При установке рассматриваемых приборов компании Legrand, необходимость зачищать провода ушла. Встроенный механизм в изделиях позволяет делать самозачистку.

  • Крестовая и плоская отвертка.
  • Тестер для измерения напряжения в сети.
  • Резиновые перчатки.

Напряжение в телефонных сетях минимально (при вызове в 120В) и не приносит вреда человеческому организму. Тем не менее , рукам будет чувствительно и неприятно работать.

  • Обжимной инструмент.

Если используется даже двойная вилка евроразъемов RJ11, а так же для штекеров, необходим инструмент для обжима контактных пластин. Допустимо проигнорировать данное требование. Двойная конструкция во внутреннем исполнении, конечно, получит не столь приглядный вид, но контактные пластины можно просто задавить при помощи плоской отвертки. Стоит последовательно вдавливать каждый контакт.

Непосредственный процесс

Торговая марка Легранд выпускает телефонные гнезда разнообразных декоративных расцветок и стилистики. Примечательность изделий бренда Легранд заключается в том, что самостоятельный процесс подсоединения линии телефона состоялся просто и быстро. Особой простотой монтажа отличается накладная серия коннекторов.


Схема подключения телефонной розетки RJ-11

Схема подсоединения розетки типа RJ 11:

  1. Разбирается прибор посредством откручивания, фиксирующего крышку крепления.

Схема конструкции подразумевает подсоединение всего двух проводов по типу старого образца телефонного включения.

  1. Накладная розетка RJ 11 подсоединяется к источнику питания.

Прежде стоит проверить тестером полярность. Известно, что зачастую «минус» обозначается красным цветом оплетки провода, а «плюс» всегда в зеленой оплетке.

  1. Провода от телефонного аппарата в вилке подключаются зеркально путем поворота контактного кабеля на четверть оборота во встроенном механизме зачистки.
  2. Поднимается телефонная трубка: при отсутствии гудка, стоит поменять полярность проводов (на контактах RJ11 поменять местами провода).

Сложностей с подключением собственными руками телефонных розеток нет. Торгово-производственная марка Legrand делает все для облегчения процесса подключения и монтажа. Стоит попробовать.

Как выбрать розетку для подключения телефона | Полезные статьи

Выбор телефонной розетки зависит от вида телефонного аппарата, количества телефонов, устанавливаемых в доме, а также от вида коннектора. В настоящее время телефонные розетки разделяют на несколько видов по способу установки. О наиболее популярных мы расскажем ниже.



Встраиваемые и накладные

Встраиваемые розетки, которая монтируется в стену мы встречаем буквально на каждом углу. Существуют и внешние телефонные розетка, которые закрепляются на стене.

Розетки для телефонов могут обладать евро-разъемом или разъемом старого образца. Кроме того, существует розетка телефонная универсальная, которая имеет несколько разных разъемов, например, два евро-разъема и один разъем старого образца.

Также розетка телефонная евро может иметь разные коннекторы – существует розетка телефонная 6p4c, чаще называемая RJ11, а также розетка телефонная rj 12.

Различия между коннекторами RJ11, RJ14 и RJ 12

Наиболее часто для подключения телефона используется розетка телефонная rj 11, интерфейс которой существует официально. RJ12 – это название для официального интерфейса RJ25 – коннектора с 6ю контактами.

Разъемы RJ 11 – это 6-позиционные вилки с двумя контактами, которых вполне хватает для подключения телефона. Поскольку в классической аналоговой телефонии при подключении используют только два центральных контакта, RJ 11 коннектор отлично подходит практически для подключения простого аналогового телефона.

4-х проводные телефонные сети можно использовать для подключения системных телефонов. Коннекторы с 4-мя проводниками называются R14. Розетки с разъемами R14 можно использовать, как для подключения системных аппаратов, так и для простого аналогового телефона. В последнем случае при подключении используются контакты 2 и 3.

Размеры евро вилок для подключения телефона абсолютно идентичны, различаются они исключительно по количеству контактов.

Если вам нужна только розетка телефонная RJ 45, то для телефона и интернета не подойдет, поскольку 8-контактный разъем используется для подключения интернета, однако существуют розетки с несколькими разъемами – и для телефона, и для интернета.

Однако возможность вставить 6контактные вилки в разъем RJ45 все же существует. Для этого необходимо приобрести специальные вилки, оснащенные пластмассовыми боковыми пазами. Специальные выемки на краях таких вилок подходят под 1 и 8 разъем и позволяют вставить телефонную вилку в 8-контактную розетку, не повредив последнюю.

Розетка телефонная двойная – вариант для нескольких телефонов

Если вам необходимо подключить магистральный кабель к нескольким телефонам, для этого отлично подойдет розетка телефонная двойная, которая включает в себя несколько евро портов. Разветвитель RJ 11 может быть встраиваемым или внешним, в зависимости от модели. Двойной вариант телефонной розетки имеет два разъема с двумя контактами интерфейса RJ-11. Каждый контакт, который содержит телефонный разъем RJ 11 соединен с клеммами внутри розетки. Для подключения такой розетки используется двух или четырехжильный телефонный кабель RJ 11, обжатый в соответствии с определенной схемой подключения.

Телефонные розетки и объяснение их подключения

Нелегко понять разницу между основной телефонной розеткой и удлинительной розеткой, особенно если у вас нет опыта в этой области.

Разъемы расширения традиционно подключаются к мастеру, однако в последние годы линейные коробки NTE5 или CTE5 были установлены вместо мастер-разъемов. У них есть съемная панель, на которой расположены клеммы для подключения проводов к вторичным розеткам.

Проще говоря, разница между ними заключается в следующем;

Главный или основной сокет имеет внутри три компонента, которые отсутствуют в сокете расширения;

Это
1) Ограничитель перенапряжения на линейных контактах 2-5
2) Конденсатор, который передает переменный вызывной ток с одной стороны линии (вывод 2) на вывод 3
3) Высокомощный резистор, образующий обратный путь от контакта 3 обратно к другой стороне линии (контакт 5), так что оборудование для тестирования линии может «видеть» оконечную нагрузку, когда ничего не подключено.

Инструменты, которые вам понадобятся

• Инструмент для снятия изоляции с перфорацией - для быстрой и надежной установки проводов данных в клеммы, автоматической, точной обрезки и герметизации.
• Отвертка с плоским шлицем и параллельной плоской головкой с изолированной головкой - Отвертка C.K Dextro VDE с плоским шлицем, дополнительный отклик, дополнительные ощущения и скорость, удобство работы, эргономичный дизайн с закругленной областью вращения.
• Отвертка - отвертка C.K Tools Robertson Dextro разработана профессионалами, профессионалами; чтобы придать этой отвертке идеальный эргономичный дизайн.
• Саморезы по дереву - идеально подходят для закрепления ваших установок на месте.
• Настенный выключатель основной телефонной розетки - основная телефонная розетка, предназначенная для подключения вашего дома к поставщику услуг, не путать с дополнительными розетками для общего использования по всему дому.
• Разъем адаптера разветвителя широкополосной лицевой панели ADSL - увеличивает скорость и надежность широкополосного доступа, заменяет нижнюю половину главного разъема BT NTE5a или NTE5b и обеспечивает выходы для RJ11 (для модемов ADSL) и 431A (для оборудования телефонной линии).
• Лицевая панель телефона / сети BT / RJ11 с фильтром ADSL - подходит для тех, кто хочет иметь встроенный микрофильтр ADSL в лицевую панель с BT и разъемом ADSL-RJ11. Устраняет необходимость иметь фильтры в стиле плагина для более чистого вида.

На старых установках (до 1980 г.) использовались кремовые или серые кабели. Они содержали проводники, окрашенные в синий цвет для контакта 2, оранжевый для контакта 5, коричневый для контакта 3 и зеленый для контакта 4 (если используется), на некоторых преобразованиях зеленый использовался для контакта 3 и коричневый для контакта 4.

На некоторых модулях внутренней удлинительной проводки (после 2012 г.) BT / Openreach теперь прошли полный круг и вернулись к использованию белого четырехжильного кабеля, содержащего сплошные цвета: синий к контакту 2, оранжевый к контакту 5, коричневый к контакту 3 и зеленый к контакту 4 (если используется).

Дополнительные звонки подключаются между контактом 3 (оранжевый / белый) и контактом 5 (белый / синий).

Цветовой код внешней воздушной телефонной линии: оранжевый / белый = линия 1; зеленый / черный = строка 2.
Кабель BT Drop Cable (кабель, идущий снаружи) часто имеет оранжевый, белый, зеленый и черный провода.Обычно (но не всегда) оранжевый и белый являются активной парой и идут на соединения 2 и 5 в главном сокете. В некоторых мастер-боксах они идут к двум разъемам с маркировкой A и B.

Обычно не имеет значения, в какую сторону они подключены, но некоторые модемы и некоторые автоответчики имеют особую полярность, поэтому всегда проверяйте напряжение на линии и подключайте -48 В к Aleg (5) и 0 В к Bleg (2 ) в главном сокете.

Если у вас есть подземная проводка с небольшой серой соединительной коробкой у двери, внутренние кабели обычно будут того же типа и цвета, что и удлинительные кабели.

Неисправности

Что касается неисправностей, их бывает трудно найти и они не всегда очевидны. Большинство неисправностей либо плохие, либо неправильные соединения. Вот некоторые из наиболее распространенных ошибок, с которыми сталкиваются люди:

Нет звонка - Клемма 3 отключена
Телефон звонит постоянно - Терминалы 2 и 5 поменяны местами (2 на одном разъеме подключены к 5 на другом, и наоборот)
Очень низкое качество речи, возможно, плохой звонок - Терминалы 3 и 2 или 3 и 5 транспонированы
Звонит, но нет речи (или очень плохая речь) и не удается набрать номер - Обрыв провода между клеммами 2 или 5.

Тестирование кабелей

Если у вас есть устройство, в котором основная розетка работает, а удаленная розетка не работает, вам нужно проверить целостность цепи. Вы можете использовать очень длинный провод и тестер - или обмануть!

• Полностью отсоедините линию BT.
• На удаленном конце соедините любые два терминала (запишите, какие два).
• Измерьте целостность цепи между этими двумя проводами на конце главного разъема - не более нескольких Ом.
• Повторите то же самое для второй пары проводов.
• Если какой-либо из них показывает ошибку, поменяйте местами комбинации - так, если вы попробовали 2 и 4, и это было нормально, а затем 3 и 5, и это не удалось, вы знаете, что 2 и 4 оба хороши, поэтому попробуйте 2 и 5 и 2 (или 4) и 3 покажет вам неисправный провод.

Итак, предположим, вы проверили кабели, кабель проложен в вашей недавно украшенной стене, и только 2 провода имеют целостность - что вы делаете?

В этом и в этом случае обманываете только вы - используйте второй главный разъем.

Второй мастер возвращает вам сигнал вызова. Просто подключите два рабочих провода к клеммам 2 и 5 нового мастера.

Число эквивалентных звонков (REN)

REN измеряет нагрузку, которую устройство помещает на линию при звонке. Обычная линия BT будет поддерживать как минимум 4 REN (4 телефона / факса / модема). Суммированные значения REN должны НИКОГДА не превышать 4. (REN обычно находится на этикетке в основании устройства)

Это число легко превысить, потому что устройства с REN равным 1 могут фактически иметь реальное REN, составляющее лишь часть единицы.Это несовместимо с используемой процедурой тестирования, и, к сожалению, многие линии могут иметь REN более 4.

Вы можете получить бустеры REN, которые при желании увеличат пропускную способность линии, хотя, если вы дойдете до этого этапа, вам, вероятно, следует подумать об установке небольшой PABX.

Телефонные цепи не сильно изменились за последние годы, но с возрастом Интернета пришлось изменить розетки и конфигурацию, чтобы облегчить это. При добавлении маршрутизатора / модема к вашей телефонной линии вам потребуются фильтры для предотвращения «шума».Подключаемые фильтры были обычным способом борьбы с этим, но, как и любые другие надстройки, они были подвержены ударам, ударам и сбоям.

Со временем производители объединились и разработали лицевые панели, что означало, что у вас были розетки, соответствующие вашим требованиям.

Проверьте проводку и настройку - двойная розетка

Если у вас возникли проблемы с широкополосным подключением, есть несколько простых проверок, которые могут сразу решить проблему, избавляя вас от необходимости звонить нам.Они также могут помочь вам избежать ненужных изменений вызова инженеров.

Если у вас возникли проблемы с широкополосным подключением, есть несколько простых проверок, которые могут сразу решить проблему, избавляя вас от необходимости звонить нам. Они также могут помочь вам избежать ненужных изменений вызова инженеров.

Если у вас есть Fiber to the Home, обратите внимание на Fiber to the Home: проверьте свою проводку и настройку для получения информации.

В противном случае выполните следующие действия, если в вашем главном сокете два разъема, например:

Шаг 1. Убедитесь, что ваша телефонная линия работает нормально

Проблемы с вашей телефонной линией могут повлиять на вашу широкополосную связь, поэтому сначала проверьте ее работу. Подключите телефон прямо к главной розетке и слушайте гудок. Если нет гудка или линия шумная, вы можете исправить проблемы со стационарной телефонной линией и сообщить о неисправности, войдя в наш инструмент устранения неполадок или используя приложение My BT на вашем смартфоне.

Шаг 2. Проверка концентратора

Убедитесь, что все кабели надежно подключены. Широкополосный кабель (серые концы) должен быть подключен к концентратору, а другой конец - к главному разъему. Убедитесь, что кабель питания подключен к концентратору и розетке.

Убедитесь, что хаб включен, а индикаторы горят синим цветом. Для получения дополнительной помощи см. Что означают индикаторы на BT Hub>

Шаг 3: Проверка главной розетки

Вы всегда должны подключать концентратор к широкополосному соединению на главной розетке. Если вы подключите его к телефонной розетке или удлинителю, он просто не будет работать.

Вам не нужны микрофильтры - ни для концентратора, ни для каких-либо других устройств, подключенных к телефонным розеткам или внутренним телефонам.

Шаг 4. Настройте правила и сценарии

  • Не используйте удлинительные кабели для концентратора, так как они могут вызвать проблемы с подключением.Если вам необходимо его использовать, используйте новый высококачественный широкополосный удлинительный кабель ADSL
  • .
  • Чтобы подключить к вашей телефонной линии более одного устройства, вам понадобится разветвитель. Разветвитель должен подключаться к телефонной части главного разъема
  • .
  • Если вы пытаетесь подключить BT TV box, он подключается через Ethernet к вашему BT Hub. Узнайте больше о настройке BT TV>
  • Некоторым другим ТВ-службам требуется телефонная линия, и в этом случае ТВ-приставка должна подключаться к телефонной части вашей главной розетки.Обратитесь за помощью к своему руководству пользователя или к поставщику ТВ-услуг

Щелкните раскрывающийся список, чтобы просмотреть изображения стандартного сценария установки.

Если проблемы с широкополосным подключением связаны с внутренней проводкой, вызовите местного электрика для проверки проводки. Или мы можем прийти и разобраться для вас за 85 фунтов стерлингов.

Подробнее об оплате труда инженеров>

Цветовой код телефонной проводки - удлинительная розетка для телефона BT Помощь своими рукамиcom

Цветовой код телефонной проводки BT NTE5 Master Socket

На следующих рисунках показан стандартный цветовой код телефонной проводки BT, используемый с главной розеткой BT NTE5. Обратите внимание, что вы должны использовать правильный инструмент для вставки, чтобы вставить провода в разъемы IDC телефонной розетки. В противном случае лезвия откроются, что приведет к необратимому повреждению разъема. Он больше не будет держать провода, и у него нет другого выхода, кроме как выбросить розетку. При заделке телефонного кабеля не снимайте изоляцию с проводов.Лезвия предназначены для прокалывания изоляции и создания соединения.

Чтобы найти новые розетки, запасные части и подходящий инструмент для вставки, нажмите здесь Розетки и детали

Кабель телефонной линии, входящий в собственность от опоры

На этом рисунке показан внешний кабель Dropwire от телеграфного столба или провод, подключенный непосредственно к задней части BT Master Socket NTE5. Клеммы имеют маркировку «A» и «B» и могут быть винтовыми или вставными IDC, как показано на фотографии.

BT Внешний телефонный кабель Цветовой код

Обычно первая пара, используемая для вашей телефонной линии, сплошного оранжевого цвета и сплошного белого цвета. Это относится к объектам с подземным питанием со старым кабелем BT и воздушным каналом BT «Dropwire».

Вторая телефонная линия с другим номером будет оканчиваться сплошным черным и сплошным зеленым светом.

Внешний контактный кабель

BT содержит 3 красных или 3 желтых провода. Их нельзя использовать в качестве проводников.Это стальные опорные тросы, которые предотвращают провисание или растяжение телефонного кабеля при подвешивании над головой. ОСТЕРЕГАЙТЕСЬ при обрезке или снятии изоляции с этого кабеля - провода ОЧЕНЬ острые и оставят неприятный укол или порез. При резке BT Dropwire необходимы хорошие кусачки. Этот кабель рассчитан на работу в любую погоду.

На фото я снял кабель, отрезал стальные опорные тросы длиной примерно 1 см, загнул и обмотал лентой. Это защитит ваши пальцы от болезненных уколов при прекращении.Не стоит недооценивать опасность стальных опорных тросов. Следуйте моему цветному коду телефонной проводки, и все должно работать у вас с первого раза.


Провода для главной телефонной розетки

Это цветовой код телефонной проводки для главного разъема NTE5 BT, при этом удлинительные разъемы для подачи кабеля прикреплены к съемной передней панели. Вы можете увидеть тестовое гнездо, открытое, чтобы вы могли проверить линию BT перед собственной проводкой.

Так выглядит цветовой код телефонной разводки с полосатым телефонным кабелем.Обратите внимание, что это последний тип, доступный с фильтром цепи звонка (цилиндрический выступ рядом с выводами)

Цветовой код телефонной проводки - что делают провода?

Разъемы телефонных внутренних линий

имеют 6 соединений, обозначенных от 1 до 6. Следует использовать только 3 соединения - соединения 2, 3 и 5.
2 и 5 выдают тональный сигнал готовности и позволяют совершать и принимать звонки. Клемма 3 зарезервирована для цепи звонка, чтобы соединить разъемы расширения с разъемом Master. Без этого другие телефоны не звонили бы при входящем звонке.

Увеличьте скорость интернета

Изменение в этой практике произошло вместе с широкополосной связью, поскольку фильтр ADSL теперь имеет компонент, позволяющий каждому телефону звонить. Следовательно, цепь Bell Circuit, контакт 3, не следует подключать, если вы хотите более быструю широкополосную связь. Удалив его со всех телефонных розеток в вашем доме, вы почти наверняка заметите мгновенное увеличение скорости интернета!

BT Stripey Телефонный провод Цветовой код

На этом рисунке показана обычная телефонная розетка, правильно подключенная с помощью полосатого кабеля.

BT Сплошной цвет телефонной проводки Цветовой код

Этот разъем подключается к новейшему внутреннему кабелю BT с однотонной кодировкой (который, как ни странно, имеет тот же цветовой код, что и самый ранний кабель BT). Нет необходимости заканчивать коричневый провод. Всегда оставляйте слабину, чтобы в случае ошибки вы просто вытащили провода и снова подключили. Любой провисший кабель необходимо заправить внутрь коробки, прежде чем закрепить переднюю пластину винтами.

Щелкните здесь, чтобы просмотреть коды цветов телефонного соединения и описание функций проводов.

Изображения, используемые на этом веб-сайте, защищены авторским правом и не могут быть скопированы без письменного разрешения. Цветовой код телефонной проводки, телефонная внутренняя розетка и главная телефонная розетка NTE5, предоставленные вам Джеффом Гроувом.

Проблемы с телефонной проводкой и устранение неисправностей для домовладельца

Мои телефоны не работают. Я позвонил в телефонная компания, и они утверждают, что проблема в моем доме. Как могу я узнать, в чем проблема?

Пройдемся по основам телефонной проводки.Как только вы поймете основы, устранение неполадок становится проще простого. Это может занять много времени, но совсем несложно. И в 40 долларов или больше за получасовое обслуживание у специалиста по ремонту телефонов, ветер будет за твоей спиной !!

Реальные основы телефонной проводки ...

Хотя у вас могут быть сотни футов телефонных проводов и бесчисленное количество соединений, Телефонная разводка действительно проста и логична. Давай прогуляемся по твоему дому, и разберемся вместе.

телефонная компания, благослови их души, предоставляет вам услуги через четыре провода или более проводов, ведущих к внешней стороне вашего дома (есть на самом деле больше, чем это, но вам не нужно больше знать, чтобы работать над свой собственный материал).Эти провода подключаются к коробке, называемой сетью . интерфейс , обычно расположен за пределами вашего дома для облегчения доступа телефонная компания.

Его также называют протектором (просто звук этого вызывает у вас покалывание, а?) Название "защитник" удачно . .. он защищает проводку домашнего телефона от необычного электрического скачки от ударов молнии, линии электропередач, которые могут касаться снаружи телефонные кабели и т. д. Система не надежная, но очень эффективная 99.9% от время. Протектор часто можно найти рядом с вашей электрической службой. (метр), потому что телефонная компания и электрическая компания используют одни и те же критерии выбора точки доступа к дому.

Сетевой интерфейс действует как ваша основная распределительная коробка - место, где все телефонные кабели, ведущие в ваш дом, происходят. Обычно часть выключена ограничения для вас. Он может быть запечатан замком или закручен. Вот где телефонная компания устанавливает свои связи.Цвета проводки не будут соответствовать цветовое кодирование вашего интерьера телефонные провода.

На стороне, доступной для клиентов, используется стандартная цветовая кодировка, которую вы будете запускать. снова и снова во всей телефонной работе. Наиболее распространенные телефонные кабели имеют четыре провода внутри ... красный, зеленый, черный и желтый. В торговле они именуются «парами». Красно-зеленая пара используется в качестве базовой. линия обслуживания, а черно-желтая пара используется для обеспечения второй линии.

Если вы посмотрите на увеличенное изображение сетевого интерфейса слева, вы увидите, что есть «блок» с шестью цветными винтами.Есть три пары вместе ... желто-черный, красно-зеленый и второй желто-черный. Ты также заметите, что есть провода, подключенные к красному и зеленому терминалы. В этом разъеме только одна живая телефонная линия ... линия 1. Хотя разъем может поддерживать до трех линий, для облегчения клиент использует обычно только одну линию на разъем. Если у тебя есть три линии, у вас будет один соединитель, обслуживающий одну линию, а второй соединитель, обслуживающий две линии. Этот сетевой интерфейсный блок имеет два таких разъемы, так что в этом доме может быть до шести телефонных линий установлен.

Фактическое подключение к вашей проводке осуществляется через телефонную розетку в разъем с помощью съемной вилки, прикрепленной к черному проводу. Отсоединение этой вилки отключает телефонные линии, подключенные к разъем. Этот плагин упрощает поиск и устранение неисправностей, так как вы можете подключите тестер к разъему, чтобы убедиться, что линии телефонной компании в порядке (подробнее об устранении неполадок позже).

В некоторых старых домах нет легкодоступных интерфейсов ...

В старых домах защитное устройство снаружи дома представляет собой герметичную коробку, которая не разрешить доступ клиентов.В нем есть специальный предохранитель, предотвращающий попадание молнии. достигает вашей внутренней проводки. По сути, это отправная точка для стандартный 4-проводный кабель для входа в дом, и у вас нет легкого доступа к его внутренности!

Почему телефонная компания защищала своего защитника? Часть Причина этого в том, что много лет назад телефонная компания сделала все . .. они владели все телефоны, провода и разъемы, и это было незаконно для вас с проводкой. Таким образом, у них не было стимула делать прямой доступ к внутренней части доступный вам протектор.Подсоедините телефонные кабели непосредственно к протектор выгоден тем, что там самый сильный телефонный сигнал, и я рекомендую это, когда и если возможно. На самом деле, если у вас старый стиль протектор, многие телефонные компании заменят его на современный разъем, такой как на фото выше, бесплатно. Особенно, если у вас проблемы с телефоном или Проблемы с подключением к Интернету !! Просто плачь и умоляй, как я!

Вторая важная причина отказа домовладельцам в доступе - опасаются, что подключат провода к незащищенной стороне коробки, оставив их системы электропроводки уязвимы для ударов молнии и, возможно, катастрофических последствия!

Так что если у вас старый запломбированный Protector, ваш доступ к телефонной компании осуществляется через кабель (обычно 4 провод или две пары), который входит в ваш дом и подключен к разъему блок или въездной мост . Соединительные блоки представляют собой прямоугольные пластины, которые используйте винты для соединения каждого из четырех служебных проводов (от телефонной компании). вместе с вашими внутренними проводами. Соединительный блок имеет четыре клеммы, которые удерживают провода вместе с винтами. Провода от телефонной компании и ваши внутренние провода имеют общий винт в зависимости от цвета провода ... все красные до один терминал, черные - в другой и т. д. Эта система была отличной, когда люди может быть, у них было два телефона (если они были грязно богатыми), но немного переполнены три или четыре пары, идущие от них к нескольким телефонным разъемам.

Исторически сложилось так, что соединительные блоки возникли, когда в домах был только один телефон. линия и один телефон. Один провод вошел в дом и пошел к одинарный домкрат. Шли годы, и людям стали нужны более удобные телефоны, дополнительные провода были выведены от соединительного блока для обслуживания других телефонов. Примерно через два соединения, блоки заклинили проводами и трудно работать с участием. Войдите в входной мост ... значительное улучшение. Вместо того, чтобы прокладывать телефонные провода к соединительному блоку в жилом площади, въездной мост был установлен в подвальном или хозяйственном помещении. Подъездные мосты выполняют ту же функцию, что и переходные блоки, но подъездные провода телефонной компании не касаются напрямую проводов домашнего кабеля. Вместо, используют различные способы крепления проводов к изолированному металлическому каркасу который обеспечивает соединение. Как вы можете видеть на рисунке, провода телефонной компании (входящие в рисунок снизу) каждый присоединяется к блок с двумя винтовыми зажимами. До двух телефонных линий с двумя отдельные кабели (например, наверху и внизу) можно подключить без необходимость совместного использования проводов на терминале.

Как видите, входные мосты могут содержать больше проводных соединений, чем разветвления. блоки, и поскольку каждое соединение является отдельным, вы предпочитаете новый или заменяющие установки. У вас будет как лучшая электрическая соединение, меньше шансов непреднамеренного прикосновения проводов и меньше путаницы проводка!

Подводя итог, два провода обеспечивают все ваши телефонные услуги, если у вас есть одна линия, четыре провода, если у вас две линии. И все ваши настенные телефоны, беспроводные телефоны, компьютерные модемы, автоответчики, факсы и даже удаленная домашняя сигнализация системы возвращаются к телефонной компании по этим маленьким проводам!

Что может пойти не так с моей телефонной проводкой?

Вы что-нибудь изменили или повредили... Если ваши телефоны не работает должным образом, подумайте о любых изменениях, которые вы могли внести в свою систему. Установили ли вы новый телефон за последнюю неделю или две (иногда электроника требует ненадолго потерпеть неудачу)? Вы переставили мебель, случайно дернули телефон провод или уронить телефон? Если вы думаете о чем-нибудь, что могло повредить телефон, розетка или провод - это отправная точка в вашей детективной работе!

Грызуны поедают провода . .. Не смейтесь! Я обнаружил несколько перегоревших телефонных кабелей лет, а также провода стереодинамиков, коаксиальный (телевизионный) и антенный кабель, и электрический кабель под напряжением.Канатные дороги «Обеденный звонок» - это те места, где кабель проходит в скрытую область, например, за изоляцией в подвале стена. Я думаю, они знают, что это нас раздражает ... вот почему так поступают мыши! Итак, если вы видели следы грызунов, их можно считать возможными подозреваемыми. Прочтите мою вредную статью, в том числе и тему ... Мыши везде !! У меня был истребитель, но проблема повторяется каждый год. Помогите! ! о том, как найти и, надеюсь, избавиться от мышей из ваших домов, не прибегая к ядовитые приманки или ловушки.

Снова молния ... Возможно, у вас был эффект удара молнии ваша телефонная система и даже не знаю об этом. Всплеск может выборочно поджарить один из ваших телефоны, или модульный разъем, или одно соединение, не оставляющее явных доказательств кроме неисправности.

Плохая проводка ... Иногда в своем энтузиазме выполнить проект любитель с самыми лучшими намерениями пренебрегает перепроверкой своей работы. возможные исходы:

Короткое замыкание : два оголенных провода, которые не должны касаться, были слишком малы близко, и время и невезение заставили их немного измениться, и, вуаля... короткое замыкание. Если провода соприкасаются, телефонная компания думает, что вы по телефону, и вы не можете принимать или совершать телефонные звонки. К счастью, это не является опасным состоянием, потому что скачок высокого напряжения, возникающий при телефонные звонки не могут произойти. Если бы это было так, возможно, это могло бы поджечь ваши провода. Корректирующее действие, конечно же, - разъединить провода.

Обрыв цепи : Это когда провод, который предполагается подключить нет. В этом случае результат обратный... телефонная компания думает что с вашими телефонами все в порядке, звонящие слышат звонок, а ваш телефон - нет "получить сообщение". Решение ... найти незакрепленный или сломанный провод провод, подключи или отремонтируй, и вуаля ... мир ждет твоего возвращения.

Перевернутые провода: При соблюдении правил цвета проводов последовательно, у вас не должно возникнуть проблем с добавлением новых телефонов или кабели. Поскольку напряжение постоянного, а не переменного тока, обратная проводка может вызвать сбои в работе вашего оборудования.Иногда один телефон может быть неправильно подключенным и по-прежнему функционировать. Добавьте второй телефон с правильным подключением и система тает!

Перво-наперво ... это твоя вина или телефонная компания?

Всегда сначала звоните в службу ремонта телефона ... хотя они могут не добраться до вас немедленно, это, по крайней мере, поставит вас в "очередь" в случае, если ваша проблема их проблема !

В большинстве новых домов есть возможность легко проверить, не проблема. находится вне вашего дома на линиях телефонной компании. .. пока у вас есть сетевой интерфейс снаружи или внутри вашего Главная.

Откройте доступную для клиентов часть интерфейса, и вы увидеть ряд знакомых предметов ... розетки! Каждому гнезду соответствует одна или несколько телефонных линий в вашем доме. Если у вас только один телефонная линия, будет только один видимый телефонный разъем с цветными проводами прилагается. В этом интерфейсе вы можете увидеть, что телефонная компания записал последние четыре цифры телефонного номера на интерфейсе, чтобы найти нужный штекер проще.

Вынесите один из своих телефонов на улицу или получите тестер телефонных розеток в магазине оборудования. магазин, домашний магазин, магазин электротехники или электроники. Отключите короткожильный телефонный штекер из разъема в интерфейсе, соответствующем вашему телефонную линию и подключите телефон (или тестер). Гудок (или правильный последовательность световых сигналов) сообщит вам, что телефонная компания не виновата. Если вы не слышите гудка, возьмите трубку и позвоните в ремонтную службу!

Если у вас несколько линий, у вас будет более одной разъемы активны. Вам нужно будет протестировать их все, чтобы понять, что бракованный. Вам также понадобится тестер двухпроводного телефона, если он интерфейс разделяет две строки, так как вторая строка не будет обнаружена стандартный однолинейный тестер (или однолинейный телефон).

Если у вас есть соединительный блок или въездной мост, вы можете проверить проводку телефонной компании с помощью мультиметра. Для типичной четырехпроводной системы вы не нужно отключать какие-либо провода для выполнения этого теста. Прикоснитесь к «+» Щуп мультиметра к зеленому и «-» щуп к красным проводам.Если у вас есть вторая строка, «+» на черный и «-» на желтый. Если вы получаете низкое значение напряжения постоянного тока на паре провода (красно-зеленый или черно-желтый) около 48В, вы знаете, что подключены в телефонную компанию. Отсутствие напряжения означает, что вы не получаете сигнал от телефонной компании.

Нет проблем с телефонной компанией? Проверьте за неисправный телефон!

Один неисправный телефон может испортить всю работу! Отключите все телефоны и телефонные аппараты . .. компьютеры, автоответчики и т. д. ... по всему вашему жилой дом. Затем, взяв свой линейный тестер (или один телефон, который, как вы уверены, работает), вокруг и подключите его к каждой розетке, проверяя правильную последовательность освещения (или, в случае телефона, гудок). Если все гнезда кажутся мертвыми (или вы нигде не слышите гудок), ваша проблема не в телефонах или телефонное оборудование.

Однако, если вы действительно показываете положительную связь с вашим тестером, вы знаете, что телефон, вероятно, виноват.Подключите каждое устройство по одному к посмотреть, кто из них возмутитель спокойствия. Как только вы найдете виновника, вы сможете либо выбросить его, либо отремонтировать.

Следующим шагом будет проверка вашей проводки ...

Сразу предупреждаю, что это может быть сложно, запутать и попробовать ваше терпение! Разные вещи могут вызвать неисправность телефонной проводки. авария ... ненадлежащее прикосновение к проводам, мыши, поедающие кабели, или электрическое все возможные виновники всплеска поджаривания телефонной розетки. я попробую дать вам столько информации, сколько смогу, но, в конце концов, это до , вы до внимательно изучите и проанализируйте свою систему!

Отсоедините внутреннюю проводку от телефонной компании.Так как упомянул несколько абзацев назад, если у вас есть сетевой интерфейс за пределами вашего домой вы должны отключить вилку, обслуживающую плохую линию. Если у тебя есть соединительный блок или входной мост, физически отделить телефон проводка компании от блока или моста. Убедитесь, что ни один из проводов не соприкасается!

Это действие откроет цепь и позволит вам использовать мультиметр, чтобы проверить целостность вашей проводки. Провод, имеющий «непрерывность» позволяет электричеству беспрепятственно течь через него.Если два оголенных провода соприкасаются, у них тоже есть обрыв. Если ты не хочешь эти провода соприкасаются, наличие обрыва указывает на неисправное состояние. Это ваша цель ... найти дефект и исправить его!

В доме с правильной разводкой каждый цвет провода в вашем доме не зависит от все остальные. Следовательно, не должно быть контакта между любыми проводами различные цвета. Настройте мультиметр для проверки целостности цепи (см. инструкция к счетчику). Вы должны иметь возможность прикоснуться к зондам через любые два провода разного цвета и не получить непрерывности.Ты можешь сделать это на клеммной колодке или входном мосту, не отключая ни один из ваших внутренние провода (кроме, конечно, проводов телефонной компании). Все телефоны и устройства должны быть отключены от сети, иначе этот тест не сработает.

Если вы видите непрерывность, происходит одно из двух ... либо два провода касаются где-то в вашем доме или у вас неисправный телефон разъем. Оголенные провода могут касаться телефонной розетки или соединительный блок или въездной мост.Электрический скачок, который попал в ваш система сожгла один из ваших разъемов, что вызвало внутреннее короткое замыкание. Проверьте сначала все видимые соединительные блоки. Сделайте видимый осмотр, чтобы увидеть, есть ли провода, подключенные к разным клеммам, соприкасаются, или если какие-либо провода кажутся отсоединены или ослаблены. Если вы видите одно из этих условий, разделите прикоснуться к проводам или затянуть соединения. Вернитесь к предыдущему шагу и проверьте снова линии с телефоном. Если телефоны по-прежнему не работают, продолжайте к другим блокам и телефонным розеткам.Изучая их, убедитесь, что все оголенные провода хорошо удалены друг от друга. Иногда просто переустановка крышка может касаться близких проводов!

Имейте в виду, что может быть вторичных соединительных блоков или параллельно соединения в вашем доме. Они используются для подключения телефонного кабеля к удаленному местоположение, врезавшись в кабель другого телефона, а не проложив новый кабель от основного соединительного блока или протектора. Кроме того, телефонные кабели могут цепи "друг от друга (на электрическом языке называемые параллельными соединение), одно соединение с другим, с другим и так далее.Если вы посмотрите на свой соединительный блок и видите два кабеля, ведущие в дом, но вы знаете, что есть шесть телефонных розеток, происходит один из этих двух сценариев. Вам следует попробуйте найти вторичные соединительные блоки и осмотрите их на предмет касания провода или незакрепленные провода. Что касается параллельных подключений, вы обнаружите только их, когда вы откроете телефонные розетки на следующем этапе вашего устранение неполадок, если вам придется зайти так далеко.

Теперь нужно определить, сам ли это кабель или телефон розетки или домкраты.Отсоедините один провод из пары (красный или зеленый, черный или желтый) от каждого гнезда. Это отключает все разъемы без необходимости полного отключения все провода. Подключите цепь к проводам телефонной компании. Затем один по одному, повторно подключите разъемы по одному, проверяя с телефоном или телефонной линией тестер.

Если ни один из разъемов не работает, значит, у вас короткое замыкание в кабеле. Если все работает но во-первых, ваш шорт, вероятно, в домкрате.Вы можете получить новый домкрат и попробовать подключив к нему имеющиеся провода.У меня обычно один стандартный модульный домкрат доступен для тестирования всякий раз, когда я ищу неисправности в телефонах.

Должен признать, что это не единственный способ устранения неполадок телефона линии ... всего лишь один базовый подход. После того, как вы узнаете свой домашний телефон system, вы можете найти ярлыки для тестирования, о которых я даже не упоминал. Считайте это учебником, но не забывайте ... вы сами являетесь учеником опыт!!

Есть ли ограничение на количество телефоны, которые я мог подключить к той же линии?

Да и нет.На самом деле нет абсолютного ограничения на количество телефонов или устройств. На вашем телефоне или устройстве есть этикетка, на которой указано значение по номеру REN или звонок эквивалент . Доступно ограниченное количество энергии от телефонная компания, чтобы ваши телефоны звонили. Другими словами, если у вас слишком много телефоны, никто из них не звонит. Ваши абоненты будут думать, что ваш телефон звонит (сигнал «занято» не будет), но вы не услышите звонка!

Хотя ограничение составляет около 5 устройств, вы будете знать, если вы превысите ограничение, потому что телефоны просто больше не будут звонить. Если вы позвоните по телефону компании, они могут предоставить вам лимит REN для вашей системы. Затем сложите REN всех ваши устройства на линии. Если они меньше предела REN, все в порядке, если если вы превысили лимит REN, ваши устройства могут не реагировать на сигнал вызова.

Большинство телефонов имеют REN около 1. Компьютерные модемы, факсы и автоответчики также имеют значение REN, и вы должны их учитывать при подсчете вашего общего REN. У меня есть голосовой факс-модем US Robotics Sportster, и он имеет эквивалент по Рингеру 0.4. У моего автоответчика также REN составляет 0,4.

Вернуться к статьям по поиску и устранению неисправностей телефона

Страница рекомендаций по подключению домашнего телефона телефонистки

Страница рекомендаций по подключению домашнего телефона телефонистки - Разъемы для двух линий
Подчеркнутый курсив = будущая горячая ссылка на дополнительную информацию
Вы можете комбинировать и сочетать способы подключения проводки в разных местах в зависимости от ваших требований. Для настенные домкраты, такие как те, что есть на большинстве кухонь, вы захотите использовать первый метод, показанный ниже.Это ставит оба линии на одном гнезде, чтобы при желании можно было использовать двухлинейный телефон. Если вы хотите ограничить количество строк, доступ в определенном месте, например, чтобы предоставить подросткам доступ только к линии 2 в их спальне, вы захотите воспользуйтесь вариантом второго способа. Для большинства мест расположения домкратов я рекомендую использовать третий метод. Эта Метод позволит вам использовать либо существующие однострочные наборы, либо специальные двухстрочные наборы. Эта опция также предоставляет вам с большой гибкостью, разрешая доступ к любой линии как «линии 1» на контактах 4 и 5 разъема.Это предусматривает подключение однолинейного устройства, такого как факсимильный аппарат или модем, к любой линии без использования переходников.

У вас есть несколько вариантов подключения разъемов для двух линий:

  • Line 1 и Line 2 на одном разъеме (самый простой способ использовать «двухлинейные» телефоны и можно использовать существующие разъемы с переходниками)
  • Line 1 и Line 2 на отдельных разъемах (самый простой способ использовать существующие однолинейные телефоны)
  • Оба вышеперечисленных (это то, что я рекомендую - обеспечивает максимальную гибкость без использования дорогих переходных заглушек)
Задняя часть большинства разъемов с винтовыми клеммами отмечена буквами, обозначающими цвет провода для подключения к клемме. и иметь провода от терминала до самого гнезда.На некоторых схемах ниже я оставил провода от винта клеммы к фактическим разъемам для ясности. Оставьте их на винтовых клеммах, соответствующих маркировке.

Соединение линий на одном гнезде

Такое подключение разъемов может позволить использовать существующие разъемы. Вы даже можете обнаружить, что ваши домкраты уже связаны таким образом. Однако вы должны убедиться, что черная и желтая пара подключены к линии два.Я покажу соединения для винтовых клеммных колодок.

Это наиболее простое подключение. Чтобы подключить обе линии к одному разъему, просто подключите провода кабеля к разъему. соответствующий винтовой зажим. Чтобы использовать линию два с одним телефоном или другим однолинейным устройством на разъеме, подключенном таким образом, вам понадобится адаптер разветвителя A / B.

Соединительные линии на отдельных домкратах

Подключение разъемов таким образом потребует использования лицевых панелей с двумя разъемами, если только вы хотите, чтобы одна линия отображалась в определенном месте. Я покажу соединения с винтовыми клеммами.

Чтобы подключить линию один к верхнему разъему, подключите зеленый провод к винтовой клемме, отмеченной зеленым, и красный провод. на винтовой клемме, отмеченной красным. Для подключения второй линии к нижнему разъему подключите черный провод к винту. клемма отмечена зеленым цветом, а желтый провод на винтовой клемме - красным. Если вам нужна только одна строка появляются на одном разъеме, просто подключите пару для этой линии к винтовым клеммам, отмеченным зеленым и красным.Использовать небольшой кусок электротехнической ленты, чтобы изолировать оголенные медные провода на проводах другой пары, чтобы они не коротко друг к другу или к чему-то еще.

Соединение обеих линий двумя гнездами

Для подключения разъемов таким образом потребуется использовать лицевые панели с двумя разъемами. Я покажу оба винта терминальные разъемы сейчас. Я добавлю схему для домкратов на 110 перфораторов в будущем.

Чтобы подключить разъемы таким образом, сначала снимите около шести дюймов крышки с конца кабеля. Около четырех От конца каждого провода удалите примерно полдюйма изоляции. Этот разрыв в изоляции огибает винтовые клеммы на верхнем домкрате. Подключите петлю на каждом проводе к соответствующей винтовой клемме верхнего разъема.

Теперь подключите конец проводов к нижнему разъему следующим образом: черный провод к винтовой клемме, отмеченной зеленым, желтый провод к винтовой клемме, отмеченной красным, зеленый провод к винтовой клемме, отмеченной черным, и красный провод к винтовой клемме, отмеченной желтым.

«Двухлинейный» телефон, подключенный к верхнему разъему, будет подключен к обеим линиям. Двухстрочное устройство также будет подключен к обеим линиям на нижнем гнезде, но "вид линии" будет обратным.

Однолинейное устройство, подключенное к верхнему разъему, будет подключено к первой линии. На нижнем разъеме он будет подключен к строка вторая.

Вернуться на домашнюю страницу Phone-Man

Copyright © 1996-2019 Keith A. Michal. Все права защищены.
Все товарные знаки и логотипы, представленные здесь, являются собственностью соответствующих владельцев.

Руководство по телефонным розеткам

Основная розетка - это точка, в которой ваша телефонная линия входит в вашу собственность. К нему можно подключить беспроводной маршрутизатор, чтобы получить максимальную производительность и максимальную скорость широкополосного доступа. Основная телефонная розетка обычно находится в коридоре или возле входной двери, и она будет больше любой другой розетки в вашем доме.

Розетка одинарная / стандартная

Если ваша основная розетка имеет одну розетку (например, те, что изображены ниже), вам необходимо использовать микрофильтр для каждой другой телефонной розетки с подключенным телефоном или широкополосным оборудованием. Это включает беспроводной маршрутизатор, телефоны, автоответчики, ТВ-боксы, системы сигнализации и все остальное, что использует соединение. Они фильтруют вашу телефонную линию и позволяют вашему широкополосному каналу и телефону работать одновременно. Когда вы присоединяетесь к вашему беспроводному маршрутизатору, вы получаете микрофильтр.Если вам нужны другие, их можно приобрести в большинстве магазинов электроники.

Двойная розетка с предварительной фильтрацией

Если у вашего главного телефонного разъема 2 порта, это означает, что это главный разъем с предварительной фильтрацией, поэтому ваша линия уже разделена между телефоном и широкополосным подключением. Вы можете просто подключить свой телефон и беспроводной маршрутизатор прямо к этим розеткам без использования каких-либо микрофильтров.

Что такое тестовая розетка и лицевая панель?

Если у вас возникли проблемы со скоростью широкополосного доступа, наша команда технической поддержки может попросить вас попробовать подключение к тестовой розетке, чтобы исключить любые проблемы с внутренней проводкой в ​​вашем доме.Главные сокеты с двумя портами или одним портом с горизонтальной линией на передней панели содержат тестовый сокет.

ПРИМЕЧАНИЕ. Пропустите этот шаг и не откручивайте лицевую панель, если на передней пластиковой крышке нет горизонтальной линии.

Вот как подключить маршрутизатор к тестовой розетке:

  • Отключите все телефоны, ПК, маршрутизаторы, удлинители и адаптеры, а также двойные адаптеры от всех телефонных розеток. Если у вас есть широкополосный доступ, не забудьте отключить все микрофильтры и маршрутизатор от телефонных розеток.
  • Осторожно открутите лицевую панель главного гнезда с помощью отвертки.Если у него нет винтов, сожмите боковые стороны лицевой панели, чтобы отсоединить ее. Передняя пластиковая крышка может не сниматься полностью, поэтому ее не следует снимать с чрезмерным усилием
  • После снятия лицевой панели главный тестовый разъем теперь должен быть виден с правой стороны разъема
  • Вставьте один из ваших микрофильтров в это тестовое гнездо
  • Подключите серый широкополосный кабель беспроводного маршрутизатора к порту микрофильтра, помеченному ADSL
  • .
  • Теперь запустите тест скорости и запишите полученные результаты

Если теперь вы получаете более высокие скорости широкополосного доступа в тестовой розетке, вероятно, ваша внутренняя домашняя проводка является источником проблемы и, в свою очередь, приводит к снижению вашей скорости.Возможно, вам придется обратиться к специалисту или электрику для ремонта или переустановки неисправной проводки. Более низкие или похожие скорости указывают на неисправность телефонной проводки за пределами вашего дома или сети.

Ваш гид по основным телефонным розеткам

Основная телефонная розетка - это белая пластиковая коробка, встроенная в стену, обычно в коридоре или возле входной двери. Она больше, чем обычная телефонная розетка, потому что это точка, откуда внешняя телефонная линия входит в ваш дом.

Лучше всего подключить маршрутизатор к основной телефонной розетке. Вы также можете использовать основную телефонную розетку для устранения проблем с Интернетом, особенно если в ней есть тестовая розетка.

Не во всех домах он есть, но если он есть у вас, он будет выглядеть как один из следующих:

FTTC

NTE 2000

NTE 5C MK 4

Openreach может заменить или переместить вашу основную телефонную розетку и телефонную линию за определенную плату.Если вам нужна новая основная телефонная розетка или вы хотите переместить или заменить существующую, свяжитесь с нами, чтобы организовать визит инженера.


Есть два типа основной телефонной розетки. Способ подключения телефона и широкополосного доступа зависит от того, какой из них у вас есть.

Стандартная основная телефонная розетка

Стандартные основные телефонные розетки имеют один порт на передней панели, что означает, что вам понадобится микрофильтр для подключения телефона или маршрутизатора. Вам также нужно будет использовать микрофильтры в каждой другой розетке, которую вы используете в своем доме.

Основная телефонная розетка с предварительной фильтрацией

Основные телефонные розетки с предварительной фильтрацией имеют два порта на передней панели, что означает, что ваша линия уже разделена между телефоном и широкополосным подключением. Вы можете подключить свой телефон и маршрутизатор прямо к предварительно отфильтрованной основной телефонной розетке без использования каких-либо микрофильтров.


Подключение к тестовой розетке

Тестовый разъем находится внутри основного телефонного разъема. Он позволяет обходить внутреннюю проводку в вашем доме и напрямую подключаться к внешней телефонной линии, что делает его идеальным местом для проверки внутренней проводки на наличие неисправностей.

  • Основные телефонные розетки, которые имеют два порта или один порт с горизонтальной линией на передней панели, содержат тестовый разъем.
  • Основные телефонные розетки с одним портом без горизонтальной линии не имеют тестового разъема. Если это похоже на ваше, пожалуйста, не пытайтесь открутить лицевую панель.

Вот как подключить маршрутизатор к тестовой розетке:

  1. Осторожно открутите лицевую панель на основном разъеме телефона с помощью отвертки. Если у вашего основного телефонного разъема нет винтов, сожмите боковые стороны лицевой панели, чтобы отсоединить ее
  2. Теперь осторожно потяните лицевую панель на себя
  3. После снятия лицевой панели вы увидите тестовое гнездо внутри. Он похож на телефонный порт на передней панели основного телефонного разъема, но без сдвижной крышки
  4. Если вы тестируете свой маршрутизатор, подключите микрофильтр к тестовой розетке
  5. Затем подключите серый широкополосный кабель маршрутизатора к порту ADSL / DSL микрофильтра

Если ваше соединение улучшается, пока вы подключены к тестовой розетке, то проблема, вероятно, в вашем доме.Однако, если проблема не исчезнет, ​​скорее всего, неисправность возникла в вашем регионе.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
