Почему ток уходит в землю | PoweredHouse

Наверняка каждому из нас приходилось наблюдать такое природное явление как молния. Молния - это кратковременный ток уходящий их грозовой тучи в землю. Почему и как это происходит:

  • заряды противоположных знаков стремятся притянуться друг к другу;
  • за направление тока в проводнике принимается направление, противоположное направлению движения отрицательно заряженных частиц — электронов (для ионизированных газов или электролитов — противоположное направлению движения отрицательных ионов, а для полупроводников — противоположное направлению движения «дырок»).

Так вот, применительно к молнии можно сказать, что когда грозовая туча заряжена положительно, а поверхность земли под тучей — отрицательно (бывает и наоборот), при определенных условиях (температура, давление, влажность) происходит пробой воздуха в атмосфере, при котором электроны из земли устремляются к положительно заряженной грозовой туче, значит в данном конкретном случае ток действительно «уходит в землю» просто потому, что притягиваются заряды противоположных знаков.

Зарядите конденсатор , и пусть его отрицательно заряженная обкладка будет символизировать землю, а положительно заряженная — грозовую тучу. Замкните выводы отверткой — получите ток, «уходящий в землю» - миниатюрный аналог разряда молнии из тучи — в землю. Если бы заряд земли был равен заряду грозовой тучи (аналогия - разряженный конденсатор), то разряда бы не произошло, и ток бы «в землю не ушел».

Теперь перейдем к сетям переменного тока с глухозаземленной нейтралью. Под нейтралью понимается обязательно заземленный вывод вторичной обмотки промышленного трехфазного трансформатора (он стоит на подстанции), от которого наши квартиры получают т220 вольт на фазе в розетке.

Проводник связанный с глухозаземленной нейтралью называется «PEN». Фазные проводники, по сути, — противоположные выводы данной трехфазной обмотки, «нулевая точка» которой заземлена согласно требованиям обеспечения безопасности — это принятый в электротехнике стандарт.

Что же произойдет, если один из фазных проводников случайно окажется в контакте с проводящим корпусом какого-нибудь устройства, при условии что этот корпус соединен с проводником PEN?

Замкнется цепь фаза-корпус-проводник PEN (соединенный с землей и с нейтралью трансформатора на подстанции), при этом должно сработать защитное устройство. Если назвать землей место соединения с землей нейтрального вывода трансформатора на подстанции, то в данном случае «ток ушел в землю» лишь условно.

Но что если проводник PEN практически отсутствует, а вместо него используется местное заземление, грубо говоря металлический штырь или контур помещенный в землю?

При аналогичной ситуации с попаданием фазы на корпус - ток устремится к тому самому заземленному на подстанции выводу трансформатора, причем этот ток потечет именно по почве, буквально через землю, прокладывая путь наименьшего сопротивления от местного заземления - к заземленным проводникам, соединенным с той самой нейтралью на подстанции.

В данной ситуации ток действительно уйдет от фазы — в землю, но земля будет служить лишь проводником, поскольку практически ток будет направлен к нейтрали трансформатора далеко на подстанции, и этот ток потечет по земле лишь потому, что эта нейтраль заземлена, то есть ток будет вынужден в данном случае «уйти в землю» в поисках пути наименьшего сопротивления.

Читайте также:

Опасное зануление в двухпроводке TN-C

Где и как искать ток утечки при срабатывании УЗО

Простая и красивая сборка электрического щита для однокомнатной квартиры

Опасность тока утечки

Ток утечки. Примеры подбора УЗО (УДТ)

Как выбрать УДТ (УЗО)

Почему в розетке появляется 380 В

Самое надежное соединение электрических проводов на основе анализа интенсивности отказов

Пробой изоляции - что это такое. Основные разновидности

Электропроводка в деревянном доме. Основные требования

Что такое заземление, или просто о простом / Хабр

Добого времени суток, читатели.

Давно читаю ресурс, хорошая штука. Решил привнести и я немного ясности в нашу жизнь, а именно — в простую, казалось бы, вещь — заземление.

Навеяно статьей, но после прочтения комментариев у меня закрались сомнения — а всем ли понятно о сути заземления? Захотел добавить кое-что от себя, простыми словами, безо всяких ПУЭ.

Ведь заземление — это защита, а стало быть — важно.

Итак:

Заземление — 2 вида по функционированию

1.
Электропроводяшие части корпуса оборудования (шкафы, etc.) соединены с нулем. Это, как правильно подсказывают, называется «занулением». Работает таким образом: корпус оборудования соединен с нулем и при попадании фазы на корпус происходит КЗ и вышибает автомат. Никто не пострадал.
2.
Если есть контур заземления, то электропроводящие части корпуса оборудования и etc., к которым может прикоснуться человек (и любой читатель этого топика), соединены с этим контуром. Как работает? Ток не «утекает» и не «впитывается» в землю, не утекает в среднюю точку обмоток трансформатора, с ним мало чего происходит. При пробое на корпус все, в т.ч. и контур здания становится под тем же напряжением, что и корпус. Контур соединен и с землей (той, по которой ходим), а значит, человека не ударит током — в цепи уравнены потенциалы. Все становится под фазой.
Почему не довольствоваться одними лишь автоматами? Да потому, что время срабатывания не равно нулю у любого суперавтомата.
Земля действует быстрее любого УЗО!
Про молниезащиту

Немаловажную роль в этом играет заземление (не буду писать слово «грамотно выполненное по всем ГОСТ» — топик рассчитан на простое понимание основы заземления, а не на изучение нормативов). Здесь цепь выглядит по-другому: в облаках скапливается потенциал по отношению к земле и при достижении определенной величины он разрядится (а вот здесь — да, ток уходит в землю, выравнивая потенциалы неба и земли, ибо такая цепь). Через проводящие материалы. Здесь важно, чтобы не через людей и оборудование. Делают молниеотводы, и их подключают к контуру. Толстыми железяками, чтобы уменьшить сопротивление, чтобы максимум тока потекло через наименьшее сопротивление. Но все равно — на протяженные провода и кабели ток наведется — и не мало вольт. Ток с вольтами могут пожечь все. Здесь помогают УЗИПы. Там стоят разрядники, которые при срабатывании на возросшее напряжение/ток замыкают все жилы кабеля на землю.

Такой вот краткий топик основ.

З.Ы. Здесь есть отличные иллюстрации

Явления при стекании тока в землю : Механика и Техника

Цитата:

Это и имелось ввиду мною. Разве импеданс не будет зависеть от длины пути тока (как в формуле для расчета сопротивления проводника)?


Будет естественно.

Цитата:

А релейная защита не должна в таком случае срабатывать?


Только если на подстанции стоит дифавтомат. Если честно, я таковых на силовых подстанциях не встречал, хотя и не работал с ними (подстанциями) особо. А без него все нормально - автоматические выключатели никакого превышения допустимого тока не заметят, трансу тоже все равно - так или иначе, но закон Кирхгофа-то соблюдается.

Цитата:

И что касается червяков, соседей и шахтеров - речь идет о шаговом напряжении или еще о каких-то явлениях от которых они охреневают?

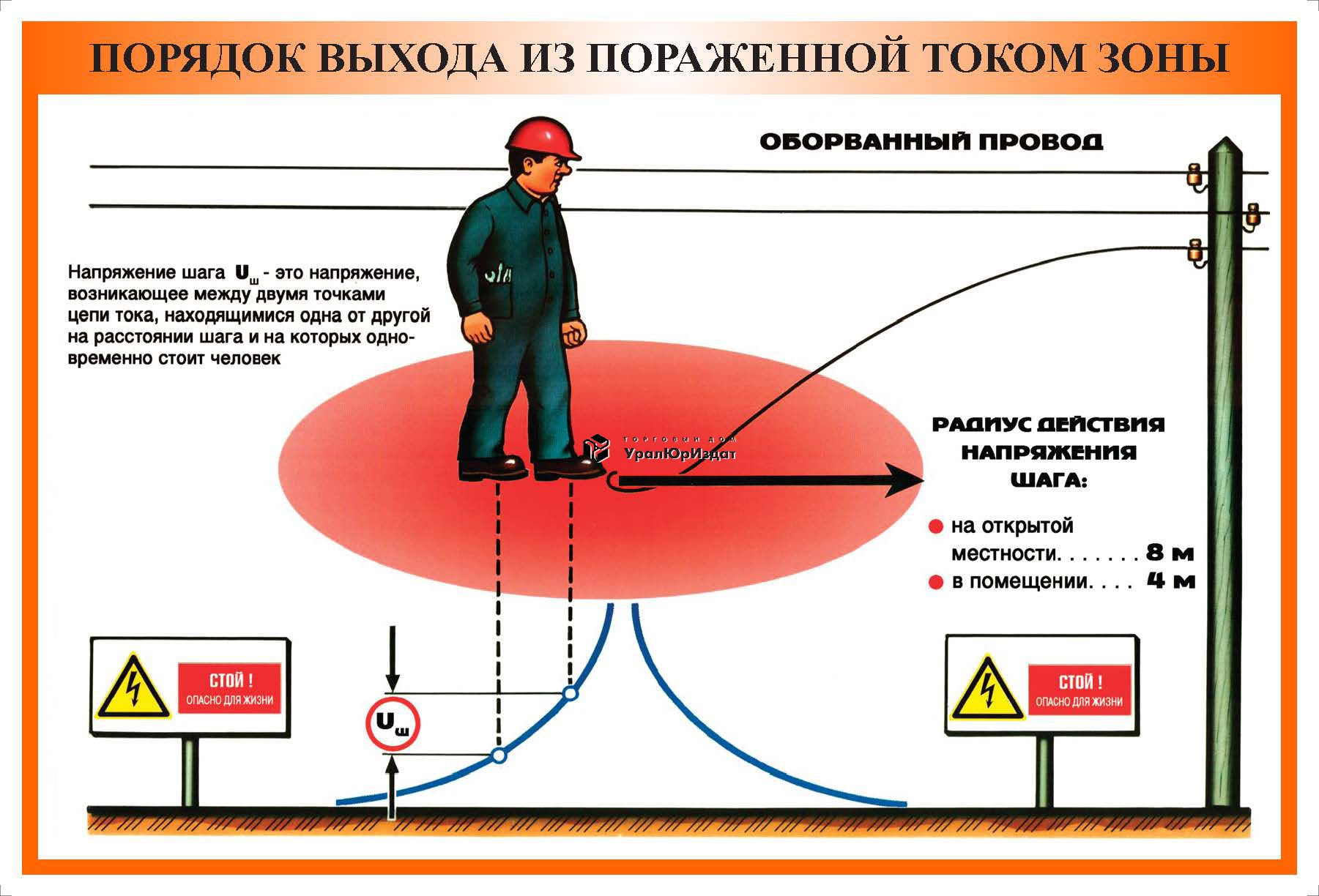

О шаговом напряжении.

Цитата:

То есть шаговое напряжение, а точнее распределение потенциалов на поверхности земли зависит именно от падения напряжения на импедансе почвы?


Конечно.
Собственно, как и любое напряжение - разница потенциалов двух точек. А потенциалы на поверхности земли вокруг упавшего провода изменяются - можно даже построить эквипотенциальные линии - они будут иметь сложные замкнутые контуры, "выпячиваясь" в сторону направления на подстанцию.
Важно учитывать, что это падение напряжения будет только при условии протекания тока, если тока нет - потенциал везде будет равен потенциалу упавшего провода.

Цитата:

В сетях с изолированной нейтралью замыкание на землю является безопасным пока, стоя на земле, не дотронешься до "здоровой" фазы?


Так точно. Ну или до нуля, тряхнет меньше, но тряхнет.
В специальных случаях (не на гражданских объектах), допускается не землить ноль, в частности для того, чтобы сохранить работоспособность комплекса при попадании одной фазы на землю. Но это "не земление" должно быть хорошо обосновано.

P.S. Фактически, заземление нуля подразумевает, что тряхнет в любом случае, если схватиться за фазу, только напряжение будет в раз меньше линейного, если схватиться за фазу, стоя на земле. Заземленный ноль позволяет диагностировать КЗ фазы на землю с помощью относительно простых автоматических выключателей и отключить сеть, а также позволяет применить дифавтоматы для защиты человека и противопожарной.

В случае с изолированной нейтралью можно хвататься за фазу, стоя на земле, без последствий. Однако попадание одной фазы на землю не диагностируется, и схватившийся за другую фазу человек при уже попавшей другой фазе на землю получает полное линейное напряжение. КЗ возможно диагностировать только при попадании двух и более фаз (или нуля и фазы) на землю, дифавтоматы при такой схеме неприменимы.

Конечно, я имею ввиду по диагностированию КЗ на землю случай, когда например фаза падает на стально пол, явно соединенный с нулем, или на корпус прибора. Если фаза падет на почву, то сопротивление почвы в общем случае слишком велико для срабатывания защитного автомата.

Как заземление предотвращает поражение электрическим током

«Заземление» или «Заземление» выполняет две различные операции. Во-первых, давайте разберемся со «старыми» системами, используя только предохранители.

Заземляющий провод, подключенный к металлическому корпусу устройства, обеспечивает соединение с низким сопротивлением между корпусом и нейтральной точкой вашей домашней цепи. В зависимости от системы заземления, используемой в вашем регионе, это может быть прямое подключение к нейтральному проводу в вашей собственности, или к нейтральной точке на электрической подстанции, или в других промежуточных точках.

В устройстве возникает неисправность, которая приводит к тому, что корпус становится активным, и затем проходит путь назад к нейтрали через землю, что вызывает протекание большого тока. Этого тока достаточно, чтобы перегореть предохранитель в блоке предохранителей, или вилка, или внутренний предохранитель в устройстве и т. Д. Это затем изолирует питание, делая устройство снова безопасным.

Существуют определенные стандарты, которые определяют, когда у вас должно быть заземление, и когда вы можете отключиться, не имея его (например, посмотрите «Двойная изоляция»).

Таким образом, заземляющий провод предназначен главным образом для того, чтобы система отключила питание, прежде чем вы сможете прикоснуться к устройству и получить удар.

Теперь, на более новых установках и в определенных ситуациях безопасности (в зависимости от ваших местных правил) у вас будут УЗО и ELCB - устройства защитного отключения и автоматические выключатели с утечкой на землю (примечание: американцы называют УЗО GFCI). Они гораздо более чувствительны, чем традиционный предохранитель.

ELCB работает как традиционный предохранитель в том смысле, что для работы требуется заземляющий провод. Но вместо того, чтобы вызывать протекание огромного тока, он наблюдает за тем, какой ток течет по заземляющему проводу, и если он видит достаточно тока, обычно всего несколько мА, он отключает питание. Обычно через заземляющий провод ток практически не протекает, поэтому, если он обнаружен, это должно быть неисправностью. Они чаще всего используются с такими вещами, как газонокосилки, где есть большая вероятность того, что вы сможете прорезать кабель.

УЗО контролируют разницу между токовыми и нейтральными токами. Если между ними есть разница, это отключает питание. Разница может возникнуть, когда ток течет по заземляющему проводу или через чье-то тело на землю (и обратно в нейтральную точку через систему заземления).

Что такое "фаза", "ноль" и "земля", и зачем они нужны.

Сегодня решил попробовать разобраться с тем, что такое "фаза", "ноль" и "земля".
Небольшой поиск в Гугле по этому поводу выявил, что в основном люди в интернете отвечают на этот вопрос каждый по-своему, где-то неполно, где-то с ошибками.
Я решил разобраться в этом вопросе досконально, в результате чего появилась эта статья.
Достаточно длинная, но в ней всё объяснено, в том числе, что такое фаза, ноль, земля, как это всё появилось и зачем всё это нужно.

Если очень кратко, то фаза и ноль — для электричества, а земля — только для заземления корпусов электроприборов, во имя спасения жизни человека в случае утечки электрического тока на корпус электроприбора.


Если начать с самого начала: откуда берётся электричество?
Все электростанции построены на одном и том же принципе: если магнит вращать внутри катушки (создавая тем самым периодическое "переменное" магнитное поле), то в катушке возникает "переменный" электрический ток (и, соответственно, "переменное" напряжение).
Этот величайший по своему значению эффект называется в физике "ЭлектроДвижущей Силой индукции", она же "ЭДС индукции", была открыта в середине XIX века.

"Переменное" напряжение - это когда берётся обычное "постоянное" напряжение (как от батарейки), и изгибается по синусу, и оно поэтому то положительное, то отрицательное, то снова положительное, то снова отрицательное.


Напряжение на катушке является "переменным" по своей природе (никто его специально не изгибает) - просто потому что таковы законы физики (электричество из магнитного поля можно получить только тогда, когда магнитное поле "переменное", и поэтому получаемое на катушке напряжение тоже всегда будет "переменным").

Итак, значит, где-то в дебрях электростанции вращается магнит (для примера - обычный, а в реальности - "электромагнит"), называемый "ротором", а вокруг него, на "статоре", закреплены три катушки (равномерно "размазаны" по поверхности статора).

Вращается этот магнит, не человеком, не рабом, и не огромным сказочным големом на цепи, а, например, потоком воды на мощной ГидроЭлектроСтанции (на рисунке магнит стоит на оси турбины в "Генераторе").

Поскольку в таком случае (случае вращения магнита на роторе) магнитный поток, проходящий через катушки (неподвижные на статоре), периодически меняется во времени, то в катушках на статоре создаётся "переменное" напряжение.

Каждая из трёх катушек соединена в свою отдельную электрическую цепь, и в каждой из этих трёх электрических цепей возникает одинаковое "переменное" напряжение, только сдвинутое ("по фазе") на треть окружности (120 градусов из полных 360-ти) друг относительно друга.


Такая схема называется "трёхфазным генератором": потому что есть три электрических цепи, в каждой из которых (одинаковое) напряжение сдвинуто по фазе.
(на рисунке выше "N-S" - это обозначение магнита: "N" - северный полюс магнита, "S" - южный; также на этом рисунке вы видите те самые три катушки, которые для упрощения понимания маленькие и стоят отдельно друг от друга, но в реальности они по ширине занимают треть окружности и плотно прилегают друг к другу на кольце статора, так как в таком случае получается больший КПД генератора электроэнергии)

Можно было бы с одной такой катушки оба конца проводки просто взять и вести к дому, а там от них чайник запитать.
Но можно сэкономить на проводах: зачем тащить в дом два провода, если можно один конец катушки просто тут же заземлить (воткнуть в землю), а от второго конца вести провод в дом (этот провод назовём "фазой").
В доме этот провод подсоединяется, например, к одному штырьку вилки чайника, а другой штырёк вилки чайника - заземляется (грубо говоря, просто втыкается в землю).
Получим то же самое электричество: одна дырка в розетке будет называться "фазой", а вторая дырка в розетке будет называться "землёй".

Теперь, раз уж у нас три катушки, сделаем так: скажем, "левые" концы катушек соединим вместе и прямо тут же заземлим (воткнём в землю).
А оставшиеся три провода (получается, это будут "правые" концы катушек) по отдельности потянем к потребителю.
Получится, мы тянем к потребителю три "фазы".

Вот мы и получили "трёхфазный ток", идущий от генератора "трёхфазного тока".
Это "трёхфазное" напряжение идёт по проводам Линии ЭлектроПередач (ЛЭП) к нам во двор, в дворовую подстанцию (домик такой стоит, рядом с детской площадкой, со знаком "осторожно, высокое напряжение").
И не только "к нам во двор" - по всей огромной России тянули наши предки эти ЛЭПы во времена ударных пятилеток коммунизма (а это огого какая гигантская работа: тянули электричество, прокладывали дороги, осушали болота, заводы строили по всей стране, поднимали целину - это не в офисах под кондиционерами сидеть).

Изобретён этот "трёхфазный ток" был в самом конце XIX века.
Передача электричества в виде именно трёхфазного тока, как некоторые говорят, экономичнее (возможно, меньше потерь в проводах, или что-нибудь типа того), и там ещё, говорят, у него есть разные преимущества над обычным током для промышленного применения.
Например, все вращающиеся штуки на заводах — станки там, двигатели, насосы, и прочее — сделаны именно для трёхфазного тока, поскольку гораздо легче построить вращающуюся штуковину на трёхфазном токе: достаточно просто точно так же подсоединить эти три фазы к трём катушкам на кольце, и в центр вставить металлический стержень с рамкой — и будет он сам крутиться, как только пойдёт ток.
Такой агрегат называется «трёхфазным двигателем».
Поскольку изначально электричеством заморачивались именно на заводах (не было тогда ещё в домах компьютеров, холодильников и люстр), то исторически всё идёт от промышленности в первую очередь.
Поэтому, видимо, ток из электростанции в ЛЭП пускают всегда трёхфазным, с напряжением 35 килоВольтов между фазами (а сила тока в проводах при этом — около 300 Амперов).

Такое высокое напряжение нужно, потому что нужна большая мощность тока: весь город энергию ест, как-никак, да и различные заводы потребляют порою огого сколько мощности: металлургические, например.
Большую мощность тока можно получить либо повышая силу тока, либо повышая напряжение (потому что мощность тока - это сила тока умноженная на напряжение).
При этом чем больше сила тока, тем больше энергии тратится впустую при преодолении сопротивления проводов при передаче электроэнергии на расстояние по проводам (потерянная энергия равняется силе тока в квадрате, умноженной на сопротивление проводов - именно поэтому чем толще провода в ЛЭП, тем экономичнее, потому что чем толще провод, тем меньше его сопротивление).
Поэтому экономически целесообразно повышать мощность передаваемого тока, наращивая не силу тока, а напряжение (напряжению никак не мешает сопротивление проводов - такова его природа).
Потребитель потребляет из розетки именно мощность (силу тока, умноженную на напряжение), а не отдельно ток и не отдельно напряжение, поэтому его не волнует, в каком виде эта мощность к нему в дом придёт по проводам: будет ли там больше тока и меньше напряжения, или, наоборот, больше напряжения и меньше тока - потребителя волнует только мощность в целом.

Поэтому на электростанции, перед передачей электроэнергии в провода ЛЭП, излишнюю силу тока, выработанного электрогенератором, перегоняют в напряжение, а при приёме тока в «подстанции» во дворе вашего дома выполняется обратное преобразование - излишнее напряжение перегоняют обратно в силу тока, поскольку к этому моменту весь путь по ЛЭП уже успешно пройден электроэнергией с минимальными потерями.

Прямо всю силу тока перекачать в напряжение не получится, потому что при гигантских напряжениях в проводах возникают свои сложности (может пробить через изоляцию, например, или зажарить человека, проходящего под ЛЭП, или ещё чего-нибудь).
Вот забавное видео про короткое замыкание ЛЭП в 110 килоВольтов - весёлый феерверк:

Занимательный факт: при длине ЛЭП переменного тока более нескольких тысяч километров возникает ещё один вид потерь — радиоизлучение. Так как такая длина уже сравнима с длиной электромагнитной волны частотой 50 Гц, провод работает как антенна.

Я уже объяснил, что такое "фаза" и что такое "земля", и дальше я объясню, что такое "ноль" ("нулевой провод") и зачем он нужен. Объяснение займёт следующие несколько абзацев, и может показаться непростым, но для понимания того, что такое "ноль", придётся понять это объяснение.

Для упрощения, пока представим, что как будто бы трёхфазный генератор стоит не на ГидроЭлектроСтанции, а прямо у нас в квартире. Условно "левые" концы катушек на статоре мы, как и раньше, соединяем вместе.

Такой способ соединения называется соединением по схеме "звезда". Полученная точка соединения трёх фазных проводов называется "нейтралью".


"Нейтраль" обычно заземляют для большей безопасности: если нейтраль не заземлить, то потом когда одна из фаз случайно замкнётся на землю где-нибудь в доме, то полученная электрическая цепь будет разомкнутой - не будет токопроводящего пути от места касания фазой земли в доме обратно на эту фазу на подстанции. А если бы нейтраль заземлили на подстанции, то обратный путь с земли в доме на фазу на подстанции прошёл бы через землю: землю можно в данном случае представить как огромный проводник, хотя строго говоря это и не так, она же не металлическая, но для наглядности можно представить её как один огромный проводник. Итак, при отсутствии заземления "нейтрали" на подстанции, при коротком замыкании фазы на землю ток из фазы в землю не пойдёт (или, может быть, пойдёт, но будет относительно небольшим), и такая неисправность не будет засечена специально созданными для этого приборами ("автоматами"), и эти приборы ("автоматы") не смогут вовремя предотвратить опасное замыкание фазы на землю, выключив электричество. Подробнее принцип работы "автоматов" описан в конце этой статьи. А если вас заинтересует более подробное объяснение, зачем используется именно заземлённая нейтраль, то можете прочесть его по этой ссылке.

В "нейтральной" точке, как можно посчитать по школьным формулам тригонометрии (или на глаз отмерить по графику с тремя фазами напряжения, который я давал в начале статьи), суммарное напряжение равно нулю. Всегда, в любой момент времени. Вот такая интересная особенность. Поэтому она и называется "нейтралью".

Теперь возьмём и подсоединим к "нейтрали" провод, и этот, получается, уже четвёртый провод тоже будет тянуться рядом с тремя фазными проводами (и ещё рядом будет тянуться пятый провод - это "земля", которой можно будет заземлить корпус подключенного электроприбора).

Получается, от генератора теперь будет идти четыре провода (плюс пятый - "земля"), а не три, как раньше.
Подключим эти провода к какой-нибудь нагрузке (например, к какому-нибудь трёхфазному двигателю, который тоже стоит у нас в квартире).
(на рисунке ниже генератор изображён слева, а трёхфазный двигатель - справа; точка G - это "нейтраль").

На нагрузке (на двигателе) все три фазных провода тоже соединяются в одну точку (только не напрямую, чтобы не было короткого замыкания, а через некоторые большие сопротивления), и получается ещё одна такая "как бы нейтраль" (точка M на рисунке).
Теперь соединим четвёртый провод (идущий он "нейтрали"; точка G на рисунке) с этой второй "как бы нейтралью" (точка M на рисунке), и получим так называемый "нулевой провод" (идущий от точки G к точке M).


Зачем нужен этот "нулевой" провод?
Можно было бы, как и раньше, не заморачиваться, и просто подсоединять одну из фаз на один шпенёк вилки чайника, а другой шпенёк вилки чайника соединять с землёй, как мы делали раньше, и чайник бы нормально работал.
Вообще, как я понял, так и делали в старых советских домах: там от подстанции в дом заходят только два провода - провод фазы и провод земли.
В новых же домах (новостройках) в квартиры входят уже три провода: фаза, земля и этот «ноль». Это более прогрессивный вариант. Это европейский стандарт.
И правильно соединять фазу именно с нулём, а землю вообще оставить в покое, отдав ей только роль защиты от удара током (именно такой смысл должно нести слово «заземление», и никакого отношения к потреблению тока в розетке оно иметь не должно).
Потому что если все на землю ещё и ток будут пускать, то само заземление станет опасным — абсурд получится, будет поставлен с ног на голову весь смысл заземления.

Теперь немного математики, для тех, кто умеет её считать, и для тех, кто ещё не устал: попробуем посчитать напряжение между фазой и "нейтралью" (то же самое, что между фазой и "нулём").
(вот ещё ссылка с расчётами, если кто-то захочет заморочиться этим)
Пусть амплитуда напряжения между каждой фазой и "нейтралью" равна U (само напряжение переменное, и скачет по синусу от минус амплитуды до плюс амплитуды).
Тогда напряжение между двумя фазами равно:
U sin(a) - U sin(a + 120) = 2 U sin((-120)/2) cos((2a + 120)/2) = -√3 U cos(a + 60).
То есть, напряжение между двумя фазами в √3 ("квадратный корень из трёх") раз больше напряжения между фазой и "нейтралью".
Поскольку наш трёхфазный ток на подстанции имеет напряжение 380 Вольт между фазами, то напряжение между фазой и нулём получается равным 220 Вольтам.
Для этого и нужен "ноль" - для того, чтобы всегда, при любых условиях, при любых нагрузках в сети, иметь напряжение в 220 Вольт - ни больше, ни меньше. Оно всегда постоянно, всегда 220 Вольт, и вы можете быть уверены, что пока вся электрика в доме правильно подсоединена, у вас ничего не сгорит.
Если бы не было нулевого провода, то при разной нагрузке на каждую из фаз возник бы так называемый "перекос фаз", и у кого-то что-то могло бы сгореть в квартире (возможно даже в прямом смысле слова, вызвав пожар). Например, банально могла бы загореться изоляция проводки, если она не является пожаробезопасной.


До сих пор мы для простоты рассматривали случай воображаемого трёхфазного генератора, стоящего прямо в квартире.
Поскольку расстояние от квартиры до дворовой подстанции мало, и на проводах можно не экономить, то можно (и нужно, так же удобнее) перенести этот воображаемый трёхфазный генератор из квартиры в подстанцию.
Мысленно перенесли.
Теперь разберёмся с воображаемостью генератора. Понятно, что реальный генератор стоит не на подстанции, а где-нибудь далеко, на ГидроЭлектроСтанции, за городом. Можем ли мы на подстанции, имея три входящих фазных провода от ЛЭП, как-нибудь их соединить так, чтобы получилось всё то же самое, как если бы генератор стоял прямо в этой подстанции? Можем, и вот как.
В дворовой подстанции приходящее с ЛЭП трёхфазное напряжение снижается так называемым "трёхфазным" трансформатором до 380 Вольт на каждой фазе.
Трёхфазный трансформатор - это в простейшем случае просто три самых обычных трансформатора: по одному на каждую фазу
В реальности его конструкцию немного улучшили, но принцип работы остался тем же самым:


Бывают маленькие, и не очень мощные, а бывают большие и мощные:
Таким образом, входящие фазные провода от ЛЭП не прямо подсоединяются и заводятся в дом, а идут на этот огромный трёхфазный трансформатор (каждая фаза - на свою катушку), из которого уже "бесконтактным" способом, через электромагнитную индукцию, передают электроэнергию на три выходные катушки, от которых она идёт по проводам в жилой дом.
Поскольку на выходе из трёхфазного трансформатора имеются те же самые три фазы, которые вышли из трёхфазного генератора на электростанции, то здесь можно точно так же одни концы (условно, "левые") этих трёх выходных катушек трансформатора соединить друг с другом, чтобы получить "нейтраль" у себя на подстанции. А из нейтрали - вывести в жилой дом четвёртый "нулевой провод", вместе с тремя фазными (идущими от условно "правых" концов этих трёх выходных катушек трансформатора). И ещё добавить пятый провод - "землю".

Таким образом, из подстанции в итоге выходят три "фазы", "ноль" и "земля" (всего - пять проводов), и далее распределяются на каждый подъезд (например, можно распределить по одной фазе в каждый подъезд - получается по три провода заходит в каждый подъезд: одна фаза, ноль и земля), на каждую лестничную площадку, в электрораспределительные щитки (где счётчики стоят).

Итак, мы получили все три провода, выходящие из подстанции: "фаза", "ноль" (иногда "ноль" называют ещё "нейтралью") и "земля".
"фаза" - это любая из фаз трёхфазного тока (уже пониженного до 380 Вольт между фазами на подстанции; между фазой и нулём получится ровно 220 Вольт).
"ноль" - это провод от "нейтрали" на подстанции.
"земля" - это просто провод от хорошего правильного грамотного заземления (например, припаян к длинной трубе с очень малым сопротивлением, вбитой глубоко в землю рядом с подстанцией).

Внутри подъезда фазовый провод по схеме параллельного включения расщипляется на все квартиры (то же самое делается с нулевым проводом и проводом земли).
Соответственно, делиться ток по квартирам будет по правилу параллельного тока: напряжение в каждую квартиру будет идти одно и то же, а сила тока - тем больше, чем больше подключенная нагрузка в каждой квартире.
То есть, в каждую квартиру сила тока будет идти "каждому по потребностям" (и проходить через квартирный счётчик, который это всё будет подсчитывать).

Что может произойти, если все включат обогреватели зимним вечером?
Потребляемая мощность резко возрастёт, ток в проводах ЛЭП может превзойти допустимые рассчитанные пределы, и может либо какой-то из проводов перегореть (провод разогревается тем сильнее, чем больше его сопротивление и чем большая сила тока в нём течёт, и борется с этим сопротивлением), либо просто сама подстанция сгорит (не та, которая во дворе дома, а одна из Главных Подстанций города, которая может оставить без электроэнергии сотни домов, часть города может несколько суток сидеть без света и без возможности приготовить себе еду).

Если ещё у кого-то остался вопрос: зачем тянуть в дом все три провода, если можно было бы тянуть только два - фазу и ноль или фазу и землю?

Только фазу и землю тянуть не получится (в общем случае).
Выше мы посчитали, что напряжение между фазой и нулём всегда равно 220 Вольтам.
А вот чему равно напряжение между фазой и землёй - это не факт.
Если бы нагрузка на всех трёх фазах всегда была равной (см. схему "звезды", когда я объяснял её выше), то напряжение между фазой и землёй было бы всегда 220 Вольт (просто вот такое совпадение).
Если же на какой-то из фаз нагрузка будет значительно больше нагрузки на других фазах (скажем, кто-нибудь включит супер-сварочную-установку), то возникнет "перекос фаз", и на малонагруженных фазах напряжение относительно земли может подскочить вплоть до 380 Вольт.
Естественно, техника (без «предохранителей») в таком случае горит, и незащищённые провода тоже могут загореться, что может привести к пожару в квартире.
Точно такой же перекос фаз получится, если провод "нуля" оборвётся, или даже просто отгорит на подстанции, если по нулевому проводу пойдёт слишком большой ток (чем больше "перекос фаз", тем сильнее ток идёт по проводу нуля).
Поэтому в домашней сети обязательно должен использоваться ноль, и нельзя ноль заменить землёй.
Помню, когда мой отец делал разводку в его квартире в новостройке в Москве, и видел знакомый ему с советской молодости провод земли, а потом видел незнакомый ему провод ноля, то он, недолго думая, просто откусывал кусачками провод ноля, приговаривая, что "а он не нужен"...

Тогда зачем нам в доме нужен провод "земли"?

Для того, чтобы "заземлять" корпусы электроприборов (компьютеров, чайников, стиральных и посудомоечных машин), для того, чтобы от них не било током при прикосновении.

Приборы тоже иногда ломаются.

Что будет, если провод фазы, где-нибудь внутри прибора, отвалится и упадёт на корпус прибора?

Если корпус прибора вы заранее заземлили, то возникнет "ток утечки" (произойдёт короткое замыкание фазы на землю, вследствие чего упадёт ток в основном проводе фаза-ноль, потому что почти всё электричество устремится по пути меньшего сопротивления - по создавшемуся короткому замыканию фазы на землю).

Этот ток утечки будет немедленно замечен либо "автоматом" стоящим в щитке, либо "Устройством Защитного Отключения" (УЗО), тоже стоящим в щитке, и оно сразу разомкнёт цепь.

Почему недостаточно обычного "автомата", и зачем ставят именно УЗО? Потому что у "автомата" и у УЗО разный принцип работы (а ещё, "автомат" срабатывает гораздо позже, чем УЗО).


УЗО наблюдает за входящим в квартиру током (фаза) и исходящим из квартиры током (ноль), и размыкает цепь, если эти токи неодинаковы (в то время как "автомат" измеряет только силу тока на фазе, и размыкает цепь, если ток на фазе превосходит допустимый предел).
Принцип работы УЗО очень прост и логичен: если входящий ток не равен исходящему, то, значит, где-то "протекает": где-то фаза имеет какой-то контакт с землёй, чего по правилам быть не должно.
УЗО измеряет разность между силой тока на фазе и силой тока на нуле. Если эта разность превышает несколько десятков миллиАмперов, то УЗО немедленно срабатывает и выключает электричество в квартире, чтобы никто не пострадал, прикоснувшись ко сломанному прибору.
Если бы в щитке не стояло УЗО, и вышеупомянутый провод фазы внутри корпуса, скажем, компьютера, отвалился бы, и замкнулся бы на заземлённый корпус компьютера, и лежал бы так себе незамеченным, а, потом, через пару дней, человек стоял бы рядом, и разговаривал по телефону, оперевшись одной рукой на корпус компьютера, а другой рукой - скажем, на батарею отопления (которая тоже фактически является одной гигантской землёй, т.к. протяжённость отопительной сети огромная), то догадайтесь, что бы стало с этим человеком.
А если бы, например, УЗО стояло, но корпус компьютера не был бы заземлён, то УЗО сработало бы только во время прикосновения человека к корпусу и батарее. Но, по крайней мере, оно бы в любом случае мгновенно сработало, в отличие от "автомата", который бы сработал только через некоторый промежуток времени, пусть и маленький, но не мгновенно, как УЗО, и к тому времени человек мог бы быть уже "зажарен". Казалось бы, тогда, можно и не заземлять корпусы электроприборов - УЗО же в любом случае "мгновенно" сработает и разомкнёт цепь. Но кто-нибудь хочет испытать судьбу на предмет того, успеет ли УЗО достаточно "мгновенно" сработать и отключить ток, пока этот ток не нанесёт серьёзных повреждений организму?
Так что и "земля" нужна, и УЗО нужно ставить.

Поэтому нужны все три провода: "фаза", "ноль" и "земля".

В квартире к каждой розетке подходит тройка проводов "фаза", "ноль", "земля".
Например, из щитка на лестничной площадке выходят три этих провода (вместе с ними ещё телефон, витая пара для интернета - всё это называют "слаботочкой", потому что там протекают маленькие токи, неопасные), и идут в квартиру.
В квартире на стене (в современных квартирах) висит внутренний квартирный щиток.
Там эти три провода расщепляются и на каждую "точку доступа" к электричеству стоит свой отдельный "автомат", подписнанный: "кухня", "зал", "комната", "стиральная машина", и так далее.
(на рисунке ниже: сверху стоит "общий" автомат; после которого стоят подписанные "отдельные" автоматы; зелёный провод - земля, синий - ноль, коричневый - фаза: это стандарт цветового обозначения проводов)


От каждого такого "отдельного" автомата своя, отдельная, тройка проводов уже идёт к "точке доступа": тройка проводов к печке, тройка проводов к посудомойке, одна тройка проводов на все зальные розетки, тройка проводов на освещение, и т. п..

Наиболее популярно сейчас совмещать "главный" автомат и УЗО в одном устройстве (на рисунке ниже оно показано слева). Счётчик электроэнергии ставится между "главным" общим автоматом (который имеет также встроенное УЗО) и остальными, "отдельными", автоматами (синий - ноль, коричневый - фаза, зелёный - земля: это стандарт цветового обозначения проводов):


И вот ещё до кучи схема, по сути, о том же (только здесь главный автомат и УЗО - это разные устройства):

Каждый "автомат" изготовлен на заводе под определённую максимально допустимую силу тока.

Поэтому он "вырубается", если вы даёте слишком большую нагрузку на "точке доступа" (например, включили слишком много всего мощного в розетки в зале).

Также, автомат "вырубится" в случае "короткого замыкания" (замыкания фазы на ноль), чем спасёт вашу квартиру от пожара.

Жизнь человека, при отсутствии правильного заземления электроприборов, автомат без УЗО не спасёт, так как автомат слишком медленно срабатывает (это более грубое устройство, так сказать).

Вроде бы, по этой теме пока всё.

Уходит ли ток в розетку или остается в лампочке?

> Из ваших слов выходит что для наличие "тока"
> необязателен замкнутый "видимо" контур?
На микроуровне "ток" это такая же условность, как "температура". Если, допустим, в вакууме летит электрон, это можно рассматривать как ток, направленный противоположно движению этого электрона. Но когда этих электронов огромное количество, то если они вдруг начнут двигаться по незамкнутому контуру, они в том месте, где этот контур кончается, через какое-то время накопятся в таком количестве, что потекут куда-нибудь в другую сторону.

Кстати, у меня-то контур как-раз замкнутый. Я же писал:
>> Но тут батарейка берёт со своей второй клеммы
>> новую порцию электронов и перемещает их на первую клемму.
Вот так контур и замыкается.

> что такое потенциал електричества?
Ну, это просто потенциал электрического поля. Есть гравитационное поле, а есть электрическое. Такова природа. По-моему, понятнее никто не сможет объяснить.

> електричество или что там может переходить даже
> от меньшего потенциала к большему.
> Это как-то не вяжется у меня со вторым началом термодинамики:)
Может, если затрачивать на это энергию. Добровольно электрон от плюса к минусу не полетит, но его можно туда сдвинуть насильно. Например, так, как на ГЭС - механическим перемещением проводника в магнитном поле. Или так, как в батарейке - перетащить его от плюса к минусу вместе с молекулой, к которой он присоединён, а потом из этой молекулы выгнать (путём химической реакции).

> И ещё - если ток идёт от минуса к плюсу -
> то почему ВСЕГДА рисуют наоборот?
Так исторически сложилось. Когда открывали законы электричества, никто ещё не знал, какой заряд у частицы - носителя электричества, положительный или отрицательный (и существует ли вообще такая частица). Если этого не знать, то безразлично, какое направление тока выбрать положительным, а какое отрицательным. Потом открыли электрон и обнаружилось, что направление выбрано "неправильно".

Почему при заземлении почти весь заряд тела уходит в землю

Главная » Разное » Почему при заземлении почти весь заряд тела уходит в землю

Как земля проводит ток и почему заземление всё-таки работает: разгадка секрета | Полезные статьи

Заземление – одно из базовых понятий в электротехнике. С его помощью осуществляется принудительное замыкание токопроводящих частей электроустановки в землю. Это обязательное требование для ее безопасной эксплуатации.

Как работает заземление?

Принцип работы заземления базируется на следующих утверждениях:

  1. Нельзя полностью избежать пробоя изоляции на корпус электроустановки, а также значительно уменьшить ее сопротивление.
  2. Когда потенциал затрагивает корпус, это невозможно определить по внешним параметрам.
  3. Если в этом случае человек дотронется до корпуса электроустановки, он окажется под воздействием высокого потенциала.
  4. В данной ситуации электрический ток проходит через тело человека от проводящей поверхности к земле, что опасно для жизни.
  5. Чтобы избежать этой опасности, необходимо достичь разности потенциалов между приводящей поверхностью и землей. Для этого следует при помощи провода с небольшим сопротивлением соединить с землей части корпуса, выполненные из металла.

Благодаря этому в случае пробоя изоляции основной ток уйдет в землю, не затрагивая тело человека.

Почему земля обладает низким сопротивлением?

Закон Ома гласит, что ток во всех случаях протекает по замкнутому контуру. То есть ток движется через электроустановку с подключенной к ней системой заземления от одного из полюсов электростанции до заземляющего электрода. Небольшое заземление всей конструкции не гарантирует малое сопротивление обратной ветви цепи. Почва обладает достаточно большим удельным сопротивлением, поэтому кажется, что тело человека не становится дополнительным элементом заземления.


Стоит учитывать, что сопротивление обратной ветви контура заземления будет небольшим, поскольку между заземляющими электродами электроустановки и электростанции сечение среды очень велико.

Благодаря этому система заземления не только обеспечивает отличную защиту и надежность без обрывов, но и позволяет избежать прокладки доп.кабеля для коммутации соединителей электростанции и объекта.

Что еще нужно знать о заземлении?

Важно понимать, что для качественной работы системы заземления необходимо, чтобы переходной сопротивление, возникающее между землей и заземляющий электродом, было невелико. Этого можно достигнуть благодаря большой площади контакта (для этого выполняют сварку крепко скрепленных друг с другом пластин), а также с помощью установки электродов в грунте ниже глубины его промерзания, поскольку в этом случае его удельное сопротивление резко увеличивается. С реализацией данной задачи отлично справляются вертикальные заземлители.


Сопротивление человеческого тела равняется нескольким сотням Ом, поэтому максимально допустимое сопротивление системы заземления не может составлять более 4 Ом.

Что такое заземление и может ли оно помочь улучшить ваше здоровье?

Мы включаем продукты, которые, по нашему мнению, будут полезны нашим читателям. Если вы покупаете по ссылкам на этой странице, мы можем заработать небольшую комиссию. Вот наш процесс.

Заземление, также называемое заземлением, представляет собой терапевтическую технику, которая включает выполнение действий, которые «заземляют» или электрически воссоединяют вас с землей.

Эта практика опирается на науку о заземлении и физику заземления, чтобы объяснить, как электрические заряды от земли могут иметь положительное влияние на ваше тело.Этот тип заземляющей терапии не совсем то же самое, что метод, используемый при лечении психических заболеваний.

В этой статье мы рассмотрим научные основы заземления, риски и преимущества использования методов заземления, а также способы выполнения заземления.

Заземление в настоящее время является недостаточно изученной темой, и существует очень мало научных исследований, посвященных его преимуществам. Тем не менее, самые последние научные исследования выявили причины воспаления, сердечно-сосудистых заболеваний, повреждения мышц, хронической боли и настроения.

Центральная теория одного обзорного исследования заключается в том, что заземление влияет на живую матрицу, которая является центральным соединителем между живыми клетками.

В матрице существует электропроводность, которая действует как защита иммунной системы, подобно антиоксидантам. Они верят, что через заземление можно восстановить естественные защитные силы организма. Дальнейшие исследования расширяют эту идею.

В небольшом исследовании заземления и здоровья сердца 10 здоровых участников были заземлены с помощью пластырей на ладонях и подошвах ног.

Измерения крови проводились до и после заземления, чтобы определить любые изменения текучести красных кровяных телец, которые влияют на здоровье сердца. Результаты показали значительно меньшее скопление эритроцитов после заземления, что свидетельствует о пользе для здоровья сердечно-сосудистой системы.

Еще одно немного более крупное исследование изучало роль заземления в повреждении мышц после тренировки. Исследователи использовали как заземляющие пластыри, так и коврики и измерили креатинкиназу, количество лейкоцитов и уровни боли до и после заземления.

Анализ крови показал, что заземление уменьшило повреждение мышц и боль у участников. Это говорит о том, что заземление может влиять на исцеляющие способности.

Это исследование подтверждено недавним исследованием обоснования уменьшения боли и улучшения настроения. Шестнадцать массажистов чередовали периоды заземления и отсутствия заземления.

До начала терапии физический и эмоциональный стресс и боль были частыми побочными эффектами их тяжелой физической работы. После заземляющей терапии у участников уменьшились боли, стресс, депрессия и усталость.

Большинство исследований по заземлению являются небольшими и в некоторой степени основываются на субъективных показателях, таких как самооценки, настроение или даже самостоятельное лечение.

Некоторые исследования также полагаются на маркеры крови, например, те, которые обнаруживают воспаление, но размер и нехватка этих исследований предполагает, что необходимы дополнительные исследования.

Есть много типов заземления. Все они сосредоточены на воссоединении с Землей. Это можно сделать посредством прямого или косвенного контакта с землей.

Ходьба босиком

Вы когда-нибудь выходили на улицу теплым летним днем ​​и испытывали желание бегать босиком по траве? Один из самых простых способов приземлиться на землю - ходить босиком.

Будь то трава, песок или даже грязь, прикосновение кожи к естественной земле может дать вам энергию заземления.

Лежа на земле

Лежа на земле, вы можете усилить контакт кожи с землей. Вы можете сделать это на траве у парка или на песке на пляже.

Если вы собираетесь заземлить себя таким образом, обязательно примите соответствующие меры и никогда не лежите там, где вы можете получить травму.

Погружение в воду

По мнению сторонников заземления, вода может использоваться для заземления так же, как физическая земля используется для заземления.

Они предлагают просто погулять в чистом озере или искупаться в океане, чтобы заземлить себя. Как всегда, будьте осторожны при плавании, особенно в мутной или глубокой воде.

Использование заземляющего оборудования

Если выйти на улицу, чтобы заземлить себя, нельзя, есть альтернативы. Один из методов заземления включает в себя соединение металлического стержня с землей снаружи, а затем соединение стержня с вашим телом с помощью провода.

Если вам неудобно использовать металлический стержень для заземления, есть другое оборудование для заземления. Это оборудование является эффективным способом включить терапию заземлением в вашу повседневную жизнь и включает в себя:

  • матов заземления
  • листов или одеял заземления
  • носков заземления
  • полос и пластырей заземления

Вы можете найти заземляющие маты, простыни, одеяла , носки и ленты в Интернете.

О пользе заземления мало исследовано. Однако люди сообщают об улучшении таких состояний, как:

  • Хроническая усталость. В исследовании массажистов многие сообщили о снижении уровня их усталости после четырех недель лечения заземляющими ковриками.
  • Хроническая боль. Исследование заземления для восстановления после упражнений показало, что те, кто использовал заземляющие пластыри, сообщали о более низком уровне боли.
  • Беспокойство и депрессия. В одном небольшом исследовании было показано, что даже 1 час заземляющей терапии может значительно улучшить настроение.
  • Нарушения сна. Массажисты также отметили увеличение продолжительности сна и уменьшение нарушений сна с помощью заземляющей терапии.
  • Сердечно-сосудистые заболевания. Результаты одного исследования лечения показали, что длительная самостоятельная заземляющая терапия помогла снизить уровень артериального давления у участников с гипертонией.

Как упоминалось выше, многие из этих исследований небольшие и требуют дальнейших исследований.Тем не менее, некоторые специалисты в области здравоохранения считают, что преимущества заземляющей терапии могут исходить просто от ощущения, что вы снова связаны с природой. Тем не менее, вреда мало.

Многие методы заземления, выполняемые на природе, например ходьба по траве или плавание на пляже, относительно безопасны.

Однако при использовании заземляющих стержней, матов или подобного оборудования может возникнуть опасность поражения электрическим током. При использовании такого типа заземляющего оборудования будьте внимательны и соблюдайте все инструкции, чтобы избежать поражения электрическим током.

Кроме того, такие состояния, как хроническая усталость, боль и беспокойство, могут иметь основные медицинские причины, которые необходимо устранить. Прежде чем полагаться на заземляющую терапию в качестве первой линии лечения, всегда сначала посещайте своего врача при таких состояниях.

как практиковать заземление

Заземление можно выполнять как на открытом воздухе, так и в помещении, в зависимости от выбранной вами техники.

  • На открытом воздухе. Когда вы находитесь на улице, вы можете легко заземлить себя, позволяя ступням, ладоням или всем телу касаться земли.Прогуляйтесь по траве, лягте на песке или купайтесь в море. Все это простые способы естественного восстановления связи.
  • В помещении. Когда вы находитесь внутри, заземление требует немного больше усилий и, в большинстве случаев, оборудования. Во время сна используйте заземляющий лист или носки. Используйте заземляющий коврик в своем домашнем офисном кресле. Считалось, что это оборудование поможет заземлить вас в течение дня.

Заземление - это терапевтический метод, который направлен на перераспределение вашей электрической энергии путем повторного подключения к земле.За обоснованием мало исследований, но более мелкие исследования показали пользу от воспаления, боли, настроения и многого другого.

Заземление может выполняться внутри или снаружи, с заземляющим оборудованием или без него. Независимо от того, как вы выбираете заземление, убедитесь, что вы всегда осведомлены о том, что вас окружает, и безопасно используйте заземляющее оборудование, чтобы снизить риски.

.

Польза для здоровья и опасность заземления

Что такое заземление ? Здесь вы наказываете своих детей и не позволяете им выходить на улицу, чтобы повеселиться. На самом деле речь идет не об этом. Эта статья написана 22 сентября 2013 года.

Разница между вилками с 3 и 2 контактами заключается в том, что дополнительный контакт - это заземление . Это не обязательно для работы устройства, это необходимо для защиты от поражения электрическим током и смерти.Он уходит в землю, так что если есть лишнее электричество, оно уходит в землю, а не в вас.

Все остальные животные ходят по земле без обуви, поэтому излишки электричества в их теле уходят в землю. У людей, которые не заземлены, может накапливаться статическое электричество, и когда они касаются кого-то или чего-то, возникает искра и электрический ток, когда этот заряд подскакивает. Это означает, что лишний заряд не может дождаться, чтобы избавиться от вас.

Также при воспитании привязанности ребенок находится на руках почти все время, и это имеет частичный эффект заземления на ребенка или полный эффект, если заземлен взрослый.

Обратите внимание, что земля имеет лучший эффект заземления, но более крупное тело имеет частичный эффект заземления. Как автомобиль на резиновых шинах, он не заземлен, но аккумулятор имеет провод, идущий к шасси автомобиля для частичного эффекта заземления.

Например, есть заземляющее устройство для автомобиля, в котором на полу лежит коврик, и оно электрически соединено с кузовом автомобиля для некоторого заземления.

Слышали ли вы о PubMed Central ( PMC )? Они являются частью U.S. Медицинская библиотека , которая является одним из NIH ( Национальных институтов здравоохранения ). У них есть статья под названием Заземление: последствия для здоровья повторного подключения человеческого тела к поверхностным электронам Земли . Там написано:

Заключение: Новые данные показывают, что контакт с Землей - будь то на улице босиком или в помещении, подключенный к заземленным проводящим системам - может быть простой, естественной и в то же время чрезвычайно эффективной экологической стратегией против хронического стресса, ВНС [вегетативной нервной системы]. дисфункция , воспаление, боль, плохой сон, нарушение ВСР [вариабельность сердечного ритма], гиперкоагуляция крови и многие общие нарушения здоровья, включая сердечно-сосудистые заболевания.Исследования, проведенные на сегодняшний день, подтверждают концепцию, согласно которой заземление человеческого тела может быть важным элементом в уравнении здоровья наряду с солнечным светом, чистым воздухом и водой, питательной пищей и физической активностью.

Патент на заземление, уменьшающее возгорание

Вот патент на заземление, уменьшающее возгорание. Способ лечения воспалительных и аутоиммунных заболеваний .

Они обнаружили, что заземление приносит больше пользы для здоровья, чем когда это не так.Они действительно могут продемонстрировать разницу с помощью вольтметра. Они говорят, что могут проверить и увидеть, что кровь гуще, когда кто-то не заземлен. Заземление - это новое слово в науке о заземлении.

Wellness Mama (изображение справа) написала статью о заземлении под названием Как стать здоровым, пока вы спите . Там написано:

По сути, есть простая вещь, которую мы можем делать каждый день, которая помогает поддерживать уровень стресса (и уровень кортизола) на нормальном уровне, может улучшить сон, а также уменьшить воспаление.

[кортизол - стероидный гормон, выделяемый корой (внешней частью) надпочечника, когда человек находится в состоянии стресса. Уровень кортизола теперь считается биологическим маркером суицидального риска.]

Я впервые столкнулся с идеей «заземления» или «заземления», когда прочитал книгу « Заземление: самое важное открытие в области здравоохранения» [Клинтон Обер, Мартин Цукер и Стивен Синатра, доктор медицины]. Я видел информацию об этой теории раньше, но не изучал ее.

Согласно последним исследованиям, заземление может быть полезным в:

  • Уменьшение воспаления за счет обезвреживания избыточных положительных электронов
  • Уменьшение хронической боли
  • Улучшение сна (за это могу поручиться!)
  • Увеличение энергии (я тоже это заметил)
  • Снижение стресса и успокоение за счет снижения уровня гормонов стресса.
  • Нормализация биологических ритмов, включая циркадный ритм
  • Повышение артериального давления и кровотока
  • Снятие мышечного напряжения и головной боли (я это заметил)
  • Уменьшает симптомы менструального цикла и женских гормонов
  • Ускоряет заживление - используется в некоторых местах для предотвращения пролежней
  • Устраняет смену часовых поясов
  • Защита тела от ЭМП
  • Сокращает время восстановления после травмы или спортивной активности
  • Уменьшение или устранение храпа
  • Помогает поддерживать здоровье надпочечников

В ее статье рассказывается о том, как легче заснуть и лучше спать, если во время сна заземлиться.См. Устройство для этого ниже. Исследования показывают, что аномальные уровни кортизола связаны с нарушениями сна, гипертонией (высоким кровяным давлением), сердечно-сосудистыми заболеваниями, снижением плотности костей, расстройствами настроения, аномальными уровнями глюкозы и аутоиммунными заболеваниями.

Может ли заземление помочь вам при похудании (похудании)

Я не встречал упоминания об этом в других статьях. Возможно, они не знают последних новостей о похудании. Калории не важны. Когда люди набирают вес, в организме вырабатывается гормон лептин, который заставляет людей меньше есть и быстрее сжигать калории.

Вот почему мы с мамой можем есть столько, сколько хотим, и никогда не набираем вес. Многие артисты балета прибегают к булимии, чтобы контролировать свой вес. Моя мама преподавала балет в школе исполнительских искусств Джульяра. Теперь воспаление заставляет людей становиться устойчивыми к лептину и набирать вес.

Поскольку эта новая наука может уменьшить воспаление, она может помочь во многих вещах, включая потерю веса или потерю веса. Вот статья об этом, в которой также рассказывается о продуктах, которые увеличивают воспаление и уменьшают воспаление, под названием Последние научные данные о похудании | Калории не важны .

Опасности заземления

Вот одна опасность. Вот чего не хватает в других статьях по этому поводу. Доктор Оз сказал, что Юг проиграл Гражданскую войну, так как ходил босиком и заразился паразитами. Я посмотрел это и сказал, что раньше в юго-восточной части США было намного больше паразитов. В Африке они ищут пожертвования на обувь, чтобы люди могли носить обувь там и не заражаться паразитами.

Так что мне пришлось изучить это подробнее.Основной способ заражения анкилостомами - это ходьба босиком по зараженной почве. Почва заражается анкилостомозом с фекалиями людей или животных. Так что везде, где есть животные, есть опасность, животные повсюду, и у них нет ванных комнат. CDC ( Центры по контролю и профилактике заболеваний ) сообщает:

Анкилостомоз обычно передается при ходьбе босиком по загрязненной почве.

По оценкам, 576-740 миллионов человек в мире инфицированы нематодами.Анкилостомы когда-то были широко распространены в Соединенных Штатах, особенно в юго-восточном регионе, но улучшение условий жизни привело к значительному сокращению числа инфицированных анкилостомами.

Также с другой страницы CDC, Инфекция анкилостомами и животные:

Особенно высока вероятность заражения анкилостомами щенков и котят. Зараженные животные выделяют яйца анкилостомы со стулом.

Например, это может произойти, если ребенок ходит босиком или играет в месте, где были собаки или кошки (особенно щенки или котята).

Но они создают специальные сандалии, которые можно носить, так что с точки зрения заземления это почти так же хорошо, как ходить босиком. Я видел демонстрацию этого с помощью вольтметра. Также Дэвид Вулф является экспертом по сыроедению и миллионером, поэтому он может позволить себе обувь. Но он везде ходит босиком, и в его машине есть устройство, которое заземляет его, когда он едет.

Он говорит, что чувствует разницу, будучи заземленным. Обратите внимание, что оба его родителя - врачи. Я также видел видео, где он сказал, что выжимал сок из трав, обладающих антипаразитарным действием (анкилостомид - паразит), таких как чеснок, полынь и скорлупа черного грецкого ореха.Он должен был отменить свидание в тот вечер, но он этого не сделал.

Перед свиданием он почувствовал запах чеснока, выходящего из его пор. В тот день женщина сказала ему, что он ужасно пахнет, и на этом все кончено. Он мог бы отменить свидание и объяснить ей, почему. Может быть, честность - лучшая политика в свиданиях и отношениях.

По словам доктора Синатры, если кто-то принимает разбавитель крови, такой как варфарин, то ему следует поговорить со своим врачом о снижении дозировки, если он выполняет заземление, поскольку в противном случае это может сделать кровь слишком жидкой.Также это помогает щитовидной железе, поэтому вам следует поговорить со своим врачом о меньшем количестве лекарств для щитовидной железы.

Подробнее о преимуществах заземления

Пятое видео ниже представляет собой длинное видео, но на нем доктор Синатра (доктор медицины) говорит, что исследование на крысах показало, что у заземленных крыс был более низкий уровень сахара в крови (диабет вызывает слишком высокий уровень сахара в крови).

Доктор Джеймс Ошман (доктор биологических наук) говорит на той информационной странице на фотографиях:

Воспаление в медицине считается важной частью процесса заживления.

Если вы оказались на земле после травмы; Если вы упадете и поранились, если вы можете положить травмированный участок или поставить ступни на землю, электроны войдут в ваше тело и распространятся по тканям. Любые свободные радикалы, попадающие в здоровые ткани, немедленно нейтрализуются электрически. Электроны отрицательны, свободные радикалы положительны, они нейтрализуют друг друга.

В дополнение к вышесказанному на этой веб-странице говорится, что заземление снижает вязкость (толщину) крови, улучшает здоровье сердечно-сосудистой системы и улучшает самочувствие.

Год назад я кое-что знал об этом, знал об электрическом заземлении и был в Лонг-Бич. В течение часа я ходил по пляжу босиком, океанская вода была выше лодыжек и ниже колен. Тонны людей были там, прекрасно проводя время. Отчасти это происходит из-за солнечного света, свежего воздуха и возможности видеть горизонт, но отчасти это может быть благодаря тому, что вы босиком по песку или идете по воде океана.

Я знал, что пребывание в океанской воде заземляет и, вероятно, более эффективно, чем босиком по песку.Теперь я чувствовал себя прекрасно и хотел, чтобы я жил там, чтобы гулять ежедневно или хотя бы несколько раз в неделю. Конечно, сама ходьба также очень полезна для здоровья и снятия стресса.

Садоводство

Некоторые люди любят садоводство, и это может быть большой частью причины.

Пляж

Дети не знают о заземлении, но они любят играть в песке, копать в нем ямы, строить вещи из песка и даже зарываться в песок.Может быть, это большая часть причины.

Скалолазание

Я знаю, что когда я занимаюсь скалолазанием, мне очень хорошо. Я чувствую, что мои руки на камнях могут иметь лучший эффект заземления, чем босые ноги на земле. Обратите внимание, что ваши ноги могут стоять на земле, траве, камнях или цементе, но это не работает с ногами на асфальте. Также скалолазание включает упражнения с отягощениями, помогающие поддерживать мышцы.

Я знаю, что это очень сильно помогает мне чувствовать себя хорошо.Так что, возможно, людям, которые любят скалолазание, это нравится частично из-за эффекта заземления. Также пару лет назад я переехал в домик в Южной Аризоне. В комнате, где стоит мой стол, ковер, а под ним цемент. Подвала нет. Так что я тогда мало что знал о заземлении, но вырезал ковер под столом, чтобы мои ноги могли стоять на цементе и, надеюсь, имели эффект заземления.

Устройства заземления

Теперь я подумал, а надо ли спать на металлической фольге для эффекта заземления.Но есть хлопковая простыня с серебряными нитями. Затем идет провод, который вставляется в розетку. У них также есть заземляющая площадка, которую вы можете поставить на свой стол или на пол под столом. Ниже я выложу видео с демонстрацией работы с вольтметром, показывающим разницу.

Также я помещу видео о том, как они используют заземление, чтобы помочь участникам гонки Тур де Франс. Говорят, это все равно что пробегать 3 марафона в день в течение 22 дней.

.

Все о заземлении

Сегодня мы собираемся вращать гигантское колесо, используемое жителями Нью-Эйдж для создания новых холистических методов лечения. Мы наблюдаем, как он ходит по кругу ... он замедляется ... и останавливается, когда «прикоснись босыми ногами к Матери-Земле и исцелися». В самом деле? Босоногие люди свободны от болезней? Что ж, хотите верьте, хотите нет, это реальное заявление истинных верующих. Они называют это заземлением. Утверждение состоит в том, что электрическое заземление к Матери-Земле, позволяющее свободный поток электронов между вашим телом и землей, является истинным ключом к здоровью.Как и ожидалось, предприимчивые предприниматели представили головокружительный ассортимент продуктов, на которые вы можете потратить деньги, чтобы помочь себе и вашим домашним животным оставаться электрически заземленными. Итак, давайте снимем обувь и рассмотрим эту популярную терапию - в науку, а также в данные - чтобы увидеть, действительно ли заземление является медицинским чудом, или это гигантское колесо фортуны Нью-Эйдж все еще так же случайно и глупо, как Когда-либо.

История веры в заземление началась совсем недавно и имеет сомнительное происхождение. В 1990-е годы Клинтон Обер был на пенсии и верил в бесперспективную идею о том, что повседневные радиосигналы, такие как Wi-Fi, опасны.Прочитав некоторые исследования, которые показали, что такой эффект не может быть произведен у животных, Обер каким-то образом пришел к выводу, что причина должна заключаться в том, что животные не носят обувь. Их стопы находятся в непосредственном контакте с Матерью-Землей, и это должно быть то, что защищает их от болезней. Только на основании этого понятия родилось заземление.

Прежде чем двигаться дальше, мы должны поговорить о слоне в комнате, а именно о том, что заземление имеет красные флажки; предупреждающие знаки, которые нам придется преодолеть, чтобы иметь справедливое обсуждение.Поиск в Интернете показывает, что его продвигают только известные чудаки (например, доктор Оз, Джо Меркола, Дэвид Авокадо Вулф и Гвинет Пэлтроу) и / или веб-сайты, продающие продукты для заземления. Его единственные упоминания в научной или медицинской литературе - в неотцензированных журналах с оплатой за публикацию и журналах, посвященных альтернативной медицине. Ваш врач не рекомендует ничего заземлять. Его сторонники винят во всем этом заговор Большой Фармы: традиционная медицина подавляет заземление, потому что они не хотят, чтобы все узнали, что они могут лечить себя бесплатно.Короче говоря, все, что вы обнаружите при исследовании заземления, согласуется с терапией, которая вообще не имеет никакого эффекта, и никакая наука не поддерживает ее. Но это Skeptoid, поэтому мы отложим красные флажки и дадим научным утверждениям шанс.

Начнем с опубликованной литературы. Таких статей всего несколько, и все они написаны одними и теми же людьми: одним или несколькими из Ошмана, Синатры, Шевалье и Сокаля; у пары из них есть еще один или два автора. Все они публиковались только по этой теме, только в журналах alt-med или журналах с оплатой за публикацию, и все их рефераты заканчиваются положительными результатами.Неудивительно, что всех авторов статей, которые я нашел, включены в Совет консультантов веб-сайта The Earthing Institute, сборника статей и отзывов, пропагандирующих заземление как средство от боли, воспаления и множества других расплывчатые условия. Одна вещь, которую я скажу в их честь, заключается в том, что они действительно включают этот отказ от ответственности:

Институт заземления не делает никаких заявлений об эффективности, уместности или пригодности каких-либо конкретных тестов, процедур, лечения, услуг, мнений, поставщиков медицинских услуг или другой информации, которая может содержаться на этом веб-сайте или доступна через него...

... хотя это прямо противоречит всему содержанию их веб-сайта, которое почти полностью состоит только из таких изображений ...

... ни то, что информация на этом сайте не даст конкретных результатов для любого человека. Институт заземления не несет ответственности за любые советы или любую другую информацию, которую вы получаете через этот веб-сайт.

Если не они, то интересно, кто несет ответственность за информацию на их сайте?

Но мы отвлеклись.Вернемся к опубликованным ими исследованиям. Из одной из их статей:

Наша основная гипотеза состоит в том, что соединение тела с Землей позволяет свободным электронам с поверхности Земли распространяться по телу и внутрь тела, где они могут оказывать антиоксидантное действие. В частности, мы предполагаем, что мобильные электроны создают антиоксидантную микросреду вокруг области восстановления повреждений, замедляя или предотвращая появление активных форм кислорода (АФК), доставляемых окислительным взрывом, от причинения «побочного повреждения» здоровой ткани, а также предотвращения или уменьшения образования так - так называемая «воспалительная баррикада».

Он может использовать научно звучащие слова и показаться впечатляющим, но, к сожалению, практически ничего в этом абзаце не имеет смысла. Многие врачи и биохимики прокомментировали эту статью - ссылки на некоторые из них приведены в ссылках ниже. Короче говоря, авторы используют распространенное в поп-культуре мнение о том, что воспаление вызывается свободными радикалами, которые можно остановить с помощью антиоксидантов. Хотя в некоторых из них есть доля правды, они слишком упрощены до такой степени, что они полностью неверны.У воспаления много причин. Свободные радикалы выполняют в организме множество функций, в том числе важные. Антиоксиданты смягчают только некоторые из них и обычно устойчивы к добавкам или другим вещам, которые рекомендуют популярные гуру питания в ошибочных поисках подавления естественных функций нашего организма.

Но затем специалисты по заземлению делают еще один шаг, утверждая, что добавление электронов в ваше тело атакует свободные радикалы так же, как антиоксиданты. Это чушь глупая.Заземление вашего тела дает ему нейтральный электрический заряд, удаляя любые лишние электроны, поэтому вся концепция фатально ошибочна сразу после выхода.

Тем не менее, этот научно звучащий язык оказался достаточно убедительным, чтобы существовали целые отрасли промышленности, продающие продукты, обещающие доставить вас к Матери-Земле. Для начала выполните поиск в Интернете по запросу мат для заземления . Они продают браслеты, одеяла, простыни, коврики для мыши и даже пластыри для кожи. Все они продаются с обещанием, что они будут электрически заземлять вас с Матерью-Землей и вылечить бессонницу, боль, усталость, воспаление, головные боли - все, что вы можете себе представить.Питчмен Джо Меркола даже делает смехотворное заявление о том, что европейцы уже хорошо осведомлены об этом и обычно проводят несколько часов каждый день (!!), гуляя босиком в определенных парках, отведенных для заземления. В самом деле? Вы знаете каких-нибудь европейцев?

(В интересах точности мы должны указать, что Земля в целом электрически нейтральна - солнечные ветры постоянно нейтрализуют любой положительный или отрицательный заряд. Но заряд Земли неоднороден. Атмосфера обычно заряжена положительно, и поверхность обычно заряжена отрицательно (с локальными отклонениями).Основная причина этого - дождь, выносящий ионы на поверхность. Поверхность постоянно излучает этот отрицательный заряд обратно в небо со средней скоростью около 1 ватт на квадратный километр. Поэтому, когда верующие, занимающиеся заземлением, говорят, что земля богата великолепными целебными электронами, строго говоря, они правы, но этот заряд очень, очень, очень мал, около одной миллиардной от 100 ватт, которые ваше тело генерирует, просто сидя там. Для всех практических целей заземление нейтральное.)

Последний гвоздь в гроб с заземлением.Вся причина его практики, заявленная его сторонниками, - что ваша обувь электрически изолирует вас от Матери-Земли - ложна. Вот почему людей иногда бьют током: от вас к земле есть токопроводящий путь. Вот почему вам нужно подняться на изолированную платформу, чтобы волосы развевались, когда вы касаетесь генератора Ван де Граафа в музее. Вот почему люди, работающие с высоким напряжением, должны покупать специальную непроводящую обувь с рейтингом «EH». Вот почему молния иногда выбирает несчастного в качестве проводящего пути к земле.Обычная обувь - это лишь средние изоляторы. Весь день, каждый день почти все мы уже заземлены.

Это так же верно, когда мы лежим в постели. Да, вполне вероятно, что ножки некоторых кроватей являются идеальными электрическими изоляторами, но это будет редким исключением. Простыни, матрасы, одеяла и каркасы кроватей обладают некоторой проводимостью. Некоторые ткани на самом деле являются хорошими проводниками , особенно те, которые сделаны из натуральных волокон, таких как хлопок, шерсть или шелк, и тем более при более высокой относительной влажности.

Если вам кажется невероятным, что простыни, матрасы, носки и подошвы кроссовок обладают электропроводностью, сравните их с грязью, гравием или бетоном, по которому энтузиаст заземления ходит босиком. Это , конечно, не очень проводящий. Но этого не должно быть; все эти предметы должны быть только токопроводящими , достаточно , чтобы вы могли быть заземлены. Идеальный электрический изолятор имеет бесконечное сопротивление; электроны вообще не проходят. Но почти все материалы имеют проводимость или , даже если она очень мала.Так как между вашим телом и землей всегда существует или связь в течение всего дня - даже через слои ткани, ковра, подошвы обуви, строительных материалов и других материалов - независимо от того, насколько невероятно мала эта проводимость, она все же больше чем достаточно, чтобы поддерживать такой же заряд между вашим телом и землей под вами.

Потрите ногой по ковру, чтобы накопить достаточно заряда, чтобы ударить друга прикосновением, или потрите его рубашку воздушным шаром, чтобы приклеить его к вашей голове; но тогда не делай этого.Постой там минутку. Заряд быстро стирается, в течение от доли секунды до минуты или двух. Это проходит, потому что вы заземлены.

Таким образом, вся посылка продавцов заземляющих устройств ложна. Вы уже заземлены и находитесь в электрическом равновесии с землей, независимо от того, покупаете ли вы их глупые заземляющие устройства или нет. Экономьте свои деньги.

То, что так много истинных приверженцев заземления продолжают производить и продавать эту продукцию, на первый взгляд кажется удивительным.По моему опыту, вряд ли большинство из этих людей сознательно обманывают. Обычно истинно верующие таковы: истинные, но честные верующие. Они прочитали некоторое количество исследований - вероятно, Ошмана, Синатры, Шевалье и Сокаля - и приняли то, что подтвердило их предпочтение. Может показаться удивительным, что они по-прежнему игнорируют широко доступные основы теории электричества - области, занимающей центральное место в их профессии, - но именно так работают люди. Мы счастливы, зная достаточно, чтобы разобраться в нашем бизнесе; мы обычно не учимся больше, чем нам нужно.Есть вещи, которых я не знаю о подкастинге, хотя я занимаюсь этим постоянно уже десять лет.

Итак, мы снова обнаруживаем, что красные флажки заслуживают внимания. Заземление, заземление, как бы вы это ни называли, - это не что иное, как последнее в длинной череде причуд, связанных с альтернативной терапией. Его единственный терапевтический эффект - это то, что врачи называют извлечением кошелька. Так что держите этот кошелек в безопасности; а если захочешь, непременно сними обувь на пляже или в парке.Это может быть довольно расслабляюще. И хотя вы не будете более заземлены, чем были мгновением раньше, и электроны не будут течь, вы вполне можете почувствовать, как напряжение уходит. И это на самом деле настоящих науки.


Брайан Даннинг
Подписаться на @BrianDunning

Цитируйте эту статью:
Даннинг, Б. «Все о заземлении». Подкаст Skeptoid. Skeptoid Media, 20 февраля 2018 г. Web. 22 сен 2020.

.

Как прикосновение к земле улучшает здоровье

Перейти к содержанию

22 сентября, 2020

  • Подписка
  • Магазин
  • Прошлые выпуски
  • Разум
    • Осознанность
    • Медитация
  • Тело
    • Йога
    • Отношения
  • Духовная культура
    • 000
    • 000 Сознание
    • 000
    • 000 Сознание
    • 000 Сознание
    • 000
    • 000 Сознание
    • 000
    • Art
    • Музыка
    • Путешествия
    • События
  • Здоровье
    • Здоровые рецепты
    • Суперпродукты
    • Аюрведа
  • Eco
  • 000
  • Контакты
  • Условия
  • Рекламируйте с нами
  • Поддержка
  • Архив проблем
  • Моя учетная запись
  • Поиск
  • Подписаться
  • Магазин
  • Прошлые выпуски
  • Разум
    • Осознанность
    • Медитация
  • Тело
    • Взаимоотношения
  • 000
  • Дух
.

Почему электричество уходит в землю?

Несмотря на то, что молнии уже давно были изучены наукой, трудно не почувствовать немного первобытного страха, наблюдая, как эти яркие молнии рассекают небо. Молния, конечно, на самом деле представляет собой быструю разрядку электричества. Электричество (будь то от молнии или любого другого источника) направляется на землю в результате действия некоторых очень простых сил. По сути, облака, заполненные тоннами отрицательно заряженных частиц, притягиваются к положительно заряженной земле.Как только накопление становится достаточно большим, эти электроны собираются и проносятся по небу к проводнику на земле.

Что такое электричество?

Вся материя состоит из атомов. Эти атомы состоят из субатомных частиц, включая положительно заряженные протоны и нейтральные нейтроны. Отрицательно заряженные электроны вращаются вокруг этих частиц. Когда эти электроны отталкиваются от ядра протонов и электронов, они текут, пока не найдут баланс, соединяясь с другими положительно заряженными материалами.

Почему Земля?

Земля является привлекательным местом для прохождения электричества, потому что она заряжена положительно, и только больше, когда крошечные частицы в атмосфере сталкиваются, заполняя облака отрицательно заряженными частицами. (Их также называют ионами.) Хотя многие люди думают, что молния не может поразить одно и то же место дважды, National Geographic подчеркивает, что это не так. Высотные сооружения, такие как небоскребы и шпили, часто получают несколько ударов.

Заземление: молния

Молния заряжается на землю (большую часть времени) из-за другого явления. Как подчеркивается в Национальной базе данных по безопасности сельского хозяйства, электричество идет по пути наименьшего сопротивления. В случае с электричеством это прямой путь к земле.

Заземление: в вашем доме

В целях безопасности все электрические приборы в вашем доме заземлены. Home Tips указывает, что, если один из проводов в розетке порвался и коснулся проводника (например, металла), электричество потекло бы и могло вызвать возгорание или поражение электрическим током человека, который его коснулся.Провод заземления в розетке - предохранительный клапан; любое нежелательное электричество (положительно заряженная энергия) течет к отрицательно заряженной земле, куда оно и хочет попасть.

Громоотвод

До того, как Бен Франклин изобрел громоотвод, дома и другие здания часто сгорали при ударах молнии. Это было особенно большой проблемой для таких зданий, как церкви, с высокими шпилями. Громоотвод, простой металлический проводник, больше подходит для электричества, чем остальная часть здания, поэтому он течет прямо к металлу и устремляется к земле, уменьшая вероятность повреждения дома.

ток - Почему земля используется вместо земли? Буквально земля?

В двух словах

В нормальных условиях электричество не должно проходить через заземляющие колы. Это не значит, что у него высокое сопротивление, оно на самом деле удивительно мало. Эта ветвь цепи просто не замыкается нормально.

Подробнее

Земля является точкой отсчета. Вы можете буквально взять любую цепь в вашей цепи, которая должна оставаться под постоянным напряжением, и назвать ее землей.После того, как все источники напряжения создают разность потенциалов (называемую напряжением) между двумя цепями, независимо от их потенциалов - если они оба фиксированы извне, возникнут конфликты и плохие вещи, но если один из них будет исправлен, соответственно изменится и другой потенциал. Обычно грунт выбирается таким образом, чтобы мы работали преимущественно с положительными источниками, например заземление на минусовой клемме выпрямительного моста. Это не означает, что через это течет весь ток, это всего лишь ссылка.

Земля в основном выполняет роль защиты человека. Предполагается, что по Земле не будет протекать ток, потому что фактическая цепь питания изолирована от Земли, но что, если эта изоляция нарушена (провода, съеденные кроликами, дети засовывают пальцы в гнезда ...)? Все косвенно связаны с Землей (нет идеальной изоляции), что означает, что эта цепь теперь будет замкнута, и единственное, что ограничит ток, проходящий через все, что замыкает цепь (например, людей), - это его внутреннее сопротивление. В зависимости от окружающей среды это сопротивление может быть достаточно низким, чтобы кого-то убить; обратитесь к этой теме о том, какие напряжения считаются безопасными.Чтобы предотвратить это, каждый корпус подключен к земле (цепь Земля-R-Земля имеет ток около 0А), а источник питания имеет устройство остаточного тока, которое сравнивает входящий и выходной ток и отключает питание, если есть утечка (через Землю).

Земля используется для обеспечения равным [справочным] потенциалом. Поставщик электроэнергии также должен защищать своих людей, поэтому подача питания вверх по течению также относится к Земле. Как и везде. Так что же произойдет, если Земля не является хорошим проводником и ее потенциал неоднороден? Пользователи могут контактировать с 2 разными землями, которые могут иметь высокую разность потенциалов (= напряжение).К счастью, влажные в грязи и водяные пятна - хорошие проводники, но, прежде всего, эквивалентное поперечное сечение этого фиктивного проводника огромно. За исключением кратковременных сбоев, таких как молния, он имеет отличную однородность потенциала. Зачем использовать другой провод для заземления, который будет использовать больше меди и на самом деле будет менее эффективным, если мы можем использовать то, что у нас под ногами?

Земля также полезна в качестве защиты от молнии: молния похожа на любой пробой диэлектрика / изолятора, она происходит там, где сопротивление между заряженным облаком и Землей минимально (см. Этот удивительный GIF).Высокие деревья, башни и т. Д., И мы не можем рисковать, полагаясь только на удачу, поэтому используются шипы с высокой проводимостью для привлечения молний, ​​а Земля используется для рассеивания этой энергии. Вяло сказано. Обычно у молнии протекает достаточно тока, чтобы создать через Землю и через человеческие ноги напряжение, достаточно высокое, чтобы убить их, поэтому она распространяется более равномерно.

Как обычно, я тепло приветствую любого, кто поправит меня, если неточно.

сеть - Что такое ток заземления

В вашем вопросе содержится одно очень распространенное заблуждение, а именно, что большой ток, протекающий через землю, является нормальным.

На этой схеме обратите внимание на отсутствие определенного пути прохождения тока в землю или из нее. Пока все остается сбалансированным и линия электропередачи не касается земли или дерева, ток не проходит через землю (за исключением некоторых незначительных утечек).

Вот четырехпроводная система, соединенная звездой. Обратите внимание, как земля подключена непосредственно к нейтральной точке в центре, а нейтраль (N) не имеет катушки. В этой системе линия нейтрали является обратным каналом для всех однофазных нагрузок, то есть всего, что соединено от фазы к нейтрали.Конечно, по-прежнему доступны межфазные соединения. Но ток через землю все еще не нормальный .

Что замечательно - если вы поместите трансформатор тока на заземление, у вас теперь есть высоконадежный механизм для определения заземления системы. Это стандартная функция в электросети.

Теперь допустим, что линия электропередачи высокого напряжения была повреждена и лежит на земле. При напряжении 500 кВ через землю определенно будет протекать ток.И, как и при любом протекании тока, напряжение падает, когда ток протекает через сопротивление. Начиная с 500 кВ на конце линии и до нуля обратно на ближайшем заземлении системы, это означает, что может быть огромная разница между одной ногой и другой в этом районе. В промышленности мы называем этот ступенчатый перепад напряжения , и он может быть смертельным . Это причина, по которой вы, возможно, слышали, что вам нужно избегать ударов молний и линий электропередач, а не идти пешком; который держит ваши ноги близко друг к другу и предотвращает ток от ноги к ноге.

Если линия была отключена и заземлена, поток тока будет излучаться от точки контакта с землей на любой путь, наиболее благоприятный для протекания тока. Если верхний слой почвы недавно был влажным, он будет оставаться там. Если все вокруг довольно сухо, на самом деле может быть не так много тока, и он будет излучаться почти во всех направлениях, когда напряжение заряжает землю. Он будет течь через грунтовые воды, если сможет туда попасть.

Что касается разницы между событиями заземления постоянного и переменного тока, физические характеристики постоянного тока повышают вероятность того, что он не найдет хороший путь обратно к ближайшему системному заземлению, что повышает вероятность возникновения потенциально смертельной ступенчатой ​​разницы напряжений. .

электричество - ток течет обратно к источнику через землю?

Слово «Земля» иногда вводит в заблуждение. Я думаю (если я правильно понимаю смысл вашего вопроса), это более правильно назвать «Защитной Землей». В домашнем электроснабжении одна сторона источника питания «привязана» к тому же потенциалу, что и цепь защитного заземления . Последний представляет собой просто систему проводников, проходящих через третий контакт заземления на розетке, которая привязывает любую проводящую поверхность электрического прибора к одной (называемой «нейтралью») стороне источника питания.Другая сторона предложения называется «активной».

Если в приборе происходит сбой, так что активный элемент касается проводящего корпуса прибора (скажем, тостера), возникает опасная ситуация, поскольку любой, кто прикоснется к прибору, может получить поражение электрическим током. Однако, если корпус подключен к цепи защитного заземления, существует резервный путь обратно к нейтрали источника питания. Это приводит к высокому току в резервном тракте и, возможно, к перегоранию предохранителя в цепи питания.

Более современным и безопасным способом достижения этой защиты является защита от утечки на землю - система, которая обнаруживает с помощью порожденной законом Ампера «магнитодвижущей силы MMF)», когда ток через активный элемент отличается от тока через нейтраль. В этой системе как активные, так и нейтральные линии проходят через ферроманетический сердечник в форме тора. Если ток в одном не совпадает с током в другом (, т. Е. , ток, идущий в прибор через активный элемент, не такой же величины, но точно не совпадает по фазе с током, выходящим через нейтраль), то существует ненулевое значение $ \ oint \ vec {H} \ cdot {\ rm d} \ vec {\ ell} $ ("магнитодвижущая сила") вокруг сердечника и, таким образом, магнитное поле переменного тока через чувствительную катушку, намотанную на тор. По закону Фарадея в измерительной катушке возникает ЭДС, которая размыкает автоматический выключатель.Эти устройства могут быть изготовлены очень дешево и чрезвычайно эффективны - они отключаются в течение миллисекунд, если обнаруживается дисбаланс, превышающий обычно $ 50 {\ rm \ mu A} $.

Наконец, электрический ток может в общем протекать без обратного пути через механизмы тока смещения и емкости. См. Мой ответ на вопрос «Требуется ли для переменного тока полная цепь?» для подробностей.

Наконец, были некоторые действительно причудливые, действительно однопроводные системы передачи энергии, о которых думали в прошлом, где одна линия работает как волновод и не требует обратного пути.См. Вики-страницу о Линии Губо для подробностей.

электрических цепей - Что на самом деле означает земля в электричестве и почему через меня протекает ток?

Насколько я знаю, существует два требования к наличию тока - замкнутый провод и разность потенциалов.

Это по сути правильно.

Я слышал, что ток течет по части круга с наименьшим сопротивлением.

Это не совсем так.Если к резистивному устройству приложен потенциал, через это устройство будет протекать ток, независимо от того, какие другие пути существуют в цепи. Часто подключение слишком низкого сопротивления к источнику напряжения приводит к падению напряжения источника, что снижает ток через другие устройства, подключенные к источнику. Но если источник достаточно силен, чтобы поддерживать свое напряжение, ток течет по всем путям, а не только по пути с наименьшим сопротивлением.

Земля (Земля) имеет некоторый потенциал (+ или -, я не знаю), но он не равен потенциалу текущего круга.

Земля - ​​это узел в цепи, который, как мы определяем, имеет потенциал 0.

Иногда этот узел действительно подключен к земле, но не всегда.

То же, что и у меня - почему ток по проводу будет течь ко мне, а потом на землю?

Это произойдет, если одна из клемм источника напряжения подключена к земле, что является очень распространенной схемой, и вы подключитесь к другой клемме.

Даже в сетевой проводке обычно один из двух проводов подсоединяется к заземлению.Таким образом, прикосновение к другому («горячему») проводу, когда ваши ноги касаются земли, означает подачу сетевого напряжения на ваше тело, что очень опасно.

Если я не коснусь земли, ток не будет течь через меня?

Если вы не прикоснетесь к обеим клеммам (одна из которых может быть заземлена) источника напряжения (или другим проводам, подключенным к этим клеммам) одновременно, то вы не будете потрясены.

Но даже если вы носите, например, резиновую обувь, между вашим телом и землей все равно есть емкость.Поэтому, если вы коснетесь горячего провода сети, вы можете почувствовать покалывание из-за небольших токов, которые могут протекать через вас и паразитный конденсатор на землю. (Не экспериментируйте с этим просто для удовольствия)

Почему ток течет на землю / землю без замкнутого пути?

Я долго и упорно думал о заземлении. Кажется, эта тема вводит в заблуждение даже многих инженеров-электриков.

Давайте представим, что у нас есть источник постоянного тока на 1000 вольт. Допустим, отрицательная клемма ни к чему не подключена, но мы подключаем положительную клемму к медному стержню и закапываем его в землю.Внезапно, когда мы замыкаем переключатель между батареей и медным стержнем, заряд может рассеяться от положительной клеммы в землю. Заряд будет продолжать расширяться по поверхности земли, пока земля и положительный полюс источника не достигнут одинакового напряжения. Теперь вот загвоздка: земля огромна по сравнению с источником напряжения (размер поверхности и объема), и поэтому возникает вопрос ... сколько заряда нам нужно закачать в землю, чтобы положительный вывод был эквипотенциальным. с землей? И как долго продлится переходный процесс? То же самое происходит и с переменным током, за исключением того, что земля постоянно разряжается, а затем перезаряжается.Дело в том, что земля может поглотить много заряда ... у нее огромная собственная емкость.

Фактически для всех практических намерений и целей Земля может поглощать или отдавать бесконечное количество электронов и оставаться электрически нейтральной. Хотя стальной каркас здания и близко не такой массивный, он является хорошим проводником, а также относительно массивен по сравнению с тем зарядом, который он может взять или отказаться. Он также обычно контактирует с землей в нескольких точках.

Электропроводность земли и способность отдавать или принимать электроны зависят от нескольких факторов, таких как содержание влаги и природа химических веществ в любом месте.Очень сухие горные образования, подобные тем, которые наблюдаются в горных районах, могут быть трудными. Влажная почва с большим количеством ионизированных солей может быть очень хорошей. В здании по разным причинам, включая циркулирующие токи, потенциал стали между двумя точками может быть различным в любой момент. То же самое может случиться с самой Землей при некоторых обстоятельствах. Следовательно, заземляющие токи могут течь внутри земли или внутри стальных конструкций здания. Для некоторых типов систем, где это неприемлемо, в качестве конечной точки заземления можно использовать одно общее заземление.Изолированные схемы заземления позволяют избежать создания контуров заземления в распределительной системе. Если отдельные источники заземлены в разных местах, можно использовать выравнивающий заземляющий провод с очень низким импедансом, чтобы минимизировать разницу между потенциалами земли в разных местах.

Заземление, нейтраль и провода под напряжением (США / Канада)

Нейтральный, заземляющий и горячий провода объяснены. В этой статье мы рассмотрим разницу между горячим, нейтральным и заземляющим проводами, а также функцию каждого из них на нескольких примерах.Эта тема для домов в Северной Америке. Если вы находитесь за пределами этого региона, вы все равно можете следовать инструкциям, но ваша система будет работать и выглядеть иначе, поэтому ознакомьтесь с другими нашими темами.

Прокрутите вниз, чтобы просмотреть руководство YouTube по заземлению, нейтрали и горячим проводам.

Предупреждение

Помните, что электричество опасно и может быть смертельным. Вы должны быть квалифицированными и компетентными для выполнения любых электромонтажных работ. Никогда не работайте с электрическими цепями, находящимися под напряжением / горячими.

Прежде чем мы перейдем к этому видео, я хочу, чтобы вы запомнили три вещи.

1) Электричество будет течь только по замкнутой цепи, если вы войдете в контакт с электрическим проводником, ваше тело может замкнуть цепь.
2) Электричество всегда пытается вернуться к своему источнику.
3) Электричество использует все доступные пути для замыкания цепи. Он предпочитает путь с меньшим сопротивлением, и по нему будет течь больше тока.

Мы собираемся рассмотреть провода под напряжением, нейтраль и заземление для типичной североамериканской жилой электрической цепи.Но сначала мы увидим действительно простую схему, чтобы понять, как она работает, а затем применим эти знания к сложной жилой установке.

Если мы посмотрим на простую электрическую схему с батареей и лампой. Мы знаем, что для включения лампы нам нужно подключить оба конца проводов к клеммам аккумулятора. Как только мы подключим эти провода, цепь замкнута, и электроны могут течь от отрицательного полюса через лампу и обратно к положительному выводу.

Электроны текут от отрицательного к положительному .Это называется потоком электронов. Первоначально считалось, что они перетекают от положительного к отрицательному. Позже было обнаружено, что это неверно, и мы называем это обычным током.

Итак, чтобы цепь была замкнута, нам нужен провод для переноса электронов от источника питания к свету, это наш горячий провод. Затем нам нужно подключиться от лампы и обратно к батарее, чтобы электроны вернулись к своему источнику питания или своему источнику. Это наш нейтральный провод. Горячий провод передает электричество от источника питания к нагрузке, а нейтральный провод возвращает использованное электричество обратно к источнику питания.

Токовая нагрузка в цепях

Если мы посмотрим на жилую электрическую систему в Северной Америке, мы найдем два провода под напряжением, нейтральный провод и несколько проводов заземления. Если вы хотите подробно изучить, как это работает, у нас есть обучающее видео, которое можно посмотреть здесь.

Представьте на секунду, что электрическая система дома отключена. подключен к аккумулятору, и у нас есть только один провод под напряжением и нейтральный провод. Как мы пила по простой схеме, для включения света нам понадобится горячий провод, чтобы подавать ток на нагрузку, и нам нужен нейтральный провод, чтобы вернуть ток к источнику.Таким образом, электричество проходит через горячую шину. и автоматический выключатель и в свет. Затем он возвращается через нейтрально и к источнику.

Конечно дома не подключены к батареям, а подключен к трансформаторам. Итак, мы заменили батарею на трансформатор, и мы иметь полную схему.

Электричество в этой цепи - переменный ток, который отличается от постоянного тока, который мы видели с батареей. С DC электроны текут прямо от A к B в одном направлении, как поток вода по реке.Но в наших домах у нас есть переменный ток переменного тока, что означает электроны сильно меняют свое направление между вперед и назад как прилив на море.

Сейчас в Северной Америке у нас есть разделенная фаза питания для большинства жилых домов, поэтому у нас есть два провода под напряжением и один нейтральный провод. У нас просто есть две катушки на 120 В, соединенные вместе в трансформаторе, а затем нейтраль подключается к центру между двумя катушками.

Когда мы подключаем мультиметр между фазой и нейтралью, мы получаем 120 В, и мы получаем такие же показания для другого, потому что мы используем только половину катушки в трансформаторе.Когда мы подключаемся между двумя точками, мы получаем 240 В, потому что мы используем полную катушку трансформатора.

Если у вас нет мультиметра, я настоятельно рекомендую вам его приобрести, это незаменимый инструмент для поиска любых находок и электромонтажных работ.

Если у нас есть нагрузка только на одну половину катушки, между горячей и нейтралью, и нагрузка, например, 20 А, то горячая часть будет переносить 20 А к нагрузке, а нейтраль вернет 20 А обратно к источнику.

Мы можем измерить ток в кабеле с помощью токоизмерительных клещей.

Если у нас есть другая нагрузка на нашей другой половине катушки, между другой горячей и нейтралью, и нагрузка имеет другое значение, скажем, 15 Ампер, тогда нейтраль будет переносить только разницу между этими двумя значениями обратно на трансформатор. В этом случае 20A - 15A = 5A, поэтому нейтраль будет переносить 5A обратно. Остальная часть пройдет через два провода под напряжением. Это то, что у нас будет в большинстве случаев, потому что есть несколько цепей с разными нагрузками.

Если бы у нас была нагрузка на обе катушки, и они имеют одинаковое значение, скажем, например, 15 А каждая, то в нейтральном проводе не будет протекать ток.Все это течет вперед и назад по двум токоведущим проводам между нагрузкой и источником. Это связано с тем, что это переменный ток переменного тока, и трансформатор имеет центральное ответвление с нейтралью, поэтому, когда одна половина движется вперед, другая половина движется назад, и ток будет течь в другую цепь, а не обратно через нейтраль.

Подробную анимацию см. В видео на YouTube ниже

Горячие провода переносят электрический ток от источника питания к нагрузке, а нейтральные провода переносят электрический ток от нагрузки и обратно к источнику питания.

Для чего нужен заземляющий провод?

Заземляющий провод при нормальных условиях эксплуатации не пропускает электрический ток. Этот провод будет пропускать электрический ток только в случае замыкания на землю. Будем надеяться, что иначе этот провод никогда не будет использоваться на протяжении всей его жизни. Это просто аварийный путь, по которому электричество возвращается к источнику энергии, а не проходит через вас. Заземляющий провод в большинстве случаев представляет собой неизолированный медный провод, но иногда он покрывается зеленой изоляцией.Этот провод имеет очень низкое сопротивление, поэтому электричество предпочтительнее перемещаться по нему, потому что это легче и может быстрее вернуться.

Возвращаясь к простой схеме с батареей и лампой. Если мы теперь возьмем другой провод и проведем его от положительной клеммы к лампе и подключим его к металлическому патрону лампы, это будет фактически наш заземляющий провод. Он не используется для подачи электричества. Если горячий провод касается металлического корпуса, то вместо этого электричество будет проходить через заземляющий провод.Если горячий провод соприкасается как с нейтралью, так и с землей, он будет течь через оба провода обратно к источнику, но поскольку заземление имеет меньшее сопротивление, через него будет протекать больший ток.

Когда электричество находит способ покинуть свою цепь и вернуться к источнику другим путем, чем нейтральный провод, мы называем это замыкание на землю.

Возвращаясь в дом, электричество проходит через горячий и светлый и обратно через нейтраль. Но если горячая энергия касается металлического корпуса, она вместо этого потечет через заземляющий провод обратно к панели, затем через шину, а затем обратно к трансформатору через нейтральный провод.У заземляющего провода очень низкое сопротивление, поэтому он вызывает резкое и мгновенное увеличение тока, которое приведет к срабатыванию выключателя.

Поэтому мы подключаем заземляющие провода ко всему, что может потенциально стать потенциальным путем, по которому электричество может покинуть свою цепь, например, как металлические трубы, металлические пластины выключателей и розеток и их коробки. Нам также нужно запустить один в торговые точки, потому что часто наши бытовая техника будет иметь металлический корпус, как стиральные машины и микроволновые печи.

Если вы посмотрите на розетку и вилку, то увидите, что клемма под напряжением, клемма нейтрали и клемма заземления.Оболочка чего-то как стиральная машина подключена к проводу заземления в проводе, который идет к вилку через розетку и обратно к панели, чтобы спасти вас от поражение электрическим током.

Теперь предположим, что вы находитесь на улице без обуви и на земле. влажный. Если вы дотронетесь до горячего провода, вы замкните цепь и ток пройдет через вас, чтобы вернуться к источнику питания. В этом случае сопротивление очень высокое, поэтому ток может быть недостаточно высоким, чтобы автоматически переверните выключатель и отключите питание.Это, скорее всего, приведет к тому, что люди смерть.

К счастью, у нас есть розетка GFCI или прерыватель GFCI. GFCI расшифровывается как прерыватель цепи замыкания на землю. Мы рассмотрим вариант с автоматическим выключателем, но, по сути, они работают одинаково.

Этот выключатель GFCI будет подключен как к горячему, так и к нейтрали цепи, чтобы он мог контролировать провода и гарантировать, что ток, протекающий в горячем проводе схемы, равен току в нейтральном проводе цепи. . Если ток не равен, значит, он явно течет обратно к источнику по другому маршруту, например, по металлической трубе, поэтому у нас есть замыкание на землю.Прерыватель осознает это очень быстро и автоматически переключится, чтобы отключить питание цепи.

Штанга заземления

При подключении к основной панели находим толстый медный провод. что ведет к заземляющему стержню. Грунтовая дорога засыпана землей снаружи рядом с собственностью. Этот стержень не используется при замыканиях на землю. Цель состоит в том, чтобы рассеивают статическое электричество и высокое внешнее напряжение, например, молнии удары.

Также имеется заземляющий стержень, подключенный к нейтрали на трансформаторе.Многие думают, что во время замыкания на землю электричество проходит через заземляющий стержень в землю. Но помните, что электричество пытается вернуться к своему источнику. Поскольку на трансформаторе есть заземляющий стержень, существует потенциальный путь для возврата электричества к источнику. НО, этот путь будет иметь очень высокое сопротивление или импеданс, поскольку это переменный ток, и, как мы знаем, электричество будет иметь преимущество перед путем с наименьшим сопротивлением. Поскольку у нас уже есть заземляющий провод с низким сопротивлением, который обеспечивает обратный путь непосредственно к источнику, замыкание на землю будет происходить по этому же маршруту.

Когда дело доходит до освещения, источником освещения в основном является Земля. Итак, молния пытается вернуться к своему источнику, который является земля. Если молния ударит по кабелям электропитания, она потечет по проводам к добраться до заземляющих стержней как трансформатора, так и главной панели, чтобы вернуться на землю. В противном случае он взорвет все наши цепи и вызовет пожары.

Если горячая проволока напрямую контактирует с заземляющим стержнем, то электричество будет проходить через землю обратно к трансформатору, но сопротивление очень велико, поэтому ток будет низким.Это означает, что автоматический выключатель вряд ли обнаружит эту неисправность, и выключатель не будет автоматически переключаться, чтобы отключить питание.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
