Энергоэффективная система, берегущая тепло

Пластинчатый рекуператор представляет собой кассету, называемую блоком или теплообменником, оснащенную множеством тонких листов, которые могут быть выполнены из различных материалов: оцинкованной стали, алюминиевой фольги, пластика или специальной бумаги. Листы могут быть как гладкими, так и гофрированными.

Помимо материала, из которого выполнены элементы теплообменника, рекуператоры отличаются и по направлению воздушных потоков. В наиболее распространенном перекрестноточном типе рекуператоров потоки приточного и исходящего воздуха идут перпендикулярно друг другу, а в противоточном – в противоположных направлениях. Это связано с тем, что для эффективного обмена теплом потоки, в идеале, не должны соприкасаться друг с другом и перемешиваться.

Используя такой принцип работы, пластинчатый рекуператор обеспечивает бесперебойный подогрев входящего воздуха в холодное время года и сводит к практическому минимуму тот распространенный эффект вентиляционно-обогревательных систем, который принято называть «обогревом улицы». Что и является главной особенностью так называемых энергоэффективных систем.

Рекуператоры, в отличие от обычных систем вентилирования воздуха, способны не только достаточно успешно выполнять функции теплообмена, но и бороться с неприятными запахами, а отдельные виды позволяют справляться с повышенной влажностью помещения. Если вы не готовы приобретать пластинчатый рекуператор, вы можете попробовать изготовить его самостоятельно по данной инструкции.

Основные компоненты рекуперационной системы

В состав рекуперационной системы входит, помимо основного блока с пластинами и вентилятор. Кроме того, рекуператоры оснащаются:

Системой отвода конденсата, неизбежно образующегося на пластинах, дабы избежать попадания воды в воздушный канал или образования в нем наледи. Такой конденсатосборник обязательно оборудуется водяным затвором, блокирующим работу вентилятора в случае появления избыточного количества влаги.
В качестве устройства, регулирующего интенсивность воздушных потоков, используется специальный перепускной клапан. Важной конструктивной особенностью такого клапана и пластинчатого рекуператора является полное отсутствие подвижных деталей.

Как уже говорилось выше, теплообменники пластинчатого рекуператора могут быть выполнены из различных материалов. Каждый из них обладает своими свойствами, достоинствами и недостатками.

Попробуем сравнить их между собой:

Алюминиевые пластины или теплообменники из оцинкованной стали. Такие системы пользуются достаточно высокой популярностью из-за своей относительно невысокой стоимости. Однако, такой пластинчатый рекуператор обладает сравнительно невысоким КПД, поскольку регулярно нуждается в использовании режима оттаивания.
Пластиковые теплообменники обладают более высоким коэффициентом полезного действия и эффективность, но и стоят значительно дороже.
Пластины из специальной бумаги также отличаются высокой эффективностью, но такие теплообменники нельзя применять в помещениях с высоким уровнем влажности (бассейны, автомойки, некоторые промышленные помещения), поскольку конденсат довольно легко преодолевает стенки кассеты.

Используются также и рекуператоры с двойной бумажной кассетой. Их КПД существенно выше, за счет дополнительного прогрева воздуха, но, все же, они также боятся большого уровня влажности воздуха.

Как уже упоминалось выше, пластинчатый рекуператор воздуха обладает рядом несомненных преимуществ перед обычными вентиляционными системами.

Основными из них являются следующие:

Высокая энергоэффективность, выражающаяся в минимальном уровне потери тепла.
Возможность обогрева входящего воздуха в холодное или сырое время года.
Минимальное энергопотребление при высоком коэффициенте полезного действия (от 40 до 80%).
Отсутствие подвижных деталей существенно облегчает обслуживание системы и продлевает ее рабочий ресурс и долговечность. Остается лишь следить за тем, чтобы система не засорилась.

Компактность всей системы, позволяющая монтировать ее практически в любых условиях.
Легкость модернизации. В зависимости от задач, мощность и эффективность такого агрегата можно легко увеличить или уменьшить добавив или изъяв пластины.

Правда, любой пластинчатый рекуператор имеет и один достаточно большой недостаток: необходимость дефростации (очистки от образовавшейся на кассете наледи) в холодное время года. Использование недостаточно качественного теплоносителя приводит к быстрому и обильному засорению системы. И если в обычных случаях чистка не представляет собой какой-либо проблемы, то при сильном засоре порой приходится потратить немало денежных средств и времени.

Сферы применения. Пластинчатый или роторный?

Несмотря на то что помимо пластинчатых или роторных рекуператоров, используются и другие конструктивные типы, два вышеназванные являются наиболее распространенными и популярными. Чтобы определиться с выбором типа устройства, необходимо учитывать не только стоимость системы, но и ее технические характеристики, а также условия, в которых она будет применяться.

Пластинчатые рекуператоры, имеющие невысокую цену, обладающие простотой в монтаже и обслуживании, имеют, по сравнению с роторными аналогами, ощутимо меньшую мощность и более низкий КПД. Что делает их малоэффективными для создания систем теплообмена на больших площадях. Кроме того, им противопоказаны помещения с высокой влажностью.

Поэтому пластинчатые рекуператоры используются для оборудования тепловентиляционных систем в загородных домах и на объектах индивидуального жилищного строительства, в офисных или административных помещениях, на небольших промышленных и складских площадях.

В случаях, когда система теплообмена должна охватывать достаточно обширные пространства – большие цеха, крупные жилые или административные здания и сооружения, другие просторные помещения, а также помещения, характеризующиеся повышенной влажностью или избыточно сухим воздухом, целесообразнее использовать рекуператоры роторного типа. Они более мощные, у них заметно выше уровень КПД, неприхотливы к условиям эксплуатации. Такой рекуператор, помимо выполнения функций вентиляции и теплообмена может использоваться и как осушитель. Но, взамен, они имеют гораздо более сложную конструкцию, высокую стоимость и нуждаются в регулярном техническом осмотре и обслуживании.

Области применения рекуператоров различных видов и типов отнюдь не ограничиваются созданием энергоэффективных вентиляционных систем в жилых и производственных зданиях и сооружениях. Агрегаты и системы подобного рода нашли достаточно широкое применение в промышленности и используются в различных производственных и технологических процессах, применяемых в самых разнообразных отраслях.

PANOVA | перекрестноточный пластинчатый рекуператор

PANOVA

производственно-инжиниринговая компания в области развития технологий изготовления теплообменного оборудования.

Пластинчатый перекрестноточный рекуператор

На главную

Применение
рекуператора

Пластинчатый перекрестноточный рекуператор предназначен для повышения энергоэффективности систем вентиляции и кондиционирования через передачу ламинарным потоком явного и скрытого тепла от вытяжного воздуха к приточному посредством алюминиевого теплообменника, без передачи влаги. Скрытое тепло выделяется в процессе конденсации при касании вытяжного воздуха стенок пластин рекуператора.

◉ Преимущества

• Увеличенная площадь теплообмена и высокая герметичность за счет уникальных стоек из алюминиевого профиля.

• Коэффициент эффективности теплоутилизации до 65% при невысокой стоимости рекуператора.

• Малый вес, компактное исполнение.

• Отсутствие дополнительных эксплуатационных затрат, нулевое потребление электроэнергии.

• Износоустойчивость, надежность и безопасность работы за счет отсутствия подвижных и вращающихся элементов.

• Простой монтаж.

◉ Конструкция

• Прочный корпус из оцинкованного стального листа для монтажа в любом положении.

• Поверхность теплообмена из пакета пластин специальной формы из алюминия толщиной 0,09 мм или алюминия с эпоксидным покрытием толщиной 0,30 мм в зависимости от условий применения рекуператора.

• Широкий диапазон шагов пластин от 3,5 мм до 14 мм для требуемого уровня эффективности теплообмена и перепада давления.

◉ Монтаж

• Монтаж перекрестноточного пластинчатого рекуператора возможен в различных положениях.

• Во избежание загрязнения поверхности теплообмена (и сохранения КПД), перед входом в рекуператор рекомендуется устанавливать фильтр со степенью очистки не менее G4.

• При скорости потока удаляемого воздуха свыше 2,5 м/с во избежание уноса конденсата, в канале необходимо предусмотреть каплеуловитель.

• Рекомендуется установить поддоны с патрубками для сбора и отвода конденсата.

Скачать техническую документацию:

Информационное письмо о сертификации

Паспорт: пластинчатый рекуператор RPX

Инструкция по сборке секционного пластинчатого рекуператора RPX

Информационное письмо, подтверждающее, что рекуператоры пластинчатые перекрестноточные RPX и противоточные RPP не подлежат обязательной сертификации

Скачать все

Информационное письмо, подтверждающее, что рекуператоры пластинчатые RPX и RPP не подлежат обязательной сертификации

Инструкция по сборке и строповке сборных (секционных) пластинчатых перекрестноточных рекуператоров RPX

Прайс: пластинчатый рекуператор RPX

Каталог: пластинчатый рекуператор RPX

а = А-25 (мм), b = В — 25 (мм), с = С — 50 (мм)

Типоразмер PANOVA	A (мм) Длина	В (мм) Высота	Шаг пластин (мм)*	С (мм) Ширина**	D90° (мм) Диагональ	D45° (мм) Диагональ	а (мм)	b (мм)	с (мм)	Секционность
RPX-400	400	400	3,5; 5,5; 7,0; 9,0; 11,5; 14,0	200-1200	566	538	375	375	150-1150	Рекуператор в едином блоке
RPX-500	500	500		200-1200	707	679	475	475	150-1150
RPX-550	550	550		200-1200	778	750	525	525	150-1150
RPX-600	600	600		200-1200	849	821	575	575	150-1150
RPX-700	700	700		200-1200	990	962	675	675	150-1150
RPX-750	750	750	5,5; 7,0; 9,0; 11,5; 14,0	200-1200	1061	1033	725	725	150-1150
RPX-800	800	800		200-1200	1131	1103	775	775	150-1150
RPX-900	900	900		200-1200	1273	1245	875	875	150-1150
RPX-1000	1000	1000		200-1200	1414	1386	975	975	150-1150
RPX-1100	1100	1100		200-1200	1556	1528	1075	1075	150-1150	Секционный рекуператор
RPX-1200	1200	1200		200-1200	1697	1669	1175	1175	150-1150
RPX-1400	1400	1400		200-1200	1980	1952	1375	1375	150-1150
RPX-1500	1500	1500		200-1200	2121	2093	1475	1475	150-1150
RPX-1600	1600	1600		200-1200	2263	2235	1575	1575	150-1150
RPX-1650	1650	1650		200-1200	2333	2305	1625	1625	150-1150
RPX-1800	1800	1800		200-1200	2546	2518	1775	1775	150-1150
RPX-2000	2000	2000		200-1200	2828	2800	1975	1975	150-1150
RPX-2100	2100	2100		200-1200	2970	2942	2075	2075	150-1150
RPX-2200	2200	2200		200-1200	3111	3083	2175	2175	150-1150
RPX-2250	2250	2250		200-1200	3182	3154	2225	2225	150-1150
RPX-2400	2400	2400		200-1200	3394	3366	2375	2375	150-1150
RPX-2700	2700	2700		200-1200	3818	3790	2675	2675	150-1150
RPX-2800	2800	2800		200-1200	3960	3932	2775	2775	150-1150
RPX-3000	3000	3000		200-1200	4243	4215	2975	2975	150-1150
RPX-3200	3200	3200		200-1200	4525	4497	3175	3175	150-1150
RPX-3600	3600	3600		200-1200	5091	5063	3575	3575	150-1150
RPX-4000	4000	4000		200-1200	5657	5629	3975	3975	150-1150
* По предварительному согласованию возможно изготовление рекуператоров с иным шагом пластин ** Ширина может отличаться от указанной в зависимости от шага пластин рекуператоров.

Типоразмер PANOVA	A (мм) Длина	B (мм) Высота	С (мм) Ширина	Шаг пластин (мм)*	a (мм)	b (мм)	c (мм)	Секционность
RPX–400	400	400	200–1200	3,5; 5,5; 7,0; 9,0; 14,0	375	375	150–1150	Рекуператор в едином блоке
RPX–500	500	500	200–1200		475	475	150–1150
RPX–600	600	600	200–1200		575	575	150–1150
RPX–700	700	700	200–1200		675	675	150–1150
RPX–800	800	800	200–1200		775	775	150–1150
RPX–900	900	900	200–1200		875	875	150–1150
RPX–1000	1000	1000	200–1200		950	950	150–1150	Секционный рекуператор
RPX–1200	1200	1200	200–1200		1150	1150	150–1150
RPX–1400	1400	1400	200–1200		1350	1350	150–1150
RPX–1500	1500	1500	200–1200		1425	1425	150–1150
RPX–1600	1600	1600	200–1200		1550	1550	150–1150
RPX–1800	1800	1800	200–1200		1750	1750	150–1150
RPX–2000	2000	2000	200–1200		1900	1900	150–1150
RPX–2100	2100	2100	200–1200		2025	2025	150–1150
RPX–2400	2400	2400	200–1200		2325	2325	150–1150
RPX–2700	2700	2700	200–1200		2625	2625	150–1150
RPX–2800	2800	2800	200–1200		2700	2700	150–1150
RPX–3200	3200	3200	200–1200		3100	3100	150–1150
RPX–3600	3600	3600	200–1200		3500	3500	150–1150
* По предварительному согласованию возможно изготовление рекуператоров с иным шагом пластин

RPX—A—1200/600—5,5—1—P—R

1	Наименование изделия:	RPX	рекуператор пластинчатый перекрестноточный
2	Тип:	_	теплообменная вставка
		K	теплообменная вставка в канальном корпусе
3	Материал пластин:	А	алюминий
		Е	алюминий с эпоксидным покрытием
4	Размер боковой панели:	ХХXХ	в мм
5	Ширина рекуператора:	ХХХХ	в мм
6	Шаг пластин:	Х,Х	в мм
7	Конструкция корпуса:	_	профиль стоек с углом 90°
		1	профиль стоек с углом 45°
8	Материал и покрытие корпуса:	_	стандарт для выбранного типа рекуператора
		P	порошковая окраска корпуса (черный: RAL9005)
9	Вариант поставки секционных рекуператоров:	_	в собранном виде (для типоразмера до 2000 мм)
		R	в разобранном виде (отдельными блоками)

Примеры номенклатуры

RPX–A–700/400–5,5 — рекуператор пластинчатый перекрестноточный, материал пластин-алюминий, габаритные размеры 700х700х400 мм, шаг пластин 5,5 мм. Исполнение стандартное для алюминиевого рекуператора: корпус из оцинкованного стального листа и стоек из алюминиевого профиля с углом 90^о; элементы корпуса некрашеные.

RPX–E–700/400–5,5 — рекуператор пластинчатый перекрестноточный, материал пластин-алюминий с эпоксидным покрытием, габаритные размеры 700х700х400 мм, шаг пластин 5,5 мм. Исполнение стандартное для эпоксидного рекуператора: корпус из оцинкованного стального листа и стоек из алюминиевого профиля с углом 90^о; элементы корпуса
с порошковой окраской (черный цвет, RAL9005).

RPX–A–1200/600–5,5–1–P–R — рекуператор пластинчатый перекрестноточный, материал пластин-алюминий, габаритные размеры 1200х1200х600 мм, шаг пластин 5,5 мм. Исполнение нестандартное для алюминиевого рекуператора: корпус из оцинкованного стального листа и стоек из алюминиевого профиля с углом 45^о, элементы корпуса с порошковой окраской (черный цвет, RAL9005). Рекуператор поставляется в разобранном виде (отдельными блоками).

Пластинчатые рекуператоры WREC

Пластинчатые рекуператоры WREC предназначены для снижения затрат энергии на нагрев приточного воздуха. Поверхность теплообмена рекуператора образована пакетом алюминиевых пластин, между которыми происходит перекрёстное движение приточного и вытяжного воздуха. Передача теплоты происходит от тёплого воздуха к более холодному через твёрдую стенку, разделяющую два воздушных потока воздуха.

Особенности:

КПД утилизации тепла до 70%.
Корпус выполнен из оцинкованной стали.
Пакет алюминиевых пластин имеет специальную конфигурацию, толщина пластины 0.2 мм.
Оснащение каплеуловителем и съемной панелью в виде поддона для сбора конденсата и штуцерам для его отвода.
Подвесное исполнение.

Структура обозначений

WREC 40-20

WREC — наименование модели рекуператора

40-20 — размер канала, см

Технические характеристики

Массогабаритные характеристики пластинчатых рекуператоров WREC

Типоразмер	А, мм	Б, мм	В, мм	Г, мм	Д, мм	Е, мм	Ж, мм	Н, мм	Масса, кг
WREC 40-20	400	200	420	220	422	422	9	261	22. 3
WREC 50-25	500	250	520	270	522	522		312	26.4
WREC 50-30	500	300	520	320	622	622		352	30.5
WREC 60-30	600	300	620	320	622	622		352	35.1
WREC 60-35	600	350	620	370	722	722		400	41. 6
WREC 70-40	700	400	720	420	822	822		465	48.3
WREC 80-50	800	500	820	520	1022	1022		656	65.5
WREC 90-50	900	500	930	530	1022	1022	11	565	72. 8
WREC 100-50	1000	500	1030	530	1122	1122	11	561	87.5

График аэродинамических характеристик пластинчатых рекуператоров WREC

Аэродинамические характеристики пластинчатых рекуператоров WREC

Скачать тех. описание

В данном разделе вы можете скачать электронный вариант печатного каталога компании WAER, раздел: Прямоугольное канальное оборудование в формате PDF.

Остались вопросы?
Заполните форму обратной связи и наши менеджеры свяжутся с Вами

Задать вопрос

Пластинчатые рекуператоры для прямоугольных каналов

Alternative flash content
You need to upgrade your Flash Player

Вентиляторы
Фильтры
Канальные электронагреватели
Приборы автоматики
Щиты управления
Воздухораспределители
Детали систем вентиляции
Глушители трубчатые ГТК
Глушители цилиндрические ГЦ
Глушители комбинированные
Глушители трубчатые прямоугольные ГТП
Глушители пластинчатые ГП
Пластины П Обтекатели ОП
Зонты круглые ЗК
Зонты прямоугольные ЗП
Дефлекторы вентиляционных систем
Узлы прохода вентиляционных шахт через покрытия зданий УП
Воздушный клапан ВК
Заслонка воздушная унифицированная с ручным управлением АЗД
Заслонка воздушная унифицированная с площадкой под электропривод АЗД
Заслонка воздушная унифицированная с площадкой под пневмопривод АЗД
Клапаны обратные общего назначения КО
Клапаны обратные прямоугольные общего назначения КОП
Клапаны обратные взрывозащищенные АЗЕ
Клапан обратный Бабочка
Вставки гибкие ВГ
Вставки гибкие ВГТ-термостойкие, ВГМ-морозостойкие
Клапана дымоудаления КД
Клапана огнезадерживающие КОЗ
Двери герметические
Лючки
Шиберы
Клапаны лепестковые КЛ
Воздуховоды и фасонные изделия
Компания изготовит теплообменники различного размера и исполнения под ваши характеристики.
Электромеханические приводы Альфа-Астра отечественного производства по доступной цене.
Производство щитов для систем вентиляции стандартного исполнения и по индивидуальному проекту

Пластинчатые рекуператоры для прямоугольных каналов
Прайс лист:

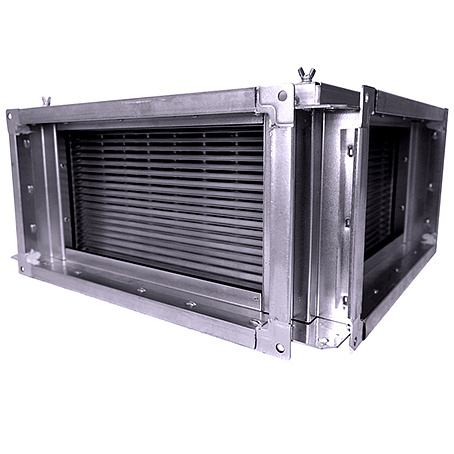

Пластинчатый рекуператор TKR применяют как элемент приточно-вытяжных канальных установок для рекуперации (возврата) тепла в вентиляционных системах зданий.

Конструкция пластинчатых рекуператоров представляет собой набор специальных, алюминиевых пластин толщиной 0,2мм, которые и представляют собой поверхность теплообмена рекуператора. Для повышения эффективности, а также для получения наилучших аэродинамических характеристик пластины рекуператоров имеют свою определенную структуру и геометрию.

В пластинчатых рекуператорах существует еще один наиболее важный параметр, который в значительной мере влияет на эффективность и аэродинамические характеристики. Это расстояние между пластинами, которое составляет у пластинчатых рекуператоров TKR от 5 до 9мм. для разных типоразмеров. Это обусловлено оптимальным сочетанием двух основных показателей эффективности и сопротивления.

Корпус пластинчатых рекуператоров изготавливается из оцинкованного стального листа и оснащается специальными фланцами, для установки их в системах вентиляции и кондиционирования воздуха.

Основные характеристики
Основными характеристиками пластинчатых рекуператоров является его эффективность т.е. КПД, а также сопротивление в системе воздуховодов. Тепловой коэффициент полезного действия (КПД) для различных рекуператоров можно определить по ниже приведенной формуле.

Тепловой коэффициент полезного действия

tu-температура наружного воздуха
tf-температура удаляемого воздуха (до рекуперации)
ti- температура приточного воздуха (после рекуперации)

Подбор пластинчатых рекуператоров TKR для конкретных условий работы, а также подбор приточно-вытяжных установок с рекуперацией осуществляется по специальной компьютерной программе «Производственной корпорации ТИТАН»

Геометрические размеры и вес:

Варианты монтажа:

Аэродинамические характеристики:

TKR 40-20

TKR 50-25, TKR 50-30

TKR 60-30, TKR 100-50

Курительные кабины,
комнаты, аксессуары
Промышленная вентиляция
Приточные установки и вытяжные камеры
Очистители воздуха
Системы вентиляции предприятий общественного питания

Made by Margo

Пластинчатый рекуператор и его принцип работы, разновидности и преимущества
Энергоэффективная система вентиляции в холодное время года – достаточно актуальный вопрос. Сведение к минимуму потерь тепла, которое постоянно выбрасывается из помещения, позволит не только уменьшить сумму коммунальных счетов, но и снизить нагрузку на обогревающий помещение прибор.
Помочь в этом могут пластинчатые рекуператоры – устройства, возвращающие часть тепловой энергии из отработанного воздуха.
Содержание статьи
Простой способ беречь тепло
Принцип рекуперации воздуха
Рекуператоры – часть принудительной системы вентиляции
Современные виды рекуператоров
Кондиционер против рекуператора – что лучше
Простой способ беречь тепло
Обогрев помещения в холодное время года при помощи современного кондиционера позволяет сохранять комфортный микроклимат в помещении. Платой за комфорт становятся счета за электричество, размер которых в зависимости от температуры воздуха на улице может ощутимо меняться.
При помощи сравнительно небольших затрат можно создать энергоэффективную вентиляционную систему, заметно снизив расходы на электричество.
Реализовать это позволит пластинчатый рекуператор, причём неважно, приобретенный в магазине или изготовленный своими руками. Это устройство встраивается в приточно-вытяжные пути вентиляции, помогая снизить к минимуму «обогрев улицы».
Учитывая, что в отдельно взятые дни разница температур помещения и улицы может достигать отметки в пятьдесят градусов по Цельсию, становится понятна важность устранения упомянутого эффекта. Тем более, что схем и готовых устройств для этого предлагается огромное количество.
Принцип рекуперации воздуха
Чтобы понять достоинства и плюсы от использования рекуперационных теплообменников, сначала необходимо разобраться в самой сути их работы. В дословном переводе с латинского рекуперацией называют «возврат использованного, потраченного».
Именно эффект возврата энергии используется в климатических устройствах данной конструкции. Проходящие сквозь блок воздушные потоки обмениваются между собой тепловой энергией, позволяя впоследствии кондиционеру поддерживать комфортную температуру, затрачивая меньше энергии. В особо холодные дни это позволяет заметно сэкономить на обогреве помещения.
Пример: температура воздуха на улице достигла отметки в минус 20 С^о. Для комфортного самочувствия жителей кондиционер должен создать в помещении температуру хотя бы на уровне + 25 С^о. Разницу температур подсчитать несложно – 45 градусов по Цельсию. Конечно, какая-то часть воздуха нагреется благодаря теплоемкости стен, мебели, теплообмену между приходящим и выводимым потоками. Но все равно кондиционеру потребуется значительное количество энергии для поддержания комфорта.
Пластинчатый и любой другой рекуператор выбранной конструкции позволяет вывести точку соприкосновения холодного и теплого воздуха за пределы помещения. Устройство проводит активный теплообмен между ними, позволяя привходящему потоку свежего воздуха достичь более комфортного значения температуры, нежели изначальное.
Зимой теплый отработанный воздух частично согревает привходящие холодные потоки, а летом – немного охлаждает их. Это помогает не только снизить энергозатраты от использования кондиционера, но и повысить стабильность сохранения выбранных климатических условий.
Рекуператоры – часть принудительной системы вентиляции
Пластинчатый рекуператор воздуха, как и любое другое устройство данного типа, является лишь частью принудительной системы вентиляции. Ожидать более-менее заметного улучшения микроклимата в доме при использовании только лишь рекуператора не стоит. Совмещая его с естественной приточно-вытяжной системой воздухообмена, добиться сколько-нибудь заметного эффекта довольно сложно. Для эффективного теплообмена между потоками они должны постоянно двигаться сквозь устройство.
По этой же причине установка рекуперационной системы считается эффективной и экономически оправданной в доме не всегда. Прежде чем выбирать или изготавливать своими руками рекуператор, рекомендуется подсчитать:
Расход энергоносителей до модернизации вентиляции.
Приблизительный срок эксплуатации системы после модернизации.
Стоимость приобретения и монтажа необходимых блоков.
Размер затрат на ежегодное обслуживание системы.
Случаи, когда вышеупомянутые затраты неспособны полностью перекрыть расход на использование системы вентиляции в виде «как есть», – не такая редкость, как может показаться. Особенно, когда речь идет о заводских устройствах. Самодельные рекуператоры часто помогают немного снизить расход теплоносителя, да и себестоимость их невысока.
Монтаж системы рекуперации необходим, только когда она действительно покажется достаточно эффектной на основании расчетов. Во всех остальных случаях современные кондиционеры отлично справляются с подержанием заданных климатических условий.
Современные виды рекуператоров
Разновидности предлагаемых на рынке рекуператоров могут вызвать некоторые сложности в выборе у неискушенного пользователя. Огромное разнообразие представлено наименованиями моделей с разнящейся рабочей площадью устройств и объемом производимого теплообмена. Конструктивно они делятся на следующие типы:
Рекуператоры с пластинчатыми или мембранными теплообменниками.
Роторные устройства.
Водяные рекуператоры.
Крышные рекуператоры.
Трубчатые теплообменники.
Камерные устройства.
Рекуператоры с промежуточным теплоносителем.
Самыми распространёнными, благодаря удачному сочетанию стоимости и эффективности, стали пластинчатый и роторный рекуператоры. В первом случае теплообмен происходит внутри специальной камеры, в которую сводятся приточные и вытяжные каналы вентиляции.
Камера разделяется множеством пластин на два несвязанных между собой воздушных канала, по каждому из которых движется свой поток. Перегородка или мембрана между ними изготавливается из материала, не препятствующего теплообмену. Благодаря этому, между холодным и теплым воздухом происходит активный обмен тепловой энергией, помогающий снизить затраты на обогрев или охлаждение помещения.
Роторные устройства имеют аналогичный принцип работы с той лишь разницей, что вместо пластинчатой камеры в нем используется вращающийся барабан. Теплообмен происходит благодаря поочерёдному прохождению приточно-вытяжных потоков сквозь рекуператор.
Теплый воздух нагревает энергоемкие пластины, затем ротор проворачивается, и холодный газ вбирает с них энергию. Наличие подвижных частей и громоздкость – основные недостатки данного подвида устройств. Но на противоположной чаше весов находится один из лучших показателей КПД среди рекуперационных конструкций.
Кондиционер против рекуператора – что лучше
Очень частым заблуждением становится выбор между кондиционером или хорошим рекуператором для вентиляционной системы. Главная ошибка потребителя кроется в том, что непосредственная рабочая задача у рекуператора совершенно другая.
Устройство позволяет только проводить теплообмен между воздушными потоками, помогая экономить на поддержании температуры, а не «задавать» предпочтительный градус Цельсия. Если снаружи приходит горячий воздух и в помещении он тоже нагрет, неважно, как быстро будут проходить сквозь устройство потоки газа. Аналогичная ситуация будет наблюдаться и во время холодов.
Использование рекуператора вместо кондиционера может быть частично оправдано в холодное время года, и только в случае если имеется альтернативный источник тепла.
Печное или автоматное отопление действительно можно проводить более экономно, если установить рекуперационную систему вентиляции. Но в этом случае, ни о какой точности контроля микроклимата речи не идет. Да и экономическая целесообразность такого выбора в трети всех случаев, как правило, сомнительна.

Пластинчатый рекуператор SR 40-20
Артикул: 951
Пластинчатые рекуператоры SR 40-20 Пластинчатые рекуператоры SR 40-20 Пластинчатые рекуператоры SR 40-20 Пластинчатые рекуператоры SR 40-20 Пластинчатые рекуператоры SR 40-20
Сопутствующие товары
10608 грн
Рейтинг: 0 из 5
Сравнить Удалить
Заказать
в 1 клик
Характеристики продукта:
Производитель — Aerostar
В наличии на складе
Доставка перевозчиком по Украине
Гибкая система скидок
При заказе оборудования возможно предоставление схемы по монтажу системы
Полный перечень характеристик
Видео: 0 PDF файлы: 0
Описание продукта:
Для получения дополнительной скидки, свяжитесь с менеджером. Описание Пластинчатые рекуператоры предназначены для утилизации тепла (холода) в системах вентиляции и кондиционирования воздуха
Читать полное описание
Другие размеры
Пластинчатый рекуператор SR 50-25 6562 грн
Пластинчатый рекуператор SR 50-30 14314 грн
Пластинчатый рекуператор SR 60-30 17476 грн
Пластинчатый рекуператор SR 60-35 20094 грн
Пластинчатые рекуператоры SR 70-40 23766 грн
Пластинчатый рекуператор SR 80-50 31994 грн
Пластинчатые рекуператоры SR 90-50 32300 грн
Пластинчатый рекуператор SR 100-50 35326 грн
Детальные характеристики продукта:
Страна производитель
Серия SR
Тип рекуператора Пластинчатый
В наличии на складе
Доставка перевозчиком по Украине
Гибкая система скидок
При заказе оборудования возможно предоставление схемы по монтажу системы
Полное описание товара:
Для получения дополнительной скидки, свяжитесь с менеджером.
Описание

Пластинчатые рекуператоры предназначены для утилизации тепла (холода) в системах вентиляции и кондиционирования воздуха. Применяются в случае, когда потоки воздуха должны быть разделены, например, если удаляемый воздух содержит вредные примеси или запахи.
Конструкция

Поверхность теплообмена пластинчатых рекуператоров SALDA PWT представляет собой наборку специально спрофилированных алюминиевых пластин толщиной 0,2 мм. Корпус пластинчатых рекуператоров изготавливается из оцинкованного стального листа и оснащается специальными фланцами для установки их в системах вентиляции и кондиционирования воздуха .

Габаритные, присоединительные размеры и вес

Обозначения

Размеры, мм

Масса, кг

А

Б

В

Г

Д

К

Рекуператор SR 40-20

420

220

535

225

516

474

20

Рекуператор SR 50-25

520

270

635

275

616

574

21

Рекуператор SR 50-30

520

320

635

325

616

574

25

Рекуператор SR 60-30

620

320

735

325

716

674

29

Рекуператор SR 60-35

620

370

735

375

716

674

31

Рекуператор SR 70-40

720

420

835

425

816

774

37

Рекуператор SR 80-50

830

530

935

535

916

874

54

Рекуператор SR 90-50

930

530

1035

535

1016

974

68

Рекуператор SR 100-50

1030

530

1135

535

1116

1074

77

Отверстие для штуцера отвода конденсата ø 15мм. Штуцер входит в комплект поставки. Устанавливается при монтаже рекуператора.
Отзывы пользователей про товар (0):
Теплообменник по перекрестной пластине — Высококачественный рекуператор
2007777 2007777799107
Тип PFI 200
Длина, (мм) 200
B Height, MM)
B, (мм)
B, (мм)
B.
C Ширина, (мм) от 200
E Расстояние между пластинами, (мм) 2.0 3,5
Type PFI 300
A Length, (mm) 300
B Height, (mm) 300
C Width, (мм) от 200
E Расстояние между пластинами, (мм) 2. 0 3,5 5,5 7,5 9.5 13,5
Type PFI 400
A Length, (mm) 400
B Height, (mm) 400
C Width, (мм) от 200
E Расстояние между пластинами, (мм) 2.0 3,5 5,0 5,5 7,5 9,5 13,5
Type PFI 500
A Length, (mm) 500
B Height, (mm) 500
C Width, (мм) от 200
E Расстояние между пластинами, (мм) 2. 0 3,5 4,5 5,0 5,5 6,5 7,5 9.5 13,5
Type PFI 600
A Length, (mm) 600
B Height, (mm) 600
C Width, (мм) от 200
E Расстояние между пластинами, (мм) 2. 0 3,5 4,5 5,0 5,5 6,5 7,5 9.5 11,5 13,5
Type PFI 700
A Length, (mm) 700
B Height, (mm) 700
C Width, (мм) из 200
E Расстояние между пластинами,(мм) 2. 0 3,5 4,5 5,0 5,5 6,5 7,5 9.5 11,5 13,5
Type PFI 800
A Length, (mm) 800
B Height, (mm) 800
C Width, (мм) из 200
E Расстояние между пластинами,(мм) 2. 0 3,5 4,5 5,0 5,5 6,5 7,5 9.5 11,5 13,5
Type PFI 900
A Length, (mm) 900
B Height, (mm) 900
C Width, (мм) из 200
E Расстояние между пластинами,(мм) 2. 0 3,5 4,5 5,0 5,5 6,5 7,5 9.5 11,5 13,5
Type PFI 1000
A Length, (mm) 1000
B Height, (mm) 1000
C Width, (мм) из 200
E Расстояние между пластинами,(мм) 2. 0 3,5 4,5 5,0 5,5 6,5 7,5 9.5 11,5 13,5
Type PFI 1200
A Length, (mm) 1200
B Height, (mm) 1200
C Width, (мм) из 200
E Расстояние между пластинами,(мм) 2. 0 3,5 4,5 5,0 5,5 6,5 7,5 9.5 11,5 13,5
Поперечноточный теплообменник или противоточный теплообменник: что лучше?
Система непрямой рекуперации тепла, основанная на эффекте «рекуперации», является решением, широко используемым в различных вентиляционных системах на протяжении десятилетий. В зависимости от климатического региона рекуператоры могут использоваться для поддержки вентиляционной установки зимой или летом. Но независимо от того, где он применяется – цель одна: минимизировать затраты на нагрев и охлаждение воздуха при подаче его в здание, а также обеспечить нулевое перекрестное загрязнение между потоками приточного и возвратного воздуха.
Воздушно-воздушный рекуператор старой школы
Насколько мы помним, типичный рекуператор воздух-воздух имел форму квадрата, повернутого на 45 ^o при установке в вентиляционную установку. Свое название (поперечная пластина) обязан тому факту, что оба воздушных потока – приточный и обратный – проходят сердцевину рекуператора всегда под углом 90 градусов. Изготовлен из механически скрепленных гофрированных алюминиевых пластин, обеспечивает очень высокое разделение воздушных потоков, достигающее практически 100%, при относительно высокой эффективности рекуперации тепла. Это практически идеальное разделение (также известное как нулевое перекрестное загрязнение) вместе с простотой его производства, применения и эффективностью рекуперации тепла делает его одним из наиболее часто встречающихся решений по рекуперации тепла, применяемых в вентиляционных установках во всем мире. Итак, кажется, что рекуператор Cross-plate дает нам почти все, о чем мы можем мечтать. Все, кроме эффективности…
Форма — это предел
Конечно, существуют методы, позволяющие улучшить работу рекуператоров на основе чередующихся пластин. Обычно это делают за счет увеличения общей поверхности теплообмена (путем применения меньшего шага пластин или более глубокого тиснения каждой из них). Но что бы мы ни делали — мы увеличим его производительность на один процент, при этом существенно увеличив сопротивление воздушному потоку. Так что, похоже, у нас закончились идеи, как значительно улучшить рекуперацию тепла в кросс-пластинчатом рекуператоре. Но кто сказал, что единственная форма теплообменника воздух-воздух должна быть такой, какой мы встречались десятилетиями? Может быть, есть шанс повысить его эффективность, если мы откажемся от стереотипного представления о нем как о квадрате.
Принципы теплообмена
Вспомним один из важнейших принципов теплообмена между двумя жидкостями. Наилучшая теплопередача происходит, когда направления обоих из них противоположны друг другу. Вместо противоположного давайте использовать лучшее прилагательное: «Противоток». Если мы соотнесем это с направлением взаимного потока между приточным и возвратным воздухом, как в рекуператоре с поперечными пластинами, то обнаружим, что они наклонены всего на 90 градусов, что далеко от 180 – другими словами, нам нужны дополнительные 90 градусов, чтобы сделать его противотоком.
Новый подход к проектированию рекуператоров Air to Air
Таким образом, ключом к эффективному эффекту теплообмена является направление обоих воздушных потоков в противоточной системе. Рекуператор противотока воздух-воздух (о чем и пойдет речь в этой статье) спроектирован с учетом именно этого принципа теплообмена. Его конструкция чем-то похожа на старый пластинчатый теплообменник. Отличие только в центральной части рекуператора, где оба потока воздуха направлены не под углом 90 градусов, а на 180.
<noscript><img loading='lazy' src='/800/600/http/img.rosbyt.ru/ekoterm-uvrk-50mi-172567.jpg' /></noscript> youtube.com/embed/JSlOPGVPgpQ» allowfullscreen=»allowfullscreen»>

С точки зрения геометрии мы видим, что противоточный рекуператор действительно происходит от кросс-пластинчатого. Единственная разница в том, что к нему добавлена центральная часть, где оба воздушных потока текут в совершенно противоположных направлениях. В итоге мы можем выделить 3 зоны нашего противоточного рекуператора.
1 – (слева серая) первая часть поперечного потока, практически идентичная той, что вы найдете в классическом рекуператоре с перекрестными пластинами
2 – (зеленый) противоточная сердцевина рекуператора – где теплообмен происходит с большей интенсивностью за счет полного встречного направления обоих воздушных потоков.
3 – (правый серый) вторая часть поперечного потока – идентична первой.
Повышение рекуперации тепла
Излишне говорить, что технология, которую нам нужно применить для создания противоточного рекуператора, намного более совершенна, чем та, которая необходима для создания классического пластинчатого теплообменника. Эта более высокая сложность противоточного теплообменника должна быть как-то оправдана со стороны пользователя. Поскольку основным полезным параметром любой системы рекуперации тепла является ее эффективность, сравним классический рекуператор перекрестного тока с противоточным в процентах.
В условиях среднего потока респиратор с пластинчатым поперечным потоком может обеспечить эффективность около 78%. Его эквивалент, расширенный до противоточного типа, может даже получить дополнительные 10% эффективности, чтобы в конечном итоге достичь 86% (вы можете прочитать больше о том, как рассчитать наилучшую эффективность для вашего теплообменника). Так что речь не идет о единичных процентах – это скорее скачок в новый диапазон показателей рекуперации тепла.
Различные способы установки в вентиляционной установке
Помимо повышения производительности рекуперации тепла, противоточный рекуператор больше не является квадратным, что дает конструктору поле для оптимизации размеров вентиляционной установки, в которой применяется рекуператор. Благодаря двум четко разным осям геометрии теплообменника легко сделать вывод, что он может быть установлен в блоке горизонтально или вертикально.
При горизонтальной установке – конструктор может достичь относительно небольшой высоты воздуховода, что очень удобно при проектировании потолочных подвесных блоков.
Для напольных рекуператоров, особенно для тех, где важна площадь основания обработчика воздуха, хорошей идеей будет перевернуть рекуператор в вертикальное положение. Особенно это относится к небольшим установкам рекуперации тепла с вертикальным расположением воздуховодов.
Крупногабаритные вентиляционные установки: противоточные рекуператоры…. Во множественном числе
Одиночные противоточные рекуператоры тепла воздух-воздух (известные также как рекуператоры Hexagonal или просто HEX из-за шестиугольной формы) также могут быть объединены в более крупные системы рекуперации тепла при использовании в приточно-вытяжных установках с относительно большим расходом воздуха. Поскольку нет привычки или нормы, согласно которой один вентиляционный агрегат может быть оснащен только одним рекуператором, мы создали систему, в которой несколько рекуператоров работают как одна команда. Эта система, называемая HexWall, представляет собой усовершенствованный блок рекуперации тепла, готовый к установке в приточно-вытяжной приточно-вытяжной установке.
Наша идея заключалась в том, чтобы разделить общий воздушный поток всего большого кондиционера между множеством небольших рекуператоров, работающих параллельно. Благодаря этому мы построили короткий, простой в установке блок рекуперации тепла с высокой эффективностью и низким перепадом давления воздуха.

Китай HRVS Производитель, Вентиляционные установки, Поставщик теплообменников с рекуперацией тепла
Вентилятор ERV
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Популярные продукты
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Holtop Energy Recovery, Ahu, вентиляционная установка, установка на потолке или на полу
FOB Цена: 1000–50 000 долларов США / шт.
Мин. Заказ: 1 шт.
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Holtop подвесной тип Dx Coil Ahu, блоки обработки воздуха, охлаждение R410A, обогрев (тип RA HFM-5HA1 + HZN-5KA1)
Цена на условиях ФОБ: 1700-20 000 долларов США / шт.
Мин. Заказ: 1 шт.
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Теплообменник воздух-воздух
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Горячие продажи HRV/ERV
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Профиль компании
{{ util. each(imageUrls, функция(imageUrl){}}
{{ }) }}
{{ если (изображениеUrls.length > 1){ }}
{{ } }}
Вид бизнеса: Производитель/Фабрика
Основные продукты: HRVS , Установки обработки воздуха , Теплообменники с рекуперацией тепла , ЭРВС , Вентиляторы рекуперации энергии
Зарегистрированный капитал: 39 Million USD»> 7,39 млн долларов США
Площадь завода: 38000 квадратных метров
Сертификация системы менеджмента: ИСО9001:2015, ИСО14001:2015, ОХСАС18001:2007
Среднее время выполнения: Время выполнения заказа в сезон пиковой нагрузки: один месяц
Время выполнения заказа в межсезонье: в течение 15 рабочих дней
Информация отмечена проверяется СГС
Beijing HOLTOP Air Conditioning Co. , Ltd. уже более 15 лет специализируется на рекуперации тепла воздух-воздух и вентиляции. Мы стали одним из самых больших и известных среди подобных предприятий Китая. Штаб-квартира расположена в северной части Чжун Гуаньцунь Научного парка в Пекине. Площадь застройки составляет 30 000 м2, в том числе площадь завода 20 000 м2 и площадь офисного здания 10 000 м2. Годовой объем производства достигает 100 000 единиц оборудования для рекуперации тепла. HOLTOP независимый…
Просмотреть все
Проекты Показать
12 шт.
Проекты Шоу
Кейсы для проектов Holtop
Holtop Supply Профессиональное решение для проектов HVAC
Кейсы Holtop Projects
Holtop ERV для проектов недвижимости в 2020 году
Holtop поставил передовую и энергосберегающую систему вентиляции с рекуперацией тепла для Canton Tower, Национального выставочного центра (Шанхай) Проекты
Таншаньская больница здоровья матери и ребенка Проект
Комплексное здание медицинских технологий Второй больницы Шаньдунского университета, проект
Проект Народной больницы №1 Хэби
Гуйянский центр государственных ресурсов и социального обеспечения, проект
Больница общего профиля группы угольной промышленности Цзиньчэн Проект
Qingzhen No. 1 People Hospital project
Пошлите Ваше сообщение этому поставщику
* От:
* Кому:
г-жа Цзюнь Гао
* Сообщение:
Введите от 20 до 4000 символов.
Это не то, что вы ищете?  Опубликовать запрос на поставку сейчас
Восстановление. Типы рекуператоров | Серверная служба
Рекуператор — устройство, предназначенное для освежения воздуха и нормализации температуры. Он предотвращает потери тепла в помещении зимой, а летом предотвращает поступление наружного воздуха.
Что означает выздоровление?
Рекуперация (от лат. recuperatio — «обратное получение») — частичный возврат энергии за ее повторное использование. Эта система позволяет эффективно проветривать помещение и экономить на отоплении. Рекуператор легко аккумулирует 2/3 тепла, уходящего от отопления.
Принцип работы рекуператора
В последнее время большую популярность приобрели приточно-вытяжные системы вентиляции. Так, зимой их используют для очистки приточного воздуха и обогрева его калорифером. Теплый очищающий воздух нагревает и разбавляет загрязненную воздушную массу. «Отработанный» воздух поступает в вытяжную вентиляцию и затем выводится на улицу.
Основной целью рекуперации является нагрев приточного воздуха. Вы также можете установить температуру самостоятельно. Практически все современные модели оснащены системой автоматического управления. Приточно-вытяжная система вентиляции с рекуператором подает теплый воздух, очищенный от пыли и аллергенов. Это также снижает потребление тепла.
Типы рекуператоров
Наиболее популярным типом является пластинчатый теплообменник, но есть и другие типы. Ниже представлена дополнительная информация о рекуператорах.
Рекуператор с пластинчатым теплообменником (пластинчатый рекуператор)

Рекуператор с пластинчатым теплообменником (пластинчатый рекуператор)
Этот тип используется в системах приточно-вытяжной вентиляции. Отличительной его особенностью является неразрывность потоков приточного и вытяжного воздуха, которые не могут смешиваться из-за конструктивных особенностей устройства.
Преимущества:
1. КПД до 92%.
2. Не требует частого обслуживания.
3. Нет деталей, потребляющих электроэнергию. Это означает, что вы можете сэкономить электроэнергию.
Недостатки:
1. Иногда возникает необходимость пересечения воздуховодов в рекуператоре. Это не всегда возможно
2. Зимой пластинчатый теплообменник может замерзнуть. Во избежание этого необходимо время от времени выключать приточный вентилятор или использовать перепускной клапан.
3. Такие рекуператоры используются только для теплообмена.
Рекуператор с роторным теплообменником (Ротационный рекуператор)

Рекуператор с роторным теплообменником (Роторный рекуператор)
Ротационные рекуператоры занимают второе место по популярности. Принцип действия основан на прохождении потоков приточного и вытяжного воздуха через вращающийся теплообменник.
Преимущества:
1. КПД составляет около 85%.
2. Ротационный теплообменник способен возвращать тепло и влагу.
3. Можно контролировать общую эффективность рекуператора
Недостатки:
1. Для обеспечения подачи свежего воздуха необходимо установить дополнительные фильтры на приток и вытяжку.
3. В данном рекуператоре есть мобильные компоненты и потребители электроэнергии. Поэтому необходимо проводить регулярное техническое обслуживание (в отличие от пластинчатых рекуператоров).
Рекуператор рециркуляции воды

Рекуператор рециркуляции воды
Рекуператоры водяные рециркуляционные применяются в системах приточно-вытяжной вентиляции. Они передают тепловую энергию от отдельно стоящего вытяжного теплообменника к приточному с помощью воды. антифриз или другие теплоносители.
Теплообменники (приточный и вытяжной) расположены отдельно друг от друга и соединены трубопроводом теплоизоляции. Такие рекуператоры используются не так часто из-за низкого КПД и частого обслуживания.
Крышный рекуператор

Крышный рекуператор
Крышные рекуператоры устанавливаются на крыше здания. Идеально подходит для больших зданий, таких как торговые центры, производственные цеха, тканевые здания и другие. Этот тип рекуператоров позволяет сэкономить пространство под потолком, так как теплообменники устанавливаются снаружи.
Преимущества:
КПД 68%.
Устанавливается на крышу. Специальная система крепления исключает дополнительную нагрузку на конструкцию крыши.
Низкие расходы и эксплуатационные расходы.

Серверная служба Компания осуществляет профессиональное проектирование и монтаж систем вентиляции. Также мы занимаемся поставкой вентиляционных установок со встроенными рекуператорами из Китая и Европы по лучшим ценам.
Установка системы вентиляции с рекуперацией позволяет:
Повысить эффективность вентиляции;
Снижение потребления тепловой и электрической энергии;
Создание комфортной атмосферы в помещении.
Есть вопросы? Позвоните нам: +998 (70) 202-01-32 и вы получите всю необходимую информацию.
Что такое рекуператор?
`;

Б. Тернер
Дата последнего изменения: 01 сентября 2022 г.
Рекуператор — это устройство, используемое для рекуперации тепловой энергии из системы отопления, вентиляции и кондиционирования воздуха (HVAC) или промышленного процесса. Это устройство помогает повысить энергоэффективность, что может снизить затраты, связанные с отоплением или производством. В зависимости от области применения рекуператор также может называться теплообменником или рекуператором.
Эти блоки обычно находятся в системах HVAC здания. Рекуператор устанавливается в воздуховоде непосредственно перед вытяжными отверстиями или решетками. Пара параллельных пластин внутри блока отделяет горячий воздух от холодного, направляя воздух в два разных места. Холодный воздух просто удаляется из здания через традиционные вытяжные системы, а горячий воздух направляется обратно в приточные каналы для повторного использования в системе отопления.
Различные типы конструкций рекуператоров могут влиять на возможности рекуперации тепла этих систем. Вертикальные агрегаты наименее эффективны и состоят из вертикальных пластин внутри большого внешнего кожуха. Горизонтальные устройства, которые более компактны и используют горизонтальные пластины, как правило, более эффективны. Наиболее эффективные агрегаты имеют внутреннюю ячеистую структуру, позволяющую рекуперировать до 99 процентов тепловой энергии.
Рекуператор HVAC нельзя использовать круглый год в районах с жарким летом и холодной зимой. Вместо этого пользователи полагаются на серию демпферов, чтобы обойти рекуператор, когда он не нужен. Например, летом заслонка будет закрыта, чтобы воздух не попадал в рекуператор. Вместо этого весь отработанный воздух просто выбрасывается наружу, и нет необходимости или желания поддерживать циркуляцию тепловой энергии внутри здания.
Аналогичная технология используется для рекуперации тепловой энергии на производственных или промышленных объектах. Многие из этих установок основаны на газотурбинном двигателе, который использует смесь горячего воздуха и топлива для осуществления процесса сгорания. Как правило, перед горением воздух необходимо нагревать с помощью дополнительного источника тепла. В зданиях с рекуператором отработанный горячий воздух, образующийся в результате сгорания, просто рециркулирует обратно в двигатель, чтобы смешаться с топливом и привести в действие следующий цикл сгорания. Это устраняет необходимость во втором источнике тепла, а также помогает снизить затраты на топливо, связанные с обогревом.
Рекуператоры предлагают множество преимуществ домовладельцам, владельцам бизнеса и обществу в целом. Повышая энергоэффективность, они помогают сократить расходы на топливо и даже повысить уровень комфорта в доме или коммерческом здании. Это повышение энергоэффективности также снижает зависимость от ископаемых видов топлива, таких как уголь и нефть. Ограничивая зависимость от этих видов топлива, устройства для рекуперации тепла помогают уменьшить загрязнение окружающей среды и выбросы парниковых газов, а также сохранить ограниченные ресурсы.
Рекуператоры — MP3 — PDF Каталоги | Документация
Добавить в избранное
{{requestButtons}}
Выдержки из каталога
РЕКУПЕРАТОРЫ ТЕПЛА С ПОПЕРЕЧНЫМ ПОТОКОМ ВОЗДУХ-ВОЗДУХ ОБЗОР И ДЕТАЛИ КОНСТРУКЦИИ ОБЗОР: Рекуператоры серии XRC оснащены высокоэффективным теплообменником воздух-воздух, который позволяет повторно использовать значительное количество тепла, присутствующего в вытяжном воздухе. Таким образом, он подходит для всех тех установок, где можно рекуперировать значительное количество тепла, тем самым экономя энергию, например, в системах вентиляции в магазинах, офисах, помещениях общественного питания, барах и ресторанах. КОНСТРУКТИВНЫЕ ДЕТАЛИ: — Модель XRC состоит из алюминиевого профиля и коробчатых панелей из предварительно окрашенной оцинкованной стали, с внутренней изоляцией из стекловаты средней толщины 15 мм, что идеально подходит для обеспечения максимальных результатов звуко- и теплоизоляции с большей плотностью. чем 120 кг/м³. — Теплообменник статического типа, высокоэффективный, изготовленный из алюминиевых пластин с использованием поперечных воздушных потоков, разделенных подходящим уплотнением. — Приточно-вытяжные фильтрующие элементы класса G4, волнистая модель, из полиэфирного волокна с металлическим каркасом и электросварной защитной сеткой со специальными прорезями для облегчения технического обслуживания и периодической замены. — Приточно-вытяжные центробежные вентиляторы с двойной аспирацией, съемные с каждой стороны установки для частого обслуживания. — Одно- или трехскоростные электродвигатели с прямым соединением, обычно доступны на складе в 1-скоростной версии. — Бортовой терминал для электрических соединений и управления вентиляторами. I nom [A] — Резервуар для сбора конденсата № fasi — Alimentzione [V] из оцинкованной стали с отводом конденсата. ПРИНАДЛЕЖНОСТИ: Охлаждающие или нагревательные батареи. Регулятор скорости и переключатель. Электронная система управления. Приточный или вытяжной гриль. Демпфер регулирования воздушной нагрузки. Крыша для защиты от дождя. Базовая угловая опора. МОДЕЛЬ XRC ДЕТАЛЬ СМОТРОВОЙ ДВЕРИ ВЕНТИЛЯТОРА ДЕТАЛЬ МОДЕЛИ, ИЗГОТОВЛЕННОЙ ПО ЗАПРОСУ ЗАКАЗЧИКА МОДЕЛЬ XRC ДЕТАЛЬ ДВЕРИ ДЛЯ ЗАМЕНЫ ФИЛЬТРА
Тепловые рекуператоры с воздушным перекрестным потоком Construction Dementions xrc & xrce Model-Производственное чертеж
тепловые реконструкции с горизонтальными конфигурациями перекрестного потока воздуха. ГОРИЗОНТАЛЬНЫЕ КОНФИГУРАЦИИ ПОПЕРЕЧНОГО ПОТОКА ПОКАЗАНЫ ВЕРТИКАЛЬНЫЕ КОНФИГУРАЦИИ ВИД СБОКУ. MANDATA ESPULSIONE ДРУГИЕ КОНФИГУРАЦИИ ПО ЗАПРОСУ
ТЕПЛОВЫЕ РЕКУПЕРАТОРЫ С ПОПЕРЕЧНЫМ ПОТОКОМ ВОЗДУХ-ВОЗДУХ Данные в таблицах указывают производительность при номинальной воздушной нагрузке. Описанное ниже изменение производительности воздушной нагрузки в зависимости от размера рекуператора описано в таблицах в конце этой главы. Графики характеристик вентиляторов можно получить по запросу в нашем техническом отделе. РЕКУПЕРАТОРЫ XRC — XRCE ОБЩИЕ ХАРАКТЕРИСТИКИ МОДЕЛЬ РЕКУПЕРАТОРА Статическое давление приточного воздуха (*) [Па] ОБЩИЕ ХАРАКТЕРИСТИКИ ТЕПЛООБМЕННИКОВ (*) МОДЕЛЬ РЕКУПЕРАТОРА Эффективность рекуперации [%] Тепловая мощность рекуперации [кВт] (*)…
ТЕПЛОВЫЕ РЕКУПЕРАТОРЫ С ПОПЕРЕЧНЫМ ПОТОКОМ ВОЗДУХ-ВОЗДУХ ОДНОСКОРОСТНОЙ ВЕНТИЛЯТОР ХАРАКТЕРИСТИКИ В КАЖДОМ РЕКУПЕРАТОРЕ ДВА ВЕНТИЛЯТОРА МОДЕЛЬ РЕКУПЕРАТОРА № I макс. В/ф/Гц] Класс изоляции Электропитание [В/ф/Гц] ХАРАКТЕРИСТИКИ ТРЕХСКОРОСТНОГО ВЕНТИЛЯТОРА В КАЖДОМ РЕКУПЕРАТОРЕ ДОМ ДВА ВЕНТИЛЯТОРА МОДЕЛЬ РЕКУПЕРАТОРА № I макс. Защита кол-во скоростей полюсов [A] уровень [IP] 2 2 4 4 4 4 4 6 6 (*) Расчетные характеристики при номинальной температуре воздуха на выходе 20 °C и свежего воздуха при -5 °C. (**) Излучаемый шум без демпфирования…
РЕКУПЕРАТОРЫ ТЕПЛА С ПОПЕРЕЧНЫМ ПОТОКОМ ВОЗДУХ-ВОЗДУХ G4 ФИЛЬТР ХАРАКТЕРИСТИКИ МОДЕЛЬ РЕКУПЕРАТОРА код фильтра эффективность фильтрации Обычно имеется на складе в качестве запасных частей.
РЕКУПЕРАТОРЫ ТЕПЛА С ПОПЕРЕЧНЫМ ПОТОКОМ ВОЗДУХ-ВОЗДУХ ПОТЕРИ ДАВЛЕНИЯ ВОЗДУХА (Па) ДИАМЕТР КОЛЛЕКТОРА ПОТЕРИ ДАВЛЕНИЯ СТОРОНЫ ВОДЫ (кПа) ТЕМП. НА ВЫХОДЕ (°C) ПОСЛЕ НАГРЕВА БАТ. ВОДЯНЫЕ ЗМЕЕВИКИ ПОСЛЕ НАГРЕВАНИЯ XRC и XRCE ОБЫЧНО УСТАНАВЛИВАЮТСЯ ВНУТРИ БАТАРЕЙ ПОСЛЕ НАГРЕВАНИЯ РЕКУПЕРАТОРА. XRC e XRCE ЭЛЕКТРИЧЕСКИЕ КАТУШКИ ПОСЛЕ НАГРЕВАНИЯ, НОРМАЛЬНО УСТАНАВЛИВАЕМЫЕ ВНУТРИ РЕКУПЕРАТОРА
РЕКУПЕРАТОРЫ ТЕПЛА С ВАРИАТОРОМ ПОПЕРЕЧНОГО ПОТОКА ВОЗДУХ-ВОЗДУХ ДЛЯ ОДНОСКОРОСТНЫХ ДВИГАТЕЛЕЙ (ДВА НА УСТАНОВКУ) МОДЕЛЬ РЕКУПЕРАТОРА Код вариатора Электропитание [В/ф/Гц] Для односкоростных двигателей позволяет постоянно регулировать число оборотов двигателя . Включает выключатель ON-OFF Один регулятор для каждого вентилятора ТРЕХСКОРОСТНОЙ КОММУТАТОР ДВИГАТЕЛЯ (ДВА НА УСТАНОВКУ) МОДЕЛЬ РЕКУПЕРАТОРА Коммутатор Код Электропитание [В/ф/Гц] Используется для двигателей с тремя скоростями. Необходимо указать при обработке заказа, требуется ли этот двигатель. Включает положение «Выкл.» Один переключатель для каждого вентилятора ВЫКЛЮЧАТЕЛЬ ПИТАНИЯ 2 СКОРОСТИ МОДЕЛИ РЕКУПЕРАТОРА…
ТЕПЛОВЫЕ РЕКУПЕРАТОРЫ С ПОПЕРЕЧНЫМ ПОТОКОМ ВОЗДУХ-ВОЗДУХ РЕШЕТКИ С ШАГОМ 50 мм МОДЕЛЬ РЕКУПЕРАТОРА Решетка Код МОДЕЛЬ РЕКУПЕРАТОРА Решетка Код МОДЕЛЬ РЕКУПЕРАТОРА Алюминиевый демпфер Код РЕШЕТКИ С ШАГОМ 50 мм С СЕТКОЙ ДЛЯ ПТИЦ ИЗОБРАЖЕНИЕ РЕШЕТКИ С ШАГОМ 50 мм ИЗОБРАЖЕНИЕ
H УГЛОВЫЕ ОПОРЫ ОСНОВАНИЯ (*) ИЗОБРАЖЕНИЕ Угловая опора основания из оцинкованной стали высотой 100 мм (4 шт.) CM-XTA-PIEDINO A CM XTA PIEDINO CM-XTA-PIEDINO A CM-XTA-PIEDINO A CM-XTA-PIEDINO A CM-XTA -PIEDINO A CM-XTA-PIEDINO A CM-XTA-PIEDINO A CM-XTA-PIEDINO A CM-XTA-PIEDINO A CM-XTA-PIEDINO A (*) Может устанавливаться в рекуператорах с вертикальной конфигурацией или в тех версиях с горизонтальной конфигурацией для напольных версий. 4 угловые опоры из оцинкованной стали высотой 100 мм.
РЕКУПЕРАТОРЫ ТЕПЛА С СЕКЦИЕЙ ОХЛАЖДЕНИЯ ВОЗДУХ-ВОЗДУХ: Позволяет охлаждать и осушать воздух на выходе из рекуператора. Обменная батарея используется с медными трубками и алюминиевым блоком с резервуаром для сбора из оцинкованной стали. Блок заключен в корпус из специального алюминиевого профиля и двустворчатой панели, сэндвич, система изолирована стекловатой. Характеристики рамы позволяют закрепить агрегат в прямолинейных квадратных воздуховодах. Пример соединения рекуператора и аккумуляторного блока. Соединители воздуховодов не поставляются. СТОРОНА ВОДЫ…
Все каталоги MP3 и технические брошюры
СЕРИЯ УФ-излучения
6 страниц
МНОГОНАПРАВЛЕННЫЕ РАСПРЕДЕЛИТЕЛИ С ВЫДВИЖНЫМИ КОНУСАМИ
164 Страницы
ВЕНТИЛЯЦИОННЫЕ КЛАПАНЫ ИЗ СТАЛИ И ПОЛИПРОПИЛЕНА
92 Страницы
НАРУЖНЫЕ ПРОМЫШЛЕННЫЕ РЕШЕТКИ
14 страниц
ГИБКИЕ КАНАЛЫ
18 страниц
напольные диффузоры
30 страниц
Серия AT-RPR
7 страниц
Серия TT
6 страниц
Серия SA2
5 страниц
Серия SAC
5 страниц
Серия XRC
26 страниц
Серия XXP
4 страницы
Серия XTE
2 Страницы
Серия AS-TN
6 страниц
Серия XZO
4 страницы
Серия XE
2 страницы
Серия XZJ
2 страницы
Серия XSR
4 страницы
Серия FTR
2 страницы
PP Серия 30F
4 страницы
Серия FA
2 страницы
FP
1 стр.
No related posts.
