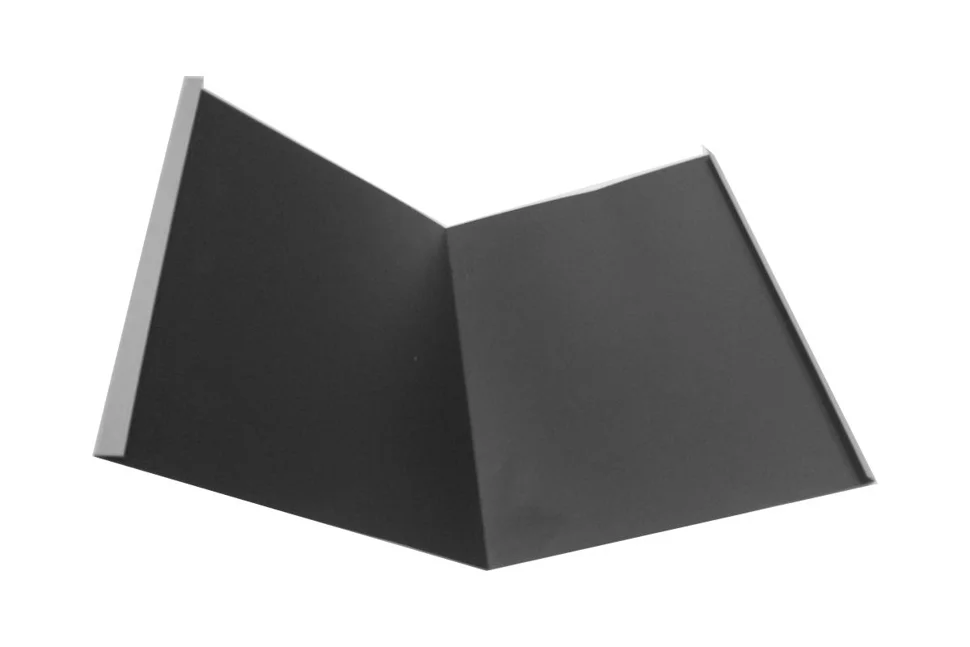

Планка ендовы нижняя: Планка ендовы нижней 300х300 0,45 PE с пленкой RAL 9003 сигнальный белый

Содержание

что это такое – фото ответ

Ендова — это внутренний угол, образующийся при соединении двух скатов кровли. Эта деталь кровельного настила еще называется разжелобком и нужна она для отвода талых и дождевых вод с крыши.

Основное назначение ендовы — защита мест излома кровли от влаги и отвод осадков с крыши. Ендова препятствует задуванию снега и попаданию воды под скаты кровли. Ширина ендовы зависит от ее длины, уклона кровли и климатических условий региона. Чем меньше уклон крыши и длиннее ендова, тем разжелобок должен быть шире.

Ендова — кровельный элемент, который монтируется не только на стыке скатов крыши сложной геометрии. Она также устанавливается по линии примыкания кровельного настила с вертикальным покрытием слуховых окон на мансарде.

Не следует путать конек и ендову: разжелобок имеет внутренний угол, а конек — внешний.

Из чего состоит

Для изготовления ендов применяют оцинкованную сталь или сталь с полимерным покрытием, алюминий, медь, армированный битумный материал. Как правило, для производства ендов используют рифленый металлический лист — он препятствует лавинному сходу снега и снижает нагрузку на водостоки.

Конструктивно ендова состоит из двух деталей — нижней и верхней планок. Нижняя планка имеет загнутые края, которые предотвращают перелив воды и защищают продкровельное пространство от влаги. Верхняя планка играет роль своеобразной накладки и крепится поверх нижнего элемента.

Необходимость ендовы в обустройстве крыши подтверждается ее основными преимуществами:

  • обеспечивает полную герметизацию крыши, плотно соединяя смежные наклонные поверхности;
  • позволяет быстро и полно удалять атмосферные осадки, организовать стоки воды на всех элементах кровли. Ендова дает возможность воде стекать со скатов в водосток, не накапливаясь во внутренних углах;
  • повышает прочность крыши, более длительный срок ее эксплуатации;
  • обеспечивает безопасность крыши при частых и обильных снегопадах, усиливая стропильную систему и равномерно распределяя нагрузку.
    Осадки падают небольшими пластами, не задерживаясь на крыше;
  • монтируется быстро и несложно;
  • придает дизайну законченность и эстетичность.

На количество ендов для одной крыши влияет два фактора:

  • конструкция крыши: она может быть в форме креста, буквы Т или Г;
  • имеются ли дополнительные элементов, например, мансарды или кукушки.

Конструкция и материалы

Разжелобок подразделяется на такие типы:

  • нижний – защищает места соединения скатов от попадания воды;
  • верхний – предотвращает попадание мусора и декорирует зазор на участке, где стыкуются два ската.

У нижних формируют на краях подгибы – отбортовки, которые помогают избежать перелива талой и дождевой воды в подкровельное пространство. Вместе с рулонной гидроизоляцией это создает надежную защиту от воды. Ее нужно прокладывать на обрешетку с небольшим запасом по ширине. Монтаж верхней планки проходит в самом конце обустройства кровли.

Обязательно использование гидроизолятора – он помогает предупредить протекание кровли при установке разжелобка.

Материалы для разжелобка

Для нижних планок используют листовую сталь, оцинкованную или нержавеющую, полосы алюминия. Верхняя облицовочная планка чаще всего делается из материала, которым покрывается крыша. Если для предотвращения появления ржавчины кровли используется защитное покрытие, кровельный элемент оснащается таким же покрытием, чтобы в целом все элементы соответствовали друг другу. Это важно для верхней планки, а нижний элемент скрыт и не нуждается в декоре.

Закрытая и открытая ендова

Ендова, состоящая лишь из нижней планки, называется открытой, а включающая в себя и нижнюю, и верхнюю планки — закрытой. Основная нагрузка приходится на нижнюю планку ендовы, поэтому ее делают из более прочного металла, а верхняя накладка может быть изготовлена из того же материала, что и кровельное покрытие.

Открытая ендова характерна для низкоуклонных крыш, для нее требуется дополнительная гидроизоляция.

Ее достоинствами являются такие свойства:

  • не накапливает мусор;
  • быстро удаляются осадки;
  • быстрый и простой монтаж.

Из недостатков – непривлекательный внешний вид.

Закрытые чаще встречаются на крышах с крутыми скатами. Преимущества разжелобков закрытого и переплетенного видов в следующих их особенностях:

  • эстетично выглядят;
  • качественно изолируют от попадания воды.

Намного больше у этих элементов недостатков:

  • сложный монтаж, который доступен лишь специалистам, кроме того он занимает очень много времени;
  • крышу необходимо систематически очищать от попадающего мусора;
  • могут появляться ледяные пробки с приходом оттепели.

В конечном итоге вид и материал разжелобка выбирается с учетом типа и конфигурации крыши, а также бюджета владельца дома.

Особенности монтажа ендовы

Ендова — это внутренний угол пересечения двух скатов кровли. Она считается самым уязвимым участком крыши, так как собирает основную массу дождевой воды и принимает на себя максимальную снеговую нагрузку

. Поэтому к монтажу ендов относятся с особой тщательностью. Подготовка кровельного пирога на участке установки ендов имеет ряд правил.

Рекомендации по монтажу

Чтобы облегчить монтаж и сделать разжелобок более прочным, придерживайтесь рекомендаций специалистов:

  1. Положите слой гидроизоляционного материала на обрешетку, состыкуйте его с гидроизоляцией скатов с помощью скотча.
  2. Для основы можно использовать горизонтальные планки. Для большей прочности стыкуйте их в шахматном порядке по центру перегиба скатов.
  3. При креплении нижней планки из металла избегайте сквозных отверстий в ней. Ее можно зафиксировать на обрешетке не напрямую, а с помощью полосок-ушек, присоединенных к загибам.
  4. На участках, где стыкуются между собой ендовы и с покрытием крыши, используйте специальные полосы, которые позволяют уплотнить и герметизировать кровлю

Ендова для крыши из Ондулина

Для монтажа ендов для крыши из Ондулина требуется обустройство дополнительной обрешетки — двух обрезных досок шириной не менее 20 см, установленных на расстоянии 5 см от оси ендовы. Древесину рекомендуется обработать антисептиком. Желобок ендовы должен четко попасть в зазор между деревянными планками.

Порядок установки ендовы для кровли из Ондулина:

  • Монтаж разжелобка нужно начинать снизу вверх.
  • Следующий элемент ендовы укладывается с нахлестом 15 см.
  • Примерив листы Ондулина к стыковочной линии двух скатов, их раскраивают при помощи электролобзика, циркулярной пилы или ножовки, смоченной машинным маслом.
  • Подрезанные листы накладываются на ендову с отступлением от оси ендовы примерно 5 см и фиксируются кровельными гвоздями в каждую волну.

Особенности ендовы для крыши из профнастила и шифера

Покрытия монтируются на предварительно уложенные доски, на которых расположена гидроизоляция. Слой изоляции соединяется с изоляцией скатов крыши с небольшим нахлестом, зафиксированным двусторонним скотчем.

Монтаж ендовы начинается с установки нижней планки, к которой потом крепится уплотнитель. Для усиления его можно залить герметиком в местах соединения со скатами. После этого укладывается выбранный кровельный материал. Зазоры и щели опять заполняются герметиком.

Установка разжелобка возле мансардных окон

Мансардные окна или дверцы чердака также необходимо обеспечить надежной гидроизоляцией. В таких местах ендова должна выводить нижний элемент на нужное покрытие. Последовательность работ следующая:

  • набить обрешетку возле окна мансарды;
  • рассчитать длину ендовы с учетом нахлестов, если потребуется несколько элементов;
  • разметить место изгиба на нижней планке;
  • отогнуть надрезанные участки в сторону, противоположную бортикам;
  • подвести бруски под разжелобок, немного приподняв его над уровнем крыши;
  • уплотнить края лентой;
  • подрезать нижний отрезок кровельного материала, поместить его под планки разжелобка.

Видео-инструкция для монтажа ендов для кровли из Ондулина

Кстати! Купить ендову Ондулин можно в официальном интернет магазине: shop.onduline.ru

Ендова для кровли из металлочерепицы

По линии внутреннего излома кровли из металлочерепицы устраивают ендову, под которую монтируют сплошную обрешетку, которая будет предотвращать провисание кровельного элемента. Обрешетка играет роль жесткого основания под разжелебок.

Сток воды с крыши происходит по нижней планке ендовы, а верхняя планка ендовы выполняет защитную и декоративную функции. Она прикрывает срезы листов металлочерепицы, предотвращая их коррозию, и придает стыку кровельных скатов презентабельный вид.

Порядок монтажа ендовы для металлочерепичной кровли:

  1. Нижние планки ендовы укладываются с нахлестом 10-15 см и крепятся к обрешетке саморезами.
  2. Стыки ендовых элементов герметизируются.
  3. С небольшим нахлестом на нижнюю планку ендовы настилаются раскроенные листы металлочерепицы
    и фиксируются кровельными гвоздями.
  4. Поверх листов металлочерепицы, на стыке скатов, укладывается с нахлестом верхняя планка ендовы и закрепляется метизами.

Несколько рекомендаций относительно монтажа ендовы:

  • На обрешетку под ендову желательно настелить слой гидроизоляции и с помощью клейкой ленты соединить ее с гидроизоляционным покрытием скатов.
  • Возможен вариант устройства основы под ендову с помощью горизонтальных планок на скатах, которые сходятся по оси разжелобка в шахматном порядке.
  • Некоторые производители не рекомендуют делать в нижней планке металлической ендовы сквозные отверстия при крепеже к обрешетке — они предлагают к загибам разжелобка прикрепить полоски-«ушки» и уже их фиксировать на обрешетке.
  • В местах стыка модулей ендовы между собой и с кровельным ковром следует применять герметизирующие и уплотнительные полосы.

Стоимость изделий

Наличие ендовы характерно для крыш со сложной формой. Соответственно чем больше у крыши ендов, тем дороже стоит ее монтаж

и сложнее эксплуатация.

Чтобы определить общую стоимость установки ендовы, для начала необходимо рассчитать протяженность всего изделия в целом. Стандартно одна планка – примерно 85 см. Отсюда общую протяженность следует разделить на размер одного изделия (планки) и умножить на цену одной планки.

Обогрев ендовы

Зимой на крыше может образовываться ледяная корка, которая будет затруднять отток талой воды в оттепель. Из-за этого уровень воды может подниматься выше краев отбортовки, угрожая подтопить чердачное помещение. Поэтому разжелобок как один из элементов водоотводящей системы требует обогрева. Для этого в местах сопряжения скатов укладывают саморегулируемые греющие кабели.

В зависимости от площади поверхности, которую необходимо обогреть, выбирают мощность кабеля. При этом минимальным значением должно быть от 250 до 300 Вт/м. Кабель укладывают параллельно в несколько линий. На их ширину влияет способность нагревателя производить тепло и предполагаемый уровень осадков. Обычно между элементами выдерживают интервал в 10-40 см.

Кабельные нагреватели крепят перфорированной монтажной лентой, делается это с помощью саморезов. Места крепления обрабатываются герметиком из каучука или полиуретана. Для гибкой кровли подходит другой способ крепления – отрезками основного кровельного покрытия. Их приваривают при помощи газовой горелки.

Ремонтные работы разжелобков

Показателем правильности установки разжелобка является качественная гидроизоляция отрицательных углов кровли. Если вода все-таки попадает в чердачное помещение, требуется восстановление ендов.

Ремонт ендов проводится следующим образом:

  1. Снимается кровельное покрытие в местах прилегания к стыку скатов. Для всех покрытий, кроме мягкой кровли, демонтаж не составит труда. Мягкую черепицу демонтируют, подогревая покрытие с помощью газовой горелки или паяльной лампы.
  2. Снимается нижняя планка разжелобка.
  3. По необходимости меняются элементы деревянного настила в случае их повреждения, восстанавливается гидроизоляция.
  4. Ремонтируют отдельные элементы ендовы или заменяют их. Устанавливают на прежнее место, соблюдая все требования по гидроизоляции стыков и крепежных отверстий.

Когда все ремонтные работы закончены, кровельное покрытие укладывается на место. Заменяется треснутая черепица или шифер. Поврежденные части мягкой кровли восстанавливают битумной мастикой, делая заплатки из того же материала.

Видео монтажа ендовы для металлочерепичной крыши

Применяются ендовы в строительстве крыш сложной конфигурации, а у двускатных, шатровых и вальмовых крыш такого элемента нет. Чем больше ендов имеет кровля, тем дороже обойдется ее монтаж и тем сложнее будет ее эксплуатация.

Читайте также: Почему обрешетка крыши в ендовах и на коньках требует усиления

Планка ендовы нижняя Полиэстер 25 мкм / 0,4 мм 298*298*2000 мм в Ростове‑на‑Дону

Производитель:

Технические характеристики:

  • Размер:298*298*2000 мм.
  • Толщина металла: 0,4 мм.
  • Толщина покрытия металла: 25 мкм.
  • Покрытие: полиэстер.
  • Тип покрытия: Полиэстер 25 мкм.
  • Гарантия: 1 год.

Ендова – это один из основных элементов кровельного пространства. Ендова представляет собой кровельный элемент в виде внутреннего угла. Он располагается на стыке кровельных скатов.

Основная задача ендовы – быстрое устранение атмосферных осадков с пространства крыши. Своеобразное устройство ендовы позволяет ей не только отводить воду, но еще и являться существенной нагрузкой на всю систему кровли. Таким образом, самое чувствительное место к влаге – это как раз ендова.

Ендова нижняя устанавливается на стыках отрицательных углов. Цель данного элемента – защита от влаги пространства под кровлей. Такая планка должна быть установлена еще до укладки кровельного материала (профнастила или металлочерепицы).

Бесплатный замер

Если вы не знаете, какое количество материала вам необходимо, мы бесплатно проведем замер и предоставим полный расчет. А также поможем с выбором кровельного материала и необходимыми комплектующими.

Заказать услугу бесплатного замера вы можете любым удобным для вас способом:

Бесплатная консультация

Если вы не знаете какой материал выбрать, позвоните или напишите нам, и мы расскажем об особенностях каждого из вариантов и поможем выбрать наиболее оптимальный в соотношении “цена-качество”.
Позвоните по телефонам: +7 (863) 221-19-39 или +7 (863) 221-51-59.

Напишите письмо на e-mail [email protected]

Доставка

При заказе кровельных и других материалов вы можете воспользоваться услугой доставки. Стоимость доставки уточняйте дополнительно по телефонам:
+7 (863) 221-19-39 или +7 (863) 221-51-59.

Монтаж

Выполним кровельные и фасадные работы: монтаж, демонтаж и ремонт. Если вы ищите профессиональную команду, которая качественно с письменной гарантией выполнит монтаж кровельной или фасадной системы, установит фасад или отремонтирует кровлю, свяжитесь с нами любым удобным для вас способом.

Кровля под ключ Фасад под ключ

Подробности уточняйте по телефонам: +7 (863) 221-19-39 или +7 (863) 221-51-59.

Планка ендовы нижняя на заказ

Ендова нижняя (разжелобок) – элемент кровли, представляющий уголок из металла, угол сгиба которого соответствует углу стыка скатов. Эта деталь необходима для защиты участков излома крыши от проникновения влаги и снежных масс. По краю полок планки расположены бортики, препятствующие переливу дождевой и талой воды и направляющие ее в систему водостока.

Поскольку нижняя ендова воспринимает на себя основную массу нагрузок, для ее изготавливают из металлических листов оцинкованной и окрашенной полимерами стали, алюминия, меди и других высокопрочных материалов, в том числе и с рифленой поверхностью. Наличие «рельефа» дает возможность воспрепятствовать неконтролируемому сходу снежной массы и перераспределить нагрузки на наиболее напряженных участках кровли.

Популярные размеры

Форму и размер ендовой планки нижней подбирают в зависимости от конфигурации кровли. Так, угол, образованный скатами, может варьироваться в пределах 60°-160°, ширина полки – от 100 до 600 мм. Толщина металлического листа для производства конструкций составляет в среднем 0.4-1.2 мм. Как правило, ендовы реализуются отрезками стандартной длины – по 2000 мм. Для качественного сопротивления коррозии принята минимальная плотность полимерного покрытия - 275 г/м2. Подгонка верхнего угла выполняется по запросу заказчика.

На практике производители металлоконструкций, наряду с типовой продукцией, отпускают кровельные элементы, изготовленные соответственно требованиям отдельных проектов в отношении уклона ската, материала кровли, расчетной нагрузки. Поэтому у заказчика всегда есть возможность приобрести конструкции, выполненные по индивидуальным требованиям.

Особенности монтажа

Нижнюю планку ендовы устанавливают до монтажа металлочерепицы, профнастила или другого кровельного материала с обязательной укладкой гидроизоляции. Причем площадь покрытия последней по оси ендовы должна превышать размеры планки на 100-150 мм. Укладка выполняется от карниза к коньку.

Для крепления планки ендовы нижней могут использоваться самонарезающие кровельные винты с гидроизолирующей прокладкой либо специальные кляймеры. Второй способ в ряде случаев предпочтительнее, поскольку исключает образование отверстий в толще металла. Желоба, состоящие из нескольких частей, накладываются один на другой с «нахлестом» не менее 30 мм. При этом каждый элемент, расположенный ближе к карнизу, заводится под верхний.Стыки промазываются герметиком либо битумной мастикой. Для максимальной герметизации между разжелобком и материалом кровли прокладывают самоклеящийся уплотнитель.

На завершающем этапе укладывается кровельный материал, а затем (при необходимости) – устанавливается верхняя планка ендовы.

Ендова это - нижняя и верхняя планка кровли, какое у нее устройство, фото и видео примеры

Содержание статьи:

Проведение монтажных кровельных работ – это довольно непростое мероприятие. Многое зависит от проведения грамотного расчета и составления проектов. Немаловажным является и выбор материалов, которые будут использоваться для крыши. Ну и конечно же успешность связана с профессиональным проведением работ над отдельными конструктивными частями кровли.

Наша статья посвящена такому кровельному элементу, как ендова кровли. Мы также расскажем о ее роли для функционирования крыши.

Что такое ендова кровли

Ендова – это один из основных элементов кровельного пространства. Другими словами, ендова представляет собой кровельный элемент в виде внутреннего угла. Он располагается на стыке кровельных скатов.

Основная функция ендовы – быстрое устранение атмосферных осадков с пространства крыши. Своеобразное устройство ендовы позволяет ей не только отводить воду, но еще и являться существенной нагрузкой на всю систему кровли. Таким образом, самое чувствительное место к влаге – это как раз ендова.

В этих условиях особенно важно тщательно провести монтаж и надежную герметизацию. Ведь именно по ендове будет происходить отвод влаги из кровли.

Совет: Наилучшим материалом для обустройства ендовы является оцинкованная сталь. Благодаря своим свойствам, он значительно продлит срок службы не только ендовы, но и всей кровельной системы.

Чаще всего ендовы изготавливают в виде планок из металлических листов.

В зависимости от конструктивных особенностей можно выделить:

  • планку нижней ендовы;
  • планку верхней ендовы.

Ендова нижняя устанавливается на стыках отрицательных углов. Цель данного элемента – защита от влаги пространства под кровлей.

Такая планка должна быть установлена еще до укладки кровельного материала (профнастила или металлочерепицы).

Ендова верхняя предназначена для выполнения декоративных функций. Благодаря такой планке, стыки двух скатов приобретают вполне законченный вид. Другими словами, ендова формирует окончательный внешний облик вашей кровли.

В отличие от нижней, планку верхней ендовы следует крепить уже после того, как будет уложен профнастил или металлочерепица.

Совет: Место крепления ендовы нужно выбирать особенно тщательно. Это исключит порчу средней части нижней ендовы. Для крепления лучше всего подойдут саморезы для кровли. Во избежание возможных протечек в местах монтажных стыков, рекомендуется зафиксировать слои подкладки.

Ендовы и их типы:

  • Закрытая.
  • Открытая.
  • С переплетениями.

Конструктивное различие – в том, как соприкасаются, соединяются и переплетаются кровельные панели скатов.

Монтаж ендовы: особенности

Первым делом нужно установить обрешетку. При этом важно помнить, что она должна обладать сплошным строением в местах стыков обоих кровельных скатов. Очень важно иметь обрешетку со строением по ее обеим сторонам.

По деревянному желобу прокладывается слой гидроизоляции. Напомним, что он защищает от влаги пространство под кровлей.

При наличии горизонтальных стыков на ендове кровли, производится нахлест более 100 мм. Если же кровля имеет плоский угол ската, то специалисты советуют установить дополнительный гидроизоляционный слой.

Важно: При использовании металлочерепицы в качестве кровельного материала, применяйте специальный уплотнитель. Он имеет свойство самостоятельно расширяться.

Помните, что любая кровля со сложным конструктивным решением требует обустройства ендовы. Поэтому очень важно соблюдать все правила по монтажу этого элемента.

Не стоит забывать о том, что особенность закрытой и переплетенной ендовы заключается в обустройстве слоя гидроизоляции. Ну а это довольно затратное мероприятие, так как хороший материал стоит приличных денег.

Планка ендовы открытой не требует установки дополнительного слоя гидроизоляции. Можете приглядеться к самой конструкции открытой ендовы. Элемент не скапливает в себе осадки. Напротив, они быстро испаряются.

Совет: Открытая ендова предполагает установку системы гидроизоляции по обычной технологии. Как правило, ее применяют при работах со скатными крышами.

Советы от специалистов – первым делом на крышу должен быть уложен первый ряд кровельного материала до нижнего конца ендовы. По завершении этой работы, можно приступать к фиксации слоя гидроизоляции.

Сегодня можно встретить много строительных сайтов. Там можно не только получить советы от специалистов, но и наглядно увидеть все работы. Часто на сайтах присутствует фото– и видео контент кровельных работ.

Монтаж ендовы на кровле из ондулина, инструкция на видео:

Как правило, многие приходят к выводу о том, что доверять обустройство ендовы следует профессионалам своего дела. Поэтому для выполнения монтажных работ на кровле рекомендуется пригласить опытных людей. Это исключит любой риск, в частности финансовый.

Таким образом, мы узнали, что такое ендова кровли. При следовании всем пунктам инструкции, можно вполне самостоятельно обустроить наиболее сложные элементы конструкции.



Ендова нижняя

Ендова нижняя применение и использование в строительстве

Чтобы кровля отвечала всем архитектурным особенностям современных строений, её часто изготавливают в виде конструкций из множества многоскатных крыш.

Геометрически сложные каркасы стропильной системы имеют большое количество примыканий скатных поверхностей, образующих внутренний угол кровли.

Такие области в конструкции деревянной крыши называются ендовами. Другое название этого элемента — разжелобок или жёлоб ендовы.

Ендова нижняя является важнейшим элементом, обеспечивающим герметичность стока воды в так называемом разжелобке.

Ендова – обязательный элемент зданий с крышей Т-, Г- или крестообразной схемы.

Имея v-образную форму, ендова крыши фактически играет роль жёлоба, по которому направляются и удаляются потоки воды.

Грамотная установка этого элемента имеет огромное значение, так как ошибки при монтаже могут привести к протечкам, порче утеплителя и дополнительным расходам на ремонт.

Ендова нижняя особенности материала

Служит для отвода осадков со скатов крыши, а значит, избавляет покрытия и несущие конструкции от существенных нагрузок. Ендова испытывает гораздо больше климатических воздействий, чем прочие элементы кровли. Даже мелкая, на первый взгляд, ошибка при устройстве способна повлечь ощутимый ущерб из-за интенсивных протечек или, например, скопления снега на крыше.

Ендова, по праву, считается самым уязвимым элементом крыши, ведь она служит защитой всех мест изломов от попадания любой влаги внутрь кровли и выполняет отводы осадков с крыши. Поэтому, при сооружении, уделяйте особое внимание гидроизоляции всех стыков и швов ендовы.

Ендова нижняя. Внутренняя ендова устанавливается до настилания кровли, поскольку находится под общим слоем. В любом случае, при любом типе оформления ендовы, нижняя планка присутствует как обязательный элемент, поскольку именно она служит желобом, отводящим воду в водосток.

Преимущества планки нижней ендовы

Ендовая часть конструкции еще называется разжеблоком — это часть сооружения, которая комплектуется специальными деталями, отвечающими за внешний вид и функциональную составляющую.

Основные преимущества планки ендовы нижней:

  • защищает от протекания и последующих разрушений внутренний угол, образованный в месте стыковки двух скатов
  • быстро устраняет атмосферные осадки с пространства крыши
  • своеобразное устройство ендовы позволяет ей не только отводить воду, но еще и являться существенной нагрузкой на всю систему кровли

Монтируется под МЧ с нахлестом около 30см и крепится в крайних от центра точках саморезами ПШ либо кровельными саморезами.

Ендова нижняя устанавливается на стыках отрицательных углов. Цель данного элемента – защита от влаги пространства под кровлей.

По сути, ендова кровли — это узел, закрывающий линию или внутренний угол, образующийся при пересечении двух скатов крыши, принадлежащих разным стропильным конструкциям. Кровельщики любят называть ендова желобком или примыкающей планкой. Без нее стык плоскостей будет являться сплошной щелью.

Технические характеристики планки нижней ендовы

Это элемент на стыке двух скатов, образующих желоб. Имеет в стандартном исполнении большие полки по 30 см с загибом в 12 мм по краям и для длинных скатов, где в сильный дождь поток воды может быть очень мощным, полки могут быть увеличены до 60 см.

Чтобы изготовить ендову, используют оцинкованную сталь, которая имеет полимерное покрытие, что позволяет качественно защищать готовую конструкцию от любых повреждений и коррозии.

Основные характеристики планки нижней ендовы:

  • Длина планки - 2м
  • Размер планки - 300*300мм
  • Ширина заготовки - 625 мм

Такая планка должна быть установлена еще до укладки кровельного материала (профнастила или металлочерепицы).

ОБРАТИТЕ ВНИМАНИЕ!

Чтобы ендова не делала провисание, под нее нужно ставить сплошную обрешетку, сделанную из обрезных досок, которые предварительно обрабатывают антисептиком. Это сможет предотвратить большие нагрузки снежных сугробов, иногда, на обрешетку выкладывают гидроизоляцию.

Чертёж-схема планки нижней ендовы

Монтаж нижней планки ендовы

Порядок монтажа нижней планки ендовы на металочерепичной крыше:

Монтаж конструкции крыши из металлочерепицы выполняют по линии внутреннего излома к сплошной обрешетке, так она сможет избавить от провисания кровельного элемента. Сток вод будет идти по нижней планке ендовы, верхняя – будет лишь прикрывать.

Хотим сообщить, что некоторые производители, не советуют выполнять в нижней кромке сквозные отверстия, лучше прикреплять их полосками-ушками и фиксировать на обрешетке.

Монтаж ендовы – ответственная задача, но повышенные требования предъявляются к гидроизоляции, которая обязательно должна присутствовать в этой области кровли. Профессионалы советуют применять современные виды гидроизоляции, которые можно установить поверх обрешетки.

К таковым, например, можно отнести диффузионные мембраны. Этот слой успешно защитит нижележащие конструкции и теплоизоляцию, в которую может попасть влага. При этом мембрана не будет препятствовать выходу водяных паров.

Установка ендовы производится в следующей последовательности:

  1. Перед началом монтажа по всей длине карнизного свеса устанавливается капельник для отвода конденсата из подкровельной гидроизоляции. Капельник изготавливается из того же материала, что и основное кровельное покрытие
  2. По обе стороны на костной стропильной ноге с зазором 5 см от её краёв прибиваются бруски горизонтальной контробрешётки. Нижние торцы брусков должны быть запилены заподлицо с карнизным свесом.
  3. К гидроизоляции в районе ендовы предъявляются повышенные требования. Здесь укладывается три слоя диффузионной мембраны. Её задача защищать нижележащие конструкции и теплоизоляционные материалы от попадания влаги, но не препятствовать выходу водяных паров. Первый слой мембраны раскладывается вдоль ендовы поверх горизонтальной контробрешётки. Плёнка внутри контробрешётки образует своеобразный жёлоб, который защищает древесину от намокания сбоку в случае появления подкровельного конденсата. Мембрана крепится при помощи скоб к верхним и боковым граням планок. Затем мембрана обрезается по краю капельника и контробрешётки. Гидроизоляционный материал защищает планки контробрешётки от намокания сбоку и крепится к ним строительным степлером
  4. Далее диффузионная мембрана раскладывается по скатам на стропила по заранее выполненной разметке. Укладка гидроизоляции на скатах производится косичкой, то есть попеременно с двух сторон ендовы. При этом мембрана переносится через обе горизонтальные контробрешётки и обрезается за её противоположным краем. Крепление мембраны со скатов также производится с помощью степлера на боковых и верхних гранях обеих горизонтальных контробрешёток. Стыки этого гидроизоляционного барьера можно склеить с помощью двустороннего скотча. При склеивании мембраны необходимо делать нахлёст не менее 10 см и проклеивать его двусторонним скотчем.
  5. Чтобы мембрана не хлопала по капельнику от ветра и не растрепалась с течением времени, необходимо приклеить её к краю жёлоба капельника двусторонним скотчем.
  6. Поверх гидроизоляции набиваются бруски ендовой доски, которые образуют воздушный зазор для вентиляции подкровельного пространства и отвода конденсата с плёнки.
  7. Между нижней планкой ендовы и плёнкой гидроизоляции оставляют зазор для отвода конденсата.
  8. Укладка мембраны с противоположного ската, а также крепление скобами к горизонтальной контробрешётке и проклейка двусторонним скотчем происходит аналогичным образом.
  9. После того как мембранной закрыты оба соседних ската и ендова, на них завершается набивка контробрешётки и начинается монтаж брусков обрешётки. Монтаж нижней обрешётки вдоль карнизного свеса проводится заподлицо с торцами контробрешётки. Деревянная обрешётка, уложенная на бруски контробрешётки, необходима для вентилирования подкровельного пространства и для крепления финишного покрытия.
  10. В области ендовы на нижних планках обрешётки делается разметка под углом для точной стыковки друг с другом. Вдоль всего карнизного свеса устанавливается вентиляционная лента для защиты от проникновения птиц. Нижние рейки обрешётки в области ендовы подрезаются для образования ровного стыка.
  11. Торцы обрешётки со стороны фронтонного свеса закрываются завёрнутым кверху лоскутом мембраны, которая фиксируется на брусках степлером. Поверх неё набивается лобовая доска. Если это предусмотрено проектом, по всему карнизному свесу монтируются кронштейны для крепления желобов.
  12. В районе ендовы посередине между рядовыми рейками обрешётки набиваются дополнительные бруски, которые поддерживают жёлоб, не давая ему деформироваться под тяжестью снега. При этом благодаря учащённой обрешётке пространство под желобком ендовы хорошо вентилируется. При наличии водосточной системы монтируется пластиковый фартук свеса. Его задача — не допустить попадание воды и снега в вентиляционный зазор между черепицей и гидроизоляцией. Для противодействия снежным нагрузкам под планкой нижней ендовы устраивается учащённая обрешётка

При отсутствии водосточной системы установка фартука свеса не является обязательной.

Соединение двух ендов на скате

Процесс монтажа на стыке двух ендов осуществляется следующим образом:

  1. Если проектом предусмотрен стык ендов ниже конька, то желоба с обеих сторон подрезаются для плотного сопряжения и закрепляются саморезами. Стык желобов тщательно проклеивается герметизирующей лентой по всей длине, профилируется по рёбрам и прокатывается роликом.
  2. Планка ендовы в верхней части крепится к обрешётке скобками. Верхний угол стыка формируется руками, а отбортовка прижимается к поверхности желобков.Для того чтобы влага не проникала в подкровельное пространство, по краям планок ендовы делают загибы
  3. Отбортовка полностью загибается внутрь по всей длине, при этом прилагать усилия можно только в местах над обрешёткой. По всей длине желобка ендовы с обеих сторон наклеиваются поролоновые полосы. Они защищают подкровельное пространство от осадков и пыли. Нижний край поролоновой полосы должен приходиться на аэроэлемент свеса. Если поролоновые полосы по какой-то причине не были использованы, вода, снег и пыль будут постоянно попадать под кровельное покрытие, тем самым сокращая срок службы конструкции.Поролоновые полосы нужно устанавливать обязательно, чтобы защитить пространство под планкой ендовы от воды, снега и пыли
  4. Кровельный материал укладывается на обоих примыкающих скатах в направлении от фронтонного свеса или хребта ендовы, максимально закрывая желобок. Чтобы обеспечить беспрепятственное стекание дождевой воды и сход снега по жёлобу ендовы, покрытие с обеих сторон подрезается на одном уровне. Нахлёст подрезанной черепицы на желобок ендовы должен составлять от 13 до 15 см или 8–10 см от центра нижней планки. Листы металлочерепицы подрезают так, чтобы они заходили на нижнюю планку ендовы на 13–15 см. Меньший нахлёст приведёт к тому, что поролоновая полоса будет разрушаться из-за воздействия солнечного излучения, а больший — усложнит крепление черепицы.

Линия отреза наносится красящим шнуром по меткам, расположенным вверху и внизу ендовы, и размечается с обеих сторон желобка.

Особенности крепления элементов узла ендовы

Узел ендовы имеет вид вогнутого угла между двумя скатами крыши. Для крепления этого элемента крыши используют кровельные саморезы, которые оборудованы резиновой или пластиковой шайбой.

Шайба выполняет несколько функций:

  • предохраняет поверхность кровельного материала от царапин и повреждений;
  • служит в качестве гидроизоляционной прослойки между саморезом и отверстием в кровле, герметично закрывая все щели.

Резиновая шайба обеспечивает мягкий прижим самореза и гидроизоляцию отверстия

При монтаже планки ендовы необходимо делать нахлёст не менее 10 см.

Для лучшей герметизации этих кровельных элементов необходимо использовать уплотнительную ленту.

Планки нижней ендовы монтируют непосредственно к деревянной обрешётке с помощью кляммеров, фиксируемых гвоздями или саморезами. Верхний элемент ендовы необходимо прикручивать саморезами к металлочерепице. Следует учесть, что саморезы для крепления верхней ендовы не должны упираться в нижний жёлоб.

Промежутки между кровельным покрытием и листами разжелобка необходимо заполнить поролоновым уплотнителем.

Кляммеры закрепляют нижнюю планку ендовы, не повреждая её края

При монтаже узлов ендовы следует обратить особое внимание на качество обрешётки. Установку нижнего жёлоба рекомендуется делать на сплошную обрешётку, ширина которой должна быть не меньше ширины самой ендовы.

Установка узлов ендовы осуществляется следующим образом:

  1. На металлическом желобке ендовы отогнуть канты или отбортовку. Удобнее всего это сделать на ребре обрешётки.
  2. Согнуть лист желобка по средней линии, повторяя профиль ендовы. Укладка желобков в ендове производится снизу вверх начиная с карнизного свеса. Дождевая вода из ендовы должна попадать точно в водосточный жёлоб. Для этого выступающий край нижнего желобка размечается по краю внутреннего угла водосточного жёлоба с выносом 3–4 см, после чего он подрезается по разметке. Узел ендовы необходимо разметить так, чтобы вода из разжелобка попадала точно в водосточный жёлоб
  3. Чтобы предотвратить смещение желобка, от края верхней кромки оставить расстояние 1–2 см и прикрепить его к контробрешётке двумя гвоздями или саморезами.
  4. Закрепить разжелобок с обеих сторон, используя шесть скобок, поставляемых в комплекте, с шагом 40 см. После этого отбортовку желобка загнуть внутрь.

Скобки следует крепить не к рядовой, а к учащённой обрешётке, иначе они помешают ровной укладке черепицы.

Верхний желобок укладывается на нижележащий с нахлёстом не менее 10 сантиметров. При укладке необходимо совместить поперечные рёбра желобов и закрепить последующие желобки аналогично первому.

Планку ендовы нижней заказать и купить в Твери

Компания «Крафтмет» реализует высококачественный материал - планку ендовы нижней, изготовленную согласно ГОСТ, по доступным ценам. Доставка осуществляется по г.Твери и области. Самовывоз со склада в Твери (удобные подъездные пути рядом с трассой М-10).

Продажа ендовы нижней осуществляется в розницу и оптом.

Мы гарантируем вам качество и комплектность поставки, соблюдение договорных условий и взаимовыгодные условия сотрудничества.

Наша компания предлагает вам купить планку ендовы нижней по наиболее выгодным ценам. При покупке оптом предоставляется скидка, размер которой вы можете уточнить у наших менеджеров.

Доставка этого кровельного материала производится по Твери, тверской области и в любой регион Российской Федерации. Мы осуществляем оптовую и розничную продажу ендовы нижней.

Узнать цены на  планку ендовы нижней, уточнить технические характеристики материала можно по контактным телефонам, указанным на сайте. Наши менеджеры готовы предоставить вам дополнительную информацию о производителе и условиях доставки.

Если вы хотите приобрести недорого планку ендовы вернхней, свяжитесь с нами любым удобным для вас способом.

Планка ендовы нижняя 298х298 2м RAL

Выберите категорию:

Все Металлочерепица Профнастил(профлист) Отделочные элементы кровли и фасада » Доборные элементы кровли »» RAL 8017 (шоколад) » Доборные элементы сайдинга » Элементы безопасности кровли Подшива карнизного свеса » Софит металлический и доборные элементы » Софит пластиковый и доборные элементы Сайдинг металлический Сайдинг виниловый » Сайдинг виниловый DOCKE(Деке) Фасадные панели » Комплектующие фасадных панелей Дёке » Серия BERG » Серия BURG » Серия EDEL » Серия FELS » Серия FLEMISH » Серия KLINKER » Серия STEIN » Серия SLATE » Серия STERN Водосточные системы » Водосточная система круглого сечения МП "Престиж" 125/100 » Водосточная система круглого сечения МП "Престиж" 150/100 » Водосточная система прямоугольного сечения МП "Модерн" 120/76 » Водосточная система круглого сечения "Grandsystem" 125/90 » Водосточная система круглого сечения "DOCKE Standart" 120/80 »» Дёке ПЛОМБИР RAL 9003 »» Дёке ГРАНАТ RAL 3005 »» Дёке ШОКОЛАД RAL 8019 »» Дёке ЗЕЛЁНЫЙ RAL 6005 » Водосточная система круглого сечения "DOCKE Premium" 120/85 »» Дёке ГРАНАТ »» Дёке ПЛОМБИР »» Дёке ШОКОЛАД »» Дёке ГРАФИТ » Водосточная система круглого сечения "DOCKE Lux" 140/100 »» Дёке ГРАФИТ RAL 7024 »» Дёке ПЛОМБИР RAL 9003 »» Дёке ШОКОЛАД RAL 8019 » Водосточная система круглого сечения "Эконом" 125/100 RAL » Водосточная система круглого сечения "Эконом" 125/100 оцинкованная Дренажная система "Standartpark" Крепеж » Шурупы » Гвозди » Дюбель-гвоздь » Саморезы Отливы » Отлив оконный » Отлив на цоколь Евроштакетник

Производитель:

ВсеПроизводитель 1Производитель 10Производитель 11Производитель 12Производитель 13Производитель 14Производитель 15Производитель 16Производитель 17Производитель 18Производитель 19Производитель 2Производитель 20Производитель 21Производитель 22Производитель 23Производитель 24Производитель 25Производитель 26Производитель 27Производитель 28Производитель 29Производитель 3Производитель 30Производитель 31Производитель 32Производитель 33Производитель 34Производитель 35Производитель 36Производитель 37Производитель 38Производитель 39Производитель 4Производитель 40Производитель 41Производитель 42Производитель 43Производитель 44Производитель 45Производитель 46Производитель 5Производитель 6Производитель 7Производитель 8Производитель 9Производство

Планка ендовы (нижняя) | Цены от производителя в Кургане

  • Красное вино RAL3005

  • Водянисто-синий RAL5021

  • Зеленый лист RAL6002

  • Зеленый плетеный RAL6005

  • Красно-коричневый RAL3011

  • Светлая слоновая кость RAL1015

  • Серый-сигнальный RAL7004

  • Сигнальный белый RAL9003

  • Сигнальный синий RAL5005

  • Слоновая кость RAL1014

  • Ультрамариново-синий RAL5002

  • Шоколадно-коричневый RAL8017

  • Бело-алюминиевый RAL9006

  • Светло-серый RAL9002

  • Серый-графитовый RAL7024

  • Оксид красный RAL3009

  • Рубиново-красный RAL3003

  • Цинково-жёлтый RAL1018

  • Ecosteel - белый камень

  • Ecosteel - клен

  • Ecosteel - мореный дуб

  • Ecosteel - сосна

  • Чистый белый RAL9010

  • Серо-коричневый RAL8019

  • Мышиный RAL7005

  • Красный насыщенный RAL3020

  • Чистый оранжевый RAL2004

  • Показать все
