Теплый дом - Настройка давления газа котлов Navien

Настройка давления газа котлов Navien

Для настройки давления газа котлов Navien (Ace, Deluxe, Prime, Atmo) потребуется дифференциальный цифровой манометр со шкалой мм h3O

Таблица со значениями давления газа для различных моделей котлов Navien приведены в конце

1.При выключенном котле присоединить манометр к контрольному штуцеру газового давления на горелку

2. Включить котел

3. Установить DIP переключатель 3 на плате управления в положение "ВКЛ", что будет соответствовать минимальной нагрузке.

4. Установить минимальное давление газа согласно таблице винтом для настройки мин.давления (Увеличение - против часовой стрелки, уменьшение - по часовой)

5. Перевести DIP переключатель 3 на плате управления в положение "ВЫКЛ" (Основное состояние)

6.Установить DIP переключатель 2 на плате управления в положение "ВКЛ", что соответствует максимальной нагрузке

7. Установить максимальное давление газа в соответствии с таблицей регулировочным винтом (Увеличение - против часовой стрелки, уменьшение - по часовой)

8.Выключить котел

9. Отсоединить шланг диффманометра от штуцера газового клапана

10. Перевести DIP переключатель в положение "ВЫКЛ" (Основное состояние)

11. Включить котел

12. Проверить герметичность газового клапана (Штуцера). Если появились аномальные шумы, требуется проверить котел на утечку газа.

 Материал подготовил сотрудник отопление-мценск.рф - Теплый дом.







Значения давления газа Navien Prime



Название модели в зависимости от мощности Тип газа Давление в мм h30 Форсунка диаметр (мм)
Максимальное Минимальное
Prime-13k Природный газ 32 14 1,75
Сжиженный газ 55 25 1,2
Prime-16k Природный газ 46 14 1,75
Сжиженный газ 82 25 1,2
Prime-20k Природный газ 68 14 1,75
Сжиженный газ 124 25 1,2
Prime-24k
Природный газ
98 14 1,75
Сжиженный газ 160 25 1,2
Prime-30k Природный газ 113 18 1,75
Сжиженный газ 164 31 1,2
Prime-35k Природный газ 107 18 1,75
Сжиженный газ 165 28 1,2



Значения давления газа Navien Ace



Название модели в зависимости от мощности Тип газа Давление в мм h30 Форсунка диаметр (мм)
Максимальное Минимальное
Ace-10k Природный газ 20 11 1,75
Сжиженный газ 33 17 1,2
Ace-13k Природный газ 33 11 1,75
Сжиженный газ 55 17 1,2
Ace-16k Природный газ 43 16 1,75
Сжиженный газ 76 25 1,2
Ace-20k Природный газ 61 16 1,75
Сжиженный газ 13 25 1,2
Ace-24k Природный газ 83 16 1,75
Сжиженный газ 164 25
1,2
Ace-30k Природный газ 91 20 1,75
Сжиженный газ 170 33 1,2
Ace-35k Природный газ 82 22 1,75
Сжиженный газ 140 33 1,2
Ace-40k Природный газ 90 15 2
Сжиженный газ 115 17 1.
45



Значения давления газа Navien Ace (Coaxial)



Название модели в зависимости от мощности Тип газа Давление в мм h30 Форсунка диаметр (мм)
Максимальное Минимальное
Ace Coaxial -10k Природный газ 19 11 1,75
Сжиженный газ 33 17 1,2
Ace Coaxial -13k
Природный газ 31 11 1,75
Сжиженный газ 55 17 1,2
Ace Coaxial -16k Природный газ 45 16 1,75
Сжиженный газ 82 27 1,2
Ace Coaxial -20k Природный газ 70 16 1,75
Сжиженный газ 119 27 1,2
Ace Coaxial -24k
Природный газ
94 16 1,75
Сжиженный газ 152 27 1,2
Ace Coaxial -30k Природный газ 93 21 1,75
Сжиженный газ 171 33 1,2



Значения давления газа Navien Atmo



Название модели в зависимости от мощности Тип газа Давление в мм h30
Форсунка диаметр (мм)
Максимальное Минимальное
Atmo-13 Природный газ 75 40 1,3
Сжиженный газ 127 71 0,92
Atmo-16 Природный газ 110 40 1,3
Сжиженный газ 184 71 0,92
Atmo-20 Природный газ 76 18 1,3
Сжиженный газ 127 32 0,92
Atmo-24 Природный газ 108 18 1,3
Сжиженный газ 185 32 0,92



Значения давления газа Navien Deluxe



Название модели Тип газа Давление в мм h30 Форсунка диаметр (мм)
Максимальное Минимальное
Deluxe-13k Природный газ 30 11 1. 75
Deluxe-16k Природный газ 43 16 1.75
Deluxe-20k Природный газ 65 16 1.75
Deluxe-24k Природный газ 89 16 1.75
Deluxe-30k Природный газ 95 19 1.75
Deluxe-35k Природный газ 97 18 1.75
Deluxe-40k Природный газ 90 13 2



Значения давления газа Navien Deluxe Coaxial



Название модели Тип газа Давление в мм h30 Форсунка диаметр (мм)
Максимальное Минимальное
Deluxe-13k Природный газ 28 11 1. 75
Deluxe-16k Природный газ 41 16 1.75
Deluxe-20k Природный газ 63 16 1.75
Deluxe-24k Природный газ 85 16 1.75
Deluxe-30k Природный газ 92 19 1.75







Комплект переналадки на сжиженный газ для котлов Navien Ace ATMO 20-24K

УСЛОВИЯ ОПЛАТЫ

Оплата заказа производится после подтверждения заказа и получения счета от нашего менеджера. Безналичный расчет возможен как для юридических, так и для физических лиц. Оплата производится на расчетный счет компании. Для Вашего удобства реализована система автоматического оповещения о поступлении денег по заказу. За 5 лет успешной работы в благонадежности нашей компании убедилось более 3000 компаний и физических лиц.

ЮР. ЛИЦАМ:
Платежными поручениями на расчетный счет на основании счета, договора, счет фактуры.

ФИЗ. ЛИЦАМ:
Платежными поручениями на расчетный счет через ближайшее отделение банка или личного кабинета банка клиента.

БЫСТРАЯ ДОСТАВКА И


УДОБНАЯ ОПЛАТА В настоящее время на российском рынке насчитывается больше 38 000 транспортных компаний. Осознавая все сложности, которые могут возникнуть при доставке груза, нами было принято принципиальное решение - доставка оборудования для клиента должна обходиться максимально легко и прозрачно.

ВАШ ГРУЗ БУДЕТ ДОСТАВЛЕН


НА МАКСИМАЛЬНО ВЫГОДНЫХ УСЛОВИЯХ
Быстрая

доставка Доставка оборудования осуществляется до терминала транспортной компании в Вашем городе или по Вашему адресу
Страховка

грузов Все грузы застрахованы. Берем на себя ответственность за все вопросы, связанные с доставкой оборудования
Оптимальные

сроки Наши логисты ежедневно отслеживают готовность оборудования к отгрузке и ищут самый быстрый и удобный способ доставки
Гарантия

поставки В случае утери или повреждения груза на этапе транспортировки, мы осуществляем новую поставку оборудования за свой счет

КАК ОСУЩЕСТВЛЯЕТСЯ


ДОСТАВКА ОБОРУДОВАНИЯ?

За более чем 5-летний период работы, мы осуществили более 2000 поставок инженерного оборудования по России и странам ближнего зарубежья. Этот опыт позволяет нам осуществлять доставку Вашего оборудования на самых выгодных условиях.

Мы работаем с следующими

транспортными компаниями:
  • DPD (АО "Армадилло Бизнес Посылка")
  • ООО "Деловые линии"
  • ООО "ПЭК"
  • ООО "Азимут"
  • ООО "РАТЭК"
  • ООО "АвтоКотракт"

Оборудование будет доставлено до терминала транспортной компании в Вашем городе или по Вашему адресу. Весь процесс поставки ежедневно мониторится нашими логистами. Кроме этого для Вашего удобства реализована система автоматических уведомлений о статусе груза.

Мы гарантируем - Ваш груз будет доставлен
точно по месту, вовремя, в целости и сохранности.

ДОСТАВКА В ЦИФРАХ

грузов застраховано на сумму

> 133 155 900 Р> 3 960 000 Р

наших клиентов сэкономлено
за счет доставки

За 2015 год грузы отправлены в 190 городов
России, Казахстана, Узбекистана

1 онлайн - Комплект переналадки на сжиженный газ для котлов Navien Ace ATMO 13-16K в первом онлайн по цене 2 036,00 руб.

УСЛОВИЯ ОПЛАТЫ

Оплата заказа производится после подтверждения заказа и получения счета от нашего менеджера. Безналичный расчет возможен как для юридических, так и для физических лиц. Оплата производится на расчетный счет компании. Для Вашего удобства реализована система автоматического оповещения о поступлении денег по заказу. За 5 лет успешной работы в благонадежности нашей компании убедилось более 3000 компаний и физических лиц.

ЮР. ЛИЦАМ:
Платежными поручениями на расчетный счет на основании счета, договора, счет фактуры.

ФИЗ. ЛИЦАМ:
Платежными поручениями на расчетный счет через ближайшее отделение банка или личного кабинета банка клиента.

БЫСТРАЯ ДОСТАВКА И


УДОБНАЯ ОПЛАТА В настоящее время на российском рынке насчитывается больше 38 000 транспортных компаний. Осознавая все сложности, которые могут возникнуть при доставке груза, нами было принято принципиальное решение - доставка оборудования для клиента должна обходиться максимально легко и прозрачно.

ВАШ ГРУЗ БУДЕТ ДОСТАВЛЕН


НА МАКСИМАЛЬНО ВЫГОДНЫХ УСЛОВИЯХ
Быстрая

доставка Доставка оборудования осуществляется до терминала транспортной компании в Вашем городе или по Вашему адресу
Страховка

грузов Все грузы застрахованы. Берем на себя ответственность за все вопросы, связанные с доставкой оборудования
Оптимальные

сроки Наши логисты ежедневно отслеживают готовность оборудования к отгрузке и ищут самый быстрый и удобный способ доставки
Гарантия

поставки В случае утери или повреждения груза на этапе транспортировки, мы осуществляем новую поставку оборудования за свой счет

КАК ОСУЩЕСТВЛЯЕТСЯ


ДОСТАВКА ОБОРУДОВАНИЯ?

За более чем 5-летний период работы, мы осуществили более 2000 поставок инженерного оборудования по России и странам ближнего зарубежья. Этот опыт позволяет нам осуществлять доставку Вашего оборудования на самых выгодных условиях.

Мы работаем с следующими

транспортными компаниями:
  • DPD (АО "Армадилло Бизнес Посылка")
  • ООО "Деловые линии"
  • ООО "ПЭК"
  • ООО "Азимут"
  • ООО "РАТЭК"
  • ООО "АвтоКотракт"

Оборудование будет доставлено до терминала транспортной компании в Вашем городе или по Вашему адресу. Весь процесс поставки ежедневно мониторится нашими логистами. Кроме этого для Вашего удобства реализована система автоматических уведомлений о статусе груза.

Мы гарантируем - Ваш груз будет доставлен
точно по месту, вовремя, в целости и сохранности.

ДОСТАВКА В ЦИФРАХ

грузов застраховано на сумму

> 133 155 900 Р> 3 960 000 Р

наших клиентов сэкономлено
за счет доставки

За 2015 год грузы отправлены в 190 городов
России, Казахстана, Узбекистана

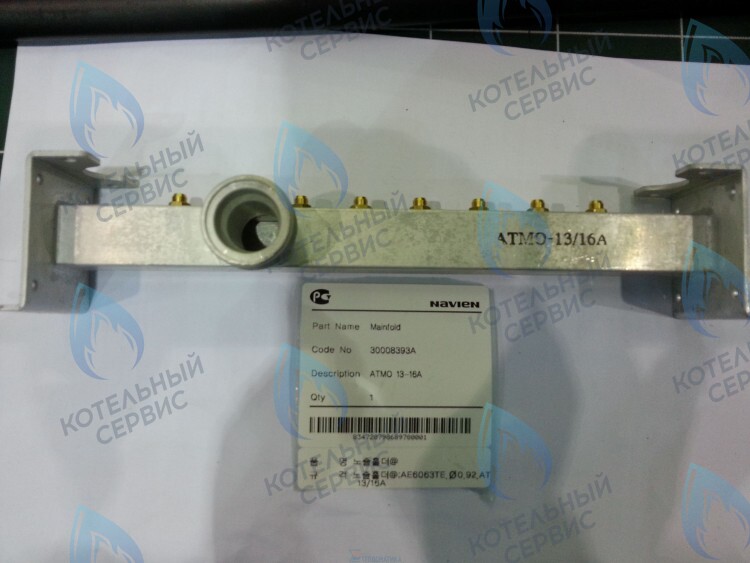

Коллектор с форсунками на сжиженный газ для Navien BBR05035010)

Выберите категорию:

Все Запчасти для газовых котлов » Запчасти универсальные для котлов (взаимозаменяемые) » Запчасти для напольных котлов » Запчасти Navien » Запчасти Daewoo (ДЕУ) » Запчасти Master Gas Seul » Запчасти Ferroli »» Ferroli Arena »» Ferroli Fortuna »» Ferroli Domina/Pro »» Ferroli Divatech »» Ferroli DOMIPROJECT »» Ferroli Divatop » Запчасти Beretta » Запчасти для Bosch, Junkers » Запчасти Arderia » Запчасти BAXI » Запчасти Аристон » Запчасти VIESSMANN » Запчасти VAILLANT » Запчасти Балтгаз (BaltGaz), Нева Люкс (NevaLux) » Immergas » Запчасти Chaffoteaux » Запчасти для газовых горелок Запчасти для электрических котлов и водонагревателей Запчасти для газовых колонок Запчасти на газовые и электрические плиты Отопительное оборудование » Котлы газовые »» Настенные газовые котлы »»» Котлы газовые настенные Navien »»»» Серия NAVIEN DELUXE »»»» Серия NAVIEN DELUXE PLUS »»»» Серия NAVIEN ATMO »»» Котлы газовые настенные NEVA (Нева) »»» Котлы газовые настенные Arderia »»» Котлы газовые настенные Ferroli »»» Котлы газовые настенные Daewoo »»» Котлы газовые настенные Vaillant »»» Котлы газовые настенные BAXI »»»» Настенные »»»» Настенные конденсационные »»» Котлы газовые настенные OASIS »»» Настенные газовые котлы Olical JLG (КНР) »»» Котлы газовые Vissmann »» Напольные газовые котлы »»» Котлы напольные одноконтурные »»» Котлы напольные двухконтурные »»» Аппараты АОГВ »» Парапетные котлы »» Дымоходы, комплектующие дымоход для газовых котлов » Газовые конвекторы » Котлы электрические » Котлы на отработке » Котлы напольные твердотопливные »» Котлы пиролизные »» Твердотопливные котлы »»» Твердотопливные стальные котлы »»» Твердотопливные чугунные котлы »»» Газогорелочные устройства - горелки »»» Пеллетные горелки »» Котлы пилетные » Обогреватели на жидком топливе » Расширительные баки для систем отопления » Печи отопительные твёрдотопливные » Группы безопасности Товар со скидкой (Распродажа) Бытовая сантехника » Аксессуары для ванных комнат и туалетов »» Аксессуары D-Lin »» Аксессуары FRAP » Мойки кухонные » Полотенцесушители » Смесители »» Запасные части для смесителей » Сифоны, комплектующие » Комплектующие для спускных бачков Водонагреватели Газовые шланги, гибкая подводка для воды, шланги для полива Дымоходы » Одностенные Дымоходы » Двухстенные дымоходы Запорно-регулирующая арматура » Газовые краны » Вентили, латунные, чугунные. Резьбовые, фланцевые. » Шаровые краны »» Шаровые краны "BUGATTI" »» Шаровые краны отопление и водопровод » Задвижки, Затворы (чугунные, стальные) » Уплотнительные кольца .Средства герметизации соединений, лен, герметики, » Запорная арматура FAR »» Регулирующие и Запорные Вентили »» Терморегулирующие вентили »» Универсальные узлы (для одно - и двухтрубных систем) Инструмент » Ключи разводные и газовые » Ключи рожковые, торцовые, трубчатые, наборы инструментов » Резьбонарезной инструмент » Ручной инструмент Инфракрасные обогреватели » ИК Пион серия Thermo Glass » Инфракрасные обогреватели газовые » Инфракрасные обогреватели других производителей Канализационные трубы и фитинги » Канализация Ostendorf » Канализация Санполимер »» Фитинги Санполимер »» Трубы Санполимер ф 110мм »» Трубы Санполимер ф 50мм » Прокладки, манжеты » Трапы для слива воды Коллекторы для систем отопления » Коллекторы - гидрострелки » Коллекторы FAR »» Гидравлический разделитель FAR »» Нерегулируемые коллекторы FAR »» Регулирующие и запорные коллекторы FAR »» Терморегулирующие и запорные коллекторы FAR »» Сборные узлы, коллекторы для теплых полов »» Комплектующие к коллекторам FAR » Коллекторы START Счетчики,измерительные приборы » Счетчики »» Счетчики воды »»» Бытовые »»» Промышленные »» Счетчики газовые »» Счетчики тепла » Манометры » Термометры » Термостат (измеритель преобразователь температуры) » Установочное оборудование для термометров и манометров Насосы, насосное оборудование » Насосы "Wilo" - Станции, циркуляционные, погруженные, поверхностные и др. »» Насосы многоступенчатые "Wilo" »» Насосы погружные "Wilo" »» Насосы самовсасывающие "Wilo" »» Насосы циркуляционные "Wilo" »» Установки "Wilo" » Насосы "PEDROLLO" »» Насосы вихревые "Pedrollo" »» Насосы погружные "Pedrollo" »»» Насосы колодезные »»» Насосы скважинные »»» Насосы погружные дренажные »»» Насосы погружные многоступенчатые »»» Насосы погружные фекальные »»» Насосные станции Pedrollo »» Насосы садовые "PEDROLLO" »» Насосы самовсасывающие "Pedrollo" »» Насосы центробежные "Pedrollo" » Насосы поверхностные вихревого типа » Насосы поверхностные центробежного типа » Насосы погружные » Насосы циркуляционные »» Циркуляционные насосы UNIPUMP »» Циркуляционные насосы GRUNDFOS »» Циркуляционные насосы SPERONI » Насосы вертикальные моноблочные » Насосы самовсасывающие » Насосы дренажные » Насосы фекальные » Насосные станции » Насосные станции канализационные » Гидроаккумуляторы » Комплектующие к насосам Обогреватели » Электрические обогреватели »» Масляные обогреватели »» Электрические обогреватели марки ПЭТ »» Обогреватели галогеновые »» Взрывозащищенные обогреватели »» Конвекторы электрические »» Тепловентиляторы »» Тепловые завесы » Тепловые пушки / Калориферы »» Тепловые пушки электрические »» Тепловые и потолочные конвекторы »» Калориферы газовые »» Калориферы дизельные » Жидкотопливные обогреватели Радиаторы отопления » Радиаторы алюминиевые » Радиаторы биметаллические » Радиаторы стальные панельные » Радиаторы чугунные » Радиаторы (конвекторы) Jaga » Комплектующие для алюминиевых и биметаллических радиаторов » Комплектующие для чугунных радиаторов Электрические, электронные модули, выключатели Системы очистки воды » Бытовые фильтры очистки воды для квартир » Фильтры очистки воды для коттеджей » Комплектующие и расходные материалы Соль Теплоносители (антифризы) для систем отопления Терморегуляторы » Механические терморегуляторы » Электронные терморегуляторы (програмируемые) » Терморегуляторы GSM (управление с мобильного) » Терморегуляторы трёхходовые для систем отопления и ГВС Трубопроводы и фитинги » Полипропиленовые системы » Металлопластиковые системы » Стальные системы » ПНД системы » Медные трубопроводы и фитинги » Теплоизоляция для труб Шланги поливочные Мы в ВК

Производитель:

Все"WIKA Alexander Wiegand GmbH & Co. ", Германия.AEG (Китай)Altoen DaewooAXIS, РоссияBAXIBeretta, ИталияBONOMINI, ИталияBugatti, ИталияD-LIN (Китай)FIV, ИталияFRAP (Китай)GrundfosGrundfos, ДанияHaierHONEYWELLHONEYWELLHoneywell, Csech RepublicIMITItaltehnica ИталияJet-line Varmega, ИталияMeerPlastMORA (Чехия)OpenTherm (starclima) италияOstendorf, ГерманияRBM, ИталияRiello, ИталияSIT GRUP EUThermoWatt, ИталияTIM, КитайUnipump РоссияVaillantWatss ГерманияWilo ГерманияZilmetАнипласт, РоссияБалтГазВенгрияГерманияГреция HalcorЗАВОД ТЕПЛОВОГО ОБОРУДОВАНИЯ "ПЕЛЛЕТРОН" Дамир тел. 8-912-292-23-59 +WhatsAppИталияКитайКореяЛуч (Таганрог)Мимакс Таганрог (8634) 38-16-13, 38-02-80 [email protected], Ип СупруновНева (Балтгаз)НидерландыОООПолитэк, РоссияПольшаРБМ, ТулаРоссияРоссия, г. ЭнгельсРоссия, г.ТаганрогРоссия, Московская областьРоссия, Челябинск.РязаньРязань ООО"РОСТ"Санкт-Петербург, РоссияСАНПОЛИМЕР РоссияСанполимер, РоссияТурцияТурцияУклад, ПсковФинляндияФранцияЧистополь, РоссияШвеция SWEPЭван (Россия)Япония

Navien Bh3501488A Коллектор с форсунками для сжиженного газа, низкие цены, в наличии

С момента основания в 1978 году, KD NAVIEN постоянно стремиться быть компанией всегда заботящейся о своих клиентах, и вносящей большой вклад в благополучие общества, сосредоточив все свои силы на разработке экологически чистого и высоко- энергоэффективного оборудования на основе конденсационных технологий. Корея относится к странам с высоким уровнем энергопотребления, а также имеет один из самых высоких показателей выброса парниковых газов. KD NAVIEN, благодаря целеустремленности, способствует инновациям в разработке экологически чистых энергетических технологий для нашего с вами будущего, чтобы сохранить здоровую планету для будующих поколений.

Цель компании KD NAVIEN, одного из лидеров котельной промышленности отличается от аналогичных компаний. KD NAVIEN стремится производить высокоэффективное и экологически чистое оборудование, которое сокращает потребление различных видов топлива. Благодаря усилию в 1988 году на азиатском рынке появился первый конденсационный котел. С тех пор компания является одним из лидеров мирового рынка отопительного оборудования, разработав и предоставив котел с самым высоким КПД в мире. Компания гордится своим вкладом в экологию нашей планеты, сохраняя ее для наших детей.

Изначально планировали выйти на мировой рынок, поэтому и предприняли нестандартные решения. В результате компания стала хорошо узнаваемым брендом в мире представляющую Корею и остается лидером экспорта в отрасли последние 22 года. Компания KD NAVIEN постоянно совершенствует качество производимой продукции. Мы продолжаем расти и развиваться, чтобы быть ведущей компанией по созданию самого лучшего климата в доме.

С момента основания, компания KD Navien активно практикует свою философию-«вклад в общество через бизнес». Компания щедро инвестирует в разработку экологически чистых технологий для снижения потребления энергии и сохранения окружающей среды. Также, за счет части прибыли от продаж экологически чистых котлов с Высокой эффективностью, был создан экологический фонд. Кроме того, компания KD Navien в течение длительного периода времени принимала участие в мероприятиях по созданию и улучшению бесплатного жилья для нуждающихся в Корее. Благодаря KD Navien было утеплено множество домов.

Компания KD Navien никогда не останавливается на достигнутом.
Благодаря постоянному развитию технологий, компания реализовывает свою мечту – стать мировым лидером экологически чистого производства.
Компания KD Navien продолжает стремиться к своей мечте – стать компанией номер 1 в мире, создающей благоприятные условия окружающей среды, за счет новейших технологий на основе которых будет строиться лучшее будущее. 4 компании входящие в холдинг KyungDong, при помощи технологических Разработок и созидательного мышления прилагают все силы на то, чтобы стать Передовым лидером в своей области.

Газовый настенный котел Viessmann Vitodens 100-W

__________________________________________________________________________

Газовый настенный котел Viessmann Vitodens 100-W


Газовый конденсационный настенный котел Viessmann Vitodens 100-W предназначен для работы на природном и сжиженном газе.

Монтаж газового настенного котла Viessmann Vitodens 100-W

Рис.1. Размеры и подключения для монтажа котлов Висман Витоденс 100

A - Отвод конденсата: пластмассовый шланг 7 22 мм, B - Подающая магистраль греющего контура, C - Одноконтурное исполнение: Подающая магистраль емкостного накопителя/ Двухконтурное исполнение: ГВС, D - Подключение газа, E - Одноконтурное исполнение: Обратная магистраль емкостного накопителя/ Двухконтурное исполнение: холодная вода, F - Обратная магистраль греющего контура, G - Сбросная линия предохранительного клапана

Подготовка к монтажу настенного котла Viessmann Vitodens 100-W:

- Разместить прилагаемый шаблон для монтажа на стене.

- Разметить крепежные отверстия.

- Просверлить крепежные отверстия 710 мм и вставить прилагаемые дюбели.

- Укрепить монтажную планку с помощью прилагаемых болтов.

Подготовка подключений:

- Подготовить подключения на стороне водяного контура. Промыть отопительную установку.

- Подготовить патрубок подключения газа.

- Подготовить электрические соединения.

- Сетевой кабель NYM-J 3 x 1,5 мм2.

- Кабели для принадлежностей: NYM-O 2-жильный, мин. 0,5 мм2.

Снять облицовку и навесить водогрейный котел:

- Ослабить винты на нижней части водогрейного котла, полностью не вывинчивать.

- Снять облицовку.

Монтаж соединений газового настенного котла Viessmann Vitodens 100-W

Рис. 2. Монтаж соединений водяного контура

A - Подающая магистраль греющего контура, B - Одноконтурное исполнение: Подающая магистраль емкостного накопителя / Двухконтурное исполнение: ГВС, C - Подключение газа, D - Одноконтурное исполнение: Обратная магистраль емкостного накопителя/ Двухконтурное исполнение: холодная вода, E - Обратная магистраль греющего контура.

Рис.3. Подключение предохранительного клапана

Подключить сбросную линию предохранительного клапана A с разрывом струи B к дренажному трубопроводу.

Подключение газа

- Подключить запорный газовый кран к соединению.

- Провести испытание на герметичность. Превышение пробного давления может повредить водогрейный аппарат и газовую арматуру.

- Максимальное пробное избыточное давление составляет 150 мбар.

- Если для поиска течей требуется более высокое давление, то следует отсоединить от магистрали агрегат и газовую арматуру (развинтить резьбовое соединение).

- Удалить воздух из газопровода.

Прочие операции:

- Подключить трубопровод для отвода конденсата к канализационной сети с соблюдением уклона и с вентиляцией.

- Соблюдать местные требования по отводу сточных вод.

- Перед вводом в эксплуатацию наполнить сифон водой.

- Залить в патрубок отвода выхлопных газов мин 0,3 л воды.

- Эксплуатацию из сливной линии системы отвода конденсата может происходить утечка продуктов сгорания.

- Подключить дымоход и трубопровод подачи воздуха.

Электрические подключения котла Viessmann Vitodens 100-W

Рис.4. Электрические подключения только для одноконтурного исполнения

5 - Датчик температуры емкостного накопителя (штекер на кабельном жгуте снаружи контроллера). Одноконтурный котел без емкостного водонагревателя: При эксплуатации без емкостного водонагревателя установить ручку настройки в положение "0", A - Только в режиме погодозависимой теплогенерации: датчик наружной температуры (принадлежность), B - Термостат Open Therm - При подсоединении удалить перемычку C, C - Соединительный кабель (принадлежность), D - Перемычка, E - Подключение к сети (230 В, 50 Гц), F - Vitotrol 100

Сеть электропитания должна иметь нулевой провод. Водопроводные трубы должны быть соединены с системой выравнивания потенциалов здания.

Переключение с сжиженного газа на природный

Начальные регулировки настенного котла Висман Витоденс 100 настроены для работы на природном газе. Для работы на сжиженном газе необходимо заменить жиклер и изменить настройку вида газа на контроллере.

Рис.5. Демонтаж дроссельной шайбы

1. Отсоединить электрический кабель от газовой регулирующей арматуры A, 2. Открутить B накидную гайку, 3. Открутить три винта C и снять газовую регулирующую арматуру A, 4. Извлечь дроссельную шайбу D из газовой регулирующей арматуры A, 5. Установить газовую регулирующую арматуру A с новыми уплотнителями E и F, Крутящий момент крепежных винтов C: 3 Нм. Крутящий момент для накидной гайки B: 22 Нм, 6. Удалить наклейку типа газа на верхней части водогрейного котла (рядом с фирменной табличкой) или сделать ее нечитаемой.

Перенастройка вида газа на контроллере:

- Включить сетевой выключатель.

- Одновременно переместить обе ручки настройки в среднее положение. На дисплее появляется "SERV".

- Повернуть ручку настройки влево до упора в течение 2 с.

- На дисплее мигает значок смены типа и установленное значение.

- Вращением ручки настройки отрегулировать контроллер на природный или сжиженный газ. На дисплее появляется: "0" - работа на природном газе или "1" - работа на сжиженном газе.

- Не изменять положение ручек настройки в течение минимум 15 с. После этого установленный режим работы сохраняется и контроллер снова переходит в обычный режим работы.

- Отрегулировать горелку.

Проверка горелки на содержание CO2:

- Подключить анализатор уходящих газов к отверстию уходящего газа A на соединительном элементе котла Висман Витоденс 100.

- Ввести водогрейный котел в эксплуатацию и проверить герметичность. Проверить герметичность деталей газового тракта.

- Повернуть ручку настройки менее, чем на 2 с вправо до упора и затем снова перевести в правый диапазон регулировки. На дисплее появляется "SERV" и отображается температура котловой воды.

- Настроить максимальную тепловую мощность: Повернуть ручку настройки в правый диапазон регулировки. На дисплее появятся 5 полос, означающих максимальную тепловую мощность.

- Измерить содержание CO2 при максимальной тепловой мощности. Содержание CO2 должно находится в пределах 7,5 - 10,5 %.

- Настроить минимальную тепловую мощность котла Viessmann Vitodens 100-W: Повернуть ручку настройки в левый диапазон регулировки. На дисплее появится 1 полоса, означающая минимальную тепловую мощность.

- Измерить содержание CO2 при минимальной тепловой мощности. Содержание CO2 должно находится в пределах 7,5 - 10,5 %.

- Если содержание CO2 находится в указанном диапазоне, продолжить.

- Если содержание CO2 не находится в указанном диапазоне, следует проверить герметичность системы "воздух/продукты сгорания". Устранить обнаруженные причины негерметичности.

- Еще раз измерить содержание CO2 при максимальной и минимальной тепловой мощности. Если содержание CO2 все еще не находится в указанном диапазоне, то следует отрегулировать содержание CO2.

- Отрегулировать содержание CO2 Установить максимальную тепловую мощность.

- С помощью регулировочного болта B установить содержание CO2 для максимальной тепловой мощности на 9,0 %.

- Установить минимальную тепловую мощность.

- Отвинтить крышку C газовой регулирующей арматуры. С помощью расположенного под ней регулировочного болта установить содержание CO2 для минимальной тепловой мощности на 8,7 %.

- Снова привинтить крышку C.

- Вывести водогрейный котел из эксплуатации, демонтировать анализатор уходящих газов и закрыть отверстие уходящих газов A.

- Снова вернуть обе ручки настройки в исходное положение.

__________________________________________________________________________

__________________________________________________________________________

__________________________________________________________________________ __________________________________________________________________________

_______________________________________________________________________________

_______________________________________________________________________________

__________________________________________________________________________

ЭКСПЛУАТАЦИЯ И РЕМОНТ КОТЛОВ

Протерм Пантера     Протерм Скат     Протерм Медведь     Протерм Гепард     Эван
Аристон Эгис     Теплодар Купер     Атем Житомир     Нева Люкс     Ардерия     Нова
Термона     Иммергаз     Электролюкс     Конорд     Лемакс     Галан     Мора     Атон

_______________________________________________________________________________

Модели котлов    Советы по ремонту котлов    Коды ошибок    Сервисные инструкции

_______________________________________________________________________________

Монтаж и эксплуатация газовых котлов Бош 6000

Управление и обслуживание котлами Vaillant Turbotec / Atmotec

Обзор газовых котлов Житомир-3 Атем

Монтаж системы отопления частного дома

Котлы Данко, Росс и Dani - Ответы специалистов на вопросы пользователей

Рекомендации по монтажу настенных газовых котлов Навьен

Обзор твердотопливного котла Купер ОК-15 Теплодар

Неисправности и ошибки котлов Ферроли

Сборочные элементы, монтаж и подключение электрокотла Скат Protherm

Обзор отопительных котлов Дон КСТ-16

Ремонт и сервис котлов Вайлант - ответы экспертов

Обзор газового котла КСГ Очаг

Обзор отопительного котла Купер ОК-20 Теплодар

Комплектация и компоненты электрического котла Протерм Скат

Подключение и ввод в работу котла Будерус Логомакс U072

Ответы специалистов по неисправностям котлов Китурами

Советы мастеров по обслуживанию котлов Навьен

Обслуживание компонентов газового котла Navien Deluxe

Подключение котла Аристон Egis Plus 24 ff к рабочим системам

Navien

Будет ли котёл работать при отключении электричества или газа?

При отсутствии электричества котел автоматический отключится, при возобновлении подачи электроэнергии, котел возобновит работу. При отсутствии подачи газа, котел отключится и на дисплее отобразится ошибка «03». При возобновлении подачи газа следует перезапустить котёл вручную.

Возможно ли перенастроить работу газового настенного котла на сжиженный газ?

Для перевода котла с природного газа на работу на сжиженном газе, Вам понадобится заменить коллектор с форсунками. Переналадку котла необходимо, чтобы произвёл специально обученный сервисный мастер авторизованного сервис центра.

Как часто нужно проводить профилактику газового или дизельного котла?

Техническое обслуживание котлов на газообразном топливе должно проводиться не реже одного раза в год. Техническое обслуживание котлов на дизельном топливе должно проводиться не реже одного раза в полгода.

Как установить режим «Зима/Лето»?

Для того, чтобы самостоятельно запустить режим «Зима/Лето», Вам понадобится на пульте управления нажать на кнопку «Вне дома» (в левом нижнем углу с изображением квадратика со стрелкой, указывающей на душ). На дисплее появится символ в виде душа, который обозначает, что режим «Зима/Лето» установлен. После чего отопление отключится и котел продолжит работу в режиме подачи горячей воды. Для перевода котла в зимний режим, следует вновь нажать на кнопку «Вне дома».

9 вещей, которые нужно знать при переоборудовании газового котла

Перевод котла на природный газ может сэкономить много денег в долгосрочной перспективе, но это не правильный выбор для всех. Вот девять важных вопросов и вещей, которые вам нужно знать при рассмотрении вопроса о переводе вашего котла на газ:

  1. Что нужно для подачи природного газа в мой котел? Первое, что вам нужно сделать, это выяснить, есть ли поблизости трубопровод и на каком расстоянии вам придется проложить трубопровод за пределами вашего завода.Когда дело доходит до газопровода, особенно такого, который требует пересечения ручья или другого препятствия, необходимо провести экономический анализ.
  2. Если я не могу подвести к своему котлу природный газ, какие у меня варианты? Обратитесь к местному поставщику газа, чтобы узнать, стоит ли им прокладывать линию рядом с вашим заводом. Это скорее длительный процесс. Запуск трубопровода может занять месяцы или годы. Это может быть вариант доставки сжатого или сжиженного газа для работы вашего котла до тех пор, пока не будет установлено постоянное газоснабжение.
  3. Нужно ли мне менять систему управления? Инженерное исследование будет выполнено для моделирования того, как ваш котел будет вести себя с газом. В зависимости от типа котла, ваша система управления может нуждаться в модификации. Некоторые старые котлы требуют переоборудования и дополнительного оборудования. Система управления, вероятно, потребуется модернизировать или модернизировать в результате смены топлива и, вероятно, будет включать DCS и BMS, в зависимости от типа котла. Код NFPA 85 должен быть соблюден.
  4. Как это повлияет на работу моего котла? Инженерное исследование также поможет определить различия в работе.Вашему котлу может потребоваться немного другое время запуска с другим топливом. Масло имеет яркое яркое пламя, а газ - слегка прозрачное. Без масла также будет меньше выхлопных газов и будет нарушена теплопередача.
  5. Достаточно ли у меня места для переоборудования котла? Конверсия газа требует большого оборудования, на котором должны работать клапаны и салазки, которое может занимать много места. Это также определяется в ходе инженерного исследования после того, как физическая установка будет обследована в поисках подходящего места для размещения нового оборудования.
  6. Должен ли мой котел работать на обоих видах топлива? Это зависит от вашего контракта с поставщиком газа. Может быть время, когда газ дороже нефти, поэтому вы можете оставить возможность вернуться к нефти, если это необходимо. Это то, что необходимо решить на ранней стадии проекта, и его установка требует больших затрат. Может быть время, когда газ будет сокращен, что потребует альтернативного источника топлива. Подходящий вариант может быть определен на этапе заключения контракта с вашим поставщиком газа.
  7. Могу ли я продолжать сжигать твердое топливо вместе с газом? Возможно, вы захотите иметь возможность сжигать газ и твердое топливо (уголь, дрова и т. Д.). Это может быть определено в каждом конкретном случае и принято заранее, чтобы котел можно было правильно смоделировать. Могут потребоваться модификации систем управления и вашего котла.
  8. Как это повлияет на мои выбросы? Как правило, при сжигании газа сокращаются выбросы. Горючий газ больше повлияет на выбросы при запуске, чем когда ваш котел наберет полную нагрузку.Кроме того, при запуске трудно контролировать угарный газ. EPA требует более строгих требований к выбросам, которые могут определять тип топлива, которое вы используете.
  9. Какие изменения потребуются для достижения моих исходных рабочих условий? Могут потребоваться изменения в системе управления, а также в физическом котле. Инженерное исследование определит, сможет ли ваш котел выдержать преобразование и достичь исходных рабочих условий или, по крайней мере, приблизиться к нему. Исходя из исходных проектных условий, может потребоваться снижение мощности котла. Если котел изначально был спроектирован для сжигания мазута или угля, скорее всего, потребуется снижение мощности. Инженерное исследование определит для вас эту информацию.

Если у вас есть дополнительные вопросы по переоборудованию котла, свяжитесь с нами по адресу [email protected]

Практические рекомендации по переводу котлов на сжигание газа

Огромные запасы природного газа по сравнительно низким ценам и растущее нормативное давление, направленное на сокращение выбросов угольной генерации, делают природный газ предпочтительным сегодня топливом.Что происходит с существующими угольными электростанциями? Предпочтительное решение - «заправиться» природным газом.

Многие коммунальные предприятия воспользовались относительно дешевым природным газом, чтобы снизить нагрузку на окружающую среду и модернизировать свой портфель генерации электроэнергии одним из трех различных способов - заменить, восстановить или заправить топливом.

Обычный подход заключался в закрытии существующей угольной электростанции и «замене» ее новой высокоэффективной электростанцией с комбинированным циклом. Другой подход - «модернизировать» существующую угольную электростанцию.В типичном проекте по замене мощности угольный парогенератор выводится из эксплуатации, но остается паротурбинная часть электростанции. Заменяющий пар обеспечивают турбины внутреннего сгорания и парогенераторы с рекуперацией тепла (см. «Восстановление энергоснабжения Электроэнергетического комплекса Южной Миссисипи Дж. Т. Дадли, старшего» в августовском выпуске 2013 г.). Восстановление мощности должно стоить меньше, чем строительство новой электростанции с комбинированным циклом, но тепловой КПД также будет меньше. Третий вариант - «заправить» действующий завод природным газом.Преимуществами этого подхода являются очень низкие капитальные затраты по сравнению с двумя другими вариантами, минимальное влияние на существующую систему сжигания, быструю реализацию и предлагаемую гибкость топлива, поскольку вариант сжигания угля часто можно сохранить.

Заправка котла от сжигания угля или нефти до природного газа влияет на весь газовый тракт котла, от нагнетательных (FD) и вытяжных (ID) вентиляторов до стехиометрии горения и требований к воздуху для горения. На стороне пара изменения температуры, количества и состава продуктов сгорания влияют на скорости и поглощение тепла в секциях печи, перегревателя и экономайзера и, следовательно, на поток и температуру пара.Если в будущем вы планируете перейти на другой вид топлива в котле, первым шагом должно стать комплексное технико-экономическое обоснование, в котором будут оцениваться модификации газового и парового котла и влияние этих изменений на выбросы котла, теплопередачу, КПД котла, выработку пара и температуру перегрева. .

Современные газовые горелки способны полностью и чисто сжигать природный газ. Из-за отсутствия серы, атомарного азота и золы сжигание природного газа дает значительно меньше выбросов NO x , CO, соединений серы и твердых частиц, чем уголь или нефть.

Модификации энергетического котла

Энергетические котлы мощностью от 10 до 800 МВт обычно имеют несколько горелок, расположенных одним из двух способов: настенный или наклонный (также называемый угловым). При настенном отоплении несколько горелок расположены на нескольких уровнях, обычно на передней и задней стенках котла. Конструкция с наклонным пламенем имеет горелки, расположенные в каждом из четырех углов котла, часто на нескольких уровнях. Четыре горелки на каждом уровне предназначены для работы в унисон, создавая вихревую зону горения (обычно называемую «огненным шаром») в центре печи.Чтобы контролировать температуру перегрева, конфигурация с наклонным пламенем может наклонять горелки вверх и вниз в унисон, таким образом перемещая пламя вверх или вниз в печи.

Горелки настенные обычно круглые. Их можно вести с одной стены или размещать на противоположных стенах и размещать на одном или нескольких уровнях. Настенные горелки имеют встроенные регистры или заслонки для балансировки воздуха в каждой горелке и для изоляции горелок, которые не работают. Эти механизмы помогают гарантировать, что каждая горелка имеет расчетное соотношение топлива и воздуха в различных рабочих условиях.Существующие узлы горелок часто можно модифицировать для добавления природного газа без необходимости полной замены горелки, что обеспечивает возможность совместного сжигания с исходным топливом (уголь и / или нефть).

Во многих случаях существующие горелки могут быть модифицированы для использования в коллекторе горелок для природного газа с низким уровнем выбросов NO x . Такой подход позволяет повторно использовать существующие заслонки и приводы горелок, размеры воздушной коробки, монтажные пластины и конфигурацию горловины, что значительно снижает стоимость и время установки.Даже когда регистр необходимо заменить, детали, работающие под давлением, на передней стенке обычно не требуются для перевода угольной или масляной горелки на природный газ (Рисунок 1).

1. Переключатель нападающего. Low-NO x Модернизация газовой горелки, способная сжигать уголь, доступна, если способность совместного сжигания угля должна быть сохранена. Горелка, изображенная на фото, способна сжигать газ или угольную пыль. Типичное давление природного газа в горелке составляет от 12 до 15 фунтов на квадратный дюйм. Предоставлено: Combustion Components Associates

Правильное распределение воздуха и потока на входе в горелку и вокруг него также является ключевым фактором в любой системе горелки, способной достичь ожидаемой производительности. В типичном проекте преобразования топлива, чтобы обеспечить оптимизацию воздушного потока к каждой горелке, обычно выполняется модель воздушного потока в системе подачи воздуха для горения.

Горелки, работающие на природном газе x с низким уровнем выбросов NO, используют ступенчатое распределение топлива и воздуха для снижения пиковой температуры пламени. Увеличение перепада давления в горелке может уменьшить длину пламени горелки. Вентиляторы FD на большинстве угольных котлов имеют достаточную мощность для горелки, работающей на природном газе, даже при большей потере давления, хотя мощность вентилятора должна быть оценена во время технико-экономического обоснования.

Горелки, работающие на природном газе x с низким уровнем выбросов NO, имеют значительно больший диапазон изменения, чем угольные или масляные горелки. Горелки, работающие на природном газе, могут иметь диапазон изменения 10: 1, в то время как масляные горелки ограничены примерно 6: 1, а угольные горелки ограничены 3: 1.Это увеличивает гибкость сжигания котла и потребляет меньше топлива в режиме ожидания по сравнению с углем или маслом. Также можно уменьшить цикличность включения и выключения горелок при колебаниях нагрузки.

Горелки с наклонным пламенем работают иначе, чем настенные. В настенных котлах каждое пламя регулируется независимо, но горелки с тангенциальной топкой сконструированы таким образом, что каждый уровень из четырех горелок функционирует как одна горелка. В каждом углу имеются форсунки («ведра»), подающие в топку воздух для горения и топливо.Конструкция горелок с наклонным пламенем также позволяет сжигать уголь, нефть или газ с использованием встроенной горелки (рис. 2).

2. Просто добавьте газа. Модификации горелок с наклонным пламенем для сжигания природного газа являются обычным явлением и обычно требуют минимальной модификации существующих угловых ковшей. Существующие ковши для угля часто сохраняются без изменений. Предоставлено: Combustion Components Associates

Модификации газа и угля с низким содержанием NO x возможны за счет включения завихрителей генерации тока для стабилизации пламени активной зоны и повышения ступенчатости подачи топлива

Методы контроля выбросов

Заправка природным газом, скорее всего, потребует соблюдения предельных значений выбросов NO x . Сегодня на рынке доступно несколько технологий для контроля образования NO x в котлах, работающих на природном газе. Технологии с низким уровнем выбросов NO x включают в себя: горелки с низким уровнем выбросов NO x , перегревание (OFA), отделенный избыточный воздух (SOFA), неработающие горелки (BOOS), рециркуляция дымовых газов (FGR), селективный каталитический нейтрализатор (SCR), и некаталитическое восстановление (SNCR). В таблице 1 приведены возможности снижения NOx и стоимость каждого варианта.

Таблица 1.Сравнение технологий восстановления NO x в порядке убывания стоимости удаления NO x . Типичные неконтролируемые выбросы NO x из котла, работающего на природном газе, находятся в диапазоне от 0,12 до 0,3 фунта / миллион британских тепловых единиц в зависимости от типа котла и конструкции топки. Методы контроля, описанные в этой статье, могут быть многослойными для дальнейшего снижения выбросов NO x примерно до 0,04 фунта / миллион БТЕ. Источник: Combustion Components Associates

Горелки с низким выбросом NO x . Ступенчатая регулировка подачи топлива, ступенчатая подача воздуха, балансировка и управление соотношением воздух / топливо - все это методы, которые используют горелки с низким уровнем выбросов NO x . Правильное распределение потока воздуха и топлива между горелками имеет решающее значение для достижения желаемого снижения NO x .

Overfire Air. OFA - это технология восстановления NO x , при которой часть воздуха для горения удаляется из ветрозащитной камеры горелки и подается в печь через отверстия OFA, расположенные над горелками. Этот метод обеспечивает дополнительный уровень подачи воздуха в зону печи.За счет уменьшения соотношения воздух / топливо в горелке для работы на обогащенной смеси снижается образование термических NO x . Кроме того, когда отводимый воздух вводится над горелками, сгорание завершается, а оставшийся CO выгорает. OFA используется в многокорпусных установках с 1970-х годов. Системы OFA нынешнего поколения способны снизить выбросы NO x на 25% с минимальным воздействием на работу установки.

Отдельный Overfire Air. SOFA аналогичен OFA, за исключением того, что поток OFA отделяется от воздуха для горения горелки перед FGR.Затем OFA направляется к портам OFA без воздуха для горения, а весь FGR направляется в горелки. Обеспечение OFA без FGR способствует выгоранию CO на уровне OFA в печи, тем самым снижая CO и общее NO x . Разделение OFA увеличивает процент FGR, проходящего через горелку, без увеличения общего массового расхода FGR. Этот метод максимизирует преимущества FGR и OFA и обеспечивает общее сокращение выбросов примерно на 75% при сжигании природного газа.

Горелки не работают. Альтернативой выделенным портам OFA является метод настройки, известный как неработающие устройства записи (BOOS). BOOS выводит из строя одну горелку или ряд горелок, тем самым позволяя использовать эти горелки в качестве портов OFA. В результате оставшиеся рабочие горелки, расположенные ниже в печи, работают на обедненной смеси, а оставшийся воздух для горения подается через BOOS для полного сгорания. BOOS снижает КПД котла за счет увеличения избыточной потребности O 2 примерно на 1%.

Рециркуляция дымовых газов. FGR - это рециркуляция дымовых газов в поток воздуха для горения, идущий к горелке. FGR снижает термический NO x за счет увеличения удельной теплоты горючей смеси для снижения температуры пламени. Добавление FGR также снижает концентрацию O 2 , доступного в зоне горения, замедляя горение и уменьшая доступный кислород для реакции со свободным азотом. FGR увеличивает массовый расход через топку и обратный проход котла.Повышенная скорость увеличивает теплопередачу к пароперегревателю. В некоторых котлах, особенно тех, которые сконструированы только для угля, мощность циркуляции котла и мощность пароперегревателя будут даже более важны при высоких скоростях FGR.

Обработка после сжигания. Системы SNCR могут быть эффективными для снижения выбросов NO x при сжигании природного газа, но не было показано, что они снижают выбросы ниже примерно 0,05 фунта / миллион британских тепловых единиц. SNCR стоит рассмотреть, если блок уже внедрил или планирует внедрить SNCR для контроля выбросов NOx в угле или нефти.Однако, как правило, это не так рентабельно, как другие сопоставимые технологии с низким уровнем выбросов NOx. Если он уже установлен, необходимо повторно оценить расположение инжектора SNCR для сжигания природного газа.

SCR использует реагент мочевину, вводимый в систему дымовых газов перед катализатором. Чтобы катализатор мог преобразовать аммиак и NO x в N2, в дымовых газах должна быть достаточная температура. Когда дымовой газ, включая аммиак, проходит через катализатор, NO x и аммиак вступают в реакцию с образованием азота и воды.Доступны системы как на основе мочевины, так и на основе аммиака.

- Лоуренс Берри ([email protected]) - вице-президент по эксплуатации, а Натан Шиндлер ([email protected]) - менеджер по продукции по преобразованию топлива в Combustion Components Associates, глобальном поставщике топлива. конверсионные, печные и SCR технологии для снижения выбросов NO x , твердых частиц, несгоревшего углерода и CO.

Как котлы обеспечивают бесперебойную работу заводов и нефтеперерабатывающих заводов

Котлы - одна из самых основных систем нефтеперерабатывающего завода или завода.Они буквально части оборудования, которые поддерживают работу завода. Тем не менее, они являются одним из наименее обсуждаемых аспектов предприятий, поскольку обычно основное внимание уделяется количеству и качеству фактического выпуска продукции или стоимости поступающего топлива и сырья. В этой статье будут кратко рассмотрены некоторые из них. подробностей о том, что такое котлы, что вам нужно о них знать и как они поддерживают работу установок.

Что такое бойлер?

Котел - это часть оборудования, которая действует как закрытый сосуд для преобразования воды внутри в пар.Для этого химическая энергия от источника топлива, такого как нефть или газ, преобразуется в тепло путем сгорания. Затем тепло передается содержащейся в нем воде, тем самым повышая давление и, в конечном итоге, превращая жидкую форму в пар.

Котел должен быть спроектирован так, чтобы максимально возможное количество тепла от горения передавалось воде с использованием таких процессов, как излучение, теплопроводность и конвекция. Эффективность теплопередачи очень важна, так как сжигаемое топливо дает максимальные и наиболее рентабельные результаты.Кроме того, котел также должен быть спроектирован так, чтобы производить пар высокого качества, который может эффективно использоваться заводом.

Какую функцию выполняют котлы?

Теперь, когда мы обсудили, что такое котел, вам может быть интересно, зачем он нужен и что на самом деле растения делают с паром, который вырабатывается котлами. Он будет несколько отличаться в зависимости от установки, но по большей части пар, производимый котлами, будет выполнять одну из следующих функций:

  • Топливо - Часто пар используется для питания турбин для электрогенерирующего оборудования, нагнетателей и насосов.
  • Производство - Пар может также играть роль в фактическом производстве продукта путем стерилизации или для достижения температур обработки, необходимых для определенного аспекта производства.
  • Климат - Пар также может использоваться для питания систем отопления и кондиционирования воздуха. Это может быть сделано для личного комфорта рабочего, для поддержания надлежащей рабочей температуры оборудования или и того, и другого.

Какие типы котлов распространены?

Большинство промышленных котлов делятся на две большие категории типов котлов.Однако в этих типах имеется множество… определенных конструкций и возможностей. Модели котлов могут быть выбраны разными нефтеперерабатывающими заводами в зависимости от технологии и агрегатов, доступных при покупке котлов, бюджета, технического обслуживания, соображений эффективности завода и других факторов, специфичных для требований завода. Две основные категории котлов:

  • Пожарные котлы - Пожарные котлы используют систему труб, через которые проходит источник тепла или «огонь».Трубки окружены водой, и вода нагревается, поскольку в трубках также повышается температура. В конце концов пар выпускается для использования.
  • Водотрубные котлы - В отличие от жаротрубных котлов; водотрубный котел использует воду, а не тепло, которое содержится внутри системы соединенных между собой труб. Тепло перемещается по трубкам, нагревая воду внутри трубок и постепенно превращая ее в пар.

Дополнительные сведения о котле

Чтобы котел продолжал работать безопасно и эффективно, необходимо учитывать несколько дополнительных факторов.

  • Уровень воды - Очень важно тщательно поддерживать нормальный рабочий уровень воды (NOWL) котла. Если уровень воды упадет слишком низко, это может привести к выходу котла из строя.
  • Запуск - Запуск котла является одним из самых опасных этапов его работы и одним из наиболее частых случаев взрыва топки. При запуске котла важно соблюдать все инструкции производителя.
  • Останов - Для разных котлов существуют разные процедуры отключения, но в целом это также чувствительное время в рабочем цикле котла, и еще раз важно следовать рекомендованным инструкциям для конкретного котла.
  • Техническое обслуживание - Все котлы требуют периодического технического обслуживания и осмотра. Кроме того, с возрастом многие котлы начинают работать менее эффективно, и поэтому может потребоваться значительный капитальный ремонт, такой как модернизация или замена труб.

Будучи такой неотъемлемой частью работы нефтеперерабатывающего завода, необходимость в котлах, которые должны быть в надлежащем рабочем состоянии, является критическим аспектом безотказной работы завода. Регулярное плановое техническое обслуживание и плановый ремонт - это два профилактических способа избежать длительных или неожиданных простоев котлов.Регулярная проверка состояния котла посредством инспекций может значительно повысить безопасность котельной установки для ее операторов и установки в целом. Свяжитесь с STI Group, если вам требуется осмотр для определения прочности и безопасности одного из наиболее важных компонентов в вашей промышленной деятельности.

:

Зачем нужен испаритель? - Algas-SDI

Основы испарения

Ваш баллон или баллон для сжиженного нефтяного газа заполнен жидким пропаном, а ваше оборудование горит паром.Как это все работает?

Обзор

Сжиженный нефтяной газ (пропан, бутан, сжиженный нефтяной газ) транспортируется и хранится в виде жидкости под давлением. Чтобы ваше оборудование могло использовать пропан1 в вашем резервуаре для хранения (баллоне или резервуаре), он должен претерпеть фазовый переход (испарение) из жидкости в пар внутри баллона перед сгоранием вашим потребляющим оборудованием (барбекю, лучистым обогревателем. , котел, технологическая горелка и т. д.). Скорость естественного испарения в вашем аквариуме по существу зависит от двух факторов: 1) температуры окружающей среды; 2) размер и уровень заполнения бака («смоченная» площадь поверхности бака).У каждой единицы оборудования, потребляющего пропан, есть свои требования к количеству пара, необходимого для правильной работы.

Испарение требует энергии (тепла)

Пропан, как и вода, представляет собой «соединение» со своим собственным набором химических свойств. При атмосферном давлении вода, вещество, с которым мы все очень хорошо знакомы, кипит, то есть претерпевает фазовый переход из жидкости в пар - при 212 градусах Фаренгейта (100 градусов Цельсия). С другой стороны, пропан из-за его особых химических свойств кипит при -44 градуса по Фаренгейту (-42 градуса по Цельсию).Следовательно, пока ваш пропановый баллон хранится в зоне с температурой не менее -44 градусов по Фаренгейту (на уровне моря), пропан в вашем баллоне претерпевает изменение фазы, и давление будет достаточно большим, чтобы испускать по крайней мере некоторое давление пара.

Чтобы еще больше усложнить ситуацию, фазовый переход пропана, как и воды, включает в себя передачу энергии. Невозможно вскипятить воду без внешнего источника тепла, например, от горелки на плите. Кроме того, чем больше энергии приложено (чем горячее горелка), тем быстрее закипает ваша вода и тем быстрее она выбрасывается в атмосферу в виде пара.Точно так же с пропаном более высокая температура окружающей среды (выше -44 F) приводит к более высокой скорости испарения и большему давлению пара, что позволяет отводить больше пара с верхней части вашего цилиндра. Основываясь на этом обсуждении, должно быть достаточно очевидно, что температура окружающей среды имеет прямое влияние на способность вашего оборудования работать. Если вашему оборудованию требуется большее давление пара, чем может обеспечить естественное тепло окружающей среды, оно может отключиться (или просто обеспечить меньше тепла, чем вам нужно).

Свойства углеводородов

Кривые насыщенности

Размер резервуара и уровень заполнения - «смоченная» поверхность резервуара

Теперь, когда мы кратко обсудили прямое влияние температуры (энергии) на испарение, давайте теперь обратимся к влиянию размера резервуара и уровня заполнения. Продолжим аналогию с водой. Допустим, у вас есть две кастрюли с кипящей водой: одна на 2 литра, а другая - на 2 галлона. Горшок на 2 галлона будет выделять больше пара, чем горшок на 2 кварты, пока прикладываемое тепло поддерживается постоянным.То же самое и с пропаном - чем больше и полнее резервуар (чем больше у него «смоченная» поверхность), тем больше площадь поверхности теплопередачи и тем больше пара он будет выделять.

Эти два фактора, тепло и площадь теплопередачи (размер бака и уровень заполнения), напрямую влияют на естественную скорость испарения пропана в вашем баке. Должно быть довольно легко увидеть, что если вы полагаетесь исключительно на естественное испарение для работы своего оборудования, вы находитесь во власти этих двух факторов.

Скорость испарения сжиженного нефтяного газа из резервуаров для хранения

Предупреждающие знаки

Если вы когда-либо видели слой инея на вашем баллоне или баллоне с пропаном, вы воочию видели пределы естественного испарения. Изморозь на вашем резервуаре означает, что скорость передачи тепла в резервуар жидкому пропану меньше энергии, используемой для фактического преобразования жидкости в пар, что приводит к снижению давления, создавая эффект охлаждения. Этот эффект охлаждения постоянно снижает скорость испарения за счет образования изолирующего слоя инея на резервуаре, что дополнительно вызывает потерю давления пара.Это может иметь разрушительные последствия для вашей способности управлять своим оборудованием.

Если вы заметили, что ваше оборудование, потребляющее пропан, не выделяет столько тепла, сколько должно, вы также должны подозревать недостаточное естественное испарение - попросту говоря, давление пара, достигающего горелки, снизилось ниже того, которое требуется для оптимального тепловая мощность.
Увеличение испарения

Если скорость естественного испарения является функцией двух факторов - температуры окружающей среды и увлажненной поверхности резервуара - как обсуждалось выше, возникает вопрос: как увеличить скорость естественного испарения.К сожалению, вы не можете контролировать внешнюю температуру, так что же вам остается? Смачиваемая поверхность. Проще говоря, чтобы увеличить площадь смачиваемой поверхности, вы можете либо 1) увеличить размер резервуара (или добавить больше резервуаров), либо 2) убедиться, что ваш резервуар всегда «полон». К сожалению, с этими решениями связано множество проблем:

  • При температурах, близких к точке насыщения, соответствующей нулевому давлению, никакое дополнительное количество смоченной поверхности не поможет.Поможет только испаритель.
  • Высокая стоимость дополнительных резервуаров для хранения для достижения большей испарительной способности.
  • Более высокие затраты связаны с более частыми заправками для поддержания достаточного количества увлажненной поверхности в резервуаре.
  • Стоимость земельного участка необходима для установки дополнительных накопительных емкостей.
  • Кодексы или законы
  • могут ограничивать емкость хранилища в определенных областях.

По сути, хотя естественное испарение часто подходит для бытовых и легких коммерческих применений, оно обычно неадекватно для коммерческих и промышленных нужд.Для более крупного оборудования, потребляющего сжиженный нефтяной газ, часто требуется больше пара, чем может обеспечить естественное испарение.

Альтернативное решение

Альтернативным решением естественного испарения является добавление искусственного тепла с помощью испарителя.

Что такое испаритель?

  • A Испаритель - это, по сути, бойлер, который не создает давления.
  • СНГ входит в испаритель в виде жидкости и выходит в виде газа.
  • Испарители являются неотъемлемым компонентом различных систем сжиженного нефтяного газа и пропана и подходят для любого количества применений.
  • Испарители не создают дополнительного давления, но обеспечивают защиту от воздействия холода, которое вызывает обледенение и потерю давления.

Основываясь на приведенной выше информации, использование испарителя дает несколько ключевых преимуществ:

  • Розничные продавцы пропана получают выгоду от того, что они могут производить менее частые заправки больших объемов.
  • Использование испарителя исключает повторную конденсацию пара в линиях подачи, которая может создать опасную ситуацию.
  • Устраняет «замерзание» резервуара, которое приводит к производственным потерям или задержкам.
  • Испарители
  • позволяют использовать 100% сжиженного нефтяного газа в резервуаре / баллоне, снижая частоту доставки и общие затраты.
  • Устраняет скопление тяжелых остатков в резервуарах.
  • Обеспечивает постоянную подачу пара при температуре до -40 градусов Цельсия.
  • Исключает перегонку сжиженного нефтяного газа при испарении смесей пропана и бутана.
  • Позволяет значительно увеличить емкость вашей системы без добавления дополнительных резервуаров.

Для получения дополнительной информации о полной линейке испарителей Algas-SDI щелкните здесь.

1. Хотя это обсуждение относится исключительно к «пропану», важно отметить, что смеси LPG обычно представляют собой комбинацию как пропана, так и бутана и широко варьируются в зависимости от региона, источника и других применений. Бутан, обладающий собственным набором химических свойств, требует более высокой температуры для поддержания того же давления (кипит примерно при 17 F по сравнению с -44 F для пропана), и, следовательно, при смешивании с пропаном снижает скорость естественного испарения и давление внутри контейнер.

Справочник по испарителям сжиженного нефтяного газа / пропана

Пропан продолжает набирать популярность в качестве источника топлива благодаря обильным запасам, низкой стоимости и экологичности по сравнению с другими видами топлива. Эти преимущества в дополнение к простоте использования сделали пропан желательным топливом для отопления домов, сельскохозяйственных приложений, а также основным и резервным топливом для промышленных тепловых процессов и выработки электроэнергии, особенно в удаленных местах, где отсутствует доступ к трубопроводам природного газа.

Внедрение пропанового топлива для любого из этих приложений требует специального понимания конструкции системы сжиженного нефтяного газа, которая учитывает природу самого испарения, которое присуще использованию сжиженного нефтяного газа, а также множество связанных с ним переменных, включая скорость кипения сжиженного нефтяного газа, температуру окружающей среды хранения, размер и уровень заполнения используемых резервуаров для хранения сжиженного нефтяного газа, давление в резервуарах для хранения, уровень расхода топлива поддерживаемого оборудования, потенциальные проблемы безопасности, количество отказов (и необходимое резервирование) и многое другое.

Естественное испарение

При стандартных давлении и температуре пропан существует как газообразное топливо. Однако для эффективного хранения и обращения с пропаном его сжижают под умеренным давлением, чтобы получить LPG (сжиженный нефтяной газ), форма которого в 250 раз уменьшена по сравнению с его естественным состоянием. В этой форме сжиженный нефтяной газ можно легко и экономично транспортировать и хранить в виде жидкости под давлением в резервуарах для хранения и баллонах.

Для того, чтобы ваше оборудование (котел, технологическая горелка, нагреватель) потребляло сжиженный нефтяной газ, жидкость должна сначала быть возвращена в газообразное состояние посредством процесса, называемого испарением, или `` выкипания '' (когда сжиженный нефтяной газ выкипает / превращается в пар.)

Хорошая новость заключается в том, что при температуре кипения -42 ° C (-44 ° F) пропан естественным образом испаряется при температуре окружающей среды. Другими словами, простого выпуска пропана из находящегося под давлением контейнера для хранения часто бывает достаточно, чтобы произошло естественное испарение и образовался поток паров пропана, обычно достаточный для жилых и легких коммерческих применений.

Так зачем использовать испаритель?

Для непрерывной стабильной работы вашего приложения количество газа, которое ваше оборудование забирает из резервуара для хранения, должно соответствовать скорости испарения.Однако, поскольку естественное испарение зависит как от температуры окружающей среды, так и от размера резервуара для хранения (а также от уровня заполнения резервуара), эффективность естественного испарения имеет свои пределы.

Более высокая температура окружающей среды (т.е. что-либо выше -42 ° C) приведет к более высокой скорости испарения вместе с более высоким давлением пара. Аналогичным образом, больший и полный резервуар для хранения (с большей площадью «смачиваемой» поверхности) будет предлагать, соответственно, большую испарительную способность.

С другой стороны, в случае более низких температур окружающей среды или меньшего или менее полного резервуара для хранения могут отсутствовать давление пара и емкость.Например, когда температура пропановой жидкости опускается ниже точки кипения, испарение может замедлиться или даже полностью прекратиться. Более того, по мере того, как пропан выходит из емкости для хранения, давление внутри емкости соответственно падает. Когда давление в резервуаре падает, оставшаяся жидкость в резервуаре охлаждается.

Если температура жидкости внутри емкости упадет ниже точки росы окружающего воздуха, в нижней части емкости для хранения начнет образовываться иней, который поднимется до уровня жидкости.Если ваш резервуар для хранения пропана постоянно замерзает, это хороший показатель, что ваш резервуар просто недостаточно велик для нагрузки парообразования, которая на него возлагается.

Каждая единица оборудования, потребляющего пропан, предъявляет свои требования к количеству пара, необходимому для правильной работы. Например, для более тяжелых коммерческих и промышленных применений, которые обычно требуют более крупного и требовательного оборудования, потребляющего сжиженный нефтяной газ, естественного испарения часто недостаточно. Он просто не может обеспечить количество пара, требуемое для этих более надежных приложений.

Если ваше оборудование не достигает необходимого давления пара, оно может выделять меньше тепла, чем требуется для вашего приложения, или - что еще более опасно - полностью прекращать работу.

В некоторых случаях простое переключение на емкость для хранения большего размера может обеспечить дополнительную испарительную способность, необходимую вашему оборудованию. Но для более требовательных приложений или в тех случаях, когда более крупный сосуд просто не подходит, добавление испарителя для «искусственного» увеличения испарения является надежным решением.

Испарители предназначены для приема больших объемов сжиженного нефтяного газа и преобразования его в испаренный газ с постоянной скоростью и давлением - от сотен галлонов в час до тысяч галлонов в час. Количество тепла, которое передается в сжиженный нефтяной газ, регулирует скорость испарения, и правильный испаритель обеспечивает постоянную подачу испаренного газа по мере необходимости.

Выбор испарителя

Испарители используются для выполнения двух различных функций:

1.Для производства паров пропана с большей скоростью, чем в резервуаре для хранения пропана.

2. Производство синтетического природного газа (SNG) в качестве прямой замены природного газа (NG).

Ниже мы поможем вам понять, какие типы испарителей доступны, их возможности и для каких приложений каждый тип лучше всего подходит.

Для всех типов испарителей пропана, описанных здесь, требуются регуляторы 1-й ступени непосредственно после испарителя (ов) для снижения давления пара от давления в баллоне до давления, которое может быть пропущено через систему трубопроводов.Также обратите внимание: давление пара на выходе из испарителя такое же, как давление жидкости, поступающей из резервуара для хранения.

Типы испарителей

Испаритель с прямым нагревом: Испарители с прямым нагревом - это самый простой тип испарителя, который используется для производства прямых паров пропана. Испарители с прямым нагревом состоят из вертикального резервуара под давлением, соответствующего стандарту ASME, который напрямую нагревается газовой горелкой в ​​нижней части устройства. Горелка использует небольшую часть пара из самого сосуда для выработки тепла для испарения.

Применения: Испарители с прямым нагревом предназначены для работы в приложениях с «низким рабочим циклом», таких как:

- Отопление табачных помещений, курятников, зерносушилок, котлов и т. Д.

- Экземпляры, в которых есть единственная потребность, которая будет выполняться несколько дней подряд, но не непрерывно в течение нескольких месяцев.

Вместимость / диапазон: От прибл. 4,5 млн БТЕ / час. до прибл. 91 MMBTU / час.


Испарители с водяной баней:
Испаритель с водяной баней использует изолированную «ванну» или корпус, содержащий несколько трубок, через которые направляется поток пропана.Ванна заполнена теплоносителем (HTS), который нагревается горелкой на одном конце установки. HTS циркулирует вокруг этих трубок с помощью небольшого циркуляционного насоса, чтобы тепло равномерно распределялось внутри ванны. Пропан входит в трубки в виде жидкости и поглощает тепло из «ванны» вокруг трубок.

По мере того, как пропан забирает тепло, он превращается из жидкости в пар. Скорость, с которой это происходит, зависит от скорости потока пропана, поступающего в ванну, и количества вводимого тепла.Все эти функции контролируются программируемым логическим контроллером (ПЛК), расположенным в шкафу управления агрегата. Функции безопасности обеспечивают надлежащее функционирование системы, а давление и температура на входе и выходе контролируются ПЛК.

Функция испарителя заключается в том, чтобы поддерживать температуру ванны в определенном диапазоне температур, чтобы при необходимости она продолжала производить пар.

Применения: Испарители с водяной баней предназначены для «непрерывного режима», в том числе:

- Пенсионные центры, гостиницы, исправительные учреждения или любое учреждение с множественными потребностями.

- Производство пара для поддержки различных типов требований, возникающих в случайное время.

Производительность / Диапазон: Испарители с водяной баней производительностью от прибл. 15 MMBTU / час. до более 500 MMBTU / час.

Ниже приведены два примера систем с двойной водяной баней, используемых для работы с первичным паром. Эта двойная система обеспечивает избыточную защиту для работы - если один испаритель выходит из строя, то его заменяет второй. Это типичное устройство, при котором испаритель является единственным средством обслуживания пара или находится в удаленном месте.


Электрический испаритель:

Этот тип испарителя использует электричество для производства тепла, которое передается жидкому пропану для производства паров пропана. Электрические испарители имеют электрическую классификацию, которая позволяет устанавливать их непосредственно рядом с резервуаром для хранения пропана. Это полезно в ситуациях, когда пространство для установки ограничено. Следует отметить, что для работы этих испарителей требуется трехфазное питание.

Области применения: Электрические испарители используются практически везде, где могут использоваться испарители с прямым огнем. Решение об использовании электрического испарителя обычно обусловлено нехваткой места. Электрические испарители классифицируются как Class 1 Div 1, что позволяет устанавливать их непосредственно рядом с резервуаром для хранения пропана. В условиях ограниченного пространства электрический вапорайзер часто может работать там, где устройство прямого нагрева не подходит.

Емкость / диапазон : 2.От 28 MMBTU / ч до 36,60 MMBTU / ч

Ниже приведен пример электрического испарителя, установленного на салазках, который будет использоваться для установки аварийного генератора.

Испаритель пара:

Этот тип испарителя использует имеющийся на объекте пар, горячую воду или другой высокотемпературный газ в качестве источника тепла для испарения жидкого пропана. (На большом предприятии, использующем пар для своих технологических процессов, обычно имеется избыток пара.)

За счет использования пара из специального котла или насыщенного технологического пара испарители обеспечивают эффективную передачу тепла и точный контроль температуры. Обеспечивая постоянное давление и сгорание, паровые испарители обеспечивают непрерывную и надежную подачу газа - и бесперебойную работу.

Области применения: Паровые испарители обычно используются в коммерческих и промышленных целях, которые поддерживают постоянную избыточную подачу чистого, сухого пара и обладают способностью потреблять количество конденсата, производимого испарителем во время использования.Эти требования обычно ограничивают их использование более крупными объектами, которые могут обеспечить выход конденсата парового испарителя. Эти устройства имеют очень малую площадь основания, что дает им большую гибкость в отношении того, где они могут быть установлены, и вполне могут быть реализованы без необходимости расширения существующих помещений.

Вместимость / Диапазон: От прибл. От 18 MMBTU / час до более 270 MMBTU / час.

Испарители синтетического природного газа (SNG)

В испарителях

SNG дополнительно используется воздушный смеситель, совмещенный со стандартным испарителем.Смеситель объединяет воздух с впускным пропаном, чтобы снизить его содержание в БТЕ до уровня природного газа. Таким образом, производимый комбинированный «пропан-воздух» или синтетический природный газ (SNG) позволит оборудованию, использующему SNG, работать так же, как и с природным газом.

Испаритель SNG обеспечивает плавный переход от природного газа к смешанному пропану.

Области применения: Типичные области применения включают объекты, работающие на природном газе, такие как:

- Производственные предприятия

- Университеты / колледжи

- Больницы

Типы смесителей: Существует (2) типа смесителей, которые используются для производства SNG.

Смеситель Вентури - Смеситель типа Вентури смешивает газ с наружным воздухом для получения СПГ до прим. 15 фунтов на кв. Дюйм. давления, идущего в вашу систему. (Любое давление выше 15 фунтов на квадратный дюйм требует системы сжатого воздуха для достижения надлежащей газо-воздушной смеси.)

Производительность / диапазон : 14 - 250 MMBTU / hr


Смеситель POM
- Смеситель второго типа, часто называемый смесителем POM (поршневой смеситель), использует смеситель с поршневым или поршневым смесительным клапаном для получения правильной газо-воздушной смеси при более высоких давлениях. .

Производительность / диапазон : 15 - 500+ MMBTU / hr

Все системы SNG должны иметь жидкостный насос для подачи в систему жидкого пропана в определенном диапазоне давления. Это требование для получения правильной смеси газов с воздухом. (Размер насосов должен соответствовать мощности испарителя.)

Описанные выше испарители

с прямым нагревом, водяной баней и электрические испарители являются стандартными конфигурациями для систем SNG, и используемый испаритель будет зависеть от области применения системы SNG.

Системы

SNG обычно используются в качестве резервных систем, работающих на природном газе, и необходимы только для периодического использования. Однако некоторые установки, которые рассчитывают получать природный газ в будущие годы, могут выбрать установку временной системы SNG, которая должна будет работать в качестве основного источника топлива в течение длительного периода времени, который может растянуться на годы.

Существуют также электрические системы SNG, которые предназначены для небольших нагрузок и могут быть установлены в очень ограниченном пространстве.Это следует учитывать для аварийных приложений, таких как генераторы, которые обычно работают на природном газе, в случаях, когда природный газ может быть отключен. Эти системы меньшего размера имеют мощность от прибл. От 5 MMBTU / час до 28 MMBTU / час. и имеют выходное давление от 5 до 12 фунтов на квадратный дюйм.

Чем мы можем помочь?

Выбор правильного испарителя для вашего приложения имеет важное значение для обеспечения непрерывной оптимальной работы вашего оборудования. Если вам нужен лучший в своем классе испаритель из нашего стандартного запаса или испаритель, изготовленный по индивидуальному заказу для специального применения и особых температурных требований, мы готовы помочь!

Свяжитесь с TransTech Energy сегодня по любым связанным вопросам, которые могут у вас возникнуть, или для обсуждения ваших потребностей в испарителе по телефону: 1-888-206-4563

БЕСПЛАТНОЕ руководство по выбору испарителя


Загрузите бесплатное руководство по выбору испарителя сейчас, чтобы получить:
  • Обзор типов испарителей
  • Типичные области применения для каждого типа испарителя
  • Типичное значение MMBTU / час для каждого типа испарителя - для упрощения сравнения производительности / диапазона испарителя
  • Подробнее...
Отправить запрос

623170529-Burnham Boiler 623170529 Комплект для преобразования жидкого пропана в природный газ

В настоящее время в оформлении доступно только количество 0. Вы уже добавили максимально доступное количество.

Пожалуйста, нажмите кнопку «Купить сейчас» ниже, чтобы купить эти 0, прежде чем они исчезнут.

В настоящее время в расчёте доступно только количество 0.Вы уже добавили максимально доступное количество.

Пожалуйста, нажмите кнопку «Купить сейчас» ниже, чтобы купить эти 0, прежде чем они исчезнут.

В настоящее время в расчёте доступно только количество 0. В вашей корзине уже есть 0.

Чтобы приобрести еще один по беззаводской цене, нажмите кнопку «Купить сейчас» под

Вы уже добавили в корзину количество этого продукта, равное 0, которое у нас есть при оформлении этого товара.

Если вы хотите купить больше 0, у вас есть возможность сделать покупку из нашего стандартного инвентаря. У нас есть 0 штук по обычной цене 0,00 долл. США за штуку.

Если вы хотите продолжить, вы можете сделать это, используя ссылку «Купить акции по стандартной цене» ниже, или закрыть это всплывающее окно, чтобы купить до 0 количества этого товара по отпускной цене.

В настоящее время у нас есть 0 доступных для распродажи этого товара по цене 0 долларов США.00 / каждый.

Если вы хотите купить больше 0, у вас есть возможность приобрести остаток из нашего стандартного инвентаря. У нас есть 0 штук по обычной цене 0,00 долл. США за штуку.

Если вы хотите продолжить, нажмите расположенную ниже кнопку «Купить стандартные акции и акции с распродажей». Это действие добавит 0 единиц, которые у нас есть в оформлении по 0,00 долл. США / каждая, и единицы (-ы) по 0,00 долл. США / каждая в вашу корзину для оформления заказа.

Если вам нужны только 0 единиц по отпускным ценам, нажмите кнопку «Купить только на таможенную очистку» ниже, и мы автоматически заполним поле количества для количества 0 по отпускной цене.

В настоящее время у нас есть 0 доступных по цене распродажи. Вы уже добавили в корзину 0.Вы можете добавить еще одно количество в корзину из раздела оформления. Чтобы добавить дополнительное количество в корзину, нажмите кнопку ниже.

Если вы хотите купить больше 0, у вас есть возможность приобрести остаток из нашего стандартного инвентаря. У нас есть 0 штук по обычной цене 0,00 долл. США за штуку.

Если вы хотите продолжить, вы можете сделать это с помощью кнопки «Купить инвентарь по обычной цене» ниже или закрыть это всплывающее окно и ввести дополнительное количество, которое вы хотите купить этого предмета по отпускной цене.

Альфа Лаваль - Технология котлов Альфа Лаваль Ольборг предлагает более легкий путь к созданию двигателя на СПГ

Альфа Лаваль не является производителем двигателей, но, тем не менее, играет ключевую роль в переходе к созданию двигателей, работающих на СПГ. Технологии и опыт Альфа Лаваль - особенно в области котлов - позволяют морским судам иметь дело с отходящим газом (BOG), что является критически важным шагом при переходе на СПГ.Двухтопливные котлы, установки для сжигания газа (ГПА) Альфа Лаваль и услуги составляют полный портфель решений для обеспечения безопасности BOG.

СПГ находится на подъеме благодаря своей роли в сокращении выбросов и относительной экономичности по сравнению с сегодняшним топливом с низким содержанием серы. «Заказчиков привлекают двигательные установки на СПГ по разным причинам, и они рассматриваются для многих типов судов, помимо танкеров для перевозки СПГ», - говорит Маркус Тауриайнен, менеджер по продажам выхлопных систем и систем сгорания в Альфа Лаваль.

Для того, чтобы использовать СПГ в качестве топлива, суда должны иметь возможность работать с отпарным газом (BOG), испаренным газом, который может повышать давление в резервуаре. Альфа Лаваль хорошо известна своим управлением BOG на танкерах СПГ, где установка для сжигания газа (GCU) Альфа Лаваль безопасно сжигает BOG в соответствии с Международным кодексом газа в качестве груза (IGC). Когда дело доходит до использования СПГ в качестве двигателя в соответствии с Международным кодексом газа в качестве топлива (IGF), Альфа Лаваль также управляет BOG с двухтопливными котлами Альфа Лаваль Ольборг - и склоняет чашу весов в пользу СПГ для гораздо большего числа судов. .

Двухтопливный котел Alfa Laval Aalborg OL

Компактный и простой способ управления отходящим газом

Когда топливный бак СПГ встроен в резервуар, давление, создаваемое BOG, должно поддерживаться на уровне, исключающем вентиляцию в атмосферу через предохранительный клапан. Повторное сжижение газа возможно, но выполнение этого на борту слишком сложное и дорогое для большинства судов. Аналогичным образом, сжигание газа во вспомогательных двигателях или генераторных установках требует повышения давления, что требует избыточной дорогостоящей компрессорной линии.

«На некоторых судах вы можете использовать резервуар типа C, чтобы давление увеличивалось», - говорит Тауриайнен. «Но что нужно большинству судов, так это безопасное решение для сжигания газа при низком давлении. Это может быть ГПА на танкерах СПГ, но лучшим и наиболее экономичным решением для судов, использующих СПГ в качестве топлива, обычно является двухтопливный котел ».

Котел, предназначенный либо для производства пара, либо для нагрева масла или воды, - это оборудование, которое в любом случае необходимо судам. Поскольку двухтопливный котел Aalborg может работать на СПГ, он может взять на себя дополнительную функцию безопасности, связанную с управлением BOG.«Котлы - это компактный, простой и очень доступный способ обращения с отходящим газом», - говорит Тауриайнен. «Как бы странно это ни звучало, но наши двухтопливные котлы в Ольборге использовались в качестве двигателя для двигателей на СПГ во многих, многих проектах»

Более продуманная подготовка к проверке резервуаров для СПГ

Котлы

Aalborg, как и GCU, имеют еще одно преимущество, когда речь идет об управлении BOG. Каждый пятый год, когда судно входит в сухой док для проверки, необходимо сделать среду резервуара безопасной путем замены СПГ инертным газом.Во время этого процесса двухтопливные котлы Aalborg способны сжигать смесь инертного газа и СПГ.

«Сам по себе инертный газ не горит, поэтому смесь, полученная в процессе инертизации, не может подаваться в двигатель или генераторную установку», - говорит Тауриайнен. «Однако его можно подавать на двухтопливный котел Ольборга. Таким образом, котел предлагает экономичное и экономичное решение этой повторяющейся проблемы, которая в противном случае должна быть решена путем посещения берегового терминала для утилизации отходов до и после постановки в сухой док ».

Век опыта в области котлов - и многое другое

Принимая во внимание важность котельной техники для общего уравнения СПГ, опыт и ресурсы Альфа Лаваль дают важные гарантии судовладельцам и операторам.Альфа Лаваль поставляет, оптимизирует и обслуживает котлы в течение 100 лет и на сегодняшний день продала более 100 двухтопливных котельных Aalborg. Этот опыт сочетается с ноу-хау BOG от GCU, а также с научно-исследовательскими работами в испытательном и учебном центре Альфа Лаваль в Ольборге, Дания, на территории площадью 1350 м2 со специальным крылом для решений по газу и сжиганию.

«Наши двухтопливные решения Aalborg разработаны с учетом отпарного газа и основаны на нашем опыте работы с GCU», - говорит Тауриайнен.«Котел эффективно использует СПГ для отопления, но, управляя отходящим газом и делая возможным движение СПГ, он также дает гораздо большую экономию. ГПА или бойлер, пар или теплоноситель - у нас есть решение, позволяющее обеспечить движение СПГ на судах любого размера и типа ».

Полная поддержка там, где это наиболее важно

Поскольку каждый аспект управления BOG связан с безопасностью, в игру вступают также сильные стороны организации. Альфа Лаваль, как поставщик комплексного оборудования для судостроения, обеспечивает не только собственное проектирование и производство, но и уверенность в своих силах благодаря вводу в эксплуатацию и хорошо налаженной глобальной сервисной сети.

«Быстрое реагирование имеет решающее значение для приложений безопасности», - говорит Тауриайнен. «Мы потратили десятилетия на создание наших котельных, и в подавляющем большинстве случаев мы можем встретить суда в их следующем порту. В случае возникновения чрезвычайной ситуации у нас также есть инженеры по техническому обслуживанию, которых можно отправить в море ».

Фактически, сервисный опыт Альфа Лаваль ближе, чем когда-либо, благодаря растущему спектру цифровых услуг. Все решения Альфа Лаваль BOG используют Alfa Laval Touch Control, решение нового поколения для управления с простым в использовании интерфейсом с сенсорным экраном.Alfa Laval Touch Control не только предоставляет бригадам общие средства управления для всего оборудования, связанного с BOG, но и предлагает платформу для обслуживания и оптимизации на основе данных.

«Сегодня заказчики хотят немедленных решений для перехода на двигательную установку, работающую на СПГ», - говорит Тауриайнен. «Они найдут их в Альфа Лаваль. Но со временем мы также будем поддерживать клиентов, чтобы они могли добиться большей экономии и спокойствия в течение всего срока службы своего решения ».

Чтобы узнать больше о двухтопливных котлах Альфа Лаваль Ольборг и ГПА Альфа Лаваль, а также о подходе Альфа Лаваль к работе с СПГ, посетите сайт www.alfalaval.com/marine.

Примечания редактора

Об Альфа Лаваль

Альфа Лаваль - ведущий мировой поставщик специализированных продуктов и инженерных решений, основанных на ее ключевых технологиях теплопередачи, разделения и обработки жидкостей.

Оборудование, системы и услуги компании предназначены для оказания помощи клиентам в оптимизации производительности их процессов. Решения помогают им нагревать, охлаждать, разделять и транспортировать продукты в отраслях, производящих продукты питания и напитки, химические и нефтехимические продукты, фармацевтические препараты, крахмал, сахар и этанол.

Продукция Альфа Лаваль также используется на электростанциях, на борту судов, при разведке нефти и газа, в машиностроении, в горнодобывающей промышленности и для очистки сточных вод, а также для создания комфортного климата и холодоснабжения.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
