Процесс строительства русской теплушки Подгородникова И.С.

Русская печь «Теплушка» Подгородникова И.С. четвертого поколения.

Поступило нам как то предложение от заказчика , построить большую Русскую печь «Теплушку», чтобы он мог готовить в ней, печь хлеба, сушить травы, грибы и ягоды в значительных масштабах и в течении длительного времени после её протопки. Обязательно должна быть большая лежанка, так как человек большой, и еще одно пожелание, чтобы грелась она полностью снизу и до верху и отапливала помещение. Печь планировалась под дальнейшую отделку, штукатурку и частичную вставку изразцов.

Изучили мы опыт не без известного печника Александра Бацулина по строительству теплушек различного поколения. Подумали, по проектировали, внесли свои изменения.

И представляем Вашему вниманию фотоотчет о кладке теплушки четвертого поколения.

Материалы для кладки печи:
Красный кирпич Витебский цех№1- 1350 шт.
Кирпич огнеупорный ШБ-8 –250 шт.
Кирпич огнеупорный ШБ-6 –100 шт.
Плита огнеупорная ШБ-94 – 3 шт.
Плиты свода русской печи (Вольфсхойер Тонверке ГмбХ & Ko.)

Раствор для кладки огнеупоров НКМ.Вольфсхойер Тонверке ГмбХ & Ko.

Схема движения газов в печи Теплушка.

a: Топливник печи.
b: Хайло из топливника в горнило (варочную камеру).
c: Каналы из варочной камеры в отопительную камеру.
d: Столбики, поддерживающие под печи.
e: Под печи.
f: Устье печи.
g: Задвижка дымосборника.
h: Задвижка газового тракта из нижней камеры.
i: Поддувальная дверка и зольник.
J: Труба печи.
Красные стрелки – газовый поток при топке через топливник.
Оранжевые стрелки – газовый поток при топке по-русски.
Синяя стрелка – входящий воздух.

Основной топливник русской печи конструкции Подгородникова находится в одном из углов печи, оттуда дымовые газы (ДГ) направляются под свод, который нагревают. Далее, через отверстия по краям пода ДГ уходят в нижнюю, отопительную камеру. Дымовая труба печи начинается с самого низа камеры – в результате нижний пояс печи хорошо нагревается, а суммарная эффективность печи улучшается. Печь можно топить и как обычную русскую печь, сжигая дрова на поду в горниле. Это полезно  если нет необходимости в отоплении помещения, а требуется приготовить пищу или испечь хлеб. При топке “по-русски” поддувальная и топочная дверки должны быть закрыты, задвижка (h) закрыта, а задвижка дымосборника (g) открыта.



1. Первые ряды внешней кладки печи. Устанавливаем прочистные дверки и поддувало. Размер печи в плане 6 на 8 кирпичей или 1,53 на 2,08 м.



2. Сформировали две подвертки переточного канала,  построили стенки топливника и внутренние опорные теплонакопительные перегородки.



3. Сложили топливник, отделив его от внешней кладки с помощью базальтового картона. Установили топочную дверку с использованием уголков из нержавеющей стали, прикрепленных к дверце стальными заклепками.



4. Футеруем стенки нижней отопительной камеры (внутреннее шамотное ядро) отделено от внешней кладки печи, везде  прокладываем базальтовый картон.



5. Настилаем первый ряд  пода печи.



6. Шесток печи настелен красным кирпичом только из эстетических соображений.



7.  Настелен под печи, второй ряд. Перекрыта топка и уложен разряженный колосник.  По бокам оставлены газосливы для прохода дымовых газов в нижнюю отопительную камеру.



8. Топливник, вид изнутри.



9.  Закончили класть под печи, шесток и топливник, не футеруем только переточной канал, по причине отсутствия в нем высоких температур. Примеряем плиты свода по месту для того чтобы определить ширину перекрытия газосливов.



10. Перекрыли газосливы, получили опорные площадки для установки сводов. Постепенно поднимаем наружные стенки.



11.Закончили арочки, внутренняя лучковая, а наружная циркульная с выпуском вперед, она останется кирпичной после оштукатуривания печи.



12. Делаем футеровку верхней камеры. В зазор между футеровкой и наружной стенкой прокладываем базальтовый картон.



13. Вовнутрь верхней камеры устанавливаем сборные своды немецкой фирмы Вольфсхойер Тонверке ГмбХ & Ko.



14. Возвели заднюю стенку, получилось вот такое немаленькое горнило.



15. Поверх свода печи для повышения теплоемкости сделана засыпка из песка.



16. Перекрываем лежанку двумя рядами кирпича по стальным уголкам.



17. В дымовую камеру под задвижку устанавливаем самоварник из латуни сделанный мастерами по индивидуальным размерам.



18. Процесс установки самоварника.



19. Продолжаем поднимать дымосборник и устанавливаем в нем две задвижки.



20. После дымосборника  и установки задвижек поднимаем боров для сбора дымовых газов и перемещения их в дымовую трубу.



21. Перекрыли боров и устанавливаем керамическую гильзу трубы. Используем для печи керамический модульный дымоход немецкой фирмы Шидель . Диаметр трубы 250 мм.



22. Печь сложена, на лежанку дополнительно уложили плиты из талькомагнезита  толщиной 60мм.

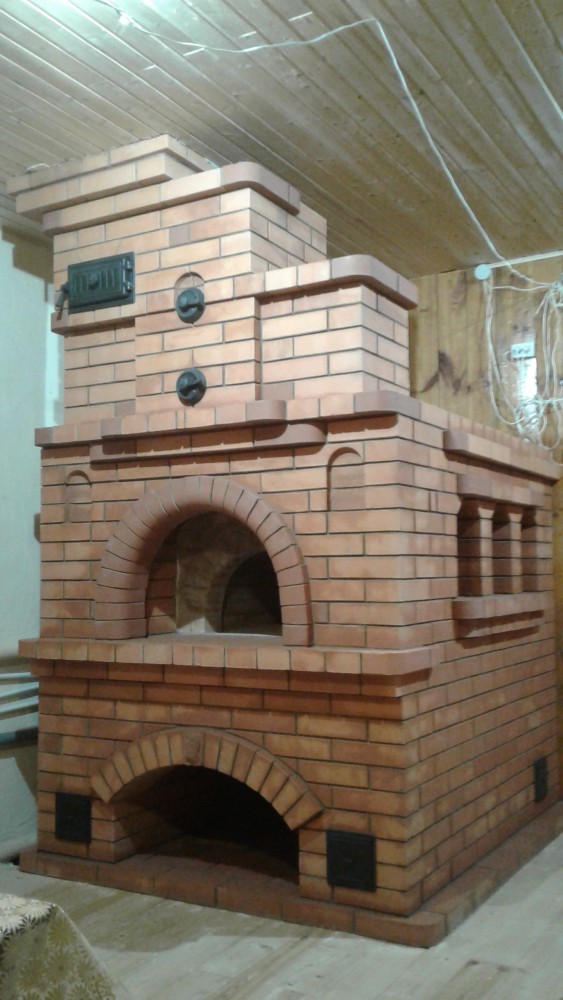

23. Вот такая получилась печь, топим ее потихоньку.  Скоро ей предстоит отделка.



24 . Вот так печь будет выглядеть в интерьере после отделки.

Готовая печь

Русская печь экономка, удачная модель от Подгородникова

При всем уважении к народным умельцам необходимо отметить, что традиционная Русская печь, которая обогрела не одно поколение во время самых лютых морозов, имеет-таки свои недостатки. Они заключаются в том, что конструкция слишком массивна и не может быть установлена в небольших помещениях.

Устройство дымохода позволяет теплому воздуху перемещаться по каналам, постепенно поднимаясь вверх. В итоге нижняя часть печи остается холодной. Учитывая то, что теплопроводность воздуха низкая, нетрудно догадаться, что в комнате тепло будет сконцентрировано преимущественно в верхней части.

Так как современные условия не исключили печное отопление, а в некоторых случаях владельцы желают заиметь настоящую печь у себя дома, несмотря на наличие средств для более эффективного топления, то пришлось исправлять недостатки и позаботиться об уменьшении размеров конструкции.

Печка в доме

Особенности модели Подгородникова

Основная идея автора модернизированной конструкции, которая еще известна под названием «русская печь теплушка», заключается в том, чтобы нижнюю часть печи, традиционно считающуюся холодной, выполнить в виде части дымохода. Эта часть названа нижней камерой. Дым в нее может попасть через небольшие отверстия в поду.

Топить печь подгородникова можно двумя способами:

  1. Первый заключается в том, что растапливается огонь в большой топке – горниле, этот способ считается традиционным, поскольку его использовали в Русских печах. Перед тем, как приготовить пищу, необходимо было протопить печь, собрать угли и уж только потом ставить на под чугунки с кашей или супом. До сих пор этот способ имеет название «по-русски».
  2. Второй способ реализуется в закрытой топке с колосником, эта топка сверху накрыта варочной плитой с двумя конфорками. Отличительная особенность модели заключается в том, что роль полки перед горнилом играет плита.

Система газоотвода продумана таким образом, что вне зависимости от того, какую топку пришлось протапливать, теплый воздух попадает в нижнюю камеру, прогревая корпус печи, а если печь отапливается от большой топки, то плита тоже будет нагреваться. Эта особенность позволяет экономить топливо и получить на выходе высокое значение КПД. Русская печь экономка может использоваться зимой для отопления или летом для приготовления пищи. Причем в летнем режиме заслонка перекрывает путь в нижнюю камеру и дым из топки поступает сразу в дымоход.

Популярный проект печи

Строительство

Русская печь экономка не является самым простым устройством, однако вполне доступна для строительства своими руками. Качественная порядовка с описанием каждого шага позволит даже начинающему мастеру без особых проблем выполнить все работы. Трудность заключается в том, чтобы понять, как работает печь, особенности устройства, назначение каждого узла. Печь 4-го поколения Подгородникова осложнена только тем, что на пути прохождения газов появляется камера с нижним подогревом. В остальных отношениях принципиальная схема соответствует классике. В составе узловых элементов выделяют малую топку, большую топку, зольник, колосники, прочистные дверцы, варочную плиту, свод кары, под.

Схему порядовки нетрудно найти в доступном виде. Существуют готовые проекты, в которых описаны все подготовительные этапы, произведены расчеты, финансовые затраты. Необходимо отметить, что существует несколько вариантов строительства теплушки. Они имеют незначительные отличия, но разукомплектовывать проект нельзя, так как схемы не являются взаимозаменяемыми.

Порядовая кладка печки Подгородникова

  • Ряд 1 является основанием будущей печи. Облицовочным кирпичом достаточно обложить только внешний периметр. Внутреннюю часть можно заполнить половинками или более мелкими осколками красного кирпича.
  • Ряд 2. Внешние стенки выполняются с обязательной перевязкой. Можно наблюдать появление каналов нижней камеры. Образованный проем будет использован для установки дверцы поддувала.
  • Ряд 3-4. Так как проект был создан на основе богатого опыта автора, то все конструктивные особенности обусловлены определенной теорией. Не всегда эту теорию уместно предоставлять в проекте. Так, по определенным причинам некоторые углы в канале нижней камеры делаются скругленными. Отделяется зона, которая будет выступать зольником.
  • Ряд 5-7. Начинается подготовка к перекрытию канала. В ряду 7 он уже перекрыт.
  • Ряд 8. Наклон стенки выполняется путем стесывания граней у кирпичей, расположенных над поддувалом. Устанавливается колосник. Важно учитывать температурное расширение металла, поэтому следует между решеткой и кладкой оставить небольшой зазор.
  • 9 ряд. В задней части топливника кирпичи тоже имеют стесанные грани. Эта процедура выполняется для того, чтобы топливо после загрузки распределялось на решетке колосника. Устанавливаются дверцы.
  • Ряд 10-12. Перекрывается водогрейная коробка, и начинают формироваться стенки варочной камеры, образуется большая топка.
  • Ряд 13-16. Варочная камера имеет характерный свод. Он выполнен из кирпича, уложенного на ребро. Наклон внутрь обеспечивают небольшие кирпичные клинья.
  • Ряд 17. Завершается строительство свода. Для более удобной работы перед формированием свода можно установить опалубку. Если ее не получится удалить после завершения работ, то она благополучно сгорит при первой же растопке.

Формирование дымохода не требует комментариев, поэтому данные шаги не станем описывать.

Используемые материалы

Упрощение конструкции русской печки не влияет на требования к материалам, которые будут использоваться в строительстве. Внешняя облицовка и тело корпуса выполняется из огнеупорного кирпича. Лишь поверхность соприкосновения с открытым огнем простилается базальтовым картоном. Если есть возможность обрабатывать кирпич, делая распилы в продольном направлении, то лучше использовать шамотный кирпич. Температура в нижней камере хоть и достаточно высокая, но не требует применения особых жаропрочных материалов.

Удачные кирпичные постройки

Печная кладка, независимо от модели устройства, производится на раствор, состоящий из глины и песка. Дозировка зависит от жирности глины. Чтобы ее определить без специальных приборов, потребуется воспользоваться народными премудростями. Мы их не станем приводить, так как сегодня в продаже имеется множество вариантов готовых смесей, предназначенных для печных работ. Там уже учтены все пропорции и добавлены композиционные материалы, улучшающие адгезию и прочность полученного раствора.

Прочный фундамент будет образован только с помощью бетонного раствора. Допускается использовать наполнение в виде камня, бетонных блоков, кирпича. Щебень засыпается только в виде подушки на дно котлована.

Не стоит забывать и про металлические изделия, которые следует приобрести заранее, чтобы не останавливать процесс строительства. Это дверцы для топки, колосники, задвижки и вьюшки, варочная плита. Если стал выбор между стальными и чугунными конструкциями, то следует выбирать чугунные, так как они повысят эффективность отбора тепла и передачи его стенкам печи.

Особенности эксплуатации

Если печь экономка будет работать в надлежащем режиме, то это обеспечит ее длительный ресурс и эффективное выполнение основной задачи.

Печь не предназначена для одновременной работы обоих топок. Дверца неиспользуемой топки должна быть закрыта. Нельзя допускать скопления золы, лучше принять за правило чистить зольник перед каждой растопкой.

Чтобы приготовить пищу не требуется ждать полного сгорания дров, но и сразу после растопки приступать не следует. Нужно подождать, пока печь прогреется, обычно на это уходит около 10 минут. Еще одно правило, которое касается всех печей, заключается в периодической проверке состояния кладки на предмет отсутствия трещин и щелей. При выполнении этих рекомендаций печь Подгородникова обеспечит качественное отопление небольшого дома.

Изобретатель и конструктор бытовых печей Подгородников И.

С. (1888 -1958)

27.03.2011

В последние 10 - 15 лет большое распространение получили печи с бесканальной конвективной системой, так называемые колпаковые печи. На мой взгляд, это произошло в первую очередь, потому, что такие системы обладают очень гибкой архитектурой и открывают большие возможности для построения печей различной конфигурации. С появлением интернет форумов на печную тематику начались (непрекращающиеся и до сих пор) споры о том какая конвективная система для кирпичных печей предпочтительнее. Таким образом, тема колпаковых печей еще больше стала набирать обороты. Основоположником этого направления был известный металлург Владимир Ефимович Грум-Гржимайло (1864—1928), а продолжателем его дела стал его ученик Подгородников И. С, разработавший довольно много конструкций, а также концепций печей, которые широко применяются и сейчас.

Таким образом, несмотря на то, имя Подгородникова было у всех на слуху, и что было издано много книг с его чертежами и проектами печей, о жизни изобретателя было практически ничего не известно, не было даже его фотографии. В связи с этим при подготовке выставки "Салон каминов 2007" было решено найти его дочь - А. И. Подгородникову, которая занималась издательством его книг. Лично для меня это было важно еще и потому, что свое знакомство с печным делом я начал как раз с книги И.С. Подгородникова. Биография, представленная здесь написана ей, фотографии также из ее личного архива. Надо заметить, что она очень обрадовалась тогда тому, что дело ее отца не забыто, и всей душой переживала за печное дело в нашей стране. Алла Иосифовна Подгородникова скончалась 31.07.2009

Биография

Подгородников И.С., 1940 г.

Реальное училище, Могилев, 1900 г.

Перед уходом на Украину 1919 гг.

Помощь соседям в постройке печи, 1953 г.

Последние годы жизни.

Подгородникова Алла Иосифовна
14.11.1924 - 31.07.2009



Изобретатель И. С. Подгородников (Подгородник) – автор и основоположник серии двухколпаковых бытовых печей родился в городе Могилеве в Белоруссии в семье столяра 21 сентября 1886 г. Окончил там реальное училище, а затем учился в Технологическом институте в Петербурге. Закончив его, в предреволюционные годы поступил работать на Путиловский судостроительный завод как инженер-теплотехник. Первая мировая война и затем революция резко изменили работу завода и жизнь его работников.

Проанализировав обстановку, и поняв, что делать ему здесь больше нечего Подгородников в 1919 г. отправился на Украину, чтобы может быть добраться до Крыма, а оттуда на пароходе попасть в Европу, где могли бы пригодиться его знания. Дорога оказалась трудной, приходилось подрабатывать пастухом, лесорубом, печником. В Новгородской губернии он нанялся к богатому мужику убирать урожай. Прошлое казалось обрезанным, Россия убита и вряд ли встанет на ноги, а значит его жизнь, хорошего знающего инженера лишается смысла. Зачем оставаться в стране, которая не ценит своих людей? Около Елизаветграда его остановил красноармейский патруль, заподозрив в нем деникинского шпиона.

Только случайно он не погиб, один из патрульных, что постарше просто вывел его на дорогу и отпустил. Не веря своему освобождению, он направился уже не в Крым, а к Елизаветграду, где жили его белорусские знакомые. Там встретил свою будущую жену, а через некоторое время после свадьбы молодожены вернулись в Белоруссию, в Шклов.

Там И. С. Подгородников устроился работать теплотехником на бумажную фабрику. Столкнувшись сначала в своих скитаниях, а потом и в быту с неважной работой кирпичных отопительных печей, которые плохо прогревались, быстро остывали, и не прогревали низа помещения он, наблюдательный и склонный к анализу человек, стал думать об их усовершенствовании. И с 1926 г. вплотную занялся усовершенствованием печей. Своими наблюдениями и сомнениями И. С. делиться с проф. В. Е. Грум-Гржимайло, выдающимся инженером- металлургом, автором гидравлической теории движения газов. Ведет с ним переписку, строит в Шклове его печи, и ездит в Москву. В 1928 г. Подгородников получает приглашение перейти на работу в Московский проектный институт «Стальпроект» с предоставлением квартиры в доме сотрудников института.

Основной работой И.С. было проектирование металлургических печей, а свободное время он вместе с В. Е. Грум-Гржимайло посвящал разработке, усовершенствованию и кладке комнатных печей. В основу была положена одноколпаковая печь В. Е. Грум-Гржимайло (впоследствии оказавшаяся нежизненной). Недостатки учитывались, конструкции менялись, но принцип оставался одноколпаковым. После смерти В. Е. Грум-Гржимайло в конце 1928 г. Подгородников продолжал заниматься металлургическими печами, а бытовые конструировал в нерабочее время дома. О том, насколько интересовала его эта деятельность, говорит тот факт, что на выделенном их семье дачном участке было построено несколько экспериментальных печей, в сарае и на улице. Поиски, раздумья и исследования привели его к мысли о необходимости делать печи не с одним, а с двумя колпаками. Как оказалось впоследствии, это была революция в конструировании отопительных печей.

Так 1950-55 гг. в г. Семипалатинске по инициативе председателя Горплана Лурье почти во всех общественных зданиях (школах, больницах, детсадах и т. д.) отопительные печи были заменены новыми, двухколпаковыми. Причем они имели герметичные дверки и металлические кожухи. Результат экономии топлива был потрясающий, расходы на печное отопление значительно сократились.

Одной из целей изобретателя было усовершенствование широко распространенной русской печи. Такие попытки предпринимались и ранее, но оказались безуспешными. Только применение теории вольного движения газов позволило решить задачу, и в 1929-30 г. была создана русская печь, прогревающаяся от пола до потолка, названная «Крестьянская Теплушка», и завоевавшая огромное признание в народе.

В конце войны, в командировке по восстановлению металлургических печей в Запорожье, он тяжело заболел, а после ее окончания перешел на работу в Академию Коммунального Хозяйства им. Памфилова К. Ю. Здесь в качестве старшего научного сотрудника 1946-48 г.г. принимал участие в исследованиях сборных печей, а также занимался работой по созданию рациональной отопительной печи длительного горения на твердом топливе, результатом которых стало появление кафельной печи АКХ-9, поставленной на массовое производство на заводе КЗПСМ в Катуаре.

Собрав материалы исследований, Подгородников в 1950 г. защищает в АКХ кандидатскую диссертацию на тему «Конструирование отопительных печей и связанный с ними тепловой режим помещения», итог 24-х летней работы автора. Исследование печей проводились с помощью гидравлических моделей, методом, предложенным акад. М. В. Кирпичевым. Результаты подтвердили правильность теоретических предпосылок при проектировании печей на основании теории вольного движения газов. Показателен также последний абзац диссертации: "Своей работой я укрепил национальное начало в конструкции бытовых печей, развил и углубил новый принцип, вложенный проф. В. Е. Грум-Гржимайло в конструкцию комнатной печи – вольное движение газов, основоположником которого является М. В. Ломоносов".

К сожалению не все идеи были доведены до реальных конструкций, не был написан задуманный им учебник по печному делу. 17 января 1958 И. С. Подгородников скончался. Кроме ряда модификаций русской печи «Теплушка» в жизнь вошли печи другого назначения – отопительные (двухъярусный колпак), отопительно-варочные (ИП-1, ИП-2), кухонный очаг колпаковый, печь длительного горения. Лучшей проверкой рациональности конструкций были сотни писем (в первых изданиях своих книг он указывал адрес), получаемых им от печников и граждан, построивших эти печи в разных районах СССР. Это были выражения благодарности, просьбы выслать чертежи, вопросы по кладке.

При жизни автора было издано несколько книг с чертежами печей и их описанием. Было получено 19 авторских свидетельств на печи различных конструкций, хотя в 1940-е годы Госкомтехника отклонила заявку Подгородникова И. С. на изобретение «Двухэтажного колпака», противопоставив похожую печь, опубликованную в 1939 г. Причины этого объяснены в его диссертации. К сожалению, замечательные печи, разработанные автором, так и не вошли ни в один из альбомов рекомендуемых к строительству печей Госстроя СССР, кроме одной из моделей Теплушки (она имела Госстроевскую индексацию ПР-4500Н). Официальными органы воспринимали его как кустаря – одиночку.

После его смерти изданием книг занималась его дочь - Подгородникова Алла Иосифовна. Некоторые мотивы из жизни автора использовал его сын Михаил Иосифович в своей книге «Коридор» (М. Советский писатель 1990), посвященной жизни старого московского дома в одном из арбатских переулков.

А. И. Подгородникова «О характере отца».

Отец был интересным человеком, его контактность привлекала всех, с кем он был знаком. Очень наблюдательный, отзывчивый, он умел анализировать, выделяя главное. Неравнодушие, желание улучшить, ликвидировать недостатки всегда приводило его к помощи другим людям. Так, во время эвакуации в г. Орске Оренбургской области, в местной пекарне хлеб выпекался сырой, непропеченный. Отец предложил свою помощь в наладке печи. В результате появился хорошо выпеченный вкусный хлеб. А он в награду получил мешок проса, который надо было еще ободрать до пшена.

У соседки по даче перед войной арестовали мужа - осталась она одна с двумя детьми в продуваемой щитовой даче. Отец помог ей утеплить дом, и специально для нее разработал печь длительного горения. Позже этой печью заинтересовались на Катуаровском заводе. В Москве, в сыром повале флигеля переделав существующую печь удалось превратить холодное, почти не пригодное для жилья помещение, в теплое и уютное, совершенно изменив быт жильцов.

Вспоминается еще такой случай. Тяжелый военный 1942 год. Весна. Южноуральский городок Орск, где мы жили, оказался во власти половодья. Разлились реки Орь и Урал. Орск погибал - саманные домишки расползались, люди тонули. Наш сосед, мужчина лет шестидесяти, живший в более высоком, чем у нас доме оплакивал свою судьбу, сидя на крыше. На что же было надеяться нам. Перебравшись на соседский чердак, отец стал собирать всякие плавсредства - бочки, бревна и связывать плот для спасения людей. К счастью городские власти на лодках вовремя успели снять нас с крыши.

Так действовал отец, и это осталось хорошим уроком для нас на всю жизнь. В трудные времена нельзя терять волю и упорство, необходимо действовать.

Библиография

  1. Подгородников И. С. Печи домашнего обихода системы проф. В. Е. Грум-Гржимайло. М, 1929
  2. Теплушка-1. Русская печь системы проф. В. Е. Грум-Гржимайло и инж. Подгородникова М, 1936
  3. Подгородников И.С. «Русская печь «Теплушка-2», М., Минкоммунхоз РСФСР,1946
  4. Подгородников И.С. Русские печи «Теплушка-2» и «Теплушка-4» 158 с., М., Минкоммунхоз РСФСР, 1956
  5. Подгородников И.С. Русские печи «Теплушка-2» и «Теплушка-4» 2-е изд., 154 с., М., Минкоммунхоз РСФСР, 1957
  6. Подгородников И. С. Бытовые печи (Теплушка, типа «голландки», «шведки», кухонный очаг) 3-е изд., 223 с., М., Изд. Минкоммунхоз РСФСР, 1960
  7. Подгородников И.С. Бытовые печи двухколпаковые 4-е изд. перераб. и доп. 160 с.М., «Колос», 1992
  8. Подгородников И.С. Как сложить печь 5-е изд. перераб. и доп.190 с. М., Новая Волна, 1998
  9. Подгородников И.С. Печь всему голова 6-е изд. перераб. и доп. 190 с. Новая Волна, 2001
  10. Подгородникова А. Колпаковый очаг, «Сельское строительство», №9, с.50-52 1989
  11. Подгородникова А. Печь «Двухъярусный колпак», «Сельское строительство», с.50-52 №10, 1989
  12. Подгородникова А. Усовершенствованная русская печь «Теплушка», «Сельское строительство», №12, с.46-47, 1989
  13. Подгородникова А. Устройство печи «Теплушка 15» и обращение с ней «Сельское строительство», №1, с. 50-52, 1990
  14. Подгородникова А. «Теплушка 15» размером 154х141 см, «Сельское строительство», №2, с. 50-52, 1990
  15. Подгородникова А. Устройство печи «Теплушка 2» и обращение с ней, «Сельское строительство», №4, с.50-53, 1990
  16. Подгородникова А. Устройство печи «Теплушка 4» и обращение с ней, «Сельское строительство», №5, с.46-49 1990
  17. Подгородникова А. Устройство печи «Теплушка 4» размером 154х141 см. системы инж. Подгородникова, «Сельское строительство», №7, с.30-34, 1990
  18. Подгородникова А. Устройство печи «Теплушка 9» и обращения с ней, «Сельское строительство», №8, с.33-35, 1990
  19. Подгородников И. С. Печи длительного горения, «Сельское строительство», №1, с.32-34, 1992
  20. Подгородников И. С. Печь для бани (разработка в 1932г.), «Сельское строительство», №1, с.34, 1992

Принцип работы бесканальных (колпаковых) печей.

Ниже приведен текст стенда (посвещенного И. С. Подгородникову) с выставки "Салон Каминов 2007". Приводимые описания движения газов в колпаках (полостях) печей сильно упрощены и соответствуют простейшему (бытовому) уровню. В действительности движение газов в полостях печей значительно сложнее, главным образом потому, что наряду с архимедовыми силами значительное (зачастую основное) влияние на движение газов оказывает их скорость (кинетическая энергия). Подробнее о движении газов в полостях печей можно прочитать в книге Ю. М. Хошева "Дачные бани и печи" в разделе 5.7.

Рис. 1. Движение газов в колпаке.

Любая печь состоит из топливника, конвективной системы и дымовой трубы. Задача топливника – полностью сжечь топливо, а конвективная система (КС) служит для поглощения выделившейся в процессе горения теплоты. Дымовая труба нужна для удаления продуктов горения. Одна из классификаций печей предусматривает их деление по типу конвективной системы. Причем существуют два больших класса - печи с канальными и бесканальными (или колпаковыми) КС. Понимание принципа работы канальных КС не вызывает затруднения, и вытекает из названия. Горячие газы, вышедшие из топливника последовательно протаскиваются по дымооборотам системы (вертикальным и/или горизонтальным), передавая стенкам печи тепло.

Работа бесканальных КС основана на т. н. вольном движении газов. (Этот термин ввел М. В. Ломоносов, при исследовании движения воздуха в шахтах рудников.) Основная идея очень проста (Рис. 1) – струйка горячего газа в окружении холодного, как более легкая поднимается, а струйка холодного газа в окружении горячего опускается. Очень наглядно это можно увидеть, если пустить дым от папиросы в перевернутый вверх дном стакан. Дым будет подниматься вверх, а достигнув дна, станет охлаждаясь опускаться вдоль стенок стакана. Характерно, что хотя в системе нет никаких каналов, дым омывает все возможные внутренние поверхности. Другим замечательным свойством колпаков является то, что холодный газ не может продуть нагретый колпак. В канальных системах газы любой температуры протягиваются через все дымообороты. Т. е. колпаковые печи как бы имеют автоматическую газовую задвижку, и менее чувствительны к неаккуратной эксплуатации. И, наконец, колпаковые печи обладают очень небольшим газовым сопротивлением, что позволяет делать печи с невысокими трубами.

Двухколпаковые печи

Рис. 2. Двухколпаковая печь.

Печи, построенные по одноколпаковой схеме, предложенной В. Е. Грум–Гржимайло, обладали рядом недостатков – верх печи прогревался сильнее, т. к. наиболее горячие газы скапливались под перекрышей колпака. Кроме того, печь зарастала сажей потому что, из небольшого по размеру топливника недогоревшие газы выпускались в колпак, где сразу эффективно охлаждались. Этих недостатков лишены двухколпаковые печи, сконструированные И.С Подгородниковым. На Рис. 2 показана схема такой печи. Она разделена по горизонтали на две камеры - колпака. Нижний колпак является продолжением топливника и обеспечивает догорание газовой смеси (им поглощается около 80 % тепла), а верхний аккумулирует оставшееся тепло. В результате хорошо прогревается низ печи, и сажа практически не образуется. Синими стрелками на Рис.2 показано движение холодного воздуха в протопленной печи, возникающее при несвоевременном закрытии задвижки. Видно, что этот воздух охлаждает лишь небольшую часть печи, не затрагивая основную часть колпаков.


Устройство русских печей и их эволюция

На Рис. 3 показана обыкновенная русская печь, которую клали повсеместно, как в простых избах под штукатурку, так и в господских домах под облицовку изразцами. Кладку печи обычно выполняли целиком из красного печного кирпича. Печь достаточна проста по устройству, но очень функциональна – позволяет готовить пищу в течение длительного времени, выпекать хлеб (на 1 кв. м. пода за раз можно выпечь около 20 кг хлеба), сушить грибы и ягоды, вялить и коптить продукты, распаривать древесину и пр. Тем не менее, как отопительный прибор она имеет существенный недостаток – печь прогревается только выше пода. Нижняя часть печи – т. н. опечье (у некоторых печей оно деревянное) служит для хранения хозяйственного инвентаря. В итоге низ помещении, пол плохо прогреваются, стены внизу отсыревают. Чтобы этого избежать, часто к русскими печами присоединяют металлическую печь – буржуйку, но это достаточно неудобно и пожароопасно.

Рис. 3. Схема Русской печи.

Следующим этапом в развитии русских печей явилось прибавление к печи отдельной топки. Появилась т. н. русская печь с подтопком. Обычно эта топка располагается под шестком, а сам шесток перекрыт варочной плитой. Горячие газы из подтопка направляются в дымообороты, расположенные по одной или нескольким стенкам печи. Фактически, такая печь представляет собой две печи, объединенные в один массив. В результате ситуация с отоплением улучшилась. Но теперь, если требовалось приготовить пищу в горниле, приходилось топить и горнило и подтопок. При топке одного только подтопка горнило не нагревалось, точно также и при топке горнила, низ печи оставался холодным. Это представляло значительные неудобства.

Улучшенная русская печь Крестьянская Теплушка

Попыток усовершенствования русской печи было множество. В 1927 году Наркомзем СССР даже объявил конкурс на улучшенную русскую печь. Первые призовые места заняли печь, разработанная во Всесоюзном теплотехническом институте им. Дзержинского, а также печь конструкции Грум-Гржимайло и Подгородникова, которая послужила прототипом печи "Крестьянская Теплушка". Существенное ее достоинство в том, что одновременно с прогревом варочной камеры нагревается и нижняя часть печи.

Рис. 4. Разрезы печи Теплушка.

Печь построена по бесканальной схеме. Внешне она почти не отличается от обыкновенной русской, за исключением того, что в одном из углов расположен топливник. Разрезы печи показаны на Рис. 4. Она представляет собой камеру - колпак, ограниченную сверху сводом, а снизу дном печи. Этот колпак разделен подом на верхнюю варочную камеру (горнило) и нижнюю отопительную камеру. Под печи опирается на отдельно стоящие кирпичные столбики. Со дна отопительной камеры начинается труба, проходящая через шесток и снабженная печной задвижкой. Также как и русская печь, Теплушка имеет устье, перетрубье – дымосборник над устьем и вентиляционную задвижку. Выше задвижек две трубы сведены в одну. Кроме того, имеется топливник, расположенный в одном из углов печи.

При топке печи устье печи закрыто заслонкой. Вентиляционная задвижка тоже закрыта. Дрова сжигаются в топливнике, на колоснике. Горячие газы из топливника направляются под свод, омывают его и через отверстия, расположенные по периметру пода, попадают в нижнюю отопительную камеру. Остывая, газы опускаются ко дну печи, откуда отсасываются дымовой трубой. Печь можно также топить и как обычную русскую. Это целесообразно делать в теплое время года, когда, например, планируется выпечка хлеба. В этом случае через устье можно любоваться открытым огнем. При топке по-русски печную задвижку закрывают, а вентиляционную открывают. Дрова сжигают на поду.

Таким образом, сохраняя все достоинства русских печей, Теплушка имеет в 2.5 раза большую поверхность нагрева, быстрее вытапливается, т. к. топливник снабжен колосником, прогревает низ помещения. Кроме того, варочная камера Теплушки остывает медленнее, чем у русской печи, потому что под также подогревается и снизу. При регулярной двухчасовой топке раз в сутки температура в горниле не падает ниже 90 град, что позволяет готовить пищу в течение длительного времени после топки. Без преувеличения можно сказать, что на сегодняшний день Теплушка – лучшая печь для сельского быта.

Отзывы

В первых изданиях книг автор указывал свой домашний адрес, приходили сотни писем с благодарностями, просьбами выслать чертежи и пр. Приведем два из них.

Бухгалтер Брагин Е. Г. 62-х летнего возраста из совхоза им. Энгельса Пензенского округа, построивший у себя Теплушку, в письме от 20 апреля 1930 г. пишет: «Дровами топим при закрытой дверке три с половиной месяца – с 12 декабря по 1 апреля. Израсходовано всего дров 3 куб. м. тогда как в других помещениях такого же размера и в таком же доме при наличии обыкновенной русской печи и голландки израсходовано дров по 8 куб. м. И в результате в моей квартире было всегда равное одинаковое тепло, а у моих соседей на полу чуть не замерзала вода. В моей квартире пол всегда был теплый, ходить по нему босыми ногами доставляло удовольствие, как летом. Мое заключение: печь во всех отношениях удобна и не дорогая; сбережет топлива наполовину, что составит большие миллионы для нашего Союза. Необходимо, не откладывая в долгий ящик, в порядке постановления правительства, сразу построить во всех крестьянских домах Союза такие печи, хотя бы пришлось идти на помощь крестьянам, выдавая им ссуды, а беднякам безвозвратно, для чего выпустить государственный заем «Крестьянская теплушка». Медлить нельзя. Топливный кризис все увеличивается».

Отрывок из акта от 12 июня 1945 г. комиссии Академии коммунального хозяйства и Управления по делам архитектуры при С. М. РСФСР, обследовавшей работу «Теплушки». Марфа Ивановна Пугачева сообщила: «Печь Подгородникова она построила в 1929 г. И та прекрасно у нее работала до 1939 г. Затем деревенский печник убедил ее заменить русскую печь Подгородникова (1.3 на 1.7 м.) на более компактную шведку. Построенная шведка эта ее не устраивала ни по величине теплоотдачи, ни по пищеварительным своим свойствам, поэтому в 1944 г. Она ее сломала и поставила русскую печь с плитой в шестке, конструкции местного печника, что она вынуждена была сделать ввиду смерти печника, сложившего ей печь т. Подгородникова и ввиду отсутствия у нее чертежей «Теплушки».

В настоящее время ей ясно видно, что лучшей печью была печь Подгородникова – ее топили не только дровами, но и антрацитом. Топили всегда только раз в сутки; в доме было тепло: она приписывала это теплым конструкциям стен; теперь видит, что дело было в печи. Шведку приходилось топить два раза в сутки. Управление задвижками было очень простое; летом часто она топила печь как обычную русскую, т. е. огонь разводила прямо на поду печи, а не в топке. Последней пользовались зимой и при больших готовках. Если бы у нее была возможность, она с радостью заменила бы существующую печь опять на печь Подгородникова».


27.03.2011

Настоящие колпаковые печи Грум-Гржимайло и извращения Подгородникова и Кузнецова

Демагоги и шарлатаны из партнерства "печи Кузнецова" более 10 лет лапшу вешали по поводу "лучшей  системы печестроения" , сейчас им стало уже стыдно и переименовали свои времянки для бараков и землянок в "правильные печи". Все 10 лет безграмотные шарлатаны прикрывались фамилиями Подгородникова (в девичестве - Подгородник Иосиф Самуилович, призываюший русских печников в 30-х годах, в годы репрессий сажать как врагов своего народа). Кузнецовцы примазали к колпакам Подгородника еще и проф. Грум-Гржимайло.
Отличие печей Грум-Гржимайло от Подгородниковских печей-уродов (термин Грум-Гржимайло) дал сам Подгородник, хотя вначале он и пытался называть своих уродцев (для внедрения которых требовалось вначале сажать русских печников как врагов народа) "печами системы ГРум-Гржимайло", но в них ничего общего с печами ГРум-Гржимайло уже не было.
Печи Грум-Гржимайло названы колпаковыми в ГОСТе на проектирование теплоемких печей, в этом ГОСТе и приведена схема настоящей колпаковых печей Грум-Гржимайло, именно в интерпретации Грум-Гржимайло - выход дымовых газов из центра перекрытия топливника с целью равномерного прогрева печи по всему периметру - это главное требование Грум-Гржимайло. Подгородник делал несколько подъемных каналов для дымовых газов из топливника, что категорически запрещал делать Грум-Гржимайло, предупреждая, что в этом случае равномерности прогрева печи не будет и печи станут печами-уродами, что и получили Подгородник  и его продолжатели извращений Кузнецов и компания безграмотных шарлатанов-кустарей по фигурной резке кирпича.
Легко найти и другое отличие печей, которое указал сам Подгородник, но безграмотные шарлатаны-кузнецовцы не смогли понять. Если Грум-Гржимайло написал буквально:
 "Если вместо одной задвижки сделать две и между ними сделать маленький душник для вентиляции комнаты, то этим будет избегнуто охлаждение печи вследствие негерметичности заслонки. Такое устройство печи гарантирует очень быстрый и равномерный ее прогрев, полное отсутствие копоти и сажи и прочность, несмотря на тонкие стенки".
То, Подгородник сделал все наоборот - придумал "газовую вьюшку", которая засасывает холодный воздух в топливник печи, охлаждает его, а затем тепло выбрасывает в трубу. Грум-Гржимайло отсекал поступление холодного воздуха в печь, в топливник, дополнительно отсекая дымовые газы в трубе закачкой холодного воздуха в трубу и вентилируя тем самым отапливаемое помещение. Извращенец Подгородник (откровенный враг русских печников, сажавший их в тюрьму) - придумал устроить "газовую вьюшку" не в трубе, а в самой печи, загоняя туда воздух для охлаждения самых горячих участков печи - топливник и выбрасывая тепло в трубу, при этом под перекрытием печи поддерживая повышенное давление дымовых газов, оставляя именно там высокие температуры, что неизбежно приводило  к выбросу угарного газа через перекрышу печи в жилое помещение вместо его вентиляции свежим воздухом, что делал Грум-Гржимайло и русские печники, что не боялись кучки подгорониковых и кузнецовых, призывающих не строить классические "русские" печи, печи из каталогов Госстроя и соответствующих ГОСТам на теплоемкие печи.
Теперь о самом термине "колпак". Колпак Грум-Гржимайло описал сам Подгородник - это металлический колпак перед устьем муфельной русской печи Грум-Гржимайло для сжигания торфа.
Буквально звучит такое определение :
- "Для вентиляции помещения, для удаления "чада" и газов, получающихся при варке пищи, выходящих из печи (муфеля) через неплотности дверец, устроен колпак с откидным фартуком "х" из под которого трубой "м" газ отводится в канал "у", выходящий в дымовую трубу выше вьюшки и, следовательно, постоянно действующий".
Это еще раз подчеркивает указание Грум-Гржимайло использовать дополнительную "газовую вьюшку " не в печи, а в трубе (куда и можно ставить вьюшку по определению), отводя дымовые газы из колпака и обеспечивая вентиляцию помещения, а не выброс в жилое помещение угарного газа, что делал Подгородник и Кузнецов и его компания безграмотных шарлатанов (НП "Печи Кузнецова"). Но если Подгородник, став Подгородниковым в конце жизни, откровенно признал необходимость заключать свои печи в металлический кожух и опасность своей газовой вьюшки в печи, а не в трубе, то Кузнецовцы продолжают травить своих заказчиков угарным газом , понимая, что никто не захочет иметь в доме раскаленный (и облезлый) металлический кожух печей-уродов времен разрухи, предназначенного для бараков и землянок.

с духовым шкафом и другие

Демагоги и шарлатаны из партнерства «печи Кузнецова» более 10 лет лапшу вешали по поводу «лучшей  системы печестроения» , сейчас им стало уже стыдно и переименовали свои времянки для бараков и землянок в «правильные печи». Все 10 лет безграмотные шарлатаны прикрывались фамилиями Подгородникова (в девичестве — Подгородник Иосиф Самуилович, призываюший русских печников в 30-х годах, в годы репрессий сажать как врагов своего народа). Кузнецовцы примазали к колпакам Подгородника еще и проф. Грум-Гржимайло.Отличие печей Грум-Гржимайло от Подгородниковских печей-уродов (термин Грум-Гржимайло) дал сам Подгородник, хотя вначале он и пытался называть своих уродцев (для внедрения которых требовалось вначале сажать русских печников как врагов народа) «печами системы ГРум-Гржимайло», но в них ничего общего с печами ГРум-Гржимайло уже не было.Печи Грум-Гржимайло названы колпаковыми в ГОСТе на проектирование теплоемких печей, в этом ГОСТе и приведена схема настоящей колпаковых печей Грум-Гржимайло, именно в интерпретации Грум-Гржимайло — выход дымовых газов из центра перекрытия топливника с целью равномерного прогрева печи по всему периметру — это главное требование Грум-Гржимайло. Подгородник делал несколько подъемных каналов для дымовых газов из топливника, что категорически запрещал делать Грум-Гржимайло, предупреждая, что в этом случае равномерности прогрева печи не будет и печи станут печами-уродами, что и получили Подгородник  и его продолжатели извращений Кузнецов и компания безграмотных шарлатанов-кустарей по фигурной резке кирпича.Легко найти и другое отличие печей, которое указал сам Подгородник, но безграмотные шарлатаны-кузнецовцы не смогли понять. Если Грум-Гржимайло написал буквально: «Если вместо одной задвижки сделать две и между ними сделать маленький душник для вентиляции комнаты, то этим будет избегнуто охлаждение печи вследствие негерметичности заслонки. Такое устройство печи гарантирует очень быстрый и равномерный ее прогрев, полное отсутствие копоти и сажи и прочность, несмотря на тонкие стенки«.То, Подгородник сделал все наоборот — придумал «газовую вьюшку», которая засасывает холодный воздух в топливник печи, охлаждает его, а затем тепло выбрасывает в трубу. Грум-Гржимайло отсекал поступление холодного воздуха в печь, в топливник, дополнительно отсекая дымовые газы в трубе закачкой холодного воздуха в трубу и вентилируя тем самым отапливаемое помещение. Извращенец Подгородник (откровенный враг русских печников, сажавший их в тюрьму) — придумал устроить «газовую вьюшку» не в трубе, а в самой печи, загоняя туда воздух для охлаждения самых горячих участков печи — топливник и выбрасывая тепло в трубу, при этом под перекрытием печи поддерживая повышенное давление дымовых газов, оставляя именно там высокие температуры, что неизбежно приводило  к выбросу угарного газа через перекрышу печи в жилое помещение вместо его вентиляции свежим воздухом, что делал Грум-Гржимайло и русские печники, что не боялись кучки подгорониковых и кузнецовых, призывающих не строить классические «русские» печи, печи из каталогов Госстроя и соответствующих ГОСТам на теплоемкие печи.Теперь о самом термине «колпак». Колпак Грум-Гржимайло описал сам Подгородник — это металлический колпак перед устьем муфельной русской печи Грум-Гржимайло для сжигания торфа. Буквально звучит такое определение :— «Для вентиляции помещения, для удаления «чада» и газов, получающихся при варке пищи, выходящих из печи (муфеля) через неплотности дверец, устроен колпак с откидным фартуком «х» из под которого трубой «м» газ отводится в канал «у», выходящий в дымовую трубу выше вьюшки и, следовательно, постоянно действующий». Это еще раз подчеркивает указание Грум-Гржимайло использовать дополнительную «газовую вьюшку » не в печи, а в трубе (куда и можно ставить вьюшку по определению), отводя дымовые газы из колпака и обеспечивая вентиляцию помещения, а не выброс в жилое помещение угарного газа, что делал Подгородник и Кузнецов и его компания безграмотных шарлатанов (НП «Печи Кузнецова»). Но если Подгородник, став Подгородниковым в конце жизни, откровенно признал необходимость заключать свои печи в металлический кожух и опасность своей газовой вьюшки в печи, а не в трубе, то Кузнецовцы продолжают травить своих заказчиков угарным газом , понимая, что никто не захочет иметь в доме раскаленный (и облезлый) металлический кожух печей-уродов времен разрухи, предназначенного для бараков и землянок.

Двухколпаковые отопительно-варочные печи одни из самых востребованных моделей отопительных сооружений. Они имеют высокий КПД – около 80%, а также могут быть оснащены варочной поверхностью, сушкой, духовкой или даже лежанкой. Столь хорошая эффективность обусловлена оригинальной конструкцией, которая накапливает и удерживает тепло внутри печи долгое время.

Содержание

Схема работы и устройство

Основой двухколпаковых печей являются следующие элементы:

  • зольная камера;
  • топка;
  • вертикальные колпаки;
  • прочистные дверцы;
  • задвижки;
  • варочная, сушильная камеры и/или духовой шкаф.

В самом низу располагается зольная камера, а над ней топка. Над топливной камерой устанавливается варочная панель. Во втором колпаке устраивают сушильную.

Принцип действия двухколпаковых печей:

  1. Горячие газы из топливника поступают через вход в нижний колпак.
  2. Нагретые газы легче воздуха, поэтому они поднимаются к самому верху колпака, отдавая его стенкам часть тепла.
  3. Остывая, они начинают опускаться по боковым стенкам колпака к его основанию.
  4. Так как внутрь постоянно поступают новые порции горячего газа, охлаждённый вытесняется в вертикальный канал, ведущий во второй колпак.
  5. Попадая в него, они поднимаются к верхнему перекрытию и отдают часть своего тепла. Остывая, газы опускаются по стенкам к основанию колпака и выходят наружу через трубу.

Обратите внимание! Двухколпаковые печи работают по принципу свободного движения газов, без принудительной тяги.

Одно из преимуществ двухколпаковых печей состоит в том, что даже если не закрыть задвижку на трубе после того как печь протопилась, поступающий холодный воздух из топки, не будет охлаждать её. Сверху в колпаке находится разогретый воздух, из-за этого холодный не может подняться. Он сразу же выводится через боковой вертикальный канал из нижнего колпака во второй. В нём холодный воздух так же не поднимается, а проходит по его основанию и удаляется наружу через трубу.

Если установить задвижку в перекрытии первого колпака под дымоходной трубой, то можно регулировать нагрев печи. При открытом положении, попадая из топки, горячий воздух поднимается к верху нижнего колпака, а из него вытягивается наружу в трубу. Сама печь нагреваться при этом не будет, только варочная плита. Этот режим топки особенно удобен в летнее время.

Если задвижку закрыть не полностью, то часть газов сразу же выведется наружу, а остальное, отдав тепло стенам нижнего колпака, через вертикальный канал перейдёт в верхний. Так же передав часть нагрева стенам второго колпака, газ выйдет через дымоходную трубу наружу. Эта возможность регулирования удобна в весенне-осенние периоды.

Двухколпаковые отопительно-варочные печи хорошо прогреваются снизу, каждый горизонтальный ряд имеет одинаковую температуру со всех сторон, увеличивающуюся на следующих выше лежащих рядах.

С духовым шкафом

Конструкция двухколпаковых печей позволяет встраивать не только варочную плиту, но и духовой шкаф. Металлическая духовка поможет приготовить еду, и при этом будет являться дополнительным источником обогрева. Чаще всего её располагают рядом с топкой. В итоге нагретый газ, поступающий из топливной камеры, обогревает духовку по бокам и сверху. Остывший газ выводится через вертикальный канал.

Преимущества двухколпаковых ОВП с духовкой состоит ещё в том, что как только печь была растоплена можно приоткрыть дверцу шкафа, и помещение будет быстрее обогреваться. Так как духовка нагревается в первую очередь.

Печь Кузнецова

Печь Кузнецова с духовкой и камином

Конструкция этой печи позволяет устанавливать её в помещениях с любыми размерами, при этом дизайн может быть каким угодно.

Преимущества двухколпаковых ОВП Кузнецова:

  • высокий КПД – 80%;
  • минимальное количество сажи;
  • источник теплообмена может быть размещён на основании нижнего колпака в любом месте.
  • для отопления можно использовать любое твёрдое топливо;
  • возможна установка нескольких источников теплообмена;
  • нагретые газы не могут выйти до тех пор, пока не отдадут большую часть своего тепла;
  • печь работоспособна даже при низкой дымовой трубе.

Дымовые каналы таких печей засоряются медленно, чистить их необходимо лишь один раз в несколько лет. Всё благодаря тому, что в колпаке возле топки всегда высокая температура. Те продукты сгорания, которые в простых печах обычно вытягиваются в трубу и оседают на ней, в печи Кузнецова догорают в нижнем колпаке. В итоге количество сажи становится заметно меньше. Закрывать задвижку после того как печь протопилась, необязательно, так как тепло через неё не уходит.

Обратите внимание! Топка строится отдельно, а не является частью колпака. Так как топливо должно сгорать при высокой температуре в небольшом пространстве.

Разновидностей конструкций печей Кузнецова огромное количество, но суть работы у них одна и та же – свободное движение газов по двум или более колпакам, как уже ранее было описано.

Печь Подгородникова и шведка А. Бацулина

Существует 2 вида двухколпаковых ОВП Подгородникова: ИП-1 и ИП-2 с духовым шкафом.

Печь ИП-1 имеет высоту 210 см, глубину 77 см и ширину 115 см. Состоит из 30 рядов. Также как и у печи Кузнецова в этой предусмотрена задвижка для летнего режима, чтобы газы уходили сразу же в трубу. Зимой эта задвижка должна быть всё время закрыта. В печах Подгородникова варочную камеру оснащают дверцами, чтобы тепло ещё дольше сохранялось внутри и не давало остывать еде. Отверстия для прочистки каналов закрывают кирпичами, не задвигая их при этом до конца.

Печь Подгородникова

Печь Подгородникова ИП-2 имеет те же габариты, что и ИП-1, но чуть уже – ширина 102 см. Духовой шкаф монтируется под варочной плитой. Даже когда двухколпаковая ОВП запущена в летнем режиме, духовка всё равно обогревается, так как горячие газы проходят как раз мимо неё.

В печах Подгородникова встроена вентиляционная задвижка. Когда печь отапливается, она закрыта или слегка приоткрыта. Если открыть полностью, то тяга заметно ухудшится. Печи Подгородникова можно топить дровами и углём.

Двухколпаковая шведка А. Бацулина работает по тому же принципу, но имеет несколько другую кладку. Её конструкция позволяет помимо варочной поверхности встраивать и духовой шкаф, температуру которого можно регулировать задвижкой летнего хода. Духовку устанавливают во второй колпак, в итоге она будет обогреваться со всех сторон.

Чтобы труба не конденсировалась, предусмотрена задвижка прямого хода. Благодаря ней можно прогреть трубу до высокой температуры (+150°C) за малое время. В итоге вероятность появления конденсата полностью исключается. Также в отличие от печей Кузнецова, в этой вместо арки укладывается обычное кирпичное перекрытие.

Печь шведка Бацулина

Печь Быкова

Печи Быкова прямоугольные, имеют несложную кладку. Одна из самых больших это печь со следующими параметрами: ширина 51 см, глубина 140 см, высота 215 см (без учёта трубы). Её создатель дал ей название толстостенной толстой стены. Эту печь можно поместить в стену между двумя комнатами.

двухколпаковая печь Быкова

Конструкция печи Быкова несколько отличается от двухколпаковой. Нижняя часть – топочная, состоит из восходящего и нисходящего каналов. Верхняя же сделана в виде колпака, разделённого пятью каналами, выполненных в виде сита. Благодаря этому становится больше площадь, которая соприкасается с горячими газами. А это в свою очередь значительно увеличивает КПД печи.

Двухколпаковые ОВП имеют несложную конструкцию, но при этом их нелегко строить. Для возведения такой печи нужно иметь хоть какой-то опыт, или выбрать более простое сооружение, как например, имени Быкова. Лучше всего, чтобы избежать неприятностей с задымлением помещения или другими проблемами, посоветоваться сначала у профессионала.

Принцип действия печей с двумя колпаками

Секрет эффективности работы данной печи кроется в ее оригинальной конструкции, позволяющей накапливать и сберегать тепло в течение длительного времени. Чтобы понять принцип работы двухколпаковой печи, рассмотрим её конструктивную схему.

После растопки в зимнее время раскаленные дымовые газы поднимаются под свод нижнего колпака, передавая тепло окружающим стенкам и варочной панели. Но в камеру сгорания поступает новый воздух, процесс горения продолжается и выделение горячих продуктов сжигания продолжается, вытесняя под верхом колпака остывшие газы. Те, в свою очередь, опускаются и попадают в вертикальный канал, ведущий в верхний колпак, где двухколпаковая конструкция печи предусматривает повторение предыдущего процесса с выбросом газов наружу через дымоход.

Температура выходящих дымовых газов ниже любой другой печи с плитой, так как они интенсивно отдают свое тепло стенкам печки. По этой причине дымоходы источников тепла данной конструкции требуется защищать от разрушительного воздействия конденсата. После того как протапливание закончено, тепло еще долгое время сохраняется вверху обоих колпаков даже в том случае, если главная задвижка остается открытой. Холодный воздух, поступающий через поддувало, не может подняться под свод колпака и проходит в дымоход по пути, указанному на схеме синими стрелками.

Двухколпаковая варочная печь с плитой позволяет готовить пищу в летнее время благодаря дополнительной задвижке, открывание которой пропускает газы напрямую в дымоходную трубу. Если же задвижку открывать не полностью, то поток продуктов сжигания разделится на два, идущих по разным путям. Таким способом в осенне-весенний период можно регулировать интенсивность прогрева колпаков, то есть, тепловую мощность печки.

Разновидности двухколпаковых печей

Чтобы сделать варочные печи из кирпича своими руками, для начала нужно понять, какая площадь помещений будет отапливаться и подобрать оптимальную схему. На данный момент существуют проекты печей с двумя колпаками нескольких разновидностей:

  • классическая, с варочной плитой и нишей для сушки вещей;
  • двухколпаковая шведская печь с духовкой, плитой и нишей.

Прочие разновидности, изобретенные известными русскими мастерами, используют тот же принцип действия, но с некоторыми изменениями в конструкции, улучшающими рабочие показатели данных отопительно-варочных печей. Подробное описание работы классического варианта отопительно-варочного устройства можно изучить на видео, представленном ниже. Там же в доступной форме показана порядовка двухколпаковой печи в 3D режиме с комментариями. Устройство двухколпаковых кирпичных печей не является каноническим и допускает внесение изменений в конструкцию, не нарушая принципа действия. Одно из таких изменений – добавление металлической духовки для приготовления выпечки или применения в качестве дополнительного источника нагрева воздуха в комнате. В классическом варианте она встраивается в пространство нижнего колпака, рядом с камерой сгорания. Ниже показана кирпичная печь с духовым шкафом в разрезе.

На рисунке видно, что дымовые газы из топливника нагревают металлический корпус духовки сверху и по бокам, после чего остывают и уходят в вертикальный канал.

В схеме реализовано главное преимущество шведских печек — в самом начале растопки, когда печь еще совсем холодная, из открытого духового шкафа уже можно получить поток приятного тепла.Полное описание кладки и порядовку такой печки можно просмотреть на видео. Другой вариант установки духового шкафа предлагает схема печи Александра Бацулина. В этом случае шкаф встраивается в пространство верхнего колпака, находясь на пути потока продуктов горения, поднимающихся снизу. Преимущество технического решения в том, что раскаленные газы обтекают духовку со всех сторон, равномерно нагревая ее. Однако, процесс нагрева будет проходить не столь быстро, как в предыдущем варианте.

Также вместо арочного свода над варочной плитой с отводящим каналом здесь применяется простое перекрытие из кирпича на стальных уголках. Ниже на видео представлена кладка отопительных печей Бацулина с подробным описанием. Двуколпаковая печь Подгородникова  разработана в двух модификациях: простая отопительная (ИП-1) и с духовым шкафом (ИП-2), который установлен рядом с топливником, под варочной панелью.

Порядовка печи Подгородникова ИП-1

Особого внимания заслуживают двухколпаковые отопительно-варочные печи Кузнецова. В действительности под руководством И. В. Кузнецова было разработано и построено большое количество разнообразных печей. Все эти изделия созданы по принципу: процесс горения и передачи тепла должен проходить естественным образом, без воздействия тяги дымоходной трубы. Газы проходят по своим трактам за счет изменения их массы вследствие нагревания или охлаждения, а дымоход подхватывает их уже на выходе. За счет этого и прочих разработок «Кузнецовки» практически совершенны и обладают достоинствами:

  • высокая эффективность – до 80%;
  • сжигать можно любое твердое топливо;
  • чистка дымовых каналов нужна раз в несколько лет;
  • расход строительных материалов в «Кузнецовке» гораздо меньше, чем в классической конструкции такой же мощности;
  • работоспособность сохраняется при невысокой дымовой трубе.

Изобретения и разработки, внедренные В. И. Кузнецовым, являются авторскими, поэтому каждая порядовка печи Кузнецова защищена авторским правом и размещена на его ресурсе stove. ru. Помимо чертежей и схем печей там есть множество рекомендаций, полезных для новичков, желающих выложить кирпичную печку самостоятельно.

Заключение

Двухколпаковые источники тепла относительно просты по своей конструкции, но непросты для строительства. Чтобы эту работу выполнить своими силами, мало изучать схемы и порядовки, надо иметь соответствующий опыт. Поэтому во избежание неприятностей и ошибок рекомендуется привлекать к решению вопроса специалиста хотя бы в качестве консультанта.

При всем уважении к народным умельцам необходимо отметить, что традиционная Русская печь, которая обогрела не одно поколение во время самых лютых морозов, имеет-таки свои недостатки. Они заключаются в том, что конструкция слишком массивна и не может быть установлена в небольших помещениях.

Устройство дымохода позволяет теплому воздуху перемещаться по каналам, постепенно поднимаясь вверх. В итоге нижняя часть печи остается холодной. Учитывая то, что теплопроводность воздуха низкая, нетрудно догадаться, что в комнате тепло будет сконцентрировано преимущественно в верхней части.

Так как современные условия не исключили печное отопление, а в некоторых случаях владельцы желают заиметь настоящую печь у себя дома, несмотря на наличие средств для более эффективного топления, то пришлось исправлять недостатки и позаботиться об уменьшении размеров конструкции.

Печка в доме

Особенности модели Подгородникова

Основная идея автора модернизированной конструкции, которая еще известна под названием «русская печь теплушка», заключается в том, чтобы нижнюю часть печи, традиционно считающуюся холодной, выполнить в виде части дымохода. Эта часть названа нижней камерой. Дым в нее может попасть через небольшие отверстия в поду.

Топить печь подгородникова можно двумя способами:

  1. Первый заключается в том, что растапливается огонь в большой топке – горниле, этот способ считается традиционным, поскольку его использовали в Русских печах. Перед тем, как приготовить пищу, необходимо было протопить печь, собрать угли и уж только потом ставить на под чугунки с кашей или супом. До сих пор этот способ имеет название «по-русски».
  2. Второй способ реализуется в закрытой топке с колосником, эта топка сверху накрыта варочной плитой с двумя конфорками. Отличительная особенность модели заключается в том, что роль полки перед горнилом играет плита.

Полезно знать:  Как самостоятельно построить муфельную печь для дома

Система газоотвода продумана таким образом, что вне зависимости от того, какую топку пришлось протапливать, теплый воздух попадает в нижнюю камеру, прогревая корпус печи, а если печь отапливается от большой топки, то плита тоже будет нагреваться. Эта особенность позволяет экономить топливо и получить на выходе высокое значение КПД. Русская печь экономка может использоваться зимой для отопления или летом для приготовления пищи. Причем в летнем режиме заслонка перекрывает путь в нижнюю камеру и дым из топки поступает сразу в дымоход.

Популярный проект печи

Строительство

Русская печь экономка не является самым простым устройством, однако вполне доступна для строительства своими руками. Качественная порядовка с описанием каждого шага позволит даже начинающему мастеру без особых проблем выполнить все работы. Трудность заключается в том, чтобы понять, как работает печь, особенности устройства, назначение каждого узла. Печь 4-го поколения Подгородникова осложнена только тем, что на пути прохождения газов появляется камера с нижним подогревом. В остальных отношениях принципиальная схема соответствует классике. В составе узловых элементов выделяют малую топку, большую топку, зольник, колосники, прочистные дверцы, варочную плиту, свод кары, под.

Схему порядовки нетрудно найти в доступном виде. Существуют готовые проекты, в которых описаны все подготовительные этапы, произведены расчеты, финансовые затраты. Необходимо отметить, что существует несколько вариантов строительства теплушки. Они имеют незначительные отличия, но разукомплектовывать проект нельзя, так как схемы не являются взаимозаменяемыми.

Порядовая кладка печки Подгородникова

  • Ряд 1 является основанием будущей печи. Облицовочным кирпичом достаточно обложить только внешний периметр. Внутреннюю часть можно заполнить половинками или более мелкими осколками красного кирпича.
  • Ряд 2. Внешние стенки выполняются с обязательной перевязкой. Можно наблюдать появление каналов нижней камеры. Образованный проем будет использован для установки дверцы поддувала.
  • Ряд 3-4. Так как проект был создан на основе богатого опыта автора, то все конструктивные особенности обусловлены определенной теорией. Не всегда эту теорию уместно предоставлять в проекте. Так, по определенным причинам некоторые углы в канале нижней камеры делаются скругленными. Отделяется зона, которая будет выступать зольником.
  • Ряд 5-7. Начинается подготовка к перекрытию канала. В ряду 7 он уже перекрыт.
  • Ряд 8. Наклон стенки выполняется путем стесывания граней у кирпичей, расположенных над поддувалом. Устанавливается колосник. Важно учитывать температурное расширение металла, поэтому следует между решеткой и кладкой оставить небольшой зазор.
  • 9 ряд. В задней части топливника кирпичи тоже имеют стесанные грани. Эта процедура выполняется для того, чтобы топливо после загрузки распределялось на решетке колосника. Устанавливаются дверцы.
  • Ряд 10-12. Перекрывается водогрейная коробка, и начинают формироваться стенки варочной камеры, образуется большая топка.
  • Ряд 13-16. Варочная камера имеет характерный свод. Он выполнен из кирпича, уложенного на ребро. Наклон внутрь обеспечивают небольшие кирпичные клинья.
  • Ряд 17. Завершается строительство свода. Для более удобной работы перед формированием свода можно установить опалубку. Если ее не получится удалить после завершения работ, то она благополучно сгорит при первой же растопке.

Полезно знать:  Как используется конвекторная печь для обогрева дома, какой она бывает

Формирование дымохода не требует комментариев, поэтому данные шаги не станем описывать.

Используемые материалы

Упрощение конструкции русской печки не влияет на требования к материалам, которые будут использоваться в строительстве. Внешняя облицовка и тело корпуса выполняется из огнеупорного кирпича. Лишь поверхность соприкосновения с открытым огнем простилается базальтовым картоном. Если есть возможность обрабатывать кирпич, делая распилы в продольном направлении, то лучше использовать шамотный кирпич. Температура в нижней камере хоть и достаточно высокая, но не требует применения особых жаропрочных материалов.

Удачные кирпичные постройки

Печная кладка, независимо от модели устройства, производится на раствор, состоящий из глины и песка. Дозировка зависит от жирности глины. Чтобы ее определить без специальных приборов, потребуется воспользоваться народными премудростями. Мы их не станем приводить, так как сегодня в продаже имеется множество вариантов готовых смесей, предназначенных для печных работ. Там уже учтены все пропорции и добавлены композиционные материалы, улучшающие адгезию и прочность полученного раствора.

Прочный фундамент будет образован только с помощью бетонного раствора. Допускается использовать наполнение в виде камня, бетонных блоков, кирпича. Щебень засыпается только в виде подушки на дно котлована.

Не стоит забывать и про металлические изделия, которые следует приобрести заранее, чтобы не останавливать процесс строительства. Это дверцы для топки, колосники, задвижки и вьюшки, варочная плита. Если стал выбор между стальными и чугунными конструкциями, то следует выбирать чугунные, так как они повысят эффективность отбора тепла и передачи его стенкам печи.

Особенности эксплуатации

Если печь экономка будет работать в надлежащем режиме, то это обеспечит ее длительный ресурс и эффективное выполнение основной задачи.

Печь не предназначена для одновременной работы обоих топок. Дверца неиспользуемой топки должна быть закрыта. Нельзя допускать скопления золы, лучше принять за правило чистить зольник перед каждой растопкой.

Чтобы приготовить пищу не требуется ждать полного сгорания дров, но и сразу после растопки приступать не следует. Нужно подождать, пока печь прогреется, обычно на это уходит около 10 минут. Еще одно правило, которое касается всех печей, заключается в периодической проверке состояния кладки на предмет отсутствия трещин и щелей. При выполнении этих рекомендаций печь Подгородникова обеспечит качественное отопление небольшого дома.

Недавно я написал пост про русскую печь «Економку» и был приятно удивлен количеством заинтересовавшихся и людей. К менту написания данной статьи там накопилось ни много ни мало 88 комментариев, что не является рекордом для моего скромного журнала, но показатель весьма неплохой. Посему, по просьбам трудящихся и по причине отбраковки предыдущего проекта женой являю миру новую проработку. Русская печь конструкции И.С. Подгородникова с водогрейной коробкой (можно и без нее конечно).

Конструкция печи довольно простая, топливник находится в заднем левом углу печи. Габарит печи 129*168см.Основное отличие от классической русской печи в том, что при топке в зимнем цикле прогревается и нижняя часть печи Открыв же летний ход мы получаем обыкновенную русскую печь. .Она же, но с арочным устьем. Порядовую выкладку кирпичей для этого варианта не выкладываю, коу надо сам скумекает, что к чему. Для кладки такой печи, без учета фундамента потребуется:Крпич красный (250х120х65 мм)1250 шт. Из них, желательно, 50 штук огнеупорного, для топливника. Песок — 0,35 м3.Вода — 112л.Железные полосы 25*2*1820мм — 4 шт.Железные полосы 25*2*1430мм — 3 шт Вместо железных полос можно использовать проволоку 6мм.Шайбы -14шт.Колосниковая решотка 250*250мм — 1 шт.Задвижка 260*240мм- 1 шт.Задвижка 140*180мм- 1 шт.Вьюшка с отверстием 230м — 1шт.Дверца топочная 250*205мм — 1 шт.Дверца поддувальная — 250*140мм — 1шт.Дверца для чистки 130*140мм — 3 шт.Трубная дверца 250*140мм — 1 шт.Здесь начинается самоеинтересное, Кладка свода (нёба) у еня оно имеет два радиуса в поперечном сечении и под задней стенкой, в принципе, второй не обязателен.Используемые источники:
  • https://kataevov.livejournal.com/22251.html
  • https://udobnovdome.ru/dvuxkolpakovaya-pech/
  • https://cotlix. com/kak-sdelat-dvuxkolpakovuyu-otopitelno-varochnuyu-pech
  • https://ochg.ru/pechi/dlya-doma/russkaya-pech-ekonomka.html
  • https://xtrabass.livejournal.com/49129.html

Улучшенная русская печь: Теплушка Подгородникова

Печь Подгородникова — эффективный и надежный вариант отопления загородного дома. Это усовершенствованная модель, которая лишена недостатков традиционной русской печи

Печь Подгородникова — эффективный и надежный вариант отопления загородного дома. Это усовершенствованная модель, которая лишена недостатков традиционной русской печи.

Двухколпаковые печи Подгородникова имеют удобную конструкцию и просты в эксплуатации. Топить их можно как углем, так и дровами, и если соблюдены правила и последовательность кладки, они будут работать с максимальной теплоотдачей.

Лучшие публикации в Telegram-канале Econet.ru. Подписывайтесь!

Двухколпаковые печи Подгородникова: Особенности конструкции

Такое устройство, известное еще как русская печь теплушка, имеет преимущества перед другими отопительными приборами. Основная идея ее автора заключалась в том, чтобы сделать холодную нижнюю камеру частью дымохода. Дым в нее проходит через отверстия, находящиеся в поду.

Такая конструкция более компактна, чем традиционная русская печь. Благодаря техническим особенностям она способна равномерно отапливать все помещение, тогда как воздух в нижней части комнаты с обычной печью остается холодным.









Устройство теплушки Подгородникова

Такая конструкция состоит из двух ярусов. Нижний обеспечивает 80% тепла, верхний поглощает около двадцати. Топка улучшенной русской печи возможна одним из двух способов:

  • Первый, традиционный вариант, состоит в растапливании огня в горниле, то есть большой топке. Таким способом печи топят много веков. Перед приготовлением еды нужно протопить печку, собрать угли, а потом ставить на под посуду с пищей.
  • Второй метод можно реализовать в закрытых топках с колосником. Сверху на топку кладут варочную плиту. Такая модель отличается тем, что в качестве полки, расположенной перед горнилом, выступает плита.

Схема движения газов в печи Теплушка

a: Топливник печи.
b: Хайло из топливника в горнило (варочную камеру).
c: Каналы из варочной камеры в отопительную камеру.
d: Столбики, поддерживающие под печи.
e: Под печи.
f: Устье печи.
g: Задвижка дымосборника.
h: Задвижка газового тракта из нижней камеры.
i: Поддувальная дверка и зольник.
J: Труба печи.
Красные стрелки - газовый поток при топке через топливник.
Оранжевые стрелки - газовый поток при топке по-русски.
Синяя стрелка – входящий воздух.

Газоотвод устройства сконструирован таким образом, что теплый воздух всегда поступает в нижнюю часть печи, прогревая ее корпус. Если конструкцию отапливают от большой топки, нагреваться станет и плита. Такая модель позволяет повысить теплоотдачу и сэкономить топливо. Вьюшка после топки не должна быть закрыта очень плотно — необходимо оставить тягу, чтобы остывшие газы не начали поступать в помещение.

Материалы для изготовления

Корпус и облицовку печки с внешней стороны делают из огнеупорного кирпича. Поверхность соприкосновения с огнем простилают базальтовым картоном. При возможности обработки кирпича с помощью продольных распилов, можно брать шамотный кирпич.

Несмотря на высокую температуру в нижней камере, специальные жаропрочные материалы здесь не нужны. Чтобы защитить устройство от трещин, его нижнюю часть можно поместить в металлический футляр.

Кладка печи Подгородникова выполняется с помощью раствора из песка и глины. Дозировку определяют в зависимости от жирности глины. Самый простой вариант — купить готовую смесь для печных работ.

Стоит заранее позаботиться о покупке металлических деталей: варочной поверхности, топочных дверей, вьюшек и задвижек. Желательно выбирать чугунные — они повышают уровень отдачи тепла.

Порядовка

Конструкция печи не самая простая, но сделать ее своими руками можно. Есть несколько вариантов строительства печи, но они не слишком отличаются. Вот как выполняется порядовка:

  1. Кладут основание печи, которым будет первый ряд. С наружной стороны она обкладывается облицовочным материалом, для внутренней можно использовать половинки красного кирпича.
  2. При кладке внешних стенок во втором ряду используют обязательную перевязку. Также делают специальный проем, в который будет устанавливаться дверца поддувала.
  3. В процессе кладки третьего и четвертого рядов выделяют зольник — это канал, отгороженный стенкой толщиной в один кирпич. Сверху канал закрывают перемычкой, а внутри него закругляют угол.
  4. С пятого ряда начинают подготовку к перекрытию канала, который после седьмого ряда уже будет закончен. На этом этапе стесываются боковые стенки так, чтобы получилась пята.
  5. Завершается свод, подъем которого доводится до восьмого ряда. Когда приступают к формированию свода, для удобства процесса иногда устанавливают опалубку. Если не удастся ее убрать, она просто сгорит при топке.
  6. Следующий этап — выкладка стен и установка водогрейной коробки. Перекрывается ранее созданный канал, над которым необходимо оставить три отверстия. Одно располагается поблизости от водогрейной коробки, два других — в обогревательном щитке.
  7. .Кромки кирпичей над поддувалами стесываются, укладывается колосниковая решетка. Потом устанавливают дверцы, делают большую топку и стены варочной камеры.

На приведенном ниже снимке можно видеть пример возведения конструкции.

Если соблюдать правила эксплуатации, печь Подгородникова прослужит долго. Перед приготовлением пищи конструкции необходимо давать прогреться а также регулярно чистить зольник и проверять состояние кладки на предмет наличия трещин.

Не нужно использовать одновременно обе топки, а дверца той, которая не работает, должна быть закрыта. При выполнении этих условий печка долго будет дарить тепло и уют.  опубликовано econet.ru  Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

P.S. И помните, всего лишь изменяя свое потребление - мы вместе изменяем мир! © econet

Отзывы о русских печах.

Подгородников выпустил множество книг и руководств по устройству своей печи. В них можно найти все схемы и порядовки, подробности кладки и описания все исходных и последних моделей (2-15). Библиография насчитывает десятки, если не сотни изданий, и все они есть в сети, - их до сих пор изучают печники-мастера.

В ответ автору приходили отзывы с благодарностями. Сделавшие кладку по книгам, утверждали, что его изобретение — лучшая русская печь. Например, вот, что сообщает 60-летний бухгалтер совхоза им. Энгельса (г.Пенза), который возвел себе Теплушку в 1930 г.: «Топка поленьями (дверца держится закрытой) за 3,5 месяца дала значительную экономию — израсходовано лишь 3 кубометра дров. В то время как на остальные комнаты аналогичного размера, которые обогреваются русской обычной печью и голландкой, ушло по 8 кубометров. Причем тепло, что давала Теплушка было столь равномерным, что по полу приятно было ступать босыми ногами. В прочих комнатах пол был холоден как лед.

Заключение: Теплушка весьма бюджетная, и превосходна во всех потребительских качествах. Сохраняет половину топливного запаса! Так, что требуется установить ее, в порядке постановления главы государства, во всех крестьянских избах СССР! Сделать это надо, хоть даже путем ссуживания беднякам безвозвратно, выдав госзаем.

Другой отзыв от 12.06.1945 года из Академии комхоза при Совете Министров РСФСР, изучавшей эксплуатацию «Теплушки»: «Печь конструкции Подгородникова, возведенная в 1929 г. , служила превосходно вплоть до 1939 г. Была перестроена ради размера, в компактную Шведку. Теплоотдача и пригодность к готовке пищи у шведской конструкции не выдерживали сравнения с Теплушкой, поэтому ее переложили в 1944 г, но теперь уже русскую обычную печь с плитой.  Так, в настоящем стало очевидно, Подгородниковская конструкция, которую топили поленьями и антрацитом, раз в день, была лучшей изо всех прежних.

На фото слева: Улучшенная русская печь «Экономка» Шепелева. Это мини-формат в самой современной версии кладки. Обладает всеми достоинствами полноценного варианта, прогревает от самого пола, способна приготовить все виды блюд, осуществлять сушку грибов, ягод, однако занимает значительно более скромное пространство в доме, чем стандартная, — размеры всего 95х140х150.  На фото также виден огонь в открытом топливнике, видом которого можно наслаждаться (почти как у камина).

Улучшенная мини русская печь «Экономка» Шепелева

 Улучшенная РП «Экономка» от «Теплушки» не отлична по назначению, но характеризуется предельной миниатюрностью, достигшей апогея, доступного русской печке, — это 3,5 кирпича! Также здесь использован другой принцип газодвижения (и другой автор устройства - Шепелев). Многие хозяева влюблены в качества своей Экономки, оснащенной водогрейной коробкой.

На фото справа: Улучшенная мини русская печь «Экономка» Шепелева. Внимание на нижнюю линию фасада – это те самые 3,5 кирпича ширины, они позволяют вписать ее в крохотное помещение! Показаны и сравнительные возможности отопления всех рассмотренных популярных моделей РП.

Практически вариант не хуже Теплушки, кроме функции обогрева. Недостаток отопления компактной печуркой (она состоит всего из 750 штук красного кирпича) — конструктивно решается путем увеличения топочной части. В принципе, устройство не так сложно в кладке, его можно сложить и самостоятельно, что также является достоинством.

Простое устройство из 2-х топливников: главного и вспомогательного. Из главного газы через хайло проходят в 1 часть подпольной камеры, подвертками направляются в следующую. Затем сквозь подовый проход — в варочную камеру. Там, обойдя свод, направляются в сборный канал, который является частью дымовой трубы.

Во вспомогательном (меньшем) топливнике можно сжигать отходы древесины (кору, щепки), не соблюдать уровень влажности.

Отзывы:

Обеспечивает сносный для Средней полосы России обогрев 2-х комнат:  жилой (28 кв.м) и хозяйственной (зимней кухни 35 кв.м).  Во время зимних морозов (20 С) в малом топливнике поддерживается огонь весь день (ночью остывает). - При этом режиме можно готовить и греть воду (более 10 ведер кипятка, 5 ведер кормов для скотины) при расходе дров 0,15 кубометров в день. Верхний топливник — "русский камин", в нем можно и шашлыки готовить.

Удобство большого топливника - возможность закладывать большеразмерные поленья до 70 см,  а малого – в его невосприимчивости к температуре топлива, качеству (древесный мусор), сырости/влажности (можно закладывать принесенное с улицы). Благодаря такому комфорту топки, в малый топливник требуется только пара просушенных поленьев - для растопки, затем закладывается любое допустимое топливо.

Чистка основная – 1 раз в неделю, подвертки – перед отопительным сезоном.

Резюме

Рассмотрев истоки формы, самые востребованные модификации и главные эволюционные усовершенствования, которые востребованы современным сельскими жителями, дачниками, владельцами частных загородных домов, — основными пользователем печей, -удостоены доверием печников, можно сказать, что русская печь — исторически универсальная конструкция. Совершенствование ее продолжалось столетиями, и ведется даже сейчас, — преимущественно в отношении миниатюрной формы.

Однако своего конструктивного апогея  она достигла в начале прошлого века, когда была улучшена в части нижнего подогрева. И сейчас хозяева частных домов заказывают преимущественно «Подгородниковский», а не традиционный вариант решения.  Модернизированные версии значительно успешнее в части отопления, меньше по объемам, с отличной теплоемкостью. И даже способны качественно осуществлять вентиляцию дома. Открытый топливник позволяет любоваться открытым огнем, - не как в огромном жерле камина, но все-таки важный эстетический бонус. Кроме того, мастер-печник может пристроить в РП и камин, и любой иной элемент. Поэтому стоит присмотреться к исконному счастью безмерно вкусной еды из классической русской печи, оздоровительного прогревания на лежанке,  доброго и экономного тепла. Мы поможем Наша компания воссоздаёт лучшие печи из кирпича!

Крестьянская Теплушка - Пиромас

Подробно показано строительство теплушки и кухонной плиты в ремесленном центре в деревне Агарково, примерно в 75 км к западу от Москвы.

Осенью 2009 года проект выполнили я и местный печник Александр Бацулин.

Все изображения имеют опцию HD. Нажмите на изображение

Теплушка - вариант традиционной русской печи, разработанный Иосифом Пондгородниковым в 1920-е годы

Пондгородников был инженером по теплотехнике и был потомком Владимира Грум-Гржимайло, всемирно известного металлурга и сторонника теории плавучести газа.(См. «Поток газов в печах» В.Э. Гроум-Гржимайло)

В 1927 году Министерство сельского хозяйства СССР «попросило» нескольких инженеров-технологов выдвинуть предложения по повышению эффективности традиционной русской печи.
Это был проект, представленный Пондгородниковым и Грум-Гржимайло, который министерство сочло наиболее жизнеспособным. Из 15 вариантов одной и той же базовой конструкции был выбран один, который заменил существующие рабочие чертежи русской печи, опубликованные департаментом строительства в его руководствах, предназначенных для автомобильного строительства в сельской местности.

Крестьянская теплушка - настоящее название печи, что примерно переводится как «крестьянская печь». Теплушка - это еще и название особого стиля железнодорожных вагонов для простых людей.
Другие значения слова «Теплушка» - отапливаемое укрытие, отапливаемый вагон. Тепло живое тепло.

Основная проблема традиционной русской печи заключается в том, что она построена на возвышенном пустотелом фундаменте, активная масса которого как минимум на 4 фута выше пола жилого помещения. Это вызывает неравномерное расслоение излучаемого и, в частности, конвектируемого тепла в помещении.

Теплушка в центре Аргарково, построенная 4 года назад А. Бацулиным. Один из множества вариантов базовой конструкции Подгнрондникова, эта Теплушка имеет варочную панель над топкой в ​​очаге лавины. Вместо спальной площадки над сводом находится колокольня. Вся конструкция поддерживает вторую печь этажом выше.

Проверка эффективности этой печи (pdf)

Пекарная камера при дистанционном обжиге.
Пекарная камера после обжига.Свод из обычного глиняного кирпича, уложенного на глиняном растворе. Горловина топки находится внизу слева, а два из четырех нижних каналов - справа.
Видно из комнаты за кухней. Нижняя часть трех отдельных частей конструкции - это печь и пекарная камера. Над ним находится колокольня, а наверху - глухая арка, которая представляет собой структурную кладку, поддерживающую печь этажом выше.

Ключ

a : топка
b : горловина или канал от топки до камеры выпечки.
c : Выходные каналы, от пекарной камеры к нижней камере
d : Опорные стойки пода
e : Поддон
f : Загрузочное отверстие
г : Отключение демпфера от лавины
h : Перекрыть заслонку дымохода под очагом
i : Зольник / дверца воздухозаборника
J : Дымоход

Красная линия - дымоход во время дистанционного розжига.
Желтая линия - дымовой путь при прямой стрельбе.
Синяя линия - Первичный воздух.

Примечание: На этой схеме свод пекарной камеры не показан.

В «Теплушке» есть выносной топочный шкаф, расположенный снизу и сбоку от загрузочного люка печи. Пламя попадает в пекарную камеру через «входной» канал между топкой и очагом, разбрызгивается через вольт, а затем проходит через ряд «выходных» каналов в стене хранилища на уровне очага.
Газы втягиваются по этим каналам в нижнюю камеру, а затем «собираются» коллектором с несколькими отверстиями и втягиваются к основанию дымохода.Это приводит к нагреву нижних частей печи и гораздо большему очарованию.
Между лавиной и дымоходом расположена заслонка, позволяющая топить Теплушку летом так же, как и Русскую печь. То есть разжигать огонь прямо в пекарной камере, а не в топке. При таком сжигании нижний дымовой тракт обходится и не нагревается.

Теплушку увольняют дистанционно. Позади авалоара есть спальная площадка.
Пекарная камера при дистанционном обжиге.
В пекарной печи обжигают ту же Теплушку с множеством инструментов. Печь построил 6 лет назад А. Бацулин в Калужской области.
Теплушка А. Бацулина. Калуга.
Обратите внимание на деревянную спальную платформу и лестницу. Подробные инструкции по стрельбе прикреплены к стене справа.

Цель проекта заключалась в том, чтобы облицевать нижнюю камеру и заднюю стену (за сводом) Теплушки огнеупорным кирпичом, чтобы предотвратить растрескивание облицовки, и начать движение к возможной двойной обшивке всей печи.Плита также будет иметь двойные стенки, а ее топка будет свободно плавать.

огнеупорные строительный раствор будет использоваться, чтобы заложить огнеупорный кирпич, а не из глины раствора, и глина строительного раствор облицовки будет обогащен 10% портландцемент, а его содержание глины уменьшается. Некоторые части, например свод и очаг будут заложены в глиняном растворе, т. е. 3 песка на 1 глину.

В этой статье записывается только событие в том виде, в каком оно произошло, и она не предназначена для разъяснения какой-либо конкретной теории или техники.

Сайт.

Новый бревенчатый дом построен вокруг существующего дома, построенного в 1926 году.

Дом использовался в качестве передового дивизионного командного пункта во время немецко-фашистского штурма Москвы во время Великой Отечественной войны.


Местные жители говорят, что именно здесь был замучен раненый командир партизан Сергей Солнцев, а затем повешен на дубе в саду. Деревянная часовня, носящая его имя, отмечает точное место казни.
Слева от проезжей части все еще валяются ржавые остатки фашистской техники.Они пробыли в Агарково три месяца, прежде чем их выгнали. Бесчисленные потраченные патроны, которые все еще можно найти сегодня вокруг дома, являются свидетельством жестокости борьбы.
Наши помещения над сауной.

МАТЕРИАЛЫ

Кирпич облицовочный

Кирпич белорусский обыкновенный, продается в России как «кирпич для утеплителей»


Огнеупорный кирпич

Богдановчи Огнеупоры


Огнеупорный раствор

Огнеупоры Baocheme. (Германия)


Обычный миномет

7 песок-2 глина-1 Портленд


Прокладка

Базальтовая минеральная вата


Оборудование

SVT. и местный общий



«Сухой» огнеупорный раствор и сухая молотая глина, продаваемые специально для строительства печей.
Чугунные варочные панели местного производства. Заслонки и решетка.
Финские двери для топки SVT и российские люки.
Пила. Режущая пила Makkitta с импровизированной подачей воды, сифонирующая из подвешенной бутылки с водой вверху справа.
Эта установка пилы имеет много ограничений, но может выполнять свою работу.
Остатки оригинальной печи дома. Большая часть обломков этой снесенной печи была использована при заливке фундамента под Теплушку. Именно в этом зале фашисты разместили свой командный пункт.

Короткое видео оригинальной печи, сделанное Юрием Водниевым


Справа первые 5 блюд Теплушки и плиты. Слева направо: первые 2 яруса зольника Теплушки, нижняя камера и коллектор. И Теплушка, и плита будут обслуживаться одним дымоходом.

Примечание: Последовательность изображений Теплушки и плиты неравномерна и неоднородна. Он отражает хронологическое развитие проекта в целом


Первый слой укладывается на полиэтиленовую пароизоляцию. Это вообще считается правилом среди русских печников. Цель пароизоляции - не дать сухой печи впитывать влагу из земли и не испарять ее в комнату.
Обе дверцы зольника установлены в глиняном растворе и соединены проводами с прилегающими стыками станины.
Плита сзади. Слева направо: пепельница, спускной канал, подсоединение к дымоходу и общий дымоход. Огнеупорный кирпич перекрывает коллектор Теплушки, который также будет поступать в дымоход, справа внизу. Огнеупорный кирпич здесь используется только потому, что он длиннее глиняного кирпича и поэтому больше подходит для перекрытия коллектора.
При взгляде сзади. Нижняя камера теплушки и три ее выхода в коллектор.
Кухонная плита: Слева: зольник, нижний канал, соединение нижнего канала с дымоходом, перекрытый огнеупорным кирпичом, дымоход, а за дымоходом - верхний канал от коллектора, который будет соединяться с дымоходом примерно на уровне 25. .
Поясок, который будет поддерживать огнеупорный кирпич деньги, используется, чтобы выровнять верхние части нижней камеры.
Головные стыки карниза выгребены, чтобы задняя часть кирпичей, которая находится прямо на пути дыма, нагревается быстрее, чем часть кирпича в стене, расширяться против самих себя.В этой ситуации есть твердый раствор на внешних частях кирпича и нет раствора на внутренних частях. Теоретически стена должна оставаться устойчивой и не трескаться.
Отверстие зольника перекрыто. Снизу: зольник, нижний канал, дымоход справа и верхний канал подключения Теплушки от коллектора слева от дымохода.
Поясок, который будет поддерживать футеровку из огнеупорного кирпича образует деньги 5-й курс нижней камеры. Проем зольника перекрыт тремя рядами и уложены первые два ряда проема для топки.
Первое блюдо нижнего канала печи слева от зольника.
Он касается только стены у дымохода слева.
Следующие курсы канала вниз в огнеупорном кирпиче. Канал заглушен с трех сторон картоном, который будет сниматься по мере выполнения работ.
В отличие от нижнего канала, который закрыт только с трех сторон, топка будет полностью свободно плавать.
На три яруса над коллектором будет ниша высотой в 3 яруса.Этим торцом, над выемкой, будет загрузочное отверстие пекарной камеры Теплушки. Выемка является функциональным эстетическим элементом дизайна и служит полкой для размещения кухни.
Нижняя камера перед футеровкой и постройкой топки. Внизу задней стенки есть три смотровых отверстия, дающих доступ к нижней камере, а справа - два из трех отверстий в коллекторе.
Первые два блюда топки плиты.Картонную прокладку необходимо подтягивать каждые два ряда, чтобы она не застряла на месте.
Вид на кухонную плиту со стороны дымохода, и «восходящий канал» подключения дымохода Теплушки справа от дымохода.

Перекрытие проема топки печи.
Топка печи и нижний канал. После того, как картонная прокладка была удалена, свободное пространство между облицовкой и огнеупорной работой, должно быть защищено перед укладкой последующих курсов облицовки.
Первый ряд топки Теплушки. Базальтовая вата используется для уплотнения вокруг загрузочного отверстия, а картон (здесь удален) между сторонами и облицовкой.
Футеровка верхних частей нижней камеры огнеупорным кирпичом, уложенным на огнеупорный раствор.
Стенки облицовки уплотнены по углам, но контактируют с облицовкой по длине облицовки для облегчения переноса.
Две длинные стенки и короткая стенка (вне поля зрения на переднем плане справа от топки) также отделены друг от друга прокладками, при этом только короткая стенка сзади справа от топки перекрестно соединена с длинной задней стенкой. .
Из-за того, что загрузочное отверстие топки утоплено в облицовке, оголенная полоса облицовочного кирпича между футеровкой и топкой в ​​этом случае не может быть облицована. Там, где загрузочное отверстие топки находится заподлицо с линией облицовки, облицовка может продолжаться до стенки топки, что делает эту часть камеры полностью двустенной.
Завершена вагонка и топка.
В этот момент нижняя камера будет закрыта. Футеровка представляет собой внутреннюю дальнюю поверхность нисходящих каналов из пекарной камеры в нижнюю камеру.В оригинальной конструкции Подгородникова эти каналы не облицованы, внутренняя поверхность облицовки образует нисходящий канал. Было решено выстелить эти участки, так как они являются высокотемпературными зонами, и облицовка здесь часто может иметь трещины в своей традиционной форме.
Топка и утопленное загрузочное отверстие.
Первые ряды 6 из 8 опорных колонн, которые будут поддерживать свод.

Положение двух колонн за топкой.Углы колонн обрезаны на первых двух рядах, чтобы обеспечить легкий доступ от отверстий для чистки к области за колоннами.
Две частично построенные колонны. Колонны поднимутся на 8 рядов, прежде чем будут перекрыты. Здесь углы срезаны по всему ходу колонны справа для облегчения потока.
Первый курс из 3-х с половиной блюд, необходимо закрыть нижнюю камеру и сформировать очаг печи, соединяющий колонну с колонной.
Именно на этом участке выемка под лавиной также перекрывается с помощью 4 уголков.
Две колонны за топкой перекидываются прямо на стену топки.
Перед следующим проходом, закрывающим нижнюю камеру, на мостовые колонны и ту часть стены топки, на которой будет опираться следующий ряд, укладывается половинный ряд. Это необходимо для достижения правильной высоты.
Примечание: Полупрокладка укладывается из поперечных разрезов кирпича, поскольку пила не может разрезать кирпич точно по всей длине бортика.
Ход, закрывающий нижнюю камеру.Именно на этом и будет положен очаг. Строки, нарисованные карандашом, показывают положение нижних каналов, от камеры выпечки до нижней камеры.
Примечание: это невозможно сделать здесь из-за недостатка места, но можно было бы построить независимую стену в нижней камере вокруг топки, на которой можно было бы перекинуть очаг. Это позволит избежать установки очага непосредственно на топку. Хотя здесь мы следуем первоначальному плану Подгородникова и пытаемся добраться до топки, и нет никаких свидетельств того, что это когда-либо было проблемой.
Другой ряд поперечных коллекторов укладывается на стену топки справа и сзади, чтобы снова достичь высоты. На стенку топки слева и над загрузочным люком кладут два ряда цельного кирпича. Именно на эту трассу будет положен очаг.
Деталь работы в верхней части топки.
На этом этапе последний слой облицовки плиты укладывается насухо и вырезается, чтобы принять три чугунные пластины, которые будут формировать варочную поверхность.
После того, как последний слой облицовки будет уложен, внутренние огнеупорные работы поднимаются на высоту. Нижний канал загнут внутрь (справа), чтобы направить поток дальше по длине варочной панели перед опусканием. Канал внизу шире, чтобы обеспечить большую поверхность для захвата.
Внутренние части плиты готовы. Последний ряд топки был обрезан, чтобы пламя полностью касалось первых двух конфорок.

Две из трех пластин на месте.Расстояние между нижними пластинами и огнеупорной работой составляет 4 см.
Перекрытие загрузочного люка топки.
Отверстие или горловина в потолке топки находится в левом заднем углу очага.
Облицовка до уровня очага
Очаг курс огнеупорного кирпича укладывают в глиняном растворе.
Горловина от топки вверху справа, нижние каналы в нижнюю камеру с каждой стороны топки и выходящий дымоход из коллектора в дымоход внизу слева.
Футеровка нижней камеры укладывается на 1 см ниже ряда облицовочного кирпича, на который будет уложен ряд коллекторов, поддерживающий свод.
Участок оголенного облицовочного кирпича между облицовкой нижнего канала и стенкой топки на уровне очага - единственное место в печи, которое не могло быть двустенным. Это произошло только потому, что лицевая сторона, на которой находится загрузочная дверца топки, утоплена на половину кирпича в ровную поверхность облицовки.В конечном итоге он будет защищен.

Курс огнеупорного кирпича заголовков, которые будут поддерживать хранилище привязан к вместе с оцинкованной стальной лентой. Коллекторы укладываются на облицовочный кирпич, но фактически не соприкасаются с кирпичом топки или горловины, или с облицовочной стенкой спускных каналов.
Стыки разгребаются из той части жатки, которая выступает в пекарную камеру. Это позволяет каждому кирпичу расширяться по мере того, как он становится очень горячим с одного конца, без открытия стыка головки в облицовке.
Этот курс огнеупорного кирпича заголовков будет поддерживать хранилище и его заднюю стенку. Передняя стенка, в которой расположен загрузочный люк, опирается непосредственно на очаг.
Стальные полосы вкручиваются в стык между двумя кирпичами.
Хотя обвязка скрыта в более видимом углу над загрузочным отверстием топки, ее можно увидеть в противоположном заднем углу.
Первый ряд облицовочного кирпича фиксирует коллекторы на месте.Первые три ряда лавин и загрузочное отверстие в передней стене.
Именно против установленных правил торговли в связи огнеупорного кирпича с глиной облицовочным кирпичом.
Арка над загрузочным отверстием в передней стенке пекарной камеры.
Два косых кирпича образуют поле, на которое будет опираться пол, образующий пол первой ниши в соседней стене. Кирпич наклонен, чтобы позволить стальному экрану, используемому для закрытия загрузочного отверстия, сдвинуться влево, позволяя открывать и закрывать печь без необходимости поднимать экран из лавины.
Перед запуском хранилища кладут переднюю стену и облицовку.
Задняя стенка пекарной камеры свободно плавающая, не контактируя с облицовкой сзади или по бокам.

Постановка и формы при подготовке к закладке свода.
Формы свода расположены таким образом, чтобы поддерживать каждый кирпич свода.
Обратите внимание, что передняя и задняя стенки уплотнены прокладками.
Хранилище арочного огнеупорного кирпича, называется ША-47 250/124 / 65-55, положили глиняный раствор, в запущенной связи.
Завершенное хранилище. Последний курс был заложен в огнеупорном растворе, что позволило немного туже сустав, и избегал хитрого разреза вдоль всего курса.
Есть только один способ очистить и заполнить швы на внутренней поверхности свода.
Облицовка поднята на высоту. Передняя стена над загрузочным люком выложена глиняным кирпичом. Последний ряд облицовочного кирпича заточен, чтобы принять Т-образные стержни, которые будут поддерживать платформу для сна.
Перед заливкой свода бетоном его накрывают 4 листами тонкой бумаги, которые выполняют функцию скользящего соединения, а облицовку прокладывают картоном.
Заливается бетон, образуя 4 отдельные формы. Обратите внимание на проволочные петли в формах, чтобы облегчить их удаление, если это когда-нибудь понадобится в будущем.
Картон удален.
Формы свободно плавают, что позволяет им расширяться относительно свода и облицовки, не заставляя его растрескиваться.
Поперек свода проложены Т-образные стержни, опирающиеся на облицовку.Эти перекладины будут поддерживать два ряда облицовочного кирпича, которые закроют печь и образуют платформу для сна. Концы стержней прокладываются минеральной ватой.
Т-образные стержни фиксируются одним рядом облицовочного кирпича. Спереди слева находится проем для первой из двух ниш, затем - в центре - для лавины, а справа - дымоход из нижней камеры, т.е. выход дымового тракта Теплушки в дымоход.
Посмотрите на верхнюю часть авалоара. Первый ряд облицовочного кирпича укладывается на опоры Т-образного бруса (справа).
Второй и последний ряд укладывается так, чтобы закончить верх духовки. Уложенный по этому ходу огнеупорный кирпич образует вторую нишу и кладется сюда исключительно для эстетики.
Уложен последний ряд, образующий платформу для сна, начата вторая ниша и уменьшена лавина.
Осмотрите лавину под нишами.
Нижняя ниша. Арка изготовлена ​​из огнеупорного кирпича арки под названием ША 45 230/113 / 65-45.

Огнеупорный кирпич арка над нижней нишей.Сушилки арки выступают из стены и обрезаются сверху, как показано здесь, чтобы разместить перемычки и избежать сложных изогнутых надрезов, необходимых на перемычках, если вуссуар уложен заподлицо с лицевой стороной стены. .
Три демпферных рамы наверху лавины. Слева - заслонка от лавин, в центре - Теплушка, справа - плита.
Вторая ниша перед укладкой арки.
Первый ряд из кирпича над тремя заслонками.
Три отверстия для дымохода попадают в коллектор, на котором построен дымоход.
Топка для плиты.
Единственная часть теплушки, не имеющая двойных стенок, защищена теплозащитным экраном из нержавеющей стали, который удерживает кусок шерсти на открытой поверхности.
Три квадратных углубления в облицовке слева от ниши предназначались для размещения декоративной керамической плитки.

Звонок вопрос о входе / выходе | Ракетные печи.. Уголок экспериментаторов .. Ответы на вопросы!

Сообщение mbxxxxxx от

12 февраля 2014 г. 12:13:44 GMT -8 Я собираюсь начать строить часть моего проекта, посвященную колоколу и дымоходу. (Я успешно завершил сборку / сжигание ядра печи - в свое время напишу весь проект и выложу здесь для потомков). Пара вопросов:

1. Я понимаю, что выход из колокола должен быть ниже чем вход, но имеет ли значение, входят ли газы в верхнюю или нижнюю часть колокола?

2.Будет ли провал на пути выхода создавать сифонный эффект, усиливающий сквозняк?

Сообщение pinhead от

12 февраля, 2014 12:57:26 GMT -8 Если вход находится наверху колокола, входная труба становится частью колокола, а не просто питает колокол.

Например, предположим, что у вас есть вертикальный ствол, который подается прямо в верхнюю часть горизонтального колокола, который затем выходит внизу в дымоход.Когда система начинает остывать, тепло от горизонтального колокола будет возвращаться обратно в ваш вертикальный ствол, действуя как вершина единственного колокола, а не как два отдельных колокола.

Эта теплопередача все равно будет происходить, даже если чистый поток идет в правильном направлении (из дымохода). Конвекция - и, следовательно, теплопередача - внутри колпака (колпаков) будет продолжаться независимо от потока воздуха в колпак и из него.

Это все еще «колокольчик» - просто ОДИН колокол вместо двух.

Сообщение mbxxxxxx на

12 февраля 2014 г. 14:42:16 GMT -8

Спасибо, булавочная головка, имеет смысл, очень полезно. Есть мысли по вопросу №2?

Сообщение satamax от

12 февраля 2014 г. 16:21:28 GMT -8 mbxxxxxx
Мой опыт.

Выхлопные газы не любят спускаться ниже топки. А в сифоне вещи скорее останутся неподвижными, чем движутся. Или, по крайней мере, я нахожусь под впечатлением.

Сообщение mbxxxxxx от

12 февраля 2014 г. 17:01:31 GMT -8
Спасибо, сатамакс. Я все равно решил отключить сифон по другим причинам.
Выхлопные газы не любят спускаться ниже топки.

Это меня беспокоит, так как пол моего колокола, как и планировалось, будет полностью на 8 дюймов ниже пола моей топки, и я планировал сделать выход в нижней части колокола. Верх выхода будет на 4 дюйма ниже пола топки. Вход в колокол будет на уровне топки. Похоже, мне нужно немного переосмыслить.

Сообщение mbxxxxxx от

12 февраля 2014 г. 18:15:02 GMT -8

Мой дымоход (который еще предстоит построить) будет только около 8 футов в высоту - измерять от самой низкой точки, которая, опять же, будет примерно на 8 дюймов ниже пола топки. Ядро, которое я закончил, представляет собой 8-дюймовую J-образную трубку с 34-дюймовым теплоотводом. (У меня нет изображения плана в цифровом формате - набросок меня не устраивает.) Таким образом, дымоход будет чуть более чем вдвое выше стояка.

Сообщение satamax на

12 февраля 2014 г. 23:32:54 GMT -8 Роньон, ну ниже можно сделать если далеко аппарт.

IIRC, Питер сказал, что Bell CSA должен быть как минимум в 4 раза больше системного CSA. И, очевидно, может быть намного больше. Пока вы не достигнете верхних пределов 4 м² ISA для 6-дюймового J и 6 м² для 6-дюймового пакета. Я еще не видел цифр для более крупных систем.

Сообщение satamax от

13 февраля 2014 г. 10:01:47 GMT -8 mbxxxxx, я думаю, 8 футов для дымохода - это немного меньше.HTH.

Макс.

Сообщение mbxxxxxx от

13 февраля 2014 г. 21:00:01 GMT -8

Какой самый короткий дымоход, по вашему мнению, мне сойдет с рук?

Мастерская по производству каменной кладки с Ekonomka в Швеции

Этим летом у меня была привилегия провести мастер-класс по каменным печам с Экономкой.Это было очень хорошее время с хорошими людьми и хорошей едой в очень красивом месте под названием Готланд, маленьком острове недалеко от побережья Швеции. Инструкторы, Петр и его жена Татьяна, отлично провели его. Они умелые и знающие, и готовы щедро делиться своими знаниями.

В их печах используется FMG (Свободное перемещение газов), в котором используются камеры или колокола, если хотите, вместо каналов. Его разработали И. С. Подгородников, а затем Игорь Кузнецов.Эту традицию каменных печей принесли на запад такие строители, как Ekonomka.se (Петр и Татьяна Эстберг), Stovemaster.com (Алекс Чернов) и некоторые другие.

Подробнее о печах

ОСНОВЫ КОНСТРУКЦИИ ПЕЧИ В любом очаге горячие газы, выходящие из горелки и движущиеся внутри нее, возвращают свое тепло стенам и после охлаждения отводятся в дымоход. Что подразумевается под понятием очаг? В состав топки входят топка, в которой происходит процесс сгорания топлива, и конвекционная система для использования тепла топлива. Это может быть печь любого функционального назначения (отопительная печь, отопительно-варочная печь, русская печь, банная печь и т.) печь с камином, отопительный котел. При нагревании или сжигании древесины часть ее вещества расплавляется, другая часть остается на дне очага. Количество вещества, которое испаряется из древесины, например березы, достигает 88%, а количество твердого вещества составляет всего 12%. Большинство испаряющихся веществ являются горючими парами, поэтому для более эффективного использования энергии предусмотрено также сжигание этих газов. Самая распространенная ошибка при проектировании очага заключается в том, что забывают о существовании газообразной топливной части древесины.Энергия или теплосодержание древесины - это максимальное количество включенной в нее химической энергии, которая теоретически может быть отделена от топлива во время его сгорания. Руководствуясь этим, уточним следующее понятие. Для того, чтобы иметь хороший очаг, необходимо обеспечить следующее: обеспечить наилучшие условия для полноценного проведения реакции горения, т.е. получить максимальное полезное количество тепла, присущего топливу; организовать естественное движение холодных и горячих газов, разделить газовые потоки, проходящие через очаг, направить горячие газы на аккумуляцию тепла и отвести холодные; выполнить конструктивную часть конвективной системы очага в соответствии с необходимыми функциональными требованиями, чтобы снизить тепловые потери от дымовых газов, обеспечить оптимальный нагрев всех частей очага, превратить большую часть энергоемкости древесины в полезную тепла, то есть для достижения наивысшего КПД. Возможность использовать электрическую энергию в качестве резервного топлива. http://www.stove.ru/index.php?lng=1&rs=15

Печи «Экономка» проходят испытания с эффективностью 95%, что близко к теоретическому максимуму !! Они устраивают семинары так, чтобы эта технология принесла пользу как можно большему количеству людей. И я бы сказал, что прибыль - не единственная их цель, они искренне увлечены искусством своей работы, а также рассматривают ее преимущества для окружающей среды и благополучия людей как часть своей мотивации делать то, что они делают.

Мы построили две печи в доме у одного из его клиентов. Так что это была работа, которую нужно было проделать полностью, потому что это было не только для семинара, но и для того, чтобы снова тарировать. Лично меня очень мотивировало то, что мы действительно строили что-то, что согреет кого-то зимой! Сам Питер проверил нас и убедился, что все соответствует его стандартам. На трассе собрались как опытные каменщики, так и обычные люди, неравнодушные к печам.

Что касается себя, то я узнал в целом много вещей о кирпичных печах, которые имеют отношение к нашему проекту здесь, в Азербайджане, и особенно о конструкции топок и о том, как это можно сделать хорошо и просто.

Мы говорили о проведении с ними семинара здесь, в Азербайджане, переведенного на азербайджанский / русский язык, время покажет, возможно ли это.

Сайт Экономки

печей Кузнецова своими руками Заказ и схемы.Конструкция печей Кузнецова, их преимущества и чертежи

Как известно, весь прогресс основан на эксцентричности. Кто знает, как бы мы жили сегодня, если бы не эксцентричный Леонардо, если бы Тесла не был так настойчив в своих эксцентричностях. Примеров много, но сегодня нас интересуют разработки одного человека, посвятившего свою жизнь печам, их глубокое изучение и разработку новых, принципиально иных конструкций. И.В. Кузнецов начал свою деятельность в 1962 году, и по сей день его разработки не теряют своей актуальности.

Печь Кузнецова и ее особенности

Кузнецов стремился к одному - добиться максимальной производительности, эффективности и экономичности в работе своей печи. Каждое представленное им устройство отличалось улучшенными возможностями - теплосбережением, производительностью, оснащением и конструктивными особенностями. Тем более что в изготовлении таких печей нет ничего сверхъестественного. Все гениальное просто, поэтому построить печь Кузнецова вполне возможно; чертежи, устройство и основные правила необходимо досконально изучить.

Все печи Кузнецова отличаются повышенным КПД. Это было достигнуто благодаря совершенно новому и уникальному дизайну. В топке очень точно продумано движение газов, горячий воздух не тратится зря и не обогревает улицу, а холодный воздух по специальной системе попадает в дымоход. Такие печи принято называть колпаковыми из-за особенностей конструкции, которые мы кратко рассмотрим.

Колпак Кузнецова

Называются они колоколами, потому что по проекту внутри топки встроен некий колокол, соединяющий непосредственно под и нижнюю часть топки. Вытяжка служит сепаратором газов, разделяет их на горячие и холодные, что позволяет удалять холодные газы, а горячие газы оставлять в духовке как можно дольше. Горячие газы просто поднимаются под колокол и остаются там долго, не вылетая в дымоход, как в обычной русской печи, а наоборот аккумулируя тепло.

Естественно, за счет этого повышается температура горения в топке, в результате КПД повышается до 80-90%. Кроме того, система свободного движения газов помогает сделать нагрев печи намного более равномерным, а образование сажи не таким интенсивным.В результате применения всех этих конструктивных тонкостей выявляются следующие преимущества кузнецов:

  • огромный КПД;
  • рентабельность;
  • высокая стойкость печи к растрескиванию;
  • свободное отношение к форме и конструкции печи;
  • очень равномерный нагрев;
  • минимальный дым;
  • неприхотливая в обслуживании конструкция.

Типы печей Кузнецова

Этот дизайн приобрел огромную ценность благодаря своей удивительной универсальности. Печь Кузнецова, чертежи которой представлены более чем в 150 вариантах, можно максимально эффективно использовать в любом помещении. На каждом из чертежей учтены характеристики помещения определенного назначения, поэтому печь с такой высокой эффективностью работает для определенного типа здания.

Перечислять все печи Кузнецова нет смысла, вот лишь некоторые из наиболее востребованных вариантов:

  • хлебопекарные печи для варки, совмещенные с варочными панелями;
  • печей банных;
  • печей-каминов;
  • печей отопительных.

Это неполный перечень специализированных печей Кузнецова. Есть возможность создавать комбинированные виды, что очень удобно, если использовать их в быту на небольших площадях.

Духовки Кузнецова заказ

Строительство печи Кузнецова не предполагает наличия специальных знаний и навыков. Если ваши руки заточены под самый простой инструмент, достаточно соблюдать порядок и несколько простых правил, чтобы успешно построить конструкцию. Заказ - это просто система чертежей и инструкций, описывающих пошагово процесс выкладки печи, вплоть до каждого ряда кирпичей отдельно.Почему такая точность? Дело в том, что Кузнецов потратил десятки лет на то, чтобы конструкция работала безупречно, и если пропустить какую-то мелочь, печь будет работать некорректно. Вот образец заказа:

Печи Кузнецова для бани

Есть довольно много кузнецов для бани. Обычных одних банных печей насчитывается аж 17 видов. Все они могут быть разными по размеру, по расположению топки, по месту для камней, при наличии камина, в варочной панели, и для каждого вида свой порядок.Даже из готовых печей можно легко выбрать ту, которая больше всего подходит для конкретной планировки бани, практически не внося никаких изменений. Вот лишь несколько примеров:

Использование печей Кузнецова в бане дает целый ряд преимуществ:


Никакой художественной литературы. Просто внимательно изучив заказ, можно своими руками выложить отличную плиту, как для бани, так и для обогрева или печи барбекю.

В этой статье мы расскажем об особенностях монтажа и эксплуатации кирпичных печей Кузнецова.Вы узнаете, какие типы этих печей существуют, почему в конструкции ровно две вытяжки и для каких целей они устанавливаются.

От чего зависит прочность кладки, какие материалы используются для изготовления печи Кузнецова.

Также поговорим о типах теплообменников, применяемых в кузнице.

Истории создания

В истории создания дома особенно известны мастера и застройщики Кузнецов И.В., Грум-Гржимайло, Подгородников И.С. Кузнецов - автор 150 воплощенных в жизнь разработок.

Особую популярность приобрели печи Кузнецова

с водяным отоплением. Они признаны не только на постсоветском пространстве, но и за рубежом.

Дымоходы

Классические печи в домах, укомплектованных варочными панелями, несмотря на различия в дизайне, объединяет одна особенность - естественная тяга дымохода.

Эта функция напрямую влияет на эффективность работы духовки. Без естественной тяги печь не сможет работать, даже современные котлы на твердом топливе нуждаются в этом.

Печь Кузнецова

Особенности конструкции

Но это не касается кирпичной печи Кузнецова, потому что она сконструирована таким образом, что не требует естественной тяги.

Важно! Главный секрет работы отопительной печи Кузнецова - в свободном истечении газов, не нуждающихся в дополнительной энергии.

В канальной или обычной печи движение газов и воздуха продиктовано наличием тяги в дымоходной трубе.

Тяга

Естественная тяга - это внешний фактор, который действует на основе:


Учитывая эти нюансы, делаем вывод, что сквозняк есть даже тогда, когда духовка не работает, пока заслонка остается открытой. Во время работы печи тяга становится в несколько раз сильнее, и увеличивается скорость циркуляции газа.

Таким образом, в топку попадает большое количество воздушных масс, температура горения снижается, а коэффициент горения топлива становится ниже.

Роль демпфера

Ограничивая поток воздуха с помощью заслонки, мы провоцируем процесс тления топлива при недостатке кислорода. Этот режим не самый оптимальный для получения тепловой энергии из дерева.

Хорошая колокольная печь Кузнецова с высокой степенью сгорания топлива должна получать от газов максимум тепла, чтобы оно не уходило через дымоход.

Реально добиться таких результатов сложно, а именно потому, что:

  • благодаря открытой заслонке нагретые газы начинают быстро перемещаться по каналам кирпича, не успевая нагреть стены;
  • закрытая заслонка помогает снизить скорость движения газов, но кирпич также не успевает поглотить выделяемое тепло и обогреть помещения, часть энергии тоже уходит из печи через дымоход.

Учитывая эти особенности, КПД почти всех печей не достигает 60%. Разработки Кузнецова позволили решить все эти проблемы. Коэффициент сжигания топлива и расход тепла, которое выделяется, достигают уровня около 80%.

Не все твердотопливные котлы имеют такие показатели. Кузнецов И.В., разложил на полках основы создания печи, которая соответствовала бы принципам свободного движения газов.

Схема

Как это работает на простом примере

Для того, чтобы вы представляли, как работает духовка, рассмотрим элементарный пример.Попробуйте представить себе костер небольшого размера, который стоит на улице. Подача воздуха непрерывная, температура горения низкая.


Тепло может распространяться в разных направлениях без определенного направления.

Если накрыть огонь большой емкостью, например крышкой, и оставить внутри зазор, огонь не погаснет, но изменится сам процесс горения.

Светящиеся продукты сгорания естественным образом поднимаются в верхнюю часть чана, предотвращая неконтролируемый поток воздуха снаружи.

Только при условии передачи тепла чану газы проходят процесс охлаждения, спускаются к отверстию, выходят наружу, уступая место теплому потоку. В таких условиях в зону горения проникает то количество воздуха, которое необходимо для сжигания древесины.

Продукты сгорания

Нагретые продукты сгорания не вытесняются охлажденным воздухом до тех пор, пока не остынут самостоятельно. Таким образом, процесс переходит в стадию саморегуляции.

Особенность печей Кузнецова для дома в том, что их строительство происходит из двух колпаков, а не из одной. Их связывают с помощью вертикального канала.

Это усовершенствование используется для передачи тепла от сжигания топлива в помещения. Горячие газы пробиваются вверх под куполом 1-го колокола и отдают тепло стенам.

Таким образом, газы проходят процесс охлаждения и опускаются под тяжестью своего веса и давлением поднимающегося из топки раскаленного потока.

Метод разделения потока

Для улучшения этого процесса Кузнецов разработал метод деления потока продуктов сгорания по температуре в начале алгоритма работы топки, а именно сразу за топкой.

Для этого внутренняя зона колокола изолирована от топки перегородкой, не доходящей до крыши. За счет этого раскаленная струя проникает в верхнюю секцию.

В отопительных печах Кузнецова на газы с низкими температурами создается специальный сухой шов, который располагается в перемычке, имеет вид отверстия определенного размера.

Таким образом, под 1-м колпаком будет создано устойчивое беспорядочное движение газов с одинаковым температурным сечением.

Результат такого процесса: - в печь не попадает больше воздуха, чем необходимо, так как горячие газы не попадают под купол и перегородку. Таким образом, древесина выгорает полностью и оставляет в зонах отходы.

В колпачке с номером 2, который расположен вверху, процесс движения газа такой же. Продукты горения с более низкой температурой движутся вниз, а продукты накаливания движутся вверх под куполом и, остывая, передают тепло кирпичным стенам.После охлаждения газы спускаются по отвесной перегородке, затем проникают в дымоходную трубу.

Важно! В двух колпаках кирпичной печи Кузнецова постоянное давление продуктов сгорания. Именно давление способствует процессу естественной тяги, поэтому тяга дымохода не требуется.

Виды печей Кузнецова

Заказ печей Кузнецова делится на следующие типы:

  • печи банные;
  • кирпичных котлов для дома и водяного отопления;
  • печей отопительных;
  • печи отопительные с варочной панелью;
  • печи для выпечки хлеба тепличные, русские, отопительные.
Печи Кузнецова для бани

Характеристики печей Кузнецова для бани неизменны - естественное движение газов через 2 колпака. Немаловажно и то, что конструкция бани предусматривает наличие нагревателя, который необходимо тщательно нагревать, чтобы получить пар.

И. В. Кузнецов предложил использовать такую ​​технологию работы печи, при которой заслонка их камня помещается в печь из жаропрочной стали.Духовка размещается над самой топкой.

Тепловая энергия, собранная в двух вытяжках, необходима для нагрева воды и нагрева ванны и смежных помещений. Аккумулятор для воды размещен под вытяжкой №1, чтобы можно было быстро добраться до него в случае поломки.

Кузнецов И.В., помимо разработки готовых печей, предлагает еще и способы правильной стилизации печей своими руками. Рассказывает, как правильно сделать планировку в доме, чтобы правильно выбрать вариант установки отопительной печи.

Также есть выбор конструкций малогабаритных печей для отопления маленьких бань, и огромных конструкций для нагрева воды.

Печка Кузнецова с водяным нагревом

Печи Кузнецова с водяным отоплением современного типа с присвоенной им серией КИК (кирпичные котлы) очень популярны. По конструкции это котел с вытяжкой, выложенный из кирпича.


Имеет высокий КПД - порядка 70 - 80%, и ничем не уступает духовкам аналогичного типа.Выше мы описали, как этого можно достичь.

В топку встроены 1-2 стальных трубных регистратора с учетом мощности. Готовые виды таких котлов различают по мощности - 17, 34 и 63 кВт.

Кузнецов предлагает использовать двухконтурные печи, которые используются для нагрева воды и других нужд собственников. Автор настаивает на том, что для повышения экономичности и эффективности эксплуатации печь необходимо утеплить базальтовым листом.

Современные модели каменных печей Кузнецова с куполами оборудованы по последнему слову техники, что способствует дожиганию газов до конца.

Для достижения этой цели под куполом второго колокола устроен подвод вторичного воздуха. Если в качестве топлива использовать качественную древесину, то этот тип печи будет работать как печь пиролиза.

Для того, чтобы построить колпаковую печь Кузнецова своими руками, необходимо посоветоваться с профессионалами своего дела, изучить литературу и чертежи. Ведь кажущаяся простота на первый взгляд обманчива.


Печь Кузнецова для обогрева дома своими руками довольно легко чистить, ведь даже зола тлеет до конца из-за предельно допустимых температур в топке, а это сокращает периодичность уборок.

Кузнецовка многофункциональна, часто оснащается варочной панелью, духовкой, бойлером. Конструкция дает возможность строить печи различных форм и размеров, чтобы обеспечить удобное размещение в доме. Кроме того, внешне духовку можно украсить любым способом.

При установке топки Кузнецова котел устанавливают над топкой в ​​зоне вытяжки №1. Вода нагревается горячими газами, огибающими металлические стены.

Кипяток поступает в радиатор по верхним патрубкам, а по нижним патрубкам - ледяная вода... Охлажденный воздух после второго нагрева попадает во второй колпак, поддерживая теплопередачу печи.

Теплообменники в топке делятся на два типа:

  • с одной камерой - отсек для воды плоской формы или в виде бойлера;
  • трубчатый - вода в нем всегда движется по трубам, которые расположены параллельно.

Второй тип считается наиболее эффективным, а именно из-за небольшого объема труб, в которых вода быстро нагревается и перемещается по радиатору.Диаметр труб должен быть не менее 50 мм, иначе вода закипит слишком быстро.

Размер печи Кузнецова с водяным отоплением зависит от того, сколько в ней вытяжек, а также вспомогательных функций. Если печь будет использоваться только для обогрева, достаточно будет небольшой отвесной конструкции размером 1 x 1,2 x 2 м.


Для успешного заказа печи Кузнецова нужно уделить внимание выбору материала.

Причина тому - высокая температура в топке, которая в несколько раз выше нормы.

Следовательно, он не подходит для этой цели. Лучшим выбором станет материал из шамотной глины, способный выдерживать критически высокие температуры ... Также вам понадобится особая кладочная смесь.

Раствор для выкладки шамотного кирпича можно приготовить своими руками только в том случае, если у вас уже есть достаточный опыт и знания техники. При неправильном приготовлении даже при малейших погрешностях через определенное время кладка начнет трескаться и деформироваться.

Печи Кузнецова пользуются большой популярностью как в России, так и в мире. С 60-х годов Кузнецов работал над созданием идеальной печи; за годы у него появилось много единомышленников. Коллектив мастеров разработал множество новинок и наполнил рынок печей своей продукцией.

На протяжении многих лет различные изобретатели пытались создать печи с максимальным КПД , так как их основная задача - эффективно работать с минимальными затратами... Наверняка есть много желающих сделать печь для бани своими руками, и это возможно. Сегодня эта тема как никогда актуальна, поскольку цены на отопление стали очень высокими. Печи колокольного типа могут хорошо и быстро обогреть дом, а также имеют интересный внешний вид.

Гребень Кузнецова - это конструкция движения газа ... Она создана для того, чтобы тепло могло дольше оставаться в середине вытяжки, а потоки холодного воздуха уходили через специальное углубление.

Долговечный горячий воздух сохраняет тепло в помещении , а холодный воздух не охлаждает кирпич, уходя через трубу. очень высокий, а КПД печи Кузнецова будет будет 95%, среди этого очень хороший показатель, так как всем известная русская банная печь имеет КПД всего 40%.

Преимущества

Колокольная печь имеет простое устройство и состоит из нижнего яруса и топки, которые объединены в колпак, основной компонент такой печи для бани, это заказ :

  • нагревается равномерно, а также излучает тепло ;
  • чистить нужно очень редко, так как нет копоти и дыма;
  • тепло практически не испаряется, т.к. печь имеет высокий КПД ;
  • Дизайн современный и оригинальный.

Читайте также: Монтаж печи с выносной топкой в ​​баню

Чтобы сделать печь для бани своими руками, следует строго придерживаться технологии изготовления, делать все четко по чертежу, а также использовать высокую -качественный материал.

Просмотры

Мастера придумали самые разные духовые шкафы, которые отличаются не только внешним видом , но и назначением :

  • отопление;
  • для приготовления пищи;
  • для бани;
  • на открытом воздухе, например, барбекю;
  • печи с лежаком.

Когда вы определитесь с вариантом печи для бани, которую хотите изготовить в домашних условиях, то, в первую очередь, вам потребуется сделать чертежи для заказа. Порядок - это способ укладки кирпичей, при этом каждый ряд укладывается по-своему. Сбор заказа подобен конструктору, если приложить усилие и потратить немного времени, , то с ним справится каждый .

Банная печь

Банная печь может обогревать три помещения одновременно. Это парная, раковина и комната отдыха.Также печь для сауны выполняет функцию вентиляции, и может создавать пар различных параметров ... Она может регулировать влажность и температуру, при ее использовании помещение быстро нагревается и самостоятельно поддерживает необходимую температуру. Правильный заказ - залог безупречного результата.

Кроме того, она может вырабатывать электроэнергию ... А если сделать печь с камином, то можно готовить еду на углях. Люди, которые используют печь для сауны, подтвердили, что она может выдерживать как влажные условия, так и пар.Сделать такую ​​печь Кузнецова без затруднений можно по чертежу .

Необходимые материалы


Поскольку печь Кузнецова намного меньше стандартных нагревательных агрегатов, для ее конструкции требуется гораздо меньше материала:

  • огнеупорная глина;
  • песок очищенный;
  • металлическая проволока;
  • уголок железный;
  • задвижка и нагнетатель;
  • решетка;
  • плита подовая.

Чтобы очистить песок , его необходимо просеять мелким ситом.Рекомендуется использовать горный песок, так как в его составе практически нет мусора. Чтобы не перенапрягаться и сэкономить время, можно использовать уже готовую смесь из глины и песка, которую легко найти в строительных магазинах .

Кирпич огнеупорный должен быть марки ШБ-8 или ШБ-5 , а облицовочный для кладки - не ниже марки М150 ... Чтобы узнать, сколько вам потребуется кирпича, нужно воспользоваться чертежами.

Читайте также: Как отапливать сауну

Делаем фундамент

Хорошо, когда печь делают при строительстве дома, тогда фундамент под нее можно делать сразу ... Следует учитывать, что фундамент должен быть на 10 сантиметров больше печи по всему периметру. Фундамент нужно делать прочным, так как конструкция тяжелая .

На что обращать внимание:

  • Фундамент дома не обязательно должен быть таким же, как фундамент печи.
  • Если печь должна стоять у стены, то фундамент должен находиться на расстоянии не менее 5 см от основного, при этом расстояние должно быть засыпано песком.
  • Качественная гидроизоляция не повредит фундамент. Для этого нижний слой ямы засыпают песком, а высохший фундамент засыпают рубероидом.
  • По возможности необходимо сделать арматуру; для этого используется металлический каркас.

Фундамент делается на одном уровне с основным, при необходимости можно добавить кирпич.

Как сделать кирпичную кладку и топку

Печи должны быть изготовлены из огнеупорного кирпича, а наружные стенки печей выполнены из облицовки.Тогда они будут вести себя по-другому при нагревании и охлаждении. Топка должна быть плавающей, для этого стоит сделать вокруг нее сухой шов. Если этого не сделать, кирпичи в процессе эксплуатации могут сломаться ... При работе следует обращать внимание на порядок, потому что если неправильно связать кирпичи, нужный результат не получится .

Для создания сухого шва между внутренним и внешним кирпичом снимают кладочный раствор, а образовавшуюся полость заполняют минеральным картоном.Обязательно убедитесь, что проекции огнеупорного кирпича не попадают в тайниках керамики, это сделает топка полностью независимой структурой. Кирпич шамотный кладут на кромку , а керамический - как угодно.

Армируем конструкцию проволокой


Каждый третий ряд прокладываем металлической проволокой, это небольшая, но необходимая деталь, которая сделает конструкцию надежной. Железные детали необходимо вставить в кладку с 0.5 см зазора , и заполнить пустоту полученной с огнеупорной ватой.

И.В. Кузнецов с 1962 года начал проектировать печи и посвятил этому большую часть своей жизни. Он постоянно придумывал новые конструкции и постоянно их улучшал. Печи Кузнецов разработал лично и по его собственной технологии. Эта технология прекрасно подходит для печей, которые до сих пор используются в современных домах. Печи Кузнецова хорошо вписываются в интерьер дома и гарантируют качественное теплоснабжение.Его печи с самого начала не нуждались в рекламе, так как положительные отзывы о них распространялись от одного покупателя к другому.

Проекты печей Кузнецова: виды и назначение конструкций

Бытовые печи Кузнецова разные по своему назначению. Если ее предназначение - приготовление пищи, то это кухонная плита. Отопительные печи используются для обогрева помещения. В банях установлены банные печи. Для улучшения эстетического вида помещения устанавливается камин (каминная печь).

Можно строить смешанные типы духовок. Также они создают целые комплексы многофункционального назначения. Большим спросом и популярностью пользуются отопительные и варочные печи И. В. Кузнецова.


Основной показатель того, что И.В. Кузнецовым он считал повышение КПД печи. Он дополнил свои печи улучшенными свойствами. По одним он установил дополнительное оборудование, по другим внесены изменения в печь, по третьим увеличена экономия тепла.

Деление печей в зависимости от их назначения:

  • Духовки;
  • Печи отопительные;
  • Банная печь из кирпича;
  • Просто мангалы или уличные комплексы;
  • Хлебная печь;
  • Отопительно-варочные комплексы;
  • Каминная печь.

Все эти конструкции доказали свое высокое качество широкой популярностью и многолетней эксплуатацией. За весь период своей деятельности Кузнецов разработал большое количество печных проектов.Сами проекты и их чертежи размещены на сайте В.И. Кузнецова. Отопительные печи Игоря Кузнецова имеют маркировку - OIC. Заказы на плиту отличаются наличием букв в аббревиатуре. Если печь отопительно-варочная, то ОВИК, если есть грядка, то в названии будет буква «Л» и т. Д.

Как сделать печи из кирпича Кузнецова своими руками

В И. Кузнецов разработал большое количество конструкций печей. Некоторые виды духовых шкафов можно изготовить своими руками.Для этого потребуется заказ печей и их чертежи.

Прежде, чем вы начнете строить какую-либо печь самостоятельно, рекомендуем вам разобраться в принципе работы и особенностях ее устройства.

Многие, зная о положительных отзывах о печах Кузнецова, а также в целях экономии, начинают их строить самостоятельно. Конечно, все получится, но для этого нужно использовать соответствующие материалы и строго соблюдать процедуры.

Материалы, из которых изготовлена ​​печь Кузнецова:

  • Кирпич шамотный;
  • Кирпич глиняный марки М150;
  • Глина хорошего качества;
  • Песок очищенный;
  • Арматура металлическая.


Кирпич шамотный используется для устройства внутренней кладки. По заказу вы можете рассчитать его количество. Для возведения внешней кладки используют глиняный кирпич, желательно марки М 150.Его количество также рассчитывается по тому же порядку. Для приготовления раствора рекомендуется использовать только качественную глину. В два раза больше глины используется для очищенного кладочного песка. Можно использовать имеющиеся в продаже глиняно-песчаные смеси. На 500 кирпичей понадобится около 0,2 куб. м глиняно-песчаной смеси. Кроме того, вам потребуются решетчатые решетки, две двери (воздуходувка и печь), два стальных уголка и пять метров проволоки. Книга Кузнецова «Строим печи и камины: практическое руководство» поможет вам построить нужную конструкцию.В нем представлены все виды и конструкции печей и каминов.

Принцип работы колпаковых печей Кузнецова: заказ

Принцип работы печей Кузнецова не сложен. Во время строительства печи необходимо выполнять все работы согласно чертежам, схемам и, конечно же, пользоваться заказами.

Заказ на печи Кузнецова представляет собой набор чертежей, где мастеру будет показан порядок выкладки каждого ряда кирпичей отдельно.

Все колпаковые печи Кузнецова работают по принципу разделения продуктов сгорания. Этот принцип заключается в том, что газ, образующийся при сгорании топлива, разделяется на два потока: холодный и горячий. Очень хорошо продумано движение газов внутри конструкции печи. Горячий воздух задерживается в духовке и долго сохраняет тепло. Холодный воздух быстро улетает в дымоход по специально сделанному углублению. Печь, работающая по этому принципу, называется колокольной (купольной).Внутри такой печи очаг совмещен с его нижней частью и образует нечто вроде колокола. Затем он действует как разделитель газа на два потока. Поток горячего воздуха поднимается вверх и задерживается в вытяжке, концентрируя тепло.

Преимущества печей Кузнецова:

  • Рентабельность;
  • Долгосрочное сохранение тепла;
  • Незначительное образование сажи;
  • Нет необходимости в частой чистке;
  • Возможен выбор различных форм и дизайна.

Высокий КПД (95%) печей Кузнецова - это результат принципиально новой разработки и конструктивных особенностей ... Для сравнения, традиционная русская печь имеет КПД 25-40%. Если у печей Кузнецова есть недостатки, то их немного, и они теряются на фоне достоинств.

Духовки с двумя колпаками своими руками: помощь специалиста

И.В. Кузнецов и его соратники спроектировали и построили огромное количество печей различного назначения.Из разнообразия этих конструкций особого внимания заслуживает двуколпаковая печь.

Конструкция двуколпаковой печи Кузнецова проста. Но самостоятельно осуществить его строительство очень сложно. Чтобы не допустить ошибок при строительстве, понадобится настоящий печник и его помощь.


Наличие нескольких куполов в конструкции топки дает возможность максимально использовать энергию топлива. Особый интерес представляют печи Кузнецова с водяным отоплением.Так называемые кирпичные котлы серии КИК. Двухколоночная печь отопительно-варочная имеет два автономных режима работы.

Автономные режимы нагрева и духовки:

Отопительно-варочная печь с двумя колпаками, сконструированная таким образом, чтобы тепловая энергия накапливалась как можно больше и сохранялась дольше. Эта модель имеет два автономных режима. В теплое время года для приготовления пищи используется духовка. В это время существующий клапан блокирует все остальные части конструкции.Горячий воздух туда не попадает, и все элементы могут оставаться холодными. Зимой все клапаны открыты, по каналам свободно движется горячий воздух. Долго находящиеся внутри горячие воздушные массы нагревают кирпичные стены и выходят через дымоход.

Каминная печь Кузнецова: заказ

Каминная печь Кузнецова - это большой аккумулятор тепла. Кирпичная конструкция, как камин, теплая, как печь. Благодаря своей массе каминная печь уникальным образом обогревает помещение.

Главное отличие каминных печей от других отопительных конструкций - способность аккумулировать тепло.Тепло сохраняется в массе конструкции, а затем медленно выделяется в комнату.

Строительство печи-камина - дело сложное, но при желании все можно сделать самостоятельно. Такой сложный процесс обязательно нужно начинать с заказов. Каминная печь Кузнецова имеет массу преимуществ.

Преимущества каминных печей:

  • Красота и изящество кладки;
  • КПД утеплителя кирпича;
  • Низкие выбросы окиси углерода и сажи;
  • Долгосрочное поддержание комфортной температуры в доме;
  • Прибыльность.

Некоторые любители каминов делают их похожими на произведения искусства, украшая их решетками и элементами декора, пользуясь услугами кузнеца. Приятное ощущение сияющего тепла можно ощутить на себе, если оборудовать таким камином свой загородный дом или дачу.

Отопительно-варочные плиты Кузнецова (видео)

Профессия печника давно уважаема и востребована. Мастера, даже не имея должного образования, строили печи отменного качества.Одним из них был Д.Э. Гнусин. Он родился в 1862 году в Ярославской губернии. D.E. Паровентиляторы Gnusina отличались большим КПД.

Большой вклад в развитие печного дела внес И.В. Кузнецов, посвятивший почти всю свою жизнь изобретению и усовершенствованию большого количества новых конструкций печей. Он целенаправленно работал над тем, чтобы его разработки работали эффективно и приносили пользу людям.

Улучшение ранее спроектированных тепловых конструкций основано на оснащении их более рациональными возможностями.Так, на некоторых моделях были изменены печи, увеличена сохранность тепла, добавлено определенное оборудование и т. Д. То, что конструкции, созданные Кузнецовым, работают эффективно, давно доказано их большой популярностью и многолетней эксплуатацией. Положительные отзывы о печах Кузнецова многих мотивируют на самостоятельное изготовление бытовых тепловых приборов. В этом случае можно немного сэкономить, но нужно правильно подобрать материалы и строго соблюдать схему заказа печей Кузнецова.

Кузнецов предложил совершенно новый подход к постройке кирпичной печи. Как известно, в традиционных печах есть каналы, по которым движутся горячие газы для нагрева кирпича. Главный фактор, поддерживающий этот процесс, - тяга. Этот форсированный способ нагрева корпуса печи характеризуется неравномерным распределением тепла . Кроме того, это часто приводит к образованию трещин в стенах конструкции. При строительстве такой печи, занимающей довольно много места в комнате, используется много кирпича.

Также возникает вопрос относительно наличия места для установки теплообменника. Это устройство теряет указанный производителем срок службы, если его поместить в саму топку. Постоянный контакт с огнем губительно сказывается на прочностных характеристиках теплообменника. Такая близость также приводит к ухудшению условий горения топлива, снижению КПД топки и образованию большого количества сажи.

В печи, построенной по методу Кузнецова, газы движутся свободно.

Данная конструкция основана на установке внутри нее колпачков , которые представляют собой перевернутые сосуды. В некоторых моделях духовок в вытяжках могут быть верхние отверстия. Сосуды располагаются в другом порядке, но основным условием их размещения является наличие между ними вертикальных пустот, называемых сухим швом ... Образовавшееся пространство шириной от до 3 см не заполняется либо с теплоизолятором, либо с раствором. В результате газы свободно перемещаются, переходя от одной крышки сосуда к другой.

Чтобы легче было представить схему колпаковой печи Кузнецова, нужно представить в своем воображении костер, зажженный на открытом воздухе. В результате того, что воздух имеет неограниченный доступ к пламени, от огня исходит незначительное тепло, которое сразу же рассеивается в пространстве. Изменить характер процесса нагрева воздуха вокруг огня можно, накрыв его колоколообразным сосудом, например, большим казаном. При этом важно оставить внизу щель, чтобы совсем не погасить пламя.В результате горячий газ естественным образом поднимается на дно котла и ограничивает доступ наружного воздуха. После того, как тепло передается стенкам сосуда, спускаясь к открытому отверстию, оно постепенно остывает и уходит наружу, и его место занимает следующая порция тепла.

Такой саморегулирующийся процесс характеризуется возможностью дозирования наружного воздуха и обнаружения нагретого газа в сосуде до его полного остывания.

Вышеописанный принцип применяется в печах Кузнецова, для которых сразу применяются две заглушки , соединенные сухим швом.Такая нестандартная конструкция повышает эффективность передачи достаточного количества тепла от печи в помещение, где она установлена. Горячие газы сначала заполняют первый колпак, нагревая его стенки, а затем, остывая, уступают место горячему потоку, поднимающемуся из топки.

Пытаясь оптимизировать этот процесс, изобретатель на его первом этапе, который начинается после топки, решил разделить поток газов по их температуре. Для этой цели он использовал перегородку, отделяющую пространство вытяжки от топки.В этом случае преграда не достигает дна сосуда. В результате этого отрыва горячие газы сразу устремляются к куполу раструба, а поток с более низкой температурой направляется по сухому шву через щель в перегородке. Таким образом, из-за скопления горячих газов под кровлей и наличия преграды воздух поступает в первый колокол только в необходимом количестве. Это способствует полному сгоранию топлива с образованием определенного количества золы.

Аналогичный процесс движения газа происходит в вытяжке, установленной над первым.


Менее горячие продукты сгорания расположены на дне емкости, а раскаленные газы стремятся к крыше и при охлаждении отдают тепло кирпичным стенам. Затем они спускаются вниз и выводятся через дымоход. При оснащении топки двумя колпаками, в которых происходит нагнетание и движение природного газа, создание принудительной тяги в дымоходе не требуется.

Разновидности печей

Колпаковые печи Кузнецова, предназначенные в основном для домашнего использования, предназначены для выполнения определенных функций.Существует типов таких структур:

  • пивоваренный тип - для приготовления пищи;
  • отопление - для обогрева жилого помещения;
  • ванна Духовки Кузнецова - для нагревания бани;
  • улица Духовки выглядят как простые мангалы или целые печные комплексы;
  • для выпечки хлеба часто сочетается с другими типами духовок;
  • печи-камины , выполняя довольно эстетичную роль.

Здесь названы только самые распространенные виды печей Кузнецова. Нередко специалисты создают комбинированные варианты таких конструкций, которые отличаются многофункциональностью. Всем хорошо известна, например, отопительно-варочная печь, благодаря которой можно обогреть дом и приготовить еду.

Сильные стороны печей Кузнецова

А именно: преимущества конструкции Кузнецова:

Самостоятельное производство


Пример работы.

Перед тем, как приступить к постройке колпаковой печи Кузнецова своими руками, необходимо четко знать , какую роль она будет играть в доме или в саду ... Представлено более 150 чертежей печей, разработанных Кузнецовым. публика. Каждый может выбрать для себя наиболее приемлемый вариант, но здесь мы рассмотрим технологию строительства довольно простой колокольной печи Кузнецова своими руками для отопления жилища.

Проектируя установку двуколпаковой печи Кузнецова своими руками на первых этапах строительства дома, позаботьтесь о том, чтобы она могла равномерно обогреть все жилые помещения.Возводить такую ​​конструкцию в полностью построенном доме не очень удобно. Тем не менее, если возникла такая необходимость, то почему бы не попробовать такой проект. Важно только при определении места расположения дымохода обращать внимание на расположение несущих конструкций и балок.

Фундамент под печь нужно планировать либо вместе с возведением фундамента под дом, либо в уже готовом здании, но следует подготовиться к тому, что процесс будет трудоемким и трудоемким.

Подготовительные работы

Колпаковая печь Кузнецова своими руками на начальном этапе строительства предполагает закладку фундамента. Для завершения этого процесса необходимо запастись штыком и лопатой , а также следующими материалами:

  • песок (3 части), цемент (1 часть) и вода для приготовления раствора;
  • пруток арматурный среднего сечения;
  • полиэтиленовая пленка;
  • доска для возведения опалубки.

Фундаментные работы необходимо выполнять в следующем порядке:

Свежеприготовленный фундамент после заливки необходимо оставить в покое на 5-7 дней, а то и больше (на 20-25).Важно заранее предусмотреть время, отведенное для полного застывания и высыхания основы. В этом случае не торопитесь. Чем дольше стоит фундамент, тем выше будет его прочность и устойчивость всей конструкции печи.

Соответствие основным требованиям

Некоторые моменты во время строительства:

  1. Кирпич, из которого изготовлена ​​внутренняя огнеупорная оболочка, имеет тенденцию расширяться при нагревании. Поэтому так важно обеспечить независимость этой части печи от всей ее конструкции.
  2. Огнеупорная оболочка внутри печи создается установленной на кромке. Чертежи не всегда передают этот момент, но это следует учитывать. При установке простых глиняных кирпичей допускается свобода действий со стороны мастера.
  3. Используя проволоку, нужно связать их в каждом 3-м ряду кирпичей.
  4. При установке всех металлических креплений важно оставить место для возможного расширения. Применяется специальная прокладка, ограничивающая прикосновение металлических изделий к кирпичной кладке.
  5. По окончании строительства печи Кузнецова своими руками рекомендуется использовать огнеупорный состав для обработки кирпича.
  6. Запускать колпаковую печь необходимо постепенно, начиная с прогрева до минимальной температуры, а затем увеличивая ее.

Подготовка инструмента и основных материалов

Тщательно подготовиться к постройке печи Кузнецова своими руками можно только при наличии под рукой болгарского с алмазными дисками и перфоратора с мешалкой.Кроме того, к месту установки нагревательного прибора необходимо доставить следующие материалы:


Важные моменты

Правильный заказ колпаковой печи Кузнецова позволит обеспечить равномерный прогрев стен и обеспечить отличный тяга.

Перед началом укладки многие мастера укладывают рубероид. Однако мы рекомендуем уложить слой фольги , которая, обладая способностью отражать, лучше сохранит тепло.

Тепловыделение устройства во многом зависит от количества созданных в нем отсеков. Однако для постройки самой теплой колокольной печи при их строительстве важно соблюдать порядок кладки и объемные условия.


Как это выглядит.

Русская традиционная печь - принцип работы, достоинства и недостатки, конструкция самостоятельно. Стр. 1

Русская печь не гаснет ни разу. Она потихоньку мелькала на своем участке в области индустриализации, электрификации, газификации и всегда была объектом внимания специалистов благодаря своим замечательным качествам.

Сейчас русская печь переживает второе рождение; Немалую роль сыграла ее оперативность, всеядность и возможность строить своими руками из дорогих материалов и сложного промышленного оборудования не требуется. Какая в ней польза, какие у нее секреты, где нельзя построить?


Из личного опыта

Автор этой статьи в детстве и ранней юности много навещал бабушку в деревне, в российской глубинке на летних и зимних каникулах.Полакомился намав стороной к русской печи с лежанкой, ему не терпелось построить такую ​​же в городской квартире. Это было абсолютно осуществимо, но был накоплен достаточно обширный материал по русским плитам разных типов, который очень пригодился при написании статьи. Наблюдения проводились с 1961 по 1972 г., Печь построена после освобождения тех мест (Орла) от гитлеровцев в 1943-45 гг.


Русская печь классическая

Русская печь имела высокую полиморфную конструкцию.Только традиционные печи были разными, даже от хижины к хижине в одной деревне. А трудами неизвестных, но сообразительных печников и ученых, особенно И. С. Подгородникова и И. В. Кузнецовой, создано множество конструкций, основанных на общих принципах. Все их обзор в одном издании невозможно даже кратко, поэтому дальнейшее касается в основном классической русской печи (см. Рис.), А доработки описаны в общих чертах.

Любопытно: свод тигля одной из печей был сделан из половинок большого цилиндра двигателя внутреннего сгорания.Танк или самолет, наш или немецкий - неизвестно .

Теория и секреты

На рисунке показан основной агрегат русской печи. Из бокового разреза понять его секреты. Разобравшись в них, вы получите его преимущества / недостатки, а затем перейдете к описанию конструкции. В заключении описаны современные высокопроизводительные конструкции.


Схема русской печи

Русская печь опирается на фундамент - апач, дерево, камень, кирпич или бетон.Подпак используется для хранения топлива, которое высыхает «до пороха» и легко взрывается при нагревании. Сверху подпак закрывается полукруглой аркой (кормушкой). Арка заполняется водой из термоматериала: песком, кирпичной крошкой на глиняном растворе, а под камеру, составляющую переднюю часть печи, укладывается подсыпка сухая, без раствора.

Важно: если постелить под подстилку без пода выпечка никогда не получится «настоящая». Кстати, для «настасеску» хлеба и пирогов нужно запекать на капустных листьях.Со свежим молоком - м-м-ммм !!!

Русская печь - отопительный прибор периодического действия: при не очень продолжительном обжиге накапливает тепло, а затем около суток прогревается, отдавая и доводя его до стандартных кулинарных изысков. Чтобы понять ее работу, проследите за потоком воздуха.

Секреты начинают загнетко (некоторые говорят «зинетак или загнетко») с его наконечником - перетрубой - наконечником сужающейся насадки - YAP. Боковые стены в загнетке сделаны пещерами - пепел для сбора золы и хранилища углей для следующего пожара.

Примечания:

1. Часто отверстие для золы и углей делают очагом - каменной или чугунной печью, выступающей надбровной (лицевой) топкой. Тогда это называется селком.

2. Окна особняков обрамляют в печах ради чистоты, а в самых бедных, для удешевления работ, оцелот и зольник не сделали. Пепел разгребал угли и хранил в порске - в пещере со стороны рта, см. Ниже. В этом случае угли сохраняли дневное тепло только при использовании березовых, дубовых, фазовых или кленовых дров, на которые сверху накладывалась осина.Возможно, именно поэтому и осталась убежденность в тонкости русской печи. По сути, она ест любое твердое топливо: дрова, хворост, солому, веточки (сухие сорняки), навоз, антрацит, угольные семена, торфяные брикеты, корпократизм, опилки. Но для приготовления хлеба вам понадобятся только дрова или древесный уголь. Иначе вкус будет покупным.

В общем zinetac, с научной точки зрения, газовый экономайзер, рекуперирующий энергию: дымовые газы (водолазный катер) предварительно нагревают поступающий в печь воздух, не забирая у него кислород.Перемешивания потоков не происходит: на бумажной полоске зоны турбулентности не обнаруживается. Термометр на загнетко очаге показал повышение температуры от горла до рта из комнаты более чем до 76 градусов (столбик доходит до предела, спирт закипал и термометр лопнул).

Важно: , чтобы печь не копчилась, не работала прожорливо и быстро остывала, выдерживать указанные на рисунке размеры и особенно гладкость стенок хайла.Штукатурки зинетаком нет, поэтому кирпичи стен скалывают и шлифуют до однородности. В дымовых печах бумажка, особенно при использовании насыпного тлеющего топлива, обнаруживает турбулентность в перетрубе. В печах с плавным током газов ЯП всегда был ламинарным. Нетрудно понять, что в результате турбулентности в загнетко воздух пойдет в топку обедненный кислородом.

Сердце русской печи - топка. Он разделен на варочную камеру (пекарню) и топку топки.В небольшой печи (2,5x1,75 фута в плане; 1780х1240 мм) под всю печь выкладывают с равномерным подъемом кзади на 60-90 мм. В большом (3,25х2,25 фута; 2310х1600 мм) и преимущественно в среднем (3х2 фута; 2130х1470 мм) опытные гончары выкладывают его с перегибом посередине (большой) или третьим (посередине), чтобы чугун стоял. плавно и стабильно. Но под тиглем должен быть наклон, и размера, как указано, а не под углом. Кстати, высота полки (детской кроватки) от пола в «Домострое» - 2.5 футов.

Размеры приблизительные российские печи. Длина двора в разных регионах колебалась. Гончары, танцующие с кирпичами по длине, ширине и высоте печи, должны соответствовать целому количеству их, учитывая слои раствора.

Горячий воздух уже вовлекается в готовку, внизу разогревает посуду. Затем он переходит к топливу; дымовые газы поднимаются к потолку печи. Он тоже наклонен, но должно быть, чем под. Лучше всего топится печь, у которой топка в плане сужается к устью на те же 60-90 мм.

Полоска фольги на палочке, найденная под сводом печи, два устойчивых в любом режиме горения противоположно направленного вихря (циркуляции). Два вихря, надо полагать, это самый главный секрет русской печи. Их крутящие моменты компенсируют друг друга, и загнетко, несмотря на наличие гайки, видимой турбулентности не образуется. В печах слишком низкая или высокая циркуляция порога была слабой и нестабильной.

Второе назначение вихрей в топке - задержка несгоревших частиц топлива.Перед выходом изо рта они делают несколько (может быть, много оборотов) и полностью сгорают при относительно низкой температуре. Излучаемый ИК-излучением равномерно нагревает посуду во время приготовления. В середине высоты хлебопекарни движущиеся газы не обнаружены.

Важно: пища готовится БЕЗ КОНТАКТА С ОГНЕМ И ПЕРЕГРЕВШИМИ ГАЗАМИ при оптимальной температуре, поэтому продуктов пиролиза подавляется, канцерогенов, токсинов не образуется.

Примечания:

1. Гончары-тузы свод тигля не полукруглый, а трехцентровый ствол, как показано на рисунке, сглажен пунктирной линией. Также на 90 мм у того же самого тигля посередине. В такой печи горит 100%: она никогда не дымит и не дает искры.

2. Инфракрасные лучи в тигле - один из секретов русской кухни. Такие блюда, как ежедневный суп или пирог Палья, должны тогда. и убрать уголь, долго томиться в тигле.Добиться такого режима приготовления в газовой духовке невозможно. И корочки так без гриля не достать. Но хозяйке нужно знать, что температура в топке колеблется от 350 до 150 градусов, считая от огня до устья. В зависимости от желаемого режима приготовления посуду нужно ставить и перемещать щипцами или ласточкин хвост. Так что приготовление в русской печи требует умения и сноровки, горожане знают.

Наконец, вернитесь в zinetac. Здесь мы не только нагреваем воздух, но и поддерживаем горячую приготовленную еду на сегодня (хозяйка до следующего утра занималась другими делами), а остаток тепла отдаем корпусу топки в перетрубе с ЯП.Для запуска (трубы дымохода) останется лишь крошечное ее количество. По мере того как температура в дымооборотах по всей длине до резкого скачка никогда не падает, но в тигле горит почти все, что может гореть, дым и копоть, если выпадет, самое мизерное. Опасности сажевого возгорания не возникает, а на услуги трубочиста не уйдут десятилетия.

Главный секрет

В русской печи без перегородок и углов, усложняющих и даже делающих невозможным ремонт или очистку, виртуальный сложный дымовой канал, эффективность которого превосходит любой лабиринт.Остается пожалеть только об одном: имя или имена создавших его гениев остаются в безвестности.

О мини-печах

Сейчас русская печь постепенно отошла от палочек. Благодаря высоким технологиям и новым материалам появилась русская мини-печь, см. Рис. Ее легко поднять, укладывать в багажник, ставить в беседке на даче или просто на лужайке. Самые полезные качества сохраняет мини-духовка. Одна беда с ними: в его стране нет пророка.Показана модель итальянского производства и внутреннего рынка что-то сложно увидеть.


Русская мини-печь

Некоторые особенности

На следующем рисунке представлена ​​такая же основная печь в изометрии. Здесь видна печь - ниши для сушки зелени, грибов, ягод. Печь показана в разрезе на рис. Справа. Между ним и тиглем всего один кирпич. Сушат инфракрасные лучи, и в зависимости от расположения печи относительно огня меняет свой режим.Также в этой «бюджетной» печи нет кирпичной попечки; это роль Apache.


Русская печь без потпецка

Под очагом часто, особенно в уличных печах, печка - подапок. Утопить его в черном и уловить дым клобук над очагом; устье кепки переходит в начатое на вид. Подапок позволяет экономить топливо летом, когда отопление не нужно, или быстро что-то приготовить, не дожидаясь полутора часов, пока прогреется вся духовка.

Иногда подпак выдвигается заподлицо с подом по ширине надбровной дуги. Иногда, наоборот, Зев начинала с загнетко и отталкивала из-за длины полочки; Глубина тигля на физику процессов в печи мало влияет, и в результате получается широкая, прочная и удобная колодка. В этом подапке можно сделать нишу и раковину в белом цвете, переместив ее в зинетак.

Вы также должны упомянуть различные виды дополнительных материалов, основанных на личном опыте наблюдения.Признаков разрушения к концу периода наблюдения не было заметно только у русских печей из кирпича целиком. Из углов панелей и поперечин из металла и бетона из года в год выползали трещины. Деревянные вставки на лбу (для пожарной безопасности можно делать только снаружи) треснули и выпали.

Без ремонта не требует обжиговой печи, поверхностный слой кладки и полки уложены в известковом растворе; Печь целиком на глине пришлось смазать и оштукатурить.Но внутренняя часть печи, подверженная переменным тепловым нагрузкам, была размещена на очень жирной глине (см. Ниже) - ТКС, температурный коэффициент расширения, такой кладочный раствор в точности равен такому же красному кирпичу.

Кушетки, построенные из глины, никогда не подводили, если бы у них был деревянный паркет. Это не запеченные грани, как печка или «галили». Арки из четного числа кирпичей через 20-25 лет начали разрушаться. Однако, что такое замковый свод, строителям объяснять не нужно.

Интересный факт: Иосиф Джугашвили, известный в истории как Сталин, был ревностным поборником русской печи. Для настила чердака его любимой печи вырезана ручная доска из сибирской сосны, на которой диктатор в отведенный час и умер. Больше в Сибири огромный кедр никогда не видел.

Обзор свойств

Что правильно в духовке?

  • Недорогие материалы - для постройки русской печи понадобится красный кирпич, глина и песок.
  • КПД - КПД самой простой русской печи превышает 60%, а современные конструкции дают до 80% и более, а тепловые устройства просто невероятны.
  • Всеядный - работает на любом твердом топливе без компромиссов.
  • Функциональность - помимо обогрева и приготовления пищи на кухне, как известно, спят.
  • Удобство использования - утром грелся, и дня хватит. Топить печь не нужно.
  • О целебных свойствах пищи уже сказано; сон на полке крепкий и глубокий.6 часов достаточно, чтобы выспаться; Просыпаюсь всегда бодрым, с ясной головой.
  • Безопасность - возгорание в глубине топки, угли гибнут и падение маловероятно даже при неправильном использовании; Искра дает только в исключительных случаях от очень интенсивной печи в разгар зимы. С трехцентровыми дугами искры ни разу.
По некоторым пунктам нужно будет дать пояснения.

КПД

При расчете по приготовленным формулам и упрощенной методике КПД русской печи уходит где-то 25-30%. Это значение давно наталкивало на вопрос, и в 1927 году Наркомат СССР провел полную -масштабные тесты.Результат ошеломил профессионалов: точное измеренное значение составило 68%! Это более высокий КПД большой ТЭЦ! Тогда же был объявлен конкурс на усовершенствование печи. Образцы, разработанные во ВТИ (Всесоюзный теплотехнический институт), Грумм-Гржимайло и Подгородникова, показали КПД около 80%. Российские исследовательские печи сохранились до сих пор: пока не ясно, как достигается такая эффективность.

Sleep

Эти свойства сна на чердаке принадлежат медленной wystawowa на ночь печи.Похожий, но гораздо более слабый эффект дает использование хорошего фирменного электроодеяла с автоматическим включением параметров видео.

Пожарная безопасность

У читателя, не вникая глубоко в тему, может возникнуть вопрос: а как быть с разрушительными пожарами, которыми была «знаменитая» деревянная Россия? Уместно сказать следующее.

В начале XVIII века Петр I, московский асатани из другого пожара, дал одному из своих ближайших соратников, начальнику Ордена тайных дел боярину князю Ромодановскому, задание выяснить: проклятый не может гореть не может? " Вскоре был получен ответ:

- Простые люди, даже до сотен торговцев тканью, тонут в черном, поскольку домохозяйства не хотят платить.
- Упивайтесь рестриктией, водкой самогоном, как звери непристойные, потому что и горите.

Реформы Петра коснулись и печного дела, и к концу его правления массовый пожар практически утих. Екатерина II продолжала повышать пожарную безопасность, и на ее совете пожары даже в задымленных избах стали крайне редкими; в России сейчас горят не чаще, чем в Европе.

Что с этим не так?

  • Русская печь работает только на трудногорючем твердом топливе. Быстро горящие жидкость и газ требуют много воздуха, приток которого русская печь не может обеспечить.Ставить в топку форсунку для мазута или газовую горелку не только бесполезно, но и опасно для жизни.
  • Твердые отходы - зола, которую нужно куда-то складывать.
  • Тяжелый, дает большую точечную нагрузку на пол, поэтому в многоэтажных домах не применяется.
  • Громоздкий, занимает много жилой площади и объема.
  • Теплоотдача на единицу поверхности мала: большая русская печь может обогреть комнату площадью 45 кв м ровно так же, как радиатор под окном.
  • Вялый водолаз (побочный продукт высокой эффективности) исключает устранение нескольких дымников с одной трубной печью, которая топит чуть сильнее, выдавливает другой дым из трубы на любой тяге, и они начинают дымиться. Поэтому непригоден для многоквартирных домов.
  • Длительное разогревание; после летнего бездействия требовалась ежедневная протока.
  • Когда на изъянах конструкции могло задымиться.
  • Совершенно не поддается автоматизации.
Примечание: родная русская печь и даже почти прогревается; над полом прослойка холодного воздуха.В современных российских печах этот недостаток устранен; самая передовая разработка - печь с нижним подогревом.

Русская печь в интерьере

В целом нужно признать, что русская печь подходит только для отдельно стоящего жилья.

А в салоне?

А не архаика ли русская печь и ум? Можно ли вписать ее в современный интерьер? Вполне, ведь в основе дизайна русской печи - простые формы.Они допускают как самостоятельное эстетическое использование, так и вычурный декор. Технически конструкция русской печи вполне совместима с современными отделочными материалами, см. Рис.

Видео: изготовление и декорирование кладки русских печей

ПОДПИСАТЬСЯ на НАШ канал youtube, который позволяет смотреть онлайн, скачать с YouTube бесплатное видео про оздоровление, омоложение человека. Любовь к другим и к себе, как ощущение высоких вибраций - важный фактор для совершенствования.

Строительная печь

Полная схема русской печи показана на рисунке ниже, со списком позиций. К вышесказанному есть дополнение - душник. Это газо-воздушный теплообменник: дымооборотов через стенку нагревает воздух, который втягивается снизу. Выход душника наружу в комнату наверху, потом идет дроссель, и душник открывается в рот на завязанный вид.

Летом заслонка открыта и поток воздуха в душнике выводит избыточное тепло дымовых газов, обеспечивая при этом хорошую вентиляцию.Зимой заслонка закрыта; нагретый воздух поступает в комнату и согревает ее.

Душник - самый простой и безопасный способ получить подогрев из под печи, не усложняя конструкцию.

Подпече; Педсектор; Очаг; Душник; Бровь; задвижка; Камин; Перитрича; Лоскут; Рот; Резка; Теплая плита; Горячая плита; Орех; Обратная засыпка; свод тигля; тигель; Под; Щека; Порсон; Подпак; Арка потпецкая; глотка; глоточная дуга; YAP; свод рта; Клинья из кладки; Канал душника; Рот dumnica.

Примечание: щека (сторона) топки, обращенная к стене, называется глухой, а обращенная к комнатному зеркалу.

Что такое подкладка?

Печь выложена горизонтальными слоями кирпича - рядами. Набор инструкций по укладке каждого ряда - это вагонка. Иногда их называют свинцовой серией (первые накладки, разворотные порядовки и т. Д.). Это вообще неправильно.

Для каждого типа футеровки печи, конечно, будут свои. Современные порядовки сопровождаются рисунками.К строительству печи можно приступать только в том случае, если ее футеровка абсолютно чистая.

Материалы

Кирпич

Кладка русской печи из красного керамического кирпича. Кирпич должен быть хорошо обожженным и очень качественным, плотным, гладким. Обожженный кирпич (темный внутри, если он сломан) абсолютно непригоден. Также не годится пустотелый кирпич: тепло не будет течь через корпус печи, ее внутренности будут перегреваться и вскоре вся печь начнет разваливаться.

Особенно тщательно нужно подбирать кирпичи для очага: они должны быть ровными, гладкими, ровно такой же высоты. В старину гончары выбирали подовые кирпичи из партий, заготовленных и хранящихся отдельно. В наше время можно гладить после кладки болгаркой с посудой по кругу. По идее, эта печь хуже не становится, но по опытным данным нет.

Облицовка печи и верхнего ряда скамеек может быть построена из облицовочного кирпича на известковом растворе. Тогда полка никогда не выйдет из строя, а отделка духовки не вызовет затруднений - кладка по глине с расширенными швами (см. Ниже) хоть и жаропрочная, но не очень прочная и гладкая, а штукатурка и плитка на ней держатся без разницы. .

Раствор

Раствор для русской печи не совсем обычный; Важно сочетание жаропрочности, высокой теплоемкости и того же ТКР кирпича. Состав раствора:

  • Тщательно просеянный жир, на котором глина - 3-х мерная часть.
  • Просеянный и прокаленный речной песок 3-5 частей на миллион.
  • Чистая вода - 1 объемная часть.
Раствор также должен быть очень маслянистым - густым, вязким. Его состояние проверяют двумя пластинами; Между ними зажать шарик свежего раствора размером с теннисный мяч.Тощий раствор сразу треснет; посредственная компрессия примерно на 1/3, но добрая половина. Слишком мягкий и текучий раствор тоже не годится; необходимо добавить песок, но не более 2: 1 по глине.

Хорошая глина для каменной кладки печей всегда представляла серьезную проблему. Теперь устройство русской печи упрощено: есть готовые сухие смеси для кладки печей и отдельно - богатая глина.

При высыхании маслянистый раствор часто трескается. В этом случае трещины заслоняют средним или тощим глиняным раствором, но ни в коем случае не извести, гипса или цемента.

Work

Opecia

Дровяная печь выдерживает вес opecia до 1600 фунтов (около 750 кг), то есть низкий или средний вес без потпека. Выполняется в раме в двух зонах, с кабиной розлива и настилом из прутков. Пол покрывают войлоком, так как он должен быть пропитан жидким раствором жирной глины и кровельного железа.

Деревянный пожарный огонь и теперь запрещенные. Сейчас русские печи ставят на фундамент из кирпича или бетонных блоков, или просто на бетонный пол.Если печь в цокольном этаже предполагается и ее облицовка, то фундамент по периметру необходимо изготовить полукирпичным кирпичом с предметным слоем раствора.

Арки и своды

Арки и своды выкладываются из нечетного количества кирпичей по форме в деревянном шаблоне колеса. Сначала в натуральную величину делают чертеж арки в разрезе, затем ее отесывают клинно-стопорным кирпичом. Ставить арку с прямым замком или без самарки не пробуй, может не каждый опытный каменщик.

Затем подготовьте центры с учетом толщины опалубочных досок и разложите свод без замка. Затем нужно сильно смазать пазы замков раствором и вкладывать замки в паз. Следующий этап - замки по очереди и за несколько проходов постепенно забивают паз. Молоток здесь не годится, нужно орудовать палкой. Но для того, чтобы очистить лохматку, нужно использовать инерцию тяжелого куска дерева, а не силу резкого удара.

Контур контроля качества устанавливается выдавливанием колбасы раствора из стыков: она должна быть более или менее однородной по всей поверхности.Густой раствор течет медленно, поэтому между переходами нужно делать перерывы. Конечный результат предварительно натянут; только такой набор и прослужит много десятилетий.

Как учиться?

Как раз из вышесказанного понятно, что русскую печь построить очень и очень сложно, да и до порядовки нам не дошли. В книге даже опытные и умелые мастера получат результат, ярко описанный в «Педагогической поэме» Макаренко. Можно ли научиться ставить саму печь? Есть выход.

Сначала нарежьте пенопласт в масштабе небольшими блоками примерно по 2500 штук Чтобы быть одинаковыми и равными, резать нужно не ножом, а простым станком: поверх фанерного щита натянута регулируемая по высоте нихромовая проволока 0,3- 0,4 мм. Нагревается ток слабым, 2-12, напряжением.

Внимание! Забрать ток от Позже нельзя - это автотрансформатор и фазу не изолирует!

Затем берем футеровку и на стол падаем на собранную ПВА модель печи.Зимой не так уж и скучно. После недели сушки ... поставьте на голый пол. Не сломалось - можно идти дальше.

А потом складывать на даче или во дворе самые маленькие, на которых лежат вагонки, печка. Очень полезно, имитируя зиму, чтобы понять, как работает вся конструкция, и самостоятельно разработать вагонку. Если после первичного обжига топки нет дыма и как-то печенья можно принять за настоящую. Но строго соблюдая правило: дважды отмерь, один раз отрежь.

Расход материала

Классическая кирпичная печь, как описано выше, в зависимости от размера требует примерно такого количества материалов:

1.Малая - 1500 кирпичей и 0,8 куб.м раствора.

2. Средний - 2100 кирпичей и 1,1 куб.м раствора.

3. Большой - 2500 кирпичей и 1,35 куб.м раствора.

Стоит ли сам?

Есть ли смысл самому браться за такую ​​трудную работу? Сколько стоит работа опытного и надежного Строителя? Если 100% стоимости материалов, как это принято в общестроительных работах, это все равно не так уж и дорого.

И уж точно не дважды против материала. Можно найти предложения поставить печку за 20 000 рублей, но это явный абсурд. Попытайтесь понять сами.

Русская печь с печкой

Сеттер работает в средних широтах полгода, причем всегда с помощником-подмастерьем. Учитывая их занятость 100% времени, зарплату мастера 25000 рублей, помощника 15000 и срок выполнения заказа 7 рабочих дней (это реальный срок), получить простую микроволновку обойдется не менее 45. 000 рублей, а русская печь с печкой и фотогой (см. Рис.) 55 000-60 000.

Но уже через неделю можно будет утонуть. Только одно условие: мастер должен указать, где, когда и кому он уже поставил печь, и осматривать их нужно лично. Хороший мастер обязательно запастись ссылками, а если крутится и мычит - лучше перейти к другому.

Чтобы дать более полное представление о сложности работ, рассмотрим вкратце, как выложить вышеописанную печь. Только для примера; детальная облицовка русской печи - довольно громоздкая брошюра.

Футеровка

Примечание: Первые три ряда (футеровка) можно положить перекладным кирпичом (железорудным) на цементный раствор. Они почти не нагреваются. А вот печь с нижним обогревом должна быть целиком из качественного кирпича.

1-6 серии

Стяжку по гидроизоляции цоколя не кладут насухо - исключено потоотделение. Начните с переднего левого угла (поз. А-1 на рис.) В углу кирпича высуньте 3/4 наружу. Из диапазона от Панамеры 12 до угла и-2.Шов расширен до 13 мм; это будет везде в первых 3 рядах, потому что 4 ряд ​​образован выступом кладки.

В углу А-2 - два стыка 3/4 и удвоение дальности Панамеры до угла И-3. К углу а-4 подходим аналогично а-1 к а-2. Завершают цифру 1 две полемарчи, образующие проем 540 мм. Правило проверки кладки и диагонали.

Во втором ряду (поз. Б) по бокам стыкуются 1 ряд закрытых ложек. По углам 2 трехчетвертки сложены ложки.Рамка проема полемарчи встык на 3/4 прикрыта перевязкой швов. Третий ряд (поз. В) идентичен первому.

Примечание. кирпичу из подрамника нечего есть ложкой. Кирпичи на подрамнике укладываются вдоль длинной стороны стены горизонтально, а склейка перпендикулярна ей. Его и другого можно поставить горизонтально, набок, вертикально (вертикально, вертикально).

№4 - по поз. на скобе. Расположение кирпичей - как во 2-м ряду.Шов сужают до 5 мм, чтобы по бокам получился выступ 25 мм. Проверить уровень сцепления.

№ 5 - ПОЗ. D. В d-2 и d-3 3/4 - два; между ними два ряда скрепленных носилок. Боковые стенки приклеены. Стеновой проем подпеца стесывать под пяточный свод. Установлены на ножки ее центры, а поставленная цифра 6 идентична 4-му.

Первая арка

Размещая арку, дополнительно необходимо соблюдать следующее; для последующих сводов / сводов тоже:

  • Поперек свода от пятки до пятки не должно быть никакого неперевязанного шва (слева на рис.ниже).
  • Швы от макушки до пяток ровные, от 13 до 5 мм.
  • Кружала с опалубкой снята после высыхания раствора.
Примечание: кирпичи арки можно ставить прямо на колесо без опалубки. Но только не, если это продолжится в хранилище.

7-10 рядов

7 число в виде 5; 8 - 6-й (левый рис.) В боковинах внутренней части выстрела прямоугольные под пятку арки. На 8-м ряду начинаем раскладывать подлесок: в три ряда скрепить панамеру, считая от бровей.Средний тычок снизу нужно вырезать под арку подписка. 9 номер ставится как 7-й, а во 2-й ряд подсачка кладут ложки. Поставил комплект подписки.

10 ряд специальных, на рис. Справа: углы 3/4, стороны подрамника связи Panamera; задняя обмотка панамеры. Из глубокого чела - 3 серии приклеены Панамера. В серии 7 штук, уложенных плашмя. Это будет последний очаг загнетко.

Корочка

Заливка тигля из битого кирпича в глиняном растворе.Утрамбуйте и завяжите, как указано стрелкой. Делать себе под Ягуар лучше не пробовать - получается не каждый сеттер.

11-17 рядов

Даже разряды спреда как 10 минут. На нечетных сторонах - тычковые числа; сзади - подрамник. 15-ю и 16-ю отесывают под пятку сводами. В конце 17-го ряда стенки вокруг тигля прервать, пока все не выложат перед печью, до вертикальной плоскости, проходящей через заднюю стенку горловины.

Зев, зинетац, устье, тигель

Арки и своды возводятся под колесной аркой потпецкой с опалубкой. Боковые стены загнетками переходят в кирпич; лоб и рот в пол-кирпича. Пяточный свод глотки будет в 15-м ряду; пятка свода рта - 16 числа. Особенно новичку будет сложно гладить внутренние стенки хайла: сверху не видно, что делаешь, а изнутри пыль и песок в глаза летят. Поэтому YAP нужно обрабатывать сверху, проверяя шаблон.

18 и старше

Строки с нечетными номерами принимают значения 1 или 11; даже как 2 или 10, см. рис. Если полка будет укладываться на глину, датируемая 19-м числом кирпичей внутри протесилай на месте свода печи. Но это не всегда спасает глину от проваливания полки, поэтому лучшие мастера возвели вокруг тигля ящик, сделали на глине заливку из кирпичной пыли, разровняли и утрамбовали, и это позволило сплошной мостовой из ложки, оформленной наркоманами с трехчетвертками по углам.Ниже полки продержались вечно и не проталкивались через арку, будущее зависит от достатка и щедрости заказчика: будет ли деревянный настил дощатым, ли количество лицевых кирпичей в известке с перевязкой швов.

Последний метод не так прост, как кажется: потому что дуга наклонена вперед. Так что замки, кладем ряд кирпичей ровно и протягиваем с перевязкой швов относительно замочной скважины. Затем стесывают на клин, чтобы поперечина выходила заподлицо со стенками.

Засыпка будет двухсторонкой, и полка будет ложиться на клин и стену. Дело вот в чем? Помните о строительной механике: набор сложнее раздавить сверху, чем пробить бок. Нагрузка от полки будет передаваться на замок, а от него устанавливаться на щеки печи. Арка арки будет работать только на сжатие, и если и полка не останется целой, то и полку легко восстановить.

Если разрезать кирпичи сверху, нагрузка от полки создаст поперечную поперечную нагрузку на арку.Сдвиг стройматериалов держится плохо. Не вышла из строя полка - выйдет из строя, а арку и топку нужно переложить.

Evolution

Схема печи Подгородникова

Развитие русской печи шло на четыре переплетенные ветви: нижняя нагревательная плита, экономия, компактность. Огромный вклад в это внес И. С. Подгородников, разработавший сегодня серию печей «Домработница» и «Фургон». Схема «Фургона» Подгородникова представлена ​​на рисунке.Его усовершенствовал И. В. Кузнецов; Печь Кузнецова - рис. Ниже.

Дело в том, что топка и варочная камера разделены, а подпече герметичны. Дымовые газы спускаются через отверстие в подпече (которое оборудовано второй невысокой кроватью, удобной старой и маленькой, и топка наиболее естественным образом работает как печь. Скопление сажи в подпече устранено благодаря тщательному проектированию. стоило в эпоху счетных машин и логарифмических линейок, лучше не догадываться.

Печь Кузнецова

Однако эта печь занимала много места и увеличивала пожароопасность: огонь горел рядом с выходом печи. Дальнейшие доработки к 90-м годам толку дали и печку немного усложнить. На следующем рисунке представлена ​​компактная экономка 70-х - 80-х годов в разрезе. Его КПД выше 80%, но для того, чтобы сложить такой лабиринт потребуется не просто печь, а понять назначение и порядок использования всех этих дверей и заслонок не сразу сможет и теплотехник с дипломом, а не то что обычная домохозяйка.Кроме того, есть укромные уголки и трещины, недоступные для осмотра и очистки.

Компактная печь-экономка сложной конструкции

Современная русская печь

С развитием компьютерного моделирования русская печь пошла по пути улучшения качества: всю креативность можно черпать на смекалке и сообразительности. На следующем рисунке (справа) - хорошая современная печь из кирпича. Особенность конструкции в том, что вместо заливки под пекарню (где она оказалась, все еще не работает по задумке) подарили зимнюю печь.Увеличение высоты подсачки позволило увеличить объем каменной набивки под тиглем до оптимального.

Недостаток такой печи только один: для переключения «зима - лето» перемещать не одну, а две заслонки, а кроме того ставить / снимать тяжелую пластину, закрывающую устье зимней печи. Если к этой плите есть что придумать, такую ​​печь уже можно автоматизировать на зиму: зимняя печь может работать на газе.

Что дальше?

Мы знаем, как построить печь из кирпича.Но как это работает - еще очень много непонятного. А в эпоху истощения запасов энергии для теплогенератора с эффективностью, как у электромобилей, открытие бесценно. И здесь открывается широкое поле как для ветеранов-профессионалов, так и для DIY.

Видео: пример строительства русской печи с скамейкой

ПОДПИСАТЬСЯ на НАШ канал youtube, который позволяет смотреть онлайн, скачать с YouTube бесплатное видео про выздоровление, омоложение человека. Любовь к другим и к себе, как ощущение высоких вибраций - важный фактор для совершенствования.

Ставьте ЛАЙКИ и делитесь с ДРУЗЬЯМИ! www.youtube.com/channel/UCXd71u0w04qcwk32cY2BA/videos

Подписка - https://www.facebook.com//

P. S. И помните, только изменяя их потребление - вместе мы меняем мир! ©

Источник: clubpechnikov.ru/russkaya-pech/

ПЕЧЬ "ХОЗЯЙНИЦА" | МОДЕЛЬ КОНСТРУКЦИИ

Шестой ряд. Вставить кирпичи в колосниковую решетку обоих топок внахлест; передний и задний кирпичи небольшой топки стесывают, что топливо само выталкивается на решетку и сгорает - поэтому подходит даже необработанная древесина.

Седьмой ряд. Комплект дверцы большой топки малой топки (а).

Восьмой ряд. Смонтирована дверца топки. От большой топки сбоку от шлагбаума идет горизонтальный канал (а): это обеспечит равномерный нагрев по всей высоте.

Девятый ряд. Горизонтальный канал сужают, нависая над ним кирпичом. Перегородка становится шире, чем перекрытие подготовленного канала.

Десятый ряд. Уложен первый слой пола внахлест горизонтального канала и перегородки. В задней стенке остается зазор (поз. 14 b - B и A - A) шириной 70 и длиной 650 мм.

Одиннадцатый ряд. Перекрытие дверок топок. Укладывая второй слой пола, щель сохраняется.

Двенадцатый ряд. На тонкий слой раствора кладется чугунная печь с конфорками.Наружные ряды с лицевой и боковых плит выполнены из фаянса, то есть укрепляют низ очага.

Тринадцатый и четырнадцатый ряды аналогичны: имеется обширная перевязка швов.

Пятнадцатый ряд. Кладка боковых стенок герметичных соединений (а) проволока с шайбами ​​и гайками или стальная лента с резьбовыми стержнями. Для упрощения надбровья не формируется арочной и прямоугольной формы (высота и ширина 400 420 мм), с перекрытием стальной полосы 10X40X850 мм.Стена над варочной камерой толстая, как кирпич, снизу обтесанная (см. А - А).

Шестнадцатый ряд. Сначала делается нахлест надбровной кладки и кладка, а затем ставится при (а) ширине топки. С трех сторон варочной камеры размещается второй ряд кирпичей без стесывания.

Семнадцатый ряд. После кладки кирпич такие же, как в 15 ряду. Из полосовой стали, расположенной в основании (а) под перетрубой, которая в углу поддерживается круглым стальным стержнем Ø 16 мм (не тоньше) или соответствующей трубой.Стальная полоса укладывается в кирпичную розетку.

Восемнадцатый ряд. Приступаем к кладке арки варочной камеры на основе освобожденных кирпичей 16-го ряда (см. Г - Ж). Кирпич первого ряда наклоняют внутрь камеры, на что под него укладывают толстый слой глинобита или раствора из щебня (см. Б - Б, 16). Кирпичи (б) передней и боковой стенок перетрубья кладут на листы.

В первом ряду следует укладывать кирпичи для арки варочной камеры, оставляя проемы шириной 70 и длиной 120 мм.

Девятнадцатый ряд. Отверстия (б) сохранены.

Двадцатый номер. В нем образуется сборный канал (б), а перетрубка (а) сужается от 250 мм в предыдущем ряду до 180 мм. Настенная перетрубка с правой стороны печи фиксируется замком.

Двадцать первый ряд. Сборному каналу придают желаемую форму (а), а около перетрубья проложен вентиляционный канал (б) сечением 70X250 мм для отвода запахов из печи и собираемой в перетрубе печи.

Двадцать второй ряд. Коллекторный канал редуцированный, фасадный кирпич стесывающийся на конус. Вентиляционное отверстие имеет прямоугольную форму сечением 120Х190 мм.

Двадцать третий ряд. Вентиляционная решетка квадратная.

Двадцать четвертый ряд. Над вентиляционным каналом размещен клапан 7 (см. Рис. 1).

Двадцать пятая и двадцать шестая серии. Здесь коллекторный канал сужен, образован дымовой канал.

Двадцать седьмой ряд. Над дымоходом устанавливается вентиль 8.

Двадцать восьмой ряд. Дымоотводы совмещены по горизонтали (а), аналогично букве Г.

Двадцать девятый ряд. На совмещенном канале укладываются две стальные полосы - основа для вентиляционной шахты потолка.

Тридцатая, тридцать первая, тридцать вторая серии. Поверх вентиляционного ствола наложено три слоя кирпича, что соответствует требованиям противопожарной защиты.Дымоход представляет собой отверстие сечением 120Х260 мм.

Тридцать третий ряд. Начинается с укладки трубы толщиной в один кирпич, а всего в пять кирпичей, или «Патерик» швеллер 130Х260 мм.

Тридцать четвертый ряд. Эта кладка до потолка, потом на четыре ряда выше чердачного пола есть «пух» с толщиной стены в полкирпича. Можно продолжить укладку или использование асбестовых, керамических или стальных труб подходящего внутреннего сечения, но не обязательно облицовывать крышу огнеупорными материалами на глиняном растворе, а крышу на цементе.

Материалы для кладки печи «Ключница».

* Внутри пожарных боксов желательно класть огнеупорный кирпич.

** Можно заменить на ящики из кровельной стали.

*** Используйте плоский стальной лист 25X2 мм.

Духовка «домработница» может выполнять роль каменки. Для этого его закрывают небольшой топкой, несложно соорудить своеобразный котел - водонагревательный ящик из оцинкованной стали или другого металла, при необходимости залуженного по внутренним плоскостям.Схема его заделки в кладку представлена ​​на рисунке 3 (только те ряды, которые претерпевают изменения по сравнению с показанными на рисунке 2).

Рис. 3. Ряды кладки с водонагревателем:

1 - бокс горячей воды, 2 - швеллер, 3 - стальная полоса.

Лучше не монтировать сам ящик, а корпус для него из более толстого металла, тогда емкость нужно будет извлекать из печи, а корпус будет работать как камера дополнительного нагрева.На схеме пятый ряд показывает, что слева от водонагревателя 1 удерживается дополнительный канал 2 для прохождения газов, нагретых одновременно с обеих сторон. На схеме восьмого ряда видна дополнительная стальная лента 3, которая предотвращает обжатие водного отсека штабелируемого кирпича на нем следующих рядов.

После завершения кладки печи, особенно пропитанного водой кирпича, его следует высушить естественным путем в течение 10-12 дней, открыв все клапаны, заслонки и двери.Затем проводится дополнительная сушка сухого топлива небольшими порциями 3-4 раза в день, пока печь не высохнет. Только после этого можно начинать использовать его с полной закладкой топлива.

А. ШЕПЕЛЕВ, инженер-строитель

prémium minőségű, egyedi kályhák tervezése építése

A Szabad Gázáramlás Rendszerű kályhák története

Владимир Ефимович Грум-Гржимайло (1864-1928), kohász mérnök, az orosz kohászati ​​technológiák fejlesztésével töltötte élete nagy részét.Számos máig világszerte alkalmazott újítást vezetett be például a kohászatban, acélmegmunkálásban, és tűzálló anyagok gyártástechnológiájában. Az orosz bányászati ​​szaklapban megjelent 1900-as cikkével megteremtette a tűzállóság elméleti alapjait. 1905 - ben ugyanebben a lapban megjelent egy cikke, melyben elsőként írta le a fizika törvényeivel a tüzelőberendezésekben áramló, különböző hőmérsékletű gázoköröse 1907 г. - Szentpétervári Műszaki Egyetem adjunktusa, май 1911–1918 гг., Профессор.1910-re részletesen kidolgozta tüzelőberendezésekben áramló gázok elméletét, mely könyv formájában is megjelent. Ezen elméletet máig alkalmazzák a tüzelőberendezések tervezésekor. 1924-től a legnagyobb orosz, kohászati ​​és ipari kemencék tervezésére szakosodott tervező irodát vezette Moszkvában. Az irodában Grum-Grzhimailo elméletét alkalmazva tervezték az ipari kemencéket.
1926-запрет Игорь С. Подгородников, аккор мэг папирдьярбан долгозо мэрнёк, левелезет кездеменьезетт Грум-Гржимайло-вал, и охасати кеменцекре кидолгозотт газарамласи валенбаксала сарафана.Az oroszok már akkor is többfunkciós kályhákat építettek, amik a fűtésen kívül sütésre és főzésre - это alkalmasak voltak egyben: ez a hagyományos orosz tűzhely. Ezek a tűzhelyek akkoriban még járatos rendszerűek voltak, мята аз európai kályhák, hatásfokukkal valamint működésükkel Podgorodnikov nem volt megelégedve.
Hosszas levelezés után 1928-ban Podgorodnikov meghívást kapott Moszkvába, csatlakozott Grum-Grzhimailo irodájához. Munkaidőben ipari kemencéket, munkaidő után pedig otthoni kályhájukat fejlesztették, az ipari kemencékre már alaposan kidolgozott elvek alapján.Ekkor Európában a járatos kályhákat még évtizedekig mindenféle elméleteket nélkülözve, pusztán tapasztalati úton fejlesztették! Az elméletet a «Szabad Gázáramlás Rendszerének» nevezték el. Az elnevezést Михаила Васильевича Lomonosovtól kölcsönözték (Lomonosov híres orosz, 18. századi udvari költő és tudós, többek között ő ismerte fel a kapcsolatki a kölcsönözték), азвэзэзэзэзэзэзэзэзэзэзэзэзэзэзэзэзэзэзэзэзэзэзэзэзэзэзэзэзэзэзэзэзэзэзэзэзэзэзэзэзэзэзэзэдэзэзэзэзэзэзэзэзэзэзэзэзэзэзэзэзэзэзэзэзэзэзэс Azért Сабад Gázáramlás, Mert аз általuk kitalált kályhában füstgázok нэм Kemény huzatának hatására áramlanak végig EGY járatban (эз utóbbit egyébként kényszerített áramlásnak OK nevezték эль), hanem kályhában található gázok hőmérséklet különbségéből adódó fajsúlykülönbség hatására, természetes Утона.Tehát a gázok mintegy szabadon mozoghatnak.
Grum-Grzhimailo még 1928-ban meghalt, Podgorodnikov azonban tovább folytatta a lakóházba való kályhák, tűzhelyek munkaidő utáni fejlesztését.
1929-től Podgorodnikov sorra publikálta a lakásfűtés céljára folyamatosan fejlesztett kályhákról és többfunkciós tűzhelyekről szóló könyveit. A többfunkciós tűzhelyeket Teplushkának nevezte el (jelentése meleg helyecske). Ezek a többfunkciós tűzhelyek amellett, hogy mérésekkel igazoltan akár 80% -os hatásfokkal fűtöttek, sütésre és főzésre - это alkalmasak voltak, sőt télirenheltályet kat.Mindezen funkciókat egyetlen tűztérrel és kompromisszum mentesen látták el, akár egyszerre - köszönhetően a Szabad Gázáramlás Rendszerének. Harmicas-negyvenes évektől a Teplushkák a legnépszerűbb fatüzelésű, ilyen célú berendezések voltak Oroszországban, és máig is nagy számban építik őket.
Podgorodnikov 1958-ban meghalt, fejlesztő munkáját az 1960-as évek közepétől Igor Viktorovics Kuznyecov, mérnök és kályhaépítő folytatja. Kuznyecov számos ponton finomította, Podgorodnikov rendszerét, és még tovább növelte hatásfokát.Мар Эддиг - это többfunkciós kályhát újabb funkciók lehetőségével bővítette, valamint sokkal rugalmasabban tervezhetővé tette. Több, mint 100 típus kályhát tervezett, de a rendszerével igen változatos, egyedi kályhák is megvalósíthatóak.
Kuznyecov fejlesztő munkájában nagyban támaszkodik az Észak-Amerikai Kályhás Szövetség (Ассоциация каменщиков Северной Америки - MHA) tagjainak kutató munkájára. Közülük - это első sorban Alex Chernov építi, és mérésekkel kutatja - fejleszti a Szabad Gázáramlás Rendszerében rejlő lehetőségeket.
Kuznyecov és Chernov legújabb fejlesztéseit felhasználva tervezzük és építjük mi - это kályhákat ügyfeleinknek.
Ha kíváncsi ¯ra részletesebben, hogy ИН аз в Сабад Gázáramlás Rendszere, kattintson язь ...
Ha kíváncsi ¯ra, hogy miben nyújtanak többet аз általunk épített kályhák, EGY szokványos kályhánál többek között Szabad Gázáramlás Rendszerének köszönhetően, kattintson язь ...
Érdekes megjegyezni, hogy a Szabad Gázáramlás Rendszeréhez igen hasonló működési elvű - annál azért jóval egyszerűbb - kályhát Magyarországon - kifejlesztettek, kifejlesztettek, kifejlesztettek, kifejlesztettek, kifejlesztettek, kifejlesztettek, kifejlesztettek, kifejlesztettek, kifejlesztettek, kifejlesztettek,Sajnos nagyon kevés utalás található erre, Szakáts-Orolin-féle kisléghuzati igényű cserépkályha néven emlegetett szerkezetre.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
