Чертеж печи на отработке

Если Вы хотите экономно и эффективно обогреть свой гараж, дачу, теплицу, мастерскую, цех или любое другое помещение. Если у Вас есть желание предложить простой и надежный обогреватель, да еще и на самом дешевом, а то и бесплатном топливе, своим землякам? И при этом получать от них искреннюю благодарность, причем не обязательно устную, но и в виде достойной суммы в местной валюте.

Скачать бесплатно Видео работы печки на отработке
Скачайте видео печи на отработке и посмотрите печку на отработке в работе.

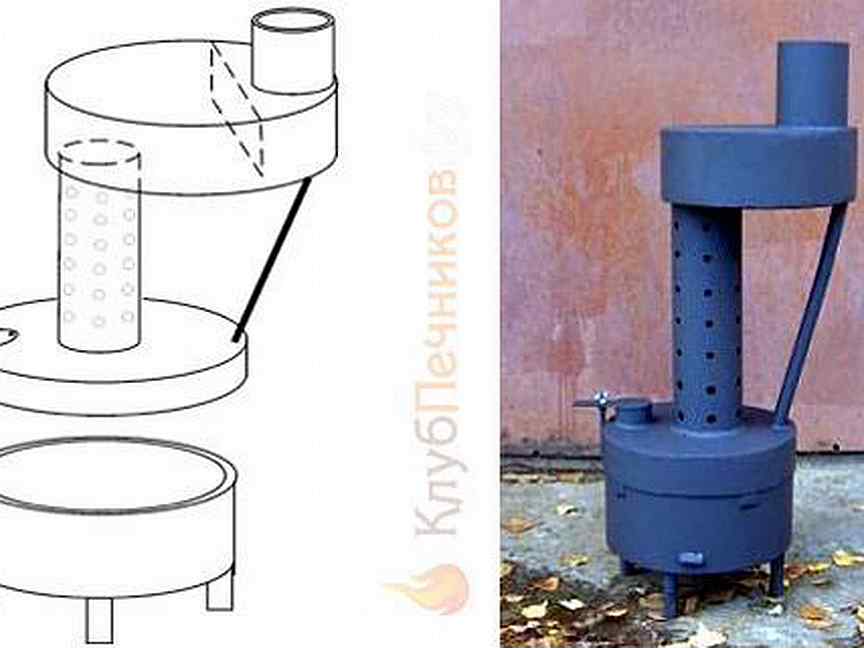

Дополнительно к печке: Буквой В. (рис.2) обозначен приваренный уголок, арматура или трубка для устойчивости.
Отодвигающуюся крышку для подачи воздуха и для залива масла – узел А. на рис.2 прикручиваем или приклепываем к корпусу – она должна легко поворачиваться в сторону и открывать-закрывать отверстие для подачи воздуха и залива масла. Регулировка этого отверстия позволяет регулировать мощность горения и расход топлива.

Верхняя часть 1 и нижняя 2 надеваются друг на друга без зазора, потом устанавливаете дымоход. Дымоход можно протянуть под наклоном по помещению и вывести на высоте более 4 метров вертикально (в смысле выхлоп должен быть вертикальным в избежания задува ветра в трубу)

Разжигают обычно так: заливают несколько литров масла, сверху заливают печное топливо (грамм 100) и вкладывают бумагу или тряпку, смоченную печным топливом или маслом и поджигают… Масло доливают периодически мелкими партиями.

С – самое горячее место печки, возможно за год непрерывной работы может прогореть. Обычно на этой платформе (С) греют воду, жарят продукты… Можно поставить обдув – эл.вентилятор, который будет обдувать верхний бачок (С) и повысит КПД печки, только ставить на безопасном расстоянии – во время работы печки верхний бачок раскаляется до красна… Верхнюю крышку С. желательно сделать из более толстой стали. Нижнюю кастрюлю 2.(для масла) можно сделать из стали толщиной 3мм. Когда свариваете нижнюю кастрюлю – проверяйте на течь водой, проварите хорошо, чтобы избежать подтеков масла.

Покрасить можно смесью силикатного клея (жидкого стекла) и алюминиевой пудры – путем экспериментов добьетесь желаемой покраски, немного добавте мела в краску – повысится стойкость краски. Я беру литровую банку и наливаю поллитра стекла, затем засыпаю грамм 200 пудры, грамм 20 мела, закрываю крышкой и тщательно стряхиваю (размешиваю) – потом крашу кисточкой готовые печки (такого кол-ва свободно хватает на три печки). Можно эксперементировать с размерами – смысл буржуйки в том, что пары кипящего масла догарают в трубе с отверстиями. Приблизительно эти отверстия должны быть диаметром около 10% от диаметра трубы. Высота (длина) этой трубы – 350-400мм или в четыре раза больше диаметра трубы. При экспериментах некотрые варианты могут коптеть (из дымохода сверху) – путем регулировки подачи воздуха я «убирал копоть», может появиться копоть, если масло смешано с саляркой – так же путем регулировки подачи воздуха убирается.

Какой должна быть печь
для дачи, как сделать ее
идеальной во всех планах?


Экономичная печь на отработке своими руками

Очень часто в хозяйских постройках или домах, где проживают периодически, требуется установить экономичную печь. Доступным и бюджетным вариантом является печь – буржуйка на отработанном топливе. Настоящие хозяева быстро придумали, как пустить масло в дело и придумали отопительную систему, работающую на энергоемком топливе. Данное сырье сгорает, отдавая много тепла и отдает минимум сажи или копоти в помещение. Печь и способ отопления – максимально удобный вариант для обогрева многих хозяйственных построек, как гаражи, сараи, теплицы или загоны для животных.

Оглавление:

  1. Печь на отработке своими руками
  2. Положительные и отрицательные стороны использования отработки топлива
  3. Печь на отработке своими руками, чертежи
  4. Печь на отработке из газового баллона, выполненная своими руками
  5. Печь для гаража на отработке своими руками
  6. Печь на отработке капельного типа своими руками
  7. Печь на отработке и дровах своими руками

Печь на отработке своими руками

Конструирование данной печки несложное и при наличии инструментов и материалов можно изготовить ее за несколько часов. Что касается сырья, то у автомобилистов утилизация отходов солярки, переработанного масла и других горючих материалов, является большой проблемой. Решение применять отходы переработки из автомобиля для отопления того же гаража или других построек является прекрасным решением, которое принесет двойную пользу. Дармовой материал, являющийся к тому же и практически безопасным для окружающей среды – идеальное решение. Осталось только сделать печь и применять топливо дважды, по назначению и как вторсырье. Взять использованное сырье можно в большом количестве на станциях техобслуживания и автопредприятиях. Там порой даже оплачивается утилизация переработанного сырья.

Положительные и отрицательные стороны использования отработки топлива

Самым главным преимуществом работы печки на отработке, сделанной своими руками, есть высокая экономичность. Отработка – практически бесплатное топливо, приобрести которое можно за чисто символическую сумму. Коэффициент полезного действия котельной установки не менее семидесяти пяти процентов.

Это не самые высокие показатели, но и не маленькие. Среди преимуществ отопления при помощи экономичных печей на отработке, можно выделить такие параметры:

  • теплоотдача данного типа обогрева соизмерима с электрическим обогревателем, мощностью пятнадцать киловатт. Средний расход топлива – один литр в час;
  • за пятнадцать минут нагоняется высокая температура и прогревается помещение среднего размера;
  • в ход пойдет любая отработка, это может быть трансмиссионное, амортизационное или моторное масло;
  • конструкцию можно использовать при любых температурных режимах, низкая температура не повлияет на качество работы печи;
  • чтобы сделать такую отопительную систему не нужны особые навыки, достаточно владеть сваркой и слесарными умениями;
  • плоский верх печи позволяет готовить пищу на ней;
  • сооружение достаточно мобильное и может быть перемещено в любое удобное место;
  • сжигание отходов топлива можно назвать условно экологичными, но вред для окружающей среды минимальный;
  • печь можно врезать в отопительную систему.

Что касается минусов данного варианта, можно выделить такие:

  • чтобы исключить попадание угарного газа и дыма в помещение, необходимо изготовить достаточно длинный дымоход и хорошо изолировать его;
  • следует заниматься чисткой котельной установки и дымохода не реже, чем каждые десять дней;
  • вопрос хранения масла в зимний период требует заблаговременного решения, чтобы отработка не замерзла, его необходимо хранить в теплом месте или закапывать в грунт ниже полосы промерзания;
  • тепло не накапливается, в помещении комфортная температура пока топится печь;
  • для соблюдения техники безопасности необходимо приобрести огнетушитель и хранить его недалеко от выполненной собственноручно печи.

Печь на отработке своими руками, чертежи

При принятии решения соорудить отопительный прибор на отработке собственноручно, необходимо продумать, какой тип сооружения будет. Известны три варианта отопительной системы на использованном масле:

  • Пиролизная горелка – изготавливается из листов металла или уже готовых трубок, баллонов, из себя такая система представляет два закрытых резервуара, соединенных между собой с помощью трубы. В нижний резервуар заливается отработанное масло, которое выделяет пары, те в свою очередь горят, распространяя тепло. Температуру можно регулировать, увеличивая или уменьшая поступление кислорода.
  • Конструкция с встроенной вентиляцией – специально приспособленный вентилятор подает воздух во второй отсек, это позволяет осуществлять процесс топки результативнее, тепло распространяется по всей комнате.
  • Конструкция с капельной подачей отработки – такая модель идентична принципу работы дизельного двигателя и является наиболее экономичной, но в то же время и самой сложной в изготовлении. В продаже имеются заводские аппараты и лучше приобрести готовую конструкцию. Данный тип печи довольно требовательный к качеству топлива и к его температуре.

Вариантов изготовления печи много, но при любой вариации, необходимые части отопительной системы такие:

  • топливный бак или камера сгорания;
  • камера дожигания;
  • воздушная заслонка;
  • патрубок дымохода;
  • подача первичного воздуха;
  • отверстие для вторичного воздуха;
  • ножки.

У печки на отработке есть положительные и отрицательные стороны. Из плюсов можно выделить такие моменты:

  • экономичность – невысокий расход топлива;
  • легкость в изготовлении – сделать такую конструкцию можно за день;
  • энергетическая независимость – топить печь можно в любое время сколько необходимо, без привязки к газу или электричеству;
  • многофункциональность – печь отапливает помещение, при помощи отработки можно нагреть воду или приготовить пищу.

Минусами таких конструкций есть то, что:

  • трубы для дымохода должны быть установлены только строго горизонтально с высотой трубы не меньше четырех метров;
  • необходимо регулярно очищать дымоход.

Но не следует забывать о мерах предосторожности при использовании самодельных отопительных конструкций:

  • в кипящее масло не должна попадать вода;
  • во время работы отопительной системы необходимо аккуратно совершать дозаправку топлива;
  • не использовать такой вариант отопления в комнатах с затрудненным доступом свежего воздуха;
  • не бросать прибор без контроля на долгий период времени.

Печь на отработке из газового баллона, выполненная своими руками

Если в хозяйстве есть газовый баллон, его можно применить для изготовления самодельной печи на отработке. Благодаря толстым стенкам баллона, печь сможет долго функционировать, не прогорая. Форма баллона является идеальной для конструкции котельной установки. Для изготовления печи, понадобится:

  • Для этого необходимо взять любой баллон объемом в пятьдесят литров. Толщина материала не должна превышать полтора сантиметра, иначе стенки не могут полноценно прогреваться и печь будет работать неправильно.
  • Понадобится лист металла такой же толщины –до полутора сантиметров.
  • Дымоходная труба должна быть не короче четырех метров, диаметром от десяти сантиметров.
  • Труба для горелки лучше всего диаметром десяти сантиметров и длинной до тридцати пяти сантиметров.
  • Для ножек потребуется металлический уголок или трубка.
  • Из инструментов понадобится рулетка, дрель, болгарка, сварочный аппарат, электроды.

До начала работы баллон нужно освободить от остатков газа и тщательно промыть на улице. Даже если баллон кажется пустым и долгое время не использовался, следует соблюдать технику безопасности.

Баллон фиксируется для удобства и начинается работа по изготовлению печи.

Низ баллона - нижняя камера сгорания, высота данной части конструкции – около двадцати сантиметров, верхняя камера будет примерно такого же размера. К нижней части привариваются ножки из подручных материалов: уголка, трубок.

К отверстию люка верхней камеры приваривают перегородку, варится она как можно ближе к месту расположения дымохода, ее задача – задерживать в резервуаре разогретый дым.

После этого, нужно вырезать два круга, для этого используют металлические листы. Пойдут круги для крышки нижней камеры и для дна верхней камеры. В каждой из крышек делают отверстия по десять сантиметров в диаметре. Для нижней камеры отверстие располагается по центру, для верхней – ближе к краю по диаметру трубки для горения. В нижней крышке необходимо сделать отверстие около шести сантиметров в диаметре, оно необходимо для заправки топлива. У отверстия должна быть заслонка наподобие дверного глазка, с возможностью отодвигаться и устанавливаться на место.

В соединительной трубке сверлится сорок восемь отверстий – это камера дожигания, в которой пары отработки смешиваются с кислородом. Чтобы внутри конструкции не собиралась сажа и копоть очень быстрыми темпами, нужно прошлифовать внутренние части агрегата.

В подготовленное заранее отверстие приваривают соединительную трубку.

В камере сверху делают отверстие для дымоходной трубы, важно, что она должна располагаться строго вертикально, иначе хорошая тяга не обеспечится.

Печь для гаража на отработке своими руками

К классической конструкции можно присоединить дополнительные фрагменты и усовершенствовать печь. Мастера советуют попробовать такие дополнения:

  • Одним из недостатков такой печи, считается быстрое охлаждение после прекращения процесса горения, чтобы воздушный обогрев был эффективнее, специалисты советуют изготовить теплообменник. Такое инженерное решение повысит коэффициент полезного действия печи и сможет результативнее обогревать помещение.
  • Если соорудить рефлектор и сделать отвод трубы с подачей теплого воздуха в соседнее помещение, можно обогревать дополнительные комнаты.
  • Чтобы печь выполняла функции бойлера, необходимо приварить бак для воды, который будет прогреваться от печи.
  • Дополнительный резервуар с автоподачей масла поможет продлить период работы печи.

Покрасить конструкцию можно с помощью смеси жидкого стекла и алюминиевой пудры.

В гараже такая система отопления будет настоящей находкой, это поможет решить вопрос утилизации отработанного масла и обогрева помещения без высоких материальных затрат.

Как изготовить печь на отработке своими руками, можно посмотреть в видео.  Там подробно рассказано, как сделать печь на отработке своими руками.

Печь на отработке капельного типа своими руками

Печь на отработке капельного типа изготавливается так же, как и описанные выше. Отличительной чертой такой конструкции является капельная подача горючего. Из внешнего бака при помощи капельницы подается масло. Чаще всего печь такого типа изготавливается из фреонового баллона при условии целостности игольчатого клапана. Внизу баллона вырезается отверстие для заливания использованного масла, необходимо сделать его таким размером, чтобы залив отработки из канистры был удобным. Если над отверстием расположить мелкую сетку, она сможет отфильтровывать заливаемые материалы. Так как резервуар для масла расположен выше уровня отопительной системы, следует приварить приспособления для подвеса бачка.

Для печи капельного типа идеально подойдет баллон из под газа. Изготавливается такой тип печи аналогично другим, ранее описанным.

Для правильного изготовления печи на отработке своими руками, необходимо внимательно рассмотреть все чертежи. В них подробно и детально описан алгоритм действий и этапность работы.

Но изготовление печи капельного типа на отработке своими руками достаточно непростое и если нет навыков такой работы, нужно внимательно изучить видео и чертежи данного варианта отопительной системы. Если нет уверенности, что все получится или нет достаточного запаса материала инструментов, можно приобрести агрегат заводского изготовления. Все правильно рассчитать и сделать оборудование безопасным – непросто.

Печь на отработке и дровах своими руками

Печь на отработке и дровах своими руками или как ее называют – комбинированная – простое и высокоэффективное приспособление для отопления помещений. Комбинированные печи объединяют два важных принципа – высокую теплоэффективность и простое внутреннее строение. Такие печи – идеальный вариант для отопления нежилых помещений без больших экономических затрат.

Есть три способа изготовления устройства:

  • самый простой способ – из стальных листов или баллонов;
  • устройства с принудительным нагнетанием воздуха;
  • устройство капельного типа.

Как уже отмечалось, изготовить последний вариант доступно только тем, кто обладает определенными навыками.

В комбинированной печи масло подается сверху, а дрова горят внизу.

Такой вариант печи – комбинированной – требует разумного использования. Грамотная эксплуатация должна проявляться в умении заправлять и разжигать отработку. При условии, что печь самодельная, необходимо особенно тщательно следить за правилами использования конструкции.

Дозаправка производится через приспособленное для этого отверстие, разрешено дозаправлять на две трети от нормы. Разжигается печь при помощи опилок, смешанных с отработкой. Для облегчения розжига используют бумагу.

Комбинированная печь становится все более популярной для отопления небольших хозяйственных построек. Это обусловлено дешевизной материала и высокой теплоотдачей. Но если говорить о сравнении печи на отработке и комбинированного варианта отопления, то первый вариант – дешевле и доступнее.

Изготовить печь на отработке под силу любому мастеру и если есть возможность покупать сырье, то данный тип отопления нежилых помещений экономически выгодный и удобный.

особенности конструкции и чертежи печки на отработанном масле

Печное оборудование, которое в качестве энергоресурсов использует никому не нужные отходы, загрязняющие окружающую среду, давно уже не фантастика, а реальность. Ярким тому примером является печь, использующая в качестве топлива отработанное масло. При этом такое устройство имеет простейшую конструкцию, которую человек, знакомый со сварочным аппаратом, сможет собрать своими руками. Получившееся в итоге изделие будет экономить затраты на обогрев жилого помещения.

Преимущества печи работающей на отработке

К основному преимуществу печного оборудования, работающего на отходах нефтеперерабатывающей промышленности можно отнести низкую стоимость энергоносителя – отработанного масла, которое зачастую просто утилизируется. Это в первую очередь обусловлено тем, что такие отходы ни нашли применения в каких-либо отраслях. Бесплатный энергоресурс находится прямо под носом автомобилиста, который производя замену масла в автомобиле, даже не задумывается об этом. Особенно этот вопрос актуален для крупных СТО.

Помимо того, что печь, работающая на отработке может изготавливаться своими руками, она неприхотлива и проста в плане эксплуатации. Такой отопительный агрегат обладает компактными размерами, высокой экономичностью и надёжностью, при этом не загрязняя атмосферы выбросами отработанных продуктов горения по причине полного сгорания топлива. Плюс ко всему отработанное масло выделяет большое количество тепла, в процессе горения стабильно поддерживая в помещении тепло.

Верхний резервуар печи нагревается до температуры, достаточной для кипячения воды и разогрева пищи. Горение отработки происходит только внутри печного агрегата, поэтому даже при утечке энергоносителя он не воспламеняется. Это делает такую печь одной из самых безлопастных даже в сравнении с газовыми и электрическими отопительными приборами.

Особенности работы печного оборудования на отработанном масле

Принцип функционирования печи на отработанном масле очень близок к пиролизному аналогу. Горение топлива в ней происходит в несколько этапов – на первом этапе загораются пары отработки, а на следующем происходит дожиг образующихся в процессе кипения масла газов при максимальных температурах. Благодаря дожигу, в дыме от печи содержится незначительное количество вредных веществ, что делает агрегат экологически чистым.

Чтобы эффективность прогорания отработанного масла была максимальной а, следовательно, печь работала с полной отдачей, необходимо следовать чётким рекомендациям сборки отопительного агрегата своими руками. При этом сам отопительный агрегат состоит из определённых частей:

  • нижняя низкотемпературная топка совмещается с баком и оснащается отверстием для регулировки поступления кислорода, через которое также доливается масло;
  • если рассматривать верхнюю камеру, то в ней происходит дожиг выделяемых газов и отвод продуктов горения в дымоходную трубу.

Длина дымоходной трубы для печного агрегата на отработке должна составлять минимум 4 метра и при этом не должно быть горизонтальных участков. При горении отработанных нефтепродуктов выделяется нагар, оседающий в трубах, а при горизонтальном расположении дымохода он быстро засоряется.

Забившаяся труба отвода отработанных газов приводит к проникновению продуктов горения обратно в помещение, что небезопасно для здоровья находящихся в нём людей. Важно, чтобы наклон дымоходной трубы, если это необходимо в помещении, не превышал 45 градусов, а за его пределами располагался только вертикально. Чтобы не допустить попадания осадков в дымоходную трубу на конце последней устанавливается специальный оголовок.

Материалы и инструменты для самостоятельной сборки печи

Для изготовления печного агрегата своими руками, работающего на отработанном масле, используют толстостенную листовую сталь не менее 4 мм толщины. При этом нужно понимать, что предельные тепловые нагрузки испытывает камера дожига. Если конструкция печки не предусматривает принудительной системы охлаждения, то верхняя камера может нагреваться до 800° C.

При этом для самостоятельного изготовления печи можно использовать и подручные материалы – трубы с разным диаметром, листы железа или старый баллон из-под газа. Но, вне зависимости от используемого материала для изготовления отопительного устройства, понадобятся следующие предметы:

  • электроболгарка с кругом по металлу;
  • электросварка с электродами;
  • толстостенный лист металла или газовый баллон;
  • обрезки металлических уголков;
  • чертёж печи на отработке;
  • жаропрочные виды краски.

Для обеспечения правильной работы самодельной печки на отработке важно позаботиться о подаче кислорода во все камеры. В камере, где непосредственно горит масло, устанавливается специальная заслонка для регулировки поступающих объёмов воздуха. Для подачи кислорода в следующий отсек печи в трубе, которая соединяет обе камеры, согласно чертежу высверливают отверстия 10 мм диаметра.

Как изготовить печь из газового баллона своими руками?

Для изготовления печки из металлических листов сваривается две отдельные камеры, которые с помощью трубы с отверстиями для подачи воздуха, соединяются между собой. Нижняя камера оснащается ножками из обрезков уголков, а к верхней камере присоединяется труба отвода отработанных газов. Но такая сборка печи своими руками требует большого объёма работ со сварочным аппаратом. Поэтому народными умельцами было решено использовать газовый баллон – прочную толстостенную ёмкость из металла.

Но, вне зависимости от выбранного материала, для изготовления печи на отработанном масле своими руками в процессе сборки агрегата нужно в точности следовать определённым правилам и чертежам.

  1. Подача кислорода в нижнюю камеру обязательно должна иметь регулировку. Обычно для этих целей используют заслонку.
  2. Камера, в которую происходит заливка отработанного масла, должна иметь разборную конструкцию для чистки в процессе эксплуатации.
  3. Дымоходные трубы должны располагаться только вертикально или, в крайнем случае, под углом не более 45 градусов.
  4. Для обеспечения качественной тяги дымоходная труба должна быть 4 м длины.

На сегодняшний день из газового баллона можно изготовить печь на отработке, используя различные чертежи. Но для упрощения всех работ используют определённую последовательность сборки печки своими руками.

  1. Пустой баллон из-под газа с помощью болгарки разрезается на две части, которые в дальнейшем убудут камерами сгорания. Нижняя часть при помощи сварки оснащается ножками из обрезков уголка.
  2. Из листовой стали вырезается два круга в соответствии с диаметром баллона. Один будет использоваться как крышка нижней камеры, а второй — как днище верхнего аналога. По центру кругов проделываются отверстия под трубу, соединяющую обе части печи. Обычно патрубок имеет диаметр 100 мм.
  3. Нижняя камера обустраивается прямоугольным отверстием при помощи болгарки. Полученное окно будет поддувалом печи, которое оснащается заслонкой.
  4. Выполняется сборка всех составных частей. В отверстие нижней камеры вставляется промежуточная труба, которая обвариваются электросваркой. На верхний конец патрубка одевается камера дожига, которая также крепится при помощи сварки.
  5. Промежуточный патрубок обустраивается сквозными отверстиями 10 мм диаметра. Их основным предназначением будет подача воздуха в камеру дожига. Верхняя крышка камеры дожига обустраивается дымоходом, для чего по центру вырезается отверстие соответствующего диаметра.
  6. Печь, изготовленная, своими руками устанавливается на постоянное место и подключается к дымоходу. Печной агрегат обязательно должен устанавливаться по горизонтальному уровню. Для этого используют ножки с регулировкой по высоте.

Уже готовый агрегат можно значительно усовершенствовать, снабдив его наддувом. Всё что для этого нужно – простой вентилятор небольших размеров, который размещается в непосредственной близости от печки на постаменте из металла. От вентилятора проводится два воздуховода к обеим камерам, в которых проделываются соответствующего диаметра отверстия.

Несмотря на всю простоту печи на отработанном масле, сделанную своими руками из газового баллона, в процессе её эксплуатации рекомендовано соблюдать определённые правила:

  • для предотвращения выплёскивания отработанного масла бак не должен заполняться больше чем на две трети;
  • при закипании отходов нефтепродуктов уменьшается подача кислорода с помощью заслонки;
  • для обеспечения достаточного уровня тяги следует регулярно проводить чистку бака и дымохода;
  • чтобы полностью удалить сажу верхняя топка обстукивается молотком.

Печь на отработке — незаменимое обогревательное устройство на СТО, где просто уйма бесплатного топлива. Такой отопительный агрегат обогреет как небольшой бокс, так и помещение со средними размерами.

Монтаж и первый розжиг устройства

Печной агрегат, работающий на отработанном масле должен устанавливаться на ровной бетонной площадке или постаменте из кирпича на метровом расстоянии от всех легко воспламеняемых поверхностей. Печь обязательно выставляется по уровню, так как основным топливом является жидкое масло.

По возможности, дымоход должен располагаться строго вертикально, при этом по длине он должен быть 4 и более метров. Труба отвода отработанных газов обязательно утепляется. В противном случае будет образовываться конденсат. Желательно, чтобы печь имела разборную конструкцию, особенно это касается дымохода. Это намного облегчит чистку агрегата в процессе засорения сажей.

В качестве основного энергоресурса может использоваться как минеральное масло, так и синтетический его аналог. Нельзя заливать топливо больше чем наполовину от объёма бака. После заливки отработки нужно на некоторое время оставить открытой заслонку нижней камеры – это позволит в полной мере обогатить топливо кислородом.

Для розжига используют специальные каминные спички или лучину из дерева, которая опускается в ёмкость с топливом через специальное отверстие. После того как масло разгорится, отверстие самодельной печи на отработке наполовину перекрывается. Это необходимо для регулировки подачи кислорода, что обеспечивает равномерное сгорание газов в топке агрегата.

Как повысить эффективность работы печи?

Простейшие печи на отработке, видео сборки, которых можно посмотреть на нашем сайте, подойдут для обогрева гаражного бокса, теплицы или летней кухни. Но для жилых помещений, где постоянно находится человек такое устройство небезопасно. Высокая температура корпуса печи сжигает кислород, затрудняя дыхание. Но эту проблему можно решить, установив агрегат в отдельном помещении, а жилые комнаты, снабдив водяным отоплением с радиаторами.

Для этого труба отработанных газов сразу на выходе из печки, работающей на отработке, пропускается через герметический резервуар, снабжённый специальными штуцерами для циркуляции теплоносителя. Расположение штуцеров выполняется на разных уровнях. К верхнему отводу по законам физики подключается прямая труба подачи теплоносителя в системы отопления, а к нижнему — обратный патрубок. Разводка отопительной системы выполняется в соответствии с площадью отапливаемого здания и его конструктивными особенностями.

Печь на отходах нефтяной промышленности — незаменимый обогревательный агрегат для отопления гаража, автомастерской и других объектов, которые связаны с ремонтом или эксплуатацией автотранспорта. Такое печное оборудование, помимо экономии энергоресурсов, решает проблему утилизации отработанного масла, загрязняющего окружающую среду. Плюс ко всему, верхнюю часть печи, возможно применять для кипячения воды или приготовления пищи. А учитывая, что её можно сделать своими руками из газового баллона, то сложно переоценить все достоинства такого отопительного устройства.

Оцените статью: Поделитесь с друзьями!

Печь на отработанном масле своими руками: чертежи

Автор Михаил Стахов На чтение 7 мин. Просмотров 83.5k. Опубликовано

Гаражные, складские, подсобные, тепличные или рабочие помещения можно отопить с помощью печи на отработанном масле. Это эффективный способ получить теплое помещения за счет условно бесплатного топлива. В этой нише отопительной техники используются как простые печи работающие на отработке масла, так и автоматизированные печи котлы на отработанном масле.

Отработанное масло имеется в больших количествах на любых автотранспортных предприятиях или станциях технического обслуживания. И такой способ его полезной утилизации — оптимальное решений избавляться от «грязных» отходов нефтяной продукции.

Появление печей на отработанном топливе в России датируется не такими уж давними сроками. В тоже время, использование подобной отопительной техники на «западе» стало уже давно обыденной нормой.

Обоснуем использование подобных агрегатов

Печь на отработанном масле или, как ее еще называют, чудо печь, действительно чудесна в экономическом аспекте е эксплуатации. Используя очень дешевое топливо, на правильную утилизацию которого необходимо было еще и «потратиться», такая печь окупает вложения в себя за очень короткие сроки.

Отработанное масло — или просто «отработка» может быть, отслужившим свой срок моторным, индустриальным, трансмиссионным маслом.

Эксплуатационные особенности

Печь на масле, благодаря простоте своей конструкции, может быть изготовлена собственноручно, а может быть приобретена в готовом виде. Такие устройства экономичны, фактически бездымны, просты, но в то же время доступны для «обвеса» автоматизированными устройствами и контурами систем отопления.

Мобильность простой печи на отработанном масле позволяет ее легко демонтировать и перевозить на новое место. Не привязанность к электрической сети делает простой вариант печи энергонезависимым.

Конструкционные особенности верхней части печи позволяют использовать ее для нагрева чайника или кастрюли.

При соблюдении правил техники безопасности печь достаточно пожаробезопасна.

К трудностям эксплуатации следует отнести необходимость наличия высокого (до 4 м) дымохода и необходимость систематической еженедельной чистки дымохода и масляной емкости печи при ее постоянной эксплуатации.

Внимание! Эксплуатация печи на отработанном масле предполагает наличии в помещении рабочего углекислотного огнетушителя. Попадание в топливо воды может привести к резкому его вспениванию и выплескиванию, что может стать причиной пожара.

Вариант конструкции печи

Мы предлагаем Вам рассмотреть простую, но проверенную конструкцию печи на отработанном масле. Раздает тепло такая печь преимущественно через инфракрасное излучение.

Состоит она из двух камер, которые между собой соединены (сварены) отрезком толстой стальной трубы с отверстиями.

Как все это все работает?

Обратите внимание! Правильная и безопасная эксплуатация печи на отработанном масле предполагает использование дополнительных «наворотов». Данная же конструкция — это необходимый минимум для получения тепла.

Нижняя камера представляет собой емкость для топлива, одновременно испаритель и камеру сгорания. В ней имеется отверстие с заслонкой, которое используется для регулирования режима горения и заливки топлива.

Обязательно наличие ножек для устойчивого позиционирования печи на отапливаемой «территории» и создания воздушной прослойки между дном и поверхностью установки.

Вваренная в верхнюю крышку нижнего отсека труба с отверстиями является дожигающей камерой, в которой сгорают пары от кипящего в нижнем отсеке масла. Двухступенчатая камера позволяет осуществлять фактически полное сгорание топлива.

К верхней части трубы с отверстиями приваривается цилиндрический нагреваемый модуль. В нем к верхней плоскости приварена перегородка, предназначенная для задерживания теплых продуктов горения в камере.

В верхнюю крышку нагреваемого модуля вварена труба дымохода диаметром более 100 мм. Он должен возвышаться над уровнем печки на 3-4 м естественно с выходом за пределы помещения под уклоном в помещении или строго вертикально. За пределами помещения труба располагается во избежание задуваний строго вертикально. Дымоход должен быть отсоединяемым для периодической профилактической очистки печи и его самого.

Печь на отработанном масле. Чертеж с краткими инструкциямиПринцип действия печи на отработанном масле

Для безопасной доливки топлива в испаритель печь на отработке следует доработать системой непрерывной подачи топлива.

Печь на отработке с емкостью для непрерывной заправки топливом

Это может быть дополнительная емкость , находящаяся на одном уровне с камерой-испарителем и соединенная с ней трубопроводом.

Соединительная топливоподающая трубаПечь на отработке в рабочем состоянииКамера воздухообменника печи на отработке

Для увеличения КПД печи на отработанном масле способом создания принудительного воздушного потока на верхнюю камеру нагревателя может быть смонтирована нагревательная воздушная камера.

В нее с помощью электровентилятора, расположенного на безопасном расстоянии (печь сильно нагревается до 800-900 °C), нагнетается воздух. Пройдя по лабиринту воздухообменника, воздух нагревается и подается в помещение.

Такой способ добавляет к инфракрасному способу отопления еще и воздушный способ обогрева помещения.

Печь на отработанном масле с воздушным теплообменникомПечь на отработанном масле из старых колесных дисковПечь на отработке в кирпичной «шубе»Печь на отработке с непрерывной подачей топлива и воздушным теплообменником

На базе подобных печей на отработке можно соорудить отопительный котел: воздушный или водяной. Таким образом, появляется возможность отапливать дополнительные помещения.

Способ и правила эксплуатации

Сами по себе такие масла не горят. Печи работающие на отработанном масле, функционируют благодаря горению паров.

Но эти пары необходимо изначально как-то получить. Последовательность действий такова:

  1. Нижний бак-испаритель печи заправляется топливом — отработкой. Сверху в него доливают немного (20-50 грамм) бензина или растворителя. Далее с помощью горящего фитиля на длинной проволоке поджигают топливо в камере-испарителе печи.
  2. Изначально загорается бензин или растворитель на поверхности отработанного масла. При его горении выделяется теплота, которая приводит к закипанию масла в емкости. При кипении масла, естественно, образуются пары, которые поступая в камеру-дожигатель, воспламеняются, образуя устойчивый столб пламени в трубе.
  3. Через 5-10 минут печь выходит на оптимальный рабочий режим. Регулируя положение заслонки заливного отверстия-поддувала, устанавливаем устойчивый режим работы печи необходимой нам интенсивности.

Внимание! Делая печь на масле своими руками, следует держать во внимании такие моменты. Приведенная выше схема печи на масле имеет ряд функциональных недостатков, проявляющихся в нестандартных ситуациях.

Это может быть:

  • попадание воды в топливо, что приводит к резкому вспениванию и выливанию масла из испарителя. А оно на горячем корпусе может просто загореться. Имейте рядом с печью орнетушитель!
  • отсутствие топливоподающей системы предполагает долив масла при остановке и охлаждении печи. Хоть масло и не горючее само по себе, но зачем рисковать здоровьем?..
  • необходимость в постоянном надзоре за печью. Она не «любит» одиночества — может наделать «шкоды».

Техника безопасности при использовании печи на отработанном масле

Еще раз о, возможно, банальных, но жизненно важных моментах:

  • Не используйте легковоспламеняющиеся вещества в качестве топлива — они предназначены в малых количествах только ля первоначального запуска печи на отработке.
  • Топливо — это только масло различных видов.
  • Сильные сквозняки — повышенная угроза для работы печи.
  • Высокая температура может привести к самовозгоранию горючих веществ, находящихся рядом с печью. Не загроможнайте мимнимум 0,5 м пространства вокруг печи.
  •  Герметичность дымохода — Ваше здоровье.
  • Печь нельзя оставлять без присмотра на продолжительное время .
  •  Избегайте наличия в масле воды!!!

Более безопасный режим работы обеспечивают печи на отработанном масле закрытого типа. В них процесс горения «закрыт» в трубе. Таким печам не страшно попадание примесей в топливе, внезапное затухание или засорение дымохода.

Печь котел на отработанном маслеПечь котел на отработанном маслеАвтоматические печи на отработанном масле

Печь на отработке своими руками

Печь на отработке в гараже

Автономное отопление предполагает достаточно большой ассортимент нагревательных котлов, которые сегодня используются повсеместно. Одним из интересных вариантов считается котел, функционирующий на отработанном масле. Причем можно легко изготовить своими руками печь на отработке — чертежи есть в свободном доступе в Интернете.

Конструкция такого котла очень проста, поэтому проблем с изготовлением не возникнет. Главное достоинство подобных устройств — существенная экономия, поскольку дешевле отработанного масла только опилки и кизяк.

Принцип действия

В таком котле необходимы две камеры сгорания, потому что топливо будет сгорать в нем дважды. В первой камере происходит прямое горение отработки. В итоге образуются пары горючей смеси, которые поступают во вторую камеру. Здесь при их смешивании с воздухом образуется концентрированная горючая смесь, которая при сгорании выделяет большое количество тепловой энергии.

Теперь к вопросу эффективной работы печки на отработке. Обе камеры сгорания необходимо обеспечить доступом кислорода. Поэтому в первой камере устанавливаются поддувало и заслонка. Так как интенсивность горения отработки не очень важна, то и поступление воздуха должно быть ограниченным, поэтому размер поддувала регулируется заслонкой. А вот во второй камере сгорания воздуха должно быть много. Что делают в этом случае?

Поскольку обе камеры соединены между собой трубой, по которой пары отработки поступают вверх, в ней делают несколько отверстий диаметром 10 мм. Через них воздух вместе с парами и будет поступать во вторую камеру.

Виды конструкций

По конструктивным особенностям печи на отработке делятся на 3 группы:

  1. Простые агрегаты, изготовленные своими руками из листов железа или готовых металлических емкостей.
  2. Модели с наддувом.
  3. Агрегаты с подачей топлива в виде капель.

Первый вариант — самый простой. Его умельцы изготавливают или из металлических листов, или из газовых баллонов. Обязательно используются трубы и дополнительные детали. Применение газового баллона значительно сокращает процесс изготовления. Но учтите, что в баллоне может остаться газ, так что перед резкой заполните его водой.

В конструкцию второго варианта устанавливается вентилятор. Его надув приходится на вторую камеру, где свежий воздух необходим больше всего. Во-первых, это обеспечивает эффективное сжигание топлива. А, во-вторых, равномерное распределение тепла по всему объему помещения.

Третий вариант изготовить своими руками очень сложно. Даже не каждый опытный мастер готов гарантировать, что капельная подача топлива будет эффективной и безопасной. Поэтому такой вариант для самостоятельного изготовления не рекомендуется. Хотя это самый экономичный вариант из всех описанных. Такие промышленные установки сегодня пользуются большим спросом.

Как сделать печку из газового баллона

Печь из пропанового баллона

Изготовить печь своими руками из металлических листов не так уж сложно. Для этого придется сварить две камеры и нижнюю установить на ножки, а верхнюю — на соединяющую их трубу. Обязательно сооружается дымоход, так что придется провести большой объем сварочных работ.

  Их стенка довольно толстая, прогорит она не очень скоро, так что работать такая печь будет много лет.

Независимо от материала, из которого будет изготовлена такая печь, необходимо строго придерживаться некоторых правил. Именно они позволят сделать котел с высокими качественными и прочностными характеристиками:

  1. Подачу воздуха в первую камеру надо сделать регулируемой.
  2. Эту же камеру обязательно делают разборной, чтобы было легко ее чистить. Отработка сгорает, выделяя огромное количество сажи, так что камера быстро забивается отходами сгорания.
  3. Вертикальность дымохода — обязательное условие эффективной эксплуатации печки. Никаких отводов и горизонтальных участков!
  4. Необходимо обеспечить котел хорошей тягой, поэтому специалисты советуют устанавливать дымоход длиной не менее 4 метров.

Возвращаемся к газовому баллону. Существует несколько конструкций, которые сегодня используются мастерами. Вот самая простая, с которой может справиться даже новичок в этом деле.

Последовательность действий
Буржуйка из газового баллона
  • Газовый баллон разрезают пополам — это будут две камеры сгорания. К нижней приваривают ножки.
  • Вырезают 2 «блина» из металлического листа толщиной 4–5 мм. Круг должен быть диаметром, как у баллона. Один приваривают в качестве крышки к нижней камере, а второй — в качестве дна к верхней. В «блинах» по центру делают отверстия под соединительную трубу обычно диаметром 100 мм и приваривают элементы по месту назначения.
  • Затем в нижней камере вырезают отверстие прямоугольной формы. Это будет окошко поддувала. Здесь необходимо установить заслонку. Это может быть обычная дверца или шибер — кому как удобно.
  • Теперь собирают все части. На нижнюю камеру устанавливают промежуточную трубу и обваривают ее по периметру. Затем сверху устанавливают на трубу верхнюю камеру сгорания. Крепление то же — сварка.
  • В промежуточной трубе дают сквозные отверстия диаметром по 10 мм для затягивания воздуха. В крышке верхней камеры по центру выполняют отверстия для дымохода.
  • Устанавливают печь и монтируют дымоход. Обязательное условие — горизонтальность установки, поэтому рекомендуется сделать регулируемые ножки.

Многие новички стараются найти чертежи с точными размерами агрегата. Не стоит ничего искать — вам придется экспериментировать. Во всяком случае, с газовым баллоном это делать необязательно, так что чертежи не понадобятся.

Печурка с баллона

Из этого же агрегата можно изготовить печь с надувом. Для этого понадобится небольшой вентилятор, который устанавливают рядом с печкой на металлический постамент. От него в две камеры сгорания проводят воздуховоды, под которые в камерах делают отверстия. Обратите внимание, что надув в нижнюю часть надо подводить выше уровня заливки масла.

Несколько полезных советов относительно такой конструкции
  • Заполнять первую камеру сгорания маслом надо максимум на 2/3.
  • Необходимо обеспечить такую работу печки, чтобы масло внутри не закипало. Для этого на воздуховод устанавливается регулируемая заслонка, которая будет контролировать подачу воздуха.
  • Один раз в неделю приучитесь чистить бак из-под масла и дымоход.
  • Чистка верхней камеры производится обычным постукиванием по металлическим стенкам, чтобы снять с них сажу.

Заключение по теме

Как видите, сделать из обычного газового баллона печь, работающую на отработке, да еще и своими руками, не так уж сложно. Такие конструкции хорошо себя проявили, обогревая небольшие постройки типа гаража. Вот почему их так часто можно увидеть на станциях технического обслуживания автомобилей. Отработки на таких предприятиях — хоть отбавляй, тем более что все это достается бесплатно.

Печь на отработке с водяным контуром

К решению использования самодельной жидкотопливной печки, может подтолкнуть доступность условно-бесплатной отработки.

Особенно это актуально в местах сервисного обслуживания автомобилей.

Но многие идут дальше, чем простая установка в бытовке небольшой горелки.

Печь на отработке с водяным контуром может стать основным отопительным прибором в центрах, где есть несколько разделённых помещений – по работе с клиентами и технических.

Как воплотить задумку в жизнь и что учесть при её создании, а также выбор конструкции и правильная установка. Обо всём этом подробнее.

Печь на отработанном масле с водяным контуром

Внешняя простота конструкции отработочной печи, обманчива. По виду – это две глухие ёмкости одна над одной.

Соединяются они полой трубкой, в которой насверлены, подающие воздух, отверстия. Однако внутри протекают сложнейшие химические реакции.

И от того, насколько правильно выполнена печка, зависит, будет ли она безопасно пыхтеть и греть, или превратится в источник тяжелейших соединений, родственных отходам ракетной промышленности.

Поэтому для изготовления самодельных печей на отработке с водяным контуром нужно брать готовые чертежи печи на отработке, а не примерные очертания, и строго придерживаться всех размеров.

Отработанное масло – отличное и недорогое топливо. Печь на отработанном масле своими руками – плюсы и минусы, изготовление своими руками.

Устройство котлов на дровах длительного горения для дома и принцип работы рассмотрим тут.

Печки Булерьян все еще являются популярными, сейчас они выпускают под маркой Бренеран. В этой статье https://microklimat.pro/otopitelnoe-oborudovanie/pechi/buleryan-s-vodyanym-konturom.html поговорим об особенностях данной конструкции и сравним ее эффективность с газовым отоплением.

Выбор конструкции печи

Существует несколько моделей масляных печей. Есть модели с тремя трубами, соединяющими масляную ванну и дожигатель.

Закрытый вариант представляет собой большую ёмкость (вроде баллона из-под газа), внутри которой располагаются все узлы: сбоку поступает масло, в верхней части, до середины вваривается перфорированная труба, и подаётся под небольшим давлением воздух, а с противоположной стороны вваривается выход к дымовой трубе. Вариант считается пажаробезопасным, так как даже при вскипании масла, оно не выплёскивается наружу через отверстия сжигателя.

Есть также вариант, когда части масляной печки приставляются к дровяным печам, типа буржуйки.



Чертеж печи на отработке

Отличный вариант конструкции, проверенной на практике, представлен на чертежах ниже (её иногда называют «двухобъёмной»). Диаметр верхней и нижней частей по 34,4 – 35,2 см. Высота перфорированной трубы 36 см. Диаметр 10 см.

Нижняя ёмкость имеет съёмную крышку, плотно закрывающуюся во время горения. Сюда заливается отработка. Небольшое отверстие в крышке позволяет и подавать топливо, и поджигать его, и служит дросселем, регулируя интенсивность подачи кислорода, а значит, и горения.

В трубе идут процессы перемешивания веществ и пиролиза.

Верхняя часть служит для того, чтобы как следует дожечь все тяжёлые компоненты. И здесь очень важная деталь – перегородка, которая задерживает внутри газовую смесь, не давая ей преждевременно вылететь в трубу. Этой перегородкой разделяются зоны кислородного горения и окисно-азотного. Агрегат, лишённый этого технологического элемента, представляет собой источник вреднейших выбросов.

Для того чтобы обеспечить непрерывное поступление топлива, делается ещё одна ёмкость, рядом с нижней, которая соединяется с ней при помощи небольшой трубки (просто доливать масло во время работы нельзя категорически, увеличить резервуар тоже не получится – масло не будет гореть). Добавление топлива будет происходить по принципу сообщающихся сосудов. Расстояние от печи до дополнительного бака – не менее полуметра.

Готовая печка на отработке

Классическая печь такого вида обогревает только за счёт лучистой энергии и конвекции. Навешивать водяную рубашку на верхнюю часть печи – нельзя, поскольку это нарушит естественные процессы и температурные режимы горения. Чтобы превратить обычную отработочную печку в котёл водяного отопления, потребуется змеевик. Его витки располагаются на небольшом расстоянии от перфорированного корпуса печи (2 – 7 см). Для лучшего улавливания жара и передачи его трубкам змеевика, он окружается отражающим экраном из алюминия, жести или оцинкованной стали.

Водяная рубашка тоже возможна. Но делать её, как и змеевик, нужно на некотором расстоянии от верхней части корпуса-дожигателя. Отражатель в этом случае не нужен.

Три четверти энергии, которую можно свободно использовать и которая «не нужна» печке, излучается в верхней части перфорированного сжигателя.

Поэтому именно здесь советуется устанавливать змеевик, или водяную рубашку. А воздух для горения сможет продолжать поступать через зазор между корпусом и рубашкой.

Требования к самодельному агрегату, месту установки и топливу

Кроме того, что печка должна быть выполнена точно по схеме, нужно обратить внимание на:

  • Трубу, отводящую газы. Обязательное требование – оснастить её четырёхметровым дымоходом (или больше), выходящим на улицу. Диаметр – более 10 см. Обязательно делать его разборным, для чистки (фланцевые соединения).
  • Ножки. Они должны быть обязательно. Тщательно проверяется устойчивость агрегата, ведь опрокидывание и вытекание полыхающего раскалённого масла – худшее, что может случиться. Зазор между полом и днищем конструкции будет дополнительно улучшать прогрев помещения.
  • Расширительный бак. Ввиду особенностей именно масляной печи, расширитель потребуется большой, около 50 литров. Мембранные модели не подойдут – только простой, открытый вариант. На случай вскипания предусматривается аварийный слив воды.
  • Помещение, в котором размещается печь должно быть не жилым, из огнестойких материалов, с хорошей вентиляцией. Вблизи нельзя располагать ничего деревянного и тем более легко воспламеняющегося. Место печи не должно быть там, где бывают сквозняки – порыв ветра может выдуть горящее пламя вместе с кипящими фракциями масла.
  • Топливо должно быть хорошего качества. Без примесей воды, тосола и т.д. Чтобы избавить сомнительное масло от примесей, его нужно предварительно отстаивать в открытой ёмкости. В её днище вваривается кран для слива воды (она отслоится и осядет в нижней части). Летучие примеси, типа бензина, наоборот поднимутся вверх и испарятся. Обязательно, чтобы в помещении для хранения топлива (располагается отдельно от печи), была сделана хорошая вентиляция!
Кипящую отработку погасить не так-то просто. Если она уже разгорелась, то должна выгореть полностью.

Ни в коем случае не пытайтесь погасить пламя водой, это вызовет взрыв! Использовать лучше углекислотный или пенный огнетушитель, который нужно хранить неподалёку.

Монтажные работы

Инструкция по изготовлению масляной печи по шагам:

  • Раскрой металлических элементов, вырезание деталей (зазубрины зачищаются).
  • Свариваются элементы масляной ванны: корпус, дно, ножки.
  • В 10-сантиметровой трубе сверлятся отверстия (для данных размеров – это 48 штук 9-миллиметровых отверстий).

Отверстия для перфорированной трубы рассчитываются по её сечению. Выбирается диаметр отверстия и вычисляется, сколько их понадобится, чтобы сумма совпадала с площадью сечения трубы.

Вначале лучше насверлить немного больше половины и затем, растопить печь и посмотреть на дым. Если он чёрный – отверстий не достаточно, добавить несколько штук. Повторить растопку, насверлить ещё – пока выхлопы не станут прозрачными. Если насверлить сразу много, есть вероятность того, что дым пойдёт внутрь помещения.

  • Сваривается крышка масляной ванны. К ней приваривается перфорированная труба. Делается отверстие в крышке и на заклёпке крепится заслонка-дроссель.
  • Свариваются элементы верхнего дожигателя: На крышке приваривается внутренняя перегородка, делается отверстие для дымовой трубы. Дно (с подготовленным отверстием для перфорированной трубы) скрепляется с боковыми частями и крышкой.
  • Приваривается дымовая труба и дожигатель на перфорированную трубу.
  • Для повышения жёсткости делается перекладина между дожигателем и ванной.
  • Зачищаются сварные швы.
  • Монтируется дымоход. Его уличная часть должна быть хорошо утеплена, а на всём протяжении трубы – разборные части, которые впоследствии облегчат процесс очистки дымохода от копоти.
  • Делается выбранный вариант водяного контура – рубашка, двойные стенки верхнего бака (не желательно), или змеевик.
  • На выходе из отопительного теплообменника устанавливается манометр и термометр, чтобы следить за состоянием отопительной системы.
  • На обратке, ближе к печи, ставится циркуляционный насос и расширительный бак.

Заключение

Конечно, жидкотопливная печь – не самый безопасный и простой вариант, особенно если устанавливать её, как часть отопления с водяным контуром. Владельцу нужно быть готовым к тому, что придётся чаще чистить нагар (при обычном режиме обязательна чистка раз в сезон). Но если есть доступ к бесплатному топливу, оно того стоит.

Для подсобного помещения совершенно необязательно приобретать дорогую печь, можно сделать горелку на отработке своими руками. В статье представлены инструкции и чертежи для изготовления агрегата.

Технология получения биогаза своими руками подробно описана в этом материале.

Видео на тему

Как сделать печь на отработанном масле своими руками: полезные советы, чертежи и рекомендации


Печка, работающая на отработанном масле – отличный и экономный вариант обогрева, к тому же подобные печи на отработке вы сможете изготовить своими руками, используя ряд материалов и руководствуясь чертежами. Как сделать печки на отработанном масле в домашних условиях вы узнаете в этом материале.

Что такое отработка: преимущества и недостатки


Отработанное масло, или же просто отработка, широко используется для работы печи. Такое масло можно найти в больших количествах на всевозможных автомобильных предприятиях, СТО и мастерских. Для печей используется индустриальное, трансмиссионное и моторное масло.

Утилизировать отработку можно, но зачем, когда можно сэкономить хорошие деньги, изготовив из нее печку своими руками. Отработанное масло дает теплоотдачу, которая равняется 15 кВт работы электрообогревателя. Расход при этом составляет от 05 и до 2 литров в час.

Печи на отработке работают по принципу прямого нагревания воздуха, с их помощью можно отапливать такие небольшие помещения, как мастерские, теплицы, гаражи и так далее. Также такая печь пригодиться и на автосервисе, где не нужно будет долго искать нужное топливо.

Печи на отработки имеют следующие преимущества:

  • отсутствие гари и копоти при сгорании масла;
  • печь проста в работе;
  • высокий уровень пожаробезопасности, поскольку горят лишь пары топлива, а не оно само.

Но стоит учитывать и недостатки топлива:

  • отработанное масло содержит массу примесей, влаги, спиртов и многого другого, что, при использовании в котлах может засорить фильтры и форсунки, и даже спровоцировать взрыв в блоге подогрева;
  • масло перед использованием в котле нужно фильтровать и очищать, что невозможно сделать самостоятельно;
  • невозможность держать на холоде отработку, оно должно храниться либо в отапливаемом помещении, либо в закрытом виде в бочке на глубине, соответствующей уровню замерзания земли.

Классификация печей на отработанном масле


Наиболее распространенными в быту видами печей на отработанном масле являются печки на пиролизе и турбогорелки.

Особенность пиролизных печей состоит в том, что отработанное топливо нагревается от кислородного недостатка в камере, где разлагается масло. Остатки разложения во второй камере сгорают вместе с кислородом, что провоцирует выделение тепла в большом количестве. Температура пиролиза может быть изменена, если прибавить или убавить уровень подачи воздуха в камеру. Но подобную печь нужно будет постоянно чистить, а еще в ней невозможно поддерживать ту или иную температуру в автоматическом режиме.

Турбогорелки работают как двигатели для дизелей: масло попадает в камеру и начинается горение паров. Однако подобные печи очень привередливые в отношении качества топлива также их нужно каждый раз перед использованием подогревать.

По конструкции печи на отработке делятся на такие:

  • агрегаты, изготовленные на основе газового баллона;
  • агрегаты с поддувом;
  • агрегаты с капельной подачей масла.

Как сделать печь на отработке из газового баллона


Печка на основе газовых, кислородных либо же углеродных баллонов – наиболее проста для изготовления своими руками. У баллонов толстые стены, что сделает печку долгоиграющей, кроме того, печка на газовом баллоне сможет отопить помещение до 90 квадратных метров. Ее не нужно будет оснащать системой принудительной подачи воздуха, масло же поступит в нее само. Обратите внимание, что высота контура должна соответствовать источнику горения, размещенного внутри. Чтобы изготовить такую модель своими руками вам понадобится следующий перечень материалов:

  • Дымоходные трубы с диаметров внутри 10 см и стенками толщиной по 2 мм и длиной по 4 мм.
  • Емкость для топлива на 8–15 литров.
  • Трубки для горелок.
  • Электроды и аппарат для сварки.
  • Напильник.
  • Болгарка.
  • Уголки из стали.
  • Дрель и сверла.
  • Рулетка с уровнем.
  • Теперь, когда все готово, можно приступать к работе. Бесшовный баллон емкостью 50 л и толщиной стенок по 1,5 см, но не более. Важно, чтобы температура кипения была порядка 300 градусов, а температура в камере выше 600 соответственно.

    Чтобы избавиться от запаха одоранта, характерного для газового баллона, нужно вынести его на улицу и слить конденсат, а потом несколько раз ополоснуть водой. После этого его заливают водой до горла, ставят вертикально на поддон либо же закапывают в землю так, чтобы он оставался в вертикальном положении.

    Верхнюю часть баллона срезают болгаркой, при первом надрезе вода начинает стекать. Когда она стечет, продолжайте делать надрезы. Итак, нижнюю часть баллона мы применим в качестве камеры, а срезанную верхнюю часть – в качестве крышки для печи.

    Внизу к баллону привариваем печные «ножки» в виде стальных двадцатисантиметровых уголков. А вверху делаем отверстие, которое послужит для протяжения вытяжной трубы.

    Также нам потребуется дымоходная тонкостенная труба, она будет работать как вытяжка. Ее диаметр должен быть порядка 10 см, а длина – от 4 м. Вставьте трубу в отверстие и приварите, соблюдая вертикальное положение. Кроме этого отверстия, нужно сделать еще одно, прикрыв пластиной, чтобы можно было регулировать процесс подачи воздуха.

    Обратите внимание, что дымоход должен быть расположен строго по вертикали, с помощью уровня следует проконтролировать это.

    Затем сверлим небольшое отверстие через 10 см от предыдущего с диаметром до 3 мм, а через несколько миллиметров – еще такое же. Всего подобных отверстий в итоге должно быть 10. Также здесь же, на трубе просверлите еще одно отверстие под новую трубу с диаметром до 6 см и длиной от 2 до 4 м. Ее нужно вставить параллельно уровню пола и приварить.

    Отрезанную часть баллона мы будем использовать в качестве емкости для заливания переработанного масла. Помните, что нельзя заливать неочищенное масло, чтобы не спровоцировать пожар или взрыв.

    В верхней съемной части баллона при желании можно присоединить так называемый поднос для подогрева готовых блюд. Чтобы его сделать, возьмите стальной лист, вырежьте из него квадрат или прямоугольник и приварите к крышке или же на трубе, которая находится параллельно уровню пола.

    Печь работает следующим образом: отработка наливается в размере двух третей емкости баллона, потом поджигаете бумагу, кладете ее сверху и закрываете печь. Когда температура горения увеличится, пары начнут самовозгораться. Помните, что масло в работающую печку подливать нельзя. Также нельзя вместо масла использовать керосин или бензин.

    Чтобы очистить печку после работы, снимите верхнюю часть и постучите крышкой по баллону, чтобы сажа оттуда выпала.

    Печь на отработке из стальных листов

    Чертежи и сборка конструкции печи из стальных листов.

    А сейчас мы узнаем, как сделать печку на отработке из стальных листов. Подобная печь более компакта и не очень много весит. Кроме того, она подключается к отоплению, морозоустойчива также на ней можно готовить еду.

    Перечень необходимых инструментов такой:


  • Стальные листы по 4 и 6 мм толщиной каждый.
  • Болгарка.
  • Напильник.
  • Инструмент для сварки и электроды.
  • Труба для дымохода.
  • Чертежи.
  • Стальные уголки под печные ножки.
  • Рулетка с уровнем.
  • Молоток.
  • Труба для горелки (стальная, медная или жестяная).

  • Подготовьте чертеж конструкции и прорисуйте все детали. Сделайте детали для резервуара из стального листа, имеющего толщину 4 мм. Затем из листа толщиной 6 мм изготавливается топливник и крышка. Листы нужно разложить на полу и на них делаются разметки. Потом их вырезают на детали болгаркой и сваривают швы.

    Вырежьте полоску 115 мм в ширину из листа толщиной 4 мм, сложите на станке полосу и приварите ее сварочным аппаратом – у вас должна выйти труба для масла. Из этого же листа вырезаем круг с диаметром 34,5 см, который будет служить крышкой для масляной емкости. Привариваем ее к трубе, а к ней – уголки со всех сторон.

    Берем лист толщиной 6 мм и вырезаем 6-сантиметровую полоску, сворачиваем ее кольцом с диаметром 35,2 см. Вырезаем круг с диаметром 35,2 см из этого же листа, посередине просверливаем дыру диаметром 10 см для дымоходной трубы. С правой стороны через 4 см сверлим еще одно отверстие на 5 см для вливания масла. Теперь кольцо и круг свариваем и получаем бак для заливания масла.

    Чтобы сделать нижнюю часть емкости, берем лист на 6 мм и вырезаем из него круг с диаметром на 35,2 см, потом отступите пару сантиметров от его края и вырежьте отверстие на 10 см. Оно будет служить для прохождения патрубка, в который будет вставлена труба для дымохода. Сам патрубок делается из трубы диаметром 10 см, от которой отрезается отрезок размером в 13 сантиметров.

    Вырежьте прямоугольник из 6-миллиметрового листа, ширина его должна составлять 7 см, а длина – 33 соответственно, он будет служить в качестве перегородки. Ее приваривают к кругу диаметром 35,2. А во второе отверстие вставляют готовый патрубок.

    На трубе для горелки просверливают 48 отверстий на 9 мм, они должны располагаться друг от друга на расстоянии 6 см.

    Готовую трубу вставьте в крышку для масляного контейнера, проверьте уровнем, чтобы она стояла ровно. Погрешности следует удалить болгаркой или напильником. Части должны плотно входить друг в друга, приваривать их не нужно.

    Вставьте выхлопной патрубок на 16 см в отверстие бака, куда будет заливаться масло.

    Соедините верхнюю часть резервуара с нижней не приваривая их, а просто соедините плотно деталями. Чтобы максимально их закрепить, сделайте кольцо для уплотнения диаметром 35,4 см и наденьте на резервуар.

    Приварите заливочный бак к трубе, где сделано много отверстий. С обратной стороны к этой же трубе приварите скрепленную конструкцию резервуара. Чтобы контейнер для заливки масла легко открывался и закрывался, его оснащают круглой пластинкой.

    Сделайте дымоход из 4-метровой трубы. Дымоход нельзя проводить горизонтально, внутри помещения он может проходить под наклоном, но на улице – только вертикально.

    Противопожарные меры

    Какой бы вы ни сделали вашу печь на отработке, следует придерживаться следующих правил по безопасности:

    • не оставляйте печку на сквозняке;
    • не ставьте печь рядом с предметами, способными легко воспламеняться;
    • соблюдайте дистанцию на полметра вокруг печи, чтобы на нем ничего не находилось;
    • в масло не должна попадать вода;
    • регулярно проверяйте дымоход на герметичность;
    • используйте только техническое очищенное масло;
    • не оставляйте работающий агрегат без присмотра.

    Если вы будете соблюдать эти правила, то ваша печь прослужит максимально долго и позволит вам сэкономить значительные средства на отоплении.

    Источник

    Символы HVAC

    Мэг Эскотт

    Прежде всего, на случай, если вы не знаете, что символы HVAC означают (Отопление, Вентиляция и Кондиционирование). Эта страница для вас, если вы находитесь в процессе проектирования дома и пришло время проверить свои чертежи на предмет влияния, которое устройства HVAC окажут на дизайн.

    Не пропустите бесплатные символы чертежа и плана этажа. Заполните форму ниже.

    Я не собираюсь рассказывать о тонкостях отопления или кондиционирования воздуха, потому что я очень мало знаю об этих вещах.Речь идет не о том, чтобы проверить, будет ли в вашем доме достаточно тепла - это работа инженера HVAC.

    Но я видел уродливые коробки, закрывающие HVAC и вентиляционные отверстия в плохих местах. Сделать его красивым - не обязательно работа инженера HVAC! Итак, на этой странице есть контрольный список, чтобы убедиться, что такого не происходит в дизайне вашего дома.

    Эта страница является частью серии символов чертежей.

    Получите бесплатный файл символов чертежей, который включает все символы чертежей.

    Большинство символов HVAC, используемых на чертежах, стали стандартными. Некоторые архитекторы или дизайнеры могут использовать несколько иные символы. Всегда сверяйтесь с ключом на своих чертежах.

    Вентиляционные отверстия


    Обозначение напольного вентиляционного отверстия

    Обозначение настенного вентиляционного отверстия

    Обозначение потолочного вентиляционного отверстия

    Датчики

    Символ термостата

    Обозначение датчика влажности

    Воздуховоды

    Обозначение приточного воздуха

    Символ возвратного воздуха

    Обозначение воздуховода

    Обозначение изолированного воздуховода

    Контрольный список символов HVAC
    • Расположение печи - убедитесь, что вас устраивает расположение печи. Максимально ли изолирован шум от печи?
    • Расположение внешних вентиляционных отверстий - подумайте о сквозняках и шумах, создаваемых внешними механизмами и вентиляционными отверстиями. Находятся ли они в максимально ненавязчивом положении?
    • Расположение вентиляционных отверстий в полу и стенах - убедитесь, что они не разнесут ваши шторы повсюду. Убедитесь, что они вписываются в то место, где вы планируете расставить мебель.
    • Расположение внутренних дефлекторов. Если вы хотите, чтобы вентиляционные отверстия были в полу, убедитесь, что они указаны в полу, а не в стене или потолке.
    • Где расположены регуляторы нагрева / охлаждения? Их может быть несколько, если вы запросили элементы управления для каждого этажа. Находятся ли термостаты в разумном положении (включая высоту)? Органы управления должны располагаться на высоте от 36 до 48 дюймов (91,5–12,2 см). Если у вас дома есть дети, лучше повыше.
    • Расположение воздуховодов. Внутри дома будут вентиляционные отверстия (идущие горизонтально из комнаты в комнату и вертикально между этажами). Проверьте, где находятся эти вентиляционные отверстия и как они закрыты (если вы хотите, чтобы они были закрыты).Иногда он хорошо сделан и образует часть пола или ловко заключен в заднюю часть шкафа, а иногда это действительно уродливая коробка, идущая вдоль верхней или боковой стены. Просто проверьте и посмотрите, где внутри дома расположены вентиляционные отверстия, и понравится ли вам внешний вид.
    • Если у вас установлен внутренний вакуум, убедитесь, что вас устраивает расположение вакуумной ловушки и выходных отверстий.
    • Убедитесь, что вас устраивает расположение кухонной вытяжки и вытяжки сушильной машины, если применимо.

    Другие символы плана дома для вас ...


    Как работает газовая печь


    В этом иллюстрированном руководстве показаны различные части газовой печи и объясняется, как все они работают вместе.

    Система газового отопления с принудительной подачей воздуха включается, когда термостат сообщает ей, что температура в помещении упала ниже заданного уровня комфорта. Термостат посылает низковольтный электрический сигнал на реле в печи, которое сигнализирует, что клапан открывается и подает природный газ к горелкам, а вентилятор включается.

    Запальная лампа печи или электронное зажигание зажигают горелку внутри камеры сгорания. Это создает тепло в теплообменнике печи, металлической камере, вокруг которой течет движущийся воздух.

    Нужна помощь СЕЙЧАС? Получите профессиональное отопление быстро!

    После того, как воздух нагреется, он попадает в камеру нагнетания горячего воздуха, а затем выходит в комнаты через воздуховоды. Газы сгорания, образующиеся при сжигании топлива, удаляются через дымоход в своде или, в высокоэффективных печах, через стену.

    Одним из преимуществ системы принудительной подачи воздуха является то, что она может включать в себя кондиционер для всего дома, увлажнитель и электронный воздушный фильтр - все из которых могут использовать воздухоподготовитель печи и воздуховоды для доставки. кондиционированного воздуха в комнаты. Воздуховоды обычно покрыты металлом, обернутым изоляцией или гибким изоляционным материалом, обернутым пластиком, который помогает удерживать тепло.

    Следующее видео даст вам четкое представление о том, как работает каждая часть печи для обогрева вашего дома.

    СЛЕДУЮЩИЙ СМОТРЕТЬ:
    • Как купить печь
    • Как сэкономить на счете за отопление
    • Как заменить фильтр печи, переменного тока или теплового насоса

    Рекомендуемый ресурс: получить местного Heating Repair Pro

    Звоните, чтобы получить бесплатные оценки у местных профессионалов прямо сейчас:
    1-866-342-3263

    О Доне Вандерворте

    Дон Вандерворт накопил опыт более 30 лет в качестве редактора зданий в Sunset Books, старший редактор Home Magazine, автор более 30 книг по обустройству дома и автор бесчисленных журнальных статей.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году.

    Схема HVAC | Стандартное отопление и кондиционер

    Наша схема HVAC поможет вам понять различные компоненты вашей системы отопления и охлаждения жилых помещений. Учитесь у экспертов Standard Heating.

    Схема HVAC

    Нужна помощь с вашей системой HVAC?

    Standard Heating & Air Conditioning поможет вам при ремонте печи, установке нового оборудования и техническом обслуживании печи.

    Стандарт связи

    Оборудование для кондиционирования воздуха

    Наружный конденсатор - не единственная часть вашего кондиционера. В систему кондиционирования входят следующие компоненты:

    Змеевик испарителя: В системе с печью змеевики испарителя находятся наверху печи и являются важным компонентом, охлаждающим воздух в доме. Воздуходувка печи пропускает воздух через змеевик испарителя. Во время этого процесса воздух охлаждается, поскольку он контактирует с холодным змеевиком, и тепло передается от воздуха к хладагенту.

    Змеевик конденсатора: Эта часть системы кондиционирования охлаждает (отводит тепло) от хладагента и расположена в наружном конденсаторе.

    Компрессор: Устройство, используемое для подачи воздуха или другого газа с повышенным давлением, расположенное в наружном конденсаторе.

    Вентилятор: Механическое устройство, создающее поток воздуха.

    Трубка, заполненная хладагентом: Обеспечивает циркуляцию хладагента между наружным конденсаторным блоком и внутренним змеевиком испарителя.

    Оборудование для газовой печи с нагнетанием воздуха

    Канал возвратного воздуха (из помещений): Воздуховод, по которому воздух из кондиционируемого помещения поступает в воздуховод смешивания или приточную камеру.

    Фильтр: Пористое устройство для удаления примесей или твердых частиц из проходящего через него воздуха.

    Воздуходувка: механическое устройство, создающее поток воздуха. См. Также вентилятор.

    Блок обработки воздуха (AHU): устройство, используемое для кондиционирования и циркуляции воздуха как часть системы отопления, вентиляции и кондиционирования воздуха (HVAC).Воздухообрабатывающий агрегат обычно представляет собой большой металлический ящик, содержащий вентилятор, нагревательные или охлаждающие элементы, стойки или камеры для фильтров, шумоглушители и демпферы. Кондиционеры обычно подключаются к системе вентиляции воздуховодов, которая распределяет кондиционированный воздух по зданию и возвращает его в AHU.

    Канал подачи воздуха (в помещения): Канал, по которому кондиционированный воздух от приточных устройств поступает к диффузорам или решеткам помещения.

    Полный глоссарий HVAC см. В Руководстве по проектированию всего здания.

    Minecraft - Промышленная печь (super Smelter) в Vanilla Minecraft: 7 шагов

    обзор / справочная информация:

    Minecraft - одно из моих любимых занятий. Кому не нравится маленький майнкрафт время от времени? Но мне нравится автоматизировать и в целом упрощать работу.

    Одна из вещей, которые я ненавижу делать, - это свои вещи, но когда я это делаю, я пытаюсь добыть больше, чем мне нужно, на случай, если это понадобится позже (таким образом, мне не нужно майнить позже). Другая вещь, которую я ненавижу (помимо рыбалки), - это плавка или приготовление пищи, поэтому я нашел учебник о том, как сделать массив печей, который назвали «промышленной печью». Учебное пособие представляло собой видео, и когда я попытался найти его снова, буквально на днях, я не смог найти тот, который хотел, но, к счастью, у меня был такой, построенный в одном из моих миров, и я смог перепроектировать эту систему.Я не уверен, кто создал эту точную систему, и я не беру на себя ответственность за это, но у Tango Tek есть отличное видео (и мировая загрузка) для аналогичной системы, и его можно найти здесь.

    Идея массивных печей далеко не нова, на самом деле поиск большой печи (или промышленной печи) даст много результатов. Большинство печных решеток, которые я нашел, использовали тележки для шахт с бункером, преимущество перед ними - большой размер, который вы можете сделать, дизайн, который я собираюсь показать, имеет ограничение в 14 печей (без расширения красного камня), но это достаточно для моего использования.

    Плюсы / минусы:

    Прежде чем мы перейдем к построению этого массива, вы должны знать преимущества и недостатки этой системы, если у вас есть какие-либо плюсы / минусы, которые я не перечисляю здесь, напишите мне, и я добавлю их в это.

    Преимущества:

    • есть много печей для ускорения процесса плавки
    • есть большой склад топлива
    • есть большой склад продуктов (хранилище побочных продуктов)
    • есть большой склад припасов (что вы хотите приготовить / расплавить)
    • вы можете бросить все в сундук и вернуться позже
    • достаточно небольшая занимаемая площадь (5 в ширину X 7 в высоту X 19 в длину)
    • легко собрать и скопировать
    • насколько я знаю его сервер дружелюбный, особенно в общественных местах для всех.
    • не издает много шума
    • все печи синхронизированы

    Недостатки:

    • очень требовательны к ресурсам (в основном железо и дерево для бункеров)
    • довольно сложно прикрыть / замаскировать / сделать хороший внешний вид
    • может готовить только один тип вещей за раз (если у первого предмета не было меньше 14; может хранить много типов предметов для плавки)
    • переключение видов топлива затруднено
    • ограничено 14 печами без расширения красного камня

    Хотя список плюсов длиннее, чем минусов, следует учитывать их, так как вам понадобится много материалов, а выгода от этих материалов уместна только в том случае, если у вас много топлива и много чего нужно плавить / готовить. .

    (править): можно добавить фильтр, чтобы вы могли сбрасывать большое количество дерева во входной сундук (например, если у вас есть модификации древесины или капитатора), а выход (древесный уголь) будет идти прямо в сундук с топливом, Я немного поиграл с этим, но я не нашел хорошего способа сделать это, так как было бы разумнее иметь систему бункера для вашего древесного угля.

    Я также должен упомянуть, что это было построено в 1.7.4 (на изображениях), однако дизайн, из которого я взял это (мой старый мир, из которого мне пришлось его скопировать), является более старой версией, хотя я не уверен, насколько далеко он вернусь.Любое обновление, в котором есть бункеры, должно работать с этим дизайном.

    Редактировать: я обновил свой личный мир до версии 1.8.3, и этот дизайн все еще работает, хотя есть некоторые графические ошибки, показывающие, что они появляются в разное время, но это не так. В качестве примечания я построил один с нуля в 1.8.3 и понизил до 1.8, но в обеих третьей печи по какой-то причине не было никаких предметов, но все остальное работало. И последнее, но не менее важное: я добавлю загрузку схемы для тех, кто хочет создать ее в своем мире намного проще.

    Рецепт доменной печи Minecraft: как сделать доменную печь Minecraft

    Что такое доменная печь Minecraft? И, раз уж мы это делаем, как сделать доменную печь в Minecraft? В блочной вселенной Mojang есть чему поучиться, и процесс плавления предметов является одним из них.

    Этот специализированный инструмент работает аналогично обычной печи, но вы можете использовать его только для плавки руды и определенных доспехов и инструментов. Более того, он может делать это в два раза быстрее.

    В этом руководстве мы познакомим вас с рецептом доменной печи Minecraft, который позволяет вам создать это полезное приспособление и все его различные приложения. Итак, приступим к приготовлению.

    Как изготовить доменную печь Minecraft

    (Изображение предоставлено Mojang)

    Создать доменную печь относительно легко, если у вас есть необходимые ингредиенты. Вам понадобится одна печь, пять железных слитков и три куска гладкого камня.

    Стандартная печь может быть сделана из восьми кусков булыжника, что довольно распространено.Если вы в затруднении, просто копните немного, и вскоре вы наткнетесь на них.

    Вы можете получить железные слитки, переплавляя блоки железной руды. Вы также можете сделать один, объединив девять железных самородков, но, честно говоря, это больше хлопот, чем того стоит.

    Наконец, сделайте гладкий камень, дважды приготовив булыжник. В первый раз он превращается в камень, а во второй - в гладкий камень. Смешайте их все вместе, и все готово.

    Как использовать доменную печь в Minecraft

    (Изображение предоставлено Mojang)

    Использование доменной печи более или менее похоже на использование обычной печи.Просто добавьте немного топлива в нижнюю левую часть и следуйте за ним с плавящимся элементом в верхнем левом разделе.

    Помните, доменные печи могут только плавить вещи. Но, хотя они делают это с удвоенной скоростью, он также расходует топливо с удвоенной скоростью. Но можно ли действительно оценить сэкономленное время?

    Самый распространенный способ использования доменной печи - это плавить блоки руды в слитки, но вы также можете использовать их для плавления оружия, инструментов и брони. Все остальное должно пройти через обычную печь.

    Механические чертежи - Строительные нормы

    Титульный лист механических чертежей должен содержать соответствующие примечания, легенды (таблица или таблица символов и сокращений) и подробности. В механическом плане указываются конструкция или модификации механической системы, компоновка и размеры воздуховодов, расположение механического оборудования, расположение заслонок, расчетная скорость подачи воздуха, расположение диффузоров, расположение термостатов и, при необходимости, дополнительные системы охлаждения. Механические планы обычно обозначаются как M-1, M-2, M-3 и т. Д.Некоторые консультанты предпочитают, чтобы чертежи отопления, вентиляции и кондиционирования, обычно называемые чертежами HVAC, были последовательно пронумерованы и снабжены буквой «H»; чертежи сантехники должны быть помечены буквой «P»; а чертежи противопожарной защиты должны иметь префикс FP. Большая часть работ, показанных на этих типах чертежей, представлена ​​в плане. Из-за схематического характера механических чертежей вид сверху лучше всего иллюстрирует расположение и конфигурацию работы.

    Из-за большого объема информации, необходимой для механических работ, и непосредственной близости трубопроводов, клапанов и соединений, инженер использует различные символы и сокращения, чтобы передать замысел проекта. Примеры этих символов и их значения можно найти в главе 8.

    Рис. 6.15. План фундамента для жилого дома.
    Рисунок 6.16 Типичные примеры конструктивных деталей.

    Механические системы предназначены для отопления и охлаждения зданий или помещений.Два основных метода нагрева и охлаждения используют воздух или воду. В воздушной системе горячий или холодный воздух транспортируется в помещение по приточным и возвратным воздуховодам. Типичный пример - бытовая печь с приточным воздухом. В печи используется газ или масло для нагрева воздуха. Воздух прогоняется через воздуховоды с помощью вентилятора с электрическим приводом в печи. Установлен отдельный кондиционер для холодного воздуха. В большинстве коммерческих зданий большой блок, часто расположенный на крыше, питает воздушную систему.Приточные воздуховоды, регистры и решетки вытяжного воздуха необходимы во всех помещениях в здании.

    В водяной системе отопления используется змеевик, через который циркулирует горячая вода. Наиболее распространенным примером является радиатор с ребристыми трубами, который можно найти в старых домах, обычно расположенный перед окном. Сегодня самая распространенная система - это теплые полы.

    Полностью электрическая система отопления использует электричество для нагрева элементов внутри радиатора. Самым распространенным считается утеплитель плинтуса.Применяется, когда печь не установлена. Например, во многих небольших коттеджах используются обогреватели плинтусов. Меньшие, старые коммерческие здания полагаются на установку плинтуса. Эту систему также можно найти в больших коммерческих зданиях в качестве дополнения к другим системам. Электрический радиатор со встроенным вентилятором может быть расположен у внешней входной двери, чтобы обеспечить дополнительное тепло внутри.

    Механические чертежи предоставляют заказчику, строителю и разрешительному отделу полную схему HVAC для работы.Эти чертежи обычно являются частью набора строительных чертежей. Они представлены вместе со строительными чертежами для заявки на получение разрешения на строительство (Рисунок 6. 17). Они также являются частью пакета для ценообразования проекта. Их используют для строительства. Все воздуховоды, вентиляторы, вытяжные вентиляторы, а также блоки нагрева и / или охлаждения должны быть поставлены и установлены в соответствии с утвержденными чертежами.

    Консультант по машиностроению производит чертежи. Часто электрические и сантехнические чертежи готовит одно и то же лицо или компания.Эти чертежи должны соответствовать различным строительным нормам, включая все провинциальные и местные нормы.

    Обычно инженер использует эти планы и включает свою схему воздуховодов. Диффузоры, решетки возвратного воздуха и вытяжные вентиляторы изображены символами. Указаны системы отопления и / или охлаждения и указано их расположение. Добавляются легенды, расписания, подробности и примечания, относящиеся к проекту.

    В небольших проектах вся необходимая информация содержится на одном или двух чертежных листах.Для больших или сложных проектов необходимо много страниц для рисования, чтобы охватить все области проекта.

    Как правило, на чертежах инженера должны быть указаны тип, расположение и количество блоков отопления и / или кондиционирования воздуха. Указаны соединения HVAC и электрические соединения, а также любые соединения с газовыми линиями или системами водоснабжения. Также указываются тип, расположение и номер термостата. На рисунке 6.18 показана подробная схема трубопроводов хладагента

    .

    Многие проекты требуют расчетов теплопотерь и притока тепла.Обычно сюда включается информация о балансировке воздуха или графики устройства распределения воздуха. Необходимая информация зависит от типа строящегося проекта.

    Во многих городах действуют правила энергосбережения. Чертежи инженера должны соответствовать всем кодексам и постановлениям, относящимся к городу, поселку или провинции, где расположен проект.

    В комплект механических чертежей обычно входят следующие элементы:

    • Планы с указанием размеров, типа и расположения воздуховодов

    • Диффузоры, регистры тепла, решетки возвратного воздуха и заслонки

    • Поворотные лопатки и изоляция воздуховодов

    • Типы, количество и расположение агрегатов HVAC

    • Типы, количество и расположение термостатов

    • Подключение к электричеству, воде или газу

    Рисунок 6. 17A Типовой план этажа HVAC с изображением воздуховодов в масштабе 1/8 дюйма = 1 фут 0 дюймов. Примечания к HVAC, код и условия проектирования включены в лист.

    • Вентиляторы приточно-вытяжные

    • Условные обозначения символов, общие примечания и особые ключевые примечания

    • Сводка тепловой и / или охлаждающей нагрузки

    Другая информация, в зависимости от сложности проекта, может включать:

    • Подключение к существующим системам

    • Снос части или всех существующих систем

    • Датчик дыма и пожарный датчик для воздуховодов

    • Программирование термостата

    Рисунок 6.17B Схема, показывающая размеры, соединения и компоновку воздуховодов HVAC.

    • Расчет теплопотерь и притока тепла на площадь

    • Детали круглого воздуховода, поворотной заслонки и вставного диффузора

    • Особые условия, например, коды сейсмостойкости

    Чертежи

    инженера требуются для всех коммерческих проектов, связанных с работами по ОВК, включая пристройки, ремонт или новое строительство. Разрешение требуется до начала любых работ на объекте.

    Чертежи и разрешения также необходимы для жилых проектов, когда должны проводиться какие-либо существенные работы, связанные с HVAC.Для небольших проектов лицензированный подрядчик по механическому оборудованию может предоставить информацию, необходимую для получения разрешения.

    Концепция и дизайн - это первый этап любого проекта. Когда установлено, следующий этап - строительные чертежи. Когда планы пола и отраженного потолка готовы, они передаются инженеру для создания механических чертежей. Чертежи инженера становятся частью набора строительных чертежей.

    Рисунок 6.18 Принципиальная схема детали трубопровода хладагента для кондиционирования воздуха.

    ДЕТАЛЬ ТРУБОПРОВОДА ХЛАДАГЕНТА (КОНДИЦИОНЕР ВОЗДУХА)

    Рисунок 6.18 Принципиальная схема детали трубопровода хладагента для кондиционирования воздуха.

    Прочтите здесь: Чертежи сантехники

    Была ли эта статья полезной?

    Схема системы HVAC в доме

    Домашняя система отопления, вентиляции и кондиционирования воздуха обеспечивает комфорт в вашем доме, но задумывались ли вы когда-нибудь о том, как работает эта система? Ознакомьтесь с этим основным обзором:

    • Воздуховоды: Система, которая перемещает воздух из печи или кондиционера в различные комнаты в доме.
    • Вентиляционная установка
    • : основная часть системы. В этой системе размещены основные части систем отопления и охлаждения, и она распределяет нагретый или охлажденный воздух через систему воздуховодов.
    • Змеевик испарителя
    • : Змеевики испарителя расположены в верхней части печи. Это механизм, который охлаждает воздух.
    • Фильтр
    • : улавливает пыль, грязь, мусор и другие загрязнители воздуха, предотвращая их прохождение через систему HVAC и обратно в воздух.
    • Змеевик конденсатора
    • : Эта часть отводит тепло от системы и расположена в наружном конденсаторе.Это часть системы кондиционирования воздуха.
    • Компрессор
    • : Расположенный в конденсаторном блоке, эта часть обеспечивает повышенное давление воздуха или газа.
    • Вентилятор: генерирует воздушный поток. Иногда это устройство называют воздуходувкой.
    • Трубка, заполненная хладагентом: перемещает хладагент через механизмы кондиционирования воздуха между змеевиком внутреннего испарителя и наружным конденсатором.

    Если у вас возникнут проблемы с какой-либо системой HVAC, вам потребуется незамедлительный ремонт.Слишком долгое ожидание влияет не только на температуру в доме, но и на нагревательные и охлаждающие элементы. В Gainesville Mechanical мы рады помочь жителям Северной Джорджии с ремонтом систем отопления, вентиляции и кондиционирования воздуха. Если вы испытываете проблемы с неравномерным нагревом или охлаждением, негерметичной линией хладагента или вам нужна замена системы отопления, вентиляции и кондиционирования воздуха, наша команда экспертов готова помочь. Мы предлагаем гибкое расписание, варианты финансирования, круглосуточные службы экстренной помощи и многое другое! В Gainesville Mechanical мы рады предложить исключительные цены и качественный ремонт, благодаря которому вы будете чувствовать себя комфортно в вашем доме круглый год.Чтобы запланировать звонок в службу поддержки, свяжитесь с нами по телефону (770) 532-9130.

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
