Печь Булерьян с водяным контуром для отопления дома

Наряду с массой достоинств, конвекционное оборудование имеет единственный существенный недостаток: перегородки в помещениях, без которых не обходится ни одно жилище, значительно снижают эффективность его работы. Повысить КПД можно лишь в том случае, если будет происходить нагрев не воздуха, а теплоносителя, как это воплощено в печи «Булерьян».

Функциональные особенности

Отопительное устройство с водяным контуром работает по принципу конвекции, но с одним существенным дополнением: вместо воздуха используется жидкий теплоноситель. Это позволяет избежать проникновения кислорода через перегородки. Эффективность такого оборудования очевидна благодаря следующим особенностям:

  1. Внутри кожуха находится топочная камера, которую плотно облегают трубы с жидкостью. За счет такого прилегания тепло передается намного быстрее. Количество металлопрокатных изделий может варьироваться от 6 до 12 штук.
  2. Необходимое давление в системе обеспечивает специальный напорный коллектор, поднимающий теплоноситель на высоту до 8 м.
  3. Естественная циркуляция в отопительной системе обеспечивается за счет нагрева жидкого вещества, применяемого для передачи энергии.
  4. Принцип работы печи заключается в подъеме теплоносителя на максимальную высоту, а затем в его распределении по батареям. Далее происходит возврат жидкого вещества, применяемого для передачи тепловой энергии, в печь по обратке.
  5. Увеличение производительности устройства и снижение расхода топлива достигаются за счет используемого процесса газогенерации. После сжигания дров образующийся газ дожигается в отдельной камере.
  6. Кран для слива устанавливается на обратке. В этом месте также монтируется циркулярное оборудование, которое может значительно повысить эффективность всей системы.

Особенности установки печи «Булерьян» с водяным контуром

Монтаж подобного оборудования не отличается особой сложностью, если знать технологию и пользоваться правильными материалами и инструментами.

Сначала необходимо определиться с месторасположением печи. Ее установка может быть произведена в любой части системы с учетом всех правил пожарной безопасности. Главными требованиями являются соблюдение расстояния до стен и их подготовка. Минимальный промежуток от печи «Бренеран» с водяным контуром к боковой конструкции составляет 0,5 м. Что касается самой стены, то она обязательно должна быть покрыта специальными огнеупорными материалами, причем не только по контуру печи, но и выходя за ее пределы примерно на один метр.

При подключении агрегата «Булерьян» с водяным контуром к системе отопления рекомендовано использовать армированные трубы. Во-первых, они специально предназначены для этого, а во-вторых, подобные изделия не подвергаются деформации вследствие длительного воздействия горячей жидкости.

После того как вся система будет завязана, необходимо провести ее опрессовку и заполнить водой. Важно некоторое время после запуска системы отопления следить за работой печи. Только правильно установленное устройство с соблюдением всех технических условий способно функционировать бесперебойно.

Вам также будет интересна статья Устройство отопительной печи Булерьян, в которой вы найдете ответы на все вопросы, касающиеся данного отопительного агрегата. А также ознакомьтесь со статьей Отопительная печь Булерьян своими руками, которая изготавливается без водяного контура.

Достоинства и важные моменты

Устройства «Булерьян» имеют различные конфигурации и размеры, позволяющие отапливать помещения объемом до 1100 куб. м. Подобрать подходящую модель не составит труда. Использование этого оборудования для отопления дома во многом целесообразно, что подтверждается следующими характеристиками:

  1. Безопасность. Подобная отопительная печь не разогревается до накала металла и не выжигает кислорода.
  2. Тепло распределяется равномерно по всему жилищу.
  3. Скорость отопления. Печь «Булерьян» любой конфигурации способна прогреть даже большое помещение довольно быстро.
  4. Оборудование функционирует автономно на горючем, не зависит от газа и электричества.
  5. Одна загрузка топлива может обеспечить работу печи в течение 8-12 часов без дополнительной закладки горючего.
  6. Простота обслуживания.
  7. Процессом отопления можно управлять.
  8. Дожиг газа в отдельной камере обеспечивает КПД 85%.

Среди важных моментов, о которых не стоит забывать в процессе эксплуатации агрегата «Булерьян» с водяным контуром, отмечают следующее:

  1. Дрова для печи должны быть хорошо просушены. Рекомендуется использовать породы древесины, которые не выделяют смол.
  2. Во второй топочной камере газы сгорают не полностью.
  3. При оборудовании дымохода необходимо произвести качественное утепление трубы, иначе может образоваться конденсат, способствующий снижению теплоотдачи.
  4. Расстояние между печью и стенами должно составлять не менее полуметра для выполнения требований пожарной безопасности. Это является довольно серьезной проблемой для домов небольшой площади. Частично решить этот вопрос позволяет обшивка стен, рядом с которыми находится установка, металлом с применением базальтового утеплителя. Сначала боковая конструкция обшивается утепляющим материалом, затем происходит крепление листов металла. Это не только обеспечит пожаробезопасность помещения, но и усилит эффект теплоотдачи. В таком случае максимально допустимое расстояние равняется 20 см.
  5. Пыль и грязь – это еще одна немаловажная проблема подобных печей. Мелкие частицы, попадающие в трубы, выжигаются высокой температурой, вследствие чего возникает неприятный запах. Грязь, притягиваемая положительными ионами, которые образуются возле печи, разносится по комнатам, попадая в организм человека. Это способствует распространению различных вирусных заболеваний. В домах, отапливаемых такими печами, необходимо чаще делать влажную уборку, а также обеспечить хорошую вентиляцию.

Возможно, банная печка такой модели будет идеальным отопительным устройством в вашей парной, поэтому ознакомьтесь со статьей Банные печи Булерьян (Бренеран).

При выборе отопительного устройства «Булерьян» с водяным контуром стоит обратить внимание не только на его конфигурацию, но и на материал изготовления дверцы. Она может быть сделана как из металла, так и из стекла. Конечно, последний вариант смотрится довольно эффектно, но в процессе работы печи не несет в себе ничего, кроме собираемой пыли и грязи. Если через такую дверцу и виден процесс топки, то только в первые минуты, когда происходит розжиг дров. К тому же стеклянная створка значительно увеличивает стоимость всей конструкции.

Монтаж отопительной печи «Булерьян» с водяным контуром своими руками

Многие задаются вопросом о том, реально ли сделать такую установку самостоятельно и сэкономит ли это денежные средства.

Подобную печь соорудить несложно, ведь никаких специальных навыков не потребуется. Для этого необходимо запастись определенными материалами и инструменты. При отсутствии какого-либо прибора его можно взять напрокат в любой ремонтной мастерской.

Материалы, необходимые для изготовления печи:

  • трубы диаметром 5-6 мм;
  • листовой прокат толщиной 2,5 мм и больше;
  • газовый баллон;
  • сварочный аппарат;
  • углошлифовальная машина;
  • болгарка;
  • трубогиб;
  • ножницы по металлу, электроды.

Печь сооружается по заранее подготовленному чертежу. За основу можно взять план небольшой печки для хозяйственного блока и подогнать под нужные размеры.

Перед работой важно потренироваться сваривать швы: они должны быть прочными. От их герметичности зависит безопасность всей системы.

Далее необходимо произвести подготовку частей печи. Для этого потребуется восемь кусков труб (воздуховодов) разной длиной – от 1 до 1,5 м. Из листов металла необходимо вырезать широкие полосы с полукружными концами. Все эти детали гнутся под углом примерно 80 градусов.

Передняя и задняя стенки конструкции изготавливаются аналогично друг другу. Сначала рисуется шаблон, затем по нему из листового металла выкраивается деталь. На передней стенке вырезается загрузочное окно, смещенное чуть ниже по центру. После этого навариваются полосы металла по всему диаметру окна, причем с внешней стороны. Что касается задней стенки, то в верхней части вырезается отверстие в соответствии с размерами патрубка. В полученный проем монтируется Т-образная труба с клапаном, которая затем сваривается с корпусом.

Воздуховоды устанавливаются в шахматном порядке начиная с задней стенки. Выпускная часть металлопрокатного изделия должна выходить наружу. Эту конструкцию необходимо точно выверить и установить. Дополнительно используются деревянные бруски. Далее в местах соединения заделываются швы.

С внутренней стороны конструкции приваривается нижняя стенка. Чтобы не допустить смещения листа, его фиксируют сначала точечно, затем по всему периметру. Между трубами привариваются готовые металлические полосы.

Дверца для печи «Бренеран» с водяным контуром представляет собой подобие короткого цилиндра. Она должна быть спроектирована так, чтобы точно попадать в воротник загрузочного окна. Для повышения надежности герметизации используется асбестовый канат.

Следующим шагом вырезается отверстие для поддува, куда необходимо приварить патрубок, имеющий дроссельную заслонку. Такой элемент изготавливается довольно просто. Для этого патрубок режут по осям и вставляют плоский диск со штырем. Кроме того, с внутренней стороны необходима установка теплоотражающего экрана. Топочная дверца вешается на петли, оборудуется замком. Подобные детали можно сделать из остатков листового металла или приобрести в готовом виде.

Похожие статьи:

Отопительные печи с водяным контуром, их разновидности и существенные отличия.

Печь с водяным контуром признана универсальным решением для загородного жилья, которое нуждается в качественном отоплении.

Активная циркуляция в теплообменных системах нагретой воды обеспечивает обогрев нескольких помещений.

В роли таких теплообменных систем чаще всего выступают радиаторы.

Владельцы печи, имеющей водяное отопление, благодаря принципу радиаторного отопления, получают возможность обогреть полностью всю дачу или коттедж.

Отопительные приборы, имеющие теплообменник, значительно снижают расходы на топливо и оперативно нагревают помещения.

Если планируется использовать печное водяное отопление, то следует учитывать тот факт, что если такую печь в сильные морозы не топить, то за очень короткий промежуток времени может возникнуть угроза замерзания теплоносителя.

Поэтому, если в доме не предусмотрено постоянное проживание, специалисты рекомендуют в дистиллированную воду добавлять специальные присадки. Такие присадки обеспечат системе необходимую защиту от замерзания.

Изготовителем рекомендуется, помимо дистиллированной воды применение низкозамерзающего универсального теплоносителя – антифриза.

Данный вид печей, обеспечивая полноценное отопление, позволяет сократить расходы, связанные с обогревом.

Данный факт является наиболее актуальным для домов, достаточно большой площади. Даже, если учесть дополнительные денежные расходы, связанные с покупкой кранов и радиаторов, приобретение печи водяного отопления достаточно быстро себя оправдывает.

Установив печь, имеющую водяной контур, владелец дома обретает полную уверенность в том, что он будет постоянно находится в тепле.

Дровяная печь

Сама по себе дровяная печь с водяным контуром является стальной топкой, имеющей стенки толщиной в 4-6 миллиметров. Между стенками такой печи проходят трубки теплообменника.

В системе теплоносителя зачастую используется около сорока литров воды, которая циркулирует по трубкам теплообменника и нагревается за счет энергии, высвобождающей при сгорании твердого топлива.

Дровяные печи, имеющие водяное отопление, устанавливаются в любом подходящим месте, которое должно отвечать элементарным необходимым правилам пожарной безопасности.

Каминная система позволяет обогревать достаточно большие помещения, при этом не нарушая его дизайн.

При выборе печи каминного типа, следует учитывать его главный параметр – мощность топки, которая напрямую зависит от размеров камеры сгорания, то есть, чем в топку больше помещается топлива, тем соответственно мощность выше.

Зачастую в паспорте каминной топки указывается три величины:

  • минимальная
  • максимальная
  • номинальная мощность.

Самой важной и точной из них является номинальная мощность, которая вычисляется в течении некоторого количества времени экспериментальным путем.

Для отопления 10 квадратных метров жилого типичного помещения, имеющего высоту потолков не более 2,5 метров, достаточно одного киловатта мощности.

Учитывая данные параметры, можно с легкостью подсчитать для конкретного дома необходимую мощность топки.

Не стоить забывать и такой факт, что при постоянном и долгом использовании печи на максимальной мощности, срок ее службы значительно сокращается.

При подборе радиаторов, обратите свое внимание на чугунные батареи отопления. На первый взгляд, технология давно устарела, однако у них есть ряд неоспоримых преимуществ.

Или присмотритесь к водяным конвекторам отопления. Они хорошо вписываются в дизайн, а некоторые модели можно устанавливать в пол, тем самым экономя пространство дома. Все подробности по адресу: https://obogreem.net/otopitel-ny-e-pribory/konvektory/vodyanoj-konvektor-otopleniya.html

Булерьян

Булерьян считается оригинальной системой обогрева с использованием древесного топлива. Данная печь на иных горючих материалах, исходя из процессов физико-химических, на которых базируется само ее устройство, попросту не будет работать.

Поэтому, перед тем, как установить такую печь, сначала нужно подсчитать доступность дров или иных древесных материалов, а также их стоимость.

Устройство булерьян-печи с водяным контуром простое, и в то же время необычное.

Корпусом печи является цилиндр, который напоминает обыкновенную бочку и состоит из двух уровней:

  1. Топка – это нижний уровень, задача которого предварительный розжиг и поднятия до надлежащего уровня температуры камеры сгорания.
  2. Верхний уровень – дожигание древесного газа.

Наличие изогнутых воздушных труб особым образом является особенностью устройства данной печи, при этом трубы проходят через центр топки.

Естественной конвекцией обеспечивается разница давления – холодный воздух на подаче, раскаленный чуть выше – в центре топки. Создается быстрый поток воздуха, направленного вверх.

Булерьян, без помощи вентиляторов, сам нагнетает в помещение окружающий воздух.

Эффективность отопительных печей с водяным контуром, как булерьян, определяется наличием теплопередачи, теплообмена и конвенции.

После того, как разогреется нижняя часть топки, весь объем данной печи загружается топливом, затем закрываются заслонки и дверки. После этого, собственно, начинается рабочий режим печи — тление.

Продолжаться такой режим может без перезагрузки камеры сгорания до двенадцати часов. В процессе тления образуется древесный газ, который при сгорании выделяет гораздо большее количество энергии, нежели дрова.

В результате из труб обвязки температура воздушного потока может достигать сто двадцати градусов Цельсия.

Кирпичная печь

Кирпичные печи, имеющие водяное отопление, конструктивно могут быть автономными источниками тепла, а также могут работать совместно с централизованной отопительной системой.

Кирпичная печь с водяным  контуром (каменная печь с водяным контуром) зарекомендовала себя как достаточно надежный источник тепла.

При этом встроенный водяной контур выполняет задачу дополнительного теплогенератора.

Можно сказать, что это дровяная печь, но имеющая расширенные возможности по теплопередаче.

Такая печь, совмещенная с водяным отоплением может обогреть около ста квадратных метров площади.

При этом всегда будет присутствовать в доме оптимальная температура и затраты будут минимальны.

По своей конструкции, сама печь может быть отопительной или варочно-отопительной. При выполнении кладки печи, помощью разных конструктивных решений, добиваются максимального контакта горячих газов с котлом.

Водяные встроенные котлы повышают коэффициент полезного действия такой системы отопления до 85 процентов.

При особо суровых климатических условиях, например, северные территории, достаточно всего пару топок в день, чтобы данная печь поддержала комфортные условия в загородном доме. Такая отопительная система экономична и проста в эксплуатации.

Использование современных средств контроля и автоматики поможет регулировать температуру в помещениях на оптимальном уровне. При этом оптимизируется работа самого котла, что позволяет продлить срок службы всей системы в целом и достаточно снизить затраты.

Чугунная печь

Чугунные печи с водяным контуром перед стальными обладают определенными преимуществами.

Чугун является прочным материалом, отличающийся особо высокой стойкостью к температурным перепадам, поэтому изделия, изготовленные из него при высоких температурах подвержены деформации в меньшей степени, нежели стальные.

Так же у них срок службы более продолжителен, если опять сравнивать со стальными. Связано это со многими факторами.

Чугунные печи аккумулируют тепла больше стальных приблизительно на восемь процентов, при одинаковой массе. Обусловлено это тем, что удельная теплоемкость стали ниже удельной теплоемкости чугуна.

Коэффициент теплопроводности у чугуна также больше этого же показателя для стали, поэтому количество тепла от печи из чугуна при равных условиях почти в 1,5 раза передается быстрее, нежели от стальной топки.

Также стоит отметить то, что от чугунной печи тепловое излучение превышает тот же самый показатель стальной печи, нагретой до этой же температуры.

В конструкциях таких печей предусмотрена, так называемая “водяная рубашка”, которая изготовлена из листов стали соединенных сваркой и покрытых стойкой к высоким температурам, специальной краской.

Печи с водяной рубашкой имеют четыре ножки, у каждой из которых есть регулировочный винт, служащий для того, чтобы точно выравнивать агрегат при монтаже печи с водяным контуром.

[ad1]Также в конструкции есть возможность подачи с улицы воздуха, для чего в неё вварен стальной патрубок в корпус.

На дверцы каждой модели установлены специальные жаростойкие стекла.

Абсолютную герметичность закрытой топки осуществляется индивидуальной подгонкой к корпусу дверцы, что исключает необходимость использования уплотнительных шнуров.

В топку воздух поступает как через регулируемые отверстия, так и через небольшие специальные зазоры внизу и вверху стекла, тем самым создавая воздушный барьер, который значительно уменьшает отложение сажи на стекле.

Также предусмотрены дожигание газообразных не сгоревших продуктов пиролиза древесины и подача вторичного воздуха.

Эксплуатация чугунной печи с водяным контуром имеет кое-какие особенности.

К примеру, эксплуатация таких печей категорически запрещается при условии, если в отопительной системе отсутствует вода. То есть, необходимо в расширительном открытом баке предварительно проверять уровень воды, при отсутствии его пополняют.

Устройства, имеющие водяной контур для печи, часто снабжены автоматикой, которая управляет воздушной заслонкой при изменении температуры воды в водяном контуре.

Мощность чугунных печей с водяным контуром устанавливается экспериментальным путем на заводе. Принято условно считать, что для отопления помещения, имеющего площадь около десяти квадратных метров и при высоте потолка три метра, достаточно тепловой мощности в 1кВт.

Если вам нужно отопить одну комнату, то вам вовсе необязательно подключать радиаторы к водяному контуру. Можете приобрести обычную чугунную печь для дома. И у вас дома станет красиво и тепло

А в этой статье рассмотрены варианты печи-камина с водяным контуром.

Печь с водяным контуром: отзывы владельцев

“…У меня от Меты стоит угловой камин “Амур”, который работает очень прилично, но равномерного тепла по всему дому добиться сложно. Так как не все хорошо работает, хочу все переделать, а старый камин продать. Провести трубы, а также установить радиаторы, есть и моральная и техническая возможность. Обязательно нужен расширительный бак, принудительная циркуляция, ну и еще некоторые тонкости…”

Кирилл, 35 лет.

“…Из своего опыта могу сказать, что печи, имеющие водяной контур, хорошая вещь для тех, кто живет постоянно в загородном доме. Если заливать незамерзающую жидкость, тогда даже в слишком сильный мороз с трубами ничего не случится. Но, установка таких печей достаточно сложное и дорогое мероприятие…”

Анна Михайловна, г.Сызрань

“…Печь котел с водяным контуром одна из лучших – проверено на практике. Быстро нагревается, тепло держит достаточно долго, а по цене не так уж и дорога. Её монтаж много времени не займет. Также она не прихотлива к топливу…”

Михаил, 32 года, г.Омск.

Печи Булерьян напрямую от производителя

Дровяные печи газогенераторного типа Булерьян предназначены как для прогрева домов и дач, так и для отопления гаражей, подсобок, теплиц и производственных помещений.

Принцип работы отопительной печи типа Булерьян основан на выделении дополнительного тепла в камере дожига газов.

Процесс горения дров в печи – это процесс окисления углерод C до CO2. Когда у обычной буржуйки мы прикрываем поддувало, то кислорода становится недостаточно, и углерод окисляется только до CO, а не до CO2.

В печах длительного горения такой проблемы нет. Недоокисленный углерод CO попадает из камеры сгорания в камеру дожига, к нему примешивается свежий кислород из инжекторов установленных в камере дожига газов, и CO окисляется до CO2, при этом выделяя тепловую энергию.

Печь имеет два режима:

  • режим буржуйки используется, когда нам необходимо быстро нагреть помещение;
  • режим длительного горения, когда помещение уже прогрето, и необходимо поддерживать нужную температуру.

Все печи выполнены из металла и имеют кожух конвектор, что позволяет им быстро, и, самое главное, равномерно прогревать помещения в сравнении с кирпичными печами.

Существует три разновидности печей длительного горения:

  1. обычные воздухогрейные булерьяны Клондайк — предназначены только для воздушного отопления;
  2. печи с варочной поверхностью (плитой) Термаль и Тулинка — имеют все те же достоинства, что и обычный булерян, но с возможностью разогрева и приготовления пищи;
  3. водогрейные котлы Аква-Сибирь (печи с водяным контуром или «рубашкой») — имеют практически такую же конструкцию, как и обычный булерьян, только вместо воздуха теплоносителем служит вода.

ВНИМАНИЕ: на территории России не продаются оригинальные печи Булерьян. Это можно проверить на официальном сайте Булерьян: www.bullerjan.com.

Мы производим и продаем печи типа булерьян под маркой «Клондайк» с 1999 года. Вы можете купить печь Булерьян Клондайк напрямую у нас, мы доставляем печи по всей России. Так же Вы можете оформить кредит на печь через нашего партнера ОАО «Альфа-Банк».

Информация по доставке: доставка осуществляется по всей России и Казахстану транспортными компаниями, такими как ПЭК, Байкал Сервис, Деловые Линии и т. д. Отправка осуществляется из города Новосибирск. Доставка до терминала в городе Новосибирск осуществляется бесплатно, клиент оплачивает только межтерминальную перевозку при получении груза у себя в городе.

ИНН 7804250356 /ОГРН 780401001

Aqua Buler 03 печь булерьян с водяным контуром

Aqua Buler 03 печь булерьян с водяным контуром

Отопительные печи Aqua Buler с водяным контуром имеют конструкцию, напоминающую обычное конвекционное оборудование, с единственной разницей. Вместо воздуха по трубам вокруг топочной камеры циркулирует теплоноситель. Отопление от печи Аква Булерьян с жидким теплоносителем может работать как с принудительной, так и естественной циркуляцией теплоносителя. Последняя схема требует точного соблюдения уклонов и углов и соответственно требует большого профессионализма от мастера выполняющего монтаж системы отопления.

Водяная рубашка охватывает почти 70% периметра камеры сгорания и обеспечивает быстрое нагревание теплоносителя без резких перепадов температуры и колебаний давления. Следует отметить, что коэффициент полезного действия такой системы достигает 70 -75%, что сравнимо с газовыми котлами или газогенераторами. Особенностью нагревателей с водяной рубашкой является то, что внешняя поверхность нагревается не очень сильно, в отличие от булерьяна с воздушной циркуляцией. Это позволяет разместить его в помещении не очень большого объема.

Устанавливать печь Булерьян с водяным контуром можно в жилых домах, производственных помещениях и в общественных местах. Стабильная температура теплоносителя на протяжении до 12 часов не требует присутствия человека, что дает возможность сократить число персонала необходимого для обслуживания. Используются такие котлы только с системами естественной циркуляции.

Принцип работы печей Булерьян с жидкостным отоплением имеет следующие особенности:

  • При сжигании дров используется процесс газогенерации. Весь полученный в процессе горения газ сжигается в отдельной камере дожига. Этим удается увеличить производительность печи и снизить расходы топлива.
  • В качестве теплообменника отопительный котел на основе печи Булерьян с водяным контуром использует кожух, внутри которого несколько труб (6-12 шт.) плотно облегают топочную камеру. В результате воде или антифризу быстрее передается тепло.
  • Нагрев теплоносителя обеспечивает его естественную циркуляцию. Специальный напорный коллектор дает возможность обеспечить необходимое давление, чтобы поднять теплоноситель на высоту до 8м. Для большей эффективности рекомендуется использовать циркуляционное оборудование.
  • Теплоноситель подается в верхнюю точку системы отопления и после этого направляется к радиаторам и по обратке обратно в печку.
  • На обратке устанавливают кран для слива теплоносителя и циркуляционное оборудование.



Технические характеристики

Установка печи Aqua Buler

Современные методы и материалы позволяют выполнить необходимые монтажные работы и установить печи для отопления Булерьян Аква с водяным контуром в самые короткие сроки. Для монтажа необходимо выполнить следующее:

  • Выбор места — по сравнению с конвекционной печкой, водяное оборудование может быть установлено в любом месте отапливаемого здания. Единственным условием является возможность вывода дымохода. Также требуется, соблюдение минимального расстояния до стен – 0,5 метра. В месте установки стены необходимо покрыть несгораемым материалом на высоту более чем 0,5 м. выше, чем верхняя точка печи.
  • После того как печка длительного горения Булерьян с водяным отоплением установлена, ее подключают к системе отопления. Для облегчения монтажа рекомендовано использовать армированные полипропиленовые трубы. Армированные трубы специально предназначены для систем отопления и не деформируются от высоких температур.
  • После монтажа всех узлов отопления осуществляется опрессовка и заполнение системы водой.
  • Выполняются пуско-наладочные работы. Постоянное отопление дома печью Булерьян на дровах с водяным контуром возможно при условии грамотного выполнения монтажных работ и ее правильной эксплуатации.

Подключение и разводка тепла по дому от Aqua Buler при условии установки циркуляционного насоса можно выполнить и самостоятельно. Для монтажа необходимы определенные навыки и понимание того как работать с полипропиленовыми трубами. При соединении с коллектором печи не требуется использование сварочных работ.

Предостережения

Некоторым недостатком бульерана является его чувствительность к качеству топлива и очень высокие требования к уровню вытяжной системы. Необходимо регулярно – не менее двух раз в год – очищать вентиляционные каналы от сажи и конденсата. Булерьян практически не оставляет золы, но производит изрядное количество сажи.

Печь булерьян с водяным контуром и ее устройство своими руками, чертежи отопительного агрегата

Главное преимущество, которое имеет печь булерьян (буллер, бренеран) – мгновенный прогрев помещения при малом экономичном расходе топлива, а затем долгое поддержание температуры. По внешнему виду они напоминают обыкновенные «буржуйки».

Какими особенностями обладают буллеры

Агрегаты устанавливают в садовых домиках, гаражах, теплицах, мастерских, местах, где нет природного газа, электричества.

Они могут работать, обеспечивая горение в режиме тления до 10-12 часов, на дровах, а также продуктах деревообработки: сухих пеллетах, брикетах, щепе, бумаге, картоне.

Чье это изобретение

Перед канадскими специалистами-теплотехниками была поставлена задача разработать для лесозаготовительных бригад печь, работающую на бросовом материале: ветках, шишках, палках.

Топка должна была вмещать древесину нестандартной конфигурации, прогревать жилье максимум за 10-20 минут.

Согласно требованиям, по чертежам, был создан мобильный прибор, работающий по типу калорифера, безопасный, простой в эксплуатации.

Строение

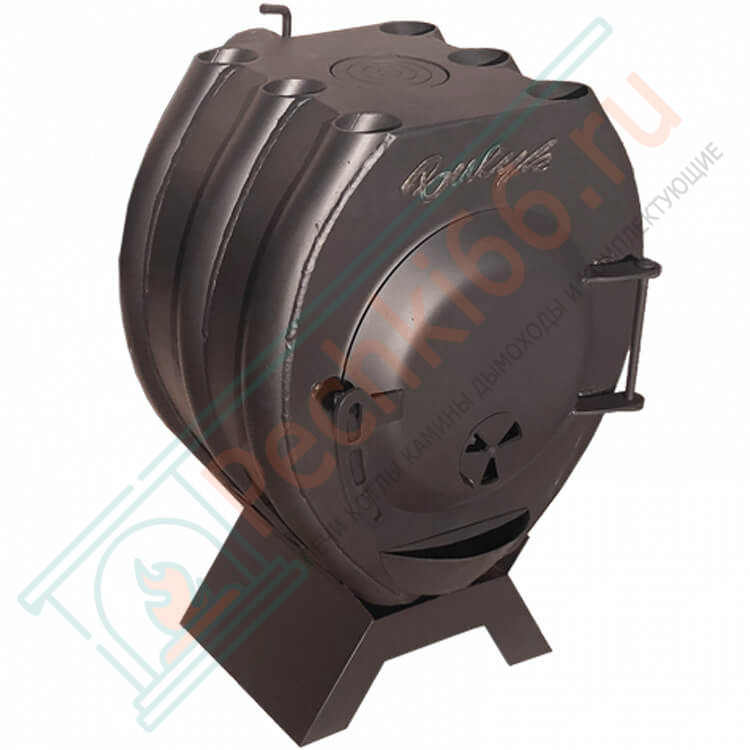

Конструктивно печь медленного горения булерьян – это овальный герметичный бочкообразный котел. Главная особенность – наличие в корпусе двух рядов воздуховодных труб, между которыми наварены металлические (чаще стальные) полосы. Трубки изогнуты в форме параболы и погружены в топочное отделение на две трети диаметра.

Большая круглая дверца снабжена регулятором подачи воздуха в виде патрубка с дымовой заслонкой (дросселем). Окошко с термостойким стеклом позволяет контролировать горение. На рукояти дросселя имеется шкала с градусами и передвижной упор ограничитель.

Пресекая тягу, можно изменить мощность буллера, погасить огонь, предотвратить выстуживание помещения.

Отопительная камера разделена на три части. Снизу стоит колосниковая решетка из чугуна или стали, верхняя перегородка в виде листа с отверстиями отделяет зону дожига. Поддон для удаления золы отсутствует за ненадобностью. Зольные частицы вылетают через дымоход.

На задней стенке есть выход с заслонкой. Зазоры на ней не позволяют угарным газам проникать в помещение даже при открытой дверце. Патрубок соединен с дымоходом горизонтальным участком, в котором остывают недогоревшие пиролизные газы.

Как происходит обогрев

В основе работы устройства лежит принудительный конвекционный теплообмен. После розжига холодный воздух засасывается через нижние отверстия воздуховодов, быстро прогревается, горячим интенсивным потоком выходит из верхнего отверстия. Он плавно, равномерно распределяется по всему помещению, охлаждается, опускается вниз. Агрегат, совмещающий сразу три аппарата: собственно печь булерьян, калорифер, газогенератор, работает в двух режимах:

  1. Растопка, которая обеспечивает быстрый разогрев до 120-150º С.
  2. Газификация, поддерживающая тление дров на уровне 50-55º С.

Производители категорически запрещают использовать уголь и кокс из-за неэффективности и быстрого прогорания стали.

Свойства агрегата

Если рассчитать затраты на газификацию объекта, стоимость оформления необходимой документации, становится очевидной экономическая эффективность канадского изобретения. При правильной эксплуатации оборудование будет служить вечно.

Плюсы

Простота в применении обусловлена тем, что для эксплуатации не нужно специальное обучение. Система закрытого огня по сравнению с буржуйками и каминами имеет следующие преимущества:

  • котел не раскаляется, не «съедает» кислород;
  • двухкамерная топка и вторичный подвод воздуха обеспечивают высокий КПД до 80%;
  • для системы с водяным контуром не требуется разрешений;
  • низкий расход топлива, загрузка 2-3 раза в сутки;
  • длительный период работы на одной полной закладке;
  • имеет несколько типоразмеров мощностью 6-35 кВт;
  • способен равномерно прогреть от 100 до 1000 м³;
  • можно установить печь булерьян своими руками.

При монтаже она не требует дополнительного укрепления пола. Ее можно перевозить с места на место без неудобства при транспортировке.

Минусы

Необходимость в постоянном обслуживании, чистке дымохода вызвана тем, что устройство работает только на твердом древесном топливе. Кроме того:

  • необходимо обязательное утепление трубы;
  • корпус должен находиться далеко от стены;
  • требует большого пространства;
  • производит много дыма на выходе;
  • накапливает конденсат.

В помещениях, разделенных перегородками, эффективность отопления такого типа снижается. Возникает необходимость в обустройстве водяной «рубашки».

Система с радиаторами

Конструкция котла с водяным контуром идентична буллеру. Только нагревается здесь не воздух, а вода или антифриз. Циркуляция осуществляется естественным или принудительным способом. Жидкий теплоноситель подается в верхнюю точку системы, направляется к радиаторам, затем по обратке в печку, где установлен кран для слива.

При устройстве такой системы агрегат может быть установлен в любом месте здания, где можно вывести дымоход. Важно соблюсти минимальное расстояние до стены – 0,5 м. Для водяного контура лучше использовать армированные полипропиленовые трубы, которые не деформируются от высоких температур.

Перед пуском обязательно проводят опрессовку и наладочные работы.

Самодельные котлы: реальна ли экономия

Для того чтобы собрать печь булерьян своими руками, не нужно дорогое оборудование и специальные сплавы. Ее можно сделать из труб диаметром 5-6 мм, листового металлопроката толщиной не менее 2,5 мм, даже из старого газового баллона. Расчет метража, площади заготовок производят по чертежам, схемам.

Схематическое изображение устройства:

Чертежи буллера приведены в конце статьи.

При отсутствии необходимых инструментов и приспособлений можно за небольшую плату арендовать в ремонтной мастерской:

  • сварочный аппарат;
  • электроды;
  • болгарку;
  • ножницы по металлу;
  • трубогиб;
  • углошлифовальную машину.

Молоток, линейка, уголок, лекала, уровень, бруски, толщина которых равна, диаметру трубы, пригодятся в процессе сборки.

Пошаговая инструкция

От качества швов зависит герметичность камеры, поэтому неопытному мастеру следует потренироваться и проверить материал на свариваемость. За основу можно взять чертежи малой печи для небольших хозяйственных помещений и увеличить до необходимого размера.

Раскрой деталей, формирование заготовок

Отрезаем от трубы 8 кусков длиной от 1 до 1,5 м. Из листов вырезаем ленты с полукруглыми выемками на концах.

Производим гибку воздуховодов на угол приблизительно 80º. Сгибаем металлические полосы под таким же градусом.

Сборка и сварка

Укладываем изогнутые конвекционные трубы выпускной частью наружу в шахматном порядке, начиная с задней стенки до выхода на передний уровень. Для устойчивости между ними кладем деревянные бруски. Конструкцию выравниваем. Прихватываем точечными швами в узлах сопряжения.

Во внутреннюю часть тела корпуса горизонтально ввариваем поддон. Для удаления продуктов горения колосники лучше сделать из двух половин, соединенных под углом. Сначала прихватываем точечно, затем проходим всю плоскость сплошным швом. Между труб вставляем согнутые стальные полосы, привариваем.

Передняя и задняя стенки

Сначала нужно сделать лекало. Прикладываем картон к боковине и обводим карандашом. По контуру выкраиваем деталь из листового металла. На ней вырезаем загрузочное окно диаметром в половину стенки, смещая центр чуть ниже оси. Навариваем полосу шириной 40 мм по периметру окна снаружи для короткого «воротника».

Заднюю стенку изготавливаем аналогичным способом. Отверстие, соответствующее диаметру отводного патрубка, вырезаем в верхней части круга. В него вставляем Т-образный отрезок из трубы 100 – 110 мм с клапаном, соединяем с корпусом. Стенки сажаем на свои места.

Дверка

Топочная дверка – это короткий цилиндр, который должен точно надеваться на «воротник», попадая в щель между внешним и внутренним кольцом. Для повышения герметизации между кольцами нужно вбить асбестовый канат.

В заготовке вырезаем отверстие для поддувала, навариваем патрубок с дроссельной заслонкой. Заслонку можно сделать, прорезав стенки патрубка по осям. Берем штырь, навариваем на него плоский диск, вставляем его в перфорацию патрубка. С внутренней стороны устанавливаем полукруглый теплоотражающий экран на металлических проставках. Подвешиваем дверцу на петлях, обустраиваем замок. Их делаем из обрезков листа. Можно купить готовые детали.

Для того чтобы печь располагалась на достаточной высоте от пола, из остатков сгибаем ножки, ввариваем их в корпус в местах, указанных на чертеже. После зачистки и косметической шлифовки поверхности конструкция готова к установке.

Оцените статью: Поделитесь с друзьями!

Бренеран-Акватэн 11 тип 01 печь воздухогрейная булерьян с водяным контуром, 10 кВт***

  • Размеры внешние, мм:
    1300*700*900
  • Вес кг. :
    150
  • Производитель: Breneran (Россия)
  • Наличие:
    Офис-склад Московское шоссе 13В: 1 шт. Cклад Кубинская 75: 1 шт.

Характеристики

Производитель: BRENERAN
Модель: АОТВ-11 ТИП 01
Объем помещения (куб.м.): 200
Мощность (кВт): 11
Дымоход (мм): 120
По типу: отопительная
Дверца: стальная
Топка: стальная

ООО «Лаоттерм» разработало и запатентовало печь «Бренеран-АКВАТЭН», не имеющую аналогов в мире. Она работает исключительно на твёрдом топливе: дереве, картоне, древесных и торфяных брикетах.
Печь является мощным нагревателем жидкости для водяной системы отопления. Её можно использовать для обогрева бытовых и промышленных помещений, объёмом от 100 до 1000 кубических метров. Благодаря своей уникальной конструкции КПД печи достигает 70 %, а в зависимости от модели она работает на одной закладке от 6 до 12 часов.
Печь «Бренеран-АКВАТЭН»- это цельносварная конструкция из стали, покрытая жаропрочной краской. Так что, по внешнему облику и материалу она вполне соответствует своему времени. А установить её можно в котельном помещении или подвале.
Сам агрегат состоит из двух камер сгорания: нижней , камеры газификации и верхней камеры дожигания газов. Печь оборудована двумя регуляторами: на дверце вмонтирован регулятор мощности, а на дымоходном патрубке с задней части печи- регулятор-газификатор.
Благодаря тому, что трубы, образующие корпус печи, на две трети находятся в топке печи, происходит максимальный нагрев теплоносителя, циркулирующего по трубам (батареям). Печь предназначена для работы в открытой системе, а подъём жидкости осуществляется самотёком.
Благодаря инжекторам, выполняющим функцию своеобразных «дожигателей», достигается максимальное сгорание СО2.
Для поддержания плюсовой температуры в системе в зимнее время (когда нет возможности обеспечивать работу аппарата за счёт твёрдого топлива) предусмотрена установка электрического тэна мощностью 1 квт. При соблюдении всех требований инструкции и пожарной безопасности гарантия на печь от производителя 2,5 года.

Отопительные печи Бренеран-Акватэн с водяным контуром

Печь «Бренеран-Акватэн» — это цельносварная конструкция из стали, покрытая жаропрочной краской. Печь оборудована двумя заслонками-регуляторами: на дверце и на дымоходном патрубке. Благодаря инжекторам, выполняющим функцию «дожигателей», достигается максимальное сгорание СО2.

Печь «Бренеран-Акватэн» работает на всех видах твердого топлива: дерево, картон, древесные, торфяные брикеты с теплотой сгорания не более 13,8 МДж/кг. Для поддержания плюсовой температуры в системе в зимнее время (когда нет возможности обеспечивать работу аппарата за счёт твёрдого топлива) предусмотрена установка электрического тэна мощностью 1 кВт.

Принципиальная схема использования печи «Бренеран-Акватэн»:

Запрещается:
— эксплуатировать печь без полностью заполненного водяного контура;
— растапливать печь легковоспламеняющимися или горючими жидкостями;
— применять в качестве топлива уголь, жидкие и газообразные виды топлива;
— применять дрова, длина которых превышает размеры топки;
— сушить одежду, обувь и иные предметы на деталях печи;
— удалять сажу из дымохода путем выжигания;
— удалять золу и угли из неостывшей печи;
— эксплуатировать печь в режиме растопки дольше 20 минут;
— эксплуатировать печь с открытой топочной дверцей;
— эксплуатировать печь устанвленную не так, как указано в данном руководстве;
— заливать огонь в топке водой;
— вносить изменения в конструкцию печи и использовать ее не по назначению.

При соблюдении всех требований инструкции и пожарной безопасности гарантия на печь «Бренеран-Акватэн» от производителя 2,5 года.

Печь «Бренеран-Акватэн» имеет сертификаты соответствия тербованиям Госстандарта и пожарной безопасности России, а также санитарно-эпидемиологическое заключение о соответствии Государственным правилам и нормативам и разрешена к применению в городах России.



По вопросам приобретения оптом и в розницу печей «Бренеран-Акватэн» в Нижнем Новгороде  обращайтесь по телефону 8(831)4152922.

Что такое печь «Буглер» с водяным контуром и где она применяется. Отопительные печи «Boulieran»: технические характеристики и преимущества

Котлы фирмы «Булерьян» появились на рынке довольно давно. Ранее эта торговая марка называлась «Лаотерм». Первая печь «Aqua Bulerjan» с водяным контуром была оборудована мощным нагревателем. Он был отличного качества и пользовался большим спросом. Подходят печи «Булерьян» для больших и малых домов. Современные модели способны построить комнату объемом до 1000 кубометров.м. КПД находится на уровне 70%.

Устройство печи

В верхней части печи расположены трубы теплообменника. Под ними большая вторичная камера, которая соединяется с патрубком дымохода (регулируется). В задней части котла находится первичная камера. Имеет зольник, а также зольник. Для управления питанием производители предусмотрели отдельную ручку на боковой поверхности. Также в устройстве есть дверца. За передней стенкой топки находится инжектор.

Какие преимущества?

В первую очередь следует отметить коэффициент теплопередачи. К тому же отопительные печи «Булерьян» могут похвастаться надежностью. Расход топлива у моделей небольшой. Все это позволяет потребителям экономить деньги. Также следует отметить герметичность устройства. Все важные компоненты и компоненты надежно скрыты. Таким образом, отопительные печи «Булерьян» можно назвать вполне безопасными.

Модель «Макси 00»: характеристики и цена

Эта печь «Булерьян» с водяным контуром имеет мощность в 7 кВт.Диаметр дымохода 120 мм. Марка используемой стали — 08 КП. Толщина стенок топки 4 мм. Габариты данной модели компактны. Длина печи 700 мм, высота -480 мм, ширина 685 мм. Эта машина весит 175 кг. Кроме того, следует отметить высокий КПД на уровне 75%. Цена на эту модель на рынке колеблется в районе 10500 рублей.

Где используется Maxi 00?

Эту модель «Булерьян» с водяным контуром можно использовать в любом многоквартирном доме.Такие печи устанавливаются в производственных помещениях. Они отлично работают на любом твердом топливе. Как правило, используются дрова, а также брикеты. Благодаря уникальной технологии двухфазного горения одна вкладка способна прослужить очень долго. Если использовать дрова, то 8 часов устройство способно работать на полную мощность.

Отзыв о «Кантри 00»

Этот котел «Булерьян» с водяным контуром форсированной мощностью 6 кВт. Для отвода отработанных газов потребуется установить дымоход.Его диаметр должен быть не менее 120 мм. Рекомендуемая длина дымохода — не более 7 метров. Печь топочная относится к категории закрытых.

Обеспечивает метод напольной укладки. Материал теплообменника — сталь. Всего в устройстве две секции. В качестве топлива с успехом можно использовать опилки, торф, дрова. Коэффициент полезного действия 75%. Общая масса печи 60 кг. Цена на «Страна 00» на рынке колеблется в районе 9300 рублей.

Области применения модели «Кантри 00»

Описываемые печи «Булерьян» с водяным контуром более подходят для использования в частных домах.Однако для небольшого склада они тоже подходят. В целом установка духового шкафа довольно проста. Выбирать дымоход следует исходя из высоты потолков в здании. Печь можно установить практически в любом помещении. Эта модель абсолютно безопасна для здоровья человека.

Чем отличается аппарат «Страна 02»?

Эти печи «Булерьян» с водяным контуром имеют большую мощность. Это позволяет построить комнату до 200 кубометров. м. Высота печи 845 мм, ширина -560 мм, глубина 810 мм.Вес агрегата 90 кг. Дымоход для топки должен быть диаметром не менее 120 мм. Корпус изготовлен из стали марки 08 СР. Трубы аппарата гнутся на специальном дорк-оборудовании. При этом перетяжек в точках изгиба нет. Диаметр трубки устройства 76 мм.

Сварка, в свою очередь, производится полуавтоматически. Для изготовления деталей этой модели использовался станок для плазменной резки металла. Производитель может заказать духовку любого цвета. Также важно отметить, что подставка не включается.Его нужно покупать отдельно.

Эта печь может успешно применяться в жилых и коммерческих помещениях. Коэффициент полезного действия 75%. При одной заправке дров может проработать около 10 часов. Данная печь «Булерьян» с водяным контуром стоит (рыночная цена) 12000 руб.

«Классика 00»

Предельная мощность данной модели — 6кВт. Высота печи 700 мм, ширина -480 мм, глубина 685 мм. Общий вес устройства 65 кг.Диаметр дымохода допускается до 120 мм. При этом их длина не должна быть больше 6 м. Корпус печи довольно прочный. Предусмотрена большая загрузочная камера. Его дверь открывается довольно широко. Все это позволяет очень быстро загружать топливо. В обслуживании этот агрегат прост. Убирать золу можно раз в неделю. Осмотр дымохода следует проводить не реже одного раза в три месяца. В данной модели используется сталь марки 08 СР. Диаметр трубы в любом месте 57 мм. Эта печь способна построить помещение объемом не более 100 кубометров.м. Стоимость «Классики 00» колеблется в районе 9500 рублей.

Характеристики аппарата «Макси 01»

Данная модель укомплектована топкой закрытого типа. Облицовка выполнена из нержавеющей стали. В духовке устанавливается дымоход диаметром 120 мм. Номинальная мощность устройства достигает 7 кВт. В этой модели две секции. Топливо следует загружать не реже двух раз в день. Чаще всего используют опилки или брикеты. Способ установки духовки — открытый. Толщина корпуса 4 мм. Сварка труб производится в полуавтоматическом режиме. При этом практически не видны следы швов. КПД 75%. Он будет стоить «Макси 01» примерно в 9100 рублей.

«Макси 02». Обзор

Модель фирмы «Булерьян» с водяным контуром имеет прочный корпус и большую загрузочную дверцу. Высота печи 845 мм, ширина 560 мм, глубина 810 мм. Мощность этой модели составляет 14 кВт. Этого достаточно, чтобы построить постройку до 250 кубометров.Дымоходы можно устанавливать различного диаметра.

Кроме того, следует сказать о большой массе печи. Эта модель весит 120 кг. Диаметр трубок в устройстве 76 мм. Толщина металла во всех секциях — 4 мм. Использована сталь марки 08 СР. Все детали изготавливаются на специальном станке для плазменной резки. Благодаря этому духовой шкаф полностью герметичен. Управление устройством удобно. Тягу легко контролировать с помощью рычага, который находится на боковой панели. Цена «Макси 02» — 11500 рублей.

Модель «Макси 03»

Предельная мощность данной модели «Булерьян» с водяным контуром составляет 23 кВт. Целесообразнее использовать печь в различных цехах или на складах общим объемом не более 250 кубометров. м. Способ установки предусмотрен на полу. Материал теплообменника — нержавеющая сталь. Производитель установил печь закрытого типа.

Топливо необходимо загружать не менее трех раз в день. Могут использоваться брикеты, дрова, а также торф.В последнее время хорошо зарекомендовали себя пеллеты.

Вес аппарата 135 кг. КПД составляет 80%. В целом эту модель можно охарактеризовать как мощную и производительную. Использовать «Макси 03» в частных домах нецелесообразно.

Обзор печи «Макси 04»

Как и предыдущая печь, эта модель фирмы «Буглер» с водяным контуром исключительно мощная. На небольших дачах использовать его невыгодно. Подставку для духовки можно заказать в любых размерах. Кроме того, приобретается загрузочная дверца со стеклянным окном (существенно улучшится внешний вид модели).

Вес устройства 165 кг. Работает по дереву и опилкам. Загрузку следует производить примерно два раза в день. В данной модели используется сталь марки 08 СР. Производитель предоставляет печь закрытого типа. Номинальная мощность устройства 33 кВт. Способ установки — открытый. Дымоход для него подходит диаметром не менее 150 мм. Количество секций — две. Стоимость «Макси 04» на рынке колеблется в районе 15500 рублей.

конструктивных особенностей и принципа действия, правила монтажа и как правильно утеплить.Особенности установки с водяным контуром Котел дровяной булерьян



Воздушное отопление с помощью конвекционных печей имеет один существенный недостаток. Эффективность обогрева во многом определяется конфигурацией помещения. Наличие межкомнатных перегородок и других препятствий на пути конвективных потоков существенно ухудшает равномерность нагрева. Для обогрева помещений, расположенных на другом этаже, приходится соединять воздуховоды и проводить их по всему дому, что не всегда удобно и требует серьезных дополнительных затрат.

Печь Булерьян с водяным контуром — оптимальное решение для отопления многоэтажного жилого дома с несколькими комнатами. Агрегат подключен к существующей системе отопления. Практически сразу после растопки в помещения начинает поступать тепло.

Принцип действия печи Breneran Aquathen

Отопительные котлы Булерьян (Breneran) с водяным контуром, по своей конструкции мало отличаются от традиционного оборудования, использующего принцип конвекции воздуха.В конструкцию входят трубы, окружающие камеру сгорания. Используется принцип газообразования или пиролиза. Основное отличие состоит в том, что по трубам циркулирует теплоноситель, а не воздух.

Котлы длительного горения Breneran с водяным контуром работают следующим образом:

  1. На конвекционные трубы сверху и снизу монтируется специальный коллектор.
  2. На нижнем коллекторе есть патрубок для возврата, на верхнем — для подвода теплоносителя.
  3. Во время топки теплоноситель нагревается, что создает давление в системе отопления, что обеспечивает естественную циркуляцию, а также подъем жидкости на высоту до 8 м. Теплоноситель по трубам поступает к отопительным приборам, расположенным в помещениях.
  4. После остывания теплоноситель возвращается по обратной магистрали обратно в котел по трубам, подсоединенным к коллектору нижнего давления.
При этом в водогрейных котлах «Булерьян» используется принцип газогенерации или пиролиза, что дает возможность использовать газ, образующийся в процессе сжигания твердого топлива. В конструкции две камеры сгорания. В одном сжигаются дрова, во втором дожигание газов.

После нагрева камеры сгорания до необходимой температуры котел переводится в режим газогенерации. При газогенерации топливо не горит, а буквально тлеет, что увеличивает автономную работу с одной закладки, сохраняя коэффициент теплопередачи на уровне обычного сжигания дров.

Канадские печи «буржуйки» длительного горения Бренеран, были предназначены для работы на дровах. Допускается использование торфа и древесных брикетов, а также древесных отходов, но при этом показатели энергоэффективности и теплоотдачи несколько ниже.

Типы печей Aqua Breneran

Производитель котлов Aquatan Brenern, ЗАО «Лаотерм» разработал и выпустил несколько основных модификаций газогенераторных печей с водяным контуром. Преимущество моделей — высокий КПД, наличие ТЭНа, позволяющего продолжить обогрев помещения после того, как сгорело все твердое топливо.

При необходимости печь дополняется бойлером косвенного нагрева, который обеспечивает необходимое количество горячей воды.

Модельный ряд твердотопливных газогенераторных печей Breneran Aquathen российского производства представлен следующими модификациями:

При выборе дровяной отопительной печи длительного горения с водяным контуром Breneran Aquatine обращайте внимание на ее производительность. . В технической документации указывается объем теплоносителя и реально отапливаемая площадь.

Сколько стоит Breneran Aquathen

Стоимость печи Breneran Aquathen несколько выше, чем у моделей без водяной рубашки, и зависит от типа модели и ее мощности.
  • АОТВ 06 — обойдется в 16 200 руб.
  • АОТВ 11 — за эту модель придется отдать 23 800 рублей.
  • АОТВ 14 — стоимость 27 400 руб.
  • АОТВ 16 и 19 — за полупромышленные модели придется заплатить 45 и 55 тысяч рублей. соответственно.
Полная стоимость пиролизных котлов на твердом топливе длительного горения Breneran Aquatine рассчитана в зависимости от необходимого дополнительного оборудования. Дополнительно оплачиваются монтажные работы, подключение к системе отопления и др.принимаются во внимание.

Преимущества водяного отопления от Breneran

Газогенераторные печи Breneran имеют ряд существенных преимуществ перед своими аналогами, использующими принцип воздушного нагрева.
  • Помещения отапливаются стандартными радиаторами отопления, а не за счет циркуляции воздуха. Поэтому модели подходят для обогрева одно- и двухэтажных индивидуальных жилых домов, к тому же нет необходимости в дополнительном оборудовании в виде воздуховодов.
  • Допускается установка в доме без подвала. При правильной установке и регулярном уходе за плитой вероятность попадания дыма в помещение отсутствует.
  • Печь Breneran Aquathen сварена из стали, толщиной 2–3 мм для внешнего кожуха, 5 мм для камеры сгорания. При изготовлении используются жаропрочные сплавы, что значительно увеличивает срок службы устройства.
  • Возможность подключения практически к любой системе отопления. Главное правильно выбрать и рассчитать производительность печи.Бренеран одинаково хорошо себя чувствует при подключении к системе отопления с естественной или принудительной циркуляцией.
  • Простая установка. Есть смысл установить модификацию печи Бренеран с подключением системы водяного отопления, если нет желания и возможности подключать газовое отопление. Модель Aquaten обеспечивает максимальное удобство использования. При необходимости может работать в режиме незамерзания. Электронагревательный элемент нагреет теплоноситель до необходимой температуры.

Недостатки водогрейных котлов Breneran

Конечно, у котлов Breneran Aquatan есть недостатки, но поскольку они незначительны и уступают достоинствам, ни на строительных форумах, ни на других сайтах о них практически ничего не сообщается. Но судя по нескольким комментариям, которые нам удалось найти, проблемы духовки следующие:
  • Без воды использовать модель Breneran Aquathen не получится. Разработан исключительно для жидкостного охлаждения.
  • Aquaten имеет недостатки, присущие всем моделям газогенераторов. На характеристики и производительность влияет качество топлива, погрешности при установке дымохода.
Если установка будет произведена согласно всем рекомендациям производителя, эксплуатация плиты будет практически беспроблемной.

Особенности и способы установки Breneran Aquathen

Как уже отмечалось, конструкция печи позволяет использовать любые варианты подключения водяного отопления. Допускается эксплуатация устройства в системах с принудительной и естественной циркуляцией теплоносителя.

При проведении монтажных работ учитываются правила ППБ, касающиеся установки печи и подключения системы дымоудаления, особенно закрытых и открытых систем. Тип трубопроводов котла и используемый теплоноситель влияют на производительность и теплопередачу.

Требования пожарной безопасности

Производитель ЗАО «Лаотерм» получил сертификат пожарной безопасности на печь водяного контура Aqua Breneran. Это говорит о том, что котел защищен от случайного возгорания и при правильном использовании вероятность возгорания сведена к минимуму.

Установка в жилом помещении осуществляется с учетом действующих норм ППБ, применимых к котлам ТТ:

  1. Духовка монтируется на прочном негорючем основании. Для моделей АОТБ 14, 16 и 19 обязательно изготовление бетонного основания.
  2. Со стороны топки пол покрыт стальным листом длиной не менее 1,25 м.
  3. Расстояние до оштукатуренных стен не менее 1 м, с дополнительным утеплением 0,8 м.
  4. Размеры помещения для установки печи не менее 12 м².
  5. В котельной должен быть вентиляционный канал и хорошая естественная вентиляция.
  6. В смежных помещениях установлены автоматы отключения ТЭНов и циркуляционного оборудования.

Наличие группы безопасности для твердотопливного пиролизного котла Breneran Akvaten (включая предохранительный клапан, воздушный клапан, манометр, расширительный мембранный бак) обязательно. Ввод в эксплуатацию без предохранительной арматуры запрещен.

Монтаж системы дымоудаления

Правила монтажа дымохода подробно описаны в. По нормам высота и диаметр рассчитываются в зависимости от мощности топки. При установке дымохода неукоснительно соблюдаются рекомендации производителя:
  • Расстояния до конструктивных элементов, балок и стропил рассчитываются в зависимости от материала дымохода.Для кирпично-керамического дымохода с утеплителем зазор для огня не менее 13 см, без утеплителя 25 см.
  • Высота дымохода должна быть от 5 до 9 м в зависимости от модели печи.
  • На головке дымохода установлен дефлектор для улучшения тяговых характеристик.

Подробная информация о выборе труб и стандартах ППБ находится в.

Подключение к системе естественной циркуляции

Система отопления с естественной циркуляцией теплоносителя является наиболее популярной благодаря простоте монтажа и отсутствию большого количества дополнительных единиц. Есть несколько правил, связанных с установкой:
  • Печь должна располагаться минимум на 0,5 м ниже радиаторов отопления.
  • Трубки ставятся под углом — наклон сделан в сторону циркуляции теплоносителя.
  • Открытый расширительный бак монтируется в самой высокой точке системы отопления. Емкость бака выбирается в зависимости от общего объема теплоносителя в пропорции 10%. Правильная установка расширительного бачка открытого типа осуществляется на обратной магистрали системы отопления.Если емкость устанавливается на неотапливаемом чердаке, устройство необходимо утеплить.
  • На подаче теплоносителя смонтирована группа безопасности.

К трубопроводам системы отопления с естественной циркуляцией предъявляются строгие требования в отношении соблюдения углов наклона.

Подключение к системе принудительной циркуляции

Основное отличие от предыдущей версии — в системе отопления закрытого типа необходим циркуляционный насос. Принудительная циркуляция хладагента имеет множество преимуществ, включая лучшую теплопередачу, эффективность и скорость нагрева. Единственный недостаток — зависимость от электричества.

Монтаж системы отопления с принудительной циркуляцией осуществляется в соответствии со следующими рекомендациями:

  • Циркуляционный насос устанавливается на обратной линии теплоносителя, между расширительным баком и котлом. Для регулирования работы котла рекомендуется установить датчик температуры в зависимости от интенсивности нагрева и создаваемого давления в замкнутой системе.
  • Подключение осуществляется с закрытым расширительным бачком.Воздух не попадает в систему отопления, что положительно сказывается на сроке службы труб, радиаторов и самого котла.
  • Для бесперебойной работы помпы потребуется установка ИБП со встроенным стабилизатором напряжения.

Максимальное давление в закрытой системе отопления не более 7 атм. Большие значения приводят к разрыву водяных контуров, расположенных на топке. Во избежание поломок необходимо установить группу безопасности.

Какие трубы лучше обвязать

Обвязка котла влияет на дальнейшую работу, производительность и другие характеристики системы отопления. К выбору материала нужно подходить осознанно. Ниже представлены три наиболее популярных варианта:
  • Обвязка системы отопления из стальных труб — к преимуществам относятся устойчивость к перегреву, низкое линейное расширение, прочность и высокая теплопроводность. К недостаткам можно отнести сложность монтажа, необходимость сварки.
    Монтаж лучше производить до ремонта помещения, чтобы не испортить отделку. Еще одним недостатком можно считать то, что диаметр трубы водяного контура будет намного больше, чем у полипропилена или металлопластика, соответственно для обогрева потребуется печь большей мощности.
  • Полипропиленовые трубы отопления — материал имеет множество преимуществ: легкий вес, длительный срок службы, термостойкость, привлекательный внешний вид, гладкая внутренняя поверхность.
    Трубы отопления вокруг дома можно проложить самостоятельно. Для этого потребуется паяльник и несколько строительных инструментов.
  • Трубы армированные пластиком — еще один вариант материала, предназначенный для системы отопления.
    Преимущество металлопластика: быстрый монтаж, коррозионная стойкость, жаростойкость, пластичность.Недостаток в том, что труба склонна перегибаться. №
    Трубы армированные пластиком применяются для устройства систем отопления с принудительной циркуляцией теплоносителя. Разрешено промышленное использование.
Для обогрева можно использовать медные, нержавеющие и другие трубы. Но, как показывает практика, наиболее популярными являются перечисленные выше варианты.

Какую охлаждающую жидкость лучше заливать в Бренеран и систему

В качестве теплоносителя используется обычная и дистиллированная вода, антифриз. У каждого варианта есть свои достоинства и недостатки:

Самостоятельно рассчитать объем теплоносителя достаточно просто — для расчетов потребуется знать мощность топки, количество и объем радиаторов.

Печь Булерьян может работать на любом виде твердого топлива. В том числе на макулатуру и картонную продукцию. Но лучше всего он нагревается на длинных оцилиндрованных бревнах, занимающих всю длину топочной камеры печи.

Это цельнометаллическая конструкция, напоминающая бочку, с приваренными к ее поверхности отрезками труб. Внутри он разделен на две камеры. В нижней камере при сгорании твердого топлива образуются газы, которые затем выгорают в верхней камере, как в.

Когда булерьян начинает нагреваться, в нижние отверстия труб засасывается холодный воздух, нагреваясь от поверхности печи, он поднимается вверх, обогревая помещение.

Изначально такие духовые шкафы предназначались для воздушного отопления. Но их не хватало. Они плохо справлялись с отоплением помещений разделенными перегородками. Решением этой проблемы стало оборудование.

Принцип действия и область применения


Булерьян с водяным контуром использует тот же принцип преобразования, что и с воздушным. Только в этом случае вместо горячего воздуха поднимется горячая вода.

Это свойство позволяет за короткое время прогреть помещение объемом несколько десятков кубометров воздуха. Вода, проходящая по трубам, окружающим печь, предотвращает перегрев поверхности. Следовательно, он не сжигает воздух в помещении.

Расход топлива снижается благодаря использованию камеры , в которой сжигаются древесные газы, полученные на стадии сгорания в первичной камере сгорания.

Теплообменник представляет собой трубы, расположенные внутри кожуха вокруг печи. Минимальное количество труб обычно шесть. Нагретая вода из точки подключения в верхней части печи попадает в радиаторы, установленные в помещении.

Пройдя по кругу, охлажденная вода возвращается в нижнее соединение. Такой отопительный котел имеет высокий КПД за счет использования трех способов нагрева — теплопередачи, теплообмена и конвекции.

Печь может использоваться в различных зданиях.Это могут быть жилые дома, склады или бытовки.

При установке необходимо соблюдать несколько условий:

  1. Для работы котла необходим хороший дымоход. Т.к. при дожигании газов во второй камере не всегда происходит их полное сгорание. В результате в комнату может попасть угарный газ. Оно не имеет запаха и часто приводит к летальному исходу при отравлении.
  2. В целях пожарной безопасности , установка Булерьяна допускается на расстоянии не менее 0.5 метров от стены.
  3. Для подключения водяного контура рекомендуют армированные полипропиленовые трубы. Они обладают хорошей гибкостью и не деформируются от высоких температур.

Достоинства и недостатки


Такие отопительные системы обладают рядом положительных свойств:

  1. Установка такого отопительного котла не требует согласований. , в отличие от газового оборудования.
  2. Они позволяют быстро и равномерно прогреть комнату., в том числе на втором и третьем этажах. Горячая вода поднимается на 7-8 метров.
  3. Отопительный котел имеет компактные размеры.
  4. Печка экономичная. При теплом помещении одной загрузки хватает на 10-12 часов поддержания температуры в помещении.
  5. Легко установить самостоятельно. Здесь следует отметить, если вы новичок в этом деле, доверьте строительство и подключение дымохода специалистам.

Как ни хвалили такие котлы, у них есть ряд мелких недостатков:

  1. Главный недостаток — доступность топлива. В качестве топлива используются сухие дрова несмолистых горных пород. В районах, где мало древесины, такие обогреватели экономически нецелесообразны.
  2. Такие нагреватели необходимо регулярно очищать от нагара и накипи.
  3. Дымоход должен быть изолирован во избежание образования конденсата. Конденсат снижает эффективность нагревателя.
  4. Металлический корпус — источник тепла , он нагревается до высокой температуры. Чтобы не получить ожоги и возгорания, необходимо установить вокруг Булерьяна защитный периметр, не менее полуметра.Если места недостаточно, то утеплитель можно облицовывать специальным кирпичом, либо листами металла с внутренней облицовкой базальтовым волокном. Это снизит температуру до приемлемого уровня.

Характеристики и критерии выбора

Характеристики, прежде всего, определяются параметрами помещения, в котором он будет установлен.

Для производства в основном используют сталь и чугун. Булерьян из чугуна отличается большой надежностью и долговечностью.В то же время они более массивные, и их сложно использовать в небольших помещениях. Стальные обогреватели хорошо подходят для небольших помещений, но в то же время их КПД ниже, чем у чугунных.

Второй важный параметр — это количество водяных контуров в системе отопления. Одноконтурная система предназначена только для отопления помещений. Двухконтурная система, помимо отопления, нагревает воду для бытовых нужд.

Третий параметр Производитель твердотопливного котла.В этом выборе можно ориентироваться на отзывы людей, уже ставших счастливыми обладателями котла этого производителя.

Остальные критерии выбора не зависят от параметров помещения и самого котла. Это объем помещения, материал стен и пола, высота дымохода.

Цена и отзывы

С каждым годом булерьянские печи длительного горения набирают популярность. Это связано с их стоимостью, которая меньше, чем установка аналогичного газового оборудования.

При этом не нужно платить за работы по подключению к газовой магистрали и разработку разрешительной документации. Стоимость такого обогревателя, в первую очередь, зависит от его объема и, соответственно, мощности.

Цена самого простого и маленького начинается от 7500 рублей. Такая печь обогреет небольшое помещение до 100 кубометров. Для помещения от 250 кубометров цена будет от 20 000 рублей.

Следует отметить, что многие производители украшают часть своей продукции различными элементами, в том числе художественной ковкой.Это тоже влияет на его стоимость.

Отзывов:

Сергей Иванович, г. Самара.

«Купил небольшой булерьян с нержавеющими трубами за 16 000 рублей. Сам установил. Дымоход был металлический высотой 5 метров. Сначала я не мог насытиться работой. Потом печь начала дымить. Осмотр показал, что дымоход забит различными отложениями черной смолы. Оказалось, что хотя труба была хорошо изолирована, в ее верхней части образовался конденсат, который постепенно стекал вниз.Поменял дымоход на кирпичный, помог с конденсатом. »

Алексей.

Пользуюсь уже третий год. Пока впечатления самые благоприятные. К недостаткам можно отнести неравномерный нагрев. Сложно регулировать температуру нагрева заслонкой. Получается, быть прохладным, но чаще слишком горячим.

Духовка своими руками

Чтобы построить такую ​​печь, нужно быть опытным сварщиком.Для работы в первую очередь понадобится сварочный аппарат, трубогиб, болгарка. , ножницы по металлу и комплект чертежей.

Схема:


Затем проделайте работы в определенной последовательности:

  1. Отрежьте трубы необходимой длины.
  2. Используйте инструмент для гибки труб, чтобы придать им необходимую форму.
  3. Сделайте контур из листового металла требуемой формы.
  4. Приварите трубы точечной сваркой к металлическому листу. Количество труб, которые должны быть спарены. У вас получится бочкообразная конструкция с приваренными сверху трубами.
  5. Следующим шагом будет установка задней стенки с отверстием для дымохода. Для дымохода понадобится труба диаметром около 100 мм.
  6. Далее устанавливаем переднюю часть , с открывающейся дверцей. Внизу передней части установлена ​​труба с демпфером.
  7. Очистите швы , и проверьте качество проделанной работы.

Выбирая размер топки, ориентируйтесь в первую очередь на площадь обогрева помещения.

Самое главное — выбрать правильное место для установки. Это можно делать в любом месте комнаты, но помните, что оборудование должно быть не ближе 0,5 метра к ближайшей стене.

Духовка должна прочно стоять на поверхности. Любая вибрация корпуса недопустима. После установки в выбранном месте его подключают к системе отопления.

Любому частному жилому дому нужна система отопления .

Иногда подача газа в дом технически нецелесообразна, а установка котла с документацией затруднительна и затратна по деньгам.

Использование воздухонагревателей неэффективно, если нужно обогреть несколько смежных комнат, поскольку калориферы предназначены для обогрева неразделенного пространства.

В таких случаях печь Булерьян в сравнении с аналогами — незаменимое универсальное решение.

Идея новой отопительной печи родилась у канадских лесорубов, которые затем воплотились в жизнь инженерной мыслью энергетиков. Сейчас название печи Булерьян ( Bullerian ) стало почти эталонным, т.е.е. неся тепло и уют.

Принцип работы

Такая конструкция не только удачна гибрид буржуйки с обыкновенной печкой Если раньше не могли обогревать отдельные помещения, то подключение с водяным контуром открывало возможность обогрева целых домов, а не отдельных номера.

По форме булерьянская печь напоминает большую круглую бочку , разделенную внутри на две части. Нижний отсек корпуса печи предназначен для розжига и сжигания дров.Там же образуются высокие температуры и концентрируется тепло.

После догорания древесины газы поднимаются в верхний отсек корпуса. В центре духового шкафа приварены изогнутые трубы , или, как их еще называют, патрубки радиусом .

Они обеспечивают принудительную конвекцию , то есть движение тепла для нагрева воздуха и его равномерного распределения по всему пространству.

Конструкция печи такова, что трубы топки плотно прилегают к дровам « обертка » Её на 70% … Они выполняют роль теплообменника или нагревателя, так как все тепло от камеры сгорания идет на нагрев теплоносителя в трубах.

Специально установленный напорный коллектор обеспечивает необходимое давление для движения жидкости в дополнение к ее естественной циркуляции .

Таким образом, основными принципами работы являются теплопередача, теплопередача и конвекция. В отличие от знаменитой духовки поверхность не нагревается, а значит, сохраняется кислород.

Булерьян с водяной рубашкой

Новая модификация с водяным контуром проявляется в подключении труб с системой водяного отопления сверху — к водопроводу, а снизу — к обратному коллектору.

Таким образом, духовой шкаф, как нагревательный элемент, получает гидроленту или дополнительные возможности для распределения тепла за счет движения горячей воды по трубам, окружающим жилое пространство.

Булерьян можно сравнить с твердотопливным котлом , но без автоматической системы.Конструкция печи позволяет подключать несколько водяных контуров для максимального обогрева различных помещений.

За счет активной циркуляции воды в подключенных радиаторах, идеален, , коттедж или дачный участок.

Булерьян аква — модификация хорошей печи Булерьян, в которой водяная рубашка увеличивает общую производительность. Печи этой группы подключаются к системе отопления, в верхней части которой находится расширительный бак для накопления излишков нагретой воды.

Вода при движении проходит через радиаторы, после охлаждения возвращается в дымоходы.

Подключение печи к системе отопления

Общие scroll элементы всей системы отопления с плитой следующие:

  • печь булерьян ,
  • коллектор нагнетательный ,
  • коллектор обратный ,
  • радиаторы ,
  • кран слива воды ,
  • расширительный бачок .

Котельная установка

Если установка газовых котлов связана с разрешительной документацией и привлечением специалистов, то монтаж печи Булерьян может быть произведен самостоятельно. Ему достаточно простых и имеющихся .

В целях безопасности печь должна быть установлена ​​на прочном, жаростойком негорючем основании с учетом расстояния до стен не менее 70 см. Подключение водяного контура и дымохода сварка или резьбовые соединения.

Нагрев доходит до 90 градусов, поэтому площадку с установленным котлом нужно разместить отдельно с ограниченным доступом для детей.

Дымоход

Особого внимания требует вести дымоход … Пожалуй, это самое уязвимое место при установке печи. Дело в том, что даже при хорошей тяге газ полностью не сгорает.

Здесь нужна консультация и помощь специалиста в связи с высоким риском отравления угарным газом.

Важные условия правильный монтаж и эксплуатация дымохода:

  • установка на высоте не менее 3 м. над печью, в соответствии с правилами пожарной безопасности;
  • периодическая очистка от сажи на стенах.

Можно использовать для теплоизоляции слой минеральной ваты.

Расход топлива

Примечательной особенностью духовки является экономичный расход топлива.Используйте только высушенную древесину, не образующую смол при горении.

Древесная щепа или древесина горит с высокой эффективностью , практически не оставляя золы. Две полные загрузки печи обеспечивают обогрев помещения за сутки в 60 кв. м.

Дверь или заслонка одновременно обслуживает вентилятор , регулирующий скорость и поток воздуха для увеличения температуры нагрева или поддержания горения.

Топочный котел позволяет долго сохранять тепло , а период теплообмена увеличивается.

Важно: тепловая мощность котла зависит от объема топки.

Общие преимущества печи с водяным контуром

Несомненным преимуществом печи является возможность ее установки в существующую систему отопления без замены старых радиаторов, доступная цена, а также :

  • компактность ,
  • транспортабельность на разные этажи здания,
  • простота использования ,
  • высокая эффективность ,
  • экономия топлива ,
  • быстрая окупаемость на покупку и установку,
  • возможность изготовления печи и монтаж своими руками.

недостатки

Не совсем эстетичный вид требует дополнительных усилий оптимизация размещения мини-котельной. Следует предусмотреть отдельное расположение котла и после :

  • в небольших домах нужно будет обшить стены металлическими листами, чтобы установить печь как можно ближе к ним,
  • если вы не топить печку в холодную погоду, есть опасность замерзания теплоносителя.Рекомендуется использование антифриза или специальных присадок.

Удобство и простота обслуживания печи проверены на протяжении времени от изобретения до наших дней. Потребители обращают внимание на то, что при эксплуатации :

  • помещение , в котором находится духовка, нужно ежедневно проветривать из-за образования заряженных ионов, притягивающих пыль,
  • печь без проверка наличия воды в системе с водяным контуром и состояния расширительного бачка.

Любой толковый хозяин коттеджа хочет знать, как улучшить систему дачи. Каждый россиянин знает, что уголь, газ, нефть постоянно дорожают. В любой точке России необходимо отапливать квартиру в определенное время года. Человеческую жизнь в России сложно представить без дачного комплекса. На нашем веб-ресурсе опубликовано большое количество разнообразных систем отопления для дома, использующих совершенно уникальные принципы генерации тепла.Указанные схемы отопления можно использовать независимо или гибридно.

Печь с водяным нагревом Aqua-Breneran

Не зависит от электричества, нефти и газа

Равномерно нагревает весь объем

Работает на всех видах твердого топлива, картоне и их отходах

Контролируемое горение, высокая эффективность

Работает на одной вкладке в течение 6-8 часов

Используется для отопления жилых и нежилых помещений

Экономичен и прост в обслуживании

Печь «Аква-Буллерьян» предназначена для обогрева жилых и производственных помещений, мастерских, дачных домов, дачи, избушки, теплицы, мастерские, гаражи, стройки, для сушки грибов, фруктов, зерна, пиломатериалов и т. д.- до 600 кубометров за счет подогрева жидкости, циркулирующей в замкнутой системе.

Печь «Аква-Буллерьян» представляет собой цельносварную стальную конструкцию, покрытую термостойкой краской. Печь оборудована двумя регуляторами: на дверце (регулятор мощности) и на дымоходе в задней части печи (регулятор-газификатор).

Дымоход печи не должен иметь горизонтальных участков длиннее 1 м. Рекомендуемая высота дымохода печи Аква-Буллерьян не менее 7 м.Для очистки дымохода в его основании следует предусмотреть съемную часть (стекло) или проем с дверцей. Чистите дымоход не реже 2 раз в год.

Печь «Аква-Буллерьян» работает на всех видах твердого топлива: дрова, древесные отходы, картон, торфяные брикеты, бурый уголь и т.д. Рубить дрова).

КПД печи BRENERAN составляет 70 — 80%. Во всех случаях необходимо стремиться заполнить весь объем топки — только при этом условии достигается время непрерывной работы на одной загрузке топлива 6-8 часов.

Печь рекомендуется устанавливать не ближе 1 метра от стен и горючих поверхностей (дерево, обои и т. Д.), На минимальном расстоянии от существующего дымохода (при его наличии) и на свободном расстоянии перед топкой. должна быть не менее 1,25 м …

Печь «Аква-Буллерьян» устанавливается в котельной или подвале. Задняя часть печи облицована изоляцией толщиной 200 мм.

Печи Буллерьян сертифицированы по системе ГОСТ и разрешены к применению во всех жилых и производственных помещениях, в том числе гаражах и деревообрабатывающих цехах.Духовые шкафы Bulleryan имеют экологический сертификат. Они экологически чистые и разрешены к применению в городах России.

Источник: http://www.pechka03.ru/catalog/Pechi_s_vodjanym_konturom/Breneran/AKVA.html

Если не вдаваться в лишние подробности, то булерьян с водяным контуром можно описать в двух словах. По сути, это конструкция из качественного металла с приваренными к нему трубами. Особенностью этого устройства является то, что он способствует конвекции, то есть равномерному и очень быстрому прогреву всего помещения.

Булерьян с водяными отопительными контурами

Внешне вся конструкция представляет собой котел, в который необходимо помещать древесные материалы. Поскольку такая печь способна работать исключительно на дровах, перед ее покупкой нужно понять, насколько она будет прибыльной. Так как в больших городах этот натуральный материал стоит довольно дорого и за ним нужно обращаться в специализированные магазины.

Принцип действия

Булерьян с водяным контуром — печь, работающая по известному закону физики.Весь принцип его работы в том, что горячий пар поднимается вверх, а холодный падает. Благодаря этой функции даже самая маленькая печь с водяной рубашкой способна нагреть более пяти кубических метров воздуха. При этом котел не нагревается, то есть помещение не теряет кислород.

Булерьян считается экономичной печкой, так как можно снизить расход топлива. Это связано со специальной камерой дожига, в которой сжигается весь газ, образующийся в процессе сгорания.В качестве теплообменника используется кожух, некоторые производители называют его рубашкой. Внутри такого кожуха находится не менее шести труб, плотно прилегающих к потолочной камере. В результате можно заметить, что тепло передается воде намного быстрее.

Принцип работы осуществляется с помощью специальных металлических трубок, окружающих камеру сгорания.

Теплоноситель подается в верхнюю точку всей системы отопления. После этого идет к радиаторам и обратно в духовку.Именно там установлен кран для слива теплоносителя. Благодаря такому простому принципу работы печи с водяным контуром булерьян способны быстро прогреть любое помещение и не высушить весь кислород.

Основные особенности духовки

Каждая плита имеет ряд неоспоримых преимуществ перед другими. Многое зависит от того, где именно он будет установлен и на какие расходы соглашается покупатель. Необходимо понимать, что сама печь стоит больших денег, но ее эксплуатация не будет бесплатной.

Основные особенности печи булерьян с водяным контуром:

  • наличие дожигателя газа, который расположен в верхней части топки;
  • дверцы духовки герметично закрыты;
  • благодаря кожуху увеличивается выделение горячих воздушных масс;
  • В духовке нет зольника.

За счет особого расположения труб теплоотдача Булерьяна увеличивается. Холодный воздух поступает в нижнюю трубу. Нагретый до определенной температуры, он разносится по комнате.Отметим, что в отличие от других печей, работающих на дровах, конструкция Булерьяна продумана до мелочей. В топке горит не только дрова, но и продукты горения. Поэтому для достижения желаемого результата необходимо будет использовать меньше натурального материала.

Примечание! На сегодняшний день вариантов Булерьяна всего два. Первый работает на потребности в горячей воде, а второй одновременно на отопление и воду.

Установка печи с водяной рубашкой

На сегодняшний день установка булерьяна с водяным контуром не представляет сложности, если для этого используются необходимые методы и материалы.Перед самой установкой необходимо определиться с местом, где будет установлена ​​духовка. Учтите, что его можно разместить практически в любом месте здания. Единственное, что нужно сделать, — это соблюдать расстояние до стены длиной в полметра.

Водяной контур отопления с котлом Булерьян

После установки печи ее необходимо подключить к системе отопления. При установке большинство специалистов рекомендуют использовать армированные трубы. Они никогда не деформируются под воздействием высоких температур, а также наиболее подходят для системы отопления.

По окончании монтажа отопительных агрегатов проводится опрессовка, а также заполнение всей системы водой. После этого необходимо некоторое время понаблюдать за работой булерьяна — печи с водяной рубашкой. Только при правильной установке и эксплуатации его котел будет работать исправно.

Никогда нельзя забывать о безопасности! Поэтому стену, возле которой будет установлена ​​печь, необходимо обработать специальным негорючим материалом. Его следует наносить на высоте примерно один метр от верха духовки.

Эффективность по сравнению с газовым отоплением

Прежде чем совершать любую покупку, нужно понимать, насколько она будет выгодной. В современном мире можно найти котел, который будет невероятно красивым, но при этом очень дорогим в эксплуатации. Следовательно, необходимо найти баланс между эстетикой, ценой и эксплуатационными расходами.

Основные преимущества Булерьяна перед газовым отоплением:

  • для установки булерьян не требуется специального разрешения;
  • можно даже самому установить печь с водяным контуром;
  • для установки газового отопления необходимо провести линии газоснабжения, что на начальном этапе будет очень дорого;

Схема отопления дома Булерьян с водяным контуром

В отличие от газового оборудования, Булерьян не требует особого ухода.Необходимо только прочистить дымоход и не забывать регулярно добавлять дрова.

Котел булерьян с водяным контуром имеет только один недостаток — это затраты на топливо. Однако разница в стоимости газового отопления не так уж велика. Учитывая, что на этапе монтажа и монтажа можно значительно сэкономить — Булерьян с уверенностью можно назвать выгодным вариантом отопления для каждого потребителя. Кроме того, такой котел можно обложить декоративным кирпичом и создать иллюзию старинной русской печи.Это будет смотреться очень стильно, красиво и оригинально.

Источник: http://energomir.net/otoplenie/bulerjan-s-vodjanym-konturom.html

Отопление загородного дома сегодня доступно с использованием различного оборудования. Однако не все устройства способны создать ту неповторимую атмосферу тепла и уюта, которая доступна при использовании духовки. Но современные образцы отдаленно напоминают свои классические аналоги, по внешнему виду они больше похожи на камин.

Их конструктивные особенности позволяют быстро обогреть помещение, а также надолго сохранить его в помещении.Печи длительного горения от компании «Булерьян» легко справятся с этой задачей.

Чтобы убедиться в их качественном исполнении и надежности, мы познакомимся с компанией, которая их производит, а также изучим модельный ряд ее продукции.

Как все началось?

История возникновения компании Boullierjan уходит корнями в далекое прошлое. В 1993 году на рынок отопления вышла небольшая компания Laotherm. Он произвел свои первые продукты под брендом Belerian, а всего несколько лет назад бренд был изменен на Brenran.Но по привычке многие до сих пор пользуются старым названием, ведь от его изменения суть не изменилась. Продукция компании, поскольку она была качественной и соответствовала всем стандартам, осталась прежней.

На современные печи длительного горения компании «Булерьян» гарантия 2,5 года, такой срок безотказной работы есть не у каждого изделия. Это стало возможным благодаря строгому контролю качества на всех этапах производства, а также прогрессивному оснащению заводов компании.

Все выпускаемые печи имеют сертификаты соответствия международного стандарта, а также идеально адаптированы к отечественным условиям эксплуатации.

Модельный ряд, устройство и принцип действия

Ассортимент продукции компании «Булерьян» на рынке представлен широким ассортиментом. Это печь Бренерана — металлический контейнер, в который вварены трубы для принудительной конвекции. Такие конструктивные особенности позволяют не только быстро прогреть воздух, но и плавно распределить его по комнате.

    Aquaten Aqua-Breneran Газогенератор Сауна Печь Отопление Варочный камин

Первый образец снабжен ТЭНом и представляет собой достаточно мощный обогреватель, который можно использовать для системы отопления. Печь Булерьян с водяным контуром способна отапливать помещения объемом до 1000 м³ не только для жилых, но и для промышленных целей. КПД таких устройств может достигать 70%, а время работы — не менее 6 часов.

Конструкция установки представлена ​​двумя камерами: газификационной (нижняя) и дожигательной (верхняя).Также модель оборудована двумя регуляторами — силовым и газогенераторным. А наличие труб непосредственно в топке гарантирует максимальный нагрев воды. Такая печь может работать только в открытой системе отопления, при этом подъем теплоносителя происходит самотеком.

Следующая модель — Aqua-Breneran также может быть использована для обогрева любых помещений. Он способен работать на четырех видах твердого топлива, а использование дров позволяет складывать их в топку в круглых подушках. Когда объем печи будет полностью заполнен, печь сможет работать непрерывно от 6 до 8 часов.

Газогенераторное оборудование Булерьян — наименьшая проба, способная пропускать через себя не более 4,5 м³ воздуха в минуту. При этом сама конструкция при эксплуатации не нагревается. Как и в предыдущих моделях, он имеет два элемента управления.

Банная печь предназначена для создания комфортного микроклимата в частных парных. Она способна работать в различных режимах. Его внешний кожух изготовлен из стали толщиной 3 мм, а для топки этот показатель достигает 5 мм.

Отопительно-варочная модель — смогла совместить возможности газогенераторного оборудования и варочного. Он отлично справляется со своими функциями в помещении, где нет газа и электричества. Его мощности достаточно для обогрева помещения до 100 м³ с КПД 70%.

Эта печь работает в двух режимах: горение — для приготовления пищи и тление — для обогрева помещения.

Камин Breneran используется для обогрева с возможностью контроля самого процесса горения.Нет ничего более завораживающего, чем живое пламя.

Поэтому эти печи чаще всего используют владельцы частных домов для создания в них особой атмосферы с налетом старины. Эти агрегаты изготавливаются из листовой стали или чугуна.

В нижней части их топки есть решетки, под которыми установлен съемный зольник. Топливо помещается в камин через дверь.

В чем преимущества продукции Булерьян?

Главное преимущество дровяных печей этой марки — их компактность.При их установке не требуется специального оборудования для фундамента и они могут располагаться в любом помещении.

  • Высокий коэффициент теплопередачи
  • Надежность
  • Экономный расход топлива
  • Герметичность
  • Безопасность

Они способны создать комфортную обстановку в любом загородном доме и могут использоваться в любое время суток.

Стоимость отопительного оборудования компании

Если сравнивать цену и качество продукции под этим брендом, то они полностью соответствуют друг другу. Ведь печи длительного горения марки «Булерьян» производятся по немецким технологиям, что позволяет им соответствовать мировым стандартам качества.

Покупка такого устройства обойдется вам от 10 до 35 тысяч рублей в зависимости от выбранной модели и ее мощности. Это средняя стоимость в данном сегменте рынка, что позволяет приобретать духовки широкому кругу покупателей. Более того, он практически не изменился с самого первого момента появления продукции компании в розничной сети.

Оценки людей, имеющих в собственном доме оборудование этого класса, полностью идентичны. Все они утверждают, что печи «Булерьян» очень эффективны, просты в установке и экономичны в эксплуатации. Их конструктивные особенности позволяют равномерно распределять теплый воздух по помещению, создавая атмосферу тепла и уюта.

Как владелец загородного коттеджа или небольшой дачи обратите внимание на продукцию компании Breneran. Он избавит вас от проблем с обогревом помещения, при этом не требуя для своей работы постоянного процесса.

Печи длительного горения могут работать на одной вкладке до 12 часов, поэтому вам не придется ночью вскакивать, чтобы зажечь дрова.

Важность отопления в условиях холодного российского климата трудно переоценить. Однако центральное отопление доступно не всегда. Поэтому использование специальных печей для отопления, например частного дома, — это эффективный способ решения отопительной проблемы. Один из лучших вариантов здесь — печь Булерьян, оснащенная специальным водяным контуром.

Принцип работы и КПД


Булерьян имеет высокий КПД: от 75 до 80%. В целом это горизонтальный цилиндр. Внутри него происходит процесс горения.

В первичной камере сжигаются дрова. Не сгоревшие до этого вещества поднимаются во вторичную камеру, расположенную в верхней части Булерьяна, и сгорают там дотла. Такой способ сжигания позволяет практически полностью сжечь топливо.

Это один из факторов, обеспечивающих высокую эффективность этих печей. Зольник находится внизу камеры сгорания, но в некоторых вариантах конструкции он не предусмотрен.Это связано с тем, что степень выгорания топлива очень высока, а твердые продукты сгорания практически полностью отсутствуют.

Вокруг кожуха — камеры сгорания — ряды труб. Если в духовке используется водяной контур, по ним циркулирует водяной пар. Существуют и другие варианты таких печей, в которых через них циркулирует воздух для обогрева дома.


Водяной пар циркулирует по следующей схеме:
в трубах, нагревается и расширяется под действием высокой температуры.По этой причине он поднимается вверх и стекает прямо в систему отопления. В процессе обогрева жилого помещения он отдает тепло и в результате охлаждается и сжимается.

Не будем забывать, что при сжигании образуются газообразные отходы. Это углекислый газ и небольшое количество дыма. Эти продукты сгорания необходимо выводить через дымоход.

Он присоединяется наверху. Учтите, что таким образом удаляется и тепло. Чтобы его можно было использовать для отопления, дымоход облицовывают минеральной ватой или подобным материалом.Использование этого тепла также способствует повышению эффективности этой системы отопления.

Обшивка здесь обычно делается в два слоя, что снижает потери тепла при работе Булерьяна.

Процесс нагрева можно разделить на 2 основных этапа:

  1. Разжигание. Дрова бросают в печь для интенсивного горения.
  2. Поддержание огня. На этом этапе нужно регулярно подбрасывать небольшое количество топлива.В это время процесс горения происходит плавно и с большой силой. Для его обслуживания требуется минимум усилий.

При использовании Булерьяна его можно оформить (доделать) так, чтобы он напоминал стилизованную русскую печь (или каким-то другим подобным образом).

Преимущества и недостатки


Печь работает . Поэтому, выбирая варианты имеющегося отопления, необходимо учитывать стоимость этого вида топлива на заданном участке. Обычно в больших городах дрова стоят дорого, да и эксплуатация таких систем отопления обойдется недешево. Если речь идет о тех местах, где достаточно дешевых дров, то здесь хорошим выбором будет Булерьян.

При работе такая система отопления использует конвекцию и теплообмен, которые происходят за счет циклической циркуляции водяного пара, это приводит к тому, что нагрев осуществляется очень эффективно.

Преимущества:

  1. С учетом того, что циркуляция водяного пара в данной системе отопления очень динамичная, помещение прогревается не только достаточно быстро, но и равномерно.
  2. Конструктивные особенности заключаются в том, что его можно использовать для отопления не только одноэтажного частного дома, но и двухэтажного дома с такой же эффективностью.
  3. В работе котел не горит, и это гарантирует, что кислород не сгорит в помещении, где он расположен.
  4. Здесь реализовано двухкамерное горение. Продукты неполного сгорания дров попадают во вторичную камеру и сгорают там дотла. Это не только повышает эффективность использования топлива, но и сводит к минимуму образование твердых продуктов сгорания.
  5. Дверь закрывается герметично , что исключает возможность искрения при горении и гарантирует безопасность от возгорания на месте установки.
  6. Легкость установки … Главное условие для этого — расстояние до ближайшей стены не менее полуметра.
  7. Важной особенностью такой отопительной системы является то, что для ее работы нет необходимости подключать какие-либо внешние коммуникации.

Недостатки:

  1. Расходы на покупку топлива могут быть довольно большими.
  2. При использовании некоторых видов дров дымоход может забиться.
  3. Для эффективного использования данной отопительной системы необходимо научиться использовать такой режим работы, при котором происходит медленное сгорание (тление) топлива. Это необходимо в тех случаях, когда печь должна гореть автономно (например, ночью).
  4. Без специального нельзя гарантировать, что система отопления не замерзнет при сильных морозах.
  5. Монтаж данной системы отопления i — дело довольно сложное и затратное.

Отзывы собственников

Сергей, Москва: Используем Булерьян 2 года. Сначала в качестве дров использовали сосновые бревна. Потом перешли на березовые дрова. Возникла проблема: трубы забились пористой массой. Пришлось заниматься их чисткой. Это было не очень удобно, потому что зима была в самом разгаре.

Этой зимой ситуация изменилась.Используем хорошо просушенные и колотые дрова. Регулярно чистим трубы. Нет никаких проблем. Дрова горят быстрее. При этом тепла получается больше, чем раньше ..

Вера, Новосибирск: Булерьян у меня 7 лет. Не боимся оставлять духовку на ночь. Только для этого нужно перейти в режим затухания.

Наталья, Свердловск : Булерьян очень удобно использовать в загородном доме. Только в сильные морозы для циркуляции необходимо использовать не чистую воду, а специальную незамерзающую жидкость. Однако сам процесс установки довольно сложен и относительно дорог.

Ольга, Свердловск: У нас есть загородный дом. Его площадь составляет примерно 100 квадратных метров. Печь Булерьян работает нормально. Дом быстро прогревается. Топим эту печь сухими дровами. К плите отношусь осторожно из-за ее довольно большой мощности.

Анна Михайловна, Сызрань: По собственному опыту могу сказать, что печь Булерьян с водяным контуром — отличный вариант для тех хозяев, которые постоянно проживают в загородном доме.Если в трубы налить незамерзающую жидкость, то даже в сильный мороз проблем с этой системой отопления не возникнет. К сожалению, установка таких печей обходится довольно дорого.

Стоимость и правила эксплуатации


Топка длительного горения Булерьян ПО-100 обойдется в 9850 рублей … Здесь предусмотрена двойная камера сгорания. Гарантийный срок составляет один месяц. Объем отапливаемого помещения может составлять до 100 кубометров.

Модель печи Булерьян ПО-200 будет стоить 14249 руб.Основное отличие от предыдущей модели в том, что она может обогревать помещения до 200 кубометров.

Печь Булерьян НВ-400 обойдется в 18449 руб. Он способен отапливать помещения объемом до 400 кубометров.

Правила эксплуатации:

  1. Дрова разжечь нужно только после того, как вы убедитесь, что есть сквозняк и что заслонки открыты.
  2. Дымоход необходимо периодически очищать от золы. E это обеспечит бесперебойную работу духового шкафа и обеспечит отсутствие неприятных запахов во время работы.
  3. Нужно установить режим горения с помощью регулятора.
  4. Если вы добавляете дрова то нужно убедиться, что створки открыты.
  1. Данная отопительная система применяется для тех домов с одним или двумя этажами. Для домов с большей этажностью его использовать не принято.
  2. Место установки печи необходимо уложить металлическим листом.
  3. Духовка должна быть не ближе полуметра от ближайшей стены.
  4. Запрещается топить эти печи углем. Можно использовать только дрова.
  5. Для наиболее эффективной теплопередачи можно использовать специальные гофрированные трубы.

Печь котельная булерьян. Булерьянская плита с водяным контуром: принцип работы, плюсы и минусы. Самодельные котлы: реальная экономия

Печь Булерьян может работать на любом виде твердого топлива. В том числе на макулатуру и картонную продукцию.Но лучше всего он прогревается на длинных круглых поленьях, которые занимают всю длину топочной камеры печи.

Это цельнометаллическая конструкция, напоминающая бочку, с приваренными к ее поверхности отрезками труб. Внутри он разделен на две камеры. В нижней камере при сгорании твердого топлива образуются газы, которые затем выгорают в верхней камере, как в.

Когда булерьян начинает нагреваться, холодный воздух всасывается в нижние отверстия труб, нагреваясь. с поверхности печи она поднимается вверх, обогревая комнату.

Изначально такие духовые шкафы предназначались для воздушного отопления. Но их не хватало. Они плохо справлялись с отоплением помещений разделенными перегородками. Решением этой проблемы стало оборудование.

Принцип действия и область применения


Булерьян с водяным контуром использует тот же принцип преобразования, что и с воздушным. Только в этом случае вместо горячего воздуха поднимется горячая вода.

Это свойство позволяет за короткое время прогреть помещение объемом несколько десятков кубометров воздуха.Вода, проходящая по трубам, окружающим печь, предотвращает перегрев поверхности. Следовательно, он не сжигает воздух в помещении.

Расход топлива снижается благодаря использованию камеры , в которой сжигаются древесные газы, полученные на стадии сгорания в первичной камере сгорания.

Теплообменник представляет собой трубы, расположенные внутри кожуха вокруг печи. Минимальное количество труб обычно шесть. Нагретая вода из точки подключения в верхней части печи попадает в радиаторы, установленные в помещении.

Пройдя по кругу, охлажденная вода возвращается в нижнее соединение. Такой отопительный котел имеет высокий КПД за счет использования трех способов нагрева — теплопередачи, теплообмена и конвекции.

Печь может использоваться в различных зданиях. Это могут быть жилые дома, склады или бытовки.

При установке необходимо соблюдать несколько условий:

  1. Для работы котла необходим хороший дымоход. Т.к. при дожигании газов во второй камере не всегда происходит их полное сгорание. В результате в комнату может попасть угарный газ. Оно не имеет запаха и часто приводит к летальному исходу при отравлении.
  2. В целях пожарной безопасности , Булерьян допускается установка на расстоянии не менее 0,5 метра от стены.
  3. Для подключения водяного контура рекомендуют армированные полипропиленовые трубы. Они обладают хорошей гибкостью и не деформируются от высоких температур.

Достоинства и недостатки


Такие отопительные системы обладают рядом положительных свойств:

  1. Установка такого отопительного котла не требует согласований. , в отличие от газового оборудования.
  2. Они позволяют быстро и равномерно прогреть комнату. , в том числе на втором и третьем этажах. Горячая вода поднимается на 7-8 метров.
  3. Отопительный котел имеет компактные размеры.
  4. Печка экономичная. При теплом помещении одной загрузки хватает на 10-12 часов поддержания температуры в помещении.
  5. Легко установить самостоятельно. Здесь следует отметить, если вы новичок в этом деле, доверьте строительство и подключение дымохода специалистам.

Как ни хвалили такие котлы, у них есть ряд мелких недостатков:

  1. Главный недостаток — доступность топлива. В качестве топлива используются сухие дрова несмолистых горных пород. В районах, где мало древесины, такие обогреватели экономически нецелесообразны.
  2. Такие нагреватели необходимо регулярно очищать от нагара и накипи.
  3. Дымоход должен быть изолирован во избежание образования конденсата. Конденсат снижает эффективность нагревателя.
  4. Металлический корпус — источник тепла , он нагревается до высокой температуры. Чтобы не получить ожоги и возгорания, необходимо установить вокруг Булерьяна защитный периметр, не менее полуметра.Если места мало, то утеплитель можно облицевать специальным кирпичом, либо листами металла с внутренней футеровкой из базальтового волокна. Это снизит температуру до приемлемого уровня.

Характеристики и критерии выбора

Характеристики в первую очередь определяются параметрами помещения, в котором он будет установлен.

Для производства в основном используют сталь и чугун. Булерьян из чугуна отличается большой надежностью и долговечностью. В то же время они более массивные, и их сложно использовать в небольших помещениях. Стальные обогреватели хорошо подходят для небольших помещений, но в то же время их КПД ниже, чем у чугунных.

Второй важный параметр — это количество водяных контуров в системе отопления. Одноконтурная система предназначена только для отопления помещений. Двухконтурная система, помимо отопления, нагревает воду для бытовых нужд.

Третий параметр Производитель твердотопливного котла.В этом выборе можно ориентироваться на отзывы людей, уже ставших счастливыми обладателями котла этого производителя.

Остальные критерии выбора не зависят от параметров помещения и самого котла. Это объем помещения, материал стен и пола, высота дымохода.

Цена и отзывы

С каждым годом булерьянские печи длительного горения набирают популярность. Это связано с их стоимостью, которая меньше, чем установка аналогичного газового оборудования.

При этом не нужно платить за работы по подключению к газовой магистрали и разработку разрешительной документации. Стоимость такого обогревателя, в первую очередь, зависит от его объема и, соответственно, мощности.

Цена самого простого и маленького начинается от 7500 рублей. Такая печь обогреет небольшое помещение до 100 кубометров. Для помещений от 250 кубометров цена будет от 20 000 рублей.

Следует отметить, что многие производители украшают часть своей продукции различными элементами, в том числе художественной ковкой.Это тоже влияет на его стоимость.

Отзывов:

Сергей Иванович, г. Самара.

«Купил небольшой булерьян с нержавеющими трубами за 16 000 рублей. Сам установил. Дымоход был металлический высотой 5 метров. Сначала я не мог насытиться работой. Потом печь начала дымить. Осмотр показал, что дымоход забит различными отложениями черной смолы. Оказалось, что хотя труба была хорошо изолирована, в ее верхней части образовался конденсат, который постепенно стекал вниз.Поменял дымоход на кирпичный, помог с конденсатом. »

Алексей.

Пользуюсь уже третий год. Пока впечатления самые благоприятные. К недостаткам можно отнести неравномерный нагрев. Сложно регулировать температуру нагрева заслонкой. Получается, быть прохладным, но чаще слишком горячим.

Духовка своими руками

Чтобы построить такую ​​печь, нужно быть опытным сварщиком.Для работы в первую очередь понадобится сварочный аппарат, трубогиб, болгарка. , ножницы по металлу, а также комплект чертежей.

Схема:


Затем проделайте работы в определенной последовательности:

  1. Отрежьте трубы необходимой длины.
  2. Используйте инструмент для гибки труб, чтобы придать им необходимую форму.
  3. Сделайте из листового металла контур нужной формы.
  4. Приварите трубы точечной сваркой к металлическому листу. Количество труб, которые должны быть спарены. У вас получится бочкообразная конструкция с приваренными сверху трубами.
  5. Следующим шагом будет установка задней стенки с отверстием для дымохода. Для дымохода понадобится труба диаметром около 100 мм.
  6. Далее устанавливаем переднюю часть , с открывающейся дверцей. Внизу передней части установлена ​​труба с демпфером.
  7. Очистите швы , и проверьте качество проделанной работы.

При выборе размеров духовки ориентируйтесь в первую очередь на площадь обогрева помещения.

Самое главное — выбрать правильное место для установки. Это можно делать в любом месте комнаты, но помните, что оборудование должно быть не ближе 0,5 метра к ближайшей стене.

Духовка должна прочно стоять на поверхности. Любая вибрация корпуса недопустима. После установки в выбранном месте его подключают к системе отопления.

Важность отопления в условиях холодного российского климата трудно переоценить. Однако центральное отопление доступно не всегда.Поэтому использование специальных печей для отопления, например частного дома, — это эффективный способ решения отопительной проблемы. Один из лучших вариантов здесь — печь Булерьян, оснащенная специальным водяным контуром.

Принцип работы и КПД


Булерьян имеет высокий КПД: от 75 до 80%. В целом это горизонтальный цилиндр. Внутри него происходит процесс горения.

В первичной камере сжигаются дрова. Не сгоревшие до этого вещества поднимаются во вторичную камеру, расположенную в верхней части Булерьяна, и сгорают там дотла. Такой способ сжигания позволяет практически полностью сжечь топливо.

Это один из факторов, обеспечивающих высокую эффективность этих печей. Зольник находится внизу камеры сгорания, но в некоторых вариантах конструкции он не предусмотрен. Это связано с тем, что степень выгорания топлива очень высока, а твердые продукты сгорания практически полностью отсутствуют.

Вокруг кожуха — камеры сгорания — ряды труб. Если в духовке используется водяной контур, по ним циркулирует водяной пар. Существуют и другие варианты таких печей, в которых через них циркулирует воздух для обогрева дома.


Водяной пар циркулирует по следующей схеме:
в трубах, нагревается и расширяется под действием высокой температуры. По этой причине он поднимается вверх и стекает прямо в систему отопления. В процессе обогрева жилого помещения он отдает тепло и в результате охлаждается и сжимается.

Не будем забывать, что при сжигании образуются газообразные отходы. Это углекислый газ и небольшое количество дыма. Эти продукты сгорания необходимо выводить через дымоход.

Он присоединяется наверху. Учтите, что таким образом удаляется и тепло. Чтобы его можно было использовать для отопления, дымоход облицовывают минеральной ватой или подобным материалом. Использование этого тепла также способствует повышению эффективности этой системы отопления.

Обшивка здесь обычно делается в два слоя, что снижает потери тепла при работе Булерьяна.

Процесс нагрева можно разделить на 2 основных этапа:

  1. Разжигание. Дрова бросают в печь для интенсивного горения.
  2. Поддержание огня. На этом этапе нужно регулярно подбрасывать небольшое количество топлива. В это время процесс горения происходит плавно и с большой силой. Для его обслуживания требуется минимум усилий.

При использовании Булерьяна его можно оформить (доделать) так, чтобы он напоминал стилизованную русскую печь (или каким-то другим подобным образом).

Преимущества и недостатки


Печь работает . Поэтому, выбирая варианты имеющегося отопления, необходимо учитывать стоимость этого вида топлива на заданном участке. Обычно в больших городах дрова стоят дорого, да и эксплуатация таких систем отопления обойдется недешево. Если речь идет о тех местах, где достаточно дешевых дров, то здесь хорошим выбором будет Булерьян.

При работе такая система отопления использует конвекцию и теплообмен, которые происходят за счет циклической циркуляции водяного пара, это приводит к тому, что нагрев осуществляется очень эффективно.

Преимущества:

  1. С учетом того, что циркуляция водяного пара в данной системе отопления очень динамичная, помещение прогревается не только достаточно быстро, но и равномерно.
  2. Конструктивные особенности заключаются в том, что его можно использовать для отопления не только одноэтажного частного дома, но и двухэтажного дома с такой же эффективностью.
  3. В работе котел не горит, и это гарантирует, что кислород не сгорит в помещении, где он расположен.
  4. Здесь реализовано двухкамерное горение. Продукты неполного сгорания дров попадают во вторичную камеру и сгорают там дотла. Это не только повышает эффективность использования топлива, но и сводит к минимуму образование твердых продуктов сгорания.
  5. Дверь закрывается герметично , что исключает возможность искрения при горении и гарантирует безопасность от возгорания на месте установки.
  6. Простота установки … Главное условие для этого — расстояние до ближайшей стены не менее полуметра.
  7. Важной особенностью такой отопительной системы является то, что для ее работы нет необходимости подключать какие-либо внешние коммуникации.

Недостатки:

  1. Расходы на покупку топлива могут быть довольно большими.
  2. При использовании некоторых видов дров дымоход может забиться.
  3. Для эффективного использования данной отопительной системы необходимо научиться использовать такой режим работы, при котором происходит медленное сгорание (тление) топлива.Это необходимо в тех случаях, когда печь должна гореть автономно (например, ночью).
  4. Без специального нельзя гарантировать, что система отопления не замерзнет при сильных морозах.
  5. Монтаж данной системы отопления i — дело довольно сложное и затратное.

Отзывы собственников

Сергей, Москва: Используем Булерьян 2 года. Сначала в качестве дров использовали сосновые бревна.Потом перешли на березовые дрова. Возникла проблема: трубы забились пористой массой. Пришлось заниматься их чисткой. Это было не очень удобно, потому что зима была в самом разгаре.

Этой зимой ситуация изменилась. Используем хорошо просушенные и колотые дрова. Регулярно чистим трубы. Нет никаких проблем. Дрова горят быстрее. При этом тепла получается больше, чем раньше ..

Вера, Новосибирск: Булерьян у меня 7 лет. Не боимся оставлять духовку на ночь.Только для этого нужно перейти в режим затухания.

Наталья, Свердловск : Булерьян очень удобно использовать в загородном доме. Только в сильные морозы для циркуляции необходимо использовать не чистую воду, а специальную незамерзающую жидкость. Однако сам процесс установки довольно сложен и относительно дорог.

Ольга, Свердловск: У нас есть загородный дом. Его площадь составляет примерно 100 квадратных метров. Печь Булерьян работает нормально.Дом быстро прогревается. Топим эту печь сухими дровами. К плите отношусь осторожно из-за ее довольно большой мощности.

Анна Михайловна, Сызрань: По собственному опыту могу сказать, что печь Булерьян с водяным контуром — отличный вариант для тех хозяев, которые постоянно проживают в загородном доме. Если в трубы налить незамерзающую жидкость, то даже в сильный мороз проблем с этой системой отопления не возникнет. К сожалению, установка таких печей обходится довольно дорого.

Стоимость и правила эксплуатации


Топка длительного горения Булерьян ПО-100 обойдется в 9850 рублей … Здесь предусмотрена двойная камера сгорания. Гарантийный срок составляет один месяц. Объем отапливаемого помещения может составлять до 100 кубометров.

Модель печи Булерьян ПО-200 будет стоить 14249 руб. Основное отличие от предыдущей модели в том, что она может обогревать помещения до 200 кубометров.

Печь Булерьян НВ-400 обойдется в 18449 руб.Он способен отапливать помещения объемом до 400 кубометров.

Правила эксплуатации:

  1. Дрова разжечь нужно только после того, как вы убедитесь, что есть сквозняк и что заслонки открыты.
  2. Дымоход необходимо периодически очищать от золы. E это обеспечит бесперебойную работу духового шкафа и обеспечит отсутствие неприятных запахов во время работы.
  3. Нужно установить режим горения с помощью регулятора.
  4. Если вы добавляете дрова то нужно убедиться, что створки открыты.
  1. Данная отопительная система применяется для тех домов с одним или двумя этажами. Для домов с большей этажностью его использовать не принято.
  2. Место установки печи необходимо уложить металлическим листом.
  3. Духовка должна быть не ближе полуметра от ближайшей стены.
  4. Запрещается топить эти печи углем. Можно использовать только дрова.
  5. Для наиболее эффективной теплопередачи можно использовать специальные гофрированные трубы.

Россия — одна из крупнейших стран мира, территория которой находится в разных климатических поясах. Именно поэтому решать проблему отопления приходится по-разному. В тех регионах, которые отапливаются дровами, очень часто можно увидеть твердотопливные печи Булерьян с водяным контуром. Такую печь можно топить только дровами и использовать другой вид топлива не рекомендуется. Действительно, в устройстве происходят сложные химические и физические процессы. Их нормальный поток может обеспечить только сухая древесина при горении. Таким образом, при выборе той или иной печи нужно узнать стоимость и наличие топлива в вашем районе.

Как работает духовка

Следует отметить, что идея создания булерьяна принадлежит канадским лесорубам. Они, в свою очередь, поделились этим с инженерами, которые воплотили их мысли в жизнь. Духовка состоит из круглого корпуса, который по форме напоминает бочку , внутреннее пространство которой разделено на две части.В нижней части печи разжигаются и сжигаются дрова. В этой же секции образуется высокая температура и аккумулируется большое количество тепла.

После того, как дрова выгорят, появляются горячие газы, заполняющие вторую часть котла. В центре двух печей проходит несколько изогнутых труб. Здесь имеет место конвекционный метод, благодаря которому человек использует тепло себе во благо.

Холодный воздух поступает в Булерьян по трубам. Воздух в топке встречает раскаленный контур, в связи с этим образуется стремительный поток, который прорывается и уносит с собой тепло печи.В этом устройстве нет вентилятора, поэтому он быстро нагревается. В печи используются 3 метода нагрева — теплообмен, теплопередача, конвекция.

Духовка работает по-особому:

  • для начала нужно прогреть котел щепой;
  • нижняя горловина заполнена до самого верха;
  • дров тлеют 12 часов. Затем образуется древесный газ , который выделяет больше тепловой энергии;
  • образуется воздушный поток, который может достигать 120 градусов Цельсия;
  • : этот воздух вытесняется по трубам, позволяя комнате быстро нагреваться без перегрузки.

Стоит отметить, что во второй топке газ не может полностью выгореть, даже если есть хорошая тяга. Именно поэтому стоит установить качественный дымоход. Он не должен иметь дефектов , даже самых мелких, так как это грозит утечкой окиси углерода, опасной для человеческого организма. Если вы никогда раньше не устанавливали дымоход, то лучше всего доверить это дело профессионалам.

Особенности установки булерьянской печи с водяным контуром

Следует отметить, что были времена, когда дровяные печи не могли конкурировать с системами центрального отопления.Дело в том, что кирпичная дровяная печь не могла обогреть большое помещение , разделенное на комнаты. Все изменилось с того момента, как инженерам удалось совместить обычную дровяную печь с водяным контуром.

Сегодня даже печь Булерьян можно дополнить циркуляционной системой. По нему будет двигаться теплоноситель. Такие нововведения получили в названии приставку «аква». В связи с этим появились такие аппараты, как «Аква-Белериан» и «Бреннеран-Акватан».Такие установки можно использовать для организации системы водяного отопления.

В топке водяной контур занимает около 70% всей камеры сгорания. Поэтому нагревает воду быстро и равномерно. При этом потери тепла незначительны. Такие устройства не имеют больших перепадов давления и температуры. Если сравнивать КПД печи, то КПД газогенераторов будет на одном уровне. Следует отметить, что циркуляция воздуха пользуется большим спросом.Именно поэтому такая установка не редкость в жилых домах, а также в производственных помещениях предприятий.

Стоит отметить, что печи Булерьян с полностью оборудованным водяным контуром могут вырабатывать тепло в течение 12 часов. В это время нет скачков температуры. Эта особенность позволяет долго не класть дрова снова.

Преимущества

Современные установки позволяют быстро и равномерно прогреть комнату, даже если она большая.Если выбрать установку с водяным контуром, то тепло легко передается в помещения, расположенные на втором и третьем этажах. Агрегат имеет компактные размеры.

Пользоваться этой установкой очень удобно. Установка быстрая и простая. Но для того, чтобы установить дымоход, нужно нанять профессионалов.

Следует отметить, что булерьянская печь не потребляет много топлива по сравнению с другими установками. Одной загрузки хватает на 12 часов.

Конечно, такой перечень положительных моментов в технической спецификации вселяет оптимистические надежды.Но все же, чтобы картина развернулась полностью, необходимо обратить внимание на недостатки установки.

недостатки

Не рекомендуется загружать сырые дрова в духовку. Не используйте дрова, образующиеся при сжигании смол.

Генераторные газы в Булерьяне во второй топке выгорают около 70%. Поэтому установку нельзя назвать идеальной.

При установке дымохода особое внимание следует уделить его изоляции.Если этого не сделать, то конденсат будет выпущен , что снизит производительность духового шкафа.

Основным конструктивным элементом является корпус. Очень часто его делают из металла. Основным источником тепла является котел. Именно поэтому пространство вокруг него нужно беречь. Защитить пространство будет очень сложно, если булерьян установить в углу на стыке двух стен. Не рекомендуется устанавливать печь вплотную к стене. Этот запрет — большая проблема для маленьких домов.Расстояние от стены до места установки должно составлять не более 20 см.

Если вы хотите сэкономить место, то придется обшить стены металлическими листами. Их высота должна превышать высоту самого агрегата. В этом случае вам придется уложить базальтовый утеплитель между листом и стеной. В этом случае металлические листы будут выполнять сразу несколько функций:

  • защита стен от нагрева;
  • дополнительный источник тепла.

Также стоит отметить, что в отверстие трубы постоянно будет попадать пыль.Когда топка горит, в ее канале образуется такая температура, которая способна пережить все на своем пути. Таким образом, от оборудования часто будет исходить неприятный запах.

При этом нужно сказать, что около печи в рабочем состоянии образуются заряженных ионов, , которые способны притягивать мелкие частицы грязи. Они могут попасть в организм человека. Если у человека ослаблен иммунитет, то это может привести к заболеваниям. В связи с этим помещения, которые отапливаются такой печью, необходимо ежедневно убирать и проветривать.

Если вы хотите купить себе такую ​​установку, нужно обратить внимание на то, из какого материала изготовлены дверцы котла.

Есть печь с металлической дверцей, смотрится красиво, тем более что сквозь нее видно, как горит огонь. Но при этом увидеть это можно только когда дрова догорают. В противном случае это бесполезно. Тем более, что печь с такой дверцей имеет цену выше обычной. Специалисты не рекомендуют переплачивать, а покупать обычную духовку с металлической дверцей.

Стоимость установки

Печи с водяным контуром от известной компании Breneran. Такие установки работают по принципу газогенерации и предназначены для обогрева как малых, так и больших помещений. Цена на них может быть разной: от 13 225 до 46 285 рублей.

Как правило, эта компания производит установки двух типов:

Отличие этих моделей от других в том, что в них используются котлы с ТЭНами и они отличаются своей конструкцией.

Обогрев дома или любого другого помещения — очень важная задача, особенно зимой. Отопление должно быть стабильным, безопасным и доступным.

Отопительных агрегатов много, но одним из лучших вариантов является конвекционный обогреватель Булерьян.

Печь-котел «Булерьян» — твердотопливный теплогенератор для воздушного отопления помещения.

Конструкция котла следующая:

  • Цилиндрический корпус, состоящий из двух камер сгорания, из стали или чугуна.
  • Нижняя камера сгорания заполнена топливом.
  • Верхняя камера сгорания нужна для дожигания топлива.
  • Воздушный теплообменник выполнен в виде изогнутых трубок, проходящих через камеру сгорания. Агрегат работает по принципу естественной конвекции — горячий воздух поднимается вверх, а на его место попадает холодная струя.
  • Дверца для загрузки топлива.
  • Демпфер контроля температуры.

Естественная конвекция и принудительный впрыск

Конвекция воздуха возникает из-за разницы температур. Котел создает постоянный восходящий поток горячего воздуха. Этот поток вытесняет холодный воздух, поступающий в трубы теплообменника. Так в помещении происходит постоянная циркуляция воздуха.

Принудительный впрыск осуществляется установкой нагнетательных вентиляторов. Но этот метод требует дополнительных затрат на оборудование, и агрегат становится нестабильным.

Принцип работы котла Булерьян

Основное топливо для котла — любые древесные материалы: дрова, брикеты, торф, пеллеты, картон и другие.

Сжигание других видов топлива в котлах Булерьян не рекомендуется, так как только древесина имеет необходимые физико-химические свойства.

Котел «Булерьян» имеет высокий КПД 85%. Этот показатель достигается за счет эффективного сжигания топлива.

  • Быстрый прогрев
    Топливо загружается в нижнюю камеру сгорания, оно поджигается — это режим быстрого прогрева. Воздух в помещении нагревается за 15 минут.
  • Газификация
    После создания в топке достаточной температуры котел переходит в режим газификации. Это значит, что горение в нижней топке прекращается, а топливо просто тлеет. В результате тления выделяется пиролизный газ, который накапливается во второй камере сгорания и воспламеняется там, выделяя тепловую энергию.

Температурный режим

Для регулирования температуры воздуха предусмотрена специальная воздушная заслонка. Его закрытие снижает интенсивность горения, поэтому температура воздуха понижается. Этот процесс регулируется вручную или автоматически.

Для установления и поддержания постоянного температурного режима предусмотрена автоматическая система, состоящая из датчика температуры и приводного механизма, воздействующего на заслонку.

Достоинства котлов Булерьян:

  • Эффективная работа агрегата — КПД 85%.
  • Дешевое и доступное топливо.
  • Энергетическая независимость.
  • Простота обслуживания.
  • Большой выбор емкостей.
  • Простой процесс установки.

Недостатки котлов Булерьян:

  • Они работают только на древесном топливе.
  • Во время работы некоторые части печи нагреваются до 1200С.
  • Остатки продуктов сгорания в воздухе.

Типы котлов Булерьян

Отопительно-конвекционные котлы Булерьян представлены шестью моделями различной мощности, позволяющими отапливать помещения от 100 м3 до 1100 м3. Котлы Булерьян начали применять в системах жидкостного теплообмена.

В зависимости от назначения котлы Булерьян бывают:

Бренеранская печь — это модифицированный котел Булерьян.

Контур теплоносителя

Теплообменник жидкого теплоносителя представляет собой трубчатую рубашку, закрывающую 70% камеры сгорания котла, что позволяет достаточно эффективно нагревать теплоноситель.Однако использование котлов Булерьян допустимо только в системах водяного отопления с естественной циркуляцией теплоносителя.

Марка котла Булерьян

Канадские производители: «CALGARY», «VANCOUVER», «QUEBEC», «TORONTO», «MONTREAL», «ONTARIO». Мощность котла: 6-45 кВт, способный обогреть помещение объемом до 1300 м3. Цена от 9000 руб. КПД до 85%.

Laotherm — российский производитель котлов Breneran. Мощность агрегата: 11-35 кВт, отапливаемая площадь до 1000 м3.Цена от 9000 руб.

АКВАТЕН АОТВ-14/02 — установки для нагрева воды. Цена от 23000 руб. КПД до 90%.

Использование котлов Булерьян очень удобно, эффективно, а главное безопасно. Немаловажный фактор — доступная цена и длительный срок службы (от 15 лет).

Дровяные отопительные установки не отличаются высоким КПД. Разработчики прилагают все усилия, чтобы сделать печи более эффективными и способными обогревать сразу несколько комнат. Так родилась печь Булерьян с водяным контуром.

Это модернизированная версия одноименной воздушной печи, повторяющая ее дизайн. Только вместо воздуха он нагревает охлаждающую жидкость, циркулирующую по системе.

Устройство и принцип работы


Для того, чтобы понять, как устроена печь Булерьян с водяным контуром и как она работает, необходимо понять принцип работы оригинальной печи. Первоначально она появилась в Канаде. Цель его конструкции — создать высокоэффективный агрегат, способный за считанные минуты обогревать помещения в суровом климате.Так родилась печь Булерьян, изначально без водяного контура. Это печь пиролизная длительного горения со встроенным конвектором.

Печь Булерьян без водяного контура представляет собой бочкообразную конструкцию с торчащими снизу и вверху трубами. Эти трубы огибают камеру сгорания со всех сторон, образуя производительный конвектор, способный пропускать через себя до нескольких кубометров воздуха в час. В течение получаса после первоначального возгорания в комнате становится заметно теплее. В конструкцию установки помимо конвектора входят:

Даже если этот вид печи не отличается особым изяществом, он отлично справляется со своими прямыми обязанностями.

  • Впечатляющая камера сгорания — в нее помещено большое количество дров, что гарантирует долгое горение;
  • Внутренняя перегородка для формирования камеры дожигания — здесь происходит дожиг продуктов пиролиза;
  • Загрузочная дверца с дроссельной заслонкой — через нее загружаются дрова и выгружается зола;
  • Дымоход — через него удаляются продукты горения.

Дровяные печи «Булерьян» с водяным контуром могут комплектоваться экономайзерами. В них осуществляется окончательный отбор тепла и осуществляется накопление и дожиг газообразных продуктов, которые не сгорели в самом агрегате.

Принцип работы печи Булерьян очень прост. Поскольку это самый обычный пиролизный агрегат, сжигание топлива осуществляется с минимальным доступом кислорода в основную камеру — за это отвечает дроссельная заслонка на загрузочной дверце.Максимальное тепловыделение происходит в дожигателе, где продукты сгорания, образовавшиеся в первой камере, выгорают. Полученное тепло передается в отапливаемые помещения.

Если обычная печка вроде буржуйки нагревается за счет теплового излучения от своего корпуса, то Булерьян нагревается без водяного контура за счет конвекции. Здесь используются трубы достаточно большого диаметра, полностью закрывающие камеру сгорания. Проходящий через них воздух нагревается до температуры + 100-120 градусов и попадает в помещения. Такая схема обеспечивает очень быстрый обогрев помещения.

Характеристики печей Булерьян без водяного контура:

Именно специальные металлические трубы, окружающие камеру сгорания, определяют столь необычный внешний вид и высокий КПД печи.

  • Высокий КПД — достигает 80%;
  • Возможность обогрева сразу нескольких помещений — для этого организованы воздуховоды с разводкой по всему помещению;
  • Оригинальная конструкция с интересным промышленным дизайном;
  • Быстрый нагрев за счет мощного эффекта конвекции;
  • Низкая температура корпуса при работе — обеспечивает безопасную работу.

Печи Булерьян выпускают многие производители. Они имеют небольшие конструктивные отличия, но в целом устроены примерно одинаково.

Модели с водяным контуром


Печи «Булерьян традиционные», не оборудованные водяным контуром, можно приспособить для обогрева нескольких помещений. Для этого вокруг них создаются тепловые камеры с решетками для забора холодного воздуха и воздуховодами для отвода тепла в другие помещения. Такая схема отличается исключительной простотой и позволяет легко организовать полноценное отопление многоквартирного дома.

Недостатком представленной схемы является то, что воздух в воздуховодах быстро остывает, поэтому их длина ограничена. Также необходимо продумать место установки печи, чтобы минимизировать теплопотери в воздуховодах.

Водяной контур — более эффективное решение для организации отопления многоквартирных домов и других построек. Вода остывает намного медленнее воздуха из-за своей высокой теплоемкости. К водяному контуру можно подключить большое количество радиаторов, а с помощью циркуляционных насосов несложно реализовать схему с длинными трубопроводами.Посмотрим, как работает Булерьян с водяным контуром и как он устроен.

Аква Булерьян — это немного модифицированная версия традиционной воздушной печи. Мы уже говорили, что камеру сгорания окружают изогнутые трубы, образуя эффективный конвектор. Работая в течение короткого времени со сварочным аппаратом, эти трубы превращаются в гигантский теплообменник. Для этого все нижние трубы свариваются между собой, образуя коллектор, к которому приваривается подающая (обратная) труба. То же самое и с верхними патрубками, от которых отводится патрубок — вот вам и система теплообмена.

Получившийся котел Булерьян на дровах с водяным контуром, по отзывам пользователей, имеет массу преимуществ:

Такое расположение обеспечивает наилучшее удаление дыма. Кроме того, для улучшения характеристик тяги на оголовке дымохода устанавливается дефлектор.

  • Эффективное отопление нескольких комнат — это загородные дома и многокомнатные дачи;
  • Высокая скорость нагрева — за это отвечает эффективный водяной контур с большим теплообменником;
  • Не нужно часто подбрасывать дрова — система длительного горения избавляет от многих утомительных подходов.

Таким образом, печи Булерьян с водяным контуром имеют хорошие технические характеристики.

Принцип работы печей Булерьян с водяным контуром


Печь Булерьян с водяным контуром можно приобрести в готовом виде или собрать самостоятельно с помощью традиционного воздушного агрегата. Чтобы сделать самодельный вариант, необходимо соорудить контуры подающего и обратного патрубков. После этого устанавливаем агрегат в штатное место — монтируем на мощное негорючее основание, подключаем дымоход.Прокладываем систему отопления вокруг дома.

Сама система отопления может быть любого типа — с естественной или принудительной циркуляцией. В первом случае трубы укладываются с небольшим уклоном, чтобы обеспечить нормальную циркуляцию теплоносителя. Во втором случае трубы монтируются строго горизонтально, так как за подачу теплоносителя будет отвечать циркуляционный насос. Также система может быть открытой или закрытой — по выбору потребителя.

Используя печь Булерьян с водяным контуром 7-9 кВт, можно обеспечить теплом даже небольшие двухэтажные домохозяйства с помощью систем открытого типа без принудительной циркуляции.

Посмотрим, как работают печи Булерьян с водяным контуром. Первый этап — это пуск, который представляет собой первоначальное зажигание системы без пиролизного горения. Мелкая стружка и осколки помещаются в камеру сгорания, 20-30 минут все это горит собственным пламенем. Далее кладем внутрь более толстую древесину, закрываем камеру сгорания, регулируем процесс горения дроссельной заслонкой и шиберной заслонкой.

После закрытия дроссельной заслонки дрова начнут гореть с выделением продуктов пиролиза.Из основной камеры они попадут в камеру дожигания, где будут гореть с образованием большого количества тепла — для этого сюда по специальным трубам подается вторичный воздух. Вырабатываемое тепло передается теплообменнику, после чего рассеивается по помещению.

Недостатки печей Булерьян с водяным контуром


Компактным Булерьян точно не назовешь. Для его установки потребуется много места, к тому же нельзя ставить вплотную к стене.

В плане обогрева помещения печи Булерьян с водяным контуром не имеют недостатков — они эффективно сжигают топливо, выделяя от него максимум тепла. Засада кроется в очистке от золы — убирать ее не очень удобно, так как в системе часто отсутствует зольник. Все обугленные куски топлива необходимо удалить через загрузочную камеру. К тому же духовки Булерьян довольно пузатые, поэтому для их установки требуется много места.

Некоторые пользователи указывают на быстрое засорение дымохода, но смеем вас заверить — это характерно для всех твердотопливных отопительных агрегатов.

Популярные модели печей Булерьян


Отопительных печей Булерьян с водяным контуром не так уж и много. Их основной ассортимент представлен бытовыми агрегатами марки Breneran Buleryan.

Типичным примером является мощная печь Breneran Aquathen AOTV-19. Он может работать на широком спектре твердого топлива, за исключением угля. Одной закладки дров хватает на 12 часов горения. Сфера его применения — отопление загородных домов и помещений иного назначения. Устройство стальное, его тепловая мощность 19 кВт, чего достаточно для обогрева помещений площадью до 190 кв. Цена колеблется в пределах 52-55 тысяч рублей.

Модельный ряд печей Булерьян представлен множеством агрегатов, различающихся тепловой мощностью и габаритами.

Булерьян АКВА-Сибирь — печи с водяным контуром, представленные в трех вариантах мощностью 19, 27 или 35 кВт. Обогреваемый ими объем до 1000 кубометров. Агрегаты изготовлены из стали и могут работать до 20 лет. Примерное время прогрева всего 40-50 минут, а одной закладки дров хватает на 7-8 часов горения. В качестве топлива можно использовать опилки, древесную стружку, евровалку или брикеты. Главное достоинство модели — отличный округлый дизайн.

Аква-Бренеран — комбинированная печь Булерьян с водяным и воздушным контурами. Она отапливает не только комнаты с установленными в них радиаторами горячей воды, но и комнату, в которой стоит сама.Максимальная отапливаемая кубатура — 600 кубометров. м, время горения на одной вкладке до 9 часов. Печь может работать на любом виде топлива, но сжигать в ней уголь не рекомендуется — велика вероятность, что ее металл просто выгорит. Производитель — компания Breneran.

Видео

Печи «Булерьян»: отзывы. «Булерьян» с водяным контуром: отзывы пользователей

Компания «Булерьян» была основана в 1993 году. Раньше называлось «Лаотерм», а затем — «Бреннер».На сегодняшний день компания «Булерьян» занимается производством печей, а также каминов. Кроме того, изготавливаются ванны и газогенераторы. Вся продукция этой марки проходит строгие испытания. В результате получается очень качественный продукт, на который дается большая гарантия.

Внешний вид печей «Булерьян» с водяным контуром

Первая печь «Булерьян» с водяным контуром отзывы получила хорошо. Во многом это было связано с тем, что она могла спокойно обогревать комнату общей площадью до 100 кубометров.м. Чаще всего их использовали на крупных предприятиях и фабриках.

Специалисты компании отмечают, что коэффициент полезного действия в этих устройствах иногда достигает 70%. Также следует учитывать высокий уровень производительности печей «Булерьян» с водяным контуром. Некоторые модели этой марки способны работать непрерывно более 6 часов.

Печь с водяным контуром

Печи с водяным контуром работают исключительно в помещениях с открытой системой отопления.Также следует учитывать, что увеличение теплоносителя происходит само по себе. Как правило, духовой шкаф с водяным контуром состоит из двух камер. Внизу устройства находится секция газификации. Форсажная камера, в свою очередь, расположена сверху.

Дополнительно есть два регулятора, которые регулируют мощность печи. Над камерой газификации расположены теплообменные трубки. Они подключены к вторичному отделению. При этом на боковой панели находится патрубок дымохода с контроллером.Внизу двойная задняя стенка печи. Основная камера устройства подключена к зольнику. При этом выдувная печь соединяется с ручкой регулятора мощности. Также есть специальная загрузочная дверца. Инжектор расположен за передней стенкой топки.

Модель Aqua-Bresenan

Эта модель «Bulerjan Aqua» отзывов от покупателей еще не получала, так как еще не очень известна. Создан для отопления жилых домов, а также промышленных объектов.Его особенность — использование разных видов твердого топлива. Чаще всего в такие печи загружают уголь или обычные дрова.

При этом на одной вкладке он способен непрерывно работать более 7 часов, поэтому котел «Аква-Бринаран» («Булерджан») получил положительные отзывы специалистов.

Отзывы покупателей о печи «Булерьян Кантри» (тип 00)

Отзывы «Булерьян Кантри» хороши. Большинству покупателей понравилась эта модель своей универсальностью. В него можно смело загружать дрова, а также уголь.При этом такая печь имеет хорошие характеристики и способна обогреть помещение до 100 кубометров. м. Дополнительно учтите, что мощность данной модели составляет 6 кВт.

Этот котел «Булерьян» отзывается еще и хорош тем, что его дверцы очень удобны. Кроме того, многих порадовала компактность модели. Его высота составляет 700 мм, ширина — 480 мм, а глубина — 685 мм. Общий вес печи 65 кг. Диаметр дымохода, в свою очередь, довольно большой и составляет целых 120 мм. Сам корпус печи выполнен из прочной стали. Помимо дров и угля в камеру можно загружать опилки, брикеты, торф. Учитывая это, эта печь «Булерьян» отзывы покупателей в основном получает хорошие.

Мнение специалистов о печи «Булерьяны Кантри» (тип 00)

О печи «Булерьян» отзывы специалистов разные. Как отмечают некоторые специалисты, корпус этой модели довольно прочный. В этой печи производители использовали сталь марки 08КП. К тому же многих радует, что отводная труба идет без овализации.Также на нем нет мест с перетяжками. Диаметр трубы 57 мм, что обеспечивает высокую производительность.

Также специалисты отметили высокое качество сварки на печи. По заявлению производителей, все детали устройства были изготовлены на специальном станке для плазменной резки. Если печь загружать дровами или углем, то их хватит примерно на 7 часов. Топка устройства полностью закрыта. Теплообменник также выполнен из стали. В целом модель считается недорогой, поэтому все печи серии «Булерьян 00» отзывы в основном положительные.

Печь «Буглериан Классика» (тип 00)

Отзывы «Булерьян Классика» хороша тем, что очень похожа на предыдущую модель. Его мощность находится на довольно высоком уровне и составляет 6 кВт. В этом случае печь способна построить дом общим объемом до 100 кубометров. м. Также многих радует тот факт, что производитель может заказать у нее абсолютно любой цвет.

Для загрузки в топку брикетов и дров. При этом некоторые предпочитают только древесные отходы.Как бы то ни было, КПД данной модели составляет 75%. Во многом это связано с использованием двухфазного сжигания топлива. Вначале топливо просто тлеет, а при этом выделяются газы. На втором этапе газы полностью уходят. Все это позволяет делать погрузку примерно за 8 часов. Кожух печи выполнен из нержавеющей стали. Кроме того, покупатели отметили, что в комплекте идет удобная подставка.

Экспертиза печи «Булерьяны Классика» (тип 00)

Эта печь «Булерьян» с водяным контуром получила отзывы большинства специалистов. Как говорят специалисты, его габариты вполне приемлемы для столь мощного устройства. Высота модели составляет 700 м, ширина — 480 мм, а глубина — 685 мм. Общий вес печи с водяным контуром 65 кг. Диаметр дымохода 120 мм.

Дополнительно эксперты оценили качество погрузочной камеры. Ручки достаточно тугие, дверца легко открывается. Также многие с положительной стороны описали механизм регулирования мощности печи. Во время нагрева все можно легко регулировать и заодно следить за внутренней камерой.Все трубы имеют правильную овализацию и при этом изготавливаются без микродефектов на специальном оборудовании.

Швы по краям стыков хорошо сглажены, что говорит о высоком качестве сварки. Кроме того, специалисты отметили удобство загрузки топлива. Диаметр входной камеры довольно большой, и это позволяет быстро производить кладку.

Отзывы о печи «Булерьян МАКСИ» (тип 00)

Отзывы о «Булерьян МАКСИ» заслуживают положительных отзывов.По заявлению покупателей, мощности этой печи хватит, чтобы сделать в тихом помещении более 125 кубометров. м. При этом напряжение устройства составляет целых 7 кВт. Этот показатель уже выше, чем у предыдущих моделей. Также потребители отметили, что с увеличением мощности у топки габариты остались прежними. Высота 700 мм, ширина 480 мм, глубина 685 мм.

КПД на достаточно высоком уровне. Можно легко использовать торфяные брикеты и древесные отходы.Непосредственно переделана печь устройства.

Что говорят специалисты о печи «Булерьян МАКСИ» (тип 00)?

Эта печь «Булерьян» по отзывам специалистов в основном хорошая. Как утверждают специалисты, эта модель больше всего подходит для различных промышленных объектов. Его мощности с избытком хватает для обогрева складов, а также крупных заводов.

Так как размеры печи стандартные, вес прибора не изменился и составляет 75 кг. Также отметим, что в комплект входит специальная подставка для духового шкафа, которую очень удобно устанавливать.Диаметр дымохода тоже стандартный — 120 мм, и это многих радует.

Отзывы о печи «Страна Булерьяны» (тип 01)

Отзывы о печи «Страна Булериан» очень разные. Как говорят некоторые покупатели, эта модель имеет большие габариты и не многим подходит. Высота печи 845 мм, ширина 560 мм, глубина 810 мм. В целом пользоваться довольно приятно. Дрова или уголь загружать очень удобно. Двери в камеру открываются хорошо. Его ручка удобная и сделана из стали.Корпус печи, как и прежде, очень прочный. Толщина металла ровно 4 мм. При этом КПД составляет 75%. Регулировать мощность очень удобно.

Мнение специалистов по печи «Булерьян Кантри» (тип 01)

Эта буржуйка «Булерьян» отзывами экспертов заслужила себя хорошо. Многие специалисты считают, что мощности печи в 11 кВт достаточно, чтобы построить помещение в 200 кубометров. м. При этом они соглашаются с покупателями, что габариты этой модели очень большие.

Среди прочего многие отметили качество изготовления теплообменных трубок. Все они плотно уложены, и от сварки практически не осталось и следа. Гибка самого металла выполняется с соблюдением всех требований. На внутренней поверхности деформации не наблюдалось. Кроме того, многие оценили работу вторичной камеры. Его дымоходный шланг имеет правильную форму и исправно работает.

При этом совок имеет хороший диаметр. Также специалисты определили заднюю панель устройства, которая состоит из двух пластин.Учитывая все вышесказанное, подогрев «Булерьяна» по отзывам специалистов только на пользу.

Печь «Буглерианская классика» (тип 01)

Потребители в целом оценили удобство использования этой печи. В загрузочную камеру свободно помещается до 6 кг дров. Этого должно хватить, чтобы обогреть комнату площадью 80 квадратных метров за 9 часов. м. Также необходимо учитывать высокий КПД. В целом эта модель очень экономичная. Если вы используете уголь, то одной загрузки хватит, чтобы отапливать комнату в течение 12 часов.Также эта печь «Булерьян» по отзывам пользователей, хороша тем, что имеет прочную конструкцию.

Мнение специалистов о печи «Bulerjan Classics» (тип 01)

В целом специалисты считают эту модель удобной и мощной. При этом он обладает всеми преимуществами, отображаемыми в предыдущих моделях. Вторичная камера у аппарата довольно сильная. Толщина металла в этом месте достигает 4 мм. Также специалисты отметили удобство багажного отделения. Его дверца плотно прилегает и обеспечивает хорошую герметичность.

Передняя стенка достаточно прочная и хорошо защищает инжектор. Все элементы управления мощностью легко настраиваются. Ручка дымохода в свою очередь надежно фиксируется. Кроме того, многие специалисты с положительной стороны отметили работу ясеня, который спрятан за задней панелью. В целом данную модель можно охарактеризовать как практичный и мощный прибор для отопления больших домов.

Булерьянская вода. Булерьян печи с водяным контуром

Дровяные отопительные установки не славятся высоким КПД.Разработчики прилагают все усилия, чтобы сделать печи более эффективными и способными обогревать сразу несколько комнат. Так родилась печь Булерьян с водяным контуром.

Это модернизированная версия одноименной воздушной печи, повторяющая ее дизайн. Только вместо воздуха он нагревает охлаждающую жидкость, циркулирующую по системе.

Устройство и принцип работы


Для того, чтобы понять, как устроена печь Булерьян с водяным контуром и как она работает, необходимо понять принцип работы оригинальной печи.Первоначально она появилась в Канаде. Цель его конструкции — создать высокоэффективный агрегат, способный за считанные минуты обогревать помещения в суровом климате. Так родилась печь Булерьян, изначально без водяного контура. Это печь пиролизная длительного горения со встроенным конвектором.

Печь Булерьян без водяного контура представляет собой бочкообразную конструкцию с выступающими снизу и вверху трубами. Эти трубы огибают камеру сгорания со всех сторон, образуя производительный конвектор, способный пропускать через себя до нескольких кубометров воздуха в час. В течение получаса после первоначального возгорания в комнате становится заметно теплее. В конструкцию установки помимо конвектора входят:

Даже если этот вид печи не отличается особым изяществом, он отлично справляется со своими прямыми обязанностями.

  • Впечатляющая камера сгорания — в нее помещено большое количество дров, что гарантирует долгое горение;
  • Внутренняя перегородка для формирования камеры дожигания — здесь происходит дожиг продуктов пиролиза;
  • Загрузочная дверца с дроссельной заслонкой — через нее загружаются дрова и выгружается зола;
  • Дымоход — через него удаляются продукты горения.

Дровяные печи «Булерьян» с водяным контуром могут комплектоваться экономайзерами. В них осуществляется окончательный отбор тепла и осуществляется накопление и дожиг газообразных продуктов, которые не сгорели в самом агрегате.

Принцип работы печи Булерьян очень прост. Поскольку это самый обычный пиролизный агрегат, сжигание топлива осуществляется с минимальным доступом кислорода в основную камеру — за это отвечает дроссельная заслонка на загрузочной дверце.Максимальное тепловыделение происходит в дожигателе, где продукты сгорания, образовавшиеся в первой камере, выгорают. Полученное тепло передается в отапливаемые помещения.

Если обычная печка вроде буржуйки нагревается за счет теплового излучения от своего корпуса, то Булерьян нагревается без водяного контура за счет конвекции. Здесь используются трубы достаточно большого диаметра, полностью закрывающие камеру сгорания. Проходящий через них воздух нагревается до температуры + 100-120 градусов и попадает в помещения.Такая схема обеспечивает очень быстрый обогрев помещения.

Характеристики печей Булерьян без водяного контура:

Именно специальные металлические трубы, окружающие камеру сгорания, определяют столь необычный внешний вид и высокий КПД печи.

  • Высокий КПД — достигает 80%;
  • Возможность обогрева сразу нескольких помещений — для этого организованы воздуховоды с разводкой по всему помещению;
  • Оригинальная конструкция с интересным промышленным дизайном;
  • Быстрый нагрев за счет мощного эффекта конвекции;
  • Низкая температура корпуса при работе — обеспечивает безопасную работу.

Печи Булерьян выпускают многие производители. Они имеют небольшие конструктивные отличия, но в целом устроены примерно одинаково.

Модели с водяным контуром


Печи «Булерьян традиционные», не оборудованные водяным контуром, можно приспособить для обогрева нескольких помещений. Для этого вокруг них создаются тепловые камеры с решетками для забора холодного воздуха и воздуховоды для отвода тепла в другие помещения. Такая схема отличается исключительной простотой и позволяет легко организовать полноценное отопление многоквартирного дома.

Недостатком представленной схемы является то, что воздух в воздуховодах быстро остывает, поэтому их длина ограничена. Также необходимо продумать место установки печи, чтобы минимизировать теплопотери в воздуховодах.

Водяной контур — более эффективное решение для организации отопления многоквартирных домов и других построек. Вода остывает намного медленнее воздуха из-за своей высокой теплоемкости. К водяному контуру можно подключить большое количество радиаторов, а с помощью циркуляционных насосов несложно реализовать схему с длинными трубопроводами.Посмотрим, как работает Булерьян с водяным контуром и как он устроен.

Аква Булерьян — это немного модифицированная версия традиционной воздушной печи. Мы уже говорили, что камеру сгорания окружают изогнутые трубы, образуя эффективный конвектор. Работая в течение короткого времени со сварочным аппаратом, эти трубы превращаются в гигантский теплообменник. Для этого все нижние трубы свариваются между собой, образуя коллектор, к которому приваривается подающая (обратная) труба. То же самое и с верхними патрубками, от которых отводится патрубок — вот вам и система теплообмена.

Получившийся котел Булерьян на дровах с водяным контуром, по отзывам пользователей, имеет массу преимуществ:

Такое расположение обеспечивает наилучшее удаление дыма. Кроме того, для улучшения характеристик тяги на оголовке дымохода устанавливается дефлектор.

  • Эффективное отопление нескольких комнат — это загородные дома и многокомнатные дачи;
  • Высокая скорость нагрева — за это отвечает эффективный водяной контур с большим теплообменником;
  • Не нужно часто подбрасывать дрова — система длительного горения избавляет от многих утомительных подходов.

Таким образом, печи Булерьян с водяным контуром имеют хорошие технические характеристики.

Принцип работы печей Булерьян с водяным контуром


Печь Булерьян с водяным контуром можно приобрести в готовом виде или собрать самостоятельно с помощью традиционного воздушного агрегата. Чтобы сделать самодельный вариант, необходимо соорудить контуры подающего и обратного патрубков. После этого устанавливаем агрегат в штатное место — монтируем на мощное негорючее основание, подключаем дымоход.Прокладываем систему отопления вокруг дома.

Сама система отопления может быть любого типа — с естественной или принудительной циркуляцией. В первом случае трубы укладываются с небольшим уклоном, чтобы обеспечить нормальную циркуляцию теплоносителя. Во втором случае трубы монтируются строго горизонтально, так как за подачу теплоносителя будет отвечать циркуляционный насос. Также система может быть открытой или закрытой — по выбору потребителя.

Используя печь Булерьян с водяным контуром 7-9 кВт, можно обеспечить теплом даже небольшие двухэтажные домохозяйства с помощью систем открытого типа без принудительной циркуляции.

Посмотрим, как работают печи Булерьян с водяным контуром. Первый этап — это пуск, то есть начальный розжиг системы без пиролизного сжигания. Мелкая стружка и осколки помещаются в камеру сгорания, 20-30 минут все это горит собственным пламенем. Далее кладем внутрь более толстую древесину, закрываем камеру сгорания, регулируем процесс горения дроссельной заслонкой и шиберной заслонкой.

После закрытия дроссельной заслонки дрова начнут гореть с выделением продуктов пиролиза. Из основной камеры они попадут в камеру дожигания, где будут гореть с образованием большого количества тепла — для этого сюда по специальным трубам подается вторичный воздух. Вырабатываемое тепло передается теплообменнику и затем рассеивается по помещению.

Недостатки печей Булерьян с водяным контуром


Компактным Булерьян точно не назовешь. Для его установки потребуется много места, к тому же нельзя ставить вплотную к стене.

В плане обогрева помещения печи Булерьян с водяным контуром не имеют недостатков — они эффективно сжигают топливо, выделяя от него максимум тепла. Засада кроется в очистке от золы — ее чистить не очень удобно, так как зольника в системе часто нет. Все обугленные куски топлива необходимо удалить через загрузочную камеру. К тому же духовые шкафы Булерьян довольно пузатые, поэтому для их установки требуется много места.

Некоторые пользователи указывают на быстрое засорение дымохода, но смеем вас заверить — это характерно для всех твердотопливных отопительных агрегатов.

Популярные модели печей Булерьян


Отопительных печей Булерьян с водяным контуром не так уж и много. Их основной ассортимент представлен бытовыми агрегатами марки Breneran Buleryan.

Типичным примером является мощная печь Breneran Aquathen AOTV-19. Он может работать на широком спектре твердого топлива, за исключением угля. Одной закладки дров хватает на 12 часов горения. Сфера его применения — отопление загородных домов и помещений иного назначения. Устройство стальное, его тепловая мощность 19 кВт, чего достаточно для обогрева помещений площадью до 190 кв. Цена колеблется в пределах 52-55 тысяч рублей.

Модельный ряд печей Булерьян представлен множеством агрегатов, различающихся тепловой мощностью и габаритами.

Булерьян АКВА-Сибирь — печи с водяным контуром, представленные в трех вариантах мощностью 19, 27 или 35 кВт. Обогреваемый ими объем до 1000 кубометров. Агрегаты изготовлены из стали и могут работать до 20 лет. Примерное время прогрева всего 40-50 минут, а одной закладки дров хватает на 7-8 часов горения. В качестве топлива можно использовать опилки, древесную стружку, евровалку или брикеты. Главное достоинство модели — отличный округлый дизайн.

Аква-Бренеран — комбинированная печь Булерьян с водяным и воздушным контурами. Она отапливает не только комнаты с установленными в них водонагревателями, но и комнату, в которой стоит сама.Максимальная отапливаемая кубатура — 600 кубометров. м, время горения на одной вкладке до 9 часов. Печь может работать на любом виде топлива, но сжигать в ней уголь не рекомендуется — велика вероятность, что ее металл просто выгорит. Производитель — компания Breneran.

Видео

Любой толковый хозяин коттеджа хочет знать, как улучшить систему дачи. Каждый россиянин знает, что уголь, газ, нефть постоянно дорожают. В любой точке России необходимо отапливать квартиру в определенное время года.Человеческую жизнь в России сложно представить без дачного комплекса. На нашем веб-ресурсе опубликовано большое количество разнообразных систем отопления для дома, использующих совершенно уникальные принципы генерации тепла. Указанные схемы отопления можно использовать независимо или гибридно.

Печь с водяным нагревом Aqua-Breneran

Не зависит от электричества, нефти и газа

Равномерно нагревает весь объем

Работает на всех видах твердого топлива, картоне и их отходах

Контролируемое горение, высокая эффективность

Работает на одной вкладке в течение 6-8 часов

Используется для отопления жилых и нежилых помещений

Экономичен и прост в обслуживании

Печь «Аква-Буллерьян» предназначена для обогрева жилых и производственных помещений, мастерских, дачных домов, дачи, избушки, теплицы, мастерские, гаражи, стройки, для сушки грибов, фруктов, зерна, пиломатериалов и т. д.- до 600 кубометров за счет подогрева жидкости, циркулирующей в замкнутой системе.

Печь «Аква-Буллерьян» представляет собой цельносварную стальную конструкцию, покрытую термостойкой краской. Печь оборудована двумя регуляторами: на дверце (регулятор мощности) и на дымоходе в задней части печи (регулятор-газификатор).

Дымоход печи не должен иметь горизонтальных участков длиннее 1 м. Рекомендуемая высота дымохода печи Аква-Буллерьян не менее 7 м.Для очистки дымохода в его основании следует предусмотреть съемную часть (стекло) или проем с дверцей. Чистите дымоход не реже 2 раз в год.

Печь «Аква-Буллерьян» работает на всех видах твердого топлива: дрова, древесные отходы, картон, торфяные брикеты, бурый уголь и т.д. Рубить дрова).

КПД печи BRENERAN составляет 70 — 80%. Во всех случаях необходимо стремиться заполнить весь объем топки — только при этом условии достигается время непрерывной работы на одной загрузке топлива 6-8 часов.

Печь рекомендуется устанавливать не ближе 1 метра от стен и горючих поверхностей (дерево, обои и т. Д.), На минимальном расстоянии от существующего дымохода (при его наличии) и на свободном расстоянии перед топкой. должна быть не менее 1,25 м . ..

Печь «Аква-Буллерьян» устанавливается в котельной или подвале. Задняя часть печи облицована изоляцией толщиной 200 мм.

Печи Буллерьян сертифицированы по системе ГОСТов и разрешены к применению во всех жилых и производственных помещениях, в том числе гаражах и деревообрабатывающих цехах.Печи Буллерьян имеют экологический сертификат. Они экологически чистые и разрешены к применению в городах России.

Источник: http://www.pechka03.ru/catalog/Pechi_s_vodjanym_konturom/Breneran/AKVA.html

Если не вдаваться в лишние подробности, то булерьян с водяным контуром можно описать в двух словах. По сути, это конструкция из качественного металла с приваренными к нему трубами. Особенностью этого устройства является то, что он способствует конвекции, то есть равномерному и очень быстрому прогреву всего помещения.

Булерьян с водяными отопительными контурами

Внешне вся конструкция представляет собой котел, в который необходимо помещать древесные материалы. Поскольку такая печь способна работать исключительно на дровах, перед ее покупкой нужно понять, насколько она будет прибыльной. Так как в больших городах этот натуральный материал стоит довольно дорого и за ним нужно обращаться в специализированные магазины.

Принцип действия

Булерьян с водяным контуром — печь, работающая по известному закону физики.Весь принцип его работы в том, что горячий пар поднимается вверх, а холодный падает. Благодаря этой функции даже самая маленькая печь с водяной рубашкой способна нагреть более пяти кубических метров воздуха. При этом котел не нагревается, то есть помещение не теряет кислород.

Булерьян считается экономичной печкой, так как можно снизить расход топлива. Это связано со специальной камерой дожига, в которой сжигается весь газ, образующийся в процессе сгорания.В качестве теплообменника используется кожух, некоторые производители называют его рубашкой. Внутри такого кожуха находится не менее шести труб, плотно прилегающих к потолочной камере. В результате можно заметить, что тепло передается воде намного быстрее.

Принцип работы осуществляется с помощью специальных металлических трубок, окружающих камеру сгорания.

Теплоноситель подается в верхнюю точку всей системы отопления. После этого он идет к батареям и обратно к духовке.Именно там установлен кран для слива теплоносителя. Благодаря такому простому принципу работы печи с водяным контуром булерьян способны быстро прогреть любое помещение и не высушить весь кислород.

Основные особенности духовки

Каждая плита имеет ряд неоспоримых преимуществ перед другими. Многое зависит от того, где именно он будет установлен и на какие расходы соглашается покупатель. Необходимо понимать, что сама печь стоит больших денег, но ее эксплуатация не будет бесплатной.

Основные особенности печи булерьян с водяным контуром:

  • наличие дожигателя газа, который расположен в верхней части топки;
  • дверцы духовки герметично закрыты;
  • благодаря кожуху увеличивается выделение горячих воздушных масс;
  • В духовке нет зольника.

За счет особого расположения труб теплоотдача Булерьяна увеличивается. Холодный воздух поступает в нижнюю трубу. Нагретый до определенной температуры, он разносится по комнате.Отметим, что в отличие от других печей, работающих на дровах, Булерьян имеет продуманную до мелочей конструкцию. В топке горит не только дрова, но и продукты горения. Поэтому для достижения желаемого результата необходимо будет использовать меньше натурального материала.

Примечание! На сегодняшний день вариантов Булерьяна всего два. Первый работает на потребности в горячей воде, а второй одновременно на отопление и воду.

Монтаж печи с водяной рубашкой

Сегодня установка булерьяна с водяным контуром не представляет сложности, если для этого используются необходимые методы и материалы.Перед самой установкой необходимо определиться с местом, где будет установлена ​​духовка. Учтите, что его можно разместить практически в любом месте здания. Единственное, что нужно сделать, — это соблюдать расстояние до стены длиной в полметра.

Водяной контур отопления с котлом Булерьян

После установки печи ее необходимо подключить к системе отопления. При установке большинство специалистов рекомендуют использовать армированные трубы. Они никогда не деформируются под воздействием высоких температур, а также наиболее подходят для системы отопления.

По окончании монтажа отопительных агрегатов проводится опрессовка, а также заполнение всей системы водой. После этого необходимо некоторое время понаблюдать за работой булерьяна — печи с водяной рубашкой. Только при правильном монтаже и эксплуатации его котел будет работать исправно.

Никогда нельзя забывать о безопасности! Поэтому стену, возле которой будет установлена ​​печь, необходимо обработать специальным негорючим материалом. Его следует наносить на высоте примерно один метр от верха духовки.

Эффективность по сравнению с газовым отоплением

Прежде чем совершать любую покупку, нужно понимать, насколько она будет выгодной. В современном мире можно найти котел, который будет невероятно красивым, но при этом очень дорогим в эксплуатации. Следовательно, необходимо найти баланс между эстетикой, ценой и эксплуатационными расходами.

Основные преимущества Булерьяна перед газовым отоплением:

  • для установки булерьян не требуется специального разрешения;
  • можно даже самому установить духовку с водяным контуром; №
  • для установки газового отопления необходимо провести линии газоснабжения, что уже на начальном этапе будет очень дорого;

Схема отопления дома Булерьян с водяным контуром

В отличие от газового оборудования, Булерьян не требует особого ухода.Необходимо только прочистить дымоход и не забывать регулярно добавлять дрова.

Котел булерьян с водяным контуром имеет только один недостаток — затраты на топливо. Однако разница в стоимости газового отопления не так уж велика. Учитывая, что на этапе монтажа и монтажа можно значительно сэкономить — Булерьян с уверенностью можно назвать выгодным вариантом отопления для каждого потребителя. Кроме того, такой котел можно обложить декоративным кирпичом и создать иллюзию старинной русской печи.Это будет смотреться очень стильно, красиво и оригинально.

Источник: http://energomir.net/otoplenie/bulerjan-s-vodjanym-konturom.html

Отопление загородного дома сегодня доступно с использованием различного оборудования. Однако не все устройства способны создать ту неповторимую атмосферу тепла и уюта, которая доступна при использовании духовки. Но современные образцы отдаленно напоминают свои классические аналоги, по внешнему виду они больше похожи на камин.

Их конструктивные особенности позволяют быстро отапливать помещение, а также надолго сохранить его в помещении.Печи длительного горения от компании «Булерьян» легко справятся с этой задачей.

Чтобы убедиться в их качественном исполнении и надежности, мы познакомимся с компанией, которая их производит, а также изучим модельный ряд ее продукции.

Как все началось?

История возникновения компании Boullierian уходит корнями в далекое прошлое. В 1993 году на рынок отопления вышла небольшая компания Laotherm. Он произвел свои первые продукты под брендом Belerian, а всего несколько лет назад бренд был изменен на Brenran.Но по привычке многие до сих пор пользуются старым названием, ведь от его изменения суть не изменилась. Продукция компании, будучи качественной и соответствующей всем стандартам, осталась прежней.

На современные печи длительного горения компании «Булерьян» гарантия 2,5 года, такой срок безотказной работы есть не у каждого изделия. Это стало возможным благодаря строгому контролю качества на всех этапах производства, а также прогрессивному оборудованию заводов компании.

Все выпускаемые печи имеют сертификаты соответствия международного стандарта, а также идеально адаптированы к отечественным условиям эксплуатации.

Модельный ряд, устройство и принцип действия

Ассортимент продукции компании «Булерьян» на рынке представлен широким ассортиментом. Это печь Бренерана — металлический контейнер, в который вварены трубы для принудительной конвекции. Такие конструктивные особенности позволяют не только быстро прогреть воздух, но и плавно распределить его по комнате.

    Aquaten Aqua-Breneran Газогенератор Сауна Печь Отопление Варочный камин

Первый образец снабжен ТЭНом и представляет собой достаточно мощный обогреватель, который можно использовать для системы отопления. Печь Булерьян с водяным контуром способна отапливать помещения объемом до 1000 м³ не только для жилых, но и для промышленных целей. КПД таких устройств может достигать 70%, а время работы — не менее 6 часов.

Конструкция установки представлена ​​двумя камерами: газификационной (нижняя) и дожигательной (верхняя).Также модель оборудована двумя регуляторами — силовым и газогенераторным. А наличие труб непосредственно в топке гарантирует максимальный нагрев воды. Такая печь может работать только в открытой системе отопления, при этом подъем теплоносителя происходит самотеком.

Следующая модель — Aqua-Breneran также может быть использована для обогрева любых помещений. Он способен работать на четырех типах твердого топлива, а использование дров позволяет складывать их в топку в круглых подушках. Когда объем печи будет полностью заполнен, печь сможет работать непрерывно от 6 до 8 часов.

Газогенераторное оборудование Булерьян — наименьшая проба, способная пропускать через себя не более 4,5 м³ воздуха в минуту. При этом сама конструкция при эксплуатации не нагревается. Как и в предыдущих моделях, он имеет два элемента управления.

Банная печь предназначена для создания комфортного микроклимата в частных парных. Она способна работать в различных режимах. Его внешний кожух изготовлен из стали толщиной 3 мм, а для топки этот показатель достигает 5 мм.

Отопительно-варочная модель — смогла совместить возможности газогенераторного оборудования и варочного. Он отлично справляется со своими функциями в помещении, где нет газа и электричества. Его мощности достаточно для обогрева помещения до 100 м³ с КПД 70%.

Эта печь работает в двух режимах: горение — для приготовления пищи и тление — для обогрева помещения.

Камин Breneran используется для обогрева с возможностью контроля самого процесса горения.Ничто так не завораживает, как живое пламя.

Поэтому эти печи чаще всего используют владельцы частных домов для создания в них особой атмосферы с налетом старины. Эти агрегаты изготавливаются из листовой стали или чугуна.

В нижней части их топки есть решетки, под которыми установлен съемный зольник. Топливо помещается в камин через дверь.

В чем преимущества продукции Булерьян?

Главное преимущество дровяных печей этой марки — их компактность.При их установке не требуется специального оборудования для фундамента и они могут располагаться в любом помещении.

  • Высокий коэффициент теплопередачи
  • Надежность
  • Экономный расход топлива
  • Герметичность
  • Безопасность

Они способны создать комфортную обстановку в любом загородном доме и могут использоваться в любое время суток.

Стоимость отопительного оборудования компании

Если сравнивать цену и качество продукции под этим брендом, то они полностью соответствуют друг другу. Ведь печи длительного горения марки «Булерьян» производятся по немецким технологиям, что позволяет им соответствовать мировым стандартам качества.

Покупка такого устройства обойдется вам от 10 до 35 тысяч рублей в зависимости от выбранной модели и ее мощности. Это средняя стоимость в данном сегменте рынка, что позволяет приобретать духовки широкому кругу покупателей. Более того, он практически не изменился с самого первого момента появления продукции компании в розничной сети.

Оценки людей, имеющих в собственном доме оборудование этого класса, полностью идентичны. Все они утверждают, что печи «Булерьян» очень эффективны, просты в установке и экономичны в эксплуатации. Их конструктивные особенности позволяют равномерно распределять теплый воздух по комнате, создавая атмосферу тепла и уюта.

Как владелец загородного коттеджа или небольшой дачи обратите внимание на продукцию компании Breneran. Он избавит вас от проблем с обогревом помещения, при этом не требуя для своей работы постоянного процесса.

Печи длительного горения могут работать на одной вкладке до 12 часов, поэтому вам не придется ночью вскакивать, чтобы зажечь дрова.

Печь Булерьян может работать на любом виде твердого топлива. В том числе на макулатуру и картонную продукцию. Но лучше всего он прогревается на длинных круглых поленьях, которые занимают всю длину топочной камеры печи.

Это цельнометаллическая конструкция, напоминающая бочку, с приваренными к ее поверхности отрезками труб.Внутри он разделен на две камеры. В нижней камере при сгорании твердого топлива образуются газы, которые затем выгорают в верхней камере, как в.

Когда булерьян начинает нагреваться, холодный воздух всасывается в нижние отверстия труб, нагреваясь. с поверхности печи она поднимается вверх, обогревая комнату.

Изначально такие духовые шкафы предназначались для воздушного отопления. Но их не хватало. Они плохо справлялись с отоплением помещений разделенными перегородками. Решением этой проблемы стало оборудование.

Принцип действия и область применения


Булерьян с водяным контуром использует тот же принцип преобразования, что и с воздушным. Только в этом случае вместо горячего воздуха поднимется горячая вода.

Это свойство позволяет за короткое время прогреть помещение объемом несколько десятков кубометров воздуха. Вода, проходящая по трубам, окружающим печь, предотвращает перегрев поверхности. Следовательно, он не сжигает воздух в помещении.

Расход топлива снижается благодаря использованию камеры , в которой сжигаются древесные газы, полученные на стадии сгорания в первичной камере сгорания.

Теплообменник представляет собой трубы, расположенные внутри кожуха вокруг печи. Минимальное количество труб обычно шесть. Нагретая вода из точки подключения в верхней части печи попадает в радиаторы, установленные в помещении.

Пройдя по кругу, охлажденная вода возвращается в нижнее соединение.Такой отопительный котел имеет высокий КПД за счет использования трех способов нагрева — теплопередачи, теплопередачи и конвекции.

Печь может использоваться в различных зданиях. Это могут быть жилые дома, склады или бытовки.

При установке необходимо соблюдать несколько условий:

  1. Для работы котла необходим хороший дымоход. Т.к. при дожигании газов во второй камере не всегда происходит их полное сгорание.В результате в комнату может попасть угарный газ. Оно не имеет запаха и часто приводит к летальному исходу при отравлении.
  2. В целях пожарной безопасности , Булерьян допускается установка на расстоянии не менее 0,5 метра от стены.
  3. Для подключения водяного контура рекомендуют армированные полипропиленовые трубы. Они обладают хорошей гибкостью и не деформируются от высоких температур.

Достоинства и недостатки


Такие отопительные системы обладают рядом положительных свойств:

  1. Установка такого отопительного котла не требует согласований., в отличие от газового оборудования.
  2. Они позволяют быстро и равномерно прогреть комнату. , в том числе на втором и третьем этажах. Горячая вода поднимается на 7-8 метров.
  3. Отопительный котел имеет компактные размеры.
  4. Печка экономичная. При теплом помещении одной загрузки хватает на 10-12 часов поддержания температуры в помещении.
  5. Легко установить самостоятельно. Здесь следует отметить, если вы новичок в этом деле, доверьте строительство и подключение дымохода специалистам.

Как ни хвалили такие котлы, у них есть ряд мелких недостатков:

  1. Главный недостаток — доступность топлива. В качестве топлива используются сухие дрова несмолистых горных пород. В районах, где мало древесины, такие обогреватели экономически нецелесообразны.
  2. Такие нагреватели необходимо регулярно очищать от нагара и накипи.
  3. Дымоход должен быть изолирован во избежание образования конденсата.Конденсат снижает эффективность нагревателя.
  4. Металлический корпус — источник тепла , он нагревается до высокой температуры. Чтобы не получить ожоги и возгорания, необходимо установить вокруг Булерьяна защитный периметр, не менее полуметра. Если места недостаточно, то утеплитель можно облицовывать специальным кирпичом, либо листами металла с внутренней облицовкой базальтовым волокном. Это снизит температуру до приемлемого уровня.

Характеристики и критерии выбора

Характеристики, прежде всего, определяются параметрами помещения, в котором он будет установлен.

Для производства в основном используют сталь и чугун. Булерьян из чугуна отличается большой надежностью и долговечностью. В то же время они более массивные, и их сложно использовать в небольших помещениях. Стальные обогреватели хорошо подходят для небольших помещений, но в то же время их КПД ниже, чем у чугунных.

Второй важный параметр — это количество водяных контуров в системе отопления. Одноконтурная система предназначена только для отопления помещений.Двухконтурная система, помимо отопления, нагревает воду для бытовых нужд.

Третий параметр Производитель твердотопливного котла. В этом выборе можно ориентироваться на отзывы людей, уже ставших счастливыми обладателями котла этого производителя.

Остальные критерии выбора не зависят от параметров помещения и самого котла. Это объем помещения, материал стен и пола, высота дымохода.

Цена и отзывы

С каждым годом булерьянские печи длительного горения набирают популярность. Это связано с их стоимостью, которая меньше, чем установка аналогичного газового оборудования.

При этом не нужно платить за работы по подключению к газовой магистрали и разработку разрешительной документации. Стоимость такого обогревателя, в первую очередь, зависит от его объема и, соответственно, мощности.

Цена самого простого и маленького начинается от 7500 рублей. Такая печь обогреет небольшое помещение до 100 кубометров. Для помещения от 250 кубометров цена будет от 20 000 рублей.

Следует отметить, что многие производители украшают часть своей продукции различными элементами, в том числе художественной ковкой. Это тоже влияет на его стоимость.

Отзывов:

Сергей Иванович, г. Самара.

«Купил небольшой булерьян с нержавеющими трубами за 16 000 рублей. Сам установил. Дымоход был металлический высотой 5 метров. Сначала я не мог насытиться работой.Потом печь начала дымить. Осмотр показал, что дымоход забит различными отложениями черной смолы. Оказалось, что хотя труба была хорошо изолирована, в ее верхней части образовался конденсат, который постепенно стекал вниз. Поменял дымоход на кирпичный, помог с конденсатом. «

Алексей.

Пользуюсь уже третий год. Пока впечатления самые благоприятные. К недостаткам можно отнести неравномерный нагрев. Сложно регулировать температуру нагрева заслонкой.Получается круто, но чаще слишком жарко.

Духовка своими руками

Чтобы построить такую ​​печь, нужно быть опытным сварщиком. Для работы, прежде всего, вам потребуются сварочный аппарат, трубогиб, болгарка, ножницы по металлу и набор чертежей.

Схема:


Затем проделайте работы в определенной последовательности:

  1. Отрежьте трубы необходимой длины.
  2. Используйте инструмент для гибки труб, чтобы придать им необходимую форму.
  3. Сделайте контур из листового металла требуемой формы.
  4. Приварите трубы точечной сваркой к листу. Количество труб, которые должны быть спарены. У вас получится бочкообразная конструкция с приваренными сверху трубами.
  5. Следующим шагом будет установка задней стенки с отверстием для дымохода. Для дымохода понадобится труба диаметром около 100 мм.
  6. Далее устанавливаем переднюю часть , с открывающейся дверцей. Внизу передней части установлена ​​труба с демпфером.
  7. Очистите швы , и проверьте качество проделанной работы.

При выборе размеров духовки ориентируйтесь в первую очередь на площадь обогрева помещения.

Самое главное — выбрать правильное место для установки. Это можно делать в любом месте комнаты, но помните, что оборудование должно быть не ближе 0,5 метра к ближайшей стене.

Духовка должна прочно стоять на поверхности. Любая вибрация корпуса недопустима.После установки в выбранном месте его подключают к системе отопления.

Обогрев дома или любого другого помещения — очень важная задача, особенно зимой. Отопление должно быть стабильным, безопасным и доступным.

Отопительных агрегатов много, но одним из лучших вариантов является конвекционный обогреватель Булерьян.

Печь-котел «Булерьян» — твердотопливный теплогенератор для воздушного отопления помещения.

Конструкция котла следующая:

  • Цилиндрический кожух, состоящий из двух камер сгорания, из стали или чугуна.
  • Нижняя камера сгорания заполнена топливом.
  • Верхняя камера сгорания нужна для дожигания топлива.
  • Воздушный теплообменник выполнен в виде изогнутых трубок, проходящих через камеру сгорания. Агрегат работает по принципу естественной конвекции — горячий воздух поднимается вверх, а на его место попадает холодная струя.
  • Дверца для загрузки топлива.
  • Демпфер контроля температуры.

Естественная конвекция и принудительный впрыск

Конвекция воздуха возникает из-за разницы температур.Котел создает постоянный восходящий поток горячего воздуха. Этот поток вытесняет холодный воздух, поступающий в трубы теплообменника. Так в помещении происходит постоянная циркуляция воздуха.

Принудительный впрыск осуществляется установкой нагнетательных вентиляторов. Но этот метод требует дополнительных затрат на оборудование, и агрегат становится нестабильным.

Принцип работы котла Булерьян

Основным топливом для котла является любой древесный материал: дрова, брикеты, торф, пеллеты, картон и другие.

Сжигание других видов топлива в котлах Булерьян не рекомендуется, так как только древесина имеет необходимые физико-химические свойства.

Котел «Булерьян» имеет высокий КПД 85%. Этот показатель достигается за счет эффективного сжигания топлива.

  • Быстрый прогрев
    Топливо загружается в нижнюю камеру сгорания, оно поджигается — это режим быстрого прогрева. Воздух в помещении нагревается за 15 минут.
  • Газификация
    После создания в топке достаточной температуры котел переходит в режим газификации.Это значит, что горение в нижней топке прекращается, а топливо просто тлеет. В результате тления выделяется пиролизный газ, который накапливается во второй камере сгорания и воспламеняется там, выделяя тепловую энергию.

Температурный режим

Для регулирования температуры воздуха предусмотрена специальная воздушная заслонка. Его закрытие снижает интенсивность горения, поэтому температура воздуха понижается. Этот процесс регулируется вручную или автоматически.

Для установки и поддержания постоянного температурного режима предусмотрена автоматическая система, состоящая из датчика температуры и приводного механизма, действующего на заслонку.

Достоинства котлов Булерьян:

  • Эффективная работа агрегата — КПД 85%.
  • Дешевое и доступное топливо.
  • Энергетическая независимость.
  • Простота обслуживания.
  • Большой выбор емкостей.
  • Простой процесс установки.

Недостатки котлов Булерьян:

  • Они работают только на древесном топливе.
  • Во время работы некоторые части печи нагреваются до 1200С.
  • Остатки продуктов сгорания в воздухе.

Типы котлов Булерьян

Отопительно-конвекционные котлы Булерьян представлены шестью моделями различной мощности, позволяющими отапливать помещения от 100 м3 до 1100 м3. Котлы Булерьян начали применять в системах жидкостного теплообмена.

В зависимости от назначения котлы Булерьян бывают:

Бренеранская печь — это модифицированный котел Булерьян.

Контур теплоносителя

Теплообменник жидкого теплоносителя представляет собой трубчатую рубашку, закрывающую 70% камеры сгорания котла, что позволяет эффективно нагревать теплоноситель. Однако использование котлов Булерьян допустимо только в системах водяного отопления с естественной циркуляцией теплоносителя.

Марка котла Булерьян

Канадские производители: «CALGARY», «VANCOUVER», «QUEBEC», «TORONTO», «MONTREAL», «ONTARIO». Мощность котла: 6-45 кВт, способный обогреть помещение объемом до 1300 м3. Цена от 9000 руб. КПД до 85%.

Laotherm — российский производитель котлов Breneran. Мощность агрегата: 11-35 кВт, отапливаемая площадь до 1000 м3.Цена от 9000 руб.

АКВАТЕН АОТВ-14/02 — установки для нагрева воды. Цена от 23000 руб. КПД до 90%.

Использование котлов Булерьян очень удобно, эффективно, а главное безопасно. Немаловажный фактор — доступная цена и длительный срок службы (от 15 лет).

Если не вдаваться в лишние подробности, булерьян с водяным контуром можно описать в нескольких словах. По сути, это конструкция из качественного металла с приваренными к нему трубами.Особенностью этого устройства является то, что он способствует конвекции, то есть равномерному и очень быстрому прогреву всего помещения.


Внешне вся конструкция представляет собой котел, в который необходимо помещать древесные материалы. Поскольку такая печь способна работать исключительно на дровах, перед ее покупкой нужно понять, насколько она будет прибыльной. Так как в больших городах этот натуральный материал стоит довольно дорого и за ним нужно обращаться в специализированные магазины.

Принцип действия

Булерьян с водяным контуром — печь, работающая по известному закону физики.Весь принцип его работы в том, что горячий пар поднимается вверх, а холодный падает. Благодаря этой функции даже самая маленькая печь с водяной рубашкой способна нагреть более пяти кубических метров воздуха. При этом котел не нагревается, то есть помещение не теряет кислород.

Булерьян считается экономичной печкой, так как позволяет снизить расход топлива. Это связано со специальной камерой дожига, в которой сжигается весь газ, образующийся в процессе сгорания.В качестве теплообменника используется кожух, некоторые производители называют его рубашкой. Внутри такого кожуха находится не менее шести труб, плотно прилегающих к потолочной камере. В результате можно заметить, что тепло передается воде намного быстрее.


Теплоноситель подается в верхнюю точку всей системы отопления. После этого он идет к батареям и обратно к духовке. Именно там установлен кран для слива теплоносителя. Благодаря такому простому принципу работы булерьян способен быстро прогреть любое помещение и не пересушить весь кислород.

Основные характеристики духовки

Каждая плита имеет ряд неоспоримых преимуществ перед другими. Многое зависит от того, где именно он будет установлен и на какие расходы соглашается покупатель. Необходимо понимать, что сама печь стоит больших денег, но ее эксплуатация не будет бесплатной.

Основные характеристики печи булерьян с водяным контуром:

  • наличие дожигателя газа, который расположен в верхней части топки;
  • дверцы духовки герметично закрыты;
  • благодаря кожуху увеличивается выделение горячих воздушных масс;
  • в духовке нет зольника.

За счет особого расположения труб теплоотдача Булерьяна увеличивается. Холодный воздух поступает в нижнюю трубу. Нагретый до определенной температуры, он разносится по комнате. Отметим, что в отличие от других печей, работающих на дровах, Булерьян имеет продуманную до мелочей конструкцию. В топке горит не только дрова, но и продукты горения. Поэтому для достижения желаемого результата необходимо будет использовать меньше натурального материала.

Примечание! На сегодняшний день вариантов Булерьяна всего два.Первый работает на потребности в горячей воде, а второй одновременно на отопление и воду.

Установка печи с водяной рубашкой

Сегодня сделать водяной контур несложно, если для этого используются правильные методы и материалы. Перед самой установкой необходимо определиться с местом, где будет установлена ​​духовка. Учтите, что его можно разместить практически в любом месте здания. Единственное, что нужно сделать, это выдержать расстояние до стены в пределах полуметра.

Водяной контур отопления с котлом Булерьян

После установки печи ее необходимо подключить к системе отопления. При установке большинство специалистов рекомендуют использовать армированные трубы. Они никогда не деформируются под воздействием высоких температур, а также наиболее подходят для системы отопления.

По окончании монтажа отопительных агрегатов проводится опрессовка, а также заполнение всей системы водой. После этого необходимо некоторое время понаблюдать за работой булерьяна — печи с водяной рубашкой.Только при правильном монтаже и эксплуатации его котел будет работать исправно.

Никогда нельзя забывать о безопасности! Поэтому стену, возле которой будет установлена ​​печь, необходимо обработать специальным негорючим материалом. Его следует наносить на высоте примерно один метр от верха духовки.

КПД по сравнению с газовым отоплением

Прежде чем совершить любую покупку, нужно понимать, насколько она будет выгодной. В современном мире можно найти котел, который будет невероятно красивым, но при этом очень дорогим в эксплуатации. Следовательно, необходимо найти баланс между эстетикой, ценой и эксплуатационными расходами.

Основные преимущества Булерьяна перед газовым отоплением:

  • для установки булерьян не требуется специального разрешения;
  • можно даже самому установить духовку с водяным контуром;
  • для установки газового отопления необходимо провести линии подачи газа, что уже на начальном этапе будет очень дорого;

В отличие от газового оборудования, Булерьян не требует особого ухода.Необходимо только прочистить дымоход и не забывать регулярно добавлять дрова.

Котел булерьян с водяным контуром имеет только один недостаток — затраты на топливо. Однако разница в стоимости газового отопления не так уж велика. Учитывая, что на этапе монтажа и монтажа можно значительно сэкономить — Булерьян с уверенностью можно назвать выгодным вариантом отопления для каждого потребителя. Кроме того, такой котел можно обложить декоративным кирпичом и создать иллюзию старинной русской печи. Это будет смотреться очень стильно, красиво и оригинально.

Отопление дровяного дома водяным контуром. Принцип работы и характеристика отопительных печей с водяным контуром

Люди научились топить дом огнем еще в каменном веке. Русская печь попала к нам намного позже. Однако эта технология прочно укоренилась и популярна по сей день. Львиная доля частных домов работает на основе дровяного отопления. Но на современном этапе развития печного оборудования представляется возможным не только обеспечить теплом все без исключения помещения, но и подать в них горячую воду.

Отопление загородных домов с водяным контуром осуществляется, как правило, в районах со сложной системой газификации. Но и там некоторые хозяева оставляют печь в качестве резервного или дополнительного источника тепла.

Разновидности

Изначально любое печное отопление дома делится на:

1. традиционный, где нагрев происходит за счет стенок печи, за счет теплового излучения и конвекции воздуха;

2. с водяным контуром, когда в дополнение к стандартному отоплению тепло поступает от радиаторов, подключенных к теплообменнику.

Традиционные духовые шкафы отличаются разнообразием конструкций и моделей. Но обычно такой вид подходит для дома площадью до 100 кв. В противном случае для качественного обогрева помещения хозяевам придется соорудить несколько отопительных приборов. Второй вариант с контуром предпочтительнее для частных домов большей площади. Таким образом, отопление будет осуществляться даже в самых удаленных помещениях.

Исходя из материала, из которого изготовлены печи, может быть:

  • металл — из чугуна или стального сплава — компактный, мощный, быстро нагревается, но одинаково быстро остывает;
  • Кирпич
  • — конструкции большего размера, доступные для сборки своими руками, дольше нагреваются, но и дольше сохраняют тепло.


По способу сжигания выделяют следующие группы:

Функционально печей с водяным контуром для частного дома найдено:

  • отопление;
  • с варочной панелью;
  • печи-камины.

Особенности системы отопления

По своей сути водогрейная печь напоминает твердотопливный котел, с одним отличием: помимо накаливания элементов теплоносителя, обогреваются стенки каналов с дымовыми газами, участвующими в обогреве помещения.Отсюда теплообменник и радиаторы будут отдавать тепло во время топки, а нагретая поверхность корпуса — после.

Конструкция водяного отопления прижилась не только в частных домах, но и вполне подходит для использования на даче, благодаря своей экономичности, простоте использования и эффективной эксплуатации. Покупка заводского оборудования, например, бойлера, обойдется намного дороже печи с контуром в системе водяного отопления. Таким образом, это хороший вариант при небольшом бюджете. Тем более, если есть возможность закупить древесные отходы на топливо, это повлечет за собой дополнительную экономию.Особый интерес представляют печи с варочной панелью. Они послужат не только нагревательным устройством, но и средством для приготовления пищи.

Печь для отопления дома с контуром должна быть оборудована системой естественной и принудительной циркуляции, повышающей КПД всего устройства на 20-30%. Однако стоит продумать схему переключения одного вида потока на другой, например, при аварийном отключении электричества. Для этого циркуляционный насос устанавливается параллельно подающей и обратной магистрали с участием байпаса.Это обеспечивает быструю смену режимов путем открытия или закрытия крана.


Форма теплообменника различается для разных опций. Делают его, как правило, из стальных или других толстостенных труб. Чаще используется сталь из-за простоты использования и периодической очистки. Регистр должен проводить максимально возможный нагрев и не препятствовать равномерной циркуляции воды. Схема может быть установлена ​​как в отопительной, так и в отопительно-варочной плите. При этом технология кладки кирпича в обоих случаях не имеет существенных отличий.

Конструктивное отличие топки от схемы — увеличенные размеры топки, благодаря чему в нее легко помещается змеевик и полная закладка. Если конструкция подразумевает расположение теплообменника в другой части оборудования, то камера остается стандартной.

Отдельно стоит упомянуть топку с водяным контуром длительного горения. В таком оборудовании нет штатной топки, нагрев осуществляется медленным тлением и преобразованием дыма за счет горения в тепловую энергию в камере газогенератора.

Обзор печей пиролизного типа выявил ряд их преимуществ перед аналогами:

1. быстро нагреваются, обогревая все помещения;

2. одна вкладка обеспечивает длительную автономную работу системы, а значит, экономный расход топлива;

3. простая схема работы;

4. Может работать на любом топливном материале.

На сегодняшний день существует несколько схем установки печки с цепью:

  • приобрести готовый вариант и смонтировать теплообменник для нагрева воды или подключить к существующей системе;
  • вызвать топочные дела мастера и собрать необходимую конструкцию по готовой схеме;
  • самостоятельно интегрируйте водяной контур в кирпичную печь.

Обзор модели

Сегодня многие компании, как отечественные, так и зарубежные, производят отопительное оборудование с водяным контуром, адаптированным к нашим климатическим условиям. Все они имеют одинаковый принцип работы, отличаются только тонкостями конструкции, наличием дополнительных устройств, таких как варочная поверхность или бак для нагрева воды, и вырабатываемой мощностью.

О наиболее актуальных современных моделях печей речь пойдет дальше:

1. Водогрейный котел Breneran Aquaten представляет собой цельную стальную конструкцию, покрытую термостойкой краской.Он имеет полые стенки, в пространство внутри которого перед запуском заливается вода или теплоноситель. Оттуда во время работы жидкость циркулирует в системе — горячая покидает устройство и разливается по трубам к радиаторам, а холодная, отдавшая свое тепло, возвращается в котел.

Установка состоит из двух камер: газификации и дожигания газов. В печь встроены два регулятора: на дверце — мощность, на дымоходе — регулятор-газификатор. Цельносварная конструкция с большим количеством трубопроводов обеспечивает принудительную конвекцию. Печка неприхотлива к топливу; одинаково эффективно работает с деревом, картоном и другими отходами деревообработки.


2. La Nordica TermoIsotta от итальянского производителя — это чугунная печь элегантного дизайна с водяным нагревом. Оборудован варочной панелью с защитной крышкой для предотвращения загрязнения стен во время приготовления. Широкоформатная дверца с огнеупорным самоочищающимся стеклом позволяет беспрепятственно наблюдать красоту пламени.Зольник удобно снабжен выдвижным ящиком. Уровень КПД 78,4%. Подходит для обогрева большой жилой площади.

3. Печь-камин с водяным контуром. Бавария — образец европейского качества российского производства. Бюджетный вариант отопления малогабаритных дачных домов до 90 кв. Мощный, простой в установке и эксплуатации духовой шкаф с конвекционным контуром, отделанный декоративными керамическими вставками. В конструкции предусмотрена чугунная решетка и режим экономичного расхода топлива. Он оснащен чистой системой сгорания, которая надолго оставляет дверь прозрачной. Согласно описанию имеет длительный срок службы не менее 10 лет. Топка, выложенная шамотным кирпичом, изготовлена ​​из стали толщиной 6 мм, контур — 3 мм.

4. Печь длительного горения с водяным контуром Meta производится в России по всем европейским технологическим стандартам. Это еще и универсальная каминная печь для небольшого дома. Эффективная и надежная система отопления.Оборудован регулируемым вторичным газовым зажиганием. Корпус каменки из высококачественной стали снабжен дверцей с термостойким стеклом. В то же время, благодаря запатентованной технологии «прозрачное стекло» сохраняется его прозрачность; дверная ручка исправного устройства не нагревается. В качестве топлива в этом варианте предпочтительно использовать дрова или бурый уголь. Использование угля и его производных строго запрещено — это может повлечь за собой выход из строя оборудования.


5.Печь с водяным контуром Hark хорошо подходит для масштабного загородного строительства. Благодаря оборудованию с духовкой позволяет одновременно с обогревом всех помещений в доме готовить самые разные блюда и разогревать пищу. Эффект камина здесь поддерживается большой стеклянной дверью и корпусом, украшенным панелями из мыльного камня. Печь оснащена принципиально простой конструкцией, что обеспечивает ее надежность, эффективность и безопасность. По отзывам потребителей, он быстро нагревается, но и долго сохраняет тепло даже после окончания топки.

Принцип действия гидравлического контура заключается в следующем: вода, проходящая через специальный регистр, быстро нагревается, отдавая, таким образом, тепловую энергию радиаторам при циркуляции. Помимо отопления, машины Hark предназначены для горячего водоснабжения для бытовых и гигиенических нужд. Также они умеют кондиционировать воздух для создания комфортного микроклимата в помещениях, помогают сэкономить на электричестве и жидком топливе.

6. Печь ЭдильКамин — пеллетная вариация с водяным контуром.Итальянская печь, выполненная в стиле классического камина с широкой топкой, оснащена стеклянной дверцей и корпусом, украшенным керамическими вставками. Помимо воздушного отопления, труба подачи тепла распределяет нагретую воду по радиаторам всего дома, а также подходит для подключения к системе теплого пола. Оборудование имеет встроенный режим отключения конвекции тепловой конвекции воздуха, циркуляционный насос, расширительный бак, предохранительный клапан и передний вентилятор.


Плюсы и минусы

Использование системы отопления и водяного отопления в тандеме имеет ряд преимуществ:

1.высокоэффективное отопление помещений;

2. равномерное распределение тепла;

3. Нет необходимости в дополнительных приборах — одна печь способна дать тепло всему дому, включая подвал и верхние этажи;

4. Повышенный КПД (до 85%) при меньшем расходе топлива;

5. умеренная стоимость оборудования и его обслуживания;

6. Широкий ассортимент товаров для любых нужд и видов топлива;

7. автономность подключения и удобство дальнейшей эксплуатации;

8.возможность подключения параллельно с другими системами отопления;

9. Отсутствие необходимости в использовании электроэнергии;

10. Мобильность установки — оборудование можно разместить в любом месте частного дома.

Из недостатков печей с водяным контуром стоит отметить:

  • отсутствие автоматической регулировки;
  • колебания температуры в топочном процессе;
  • дополнительных денежных затрат на установку системы отопления со всеми комплектующими;
  • необходимость специальных навыков для правильной разводки.

Стоит подчеркнуть, что при использовании такого обогрева зимой есть риск замерзания воды в трубах при приостановке работы. Чтобы прекратить подобную ситуацию в коммуникациях, придется использовать антифриз, либо сливать воду через определенные промежутки времени в эксплуатации. Еще одна проблема может возникнуть летом, когда печь будет использовать для приготовления пищи с пустым теплообменником. В конечном итоге это приведет к выходу оборудования из строя.

Еще одним важным моментом является правильная установка теплообменника для обеспечения достаточной циркуляции в системе. В этом случае «обратку» нужно разместить над низом радиаторов. А для того, чтобы улучшить скорость потока, рекомендуется использовать «коллектор утечки» на выходе из подающей трубы печи.

Стоимость

Цена на зарубежное оборудование существенно отличается от более дешевых отечественных аналогов. Купить печи заводского изготовления можно по ориентировочным ценам, указанным в таблице.

Имя мощность, кВт Объем отапливаемого помещения, м3 Стоимость, рублей
Печь Breneran Aquaten AOTV-14 тип 02 10 400 25 000
Каминная печь Бавария с печью и теплообменником (ПКП007) 9 260 25 000
Каминная печь Meta Warta Aqua 13 250 28 000
La Nordica TermoIsotta DSA плита с водяным нагревом 15-19 430 202 500
Печь с гидравлическим контуром Hark 57 WW 10 180 224 000
EdilKamin Bijoux пеллетная печь с водяным контуром 15 390 355 000

Отопительные печи с водяным контуром часто используются владельцами загородных домов, сельскими жителями и в тех населенных пунктах, где не предусмотрена газификация. Для данной системы отопления не нужно приобретать дорогостоящие котлы промышленного производства.

Такие печи — выгодный способ обогреть помещение твердым топливом. Система отопления с водяным контуром как нельзя лучше подходит для коттеджа, поскольку за небольшой промежуток времени отапливает все комнаты, обеспечивает хозяев горячей водой и является украшением интерьера дома. Возможность регулирования температуры позволяет использовать такие печи в качестве основной системы отопления или вспомогательной.

Водогрейная печь

Эта система отопления сочетает в себе преимущества печного и водяного отопления.Так, при использовании обычной печи происходит неравномерное распределение тепла по комнате: вокруг печи жарко, но чем дальше от нее, тем прохладнее. В дальних углах комнаты воздух будет совершенно холодным. В водяное отопление входит важная составляющая — теплообменник, который монтируется в топке топки или дымоходе. Благодаря этому тепло распределяется по помещению равномерно. Таким образом, хозяева могут обогревать сразу несколько комнат в доме, а не ютиться в той, где установлена ​​«русская» печь.

Система теплообмена, по которой движется горячая вода, представляет собой радиатор. Водяной контур превращает стандартную топку в твердотопливный котел. Однако, помимо нагрева воды, будут нагреваться также дымовые каналы и стенки печи (они также участвуют в обогреве помещения). Так, в процессе обогрева тепло от регистра (котла) передается на радиатор, а затем тепло от корпуса передается в помещение.

Цены на отопительные печи с водяным контуром

Технические характеристики популярных моделей печей с водяным контуром

В Интернете можно найти множество статей о том, как своими руками сделать отопительные печи с водяным контуром и установить их.Тогда почему заводские агрегаты так популярны и востребованы? Для начала отметим, что вы покупаете полностью готовую конструкцию с высокими показателями качества и степенью безопасности. Готовая модель имеет презентабельный внешний вид и небольшие размеры, ее несложно установить самостоятельно. Сегодня на рынке представлен большой выбор отопительных приборов по доступной стоимости. Понятно, что цена на печи зарубежных производителей (ЭдилКамин Аква, Харк, Кастор и др.) Выше отечественных (Бавария, Каракан, Бренеран-Акватен).И, конечно же, при покупке готовой модели вы получаете гарантию производителя.

Выбирая печь для дома, обратите внимание на такие показатели:

  • мощность — от этого зависят габариты и вес печи. Если печь небольшая, то основание под нее строить не нужно. Но если мощность агрегата большая, то для такого тяжелого устройства понадобится отдельный постамент;
  • площадь, которую может обогреть печь. Итак, на 50 кубометров в загородном доме требуется печь на 2 кВт.

Модели, похожие на печь по изображению и подобию:

Котлы
  • с водяным контуром — позволяют отапливать помещение площадью до 180 кв. м. В качестве топлива используются дрова. Такой стальной котел имеет встроенный электроагрегат, т.е. работает от электричества.
  • Камин
  • с водяным контуром — совмещает в себе функции классического камина и твердотопливного котла. Вода нагревается циркуляционными насосами. Их можно оборудовать плитой для приготовления пищи.

Марка

Технические характеристики

Стоимость

Производитель: Россия
Мощность: 9 и 12 кВт (250 и 300 куб.м)
Теплообменник: 4,6 кВт
Масса: 131,170 кг

24000 руб., 40 000 руб.

Страна Россия
Мощность: 8-30 кВт
Отапливаемое помещение: 160-900 куб.м
Вес: 66-125 кг

11500-25990 руб.

Производитель: Италия
Мощность: 9 и 14 кВт (260 и 340 куб. М.)
Масса: 156, 255, 310 кг

88 920 руб., 129870 руб., 133380 руб.

Бренеран-Акватик

Производитель: Россия
Мощность: 11, 18, 27, 35 кВт (200-1000 куб.м)
Масса: 150-350 кг

22000-51200 руб.

Производитель: Чехия
Мощность: 7-12 кВт
Отапливаемая площадь: 120-440 куб. м
Вес: 160-245 кг

111000-171000 руб.

Страна: Германия
Мощность: 8,4-14 кВт
Вес: 164-424 кг

233550-309225 руб.

La Nordica TermoRossella Plus DSA

Страна: Италия
Мощность: 15.4-23,7 кВт
Вес: 160-219 кг

156000-237000 руб.

Страна: Финляндия
Мощность: 12-20 кВт
Вес: 48-86 кг

37000-83410 руб.

Принцип действия

Отопительные печи с водяным контуром изготавливаются из стали или чугуна. Предполагают работу под давлением пара. Котел устанавливается в топку топки и подключается к нему водяное отопление.Радиатор изготавливается из металлических труб или листовой стали толщиной 0,3-0,5 см. Стальной теплообменник более популярен, поскольку его обслуживание несложно (стальные листы легко очищаются от продуктов сгорания), а циркуляция воды равномерная. Преимущество котлов из труб — большая площадь обогрева, а также возможность установить над трубами печку для приготовления пищи. Работа такой системы обогрева заключается в том, что нагретые газы проходят по каналам нагревательного бака и отдают тепло жидкости.Есть духовки с несколькими нагревательными баками. В первом резервуаре нагревается вода, а во втором нагрев усиливается и образуется пар.

Есть несколько типов отопительных печей с водяным контуром, работающих на торфе, древесине и другом твердом топливе:

  • чугун — обеспечивает высокий уровень теплоотдачи;
  • дерево — имеет более низкий уровень теплоотдачи, но оборудована стальной топкой, которая более прочная и износостойкая;
  • Кирпич
  • — надежная система отопления, главный недостаток которой в том, что установка печи требует много времени и сил;
  • булерьян — цилиндрическая печь, работающая по принципу гниения.

Печь чугунная

Такая модель выдерживает резкие перепады температур, а также имеет больший срок службы, чем стальные аналоги. Таким образом, накопление тепла на 8% больше. В чугунную печь вмонтирована «водяная рубашка» из стальных профилей. На каждой из 4-х ножек такой печи есть винт, позволяющий регулировать устройство, т.е. выравнивать его при установке печи. Благодаря индивидуальной подгонке к двери печь непроницаема. Чугунная печь — находка для тех, кто хочет обогреть всего одну комнату.В этом случае радиаторы не нужны, потому что тепло, излучаемое топкой, равномерно распределяется по помещению.

Дровяная печь

Это стальная конструкция, между стенками которой проходят котельные трубы. По ним циркулирует около 40 литров охлаждающей жидкости. Нагревание происходит в результате сгорания твердого топлива и выделения энергии. Выбирая систему отопления для дома, важно учитывать мощность печи. Этот показатель зависит от габаритов камеры сгорания.Мощность топки тем выше, чем больше топлива помещается в камеру. Расчет мощности ведется по следующей формуле: на обогрев 10 квадратных метров уходит 1 кВт мощности. м. предпосылки.

Печь из кирпича

Печи из кирпича при минимальных затратах позволяют обогреть до 100 кв. м. площадь. В этом случае достигается оптимальный температурный уровень в помещении. Водяная печь для обжига кирпича работает по тому же принципу, что и твердотопливный котел. Отличие в том, что в кирпичной печи нагреваются все «участники» отопления помещения: жидкость, стены и дымовые каналы.В процессе горения тепло передается радиаторам, при этом сама плита излучает тепло буквально до тех пор, пока не остынет.

Булерьян

Такая печь представляет собой круглый корпус, внутреннее пространство которого разделено на две части. Нижний уровень — топка, куда кладут и где разжигают дрова. Второй уровень заполнен горячими газами — продуктами горения и тлеющими дровами. Гнутые трубы окружают цилиндр самой печи. По этим трубам в устройство поступает холодный воздух.В печи он сталкивается с горячим контуром, в результате чего возникает быстро движущийся воздушный поток. Он на большой скорости вырывается в открытый космос и уносит с собой жар печи.


Принимая решение о конкретной системе отопления с водяным контуром, важно учитывать, какой теплоноситель будет использоваться. Зимой дачные и загородные дома бывают нечасто, а отопление в них необходимо только на момент приезда хозяев. Поэтому владельцы отдают предпочтение незамерзающим жидкостям, консистенция которых не меняется с наступлением сильных морозов.Такие жидкости устраняют возможную проблему разрыва трубы. Если в качестве теплоносителя используется вода, то перед уходом ее необходимо слить и снова залить перед использованием. Также в качестве охлаждающей жидкости могут использоваться:

  1. Антифриз — специальная жидкость, предотвращающая замерзание. В системе отопления используется 2 вида антифриза — пропиленгликоль и этиленгликоль. Выбирая этот метод, важно знать, что этиленгликоль чрезвычайно токсичен, поэтому обращение с ним должно быть соответствующим.
  2. Глицериновая охлаждающая жидкость.Считается более эффективным и безопасным (невзрывоопасный и негорючий). Глицерин жидкий стоит дорого, но, поскольку печь заполняется ею всего один раз, имеет смысл вложиться в покупку. К тому же глицерин замерзает, только если температура опускается ниже -30 градусов.
  3. физиологический раствор или раствор природного минерала бишофит. Стандартное соотношение 1: 0,4. Такой водно-солевой раствор не замерзает до -20 градусов.

Установка печи с водяным контуром может осуществляться двумя способами.Первый сценарий предусматривает циркуляцию жидкости таким образом: холодная вода идет вниз, а теплая вода идет вверх. Тогда при установке печи важно не нарушить правильный перепад высот.

Второй сценарий используется, когда циркуляция жидкости естественным образом невозможна. Затем монтируются насосы, обеспечивающие искусственный водяной контур.

Для удобства монтаж системы отопления проходит в несколько подходов. Сначала монтируется дровяная печь или камин, снимаются дымоходы, соблюдая правила пожарной безопасности.Позже — по всему дому строится водяной контур.


Особенности печей с водяным контуром

Прежде чем спешить с приобретением техники, важно ознакомиться с особенностями системы отопления.

Преимущества:

  1. Возможность обогрева нескольких комнат с большой площадью.
  2. Равномерное распределение тепла.
  3. Безопасность использования.
  4. Могут быть автономными источниками тепла или работать вместе с централизованной системой отопления.
  5. Использование температурного датчика, позволяющего контролировать работу устройства.
  6. Автономность (независимость от источников электроэнергии и газовых коммуникаций).
  7. Сравнительно невысокая стоимость обслуживания.
  8. Печь работает на угле, торфе, древесном и коксующемся угле.
  9. Эффективность и экологичность системы отопления.
  10. Современный дизайн и соответствие любому стилю и интерьеру.

Недостатки:

  1. Котел уменьшает полезный объем топки.Чтобы исключить этот факт, важно учитывать обязательную ширину котла и самой топки в процессе кладки топки. Также могут использоваться печи непрерывного горения.
  2. Низкий уровень автоматизации. Возможно только ручное управление.
  3. Тепловая энергия от сжигания дров расходуется на нагрев котла и находящейся в нем жидкости, а стенки топки нагреваются медленнее и в меньшей степени.
  4. При сильных морозах охлаждающая жидкость может замерзнуть.Есть риск замерзания, если в доме не планируется постоянное проживание. Чтобы этого не произошло, в очищенную воду следует добавлять специальные добавки, защищающие систему. Также специалисты рекомендуют использовать антифриз — универсальную охлаждающую жидкость, замерзающую только при очень низких температурах.

Использовать и обслуживать отопительные печи с водяным контуром не составляет особого труда. В качестве дополнительного пояснения прикрепите видео.

Решив приобрести отопительную печь с водяным контуром, заранее изучите модели, предлагаемые зарубежными и отечественными компаниями.Их отличает размер, дизайн, стоимость и аксессуары. Для небольшого загородного дома вполне хватит кирпичной печи с водяным отоплением, небольшой емкости и без дизайнерских изысков. Такая модель вряд ли подойдет владельцу большого особняка. Просторную гостиную можно украсить стильной печью зарубежного производства.

С каждым годом увеличивается объем строительства индивидуального жилья, растет популярность загородных частных домов. В современном строительстве применяется большое количество систем отопления, но и обычное печное отопление с водяным контуром также широко применяется, даже в черте города, где не всегда просто купить дрова.

Человечество с давних времен утепляет свои дома дровами, печи в жилищах со временем видоизменяются, для них изобретаются котлы с водяным контуром.

Преимущества водяного контура

Обычная дровяная печь распределяет тепло неравномерно — возле топки жарко, и чем дальше от печи, тем холоднее. Дома неудобно, потому что везде температура разная: пошла смотреть телевизор — прохладно, пришла на кухню погреться.С водяным отоплением дома таких неудобств нет, наоборот, все тепло равномерно распределяется по всем помещениям.

К тому же печь может не только топить, такое отопление дровами обычно устанавливают над варочной панелью, то есть можно готовить, что увеличивает КПД. Топка с водяным контуром — это, по сути, твердотопливный котел, но здесь, помимо встроенной системы, сама топка несет тепло в дом, дымоходы, которые долго остаются нагретыми даже после достройки печи.

Духовки с водяным контуром широко используются в сельской местности, где нет газа. Выбирая водяное отопление, не нужно покупать дорогой газовый котел промышленного производства. Дровяной котел — это экономичный способ обогреть дом.

Кирпичная печь с водяным нагревом — Минусы

Одним из недостатков водяного контура является то, что бойлер уменьшает полезный объем топки. Чтобы это компенсировать, при кладке топки необходимо предусмотреть необходимую ширину котла.В случае устройства теплообменника, в готовую печь нужно будет чаще закладывать дрова, когда она горит.

Мастера рекомендуют сместить топку при установке водяного контура, так как тепловая энергия пойдет на обогрев топки, оставляя стенки топки плохо прогретыми. Хорошо прогреется только верхняя часть, где расположены дымоходы.

Дома с водяным отоплением зимой следует регулярно отапливать, иначе вся система может замерзнуть и выйти из строя.

Принцип установки и работы системы



Комбинированная система отопления частного дома

В топку установлен бойлер, к нему подключены две трубы — по одной подается горячая вода, которая через расширительный бак направляется в систему, другая возвращает воду обратно в регистр. Таким образом, циркуляция воды в системе происходит благодаря силе закона гравитации.

Часто для хорошей циркуляции устанавливаются небольшие, но мощные насосы.Такой насос обычно устанавливают на обратном трубопроводе воды (обратном трубопроводе), этот способ особенно эффективен при обогреве большого помещения, что позволяет поддерживать температуру во всех частях системы практически одинаковой.

Как построить водяную печь дома?

  • Есть три способа сделать печное отопление водяным контуром самостоятельно:
  • купить стальную печь у производителя, в услуги которого входит установка системы;
  • нанять мастера — специалист подберет материал, изготовит устройство, выложит плиту и установит котел;
  • своими руками.

Как самому сделать такую ​​духовку

Можно ли сделать такую ​​систему самостоятельно? Достаточно просто опыт в сварочных работах и ​​в кладке при строительстве печи. Для начала нужно приготовить бойлер (регистр, змеевик, теплообменник).

Такое устройство можно купить или изготовить самостоятельно из листового металла и труб. Поскольку полный процесс изготовления и проектирования водяного контура невозможно представить в кратком обзоре, основные рекомендации представлены ниже.

Нагрев воды от дровяной печи — схема

Для котла используется лист металла толщиной не менее 5 мм, а его конструкция сделана так, чтобы был максимальный нагрев воды для дальнейшей циркуляции. Сварной котел из листовой стали прост в изготовлении и эксплуатации — его легко чистить.

Но такой теплообменник имеет меньшую площадь нагрева, в отличие от трубчатого регистра. Самостоятельно сделать регистр труб в домашних условиях сложно — нужен точный расчет и подходящие условия работы, обычно такие котлы изготавливаются по заказу специалистов, которые сами устанавливают систему на месте.

Самый простой способ установить твердотопливный теплообменник — это использовать обычную печь со встроенной системой водоснабжения. Здесь за основу можно взять толстую трубу, тогда сварочных работ будет намного меньше.

Внимание! Все швы необходимо прошивать вдвое, так как температура в топке не ниже 1000 градусов. Если сваривать обычные швы, велика вероятность, что это место быстро выгорит.

Начертить регистр по габаритам печки в домашних условиях. Также нужно учитывать планировку комнат в доме и расстановку мебели.Здесь необходимо обратить внимание, что лучше выбирать схему с листовыми котлами — у них нет колен труб, соединенных в один неразрывный контур. Построить такую ​​конструкцию не так уж и хлопотно. Это удобно еще и тем, что после установки можно без проблем пользоваться варочной панелью, чего нельзя сказать о некоторых трубчатых котлах.


Регистр с гладкой трубкой — чертеж

Когда теплоноситель движется самотеком, то нужно поднять расширительный бачок повыше, и использовать трубы большого диаметра.Если трубы недостаточно большие, то без насоса не обойтись, так как не будет хорошей циркуляции.

У котлов

, оснащенных насосами, есть свои плюсы и минусы: можно сэкономить, установив трубы меньшего размера и не поднимать систему так высоко, но есть один существенный минус — при отключении электричества или сгорании циркуляционного насоса нагретый котел может просто взорваться.

Конструкцию лучше собрать дома, на месте, так как устройство, как и отдельные детали, имеет очень большой вес и габариты.

Монтаж системы

  • Перед установкой залить прочный фундамент, поверх которого лучше уложить слой кирпича.
  • Возможна укладка колосниковой решетки на разных ступенях: до котла, если есть двойная конструкция, нижняя часть которой может быть равна или выше верхней части колосниковой решетки, когда топка низкая и система ставится немного выше, то после установки котла обычно ставят решетку, дверцы, уголок на плите.
  • Устанавливается корпус — обычно он состоит из двух емкостей, соединенных трубами.
  • Вся система теплообмена приварена к котлу: выхлопная труба идет к расширителю, идет по кругу, через радиаторы и, напротив, обратная труба приваривается снизу к котлу.

Печное отопление с водяным контуром позволяет, во-первых, гораздо рациональнее расходовать дрова, а во-вторых, равномерно распределять теплый воздух по отапливаемому помещению.

Думая сделать своими руками систему отопления дома с водяным контуром, продумайте все этапы работ, и если есть сомнения в успешном исходе, лучше обратиться к специалистам.

Видео: Теплосеть Ленинградка

Секреты лечения боли в суставах от нашего постоянного читателя.

Здравствуйте!

Меня зовут Геннадий Алексеевич. Я печник со стажем более 20 лет. Занимаюсь как ремонтом, так и строительством русских печей и каминов.Я всегда выполняю работу очень качественно и аккуратно, что негативно сказывается на состоянии суставов. С возрастом боль стала усиливаться, до состояния, когда я больше не могла работать. Перепробовав множество как медицинских, так и народных методов лечения, я поняла, насколько серьезна моя болезнь, так как положительного эффекта не было. Пока я не наткнулся на одно средство, о котором хочу вам рассказать.

Это уникальная смесь самых редких и мощных природных целебных веществ. Это средство доказало свою эффективность не только пациентам, но и науке, которая признала его действенным препаратом.Исследования показали, что боли в суставах и спине проходят через 10-15 дней. Главное, строго следовать инструкции в методике. Заказать товар в оригинальной упаковке, с гарантией качества, можно по телефону

. Человек, сидящий перед камином или печью, вряд ли может подумать, что эти отопительные приборы имеют низкий КПД. Созерцание огня и ощущение живого тепла не заменит ни одного современного котла, в котором пламя горелки скрыто в своей глубине и не видно глазу, а каждый киловатт тепловой энергии тщательно отбирается и передается в охлаждающая жидкость.Но оказывается, есть красивое, даже изящное компромиссное решение — это печь с водяным контуром для отопления дома.

Содержание статьи:
Печь всегда была своего рода «сердцем» дома. Она всегда традиционно стояла в центре и всю жизнь кипела рядом с ней. Еду готовили в печи, зимой подогревали возле нее. Хорошо нагретая печь аккумулировала столько энергии, что даже после того, как огонь был потушен, надолго отдавала тепло всем домам, разнося его, как солнце, во все стороны от своих массивных стен.


А топлива для печки всегда было много — обыкновенных дров в России всегда было много, главное не полениться и летом запастись ими.



Печное отопление имеет ряд неоспоримых преимуществ:

  • Во-первых, топки не нужно подключать к газовым и электрическим сетям, в качестве топлива в основном используются дрова, которые являются возобновляемым видом топлива; на большей части России их всегда будет много по разумным ценам, а иногда и бесплатно.
  • Во-вторых, в печах реализовано наиболее комфортное лучистое отопление, когда массивные стены топки излучают тепло, передавая его окружающим предметам и воздуху.
  • В-третьих, духовой шкаф может совмещать сразу несколько функций: сам нагрев, приготовление пищи, нагрев воды.
  • В-четвертых, созерцание открытого огня в каминах (а это, по сути, печи) создает уютную атмосферу.
  • В-пятых, массивная конструкция печи в холодное время года способна аккумулировать огромное количество тепловой энергии, которую постепенно будет отдавать.Летом все происходит наоборот: печь, которая всегда строится на отдельном фундаменте, «сбрасывает» излишки тепловой энергии в землю из душного воздуха, то есть является своеобразным кондиционером.
  • И, наконец, печное отопление не вредит окружающей среде, если оно использует природное топливо, потому что процессы горения в природе происходят постоянно.


Добавьте немного смолы в бочку с медом и перечислите недостатки печного отопления:

  • Печное отопление требует постоянного участия человека: кладка дров, чистка зольника и дымохода, регулировка тяги и другие операции, хотя для дачного дома это скорее плюс, чем минус.
  • Чем больше мощность у плиты, тем больше должны быть ее геометрические размеры, а это «съедает» полезную площадь дома.
  • Духовка может обогревать только те помещения, с которыми она непосредственно контактирует. В удаленных комнатах придется построить или установить еще одну печь, как это делали в старых домах.
  • Традиционная кирпичная русская печь, в силу своей инерционности, очень долго идет в эксплуатацию. Частично этого недостатка лишены современные камины, печки и булерьяны.
  • Печное отопление имеет низкий КПД — не более 40% и обычно имеет избыточную мощность. Когда печь выходит в рабочий режим и прогревается, стоять рядом с ней практически невозможно, но потом, когда она остывает, постепенно отдает тепло. При этом много энергии просто улетает в атмосферу через дымоход.
  • Процесс сжигания топлива в печи сложнее контролировать, чем в котлах. Мгновенно потушить духовку практически невозможно, что увеличивает пожароопасность.
  • Для печей необходимы дымоходы с хорошей тягой, чтобы горение происходило интенсивно, а дымовые газы уходили в атмосферу и не проникали в помещения. Дымоходы необходимо изолировать от горючих строительных конструкций.
  • В печи необходимо постоянно хранить твердый запас топлива, который необходимо периодически пополнять, а шлак и зола требуют утилизации.

Подводя итог всему вышесказанному, можно сказать, что печи имеют право на существование, но по многим параметрам все же проигрывают другим видам отопления.В общем, хлопотное дело — плита. Если в условиях загородного дома, где периодически появляется человек — это приятные хлопоты, то в постоянных домах работа печи превращается в рутину и чаще всего является необходимой мерой, когда, например, нет возможности организовать еще одну систему отопления в связи с отсутствием магистрального газа.

Почему отопление теплоносителем бьет по печке?

Как уже отмечалось ранее, одна из основных проблем печей — невозможность обогрева удаленных от них помещений.В современных моделях печей и каминов производители постарались решить эту проблему, оснастив свои отопительные приборы конвекционными воздушными каналами, к которым можно подключать воздуховоды. Теплый воздух от печи разносится по комнатам, нагревая их. Очень хорошее решение, которое, кстати, отлично работает в некоторых домах.


Воздух в таких печах служит теплоносителем, то есть веществом, которое способно получать тепловую энергию от печи, а затем транспортировать к месту назначения и отдавать ее в удаленное помещение.Для этого достаточно построить систему воздуховодов, которая не лишена недостатков и связана с определенными трудностями:

    Во-первых, воздуховоды имеют большие размеры; их часто невозможно спрятать за строительными конструкциями.

    Во-вторых, воздуховоды оказывают сильное сопротивление движению нагретого воздуха, особенно если у них много витков. Поэтому есть ограничения на их длину.

    В-третьих, воздух имеет низкую удельную теплоемкость, поэтому для передачи определенного количества тепловой энергии в помещение, удаленное от печи, требуется большое количество нагретого воздуха.Для этого необходимо либо соорудить воздуховоды большего размера, либо принудительно подавать нагретый воздух вентилятором.

    И, наконец, большое количество пыли, сажи и других загрязнений передается через воздуховоды, которых всегда много около топки.

Лучшим и наиболее распространенным теплоносителем, используемым в системах отопления дома, является вода из-за ее преимуществ:

  • Вода имеет очень большую удельную теплоемкость (C = 4,187 кДж / (кг * ° K)) по сравнению с сухим воздухом. (С = 1.005 кДж / (кг * ° K)), поэтому он может принимать и передавать большое количество тепловой энергии на значительные расстояния.
  • Нагретая вода легко транспортируется в нужное место по трубопроводам, имеющим небольшие размеры.
  • Вода абсолютно безвредна, нетоксична и негорючая.
  • Вода есть всегда, можно сказать, что она практически бесплатна.



Основным недостатком воды является высокая температура замерзания — 0 ° C, при этом она расширяется в объеме и повреждает приборы системы отопления.Кроме того, вода в сочетании с кислородом воздуха имеет высокую коррозионную активность по отношению к черным металлам. Жесткая вода — с повышенным содержанием солей кальция и магния, приводит к образованию накипи на внутренней поверхности труб, теплообменников и радиаторов, что резко снижает их характеристики. Все это требует особых мер:

    В круглогодичных домах, в опасное для воды зимнее время системе отопления ничего не угрожает, так как она постоянно находится в работе.Современные газовые и электрические котлы имеют функцию защиты, которая не даст опускаться температуре теплоносителя ниже + 5 ° С.

    В домах, где зимой человек не появляется, воду из системы можно просто слить, но в этом случае произойдет ускоренная коррозия стальных частей системы отопления. Другое решение — использование специальных антифризов, снижающих температуру замерзания, но они совместимы не со всеми котлами и радиаторами, они дороги и со временем стареют.

    Очень часто в системах отопления, где теплоносителем является вода, ставят на стражу резервный электрокотел, задача которого — поддерживать температуру в доме, а, следовательно, и теплоносителя на определенном минимальном уровне. Когда появляются хозяева, запускается котел, топятся печи или камины и поднимается температура до нужной. После округа «на пост» снова берет на себя «охрана».

  • Для снижения коррозионной активности воды в нее добавляют специальные добавки или систему закрывают.Тогда атмосферный кислород не проникает в систему отопления и коррозия прекращается или протекает очень медленно и не влияет на общий срок службы приборов системы отопления.


Конечно, возникает вопрос — а можно ли совместить прелести печного отопления с преимуществами систем, в которых вода выступает в качестве теплоносителя. И заодно постарайтесь уйти от недостатков и того, и другого. Полностью решить эту проблему не удалось, но есть неплохие технические решения, как промышленно производимые, так и реализованные домашними Кулибиными.Рассмотрите их, и после этого можно будет сделать определенные выводы.

Краткий обзор промышленных водонагревательных печей

Среди всех вариантов реализации печи с водяным контуром необходимо выбрать те, которые уже используются и успешно эксплуатируются. И в первую очередь нужно обратить внимание на уже готовую продукцию, которую выпускает промышленность. И поэтому:

    В подавляющем большинстве случаев готовая печь обойдется дешевле, чем самодельная или построенная.

    Над созданием готовых печей работают целые бригады высококвалифицированных специалистов с большим опытом работы, которые рассчитывают конструкцию, разрабатывают технологию производства и правила эксплуатации.

    При изготовлении используются специальные жаропрочные марки стали и чугуна, недоступные простому неспециалисту на металлических складах.

    Качество промышленных печей выше, чем кустарных, так как используется высокотехнологичное оборудование.

    Все печи, продаваемые производителями, проходят долгий и болезненный процесс тестирования и оформления пакета документов с лицензирующими и контролирующими органами.

    Промышленные печи имеют гарантию от производителя, могут быть обеспечены запчастями, они проще в установке, дымоход к ним легко подобрать, поставляются с набором готовых типовых проектов для создания система отопления или интеграция в существующую.



В настоящее время на рынке печей много известных и не очень производителей: ABX (Чехия), NordFlam (Польша), EdilKamin (Италия), MBS (Сербия), Thermofor (Россия), Romotop (Чехия). Republic), Chazelles (Франция), Invicta (Франция), Vira (Россия), Panadero (Испания), Storh (Германия) и многие другие.В качестве примера мы решили показать две модели печей с водяным контуром: каминную топку «Aquarius» от компании Thermofor и печь «Armada 20», выпускаемую под торговой маркой Vira. Мы намерены представить обе эти модели от отечественных производителей, поскольку при равных технических характеристиках некоторые западные «братья» либо неприлично, либо просто недобросовестно дороги.

Каминная топка с водяным контуром «Водолей»

Компания «Термофор», очень известная на рынке, производит каминную топку «Водолей», которая может быть оборудована водяным контуром для теплообменника специально для отопления.Для печи можно соорудить любой понравившийся портал, чтобы она стала гармоничной частью интерьера дома. Этот продукт доступен в двух версиях, как с водяным теплообменником, так и без него. Мы специально указали в таблице технические характеристики обеих моделей для сравнения.



Аквариум Водолей ТО
Мощность каминной топки, кВт
12 12
Объем отапливаемого помещения (максимальный), куб.м 200 200
Габаритные размеры, Ш * Г * В, мм 690 * 515 * 930 690 * 515 * 930
Размер проема дверцы топки, мм 315 * 535 315 * 535
Вес кг 68 77
Объем камеры сгорания, л 70,7 62,5
Максимальный объем загрузки, л 56 52
Диаметр дымохода, мм 200 200
Минимальная высота дымохода, м 5 5
Объем теплообменника, л 11,6
Мощность теплообменника (максимальная), кВт 6
Максимальное рабочее давление, кгс / кв.см 0,5

Конструктивными особенностями данной модели каминной топки являются:

  • Большое термостойкое стекло дверцы топки защищено от оседания сажи и позволяет наблюдать за возгоранием.
  • Солидный объем топки обеспечивает длительное горение.
  • Топка дополнительно защищена шамотным камнем, что продлевает срок ее службы.
  • Габаритные размеры позволяют выбрать стандартную облицовку каминов или изготовить самостоятельно.
  • Каминную топку с теплообменником Aquarius TO можно подключать только к открытым системам отопления.

Из технических характеристик этого устройства видно, что через водяной теплообменник печь может передавать воде до 6 кВт тепловой энергии, а значит, площадь отапливаемых помещений может составлять около 50 -60 м2 при высоте потолков 2,5 метра. Оставшиеся 6 кВт мощности можно использовать для обогрева помещения, где установлен камин, поэтому при сооружении портала следует организовать конвекционные потоки возле топки с выпуском теплого воздуха поверх камина.

Этот камин, как и в принципе, и любую печь с водяным контуром категорически запрещается разжигать без воды в теплообменнике, это приведет к его быстрому выходу из строя. Вариант подключения «Водолей ТО» к открытой системе отопления с естественной циркуляцией представлен на следующей схеме:



Таким образом, камин, помимо декоративной функции, может обогревать небольшой дом. Чтобы теплообмен происходил более интенсивно, можно на обратной линии поставить циркуляционный насос с байпасной линией.При отсутствии электричества произойдет естественная циркуляция воды, а при наличии включится насос. Есть модели каминов, которые можно включать в закрытую систему отопления, но мы не будем их рассматривать в рамках этой статьи.

Котел отопления твердотопливный «Армада 20»

Котел производится в России на заводе «Бермаш» в г. Березовский. Читателю может показаться, что авторы ушли от темы статьи, потому что речь идет о печах с контуром на отопление, а вдруг речь идет о котлах.Так что котел Армада — это не что иное, как топка того же производителя под названием Legion, в которую вместо труб конвекционного отопления поместили воздушный контур из труб. Этот агрегат перестал быть духовкой? Конечно, нет! Просто поменяли охлаждающую жидкость.

Традиционно печи называют теплогенераторами, которые нагревают непосредственно в их присутствии лучистым теплом (ИК-излучением), а также нагревают воздух. Котлы предназначены для нагрева воды, которая в дальнейшем будет транспортироваться к различным отопительным приборам: радиаторам, конвекторам, теплый пол и другие.Основная задача котла — нагреть теплоноситель, а все вокруг обогреть. Но не будем отклоняться от названия, заявленного производителем, и расскажем о котле Армада 20.

Технические характеристики котла ARMADA 20:

    Мощность котла (тепловая мощность), кВт — 20

    Площадь обогрева (h = 2,5 м), кв.м — до 200

    Габаритные размеры (Ш * Г * В), мм — 390 * 660 * 750

    Глубина топки / размер поленьев, мм — 510/480

    Масса (без топлива и воды), кг — 115

    Объем камеры сгорания, л — 90

    Масса загрузки топлива (максимальная) , кг — 12

    Размеры дверных проемов топки, мм — 190 * 292

    Присоединительная резьба прямой и обратной линии отопления G — 1 ½ “

    Объем воды в контуре, л — 28

    Рабочий давление в системе, МПа — 0.3

    Силовой блок ТЭНов, кВт — 3 * 2 = 6

    Диаметр дымохода, мм — 120

    Высота дымохода (минимальная), м — 6

    Максимальная температура теплоносителя на выходе, ° С — 95

    Минимальная температура на входе, ° С — 60-80

Данная печь (котел) имеет некоторые конструктивные особенности, о которых необходимо упомянуть.

    Теплообменник имеет большое количество труб, поэтому площадь теплоотвода по отношению к объему воды внутри теплообменника максимальна.Это обеспечивает большую тепловую отдачу.

    Дверь оснащена прозрачным экраном из закаленного стекла, позволяющим визуально наблюдать за сгоранием топлива.

    На котле находится варочная панель. Это позволяет разогреть или приготовить пищу.

    В верхней части топки перегородка имеет съемную конструкцию, что позволяет очистить котел и дымоход от сажи.

    Наружные части теплообменника одновременно представляют собой воздушный конвектор, который закрывается панелями, окрашенными термостойкой порошковой краской.

    Котел предназначен для сжигания дров (желательно лиственных пород), топливных брикетов (евродвор), пеллет, а также бурого угля крупностью не менее 4 см.

    Котел нельзя эксплуатировать без воды в теплообменнике — это приведет к его быстрому выходу из строя.

    В конструкции котла предусмотрены технологические отверстия для установки нагревательного элемента, что позволит поддерживать температуру теплоносителя в безопасном диапазоне без розжига зимой.

    Котел может работать как в открытых, так и в закрытых системах отопления с рабочим давлением теплоносителя не более 3 МПа.

Примеры обвязки котла для закрытой системы отопления с принудительной циркуляцией теплоносителя, а также открытой с естественной циркуляцией представлены на рисунках:




Таким образом, Армада Котел 20 (топка с водяным контуром) уже может обогреть достаточно большой дом и при этом еще может использоваться для приготовления пищи и частично или полностью обогреть помещение, где он установлен. Хотя основной отвод тепла идет в пользу воды, все же этот котел не перестал быть духовым.Или наоборот — эта топка так и не стала абсолютно полноценным твердотопливным котлом.

Водяной контур для отопления в кирпичной печи

Очень соблазнительно разместить теплообменник системы отопления в кирпичной печи, учитывая, что на обогрев массивной конструкции тратится просто огромное количество энергии сгорания топлива. А на самом деле печи со встроенным котлом существуют, и успешно эксплуатируются. И у этой конструкции много преимуществ:

    Благодаря большой массе и способности накапливать тепло, печи из кирпича представляют собой некий буферно-тепловой аккумулятор, который будет брать избыточное тепло и при необходимости передавать его тому, кому его не хватает.

    Варочная панель, камин и водяной контур успешно сосуществуют в большой кирпичной печи, и для всех этих устройств нет необходимости строить отдельные дымоходы.

    Передача тепла на поверхности и в массе печи происходит равномерно, поэтому тепло будет передаваться в водяной контур с наибольшей эффективностью.

    Даже после тушения огня в печи печь для обжига кирпича может «делиться» теплом с теплообменником водяного контура в течение нескольких часов.Но здесь все зависит от конструкции и веса печи.


Основным недостатком данной конструкции является сложность реализации. Лучше всего задумываться об использовании топки в качестве отопительного котла еще до начала ее строительства или до реконструкции. В любом другом случае вам придется окунуться в очень хлопотную работу по разборке печи и ее повторной сборке. И цена ошибки здесь очень высока; починить что-то очень сложно.

Если хозяин решился на такой ответственный шаг, как организация водяного контура в кирпичной печи, то без специалистов не обойтись. Печи должны быть заняты плитами, а инженеры вместе с такими же плитами должны развиваться. Никому и в голову не придет пойти к автомеханику лечить зубы, почему некоторые домовладельцы полагаются на собственные силы или полагаются на «богатый опыт» соседа, крестного отца, свахи, брата. Поэтому лучше всего заказать конструкцию печи с водяным контуром у специалистов или использовать готовые технические решения, которые можно получить за символические деньги или совершенно бесплатно через Интернет.Как говорится, Google и Яндекс вам в помощь.


Любое неправильное вмешательство в готовую печь нарушает ее работу, способствует ее быстрому разрушению, снижает эффективность и создает опасность для здоровья и жизни человека. Перечислим типичные ошибки при установке водяного контура в кирпичной печи:

    Теплообменник был встроен в топку кирпичной печи, поэтому его объем резко уменьшился, что сказывается на мощности, объеме закладки и КПД, и в худшую сторону.Если по нему активно циркулирует теплоноситель, охлаждая топку, это приведет к снижению температуры, образованию большого количества сажи и химически агрессивного конденсата, который быстро «съест» теплообменник, если он не нержавеющий. сталь.

  • Теплообменник встроен в дымовые каналы топки, что нарушает их пропускную способность. В результате часть окиси углерода возвращается в топку, что может привести к очень плачевным результатам.
  • Теплообменник вмонтирован в кладку. При ее нагревании происходит линейное расширение металлов, что приводит к разрушению топки, образованию трещин.

    В дымоход встроен неоправданно высокий теплообменник. Циркуляционная вода снижает температуру дымовых газов, что приводит к лавинообразному образованию конденсата, разрушающему дымоход и теплообменник.

И таких ошибок с непредсказуемыми последствиями может быть гораздо больше.Это еще раз доказывает, что для кладки и монтажа лучше использовать готовое техническое решение и привлекать профессионалов, так как за потраченные деньги на хороший теплообменник из нержавеющей стали и работу печи уже можно купить отличный твердотопливный котел от известные «брендовые» производители.

Виды теплообменников и их расположение в кирпичной печи

В первую очередь необходимо определиться, из какого материала будет изготовлен теплообменник, который будет размещаться в кирпичной печи.



Есть несколько вариантов, рассмотрим каждый из них:

    Медные теплообменники очень эффективны, так как теплопроводность меди одна из лучших, но использовать их в кирпичных печах категорически нельзя. Зачем? Дело в том, что температура плавления меди составляет 1083 ° С, а в топке она может повышаться до 1200 ° С. При постоянно циркулирующем теплоносителе температура трубы, конечно, до таких значений не поднимется, но кто может гарантировать что аварийных ситуаций не бывает.Кроме того, медь очень боится агрессивных химических соединений, которыми изобилует конденсат.

  • Чугунные теплообменники выгодно отличаются очень высокой коррозионной стойкостью. Главный их недостаток — хрупкость и боязнь резких перепадов температуры. Если в горячий чугунный теплообменник пустить порцию холодной воды, то температурные деформации приводят к образованию трещин и выходу его из строя. Чугун подвергается интенсивной обработке и производится в виде литых деталей, которые затем соединяются резьбовыми элементами через уплотнения, что снижает их надежность.Некоторые умельцы используют в качестве теплообменника чугунные радиаторы, но эффективность их невысока, если только вы не моете посуду или не принимаете душ.
  • Стальные теплообменники являются наиболее распространенными, поскольку сталь — доступный и простой в обработке материал. Для теплообменника печи рекомендуется использовать жаропрочную сталь с толщиной стенки не менее 3 мм, а лучше 4-5 мм. Трубы лучше выбирать бесшовные. К сожалению, сталь подвержена коррозии, поэтому топить печь нужно на таких режимах, которые меньше всего способствуют образованию конденсата, а также никогда не сливать теплоноситель из водяной рубашки.

    Теплообменники из нержавеющей стали — лучшие, но и самые дорогие. Самая распространенная марка стали — AISI 304. Эти детали лучше не делать самостоятельно, а заказывать их изготовление на предприятиях, где есть оборудование для лазерной резки металлов и сварки в аргоне. Тогда качество швов будет максимально приближено к материалу самой трубы.

Из чего сделать теплообменник?

Теплообменники могут быть выполнены из листового металла, круглых или профильных прямоугольных труб, а также их комбинаций.



Рассмотрим их основные виды.

  • Теплообменник из листовой стали обычно располагается в самом жарком месте — прямо в топке печи, он подходит к стенам и потолку и в то же время имеет отверстия для загрузки дров и дымовых газов. Он изготавливается из листа толщиной 3-4 мм, а для подающей и обратной магистралей сверху и снизу привариваются участки труб диаметром 40-50 мм. Внутренний зазор в теплообменнике должен быть не менее 3 см — во избежание закипания воды.В этом случае необходимо внимательно следить за тем, чтобы верхняя подающая труба находилась в наивысшей точке теплообменника, иначе в ней могут образоваться паровые пробки, которые при попадании в систему отопления могут подвергнуться гидроударам, которые могут повредить трубы или радиаторы.
  • Теплообменники из труб также чаще всего располагаются в топке. Для изготовления таких теплообменников берутся трубы диаметром 40-50 мм или профильные прямоугольные трубы 40 * 60 мм, 60 * 60 мм. Из них сваривается пространственная конструкция, которая будет отличаться в каждой отдельной печи.Главное, чтобы теплообменник не перекрывал загрузочную дверцу, решетки и дымовые каналы.
  • Если духовка предназначена для приготовления пищи и имеет варочную поверхность, то теплообменники не нужно делать в верхней части печи, в этом случае они должны подходить к боковым поверхностям.
  • Очень часто трубчатые теплообменники в виде плоских регистров размещают в вытяжке печи или в каналах циркуляции дыма. Они могут меньше переносить тепла в этих местах, поэтому обычно имеют внушительные размеры, но работают в более мягких условиях, а значит, могут прослужить дольше.Главное условие — они не должны препятствовать выходу дымовых газов. Именно поэтому их конструкция рассчитывается заранее. Ставить такие теплообменники в уже подготовленную духовку категорически запрещено.

Расчет мощности и габаритов теплообменника печи

Естественно, для целей отопления необходимо рассчитывать мощность теплообменника. Неправильно рассчитанный водяной контур либо не обеспечит требуемый температурный режим в комнатах, либо, наоборот, при избытке мощности в комнатах будет как в пустыне Сахара и снизить температуру будет очень сложно, так как очень трудно контролировать пламя в кирпичной печи.Как это правильно делать?

Отопление должно компенсировать теплопотери дома, поэтому их оценка — это первое, что нужно сделать. Такие расчеты производят теплотехники. Методика расчета имеет довольно сложный алгоритм и требует большого количества исходных данных. Самостоятельно такие расчеты сделать довольно сложно, но практика показывает, что в большинстве случаев на каждые 10 м2 площади дома требуется от 1 до 1,2 кВт мощности системы отопления. В этом случае высота потолков должна быть от 2.От 5 до 2,7 м.

После расчета теплопотерь можно переходить к расчету мощности самого водяного контура (теплообменника), которая зависит от среды, в которой он находится, при какой температуре и от площади его контакта с этой средой. Практика говорит, что с каждого квадратного метра теплообменника можно «снять» в среднем 5-10 кВт тепловой энергии. Но приблизительные показатели нас не могут устроить, поэтому посчитаем точнее.

Очевидно, что мощность всего теплообменника будет зависеть от его площади S и определенного показателя — удельной мощности Qу, который отражает, сколько тепловой энергии может отдать теплообменник единичной площади 1 м2: Q = S * Qу.

Удельная мощность также является расчетным значением и может быть рассчитана по простой формуле:

Qу = k * (Tm-tm), ккал / час, где:

    k– коэффициент теплоотдачи материала на 1 ° С. Для стали, которая используется в теплообменниках k = 12 ккал / ч.

    Tm — температура теплоносителя (средняя), которая является средним арифметическим между максимальной и минимальной температурами. Tm = (Tmax + Tmin) / 2.

    tm — среднее арифметическое температуры в водяном контуре.tm = (tpod + tobr) / 2, где tpb — температура теплоносителя на выходе (подаче) из теплообменника, а tobr — температура на входе (возврате).

Допустим, что топка работает на угле, тогда средняя температура в топке будет: Tm = (1000 ° C + 600 ° C) / 2 = 800 ° C. Температуру теплоносителя берем: tm \ u003d (80 ° C + 60 ° C) / 2 = 70 ° C. Тогда удельная мощность теплообменника будет: Qу = 12 * (800-70) = 8760 ккал / ч.Переведите калории в ватты: 1 Ватт = 859,85 кал, что означает Qу = 8760000 ккал / 859,85 = 10187,82 Вт ≈ 10,2 кВт. Получается, что теоретически с одного квадратного метра теплообменника можно отвести 10 кВт тепловой энергии.

Если вместо угля использовать дрова, то, естественно, их теплотворная способность ниже. Максимальная и минимальная температуры в топке будут: Tmax = 700 ° C, Tmin = 300 ° C, что означает Qу = 12 * (500-70) = 5160 ккал / ч, что в ваттах равно 5160000 / 859.85 = 6001,05≈6 кВт Получается, что при топке топки дровами с 1 м2 площади расположенного в топке теплообменника можно отвести около 6 кВт тепловой энергии.

В зависимости от потребности в количестве тепловой энергии, можно рассчитать необходимую площадь теплообменника: S = Q / Qу. Предположим, что для обогрева дома требуется 15 кВт тепловой энергии, а это значит, что площадь теплообменника, контактирующего с горячей средой в камере сгорания, должна быть 15/6 = 2.5 м2. Если теплообменник изготовлен из стального листа, то его площадь рассчитать несложно, а если из круглых труб, то рассчитывается площадь каждой трубы: Стп = 2 * π * D * l , где D — диаметр трубы, l — длина трубы. Площадь прямоугольных труб рассчитывается как их периметр, умноженный на длину. Так можно рассчитать теплообменник, который удовлетворит потребность в отоплении дома.

Монтаж водяного контура в кирпичной печи



Обратите внимание на важные особенности установки теплообменников в кирпичной печи:

    Теплообменник разрешается устанавливать только в специально разработанной печи.При реконструкции старых печей необходимо обратиться к специалистам, они сделают необходимые расчеты и предложат такую ​​конструкцию теплообменника, которая не будет мешать нормальной работе печи.

    После того, как теплообменник изготовлен, он должен находиться под давлением 6 бар как перед установкой в ​​печь, так и после его установки.

    Обычно теплообменники монтируют сразу после устройства фундамента печи, и только потом их кладут.

    Для компенсации тепловых расширений необходимо при установке теплообменника оставить зазор между ним и стенками топки не менее 10-15 мм. Монтаж теплообменника в корпус печи категорически запрещен.

    Выходы труб теплообменника не нужно заделывать раствором. Следует оставить зазор 5 мм для труб, в которые помещается термостойкий герметик, например, асбестовый шнур. Выход труб из топки должен быть не менее 10-15 см, чтобы была возможность повторного нарезания резьбы в случае ее повреждения.

    Соединение теплообменника с трубами системы отопления должно выполняться только с использованием термостойких прокладок.

Правила эксплуатации печи с водяным контуром



Мало того, что расчеты и установка теплообменника в самой печи довольно трудоемкая и требовательная операция, для нормальной работы отопления также необходим свод правил:

    Ни в коем случае нельзя эксплуатировать печь с пустыми теплообменниками, это приведет к их быстрому горению.

    Запрещается отключать теплообменник от отопительной системы при работающей печи. При нагревании воды она расширяется в объеме, повышается давление, что может даже привести к взрыву. Запорную арматуру на выходах теплообменника лучше не устанавливать.

    Нельзя подавать холодную воду в теплообменник с предварительно нагретой духовкой. Термические деформации могут повредить его. Самое слабое место — сварные швы.

    Для повышения эффективности системы отопления лучше использовать циркуляционный насос соответствующей мощности с байпасом.

    В системе отопления необходимо предусмотреть в самой нижней точке кран для слива воды из системы.

    При необходимости можно использовать специальные антифризы в водяном контуре топки.



Отопительно-варочная плита с водяным контуром своими руками

Как уже рекомендовали авторы статьи, лучше использовать законченную и проверенную временем конструкцию печи, которая подробно описана в известной книге Ю.Г. Порфирьев «Печные заводы». Этот нагревательный прибор занимает площадь у основания 1020 * 1160 мм и имеет высоту 2380 мм. Теплообменник водяного контура имеет размеры (750 * 500 * 350 мм) из листовой стали и находится в топке, поэтому варочная панель используется только для разогрева пищи. По заявлению автора проекта теплоотдача в водяной контур составляет около 5,5 кВт с топкой дважды в сутки, а с усиленной может достигать 18 кВт, что позволяет отапливать помещения общей площадью до до 180-200 м2.

Перечень необходимых материалов и приспособлений:

    Полнотелый красный кирпич (без дымохода) — 710 шт.

    Кирпич шамотный огнеупорный ША-8 — 71 шт.

    Дверь противопожарная 210 * 250 мм 1 шт.

    Дверца воздуходувки 140 * 250 мм — 1 шт.

    Дверца для чистки золы 140 * 140 мм — 7 шт.

    Решетка 250 * 300 мм — 2 шт.

    Пластина чугунная 710 * 410 мм — 1 шт.

    Теплообменник из листовой стали 750 * 500 * 350 мм — 1 шт.

    Задвижка духовка 130 * 250 мм — 1 шт.

    Задвижка для варочной камеры 130 * 130 мм — 1 шт.

    Полоса стальная: 50 * 5 * 400 мм — 1 шт.

    Полоса стальная: 50 * 5 * 980 мм — 2 шт.

    Уголок стальной 50 * 50 * 5 * 980 — 2 шт.

    Лист предварительного нагрева 500 * 1000 мм — 1 шт.

Порядок работы

Перед тем, как приступить к работам по возведению печи с водяным контуром, необходимо внимательно изучить конструкцию печи, увидеть ее общий вид и то, как она выглядит в разрезе.Все это представлено на следующих трех рисунках.



После этого необходимо изготовить теплообменник водяного контура топки, чертеж которого представлен на следующем рисунке.


Что следует учитывать при изготовлении теплообменника?

    Стены, обращенные к огню, выполнены из листовой стали толщиной 5 мм.

    Наружные стены, несущие меньшую тепловую нагрузку, допускается изготавливать из стали толщиной 3 мм.

    С обратной стороны следует оставить зазор шириной не менее 50 мм для выхода газов из топки.

    Выход (подача) теплообменника выполнен из цельнотянутой стальной трубы диаметром 40 мм и должен быть сварен в самой высокой точке.

    Другой выход (возврат) сделан из той же трубы и приварен в самой нижней точке теплообменника.

Порядок кладки печи с водяным контуром

Перед тем, как закладывать печь, необходимо соорудить под нее соответствующий фундамент, но в этой статье мы не будем рассматривать этот вопрос, а перейдем к порядку.Перед этим ознакомимся с символами, которые встретятся в будущем.



Выкладывается сплошной 1 ряд кирпичей. Очень важно соблюдать горизонтальность и прямоугольность, так как от этого многое будет зависеть позже. В этом ряду задействовано 36 красных кирпичей.

На кладке в 2 ряда начинается формирование основания зольной камеры. Устанавливается дверь размером 140 * 250 мм. Задействован 31 целый красный кирпич и одна половина.


Укладывается по схеме 3 ряда. Количество кирпичей, как и в предыдущем — 31 красный с половиной.


На 4-м ряду начинается формирование топки, так что уже использовано 11 шамотных кирпичей и 21 красный кирпич. Сделаны вырезы для установки решеток в кирпич ША-8.


На этапе формирования 4-х рядов решетки укладываются в вырезанные пазы. Оставлен зазор около 5 мм для компенсации теплового расширения.


Теплообменник (котел) установлен внизу топки


При укладке 5 рядов оставляется зазор 5-6 мм для теплового расширения теплообменника. Сзади остается свободное пространство, соединяющееся горизонтальным каналом. На этом же этапе устанавливаются 2 дверцы 140 * 140 мм — для очистки канала. Использовано 14 красных и 3 шамотных кирпича.


6 ряд. Горизонтальный канал отделяет канал за котлом, а оставленное в предыдущем ряду отверстие увеличит тягу топки.В этом же ряду установлена ​​дверца топки. Используются 15 целых красных кирпичей и одна половина, а также 1 шамот.


По схеме выкладывается 7 ряд. Используются 15 и ½ красных и 2 шамотных кирпича.

При кладке 8 рядов дверца топки котла закрывается. Для этого используется полоса 50 * 5 * 400 мм. В ряду 11 и ½ красных кирпичей и 6 шамотных кирпичей.


В 9-м ряду производится подводящая труба котла.Половинки шамотного кирпича над дверцей топки скошены наискосок. Горизонтальный канал разделен на две равные части. Использовано 12 и ½ красного кирпича и 7 шамотных.

В том же 9-м ряду над дверцей топки устанавливается часть шамотного кирпича, разрезанная наискосок вниз ¾.

В 10 ряду кирпичи выпускаются внутрь, поэтому пространство над котлом сужается. Используются шамотные кирпичи из 3 красных и 18 ½ кирпича.


11 ряд. Кирпичи уже с торцов топки тоже отпускают внутрь.В кирпиче делаются пропилы для кладки чугунной варочной поверхности. При этом учитывается, что тепловой зазор должен быть не менее 5 мм. Количество использованных кирпичей: 10 красных и 16 ½ шамотных.

На 11 ряду устанавливается пластина чугунная. В том месте, где будет отверстие в варочной камере, устанавливается угол 50 * 50 * 980 мм.

На 12-м ряду начинает формироваться варочная камера. Стоит обратить внимание на то, что чугунная варочная панель является съемной — она ​​поднимается спереди и снимается.Использовано 12 красных и 5 шамотных кирпичей.


13 ряд выкладываем по схеме, в которой использовано 16 ½ красного кирпича.

В строке 14 вертикальный канал увеличивается на всю доступную ширину. Для ее очистки монтируется дверца 140 * 140 мм. Использован красный кирпич 14 ½.

15 ряд выкладывается аналогично предыдущему по схеме, предусматривающей перевязку швов. Использован красный кирпич 14 ½.


В 16 ряду фасад варочной камеры перекрывают стальной полосой 50 * 5 * 980 мм и уголком 50 * 50 * 5 * 980.Использовано 15 красных кирпичей.

17 ряд завершает перекрытие фасада варочной камеры, для этого использовано 18 ½ красного кирпича.

18 ряд. Чтобы полностью перекрыть саму варочную камеру, монтируются две полосы из стали 50 * 5 * 980 мм, а по чертежу выкладывается 19 красных кирпичей.

19 ряд завершает перекрытие всей варочной камеры. Левый проход в половину кирпича нужен для вытяжки. В проходе прорезаны углубления для ворот. Использовано 32 красных кирпича.

19-й ряд завершает установку маленькой шторки камеры 140 * 140 мм.

20 ряд образует основание верхних воздуховодов. Для этого по чертежу раскладываются половинки, которые будут основой последующих перегородок. Для чистки и ревизии монтируются 4 дверцы 140 * 140 мм. Для укладки этого ряда требуется 18 красных кирпичей.

21 ряд продолжает формирование перегородок. Для этого требуется 17 ½ красных кирпичей.

22 ряд. Требуется 21 красный кирпич.

В 23-м ряду верхние дымоходы разделены на 4 канала. Один из них (слева внизу на чертеже) будет в будущем основным дымоходом, а остальные будут служить общей вытяжкой, разделенной перегородками. Использовано 24 красных кирпича.


Для кладки 24 ряда требуется 24 красных кирпича.

Для укладки 25 рядов требуется 23 ½ красных кирпича.

Для укладки 26 рядов требуется 23 ½ красных кирпича.

Для укладки 27 рядов требуется 23 ½ красного кирпича.

Для кладки 28 рядов требуется 23 ½ красного кирпича.

Для кладки 29 рядов требуется 23 ½ красного кирпича.

В 30-м ряду начинается объединение всех каналов циркуляции дыма, кроме основного. Использовано 20 красных кирпичей.

В строке 31 продолжается объединение вертикальных каналов. Для этого требуется 21 ½ красного кирпича.

32 ряд готовит перекрытие топки. Использовано 25 ½ красных кирпичей.

33 ряда перекрывает топку. Оставлен основной канал размером 130 * 260 мм, использовано 35 красных кирпичей.

34 ряда перекрывает второй раз духовку. Для этого понадобится 37 красных кирпичей. Для установки основной дымовой заслонки вырезаются пазы.


Дымовая заслонка устанавливается и регулируется на месте.

35 ряд завершает кладку корпуса печи. Делается основание для трубы дымохода. Для этого вам понадобится 5 красных кирпичей.

На этом строительство печи можно считать завершенным. Дымоход реализуется уже полностью индивидуально, так как при этом следует учитывать и этажность дома, и тип потолка, и тип стропильной системы, и кровельного покрытия, и многие другие факторы.

Подводные камни водяных контуров печей

Такой соблазнительный урок, как устройство водяного контура в топке, не такой безупречный, как хотелось бы, поскольку в этом правильном мероприятии на первый взгляд есть свои подводные камни. И тема не была бы раскрыта полностью, если бы авторы ее не упомянули. Итак, чего ожидать владельцу печи с водяным контуром для отопления?

    Во-первых, такие печи нельзя эксплуатировать с пустым водяным контуром, как уже отмечалось.Представьте, что семья решает на выходные съездить в загородный дом зимой и растопить печь или камин. Рассудительный хозяин, конечно же, осенью слил всю воду из системы отопления, поэтому ее необходимо заново заливать. Неудобство? Да конечно! Не факт, что на даче есть проточная вода, но хороший антифриз на основе пропиленгликоля, который заливается в систему, стоит дорого и может вести себя в топках непредсказуемо. Температурное объемное расширение антифризов намного выше, чем у простой воды, поэтому повышение давления происходит лавинообразно.

    Еще один подводный камень эксплуатации печей с водяным контуром заключается в том, что в теплое время года, растопив печь для приготовления пищи или камин, хозяева будут вынуждены мириться с тем, что батареи тоже будут горячими, ведь можно Не эксплуатируйте плиту без воды, да и лишнего тепла летом совершенно не нужно. Как быть? Возможное решение этой проблемы — установка теплового аккумулятора, который стоит намного дороже, чем даже очень хороший твердотопливный котел. Другим решением может быть установка радиаторов отопления где-нибудь на чердаке или в подвале, а летом просто переключение на них водяного контура, отводящего лишнее тепло и вносящего небольшой вклад в глобальное потепление и таяние льда в Арктике.Но опять же, это ненужные заботы и траты.

    Практически все современные системы отопления выполнены с принудительной циркуляцией теплоносителя, для чего используются специальные насосы. Это позволяет более эффективно передавать тепло и использовать трубопроводы меньшего диаметра. И ничто не мешает оборудовать водяной контур печи циркуляционным насосом, группой безопасности, расширительным баком и другими необходимыми составляющими системы. Но стоит ли это делать — большой вопрос. Современные котлы имеют продуманную конструкцию с точки зрения безопасности, проходят испытания под высоким давлением и имеют защиту.Возникновение опасной нештатной ситуации в случае котлов, в том числе твердотопливных, крайне маловероятно, чего нельзя сказать о самодельных конструкциях топок с водяным контуром. В них слишком велико влияние человеческого фактора.

Итак, какие выводы можно сделать. Станет ли топка с водяным контуром полноценным котлом? Никогда! Да, это больше, чем просто плита, но еще не котел. И наоборот — котел вряд ли станет топочным. Эти устройства имеют разные функции друг от друга, и их пересечение может быть экономически нецелесообразным, а также сложным в реализации, а в некоторых случаях просто опасным.Дешевле и лучше иметь отдельную печь и бойлер, тогда каждое из этих устройств реализовано во всей красе, не мешая друг другу.

Идеальное место для печи с водяным контуром с инженерной точки зрения

Есть ли такое идеальное место, где печь или камин с водяным контуром реализована во всей красе? Да конечно. Давайте посмотрим на рисунок, на котором изображена схема энергоэффективного дома.


Видно, что одним из основных компонентов общей системы отопления и горячего водоснабжения дома является тепловой аккумулятор, также называемый буферной емкостью, установленный в котельной цокольного этажа.Он представляет собой резервуар большой емкости (обычно не менее 500 литров), в котором расположены змеевики теплообменника от различных источников тепла. Это может быть газовый или твердотопливный котел, солнечные батареи, и, как видно из вышеприведенного рисунка, нашлось место и камин с водяным контуром. Из этого бака идет анализ теплоносителя различного назначения (радиаторное отопление, теплые полы). Все «запросы» контролируются датчиками с контроллерами и насосными группами.



Горячая вода подается из внутреннего бака, герметично отделенного от основного бака.Вода нагревается через металлические стены. При необходимости через специальные фланцы во внутренний бак с горячей водой можно установить ТЭН, который «помогает» ночью, когда действуют сниженные тарифы на электроэнергию. Корпус буферной емкости заключен в мощную теплоизоляцию из пенополистирола толщиной не менее 100 мм, что обеспечивает минимальные тепловые потери.

Системы отопления на базе буферных емкостей имеют очевидные преимущества:

  • Тепловой аккумулятор большой емкости забирает избыточное тепло, которое может быть произведено твердотопливными котлами, а также печами с водяным контуром или солнечными системами.Это предотвращает перегрев и продлевает срок службы оборудования.
  • Система отопления с буферным баком работает стабильнее, так как нет зависимости только от одного источника тепла.
  • Использование теплового аккумулятора позволяет экономить до 30% энергоресурсов.

Основными недостатками систем с буферной емкостью являются их непостоянство и очень высокая цена оборудования. Поэтому применение печи с водяным контуром, безупречное с точки зрения инженерной науки, может стать совершенно неоправданным с точки зрения здравого смысла.Хотя, конечно, за такими системами будущее. В развитых странах, где государство субсидирует использование различных альтернативных источников энергии, такие системы уже широко используются.

Заключение

Подводя итоги статьи, можно сделать вывод, что печи с водяным контуром вполне могут быть использованы для отопления дома, но с большим количеством оговорок:

  • Лучше всего использовать промышленные печи и камины, специально приспособленные для нагрева воды.
  • При использовании кирпичной печи для нагрева теплоносителя лучше всего построить с нуля специально адаптированную и предназначенную для этих целей конструкцию.
  • Выполнение печи и котла в одной конструкции — задача сложная, имеющая свои подводные камни.
  • Идеальное место для печей с водяным контуром — это система отопления с буферной емкостью.

Котел Булерьян с водяным контуром

Любому частному жилому дому нужна система отопления .

Иногда подача газа в дом технически нецелесообразна, а установка котла с оформлением документов сложна и затратна.

Использование воздухонагревателей неэффективно, если нужно обогреть несколько смежных комнат, поскольку калориферы предназначены для обогрева неразделенного пространства.

В таких случаях печь Булерьян в сравнении с аналогами — незаменимое универсальное решение.

Новая идея нагревательной печи родилась у канадских лесорубов , которые затем воплотились в жизнь инженерной мыслью энергетиков. Сейчас название печи Булерьян ( Bullerian ) стало почти эталонным, т.е.е. неся тепло и уют.

Принцип работы

Такая конструкция не только удачна гибрид буржуйки с обыкновенной печкой Если раньше не могли обогревать отдельные помещения, то подключение с водяным контуром открывало возможность обогрева целых домов, а не отдельных номера.

По форме булерьянская печь напоминает большую круглую бочку , разделенную внутри на две части. Нижний отсек корпуса печи предназначен для розжига и сжигания дров.Там же образуются высокие температуры и концентрируется тепло.

После догорания древесины газы поднимаются в верхний отсек корпуса. В центре духового шкафа приварены изогнутые трубы , или, как их еще называют, патрубки радиусом .

Они обеспечивают принудительную конвекцию , то есть движение тепла для нагрева воздуха и равномерного распределения его по пространству.

Конструкция печи такова, что трубы топки плотно прилегают к дровам « обертка » Её на 70% … Они выполняют роль теплообменника или нагревателя, так как все тепло от камеры сгорания идет на нагрев теплоносителя в трубах.

Специально установленный напорный коллектор обеспечивает необходимое давление для движения жидкости в дополнение к ее естественной циркуляции .

Таким образом, основными принципами работы являются теплопередача, теплопередача и конвекция. В отличие от знаменитой духовки поверхность не нагревается, а значит, сохраняется кислород.

Булерьян с водяной рубашкой

Новая модификация с водяным контуром проявляется в подключении труб с системой водяного отопления сверху — к водопроводу, а снизу — к обратному коллектору.

Таким образом, духовой шкаф, как нагревательный элемент, получает гидроленту или дополнительные возможности для распределения тепла за счет движения горячей воды по трубам, окружающим жилое пространство.

Булерьян можно сравнить с твердотопливным котлом , но без автоматической системы.Конструкция печи позволяет подключать несколько водяных контуров для максимального обогрева различных помещений.

За счет активной циркуляции воды в подключенных радиаторах, идеален, , коттедж или дачный участок.

Булерьян аква — модификация хорошей печи Булерьян, в которой водяная рубашка увеличивает общую производительность. Духовки этой группы подключаются к системе отопления, в верхней части которой находится расширительный бак для накопления излишков нагретой воды.

Вода при движении проходит через радиаторы, после охлаждения возвращается в дымоходы.

Подключение печи к системе отопления

Общие scroll Элементы всей системы отопления с плитой следующие:

  • печь булерьян ,
  • коллектор нагнетательный ,
  • коллектор обратный ,
  • радиаторы ,
  • кран для слива воды ,
  • расширительный бачок .

Котельная установка

Если установка газовых котлов связана с разрешительной документацией и привлечением специалистов, то монтаж печи Булерьян может быть произведен самостоятельно. Ему достаточно простых и имеющихся .

В целях безопасности печь должна быть установлена ​​на прочном, жаростойком негорючем основании с учетом расстояния до стен не менее 70 см. Подключение водяного контура и дымохода сварка или резьбовые соединения.

Нагрев доходит до 90 градусов, поэтому место с установленным котлом нужно разместить отдельно с ограниченным доступом для детей.

Дымоход

Особого внимания требует вести дымоход … Пожалуй, это самое уязвимое место при установке печи. Дело в том, что даже при хорошей тяге газ полностью не сгорает.

Здесь нужна консультация и помощь специалиста в связи с высоким риском отравления угарным газом.

Важные условия правильный монтаж и эксплуатация дымохода:

  • установка на высоте не менее 3 м. над печью, в соответствии с правилами пожарной безопасности;
  • периодическая очистка от сажи на стенах.

Можно использовать для теплоизоляции слой минеральной ваты.

Расход топлива

Примечательной особенностью духовки является экономичный расход топлива.Используйте только высушенную древесину, не образующую смол при горении.

Древесная щепа или древесные отходы сгорают из-за высокой эффективности практически не оставляя золы. Две полные загрузки печи обеспечивают отопление в течение суток в помещении 60 кв.м.

Дверь или заслонка одновременно обслуживает вентилятор , регулирующий скорость и поток воздуха для увеличения температуры нагрева или поддержания горения.

Топочный котел позволяет долго сохранять тепло , а период теплообмена увеличивается.

Важно: тепловая мощность котла зависит от объема топки.

Общие преимущества печи с водяным контуром

Несомненным преимуществом печи является возможность ее установки в существующую систему отопления без замены старых радиаторов, доступная цена, а также :

  • компактность ,
  • транспортабельность на разные этажи здания,
  • простота использования ,
  • высокая эффективность ,
  • экономия топлива ,
  • быстрая окупаемость на покупку и установку,
  • возможность изготовления печи и монтаж своими руками.

недостатки

Не совсем эстетичный вид требует дополнительных усилий оптимизация размещения мини-котельной. Следует предусмотреть отдельное расположение котла и после :

  • в небольших домах нужно будет обшить стены листами металла, чтобы установить печь как можно ближе к ним,
  • если не топите печку в морозы , есть опасность замерзания теплоносителя.Рекомендуется использование антифриза или специальных присадок.

Удобство и простота обслуживания духовки проверены временем от изобретения до наших дней. Потребители обращают внимание, что при эксплуатации :

  • помещение , в котором находится духовка, нужно ежедневно проветривать из-за образования заряженных ионов, притягивающих пыль,
  • печь нельзя зажигать без проверки наличия воды в системе с водяным контуром и состояния расширительного бачка.

Отопление в доме

Россия — очень большая страна, границы которой лежат в разных климатических зонах. Поэтому проблемы отопления жилых домов везде решаются по-разному. Там, где основным топливом является дрова, часто можно встретить твердотопливные булерьянские котлы с дополнительным водяным контуром. Они топятся исключительно дровами, другие виды топлива использовать нельзя. Ведь внутри топки происходят сложные физико-химические процессы, протекание которых можно обеспечить только сжиганием сухой древесины.Поэтому перед тем, как выбрать именно эту модификацию, стоит внимательно просчитать стоимость и доступность указанного вида топлива.

Как работает плита?

Доподлинно известно, что идея создания необычной конструкции пришла в голову канадским лесорубам. Они поделились своими мыслями с инженерами, и на свет появилась железная печь Булерьян. В его основе круглый корпус, напоминающий бочку, а внутреннее пространство разделено на два уровня.Нижняя часть ствола играет роль топки, куда кладут дрова и где их разжигают. Здесь образуется высокая температура, способствующая накоплению большого количества тепла.

При сжигании древесины образуются горячие газы, которые поднимаются и заполняют пространство второй части круглого ствола. Несколько изогнутых труб проходят через центр двух печей. Хорошо известный метод конвекции позволяет нам использовать естественные физические процессы на благо человека.

Холодный воздух поступает в Булерьян по трубам.В топке встречается раскаленный контур, за счет которого образуется стремительно движущийся воздушный поток, который с огромной скоростью устремляется наружу, унося с собой все тепло печи. Без использования вентиляторов нагнетаются горячие струи, которые очень быстро нагревают небольшое помещение. Таким образом, в котле Булерьян с дополнительным контуром используются все три метода нагрева — конвекционный, теплопередающий и теплообменный.

Отлично вписывается в интерьер

Описанная печь работает по-особенному:

  1. Сначала топку немного прогревают древесными отходами.
  2. Затем ее нижняя часть горла до краев забита деревом.
  3. Сначала твердое топливо тлеет в течение 12 часов, в течение которых образуется древесный газ.
  4. Излучает намного больше тепловой энергии, чем дрова.
  5. Образуется воздушный поток, температура которого часто достигает 120 градусов Цельсия.
  6. Вырывается через систему трубопроводов. Поэтому помещение быстро и эффективно отапливается без перезагрузки.

Примечание! Во второй топке газ даже при хорошей тяге полностью выгореть не может.Поэтому для комфортного использования печи с водяным контуром необходимо установить качественный дымоход. Любой дефект в его системе приведет к утечке окиси углерода, что очень опасно. Новичкам специалисты не рекомендуют устанавливать дымоход самостоятельно. Экспериментировать с этим нельзя, установку печи лучше сразу доверить профессионалам.

Особенности установки с водяным контуром

Принципиальная схема использования

До недавнего времени практически все твердотопливные печи не могли конкурировать с системами центрального отопления.А все потому, что с помощью печного оборудования было сложно отапливать большое помещение, разделенное на жилые секции. Но после того, как нам удалось совместить обычный дровяной котел и водяной контур, многое изменилось.

Сегодня даже печь Булерьян можно дополнить циркуляционной системой, по которой будет перемещаться теплоноситель. Новые модификации получили приставку «аква». Так родились «Аква-Булерьян» и «Бреннеран-Акватен», которые можно использовать для организации системы водяного отопления.

По конструкции водяной контур занимает почти 70% площади всей камеры сгорания. Поэтому вода в нем очень быстро и равномерно нагревается, а потери тепла минимальны. Здесь нет резких перепадов температуры, скачков давления, поэтому система работает исправно и эффективно. КПД печи Булерьян сопоставим с КПД газогенератора. Циркуляция воздуха хорошо зарекомендовала себя, поэтому сегодня часто можно увидеть такие установки и в жилых домах, и в производственных помещениях, и в общественных местах.

Духовки «Булерьян», оборудованные водяным контуром, в течение 12 часов вырабатывают тепло со стабильной температурой. Это дает возможность максимально отодвинуть перекладку дров.

Положительные технические характеристики


Модель своими руками
  1. Современные булерьянские духовые шкафы позволяют очень быстро и равномерно прогреть большую комнату.
    Выбирая модели, оборудованные водяным контуром, легко переносить тепло даже в помещения, расположенные на втором и третьем этажах.
  2. Сама печь Булерьян компактна.
  3. Пользоваться очень удобно, и установить несложно, но установку дымохода лучше доверить профессиональным печникам.
  4. По сравнению с аналогами печи Булерьян потребляют намного меньше топлива. Одной максимальной полной загрузки хватает на 12 часов работы.

Конечно, такой перечень эксплуатационных преимуществ открывает большие перспективы. Но для полного понимания особенностей описываемой конструкции специалисты рекомендуют более внимательно присмотреться к недостаткам оборудования.

Отрицательные точки


Разные размеры
  • Загружать булерьянскую печь можно только хорошо просушенными дровами и желательно теми камнями, которые при горении не образуют смолу.
  • Генераторные газы в такой модели используются не полностью, менее 70% из них горит во второй топке, поэтому установку нельзя назвать идеальной.
  • При сооружении дымохода необходимо большое внимание уделить изоляции трубы. В противном случае образуется конденсат, снижающий КПД печи Булерьян.
  • Поскольку основной элемент конструкции — корпус — чаще всего металлический, котел является источником тепла. Поэтому в пределах метра от него все должно иметь соответствующую защиту. Если котел стоит в углу на стыке двух стен, то придется подумать, как их защитить. Нельзя ставить печь Булерьян вплотную к стенам. И это проблема для небольших домов. Максимально допустимое расстояние — 20 см.

Если вы хотите сэкономить место, вам придется обшить стены металлическими листами высотой больше высоты корпуса описываемого устройства.Между стеной и листом желательно установить базальтовый утеплитель. В этом случае металлический экран будет выполнять две функции — защищать стены от нагрева и работать как дополнительный источник тепла.

  • И еще один момент, касающийся конструктивных особенностей печи. В отверстие трубы неизбежно попадет пыль. При топке булерьянской печи в нагретых каналах образуется такая высокая температура, что она выжигает все на своем пути. В результате работа оборудования часто сопровождается неприятными запахами.
Схема установки

Кроме того, в воздухе вокруг нагретой духовки появляются положительно заряженные ионы. Они мгновенно притягивают к себе мельчайшие частицы грязи, попадающие внутрь человеческого тела … Если в помещении есть вирусы простуды, вероятность заражения у здоровых людей значительно возрастает. Поэтому отапливаемые такой установкой помещения придется постоянно проветривать или более тщательно убирать, делая влажную уборку дважды в день.

Тем, кто присматривается к подобным установкам, специалисты рекомендуют обратить внимание на материал, из которого изготовлены дверцы котла.Есть модели со стеклянными дверцами. Выглядят они очень эффектно, к тому же через них можно наблюдать сгорание топлива. Однако такой элемент значительно увеличивает стоимость печи Булерьян. Стеклянная дверь не имеет ни практичности, ни эстетики. Пламя видно сквозь него только в момент розжига. Из-за этого специалисты рекомендуют не переплачивать и приобретать духовки Булерьян с обычной металлической дверцей.

Обобщение по теме

Конструкция булерьянской печи была изобретена еще в прошлом веке.Затем он стал венцом инженерной мысли, но даже сегодня, в век компьютерных технологий, его популярность сохраняется. Подобное оборудование используется для организации воздушного отопления. Горячий воздух конвертерным способом распространяется по помещению, равномерно нагревая пространство в целом. Котлы, оснащенные водяным контуром, позволяют организовать автономное отопление.

Трудно представить любой красивый и уютный дом без качественного отопления, создающего в нем комфортные условия.Поэтому большое внимание уделяется установке отопительного оборудования в загородных домах. Одним из таких современных приборов, используемых для обогрева помещений, являются водяные печи канадского производителя «Булерьян». Это устройства, оборудованные теплообменниками, благодаря которым при минимальных затратах равномерно и очень быстро отапливаются все помещения в доме.

При эксплуатации печей с водяным кожухом их поверхность совершенно не нагревается, поэтому кислород в помещении не выгорает.Кроме того, установка такого оборудования дает возможность обеспечить всю семью горячей водой при небольших затратах на топливо. Особенно желательно устанавливать печи этой группы в помещениях, где не предусмотрено постоянное проживание. КПД таких устройств составляет 87%.

Схема подключения печи Булерьяна

Основные преимущества:

  • Наличие патрубков для теплоносителя, образующих кожух-конвектор топки.
  • Герметично закрытые двери.
  • Верхнее расположение форсажной камеры.
  • Подача нагретого воздуха в камеру дожигания.
  • Отсутствие зольника.

Благодаря продуманной конструкции печи Булерьян полностью сжигают не только дрова, но и продукты разложения. Специальное разветвление труб способствует увеличению теплоотдачи оборудования. Булерьян эффективно нагревает воду в трубах и быстро обеспечивает теплом все подключенные радиаторы.

Есть много способов обогрева частного дома: воздушное, водяное, конвекционное.У каждого метода есть свои достоинства и недостатки. Одним из обогревателей воздушной системы является так называемый булерьян. Этот отопительный агрегат представляет собой гибрид буржуйки и печки. долгое горение … Благодаря этому булерьян способен работать как печка, то есть быстро прогревать комнату и долго поддерживать эту температуру на одной закладке дров. Общий вид Булерьяна показан на рисунке ниже.

Булерьян с водяным контуром в интерьере дома

Конструкция

Схема устройства Булерьяна для отопления дома

Как видно из рисунка, Булерьян представляет собой конструкцию из нескольких гнутых труб (обычно более шести ) (1), сваренные таким образом, что внутри образуется камера сгорания (2) и (6).Чтобы разделить камеру сгорания на две зоны, в конструкцию вваривается специальная перегородка. Дрова сначала сжигаются в первичной камере (6), а затем — во вторичной камере (2), обеспечивая при этом максимальную эффективность. Воздух постоянно циркулирует по трубам снизу вверх, обеспечивая оптимальный теплообмен в помещении. В качестве топлива для печи в основном используются дрова и брикеты. Для закладки дров и извлечения золы на передней стенке печи имеется дверца (11), которая благодаря уплотнениям и особой конструкции замка (10) может быть герметично закрыта.К дверце приварен вентилятор (8), регулирующий подачу воздуха в первичную камеру. На трубках расположены форсунки для подачи воздуха во вторичную камеру (14). Зола собирается в зольник (7). Для регулирования процесса горения на дверце и на выхлопной трубе, расположенной на задней стенке, есть регуляторы тяги (9).

Для нормальной работы булерьяна и меньшего скопления сажи в дымоходе его необходимо утеплить.

Достоинства и недостатки

Отопительная печь типа Булерьян имеет ряд преимуществ:

  1. Быстрый обогрев помещения, который обеспечивается особой конструкцией изделия.
  2. Высокий КПД — более 80%. Это обеспечивается наличием двух камер сгорания топлива и особой герметичной конструкции топки.
  3. Возможность работы в режиме длительного горения. Булерьян может проработать от одной закладки дров до 12 часов, что упрощает процесс обслуживания и ухода.
  4. Недорогая стоимость печи.

К недостаткам Булерьяна можно отнести:

  1. Использовать для отопления только дрова и брикеты. Использование угля в этих печах запрещено.
  2. Разогрев происходит только в одном помещении — в том, где находится этот духовой шкаф. Для устранения этого недостатка была разработана конструкция булерьян с водяным контуром.
  3. Внешний вид непривлекательный, поэтому чаще всего такой булерьян устанавливают в подсобных помещениях.

Этот вид булерьян отличается от традиционного тем, что из труб булерьяна создается водяная рубашка, а не воздух, а вода начинает циркулировать по ним, как в работе отопительного котла.Такой булерьян изображен на рисунке ниже.

Как видно из рисунка, верхний и нижний концы труб свариваются между собой, при этом подающая труба приваривается к верхним гребенкам, а обратная труба приваривается к нижним.

Стенки булерьяна во время работы сильно нагреваются, поэтому возле него нужно быть максимально осторожным, чтобы не обжечься. По этой же причине минимальное расстояние до стен и ближайших предметов при установке должно быть не менее 0.5 метров.

Булерьян с водяным контуром: достоинства и недостатки

По сравнению с обычным булерьян с водяным контуром имеет ряд преимуществ:

  1. Возможность подключения к существующей системе водного отопления дома. , тем самым обеспечивая отопление всего дома, а не только одной комнаты.
  2. Быстрый подогрев теплоносителя с последующим поддержанием необходимой температуры в помещении в течение 6 часов с одной закладки.
  3. Низкая стоимость по сравнению с традиционными водогрейными котлами.

Но у этой конструкции есть недостаток — работа только с самотечной системой водяного отопления.

Вариант привязки булерьяна к системе отопления показан на рисунке ниже.

Привязка булерьяна к системе отопления дома

На рисунке хорошо видно, что вода сначала поднимается по стояку к расширительному бачку и только потом уходит в радиаторы.

Изготовление своими руками

Хотя цена булерьяна не так высока, все же можно неплохо сэкономить, сделав его дома своими руками.Это не требует высокого уровня мастерства или сложного оборудования. Достаточно иметь турбину, сварочный аппарат и трубогиб. Для материалов потребуется труба диаметром 50 мм и листовой металл толщиной 5 мм.

Все в порядке. Для начала трубу разрезают на куски длиной 1,2 м и сгибают трубогибом до радиуса 225 мм. По краям оставляют прямые участки длиной 265 мм. Чертеж такого булерьяна для изготовления своими руками представлен на рисунке ниже.

Чертеж Булерьяна для изготовления своими руками

После подготовки труб их необходимо сварить, как показано на рисунке. В этом случае необходимо обязательно сделать швы герметичными.

Как видно из рисунка, в первой паре труб от топочной камеры вварены трубы меньшего диаметра для подачи воздуха во вторичную камеру. При преобразовании воздушного контура на водяной нужно либо не подключать эти трубы к акваконтур, либо обеспечить приток воздуха другим способом.

После сварки конструкции трубы необходимо заполнить пустоты между трубами металлическими полосами толщиной 5 мм и шириной 5 см. Затем из листового металла делают перегородку, чтобы отделить верхнюю камеру от нижней. После этого по чертежу изготавливаются передняя и задняя стенки.

Все швы на изделии должны быть герметичными, чтобы исключить выход булерьяна угарного газа. После изготовления передней и задней стенок по чертежам необходимо изготовить двери и приварить к передней стенке.Главное условие при изготовлении дверей — они должны быть герметично закрытыми, чтобы обеспечить оптимальный режим работы булерьяна. Для этого по периметру двери устраивается уплотнитель из асбестового шнура и изготавливается створка особой конструкции. Конструкция такой ставни представлена ​​на рисунке ниже.

Ставни двери Булерьян

После того, как все смонтировано, начинается установка аквакультуры. Для этого нижний и верхний выходы труб соединяются в два гребня.

Испытания

По окончании работ по изготовлению печи проводится проверка на герметичность. Для этого один патрубок водяной рубашки заглушается, а в другой заливается вода под давлением, которое контролируется с помощью манометра. Если изделие выдерживает давление более 3 атмосфер, его можно безопасно эксплуатировать.

Для эксплуатации булерьяна своими руками с акваконтуром предъявляются те же требования, что и для работы водогрейного котла.

Следует учитывать, что подающий стояк нагревается до температуры 90 ° C, поэтому при эксплуатации духовки нужно соблюдать осторожность, чтобы не получить ожоги.

Булерьян может работать в двух режимах:

  1. Быстрый прогрев. В таком режиме работы топливо максимально быстро выгорает, обогревая помещение. После этого булерьян тушат и разжигают только при понижении температуры в помещении. В этом случае топливо для работы топки расходуется экономно, но температура в помещении не остается на постоянном уровне, а постоянно поднимается и падает.
  2. Длительное горение. В этом режиме топка загружена по максимуму, а котел работает в режиме поддержания постоянной температуры в помещении. Этот режим хорош тем, что в помещении постоянная температура, но при этом есть небольшой перерасход топлива.
  3. Одноклассники

Если не вдаваться в лишние подробности, булерьян с водяным контуром можно описать в двух словах. По сути, это конструкция из качественного металла с приваренными к нему трубами.Особенностью этого устройства является то, что он способствует конвекции, то есть равномерному и очень быстрому прогреву всего помещения.


Внешне вся конструкция представляет собой котел, в который необходимо помещать древесные материалы. Поскольку такая печь способна работать исключительно на дровах, перед ее покупкой нужно понять, насколько она будет прибыльной. Так как в больших городах этот натуральный материал стоит довольно дорого и за ним нужно обращаться в специализированные магазины.

Принцип действия

Булерьян с водяным контуром — печь, работающая по известному закону физики.Весь принцип его работы в том, что горячий пар поднимается вверх, а холодный падает. Благодаря этой функции даже самая маленькая печь с водяной рубашкой способна нагреть более пяти кубических метров воздуха. При этом котел не нагревается, то есть помещение не теряет кислород.

Булерьян считается экономичной печкой, так как позволяет снизить расход топлива. Это связано со специальной камерой дожига, в которой сжигается весь газ, образующийся в процессе сгорания.В качестве теплообменника используется кожух, некоторые производители называют его рубашкой. Внутри такого кожуха находится не менее шести труб, плотно прилегающих к потолочной камере. В результате можно заметить, что тепло передается воде намного быстрее.


Теплоноситель подается в верхнюю точку всей системы отопления. После этого он идет к батареям и обратно к духовке. Именно там устанавливается клапан для слива теплоносителя. Благодаря такому простому принципу работы Булерьян способен быстро прогреть любое помещение и не высушить весь кислород.

Основные характеристики духовки

Каждая плита имеет ряд неоспоримых преимуществ перед другими. Многое зависит от того, где именно он будет установлен и на какие расходы соглашается покупатель. Необходимо понимать, что сама печь стоит больших денег, но ее эксплуатация не будет бесплатной.

Основные характеристики печи булерьян с водяным контуром:

  • наличие дожигателя газа, который расположен в верхней части топки;
  • дверцы духовки герметично закрыты;
  • благодаря кожуху увеличивается выделение горячих воздушных масс;
  • в духовке нет зольника.

За счет особого расположения труб теплоотдача Булерьяна увеличивается. Холодный воздух поступает в нижнюю трубу. Нагретый до определенной температуры, он разносится по комнате. Отметим, что в отличие от других печей, работающих на дровах, конструкция Булерьяна продумана до мелочей. В топке горит не только дрова, но и продукты горения. Поэтому для достижения желаемого результата необходимо будет использовать меньше натурального материала.

Примечание! На сегодняшний день существует всего два варианта булерьян.Первый работает на удовлетворение потребности в горячей воде, а второй одновременно на отопление и воду.

Установка печи с водяной рубашкой

Сегодня сделать водяной контур несложно, если для этого используются правильные методы и материалы. Перед самой установкой необходимо определиться с местом, где будет установлена ​​духовка. Учтите, что его можно разместить практически в любом месте здания. Единственное, что нужно сделать, это выдержать расстояние до стены в пределах полуметра.

Водяной контур отопления с котлом Булерьян

После установки печи ее необходимо подключить к системе отопления. При установке большинство специалистов рекомендуют использовать армированные трубы. Они никогда не деформируются под воздействием высоких температур, а также наиболее подходят для системы отопления.

По окончании монтажа отопительных агрегатов проводится опрессовка, а также заполнение всей системы водой. После этого необходимо некоторое время понаблюдать за работой булерьяна — печи с водяной рубашкой.Только при правильном монтаже и эксплуатации его котел будет работать исправно.

Никогда нельзя забывать о безопасности! Поэтому стену, возле которой будет установлена ​​печь, необходимо обработать специальным негорючим материалом. Его следует наносить на высоте примерно один метр от верха духовки.

КПД по сравнению с газовым отоплением

Прежде чем совершить любую покупку, нужно понимать, насколько она будет выгодной. В современном мире можно найти котел, который будет невероятно красивым, но при этом очень дорогим в эксплуатации.Следовательно, необходимо найти баланс между эстетикой, ценой и эксплуатационными расходами.

Основные преимущества Булерьяна перед газовым отоплением:

  • для установки булерьян не требуется специального разрешения;
  • можно даже самому установить печь с водяным контуром;
  • для установки газового отопления необходимо провести линии газоснабжения, что на начальном этапе будет очень дорого;

В отличие от газового оборудования, Булерьян не требует особого ухода.Необходимо только прочистить дымоход и не забывать регулярно добавлять дрова.

Котел булерьян с водяным контуром имеет только один недостаток — затраты на топливо. Однако разница в стоимости газового отопления не так уж велика. Учитывая, что на этапе монтажа и монтажа можно значительно сэкономить — Булерьян с уверенностью можно назвать выгодным вариантом отопления для каждого потребителя. Кроме того, такой котел можно обложить декоративным кирпичом и создать иллюзию старинной русской печи.Это будет смотреться очень стильно, красиво и оригинально.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
