Онлайн калькулятор и таблицы расчета веса и площади стальной профильной трубы.
Практика использования стальной профильной трубы в частном секторе, получила чрезвычайно широкое распространение в последние 15-20 лет. Применение онлайн калькулятора расчёта веса профильной трубы из разных материалов, помогает на стадии проектирования подсчитать затраты не только на покупку материала, но и на его доставку. В некоторых случаях, можно добиться существенной экономии бюджета мероприятия за счёт замены профильной трубы одного типоразмера, на другой, с аналогичными прочностными характеристиками, но меньшего веса.
Общие сведения о профильной трубе
В крупнотоннажном производстве, изготовление труб круглого сечения требует гораздо меньше затрат как по времени, так и по вовлекаемому в процесс оборудованию, по сравнению с аналогами нестандартного профиля. Но у профильной трубы есть чрезвычайно веское преимущество, благодаря которому она востребована не только в строительстве, но и в производстве разнообразных изделий – повышенная площадь касания.
Легче всего этот параметр представить, если приложить одну к другой две трубы, одинакового диаметра. Для труб круглого сечения, грань соприкосновения точечная (линейная). Профильная труба соприкасается с прилагаемым элементом всей плоскостью. Такой контакт облегчает фиксацию, и делает её гораздо прочнее. Это же преимущество делает транспортировку профильной трубы более эффективной, ведь будучи плотно уложенными, между ними не остаётся просвета, они не рассыпаются и при одинаковых размерах имеют меньший вес (по сравнению с аналогами круглого сечения).
Ещё одно весомое преимущество в расчёте нагрузки на профильную трубу и прогиба в онлайн калькуляторе, ведь у них более высокая прочность на излом. Особенно этот аспект учитывается при выборе между профилями разного сечения и объема.
Виды профильных труб
Весь сортамент таких изделий делится на три категории по профилю сечения:
- Квадратные;
- Прямоугольные;
- Овальные.
Первые два наиболее широко используются для формирования каркасов ферм и навесов из профильной трубы в строительстве после расчёта на калькуляторе.
И ещё из них изготавливают разные предметы, как-то: мебели, техники, сопутствующего оборудования. Профильные трубы овального сечения имеют двоякое применение.
Они хорошо смотрятся в оформлении и поэтому широко используются при дизайнерской отделке. Ведь кроме оригинального внешнего вида, они могут брать на себя и конструкционные нагрузки.
Особое применение овальные трубы находят в системах переноса тепла, как при нагреве, так и при охлаждении. Обусловлено это тем, что у них сопоставимая с круглыми трубами прочность и пропускная способность воды, но значительно более высокая площадь поверхности профильной трубы. Это обеспечивает более эффективный перенос тепловой энергии между теплоносителем внутри трубы и окружающим пространством.
Выбор труб по профилю
Наиболее часто трубы квадратного и прямоугольного сечения применяются в частном секторе при обустройстве навесов, летних кухонь, беседок, теплиц и прочих сооружений сезонной эксплуатации. Преимущество профиля с плоской поверхностью особенно резко проявляется при фиксации к нему элементов обшивки или декоративной отделки.
Легче всего это заметить при расчёте фермы или теплицы из профильной трубы на онлайн калькуляторе и последующем её возведении на участке.
Каркас теплицы можно изготовить из полимерных труб, тем более что они очень легко изгибаются в полукруг. К пластиковым трубам очень легко фиксируются листы поликарбоната. Но по таблицам и расчётам калькулятора, серьёзную нагрузку и конструкционную прочность такому сооружению может обеспечить только металлический каркас из профильной трубы. При этом профиль трубы прямоугольного сечения, предпочтительнее квадратного.
Изгиб труб квадратного и прямоугольного профиля для придания им нужной формы, очень легко выполняется при умелом включении в процесс болгарки. Достаточно подрезать три из четырёх плоскостей под тщательно выверенным углом, чтобы затем сообщить заготовке требуемую форму. Для герметизации стыка в некоторых случаях используют холодную сварку. При соблюдении технологии, прочность фиксации приближается к характеристике металла.
Инструкция к онлайн калькулятору веса профильной трубы
Есть два варианта расчёта веса труб, один предварительный, его удобно использовать при схематичном проектировании и вычислении массы доставляемого груза – по размерам.
Другой вариант более скрупулёзный – по формулам и таблицам указанным в справочнике.

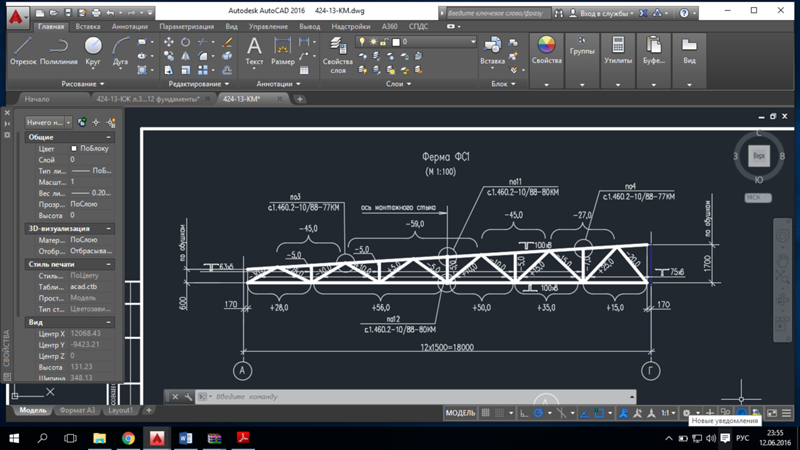

Расчет ферм
К вопросу о расчете плоских ферм (приложение к дискуссии)
Расчет фермы на прочность по способу вырезаний узлов довольно громоздкий. Расчет состоит из таких этапов (по Леоненко Д. В.):
1.Определение реакций опор фермы путем составления уравнений равновесия относительно точек опор:
2.Поочередно вырезаются узлы, в которых сходятся пояса (верхний и нижний), стойки и раскосы решетки фермы. Проектируя усилия на координатные оси хоу определяют характер (сжатие или растяжение) и величину усилий в стойках, раскосах и поясах панелей фермы. Таких узлов для фермы с тремя стойками и двумя раскосами –восемь:
3. По полученным результатам расчетов строится опора продольных сил во всех элементах фермы. Исходя из эпюры сил переходят к расчету прочности элементов фермы и подбору сечений этих элементов. Следуя технологичности изготовления фермы, при выборе сечения элементов принимают за расчетное максимальное усилие (например, в нижнем растянутом поясефермы действуют усилия 425 кГс, 425 кГс, 550 кГс, 375 кГс, следовательно, в расчет берут 550 кГс).
Используя классическую формулу,
определяют напряжение в элементах фермы или момент сопротивления профиля (W), если определены положения, с последующим выбором определенного профиля из сортамента профилей.
Этот расчет классический и может применяться для расчета ответственных ферм в строительстве.
Если возникает необходимость запроектировать молонагруженную ферму для укрытия или козырька входа, когда на ферму действует снеговая нагрузка, ветровая нагрузки и собственный вес, можно рассматривать ферму, как балку с разнесенным сечением и следовательно расчет существенно упрощается что ведет к значительной экономии средств в малых предприятиях занимающихся металлоконструкциями.
В качестве примера можно привести способ увеличения несущей способности балки путем рассечения ее по стойке с последующей сваркой частей балки со смещением в местах примыкания (см. схему).
Такой способ применяли для производства панелей покрытия и стеновых панелей при строительстве быстромонтируемых зданий производственного назначения.
Определяем величину увеличения несущей способности балки после ее рассечения и сварки.
Стандартный профиль балки №30.
Балка рассеченная, сварная
Видно, что момент сопротивления балки в 4,3 раза, а значит возросла ее несущая способность.
Рассмотрим упрощенный расчет фермы из профильных труб (нижний и верхний пояса), стойки и раскосы из листового проката или труб меньшего поперечного сечения:
Сечение фермы в точке приложения сечения силы: используем формулу для определения момента сопротивления относительно оси Х (сопромат, табл. 1, стр. 37).
Определив изгибающий момент от действия Р вычисляется напряжение в нижнем (растянутом) поясе формы.
Где – допускаемое напряжение для материала (Сталь 3)
– момент сопротивления сечения составил 510,6 см3.
Для сравнения момент сопротивления двутавровой балки №30е (ГОСТ 8239-56) составляет 518 см3 (сопромат, табл. 6, стр. 90).
Рассмотрим расчет фермы из круглих труб (нижний и верхний пояса), стойки и раскосы из листового материала (или профильного) проката:
Сечения фермы в точке приложения силы Р будет.
Используем известную методику определения момента сопротивления сложного сечения.
Где I – момент инерции трубчатого сечения. (сопромат, стр. 55, таб.1)
ymax – максимальное удаление поперечного сечения трубы от главной оси Х – Х.
(сопромат, стр. 21)
Определив изгибающий момент от действия силы Р, определим напряжение в нижнем (растянутом) поясе фермы.
Где – допускаемое напряжение для материала (Сталь 3)
Wx – момент сопротивления сечения составил 110,4 см3.
Для сравнения момент сопротивления двутавровой балки №22 (ГОСТ 8239-56) составляет 230 см3 (сопромат, табл. 6).
Рассмотрим расчет фермы из профильных труб прямоугольного сечения. Используем известную методику определения момента сопротивления сложного сечения.
Общий момент сопротивления будет относительно оси Х – Х.
(сопромат, стр. 31)
где
Общий момент сопротивления будет относительно оси х-х:
Рассчитав момент сопротивления сечения, можно определить напряжение в нижнем поясе фермы и выбрать необходимый профиль.
Выводы
1. Классический расчет фермы позволяет определить усилия во всех элементах фермы, однако он сложный и м. б. использован при расчете ответственных конструкций.
2. Упрощенный расчет фермы дает возможность определить прочностные характеристики опоеного сечения фермы и выбрать необходимые профили нижнего и верхнего поясов фермы.
Ткаченко Н.А. зам главного конструктора » ТОВ Стальмира «
Использованные источники
1. Г.С. Писаренко и др. Справочник по сопротивлению материалов. К. 1975г.
2. С.П. Фесик. Справочник по сопротивлению материалов. К. 1982г.
3. Д.В. Леоненко. Расчет плоских ферм. Б: 2006г.
калькулятор веса — портал гражданского строительства
Стандартные коэффициенты преобразования
дюйма = 25,4 миллиметра
фута = 0,3048 метра
ярд = 0,9144 метра
миль = 1,6093 Kilogers
ACRE = 0,4047 Hectare
фунт = 0,4536 KILOGRAM
5. 9 — 32 = степень Цельсий
миллиметра = 0,0394 дюйма
метра = 3,2808 фута
метра = 1,0936 Ярд
1) Мягкая сталь (мс)
Лист
Вес (кг) = длина (мм) x Шири (мм
.
) X 0. 00000785 X ТОЛЩИНА
Пример — вес листа MS толщиной 1 мм и размером 1250 мм х 2500 мм должен составлять
2500 мм x 1250 мм x 0,00000785 x 1 = 24,53 кг/ лист
Квадратные стальные каналы
9000 9003 МС кв.
ВЕС (КГС) = ШИРИНА X ШИРИНА X 0,00000785 X ДЛИНА.
Пример: Квадрат размером 25 мм и длиной 1 метр, тогда вес должен быть.
25x25X 0,00000785 X 1000 мм = 4,90 кг/м
MS КРУГЛЫЙ
ВЕС (КГС) = 3,14 X 0,00000785 X ((диаметр / 2) X (диаметр / 2)) X ДЛИНА.
Пример: Круг диаметром 20 мм и длиной 1 метр, тогда вес должен быть равен.
3,14 X 0,00000785 X ((20/2) X (20/2)) X 1000 мм = 2,46 кг/метр METER
SS / MS Труба
Наружный диаметр (мм) – W.Tтолщина (мм) X W.Толщина (мм) X 0,0248 = Вес на метр
Внешний диаметр (мм) – Ширина (мм) X Ширина (мм) X 0,00756 = Вес на фут
SS / MS CIRCLE
ДИАМ. (мм) X ДИАМ. (мм) X ТОЛЩИНА (мм) 0,0000063 = кг на штуку
лист из нержавеющей стали
длина (м) х ширина (м) х толщина (мм) х 8 = вес на штуку
длина (футы) х ширина (футы) х толщина (дюймы) х 3/4 = Вес за штуку
ШЕСТИУГОЛЬНЫЙ СТЕРЖЕНЬ
ДИАМ.
(мм) X ДИАМ. (мм) X 0,00680 = ВЕС. PER Mtr
Диаметр (мм) X Диаметр (мм) X 0,002072 = Вес. За фут.
ЛИСТ ЛАТУННЫЙ
ВЕС (КГ) = ДЛИНА (ММ) X ШИРИНА (ММ) X 0. 0000085 X ТОЛЩИНА
0.0000085 X 1 = 3.68 кг/лист , длина 1220 мм и ширина 355 мм должны быть
1220×355 x 0,0000087 x 1 = 3,76 кг / лист
Латунь / медная труба
OD (мм) — толщина (мм) x толщина (мм) x 0,0260 = вес на метр
Алюмин лист
(кг. ) = ДЛИНА (ММ) X ШИРИНА (ММ) X 0. 00000026 X ТОЛЩИНА
Пример – Вес алюминиевого листа толщиной 1 мм, длиной 2500 мм и шириной 1250 мм должен составлять
2500x1250X 0,0000026 X 1 = 8,12 кг/лист
АЛЮМИНИЕВАЯ ТРУБА
Наружный диаметр (мм) – ТОЛЩИНА (мм) X ТОЛЩИНА (мм) X 0,0083 = ВЕС НА МЕТР
