Высота перил на лестнице по пожарной безопасности — обзор вариантов и характеристик, технология монтажа

Главная » Пожарные » Высота перил на лестнице по пожарной безопасности — обзор вариантов и характеристик, технология монтажа

Содержание

К нормативным документам, определяющим базовые параметры для ограждений, относят следующие нормы и стандарты: ГОСТ 23120-78, СНиП IV–14–84, ГОСТ 25772-83, ГОСТ Р 51261-99, СНиП 2.08.01-89, СНИП 2.08.02-89, СНИП 2.08.02-89. Они описывают требования к высоте перил на лестнице в частном доме, в производственных помещениях и общественных зданиях, определяют размеры ограждений для балконов, лоджий и крыш.

При проектировании жилых и производственных зданий, для обустройства внутренних и наружных лестниц используют государственные стандарты и нормы. Важным параметром, регулируемый ГОСТ, является высота ограждения лестницы.

К нормативным документам, определяющим базовые параметры для ограждений, относят следующие нормы и стандарты: ГОСТ 23120-78, СНиП IV–14–84, ГОСТ 25772-83, ГОСТ Р 51261-99, СНиП 2.

08.01-89, СНИП 2.08.02-89, СНИП 2.08.02-89. Они описывают требования к высоте перил на лестнице в частном доме, в производственных помещениях и общественных зданиях, определяют размеры ограждений для балконов, лоджий и крыш.

Необходимость нормирования размеров лестничных ограждений связана с поддержанием достаточных мер безопасности для человека внутри и снаружи помещения. Размеры ширины пролета и высоты барьера предусматриваются противопожарными нормами.

Минимальная высота поручней на лестнице должна составлять 90 см.

ГОСТ 5264 Ручная дуговая сварка. Сварные соединения. Основные типы, конструктивные элементы и размеры

1.1 Настоящий стандарт распространяется на металлические пожарные маршевые и вертикальные лестницы (в том числе — эвакуационные и на аварийных выходах), площадки и ограждения к ним, устанавливаемые стационарно снаружи жилых, промышленных, общественных зданий и сооружений, которые используются пожарными подразделениями для эвакуации людей, подъема на кровли и чердаки личного состава и пожарно-технического вооружения, а также на ограждения кровли зданий для обеспечения безопасности проводимых работ.

1.2 Настоящий стандарт устанавливает типы, основные параметры и размеры, общие технические требования, методы испытаний, правила и порядок оценки качества лестниц и ограждений кровли.

1.3 Требования настоящего стандарта применяются на стадии проектирования, приемки объекта в эксплуатацию и при проведении периодических испытаний наружных пожарных лестниц и ограждений кровли.

Для наружных пожарных лестниц разработаны специальные нормы. Необходимость в этом обуславливается тем, что они предназначены для спасения людей.

Эвакуационные конструкции могут быть:

маршевыми;
вертикальными.

Маршевые лестницы состоят из чередующихся маршей и площадок. Основное их преимущество – высокая безопасность, поэтому такие конструкции принято использовать для высоты свыше 20 м. Используются такие приспособления в местах перепадов высоты крыши, достигающих также 20 м. Подобные лестницы выдерживают нагрузку во время эвакуации большого количества пострадавших. Кроме того, они способствуют перемещению пожарных к месту происшествия.

Лестницы вертикального типа представлены двумя продольными и параллельными друг другу металлическими тетивами, соединенными между собой ступеньками. Пожарный персонал в этом случае поднимается на крышу и тушит возгорание оттуда. Такие конструкции могут быть установлены на зданиях высотой 10–20 м либо на крыше в местах перепадов ее высоты, не превышающих 20 м. При установлении сооружения на постройке, высота которой превышает 6 м, дополнительно используются ограждения в целях предотвращения падения.

п.2. В зданиях, сооружениях и строениях высотой 10 и более метров от отметки поверхности проезда пожарных машин до карниза кровли или верха наружной стены (парапета) должны предусматриваться выходы на кровлю с лестничных клеток непосредственно или через чердак либо по лестницам 3-го типа или по наружным пожарным лестницам.

Требования к размещению пожарных лестниц

СНиП 21-01-2007 Пожарная безопасность зданий и сооружений

Федеральный закон от 22 июля 2008 года № 123-ФЗ «Технический регламент о требованиях пожарной безопасности»

Статья 90. Обеспечение деятельности пожарных подразделений

п.1.2 Для зданий, сооружений и строений должно быть обеспечено устройство наружных пожарных лестниц и других средств подъема личного состава подразделений пожарной охраны и пожарной техники на этажи и на кровлю зданий, сооружений и строений;

п.2. В зданиях, сооружениях и строениях высотой 10 и более метров от отметки поверхности проезда пожарных машин до карниза кровли или верха наружной стены (парапета) должны предусматриваться выходы на кровлю с лестничных клеток непосредственно или через чердак либо по лестницам 3-го типа или по наружным пожарным лестницам.

п.4. Допускается не предусматривать: 1) пожарные лестницы на главном фасаде здания, сооружения и строения, если ширина здания, сооружения и строения не превышает 150 метров, а со стороны, противоположной главному фасаду, имеется противопожарный водопровод; 2) выход на кровлю одноэтажных зданий, сооружений и строений, имеющую покрытие площадью не более 100 квадратных метров.

п.5. На чердаках зданий, сооружений и строений, за исключением зданий класса Ф1.4, следует предусматривать выходы на кровлю, оборудованные стационарными лестницами, через двери, люки или окна размером не менее 0,6×0,8 метра.

п.10. В местах перепада высоты кровли (в том числе для подъема на кровлю светоаэрационных фонарей) более 1 метра следует предусматривать пожарные лестницы.

п.11. Допускается не предусматривать пожарные лестницы при перепаде высоты кровли более 10 метров, если каждый участок кровли площадью более 100 квадратных метров имеет собственный выход на кровлю или высота нижнего участка кровли не превышает 10 метров.

п.12. Для подъема на высоту от 10 до 20 метров и в местах перепада высоты кровли от 1 до 20 метров следует применять пожарные лестницы типа П1, для подъема на высоту более 20 метров и в местах перепада высоты кровли более 20 метров — пожарные лестницы типа П2.

п.13. Пожарные лестницы изготавливаются из негорючих материалов, располагаются не ближе 1 метра от окон и должны иметь конструктивное исполнение, обеспечивающее возможность передвижения личного состава подразделений пожарной охраны в боевой одежде и с дополнительным снаряжением.

п.14. Между маршами лестниц и между поручнями ограждений лестничных маршей следует предусматривать зазор шириной не менее 75 миллиметров.

ППБ 01-2003 Правила пожарной безопасности в Российской Федерации

СНиП 2.09.02-85 Производственные здания

п.2.61. Для зданий высотой от планировочной отметки земли до верха карниза или парапета более 10 м, а также на перепадах высот и на кровле светоаэрационных фонарей следует предусматривать наружные стальные пожарные лестницы, проектируемые согласно СНиП 2.01.02-85. При определении числа и месторасположения наружных стальных пожарных лестниц следует учитывать наружные лестницы, предназначенные для эвакуации людей (см. п. 2.59), и наружные лестницы, предназначенные для выхода на кровлю (см. п. 2,60)

Не допускается выполнять ступени с различной шириной и высотой в пределах одного марша эвакуационной лестницы.

У многих зданий и сооружений имеются пожарные лестницы. При этом, в подавляющем большинстве они смонтированы и эксплуатируются с отступлениями от требований ГОСТ. В данной статье рассмотрим подробно, в каких случаях требуется монтаж лестниц, какие технические требования к ним предъявляются и как они должны эксплуатироваться.

Пожарные лестницы

Пожарные лестницы бывают двух видов — вертикальные и маршевые.

Вертикальные лестницы требуются для целей тушения пожара и обслуживания здания, а м аршевые лестницы к тому же могут использоваться как эвакуационные пути.

Необходимость устройства пожарных лестниц:

Для зданий высотой 10 метров и более от уровня проезда пожарных машин до верха наружной стены (парапета) или до карниза кровли должны предусматриваться выходы на кровлю, в том числе по наружным пожарным лестницам.

Число выходов на кровлю следует выполнять не менее, чем один выход:

на каждые полные и неполные 100 м длины здания с чердачным покрытием;
один выход на каждые полные и неполные 1000 м 2 площади кровли здания с бесчердачным покрытием для зданий классов Ф1, Ф2, Ф3 и ф4;
по пожарным лестницам через 200 м по периметру производственных зданий;
на каждые полные и неполные 40000 м 2 кровли производственных зданий (наружные лестницы допускается использовать при условии высоты здания до отметки чистого пола верхнего этажа не более 30 м).

Допускается не предусматривать пожарные лестницы:

на главном фасаде здания, если ширина здания не превышает 150 м, а со стороны, противоположной главному фасаду, имеется линия противопожарного водопровода;

для выхода на кровлю одноэтажных зданий с покрытием площадью не более 100 м 2

Вертикальные лестницы

Вертикальная лестница — это пожарная лестница, конструктивно состоящая из двух параллельных вертикальных тетив, жестко соединенных поперечными опорными ступенями.

В каких случаях используют вертикальные пожарные лестницы:

для подъема пожарных на высоту не более 20 метров;
в местах перепада высот кровли зданий более 1 м, но не более 20 м;

Пожарные лестницы должны выполняться из негорючих материалов.

При высоте лестницы более 6 м, должно быть предусмотрено ограждение.

Прямоугольные площадки вертикальных лестниц для выхода на кровлю должны иметь длину не менее 0,8 м.

Допускается выполнять нижнюю секцию вертикальной лестницы выдвижной с обеспечением надежной фиксации в рабочем положении.

Ограждения кровли не должны пересекать выход на кровлю с площадок лестниц.

Тип лестницы	l, мм (не более)	l₁, мм (не более)	h, мм (не более)	h₁, мм (не более)	В, мм (не менее)	В ₁ , мм (не менее)	c, мм (не менее)
без ограждения	350	3500	1500	—	600	—	300
с ограждением	350	3500	1500	2500	—	800	300

l, мм (не более)	В, мм (не менее)	R, мм (не более)	α
500	800	400	45 ° — 60 °

Маршевые лестницы

Маршевая лестница — это пожарная (эвакуационная) лестница, состоящая из жестко соединенных между собой маршей и площадок.

Маршевые наружные лестницы бывают эвакуационными (3-го типа — наружные открытые) или пожарными типа П2, предназначенными для обеспечения тушения пожара и проведения спасательных работ (с допустимым углом наклона до 80,5 º ) .

Необходимость устройства маршевых пожарных лестниц:

М аршевыми должны быть пожарные лестницы, предназначенные для подъема пожарных на высоту более 20 метров и в местах перепада высоты кровли более 20 метров.

Необходимость устройства эвакуационных лестниц определяется исходя из требуемого количества эвакуационных выходов.

Размещение маршевых лестниц:

Наружные эвакуационные лестницы должны располагаться

не ближе 1 м от окон, предпочтительно у глухих (без световых проемов) частей стен класса не ниже К1 с пределом огнестойкости не ниже REI 30.

Пожарные лестницы (в том числе ступени и площадки) должны выполняться из негорючих материалов.

Направление открывания двери, ведущей из здания на наружную лестницу, не нормируется.

ширина сту пени — не менее 0,25 м;
высота ступени — не более 0,22 м;
высота ограждений маршей и площадок — не менее 1,2 м;
ширина лест ниц — не менее 0,9 м.

Для эвакуационных лестниц ширину определяют расчетом, исходя из числа людей (по СП 1.13130.2009).

Не допускается выполнять ступени с различной шириной и высотой в пределах одного марша эвакуационной лестницы.

Между маршами лестниц и между поручнями ограждений лестничных маршей следует пред усматривать зазор шириной не менее 75 мм (для прокладки пожарных рукавов ).

Расстояние от нижней ступени пожарной лестницы до земли выполняется не более шага ступеней в лестничном марше.

Также существуют требования в отношении маршей спецшкол для детей с патологиями умственного развития. В таких учреждениях на лестницах устанавливаются перила высотой 1.8 м. Исключения составляют лишь конструкции, изготовленные из металлической сетки. Их высота может составлять 1. 5 м.

В данном случае минимальным считается показатель в 0.9 м. Именно такой должна быть высота перил лестницы по ГОСТ. Устанавливаются такие конструкции, к примеру, в жилых многоэтажных зданиях, административных учреждениях, офисах, магазинах и т. д.

При сборке лестниц, предназначенных для частных домов, это требование также должно соблюдаться. Оптимальной высотой перил и в данном случае являются 90 см. Однако при монтаже перил в таких зданиях обычно учитывают и рост проживающих в нем людей. Определяют необходимую высоту перил в частном доме по росту самого высокого жильца. Нужный показатель будет равен длине отрезка от ладони вытянутой вперед руки этого человека до пола.

Иногда перилами оснащаются и небольшие лестницы из трех ступенек. Такое требование распространяется в основном для крылец общественных учреждений с большим потоком посетителей. В отношении высоты перил таких конструкций также существуют определенные нормативы. Показатель этот для крылец из трех ступеней составляет 0. 8 м.

Параметры пожарной лестницы во многом зависят от ее назначения. Для эвакуационных лестниц требований ГОСТ больше, поскольку по ним спускаются обычные люди без специальной подготовки. Важно обеспечить безопасность и удобство их передвижения.

Общие технические требования

Параметры пожарной лестницы во многом зависят от ее назначения. Для эвакуационных лестниц требований ГОСТ больше, поскольку по ним спускаются обычные люди без специальной подготовки. Важно обеспечить безопасность и удобство их передвижения.

У маршевых лестниц для эвакуации ступени делают шириной минимум 25 см, а ограждение высотой минимум 1,2 м. Ширина от тетивы до тетивы должна составлять 90 см или больше. Это позволяет эвакуировать людей разного возраста и комплекции.

Маршевые лестницы устанавливают там, где высота подъема составляет больше 20 м. Во всех остальных случаях можно крепить вертикальную лестницу. Если она не превышает 6 м, то ее делают без ограждения, а если высота больше 6 м, то обязательно должно быть ограждение.

Между соседними маршами и участками ограждений на них должен оставаться зазор в 7,5 см или больше. Зазор необходим для протягивания пожарного рукава. Его наличие требует ГОСТ и СНиП (строительный норматив). Площадка пожарной лестницы любого типа должна иметь размер 50 см на 60 см или больше.

Монтажные стыки готовой к использованию конструкции не должны иметь острых краев. Все детали прочно соединяют между собой, а пожарная лестница в целом надежно прикрепляется к стене. ГОСТ запрещает трещины в местах прикрепления несущих элементов. В целом конструкция должна выдерживать специальные испытания. Ступени выдерживают вес в 180 кгс. Если объяснять упрощенно, то это эквивалентно массы в 180 кг, покоящейся в центре ступени.

Рабочие чертежи пожарной лестницы утверждаются заранее, после проверки соответствия ГОСТу. Отдельно для каждой конструкции рассчитывается испытательная нагрузка на балку, площадку и лестничный марш. Для ограждений предусмотрено общее требование – выдерживать 54 кгс, приложенных горизонтально.

Внимание! Если во время конструирования были учтены такие требования, использование становится более комфортным и, самое главное, безопасным.

Общие нормы и стандарты по ГОСТу

Основным критерием безопасности ступеней является длина поручней, которые установлены на ней. Во время конструирования сходней и ограждений должны учитываться минимальные требования, установленные по документации ГОСТ. Лишь в некоторых случаях от них можно немного отклоняться.

Отклонение от минимальных требований, принятых в государственном стандарте, допускается только в том случае, если во время установки сходней учитывались параметры людей. Для высоких или низких людей нужно создавать опоры подходящего габарита, комфортность для них является основой во время использования ступеней.

Существует и ряд правил для монтажа перил на крышах частных домов. Так, если высота здания составляет 10 метров, ограждающие конструкции должны располагаться на уровне 60 см от поверхности. Для более высоких строений (30 и больше метров) этот показатель увеличивается до 90 и 120 см.

Высота перил в общественных зданиях: снова обращаемся к СНиП

Ограждающие конструкции в общественных зданиях испытывают гораздо более высокую нагрузку, поэтому для них существуют отдельные требования:

Нельзя не упомянуть и о таком параметре ограждающих конструкций, как расстояние между балясинами. В обычных общественных зданиях оно не может быть меньше 15 сантиметров, а в учебных заведениях – меньше 10 см.

Как быть с винтовыми лестницами

Стремительное развитие современных строительных технологий привело к тому, что каждый человек может самостоятельно разрабатывать дизайнерское оформление собственного дома или квартиры. Чтобы создать уникальное жилище, многие устанавливают оригинальные винтовые и прочие лестницы, существенно отличающиеся от обычных по своей конструкции.

Специально для них были разработаны отдельные правила, согласно которым ограждение должно обязательно монтироваться с обеих сторон, чтобы исключить падение. Требования по высоте перил остались неизменными.

Для удобства наших читателей требования нормативных документов к допустимой минимальной высоте ограждений лестниц и лестничных клеток в различных зданиях и сооружениях мы обобщили и свели в таблицу.

Ограждение на перепаде высоты — строительные конструкции, сооружаемые на лестницах, балконах, открытых площадках, антресолях, переходах и т. п. для безопасности использования, передвижения и предохранения человека от падения с высоты (п. 3.10 СП 118.13330.2012 «Общественные здания и сооружения. Актуализированная редакция СНиП 31-06-2009» (далее — СП 118.13330.2012)).

Большинство противопожарных требований к ограждениям изложены в Своде правил СП 1.13130.2020 «Системы противопожарной защиты. Эвакуационные пути и выходы» (далее СП 1.13130.2020) и детализированы в СП 118.13330.2012.

В соответствии с п. 4.3.5 СП 1.13130.2020 при высоте лестниц (в том числе размещенных в лестничных клетках) более 45 см следует предусматривать ограждения с поручнями. При ширине лестниц более 1,5 м поручни должны быть предусмотрены с двух сторон, а при ширине 2,4 м и более необходимо предусматривать промежуточные поручни.

Как видно из изложенного, ограждения и поручни — это, вопреки часто встречающемуся заблуждению, не одно и то же. Поручни могут являться самостоятельной конструкцией или быть элементом ограждения.

Поручни — это конструкции, на которые человек может опираться при спуске по лестницам или при подъеме по ним.

Поручень на ограждении

Поручень промежуточный

Поручень настенный

Рис. 1. Примеры поручней

Требования пожарной безопасности к устройству поручней лестниц и лестничных клеток

При этом нормативные документы по пожарной безопасности Нажмите для перехода на ПожВики предусматривают требования к устройству поручней, отличающиеся от требований к устройству ограждений, а именно:

Требования пожарной безопасности к устройству ограждений лестниц и лестничных клеток

Как правило, высота ограждений лестничных маршей и площадок должна быть не менее 1,2 м, однако нормативными документами предусмотрен ряд отступлений от данного требования, обусловленных спецификой пребывающего в зданиях контингента.

Для удобства наших читателей требования нормативных документов к допустимой минимальной высоте ограждений лестниц и лестничных клеток в различных зданиях и сооружениях мы обобщили и свели в таблицу.

Допустимый уклон маршей

Высота ограждений лестничных маршей и площадок внутренних лестниц в зданиях общественного назначения при наличии зазора между маршами в свету 0,12 м и менее

Высота ограждений лестничных маршей и площадок внутренних лестниц в зданиях общественного назначения при наличии зазора между маршами в свету более 0,12 м

Высота ограждений лестничных маршей и площадок внутренних лестниц в жилых зданиях при наличии зазора между маршами в свету 0,12 м и менее

Высота ограждений лестничных маршей и площадок внутренних лестниц в жилых зданиях при наличии зазора между маршами в свету более 0,12 м

Высота ограждений лестниц, используемых детьми, в зданиях дошкольных образовательных организаций, школ и учебных корпусов школ-интернатов, где расположены помещения первых классов, а также детских поликлиник и стационаров, детских зрелищных учреждений

Высота ограждений лестниц, используемых детьми, в зданиях дошкольных организаций для детей с нарушением умственного развития

Высота сплошных сетчатых ограждений лестниц, используемых детьми, в зданиях дошкольных организаций для детей с нарушением умственного развития

Высота ограждений с поручнями в зданиях всех классов функциональной пожарной опасности Нажмите для перехода на ПожВики :

— с возможным пребыванием детей;

— при наличии просвета между маршами лестниц 0,3 м и более;

— в местах опасных перепадов (1 м и более).

Высота ограждений лестниц 3-го типа в зданиях всех классов функциональной пожарной опасности

Высота ограждений лестниц 3-го типа в зданиях общественного назначения

Высота ограждений наружных лестничных маршей и площадок в жилых зданиях

Высота ограждений незадымляемых лестничных клеток Нажмите для перехода на ПожВики типа Н-1 в зданиях всех классов функциональной пожарной опасности

п. 6.4.65 СП 4.13130.2013

Высота ограждений лестниц сливоналивных эстакад и самих сливоналивных эстакад складов нефти и нефтепродуктов

п. 6.5.39 СП 4.13130.2013

Высота ограждений маршевых лестниц, ведущих из надсилосных помещений сооружений производственных объектов

Ограждения должны быть непрерывными и рассчитаны на восприятие нагрузок не менее 0,3 кН/м (п. 6.16* СП 118.13330.2012, п. 8.3 СП 54.13330.2016).

Высота ограждения крыльца при подъеме на три и более ступеньки и высотой от уровня тротуаров более 0,45 м должна быть не менее 0,8 м (п. 6. 5* СП 118.13330.2012).

В зданиях зрелищных учреждений, в торговых и торгово-развлекательных, досуговых и спортивных организациях и предприятиях, где могут находиться дети дошкольного возраста, в ограждениях открытых лестниц вертикальные элементы должны иметь просвет не более 0,1 м (горизонтальные членения в ограждениях не допускаются) (п. 6.16* СП 118.13330.2012).

При этом в соответствии с пунктами 7.14 СП 4.13130.2013 «Системы противопожарной защиты. Ограничение распространения пожара на объектах защиты. Требования к объемно-планировочным и конструктивным решениям» и 4.5 ГОСТ Р 53254-2009 «Техника пожарная. Лестницы пожарные наружные стационарные. Ограждения кровли. Общие технические требования. Методы испытаний» между маршами лестниц и между поручнями ограждений лестничных маршей следует предусматривать зазор шириной не менее 75 миллиметров, за исключением двумаршевых лестниц, устроенных в двухэтажных зданиях высотой не более 12 метров до отметки пола второго этажа. Это требование обеспечивает удобство прокладывания рукавных линий Нажмите для перехода на ПожВики пожарными подразделениями при тушении пожара.

Подводя итог рассмотренным в данной статье требованиям пожарной безопасности, можно с уверенностью сказать, что несмотря на устоявшиеся стереотипы, ограждения и поручни — это разные вещи. Нужно быть внимательным при их устройстве в конструкциях лестниц и лестничных клеток, так как требования нормативных документов по пожарной безопасности, предъявляемые к ним, различаются.

Площадки между маршами не должны быть уже, чем примыкающие к ним лестницы.

Вывод

Проектируя и строя внутренние лестничные конструкции, не упускайте из виду ни одной мелочи, каждый свой шаг сверяйте с нормативными документами. Это относится к таким параметрам, как высота ограждений на лестнице, размеры ступенек, конструкция ограждения. Помните, что выполнение требований ГОСТов и СНиПов приведет вас непросто к лестничной конструкции, приносящей вам комфорт, но и к безопасности всей вашей семьи.

Барсуков Виктор Иванович

особенности металлических пожарных лестниц (фото и видео)

Вертикальные пожарные лестницы необходимы для того, чтобы обеспечивать подъем на крышу зданий, высотой более 20 метров. Такие конструкции могут быть использованы при возникновении пожаров и различного рода чрезвычайных ситуациях, а также при проведении профилактических работ.

Они позволяют в краткие сроки осуществить подъем на крышу горящего здания, поскольку далеко не к каждой многоэтажной постройке существует возможность подъезда машиной, оборудованной пожарным раздвижным подъемником необходимой высоты.

Пожарная лестница без защитного ограждения.

В случае возникновения возгорания на нижних этажах здания, жители верхних этажей могут оказаться в тупике. И чтобы такого не произошло, на высотном здании обязательно должна быть вертикальная пожарная лестница, которая может быть использована в качестве эвакуационного пути. Поэтому очень важно поддерживать такие конструкции в рабочем состоянии и не закрывать подходы к ним заборами и прочими сооружениями.

Особенности вертикальных пожарных лестниц

Как и любое другое пожарное оборудование, вертикальные металлические лестницы в обязательном порядке должны соответствовать определенным нормам СНиП и ГОСТ, в частности, ГОСТ Р53254 (ГОСТ на вертикальную лестницу). Установка такого оборудования должна осуществляться в соответствии с проектом и общей системой безопасности сооружения.

Основные составляющие лестничной конструкции

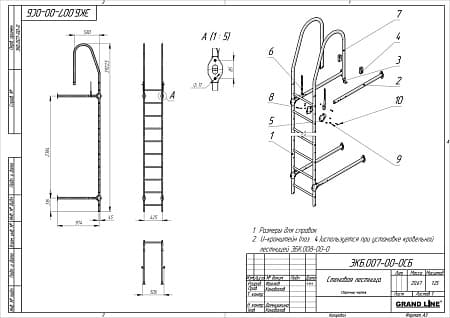

Чертеж вертикальной пожарной лестницы может подразумевать лестничную конструкцию двух видов:
- Вертикальная с двумя стойками. Представляет собой лестницу, имеющую угол наклона от 75 до 90 градусов. Ступени устанавливаются между двух вертикальных стоек и крепятся к ним. Вся нагрузка приходится именно на вертикальные стойки.
- Вертикальная с одной стойкой. Также, как и предыдущая конструкция, имеет угол наклона в 90 градусов, только в данном случае ступени устанавливаются на одной стойке, крепясь к ней посередине. Основная нагрузка приходится на вертикальную стойку.

Чертеж вертикальной конструкции с одной стойкой.

Это две основные конструкции, которые используются при создании пожарных лестниц. Естественно, по уровню надежности более предпочтительным является первый вариант, однако в случае регулярного проведения технических осмотров, лестница на одной стойке ничем не уступает своему более традиционному аналогу.

Защитное ограждение – это конструкция, служащая для снижения риска падения человека с лестницы. Чаще всего представлено в виде полукруглых дуг, приваренных к основанию марша. Таким образом, при осуществлении подъема/спуска, человек оказывается как бы в тоннеле из жестких металлических прутков, что практически полностью исключает его вероятное падение.
Уровень входа – это нижний уровень промежуточной площадки, либо ограждающей конструкции, с которого человек начинает свой подъем по лестнице. Чаще всего этот уровень располагается на высоте двух метров от земли, то есть, первые два метра человек поднимается по открытой лестнице.
Уровень схода – это верхний уровень промежуточной площадки или окружающей конструкции, на которой человек оказывается после того, как завершит подъем по лестнице. Такая площадка должна быть ограждена, поскольку является очень опасной.

Структура лестничного марша.

Промежуточная площадка. Представляет собой горизонтальную конструкцию, которая находится между двух последовательных маршей лестницы, применяясь для конструкций, характеризующихся смещенными маршами.
Площадка, предназначенная для отдыха. Применяется для высотных зданий, где процесс восхождения по лестнице может быть особенно утомительным. Такая площадка оборудуется всеми необходимыми средствами защиты, предназначаясь для того, чтобы человек, использующий лестницу, имел возможность отдохнуть.
Лестничная площадка, предназначенная для доступа. Горизонтальная конструкция, расположенная вне зон схода и входа, которая используется как средство доступа к лестнице.
Крышка люка. Закрывающее устройство, основным предназначением которого является обеспечение доступа на площадку или другие горизонтальные конструкции подобного типа.

При этом должны соблюдаться такие требования:

Изготовление лестниц для пожарных нужд должно осуществляться промышленным способом, секциями, длина которых не превышает 3-х метров.
Все сварочные работы должны быть проведены с использованием специального оборудования, вследствие чего будет исключено некачественное соединение, прожоги и каверны, в результате которых может развиваться коррозия, приводящая к непригодности металла.

При установке на здания в несколько этажей обязательно предусматривается защитное ограждение.

Ширина лестничного полотна по внешнему краю тетив должна равняться 80 см, а расстояние между поперечинами составляет 30 см. Этими параметрами пожарные лестницы отличаются от бытовых аналогов. В данном случае параметры являются усредненными, что обеспечивает возможность использования лестницы людьми разной комплекции и роста.

Совет!
От вышеуказанных параметров можно отклониться не более, чем на 5%.
В противном случае изделие не будет соответствовать ГОСТу.

Вертикальная лестница с ограждением должна быть установлена на здании, если его высота составляет более 6-ти метров.
Основные элементы конструкции должны быть изготовлены из металла с круглым сечением.
Крепежные элементы, в частности, анкеры, фитинги, опоры, держатели и петли должны обеспечить прочную и жесткую конструкцию, которая является гарантом безопасности пользователя при нормальных условиях эксплуатации.

Чертеж обычной и поворотной площадок для отдыха.

Соединительные элементы лестниц, которые оборудованы стопорным устройством, должны выдержать нагрузку от падающего человека.
Конструкция оборудуется устройством защиты от падения в таких случаях:
- Если лестничный марш имеет высоту более 3000 мм.
- Если лестничный марш не достигает 3000 мм, но площадка для входа является поднятой над уровнем пола, и в таком случае суммарное расстояние от земли составляет более 3000 мм.
Все точки крепления, а также соединительные устройства должны выдержать нагрузку 3000 Н.
Конструкцию следует укреплять на стене, используя специализированные балки плавающего типа. Их конструктивные особенности позволяют осуществлять монтаж на неровных поверхностях, включая выбоины, выступы и прочие неровности.
Нижняя ступень должна находиться не выше, чем 50 см над землей.
Допускаются раздвижные первые секции, которые могут находиться на высоте не более 2-х метров над землей.

Совет!
Ступени и направляющие необходимо окрасить специальными составами, которые предотвращают коррозию и характеризуются устойчивостью к перепадам температуры.

Смежные лестничные марши, оборудованные площадкой для отдыха.

Перед установкой подобные элементы должны пройти проверку на прочность.
При этом следует учитывать несколько факторов:
- Количество крепежей.
- Суммарную нагрузку, которая является допустимой для тетивы и перекладин.
- Количество человек, которые могут одновременно находиться на лестнице, что очень важно при осуществлении массовых эвакуаций.
Полученные в результате расчетов данные необходимо умножить на коэффициент запаса прочности, который равен 1,5.

Особенности ограждения для пожарных лестниц

Для того, чтобы повысить безопасность использования вертикальных конструкций, их следует оборудовать специальной защитной оградой. Как говорилось выше, ограждение в обязательном порядке должно присутствовать на лестницах, длина которых превышает 6 метров.

Ограждение состоит из горизонтальных и вертикальных направляющих, которые должны соответствовать определенным нормативным размерам.

Размеры и характеристики ограждения

Расстояние между поперечинами должно составлять не менее 50 см.
Радиус изгиба дуг составляет около 40 см.
Каждая дуга должна крепиться непосредственно к тетиве.
Ограждение должно быть изготовлено из арматурной стали прямоугольного или круглого сечения, которое дополняется усиливающими продольными вставками из арматуры или металлического прутка.
При приложении усилия в горизонтальном направлении, ограда должна выдержать нагрузку более 75 кг.

На фото – начальный этап испытаний лестницы.

Каждая ступень должна выдерживать вес до 180 кг, при этом не меняя своей формы.
Направляющие должны быть отдалены от несущей стены на 30 см минимум.

Совет!
Поскольку проникновение воды в те отверстия, где находятся крепежные элементы конструкции, является нежелательным, то места соединения несущих элементов со стеной следует заделать герметиком или бетонным раствором.

Площадка лестницы для выхода на крышу должна быть сделана из металлического перфорированного листа, имеющего гофрированную поверхность. В таком случае снег с водой не будут задерживаться на площадке, соответственно её поверхность не будет скользкой.

Совет!
Площадка, предназначенная для выхода на крышу, должна быть выше кровли или на её уровне, однако не ниже среза.
Эту площадку следует оградить перилами, имеющими не менее метра в высоту.

Ограждение выхода на крышу.

Ограждение крыши в месте соединения с пожарным проемом должно иметь разрыв для того, чтобы обеспечить свободный проход с лестницы.
Площадка, ровно как и вертикальная металлическая лестница, должна быть окрашена специальной краской или же покрыта оцинковкой при использовании метода горячей обработки.

Испытания пожарных лестниц

Для того, чтобы убедиться, что вертикальные лестницы соответствуют необходимым нормам, следует провести целый комплекс испытаний, основные из которых заключаются в следующем:

Испытания необходимо проводить днем и в условиях хорошей визуальной видимости. При этом обязательно соблюдение правил по технике безопасности.
Место проведения испытаний ограждается и обозначается специальными предупреждающими знаками.

Испытание прочности ступенек.

Величины испытательных нагрузок выбираются в соответствии с максимальной нагрузкой с запасом прочности, который равен 1,5.
Испытательная нагрузка создается любым способом, исключая нахождение человека под конструкцией, которая проходит испытания.

Испытание прочности крепления балки.

Основные размеры лестниц следует проверять при помощи таких инструментов, как металлическая линейка, рулетка, штангенциркуль.
Применение современной измерительной техники также разрешается.
Если в ходе испытаний обнаружены отклонения в размерах, то они не должны превышать тех размеров, которые указываются в ГОСТ 25772.
Качество сварных соединений необходимо проверять в соответствии с ГОСТ 5264.
Окраска и грунтовка должны соответствовать V классу.
Для проверки на прочность ступеней маршевых и вертикальных лестниц существует такая инструкция:

Посередине ступени подвешивается груз, весом 180 кг.

Ступенька не должна деформироваться под действием повышенных нагрузок, обладая достаточным запасом прочности.

Такая нагрузка должна удерживаться в течение 2-х минут.
По истечении 2-х минут груз снимается, после чего ступень должна быть осмотрена на предмет остаточной деформации. Никаких нарушений целостности элемента не должно наблюдаться.

Совет!
Испытывать следует каждую пятую ступеньку конструкции.

Аналогичным образом проверяется и прочность балки крепления, лестничного марша, ограждений и т. д.

Заключение

Как видите, к пожарным лестницам предъявляется целый ряд требований, в частности это касается и оборудования для их изготовления, потому они не могут быть сделаны своими руками. Цена таких конструкций зависит от этажности здания – чем оно выше, тем более массивной и защищенной должны быть лестница. Видео в этой статье готово подтвердить всю серьезность данной темы, смотрим.

Высота лестничных перил должна быть в пределах 30-34 дюймов.

ВНИМАНИЕ: Это архивный документ OSHA, который больше не может представлять политику OSHA. Он представлен здесь как историческое содержание только для целей исследования и обзора.

Требования OSHA устанавливаются законом, стандартами и правилами. Наши пояснительные письма объясняют эти требования и то, как они применяются к конкретным обстоятельствам, но они не могут создавать дополнительные обязательства работодателя. Это письмо представляет собой интерпретацию OSHA обсуждаемых требований. Обратите внимание, что на наше руководство по правоприменению могут повлиять изменения в правилах OSHA. Кроме того, время от времени мы обновляем наше руководство в ответ на новую информацию. Чтобы быть в курсе таких событий, вы можете посетить веб-сайт OSHA по адресу https://www. osha.gov.

9 ноября 1999 г.

Г-н Стив Бонура
Компания CONDEA Vista
2201 Old Spanish Trail
Westlake, Louisiana 70669

Уважаемый г-н Бонура:

Health Спасибо за письмо от 10 сентября 1999 г. в Управление по безопасности и охране труда. (OSHA) Управление программ соответствия (DCP). Вы обратились к OSHA с просьбой разрешить очевидный конфликт между двумя стандартами OSHA и четко определить, какой стандарт следует применять в вашей ситуации. Рассматриваемый конфликт касается перила на лестницах и включает 29 CFR §1910.23 (защита отверстий и отверстий в полу и стенах) и §1910.24 (фиксированные промышленные лестницы).

Адреса стандарта OSHA §1910.24 Фиксированные промышленные лестницы . Подраздел (h) касается перил и поручней следующим образом:

§1910.24(h) Стандартные перила должны быть установлены на открытых сторонах всех открытых лестниц и лестничных площадок. Поручни должны быть предусмотрены, по крайней мере, с одной стороны закрытых лестниц, предпочтительно с правой стороны при спуске. Лестничные перила и поручни должны быть установлены в соответствии с положениями §19.10.23.

Стандарт OSHA §1910.23 касается Защита проемов и отверстий в полу и стенах , а подраздел (e) касается спецификаций перил, бортиков и крышек . Хотя в подразделе (e)(1) рассматриваются стандартные перила, в подразделе (e)(2) рассматриваются лестничные перила следующим образом:

§1910.23(e)(2) Лестничные перила должны иметь конструкцию, аналогичную стандартные перила, но высота по вертикали должна быть не более 34 дюймов и не менее 30 дюймов от верхней поверхности верхнего поручня до поверхности проступи на одной линии с поверхностью подступенка на переднем крае проступи.

Противоречия между §1910.24 и §1910.23 в отношении высоты лестничных поручней нет, поскольку §1910.24 ссылается на §1910.23, в котором говорится, что лестничные перила должны быть установлены в соответствии с §1910.23. Та часть §1910. 23, которая касается лестничных перил, является подразделом (e)(2), а не (e)(1). Поэтому, если ваши лестничные перила имеют размер 30–34 дюйма, как указано в §1910.23(e)(2), вы соответствуете §1910.24.

Благодарим вас за интерес к безопасности и гигиене труда. Надеемся, вы найдете эту информацию. Пожалуйста, имейте в виду, что руководство OSHA по правоприменению подлежит периодическому пересмотру и уточнению, дополнению или исправлению. На такое руководство также может повлиять последующее нормотворчество. В будущем, если вы захотите убедиться, что приведенное здесь можно посетить веб-сайт OSHA по адресу http://www.osha.gov.Если у вас есть какие-либо дополнительные вопросы, пожалуйста, не стесняйтесь обращаться в Управление общей помощи по соблюдению отраслевых требований по телефону (202) 69.3-1850.

С уважением,

Ричард Фэйрфакс, директор
Управление программ обеспечения соответствия

Лестничные перила и строительные нормы и правила

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также более 13 лет дает советы по благоустройству дома.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 03.08.22

Рассмотрено

Келли Бэкон

Рассмотрено Келли Бэкон

Келли Бэкон является лицензированным генеральным подрядчиком с более чем 40-летним опытом работы в строительстве, жилищном строительстве и реконструкции, а также в коммерческом строительстве. Он является членом Наблюдательного совета по благоустройству дома Spruce.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Сара Скотт

Факт проверен Сара Скотт

Сара Скотт занимается проверкой фактов и исследователем, работала в сфере индивидуального строительства в сфере продаж, маркетинга и дизайна.

Узнайте больше о The Spruce’s Редакционный процесс

Ель / София Рей

На первый взгляд некоторые строительные нормы и правила могут показаться капризными, даже непроницаемыми и загадочными. Не так со строительными нормами лестничных клеток для поручней и ограждений.

Лестничный код основан на наборе твердых идей, которые вращаются вокруг представления о том, что гравитация не наш лучший друг на лестницах. Так, лестничный кодекс предписывает наличие поручней на наклонной части лестницы и ограждений на горизонтальной части. Он также углубляется в детали и говорит, насколько высокими или низкими они должны быть и как далеко они должны выступать. Короче говоря, правила поручней и ограждений — это своего рода руководство по строительству — набор здравых идей, которым вы можете следовать при строительстве лестницы.

Смотреть сейчас: Понимание кодов лестничных перил для вашего дома

Код IRC для лестничных перил

В Международном жилищном кодексе для одно- и двухквартирных домов (IRC) и Международном строительном кодексе (IBC) рассматриваются лестничные перила. Это два типовых кодекса, которые предлагаются местным органам власти в качестве рекомендаций, которым они могут следовать по своему усмотрению. Однако, поскольку сообщества часто принимают и адаптируют код модели, необходимо проверить в местном органе по строительным нормам (обычно в городском строительном департаменте) код, который относится к вашему сообществу. Лестничные перила и ограждения как для новых, так и для реконструированных домов также могут потребовать разрешения.

Обратите внимание, что некоторые разделы правил лестничных ограждений работают в сочетании с другими разделами правил лестниц. Например, минимальный зазор между перилами и стеной, на которой они установлены, составляет 1 1/2 дюйма. Тем не менее, если перила выдвинуты слишком далеко, существует риск нарушения другого раздела кодекса, который предусматривает ширину прохода 27 дюймов между двумя перилами лестницы с двойными перилами.

Терминология: Лестничные перила и лестничные ограждения

Лестничные перила и лестничные ограждения, хотя они могут звучать как одно и то же, но разные. Лестничные перила проходят по склону лестницы вверх и вниз. Напротив, ограждения лестниц проходят горизонтально вдоль плоской поверхности с перепадом на другой стороне. Лестничные ограждения не защищают лестницу, но часто используются в сочетании с лестницей, например, с лестничными площадками или приподнятыми пешеходными зонами, ведущими к лестнице.

Лестничные перила Строительный код
Лестничная секция	Требование	Примечания
Высота поручней	от 34 до 38 дюймов	Расстояние между выступом лестницы и верхом перил.
Максимальный выступ ограждения от стены	4-1/2 дюйма	Это правило предназначено для обеспечения достаточного пространства для ходьбы вверх и вниз по лестнице.
Минимальное расстояние от стены до рук	1-1/2 дюйма	Это правило предназначено для обеспечения свободного пространства для руки на перилах.
Минимальное расстояние между двумя перилами	27 дюймов	Это расстояние между двумя перилами на двух стенах, расположенных друг напротив друга.
Минимальное расстояние между перилами, одно перила	31-1/2 дюйма	Это расстояние между одним перилом и стеной с другой стороны.
Минимальная высота ограждения	36 дюймов	Это только минимум. Перила могут превышать 36 дюймов без ограничений.

Высота поручней: от 34 до 38 дюймов

Высота перил – это высота перил относительно лестницы.

Высота перил на лестнице должна быть не менее 34 дюймов и не более 38 дюймов. Это можно измерить, начав с переднего края выступа лестницы и проведя воображаемую вертикальную линию вверх, пока она не достигнет отметки 9.0198 верх перил. Один и тот же размер применяется ко всем выступам лестницы, в результате чего перила параллельны лестнице.

Измерение на другой части ступени лестницы, отличной от выступа, или на другой части поручня, чем на вершине, даст вам неточное измерение и может привести к нарушению правил.

Есть некоторые исключения, когда поручни могут быть выше 38 дюймов, например, непрерывные переходы между маршами или переходы от поручня к ограждению.

Максимальный выступ перил от стены: 4 1/2 дюйма

Проекция от стены показывает, насколько далеко поручень находится от стены, на которой он установлен.

Край поручня, наиболее удаленный от стены, на которой он установлен, не должен выступать от стены более чем на 4 1/2 дюйма.

Перила, которые выступают дальше, будут теснить пешеходную дорожку, особенно если на другой стороне лестницы есть перила, ограничивающие пространство для ходьбы.

Минимальное расстояние от стены до рук: 1 1/2 дюйма

Минимальный зазор для рук означает расстояние между поручнем и стеной. Другими словами, это область, куда направляется ваша рука.

Обеспечьте зазор не менее 1 1/2 дюйма между стеной и перилами для удобного захвата рукой. Этот зазор изображается линией, проходящей от стены до ближайшей части поручня.

Покупка кронштейнов для поручней, соответствующих нормам, гарантирует, что вы соблюдаете идеальное расстояние от стены. Вам нужно обеспечить руке четкий непрерывный путь по всей длине перил. Кроме того, хотя это и не указано в коде, убедитесь, что кронштейны поручней не мешают движению рук.

Минимальное расстояние между двумя перилами: 27 дюймов

Минимальное расстояние для двух перил – это пространство для ходьбы между двумя перилами на одной лестнице.

Если у вас есть два перила (по одному с каждой стороны лестничной клетки), эти перила должны быть на расстоянии не менее 27 дюймов друг от друга, измеряя расстояние между внутренними (со стороны лестницы) поверхностями обоих поручней.

Обратите внимание, что это требование кода работает в сочетании с требованием о максимальном выступе перил из стены. Этот код важен, потому что он обеспечивает достаточно места для человека, чтобы ходить и нести предметы вверх или вниз по лестнице.

Минимальное расстояние между перилами, одна перила: 31 1/2 дюйма

Минимальное расстояние между перилами означает пространство для ходьбы между перилами на одной стене и соседней стеной без перил.

Если у вас есть только одно перила на лестнице, внутренний (со стороны лестницы) край перил должен быть на расстоянии не менее 31 1/2 дюйма от стены на другой стороне лестницы. Измерьте это расстояние от ближней к стене стороны поручня и протяните линию до стены.

Если у вас есть только одно ограждение, у вас будет больше ширины пешеходной дорожки, чем если бы у вас было два ограждения. Минимальное расстояние 31-1/2 дюйма обеспечивает полную ширину на 4 1/2 дюйма больше, чем минимум двойных перил.

Ограждение Минимальная высота: 36 дюймов

Ограждения — это ограждения, которые защищают пользователей от падения с высоких площадок, например, приземления.
