Обогрев шланга греющим кабелем: Как греющий кабель уложить в резиновый шланг, идущий в колодец для обогрева в зимний период?

Содержание

Хватит ли мощности греющего кабеля с плохим утеплителем?

Если слой утеплителя будет очень маленький, сможет ли саморегулирующийся кабель прогреть трубу?

Кабель саморегулирующийся и это значит, что остывая, он будет сам увеличивать свою мощность. То есть из-за малого слоя теплоизоляции обогреваемая труба с греющим кабелем будет терять много тепла, и саморегулирующийся кабель будет расходовать значительно больше своей номинальной мощности, прогревая пространство вокруг.

Греющий кабель на трубе с плохой теплоизоляцией. Много тепла уходит, растапливая снег вокруг обогреваемой трубы.

И если кабель плотно закреплен на трубе, то есть приклеен по всей длине, трубу он прогреет, но есть несколько уточнений:

  1. Если в трубе есть давление, и кабель плотно к ней приклеен по всей длине, то он всегда протопит хотя бы минимальное пространство у стенки трубы достаточное, чтобы остальной лед быстро размыло током воды.
  2. Если это трубопровод без давления, то вероятность того, что с плохой теплоизоляцией нагревательный кабель сможет растопить всю воду в лед, есть, но здесь уже вопрос времени.
    Возможно для разогрева водопровода, в случае если труба с греющим кабелем утеплена плохо, потребуется 2-3 часа, а если ту же трубу утеплить хорошо, то 30 минут. Это если мы не выбрали саморегулирующийся кабель заранее большей номинальной мощности, чем рекомендованная.
  3. Может быть такой вариант: шланг мягкий, по нему периодически перекачивается вода, давление очень маленькое — например, включается глубинный насос, и в отсутствии давления шланг слипается. В этом случае сказать заранее сложно. Может получиться такая ситуация, что шланг слипся «наискосок» и греющий кабель перестал к нему прилегать. В случае если вся эта «магистраль» лежит в луже (во льду), то тепло от нагревательного кабеля будет переходить не на разогрев воды в трубе (шланге), а на разогрев льда между нагревательным кабелем и трубой.

Плохая изоляция — это теплоизоляция тоньше 6 мм. Для обогрева труб саморегулирующимся кабелем всегда однозначно — чем толще слой теплоизоляции, тем лучше.

Это все можно относить к обогреву труб водопровода и канализации, а для разогрева мазута и промышленных жидкостей делают серьезные расчеты и применяют совсем другие саморегулирующиеся кабели — промышленные греющие кабели.

Следует учесть еще и эффект старения саморегулирующихся кабелей. То есть если греющий кабель для обогрева труб снаружи работает на трубе с плохой теплоизоляцией, находясь все время в контакте с льдом (водой), то реальная теплота, которую он вырабатывает через несколько лет, может быть уже поменьше.

В статье об обогреве труб можно подобрать рекомендуемую номинальную мощность саморегулирующегося кабеля. Здесь можно посмотреть, чем утеплить обогреваемую трубу и про утепление подручными материалами.

Обогрев водопровода греющим кабелем - как обогреть водопровод на улице в частном доме

Обогрев водопровода диаметром до 50 мм обычно выполняется саморегулирующим кабелем и осуществляется несколькими способами, всё зависит от потребности и наличия доступа к трубам. Если к водопроводу есть беспрепятственный доступ или подвод воды только планируется, то стоит обратить внимание на обогрев труб снаружи, так как этот способ проще в монтаже. Но если труба уже закопана в землю и доступа к водопроводу нет, то кабель монтируется внутрь трубы.

Выбор необходимой мощности подогреваемыого водопровода

Основной задачей при выборе кабеля является правильный расчет необходимой мощности. Всё дело в теплопотерях труб, которые зависят от многих параметров: температуры окружающей среды и воды, материал и диаметр труб, толщина теплоизоляции и много другое. Можно конечно сделать всё  «наверняка» просто замотав трубы кабелем, но такой метод неэкономичен и потребует дополнительных расходов на электроэнергию. Поэтому лучше провести правильный расчет перед покупкой изделия и исходя из полученных данных подобрать подходящие комплектующие для системы обогрева.

Раньше все расчеты производили вручную по формулам с большим количеством переменных, но это было долго и не удобно, поэтому была выведена таблица теплопотерь для основных диаметров труб и толщины изоляции. А на основе формул был создан калькулятор для подбора мощности. Перейти к калькулятору >>

Таблица теплопотерь

Для расчета обогрева внутри трубы можно выбирать минимальные значения изоляции, т. к кабель будет иметь непосредственный контакт с жидкостью. Приведенные величины потерь относятся только к трубопроводам. В практике следует учитывать потери тепла на клапанах, фланцах и т. д. Также необходимо учесть соответствующую длину кабеля, который компенсирует потери тепла в этих местах. Греющий кабель должен быть равной и чуть большей мощности, чем значение приведенное в таблице

толщина теплоизоляции

[мм]

ΔT°С

Диаметр трубопровода, мм

8

15

20

25

32

40

50

Расчетные тепловые потери на 1 погонный метр трубы, Вт/м

10

30

5,8

8,6

10,5

12,3

14,9

17,9

21,6

13

5,0

7,2

8,7

10,2

12,2

14,5

17,3

16

4,5

6,4

7,6

8,8

10,5

12,3

14,7

19

4,1

5,7

6,8

7,9

9,3

10,9

12,8

20

4,1

5,6

6,6

7,6

8,9

10,5

12,3

25

3,7

4,9

5,8

6,6

7,7

8,9

10,5

30

3,4

4,5

5,2

5,9

6,9

7,9

9,2

32

3,3

4,4

5,1

5,7

6,6

7,6

8,8

40

3,0

3,9

4,5

5,1

5,8

6,6

7,6

Подбор длины кабеля для обогрева водопровода

Длина изделия для обогрева водопровода подбирается исходя из расчетов необходимой мощности на погонный метр трубы и номинальной мощности кабеля. Например если необходима мощность 30 Вт на один метр трубы, то нам понадобится 2 метра кабеля мощностью 15 Вт/м или 1 метр 30 Вт/м. Первый вариант во многих случаях будет предпочтительней, так как значительно увеличит площадь обогрева.

Обогрев водопровода снаружи трубы

Для обогрева водопровода снаружи трубы применяется саморегулирующийся кабель с полиолефиновой или ПВХ оболочкой. Он дешевле, чем кабель для использования внутри трубы и не может быть применим с питьевой водой. Существуют как готовые комплекты, так и кабель в отрез.

Монтаж греющего кабеля снаружи трубы

При монтаже следует внимательно следить, чтобы кабель не проходил по острым краям, не пересекался и не соприкасался друг с другом. Не допускается радиус изгиба менее трёх внешних диаметров кабеля. Силовой кабель подводится к клеммной коробке, розетке или непосредственно к электрощитку. Узел соединения греющего кабеля с силовым располагается на обогреваемой трубе.

Как подключить подогревающий кабель для водопровода и избежать ошибок при монтаже системы обогрева снаружи трубы

  • не крепить кабель металлическими изделиями;
  • избегать крепления на острых краях;
  • соблюдать допустимый радиус изгиба;
  • узел соединения греющего кабеля с силовым крепить на трубе;
  • для пластиковых труб использовать металлизированный скотч в роли подложки;
  • минимальное расстояние между витками 30 см;
  • для лучшей теплоотдачи кабель проклеить сверху алюминиевым скотчем.



Готовые комплекты для наружного применения

Кабель в отрез

Перейти в раздел


Обогрев водопровода внутри трубы

Для подогрева водопровода внутри используется кабель с оболочкой из пищевого фторполимера, он не токсичен и не подвергается разрушению при постоянном нахождении в воде. Для питьевой воды применяется специальный сертифицированный кабель, например Frostguard, его пригодность подтверждена сертификатом соответствия. Использовать изделия с полиолефиновой оболочкой для питьевой воды запрещено.

Важно:

  • Для завода внутрь трубы используются сальники, подобрать подходящий можно по ссылке >>
  • Внутренний диаметр водопровода должен быть не меньше 15 мм  (1/2 дюйма)
  • Краны и вентили обогреваются только снаружи

Подсказка: в случае затруднения протяжки кабеля внутри трубы можно использовать маленькую хитрость. Для этого нам понадобятся:

  • Кусочек пенопласта;
  • Капроновая нить чуть длиннее водопровода;
  • Пылесос.

Привязываем один край нитки к пенопласту, а другой к оконцовочному колпачку греющего кабеля. Разбираем водопровод с двух сторон. Со стороны подвода питания заводим в трубу пенопластовый поплавок, с другой стороны крепим шланг обычного пылесоса и включаем. Тяги пылесоса вполне хватит для кусочка пенопласта с ниткой и он беспрепятственно пройдет по всей длине трубы. Останется только аккуратно потянуть его на себя и вытянуть привязанный греющий кабель.

Готовые комплекты для внутреннего обогрева труб с питьевой водой

Кабель в отрез для труб с питьевой водой

Перейти в раздел


Как получить индивидуальную систему для трубопровода

Для заказа индивидуальной системы обогрева водопровода достаточно заполнить форму заявки, мы перезвоним Вам и подберем подходящий вариант.

Бесплатная доставка по Москве. Гарантия на монтаж 5 лет.

Получить индивидуальное предложение

Спасибо за заявку!
Наши менеджеры свяжутся с вами в ближайшее время.

виды, маркировка, производители + правила выбора греющего кабеля


В налаженный быт загородного дома иногда вносит свои коррективы природа. Зимой жилье может остаться без водоснабжения из-за замерзания труб, даже тех, что находятся под землей и утеплены минеральной ватой.

Чтобы сохранить комфорт в доме холодной порой можно использовать кабель для обогрева водопроводной трубы, тогда и самые сильные морозы будут не страшны коммуникациям. Мы расскажем о том, как подобрать наиболее подходящий тип кабеля. В предложенной нами статье описаны виды греющих систем, приведена расшифровка маркировки.

Содержание статьи:

Разновидности греющих кабелей

Различают кабели нагревающие резистивные и саморегулирующиеся. Основная их характеристика — удельное тепловыделение, выражаемое в количестве теплоты, приходящейся на погонный метр.

Кабель может содержать в себе несколько составляющих, объединенных в единую систему.

Греющий кабель отличается от традиционного функциональностью. Он не транспортирует ток, а потребляет его. Сопротивление в нем регулируется в зависимости от температуры, которую нужно поддерживать

Монтируют его на коммуникации одним из двух методов — вдоль трубопровода и путем внутренней установки. На выбор метода влияют конкретные обстоятельства.

Вид #1 — резистивный кабель

Принцип функционирования основан на свойстве металлов прогреваться при прохождении по ним электрического тока. Нагревается здесь металлическая жила, а само устройство можно сравнить с длинным кипятильником. Особенностью таких кабелей является стабильное количество выделяемого тепла при любой наружной температуре.

В этом кроется и главный их недостаток — невозможность экономии электроэнергии. Расход ее будет одинаковым и при +1 °C, и при – 18 °C снаружи, если не оснастить систему терморегулятором и датчиками температуры.

Такие провода нельзя располагать вплотную друг к другу, также при укладке необходимо исключить их пересечение. В противном случае — перегрев и все вытекающие из него последствия. В свою очередь, греющий кабель резистивного типа бывает трех видов — одно- и двухжильный, а также зональный.

Двужильные более дорогие, чем одножильные, но, несмотря на это, пользуются большей популярностью. Это объясняется тем, что в силу их конструктивных особенностей при подключении не возникает сложностей.

Резистивный кабель прогревается одинаково по всей длине. Если условия эксплуатации меняются, он не может к ним адаптироваться

Двужильные изделия имеют мощность 15,6 Вт/м при максимальной температуре 90⁰. Одножильный кабель характеризуется мощностью 20 – 30 Вт/м. Температурный предел — 120 °C.

Основное отличие одно- и двужильных изделий заключается в способе подключения. У двужильного провода один из концов заглушен, а с противоположной стороны — простой электрический шнур со стандартной вилкой, предназначенной для включения в розетку 220 В.

Одна из жил в нем отвечает за нагрев, а вторая служит проводником электрического тока. Провода одножильные подключают обоими концами, а это несколько неудобно.

Особенностью резистивного провода первых двух видов является и то, что его нельзя разрезать. Он просто становится неработоспособным, поэтому приобретенный кабель нужно укладывать полностью.

Зональный термокабель представляет собой несколько усовершенствованную структуру. Между его жилами имеются нагревающие спирали. Они расположены так, что шнур с определенным шагом можно раскраивать на отрезки.

Кабель резистивный зональный обладает уникальными свойствами. Тогда как обычные резистивные кабели нарезать нельзя, зональный в процессе монтажа можно раскроить на нужные отрезки

С перегоранием проводника на каком-то участке такого изделия, возникнет зона холода, но сама система функционировать не перестанет.

Вид #2 — саморегулирующийся греющий кабель

Параллельно расположенные проводники в саморегулирующемся кабеле разделены полупроводящей матрицей с нагревательным элементом в сердцевине. Он и излучает тепло постоянно, а по проводникам только проходит ток. Сам кабель имеет вид ленты. Его можно разрезать в любом месте без риска возникновения участка холода.

По своему конструктивному исполнению этот тип греющего изделия являет собой гибкий ТЭН. Верхняя полимерная оболочка является общей защитой. Металлической оплетке, следующей за ней, отведена роль заземления, экрана, защиты от внешних воздействий. Витые проводники и матрицу защищает термопластичная обмотка

В зависимости от окружающей температуры теплоотдачу кабеля можно регулировать, хотя подстроиться под внешнюю среду может и самостоятельно.

Он повышает мощность при падении температуры внутри трубы и отключается, когда она растет. Так как количество отдаваемого тепла нормируется, изделие никогда не перегревается. обладает большой прочностью, хорошо держит ударные нагрузки, устойчив к влаге и агрессивной химии.

Для подогрева трубопроводной магистрали саморегулирующийся кабель — оптимальный вариант. Он регулирует температуру таким образом, что участок, находящийся в месте с более низкой температурой, нагревается больше. На температуре остальных зон это не отражается

Из-за того, что в составе полимер-диэлектрика, из которого изготовлена матрица саморегулирующего кабеля, имеется проводящий тонкодисперсный материал, возможна корректировка температуры.

Происходит это следующим образом:

  • габариты матрицы уменьшаются при понижении температуры;
  • в проводнике образуется большее число токоведущих цепей;
  • используемая мощность, а следовательно, и тепловыделение, увеличиваются.

Служит этот кабель долго — около 10 лет. При перехлесте он не перегревается, поскольку мощность в этом районе становится минимальной. При нарезке кабеля изменится полная мощность сегмента, а нагрев останется прежним.

Лучшие производители греющего кабеля

Кабели для нагрева производят многие компании как отечественные, так и зарубежные.

Наибольшей популярностью у производителей пользуются изделия компаний:

  • Nelson;
  • Lavita;
  • Ensto;
  • Devi;
  • Veria;
  • Raychem;
  • ЧТК.

Рассмотрим особенности продукции этих компаний подробней.

Место #1 — NELSON LIMITRACE

Входящая в концерн Emerson (США) компания специализируется на производстве саморегулирующихся термокабелей. Продукция известна высоким качеством, т.к. в процессе производства подвергается многоступенчатому контролю. На завершающем этапе проводится тестирование на старение.

Срок службы кабеля NELSON без потери мощности составляет около 20 лет. Для защиты от мороза водопроводных труб применяют такую марку шнура, как NELSON LIMITRACE HLT210-J.

Он имеет следующие характеристики:

  • действующую температуру, ограничивающуюся 120 °C;
  • максимальную длину — до 115 м;
  • электропитание — 220-240 В;
  • мощность — 32 Вт/м.

Марка NELSON LIMITRACE HLT212-J также может быть использована . Отличается она от предыдущей немного большей мощностью (37 т/м) и длиной — максимум 105 м.

Кабели Nelson Limitrace выпускают в двух вариантах. Если в обозначении присутствуют символы JT, наружная изоляция выполнена из полиолефина. Буква J в обозначении указывает на изоляцию из фторполимера

Чем меньше длина кабеля Nelson, тем больше его мощность. Так, мощность NELSON LIMITRACE HLT215-J — 46 Вт/м, но длина всего 95 м. NELSON LIMITRACE HLT218-J имеет длину 80 м, а мощность 56 Вт/м.

Место #2 — DEVI и Veria

Датская компания Danfoss, выпускающая изделия под брендом DEVI, поставляет на рынок несколько вариантов греющих проводов — одно- и двужильные, а также саморегулирующиеся. Каждый из видов имеет свое предназначение.

Они пластичны, имеют длительный срок службы, надежны, экологичны. Изделия имеют фиксированную длину, поэтому ни резать, ни наращивать их область нагрева нельзя. Все эти манипуляции возможно осуществлять только с «холодным концом». Кабель Devi имеет надежную изоляцию, достаточную для применения в любых условиях мощность.

Изделия линейки Devi-Pipeguard 10 оснащены изоляцией из пищевого пластика, поэтому могут быть установлены внутри трубы для транспортировки питьевой воды

Продукция Veria, дочернего предприятия датской компании Danfoss, имеет такие же высокие качественные характеристики, как изделия DEVI, но цена их ниже. Мощность кабеля — 20 Вт/м, длина от 10 до 125 м. Производитель дает гарантию на свой греющий кабель не менее 12 лет.

Место #3 — компания Lavita

Lavita — компания южнокорейская. Саморегулирующиеся кабели этого производителя применяются как в быту, так и для защиты трубопроводов на промышленных объектах. Фирма всегда выполняет свои договорные обязательства, четко соблюдает систему качества, поэтому ее продукция очень востребована на рынке.

Для , транспортирующих воду для питья, применяют пищевой кабель Lavita HPI 13-2 CT. Он отличается высокой гибкостью, что гарантирует легкий монтаж. Фторополимер, из которого выполнена наружная изоляция, совершенно безопасен в плане экологии.

Безвредной является и лазерная маркировка, она не растворяется в воде. Большой срок службы и экономное энергопотребление обеспечивает гибкое изменение мощности.

От аналогичной продукции кабель Lavita отличается высокой стойкостью к механическим и температурным воздействиям. Заявленная мощность актуальна и после многих лет эксплуатации

Номинальная мощность кабеля — 13 Вт/м, максимальная температура 65 °C. Длина цепи обогрева зависит от температуры включения и составляет 51 – 108 м максимум.

Место #4 — производитель Ensto

Нагревательные провода Ensto, выпускаемые международным концерном Ensto, созданным в Финляндии, выделяются высоким качеством.

Они обеспечивают безопасность и энергоэффективность, гарантируют . Изделия просты в монтаже, удобны в эксплуатации, долговечны, т.к. в производстве используются высококачественные компоненты.

На фото кабель Ensto EFPPh3. Он спасает водопроводы от замерзания путем состыковки их с питающим кабелем и вилкой. К терморегулятору его подключать не обязательно. Подходит для установки в трубе с водой для питья

Для использования в быту наиболее часто применяют кабельный набор Ensto Plug’n Heat. Это саморегулирующийся кабель мощностью 90 Вт, протяженностью 10 м. Предельная рабочая температура — 65 °C. Возможен монтаж как внутри трубы, так и извне.

Место #5 — компания Raychem

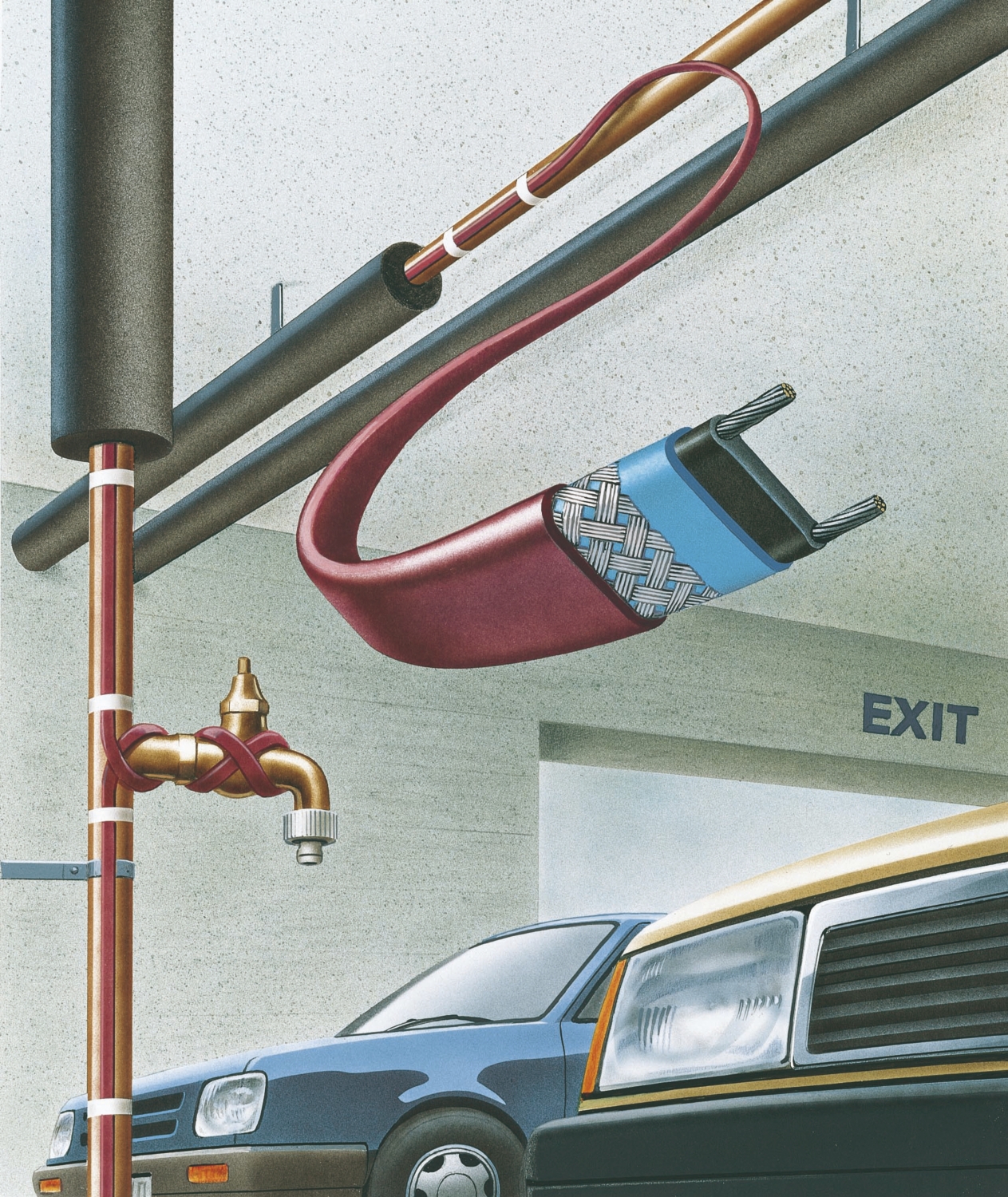

Для защиты от замораживания водопроводной трубы сравнительно малого сечения наиболее подходящим вариантом является кабель Raychem ETL. Он оснащен тефлоновой оболочкой, подходит как для наружного, так и внутреннего монтажа.

Теплоотдачу кабель регулирует исходя из окружающей температуры. В воде при 5 °C имеет мощность 20 Вт/м, при монтаже поверх металлической трубы при той же температуре мощность уменьшается вдвое. Кабель сертифицирован для применения в водопроводах с питьевой водой.

Главное преимущество кабелей Raychem — их длина. Из-за широкого выбора по этому параметру всегда можно подобрать нужную. Существует также два варианта по мощности: 230 и 400

Кабель Райхем FroStop Blask пригоден для наружного применения. В этом случае он имеет мощность 18 Вт/м при 0 °C. При монтаже в холодной воде его мощность повышается до 28 Вт/м.

Саморегулирующий FroStop Green номинальной мощностью 10 Вт/м, GM-2X (18 Вт/м) также применяют для защиты водопроводной трубы.

Место #6 — отечественные производители

Чуваштеплокабель — отечественная компания, созданная 18 лет назад. Выпускает термоизделия под торговой маркой ЧТК. Греющие кабели созданы с учетом всех передовых разработок европейских компаний. По качеству они не уступают зарубежным, а цена их ниже.

Компания Ekkotec, поставляющая продукцию под торговой маркой HBS, также производит большой ассортимент нагревающих кабелей.

«Тепловые системы» — объединение компаний, производящих кабели греющие под торговым знаком TS-HEAT.

На предприятии установлено новейшее оборудование, позволяющие выпускать обширную линейку кабелей обогрева высокого качества. Базой саморегулирующихся изделий является высокотехнологичная полупроводниковая матрица.

Маркировка греющего кабеля

Зная, как расшифровать обозначение греющего кабеля, можно безошибочно подобрать для себя подходящий вариант.

По всей длине греющего электрокабеля для водопроводной трубы нанесена маркировка. Здесь есть основные размеры. Указана также и страна-производитель

Так, маркировку, нанесенную на саморегулирующийся кабель Raychem, 10BTV2-CR можно прочитать так:

  • 10 — мощность в Вт/м;
  • BTV2 — марка кабеля, предназначенного для напряжения 220 – 240 Вт;
  • CR — указывает на то, что в конструкцию кабеля входит луженная медная оплетка и наружная полиолефиновая изоляция.

На присутствие медного экрана и внешнего изоляционного слоя в конструкции кабеля указывают и буквы СТ, CF. Если этих символов в маркировке нет, тогда это полуфабрикат.

На кабелях, поставляемых «Тепловыми системами», из обозначения можно узнать тип оболочки. Аббревиатура TSA…P указывает на наличие атмосферостойкой оболочки из полиолефина.

А вот TSA…F — говорит о том, что оболочка кабеля выполнена из коррозионно-устойчивого фторполимера.

Если саморегулирующийся кабель не имеет экрана, его класс защиты 0 (ноль). Применять его можно только в условиях отсутствия влаги, токопроводящей пыли и не противоречащих п. 1.1.13 ПУЭ.

Обычно производители предоставляют таблицы. По ним можно сориентироваться относительно расхода мощности на метр погонный трубы. При установке кабеля в трубу в среднем расходуется 10 Вт/м, а при наружном монтаже — минимум 17 Вт/м

Маркировка кабеля без оплетки может выглядеть следующим образом: SRL 30-2. В этом случае это кабель марки SRL, мощностью 30 Вт/м, запланированный на напряжение 220 В.

В маркировке HS-FSM2 также отсутствуют символы CR, что говорит о том, что у этого кабеля нет экрана.

Критерии выбора кабеля

Подбор греющего кабеля по всем правилам предусматривает учет нескольких критериев:

  • конструктивные особенности;
  • тип внешней изоляции;
  • температурный класс;
  • сечение водопроводной трубы;
  • мощность;
  • производитель.

Внешне этот вид продукции мало отличается друг от друга, но разные марки кабеля имеют свои индивидуальные характеристики. Они различны, что можно хорошо проследить при подробном рассмотрении каждого критерия.

Критерий #1 — особенности конструкции кабеля

Прежде всего, при выборе следует уделить внимание конструктивным особенностям греющего шнура. Так, саморегулирующийся кабель, кроме двух медных токопроводящих жил и матрицы, может иметь изоляцию, оплетку, наружную оболочку.

Оплетка повышает механическую прочность изделия. Если на термокабеле ее нет, это изделие эконом класса.

Функционирование саморегулирующегося кабеля осуществляется за счет того, что величина электрического сопротивления матрицы адаптируется под температуру окружающей среды. Когда холодно, оно уменьшается, а величина тока растет

Присутствие на рынке саморегулирующегося кабеля, не оснащенного медной оплеткой, а также наружной изоляцией, нередкое явление. Это снижает безопасность изделия, надежность и противоречит общепринятым нормам. Фактически это не кабель, а только его заготовка.

Критерий #2 — внешняя изоляция провода

Вид внешней изоляции также имеет большое значение. Для защиты домашнего водопровода вполне подойдет изолирующий слой, выполненный из полиолефина.

Для производственных условий больше подойдет фторполимер в качестве внешней изоляции. Для прокладки кабеля в трубе нужна изоляция из фторопласта.

Чтобы улучшить характеристики греющего кабеля, увеличивают толщину наружной изоляции и никелируют медную оплетку. Материал изоляции должен обладать повышенной стойкостью к влаге и ультрафиолету

Есть рекомендации и относительно толщины изоляции в зависимости от диаметра трубы. При его величине 15 или 20 мм оптимальная толщина изолирующего слоя — 20 мм. Для сечения 25 и 32 мм оптимальная толщина изоляции 30 мм. Для водопроводных труб сечением 40, 50, 65 мм толщина изоляции должна равняться диаметру изделия.

Критерий #3 — температурный класс кабеля

Температурный класс является следующим по важности оценочным показателем при выборе греющего кабеля. Изделие низкотемпературное может прогреться до 65 °C при удельной мощности нагрева максимум 15 Вт/м. Такое изделие больше подойдет для трубопровода небольшого сечения.

Термокабель, нагревающийся до 120 °C, с максимальной мощностью 33 Вт/м относится к среднетемпературным. Его используют для труб среднего диаметра.

Кабель, нагревающийся до 190 °C, при мощности от 15 до 95 Вт/м, для домашнего водопровода лучше не использовать вовсе. Его применяют в промышленных условиях, где проложен водопровод большого диаметра.

Критерий #4 — выбор по мощности

Важно, при выборе термокабеля исходить из величины сечения водопроводной трубы и по ней выбирать подходящую мощность.

Специалисты рекомендуют ориентироваться на следующие параметры:

  • диаметр трубопровода 1,5-2,5 см — мощность 10 Вт/м;
  • 2,5-4 см — 16 Вт/м;
  • 4-6 см — 24 Вт/м;
  • 6-8 см — 30 Вт/м;
  • Более 8 см — 40 Вт /м.

Выбор мощности невозможен и без учета материала трубы. Если она выполнена из полимеров, то кабель по мощности не должен выходить за пределы 17 Вт/м. Иначе водопровод может выйти из строя из-за перегрева.

Последний критерий — производитель кабеля. Лучше заплатить немного дороже, но зато система будет работать, как часы.

О том, как подобрать греющий кабель для защиты канализационных трубопроводов, узнаете из , прочитать которую мы настойчиво советуем.

Выводы и полезное видео по теме

Видео #1. Об особенностях выбора:

Видео #2. Об устройстве и преимуществах саморегулирующегося кабеля:

Решая вопрос приобретения греющего кабеля для своей водопроводной магистрали, нужно исходить из конкретных условий, опираясь на технические и эксплуатационные характеристики.

Если подходить к выбору с финансовой стороны, то дороже обойдется саморегулирующийся вариант. Оправдывает такой выбор высокая надежность и немалая экономия электроэнергии.

Хотите рассказать о том, как выбирали и устанавливали греющий кабель собственными руками? Располагаете полезной информацией по теме статьи, которой стоит поделиться с посетителями сайта? Пишите, пожалуйста, комментарии в находящемся ниже блоке, задавайте вопросы и размещайте фотоснимки.

Защита труб от замерзания. Самодельный греющий кабель — У КОСТЕРКА

 Замерзший водопровод в частном доме или на даче приносит много хлопот и потерь. Одним из способов борьбы с замерзанием является обогрев труб специальным электрическим греющим кабелем. Но такой кабель весьма не дешев, а реальная отдача то него — только в сильные продолжительные морозы, которые в средней полосе бывают теперь не каждый год.

А нельзя ли найти некоторую замену дорогому фирменному кабелю? Задавшись этим вопросом, я провел эксперименты с проводом телефонной полевой связи П-274М (полевка). Провод сравнительно тонкий, жесткий, прочный, в хорошей прочной изоляции, допускается использование в воде.

Изготовил «макет куска водопровода» из полудюймового сгона, и герметичный ввод кабеля в трубопровод. Заполнил макет водой, вставил кабель внутрь, закрутил накидную гайку, подключил электропитание от трансформатора, и поместил макет в морозилку бытового холодильника (температура = -18 градусов).

:

Для имитации теплоизоляции обернул трубу газетой (16 слоев бумаги), подал ток 9 А. Через 7 часов проверил: вода не замерзла, температура воды = +14 градусов.

Убрал часть «теплоизоляции», оставил 8 слоев бумаги. Уменьшил ток до 7 А. Через 13 часов проверил: не замерзло, температура воды = +4 градуса.

Уменьшил ток до 3,5 А. Проверил через 10 часов: вода замерзла.

Увеличил ток до 9 А. Проверил через 4 часа: растаяло полностью, температура воды = +4,7 градуса.

Водопровод на даче, зачастую, организуют с использованием поливочного шланга. Провел опыты и с ним. Теплоизоляцию не делал; просто голый пластиковый шланг.

Подал ток 9 А. Через 20 часов проверил: вода не замерзла, температура воды в верхнем отрытом конце шланга = +2, в средней части шланга +4, в «нижнем» заглушенном конце 0 градусов (туда кабель не достает). Слово «нижнем» взято в кавычки, потому, что шланг лежит горизонтально, и только открытый конец немного приподнят, чтобы вода не вытекала. Следует заметить, что термометр, лежащий в 2 сантиметрах от шланга, показывал не -18, а -16 градусов, видимо из-за обогрева шлангом.

Отключил ток, чтобы дать воде замерзнуть. Через час проверил – замерзло, выждал для верности еще 3 часа. Включил ток 9 А, через 4 часа проверил: не вся вода растаяла, а только немного вокруг кабеля; по стенкам шланга лед. (Если прокачивать водой из скважины – растопит оставшийся лед; главное получить возможность для прокачки.)

Переход воды из одного агрегатного состояния в другое сопровождается дополнительным потреблением энергии (оттаивание льда), или, соответственно, выделением энергии (замерзание льда). Поэтому лучше не дать воде замерзнуть.

Добавил ток до 12 А, через час оттаяло полностью.

Вывод: возможно использование вместо фирменного греющего кабеля – обычного, в частности, «полевки». Разумеется, с потерей некоторых полезных качеств (саморегулирование, специальная «пищевая» изоляция). Если располагать кабель не внутри, а снаружи трубы, то «пищевая» изоляция не нужна.

Теперь некоторые технические подробности.

Чтобы не обнажать жилы кабеля, лучше расплести полевку на два одинарных провода, отмерить с запасом, согнуть провод вдвое, заново свить, вывести концы наружу герметичного ввода.

Герметичный ввод можно сделать из фланца гибкой подводки. Накидная гайка позволяет затянуть соединение без прокручивания кабеля.

:

Освободить штуцер можно, пропилив завальцовку турбинкой или напильником.

Зашерховать штуцер внутри поперечными бороздками при помощи надфиля. Приплюснуть конец штуцера, чтобы эпоксидное заполнение не выдавило водой. Здесь не помешает простая приспособа, имитирующая проходящие сквозь штуцер провода. Из стальной проволоки диаметром 2 -2,5мм и длиной сантиметров 20 согнуть U-образную вилку «камертон», надеть на нее штуцер. Нагреть штуцер на газовой горелке и быстро приплюснуть плоскогубцами или тисками. Проволочная приспособа не позволит лишнего приплюснуть.

Зашерховать поперечными бороздками или насечками провода, нанести на них двухкомпонентный эпоксидный клей из разряда «холодная сварка», вставить в штуцер, заполнить штуцер клеем (полагаю излишним напоминать про обезжиривание склеиваемых поверхностей).

:

Затолкать кабель в водопровод можно через тройник или разобранный фильтр.

:

В длинный шланг кабель можно затолкать так: свесить шланг в лестничный проем (в правильный проем должен проходить даже пожарный шланг), шланг предварительно согреть, чтобы ровнее был, на толстой капроновой нитке опустить в шланг груз, а потом, привязав за нитку, протащить сверху вниз кабель.

Если есть возможность, то кабель лучше располагать не внутри, а снаружи трубы. В этом случае не надо расплетать двойной провод, а после укладки соединить провода на дальнем конце.

Кабель примотать к трубе, а поверх защитить от холода теплоизоляцией. Так можно обеспечить обогрев труб не только водопроводных, но и, например, канализационных.

Для полевки допустимый ток не более 9А. Поясню почему.

Рабочую температуру в длительном режиме производитель указывает от -50 до +65 градусов. Воды в шланге или трубе может не оказаться по какой-либо причине. Испытания показали, что в шланге без воды при комнатной температуре поверхность провода нагревается до 62 градусов при токе 9А, и остается такой длительное время. На холоде так, скорее всего, не нагреется, но лучше уменьшить риск перегрева.

При токе 9А мощность выделяемая сдвоенным проводом получается около 10 Ватт на метр.

Питающее напряжение на кабель надо выбирать из расчета около 1,2 В на метр сдвоенного провода.

Например, чтобы обеспечить ток 9А в сдвоенном проводе длиной 2 метра (обогреть изнутри 2 метра трубы) требуется с трансформатора подать 2,4 В.

Для 5 метров 6В. Для 10 метров 12 В.

Интернет-гипермаркет стройматериалов, электрики, сантехники в Смолевичах

Приветствуем Вас на нашем сайте!

 Доброго времени суток, мы рады приветствовать Вас, друзья, на этой странице! Вы сделали правильный выбор, что посетили наш сайт. Мы можем предложить ВАМ построить дом вместе с нами, для этого у нас есть широкий ассортимент  продукции, как от отечественных, так и от импортных производителей  который широко представлен в нашем каталоге.

Вся продукция сертифицирована и изготовлена из высококачественных материалов. Нашим основным направлением является  полная комплектация объектов строительным  материалом,  доставка и монтаж. Наши специалисты помогут вам выбрать и рассчитать весь сопутствующий материал, так же окажем полный спектр услуг по установке стропильной системы, монтажу кровли, фасада, водосточной системы, утеплим и сделаем ваш дом обязательно теплым.

В нашей фирме ВЫ можете приобрести:

С доставкой МАНИПУЛЯТОРОМ или просто грузовым авто.

  1. КРОВЛЯ - разные покрытия (профнастил, металлочерепица, битумная черепица и т.п.) + доборные материалы
  2. БЛОКИ, КИРПИЧ
  3. ЗАБОР металлический (профнастил, штакетник)
  4. МЕТАЛЛОПРОКАТ (труба профильная, арматура, уголок и т. п.)
  5. Пиломатериалы (доска обрезная, стропила, и т. д.)
  6. Водосточные системы (ПВХ и металл)
  7. Фасад (сайдинг виниловый, цокольный сайдинг и т.д.)
  8. Утеплитель (минвата, пенопласт)
  9. Теплицы (поликарбонат, комплектующие)
  10. Строительные смеси
  11. И - многое другое.

Если вам покажется наш ассортимент не достаточно большой, то мы вас хотим убедить что мы ежедневно отслеживаем новинки на нашем строительном  рынке. Выбирая нашу компанию, вы приобретаете отличного партнера по обеспечению Вашего объекта строительными материалами.

Мы работаем по принципу

НАША РАБОТА - ВАШЕ ХОРОШЕЕ НАСТРОЕНИЕ!!!

 Работая с нами, ВЫ получаете массу преимуществ:

Садовый шланг с подогревом, тепловая лента или изоляция? Держите воду в потоке!

Зимой нам часто задают вопрос вроде «Есть ли способ предотвратить замерзание воды в садовом шланге?»

Простой ответ - да. Самые распространенные причины, по которым наши клиенты нуждаются в источнике воды, который не замерзает, - это использование дома на колесах, животноводство, сельское хозяйство и работа на нефтяных месторождениях.

Садовый шланг с подогревом!

Если вам нужен источник воды, который можно использовать для людей или животных, не забудьте использовать шланг с подогревом или садовый шланг.Есть три основных способа защитить шланг от замерзания: использовать садовый шланг с подогревом, обернуть шланг термолентой или изолировать его. Ниже вы найдете информацию о каждом методе!

Садовый шланг с подогревом

Это самый простой и наиболее эффективный способ предотвратить замерзание воды. Водяной шланг с подогревом предотвращает замерзание воды за счет нагрева электричеством.

Провод проходит по длине шланга и заделан в него. Шланг имеет электрическую розетку, которая подключается к вашей розетке.Простой удлинитель, подключенный к розетке, а затем к шлангу, будет обеспечивать ток, необходимый для поддержания температуры воды выше точки замерзания.

Кран в том месте, где вы зацепляете шланг, должен быть изолирован. Вы можете сделать это, завернув его или накрыв крышкой. Нас часто спрашивают, можно ли подключить два шланга с подогревом. Ответ на это - да! Если вы используете хорошо сделанные шланги для воды с подогревом, и это не аннулирует гарантию!

Наконечники для спиральных шлангов!

Если вы хотите соединить два шланга, убедитесь, что вы изолируете фитинги, к которым вы подсоединяете шланги.В стыках не протекает электрический ток, чтобы вода не замерзла. Еще одна важная вещь, которую следует помнить при использовании шланга с подогревом, - не изолировать сам шланг.

Это может привести к перегреву нагревательного элемента в шланге и снижению срока его службы. Если вы используете незамерзающий шланг, убедитесь, что вы не изолировали манжету в месте подсоединения шланга к крану. Термостат находится там и утеплен; это может привести к тому, что шланг не включится, когда температура упадет ниже нуля.

Еще одно предостережение - мы не слышали много положительных отзывов от покупателей об импортных шлангах с подогревом. Мы не предвзято относимся к импортным продуктам, но мы уверены, что продукты, созданные в Великобритании, превосходят импортные.

Тепловая лента Тепловая лента!

Это старомодный способ предохранить трубы и шланги от замерзания. Тепловая лента имеет много замечательных функций и хорошо работает. Шланг относительно легко обернуть, убедитесь, что вы следуете инструкциям по применению, указанным на упаковке.Вы должны покрыть ленту на правильном расстоянии, чтобы обеспечить надлежащую защиту от замерзания.

Оборотная сторона тепловой ленты - время!

Намотка шланга занимает много времени. Кроме того, если вам нужно переместить шланг, вам может потребоваться развернуть, а затем снова обернуть его, потому что тепловая лента разматывается. Тепловую ленту хорошего качества можно найти в большинстве магазинов бытовой техники или сантехники.

Изоляционная лента! Вариант изоляционной ленты

Изоляционная лента - еще один метод, который существует уже давно. Он может работать хорошо, но если ваша температура значительно ниже температуры замерзания, ваша изоляция может не удержать воду от замерзания. Толщина изоляции жизненно важна. Недельные участки - это швы и места соединения изоляции.

Эти пятна могут образовывать участки, в которых холод попадает в шланг. Еще одна область, о которой вы хотите знать, - это то, где вы связываете женское чувство с внешним краном.

Также перемещение изолированного шланга может привести к разделению изоляции и образованию точек замерзания.Изоляция требует много времени и требует некоторой бдительности при проверке шланга время от времени.

Любой из вариантов, перечисленных в этом посте, может вам подойти. Изучите, что вам нужно, и выберите, какой вариант, по вашему мнению, лучше всего подходит.

Я считаю, что шланг для воды с подогревом хорошего качества - лучший вариант для поддержания свободного потока воды. Потому что есть несколько вариантов хорошего качества, и им проще всего пользоваться - подключите, подключите и дайте воде течь!

Ещё от Wezaggle!

Общие вопросы о нагревательном кабеле

Мы получаем довольно много вопросов о нагревательном кабеле здесь, в O. E.M. Обогреватели: что это такое, как им пользоваться, для чего они нужны и т. Д. Мы собрали эту страницу и статьи, на которые есть ссылки, чтобы попытаться ответить на любые вопросы, которые могут у вас возникнуть, чтобы вы могли быть уверены, что получаете правильный кабель и правильно его используете. Мы хотели бы думать об этом как о «Все, что вам нужно знать о нагревательном кабеле». Если у вас есть вопрос, на который здесь нет ответа, позвоните нам и задайте его по телефону (866) 685-4443 или напишите нам по электронной почте - и ваш вопрос может даже стать темой нашей следующей статьи.


Что такое нагревательный кабель (нагревательный кабель, нагревательный кабель и т. Д.)?

Нагревательный кабель - это просто кабель, который нагревается при пропускании через него тока. Он также известен как нагревательный кабель, нагревательный кабель, нагревательный кабель и другие подобные названия, но он отличается от нагревательной ленты и нагревательного шнура (см. Вопрос ниже, чтобы узнать о различиях). Существует много различных стилей нагревательных кабелей, которые могут достигать разной температуры и служить разным целям; у нас есть широкий выбор, который вы можете просмотреть в нашем магазине.У нас также есть некоторая информация о различиях между нагревательными кабелями и их использовании.

Вернуться наверх
Что такое нагревательная лента? Как насчет нагревательного шнура? Есть разница?

Полная статья: Тепловая лента и нагревательный кабель: в чем разница и какой из них мне нужен?

Несмотря на сходство названий - и хотя нагревательный кабель для водосточных желобов и крыш часто продается под названием «тепловая лента» - между ними есть различие.Мы суммировали наиболее важные различия между ними в таблице ниже. Чтобы узнать больше о конкретных характеристиках каждого из них, ознакомьтесь с полной статьей.

Нагревательная лента, нагревательный кабель, нагревательные шнуры: краткий обзор
Нагревательный кабель Нагревательная лента Нагревательный шнур
Более низкие значения плотности мощности и температуры с максимальным диапазоном температур от 150 ° F до 500 ° F, а также кабели низкой интенсивности, хорошо подходящие для предотвращения замерзания. Более высокие плотности мощности и температуры, от лент с максимальной температурой 305 ° до лент для очень высоких температур, рассчитанных на температуру до 1400 ° F (760 ° C). Плотность мощности и конструкция сопоставимы с нагревательной лентой.
Доступен с корпусами, устойчивыми к воде и многим химическим веществам и подходящими для использования на открытом воздухе. Некоторые стили устойчивы к влаге или подходят для использования на электропроводящих поверхностях, но их нельзя погружать в воду и, как правило, они предназначены для использования внутри помещений.
Достаточно жесткий (примерно такой же гибкий, как садовый шланг), но очень хорошо подходит для спирального наматывания на трубы. Очень гибкий, чтобы соответствовать узким контурам и необычным формам. Такая же гибкая, как нагревательная лента, но более проста в использовании неточной упаковки.
Немного закругленный, напоминающий кабель типа NM или Romex ™. Плотность мощности измеряется в ваттах на фут. Плоский в поперечном сечении.Плотность мощности измеряется в ваттах на квадратный дюйм. Круглый в поперечном сечении.
Многие стили можно обрезать по длине и добавить концы в поле. Продается фиксированной длины от 2 до 20 футов (в зависимости от стиля). Изготовлен на заказ или продается фиксированной длины от 3 до 24 футов.

Наверх
Какой нагревательный кабель мне следует использовать, чтобы предотвратить образование ледяной плотины в моем желобе?

Многие люди заходят на наш сайт, потому что ищут более надежный нагревательный кабель для защиты от обледенения крыш. Как правило, комплекты, которые доступны в хозяйственных магазинах (от семейных заведений на углу до крупных розничных продавцов), хорошо работают в течение сезона, но в следующем году можно только догадываться. начнут ли они снова работать. У нас на складе есть простое решение этой проблемы: комплект для таяния снега SpeedTrace для крыши и водостока. Этот комплект основан на популярном и надежном семействе саморегулирующихся нагревательных кабелей SpeedTrace - эти кабели являются прочными продуктами профессионального уровня, и при хорошем обращении, мы знаем, что они прослужат в течение десяти или более лет. Добавьте к этому отсутствие хлопот за счет того, что не нужно каждый год или два подниматься на крышу для замены кабеля, и комплект SpeedTrace стоит вложенных средств.

Добавление любого комплекта нагревательного кабеля к вашей крыше - довольно сложный проект, но комплект SpeedTrace упрощает задачу, включая все необходимое, поэтому вам не нужно беспокоиться о том, заказали ли вы правильный комплект концевой заделки или отправились на охоту за кронштейны для крепления водосточной трубы. Вся информация, необходимая для его установки, содержится в руководстве по установке комплекта (PDF), которое вы также можете найти на странице заказа любого из комплектов. В руководстве также показано, как определить размер комплекта, но для быстрого ознакомления у нас есть таблица на общей странице комплекта SpeedTrace.

Вернуться наверх
Как насчет того, чтобы трубы не замерзли?

Как и в случае с крышами, мы предлагаем универсальный комплект для защиты от замерзания труб, созданных вокруг саморегулирующегося нагревательного кабеля SpeedTrace. Вы также можете заказать SpeedTrace отдельно (в стандартном или экстремальном исполнении, с разной плотностью ватт) или, если вы чувствуете себя комфортно при отключении цепи, вы можете использовать один из наших кабелей, нарезанных по длине, например Freezstop, с комплект концевой заделки.Если у вас есть какие-либо вопросы о том, как установить кабель на ваши конкретные трубы, позвоните нам по телефону (866) 685-4443, и мы будем рады помочь.

Вернуться наверх
Означает ли "саморегулирование" мне не нужен термостат?

Полная статья: Что на самом деле означает "саморегулирование"

К сожалению, нет. «Саморегулирующийся» - это несколько вводящий в заблуждение термин, который был придуман изобретателем продукта. Нам нравится использовать более точный термин «самоограничение».«По сути, это означает, что самоограничивающийся кабель не может перегреться до точки повреждения кабеля. То, что не делает, а , однако, означает, что он не станет горячее, чем необходимо для того, кем бы вы ни были» Низкотемпературные саморегулирующиеся нагревательные кабели обычно достигают максимальной температуры около 160 ° F, то есть намного горячее, чем вам нужно, если вы просто используете его для предотвращения замерзания труб. много энергии пытается достичь максимальной температуры, , если вы не добавите терморегулятор.

Однако контроллер не должен быть очень дорогим. Если вы используете кабель постоянного тока, мы рекомендуем SoliStat ™, который не перегорает, как большинство термостатов при подключении к цепям постоянного тока. Для цепей переменного тока у нас есть много различных элементов управления, которые вы можете просмотреть в нашем магазине.

Вернуться наверх
Какой длины или короткого кабеля я могу проложить?
Как проложить нагревательный кабель от солнечной панели? (Правило трех)

Мы разговариваем с довольно большим количеством людей, которые заинтересованы в прокладке нагревательного кабеля от солнечной батареи - например, на удаленных месторождениях нефти, где некоторые компоненты оборудования необходимо нагреть до соответствующей температуры для работы.Это именно то, для чего подходит низковольтный нагревательный кабель, но вам может потребоваться больше мощности или другая настройка, чем вы планировали. У нас есть практическое правило, которое мы используем здесь, чтобы найти цифры для солнечной системы отопления, которая будет работать так, как вам нужно: правило трех для солнечного отопления. Это говорит, что:

  • Ваша солнечная батарея должна быть способна выдавать 3 раза по максимального количества ватт, которое может потреблять обогреватель.
  • Ваша батарея должна выдерживать 3 раза по максимального количества энергии, которое обогреватель может потреблять за ночь.

Может показаться, что избыточность слишком велика, но, по нашему опыту, при любой настройке меньшего размера вы рискуете перебоями в подаче электроэнергии. Правило трех защищает вас от долгих пасмурных периодов и коротких северных дней. Правильная установка солнечной батареи окупит вложенные в нее деньги за счет сокращения времени простоя.

Вернуться наверх

Трубные нагревательные кабели - Наклейка

Предотвращает замерзание водопроводных труб до –50ºF. Просто оберните, изолируйте и вставьте вилку. Разработан для использования на металлических и жестких пластиковых трубах.Использует эксклюзивную кнопку Press-To-Test ™, чтобы вы могли проверить кабель перед установкой. Встроенный термостат включает кабель при 38ºF. Проверенная конструкция с низким энергопотреблением потребляет до 65 процентов меньше энергии при 2 Вт на фут по сравнению с другими кабелями при 7 Вт на фут и обеспечивает защиту до –50 ° F. При закрытии термостата светится эксклюзивный индикатор мощности.

Каждая упаковка содержит один готовый к установке трубчатый нагревательный кабель вместе с инструкциями по установке. Для установки вам также потребуются ПВХ / изолента, изоляция труб из стекловолокна, рулетка и защита для глаз.

Предупреждение: Этот кабель был разработан с единственной целью - предотвратить замерзание металлических и жестких пластиковых трубопроводов, заполненных водой. ЗАПРЕЩАЕТСЯ использовать этот продукт на топливопроводах, сливных линиях, шлангах или подземных трубах. Для завершения установки требуется обертка труб из стекловолокна. Прочтите и следуйте всем инструкциям. Кабели доступны разной длины. См. Таблицу, чтобы определить длину, необходимую для вашего приложения.

Двухлетняя ограниченная гарантия.

Таблица выбора нагревательного кабеля
Для 3 фт.через 30-футовые кабели используйте следующую таблицу:

Доступные длины нагревательных кабелей для труб
Для кабелей длиной 45, 60, 80 и 100 футов используйте следующую таблицу множителей, чтобы выбрать подходящую длину кабеля. Множители для определения длины трубчатого нагревательного кабеля, необходимого в зависимости от диаметра трубы и количества витков на фут.

Размер
3 фута
6 футов
9 футов
13 футов
15 футов
18 футов
24 фута
30 футов
45 футов
60 футов
80 футов
100 футов
Вт А при 120 В Приблизительно
6 0.05
12 0,10
18 0,15
26 0,22
30 0,25
36 0,30
48 0,40
60 0,50
90 0. 75
120 1,00
160 1,10
200 1,70

Шланг с подогревом для воды - случайные снежные птицы

Многие люди тратят от 100 до 120 долларов на шланг с подогревом для жилого дома в зимние месяцы. Однако они могут получить те же результаты за меньшие деньги. Я купил шланг Camco с подогревом, но через два месяца после покупки шланга нагревательный элемент перестал работать, и я был за пределами окна возврата для Amazon.Следовательно, я решил сделать самодельный проект и сам сделать шланг для воды с подогревом, чтобы, когда что-то сломалось, я мог легко это исправить и продолжить свою жизнь.

В этом блоге я покажу вам, как я создал свой шланг с подогревом, который долгие годы использовался в суровые зимы в горах штата Вашингтон.

Даже в холодный день у меня в автофургоне течет вода, когда я использую базовые товары в местном хозяйственном магазине или на Amazon.

Этапы проекта шланга для горячей воды:
Подсоединение шланга к автофургону:

Между тем, я использовал два элемента на картинке, которые не обязательно являются частью проекта.Безусловно, они полезны, и их стоит иметь. Вот они:

.
  1. Колено под углом 90 градусов в RV, которое принимает на себя большую часть давления и нагрузки на заборное соединение воды в RV
  2. Манометр регулятора давления воды, чтобы гарантировать, что давление воды не колеблется настолько, чтобы повредить водопроводные линии внутри RV

Я использовал водяной шланг Camco TastePURE в качестве зимнего шланга, потому что он тонкий и очень гибкий. Поскольку я использовал его летом, мне не пришлось покупать дополнительный шланг.Вы можете использовать любой шланг, который вам нравится, может быть, даже тот, который вам уже нужен, чтобы сократить расходы.

Настройка нагревательного элемента водяного шланга:

Сначала я использую нагревательный кабель Frost King, я начал с источника воды и выровнял его по длине шланга, и я прикрепил нагретый кабель к шлангу изолентой, убедившись, что нагревательный кабель находится как можно ближе к шлангу.

Добавление лапши для пула:

Во-вторых, я добавил всю лапшу для бассейна вокруг дома и убедился, что открытый конец обращен к земле; вы бы не хотели, чтобы вода попала внутрь и замерзла.

Также вы можете заказать красочную версию лапши для бассейна, если хотите, чтобы это была праздничная лапша для бассейна. Если нет, просто возьмите простые черные, которые у меня есть.

Наконец, я использовал стяжки, чтобы удерживать лапшу для бассейна на месте, и использовал ленту из серебряной алюминиевой фольги, чтобы соединить лапшу для бассейна.

Предметы, необходимые для проекта «Сделай сам»: Шланг с подогревом воды:

Застежки-молнии

Нагревательный кабель Frost King

Лента электрическая

Лапша для бассейна (упаковка из 4 шт.)

Лента из серебряной фольги

Стоимость проекта шланга с подогревом для жилого дома:
Застежки-молнии B07SJTQWX2 $ 6. 98
Нагревательный кабель Frost King B00427COLA $ 34.95
Лента электрическая B073MD74X6 $ 5,26
Лапша для пула (упаковка из 4 шт.) B01LWZIZ1B $ 13,99
Лента из серебряной фольги B07S5LF154 $ 9.98

Другие связанные темы:

Проект «Сделай сам», водяной насос на колесах

Проект «Сделай сам», солнечная установка

Введение в кабельные системы с обогревом


Общие приложения

  • Асфальтовые заводы
  • Химические заводы
  • Коррозионные среды
  • Дренажные трубы
  • Взрывоопасные среды
  • Пищевые комбинаты
  • Защита от замерзания
  • Опасные зоны
  • Контроль средней температуры
  • Шахты
  • НПЗ
  • Трубопроводы
  • Целлюлозно-бумажные комбинаты
  • Защитный душ
  • Сильный холод Арктики
  • Спринклерные системы
  • Водопроводы / линии возврата конденсата

Кабели обогрева Tempco используются для противодействия эффектам рассеивания тепла от технологической трубы и оборудования через его изоляцию (если таковая имеется). Эти потери тепла допускают падение температуры, вызывая неприемлемые последствия, такие как замерзание труб, снижение вязкости жидкости и т. Д. Использование кабеля с обогревом заменяет потерю тепла, поддерживая желаемую температуру за счет приложения необходимой мощности.

Существует две основные категории кабелей для электрообогрева: кабель постоянной мощности и саморегулирующийся / саморегулирующийся кабель. Кабели обогрева каждого типа служат для разных областей применения.

1.Кабель постоянной мощности

Этот тип теплового кабеля предназначен для выработки определенной мощности на погонный фут при определенном напряжении. Он всегда обеспечивает расчетную мощность в ваттах на фут, независимо от температуры поверхности или окружающей среды. Это означает, что в большинстве случаев нагревательный кабель непрерывно нагнетает тепло в резервуар или трубу, которая обслуживается или нагревается. Если кабель обогрева не присоединен к какому-либо устройству управления, он может перегреться и сгореть. Это не только испортит кабель, но и может повредить все, на чем он используется. Следовательно, кабель постоянной мощности необходимо каким-либо образом контролировать.

2. Саморегулирующийся / саморегулирующийся кабель

Этот кабель автоматически регулирует свою выходную мощность в зависимости от температуры поверхности, а также от условий окружающей среды. Другими словами, чем жарче становятся условия, тем ниже становится выходная мощность. Эта характеристика позволяет использовать этот тип кабеля без устройства управления.Однако, если требуется определенная температура, необходимо использовать контрольное устройство.

Примечание: Оба кабеля используются во всех отраслях промышленности. Какой дизайн использовать, диктуют требования пользователя. В приложениях для поддержания более высоких температур будут использоваться кабели постоянной мощности из-за более высоких максимальных температур воздействия, которые они допускают. В приложениях для поддержания более низких температур, таких как защита от замерзания, можно использовать саморегулирующийся кабель, хотя кабель постоянной мощности можно использовать так же эффективно, если он правильно контролируется.


Часто задаваемые вопросы

Выбор подходящего кабеля зависит от множества различных переменных. Размер трубы, температура воздействия, условия окружающей среды, тип и толщина изоляции, температура обслуживания, скорость нагрева, скорость потока и тип используемого материала - все это играет важную роль в определении того, какой кабель лучше всего подходит для вашего применения. Свяжитесь с Tempco, чтобы помочь вам сделать правильный выбор.

  • Каковы требования к металлической оплетке и внешней оболочке?

Металлическая оплетка требуется на всех кабелях обогрева, чтобы соответствовать нормам NEC для заземления.Оплетка обеспечивает механическую защиту, а также путь заземления с низким сопротивлением. На самоограничивающемся кабеле, в дополнение к стандартной металлической оплетке, рекомендуется дополнительная внешняя оболочка из термопластичного эластомера или фторполимера, когда ожидается воздействие органических химикатов или коррозионных веществ.

  • Можно ли разрезать кабель в полевых условиях без изменения сопротивления?

Кабель Tempco с постоянной мощностью и самоограничением рассчитан на определенную мощность на фут в пределах определенной длины цепи.Все кабели постоянной мощности имеют модули, вырезанные из оболочки провода шины, обнажая оголенный провод в чередующихся точках на заранее определенной длине. Кабель рассчитан на определенную мощность в пределах этой длины цепи. Эти цепи проходят по длине катушки, аналогично коротким последовательным проложенным кабелям для создания одного длинного кабеля. Если цепь прервана (разрезана), кабель не будет нагреваться до следующего замкнутого контура.

Используйте наши знания и положите наш опыт работать на вас.

Запрос цен

Будете рады, что сделали !!

Подождите, пока мы соберем ваши результаты.

Как уберечь водяной шланг от замерзания (лучшие методы)

Перемещение при отрицательных температурах создает множество уникальных проблем.

Одна из этих проблем заключается в том, что водяные линии могут замерзнуть, начиная от шланга и заканчивая резервуаром. Если не установить флажок, вся система может зависнуть.

Чтобы этого не случилось с вами, мы выделяем наиболее эффективные способы подготовки водной системы вашего дома на колесах к зиме.А в том случае, если ваш шланг действительно замерзнет, ​​мы покажем вам, как быстро его разморозить.

Давайте приступим!

Насколько холодно должно быть замерзание труб жилого дома?

Вода начинает замерзать при 32 o F. Когда температура достигает этой точки, водопроводы RV начинают медленно замерзать. Постоянные низкие температуры ускоряют замерзание, но может пройти некоторое время, прежде чем система полностью замерзнет, ​​если температура колеблется.

До тех пор, пока вы поддерживаете движение строп, регулярно используя воду и правильно изолировав свой кемпер для зимнего использования, риск замерзания вашей системы достаточно низок.Однако по мере того, как становится холоднее, риск возрастает. Подготовившись к худшему, можно вообще избежать этой проблемы.

DIY Heated RV Water Hose

Первый метод - просто нагреть и изолировать имеющийся водяной шланг. Чтобы сделать это правильно, выполните следующие действия.

1. Используйте нагревательный кабель.

Измерьте длину шланга и достаньте достаточное количество нагревательного кабеля, чтобы покрыть его полностью. Эти кабели обеспечивают изоляцию и автоматически нагреваются при более низких температурах.

Облегчите этот процесс, предварительно отсоединив шланг от водяной системы. Используйте изоленту, чтобы плотно прижать датчик к шлангу. Затем поместите кабель на шланг в параллельном положении и обмотайте его лентой (вокруг каждой ноги), чтобы закрепить на месте.

Никогда не заворачивайте его, потому что слишком сильное прикосновение может привести к перегреву шланга и потенциально вызвать повреждение. В случае сомнений всегда проверяйте инструкции производителя для обеспечения максимальной безопасности и эффективности.

2.Изолируйте как шланг, так и нагревательный кабель

Закрепив нагревательный кабель на шланге, вы можете покрыть все это изоляцией трубной оберткой или изоляционной трубкой. Этот дополнительный слой удерживает тепло и защищает от холода.

Изоляция труб предпочтительна, так как она легко сгибается вместе с водяным шлангом. И это так же просто, как обернуть шланг и кабель изоляцией так, чтобы термостат с тепловым кабелем и вилка свисали на конце.

Совет : Убедитесь, что вы не обернули термостат на нагревательном кабеле изоляцией, так как это может помешать термостату включить его, когда температура упадет ниже заданного значения.

Если вы выберете изоляционную трубку, раздвиньте одну сторону трубки и вставьте шланг. Если вы купили самоклеящуюся трубку, вам будет намного проще прикрепить ее к шлангу. Если нет, снова соедините участки, где вы сделали проем, и склейте их через каждые 1-2 фута изолентой.

Не можете закрыть часть шланга, которая присоединяется к вашему дому на колесах? Вы можете найти специальные изоляционные элементы из пенопласта с углами 90 o , которые идеально подходят.

3.Покройте пену изоляционной лентой

Изоляционная лента имеет металлизированную поверхность и уникальный клей, созданный для низких температур.

Начиная с одного конца шланга, оберните ленту вокруг и перекрывайте ее на полдюйма с каждым витком, пока не закроете противоположный конец.

4. Подключите нагревательный кабель к источнику питания

Установленный вами нагревательный кабель работает от электричества. После полной изоляции шланга вы можете подключить кабель к одной из розеток вашего дома на колесах или к любому источнику питания поблизости.В активном состоянии нагрев включается, когда датчик определяет достаточно низкую температуру.

5. Подсоедините шланг к водопроводу и насосной системе вашего автофургона.

Подсоедините шланг к отверстию водяного бака вашего автофургона. Затем присоедините противоположный конец порта к ближайшей насосной системе. Перед открытием клапанов убедитесь, что все соединения надежны.

В целях безопасности вы можете наполнить резервуар водой, а затем отсоединить шланг, чтобы он не замерз. Это может занять немного больше времени, но, по крайней мере, вам не придется беспокоиться о том, чтобы вручную разморозить замерзший шланг с помощью теплового пистолета.

Шланг для воды с подогревом Camco

Не занимаетесь своими делами? Без проблем! В качестве альтернативы вы можете приобрести вместо него шланг для автофургона со встроенным обогревом и изоляцией.

Подобно нагревательному кабелю, специализированный шланг для автофургона оснащен датчиком, который определяет более низкие температуры и автоматически включает нагрев. Если вы собираетесь использовать шланг для питьевой воды, обязательно приобретите модель, которая имеет сертификат безопасности для питьевой воды и соответствует стандартам NSF-61.

Хотя на рынке представлено несколько различных марок шлангов для воды с подогревом, мы рекомендуем шланг для питьевой воды с подогревом Camco.

Этот конкретный шланг является сертифицированным NSF-61 шлангом для питьевой воды, который не содержит бисфенола А и свинца! Доступны модели длиной 12 футов, 25 футов и 50 футов. И имеет степень защиты -20 или -40 градусов.

Храните водяной шланг для автофургона, когда он не используется

Хотя описанные выше методы отлично подходят, если вы оставляете шланг подключенным к водопроводу круглосуточно, имейте в виду, что вы всегда можете просто отсоединить шланг, когда он не используется.

Другими словами, подсоедините шланг к городской водопроводной сети и наполните резервуар чистой водой так, чтобы он был почти полным.Затем отсоедините шланг и храните его в своем кемпере. Это гарантирует, что ваш шланг и соединения никогда не замерзнут.

Единственным недостатком этого метода является то, что если вы используете много воды, вам придется постоянно вынимать шланг, подсоединять его, заполнять резервуары, отсоединять шланг и хранить его. Все же возможно лучше, чем иметь дело с замерзшим шлангом!

Как разморозить шланг для воды на автофургоне

Если вы остаетесь в очень холодную погоду слишком долго, замерзание шланга для воды на автофургоне может быть неизбежным.Вот что вам нужно сделать для быстрого исправления:

1. Используйте тепловую пушку

Вам нужно будет отсоединить шланг и перенести его внутрь вашего автофургона, чтобы он растаял. Однако некоторые из его соединений могут быть слишком заморожены, чтобы их можно было открутить. Используйте термофен на всех этих участках, чтобы не повредить шланг при его отсоединении.

Если у вас есть фен, он тоже должен работать.

2. Отсоедините шланг

Отвинтите шланг от каждого порта и убедитесь, что все клапаны полностью закрыты.Начните ослаблять шланг, вращая концы против часовой стрелки, затем осторожно потяните его. Этот процесс требует немного дополнительной осторожности, потому что ваш шланг более подвержен повреждениям при замерзании, поэтому не прилагайте слишком больших усилий.

Если у вас возникли проблемы с отсоединением части шланга, разморозьте ее еще немного с помощью теплового пистолета.

3. Поместите шланг в свой дом на колесах

Отвинтив шланг, верните его внутрь, чтобы он оттаял. Вы можете ускорить процесс с помощью теплового пистолета или включив обогрев дома на колесах.Обязательно кладите его в такое место, где талая вода не создает беспорядка (ванная, кухонная раковина и т. Д.)

4. Проверка на наличие повреждений

Перед повторным подключением проверьте шланг на наличие повреждений. Когда вода замерзает, она расширяется и создает внутри шланга постоянную силу, которая может вызвать растяжение, трещины и расколы. Если шланг не поврежден, вы можете снова прикрепить его к водопроводным трубам.

Не рекомендуется повторно подсоединять поврежденный шланг, особенно для питьевой воды. По этой причине мы всегда рекомендуем держать в доме на колесах запасной шланг для воды.

Как подготовить водную систему автофургона к зиме?

В то время как ваш водяной шланг наиболее подвержен замерзанию, предохранять от замерзания трубы дома на колесах, а также резервуары и прочую сантехнику - неплохая идея. Особенно, если вы часто путешествуете по холоду. О, и не забывайте следить за тем, чтобы канализационный шланг на автофургоне не замерз (поверьте, не так весело снимать и чистить).

Используйте изолированную юбку.

Наружные клапаны и ватерлинии под вашим домом на колесах чувствительны к стихиям.Не говоря уже о том, что холодный воздух под вашим кемпером может проходить через пол.

Чтобы исправить это, вы можете установить вокруг вашего автофургона изолированную юбку. Для этого у вас есть несколько вариантов:

  • Накройте периметр изоляционными пенопластами, виниловым сайдингом или даже тюками сена (тюки сена не рекомендуются, поскольку они могут привлечь мышей и других грызунов).
  • Узнайте у производителя автомобиля, есть ли у него юбка для вашей модели.
  • Установите универсальный плинтус для автофургона.

Run A Space Heater

Большинство домов на колесах имеют водяные клапаны внутри внешних отсеков. Эти клапаны менее склонны к нагреванию, потому что камеры получают остаточное тепло, когда вы включаете RV. Однако они могут замерзнуть, если погода станет слишком холодной.

Установка лампы накаливания или обогревателя во влажном отсеке может сохранить тепло в салоне. В целях экономии энергии включайте обогреватель только при необходимости.

Важно : Не оставляйте автофургон без присмотра при работающем обогревателе!

Установка нагревателя бака для выдержки

Нагреватели бака для выдержки представляют собой присоединяемые прокладки, предотвращающие замерзание баков.Когда температура опустится ниже 32 o F, включите нагреватель и прикрепите его к резервуарам для хранения воды.

Как правило, как можно чаще держите резервуар для воды почти полным. Для черных и серых резервуаров держите клапаны закрытыми и сливайте их только тогда, когда они почти заполнены, чтобы снизить риск замерзания. Почти пустой резервуар более подвержен замерзанию и может даже засорить шланг и клапаны льдом.

Если вы готовите свой жилой дом к зиме для того, чтобы хранить его, вам все равно необходимо следить за тем, чтобы шланги, трубы и другие детали водопровода не замерзли. Ознакомьтесь с нашим руководством о том, как подготовить кемпер к зиме, чтобы узнать все подробности!

CamperFAQs.com поддерживается читателями. Покупка по ссылкам на нашем сайте может приносить нам партнерскую комиссию. Как партнер Amazon я зарабатываю на соответствующих покупках.

Как сделать собственный водяной шланг с подогревом для дома на колесах

Одна из замечательных особенностей кемпинга на колесах - то, что здесь можно оставаться в тепле и уюте, даже когда температура опускается ниже нуля. В нашем недавнем посте о зимнем RVing мы включили советы по успешным стратегиям кемпинга в холодную погоду.Но поскольку наш визит был таким коротким, мы смогли пропустить некоторые шаги. Зимний кемпинг на длительное время требует внесения некоторых дополнительных изменений в вашу обычную обстановку. Одна вещь, которая вам почти наверняка понадобится, когда вы путешествуете при отрицательных температурах в течение любого времени, - это шланг с подогревом для воды в доме на колесах.

Что такое водяной шланг для жилого дома с подогревом?

Водяной шланг для дома на колесах с подогревом используется при движении в условиях минусовой температуры. Благодаря дополнительному теплу он не замерзнет, ​​даже когда на улице холодно.Таким образом, у вас будет возможность получить воду по запросу в водном парке автодомов, независимо от того, насколько холодно или как долго вы там будете.

Почему вам нужен шланг для воды на автофургоне с подогревом?

Хотя некоторые люди предпочитают оставлять свои дома на колесах на зиму или уезжать на юг для более высоких температур, другие предпочитают выдерживать холода. Если вы это сделаете, вам понадобится подогреваемый водяной шланг для дома на колесах, чтобы шланг не замерз в сплошную трубку. Другими словами, если у вас замерзнет шланг, вы не сможете набирать воду из водопровода в автодоме.В некоторых случаях это может даже повредить патрубок, регулятор давления или даже сам жилой домик.

предметов, необходимых для изготовления вашего собственного водяного шланга с подогревом для дома на колесах

Готовый шланг для воды на колесах с подогревом можно приобрести в магазине. Но обычно это будет стоить дороже, в некоторых случаях довольно дорого. Если вы не знали, шланги с подогревом могут быть дорогими! Но вы можете выполнить ту же работу, что и проект DIY. Перед тем, как вы сделаете свой собственный водяной шланг для дома на колесах с подогревом, вам понадобятся следующие материалы:

Элементы, необходимые для изготовления вашего собственного водяного шланга с подогревом для дома на колесах

Водяной шланг для дома на колесах с подогревом

Когда у вас будут все необходимые принадлежности, вы готовы приступить к самой интересной части!

1.Оберните шланг в алюминиевой фольге

Первый шаг к изготовлению подогреваемого водяного шланга для дома на колесах - обернуть стандартный шланг для питьевой воды на колесах алюминиевой фольгой. Когда вы закончите, алюминиевая фольга должна плотно прилегать к шлангу. Алюминиевая фольга предназначена для того, чтобы выровнять тепло по всему периметру шланга, а не создавать горячую точку на одной стороне водяного шланга.

2. Вставьте шланг в разрезную пенопластовую трубку

После этого уложите обернутый алюминием шланг в разрезную пенопластовую трубку.Вы можете найти эти трубки в отделе сантехники в хозяйственном или хозяйственном магазине. Они бывают разных размеров, поэтому убедитесь, что у них достаточно большое отверстие, чтобы поместиться в ваш водяной шланг (внутренний диаметр 1–1,5 дюйма должен подойти).

Шланг, обернутый термо-лентой, заправленный внутри пенопластовой трубки

3. Проложите электрическую тепловую ленту внутри пенопластовой трубки по длине шланга

После того, как шланг окажется внутри пенопластовой трубки, следующим шагом будет уложить тепловую ленту по длине шланга. Тепловая лента должна лежать ровно и заправляться внутрь пенопластовой трубки.

Если в вашем доме на колесах есть специальный водный отсек, убедитесь, что тепловая лента проходит по всей длине шланга, включая ту часть, которая входит в автодом и находится внутри водного отсека.

4. Герметизировать шов изолентой

Если вашему шлангу нужно несколько трубок из пеноматериала, чтобы покрыть его длину (что, скорее всего, так и будет), используйте изоленту для герметизации швов. Это предотвратит разрушение или выпадение нескольких трубок из пеноматериала с вашего шланга.Несмотря на то, что трубки из вспененного материала были покрыты клеем вдоль разъема (что делает ненужной изоленту для закрытия трубки вокруг шланга), вы все равно захотите склеить отрезки трубок вместе, где концы сходятся, создавая одну непрерывную, непрерывную изолированную трубку. по длине водяного шланга.

5. Используйте дополнительную тепловую ленту для водяного патрубка

Следующим шагом при изготовлении шланга для воды с подогревом своими руками является обеспечение того, чтобы вода в кране не замерзла. Для этого намотайте термоленту и пенопласт вокруг патрубка.

6. Оберните кран и дополнительную открытую область патрубка термоупаковочной лентой

Некоторые части патрубка, вероятно, будут слишком большими, чтобы их можно было закрыть трубками из пенопласта, но вы все равно захотите их изолировать, чтобы они не замерзли. Для этих частей вы можете либо обернуть конец электрической тепловой ленты, который выступает за конец пенопластовой трубки (если таковая имеется), либо использовать изолированную термоупаковочную ленту. Оберните изоляционную ленту вокруг патрубка, чтобы полностью закрыть все открытые участки.

7. Убедитесь, что все открытые участки шлангов и патрубков защищены.

Перед тем, как закончить работу, все еще разок. Например, осмотрите весь шланг и патрубок, чтобы убедиться, что вы покрыли все термолентой и пеной / изоляцией. Убедитесь, что вы изолировали патрубок от земли до шланга. Единственная часть, которая должна быть открыта, - это ручка включения / выключения воды. Кроме того, для подключения тепловой ленты используйте прочный удлинитель хорошего качества.У большинства тепловых лент есть термостат, который автоматически включает их, когда температура опускается ниже 40-45 градусов.

Напоследок на всякий случай наполните резервуар чистой водой. Таким образом, если ваш шланг временно замерзнет, ​​у вас все равно будет вода в течение нескольких дней, пока вы ждете повышения температуры.

Защитите шланг для пресной воды на автофургоне от замерзания с помощью этого простого метода DIY

В заключение, зимой не повод отказываться от РВинга. На самом деле, вам, вероятно, понравится, насколько меньше людей будет в парке.? Прежде всего, вы можете выйти и насладиться всеми этими веселыми зимними развлечениями и вернуться домой на поджаренном доме на колесах! Но если вы остановитесь на морозе в течение длительного времени, вам нужно будет защитить шланг для воды на автофургоне. К счастью, это не должно стоить целого состояния благодаря этому простому методу самостоятельного изготовления подогреваемого водяного шланга для дома на колесах! Но если вы предпочитаете покупать предварительно изготовленный водяной шланг для дома на колесах с подогревом, наши друзья Том и Кейт опубликовали отличный пост о различных вариантах шлангов для незамерзающей воды, доступных на рынке.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
