насадка на дымоход от ветра, конус на газовую трубу

Содержание:

Причины дымления трубы
Применение дефлекторов
Монтаж дефлектора на дымоход своими руками
Монтаж дефлектора с ветрозащитным устройством
Особенности дефлекторов

Дымоотводящая система – это один из ключевых элементов любой тепловой установки, по важности не уступающий другим элементам конструкции. Чтобы отопительное оборудование работало корректно, система должна обеспечиваться стабильным притоком воздуха и выводом продуктов сгорания топлива. Обычно для этих целей используется дымоход, который при грамотном проектировании и монтаже позволит системе полноценно работать на естественной тяге, отводя в атмосферу все остатки.


В некоторых случаях обустройство полноценного дымохода невозможно, но необходимость тяги из-за этого никуда не пропадает. Чтобы система продолжала функционировать, нужно установить на газовую трубу дефлектор, который обеспечит нормальную тягу и позволит тепловому оборудованию работать.

В данной статье речь пойдет о дефлекторах и их особенностях.

Причины дымления трубы

Нередко при использовании дымохода встречается такое явление, как дымление трубы, которое может возникать по следующим причинам:

  1. Сильные воздушные порывы, направленные внутрь дымохода. В результате возникает серьезное препятствие, не позволяющее дыму выходить в атмосферу. Тяга снижается, а дым остается в системе, рано или поздно начиная попадать в здание.
  2. Слабая работа дымоотвода может объясняться очень просто – если конструкция изначально была рассчитана неверно, то о нормальном функционировании не может быть и речи. Например, установка слишком узкой дымовой трубы обязательно приведет к слабой тяге и недостаточному отводу продуктов сгорания. То же самое можно сказать и о нехватке высоты или неправильном размещении трубы на крыше.

Если от второй причины можно избавиться на этапе проектирования, если дымоход еще не установлен, то с первой причиной обязательно придется столкнуться, поэтому необходимость установки дымохода все же остается.

Применение дефлекторов

Основное качество дефлекторов, ради которых они применяются – способность усиливать тягу за счет отведения внешних воздушных потоков. Независимо от конструкции, любой дефлектор работает по единственному принципу – обходящий препятствие воздух создает зону с низким давлением, за счет чего в дымоходе увеличивается тяга. Хороший дефлектор может повысить эффективность дымоотводящей системы на 20%.

Кроме того, у дефлектора есть и дополнительная функция, возникающая косвенным образом – установленное на трубе дымохода препятствие предотвращает попадание в него атмосферных осадков и различного мусора.


В конструкцию простого дефлектора входят два цилиндра, один из которых находится внизу, а второй сверху, и защитный конус, также называемый зонтиком. Нижний цилиндр обычно являются частью дымовой трубы, выполненной из металла или асбестоцемента. Для изготовления самих дефлекторов используется оцинкованный металл.

Есть несколько стандартных вариантов дефлекторов:

  • Дефлектор ЦАГИ;
  • «Волпер» с круглым корпусом;
  • Дефлектор Григоровича;
  • Открытый дефлектор Astato;
  • Н-образный;
  • Звездообразный «Шенард».


Разные виды дефлекторов используются в следующих видах конструкций:

  • Коллективные и частные вентиляционные шахты;
  • Коллективные и частные дымоходы;
  • Системы отвода газов и продуктов их сгорания;
  • Стволы мусоропроводов.

Монтаж дефлектора на дымоход своими руками

Сборка обычного дефлектора не отличается сложностью. Сначала нужно при помощи болтового соединения зафиксировать стойку на нижнем цилиндре. Хомутами к нижнему цилиндру посредством стоек крепится верхний цилиндр, имеющий расширение в нижней части. На фальцах собирается обратный конус, после чего его нужно установить на свое место с помощью заклепок. Читайте также: «Для чего нужен дефлектор на дымовую трубу, как установить самостоятельно».

Для сборки элементов конструкции можно использовать не только заклепки, но и контактную сварку – заметной разницы в итоге не будет. При работе важно правильно подобрать соотношение размеров деталей дефлектора, чтобы его можно было потом установить на дымоход.


Принцип работы собранного таким образом дефлектора выглядит следующим образом:

  • Любой поток воздуха, пытающийся пройти сквозь верхний цилиндр, встречает препятствие и обходит его;
  • Проходящие над цилиндром воздушные потоки сворачивают вверх и тянут за собой выходящий из трубы дым;
  • За счет разрежения в трубе усиливается движение, поэтому тяга становится на порядок больше.

Даже в том случае, когда потоки ветра направлены не строго горизонтально, а по другой траектории, установленный на трубу дымохода конус все равно выполняет свои функции. Получается так, что ветер оказывается в верхнем цилиндре, проходя сквозь зазоры конструкции, в результате чего дым высасывается наружу.

Единственным минусом любого дефлектора является работа в условиях низового ветра, из-за которого под колпаком возникает вихревое движение, не позволяющее дыму свободно выходить в атмосферу. Чтобы снизить этот эффект, под зонтиком стоит установить обратный конус, который частично отражает внешние воздушные потоки внутри конструкции и упрощает системе работу. Читайте также: «Для чего нужен колпак на трубу дымохода и как его сделать самостоятельно».

Монтаж дефлектора с ветрозащитным устройством

Дефлектор с защитой от ветра монтируется так:

  • В дымовой трубе на двух уровнях фиксируются два подшипника и вертикальная ось;
  • На ось последовательно устанавливаются полуцилиндрическая ширма, полотно флюгера и крыша конструкции.


Принцип работы систем такого типа выглядит следующим образом:

  1. При изменении направления ветра флюгер проворачивается и тянет за собой шторку, прикрывающую дымоход от ветра. В результате дым в любое время может выходить с подветренной стороны дымоотвода.
  2. Воздушные потоки проходят по касательной над полуцилиндрической ширмой и подтягивают за собой дым, увеличивая тягу в системе.

Для увеличения эффективности конструкции нужно периодически смазывать подшипники дефлектора, а в холодное время года еще и устранять наледь, которая возникает в конструкции из-за конденсата. С учетом последнего нюанса можно сказать, что такая насадка на трубу дымохода от ветра сможет эффективно защищать только те конструкции, которые расположены в теплых регионах.

Особенности дефлекторов

Устанавливая дефлектор на трубу, нужно знать о некоторых особенностях его применения:

  1. Чтобы закрепить на дымоходе квадратной или прямоугольной формы круглый дефлектор, нужно воспользоваться специальными переходными патрубками.
  2. Если установленный дымоход имеет большое сечение, то дефлектор нужно устанавливать на специальных ножках или использовать стальные подпорки.
  3. Устанавливая переход от квадратной дымовой трубы к круглому дефлектору, нужно учитывать постепенный напуск кирпичной кладки.
  4. Установка дефлекторов требуется только для отопительного оборудования, работающего на твердом топливе – в остальных случаях любой защитный конус на трубу будет бесполезен.


Знание этих нюансов позволит подобрать оптимальный дефлектор трубы для дымохода и установить его так, чтобы он мог повышать эффективность всей отопительной системы.

Заключение

Установка дефлектора на трубу твердотопливного отопительного оборудования дает возможность увеличить тягу в системе и упростить вывод продуктов сгорания в атмосферу – а это не только повышает качество работы системы, но и препятствует попаданию дыма в жилое помещение, где он может навредить человеческому здоровью.


Монтаж дефлекторов на дымоход: инструкция. Академия РДС

Дефлектор на дымоход — это простая конструкция в виде конуса, которая прикрывает печную трубу на крыше дома. Такое приспособление создаёт хорошую тягу внутри дымохода, препятствует его загрязнению и защищает от осадков и порывов ветра.

Что такое турбодефлектор

Устройство, напоминающее по форме и размерам средневековый восточный головной убор – тюрбан. По сути, это насадка на верхний срез вентиляционной трубы:

  • Корпус вентиляционного турбодефлектора представляет набор спиральных полосок из металла, собранных и закрепленных на плоской стальной «макушке» — площадке.
  • Конструкция позволяет тыквообразному корпусу вращаться с небольшой скоростью вокруг вертикальной оси. Скорость вращения блестящего корпуса невелика, всего 3-5 об/с, поэтому правильно установленный турбодефлектор при небольшом ветерке не создает какого-либо дискомфорта, не издает шумов и скрипов.


Принцип работы дефлектора

На заметку! По отзывам владельцев, установка турбодефлектора на дымоход является лучшим способом отпугнуть назойливых птиц от теплой дымовой трубы.
Разновидности дефлекторов для дымоотводов

Хотя конструкция и принцип работы дефлекторов на дымоход практически не отличаются в разных моделях, можно выделить наиболее популярные у пользователей разновидности этих устройств:

ЦАГИ — имеет форму цилиндра и венчается небольшим конусом, изготавливается из оцинкованной или нержавеющей стали.

Тарельчатый — модель с простой открытой конструкцией, обеспечивает тягу вне зависимости от скорости и направления ветра.
Круглый «Волпер» — аналог ЦАГИ, имеет похожую форму, немного отличается в верхней части (конус заменён пластиной).
Дефлектор Григоровича — ещё одна разновидность ЦАГИ, в конструкции которой конус направлен вниз.
Н-образный — имеет два канала, благодаря этому воздух поступает в трубу с двух сторон.

Небольшие отличия в конструкции имеют вращающиеся модели дефлекторов на трубу дымохода. Они работают вне зависимости от направления ветра, однако малоэффективны в штиль. К таким устройствам относятся:

Дефлектор-флюгер — модель с вращающимся корпусом и флюгером, меняет положение в зависимости от направления ветра.
Вращающийся — самый эффективный дефлектор на дымоход для газового котла. Вращается в одном направлении, создаёт хорошую тягу и защищает трубу от загрязнений.


Разновидности турбодефлекторов

Принцип работы

Независимо от размера, количества деталей и формы отражателей все дефлекторы работают по одному принципу. Аэродинамическое устройство устанавливают в верхней части дымовой трубы. Таким образом создается препятствие воздушным потокам. При ударе о стенки цилиндра ветер теряет свою силу направления, разбиваясь на множество мелких и более слабых воздушных потоков.

Остатки потоков, поднимаясь по корпусу, частично захватывают выходящий из трубы дым. Тяга в дымоходном канале увеличивается. Поскольку завихрений нет, угарный газ и дым не могут попасть обратно в трубу и выбрасываются наружу полностью.

Кроме своего основного предназначения дефлекторы часто выполняют декоративную роль. Однако сам по себе отражатель ничего не даст, если он установлен неправильно. На его эффективность влияют правильно подобранное сечение соединительного патрубка, установленный на достаточной высоте дымоход и расположение трубы на крыше.

Установка устройства и этапы монтажа

Оптимально монтировать дефлектор на трубу до того, как она будет установлена на дымоход или воздуховод на крыше. Это облегчит достаточно трудоемкий процесс и сделает работу более безопасной.

Для установки дефлектора потребуются следующие инструменты и материалы

  • электродрель;
  • саморезы;
  • резьбовые шпильки;
  • гайки;
  • рожковые ключи;
  • металлический хомут.
Этапы установки
  • Отметить места будущих крепежей на трубе (в 10–15 см от края) и диффузоре.
  • Просверлить отверстия в деталях по намеченным точкам, убедиться в их совпадении, примерив элементы друг к другу.
  • Продеть через отверстия резьбовые шпильки и зафиксировать их гайками с обеих сторон на диффузоре и трубе. Гайки лучше закручивать одновременно, чтобы не согнуть лист металла.
  • Поднять конструкцию на крышу дома, надеть трубу на дымоход и зафиксировать её хомутами.

Необходимо проследить, чтобы все части конструкции точно соединялись друг с другом, не оставляя зазоров и щелей. Для этого нужно особенно плотно закрепить трубу хомутами, по возможности — обработать стыки герметиком.

КАТАЛОГ ТУРБОДЕФЛЕКТОРОВ

С уважением,

Команда Факультета Вентиляции

#РДС-Академия


Навіщо потрібен дефлектор на димар? Як підвищити ефективність димохідної системи – рекомендації фахівців!.

Статті компанії «SAVEN

Одним з основних інструментів для підвищення і посилення тяги в димохідної системи є – дефлектор на трубу димоходу. Це своєрідна паличка-виручалочка для димаря, оскільки позитивно впливає на ККД і знижує витрати на опалення. Більш того, дефлектор захищає димохідну трубу від атмосферних опадів і зайвого сміття. Завдяки технічному прогресу дефлектор представлений на ринку в різних варіаціях і моделях, залишилося тільки розібратися який потрібен саме вам? Купити дефлектор на димар ви можете в нашому інтернет-магазині: залишити заявку або зателефонувати на номер +38096886-96-14, +38050826-50-06.

Давайте починати!

Важливо розуміти!!! Що головне завдання дефлектора не прикрасити будинок, а саме підвищити рівень тяги в опалювальній системі, щоб вивести всі продукти горіння. За рахунок таких характеристик як: діаметр і розмір труб, матеріал, висота виробу над дахом і навіть сама форма конструкції. Адже якщо вона не досить міцна, то при поганих погодних умовах є ризик попадання диму всередину системи і задимлення приміщення. Сама схема роботи дефлектора базується на законах фізики





За рахунок звуження труби руху газів прискорюється, а рівень тиску на стінках конструкції знижується і утворюється розряджена зона. Далі повітря з допомогою дефлектора рухається крізь канал звужується і ми отримуємо розряджену область. Яка і тягне гази, а потім за допомогою тяги виводить їх назовні.

Найбільш популярним для димоходу досі залишається дефлектор тяги димоходу ЦАГІ, який вперше отримав друге дихання завдяки технічній досконалості.

Але не будемо забувати і про напрацювання Григоровича з Вольпером, які лягли в основу сучасних і вдосконалених моделей. Більш детально поговоримо про класичних варіантах димових дефлекторів і не зовсім.

А саме:

  • Вентиляційної ЦАГІ;
  • Тарілчастий;
  • Круглий «Волпер»;
  • Система Григоровича;
  • Н-подібний;
  • Флюгер-дефлектор для димоходу;
  • Обертовий дефлектор для димоходу.


Оскільки він знаходиться під відкритим небом, що підвищує рівень корозії та впливу негативних факторів, тому слід звернути увагу на матеріал для дефлектора.

Ми рекомендуємо вибирати дефлектор для димоходу з оцинкованої або нержавіючої сталі, або з міді. Адже від якості матеріалу завищить робота всього димоходу в цілому, котла, каміна або печі.

Чому нержавійка скажете ви? Все дуже просто! Димар з нержавіючої сталі витримає не тільки високі температури роками, а й не боїться шкідливих речовин, які виробляються в процесі горіння.



Вентиляційний ЦАГІ

Як ми вже говорили раніше цей варіант користується популярністю вже багато років, адже він підсилює тягу за рахунок створення всередині себе зони зниженого тиску повітря, яка виникає з-за обдування вітром дефлектора зовні. Пристрій такого типу не захищає димохідний канал від атмосферних опадів і тому необхідно встановити окремий ковпак.





Схожий на попередню модель, крім кришки на канал димаря, яка розташована вище дифузора.



Тарілчастий



Такий варіант дуже простий по своїй структурі і на перший погляд нагадує НЛО. Такий варіант ідеально підійде для території з низькими вітрами.

Грибок — дефлектор на димар Григоровича — популярна і ефективна модель дефлектора для димоходу. Простий в збірці і можна самостійно встановити для свого будинку або приміщення.

Складається з: нижнього циліндра з двома патрубками, верхнього циліндра, конуса і двох кронштейнів.



Н-подібний дефлектор

Своєрідний дефлектор для димаря, оскільки підходить для великих виробничих приміщень або потужних котелень. Всі необхідні складові кріпляться між собою таким чином, що утворюється якась літера Н.







Дефлектор флюгер на димар — цікавий і нестандартний варіант, оскільки обертається навколо димової труби займаючи при цьому положення відповідно до напрямку вітру. Скорочує довжину труби над дахом приміщення і підвищує ККД.

Також якщо використовується для газового котла, не дозволяє йому мимовільно згаснути.



Обертовий дефлектор



Даний вид рухається тільки в одну сторону, однак такі кругові рухи підвищують ефективність інструменту. Плюс захищає трубу від шкідливих влучень.



Який саме вибрати варіант для димоходу – вирішувати тільки вам. Але, важливо пам’ятати декілька нюансів, будь-яка модель завищить від якості матеріалу, грамотної установки і експлуатації. Дотримуючись прості рекомендації ваш димар буде працювати довго і ефективно!



насадка на дымоход для увеличения тяги

Содержание статьи

Усилитель тяги дымохода своими руками

При работе печи, камина или котла большинство хозяев частных домов и коттеджей отмечают значительное ухудшение процесса горения.

Чаще всего это вызвано изменением параметров тяги. Чтобы улучшить качественные характеристики следует установить усилитель тяги дымохода, который, благодаря простоте конструкции можно сделать самостоятельно.

Причины ухудшения тяги

Для начала требуется определить причину ухудшения тяги. Поэтому в первую очередь проверяется общее состояние дымохода и всех сопутствующих элементов системы.

Делается это очень легко. Сначала полностью отключается вся отопительная система, после чего в дымоходе посредством длинного щупа замеряется количество сажи. Данное значение не должно превышать 2 мм.

Причины недостаточной тяги в дымоходе условно разделяют на 2 группы: внешние факторы и особенности конструкции.

Среди конструктивных особенностей:

  • применение тройников, колен по ходу дымоотводящего канала, обход преград, создающих аэродинамическое сопротивление;
  • неверный монтаж и регулировка заслонки;
  • неверная высота и диаметр дымохода, не соответствующий требованиям производителей отопительных или водонагревательных котлов.

Под внешними факторами подразумевают:

  • размещение выхода тяги ниже конька кровли, что при определенных условиях может привести к тяговому «опрокидыванию»;
  • наличие поблизости от дымохода крупногабаритных объектов, образующих область повышенного давления или же наоборот разряжения;
  • преобладание в регионе ветров большой силы или наоборот штиля,

Все это может оказывать значительное влияние на силу тяги и создавать дополнительное сопротивление, тем самым снижая ее уровень. Во избежание этого, необходимо обязательно предпринять определенные шаги для усиления или стабилизации тяги, чтобы печь или котел работал более эффективно.

Способы и устройства

Для нормального функционирования дымохода восходящий поток должен иметь давление порядка 10-20 Па. Чтобы определить уровень тяги используют анемометры, и уже основываясь на их показаниях и результатах прогорания топлива, принимается решение – увеличивать или уменьшать тягу.

Есть различные варианты того, как привести тягу в соответствие с нормами:

  1. удлинение дымохода;
  2. использование специальных приспособлений;
  3. задействование электрических дымососов;
  4. тяговые стабилизаторы.

Удлинение дымохода

Наиболее простой способ для устранения заниженной тяги – это удлинить трубу дымохода. Благодаря увеличению разницы между уровнями дымоходного выхода и котла повышается и разница давлений восходящего потока. Для дымоотводящей трубы наиболее подходящей является высота 5-6 метров при соблюдении минимального расстояния между вертикальным отрезком дымохода и печью или котлом, и отсутствии всевозможных колен, сужений и отклонений шахт.

При наличии высокой кровли или нахождении поблизости дома крупногабаритных объектов, значительно ухудшающих тягу, этот способ дает возможность добиться наилучшего результата. Тем не менее, при очень высоком дымоходе уровень тяги может сильно превысить необходимое значение, в результате чего основная масса тепла будет выделяться в окружающую среду, а не расходоваться на обогрев помещений. Для недопущения подобной ситуации используются специальные заслонки, посредством которых снижают объем отводимого газа.

Дефлекторы

Дефлектор – это устройство, позволяющее оптимизировать воздушные потоки для усиления тяги в дымоотводящей или воздуховодной трубе. Дефлектор переводиться как направляющее устройство, отражатель. Название в принципе полностью описывает его назначение и функциональность.

Чем проще конструкция, тем больше эффективность, поскольку потоки, отраженные от крыши и боковой ветер, повышают тяговую силу и подсасывают дым из трубы. Дефлектор, даже при шквальном ветре, исключает опрокидывание тяги, однако в штиль он неэффективен. Модель усилителя тяги дымохода следует подбирать не только по размеру дымовыводящего канала, но и по предполагаемой ветровой нагрузке.

При наличии желания, листа оцинкованного железа, минимального набора инструментов, подручных материалов и даже незначительных навыков работы с металлом можно сделать такое устройство самостоятельно.

Для изготовления устройства понадобятся:

  1. угольник;
  2. рулетка;
  3. ножницы по металлу или болгарка;
  4. деревянный молоток;
  5. заклепочник;
  6. ручная электродрель;
  7. набор сверл;
  8. сверлоконечные саморезы с прессшайбой 15 мм;
  9. жесть или оцинковка 0,3-0,5 мм;
  10. подручный материал для креплений.

После проведения расчетов и нанесения на металл контуров деталей выполняем следующее:

  1. вырезать все необходимые детали;
  2. свернуть корпус насадки и скрепить края с помощью саморезов или заклепок;
  3. собрать и соединить между собой оба конуса устройства;
  4. перед сборкой зонтика нужно установить в нижнем конусе шпильки для крепления его к общему корпусу, а если монтаж будет выполняться на лапках, то их можно зафиксировать снаружи на заклепках.

Такие усилители тяги дымохода не только хорошо переносят дымовые газы и высокие температуры, но и обладают коррозийной устойчивостью и долговечностью.

Флюгер

Флюгер является еще одним усилителем тяги с довольно простой конструкцией без удлинения дымовыводящей трубы, и также зависящим от силы ветра. Тем не менее, это устройство в отличие от описанного выше, практически не создает сопротивления в штиль. На оголовке устанавливается крыло небольшого размера, которое защищает край дымохода от ветра лишь с одного края.

Благодаря вспомогательной лопасти, и ее размещению напротив места фиксации флюгера на дымоходе, устройство все время закрывает устье от воздушных потоков, которые обтекая его, создают на выходе разряжение, там самым значительно повышая тягу. Производители советуют использовать такие устройства для дымоходов дровяных каминов при недостаточной или нестабильной тяге, в случае сильных ветров или при образовании воздушных вихрей над дымовыводящим каналом, вследствие неблагоприятного расположения трубы.

Ротационные турбины

Ротационные турбины – это механическое устройство, которое для усиления тяги в дымоходе задействует ветровую энергию. Турбинная насадка, независимо от направленности ветра все время вращается в одну сторону, создавая при этом над дымовым каналом разрежение, что способствует увеличению тяги.

Конструкция такого усилителя тяги позволяет предохранить дымоход от попадания в него мусора, листьев, осадков и прочего. Особенностью турбины является то, что в штилевую погоду она не работает, в неотопительный сезон выполняется отвод воздуха из дымового канала, а при наличии ветра создается высокая разреженность и увеличение тяги.

Не рекомендовано устанавливать подобные усилители тяги на дымоходах печей, работающих на угле и дровяных каминов. Стоит учесть, что температура дымовых газов должна быть не более 150-250˚C.Такое устройство эффективно для систем естественной вентиляции и дымовыводящих труб отопительных котлов, работающих на газовом топливе.

Дымососы электрические

В некоторых случаях, например при использовании дровяных печей или каминов, допустима установка специальных электрических дымососов. Эти устройства рассчитаны для применения в условиях повышенных температур, наличия золы, конденсата и прочих продуктов горения. Тем не менее, категорически запрещено монтировать их на дымовыводящие трубы твердотопливных котлов, в которых температура газов может достигать 650-800˚C.

Подобные устройства позволяют полностью автоматизировать работу дымоходного канала. Датчики силы потока и температуры регулируют интенсивность вращения электропривода, постоянно поддерживая, таким образом, в системе оптимальную тягу.

Выбор способа увеличить тягу зависит непосредственно от конструктивных особенностей дымовыводящего канала. Использование всех вышеперечисленных устройств для усиления тяги в дымоходе актуально лишь при определенных условиях, а именно: преобладание безветренной погоды в регионе или же невозможность устройства дымоотводящей трубы требуемой длины.

Эффективные способы, как увеличить тягу в дымоходе

Проектирование дымохода – сложный и ответственный, от правильности выполнения которого зависит эффективность и безопасность использования отопительного прибора. Ни один теплогенератор не способен нормально функционировать без трубы, выводящую дым из помещения. Дымом называют смесь газов, содержащую остаточные продукты сгорания топлива. Появление задымления внутри отапливаемого помещения – верный признак неправильного расчета дымоходной системы, который влечет за собой опасность возникновения пожара и отравления угарным газом. Эта статья расскажет, что такое обратная тяга в дымоходе, как не допустить ее возникновение.

Способы измерения

Если вы усомнились, что тяга дымоходного канала печи, камина или отопительного котла достаточная, нужно провести проверку. Самый простой способ развеять сомнения – своими руками проверить с помощью анемометра. Если прибор показывает тягу 10-20 Па, то его считают нормальным. Проблема этого метода – малая точность измерения недорогих анемометров, если тяга меньше 1Па, то они покажут, что ее нет. Более точные профессиональные приборы стоят дорого, ими пользуются печники.

Если анемометра у вас нет, воспользуйтесь одним из народных методов определения силы тяги дымохода:

    По дыму. Самый очевидный признак того, что тяги нет – наличие даже небольшого задымления внутри помещения, большой количество дыма говорит о высоком риске возникновения пожара и отравления угарным газом.

Обратите внимание! Тяга внутри дымоходного канала создается из-за разницы в давлении на улице и внутри помещения. В отапливаемой комнате температура выше, чем снаружи, поэтому давление там больше. Нагретый воздух, подпираемый снизу более холодным выдавливается в зону с более низким давлением, то есть в атмосферу. Если проводить измерения летом, когда разница температур внутри и снаружи минимальна, вы получите меньший результат, чем зимой.

Причины неисправностей

Убедившись в том, что внутри дымоходной системе нет достаточного уровня тяги, нужно определить и устранить возможную причину этого дефекта. Опытные мастера утверждают, что наиболее частыми причинами сбоев работы дымоотводящих каналов являются:

  • Ошибка при проектировании. Делать выбор трубы дымохода следует, ориентируясь на объем топки. Если диаметр меньше рассчитанного параметра, слабая не позволит дыму уходить их помещения.
  • Недостаточная длина трубы. Длинна трубы менее 5 м не обеспечивает значительной разницы между давление внутри помещения и на улице, из-за чего создается слабая тяга.
  • Неправильное расположение дымоходной тубы. Печные мастера советую прокладывать дымоход вертикально, так как узкие повороты задерживают дым внутри трубы, снижая тягу.
  • Горизонтальные участки большой протяженности. Если, прокладывая дымоход, не удается избежать горизонтально расположенных участков, то убедитесь, что их длина не более 100 см. В противном случае, ей потребуется усилитель.

Первым делом при обнаружении проблем в дымоходной системе нужно отмести самые очевидные причины недостаточной тяги. При осмотре убедитесь в герметичности соединений всех сегментов трубы, отсутствии сажевых заторов. Проверьте, что в дымоотводные каналы не попала влага, а атмосферное давление соответствует норме.

Способы усиления тяги

Если сила тяги в дымоходном канале отопительного прибора, устранить этот дефект не всегда просто. Опытные печники используют следующие методы, способы, чтобы ее увеличить:

  1. Первое, что нужно делать, если вы заподозрили недостаточную тягу в дымоходе – прочистить трубу. Для этого вызывают трубочиста или снимают сажевые отложения с внутренней поверхности дымохода своими руками при помощи металлического печного ерша.
  2. Значительного увеличения мощности дымохода можно добиться увеличением высоты дымохода над поверхностью крыши, надставив ее несколькими дополнительными сегментами. Этим же способом выводят дымоход из зоны ветрового подпора от конька или более высокого здания.

Если найти решение проблемы отсутствия тяги внутри дымоотводящего канала не удалось самостоятельно, обратитесь за консультацией к опытному печнику, который подскажет, что делать, исправит дефект наиболее рациональным способом.

Как увеличить тягу в дымоходе: методы борьбы с обратной тягой

Большая часть приборов для отопления технически не могут работать без наличия тяги в дымоходе. Для формирования достаточного потока воздуха нужна грамотная конструкция канала. Чтобы понимать принцип образования, нужно понимать простейшие физические понятия, такого рода, как взаимодействие температур, воздуха, а также плотность дыма. Все эти показатели в равной степени «виновны» за образования выходящих потоков. Когда они становится недостаточными или образуется обратный канал, тогда выходящие газы, попросту будут попадать внутрь помещения. Поэтому сегодня раскроем одну из важнейших тем в частном домостроительстве – как увеличить тягу в частном дымоходе?

Какими способами можно усилить тягу?

Перед началом работы, стоит знать, как можно проверить тягу в дымоходе? Сейчас существует масса приборов, которые позволяет легко узнать есть ли тяга и какой величины. Наиболее доступный в плане ремонта в дымоходе своими руками – это анемометр. Однако есть одно условие – он показывает скорость потока, если величина более 1 м/с. Меньшие показатели он наверняка не распознает. Но, даже если прибор покажет какой-то определенный показатель, с достоверностью к этому не стоит относиться. Нужно учесть массу факторов, к примеру, когда проводились замеры.

Потому что, если в межсезонье, показатели будут недостоверными. Для этого и привлекаются специалисты, с более продвинутыми приборами.
Но, не стоит отчаиваться, узнать силу потока, ветра можно и обычным дедовским способом. Если помещение наполнилось дымом, вывод только один – не работает дымоход. Кроме того, если в пламени присутствует белый оттенок, а также слышен характерный гул, то наверняка тяга слишком хорошая. Признаком нормального отделения дыма являются – золотистые «языки». Кроме того, действенный способ проверки – это просто поджечь кусок бумаги и поднести его к каналу, если заметили характерное отклонение в сторону дымохода, то все в порядке.

Полезные советы

Итак, как улучшить тягу вашего дымохода? Если вы все еще уверены, что с дымоотделением, что не так, можно воспользоваться некоторыми советами, как увеличить тягу в частном дымоходе?

  1. Установка стабилизатора.
    Улучшить тягу в дымоходе поможет и монтаж своеобразного «зонтика» на трубу. Снизу будет свободный доступ воздуха, а сверху козырек, который позволит образовывать воздушный карман.
  2. Увеличение высоты.
    Увеличить тягу в дымоходе реально и обычным повышением высоты, но стоит ориентироваться на требования к такому дымоходу. Учитывайте то, что нормативной стандартной высотой принято считать высоту в 6 м. от колосников. Учитывайте повороты, наклоны трубы.
  3. Монтаж турбин.
    Данный способ малопопулярный, однако, упомянуть о нем необходимо. Как сделать так, чтобы в печи повысить «обратку» многие и не задумываются о простых физических аспектах. К примеру, создание над оголовком трубы завихрений, позволяет создать разряжение, что и необходимо в канале. Кроме того, турбина работает от ветра, то есть никаких дополнительных затрат от вас не потребуется. Единственно избавиться от «обратки» такая конструкция не сможет в безветренную погоду.

Надеемся приведенные решения проблемы, вам помогли. Кстати, представленные способы установки на трубу дымохода для увеличения тяги различных приспособлений, подходят и для твердотопливных котлов.

Способы регулирования тяги в дымоходе?

Усилитель тяги в дымоходе или насадка для увеличения, улучшения плохой тяги в трубе, можно сделать и своими руками. Выше уже описывалось три способа, которые позволят справиться с усилением тяги. Установка козырька – это наиболее простой способ, который позволит регулировать силу потока, открывая и закрывая заслонку. Кроме того, при исправном дымоходном канале, усиление или понижение также можно регулировать обычной заслонкой. Но, при этом не забывайте контролировать регулятор подачи воздуха (в простонародье поддувало).

Кстати, можно использовать в качестве регулятора и вентиляторный усилитель тяги дымохода, установленный своими руками. При покупке учитывайте размеры, высоту, конструкцию используемой насадки. Подробней о вентиляторе поговорим в следующем разделе.

Дымовой вентилятор

Вентилятор, установленный в дымоход или на дымоход, может существенно помочь в регулировании силы потока. На сегодняшний день, наиболее эффективным средством для улучшения тяги и её регулирования считается – монтаж дымового вентилятора. Он монтируется на самый верх трубы и создает искусственный воздушный поток. Создавая область с разряженным воздухом внутри канала, усиливаясь внутри трубы.

Кроме того, помимо такого типа вентилятора, можно использовать и более классический метод, тип вентилятора, который устанавливается непосредственно в самой трубе. Зачастую выбирают место в пределах одного-двух метров от выхода из источника тепла. Таким образом, принцип работы немного меняется. Вытяжной вентилятор позволяет не только создавать разраженные области в канале, но и помогает выталкивать отработанные газы наружу. Кстати, по той же системе работает и вытяжка, с помещенным выходящей трубой в канал.

Обратная тяга

Что такое система обратной тяги и почему она появляется. Ответ выходит из вышеперечисленного в статье. То есть – это отсутствие какой-либо разреженности в канале ствола, препятствующие удалению отработанных газов от котла, печи, камин и т. д. Ключевым признаком наличия обратной тяги можно считать попадания дыма и отработанных газов непосредственно в помещение. Интересный момент, отработанные газы могут поступать не только из вашего помещения, но и из других комнат и даже квартир, с которыми имеется общий «стояк». Кстати, это распространенная проблема в городах, в домах советской постройки. Редко, где за время эксплуатации принудительно избавлялись от «обратки». В квартирах даже на одном этаже наблюдалось небольшое задымление от соседствующих квартир сверху или снизу.

Причины появления обратной тяги

Причины можно разделить на несколько подпунктов:

  • Конструктивный дефект. Зачастую причина кроется именно в этом. На этапе постройки дома были неверно рассчитаны размеры дымохода, расстояние от топки.
  • Недостаточная высота канала. Не редко, что решение проблемы кроется в увеличении высоты трубы. За счет того, что образовывается небольшая разница давления, «обратка» отсутствует.
  • Погода. Образования тумана, дождя, повышенная влажность, ветер, высокая температура, все это влияет.
  • Узкие каналы внутри помещения. Неверный изначальный расчет.
  • Конек крыши располагается значительно выше, чем сам канал. Поэтому при определенных условиях возникает «опрокидывание».
  • Расположенные вблизи высотки, которые образуют «зону подпора».
  • Недостаток приточного воздуха, как правило, регулируется поддувалом.

Устранение обратной тяги

Устраняется тяга в дымоходе различными способами. Некоторые из них были приведены выше. Напоминаем, использовать можно специальные приспособления – «зонтики», вентиляторы, как наружной, так и внутренней установки. Кроме того, повысить и избавиться от «обратки» поможет в некоторых случаях и повышение высоты самого канала.

правила установки + как сделать своими руками

Вы замечали когда-нибудь на крыше у соседей специальный колпак над дымоходом? Это дефлектор. В дословном переводе это слово означает «отражатель». По сути, дефлектор представляет собой короткую трубу, обечайку, которая монтируется обычно на оголовок с зонтом и предназначена для защиты верхнего срезы дымохода от сильного ветра. А еще дефлектор на дымоход еще называют дымником или флюгаркой, — это старинный архитектурный элемент. Некоторые его варианты и до сегодня остаются настоящим произведением искусства. Почему бы не приукрасить им и вашу парную?

Что такое дефлектор и зачем он нужен?

Сам по себе дефлектор усиливает тягу отклонением воздушных потоков. Здесь ветер попросту наталкивается на препятствие, и перед дымоходной трубой оказывается зона низкого давления. Вот так и усиливается тяга.

А о том, что такое шибер для домохода, можно узнать из статьи http://stroy-banya.com/delaem_pech/shiber-svoimi-rukami.html

Специальные исследования показали, что при использовании даже обычного дефлектора КПД любой дымовой трубы увеличивается на целых 20%! А ведь еще он хорошо защищает трубы от попадания в них снега, дождя и растительного мусора, который может разносить ветер. Причем дефлектор работает хорошо в любых условиях – вне зависимости от того, как именно и куда ветер дует.

Давайте более пристально рассмотрим принцип работы дефлектора. Воздушные потоки ударяются в его наружную поверхность, обтекают его и создают, таким образом, разрежение воздуха. В физике явление называется эффектором Бернулли – когда воздух движется быстро и огибает преграду, то разряжается, и именно это процесс значительно увеличивает тягу в дымоходе.

Если у вас присутствует обратная тяга в дымоходе, советуем ознакомиться со статьёй http://stroy-banya.com/delaem_pech/obratnaya-tyaga-v-dymoxode.html

Самые популярные виды дефлекторов

Современные дефлекторы бывают:

  • С плоским навершием;
  • С открывающейся крышкой;
  • С щипцовой крышей – два ската на трубе;
  • С полукруглым навершием.

С плоским навершием из меди часто ставят дефлектора на дома, которые строят в стиле модерн. А вот для современных построек больше подходит колпак с полукруглым навершием. С щипцовой же крышей они лучше всего защищают дымоход от снега.

О том, как правильно выбрать дымоход для бани, можно прочитать здесь: http://stroy-banya.com/video/drugie_pechi/kak-pravilno-vybrat-dymoxod-1-iz-2.html

В основном дефлекторы изготовляют из листов оцинкованного железа, хотя в последнее время все чаще можно увидеть в продаже такие дефлекторы, в которых металл покрыт эмалью или даже слоем пластика.

Идем дальше. Конструкторов дефлектора в нашей стране используется немало:

  • Дефлектор ЦАГИ;
  • «Дымовой зуб»;
  • Дефлектор Григоровича;
  • Шаровидный дефлектор с вращением;
  • Открытый Астато;
  • Круглый дефлектор «Воллер»;
  • Звезда «Шенард».

Самый распространенный сегодня – дефлектор ЦАГИ. Давайте рассмотрим его строение:

  • Входной патрубок;
  • Диффузор;
  • Корпус дефлектора;
  • Кронштейны;
  • Зонтик.

Также популярна сегодня отечественная модель дефлектора «Дымовой зуб». Вставлять его нужно дверкой в направлении к дымосборнику. Выглядит это вот так: заводим один край на стенку, приподнимаем второй и опускаем на место. Для удобного монтажа снимите футероозные пластины с задней и боковых стенок. Еще вы перед собой видите две ручки – они называются «холодной рукой» и предназначен для управления и регулировки работы печи.

Выбрали модель? А теперь давайте рассмотрим, как можно сделать дефлектор на дымоход своими руками – для вашей парной.

Как самому соорудить дефлектор?

У дефлектора есть свои параметры. Так, его высота должна составлять 1,6-1,7 от внутреннего диаметра дымоходного канала, а ширина – 1,7-1,9. Ширина диффузора – 1,2-1,3. Но сначала давайте определимся с материалом, из которого он будет сделан:

  • Медь;
  • Оцинкованное железо;
  • Нержавеющая сталь.

Почему медь, если это такой дорогой материал? Дело в том, что дефлектор находится в одном из самых недоступных мест бани, а потому, чтобы его не пришлось ремонтировать, лучше сделать его максимально стойким к атмосферным явлениям. А медь в этом плане – самая лучшая.

И вот как можно сделать дефлектор:

  1. Начертите на картоне развертку всех основных деталей, таких, как колпак, диффузор и внешний цилиндр.
  2. Перенесите все на металл и вырежьте с помощью ножниц по металлу по этим выкройкам.
  3. Соедините детали друг с другом при помощи заклепок, болтов или сварки.
  4. Из полосы металла сделайте кронштейны – ими вы закрепите на поверхности колпак.
  5. К колпаку прикрепите обратный конус.

Сам дефлектор нужно сначала собрать, а только потом – установить на крышу. Ставим сначала нижний цилиндр и фиксируем болтами и гайками. С помощью хомутов закрепляем на нижнем цилиндре диффузор, а на нем – колпак с обратным конусом.

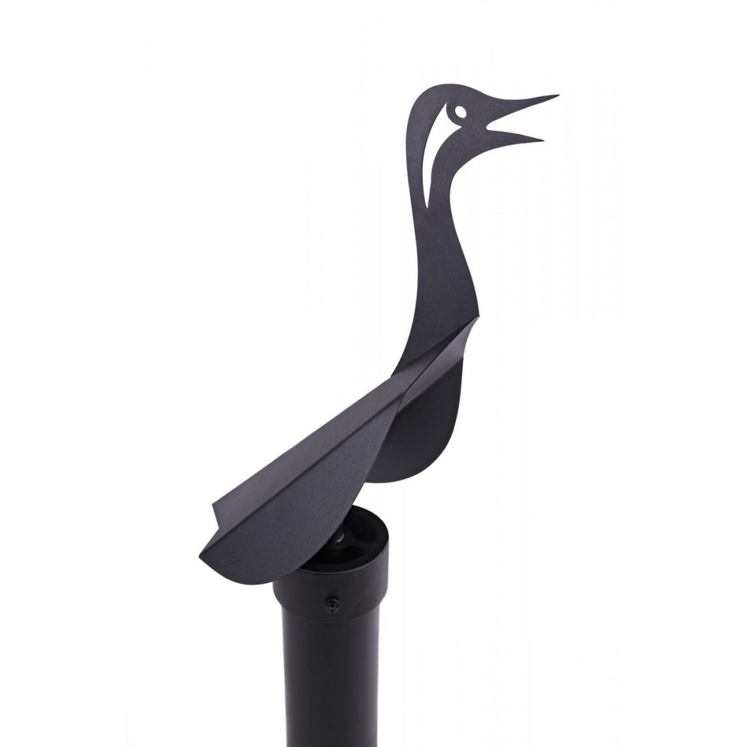

Флюгер-дефлектор: последнее слово техники

Это такое специальное устройство, у которого корпус вращается одновременно с изогнутыми на нем козырьками-дефлекторами. А те – соединены с подшипниковым узлом. В верхней части – флюгер, который позволяет всей конструкции всегда находиться «по ветру».

Как работает эта штука? Довольно просто и гениально: поток воздуха проходит в пространстве между козырьками, ускоряется и создает тем самым зону разрежения. В итоге тяга в дымоходе усиливается, топливо в печи хорошо сгорает, а воздухообмен улучшается – если дополнительно создавалась еще и вентиляция. Такие дефлекторы хороши для предотвращения обратной тяги, искрообразования и срыва пламени.

Сделать такое чудо техники вы можете и сами! Потом просто саму конструкцию прикрепите на срез дымовой трубы с помощью кольца с подшипниковым узлом. Качественный приток свежего чистого воздуха и хороший отвод продуктов сгорания – это самый главный секрет хорошей работы печи и легкого пара!

  • Автор: Владимир
