Нагрузка на плиту перекрытия пустотную в кирпичном доме

Железобетонные плиты перекрытия – самый распространенный материал для возведения межэтажных перегородок в Казани. При проектировании любого здания неизбежно возникает вопрос – какова допустимая нагрузка на плиту перекрытия. Важно точно определить, какой вес способна выдержать плита, прежде чем прогнется. Знание этого параметра позволяет выбрать для строительства оптимальные по форме, размерам и прочности плиты ЖБИ, нагрузки на которые будут оптимальные.

Если при расчетах будут допущены ошибки, и максимальная нагрузка на плиту перекрытия на 1 м2 будет определена неверно, это грозит разрушением всего здания.

Поэтому мы предупреждаем, что приведенная в этой статье информация про нагрузки многопустотных плит перекрытия является ознакомительной. Для составления проекта следует обратиться к опытным проектировщикам, которые сделают, в том числе, и расчет нагрузки на плиту перекрытия здания (онлайн-калькулятор также не гарантирует идеальную точность).

Типы бетонных плит и их преимущества

Монолитная плита из бетона, в качестве перекрытия считается самым надежным способом укладки. Такого результата можно достичь только в заводских условиях, по технологии, в которой заложены специальные температурные режимы и время отвердения.

Плиты перекрытия делятся на 2 типа:

• Пустотелая
• Полнотелая.

Наиболее распространенными в строительстве пустотелые монолитные плиты, которые характеризуются небольшим весом и приемлемой ценой. Благодаря этому, плиту можно использовать при самостоятельном строительстве.

• Полнотелые плиты в основном применяются только, для особо важных объектов, в которых предполагаются большие нагрузки и напряжения.
• Пустотелые монолитные плиты обеспечивают более высокий уровень звукоизоляции, но принцип размещение пустот и их количество должно быть выбрано, после того, как будет сделан точный расчет.

Нагрузка, которую могут выдерживать плиты перекрытия, напрямую зависит от марки цемента, который использовался в изготовлении. Рекомендуется применять цемент марки М300 или М400, так готовое изделие будет выдерживать 400 кг на 1 куб. см. в секунду. Но при этом, при самостоятельном строительстве стоит знать, что это цифра, которая характеризует на плиту, нагрузку временную, а не постоянную.

На производстве современных ж/б конструкций, все плиты обязательно армируют, закладывая специальную арматурную сетку.

Плиточные перекрытия являются наиболее важным элементом постройки, благодаря которым нагрузка распределяется по опорам. Каждая такая плита должна характеризоваться небольшой массой и высоким уровнем прочности. Максимальная длина плиты, исхода из сортамента может достигать 9,7 м, а максимальная ширина 3,5 м. Среди всех предлагаемых, на строительном рынке вариантов, самым востребованным считается плита с габаритами 6х1,5 м, которая используется для многоэтажных построек, жилых зданий и загородных коттеджей.

Первый этап: определение расчетной длины плиты

Плита перекрытия может быть абсолютно любой длины, а вот длину пролета балки уже необходимо высчитывать отдельно.

Реальная длина может быть абсолютно любой, а вот расчетная длина, выражаясь другими словами, пролет балки (в данном случае плиты перекрытия) – совсем другое дело. Пролетом является расстояние между несущими стенами в свету. Это длина и ширина помещения от стенки до стенки, следовательно, определить пролет довольно просто. Следует измерить рулеткой либо другими подручными средствами данное расстояние. Реальная длина во всех случаях будет большей.

Железобетонная монолитная плита перекрытия может опираться на несущие стенки, которые выкладываются из кирпича, камня, шлакоблоков, керамзитобетона, пено- либо газобетона. В подобном случае это не очень важно, однако в случае, если несущие стенки выкладываются из материалов, которые имеют недостаточную прочность (газобетон, пенобетон, шлакоблок, керамзитобетон), также необходимо будет выполнить сбор некоторых дополнительных нагрузок.

Данный пример содержит расчет для однопролетной плиты перекрытия, которая опирается на 2 несущих стенки. Расчет плиты из железобетона, которая опирается по контуру, то есть на 4 несущих стенки, или для многопролетных плит рассматриваться в данном материале не будет.

Чтобы то, что было сказано выше, усваивалось лучше, следует принять значение расчетной длины плиты l = 4 м.

Вернуться к оглавлению

Допустимая нагрузка на плиту перекрытия

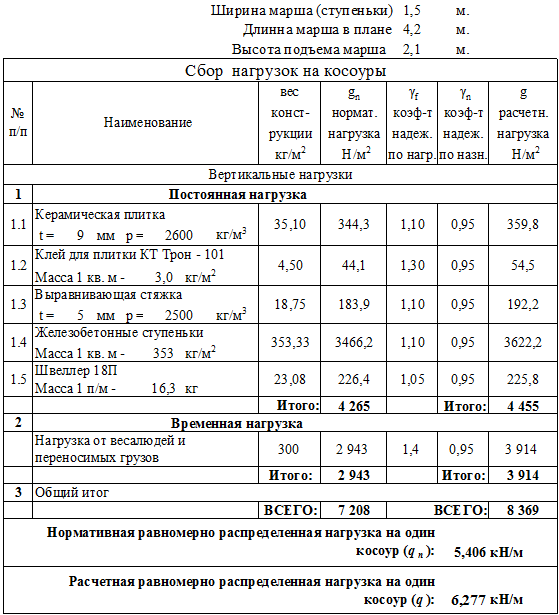

Расчет нагрузок на плиту перекрытия делается на ее каждый погонный метр

Расчеты нагрузок на плиты перекрытия – это фактор, который необходимо обязательно учитывать, чтобы исключить последующие разрушения и трещины. Именно поэтому расчет должен производиться обязательно.

Допустимая нагрузка может быть:

• Статической
• Динамической

Статические считаются те, которые распределяются горизонтально по отношению к стене, т.е. нагнетаются предметами, висящими, лежащим или прибитыми к стене.

Все предметы, которые производят нагрузку, в процессе движения считаются динамическими.

Помимо этого, тип нагрузок зависит от способа их распределения:

• Равномерные
• Сосредоточенные
• Неравномерные

Любые нагрузки рассчитываются в килограмм-силах или Ньютонах на метр (кгс/м), в стандартной конструкции они считаются, равными 400 кг на кв. метр, при этом учитывается масса самой плиты, приблизительно 2,5 центнера и отделочные материалы. В результате расчет сводится к нескольким цифрам:

общая допустимая нагрузка (масса), которая должна распределяться по опорам – 750 кг * К=1,2 (коэффициент прочности) = 900 кг на один кв. метр.

Прежде чем приступать, к каким бы то ни было расчетам, понадобиться грамотный чертеж, выполненный в полном соответствии с нормами и стандартами. Для выполнения строительных работ, рекомендуется обратиться за чертежами к высокопрофессиональным специалистам, которые после могут сделать расчет.

После необходимо рассчитать вес всего, что создаст нагрузку для перекрытия, к примеру, возможные перегородки, материал для утепления полов, стяжки, декоративная отделка. Все дополнительные материалы и отделку также принято считать в килограммах. Полученную цифру необходимо будет разделить на количество плит, которые будут уложены на перекрытие.

Зачастую стараются привести расчеты и выбранные материалы, к «золотой середине», так, чтобы нагрузка всех материалов составляла не более 150 кг на кв. метр. Стоит отметить, что наиболее распространена плита, которую выбирают практически все строительные подрядчики, для возведения жилых домов – это ПК-60-15-8, общая масса, которой, составляет 2850 кг.

Все нормы расчетов и их необходимость для каждого типа перекрытий и построек (зданий) регламентировано специальными документами СПиПами. Расчет по примеру можно без труда найти в справочной литературе.

Виды пустотных панелей перекрытия

Панели с продольными полостями применяют при сооружении перекрытий в жилых зданиях, а также строениях промышленного назначения.

Железобетонные панели отличаются по следующим признакам:

• размерам пустот;
• форме полостей;
• наружным габаритам.

В зависимости от размера поперечного сечения пустот железобетонная продукция классифицируется следующим образом:

• изделия с каналами цилиндрической формы диаметром 15,9 см. Панели маркируются обозначением 1ПК, 1 ПКТ, 1 ПКК, 4ПК, ПБ;
• продукция с кругами полостями диаметром 14 см, произведенная из тяжелых марок бетонной смеси, обозначается 2ПК, 2ПКТ, 2ПКК;
• пустотелые панели с каналами диаметром 12,7 см. Они маркируются обозначением 3ПК, 3ПКТ и 3ПКК;
• круглопустотные панели с уменьшенным до 11,4 см диаметром полости. Применяются для малоэтажного строительства и обозначаются 7ПК.

Виды плит и конструкция перекрытия
Панели для межэтажных оснований отличаются формой продольных отверстий, которая может быть выполнены в виде различных фигур:

• круга;
• эллипса;
• восьмигранника.

По согласованию с заказчиком стандарт допускает выпуск продукции с отверстиями, форма которых отличается от указанных. Каналы могут иметь вытянутую или грушеобразную форму.

Круглопустотная продукция отличается также габаритами:

• длиной, которая составляет 2,4–12 м;
• шириной, находящейся в интервале 1м3,6 м;
• толщиной, составляющей 16–30 см.

По требованию потребителя предприятие-изготовитель может выпускать нестандартную продукцию, отличающуюся размерами.

Основные характеристики пустотных панелей перекрытий

Плиты с полостями пользуются популярностью в строительной отрасли благодаря своим эксплуатационным характеристикам.

Расчет на продавливание плиты межэтажного перекрытия

Главные моменты:

• расширенный типоразмерный ряд продукции. Габариты могут подбираться для каждого объекта индивидуально, в зависимости от расстояния между стенами;
• уменьшенная масса облегченной продукции (от 0,8 до 8,6 т). Масса варьируется в зависимости от плотности бетона и размеров;
• допустимая нагрузка на плиту перекрытия, равная 3–12,5 кПа. Это главный эксплуатационный параметр, определяющий несущую способность изделий;
• марка бетонного раствора, который применялся для заливки панелей. Для изготовления подойдут бетонные составы с маркировкой от М200 до М400;
• стандартный интервал между продольными осями полостей, составляющий 13,9-23,3 см. Расстояние определяется типоразмером и толщиной продукции;
• марка и тип применяемой арматуры. В зависимости от типоразмера изделия, используются стальные прутки в напряженном или ненапряженном состоянии.

Подбирая изделия, нужно учитывать их вес, который должен соответствовать прочностным характеристикам фундамента.

Точечные нагрузки на перекрытия

Расчет точечной нагрузки считается наиболее важным, так как в случае ошибки вся нагнетаемая нагрузка будет приходиться на одну точку в плите, что, несомненно, приведет к обвалу перекрытия.

Согласно специализированной строительной литературе, в одной точке перекрытия может быть сосредоточенно не более 1600 кг, но каждый случай индивидуален и должен учитывать коэффициент надежности постройки.

И даже при всех правильно выполненных подсчетах специалисты советуют распределять точечную нагрузку таким образом, чтобы максимум располагался вблизи несущей конструкции, в которых выполняется усиленное армирование плит и исходных материалов. Несмотря на точный расчет рекомендуется перестраховаться.

Особенности определения точечной нагрузки

Проверка выполненных расчетов

После выполнения всех подсчетов очень важно выполнить проверку, для этого, по имеющимся исходным данным необходимо сделать пересчет нагрузки на перекрытие на каждый кв. метр.

Итак, при общей площади перекрытия, к примеру, в 9 кв. метров, вес который приходится на 1 метр, равняется 2850 кг. Далее нужно вычесть из максимума допустимой нагрузки, собственный вес плиты и получится 484 кг на кв. метр.

Так, необходимо подчитать задуманное ранее напольное покрытие и вес отделочных материалов и далее отнять эту цифру, из полученной ранее. Пусть общий вес всех материалов будет равен 150 кг/кв. м., так: 484 – 150 = 334 килограмма на один кв. метр.

Примечание Разница в расчетах и некоторые погрешности допустимы, однако расчет может быть с погрешностью, не более 1 кг.

При планировании нагрузки, специалисты рекомендуют вначале распределить вес мебели равномерно и подсчитать общую массу и только после этого включать в формулу вес перегородок, дверей и т.д. Если же перегородки будут превышать допустимое значение нагрузки на перекрытие, необходимо будет выбрать более легкий материал.

Именно от грамотно сделанного расчета точечной нагрузки будет в большей степени зависеть продолжительность службы перекрытия и ее безопасность. Поэтому, несмотря на допускаемую погрешность, рекомендуется выполнять точный расчет, вплоть до граммов.

Несмотря на то, что привычнее пользоваться вышеописанной методикой расчетов точечной нагрузки, можно использовать более точную и безопасную, которая включает коэффициент надежности.

Для жилых многоэтажных построек принято выбирать коэффициент надежности, равный 1,2, что гарантирует в дальнейшем более безопасную эксплуатацию постройки, и длительный срок службы перекрытия.

О деревянных балках перекрытия

В строительстве используют балки прямоугольного, круглого или частично круглого сечения. Наиболее надежными являются пиломатериалы прямоугольного сечения, а остальные применяют в условиях отсутствия бруса или из соображений экономии, при наличии таких материалов в хозяйстве. Ещё большей прочностью обладают клееные материалы из древесины. Балки из клееного бруса или двутавра могут устанавливаться на пролёты до 12 м.

Самый недорогой и востребованный вид древесины — сосна, но используют также и другие породы хвойных — лиственницу, ель. Из ели делают перекрытия в дачных, небольших домиках. Лиственница хороша для строительства помещений с повышенной влажностью (баня, бассейн в доме).

Отличаются материалы также сортностью, которая влияет на несущую способность балок. Сорт 1, 2 и 3 (см. ГОСТ 8486–86) подходят для балок перекрытия, но 1 сорт для такой конструкции может быть излишне дорогим, а 3 сорт лучше использовать на небольших пролётах.

Особенности нагрузок в старых домах

Перекрытия лучше всего выбирать стандартного заводского производства, но при желании сделать плиты самостоятельно, рекомендуется уделить особое внимание армированию.

При необходимости делать капитальный ремонт в здании строго образца, рекомендуется предварительно снять все старое половое покрытие и утепление и максимально точно определить его вес. Далее выбирать новые материалы, руководствуясь полученной цифрой старого покрытия, таки образом, чтобы нагрузка не была превышена. В противном случае лучше выбрать покрытие и утеплитель из другого материала с более легкой общей массой (и сделать после изменения проверочный расчет).

Специалисты советуют быть особенно внимательными при размещении в старых домах, современной мебели и сантехники, которая значительно габаритнее и скорее всего больше весит (сауны, джакузи и т.д.). В таком случае лучше всего обратиться к профессионалам, которые грамотно сделают расчеты допустимых нагрузок, как кратковременных, так и статистических. Это связано с тем, что статистические нагрузки имеют свойства накапливаться, и в течение долгого времени могут привести к провисанию плиты. И наоборот, кратковременная нагрузка – это характеристика, которая в основном действует на прочностные показатели плиты.

Другие вопросы по этой теме

Добрый день, дорогие вдолевщики. Вопрос собственно в теме

виды (ж/б, монолитные, пустотные), узел опирания, минимальные размеры, требования ГОСТ и СНиП, как укладывать кладку из кирпича

В строительстве построек, сделанных из кирпича, конструктивным решением считают использование перекрытий, выполняющих несущую и ограждающую функции.

Перекрытия бывают разных типов и обустраиваются по нормативным требованиям. Конструкции считают эффективным и экономичным способом разделения этажей, площадок, прочной основой кровли.

Какие разновидности плит перекрытия на кирпичную стену бывают, каковы особенности их монтажа и подбора, можно узнать из предложенной статьи.

Содержание

• 1 Виды и особенности
  • 1.1 Узел опирания
• 2 Требования ГОСТ и СНиП
• 3 Расчет параметров
• 4 Как укладывать плиты?
• 5 Укладка стен из кирпича поверх плиты
  • 5.1 Правильная кладка
• 6 Расчеты
• 7 Заключение

Виды и особенности

Плиточные изделия, которые используют в качестве перекрытий – это армированные железобетонные (ЖБ) конструкции. Они бывают сплошными или имеют пустоты. Отверстия в виде пустот представлены различными формами и размерами. Такая задумка конструкторов облегчает вес плиточного элемента.

Различают 3 основных вида перекрытий, которые используют на стенах из кирпича, в зависимости от способа опирания:

1. Железобетонные. Имеют крупную панель, с П-образным сечением. Монтажируют в зданиях с предполагаемой высокой нагрузкой и большой длиной пролетов. Делятся на:
   • плоские – имеют пустоты либо сплошную заливку, хорошо сохраняют тепло и звукоизоляцию;
   • ребристые – дают возможность создавать большие пролеты, выдерживают огромный вес, внутренняя часть имеет вид трапеции.
2. Монолитные. Делают путем бетонной заливки в опалубку на объектах, к которым затруднен подъезд техники. Считается более затратным способом по средствам и времени, которое тратится на создание конструкции. Используется в крайнем случае. Имеет повышенную прочность за счет армировки, жесткость, участвует в создании колонн, равномерно распределяет нагрузки, делается своими руками. Делится на:
   • безбалочные – гладкие, подходят в качестве потолочных;
   • кесонные – ячеистые, применяются в промышленности;
   • ребристые – имеют выемку и ребра, подходят для высотного строительства.
3. Пустотные. Имеют сквозные пустотные воздушные камеры и наружные петли, обладают высокой прочностью за счет армирования и бетонного состава, способствуют тепло- и звукоизоляции, и возможности беспроблемной прокладки различных коммуникаций. Делятся на такие виды:
   • ПК (круглопустотные) с толщиной 220 мм;
   • ПБ (без-опалубочные, беспрерывные), со стандартной шириной – 1,2 м, создаются конвейерным способом;
   • ПНО (облегченные, без-опалубочные), с толщиной 0,16 м;
   • НВ (внутренние, с использованием ЖБ класса В 40), с армированием только в один ряд:
   • НВК (внутренние с напряженным двухрядным армированием), с толщиной 26,5 см.

Особенности любого вида плит перекрытия состоят в следующем:

1. Способны выдерживать внушительные нагрузки.
2. Делаются из высокопрочного бетона по новейшим современным разработкам.
3. Морозоустойчивый и противопожарный материал.
4. Обеспечивает водонепроницаемость и ряд звукоизоляционных задач.
5. Обладает прочностью и долговечностью.
6. Создает горизонтальную плоскость для корректировки опор и дальнейшего строительства.
7. Пористые материалы создают дополнительный барьер при перепадах температур.
8. Равномерно распределяют нагрузки от вышестоящих строительных конструкций.
9. Служит межэтажным перекрытием.

Все виды перекрытий соответствуют ГОСТу и имеют собственную маркировку. Производители ЖБ конструкций оставляют буквенно-цифровую маркировку на своих изделиях, с указанием некоторых габаритных размеров.

Для обустройства кирпичных стен используют разные ЖБ-плиты, в зависимости от плана (схемы) постройки.

Узел опирания

Так называют центр распределения плиточной нагрузки. Для перекрытий узел опирания определяют на основании длины железобетонных изделий. Например, если длина плитки до 4 м – ее минимальное опирание составит 70 мм, а изделия, с длиной, большей 4 м будет 90 мм.

Специалисты на практике принимают величину опирания, в виде оптимального показателя – 120 мм. Данное значение всегда гарантирует надежность установки плит перекрытия при любых отклонениях от нормы.

Требования ГОСТ и СНиП

В качестве регламентированных правил и стандартов, при возведении построек для плит перекрытия стен из кирпича, используют следующую нормативную документацию:

1. ГОСТ 26434-2015 – О ЖБ-плитах перекрытий для зданий.
2. СП 70.13330.2012, СНиП 3.03.01-87 – О несущих конструкциях.
3. ГОСТ 9561-91 – О плитах перекрытий многопустотных.
4. СНиП 2.08.01-85 – О строительных нормах и размерах опирания (минимум и максимум показателей).
5. ГОСТ 12767-94 – О сплошных ЖБ-плитах перекрытий.
6. ГОСТ 21506-2013 – О ребристых перекрытиях.

Нормативные требования к плитам перекрытий, содержащиеся в ГОСТах и СНиПах, касаются всех вопросов, связанных с изготовлением, использованием, маркировкой, технологией рабочего процесса. Поэтому качество подбора, установки и расчета установленного узла опирания напрямую зависят от использования правил и показателей стандартов в таблицах.

Расчет параметров

Согласно нормативной документации, глубина опирания плит перекрытия для кирпичных опор находится в пределах 9-12 см. При этом опирание по минимуму зависит от:

• длины готового ЖБ-изделия,
• массы пролета,
• присутствия теплоизоляции,
• толщины стены,
• облицовки,
• действующей или предположительной нагрузки,
• сейсмостойкости постройки.

В качестве основного показателя берут минимально допустимый показатель. Так, например, наименьшее опирание для изделий по длине составляет:

• до 4 м – 71 мм;
• больше, чем 4 м – 91 мм.

В расчете учитывают фактор длительности нагрузки, ее характер – постоянная или временная. Лучше всего, чтобы расчеты проводился квалифицированным строителем или инженером.

Как укладывать плиты?

Особенностью процесса монтажных работ с плитами перекрытия на кирпичные стены всех типов является их укладка. Она должна проводиться без разрывов по ширине. Еще одна особенность, которую следует соблюдать – верхний ряд кирпичей нужно обязательно выровнять. При этом внутреннюю часть укладывают только тычком.

Пустоты перед монтажом плит нужно заделать. Для этого берут кирпичные куски с бетонным составом или устанавливают вкладыши. Между торцом плиты и местом присоединения оставляют 2 см – это нужно для формирования главной точки опирания.

Все виды ЖБ плит желательно монтировать на кирпичи, с усилением армопояса. Для уменьшения длины стандартной панели используют строительный инструмент (болгарку), алмазным кругом, лом и кувалду.

Монтаж всегда начинается с подготовительных работ:

1. Делают разметку требуемой панели.
2. Подкладывают подложку, которая защитит бетон от сколов.
3. Нарезают ЖБ по меловой черте, одновременно нанося удары кувалдой по верху и торцам.
4. Пробивают ломом часть плиточной конструкции снизу.
5. Перерезают арматуру диском по металлу.
6. Делают пропил болгаркой по разметке.

Затем делают резку панелей по продольной оси и сетке (если она есть), и выполняют укладочные работы с помощью подъемных механизмов. Поверхность, принимающая плиту должна быть ровной, целой, с нанесенным составом цемента.

При выполнении работ проверяют ширину опорной поверхности – по своему показателю она равномерно распределяет нагрузку на стены (несущие), и делает панель устойчивой.

В монтаже плит понадобятся:

• крепежные анкера,
• лом,
• кувалда,
• болгарка с разными дисками,
• строительный уровень,
• отвес,
• сантиметр,
• крепкие веревки (такелаж),
• мастерки (кельма),
• забутовочные кирпичи,
• приспособления для опалубки (монолитные плиты),
• раствор бетона,
• ведра,
• перфоратор,
• гипсовый состав,
• теплоизолятор,
• уголки,
• швеллеры,
• арматура,
• автомобильный кран.

Проводить монтажные работы нужно ответственно, по четкому, намеченному алгоритму, ведь от этого зависит устойчивость и прочность всей постройки. В работе желательно участие 4-х рабочих.

Монтаж плит перекрытия на кирпичную стену — в видео:

Укладка стен из кирпича поверх плиты

Можно ли класть кирпичную стену на плиту перекрытия? Проводить укладочные работы с кирпичом поверх плит перекрытий допустимо для всех типах ЖБ-плит.

Работы проводят как вдоль, так и поперек плит, с учетом разработанного плана постройки. Например, стены перегородки можно выкладывать в целый кирпич, половину или четверть – это зависит от толщины стены и рассчитанной массы.

Одновременно учитываются высота помещения, масса и характеристика рабочего кирпича (пустотелый материал весит меньше полнотелого). Имеют значение длина и ширина плит, вид армирования, допустимый уровень нагрузки. Поэтому в каждом случае постройки – укладка проводится индивидуально, в соответствии со сделанными расчетами.

Опытные строители обращают внимание на маркировку плит, делают их полную расшифровку, поэтому расчет всех участвующих величин важен для осуществления проекта.

На сборные плиты несущие стены изнутри выкладывают прямо по стыку. Сам стык заливают готовым бетонным составом. Между плитой перекрытия и кирпичом накладывают основу из цемента.

Особое внимание уделяется местам, отвечающим за устойчивость стен снаружи и изнутри. Плиты, имеющие петли, крепят друг к другу с помощью предусмотренных монтажных петель (делают надежное сцепление).

При кирпичной укладке по плитам нужно в обязательном порядке придерживаться общих нормативных строительных правил, и использовать анкеры для скрепления плит друг с другом.

Правильная кладка

Технология укладки стен на плиты перекрытия состоит из таких шагов:

1. Проверить положение уложенной плиты. Она должна шершавой стороной смотреть вверх, а гладкой вниз.
2. Подогнать изделие по нижней стороне с помощью специального оборудования и инструмента.
3. Плиты должны опираться на 2 короткие стороны (несущие стены). Проверить, чтобы между ними не было зазоров.
4. Приготовить бетонный раствор.
5. Внутренние стены укладываются только после того, как готовы несущие стены, с уложенными плитами (если дом многоэтажный).
6. Укладку нужно проводить слаженным коллективом – это экономит время и делает процесс более эффективным, особенно, когда в процессе участвует строительный кран, услуги за использование которого начисляются почасово.
7. Выкладка кирпича проводится на подушку цемента, с обязательным соблюдением правила перевязки и простукивания.
8. Если обнаружится, что куска плиты не достает, то фрагмент можно сделать самостоятельно, с помощью опалубки, подпорки, армированного материала и бетонного состава.

Заделывать швы и использовать анкеры нужно после укладки плит, до того, как выполнена кладка из кирпича.

В процессе пользуются схемой расчета по плитам, и стараются делать качественную и ровную кладку. Последний ряд кирпичей (верхний), изнутри делают тычковым. Кладка кирпича осуществляется по полной толщине, до проектного потолочного низа.

Расчеты

В работе нужно правильно рассчитывать нагрузку на стены от плит перекрытий и наоборот, так как пренебрежение данными показателями способно привести к необратимым последствиям – обрушению постройки.

Согласно нормативным правилам, для дома, относящегося к типовому применяют плиты перекрытия с общей нагрузкой – до 400 кг/ м², а для крупнопанельных домов – 600 кг/ м².

В жилом доме расчет проводится на распределение нагрузки, которая определяется с помощью формулы: q1=400 кг/м². К данному показателю прибавляют массу плиты (примерно, 250 кг/м²), стяжку из бетона и полы (около 100 кг/м²). Поэтому, в данном примере нагрузка равна 750 кг/м².

В расчете всегда учитывают также изгибающее напряжение плиты, класс цемента и сечение армированных стержней.

Заключение

Чтобы перекрыть стены из кирпича, используют различные виды плит из железобетона, ставить которые необходимо по проектно-технической документации, соблюдении ГОСТов и СНиПов. Схема проекта должна учитывать глубину опирания, чтобы можно было определить нагрузку на плиты и стены, во избежание разрывов и разрушений.

Для узлов опирания соблюдают определенные условия. Торцевые плиточные концы не должны упираться в кирпичную кладку, нужно использовать нахлест в 12 см с установленной шириной ниши от 13 см. При укладке плиточных конструкций используют такой же бетонный состав, что и для кладки (одинаковый). Если ЖБ-плиты с пустотами, то их заделывают с помощью вкладышей и цементного состава.

При покупке материалов для монтажа (плиты, кирпичи, щебень, песок, цемент и др. расходники), обязательно проверяют наличие заводской маркировки. Монтаж выполняют так, чтобы уложенная выше плиты кирпичная кладка не опиралась на пустоту, при этом нагрузка должна соответствовать минимальным значениям.

Важно правильно рассчитывать нагрузку на плиты и стены из кирпича. Для этого проводятся расчеты, которые лучше доверить квалифицированным строителям и инженерам.

Несущая каменная кладка | Несущие стены | Как собрать находку

Современный пример несущей каменной конструкции жилого дома. Обратите внимание на отсутствие бетонных колонн и балок. Стены являются основными несущими элементами.

IIM Ахмедабад, Индия, архитектор Луис Кан.

Несущая каменная конструкция была наиболее широко используемой формой строительства больших зданий с 1700-х до середины 1900-х годов. Сегодня он очень редко используется для больших зданий, но строятся небольшие жилые строения. По сути, он состоит из толстых тяжелых каменных стен из кирпича или камня, которые поддерживают всю конструкцию, включая горизонтальные плиты перекрытия, которые могут быть сделаны из железобетона, дерева или стальных элементов.

Напротив, большая часть конструкций сегодня представляет собой не несущую кладку, а каркасные конструкции из легких, но прочных материалов, которые поддерживают плиты перекрытий и имеют очень тонкие и легкие внутренние и внешние стены.

Основная идея этой конструкции заключается в том, что каждая стена выступает в качестве несущего элемента. В несущей конструкции вы не можете пробить отверстия в стене, чтобы соединить две комнаты — вы можете повредить конструкцию, если сделаете это. Огромный вес стен фактически помогает удерживать здание вместе и стабилизировать его против внешних сил, таких как ветер и землетрясение.

В традиционных европейских несущих каменных конструкциях плиты перекрытий изготавливались из горизонтальных деревянных балок, балок и досок. Балка представляет собой меньшую деревянную балку, опирающуюся на две большие балки.

Здания были покрыты наклонными деревянными крышами, которые могли быть отделаны глиняной черепицей, деревянной или каменной черепицей или металлической обшивкой, такой как тонкие листы меди. В других таких зданиях были плоские террасы, которые были построены путем заливки бетонного слоя на деревянный пол, а затем отделки какой-либо плиткой или камнем, чтобы обеспечить прочную водонепроницаемую отделку.

Под каждой стеной был простой сплошной ленточный фундамент.

Большинство классических зданий в Европе построено из несущей каменной конструкции.

Американский архитектор Луис Кан, как известно, использовал несущую конструкцию для Индийского института управления в Ахмадабаде (изображение справа). Его конструкции ясно выражают строительную систему, а не скрывают ее под декоративными оболочками. В этой конструкции бетон используется исключительно для элементов натяжения , которые представляют собой стяжек , связывающих вместе два конца кирпичных арок.

---

почему сегодня не используется конструкция несущих стен? Несущая каменная конструкция сегодня не используется по ряду причин: Она не очень хорошо работает при землетрясениях. Большинство смертей при землетрясениях во всем мире произошло в несущих каменных зданиях. Землетрясения любят тяжелые здания , потому что именно там они могут нанести наибольший ущерб. Чрезвычайно трудоемкий, так как строится в основном из каменной кладки, которую изготавливают вручную. Люди до сих пор не разработали машину, производящую каменную кладку! Это также приводит к очень низкой скорости строительства по сравнению с современными методами, которые гораздо более механизированы. Чрезвычайно материалоемкий. Эти здания потребляют много кирпичей и очень тяжелые. Это означает, что они не являются зелеными, так как весь этот материал приходится перевозить на грузовиках с места его производства на площадку.

история и развитие

несущих каменных зданий

Несущие конструкции имеют очень долгую, яркую и интересную историю. Начнем с того, что каменные сооружения были большими и прочными, как пирамиды.

С развитием арки в этих конструкциях были созданы проемы, и были построены большие сооружения, подобные Колизею в Риме. Арка была впервые разработана в Месопотамии (современный Иран-Ирак-Турция-Сирия), а затем была подхвачена римлянами.

В Индии строители начали использовать горизонтальные каменные плиты для возведения полов. Это называется конструкция trabeate . Тадж построен из красной каменной кладки, стены облицованы белым мрамором. Его стены в некоторых местах имеют толщину 6 футов (1,8 м).

Европейцы построили прекрасные каменные дома с перекрытиями из деревянных балок и досок. Здания имели сложные арочные проемы и очень искусно выполненные купола. Эти здания простояли сотни лет, во многих случаях с небольшим ремонтом, что свидетельствует о качестве мастерства и блеске дизайна.

А потом пришли американцы и суперразмеры. Слева — башня Мондаднок, 16-этажное офисное здание, построенное в 1893 году в Чикаго. Он был сделан из кирпичных стен толщиной 6 футов в основании и толщиной около 18 дюймов наверху. Он существует до сих пор — вы можете арендовать в нем офисное помещение, нажав здесь. В то время это было самое большое офисное здание в мире по проекту архитекторов Burnham & Root. Они сказали, что их дизайн был вдохновлен египетским пилоном , который представляет собой своего рода монументальные ворота в храм, построенные с массивными наклонными каменными стенами.

несущая кладка

Что является нормальным и когда следует беспокоиться

Фундамент необходим для каждой строительной конструкции. Они служат для распределения вертикальной нагрузки строительных материалов, жильцов и имущества на почву. Фундаменты также удерживают почву вокруг и под зданием от выталкивания его из положения. Поэтому, когда вы обнаружите проблему с фундаментом, необходимо серьезное беспокойство.

Так как проблемы с фундаментом являются одними из самых дорогих для ремонта проблем, очень важно определить их серьезность. В то время как некоторые проблемы с фундаментом представляют собой простые косметические проблемы, другие требуют профессионального внимания. В этой статье будут определены типы проблем с фундаментом и даны рекомендации по устранению неполадок, которые помогут оценить проблемы.

Типы фундаментов и материалы

Некоторые типы фундаментов могут иметь уникальные проблемы. Знание типа и материалов вашего фундамента полезно для наиболее обоснованной оценки при оценке проблем с фундаментом.

Подвал

Подвал часто определяется как помещение, расположенное преимущественно под землей, с высотой потолков не менее 7 футов. Пол подвала обычно представляет собой ненесущую бетонную плиту, хотя в подвале в качестве пола может быть грунт.

Обычные материалы для стен фундамента подвала используют литой бетон и бетонные блоки в новых домах. Обычными материалами для стен фундамента подвала в старых домах являются кирпичи и камни.

Подполье

Подполье — это пространство под жилыми помещениями с высотой потолков менее 7 футов. Пол подполья обычно грунтовый. Материалами стен фундамента подполья являются бетонные блоки и кирпич.

Бетонная плита на грунте

Плита на грунте строится путем удаления верхнего слоя почвы, выравнивания грунта и заливки сверху бетоном.

Бетон может представлять собой толстую плиту одинаковой толщины (матовая плита). Вся матовая плита фактически является опорой. Матовые плиты используются только в теплом климате, где линия промерзания находится близко к поверхности.

В холодном климате фундаменты выкапываются по периметру здания ниже линии промерзания. Затем поверх остальной части фундамента заливается тонкая ненесущая плита из бетона (монолитная плита).

Стена из бетонной плиты на стволе

Фундамент стены из плиты на стволе строится путем выкапывания фундаментов по периметру здания ниже линии промерзания. Стены строятся на фундаменте до точки, где фундамент ровный и достаточно высокий, чтобы вода могла стекать с фундамента. Площадка внутри стен засыпается, а сверху заливается тонкая плита из бетона.

Толщина бетона может быть в несущих точках внутри стен, но, кроме этих точек, остальная часть плиты не считается несущим элементом конструкции. Обратите внимание, что перекрытия гаражей в цокольных этажах часто представляют собой бетонные плиты на стержневых стенах.

Индикаторы проблем с фундаментом

Ниже приведены некоторые индикаторы, которые могут указывать на проблемы с фундаментом. Обратите внимание, что эти симптомы могут иметь и другие причины.

• Окна и двери, которые когда-то работали нормально, теперь застревают, натирают или не открываются и не закрываются должным образом.
• Полы, которые когда-то были ровными, теперь заметно неровны.
• Совет: Вы можете проверить, ровный ли пол, положив на него мраморный шарик. Если он катится, пол неровный.
• Трещины появляются в углах дверных и оконных рам, особенно если трещины шире вверху.
• Между плинтусом и напольным покрытием появляются зазоры, особенно если в некоторых местах зазоры шире.

Бесплатный расчет: Получите расчет стоимости ремонта фундамента сегодня

Что такое трещины в фундаменте?

Трещины в фундаменте — одна из самых распространенных проблем с фундаментом. Плохой грунт или слишком влажный грунт вокруг фундамента может привести к растрескиванию фундамента и другим проблемам с фундаментом, таким как:

• Осадка: движение фундамента вниз
• Подъем: движение фундамента вверх
• Вращение: перемещение стен фундамента внутрь или наружу
• Выпуклость: Часть стены фундамента выступает наружу из остальной части стены.

Трещины, возникающие при других проблемах с фундаментом, могут указывать на структурную проблему. Квалифицированный специалист, например инженер-строитель, должен оценить эти трещины, чтобы определить причины и провести соответствующий ремонт.

Что такое трещины в бетонных плитах?

Бетонные плиты не могут треснуть, если надлежащие строительные процедуры соблюдены почти до совершенства. Однако, если какие-либо шаги не выполняются должным образом, могут возникнуть трещины плиты. Поскольку многие трещины в плитах носят косметический характер, затраты часто превышают выгоду; таким образом, небольшие трещины в бетонных плитах жилых домов являются обычным и разумным явлением.

Микротрещины

Большинство трещин в ненесущих бетонных плитах вызвано несоблюдением одной или нескольких надлежащих процедур. Например, бетонщики могут добавить слишком много воды в бетонную смесь, чтобы сделать ее более пластичной. Им также может потребоваться регидратация бетона после длительного воздействия тепла. Когда эта вода испаряется, бетон трескается и сжимается в объеме. Эти трещины называются микротрещинами (или усадочными трещинами).

Микротрещины – это трещины в ненесущих плитах, которые:

• Остаток шириной около одной восьмой дюйма
• Нет вертикального смещения (одна сторона трещины выше другой)
• Не пропускает воду
• Не увеличивается в размере

Обычно вам не нужно беспокоиться о трещинах в бетонных плитах, которые удовлетворяют всем этим условиям.

Как оценить основные трещины в бетонных плитах

При оценке трещин в бетонных плитах, которые не квалифицируются как микротрещины/усадочные трещины, вам потребуется предпринять дополнительные шаги для оценки ситуации. Используйте эти четыре вопроса, чтобы помочь вам в этом процессе.

Где трещина?

Участки, предназначенные для виниловых, плиточных или деревянных/ламинатных напольных покрытий, могут отрицательно сказаться на косметических и функциональных характеристиках. Трещины с вертикальным смещением могут вызвать трещины в плитке и затирке, а также скрип напольных покрытий из дерева/ламината.

Насколько велика трещина как по вертикали, так и по горизонтали?

Размер имеет значение при оценке трещин в бетоне. Стандарт Национальной ассоциации строителей жилья (NAHB) для трещин во внутренних плитах требует ремонта трещин, ширина или высота которых превышает три шестнадцатых дюйма (вертикальное смещение). Государственные регуляторы могут иметь разные стандарты.

Хотя небольшие трещины могут быть залатаны, заплата может быть более заметной, чем первоначальная трещина. Кроме того, заплаточный материал может треснуть или сместиться.

Трещины с вертикальным смещением на подъездных путях, пешеходных дорожках и внутренних двориках могут создать опасность спотыкания. Смещение на четверть дюйма или более может представлять опасность спотыкания. Следует проявлять особую осторожность, если дети или лица с ограниченной подвижностью регулярно используют бетонные плиты с вертикальным смещением более четверти дюйма.

В трещину поступает вода?

Вода может повредить материалы, используемые для строительства дома, вызывая рост грибка (или плесени). Любая трещина, которая пропускает воду, является поводом для беспокойства. Эти проблемы указывают на проблему с водой, которую необходимо решить, чтобы избежать повреждения конструкции.

Источник воды должен быть идентифицирован и устранен в рамках ремонта любой трещины. Не просто заделайте трещину. Заделка трещины без устранения источников воды может создать более серьезные проблемы с фундаментом.

Крэк активен?

Оценка продолжающейся деятельности зависит от суждений и опыта. Свидетельства продолжающейся активности взлома могут сильно повлиять на то, как лучше всего решить проблему. Например, когда трещина появляется там, где ранее предпринимались попытки ремонта, это может означать продолжающуюся деятельность. Это также может быть признаком некачественного ремонта или естественного старения ремонтного материала.

Существуют устройства для мониторинга трещин, но они часто непрактичны при обнаружении трещин в плитах и ​​обычно требуют мониторинга в течение длительного периода времени.

Бесплатный запрос: Получите предложение по ремонту фундамента сегодня

Как оценить трещины в стене фундамента

Оценка трещин в стене фундамента аналогична оценке трещин в бетонной плите. Используйте эти шесть вопросов при оценке трещин в стене фундамента.

Какой материал фундамента трескается?

Оценка трещины в стене фундамента из бетона часто отличается от оценки трещины в стене фундамента из бетонных блоков или кирпича. Например, ступенчатая трещина только в растворе между бетонными блоками или кирпичами может вызывать меньше беспокойства, чем трещина, проходящая через бетонные блоки или кирпичи. Обычно требуется больше усилий, чтобы расколоть блоки и кирпичи, чем расколоть раствор.

Где трещина?

Местоположение и направление трещины имеют важное значение. Например, трещина в верхней части стены фундамента может быть не чем иным, как повреждением при засыпке фундамента. Длинная горизонтальная трещина около середины стены (по вертикали) может указывать на давление на стену со стороны грунта. Длинная диагональная трещина может указывать на осадку или поднятие фундамента, особенно если трещина шире на одном конце.

Насколько велика трещина как по вертикали, так и по горизонтали?

Стандарт NAHB для трещин в стенах фундамента требует ремонта трещин, ширина которых превышает четверть дюйма. Государственные регуляторы могут иметь разные стандарты. По данным NAHB, ремонт трещины может быть заделкой, хотя правильный ремонт трещины зависит от причины трещины.

Является ли трещина признаком других проблем с фундаментом?

Трещины иногда возникают в результате других проблем с фундаментом. Трещина, связанная с другими проблемами фундамента, может быть более серьезной проблемой, независимо от размера, местоположения и направления трещины. Поэтому важно смотреть на всю стену фундамента, а не только на трещину.

В трещину поступает вода?

Любая трещина, в которую попадает вода, вызывает беспокойство по тем же причинам, что и мокрые трещины в бетонных плитах. Источники воды должны быть идентифицированы и исправлены, прежде чем заняться трещиной.

Крэк активен?

Активность трещин в стене фундамента трудно определить по тем же причинам, что и активность трещин в бетонной плите. Существуют способы оценки активности трещин, но обычно вам следует предоставлять это профессионалам, у которых есть оборудование и опыт, необходимые для точного определения активности трещин и их причин.

Как избежать проблем с фундаментом

Лучший способ справиться с проблемами фундамента — это избегать их. Следующие советы могут помочь вам избежать подавляющего большинства проблем с фундаментом и помогут сохранить ваш подвал и подвальное помещение сухим.

• Отклоните грунт от фундамента не менее чем на 6 дюймов в первые 10 футов от фундамента. Этот метод помогает сохранить почву возле дома сухой. Твердые поверхности, такие как подъездные пути и крыльца, должны иметь уклон от фундамента не менее одной четверти дюйма на фут.
• Держите желоба и водосточные трубы чистыми и в хорошем состоянии. Наклоните желоба к водосточным трубам. Используйте брызговики или удлинители водосточных желобов, чтобы сливать воду на расстоянии не менее 5 футов от фундамента.
• Установите и обслуживайте ирригационные системы, чтобы вода не сбрасывалась возле фундамента.
• Установите фундаментные растения, которые останутся на расстоянии не менее 1 фута (предпочтительно 2 фута) от дома, когда растение полностью вырастет. Это поможет избежать попадания поливной воды на фундамент и предотвратит повреждение стеновых покрытий дома.
• Устанавливайте деревья так, чтобы ветки не свисали над домом, когда дерево полностью вырастет. В редких случаях корни деревьев могут повредить фундамент. Ветки деревьев могут повредить кровельное покрытие.
• Укладка хорошего грунта под фундамент и вокруг него может уменьшить проблемы с фундаментом при строительстве дома. Хорошая почва означает правильно уплотненную почву с хорошей несущей способностью. Идеальная почва также пропускает воду, если она намокнет. Примерами хорошей почвы являются крупнозернистый песок, гравий, стабильная глина и их смеси. Избегайте почвы с высоким содержанием органических материалов или с нестабильной глиной.

Бесплатный расчет: Получите расчет стоимости ремонта фундамента сегодня

Наше заключение

Оценка проблем с фундаментом может быть сложной задачей даже для профессионалов, которые сталкиваются с ними каждый день. В то время как некоторые трещины можно игнорировать, другие потребуют больше времени и денег для решения проблемы. В этой статье приведены некоторые общие рекомендации, но они не заменяют профессиональной подготовки и опыта.

Если вас беспокоит проблема с фундаментом, мы рекомендуем вызвать специалиста, например, инженера-строителя.
