Металлопластиковые трубы или полипропиленовые?

17.02.2014 20:14

Прежде чем сравнивать полипропиленовые трубы и металлопластиковые трубы, необходимо сразу сказать, что оба вида используют и в водоснабжении, и в отопительных системах. Но какие выбрать при обустройстве своей квартиры — металлопластиковые трубы или полипропиленовые? Ответ на этот вопрос важно знать перед началом работ по устройству новых систем водоснабжения, канализации и отопления во время ремонта в новостройках, а также перед заменой этих систем при капитальном ремонте в уже обжитых квартирах.

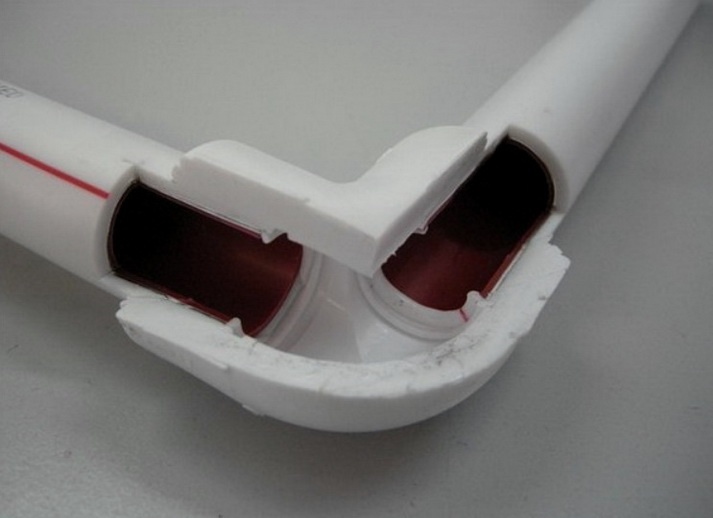

Главное преимущество полипропиленовых труб перед металлопластиком состоит в методе их соединения.



Для скрепления труб из полипропилена требуется лишь термический аппарат, проще говоря паяльник, с помощью которого соединить трубы может любой человек, и специальных навыков для этого не потребуется. Устройство пайки – дело нескольких секунд.  Для соединения металлопластика используют фитинги: пресс-фитинг или компрессионный фитинг.

Для пресс-фитинга требуется специальный инструмент, а в случае скрепления при помощи компрессионного фитинга нужен гаечный ключ и мышечная сила. В обоих случаях соединение получается не монолитное. Но металлопластик можно гнуть, а для полипропилена в этом случае используют тройники или уголки. Очевидно, что полипропиленовые трубы по методу надежности и простоты скрепления выигрывают.

Теперь о температурных режимах. Полипропилен при температуре от +75° C и давлении в 7,5 атмосфер гарантирует срок службы в 25 лет. Кстати, полипропилен может выдерживать и +95° C, но срок службы станет меньше. Металлопластиковые трубы имеют такую же рабочую температуру, но за счет внутреннего слоя из сшитого полиэтилена могут кратковременно выдерживать и +110° C. Но среди полипропиленовых труб бывают и армированные, которые обладают повышенной устойчивостью к высоким температурам.

И полипропилен, и металлопластик имеют высокую степень кислородонепроницаемости, и это предохраняет трубы от образования коррозии в металлических частях. Следовательно, оба вида труб можно использовать в системах отопления. Но с точки зрения экономии финансов полипропилен дешевле в 2 раза, особенно это относится к деталям соединения. Полипропиленовые трубы более ударопрочные и стойкие к образованию деформаций.
Полипропиленовые трубы очень устойчивы к замерзанию воды в них. Другими словами, если вода в полипропиленовой трубе замерзла и, следовательно, труба расширилась, то после размораживания полипропилен вернется в свою исходную форму. Металлопластиковую трубу после замораживания воды в ней, вероятнее всего, разорвет.

Главный недостаток металлопластиковой трубы кроется в методе скрепления с помощью фитингов и в строении самой трубы. В разрезе металлопластиковая труба напоминает слоеный пирог: внутри сшитый полиэтилен, затем слой клея, слой алюминия, снова клей, последний наружный слой выполняют из полиэтилена либо другого материала. Латунный фитинг накладывается сразу на все слои. Но коэффициент теплового линейного расширения у каждого материала (и самого фитинга в том числе) различный. После многоразовых температурных деформаций возникнет ослабление трубы в самом незащищенном месте — в месте монтажа фитинга.

Предположим, что в комнате Вашей квартиры на радиаторе отопления место скрепления металлопластиковой трубы стало подкапывать. Вы подтянете гайку фитинга, а через некоторое время начнет подкапывать снова. В результате гайка будет затянута настолько, что труба из металлопластика обломится. Для устранения неполадки необходимо выдолбить около 0,5 метра трубы и удлинить ее с помощью еще одного фитинга. Кстати, замуровывать место скрепления металлопластиковой трубы нежелательно.

И еще: фитинг металлопластиковой трубы всегда имеет зауженное проходное сечение. А стоимость высококачественных фитингов высока, что сводит на нет все материальные выгоды от стоимости самой металлопластиковой трубы.

Так популярная еще совсем недавно металлопластиковая труба постепенно стала терять свою привлекательность. И причин для этого несколько. Во-первых, рынок сейчас наводнен некачественной продукцией, а во-вторых, известно о появлении протечек спустя 2-3 года после устройства системы водоснабжения и отопления. К слову, качественная металлопластиковая труба не может стоить около 30 руб/м.п, ее цена должна быть от 90 руб/м.п и выше.

Вывод: металлопластиковая труба будет надежна лишь в том случае, если смонтированный из нее трубопровод будет функционировать при постоянных температурах.



А что говорят специалисты о полипропиленовых трубах? (видео-интервью)

виды, соединение и монтаж своими руками + технические характеристики, размеры по ГОСТ, срок службы труб

Автор: Компания «Блесс-комфорт»

Ранее практически никто не задумывался над тем, как самостоятельно заменить трубы системы отопления, водоснабжения. Теперь, благодаря новым технологиям это возможно. Например, металлопластиковые трубы легко монтируются и соединяются фитингами.

Но, чтобы не ошибиться с выбором металлопластиковой трубы, необходимо разбираться в видах, методах монтажа, характеристиках и назначении. Далее рассмотрим эти вопросы, чтобы сделать реальностью использование своими усилиями без привлечения дорогостоящей услуги мастера.

  • Преимущества металлопластиковых труб

  • Из чего состоит металлопластиковая труба

  • Достоинства металлопластиковой трубы

  • Монтаж металлопластиковых труб

  • Нюансы монтажа

  • Фото лучших производителей металлопластиковых труб

Преимущества металлопластиковых труб

Производители предлагают несколько видов труб для различной цели. Как правило, для бытового использования ориентируются на версии для системы отопления либо водоснабжения жилья.

Популярные виды труб:

  • Стальные либо оцинкованные на основе чёрного металла, союза железа с разными элементами либо углеродом;
  • Из цветного металла, чаще медные. Предлагают отличные эксплуатационные характеристики, но стоят очень дорого;
  • Полипропиленовые виды. Отличаются гибкой конструкцией и упрощённым монтажом;
  • На основе сшитого полиэтилена создаются вполне достойные трубы, но с функциональными ограничениями;
  • Металлопластиковые трубы соединили преимущества металлических, полимерных аналогов. Потому считаются оптимальным вариантом практически для любой цели монтажа.

Но стоит отметить, что перечисленные виды в отличие от металлопластиковых труб способны предложить высокий уровень качества функциональных возможностей для определенной цели монтажа: тёплый пол, водоснабжение, система отопления.

Разделяются на методы укладки: скрытый либо открытый вариант. Во многом зависят от температуры теплоносителя и давления.

Относительно недавно несмотря на недостатки применялись исключительно массивные металлические трубы, поскольку не было альтернативы. Теперь на первое место вышли металлопластиковые, полипропиленовые и полиэтиленовые трубы.

Из чего состоит металлопластиковая труба

Многие уверены, что это металл и пластик, чего здесь сложного, и зачем разбираться в деталях? На самом деле устройство значительно сложнее, и требует детального рассмотрения.

Изделие базируется на слое алюминия, клея и полиэтилена.

Но как это выглядит в разрезе?

Металлопластиковая труба представлена пятью слоями:

  • Внутренняя основа представлена полиэтиленом. Именно эта часть контактирует с теплоносителем;
  • Клеевая прослойка скрепляет алюминиевый слой с основой;
  • Алюминиевый слой обладает идеальной круглой структурой с шириной в 0,4 мм. Он наносится однородным покрытием на всю длину изделия;
  • Клей соединяет алюминиевый слой и внешнюю полиэтиленовую основу;
  • Наружная полиэтиленовая основа. Эта часть обеспечивает защиту от внешнего воздействия.

Таким образом, сложная структура позволяет обеспечивать высокий уровень функциональности, облегчённый монтаж и устойчивость перед внешним и внутренним воздействием.

Достоинства металлопластиковой трубы

На основе совершенной структуры создаются оптимальные эксплуатационные характеристики для разных целей использования трубы.

Положительные стороны:

  • Длительность службы составляет, около, 50 лет;
  • Изделие обладает минимальной массой и упрощённым монтажом;
  • Не подвергается коррозии и внутренней накипи, слоям грязи, бактерицидному налёту;
  • Предполагается уменьшенный шум в результате движения жидкости;
  • Не требуется окрашивание поверхности материала.

Недостатки металлопластиковых труб

К сожалению у металлопластиковой трубы выявлены минимальные недостатки. Но они нивелируются достоинствами изделия.

Что за недостатки:

  • Изделие неустойчиво к непосредственному воздействию прямых лучей солнца. Может испортиться в случае контакта с огнём либо повышенной внешней температурой. Потому не монтируется в литейных цехах, кузницах на основе места производства. Но в изолированных помещениях: душе для рабочих может успешно использоваться. В некоторых случаях для защиты создаются специальные углубления в виде штроб в стене;
  • Не исключено расслоение трубы в результате резкого изменения температуры, поскольку у алюминия и пластика разные физические свойства. Но на практике это происходит редко. Необходимо продолжительное воздействие температуры +100 градусов либо значительное обморожение трубы, например, в процессе зимней транспортировки и неправильного хранения;
  • Металлопластиковая труба, может, повредится в случае непродолжительного увеличения давления свыше 10 бар.

Но все эти моменты можно избежать. Потому изделие без проблем прослужит задуманные 50 лет.

Монтаж металлопластиковых труб

Доступен упрощённый монтаж 3 методами на основе собственных усилий. Для этого требуется соблюдение технологии выбранного метода, тогда труба прослужит долго без проблем.

Методы монтажа металлопластиковой трубы:

  • Скрытый монтаж. Применяются штробы — это специальное углубление в основании. Но фитинги остаются снаружи — это необходимо для надёжности отводов и контроля соединений в процессе тестов работоспособности трубопровода. Если всё хорошо работает можно полностью покрыть плиткой.
  • Открытый монтаж. Когда слишком сложно убирать трубы в стену прокладывается внешний трубопровод. Это оптимальный вариант, поскольку всё видно в процессе монтажа и эксплуатации. Не нужно разбивать кафель, чтобы найти место протечки. Хотя для нейтрализации проблемы создан внутренний герметик. Потому это спорный вопрос как лучше.

Стоит обратить внимание на сниженную стоимость монтажа этим методом.

Комбинированный монтаж. Монтаж выполняется на голой стене. Потом трубопровод закрывается для красоты, благодаря гипсокартонному коробу, пластиковой фальш панели.

Метод монтажа выбирается на основе личных предпочтений хозяев. Одни заботятся о том, как бы не затопить соседей, поскольку внизу евроремонт за 10 000 евро. Другие стремятся обеспечить максимальное качество эстетического восприятия. В любом случае металлопластиковые трубы обеспечивают высокий уровень эксплуатационных качеств.

Нюансы монтажа

Стоит до старта работы создать минимальную схему трубопровода. На стены и пол наносится соответствующая разметка.

Советы:

  • Монтаж стартует от места подключения к крану, коллектору либо радиатору;
  • В процессе распаковки бухты с материалом запрещается использование острых инструментов, поскольку могут повредить структуру металлопластика;
  • Выгодно использование минимального количества фитингов, поскольку избыток, может, отрицательно сказаться на стабильности напора воды.
    Потому стоит научиться пользоваться трубогибом;
  • В случае скрытой прокладки трубопровода стоит изолировать фитинги, благодаря плёнке либо гофротрубе.

Теперь мы осознаем, что особое устройство металлопластиковой трубы привело к значительному преимуществу в сравнении с аналогами. Рассмотрели способы и нюансы монтажа.

Фото лучших производителей металлопластиковых труб

Потери на трение в стальных, медных и пластиковых трубах

Из-за различий во внутренних площадях поперечного сечения, влажных поверхностей и шероховатости поверхностей могут быть значительные различия в потерях на трение в стальных, медных и пластиковых трубах из ПВХ. Разница зависит от размера трубы и скорости потока.

  • Разница в увеличении потерь на трение при уменьшении размера и увеличении расхода

Потери на трение в футах напора на 100 футов стальных труб сортамента 40, медных труб типа L и труб из термопластичного ПВХ сортамента 40 сравниваются ниже.

  • 1 FTH 2 O/100 FT = 0,44 PSI/100 -футов Расход
    (гал/мин)
    Потери на трение (фут/100 футов) Стальная труба сортамента 40 Copper pipe Type L PVC pipe Schedule 40 50 0.7 0.8 0.6 60 1.0 1.1 0.9 70 1.3 1.5 1.2 80 1.7 1.8 1.5 90 2. 1 2.3 1.8 100 2.5 2.7 2.2 150 5.3 5.7 4.8 200 9.1 9.5 8.1 250 13.6 14.2 12,8 300 19,8 19,8 17,1 400 34.24444444444444444444444444444444444444334 40044 400 29.240029 29.0

    9
    4 in.
    Flow Rate
    (gal/min)
    Friction Loss (ft/100 ft)
    Steel Pipe
    Расписание 40
    Медная труба
    Тип L
    PVC Tipe
    Расписание 40
    100 0,7 0,7 0,6 0,6 444444444444444444444444444444444444444444444444444444444444444444444444444444444444444449444494444944494444900 4004449444494494449. 1.4 1.5 1.3
    200 2.4 2.5 2.2
    250 3.6 3.7 3.3
    300 5.0 5.1 4.6
    400 8,7 8,6 7,8

    5 в.
    5 .
    Flow Rate
    (gal/min)
    Friction Loss (ft/100 ft)
    Steel Pipe
    Schedule 40
    Copper Pipe
    Type L
    PVC Pipe
    Schedule 40
    150 0.5 0.8 0.4
    200 0.8 0.8 0.7
    250 1. 2 1.3 1.1
    300 1.6 1.8 1.5
    400 2.8 2.9 2.6
    500 4.3 4.4 3.9

    6 дм0025 Steel Pipe
    Schedule 40
    Copper Pipe
    Type L
    PVC Pipe
    Schedule 40
    150 0.2 0.2 0.2
    200 0.3 0.4 0.3
    250 0.5 0.5 0.4
    300 0.7 0.7 0.6
    400 1.1 1.2 1.1
    500 1.7 1.8 1.6
    750 3. 7 3.8 3.4
    1000 6.3 6.5 5,8

    025
    8 дюйма
    Скорость потока
    (гал/мин)
    FRICT0009 (ft/100 ft)
    Steel Pipe
    Schedule 40
    PVC Pipe
    Schedule 40
    150 0.05 0.05
    200 0.08 0.08
    250 0,12 0,12
    300 0,17 0,16
    400 0,3444444. 400 0,34444444444. 3930939939930939930939939393930938 0,3
    500 0.4 0.4
    750 0.9 0.9
    1000 1. 6 1.5
    1250 2.4 2.3
    1500 3.5 3,2
    2000 6,0 5,5

    10 дюймов
    10 дюймов
    10 дюймов
    10 дюймов0025 Flow Rate
    (gal/min)
    Friction Loss (ft/100 ft)
    Steel Pipe
    Schedule 40
    PVC Pipe
    Schedule 40
    200 0.03 0,03
    250 0,04 0,04
    300 0,06 0,05
    4444444444444444444444444444444444444444444444444444444 40029 0AL
    500 0. 15 0.14
    750 0.3 0.3
    1000 0.5 0.5
    1250 0.8 0.8
    1500 1.1 1,1
    2000 1,9 1,8

    12 дюймов
    12 дюймов
    0029
    Flow Rate
    (gal/min)
    Friction Loss (ft/100 ft)
    Steel Pipe
    Schedule 40
    PVC Pipe
    Schedule 40
    400 0.04 0.04
    500 0.06 0.06
    750 0.13 0.13
    1000 0. 2 0.21
    1250 0.3 0.32
    1500 0.5 0.45
    2000 0.8 0.8
    3000 1.7 1.6

    • Расчет труб из ПВХ производится с помощью онлайн-калькулятора Хазенса-Вильямса с коэффициентом шероховатости c = 145.

    Формулы для труб

    Онлайн-калькулятор формул для труб

    наружный диаметр (дюймы)

    внутренний диаметр (дюймы) — (значения по умолчанию: STD 4 дюйма — трубы из углеродистой, легированной и нержавеющей стали — ASME/ANSI B36.10/19

    • Сделать ярлык к этому калькулятору на главном экране?

    Калькулятор основан на приведенных ниже формулах и уравнениях для трубопроводов

    Момент инерции

    Момент инерции может быть выражен как

    I  = π (D O 4 — D I 4 ) / 64
    ≈ 0,0491 (D O 4 — D I 4444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444.

    I = Момент инерции (в 4 )

    D O = внешний диаметр (в)

    D I = внутренний диаметр (in)

    DESTIONS DIDAMETER (in)

    491313131313.

    Модуль сечения может быть выражен как

    S  = 0.0982 (d o 4 — d i 4 ) / d o                             (2)

    where

    S = section modulus (in 3 )

    Момент сопротивления – это геометрическая характеристика данного поперечного сечения, используемая при расчете балок или изгибаемых элементов.

    Площадь поперечного сечения металла

    Площадь поперечного сечения металла может быть выражена как

    A M = π (D O 2 — D I 2 ) / 4 (3)

    , где

    9009 A

    , где

    9009 A

    . В 2 )

    Внешняя поверхность трубы

    Внешняя труба или поверхность трубки на фунт длины может быть выражена как

    A O = π D O /12 (4) o = π D O /12 (4) o = π D O /12 (4)0010

    , где

    A O = Площадь внешней поверхности трубы (FT 2 на трубу на фут)

    Внутренняя поверхность трубы

    Внутренняя труба или трубочка на FUT Длина может быть выражена как

    .

    A I = π D I /12 (5)

    , где

    A I = площадь внутренней поверхности трубы (FT 2 на трубу FT) 9. .0010

    Transverse Internal Area

    Transverse internal area can be expressed as

    A a   = 0.7854 d i 2                        (6)

    where

    A a = поперечная внутренняя площадь (в 2 )

    Внешняя окружность

    Внешняя окружность может быть выражена как

    C e   = π d O (7)

    , где

    C E = внешняя окружность (в)

    Внутренняя окружность

    .

    i                      (8)

    где

    C i = внутренняя окружность (дюймы)
