/факсМы производим очень большой ассортимент продукции ― более тысячи наименований товаров различного назначения.
Вы обязательно найдет у нас что-то нужное для себя и организации, в которой работаете.
Наша продукция прослужит Вам долго, а сотрудничество с «КасКад энерго» сэкономит Вам время и деньги.
Звоните нам по телефонам: 286-35-94, 266-03-11, 266-78-05, 8-029-663-27-43, 665-92-62, 8-025-694-88-76
Пишите на электронную почту: [email protected]
Распределительные коробки
Распределительные коробки для сплошных стен
Распределительные коробки для сплошных стен применяются для протяжки, соединения и ответвления проводов при скрытой проводке. Материал: твердый самозатухающий поливинихлорид (ПВХ) с термоустойчивостью от -5 до +60 градусов С. Коробки распределительные для полых стен предназначены для электропроводки с напряжением 400 В и током максимально 16 А.
Распределительные коробки для гипсокартона
Распределительные коробки для гипсокартона применяются для монтажа в полые стены и перегородки для соединения и ответвления проводов при скрытой проводке.
Материал: твердый самозатухающий поливинилхлорид (ПВХ), полипропилен, полистирол. Распределительные коробки для гипсокартона отвечают требованиям ГОСТа 27483-87 соответствуют испытанию на устойчивость к нагреву и возгоранию раскаленной петлей с температурой нагрева 850 градусов С. Распределительные коробки для гипсокартона предназначены для электропроводки с напряжением 400 В и с током максимально 16 А.
Распределительные коробки для наружного монтажа ПВХ
Распределительные коробки для наружного монтажа ПВХ применяются для разветвления проводов и кабелей, а также для дополнительной защиты мест коммутации. Коробки для открытого монтажа используются как часть системы электрической канализации, состоящей из жестких гладких и гофрированных труб. Распределительные коробки для наружного монтажа имеют степень защиты IP 31. 41, распределительные коробки, имеющие степень защиты IP44 IP55, могут быть использованы при монтаже кабельных трасс на открытом воздухе, а также во влажных и пыльных помещениях.
Температурный режим эксплуатации от -25 до +60 градусов С.

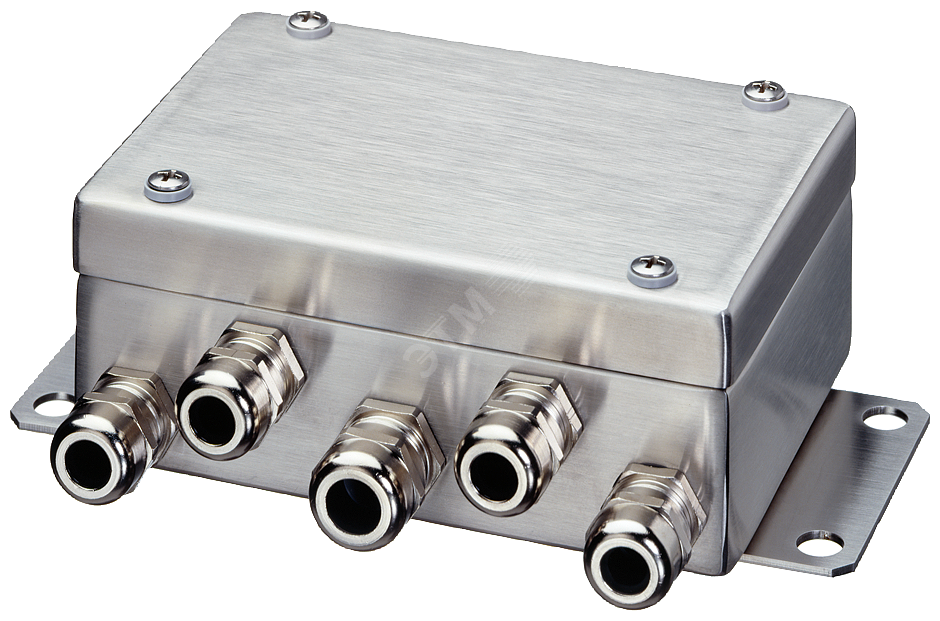

Распределительные коробки для наружного монтажа металлические
Распределительные коробки металлические для наружного монтажа применяются для соединения и разветвления вторичных и силовых электрических цепей, выполняемых контрольным кабелем с числом жил до 48, проводами и силовыми кабелями с сечением жил от 1,5 до 6 мм2. Материал проводников алюминий или медь. Рекомендуется использование распределительных коробок металлических в электрических цепях постоянного и переменного тока до 400 В. Степень защиты IP65. Распределительные коробки металлические для наружного монтажа монтируются совместно со стальными нарезными или металлическими гибкими трубами.
Коробки протяжные металлические
Коробки протяжные металлические применяются для прокладки кабельных трасс, преимуществено при монтаже кабелей и проводов в металлических электротехнических трубах. Монтажные отверстия для соединения протяжных коробок и металлических электротехнических труб выполняются непосредственно при монтаже.
Металлические протяжные коробки используются при монтаже кабельных линий до 1000 В. Материал изготовления металлических протяжных коробок : сталь. Степень защиты IP40.
Взрывозащищенные коробки
Взрывозащищенные коробки применяются для соединения и разводки в гибких бронированных или металлических электротехнических трубах. Широкое применения взрывозащищенные коробки получили при монтаже кабельных трассв химической, газовой, нефтяной промышленностях. Взрывозащищенные коробки выполнены из алюминиевого сплава, очищенного от медных примясей. Винты крепления выполнены из нержавеющей стали. Внутри могут быть установлены клеммные колодки.
Выбор металлических распределительных коробок: когда использовать металлическую распределительную коробку
Изучите проводку чего угодно, от выключателя света до потолочного вентилятора и промышленной панели управления, и вы вполне можете найти металлическую распределительную коробку, защищающую проводку.
Металлические электрические коробки известны своей долговечностью и универсальностью, поэтому вы найдете их в домах, на предприятиях и на промышленных объектах по всему миру.
Независимо от того, изучаете ли вы основы электромонтажных работ или начинаете проект «сделай сам», важно знать, когда следует использовать металлическую распределительную коробку. Polycase является ведущим производителем специализированных распределительных коробок для всех видов применения, от управления тяжелой техникой до проектов бытовой электроники, и мы можем предоставить вам металлический корпус, который подойдет именно вам.
В сегодняшнем руководстве TechTalk мы поговорим о том, когда металлические распределительные коробки являются подходящим выбором, а когда вместо них следует использовать пластиковые распределительные коробки.
Источник: Jatumeth Susukh/Shutterstock.com
Металлические и пластиковые распределительные коробки В настоящее время широко используются два типа распределительных коробок: металлические распределительные коробки и пластиковые распределительные коробки.
Оба имеют свои преимущества, и оба полезны для определенных приложений.
Во многих случаях самым большим преимуществом металлической распределительной коробки является ее долговечность. Металлические распределительные коробки могут выдерживать самые разные неблагоприятные условия окружающей среды, в том числе сдавливающие удары, открытое пламя и чрезвычайно высокие или низкие температуры. Они также служат естественными точками заземления для проводов в металлической оболочке и других компонентов, требующих электрического заземления.
Пластиковые распределительные коробки, как правило, дешевле и с ними легче работать. Однако некоторые пластиковые распределительные коробки менее устойчивы, чем металлические коробки, поэтому они могут быть не идеальным выбором, если вам нужна максимальная защита и максимальная долговечность от вашей распределительной коробки.
В следующих разделах мы рассмотрим некоторые распространенные сценарии, когда следует использовать металлическую электрическую коробку, а когда следует использовать пластиковую распределительную коробку.
Нужен металлический корпус? Поликейс поможет вам!
Когда использовать металлическую электрическую коробкуМеталлическую электрическую коробку следует использовать, если:
- Вы используете кабель BX с металлической оболочкой. Кабель в металлической оболочке предназначен для использования с металлической распределительной коробкой для заземления проводов.
- Чрезвычайно важно, чтобы электрическая коробка была надежно закреплена на шпильке. Жесткая и устойчивая к деформации металлическая электрическая коробка означает, что они совместимы с сверхмощными винтами, которые вам понадобятся для сверхнадежного крепления шпилек.
- Ваш проект находится в открытом внутреннем пространстве. В некоторых внутренних помещениях, таких как незавершенные подвалы, электрические коробки без углублений прикреплены непосредственно к поверхности (обычно к каменной стене). Так как эти приложения оставляют провода более открытыми, вы должны использовать металлическую распределительную коробку, чтобы защитить их от повреждений.
- Вам нужна более прочная электрическая коробка. Некоторые пластиковые электрические корпуса могут быть повреждены, если они находятся под давлением. Металлические электрические корпуса, как правило, более устойчивы.
Это не единственные обстоятельства, при которых следует выбирать металлическую распределительную коробку, но они являются одними из самых важных. Если вы решили, что металлическая распределительная коробка — это правильный выбор, ознакомьтесь с нашим руководством по вариантам металлических корпусов для электроники, чтобы узнать о некоторых отличных вариантах.
Источник: AVAKAphoto/Shutterstock.com
Когда не следует использовать металлическую распределительную коробкуИ наоборот, есть несколько причин, по которым вы можете вместо этого выбрать пластиковую распределительную коробку для своего проекта. Пластиковая электрическая коробка может быть лучшим выбором для вашего приложения, если:
- Вы используете провод в неметаллической оболочке (часто называемый проводом Romex). Проводные и пластиковые соединительные коробки Romex часто используются вместе, но металлические корпуса также могут быть приемлемы (в зависимости от проекта). Если вы используете провод с металлической оболочкой, вы можете использовать пластиковые корпуса, но вам всегда нужно будет сначала предпринять соответствующие шаги для заземления провода.
- Безопасно использовать металлические или пластиковые корпуса, если вы хотите сэкономить. Пластиковые электрические коробки обычно дешевле и требуют меньше дополнительного оборудования, такого как зажимы, чем металлические электрические коробки. (Помните, однако, что никакая экономия не стоит того, чтобы отказываться от безопасности, если приложение требует металлических корпусов.)
- Вам нужны распределительные коробки, с которыми легко обращаться и с которыми легко работать. Некоторые типы корпусов из листового металла имеют острые края, которые могут привести к травмам, хотя ношение перчаток или выбор готового корпуса из листового металла обычно могут устранить эти риски.
Проводные и пластиковые соединительные коробки Romex часто используются вместе, но металлические корпуса также могут быть приемлемы (в зависимости от проекта). Если вы используете провод с металлической оболочкой, вы можете использовать пластиковые корпуса, но вам всегда нужно будет сначала предпринять соответствующие шаги для заземления провода.
Для получения дополнительной информации о пластиковых корпусах для электрооборудования, предлагаемых Polycase, см. наше руководство по неметаллическим корпусам для электрооборудования.
Закажите электрический шкаф сегодня!
Источник: ungvar/Shutterstock.com
Возникли вопросы о том, когда использовать металлическую электрическую коробку или пластиковую электрическую коробку? Позвоните нам по телефону 1-800-248-1233 или свяжитесь с нами онлайн. Наши специалисты по электромонтажу будут рады помочь вам сделать правильный выбор.
В металлических корпусах
Полное руководство по установке
Поскольку вы находитесь на этапе прокладки электрических проводов на объекте, вам необходимо использовать распределительную коробку . Это неотъемлемая часть любого электромонтажного процесса.
Если вы выберете подходящий корпус, вы также получите защиту потолочного вентилятора, светильника или розетки . Кроме того, обслуживание будет намного проще, так как есть только одна точка, где вы можете получить доступ ко всей проводке.
Здесь вы увидите четкое изображение распределительных коробок.
Содержание
- Как работает распределительная коробка?
- Каковы распространенные типы распределительных коробок?
- Металлические и пластиковые электрические коробки
- Стандартные прямоугольные коробки
- 2-, 3- и 4-местные электрические коробки
- Электрические коробки с круглыми лотками
- Восьмиугольные и круглые электрические коробки
- Электрические коробки с потолочным вентилятором
4-дюймовая квадратная коробка - Удлинители коробок
- Выберите правильную распределительную коробку Инструкции
Распределительная коробка полностью сливается с бетонной стеной, крышка видна или заглублена в штукатурку.
Внутри него находятся розетки для ввода питания, выключатели и соединительные провода, также известные как патресс.
Это стандартная часть любого соединения кабеля с термопластовой оболочкой (TPS) на объекте или в электропроводке. Обычно вы увидите их на потолке, под полом или за панелью доступа.
Крышки необходимы, так как они защищают внутренние провода от грязи, пыли и влаги. Кроме того, поскольку покрытие обычно изготавливается из пластика, оно предотвратит искрение, короткое замыкание и искрение , которые могут возникнуть из-за неплотного соединения.
Распределительная коробка — это место встречи всех электрических проводов в определенном месте. Эти провода соединяются, а затем идут в другие точки, образуя соединение для трубопроводов. Кроме того, коробка обеспечивает надежную установку провода питания, нейтрального провода, провода заземления и дополнительной проводки второстепенных функций.
Имейте в виду, что все провода в соединительных стальных коробках должны быть одного размера калибра .
Кроме того, вы правильно накрыли контейнеры и установили их в соответствии с действующими строительными нормами .
Подпись: Электрик, закрепляющий распределительные коробки
Каковы распространенные типы распределительных коробок?Принятие решения о том, какая распределительная коробка вам подходит, является трудным и требует исследования.
Например, вы работаете над проектом, который требует подключения проводов к старому зданию. В таком случае вы рассмотрите возможность использования существующей распределительной коробки и создания соответствующих цепей. Но, если вы находитесь в недавно построенном объекте, вам нужно выбрать тип коробки с нуля.
Здесь можно выбрать материал, форму и размер.
Металлические и пластиковые электрические коробки Большинство распределительных коробок изготавливаются из пластика, например ПВХ или стекловолокна, или металла, например стали.
Если вы выбираете защищенный от непогоды металлический ящик, он доступен в алюминиевом корпусе.
Выбор зависит от типа кабелепровода, который вы используете для прокладки провода. Следовательно, если вы используете металлический трубопровод, вам следует выбрать металлическую распределительную коробку. Таким образом, вам не нужен отдельный заземляющий механизм для системы.
Однако, если используется кабель типа NM-B, , вы можете выбирать между металлом и пластиком, поскольку NM-B имеет отдельный провод заземления для единственного разъема внутри покрытия.
Стандартные прямоугольные коробкиСтандартные коробки размером 2×3 дюйма поддерживают отдельные системы освещения или розетки в одной точке. Таким образом, их также называют одноганговыми или одноганговыми коробками.
Эти коробки имеют глубину от 1 ½ до 3 ½ дюймов и размеры два на 3 дюйма. Кроме того, некоторые коробки могут иметь съемные стороны, чтобы вы могли соединить несколько коробок вместе для хранения более важных устройств.
Кроме того, они могут иметь зажимы и заглушки внутри коробки кабелей типа NM-B.
Подобно стандартным прямоугольным коробкам, в них также устанавливаются выключатели и электрические розетки. Однако они немного больше по размеру, чтобы вместить два, три или четыре устройства. Кроме того, вы можете найти его в новых и старых рабочих конструкциях, некоторые из которых имеют встроенные кабельные зажимы.
Электрические коробки с круглыми поддонамиКоробки с круглыми поддонами имеют глубину всего от ½ до ¾ дюйма. Как правило, электрики используют эту распределительную коробку с потолочными настенными светильниками весом 50 фунтов. Кроме того, некоторые металлические круглые ящики для поддонов могут поддерживать проводку потолочного вентилятора.
Эти неглубокие коробки обычно поддерживают только два-три электрических соединения. Следовательно, количество проводов внутри коробки не должно превышать безопасный предел заполнения.
Восьмиугольные и стандартные круглые коробки имеют большую глубину, чем типичные ящики с панорамированием. Они имеют глубину от 1 ½ до 3 дюймов и могут поддерживать настенные и потолочные светильники весом до 50 фунтов. Поскольку они такие же глубокие, они обеспечивают больше места для проводки.
Надпись: Круглые электрические коробки с соединением проводов
Электрическая коробка с потолочным вентилятором Потолочные вентиляторные коробки могут быть неглубокими, глубиной всего ½ дюйма, или могут быть стандартными 2 1/8 электрическая коробка дюймовой глубины. Поскольку контейнер должен поддерживать вращение вентилятора, для него требуется уникальный механизм крепления. Следовательно, вы не можете использовать простые круглые электрические коробки для установки потолочного вентилятора и выбрать электрическую распределительную коробку с вентилятором.
4-дюймовая квадратная коробка доступна со стандартной глубиной от 1 ¼ до 2 1/8 дюйма. Но поскольку у них прямые углы, это дает им дополнительное внутреннее пространство. Таким образом, можно разместить больше проводников и разъемов. Квадратные коробки крепятся к потолку и стенам для поддержки светильников или выключателей.
Удлинители боксовЕсли вы не можете найти подходящий для вашего соединения, не беспокойтесь, так как вы можете добавить удлинители боксов. Удлинительные кольца или расширители коробок имеют такие же размеры, как и другие коробки, но у них нет задней пластины. Таким образом, вы можете установить его перед стандартной электрической коробкой и увеличить ее мощность.
Таблица вместимости распределительных коробок Различные распределительные коробки имеют свою емкость заполнения. Как правило, вы никогда не должны переполнять коробку, чтобы они не запутались друг с другом.
Ниже приведена таблица стандартных монтажных коробок и количества проводов, которые можно легко в них поместить.
| Тип электрической коробки | Размер коробки (куб.дюйм) | #14 Провода | #12 Wires | #10 Wires |
| 3-Inch Pancake Metal | 4.5 | 2 | 2 | 0 |
| 3-Inch Cut-In Fiberglass | 14.0 | 7 | 6 | 5 |
| 1-Gang Cut-In Fiberglass | 16.0 | 8 | 7 | 6 |
| 1-Gang Cut-In Fiberglass | 18.0 | 9 | 8 | 7 |
| 1-Gang Nail Plastic | 20.5 | 10 | 9 | 8 |
| 2-Gang Cut-In Fiberglass | 28. 0 | 14 | 12 | 11 |
| 2-Glass Face Nail Plastic | 32.0 | 16 | 14 | 12 |
| 3-Gang Cut-In Fiberglass | 42.5 | 21 | 18 | 17 |
| 2-Gang Nail Plastic | 43.5 | 21 | 19 | 17 |
| Электрическая коробка | Наименование части | Электрические применения | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
9| 9 | 9 1-й пластик) 9029 9 | Выключатели и розетки | 1-местная врезная коробка из стекловолокна с задним кронштейном. |  Розетки и выключатели. Вы можете использовать его с проводкой типа NM в Remodel использует | 1-местную металлическую врезную коробку с регулировочными монтажными ушками. | Розетки и выключатели с зажимами для стального или алюминиевого гибкого кабеля. | 1-местная удобная коробка. | Розетки и выключатели в гараже или магазине | 2-местная пластиковая коробка для гвоздей. | Розетки и выключатели. | 2-местная врезная коробка из стекловолокна. | Розетки и выключатели. | 2-местная пластиковая коробка для ногтей для лица. | Розетки и выключатели в местах с ограниченным пространством | 3-местная пластиковая боковая коробка для гвоздей. | Розетки и выключатели. |  3-местная коробка для ногтей. | Розетки и выключатели. | 3-местная врезная коробка из стекловолокна. | Розетки и выключатели. | 4-местная пластиковая коробка для гвоздей. | Выключатели и элементы управления освещением. | 3-дюймовая коробка для гвоздей из стекловолокна. | Светильники и соединения. | 3-дюймовая коробка из стекловолокна для врезки или переделки. | Светильники и детекторы дыма. | 3-дюймовая металлическая коробка для блинов, также доступна из стекловолокна. | Можно установить на поверхность для обрамления светильников | 4-дюймовая пластиковая коробка для гвоздей. | Светильники | Коробка гаечных ключей. |  Светильники | 4-дюймовый потолочный вентилятор. | Блинная коробка потолочного вентилятора (для веса до 70 фунтов) | 4-квадратная металлическая коробка, с 1 или 2 бандами, отверстиями 3-0 или 4-0. | Розетки и выключатели. Поверхностное крепление для использования с EMT или Flex Conduit. | |
В соответствии с Национальным электротехническим кодексом (NEC) сращивания проводов не должны находиться за пределами проводных коробок. В Руководстве по установке есть и другие ограничения. Следовательно, вы должны быть очень осторожны при принятии решения об установке распределительной коробки.
Выберите правильную распределительную коробку При запуске процесса; вам нужно купить правильную электрическую распределительную коробку для вашего конкретного приложения.
Например, для улицы нужен всепогодный бокс, а для нескольких устройств нужен бокс большого размера. Следовательно, покупайте то, что вы можете разместить адекватно.
Подпись: Установка электрических розеток в новом здании
Перед началом работыУбедитесь, что вы отключили питание цепи. Кроме того, посмотрите, есть ли соответствующий автоматический выключатель или нет.
Что вам понадобитсядля установки, вам понадобится
- А. Тестер напряжения
- отвертка
- Pliers
- Drill Drilliver Материал, вам понадобится
- Распределительная коробка
- Кабельные зажимы
- Шурупы для дерева и соединители для проводов.
- Отсоедините провода в существующем стыке и закрепите коробку внутри стены.
- Установите отдельные кабельные зажимы для каждого свободного провода питания, если в распределительной коробке нет встроенных зажимов.
