Нужен ли армопояс для керамзитобетонных блоков

Содержание

1. Зачем нужен армопояс
2. Материалы
3. Выполнение работ
4. Пояс из кирпича
5. Отличия материалов
6. Заключение

Сегодня в строительной сфере, возводя здания, зачастую пользуются кирпичными либо керамзитобетонными блочными материалами. Чтобы придать им прочность и нужную устойчивость, устраивают армированные пояса. Попробуем разобраться, как строить и армировать стенки из недорогих керамзитобетонных блоков. Применение такого материала особых навыков и оснащения не подразумевает, так что зачастую производители поставляют на рынки стройматериал не самого высокого качества. Фактически керамзитобетон представляет собой глину после обжига, в состав которой входят вода, бетонная масса, песок. А вот нужен ли армопояс для керамзитовых блоков?

Зачем нужен армопояс

Он представляет цельную ленту из железобетона. Армопояс на керамзитовые блоки выкладывают под любое перекрытие, чтобы с опорных точек нагрузка распределялась равномерно. Кроме этого, армированный пояс не позволяет расползаться блокам, придает всей конструкции жесткость и устойчивость к воздействиям негативного характера со стороны окружающей среды. Армопояс для керамзитобетонных блоков не позволит кладочным рядам деформироваться в процессе усадки грунта.

Блоки отличаются пористым строением. Материал способен отлично сохранять тепловую энергию, считается экологически безопасным, противостоит химсоставам и природным явлениям.

Керамзит отличается устойчивостью к сырости и агрессивным средам, при его отделке можно использовать любой материал.

Однако имеется и существенный недостаток – под вертикальной нагрузкой кладка может разойтись. По этой причине уже в процессе строительства стен их дополнительно армируют, укладывая между блочными рядами арматурные пруты и специальную сетку для армирования кладки из керамзитобетонных блоков.

Материалы

Чтобы выполнить армирование стен из керамзитобетонных блоков, понадобятся:

• проволочная сеточка для строительных работ. Накладывается на горизонтальные кладочные швы;
• арматурный прут, диаметр которого равен 8 – 10 мм. Его закладывают в вертикальные швы;
• нужный объем керамзитобетонного блочного материала для строительства;
• цементные растворы либо цементно-песчаные смеси;
• бетонная масса или кирпич полнотелый – для устройства армирующего пояса;
• утеплительные материалы для теплоизоляционных работ.

Кроме того, чтобы работа продвигалась успешно, позаботьтесь об инструментах:

• болгарке с дисками, имеющими алмазное напыление;
• штроборезе либо дисковой пиле;
• строительным уровне;
• отвесе;
• молотке, мастерке, дрели;
• аппарате для сварочных работ;
• арматуре на 4 мм, чтобы выполнить облицовочную обвязку.

Выполнение работ

Блоки из-за своей пористости плохо реагируют на точечные нагрузки. Поэтому армирование кладки из керамзитобетонных блоков – производственная необходимость. Среднее значение высоты армопояса – от десяти до двадцати сантиметров. Ширину делают по размеру блока либо несколько меньшей. Отступ сможет пригодиться для устройства утеплительного слоя или облицовки.

Высота опалубки должна равняться будущему поясу.

Щиты дополнительно скрепляются поперечными стяжками с шагом в один метр. Можно набивать их чаще, чтобы доски не разошлись под весом бетонного материала.

Процесс устройства армопояса в доме из керамзитобетонных блоков состоит из трех этапов:

1. Опалубка. Для этого следует приготовить доски под изготовление щитов, бруски, с помощью которых выполняются поперечные соединения опалубочной конструкции, саморезы и гвозди, которыми выполняются сборка и крепление щитов к стенам. Готовятся опалубочные щиты, крепятся по обеим сторонам стен саморезами.
2. Каркас. Размеры металлических прутьев будут определяться толщиной швов между блочным материалом. Кроме этого, необходимо учитывать ожидаемые нагрузочные воздействия. Если дом строится на прочном грунте, и район в сейсмическом отношении не представляет опасности, строители ограничиваются «лестницей». Но когда нагрузка значительная, рекомендуется готовить арматурный параллелепипед. Готовя каркас, гладкую арматуру пускают на поперечные элементы, а ребристую укладывают продольно. Связка выполняется обожженной проволокой, толщина которой составляет от 1.2 до 1.6 мм. Тонкий материал от созданных усилий лопнет, а с толстой в работе возникают определенные сложности. Для каждого узла армирующего пояса понадобится от тридцати до пятидесяти сантиметров вязального материала. Теперь становится понятно, как сделать армопояс по керамзитобетонному блоку. Каркасная основа монтируется на месте, чтобы в собранном виде не поднимать тяжелую конструкцию. В процессе монтажа придется учесть, что металлическая основа должна полностью залиться бетоном. Прутья каркаса выступать на поверхность не должны. Готовый каркас выставляется на подставки, чтобы его низ не соприкасался с блочным материалом.

3. Заливка. Этим этапом завершается устройство армопояса. Бетон изготавливается самостоятельно либо приобретается в готовом виде. Рекомендуется определить потребность смеси таким образом, чтобы наполнить всю опалубочную конструкцию пояса за один раз. Иначе лента не получится непрерывной и будет хуже исполнять свои функции. Вполне вероятно, что в точке соединения от больших нагрузок или усадок почвы появятся трещины. Для улучшения сцепления железобетонного пояса с блочным материалом, в его стены забивают гвозди либо протягивают проволоку. Подготовленный металлический каркас, находящийся в опалубке, заливается бетонной массой. В процессе наполнения смесь трамбуется, чтобы не остались воздушные пустоты. Раствор, вылитый в опалубку, выравнивается. Спустя несколько дней щиты опалубочной конструкции можно убрать.

Армирующая сетка используется при связке внутренних стен и облицовочных материалов.

Пояс из кирпича

Нужно ли армировать керамзитобетонные блоки, когда перекрытие здания планируется по деревянным балкам? Да, и используют в этом случае кирпич полнотелый, выкладываемый поверх блочного ряда. Для армирования используют не только сетку, но и жидкий раствор, которым наполняются вертикальные швы.

Работы по возведению стен начинают с углов, периодически проверяя строительным уровнем вертикальность и «нулевой горизонт» стен. Обязательно выполняют перевязки вертикальных швов. Чередовать ложковые и тычковые ряды следует с учетом толщины стен. Если она одноблочная, сорок сантиметров, то на каждые три ложковых ряда укладывают один тычковый. После этого применяется арматурное армирование.

Арматура выкладывается на расстоянии в 500 – 600 мм от края стен и между прутками. Чтобы получить надежную теплоизоляцию, стены должны иметь толщину не менее 60 см, вертикальные швы связывают одним рядом. В случае многорядной связки такие манипуляции проводятся на каждые три – четыре ряда.

Отличия материалов

Выбирая блоки из керамзитобетона, их рекомендуется взвесить и примерно определить плотность. Произведенные в заводских условиях от кустарных изделий отличаются формами. Качественный товар отличается клиновидными параметрами.

Керамзит отлично противостоит сырости, по его поверхности наносятся любые отделочные материалы. Блок не горит, отлично удерживает в помещении тепло. При устройстве блочных стен экономится раствор, сокращаются сроки выполнения работ. Материал легко поддается обработке.

Заключение

Итак, нужно ли армировать кладку из керамзитобетонных блоков? Ответ прозвучит однозначный – да. При этом, занимаясь отделкой здания, необходимо пристальное внимание уделять утеплению устроенного армопояса. По нему в зимнее время пройдет холод, и всему объекту грозит промерзание.

Довольно часто строители не выполняют литые или кирпичные конструкции по блочным стенкам.

От этого точечная нагрузка разрушает материал, обладающий пористой структурой. По данной причине тяжесть, созданную перекрытиями и стропильной системой, рекомендуется перераспределять. И керамзитобетонный блочный материал в данном случае исключением из правил не является.

Выбирая материал, отдавайте свое предпочтение блокам, изготовленным на промышленном оборудовании. Лишь они обладают необходимой прочностью, чтобы использоваться при строительстве стен.

Как сделать армопояс на керамзитобетонные блоки: советы и рекомендации

Дата: 26 сентября 2018

Просмотров: 6300

Содержание

• Что такое армопояс, и насколько он необходим
• Изготовление бетонного армопояса
• Опалубка
• Изготовление арматурного каркаса
• Заливка бетоном

Современные строители часто отказываются от кирпичных или литых конструкций в пользу зданий, возведенных из блоков. Такой вариант кладки проще, удобней, и справится с ним даже новичок. Однако блоки имеют пористую структуру, что снижает их прочность при точечной нагрузке. Поэтому давление, создаваемое перекрытиями и стропилами, необходимо перераспределять. Керамзитобетонные изделия не являются исключением из этого правила.

К выбору материала нужно отнестись внимательно и осторожно. Отдать предпочтение следует заводским блокам. Только они могут обеспечить достаточные прочностные характеристики. Отличить их от кустарных очень просто — по форме. Качественные изделия имеют клиновидные очертания. При кустарном производстве блоки делают просто прямоугольными.

При выборе керамзитобетонных блоков желательно их взвесить и подсчитать примерную плотность

Что такое армопояс, и насколько он необходим

Армопояс представляет собой железобетонную непрерывную ленту. Его укладывают под перекрытия любого типа для равномерного распределения нагрузки с точек опор. Также армопояс препятствует расползанию блоков, делает всю конструкцию более жесткой и устойчивой к агрессивным воздействиям окружающей среды (ветров, дождей, сейсмической активности). Также он не позволяет деформироваться кладке при усадке почвы.

Керамзитобетонные блоки имеют пористую структуру. Их изготавливают из смеси бетона, песка и глины. Благодаря этим качествам материал хорошо держит тепло, является экологически чистым, устойчивым к воздействиям окружающей среды и химикатам. Но и по этой же причине у него есть один значительный недостаток: кладка из таких блоков имеет свойство «расползаться» от вертикальной нагрузки, а также при усадке мягкого грунта. Поэтому даже еще при возведении стены ее дополнительно армируют, закладывая между керамзитобетонными блоками металлические прутья, а между рядами — специальную армирующую сетку.

При строительстве из этого материала нужен армопояс, так как он скрепляет всю конструкцию. Для его изготовления может использовать как бетон, так и полнотелый кирпич для армопояса. Первый вариант предпочтительней — в этом случае получается монолитная лента.

Керамзит устойчив к сырости и воздействию химически агрессивной среды, на него для отделки можно нанести любой материал

Изготовление бетонного армопояса

Блоки из-за пористой структуры крайне негативно относятся к точечной нагрузке. Поэтому установка армирующего пояса из бетона является необходимостью. Его оптимальная высота для керамзитобетонной кладки — 10—20 см. Ширина может быть равна ширине блоков или быть чуть меньше. Отступы могут понадобиться для укладки утеплителя или облицовочного материала (около 5—10 см). Устройство армопояса можно разбить на такие этапы:

• устройство опалубки;
• изготовление каркаса из арматуры;
• заливка бетоном.

Опалубка

Любой этап начинается с подготовки необходимых материалов и инструментов. Для изготовления опалубки для армопояса понадобятся:

• доски для щитов;
• небольшие бруски для поперечного скрепления опалубки;
• саморезы для крепления щитов к стенам;
• гвозди или саморезы для сборки опалубки.

Армирование кладки производят для дополнительной защиты керамзитобетонных блоков, увеличения устойчивости опорных стен

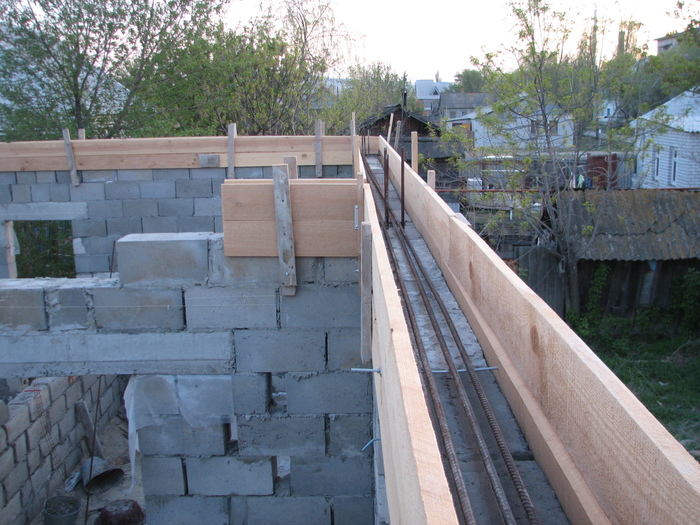

Сначала изготавливают щиты опалубки. Затем их прикрепляют с обеих сторон стены на саморезы. По высоте конструкция будет равна будущему армопоясу. Ширина одинаковая с кладкой или на 5—10 см меньше (для утепления железобетонной ленты). Опалубку нужно укрепить дополнительными стяжками-поперечинами через каждые 60—100 см, из-за того, что щитам придется удерживать большую массу бетона, и они могут разъехаться в разные стороны.

Изготовление арматурного каркаса

На этом этапе понадобятся:

• арматура;
• вязальная проволока и крючок или сварочный аппарат;
• подставки под каркас.

Размер арматуры зависит от толщины швов между керамзитобетонными блоками. Чем они толще, тем больше должен быть диаметр прутьев. Также этот параметр зависит от предполагаемых нагрузок. Чаще всего для керамзитобетонных построек используют арматуру 10-го и 12-го диаметра.

К металлическим прутьям привязывают проволокой или приваривают поперечины. Форма каркаса будет зависеть от ожидаемой нагрузки на дом. Так, при возведении дома на твердом грунте в районе, где землетрясений практически не бывает, можно ограничиться плоской «лесенкой». Если же внешняя нагрузка будет значительной, лучше изготовить параллелепипед из арматуры.

Армирование швов делают при помощи металлической сетки

При изготовлении каркаса гладкие прутья используют в качестве поперечин, а ребристые плиты перекрытия укладывают в продольном направлении. Связывают их специальной обожженной проволокой. Оптимальная толщина — от 1,2 мм до 1,6. Более тонкая проволока будет лопаться при значительном усилии, а с более толстой сложно работать. Хорошо затянуть ни ту, ни другую не получится. На каждый узел понадобится от 30 до 50 см вязальной проволоки. Чтобы качественно все сделать, будет необходим специальный крючок. Можно использовать как ручные, так и автоматические варианты.

Каркас собирают непосредственно на стене, в опалубке — «по месту». Это связано с тем, что конечный вес металлической конструкции весьма значительный, и поднять её будет очень сложно. При изготовлении каркаса нужно учитывать, что он должен быть полностью утоплен в бетоне. Недопустимо, чтобы прутья выступали из армопояса. Это не только снизит его эксплуатационные характеристики, но и сделает потенциально опасным. Поэтому конструкцию из арматуры собирают с небольшими отступами по бокам (около 5 см). То есть, если ширина опалубки равна 30 см, то прутья каркаса укладывают на расстоянии 20 см. Готовую конструкцию устанавливают на подставки, чтобы снизу она не касалась керамзитобетонных блоков. Можно использовать специальные звездочки или обломки кирпича и другие подручные материалы.

Для связки внутренней стены и облицовки используют укладочную или армирующую сетку из 4-5 мм стального прутка

Заливка бетоном

Завершает изготовление армопояса — заливка. Для этого понадобятся:

• цемент;
• песок;
• щебень;
• бетономешалка;
• ёмкость для готового раствора.

Также возможно использование готового бетона. Необходимо рассчитать количество строительной смеси так, чтобы залить весь армопояс за 1 раз. В противном случае он не будет непрерывным и будет хуже выполнять свои функции. Не исключено, что в месте соединения он даст трещину при большой вертикальной нагрузке или при усадке грунта.

Чтобы обеспечить качественное сцепление железобетонной ленты с блоками, можно забить в керамзитобетон гвозди или протянуть проволоку. Такой «ёж» сделает соединение более надежным.

Готовую опалубку с арматурным каркасом заливают бетоном. По мере заполнения смесь нужно уплотнять методом штыкования, чтобы убрать воздушные пустоты. Раствор в опалубке обязательно выровнять. Желательно выставить армопояс по уровню.Деревянные щиты можно будет убрать через 3—5 дней. Это время необходимо для застывания бетона, после чего — армопояс готов.

Внимание! При отделке здания нужно будет уделить особое внимание утеплению железобетонной ленты. Через нее будет проходить холод зимой, и все здание может из-за этого промерзать. Армопояс необходим при возведении постройки из керамзитобетонных блоков. Он предотвратит их преждевременное разрушение и деформацию.

Филонцев Виктор Николаевич

На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках — 12 лет, из них 8 лет — за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

Как крепится мауэрлат к стене из газоблока. Мауэрлат на газобетон без армопояса — способы есть, но стоит ли? Мауэрлат

Добрый день или вечер!

Вижу, что вы внимательно подходите к решению задач каждого вопроса, мне очень понравилось, вот и решила подать заявку!
Так что такой проблемы нет, но есть психологический дискомфорт (о нем чуть позже), из-за того, что нет армопояса.

Подробнее.
Дом построен следующим образом.

1. Грунт, на котором стоит фундамент, песчано-глинистый (потому что при бурении свай вышла эта смесь (легкая в виде песка).
2. По грунтовым водам вода летом стоит около 4 метров (со слов человека, который продавал участок), но при забивке свай на глубину около 2,4 м воды не было; за участком вырыт ров для сбора родниковой воды и выход на дорогу глубиной 1,5 метра.
3. Участок ровный (уклон незначительный 10-5 см на 8 метров), но впереди 300 метров гора, а за ней 200 метров железная дорога (шоссе на Москву через Пермь), иногда ощущается легкая вибрация.
4. Фундамент 7,15 м на 8,12 м с крестообразной перемычкой внутри дома, ростверк 60 см (высота) * 40 (ширина) см (40 в земле + 20 над ней), сваи через 1,1-1,3 друг от друга (от края до края сваи) диаметром 40 см на 2 м от нижней точки ростверка, не исключая перемычки (примерный вид фундамента прилагается), арматуру использовали 10″
5. Залито в октябре прошлого года (2012), марка бетона М200, (схема прилагается).
6. В этом году начали возводить стены (июнь 2013).
7. Далее был выложен кровельный материал в 2 слоя, цоколь из трех кирпичей М150 (с продувками, по 2 штуки на комнату).
8. Потом перешли к газоблоку (600*188*300). Первый этаж 13 рядов где-то 2,4 м, на них были уложены балки перекрытия (10 штук), так как первый этаж 5 стен, балки располагались так: задняя часть дома (где нет эркера) балки 150*150 где- то по 4 метра, опираясь на стену и перегородку по 30 см (на всю ширину блока), фасадная часть дома (с эркером) балки 100*150 по 5 метров, ну один от эркера до перегородки 6 м, все прислоненные с каждой стороны по 30 см (обмотаны толем).
9. Далее возвели мансарду, боковые стены по 1,2 метра, фронтоны высотные по 2,3 метра.
10. Блоки посажены на клей.

Вот и сама развязка.
Начал думать, как поставить муссонную крышу, к чему ее крепить, и тут полез в интернет читать что и как. Вычитал, что нужен армопояс (никогда о таком не слышал, думал, что газоблок вставлен как кирпич и поэтому не стал лезть в инет, а строители сказали, что дом простоит 100 лет) и соседи не доделал и прикрутил планку к блоку, а тут вам нужен был армопояс между первым и вторым этажами и на уровне 1,2 от второго этажа до возведения фронтонов, багажной арматуры между рядами газоблока . Какой чудо-материал, как над ним трясешь ребенка. Но уже поздно, все кончено. «Вот он, но ты не укусишь». Решил спросить у вас совета. Нет лишних денег, чтобы все сломать и сделать все заново.

Это психологический момент. Пугали меня всякими страшилками. Думал возвести ломаный армопояс (по наклонным поверхностям стен фронтонов) в 3 арматуры из стеклопластика 8 с бандажом 1 м, поясом шириной 25 см и высотой 20 см, на нем балка 100 * 150 мм с шагом стоек 1,5 метра, затем возводят мансарду с шагом стропильных ног 600-700 мм (доска 50*150). Вид стропил прилагается и примерный вид крыши. Что вы можете сказать об этой ситуации, может быть, что-то нужно усилить, а может, и нет? Как построить мансарду из газоблока 600*188(высота)*300(ширина)?

При обустройстве кровли, как крепить мауэрлат к газобетону без армопояса, начинает интересоваться очень много будущих домовладельцев, выбравших для стен газосиликатные блоки. Обязательно нужен армированный слой между крышей и основной частью дома. Но это довольно дорого, и требует достаточно времени и сил, так как достаточно трудоемко. И если есть обходной путь без ее снаряжения, почему бы им не воспользоваться? Просто надо знать, что для этого делать в первую очередь.

Как крепить мауэрлат к газобетону без армопояса, и стоит ли решаться на этот шаг, можно только точно знать, чем вы рискуете, и насколько безопасным в результате будет ваш дом. А для этого нужно проанализировать некоторые характеристики и рекомендации. Поэтому, чтобы не быть голословными, сначала разберемся в терминах и назначении отдельных элементов конструкции.

Что такое мауэрлат

Люди, достаточно далекие от кровельных работ, очень смутно представляют, из чего состоит крыша над их головой. Загадочный термин «мауэрлат» почти никому ничего не говорит, кроме профессиональных кровельщиков. Между тем, это своеобразное ограждение, проложенное по всему внешнему периметру дома и расположенное между возведенными стенами и крышей. Его установка преследует 2 основные цели:

• точечное распределение нагрузки
  , которое обеспечивается основанием стропил по всем стенам дома. Без такого распределения тяжесть кровельной системы, приходясь на отдельные участки, быстро приведет к просадке нагруженных мест, трещинам в толщине несущей стены, перекосу кровли, а в дальнейшем — возможному ее обрушению или обрушению. самой коробки дома;
• скрепление стропил (а вместе с ними — и всей конструкции крыши) с остальной частью здания. Без такой фиксации конструкция будет состоять как бы из двух отдельных частей, не образуя единого целого. Как вы понимаете, в данном случае ни о надежности, ни о защите от внешних погодных условий речи быть не может.

Традиционно мауэрлат изготавливают из дерева, чаще всего из просушенного бруса (причем лиственного) сечением 10х10 или 15х15 сантиметров. Допустимы варианты использования стальных балок или швеллеров, но в индивидуальном строительстве они встречаются крайне редко: во-первых, сильно возрастает нагрузка на стены и фундамент, так как сами эти элементы имеют большой вес. Во-вторых, стропильную систему тоже придется делать из металла, что, опять же, нагружает всю конструкцию, а ее стоимость выходит за все разумные ценовые рамки.

Зачем нужен усиленный ремень?

При всех достоинствах некоторых строительных материалов, как современных, так и известных, им непременно сопутствуют и некоторые недостатки. Газосиликат, пенобетон, газобетон, ракушечник, керамзитобетон имеют главный недостаток – хрупкость и мягкость.

Если закрепить мауэрлат непосредственно в них, то они быстро начинают разрушаться в местах крепления. Однако даже при использовании прочных строительных материалов, таких как шлакоблок или кирпич, не стоит отказываться от армопояса. Особенно для тех, чей дом строится в сейсмоактивных зонах. В качестве причин, по которым следует согласиться на его снаряжение (пусть и со скрежетом зубов), можно назвать следующие:

• усадка характерна не только для деревянных срубов, но и других построек. Для ячеистого бетона она особенно характерна, и по стенам она часто течет неравномерно. Его прохождение происходит без последствий для геометрии конструкции именно благодаря наличию армирующего пояса. Также предотвращает деформации при сезонных подвижках грунта;
• армопояс увеличивает жесткость ребра и его прочность по всей коробке дома;
• если кто не знает, стропила оказывают на стены давление разрыва. Особенно высок он зимой, когда к весу кровли добавляется дополнительная масса снега и намерзание льда в виде сосулек (к тому же эти осадки могут значительно увеличить вес конструкции). Армирующий пояс помогает стенам более эффективно сопротивляться разрыву.
• И все эти аргументы дополняются возможностью более надежно и просто закрепить конструкции крыши на стенах.

Чаще всего армирующий пояс изготавливается путем заливки бетона в заранее сооруженную опалубку. Второй вариант – выложить его из блоков разного происхождения. Однако он считается менее надежным.

Как обойтись без армопояса?

Если совсем нет возможности обустроить такую ​​полезную прокладку, строители могут предложить только 2 способа, при которых этот шаг можно проигнорировать.

Стальная проволока, вплетенная в стены, во многом заменяет армирующий пояс. Ряд 3-4 до верха стены по всему периметру между газобетонными блоками заделывается отрезок проволоки. Крепить его следует, начиная с середины, а длину рассчитывают таким образом, чтобы мауэрлатного бруса хватило, чтобы дотянуться до верха стены. Для крепления элемента мауэрлата в бруске делается отверстие. Количество связок не ограничено, но в большинстве случаев оно соответствует количеству стропильных ног.

Более прочным признан химический анкер, также называемый клеевым, жидким, а также инъекционной массой. В грубом описании он состоит из 2-х частей: металлического стержня и синтетическо-полимерной клеевой массы. Его главное отличие от механического аналога — отсутствие разрывного напряжения, создаваемого самой фурнитурой. Обычный анкер удерживается в скрепляемом материале исключительно за счет трения и расширения, тогда как химический проникает в поры газобетона, плотно скрепляя его с метизом.

Грубо говоря, в качестве стержня можно использовать даже кусок арматуры. Главное для успеха ваших начинаний – просверлить достаточно глубокое отверстие под анкер, 2-3 слоя кладки. Высокая влажность не является препятствием для использования химических анкеров – даже работайте под водой. Срок службы такого крепежа определяется производителем в полвека.

Единственное ограничение , если вы решили отдать предпочтение этому способу, как крепить мауэрлат к газобетону без армопояса — к химическим анкерам ничего приваривать нельзя. Сварка стержня с любым другим предметом приводит к разрушению смол, составляющих массу, после чего ожидать от крепежа какой-либо прочности бесполезно.

Монтаж мауэрлата не сложный, но требует некоторых навыков и точных расчетов. Грамотный хозяин вполне может справиться с этим самостоятельно. Попробуем разобраться, чем и как лучше крепить мауэрлат к газобетону, а также поговорим о важности гидроизоляции.

Что такое крепление мауэрлата

В процессе строительства дома мауэрлату уделяется особое внимание – на него возлагается важная миссия при возведении крыши. Стропильная система дает очень большую нагрузку на стены, во избежание этого по периметру устанавливаются балки, а к ним уже крепятся стропильные ноги – таким образом, нагрузка равномерно распределяется по стенам дома.

Крепление мауэрлата может производиться тремя способами, с использованием — шпилек, анкеров или стальной проволоки. Обычно способ зависит от габаритных размеров здания или дома. Специалисты давно пришли к единому мнению, что крепление мауэрлата к газобетону должно сопровождаться созданием армопояса. Тогда конструкция будет идеально прочной и жесткой, менее склонной к усадке.

Так как деревянные лаги мауэрлата отвечают за надежную фиксацию стропильных балок, то они должны быть закреплены максимально качественно и мощно. В противном случае они не смогут нормально взять на себя часть нагрузки.

Параметры подходящего бруса на роль мауэрлата

Для этого хорошо подходят доски лиственных деревьев (чаще всего дуба). Рекомендуемый размер 10х10, больше — 15х15. Обязательно обработайте древесину антисептиком, чтобы уберечь ее от гниения. С помощью прямого замка и дополнительных гвоздей для надежности мауэрлат скрепляют между собой, равномерно охватывая верх стен.

Важно: бывает, что приходится брать «сырую» древесину, в таких случаях не забывайте, что в течение 5 лет вам нужно будет ежегодно подтягивать анкерную гайку из-за частой усушки древесины – берегите возможность его регулировки. Со временем в этом не будет необходимости.

Перед установкой мауэрлата верх стен необходимо покрыть слоем гидроизоляции, иначе при контакте с поверхностью стены дерево начнет портиться. Для этого можно использовать обычный рубероид, но современные строители все же не рекомендуют – лучше выбрать качественный битумно-полимерный материал. Это обеспечит более надежную гидроизоляцию.

Крепление анкерами

Именно это крепление используется с армопоясом — вместе они создают
очень прочная и надежная конструкция. Армопояс представляет собой своеобразный каркас из арматуры 12 мм, которая укладывается в специальный паз.

Что потребуется:

Арматура толщиной 10-12 мм для создания каркаса.

Стержни толщиной 6 мм, для поперечных пересечений армопояса

• Бетон марки М-200

  П-образные блоки — будут вместилищем для арматуры и бетона

П-блоки помогут выложить паз на поверхности стен, не прибегая к скалыванию газобетона – достаточно установить блоки по верхнему краю стен.

У вас должен получиться сплошной «канав» — для этого по углам нужно поставить блоки с подпиленными сторонами.

Затем в образовавшийся паз установите армированный ремень.

Прикрепите к поясу якорь с резьбой, для этого используйте проволоку, а в качестве направляющих — натяните леску или толстую нить.

Теперь можно все это залить бетоном.

После высыхания бетона нанесите гидроизоляционный слой.

Важно: анкеры должны выступать за пределы бетона — на них вы будете ставить мауэрлат. Заливка бетонной смеси должна происходить без перерыва, так сказать, за один раз сразу нужное количество.

Несмотря на наличие других способов крепления к газобетону, использование армированного пояса не может сравниться ни с каким другим по качеству и мощности.

Металлические шпильки — там, где уместно такое крепление

Этот вариант хорош для очень небольших домов или других строений, где нет сильной нагрузки на стены из газобетона. Ну или по каким-то причинам нет возможности построить армопояс. В остальных случаях металлические шпильки довольно слабы и не выдерживают чрезмерного давления, поэтому специалисты не советуют использовать их для крепления мауэрлата на стены больших зданий.

Этапы работ:

Для вставки шпилек в газобетон необходимо просверлить в нем отверстия на расстоянии от одного до полутора метров.

Вставьте шпильки CPT 12 в газобетон.

Затем шпильку необходимо заполнить раствором.

Перед установкой мауэрлата на шпильки уложите слой гидроизоляции – можно использовать рубероид, но как было сказано выше, лучше использовать более современный материал.

Уложить брус мауэрлата на утеплитель, надвигая его на шайбы.

Затяните гайки.

На стыке мауэрлат стягивается скобами.

Важно: бывает, что при работе уже есть фронтоны — их лучше убрать. Уложите бруски по краям стен, затем отпилите стропильные ноги – таким образом можно будет перенаправить распорку со стропила на брусок.

Крепление мауэрлата проволокой без армопояса

Этот способ намного проще первых двух, но менее долговечен и прочен – он хорошо подходит там, где нужно максимально быстро закрепить мауэрлат к газобетону. Используется при строительстве небольших простых зданий. Если в способе со строительными шпильками при необходимости устанавливается армопояс, то без него все происходит в любом случае. Его преимущество в том, что для работы вам понадобится только стальная проволока.

Технологический процесс:

На этапе возведения стен при кладке газобетонных блоков проволоку необходимо просунуть между стыками кирпичей и заделать. Делать это нужно так, чтобы его середина была плотно зафиксирована в блоках. Крепление провода желательно начинать где-то за три-четыре ряда до завершения стены.

Стальная проволока должна быть длинной. Имейте в виду, что часть его будет находиться под кирпичами, а концы должны проникнуть в отверстие в брусе, оплести его, а затем их нужно плотно стянуть и закрепить. Таким образом, мауэрлат сможет вполне уверенно держать всю конструкцию стропильной системы, принимая на себя часть нагрузки от стен.

Не забывайте, что мауэрлат необходимо крепить таким образом, чтобы между балками и внешним краем стены оставалось свободное пространство не менее 5 см.

Деревянные доски необходимо хорошо отшлифовать, чтобы не было трещин и сучков.

Гидроизоляция один из важных моментов — если ее не уложить, то между деревом и газобетоном будет образовываться влага, которая очень быстро испортит брус.

Сырая древесина разрешена, но должна соответствовать строительным нормам.

Как видите, крепить мауэрлат к газобетону без армопояса или с ним не так сложно, как может показаться на первый взгляд. Но в любом случае будет полезно проконсультироваться с опытным строителем.

Видео

Крепление мауэрлата к газобетону или пенобетону, как правило, осуществляется с помощью армирующего пояса, расположенного в верхней части стеновых конструкций. Именно он становится опорой для мауэрлата и обеспечивает большую прочность всему дому.

Для чего нужен армопояс?

Как известно, газобетон отличается высокой чувствительностью к местным нагрузкам. То есть при превышении допустимого давления сверла, используемого для создания отверстий в блоке, велика вероятность того, что он покроется трещинами или полностью расколется. Для предотвращения таких изменений оборудован армопояс, а также он позволяет избежать проскальзывания и деформации блоков, что вызвано неравномерным давлением общего веса.

Что нужно знать

Функции мауэрлата заключаются в соединении коробки здания и стропильной системы, а также в распределении нагрузки от конструкции крыши по всем стенам. В основном для изготовления крепежа используется древесина. Оптимальный вариант – брус из лиственных пород, поверхность которого покрыта антисептическим составом.

Желательно, чтобы крепление мауэрлата к газобетонной стене было сплошным по всему периметру стеновых конструкций. Для фиксации отдельных элементов используется прямой замок подходящего размера. Для обеспечения жесткости вбиваются гвозди, в результате бруски образуют единую систему крепления стропил, соединенных с соседними элементами. Брусья должны быть с внутренней стороны кладки, при этом снаружи должно быть не менее 5-6 см. Для поддержки мауэрлата по внешнему краю стены делается кирпичный парапет, некоторые части которого скрепляются прямым замком.

Способы крепления мауэрлата к газобетонным стенам

Для различных условий можно использовать несколько способов:

• крепление шпильками, вмонтированными в кладку;
• крепление на основе армопояса;
• крепление мауэрлата к газобетону проволокой.

В последнем варианте проволока укладывается между кирпичами таким образом, чтобы средняя часть располагалась под ними, а внешние стороны снаружи. Длина должна быть достаточной для свободного продевания стержня и последующей затяжки. Количество обвязок должно соответствовать количеству стропил. С помощью металлической проволоки мауэрлат дополнительно крепится к стене.

Армопояс

Крепление мауэрлата к газобетону армопоясом наиболее предпочтительно, так как блоки отличаются недостаточно плотной структурой и сложностью монтажа хомутов любого вида. Стоит отметить преимущества использования армированного ремня. В первую очередь это выравнивание верхней части стен и усиление всей конструкции дома; при его обустройстве заранее создаются фиксаторы для мауэрлата. В исполнении наиболее простым является использование П-образных блочных элементов в виде желоба по периметру наружных стеновых конструкций, при этом прерываний быть не должно. Далее формируется вырез на угловых частях. Для сборки каркаса используется арматура с поперечными перемычками, затем она укладывается в желоб с последующей заливкой бетонной смеси. Для обеспечения монолитности массу заливают за один прием. Перед этим на армированном поясе закрепляют анкеры с проволокой. Особое значение имеет тщательное соблюдение уровня. Шпильки также закрепляются на раме по линии в соответствии с натянутым шнуром, в вертикальном положении. Так же, как и в случае использования стальной проволоки, количество стропильных ног и анкерных зажимов должно совпадать. Предварительно необходимо определить оптимальное расположение элементов во избежание нахлеста на точки крепления стропил.

Крепление мауэрлата к газобетону с помощью шпилек

Этот вариант оптимален для небольших зданий и крыш с легкой конструкцией, когда на кровлю и стены не действуют значительные нагрузки. Шпильки бывают двух видов: это болты, образующие единую конструкцию со стальным квадратом, или элементы в виде Г-образной формы. Их крепление осуществляется при кладке блоков несколькими рядами до верха, при этом длина должна быть достаточной для контргайки и толщины брусков. Процесс аналогичен анкерному способу: брус надевается на шпильки, когда кладка затвердевает, и фиксируется гайками. Существуют и другие способы крепления мауэрлата к газобетону, но они используются реже из-за меньшей надежности.

Достаточная жесткость и надежность крепления формируется завязкой болтов к раме и их дополнительной обмуровкой бетоном. Достаточно насадить мауэрлат на шпильки и с помощью гаек притянуть его к блокам.

При необходимости крепления мауэрлата к газобетону без армопояса применяют монолитные дюбели и подушки в стенах. Их размеры должны быть в пределах 400 мм, они представляют собой углубления с конструкцией из арматуры небольшой толщины или металлических прутков, именно на нее и закрепляются анкеры.

Особенности

Использование анкеров и шпилек требует предварительного создания отверстий. Здесь может возникнуть ряд трудностей. Например, крепеж может быть недостаточно выровнен, даже если использовать шнур и уровень, с жидким бетоном работать сложнее всего. В первую очередь устанавливается точное расположение креплений, на доске с ровной поверхностью отмечаются точки верхних частей болтов, затем они переносятся на мауэрлат, в котором просверливаются соответствующие отверстия. Далее балка крепится к стене. Основание стропил фиксируется болтами, дополнительно используются шайбы и гайки.

Крепление мауэрлата к газобетону следует производить после выбора способа крепления и предварительного планирования количества и расположения хомутов. В первую очередь между бетоном и деревом образуется надежный утеплитель. Это необходимо из-за развития интенсивной гнили дерева; для предотвращения этого процесса используется гидроизоляционный материал, уложенный в два слоя. Это могут быть как современные варианты, так и привычные, например полиэтилен или рубероид.

При использовании проволоки достаточно проделать отверстия на расстоянии не более 35 см для всех креплений, продеть проволоку, при этом концы закручиваются таким образом, чтобы получить максимальное соединение стены с мауэрлатом .

Следует отметить, что пильные диски нельзя использовать с болгаркой, так как этот инструмент не подходит для дерева. Несоблюдение этого правила может привести к травмам во время работы.

Скользящая связка

Монтаж стропил производится после плотного крепления мауэрлата. Стропильная конструкция может быть шарнирной или жестко закрепленной, выбор подходящего варианта зависит от требований, которым должны соответствовать узлы крепления мауэрлата к газобетону, общей конфигурации и типа конструкции (висячая или наслонная).

Навесной вариант может иметь разную стыковку. Наиболее распространенным является жесткое ответное крепление без возможности смещения и поворота. Скользящее сопряжение также используется, чтобы балка могла перемещаться и вращаться относительно балки. Последний вариант уменьшает расширение бруса, вызванное температурными воздействиями и усадку здания, все это предотвращает передачу распирающих нагрузок на стеновые конструкции.

Для создания скользящего сопряжения используются три метода:

• использование специального металлического крепежа для соединения стропил;
• вывод балки из стен и фиксация ее пластиной;
• создание пропила в стропильной доске и монтаж ее на мауэрлат с помощью уголка, скоб или гвоздей.

Жесткое сопряжение

Без него редко обходятся бетонные и деревянные строения, а также деревянные конструкции. В связи с тем, что и каркасные, и брусовые дома отличаются заметной усадкой, при отсутствии возможности одновременного смещения коробки здания и крыши существует вероятность возникновения значительных напряжений, вызывающих повреждение конструкции стен. и стропила. Для создания жесткой сопряжения потребуются опорные брусья длиной 1 метр, закрепленные на стропильных ногах, гвозди и стальные уголки. Стропильная балка с бруском должна упираться в мауэрлатную конструкцию в соответствии с прижимной линией. Это предотвращает перпендикулярные смещения. Уголки и гвозди исключают боковое смещение, при этом последние необходимо вбивать под углом с обеих сторон, чтобы они пересекались в бруске. Через брус вбивается третий гвоздь, который должен иметь вертикальное направление.

Заключение

Крепление мауэрлата к газобетону имеет свои характерные особенности, которые необходимо учитывать при обустройстве, таким образом можно предотвратить проблемы с эксплуатацией кровли. При отсутствии опыта и соответствующих знаний для создания проекта и последующего монтажа стропильной системы целесообразно обратиться к профессионалам, которые гарантируют надежную кровлю, которая на долгие годы защитит дом от холода и атмосферных осадков. При строительстве не стоит экономить на этом этапе работ, так как это может вызвать дополнительные финансовые вложения и временные затраты.

Для непосвященного в капитальное строительство пользователя вряд ли будет известно, что такое мауэрлат, какую роль он играет в возведении сооружения и так далее. Поэтому вопрос о том, как крепится мауэрлат к газобетону, вообще неправильно понимается.

Однако использование такой технологии является актуальным и очень эффективным решением. Он может помочь решить ряд существенных проблем, способных снизить долговечность и прочность конструкции.

Также необходимо упомянуть более экономичный вариант указанного способа крепления. Если необходимо крепить мауэрлат к газобетону без армопояса, то в этом случае заливается не сплошной армопояс, а в нужных местах делаются бетонные подушки. Такое крепление для пеноблоков также достаточно надежно.

2.3 Металлические шпильки

При наличии небольшого дома, а также небольшого давления кровли, для крепления стен из шлакоблока с мауэрлатным брусом можно использовать облегченный способ – металлические шпильки, заделанные в стену. Это стальной крепеж в виде болтов с квадратным основанием со сторонами более 5 см.

Если при выполнении шлакоблочной кладки в стену заделываются шпильки, то их необходимо устанавливать на один-два ряда до верхнего края. Длина шпильки должна быть достаточной, чтобы пройти через стержень.

Последующая фиксация аналогична фиксации мауэрлата шлакоблоком с помощью анкерных болтов.

2.4 Гидроизоляция во время установки

Определившись со способом крепления, необходимо произвести расчет креплений и их расположение. Если необходимо закрепить мауэрлат к газоблоку без армопояса, то подойдет первый вариант – стальная проволока.

Строительные блоки | Строительный кирпич

Керамзитовый заполнитель (ECA ® ) Легкие строительные кирпичные блоки

Керамзитовый заполнитель (ECA ®) БЛОКИ представляют собой блоки для кладки, изготовленные с использованием керамзитобетона (ECA ® 4, F3 4) и Цемент . Они используются для кладки ненесущих стен.

После применения высокоэффективной инновационной технологии процесса производства и последующего отверждения, блоки из керамзитобетона (ECA ®) приобретают превосходные свойства материала.

Он также предлагает без уменьшенной усадки и превосходную огнестойкость и химическую стойкость , добавляя к ряду преимуществ, включая долговечность, универсальность, скорость и простоту использования, а также экономическую выгоду и экологические соображения.

Ссылка на онлайн-видео :  Нажмите здесь, чтобы посмотреть видео

Керамзитовый заполнитель (ECA ® ) Строительный кирпичный блок доступен в 2 размера

Размеры: 600 X 200 X 225 мм (дюймы: 24” X 8” X 9”) — 1 CMT: 36 Кол-во блоков 9” 6 0 0
 X 200 X 100 мм (Дюймы: 24” X 8” X 4”) — 1 CMT: 83 Количество блоков 4”



Мы часто сталкиваемся с тем, что у клиентов возникают вопросы перед окончательной доработкой строительных материалов или при поиске блоков из легкого бетона. поставщики. Общие вопросы, которые приходят в голову при выборе легкобетонных блоков для их строительства: сколько стоят бетонные блоки? Или каков размер бетонного строительного блока? Есть ли в их районе поставщики легкобетонных блоков? Или есть разница между шлакоблоком и бетонным блоком? Или есть поставщик с дешевыми бетонными строительными блоками для продажи?

Долгое ожидание с видом на прочные легкие бетонные блоки в Индии. Решения для всех — твердый строительный блок из керамзитобетона.

Впервые в Индии предлагаются бетонные строительные блоки, которые представляют собой не только легкие бетонные блоки, но и относятся к премиальному сегменту монолитных строительных блоков. Они производятся с использованием керамзитобетона.

Керамзитовые заполнители впервые производятся в Индии. Они также известны во всем мире как блоки Leca или блоки из легкого керамзитобетона. В этих блоках Leca или твердых строительных блоках из заполнителя из керамзита используется заполнитель из керамзита особого типа, который образуется путем обжига натуральной горной глины при температуре 1200 ° C во вращающейся печи. В результате получается жесткая сотовая структура из соединяющихся между собой пустот. Эти бетонные строительные блоки, изготовленные из керамзитового заполнителя, улучшают внутреннее отверждение и повышают прочность на сжатие, возникающую с течением времени. Блоки ECA ® или блоки Leca, произведенные в Индии, являются лучшим выбором для строительства, который предлагает гибкость дизайна в сочетании с отличными тепловыми и акустическими свойствами. Их легко прибивать гвоздями, сверлить, формировать и раскалывать, и, в отличие от других обычных строительных блоков, на них не образуются трещины штукатурки из-за сильной связи с обычным цементным раствором.

Твердые строительные блоки ECA ® относятся к премиум-сегменту из всех типов строительных блоков, доступных на рынке Индии. Они являются наиболее предпочтительными зелеными блоками для строительства. Из всего сегмента строительных блоков для строительства, который также включает в себя цементные блоки для строительства, глиняные блоки для строительства, блоки CLC, строительные кирпичи, строительные цементные кирпичи, газобетонные блоки, строительные зольные кирпичи, легкий керамзитовый заполнитель является наиболее Востребованы легкие строительные блоки.

Для чего используются блоки из легкого бетона:

Легкие блоки из керамзитобетона используются как во внутренних, так и во внешних стенах, где нагрузка несколько меньше, или в качестве заполняющих блоков в балках и блочных перекрытиях. Применяются также для мелкозаглубленного фундамента, возведения перегородок и панельных стен в каркасных конструкциях. Будучи прочным бетонным блоком с их свойствами долговечности и прочности, они обычно выбираются для ненесущих стен. Легкие блоки, которые часто выбирают для заполнения, обеспечивают большую экономию времени и средств, но менее прочны по сравнению с плотными бетонными блоками. Легкий керамзитобетонный блок представляет собой бетонную кладку из керамзитового заполнителя для снижения плотности и веса по сравнению со стандартным бетонным блоком.

Предпочтение клиентов в Индии:

Большинство клиентов, которые ищут кирпичи для строительства своих новых проектов, переходят на эту новую инновационную технологию легких строительных блоков из керамзитобетона (ECA ®).
