виды, конструкции, пошаговая инструкция по установке
March 10, 2019 | Просмотров: 961
Крыша нужна для защиты строений от различных климатических факторов. Однако такая функция является неполноценной, если в местах стыковки кровельного материала с конструктивными элементами присутствуют мелкие зазоры и трещины. Особенно тщательная герметизация должна обеспечиваться на участке прохождения трубы через крышу. Предотвратить протечки воды поможет мастер флеш для дымохода, заменивший герметики и битумную мастику.

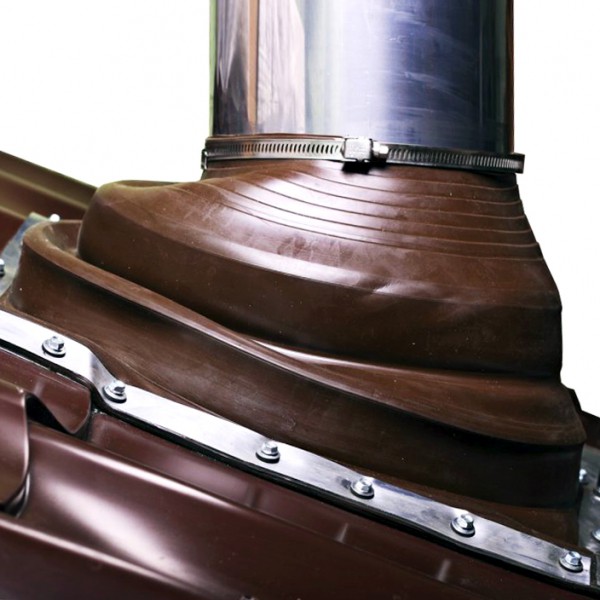

Данный материал поможет предотвратить протечку водыОсобенности устройства
Обозначенная проходка представлена своеобразной ступенчатой пирамидой, имеющей основание из специальной резины — силикона. Для каждой ступеньки характерен свой диаметральный показатель, поэтому без труда можно осуществить герметизацию труб различных размеров.
Большой популярностью пользуются следующие модели описываемых приспособлений:
- Резиновый мастер флеш — изготавливается из каучука, который принято относить к синтетическим эластомерам. Изделие отличается рядом преимуществ. Прежде всего, это эластичность, отменная защита от лишней влаги, гибкость. Сферой применения выступает оснащение дымоходов, отходящих от газовых обогревателей, показатель рабочей температуры в которых не превышает 120°C. В противном случае возможно плавление приспособления. В производстве задействуется резина с пористой структурой типа EDPM, из дополнительных компонентов отмечены минеральные масла, жир. Она отличается высокой сопротивляемостью по отношению к химическим составам.
- Силиконовые изделия – в основном используются для оснащения дымоходов, максимальная температура которых во время работы составляет 120°C. Но практика показывает, что подобные приспособления хорошо справляются с температурными нагрузками, превышающими обозначенный показатель вдвое. Такая изоляция обычно применяется для оснащения каналов дымоудаления, отходящих от отапливаемых приборов на твердом топливе. Существенный недостаток силиконовых изделий заключается в их преждевременном износе под действием прямых солнечных лучей. Однако такие изоляционные устройства не подвергаются горению, а для обеспечения длительной эксплуатации обрабатываются специальными составами.
Важно! В продажу поступают мастер флеши, подходящие для обустройства плоских крыш, а также угловые их аналоги (45, 30 градусов), которыми оснащаются скатные кровли. При выборе модели для самостоятельного монтажа стоит ориентироваться на уклон кровельной конструкции.
Детали, входящие в комплектацию
Установка мастер флеш для дымохода является доступным и несложным вариантом обеспечения прочной изоляции между крышей и дымоходной трубой. Вся процедура даже у новичка не займет больше получаса, а прослужит же такое приспособление много лет. Для осуществления монтажа понадобятся следующие приспособления:
- Непосредственно проходка подходящих размеров, выполненная из резины или силикона. Очень важно учитывать диаметр обустраиваемой трубы и температуру продуктов, выходящих через нее. Большое значение имеет основание приобретаемого изделия. Варианты, дополненные фланцем с металлическим армированием, отличаются продолжительным сроком эксплуатации. Из недостатков выступает неплотное прилегание к материалам рельефного типа, которыми обустроена крыша.
- Тарелка — специальное приспособление, выполненное из оцинкованной стали. Оно помещается сверху на проходку, защищая ее от солнечных лучей. Конструктивно, это обычная тарелка, лишенная дна, которую можно приобрести в любом строительном магазине. При желании такая деталь сооружается из листовой стали самостоятельно.
- В процессе работы понадобится специальный герметик для мастер флеш и шуруповерт с крепежными деталями. При выборе герметизирующего состава стоит обращать внимание на термостойкие варианты с силиконовой основой. Лучшими саморезами считаются те, что оснащены пресс-шляпками.
Важно! Каждая ступень проходки соответствует определенному диаметру трубы. Во время проведения самостоятельного монтажа мастер флеша необходимо с максимальной точностью определить диаметр дымоотвода, по которому и следует обрезать защитное изделие. Отверстие в проходке рекомендуется создавать на 20% меньше по отношению к трубе.
Характерные преимущества
Защитные изделия эластичного типа, с помощью которых легко заделывается трубопроводный проход на крыше, по достоинству оценены мастерами. Они заменили многие традиционные материалы, применяемые ранее для герметизации зазоров. Мастер флеш своими руками — задание, с которым справится даже малоопытный человек, а все благодаря определенным качествам приспособления:
- Эластичность. Резиновые проходки очень гибкие и плотно прилегают к трубе, обхватывая ее со всех сторон. Такие изделия хорошо укладываются даже на профилированный материал, которым зашита крыша с любым уклоном и различной формы.
- Герметичность. Обеспечивается надежная защита зазоров от протечек, через которые внутрь может поступать атмосферная влага.
- Простой и незамысловатый монтаж. С описываемой задачей за короткое время справится один человек, дополнительная помощь не потребуется.
- Универсальность. Мастер флеш устанавливается на кровли, накрытые шифером, металлочерепицей, профнастилом, битумной черепицей и прочим.
- Высокие прочностные показатели. Структура материала пористая и довольно плотная, выдерживает большие механические нагрузки.
- Долговечность. Резиновые проходки не повреждаются длительное время и не нуждаются в замене из-за устойчивости по отношению к химическим средам, температурным скачкам.
- Функционирование при высокой температуре. Предельно допустимый показатель, при котором силиконовая изоляция для ввода дымохода может работать, составляет 240°C. Подобная термостойкость позволяет задействовать описываемые приспособления при оснащении отопительных систем, работающих на различном топливе.
Важно! Во многих случаях именно эластичность описываемых изделий является главным преимущественным фактором, по сравнению с другими изоляторами. Деталь из силикона или резины компенсирует изменение параметров материала на крыше, подвергающегося термическому расширению.
Об условиях применения
Резиновая проходка эластичного типа станет отличным вариантом для обеспечения надежной гидроизоляции в зоне прохождения дымохода.
Но она будет уместной не во всех случаях. Опытные специалисты утверждают, что такое приспособление подойдет для оснащения следующих каналов по дымоудалению:- Сэндвич-дымоходы. Эти трубы имеют два контура из прочной оцинкованной стали, между которыми проходит слой термоизоляции, чаще всего представленный базальтовым волокном. Такой материал сохраняет тепло по внутренней трубе, из-за чего не сильно прогревается внешняя часть дымохода, остающаяся практически холодной. Оптимальная гидроизоляция сэндвич-труб — резиновые модели.
- Дымоходы из нержавеющей стали, через которые во внешнюю среду выводятся продукты горения при отоплении помещений, отличаются тем, что очень сильно нагреваются. Щели между ними и кровельной поверхностью принято закладывать термостойкими проходками из силикона. В таком случае подойдут и резиновые модели мастер флеш, но если при этом дымоход работает от газового конденсационного котла.
Важно! Для надежного оснащения неизолированного дымохода рекомендуется использовать дополнительную гильзу. Для этих целей понадобится отрезок трубы от 50 до 100 см, который по диаметру незначительно превосходит рабочую деталь. Часть дымохода, выходящая из крыши, обматывается огнеустойчивым материалом, на нее сверху надевается гильза и фиксируется посредством хомута.
Процедура монтажа
Чтобы правильно установить мастер флеш на металлочерепицу или иной кровельный материал, можно воспользоваться подробной инструкцией, которая обычно прикладывается к проходке. При выполнении мероприятий на высоте стоит придерживаться техники безопасности. В лучшем случае применяется защитная каска на голову, страховочный трос.
Пошаговое описание монтажных мероприятий:
- При наличии на трубе защитного колпака его следует предварительно снять. Проходка в верхней части немного подрезается для создания оптимального диаметра.
- Приспособление по направлению через оголовок натягивается на дымоход. Для облегчения подобной процедуры рабочую поверхность стоит обработать раствором на основе мыла.
- Далее на основную часть проходки наносится равномерный слой герметика с силиконовой основой. Защитная деталь плотно прижимается к кровельной конструкции.
- Для большей надежности основание рекомендуется фиксировать посредством крепежных деталей, например, саморезов со шляпками. Да, с количеством последних не стоит переусердствовать. Со временем слой герметика смывается и под шляпки забивается вода.
- Завершающий этап заключается в монтаже декоративной тарелки, которая подобрана по цвету к крыше.
Важно! Если при обрезке проходки случайно создано отверстие слишком больших размеров, изделие можно смонтировать на трубе с помощью стального хомута, насаженного на герметик.
Неоспоримое преимущество уплотнителей заключается в простоте и быстроте их установки. Еще один плюс, привлекающий потребителей, представлен доступной стоимостью, гидроизоляционной надежностью, а также возможностью самостоятельного монтажа без помощи специалистов.
Как вывести дымоход через крышу | Как правильно ставить Мастер флеш (Master Flash) | ЖИВЕМ в Своем доме
Всем привет! С вами Дмитрий, канал Gudmig//Свой дом. Сегодня поговорим о проходе дымохода сквозь кровлю, и об установки Мастер Флеша.
Полностью про изготовление самодельного сэндвич дымохода можно почитать в предыдущих частях:
1. Отопление частного дома без газа//Сэндвич дымоход своими руками. Часть 1//Какой дымоход выбрать для котла
2. Отопление частного дома без газа//Сэндвич дымоход своими руками. Часть 2//Утепление дымохода//Правильный дымоход для котла
Ну а в этой статье я затрону только тему прохода дымохода сквозь кровлю, и герметизации пространства между дымоходом и кровлей.
Во время утепления и настила кровля я еще не знал где именно будет располагаться котел, и где будет дымоход, поэтому сейчас приходится вырезать утеплитель и все технологические отверстия.
Утеплитель вырезан, далее разрезаем мембрану. После разрезания мембраны, из под пространства между профнастилом и мембраной подул хороший такой сквозняк, соответственно можно сделать вывод, что все там очень хорошо проветривается и проблем с конденсатом в будущем быть не должно, но время покажет.
Далее самым сложным было выпилить две доски обрешетки кровли, делал это бензопилой, стараясь не прорезать до металла. Вообщем по факту все получилось.
Далее сначала в профнастиле вырезал небольшое окно наружу, чтобы влез дымоход без утеплителя.
Далее уже по месту подгоняли «окно» под дымоход таким образом, чтобы его можно было утеплить и обернуть внешним кожухом.
Вот данные кожуха, они в диаметре составляют 260 мм.
И так дымоход утеплен и выведен наружу.
Далее будем устанавливать мастер флеш.
На его горловине сделаны соответствующие пометки, с диаметрами дымохода. Остается только вырезать по нужной отметке.
Продолжаем установку мастер флеш, в предыдущие выходные не успели все как следует доделать.
Поэтому сейчас откручиваем его, еще раз как следует подбиваем по профилю и закрепляем уже с промазкой герметиком.
Как можно заметить выглядит все это не очень презентабельно, но это и не окончательный вариант установки.
Далее из листа металла, который я брал сразу вместе с профнастилом вырезаем нужный размер, с отверстием под трубу. Таким образом, чтобы один край этого листа заходил под конек дома, а другой был чуть ниже дымохода.
Вот что должно получится в итоге.
Таким образом мы исключили затекание воды под мастер-флеш в местах соединения его с профнастилом. И осталось единственное слабое место, это стык в «горловине» местер флеша и самим дымоходом, но это решается подбором соответствующего хомута нужного диаметра.
В конце как всегда видео:
Все остальные этапы строительства дома своими руками, можно почитать у меня на канале в Пульсе, а видео посмотреть в Ютубе, на канале Gudmig//Свой дом.
Всем удачи!!!
