Крепление мауэрлата на проволоку: Крепление мауэрлата к кирпичной стене: проволокой, шпильками, болтами

Крепление мауэрлата к газобетону проволокой, анкерными болтами и шпильками

Тот, кто интересовался строительством частного дома или тем более сам возводил такие строения, знает, что такое мауэрлат и насколько важно его правильное крепление для всей конструкции в целом. Для тех же, кто мало знаком пока со строительным делом, поясним, что мауэрлат – это особая деревянная конструкция, предназначение которой – принятие основной нагрузки от крыши и ее равномерное распределение по стенам дома. Именно к нему крепятся ноги стропил, и им обеспечивается конструкционная устойчивость всей крыши.

Схема крепления мауэрлата к газобетону.

Надежное и грамотное крепление мауэрлата к стенам – это ответственная операция, так как от ее точности зависит не только прочность всей крыши, но и ее долговечность. На самом деле мауэрлат может быть даже в виде двутавровой стальной балки или швеллера, если стропила на крыше также представляют собой металлическую систему, но такие случаи, особенно в частном строительстве, крайне редки.

Надежность крепления к газобетону напрямую зависит от точности всех предварительных расчетов и техники установки. Минимальное сечение деревянного бруса или бревна составляет 10х10 см, но лучше больше. Если в качестве мауэрлата планируется использовать бревно, то его необходимо стесать с одной стороны настолько точно, чтобы оно плотно прилегало к верхней грани стены из газобетона.

Подбор материала и расчет параметров

Установка мауэрлата несет в себе две основные функции:

1. Равномерное распределение нагрузки от крыши на все несущие стены дома.
2. Крепление конструкции крыши к коробке сооружения.

В качестве основы используется деревянный брус размером от 10х10 до 15х15 см.

В качестве основы берется деревянный брус размером, как уже говорилось выше, от 10х10 до 15х15 см. Лучше всего брать брус из лиственных пород дерева, который предварительно должен пройти антисептическую обработку. Все брусья должны равномерно покрыть весь верх стен, а для надежного скрепления их между собой используется прямой замок.

При этом замок лучше дополнительно усилить, вбив для скрепления гвозди.

В итоге у вас получится единая жесткая система, когда брусья надежно скрепляются с двумя соседними и образуют надежную опору для будущих стропил. Брусья всегда чуть уже, чем кладка из газоблоков, поэтому их нужно сдвигать к внутреннему краю, чтобы оставалось свободное пространство между брусом и внешним краем стены не менее чем в 5 см шириной. В некоторых случаях по внешнему краю укладывают ряд кирпичей, в которые и будут упираться боковины мауэрлата.

Помните, что, прежде чем перейти к креплению мауэрлата к газобетону, необходимо будет проложить между деревом и стеной качественную гидроизоляцию.

Вернуться к оглавлению

Разновидности крепления мауэрлата

Всего существует несколько способов, как крепить мауэрлат к газобетону. В силу того что данный крепеж должен быть максимально прочным и не допускать даже малейших сдвигов конструкции, в современной строительной технологии используются несколько высоконадежных видов фиксации этих элементов между собой.

Это крепление с помощью:

• надежной стальной проволоки;
• вмурованных в армированный пояс анкеров;
• металлических шпилек, торчащих из железобетонного пояса.

Рассмотрим данные виды крепления к газобетону подробнее.

Вернуться к оглавлению

Крепление стальной проволокой

Крепление мауэрлата проволокой: 1 — Стяжка, 2 — Мауэрлат, 3 — Гидроизолятор, 4 — Стропило, 5 — Проволока, 6 — Крепеж.

Еще при укладке стен, за два-три ряда до ее верха, между кирпичами просовывают стальную проволоку таким образом, чтобы кирпичами фиксировалась ее середина.

Оба конца должны быть такой длины, чтобы их хватило для надежного закрепления бруса к стене. Для этого проволока должна пройти сквозь отверстие в мауэрлате и надежно стянута.

Число таких связок не регламентируется, но их количество лучше приравнивать к числу ног стропил.

Вернуться к оглавлению

Крепление анкерными болтами

Для лучшего крепления мауэрлата опытные строители советуют соорудить армированный пояс. Помимо того что с таким бетонным поясом крепление к брусу будет удобным и надежным, армопояс еще и увеличивает прочность всей коробки в целом, делает ее более жесткой. Кроме того, армированный пояс позволяет идеально точно выровнять по горизонтали верхнюю границу стен, что крайне важно для обеспечения и прочности, и надежности.

Крепление мауэрлата анкерными болтами.

Если стены дома выстроены из газобетона, то крепление мауэрлата невозможно без армопояса, так как сам газобетон – слишком мягкий материал, чтобы обеспечить надежность фиксации анкерных болтов, шпилек или иных крепежных элементов.

Соорудить армированный пояс лучше всего с помощью особых U-образных блоков, которые выкладывают по верхней грани стен таким образом, чтобы образовалась единая и непрерывная линия желоба. На углах используются блоки со спиленной боковиной, чтобы линия желоба не прерывалась. Именно в этот желоб устанавливают арматуру из 12 и 6 мм (поперечных) прутьев. После установки арматурного каркаса желоб заливают бетонной смесью, при этом делают это непрерывно и за один заход.

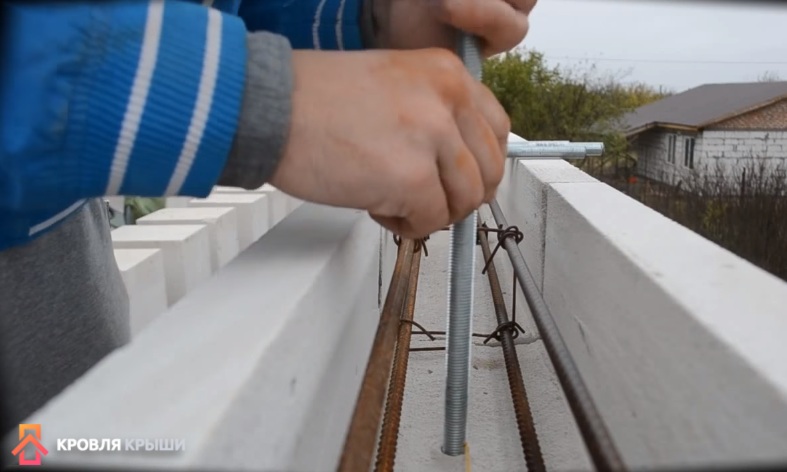

Но еще до заливки бетоном в желоб армированного пояса устанавливаются анкеры с резьбой. Крепятся они с помощью вязальной проволоки. Их крепления должно быть максимально ровными, для этого используется натянутый шнур или леска. Анкеры должны быть как можно ближе к верхней поверхности бетона и к брусу соответственно, при этом стоять максимально перпендикулярно к линии мауэрлата.

Количество креплений не регламентируется, но их число должно быть не меньше, чем количество стропил, при этом нужно разместить их так, чтобы они не оказались ими накрыты, поэтому постарайтесь разметить точки крепления как можно точнее.

Крепление мауэрлата с гидроизоляцией.

После застывания бетонного раствора анкеры оказываются надежно закрепленными в его толще. Такое крепление является наиболее надежным из всех мыслимых вариантов.

После окончательного просыхания на бетонный пояс и анкеры укладываются брусья таким образом, чтобы анкеры проникали в заранее просверленные в дереве отверстия. После этого крепление происходит с помощью закручивания гаек с шайбами.

Чтобы точно вычислить места для будущего отверстия под анкерные болты, нужно уложить брус поверх болтов, а затем ударить несколько раз киянкой или ее аналогом сверху. В древесине появятся вмятины от контакта с болтами, вот на этом месте и нужно сверлить отверстия.

Иногда для экономии делают не сплошной бетонный пояс по всей длине стены, а отдельные бетонные подушки. То есть делают аналог ям в кирпичной кладке, куда укладывается арматура и заливается бетон по той же технологии, что и пояс. Там также необходимо прикрепить к арматурным прутьям анкерные гнезда.

Вернуться к оглавлению

Крепление металлическими шпильками

Крепление мауэрлата металлическими шпильками.

Если у вас небольшой дом и давление на него со стороны крыши не предполагается слишком большим, то для скрепления стен с брусом мауэрлата можно использовать более легкий вариант крепления – вмурованные в стену шпильки. Эти шпильки представляют собой стальные крепления в виде болтов с поперечным ответвлением или основанием в виде квадрата со сторонами от 5 см.

Еще на стадии возведения кирпичной кладки в стену вмуровываются данные шпильки, их устанавливают за один или два ряда до окончания строительства. Свободная длина шпилек должна быть достаточной, чтобы пройти через брус или зафиксировать контргайки.

Дальнейшая технология напоминает фиксацию с помощью анкерных болтов. Также отмечаются места для просверливания отверстий, устанавливаются брусья и закручиваются гайки.

Вернуться к оглавлению

Важность гидроизоляции при монтаже

Выбрав один из предложенных вариантов крепления, проведите точный подсчет необходимых вам крепежных элементов и их будущее местоположение. Помимо этого, необходимо провести одно важное мероприятие.

Это обеспечение хорошей гидроизоляцией.

Между стеной и деревом бруса должно быть уложено несколько слоев подходящей гидроизоляции.

Это может быть как простой рубероид или полиэтилен, так и дорогостоящие современные материалы. Необходимость в такой изоляции крайне важна, так как без нее в месте контакта будет скапливаться влага, которая способна в кратчайшие сроки разрушить всю структуру древесины. Только после укладки выбранной изоляции можно продолжать монтаж мауэрлата.

Крепление мауэрлата | Новости в строительстве

Крепление мауэрлата к каменной или бетонной стене осуществляется посредством анкерных болтов,которые монтируются  в железобетонный пояс,во время заливки.

Мауэрлат это брус сечением не менее 100 х 150 миллиметров,который устанавливается на стены в тех местах, где стропила соприкасаются с ними. На мауэрлат опираются стропила крыши и в данном случае, он воспринимает на себя передаваемую от них нагрузку и  равномерно ее  распределяет по всей площади стен.
Так как мауэрлат и стропила между собой крепятся жестко различными способами,например с помощью скобы,то получается что посредством мауэрлата, осуществляется привязка кровли к стенам.

Для надежной привязки крыши к стенам дома,к соединениям стен с мауэрлатом предъявляют особые требования.
Например,сечение мауэрлата должно быть не меньше 100 х 150 миллиметров,крепление мауэрлата со стеной должно быть очень надежной,способной выдержать сильные порывы ветров и другие.

Учитывая важную и ответственную роль мауэрлата в привязке крыши к стенам дома,для его устройства выбирают самую лучшую древесину,без пороков и червоточины.
Кроме этого, до установки на стены проводят антисептирование мауэрлата и стропил, проводят обработку специальными химическими составами для уменьшения воспламеняемости древесины.

Рассмотрим случай крепления мауэрлата к каменной стене,с помощью анкерных болтов.Для закрепления анкерных болтов по верху стен, на всю их ширину устанавливают опалубку и заливают железобетонный пояс высотой 30-40 сантиметров.

После заливки бетона и нивелирования его в горизонтальном положении,устанавливают анкерные болты.Анкерные болты устанавливают с шагом 1. 5-2.5 метра,вдоль натянутого ровно по середине ж/б пояса шнура.Высота анкерного болта должна быть больше толщины мауэрлата минимум на 1.5-2.0 сантиметра.

Фото-1.Анкерный болт в ж/б поясе.







После снятия опалубки со стены, остаются анкерные болты замурованные в  железобетонный пояс.









Фото-2.Сверление отверстий в мауэрлат.



Для крепления мауэрлата к стене с помощью анкерных болтов,сверлим отверстия.Внутренний диаметр отверстия в мауэрлате должен быть  на 1-2 миллиметра больше внешнего диаметра анкерного болта.







]Отверстия в мауэрлате должны в точности совпадать с установленными анкерными болтами в бетоне.

Фото-3. Установка и крепление мауэрлата.







Крепление мауэрлата к стене осуществляется путем затягивания гайки анкерного болта,для этого используем гаечный ключ.









Крепление мауэрлата к стене

Если дом выполнен из клееного бруса или бревенчатый, тогда мауэрлат устанавливается по верхнему венцу и крепится непосредственно к бревнам. Способы крепления мауэрлата к бревнам разные, но основные из них можно перечислить.

1.Крепление мауэрлата можно производить стальными нагелями или деревянными.

2.Металлическими уголками или металлическими скобами.

3.Мауэрлат может привязываться к бревнам металлической проволокой -катанкой,диаметром 4-6 миллиметров.

В зависимости от формы крыши и материала стен,мауэрлат укладывается по периметру стен или только на две противоположные внешние стены.В случае когда стены каменные и имеют каменные фронтоны,мауэрлат укладывается только на внешние стены,которые не имеют фронтона.Если дом бревенчатый,тогда мауэрлат укладывается по всему периметру стен.Способы крепления мауэрлата с каменной или кирпичной стеной -несколько.

Фото-4.Закрепление мауэрлата с помощью проволоки диаметром 4 мм.

Кроме выше перечисленного анкерного соединения существует также и проволочное закрепление мауэрлата с кладкой.На стадии возведения стен под верхними рядами закладывается проволока с помощью которой мауэрлат привязывается к стенам. Обычно мауэрлат привязывается к стенам проволокой через каждые 1.5 метра.







Фото-5. Крепление мауэрлата с помощью проволоки диаметром 6 мм.



Проволоку -катанку стягивают в тугой узел с помощью монтировки или гладкой арматуры.Кстати, таким же образом стягивают проволоку диаметром в 4 мм.







Еще один способ крепления мауэрлата со стеной состоит в том, что на стадии возведения стен под верхними рядами кладки закладывают пробки деревянные размером с одного кирпича.Предварительно пробки обрабатываются влагозащитным составом и могут закладываться в кладку:

1.Прямо под мауэрлатом.

2.Ниже места укладки мауэрлата через ряд кирпичной кладки.

3.Ближе к наружному краю стены, но прямо под мауэрлатом.

Во всех случаях крепление мауэрлата к пробкам проводят с помощью металлических скоб. Под мауэрлат всегда нужно укладывать изолирующий материал минимум в два слоя,независимо от способа крепления мауэрлата к стенам. В роли изолирующего материала используют рулонные материалы типа рубероида или толя.

*****

РЕКОМЕНДУЕМ выполнить перепост статьи в соцсетях!

*****

Удачная стропильная стена из газобетона. Крепление бруса анкерами или дюбелями

Фургентные конструкции стропил: существуют три основные схемы сочетания видов крепления стропил к коньковому прогону и к мауэрлату, защищающие стены газобетонного дома от передачи рабочая нагрузка от соло-системы. Кроме того, накатные стропила позволяют увеличить полезную высоту мансардного этажа: при такой схеме устройства стропила не нуждаются в ригельной затяжке.

1 Вариант крепления верной стропы. «Жесткий» низ — «свободный» верх.

Низ рафаля В данной схеме закреплен жестко (с одной степенью свободы): стропильная нога опирается на мауэрлат словом (зубом), либо разметка вкладышем опорного бруса, либо в центре внимания бар поддержки в Маурылалат. Вариант с настрелом стропил хуже, так как в этом случае ослабляется вынос стропильной ноги за пределы мауэрлата. Вариант с подачей снизу опорного (упорного) бруса лучше, так как сечение стропильной ноги в этом случае не уменьшается. Опорную планку, гвоздевое крепление которой будет испытывать смещение при эксплуатации, лучше закрепить дополнительно сбоку боковыми металлическими волнами или деревянными накладками. Мауролалат имеет стропильную ногу, дополнительно оттягивается проволочная петля, которая крепится к мауэрлату, либо к анкрам в опорном поясе, либо к анкерам в нахлестах. Эта петля предохраняет крышу от подъема при сильных порывах ветра. Стропила крепятся гвоздями через стальные уголки как на прямые, так и через деревянные брусья.

Верх рафаля При этой схеме есть две степени свободы: поворот и сдвиг. Сплавная нога опирается на лыжню через металлические закрытые пластины с горизонтальной опорной поверхностью с обеих сторон туморной пластины с обеих сторон. Крепление стропил осуществляется коньковым прогоном (брусом) во время мягких стальных скоб (выгнутых штампами в разных плоскостях), либо с помощью петельных накладок (ползунков). Между собой в этом варианте конструкции конструкции не скрепляются! Стропила располагаются рядом друг с другом и ни в коем случае не должны отходить друг от друга. Недостатком данной конструкции является раскрытие конькового узла под нагрузкой на стропила. Эта схема в винтаже одного ската может быть использована в конструкциях односкатной крыши пролетом до 5 метров.

Мауэрлат -Конструкция рассчитана на прием и равномерное распределение нагрузки , создаваемой кровлей и воспринимаемой стенами. С его помощью обеспечивается устойчивость кровли при условии, что монтаж мауролата был произведен по всем правилам. Для этого нужно знать, что такое мауэрлат, как крепится к стене из газобетона, а также в какой последовательности следует работать.

Вам нужен мауэрлат?

Без мауэрлата возможен монтаж кровельных систем на каркасные дома, а также постройки, возведенные из бруса и бревна. Имеют особенность этого конструктивного элемента можно выполнить верхний венец бревна или верхний брус . Для построек из газобетона это неприемлемо, а потому монтаж мауэрлата необходимо производить в обязательном порядке .

С его помощью вы сможете:

• значительное укрепить строительный ящик ;
• повышают жесткость навесной крыши;
• выровнять в горизонтальной плоскости верхний венец стены;
• обеспечивают крепление кровельной конструкции и стен здания.

Толщина маузерласта зависит от конструктивных особенностей монтируемой кровли. Чаще всего для ее изготовления используется брус размером 150 х 150, 150 х 100 или 80 х 180 мм. Также допустимо использовать очищенные от коры бревна, обрезанные с одной стороны. Подрезка производится для того, чтобы обеспечить максимальное прилегание конструкции к поверхности стены.

Влажность используемой древесины должна соответствовать нормативным требованиям. При использовании «сырых» дров должно быть предусмотрено возможность регулировки анкерной гайки один раз в пятилетку . После сушки бруса усушка мокрой древесины будет происходить менее интенсивно, а значит и выдергивать гайки нужно будет с меньшей вероятностью.

Подготовленная древесина, подвергнутая специальной обработке Антисептический состав Для защиты конструкции от гниения и поражения насекомыми. Перед укладкой лаг стоит обернуть гидроизоляционным материалом, например, битумно-полимерным. От использования резиноида лучше отказаться.

Если монтируется металлический каркас, для изготовления Мауролалата используется прокат: камерный сервиз или двухходовой. Может обрабатываться антикоррозийными составами.

Особенности монтажа мауэрлата

Укладку мауэрлата следует производить таким образом, чтобы до внешнего края стены оставалось определенное расстояние. Как правило, около 5 см. Иногда предусматривается выступ, в который должна капать монтируемая конструкция . Впоследствии к этой конструкции придется пристроить кровельную систему.

Для увеличения срока службы конструкции из дерева обязательно предусматривается гидроизоляция. Для этого используется раннероид или любой другой гидроизоляционный материал.

Способ крепления к газобетонной стене

Предпочтительным вариантом можно назвать установку элемента по всему периметру стены. Для соединения отдельных элементов в единое целое желательно использовать прямой замок , размеры которого находятся в прямой зависимости от геометрических параметров используемого ГРМ. Для надежности замок дополнительно забивается гвоздями для образования жесткой сплошной системы, на которые впоследствии крепятся стропила.

Для закрепления мауэрлата можно использовать несколько способов:

• химический;
• механический.

В первом случае использовались специальные капсулы крепления . Химикат, проникая внутрь материала, обеспечивает надежную фиксацию мауэрлата. Это улучшает состояние верхнего слоя и повышает степень тепло- и гидроизоляции. Капсулы, используемые для крепления, отличаются стоимостью.

Для изготовления мауэрлата необходимо использовать только качественные материалы. У дерева не должно быть суки. Гидроизоляционный слой не должен иметь повреждений, что достигается применением специального средства.

При механическом креплении необходимо соблюдать определенный порядок действий:

1. дюбель вставляется в заранее подготовленные отверстия;
2. крепеж ввинчивается;
3. зубьев гарпуны прочно запрессованы в газобетон;
4. расширенная поверхность;
5. литой.

Монтаж Maurolalat должен производиться таким образом, чтобы соседние звенья не были соединены друг с другом . Это позволяет повысить устойчивость конструкции. Однако механическое крепление связано с созданием усилий по выборке, что может спровоцировать некоторые проблемы на краю конструкции.

Крепление анкерными болтами и арматурой

Для зданий из газоблоков, обязательно наличие армопояса Так как данный строительный материал недостаточно прочен, что может вызвать определенные трудности при монтаже крепежа, особенно анкерных болтов. Поэтому вопрос, нужен ли мауэрлат, в данной ситуации не актуален: без него просто не обойтись.

Крепежные элементы для Maurolat должны быть заложены заранее. Для устройства армированного пояса целесообразно использовать П-образные блоки , с помощью которых можно сформировать характерный желоб по всему периметру наружной стены. Чтобы исключить образование зазоров, одевают угловые блоки.

Сборка арматурного каркаса производится с использованием 12-миллиметровой арматуры, которая снабжена 6-миллиметровыми перемычками. Анкер с резьбой крепится к проложенному внутри желобу. Они должны занимать определенное пространственное положение, которое контролируется с помощью натянутой лески или шнура. Анкер размещают под прямым углом к ​​мауэрлату как можно ближе к верхнему брусу.

Узлы крепления должны располагаться по всему периметру стены. Их количество напрямую зависит от количества стропил: как минимум их должно быть столько же или больше. Крепление необходимо таким образом, чтобы в дальнейшем избежать контакта со стропилами. В целях снижения финансовых затрат возможна заливка не сплошным армопоясом по всему периметру стены, а только отдельными бетонными подушками .

После заливки арматурного каркаса вместе с анкерными болтами в заранее сформированный бетон производится бетонирование. Для формирования монолитной конструкции нельзя прерывать процесс заливки. Работы должны вестись непрерывно вдоль наружной стены. Желоб должен быть заполнен бетоном за один проход.

После полного высыхания бетона анкеры надежно фиксируются в заданном пространственном положении. В то же время очень важно обеспечить их точное позиционирование во время соло .

Как только бетон наберет необходимую прочность, осуществляется укладка брусков на бетонный пояс и анкеры, внутри которых должны быть заранее просверленные в дереве отверстия. Затем затяните гайки крепления брусков.

Чтобы определить расположение отверстий в бруске, его предварительно укладывают поверх болтов, после чего оказывают силовое воздействие , достаточное для появления вмятин на древесине. В этих местах отверстия для анкеров .

Для непосвященного в капитальное строительство пользователя маловероятно, что такое Маурылалат, какую роль он играет в строительстве и тд. Поэтому вопрос о том, как проводится мауэрлат к газобетону, вообще неправильно понимается.

Однако использование такой технологии является решением актуальным и весьма эффективным. С его помощью можно решить ряд существенных проблем, способных снизить долговечность и прочность конструкции.

Нужно еще упомянуть более экономичный вариант указанного способа крепления. Если нужно прикрепить мауэрлат к газобетону без арможуа, то в этом случае заливается не сплошной армопояс, а в нужных местах делаются бетонные подушки. Это крепление для пеноблоков также достаточно надежно.

2.3 Металлические шпильки

При наличии небольшого дома, а также небольшого давления кровли для крепления стен из шлакоблока Maurolalate можно использовать облегченный способ — металлические шпильки, вкручиваемые в стену. Это стальной крепеж в виде болтов на основе квадрата со сторонами более 5 см.

Если при осуществлении кладки шлакоблока в стену шпильки перемешаны, то их необходимо устанавливать в один или два ряда до верхнего края. Шипов должно быть достаточно, чтобы пройти через планку.

Последующая фиксация аналогична креплению мауэрлата со шлакоблоком с помощью анкерных болтов.

2.4 Гидроизоляция при монтаже

Определившись со способом крепления, необходимо рассчитать крепления и их расположение. Если вам нужно закрепить мауэрлат к газоблоку без армопоя, то подойдет первый вариант – стальная проволока.

Газобетон, как и пенобетон, имеет пористую структуру, что вызывает определенные трудности при монтаже Мауролата. Поскольку установка мауэрлата обязательна на зданиях, построенных из пенобетона, газобетона и так далее, ниже приведен ряд способов крепления мауэрлата к таким материалам.

Поскольку мауэрлат способствует удержанию кровли на стенах здания, он должен быть надежно закреплен на них.

Крепление Maurolalat к газобетону следующими способами:

• Стальная проволока . При кладке стен в два – три ряда между блоками укладывается стальная проволока диаметром 0,6 миллиметра. После этого один конец проволоки вводят в отверстие мавролалата и скручивают с другим. Следует отметить, что длина укладываемого провода должна быть достаточной для фиксации мауэрлата. Рекомендуется укладывать количество проволоки, равное количеству стропил.
• Металлические шпильки . Такой способ монтажа мауэрлата обычно используется на небольших постройках. Суть крепления заключается в следующем: за один ряд до конца стены между блоками укладываются шпильки с приваренными металлическими фифасмами не менее 5х5 сантиметров.
  После этого на шпильки через отверстия устанавливается мауэрлат и прижимается к стене гайками с шайбами. Длина стен над стеной должна быть на толщину мауэрластового бруса плюс не менее 5 см для затягивания гаек с шайбами. Также рекомендуется закладывать шпильки с шагом 1-1,5 метра.
• Анкерные болты . Крепление Муэролала анкерными болтами к газобетону является одним из самых надежных из всех предложенных способов. Так как газобетон – хрупкий материал, то для крепления мауэрлала анкерными болтами необходима конструкция армопояса.
  Армопояс позволит не только производить крепления мауэрлата, но и укреплять и надежно связывать стены здания, одновременно снимая с кровли висящую на них нагрузку. Армопояс строительный может осуществляться двумя способами:
  • Использование U-образных блоков.
  • С деревянной опалубкой.

При первом и повторном способе используют арматуру диаметром не менее 6 мм, которую укладывают в сооружаемый голод и заливают бетоном. Заливка бетона для Армопояса должна производиться сразу без перерыва по всему периметру несущих стен здания.

Перед заливкой Армопояса бетон необходимо прикрепить к его каркасу анкерными болтами. Крепления болтов можно сделать из вязальной проволоки или с помощью сварочного аппарата. Количество анкерных болтов должно быть не меньше количества стропил. После установки болтов и заливки армопояса через пару дней, при укреплении бетона за счет установки Мауролалата.

Ни в коем случае не допускается прерывание армопояса, так как его крепёжный эффект полностью теряется и он не снимет расширяющуюся нагрузку со стен кровли.

Анкерные болты должны быть установлены ровно по резьбе так, чтобы они находились посередине мауролала Брууса. Независимо от способа крепления мауэрлата, гидроизоляционный материал необходимо укладывать под него.

Армирование армирующего пояса

Для строительства Армопояса потребуются следующие материалы:

• Песок, щебень и марка М-400 для изготовления бетона.
• Арматура диаметром от 6 до 12 мм для возведения каркаса из Армопояса.
• П-образные блоки или доски для изготовления опалубки.
• Молоток и гвозди (для деревянной опалубки).
• Бетономешалка, т.к. вручную не получится хорошо замесить раствор для бетона.

Устройство армопояса состоит из следующих этапов:

Если для изготовления армопояса используется деревянная опалубка, то нижние щетки, которыми она скрепила его стенки, остаются в бетоне. На качестве ремня этот факт ни на что не влияет, так что можете не переживать по этому поводу. Бетон для Армопояса можно сделать самостоятельно или приобрести готовый – это облегчит его обустройство.

Подготовка деревянной конструкции

Для изготовления деревянной опалубки под Армоплеомас потребуются следующие материалы:

• Доска толщиной менее 30 мм и высотой не менее 20 сантиметров.
• Молоток и гвозди.
• Деревянные навесы.
• Ножовка по металлу.
• Рулетка.

Также для удобства вместо молотка и гвоздей можно использовать отвертку с завинчивающимися шурупами.

Конструкция деревянной опалубки для Армопояса следующая:

• По ширине стены укладываются Деревянные навесы на расстоянии 1 метра друг от друга.
• После укладки брусков Это крепящиеся доски с обеих сторон стены.
• Верх сисек Столкновение друг с другом деревянных брусков также на расстоянии 1 метра друг от друга.
• Установить доски на стыки Необходимо надежно связать с помощью деревянных брусков или небольшой разделочной доски.

Как крепить мауэрлат к газобетону?

В случаях, когда конструкция армопояса невозможна, крепление мауэрлата производится следующими способами:

Для крепления мауэрлата механическими анкерами потребуются следующие инструменты:

1. Перфоратор.
2. Клиновой анкер.
3. Специальный насос для удаления стружки из отверстия.

Монтаж мауэрлата с помощью механических анкеров состоит из следующих этапов:

1. В заранее отмеченных местах на стене сверлятся отверстия.
2. Готовые отверстия очищаются от бетонной крошки специальным насосом.
3. Клиновой анкер вставляется в отверстия и производится затяжка.
4. После установки анкеров на стены необходимо положить гидроизоляционный материал и можно устанавливать мауэрлат.

С помощью клиновых анкеров можно безопасно и быстро произвести монтаж мауэрлата. Единственный минус такого способа крепления Maurolat — цена анкеров примерно от 2500 рублей кусочек.

• Химический способ монтажа мауэрлата. Для монтажа Мауролалат используется жидкий анкер (химический анкер) химическим методом. Химический анкер Это жидкая смесь полимерной синтетической смолы, выпускается во флаконах под пистолет в качестве герметика.
  Клеевая масса анкера глубоко проникает в структуру материала и надежно скрепляет металлический элемент со стеной.

  Преимущество химических анкеров в том, что они не создают забивного эффекта как механические, такая особенность позволяет использовать их хрупкие материалы как негазобетон, семерка и т.п.

Для установки Maurolat с помощью химических анкеров необходимы следующие инструменты:

1. Перфоратор.
2. Сверла по бетону.
3. Пистолет под капсюль жидких анкеров.
4. Капсула с жидким якорем.
5. Металлические анкерные болты.
6. Компрессор для подачи сжатого воздуха.
7. Гайки с шайбами.
8. Плотные перчатки для защиты рук от клеевой смеси.

Вместо компрессора можно использовать специальный насос для очистки отверстий от мусора.

Способ крепления мауэрлала химическим способом состоит из следующих этапов:

1. На последнем ряду стены , где будет установлен ударный бур Mauelalat, просверлить отверстие диаметром чуть больше анкера болт.
2. Из готового отверстия в стене Необходимо удалить пыль и осколки бетона. Сделать это можно с помощью компрессора, выдувающего всю пыль и грязь тупым воздухом.
3. В очищенное отверстие пистолетом необходимо залить клеевую смесь анкера, после чего вставить металлическую часть. Заполнение отверстия клеевой смесью необходимо на 60 % во избежание ее вытекания при вставке анкерного болта.
4. Через 45 минут после установки Химические анкеры можно установить Maurolat.

Количество химических анкеров должно минимизировать количество стропил. Отверстия под мауэрлат необходимо просверлить посередине блока глубиной 70% его высоты.

Также не рекомендуется производить сварку с металлической частью химического анкера, так как высокая температура разрушает состав полимерной смолы. Химический анкер имеет длительный срок службы более пятидесяти лет и высокую устойчивость к атмосферным воздействиям.

Резюме

• Для надежного и качественного крепления мауэрлата к газобетону необходимо использовать Армопояс.
• Опалубка для Армопояса Можно сделать из досок или П-образных блоков.
• Армопояс В дополнение к креплению мауэрлата Обеспечивает снятие висячей нагрузки со стен кровли.
• В случаях, когда применить Армопояс невозможно, крепление мауэрлата к газобетону может производиться механическими или химическими анкерами.
• Вне зависимости от вида крепления мауэрлата Уменьшил его, необходимо укладывать гидроизоляционный материал.

Мауэрлат — специальный деревянный, реже металлический, конструктивный элемент кровли. Необходим для равномерного распределения давления кровли на несущие опоры, а также для крепления стропильного каркаса к стене из газобетона. От того, насколько аккуратно и долговечно, зависит надежность и долговечность всей конструкции.

Маурылалат правильно выполняют из бревна или бруса размером не менее 10х10 см, обработанных асептическими растворами, просушенных, без трещин и сучков. В том случае, если используется сырая древесина, то обязательным условием является наличие анкерной регулировочной гайки, которую впоследствии необходимо раз в год в течение 5 лет подряд подтягивать.

Редко, допускается использовать для постройки швеллер или брус, но в этом случае стропила должны быть металлическими, а нагрузка на газобетон возрастает в разы, и крепления в основном необходимы, а стоимость такой проект не впишется в рамки каждого бюджета.

Направляющая для крепежа

Изначально для равномерного распределения давления на каркас здания сооружается железобетонный пояс во избежание вспахивания газобетона. Представляет собой бетонную ленту размерами 20х15 см, проложенную по периметру газобетонной стены.

Армирующий пояс строится по следующей схеме:

• Сбор опалубки по верху стены.
• Установка П-образных блоков в деревянную раму.
• Арматурные стержни 10 мм.
• Установка с привязкой к арматурному каркасу резьбонарезного станка диаметром 14 мм для надежного крепления мавролалов на расстоянии 1 м друг от друга.
• Формы для заливки бетонного раствора марки М-200.

Важным моментом технологии подготовки крепления является расчет количества шпилек и их расположения. Количество стропильных ног и креплений должно быть одинаковым. Устанавливайте их таким образом, чтобы не пересекаться местами соединения мауролалата со стропильной системой. Высота выбирается с учетом величины планки плюс 4 см.

Через неделю опалубка снята и лента готова к дальнейшим работам. Крепления замешиваются в бетон, привязываясь к арматурному каркасу, обеспечивая максимально надежное соединение из возможных. На шпильки накладывается брус, а на последних оттискиваются места крепления. Просверливаются отверстия нужного диаметра. Маурилалат плотно надевается на крепеж и фиксируется шайбами ​​и гайками.

Возможны варианты, когда вместо ременной ленты собирается так называемая монолитная подушка. Его длина, как правило, не более 40 см, а также содержит армирующий каркас с привязанным анкером, бетонную смесь. Эта особенность характерна в основном для кирпичных стен.

Как крепить мауэрлат без армопоя?

Если сооружение армирующего пояса практически невозможно, то крепление к стене одноэтажного дома из газобетона осуществляется без него.

Существует несколько видов крепежа, которые можно выполнить своими руками с использованием:

• стальной проволоки;
анкеры
• ;
• шпильки;
• копия

Также последующее крепление Мауролалата к газобетону может осуществляться двумя способами:

1. Механические — болтами с резьбой М 12-14 и дюбелями со специальными гарпунами. После свинчивания элементов дюбельные детали раскладывают в ячеистых блоках из газобетона, надежно схватываясь внутри. Отрицательной стороной этого метода является высокая стоимость оборудования.

2. Химические — Используются специальные капсулы с клеевой композицией из полимерной смолы. Этот вариант более доступный. Суть метода заключается в том, что химический реагент, растекаясь в порах газобетона, прочно схватывает металлический стержень со стенкой. При этом подготовленная яма должна быть глубиной в 2-3 слоя кладки.

Химический анкер дает более прочное соединение по сравнению с механическим. Такие подходят для использования в тонкостенных конструкциях, так как не поддаются резке. Таким образом обеспечивается дополнительная гидро- и теплоизоляция газобетона. Единственным недостатком является невозможность проведения сварки из-за разрушения полимерной смолы под действием высоких температур.

Лучший вариант крепления без армопояса и самый простой — стальная проволока. В этом случае схема действий следующая: За 3-4 ряда блоков до края стены ее складывают пополам и заводят под кирпичи так, чтобы концы свободно выходили наружу. Длину тетивы рассчитывают с запасом, чтобы ее хватило провернуть через просверленные отверстия в бруске на расстоянии 25-30 см и скрутить как можно теснее. Количество обвязок должно соответствовать количеству стропил.

Анкерное крепление применяется при отсутствии армирующего пояса, но чаще всего используется в комплекте с его конструкцией. Тогда технология монтажа будет отличаться заменой бетонных шпилек на установку анкеров с гарпунными дюбелями после схватывания раствора или с подвязкой к арматурному каркасу.

Шпильочное крепление выполняется, когда конструкция и кровля небольших размеров и давление на опору не предполагает больших нагрузок. В одиночку этот процесс выполняют с помощью болтов или специальных металлических М-образных или Т-образных стержней длиной не менее 1 м и диаметром 8-24 мм. Подобные стальные элементы встраиваются в стену за 2-3 ряда кладки до верхнего края.

Важно: Наконечник стержня осуществляется на величину, равную двум высотам мауэрлата. После заливки кладки надевается брус и притягивает к газобетону гайки.

Инструкция по креплению опор с молекулами подразумевает использование деревянных пробок, предварительно обработанных гидроизоляционными средствами. Такие устройства монтируются в стену из газобетона или крепятся под скалу. Маурилалат фиксируется металлическими скобами. Количество креплений должно быть равно количеству стропил.

Советы и общие указания

1. Создание дополнительной оси жесткости;

2. Препятствие деформациям и нарушениям геометрии конструкции при сезонной усадке;

3. Выровнять поверхность стен по горизонтали, например, под неровности кладки;

4. Равномерное распределение статической нагрузки на каркас здания.

При использовании шпилек и анкеров важно правильно подготовить отверстия. Отстегните строгую вертикаль для надежной фиксации. В частности, химический метод прыжков, где после сверления необходима тщательная очистка и промывка отверстий для лучшего схватывания реагента. В ряде случаев сверлом создается конусообразное расширение для ввода большего количества клеевой массы и, соответственно, более прочного соединения.

Одно из важных условий: гидроизоляция из битумно-полимерного материала перед креплением деревянной опоры. Рубероид в этом случае применяется реже в виде полиэтиленовой пленки. Дело в том, что при контакте материалов дерево – бетон происходит активный процесс гниения деревянной составляющей. В силу этого мауэрлат рекомендуется укладывать современными гидроизоляционными материалами в два слоя.

Работы по устройству кровельной системы, надежному креплению конструкции к стене из газобетона выполнить достаточно проблематично, особенно при отсутствии должного опыта в строительстве. Поэтому такого рода мероприятия, начиная с проектирования будущей кровли, лучше доверить профессиональным подрядчикам.

Монтажные пластины для стропил. Крепление стропил

Прочное и устойчивое основание – залог безопасности и долговечности любой конструкции. Особенно это касается капитальных элементов, из которых формируются стены и крыша любой задачи. Стропила или стропила являются основными конструктивными элементами каждой крыши. Надежное и правильное крепление мауэрлата и стропил к нему исключает риск деформации и разрушения кровли в результате внешних нагрузок и собственного веса. О том, как крепить стропила к мауэрлату, пойдет речь далее в этой статье.

Элементы основного крепления стропил

1. Шурупы из проволоки.
2. Тарелки.
3. Кронштейны WB.
4. Болты и шпильки с шайбами ​​и гайками.
5. КР-угл.
6. Саморезы.
7. ЛК крепеж.
8. Лента перфорированная (монтажная).
9. Гвозди.

Крепление стропил к мауэрлату иногда осуществляется с помощью скоб. Применение такого соединения не предусматривает выполнения в стропилах закладок, чтобы не ослабить эту ключевую конструктивную деталь. Кронштейны изготовлены из оцинкованной стали толщиной 0,2 см. К мауэрлату и стропилу, выполненному из дерева, кронштейны крепят гвоздями, анкерами или шурупами.

LK-крепления обеспечивают отличное крепление мауэрлата и стропил между собой, и позволяют соединить другие части системы. При использовании креплений этого типа анкерное соединение не используется.

Использование перфорированной ленты для монтажа усиливает соединительный узел. Эта лента усиливает стыки стропил и мауэрлата, при этом конструктивные элементы конструкции не ослабляются, так как не делают врезки, оставляя их нетронутыми. Для крепления перфорированной ленты понадобятся обычные гвозди или шурупы.

КР-уголки часто используются для крепления стропильной системы. Применяется, когда нужна особая надежность при размещении стропил на мауэрлате. Уголок дополнительно укрепляет соединительные узлы, повышая несущие свойства конструкции, а также исключает смещение стропил в результате повышенных внешних нагрузок. Врубка уголка в деревянные детали стропильной системы Не требуется, она фиксируется саморезами или специальными составами с уступами.

Необходимо проверить, чтобы металлические крепления ферм были изготовлены из качественного материала, надежно защищенного от коррозии.

Важно: неподготовленному строителю часто сложно разобраться в большом количестве разнообразных креплений.

Как крепить стропила — когда нужен мауэрлат?

Прежде чем разобраться, как крепить стропила, нужно определиться: где их устанавливать и крепить. Чаще всего стропила закрепляют на специально сооруженном основании (основании) крыши – мауэрлате. Этот элемент изготавливается из бревен или бруса, обеспечивает не только устойчивое крепление стропил, но и позволяет равномерно распределить нагрузку на стены и даже фундамент домостроения.

В домах, построенных целиком из деревянного бруса или бревна, опорной функцией для стропил является связывание наружных стен сверху, а другие детали не устанавливаются.

Для домов и строений, капитальные стены которых сложены из таких строительных материалов, как кирпич, газо-, пено- или шлакоблоки, мауэрлат устанавливается в обязательном порядке. Это требование вызвано тем, что стены такого типа очень плохо выдерживают нераспределенные точечные нагрузки. Также штучные стройматериалы недостаточно прочны для хорошей фиксации конструкции стропил, так как под нагрузкой крепеж может разрушить блок и оторвется от него. Поэтому кладка мауэрлата для таких домов обязательна.

Для наиболее надежного крепления деревянных балок мауэрлата, уложенных по периметру на капитальные стены дома, необходимо в верхней части стен создать армирующий пояс из бетона. В монолитную балку 20х20 см заделаны крепежные детали для несущих брусков. Обычно для таких креплений используются анкеры или металлические шпильки диаметром не менее 1,4 см, располагающиеся в монолитной балке строго вертикально. Нижние концы анкеров и штифтов загибают так, чтобы они не вырывались из армпояса под действием нагрузки. Элементы такого крепежа располагаются на расстоянии не более 1,5 м друг от друга.

Важно: Применение штифтов диаметром менее 1,4 см часто приводит к деформации нагруженного крепежа.

В балках мауэрлата делаются отверстия, соответствующие расположению анкеров или штырей в стенах. Балка надевается на анкер, на ее резьбовую незакрепленную часть надеваются шайбы и затем навинчиваются гайки. Эта технология обеспечивает надежность фиксации основания крыши на стенах дома.

Перед укладкой балок укладывается гидроизоляция (например, рубероид) для предотвращения разрушения древесных балок под действием воды.

Как крепить стропила к мауэрлату

Крепление стропил на опорные балки потребуется при возведении незащищенных и распорных стропильных систем. Размещение на мауэрлате стропильного корпуса или висячих ног выполняется с помощью двух видов соединений: жестких или скользящих. Как крепить стропила на мауэрлат – выбирается с учетом всех особенностей стропильной конструкции.

Во избежание потери надежности и несущей способности врубку делают в стропилах, а не в балках мауэрлата.

Жесткое крепление друг относительно друга предотвращает полное смещение деталей и отсутствие конструктивных проблем, таких как сдвиг, изгиб или кручение. Требуемая жесткость стыков получается, если ноги стропил прикрепить к мауэрлатным балкам уголками с опорным бруском или если в стропилах произвести специальный врез — «седло». Участок врубки в стропиле дополнительно скрепляют скобами, шурупами, болтами. Дополнительно выполняется скрутка проволоки, которая соединяет место крепления стропильных ног с мауэрлатом и анкером, установленным в основной стене.

При возведении и креплении кровли домостроения из деревянных элементов используется специальный компонент — «салазки», обеспечивающий скользящее соединение. Узел крепления стропильных ног с мауэрлатом, имеющий возможность небольшого смещения стропил, позволяет избежать деформации кровли при усадке деревянного домостроения из бруса или бревна.

Как крепить стропила с помощью уголка

Выбирая способ крепления стропильных ног к мауэрлату, нужно учитывать конструктивные нюансы крыши. Например, если стропило устанавливается «седловидным» врубом, то последовательность монтажных работ будет следующей:

1. В стропиле вырез делают так, чтобы его горизонтальная часть легко устанавливалась на брус из дерева, а угол наклона стропила обязательно был равен углу наклона плоскости ската.
2. Нога стропила 3 ​​фиксируется с помощью гвоздей 2, вбитых под углом с противоположных сторон стропил (так, чтобы они перекрещивались в стержневом мауэрлате) и гвоздей 3, забитых сверху вертикально.
3. Для большей надежности фиксирующий узел фиксируется хомутами или проволокой.

Данное крепление стропил к мауэрлату обладает необходимой жесткостью и прочностью узла крепления.

Распространенным способом крепления является крепление стропил к мауэрлату стальным уголком и подгибкой. Технология крепления стропил следующая:

1. Стропила срезаются под прямым углом так, чтобы уклон скатной поверхности крыши соответствовал параметрам, указанным в проекте конструкции крыши.
2. По краям досок мауэрлат укладывается и закрепляется подшивной планкой длиной около метра, при этом стропила должны плотно упираться в нее по верхней несущей линии — такая конструкция обеспечивает устойчивость стропильной системы под нагрузкой распорной.
3. С обеих противоположных сторон стропила крепится к мауэрлату стальными оцинкованными уголками — такой вариант крепежа обеспечит отсутствие бокового смещения стропила.
4. Готовое крепежное соединение дополнительно фиксируется проволокой.

Только правильное крепление ножек стропил на мауэрлате обеспечит надежную и длительную эксплуатацию конструкции крыши. Вариантов креплений стропил и мауэрлатов друг к другу существует множество, но есть общие требования к созданию таких креплений:

• при использовании резьбовых соединений необходимо устанавливать стальные шайбы (пластины) так, чтобы гайки не уходили в деревянные детали, так как это способствует постепенной деформации и разрушению узла крепления;
• категорически не рекомендуется использование различных прокладок: со временем они разрушаются, это приводит к неправильному изменению нагрузок на элементы конструкции кровли и их последующее преждевременное разрушение.

Важно при сборочных работах сделать соединение всех поверхностей деревянных деталей более плотным, что потребует тщательного и особо тщательного изготовления всех необходимых деталей (пропилов и пропилов).

Стропилами называют специальный строительный элемент, который возводится при возведении скатных крыш. Он состоит из нескольких основных элементов, к которым относятся вертикальные стойки, стропильные ноги и наклонные подкосы. В некоторых случаях они соединяются снизу с помощью балок. Обычно стропила делают из бруса. Для крепления используется специальная застежка. О том, какое крепление для стропил, и стоит поговорить подробнее.

Стропила и пластины для их крепления

Эти элементы могут быть разными. Сами системы часто делают в виде треугольника, но иногда для экономии места используют альтернативные варианты. Примером может служить мансардное обустройство. В этом случае расположение стропил таково, что позволяет освободить дополнительное пространство, где могут жить люди. Очень удобный способ обустройства системы.

Крепления для стропил могут быть различными. Крепеж используется для соединения элементов крыши между собой. Здесь можно выделить следующие виды: пластины, скользящие опоры, уголки, опоры, стропильные крепления и так далее.

Плиты в этой серии занимают особое место, так как являются практически универсальными элементами. В них имеются специальные отверстия, через которые вкручиваются саморезы, служащие для соединения между собой двух и более элементов конструкции. В этом случае на соединяемые детали с двух сторон накладывают пластины. Их легко можно разрезать с помощью ножниц по металлу до нужного размера. Ведь не всегда речь идет об универсальной установке.

Существуют также ногтевые пластины с несколькими гвоздями на одной стороне. Они используются только в промышленных условиях. Гвозди забивать нельзя. Здесь крепление осуществляется за счет сдавливания элементов между собой. Крепления для стропил такого плана очень распространены как среди профессиональных строителей, так и среди любителей.

Надежные крепления для стропил

Для соединения перпендикулярных элементов конструкции используются стропильные крепления.  Эти конструктивные элементы  Они опираются друг на друга в перпендикулярном направлении. Чтобы крепление было надежнее, пару соединительных элементов устанавливают в противоположных направлениях. Один из них поворачивается в противоположном направлении.

Иногда возникает ситуация, когда необходимо расположить конструкцию под определенным углом. Такая компоновка используется в постройках из бруса. В этой ситуации используются накладные крепления для стропил. Детали не всегда можно исправить. Раздвижные системы обеспечивают смещение элементов конструкции при усадке кровли. Очень важный элемент всей кровельной системы, позволяющий не делать скидку на усадку древесины при монтаже.

Опоры для балок помогут зафиксировать горизонтальные элементы конструкции под прямым углом ко всем остальным частям крыши. Конечно, если это необходимо. Здесь крепление к основной опоре может осуществляться с помощью гвоздей или саморезов. Принципиальной разницы нет. Самое главное, чтобы крепления для стропил хорошо держались на своих законных местах. Опоры балок могут иметь самые разнообразные конструктивные размеры. Все зависит от того, какие конкретно элементы будут связаны с их помощью.

Скрытый кронштейн балок применяется в тех случаях, когда монтаж необходимо скрыть от посторонних глаз. После установки такой элемент полностью прячется в теле балки.

Другие крепления для стропил

Выше мы перечислили только конструктивные основные элементы, которые используются для соединения тех или иных частей стропил. Однако в этом ряду есть и другие не менее важные крепления для стропил, которые также используются достаточно часто.

Одним из них является уголок профиля. Это значит, что купить уголок можно в любом специализированном магазине, торгующем металлическими стройматериалами.

Углы могут иметь самые разные геометрические размеры.

С их помощью конструктивные элементы стропил соединяются друг с другом под прямым углом. Если используются угловые уголки, специально предназначенные для кровли, в них имеются специальные отверстия, через которые осуществляется крепление. В этом случае необходимо использовать саморезы, так как гвозди не могут обеспечить достаточную жесткость элементов конструкции.

Если речь идет о самодельных уголках, то нужно их нарезать по определенным размерам, указанным в документации на крышу. Далее в сверлятся отверстия для соединения стропил. Все достаточно просто. При этом можно неплохо сэкономить, ведь готовые уголки стоят достаточно дорого. Эти элементы чаще всего используются для соединения вертикальных балок с горизонтальными. Крепления для стропил такого плана достаточно широко распространены.

Некоторые производители предлагают приобрести уголки с продолговатыми отверстиями. Они специально разработаны для болтового соединения. Это довольно интересный способ соединения деталей. При усадке можно будет регулировать положение конструкций относительно друг друга. Выпускаются уголками и под углом 135 градусов. Их используют для соединения элементов, расположенных под углом друг к другу. Строение кровли довольно сложное, поэтому они находят здесь свое применение.

Т-образное крепление для стропил также используется очень часто. Он обеспечивает надежное соединение всех перпендикулярных элементов друг к другу.

Некоторые особенности

В современной жизни встречаются крепления для стропил, которые отличаются весьма оригинальными названиями. Пример — костыль. Это имя не зря. Использовали такое приспособление для соединения прогнивших элементов стропильной конструкции. Его нужно сначала забить в кладку, а потом соединить с брусом.

Если в процессе возведения кровли использовать не плоские, а перфорированные крепления, то можно ускорить процесс соединения деталей между собой. В результате получается более жесткая конструкция, которой не будут страшны никакие внешние агрессивные факторы.

Таким образом, можно считать, что в настоящее время применены многочисленные крепления для стропил. Все они используются для различных целей. Сегодня можно легко построить крышу высочайшего качества благодаря развитию крепежных материалов. Сейчас можно купить практически любой элемент, который будет соединять между собой части стропильной системы.

Причем не обязательно это соединение должно располагаться под прямым углом или лежать в одной плоскости с балкой. Здесь можно смело сказать об установке под углом. Это позволяет возводить грамотные конструкции, в которых нет лишних деталей. При обустройстве мансардной крыши без специального крепления не обойтись. Сэкономить место можно только в том случае, если некоторые элементы будут соединены под определенным наклонным углом.

Рассмотрев основные особенности и нюансы подобных товаров и методы работы с ними, вы будете максимально осведомлены о предстоящем процессе и сможете правильно определиться с выбором при покупке. Удачи!

Стропильная система является каркасом всей крыши. Именно такая конструкция принимает на себя все нагрузки и является основой для кровельного покрытия. Но чтобы эта система работала правильно и надежно, необходимо правильно закрепить стропила. Эту работу можно выполнять различными способами. Многое будет зависеть от места крепления стропильных ног, а также от типа самой системы. Так как же правильно выполнить поставленную задачу? Какие варианты крепления стропил существуют? Об этом пойдет речь.

Крепим к мауэрлату

Стропильная система довольно сложная конструкция. Он включает в себя множество элементов. Вот почему очень важно правильно прикрепить каждую деталь к нужному месту. При возведении каркаса будущей крыши по периметру стен дома. Этот элемент должен равномерно распределять все нагрузки. Именно здесь чаще всего производится крепление нижней части стропил. Исключение может быть только в том случае, если роль мауэрлата играет верхний брус деревянного дома. Но в этом случае застежки производятся аналогично.

Итак, как это сделать? Какие варианты предлагают профессиональные строители? Существует несколько способов крепления, а именно:

Это основные виды соединения стропил и мауэрлата. Довольно часто они сочетаются. Например, если нужно перекрыть бревенчатый сруб (стены выкладываются из бревен), то используется скользящий метод. Но для большей прочности в стропилах делают заметку по дуге. Этот способ более трудозатратный и под силу не каждому «новичку».

Видео по теме:

Крепим к коньковому прогону и друг к другу

Крепление стропил нужно производить не только в нижней части, но и в верхней. Здесь многое будет зависеть от типа самой системы. Если используется расслоенный вариант, то крепление стропил будет производиться к коньковому брусу или прогону. В случае применения дела обстоят немного иначе. В этом случае стропила нужно зафиксировать между собой.

А как крепить стропила в верхней части? Какие методы здесь можно использовать? Эксперты ответят на эти вопросы следующим образом:

Видео по теме:

Есть и другие варианты такого крепления. Например, некоторые специалисты рекомендуют использовать систему «шип-паз». Но этот способ требует серьезных столярных навыков. Поэтому используется не так часто.

Как шить

Если дом небольшой по ширине, то особых проблем с поиском материала для строительства не возникнет. Но если строение большое, то может понадобиться такая операция, как крепление стропил из нескольких частей или наращивание. И как справиться с этой задачей? Здесь строители советуют скреплять детали между собой одним из следующих способов:

Диагональные или опорные стропила не всегда можно сделать из цельной доски или бруса. В этой ситуации без сращивания двух деталей не обойтись. Но при выполнении этой работы надо помнить основное правило. Такое соединение должно быть прочным, ведь на него будут воздействовать большие нагрузки. Поэтому крепление должно производиться качественно и не спеша.

Что используется при работе

Как крепить стропила к мауэрлату или друг к другу, об этом было рассказано чуть выше. Есть много вариантов выполнения этой работы. Но чтобы соединение было прочным, следует использовать правильные фиксирующие приспособления. Конечно, в первую очередь речь идет о ногтях. Именно с их помощью чаще всего выполняется крепление стропил и других элементов системы. Но есть и другие приспособления.

При устройстве крыши дома могут применяться следующие элементы:

• специальная монтажная перфорированная лента;
• уголки металлические;
• плиты стальные;
• опорная балка и балка;
• пластины для гвоздей;
• проволочные стяжки;
• болты с гайками;
• скобы;
• уголки КР;
• кронштейны ВБ;
• крепеж ЛК и тд.

Крепление для стропильной системы доступно в широком ассортименте. Каждый из них имеет свои особенности, преимущества и недостатки. Довольно часто для надежного крепления используются металлические уголки и пластины. Такие крепления для стропил способны надежно удерживать последние на месте. На коньке чаще всего применяют уголок.

Пластины для крепления стропил могут быть как простыми стальными полосами, так и иметь вид гвоздя. Последний вариант не требует дополнительного крепления (здесь не используются ни гвозди, ни саморезы). На тыльной стороне пластины уже есть тонкие и острые выступы, которыми она крепится. Но тут есть одна тонкость. Гвоздь-платину можно использовать только в том случае, если стропило собирается на горизонтальной поверхности, и только потом ставится на свое место.

Очень часто используется еще один фиксирующий элемент — это скобы. Они представляют собой металлический стержень, загнутый с обоих концов под прямым углом. С помощью скоб можно усилить места крепления стропил к мауэрлату или к коньковому брусу.

Уголки КР выпускаются в большом ассортименте. Их основная цель – предотвратить расшатывание болтового соединения. Кронштейны WB используются для крепления стропил к балкам стен. При этом сокращать не нужно. Поэтому их использование значительно упрощает и ускоряет работу.
