Краны вакуумные -Соединительные элементы -Продукция

Вакуумные краны применяют в различных вакуумных уста­новках, приборах, аппаратах для соединения или разобщения отдельных частей вакуумной системы. Краны, впаянные в систему и смазанные вакуумной смазкой, при постоянной работе диффузионного насоса позволяют получать вакуум до 0,0133 Па.

Краны могут иметь различную форму. Пробка крана может быть сплошной или полой. Если пробка сплошная, то соединительное отверстие просверливается в ее теле. Полая пробка изготавливается из трубки, в стенке которой делается отверстие, или же внутрь пробки впаивается соединительная трубка. Во избежание ошибок при работе симметричные ручки пробок крана маркируют краской со стороны, противоположной отверстию, или же на ручке пробки делают хорошо заметный шлиц. Отверстие в пробке крана не должно быть больше от­верстия в подсоединительных трубках, иначе в теле пробки образуются внутренние карма­ны, в которых скапливаются вакуумная смазка и грязь, что может привести к течи крана.

За рубежом стандартные краны изготавливают с отвер­стиями в пробке от 1 до 35 мм с конусностью 1:10 и 1:5. Более надежна конструкция кранов, в которой корпус за­крыт со стороны нижней ча­сти. При такой конструкции атмосферное давление дей­ствует только на верхнюю часть пробки и плотнее при­жимает ее к корпусу.

Кран вакуумный трехходовой,  Кран вакуумный двухходовой,  Кран вакуумный одноходовой

14.02.2014, 3100 просмотров.

Клиенты

Мы всегда рады новым клиентам и с глубоким уважением относятся к постоянным партнерам, для которых с большим удовольствием предоставляем скидки. Мы готовы к сотрудничеству по всем интересующим вас вопросам и рады видеть вас в числе наших постоянных клиентов. Наша цель — плодотворное, взаимовыгодное сотрудничество, основанное на доверии и уважении. Мы дорожим нашей репутацией честного и благонадежного партнера. Мы прикладываем все усилия, чтобы сделать нашу совместную работу эффективной, приносящей наилучший результат.

Наше предприятие сотрудничает с предприятиями следующих отраслей промышленности:

Химической и нефтехимической отрасли

Производители медицинской техники и инструмента

Производители микробиологической и биотехнологической продукции

Производители электротехники и микроэлектроники

Высокотехнологичными предприятиями

Предприятиями машиностроения

Производители украшений и сувениров из стекла

Сельхозпредприятиями

Текстильными предприятиями

 а также: пищевой промышленности, металлургической, нефтеперерабатывающей, медицинскими учреждениями, лабораториями (клинико-диагностическими, бактериологическими, иммунобиологическими, промышленными).

Нашими клиентами являются: далее

www.klin-lab.ru

Краны

Отдел продаж:

Тел.: (812) 611-30-09 (многоканальный)



Факс: (812) 611-30-09



Поставки лабораторного оборудования по России и
за рубеж

Кран вакуумный четырехходовой

Описание: используется в различных вакуумных установках, приборах, аппаратах для соединения или разобщения отдельных частей вакуумной системы.

Технические характеристики

Наименование D, мм L, мм l, мм l1, мм Диаметр проходного отверстия, мм
d, мм
Кран вакуумный четырехходовой    29 105 270 120 5 12
45 175 340 150 15 24
Кран вакуумный трехходовой

Описание: используется в различных вакуумных установках, приборах, аппаратах для соединения или разобщения отдельных частей вакуумной системы.

Технические характеристики

Наименование D, мм L, мм l, мм l1, мм Диаметр проходного отверстия, мм d, мм
Кран вакуумный трехходовой    29 105 270 120 5 12
45 165 340 150 15 24
Кран вакуумный двухходовой

Описание: используется в различных вакуумных установках, приборах, аппаратах для соединения или разобщения отдельных частей вакуумной системы.

Технические характеристики

Наименование D, мм L, мм l, мм l1, мм Диаметр проходного отверстия, мм d, мм
Кран вакуумный двухходовой    18,8 70 230 100 4 12
24 75 270 120 5 12
Кран серповидный с индивидуальной пришлифовкой

Описание: используется в лабораториях отдельно и для сборки стеклянных лабораторных приборов и аппаратов.

Технические характеристики

Обозначение  Исполнение D, мм   L, мм   Диаметр проходного отверстия, мм   d, мм   Марка стекла
КС-1А-40-2,5 А 18,8 40 2,5 7 СН-1
КС-1Б-32-2,5 Б 14,5    32       2,5    7 Simax
Кран трехходовой с индивидуальной пришлифовкой исполнения 1

Описание: используется для регулирования движения жидкостей и газов в лабораторных стеклянных установках.

Технические характеристики

D, мм L, мм Диаметр проходного отверстия, мм d, мм Марка стекла
14,5 32 1,6 7 СН-1
18,8 40 2,5 7 Simax
24 44 4 10 Simax
Кран одноходовой с идивидуальной пришлифовкой исполнения 1

Описание:

используется в лабораториях отдельно и для сборки стеклянных лабораторных приборов и аппаратов.





                  Технические характеристики

D, мм L, мм Диаметр проходного отверстия, мм d, мм Марка стекла
12,5 28 1,6 7 СН-1
12,5 28 1,6 7 Simax
14,5 32 2,5 7 СН-1
14,5 32 2,5 7 Simax





analitlab.ru

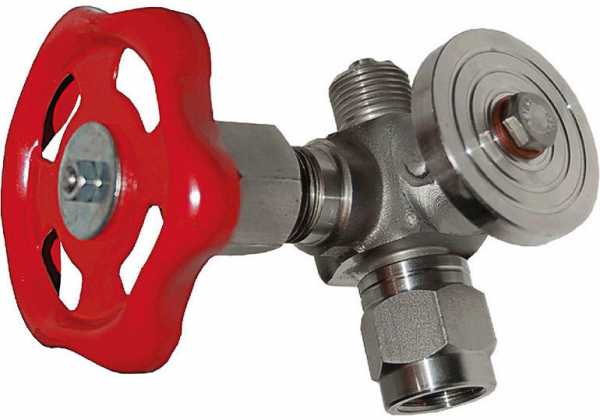

Кран трёхходовой для манометра: описание, принцип установки

Многофункциональный трёхходовой кран для манометра является устройством, которое устанавливается мастером на трубу, чтобы в итоге выполнять сразу несколько задач. При помощи этого агрегата происходит профилактическая проверка, продувка и полное отключение измерительного прибора. Такие вентили пользуются большим спросом в коммуникациях, служащих для транспортировки холодной и горячей воды, а также пара.

Краткое описание

Качественный кран под манометр трёхходового типа позволяет специалистам осуществлять проверку измерительного прибора. Фиксация всех необходимых параметров производится за счёт подключения контрольного манометра. Сами эксперты активно используют трёхходовой кран для реализации следующих задач:

Кран трёхходовой
  1. Своевременное отключение манометра от коммуникации.
  2. Сброс давления перед агрегатом, за счёт чего можно предотвратить залипание стрелки прибора.
  3. Традиционный манометрический кран может использоваться для продува отвода. Своевременное и регулярное устранение загрязнений положительно влияет на точность показаний манометра.

В традиционной бытовой отрасли вместо трёхходового вентиля чаще всего устанавливают проходной кран муфтового типа. Этот агрегат прекрасно подходит для тех коммуникаций, где отмечается сравнительно небольшое давление. Профессиональная установка манометрического вентиля — обязательное условие на крупных предприятиях. Только в этом случае специалисты смогут выполнить качественную проверку измерительного прибора.

Если же руководство производственного участка пренебрежёт этим правилом, то дорогостоящий манометр просто выйдет из строя. В сложных условиях может возникнуть непредвиденная аварийная ситуация, при которой будет поврежден трубопровод.

Принцип работы

Трёхходовой кран под манометр позволяет контролировать работу всей установки при помощи изменения положения рукоятки. Так как в корпусе устройства предусмотрено наличие сливного отверстия, а также конусовидная пробка с Т-образным проходом, то поворот рычага в рабочий режим позволяет направить поток в нужное русло. Сами производители отмечают четыре функциональных положения:

Трёхходовой кран под манометр позволяет контролировать работу всей установки при помощи изменения положения рукоятки
  1. Манометр изолирован от имеющейся транспортируемой среды и сопряжён с атмосферой (уровень давления является нулевым).
  2. Универсальный вентиль соединяет агрегат с рабочим пространством, что позволяет быстро проводить замер уровня давления.
  3. Фиксация контрольного изделия (манометра).
  4. Качественная продувка сифона. Эта функция обеспечивается только в том случае, если прибор отключён, а сама рабочая среда выходит на воздух.

Новичкам нужно запомнить, что если стрелка манометра при отключении самого устройства стремительно опускается к нулю, а при подключении без промедления и резких скачков достигает нужного положения, то вентиль работает исправно. Когда кран засоряется, движение стрелки в обоих направлениях становится медленным.

Сферы использования

Агрегат стали называть трёхходовым из-за того, что он оснащён сразу 3 отводами. Сам принцип работы изделия довольно прост: пробка имеет вырез в форме буквы «Т», которая по мере вращения может совпадать сразу с одним/двумя потоками. В инструкции к крану указано, что такой агрегат предназначен для выполнения ряда функций:

  1. Приобретённый трёхходовой вентиль монтируют под манометр, чтобы в дальнейшем оградить изделие от всевозможных перегрузок и избыточного давления.
  2. Универсальность механизма позволяет специалистам выполнить плановую проверку рабочего узла в соответствии с имеющимися требованиями. Реализовать эти задачи можно только с помощью манометра, который называют контрольным.
  3. В случае острой надобности запорно-регулирующая арматура позволяет выполнить экстренное отключение определённого измерительного агрегата от трубопровода.
  4. Перед экспертами появляется новая возможность продувки отвода. За счёт этого изделие предотвращается от загрязнений.

Для стандартных хозяйственных трубопроводов можно покупать универсальные и долговечные муфтовые краны. Они прекрасно подходят для функционирования в тех системах, которые могут похвастаться минимальными показателями давления.

Основные преимущества

Как и любое другое современное устройство, трёхходовой манометрический вентиль выгодно отличается от всех существующих аналогов многочисленными положительными характеристиками. Сами производители выделяют следующие параметры:

Современные трёхходовые краны считаются просто незаменимыми агрегатами на предприятиях разной направленности
  1. Трёхходовой кран не нуждается в индивидуальном контроле.
  2. Длительный эксплуатационный срок.
  3. Для монтажа не нужно прилагать больших усилий.
  4. Запорное устройство простое в обслуживании и эксплуатации. Если по какой-либо причине механизм выйдет из строя, то его можно заменить всего за несколько минут.
  5. Минимальный показатель гидравлического сопротивления.
  6. Отменные параметры герметичности, которые достигаются за счёт наличия специальных уплотнителей из тефлона.
  7. Отсутствуют зоны, в которых могла бы застаиваться жидкость.

Современные трёхходовые краны считаются просто незаменимыми агрегатами на предприятиях разной направленности. Имеющиеся эксплуатационные параметры позволяют максимально быстро и качественно справиться с возложенными задачами.

Разнообразие модельного ряда

Современные производственные объекты занимаются серийным изготовлением трёхходовых кранов разных типов. Итоговая классификация агрегатов осуществляется с учётом имеющегося типа крепления. Эксперты обязательно изучают даже самые незначительные конструктивные отличия, чтобы итоговый покупатель мог приобрести наиболее подходящую модель.

Натяжной тип агрегата

Эти изделия пользуются огромным спросом. Натяжной трёхходовой пробковый кран для манометра отличается высококачественной герметизацией всех швов и стыков. Сегодня существует четыре наиболее распространённых вида таких агрегатов:

  1. Устройство, с одной стороны оснащенное отверстием с трубной резьбой, а вот с другой — метрический элемент. Стоит отметить, что третий выход обязательно приспосабливается под дренаж.
  2. Изделие, оснащённое резьбой с двух сторон небольшого отверстия. Производители предусмотрели наличие специального фланца для стыковки с измерительным агрегатом.
  3. Универсальная модель, у которой проходное отверстие имеет метрическую или трубную резьбу. Разработчики предусмотрели третий выход для дренажа системы.
  4. Отдельного внимания заслуживает высококачественная модификация двух стандартных моделей. Обычная рукоятка предназначена для открывания/закрывания главной магистрали (этот элемент может быть представлен как обычным рычагом, так и бабочкой).

Изготавливаются такие детали на основе латуни, что во все времена может похвастаться своей пластичностью и лёгкостью. Но у готовых изделий есть два весомых недостатка:

  1. Так как латунный сплав отличается минимальной прочностью, существует большой риск поломки хвостика пробки в результате сильного или неаккуратного затягивания гайки.
  2. Вентилю необходимо выработать большое усилие, чтобы запустить переключающий механизм.

Высококачественные изделия

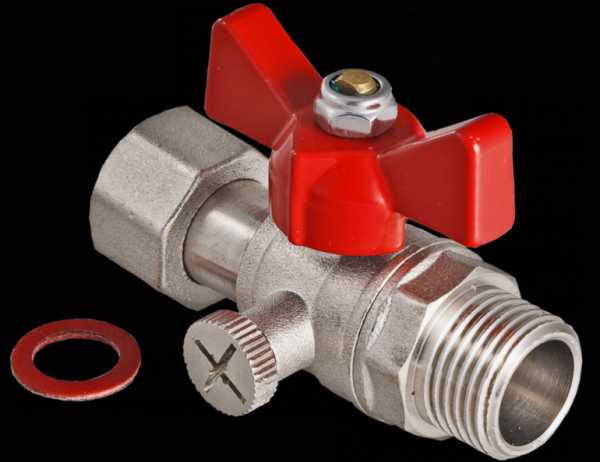

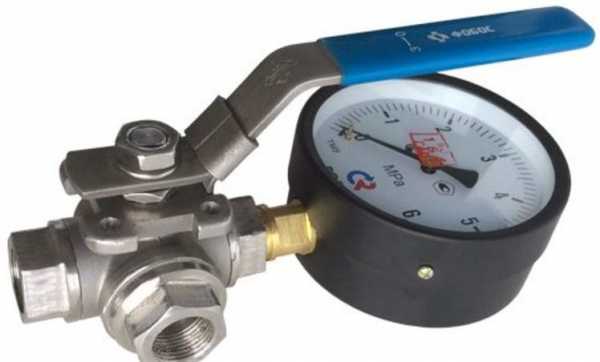

Шаровый агрегат с дренажем пользуется большим спросом во всех тех случаях, когда возникает необходимость установить безотказный и надёжный трёхходовой вентиль для манометра. К основным преимуществам относятся:

  • хорошая герметичность;
  • удобная и простая конструкция;
  • простота эксплуатации;
  • компактность;
  • лёгкость монтажа;
  • даже через несколько лет в проточных зонах не накапливается мусор;
  • агрегаты этой категории можно смело устанавливать в застойных и вязких узлах.

Стоит отметить, что во внутреннем отсеке трёхходового шарового вентиля спрятаны небольшие шарики, которые обязательно имеют прорезь в виде большой буквы «Т» или «Г».

Менее популярные механизмы

В первом случае представлены мощные механизмы, которые могут похвастаться большим отличием от всех существующих сегодня изделий, — универсальное строение крана полностью исключает вероятность непрерывного воздействия большого давления на манометр. Замер всех необходимых параметров осуществляется по следующей схеме: нажимается специальная кнопка и на измерительный прибор подают напор, чтобы зафиксировать все необходимые данные.

Традиционный шаровой кран нельзя описать как трёхходовую модель, но, несмотря на это, агрегат может использоваться для выполнения стандартных функций. Производители используют доступную латунь, которая обязательно покрывается защитным слоем хрома. В случае надобности к муфтовому выходу можно подсоединить дренаж либо контрольный манометр для качественного замера данных.

Качественный монтаж

Принцип установки трёхходового крана не имеет особых отличий от любого другого аналогичного изделия, которое можно было бы отнести к категории запорно-регулирующих механизмов. Чтобы повысить итоговые показатели герметичности, во время профессионального монтажа специалисты привыкли использовать различные уплотнительные материалы (пенька, лента ФУМ).

Затягивание гаек лучше выполнять вручную, так как латунные детали не могут похвастаться отменными прочностными показателями. Довольно часто корпус изделия просто растрескивается пополам. В случае надобности можно задействовать гаечный ключ. Если потребитель купил шаровой трёхходовой агрегат, то его конструкция является неразборной, из-за чего отремонтировать такой механизм своими руками будет просто невозможно. Устранить можно только ту поломку, которая связана с засорением внутреннего отсека.

Если вентиль перекрыт, а вся транспортируемая по трубам жидкость продолжает двигаться, тогда нужно ещё раз проверить плотность прижима пробки. Помимо этого, такая ситуация часто наблюдается после засорения главного механизма.

Правила эксплуатации

Реализуемый сегодня трёхходовой кран выгодно отличается тем, что он может слаженно функционировать в нескольких положениях переключателя. Производители выделяют следующие нюансы:

  1. В первом положении измерительный прибор не имеет прямого доступа к коммуникациям, так как он подключён исключительно к внешней воздушной среде. В этой ситуации показатель используемого манометра должен всегда находиться на отметке «ноль».
  2. Во втором положении измерительный агрегат подключён к используемым коммуникациям, за счёт этого профессионалы могут непрерывно отслеживать показатели давления в рабочей среде.
  3. В третьем положении высококачественный трёхходовой кран обеспечивает надёжное подключение испытательного манометра к главному измерительному агрегату. Этот вариант не очень распространён.
  4. В четвёртом положении манометр ограничен от рабочей среды и воздушного пространства. Основное взаимодействие происходит только с внешним источником (при продувке).

Если во время активной эксплуатации возникла течь по штоку шарового клапана, то это может указывать на то, что присутствует выработка на уплотнительном конце запорного агрегата. Если ранее шток был зафиксирован обычной гайкой, то пользователю крупно повезло. Для быстрой ликвидации проблемы достаточно подкрутить изделие всего на несколько оборотов. Если же шток держится за счёт заклёпки, тогда остаётся только купить новый кран.

Когда протечка задела стыки вентиля и трубопровода, тогда лучше не пробовать перетянуть запорное устройство. Если для уплотнения была использована лента ФУМ, то все попытки окажутся неудачными, так как текстура материала не терпит обратных движений либо повторного использования. Для ликвидации проблемы необходимо аккуратно открутить клапан полностью, покрыть все стыки герметиком и прикрутить изделие снова.
