Горелки на печном топливе


Рис. Горелки на печном топливе.

На текущий момент целевой горелки на печном топливе серийного производства по факту не существует, что обусловлено рядом причин, ключевой из которых можно считать практическое отсутствие нормативно-правовых актов на производство печного топлива. Так в отличие от дизельных топлив и мазутов, нормируемых емким пакетом российских стандартов, или отработанных масел групп ММО, МИО, СНО, требования к которым регламентирует ГОСТ 21046-86 «Нефтепродукты отработанные. Общие технические условия», печное топливо выпускается производителями по своим техническим условиям, допускающим «изменения отдельных характеристик по согласованию с потребителем».Не было включено печное топливо и в технический регламент «О требованиях к автомобильному и авиационному бензину, дизельному и судовому топливу, топливу для реактивных двигателей и топочному мазуту», введенный в действие Постановлением Правительства РФ от 27.

02.2008 с изменениями от 25.09.2008, 30.12.2008 и 21.04.2010 гг., а потому для разработки целевой горелки на печном топливе de facto нет опорных (базовых) данных по основным характеристикам топлива – вязкости, плотности, теплоте сгорания, содержанию серы.

Рис. Горелка и котел на печном топливе.

Важно: Для любой топливной горелки на жидком топливе – горелки на печном топливе, мазутах, отработанных маслах, дизельном топливе - показатель кинематической вязкости подаваемой в форсуночный блок жидкой фазы является ключевым, поскольку именно вязкость определяет качество распыления топлива, смешивания его с воздухом для горения и, соответственно, как полноту сгорания воздушно-топливной смеси, так и возможность самопроизвольного протекания процесса окисления (горения) (см.

подробнее о специфике окисления (горения) жидкого топлива в этом материале).

Приводимые в сетевых публикациях значения вязкости печного топлива вызывают большие сомнения в достоверности, а разные производители печного топлива дают различные данные по вязкости своих продуктов, в целом формирующие интервалы кинематической вязкости от 6 до 8 и более сантистоксов (сСт) при температуре 55°С, и от 20 до 30 и более сантистоксов притемпературе 20°С. Учитывая регламентированную:

  • ГОСТ 10585-99 «Топливо нефтяное. Мазут. Технические условия» кинематическую вязкость флотских и топочных мазутов - 36,2сСт при температуре 50 °С для Ф5, 89 сСт при температуре 50 °С для Ф12, 59 сСт при температуре 80 °С для топочного марки 40 и 50 сСт при температуре 100 °С для топочного мазута марки 100;
  • ГОСТ 305-82 «Топливо дизельное. Технические условия» кинематическую вязкость разных марок дизельного топлива - 3,0-6,0сСт для летнего, 1,8-5,0сСт для зимнего и 1,5-4,0сСт для арктического дизельного топлива при температуре 20°С;
  • ГОСТ 21046-86 «Нефтепродукты отработанные.
    Общие технические условия» кинематическую вязкость разных групп отработанных масел – более 35 сСт при температуре 50°Сдля группы ММО (отработанные моторные масла (для авиационных поршневых, карбюраторных и дизельных двигателей), компрессорные, вакуумные и индустриальные масла), 5-35 сСтпри температуре 50°С для группы МИО (отработанные индустриальные масла и рабочие жидкости для гидросистем, газотурбинные, приборные, трансформаторные и турбинные масла) (кинематическая вязкость группы СНО не нормируется – нефтяные промывочные жидкости, масла, применявшиеся при термической обработке металлов, цилиндровые, осевые, трансмиссионные масла, масла для прокатных станов, масла, извлекаемые из отработанных нефтяных эмульсий и их смеси), можно сделать вывод, что по кинематической вязкости печное топливо находится между летним дизельным топливом и флотскими мазутами или отработанными маслами группы ММО, но ближе по показателям к отработанным маслам группы МИО. А значит горелки на печном топливе по формированию оптимальных способа организации процесса сгорания, способа распыления жидкой фазы и способа формирования воздушно-топливной смеси (см.
    этот материал) должны быть аналогами горелок на отработанных маслах (см. здесь и этот материал).

Горелки на отработке и мазутные горелки, как горелки на печном топливе.

Рис. Горелка на печном топливе.

Достаточно высокая кинематическая вязкость печного топлива определяет возможность эффективного распыления жидкой фазы преимущественно с помощью вентиляторно-компрессорных горелок с предварительным разогревом топлива до температур более 70 и более градусов Цельсия (монотопливные и мультитопливные горелки на отработанном масле), или мазутных ротационных горелок типа РМГ (см. видео ротационных горелок в этом материале), механических типа ГМГм, паромазутных/паромеханических типа ГМП, пневматических (компрессорных) типа НГМГ (см. подробнее о мазутных горелках в этом материале).

Т.е. по факту сегодня горелки на печном топливе это монотопливные горелки на отработке и мультитопливные горелки на жидком топливе с баком преднагревателем, или мазутные, в том числе газомазутные горелки, имеющие возможность раздельного сжигания природного газа и высоковязких топлив.

Рис. Горелка на печном топливе.

При выборе горелки для печного топлива нужно учитывать, что паромазутные/паромеханические мазутные горелки работают с генератором пара и паропроводами, ротационные мазутные горелки сложные в конструкции, эксплуатации и дорогие. В то же время вентиляторно-компрессорные монотопливные горелки на отработке и мультитопливные горелки на жидком топливе с баком преднагревателембюолее доступны по цене, а мультитопливные горелки позволяют при минимуме регулировок оперативно переходить с печного топлива на сжигание других типов жидкого топлива – дизельных топлив разной вязкости, отработанных масел и мазутов.

Компания «БиКомс Холдинг» предлагает своим соотечественникам универсальные и целевые водогрейные котлы и воздухонагреватели на отработке, а также монотопливные горелки на отработанных маслах и мультитопливные горелки, работающие на дизельном, печном топливе, керосине и отработке. Любая мультитопливная горелка «БиКомс Холдинг» может быть использована в качестве горелки на печном топливе, а также оперативно переведена на сжигание отработанных масел – наиболее экономичного на текущий момент энергоносителя для автономных систем отопления (см. теплотехнические и экономические расчеты отопления жилого дома котлами на разных видах/типах топлива в Москве здесь).


виды, как выбрать, лучшие модели


Производительные и экономные котлы отопления на жидком топливе позволяют добиться полной автономности от централизованной магистрали газопровода. Размышляя над установкой агрегата, необходимо разобраться с его устройством, принципом работы и особенностями эксплуатации.

Выбор котла должен основываться на сравнительной оценке характеристик и функциональности разных моделей. Немаловажный фактор – репутация производителя.

В этом материале мы расскажем о разновидностях жидкотопливных моделей отопительных котлов, их достоинствах и недостатках, а также рассмотрим несколько популярных устройств от известных брендов.

Содержание статьи:

Достоинства и недостатки жидкотопливных котлов

Котлы на жидком топливе, несмотря на способность эффективного обогрева здания и техническое совершенство, не так часто встречаются, как газовые или твердотопливные теплогенераторы.

Оборудование, работающее на дизтопливе или отработке очень популярно в странах Западной Европы.

К числу значимых достоинств жидкотопливного котла отопления относятся:

  1. Высокая эффективность работы.
    КПД большинства моделей достигает 95%. Топливо расходуется практически без потерь.
  2. Большая мощность. Производительность агрегатов позволяет отапливать как компактные жилые помещения, так и просторные производственные цеха.
  3. Высокий уровень автоматизации работы. Котел длительное время функционирует без участия человека.
  4. Автономность от источников энергии. За исключением электроэнергии. При необходимости, можно обойтись генератором.
  5. Возможность перехода на газовое топливо.

Существуют и дополнительные плюсы подобного оборудования. Для установки котла не потребуется согласование и получение разрешения. Кроме того, отсутствие газопровода существенно облегчает монтажные работы.

Галерея изображений

Фото из

Жидкотопливные котлы отопления используются там, где не планируется в ближайшие годы подключение к газовой магистрали и нет возможности получать электроэнергию необходимой для котла мощности

Котлы на жидком топливе устанавливаются на укрепленное основание с несгораемым покрытием. Рекомендовано сооружать под них отдельные фундаменты

Оборудование располагают в нежилых помещениях, обеспеченных вентиляционными отверстиями

Выход из жидкотопливного котла подключается с применением съемной трубы с отверстием в стене, выходящим непосредственно на улицу или в дымоход

Основной недостаток применения жидкотопливного котла заключается в высоком расходе солярки. На отопление ею потребуется почти в 3 раза больше, чем на газ

Второй весомый недостаток - требовательность жидкотопливного оборудования к солярке. При использовании топлива, не очищенного от песка, смол, воды, агрегат и его форсунки будут часто забиваться сажей

Важно, чтобы котлу бесперебойно подавалось дизельное топливо, которым надо запасаться и где-то хранить. Для хранения потребуются внушительные по размеру баки, это третий минус

Солидное достоинство выбора жидкотопливного котла для автономного отопления - отсутствие необходимости в получении каких-либо разрешений вообще

Жидкотопливный котел в частном доме

Установка котла на жидком топливе

Требования к вентиляции помещения

Правила сооружения дымоотвода котла

Минус жидкотопливного оборудования

Требовательность к качеству топлива

Наличие бака для храниения солярки

Достоинство варианта отопления на жидком топливе

Трудности монтажа и эксплуатации жидкотопливного котла:

  1. Высокие затраты на покупку топлива. При интенсивном пользовании оборудованием годовой расход горючего может достигать нескольких тон.
  2. Для хранения топлива возводится отдельное строение. Как вариант, склад с емкостями из непрозрачного пластика или стали оборудуется в земле. Важное условие – защищенность от солнечных лучей.
  3. Агрегат надо размещать в обособленном помещении с хорошей вентиляцией и мощной вытяжкой.
  4. Если дизельная котельная расположена вплотную с домом, то потребуется дополнительная звукоизоляция – горелка во время работы издает шум.

При оборудовании подземных топливохранилищ надо учитывать гидрогеологические характеристики местности.

Во многих моделях предусмотрена климатическая настройка котла – установка комфортного температурного режима в доме с учетом температуры на улице

Устройство и принцип действия котла

Жидкотопливные агрегаты работают по такому же принципу, как и газовые. Основное отличие заключается в использовании вентиляторной горелки (форсунки). Тип устройства во многом определяет эффективность и экономичность работы котла.

Наши соотечественники рассматривают установку жидкотопливного агрегата, как альтернативный способ обогрева в условиях отсутствия магистрали централизованного снабжения газом

Основные рабочие узлы теплогенератора

Конструктивные элементы котла на жидком топливе:

  • горелка;
  • камера сгорания;
  • теплообменник;
  • дымоход;
  • блок управления;
  • корпус.

Жидкотопливная отопительная установка комплектуется магистралью с насосом, обеспечивающим подачу топлива, и резервуаром для хранения горючего.

Для повышения производительности и эффективности аппарата, компании-изготовители совершенствуют модели, дополняя устройство разными теплообменными пластинами и дымоходными трубками

Горелка отопительного агрегата

Главный модуль установки, отвечающий за подготовку топливно-воздушной смеси и передающий ее в количестве, необходимом для поддержания работы теплогенератора.

Жидкотопливная горелка является вентиляторной. Подача и впрыск топлива в камеру сгорания осуществляются под давлением – выполняется принудительный надув воздуха

Стандартная комплектация горелки для жидкотоплевного котла:

  1. Трансформатор розжига. Генерирует искру, за счет которой воспламеняется топливо.
  2. Блок управления. Определяет фазы запуска, выполняет контроль и осуществляет остановку работы горелки. Предусмотрено подключение фотоэлемента, трансформатора розжига и датчика аварийного отключения.
  3. Электромагнитный клапан. Корректирует подачу горючего в камеру сгорания.
  4. Воздушный регулятор с фильтром. Устройство нормализуем подачу воздуха, предотвращая попадание твердых частиц.
  5. Предварительный подогреватель. Изменяет состояние топлива, снижая его вязкость. Чем более жидкое горючее поступает в отверстие форсунки, тем экономнее оно расходуется.
  6. Патрубок перелива топлива. Соединяется с баком, где осуществляется подогрев горючего.
  7. Жаровая труба. Через магистраль тепловая энергия поступает к месту нагрева теплоносителя, который затем циркулирует в отопительной системе.

Горелка может быть изначально встроена в котел без возможности увеличения мощности агрегата. Навесные модули позволяют модифицировать оборудование.

Настройка навесной горелки выполняется специалистом на дому. Достоинство модуля, встроенного в заводских условиях, – быстрый ввод котельной установки в эксплуатацию

Камера сгорания котла

По сути, это жаропрочная емкость с впускным и выхлопным отверстием. Как правило, она имеет круглое или прямоугольное сечение.

Теплообменник устройства

Через стенки теплообменника осуществляет передача тепловой энергии теплоносителю. В современных моделях покрытие этого элемента выполнено по принципу радиаторного устройства – это позволяет максимально использовать тепловую энергию, полученную в процессе горения.

На передней секции теплообменника фиксируется горелка и дверца. Количество секций и площадь покрытия теплообменника определяют мощность котла

Дымоход для жидкотопливного агрегата

Забор воздуха осуществляется с улицы или из котельной, правильно обустроить которую читайте в .

При подаче извне воздух подводится через или по отдельному каналу. Для повышения эффективности дымогарные каналы снабжаются стальными пластинами – отходящие газы образуют турбулентные потоки, уменьшающие их скорость. Тяга при этом сохраняется.

Блок управления прибором

Автоматика предназначена для поддержания заданной температуры. Вспомогательные функции удешевляют эксплуатацию котла. С технической точки зрения самыми продвинутыми считаются погодозависимые блоки, которые изменяют температуру нагрева теплоносителя исходя из показаний наружных датчиков.

Принцип работы теплового агрегата основан на подготовке смеси из топлива и воздуха с ее последующим распылением в камере сгорания

Корпус отопительного котла

Все элементы системы заключены в прочный теплоизоляционный корпус. Такая «оболочка» сокращает теплопотери и повышает эффективность работы котла.

Снаружи корпус обклеен слоем теплоизоляционной пленки, которая при нагреве остается холодной и защищает оператора от ожога.

Как происходит обогрев помещения?

Весь процесс генерирования тепла в жидкотопливном котле, и передачи тепловой энергии к радиаторам отопления можно разбить на несколько этапов.

Этап 1. Солярка или другое горючее заливается в хранилище. Топливный насос подает жидкость на горелочное устройство – в трубопроводе создается давление. Одновременно, топливонасос с помощью датчиков определяет качество горючего и процент его загустевания.

Этап 2. Дизтопливо поступает в камеру подготовки. Здесь происходит смешивание горючего с воздухом, подогрев и разжижение смеси.

Этап 3. Топливо-воздушный состав подается на форсунку. Под действием вентилятора смесь распыляется и топливный туман воспламеняется в камере горения.

Этап 4. Стены камеры нагреваются. За счет этого происходит нагрев теплообменника и . Последний поступает и циркулирует в системе отопления.

Этап 5. При сгорании горючего вещества образуются газы, которые выводятся через дымоход. Устремляясь наружу, дым проходит через ряд теплообменных пластин и тоже отдает свое тепло.

При сжигании топлива образуется сажа. Для поддержания КПД котла на должном уровне стенки камеры горения необходимо периодически очищать

Разновидности жидкотопливных моделей

Все котлы на жидком топливе можно классифицировать по следующим критериям: сфере применения, функциональности, типу регулировки, материалу изготовления, виду используемого топлива и способу монтажа.

По сфере применения

Основной показатель, определяющий принадлежность котельной установки к одному из видов, это мощность. Бытовые модели выпускаются мощностью от 6 до 230 кВт. Этого достаточно для отопления маленьких домов площадью 50 кв. м и больших загородных коттеджей на 2200 кв. м.

Показатель производительности определяет расход топлива в жидкотопливном котле отопления – на выработку 10 кВт тепла требуется порядка 1 кг солярки в час. Бытовые агрегаты рассчитаны на максимально допустимое рабочее давление – 4-6 бар.

Мощность промышленных жидкотопливных котлов составляет от 500 до 12000 кВт. Сверхмощные модели работают на обогрев зданий площадью более 15 тыс. кв. м. Управление производственными отопительными агрегатами полностью автоматизировано.

Промышленное котельное оборудование подразделяется на водогрейные и паровые котлы. Первые выполняют нагрев воды под давлением, а вторые – генерируют перегретый или насыщенный пар.

Высокомощные теплогенераторы используются в блочно-модульных котельных – автономных станциях по выработке пара и тепла. Парогенераторы востребованы в пищевой, мебельной промышленности, деревопереработке, нефтедобыче и производстве комбикормов

По функциональности

Одноконтурные котлы предназначены исключительно для отопления помещения. Они подключаются к радиаторам, и теплоноситель циркулирует по замкнутой системе обогрева. Такой агрегат не подогревает воду для бытового потребления – об этом надо позаботиться отдельно, установив бойлер.

Двухконтурные модели более функциональны. Котлы обеспечивают обогрев дома и подачу теплой воды в разные точки водозабора (душ, умывальник и т.д.). В конструкции оборудования предусмотрен дополнительный теплообменник для обеспечения горячего водоснабжения.

Двухконтурные котлы оснащаются проточным водонагревателем или накопительным бойлером. При использовании «проточника» вода будет холоднее, чем при встроенном накопительном баке

По способу регулирования

Режим работы котла определяется типом установленной горелки.

По типу регулировки все устройства делятся на несколько групп:

  • одноступенчатые;
  • двух- и трехступенчатые;
  • модулируемые.

Одноступенчатые модули функционируют по принципу переменного включения и выключения. После нагрева теплоносителя до определенной температуры пламя гаснет, а после остывания – горелка опять включается. Такие горелки малоэффективны – приводят к перерасходу топлива.

Горелки «одного режима» устанавливаются на котлах мощностью не более 200 кВт. Ведущие компании постепенно отказываются от их использования

Двух- и трехступенчатые устройства работают в следующих режимах:

  1. Двухступенчатые модули функционируют на 30 и 100% мощности. После максимального нагрева воды, горелка перестраивается на режим пониженной производительности. Это позволяет сократить расход горючего на 5-10%.
  2. Трехступенчатые работают на 30-60-100% мощности. Достигается экономичность и высокая теплоэффективность прибора.

Модулируемые – процесс сгорания топлива регулируется в автоматическом режиме. На интенсивность пламени влияют: температура внутри и снаружи здания, качество топлива и заданный режим. Диапазон изменения мощности составляет 10-100% производительности.

Микропроцессорная автоматика определяет состав топливно-воздушной смеси, оптимальную скорость подачи горючего на форсунки и давление.

Модуляционными горелками оснащаются котлы пятого поколения. По сравнению с двух- и трехступенчатыми устройствами они экономнее на 15%

По типу материала

Производители оснащают отопительные агрегаты чугунными или стальными теплообменниками. Материал изготовления влияет на эффективность и долговечность котла.

Чугунные модели отличаются длительным сроком эксплуатации – более 30-ти лет. Однако они достаточно «капризны» и при критическом перепаде температур между «обраткой» и «подачей» могут дать трещину. Температурная разница воды на входе и выходе не должна превышать 20 °С.

Если котел будет использоваться периодически, например, при визитах на дачу, то лучше выбирать модель со стальным теплообменником. Жаропрочная сталь менее долговечна, но устойчиво переносит перепады температур.

Котел со стальным теплообменником стоит дешевле аналога с чугунным модулем. Модели из стали представлены в товарной линейке компании Kiturami и Viessmann

По типу топлива

В качестве топливного материала в жидкотопливных котлах чаще всего используется дизель (солярка) или отработанное масло. Внешне дизельные установки не отличаются от собратьев, работающих на «отработке». Основная разница в технической составляющей.

Для работы котла используется чистое, паспортизированное дизельное топливо. При сжигании горючего образование золы минимально. Это позволяет использовать в конструкции топку и дымогарные трубы меньшего диаметра.

Сгорание отработанного масла происходит с обильным выбросом золы. В котлах на «отработке» внутри дымогарных трубок нет турбулизатора, и весь осадок откладывается в специальной дымосборной камере. Рекомендуем к прочтению и другую нашу статью, где подробно рассмотрена различных видов топлива.

В устройствах, работающих на масле-отработке, используются трансмиссионные и моторные масла из автомобилей. Такие котлы целесообразно устанавливать на СТО, базах сельхозтехники и автопредприятиях

По способу монтажа

По способу монтажа различают настенные и напольные агрегаты. Навесные котлы – компактны, удобны в установке, но малопроизводительны. Их мощности хватит на огрев помещения, площадь которого не превышает 300 кв.м.

Напольные жидкотопливные котлы более громоздкие и производительные. К ним относятся все агрегаты промышленного назначения и бытовые модели высокой мощности.

Обзор моделей от ведущих компаний

Достойную нишу на рынке отопительного оборудования занимают жидкотопливные котлы зарубежных производителей: ACV, EnergyLogyc, Buderos Logano, Saturn, Ferolli и Viessmann. Среди отечественных компаний хорошо себя зарекомендовали Лотос и ТЭП-Холдинг.

Универсальные котлы ACV Delta Pro

Бельгийская компания ACV реализует модели линии Delta Prо S – двухконтурные котлы со встроенным бойлером. Мощность отопительных агрегатов составляет от 25 до 56 кВт.

Котлы Delta Prо S поставляются с горелкой на выбор покупателя – или моделью BMV1 для жидкого топлива или BG2000 для пропана и природного газа

Технико-эксплуатационные особенности:

  • материал изготовления теплообменника – сталь;
  • пенополиуретановая изоляция корпуса;
  • работа на дизельном топливе или газе;
  • панель управления с термометром, регулировочным термостатом.

Жидкотопливный котел «подстраивается» под сезон – предусмотрен переключатель «зима/лето».

КПД котлов Delta Prо S составляет 92,8%. Время нагрева воды для системы ГВС зависит от мощности установки и колеблется от 16 до 32 минут

Агрегаты EnergyLogyc – интеллектуальная автоматика

Котлы на отработанном масле американской компании EnergyLogyc отличаются от аналогов автоматизированными процессами настройки горелки и сжигания топлива.

В качестве горючего используются отработанное масло, дизтопливо, растительное масло или керосин.

В устройстве увеличен размер топки и сечение дымогарных труб – это позволяет эффективно использовать «отработку» и сокращает количество работ по чистке котла

Жидкотопливные агрегаты EnergyLogyc выпускаются в трех модификациях:

  • EL-208В – мощность 58,3 кВт, потребление топлива – 5,3 л/ч,
  • EL- 375В – производительность 109 кВт, расход горючего – 10,2 л/ч;
  • EL-500В – тепловая мощность – 146 кВт, потребление топливного материала – 13,6 л/ч.

Максимальная температура теплоносителя в представленных моделях – 110°С, рабочее давление – 2 бар.

Котел EL-208В подходит для отопления помещений разного назначения: коттеджей, теплиц, автосервисов, производственных цехов, складов, частных домов и офисов

Buderos Logano – немецкое качество

Компания Buderos (Германия) выпускает дизельные котлы, форсунки, горелки и прочее оборудование, необходимое для эксплуатации отопительной системы. Диапазон мощностных характеристик агрегатов составляет 25-1200 кВт.

КПД жидкотопливных котлов Buderos составляет 92-96%. Оборудование работает в полностью автоматическом режиме, топливный материал – солярка. Теплообменник изготовлен из серого чугуна или стали

Котельные установки Buderos Logano производятся в двух сериях:

  • Buderos Logano категории «G» – предназначены для частного использования, их мощность составляет 25-95 кВт;
  • Buderos Logano категории «S» – оборудование промышленного назначения.

Агрегаты отличаются обтекаемым дизайном, удобной системой управления, встроенным шумоглушителем.

Бытовые котлы Buderos Logano поставляются со встроенными и отрегулированными горелками для дизтоплива. Устройство возможно доукомплектовать насосной группой, системой безопасности и расширительным баком

Котлы корейской фирмы Kiturami

Напольные двухконтурные котлы Kiturami серии Turbo предназначены для бытового использования. Мощность агрегатов 9-35 кВт.

Отличительные особенности модели:

  • обеспечение отопления и горячего водоснабжения помещений до 300 кв.м;
  • теплообменник котла изготовлен из высоколегированной стали;
  • дополнительный теплообменник ГВС на 99% состоит из меди, что повышает эффективность обогрева;
  • в качестве теплоносителя подходит антифриз и вода.

Отличительная черта моделей Turbo – наличие турбоциклонной горелки. Она функционирует по принципу турбированного двигателя автомобиля.

В специальной металлической плате за счет высокой температуры происходит вторичное сгорание. Это позволяет экономично расходовать топливо и сокращает выброс вредных веществ в атмосферу.

Работа Kiturami Turbo возможна в режимах: «Душ», «Сон», «Присутствие», «Работа/Проверка» и «Таймер». Панель управления вынесена переднюю сторону корпуса

Выводы и полезное видео по теме

Просмотр видеоматериалов поможет разобраться в устройстве и принципе работе отопительных агрегатов на жидком топливе.

Сравнение дизельного котла и агрегата, работающего на «отработке»:

О правилах выбора жидкотопливного отопительного оборудования пойдет речь в следующем видеоролике:

Жидкотопливные котлы отличаются высоким уровнем автоматизации. Отопление на базе дизельных устройств позволяет достичь автономности, а отсутствие жестких рамок по документальному оформлению делает их привлекательным предложением. Однако ряд существенных недостатков по обслуживанию котельной установки, удерживает спрос на дизельные агрегаты.

Если вы озабочены выбором жидкотопливного котла, пожалуйста, оставляйте свои вопросы в расположенном ниже блоке. Там же можно написать дельные советы по теме статьи или поделиться опытом использования подобного отопительного оборудования.

Жидкотопливные и дизельные котлы отопления, конденсационные и высокотемпературные, для дома

По большому счету, любой универсальный котел, оснащенный жидкотопливной горелкой, может относиться к теме статьи, но ранее уже писали о том, что универсальная топка не всегда хороша для работы с такими горелками, и здесь рассказывается о специализированных жидкотопливных котлах, разработанных именно для этого вида топлива.



Дизельный котелУстройство дизельного котла



На немецких образцово-показательных заводах в любой, самой современной котельной можно найти дизельный генератор, тщательно обслуживаемый по регламенту и готовый заработать в случае аварии на электросетях. Но это электроснабжение и это в довольно стабильной во всех отношениях Европе!  Что уж говорить о наших самых непредсказуемых ситуациях в холодные сезоны, когда-то газовую трубу нарушили во время строительства, то поставщик угля закрылся на неопределенный срок, то дорогу развезло и завезти дрова не получается... И речь идет уже не только об электроснабжении, а об угрозе размораживания дорогостоящей системы отопления. Очень сильно выручить может в ситуациях полной автономности котел на жидком топливе.

Доступность продуктов нефтепереработки, к которым относятся солярка или дизельное топливо, печное топливо или мазут, а также отсутствие необходимости согласовывать строительство котельной на таком топливе с разными организациями привлекает владельцев домов и организаций и дает простое решение для обогрева зданий. Действительно, для установки котла на жидком топливе нужен собственно сам котел достаточно простой конструкции, горелка для жидкого топлива и емкость для хранения запаса его.



Дымоход большой длины практически не требуется, можно просто изолировать его проход в стене и дымовые газы за счет вентилятора горелки покинут помещение без труда.





Котел достаточно тяжелый, под него неплохо бы соорудить фундамент. Самым крупногабаритным элементом котельной на жидком топливе станет емкость для хранения запаса дизтоплива, или печного топлива, или мазута - смотря что будет использоваться для сгорания в котле. Размер и способ установки бака зависит от того, чем будет отапливаться дом и об этом стоит подумать заранее.

Дымовая труба Схема монтажа подземного резервуара



Виды жидкого топлива

Для импортных жидкотопливных котлов в паспорте прописан вид топлива по стандарту EL DIN 51603 с характеристиками, близкими дизтопливу с российским стандартом Евро-4. Важными показателями являются плотность 0,86, вязкость при 20 градС - 6,0, содержание серы 0,005 и зольность 24 мг/кг

Среднестатистический жидкотопливный котел потребляет на каждые 10 кВт мощности 1 кг жидкого топлива в час, и при работе 100 дней в полную нагрузку, а еще 100 дней - в половинной нагрузке котел мощностью 15 кВт для дома 100-150 м² потребует запаса около 5 тонн топлива. Скорректировать это количество поможет грамотный выбор оборудования, прежде всего типа котла и горелки, но и вид топлива также влияет на эту цифру.


 Светлое печное топливо

Для котельных нередко используется печное топливо, а именно - светлое печное топливо. Оно по вязкости и степени очистки приближается к дизельному, но отличается от него по цене, поскольку в нем не соблюдаются цетановое число, температура помутнения и другие важные для автомобильных двигателей параметры, а это влияет на налогообложение и продукт становится дешевле. В нем не регламентируется содержание серы и там его может быть более 0,7% (у ДТ - не более 0,2%), выше вязкость (0,835-0,84 мм²/с) и ниже плотность (0,82 кг/л). Вообще поскольку в ГОСТах нет нормативов для печного топлива, его качество целиком и полностью лежит на совести производителя, и лучше сделать лабораторный анализ перед покупкой. Многие крупные и реконструированные НПЗ отказались от производства печного топлива, так, например, тюменский Антипинский НПЗ до 2013-2014 гг еще производил его, а сегодня выпускает только бензин газовый стабильный и топочный мазут. Ближайший поставщик для жителей юга Тюменской области пока нашелся в Кургане, топливо поставляется из соседних регионов. Стоимость печного топлива ниже стоимости дизельного топлива на 5-7%.






 Мазут

Темное печное топливо еще более вязкое (8,0 мм²/с против 3,0-6,0 мм²/с в ДТ) и в нем содержание серы еще больше - до 1,1%. Такой вид печного топлива предназначен для сжигания в печах с предварительным испарением, для современных импортных отопительных котлов оно неприемлемо, в них оно просто не горит.

Мазут топочный в России выпускается марок М40, М100, М200 и отличается он в основном по вязкости и наличию в марке М40 дизельных фракций, обеспечивающих понижение температуры застывания. Мазут марки М40, чаще предназначенной для применения в бытовых котельных, застывает при +10 и это позволяет его транспортировать при благоприятных условиях без подогрева, но зимой подогрев потребуется в любом случае. Температура для мазута М40 в месте отбора из резервуара должна поддерживаться не менее 60 град С, а для марки М100 – не менее 80 град.




 Горелка на отработанном масле



Отработанное масло как вид топлива для котельных интересен прежде всего владельцам СТО или директорам крупных автотранспортных предприятий, где оборот отработанного масла велик и имеется возможность создать его запас. В целом это топливо приравнивается по эффективности сгорания к дизельному, и если речь идет про утилизацию собственного ресурса, себестоимость которого равна нулю, то это очень привлекательный вид топлива. Если даже своих запасов отработки маловато, его можно купить по выгодной цене и стоимость отопления на отработанном масле вторая по выгодности после отопления газом. Горелки для отработки выпускают Kroll (Германия, изначально это была горелка для рапсового масла, но адаптирована для потребностей российского рынка под отработку), DanVex (Финляндия), Hiton, Euronord EcoLogic, NORTEC.





Рапсовое масло как вид топлива пока в нашей стране не распространен, хотя с 1 Га можно получить 1 тн солярки, 25-30 тонн зеленого корма для животноводства, мед (рапс отличный медонос) и еще земля будет подготовлена для будущих посевов, поскольку рапс - сидератная культура. При наличии собственного рапсового масла стоимость тонны солярки равна примерно 1600 руб, и это прекрасная альтернатива дизельному топливу с себестоимостью около 23000 руб) Европейские котлы, в частности, немецкие Buderus Logano с успехом работают на дизтопливе и рапсовом масле.

Дизельное топливо - самый дорогой вид жидкого топлива для котельной, оно подразделяется на летнее, зимнее, межсезонное и арктическое по температуре эксплуатации. Именно для работы на дизельном топливе спроектировано большинство импортных котлов. Поскольку выпуск дизтоплива регламентируется по двум ГОСТам – 305-82 и 52368-2005, а есть еще и Технический регламент Таможенного Союза от 2011 г,  в названиях бывает путаница, но обычному покупателю топлива для индивидуальной котельной можно запомнить несколько важных моментов. Одним из них является то, что летнее дизельное топливо хранится дольше, его можно закупить впрок и эксплуатируется оно до -5 град С. Зимнее и арктическое же имеют ограниченный срок применения из-за присадок в топливо, топить им дорого и неэкологично. Для отопления желательно выбирать дизельное топливо Евро, оно обладает более высоким КПД во время сгорания, лучшими техническими характеристиками и отвечает требованиям экологичности.

В то же время при невозможности размещения емкости с дизельным топливом в обогреваемом помещении, снаружи здания при минусовых температурах останется тягучим лишь зимнее или даже арктическое топливо, и это надо учитывать при планировании жидкотопливной котельной.

Итак, после выяснения вопроса каким видом топлива будет снабжаться котельная на жидком топливе можно переходить к выбору оборудования для его хранения (бак) и сгорания (котел с горелкой).

Емкости для хранения жидкого топлива

Емкости для хранения жидкого топлива



Прежде всего уточним, что по СНиП установка емкостей для хранения жидкого топлива запрещена в крышных котельных и подвальных помещениях.

В настоящее время баки изготавливаются из стали, алюминия, нержавеющей и эмалированной стали, пластика. Выполненная из любого материала, емкость должна быть прочной и герметичной, ведь жидкое топливо в большинстве своем - материал горючий и его утечка опасна и как повод для пожароопасной ситуации, так и в смысле загрязнения окружающей среды.

Емкости различаются наземной, подземной или полуподземной установкой и могут быть объемом от 500 до 20000 л. Допускается соединение нескольких резервуаров для поддержания необходимого запаса, но для отдельно стоящей котельной запас не должен согласно норме превышать 150 м³. Баки из полипропилена объемом до 5м³ разрешается устанавливать непосредственно в котельной, отделив резервуар глухой стеной. В непосредственной близости от котла можно расположить лишь резервную емкость объемом не более 800 л на расстоянии не менее 1 м от горелки.

Срок хранения топлива не превышает года и разумнее и выгоднее иметь запас его на один отопительный сезон. Следует рассчитать возможное потребление для отопления дома, подобрать емкость подходящего размера и завезти топливо за один раз, сэкономив на доставке.

Чаще других сегодня применяются емкости из полимерных материалов. Они легкие, не подвержены коррозии, выдерживают температуры от -50 градС до +50 град С, с помощью фикспакетов можно удобно произвести врезку трубопроводов. Узкое место полимерных баков - прочность, поэтому в странах ЕС для емкостей свыше 1000 л. есть требование, чтобы они были двустенными, но в России это пока лишь рекомендация.

Хранение дизтоплива



Если емкость предполагается наземной, чаще выбирают ее из полимерных материалов и обращают внимание на форму - удобнее вертикальные прямоугольные баки, способные пройти через дверной проем. Цилиндрические баки дешевле и они чаще применяются для больших объемов топлива, свыше 5м³, их можно установить в большом помещении наземно или в подземном варианте. Расстояние от котельной до резервуара должно быть не менее 9 м. Баки внутри помещений устанавливают внутри пожаробезопасного каркаса.

Подземные хранилища топлива более безопасны в горизонтальном исполнении, они снабжены двумя люками - для слива топлива и смотровой.

При установке емкости вне помещения необходим топливный насос, подающий жидкость по топливопроводам под давлением к входу в горелку, в некоторых моделях горелок насос уже входит в состав комплектации.

Все баки для топлива имеют в нижней части отверстие для слива загустевающего остатка, в месте слива топлива должен быть установлен фильтр очистки от загрязнений. Для удобства можно установить датчик уровня топлива, механический или электронный и при необходимости - обязательно сертифицированный, подогреватель топлива.

Фото работающий дизельный котел



Дополнительный подогрев топлива осуществляется в горелке.

Жидкотопливные горелки для котлов

Жидкотопливные горелки



Комбинированные горелки "газ-дизельное топливо", "газ-мазут" дороже специализированных жидкотопливных, но могут обеспечить бесперебойное теплоснабжение при смене вида топлива, например, когда дом со временем газифицируется. Такие горелки требуют настройки отдельно по каждому виду топлива, в них есть устройство - механическое или электронное, регулирующее соотношение "воздух-топливо" в подающей смеси, а в горелках "мазут-газ" предусматривается подогреватель мазута.

Собственно, жидкотопливные горелки делятся на:

- горелки с распыливающими форсунками, в том числе с паромеханическими форсунками;

- горелки ротационного типа.

Горелки ротационного типа малочувствительны к качеству топлива, в них оно подается с небольшим, от 1 до 3,5 атм давлением на вращающийся со скоростью 5000 об/мин стакан. Даже наличие инородных частиц в мазуте не приводит в такого вида горелках к выходу из строя оборудования. Чаще они применяются на объектах теплоэнергетики.

Дизельная горелка



Горелки с распыливающими форсунками могут быть одно-, двух- и трехступенчатыми, а также модулируемыми. Ступенчатая регулировка предполагает работу в одном заданном диапазоне мощности либо переключение во время работы при достижении заданной температуры теплоносителя на следующий диапазон.

Самыми экономичными являются модулируемые горелки, плавно меняющие мощность от 10 до 100% с помощью механической, пневматической или электронной модуляции. Экономия топлива при грамотной настройке такого типа горелки может составлять 5-15%. Стоимость таких горелок выше, чем у ступенчатых, но они позволят снизить нагрузку на механические части котла из-за частых включений/выключений, увеличить его КПД и время эксплуатации в целом.

Производители горелок часто выпускают унифицированные модели, подходящие к разным маркам котлов и консультант салона отопительной техники может порекомендовать подходящую из имеющегося ассортимента.

Жидкотопливный котел

Жидкотопливные котлы могут быть из чугуна или стали, и в первом случае срок эксплуатации составит около 50 лет, а во втором - не более 10-ти. Стандартные высокотемпературные дизельные котлы имеют горизонтально расположенные относительно установленной горелки топочные камеры, а конденсационные, использующие теплоту сгорания водяных паров - вертикальные топочные камеры.

Конденсаторный дизельный котелСтандартный высокотемпературный дизельный котел



Предустановленные на заводе моно- или мультитопливные горелки могут быть впоследствии заменены, если топливо котельной станет другим. По своей конструкции дизельный котел мало чем отличается от газового, лишь горелки используются разные. Дизельные котлы с несменяемой горелкой стоят дешевле и легче по весу.

Одно- или двухконтурный котел выбрать - решать только владельцу, но поскольку потребность в нагреве отопительного контура намного превышает потребность в горячей воде для бытовых нужд, дешевле установить одноконтурный котел и отдельно - бойлер.

Жидкотопливные котлы выпускают многие производители отопительной техники, как отечественные, так и иностранные, например, Buderus, Kiturami, Protherm и стоит помнить, что жидкотопливные котлы, как и их горелки потребуют регулярного обслуживания, чистки от сажи и накипи, и эти процессы лучше доверять специалисту, так что предпочтение рекомендуется отдавать производителям, поддерживающим свою сервисную службу на территории установки котла.

Отопительные котлы на жидком топливе

Под котел на жидком топливе расход топлива рассчитывается по сложной формуле. Однако есть средние величины, помогающие рядовому потребителю рассчитать как нужную мощность котла для обогрева помещения, так и примерный расход топлива. Возьмём помещение в 200 кв. м со средней степенью сохранения тепла. Чтобы поддерживать в нем комфортную температуру порядка 20-21 градусов дизельный котел мощностью 20 кВт в холодный период должен работать около 10 часов. Средним показателем эффективности качественного дизельного котла является 1 литр топлива в час для выделения 10 кВт мощности. Соответственно, в сутки вы будете тратить в среднем 20 литров.


На бытовой отопительный котел на жидком топливе цена сравнительно невысокая. Для отопления больших промышленных площадей требуются более мощные агрегаты, поэтому они значительно дороже. читать дальше





Опираясь на опыт специалистов и потребителей можно сделать вывод о том, что двухконтурный котел на жидком топливе и электричестве – выгодное финансовое вложение. Он экономичен и имеет высокий КПД. При хорошей теплоизоляции и небольшой потере тепла в помещении потребление топлива можно значительно сократить. Несомненно, на это влияет и грамотный монтаж оборудования. Не рекомендуется самостоятельно устанавливать или ремонтировать дизельный котел, если вы не имеете необходимого опыта и квалификации.


Котлы отопления на жидком топливе отличаются от прочих своей конструкцией. Они оснащены специальной горелкой, создающей принудительную тягу. Происходит смешивание топлива с воздухом, а затем -  распыление и воспламенение смеси. Вентиляционная горелка – это очень сложный и точный механизм. Её качественную и бесперебойную работу гарантируют точная настройка на стадии монтажа котла и регулярная профилактика. Категорически нельзя допускать скопления большого количества сажи внутри оборудования. В норме чистка форсунки и рассекателей должна производиться 2 раза в год. Тем не менее, некоторые потребители по мере пользования данным оборудованием отмечают, что очистку  приходится делать чаще. Это напрямую связано с качеством топлива.


Горелки жидкотопливных котов работают в основном на дизеле и не предназначены для использования отработанных нефтепродуктов.


Несмотря на вышесказанное, существуют модифицированные конструкции способные выполнять свою функцию на топливе с нестабильными показателями и примесями. Такие модели стоят значительно дороже, но окупаются очень быстро. В итоге, при крупных первоначальных затратах вы долгие годы будете отапливать дом за незначительные суммы.


Котел на жидком топливе купить целесообразно за его весомые положительные характеристики:

  • отсутствие необходимости в специальном разрешении на установку;
  • высокий КПД;
  • возможность перехода на другое топливо.


Если решение принято в пользу жидкотопливного оборудования, то рекомендуем заранее позаботиться о двух важных деталях:

  1. Отдельное помещение для установки. Например, идеально подойдет специальная пристройка для котельной или подвал дома.
  2. Ёмкость для хранения топлива. В помещении рядом с оборудованием (но отделенная перегородкой) может находиться емкость не более 750 литров. Топливные емкости большего объема необходимо располагать вне помещения на улице. Они обычно закапываются в землю. Необходимо отметить, что при низких температурах дизель загустевает, а это может сказаться на работе котла. Следовательно, еще на подготовительных этапах нужно обезопасить емкость от замерзания в холодный период.


При соблюдении всех правил эксплуатации водогрейные котлы на жидком топливе являются долговечными и выгодными источниками тепла и ГВС.

изучаем, как устроены котлы на дизельном топливе

Какими бывают котлы отопления на жидком топливе: какие различия в конструкции влияют на цену и производительность прибора. Изучим устройство горелки, способ монтажа и глубину всасывания топлива у котла на дизельном топливе.

На фото:

Котлы на дизельном топливе технически схожи с газовыми (за исключением конструкции горелки). Однако внутри собственной «семьи» приборы имеют различия.

Котлы на дизельном топливе различаются по типу горелки, способу монтажа и глубине всасывания топлива.



Тип горелки

Горелки для котлов на жидком топливе могут быть встроенными или навесными.

  • Встроенные горелки жестко «привязывают» агрегат к одному типу топлива — обычно это солярка.

Мазут и другие альтернативные виды горючего из-за низкой эффективности и вреда, наносимого окружающей среде, практически не используются. Многие производители даже не рассматривают мазут в качестве предполагаемого топлива и не выпускают оборудование, которое могло бы работать на нем.

На фото:

По внешнему виду жидкотопливный котел напоминает миниатюрный холодильник.



Какая горелка? Различают два типа горелок для котлов: атмосферные и дутьевые. Однако в дизельных котлах горелки могут быть только дутьевыми (наддувными), то есть с принудительной подачей воздуха при помощи вентиляторов. В их работе атмосферных горелок используется естественный приток воздуха за счет создаваемого в топке разрежения. В котлах на жидком топливе атмосферные горелки не устанавливаются.

На фото: жидкотопливная горелка Sun G от фабрики Ferroli.

  • Навесные горелки делают отопительный котел универсальным: коль скоро он ничем не отличается от газового, то перейти с солярки на магистральный или сжиженный газ и наоборот при необходимости можно, просто сменив горелочное оборудование. Это делается легко и быстро и не требует существенных денежных затрат — не считая, конечно, того, что придется покупать не одну, а две горелки. Однако способность работать сразу на трех видах топлива является несомненным достоинством такого устройства.



Способ монтажа

Теоретически все водогрейные котлы могут быть навесными (настенными) или напольными.

Как несложно догадаться, первые обладают меньшим весом, чем вторые, а также меньшими мощностью и производительностью. Проще говоря, навесные котлы более компактны и удобны, однако отапливаемая ими площадь ограничивается, как правило, 300–350 м2. Тем не менее настенные дизельные котлы, в отличие от газовых, в продаже не встречаются. Возможно, это связано с тем, что агрегаты на жидком топливе в целом менее популярны, чем газовые.

На фото:

Стальной отопительный котел настенного монтажа.



Глубина всасывания топлива

Этот параметр является важным при выборе котла на жидком топливе. Он зависит от таких характеристик, как мощность топливного насоса и высота подачи топлива, которую последний может обеспечить.
Баки для хранения жидкого горючего в целях безопасности часто убирают под землю. Таким образом, глубина всасывания (забора топлива) будет определять максимальную высоту бака и возможное место его установки.



Наличие конденсационной камеры

Некоторые агрегаты, работающие на жидком топливе, оснащаются конденсационной камерой, которая повышает их КПД. Такие котлы на жидком топливе в точности повторяют газовые конденсационные аналоги.

На фото:

Пример жидкотопливного конденсационного котла.



Материал теплообменника

Теплообменники дизельных котлов, как и газовых, выполняются из чугуна, стали или меди. Чугун считается самым долговечным, однако изготовленные из него детали имеют наибольший вес. Кроме того, чугун отличается низким коэффициентом теплопередачи, что негативно отражается как на КПД, так и на производительности котла. Стальные теплообменники менее долговечны, поэтому их применяют только в сравнительно маломощных и недорогих агрегатах: они обеспечивают вполне приемлемую — для данной категории оборудования — производительность. Медь обладает наиболее высоким коэффициентом теплопередачи, более чем в 8 раз превосходя по этому параметру чугун и более чем в 7 раз — сталь. Однако медные теплообменники боятся перегрева: из-за него вся конструкция может попросту разрушиться. Поэтому им необходимы специальные датчики автоматики управления и безопасности. Медь используется в основном в дорогостоящих водогрейных котлах повышенной мощности.

На фото:


В статье использованы изображения wolf-heiztechnik.de, chappee.com, ferroli.ru, acv.com, vaillant.com




Котлы отопления на жидком топливе: объективно о расходе топлива

Содержание статьи:

Современные котлы отопления на жидком топливе, несмотря на техническое совершенство и способность эффективно отапливать здания в отсутствие подключения к магистрали централизованного снабжения природным газом, редко встречаются в наших домах. При этом в странах Западной Европы, обладающих более развитой инфраструктурой и трепетно относящихся к проблемам экономии, процент подобного оборудования в общей массе теплогенераторов выше. Предлагаем разобраться вместе, чем хорош и чем плох жидкотопливный котел отопления (ЖТКО) и в каком случае его установка в отечественных условиях себя оправдывает.

На каких видах жидкого топлива работают жидкотопливные теплогенераторы

Бытовые (промышленных это не касается) ЖТКО способны работать на следующих видах топлива:

  • Дизельное топливо — наиболее качественный, но и дорогой вид жидкого топлива. Эксплуатационные затраты при его использовании сравнимы, а при некоторых условиях и выше, чем при отоплении электроэнергией и сжиженным газом.
  • Топливное масло или нефтяное печное топливо — продукт перегонки нефти, схожий с дизтопливом, но получаемый из более тяжёлых фракций. Его теплотворная способность на 15-20% ниже, зато цена почти в два раза меньше. Топливное масло нуждается в более тщательной фильтрации, чем «солярка».
  • Биотопливо — растительные горючие масла, как правило, используются в смеси с дизтопливом или нефтяным маслом. Характеристики растительных масел схожи с нефтяными, стоимость несущественно ниже.
  • «Отработка» — отслужившее техническое смазочное масло, слитое из механизмов. Для автопредприятия, СТО, базы сельхозтехники это находка, ведь топливо ничего не стоит. Частникам редко удаётся найти дешёвый и постоянный источник отработанного масла.

Теплообменники жидкотопливных котлов

Теплообменник — устройство, в котором происходит сгорание топлива и нагрев теплоносителя. В современных котлах он имеет развитое оребрение, позволяющее отбирать максимальное количество тепла в процессе горения. Появились и конденсационные ЖТКО с дополнительной секцией теплообменника, позволяющей утилизировать вторичное тепло отходящих газов. Циркуляция теплоносителя организована по принципу «водяной рубашки».

Теплообменники могут быть изготовлены из чугуна либо стали. Чугунные дороги, тяжелы, боятся термических и механических ударов, зато при аккуратном обращении очень долговечны, служат не менее полувека.

Даже стальные теплообменники жидкотопливных котлов весьма тяжелы, не говоря уж о чугунных, поэтому ЖТКО выпускаются только в напольном исполнении.

Существуют и комбинированные теплообменники из чугуна и стали

Вентиляторные горелки и управление ими

  • Горелка для жидкого топлива имеет встроенные насос и вентилятор. Первый всасывает из бака топливо, впрыскивает под давлением и распыляет его в теплообменнике, второй принудительно подаёт воздух в дозированном количестве, необходимом для горения. Наличие вентилятора заодно повышает эффективность дымоудаления. Жидкотопливная горелка — сложное и недешёвое устройство, чувствительное к качеству топлива. Установка предварительных фильтров и их своевременная замена для его очистки обязательна. Простые и дешёвые горелки могут работать только на максимальном режиме, более совершенные имеют 2-3 ступени мощности. Это способствует снижению потребления топлива и увеличению срока службы оборудования.

Большинство горелок работает на относительно лёгких видах топлива: дизельном, нефтяном масле, биотопливе. Но существуют и горелки с предварительным подогревом топлива для более густого и менее горючего отработанного технического масла, а также универсальные, способные эффективно сжигать все виды. Горелки для «отработки» и универсальные стоят ощутимо дороже обычных.

Универсальная горелка, способная работать на отработанном масле.

  • Автоматика управления современных ЖТКО согласовывает работу горелки с системой отопления в целом, позволяет добиваться экономного расхода топлива и оптимального теплового режима, ничем не уступающего по комфортности газовому и электрическому отоплению. При наличии качественного топлива оборудование работает полностью автономно, многие теплогенераторы могут быть встроены в систему «умный дом», управляться дистанционно.

Вентиляторная горелка распыляет топливо в камере сгорания теплообменника под давлением, воздух также нагнетается

Типы жидкотопливных котлов

О различии горелок по типу топлива мы уже упомянули, о наличии разных ступеней мощности тоже. Пару слов о форм-факторе котлов: горелка может располагаться внутри корпуса теплогенератора либо снаружи. Во втором варианте она является легкосъёмной и может быть за пару часов заменена на газовую. Ещё пару десятков лет назад универсальные теплогенераторы газ/жидкое топливо считались рациональным выбором. Но сегодня, когда появилось конденсационное газовое оборудование с модулируемыми горелками, а универсальные котлы из-за невозможности изменения конструкции теплообменника существенно уступают им по КПД, двухтопливное решение уже нельзя назвать актуальным.

По возможности нагрева воды для горячего водоснабжения ЖТКО делятся на:

  • Одноконтурные, имеют только контур для нагрева теплоносителя.
  • Двухконтурные с проточным нагревателем, горячая вода проходит непосредственно через выделенную секцию водяной рубашки.
  • Двухконтурные со встроенным бойлером.

На заметку: дороже обойдётся, но даст наиболее комфортное горячее водоснабжение установка пары одноконтурный котёл + накопительный водонагреватель косвенного нагрева (бойлер) литров на 100-150.

Сколько топлива потребляет ЖТКО и насколько это дорого

Производители зачастую «стесняются» указывать «аппетиты» своих теплогенераторов. Но мы сможем прикинуть приблизительный расход топлива для жидкотопливного котла отопления самостоятельно. На максимальном режиме горелка потребляет количество дизтоплива, примерно равное её мощности, делённой на 10. То есть, котёл (горелка, если точнее) 20 кВт «скушает» 2 литра «солярки» за час непрерывной работы или 48 в сутки. 20 кВт — этого вполне достаточно для дома площадью 200 м2 в климатических условиях Центральной России. Итак, примем, что 3 месяца в году котёл работает с нагрузкой 75% от максимальной, 3 месяца — 50% и ещё 3 — 25%. Итого получаем 6480 литров за отопительный сезон. Добавим 10% на горячее водоснабжение, получим 7 128 литров или 7,1 м3. Топливного масла потребуется больше, 8,550 литров или 8,5 м3. Нужно понимать, что это очень усреднённые данные, они не учитывают ни уровень исполнения самого котла, ни степень утепления дома. Эффективно теплоизолировав здание снаружи, расход топлива можно уменьшить раза в два, а перейдя на низкотемпературный режим — ещё на четверть.

Про цену топлива говорить не будем, она постоянно меняется и зависит от региона. Чтобы точно просчитать эксплуатационные расходы, нужно найти местных оптовых поставщиков и узнать, в какую сумму обойдётся загрузка того или иного вида топлива в хранилище с учётом транспортных расходов. К слову, в отличие от «солярки», топливное масло не везде и не всегда можно приобрести.

На заметку: в эксплуатационные расходы также следует включить цену замены фильтров, хотя это и несопоставимо меньше самого топлива.

Где и как хранить топливо

Не всегда потребители учитывают необходимость строительства топливохранилища при выборе теплогенератора, а продавцы оборудования им об этом тактично не напоминают. «Солярку» в канистрах не навозишься, к тому же покупать оптом значительно дешевле. Оптом — это значит бензовозом. Самый маленький — на шасси «Газели», вместимость его цистерны — 1,3 м3. Следующий — шасси ГАЗ 3309, он привезёт 4,9 м3. Далее имеются 6,2, 6,5, 6,8 м3 и так далее, максимум 15,8 м3. В стоимости топлива немалую долю «тянут» транспортные расходы, поэтому возить по полцистерны невыгодно. Исходя из этого и сезонной доступности проезда тяжёлого автотранспорта вместимость топливохранилища рекомендуется принимать в пределах 0,25-1 годовой потребности и не меньше доступной в регионе автоцистерны.

Строительные и противопожарные нормы разрешают хранить в котельной запас топлива всего лишь в 50 л, поэтому вместительное топливохранилище должно быть устроено за пределами дома либо в изолированной от здания противопожарной стеной пристройке с отдельным входом. Закапывать, как часто делали раньше, металлический резервуар (к примеру, списанную цистерну) в землю, не рекомендуем. Грунт промерзает, ёмкость и трубопроводы нужно теплоизолировать, сталь со временем корродирует, осуществлять контроль за герметичностью ёмкости невозможно. А новый, долговечный металлический резервуар весьма дорог.

Существуют полимерные топливные резервуары для размещения в грунте, они не подвержены коррозии, но не столь прочны, как стальные

Для небольшого объекта, каковым является частный жилой дом, рациональнее соорудить отдельное хозяйственное строение или пристройку к дому, где можно будет поддерживать положительную температуру. Ёмкости — стандартные полимерные баки, чаще используют на 1000 л. Они компактны, занимают немного места, имеют все необходимые технологические отверстия для объединения в систему, относительно несложно загружаются и очищаются.

Топливохранилище частного дома на 3 м3 в отапливаемом помещении — удобно и безопасно.

На заметку: следует учитывать, что топливохранилище должно иметь удобный подъезд для спецавтотранспорта.

Плюсы и минусы ЖТКО

Собственно, мы уже упомянули все достоинства и недостатки жидкотопливных котлов, но на всякий случай повторим их:

Плюсы:

  • Высокая степень автоматизации, возможность создавать максимальный тепловой комфорт.
  • Полная автономность от других источников энергии (помимо электроэнергии, но потребности в ней невелики, можно обойтись генератором)

Минусы:

  • Высокие эксплуатационные расходы.
  • Необходимость иметь вместительное топливохранилище, не допускать замерзания его и трубопроводов.
  • Вентиляторные горелки довольно сильно шумят, через стенку хорошо слышна их работа.
  • ЖТКО следует располагать в отдельном помещении с хорошей вентиляцией, желательно никак не связанным с жилыми помещениями — «аромат» дизтоплива неистребим.

Современная котельная на жидком топливе — чистое помещение, вы не увидите в нём луж «соляры» на полу. Но специфический запах топлива всё равно просачивается

Итак, кто же установит в своём доме ЖТКО? Во-первых, тот, у кого нет и в ближайшей перспективе не предвидится прокладка газопровода. Во-вторых, человек не бедный, предпочитающий заплатить больше денег, но получить комфортные условия проживания. В-третьих, тот, в чьём доме отсутствуют достаточные для организации альтернативного отопления электрические мощности, а топить дровишками его не устраивает.

В заключение скажем, что жидкотопливные котлы — довольно сложная техника, требующая профессионального обслуживания. Поэтому установку, подключение и сервисные работы должны проводить специалисты, обладающие соответствующей квалификацией.

Видео: подземный дизельный котел

http://www. youtube.com/watch?v=OKhH7-jfncw

Понравилась статья? Поделитесь с друзьями:

Котлы на жидком топливе – принципы работы и расчет расходов

Качественное отопление собственного дома – один из самых важных вопросов, стоящих перед его хозяином. И при его разрешении очень часто возникает дилемма, какой же отопительный агрегат станет оптимальным в складывающихся условиях. Безусловно, если к дому подведена газовая магистраль, то предпочтение отдаётся котлам, работающим на природном газе – по стоимости эксплуатации такое оборудование равных себе не имеет. Но в том случае, когда подобная возможность отсутствует (газификация населенного пункта в ближайшее время не предполагается) или для ее реализации требуются совершенно «космические» траты (а так нередко случается, когда необходимо выполнить подводку от магистрали к конкретному зданию), приходится невольно искать иные решения.

Котлы на жидком топливе – принципы работы и расчет расходов топлива

Одним из решений может стать использование жидкого топлива – чаще всего в этом качестве используется солярка, но возможны варианты с отработанным машинным маслом или мазутом. Такой вариант, безусловно, требует специализированного оборудования, которое необходимо уметь выбрать, и при этом – еще и правильно спрогнозировать эксплуатационные расходы. Поэтому тема сегодняшней публикации: котлы на жидком топливе – принципы работы и расчет расходов топлива.

Кратко – о достоинствах и недостатках жидкотопливного отопительного оборудования

Итак, если отопление требуется «здесь и сейчас», а никакой возможности получить доступ к сетевому газу или организовать постоянный подвоз сжиженного газа не имеется, то рассматривают варианты котлов на дровах или иных типах твердого топлива, электрический обогрев или использование оборудование, работающего на жидких углеводородах. Чем же последнее выделяются в лучшую сторону?

К преимуществам можно отнести следующее:

  • Установка котла на жидком топливе не требует весьма длительных и «нудных» согласительных процедур со сбором документов, составлением и утверждением по инстанциям проекта. В этом можно считать его отличительное достоинство от газового оборудования – хозяева проводят установку «на свой страх и риск». Правда, меры пожарной безопасности здесь еще и похлеще, так что могут быть трения если не с газовиками, так с пожарной инспекцией.
  • Преимущество над твердотопливными котлами – это простота точных регулировок и отсутствие необходимости частого вмешательства в работу котельной. Нет нужды проводить регулярные загрузки дров или угля, без которых не обходятся даже котлы длительного горения.
  • По сравнению с электрическими котлами жидкотопливные менее зависимы от «капризов» электросетей. Большинство из них все равно нельзя назвать энергонезависимыми – в схеме присутствуют вентиляторы для нагнетания воздуха, насосы для обеспечения подачи топлива и, часто, электронные блоки управления. Однако эта проблема, при возможных временных перебоях, может решаться установкой блока бесперебойного питания или резервного генератора, года в таких же условиях электрические котлы или иные электронагреватели становятся полностью неработоспособными.

Кроме того, для работы полностью электрического отопления зачастую приходится наращивать мощность на входе в дом, то есть протягивать новые или дополнительные линии, что может стать весьма затратным. Котлы на жидком топливе таких мероприятий не потребуют, но у них есть свои «фишки».

  • Оборудование на жидком топливе в основном отличается весьма приличным коэффициентом полезного действия, сравнимым с аналогичным показателем газовых агрегатов и даже электрических установок или приборов. В особенности это касается современных моделей, в которых организован дополнительный отбор тепла, выделяемого за счет конденсации водяных паров, всегда в немалом количестве образующихся при сгорании любых углеводородов, как газообразных, так и жидких.
  • Большинство котлов, работающих на жидком топливе, отличаются высокой степенью универсальности. По сути, их камера сгорания многофункциональная, и позволяет менять горелки в зависимости от типа применяемого топлива – будь то керосин, солярка, отработка, биотопливо и т. п. Мало того, практически безо всяких серьезных переделок котел со временем может стать и газовым – опять же, только за счет смены горелки. Таким образом, если в просматриваемой перспективе все же намечается прокладка к дому газовой магистрали, то есть необходимо потерпеть пару-тройку лет, то котел подобного типа становится просто «палочкой выручалочкой». Не придётся приобретать и переустанавливать новый агрегат, менять его обвязку «по воде» — достаточно выбрать и установить газовую горелку с унифицированным крепежным фланцевым узлом. Кстати, существуют и многотопливные горелки, например: газ и легкие типы жидкого топлива (солярка).
Особое преимущество котлов подобного исполнения:они легко переводятся на иной тип топлива сменой горелки либо использованием горелки универсального (мультитопливного) класса

В развитие темы можно добавить, что подобные унифицированные по креплению горелки для газообразного или жидкого топлива нередко подходят и к определённым линейкам дровяных котлов.

Цены на котлы

котёл на жидком топливе

Котел один и тот же, твёрдотопливный «Wirbel Eko-СК», но установкой соответствующей горелки и необходимой автоматики превращается в газовый, дизельный или пеллетный

Однако, не все с жидкотопливными котлами столь «радужно». Недостатки у них тоже серьезные, и их необходимо знать:

  • В первую очередь, стоимость качественного дизельного топлива никак нельзя назвать низкой. А расход при отоплении дома большой пощади, да с учетом длительности отопительного сезона в наших краях, получается немалым. То есть годовые затраты на отопление будут далеко не всем по карману.
  • Необходимо создать условия для хранения большого объема топлива. Если присовокупить сюда его пожароопасность, то задача выглядит тем более сложной. Кроме того, при низких температурах солярка в трубопроводах, да и в самой емкости, может начать густеть, «прихватываться» морозом, а это означает необходимость термоизоляции хранилища и магистрали от него к котлу. Поэтому баки под топливо очень часто стараются расположить непосредственно в котельной, что потребует помещения немалой площади (учитывая и вполне «впечатляющие» размеры и самого котла).
В наше время проблем с приобретением вместительных и довольно компактных ёмкостей для дизельного топлива нет, но все равно эту «махину» нужно куда-то пристроить, да и стоит она – недешево.
  • Нефтепродукты всегда имеют специфический запах, и отравлять им атмосферу в комнатах никто не захочет. Стало быть, и речи идти не может о размещении оборудования в жилой зоне или в соседствующих помещениях, не имеющих герметичных перегородок или дверей. Получается, что оптимальным решением будет строительство выделенной котельной.
  • К аналогичному выводу подводит и другое обстоятельство – работа жидкотопливного отопительного оборудования обычно весьма шумная.
  • В отличие от газа, нефтепродукты при сгорании выделяют немалое количество копоти и мелкой сажи, которая довольно быстро начинает забивать теплообменники котла и дымоходную систему. Стало быть, профилактические работы по чистке котла придётся проводить значительно чаще.
  • Жидкое топливо чаще всего требует предварительной очистки (фильтрации) и подогрева. Это усложняет устройство котла, нередко требует дополнительных расходов на сменные фильтрующие элементы.
  • Считается, что не имеет никакого смысла приобретать котел, работающий на жидком топливе, для отопления небольшого (скажем, до 100 м²) дома. Разумнее будет поискать другое приемлемое решение.
  • Стоимость котлов подобного типа или сменных горелок к ним – весьма высока.

Принцип устройства и действия котлов на жидком топливе

Если говорить о конструкции самого котла, как водонагревателя, выведя «за скобки» аппаратуру сжигания топлива, то его конструкция ничем особым, как правило, и не отличается.

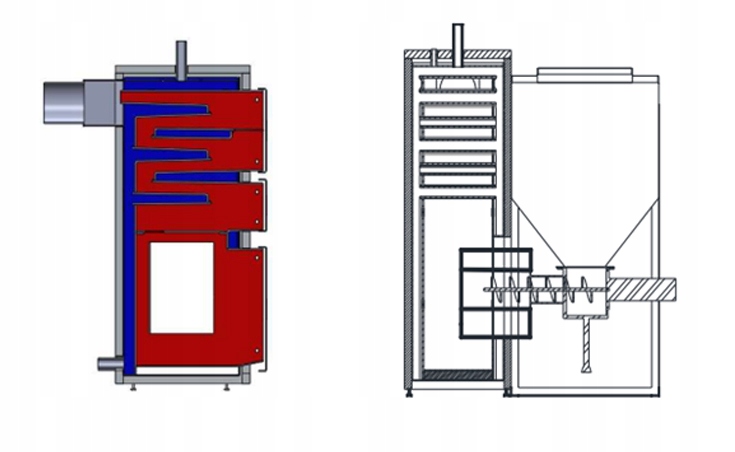

Несмотря на весьма значимые различия в компоновке котлов, принцип их устройства общий, и весьма схож с агрегатами, работающими на природном газе.

Агрегат обычно заключается в металлический корпус (поз. 1), под которым скрыт слой надежной термоизоляции (поз. 2) (как правило, это базальтовая вата), полностью покрывающий всю «начинку». Благодаря этому, выработанное тепло расходуется наиболее рационально, не тратится на ненужный нагрев окружающего воздуха, а поверхность котла не будет накаляться до опасных температур.

Внутренняя компоновка может сильно отличаться в различных моделях, тем более – у разных производителей, но принцип от этого не меняется.

Процесс сжигания топлива (неважно, какого) в таких агрегатах проходит в специальной камере сгорания (поз. 3). Она заключена в теплообменную «водяную рубашку» (поз. 4), по которой циркулирует теплоноситель.

Кстати, активный теплообмен происходит не только в этой камере. Раскалённые продукты сгорания топлива проходят через трубчатый или пластинчатый теплообменник, расположенный выше (поз. 6), где на пути к дымоходу (поз. 7) также отдают нагрев теплоносителю.

Теплообменники в котлах, работающих на жидком топливе, могут быть чугунными (из обычного или пластичного чугуна) или стальными.

Котлы могут оснащаться чугунными или стальными теплообменниками. У каждого из них есть свои достоинства и недостатки

Чугунные значительно массивнее, инертнее при разогреве и при отдаче тепла, не боятся коррозии. Но уязвимым местом этого металла является хрупкость, причем как механическая, так и термическая. Поэтому котлы с чугунными теплообменниками необходимо правильно обвязывать (с созданием малого контура) и эксплуатировать, особенно в период пуска первичного разогрева. При соблюдении правил эксплуатации чугунный теплообменник может прослужить 50 и более лет.

Сталь резких перепадов температур не боится, но прогорает значительно быстрее, и, как ни крути, подвержена коррозии. Срок службы стальных теплообменников – не столь значителен, как чугунных, и ограничивается обычно 15÷20 годами.

В некоторых моделях предусмотрена еще и конденсационная ступень теплообмена, где энергетический потенциал дополнительно отбирается за счет конденсации водяных паров, являющихся обязательной составляющей продуктов сгорания любого органического топлива.

Теплообменники конденсационного типа, устанавливаемые во многих современных котлах, дают вполне весомый прирост коэффициента полезного действия оборудования

Разогретый в котле теплоноситель уходит через патрубок (поз. 8) в основной контур системы отопления дома. Возврат осуществляется по трубе «обратки», патрубка которой на данной схеме не видно (он расположен внизу сзади).

Всеми  перечисленными выше элементами котел практически не отличается от своих «собратьев», работающих на газе или твердом топливе. Мало того, как уже говорилось, помимо агрегатов, рассчитанных именно на солярку или иное жидкое топливо, получили широкое распространение универсальные котлы, в которых камера сгорания имеет горловину с системой креплений, куда может устанавливаться нужная горелка – газовая, пеллетная или жидкотопливная.

Яркий пример универсального котла – «De Dietrich GT 227» может работать с целой линейкой горелок, рассчитанных на различные типы топлива

Таким образом, основным узлом, отличающим котел, работающий на жидком топливе, ото всех остальных, является его «сердце», то есть специальная горелка (поз. 5), обеспечивающая смешивание горючего с воздухом, дозировку смеси при подаче на форсунки, воспламенение, управление пламенем, необходимые регулировки и другие функции.

Цены на твердотопливные котлы

твердотопливные котлы

Особенностью котлов такого типа всегда является их главный узел – специальная горелка, работающая на одном или на нескольких видах жидкого топлива: солярке, отработанном масле, мазуте, биотопливе

Дизельная (или иная жидкотопливная) горелка – это весьма сложный прибор, разобраться в устройстве которого неспециалисту – весьма затруднительно. По большому счету, в этом и нет особой нужды, тем более что горелки разных производителей могут серьезно отличаться своими технологическими особенностями. Но базовую структуру этого самого главного элемента жидкотопливного котла знать все же необходимо.

На иллюстрации представлены одна из горелок в разрезе, с указанием ее деталей и узлов. А ниже будут вкратце рассмотрены ее основные элементы.

Схема, демонстрирующая устройство одной из моделей горелок, работающих на дизельном топливе

Итак, основными конструктивными элементами жидкотопливных горелок можно считать:

  • Вентилятор, обеспечивающий нагнетание воздуха, необходимого для формирования факела горючей смеси и для полного сгорания жидкого топлива. Вентилятор оснащен собственным электроприводом.
  • Топливный насос, который должен обеспечить подачу солярки из бака к горелке по магистрали, создавая при этом требуемое давление.
  • Блок подготовки топлива, который обычно включает фильтр для очистки от примесей взвесей, и узел подогрева, что особенно важно в период сильных холодов. Солярка (или иное топливо) должны подаваться на смешение с воздухом при определенной температуре – так обеспечивается полноценное сгорание смеси. Нагрев может осуществляться ТЭНом, имеющим собственную систему регулировки. Практикуется и косвенный нагрев, когда топливопроводная труба получает нагрев от работающего котла за счет продуманной конфигурации ее расположения.
  • Форсунка с соплами, которая обеспечивает смешивание и распыление смеси топлива и воздуха, по сути, формирует факел, обеспечивает его воспламенение и поддержание стабильного горения в ходе работы котла. Около форсунки в обязательно порядке находится запальное устройство, автоматически срабатывающее при пуске котла.
  • Дозирование подачи воздуха и солярки  на форсунки производится за счет воздушной заслонки и топливного регулятора, которые управляются сервоприводами, связанными с блоком управления горелки. Стабильность процесса горения факела обеспечивается и регулятором вторичного воздуха, подаваемого в камеру сгорания.
Дизельные горелки оснащаются собственными электронными или электромеханическими органами контроля и управления
  • Безусловно, любая современная горелка оснащена электронным блоком контроля и управления. Имеется термостатический регулятор, которым задаётся необходимый температурный режим работы. За наличием пламени в камере следит специальный фотодатчик. Особые приборы постоянно контролируют степень дожига топлива и содержание сажи и вредных соединений в продуктах сгорания. Предусмотрено несколько степеней защиты от нештатной работы оборудования. Система управления горелки обычно связывается с блоком управления самого котла – предусмотрены специальные разъемы для сигнального кабеля.
  • Горелка в обязательном порядке имеет фланец, посредством которого закрепляется в горловине камеры сгорания котла.
Фланец горелки с жаропрочной прокладкой позволяет надежно и герметично закрепить ее на корпусе котла после установки в камеру сгорания

Итак, горелка – это довольно сложный «организм», поэтому была рассмотрена лишь поверхностно. Лезть самостоятельно в нее, выходя за установленные производителем рамки возможного вмешательства (регулировки, очистки, профилактики, оговоренной в паспорте изделия) – не рекомендуется, так как неосторожными действиями вполне можно вывести сложную механику и электронику из строя и привести в негодность всю горелку в целом.

Ознакомьтесь с изготовлением и монтажем своими руками котла длительного горения, из нашей новой статьи на нашем портале.

Что необходимо оценивать при выборе котла, работающего на жидком топливе

Если обстоятельства складываются так, что дизельный котел становится единственной разумной альтернативой, то необходимо суметь правильно подобрать оптимальную модель.

  • Котлы различаются по типу исполнения. Большинство из них предназначены для стационарной установки на полу. Однако, можно встретить и компактные импортные модели настенного исполнения. То есть при выборе необходимо руководствовать имеющимися возможностями размещения прибора – где и какое ему может быть выделено место.

Впрочем, навесные жидкотопливные котлы встречаются нечасто, особой популярностью не пользуются, и в основном все останавливают свой выбор на напольных моделях. А раз так, то важным моментом являются и габариты котла, и его масса – для некоторых моделей придется, возможно, укреплять поверхность пола перед установкой, расширять дверной проем для заноса оборудования в котельную.

  • Тепловая мощность котла должна удовлетворять нуждам создаваемой системы отопления. Этот параметр, кстати, очень тесно связанный и с расходом жидкого топлива, мы рассмотрим чуть ниже и подробнее.
  • Неважно, встроенная или съемная используется горелка, следует обратить внимание на количество режимов ее работы (по мощности). Так, они бывают одноступенчатыми, двухступенчатыми, трехступенчатыми и даже работающими по принципу модуляции пламени в зависимости от изменения окружающих условий. Чем больше ступеней, тем точнее можно отрегулировать работу котла, тем меньше станет циклов запуска и остановки, тем ниже расход топлива. Правда, пропорционально количеству ступеней растет и стоимость оборудования.
Трехступенчатая дизельная горелка модели «Uret U12VTTU»
  • Безусловно, при приобретении котла или горелки требуется заранее знать, какой же тип жидкого топлива будет использоваться. Подавляющее большинство потребителей отдаёт предпочтение солярке – значит, именно дизельное топливо должно быть указано в паспорте изделия.

Горелки на отработанном масле бывают рентабельны на автопредприятиях, где этого «добра» бывает в избытке и практически бесплатно. Мазут также не пользуется спросом у частников, несмотря на не столь высокую, как у солярки, цену. За биотопливом, надо полагать, большое будущее, но пока еще оно в наших краях воспринимается на уровне «экзотики».

Что такое биотопливо и как его получают самостоятельно?

Многие технические сельскохозяйственные культуры, отходы пищевого производства и деревообработки содержат масла и другие органические соединения, которые после соответствующей обработки можно превратить во вполне полноценное топливо, схожее с дизельным. В чем заключается процесс переработки, и можно ли получить биотопливо своими руками – читайте в специальной статье нашего портала.

Кстати, чем дешевле топливо, тем ниже его теплотворные способности, и тем выше стоимость горелки или котла, предназначенный для работы с его использованием.

И еще – существуют и такие горелки, которые могут работать с разными типами топлива. Универсальность – дело, конечно, хорошее, но вот только не особо хвалят такие приборы, в том числе за слишком завышенную цену, за низкую надёжность и явное снижение КПД. Так что делайте выбор сами…

  • Котел может быть одноконтурным, то есть работать только на подогрев теплоносителя для системы отопления, или двухконтурным, в котором имеется дополнительный теплообменник для горячего водоснабжения.

Надо сказать, что котлы на жидком топливе обычно отличаются немалой мощностью, и к ним лучше завязать бойлер косвенного нагрева – так работа оборудования будет более «плавной», без частых включений-выключений горелки. А потребность в горячей воде будет обеспечена в полной мере, так как ГВС будет организовано по аккумулирующему принципу: всегда необходимый запас – к услугам хозяев.

Никто не запрещает приобретать двухконтурный дизельный котел, но это лишние затраты и дополнительные «уязвимые места» в самом оборудовании, снижающие его долговечность.

Оптимальное сочетание – дизельный котел со сменной горелкой, то есть с возможностью перехода на иной тип топлива, и связанный с ним бойлер косвенного нагрева
  • Система обеспечения безопасности и управления котла (или дизельной горелки) – один из ключевых критериев выбора оборудования. Встроенные термостатические датчики позволяют задавать необходимый температурный режим системы отопления – по достижению требуемого порога котел будет переведен на минимальное потребление. В более современных моделях датчики реагируют не только на предустановленные параметры температуры теплоносителя — они оценивают изменение внешних условий, а автоматика вырабатывает наиболее рациональный режим работы котла.

Специальный электронный контроллер способен регулировать и другие параметры – приток воздуха и горючего для создания топливной смеси, требуемый уровень подогрева солярки, наличие пламени и стабильность факела и другие.

Важнейшей задачей автоматики является обеспечение безопасности эксплуатации оборудования. Так, блок управления должен реагировать на перегрев тех или иных узлов горелки, избыточность или недостаточность давления в трубопроводах питания, на отсутствие или недостаточность тяги, говорящей о необходимости чистки теплообменника и (или) дымоходных каналов, на самозатухание факела, являющееся признаком засорения форсунок, на отсутствие теплоносителя в водяном контуре. Многие современные модели оснащены, помимо этого, системой самодиагностики, и в случае появления каких-либо нарушений или сбоев, на дисплее прибора появляется соответствующая индикация.

Кстати, котлы, работающие на жидком топливе и имеющие современные модули управления, отлично вписываются в концепцию «умного дома», и ими можно управлять дистанционно по различным каналам связи, в том числе IP и JSM.

  • Раз встал вопрос о приобретении кола на жидком топливе, то сразу, вероятно, следует продумать и проблему складирования запасов этого самого топлива.

В настоящее время предлагается немало вариантов вместительных баков, выполненных из металла или прочного пластика, устойчивого к воздействию нефтепродуктов. Пластиковый вариант, наверное, сморится предпочтительнее.

Ассортимент таких емкостей – немал, и различаются они и по форме, и по объему. Безусловно, самым разумным решением станет приобретение бака, в который можно залить запас на весь отопительный сезон, но это – как у кого позволяет место и финансы. В принципе, в продаже есть далее совсем небольшие емкости, рассчитанные на суточное потребление, но вот только об удобстве такого подхода говорить уже не приходится.

На схеме нижа показан один из вариантов бака в стандартной комплектации:

Комплект бака для хранения дизельного топлива для нужд отопления

1 – корпус из прочного пластика, изготавливаемый по бесшовной технологии ротформовки. Наличие ребер жесткости и особая конфигурация корпуса обеспечивают его прочность, устойчивость как к внешним воздействиям, так и к давлению жидкости изнутри.

– заливная горловина, герметично закручивающаяся после заполнения емкости.

– дренажный кран, позволяющий сливать оставшийся осадок после выработки всего запаса горючего перед очередной заправкой.

4 – необходимый комплект фитингов – для монтажа топливных магистралей и других узлов обвязки бака.

5 – датчик топлива, механический, поплавкового типа – дает информацию о наличии и количестве топлива в емкости.

6 – топливозаборник со шлангом (длина шланга обеспечивает забор топлива по всей высоте емкости). Всасывающий конец шланга оснащен поплавком, что позволяет всегда производить забот топлива с его поверхности, то есть в самом чистом виде.

– так называемый «дыхательный клапан», необходимый для сброса избыточных паров топлива в атмосферу. Обычно устанавливается в стволе вентиляционного канала, а с баком связан специальным дюймовым трубопроводом.

8 – набор труб (медных или полимерных) для организации системы подачи топлива от бака к горелке. В ряде случаев, когда этого требует конструкция котла или горелки, организуется и обратный поток. Невыработанное, излишнее горючее возвращается по нему в емкость.

9 – топливный фильтр. Устанавливается опционально, только в том случае, если фильтрация топлива не предусмотрена в конструкции самой горелки.

Установить такой бак по силам двум человекам – ничего сложного в его обвязке не видится. Срок службы такого полимерного хранилища оценивается в 50 лет.

А вот какой объем бака нужен? Как уже говорилось, целесообразнее всего запасаться на зиму сразу – это и дешевле выйдет, и исключаются вероятности неприятных моментов, когда горючее на исходе, а возможности его подвоза (по тем же погодным условиям) в данный момент нет. В крайнем случае можно создавать запасы с расчётом на один или пару месяцев автономной работы. А вот приобретать емкости с заправкой на неделю-другую – совершенно непрактично.

Вот о мощности котла и необходимых запасах топлива — как раз и поговорим в следующем разделе публикации.

Мощность котла и предполагаемый расход жидкого топлива

Эти две величины, безусловно, тесно взаимосвязаны – чем больше мощность отопительного оборудования, тем выше потребление топлива, вне зависимости от его вида. Попробуем разобраться в этом вопросе.

Необходимая мощность котла для полноценного отопления дома

Начнем с необходимой мощности, которая полностью обеспечит потребности системы отопления.

Очень часто к подобным расчетам подходят следующим образом – принимают, что для отопления дома с высотой потолков в помещениях до 3 метров и с хорошей степенью термоизоляции строительных конструкций необходимо 100 Ватт тепловой энергии на каждый квадратный метр площади. Или, иначе говоря:

1 кВт → 10 м²

Очень удобно для расчетов. Так, сразу можно прикинуть, например, что для дома с общей площадью отапливаемых помещений, например,150 м², потребуется 15 кВт тепловой энергии. То есть приобретаемый котел по своим паспортным данным должен обеспечивать такую мощность, с небольшим эксплуатационным запасом.

Кстати, для котлов, работающих на жидком топливе, большой запас мощности закладывать не рекомендуется – это и лишние расходы, и неэффективная работа оборудования, ведущая к его быстрому износу. При выборе конкретной модели желательно ограничиваться запасом в 10, максимум 15%, если подобную возможность предоставляет ассортимент выставленных в продаже моделей. Получается, что для нашего примера будет достаточно котла, обеспечивающего тепловую мощность в 16,5 ÷ 17 кВт.

Однако, предложенный метод все же не отличается высокой точностью. Согласитесь, подходить с одними мерками к северным и южным регионам страны – довольно странно. Кроме того, в немалой степени потребность в тепле зависит и от особенностей самого дома.

Поэтому предлагаем читателю воспользоваться более точным алгоритмом расчета, который учитывает целый ряд критериев, зависящих как от места расположения здания, так и от его конструкции. Эта методика очень подробно изложена в одной из специальных статей портала.

Как точно определить необходимую мощность для системы отопления?

Не особо сложная, но довольно точная методика расчета с приложением онлайн-калькулятора показана в статье, посвященной расчету потребления газа на отопление. И хотя у нас тема статьи жидкое топливо, именно этот этап вычислений – полностью идентичный, независимо от типа котла или иного обогревателя. Пройдите по ссылке – и алгоритм расчёта откроется в новой вкладке браузера.

Итак, если вы воспользуетесь предложенным алгоритмом и проведете собственный расчет, то у вас получится определенное суммарное значение, показывающее, какое количество тепла требуется, чтобы поддерживать в доме комфортный микроклимат в самых неблагоприятных условиях, например, на пике зимних морозов.

Для чего это значение нам нужно?

  • Прежде всего, мы задавались целью определиться, какой мощности котел нас устроит. Как уже говорилось, оптимальным станет тот, у которого паспортная мощность выше расчетной на 10÷15 процентов.
  • Так как расчет велся по каждому помещению в отдельности, полученная информация наглядно покажет, какая схема расстановки радиаторов  (или иных приборов теплообмена) по комнатам станет оптимальной. Так что созданную табличку не надо торопиться выбрасывать.

Правильный подбор радиаторов по тепловой мощности – важная задача!

Каждый радиатор или конвектор обладает определённой мощностью тепловой отдачи при выбранном температурном режиме системы отопления. Стало быть, их выбор и расстановка по комнатам делятся не наугад, а также в соответствии с теплотехническими расчетами. Правильно определиться с мощностью или количеством секций радиатора отопления поможет специальный онлайн-калькулятор – к нему ведет рекомендуемая ссылка.

  • И, наконец, именно это значение (а не показатель паспортной мощности оборудования!) и станет отправной точкой для расчетов потребления жидкого топлива для нужд отопления.

Обратите внимание – полученное значение может достаточно серьезно отличаться от того, что было бы получено при использовании соотношения «100 ватт на квадратный метр». Причем, эта разница может быть как в одну, так и в другую сторону – очень многое зависит от климатических условий региона, особенностей самого здания и каждого помещения в нем.

Прогнозирование потребления жидкого топлива для отопления дома

Итак, нам стала известна величина суммарной тепловой мощности, которая необходима нашей системе отопления в самых неблагоприятных условиях. Исходя из нее можно просчитать, какое количество топлива потребуется для выработки такого количества тепла.

Есть стандартная формула, которая лежит в основе подобных расчетов:

W = V × H × η

В формуле буквенными символами обозначены следующие физические величины:

W – тепловая мощность, та самая, которая была получена на предыдущем этапе расчетов.

V – объем или весовой эквивалент топлива, необходимое для получения требуемого количество тепла.

Н – теплотворная способность выбранного вида топлива, то есть количество тепла, выделяемое при сжигании единицы массы или объема (в зависимости от выбранных исходных величин)

η – коэффициент полезного действия котла (КПД). Понятно, что часть выработанной энергии, хочешь не хочешь, но расходуется, так сказать, не по назначению – уходит на прогрев окружающего воздуха или просто буквально вылетает в трубу вместе с продуктами сгорания. Чем выше КПД, тем эффективнее оборудование, и тем рациональнее используется энергоноситель (топливо). Кстати, это еще один важный критерий выбора котла.

Так как нас в большей мере интересует именно расход топлива, формулу представим в несколько ином виде:

V = W / (H × η)

Что из этих величин нам известно?

  • Мощность мы уже рассчитали (опять же, не путайте ее с паспортной мощностью котла – это несколько разные показатели). Но следует сделать одно важное замечание. Как уже не раз говорилось, полученное значение показывает ту мощность, которая потребуется, так сказать, в самых экстремальных условиях – это хорошо видно из тех исходных данных, которые использовались при проведении расчета. На деле же в таком режиме система отопления будет функционировать весьма ограниченное время.

Если брать в масштабах отопительного периода, с учетом осеннего и весеннего «межсезонья», с учетом нормальных, не экстремально низких, зимних температур, памятуя еще о том, что нередко морозные дни чередуются с весьма продолжительными оттепелями, то получается, что рассчитанную мощность брать в «чистом виде» не имеет смысла. Хорошо отлаженная система отопления, оснащенная термостатическим регулированием общего контура, а нередко еще – и каждого радиатора в отдельности, «возьмет» столько тепла, сколько требуется. То есть котел «на полную» работать если и будет, то буквально считанные дни. Поэтому, как показывает практика, не станет большой ошибкой отталкиваться от примерно 60÷65 % потребной мощности.

  • Коэффициент полезного действия – указан в паспорте оборудования. Иногда в документации указывается два показателя – для низшей температуры сгорания (Hi) и для высшей, с учетом отбора тепла за счет конденсации пара (Hs). Для более достоверных расчетов, чтобы не наделять свое оборудование совсем уж «волшебными качествами», рекомендуется оперировать значением КПД для Hi.
  • Наконец, теплота сгорания топлива. Для разных типов жидкого топлива она своя. Обычно в справочниках фигурирует значение, выраженное в МДж/кг. Однако, удобнее будет все же пользоваться более привычными ваттами, так как именно в киловаттах указывается мощность отопительного оборудования. Перевести несложно: 1 мегаджоуль примерно равен 0,28 киловатт-часа.

Кроме того, так как хозяева обычно оценивают емкости необходимых баков, целесообразно будет перевести вес топлива в его объёмный эквивалент, зная средние значения плотности. Все это уже проделано – и необходимые данные размещены в таблице ниже.

Тип жидкого топливаТеплота сгорания топливаПлотность, кг/дм ³
МДж/кгкВт/кгкВт/литр (дм³)
дизельное топливо42.811.99.880.83
керосин43.512.19.680.8
мазут39.510.910.360.95
масляная отработка359.78.830.91
биотопливо (биодизель)37.510.49.570.92

Очень удобно складывается – сжигание одного литра солярки дает примерно 10 кВт тепловой энергии, что позволяет выполнить приблизительные прикидки даже просто в уме.

Тем не менее, чтобы провести вычисления более точно, с учетом всего того, что сказано выше при рассмотрении формулы, предлагаем воспользоваться расположенным ниже онлайн-калькулятором.

Цены на жидкотопливный котел DanVex

жидкотопливный котел DanVex

Калькулятор расчета прогнозируемого расхода жидкого топлива для отопления

Перейти к расчётам

Следует, наверное, напомнить, что это значение необходимо расценивать как наиболее вероятный прогноз. Реальные условия иногда преподносят сюрпризы, и итоговый показатели, особенно за отдельно взятый короткий период (например, день, неделю, месяц) могут отличаться от расчетных. Тем не менее, в масштабах отопительного сезона, скорее всего, погрешность будет невелика, и на полученное значение вполне можно ориентироваться при планировании приобретения емкости для хранения жидкого топлива и при составлении примерной сметы на отопительный сезон.

В завершение статьи – интересный видеосюжет о достоинствах жидкотопливного котла «DanVex B 30 1», способного работать на отработанном масле.

Видео: Котел «DanVex B 30 1» — солярка или отработанное масло

виды, как выбрать, лучшие модели


Производительные и экономные котлы отопления на жидком топливе обеспечивают полную автономность от централизованной магистрали газопровода. Размышляя над установкой агрегата, необходимо разобраться с его установкой, принципом работы и особенностями эксплуатации.

Выбор котла должен основываться на сравнительной оценке характеристик и функциональности разных моделей. Немаловажный фактор - репутация производителя.

В этом материале мы расскажем о различных жидкотопливных моделях отопительных котлов, их достоинства и недостатки, а также рассмотрим несколько популярных устройств от известных брендов.

Содержание статьи:

Достоинства и недостатки жидкотопливных котлов

Котлы на жидком топливе, несмотря на способность эффективного обогрева здания и техническое совершенство, не так часто встречаются, как газовые или твердотопливные теплогенераторы.

Оборудование, работающее на дизтопливе или отработке очень популярно в Западной Европе.

К числу значимых достоинств жидкотопливного котла отопления ох:

  1. Высокая эффективность работы. КПД моделей достигает 95%. Топливо расходуется практически без потерь.
  2. Большая мощность. Производительность агрегатов позволяет отапливать как компактные жилые помещения, так и просторные производственные цеха.
  3. Высокий уровень автоматизированной работы. Котел длительное время функционирует без участия человека.
  4. Автономность от источников энергии. За исключением электроэнергии. При необходимости, можно обойтись генератором.
  5. Возможность перехода на газовое топливо.

Существуют дополнительные плюсы подобного оборудования. Для установки котла не потребуется согласование и получение разрешения. Кроме того, отсутствие газопровода грубое грубое монтажное работы.

Галерея изображений

Фото из

Жидкотопливные котлы отопления используются там, где не предусмотрены возможности получения электроэнергию необходимой для котла мощности

Котлы на жидком топливе устанавливаются на укрепленное основание с несгораемым покрытием.Рекомендовано сооружать под них отдельные фундаменты

Оборудование в нежилых помещениях, обеспечивающих вентиляционными отверстиями

Выход из жидкотопливного котла подключается через съемную трубу через отверстие в стене, выходящим на улицу или в дымоход

Основная недостаток применения жидкотопливного котла - в высоком расходе солярки. На отопление это потребуется почти в 3 раза больше, чем на газ

Второй весомый недостаток - требование жидкотопливного оборудования к солярке.При использовании топлива, не очищенного от песка, смол, воды, топлива и его форсунки будут часто забиваться сажей

Важно, чтобы котлу бесперебойно подавалось дизельное топливо, которым надо запасаться и где-то хранить. Для хранения потребуются внушительные по размеру баки, это третий минус

Солидное достоинство выбора жидкотопливного котла для автономного отопления - отсутствие необходимости в получении каких-либо разрешений вообще

Жидкотопливный котел в частном доме

Установка котла на жидком топливе

Требования к вентиляции помещения

Правила сооружения дымоотвода котла

Минус жидкотопливного оборудования

Требовательность к качеству топлива

Наличие бака для храниения солярки

Достоинство варианта отопления на жидком топливе

Трудности монтажа и покупки жидкотопливного котла

  • :

    .Прином интенсивное пользование оборудованием годовой расход горючего может достичь нескольких тон.
  • Для хранения топлива возводится отдельное строение. Как вариант, склад с емкостями из непрозрачного пластика или стали оборудуется в земле. Важное условие - защищенность от солнечных лучей.
  • Агрегат надо размещать в обособленном помещении с хорошей вентиляцией и мощной вытяжкой.
  • Если дизельная котельная установленная с домом, то требуется дополнительная звукоизоляция - горелка во время работы издает шум.
  • При оборудовании подземных топливохранилищ надо учитывать гидрогеологические характеристики местности.

    Во многих моделях климатическая настройка котла - установка комфортного температурного режима с учетом температуры на улице

    Устройство и принцип действия котла

    Жидкотопливные агрегаты работают по такому же принципу, как и газовые. Основное отличие заключается в использовании вентиляторной горелки (форсунки). Тип устройства во многом определяет эффективность и экономичность работы котла.

    Наши соотечественники рассматривают установку жидкотопливного агрегата, как альтернативный способ обогрева в условиях отсутствия магистрали централизованного снабжения газом

    Основные рабочие узлы теплогенератора

    Конструктивные элементы котла на жидком топливе:

    • горелка;
    • камера сгорания;
    • теплообменник;
    • дымоход;
    • блок управления;
    • корпус.

    Жидкотопливная отопительная установка комплектуется магистралью с насосом, ведущим подачу топлива, и резервуаром для хранения горючего.

    Для повышения производительности и эффективности аппарата, компании-изготовители совершенствуют модели, другие устройства разными теплообменными пластинами и дымоходными трубками

    Горелка отопительного агрегата

    Главный модуль установки, отвечающий за подготовку топливно-воздушной смеси и передающий ее в количестве, необходимом для обеспечения работы теплогенератора.

    Жидкотопливная горелка является вентиляторной. Подача и впрыск топлива в камеру сгорания под давлением - выполняется принудительный надув воздуха

    Стандартная комплектация горелки для жидкотоплевного котла:

    1. Трансформатор розжига. Генерирует искру, за счет которой воспламеняется топливо.
    2. Блок управления. Опет фазы запуска, контроль и выполнение остановки работы горелки. Предусмотрено подключение фотоэлемента, трансформатора розжига и датчика аварийного отключения.
    3. Электромагнитный клапан. Корректирует подачу горючего в камеру сгорания.
    4. Воздушный регулятор с фильтром. Устройство нормализуем подачу воздуха, предотвращает попадание твердых частиц.
    5. Предварительный подогреватель. Изменяет состояние топлива, снижая его вязкость. Чем более жидкое горючее поступает в отверстие форсунки, тем экономнее оно расходуется.
    6. Патрубок перелива топлива. Соединяется с баком, где осуществляется подогрев горючего.
    7. Жаровая труба. Через магистраль тепловая энергия поступает к месту сообщения теплоносителя, который циркулирует в отопительной системе.

    Горелка может быть изначально встроена в котел без возможности увеличения мощности агрегата.Навесные модули позволяют модифицировать оборудование.

    Настройка навесной горелки выполняется специалистом на дому. Достоинство модуля, встроенного в заводских условиях, - быстрый ввод котельной установки в эксплуатацию

    Камера сгорания котла

    По сути, это жаропрочная емкость с впускным и выхлопным отверстием. Как правило, она имеет круглое или прямоугольное сечение.

    Теплообменник устройства

    Через стенку теплообменника осуществляет передача тепловой энергиилоносителю.В моделях этого покрытия выполнено принципу радиаторного устройства - это позволяет максимально использовать тепловую энергию, полученную в процессе горения.

    На передней секции теплообменника фиксируется горелка и дверца. Количество секций и площадь покрытия теплообменника определяют мощность котла

    Дымоход для жидкотопливного агрегата

    Забор воздуха осуществляется с улицы или из котельной, правильно обустроить который ч в.

    При подаче извне воздух подводится через или по отдельному каналу.Для повышения эффективности дымогарные каналы снабжаются стальными пластинами - отходящие газы образуют турбулентные потоки, уменьшающие их скорость. Тяга при этом сохраняется.

    Блок управления прибором

    Автоматическое устройство для поддержания заданной температуры. Вспомогательные функции удешевляют эксплуатацию котла. Установленные данные показывают погодозависимые блоки, которые определяют систему показаний наружных датчиков.

    Принцип работы теплового агрегата основан на подготовке смесей из топлива и воздуха с ее последующим распылением в камере сгорания

    Корпус отопительного котла

    Все элементы системы заключены в прочный теплоизоляционный корпус. Такая «оболочка» сокращает теплопотери и повышает эффективность работы котла.

    Внешний корпус обклеен слоем теплоизоляционной пленки, которая при нагреве остается холодной и защищает от ожога.

    Как происходит обогрев помещения?

    Весь процесс генерирования тепла в жидкотопливном котле, и передачи энергии к радиаторам отопления можно разбить на несколько этапов.

    Этап 1. Солярка или другое горючее заливается в хранилище. Топливный насос подает жидкость на горелочное устройство - в трубопроводе создается давление. Одновременно, топливонасос с помощью датчиков определяет качество горючего и процент его загустевания.

    Этап 2. Дизтопливо поступает в камеру подготовки. Здесь происходит смешивание горючего с воздухом, подогрев и разжижение смеси.

    Этап 3. Топливо-воздушный состав подается на форсунку.Под действием вентилятора смесь распыляется и топливный туман воспламеняется в камере горения.

    Этап 4. Стены камеры нагреваются. За счет этого нагревателя теплообменника и. Последний поступает и циркулирует в системе отопления.

    Этап 5. При сгорании горючего вещества образуются газы, которые выводятся через дымоход. Устремляясь наружу, дым проходит через ряд теплообменных пластин и тоже отдает свое тепло.

    При сжигании топлива образуется сажа.Для поддержания КПД котла на должном уровне стенки камеры горения необходимо периодически очищать

    Разновидности жидкотопливных моделей

    Все котлы на жидком топливе можно классифицировать по следующим критериям: сфере применения, функциональности, типу регулировки, материалу изготовления, вида используемого топлива и способу монтажа.

    По сфере применения

    Основной показатель, определяющий долю котельной установки к одному из видов, это мощность.Бытовые модели выпускаются мощностью от 6 до 230 кВт. Этого достаточно для отопления маленьких домов площадью 50 кв. м и больших загородных коттеджей на 2200 кв. м.

    Показатель производительности расход топлива в жидкотопливном котле отопления - на выработку 10 кВт тепла требуется порядка 1 кг солярки в час. Бытовые агрегаты рассчитаны на максимально допустимое рабочее давление - 4-6 бар.

    Мощность промышленных жидкотопливных котлов составляет от 500 до 12000 кВт.Сверхмощные модели работают на обогрев зданий площадью более 15 тыс. кв. м. Управление производственными отопительными агрегатами полностью автоматизировано.

    Промышленное котельное оборудование подразделяется на водогрейные и паровые котлы. Первые нагреватели воды под давлением, а вторые - генерируют перегретый или насыщенный пар.

    Высокомощные теплогенераторы используются в блочно-модульных котельных - автономных станциях по выработке пара и тепла. Парогенераторы востребованы в пищевой, мебельной промышленности, деревопереработке, нефтедобыче и производствеикормов

    По функциональности

    Одноконтурные котлы предназначены исключительно для отопления помещения.Они подключаются к радиаторам, и теплоноситель циркулирует по замкнутой системе обогрева. Такой агрегат не подогревает воду для бытового потребления - об этом надо позаботиться отдельно, установив бойлер.

    Двухконтурные модели более функциональны. Котлы обеспечивают обогрев дома и подачу теплой воды в разных точках водозабора (душ, умывальник и т.д.). В конструкции оборудования предусмотрен дополнительный теплообменник для обеспечения горячего водоснабжения.

    Двухконтурные котлы оснащаются проточным водонагревателем или накопительным бойлером.При использовании «проточника» вода будет холоднее, чем при встроенном накопительном баке

    По способу регулирования

    Режим работы котла тип установленной горелки.

    По типу регулировки все устройства делятся на несколько групп:

    • одноступенчатые;
    • двух- и трехступенчатые;
    • модулируемые.

    Одноступенчатые модули функционируют по принципу переменного включения и выключения. После состояния теплоносителя до определенной температуры пламя гаснет, а после остывания - горелка опять включается.Такие горелки малоэффективны - приводят к перерасходу топлива.

    Горелки «одного режима» устанавливаются на котлах мощностью не более 200 кВт. Ведущие компании постепенно отказываются от их использования.

    Двух- и трехступенчатые устройства работают в следующих режимах:

    1. Двухступенчатые модули функционируют на 30 и 100% мощности. После установки воды, горелка перестраивается на режим пониженной производительности. Это позволяет сократить расход горючего на 5-10%.
    2. Трехступенчатые работают на 30-60-100% мощности. Достигается экономичность и высокая теплоэффективность прибора.

    Модулируемые - процесс сгорания топлива регулируется в автоматическом режиме. На интенсивность пламени снаружи: температура внутри и здания, качество топлива и заданный режим. Диапазон изменения мощности составляет 10-100% производительности.

    Микропроцессорная автоматика определяет состав топливно-воздушной смеси, оптимальную скорость подачи горючего на форсунки и давление.

    Модуляционными горелками оснащаются котлы пятого поколения. По сравнению с двух- и трехступенчатыми устройствами они экономнее на 15%

    По типу материала

    Производители оснащают отопительные агрегаты чугунными или стальными теплообменниками. Материал изготовления на эффективность и долговечность котла.

    Чугунные модели отличаются длительным сроком эксплуатации - более 30-ти лет. Однако они достаточно «капризны» и при критическом перепаде температуры между «обратной» и «подачей» могут дать трещину.Температурная разница на входе и выходе не должна превышать 20 ° С.

    Если котел будет тепло периодически, например, при визитах на дачу, то лучше выбирать модель со стальным обменником. Жаропрочная сталь менее долговечна, но устойчиво переносит перепады температур.

    Котел со стальным теплообменником стоит дешевле аналога с чугунным модулем. Модели из стали представленной в товарной линейке компании Kiturami и Viessmann

    По типу топлива

    В качестве топливного материала в жидкотопливных котлах чаще всего используется дизель (солярка) или отработанное масло.Внешне дизельные установки не отличаются от собратьев, работающих на «отработке». Основная разница в технической составляющей.

    Для работы котла используется чистое, паспортизированное дизельное топливо. При сжигании горючего образования золы минимально. Это позволяет использовать в конструкции топку и дымогарные трубы меньшего диаметра.

    Сгорание отработанного масла происходит с обильным выбросом золы. В котлах на «отработке» внутри дымогарных трубок нет турбулизатора, и весь осадок откладывается в специальной дымосборной камере.Рекомендуем к прочтению и другую нашу статью, где подробно рассмотрены различные виды топлива.

    В устройствах, работающих на масле-отработке, используются трансмиссионные и моторные масла из автомобилей. Такие котлы целесообразно установить на СТО, базах сельхозтехники и автопредприятиях

    По способу монтажа

    По способу монтажа различают настенные и напольные агрегаты. Навесные котлы - компактны, удобны в установке, но малопроизводительны. Их мощность хватит на огрев помещения, площадь которого не превышает 300 кв.м.

    Напольные жидкотопливные котлы более громоздкие и производительные. К ним относятся все агрегаты промышленного назначения и бытовые модели высокой мощности.

    Обзор моделей от ведущих компаний

    Достойную нишу на рынке отопительного оборудования занимают жидкотопливные котлы зарубежных производителей: ACV, EnergyLogyc, Buderos Logano, Saturn, Ferolli и Viessmann. Среди отечественных компаний хорошо себя зарекомендовали Лотос и ТЭП-Холдинг.

    Универсальные котлы ACV Delta Pro

    Бельгийская компания ACV реализует модели линии Delta Prо S - двухконтурные котлы со встроенным бойлером.Мощность отопительных агрегатов составляет от 25 до 56 кВт.

    Котлы Delta Prо поставляются с горелкой на выбор покупателя - моделью BMV1 для пропана и природного газа

    Технико-эксплуатационные особенности:

    • материал изготовления теплообменника - сталь;
    • пенополиуретановая изоляция корпуса;
    • работа на дизельном топливе или газе;
    • панель управления с термометром, регулировочным термостатом.

    Жидкотопливный котел «подстраивается» под сезон - предусмотрен переключатель «зима / лето».

    КПД котлов Delta Prо S составляет 92,8%. Время очереди воды для системы ГВС зависит от мощности установки и колеблется от 16 до 32 минут

    Агрегаты EnergyLogyc - интеллектуальная автоматика

    Котлы на отработанном масле американской компании EnergyLogyc отличаются от аналогов автоматизированными процессами настройки горелки и сжигания топлива.

    В качестве горючего использованное масло, дизтопливо, растительное масло или керосин.

    В устройстве увеличен размер топки и сечение дымогарных труб - это позволяет эффективно использовать «отработку» и сокращает количество работ по чистке котла

    Жидкотопливные агрегаты EnergyLogyc выпускаются в трех модификациях:

    • EL-208В - мощность 58,3 кВт, потребление топлива - 5,3 л / ч,
    • EL-375В - 109 кВт, расход горючего - 10,2 л / ч;
    • EL-500В - тепловая мощность - 146 кВт, потребление топливного материала - 13,6 л / ч.

    Максимальная температура теплоносителя в представленных моделях - 110 ° С, рабочее давление - 2 бар.

    Котел EL-208В подходит для отопления помещений разного назначения: коттеджей, теплиц, автосервисов, производственных цехов, складов, частных домов и офисов

    Buderos Logano - немецкое качество

    Компания Buderos (Германия) выпускает дизельные котлы, форсунки, горелки и прочее оборудование, необходимое для эксплуатации отопительной системы. Диапазон мощных характеристик агрегатов составляет 25-1200 кВт.

    КПД жидкотопливных котлов Buderos составляет 92-96%. Оборудование работает в полностью автоматическом режиме, топливный материал - солярка. Теплообменник изготовлен из серого чугуна или стали

    Котельные установки Buderos Logano производятся в двух сериях:

    • Buderos Logano категории «G» - предназначены для частного использования, их мощность составляет 25-95 кВт;
    • Buderos Logano категории «S» - оборудование промышленного назначения.

    Агрегаты отличаются обтекаемым дизайном, удобной системой управления, встроенным шумоглушителем.

    Бытовые котлы Buderos Logano поставлены со встроенными и отрегулированными горелками для дизтоплива. Устройство возможно доукомплектовать насосной группой, системой безопасности и расширительным баком

    Котлы корейской Kiturami

    Напольные двухконтурные котлы Kiturami серии Turbo предназначены для бытового использования. Мощность агрегатов 9-35 кВт.

    Отличные особенности модели:

    • обеспечение отопления и горячего водоснабжения помещений до 300 кв.м;
    • теплообменник котла изготовлен из высоколегированной стали;
    • дополнительный теплообменник ГВС на 99% состоит из меди, что повышает эффективность обогрева;
    • в теплоносителя подходит антифриз и вода.

    Отличная черта моделей Turbo - наличие турбоциклонной горелки. Она функционирует по принципу турбированного двигателя автомобиля.

    В специальной металлической плате за счет высокой температуры происходит вторичное сгорание. Это позволяет экономично расходовать топливо и сокращает выброс вредных веществ в атмосферу.

    Работа Kiturami Turbo возможна в режимах: «Душ», «Сон», «Присутствие», «Работа / Проверка» и «Таймер». Панель управления вынесена переднюю сторону корпуса

    Выводы и полезное видео по теме

    Просмотр видеоматериалов поможет разобраться в устройстве и принципе работе отопительных агрегатов на жидком топливе.

    Сравнение дизельного котла и агрегата, работающего на «отработке»:

    О правилах выбора жидкотопливного отопительного оборудования пойдет речь в следующем видеоролике:

    Жидкотопливные высокие котлы.Отопление на базе дизельных устройств позволяет достичь автономности, отсутствие жестких рамок по документальному оформлению делает их привлекательным предложением. Однако ряд существенных недостатков по обслуживанию котельной установки, удерживает спрос на дизельные агрегаты.

    Если вы озабочены выбором жидкотопливного котла, пожалуйста, оставляйте свои вопросы в расположенном ниже блоке. Там же можно написать дельные советы по теме статьи или поделиться опытом использования подобного отопительного оборудования.

    Горелки на печном топливе


    Рис. Горелки на печном топливе.

    На текущий момент цели горелки на печном топливе серийного производства по факту не существует, что обусловлено рядом причин, ключевым из которых можно считать практическое отсутствие нормативно-правовых актов на производство печного топлива. Так в отличие от дизельных топлив и мазутов, нормируемых емким пакетом российских стандартов, отработанных масел групп ММО, МИО, СНО, требований к регламентирует ГОСТ 21046-86 «Нефтепродукты отработанные.Общие технические условия », печное топливо выпускается производителями по своим техническим условиям, допускающим« отдельные характеристики по согласованию с потребителем ». Не было включено печное топливо и технический регламент« О требованиях к автомобильному и авиационному бензину, дизельному и судовому топливу, топливу для ». реактивных двигателей и топочному мазуту », введенный в действие Постановлением Правительства РФ от 27.02.2008 с изменениями от 25.09.2008, 30.12.2008 и 21.04.2010 гг., а потому для разработки горелки на печном топливе де-факто нет опорных (базовых) данных по основным характеристикам топлива - вязкости, плотности, теплоте сгорания, содержания серы.

    Рис. Горелка и котел на печном топливе.

    Важно: Для любой топливной горелки на жидком топливе - горелки на печном топливе, мазутах, отработанных маслах, дизельном топливе - показатель кинематической вязкости пригодной в форсуночный блок жидкой фазы за счет именно вязкости и качества распыления , смешивания его с воздухом для горения и, соответственно, как полноту сгорания воздушно-топливной смеси, так и возможность самопроизвольного протекания процесса окисления (горения) (см.подробнее о специфике окисления (горения) жидкого топлива в этом материале).

    Приводимые в сетевых публикациях значения вязкости печного топлива дают большие сомнения в достоверности, а разные производители печного топлива дают данные по вязкости своих продуктов, в совокупности формирующие интервалы кинематической вязкости от 6 до 8 и более сантистоксов (сСт) при температуре 55 ° С, и от 20 до 30 и более сантистоксов притемпературе 20 ° С. Учитывая регламентированную:

    • ГОСТ 10585-99 «Топливо нефтяное.Мазут. Технические условия »кинематическую вязкость флотских и топочных мазутов - 36,2 сСт при температуре 50 ° С для Ф5, 89 сСт при температуре 50 ° С для Ф12, 59 сСт при температуре 80 ° С для топочного марки 40 и 50 сСт при температуре 100 ° С. для топочного мазута марки 100;
    • ГОСТ 305-82 «Топливо дизельное. Технические условия »кинематическую вязкость разных марок дизельного топлива - 3,0-6,0сСт для летнего, 1,8-5,0сСт для зимнего и 1,5-4,0сСт для арктического дизельного топлива при температуре 20 ° С;
    • ГОСТ 21046-86 «Нефтепродукты отработанные.Общие технические условия »кинематическую вязкость разных групп отработанных масел - более 35 сСт при температуре 50 ° Сдля группы ММО (отработанные моторные масла (для авиационных поршневых, карбюраторных и дизельных двигателей), компрессорные, вакуумные и индустриальные масла), 5-35 сСтпри температура 50 ° С для группы МИО (отработанные индустриальные масла и рабочие жидкости для гидросистем, газотурбинные, приборные, трансформаторные и турбинные масла) (кинематическая вязкость группы СНО не нормируется - нефтяные промывочные жидкости, масла, применявшиеся при термической обработке металлов, цилиндровые, осевые, трансмиссионные трансмиссионные масла , масла для прокатных станов, масла, извлекаемые из отработанных нефтяных эмульсий и их смесей), можно сделать вывод, что по кинематической вязкости печное топливо находится между летним дизельным топливом и флотскими мазутами или отработанными маслами группы ММО, но ближе по показателям к отработанным маслам группы МИО. А значит горелки на печном топливе по формированию оптимальных способов процесса сгорания, способа распыления жидкой фазы и способа формирования воздушно-топливной смеси (см. Этот материал) должны быть аналогами горелок на отработанных маслах (см. Здесь и этот материал).

    Горелки на отработке и мазутные горелки, как горелки на печном топливе.

    Рис. Горелка на печном топливе.

    Достаточно высокая кинематическая вязкость печного топлива обеспечивает возможность эффективного распыления жидкой фазы преимущественно с помощью вентиляторно-компрессорных горелок с предварительным разогревом топлива до температур более 70 и более градусов Цельсия (монотопливные и мультитопливные горелки на отработанном масле), или мазутных ротационных горелок типа РМГ (см. видео ротационных горелок в этом материале), механических типа ГМГм, паромазутных / паромеханических типа ГМП, пневматических (компрессорных) типа НГМГ (см.подробнее о мазутных горелках в этом материале). Т.е. по факту сегодня горелки на печном топливе это монотопливные горелки на отработке и мультитопливные горелки на жидком топливе с баком преднагревателем, или мазутные, в том числе газомазутные горелки, с возможностью раздельного сжигания природного газа и высоковязких топлив.

    Рис. Горелка на печном топливе.

    При выборе горелки для печного топлива нужно учитывать, что паромазутные / паромеханические мазутные горелки работают с генератором пара и паропровода, ротационные мазутные горелки сложной конструкции эксплуатации, и дорогие. В то же время вентиляторно-компрессорные монотопливные горелки на отработке и мультитопливные горелки на жидком топливе с баком преднагревателем и мазутов.

    Компания «БиКомс Холдинг» предлагает своим соотечественникам универсальные и целевые водогрейные котлы и воздухонагреватели на отработке, а также монотопливные горелки на отработанных маслах и мультитопливные горелки, работающие на дизельном, печном топливе, керосине и отработке.Любая мультитопливная горелка «БиКомс Холдинг» может быть использована в горелки на печном топливе, а также оперативно переведена на сжигание отработанных масел - наиболее экономичного на текущий момент энергоносителя для автономных систем отопления (см. Теплотехнические и экономические расчеты отопления жилого дома котлами на разных уровнях). / типах топлива в Москве здесь).


    изучаем, как устроены котлы на дизельном топливе

    Какими бывают котлы отопления на жидком топливе: какие различия в конструкции на цену и прибор. Изучим устройство горелки, способ монтажа и глубину всасывания топлива у котла на дизельном топливе.

    На фото:

    Котлы на дизельном топливе технически схожи с газовыми (за исключением конструкции горелки). Однако внутри собственной «семьи» есть приборы, имеющие различия.

    Котлы на дизельном топливе различаются по типу горелки, способу монтажа и глубине всасывания топлива.

    Тип горелки

    Горелки для котлов на жидком топливе могут быть встроенными или навесными.

    • Встроенные горелки жестко «привязывают» агрегат к одному типу топлива - обычно это солярка.

    Мазут и другие альтернативные виды горючего из-за низкой эффективности и вреда, наносят окружающей среде, практически не используются. Многие производители даже не рассматривают мазут в качестве предполагаемого топлива и не выпускают оборудование, которое могло бы работать на нем.

    На фото:

    По внешнему виду жидкотопливный котел напоминает миниатюрный холодильник.

    Какая горелка? Различают два типа горелок для котлов: атмосферные и дутьевые. Однако в дизельных котлах горелки могут быть только дутьевыми (наддувными), то есть с принудительной подачей воздуха при помощи вентиляторов. В их работе атмосферных горелок используется естественный приток воздуха за счет создаваемого в топке разрежения. В котлах на жидком топливе атмосферные горелки не устанавливаются.

    На фото: жидкотопливная горелка Sun G от фабрики Ferroli.

    • Навесные горелки делают отопительный котел универсальным: скоро он ничем не отличается от газового, чтобы перейти с солярки на магистральный или сжиженный газ и наоборот при необходимости, просто сменив горелочное оборудование. Это делается и быстро и не требует больших денежных затрат - не считая, конечно, того, что придется покупать не одну, а две горелки. Однако способность работать сразу на трех величинах является несомненным достоинством такого устройства.

    Способ монтажа

    Теоретически все водогрейные котлы могут быть навесными (настенными) или напольными.

    Как догадаться, первые обладают меньшим весом, чем вторые, а также меньшими мощностью и производительностью. Проще говоря, навесные котлы более компактны и удобны, однако отапливаемая ими площадь ограничивается, как правило, 300–350 м2. Тем не менее настенные дизельные котлы, в отличие от газовых, в продаже не встречаются.Возможно, это связано с тем, что агрегаты на жидком топливе в целом менее популярны, чем газовые.

    На фото:

    Стальной отопительный котел настенного монтажа.

    Глубина всасывания топлива

    Этот параметр является важным при выборе котла на жидком топливе. Он зависит от таких характеристик, как мощность топливного насоса и высота подачи топлива, которую последний может обеспечить.
    Баки для хранения жидкого горючего в целях безопасности часто убирают под землю. Таким образом, глубина всасывания (забора топлива) будет определять максимальную высоту бака и возможное место его установки.

    Наличие конденсационной камеры

    Некоторые агрегаты, работающие на жидком топливе, оснащаются конденсационной камерой, которая повышает их КПД. Такие котлы на жидком топливе в точности повторяют газовые конденсационные аналоги.

    На фото:

    Пример жидкотопливного конденсационного котла.

    Материал теплообменника

    Теплообменники дизельных котлов, как и газовых, выполняются из чугуна, стали или меди. Чугун считается самым долговечным, однако изготовленные из него имеют наибольший вес. Кроме того, чугун отличается низким коэффициентом теплопередачи, что негативно отражается как на КПД, так и на производительность котла. Стальные теплообменники менее долговечны, поэтому их применяют только в сравнительно маломощных и недорогих агрегатах: они вполне приемлемую - для данной категории оборудования - характеристики. Медь обладает наиболее высокими коэффициентами теплопередачи, более чем в 8 превосходных качествах по этим параметрам - сталь. Однако медные теплообменники боятся перегрева: вся конструкция может попросту разрушиться. Поэтому им необходимы специальные датчики автоматики управления и безопасности. Медь используется в основном в дорогостоящих водогрейных котлах повышенной мощности.

    На фото:


    В статье использованы изображения wolf-heiztechnik.de, chappee.com, ferroli.ru, acv.com, vaillant.com


    Жидкотопливные и дизельные котлы, конденсационные и высокотемпературные, для дома

    По большому счету, любой универсальный котел, оснащенный жидкотопливной горелкой, может относиться к теме статьи, но ранее уже писали о том, что универсальная топка не всегда хороша для работы с такими горелками, и здесь рассказывается о жидкотопливных котлах, разработанных именно для этого вида топлива.

    Дизельный котел Устройство дизельного котла

    На немецких типо-показательных показательных заводах можно найти в любом и современном дизельном генераторе. заработать в случае аварии на электросетях. Но этонабжение и это в довольно стабильной электросой во всех отношениях Европы! Что уж говорить о наших самых непредсказуемых ситуациях в холодные сезоны, когда-то газовую трубу нарушили во время строительства, поставщик угля закрылся на неопределенный срок, то дорогу развезло и завезти дрова не получается... И речь идет уже не только об электроснабжении, об угрозе размораживания дорогостоящей системы отопления. Очень сильно выручить может в ситуации полной автономности котел на жидком топливе.

    Доступность нефтепереработки, к которому солярка или дизельное топливо, печное топливо или мазут, а также отсутствие необходимости согласовывать строительство таких организаций разными организациями привлекает владельцев домов и организаций и дает простое решение для обогрева зданий.Действительно, для установки котла на жидком топливе нужен собственно котел достаточно простая конструкция, горелка для жидкого топлива и емкость для хранения запаса его.

    Дымоход большой длины практически не требуется, можно просто изолировать его проход в стене и дымовые газы за счет вентилятора горелки покинут помещение без труда.

    Котел достаточно тяжелый, под него неплохо бы соорудить фундамент.Самым крупногабаритным топливом для хранения запаса дизтоплива, или печного топлива, или мазута - смотря что будет топливо для сгорания в котле. Размер и способ установки бака зависит от того, чем будет отапливаться дом и об этом стоит заранее подумать.

    Дымовая труба Схема монтажа подземного резервуара

    Виды российского жидкого топлива

    Для внешних жидкотопливных котлов в паспорте пропущенными с помощью близких по стандарту DIN с дизельным топливом типом топлива EL стандартом Евро-4.Важными показателями плотности являются плотность 0,86, вязкость при 20 градС - 6,0, содержание серы 0,005 и зольность 24 мг / кг

    Среднестатистический жидкотопливный котел потребляет на каждые 10 мощности 1 кг жидкого топлива в час, и при работе 100 дней в кВт полную нагрузку, а еще 100 дней - в половинной нагрузке котел мощностью 15 кВт для дома 100-150 м² потребует запаса около 5 тонн топлива. Скорректировать это количество поможет грамотный выбор оборудования, прежде всего типа котла и горелки, но и вид топлива также влияет на эту цифру.

    Светлое печное топливо

    Для котельных нередко используется печное топливо, а именно - светлое печное топливо . Оно по вязкости и степени очистки приближается к дизельному, но отличается от него по цене, поскольку в нем не соблюдаются цетановое число, температура помутнения и другие параметры для автомобильных двигателей, а это влияет на налогообложение и продукт становится дешевле.В нем не регламентируется содержание серы и там его может быть более 0,7% (у ДТ - не более 0,2%), выше вязкость (0,835-0,84 мм² / с) и ниже плотность (0,82 кг / л) ). Вообще, поскольку в ГОСТах нет нормативов для печного топлива, его качество целиком и полностью лежит на совести производителя, и лучше сделать лабораторный анализ перед покупкой. Многие крупные и реконструированные НПЗ отказались от производства печного топлива, например, тюменский Антипинский НПЗ до 2013-2014 гг еще производил его, а сегодня выпускает только бензиновый стабильный и топочный мазут. Ближайший поставщик для жителей юга Тюменской области нашелся в Кургане, топливо поставляется из соседних регионов. Стоимость печного топлива ниже стоимости дизельного топлива на 5-7%.

    Мазут

    Темное печное топливо еще более вязкое (8,0 мм² / с против 3,0-6,0 мм² / с в ДТ) и в нем содержание серы еще больше - до 1,1%. Такой вид печного топлива предназначено для предварительного просмотра, для современных отопительных котлов оно неприемлемо, в них оно просто не горит.

    Мазут топочный в России выпускается марок М40, М100, М200 и отличается в основном по вязкости и наличию в марке М40 дизельных фракций, обеспечивающих понижение температуры застывания. Мазут марки М40, чаще всего предназначенный для применения в бытовых котельных, позволяет его транспортировать при благоприятных условиях без подогрева, но зимой подогрев в любом случае. Температура для мазута М40 в месте отбора из резервуара должна поддерживаться не менее 60 град С, а для марки М100 - не менее 80 град.

    Горелка на отработанном масле

    Отработанное масло как вид топлива для котельного интересующего всего владельцев транспортных средств. создать его запас. В целом это топливо приравнивается к эффективности сгорания к дизельному собственному, и если речь идет об утилизации ресурса, себестоимость которого равна нулю, то есть это очень привлекательный вид топлива.Если даже своих отработанных запасов маловато, его можно купить по выгодной цене и стоимость отопления на отработанном масле вторая по выгодности после отопления газом. Горелки для отработки выпускают Kroll (Германия, изначально это была горелка для рапсового масла, но адаптирована для российского рынка под отработку), DanVex (Финляндия), Hiton, Euronord EcoLogic, NORTEC.

    Рапсовое масло как вид топлива пока в нашей стране тонн не распространен, хотя с 1 Га можно получить 1 тн солярки, 25-30 зеленой корма для животноводства, мед (рапс отличный медонос) и еще земля будет подготовлена для будущих посевов, поскольку рапс - сидератная культура. При наличии собственного рапсового масла стоимость тонны солярки равна примерно 1600 руб, и это прекрасная альтернатива дизельному топливу с себестоимостью около 23000 руб) Европейские котлы, в частности, немецкие Buderus Logano с успехом работают на дизтопливе и рапсовом масле.

    Дизельное топливо - самое дорогое жидкое топливо для котельной, оно подразделяется на летнее, зимнее, межсезонное и арктическое при температуре эксплуатации. Именно для работы на дизельном топливе спроектировано большинство импортных котлов.Выпуск дизтоплива регламентируется по двум ГОСТам - 305-82 и 52368-2005, а есть еще и Технический регламент Таможенного Союза от 2011 г, в названиях бывает путаница, но обычному покупателю топлива для индивидуальной котельной можно запомнить несколько важных моментов. Одно из них является то, что летнее дизельное топливо хранится дольше, его можно закупить впрок и эксплуатируется оно до -5 град С. Зимнее и арктическое имеют же ограниченный срок применения из-за присадок в топливо, топить им дорого и неэкологично. Для отопления желательно выбирать дизельное топливо, которое обладает более высокими техническими характеристиками.

    В то же время при невозможности размещения емкости с дизельным топливом в обогреваемом помещении, снаружи здания при минусовых температурах останется тягучим зимнее или даже арктическое топливо, и это должно быть при планировании жидкотопливной котельной.

    Итак, после того, как жидким видом топлива будет снабжаться котельная на выбору оборудования для его хранения (бак) и сгорания (котел с горелкой).

    Емкости для хранения жидкого топлива

    Емкости для хранения жидкого топлива

    Прежде всего уточним, что по СНиП установка емкостей для хранения жидкого топлива запрещенных в крышках .

    В настоящее время баки изготавливаются из стали, алюминия, нержавеющей стали и эмалированной, пластика. Емкость должна быть прочной и герметичной, даже самое большое топливо в основном - материал горючий и его утечка опасна и как повод для пожароопасной ситуации, так и в смысле загрязнения окружающей среды.

    Емкости различаются наземной, подземной или полуподземной установкой и могут быть объемом от 500 до 20000 л. Допускается соединение нескольких резервуаров для поддержания необходимого запаса, но для отдельно стоящей котельной запас не должен согласно норме 150 м³. Баки из полипропилена объемом до 5м³ разрешается непосредственно в котельной, отделив резервуар глухой стеной. В непосредственной близости от котла можно расположить лишь емкость объемом не более 800 л на расстоянии не менее 1 м от горелки.

    Срок хранения топлива не больше года и разумнее и выгоднее иметь запас его на один отопительный сезон. Предполагается использовать потребление для отопления дома, подобрать емкость подходящего размера и завезти топливо за один раз, сэкономить на доставке.

    Чаще других устройств из полимерных материалов. Они легкие трубопроводы, подвержены коррозии, выдерживают температуру от -50 градС до +50 град С, с помощью фикспакетов можно удобно произвести врезкуов.Узкое место полимерных баков - прочность, поэтому в странах ЕС для емкостей свыше 1000 л. есть требование, чтобы они были двустенными, но в России это пока рекомендация.

    Хранение дизтоплива

    Если обычно, чаще выбирают ее из полимерных материалов и обращают внимание на форму - удобнее вертикальные прямоугольные баки, способные пройти через дверной проем. Цилиндрические баки дешевле и они чаще используются для больших объемов топлива, сверх 5м³, их можно установить в большом помещении наземно или в подземном варианте.Расстояние от котельной до резервуара должно быть не менее 9 м. Баки внутри помещений устанавливают внутри пожаробезопасного каркаса.

    Подземные хранилища топлива более безопасны в горизонтальном исполнении, они снабжены двумя люками - для слива топлива и смотровой.

    При установке емкости вне помещения необходим топливный насос, подающий жидкость в топливопроводы под давлением к входу в горелку, в некоторых моделях горелок насос уже входит в комплектации.

    Все баки для топлива имеют в нижней части отверстие для слива загустевающего остатка, в месте слива топлива должен быть установлен фильтр очистки от загрязнений.Для удобства можно установить датчик топлива, механический или электронный и уровень при необходимости - обязательно сертифицированный, подогреватель топлива.

    Фото работающий дизельный котел

    Дополнительный подогрев топлива осуществляется в горелке.

    Жидкотопливные горелки для котлов

    Жидкотопливные горелки

    Комбинированные горелки "газ-дизельное топливо", газовое топливо-мазут "дороже. смене вида топлива, например, когда дом со временем газифицируется.Такие горелки требуют настройки отдельно по каждому виду топлива, в них есть устройство - механическое или электронное, регулирующее соотношение "воздух-топливо" в подающей смеси, а в горелках "мазут-газ" предусматривает подогреватель мазута.

    Собственно, жидкотопливные горелки делятся на:

    - горелки с распыливающими форсунками, в том числе с паромеханическими форсунками;

    - горелки ротационного типа.

    Горелки ротационного типа малочувствительны к качеству топлива, в них оно подается с небольшим, от 1 до 3,5 атм давлением на вращающемся со скоростью 5000 об / мин стакан.Даже наличие инородных частиц в мазуте не приводит в таком виде горелках к выходу из строя оборудования. Чаще они применяются на объектах теплоэнергетики.

    Дизельная горелка

    Горелки с распыливающими форсунками могут быть одно-, двух- и трехступенчатыми, а также модулируемыми. Ступенчатая регулировка предполагает работу в одном заданном диапазоне мощности либо переключение во время работы при достижении заданной температуры теплоносителя в следующем диапазоне.

    Самыми экономичными являются модулируемые горелки, плавно меняющие мощность от 10 до 100% с помощью механической, пневматической или электронной модуляции. Экономия топлива при грамотной настройке такого типа горелки может составлять 5-15%. Стоимость таких частей горелок выше, чем у ступенчатых, но они позволяют снизить нагрузку на механические котла из-за частых включений / выключений, увеличить его КПД и время эксплуатации в целом.

    Производители горелок часто выпускают унифицированные модели, подходящие к разным маркам котлов и консультанты салона отопительной техники могут порекомендовать подходящую из имеющегося ассортимента.

    Жидкотопливный котел

    Жидкотопливные котлы могут быть из чугуна или стали, и в первом случае срок эксплуатации составит около 50 лет, а во втором - не более 10-ти. Стандартные высокотемпературные дизельные котлы имеют горизонтально расположенные относительно установленной горелки топочные камеры, конденсационные, использующие теплоту сгорания водяных паров - вертикальные топочные камеры.

    Конденсаторный дизельный котел Стандартный высокотемпературный дизельный котел

    Предустановленные на заводе моно или мультитопливные компоненты будут заменены другими топливными котелами. По своей конструкции дизельный котел мало чем отличается от газового, лишь горелки используются разные. Дизельные котлы с несменяемой горелкой дешевле и легче по весу.

    Одно- или двухконтурный котел выбрать - решать только владельцу, но благодаря увеличению потребности в горячей воде для бытовых нужд, дешевле установить одноконтурный котел и отдельно - бойлер.

    Жидкотопливные котлы выпускают многие производители отопительной техники, как отечественные, так и иностранные, например, Buderus, Kiturami, Protherm и стоит помнить, что жидкотопливные котлы, как и их горелки потребуют регулярного обслуживания, чистки от сажи и накипи, и эти процессы лучше доверять специалисту, так что предпочтение рекомендуется отдавать производителям, поддерживающим свою сервисную службу на территории установки котла.

    Отопительные котлы на жидком топливе

    Под котел на жидком топливе рассчитывается по сложной формуле. Однако есть средние величины, помогающие рядовому потребителю рассчитать как нужную мощность котла для обогрева помещения, так и примерный расход топлива. Возьмём помещение в 200 кв. м со средней степенью сохранения тепла. Чтобы поддерживать в нем комфортную температуру порядка 20-21 градусов дизельный котел мощностью 20 кВт в холодный период должен работать около 10 часов.Среднимателем показателем эффективности дизельного котла является 1 литр топлива в час для качественного выделения 10 кВт мощности. Соответственно, в сутки вы будете тратить в среднем на 20 литров.

    На бытовой отопительный котел на жидком топливе цена сравнительно невысокая. Для отопления больших промышленных площадей требуются более мощные агрегаты, поэтому они значительно дороже. читать дальше

    Опираясь на опытных специалистов и потребителей, можно сделать вывод о том, что двухконтурный котел на жидком топливе и электричестве - выгодное финансовое вложение.Он экономичен и имеет высокий КПД. При хорошей теплоизоляции и небольшой потере тепла в помещении потребление топлива можно значительно сократить. Несомненно, на это влияет и грамотный монтаж оборудования. Не рекомендуется самостоятельно установить или ремонтировать дизельный котел, если вы не имеете необходимого опыта и квалификации.

    Котлы отопления на жидком топливе отличаются от другой своей конструкцией. Они оснащены горелкой, создающей принудительную тягу.Происходит смешивание топлива с воздухом, а затем - распыление и воспламенение смеси. Вентиляционная горелка - это очень сложный и точный механизм. Её качественную и бесперебойную работу гарантируют точная настройка на стадии монтажа котла и регулярная профилактика. Категорически нельзя допускать скопления большого количества сажи внутри оборудования. В норме чистка форсунки и рассекателей должна производиться 2 раза в год. Тем не менее, некоторые пользователи по мере использования оборудования отмечают чаще.Это напрямую связано с качеством топлива.

    Горелки жидкотопливных котов работают в основном на дизеле и предназначены для использования отработанных нефтепродуктов.

    Несмотря на вышесказанное, существуют модифицированные конструкции, способные выполнять функцию на топливе с нестабильными показателями и примесями. Такие модели стоят значительно дороже, но окупаются очень быстро. В итоге, при больших размерах затратах вы долгие годы отапливать за меньшие суммы.

    Котел на жидком топливе купить целесообразно за его весомые положительные характеристики:

    • отсутствие необходимости в специальном разрешении на установку;
    • высокий КПД;
    • возможность перехода на другое топливо.

    Если принято решение в жидкотопливном оборудовании, то заранее позаботиться о двух важных деталях:

    1. Отдельное помещение для установки. Например, идеально подойдет специальная пристройка для котельной или подвал дома.
    2. Ёмкость для хранения топлива. В помещении рядом с оборудованием (но отделенная перегородкой) может находиться емкость не более 750 литров. Топливные размеры большего размера необходимо располагать вне помещения на улице. Они обычно закапываются в землю. Необходимо отметить, что при низких температурах дизель загустевает, а это может сказаться на работе котла. Следовательно, еще на подготовительных этапах нужно обезопасить емкость от замерзания в холодный период.

    При соблюдении всех правил эксплуатации водогрейные котлы на жидких топливных долговечных и выгодных источниках тепла и ГВС.

    Котлы отопления на жидком топливе: объективно о расходе топлива

    Содержание статьи:

    Современные котлы отопления на жидком топливе, несмотря на техническое совершенство и способность эффективно отапливать здания в отсутствие подключения к магистрали централизованного снабжения природным газом, редко встречаются в наших домах . При этом в Западной Европе используются более развитой инфраструктурой и трепетно ​​относящихся к проблемам экономии, процент подобного оборудования в общей массе тепенераторов выше.Предлагаем разобраться вместе, чем хорош и чем плохой жидкотопливный котел отопления (ЖТКО) и в каком случае его установка в отечественных условиях себя оправдывает.

    На каких жидких топливах работают жидкотопливные теплогенераторы

    Бытовые (промышленные это не касается) ЖТКО способны работать на следующих видах топлива:

    • Дизельное топливо - наиболее качественный, но и дорогой вид жидкого топлива. Эксплуатационные затраты при его использовании сравнимы, при некоторых условиях и выше, чем при отоплении электроэнергией и сжиженным газом.
    • Топливное масло или нефтяное печное топливо - продукт перегонки нефти, схожий с дизтопливом, но получаемый из более тяжёлых фракций. Его теплотворная способность на 15-20% ниже, зато цена почти в два раза меньше. Топливное масло нуждается в более тщательной фильтрации, чем «солярка».
    • Биотопливо - растительные горючие масла, как правило, используются в смеси с дизтопливом или нефтяным маслом. Характеристики растительных масел схожи с нефтяными, стоимость несущественно ниже.
    • «Отработка» - отслужившее техническое смазочное масло, слитое из механизмов. Для автопредприятия, СТО, базы сельхозтехники это находка, ведь топливо ничего не стоит. Частникам редко удаётся найти дешёвый и постоянный источник отработанного масла.

    Теплообменники жидкотопливных котлов

    Теплообменник - устройство, в котором происходит сгорание топлива и нагрев теплоносителя. В современных котлах он имеет развитое оребрение, позволяющее отбирать максимальное количество тепла в процессе горения.Появились и конденсационные ЖТКО с дополнительной секцией теплообменника, позволяющей утилизировать вторичное тепло отходящих газов. Циркуляция теплоносителя организована по принципу «водяной рубашки».

    Теплообменники могут быть изготовлены из чугуна либо стали. Чугунные дороги, тяжелы, боятся термических и механических ударов, зато при аккуратном обращении очень долговечны, территория не менее полувека.

    Даже стальные теплообменники жидкотопливных котлов весьма тяжелы, не говоря о чугунных, поэтому ЖТКО выпускаются только в напольном исполнении.

    Существуют комбинированные теплообменники из чугуна и стали

    Вентиляторные горелки и управление ими

    • Горелка для жидкого топлива имеет встроенный насос и вентилятор. Первый всасывает из бака топливо, впрыскивает под давлением и распыляет его в теплообменнике, второй принудительно подаёт воздух в дозированном, необходимом для горения количестве. Наличие вентилятора заодно повышает эффективность дымоудаления. Жидкотопливная горелка - сложное и недешёвое устройство, чувствительное к качеству топлива.Установка предварительных фильтров и их своевременная замена для его очистки обязательна. Простые и дешёвые горелки могут работать только в максимальном режиме, более совершенные имеют 2-3 ступени мощности. Это снижение потребления топлива и увеличение срока службы оборудования.

    Большинство горелок работает на относительно лёгких топливных: дизельном, нефтяном масле, биотопливе. Существуют и горелки с предварительным подогревом топлива для более густого и менее горючего отработанного технического масла, а также универсальные, способные эффективно сжигать все виды.Горелки для «отработки» и универсальные стоят ощутимо дороже обычных.

    Универсальная горелка, способная работать на отработанном масле.

    • Автоматика управления современным ЖТКО согласовывает работу горелки с системой отопления в целом, позволяет добиться экономичного расхода топлива и оптимального теплового режима, ничем не уступающего по газовому и электрическому комфортному отоплению. При наличии качественного топлива оборудование работает полностью автономно, многие теплогенераторы могут быть встроены в систему «умный дом», управляться дистанционно.

    Вентилятор горелки распыляет топливо в камере сгорания теплообменника под давлением, воздух также нагнетается

    Типы жидкотопливных котлов

    О различии горелок по типу топлива мы уже представили, о наличии разных ступеней мощности тоже. Пару слов о форм-факторе котлов: горелка может располагаться внутри корпуса теплогенератора либо снаружи. Во втором варианте она является легкосъёмной и может быть за пару часов заменена на газовую. Ещё пару десятков лет назад универсальные теплогенераторы газ / жидкое топливо считались рациональным выбором.Но сегодня, когда появилось конденсационное газовое оборудование с модулируемыми горелками, универсальные котлы из-за невозможности создания теплообменника уступают им по КПД, двухтопливное решение уже нельзя назвать актуальным.

    По системе размещения воды для горячего водоснабжения ЖТКО делятся на:

    • Одноконтурные, имеют только контур для системы теплоносителя.
    • Двухконтурные с проточным нагревателем, горячая вода непосредственно проходит через выделенную секцию водяной рубашки.
    • Двухконтурные со встроенным бойлером.

    На заметку: дороже обойдётся, но даст наиболее комфортное горячее водоснабжение пары одноконтурный котёл + накопительный водонагреватель косвенного сообщения (бойлер) на 100-150.

    Сколько топлива потребляет ЖТКО и насколько это дорого

    Производители зачастую «стесняются» указывать «аппетиты» своих теплогенераторов. Но мы сможем прикинуть приблизительный расход топлива для жидкотопливного котла отопления самостоятельно.В максимальном режиме горелка потребляет количество дизтоплива, примерно равное её мощности, делённой на 10. То есть, котёл (горелка, если точнее) 20 «скушает» 2 литра «солярки» за час непрерывной работы или 48 в сутки. 20 кВт - этого вполне достаточно для дома площадью 200 м2 в климатических условиях Центральной России. Итак, примем, что 3 месяца в году котёл работает с нагрузкой 75% от максимального, 3 месяца - 50% и ещё 3 - 25%. Итого получаем 6480 литров за отопительный сезон. Добавим 10% на горячее водоснабжение, получим 7 128 литров или 7,1 м3.Топливного масла потребуется больше, 8,550 литров или 8,5 м3. Нужно понимать, что это очень усреднённые данные, они не учитывают ни уровень исполнения самого котла, ни степень утепления дома. Эффективно теплоизолировав здание снаружи, расход топлива можно уменьшить в два раза, а перейдя на низкотемпературный режим - ещё на четверть.

    Про цену топлива говорить не будем, она постоянно меняется и зависит от региона. Чтобы точно просчитать эксплуатационные расходы, узнать, какую сумму обойдётся загрузка того иного вида топлива в хранилище с учётом транспортных расходов.К слову, в отличие от «солярки», топливное масло не везде и не всегда можно приобрести.

    На заметку: в эксплуатационные расходы также следует включить цену замены фильтров, хотя это и несопоставимо меньше самого топлива.

    Где и как хранить топливо

    Не всегда используются необходимость строительства топливохранилища при выборе теплогенератора, а продавцы оборудования им об этом тактично не напоминают. «Солярку» в канистрах не навозишься, к тому же покупать оптом значительно дешевле.Оптом - это значит бензовозом. Самый маленький - шасси «Газели», вместимость его цистерны - 1,3 м3. Следующий - шасси ГАЗ 3309, он привезёт 4,9 м3. Далее имеются 6,2, 6,5, 6,8 м3 и так далее, максимум 15,8 м3. В стоимости топлива немалую часть «тянут» транспортные расходы, поэтому возить по полцистерны невыгодно. Исходя из этого и сезонной доступности проезда тяжёлого автотранспорта вместимость топливохранилища рекомендуется принимать в пределах 0,25-1 годовой потребности и не доступной в регионе автоцистерны.

    Строительные и противопожарные нормы разрешают хранить в котельных запасах топлива лишь в 50 л, вместительное топливохранилище за пределами дома либо в изолированной от здания противопожарной стеной пристройке с входом. Закапывать, как часто делали раньше, металлический резервуар (к примеру, списанную цистерну) в землю, не рекомендуем. Грунт промерзает, ёмкость и трубопроводы нужно теплоизолировать, сталь со временем корродирует, осуществлять контроль за герметичностью ёмкости невозможно.А новый, долговечный металлический резервуар весьма дорог.

    Существуют полимерные топливные резервуары для размещения в грунте, они не подвержены коррозии, но не столь прочны, как стальные

    Для небольшого объекта, как частный жилой дом, рациональное соорудить отдельное хозяйственное строение или пристройку к дому, где можно поддерживать положительную температура. Ёмкости - стандартные полимерные баки, используют на 1000 л. Они компактны, занимают немного места, имеют несложно загружаются и очищаются.

    Топливохранилище частного дома на 3 м3 в отапсемлива помещении - удобно и безопасно.

    На заметку: следует учитывать, что топливохранилище должно иметь удобный подъезд для спецавтотранспорта.

    Плюсы и минусы ЖТКО

    Собственно, мы уже достигли все достоинства и недостатки жидкотопливных котлов, но на всякий случай повторим их:

    Плюсы:

    • Высокая степень, возможность создания максимального теплового комфорта.
    • Полная автономность от других источников энергии (кроме источников, но потребности в ней невелики, можно обойтись генератором)

    Минусы:

    • Высокие эксплуатационные расходы.
    • Необходимость иметь вместительное топливохранилище, не допускать замерзания его и трубопроводов.
    • Вентиляторные горелки довольно сильно шумят, через стенку хорошо слышна их работа.
    • ЖТКО следует располагать в отдельном помещении с хорошей вентиляцией, желательно никак не с жилыми помещениями - «аромат» дизтоплива неистребим.

    Современная котельная на жидком топливе - чистое помещение, вы не видите в нём луж «соляры» на полу. Но специфический запах топлива всё равно просачивается

    Итак, кто же установит в своём доме ЖТКО? Во-первых, тот, у кого нет и в ближайшей перспективе не предвидится прокладка газопровода. Во-вторых, человек не бедный, предпочитающий "заплатить больше денег", но получить комфортные условия проживания. В-третьих, тот, в чьём доме отсутствуют достаточные для организации альтернативного отопления электрическими мощностями, а топить дровишками его не устраивает.

    В заключение скажем, что жидкотопливные котлы - довольно сложная техника, требующая профессионального обслуживания. Поэтому установку, подключение и сервисные работы должны проводить специалисты, обладающие квалификацией.

    Видео: подземный дизельный котел

    http://www.youtube.com/watch?v=OKhH7-jfncw

    Понравилась статья? Поделитесь с друзьями:

    Котел на жидком топливе

    12.01.2016 Дизельные котлы для отопления, как правило, в настоящее время можно встретить очень часто в частных домах, на заправках АЗС, складских помещениях и т.д. Такие системы имеют свои достоинства и недостатки, но все равно они большим спросом в современности.

    Дизельные котлы как правило одноконтурные - предназначены только для того, чтобы отапливать помещение. Такие котлы включают в конструкции теплообменник. Нагревание воды, если оно требуется, осуществляется такими котлами при помощи бойлера, который включается в контур отопительной системы либо управляется автоматикой по принципу приоритета бойлера. Виды дизельных котлов так же зависят от исполнения теплообменника, это могут быть стальные и чугунные.Дизельный котел для отопления дома, который имеет стальной теплообменник, обладает меньшим весом и размерами, и стоит он тоже меньше. Основной недостаток - это то, что у таких приборов срок службы меньше сталь имеет свойства прогорать и коррозировать. Дизельные котлы, которые имеют чугунный теплообменник имеют продолжительный срок службы, так как материал стойкий к коррозионным процессам и более долговечен.
    Котел отопления на солярке может быть со встроенной и навесной горелкой.Конструкция первого горелки включает установку жидкотопной горелки еще на заводе-производителе, что уменьшает стоимость котла и его габариты. Также преимуществом дизельных котлов, имеющей встроенную горелку, является настройка горелки горелки котла. И вам не придется тратить дополнительное время и силы на монтаж горелки. Под навесную горелку котлы поставляются без горелки. Благодаря этой вы сможете выбрать и поставить горелку, которая лучше всего подойдет для конкретного решения.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
