Выявление неисправностей и обслуживание двухконтурных котлов Сиберия

_______________________________________________________________________________________________________________

_______________________________________________________________________________

Скажите, как можно устранить такую неполадку. В работе двухконтурный газовый котел Сиберия 17к с устройством автоматики Евросит 630. В момент розжига главная горелка загорается отлично, но спустя 15-25 секунд отключается. Новый запуск ситуацию не меняет. Кто-то встречался с этим?

Сперва проверяйте работоспособность датчика тяги и термопары. Сделать проверку контактов цепи. Осторожно разукомплектовать стационарную запальную горелку и очистить. Отрегулируйте запальное устройство на минимальное давление газа. Скорей всего, уменьшилась тяга, в следствие этого запальной горелке не хватает воздуха в момент разжигания основного горелочного устройства.

Чрезмерно стало дымить пламя и газогорелочное устройство горит безостановочно, не затухает.

Температура свыше заданной не поднимается, в то время как пламя горит. Очень много гари. Местные газовщики сказали, что это недостаток тяги. Как можно устранить неисправность?

Предполагаем, что мало воздуха. Требуется сделать сервисное обслуживание. Снять горелочный узел, очистить и вымыть горелку и жиклеры. Теплообменник рекомендуется почистить снаружи.

Скажите по каким причинам прибор коптит? Что необходимо сделать для устранения данной проблемы?

Возможно, понизилась тяга в топке. Советуем Вам прочистить дымоходный канал.

Как поступить, скажите, если напольный газовый котел Siberia 11к перестал запускаться? Зажимаю ручку управления, выжимаю клавишу розжига, после удерживаю в этой позиции примерно минут восемь, начинаю отжимать, и он затухает.

Вероятней всего, трубка запального устройства загрязнена. При такой неисправности вам нужно выполнить полноценную профилактику. Еще одной неполадкой является окисел на клеммах датчика тяги.

Нужно разъединить клеммы и зачистить их от окислов.

Нарушение работы котла Сиберия 23к с блоком автоматики 710 Minisit. Если нажать на кнопку запуска розжига, нет поступления газа на горелочное устройство. Что случилось?

Когда нажимается эта кнопка, газовое топливо доставляется исключительно в запальное устройство, на главную горелку его вход не производится.

Подключили в систему такой же агрегат. Меня не радует процесс переключения с фитиля на основное газогорелочное устройство. Происходит несколько хлопков. Может это какая-то неполадка?

Судя по всему, рекомендуем Вам сделать регулировку автоматики на нужное давление газа.

В систему подсоединили аналогичный агрегат укомплектованный автоматикой Евросит 630, он перестает работать при температуре где-то 60 градусов. Прошу помощи, чтобы устранить такую поломку?

Скорей всего, сработал датчик тяги. Необходимо выполнить осмотр дымохода.

В работе аналогичный агрегат. На днях нагрев встал на пятидесяти градусах, при этом пламя стабильно продолжает гореть. Что могло произойти?

Видимо, засорилась трубка на подачу газа от узла автоматики на газогорелочном устройстве, а также горелочная форсунка.

В нашем доме есть котел двухконтурный напольный Siberia 17к с газовой автоматикой Eurosit 630. Два дня назад произошла у него неполадка. Аппарат гаснет, как только на запальное устройство задувает ветер. Два раза заменял термопару, но изменений нет. Какая причина?

Когда включается главная горелка, это приводит к понижению поступления топлива на запальник, а значит происходит запуск блока автоматики. Вам нужно поднять поступление газа на запальную горелку. Такое возникает периодически ввиду спада давления в системе. Еще одной причиной может случить уменьшение тяги в дымоходе, если он сконструирован неверно.

Скажите нам, пожалуйста, из-за чего у нас отключается данный агрегат, преимущественно, если снаружи сильные порывы ветра и дождливая погода. Каким образом следует отремонтировать?

Когда включается запальная горелка, ЭМК принудительно срабатывает за 15 секунд. Когда запальная горелка гаснет, прерывание функции электромагнитного клапана произойдет через 10 секунд, 0 будет слышен щелчок.

Уже довольно давно был смонтирован в частном доме газовый котел Сиберия 11к. Домик небольшой, по площади около тридцати метров квадратных. Как видно, потребление не слишком большое, но нагрев теплоносителя не бывает более 60 градусов. В помещении находятся две батареи по 10 секций. Никак не пойму, как поднять температуру нагревания?

Вам поможет монтаж циркуляционного насоса. Периодически может возникнуть уменьшение давления в газовом трубопроводе.

Из-за чего при эксплуатации систематически возникает перегревание газового котла?

Основной источник — исчезла циркуляция в отопительном контуре. Также возможно засорение фильтров или чрезмерное количество воздуха в отопительной системе.

У нас случилась неисправность. Если закрыть холодный кран и начать открывать горячую воду, то выходит вода из контура отопления. Что происходит?

Скорей всего, произошло повреждение подпиточного клапана отопительного контура. Он пропускает воду по обоим трубопроводам. В случае, когда присутствует давление воды в системе, то движения в другом направлении быть не может.

Какая причина того, что агрегат шумит, булькает, а иногда может выть и даже хлопать?

Вода в системе весьма обогащена кислородом. В процессе нагрева происходит испарение воздуха, из-за чего вы слышите шум. Если агрегат настроен неправильно, то может выть байпас или газовый клапан. Сильные хлопки на этапе старта указывают на неисправность системы розжига.

Я провел в октябре того года пуск котла Siberia 17k. Примерно через три месяца возникла проблема. Устанавливаю температурный режим, а он его не фиксирует. Поясните, почему не держится температура?

Предполагаем, что возникли неполадки с автоматикой, и в момент подъема температуры на 60 градусов, форсунки отключаются. Необходимо отрегулировать автоматику для правильного исполнения функций. Еще одним фактором может оказаться то, что Вы выбрали несогласованную мощность прибора по отношению к площади отопления.

Произвели в начале августа ввод в эксплуатацию такого же прибора. Он работает на сжиженном газе. За несколько месяцев потрачено практически восемь кубометров. В данное время внутри прибора очень много нагара, а также коптит горелка. Что это означает?

Слишком много сажи в камере сгорания указывает на то, что не отрегулирована горелка, поэтому газ может сгорать не полностью. Еще может быть низкокачественный сорт смеси газа. Чтобы не коптила горелка, необходимо систематически делать очистку с применением воды.

В работе данный прибор. При запуске горелка загорается и в тот же миг погасает. По всей видимости, что отсутствует запальная искра. Каким образом удалить такую аварию?

Вам нужно проверить, появляется ли звук при возникновении искры запального механизма, когда отсоединен кабель розжига. Если звука нет, вы должны поменять запальный трансформатор. Если есть, произведите замену электрода розжига либо самой горелки.

На днях выявилась неисправность напольного котла Сиберия 29к (автоматика Минисит 710). Образовалась течь воды. Работал он в общей сложности 3 месяца. Подскажите мне, по какой причине капает вода?

Возможно капает вследствие высокого давления в системе отопления. Может быть еще прогорание стенок теплообменника. Гидроудары точно так же могут являться фактором течи в котле.

На даче планируется произвести запуск данного аппарата. Интересует, сколько должно быть заявленное давление поступления газа (метан/пропан) данных устройств?

В этом типе котельных устройств величина заявленного давления подачи газа (природного/сжиженного) равняется 150/300 Па.

Ввели в эксплуатацию данный прибор. Не так давно произошел сбой в работе. Он включается, но помещение не согревает. Чем это объяснить?

Похоже, копится воздух в батареях либо имеется накипь в теплообменнике. Попробуйте его отмыть.

Установил и подключил в доме данный аппарат. До этого времени грел бесперебойно. Сейчас в нем случилась неисправность. Аппарат очень часто уходит в перегрев. Каким образом отремонтировать данную аварию?

Скорей всего, произошло засорение накипью, из-за чего возникла закупорка протока. Вам требуется почистить агрегат.

Буквально вчера выявилась неприятность с котлом. Он исправно действовал в общей сложности 3 месяца. Потом вдруг самопроизвольно он прекратил набор установленной температуры. Может быть, кто объяснит, что происходит?

В системе отопления газовое давление меньше, чем требуется. Надо осмотреть кран газа. Похоже, внутри избыток смазки. Требуется удалить лишнюю.

Хотелось бы узнать, как можно подкачать расширительный бачок?

Расширительный бачок возможно подкачать обычным автомобильным насосом до рекомендуемого по инструкции давления. Чаще всего средний объем 1-1.5бар. Перед тем, как накачать расширитель, следует сливать жидкость из котла.

Это выполняется через сливной штуцер или через кран разбора воды, закрыв поступление ГВС.

Двухконтурный газовый напольный котел Сиберия 17к не хочет запускаться. Пока держишь кнопку включения, горелочное устройство в рабочем режиме. Как только отпустить клавишу, прибор отключается. Подскажите причину неисправности?

Похоже, вышла из строя термопара или проблемы с газовым клапаном. Также бывает снижение давления газа на подводящем трубопроводе. В некоторых случаях возникает недостаточное напряжение электронной платы.

Скажите мне, какого рода операции рекомендуется провести с целью замены метана на пропан?

Для этого нужно поменять форсунки основного горелочного устройства. После сменить напряжение модуляторного питания. По окончании провести настройку параметра минимального и максимального давления.

Какой принцип действия имеет предохранительный клапан в системе отопления?

Данный компонент, который настроен на требуемое давление, обслуживает систему отопления. Не разрешено использовать защитный клапан в целях слива отопительной воды.

Постоянно растет давление в системе отопления. Давление расширительного бачка снижаем до 2.1-2.3 атм. Может такое быть, что вода отопительного контура поступает из системы ГВС?

Увеличение давления отопительной системы можно объяснить следующими основными факторами. Не выставлено давление для расширительного бачка. Подпиточный вентиль пропускает воду.

Возникла проблема. Старт выполняется очень трудно. Запальная горелка зажигается, но главной горелке огонь отсутствует. Скажите, пожалуйста, какая это причина?

Судя по всему, функциональный сбой работы узла розжига. Вам требуется выполнить проверку котла и чистку узла зажигания.

Помогите мне устранить неисправность с дымоходом? Уже двое суток появилась возвратная тяга, при этом дым проникает непосредственно в помещение. Дымоход я изготовил сам. Он состоит из металлической трубы. Возможно в расчетах допущено несоответствие.

Главной причиной является не правильно выполненная конструкция дымохода. Иногда бывает загрязнение трубы продутами сгорания, которое заметно понижает его функциональные возможности. К тому же обязательно нужно контролировать вентиляцию в жилых помещениях.

_______________________________________________________________________________

_______________________________________________________________________________

_______________________________________________________________________________

_______________________________________________________________________________

_______________________________________________________________________________

Управление системой отопления. Монтаж. Подключение. Перевод на другой тип газа. Устройства регулировки и приборы защиты.

Особенности. Установка и монтаж. Компоненты автоматики.

Технические параметры. Монтаж. Регулировка и проверка. Техническое обслуживание.

Регулировка и защита. Установка и монтаж. Настройка давления. Техобслуживание.

_______________________________________________________________________________

_______________________________________________________________________________

После запуска появилась неисправность. Не хочет включаться, работал два года, теперь загорелось все табло как при включение котла, когда идет режим самодиагностики потом щелкает, отключается на мили сек и опять включает всё табло. Один раз включился, но выдает ошибку Е10 давление воды, хотя давление в системе 1.5 атм. Подскажите, что может быть?

В эксплуатации котел Baxi main four 240, отключается с ошибкой E35 (паразитное пламя). Подскажите что делать? Эксплуатируется первый сезон.

Установили и подключили котёл Baxi Fourtech 24 F. Какое давление холодной воды допускается на входе в аппарат для ГВС?

Котёл бош 6000 24 квт, одноконтурный со встроенным трехходовым клапаном. Не видит датчик бойлера, выдает ошибку. Подскажите, как сделать, чтобы ошибку не выдавал и работал нормально как на отопление, так и на бойлер?

Если отключить датчик протока ГВС, то может быть получится через меню L3 перепрограммировать в одноконтурный аппарат?

Установили котёл Arderia esr 2.13 ffcd. Если у меня немного падает давление теплоносителя за 2-3 дня на пару делений, может ли быть причина в неисправности трехходового клапана (утечек с радиаторов нет)?

В эксплуатации газовый котел Ардерия 2.35. Подскажите про уменьшение мощности. Слышал что-то про модуляцию, скорость вращения вентилятора и прочее. Возможно ли реально уменьшить мощность?

_______________________________________________________________________________

Произвели монтаж и подсоединения котла Buderus Logano G234-WS-44 квт, автоматика Логоматик 4211. Отопление на баллонах без ГВС, также заменены жиклеры для сниженного газа. Зиму пережили, баллоны заменялись, все без проблем. Потом весной, когда температура на улице +16+18, котел стал отключаться на продолжительное время и при включении стал выдавать ошибку горелки на экране и загоралась красная лампочка-кнопка на передней стенке. Нажимали кнопку, повторно включали питание и все работало. Несколько раз это было, потом на лето отключили котел совсем, в чем может быть неисправность?

В одноконтурном Будерус 072, контур змеевика БКН нагревается тем же теплообменником что на отопление или таким же, как на 2х контурном который стоит на ГВС?

Подскажите, для настенных газовых котлов Vaillant, имеются ли реальные/фактические отличия в лучшую сторону в новом поколении turboTEC plus VU/5-5 по сравнению с /3-5?

Неисправность в работе котла, мигает зеленый сид (питание), в инструкции сказано, что сработала тепловая защита, зеленый индикатор мигает, даже если к плате ничего не подключено. Как исправить? Проверил все SMD резисторы и транзисторы, все в порядке.

В эксплуатации газовый котел двухконтурный Daewoo Gasboiler с электронной панелью. При включении ГВС греется отопление, режим работы — летний. Снимал трехходовой клапан, грязи и выработки нет. Такое ощущение, что плата трехходовым клапаном не управляет. Как проверить?

Установлен и подключен настенный котел Электролюкс Basic Xi. Началась неполадка, что котел перестал видеть пламя и выключал подачу газа через 7-8 секунд. И после 3х попыток выдавал ошибку E1. Как можно исправить?

Неисправность котла Koreastar. Отопление работает отлично, горячая вода идет с перебоями, при включении крана горячей воды сначала идет холодная вода, потом кипяток. Через несколько секунд прохладная, потом опять кипяток. В чем может быть проблема?

Неисправность котла ферроли домипроджект 24 — настраиваю 60-70 градусов, он переходит на минимальное горение, не включается, не отключается. Повторный запуск нестабилен. Никакой закономерности не выявляется. Что делать?

В эксплуатации газовый котел Junkers euroline, при включении горячей воды поджигает газ, затем тухнет и так несколько раз. Если включить при работающем отоплении, то нагрев воды включается сразу. Подскажите, пожалуйста, в чем может быть проблема?

Подскажите по регулировкам газового котла Навьен Асе 16 turbo пульт v1. 3. Не получается настроить выбег вентилятора. Ставлю 30 сек., а все равно 2 мин. крутит.

Неисправность котла Оазис ZRT18. Агрегат запускается, зажигается газ, потом тухнет. Опять зажигается-тухнет (раза три так бывает). Потом разгорается и работает нормально. Никакой ошибки не выдаёт. В чём причина?

Неисправность газового котла Сеньор Дюваль — датчик давления воды показывает 0.0, индикатор мигает красным цветом, не греется горячая вода, но при этом давление воды в квартире хорошее. Как устранить неполадку?

В каком месте коаксиального дымохода должен быть установлен конденсатоотводчик? Котел wh2d c закрытой камерой сгорания, расположен на расстоянии 1м от стены.

Проблема запуска котла Westen Pulsar D. Пьезо розжиг срабатывает, но пламени нет, после треска ошибка E01. Вилку местами переставлял.

Напольный газовый котел Новелла заблокировался – зеленые лампочки на панели горят, и больше ничего не происходит. Как исправить?

Установлен и подключен газовый настенный котел Ariston, который совсем не держит давление: во время охлаждения нагретой воды давление падает до нуля, хотя вода регулярно набирается. Что с давлением?

Неисправность котла metropolis dgt 25 bf. Перестало работать ГВС, отопление работает, ошибку не выдаёт. Что посоветуете?

Подскажите, пожалуйста, как решить проблему. Котёл Солли Стандарт, при любой попытке включить его или горячую воду, выдает ошибку GS.

В эксплуатации котел Вольф. В последнее время он стал странно себя вести: в паузе между запусками раз пять включает горелку на одну секунду, а на дисплее выскакивает 70 градусов. Где искать неисправность?

ACV Wester Line работает очень нестабильно: часто уходит в аварию, при запуске издает характерный стук и глохнет, а временами все нормально. Агрегат почти новый, что с ним не так?

В газовом котле Демрад перестал подаваться газ на горелку. Пьезо-элемент щелкает, но розжига нет. С газовой плитой все в порядке, газ есть. В чем причина?

Неисправность котла Kiturami world, периодически останавливается. Я протираю датчик пламени, и аппарат какое-то время хорошо работает, но вскоре все повторяется. Также он стал сильно коптить. Может, дело в коротком дымоходе, и надо его удлинить?

_____________________________________________________________

Ошибки котлов Nike Star, Eolo Star/Mini, Mythos. Неисправности котлов с возможностью автоматической разблокировки.

У меня котел в зимнем режиме систематически поднимает температуру до 80 градусов. Три раза вызывал мастера. Он сказал, что это у многих моделей имергаз, и предложил поставить программатора, но не факт, что поможет. Подскажите, как решить эту проблему и поможет ли этот программатора?

Модели 11.6; 17,4; 23.2; 29,3 кВт. Технические характеристики. Элементы управления блока автоматики. Монтаж и техобслуживание. Неисправности и их устранения.

Установлен и запущен в эксплуатацию газовый котел АОГВ. Проблема с подачей горячей воды. Теплообменник промыли. Прошло меньше месяца, и вода опять не идет. Поставили фильтр на воду, но прошло время, и опять не идет горячая вода. Что может быть за поломка?

Монтаж и установка. Запуск и регулировка. Неисправности и способы их устранения.

Технические параметры. Монтаж и подключения. Запуск и порядок работы. Регулировки автоматики.

Неисправность котла Нева люкс 7023. С периодичностью 2 раза в месяц выдает ошибку Е7. Но после перезагрузки все-таки работает. Сейчас выдает ошибку Е6. Поработает 15 мин, и отключается. Что это может быть?

Конструкция и блок автоматики. Порядок розжига. Неисправности и ремонт.

Скажите возможно ли из-за слабого давления газа котел Атем житомир тухнет, происходит щелчок и тухнет. В чем проблема? Можно ли на время отключить автоматику и как?

Смонтировали газовый котел Лемакс КСГ-12,5 Премиум. После отключения основной горелки через пару минут происходит щелчок, в чем причина подскажите?

Установлен и подключен газовый котел КС-Г, на 250 кв. м. При разжигании он не выключается, температура поднимается, если не ошибаюсь, автоматика Арбат 1. Не регулируется пламя — слишком большое. Что делать?

Установил газовый котел Маяк и подключил его. Работает он нормально. Но причина вот в чем. Когда он работает на единице он сильно пищит, если регулятор повернуть 2-7 писк пропадает. Подскажите, что может быть?

Установили и подключили газовый котел Данко с автоматикой Каре, на запальнике работает отлично, но стоит добавить мощность на горелке, он полностью затухает, вчера затухал в течение 5 минут, сегодня работает минут 20 и полностью тухнет. Кто сталкивался с такой проблемой?

В эксплуатации котёл газэко 18. При включении горячей воды падает давление в системе после подпитки давление доходит до 3 бар. Приходиться сбрасывать. В чём дело, как исправить?

В котле часто закипает вода, при этом он уходит в аварию по перегреву. Теплообменник недавно мыли, система не забита. В чем дело?

Неисправность котла Rinnai 167 RMF. Недавно стал показывать ошибку 14. Как можно устранить поломку?

Котел Селтик дс нагревается до 45 градусов и стоит весь день не отключается и не нагревает батареи, иногда показывает ошибку а3. Как можно устранить данную проблему?

Упало давление горячей воды в котле Mora Top. В чем причина?

Газовый настенный котел Сеул перестал включаться из-за ошибки отсутствия розжига. Каким образом ее можно устранить? Что именно вышло из строя?

Рекомендации по устранению неполадок газовых котлов Сиберия

__________________________________________________________________________

Рекомендации по устранению неполадок газовых котлов Сиберия


В газовом котле Siberia перестала нагреваться горячая вода. Вода из крана льется совсем теплая. Подскажите, в чем причина?

Поиск повреждений ведется по нескольким путям. Например, неполадка датчика температуры ГВС, требуется провести его замену. Также велика вероятность того, что случился сбой регулировок мощности прибора по нагреву горячего водоснабжения.

У меня случилась неисправность. Если мы закрываем кран холодной воды и подать горячую воду, то уходит вся вода из отопительной системы. Что происходит?

Похоже, некорректно функционирует клапан подпитки отопительного контура. Он дает воде проходить по обоим трубопроводам. В случае, когда присутствует давление воды в системе, то протекания в обратную сторону возникнуть не должно.

Аппарат в момент старта и ранее гудел, а теперь шум стал сильней. Вначале звук возникал кратковременно, сейчас же его слышно намного дольше. Кто наблюдал такую неполадку?

Возникновение дополнительного шума можно объяснить наличием известкового налета на внутренних стенках теплообменника, прогрев которого следует не одинаково из-за разной толщины стенок. Чем сильнее засорился теплообменник, тем громче грохот, а также уменьшается теплоотдача.

В систему отопления хочется произвести установку котла Сиберия. Расскажите, пожалуйста, каково максимальное входное давление холодной воды у этих устройств?

В данном типе аппаратов величина наибольшего входного давления ХВС равняется 8.0 бар.

Нам нужно сделать сервисное обслуживание. Проконсультируйте, каким образом слить воду из него?

В соответствии с паспортом, эта процедура выполняется в следующем порядке. Отсоединить котел от электричества. Закрыть газовый кран. Приоткрыть автоматический отводчик воздуха. Открываем кран для слива. Затем собрать вылившуюся воду. Если необходимо, можно сливать воду с помощью клапана защиты. Данный компонент размещается внизу агрегата.

Автоматика газового напольного котла Siberia 23 (eurosit 630) начала давать сбои. Если сравнить температуру воды в приборе в тот момент, когда автоматика его выключила с показаниями термометра на рукоятке, будет сильное различие (до 10 градусов). Аппарат нагревает воду выше 55С только в одном режиме (если установить положение 7). Именно в этом режиме наблюдается значительное увеличение пламени горелки, оно и дает нагрев. Не получается настроить максимальный поток газа. Изменения можно увидеть только в режиме 7. Как это можно устранить?

Ремонтируйте или меняйте автоматику.

Два года назад в наш частный дом был установлен двухконтурный котел Siberia TopLine 24. Первую зиму он работал в щадящем режиме, так как продолжалась стройка и температуру в нем не поднимали выше 50С. Весной ремонт был окончен, и мы стали жить в доме постоянно. Когда наступил второй отопительный сезон, я заметил нестабильность давления в системе отопления. Постоянно требуется то сбросить излишки, то
докручивать недостающее. Можно ли как-то это исправить? Лучше один раз все настроить, или может установить дополнительное оборудование, чем постоянно подправлять что-то в системе. Проблемы с давление происходят так. Давление начинает падать при большом расходе горячей воды. Соответственно
аппарат останавливается. Требуется подкачка давления. Устанавливаешь его до требуемого значения, прибор начинает работать, а давление продолжает расти до тех пор, пока он снова не остановится. Тогда требуется излишки стравить. После нормализации давления на уровне 1,5 – 1,8 агрегат начинает стабильно работать. Похожее происходит, если требуется увеличить температуру воды, например, до 70С. Длительное отключение электричества, также вызывает аналогичную проблему. Хотелось бы понять, как это можно исправить.

У вас в системе есть расширительный бак. Его полость разделена специальной мембраной на две части. В одном держится избыточное давление, а вторая наполняется водой (тоже под давлением). При правильной работе эта мембрана делит прибор на равные части, тогда проблем в работе не возникает, так как именно мембрана и компенсирует все перепады давления. Излишки воздуха отводятся автоматически через специальный клапан. Учтите, что если из этого клапана потечет вода – расширительный бачек больше не пригоден и требует замены. В вашем случае расширительный бачок по какой-то причине не гасит изменения давления при изменении температуры воды. Все описанные вами случаи связаны именно с этим. Возможно, что ваш расширительный бачок просто мал для ваших нужд и требуется дополнительный, или новый большего объема.

В настоящее время обогрев моего дома осуществляется с помощью системы с естественной циркуляцией, котел КЧМ 5-21 Квт. Использую уголь, но к зиме планирую перейти на газ. В связи с этим возник вопрос, что более рационально. Модернизировать в КЧМ, установив в него горелку. Или приобрести и установить газовый котел Сиберия 23. В любом случае ГВС планирую подавать через косвенный бойлер.

Сиберия идентичен АОГВ, только разработан для работы именно на газе. Если сравнивать КЧМ, она более экономичная. Хотя были случаи, когда старые стальные агрегаты потребляли меньше или столько же газа, сколько и современные. Но чаще всего все-таки выигрыш в деньгах заметен. Но вы должны учесть, что для корректной работы Сиберия 23 требуется установить очень хороший дымоход. А КЧМ, если потребуется, можно снова будет использовать на угле. Оценивать все плюсы и минусы и что-то выбрать придется вам самостоятельно. Лично я бы поставил современный прибор с необходимой модернизацией дымохода.

В эксплуатации газовый напольный котел Siberia 11 с автоматикой евросит 630. Недавно появилась такая неисправность в его работе: если я выключаю основную горелку, то одновременно с ней выключается и пилотная. Проверял термопару и электроклапан – с ними все в порядке. Датчик тяги у меня не установлен. Наблюдая за неполадкой, я выяснил, что, когда гаснет основная горелка, с пилотной просто срывает огонь. Подача газа в этот момент не прерывается – я проверял (если сразу же после угасания поджечь газ вручную, горелка начинает спокойно работать). Само пламя на обеих горелках голубого цвета. Три дня я устранял эту неполадку и, наконец, мне это удалось. Оказалось, что в трубе дымохода скопилось много воды (около 10л).
После того, как я ее оттуда вылил, все стало работать нормально. Сам дымоход выходит из дома на лоджию, а дальше проведен на улицу.

Вам нужно провести термоизоляцию дымохода.

В напольном котле Сиберия 17 с автоматикой евросит 630 с момента подключения, возникли проблемы с автоматикой. Суть в следующем. При розжиге, при открытом клапане фитиль загорается, но стоит только перевести его в положение «работа», огонь пропадает. Специалисты проблему устранить не смогли и придумали следующее. Под клапан поставили ложку, тем самым зафиксировав его в постоянно открытом положении. Так агрегат работает, но осталась другая проблема. Через два отверстия, расположенных под горелками, постоянно просачивается газ. Его запах сильно ощущается по всему дому. Можно ли как-то починить его, не меняя всю автоматику?

По сути, газ не должен попадать в отверстия, если в вашем аппарате хорошая тяга, так что в первую очередь проверьте ее. Еще стоит проверить достает ли пламя запальной горелки до термопары. Возможно, она должна больше попадать под огонь.

Установлена модель Siberia с автоматикой 630 evrosit, по непонятной причине произвольно выключается. Установлен у моих родителей, и когда я приехал помочь, то увидел следующее. Фитиль загорается нормально. Затем, после того, как я устанавливаю режим 1, он работает как нужно примерно полчаса, а затем умирает.

На таком режиме основная горелка вообще не должна тухнуть. Вам стоит очистить от грязи запальник.

Мой газовый котел Сиберия (евросит 630) неисправно работает в режиме 4, так как после достижения 65С, он полностью выключается.

У вас запальная горелка выключает основную, и именно в этом и суть проблемы. Положение регулятора в данном случае ни на что не влияет.

Работа горелки, по непонятной мне причине зависит от направления ветра. В определенных моментах пламя начинает неровно гореть, и, иногда, тухнет. Проблему нужно срочно решать, так как в зимний период постоянная работа на «свечке» — это неправильно. Пытался сам защитить дымоход, даже устанавливал специальный грибок, но это не помогло. Я уже подумываю об увеличении подачи газа на горелку, но не знаю, как это сделать. Прибор работает на автоматике 630 евросит.

Если ваше пламя срывается через смотровое окно, то следует увеличить подачу воздуха к котлу.

Я хочу установить у себя систему из напольного котла Siberia 17, с принудительной циркуляцией теплоносителя. Интересует вот такой момент, что с ним случится, если по какой-то причине случится сбой (например, нет электричества) и отключится насос, обеспечивающий циркуляцию? Будет обычное отключение, когда температура в нем достигнет заданной? Или возможен какой-то аварийный способ прекращения его работы и отключение будет только по перегреву? Можно ли подключить насос через термостат, как вариант, Valtec VT. AC601.0? Ведь если отключение прибора происходит в не аварийном режиме, то можно останавливать его работу отключением насоса. Термодатчик шлет сигнал на насос, который выключается, когда в комнате достаточно тепло. Что в свою очередь выключает аппарат. Или такой способ подключения приведет к неизбежной порче оборудования? Что случится с агрегатом, если автоматика перестанет работать, как положено? Возможно ли установка каких-либо дублирующих цепей, чтобы газ был
гарантированно выключен при поломке?

Сможет ли газовый котел Сиберия 11 обеспечивать теплом помещения площадью 100 кв. м.? Можно ли установить в систему бойлер косвенного нагрева? Встанет ли он штатно, или это нарушение условий эксплуатации?

У данной модели хватит мощности, чтобы адекватно обогревать заданный объем. А вот с бойлером есть нюансы. Самому прибору без разницы, какое оборудование установлено в систему. Тем более что у вас основной расход воды пойдет в систему ГВС. Просто, сможете ли вы подобрать подходящий по размеру бойлер. Ваш агрегат не большой мощности и бойлер размеров в 100 кв. м. он будет нагревать очень долго (для примера, 30 кВт нагревает с 10С до 60 порядка 10 минут, а в вашем случае всего 11кВт). Если вам хватит 100 литров на все потребности, то можно попробовать установить бойлер, в противном случае нужно думать о других вариантах.

У меня установлен напольный котел Siberia 17. Возможно ли, установленную на нем автоматику Евросит 630 заменить на минисит 710? Читая инструкцию, я наткнулся на функцию модулирования пламени горелки, и она меня очень заинтересовала. Будет ли это работать в моем случае? А еще у меня вопрос по расходу газа. Отапливаемая площадь 150 кв. м. (100 кв. м. сам дом и 50 кв. м. утепленная мансарда). Система отопления еще не постоянная. Пока установлено 4 алюминиевых батареи в помещениях дома и дополнительная стоит на мансарде. Погода на улице — легкий минус (до 04), а дом нагревается не выше 15С, при расходе газа 60 кубов за 4 дня. Нормально ли это, или можно что-то изменить?

Для оптимизации расхода газа вам потребуется провести правильное утепление дома, и рассчитать и установить ровно столько радиаторов, сколько требуется. Также может влиять неправильно смонтированная система. Для определения проблемы прощупайте все батареи. Если наблюдается неравномерность нагрева, особенно, если ближе к агрегату они горячее, то ищите ошибку. И еще, ваша теперешняя автоматика тоже
имеет функцию модуляции.

Какую автоматику следует установить на Siberia, для его наиболее корректной работы?

Обычно на Сиберию, устанавливают 630 евросит (до 23кВт), 710 Минисит (до 35 кВт) и 820 Нова (до 50 кВт). У Нова, есть еще одна полезная функция, к ней можно присоединять комнатный термостат. Все они могут модулировать процесс горения. Важным преимуществам является и хорошее соотношение цена-качество. Eurosit 630 управляется только одной рукояткой управления, которой можно запустить электромагнитный
клапан управления, а также настраивать температурный режим. Она же позволяет выключить аппарат, если требуется.

Для обеспечения дома установил модель Сиберия 17 с водогрейкой. Система отопления реализована хорошо, все комнаты прогреваются, проблем нет. С ГВС дела обстоят значительно хуже. У нас установлен обогреватель на 80 л и этого количества было достаточно. В зимний период мы устанавливали на агрегате температуру 65-70С, и все было отлично. Воды хватало. Летом температуру на нем пришлось уменьшить, и теперь он не успевает нагревать воду в бойлере – воды катастрофически не хватает. Как можно решить проблемы? Поможет ли установка дополнительного бака?

Чтобы решить эту проблему требуется кран в системе отопления. Перекрываете его и греете воду в бойлере перед тем, как активно использовать воду в ГВС. Если вы не можете подключить колонку, то его использование – самое оптимальное решение. Перекрывается насос и сам кран подачи. 20 минут работы прибора только на нагрев и можно забирать горячую воду.

Как вы думаете, для Siberia Top Line 24 требуется устанавливать инвентарный генератор или можно обычный? И еще вопрос: есть ли нюансы заземления?

Мы бы порекомендовали устанавливать обычный, так как при установке инвентарного, могут возникнуть некоторые сложности.

Добрый день. Не могу найти в Сиберия 23 функцию установки верхнего предела нагрева воды. Мой аппарат выдает максимум 70С (температура подаваемой воды 7С). В инструкции же написано, что он должен давать 85-90С.

Убедитесь, что давление поступающего газа в норме. Также проверьте газовый клапан, он имеет свойство засоряться. Еще есть такой прием: нужно перекрыть подачу воды на системе отопления и подождать, пока агрегат не нагреется до требуемой температуры. В дальнейшем, уже с открытой системой отопления он должен поддерживать набранную температуру.

Не могу разобраться, как работает режим модуляции на автоматике minisit 710. Какая зависимость между выставленной температурой (на терморегуляторе) и температурой начала уменьшения подачи газа? Влияет ли изменение установок максимальной температуры на сам диапазон модуляции?

Заданный диапазон от начала модуляции до отключения газа составляет 13С.

Для обогрева дома был установлен котел Siberia 17. Теперь мы построили баню и хотим от него же сделать дополнительный контур для ее обогрева. Получится ли данный проект? Подключать баню к основному контуру мне не хочется, так как потребуется значительная реконструкция всех труб в доме. Размер жилого дома 100 кв. м (смонтирована открытая двухтрубная система отопления со стальными трубами и чугунными батареями). К нему добавляю баню с мансардой общей площадью 70 кв. м.

Ваш агрегат не способен поддерживать такую площадь. Требуется более мощный аппарат.

__________________________________________________________________________

__________________________________________________________________________

_______________________________________________________________________________

_______________________________________________________________________________

ЭКСПЛУАТАЦИЯ И РЕМОНТ КОТЛОВ

Протерм Пантера     Протерм Скат     Протерм Медведь     Протерм Гепард     Эван
Аристон Эгис     Теплодар Купер     Атем Житомир     Нева Люкс     Ардерия     Нова
Термона     Иммергаз     Электролюкс     Конорд     Лемакс     Галан     Мора     Атон

_______________________________________________________________________________

Модели котлов    Советы по ремонту котлов    Коды ошибок    Сервисные инструкции

_______________________________________________________________________________

Монтаж и эксплуатация газовых котлов Бош 6000

Как устранить неполадки в котлах AEG

Неисправности газовых котлов Бугатти и их устранение

Неполадки и ремонт котлов Chaffoteaux

Рекомендации по регулировкам и устранению неполадок твердотопливных котлов Дакон

Рекомендации по монтажу настенных газовых котлов Навьен

Обзор твердотопливного котла Купер ОК-15 Теплодар

Неисправности и ошибки котлов Ферроли

Сборочные элементы, монтаж и подключение электрокотла Скат Protherm

Обзор отопительных котлов Дон КСТ-16

Ремонт и сервис котлов Вайлант — ответы экспертов

Обзор газового котла КСГ Очаг

Обзор отопительного котла Купер ОК-20 Теплодар

Комплектация и компоненты электрического котла Протерм Скат

Неисправности, ремонт и обслуживание котлов Elsotherm

Котлы Газлюкс — Как устранить поломки и провести ремонт

Устраняем неполадки газовых котлов Хайер

Рекомендации по устранению неполадок в котлах Гидроста

Подключение и ввод в работу котла Будерус Логомакс U072

Ответы специалистов по неисправностям котлов Китурами

Советы мастеров по обслуживанию котлов Навьен

Обслуживание компонентов газового котла Navien Deluxe

Значение кодов ошибок и неисправностей в газовых котлах Херман

Как устранить неполадки на котлах Sime

Рекомендации по эксплуатации и ремонту котлов Solly

Неисправности и ошибки при эксплуатации котлов Сатурн

Рекомендации по эксплуатации твердотопливных котлов Дефро

Помощь по ремонту и настройкам котлов Фондитал Виктория

Эксплуатация, возможные неисправности и ремонт водонагревателей Isea

Неисправности и поломки при эксплуатации водонагревателей Monlan

Советы по устранению неполадок водонагревателя Heateq

Рекомендации по регулировкам и устранению неполадок водонагревателей Аристон

Водонагреватели Electrolux — Как устранить неполадки и провести ремонт

Способы устранения неполадок в водонагревателях Gorenje

Водонагреватель Леран — Рекомендации по ремонту и настройкам

Способы регулировок и устранение поломок водонагревателей Оазис

Как устранить неисправности и поломки на водонагревателях Ferroli

Водонагреватели Junior — Поиск неисправностей и их устранение

Ремонт и устранение неполадок в водонагревателях Aquaverso

Подключение котла Аристон Egis Plus 24 ff к рабочим системам

Ремонт котлов Siberia (Сиберия) в Москве — Termo

Ремонт котлов Siberia в Москве с выездом мастера на дом

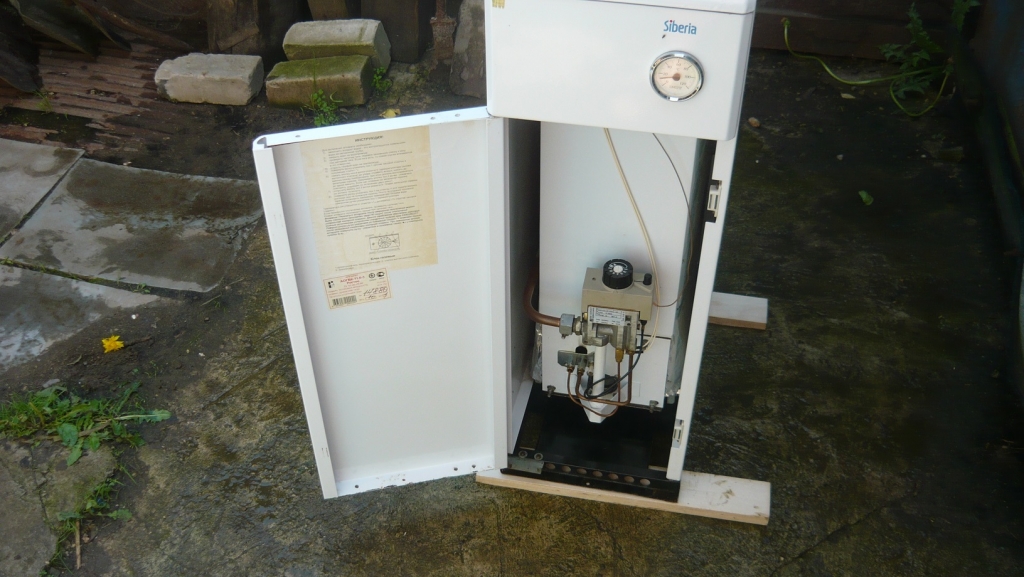

Siberia (Сиберия, Сибирь) — это российский бренд котлов для организации водяного отопления, преимущественно для дачных домов и дачь. Котлы могут использоваться, в том числе, для коммерческого использования. Владельцем бренда «Сибирь» является компания ЗАО «Ростовгазоаппарат». Ростовгазоаппарат стал первым предприятием в России, которое освоило промышленный выпуск газового отопительного оборудования для дома. На данный момент производитель сохраняет звание флагмана отрасли.

Самые популярные модели производителя: КЧГО 16, КЧГО 25, КЧГО 40 и КЧГО 50.

Услуги сервиса

Сервис по ремонту и обслуживанию газовых котлов «Ter-mo» предлагает все виды ремонта и обслуживания отопительного оборудования:

  • Ремонт котлов,
  • Замену деталей котла,
  • Обслуживание оборудования,
  • Диагностика поломки,
  • Монтаж котла или замена на новый.

Ремонт котлов отопления с нами – это всегда гарантия качественной работы, оперативный выезд и проведение работ, а также официальная гарантия на работу и детали.

Наши преимущества:

  • Выезд мастера на дом в день вызова по Москве и области, приедем в течение 1-2 часов;
  • Срочный ремонт – от 40 минут, оперативная работа на месте;
  • Возможность купить запчасти для ремонта котла Сибирь в нашем интернет магазине;
  • Честные цены, которые называет мастер после диагностики поломки;
  • Гарантия для каждого клиента, как на работу, так и на комплектующие.

Частые неисправности котлов

Если вы заметили один из «симптомов» неисправности вашего котла Siberia, стоит как можно быстрее обратиться в сервис для диагностики поломки и проведения работ. Такими причинами могут стать: стук, треск или другой посторонний шум при работе котла; падение давления во время работы или рост давления; выключение котла во время работы; котёл не включается после простоя; другие причины.

  • Ошибка Е01. Отсутствие разжигания.
  • Ошибка с кодом Е02. Произошел перегрев котла Сиберия.
  • Ошибка с кодом Е05. Неполадка датчика NTC отопительного контура.
  • Ошибка Е06/Е12. Неполадка термодатчика горячего водоснабжения.
  • Код ошибки Е04. Говорит о низком давлении внутри системы.
  • Ошибка Е03. Отсутствует тяги.
  • Код ошибки Е35. Проблема с выполнением розжига.

Не рекомендуем пытаться выполнить ремонт напольных котлов Siveria самостоятельно или привлекать к работе неквалифицированного специалиста. Следствием этого может стать более сложный и дорогой ремонт, а в некоторых случаях даже аварийная ситуация.

Коды ошибок котла Siberia

Котлы отопления имеют встроенные системы безопасности, которые анализируют работу оборудования и выводят ошибки в виде кода на экран, в случае их возникновения. Иногда система безопасности может заблокировать работу оборудования, чтобы избежать аварийной ситуации.

Обратите внимание, что наличие кода ошибки совсем не означает, что причина понятна и очевидна. Ремонт напольных котлов требует комплексной диагностики работы, чтобы определить причину, а значит начать правильный ремонт.

Выезд мастера на дом для диагностики и ремонта котла

Чтобы заказать ремонт котлов отопления Сиберия на дому, позвоните в наш сервисный центр или отправьте заявку через форму на сайте. Мы перезвоним вам, проконсультируем по поводу поломки, рассчитаем стоимость проведения работ, а также запишем вас на посещение мастера в удобное для вас время.

Чтобы узнать стоимость ремонта уже по телефону, можете назвать ошибку на экране, «симптомы» во время работы и модель вашего котла. Но для точного определения цены необходим выезд мастера и диагностика. Будем рады вашему звонку!

Основные неполадки, ремонт и регулировки котла Сиберия АОГВ

Автоматика для газовых котлов: устранение проблем с розжигом запальника

Из данной статьи вы узнаете, какие проблемы могут возникать в автоматике газовых котлов, почему не получается разжечь запальник, из-за чего котёл может без причины отключаться, а главное, разберёмся, какие действия необходимо предпринять для диагностики и устранения данной неисправности.

Владельцам энергонезависимых газовых котлов наверняка знакома ситуация, когда по какой-то причине не удаётся разжечь котёл, или же на розжиг тратится много времени. В данном случае проблема кроется в автоматике котла.

На сегодняшний день в отечественном и импортном газовом оборудовании наиболее часто применяется газовый клапан EUROSIT 630. Именно он выполняет функции поддержания заданной температуры теплоносителя и в случае аварийной ситуации осуществляет полное перекрытие подачи газа к горелкам. Дальнейший запуск котлов с такой автоматикой возможен только вручную. Однако не всегда причиной аварийного отключения котла является реальная авария.

Попробуем разобраться в этом на примере котла «Житомир-3». Из автоматики в нём предусмотрена защита от пропадания пламени на запальнике и нарушения тяги.

Примечание: Все газоопасные работы должны выполняться исключительно представителями специализированных организаций, имеющих соответствующие разрешения. Поэтому данная статья предоставляется исключительно в ознакомительных целях. Также данная статья поможет проконтролировать работу мастера и, возможно, избавит вас от необходимости приобретения ненужных запчастей.

Определимся, что мы будем называть розжигом запальника. Ручка управления клапана EUROSIT 630 позволяет переводить котел в три основных режима:

  • отключён;
  • зажигание;
  • регулировка температуры (1–7).

Для розжига пилотной горелки (запальника) необходимо перевести ручку управления в положение «зажигание» (искра), нажать на неё и при помощи кнопки пьезорозжига разжечь пилотную горелку. Далее ручка удерживается в течение нескольких секунд (не более 30) и отпускается. Запальник должен продолжать гореть. Это мы и будем называть розжигом запальника. Если запальник погас — необходимо повторить процедуру ещё несколько раз. Если это не помогло — необходимо искать неисправность.

В момент розжига запальника пламя нагревает термопару, которая в свою очередь вырабатывает ЭДС (примерно 25 мВ для исправных термопар SIT), которая поступает через цепь датчика (датчиков) автоматики к электромагнитному клапану.

Нажимая на ручку газового клапана, мы вручную открываем электромагнитный клапан, подавая газ на запальник, который, в случае правильной работы оборудования, удерживается вырабатываемой термопарой ЭДС и остаётся в открытом положении после отпускания ручки. Сама термопара выполняет функцию защиты от пропадания пламени на запальнике. Датчики, находящиеся в цепи, являются нормально-замкнутыми и при срабатывании размыкают свои контакты, обеспечивая полное отключение котла.

Подготовка к работе

Для проведения работ по определению и устранению проблем с розжигом запальника нам понадобится следующий инструмент:

  • рожковые ключи № 9, 10, 12;
  • плоскогубцы;
  • мультиметр;
  • отвёртка с плоским шлицем;
  • спирт.

Приступаем к работе

Для определения причины возникновения неисправности проверим цепь термопары — электромагнитный клапан. Для начала проверяем датчик тяги. В данном котле он расположен на газоходе. Для этого снимаем две клеммы с датчика.

Замыкаем две клеммы между собой, они должны соединиться плотно (для этого можно их немного поджать плоскогубцами).

Пробуем произвести розжиг запальника. В случае если это удалось сделать, причина неисправности в датчике тяги. Однако не спешите его менять. Для начала проверим его.

Примечание: в данной работы мы демонтируем датчик для того, чтобы показать особенности его установки на котле и маркировку. Для проверки это делать не обязательно.

Откручиваем два винта крепления датчика тяги к газоходу котла.

Обратите внимание, что датчик не крепится вплотную к корпусу газохода, а установлен на паронитовых прокладках. Это необходимо для того, чтобы уменьшить нагрев датчика через его контакт с корпусом, а также чтобы обеспечить зазор между отверстием в газоходе и плоскостью датчика.

Осматриваем датчик. Его контакты должны крепко держаться на корпусе. На них не должно быть окисления. Номинал датчика (температура, при котором контакт датчика разомкнется) в данном случае 75 °С (обозначение на корпусе L75C).

Проверяем датчик тяги тестером, измеряя его сопротивление. Оно должно быть минимальным (равным сопротивлению щупов) — 1–2 Ом. В случае если датчик не прозванивается, однозначно необходима замена на аналогичный (с соответствующей температурой срабатывания).

Если датчик удалось прозвонить, протираем спиртом контакты датчика и клеммы цепи, поджимаем их плоскогубцами и просушиваем. Монтируем датчик на место и подключаем его. Пробуем произвести розжиг.

Если розжиг удалось произвести, причина неисправности найдена и устранена.

Обязательно после розжига основной горелки нужно проверить тягу. Для этого можно поднести руку к месту, где установлен датчик тяги. Из этого отверстия не должно идти тепло. Если это происходит — необходимо устранять причину, вызывающую недостаточную тягу. Датчик в таком случае срабатывает правильно.

Внимание! Эксплуатировать котел с неисправным дымоходом категорически запрещено!

Если розжиг произвести не удалось, идём дальше по цепи. Контакты от датчика тяги идут к тягопрерывателю (прерывателю термопары).

Снимаем клеммы с контактов тягопрерывателя и измеряем сопротивление цепи. Оно должно быть не более 3 Ом.

Если это условие соблюдается, производим следующие действия. Ключом № 9 откручиваем гайку крепления термопары к тягопрерывателю. Ключом № 12 откручиваем на пол оборота тягопрерыватель, который состоит из двух деталей: латунной гильзы и пластиковой вставки.

Вынимаем пластиковую вставку с контактами и откручиваем деталь полностью.

Проверяем термопару. Присоединяем её напрямую к электромагнитному клапану (место, где был установлен тягопрерыватель). Фиксируем её ключом № 9.

Производим розжиг запальника. Если его не удалось произвести — причина неисправности, скорее всего, в термопаре. Электромагнитный клапан выходит из строя крайне редко.

Осмотрим термопару. В некоторых случаях термопара поддаётся ремонту. Случается, что контакт термопары отпадает. Это не повод для замены, достаточно пропаять его.

Важно, чтобы диэлектрическая прокладка была цела.

Проследите, чтобы термопара правильно была установлена в пламени запальника. В пламя должен быть погружен кончик термопары.

Для настройки положения термопары относительно пламени запальника необходимо отпустить ключом № 10 гайку крепления термопары к пилотной горелке. Передвигая термопару, необходимо установить её в правильное положение и зафиксировать ключом № 10.

Для вынесения окончательного вердикта о замене, можно измерить ЭДС, вырабатываемую термопарой. Для этого необходимо произвести розжиг запальника, и, удерживая ручку клапана нажатой, замерить ЭДС между контактом термопары и её корпусом. Оптимальная величина должна быть не менее 18 мВ. Если термопара исправна — очистим спиртом детали тягопрерывателя, а также протрём контакт термопары. Особенно если её пришлось пропаять.

Собираем тягопрерыватель в обратной последовательности, подключаем к нему термопару. Сильно обжимать детали не следует. Усилия должно хватить для обеспечения надёжного контакта. Обжимаем клеммы плоскогубцами и, протерев их спиртом, пробуем произвести розжиг.

Выполнение всех вышеперечисленных операций наверняка поможет вам устранить неисправности с вашим котлом.

Ещё одной причиной проблем с розжигом может быть недостаточное давление газа на запальнике. Это происходит из-за засорения форсунки. Для её прочистки необходимо ключом № 10 отпустить гайку крепления медной трубки запальника и извлечь жиклёр.

Совет: можно легонько обстучать запальник, чтобы было легче извлечь жиклёр.

Прочищаем отверстие жиклёра жилой медного провода. Нарушение размера отверстия не допускается!

В моменты наиболее интенсивного потребления газа давление в центральной магистральной трубе может падать. Соответственно, давление газа на запальнике тоже может снизиться. Для этого может понадобиться подстройка давления газа на запальнике. Откручиваем винт крепления декоративной накладки и снимаем её.

Настройка осуществляется вращением винта на клапане. При повороте его против часовой стрелки давление газа на запальнике увеличивается.

Данные советы помогут вам разобраться с проблемами розжига вашего котла. На практике наиболее распространёнными являются именно проблемы с контактами, а не с датчиками. Потому, если с каждым разом при розжиге запальника приходится держать ручку клапана все дольше и дольше, советуем просто почистить контакты и поджать клеммы автоматики. Для того чтобы избежать действительных проблем со срабатыванием автоматики, рекомендуем вовремя проводить чистку котла.

Неисправности АОГВ с блоком Honeywell или Eurosit

Итак! У Вас газовый котел АОГВ Жуковский, а может быть и Боринский с газовым клапаном Honeywell или Eurosit 630. Ниже будет описана самая непонятная за всю историю нашей работы неисправность. Причем, до конца, на все 100% мы не уверены. В деталях происходящего разобрались практически полностью и уже не раз решали этот вопрос с положительнейшим результатом. Но, тем не менее, какая то неуверенность все равно присутствует. Может это пройдет со временем, после полной разборки клапана, когда будет возможность. Ну, хорошо.

Основные симптомы. Начинается это как бы издалека. Ничто не предвещает беды. Ни с того, ни сего, работающий котел, вдруг неожиданно выключается. Котел может исправно работать несколько месяцев, прежде чем это начнется. А может даже и несколько лет. Ну, выключился, да и выключился. Подходим к котлу. Запускаем. Работает. После этого странного сбоя обычно проходят сутки или даже неделя. И ситуация повторяется. Котел может отключится, например, ночью. После этого, выключения котла учащаются, и в итоге, котел вообще невозможно запустить. Отпускаем кнопку, – запальник гаснет.

То, что обычно сразу сбивает с толку спецов .(но неисправность та же. )

1. Все хорошо. Холостой ход работает. (Запальник горит). Выставляешь нужную температуру. Котел набирает эту температуру и неожиданно вырубается вместе с запальником. Потом, котел запустить вообще нельзя никак, пока не остынет. По прошествии пары часов котел можно включить, но ситуация тут же повтояется. Или другое.

2. Запускаем котел. Работатет. Набирает температуру. Хлопок. Выброс газа из запальника. Все гаснет. И потом, пока котел не остынет полностью, можно даже не приближаться. Газовщик, например, прочистил запальную горелку. Сутки отработало и опять та же история.

Далее смотрим на верхний рисунок. Как обычно сразу поступают? Сдергивают провода с Прерывателя термопары № 3, наматывают перемычку из проволочки и пробуют запустить котел. После того как котел не запустится, а он обычно не запускается в 90% случаев, практически поголовно все начинают грешить на газовый клапан, утверждают, что он неисправен, или электромагнитный клапан, находящийся внутри газового. Замена газового клапана на новый проблему не устраняет. Или, как было сказано выше, проходят сутки, или, в лучшем случае, неделя. И потом полный повтор ситуации. Это, конечно, очень быстро достало, но не будем никого обвинять из тех, кто мог бы нам помочь, правда? Поэтому, переходим к делу.

Внесение информации 17.04.2013 Для быстрой диагностики подобной неисправности смотрите статью Неисправности автоматики контроля по тяге и перегреву АОГВ с импортными блоками. Здесь дан конкретный перечень действий, которые помогут “оживить” котел или его отремонтировать.

1. Сначала мы привыкнем к общей картине. Подойдем к котлу, и глазами найдем по элементам все, что здесь нам нужно. Без этого никак.

2 . Потом разберем работу каждого элемента в этой цепочке по отдельности. Это сильно поможет увидеть общую картину работы котла.

3. Сделаем диагностику и разберемся в ситуации вместе. Советую не торопиться и внимательно все изучить, поскольку здесь дело настолько тонкое, что если не будет элементарной внимательности, Вы ничего не сможете. Побежите менять котел на новый, как обычно советуют некоторые, задолбавшись с котлом до поздней ночи, или просто тихо дадите дуба в минус -30С, скупив все термопары, клапана,и отдав штук десять впустую.

1. Это газовый клапан Honeywell. Может быть и другой клапан. Кстати, надо сказать, что эта неисправность напрямую касается котлов АОГВ мощностью 11,6, 17,4 и 23,2. Эти котлы оснащены простыми клапанами. Есть более сложные клапаны, например 820 Nova или Honeywell, использующие две термопары: одна – газового контроля, другая, многократная – термогенератор. Эти блоки стоят на АОГВ 29,1 и более мощных котлах. О них сейчас речь не идет.

2. Это термопара. Ее греет запальник, она вырабатывает ЭДС. Эта ЭДС и удерживает открытым клапан. Термопара остынет – клапан закроется. Термопары для блоков Honeywell – список. Если надо знать подробнее о работе – здесь.

3. Это прерыватель термопары. Его еще называют “термопрерыватель”. Великая неудача состоит в том, что прерыватели поставляются только для блоков Eurosit. У них резьба М9. А у блока Honeywell резьба под прерыватель М10.

4. Термореле 90C. Или 95С. 90С – это температура, при которой реле срабатывает. Защита от закипания котла.

5. Кнопка КМ1-1. Или кнопка малогабаритная КМ1-1. Не важно. По сути, обычный электрический кнопочный выключатель.

6. Термопластина. Здесь она немного другая. Не такая, как установлена у Вас на котле. У Вашей термопластины вварена гайка и стоит регулировочный винт. При плохой тяге в дымоходе, пластина сгибается и нажимает на кнопку КМ1-1. Котел выключается.

Когда мы посмотрели, нашли все элемены и даже пощупали их руками, перейдем к разбору работы каждого элемнта в отдельности.

1. Газовый клапан “Honeywell”.

В настоящее время заводом не ставится. Точнее, как ставился так и ставится, только под другим названием – Mertik Maxitroll. Это не аналог, это он и есть. Крышку со своего снимите и увидите это название. Для пуска котла мы поворачиваем ручку в положение “Искра”, утапливаем вниз. Газ пошел на запальник. После этого мы поворачиваем ручку, щелкаем пьезоэлементом (в этом блоке он встроен в клапан и управляется ручкой), запальник загорается и ждем секунд 30-45, пока прогреется термопара. После этого отпускаем ручку. Электромагнитный клапан остается в открытом положении, питаясь ЭДС от термопары. Поворачиваем вторую ручку регулятора температуры, открывая газ на основную горелку. Горелка прикуривает от работающего запальника.

2. Термопара. Термопара одним концом помещается в пламя запальника и при прогреве в течение 30-45 секунд начинает вырабатывать ЭДС в 20 mV. Эти 20 mV и удерживают электромагнитный клапан блока в открытом положении.

У блоков Honeywell несколько видов термопар. По сути они ничем не отличаются, только по разному загнуты, по разному крепятся к запальнику и имеют разную длину. Даем, например фото термопары для котлов АОГВ 17,4 и 23,2 с блоком Honeywell выпуска с мая 2004 года.

3. Прерыватель термопары. Или Термопрерыватель . Прерыватель состоит из двух частей: гильза + вставка. Гильза одним концом вворачивается в газовый клапан. В другой конец гильзы заворачивается термопара. Вставка устроена следующим образом. См фото.

Термопара заворачивается и прижимается вот к этой маленькой площадке, расположенной по середине диэлектрика. Свои 20 mV она передает на один из контактов. К обоим контактам прерывателя подключены провода. 20 mV поступают от нагретой термопары на площадку, через нижний контакт по проводу уходят в цепь, которая может в любой момент разомкнуться в зависимости от того, какой из датчиков перегрева сработает. И, если все дачтики замкнуты, спокойно поступает на верхний контакт, а значит и на контакт электромагнитного клапана, встроенного в блок. Ниже будет подробнее.

4. Термореле 90С или 95С. Это обычное термореле. Мы называем его “таблетка”.

Термореле установлены практически на всем газовом оборудовании. У таблеток разные температуры срабатывания от + 77С до +110 С. Термореле ставят на случай перегрева. В нашем случае таблетка отвечает за перегрев котла. ВНИМАНИЕ! Термореле всегда нормально-замкнуто . При достижении температуры срабатывания оно размыкается и разрывает электрическую цепь, по которой наши 20 mV поступают к электромагнитному клапану. Практика показывает, что термореле далеко не вечно. После двух-трех срабатываний, оно может уже не вернуться в исходное нормально-замкнутое состояние.

5. Кнопка КМ1-1 и Термопластина. Весьма странное устройство.

Кнопка КМ – это обыкновенный выключатель. Кнопка, при нажатии, размыкает крайние контакты. К этим крайним контактам подключены провода нашей электрической цепи. Термопластина выполняет роль “нажимателя” на кнопку при перегреве типа “плохая тяга”. Здесь, на фото, термопластина другая, от блока Эконом. Другую пока не получали. В оригинальной термопластине вварена гайка, в которую закручен винт регулировки нажатия. Вобщем, смысл такой, – если в районе дымохода возникает перегрев, термопластина изгибается и нажимает на кнопку КМ1-1, разрывая цепь.

Теперь связываем все элементы между собой и разбираемся, что не так с работой котла.

Давайте сначала представим как работает вся наша цепь. Термопара выдает 20 mV. Эти милливольты с нижнего контакта Прерывателя по синим стрелкам делают круг, проходя через датчики “термореле” и “кнопка КМ”, и поступают на верхний контакт. С него милливольты снимаются на электромагнитный клапан. Это все.

Как мы разбирались в ситуации . Когда, кстати, дело касается ремонта котла, время может идти часами. Итак. Приезжаем в дом. Имеем АОГВ-11,6 с блоком Honeywell. Новый блок день назад куплен у нас и установлен на котел. Клиент повторяет слово “специалиста”, который выполнял работу, – Ваш новый газовый клапан неисправен. Кстати, обычно эта фраза звучит без объективных доказательств.

Небольшой уход от темы. Здесь есть одна такая маленькая странность. Я вот о чем. Человек обычно всегда нормален. Но эта нормальность почему-то исчезает после того, как он становится клиентом. С ним что-то происходит. Что-то подозрительное. Как бы сказать помягче. Он, когда слушает, что ему на вызове “специалисты” говорят. Он..тупеет что-ли..ну, в общем что-то такое. Причем, денег всегда дает “специалисту”. Хоть по четыре раза. Зачем доводить себя до такого? Управляйте ситуацией! Это Ваш котел, Ваш дом и Ваше тепло!

Итак. Ремонтируем котел с “неисправным газовым клапаном”. )))))

Возвращаемся к теме. Как было дело? Основано на реальных событиях.

1. У нас есть электрическая цепь. Пункт ее начала – Термопара и Пункт назначения – Электромагнитный клапан. Проверяем цепь.

Выворачиваем термопару из гильзы Прерывателя. Нажимаем на кнопку электромагнитного клапана. Пускаем газ к запальнику. Розжиг. Прогрев термопары 30-45 сек. Что сделает “специалист” без тестера? Ничего. Измеряем тестером ЭДС. (Подробнее здесь или здесь). На выходе четко 20 mV. Отлично!

Все. Про термопару забыли. Она в порядке.

2. Смотрим на последний рисунок. Видите с нижнего контакта Прерывателя уходит вправо синяя стрелка? Вворачиваем назад термопару. Сдергиваем с контактов Прерывателя провода. Разжигаем запальник. Теперь один щуп тестера на корпус, другой на нижний контакт прерывателя. ВНИМАНИЕ. Контакты щупов должны быть плотными . Хорошенько прижимаем! Иначе, мы не найдем там 20 mV. Поприжали. Посмотрели. Есть напряжение!

3. Дальше вдруг я замечаю тонюсенькую проволочку, которая перемыкает нижний и верхний контакты прерывателя. Ага. Перемычка установлена? Стоит! Термопара прогрета? Да. 20 mV выдает? Да. Отпускаю кнопку. Запальник гаснет. После 15 повторов розжига и отпускания кнопки я выбиваюсь из сил. Клапан не держит и все. То есть, что? Действительно неисправен новый блок? Термопара рабочая. Перемычка стоит. Что еще нужно

4. Перерыв 15 мин. Думаю что буду уезжать. Размышления в перерыве. Как интересно, что какие-то паршивые 20 mV удерживают нажатой (открытой) такую кнопочку, которую минуту рукой-то тяжело удерживать. И смеюсь. Ты просто уже нажимал ее полтора часа. Рука отнялась.)))

5. Наверное, поеду потихоньку. Я понял. Человек пришел, действительно хотел быстро починить котел. Сдернул провода с Прерывателя. Намотал перемычку между его контактами. Правильно. Всю цепь сразу исключил. Подвел милливольты напрямую от нижнего контакта Прерывателя к верхнему.

Дальше происходит странное. Что-то взяло и дернуло меня поставить тестер на прозвон и щупами взяться за оба провода, которые отходят к датчикам от Прерывателя. Услышав звонок тестера я не поверил своим ушам! Прикладывал еще и еще раз. Цепь звониться! То есть она исправна! Что за чепуха? Котел должен работать.

6. Ладно. Снимаю, накрученную перемычку. Надеваю контакты назад на Прерыватель. Запуск. Прогрев термопары. Отпускаю кнопку. Запальник гаснет. Еще раз. Еще раз. Начниается легкая истерика.

7. Мысли такие. А кнопку действительно тяжело держать нажатой. Всего 20 mV. Дальше вспоминаю вот что. В автомашине, кстати, всего 12 V сдвигают с места и крутят аж целый двигатель и тот заводится. А как то был случай, когда при исправном аккумуляторе, поворачивал ключ, а стартер не крутил. В чем оказалось дело? В ПЛОТНОСТИ КОНТАКТА. Гайки сильнее затянул. Увеличил площадь соприкосновения. Чем больше площадь, тем больше ЭДС.

8. Снимаю контакты с Прерывателя. Наматываю назад накрученную ранее проволчку. Запуск. Прогрев термопары. И тестером на корпус термопары один щуп, другой на нижний контакт. Есть 20 mV. А ТЕПЕРЬ ЧЕРЕЗ ПЕРЕМЫЧКУ НА ВЕРХНИЙ! ОПА! А там то у меня НОЛЬ. Нет напряжения! Плотнее щуп к контакту. Нет. Есть! Какие-то рывки и опять НОЛЬ. А как же перемычка? А у нее маленькая площадь соприкосновения!

9. Прошу хозяев найти каку-нибудь медную проволоку. Нашли. Чищу ее напильником, Плющу молотком. И наматываю побольше. Розжиг. Прогрев термопары. Отпускаю кнопку. И ОНА ДЕРЖИТСЯ. Перевожу кнопку из положения Искра в положение Нагрев. Сдвигаю ручку регулятора температуры. Основная горелка загорается!

10. Пока в дом начинает идти тепло, смотрю на отсоединенные провода, уходящие к датчикам. Бред! Цепь какая была, такая и осталась. Сечение провода какое было, такое и осталось. В чем дело? Цепь исправна. Она звонится. Все датчики исправны. Ну, прошло несколько месяцев с момента начала работы котла? Ну, хорошо. Уже никто не мерзнет и котел работает.

Было интересно, когда этот котел опять неожиданно выключился через три дня с хорошо установленной тогда перемычкой. Возились еще полдня, чтобы разобраться полностью. И все равно это был не клапан! Все дело оказалось в внутренних контактах прерывателя. Между верхним контактом и вставкой. Там такой стерженек снимает милливольты и пускает их на электромагнитный клапан. Почему он перестает это делать со временем до сих пор остается загадкой.

Так что, если у Вас будет случай, когда и с классной перемычкой, поставленной на Прерыватель ничего работать и не собирается, имейте ввиду ЭТО КОНТАКТЫ ВНУТРИ ПРЕРЫВАТЕЛЯ . Это не клапан! Прерыватель надо просто бы заменить или вкрутить термопару, вывернув Прерыватель прямо напрямую в блок. С термопарами Eurosit это проходит. Там есть запас по длине. А вот с термопарами к блокам Honeywell хуже. Она одним концом, как правило, закреплена на запальнике, а другой конец до блока просто не дотягивается.

В остальном все не так мерзко. Прозвоните аккуратно всю цепь и все датчики. Может разомкнулась таблетка, может с кнопкой КМ что-то не так. Хотя что может быть с кнопкой то?! Вобщем КОНТАКТЫ, КОНТАКТЫ И ЕЩЕ РАЗ ПРОВЕРЯЕМ КОНТАКТЫ.

Теперь главное! Термопрерывателей на блоки Honeywell пока у нас нет! То, что показано на фото, это прерыватель от блока Евросит. Но внутренности там одинаковые. Их можно запросто использовать.

Полный комплект для лечения ситуации такой: прерыватель + кнопка КМ + таблетка. И, конечно,мы не против замены клапана на новый)))). Но, хотелось бы со временем умнеть, а не наоборот.

Всем удачи! И совет. Если у Вас есть газовая техника от которой зависит отопление, водоснабжение или горячая вода подарите себе тестер на Новый год. Сэкономите кучу денег. Даже самые надежные и фирменные котлы хороши пока они новые. А потом может получиться так, что рядом никого не будет. Вот тут тестер то и пригодится. Всем спасибо!

Котел Сиберия – Неисправности и ремонт

В эксплуатации газовый напольный котел Siberia 11 с автоматикой евросит 630. Недавно появилась такая неисправность в его работе: если я выключаю основную горелку, то одновременно с ней выключается и пилотная. Проверял термопару и электроклапан – с ними все в порядке. Датчик тяги у меня не установлен. Наблюдая за неполадкой, я выяснил, что, когда гаснет основная горелка, с пилотной просто срывает огонь. Подача газа в этот момент не прерывается – я проверял (если сразу же после угасания поджечь газ вручную, горелка начинает спокойно работать). Само пламя на обеих горелках голубого цвета. Три дня я устранял эту неполадку и, наконец, мне это удалось. Оказалось, что в трубе дымохода скопилось много воды (около 10л).
После того, как я ее оттуда вылил, все стало работать нормально. Сам дымоход выходит из дома на лоджию, а дальше проведен на улицу.

Вам нужно провести термоизоляцию дымохода.

В напольном котле Сиберия 17 с автоматикой евросит 630 с момента подключения, возникли проблемы с автоматикой. Суть в следующем. При розжиге, при открытом клапане фитиль загорается, но стоит только перевести его в положение «работа», огонь пропадает. Специалисты проблему устранить не смогли и придумали следующее. Под клапан поставили ложку, тем самым зафиксировав его в постоянно открытом положении. Так агрегат работает, но осталась другая проблема. Через два отверстия, расположенных под горелками, постоянно просачивается газ. Его запах сильно ощущается по всему дому. Можно ли как-то починить его, не меняя всю автоматику?

По сути, газ не должен попадать в отверстия, если в вашем аппарате хорошая тяга, так что в первую очередь проверьте ее. Еще стоит проверить достает ли пламя запальной горелки до термопары. Возможно, она должна больше попадать под огонь.

Установлена модель Siberia с автоматикой 630 evrosit, по непонятной причине произвольно выключается. Установлен у моих родителей, и когда я приехал помочь, то увидел следующее. Фитиль загорается нормально. Затем, после того, как я устанавливаю режим 1, он работает как нужно примерно полчаса, а затем умирает.

На таком режиме основная горелка вообще не должна тухнуть. Вам стоит очистить от грязи запальник.

Мой газовый котел Сиберия (евросит 630) неисправно работает в режиме 4, так как после достижения 65С, он полностью выключается.

У вас запальная горелка выключает основную, и именно в этом и суть проблемы. Положение регулятора в данном случае ни на что не влияет.

Работа горелки, по непонятной мне причине зависит от направления ветра. В определенных моментах пламя начинает неровно гореть, и, иногда, тухнет. Проблему нужно срочно решать, так как в зимний период постоянная работа на «свечке» – это неправильно. Пытался сам защитить дымоход, даже устанавливал специальный грибок, но это не помогло. Я уже подумываю об увеличении подачи газа на горелку, но не знаю, как это сделать. Прибор работает на автоматике 630 евросит.

Если ваше пламя срывается через смотровое окно, то следует увеличить подачу воздуха к котлу.

Автоматика газового напольного котла Siberia 23 (eurosit 630) начала давать сбои. Если сравнить температуру воды в приборе в тот момент, когда автоматика его выключила с показаниями термометра на рукоятке, будет сильное различие (до 10 градусов). Аппарат нагревает воду выше 55С только в одном режиме (если установить положение 7). Именно в этом режиме наблюдается значительное увеличение пламени горелки, оно и дает нагрев. Не получается настроить максимальный поток газа. Изменения можно увидеть только в режиме 7. Как это можно устранить?

Ремонтируйте или меняйте автоматику.

Два года назад в наш частный дом был установлен двухконтурный котел Siberia TopLine 24. Первую зиму он работал в щадящем режиме, так как продолжалась стройка и температуру в нем не поднимали выше 50С. Весной ремонт был окончен, и мы стали жить в доме постоянно. Когда наступил второй отопительный сезон, я заметил нестабильность давления в системе отопления. Постоянно требуется то сбросить излишки, то докручивать недостающее. Можно ли как-то это исправить? Лучше один раз все настроить, или может установить дополнительное оборудование, чем постоянно подправлять что-то в системе. Проблемы с давление происходят так. Давление начинает падать при большом расходе горячей воды. Соответственно
аппарат останавливается. Требуется подкачка давления. Устанавливаешь его до требуемого значения, прибор начинает работать, а давление продолжает расти до тех пор, пока он снова не остановится. Тогда требуется излишки стравить. После нормализации давления на уровне 1,5 – 1,8 агрегат начинает стабильно работать. Похожее происходит, если требуется увеличить температуру воды, например, до 70С. Длительное отключение электричества, также вызывает аналогичную проблему. Хотелось бы понять, как это можно исправить.

У вас в системе есть расширительный бак. Его полость разделена специальной мембраной на две части. В одном держится избыточное давление, а вторая наполняется водой (тоже под давлением). При правильной работе эта мембрана делит прибор на равные части, тогда проблем в работе не возникает, так как именно мембрана и компенсирует все перепады давления. Излишки воздуха отводятся автоматически через специальный клапан. Учтите, что если из этого клапана потечет вода – расширительный бачек больше не пригоден и требует замены. В вашем случае расширительный бачок по какой-то причине не гасит изменения давления при изменении температуры воды. Все описанные вами случаи связаны именно с этим. Возможно, что ваш расширительный бачок просто мал для ваших нужд и требуется дополнительный, или новый большего объема.

В настоящее время обогрев моего дома осуществляется с помощью системы с естественной циркуляцией, котел КЧМ 5-21 Квт. Использую уголь, но к зиме планирую перейти на газ. В связи с этим возник вопрос, что более рационально. Модернизировать в КЧМ, установив в него горелку. Или приобрести и установить газовый котел Сиберия 23. В любом случае ГВС планирую подавать через косвенный бойлер.

Сиберия идентичен АОГВ, только разработан для работы именно на газе. Если сравнивать КЧМ, она более экономичная. Хотя были случаи, когда старые стальные агрегаты потребляли меньше или столько же газа, сколько и современные. Но чаще всего все-таки выигрыш в деньгах заметен. Но вы должны учесть, что для корректной работы Сиберия 23 требуется установить очень хороший дымоход. А КЧМ, если потребуется, можно снова будет использовать на угле. Оценивать все плюсы и минусы и что-то выбрать придется вам самостоятельно. Лично я бы поставил современный прибор с необходимой модернизацией дымохода.

Я хочу установить у себя систему из напольного котла Siberia 17, с принудительной циркуляцией теплоносителя. Интересует вот такой момент, что с ним случится, если по какой-то причине случится сбой (например, нет электричества) и отключится насос, обеспечивающий циркуляцию? Будет обычное отключение, когда температура в нем достигнет заданной? Или возможен какой-то аварийный способ прекращения его работы и отключение будет только по перегреву? Можно ли подключить насос через термостат, как вариант, Valtec VT. AC601.0? Ведь если отключение прибора происходит в не аварийном режиме, то можно останавливать его работу отключением насоса. Термодатчик шлет сигнал на насос, который выключается, когда в комнате достаточно тепло. Что в свою очередь выключает аппарат. Или такой способ подключения приведет к неизбежной порче оборудования? Что случится с агрегатом, если автоматика перестанет работать, как положено? Возможно ли установка каких-либо дублирующих цепей, чтобы газ был
гарантированно выключен при поломке?

Сможет ли газовый котел Сиберия 11 обеспечивать теплом помещения площадью 100 кв. м.? Можно ли установить в систему бойлер косвенного нагрева? Встанет ли он штатно, или это нарушение условий эксплуатации?

У данной модели хватит мощности, чтобы адекватно обогревать заданный объем. А вот с бойлером есть нюансы. Самому прибору без разницы, какое оборудование установлено в систему. Тем более что у вас основной расход воды пойдет в систему ГВС. Просто, сможете ли вы подобрать подходящий по размеру бойлер. Ваш агрегат не большой мощности и бойлер размеров в 100 кв. м. он будет нагревать очень долго (для примера, 30 кВт нагревает с 10С до 60 порядка 10 минут, а в вашем случае всего 11кВт). Если вам хватит 100 литров на все потребности, то можно попробовать установить бойлер, в противном случае нужно думать о других вариантах.

У меня установлен напольный котел Siberia 17. Возможно ли, установленную на нем автоматику Евросит 630 заменить на минисит 710? Читая инструкцию, я наткнулся на функцию модулирования пламени горелки, и она меня очень заинтересовала. Будет ли это работать в моем случае? А еще у меня вопрос по расходу газа. Отапливаемая площадь 150 кв. м. (100 кв. м. сам дом и 50 кв. м. утепленная мансарда). Система отопления еще не постоянная. Пока установлено 4 алюминиевых батареи в помещениях дома и дополнительная стоит на мансарде. Погода на улице – легкий минус (до 04), а дом нагревается не выше 15С, при расходе газа 60 кубов за 4 дня. Нормально ли это, или можно что-то изменить?

Для оптимизации расхода газа вам потребуется провести правильное утепление дома, и рассчитать и установить ровно столько радиаторов, сколько требуется. Также может влиять неправильно смонтированная система. Для определения проблемы прощупайте все батареи. Если наблюдается неравномерность нагрева, особенно, если ближе к агрегату они горячее, то ищите ошибку. И еще, ваша теперешняя автоматика тоже имеет функцию модуляции.

Какую автоматику следует установить на Siberia, для его наиболее корректной работы?

Обычно на Сиберию, устанавливают 630 евросит (до 23кВт), 710 Минисит (до 35 кВт) и 820 Нова (до 50 кВт). У Нова, есть еще одна полезная функция, к ней можно присоединять комнатный термостат. Все они могут модулировать процесс горения. Важным преимуществам является и хорошее соотношение цена-качество. Eurosit 630 управляется только одной рукояткой управления, которой можно запустить электромагнитный клапан управления, а также настраивать температурный режим. Она же позволяет выключить аппарат, если требуется.

Для обеспечения дома установил модель Сиберия 17 с водогрейкой. Система отопления реализована хорошо, все комнаты прогреваются, проблем нет. С ГВС дела обстоят значительно хуже. У нас установлен обогреватель на 80 л и этого количества было достаточно. В зимний период мы устанавливали на агрегате температуру 65-70С, и все было отлично. Воды хватало. Летом температуру на нем пришлось уменьшить, и теперь он не успевает нагревать воду в бойлере – воды катастрофически не хватает. Как можно решить проблемы? Поможет ли установка дополнительного бака?

Чтобы решить эту проблему требуется кран в системе отопления. Перекрываете его и греете воду в бойлере перед тем, как активно использовать воду в ГВС. Если вы не можете подключить колонку, то его использование – самое оптимальное решение. Перекрывается насос и сам кран подачи. 20 минут работы прибора только на нагрев и можно забирать горячую воду.

Как вы думаете, для Siberia Top Line 24 требуется устанавливать инвентарный генератор или можно обычный? И еще вопрос: есть ли нюансы заземления?

Мы бы порекомендовали устанавливать обычный, так как при установке инвентарного, могут возникнуть некоторые сложности.

Добрый день. Не могу найти в Сиберия 23 функцию установки верхнего предела нагрева воды. Мой аппарат выдает максимум 70С (температура подаваемой воды 7С). В инструкции же написано, что он должен давать 85-90С.

Убедитесь, что давление поступающего газа в норме. Также проверьте газовый клапан, он имеет свойство засоряться. Еще есть такой прием: нужно перекрыть подачу воды на системе отопления и подождать, пока агрегат не нагреется до требуемой температуры. В дальнейшем, уже с открытой системой отопления он должен поддерживать набранную температуру.

Не могу разобраться, как работает режим модуляции на автоматике minisit 710. Какая зависимость между выставленной температурой (на терморегуляторе) и температурой начала уменьшения подачи газа? Влияет ли изменение установок максимальной температуры на сам диапазон модуляции?

Заданный диапазон от начала модуляции до отключения газа составляет 13С.

Для обогрева дома был установлен котел Siberia 17. Теперь мы построили баню и хотим от него же сделать дополнительный контур для ее обогрева. Получится ли данный проект? Подключать баню к основному контуру мне не хочется, так как потребуется значительная реконструкция всех труб в доме. Размер жилого дома 100 кв. м (смонтирована открытая двухтрубная система отопления со стальными трубами и чугунными батареями). К нему добавляю баню с мансардой общей площадью 70 кв. м.

Ваш агрегат не способен поддерживать такую площадь. Требуется более мощный аппарат.

Системы отопления дачных и загородных домов. Котлы, газовые колонки, водонагреватели – Ремонт, сервис, эксплуатация. Рекомендации по монтажу и установке.

НЕИСПРАВНОСТИ И РЕМОНТ

РЕМОНТ ГАЗОВОЙ КОЛОНКИ

ЗАПАСНЫЕ ЧАСТИ КОТЛОВ

Рекомендации по устранению неполадок газовых котлов Сиберия

В газовом котле Siberia перестала нагреваться горячая вода. Вода из крана льется совсем теплая. Подскажите, в чем причина?

Поиск повреждений ведется по нескольким путям. Например, неполадка датчика температуры ГВС, требуется провести его замену. Также велика вероятность того, что случился сбой регулировок мощности прибора по нагреву горячего водоснабжения.

У меня случилась неисправность. Если мы закрываем кран холодной воды и подать горячую воду, то уходит вся вода из отопительной системы. Что происходит?

Похоже, некорректно функционирует клапан подпитки отопительного контура. Он дает воде проходить по обоим трубопроводам. В случае, когда присутствует давление воды в системе, то протекания в обратную сторону возникнуть не должно.

Аппарат в момент старта и ранее гудел, а теперь шум стал сильней. Вначале звук возникал кратковременно, сейчас же его слышно намного дольше. Кто наблюдал такую неполадку?

Возникновение дополнительного шума можно объяснить наличием известкового налета на внутренних стенках теплообменника, прогрев которого следует не одинаково из-за разной толщины стенок. Чем сильнее засорился теплообменник, тем громче грохот, а также уменьшается теплоотдача.

В систему отопления хочется произвести установку котла Сиберия. Расскажите, пожалуйста, каково максимальное входное давление холодной воды у этих устройств?

В данном типе аппаратов величина наибольшего входного давления ХВС равняется 8.0 бар.

Нам нужно сделать сервисное обслуживание. Проконсультируйте, каким образом слить воду из него?

В соответствии с паспортом, эта процедура выполняется в следующем порядке. Отсоединить котел от электричества. Закрыть газовый кран. Приоткрыть автоматический отводчик воздуха. Открываем кран для слива. Затем собрать вылившуюся воду. Если необходимо, можно сливать воду с помощью клапана защиты. Данный компонент размещается внизу агрегата.

Автоматика газового напольного котла Siberia 23 (eurosit 630) начала давать сбои. Если сравнить температуру воды в приборе в тот момент, когда автоматика его выключила с показаниями термометра на рукоятке, будет сильное различие (до 10 градусов). Аппарат нагревает воду выше 55С только в одном режиме (если установить положение 7). Именно в этом режиме наблюдается значительное увеличение пламени горелки, оно и дает нагрев. Не получается настроить максимальный поток газа. Изменения можно увидеть только в режиме 7. Как это можно устранить?

Ремонтируйте или меняйте автоматику.

Два года назад в наш частный дом был установлен двухконтурный котел Siberia TopLine 24. Первую зиму он работал в щадящем режиме, так как продолжалась стройка и температуру в нем не поднимали выше 50С. Весной ремонт был окончен, и мы стали жить в доме постоянно. Когда наступил второй отопительный сезон, я заметил нестабильность давления в системе отопления. Постоянно требуется то сбросить излишки, то
докручивать недостающее. Можно ли как-то это исправить? Лучше один раз все настроить, или может установить дополнительное оборудование, чем постоянно подправлять что-то в системе. Проблемы с давление происходят так. Давление начинает падать при большом расходе горячей воды. Соответственно
аппарат останавливается. Требуется подкачка давления. Устанавливаешь его до требуемого значения, прибор начинает работать, а давление продолжает расти до тех пор, пока он снова не остановится. Тогда требуется излишки стравить. После нормализации давления на уровне 1,5 – 1,8 агрегат начинает стабильно работать. Похожее происходит, если требуется увеличить температуру воды, например, до 70С. Длительное отключение электричества, также вызывает аналогичную проблему. Хотелось бы понять, как это можно исправить.

У вас в системе есть расширительный бак. Его полость разделена специальной мембраной на две части. В одном держится избыточное давление, а вторая наполняется водой (тоже под давлением). При правильной работе эта мембрана делит прибор на равные части, тогда проблем в работе не возникает, так как именно мембрана и компенсирует все перепады давления. Излишки воздуха отводятся автоматически через специальный клапан. Учтите, что если из этого клапана потечет вода – расширительный бачек больше не пригоден и требует замены. В вашем случае расширительный бачок по какой-то причине не гасит изменения давления при изменении температуры воды. Все описанные вами случаи связаны именно с этим. Возможно, что ваш расширительный бачок просто мал для ваших нужд и требуется дополнительный, или новый большего объема.

В настоящее время обогрев моего дома осуществляется с помощью системы с естественной циркуляцией, котел КЧМ 5-21 Квт. Использую уголь, но к зиме планирую перейти на газ. В связи с этим возник вопрос, что более рационально. Модернизировать в КЧМ, установив в него горелку. Или приобрести и установить газовый котел Сиберия 23. В любом случае ГВС планирую подавать через косвенный бойлер.

Сиберия идентичен АОГВ, только разработан для работы именно на газе. Если сравнивать КЧМ, она более экономичная. Хотя были случаи, когда старые стальные агрегаты потребляли меньше или столько же газа, сколько и современные. Но чаще всего все-таки выигрыш в деньгах заметен. Но вы должны учесть, что для корректной работы Сиберия 23 требуется установить очень хороший дымоход. А КЧМ, если потребуется, можно снова будет использовать на угле. Оценивать все плюсы и минусы и что-то выбрать придется вам самостоятельно. Лично я бы поставил современный прибор с необходимой модернизацией дымохода.

В эксплуатации газовый напольный котел Siberia 11 с автоматикой евросит 630. Недавно появилась такая неисправность в его работе: если я выключаю основную горелку, то одновременно с ней выключается и пилотная. Проверял термопару и электроклапан – с ними все в порядке. Датчик тяги у меня не установлен. Наблюдая за неполадкой, я выяснил, что, когда гаснет основная горелка, с пилотной просто срывает огонь. Подача газа в этот момент не прерывается – я проверял (если сразу же после угасания поджечь газ вручную, горелка начинает спокойно работать). Само пламя на обеих горелках голубого цвета. Три дня я устранял эту неполадку и, наконец, мне это удалось. Оказалось, что в трубе дымохода скопилось много воды (около 10л).
После того, как я ее оттуда вылил, все стало работать нормально. Сам дымоход выходит из дома на лоджию, а дальше проведен на улицу.

Вам нужно провести термоизоляцию дымохода.

В напольном котле Сиберия 17 с автоматикой евросит 630 с момента подключения, возникли проблемы с автоматикой. Суть в следующем. При розжиге, при открытом клапане фитиль загорается, но стоит только перевести его в положение «работа», огонь пропадает. Специалисты проблему устранить не смогли и придумали следующее. Под клапан поставили ложку, тем самым зафиксировав его в постоянно открытом положении. Так агрегат работает, но осталась другая проблема. Через два отверстия, расположенных под горелками, постоянно просачивается газ. Его запах сильно ощущается по всему дому. Можно ли как-то починить его, не меняя всю автоматику?

По сути, газ не должен попадать в отверстия, если в вашем аппарате хорошая тяга, так что в первую очередь проверьте ее. Еще стоит проверить достает ли пламя запальной горелки до термопары. Возможно, она должна больше попадать под огонь.

Установлена модель Siberia с автоматикой 630 evrosit, по непонятной причине произвольно выключается. Установлен у моих родителей, и когда я приехал помочь, то увидел следующее. Фитиль загорается нормально. Затем, после того, как я устанавливаю режим 1, он работает как нужно примерно полчаса, а затем умирает.

На таком режиме основная горелка вообще не должна тухнуть. Вам стоит очистить от грязи запальник.

Мой газовый котел Сиберия (евросит 630) неисправно работает в режиме 4, так как после достижения 65С, он полностью выключается.

У вас запальная горелка выключает основную, и именно в этом и суть проблемы. Положение регулятора в данном случае ни на что не влияет.

Работа горелки, по непонятной мне причине зависит от направления ветра. В определенных моментах пламя начинает неровно гореть, и, иногда, тухнет. Проблему нужно срочно решать, так как в зимний период постоянная работа на «свечке» – это неправильно. Пытался сам защитить дымоход, даже устанавливал специальный грибок, но это не помогло. Я уже подумываю об увеличении подачи газа на горелку, но не знаю, как это сделать. Прибор работает на автоматике 630 евросит.

Если ваше пламя срывается через смотровое окно, то следует увеличить подачу воздуха к котлу.

Я хочу установить у себя систему из напольного котла Siberia 17, с принудительной циркуляцией теплоносителя. Интересует вот такой момент, что с ним случится, если по какой-то причине случится сбой (например, нет электричества) и отключится насос, обеспечивающий циркуляцию? Будет обычное отключение, когда температура в нем достигнет заданной? Или возможен какой-то аварийный способ прекращения его работы и отключение будет только по перегреву? Можно ли подключить насос через термостат, как вариант, Valtec VT. AC601.0? Ведь если отключение прибора происходит в не аварийном режиме, то можно останавливать его работу отключением насоса. Термодатчик шлет сигнал на насос, который выключается, когда в комнате достаточно тепло. Что в свою очередь выключает аппарат. Или такой способ подключения приведет к неизбежной порче оборудования? Что случится с агрегатом, если автоматика перестанет работать, как положено? Возможно ли установка каких-либо дублирующих цепей, чтобы газ был
гарантированно выключен при поломке?

Сможет ли газовый котел Сиберия 11 обеспечивать теплом помещения площадью 100 кв. м.? Можно ли установить в систему бойлер косвенного нагрева? Встанет ли он штатно, или это нарушение условий эксплуатации?

У данной модели хватит мощности, чтобы адекватно обогревать заданный объем. А вот с бойлером есть нюансы. Самому прибору без разницы, какое оборудование установлено в систему. Тем более что у вас основной расход воды пойдет в систему ГВС. Просто, сможете ли вы подобрать подходящий по размеру бойлер. Ваш агрегат не большой мощности и бойлер размеров в 100 кв. м. он будет нагревать очень долго (для примера, 30 кВт нагревает с 10С до 60 порядка 10 минут, а в вашем случае всего 11кВт). Если вам хватит 100 литров на все потребности, то можно попробовать установить бойлер, в противном случае нужно думать о других вариантах.

У меня установлен напольный котел Siberia 17. Возможно ли, установленную на нем автоматику Евросит 630 заменить на минисит 710? Читая инструкцию, я наткнулся на функцию модулирования пламени горелки, и она меня очень заинтересовала. Будет ли это работать в моем случае? А еще у меня вопрос по расходу газа. Отапливаемая площадь 150 кв. м. (100 кв. м. сам дом и 50 кв. м. утепленная мансарда). Система отопления еще не постоянная. Пока установлено 4 алюминиевых батареи в помещениях дома и дополнительная стоит на мансарде. Погода на улице – легкий минус (до 04), а дом нагревается не выше 15С, при расходе газа 60 кубов за 4 дня. Нормально ли это, или можно что-то изменить?

Для оптимизации расхода газа вам потребуется провести правильное утепление дома, и рассчитать и установить ровно столько радиаторов, сколько требуется. Также может влиять неправильно смонтированная система. Для определения проблемы прощупайте все батареи. Если наблюдается неравномерность нагрева, особенно, если ближе к агрегату они горячее, то ищите ошибку. И еще, ваша теперешняя автоматика тоже
имеет функцию модуляции.

Какую автоматику следует установить на Siberia, для его наиболее корректной работы?

Обычно на Сиберию, устанавливают 630 евросит (до 23кВт), 710 Минисит (до 35 кВт) и 820 Нова (до 50 кВт). У Нова, есть еще одна полезная функция, к ней можно присоединять комнатный термостат. Все они могут модулировать процесс горения. Важным преимуществам является и хорошее соотношение цена-качество. Eurosit 630 управляется только одной рукояткой управления, которой можно запустить электромагнитный
клапан управления, а также настраивать температурный режим. Она же позволяет выключить аппарат, если требуется.

Для обеспечения дома установил модель Сиберия 17 с водогрейкой. Система отопления реализована хорошо, все комнаты прогреваются, проблем нет. С ГВС дела обстоят значительно хуже. У нас установлен обогреватель на 80 л и этого количества было достаточно. В зимний период мы устанавливали на агрегате температуру 65-70С, и все было отлично. Воды хватало. Летом температуру на нем пришлось уменьшить, и теперь он не успевает нагревать воду в бойлере – воды катастрофически не хватает. Как можно решить проблемы? Поможет ли установка дополнительного бака?

Чтобы решить эту проблему требуется кран в системе отопления. Перекрываете его и греете воду в бойлере перед тем, как активно использовать воду в ГВС. Если вы не можете подключить колонку, то его использование – самое оптимальное решение. Перекрывается насос и сам кран подачи. 20 минут работы прибора только на нагрев и можно забирать горячую воду.

Как вы думаете, для Siberia Top Line 24 требуется устанавливать инвентарный генератор или можно обычный? И еще вопрос: есть ли нюансы заземления?

Мы бы порекомендовали устанавливать обычный, так как при установке инвентарного, могут возникнуть некоторые сложности.

Добрый день. Не могу найти в Сиберия 23 функцию установки верхнего предела нагрева воды. Мой аппарат выдает максимум 70С (температура подаваемой воды 7С). В инструкции же написано, что он должен давать 85-90С.

Убедитесь, что давление поступающего газа в норме. Также проверьте газовый клапан, он имеет свойство засоряться. Еще есть такой прием: нужно перекрыть подачу воды на системе отопления и подождать, пока агрегат не нагреется до требуемой температуры. В дальнейшем, уже с открытой системой отопления он должен поддерживать набранную температуру.

Не могу разобраться, как работает режим модуляции на автоматике minisit 710. Какая зависимость между выставленной температурой (на терморегуляторе) и температурой начала уменьшения подачи газа? Влияет ли изменение установок максимальной температуры на сам диапазон модуляции?

Заданный диапазон от начала модуляции до отключения газа составляет 13С.

Для обогрева дома был установлен котел Siberia 17. Теперь мы построили баню и хотим от него же сделать дополнительный контур для ее обогрева. Получится ли данный проект? Подключать баню к основному контуру мне не хочется, так как потребуется значительная реконструкция всех труб в доме. Размер жилого дома 100 кв. м (смонтирована открытая двухтрубная система отопления со стальными трубами и чугунными батареями). К нему добавляю баню с мансардой общей площадью 70 кв. м.

Ваш агрегат не способен поддерживать такую площадь. Требуется более мощный аппарат.

Ремонт клапана газового котла: как починить агрегат, исправив характерные нарушения в работе

Газовые котлы – надежное оборудование, снабжающие теплом и горячей водой наши загородные дома и часть городских квартир. К сожалению, и они не могут работать совершенно без поломок. А в числе нарушений нередко фигурируют клапаны – устройства защиты и подачи горючего в агрегаты.

Мы расскажем, как и какой ремонт клапана газового котла можно выполнить собственноручно. В подробностях разберем ситуации, сигнализирующие о возникновении связанных с ними нарушений в работе. Подскажем, стоит ли прилагать собственные усилия или лучше обратиться к газовщикам.

В представленной нами статье вы найдете пошаговые руководства по восстановлению работоспособности газовых котлов путем ремонта или замены газового, предохранительного и трехходового клапана.

Разновидности клапанов в газовом котле

Нормальную работу газового оборудования, предназначенного для нагрева санитарной воды и подготовки теплоносителя, обеспечивает широкий набор систем, деталей, устройств, каждое из которых четко выполняем возложенную именно на него важную функцию.

В конструкции газовых котлов есть следующие типы клапанов:

  • Газовый клапан. Компонент газовой системы, отвечающий за пропорциональную поставку голубого топлива в газовую горелку, обеспечивающий стабильный процесс горения в соответствии с командами электронной платы. В составе этого электромагнитного устройства есть еще запорные и регулировочные клапаны.
  • Предохранительный клапан. Составляющая гидравлической системы, предназначенная для сброса излишка теплоносителя из отопительного контура в случае превышения нормативных значений давления.
  • Трехходовый клапан. Деталь гидравлической системы только двухконтурных котлов. Перенаправляет поток подогреваемой воды из контура отопления в ГВС во время потребления ее с гигиеническими целями. В зависимости от класса котла бывает с сервоприводом и без него.

Все перечисленные виды клапанов, участвующих в работе газового котла, можно заменить или отремонтировать в случае поломки.

Давайте ознакомимся с технологии восстановления их работоспособности. Освоив несложные ремонтные принципы и приемы, можно значительно увеличить срок службы самого котла.

Характерные поломки и методы ремонта

Перечисленные выше виды клапанов выполняют неоднозначные функции, различаются по конструкции. Различаются и причины, по которым они приходят в непригодность, и способы устранения поломки.

Нарушения в работе газового клапана

Основным назначением газового клапана является регулировка давления газа, подаваемого через форсунки в горелку. Настроить подачу можно так, чтобы в камеру поступало от 25 до 100% потока. Все зависит от того, какой тип газа предстоит использовать в работе оборудования, сколько воздуха будет поступать для нормального горения.

По сути, это электромагнитное устройство, основная работа которого осуществляется только с подключением к электропитанию. Однако когда его электромагнитные катушки обесточены, газовый клапан выполняет функцию детали безопасности. В этом случае он плотно перекрывает каналы, по которым перемещается газообразное горючее.

Генерируемый термопарой газовой колонки или котла отопления заряд попадает на электромагнит (катушку) газового клапана, в результате чего металлическая шайба запорного клапана примагничивается к катушке. Шайба открывает мембрану, чтобы газ мог пройти к запальнику и форсункам горелочного блока.

При затухании или уменьшении пламени ниже нормативных значений термопара прекращает вырабатывать электричество. В итоге происходит размагничивание катушки, удерживающей шайбу. Каналы подачи голубого топлива закрываются.

О необходимости принять меры сообщит падение или повышение статического давления, т.е. давления на входе при неработающем котле. Для агрегатов, перерабатывающих магистральный газ, оно должно быть не ниже 17 мбар. Для котлов, питающихся сжиженным топливом, – не ниже 35 мбар.

В списке типичных поломок газового клапана значатся:

  • Нарушения в электрической цепи, питающей электромагнитное устройство. В этом случае всю проводку и контакты в зонах подключения следует проверить мультиметром. При выявлении обрыва его устраняют банальным способом: путем замены поврежденного провода, зачистки и затягивания контактов.
  • Засорение газового клапана. Каналы устройства могут периодически засоряться минеральными частицами, поступающими вместе с некачественным газом, элементарным нагаром и кальциевыми солями, образующимися в случае наличия конденсата в поставляемом топливе. Спасает простейшая механическая чистка.
  • Выход из строя термопары. Зачастую требует полной замены из-за полного выгорания рабочего края. При этом на электромагнит совершенно не передается ток, как следствие котел не зажигается совсем или блокируется через пару минут работы.
  • Механическое повреждение газового клапана. К примеру, приведенной выше шайбы. Она или перестает плотно прижиматься и обеспечивать герметичность, или не реагирует на регулировку, из-за чего в камеру поступает неконтролируемый объем газа. Для устранения производится замены или клапана, или поврежденной детали.
  • Замыкание на корпус обмотки электромагнитной катушки. Чаще всего происходит из-за кратковременного перегрева и последующего оплавления пластиковой втулки, на которую наматываются витки электромагнита.

Понятно, что перечень всех поломок можно разделить на две группы: нарушения в электрической части и механическое повреждение деталей.

Сразу предупреждаем, что при проведении любых ремонтных мероприятий, для которых нужно будет снимать корпус агрегата, автоматически лишает владельца права воспользоваться гарантией от производителя. Кроме того, ни фирма, ни организация, с которой заключен договор на обслуживание, не будет нести малейшей ответственности за негативный результат.

Бывает, что вместо того чтоб узнать, как грамотно починить электромагнитный клапан газового котла, хозяин агрегата упорно старается включить его. При этом непрерывно жмет на кнопку устройства подачи газа, пытаясь запустить горелку. Так поступать категорически нельзя.

Если самостоятельно открывать путь газовому потоку, горелка котла все равно не зажжется. Зато газ бесконтрольно будет поступать в помещение, пока владелец будет удерживать палец в буквальном смысле «на курке». Чем это угрожает? В лучшем случае легким отравлением, в худшем – взрывом.

С шагами восстановления электромагнитной катушки газового клапана ознакомит следующая подборка фото:

Неисправности котла АОГВ-23 ЖМЗ

Неисправности жуковского котла АОГВ-23 и их устранения

Нажатием на пусковую кнопку не удается разжечь запальник, пламя на запальнике гаснет, отрывается

– Закрыт кран газовый перед аппаратом – Откройте кран газовый.

– Отверстие в форсунке запальника засорено – Прочистите отверстие проволокой O 0,3 мм.

– Давление газа ниже 635 Па (65 мм вод. ст.) – Сообщите в управление газового хозяйства.

– Наличие в помещении сильных сквозняков, приводящих к отрыву пламени на запальнике – Устраните или уменьшите сквозняки.

Отсутствует искра между электродом свечи зажигания и запальником

– Большой зазор между электродом и запальником – Отрегулируйте зазор.

– Не работает пьезорозжиг – Заменить пьезорозжиг.

При отпускании пусковой кнопки (после удержания ее не менее минуты при горящем запальнике) пламя запальника гаснет

– Окисление припоя на контактах в местах соединения электромагнита с проводом контактным, слабое прижатие штырей в гнездах – Выверните штуцер провода контактного из корпуса клапана газового магнитного, зачистите контакт надфилем до блеска (снять окисную пленку).

Вверните штуцер обратно в корпус. Снимите гнезда со штырей, слегка обожмите гнезда плоскогубцами. Установите гнезда на штыри.

Во избежание разрушения пайки контактов электромагнита и провода контактного не затягивайте сильно штуцер провода при ввинчивании его в корпус клапана газового магнитного.

– Не работает микровыключатель датчика тяги – Замените микровыключатель.

– Термопара не вырабатывает ЭДС, сгорел конец термопары (величина ЭДС термопары должна быть не менее 20 мВ) – Замените термопару.

– Пламя запальника не касается термопары – Установите (подогните) термопару так, чтобы пламя омывало конец термопары (см. рис.3).

– Вышел из строя защитный термостат – Заменить защитный термостат.

Пламя горелки и запальника гаснет. Автоматическое отключение подачи газа при работе газового котла АОГВ-23 ЖМЗ. Срабатывает датчик тяги

– Полный или частичный завал дымохода – Очистите дымоход.

– Наличие в помещении сильных сквозняков, приводящих к срыву пламени на запальнике – Устраните или уменьшите сквозняки.

– Давление упало ниже 635 Па (65 мм вод. ст.) – Сообщите в управление газового хозяйства.

– Для замера давления газа в сети отсоедините трубку запальника от штуцера корпуса клапана. Подсоедините к штуцеру измерительный прибор.

– Поверните ручку регулировочную, установив ее на 50 – 60 °С. Нажмите пусковую кнопку до упора, затем отпустите ее на 2 – 3 мм и по истечении 8 – 12 сек. снимите показания прибора.

Время срабатывания автоматики газового жуковского котла АОГВ-23 по тяге меньше 10 сек. при отсутствии тяги в дымоходе.

Время срабатывания автоматики по тяге более 60 сек. при отсутствии тяги в дымоходе.

– Не отрегулирован датчик тяги – Отрегулируйте датчик, для чего: расконтрите, выверните (или заверните) на 1-2 мм регулировочный винт и снова законтрите его. Проверьте время срабатывания. При необходимости операцию повторите.

– Время срабатывания зависит от величины зазора между регулировочным винтом и кнопкой микровыключателя. При увеличении величины зазора время срабатывания увеличивается и наоборот.

Не отключается основная горелка

– Разгерметизирован «сильфон-термобаллон» – Замените «сильфон-термобаллон»

– Терморегулятор разрегулирован – Выполните настройку терморегулятора на диапазонах срабатывания в пределах 50-90 °С.

После выключения горелка не включается длительное время. Вода в баке горячая, батареи холодные

– Нет циркуляции в системе отопления – Устраните обратные уклоны в системе отопления. Устраните воздушные “подушки” в системе отопления.

Наличие пламени на огневых отверстиях основной горелки при выключении терморегулятора

– Негерметичность клапана терморегулятора из-за наличия грязи – Снимите крышку переднюю терморегулятора. Прочистите затвор клапана и нанесите уплотняющую смазку.

Не вращается или туго вращается дверца тягопрерывателя

– Наличие грязи на оси дверцы – Удалите грязь с оси дверцы и гнезда под установку оси в корпус тягопрерывателя.

Автоматика 630 EUROSIT. Регулировка. | Сантехника своими руками

Сегодня Ростовский завод котельного оборудования ЗАО «Ростовгазоаппарат» выпускает широко известные в нашей стране котлы Сиберия. Автор этих строк имел честь установить себе такой котел в собственный дом. Все бы ничего, но в большие морозы стали проявляться проблемы с недостаточной мощностью этого аппарата. Первое время я грешил на мощность, так как площадь отапливаемого дома составляет 95 кв. м. а заявленная мощность котла 11,6 кВт. Естественно запас мощности маловат, так как рекомендуемый запас должен составлять + 30 % к площади дома. Котел у меня должен быть как минимум 12,5 кВт. то есть для обогрева 125 кв.м. Теперь краткая предыстория для покупателей котлов Сиберия.

До замены котла у меня 20 лет стоял аппарат Таганрогского завода – комбинированный котел КГС-120. Предназначен для сжигания твердого и газообразного топлива. Понятно, что камера сгорания – простая, выход в дымоход прямой, ни о каком КПД даже речи не идет. Котел сжигал максимум 700 кубов в месяц. При этом температура в доме не опускалась ниже 25 градусов! Новый котел Сиберия сжигает столько же, только температура на датчике котла не поднимается выше 74 С° а в доме 22 – 23 С°. КПД Сиберии 90! Я решил разобраться, и результаты разбора читайте ниже.







ПРЕДУПРЕЖДЕНИЕ
Некоторые исполнения многофункционального регулятора подачи газа поставляются без определенных деталей. Поэтому при установке регуляторов необходимо проверить, наличие следующих комплектующих:
• винт настройки минимального расхода газа 3 (рис. A)
• винт настройки максимального расхода газа 2 (рис. A) или, по выбору, регулятор давления 2’ (рис. A*)
Если нет, выполните монтаж следующим образом:
• проверьте правильность кода комплектующей детали
• вставьте винт настройки минимального расхода газа в отверстие 14 (рис. B), винт настройки максимального расхода газа или регулятор давления в отверстие 15 (рис. B)
• вставьте комплектующие и полностью заверните.
Затяжные моменты:
– винты настройки 7Нм
– регулятор давления: 1Нм
Подсоединение газа
Используйте газовую трубу с резьбой Rp 3/8 ISO 7. Затяжной момент: 25 Нм. Возможно подсоединение трубки ф 12 мм при помощи уплотнительного кольца и гайки (коды 0.958.025 и 0.957.007). Затяжной момент 15 Нм. На клапане имеются два отверстия входных каналов 10 и 12 (рис. D) и два отверстия выходных каналов 11 и 13 (рис. D). Отверстия, которые не были использованы, необходимо закрыть заглушками (код 0.972.058). Затяжной момент 7 Нм.
Подсоединение пилотной горелки
вывод 8 (рис. D)
Могут быть использованы трубки диаметров ф 4 мм, ф 6 мм или ф 1/4″. Используйте гайки и конусные уплотнители соответствующего размера. Затяжной момент 7 Нм.
ВНИМАНИЕ
После завершения работ проверьте соединения на герметичность.

ПАРАМЕТРЫ УСТАНОВКИ И РЕГУЛИРОВКИ
Все регулировки должны быть сделаны в соответствии со специфическими требованиями, существующими для оборудования, на которое устанавливается многофункциональный регулятор. Проверьте входное и выходное давление, используя штуцеры для измерения давления газа 6 и 7 (рис. С). После измерения давления тщательно заглушите штуцеры соответствующими винтами. Рекомендуемый затяжной момент: 2.5 Нм.

Настройка максимального и минимального расхода газа
Эти настройки выполняются с холодным термобаллоном.

Настройка максимального расхода газа (исполнение без регулятора давления) – (рис. А).
Поверните ручку управления 4 в положение 7. Полностью заверните винт настройки 2 , а затем постепенно выворачивайте его до достижения требуемого расхода газа.
ПРЕДУПРЕЖДЕНИЕ
После полного завертывания не выворачивайте винт более чем на два оборота.

Отключение функции максимального расхода газа
Полностью заверните винт настройки 2 , а затем выверните его выверните его на два оборота и зафиксируйте. Отключение можно выполнить также заменой винта настройки 2 заглушкой (код 0.972.057). В этом случае заглушка должна быть полностью завернута.

Настройка максимального расхода газа (исполнение с регулятором давления) – (рис. A*).
Поверните ручку управления в положение 7. При повороте винта настройки 2’ по часовой стрелке(ИСПОЛНЕНИЕ С РЕГУЛЯТОРОМ ДАВЛЕНИЯ) – расход газа увеличивается.

Отключение функции регулятора давления
Полностью заверните винт настройки 2’ по часовой стрелке.

Настройка минимального расхода газа
Медленно поверните ручку управления по часовой стрелке в положение минимальной мощности (близко к положению выключения основной горелки). При повороте винта настройки 3 против часовой стрелки расход газа увеличивается. Есть возможность также вместо винтов настройки максимального и минимального расхода газа использовать винты с калиброванными отверстиями (доступны по выбору). В этом случае винты должны быть завернуты затяжным моментом 7 Нм.

Настройка подачи газа на пилотную горелку
При повороте винта 5 по часовой стрелке – расход газа понижается.

Отключение функции настройки подачи газа на пилотную горелку
Полностью заверните винт настройки 5’ , а затем выверните его на два оборота и зафиксируйте .



ВНИМАНИЕ
После завершения всех настроечных и регулировочных операций проверьте герметичность уплотнений и правильную работу оборудования. Категорически не допускается отрыв или проскок пламени при соответственно максимальном и минимальном давлении газа. После выполнения регулировочных работ зафиксируйте уплотнители и/или винты настройки краской.

Ремонт горелки

После прошлогоднего ремонта – прочистки жиклера запальной горелки котел Сиберия снова начал выдавать хлопки. Сегодня ноябрь 2019 года. Я решил радикально разобраться и позвонил знакомому “газовику”. После разговора с ним принялся за дело. И так, результаты ремонта привожу ниже.

Первым делом отключил подачу газа, тупо перекрыл кран. Далее открутил гайку подвода газа к автоматике и 4 гайки крепления автоматики. На фото все видно. Правда котел работает – фотографировал после ремонта.

Далее ничего больше не откручивая аккуратно вытащил горелку из котла и положил рядом на табурет. Почистил отверстия основной горелки щеткой по металлу, при этом не нажимая сильно. Взял шуруповерт и сверлом 1 миллиметр просверлил два отверстия поближе к запальной горелке. На фотографии ниже все прекрасно видно. Газовик мне советовал пробить отверстия маленьким гвоздиком, но у меня не получилось – гвоздик тупился и гнулся.

Собрал все в обратном порядке, разжег котел и вуаля – хлопков больше нет. Важно знать, что все эти самостоятельные действия я производил на свой страх и риск. Хотя я заранее знал, если не получится – вкручу в просверленные отверстия маленькие шурупы и верну все на место. Всем привет и теплой зимы.



Привожу вопросы и ответы со старого сайта, если не найдете для себя ничего полезного – пишите ниже в комментах.

PS. Комментариев (вопросов и ответов) очень много, для быстрого поиска по ключевой фразе воспользуйтесь комбинацией клавиш ctrl + f

Андрей

винт 2 по часовой стрелке вообще не заворачивается, слышны всего лишь характерные щелчки.

Администратор

Вижу два варианта: или резьба винта нарушена или винт уже завернут до отказа. В любом случае, пробуйте вывернуть винт и снова завернуть и посмотреть результат, только обороты считайте что-бы на место вернуть потом.

александр

Проблема с котлом. Котел зажигается , горит нормально, но спустя некоторое время, когда набирает заданную температуру, гаснет основная горелка , а через минуту фитиль и следом закрывается клапан подачи газа. Котел может гореть неделю , а может и 10 минут и потом погаснуть. Тяга есть. Датчик тяги вроде в норме( при принудительном нагреве контакты размыкаются ). Есть подозрение на плохой контакт на клемах подключения датчика тяги.
Помогите разобраться.

Бруно

Установили 1 ноября 2014 г. газовой конвектор ДАНКО БРИЗ -5 на тот вечер работал нормально
Но ночью был дождь и на наружной дымовой трубе на цилиндр падали капли дождя было слышно всю ночь. а но другой день печка стала гаснуть через 2 минуты после зажигания , все загорается и фитиль и основная горелка. но через 2 минуты гаснет

виктор

Была аналогичная проблема.Проверил тягу-нормально.Снял термодатчик, зачистил со стороны котла и со стороны подсоединения к блоку автоматики.Путем постепенного ввода термодатчика в пламя фителя добился удержание клапана через 20 сек после розжига.Далеко вводить термодатчик нельзя т.к. может досрочно сгореть.Первичная причина на мой взгляд или окалина или понижение давления или ….

Администратор

Причины могут быть такие:
1. тяга слишком сильная, поэтому срывает пламя с “фитиля” – в следствии чего перекрывается газ на основную горелку.
2. дело в самой автоматике, т.е. плохой контакт и т.д. Есть смысл вызвать сотрудника газового хозяйства, хотя не факт что он разберется, может просто сказать – “меняйте котел!”

александр

но ведь до сих пор было все нормально. не думаю что дело в сильной тяге. вызывал газовщиков они полазили немного открутили от корпуса датчик тяги, мол это он барахлит , подцепили его в другом месте, котел загорелся и горел около недели, потом опять потух. я снял датчик вообще , зачистил контакты и проводком с фишками закоротил контакты, минуя датчик тяги. котел снова загорелся и через пару дней опять потух. сегодня я припоял провода к датчику и на клемы автоматики. котел набрал температуру, потом погасла горелка , а через секунд 30-60 и фитиль и было слышно, что закрылся клапан.
я срезал нафиг датчик , зачистил припаяные провода и скрутил их накоротко. котел пока горит, но сдается мне , что это не на долго. сколько стоит автоматика с заменой???

Администратор

Сколько стоит не знаю

александр

а может термопаре кирдык?????

Администратор

Скажу честно – хрен его знает и я тоже …

сергей

да это терма пара неработает.рекомендуется почистить ее контакт и проверить нету ли обрыва. если выполнена проводом.

Виктор

Есть еще одна распространенная причина, под форсунку запальника подгоняет окалину, так же засоряется сама медная трубка подходящая к запальнику, вследствие чего фитиль слабо горит и не достаточно прогревает термопару. Котел тухнет после отключения основной горелки. Для устранения неисправности почистить форсунку запальника и подвлдящую к ней трубку, так же установить газовый фильтр перед автоматикой. Чистку желательно проводить перед каждым отопительным сезоном. Еще в некоторых моделях котлов забиваются сажей каналы, соответственно ухудшается тяга и срабатывает датчик контроля тяги.

Рафхат

Александр! У меня точно такая же проблема. Датчик тяги отсоединил и соединил накоротко!!!!!
Бог знает долго ли будет работать?

александр

Перепробовал всё. А помогло талько одно—— замена термопары!

Виктор

Если котел стоит в доме, то датчик тяги отсоединять не есть хорошо. Т.К. при определенных погодных условиях может произойти опрокидывание тяги, при этом угар пойдет в дом – опасно для жизни

серегей

скажите, что значит холодный термобаллон, и еще нужно ли проводить регулировку на новом котле или он уже с завода отрегулированный ?

Администратор

Сообщение от серегей
скажите, что значит холодный термобаллон, и еще нужно ли проводить регулировку на новом котле или он уже с завода отрегулированный ?

Холодный термобаллон значит что регулировку нужно проводить при отключенном котле, регулятор должен быть повернут на 0.

сергей

это означает что котел перд настройкой должен быть холодным.заводские настройки лучше не трогать.

сергей

скажите как часто должен включаться котел, у меня “Сигнал” КОВ-10 с итальянской автоматикой, отопление новое полностью полипропилен стоит насос, работает так 2 минуты работает 5 минут не работает?

Администратор

Сейчас это нормально. В мороз работать будет дольше. А автоматика хорошая, не переживайте.

сергей

это нормально

сергей

Здравствуйте, скажите пожалуйста на котле КОВ-10 датчик температуры и термобалон должны быть расположены сверху котла или можно их расположить в другом месте, а то смотрел в других котлах там датчики располагаются в трубке внутри котла

Администратор

Зачем их располагать? Они уже расположены производителем там где нужно, или вы котел по запчастям купили?

сергей

да сверху в трубке.

женька

почему котел работает на 2 хорошо но стоит его только прибавить больше 2 он сразу вырубается

Администратор

Вы регулировку производили?

женька

А как производиться регулировка,така как котел новый регулировку не производили.

Администратор

Регулировка нужна если котел не справляется с площадью отопления, выше статья об этом. В вашем случае нужно вызывать работника газового хозяйства, пусть смотрит, пока морозы не наступили.

Рустам

Сообщение от женька
почему котел работает на 2 хорошо но стоит его только прибавить больше 2 он сразу вырубается

………..обратите внимание ,когда вы прибавляете фитиль который идет на термопару почти не горит так как все давление газа уходит на основную горелку. термопара остыват и котел отключаеться . Автоматика безопасности “АРБАТ-1 работает куда лучше итальянских. набрал температуру горелка не тухнет поддерживает температуру на маленьком огне

александр

подскажитет как увеличить подачу газа на запальную горелку

Администратор

Вверху целая статья, прочитайте.

александр

я не увидел в статье где именно запальную горелку повисить газ винтом 5 только уменьшаеш а каким увеличить

Администратор

Настройка максимального расхода газа (исполнение с регулятором давления) – (рис. 2).
Поверните ручку управления в положение 7. При повороте винта настройки 2’ по часовой стрелке(ИСПОЛНЕНИЕ С РЕГУЛЯТОРОМ ДАВЛЕНИЯ) – расход газа увеличивается.

Администратор

Этим же винтом

Стас

Везде пишется максимальный , минимальный. Я вот немного недопонимаю . Это вообще как ??? объясните плиз на пальцах . Что такое минимальный и максимальный, для какой. А причина такова : хлопает при розжиге мой котел . Был куплен новый. Чем теплее на улице , тем меньше хлопок. А в мороз сильно хлопает . ” вот тебе и италия !!”. У меня исполнениие с регулятором давления .опять же – что он регулирует !!! ? подачу газа относительно давления или тяги ? непонятно . Вообщем убавил я этот винт с регулятором давления .И убавил какой то винт “минимального давления газа ” открутил чуть меньше четверти оборотов (70 градусов). Пламя горелки стало меньше . Но хлопок есть .!!!!!

Администратор

Максимальный расход газа, это когда газа расходуется много. Минимальный – наоборот. Котел хлопает отчего? Вероятнее проблема в тяге. Тягу проверяли? То есть вы открываете подачу газа на основную горелку и происходит хлопок – газ скопился из за отсутствия разряжения.
“И убавил какой то винт” – не советую крутить что-либо не разобравшись. “Зима близко!”

Стас

Пробовал убавлять и добавлять винт под номером №3. Хлопки усиливались .Я так понимаю это регулятор объема газа на объем воздуха основной горелки.Вообщем оставил как было четверть оборота как с завода . Убавил другой винт №2 он у меня с регулятором давления. Вот он какую роль выполняет не понятно ??! так как вроде есть уже винт с регулятором пропорции газ-воздух(винт №3).Поправте если не правильно говорю. Не смог найти конструктивного описания работы ( поэтому идут догадки о задачах этих винтов).Если как Вы говорите виновата тяга- то при морозе тяга лучше- хлопков должно быть меньше . А у меня наоборот.Спасибо за помощь .Надеюсь Вы объяснените моих мои вопросы

Администратор

Подробно дам информацию на почту

Сергей

Часто хлопки происходят из – за неисправности пилотной горелки (запальника). 1)Засор (необходимо снять и прочистить). 2)Слабое давление (повышается рег. винтом). 3) На конце запальника образуется щель, плохая контактная сварка (необходима замена). Но эти процедуры должен проводить специалист.

Борис

закрутил винт с регулятором давления по часовой поток увеличился на 3 оборота стало теплее я против часовой убавил так можно делать

Валерий

как почистить клапан по которому идёт газ на пилотную горелку?

Администратор

Отключить газ, разобрать клапан и почистить. Только не вижу смысла, может у вас давление газа на входе слабое?

Дмитрий

Здравствуйте,установил котел гефест установка без регулятора давления,винт 2 не стоит стоит заглушка,то горит то тухнет ни че не понимаю.Может при чина в том что он стоит у меня в 1,5 метрах от угла,может завихрение какое?

Администратор

Если тяга и высота дымохода нормальные, вызовите специалиста. Где стоит – не важно.

Юра

Здравствуйте. У меня автоматика 630 EUROSIT. Paзгоняет котёл максимум до 50 градусов. Прочитав Ваши рекомендации, я крутил регулятор максимального давления газа по часовой стрелке минуты 2-3… Он так должен работать или у него должен быть конец хода??? Эффекта ноль. Подскажите пожалуйста, что делать?

Администратор

В начале статьи я написал что сделал я и каков результат. Прочитайте внимательно и что значит “минуты 2-3” – непонятно.

александр

Здравствуйте проблема такова что последнее время образуется сильный нагар на горелке и создает припятствие пламени направляя его на смотровое окно после чистки нагара гуд но на неделю котёл термо автоматика евросит в эксплуатащии6 лет в чем причина спосибо

Администратор

Вжу две возможные причины:
1. Отрегулировать тягу. Избыточное или недостаточное количество воздуха приводит к некачественному сгоранию газа.
2. Желательно почистить всю горелку от жиклера до выходных отверстий.

александр

проверил вент отверстия с наружи и снутри все чисто горелку и жиклёры чистил тчательно после чистки пламя ровное и синеечто на мах что на мiн может что-то сбилось в автоматике а началось как стали прибавлятьтемператыру на котле положение 2-3 до этого 1-1.5 или газовики увеличели давление в трубопроводе нужно ли регулировать в этом случае напор газа подаваемый на пилотную горелку или допустимо ужать вводной крон на подачу газа к котлу

Администратор

Я бы вызвал мастеров с газ. хозяйства. Денег стоит, зато они пусть голову ломают. Может народ что подскажет? АУ?

владимир

на 2 котел отключается а на 3 4 5 6 7 не отключается что делать

Администратор

“на 3 4 5 6 7 не отключается” – то есть не может набрать температуру? Или закипает и не отключается?

Владимир

Котел АОГВ 23 Универсал не грелся больше 60 градусов. Мастер что-то крутил, стал греться, но расход подскочил до 50 кубов в сутки! И это на 70 градусах при минус 5! Старый 29 котел расходовал максимум 30 кубов но это в минус 30…

Администратор

Наверное мастер лишнего накрутил.
Совет: всегда подглядывайте что они там крутят.

Сергей

котел Лемакс 12,5 с автоматикой Сит630 с регулятором давления набирает температуру на 2.3.4 потом переходит в режим малого пламени но не отключается так и работает, система с насосом и байпасом,может добавить максималку?что делать?

Администратор

Насос и байпас не должны влиять на работу котла

олег

таже история . только в добавок на делении 1,3 если выключиться то больше на включается даже при температуре воды 20 градусов

Сергей

Котел напольный дымный Атон 10, автоматика 630 eurosit. И на фитильке и на обычных режимах пламя красного цвета. как восстановить синий цвет пламени? Спасибо.

Администратор

Попробуйте регулировать подачу воздуха

Сергей

В бездымном Атоне я понимаю как изменить подачу воздуха. А в бездымном не могу понять… В инете не нахожу тоже. Подскажите, пожалуйста, как отрегулировать подачу воздуха?
Спасибо.

Администратор

Я с таким котлом не сталкивался, почитайте вот тут:
//www.id4.ru/top/?r=kotly&u=aton

Владимир

Если винтом 3 сделать хорошее давление разве котел быстрей не отключиться чем сделать минимум ? Мне кажеться котел будет греть дольше следовательно расход больше , или я ошибаюсь?

Администратор

Вы увеличиваете расход газа – становится больше пламя – больше температура – быстрее нагрев. Расход естественно больше, но здесь выбор – либо теплее и расход, либо …

Владимир

Но если пламя маленькое соотвецтвено дольше нагреваться будет? Значит и расход больше?

Администратор

Если пламя маленькое – вообще не нагреется

андрей

здравствуйте. на днях установил котел RGA 8. в какое бы положение регулятор я не ставил происходит одно и то же.а именно загорается горелка на всю,а по достижению заданной температуры переходит в малый режим и так горит .система с насосом.

Администратор

Я не знаю конструкцию этого котла, может вам инструкцию почитать внимательнее. Вы задали температуру, котел максимально быстро ее набирает и переходит в поддерживающий режим, что не так? Насос вообще не при делах.

андрей

РАСХОД ГАЗА БОЛЬШОЙ 17 КУБОВ ЗА СУТКИ И ЭТО ПРИ 0 ГРАДУСОВ НА УЛИЦЕ.А АВТОМАТИКА НА НЕМ СТОИТ ТАКАЯ КАК ОПИСАНО ВЫШЕ.МОЖЕТ БЫТЬ КАК ВСЕГДА НАШУ ТЕХНИКУ НАДО САМОМУ НАСТРОИТ.
СПАСИБО

Администратор

Согласен, расход большой, у меня 12 при 0 на улице, при том что жена печет в печке очень часто. Попробуйте настроить, экспериментируйте.

АНДРЕЙ

ТО ЕСТЬ ВИНТЫ 2 И 3 МОЖНО КРУТИТЬ В ПРЕДЕЛАХ РАЗУМНОГО?
СПАСИБО

Администратор

Все нужно делать в пределах разумного. Вы только записывайте то что делаете, (что накрутили, показания счетчика, температуру котла, за окном)- потом будете сравнивать

сергей

здравствуйте! почему на 5.6.7.автоматика не отключается а переходит в режим плавного огня при этом расход газа сумашедший спасибо!

сергей

забыл добавить автоматика евросид630 с регулятором давления котёл старый но внутри сами понаваривали трубки для увеличения кпд

андрей

Начал отключаться котел полностью вместе с фитилем,при запуске котла заново фитиль тух. я заменил термопару, теперь не тухнет, но появилась другая неисправность: теперь котел не выключается при наборе заданной температуры, а постоянно горит. в чем может быть причина?

андрей

заметил что автоматика не отключается а переходит в режим плавного огня при этом расход газа сумашедший.До этого такого не было, в чем может быть причина?

Александр

У меня такая проблема: евросит630. Работал нормально,но сейчас при отключении основной горелки тухнет пилотная. Термопара рабочая,электроклапан в норме,датчик тяги не причём. Горелка чистая без сажи,жиклёр чист. Просто при отключении основной горелки происходит срыв пламени с пилотки.В это время электроклапан открыт и подача газа на пилотку идёт,проверял, сразу после угасания пламени щёлкал пъезозажигалкой без дополнительных манипуляций,пламя появляется на пилотке моментально. Пламя на пилотке и основной горелки голубое. Пробовал менять подачу газа на пилотку, изменений нет.

Администратор

Может большая тяга и пламя просто срывает? Проследите за пламенем на пилотке при отключении основной горелки. Как оно тухнет: угасает или как будто вы задули его.

Александр

Пламя на пилотке затухало так как-будто его задувает. После двух дней мучений проблему устранил, постепенно снижая минимальную подачу до границы отключения и перехода горелки в режим модуляции.В некоторых отзывах читал, что режим модуляции предпочтительнее импульсного режима. но решил оставить импульсный. Сейчас читаю различные отзывы в которых жалуются на высокий расход газа.Я не теплотехник и не инженер но моё мнение такое : если котёл держит заданную температуру и температуру в комнатах, значит дело не в автоматике а в теплопотерях дома. Утепляйте дом. Но повторяю Это моё личное мнение. Спасибо админу за ответ.

Администратор

Спасибо вам за совет

Виктор

Здравствуйте,Админ! Рад, что попал на Ваш полезный сайт! У меня проблема с Боринским котлом АКГВ-11,6.После двух лет безотказной работы появилась следующая неисправность: при т-ре воды от 60 град.и выше в котле возникает металлический стук и самопроизвольно гаснут главная и запальная горелки. Из-под аппарата однократно появилось небольшое количество воды. После снижения т-ры до 50 град. котел стал работать нормально, давление в системе не превышает 1,3 атм. Утечек нет. Три раза писал на завод с просьбой сообщит, имеется ли на котле предохранительный клапан, который мог сработать при повышении давления. Ответа не получил! М.б., Вы сможете ответить на этот вопрос?
С уважением – Виктор.

Администратор

Ответить не могу. Информации минимум – вариантов уйма.

Ograd

Уважаемый администратор раньше Вам выше задавал вопрос Стас по поводу настройки автоматики Евросит 630. Вопрос его звучал так: « Пробовал убавлять и добавлять винт под номером №3. Хлопки усиливались .Я так понимаю это регулятор объема газа на объем воздуха основной горелки. Вообщем оставил как было четверть оборота как с завода . Убавил другой винт №2 он у меня с регулятором давления. Вот он какую роль выполняет не понятно ??! так как вроде есть уже винт с регулятором пропорции газ-воздух(винт №3).Поправте если не правильно говорю. Не смог найти конструктивного описания работы ( поэтому идут догадки о задачах этих винтов).Если как Вы говорите виновата тяга- то при морозе тяга лучше- хлопков должно быть меньше . А у меня наоборот. Спасибо за помощь .Надеюсь Вы объясните мои вопросы »
Вы пообещали дать ему ответ на почту. Может и Вы мне тоже дадите ответ на этот же вопрос. На мою почту.А то никак не могу настроить свое газогорелочное устройство с этой автоматикой.

Администратор

Ответил

Ростовгазоаппарат — ремонт газовых котлов

Сервисный центр отопительного оборудования предлагает ремонт и техническое обслуживание газовых котлов RGA, Siberia и АОГВ ростовского производства завода «Ростовгазоаппарат».

Своевременно обслуживайте котлы и самое главное периодически проводите химическую промывку теплообменников и змеевиков ГВС. Таким образом техника прослужит долго без дорогостоящих ремонтов.

Сотрудничать с нашими техотделениями в Москве и Мособласти удобно и выгодно.

Сервисный центр российских котлов

8 (495) 761 16 82

Аварийно-диспетчерская служба

8 (901) 540 45 21 круглосуточно

Что может быть лучше немецких котлов для жителей Германии и смежных стан, французских отопительных аппаратов для населения Франции и Андорры, итальянцы всегда рады пользоваться котловой техникой сделанной на родном полуострове.

Практически на всей территории России выполняется поставка и обслуживание газовых котлов завода-производителя «Ростовгазоаппарат» для частных пользователей и предприятий, в том числе в Москве и Московской области.

Если вам необходимо отремонтировать и уже требуется провести техническое обслуживание отопительному газоаппарату Siberia, RGA и АОГВ, всегда рассчитывайте на техническое участие сервисного центра по Москве и ближнему и дальнему Подмосковью.

У специалистов в техническом «арсенале» все возможности для квалифицированной диагностики, химической и гидропневматической промывки, устранения всевозможных неисправностей отопителя, связанных с его узлами, датчиками и теплообменниками газового аппарата в вашем загородном доме или квартире многоэтажного дома. Теперь вы знаете куда обратиться за техподдержкой, когда в газоаппарате поломка или он вовсе не запускается.

Мы постоянно сталкиваемся с вопросами технического обеспечения бесперебойной работы энергонезависимых котлов, работающих на гае без городской электроэнергии.

Электронезависимые газовые котлы имеют специфические внутренние настройки и характеристики, отличающиеся от работы агрегатов отопления на электричестве с помощью электронных плат управления котлом.

Коллектив сервисных мастеров центра обслуживания отлично владеет ситуацией по ремонту и устранению неполадок энергонезависимого газового котла с гарантией на продолжительную работу отопления без остановки, особенно в зимний период. Это подтверждает обучение в учебных комбинатах Ростехнадзора, трудовой опыт сервисных специалистов и коллективная взаимовыручка во время решения сложных вопросов ремонта отопления.

Ремонт электронной платы управления, например,  настенного двухконтурного котла Siberia TopLine по вашей заявке на срочный ремонт в день обращения по Москве и Московской области — естественное техническое мероприятие для сервисного центра в любом районе Московской области, а также в Новой Москве.

Компонентный ремонт плат управления газовых котлов в Подмосковье производится только на дому по месту эксплуатации газоагрегата отопления с целью наладки отопления до рабочего состояния. В любом случае сервисный инженер проводит диагностику блока электроники, даже если в линии проходил перепад напряжения, а в плате запах перегореших деталей.

В последние 15 лет нашей деятельности другие варианты ремонтных работ для блоков управления котловой техники не рассматриваются. Отдельные ремонты управляющих плат котлов не имеют никакого технического завершения рабочего состояния и гарантии на это для отопительной техники.

Самостоятельный сервис, установка и пусконаладка ростовских газовых котлов с электронным управлением мы не рекомендуем, тем более ремонт своими руками по статистике всегда дороже квалифицированного технического обслуживания.

В Подмосковье работает семь технических отделений сервисного центра специализированного предприятия, и оперативно выполняются все обращения, как по договорам годового технического обслуживания, так и по разовым заявкам владельцев газовых котлов из Ростова-на-Дону, красивому историческому центру России. Сейчас именно та часть населения в нашей огромной стране, те владельцы импортных котлов, у которых наступил предельный ресурс и нужна замена газового котла для частного дома, всё-таки взвесив все «за» и «против» вернулись к истинным истокам.

Вспоминая, чем 20-30 лет назад отапливали свои жилища предки, молодое поколение в наше время возвращается к своим корням, перенимая опыт прошлого, устанавливает отечественные отопительные газовые котлы, в том числе и завода «Ростовгазоаппарат». Да, не исключаем присутствие импортной или российской автоматики, бойлера косвенного нагрева от системы отопления, модуля GSM-оповещения и управления температурой отопления и многое-многое другое нехитрое, но очень полезное новое.

Но всё лучшее — это забытое старое. Так было, и так будет всегда и везде, особенно в отоплении вашего дома. Комфорт температурных параметров со временем не меняется, динамична только оснастка отопителя.  Материалы, предоставленные коллективом инженеров предприятия, помогают пользователю, является собственностью, и расположены на страницах www.analyzer-w.ru интернет портала. Присылайте отзывы о работе наших специалистов в электронную почту компании.

Желаем всем мира и тепла в Ваших домах!

С этим люди читают больше:

Обслуживание и ремонт котлов Siberia в частных домах Подмосковья и Новой Москвы.

Химическая промывка котла с чугунным теплообменником.

Все для отопления и обслуживания газового котла в загородном доме!

02.04.2021

07.11.2019

07.11.2019

07.11.2019

07.11.2019

Котел сиберия не зажигается основная горелка

В эксплуатации газовый напольный котел Siberia 11 с автоматикой евросит 630. Недавно появилась такая неисправность в его работе: если я выключаю основную горелку, то одновременно с ней выключается и пилотная. Проверял термопару и электроклапан – с ними все в порядке. Датчик тяги у меня не установлен. Наблюдая за неполадкой, я выяснил, что, когда гаснет основная горелка, с пилотной просто срывает огонь. Подача газа в этот момент не прерывается – я проверял (если сразу же после угасания поджечь газ вручную, горелка начинает спокойно работать). Само пламя на обеих горелках голубого цвета. Три дня я устранял эту неполадку и, наконец, мне это удалось. Оказалось, что в трубе дымохода скопилось много воды (около 10л).
После того, как я ее оттуда вылил, все стало работать нормально. Сам дымоход выходит из дома на лоджию, а дальше проведен на улицу.

Вам нужно провести термоизоляцию дымохода.

В напольном котле Сиберия 17 с автоматикой евросит 630 с момента подключения, возникли проблемы с автоматикой. Суть в следующем. При розжиге, при открытом клапане фитиль загорается, но стоит только перевести его в положение «работа», огонь пропадает. Специалисты проблему устранить не смогли и придумали следующее. Под клапан поставили ложку, тем самым зафиксировав его в постоянно открытом положении. Так агрегат работает, но осталась другая проблема. Через два отверстия, расположенных под горелками, постоянно просачивается газ. Его запах сильно ощущается по всему дому. Можно ли как-то починить его, не меняя всю автоматику?

По сути, газ не должен попадать в отверстия, если в вашем аппарате хорошая тяга, так что в первую очередь проверьте ее. Еще стоит проверить достает ли пламя запальной горелки до термопары. Возможно, она должна больше попадать под огонь.

Установлена модель Siberia с автоматикой 630 evrosit, по непонятной причине произвольно выключается. Установлен у моих родителей, и когда я приехал помочь, то увидел следующее. Фитиль загорается нормально. Затем, после того, как я устанавливаю режим 1, он работает как нужно примерно полчаса, а затем умирает.

На таком режиме основная горелка вообще не должна тухнуть. Вам стоит очистить от грязи запальник.

Мой газовый котел Сиберия (евросит 630) неисправно работает в режиме 4, так как после достижения 65С, он полностью выключается.

У вас запальная горелка выключает основную, и именно в этом и суть проблемы. Положение регулятора в данном случае ни на что не влияет.

Работа горелки, по непонятной мне причине зависит от направления ветра. В определенных моментах пламя начинает неровно гореть, и, иногда, тухнет. Проблему нужно срочно решать, так как в зимний период постоянная работа на «свечке» – это неправильно. Пытался сам защитить дымоход, даже устанавливал специальный грибок, но это не помогло. Я уже подумываю об увеличении подачи газа на горелку, но не знаю, как это сделать. Прибор работает на автоматике 630 евросит.

Если ваше пламя срывается через смотровое окно, то следует увеличить подачу воздуха к котлу.

Автоматика газового напольного котла Siberia 23 (eurosit 630) начала давать сбои. Если сравнить температуру воды в приборе в тот момент, когда автоматика его выключила с показаниями термометра на рукоятке, будет сильное различие (до 10 градусов). Аппарат нагревает воду выше 55С только в одном режиме (если установить положение 7). Именно в этом режиме наблюдается значительное увеличение пламени горелки, оно и дает нагрев. Не получается настроить максимальный поток газа. Изменения можно увидеть только в режиме 7. Как это можно устранить?

Ремонтируйте или меняйте автоматику.

Два года назад в наш частный дом был установлен двухконтурный котел Siberia TopLine 24. Первую зиму он работал в щадящем режиме, так как продолжалась стройка и температуру в нем не поднимали выше 50С. Весной ремонт был окончен, и мы стали жить в доме постоянно. Когда наступил второй отопительный сезон, я заметил нестабильность давления в системе отопления. Постоянно требуется то сбросить излишки, то докручивать недостающее. Можно ли как-то это исправить? Лучше один раз все настроить, или может установить дополнительное оборудование, чем постоянно подправлять что-то в системе. Проблемы с давление происходят так. Давление начинает падать при большом расходе горячей воды. Соответственно
аппарат останавливается. Требуется подкачка давления. Устанавливаешь его до требуемого значения, прибор начинает работать, а давление продолжает расти до тех пор, пока он снова не остановится. Тогда требуется излишки стравить. После нормализации давления на уровне 1,5 – 1,8 агрегат начинает стабильно работать. Похожее происходит, если требуется увеличить температуру воды, например, до 70С. Длительное отключение электричества, также вызывает аналогичную проблему. Хотелось бы понять, как это можно исправить.

У вас в системе есть расширительный бак. Его полость разделена специальной мембраной на две части. В одном держится избыточное давление, а вторая наполняется водой (тоже под давлением). При правильной работе эта мембрана делит прибор на равные части, тогда проблем в работе не возникает, так как именно мембрана и компенсирует все перепады давления. Излишки воздуха отводятся автоматически через специальный клапан. Учтите, что если из этого клапана потечет вода – расширительный бачек больше не пригоден и требует замены. В вашем случае расширительный бачок по какой-то причине не гасит изменения давления при изменении температуры воды. Все описанные вами случаи связаны именно с этим. Возможно, что ваш расширительный бачок просто мал для ваших нужд и требуется дополнительный, или новый большего объема.

В настоящее время обогрев моего дома осуществляется с помощью системы с естественной циркуляцией, котел КЧМ 5-21 Квт. Использую уголь, но к зиме планирую перейти на газ. В связи с этим возник вопрос, что более рационально. Модернизировать в КЧМ, установив в него горелку. Или приобрести и установить газовый котел Сиберия 23. В любом случае ГВС планирую подавать через косвенный бойлер.

Сиберия идентичен АОГВ, только разработан для работы именно на газе. Если сравнивать КЧМ, она более экономичная. Хотя были случаи, когда старые стальные агрегаты потребляли меньше или столько же газа, сколько и современные. Но чаще всего все-таки выигрыш в деньгах заметен. Но вы должны учесть, что для корректной работы Сиберия 23 требуется установить очень хороший дымоход. А КЧМ, если потребуется, можно снова будет использовать на угле. Оценивать все плюсы и минусы и что-то выбрать придется вам самостоятельно. Лично я бы поставил современный прибор с необходимой модернизацией дымохода.

Я хочу установить у себя систему из напольного котла Siberia 17, с принудительной циркуляцией теплоносителя. Интересует вот такой момент, что с ним случится, если по какой-то причине случится сбой (например, нет электричества) и отключится насос, обеспечивающий циркуляцию? Будет обычное отключение, когда температура в нем достигнет заданной? Или возможен какой-то аварийный способ прекращения его работы и отключение будет только по перегреву? Можно ли подключить насос через термостат, как вариант, Valtec VT. AC601.0? Ведь если отключение прибора происходит в не аварийном режиме, то можно останавливать его работу отключением насоса. Термодатчик шлет сигнал на насос, который выключается, когда в комнате достаточно тепло. Что в свою очередь выключает аппарат. Или такой способ подключения приведет к неизбежной порче оборудования? Что случится с агрегатом, если автоматика перестанет работать, как положено? Возможно ли установка каких-либо дублирующих цепей, чтобы газ был
гарантированно выключен при поломке?

Сможет ли газовый котел Сиберия 11 обеспечивать теплом помещения площадью 100 кв. м.? Можно ли установить в систему бойлер косвенного нагрева? Встанет ли он штатно, или это нарушение условий эксплуатации?

У данной модели хватит мощности, чтобы адекватно обогревать заданный объем. А вот с бойлером есть нюансы. Самому прибору без разницы, какое оборудование установлено в систему. Тем более что у вас основной расход воды пойдет в систему ГВС. Просто, сможете ли вы подобрать подходящий по размеру бойлер. Ваш агрегат не большой мощности и бойлер размеров в 100 кв. м. он будет нагревать очень долго (для примера, 30 кВт нагревает с 10С до 60 порядка 10 минут, а в вашем случае всего 11кВт). Если вам хватит 100 литров на все потребности, то можно попробовать установить бойлер, в противном случае нужно думать о других вариантах.

У меня установлен напольный котел Siberia 17. Возможно ли, установленную на нем автоматику Евросит 630 заменить на минисит 710? Читая инструкцию, я наткнулся на функцию модулирования пламени горелки, и она меня очень заинтересовала. Будет ли это работать в моем случае? А еще у меня вопрос по расходу газа. Отапливаемая площадь 150 кв. м. (100 кв. м. сам дом и 50 кв. м. утепленная мансарда). Система отопления еще не постоянная. Пока установлено 4 алюминиевых батареи в помещениях дома и дополнительная стоит на мансарде. Погода на улице – легкий минус (до 04), а дом нагревается не выше 15С, при расходе газа 60 кубов за 4 дня. Нормально ли это, или можно что-то изменить?

Для оптимизации расхода газа вам потребуется провести правильное утепление дома, и рассчитать и установить ровно столько радиаторов, сколько требуется. Также может влиять неправильно смонтированная система. Для определения проблемы прощупайте все батареи. Если наблюдается неравномерность нагрева, особенно, если ближе к агрегату они горячее, то ищите ошибку. И еще, ваша теперешняя автоматика тоже имеет функцию модуляции.

Какую автоматику следует установить на Siberia, для его наиболее корректной работы?

Обычно на Сиберию, устанавливают 630 евросит (до 23кВт), 710 Минисит (до 35 кВт) и 820 Нова (до 50 кВт). У Нова, есть еще одна полезная функция, к ней можно присоединять комнатный термостат. Все они могут модулировать процесс горения. Важным преимуществам является и хорошее соотношение цена-качество. Eurosit 630 управляется только одной рукояткой управления, которой можно запустить электромагнитный клапан управления, а также настраивать температурный режим. Она же позволяет выключить аппарат, если требуется.

Для обеспечения дома установил модель Сиберия 17 с водогрейкой. Система отопления реализована хорошо, все комнаты прогреваются, проблем нет. С ГВС дела обстоят значительно хуже. У нас установлен обогреватель на 80 л и этого количества было достаточно. В зимний период мы устанавливали на агрегате температуру 65-70С, и все было отлично. Воды хватало. Летом температуру на нем пришлось уменьшить, и теперь он не успевает нагревать воду в бойлере – воды катастрофически не хватает. Как можно решить проблемы? Поможет ли установка дополнительного бака?

Чтобы решить эту проблему требуется кран в системе отопления. Перекрываете его и греете воду в бойлере перед тем, как активно использовать воду в ГВС. Если вы не можете подключить колонку, то его использование – самое оптимальное решение. Перекрывается насос и сам кран подачи. 20 минут работы прибора только на нагрев и можно забирать горячую воду.

Как вы думаете, для Siberia Top Line 24 требуется устанавливать инвентарный генератор или можно обычный? И еще вопрос: есть ли нюансы заземления?

Мы бы порекомендовали устанавливать обычный, так как при установке инвентарного, могут возникнуть некоторые сложности.

Добрый день. Не могу найти в Сиберия 23 функцию установки верхнего предела нагрева воды. Мой аппарат выдает максимум 70С (температура подаваемой воды 7С). В инструкции же написано, что он должен давать 85-90С.

Убедитесь, что давление поступающего газа в норме. Также проверьте газовый клапан, он имеет свойство засоряться. Еще есть такой прием: нужно перекрыть подачу воды на системе отопления и подождать, пока агрегат не нагреется до требуемой температуры. В дальнейшем, уже с открытой системой отопления он должен поддерживать набранную температуру.

Не могу разобраться, как работает режим модуляции на автоматике minisit 710. Какая зависимость между выставленной температурой (на терморегуляторе) и температурой начала уменьшения подачи газа? Влияет ли изменение установок максимальной температуры на сам диапазон модуляции?

Заданный диапазон от начала модуляции до отключения газа составляет 13С.

Для обогрева дома был установлен котел Siberia 17. Теперь мы построили баню и хотим от него же сделать дополнительный контур для ее обогрева. Получится ли данный проект? Подключать баню к основному контуру мне не хочется, так как потребуется значительная реконструкция всех труб в доме. Размер жилого дома 100 кв. м (смонтирована открытая двухтрубная система отопления со стальными трубами и чугунными батареями). К нему добавляю баню с мансардой общей площадью 70 кв. м.

Ваш агрегат не способен поддерживать такую площадь. Требуется более мощный аппарат.

В доме стоит газовый котел АОГВ Сиберия 17.4 с автоматикой Евросит 630. Неделю назад произошла у него неисправность. Агрегат начинает затухать, как только на запальное устройство попадает поток ветра. Не так давно термопару менял, но ничего не изменилось. Как исправить?

Когда включается главная горелка, это приводит к понижению поступления топлива на запальную горелку, а значит срабатывает автоматика. Вам требуется добавить поступление топлива на запальный механизм. Подобное происходит в основном из-за спада давления в системе отопления. В другом случае произошло ослабление тяги в дымоходе, если он смонтирован неверно.

Скажите что за проблема, если у нас отключается этот прибор, в особенности, когда на улице сильные порывы ветра и дождливая погода. Каким образом следует устранить неисправность?

Когда запускается запальник, электро-магнитный клапан принудительно срабатывает примерно за 20 секунд. Когда запальный фитиль затухает, выключение электро-магнитного клапана возникает на отрезке в десять секунд, 0 будет слышен щелчок.

Четыре года назад поставил на даче котел АОГВ 17,4 Siberia. Домик небольшой, площадь не более 40 кв.метров. Как видно, расход маленький, но вода не может нагреться выше 55 градусов. У нас имеются 2 радиатора на 12 секций. Не получается придумать, как же нарастить температуру нагревания?

Чтобы устранить проблему установите насос циркуляции. Иногда возникает снижение давления в газовой магистрали.

Из-за чего во время использования систематически случается перегрев котла?

Главный фактор – прекратилась циркуляция в отопительном контуре. Также вероятно засорение фильтра либо чрезмерное количество воздуха в системе отопления.

У нас возникла неисправность. Когда закрываем холодный кран и открыть кран на горячую воду, то выходит вода из системы отопления. Что происходит?

Видимо, у вас неисправен кран подпитки системы отопления. Он дает двигаться воде по обоим трубопроводам. Если имеется давление воды в системе, то движения в обратном направлении возникнуть не должно.

Из-за чего прибор издает шум, бульканье, а временами может выть и даже хлопать?

Жидкость в системе весьма обогащена кислородом. При нагреве происходит испарение воздуха, от чего слышится шум. При неправильных настройках агрегата может выть клапан газа либо байпас. Сильные хлопки при запуске говорят о проблемах механизма розжига.

Произвели в конце 2014 года монтаж котел АОГВ Сиберия 11,6. Примерно спустя полгода возник сбой. Пытаюсь установить температурный режим, а он не удерживает его. Поясните, что это такое?

Возможно, произошел сбой автоматики, и когда повышается температура на 70 градусов, форсунки отключаются. Нужно настроить автоматику для корректной работы. Еще одним фактором может являться то, что выбрана несоответствующая мощность прибора относительно отапливаемой площади.

Выполнил самостоятельно в начале августа установку этого агрегата. Он работает на сжиженном газе. За 4 месяца истрачено приблизительно 10 м3. В настоящее время внутри аппарата переизбыток отложений сажи, а также начала коптить основная горелка. От чего так происходит?

Слишком много отложений сажи в камере сгорания указывает на то, что не отрегулирована горелка, и газ может сгорать не в полной мере. Еще возможен некачественный сорт смеси газа. Для того, чтобы горелка не коптила, нужно своевременно проводить влажную чистку.

В эксплуатации такой же прибор. Во время старта горелка воспламеняется и сразу гаснет. Я полагаю, что запальное устройство неисправно. Как можно устранить данную поломку?

Необходимо проверить, слышится ли звук образования искры запального механизма, когда вынут кабель розжига. Если нет, надлежит поменять трансформатор запальника. Если звук появился, выполните замену электрода запальника или самой горелки.

Прошу помощи, чтобы избавиться от определенной проблемы. Смонтирован напольный котел АОГВ 23,2 Siberia с автоматикой 630 Eurosit. В момент розжига основная горелка загорается интенсивно, но в течение 10-12 сек затухает. Повторная процедура ситуацию не меняет. Кто сталкивался с таким?

Изначально проверяйте рабочие функции термопары и датчика тяги. Выполнить диагностику контактов цепи. Аккуратно разукомплектовать запальник и прочистить. Отрегулируйте запальный механизм на меньшее давление газа. Возможно, тяга стала плохой, поэтому запальнику мало воздуха во время розжига основной горелки.

Основательно начал коптить факел и горелка горит беспрерывно, не затухает. Температура выше настроенной не поднимается, в то время как огонь продолжает гореть. Очень много гари. Газовая организация объяснила, что недостаточная тяга. Как это исправить?

Предполагаем, что имеет место нехватка воздуха. Вы должны провести техническое обслуживание. Произвести разборку газового узла, прочистить и промыть горелку и жиклеры. Теплообменник необходимо почистить снаружи.

Скажите нам, пожалуйста, по каким причинам котёл коптит? Что необходимо сделать для устранения такой неисправности?

Возможно, имеется слабая тяга в камере сгорания. Рекомендуем прочистить канал вывода дыма.

Что можно сделать, скажите, когда котел АОГВ 11.6 Сиберия перестал запускаться? Пробую держать ручку управления, давлю клавишу пуска розжига, затем удерживаю ее примерно 7 минут, отпускаю, и прибор тухнет.

Возможно, трубка запального устройства засорена. При данной проблеме требуется провести сервисное обслуживание. Еще может являться окисление клемм на датчике тяги. Снять клеммы и удалить с них налет.

Нарушение работы газового котла Siberia АОГВ 11,6 с автоматикой Евросит 630. Когда нажимаешь на кнопку запальника, не подается газ на горелочное устройство. Какая может быть причина?

Если нажимается данная клавиша, газ доставляется исключительно в запальное устройство, на главную горелку его подача не допускается.

Смонтировали такой же прибор. Мне не нравится процесс переключения с механизма розжига на основную горелку. Получается несколько хлопков. Может какая-нибудь неисправность?

Судя по всему, следует выполнить регулировку автоматики по давлению газа.

У нас работает данный агрегат оснащенный автоматикой 630 Eurosit, который самостоятельно отключается при подъеме температуры где-то 70 градусов. Кто-нибудь может помочь исправить неполадку?

Вероятно, начинает действовать датчик тяги. Требуется сделать осмотр дымоходного канала.

На даче установили данный прибор. В начале недели нагрев завис на 40 градусах, но огонь непрерывно продолжает гореть. Какая может быть причина?

Наверное, произошло засорение трубки подачи газа от блока автоматики на горелке, а кроме этого горелочная форсунка.

Буквально вчера у нас появилась неполадка с газовым котлом Сиберия АОГВ 23,2. Стала течь вода. Он исправно действовал не более, чем 3 недели. Подскажите мне, почему капает вода?

Капанье может происходить вследствие высокого системного давления. Может быть еще разрушились стенки устройства теплообмена. Гидравлические удары также могут являться источником утечки в котлах.

На даче нам хотелось бы осуществить запуск такого же прибора. Интересует, какое заявленное давление на подачу газа /метан/пропан/ у этих моделей?

В таком типе котельных устройств величина стандартного давления подачи газа для метана/пропана равняется 150.0/300.0 Паскаль.

Мне установили такой же прибор. На днях произошел сбой в работе. Прибор стартует, но в режиме отопления не греет. Что могло произойти?

Похоже, скопился воздух внутри батарей либо избыток накипи в теплообменнике. Необходимо его вымыть.

Мы используем в помещении такой же прибор. До этого утра грел без вопросов. Сейчас с ним случилась поломка. Он ежедневно уходит в перегрев. Как можно удалить эту поломку?

Скорей всего, произошло засорение накипью, вследствие чего закупорился проток. Вам требуется прочистить аппарат.

Недавно выявилась неисправность с отопительным котлом. Был в эксплуатации только 2 недели. Затем неожиданно он завершил набирать установленную температуру. Может быть, кто объяснит, что происходит?

У вас в системе газовое давление слабее, чем нужно. Надо проверить вентиль газа. Похоже, внутри много смазки. Попробуйте очистить от лишнего.

Объясните, каким образом накачать расширительный бак?

Бак-расширитель накачивается простым подручным насосом до необходимого по инструкции давления. Обычно норма составляет 1-1.5бар. Перед тем, как подкачать расширитель, обязательно нужно слить теплоноситель из котла. Это делается через штуцер слива или через водоразборный кран, перекрыв подачу на горячее водоснабжение.

Котел Siberia АОГВ 11.6 не производит запуск. Когда удерживать кнопку старта, горелочное устройство в рабочем режиме. Но стоит не фиксировать кнопку, прибор отключается. Какая причина поломки?

Похоже, повреждена термопара или газовый клапан. Еще может быть понижение давления газа на входных трубах. Иногда имеется недостаточное напряжение платы управления.

Расскажите, пожалуйста, какие сервисные работы необходимо выполнять в случае переоснащения сжиженного газа на природный?

Сначала необходимо заменить форсунки на основной горелке. Далее изменить напряжение питания модулятора. И в завершении выполнить регулировку параметров давления на максимуме и минимуме.

Как функционирует клапан защиты в отопительной системе?

Данный клапан, отрегулированный на нужное давление, защищает отопительную систему. Не разрешено использовать предохранительный клапан для опорожнения системы.

Периодически увеличивается давление отопительной системы. В расширительном баке давление снижаем до предела 2.1-2.3 атм. Возможно ли, что вода контура отопления попадает из труб горячего водоснабжения?

Рост давления в отопительной системе можно объяснить двумя базовыми факторами. Не настроено давление для расширительного бака. Подпиточный вентиль протекает.

Возникла неисправность. Старт выполняется очень тяжело. Запальник зажигается, но основной горелке пламени нет. Никак не могу понять, в чем причина?

Вероятней всего, нарушение в работе устройства розжига. Советуем сделать сервисное обслуживание котла и чистку узла зажигания.

Помогите мне прояснить ситуацию с дымоходным каналом? Уже 2 дня присутствует обратная тяга, из-за чего дым попадает немедленно в помещение. Дымоход был сделан мной самостоятельно. Он представляет собой трубу из стали. Наверное в чем-то есть недоработка.

Важной причиной может быть не верно выполненная конструкция дымохода. Возможно загрязнение трубы продутами сгорания, которое резко ослабляет его эффективность. Кроме этого, рекомендовано проверять вентиляцию в доме.

Кто-нибудь может помочь избавиться от определенной проблемы. Смонтирован напольный котел Сиберия 17 с блоком автоматики Eurosit 630. Когда запускаешь розжиг, основное горелочное устройство начинает гореть насыщенно, но по прошествии 16-20 сек затухает. Попытка снова запустить ничего не меняет. Что может быть?

Сначала проверяйте рабочие функции термопары и датчика тяги. Выполнить диагностику контактов цепи. Аккуратно разобрать пилотную горелку и прочистить. Отрегулируйте запальный механизм посредством снижения давления газа. Предполагаем, что возникло ухудшение тяги, и из-за этого запальнику мало воздуха при розжиге главного горелочного устройства.

Сильно начал коптить факел и горелочное устройство всегда горит, не затухая. Температура выше отрегулируемой подняться не может, тогда как огонь продолжает гореть. В аппарате много сажи. Газовая организация объяснила, что плохая тяга. Как устранить неполадку?

Судя по всему, имеет место нехватка воздуха. Необходимо провести техобслуживание. Демонтировать горелочное устройство, продуть и почистить жиклеры и горелку. Теплообменник нужно прочистить с наружней стороны.

Объясните мне, отчего агрегат начинает коптить? Как нужно поступить для того, чтобы решить эту проблему?

Вероятно, присутствует ослабление тяги в топочной камере. Вам следовало бы почистить дымоход.

Что можно сделать, подскажите, когда отопительный котел Siberia 23 не хочет разжигаться? Держу рукоятку управления, нажимаю кнопку поджига, вслед за этим держу ее приблизительно 7 минут, отпускаю, и прибор тухнет.

Скорей всего, трубка запальной горелки засорилась. В данной ситуации рекомендуем Вам сделать полное техобслуживание. Еще может являться окисление клемм на датчике тяги. Снять зажимы и очистить их от окисления.

Сбой в работе котла Siberia 29 с автоматикой 710 Minisit. Когда нажимаешь на клавишу поджига, не идет газ на механизм горелки. Какая может быть причина?

Если Вы нажимаете кнопку, топливо проходит только в запальную горелку, на основную горелку его приток не происходит.

Провели монтаж данного прибора. Немного напрягает переход с запальника на главное горелочное устройство. Все время слышно три хлопка. Может какая-нибудь неисправность?

Вероятно, необходимо отрегулировать автоматику на рекомендуемое давление газа.

Я использую агрегат этой же модели оснащенный автоматикой Евросит 630, который выключается при нагревании ориентировочно семьдесят градусов. Скажите, как можно избавиться от этой проблемы?

Видимо, включился датчик тяги. Обязательно нужно проверить дымоход.

На даче установили агрегат этой же модели. В начале недели нагрев остановился на сорокапяти градусах, но огонь неизменно горит. Что случилось?

Скорей всего, засорился патрубок подачи газа от автоматики на горелке, а кроме этого горелочный жиклер.

Дома используем напольный котел Сиберия 23 с газовым клапаном Минисит 710. Неделю назад обнаружилась с ним неисправность. Агрегат затухает, если на запальную горелку попадает поток ветра. Не так давно менял термопару, но ничего не изменилось. Как устранить?

Когда начинает работать основное горелочное устройство, это приводит к снижению подачи газа на запальный механизм, поэтому должна включиться защитная автоматика. рекомендуем Вам прибавить подачу газа на запальник. Подобное может возникать часто в следствие слабого давления в системе отопления. В другом случае произошло ослабление тяги дымохода, если он смонтирован с ошибками.

Скажите отчего иногда останавливается данная модель, в особенности, когда на улице ветер и непогода. Как нужно решить вопрос?

Когда запускается запальник, электромагнитный клапан срабатывает в продолжение 15 секунд. Когда запальный фитиль затухает, выключение электро-магнитного клапана возникает на отрезке в десять секунд, при этом Вы услышите щелчок.

Около 5 лет назад был установлен в доме отопительный напольный котел Сиберия 35. Дом небольшой, площадь где-то сорока метров. Как будто бы объем маленький, хотя температура воды не поднимается выше 55 градусов. В комнате имеются 2 батареи на 10 секций. Не получается придумать, каким образом увеличить температуру нагрева?

Для устранения неполадки необходима установка циркуляционного насоса. Нередко может снижаться давление в магистрали газа.

Почему во время использования часто бывает перегрев котла?

Главный фактор – это отсутствие циркуляции в контуре отопления. Также может быть засор фильтра либо переизбыток воздуха в системе отопления.

Вчера возникла неполадка. Когда закрываем вентиль холодной воды и подать горячее водоснабжение, вся вода исчезает из отопительной системы. Подскажите причины?

Похоже, у вас неисправен кран подпитки отопительной системы. Он дает двигаться воде по обоим направлениям. Когда есть давление теплоносителя в системе, то протекания в другую сторону возникать не может.

По какой причине аппарат издает шум, бульканье, а изредка сильно воет и громко хлопает?

Жидкость в системе значительно насыщена кислородом. Во время нагрева выделяются пузыри воздуха, от чего слышится шум. При неправильных настройках агрегата воет клапан газа или байпасный клапан. Хлопки при пуске указывают на неполадку с розжигом.

Выполнил самостоятельно в конце 2014 года установку котла Siberia 17. Предположительно спустя полгода возник сбой. Настраиваю температурный цикл, но он не удерживает его. Подскажите, что это такое?

Возможно, возникла неисправность с автоматикой, и в момент повышения температуры на 65 градусов, форсунки перестают работать. Рекомендуется подрегулировать автоматику для правильной работы. Еще одной причиной может являться то, что выбрана несогласованная мощность аппарата пропорционально площадям, которые надо обогревать.

Выполнил самостоятельно в конце 2016 года установку данного аппарата. Перевели его на сжиженный газ. За полгода истратилось почти 9 кубов. В данный момент внутри агрегата большое количество отложений сажи, и еще начала коптить главная горелка. В чем причина этого явления?

Большое количество нагара в топочной камере говорит о том, что газогорелочное устройство не отрегулировано, и от этого газовое топливо сжигается не в полном объеме. Также возможен неудовлетворительный состав газовой смеси. Для того, чтобы не было копоти от горелки, рекомендовано своевременно выполнять влажную чистку.

Подключен в систему такой же прибор. Во время старта горелочное устройство зажигается и сразу же тухнет. Мне кажется, что нет запальной искры. Как можно устранить данную неполадку?

Необходимо проверить, слышен ли звук образования искры запальника, когда отсоединен провод на розжиг. Если нет, рекомендуется заменить трансформатор запальника. Если звук появился, проведите замену электрода запальника или газогорелочного устройства.

Буквально вчера у нас появилась неприятность с газовым котлом Сиберия 11. Начала капать вода из него. Он исправно действовал только 2 недели. Может, кто подскажет, почему происходит течь?

Капать может ввиду большого давления в отопительной системе. Может быть прогорели стенки устройства теплообмена. Гидравлические удары также могут стать причиной протекания в котлах.

В квартире нам хотелось бы сделать установку этого агрегата. Проинформируйте нас, каково стандартное давление на подачу газа природный/сжиженный у этих приборов?

В таком виде аппаратов значение стандартного давления на подачу газа для метана/пропана составляет 150.0/300.0 Паскаль.

В работе такой же прибор. Недавно заметил неисправность его работы. Котел запускается, а дом не нагревает. Что могло произойти?

Возможно, воздушная пробка в радиаторах или присутствует накипь в теплообменнике. Его следует промыть.

Эксплуатируем дома этот агрегат. До сегодняшнего дня действовал без вопросов. Но нынче с ним произошла проблема. Он ежедневно перегревается. Помогите устранить эту неполадку?

Предположительно, наросла накипь, поэтому забился проток. Вам нужно очистить аппарат.

Недавно возникла неполадка с отопительным котлом. Агрегат функционировал не более, чем 2 недели. После этого он резко закончил набирать установленную температуру. Возможно, кто-то скажет, почему это случилось?

У вас в системе давление газа слабее, чем нужно. Надо проверить газовый кран. Скорей всего, смазки внутри в избытке. Просто уберите лишнее.

Скажите, пожалуйста, как по инструкции накачать бак-расширитель?

Бак расширителя накачивается любым подручным насосом до требуемого по паспорту давления. В основном норма составляет от 0.8 до 1.5 бар. До того, как подкачать бачок, необходимо слить воду с котла. Сливать можно с помощью штуцера слива либо при помощи водоразборного крана, перекрыв подачу на горячее водоснабжение.

Котел Siberia 35 не выполняет запуск. Когда сохраняешь в нажатом положении клавишу пуска, горелка работает. Но если отжать кнопку, аппарат тухнет. Какая причина поломки?

Предположительно, неисправен термоэлектрический преобразователь либо газовый клапан. Еще может возникнуть низкое давление газа на входном трубопроводе. Иногда имеется слишком малое напряжение платы управления.

Расскажите, пожалуйста, какие ремонтные работы нужно проводить для изменения вида газа?

Сначала необходимо сделать смену форсунок основной горелки. Далее изменить напряжение питания модулятора. И в конце выполнить регулировку параметров наибольшего и наименьшего давления.

Как работает клапан защиты системы отопления?

Такой клапан, настроенный на нужное давление, предохраняет отопительную систему. Нельзя задействовать предохранительный клапан для опорожнения системы.

Часто поднимается давление в отопительной системе. В расширительном баке давление убавляю до предела 2.2-2.4 атмосферы. Может ли вода контура отопления входит из системы горячего водоснабжения?

Рост давления системы отопления охарактеризовать следующими главными причинами. Не настроено давление для расширительного бака. Клапан подпитки протекает.

У нас появилась неполадка. Включение котла Siberia 11 производится тяжело. Запальник горит, а на главном горелочном узле огня нет. Помогите разобраться, в чем причина?

Похоже, неисправность механизма розжига. Рекомендуем провести сервисное обслуживание аппарата и очистку разжигающего устройства.

Кто-нибудь может помочь прояснить ситуацию с дымоходной трубой? Скоро второй день, как возникает обратная тяга, из-за чего дым стал попадать сразу же на кухню. Дымоходом занимались самостоятельно. Он выглядит как труба из металла. Наверное в чем-то есть недоработка.

Главным фактором может выступать не верно сделанная конфигурация дымоходной трубы. Часто случается отложение сажи на стенках трубы, которое достаточно ослабляет его производительность. Кроме того, необходимо проверять вентиляционные отверстия в помещении.

Управление системой отопления. Монтаж. Подключение. Перевод на другой тип газа. Устройства регулировки и приборы защиты.

Особенности. Установка и монтаж. Компоненты автоматики.

Технические параметры. Монтаж. Регулировка и проверка. Техническое обслуживание.

Регулировка и защита. Установка и монтаж. Настройка давления. Техобслуживание.

После запуска появилась неисправность. Не хочет включаться, работал два года, теперь загорелось все табло как при включение котла, когда идет режим самодиагностики потом щелкает, отключается на мили сек и опять включает всё табло. Один раз включился, но выдает ошибку Е10 давление воды, хотя давление в системе 1.5 атм. Подскажите, что может быть?

В эксплуатации котел Baxi main four 240, отключается с ошибкой E35 (паразитное пламя). Подскажите что делать? Эксплуатируется первый сезон.

Установили и подключили котёл Baxi Fourtech 24 F. Какое давление холодной воды допускается на входе в аппарат для ГВС?

Котёл бош 6000 24 квт, одноконтурный со встроенным трехходовым клапаном. Не видит датчик бойлера, выдает ошибку. Подскажите, как сделать, чтобы ошибку не выдавал и работал нормально как на отопление, так и на бойлер?

Если отключить датчик протока ГВС, то может быть получится через меню L3 перепрограммировать в одноконтурный аппарат?

Установили котёл Arderia esr 2.13 ffcd. Если у меня немного падает давление теплоносителя за 2-3 дня на пару делений, может ли быть причина в неисправности трехходового клапана (утечек с радиаторов нет)?

В эксплуатации газовый котел Ардерия 2.35. Подскажите про уменьшение мощности. Слышал что-то про модуляцию, скорость вращения вентилятора и прочее. Возможно ли реально уменьшить мощность?

Произвели монтаж и подсоединения котла Buderus Logano G234-WS-44 квт, автоматика Логоматик 4211. Отопление на баллонах без ГВС, также заменены жиклеры для сниженного газа. Зиму пережили, баллоны заменялись, все без проблем. Потом весной, когда температура на улице +16+18, котел стал отключаться на продолжительное время и при включении стал выдавать ошибку горелки на экране и загоралась красная лампочка-кнопка на передней стенке. Нажимали кнопку, повторно включали питание и все работало. Несколько раз это было, потом на лето отключили котел совсем, в чем может быть неисправность?

В одноконтурном Будерус 072, контур змеевика БКН нагревается тем же теплообменником что на отопление или таким же, как на 2х контурном который стоит на ГВС?

Подскажите, для настенных газовых котлов Vaillant, имеются ли реальные/фактические отличия в лучшую сторону в новом поколении turboTEC plus VU/5-5 по сравнению с /3-5?

Неисправность в работе котла, мигает зеленый сид (питание), в инструкции сказано, что сработала тепловая защита, зеленый индикатор мигает, даже если к плате ничего не подключено. Как исправить? Проверил все SMD резисторы и транзисторы, все в порядке.

В эксплуатации газовый котел двухконтурный Daewoo Gasboiler с электронной панелью. При включении ГВС греется отопление, режим работы – летний. Снимал трехходовой клапан, грязи и выработки нет. Такое ощущение, что плата трехходовым клапаном не управляет. Как проверить?

Установлен и подключен настенный котел Электролюкс Basic Xi. Началась неполадка, что котел перестал видеть пламя и выключал подачу газа через 7-8 секунд. И после 3х попыток выдавал ошибку E1. Как можно исправить?

Неисправность котла Koreastar. Отопление работает отлично, горячая вода идет с перебоями, при включении крана горячей воды сначала идет холодная вода, потом кипяток. Через несколько секунд прохладная, потом опять кипяток. В чем может быть проблема?

Неисправность котла ферроли домипроджект 24 – настраиваю 60-70 градусов, он переходит на минимальное горение, не включается, не отключается. Повторный запуск нестабилен. Никакой закономерности не выявляется. Что делать?

В эксплуатации газовый котел Junkers euroline, при включении горячей воды поджигает газ, затем тухнет и так несколько раз. Если включить при работающем отоплении, то нагрев воды включается сразу. Подскажите, пожалуйста, в чем может быть проблема?

Подскажите по регулировкам газового котла Навьен Асе 16 turbo пульт v1.3. Не получается настроить выбег вентилятора. Ставлю 30 сек., а все равно 2 мин. крутит.

Неисправность котла Оазис ZRT18. Агрегат запускается, зажигается газ, потом тухнет. Опять зажигается-тухнет (раза три так бывает). Потом разгорается и работает нормально. Никакой ошибки не выдаёт. В чём причина?

Неисправность газового котла Сеньор Дюваль – датчик давления воды показывает 0.0, индикатор мигает красным цветом, не греется горячая вода, но при этом давление воды в квартире хорошее. Как устранить неполадку?

В каком месте коаксиального дымохода должен быть установлен конденсатоотводчик? Котел wh2d c закрытой камерой сгорания, расположен на расстоянии 1м от стены.

Проблема запуска котла Westen Pulsar D. Пьезо розжиг срабатывает, но пламени нет, после треска ошибка E01. Вилку местами переставлял.

Напольный газовый котел Новелла заблокировался – зеленые лампочки на панели горят, и больше ничего не происходит. Как исправить?

Установлен и подключен газовый настенный котел Ariston, который совсем не держит давление: во время охлаждения нагретой воды давление падает до нуля, хотя вода регулярно набирается. Что с давлением?

Неисправность котла metropolis dgt 25 bf. Перестало работать ГВС, отопление работает, ошибку не выдаёт. Что посоветуете?

Подскажите, пожалуйста, как решить проблему. Котёл Солли Стандарт, при любой попытке включить его или горячую воду, выдает ошибку GS.

В эксплуатации котел Вольф. В последнее время он стал странно себя вести: в паузе между запусками раз пять включает горелку на одну секунду, а на дисплее выскакивает 70 градусов. Где искать неисправность?

ACV Wester Line работает очень нестабильно: часто уходит в аварию, при запуске издает характерный стук и глохнет, а временами все нормально. Агрегат почти новый, что с ним не так?

В газовом котле Демрад перестал подаваться газ на горелку. Пьезо-элемент щелкает, но розжига нет. С газовой плитой все в порядке, газ есть. В чем причина?

Неисправность котла Kiturami world, периодически останавливается. Я протираю датчик пламени, и аппарат какое-то время хорошо работает, но вскоре все повторяется. Также он стал сильно коптить. Может, дело в коротком дымоходе, и надо его удлинить?

Ошибки котлов Nike Star, Eolo Star/Mini, Mythos. Неисправности котлов с возможностью автоматической разблокировки.

У меня котел в зимнем режиме систематически поднимает температуру до 80 градусов. Три раза вызывал мастера. Он сказал, что это у многих моделей имергаз, и предложил поставить программатора, но не факт, что поможет. Подскажите, как решить эту проблему и поможет ли этот программатора?

Модели 11.6; 17,4; 23.2; 29,3 кВт. Технические характеристики. Элементы управления блока автоматики. Монтаж и техобслуживание. Неисправности и их устранения.

Установлен и запущен в эксплуатацию газовый котел АОГВ. Проблема с подачей горячей воды. Теплообменник промыли. Прошло меньше месяца, и вода опять не идет. Поставили фильтр на воду, но прошло время, и опять не идет горячая вода. Что может быть за поломка?

Монтаж и установка. Запуск и регулировка. Неисправности и способы их устранения.

Технические параметры. Монтаж и подключения. Запуск и порядок работы. Регулировки автоматики.

Неисправность котла Нева люкс 7023. С периодичностью 2 раза в месяц выдает ошибку Е7. Но после перезагрузки все-таки работает. Сейчас выдает ошибку Е6. Поработает 15 мин, и отключается. Что это может быть?

Конструкция и блок автоматики. Порядок розжига. Неисправности и ремонт.

Скажите возможно ли из-за слабого давления газа котел Атем житомир тухнет, происходит щелчок и тухнет. В чем проблема? Можно ли на время отключить автоматику и как?

Смонтировали газовый котел Лемакс КСГ-12,5 Премиум. После отключения основной горелки через пару минут происходит щелчок, в чем причина подскажите?

Установлен и подключен газовый котел КС-Г, на 250 кв. м. При разжигании он не выключается, температура поднимается, если не ошибаюсь, автоматика Арбат 1. Не регулируется пламя – слишком большое. Что делать?

Установил газовый котел Маяк и подключил его. Работает он нормально. Но причина вот в чем. Когда он работает на единице он сильно пищит, если регулятор повернуть 2-7 писк пропадает. Подскажите, что может быть?

Установили и подключили газовый котел Данко с автоматикой Каре, на запальнике работает отлично, но стоит добавить мощность на горелке, он полностью затухает, вчера затухал в течение 5 минут, сегодня работает минут 20 и полностью тухнет. Кто сталкивался с такой проблемой?

В эксплуатации котёл газэко 18. При включении горячей воды падает давление в системе после подпитки давление доходит до 3 бар. Приходиться сбрасывать. В чём дело, как исправить?

В котле часто закипает вода, при этом он уходит в аварию по перегреву. Теплообменник недавно мыли, система не забита. В чем дело?

Неисправность котла Rinnai 167 RMF. Недавно стал показывать ошибку 14. Как можно устранить поломку?

Котел Селтик дс нагревается до 45 градусов и стоит весь день не отключается и не нагревает батареи, иногда показывает ошибку а3. Как можно устранить данную проблему?

Упало давление горячей воды в котле Mora Top. В чем причина?

Газовый настенный котел Сеул перестал включаться из-за ошибки отсутствия розжига. Каким образом ее можно устранить? Что именно вышло из строя?

Эксплуатация и ремонт котлов и газовых колонок

Что делать, если ваш котел перестал работать в экстремальных погодных условиях

В беспрецедентных погодных условиях пакуют не только старые котлы.

Посмотрим правде в глаза, сибирские ветры, приносящие снег, лед и отрицательные температуры, не лучший друг котла или системы центрального отопления.

Здесь, в Gregor Heating, наша команда делает все возможное, чтобы помочь, и наиболее распространенные проблемы, о которых нам сообщают, часто можно решить быстро и легко.

Заблокированные конденсатопроводы

Это наиболее частая проблема для котлов, выходящих из строя в условиях замерзания.Обычно маленькие белые трубы снаружи здания замерзают. Их можно разморозить, просто налив на них горячую воду или положив на них тряпку или бутылку с водой.

Чтобы узнать больше, посмотрите это видео с Worcester Bosch

Низкое давление в котле или его нет

Когда котлы находятся под экстремальным давлением, чтобы работать еще усерднее в холодных условиях, им может потребоваться рука помощи для этого. Проверьте давление в котле. Идеальное давление должно быть между 1-1.5 бар, когда котел выключен (или спящий), и должен подниматься до 2 бар при включении.

Если горит красная сигнальная лампа или давление ниже 1 бара, возможно, необходимо долить воду в бойлер, чтобы повторно создать давление в системе. За дополнительными советами обратитесь к справочнику производителя.

Чтобы узнать, как, посмотрите это видео с Worcester Bosch

Согреться в одной комнате

Наш лучший совет на короткий срок, пока у вас нет отопления и горячей воды, — оставаться в самой теплой комнате дома.Закрыв шторы, вы можете сохранить тепло, укутитесь дополнительными слоями и, если можете, используйте электрический обогреватель. Также убедитесь, что вы пьете много теплых напитков, и также важно мало и часто двигаться.

Если ничего не помогает, вызовите экспертов. Мы всегда делаем все возможное, чтобы поговорить с каждым клиентом с помощью доступных ресурсов, поэтому благодарим вас за терпение.

Держите всех в тепле и безопасности и не выходите на улицу, если в этом нет особой необходимости.

Общественность обращается к Pipelagging.com за советом и помощью, поскольку поломка котлов и поставщики услуг не могут справиться с огромным спросом.

Подготовьте свой дом к морозам на улице!

Манчестер, Великобритания (PRWEB UK) 22 января 2013 г.

Поскольку в этом году Великобританию засыпает снегом, а сибирский фронт приносит лед, снег и ледяной ветер, домашние хозяйства в Англии и Уэльсе борются с поломкой замерзших труб и котлов, оставляя дома без отопления в арктических условиях.

По мере того, как продолжаются месяцы, мороз и лед неизбежно усугубятся, и возможность еще одного сильного замораживания, подобного тому, от которого Англия пострадала несколько лет назад, в результате чего большая часть страны остановилась, кажется, снова повторяется.

Все, что могут сделать домовладельцы, — это подготовиться и надеяться, что погода будет благоприятной для всех в этом году. Подготовка машин и зимней одежды — самый очевидный выбор для большинства людей, так же как и запасаться едой и следить за тем, чтобы большая лопата для снега была под рукой.Но что люди могут сделать, чтобы подготовить свой дом к морозам на улице.

Одной из самых больших проблем для большинства домовладельцев является система центрального отопления и поддержание тепла в холодных условиях, а самая большая проблема — как предотвратить замерзание конденсатной трубы от конденсационного котла. Похоже, это обычная проблема, которая в настоящее время охватывает всю страну, и владельцы домов испытывают ужасные проблемы, пытаясь получить ответы от производителей или тех, кто установил котел.

Поэтому неудивительно, что люди ищут в Интернете ответы и решения своих проблем, одна компания оказалась довольно занятой, помогая людям с этой проблемой, и с тех пор создала страницу вопросов и ответов, чтобы помочь людям с их котлом. и проблемы с трубами.

Сайт

Pipelagging.com был завален вопросами, касающимися проблем с котлами и замерзшими трубами, от широкой общественности, которая решила разобраться с проблемами самостоятельно, не найдя помощи со стороны компаний, к которым они обычно обращались бы в таком кризисе.

В результате спрос на комплекты для предотвращения нагрева труб увеличился вдвое, поскольку страна обратилась к службе D.I.Y, чтобы обеспечить бесперебойную работу системы отопления, пока продолжает падать снег.

При правильной установке нагревательные кабели вступают в действие при + 5C и защищают установку от замерзания, Защищают водопровод в домах, гаражах, автостоянках, садах или на крышах зданий, трубы которых необходимо защитить от замерзания зима.

Отсутствие отопления в холодную погоду должно стать кошмаром для любого, кому не повезло вынести это, но невозможность получить помощь от источников, предоставляющих такие услуги, может только усугубить ситуацию.Приятно знать, что есть компании, которые сделают все возможное, чтобы помочь всем в эту суровую погоду.

Поделиться статьей в социальных сетях или по электронной почте:

Курс по восстановлению Kraft — Virtual

HONGHI TRAN, заведующий кафедрой , получил степень бакалавра наук. и M.Eng. получил степень доктора керамики в Университете Сидзуока в Японии и получил степень доктора философии. получил степень кандидата химических наук в Университете Торонто (США), Канада, в 1982 году.Хунги работает в Университете штата Тендер с 1987 года и в настоящее время является профессором кафедры химической инженерии и прикладной химии, кафедрой Фрэнка Доттори по целлюлозно-бумажной промышленности и директором Центра целлюлозно-бумажной промышленности.

Хунги основал и руководил последовательно 10 крупных промышленных исследовательских консорциумов, сосредоточив внимание на вопросах, связанных с загрязнением и коррозией в котлах-утилизаторах, химией установок каустификации, химией печей для обжига извести, балансами натрия и серы, непроизводственными элементами, автокаустизацией бората и, в последнее время, биошламом. характеристики обезвоживания и сушки, а также проблемы сгорания и золы в котлах, работающих на биомассе.Хунги был председателем Международной конференции по восстановлению химических веществ (МККК) в 1998 году и с 2006 года возглавлял курсы по восстановлению крафт-бумаги TAPPI. Хунги руководил или совместно руководил более чем 100 аспирантами и докторантами; автор или соавтор более 290 рецензируемых статей и имеет восемь патентов.

Хунги председательствовал на этом мероприятии 16 лет. Его только что зачислили в Зал отличия выпускников инженерных специальностей Торонтского университета, что стало последним в списке достижений.

Он был назван стипендиатом TAPPI в 2000 году, стипендиатом PAPTAC в 2015 году и стипендиатом Канадской инженерной академии в 2016 году. Он был удостоен нескольких престижных наград TAPPI, в том числе премии Engineering Beloit в 2006 году и золотой медали Гуннара Николсона в 2007 году. С 2011 по 2014 год он был первым главным редактором журнала «Наука и технологии для лесных продуктов и процессов» (J-FOR). В 2013 году он был награжден Золотой медалью Джона С. Бейтса от PAPTAC, а в 2014 году — МККК. Премия за заслуги и вклады.Хунги был введен в Международный зал славы бумажной промышленности в 2017 году. Он является зарегистрированным профессиональным инженером Онтарио.

ROBERT (BOB) D. BARTHOLOMEW (BS, Chemical Engineering, Bucknell University, Lewisburg, PA, USA) — зарегистрированный профессиональный инженер, который присоединился к Sheppard T. Powell Associates LLC в 1986 году в качестве старшего инженера и в настоящее время является сотрудником компании. фирма. Он оказывал консультационные услуги в области химии пароводяного цикла, осмотра оборудования, химической очистки, очистки подпиточной воды, обработки охлаждающей воды, а также оценки отложений и повреждений в котлах, конденсаторах и турбинах для энергетики, когенерации, целлюлозы и бумажная, сталелитейная, сахарная и другие отрасли.Боб также проводил семинары для клиентов энергетической и целлюлозно-бумажной промышленности. В настоящее время он активен в Комитете по исследованиям и технологиям ASME для воды и пара в тепловых системах и с 2002 года работал инструктором на курсе TAPPI по очистке котловой воды-утилизатора. Он является автором или соавтором более 30 технических публикаций. На Международной конференции по водным ресурсам 2009 года Боб получил награду Пола Коэна за презентацию 2008 года «Введение в предельные значения щелочности котловой воды для промышленных котлов».«

ДЖИМ БРЕВСТЕР недавно вышел на пенсию из компании J. D. Irving, Limited в Сент-Джоне, Нью-Брансуик, Канада, где он работал старшим советником по проекту в отделе целлюлозно-бумажной промышленности в крупном проекте варочного котла непрерывного действия. Получив степень бакалавра химии в Государственном университете Портленда и получив диплом по экономике и бухгалтерскому учету, Джим более 40 лет проработал в производстве крафт-целлюлозы. На протяжении всей своей карьеры Джим работал начальником смены на целлюлозно-восстановительных операциях, начальником целлюлозного завода; руководитель проекта по реконструкции крупного завода по производству крафт-бумаги; энергоменеджер мельницы; руководитель проекта по строительству нового котла-утилизатора.Он также работал помощником начальника завода по инжинирингу, технологическому проектированию, капитальным проектам и окружающей среде. Проработав 20 лет на предприятии Georgia-Pacific Pulp & Paper в Камасе, штат Вашингтон, Джим переехал в восточную Канаду, чтобы присоединиться к Ирвингскому целлюлозно-бумажному комбинату. Первые восемь лет он проработал там в качестве начальника производства, а в 2001 году взял на себя роль управляющего комбинатом — эту должность он занимал до марта 2014 года. Во время своего пребывания в должности управляющего комбинатом Джим управлял инвестициями компании в размере 400 миллионов долларов в общий завод. проекты реконструкции и улучшения окружающей среды.Irving Pulp & Paper в настоящее время является единственным комбинатом в Северной Америке, который соответствует всем действующим требованиям по сбросу сточных вод без первичной или вторичной очистки сточных вод. В результате этих достижений компания получила Премию Совета министров Канады по окружающей среде (CCME) за предотвращение загрязнения, а совсем недавно была награждена премией Synergy Award 2005 Национального совета по наукам и инженерным исследованиям за инновации в партнерстве с Университет Нью-Брансуика (Сент-Джон).Джим является инструктором курса восстановления крафт-бумаги с 2006 года.

НИКОЛАЙ ДЕ МАРТИНИ присоединился к Университету Торонто (U of T) в качестве доцента в июле 2017 года, где он проводит исследования, касающиеся восстановления химических веществ и возобновляемых источников энергии. До прихода в U of T он работал старшим научным сотрудником в Университете Або Академи с профессором Микко Хупа и в Институте бумажной науки и технологии (IPST) Технологического института Джорджии. Он получил степень бакалавра в Университете штата Орегон, а также степень магистра и доктора философии в Университете Або Академи (ÅAU) в области химического машиностроения.На всех своих должностях ему нравилось тесно сотрудничать с целлюлозно-бумажной промышленностью, чтобы применить знания в области химии процессов для решения промышленных задач. В IPST его исследования были сосредоточены на удалении накипи в испарителях черного щелока, и он работал непосредственно с заводами над контролем химического состава мельниц для минимизации загрязнения испарителя. В ÅAU он, среди прочего, занимался химией сжигания черного щелока. В настоящее время он работает с Уильямом Дж. Фредериком-младшим над новой книгой по испарению черного ликера.Помимо работы в области химического машиностроения, он последние 20 лет активно занимается академической греблей и тренерской греблей.

ДУГ ФОРАН окончил химический факультет Университета Далхаузи в Галифаксе, Новая Шотландия, а также получил степень магистра инженерных наук в Университете Макмастера в Гамильтоне, Онтарио. Дуг проработал в целлюлозно-бумажной промышленности 46 лет. Последние 40 лет он работал в Саванне, штат Джорджия, сначала в Union Camp Corporation, а теперь работает в Kraton Chemical, LLC.Последние 30 лет он работал инженером по восстановлению. В этом качестве он работает с подрядными поставщиками мыла, таллового масла и скипидара, чтобы помочь им повысить выход целлюлозы из мягкой древесины. Он консультировал по извлечению мыла и скипидара на заводах от Сибири до Южной Америки, но в основном на юго-востоке США. За последние 10 лет комбинаты, которые поддерживал Дуг, увеличили извлечение таллового масла примерно на 55 000 тонн в год, примерно на 1 000 000 галлонов скипидара в год и обеспечили дополнительное производство целлюлозы примерно на 26 000 тонн в год.Дуг в прошлом был председателем комитета по щелочной целлюлозе компании TAPPI и был удостоен награды за выдающееся руководство и заслуги перед подразделением по производству целлюлозы. Он является автором нескольких статей по вопросам восстановления побочных продуктов в Pulp and Paper, Naval Stores Review и TAPPI Journal. Он является автором главы «Извлечение таллового мыла при извлечении химических веществ в процессах щелочной варки целлюлозы», третье издание, TAPPI Press, 1992. Недавно он работал председателем короткого курса по извлечению мыла, скипидара и таллового масла Ассоциации производителей сосновых химикатов в 2019 году.

ГЛЕНН ХАНСОН в настоящее время работает инженером по поддержке продаж пиротехники в компании Metso Minerals Industries, а также помощником отдела продаж в Северной Америке в компании Metso Kiln Flame Systems (KFS). Таким образом, Glenn предоставляет послепродажное обслуживание роторного оборудования для пиротехники по всей Северной Америке.

Он получил степень бакалавра наук. степень в области наук об окружающей среде Университета Висконсина в Грин-Бей в 1986 году.

Он проработал более 25 лет, специализируясь на системах обжиговых печей для извлечения извести на заводах по производству крафт-целлюлозы.Гленн принимал участие в разработке процессов, презентациях, продажах, установке, обучении, запуске и устранении неисправностей в системах обжига извести по всему миру. Он является совладельцем патента США и продолжает исследования и разработки в области применения печей для извлечения извести.

Гленн разработал и провел более 80 семинаров по процессу / эксплуатации и техническому обслуживанию печей для извлечения извести. Он разработал и теперь координирует ежегодные семинары и семинары TAPPI KilnCon с местными отделениями TAPPI в США

.

Он является автором и / или соавтором множества документов и презентаций для технических встреч и крупных конференций TAPPI, включая Международную конференцию по восстановлению химических веществ.Гленн возвращается в январе на свой 12-й курс на факультет TAPPI Kraft Recovery Course. В качестве члена TAPPI с более чем 25-летним стажем он работал в различных исполнительных комитетах местных секций, в прошлом был председателем TAPPI побережья Мексиканского залива и был лауреатом премии TAPPI Paul Magnabosco в 2017 году.

Гленн является преданным и активным поклонником спортивных команд Висконсина, включая Green Bay Packers, и является владельцем НФЛ.

ПИТЕР ХАРТ — директор по науке и технологиям волокна в WestRock.Он работает в компании более 25 лет. Питер получил степень бакалавра химической инженерии и целлюлозно-бумажной технологии и степень магистра химической инженерии в Университете штата Мэн. Он получил докторскую степень в области химического машиностроения в Технологическом институте Джорджии в 1992 году. Питер начал работать в Westvaco в исследовательском центре варки и отбеливания в Чарльстоне, Южная Каролина. Оттуда он перешел на завод Westvaco в Виклиффе, штат Кентукки, в качестве инженера-технолога по целлюлозе, энергии и рекуперации. После оказания помощи в проведении комплексной проверки, связанной с покупкой мельницы Temple Inland в Эвадейле, штат Техас, Питер переехал в Техас в качестве технического помощника начальника производства.После слияния компаний Westvaco и Mead он вернулся к исследованиям из Чилликот, штат Огайо. После нескольких должностей в небольших группах и старшего индивидуального сотрудника Питер стал директором по науке и технологиям волокна в компании MWV, которая позже стала WestRock. В настоящее время он является сопредседателем группы по производству целлюлозы нового поколения APPTI и сопредседателем группы по концентрации черного ликера. Он был членом TAPPI более 35 лет и руководил краткосрочным курсом по мойке Браунстока более 10 лет.Он также участвовал в кратком курсе по отбеливанию и получил несколько технических наград от TAPPI.

МИККО ХУПА — профессор кафедры химической инженерии Университета Або Академи (ÅAU) в Турку, Финляндия. Микко подготовил более 40 кандидатских диссертаций и является автором или соавтором более 300 журнальных статей и других публикаций в области химии горения, сокращения выбросов дымовых газов, сжигания и газификации черного щелока, а также сжигания в псевдоожиженном слое.

Микко имеет большой опыт работы в качестве промышленного консультанта по вопросам химических аспектов горения и энергетических процессов. Микко был президентом Международного фонда исследований пламени, IFRF, международной организации в области промышленного сжигания, насчитывающей 250 организаций-членов почти в 20 странах мира. Последние три года Микко был президентом своего университета, ÅAU. Несмотря на то, что Микко очень занят своей новой ролью, он по-прежнему любит посещать курсы KROS во Флориде в январе.Помимо инженерных наук, Микко любит заниматься ракетным спортом и фортепиано.

ДЖОН Б. ДЖОНСОН II получил степень бакалавра наук. Он получил степень инженера-механика в Институте Дженерал Моторс в 1978 году. Он пришел в Гослин-Бирмингем в 1981 году в качестве инженера по обслуживанию и в конечном итоге стал менеджером по переработке продукции. С тех пор он также работал в Thermo Black Clawson, Kadant, Eimco, Dorr-Oliver Eimco, FLSmidth, Metso, а теперь и в Valmet. Во всех случаях его работа была сосредоточена на восстановлении.

На протяжении многих лет Джон участвовал в разработке продукции, включая различные типы дисковых фильтров, используемых на установках каустизации. Джон разработал системы рекуперации на основе седиментации и фильтрации, установленные на заводах по производству крафт-бумаги в Северной и Южной Америке и Азии, и участвовал в установке, запуске и оптимизации большинства из них. Этот опыт также позволил Джону работать практически со всеми типами оборудования, работающего на заводе по восстановлению заводов, в том числе с некоторыми, которые больше не продаются на рынке.

ПОЛ ДЖОНСОН — старший инженер-технолог компании Lundberg в Редмонде, штат Вашингтон. Он получил степень бакалавра технологий целлюлозно-бумажной промышленности и химического машиностроения в Вашингтонском университете. После работы в Potlatch Corporation он получил степень магистра химического машиностроения в Университете Айдахо в 1981 году, моделируя массовые и энергетические балансы завода. Он был приглашенным исследователем в STFI в Стокгольме, Швеция, а также работал в Scott Paper.

За 34 года работы в Lundberg он руководил рядом проектов по рекуперации тепла, рекуперации химикатов и охране окружающей среды целлюлозных заводов, а в настоящее время занимается оценкой и проектированием процессов, а также разработкой проектов.Сферы опыта включают в себя продувку тепла и регенерацию скипидара, сбор и сжигание неконденсируемого газа, сегрегацию и отгонку конденсата, окисление щелока, установки для сжигания отработанного газа и очистку газа. Он является членом PE и TAPPI, ранее представлял доклады на конференциях TAPPI и на курсе Kraft Recovery Operations.

ЭНДРЮ К. ДЖОНС — старший научный сотрудник International Paper (IP). Его основная обязанность — способствовать внедрению новых технологических инноваций.Ранее он был МСП по котлам-утилизаторам, и в этой роли он обеспечил безопасную и эффективную работу примерно 40 котлов-утилизаторов, которые в настоящее время эксплуатируются IP. Он работает в IP с 1997 года.

До этого он работал в ABB / Combustion Engineering, руководя их научно-исследовательскими работами по разработке котлов-утилизаторов. Он получил докторскую степень в Институте химии бумаги в 1989 году, создав одну из самых первых моделей котла-утилизатора крафт-регенерации с помощью CFD, и является соавтором учебника «Котел-утилизатор крафт-бумаги».Энди работает в TAPPI, возглавляя инженерный отдел и был председателем конференции TAPPI PEERS. Он был лауреатом премии TAPPI Engineering Leadership and Service Award в 2004 году. Он также был председателем конференции МККК (Международной конференции по восстановлению химических веществ) и остается активным членом организационного комитета этой конференции. Энди был назван стипендиатом TAPPI в 2016 году, а в 2018 году он получил техническую награду инженерного подразделения и приз Белойта. Он также был опытным бегуном, установившим несколько мировых рекордов на ультрамарафоне, включая рекорд на 100 миль — 12:05:43.Теперь он участвует в велогонках на время и в дуатлонах, так как его беговые ноги уже не такие яркие, как раньше.

ДЖАРМО КАЙЛА — генеральный менеджер в Северной Америке подразделения рекуперации энергии и энергии компании Andritz, расположенного в Альфаретте, штат Джорджия. Он имеет степень магистра наук. диплом Хельсинкского технологического университета, Финляндия. Ярмо имеет более чем 30-летнюю карьеру в отрасли, занимая должности, связанные с различными функциями участка восстановления целлюлозного завода. Его специальность — выпаривание и концентрирование черного щелока, разделение и переработка побочных продуктов щелока, а также общий химический цикл целлюлозного завода.За свою профессиональную карьеру он работал в компаниях Tampella / Kvaerner (Valmet) и Andritz (Ahlstrom).

Ярмо является автором или соавтором нескольких патентов на технологию выпаривания черного щелока и смежных областях. Он также является автором множества научных статей и презентаций в профессиональных журналах и конференциях. В дополнение к своим профессиональным интересам Ярмо проявляет большой интерес, катается и иногда участвует в соревнованиях во всех видах двухколесного транспорта; будь то мышцы или мотор.

РИЧАРД МЕННИНГ недавно вышел на пенсию, был соучредителем и главным техническим директором KFS, компании по проектированию и производству оборудования для сжигания, расположенной в Хай-Викомбе, в 25 милях от Лондона, Англия. Он продолжает оказывать техническую консультационную поддержку. Ричард получил степень бакалавра химии и магистра инженерии горения в Университете Лидса в Англии. Он сделал успешную карьеру в сфере НИОКР в компании BP (1980–1995 гг.), Работая на их научно-исследовательских предприятиях в Англии и США, а также на их нефтяных и химических предприятиях в Шотландии.

В 1996 году Ричард присоединился к компании по производству продуктов сгорания и к 1997 году быстро дослужился до генерального менеджера по производству в Великобритании. В 1999 году он и его команда успешно выкупили британское предприятие и переименовали компанию в KFS. С тех пор компания проработала более 200 печей для обжига извести на всех континентах мира. Компания KFS была лауреатом престижной премии Queen’s Award for Enterprise: International Trade 2014, которая включала коктейльный вечер в Букингемском дворце для встречи с королевой. Области экспертизы сосредоточены на печах для обжига извести, в частности, на первичных системах сжигания и безопасности, а также на типовой эксплуатации и оптимизации печей.Ричард был членом TAPPI в течение 15 лет, в течение 10 лет вел доклад в KROS и ранее был автором и соавтором докладов на конференциях ICRC, TAPPI EPE / PEERS и Appita, а также писал публикации в технических журналах. Заядлый игрок в гольф, велосипедист, а в последнее время ходячий футболист, менеджер и судья, он на протяжении всей жизни болеет за футбольную команду своего родного города, Лидс Юнайтед.

W.B.A. (SANDY) SHARP — независимый консультант, специализирующийся на решении проблем с коррозией и материалами на целлюлозно-бумажных комбинатах.Он получил степень магистра металлургии и коррозии в Кембриджском и Лондонском университетах в Великобритании, а также степень доктора философии. по химии в Оттавском университете. Его четыре десятилетия опыта в области материаловедения в коммунальной, целлюлозно-бумажной и химической промышленности включают 28 лет руководства программами контроля коррозии для Westvaco (позже MWV и WestRock).

Сэнди опубликовал 62 технических статьи в реферируемых журналах. Он разработал для TAPPI и продолжает преподавать трехдневный короткий курс по решению проблем коррозии на целлюлозно-бумажных комбинатах.Он получил награду TAPPI за лидерство и обслуживание имени Иоахима и награду инженерного подразделения.

Сэнди был избран стипендиатом TAPPI в первый год, когда он имел право на участие в 1989 году, и стал первым стипендиатом NACE (Ассоциация инженеров-коррозионистов) из целлюлозно-бумажной промышленности. Он также является научным сотрудником Института технологии материалов. Его последние награды признают его как автора лучших статей о коррозии на конференциях TAPPI PEERS в 2012 и 2015 годах.

ДЭННИ С.TANDRA в настоящее время является вице-президентом компании Clyde Bergemann, Inc., расположенной в Атланте, Джорджия, и адъюнкт-профессором кафедры машиностроения и промышленной инженерии Университета Торонто (США), Канада. Он получил степень бакалавра в Университете Сурабая в Индонезии, M.Eng. и к.т.н. Имеет степень магистра в области химического машиностроения Университета штата Калифорния и магистра делового администрирования Технологического института Джорджии Его доктор философии. В своей диссертации основное внимание уделялось использованию пара среднего давления 9–14 бар для продувки сажей. Он протестировал концепцию в Irving Pulp & Paper и полностью применил знания на четырех целлюлозных заводах в Северной Америке для выработки дополнительной энергии от котлов-утилизаторов.Работа Дэнни сосредоточена на снижении затрат и энергоэффективных процессах, термодинамике регенерационных и энергетических котлов, формировании и удалении отложений, а также стратегиях интеллектуального продувки сажи. Он является активным членом AICHE и TAPPI. Он возглавлял комитет ТАППИ по энергетике, рекуперации и восстановлению, а в настоящее время является заместителем председателя инженерного отдела ТАППИ.

THANH TRUNG в настоящее время является вице-президентом по технологиям FITNIR Analyzers Inc. Он получил степень бакалавра. (с отличием) из Университета Британской Колумбии по специальности аналитическая химия и спектроскопия.Он присоединился к Канадскому научно-исследовательскому институту целлюлозно-бумажной промышленности в 1993 году в качестве старшего научного сотрудника и руководителя группы по развитию сенсорных технологий. Его новаторские усилия в области передовой колебательной спектроскопии, включая ближнюю инфракрасную область с преобразованием Фурье и рамановскую спектроскопию, привели к получению множества патентов в США и за рубежом. Он является соавтором глав в Справочнике по прикладной спектроскопии и соредактором специальных дополнений к Журналу NIRS. В настоящее время Thanh специализируется на применении онлайн-измерений и контроля для целлюлозно-бумажных операций.Он был удостоен награды Best Process Control за 2012 год, соучредитель Best Paper in Steam and Power за 2014 год и Best Paper на ABTCP 2014. Он является активным членом TAPPI, PAPTAC, Сообщества прикладной спектроскопии, и общество ближнего инфракрасного диапазона.

Холодильные установки | Использование воды на электростанции для охлаждения

(Обновлено в сентябре 2020 г.)

  • Объем охлаждения, необходимый для любой электростанции с паровым циклом (заданного размера), определяется ее тепловым КПД.По сути, это не имеет никакого отношения к тому, работает ли он на угле, газе или уране.
  • Однако действующие в настоящее время атомные электростанции часто имеют немного более низкий тепловой КПД, чем угольные аналоги того же возраста, и угольные станции сбрасывают часть отработанного тепла с дымовыми газами, тогда как атомные станции используют воду.
  • Атомные электростанции имеют большую гибкость в размещении, чем угольные электростанции, благодаря логистике топлива, что дает им больше возможностей для определения их местоположения с учетом соображений охлаждения.

Наиболее распространенные типы атомных электростанций используют воду для охлаждения двумя способами:

  • Для передачи тепла от активной зоны реактора к паровым турбинам.
  • Для удаления и сброса излишков тепла из этого парового контура. (На любой электростанции с паровым циклом / циклом Ренкина, такой как современные угольные и атомные электростанции, происходит потеря около двух третей энергии из-за внутренних ограничений преобразования тепла в механическую энергию.)

Чем больше разница температур между внутренним источником тепла и внешней средой, куда сбрасывается избыточное тепло, тем эффективнее процесс выполнения механической работы — в данном случае поворот генератора на .Следовательно, желательно иметь высокую температуру внутри и низкую температуру во внешней среде. Это соображение приводит к желательному размещению электростанций рядом с очень холодной водой. *

* Многие электростанции, как ископаемые, так и атомные, имеют более высокую чистую выработку зимой, чем летом, из-за разницы в температуре охлаждающей воды.

1. Теплопередача парового цикла

Для отвода тепла от активной зоны вода непрерывно циркулирует в замкнутом паровом цикле и почти не теряется b .Он превращается в пар первичным источником тепла, чтобы заставить турбину выполнять работу по выработке электричества, а затем он конденсируется и перенастраивается под давлением на источник тепла в замкнутой системе c . В любой такой системе требуется очень небольшое количество подпиточной воды. Вода должна быть чистой и достаточно чистой. д

Эта функция во многом одинакова, независимо от того, является ли электростанция атомной, угольной или газовой. Так работает любая электростанция парового цикла.Таким образом производится не менее 90% электроэнергии, не связанной с гидроэнергетикой, в каждой стране.

В атомной станции есть дополнительное требование. Когда установка, работающая на ископаемом топливе, закрывается, источник тепла удаляется. Когда атомная станция останавливается, некоторое количество тепла продолжает вырабатываться в результате радиоактивного распада, хотя деление прекратилось. Это должно быть надежно удалено, и установка спроектирована таким образом, чтобы обеспечить и обеспечить это, как с обычным охлаждением, так и с системами аварийного охлаждения активной зоны (САОЗ), предоставляемыми в случае серьезной проблемы с первичным охлаждением.Обычное охлаждение изначально заключается в том, что основной контур подачи пара проходит в обход турбины и сбрасывает тепло в конденсатор. После падения давления в системе отвода остаточного тепла используется собственный теплообменник. Интенсивность этого остаточного тепла уменьшается со временем, сначала быстро, а через день или два перестает быть проблемой, если циркуляция поддерживается. *

* Когда ядерный реактор Kashiwazaki-Kariwa 7 автоматически остановился из-за сильного землетрясения в 2007 году, потребовалось 16 часов, чтобы температура охлаждающей жидкости снизилась с 287 до 100 ° C, чтобы он больше не закипал.«Холодный останов» — это когда первичный контур находится при атмосферном давлении и не кипит.

Остаточное тепло в топливе на реакторах Фукусима-дайити

2. Охлаждение для конденсации пара и отвода избыточного тепла

Вторая функция воды на такой электростанции — охлаждение системы с целью конденсации пара низкого давления и его рециркуляции. Поскольку пар во внутреннем контуре конденсируется обратно в воду, избыточное (отработанное) тепло, которое удаляется из него, необходимо отводить путем передачи в воздух или в водоем.Это главное соображение при выборе площадок для электростанций, и в исследовании по выбору площадок для АЭС в Великобритании в 2009 году все рекомендации касались площадок в пределах 2 км от обильных водоемов — моря или устья.

Эту функцию охлаждения для конденсации пара можно выполнить одним из трех способов:

  • Прямое или «прямоточное» охлаждение. Если электростанция находится рядом с морем, большой рекой или большим внутренним водоемом, это можно сделать, просто пропустив большое количество воды через конденсаторы за один проход и сбросив ее обратно в море, озеро или реку. на несколько градусов теплее и без особых потерь от выведенной суммы. e Это самый простой способ. Вода может быть соленой или пресной. Некоторое небольшое количество испарений будет происходить за пределами участка из-за того, что вода на несколько градусов теплее.
  • Рециркуляционное или непрямое охлаждение. Если у электростанции нет доступа к обильному количеству воды, охлаждение может быть выполнено путем пропускания пара через конденсатор, а затем с использованием градирни, где восходящий поток воздуха через капли воды охлаждает воду. Иногда для охлаждения воды может быть достаточно пруда или канала.Обычно охлаждение происходит в основном за счет испарения, при этом простая передача тепла воздуху имеет меньшее значение. Градирня испаряет до 5% потока, а охлажденная вода затем возвращается в конденсатор электростанции. 3–5% или около того эффективно расходуются, и их необходимо постоянно заменять. Это основной тип рециркуляционного или непрямого охлаждения.
  • Сухое охлаждение. Некоторые электростанции охлаждаются просто воздухом, не полагаясь на физику испарения.Это могут быть градирни с замкнутым контуром или поток воздуха с высокой принудительной тягой, проходящий через ребристый узел, такой как автомобильный радиатор.

На электростанции, работающей на ископаемом топливе, часть тепла выделяется с дымовыми газами. На большой угольной электростанции около 15% отходящего тепла проходит через дымовую трубу, тогда как на атомной электростанции практически все отходящее тепло должно сбрасываться в охлаждающую воду конденсатора. Это приводит к некоторой разнице в потреблении воды на атомной и угольной электростанциях.(Газотурбинная установка выбрасывает большую часть отработанного тепла в выхлопные газы.)

Помимо этого, и помимо размера, любые различия между установками связаны с термическим КПД , то есть тем, сколько тепла должно быть выброшено в окружающую среду, что, в свою очередь, в значительной степени зависит от рабочей температуры в парогенераторах. В электростанции, работающей на угле или обычном газе, можно эксплуатировать внутренние котлы при более высоких температурах, чем в котлах с тонко спроектированными ядерными топливными сборками, которые должны избегать повреждений.Это означает, что эффективность современных угольных электростанций, как правило, выше, чем у атомных электростанций, хотя это внутреннее преимущество может быть нивелировано средствами контроля выбросов, такими как десульфуризация дымовых газов (FGD) и, в будущем, улавливание и хранение углерода (CCS). .

Атомная или угольная электростанция, работающая с тепловым КПД 33%, должна будет сбрасывать на 14% больше тепла, чем электростанция с КПД 36%. f Строящиеся в настоящее время атомные станции имеют тепловой КПД около 34-36%, в зависимости от площадки (особенно температуры воды).Более старые часто эффективны только на 32-33%. Относительно новая угольная электростанция Stanwell в Квинсленде работает на 36%, но некоторые новые угольные электростанции приближаются к 40%, а один из новых ядерных реакторов требует 39%.

Некоторые тепловые КПД различных технологий сжигания угля

Страна Технологии Тепловой КПД Прогнозируемая эффективность с CCS
Австралия Черный сверхсверхкритический унитаз 43% 33%
Черный сверхкритический переменный ток 39%
собственный сверхсверхкритический туалет 35% 27%
Коричневая сверхкритическая WC 33%
Коричневый Викторианский 2009 WC 25.6%
Бельгия Черный сверхкритический 45%
Китай Черный сверхкритический 46%
Чешская Республика Коричневый PCC 43% 38%
Коричневый IGCG 45% 43%
Германия Черный PCC 46% 38%
Коричневый PCC 45% 37%
Россия Черный сверхсверхкритический PCC 47% 37%
США Черный PCC и IGCC 39% 39%

Прогнозируемые затраты на производство электроэнергии ОЭСР, 2010 г. , таблицы 3.3; Викторианский бурый уголь из отчета ESAA 2010

PCC = сжигание пылевидного угля, AC = с воздушным охлаждением, WC = с водяным охлаждением

(В этом отчете нет данных по ядерной эффективности, но сопоставимая эффективность поколения III часто указывается как около 36%, см. Таблицу ниже)

Избранные примеры действующих ядерных энергетических реакторов

Реактор Мощность (МВт нетто) Тип / способ охлаждения пуск тепловой КПД
Канада Дарлингтон 1 881 PHWR / озеро, прямоточный 1977 31.2%
Франция Chooz B1 1455 PWR / башня, естественная тяга 1983 29,5%
США Низ персикового цвета 2 1055 BWR / река, раз через
(башня, осадка в режиме ожидания)
1973 32,3%
Япония Охи 4 1127 PWR / морские прямоточные 1992 34.3%
Южная Корея Hanbit / Yonggwang 6 996 PWR / морские прямоточные 2002 37,4%
Россия Белоярск 3 560 FBR / озеро, прямоточный 1980 41,5%

Справочник по ядерной инженерии Данные за 2010 год.Чистая мощность (МВтэ) — это за вычетом потерь от фактического использования энергии станцией. BWR = реактор с кипящей водой, PWR = реактор с водой под давлением, PHWR = реактор с тяжелой водой под давлением (CANDU). FBR = реактор-размножитель на быстрых нейтронах (при более высокой температуре).

В Европе (особенно в Скандинавии) низкая температура воды является важным критерием для размещения электростанции. Для планируемой турецкой атомной электростанции есть один процент прироста выработки, если какая-либо конкретная станция будет расположена на побережье Черного моря с более прохладной водой (в среднем на 5 ° C ниже), чем на побережье Средиземного моря.Для новых атомных электростанций в ОАЭ, поскольку морская вода в заливе в Браке составляет около 35 ° C, а не около 27 ° C, как в эталонных блоках Shin Kori 3 и 4, потребуются более крупные теплообменники и конденсаторы.

Согласно отчету Министерства энергетики (DOE) за 2006 год, обсуждаемому в Приложении, в США 43% тепловых электрических генерирующих мощностей используют прямоточное охлаждение, 42% влажное рециркуляционное охлаждение, 14% бассейны-охладители и 1% сухое охлаждение (это только газовый комбинированный цикл). Спреды для угля и для атомной энергетики одинаковы.Для 104 АЭС США: 60 используют прямоточное охлаждение, 35 используют мокрые градирни и 9 используют двойные системы, переключаемые в зависимости от условий окружающей среды. Это распределение, вероятно, похоже на континентальную Европу и Россию, хотя атомные электростанции Великобритании используют только прямоточное охлаждение морской водой, как и все электростанции в Швеции, Финляндии, Канаде (вода Великих озер), Южной Африке, Японии, Кореи и Китае. По данным МАГАТЭ, 45% атомных станций используют море для прямоточного охлаждения, 15% используют озера, 14% реки и 26% используют градирни.

Газовым станциям с комбинированным циклом (газовая турбина с комбинированным циклом — CCGT) требуется только около одной трети инженерного охлаждения, чем обычным тепловым станциям (много тепла выделяется в выхлопе турбины), и они часто используют сухое охлаждение на второй стадии. *

* ПГУ имеют газовую турбину (реактивный двигатель), работающую на жидком топливе или газе, соединенную с генератором. Выхлоп пропускается через парогенератор, а пар используется для привода другой турбины. Это приводит к общему тепловому КПД более 50%.Пар во второй фазе должен конденсироваться либо с помощью конденсатора с воздушным охлаждением, либо с помощью влажного охлаждения.

Установки комбинированного производства тепла и электроэнергии (ТЭЦ), очевидно, нуждаются в меньшем количестве технических средств охлаждения, чем другие, поскольку побочное тепло фактически используется для чего-то, а не рассеивается бесполезно.

Из-за потерь тепла через дымовые газы в дымовой трубе угольные электростанции простого цикла имеют более низкую нагрузку отвода тепла через конденсатор и систему охлаждения, чем атомные электростанции простого цикла.Однако они также нуждаются в воде для очистки и удаления угольной золы, что уменьшает разницу между потребностями в воде для атомных и угольных электростанций. Основная разница, оцениваемая Исследовательским институтом электроэнергетики США (EPRI) как обычно в 15-25%, не является достаточно значительной, чтобы быть фактором при выборе между атомной энергетикой и углем. EPRI считает, что в целом доступная экономия воды за счет таких подходов, как воздушное охлаждение, нетрадиционные источники воды, потоки сточных вод заводов по переработке и повышение эффективности преобразования тепловой энергии, намного перевешивает любые различия между потребностями в воде для атомных станций и угля.

График в World Energy Outlook 2016 показывает, что для прямоточного охлаждения атомные и традиционные угольные электростанции очень похожи как по потреблению, так и по расходу в литрах на МВтч, но газовая ПГУ и сверхкритический уголь значительно меньше. Для влажного градирни ядерная энергия имеет больший объем извлечения, но меньшее потребление, чем обычный уголь.

EPRI 2010 (около 15% отработанного тепла угольных электростанций отводится через дымовую трубу, а не через охлаждающую воду).NB галлон США = 3,79 литра

Прямое или прямоточное влажное охлаждение

Если угольная или атомная электростанция находится рядом с большим объемом воды (большая река, озеро или море), охлаждения можно добиться, просто пропустив воду через станцию ​​и выпустив ее при немного более высокой температуре. В этом случае вряд ли есть смысл в смысле потребления или истощения на месте, хотя некоторое испарение будет происходить по мере охлаждения ниже по потоку. Требуемое количество воды будет больше, чем в рециркуляционной установке, но вода забирается и возвращается, а не расходуется на испарение.В Великобритании потребность в водозаборе для атомного блока мощностью 1600 МВт составляет около 90 кубических метров в секунду (7,8 GL / день).

Многие атомные электростанции имеют прямоточное охлаждение (OTC), поскольку их расположение вообще не определяется источником топлива и зависит, во-первых, от того, где требуется мощность, а во-вторых, от наличия воды для охлаждения. Использование морской воды означает, что для предотвращения коррозии необходимо использовать материалы более высокого качества, но охлаждение часто оказывается более эффективным. Согласно исследованию французского правительства 2008 года, размещение РОП на реке, а не на побережье, снизило бы его производительность на 0.9% и увеличить стоимость кВтч на 3%.

Любая атомная или угольная электростанция, которая обычно охлаждается за счет забора воды из реки или озера, будет иметь ограничения на температуру возвращаемой воды (обычно 30 ° C) и / или на разницу температур между входом и выходом. В жарких летних условиях даже поступающая из реки вода может приближаться к установленному пределу сброса, и это будет означать, что установка не сможет работать на полную мощность. В середине 2010 года TVA пришлось снизить энергопотребление на своих трех установках Browns Ferry в Алабаме до 50%, чтобы поддерживать температуру воды в реке ниже 32 ° C, что обошлось клиентам в 50 миллионов долларов.На этой неделе температура Рейна и Неккара в Баден-Вюртемберге приблизилась к критическим 28 ° C, а атомные и угольные электростанции оказались под угрозой закрытия. В августе 2012 года один блок электростанции Миллстоун в Коннектикуте был закрыт из-за того, что морская вода в проливе Лонг-Айленд превысила 24 ° C, но в 2014 году NRC одобрило использование морской воды с температурой до 26,7 ° C. Атомная электростанция Турция-Пойнт во Флориде использует 270 км открытых каналов для охлаждения воды конденсатора, а в 2014 году NRC одобрил увеличение предельной температуры на входе до 40 ° C с 37.8 ° С.

Иногда для помощи используется дополнительная градирня, создавая двойную систему, как, например, на заводах TVA Browns Ferry и Sequoyah в США, на многих заводах во Франции и Германии, а также на заводе Huntly в Новой Зеландии, но это означает, что немного воды затем теряется при испарении. В середине 2010 года, когда упоминалась выше ситуация с паромом Brown’s Ferry, шесть «сезонных» градирен с механической тягой высотой 18-24 м работали на полную мощность и проработали большую часть лета. TVA потратила 160 миллионов долларов на добавление одной более крупной (около 50 м) градирни с механической тягой, введенной в эксплуатацию в 2012 году, и постепенно заменяет четыре существующие градирни улучшенной конструкции.

Рециркуляционное или непрямое влажное охлаждение

Если на электростанции мало воды, она может отводить излишки тепла в воздух с помощью систем рециркуляции воды, которые в основном используют физику испарения.

Градирни с рециркуляцией воды — обычная визуальная особенность электростанций, часто наблюдаемая с шлейфами конденсированного водяного пара. Иногда в прохладном климате можно использовать просто пруд, из которого испаряется горячая вода.

Большинство атомных электростанций (и других тепловых) с рециркуляционным охлаждением охлаждаются водой в конденсатном контуре, а горячая вода затем направляется в градирню.При этом может использоваться либо естественная тяга (эффект дымохода), либо механическая тяга с использованием больших вентиляторов (позволяющая получить гораздо более низкий профиль, но с использованием мощности *). Охлаждение в градирне происходит за счет передачи тепла воды воздуху, как напрямую, так и за счет испарения части воды. В Великобритании потребность в воде для атомного блока мощностью 1600 МВт составляет около 2 кубических метров в секунду (173 МЛ / сут), это примерно половина для испарения и половина для продувки (см. Ниже).

* Chinon B во Франции (4×905 МВт) и предлагаемая электростанция Calvert Cliffs в США (1650 МВт) используют низкопрофильные градирни с наддувом.В Chinon B одна градирня на блок имеет высоту 30 м (вместо 155 м, необходимых для этого типа с естественной тягой), диаметр 155 м и использует 8 МВт (эл.) Для своих 18 вентиляторов (0,9% мощности). На Calvert Cliffs вентиляторы градирни будут потреблять около 20 МВт (1,2%) мощности.

Chinon B, Франция, с низкопрофильными градирнями с наддувом

Кредит: EDF / Марк Мурсо

Наиболее распространенная конфигурация градирен с естественной тягой называется противоточной.Эти башни имеют большую бетонную оболочку с теплообменной «заливкой» в слое над входом холодного воздуха в основании оболочки. Воздух, нагретый горячей водой, поднимается вверх через кожух за счет конвекции (эффект дымохода), создавая естественную тягу, обеспечивающую поток воздуха для охлаждения горячей воды, распыляемой сверху. Другие конфигурации включают поперечный поток, когда воздух движется поперечно через воду, и прямоток, когда воздух движется в том же направлении, что и капли воды. Эти башни не требуют вентиляторов и имеют низкие эксплуатационные расходы, но значительные затраты на техническое обслуживание.Для большого растения они могут быть высотой более 200 метров. Они используются на крупных атомных и угольных электростанциях в Европе, восточной части США, Австралии и Южной Африке

Градирни с механической тягой имеют большие осевые вентиляторы, выполненные из дерева и пластика. Вентиляторы обеспечивают воздушный поток и могут обеспечивать более низкую температуру воды, чем градирни с естественной тягой, особенно в жаркие засушливые дни. Однако у них есть недостаток, заключающийся в том, что для них требуется вспомогательная энергия, обычно около 1% от мощности установки, но не более 1.2% от этого. Вытяжные градирни с механической вытяжкой используются исключительно в центральной и западной части США, поскольку они могут обеспечить более контролируемую производительность в широком диапазоне условий, от замораживания до жарких и сухих. Кроме того, они менее заметны, их высота не превышает 50 метров.

Такие градирни увеличивают потребление воды, при этом испаряется до 3,0 литров на каждый произведенный киловатт-час г , в зависимости от условий ч . Эта потеря воды при испарении из-за фазового перехода нескольких процентов ее из жидкости в пар отвечает за отвод большей части тепла от охлаждающей воды за счет лишь небольшой части объема циркулирующей жидкости (хотя и довольно большой доли воды, фактически забираемой из озера или ручья).Считается, что потребление воды при испарении обычно примерно вдвое больше, чем при прямом охлаждении.

Градирни с рециркуляцией воды снижают общий КПД электростанции на 2-5% по сравнению с прямоточным использованием воды из моря, озера или большого ручья, количество зависит от местных условий. Согласно исследованию Министерства энергетики США, проведенному в 2009 году, они примерно на 40% дороже, чем прямая прямоточная система охлаждения.

Вода, испаряющаяся из градирни, приводит к увеличению концентрации примесей в оставшемся теплоносителе.Некоторый стравливание — известное как «продувка» — необходимо для поддержания качества воды, особенно если вода для начала перерабатывается муниципальными сточными водами — как, например, в Пало-Верде, Аризона *, и предлагается для завода в Иордании Мадждал. Таким образом, необходимая замена воды примерно на 50% больше, чем фактическая замена испарителя, поэтому система такого типа потребляет (за счет испарения) до 70% забираемой воды.

* Около 220 мл очищенных сточных вод в день перекачивается в 70 км от Феникса, Азия, на трехблочную станцию ​​мощностью 3875 МВт.Испарение составляет 76 мл / день на единицу, а продувка 4,7 мл / день при солености примерно такой же, как у морской воды, сбрасываемой в пруды-испарители, следовательно, используется около 2,6 л / кВтч. Он имеет три градирни с механической тягой для каждого блока.

Даже при относительно низкой чистой потребности в воде для рециркуляционного охлаждения большие электростанции могут превосходить то, что летом легко достается из реки. На атомной электростанции Civaux мощностью 3000 МВт (эл.) Во Франции в плотинах выше по течению хранится 20 GL воды, чтобы обеспечить адекватное снабжение в условиях засухи.

На некоторых атомных станциях используются бассейны-охладители, которые представляют собой другой тип охлаждения с замкнутым циклом, снижающий потери на испарение, связанные с градирнями. Пруды-охладители требуют значительного количества земли и могут оказаться невозможными по другим причинам. Преимущество пруда-охладителя заключается в том, что он передает больший процент отработанного тепла в атмосферу посредством конвекции или более медленного испарения из-за более низких перепадов температур, что снижает скорость испарения и, следовательно, скорость безвозвратных потерь воды по сравнению с градирнями.Кроме того, их воздействие на окружающую среду обычно меньше, чем прямое охлаждение.

Несмотря на то, что на многих угольных и атомных электростанциях используются мокрые градирни, в США на производство электроэнергии приходится только около 3% всего потребления пресной воды, по данным Геологической службы США — около 15,2 гигалитра в день (5550 GL / год). Это было бы просто для внутренних угольных и атомных станций без доступа к обильному количеству воды для прямоточного охлаждения. Австралийские угольные электростанции потребляют около 290 GL / год i , что эквивалентно двум третям водоснабжения Мельбурна.

Сухое охлаждение

В тех случаях, когда доступ к воде еще более ограничен или приоритетом являются экологические и эстетические соображения, для обычных реакторов могут быть выбраны методы сухого охлаждения. Как следует из названия, в этом случае в качестве среды передачи тепла используется воздух, а не испарение из контура конденсатора. Сухое охлаждение означает минимальную потерю воды. Доступны два основных типа технологий сухого охлаждения.

Одна конструкция работает как автомобильный радиатор и использует принудительную тягу с высоким потоком через систему ребристых трубок в конденсаторе, через которые проходит пар, просто передавая свое тепло напрямую окружающему воздуху.Тогда вся электростанция использует менее 10% воды, необходимой для установки с влажным охлаждением j , но некоторая мощность (около 1–1,5% выходной мощности электростанции) потребляется необходимыми большими вентиляторами. k Это прямое сухое охлаждение с использованием конденсатора с воздушным охлаждением (ACC), и единственная атомная электростанция, на которой он обычно используется, — это очень маленькие реакторы в Билибино в арктическом регионе вечной мерзлоты в Сибири, хотя THTR-300 экспериментальный реактор в Германии в 80-е годы также имел воздушное охлаждение.

В качестве альтернативы может все еще существовать контур охлаждения конденсатора, как в случае с влажным рециркуляционным охлаждением, но вода в нем закрывается и охлаждается потоком воздуха, проходящим через оребренные трубы в градирне. * Тепло передается воздуху, но неэффективно. Эта технология не является предпочтительной, если возможно влажное охлаждение в зависимости от испарения, но потребление энергии составляет всего 0,5% от выхода.

Резервная система отвода остаточного тепла, вводимая в эксплуатацию на атомной электростанции Ловииса в Финляндии в 2015 году, имеет две градирни: одна для системы отвода остаточного тепла, подключенной к парогенераторам, а другая — для других нужд, включая топливо. бассейны.Они могут сначала перевести установку в режим горячего, а затем в холодный режим.

* Некоторые градирни с механической тягой представляют собой гибридную конструкцию, включающую сухую часть над мокрой. Используемый режим охлаждения зависит от сезона, при этом предпочтительнее сухое охлаждение в более холодные месяцы.

В обоих случаях нет зависимости от испарения и, следовательно, потерь охлаждающей воды на испарение. Использование вентиляторов также позволяет лучше контролировать охлаждение, чем просто использование естественной тяги.Однако передача тепла намного менее эффективна и, следовательно, требует гораздо более крупной охлаждающей установки, которая механически более сложна. Компания Eskom в Южной Африке указывает на установки с сухим охлаждением, у которых общее потребление воды составляет менее 0,8 л / кВтч, что соответствует потерям в паровом цикле (сравните примерно 2,5 л / кВтч для установок с влажным охлаждением). Eskom строит две из крупнейших угольных электростанций в мире — каждая мощностью 6 x 800 МВт, — и одна из них будет крупнейшей в мире электростанцией с сухим охлаждением.

Вряд ли какие-либо генерирующие мощности в США используют сухое охлаждение, а в Великобритании оно было исключено как непрактичное и ненадежное (в жаркую погоду) для новых атомных станций.В исследовании Министерства энергетики США в 2009 году говорится, что они в три-четыре раза дороже, чем рециркуляционная система влажного охлаждения. Во всех заявках на получение лицензии на новые установки в США сухое охлаждение отвергалось как неосуществимое или неприемлемое из-за потери эффективности выработки электроэнергии и значительно более высоких капитальных и эксплуатационных затрат. Для больших блоков также существуют последствия для безопасности, связанные с отводом остаточного тепла после аварийного останова с потерей мощности. В Иране четыре немецких реактора мощностью 1300 МВт, запланированные в 1970-х годах в Исфахане и Савехе, должны были использовать сухое охлаждение, с двумя градирнями высотой 260 м и диаметром 170 м каждая.Маловероятно, что в обозримом будущем крупные атомные станции перейдут на сухое охлаждение.

Однако два американских малых модульных реактора (SMR) — Holtec SMR-160 и B&W mPower — используют или могут использовать сухое охлаждение, что дает гораздо большую гибкость при размещении. B&W заявляет о 31% тепловом КПД при использовании конденсатора с воздушным охлаждением, а также о снижении мощности со 180 МВт для водяного охлаждения до 155 МВт для охлаждения с воздушным конденсатором в результате снижения термодинамической эффективности.В модуле реактора NuScale 60 МВт, который планируется построить в Национальной лаборатории Айдахо, будет использоваться сухое охлаждение, что снизит потребление воды примерно на 90% и снизит выходную мощность на 5-7%.

Оба типа сухого охлаждения связаны с большими затратами на установку охлаждения и намного менее эффективны, чем водяные градирни, использующие физику испарения l , поскольку единственное охлаждение осуществляется за счет относительно неэффективной передачи тепла от пара или воды к воздуху через металл плавники, а не испарением. В жарком климате температура окружающего воздуха может составлять 40 градусов C, что сильно ограничивает охлаждающий потенциал по сравнению с температурой по влажному термометру около 20ºC, которая определяет потенциал для влажной системы.Однако, если модернизируются сухие системы, влажная система по-прежнему доступна для жаркой погоды.

Прогнозируемые данные Австралии по углю * показывают снижение теплового КПД воздушного охлаждения на 32% по сравнению с водяным охлаждением, например, с 33% до 31%.

* В ОЭСР Прогнозируемые затраты на производство электроэнергии 2010 г. Таблицы 3.3.

Вода является ограничением для производства электроэнергии на угле во внутреннем Китае, большая часть которого находится в регионах с дефицитом воды. Модернизация системы воздушного охлаждения снижает эффективность на 3-10% и, как сообщается, стоит около 200 миллионов долларов на 1000 МВтэ мощности * — около 2.5 центов / кВтч. World Energy Outlook 2015 Отчет сообщает, что более 100 ГВт (эл.) Угольных электростанций в северном Китае (12% всего угольного парка) используют сухое охлаждение, и ожидается, что потребность в нем будет расти. В частности, около 175 ГВт установленной мощности по сжиганию угля необходимо модернизировать с использованием сухого охлаждения. Из-за высокой стоимости транспортировки угля, более чем в три раза превышающей стоимость добычи от Синьцзяна до восточного побережья, много новых мощностей строится рядом с шахтами на севере, а энергия передается на юг по линиям HVDC.Прирост стоимости сухого охлаждения показан примерно на уровне 0,7 долл. США / МВт-ч, как и стоимость HVDC.

* Финансовый отчет Bloomberg New Energy от 25.03.13.

Китай планирует построить небольшие модульные реакторы на расплаве соли в качестве энергетического решения на северо-западе страны, где мало воды и низкая плотность населения. Применение безводного охлаждения в засушливых регионах с использованием реакторов TMSR-SF предусматривается в конце 2020-х годов. Помимо твердотопливных конструкций, планируется установка MSR на жидком топливе мощностью 168 МВт (эл.).Отвод остаточного тепла пассивный, путем охлаждения полости.

Экологические и социальные аспекты охлаждения

Каждый из различных методов охлаждения влечет за собой свой собственный набор местных экологических и социальных воздействий и подлежит регулированию.

В случае прямого охлаждения, воздействия включают количество забираемой воды и воздействие на организмы в водной среде, особенно на рыбу и ракообразных. Последнее включает в себя как убой из-за столкновения (отлов более крупной рыбы на экранах), так и увлечение (вытягивание более мелкой рыбы, икры и личинок через системы охлаждения), а также изменение условий экосистемы, вызванное повышением температуры сбрасываемой воды.

В случае мокрых градирен воздействия включают потребление воды (в отличие от простого забора) и эффекты визуального шлейфа пара, выбрасываемого из градирни. Многие люди считают такие шлейфы помехой, в то время как в холодных условиях некоторые конструкции башен допускают образование льда, который может покрывать землю или близлежащие поверхности. Другой возможной проблемой является унос, когда в каплях воды могут присутствовать соль и другие загрязнители.

Со временем знания об этих эффектах расширились, воздействия были количественно оценены, и были разработаны решения.Технические решения (такие как рыбные сетки и каплеуловители) могут эффективно смягчить многие из этих воздействий, но с соответствующими затратами, которые возрастают со сложностью.

На атомной станции, за исключением незначительного хлорирования, охлаждающая вода не загрязняется при использовании — она ​​никогда не контактирует с ядерной частью станции, а только охлаждает конденсатор в машинном зале.

В региональном и глобальном масштабе менее эффективные средства охлаждения, особенно сухое охлаждение, приведут к увеличению связанных выбросов на единицу отправляемой электроэнергии.Это больше беспокоит электростанции, работающие на ископаемом топливе, но, возможно, имеет последствия и для ядерной энергетики с точки зрения образующихся отходов.

Что касается политики, то в одном отчете Министерства энергетики США отмечается, что основным эффектом Закона США о чистой воде является регулирование воздействия использования охлаждающей воды на водную флору и фауну, и это уже приводит к выбору рециркуляционных систем вместо прямоточных для пресная вода. Это увеличит потребление воды, если не будут использоваться более дорогие и менее эффективные системы сухого охлаждения.Это поставит атомную энергетику в невыгодное положение по сравнению со сверхкритическим углем, хотя требования по десульфуризации дымовых газов (FGD) для угля выровняют водный баланс, по крайней мере, до некоторой степени, а любое будущее улавливание и хранение углерода (CCS) еще больше ухудшит уголь.

В августовском отчете Национальной лаборатории энергетических технологий (NETL) Министерства энергетики США были проанализированы последствия введения новых экологических норм для угольных электростанций в США. Ожидается, что надвигающееся нормотворчество Агентства по охране окружающей среды в феврале 2011 года обяжет использование градирен в качестве «наилучшей доступной технологии» для минимизации воздействия на окружающую среду от водозаборов, вместо того, чтобы позволять проводить оценки для конкретных участков и анализ затрат и выгод для определения наилучшего варианта из возможных. ряд проверенных технологий для защиты водных видов.Это может означать, что на всех новых заводах — и, возможно, на многих существующих установках — необходимо установить градирни вместо использования прямоточного охлаждения, которое требует много воды, но около 96% ее возвращается, немного теплее. Градирни, будучи более дорогими, работают за счет испарения большого количества воды, создавая нагрузку на запасы пресной воды — согласно отчету, они потребляют 1,8 л / кВт · ч, по сравнению с менее 0,4 л / кВт · ч для прямоточного охлаждения. . В отчете NETL отмечается, что прогнозируемое увеличение использования воды на угольных электростанциях в течение следующих двух десятилетий, если прямое охлаждение больше не будет разрешено на новых станциях, не влияет на вероятность того, что многие угольные электростанции добавят технологию улавливания и хранения углерода (CCS). ограничивают выбросы углерода в США, тем самым увеличивая потребление воды еще на 30-40%.

Исследование, проведенное в 2010 году Исследовательским институтом электроэнергетики (EPRI), показало, что общая стоимость модернизации электростанций США с градирнями превысит 95 миллиардов долларов. Стоимость только 39 АЭС (63 реактора) составит почти 32 миллиарда долларов. Исследование EPRI охватывало 428 электростанций США с прямоточными системами охлаждения, которые потенциально подпадали под действие пересмотренных правил Агентства по охране окружающей среды США, якобы для защиты водных организмов от попадания в водозаборные сооружения охлаждающей воды.Как отмечалось выше, в соответствии с предлагаемыми поправками к Закону о чистой воде EPA могло бы потребовать, чтобы охлаждение замкнутого цикла было «наилучшей доступной технологией» для минимизации неблагоприятного воздействия на окружающую среду для водных организмов. В исследовании EPRI рассматривались капитальные затраты, потери доходов от продолжительных отключений, необходимых для изменения систем, и затраты, связанные с потерями в эффективности установки, включая увеличение потребления энергии вентиляторами и насосами в системах охлаждения с замкнутым циклом. Такое изменение обойдется 311 миллионам граждан США в 305 долларов на человека, чтобы модернизировать все электростанции с прямоточной системой охлаждения, «чтобы устранить практически несуществующее воздействие на окружающую среду, согласно научным исследованиям популяций водных организмов на этих станциях», — говорится в сообщении. Институт ядерной энергии, промышленная ассоциация США.

В мае 2014 года EPA издало окончательное правило для водозаборов, охватывающее 1065 заводов и фабрик, которое позволяет существующим предприятиям использовать ряд вариантов защиты водных организмов, хотя новым потребуются системы замкнутого цикла. *

* NEI прокомментировал: «Градирни потребляют в два раза больше воды из водоемов, которые мы хотим защитить, по сравнению с прямоточными системами охлаждения. Этот факт очень важен с учетом прогнозов о том, что большая часть нашей страны столкнется с нехваткой водных ресурсов в будущем.Технологические решения для водозабора охлаждающей воды электростанции могут быть очень эффективными в защите рыб и могут учитывать экологическое разнообразие различных участков. Как EPA ранее указывало, такие решения, как передвижные экраны с системой сбора и возврата, сопоставимы с градирнями в защите водных организмов в водоемах, используемых для охлаждения электростанций ».

Во Франции все атомные электростанции EdF, кроме четырех (14 реакторов), находятся внутри страны и требуют пресной воды для охлаждения.Одиннадцать из 15 внутренних станций (32 реактора) имеют градирни с испарительным охлаждением, остальные четыре (12 реакторов) напрямую используют речную или озерную воду. При нормативных ограничениях на повышение температуры в водоприемниках это означает, что в очень жаркое лето выработка электроэнергии может быть ограничена. *

* Например, в Бугее максимальное повышение температуры воды летом обычно составляет 7,5 ° C, а летом — 5,5 ° C, при максимальной температуре нагнетания 30 ° C (34 ° C летом) и максимальной температуре ниже по течению 24 ° C (26 ° C допускается до 35 лет. дней).Для заводов, использующих прямое охлаждение с моря, допустимое повышение температуры на море составляет 15 ° C.

В США заводы, использующие прямое охлаждение от рек, должны снижать мощность в жаркую погоду. Три агрегата Browns Ferry компании TVA работают на 50%, в то время как температура в реке превышает 32 ° C.

За одним исключением, все атомные электростанции в Великобритании расположены на побережье и используют прямое охлаждение. В исследовании 2009 года, проведенном в Великобритании по выбору места для нового строительства атомной электростанции, все рекомендации относились к площадкам в пределах 2 км от обильной воды — моря или устья.

Австралийское исследование, предлагающее возобновляемые источники энергии (ветряные и солнечные) для объекта в Южной Австралии, предлагает цифру 0,74 GL / год использования воды для очистки зеркал (гелиостатов) на установке CSP общей мощностью 540 МВт, 2810 ГВт / год, следовательно, 0,26 L / кВтч.

При сравнении потребности в воде атомных электростанций и электростанций, работающих на угле, необходимо учитывать использование воды помимо охлаждения. При очистке и транспортировке угля, а также при удалении золы часто используется много воды. Это может вызвать загрязнение, как и стоки с угольных складов.

Будущие последствия требований к охлаждению для ядерной энергетики

Пресная вода — ценный ресурс в большинстве частей мира. Там, где его совсем мало, общественное мнение поддерживает политику правительства, основанную на здравом смысле, чтобы свести к минимуму ее растрату.

Помимо близости к основным центрам нагрузки, нет причин размещать атомные электростанции вдали от побережья, где они могут использовать прямоточное охлаждение морской водой. При размещении угольных заводов необходимо учитывать логистику поставок топлива (и связанную с этим эстетику), поскольку на каждую станцию ​​мощностью 1000 МВт в год требуется более трех миллионов тонн угля в год.

«Потребление воды атомными станциями является значительным, но лишь немного выше, чем потребление воды угольными станциями. Атомные станции работают при относительно более низких температуре и давлении пара, и, следовательно, более низкий КПД цикла, что, в свою очередь, требует более высоких расходов охлаждающей воды. Угольные заводы с более высокой эффективностью могут охлаждаться с использованием немного меньшего количества воды на единицу мощности, но разница небольшая. *

* Проблемы и возможности охлаждающей воды на АЭС США, октябрь 2010 г., INL / EXT-10-2028.

Если какая-либо тепловая электростанция — угольная или атомная — должна быть размещена внутри страны, наличие охлаждающей воды является ключевым фактором при размещении. Там, где количество охлаждающей воды ограничено, большое значение имеет высокий тепловой КПД, хотя любое преимущество, скажем, сверхкритического угля по сравнению с ядерным, вероятно, будет значительно уменьшено из-за потребности в воде для FGD.

Даже если количество воды настолько ограничено, что ее нельзя использовать для охлаждения, тогда установка может быть размещена вдали от требований нагрузки и там, где имеется достаточно воды для эффективного охлаждения (с учетом некоторых потерь и дополнительных затрат на передачу) м .

Атомные станции

поколения III + имеют высокий тепловой КПД по сравнению с более старыми, и не должны находиться в невыгодном положении по сравнению с углем с точки зрения использования воды.

Соображения по ограничению выбросов парниковых газов, конечно, будут накладываться на вышеизложенное. Данные Министерства энергетики США показывают, что улавливание CO2 увеличит потребление воды на угольных и газовых электростанциях на 50-90%, что сделает первые более водоемкими, чем атомные. *

* «Требования к воде для существующих и новых технологий термоэлектрических установок» DOE / NETL-402/080108, август 2008 г.

Еще одно значение связано с когенерацией, использующей отходящее тепло атомной электростанции на побережье для опреснения MSF. В большинстве случаев опреснения на Ближнем Востоке и в Северной Африке уже используется отходящее тепло нефтегазовых электростанций, и в будущем ряд стран ожидают использования ядерной энергии для этой роли когенерации. См. Также информационный документ по ядерному опреснению.


ПРИЛОЖЕНИЕ: Комментарий к отчетам США

Очевидно, что кроме тепла, отводимого с дымовыми газами от угольной установки, и любой разницы в тепловом КПД, которая влияет на количество тепла, сбрасываемого в систему охлаждения, нет реальной разницы в количестве воды, используемой для охлаждение атомных электростанций по сравнению с угольными станциями того же размера.Однако в некоторых исследованиях в США указывается на существенное различие между угольными и атомными станциями, очевидно, связанное с (неустановленным) тепловым КПД выбранных примеров. Исследования исключают атомные станции на побережье, которые используют для охлаждения соленую воду.

Технический отчет EPRI за март 2002 года: Вода и устойчивое развитие (том 3): Потребление воды в США для производства электроэнергии — следующие полвека направлен на оценку будущего потребления воды, связанного с производством электроэнергии в США, примерно до 2020 года.Он использует некоторые «типичные» цифры забора и потребления воды, которые показывают заметные различия между углем и атомной электростанцией, без указания источника и объяснения их величины. Он ориентирован только на пресную воду и игнорирует растения с охлаждением морской водой. Его выводы представлены на региональной основе в свете прогнозируемого увеличения количества поколений и вероятных изменений в технологиях производства, таких как переход от угля к газу комбинированного цикла.

EPRI указывает, что этот отчет за 2002 год заменен отчетом 2008 года: «Использование воды в производстве электроэнергии», но его нет в открытом доступе.Отчеты за 2002 и 2008 годы основаны на примерах из общедоступных данных и базах данных EPRI, которые предоставляют информацию об использовании охлаждающей воды и отклонении тепла для нескольких объектов. Цифры, приведенные в этих отчетах, и приведенная выше столбчатая диаграмма в целом представляют потребности в водопользовании. Полученные EPRI числа постоянно были примерно на 10% ниже, чем аналогичные числа, предоставленные DOE, поскольку DOE использует теоретические расчеты для получения своих показателей водопользования, а не усреднение фактических данных по растениям, как в подходе EPRI.

Другие отчеты по оценке потребностей в пресной воде взяты из Национальной лаборатории энергетических технологий Министерства энергетики США в 2006 году с обновлением за 2008 год и более общие отчеты за 2009 год. Первые два рассчитаны на 2030 год и используют пять сценариев охлаждения, применяемых к региональные прогнозы прироста и выбытия. Здесь предположения для будущих угольных электростанций: 70% сверхкритических n и 30% подкритических, причем первые имеют очень высокий тепловой КПД, по сравнению с любой атомной станцией поколения III.Однако предполагается, что угольные электростанции нуждаются в десульфуризации дымовых газов (ДДГ), что обычно увеличивает потребление воды.

Требования к охлаждающей воде для каждого типа установок были рассчитаны на основе данных NETL и представлены в следующей таблице для «модельных» установок потребления пресной воды:

Уголь прямоточный, докритический, мокрый FGD 0,52 л / кВт · ч
Уголь прямоточный, сверхкритический, мокрая ДДГ 0.47 литров / кВтч
Ядерная, прямоточная, подкритическая 0,52 л / кВт · ч
Уголь рециркуляционный, докритический, мокрая ДДГ 1,75 л / кВт · ч
Уголь рециркуляционный, сверхкритический, мокрая ДДГ 1,96 л / кВт · ч
Ядерная, рециркуляционная, докритическая 2,36 л / кВт · ч

Цифры озадачивают, поскольку для сверхкритического угля следует использовать значительно менее эффективные докритические угольные электростанции, а для рециркуляционного использования градирен большая разница между докритическим углем и ядерной энергией необъяснима.Очевидно, что существуют важные переменные, которые не учитываются, хотя они, безусловно, должны иметь отношение к прогнозам NETL.

Отчет DOE / NETL за 2009 год показывает диаграмму (рис. 3-6), в которой приводится отчет EPRI за 2002 год, где указано чистое потребление с использованием градирен от 2,27 до 3,8 л / кВтч для атомной энергетики *. Это намного больше, чем цифры на диаграмме докритического сжигания угля с FGD (рис. 3-2) — 1,9–2,5 л / кВтч (0,505–0,665 галлонов / кВтч) с аналогичной продувкой.

* Подпитка охлаждающей воды 3.От 0 до 4,1 л / кВтч (0,8-1,1 галлона / кВтч), без продувки 0,06-0,20 галлона / кВтч.

Другая диаграмма (рис. 3-1) со ссылкой на EPRI 2002 дает нетто 2,7 л / кВтч (0,72 галлона / кВтч) для атомной энергетики и 2,0 л / кВтч (0,52 галлона) для докритического угля. В пояснении в тексте говорится: «Атомные станции имеют более высокую нагрузку на градирню по сравнению с чистой выработкой электроэнергии. Это связано с тем, что условия пара ограничиваются эффектами хрупкости металла от ядерного реактора, что снижает эффективность». Однако ни он, ни отчет EPRI не оправдывают большую разницу, которая должна быть напрямую связана с потерями тепла в дымовой трубе на угольных электростанциях и с тепловым КПД.


Примечания и ссылки

Банкноты

а. При теоретической полной эффективности и с учетом только паровой фазы это известно как цикл Карно. Эффективность Карно системы относится к разнице между уровнями тепла на входе и выходе и в более общем смысле называется термической эффективностью. [Назад]

г. Этот термодинамический процесс превращения тепла в работу также известен как цикл Ренкина или, в более простом смысле слова, как цикл пара, который можно рассматривать как практический цикл Карно, но с использованием насоса для возврата текучей среды в виде жидкости к источнику тепла.[Назад]

г. Конденсатор предназначен для конденсации отработавшего пара из паровой турбины за счет потери скрытой теплоты парообразования охлаждающей воде (или, возможно, воздуху), проходящей через конденсатор. Температура конденсата определяет давление на той стороне конденсатора. Это давление называется противодавлением турбины и обычно представляет собой частичный вакуум. Снижение температуры конденсата приведет к снижению противодавления турбины, что увеличит тепловой КПД турбины.Типичный конденсатор состоит из трубок в кожухе или кожухе.

Могут быть первичные и вторичные контуры, как в реакторах с водой под давлением (PWR) и двух или трех других типах. В этом случае первый контур просто передает тепло от активной зоны реактора к парогенераторам, а вода в нем остается жидкой под высоким давлением. В реакторах с кипящей водой и в реакторах другого типа вода закипает в активной зоне или рядом с ней. То, что сказано в основной части статьи, относится ко второй ситуации или вторичной цепи, где их два.[Назад]

г. В ядерном реакторе вода или тяжелая вода должна поддерживаться под очень высоким давлением (1000-2200 фунтов на квадратный дюйм, 7-15 МПа), чтобы она оставалась жидкой при температуре выше 100ºC, как в современных реакторах. Это имеет большое влияние на реакторную технику.

Более подробная информация о различных теплоносителях первого контура содержится в статье Nuclear Power Reactors . [Назад]

e. В отчете Геологической службы США за 1995 г. говорилось, что 98% изъятия обычно возвращается в источник.[Назад]

ф. Для данной электрической мощности, поскольку установка должна быть больше (для данной мощности при 36% необходимо сбросить в 1,78 раза больше тепла, при 33% необходимо сбросить в 2,03 раза больше тепла — разница 14%). Если просто посмотреть на долю потерь тепла на конкретной установке при двух значениях эффективности, разница составит 5%, а вырабатывается на 8% меньше электроэнергии. [Назад]

г. На каждый киловатт-час электрической мощности при тепловом КПД 33% необходимо сбросить 7,3 МДж тепла.При тепловом КПД 36% сбрасывается 6,4 МДж. При скрытой теплоте парообразования 2,26 МДж / л это приводит к испарению 3,2 литра или 2,8 литра на кВтч соответственно, если весь охлаждающий эффект является просто испарительным. Это составило бы 77 или 67 мегалитров в день соответственно для станции мощностью 1000 МВт, если бы все охлаждение было только испарительным. На практике около 60-75% испаряется, в зависимости от атмосферных факторов. Другие расчетные цифры для более высокой эффективности: для сверхсверхкритического парового цикла (USC) с использованием градирни потребуется около 1.Произведено 5-1,7 л / кВтч; Современная ПГУ составляет около 0,9-1,1 л / кВтч. [Назад]

ч. В отчете Министерства энергетики за 2006 год, который подвергается критике ниже, указано типичное значение 2,9 л / кВтч. Другие источники в США указывают 1,5 л / кВтч для прямоточного охлаждения и 2,7 или 3,0 л / кВтч для испарительных градирен (, например, NEI 2009, примечание 11; NEI 2012). [Назад]

и. На основе 50% от общего объема производства 261 ТВт-ч при расходе воды 2,25 л / кВт-ч (60% электроэнергии вырабатывается из угля, в основном с использованием испарительного охлаждения).Более авторитетная, но более ранняя оценка оценивает общие потери от испарения для внутренних электростанций на уровне 225 GL / год (Hunwick 2008). Мельбурн использует около 440 GL в год. [Назад]

Дж. Около 0,18–0,25 л / кВтч на заводе Коган-Крик в Квинсленде, включая небольшое дополнительное количество влажного охлаждения, и 0,15 л / кВтч на заводе Миллмерран. [Назад]

к. 48 вентиляторов на Коган-Крик диаметром 9 метров каждый. [Назад]

л. В Австралии на угольных электростанциях Коган-Крик (750 МВт в сверхкритическом состоянии) и Милмерране (в сверхкритическом состоянии 840 МВт) используется сухое охлаждение с ACC, как и на станциях Матимба и Маджуба в Южной Африке.Новый завод Medupi будет использовать его и станет крупнейшей в мире установкой с сухим охлаждением (4800 МВт). Кендал в Южной Африке использует систему непрямого сухого охлаждения. Судя по всему, сухое охлаждение также используется в Иране и Европе. Южноафриканский опыт оценивает стоимость ACC примерно на 50% больше, чем рециркуляционное влажное охлаждение и косвенное сухое охлаждение на 70–150% больше. [Назад]

г. В них используется вода в сверхкритическом состоянии с давлением около 25 МПа, температура пара от 500 до 600 ° C и тепловая эффективность 45%. По всему миру работает более 400 таких заводов.Одним из направлений разработки ядерных реакторов поколения IV являются конструкции с водяным охлаждением в сверхкритическом состоянии. На сверхкритических уровнях (30+ МПа) может быть достигнут 50% тепловой КПД.

Сверхкритические жидкости — это жидкости, находящиеся выше термодинамической критической точки, определяемой как самая высокая температура и давление, при которых газовая и жидкая фазы могут сосуществовать в равновесии, как однородная жидкость. У них есть свойства между газом и жидкостью. Для воды критическая точка составляет 374 ° C и 22 МПа, что придает ей плотность «пара», составляющую одну треть от плотности жидкости, так что она может приводить в движение турбину так же, как обычный пар.[Назад]

п. В Великобритании все атомные станции находятся на берегу, и общие потери при передаче в системе составляют 1,5%. [Назад]

Источники

Агентство по окружающей среде Великобритании, 2010 г., Варианты охлаждающей воды для атомных электростанций нового поколения в Великобритании.
EPRI 2002, Вода и устойчивость (том 3): Потребление воды в США для производства электроэнергии — следующие полвека, Технический отчет EPRI
DOE / NETL 2006: Оценка потребностей в пресной воде для удовлетворения будущих потребностей в производстве термоэлектрической энергии, DOE / NETL-2006/1235
DOE / NETL 2008: Оценка потребностей в пресной воде для удовлетворения будущих требований к выработке термоэлектрической энергии, обновление, DOE / NETL-400/2008/1339
DOE / NETL 2009: Требования к воде для существующих и новых технологий термоэлектрических станций, DOE / NETL-402/080108
Использование воды в производстве электроэнергии, отчет Института электроэнергетики 1014026 (февраль 2008 г.)
EPRI 2011, Национальная оценка затрат на модернизацию U.S. Электростанции с замкнутым циклом охлаждения, Технический бюллетень EPRI 1022212; и исследование модернизации замкнутого цикла: оценка капитальных затрат и производственных затрат, Технический отчет EPRI 1022491.
DOE / NETL, август 2010 г., Уязвимость воды для существующих угольных электростанций, отчет 1429. DOE / INL 2010, Проблемы и возможности охлаждающей воды на АЭС США, октябрь 2010 г., INL / EXT-10-2028.
Ханвик, Ричард 2008, Австралийские внутренние электростанции: утоляют жажду
Международное энергетическое агентство и Агентство по ядерной энергии ОЭСР, Прогнозируемые затраты на производство электроэнергии, издание 2010 г.,
Международное энергетическое агентство, World Energy Outlook 2015
Международное энергетическое агентство, World Energy Outlook 2016 — глава 9, посвященная воде
Справочник по ядерной инженерии 2010
ESAA, Electricity Gas Australia 2010
МАГАТЭ 2012, Эффективное управление водными ресурсами в реакторах с водяным охлаждением, Серия изданий МАГАТЭ по ядерной энергии No.НП-Т-2.6.
Уильям Скафф, Институт ядерной энергии, водопользование, электроэнергия и ядерная энергия: целостный подход к охране окружающей среды, представленный на Ежегодном форуме Совета по охране грунтовых вод (GWPC) 2009, 14-16 сентября 2009 г.
Информационный бюллетень Института ядерной энергии, водопользования и атомных электростанций (ноябрь 2013 г.)
ThinkClimate & Brown & Pang, Варианты с нулевым выбросом углерода (для электростанции Порт-Огаста), 2012 г.

Газовый котел Weller Mars 26 ОШИБКА E9.Коды ошибок газовых котлов Weller

Газовый котел Weller Mars 26 ОШИБКА E9. Коды ошибок Газовые котлы Weller

Котлы газовые настенные Buderus.
Модели Logamax U042, U044, GB072, GB172. С открытой и закрытой камерой сгорания. Методы ремонта и обслуживания, регулировка рабочих параметров. Рекомендации по обслуживанию.
Котлы отопления газовые Vaillant.
Модели: наружный Atmovit Exclusiv, настенный конденсатор Ecotec Plus.Сервис, обслуживание, настройка функциональных компонентов. Гидравлические схемы.
Котлы газовые настенные ARISTON.
Модели Clas, Clas Evo, Genus. Рекомендации по ремонту, обслуживанию и сервису. Устранение ошибок и неисправностей. Методы настройки и регулировки.
Газовые котлы Immergaz
Модели Eolo Star, Eolo Mini, Nike Star, Nike Mini, Mitos. Ремонт и регулировка. Установка, установка и подключение. Настройки режимов работы и дополнительного оборудования.
Котлы Kentatsu Furst.
Настенные модели Nobby Smart. Конденсация УМНЫЕ КОНДЕНСЫ. Наружная Сигма, Кобольд. Твердотопливный Элегант, Вулкан. Неисправности и коды ошибок. Описание и характеристики.

Настенные газовые котлы Сварщика

применяются в системах воздушного отопления до 230 кВ. метров. Модуляционная горелка позволяет добиться максимальной теплоотдачи при работе на любой мощности, что является главным достоинством конструкции данной марки. Агрегат имеет наливную камеру закрытого вида, а также дополнительный конденсационный модуль, поглощающий тепло от выходящих газов.

Управление простое и понятное, практически все настройки выполняются автоматически. Настенные модели Mars подключаются к стандартному вертикальному дымоходу, а вывод продуктов сгорания и наружу на улицу с улицы происходит принудительно с помощью коаксиального дымохода.

Для максимального увеличения производительности данные модели оснащены деталями и комплектующими от известных европейских компаний. Если автоматика устраняет какую-либо неисправность, на дисплее отображается символ кода ошибки.Все модели оснащены отдельными теплообменниками.

Блок управления в режиме автоматизации контролирует необходимое давление в трубопроводе и задает наиболее благоприятный режим работы, при котором расход газа будет наименьшим. Перед применением необходимо изучить инструкцию. Коды ошибок, отображаемые на дисплее, могут помочь своевременно обнаруживать и устранять неполадки.

Коды ошибок Boiler Weller

Ошибка E1. — В циркуляционной системе не хватает давления воды или он отсутствует.Возможна неисправность гидроагрегата. Неисправность микровыключателя датчика потока. При отключении электричества рекомендуется возобновить подачу воды. Увеличьте давление до 1,2 бар и включите нагрев.

Ошибка E2. — Предупреждающая защита от перегрева или неправильного зажигания. Этот режим устанавливается в приборе при температуре воды +96 градусов, либо из-за проблем с системой зажигания. Рекомендуется проверить расход газа. Нажав кнопку «Сброс», активируйте устройство.

Ошибка E5. — Неисправность платы управления. Для устранения с помощью клавиши «Сброс» производим перезапуск агрегата. В случае, если действие окажется безуспешным, следует обратиться в сервисный центр.

Ошибка E6. — Повреждение датчика системы отопления. Из-за некорректного выполнения датчиком функции установка переходит в защитный режим. Рекомендуется отключить устройство от сети и заменить этот компонент. Также можно позвонить в сервис.

Ошибка E7. — Нагрев охлаждающей жидкости. Цикл защиты срабатывает в двух случаях: когда температура системы отопления резко поднимается до 97 градусов или когда температура горячей воды переходит границу 81 градус. Требуется отключить от электросети. Когда показатель уменьшится на шесть градусов меньше рекомендованного, нажмите клавишу «Сброс».

Ошибка E9. — Неисправность датчика горячей воды. Из-за некорректной работы датчика ГВС агрегат переходит в защитный режим.Требуется обесточить его и заменить датчик горячей воды или обратиться в сервисный центр.

В некоторых случаях при использовании агрегата он может снизить температуру в системе отопления на десять-пятнадцать градусов, а иногда даже отключить. В этом случае подключение аппарата к электросети должно производиться с помощью стабилизатора, поэтому необходимо его проверить. Поскольку непосредственно стабилизатор, может выйти из строя, и неисправность может проявиться только тогда, когда будет обнаружена проблема, связанная с потребителями энергии.

Газовый котел Марс 32 В режим gVS Работает с перебоями (практически не работает). У него необычное поведение. При включении крана водяное тепло нагревается почти до кипения, несмотря на то, что датчик стоит +40 градусов. Через 2-3 минуты кипяток отключается, течет холодная вода. Через 2-3 минуты включают и снова доводят воду до кипятка. И только 4 раза после последнего нагрева до кипятка выдаёт холодную воду и больше не включается.Контур отопления работает нормально (уже не проверял-лето). После выключения котла, а он около 2-х суток моргает обесточенный и закрытый кран подачи воды, он включается, и снова та же беда. Что нужно сделать, может что-то поменять?

Необходимо заменить датчик температуры.

Торцевой ремонт с котлом Веллер. Через несколько секунд после включения выдает ошибку E1. Питание в помпу не подается. Насос работает, называется обмоткой, конденсатором.Еда с доски не идет. Кто-нибудь сталкивался в своей практике с этой проблемой?

Начать надо с того, что в данной модели есть двукратный осмотр датчика канала охлаждающей жидкости. Перед запуском насоса он должен быть открыт, после — закрыт. Если какое-либо из условий не выполняется — ошибка E1.

Котел Weller Mars 26. Выдает ошибку Е02, ошибка розжига. Пламя загорается и проносится. Когда крышка камеры сгорания снимается нормально. Как только вы закрываете крышку, она гаснет.Чистка дымохода, заменен вентилятор, пневмматор, газовая арматура, электрод розжига, блок розжига. Ничего не помогло. Электрическая сеть в норме. Кто может помочь?

Турбированные модели наоборот должны быть. Рискну предположить, что либо переизбыток, либо большая нехватка воздуха.

Котел Веллер Марс 26. В работе очень ровно. Например, на нагрев стоит 40 градусов, он включается, быстро прогревается до 38-40 градусов, конфорка гаснет, температура быстро падает примерно до 32-33, и горелка снова запускается и так по кругу.При повышении температуры, например до 48, агрегат долго греется (такая же температура в районе 49-50 или снижается даже на градус). Когда вся вода в батареях нагревается, горелка гаснет, а затем температура медленно падает. Горелка включается, и вот он снова снова начинает такт. Какие мысли? Плохая проходимость в системе отопления? В нем есть фильтр? Газ не регулируется? А можно дельту увеличить?

Похоже на модельную неисправность электронной платы, когда блок перестает модулировать пламя и нагревается на максимум.

Котел Марс 26. Котел не запускается. Ничего не пишу (показывает два нуля), на сброс не реагирует, поворотная кнопка переворачивает плату. Агрегат двухконтурный, контур на воде закрыт двумя заглушками. Газ в норме. Давление в системе 1,5-2 атм. Котел отключился, так как были проблемы с подачей газа, давление упало до 0, но ошибки не выдавали. В прошлый раз была аналогичная ситуация: свет на полдня был выключен, давление упало, не включается, выдавала ошибку (давление небольшое).Я повысил давление, но все равно не включилось. Дважды протирает и стоит. Как-то так получилось (скачал больше 2 атм. Давление и тут решил немного сделать до 1,5), что при очередном включении электродвигателя, агрегат сразу начал крутить помпу и потом включился. И на этот раз все по-любому. Что бы это могло быть?

Была аналогичная проблема. Котел выдал ошибку Е6, видимо не хватает тяги или выхлоп плохо, протянул трубку от датчика к вентилятору.Одна трубка как-то застряла на вентиляторе и защелкнула Пьезо. Сделал сброс, аппарат быстро протестировал, запустил вентилятор и зажег конфорку. Вторая трубка не прижилась, ждали часа два, пока система и дымоход внутреннего воздуха прогреются. Выключил, потом все лампочки как было, включил, и запустилось нормально.

Помогите пожалуйста в проблеме: Котел Mars 32 OC не включается, показывает ошибку Е1 (нет давления в системе отопления). Давление в норме, выше 1 бар, помпа не запускается, слышен слабый щелчок.На датчике DVT горит красный светодиод. ГВС, хотя ГВС я не использую, выход там приглушен, а через ввод только блок провожу.

Для начала осмотрите датчик воздуховода ГВС, очистите или замените бронзовый резьбовой «патрон». Затем следите за датчиком отопительного канала. Скорее всего, он будет залит водой. Нужно поменять сальник и просушить микровыключатель.

___________________________________________________________________________________________

___________________________________________________________________________________________

Борино, ЖМЗ, Сибирь, Альфа Калор, теплотехника.
Регулировка газового автомата EUROSIT 630. Замена термопары и обслуживание розжига горелки.

Модели LUNA, LUNA 3 COMFORT, LUNA DUO TEC (F / FI). Двухконтурный, с турбонаддувом. Рекомендации по устранению ошибок и неисправностей. Настройки и регулировка режимов работы.

Модели ZWC, ZSA, ZSC, ZWR, ГАЗ 5000, ГАЗ 3000 W ZW, WBN 6000.
Настенный, двухконтурный. Ремонт, регулировка и неисправности. Настройки, настройки и режимы.

Модели Deluxe Coaxial, Deluxe Plus, GA.Ошибки и неисправности.
Работа с пультом ДУ скопирована. Система контроля. Установка температуры и давления.


Ремонт моделей Logano G124, G125, G215, G234, G334. Поломки и неисправности. Работа с логотипом и системой управления бойлером косвенного нагрева. Режимы и функции.

TURBOTEC ATMOTEC PRO / PLUS VU / VUW INT. Компоненты и рабочие функции. Программы для настройки. Газовая система. Установка и установка. Обслуживание и профилактика.

11.07.2017 Евгений Фоменко

Устройство и принцип работы котлов Веллер

Двухконтурные навесные газовые котлы Weller предназначены для отопления помещений площадью до 240 квадратных метров.Максимальная теплоотдача при работе на любой мощности позволяет использовать модуляционную горелку — главное преимущество конструкции этих котлов. Оборудование в аппаратах закрытого типа Кроме того, имеется дополнительный конденсационный модуль, который также собирает тепло от назначенных газов.

При управлении участие человека не требуется, так как все настройки выполняются автоматически. Настенные котлы Weller Mars подключаются к классическому вертикальному дымоходу, а отвод продуктов сгорания и забор свежего воздуха происходит принудительным способом через коаксиальный дымоход.

Для повышения производительности этого бренда все его модели комплектуются узлами от ведущих европейских компаний — WILO, SWEP, Fugas и др. В случае обнаружения устройства автоматической неисправности на дисплей выводится соответствующий сигнал, в котором отображается ошибка. коды отображаются.

Все агрегаты оснащены отдельными теплообменниками, а блок управления автоматически контролирует необходимое давление в трубопроводе и задает оптимальный вариант Работа, при котором расход газа будет минимальным.При эксплуатации нужно изучить любой газовый котел Веллер. Ошибки, появляющиеся на экране, помогут выявить проблему и быстро ее решить.

Коды основных ошибок

e1

ОШИБКА E1 — недостаточное давление воды или отсутствие воды в циркуляционной системе. Неисправен гидроблок — может съесть шток. Неисправен микровыключатель датчика потока. При отключенном электричестве в соответствии с инструкцией снова подайте воду. Поднимите давление до 1-1,2 бар и включите подогрев.

Гидрокотел Veller

e2.

ОШИБКА E2 — сработала защита от перегрева или неправильного зажигания. В такой режим котел переходит при температуре воды +95 градусов, либо из-за неправильного розжига. Проверить подачу газа. Нажимаем «Сброс» и снова запускаем устройство.

e5

Код

E5 — это программная неисправность. Нажмите кнопку «Сброс» или перезагрузите устройство. Если не поможет — вызовите специалиста.

e6

ОШИБКА E6 — Датчик системы обогрева неисправен. Котел перешел в защитный режим из-за неправильной работы датчика.Отключите устройство и замените соответствующий элемент. При необходимости пригласите специалиста.

e7.

Код E7 — повышение температуры охлаждающей жидкости. Срабатывает защитный режим, при резком повышении температуры системы до 95 градусов, а также при повышении DHS до 80 градусов. Отключите от питания, и когда показатель уменьшится на 6 градусов меньше заданного, запустите его кнопкой «Сброс».

e9

Ошибка Е9 — срабатывание при неисправности датчика ГВС.Из-за ненормальной работы датчика котел перешел в режим защиты. Отключите питание и замените датчик. Или вызовите специалиста.

Душевой датчик ГВС.

Прочие неисправности

Иногда при работе котлов Веллера в устройстве внезапно начинает падать температура в системе отопления. 10, а то и 20 градусов. Может даже полностью выключиться. При этом через стабилизатор подключается к электросети.

В такой ситуации проверьте стабилизатор.Довольно часто такие устройства возникают незаметно для глаз, и проблема обнаруживается только при обнаружении поломки подключенных к ним потребителей. При подключении газовых котлов рекомендуется использовать стабилизатор напряжения.


Все работы, описанные в этом документе, должны выполняться техническими специалистами.
авторизованных сервисных центров Weller. Держите техническую документацию под рукой. Для выполнения описываемых работ
может потребоваться информация, содержащаяся в данном руководстве.
2. Описание устройства.
2.1. Общее описание Устройства.
Котел газовый двухконтурный настенный Weller Mars с закрытой камерой сгорания и отдельным пластиковым теплообменником
Предназначен для отопления и горячего водоснабжения. Отгружено котлов
мощностью 24 и 30 кВт. Приборы в стандартной комплектации работают на природном газе (G20).
2.2. Основные технические параметры
Модель
Марс 26.
Марс 32.
шт. изменить
Номинальное подаваемое тепло 26
32
кВт
Номинальная тепловая мощность 24
29,5
кВт
Диапазон температур системы отопления 30 ~ 80 30 ~ 80 ° C
Рабочее давление системы отопления 0,5 ~ 1,5 0,5 ~ 1,5
бар
Максимальная система отопления 3 3
бар
Объем расширительного бака 6
8
л.
Установленное давление расширительного бачка 1
1 бар.
Регулировка температуры горячей воды 30 ~ 60 30 ~ 60 ° C
Максимальное давление воды для воды 6 6 Бар
Минимальное количество воды из-под крана 0.2 0,2 ​​
бар
△ T = 25 ° C, возможность получения горячей воды
13
15
л / мин
△ T = 35 ° C, возможность получения горячей воды 9,5 10,7
л / мин
Напряжение / Частота 220 ~ 230/150 220 ~ 230/150
In / hz
Максимальное энергопотребление 110
150
T.
Класс изоляции I.
I.

соединение
Подсоединение водопроводных труб для отопления
G3 / 4 G3 / 4
Труба
Вход газа
G3 / 4 G3 / 4
Соединительные водопроводные трубы для душа
G1 / 2 G1 / 2

Канал входа / выпуска воздуха
60/100 60/100 мм
Номинальное давление для природного газа 0.02 0,02
бар
Номинальное давление для сжиженного углеводородного газа 0,03
0,03
бар
Чистый вес 38,5
39
кг Размеры
: Д × Ш × Ду 740 × 410 × 328
740 × 410 × 328
мм.

3


2.3. Конструкция

Рис. 2.1.

4

Рис. 2.2.

5


Фиг.2.3.

6

Рис. 2.4.

7
2.4. Спецификация
№ п / п
Наименование
Количество
1
Кронштейн левый 1.
2
Поперечные винты 8.
3
Откидная планка для крепления котла к стене 1
4
Верхняя Кронштейн 1.
5
Верхний кронштейн расширительного бачка 1
6
Расширительный бак 1.
7
Правый кронштейн 1.
8
Боковой кронштейн 2.
9
Горелка
1
10
Электрод розжига и ионизация 1
11
Герметичное кольцо для впускной трубы для газа 6
12
Труба для подачи газа на горелку 1
13
Газовый клапан 1
14
Правая крючок
1
15
Заклепка
4
16
Крюк левый
1
17
Кожух
1
18
Прокладка с техническими данными
1
19
Винт
2
20
Пылезащитный колпачок 3/4 дюйма 3
21
Предохранительная пластина
1
22
Гайка
2
23
Винт для крепления корпуса 2
24
Шайба
2
25
Поперечный винт 2.
26
Прокладка защитная для силовых проводов 1
27
Нижний поддон
1
28
Кронштейн нижнего расширительного бака 1
29
Гайка соединения с расширительным бачком 1
30
Выходная труба системы отопления 1
31
Главный теплообменник 1.
32
Ограничитель контроля температуры 1
33
Поперечный винт 2.
34
Входная труба системы обогрева 1
35
Гайка 3/4 дюйма 2
36
Выходной патрубок от насоса 1
37
Резиновое кольцо VX / выход.Насос 2.
38
Шайба для манометра воды 1
39
Манометр 1.
40
Хомут для выхода воды с водяным насосом 1
41
Водяной насос 1.
42
Хомут для впуска воды в насос
1
43
Шайба крепления насоса
2
44
Поперечный винт
2
45
Шайба
2
46
Поперечный винт
2
47
Впускной клапан воды
1
48
Датчик Duch
1

Описание: Котлы Weller Mars и Mars OC Двухконтурные котлы с двумя отдельными теплообменниками обеспечивают тепло.

квартира или дом площадью до 300 м2 и горячая вода на 2-3 точки водоподготовки.

Система безопасности следит за расходом газа, наличием пламени на горелке, перегревом

Ментер и состояние дымовых каналов.

. Функция автоматического обнаружения неисправности и индикации кода неисправности.

. При нарушении пламени срабатывает защита по прерыванию пламени, что мгновенно отключает подачу газа.

. Защита с ограничением температуры. Предотвращает повреждение котла при чрезмерном повышении температуры.

При резком повышении температуры в системе отопления байпасный автоматический клапан защищает теплообменник от

перегрев.

. Защита с помощью предохранительного клапана 3 бар (1 бар = 1 кгс / см = 0,1 МПа) предотвращает систему трубопровод

мы от избыточного давления.

. При отсутствии тяги в дымоходе реле давления автоматически отключает котел.

.Реле давления воды гарантирует, что запуск котла не произойдет при отсутствии воды или ее недостатке

давление.

. Функция трехминутной задержки используется для предотвращения частых запусков котла.

и увеличивает срок его службы.

. Блокировка защиты циркуляционного насоса: (включается автоматически каждые 24 часа.)

Дизайн

.Открытая камера сгорания — Марс OC, закрытая камера сгорания — Марс.

. Два независимых теплообменника для отопления и ГВС.

. Для отопления Медный теплообменник, а для плиты ГВС

из нержавеющей стали.

. Горелка из нержавеющей стали.

. Регулятор давления газа.

. Встроенный расширительный бачок.

. Система контроля воздуха.

. Трехскоростной циркуляционный насос с автоматическим отводом воздуха.

. Манометр.

. Автоматический байпас.

. Насос постколляции.

Система автоматизации

. Автоматическая электронная система зажигания и охранная система.

. Плавное электронное зажигание.

. Точность установки и обслуживания температурного режима до ± 1 ° С.

. Котел имеет электронную модуляцию пламени в режиме отопления и ГВС.

Характеристика

Номинальное подвесное тепло

Номинальная тепловая мощность

Диапазон температур системы отопления

Рабочее давление системы отопления

Максимальная система отопления

Емкость расширительного бачка

Установленный расширительный бак напорный

Регулировка температуры горячей воды

Максимальное давление водопроводной воды

Минимальное давление воды

Δt = 25 ° С, возможность получения горячей воды

Δt = 35 ° С, возможность получения горячей воды

Напряжение / частота

Максимальная потребляемая мощность

Класс защиты IP

Трубное соединение

Система отопления

Система GVS

Номинальное давление для природного газа

Номинальное давление для сжиженного углеводородного газа

Котел газовый настенный двухконтурный с закрытой камерой сгорания
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
Weller.
Mars 26.

Содержание


  • Конструкция и название частей 3

  • Входы / выходы 3

  • 4

  • Указания по безопасности 5

  • 6

  • Инструкции по использованию панели управления
  • Описание кодов неисправностей 7

  • Распаковочная коробка 8.

  • Упаковочный лист 8.

  • Иллюстрации установки 9

  • Установка котла 9.

  • Описание соединительных элементов 11

  • Подача воды, пополнение и слив 13

  • Регулировка зажигания 14.

  • Эксплуатация пользователем 14.

  • Система безопасности 16

  • Техническое обслуживание 17

  • Гарантийные обязательства 18

  • Гарантийный талон 19.

Конструкция и наименование деталей

1

. Вентилятор

2. Главный теплообменник

3. Ограничитель контроля температуры

4. Пламенный ионизационный / ионизационный электрод

5. Горелка

6. Датчик протока

7. Газовый клапан

8.Датчик температуры контура ГВС

9. Трехходовой клапан

10. Микропереключатель датчика давления

Трехходовой клапан

11. Датчик температуры контура отопления

12. Датчик работы вентилятора

13. Расширительный бак

14. Автоматический выпускной клапан

1


5. Предохранительный клапан

16. Вторичный теплообменник

17. Водяной насос

18. Манометр

19. План дисплея панели управления

20.Плата пульта управления

Входы / выходы

A Выход воды для отопления

Выход горячей воды

C

G Вход Gaza

F Вход холодной воды

R Вход воды для отопления
Основные технические характеристики


  • Цифровой дисплей Контур температуры Отопление / ГВС

  • Функция автоматического обнаружения неисправностей и индикация кода неисправности

  • Пропорциональная постоянная регулировка пламени, пламя регулируется в соответствии с изменениями теплопередачи для выполнения автоматического регулирования по порядку для обеспечения постоянства температуры отопления / горячей воды.

  • При прерывании пламени срабатывает защита по прерыванию пламени, что мгновенно отключает подачу газа.

  • Котел имеет два независимых теплообменника для отопления и ГВС.

  • Защита с ограничением температуры. Предотвращает повреждение котла при чрезмерном повышении температуры.

  • При резком повышении давления в системе отопления байпасный автоматический клапан защищает теплообменник от перегрева.

  • Защита с помощью предохранительного клапана 3 бар (1 бар = 1 кгс / см 2 = 0.1 МПа), защищает трубопровод системы от избыточного давления.

  • При отсутствии тяги в дымоходе реле давления автоматически отключает котел.

  • Реле давления воды гарантирует, что запуск котла не произойдет при отсутствии воды или ее недостаточном давлении.

  • Функция трехминутной задержки. Используется для предотвращения частых запусков котла и увеличения срока его службы.

  • Защита от блокировки циркуляционного насоса: Система автоматически включает насос один раз в сутки на 1 мин.
Комментарии по безопасности

▲ Котел предназначен только для нагрева воды для отопления и системы ГВС.

▲ Если котел не работает, отключите подачу газа и электричество. Обратитесь к авторизованному специалисту по обслуживанию.

▲ Электропитание, необходимое для нормальной работы котла — переменный ток 220 ~ 230 Вт / 50 Гц. Компания-производитель и продавец не несет ответственности за ущерб, причиненный использованием другого источника питания.

▲ В мороз к котлу, электросети и газу следует подавать во избежание замерзания воды и засорения труб.

▲ Убедитесь, что давление воды в системе отопления составляет не менее 0,5 бар, или долейте воду в бойлер в соответствии с используемым методом.

▲ Убедитесь, что тип используемого газа соответствует типу газа, указанному на паспортной табличке газового котла.

▲ Если котел не используется длительное время, перекрыть подачу газа, отключить электропитание и слить воду из котла и трубопроводов.

▲ Перед чисткой котла выключите электропитание.

▲ Не используйте электрическое оборудование при обнаружении запаха газа. Немедленно откройте окно и закройте газовый кран, а затем вызовите специалиста по обслуживанию.

▲ Не использовать вблизи газовых баллонов, газа и других легковоспламеняющихся материалов. Не кладите на газовый котел горючие материалы, такие как пластик, бумага или ткань.

▲ Не тяните, не перекручивайте и не обрезайте шнур питания.

▲ Запрещается ставить посторонних на выход отработанного воздуха или воздухозаборник во избежание засорения или возгорания.

Основные технические параметры


Модель

Марс 26.

Марс 32.

Ед. сдача

Номинальное подвесное тепло

26

32

кВт

Номинальная тепловая мощность

24

29,5

кВт

Диапазон температур системы отопления

30 ~ 80.

30 ~ 80.

° С.

Рабочее давление системы отопления

0,5 ~ 1,5

0,5 ~ 1,5

бар

Максимальная система отопления

3

3

бар

Объем расширительного бачка

6

8

л.

Давление в расширительном баке установленное

1

1

бар

Регулировка температуры горячей воды

30 ~ 60.

30 ~ 60.

° C.

Максимальное давление водопроводной воды

6

6

бар

Минимальное давление воды

0,2

0,2

бар

△ T = 25 ° C, возможность получения горячей воды

13

15

л / мин

△ T = 35 ° C, возможность получения горячей воды

9,5

10,7

л / мин

Напряжение / частота

220 ~ 230/50

220 ~ 230/50

дюйм / Гц

Максимальная потребляемая мощность

110

150

Т.

Класс изоляции

I.

I.

Трубное соединение

Подключение водяных труб для отопления

G3 / 4.

G3 / 4.

Вход в Газу

G3 / 4.

G3 / 4.

Соединительные водопроводные трубы для душа

G1 / 2.

G1 / 2.

Канал входа / выхода воздуха

60/100

60/100

мм.

Номинальное давление для природного газа

0,02

0,02

бар

Номинальное давление для сжиженного нефтяного газа

0,03

0,03

бар

Вес нетто

38,5

39

кг

Габаритные размеры: д × ш × дюйм

740 × 410 × 328

740 × 410 × 328

мм.

Инструкция по эксплуатации панели управления


1

дисплей

Показывает температуру и все типы кодов.

2

Повышение температуры воды в системе отопления

3

Снижение температуры воды для системы отопления

4

Увеличьте температуру воды для ГВС

Нажмите один раз, установленное значение температуры увеличится на 1 градус.

5

Снижение температуры воды для ГВС

Нажмите, когда установленное значение температуры уменьшится на 1 градус.

6

Переключатель зима / лето

Выбор режима котла

7

Сброс

Автоматическая блокировка, перезапуск котла

8

Вкл. Выкл.

Запуск и останов котла

9

Манометр

Показывает давление воды в системе отопления

Описание кодов неисправностей

Распаковка ящиков

Котел упакован в жесткий ящик, причем ящик помещен в ящик для обеспечения сохранности изделия и отсутствия повреждений при транспортировке.ВНИМАНИЕ: Не берите пластиковый блок управления с защитой рук при распаковке Cola.
Упаковочный лист

Раскройте поле и ознакомьтесь со следующим списком:

Иллюстрации установки



Установка котла

Меры безопасности при установке


  • Установка, обслуживание, установка, ремонт и инструкция владельца должны быть осуществляется специализированной эксплуатирующей организацией газового хозяйства или специалистом, имеющим лицензию на данный вид деятельности.

  • Надежно закрепите котел на стене из негорючего материала.

  • Не кладите топливо и взрывчатые вещества рядом с котлом.

  • Не устанавливать котел на другие газовые приборы.

  • Запрещается установка котла в спальне, жилом помещении и подвале.

  • Запрещается устанавливать котел возле лестницы и аварийного выхода (минимальная дальность 5 метров).

  • Над местом установки котла должны отсутствовать провода, электроприборы и газовые трубы.

  • Выпуск котла должен находиться рядом с вентиляцией.

  • Используйте специальную розетку, которая должна быть заземлена.

  • Необходимо поддерживать напряжение питания в пределах 220 В ~ 230 В, для этого рекомендуется установить стабилизатор напряжения.

  • Установка котла выполняется в вертикальном положении.

  • Установите сливной кран в крайнее нижнее положение системы отопления.

  • Установите фильтр на обратную трубку греющей воды. Подключение газовой трубы

    Газовый клапан должен быть установлен на газовом клапане газовой трубы и газовой входной трубы.

    Газ должен быть чистым. Если в газе есть примеси, необходимо установить фильтр на входе газа.

    Запрещается использовать газоход в качестве линии заземления оборудования.

    1


    . Подача теплоносителя

    2. Выход горячей воды

    3. Вход холодной воды

    4. Циркуляционная вода отопления

    5. Вход газа

    Схема подключения проводов


    Подача, подпитка и слив
    Водопровод


    1. Полностью открутите автоматический выпускной клапан крана.

    2. Откройте вентиль системы отопления и выпускной вентиль на конце оборудования.


    3. Вставьте защитную вставку и обслужите меня, затем запустите котел (запрещено открывать газовый выключатель).


    4. Включите котел снова и снова, чтобы повторно запустить циркуляционный насос для удаления остаточного воздуха.

    5. Давление воды в системе отопления снизится после выпуска воздуха .

    6. Закройте котел и выключите питание.

    7. Закройте выпускной клапан на конце оборудования системы отопления.

    Дозаправка

    E. Если котел по прошествии некоторого времени снизился давление воды в системе отопления из-за заполнения системы трубопроводов, то для предотвращения ненормальной работы котла из-за низкого давления воды необходимо долить воду в котел при падении давления ниже 0,5 бар.


    1. Убедитесь, что градуировочный клапан на насосе открыт.

    2. Поверните ручку против часовой стрелки, чтобы открыть клапан подачи воды.

    3. Проверьте давление по водяному манометру на панели управления. Когда показание достигнет значения 1–1,2 бар, закройте кран подачи воды, вращая его по часовой стрелке.

    4. З.
      вода

      клапан пополнения
      пускает котел снова и снова для многократных запусков циркуляционного насоса для удаления остаточного воздуха.


    5. D.
      предохранительный клапан редуктора
      вода автоматически в системе отопления уменьшится после выпуска воздуха . Повторяйте операции (3), (4), (5), пока давление не установится в пределах 1-1.2 бар.

    Решения системы

    Слив системы отопления


    1. Выключить котел и отключить питание.

    2. Открыть котел и все краны на трубопроводе системы отопления.

    3. Откройте сливной кран и слейте воду из системы, затем закройте сливной кран.

    Дренаж системы ГВС


    1. Отсоединить водопроводную трубу от котла.Регулировка зажигания

      Проверить перед началом работы


        1. Проверить все соединения системы отопления и ГВС на отсутствие утечек воды.

        2. Проверьте, открыт ли автоматический выпускной клапан.

        3. Убедитесь, что давление в системе отопления находится в пределах 1–1,2 бар. Внимание: (1) Регулировка должна выполняться квалифицированными специалистами.

          (2) В случае проблем с отоплением и качеством воды, вызванных системой отопления и ГВС, обратитесь в официальный сервисный центр.

          Пользовательское управление

          Зима

          Рабочий обогрев


          ▲ Внимание: Температуру на выходе отопительной воды можно установить в диапазоне 30 ~ 80 ° С. Если вы выбрали низкотемпературный обогрев пола, регулировка должна производиться квалифицированными официальными специалистами сервисного центра. .Включение нагрева воды для ГВС


          1. После установки температуры эта установка будет сохранена автоматически. Дисплей вернется к индикации текущей температуры воды в системе отопления, и котел будет работать в зимнем режиме отопления.

          1. Откройте кран, котел автоматически перейдет из режима отопления в режим нагрева тепла. Когда котел работает на подогрев воды для душа, закройте кран, и котел перейдет из режима теплового нагрева в режим нагрева. Защита от недостатка воды

            E 1
            Когда на дисплее отображается код, показанный на рисунке справа, это означает, что котел перешел в режим защиты из-за недостаточного количества воды.Защита от неисправности зажигания или защита от перегрева

            E. 2
            Когда на дисплее отображается код, показанный на рисунке справа, это означает, что котел переходит в режим защиты от неисправности зажигания или температура воды в системе отопления повышается и достигает 95 ° C.Проверьте, подается ли газ и газ клапан трубы открыт. Попробуйте снова подать питание и нажмите кнопку «○», затем нажмите кнопку «Сброс», чтобы котел работал в нормальном режиме подачи газа.защита от перегрева
            E 7.

            Когда на дисплее отображается код, показанный на рисунке справа, это означает, что котел включен в режим защиты, вызванный быстрым повышением температуры системы отопления до 95 ° C или быстрым повышением при температуре ГВС до 80 ° C. Когда температура упадет до значения 6 ° с меньшей заданной температурой, нажмите кнопку «Сброс», чтобы запустить котел.
            Техническое обслуживание


            • Проверьте герметичные водопроводные трубы и замените уплотнительное кольцо и легочный материал.

            • Давление в системе должно составлять 1–1,2 бар, в противном случае подайте воду в соответствии с технологией подачи воды, описанной на стр. 6.

            • Проверьте герметичные газовые трубы И замените уплотнительное кольцо и легочный материал.

            • Проверьте горелку и главный теплообменник. При необходимости прочистите форсунки и удалите окислы с горелки. Удалите отложения на основном теплообменнике, чтобы исключить их влияние на режим горения и тепловой КПД.

            • Обеспечьте давление для расширительного бака до 1 бар.

            • Проверьте розетку на наличие засора и прочистите ее.

            • Проверьте работу водяного насоса и вентилятора.
            . (1) Когда котел перестает работать из-за неисправности, проверьте водоснабжение, электроснабжение и газ. Если все в порядке, но котел не работает нормально, обратитесь к квалифицированным специалистам.

            (2) Во избежание несчастных случаев пользователям не нужно снимать котел и проводить его обслуживание.Мы не несем ответственности за несчастные случаи, вызванные котлом без нашего разрешения.

            (3) Запрещается использовать этот котел без разрешения квалифицированных специалистов Официального сервисного центра.

            Тонущий сухой док и дымящийся авианосец с больным сердцем

            Фото: Flickr / Кристофер Мишель

            Это странная история, действие которой происходит в ледяных водах Сибири недалеко от Мурманска, Россия. Судя по всему, крупнейший в России плавучий сухой док затонул из-под единственного российского авианосца, «Адмирал Кузнецов» , причинив некоторые повреждения авианосцу над ватерлинией, когда док затонул.Авианосец отстыковывался, когда из-за сбоя в электроснабжении док затопил и в конечном итоге затонул. Как сообщается, один человек погиб и четверо получили ранения.

            Тонущий плавучий сухой док

            Вот где это становится странным. Один аккаунт в блоге Drive предполагает, что авария в российском сухом доке может иметь гораздо более серьезные последствия, чем повреждение авианосца. Сухой док, получивший обозначение ПД-50, является крупнейшим российским плавучим доком и, согласно Drive, единственным известным российским сухим доком, который может обслуживать единственный в стране авианосец.

            С другой стороны, в блоге Diplomat сообщается, что верфь имеет еще один плавучий док, PD-1, примерно такого же размера, как тот, что был затоплен.

            Какой отчет правильный? Последующие сообщения в новостях предполагают, что ПД-1 может управлять любым другим кораблем ВМФ России, кроме «Кузнецов». Есть также другие сообщения о том, что у русских есть большие сухие доки в Черном и Тихом море, что может быть не удобно с географической точки зрения, но, тем не менее, доступно в случае необходимости.

            С другой стороны, мне непонятно, почему снятие с мели сухого плавучего дока — это такая большая проблема. По разным источникам, это может занять от шести месяцев до года. Одна из сложностей заключается в том, что дно возле верфи быстро опускается, а в одном отчете говорится, что док соскользнул в воду на глубину 160 футов.

            Даже если сидеть на большой глубине, мне непонятно, почему спустить сухой док с мели так сложно. Плавучие сухие доки предназначены для частичного затопления и снятия с мели. Плавучий сухой док — это не что иное, как усиленная баржа с высокими расширенными бортовыми цистернами.При условии, что сухой док не был каким-то образом разорван на части при затоплении, необходимо выровнять клапаны и накачать воздух в резервуары для снятия с мели дока. Для этого и предназначены плавучие сухие доки. Я могу упустить что-то очевидное, а спасение всегда сложнее, чем кажется. Тем не менее, это не ракетостроение.

            Перевозчик дыма с плохим сердцем

            В Соединенных Штатах 11 крупных авианосцев, площадь кабины экипажа которых в несколько раз больше, чем у авианосцев всех других стран вместе взятых.Если включить десантные корабли, которые в других военно-морских силах мира считались бы авианосцами, авианосный флот США увеличится до 20.

            У России, для сравнения, есть один — Адмирал Кузнецов , и он едва держится. Заказанный в 1981 году, введенный в эксплуатацию в 1990 году, но не полностью введенный в эксплуатацию до 1995 года, носитель приводится в действие паровой турбиной и сжигает тяжелое топливо. С момента доставки на корабле были хронические проблемы с котлом. Российская новостная статья описала Kuznetsov как «слабое сердце».”

            Из-за плохих котельных труб, проблем с горением и горящего мазута, русской версии бункера С, авианосец печально известен тем, что изрыгает огромное облако черного дыма во время движения.

            Помимо маслянистого дыма, история эксплуатации перевозчика была сложной. Корабль ни разу не использовался более шести месяцев, и, как известно, во время всех морских путешествий его сопровождали океанские буксиры на случай поломки корабля. Поступали сообщения, что при развертывании в 2011 году U.Шестой флот Южного флота держался поблизости, чтобы спасти команду на случай, если Адмирал Кузнецов затонет.

            Во время развертывания в Сирии в 2016 году один многоцелевой истребитель МиГ-29К / КУБ потерпел крушение из-за неисправного фиксирующего троса. Истребитель завоевания превосходства в воздухе Су-33 также упал в Средиземное море, когда во время приземления оборвался предохранительный трос ».

            Адмирал Кузнецов уже имел репутацию корабля-неудачника. Наличие под ней раковины в сухом доке вряд ли развеет это представление.

            Адмирал Кузнецов должен был быть выведен из эксплуатации в связи с капитальным ремонтом до 2021 года. Ожидается, что потеря сухого дока ПД-50 задержит его повторную отправку, хотя на сколько это неясно.

            Спасибо Стиву Фелпсу за вклад в этот пост.

            Неисправность газового котла

            Бош: коды ошибок и что делать в конкретной ситуации. Котел Bosch

            Проблема: «На новом котле BOSCH WBN 6000-24C выдается ошибка EA — пламя не обнаружено.Чем больше выставлено градусов, тем меньше погрешность. Но при низких температурах почти каждый день выдает ошибку. Перед возникновением ошибки значок пламени исчезает. Что делать? »

            • Проверить, подключен ли защитный провод;
            • Убедитесь, что газовый кран открылся;
            • Проверить давление газа, при необходимости откорректировать;
            • Убедитесь, что электрическое соединение правильно подключено;
            • Проверить электроды с проводами, при необходимости заменить;
            • Проверить систему вывода дымовых газов, при необходимости очистить или отремонтировать;
            • Проверить регулировку газа, при необходимости исправить;
            • Для природного газа: проверьте реле контроля расхода газа.При необходимости заменить;
            • При работе с воздушным забором для выгорания помещения следует проверить подачу воздуха в помещение и вентиляционные отверстия;
            • Очистить теплообменник;
            • Проверить газовую арматуру, при необходимости заменить.

            В 90% случаев проблема в плате. Лучше всего просто обратиться в сервисный центр. Здесь смогут оказать качественную помощь: провести диагностику и отремонтировать котел.

            Надеюсь статья «Газовый котел WBN BOSCH 6000-24C Error EA » Вам была полезна.

            2017-04-29 Евгений Фоменко

            Устройство и принцип работы котлов Bosch

            Самые популярные модели среди котлов Bosch — двухконтурные. Перед ними стоят две задачи: первая — это обогрев помещения до заданной температуры, вторая — обеспечение горячей водой для хозяйственных нужд.

            Устройства Bosch

            , а именно Bosch Gas 4000 W и Junckers Bosch оснащены двумя независимыми теплообменниками, что позволяет им отлично выполнять две задачи: подогрев воды и обеспечение тепла в помещении.

            В каждой из моделей есть возможность выбрать подходящую мощность устройства от 12 до 35 кВт, при выборе помещения учитывается. Что касается теплоносителя для хозяйственных нужд, то производительность порядка 8-13 литров в минуту.

            Плюсы настенного двухконтурного котла:


            Котел можно установить в стене кухни

            Недостатки:

            • Первые 20-40 секунд после включения из крана горячей воды течет холодная вода.

            Рассмотрим подробнее, как работает прибор, на примере модели Bosch gas 4000 W ZWA 24.При работе котла в режиме отопления с помощью газовой горелки тепло передается первичному теплообменнику, который представляет собой конструкцию из медных труб и пластин.

            Чтобы они не портились от воздействия высоких температур и воды, их поверхность покрывают защитным слоем. Основная задача — передать тепло, образующееся при горении пламени, в систему отопления. Движение воды в системе обеспечивает насос.

            Также в конструкции присутствует трехходовой клапан, его задача не допускать попадания воды во вторичный теплообменник.Вторичный теплообменник необходим для нагрева воды для хозяйственных нужд. Нагревательный контур контура обогрева выходит из устройства через линию нагрева подачи, а охлажденная жидкость течет через линию обратного обогрева.

            Когда котел установлен на нагрев воды для потребления, 3-ходовой клапан закрывает отопительный контур. Нагретая жидкость перетекает из первичного теплообменника во вторичный, а затем вытекает из устройства.

            Клапан трехходовой котел Bosch

            Плюс при использовании разных теплообменников это очевидно.Для отопления часто используется простая вода, обычно содержащая примеси. Когда происходит ее нагрев, примеси начинают образовывать отложения, которые негативно влияют на теплообменник, снижают его пропускную способность, препятствуют нагреванию воды, сокращают срок его службы.

            А когда жидкость, протекающая через первичный теплообменник, находится в замкнутой цепи, не меняет своих химических свойств, сводит к минимуму негативные последствия.

            Жидкость, которая проходит через вторичный теплообменник, со временем выливается, и через некоторое время теплообменник необходимо будет заменить или очистить.Если неисправность приходится на зимний период, ваш котел сможет бесперебойно работать в режиме отопления с использованием первичного радиатора.

            Коды основных ошибок

            Как и любой прибор, газовый котел Бош тоже иногда выходит из строя и требует ремонта, рассмотрим его возможные неисправности более подробно и устраним их.

            11

            Ошибка 11 возможна в приборе BOSH bwc 42, расшифровывается так же, как ошибка E9, сигнализирующая о механизации ограничителя температуры дымовых газов.

            Ограничитель температуры дымовых газов

            Вы должны сделать следующее:

            • проверить на предмет повреждений провод ограничителя температуры дымовых газов, при обнаружении обрыва или оплавления заменить;
            • проверьте давление в приборе;
            • проверьте ограничитель температуры;
            • проверить управление насосом при его запуске;
            • , если в котле скопился воздух, опустите его.

            23

            Ошибка 23 не является ошибкой, этот код появляется во время колготок и указывает тип используемого природного газа

            50

            Ошибка 50 появляется на моделях Bosch ZWA 24 при отсутствии пламени.

            Котел Bosch ZWA 24

            Как исправить:


            70

            Ошибка 70 означает неисправность дифференциального реле при зажигании.

            Причины и способы устранения:

              Неисправность дифференциального реле
            • , можно определить, измерив его сопротивление, при несовпадении с номиналом реле будет заменено;
            • механическое нарушение контактов и проводов подходящих к реле, проверить и подключить провода;
            • плохо работает дым, может забить, дымоход прочистить;
            • неправильная настройка или поломка автомобиля, Настройте вентилятор, если он неисправен, замените.

            а2.

            Ошибка А2 появляется при выходе выхлопных дымовых газов на камеру сгорания, говорит о засорении теплообменника копотью и гарой. Для устранения очистите теплообменник.

            Очистка теплообменника сжатым воздухом

            e2.

            ОШИБКА E2 — неисправен датчик температуры питающей магистрали. Обратитесь к датчику на предмет короткого замыкания или обрыва, просмотрите соединительные провода на нарушение цепи или окисление. Очистите или подключите провода, в случае неисправности датчика замените на новый.

            e9

            Ошибка

            E9 означает управление ограничителем температуры.

            Причины появления и способы устранения могут быть следующие:

            eA

            ERA ERA мигает при отсутствии пламени во включенном состоянии.

            Когда появится этот код, отметьте:


            eR.

            Ошибка ER (EP) появляется при некорректной работе котла при появлении неисправностей в любом из блоков приборов.

            c3.

            Ошибка C3 появляется на котле Bosch ZWE в случае выхлопных газов на камеру сгорания.Устранить эту проблему можно, очистив теплообменник в соответствии с инструкциями в инструкции.

            c4.

            При замкнутом состоянии реле перепада давления появляется ошибка C4 при выключении вентилятора.

            Дифференциальное реле

            Когда появится этот код, вы можете сделать следующее:

            • очистить трубки, идущие от реле, предварительно сняв реле, которое находится в верхней части котла. Если реле щелкнет, проблема устранена;
            • измерить мультиметром сопротивление При обрыве или коротком замыкании при несоответствующих параметрах реле необходимо заменить.

            c6.

            Ошибка C6 означает, что дифференциальное реле не включается при включении вентилятора.

            Что делать при появлении этого кода:

            • проверить исправность дымохода, устранить помехи, в коаксиальных дымоходах иногда может быть лед или иней.
            • посмотрите, на трубках реле не конденсируется. Просушите трубку феном.
            • проверить реле на короткое замыкание или обрыв, при необходимости заменить реле.

            CE

            Ошибка

            CE — довольно часто повторяющийся код в Bosch Gazh Gaz (Бош Газ) 6000 24 кВт и означает недостаточное давление в контуре отопления.

            Котел Bosch Gas 6000 24 кВт

            Отсутствие воды в контуре определяется манометром:

            • если манометр находится в Красной зоне, необходимо долить воду в систему с помощью крана подачи, который находится под прибором;
            • , если манометр в зеленой зоне, датчик давления надо менять. В датчике может быть неисправен микровыключатель или мембрана.

            f0.

            Ошибка F0 означает внутреннюю неисправность.При его появлении необходимо проверить надежность подключения клемм и проводов к электронной плате. Если провода не окислены, соединения не порваны, значит, это неисправность самой платы, ее следует заменить.

            фД.

            Ошибка FD появляется, если кнопка была нажата более 30 секунд. Чтобы сбросить этот код, нажмите и удерживайте кнопку меньше этого раза.

            sE

            Ошибка SE выдает сигнал о недостаточном наполнении системы отопления.

            Теплообменник с накипью и после очистки

            Что делать:

            • следовать за водой:
            • причина падения давления, это может быть протекание или разгерметизация труб отопления. Если трубы горячие, обнаружить неисправность сложно, так как в месте утечки может произойти испарение воды. Для определения, необходимо ли охлаждение системы, прокачать стыки в месте протока:
            • теплообменник можно надрезать, снять и промыть, порядок действий описан в инструкции к котлу.

            Прочие неисправности

            Выше были приведены коды наиболее частых ошибок, рассмотрим другие возможные неисправности.

            Иногда возникают такие проблемы:


            В данной статье собраны все вероятные неисправности и варианты устранения, а также коды ошибок котлов Bosch (BOSCH). Вся информация читается в следующем порядке: Код — Название — Возможная неисправность. Если у вас возникнут дополнительные вопросы, оставьте их в комментариях к этой статье.

            Если вы на 100% уверены, в чем именно заключается проблема, которую вы можете решить — немедленно обратитесь в сервисный центр для диагностики и устранения неисправностей.

            Уточните цену и купите отопительное оборудование и сопутствующие товары, которые у вас есть. Пишите, звоните и приходите в один из магазинов вашего города. Доставка по всей РФ и странам СНГ.

            Бош Газ 6000 ошибки котла

            В приведенном ниже списке указаны неисправности конкретно для котлов Bosch серии ГАЗ 6000.Определите код ошибки и своевременно устраните проблемы.

            Код ошибки A7 — неисправен датчик температуры горячей воды

            Код ошибки AD не определяется датчиком температуры котла

            Проверить датчик котла и соединительные провода.

            Код ошибки C1 — вентилятор вращается с низкой частотой

            1. Проверить напряжение в сети.
            2. Проверить дымовые газы. При необходимости произведите чистку или ремонт.

            Код ошибки C4 — не обнаруживается реле перепада давления при неработающем вентиляторе

            Проверить DIF.реле давления.

            Код ошибки C6 — не замыкается реле перепада давления

            1. Проверить DIF. Реле давления, а также дымовых газов.

            Код ошибки C7 — не работает вентилятор

            Проверить вентилятор, провод и вилку. При необходимости замените.

            Код ошибки CE — малое давление для заполнения системы отопления

            Долива воды.

            Код ошибки

            D7 — неисправность Газовой арматуры настенного котла BOSH 6000

            1. Проверить соединительный провод.

            Код ошибки Е2 — неисправность или поломка датчика температуры на линии подачи

            Проверить датчик на наличие дефекта, а также возможное короткое замыкание его провода. При необходимости замените.

            Код ошибки E9 — ограничитель температуры теплообменника

            1. Проверить ограничитель температуры теплообменника на наличие дефекта, а также возможное короткое замыкание его провода. При необходимости замените.
            2. Проверить рабочее давление в системе отопления.
            3. Проверить ограничитель температуры, при необходимости заменить.
            4. Проверить запуск насоса. При необходимости замените насос.
            5. Проверить предохранитель, при необходимости заменить.
            6. Удалите воздух из газового котла Bosch 6000.
            7. Проверить водяной контур теплообменника, при повреждении заменить.
            8. Проверить ограничитель температуры дымовых газов на наличие дефекта, а также возможное короткое замыкание его провода. При необходимости замените.

            Код ошибки EA — пламя не обнаружено

            1. Проверьте подключение защитного провода.
            2. Проверить проем газового крана.
            3. Проверить давление подачи газа. При необходимости устраните проблему.
            4. Проверьте подключение к электрической сети.
            5. Проверьте электроды и провода. При необходимости устраните неполадки.
            6. Проверить дымовые газы. При необходимости произведите чистку или ремонт.
            7. Настройка газа. При необходимости устраните неполадки.
            8. Для природного газа: проверьте реле контроля расхода газа. При необходимости устраните проблему.
            9. При использовании забора воздуха для горения из комнаты, проверьте приток воздуха в комнату и вентиляционные отверстия.
            10. Очистите теплообменник.
            11. Осмотреть газовую арматуру. При необходимости замените.

            Код ошибки F7 — Определение пламени при отключенном котле

            Хотя котел отключен, пламя определяется.

            1. Проверить электроды на загрязнение, при необходимости заменить.
            2. Проверить влажность электронной платы, при необходимости просушить.

            Код ошибки FA — обнаружение пламени после отключения подачи газа

            После отключения подачи газа обнаружено пламя.

            1. Проверить газовую арматуру, при необходимости заменить.
            2. Проверить электроды и соединительные провода, при необходимости заменить.
            3. Проверить систему отвода дымовых газов, при необходимости очистить или отремонтировать.

            Код ошибки P — Не определено Тип котла

            Установить тип котла.

            Код ошибки FD — кнопка ошибочно нажата слишком долго (более 30 секунд)

            Коды ошибок Bosch Zsc / ZWC 24 MFA

            Ниже приводится список неисправностей специально для котлов Bosch серии ZSC / ZWC 24 MFA.Определите код ошибки и своевременно устраните проблему.

            Код ошибки A7 — неисправен датчик температуры горячей воды

            Проверить наличие повреждений или короткого замыкания датчика температуры и его проводов, при необходимости заменить.

            Код ошибки A8 — Прервано соединение шины с шиной

            Проверить соединительный кабель и регуляторы.

            Код ошибки А9 — неправильно установлен датчик температуры горячей воды

            Проверить зону крепления, при необходимости демонтировать датчик и установить заново, используя теплопроводную пасту.

            Код ошибки AD — Датчик котла не обнаружен

            Проверить датчик котла и соединительный кабель.

            Код ошибки B1 — кодовый штекер не обнаружен

            Вставьте кодирующую заглушку надлежащим образом, измерьте ее и при необходимости замените.

            Код ошибки С1 — Во время работы устройства произошло реле перепада давления

            Проверить реле дифференциального давления, выпускное устройство и соединительные трубопроводы.

            Код ошибки C4 — Реле перепада давления в нерабочем положении не открывается

            Проверить реле перепада давления.

            Код ошибки C6 — Реле перепада давления не замыкается

            Проверить реле дифференциального давления и трубы отвода дымовых газов.

            Код ошибки D3 — на ST8 не обнаружена перемычка 161

            Если есть перемычки, вставьте вилку правильно, проверьте внешний ограничитель. В другом случае: перемычка есть?

            Код ошибки D4 — слишком большая разница температур

            Проверить насос, байпасный шланг и давление в системе.

            Код ошибки E2 — Не работает датчик температуры в линии подачи

            Проверить датчик температуры и соединительный кабель.

            Код ошибки E9 — сработал ограничитель в линии подачи

            Проверить давление в системе, датчики температуры, проверить работу насосов и предохранитель на электронной плате, удалить воздух из прибора.

            Код ошибки EA — Котел Bosch Zsc / ZWC не блокирует пламя

            Газовый кран открыт? Проверить давление в газовой сети, подключение к сети, пусковой электрод кабелем и ионизационный электрод кабелем.

            Код ошибки F0 — внутренняя неисправность

            Проверить прочность соединительных контактов электророзетки и пусковых линий, при необходимости заменить электронную плату.

            Код ошибки F7 — Хотя котел отключен, пламя определяется.

            Проверить электроды и кабель. Если дымовые газы идут, проверьте электронную плату на влажность.

            Код ошибки FA — После отключения подачи газа обнаружено пламя

            Проверить ионизационный электрод. Проверить газовую арматуру.

            Код ошибки FD — кнопка ошибочно нажата слишком долго (более 30 секунд)

            Нажмите кнопку еще раз менее чем через 30 секунд.

            Код ошибки

            CC — датчик наружной температуры не обнаружен

            Проверить датчик температуры наружного воздуха и соединительный кабель на предмет повреждений.

            Котлы газовые настенные Buderus
            Модели Logamax U042, U044, GB072, GB172. С открытой и закрытой камерой сгорания. Методы ремонта и обслуживания, регулировка рабочих параметров. Рекомендации по обслуживанию.
            Газовые котлы отопления Vaillant
            Модели: Наружный Atmovit Exclusiv, Настенный конденсационный Ecotec Plus.Сервис, обслуживание, настройка функциональных компонентов. Гидравлические схемы.
            Котлы газовые настенные Ariston
            Модели Clas, Clas Evo, Genus. Рекомендации по ремонту, обслуживанию и сервису. Устранение ошибок и неисправностей. Методы настройки и регулировки.
            Газовые котлы Immergaz
            Модели Eolo Star, Eolo Mini, Nike Star, Nike Mini, Mitos. Ремонт и регулировка. Установка, установка и подключение. Настройки режимов работы и дополнительного оборудования.
            Котлы Kentatsu Furst.
            Настенные модели Nobby Smart. Конденсация УМНЫЕ КОНДЕНСЫ. Наружная Сигма, Кобольд. Твердотопливный Элегант, Вулкан. Неисправности и коды ошибок. Описание и характеристики.

            Коды ошибок котла Bosch WBN 6000

            A7. — Устройство датчика температуры ГВС. Осмотрите датчик на наличие дефекта или короткого замыкания и его проводку. При необходимости замените.

            AD — Агрегат не может исправить датчик температуры котла. Требуется осмотреть термодатчик котла и соединительные провода.

            C1 — Вентилятор вращается с низкой частотой. Нужна проверка сетевого напряжения. Также проверьте систему отвода дымовых газов и, при необходимости, очистите или отремонтируйте.

            C4. — Не открывается реле перепада давления, если вентилятор выключен. Требуется осмотреть DIF. реле давления.

            C6. — Реле перепада давления не срабатывает. Проверить вентилятор и провода с заглушками. При необходимости выполните замену. Просмотр DIF. Реле давления и отводящие трубы для продуктов сгорания.

            C7. — Вентилятор не работает. Проверить вентилятор и его провода заглушками. При необходимости выполните замену.

            CE — Отсутствие давления в системе отопления. Требуется залить водой.

            d7 — Неисправность газовой системы. Проверить соединительный провод. Осмотрите газовую систему и при необходимости замените.

            E2. — Неисправность датчика температуры на линии подачи (обрыв). Требуется проверить на возможные повреждения или короткое замыкание датчик и его проводку.При необходимости произведите замену.

            E9. — В теплообменнике срабатывает ограничитель температуры. Требуется проверить на возможные повреждения ограничитель температуры теплообменника и его соединительные провода. При необходимости выполните замену. Проверить номинальное давление в системе. Осмотрите ограничитель температуры и при необходимости замените новый. Проверить запуск циркуляционного насоса и при необходимости заменить. Проверить предохранители, при необходимости заменить. Удалите воздух из агрегата.Проверить водяной контур в теплообменнике. При необходимости замените. Проверить на возможные повреждения ограничитель температуры дымовых газов.

            EA — Без пламени. Проверьте защиту соединительного провода. Чтобы узнать, находится ли газовый кран на открытом воздухе. Проверить показания подаваемого давления газа и при необходимости устранить. Проверить подключение к электросети, электроды с проводами и при необходимости заменить. Осмотрите систему вывода продуктов сгорания, очистите или отремонтируйте. Провести регулировку газа,
            при необходимости устранить.Для природного газа: проверьте реле, контролирующее поток газа. При необходимости измените. В процессе работы с воздухозаборником на предмет выгорания помещения проверьте воздухозаборники и вентиляционные отверстия. Очистите теплообменник. Проверить газовую систему, при необходимости заменить.

            F7. — При отключении котла пламя определяет пламя. Чтобы проверить окисление электродов, при необходимости замените. Осмотрите систему вывода продуктов сгорания и, при необходимости, очистите или отремонтируйте.При необходимости проверьте электронную плату управления влажностью, просушите.

            FA. — Пламя определяется, когда поток газа отключен. Проверить газовую систему, при необходимости заменить. Осмотрите электроды и соединительные провода, при необходимости замените. Осмотрите систему вывода продуктов сгорания, очистите или отремонтируйте.

            P. — Тип котла не определен. Настройте тип агрегата.

            ФД.

            Коды ошибок котла Bosch ZWC MFA

            A2, C3. — Выход дымовых газов на камеру сгорания. Выполните проверку теплообменника на предмет засорения.

            A3. — Датчик температуры дымовых газов не определяется. Необходимо проверить датчик и соединительные кабели на предмет повреждений.

            A4. — Выход дымовых газов на проточный предохранитель. Проверить выход дымовых газов.

            А6. — Не определяется термодатчик в камере сгорания. Необходимо проверить датчик и соединительные кабели на предмет повреждений.

            А7. — Устройство датчика температуры горячего водоснабжения (ГВС). Проверить на наличие дефектов или короткого замыкания термодатчик и его проводку, при необходимости — заменить.

            А8. — Связь с шиной прервана. Проверить контактный кабель и регуляторы.

            А9. — неправильная установка датчика GWS. Проверьте монтажные расстояния, при необходимости снимите датчик и снова установите его, используя теплопроводную пасту.

            AC — Модуль не определен.Модуль неправильно подключен. Провести проверку модуля, датчика наружной температуры, пульта ДУ и контактов.

            AD — Агрегат не может исправить датчик температуры котла. Требуется увидеть термодатчик котла и контакты проводов.

            b1. — Кодовый штекер не определен. Правильно установите кодирующую заглушку, произведите измерения и при необходимости замените.

            C1, C6. — Реле перепада давления не срабатывает.Проверить вентилятор и провода с заглушками. При необходимости выполните замену. Просмотр DIF. Реле давления и отводящие трубы для продуктов сгорания.

            C4. — Разн. Реле давления в отключенном состоянии не размыкается. Проверить реле перепада давления.

            СС. — Блок управления не может обнаружить датчик температуры наружного воздуха. Требуется проверить датчик и контактный кабель на обрыв.

            d3. — Перемычка 161 не обнаружена на ST8.Если есть перемычка, вставьте вилку правильно, проверьте внешний ограничитель. В другом случае: проверьте, есть ли перемычка.

            d4. — Имеется большое несоответствие температуры. Выполните проверку циркуляционного насоса, байпаса и напорного шланга в системе.

            d5. — Внешний датчик температуры поврежден. Проверить датчик и соединительные контакты.

            E2. — Датчик температуры подачи неисправен. Проверить датчик и соединительные контакты.

            E9. — Линия подачи произошла в линии подачи. Провести опрессовку в системе, датчики температуры. Контролировать работу насосов и предохранителей на плате управления, удалять воздух из агрегата.

            EA. — Пламя не обнаружено. Осмотрите газовый кран. Проверить давление газа, подключение к сети, электрод розжига с проводом и электрод ионизации с кабелем.

            F0. — Внутренняя проблема. Проверить правильность подключения электрических вилок и пусковых линий, при необходимости заменить электронную плату.

            F7. — Пламя определяется при отключенном агрегате. Проверьте электроды и кабели. Возможно, неисправна система отвода дымовых газов. Проверить плату управления на влажность.

            FA. — Обнаружение пламени после отключения подачи газа. Осмотрите ионизационный электрод. Проверить газовую систему.

            ФД. — неправильное нажатие кнопки (длительность более 30 секунд). Нажмите кнопку еще раз менее чем на 30 секунд.

            Неисправность и наладка котлов Bosch

            Настенный котел WBN 6000-24. Газ природный. Уже давно появляется ошибка советника. Прочитав про ошибку EA, я решил узнать прошивку платы и настройку ступени вентилятора. Если версия программного обеспечения выдает «245-03» и неважно, сколько вопросов, в меню шагов вентилятора показывалась цифра «17». Дымовая система горизонтальная с концентрической трубой. От котла выход примерно 2 метра. Никакой переходник для забора воздуха в помещение не установлен и воздух в агрегат поступает извне помещения.Что гарантировали мастера установкой 17 ступени вентилятора, хотя, судя по инструкции, нужен 2 ступень. Мне нужно изменить комиссию?

            Адаптер не нужен. У вас стандартный коаксиал с воздушным забором снаружи. Избавиться от этой ошибки помогает установка шага вентилятора в значение 5. У меня было то же самое, и когда я указал 5, ошибок не было в течение года.

            Промыты теплообменники газового котла Bosch 6000. Месяц работал и держал давление на 1.Затем она привлекла внутри него странный звук убийства перед возгоранием горелки (в режиме охлаждения), как будто из одной кружки вылилась вода. Посмотрел, а давление 0, по идее надо было автоматически отключать при падении давления в системе до 0,5, но заработало и грел аккумулятор. Единственное, что появился другой звук и ропот. Давление прибавил до 1, но на следующий день давление снова упало до 0,5 (то есть где-то течет вода). Я проверил трубы и радиаторы, но нигде не нашел утечки.От блока либо не ест, и давление все равно падает. Подскажите, в чем может быть проблема
            и где ее искать?

            У меня был такой же. В системе воздух и после срабатывания устройства воздух ушел, и давление упало. У вас не закрыт клапан автоматического сброса воздуха (сверху насоса)? Необходимо, чтобы она всегда была приоткрыта. Давление лучше довести до 2 атм. Так что расширительный бак в котле тоже занимает объем и компенсирует выходящий воздух.В радиаторы, конечно, тоже лопнул воздух краном Маевского.

            Газовая настенная медь Bosch 6000 24 кВт часто выдает ошибку EA и часто включается и выключается. То есть условно выставил хотя бы 40 градусов, буквально 5 минут и выключил и т.д. Было раньше, чем надо, но сейчас первые горячие батареи, долго еле теплые, до них не доходят. Работает по температуре обратки, комнатного термостата нет.

            Ошибка

            ERA может быть устранена установкой шага вентилятора на 5.То, что агрегат быстро выключается, значит, его минимальная мощность слишком велика для вашей системы. Он меньше 8 кВт дать не может. А у вас наверное 5 радиаторов в системе. Вот он эту воду нагревает и отключается. И почему он их так быстро так быстро нагревает, возможны следующие неисправности: первые радиаторы забиты или балансируются, а первые радиаторы не следует балансировать, чтобы весь поток шел не только через них. Здесь вы должны посмотреть схему радиаторов и так далее.Попробуйте установить максимальную скорость насоса (значение 3) и продувку радиаторов.

            ___________________________________________________________________________________________

            ___________________________________________________________________________________________

            Борино, ЖМЗ, Сибирь, Альфа Калор, теплотехника.
            Регулировка газовой автоматики EUROSIT 630. Замена термопары и обслуживание запальной горелки.

            Модели LUNA, LUNA 3 COMFORT, LUNA DUO TEC (F / FI).Двухконтурный, с турбонаддувом. Рекомендации по устранению ошибок и неисправностей. Настройки и регулировка режимов работы.

            Модели ZWC, ZSA, ZSC, ZWR, ГАЗ 5000, ГАЗ 3000 W ZW, WBN 6000.
            Настенный, двухконтурный. Ремонт, регулировка и неисправности. Настройки, настройки и режимы.

            Модели Deluxe Coaxial, Deluxe Plus, GA. Ошибки и неисправности.
            Работа с пультом ДУ скопирована. Система контроля. Установка температуры и давления.

            Любое оборудование может сломаться.Главное — быстро и эффективно устранить поломку. Чтобы облегчить задачу, газовый котел Bosch выдает ошибки на дисплее. Эти символы указывают на причину неисправности. Можно найти расшифровку и приступить к поиску проблемы. И мы это опишем, опишем ниже.

            Особенности газового котла Bosch

            Двуглавый прибор наиболее популярен среди пользователей. Работает одновременно на горячее водоснабжение (ГВС) и отопление. Некоторые модели оснащены двумя теплообменниками, обеспечивающими бесперебойную работу системы.

            Панели управления расположены в панели управления. Поэтому отопление можно регулировать под площадь помещения. Как оборудование переключается с одного контура на другой? Для этого предусмотрен трехходовой клапан. Работа котла сосредоточена на главном — отоплении. Когда смеситель открывается, клапан переключает подачу в систему ГВС.

            Циркуляцию охлаждающей жидкости обеспечивает насос. Датчики следят за устройством и при отклонениях в работе подают сигнал на модуль управления.В результате появляются коды ошибок.

            Ошибки и неисправности

            В таблице приведены коды ошибок, соответствующие моделям Bosch WBN 6000-24C, Bosch ZSC 24-3 (35-3) MFA, ZWC 24-3 (28-3, 35-3) MFA, BOSCH ZWE 24-4 ( 28-4), ZSE 24-4 MFA, BOSCH ZWE 24-5 MFK, BOSCH ZWE 24-4 (ZSE) MF.

            Код ошибки Что означает Как устранить своими руками
            A2. Камера сгорания дымит.Теплообменник забит сажей и накипью. Проведите чистку радиатора. Удалите шалфей кистью. Пропуск устраняется реагентами или раствором лимонной кислоты.
            A3. Нет сигнала датчика отвода газов. Осмотреть проводку датчика, подтянуть контакты. Заменить неисправный элемент.
            A4. Газ Curmarket попадает в проточный предохранитель. Очистить трубы и дымоход от засорения копоти, мусора, посторонних лиц.Убедитесь, что у вас есть тяга.
            А6. Нет контакта с термодатчиком горелки. Проведите диагностику соединений и самого датчика.
            А7. Неисправность водяного термистора.
            А8. Нет связи с шиной-шиной. Затяните соединения от шины к модулю управления. Заменить кабель
            А9. Неверное подключение термодатчика ГВС. Убедитесь в ошибочном подключении. Установите изделие правильно, используя теплопроводящую пасту.
            AC Модуль не распознан. Осмотрите проводку между модулем и дисплеем, информационной панелью. А также компаунды, уличные термометры.
            нашей эры Нет соединения с термистором водонагревателя. Провести диагностику всех контактов, датчика.
            b1. Система не находит кодовую заглушку.
            • Вставьте плотную заглушку в гнездо.
            • Осмотрите его контакты.
            C1
            1. Лопасти вентилятора вращаются слишком медленно (Bosch WBN 6000-24C).
            2. Реле давления короткого замыкания (Bosch ZWE 24-5 MFA, Bosch ZWE 24-4 (28-4), ZSE 24-4 MFA, Bosch ZSC 24-3 (35-3) MFA, ZWC 24-3 (28-3) , 35-3) МИД).
            1. Убедитесь, что в сети достаточно напряжения.Почистить лопасти вентилятора, дымоход шахты.
            2. Проверить трубку подводящего реле. Установите хорошую деталь.
            C4. Не срабатывает реле давления, не открывается. Диагностика и замена элемента. При кодировании C6 дополнительно проверьте вращение вентилятора.
            C6. Реле не замыкается.
            C7. Неисправен вентилятор. Снова подсоединить штекер, отремонтированный вентилятор.
            CE Упало давление в системе отопления. Откройте кран для кормления. Подтянуть воду до тех пор, пока показатели не станут соответствовать норме.
            CC / D5. Система «не видит» внешний термодатчик. Подсоедините тугой кабель, убедитесь, что элемент правильно.
            d3. Перемычка 161 на ST8 не записана. Если перемычка стоит на месте, правильно подсоедините вилку. Обратитесь в сервисный центр.
            d4. Превышена разница температур. Проведите техосмотр:

            Измерьте давление.

            d7 Регулирующий клапан вышел из строя. Проведите диагностику клапана, его проводку. При неисправности поставьте новую деталь.
            E0 Проблема в печатной плате. Обратитесь к контактам или установите плату за работу.
            E2. Неисправность входного термистора. Вызов элемента на перерыв, кг.Проверить разъемы на окисление, протереть и заменить детали.
            E9 (11) Сигнал от термовыключателя теплообменника. Что делать? Проверка:
            • Соединения и провода на предмет обрыва, повреждений, окисления.
            • Давление в отопительном контуре. Если она упала ниже отметки, включите подачу.
            • Термодатчик на КЗ, пробой.
            • Насос на блокировке. Проведите разлочку и ремонт.
            • Электронный блок управления.
            • Наличие воздуха в системе.Пассажирские воздушные краны Маевского.

            Очистить радиатор от накипи и грязи.

            EA Пламя пропало в горелке. Как устранить проблему:
            • Откройте газовый кран до упора.
            • При снижении давления в системе обратитесь в газовую службу.
            • Падения напряжения в сети — при частых скачках подключаем стабилизатор.
            • Затяните соединения.
            • Очистить дымоход от копоти.Возобновите тягу.
            • Очистить электрод розжига, при смещении установить на прежнее место.
            • Выполните диагностику газового контроллера.
            • Осмотрите и обнаружите отложения на стенках теплообменника.
            • Вызов специалиста для проверки газовой арматуры и управления тарифами.
            eR Сигнал об отказе одного из узлов. Провести полную диагностику котла.
            F0. Внутренняя проблема Осмотрите и повторно подключите клеммы и провода к модулю управления. Убедитесь в их целостности. Если все в порядке, поменяйте модуль.
            F7. Техника не работает, но пламя определяется. Проверить, нормально ли работает дымоход. Подтвердите наличие тяги. Диагностические датчики, электроды, кабели.
            FA. Подача топлива перекрыта, но есть сигнал о наличии пламени. Осмотрите ионизационный электрод и правильные фитинги.
            ФД. Случайное нажатие клавиш на панели. Нажмите ту же кнопку и удерживайте в течение 30 секунд.
            | | Вентилятор не отрегулирован. Выполните регулировку.
            П. Тип котла не определен. Задайте тип.
            23 Указан вид топлива.

            Прочие неисправности

            В котлах «» есть проблемы, которые не отображаются как ошибка.

            Горелка не работает

            Необходимо проверить состояние и включить аварийный и пусковой выключатели. Если одна из защитных машин неисправна, отремонтируйте ее или замените устройство.

            Также диагностика терморегуляторов, снятие реле продуктов. Произвести профилактическую чистку топки, горелок, форсунок, водопроводных труб.

            Нет искры без причины

            Ищите проблему в:

            • Электрод розжига. Очистите его, поставьте ближе к горелке.
            • Горелка.
            • Трансформатор Plear.

            Шум и гул при включении котла

            Провести очистку деталей, в том числе теплообменника, от накипи. Солевые отложения мешают теплопередаче, поэтому вода закипает и потеет. Если не убрать раструб, узел перегреется и выйдет из строя.

            Не включается горячая вода

            Если при открытии смесителя нет горячей воды, проверьте трехходовой клапан. При поломке его нужно менять. Также обязательно поправьте смеситель, прочистите патрубки и блок-фильтры.

            Свисток с горелкой

            Размер форсунок не соответствует давлению в газовой магистрали. Измените их.

            Черный дым и сажа

            Требуется очистка блока зажигания.Детали и отверстия отбивают пыль и грязь.

            Хлопок шумный с зажиганием

            Что могло случиться:

            • Неправильно настроена подача газа.
            • Неправильно подобран размер форсунок.
            • Свернуть дымоход.

Добавить комментарий

Ваш адрес email не будет опубликован.
