Котел с горением сверху вниз: Что такое котлы с горением «сверху-вниз»?

Процесс растопки дровяного котла верхнего горения

Растопка дровяного подового котла длительного верхнего горения Flames Green KOD

1. Растопка начинается с укладки топлива.

В дровяном подовом котле Flames можно сжигать дрова любой влажности. Предпочтительней топить котел дровами сухими, с влажностью менее 20% (таким параметрам соответствуют дрова, пролежавшие один год в сухом дровянике). Сухие дрова дают больше тепловой энергии и, соответственно, дольше горят. Для поддержания необходимой мощности котла потребляется меньше кислорода, а расход топлива более экономичен.

Влажные дрова дают меньше тепловой энергии, так как часть ее тратится на выпаривание влаги из топлива. Кроме этого, они прогорают быстрее, чем сухие. Это связано с тем, что для поддержания необходимой температуры теплоносителя (для этого котел должен генерировать достаточную тепловую мощность), необходимо сильнее приоткрывать заслонку, чтобы подать больше воздуха. В целом, на влажной закладке, температура дымовых газов существенно ниже, чем на сухой, но за счет вовлечения в процесс горения большего объема топлива, температуру теплоносителя удается поднять.

В топках подовых котлов дрова укладываются плотно на дно топки (под). Желательно использовать дрова покрупней. Закладку рекомендуется производить на 2/3 высоты проема дверцы, чтобы оставить достаточно места для перемешивания печных газов.

Сверху укладки дров ложится растопка – щепа, лучина, береста.

2. Горение закладки происходит сверху вниз.

– Первичная подача воздуха создает ядро горения. В этом режиме видно, что пламя выходит по середине топки и поступает в область первого хода дымоотводного канала;

Наиболее интенсивное горение происходит там, куда подается воздух. Пламя распространяется сверху вниз и с фронта закладки топлива. Сначала горят верхние слои. Постепенно пламя опускается вниз, охватывая все новые участки дров. Нижние слои нагреваются и начинают выделять газы, которые, поднимаясь вверх, сгорают в области высоких температур интенсивного пламени.

– После начала растопки, когда процесс достиг устойчивого горения закладки, включается в работу вторичная подача воздуха. В этом режиме практически полностью сгорают печные (пиролизные) газы и видно, что пламя поступает в теплообменник по всей ширине топливника. В этом режиме заслонка первичной подачи почти полностью прикрыта, а подсос воздуха необходим только для поддержания высокой температуры в ядре;

– Интенсивное горение с высокой выработкой тепловой энергии (номинальный режим работы) в котле Flames продолжается 5-6 часов;

– Спустя 7 часов от начала растопки, после прогорания основной части топлива – твердого остатка (углей), происходит медленное остывание теплоносителя в системе отопления;

– При правильном подборе котла и приемлемой влажности дров, для поддержания комфортной температуры внутри помещения в зимнее время, котел рассчитан на периодичность закладки топлива – 1 раз через каждые 10-12 часов.тивной памяти.

18.04.2019 00:00:00

Комментарии: 0

Просмотры: 2198

Комментарии

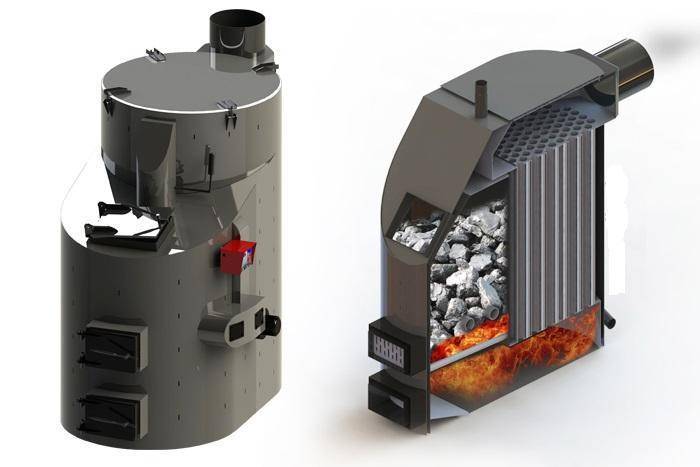

Котел длительного горения СТАРТ-100-Long-MAX — Автономные Отопительные Системы

Длительное горение топлива

24 часов — в режиме 30% от номинальной мощности, 8 часов — в режиме 100% мощности (для зданий до 1000 кв. м). Указанное время горения можно получить при использовании каменного угля. При использовании дров время горения сократится в 2-3 раза. Что является идеальным решением для отопления помещений площадью 300-500 кв.м. — загрузка топлива производится всего два раза в сутки даже в самую холодную погоду и сохраняется при этом стабильный комфортный режим отопления в помещении.

Разжигание котла на угле максимально простое — вначале загружается уголь, затем сверху кладется немного дров и они поджигаются. Горение начинается практически сразу и отсутствует сильный дым, характерный для угольных котлов. ВАЖНО — Топливо горит сверху-вниз.

Очень важно, что дозагрузку топлива можно производить в любое время работы.

Удобная большая топочная камера

227 литров — позволяет загрузить до 100кг угля. Топка вертикального типа  позволяет получить постепенное горение только верхнего слоя топлива и увеличенное время горения топлива.

81 см — длина топки позволяет использовать достаточно длинные дрова.

Большая топочная дверка с бетонной футеровкой позволяет загружать крупные куски угля до 30см. Дверка имеет качественный высокотемпературный уплотнитель, а теплоизоляционный бетон сокращает потери тепла.

Не требователен к топливу

Котел может работать на любом твердом топливе — дрова, уголь, деревоотходы. При этом может использоваться топлива любой влажности (однако такое топливо будет выделять меньше тепла).

Защита от перегрева

Срабатывает при температуре более 90 градусов. Происходит принудительное отключение вентилятора и включение циркуляционного насоса.



Защита от образования конденсата

В блоке автоматики имеется алгоритм включения циркуляционного насоса только при достижении температуры теплоносителя выше установленного порога. Это позволяет исключить циркуляцию холодного теплоносителя при запуске котла и снижает количество возможного конденсата. Включение основного циркуляционного насоса происходит только после прогрева котла.



Защита от размораживания

Имеется алгоритм принудительного включения циркуляционного насоса при температуре ниже 5 градусов для исключения возможного замерзания теплоносителя и обеспечения циркуляции для равномерного распределения температуры в системе отопления. Также все котлы комплектуются встроенными электрическими ТЭНами, которые могут использованы для поддержания положительной температуры в системе отопления и котле.



Защита циркуляционных насосов от отложений в летний период

Контроллер котла включает циркуляционный насос каждые 7 дней на 1 минуту. Это позволяет снизить вероятность возникновения отложений на движущихся частях насоса.



«Умный дом»

автоматика котла позволяет  подключить комнатный термостат и задачей котла будет поддержания температуры воздуха в помещении, где установлен термостат. Таким образом, не зависимо от погоды на улице в помещении всегда будет постоянная температура. При этом все режимы безопасности котла будут работать в полном объеме. Котел не допустит перегрева котла и не опустит температуру ниже предельной.



Удобное обслуживание

Котел имеет конструкцию обеспечивающую доступ ко всем элементам котла. Топочная дверка имеет стеклянную вставку, которая облегчает настройку котла и позволяет контролировать его работу без открывания котла. Газоходные каналы имеют удобную форму, и их чистка не доставляет труда. Все уплотнения дверок и люков надежные, для этого используются высокотемпературные уплотнительные мулиткремнеземнистые шнуры.

BoilerMate® — Амтрол

?>

Водонагреватели непрямого нагрева

Компания Amtrol изобрела первый водонагреватель косвенного нагрева, использующий существующую энергию в котельной системе для минимизации расхода топлива и увеличения выхода горячей воды. Более эффективные, чем обычные газовые или электрические водонагреватели, бойлеры BoilerMate косвенного нагрева обеспечивают больше горячей воды, потребляют меньше энергии и не требуют вентиляции или дополнительных подключений к коммуникациям.

По сравнению с безбаковыми водонагревателями, BoilerMate работает эффективно, добавляя накопительный буфер для нужд горячей воды для всей семьи. Нагреватели BoilerMate оснащены верхними соединениями, что обеспечивает компактность, гибкость установки и простоту обслуживания.

• Особенности
• Спецификации
• Брошюры
• Руководство и подчиненные
• Видео

Особенности

Bimodal HPDE Poly Bottle

• Corrosion-Probic Resists Chlorides, Sclidide и Aggrevess Water Water; Анодный стержень не требуется.
• Обеспечивает чистую, свежую воду.
• Усовершенствованный высокотемпературный полимер, рассчитанный на температуру до 180ºF.

Энергоэффективная изоляция

• Уникальная формованная изоляция устраняет зазоры и минимизирует потери тепла.
Форма
• , приспособленная к бутылке и внешней оболочке для повышения эффективности.

Глубокотянутая герметичная оболочка

• Вдвое прочнее традиционной конструкции.
• Прецизионная сварка с прочным стальным основанием.
• Глянцевая отделка; Доступен в синем, красном или сером цвете.

Теплообменник с верхним креплением

• Ребристая конструкция для эффективной теплопередачи.
• Съемный для очистки и обслуживания.
• Доступный вариант с двойными стенками для соответствия региональным нормам.

Механический регулятор температуры

• Механический аквастат быстрого действия.

Гибкий план гарантийной защиты

• 6-летняя ограниченная гарантия.
• Доступен вариант обновления с ограниченной пожизненной гарантией.

ХАРАКТЕРИСТИКИ

Конструкция

• Корпус: сталь глубокой вытяжки
• Флакон: бимодальный, полиэтилен высокой плотности (HDPE)
• Изоляция: литой уретан подходит для бутылки и внешней оболочки
• Теплообменник: оребренная конструкция; Верхнее крепление
• Подставка: Сталь
• Отделка: глянцевый синий, красный или серый
• Управление: механическое
• Двойная стенка: Доступен
• Т&П; Сливной клапан: входит в стандартную комплектацию

Производительность

• Макс. Рабочая температура: 150º F (66º C)
• Макс. Рабочее давление: 10,3 бар (150 фунтов на кв. дюйм, ман.)
• Гарантия: 6 лет, ограниченная; Доступно ограниченное пожизненное обновление

Приложение

• Обеспечивает горячую воду, используя в качестве источника энергию котла.
• Доступны размеры 41 и 80 галлонов.
• Съемный змеевик для легкой чистки и обслуживания.

Руководство и подчинение

Видео

Инструменты выбора

SIZICE & Application

Установитель

Награды

ПРИГОТОВЫЕ ЗДЕСЬ

. Найти Pro

4 Saless, Distributors, Distributors, Distributors, Distributors, Distributors, Distributors, Distributors.

Надлежащая процедура продувки котла — Chardon Labs

Содержание

• Зачем нужно продувку котла
• Что означает продувка котла?
• Дно против продувки скиммера
• Как часто нужно продувать бойлер?
• Правильная процедура продувки котла
• Свяжитесь с нами

Зачем нужно продувать бойлер

Если вы используете котел для различных промышленных операций, вы, вероятно, захотите повысить его надежность и долговечность. Регулярная продувка вашего котла является одним из наиболее важных методов обслуживания, который вы можете использовать для обеспечения оптимальной работы вашего котла. Продувка котла помогает удалить из него примеси и снизить вероятность выхода котла из строя.

В связи с этим очень важно знать больше о важности продувки котла и о том, как правильно ее выполнять.

Что означает продувка котла?

Продувка котла представляет собой процесс удаления воды из котла с любым избытком донного ила и растворенных твердых частиц. Компаниям необходимо регулярно продувать свои котлы, поскольку концентрация растворенных твердых частиц в подпиточной воде увеличивается в котле после удаления чистой воды в виде пара. Компания, которая периодически сбрасывает воду из котла, может лучше поддерживать постоянное количество циклов концентрации.

Узнайте больше о наших услугах по очистке котлов

Вода может быть удалена из котла из двух основных точек: нижнего сливного клапана и сливного клапана скиммера, который входит в котел чуть ниже поверхности воды. Концентрация шлама наибольшая в нижней части котла, и для удаления шлама, выпадающего в осадок при кипении, производится нижняя продувка. Концентрация растворенных твердых веществ наибольшая в точке на 6-8 дюймов ниже поверхности воды. Вода, удаляемая с этой глубины, называемая продувкой скиммером, удаляет наибольшее количество твердых частиц в наименьшем количестве котловой воды. Продувка скиммером является наиболее эффективным средством контроля циклов концентрирования, но нижняя продувка необходима для предотвращения накопления шлама.

Зачем мне продувать бойлер?

Только чистая вода выходит из котел как побочный продукт пара, оставляя после себя любые растворенные твердые вещества. Несмотря на то, что конденсат перекачивается обратно в котел, часть этого конденсата неизбежно теряется, что требует замены большим количеством воды. Со временем концентрация растворенных твердых частиц из подпиточной воды в котле увеличивается по мере отходящих газов чистой воды в виде пара.

Из-за увеличения содержания растворенных твердых частиц в вашем котле может появиться больше коррозии и накипи. «Циклы концентрации» — это технический термин, обозначающий взаимосвязь между уровнем растворенных твердых веществ в котле и растворенных твердых веществ в питательной воде. При периодическом сливе воды из бойлера можно поддерживать постоянное количество этих циклов. Этот процесс необходим для предотвращения образования накипи и коррозии в вашем котле.

Наряду с необходимостью удаления растворенных твердых частиц для уменьшения накипи и коррозии, продувка котла имеет решающее значение для предотвращения перегрева. Когда на нагревательных поверхностях котла скапливается слишком много шлама или растворенных твердых частиц, металл может перегреваться. Такой перегрев может привести к выходу из строя сосуда высокого давления, что приведет к дорогостоящему ремонту и потере производительности. Помимо перегрева, высокие концентрации растворенных твердых частиц могут привести к переносу котловой воды в пар, что приведет к повреждению оборудования и трубопроводов.

В чем разница между донной и скиммерной продувкой?

Компании могут удалять воду из своего котла из двух основных точек – нижнего сливного клапана и сливного клапана скиммера, который поступает в котел чуть ниже поверхности воды. Поскольку вы можете сливать воду из этих разных точек, вы столкнетесь с двумя методами продувки — нижней продувкой и продувкой скиммером. Хотя продувка скиммером является наиболее эффективным средством контроля циклов концентрации, нижняя продувка необходима для предотвращения накопления ила.

Оба метода продувки котла имеют решающее значение для правильной работы котла, поэтому вы, вероятно, захотите узнать, как работает каждый из них. Узнайте больше об этих основных типах продувки котлов ниже.

Нижняя продувка

Самая высокая концентрация шлама находится в нижней части котла, и нижняя продувка удаляет шлам, который осаждается во время кипения. Поскольку неконтролируемый шлам может в конечном итоге повлиять на системы теплопередачи и привести к выходу из строя труб или резервуаров, необходима продувка днища. Когда компания применяет этот метод, они ненадолго открывают клапан или несколько клапанов, чтобы шлам мог выйти из котла.

Продувка скиммером

Концентрация растворенных твердых частиц наиболее значительна в точке от шести до восьми дюймов ниже поверхности воды, и продувка скиммером, также называемая поверхностной продувкой, предназначена для удаления воды с этой глубины. Выполняя продувку скиммером, компании могут извлечь наибольшее количество твердых частиц из наименьшего количества котловой воды.

Как часто мне нужно будет продувать бойлер?

Как правило, компании, использующие котлы, производят нижнюю продувку один раз в смену или один раз в день. Однако более качественная питательная вода может увеличить интервалы между донной продувкой. Точно так же частота и объем продувки скиммера зависят в первую очередь от количества конденсата, возвращаемого в котел, и качества подпиточной воды.

Поскольку продувка вашего котла будет меняться в зависимости от уникальных потребностей вашего котла, вы должны разработать процедуру, обеспечивающую надлежащее количество продувки вашего котла через регулярные промежутки времени. Когда вы определите правильный график, вы можете поговорить со специалистом по очистке воды, например, с техническим специалистом по обслуживанию Chardon Master, чтобы получить лучший совет. Вам также следует всегда консультироваться со своим мастером по обслуживанию Chardon, прежде чем менять процедуру продувки.

Какова правильная процедура продувки котла?

Поскольку продувка котлов очень ценна, вам, вероятно, захочется узнать, как завершить этот процесс. Процедуры донной продувки и продувки скиммером различаются, поэтому вы должны понимать разницу. Узнайте больше о шагах, которые вы должны предпринять для выполнения каждого типа продувки котла, ниже.

Процедура нижней продувки

Просмотрите следующие шаги для выполнения нижней продувки.

• Откройте клапаны: Нижний сливной трубопровод вашего котла обычно имеет два клапана — медленно открывающийся задвижку и быстро открывающийся ножевой клапан. Надлежащий способ нижней продувки котла — начать с полностью закрытых обоих клапанов. Затем откройте ножевой клапан, прежде чем полностью открыть задвижку.
• Выполните процедуру продувки: При открытых клапанах вы можете продуть котел. Часто вы можете определить, как долго нужно продувать бойлер, посоветовавшись со специалистами по очистке воды. Чтобы полностью продуть котел, вы закроете задвижку по истечении определенного времени. Вы должны обратить внимание на уровень воды в мерном стекле, так как вашему котлу могут потребоваться более короткие циклы продувки, чтобы обеспечить правильный уровень воды.
• Повторить процедуру продувки:  После того, как вы закроете задвижку, вы захотите повторить открытие и закрытие задвижки три раза. Повторяя процедуру продувки, вы раскачаете воду в котле и переместите осадок в сливную линию.
• Закройте задвижки и ножевые задвижки: После завершения процедуры продувки закройте задвижку. Затем вы закроете ножевой клапан.
• Открыть задвижку:
  Когда оба клапана закрыты, вы снова откроете задвижку. Открывая задвижку, вы опорожняете линию, расположенную между задвижкой и ножевым затвором.
• Закрыть задвижку: Когда линия опорожняется, вы снова закрываете задвижку. После того, как клапан остынет, проверьте герметичность отсечки.

Процедура продувки скиммера

Продувка скиммера также имеет особые потребности, о которых вы должны знать, чтобы получить наилучшие возможные результаты. Поскольку продувка скиммера часто включает автоматизированные процессы, скорость которых устанавливает специалист по очистке воды, вам не нужно делать так много, чтобы выполнить процедуру продувки.

Несмотря на то, что продувка скиммера не требует большого вмешательства оператора, вам все же необходимо использовать должным образом откалиброванный кондуктометр, чтобы определить объем необходимой продувки скиммера. Основываясь на показаниях вашего счетчика, вы можете использовать игольчатый клапан или дроссельный клапан для подачи котловой воды через клапан в скиммерную трубу.

Перекачивая эту воду, вы можете поддерживать проводимость воды в вашем котле в диапазоне, определенном вашим техническим специалистом по обслуживанию Chardon Master. Наконец, необходимо раз в неделю продувать предохранительные клапаны, реле уровня и смотровое стекло, чтобы убедиться, что они работают, когда это необходимо.

Поскольку квалифицированные специалисты по очистке воды играют решающую роль на многих этапах процесса продувки котла, вы, вероятно, захотите обратиться к команде, которой вы можете доверять, чтобы ваш котел работал наилучшим образом. В Chardon Labs мы получили сертификат ISO, а это означает, что вы можете рассчитывать на то, что наши обученные специалисты правильно выполнят процессы продувки котла. Мы также предлагаем несколько соленоидов продувки котлов, предназначенных для различных систем и обеспечивающих более стабильную работу.
