Содержание

конструктивные особенности при изготовлении своими руками

В отличие от природного газа, дизельного топлива или электроэнергии — дрова являются общедоступным ресурсом. В регионах, обладающих значительными лесными ресурсами стоимость, по которой можно купить дрова, обуславливается порой лишь сложностью их доставки до потребителя, а цена киловатта тепловой энергии, получаемого в процессе сжигания дров, значительно меньше стоимости такого же киловатта, полученного от сжигания газа, мазута, дизельного топлива, или с помощью электрического нагрева. И такое положение дел характерно практически для всей территории нашей страны.

В этих условиях применение дровяных котлов для отопления становится не только возможным, но и выгодным с точки зрения снижения затрат. Одним из видов дровяных котлов, являются котлы длительного горения с водяным контуром. Использование таких котлов позволяет максимально эффективно распределять тепло по дому с помощью системы водяного отопления.

История металлических отопительных котлов и печей

Литые чугунные дровяные печурки, камины и котлы на дровах для нагрева воды используются человеком уже несколько сотен лет. Но особенности чугуна, как материала, не позволяли формировать на базе таких котлов эффективные системы водяного нагрева. Чугунным изделиям довольно трудно придать сложную форму, а сам материал настолько чуток к быстрому перепаду температур, что может внезапно трескаться, делая эксплуатацию отопительных котлов из чугуна сложной и опасной.

Какие ещё виды отопительных систем используются для обогрева дома?
В данной статье можно узнать о преимуществах конструкции кирпичной печи с водяным контуром.
Тут рассказывается о принципе действия тепловых насосов.
А здесь как своими руками создать самую эффективную буржуйку: https://gidpopechkam.ru/pechki/burzhujki-chertezhi.html

Современное состояние

С развитием технологий сварки стали, стало возможным производство дровяных котлов и каминов из тугоплавких сортов стали со сложной внутренней структурой. Эта возможность позволяет нам сегодня купить и своими руками установить у себя дома котлы сложных форм, с эффективными внутренними водяными контурами, или системой труб — теплообменников. КПД у таких котловых систем значительно вырос, срок службы увеличился, а неприхотливость и надежность в эксплуатации стали на порядок лучше.

При этом и современные дровяные отопительные камины, котлы и печи из стали, которые можно купить на рынке, не имеют сложных электронных систем контроля горения и обеспечения работы оборудования. Если, в каких-то моделях электронные системы контроля и присутствуют, то в минимально необходимом, для обеспечения безопасной эксплуатации, количестве. Конечно, это момент положительно сказывается на цене таких котлов отопления.

На базе снабженного водяным контуром котла на дровах, своими руками можно сделать весьма качественную систему отопления загородного дома.

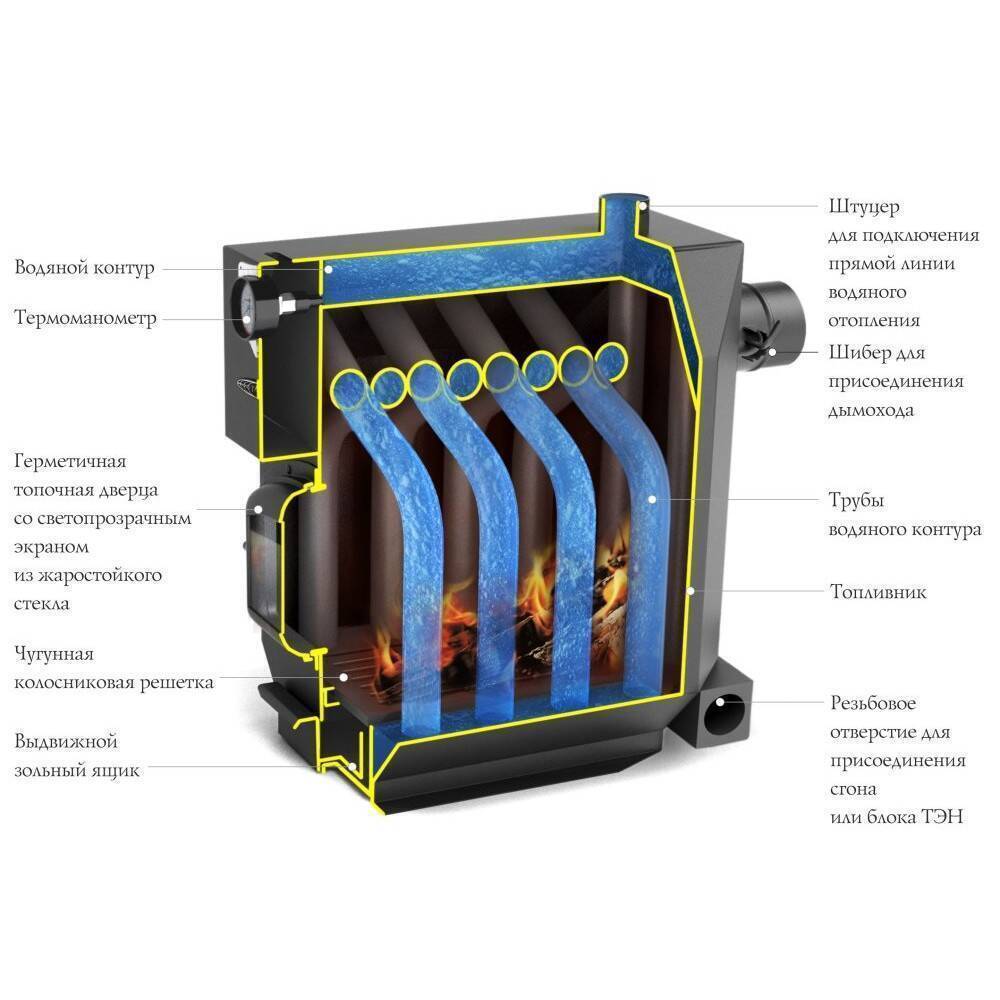

Конструкция котла

    Итак, любой котел который вы можете купить состоит из:
  • топочной камеры
  • колосника
  • камеры для сбора продуктов сгорания (зольной камеры)
  • теплообменника (водяного контура)

Топочная камера — это сердце дровяного котла, или камина. В ней происходит сгорание древесины и выделение тепла. Летучие продукты сгорания попадают из топочной камеры в дымоход, выводящий их наружу. Поступление необходимого для горения воздуха в топочную камеру осуществляется через нижнее поддувало (зольник), или через регулируемые жалюзи в топочной дверке. Также топочная камера снабжена дверкой для загрузки топлива. Она может быть выполнена как из материалов корпуса котла, так и из стекла, как, например, у камина.

В нижней части топочной камеры расположен колосник. Через него оставшиеся от сгорания древесины угли и зола попадают в камеру для сбора твердых продуктов сгорания.

В зольной камере предусмотрена дверка, которая используется для очистки её от несгоревших остатков и для регулировки интенсивности горения путем усиления или уменьшения притока свежего воздуха в нижнюю часть топочной камеры. Вы можете делать это и своими руками и с помощью специального механического термостата, регулирующего приток свежего воздуха в камеру сгорания в зависимости от достижения заданной температуры жидкости в водяном контуре.

Теплообменником может служить водяной контур, являющийся как бы вторым корпусом топочной камеры. В таком варианте нагреваемая котлом жидкость циркулирует вокруг топки, изолируя её от наружного корпуса отопительного котла на дровах. Такой теплообменник весьма эффективен с точки зрения быстроты прогревания жидкости и уменьшения нецелевых потерь тепла, но при его повреждении по любой причине, ремонт этого контура может быть весьма затруднителен.

Также в качестве теплообменника может быть использована система труб, проходящих во внутреннем пространстве котла в местах наиболее эффективной отдачи тепла топочной камерой. Такая система является более удобной в ремонте, чем система сплошной водяной рубашки, т.к. каждую трубу, или всю систему труб, можно легко вытащить и заменить на исправную.

Внутреннее пространство котла

Топочная камера, система теплообменников, изолируется от наружного корпуса негорючими материалами с низким коэффициентом теплопроводности. Это может быть асбест, минеральная вата, шамотная глина, керамический наполнитель и т.п. материалы.

Такая теплоизоляция преследует две цели:
— во-первых, за счет уменьшения теплоотдачи корпуса котла в окружающее пространство, значительно увеличивается КПД самого котла, в плане эффективности нагрева рабочей жидкости;
— во вторых, повышается безопасность эксплуатации самого котла, при установке его в помещении с подверженными возгоранию материалами конструкций строения дома.

Отопление современного дома котлом

И своими руками и с помощью подрядчика сегодня каждый домовладелец имеет возможность купить и организовать систему отопления загородного дома на базе дровяного котла. При этом котел, или камин, с водяным контуром, расположенный в одном из помещений дома, или даже в отдельно расположенном строении бойлерной, будет эффективно отапливать изолированные друг от друга стенами и перекрытиями помещения дома. Котел, сконструированный именно для нагрева воды, способен на протяжении многих отопительных сезонов надежно справляться с задачами отопления.

При этом система может быть организована как с принудительным перекачиванием теплоносителя, так и с его естественной, не зависящей от внешнего источника питания, циркуляцией.

Системы, не зависящие от внешнего источника питания, на первый взгляд, кажутся более привлекательными, в первую очередь, за счет полной автономности использования. Но при таком варианте компоновки системы, очень трудно добиться равномерного нагрева всех помещений. Почти всегда, в таких системах, в одних помещениях будет излишне жарко, а в других тепла будет не хватать.

Для системы с принудительной циркуляцией теплоносителя, конечно, нужен внешний источник энергии, расходуемой для работы насоса, перекачивающего теплоноситель, но потребность в энергии такого насоса очень незначительна, и, в случае нарушения внешнего электропитания, может быть легко компенсирована использованием резервных источников питания. Аварийные генераторы и резервные источники питания в любом случае необходимы в каждом доме на случай его отключения от общей электросети и аварийно запитать от них еще и циркуляционный насос не составит большого труда. Зато, равномерная циркуляция теплоносителя позволит поддерживать удобную температуру во всех помещениях дома, что, конечно, значительно сказывается на удобстве и комфортности проживания в нем.

Одним из вариантов водяных котлов для отопления дома, являются котлы т.н. длительного горения.

Это могут быть пеллетные котлы, использующие в качестве топлива не обычные дрова, а специально приготовленные дровяные пеллеты, являющиеся продукцией сублимации отходов производств, использующих в своем цикле древесину.

Кроме этого, котлы длительного горения создаются и для обычных дров. В этом случае сложная система внутренних дымоходов затрудняет и подавляет стремительный процесс горения, увеличивая интервалы между загрузками очередной партии дров в топку и позволяя увеличить КПД котла за счет более рационального использования энергии выделяющейся при сгорании дров.

Перед тем как купить котел для Вашего дома, требуется определенная подготовка помещения. Тяжелый вес котла позволяет осуществить установку только на специально подготовленное основание. В качестве такого основания может служить специальная бетонная площадка. Под сам котел и перед ним целесообразно укладывать лист толстого металла, чтобы исключить возможность вываливания тлеющего, или горящего топлива на способные воспламенится предметы, расположенные снизу от котла. Расположенные вблизи котла, стены и потолок бойлерной комнаты необходимо надежно изолировать от теплового воздействия со стороны котла. В помещении должна быть предусмотрена надежная система вытяжки и пожарная сигнальная система, на случай задымления помещения.

Система дымохода для вашего будущего котла должна быть правильно сконструирована и исполнена. Очень важна правильная изоляция дымоходных труб от деревянных конструкций помещения. Температура продуктов сгорания, которые попадают в дымоход при интенсивном горении, достигает многих сотен градусов, и ненадлежащая тепловая изоляция труб дымохода может привести к пожару.

Правильно организованный дымоход очень важен и для эффективности работы самого котла. Если окончание трубы дымохода будет расположено слишком низко, в топке котла может формироваться недостаточная тяга, и процесс горения будет отличаться от того, который конструктивно закладывался производителем котла. Окончание трубы дымохода должно располагаться выше 50 сантиметров надо уровнем конька крыши. В этом случае при любых погодных условиях будет обеспечена правильная тяга в дымоходе.

В нижней части дымохода обязательно нужно предусмотреть и сделать сборник для конденсата, который образуется внутри труб дымохода при их остывании.
Если этого не сделать избыточная влага будет попадать внутрь котла и вызывать его коррозию, что, конечно, снизит срок его службы.

В общем, ничего сложного, или особенного в системе отопления дома на базе водяного котла нет. Её можно легко спроектировать и собрать своими руками. В этом случае котел возможно без существенных затрат (так цена установки небольшая), врезать в уже существующую отопительную систему, используя его как запасной, или, даже, как главный источник получения тепла в доме.

По статистике Центрального НИИ организации и информатизации здравоохранения, в России одной из самых распространенных причин смертности населения является пищевое отравление, в т.ч. от копчённых продуктов. Чтобы обезопасить себя, можно либо отказаться от употребления данного вида пищи, либо начать изготавливать её самостоятельно.
В следующих статьях мы расскажем как самостоятельно изготовить коптильню для холодного копчения в домашних условиях, а также дымогенератор для холодного копчения.

Контроль и безопасность

Конечно, каждая отопительная система нуждается в средствах контроля и автоматики. Особенно это важно, если вы делаете эту систему своими руками и она располагается внутри дома, где любая неисправность может служить причиной пожара, способного привести к потерям имущества и даже человеческим жертвам.

Сложные многоуровневые системы контроля процесса горения, способные обеспечить максимальную безопасность котла, или камина существуют, но оборудование, на котором они применяются, как правило, стоит дорого и не все его себе могут позволить купить. Но и у простых и недорогих дровяных котлов существуют системы защиты и контроля.

Самая простейшая система, о которой уже говорилось выше, состоит из несложного термостата, измеряющего температуру теплоносителя в рабочем контуре котла и регулирующего за счет механической передачи, заслонку, отвечающую за процесс доступа свежего воздуха в топку. Когда температура рабочей жидкости достигает заданного параметра, тяга свежего воздуха сокращается, и процесс горения замедляется. При падении температуры ниже заданного предела, заслонка приоткрывается, и горение дров в топке становится интенсивнее. Такая система делает эксплуатацию котла не только безопаснее, за счет регулировки температуры теплоносителя и ликвидации возможности его закипания в контуре нагрева, но и позволяет эффективнее использовать топливо, сокращая его ненужный расход на избыточный нагрев рабочей жидкости.

В некоторых котлах, с более сложной системой контроля, процесс горения регулируется с помощью приточного вентилятора, нагнетающего воздух в топку и плавно регулирующего процесс горения в соответствии с заданными параметрами. Такая система автоматики не только делает процесс горения более плавным и безопасным, а отопление дома более равномерным, но и позволяет реже осуществлять очередную загрузку дров в топку котла.

Особенности эксплуатации подобных котлов

  • невысокая цена (может себе позволить каждый домовладелец)
  • длительный срок эксплуатации
  • надежность (при правильной эксплуатации там просто нечему ломаться)
  • доступность и низкая стоимость топлива
  • настройка и обслуживание своими руками (не требует высокой квалификации)
  • относительно невысокое КПД (по сравнению с котлами на газу, или дизельном топливе)
  • требуется периодическая загрузка дров (один раз в 3-8 часов)

Как видим, такие котлы имеют как свои плюсы, так и свои минусы. Однако, то что они повсеместно распространены в нашей стране, говорит о том, что использование такого оборудования для нагрева дома в зимний период весьма эффективно.

Выбираем дровяной котел длительного горения с водяным контуром

Дровяной котел длительного горения с водяным контуром

Котел длительного горения на дровах с водяным контуром для отопления дома подбирается для конкретного помещения, с учетом всех условий работы отопительного оборудования.

Как выбрать котел на дровах?

Следует обязательно обратить внимание на следующие обстоятельства.

1. Производительность должна быть подобрана, в зависимости от площади, которую он должен отопить.
2. Нужно учесть теплоизоляцию дома.
3. Выбрать оборудование с хорошим коэффициентом полезного действия.

Масса котла зависит от толщины его стенок, которая прямо пропорциональна количеству лет службы. Если его стенки имеют толщину 2 миллиметра, то гарантированный срок работы составит до трех лет.

При толщине стенок 5 миллиметров он прослужит до тридцати лет. Нужно проанализировать, какой размер дров будет использоваться. Если применять короткие поленья, то больше сил и средств уйдет просто на их заготовку.

Дровяной пиролизный котел длительного горения для работы на поленьях


Важный параметр – электроснабжение дома. Все автоматические твердотопливные котлы не будут работать, если в доме пропадет электроэнергия. В то же время котлы с автоматикой позволяют удлинить срок горения дров. Дерево практически полностью сгорает, с образованием небольшого количества пепла.

Дрова должны удобно закладываться в топку, зола легко выгружаться, теплообменник поддаваться очистке. Оснащение должно быть установлено в помещении с отдельным входом, или в подвале. Здесь желательно предусмотреть место для хранения и подсушивания топлива.

Чем выше влажность дров, тем будет ниже производительность котла.

В простых и дешевых моделях аппаратов топливо быстро прогорает в течение трех часов, температура теплоносителя не регулируется. В более дорогих моделях – все эти недостатки устранены.

Виды твердотопливных котлов длительного горения с водяным контуром

Такое оборудование позволяет загруженным дровам гореть более длительное время. Эти котлы могут подавать не только теплоноситель в систему отопления, но и нагревать горячую воду, используемую в бытовых целях. Все это повышает комфортность проживания в загородном доме. Ведь постоянное наличие горячей воды в кране делает домашнюю работу более легкой.

Бытовые модели компактны. Они не занимают много места, и могут быть установлены в любом помещении. Главное, чтобы оно было пожаробезопасным и оснащенным вытяжной вентиляцией. Основание под оборудование должно быть устроено из бетона. На пол нужно уложить лист металла. Расстояние до стен помещения соблюдать не меньше 30 сантиметров.

Самый дешевый вариант – это простой традиционный котел, в котором подача воздуха происходит естественным нерегулируемым путем через зольник. Водяной контур нагревается через змеевик. Но такой котел не относится к оборудованию длительного горения. Дрова быстро прогорают, в среднем за три часа. Регулировать температуру теплоносителя невозможно.

Более современные котлы для водяного отопления, с удлиненным процессом сгорания топлива более экономичны, работают дольше без загрузки. Их делают в нескольких основных вариантах.

1. Котлы с удлинённой топкой и дозированной подачей воздуха в зону горения вентилятором, который управляется автоматически, учитывая показания датчиков. При этом дерево тлеет.

2. Котлы, в которых горелка осуществляет поджог топлива сверху вниз, это тоже удлиняет время горения дров.

3. Агрегаты с использованием пиролиза, имеющие две камеры сгорания.

Котлы с дозированной подачей воздуха и разным типом горелок

Пиролизный котел длительного горения Viessmann Vitoligno 100-S


1 — блок управления котлом;
2 — трубчатая водяная рубашка;
3 — объемная камера сгорания;
4 — подача первичного воздуха в котел;
5 — подача вторичного воздуха в камеру;
6 — заслонка первичного воздуха;
7 — заслонка вторичного воздуха;
8 — камера сгорания газов из карбид кремния;
9 — шамотный кирпич;
10 — прочистная дверца.

Некоторые модели имеют датчики температуры и вентилятор, который принудительно подает заданное количество воздуха, создавая искусственный эффект активного тления. Теплоноситель нагревается от горения дров и сгорания угарных газов. При этом экономится топливо в размере 10-15%, удлиняется время прогорания одной закладки дров.

Пиролизные котлы

Их топка состоит из двух отделов. Дрова загружаются на колосники, дверцы закрываются и запускается дымосос. Он формирует такую температуру в первом отделении, которая позволяет дровам медленно тлеть, при недостатке кислорода. Такая работа позволяет дровам сгорать в три раза медленнее.

Большую долю тепла дает горение газов, которое в обыкновенных котлах просто уходит через дымоход. Загружать топку нужно реже. Топливо сгорает почти полностью. Можно закладывать более крупные поленья, а значит меньше времени тратить на подготовку дров.

Эти котлы экономически более выгодны. Использовать в них можно только сухое топливо, с влажностью до 20%. Аппараты энергонезависимые, но в некоторых моделях предусмотрена установка электрических ТЭНов, например, в твердотопливных котлах Куппер. Смотрим фото ниже.

Пиролизный котел «Куппер» «Теплодар»


Этапы функционирования пиролизного котла:

— дрова загружаются на решетку и поджигаются;
— дверцы герметически закрываются;
— открывается заслонка подачи воздуха;
— процесс подачи воздуха контролируется автоматически, циркуляция газов стабилизируется;
— в топочную камеру подается такое количество воздуха, которое позволяет дровам медленно гореть.

Кислорода меньше обычного, поэтому образуется газ СО, а не СО2. Это генераторный газ, который пригоден для повторного горения с высвобождением тепла. Он тяжелее воздуха, поэтому опускается в нижнюю камеру, где утилизируется с дополнительным выделением тепла.

Так как топливо сгорает более полно, уменьшается количество вредных веществ, выбрасываемых в атмосферу.

Но требования к герметичности и работе системы автоматики более высокие. Цена данного оборудования больше, чем обычного. Нужно выбирать надежного производителя пиролизных котлов, который делает качественное оборудование, с правильным расчетом данного процесса.

Обычно топка котла имеет двойные стенки, или специальный змеевик, внутри которых циркулирует теплоноситель. Второй вариант лучше для ремонта или замены, при выходе из строя. Котлы могут производить теплую воду для бытовых нужд. Это может быть оборудование с контуром отопления и контуром горячего водоснабжения. Или в состав котла должен входить дополнительный агрегат – бойлер.

Недостатки дровяных котлов

1. Коэффициент полезного действия котлов на дровах составляет 70-80%, при большом расходе топлива. Это самый низкий показатель из всех типов отопительного оснащения. Дрова нужно загружать постоянно. В самых простых системах это нужно делать через каждые три часа. В котлах длительного горения такую процедуру выполняют через 8 – 12 часов.

2. При каждой загрузке нужно освобождать поддон от золы. Периодически чистить котел, следить за работой систем вентиляции. От дров много пыли, сажа и пепел также загрязняют окружающую среду. Поэтому для системы такого отопления должно быть отдельное помещение.

Котел длительного горения Дон


Подключение, параллельно с дровяным, электрического или газового котла

Твердотопливный котел на дровах не требует больших затрат. К его водяной системе отопления можно также подключить электрический или газовый котел. Если температура воды понизится, автоматически включится это оборудование, и не даст системе остыть или замерзнуть, если дровяной котел некому запустить. Ведь обслуживание такого оснащения дело трудоемкое. Нужно постоянно пополнять запасы твердого топлива, следить, чтобы дрова были сухими, загружать поленья, очищать его от золы.

Газовый котел нежелательно устанавливать в одной комнате с твердотопливным, потому что это сложное оборудование боится пыли и загрязнения.

Установку и монтаж системы отопления лучше доверить специализированной организации, которая произведет расчеты параметров системы, подберет нужный котел, сделает монтаж оборудования и разводку труб по дому, установит расширительное и бойлерное оборудование.

Подключение коммуникаций требует наличия специального сварочного и паяльного снаряжения. Необходимо правильно обустроить дымоход, помещение котельной. Пусть это сделают специалисты. Они дадут гарантию на работу оборудования в комплексе. При заводских изъянах в работе отопительного снаряжения, оно может быть заменено или возвращены деньги. В случае самостоятельной установки, это будет сделать непросто.

Самый главный плюс такого отопления в том, что котел длительного горения на дровах с водяным контуром недорогое в эксплуатации, удобное и выгодное оборудование для любого загородного дома, коттеджа, здания в несколько этажей. Срок окупаемости оборудования несколько лет, а работать оно будет долго и надежно, используя самое дешевое топливо. Смотрим видео.

Читайте также:

Дровяные котлы длительного горения с водяным контуром

Котел отопительный твердотопливный

Голубое топливо пока еще не всем доступно. Часто бывает так, что за городом нет подводки газовой магистрали, поэтому встает вопрос о поиске альтернативных источников обогрева. Электричество — дорогой вид топлива. Самыми доступными и востребованными остаются обычные деревянные поленья, поэтому отопительное оборудование, рассчитанное на такой вид топлива, сегодня по-прежнему актуально. Для обогрева загородного дома проще всего использовать дровяные котлы длительного горения, имеющие водяной контур.

Выбирая ту или иную готовую модель, важно учитывать несколько серьезных моментов:

  • Во-первых, нужно обращать внимание на принцип работы дровяных печей, имеющих водяной контур.
  • Во-вторых, стоит принять во внимание наличие дополнительного оборудования, которое может быть использовано для увеличения производительности установки.
  • В-третьих, нелишним будет учесть, какими положительными и отрицательными характеристиками обладают котлы длительного горения, оснащенные водяным контуром.

Ответив на все три вопроса, можно определиться, стоит ли выбирать подобный вариант, надежен ли он будет в условиях суровых зим, или все же отдать предпочтение оборудованию, работающему на электричестве или угле.

Особенности топок

Котлы длительного горения по конструктивным особенностям делятся на две большие группы:

  1. Котлы с одной топкой, оснащенной нижним дутьем.
  2. Пиролизные котлы, у которых камера сгорания имеет две части и работает с двумя вариантами дутья — нижним и верхним.

Как работают обычные котлы с одной топкой

Обычные котлы на дровах устроены довольно просто. У них есть топочная камера, теплообменник и водяной контур. От кирпичной печи описываемое устройство отличается только наличием змеевика, при помощи которого нагревается жидкость.

Работа оборудования осуществляется следующим образом:

Модель Isberg K
  1. Как правило, котел длительного горения, работающий на дровах, присоединяется к системе существующего отопления.
  2. В специальную камеру закладываются дрова, которые, прогорая, выделяют тепло.
  3. Теплообменник аккумулирует его, а потом нагревает теплоноситель, проходящий через змеевик.
  4. Физические процессы заставляют горячую жидкость циркулировать, поэтому горячий теплоноситель поступает в батареи, а в котел возвращается холодная вода.

Обратите внимание! Сегодня котлы длительного горения, имеющие водяной контур и работающие на дровах, можно доукомплектовывать вторым контуром или подключать к ним дополнительно бойлер. В этом случае эффективность работы системы увеличивается в разы, и появляется возможность использовать горячую воду для технических нужд.

Чем еще можно дополнить уже имеющуюся комплектацию?

Циркуляцию воды в системе обеспечивают физические законы. Нагреваясь, любое вещество расширяется и передвигается вверх, а после того как оно остывает, происходит обратный процесс. Именно поэтому возможна естественная циркуляция. Готовые модели дровяных котлов рассчитаны на нагрев определенного объема воды, и при выборе оборудования необходимо учитывать этот критерий.

Модель Thermo Vesta

Иногда специалисты для увеличения КПД установки советуют монтировать циркуляционные насосы. Практика показала, что их применение увеличивает производительность котла примерно в 2 раза. Но их установка делает дровяные котлы длительного горения энергозависимыми. Чтобы во время отключения электричества подобное оборудование работало, целесообразно вместе с циркуляционным насосом сразу устанавливать байпас. Это переключатель, который позволит при отсутствии электричества перевести принудительную циркуляцию теплоносителя на естественную.

Если необходимо обеспечить и отопление дома, и подачу горячей воды в кухню и ванную комнату, специалисты рекомендуют приобретать традиционные дровяные котлы длительного горения, в корпус которых уже встроен котел водонагревательного оборудования. Такая модель будет стоить намного дороже обычной комплектации, зато она позволит разом решить все проблемы, связанные с созданием комфортного микроклимата.

Еще один важный момент! Выбирая отопительное оборудование, обращайте внимание на такое, которое позволит нагревать воду для бытовых нужд без подачи теплоносителя в батареи. Эта особенность даст возможность использовать установку летом. Обычно подобные варианты в своей комплектации имеют электрические тэны. Гибридные модели многофункциональны. Когда работает тэн, установка длительного горения простаивает.

Пиролизные котлы

Схема устройства

Если обогрев дома осуществляется с помощью дров, приходится решать острую проблему выбора — приобретать традиционный или пиролизный котел с водяным контуром. От обычных установок второй вариант отличается тем, что в нем твердое топливо и продукты горения сгорают раздельно. Любой пиролизный котел имеет топку, состоящую из двух отделов. В первый загружаются дрова. Зимой они, как правило, сырые, поэтому при горении образуется водяной пар. Чтобы он не мешал горению, используется вторая камера. В нее перемещаются горячие газы, и там они ликвидируют лишнюю влагу под действием струи вторичного воздуха. Это так называемый метод двойного дутья.

Две камеры разделяет лишь колосник, на котором лежат дрова. Первичный поддув проходит сквозь них снизу вверх. Поэтому главное отличие, которое имеет пиролизный котел от традиционной установки — это наличие двух разновидностей дутья. Работу такой конструкции обеспечивает принудительная тяга, формируемая при помощи дымососа.

Работает такая установка довольно просто:

Вид пиролизного котла
  • Дрова выкладываются на колосник.
  • После их розжига дверцу необходимо закрыть, после чего запускается работа дымососа.
  • Внутри топки формируется высокая температура, приводящая к образованию древесного и угарного газа, а также таких летучих элементов, как водород и азот.
  • Все эти вещества поступают во вторую топку.
  • Там к ним примешивается вторичный воздух, в котором все газы сгорают. Тепло, образующееся при этом, снова спускается в первую топку.

Таким образом постоянно поддерживается высокая температура, обеспечивающая процесс пиролиза. Он создает тепло, которое можно использовать для нагрева любого теплоносителя.

Преимущества и недостатки пиролизных котлов

Определяясь в выборе между двумя вариантами, важно учитывать преимущества и недостатки каждой разновидности котла.

Перечислим основные из них:

Модель Гейзер Т-20
  1. Двойная подача воздуха, которой отличается пиролизный котел, позволяет увеличить срок прогорания одной закладки дров до 12 часов. Закладка дров в традиционных котлах длительного горения сгорает в течение 3–4 часов. Поэтому и дров уходит больше, и загружать печку приходится чаще.
  2. Процесс пиролиза обеспечивает полное сгорание топлива. В результате образуется меньше золы. Поэтому проще ухаживать за печкой, так как приходится реже выгребать золу и чистить газоходы.
  3. В пиролизных котлах двухступенчатое сжигание снижает избыток воздуха в топках, что повышает КПД печи и ее экономичность.
  4. Наличие двух топок позволяет контролировать и при необходимости регулировать процесс горения. Благодаря этому обстоятельству подобные установки можно автоматизировать, как работу газового отопительного оборудования. Сделать это, используя традиционный котел, работающий на дровах, невозможно.
  5. В пиролизные котлы можно закладывать крупные поленья. Отсюда отпадает необходимость тратить много времени и сил на то, чтобы наколоть дрова.

Так что можно смело утверждать, что пиролизные котлы длительного горения, оснащенные водяным контуром и работающие на дровах, экономнее аналогичных традиционных установок.

Существующие недостатки

Справедливости ради необходимо упомянуть и о недостатках описываемого оборудования:

Принцип работы
  • Пиролизные котлы с водяным контуром стоят в 2 раза дороже традиционных аналогов.
  • Работать без дымососа они не могут, поэтому подобный вариант энергозависим. В моменты отключения света отопительное оборудование работать не будет. И это необходимо учитывать там, где подобные проблемы встречаются очень часто.
  • Покупая пиролизные котлы, внимательно изучайте отзывы о производителе. Замечено, что отдельные установки демонстрируют несоответствие заявленной мощности. Во время эксплуатации при закладке в 40% случаев процесс пиролиза малоэффективен.
  • При использовании описываемых установок в половину мощности образуется деготь, который забивает газоходы.
  • Для полноценного функционирования пиролизного котла с водяным контуром, работающего на дровах, необходим подмес горячей воды к той, что идет обратно в котел. Если температура обратки будет меньше 60 градусов, в газовом тракте образуется конденсат, который станет причиной развития низкотемпературной коррозии.

Заключение

Котельная в доме

Для работы традиционных и пиролизных котлов используются дрова — самый дешевый на сегодня вид топлива. Подобное оборудование остается актуальным там, где подача голубого топлива не налажена. По сравнению с другими видами отопительного оборудования котлы длительного горения могут быть снабжены водяным контуром, который позволит обеспечить эффективное отопление любого помещения.

Нагрев теплоносителя происходит очень быстро, а обслуживать котлы не так уж сложно. Для их установки не требуется собирать различные разрешительные документы и справки. Единственное условие монтажа — наличие вентиляции и исправного дымохода.

Пиролизные котлы эффективнее традиционных установок, но не стоит преувеличивать их достоинства. Недостатков у них тоже немало. Поэтому при окончательном выборе нужно все взвесить и решить, что принципиально важно для работы отопительной системы в конкретном случае.

Твердотопливные котлы с водяным контуром #2019 [Цены, отзывы]

Благодаря полному сгоранию топлива выделение отходов органики пиролизными котлами сводится на нет

Современный твердотопливный котел длительного горения с водяным контуром – это оборудование, без которого сегодня в некоторых деревнях и загородных поселках просто невозможна полноценная жизнь. Речь идет о населенных пунктах, лишенных газовых коммуникаций. Применение котлов длительного горения с водяным контуром обеспечивает жильцам не только отопление дома в зимний период, но и регулярную подачу горячей воды.

Содержание:

Современные твердотопливные котлы имеют очень много достоинств

Твердотопливный котел прекрасно впишется в дизайн в стиле кантри

Оборудование на твердом топливе позволяет владельцам экономить средства на отопление, что обусловлено сравнительной дешевизной угля, дров, торфа. Конечно, сам котел не относится к разряду дешевых, на его покупку придется изрядно потратиться. Но сделать твердотопливный котел длительного горения своими руками вполне реально.

 В качестве топлива для твердотопливных котлов длительного горения используют:

  1. Дрова.
  2. Торф.
  3. Пеллеты – специальные топливные гранулы.
  4. Измельченный уголь.
  5. Экогорошек (специальный уголь).

Современный вид твердого топлива – пеллеты

Твердотопливные котлы длительного горения удобны тем, что их загружают только один раз в сутки. Более того, существуют модели, которые не требуют дополнительного топлива целую неделю. Производительность такого оборудования достигает 95%.

Отличие одно- и двухконтурных котлов

Двухконтурные котлы, которые называют пиролизными, отличаются от одноконтурных наличием дополнительной топки, благодаря чему сгоревшие газы не вылетают сразу в трубу, а насыщаются воздухом и продолжают гореть во второй камере. Этим фактором и обусловлен столь высокий КПД. Корпус твердотопливного отопительного оборудования с водяным контуром может изготовляться из стали или чугуна.

Одноконтурный котел предусматривает только нагрев воды для батарей отопления. Его конструкция такова:

  1. топка – камера, в которой происходит сгорание топлива;
  2. зольник – ящик для отходов, образующихся в результате горения;
  3. дымоход – система отвода сгоревших газов;
  4. рубашка – водяной теплообменник, помещенный прямо в топку.

Принцип работы твердотопливного котла

Принцип работы оборудования заключается в следующем: в топку закладываются дрова или уголь. Сгорая, они выделяют тепло. Благодаря рубашке тепло аккумулируется и передается теплоносителю (воде), который разносит его по всей системе.

Пиролизный котел с водяным контуром в разрезе

При нагревании вода расширяется, это качество заставляет ее циркулировать естественным образом. В радиаторы идет теплая жидкость, а остывшая вновь поступает в котел для нагрева. Преимущество котла с двумя контурами состоит в дополнительном змеевике, который присоединен к водопроводной системе и греет воду для бытовых нужд.

Совет! Прежде чем покупать двухконтурный твердотопливный котел, необходимо рассчитать предполагаемый расход мощности на обогрев дома и нагрев воды для бытовых нужд.

Схема подключения котла к общей системе отопления

популярные твердотопливные котлы:
Модель Характеристики Цена
Лемакс Форвард-20 Твердотопливный классический котел. Мощность 20 кВт. Энергонезависимый. Топливо: дрова, уголь, кокс. Одноконтурный. КПД 75 %. Открытая камера сгорания. Напольная установка. 16 920 ₽ Купить
ZOTA Дымок-М АОТВ-25М Твердотопливный классический котел. Мощность 25 кВт. Энергонезависимый. Топливо: дрова, уголь. Одноконтурный. КПД 70 %. Открытая камера сгорания. Возможна установка блока ТЭНов. Напольная установка. 23 270 ₽ Купить
ZOTA Master 20 Твердотопливный классический котел. Мощность 20 кВт. Энергонезависимый. Топливо: дрова, уголь. Одноконтурный. КПД 75 %. Открытая камера сгорания. Возможна установка блока ТЭНов. Напольная установка. 25 540 ₽ Купить
ZOTA Тополь М 30 Твердотопливный классический котел. Мощность 30 кВт. Энергонезависимый. Топливо: дрова, уголь. Одноконтурный. КПД 75 %. Открытая камера сгорания. Возможна установка блока ТЭНов. Напольная установка. 33 150 ₽ Купить
Buderus Logano S111-2-16 Твердотопливный классический котел. Мощность 16 кВт. Энергонезависимый. Топливо: дрова, древесные брикеты, уголь, угольные брикеты, кокс. Одноконтурный. КПД 76 %. Открытая камера сгорания. Напольная установка. 47 000 ₽ Купить
ZOTA Carbon 26 Твердотопливный классический котел. Мощность 26 кВт. Энергонезависимый. Топливо: уголь, угольные брикеты. Одноконтурный. КПД 80 %. Открытая камера сгорания. Возможна установка блока ТЭНов. Напольная установка. 50 900 ₽ Купить
Protherm Бобер 30 DLO Твердотопливный классический котел. Мощность 24 кВт. Энергонезависимый. Топливо: дрова, уголь. Одноконтурный. КПД 90.2 %. Открытая камера сгорания. Напольная установка. 60 200 ₽ Купить
ZOTA Magna 15 Твердотопливный классический котел. Мощность 15 кВт. Топливо: дрова, древесные брикеты, уголь, угольные брикеты. Одноконтурный. КПД 83 %. Открытая камера сгорания. Возможна установка блока ТЭНов. Напольная установка. Для однофазной сети. 77 900 ₽ Купить
Protherm Бобер 50 DLO Твердотопливный классический котел. Мощность 39 кВт. Энергонезависимый. Топливо: дрова, уголь. Одноконтурный. КПД 90.2 %. Открытая камера сгорания. Напольная установка. 83 684 ₽ Купить
Stropuva S20U Твердотопливный котел длительного горения. Мощность 20 кВт. Площадь обогрева 200 кв. м. Энергонезависимый. Топливо: дрова, уголь. Одноконтурный. КПД 85 %. Открытая камера сгорания. Напольная установка. 100 650 ₽ Купить

Варианты расположения контура

Таких вариантов два:

  1. Проточный.
  2. Накопительный.

Нагревание по проточному методу требует того, чтобы змеевик водонагревательного контура был вмонтирован в рубашку. Греется этот теплообменник благодаря энергии отопительного контура. Теплоноситель, двигаясь по змеевику, достигает температуры в +45 ℃. Производительность данного оборудования составляет 8 л/мин.

Система подогрева воды с применением накопительного контура

При накопительном нагреве система оснащена бойлером – специальным баком для нагрева воды. Бойлер встраивается в главный теплообменник или в дымоход. Вода греется за счет горячего воздуха. По мере расходования горячей воды из крана в бак из системы водопровода подается холодная вода. Максимальный нагрев составляет +90 ℃.

Для повышения производительности оборудования его оснащают циркуляционным насосом, что приводит к увеличению КПД почти вдвое. Однако такая технология требует наличия источника электроэнергии, что в свою очередь влияет на финансовые затраты.

Экологичные и энергоэффективные за счет полного сгорания топлива котлы длительного горения

Если в доме случаются перебои электроэнергии, систему следует дополнить переключателем, который будет переводить подкачку воды на естественную циркуляцию.

Совет! Прежде чем купить твердотопливный котел длительного горения, нужно рассмотреть несколько моделей и выбрать ту, которая в летний период будет обеспечивать жильцов горячей водой, но без подачи тепла. Многофункциональные (гибридные) твердотопливные котлы оснащаются электрическим ТЭНом.

Преимущества твердотопливных котлов с водяным контуром

Теплоноситель греется только тогда, когда горит топливо. Пиролизные котлы относятся к системам длительного горения. От качества оборудования и возможности контролировать температуру воды напрямую зависит экономия.

Особенности конструкции водяного контура обеспечивают максимальную теплоотдачу при работе оборудования. Твердотопливные котлы длительного горения, отзывы о которых можно найти в интернете, имеют следующие преимущества:

  • Высокая надежность.
  • Экологичность.
  • Экономичность.
  • Длительность эксплуатации.
  • Привлекательный дизайн.
  • Простое обслуживание.

Твердотопливный котел с автоподачей пеллет из подсобного помещения частного дома

Отходы, возникшие в результате работы оборудования, станут отличным удобрением для дачного участка. При необходимости котел можно переделать под газ или дизельное топливо. Твердотопливная система обогрева с водяным контуром обеспечивает равномерное распределение тепла по всему дому.

«Водяная рубашка», которой оснащены некоторые котлы, более эффективны в плане теплопередачи. Это сложный вид водяного котла, в котором все стенки двойные. В образованном пространстве (3-5 см) циркулирует теплоноситель, что дает ему возможность очень быстро греться.

Пример работы пиролизного котла с водяным контуром

Водяной контур, изготовленный из стальных труб диаметром 5-6 см, считается не менее эффективным, чем предыдущий вариант. Изогнутый змеевиком трубчатый профиль проходит вверху и по стенам топки, внутри него медленно циркулирует вода и обеспечивает помещение теплом. Преимущество таких моделей состоит в том, что их намного легче ремонтировать.

Системы контроля

Твердотопливные системы с водяным контуром оснащены блоком управления и контроля, благодаря чему в водяном контуре можно регулировать температуру теплоносителя. Термостат – это самое простое устройство, которое встречается на подобном оборудовании.

Схема расположения нагревательных элементов с комнатным термостатом

Когда температура воды доходит до оптимальной, автоматически закрывается поддувало и воздух перестает поступать в топку. По законам физики в этот момент горение уменьшается. При остывании воды все происходит в обратном порядке.

Более совершенные твердотопливные котлы оборудованы точными датчиками температуры, насосами, которые нужны для принудительной подачи воздуха. Такая вентиляция дает верхнюю воздухоподачу, благодаря чему топливо сгорает практически без остатка. Но такое оснащение требует наличия электросети.

Схема обвязки твердотопливного котла длительного горения

Циркуляционный насос сохранит твердотопливный котел в зимнее время от размораживания. То есть если безнасосную работающую систему оставить на несколько дней без присмотра, топливо сгорит полностью, вода перестанет циркулировать и замерзнет. В такой ситуации трубы просто полопаются. Но при наличии циркуляционного насоса подобной неприятности не произойдет. Медленно двигаясь по трубам, зимой не замерзает даже холодная вода.

Насос – важная деталь нагревательно-отопительной системы

Цены твердотопливных котлов длительного горения с водогрейным контуром выше, чем у обычных печей. Но такая стоимость вполне оправдана. Воду из котла можно использовать в самых разных нуждах.

Характеристики современных твердотопливных систем:

  1. Мощность.
  2. Компактность.
  3. Универсальность.
  4. Продуктивность.

Такое оборудование устанавливают не только в частных домах, но и на крупных промышленных предприятиях.

Особенности пиролизных котлов

Как уже было сказано выше, пиролизные котлы имеют две камеры сгорания. В первой горит непосредственно топливо, а в другой – газы, этим топливом выработанные. Если в топку положить сырые дрова, что в зимнее время вполне возможно, они начинают выделять пар.

Вторая камера устраняет отрицательное воздействие на процесс горения. В нее поступает горячий газ и нейтрализует влагу. На своем пути газ напитывается воздухом, что способствует дальнейшему горению. Для разделения камер использован колосник, на котором лежат дрова. Для работы пиролизной системы нужен принудительный поддув, его обеспечивает дымосос.

Как работает пиролизная система:

  1. Топливо укладывают на колосник.
  2. Разжигают котел.
  3. Закрывают заслонку топки.
  4. Запускают дымосос.
  5. Горение создает в камере высокую температуру, в результате чего образуются летучие продукты сгорания в виде азота и водорода.
  6. Эти образования поступают во вторую камеру и смешиваются с потоком воздуха.
  7. Происходит полное сгорание, а выделенное тепло возвращается в первую камеру.

Изображение пиролизного котла длительного горения в разрезе

Данный процесс обеспечивает очень высокую температуру, благодаря чему разлагаются и отходы сгоревших дров, а топливо используется по максимуму. Тепло, выделенное сгоревшими отходами, дважды пускается в ход.

Наряду с многочисленными достоинствами у пиролизных котлов есть и недостатки:

  • Высокая цена.
  • Зависимость от электричества.
  • Заявленная производителем мощность не всегда соответствует действительности.
  • Если использовать оборудование вполсилы, высока вероятность засорения газохода дегтем.

Высокая стоимость пиролизного котла со временем окупается благодаря экономии топлива

Совет! Чтобы избежать покупки малоэффективного пиролизного котла, сначала нужно изучить отзывы о производителе данного оборудования.

Cоветы владельцам твердотопливных котлов длительного горения

Чтобы оборудование служило долго и с максимальным КПД, его нужно правильно выбирать. Приведенные ниже рекомендации – для тех, кто только собирается купить систему.

  • Водонагревательный котел с двумя контурами по мощности на 1/4 превосходит одноконтурный аналог. Поэтому мощность первого должна быть не менее 15 кВт, тогда как для второго достаточно 12 кВт. Чем больше обогреваемая площадь, тем мощнее должно быть оборудование.
  • Для хорошего снабжения горячей водой вторая камера и теплообменник котла должны быть изготовлены из стали или меди. Чугунная топка отличается долгим сроком службы.

Двухконтурный твердотопливный котел с накопительным баком для горячей воды

  • Двухконтурная система отопления способна выдавать в минуту около 8 литров воды. Если этого количества для бытовых нужд мало, рекомендуется приобрести котел с бойлером.
  • Обслуживание агрегата довольно простое – нужно только чистить зольник и загружать время от времени топливо. Котлы длительного горения способны продержаться на одной закладке 5-7 дней.

1. Группа безопасности; 2. Термоаккумулирующий бак; 3. Термосмеситель; 4. Расширительный бак мембранного типа; 5. Клапан подпитки системы; 6. Циркуляционный насос системы отопления; 7. Радиаторы; 8. Смесительный трехходовой кран; 9. Обратный клапан; 10. Циркуляционный насос системы ГВС.

Рекомендации по обслуживанию и безопасности

Перед первым запуском владельцу нужно внимательно осмотреть трубы на предмет течи и сам котел – он не должен пропускать дым в помещение. То же касается и системы дымохода. Раз в год дымоход, трубопровод и радиаторы требуют чистки.

Для профилактического обслуживания необходимо слить из системы воду. Для этого в обратном контуре с помощью тройника крепят дополнительную трубу, на конце которой устанавливается заглушка.

Котлы длительного горения на твердом топливе в разных размерах

Меры безопасности:

  1. Нельзя, чтобы во время работы котла дверца топочной камеры оставалась открытой.
  2. Запрещено осуществлять розжиг топлива при помощи бензина.
  3. Во избежание пожара нельзя укладывать на котел вещи для сушки.
  4. Для загрузки топлива следует пользоваться специальными рукавицами.
  5. Запрещено поручать загрузку топочной камеры детям.
  6. Нельзя хранить топливо в непосредственной близости к котлу, между ними должен быть минимум метр расстояния.
  7. Перегрев оборудования очень опасен, поэтому не следует перегружать топку.

Твердотопливный котел с блоком автоматического управления и бункером для пеллетных гранул

Твердотопливный котел с большим резервуаром

Современные вариации твердотопливных систем длительного горения с водяным контуром идеально справляются с функцией тепло- и водоснабжения в частном доме, а также на большом производстве, заменяя при этом газ.

Дровяной котел с водяным контуром для отопления частного дома

Дровяные котлы для отопления частного дома

Подъем тарифов на электроэнергию и газ заставляют собственников жилья в пригороде и сельской местности задуматься о том, насколько может быть практично отопление загородного дома дровами. Теплотехники, разрабатывающие дровяные котлы для отопления частного дома, используют для создания эффективного оборудования опыт и знания, накопленные не только в строительстве печей, но и в других областях науки (органической химии и физике твердых материалов).

В прошлые века вопрос: чем отопить загородный дом? имел единственный ответ -дрова. Большие русские печи, компактные печи – голландки, камины (очаги, напоминающие о первобытном прошлом) – таким было отопление деревянных домов в местностях богатыми лесами.

Конструкция классического котла на твердом топливе

Первоначально популярный чугунный корпус постепенно уступил место корпусу, сваренному из высококачественной стали. Достоинством чугуна была высокая тепловая инерция, позволявшая медленно отдавать тепло в окружающее пространство. Литые чугунные печи были очень популярны в трех прошедших веках. Но у чугуна есть недостаток: при случайном быстром остужении (холодная вода, попавшая на корпус) он трескается. Сварить чугунный монолит очень непросто, требуется специальное оборудование (при этом качество сварки не гарантировано).

Дровяные котлы длительного горения с водяным контуром

Отсутствие технологий сварки стальных конструкций препятствовало прогрессу развития теплотехники. Появление электрической сварки изменило ситуацию.Современные стальные агрегаты изготовлены из сортов стали с высокими теплопроводными характеристиками. Сварка позволяет создавать сложные конфигурации стальных плоскостей и труб внутри котла.

Конструкция дровяного котла состоит из следующих элементов:

  • Топочная камера;
  • Колосник;
  • Зольная камера;
  • Водяной контур (теплообменник).

Топочная камера (или просто “топка”) занимает центральную часть котла. Объемный короб, сваренный из толстых стальных пластин (толщина металла не менее 4 мм), герметично закрывается дверцей из такого же материала.

В дно топочной камеры встроен колосник. Это решетка из металлических прутьев или толстая стальная пластина с прорезанными параллельными щелями. Ее назначение – пропускать падающие вниз отходы прогоревшего топлива. Приток воздуха через нижнее поддувало (отверстие с заслонкой), проходящий через щели колосника, поддерживает активное горение нижнего слоя древесины.

Отопление деревянных домов

Нижняя часть корпуса, куда попадают отходы горения, называется зольной камерой (или “зольником”). Широкая (но невысокая) дверца зольной камеры герметично закрывается, чтобы исключить нерегулируемый приток воздуха. Поддон для золы легко извлекается при очистке от “отходов производства тепла”. Над дверцей зольника находится поддувало, через которое регулируется подача воздуха в топку.

Особое внимание производители отдают качеству теплоизоляции топки. Чтобы снизить теплоотдачу за пределы корпуса, не направленную на полезное действие, в стенки вставляются пластины из теплоизолирующих материалов. Асбест, керамика, шамотная глина и минеральная плита качественно уменьшают теплопотери, что позволяет снизить количество топлива. На внутреннюю дверцу топки также крепится асбестовая пластина.

Замки на дверцах топочной и зольной камер конструируются с учетом возможного износа. Замки с эффектом притягивания не позволяют дверцам самопроизвольно открываться.

Совмещение котла с водяной системой отопления

Комплексное дровяное отопление позволяет использовать один дровяной котел с водяным контуром для отопления частного дома с несколькими помещениями, отделенными друг от друга перекрытиями и внутренними стенами. Современные котлы сконструированы именно для нагрева воды. Идея сделать котел главной частью водяной (или паровой) системы отопления привела к созданию систем теплообмена. Система передачи тепла воде от горящего топлива называется “теплообменник” или водяной контур. Соединенная с водяным контуром система труб и радиаторов равномерно распределяет тепло горячей воды по всем помещениям.

Схема отопления с дровяным котлом

Самый простой вид теплообменника – водяной резервуар, под которым находится источник тепла. Нагревание воды происходит только с нижней стороны, что не очень эффективно.
Более сложный вид водяного контура называется “водяная рубашка”. Топка котла имеет двойные стенки и верх, внутри которых циркулирует вода – теплоноситель. Топка “одета в водяную рубашку”. Эффективность теплопередачи конструкции на 20-25% выше предыдущей. Толщина промежутка между стенками в 3-5 см позволяет воде быстро прогреваться, а постоянная циркуляция не позволяет застаиваться в нижней части резервуара.

Водяной контур, сваренный из толстых стальных труб, проходящих по стенам и верху камеры, изогнутых волнами (“змеевиков”), не менее эффективен, чем “водяная рубашка”. Толщина труб 5-6 см достаточна для медленного продвижения воды (в толстой трубе скорость воды снижается пропорционально отношению диаметров труб теплообменника с трубами подачи).
Кроме хорошей теплопередачи у такого контура есть еще одно немаловажное достоинство: улучшенная ремонтопригодность. При выходе из строя заменить трубу гораздо проще, чем заварить отверстие в прохудившейся стенке или треснувший шов. И залить топку из такого теплообменника труднее.

Системы контроля и управления

Отопительные котлы на твердом топливе для частного дома оборудуются системами регулировки температуры воды в водяном контуре. Достаточно простой термостат связан с рычагом, к которому прицеплена металлическая цепочка. Второй конец этой цепочки прицеплен к заслонке поддувала. При достижении оптимальной температуры термостат поворачивает рычаг и прикрывает заслонку. Приток воздуха уменьшается, и процесс горения подавляется до тех пор, пока вода не остынет до температуры обратного срабатывания системы управления. Механическое управление подачей воздуха примитивно, но надежно.

Пульт управления

Более сложные системы контроля включают в себя электрифицированную принудительную подачу воздуха и более точные датчики температуры. Маломощный электрический вентилятор (до 35 Вт), встроенный в систему воздуховодов может подать усиленный поток воздуха не только снизу.

Подача воздуха сверху создает в пламени искусственный эффект “активного тления”, что позволяет сжигать топливо гораздо тщательнее. Такие котлы требуют подключения к системам электропитания и при отсутствии электричества становятся беспомощнее своих механических “собратьев”. Но экономия топлива в пределах 10-15% позволяет говорить, что такие системы оправдывают установку принудительной вентиляции.

Котел является не только самостоятельным агрегатом, но и частью системы отопления частного дома. Поэтому мощность оборудования должна соответствовать объему и схеме циркуляции теплоносителя в системе. Если система построена с учетом принудительной циркуляции воды и скорость нагревания помещений контролируется совместно с процессом горения топлива в котле, эффективность системы возрастает. Бак – термос поможет сохранить высокую температуру воды при угасании котла.

Основание под оборудование должно быть выполнено из бетона, под зольной камерой на пол уложен лист металла площадью не менее 1 кв.м. Расстояние до стен помещения должно быть не менее 30 см, особенно если они деревянные. Лучше всего сделать изолированное помещение в подвале или первом этаже дома (мини – котельную) с запасом дров.

Плюсы и минусы котлов

Сравнительно небольшая цена (по сравнению с котлами других типов), высокая надежность и большой срок эксплуатации делают дровяные котлы с водяным контуром популярными в регионах, где стоимость дров невысока. Но коэффициент полезного действия дровяных котлов считается самым низким из всех типов котлов (70-80%) при самом большом расходе топлива.

Периодичность загрузки дров варьируется от 3 до 8 часов. Чем выше качество котла, эффективнее теплообмен в водяном контуре, точнее контроль температуры воды, тем ниже будет себестоимость каждого полученного киловатта тепла.

Дровяные котлы, выпускаемые компаниями “SAS”, “Sime”, “Aton”, “Wichlaczh”, “Galmet”, пользуются заслуженной популярностью. Компании также выпускают отопительные дровяные котлы длительного горения с водяным контуром, которые можно назвать следующим этапом развития отопительного оборудования.

Котел на дровах (дровянной) с водяным контуром

Учитывая постоянный рост цен на углеводородные энергоносители, водогрейное оборудование на альтернативных видах топлива, активно отвоевывает позиции на современном, в том числе и украинском, рынке отопительных приборов. Особым вниманием населения пользуются котлы на дровах водяные – надежные, простые в эксплуатации и недорогие источники производства тепловой энергии.

Водогрейный котел на дровах отличается универсальностью и может использоваться для отопления частного сектора, коммунальных, административных и производственных помещений, а также для получения горячей воды.

Довольно часто для производства тепловой энергии используют самодельный водогрейный котел на дровах. Несмотря на хорошие эксплуатационные показатели, все же современные технологии дровяного отопления значительно продвинулись вперед по сравнению с классическими самодельными аналогами.

Рис. 1 Водогрейный котел на дровах

Принцип действия и основные характеристики

Котлы на дровах с водяным контуром – это водогрейное оборудование с большим диапазоном мощности, предназначенное для отопления жилья и получения горячей воды. Учитывая постоянное соприкосновение с открытым огнем и образование водяного конденсата, для его изготовления используют чугун или специальные сорта стали, менее подверженные коррозии.

Как и большинство водогрейных отопительных приборов, дровяные котлы с водяным контуром работают по принципу закрытого сосуда. Древесина, сгорая в топочной камере, выделяет энергию для нагрева жидкости в теплообменнике, которая под давлением движется в водяном контуре, обогревая помещение.

Технические особенности водогрейных дровяных аппаратов определяются следующими параметрами.

  • Мощность – зависит от объема топки, материала изготовления и объема теплообменника. Выбор мощности водогрейного котла на дровах определяется размером отапливаемой площади и уровнем теплоизоляции здания – в среднем 1 кВт на 10 кв.м.
  • Эффективность или КПД водогрейного оборудования зависит от скорости циркуляции теплоносителя, параметров теплоотдачи топлива и способа его сжигания. Пиролизные модели и дровяные приборы длительного горения могут достигать КПД до 85–92%.
  • Базовым теплоносителем в контуре является вода, как альтернатива могут применяться незамерзающие жидкости.
  • По выполняемым функциям может быть как одноконтурным, так и иметь второй водонагревательный контур.

Варианты изготовления водяного контура в твердотопливных системах

Существуют различные варианты устройства системы водяного отопления на основе использования водогрейного котла на твердом топливе.

  • С естественной циркуляцией воды в открытом водяном контуре. При такой, чаще всего самодельной, системе давление жидкости регулируется с помощью расширительного бака, расположенного в самой высокой точке отопления. Просто, надежно, безопасно, но подсасывание воздуха в трубы ускоряет процесс коррозии металла.
  • Водогрейный аппарат может встраиваться в систему отопления с замкнутым водяным контуром. В этом случае для контроля водяного давления используется манометр, обязательным требованием безопасности является установка сбросного клапана.
  • С целью повышения КПД водогрейного прибора в систему монтируется циркуляционный насос, который, нагнетая давление воды и, ускоряя ее циркуляцию в контуре отопления, обеспечивает ощутимую экономию энергоносителя.

Виды котельного оборудования, работающего на древесном топливе

В зависимости от типа топлива, способа его сгорания и наличия автоматики и измерительного оборудования водонагревательные котлы на дровах можно объединить в несколько категорий.

  • Котлы водяного отопления на дровах классические, изготовленные в заводских условиях или самодельные, с естественной или принудительной тягой. В случае использования поддува регулируется поступление воздуха и, соответственно, нагрев жидкости в контуре отопления.
  • Водогрейный котел на дровах пиролизный. За счет двухкамерной топки происходит первичное обугливание и сгорание древесины с последующим догоранием выделенного газа. Производство газогенераторного оборудования создало конкуренцию менее экономным моделям, начало вытеснять самодельные конструкции.
  • Водонагревательный котел на дровах длительного горения. Высокий КПД и равномерный прогрев воды в системе отопления обеспечивается особенностями конструкции теплообменника и применением технологии верхнего горения. Длительность прогорания одной закладки топлива составляет 24–48 часов, что достигается автоматизацией контроля подачи воздуха и интенсивности пламени.
  • Котел на дровах для водяного отопления с автоматической подачей топлива. Он функционирует по принципу длительного горения, с той разницей, что дополнительно оборудован бункером, из которого щепа или древесные пеллеты автоматически подаются в камеру сгорания.
Рис. 2 Дровяной котел пиролизный

По отзывам потребителей хорошо зарекомендовали себя котлы на дровах украинского производства типа «Буран», «Бобер», «Энергия ТТ», «Энергоэйр», «Маяк», белорусский «Ратон», европейские «Buderus», «Ferroli GF» и др.

Преимущества отопления дровяными котлами

Украинские и зарубежные производители, совершенствуя технологии и применяя современные материалы, делают водогрейный котел на дровах конкурентоспособным оборудованием для производства тепловой энергии.

Рис. 3 Дровяной котел длительного горения

Надежность и экономичность!

Простота конструкции дровяных котлов с водяным контуром гарантирует их надежность, а технологии полного сгорания древесного топлива обеспечивают экономичность и большой срок эксплуатации.

Энергонезависимость!

Наряду с автоматизированными водогрейными приборами успешно используются и более дешевые, в том числе самодельные конструкции, рассчитанные на естественную циркуляцию теплоносителя и произвольную тягу. Это делает их независимыми от источника электроснабжения.

Безопасность!

Использование элементарных приборов регулирования температуры и давления в системе отопления делает котлы водяного отопления на дровах полностью безопасными.

Простота монтажа и обслуживания!

Установка бытового аппарата отопления на древесном топливе не требует оформления разрешительных документов в государственных надзорных органах.

Доступная цена!

Один из самых дешевых приборов для автономных систем отопления. Даже высокотехнологичные дровяные модели длительного горения выигрывают в сравнении с дорогостоящим газовым оборудованием.

Горячее водоснабжение!

Водогрейный котел дровяной может обеспечить нагрев воды за счет встроенного или дополнительного контура, смонтированного на одной из ветвей отопления. Возможен вариант установки самодельной водогрейной емкости с использованием змеевика в качестве нагревательного элемента.

Производство водогрейных котлов на дровах пользуется постоянным спросом у потребителей и уверенно занимает свою нишу в сегменте бытового и промышленного отопительного оборудования.

Статьи по теме:

Как правильно топить твердотопливный котелПеллетный котел Зота (Zota)Отопительный котел на дровах

Печи с водяным контуром, котлы отопления в Казани, Челнах, Нижнекамске

Печи с водяным контуром для отопления дома

Дровяные котлы или печи водяного отопления осуществляют нагрев воды в системе отопления. Вокруг топки котла есть «водяная рубашка», которая присоединяется к системе отопления дома. Вода циркулирует по кругу, нагревая батареи во всех комнатах. Таким образом можно без проблем отапливать даже многокомнатные коттеджи.

В ассортименте интернет-магазина «Всё Для Бани» представлены разнообразные по характеристикам модели котлов и печей на дровах с водяным контуром марок «Теплодар», «Костер» и др.

Цены на водяные печи складываются из многих параметров:

  • мощности оборудования – она рассчитывается по квадратуре помещения;
  • наличия или отсутствия режима длительного горения;
  • наличия или отсутствия варочной плиты;
  • и др.

Важный составной элемент печи для отопления дома с водяным контуром – теплообменник. Он окружает топку, за что и получил название «водяная рубашка». Он, как и топка, выполняется из конструкционной стали, вода в нем нагревается общими с раскаленной топкой стенками. Котел также может быть оборудован водяным колосником – он соединяется с «водяной рубашкой» и представляет одну систему с ней. Водяной колосник – дополнительный источник тепла при режиме длительного горения печи. Когда дрова в топке уже закончили активно гореть и превратились в раскаленные угли, колосник до последнего снимает с них тепло и отдает системе отопления дома.

Твердотопливные котлы отопления: дровяные, угольные, пеллетные

Базовые комплектации отопительных котлов на твердом топливе предусматривают использование дров, топливных брикетов, угля. Некоторые твердотопливные котлы отопления можно оснастить пеллетной или даже газовой горелкой.

Пеллетные котлы отопления – автоматизированное оборудование, в котором топкой печи заведует система электронной подачи пеллет. Наличие этой системы устраняет серьезный недостаток дровяных котлов, в которые нужно подкидывать дрова каждые 2-12 часов в зависимости от режима горения. Единственный минус использования пеллет – стоят они значительно дороже дров.

Вариант с газовой горелкой удобен в том случае, если к вашему земельному участку пока не проведен газ. Вы можете сейчас купить котел отопления на твердом топливе уже сейчас, а позднее перевести на газ.

Подбирать мощность котла на дровах для отопления частного дома специалисты советуют с запасом. В этом случае можно будет использовать режим длительного неинтенсивного горения, когда с помощью заслонки ограничивается приток воздуха к колоснику. В этом режиме дрова не горят, а медленно тлеют, что экономит как топливо, так и ваши силы.

404


Топливо
Биомасса
Каменный уголь
Электрический
Газ
Масло
Пеллет
Дерево

Стиль
Традиционный
Современный

Материал
Чугун
Стали
Мыльный камень


Цвет
Чернить
Серый
белый
красный
коричневый
Мыльный камень
Золото
Никель
Зеленый
Синий

Материал варочной панели
Стали
Эмаль
Нержавеющая сталь
Стекло
Чугун


Опции водяного отопления
Гидравлическая плита
Бытовая горячая вода
Резервуар для воды

Ориентация дымохода
Верхнее вентиляционное отверстие
Заднее отверстие

Характеристики
Катлайтик
Наружный воздух
Одобрено передвижной дом
Духовка с подогревом

Вентиляция (газовые плиты)
Вентиляция бесплатно
Прямая вентиляция



Дизайн
Высокая эффективность
Декоративные

Зона обзора
Односторонняя
Смотреть сквозь
Полуостров
Угол
Остров

Стиль интерьера
Традиционный кирпич
Кирпич в елочку
Светоотражающие панели - черные

Дровяные печи Hydronic - Backwoods Home Magazine

Джеффри Яго, П. E., CEM

Выпуск № 105 • Май / июнь 2007 г.

Понимаете ли вы, что существует целый ряд дровяных печей, о которых широкая публика редко слышит, хотя специализированные магазины дровяных печей есть в каждом городе, а дровяные печи - в большинстве точек продаж оборудования и строительных материалов. Это область дровяных водогрейных котлов, печей или OWHH (наружных дровяных водонагревателей), которые предназначены для обогрева домов и предприятий с использованием горячей воды.

Системы водяного отопления, использующие древесину в качестве топлива, появились более 2000 лет назад, благодаря римлянам, которые обогревали общественные бани и частные виллы водой, протекающей через глиняные трубы, проложенные над дровяными печами. Я бывал на этих объектах, и за исключением того, что вместо стальных я использовал большие керамико-глиняные трубы, они работали очень похоже на современные системы водяного отопления. Конечно, эти древние системы водяного отопления требовали большого количества бесплатного персонала, чтобы поддерживать дрова в этих темных подвалах.


Дровяная печь Hydronic после завершения кирпичной кладки. Все соединения трубопроводов находятся за боковой панелью доступа.

Любой, кто когда-либо пытался отапливать большой дом с помощью традиционной дровяной печи, скоро узнает, что стоять возле печи будет жарко, а в остальной части дома намного прохладнее. Добавив внутренние вентиляторы, некоторые дровяные печи улучшили распределение тепла, но вентиляторы по-прежнему перемещают нагретый воздух только по комнате, а не по всему дому, если в стене много перегородок.

Отопление домов, школ и предприятий с помощью водогрейного котла - одна из старейших систем отопления в мире. Даже сегодня вы можете найти радиаторы для плинтусов с горячей водой, стоячие водяные радиаторы и теплые полы во многих коммерческих и институциональных зданиях. Системы водяного отопления - один из лучших способов обогрева нескольких помещений с разными заданными значениями температуры и тепловой нагрузкой одновременно.

Гидравлическое отопление и принудительное воздушное отопление

Небольшие трубы, по которым проходит нагретая вода, и крошечный циркуляционный насос могут распределять одинаковое количество тепла в нескольких помещениях, что потребует очень большой системы воздуховодов и приточных вентиляторов.Подключив настенный термостат к небольшому регулирующему клапану, каждая комната может иметь собственное управление отоплением, не влияя на другие, чего очень трудно достичь с помощью единой центральной системы кондиционирования воздуха.


Вид сзади водяной дровяной печи, встраиваемой в каменный камин

Существует несколько технических причин, включая отвод конденсата от змеевиков, которые затрудняют использование гидравлической системы отопления для распределения охлажденной воды для охлаждения.Вот почему большинство домов в местах, где требуется как отопление, так и охлаждение, предпочитают устанавливать систему воздуховодов, подключенных к центральному тепловому насосу или печи с принудительной подачей воздуха, что позволяет сэкономить на установке двух отдельных систем, гидравлической системы для отопления и системы воздуховодов. для охлаждения.

Недавний рост количества систем обогрева полов в элитных домах с целью обеспечения большего комфорта и управления отдельными зонами обогрева возвращает жилые системы водяного отопления. Кроме того, существующую бытовую систему водяного отопления, подключенную к центральному газовому или масляному котлу, легко дооснастить дровяным водогрейным котлом.

Из-за высокого процента домов с системами принудительного воздушного отопления в системах принудительного воздушного отопления с теплообменником вода-воздух фактически установлено больше OWHH, чем в любом другом типе установки.

Типы водяных печей

Гидравлические дровяные печи очень универсальны, так как вы можете оставить свой существующий газовый или жидкий котел и использовать дровяной котел в качестве основного или резервного источника тепла для вашего дома. Вы также можете приобрести отдельно стоящий дровяной котел, который включает в себя все соответствующие элементы управления и клапаны, предварительно установленные в одном отдельно стоящем водонепроницаемом корпусе.Этот тип системы расположен снаружи рядом с вашим домом и использует гибкие изолированные подземные трубопроводы для подачи и возврата горячей воды в систему отопления вашего дома. Многие из этих агрегатов имеют собственный фундамент и готовы к использованию сразу после доставки и подсоединения трубопроводов.


Циркуляционный насос водяного отопления с долей лошадиных сил. Змеевик с горячей водой можно увидеть на заднем плане.

Эти комплектные дровяные водогрейные котлы теперь доступны для сжигания древесных отходов, таких как старые грузовые поддоны, древесные гранулы, кукуруза и уголь.Большинство конструкций имеют автоматические регуляторы подачи воздуха для горения, и их необходимо пополнять только один раз в день. В случае печей для пеллет и кукурузы большинство из них имеют механизмы автоматической подачи.

В новостройке вы можете купить водогрейный котел на дровах, который включает в себя дополнительную горелку, которая позволяет работать котлу на газе или мазуте, когда вам просто лень рубить, колоть, тащить и сжигать дрова.

Существуют змеевики с горячей водой, предназначенные для установки в традиционных отдельно стоящих дровяных печах, и водяные рубашки с водяным охлаждением, предназначенные для установки внутри обычных каменных каминов.Некоторые модели резервуаров для горячей воды для бытового потребления доступны с внутренним теплообменником. Существуют внешние водо-водяные теплообменники, которые можно установить с обычными существующими водонагревателями. Его можно подключить к той же системе водяного отопления, которая позволяет одному и тому же дровяному водогрейному котлу нагревать воду для бытового потребления в дополнение к обогреву помещения.

Моя гидронная система

Я живу на влажном юго-востоке, и нам нужно как охлаждение, так и осушение в течение всего лета, а для этого нужна система воздуховодов.Однако мы все еще хотели обогреть наш трехэтажный дом на солнечных батареях с помощью дровяной печи, расположенной в подвале, поэтому я установил встроенную водяную рубашку с водяным охлаждением внутри обычного каменного камина. Водяная рубашка и нагревательные змеевики подключены к змеевику горячей воды, расположенному в главном канале возвратного воздуха нашей системы принудительного воздушного охлаждения. Второй змеевик горячей воды расположен в приточном воздуховоде той же системы приточного воздуха, которая подключена к нашему резервуару для горячей воды на пропане на 65 галлонов.


Качественный водяной котел на дровах для наружной установки.Фото любезно предоставлено Central Boiler

Отдельные насосы 1/20 л.с. перекачивают горячую воду от любого источника тепла к их соответствующему змеевику. Это позволяет обогревать каждую комнату дома воздухом, который был либо полностью нагрет, либо предварительно нагрет с помощью гидронной рубашки в нашем камине. Другой змеевик, подключенный к нашему резервуару для горячей воды с пропаном, обеспечивает обогрев, когда мы не хотим разжигать огонь. При отоплении только дровами мы включаем только центральный вентилятор и небольшой циркуляционный насос горячей воды.Даже в трехэтажном доме в каждой комнате на каждом уровне поддерживается почти одинаковая температура, что невозможно со стандартной дровяной печью.

Безопасность гидронной системы

Отопление горячей водой имеет много преимуществ, но некоторые люди считают бойлер более опасным, чем другие системы отопления. Большинство OWHH имеют атмосферную вентиляцию и работают без давления. Да, если вы полностью закроете металлический контейнер, наполненный водой, и нагрейте его настолько горячо, насколько это возможно, что-то обязательно либо лопнет, либо взорвется.Но то же самое можно сказать о газовой или масляной печи, в которой произошла утечка топлива или неисправна горелка. Сегодня существуют очень надежные предохранительные клапаны давления и температуры горячей воды с сертификационными бирками, свидетельствующими о том, что они были протестированы на срабатывание при указанной температуре или давлении. Сегодняшние герметичные герметизированные гидронные дровяные печи без вентиляции ограничивают рабочее давление и используют эти многочисленные отказоустойчивые устройства управления.

Клапаны и трубы системы водяного отопления

Любой квалифицированный монтажник систем водяного отопления, независимо от типа котельного топлива, понимает важность обеспечения предохранительных клапанов надлежащего размера для защиты котла и трубопроводов при достижении небезопасных температур и давлений в случае систем под давлением.Однако, чтобы избежать сброса из этих предохранительных клапанов каждый раз, когда горячая вода в трубопроводном контуре расширяется, в трубопроводный контур включен расширительный бак, который поглощает это постоянное расширение и сжатие воды.

Наконец, в случае систем под давлением, устройство, называемое клапаном «автозаполнения», подключает этот водяной котел к системе подачи холодной воды, чтобы компенсировать любые потери воды на предохранительных клапанах или небольшие утечки. Это устройство обычно настраивается от 10 до 12 фунтов на квадратный дюйм, что позволяет поддерживать трубопроводную петлю заполненной, не позволяя системе работать при высоком давлении.Обратный клапан в этой линии подачи подпиточной воды предотвращает нагнетание воды из контура нагрева горячей воды обратно в линию холодной воды во время теплового расширения, поскольку в этих системах обычно есть антифриз или ингибиторы коррозии в контуре нагрева горячей воды.

Требования к питанию

Основным преимуществом использования гидравлической системы отопления для сельских и автономных домов, независимо от типа топлива, является низкое потребление электроэнергии, необходимое для их эксплуатации. За исключением нескольких небольших зонных клапанов, единственное реальное электричество, необходимое для работы небольшого циркуляционного насоса, который для большинства систем потребляет меньше энергии, чем 75-ваттная лампочка.Это означает, что небольшой карманный инвертор, который теперь доступен для питания небольших развлекательных или компьютерных устройств переменного тока в вашем автомобиле и подключенный к жилой / морской аккумуляторной батарее глубокого цикла, сможет обеспечить питание всей вашей домашней системы отопления во время отключения электроэнергии.


Гидравлическая дровяная печь, подключенная к водонагревателям плинтуса


Гидравлическая дровяная печь, подключенная к змеевику горячей воды в воздуховоде

Типичная канальная система отопления и центральная система кондиционирования ½ л.с. потребуют непрерывной работы генератора среднего размера, чтобы поддерживать этот тип системы отопления в рабочем состоянии во время отключения электроэнергии.

Другие типы систем

Я спроектировал гидравлические системы отопления, которые также включали в себя большой изолированный резервуар для горячей воды без давления объемом до 500 галлонов. Когда в доме достигается желаемая температура, горячая вода из водяной дровяной печи направляется в резервуар для хранения избыточного тепла. Позже ночью или на следующий день, когда дом начинает остывать, горячая вода из накопительного бака направляется в систему лучистого отопления. Это может быть реальным преимуществом, когда вы не хотите постоянно поддерживать огонь, но этот тип системы требует довольно сложной системы управления и дополнительных зональных клапанов.

Эти схемы трубопроводов предназначены для демонстрации того, как жидкостная дровяная печь может использоваться с плинтусом с горячей водой или системой воздушного отопления. Они включены, чтобы показать только общие комбинации трубопроводов системы и не должны использоваться для реальной установки системы. Квалифицированный монтажник должен спроектировать и установить систему и убедиться, что все предохранительные устройства работают должным образом, прежде чем разводить первый пожар.

На рынке есть несколько действительно хороших брендов жидкостных дровяных печей, которые предлагают множество различных возможностей нагрева и функций, подходящих практически для любого применения в отоплении помещений.Всегда нанимайте лицензированного сантехнического подрядчика, чтобы завершить прокладку труб и убедиться, что все предохранительные устройства работают должным образом.

Hydronic Woodstove Производители:

Central Boiler Inc.
800-248-4681
www.centralboiler.com

HeatMor Corp.
800-834-7552
www.heatmor.com

Harman Stove Company
www.harmanstoves.com

Чармастер Корп. .
218-326-6786
www.charmaster.com

Hardy Manufacturing
601-656-5866
www. hardyheater.com

[weaver_widget_area id = ’article_about_yago’ class = ’text3 ′]

WoodMaster 3300 - WoodMaster

Цвета и характеристики

  • Черный
  • Уголь
  • коричневый
  • Зеленый

3300 Технические характеристики:

Площадь обогрева может варьироваться в зависимости от конструкции, изоляции и климата.

Особенности / преимущества

Сейф

Не допускается попадание топлива в конструкцию для снижения опасности дыма, копоти, пожара и риска опасного накопления окиси углерода

Эффективный

Предназначен для подачи максимального количества британских тепловых единиц для большего количества полезного тепла при меньшем времени резки древесины и заполнения печи

Эксклюзивные изделия WoodMaster:

Круглая конструкция камеры обеспечивает оптимальное внутреннее движение воздуха и циркуляцию воды для равномерного теплообмена и более эффективного горения.Также в этом дизайне:

  • На сорок процентов меньше швов, чем в квадратной коробке, что снижает вероятность растрескивания или утечки и минимальное образование ямок
  • Без мертвых зон, поэтому креозот не накапливается

Цифровой электронный контроль температуры (ETC) - это единый центр для настройки рабочей температуры, вентилятора, сброса, индикатора уровня воды и ночника на легко читаемом дисплее.

Техническое обслуживание

Советы по обслуживанию наружной дровяной печи:

  • Управляйте горением, поддерживая постоянную подачу кислорода и используя надлежащее количество и тип (резаный, приправленный) топлива (дрова)
  • Правильно разводить костры:
    • Полностью открыть заслонку
    • Положите бумагу / растопку на все дно топки
    • Никогда не используйте легковоспламеняющиеся жидкости
    • Утеплить дымоход
  • Ежемесячно проверять дымоход, дымоход
    • Ищите потрескавшиеся лайнеры, недостающие части, птичьи гнезда или другие опасности
  • Очистить стыки, соединители дымохода и дымоходы, если необходимо
  • Поддерживайте активный огонь, чтобы уменьшить скопление креозота
  • Если у вас пожар в дымоходе, осмотрите и отремонтируйте ослабленные части перед повторным запуском печи
  • Правильно, регулярно утилизируйте золу

Система водяного отопления

Котел на дровах Firex Гидравлическая система отопления приносит роскошное тепло в ваш сельский дом

Гидравлические котлы Firex являются эффективным средством обогрева зданий в сельской местности, особенно там, где нет природного газа и где рассматривается сжиженный нефтяной газ слишком дорого.

В этом тематическом исследовании гидравлической системы отопления оценивается установка дровяного котла Firex мощностью 55 кВт для обеспечения водяного отопления жилого дома в Трентэме. Гидравлический бойлер, хотя и не реализован в данном случае, мог также использоваться для обеспечения горячего водоснабжения.

Гидравлические котлы такого типа не подходят для низких температур возвратной воды. Эта проблема решается за счет использования клапана Laddomat и буферного бака Thermex, который обеспечивает циркуляцию воды через котел по замкнутому циклу до тех пор, пока не будет достигнута заданная температура, после чего клапан открывается, пропуская поток через основной контур отопления. .Гидравлический клапан продолжает регулировать поток, чтобы поддерживать оптимальный контроль температуры воды во всей системе. Гидравлическая система отопления также дополняется расширительным баком Duraflex Forte для компенсации колебаний давления в замкнутом водяном контуре во время цикла нагрева.

В водяном котле этой системы водяного отопления, работающей на дровах, используется революционная технология газификации, при которой пламя отводится вниз к теплообменнику за счет продуманных воздуховодов, которым помогают встроенные вентиляторы.Это позволяет регулировать сжигание твердого топлива в соответствии с потребностями в отоплении, тем самым экономя топливо и повышая эффективность. Первичные и вторичные воздушные порты также регулируются для достижения оптимальной производительности.

Гидравлический котел Firex в этом проекте был оснащен двустенной дымоходом из нержавеющей стали с рядом примечательных особенностей. При сжигании любого твердого топлива существует вероятность попадания углей и сажи в дымоход. Дымоход в этом случае по своей конструкции выходит из котла под углом 45 °, а там, где он изменяется на вертикальный угол, дымоход проходит ниже пересечения, образуя камеру для сбора падающей сажи и углей.Эта камера оснащена смотровым окном и легко доступна для очистки. Дымоход также оснащен регулятором тяги.

Чтобы получить дополнительную информацию о системах водяного отопления на дровах или запросить коммерческое предложение, заполните форму запроса ниже.

Дровяная котельная плита - Руководство по установке

Расположение трубы для варочного котла на древесном топливе: см. Следующие документы в формате pdf:

Положение задней трубы.

Позиции труб слева

Размеры плиты вид сбоку

Трубы изготовлены из меди диаметром 28 мм, необходимо использовать Ladomat21 или аналог.Эти котлы могут использоваться только с герметичной системой, если также используется внешняя система «сброса» перегрева. Если вы сомневаетесь или хотите получить консультацию по предлагаемой вами системе, отправьте электронное письмо на адрес [email protected] со схемами, изображениями и т. Д.

Лучшая комбинированная многотопливная система отопления и горячего водоснабжения.

Одно из первых различий между газовым / масляным / пеллетным котлом и дровяной горелкой заключается в том, что вы не можете выключить дровяную горелку, поэтому вы не можете полагаться только на электричество для извлечения энергии из котла.Что произойдет в случае отключения электроэнергии? Куда пойдет энергия? С этой целью в Великобритании мы всегда использовали открытые вентилируемые системы, поэтому система открыта для атмосферы и в котле не может быть избыточного давления. В Европе, а начиная с этой страны, они, как правило, используют герметичные системы, а затем добавляют систему аварийного сброса, которая заливает котел холодной водой в случае перегрева. Вы можете сделать это с помощью плиты / бойлера Thornhill Range, но я всегда предпочитаю более простую систему, и у вас по-прежнему есть горячая вода под давлением из сети, даже если первичная вода открыта в атмосферу.

Вот схема базовой системы Thermal Store-Vented.

Это выглядит сложным, но это не так, и его легко понять, если разложить его на составляющие принципиальные схемы.

Схема 1 - Тепловые-накопительные-котельные-контуры

На этой схеме показан тепловой аккумулятор, на самом деле большой изолированный резервуар для воды. Энергия (нагретая вода) из котла на дровах циркулирует под действием силы тяжести, позволяя воде течь через котел в своем собственном темпе.Есть электрический подкачивающий насос, который иногда срабатывает, когда количество сжигаемой древесины слишком велико для естественной гравитационной циркуляции. Использование такой естественной циркуляции всегда лучше всего с дровяным котлом, но требует, чтобы нижняя часть теплового накопителя находилась как минимум на 600 мм над котлом, в идеале на первом этаже, где в Великобритании традиционно располагались водонагреватели.

Если это невозможно сделать в вашем случае, свяжитесь со мной по электронной почте, и мы обсудим ваш сценарий отдельно.

Вы также можете подключить к тепловому накопителю один или несколько других котлов. Если это нефть, газ или гранулы, их можно увидеть где угодно, а энергия перекачивается в хранилище по трубопроводу диаметром 22 мм. Подача идет в верхнюю часть магазина, а обратная холодная и в нижнюю. Электрически это подключается через термостат, расположенный в центре магазина. Это останавливает работу второго котла, если вода в магазине теплая, то есть она полна энергии, но если утром слишком прохладно, или если вы заболели, или в отпуске, котел на жидком топливе / газе автоматически сработает до предела. -наверху магазина, чтобы согреть ваш дом и / или дать вам горячую воду.Второй термостат также замечен посреди магазина. Это значение составляет около 85 ° C, и если вода в магазине становится выше этого значения, он автоматически включает насос центрального отопления, чтобы отобрать немного энергии.

Схема 2 - Тепловой накопитель - Контур горячего водоснабжения.

Внутри теплового накопителя находится змеевик из оребренной меди длиной 12 метров. Вода под основным давлением подается снизу, а из нее выходит горячая вода с основным давлением - идеально подходит для душа. Теперь вода внутри термостата может иметь температуру 90 ° C, что было бы несколько опасно, если бы вода выходила с такой температурой, поэтому для контроля температуры вашей горячей воды используется простой механический термостатический клапан (такой же, как и на душевые кабины), и он стравливает холодную воду из водопровода, чтобы смешать воду до установленной температуры, обычно около 55 ° C.Все это встроено в тепловые магазины, которые мы поставляем и продаем.

Схема 3 - Центральное отопление Схема

Горячая первичная вода (вода внутри теплового накопителя, а не горячая вода, которую вы используете) просто перекачивается вокруг радиаторов или теплого пола с помощью насоса. Выпускное отверстие для центрального отопления находится примерно на полпути вниз по магазину, поэтому вода в верхней части магазина всегда горячее для выработки горячей воды.

Насос центрального отопления управляется часами и комнатным термостатом в обычном режиме.

Схема 4 - Тепловой накопитель-Солнечный контур

Это показывает контур солнечной горячей воды. Единственная причина, по которой у вас есть отдельный змеевик для солнечной воды, заключается в том, что он должен содержать антифриз, потому что панели всю зиму находятся на улице. Меньшая оребренная медная катушка используется для передачи энергии от панели к аккумулятору тепла. Наши комплекты поставляются с насосом / блоком управления, имеют разумную цену и просты в установке. Блок управления имеет два датчика температуры. Один размещается на панели солнечных батарей, а другой - в нижней части теплового накопителя.Когда вода в панели на 10 градусов Цельсия больше, чем вода в нижней части магазина, блок управления включает насос, и тепло течет от панелей к цилиндру. Если разница температур падает до 5 ° C, насос отключается. Все очень просто и надежно. Это еще одна причина иметь теплоаккумулятор на первом этаже, так как поток и обратка от солнечной панели к баллону проходит в основном на чердаке с двумя трубами, спускающимися в сушильный шкаф.

Теперь, если вы посмотрите еще раз на диаграмму 1 (термостат с вентиляцией), вы увидите все различные схемы, и все это должно иметь смысл.

Преимущества и недостатки тепловых накопительных систем.

Вы можете просто подключить свою кухонную плиту / бойлер Thornhill Range к водонагревателю и радиаторам. Это позволило бы сэкономить деньги на капитальных затратах, но не было бы такой хорошей системой или такой эффективной и удобной.

Преимущества

  1. Горячая вода под главным давлением. Нет необходимости в душевых насосах.
  1. Горячая вода не хранится, поэтому она свежая и ее можно использовать для приготовления пищи, при этом нет риска заболевания легионеров.(Также, если вы покупаете свой магазин у нас, он сделан из меди, которая также более безопасна от болезней легионеров и других насекомых, передающихся через воду.)
  1. Тепловой накопитель позволяет хранить больше солнечной энергии летом. Если у вас просто змеевик на дне стандартного баллона, вы должны отключить солнечный насос, когда температура воды достигнет 55 ° C, чтобы предотвратить ожоги. С тепловым аккумулятором вы можете нагреть больше воды до 90 ° C и, таким образом, сохранить больше энергии.
  1. Подобным образом магазин сглаживает неизбежные колебания мощности дровяного котла.Энергия будет колебаться по мере добавления новых поленьев, а затем огонь горит между перезагрузками топлива.
  1. Второй или третий котел можно добавить очень просто. Газовый или масляный котел согреет вас, если вы заболели, или согреет дом, если вы уезжаете зимой. Вместо того, чтобы пытаться быть на 100% «экологичным», довольствуйтесь 80% и всем удобством и резервом. Жидкотопливный или газовый котел - самый дешевый, самый простой и надежный стандартный котел, а не системный или комбинированный котел, и должен стоить менее 1000 фунтов стерлингов.
  1. Могут быть добавлены электрические погружные нагреватели для дополнительной поддержки и выбора топлива. Теперь вы не привязаны к одному источнику топлива, и если у вас есть электрические фотоэлектрические панели, любую лишнюю энергию можно направить в тепловой аккумулятор.
  1. Вы можете добавить солнечную батарею позже (если вы покупаете магазин с змеевиком, дополнительно 65 фунтов стерлингов) в любое время, и вы можете добавить второй бойлер позже, если вы не хотели делать это в одном . Мы всегда добавляем фитинг для подключения хотя бы одного котла, а если вы попросите, мы можем добавить фитинг для третьего котла.

Недостатки

  1. Немного выше капитальные затраты. Однако магазины стоят от 1000 до 1500 фунтов стерлингов - они имеют только 5% НДС, включая солнечную батарею, и, вероятно, есть значительная экономия на клапанах и затратах на установку, поскольку они настолько просты в установке.
  1. В районах с очень жесткой водой теплообменник для горячей воды может быть мелом. Либо умягчитель воды может быть установлен (около 500 фунтов стерлингов) только на стороне горячей воды, либо змеевик можно промывать каждые 10-15 лет.Это не большая проблема.
  1. Подобно комбинированному котлу или невентилируемому водонагревателю, количество произведенной горячей воды соответствует максимальному количеству воды, поступающей в ваш дом, поэтому вы должны проверить свой расход, и он должен быть выше 17 литров в минуту. Свяжитесь со мной напрямую, если у вас есть проблемы с потоком или большим многоквартирным домом. [email protected]
  1. Как и у пароконвектомата, существует также максимальный расход горячей воды. Достаточно для двух душей одновременно, если у вас есть поток и давление в вашем доме.Ванны можно наполнять, обычно по одной, но вы можете наполнять ванны весь день, так как вся энергия котла используется эффективно.

Дровяной котел Hyprotherm

Дровяная печь Drolet Heatmax Когда наступают зимние холода, согрейте свой дом с помощью дровяной печи Drolet Heatmax. Эта высокоэффективная дровяная печь обеспечивает максимальную экономию тепла и топлива, используя на 50 процентов меньше древесины по сравнению с обычной дровяной печью. Наружный дровяной котел Hyprotherm. 58 лайков. Абсолютно лучшие котлы и безводные печи, которые Hyprotherm Outdoor Wood Boiler.Отопление, вентиляция и кондиционирование воздуха в Салеме, штат Арканзас.

МНОГИЕ преимущества и особенности дровяного котла Hyprotherm, также подробно описанные на http://www.outdoorwoodfurnaceboiler.com/Best-Outdoor-Wood-Furnace-PRINT.html У нас есть ОЧЕНЬ ЭФФЕКТИВНАЯ безводная дровяная печь Hyprotherm с принудительной подачей воздуха; На 20% больше эффективности, чем у КОТЛА. НЕТ РЖАВЧИНЫ; НЕ нужны ХИМИЧЕСКИЕ ВЕЩЕСТВА! : ПРОСТАЯ дровяная печь с ЛЕГКИМ ПОДКЛЮЧЕНИЕМ. НЕ НУЖДАЕТСЯ дорогая PEX ТРУБА! Приобретенные на месте воздуховоды из нержавеющей стали с защелками - это все, что вам нужно для обогрева вашего дома.Модели Hyprotherm FL-RH Серия Hyprotherm, Front Loading, Residential Hydronic представляет собой печь с фронтальной загрузкой с большей емкостью по воде и большей топкой, чем любая другая печь в этом классе. Эти угольные печи имеют топки толщиной 3/8 дюйма. Нижняя часть водяной рубашки также имеет толщину 3/8 дюйма, а боковые стороны и верх - 3/16 дюйма.

НАРУЖНАЯ ДРЕВЕСНАЯ ПЕЧЬ НА ГОРЯЧЕЙ ВОДЕ Установка и эксплуатация ... Дровяные котлы Biasi, Дровяные котлы Kerr, Empyre, Дровяные печи Наполеона и Дровяные печи Regency Дровяной котел Biasi 3 - B3WOOD 5 Biasi 3WOOD - это новое поколение водяных дровяных котлов, которые бросают вызов наша нефтяная зависимость.Высокоэффективный с 89 000 БТЕ тепла Дровяные котлы. Уличный дровяной котел представляет собой вариант классической дровяной печи, адаптированный для установки на открытом воздухе во время газификации дровяного котла. Изолированная подземная линия проходит от котла к зданию. Ознакомьтесь со всеми ХАРАКТЕРИСТИКАМИ и ПРЕИМУЩЕСТВАМИ котла Hyprotherm Outside Wood & Coal в этом коротком видео. ВИЗИТ http://www.outdoorwoodfurnaceboiler.com/Ou ...

18 сентября 2019 г. · Электрическая схема дровяной печи Принципиальная электрическая схема Электросхема дровяного котла Принципиальная электрическая схема... Узнайте, как установить Hyprotherm для наружного сжигания древесины ...

Дровяные водонагреватели | Как это работает, типы, советы по покупке

Дровяные водонагреватели и дровяные печи - это отопительные приборы, использующие древесину в качестве источника энергии для отопления домов и приготовления горячей воды (ГВС). Они не так популярны, как раньше, в основном из-за современной жизни, городской жизни и наличия газа и электричества практически в любом доме.

Здесь мы рассмотрим дровяные приборы для приготовления горячей воды, поскольку они являются первопроходцами в отрасли водяного отопления.Мы также дадим несколько полезных советов, если вы заинтересованы в его покупке или изготовлении.

Кроме того, из-за роста стоимости других источников энергии, включая газ и электричество, вы можете решить, что это самый доступный, если не единственный способ для вашего дома или коттеджа. Они идеально подходят для обогрева гидромассажных ванн, надземных бассейнов и резервуаров для хранения.

Мы рассмотрим разные типы; от простой дровяной печи для приготовления горячей воды в большом котле до уличных дровяных печей.

Типы и особенности


Иметь дровяную печь и нагревать воду дровами сегодня - редкость. Дровяная печь обычно используется для приготовления пищи и обогрева жилых помещений, но редко для приготовления горячей воды.

Примечание : Эффективность сжигания древесины среднего качества составляет около 70%.

Основные проблемы с дровяными водонагревателями или бойлерами - это неудобство при использовании, время, необходимое для розжига огня, поддержание работоспособности агрегата, трудности с контролем температуры, случайное возгорание, загрязнение...

Использование дровяной печи для нагрева воды


Если вам нужна дровяная печь, купите печь, оборудованную резервуаром для воды, который может удерживать воду, чтобы вы могли использовать ее для нагрева воды и помещений, а также для приготовления пищи, как показано на рисунке. Современные печи имеют тенденцию быть декоративными и могут использовать поленья или пеллеты.

Также можно отремонтировать старую печь. Наиболее рациональная компоновка - установка накопительного бака как можно ближе к плите, в вертикальном положении. Старые дровяные печи используют тягу и количество дров для контроля температуры, в то время как новые печи поставляются с элементами управления.

Самый простой способ получить горячую воду - поставить большую кастрюлю с водой на дровяную печь, чтобы ее можно было использовать для мытья посуды или даже для наполнения ванны или гидромассажной ванны.

Однако сложно нагреть сразу большое количество воды, к тому же процесс трудоемкий.

Дровяная печь с рубашкой

Дровяная печь с рубашкой оборудована змеевиком металлических труб, проходящих через топку или вокруг нее. Бак обычно располагается над дровяной печью, поэтому система отопления или контур могут работать по принципу термосифона.Горячая вода движется вверх, а холодная под действием силы тяжести выходит, чтобы нагреться.

Имейте в виду, что коллектор, установленный в топке, влияет на горение, охлаждая огонь. Отвод большого количества тепла из топки может привести к задымлению огня и избытку креозота.

Эффект термосифона не такой сильный, но он все же обеспечивает перекачивающее действие из-за поднимающейся горячей воды, и поэтому бак или коллектор необходимо установить над плитой.

При установке коллектора горячей воды над плитой одна из основных проблем заключается в том, что он забирает тепло от горения; горение станет грязным, и печь выйдет из строя.Сертификат эмиссии EPA почти предотвращает этот тип нагрева.

Также, если водопроводная система открыта, температура ограничена его точкой кипения, в то время как в закрытых системах это опасно, если температура и давление поднимаются выше точки кипения.

Если необходимо контролировать горячую воду, можно использовать внешние контроллеры и насосы. Следует обратить особое внимание, поскольку этот водонагреватель на дровах работает в более высоком температурном диапазоне, и если система закрыта, необходимо установить предохранительный клапан давления и температуры, а также расширительный бак.

Температура горячей воды высока, поэтому рекомендуется использовать белые трубы из ХПВХ со специальным клеем, который не растворяется в горячей воде, гладкие железные трубы под воздействием пламени и медные трубы с бессвинцовой пайкой. Старайтесь избегать попадания дешевых труб из ПВХ и оцинкованных труб в зону возгорания.

Водонагреватель наружный дровяной


Наружный дровяной водонагреватель представляет собой дровяную печь, расположенную снаружи на безопасном расстоянии и подающую горячую воду по трубам, закопанным в землю.Перейдите по ссылке, чтобы узнать об одном из производителей дровяных обогревателей или получить представление о том, как сделать это своими руками.

Водонагреватель для купания на дровах

Если вы ищете водонагреватель для горячей ванны на дровах, обратите внимание на Chofu, японскую компанию по производству оборудования для горячих ванн. Нагреватель Chofu изготовлен из высококачественной нержавеющей стали, и он может нагнетать 247 галлонов горячей воды 47 F примерно за 3 часа и запускать его без использования электричества, но по принципу термосифона. Вы даже можете модернизировать существующую гидромассажную ванну.

Этот тип водонагревателя на дровах эксплуатировать недорого, так как стоимость - только дрова. Он идеально подходит для использования в коттедже, даже в домах для обогрева джакузи и бассейнов.

Сжигание дров - непрактичный способ нагрева воды, особенно в летние месяцы.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
