Если вы принимаете догматику Фридриха Энгельса и верите, что труд сделал из обезьяны человека, то ответы однозначные: штробить, распаивать, выдалбывать отверстия под электромонтажные и распределительные коробки. Лично я придерживаюсь диаметрально противоположной точки зрения и полагаю, что лень сделала из обезьяны человека (и не из обезьяны, а из одного из общих предков обезьяны и человека). Точнее не лень, а нежелание бессмысленного физического труда. Мир жесток, а эволюция еще жестче. Один из важнейших законов эволюции: чем меньше энергии ты тратишь на достижение цели, тем больше шансов у тебя выжить. Как правильно подметил профессор Павлов, изрезавший не одну сотню собак, обезьяна… впрочем я отвлекся. От остальных животных человек отличается тем, что может увидеть результаты самых невероятных, сложных и запутанных манипуляций, не пошевелив и пальцем. Для этого у человека есть уникальный инструмент — мозги. Основные правила:1. Электропроводка выполняется так, чтобы минимизировать расход проводов:— например, если у вас между двумя помещениями есть общая стена, то можно поставить одну распределительную коробку на 2 помещения или две коробки с одной и с другой стороны стены, так чтобы расстояние между коробками было минимальным. — если у вас между двумя помещениями есть общая стена и на одной стороне стены у вас есть розетки, а на другой стороне вы хотите их поставить, то можно выполнять разводку не от распределительных коробок, а от существующих розеток. 2. Электропроводка выполняется так, чтобы минимизировать риск механического повреждения:— чтобы не спотыкаться о провода, избавить малолетних детей и домашних животных от слишком близкого знакомства с электричеством, провода обычно прячут в стенах. — оптимальная высота электропроводки — на 5-10 см ниже уровня потолка, где никто не будет вешать картины, фотографии, зеркала, карнизы. 3. Электропроводка выполняется так, чтобы минимизировать риск попадания воды на провода и особенно в распределительные коробки:— нежелательно наличие распределительных коробок (и даже розеток и выключателей) в совмещенных санузлах, ванных и туалетах. Более того, в домах, где электропроводка выполнена двумя проводами, т.е. без заземления, прямо запрещается использование в ванных комнатах розеток на 220 Вольт. — нежелательно наличие распределительных коробок (и даже розеток и выключателей) на наружных стенах, в полах 4. Электропроводка выполняется так, чтобы минимизировать риск возгорания конструкций при перегреве проводов:— провода следует проводить подальше от деревянных и пластиковых конструкций — если у вас полностью деревянный дом (сруб), можете почитать рекомендации здесь. 5. В распределительных коробках, еще именуемых распаечными, провода нужно паять:-за 30 лет я еще не разу не встречал в квартирах распаянных проводов (исключение — новостройки). Раньше стык проводов выполнялся так: концы проводов зачищаются на 4-6 см и плотно скручиваются плоскогубцами, после этого концы изолируются изолентой или специальными колпачками. Выглядеть это будет приблизительно так:
Но если хотите соединить провода по всем правилам, и навсегда забыть о соединении проводов,то понадобится газовый паяльник, припой, флюс и много чего еще.
Проблемы, возникающие при соединении проводов другими способами, подробно изложены в описании к нижнему видео, добавить тут нечего. 6. При монтаже в коробке следует оставлять по 10-15 см проводов для выполнения дальнейших работ.Способы электроразводки:1. Открытыйа) без дополнительной изоляции. Самый дешевый и самый ненадежный способ, по возможности желательно его избегать. Если другого варианта нет, используйте провода в двойной изоляции. b) в пластиковом, или металлическом гофрорукаве или монтажном коробе. 2. Под штукатурку или зашивку гипсокартоном.3. Закрытыйa) в штрабе. Наиболее распространенный и надежный способ электропроводки b) в металлической или пластиковой трубе. Этот способ используется, если в стены или полы (потолки) на стадии изготовления или монтажа были установлены металлические или пластиковые трубы. Способы крепления проводов и коробок:Тут все зависит от стен, поэтому возможные способы крепления указаны ниже в конкретных примерах. Способы штробления (изложены в отдельных статьях):Способы выполнения отверстий под распределительную коробку и под электромонтажные коробки (подрозетники):А теперь несколько примеров:1. Разводка проводов в доме со стенами из самана, дикого камня, кирпича, блоков, шлакоблоков, если стены не оштукатурены.Разводку проводов выполнять способом №2. Ничего штробить не нужно.
Для монтажа проводов используются:
Если крепить провода только алебастром, то одного замеса будет хватать на 1-2 метра проводки. Монтажные скобы не очень надежны и при проведении дальнейших строительных работ могут отлетать и тогда провод будет болтаться. Отверстия под распределительные коробки и подрозетники делаются любым из описанных выше и приемлемых вами способов. Коробка обычно крепится алебастром, но я дополнительно сверлю отверстие в центре коробки и дополнительно прикручиваю коробку к стене. Желательно использовать современные подрозетники, к которым в дальнейшем можно будет прикрутить розетку или выключатель. 2. Разводка проводов в доме со стенами из самана, дикого камня, кирпича, блоков, шлакоблоков, если стены оштукатурены, но вы собираетесь дополнительно выравнивать или утеплять стены штукатуркой, сухой штукатуркой (гипсокартоном).Разводку проводов выполнять способом №2. Ничего штробить не нужно.
Для монтажа проводов используются:
Отверстия под распределительные коробки и подрозетники делаются любым из описанных выше и приемлемых вами способов. Коробка обычно крепится алебастром, но я дополнительно сверлю отверстие в центре коробки и дополнительно прикручиваю коробку к стене. Желательно использовать современные подрозетники, к которым в дальнейшем можно будет прикрутить розетку или выключатель. 3. Разводка проводов в доме со стенами из самана, дикого камня, кирпича, блоков, шлакоблоков, если стены оштукатурены и вы не собираетесь в дальнейшем их дополнительно выравнивать.Разводку проводов выполнять способом №3а.Возможны все способы штробления, но проще и быстрее штробить вручную. Обычно стены таких домов оштукатурены известковой или цементно-известковой штукатуркой, имеющей толщину более 1 см и невысокую прочность. Для монтажа проводов используются:
Я обычно креплю провод скобами, при необходимости гвоздями, а потом замазываю провод алебастром или гипсовой финишной шпатлевкой всплошную. Коробка обычно крепится алебастром, но я дополнительно сверлю отверстие в центре коробки и дополнительно прикручиваю коробку к стене. Желательно использовать современные подрозетники, к которым в дальнейшем можно будет прикрутить розетку или выключатель. 4. Разводка проводов в панельном доме.Стены, полы, потолки в таких домах очень крепкие и относительно ровные, дополнительное выравнивание этих поверхностей проектами не предусмотрено. Штробить такие стены долго, дорого, шумно и пыльно. Поэтому, если вы в дальнейшем собираетесь делать подвесные потолки, то можно выполнить основную разводку открытым способом под потолком желательно в гофрорукаве или монтажном коробе с таким расчетом, чтобы подвесной потолок закрыл проводку. Если вы собираетесь утеплять наружные стены изнутри, то по ним тоже можно сделать основную проводку открытым способом при условии что стены у вас зимой не сыреют. Также возможна основная проводка на уровне пола, или потолка, в швах между панелями. Для монтажа проводов используются:
Я обычно сочетаю оба способа. Отверстия под распределительные коробки и подрозетники делаются любым из описанных выше и приемлемых вами способов. Коробка обычно крепится алебастром, но я дополнительно сверлю отверстие в центре коробки и дополнительно прикручиваю коробку к стене,в этом случае вместо алебастра можно использовать финишную гипсовую шпатлевку. 5. Разводка проводов в доме со стенами из монолитного бетона или крупноблочном доме.Это самый плохой вариант. Стены, полы, потолки в таких домах очень крепкие и относительно ровные, дополнительное выравнивание этих поверхностей проектами не предусмотрено. Штробить такие стены долго, дорого, шумно и пыльно. Поэтому, если вы в дальнейшем собираетесь делать подвесные потолки, то можно выполнить основную разводку открытым способом под потолком с таким расчетом, чтобы подвесной потолок закрыл проводку. Если вы собираетесь утеплять наружные стены изнутри, то по ним тоже можно сделать основную проводку открытым способом. Также возможна основная проводка на уровне пола, но тогда вам потребуются специальные пластиковые плинтуса с 4-6 каналами под провода, на такие плинтуса можно устанавливать специальные розетки для электроприборов, вилки которых редко вынимаются из розетки. Для монтажа проводов используются:
Я обычно сочетаю оба способа. Впрочем сейчас появились специальные крепления для проводов, так называемые «крокодилы», так что работы по прокладке проводов значительно упростились. Отверстия под распределительные коробки и подрозетники делаются любым из описанных выше и приемлемых вами способов. Коробка обычно крепится алебастром, но я дополнительно сверлю отверстие в центре коробки и дополнительно прикручиваю коробку к стене, в этом случае вместо алебастра можно использовать финишную гипсовую шпатлевку. |
24-05-2012: Максим тупой интернет Я спрашивал как протянуть провода внутри стены,а мне тут куча ненужной инфы пишут. 21-06-2012: Андрей Спасибо, нашел то, что искал: информацию о прокладке проводки в стене из самана. 16-02-2013: денис спасибо 30-04-2013: vk Хорошая статья. 21-05-2013: Дмитрий Если Вы за 30 лет ни разу не встретили паяного соединения, то значит за эти годы так и не стали электриком! Конечно, если делать не себе, а при выполнении работ Заказчику забыть о добросовестном исполнении, то эта статья в тему, ну или просто руководство для гастербайторов! 21-05-2013: Доктор Лом Не вырывайте слова из контекста. 12-01-2014: Андрей Наредкость бестолковая, на мой взгляд, рекомендация делать проводку в панельном доме в межпанельных стыках, вырывая оттуда раствор и нарушая плоскость опоры панелей! Вы никогда не думали, что раствор выполняет роль опоры панели, а вы плоскость этих опор уменьшаете и рискуете пережатием проводов, если там смещения какие пойдут. Хотя видно, что никогда не думали. Проводку в панельном доме по уму делают в стяжке пола. 12-01-2014: Доктор Лом Во-первых, это не рекомендация. Если вы разумный человек, то должны понимать разницу между «также возможна» и рекомендацией. 14-01-2014: Александр уточните пожалуйста, я могу соединить две распредкоробки через стену куском провода(около 30 см)? этот кусок провода не будет греться? 14-01-2014: Доктор Лом Да, если сечение провода будет достаточным. 15-01-2014: Александр спасибо за ответ! 12-06-2014: Вадим «в швах между панелями» прокладывать проводку нельзя. Автор ПУЭ не читал. Также нельзя соединять провода пайкой. 07-02-2015: Олег Вадим, «читавший» Правила Эксплуатации Электроустановок, не видел ТЕХ САМЫХ проводов в швах? |
-1.jpg)
Крепление гвоздями нежелательно, так как можно передавить и даже замкнуть провод, загибать гвозди нужно очень аккуратно.Я обычно креплю провод скобами, при необходимости гвоздями, а потом замазываю провод алебастром или гипсовой финишной шпатлевкой через 20-30 см.
Достаточно несколько раз провести отверткой по стене и вы получите необходимую штрабу для вашего провода. Если толщина штукатурки недостаточна для прокладки провода, или штукатурка очень крепкая, то придется выполнить штрабу болгаркой или перфоратором.
Цементный раствор, который использовался при монтаже панелей стен и перекрытий по известным причинам совка не имеет проектной прочности и относительно легко выдалбывается. От коробок к розеткам и выключателям все равно придется штробить.
Желательно использовать современные подрозетники, к которым в дальнейшем можно будет прикрутить розетку или выключатель.
От коробок к остальным розеткам и выключателям все равно придется штробить,
Желательно использовать современные подрозетники, к которым в дальнейшем можно будет прикрутить розетку или выключатель.
Пункт 5 говорит о том, что провода в коробках нужно паять и выделен этот пункт жирным шрифтом. Кроме того далее приводится видео, как можно распаять провода в коробке. А высказывание «за 30 лет я еще не разу не встречал в квартирах распаянных проводов» — это не более чем гипербола, и применил я ее, чтобы напомнить, что в старом жилом фонде — домах дореволюционной постройки, сталинках, хрущевках и даже брежневках провода в коробках распаивались далеко не всегда, однако проводка в таких домах если и выходит из строя, то чаще из-за перегрузки, а не из-за скруток в коробках. Но так уж и быть, в угоду вам сформулирую так: «намного чаще встречались провода со сгоревшей от перегрузки изоляцией и местами полностью перегоревшие, чем распайка проводов в коробках».
В статье «Расчет электрики в квартире» приводится таблица, показывающая зависимость между нагрузкой и сечением провода.
Материал для противопожарных коробов и распредкоробок
Государственное законодательство, регулирующее нормы пожаробезопасной защиты линий электрических кабелей и проводов, рекомендует применять для монтажа огнестойкие короба. Использование обычной пластмассовой продукции при проведении монтажных работ может приводить к опасным последствиям.
Негорючие короба обязательно устанавливают для электропроводки термостойкой кабельной продукции. Они могут использоваться также для защиты других линий передачи электроэнергии.
Типы и назначение
Любое жилое, административное или производственное помещение содержит развитую систему электроснабжения, монтаж которой выполняют открытым или закрытым способом.
Закрывать электропроводку можно погружением в стеновые покрытия. Трудоемкий скрытый монтаж сопровождается образованием пыли, грязи, мусора. В случае необходимости проведения ремонта канал нужно вскрывать, а после восстановления электроснабжения опять закрывать слоем штукатурки, декоративными покрытиями.
Гораздо удобнее кабель электропроводки укладывать в короба, которые позволяют легко проникнуть в любое место повреждения, обеспечивают пожарную безопасность, защищают от влаги и пыли.
Существуют квадратные и прямоугольные конструкции коробов с различными размерами. Дополнительно продаются негорючие тройники, заглушки, угловые соединители.
Короб для электропроводки состоит из основания, напоминающего в торцевом разрезе букву «П». Нижняя часть имеет отверстия для крепления к поверхности.
При необходимости количество отверстий можно легко увеличить. В стенках негорючего короба имеются защелки, на которых фиксируется крышка. На верхней части (крышке) есть выступы для крепления. При правильной фиксации слышен щелчок.
Материал изготовления
Для изготовления коробов используют металлическое, деревянное или пластиковое сырье. Высокую огнестойкость демонстрируют изделия из металлов и определенных видов негорючего пластика.
При монтаже металлических коробов особое внимание нужно уделять изолированию электропроводки. Если изоляция будет ненадежной, может произойти пробой на негорючий металлический короб, что спровоцирует появление опасной аварийной ситуации.
Термостойкие пластиковые короба обладают многими преимуществами. Они не проводят электрический ток, имеют маленький вес, устойчивы к действию химических паров и влаги.
Пластиковые короба для электропроводки выпускаются в разных цветовых решениях. Можно обеспечить пожарную безопасность и сохранить красивый интерьер.
Монтаж выполняется обычными строительными ножами и ножницами.
Деревянные конструкции не требуют особой изоляции электропроводки, но имеют большой риск возгорания при пожарах. Для придания негорючих свойств дерево обрабатывают специальными антипиреновыми смесями.
Распределительные коробки
Развод линий электропроводки выполняют с помощью распределительных коробок, которые производятся как для скрытого, так и открытого монтажа. Практики по причине удобства последующей эксплуатации чаще всего выбирают поверхностные варианты размещения защитных конструкций.
Негорючие распределительные коробки обязательно устанавливают:
- на складах;
- цехах сварочных и взрывоопасных работ;
- любых помещениях с повышенными требованиями к безопасности.
Ассортимент предлагаемой продукции разнообразен. Популярность завоевали негорючие коробки группы производителей «Гефест». Они выпускаются в нескольких вариантах исполнения.
Коробка из оцинкованного металлического корпуса закрыта крышкой из негорючего пластика, в которой предусмотрен ввод кабеля электропроводки. Внутри есть клеммы из керамики для присоединения проводов винтами и отдельная клемма для заземления. Присоединять к поверхности негорючую коробку можно саморезами.
Другая модель сделана полностью из стали, на которую в два слоя нанесено гальваническое покрытие. Крышка фиксируется с помощью негорючей силиконовой прокладки.
Помимо этого на крышке есть дополнительный винт со фторопластовой шайбой. Заказчик может оговорить при оформлении заявки форму для вывода кабелей в боковых панелях.
Возможности производителей позволяют удовлетворить требования. Прикрепить коробку к поверхности можно как винтами, так и саморезами. Конструкция выдерживает большую внешнюю нагрузку.
Даже если на корпус с расстояния 1м уронить гирю с весом 2 кг, с ним ничего не случится. Оба вида сохраняют функциональность электропроводки при повышении температуры до 800 ℃.
«Гефест» производит также негорючие коробки из термостойкого пластика, покрытого слоем оцинкованной стали шириной 0,5 мм.
Разнообразие размеров и конфигураций
Вся продукция изготавливается в различных стандартных размерах. Некоторые производители учитывают индивидуальные потребности заказчиков, оговаривая типы кабельных вводов заранее при оформлении заявок. Негорючий короб фиксируются на поверхности в любом требуемом положении.
Все монтажные огнестойкие коробки обозначаются аббревиатурой КМ-О. После нее идут цифровые обозначения IP, подтверждающие ту или иную степень защищенности.
I обозначает защиту конструкции от действия частиц пыли, а также уровень электробезопасности. P – указывает на наличие влагоотталкивающих слоев на поверхности короба.
Загрузка…Подробную информацию о негорючих коробах, распределительных коробках для монтажа электропроводки можно получить у представителей производителей или поставщиков.
Распределительные коробки для открытого монтажа
В интернет магазине «Ретро Электро» представлены различные распределительные коробки для ретро проводки. Мы поможем Вам подобрать оптимальный комплект из декоративных распред коробок для дизайнерского кабеля .Фильтр товаров
Фильтр товаров
Сортировать по:
Распределительные коробки в ретро стиле от российской компании «Ретро Электро»
Торгово-производственная компания «Ретро Электро» предлагает широкий ассортимент электрики в стиле ретро и лофт.
В нашем каталоге Вы найдете модели разнообразной цветовой гаммы и оригинального дизайнерского исполнения.
В данном разделе нашего сайта представлены ретро распределительные коробки, которые оптимально подойдут для интерьеров, оформленных в стиле лофт, винтаж и Прованс. Наши изделия позволяют защитить соединения электропроводов от негативного внешнего воздействия.
Подобрать и купить ретро электрику просто
В процессе подбора электрофурнитуры данного типа, важно учитывать несколько параметров:
Размер. Наша ассортиментная линейка включает ретро распределительные коробки следующих габаритов: 78мм и 110мм.
Цвет и дизайн. На выбор наших покупателей распаечные коробки для наружной установки, стилизованные под мрамор, дерево, пластик и метал. Особый интерес вызывают модели, фронтальная часть которых дополнена декорированным орнаментами и винтажными узорами. В сочетании с розетками и выключателями, оформленными в аналогичном стиле, распределительные коробки становятся гармоничным дополнением интерьерного пространства и уюта.
Материал. В процессе производства использутся керамика, фарфор,пластик и медь. Все материалы отвечают требования ГОСТа и соответствуют установленным нормам экологической безопасности. Подходят для установки в жилых и нежилых помещениях.
«Ретро Электро» — распределительные коробки и прочая электрофурнитура для истинных ценителей стиля ретро и лофт!
Распределительные коробки | Нева контроль
С тех пор, как появился первый узел разветвлённой электрической цепи, возникла необходимость защитить как его самого от внешних воздействий, так и людей от случайного прикосновения к оголённым проводникам.
Уже во время первых шагов электрификации возникла острая потребность защищать скрутки проводов с помощью коробок, которые стали называть разветвительными (распределительными, распаячными, распаечными, расключительными).
Происхождение разнообразных названий
Разветвительная коробка имеет много синонимов, отчасти из-за способа подключений проводов внутри данной коробки.
Например, до недавнего времени самым надёжным соединением считалась пайка проводов.
Поскольку напряжение с вводного кабеля распределялось между различными линиями в распределительной коробке способом распайки проводов, то данные коробки стали называть распаячными, или распаечными.
В наше время электрики используют более прогрессивные способы соединения проводов – разнообразные клеммники, соединительные изолирующие зажимы, самозажимающиеся клеммы, опрессовку гильзами и даже сварку, но по прежнему продолжают называть данные коробки распаячными.
Поэтому в каталогах магазинов часто можно встретить электротехнические изделия под названием «коробка распаячная», «коробка разветвительная», «коробка распределительная», «распредкоробка» и можно подумать, что это разные группы товаров, хотя на самом деле никакой разницы между данными названиями не существует, то есть, все термины будут означать изделия, изображённые на картинке:
Отличительные черты
Называемые по-разному распределительные коробки различаются по другим признакам:
1) Размер, форма;
2) Материал изготовления;
3) Предназначение;
4) Способ монтажа относительно скрытой или открытой проводки;
5) Материал стены, в которую монтируется скрытая коробка;
6) Степень электрической защиты по IP;
7) Количество подключаемых кабелей;
8) Наличие встроенных клемм, шин подключения;
9) Характер распределения: вводная, проходная, концевая.
10) Способ монтажа защитной крышки.
Данные признаки очень часто являются взаимосвязанными, ниже приведены несколько примеров:
1) от количества подключаемых проводов зависит размер того пространства, в котором они должны уместиться;
2) степень электрической защиты, которая означает герметичность, определяет конструкцию, материал и внешний вид коробки;
3) от характера распределения и числа кабелей зависит количество необходимых встроенных клемм – коробка на вводе содержит большее число узлов, чем концевая;
4) тип проводки определяет форму и внешний вид коробки.
Таблица степеней защиты
Требование по установке распределительных коробок
Существует одно важное правило, касающееся всех типов – всегда должен быть обеспечен доступ к узлам подключения проводов для проверки, технического обслуживания, модификации и ремонта.
Как известно металл проводника имеет текучесть – свойство деформироваться под давлением с потерей упругости, из-за чего клеммный зажим теряет механическую прочность, поэтому ухудшается его электрическая проводимость.
При таких обстоятельствах место контакта разогревается при больших нагрузках, что приводит к тепловым расширениям и ещё большему ухудшению прочностных характеристик – такой контакт начинает искрить, контактируемые поверхности обгорают, процессы разрушения набирают лавинообразный характер и соединение выходит из строя.
Обгоревшая проводка
Поэтому зажимы нужно регулярно подтягивать. Даже, если используются клеммники Wago, не требующие обслуживания, всё равно не стоит наглухо замуровывать крышку – львиная доля поломок в электропроводке приходится как раз на распаечные коробки.
Еще один вариант с ВАГО
** Клеммники WAGO – это надежные соединители жил проводки. В их технологии винтовое соединение не применяется.
Любителям эстетики в данном случае можно посоветовать применять съёмные элементы декора для маскировки крышки сразу, чем потом что-то выдумывать, сокрушаясь об испорченных обоях, если в коробке что-то перегорит.
Коробка для электропроводки скрытого типа
Как правило, распределительные коробки для проводки скрытого типа имеют форму цилиндра. Это связано с тем, что легче пробурить цилиндрическое глухое отверстие в стене с помощью дрели и специального сверла-коронки, чем выдалбливать прямоугольную нишу в стенном материале.
Распредкоробка скрытого типа
Поэтому такие коробки имеют унифицированные размеры, и соответственно им в продаже имеются сверла под данные диаметры. Наиболее распространённый размер 60 мм. Это связано с тем, что самая популярная установочная коробка под выключатели и розетки (подрозетник) тоже имеет данные габариты, что позволяет пользоваться одним сверлом при их монтаже.
Коронка на 60 мм
Но часто таких размеров просто не хватает для помещения всех проводов и их соединений, поэтому применяются разветвительные коробки больших диаметров: 70, 80, 100 мм.
Установка коробки распределительной

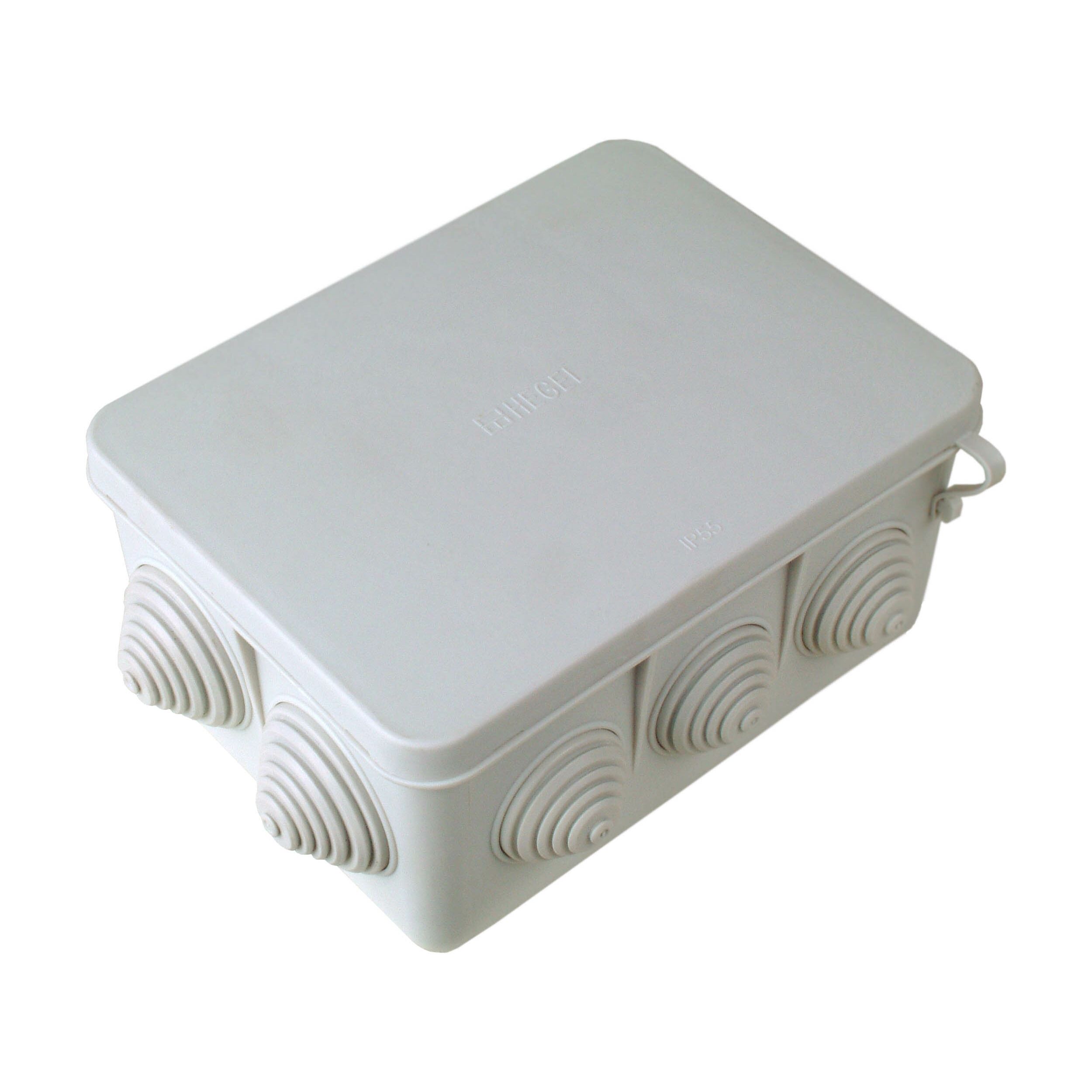

Виды рапределительных коробокКоробка для наружной электропроводки
Для наружной проводки распредкоробки изготовляют как цилиндрической формы, так и прямоугольной.
Но прямоугольные удобней – так получается больше свободного пространства, чтобы соединять провода, есть возможность установить клеммники или несколько рядов распределительных шин, по бокам коробки возможна установка нескольких параллельных вводов.
Распредкоробка с клеммником
Различные виды распредкоробок в зависимости от предназначения:
Очевидной является зависимость материала разветвительной коробки от её предназначения и герметичности – для работы в особенно опасных и агрессивных средах применяется толстостенная нержавеющая сталь, для открытой электропроводки пластиковые стенки обеспечивать необходимую ударопрочность.
Распределительные коробки для скрытой проводки наиболее дешёвые в плане себестоимости – все механические и защитные функции выполняет стена. Предназначение коробки также определяет её внутреннее устройство, например, для разветвления линий проводного радиовещания используется коробка УК-2П с встроенными клеммами подключения.
Фото УК2П
Подобная система, но уже для расключения силовых проводов используется в коробке для наружной электропроводки:
Монтажная и распаечная коробка проводки скрытого типа для гипсокартона имеет специальные прижимные лапки, прижимающиеся с обратной поверхности гипсокартона, тем самым осуществляя фиксацию цилиндра в отверстии.
Распредкоробка для гипсокартона со специальны прижимными лапками
При монтаже открытой проводки на полу используют напольные распредкоробки:
Если проводка проходит под полом, то применяют специальные коробки, оборудованные герметичными крышками или лючками
Распред коробка с люком
Для скрытой электропроводки в деревянных домах используют исключительно металлические коробки.
Для различных систем контроля и управления используют коробки со встроенными низковольтными слаботочными клеммниками
Водонепроницаемая распред коробка
Взрывозащищенная распределительная коробка
Огнестойкая распределительная коробка
Различные распределительные коробки имеют свои способы герметизации контактных соединений проводов– в зависимости от степени IP применяются разнообразные прокладки и сальники, от обычных резиновых, срезаемых ножом в нужном месте под необходимый диаметр, до полностью водонепроницаемых, зажимаемых специальными муфтами.
Мы разрабатываем каждый узел отдельно для того, что бы монтаж видеосистемы наблюдения был выполнен качественно. Позвоните нам (812) 903 — 04 — 75 !
Способы соединения проводов в распределительной коробке
Надежность электроснабжения сильно зависит от качества соединений отдельных проводов между собой и от общего распределения электропроводки. Любые ошибки способны привести к нарушениям пожарной безопасности. Это касается любых типов помещений (жилых и производственных).
Соединение электропроводки выполняется с использованием распределительной (разветвительной) коробки. Она спроектирована производителем так, чтобы была возможность подключить розетку, выключатель или электроприборы самостоятельно.Назначение и особенности распределительных коробок
Распределительные коробки позволяют не только удобно организовать всю электросеть, но и избавиться от необходимости искать места ее коммутации, если понадобится ремонт или замена отдельных участков.
Использование разветвительных коробок для организации сочленения проводки – одна из основных рекомендаций ПУЭ (Правил устройства электроустановок). Эти изделия с полым корпусом имеют круглое или квадратное сечение, а также наружный и внутренний варианты исполнения. В последнем случае коробки встраиваются в стену, а крышка располагается на одном уровне с поверхностью стены. Наружные модели крепятся прямо на стену.
Соединение проводов между собой происходит внутри распределительной коробки. Для этого на ее боковых стенках имеются выходы, через которые и заводится проводка. Для быстрой замены поврежденных участков провод укладывается в гофрированную трубку, которая крепится к коробке посредством резьбы или штуцера.
Преимущества распределительных коробок
- Места сочленения проводки находятся в одном месте, их осмотр и устранение неполадок выполняются быстро и эффективно.
- Высокий уровень пожарной безопасности. В одной коробке легче инспектировать провода и выявлять любые неисправности.
- Использование коробки в паре с гофрированной трубой позволяет выполнять быструю замену проводки без необходимости искать ее в стене.
- Подключить к существующей сети розетку или выключатель можно в любой момент, так как место соединения проводки известно и всегда доступно.
Распределительные коробки изготавливаются из ПВХ-пластиков, иногда из металла. Продукция обладает степенью защиты от IP54 до IP56. Если предполагается, что на коробку будет воздействовать вибрация или иная нагрузка, выбираются изделия повышенной прочности. К ним относятся модели из поликарбоната.
Методы соединения проводов в коробке
Соединение в распределительной коробке может выполняться несколькими методами, каждый из которых имеет свои преимущества и недостатки. В процессе работы понадобится соответствующий инструмент, без которого сформировать качественное сочленение невозможно.
Соединение методом скрутки
Скрутка — самый ненадежный способ соединения токонесущих жил между собой, но одновременно и самый простой. Соединять таким способом проводку в разветвительной коробке запрещено, так как это чревато перегревом проводников с последующим возгоранием. Скрутка хороша в качестве временного соединения для тестирования цепи.
Чтобы соединить два провода методом скрутки их необходимо очистить на 4 см от изоляции. А если проводники многожильные, раскрутить каждый из них на 2 см. Провода накручиваются друг на друга пальцами, затягивается соединение пассатижами. Если толщина провода не превышает 1 мм, накручивается от 5 витков, для большей толщины понадобится от 3 витков. Место скрутки изолируется.
Соединение методом опрессовки
Опрессовка подразумевает использование кримперов или опрессовочных клещей, а также гильз, изготовленных из тех же материалов, что и проводка.
Такой способ обеспечивает высокую надежность сочленения. Соединение проводов в коробке выполняется относительно быстро, а сам метод подходит в случаях, когда предполагается высокая нагрузка на проводники.
Перед обжимом провода скручиваются на длину гильзы, после чего этот пучок заводится в соединитель. Гильза обжимается кримпером, а готовое соединение изолируется изолентой, либо термоусадочной трубкой.
Соединение методом сварки
Способ отличается высочайшей надежностью, но для реализации требуется инверторный сварочный аппарат, угольный электрод (для медных жил) и флюс. Итогом становится буквально цельный проводник, контакт в точке сочленения которого не ухудшается со временем. Жилы при таком соединении должны быть изготовлены из одного материала.
Последовательность действий:
- Провода соединяются методом скрутки.
- Углубление электрода заполняется флюсом.
- Электрод прижимается к концу скрутки до образования контактной точки.
- Шарик, образованный в месте сварки проводов, после остывания зачищается и покрывается лаком.
- Готовое соединение покрывается изолентой или термоусадочной трубкой.
Точечная сварка выполняется инвертором на 24В с минимальной мощностью 1 кВт. Величина сварочного тока устанавливается в зависимости от сечения проводника.
Соединение методом пайки
По надежности контакта метод пайки приравнивается к сварке, выполняется похожим образом. Однако его не рекомендуется использовать для соединения проводов в местах, которые могут подвергаться чрезмерному нагреву.
Пошагово процесс сочленения проводки выглядит следующим образом:
- Провода покрываются канифолью. Она наносится на поверхность жил разогретым жалом паяльника до появления налета ржавого оттенка.
- Далее выполняется скрутка жил.
- На место скрутки паяльником наносится олово так, чтобы оно проникло между витками.
Несмотря на высокую надежность такого соединения, его реализация требует довольно много времени, особенно по сравнению с опрессовкой.
Соединение с использованием зажимов
Применение винтовых контактных зажимов имеет ряд преимуществ перед другими способами сочленения проводников:
- Простота реализации – достаточно затянуть отверткой пару болтиков.
- Доступность – стоимость винтовых зажимов (клеммных колодок, винтовых клемм) низкая, из инструмента понадобится всего одна отвертка с подходящим жалом.
- Высокая надежность контакта, сравнимая с опрессовкой.
- Возможность соединять между собой жилы, изготовленные из разных материалов.
К минусам относится сложность соединения нескольких проводников из-за ограниченного диаметра попарно расположенных гнезд клеммы.
Для сочленения проводников необходимо их вставить в гнезда колодки, расположенные друг напротив друга, а затем затянуть отверткой винты. Предварительно жилы очищаются от изоляции.
Кроме винтовых клемм, активно используются варианты:
- С плоскопружинным механизмом – одноразовые модели для одножильных проводников. Повторно такие клеммы использовать нельзя, так как внутренняя пластина-лепесток (прижимающая провод), принять первоначальную форму неспособна.
- С рычажковым механизмом – многоразовые универсальные клеммы, которые также не требуют инструмента. При соединении проводов, их концы вставляются в клеммные отверстия, после чего зажимаются рычажками.
Некоторые клеммные колодки заправляются электромонтажной пастой, что позволяет сопрягать между собой алюминий и медь, а также защищать провода от окисления.
Болтовое соединение
Среди преимуществ данного типа соединения отмечается:
- Простота монтажа и его низкая себестоимость.
- Возможность соединять проводники, изготовленные из разных материалов.
К минусам болтовых соединений относятся следующие пункты:
- Относительно низкое качество фиксации проводников.
- Большие размеры соединения. В итоге оно не всегда может поместиться в распределительную коробку.
- Из-за громоздкости на изоляцию болта придется потратить довольно много изоляционного материала.
Последовательность действий для организации болтового соединения:
- Концы обоих соединяемых проводов очищаются от изоляции и загибаются в кольцо.
- На болт надевается стальная шайба.
- Кольцо одного из проводов надевается сверху шайбы.
- Затем идет еще одна шайба.
- Следом кольцо второго проводника.
- На болт надевается последняя шайба, а соединение затягивается гайкой.
Если ток нагрузки не превышает 16 А, можно использовать болты с типоразмером резьбы М4 при минимальном диаметре контактной площадки – 12 мм.
Подключение розеток и выключателей
Подключение даже простейших элементов бытовой электрической цепи через распределительную коробку требует наличия минимальных знаний и навыков. Провода внутри коробки всегда соединяются по цветам, каждый из которых отвечает за фазу, ноль или заземление. Обычно используется следующая цветовая схема:
- Провод с коричневой изоляцией – на фазу.
- Голубой – на ноль.
- Желто-зеленого цвета – на заземление.
Подключение розетки. Провод, идущий от розетки, заводится в распределительную коробку – его лишняя длина обрезается. Важно оставить порядка 10 см в запас, что позволит переподключить розетку в будущем, если будет необходимость. Концы жил проводов зачищаются и стыкуются с уже имеющимися в коробке по цветам удобным способом.
Нередко в домах без заземления пара проводов имеет одинаковый цвет.
Чтобы отделить ноль и фазу, необходимо воспользоваться индикаторной отверткой.
Подключение выключателя. Выключатель подключается несколько сложнее розетки, так как его основная задача – прерывание фазы, идущей на электроприбор. В коробку заводятся 3 группы проводников, но по иной схеме (на примере светильника):
- Первая жила подключается к нулевому входному проводу распределительной коробки и идет прямо на нулевой выход светильника.
- Вторая жила идет от фазного входного провода на одну из клемм выключателя.
- Провод от второй клеммы выключателя заводится снова в коробку, где стыкуется со второй частью, идущей на фазный выход светильника.
Описанная схема действует для двухклавишных выключателей.
Правила безопасности
Даже самые простые электромонтажные работы в доме допускается выполнять, только если имеется соответствующий опыт и знания в данной области.
Если нет уверенности в собственных силах, настоятельно рекомендуется обратиться за помощью к профессиональным электрикам. Следует всегда придерживаться основных правил, выполнение которых защитит от травм:
- Объект, на котором ведутся работы, по возможности обесточивается.
- При работе под напряжением используются защитные средства, вроде специальных резиновых перчаток. Мастер становится на диэлектрический коврик.
- При сварке или пайке рабочее место должно быть свободно от любых легковоспламеняющихся материалов.
- Место проведения работ должно иметь достаточную освещенность.
Значительно повысить безопасность выполнения электромонтажных работ можно за счет активного использования индикатора напряжения.
Производители распределительных коробок
Для организации мест коммутации проводов и кабелей рекомендуется использовать высококачественные разветвительные коробки от производителей Hegel, Kopos или Bylectrica.
Основная особенность этих брендов кроется в строжайшем контроле качества, что гарантирует соответствие реальных характеристик продукции заявленным.
Hegel
Компания HEGEL занимает свое место на рынке электротехнической продукции с 2006 года. Отличается высоким качеством своих изделий, стоимость которых остается на доступном для потребителей уровне. Продукция изготавливается из материалов зарубежного и отечественного производства на импортном высокоточном оборудовании и оснастке.
Kopos
Чешский производитель электромонтажных установочных материалов из металла и пластмассы, ассортимент которых насчитывает свыше 7000 единиц продукции, отвечающей всем мировым стандартам. Распределительные коробки в каталоге KOPOS KOLIN представлены моделями под штукатурку, в бетон и полы, для кабельных каналов, пустотелых и утепленных стен, а также многоцелевыми вариантами.
Bylectrica
Компания занимается производством различных электроустановочных изделий, характерными чертами которых остается актуальность и доступная стоимость.
Продукция торговой марки Bylectrica отвечает самым строгим европейским стандартам. Среди распределительных коробок, производимых этой компанией, особого внимания заслуживают модели со встроенными винтовыми клеммами.
Установка распаячных / соединительных коробок
Установку распаячных / соединительных коробок реализует компания «ИНТЕХ» (Москва). Чтобы получить КП на установка распаячных / соединительных коробок, позвоните по телефону: +7(495) 146-67-66. Отправить письменную заявку Вы можете на email [email protected] или через форму заказа.
При планировании энергоснабжения на объекте, одним из важных вопросов является экономия материалов. Прокладка отдельной питающей линии от автомата защиты до каждого потребителя нерациональна, поэтому на силовой магистрали выполняются узловые точки и разветвления проводов. На каждом дополнительном соединении требуется установка распределительной коробки.
Наши преимущества:
10
10 лет стабильной и успешной работы
500
Выполнено более 500 000 м2
₽
Почему у нас лучшая цена?
24
Минимальные сроки
100
100% контроль качества
5
5 лет гарантии на выполненные работы
1500
1500 м2 площадь собственных складских помещений
Что такое распределительная (распаечная) коробка
Это электротехническое изделие, представляющее собой замкнутый корпус, выполненный из металла или диэлектрического материала.
Второй вариант предпочтительнее, при условии, что материал достаточно надежный с точки зрения пожарной безопасности. То есть он должен быть негорючим, или, как минимум, не поддерживать горение.
Внутри производится соединение силовых кабелей и питающих проводов для потребителей или коммутационных устройств. Распаечная коробка должна обеспечивать защиту внутренних соединений от попадания пыли, влаги, посторонних предметов. Кроме того, изделие предотвращает случайное прикосновение к оголенным участкам электроцепи (токоведущим шинам, контактам).
Форма коробки, равно как ее размеры не регламентируется — формат изделия выбирается исходя из условий монтажа. Однако производители придерживаются определенных стандартов, для совместимости с различной фурнитурой и комплектующими.
Можно ли обойтись вообще без распредкоробок?
Теоретически – да. Но для этого потребуется соединить распределительный щиток и каждое место потребления электроэнергии в квартире отдельным проводом.
Это приведет к большому расходу электропроводки и необходимости делать широкие и глубокие штробы. чтобы иметь возможность уложить в них несколько рядов провода.
В конечном итоге недостатки такого способа многократно перевесят недостатки использования распределительных коробок. Экономия за счет отказа от последних будет многократно обесценена повышенными расходами на электропроводку.
В качестве аргумента против использования распределительных коробок можно иногда услышать и такой; хоть прокладка отдельной линии к каждой точке потребления и проигрывает экономически варианту с распредкоробками, зато она безопаснее, поскольку исключает соединение проводов в узловых точках.
На это можно ответить только одно. Правильное, профессионально выполненное соединение проводов в распределительной коробке абсолютно безопасно. При том что каждый имеет право на свою точку зрения, вариант с использование распредкоробок является все же более предпочтительным, чем без них.
Виды распред коробок
По материалу корпуса коробки делятся на:
- Металлические — для установки в помещения, построенные из горючих материалов (дерево, пластик), либо на стены, утепленные горючим материалом. Могут иметь внутри слой диэлектрика, для снижения вероятности несанкционированного замыкания контактов.
- Пластиковые — наиболее распространенные, по причине низкой стоимости при изготовлении. Выполняются либо из негорючего материала, для эксплуатации в условиях высокой пожарной опасности, либо из материалов, не поддерживающих горение. То есть, распаечная коробка в любом исполнении не должна стать источником пожара, даже если внутри произойдет возгорание проводки.
Могут иметь внутри слой диэлектрика, для снижения вероятности несанкционированного замыкания контактов.По условиям монтажа:
- Для внутренней установки. Предназначены для встраивания в стены, облицовку. Состоят из корпуса, который должен прочно удерживаться в несущей конструкции, и плоской крышки. В свою очередь крышка должна быть съемной, для доступа к контактной группе или скруткам. В таких коробках толщина корпуса может быть тоньше, ведь он не несет конструкционной нагрузки.
- Как правило, встраиваемые коробки изготавливаются круглой формы. При монтаже в монолитную стену, просверлить установочное отверстие с помощью коронки гораздо проще. Для монтажа в гипсокартон, можно использовать прямоугольные (квадратные) корпуса. В ГКЛ несложно вырезать такое отверстие. С точки зрения соединения проводов, удобнее работать с квадратным (прямоугольным) корпусом.
- Для наружной установки (негерметичные) — условия использования — в помещениях или закрытых шкафах. Корпус является и защитой от внешней среды, и силовым элементом конструкции. Поэтому он должен быть толще и прочнее. Распределительная коробка6 Для предотвращения попадания внутрь посторонних предметов, наружные коробки оснащаются уплотнительными хомутами для проводов.
Для монтажа в гипсокартон, можно использовать прямоугольные (квадратные) корпуса. В ГКЛ несложно вырезать такое отверстие. С точки зрения соединения проводов, удобнее работать с квадратным (прямоугольным) корпусом.- Для уличного монтажа (герметичные). Монтаж распределительной коробки на открытом воздухе предполагает прямое воздействие воды, обмерзание, туман. Поскольку вода является проводником, внутри корпуса должно быть сухо. Поэтому герметичные коробки имеют резиновый уплотнитель по контуру прилегания крышки, и обжимные (цанговые) хомуты для заведения проводов.
- Разумеется, дополнительное оснащение изделий (защита от влаги, и прочее) увеличивает стоимость. Поэтому, выбирая комплектацию, обычно исходят из принципа разумной достаточности.
Поэтому, выбирая комплектацию, обычно исходят из принципа разумной достаточности.Распаечные коробки могут быть оснащены готовым комплектом соединителей для проводов. Или вы покупаете пустой корпус, а фурнитура подбирается отдельно.
Требования к установке распределительных коробок
Давайте рассмотрим, какие требования предъявляются к монтажу распределительных коробок, а также к месту их установки.
- Высота установки устройства – 10-30 см от базовой поверхности потолка. Точный размер определяет высота самих потолков.
- Если внутри здания используется срытая разводка, то под каждую коробку делается ниша под ее размеры и форму. При этом глубина установки должна быть такой, чтобы крышка устройства была в конечном итоге заподлицо с отделанной стеновой поверхностью.
- Если используется накладная модель, то ее устанавливают прямо на уже подготовленную оформленную стену.
- Очень важный момент, который обозначен в ПУЭ, это свободный подход к месту монтажа распределительной коробки для проведения обслуживания и ремонта.
- Не менее важный момент, а, точнее сказать, самый важный, это знание о том, где располагается распределительная коробка скрытой установки.
- Не стоит забывать и об эстетической стороне дела. Поэтому крышку коробки заделывают под общий дизайн помещения или подбирают устройство с декоративной крышкой.
- В том случае, если место установки распределительного пластикового устройства оказалось под натяжной или подвесной потолочной конструкцией, необходимо в последних оставлять лючок для свободного доступа к крышке прибора.
Установка распределительной коробки
Устройство накладной коробки осуществляется довольно-таки просто, она крепится к стене с помощью дюбелей. А вот монтаж встраиваемой распределительной коробки потребует некоторых усилий и навыков. Потребуется создать специальное посадочное место под нее. Как можно выше, желательно под самым потолком, в стене выбирается ниша, в которую и устанавливается коробка, при этом используется алебастр или цемент.
Однако это относится к последнему этапу работ, вначале же следует произвести устройство сети штроб, по которым к коробке будут подводиться провода. Спуски к электрическим розеткам и выключателям следует делать строго вертикально, для установки горизонтальной проводки можно использовать существующий зазор, пролегающий между плитами перекрытий и стеной.
После завершения устройства штроб и установки подрозетников, необходимо приступать непосредственно к монтажу электрической проводки, при этом установка распределительной коробки является неотъемлемой частью проводимых работ.
Не следует забывать одну важную деталь. Чтобы при соединении проводов в коробке не возникло трудностей, конец каждого провода, выходящего из нее, следует подписывать. Только подвели провод, питающий электрический щиток и сразу подписали его «ввод». Подвели провод от розеток и снова подписали. При этом каждую отдельную цепь, которая подключается к распределительной коробке, следует подписывать отдельно, в этом случае, вы точно не запутаетесь с соединением проводов.
Отстранив на время вопрос об устройстве распределительной коробки, разберемся с тем, какие сечения проводов используются при монтаже электрической проводки. От щитка, расположенного в квартире в каждую комнату подается электрическое напряжение по двух и трехжильному проводу, его сечение не должно быть менее 4 квадратов. Именно такой кабель способен выдержать любого, достаточно мощного потребителя. При этом розетки подключаются с помощью провода, имеющего сечение 2,5 квадрата, а приборы освещения 1,5 квадрата.
Подобрав правильного сечения провода, собрав электрическую проводку, приступаем к завершению монтажа распределительной коробки, выполняем коммутацию в ней всех необходимых проводов.
Достаточно сложная на первый взгляд работа выполняется достаточно легко, если вникнуть в процесс монтажа, понять сам принцип работы проводки. В наличии мы имеем множество проводов и ввод для их подключения. Ввод представляет собой два либо три провода, отличающихся по цвету. По одному из них подводится фаза, по другому «ноль», третий предназначен для заземления. Точно таким же образом подводятся провода к выключателям и розеткам.
В целом механизм соединения проводов теперь понятен: «ноль» к «нолю», фаза к фазе, заземление к заземлению. При подключении проводов к розеткам вообще не возникает никаких трудностей, нужно лишь соединить провода по цветам. Немного иначе обстоит дело с подключением освещения. В этом случае идущая к выключателю уходящая фаза присоединяется к фазе цепи освещения, а «ноль» входа к «нолю» освещения.
Одним из наиболее важных моментов при устройстве электрической распределительной коробки, является надежное и качественное соединение их друг с другом. Если при монтажных работах используется коммуникационная коробка, оснащенная клеммами, дело обстоит проще. Стоит только вставить провода и зажать посильнее винты. А вот в случае, когда устройство коробки не предполагает использование специальных клемм, провода необходимо припаивать. Делается это таким образом – сначала провода скручиваются плоскогубцами между собой, после чего с использованием канифоли или иного специального припоя, а также олова спаиваются. Если ведется широкомасштабный монтаж электропроводки, то зачастую для качественного соединения проводов используется электросварка.
Внутренние распределительные коробки
Монтаж внутренней распределительной коробки следует проводить в следующем порядке:
- штробление стен для подвода проводов к коробке;
- создание посадочного места: в стене (блок, бетон или кирпич) с помощью коронки, строго соответствующей по диаметру раздаточной коробке, выбивается углубление;
- нишу необходимо смочить водой и заполнить раствором гипсовой штукатурки или алебастра;
- после этого коробка вдавливается в раствор до уровня стены. Вышедшие по краям излишки раствора следует убрать шпателем. Важно придерживать коробку до тех пор, пока не застынет раствор, в противном случае она будет выступать из углубления в стене. Положение коробки фиксируется при помощи строительного уровня, опуски выключателей и розеток должны быть строго вертикальны, для горизонтальной прокладки проводов допустимо использовать естественные зазоры помещения между плитой перекрытия и стеной;
- соединить провода;
- закрыть крышку и нанести на нее тонкий слой финишной штукатурки или заклеить обоями.
Установка внутренней коробки существенно упрощается в помещениях с отделкой стен гипсокартоном или другим материалом. Отверстие под посадочное место можно вырезать полотном ножовки по металлу или ножом, коробка крепится к стене двумя саморезами: с внешней стороны коробка крепится к стене каемкой, с внутренней – прижимается «лапкой», поэтому погрешность диаметра вырезанного отверстия недопустима. Кабель закрепляется за гипсокартоном или панелями, которыми обшиты потолок или стены, что облегчает монтаж скрытой коробки ввиду отсутствия необходимости в штроблении стен.
Внешние распределительные коробки
Внешние распределительные коробки наиболее часто имеют квадратную или прямоугольную форму, поэтому необходимо их зафиксировать строго по уровню стены. Корпус коробки крепится к стене при помощи двух дюбелей и саморезов, электрический кабель заводится через специальные уплотнители, в которых вырезаются отверстия, чуть меньшие диаметра кабеля.
Соединение проводов
Монтаж соединений линий электропроводки в законченную систему электроснабжения производится по заранее определенной схеме.
Расчет нагрузок и сечения проводки определяется еще на стадии проектирования, а вот практическая реализация проводится следующим образом:
- Концы проводов на 1,5-2 см освобождаются от изоляции.
- В случае прокладки проводки из кабелей. имеющих двойную изоляцию внешний – изоляционный слой удаляется на длину 4-5 см.
- Провода соединяются в соответствии с цветом. это самое простое и легкое соединение.
- С помощью плоскогубцев или иного электромонтажного инструмента, каждая скрутка обжимается, и изолируется либо изолентой, либо пластиковым колпачком.
- Если в коробке имеются клеммные или монтажные колодки. то монтаж производится с помощью винтового зажима, путем прижимания проводов соответствующего цвета на одной пластине.
- Провода после соединения проверяются и укладываются в коробку, закрывается крышка.
«ИНТЕХ» — инжиниринговая компания. На нашем ресурсе air-ventilation.ru Вы можете узнать необходимую информацию и получить коммерческое предложение.
Установку распаячных / соединительных коробок реализует компания «ИНТЕХ» (Москва). Чтобы получить КП на установка распаячных / соединительных коробок, позвоните по телефону: +7(495) 146-67-66. Отправить письменную заявку Вы можете на email [email protected] или через форму заказа.
Получите коммерческое предложение на email:
Нужна консультация? Звоните:
Отзывы о компании ООО «ИНТЕХ»:
Информация, размещенная на сайте, носит ознакомительный характер и ни при каких условиях не является публичной офертой.
Универсальные коробки для кабельного канала (распределительные, установочные коробки)
Стойкость полимерного материала к агрессивным средам определена по ГОСТ 12020-72, определяющий сопротивляемость в баллах. Чем выше балл, тем лучше сопротивляемость материала воздействию агрессивной среды. Стойкость к различным средам оценивается по изменению их массы, причем по пятибалльной шкале.| Таблица химической стойкости полистирола | |
|---|---|
| Среда | [A]/[B] |
| Кислоты: | |
| 1. Минеральные, средней концентрации | 1/1 |
| 2. Минеральные, высокой концентрации | 1/1 |
| 3. Органические, разбавленные | 4/3 |
| 4. Органические, нерастворимые в воде | 4/3 |
| Растворы: | |
| 1. Минеральных солей | 5/4 |
| 2. Щелочей | 4/- |
| 3. Окислителей | 4/1 |
| Минеральные масла | 5/4 |
| Растворители алифатические | 5/4 |
| Растворители ароматические | 4/3 |
[А]- холодные среды; [В]- горячие среды.
1 — материал не стоек и быстро разрушается; 2 — стойкость недостаточна, к применению не рекомендуется; 3 — материал устойчив не во всех случаях; 4 — удовлетворительная; 5 — высокая стойкость.
Изменение механических свойств определено в соответствии с ГОСТ 12020 по трехбалльной шкале.
| Таблица механической стойкости полистирола | |
|---|---|
| Среда | Балл |
| H2SO4 20-60% | 3 |
| HNO3 50% | 2 |
| HCl до 37% | 3 |
| Ацетон | 1;2 |
| Этанол | 3 |
| Бензол | 1;3 |
| Фенол | — |
1 — пластик утратил более 15% (реактопласты — более 25%) прочности и одновременно 20% деформируемости;
2 — пластик утратил по прочности до 15% (реактопласты — до 25%), а по деформируемости до 20%;
3 – пластик утратил прочности и деформируемости материала не более чем на 10% (для реактопластов — 15%).
Что я должен использовать: пластмассовую или металлическую электрическую коробку?
Выключатели света, розетки, потолочные вентиляторы и светильники, переходы провода — это лишь некоторые из предметов, размещенных в электрических коробках. в отличие электрические панели или панели выключателей, которые почти всегда изготавливаются из стальные, электрические коробки могут быть изготовлены из металла или пластика. В зависимости от обстоятельств того, как они будут использоваться, один материал может быть предпочтительнее другого.
Что такое электрическая коробка?
Три коробки, наиболее часто используемые в домах:
- 4-дюймовые круглые коробки для потолочных светильников, бра, дымовые извещатели и детекторы угарного газа.
- Коробки одноблочные для основных розеток и выключателей.
- Ящики с двумя секциями для двух выключателей света или дуплексной розетки торговые точки.
Электрические коробки — это гораздо больше, чем контейнеры для электромонтажа; Они также защитите провода и кабели от повреждений, ослабления или разорваны, и все это может оставить вас без энергии или, что еще хуже, вызвать электрический огонь.
Когда использовать пластиковые распределительные коробки
ПВХ стал стандартным материалом для электрических коробок, особенно для домашних мастеров.Легкие и удобные в работе, многие из них также идут со встроенными зажимами для проводки. Хотя ПВХ может плавиться, когда перегретый, он не проводит электричество, как металл. Использовать пластиковые ящики при:
- Неметаллические (NM) кабели, ведущие внутрь или из коробка. Электропроводка в металлической оболочке основана на соединении с металлом. электрическая коробка для заземления и не должна использоваться в пластике. коробки.
- Вы сами делаете работу. Предварительно прикрепленные гвозди для крепления коробки на заглушки упрощают установку и предустановки на коробке укажите толщину полудюймового гипсокартона, что поможет избежать прибивание фасада коробки заподлицо со стеной.
Одним из недостатков пластиковых коробок является их склонность к деформации при подчеркнуто; и если их ударить достаточно сильно, они могут треснуть. И пока предварительно прикрепленные хомуты удобны, часто сложно снимите кабель после того, как он зажат.
Когда выбирать металлические коробки
Металлические электрические коробки используются гораздо дольше, чем версии из ПВХ. сверхпрочные, огнестойкие и не тают. Они предлагают высочайший уровень безопасности для электрических электромонтажные приложения.Также практически невозможно раздавить или гнуть металлическую распределительную коробку!
Если ты делаешь работу сам, можно немного больше сложно работать с металлическим ящиком. Задние и боковые выбивки потребовать дополнительных зажимов, и острые края могут быть жесткими для руки, поэтому обязательно надевайте перчатки при работе с одним из них.
Следует использовать металлические ящики:
- При вводе или выводе кабеля в металлической оболочке или металлического кабелепровода коробки.
- Для наружного применения внутри помещений, например, в незавершенной подвал или прихожую, где нет гипсокартона.
Можно использовать металлический ящик для проводки НМ, но особые меры предосторожности следует предпринять для обеспечения надлежащего заземления.
Всепогодные электрические коробки
При установке электрических коробок вне дома, гаража или здание, непогоды бокс, при правильном подключении, герметизирует ненастная погода, чтобы влага не попадала и не замыкала связь.Когда розетка используется и есть опасность намокания, можно использовать откидную крышку, чтобы не подвергать розетку и шнуры. идет дождь.
Если вы хотите узнать больше об электрических коробках или запланировать встречу, чтобы их установил один из наших опытных к электрикам обращайтесь к Дэвиду Грею. Услуги онлайн или позвонив нам по телефону (904) 724-7211.
Ввод проводов в электрическую коробку
Ожидается, что электрические коробки для розеток, выключателей света и других устройств будут содержать как заднюю часть устройства, так и провода, ведущие к нему.Одним из неприятных аспектов электромонтажных работ является проталкивание проводов в коробку после того, как вы подключили устройство. Коробки всегда кажутся слишком маленькими, устройства слишком большими, а провода слишком многочисленными. Есть ли способ точно измерить типы и количество проводов, идущих в коробку?
Да, это можно легко сделать с пластиковыми ящиками и почти так же легко с металлическими ящиками. Как только это будет определено, есть несколько уловок, чтобы безопасно протолкнуть провода в коробки.
Оставайтесь в пределах предельной емкости электрического ящика
В соответствии с электрическими нормами, электрические коробки имеют ограничения по типу и количеству проводов, которые они могут разместить.
Предупреждение
Пластиковое покрытие проводов, которые слишком плотно упакованы, может истираться по точкам напряжения, потенциально вызывая короткое замыкание, искрение или создавая любое количество угроз безопасности.
Пластиковые электрические коробки
Для пластиковых ящиков емкость заполнения ящика напечатана крошечными буквами на внутренней стороне ящика для проводов разного калибра. Емкости для двух распространенных размеров:
- Одноканальные коробки: общая емкость 18 кубических дюймов позволяет использовать провода калибра 9 # 14, провода калибра 8 # 12 или провода калибра 7 # 10.Это емкость только для проводов. С одним устройством, добавленным в коробку, вычтите два провода в каждой категории. Коробки с двумя гнездами
- : общая емкость 34,3 кубических дюйма позволяет использовать провода калибра 16 №14, провода калибра 15 №12 или провода калибра 13 №10. Когда два устройства добавлены в коробку, вычтите по три провода в каждой категории.
Металлические электрические коробки
Для металлических ящиков несколько распространенных емкостей для заполнения ящиков без устройств:
| Размер коробки (дюймы) | Калибр 14 | Калибр 12 |
| 4 x 1.25 | 9 | 8 |
| 4 х 1,50 | 10 | 9 |
| 4 х 2 | 21 | 18 |
| 3 х 2 х 1,5 | 3 | 3 |
| 3 х 2 х 2 | 5 | 4 |
| 3 х 2 х 2,25 | 5 | 4 |
| 3 х 2 х 2,50 | 6 | 5 |
При необходимости опустите калибр проводов
Вам действительно нужен провод 12-го калибра для этой цепи? Для специальных цепей освещения, например, требуется только провод 14 калибра и автоматические выключатели на 15 А.Проволока 14-го калибра позволяет разместить больше проводов в коробке, и его намного легче складывать, чем провод 12-го калибра. Помните, однако, что вы можете уменьшить калибр провода только в том случае, если это допускается кодом.
Переход на большую коробку
С электрическими коробками сложно пойти шире, но часто можно пойти и глубже. Одним из примеров является обычная пластиковая «старая работа» или коробка для реконструкции, тип коробки, которая крепится к гипсокартону, а не прикрепляется к стойке. Коробка с одним блоком объемом 14 кубических дюймов подходит для многих применений.Но есть также коробка с одним блоком на 20 кубических дюймов, которая лучше, потому что она глубже, что позволяет легче проталкивать провода.
Пока у вас достаточно места в полости стены, нет причин, по которым вам не следует использовать более глубокий ящик.
Сократите провода длиннее
Чтобы провода лучше помещались в коробки, используйте больше проводов. Хотя это может показаться нелогичным, но это работает. Нет, не используйте большее количество проводов. Вместо этого предоставьте более длинные отрезки проволоки, торчащие из коробки.Это упрощает складывание проволоки, а складывание — это способ складывать провода в коробки.
Сгибайте провода вместо того, чтобы набивать их
С помощью 6 дюймов проволоки, выступающей из коробки, можно сделать один или два хороших сгиба проволоки в стиле гармошки. С коротким проводом этого сделать нельзя. Кроме того, более длинные провода облегчают подключение устройства.
Используйте приспособление для складывания проводов
Используйте деревянную прокладку или ручку отвертки, чтобы сделать более резкий изгиб проволоки.Только будьте осторожны, чтобы не повредить провод. Если вы хотите использовать плоскогубцы, оберните головку плоскогубцев изолентой или изолентой, чтобы предотвратить истирание провода.
Уменьшите количество оболочек в коробке, сначала разорвав ее
Оболочка — это толстое пластиковое покрытие, связывающее несколько проводов. Слишком много обшивки только украдет место у вашей электрической коробки. Вам понадобится только очень короткий отрезок оболочки, выступающий внутри коробки.
Если разорвать оболочку вместе с проводом в коробке, разрезать ее до минимума практически невозможно.Вместо этого вставьте кабель в коробку, отметьте точку входа меткой Sharpie, извлеките и разорвите до нужной длины.
Восьмиугольные электрические коробки и их применение
Электрический шкаф восьмиугольника — это распространенный тип коробки, который обычно используется для установки осветительных приборов на стене или потолке. Обычно они сделаны из металла и бывают стандартных размеров 4 x 4 дюйма и глубиной 1 1/4, 1 1/2 и 2 1/8 дюйма. Коробки восьмиугольника не являются настоящими восьмиугольниками — они больше похожи на квадраты со скошенными или обрезанными углами.Эта форма лучше квадратной коробки для соответствия круглым основаниям светильников, так что коробку легко спрятать при установке светильника. Коробки Octagon бывают нескольких видов для различных применений.
Стандартный восьмиугольник
Стандартный восьмиугольный электрический ящик — это простой металлический ящик, который можно установить непосредственно на стену или потолок (каркас стены, потолочные или напольные балки) с помощью шурупов. У некоторых есть кронштейны для крепления по бокам к стойкам или балкам.Если место коробки находится между двумя элементами каркаса, стандартную коробку можно закрепить на блоке из массивной древесины, установленном между элементами. В этом случае задняя часть коробки плотно прилегает к блокировке и закрепляется как минимум двумя винтами. Это обеспечивает надежное соединение тяжелых осветительных приборов и даже потолочных вентиляторов, если коробка правильно рассчитана и винты достаточно крепкие.
Ящики со скобами
Восьмиугольные коробки с распорками имеют регулируемые металлические распорки или стержни, которые выступают наружу и встречаются с элементами каркаса с обеих сторон коробки, что позволяет устанавливать их в любом месте между двумя элементами каркаса (альтернатива использованию блокировки пиломатериалов).Чаще всего они используются с потолочными светильниками, но подходят и для настенного освещения. Раскосы обычно привинчиваются к каркасу, а некоторые усиленные распорки имеют встроенное монтажное устройство, которое вдавливает раскосы в каркас с помощью поршневого винтового устройства.
Коробки для новой работы и коробки для старой работы
Если коробка помечена как «новая работа», это стандартный тип, который предназначен для установки во время нового строительства или реконструкции, когда гипсокартон на стене или потолке еще не повешен, а каркас полностью обнажен.«Старые» (иногда называемые «модифицированными») коробки имеют специальные монтажные приспособления, которые позволяют устанавливать коробки, когда гипсокартон уже установлен. Стандартные старые рабочие коробки обычно имеют монтажные проушины, которые прикрепляют коробку к гипсокартону во время прикручивания. Ящики с подпорками для старых работ имеют на скобах винто-поршневые устройства, которые позволяют закрепить коробку без необходимости проделывать большие отверстия в гипсокартоне.
Грузоподъемность
Номинальная нагрузка — это вес, который ящик может безопасно выдержать.Крайне важно использовать коробку надлежащего номинала для каждого приспособления и устанавливать коробку и приспособление в соответствии с конструкцией. Стандартные восьмиугольные электрические коробки могут быть рассчитаны на поддержку до 35 фунтов (в зависимости от метода установки), а коробки с легкими скобами могут быть рассчитаны только на 10 или 15 фунтов. Ящики с потолочными вентиляторами для тяжелых условий эксплуатации могут быть рассчитаны на вес более 50 фунтов. Никогда не устанавливайте потолочный вентилятор на стандартную восьмиугольную коробку; вы должны использовать коробку (и распорку), разработанную специально для потолочных вентиляторов.
10 Правила обращения с электричеством в вашем доме
Вне зависимости от того, новый у вас дом или старый, с электромонтажными работами могут быть проблемы, о которых вы не подозреваете.Часто эти проблемы не замечаются до тех пор, пока кто-то не пострадает или не возникнет пожар.
Важно, чтобы один из наших опытных подрядчиков по электричеству в Ноксвилле или Атланте проводил осмотр электрической системы вашего дома не реже одного раза в год.
Конечно, мы думаем, что каждый вопрос с электричеством должен решать опытный подрядчик по электрике, но вот несколько вещей, на которые вам следует обратить внимание в своем доме.
Просто будьте осторожны и не забудьте выключить питание источника перед выполнением любых электромонтажных работ!
1.Свободная розетка или выключатель
Иногда новые дома строятся так быстро, что не принимаются надлежащие меры по обеспечению надежной защиты розеток. Помимо того, что они бельмо на глазу, они могут быть опасными. Провода могут перемещаться и отсоединяться от клемм, вызывая их перегрев и потенциально возгорание. Вы можете купить пластиковые проставки, чтобы затянуть соединение, или поместите небольшие шайбы вокруг винтов.
Слишком короткие провода ухудшают электрическое соединение.Что еще более важно, они могут быть опасными. Провода должны выходить как минимум на три дюйма от распределительной коробки. Если у вас слишком короткие провода, вы можете купить соединители, которые удлинят провода. Их можно купить в магазинах товаров для дома и в хозяйственных магазинах.
Если электрическая коробка находится за горючим материалом, например деревянными панелями, искры или тепло от проводов могут вызвать пожар.Устранить проблему можно, добавив пластиковую или металлическую надставку ящика. Это еще одна проблема, которую многие люди могут не замечать сами, но опытный поставщик услуг электроснабжения может легко ее найти и решить.
Многие люди предпочитают заменять розетку с двумя гнездами на розетку с тремя гнездами, чтобы использовать в них трехконтактную вилку. Это кажется достаточно простым. Однако для этого необходимо заземлить розетку.Чтобы узнать, заземлена ли ваша розетка перед установкой трехслотовой, можно приобрести тестер. Если вы обнаружите в своем доме незаземленную трехслотовую розетку, просто замените ее на двухслотовую.
Это может вызвать короткое замыкание проводов и стать причиной возгорания. Вы можете приобрести коробку большего размера. Они бывают из пластика и стали. Это требует некоторых расчетов, включающих количество проводов и зажимов, а также знание того, какой калибр у вас провод.
Если вы решите сделать это самостоятельно, посоветуйтесь с кем-нибудь в магазине, прежде чем покупать коробку, чтобы убедиться, что вы покупаете правильный размер. Вы можете сделать четкое фото проводов и зажимов, чтобы взять их с собой в магазин.
6. Нет электроблока
Запрещается подключать провода вне коробки. В случае короткого замыкания или неплотного соединения нет ничего, что могло бы защитить окружающую среду от повреждений искрами и нагревом.Это создает пожарную опасность. Если у вас есть что-то вроде светильника на крыльце или другое электрическое соединение без коробки, вы можете установить его и повторно подключить провода внутри него. Как отмечалось выше, убедитесь, что вы приобрели коробку правильного размера для проводки.
Прерыватели цепи замыкания на землю (GFCI) обычно встречаются в ванных комнатах и кухнях возле раковин, а также в гаражах и патио. Они защищают людей от шока, отключая при изменении тока.У GFCI есть два набора клемм, помеченных? Line? и? load.? Если они повернуты в обратном направлении, они не могут выполнять свою функцию, и результаты могут быть смертельными. Если вы обнаружите, что соединения выполнены наоборот, подключите питание к линии? терминалы.
Это очень важная вещь, которую нужно исправить, поэтому, если у вас есть какие-либо сомнения по поводу того, как это сделать самостоятельно, свяжитесь с нами, чтобы один из наших подрядчиков по электричеству в Ноксвилле или Атланте сделал это. Это также то, что мы можем проверить при регулярном осмотре.
8.Нейтральный и горячий провода с обратной полярностью
Подключение горячего черного провода к нейтральному выводу розетки может привести к смертельному поражению электрическим током. Белый провод всегда следует подключать к нейтральной клемме. Эта клемма помечена, как правило, серебряным или светлым винтом. Поскольку ошибка не влияет на работу розетки или приспособления, большинство людей не осознают, что у них есть такая ситуация, пока кто-то не будет шокирован.
Если вы обнаружите такую ситуацию, подключите белый провод к нейтральной клемме (отмеченной серебряным или светлым винтом), а горячий провод к другой клемме.Если есть оголенный медный провод или зеленый провод, это земля. Его необходимо подключить к заземленной коробке, заземляющему проводу или зеленому винту заземления.
9. Отсутствует кабельный зажим
Кабель необходимо закрепить зажимом. В противном случае соединения могут стать напряженными. Это можно исправить, установив хомут. Если кабели находятся в металлической коробке, острые края могут порезать провода. Металлические коробки должны иметь утвержденный кабельный зажим. К пластиковым ящикам предъявляются разные требования в зависимости от их размера.
Если оставить этот тип кабеля незащищенным от элементов каркаса, его можно легко повредить. Это особенно верно, если речь идет о потолке или стенах. Это можно исправить, привинтив или прибив гвоздь к доске размером 2 x 2, размер которой равен 1? дюймов толщиной вдоль кабеля. Нет необходимости прикреплять кабель к плате скобами.
Если вы только что переехали в новый дом или прожили в нем какое-то время, желательно, чтобы ваши электрические розетки проверил опытный поставщик бытовых электрических услуг, такой как Пэт Мерфи Электрик.Наши опытные специалисты могут обнаружить проблемы и устранить их, прежде чем они станут потенциально опасными. Позвоните нам сегодня, чтобы назначить встречу.
Руководство по лучшей коробке для укладки кабелей
Если вы похожи на большинство людей, то пространство за вашим столом или развлекательным центром усеяно проводами. Это произошло не сразу. Несколько десятилетий назад у вас могла быть настольная лампа. Тогда у вас может быть компьютер или принтер. Теперь у вас может быть все вышеперечисленное, а также внешняя док-станция, зарядное устройство для телефона и другие устройства.То же самое и с развлекательными центрами. Помимо музыки и вашего телевизора, теперь у нас есть телеприставки, игровые консоли и устройства для потоковой передачи. Со всеми этими новыми гаджетами неудивительно, что многие из нас имеют дело с невозможным крысиным гнездом.
Хуже того, многие из этих проводов часто идут в один удлинитель. Хороший удлинитель с защитой от перенапряжения может обезопасить вашу электронику. Однако при этом остается множество открытых соединений. Это может быть потенциально опасно, если у вас есть дети или домашние животные.Кроме того, открытый удлинитель просто непривлекателен. Даже если вы взрослый человек, живущий один, вы действительно хотите, чтобы на вашем столе или в гостиной был такой неприглядный беспорядок?
Чтобы помочь вам навести порядок, мы составили список из трех лучших коробок для укладки кабелей, доступных на сегодняшний день. Во-первых, мы рассмотрим комплект Chouky Cable Organizer Box Set. Это набор из трех коробок трех разных размеров с защелкивающимися крышками для безопасности. Далее мы рассмотрим коробку для укладки кабелей D-Line.Это еще один пластиковый корпус, в который входит опциональная заглушка для кабеля. Наконец, мы рассмотрим коробку для организации кабелей Baskiss. Это более привлекательный декоративный корпус с деревянной крышкой, нежели пластиковой. Какая из этих коробок самая лучшая? Мы подробно рассмотрим каждого из них и разберем их особенности. В этот момент мы будем знать достаточно, чтобы вынести вердикт. Давайте начнем!
Другие методы прокладки кабелей
Не каждый метод укладки кабеля подходит для любой ситуации.Например, если вы имеете дело с уличными устройствами, вам понадобятся наружные удлинители и кабельные органайзеры. Итак, какие еще методы вы можете использовать, чтобы ваши кабели не превратились в неуправляемый беспорядок? Вот еще несколько идей.
Использование кабельных стяжек для создания связок
Во многих случаях у вас есть связка проводов, идущих в одном направлении. Представьте себе дыру в задней части развлекательного центра. Все устройства развлекательного центра имеют шнур, пропущенный через это отверстие.Затем все эти шнуры подключаются к одному удлинителю. Тем не менее, в промежутках они крутятся и кувыркаются во всех направлениях. Если обернуть их кабельной стяжкой в нескольких местах, они внезапно превратятся в единый организованный пучок.
Конечно, возникает вопрос о том, что вы должны использовать для кабельной стяжки для начала. ИТ-специалисты давно отдали предпочтение стяжкам-молнии, которые легки, дешевы и быстро устанавливаются. Однако с тех пор они потеряли популярность по нескольким причинам. Для начала их нужно отрезать, и даже самая опытная рука может проскользнуть с лезвием.Вы можете порезаться или разрезать изоляцию проводов.
Вы можете купить специальные кабельные стяжки в большинстве магазинов канцелярских товаров и товаров для дома. Как правило, они бывают двух видов. Первые — это гибкие полужесткие стяжки. Они похожи на завязки, но они толстые и для безопасности покрыты толстым пластиком. Они легко регулируются, но может быть сложно решить, что делать с дополнительной длиной. Второй распространенный тип кабельной стяжки — это простой ремешок на липучке. Застежка-липучка легко регулируется, и она достаточно мягкая, чтобы не повредить кабели.С другой стороны, он очень легко собирает пыль.
Еще один рабочий вариант — спиральный шнур. Они немного дороже, но предназначены для больших и объемных пакетов. Вместо того, чтобы обертывать несколько частей бега, они окружают весь пучок по всей его длине. Они достаточно гибкие, чтобы закруглять углы, и доступны во многих цветах. Тем не менее, они определенно избыточны для небольших приложений. В обычном домашнем офисе не так много проводов, идущих от одного места к другому.
Если вам нужно быстрое и импровизированное исправление, вы всегда можете использовать скрученные стяжки. Они дешевы и выполняют свою работу без особого раздражения. Тем не менее, на них некрасиво смотреть, и они работают только с небольшими пучками из нескольких проводов. Лучшее решение для самостоятельного изготовления — использовать эластичные резинки для волос. Вы можете пропустить один конец через другой, а затем связать его, чтобы получилась незаметная простая намотка кабеля. Тем не менее, если у вас еще нет резинки для волос, вы можете купить специальные кабельные стяжки, и все готово.
Независимо от того, какое у вас решение, имейте в виду, что объединение в связку может затруднить идентификацию отдельных кабелей.Если вы хотите отключить конкретную машину, отслеживание правильного провода может быть неприятным. Пометьте шнуры ярлыками или повесьте на них полосы, если ярлыки кажутся вам слишком некрасивыми. Таким образом, вы всегда будете знать, что к чему.
Привлекательные варианты для настольных компьютеров
Иногда просто невозможно избежать прокладки одного или трех кабелей через стол. Возможно, розетка находится справа, а ваш принтер — слева. И это даже не считая USB-кабелей и других шнуров, соединяющих устройства между собой.Есть несколько способов справиться с этим. Если вы просто хотите, чтобы кабели не болтались, хорошим выбором станут несколько простых зажимов. Прикрепите их к задней части стола и пропустите кабель через отверстия в ручках. Для очень толстых шнуров аналогичного результата можно добиться с помощью нескольких крючков с проушинами, привинченных под столом.
Все становится немного сложнее, когда кабели на самом деле находятся на вашем столе. Тем не менее, решения есть. Вы можете купить декоративные безделушки и просверлить отверстия для прокладки кабелей.На самом деле существует ряд таких инструментов для организации кабелей. Существуют поддельные книги и даже фигурки Лего, которые предназначены для того, чтобы скрыть ваши кабели. Что бы вы ни использовали, убедитесь, что внутри есть место для кабеля избыточной длины.
Позаботьтесь о сохраненных кабелях
Давайте будем честными. У большинства из нас есть по крайней мере одна коробка, заполненная только старыми кабелями. Сейчас вы ими не пользуетесь, но, возможно, когда-нибудь они вам понадобятся! По крайней мере, так мы говорим себе. Но когда приходит время использовать один из этих кабелей, он неизменно запутывается.Оставьте коробку с USB-кабелями на чердаке на год, и она окажется такой же скрученной, как коробка с рождественскими гирляндами. Решение этой проблемы — упаковать кабели, а не оборачивать их. Сохраняя их физически разделенными внутри коробки, вы предотвращаете спутывание нескольких кабелей. Используйте кухонные мешки размером с галлон для длинных кабелей и мешки размером с кварту для более коротких кабелей и коммутационных кабелей. Поскольку кухонные сумки прозрачны, будет легко определить, что внутри!
Одна вещь, которую вы всегда должны делать, — это свободно сворачивать кабели для хранения.Узкие катушки могут вызвать перекручивание и со временем повредить кабели. Просто заверните их свободно, и они будут работать, как когда вы их забираете, так и когда убираете. А теперь давайте посмотрим на эти коробки для укладки кабелей!
Коробка-органайзер Chouky Cable Organizer
Бокс-сет Chouky Cable Organizer Box Set, как следует из названия, представляет собой не один, а три разных органайзера. Эти органайзеры бывают трех размеров: большие, средние и маленькие. Эти размеры имеют размеры 15,9 х 6.2 x 5,4, 12,6 x 5,3 x 5,1 и 9,3 x 4,5 x 4 дюйма. Средний размер подходит для большинства удлинителей. Полоса половинного размера подойдет для небольших, в то время как больший блок подходит для удлинителей большего размера. Корпус изготовлен из прочного пластика и бывает белого или черного цвета.
Коробки прямоугольной формы с закругленными краями, удобны для глаз и рук. На коротких концах есть пара прорезей для ввода и вывода проводов. Здесь достаточно места для прокладки проводов.Однако без каких-либо других слотов все ваши провода должны быть собраны вместе, чтобы пройти через них. В большинстве случаев это не проблема. Тем не менее, это может быть проблематично, если у вас есть горячий удлинитель и много толстых проводов. Для этого сценария просто недостаточно вентиляции.
Одна вещь, которую мы по достоинству оценили с точки зрения безопасности конструкции, — это то, что крышки имеют защелкивающуюся конструкцию. Они плотно входят в основание и требуют значительного давления для освобождения. Это сделано специально, чтобы домашние животные и любознательные дети не играли с вашими розетками.Кроме того, в комплект входит 39-дюймовый пластиковый ремешок для управления кабелями. Его можно легко отрезать до нужной длины и использовать для создания нескольких жгутов проводов.
Коробка для организации кабелей D-Line
Коробка для организации кабелей D-Line — это коробка овальной формы с несколькими опциями. Во-первых, вы можете выбрать черный или белый пластик. Во-вторых, вы можете выбирать между большим или маленьким размером. Они имеют размеры 16,5 х 6,5 х 5,26 и 12,75 х 5 х 4,5 дюйма соответственно.
Наконец, у вас есть возможность выбрать напольное покрытие.Это прочная полоса с выемкой посередине, через которую могут проходить кабели. Это достаточно сложно, чтобы переехать письменным стулом, не причинив никакого вреда. Если он вам не нужен, просто закажите отдельную коробку, и вам не придется за нее платить.
Коробка D-Line имеет овальную форму с тремя отверстиями для прокладки кабелей. Один — большой квадрат посередине спины. Остальные — это более вертикальные прорези, расположенные в задних углах. Крышка имеет простую защелкивающуюся конструкцию.Это небезопасно для детей, но вам легко получить доступ.
Кабельный органайзер Baskiss
Коробка для организации кабелей Baskiss представляет собой единый блок, рассчитанный на индивидуальный удлинитель стандартного размера. Размеры составляют 12 дюймов в длину, пять дюймов в высоту и 4,5 дюйма в ширину. Основная часть устройства выполнена из белого пластика с семью вертикальными прорезями. Один расположен на конце, для самого кабеля удлинителя. Остальные шесть разнесены по три на каждой из длинных сторон.Они предназначены для удобного размещения нескольких входящих кабелей. Они также пропускают много воздуха, чтобы внутри было красиво и прохладно.
Пока что коробка Baskiss, вероятно, не кажется чем-то особенным. Однако у него красивая деревянная крышка вместо пластиковой. Это небезопасно для детей и даже для домашних животных. Однако на это очень приятно смотреть. Если вам нужна коробка для устройства защиты от перенапряжения, которая также может быть установлена на вашем столе, вы делаете правильный выбор.
Окончательный приговор
Выбор наиболее подходящей коробки для организации кабелей зависит главным образом от того, что вам нужно. Комплект Chouky Cable Organizer Box Set — хороший выбор, если у вас несколько удлинителей. Поскольку он состоит из трех упаковок и бывает разных размеров, он очень универсален. Немного раздражает ограниченное количество разъемов для кабелей. С другой стороны, безопасная для детей крышка отлично подходит для семьи.
Овальный профиль коробки для укладки кабелей D-Line придает ему более аккуратный вид, как и прорези для кабелей на задней панели.В нем достаточно места для вентиляции, и он поставляется в двух размерах для размещения большинства удлинителей. Он даже поставляется с дополнительным напольным ограждением, чтобы ваши кабели были в безопасности в местах с интенсивным движением.
Коробка для укладки кабелей Baskiss — безусловно, лучший выбор, когда дело доходит до косметики. Благодаря деревянной крышке он не будет неуместным даже в профессиональной среде. Кроме того, семь разъемов для кабелей обеспечивают множество возможностей подключения. Они также пропускают много воздуха, поэтому ваш удлинитель останется прохладным.
Было ли это полезно? Пожалуйста, подумайте о том, чтобы поделиться:
Что делают коробки телефонной компании в нашем районе?
Если у вас есть подземная телефонная проводка в вашем районе, а не телефонная проводка, которая проходит по воздуху на столбах, вы часто будете видеть эти маленькие коробочки по всему району — по одной на каждые два-три дома или около того. Типичная коробка на юго-востоке Соединенных Штатов может выглядеть так:
Эта коробка имеет высоту два или три фута (около метра) и, возможно, 8 дюймов (20 см) в квадрате.
Если вы читали статью HSW, озаглавленную «Как работают телефоны», то вы знаете, что каждая телефонная линия проходит в ваш дом по паре медных проводов. В вашем районе проходит толстый подземный кабель, содержащий, возможно, 25 или 50 пар медных проводов. Маленькая зеленая коробочка — это место, где 50-парный кабель высовывается из земли, чтобы сотрудник телефонной компании мог соединить его. Так случилось, что поблизости строят новое подразделение, и вот как выглядит один из ящиков во время строительства:
Как видите, это очень простой монтаж.Они взяли кабель, сняли его внешнюю защитную оболочку, чтобы обнажить все провода, а затем сращивали на несколько пар для двух или трех домов, разделяющих коробку (маленькие прозрачные пластиковые блоки — это сращивания). Небольшие двухпарные кабели проходят под землей от коробки до домов. Иногда стыки не так просты — вместо прямых стыков внутри будет пластиковая или керамическая пластина с соединительным блоком.
Так откуда берется 25-парный или 50-парный кабель? Если вы будете искать в своем районе, вы найдете большую коробку, которая выглядит так:
Эта коробка может быть высотой 4 или 5 футов (1.5 метров). Через эту точку проходит кабель большего размера с сотнями пар проводов, и здесь начинается один или несколько проводов с 25 или 50 парами. Внутри коробки находится большая панель с перфорацией, на которой сотрудники телефонной компании присоединяют каждую пару меньшего кабеля к правильным парам большего кабеля.
Кабель большего размера часто начинается с такой коробки:
Эта коробка имеет высоту около 6 футов (2 метра) и ширину 12 футов (4 метра). Вы можете видеть справа, что этот блок также имеет собственный измеритель мощности и, следовательно, имеет мощность (в отличие от предыдущих блоков, которые не содержали ничего, кроме пассивных соединений).Внутри этого большого блока питания находятся дигитайзеры. Пары из каждого дома подключаются к дигитайзерам, так что все телефонные звонки в этом районе можно передавать по гораздо меньшему набору проводов. Этот блок может принимать несколько линий большего размера (например, линии T1 или T3), по которым передаются голосовые каналы, а дигитайзеры разбивают мультиплексированные линии на отдельные пары. Мультиплексированные линии могут проходить по дороге в виде медных, оптоволоконных или коаксиальных кабелей.
В конце концов мультиплексированные линии прибывают к коммутатору , который может выглядеть так:
В этом здании нет окон, и его площадь составляет примерно 15 квадратных метров.См. Вопрос 354 для получения подробной информации о том, что происходит на переключателе!
| Коробка против катушек
Размещено Питом
Провод коробки и катушки, хотя и похожи, но удовлетворяют разные потребности. Изучение их уникальных преимуществ и способов использования может помочь вам решить, что лучше всего подходит для вашего следующего проекта.
В основном используется на промышленных предприятиях, коробчатая проволока представляет собой упругую проволоку с высокой прочностью на разрыв, которая может выдерживать давление до 75 000 фунтов на квадратный дюйм и поставляется в виде катушки в картонной коробке.Его можно использовать в различных приложениях, включая пакетирование, хранение товаров и транспортировку отходов. Коробчатая проволока универсальна, но достаточно проста в использовании, поэтому даже домовладельцы используют проволочную коробку по всему дому. Поскольку проволока подается снаружи катушки, ее легко хранить, когда она не используется, и получить к ней доступ, когда это необходимо. Катушки коробчатой проволоки весят 50 или 100 фунтов и бывают калибра 9, 10, 11 и 12.
Использование коробчатой проволоки для промышленного применения дает много преимуществ.
КачествоКоробчатая проволока без дефектов, таких как ржавчина и прокатная окалина, имеет эстетичный, однородный вид, что свидетельствует о ее надежности и качестве.В то время как другие типы проволоки поставляются намотанными в открытые катушки или бухты, ящичная проволока поставляется в коробке, которая гарантирует, что провод внутри нее защищен от элементов, прежде чем он попадет в руки конечного потребителя.
Прочность Проволока Boxотличается прочностью и эластичностью, но при этом остается податливой. Он легко принимает форму того, что наматывается, не ломаясь и не растягиваясь, если его наносить с учетом его прочности на разрыв. Во время транспортировки коробки защищают катушки от трения друг о друга и ненужного износа, обеспечивая неповрежденный продукт, готовый к использованию в любой момент.
ПрочностьОбладая прочностью на разрыв до 75 000 фунтов на квадратный дюйм, коробчатая проволока идеально подходит для прочного применения проволоки на промышленных предприятиях. Имея максимальный диаметр всего 0,135 дюйма, проволочная коробка все еще достаточно прочна, чтобы связывать вместе тяжелые тюки сена или хранить отгружаемые товары перед транспортировкой.
ПриложениеКоробчатая проволока в основном используется для связывания вещей. Его можно найти в строительстве, переработке отходов, сельском хозяйстве и легкой промышленности.Розничные потребители, такие как домовладельцы, вероятно, будут использовать проволочную коробку для самостоятельных работ по дому, например, для ремонта забора или ремонта колокольчика. В промышленных масштабах коробчатая проволока используется при строительстве зданий, заборов и многого другого благодаря своей прочности и надежности.
Типы коробчатой проволоки включают:
- Черная отожженная проволока для тюков в коробке
- проволока для тюков в коробках оцинкованная
Катушечная проволока имеет свойства, аналогичные свойствам проволочной коробки, за исключением того, что она упакована в катушку вокруг стального трубчатого держателя, а не в коробке.Эти держатели можно складывать друг на друга для облегчения транспортировки и хранения. Катушечная проволока имеет предел прочности на разрыв до 75 000 фунтов на квадратный дюйм и выпускается в размерах 9 ½, 10, 11, 12, 13 и 14, хотя она также доступна в нестандартных диаметрах.
Преимущества катушечной проволоки заключаются в том, как она изготовлена, а также в том, как проволока хранится и используется как катушка.
ХолоднотянутаяПри изготовлении проволоки в виде катушек она подвергается процессу, называемому волочением, при котором проволока вытягивается или придает форму.Этот процесс происходит при комнатной температуре и обеспечивает эстетически привлекательную отделку, лучшую обрабатываемость, более высокую прочность на разрыв и лучшую однородность по всей проволоке.
ОднородностьСтрогие меры контроля качества во время производства гарантируют, что катушечная проволока не имеет заусенцев и других дефектов, которые могут сделать проволоку непривлекательной и отрицательно сказаться на ее характеристиках. Эти меры также позволяют различным катушкам катушечной проволоки иметь малые допуски по длине.
Сниженные отходыПри использовании катушечной проволоки в полевых условиях или на стройплощадке ее конструкция позволяет сократить количество отходов благодаря непрерывному характеру катушки. При использовании в машине катушку можно подавать прямо в машину, что снижает количество капель и остатков проволоки из-за необходимости обрезать и перемещать проволоку.
Возможности вторичной обработки Катушкаотлично подходит для изготовления готовых или полуфабрикатов. Его можно легко согнуть, сплющить, обжать, просверлить, сварить или проткнуть деталь, а на его концах можно легко нарезать резьбу или снять фаску.
Приложение Катушечный проводиспользуется во многих отраслях промышленности. Его можно найти на открытом воздухе, в источниках питания и в зданиях в зависимости от калибра провода. Катушечный провод — от ограждений до электрических кабелей — универсален и маневренен и может использоваться в самых разных сценариях использования.
