Колпак на трубу дымохода — как сделать своими руками. Жми!

Частный дом обустраивают печкой, котлом или камином, вследствие этого выводят дымоход. Вот почему над крышей дома возвышается постройка, а на нее одет колпак.

Именно эта конструкция часто привлекает взор, так как в последнее время, весьма разнообразно ее дизайнерское решение. При этом ее легко можно сделать своими руками, даже не имея особых навыков.



Функция колпака

Перед началом работ нужно точно знать весь спектр функций, которые может выполнять колпак, чтобы учесть все тонкости во время изготовления.

Его устанавливают для того, чтобы:

  • в пространство трубы не попадал: мусор, снег, дождь, птицы;
  • долгое время не разрушалась сама труба под воздействием перепада температуры, влаги, обледенения, ведь в большинстве случаев трубу выкладывают из кирпича;
  • укрепить верхний слой кладки дымохода;
  • увеличить тягу до 20 %;
  • создать ветрозащитный отвод отходных газов;
  • украсить самую высокую точку в сооружении дома.

Атмосферные явления оказывают давление на отходные газы, даже если вентиляционная труба выполнена согласно технологическим требованиям.

Однако, согласно физическому закону аэродинамики, когда поток холодного воздуха соприкасается с колпаком, огибает установку, получается разряженная область, потом воздух начинает двигаться с большей скоростью, что увеличивает тягу в дымоходе и позволяет работать приборам отопления эффективней.

Используемые материалы и инструменты

Среди людей колпак называют козырьком, дымником, грибком. По-научному его название — дефлектор.

Кованые дефлекторы очень оригинальные, но их цена не всегда оправдана.  Ведь можно изготовить более дешевую конструкцию из следующего металлического материала:

  • оцинковки;
  • нержавейки;
  • стали с лакокрасочными покрытиями;
  • алюминия;
  • меди.

 Самой удобной, практичной и дешевой является оцинкованная жесть.

Необходимо наличие нужного инструмента. Перечень того, что может понадобиться при работе:

  • молоток резиновый или деревянный;
  • маленький железный молоточек;
  • шуруповерт;
  • электрическая дрель;
  • сверла необходимого диаметра крепежа;
  • заклепки;
  • крепления;
  • рулетка;
  • маркер;
  • строительный уголок;
  • гибы;
  • специальные зажимы;
  • ножницы по металлу;
  • металлическая линейка;
  • железный уголок размером до 1 метра.

[warning]Совет мастера: для соблюдения техники безопасности пользуйтесь плотными рабочими рукавицами.[/warning]

Формы дефлектора

Формы дефлектора или оголовка могут поражать своим разнообразием.

Поэтому нужно определиться, какая форма дефлектора будет идеально подходить для вентиляционной трубы, при этом аккуратно выглядеть.

Они бывают:

  • круглые,
  • квадратные;
  • вальмовые;
  • конусные;
  • шатровые;
  • стандартные четырехскатные;
  • с плоским зонтом;
  • с полукруглым зонтом;
  • остроконечные с четырьмя скатами и высокой крышей;
  • с флюгерами.

[advice]Совет специалиста: форма колпака может быть простой, в то же время, идеально вписаться в общий ансамбль дома, подчеркнув его стиль.[/advice]

Виды вытяжного колпака

Виды вытяжного козырька также имеют разнообразие, но самые популярные:
  • цаги — это простая модель, которую можно изготовить в мастерской;
  • Григоровича;
  • шарообразный «Волпер» изготовить своими руками сложно для новичка, так как необходимы станки;
  • Н-образный;
  • форма звезды «Шенар»;
  • АSТАТО открытый.

В продаже можно встретить пластмассовые вытяжки, их лучше использовать для подвалов, гаражей, для высотных конструкций они непрочные и служат недолго.

Технология изготовление дефлектора «Цаги» с чертежом

Чертеж изготовления дефлектора Цаги. (Для увеличения нажмите)

Для начала нужно определиться с размерами трубы внешнего и внутреннего обхвата. Замеры должны быть точными.

По внешнему диаметру печную вытяжку плотно садят на дымоходную трубу.

Основные детали изготавливают в пропорциональном соотношении ко внутреннему диаметру:

  • входной патрубок одевают на трубу;
  • внешний цилиндр — диффузор, его размер должен быть примерно на 30 % больше, чем внутренний диаметр трубы;
  • крышка, ее размер должен составлять порядка 90% от диаметра трубы.

Для того, чтобы правильно рассчитать размеры дефлектора, приводится таблица.

[warning]Обратите внимание: хотя установка дефлектора или насадки может быть несложная, нужно соблюдать пропорцию, а если ее нарушить, ожидаемый результат тяги будет потерян.[/warning]

  1. Изготавливается чертеж на бумаге под форму и размеры колпака.
  2. Лекала наносятся на металлическую поверхность и вырезаются ножницами по металлу.
  3. Получившиеся детали нужно изогнуть, согласно конструкции, соединить заклепками.
  4. Собирают готовые детали дефлектора в мастерской, а на высоте только закрепляют над трубопроводом.

[advice]Примите к сведению: устанавливать дымовую шахту правильно на высоте до 2 метров над уровнем крыши. Помните, что работы которые проводятся на высоте требуют особой внимательности и соблюдения правил техники безопасности.[/advice]

Технология изготовления прямоугольной вытяжной установки с флюгаркой

Чертеж прямоугольного колпака дымохода. (Для увеличения нажмите)

  1. Вырезают из листа железа прямоугольник с учетом при сгибе, чтобы было 10 см на посадку дымовой трубы.
  2. По сторонам делают косые надрезы на одинаковом расстоянии, при соединении эти надрезы дадут трапециевидные сегменты.
  3. Далее делают четыре стойки, прикрепляют на углах прямоугольника, закрепив заклепками.
  4. Загнуть кончики, получается отверстие, как на чертеже.
  5. Отдельно вырезают прямоугольник: загибают в виде арки, закрепляют — это уже готовая вытяжка, для оригинальности можно изготовить флюгарку.
  6. Готовую конструкцию устанавливают в дымоходную трубу.

Крепление трубы с установкой делают согласно тому, из чего сооружена дымовая труба.

Изготовление флюгарки своими руками

Макет флюгера. (Для увеличения нажмите)

Декоративные фигурки, узоры, на колпаках вытяжных дефлекторах называют флюгарками или флюгером.

Изготовить контур флюгера петуха можно из приведенного чертежа, если увеличить его до натуральной величины, отпечатать, нанести на стальную поверхность, вырезать.

Чтобы изготовить флюгер, нужны дополнительно сварочные работы.

Работа по изготовлению флюгера состоит из следующих шагов:

  • вырезать фигурку;
  • изготовить стрелу;
  • подготовить вращательный механизм.

Можно подвести итог вышесказанного, что изготовить дефлектор можно своими руками при хорошей подготовке, наличия инструментов и большого желания.

Смотрите видео, в котором специалист подробно разъясняет, как сделать колпак для дымохода своими руками:

Оцените статью: Поделитесь с друзьями!

Чертеж оригинального колпака на дымоход или как сделать его своими руками

Рис 1. Колпак на дымоход своими руками

Каждый элемент загородного дома выполняется соизмеримо функциональному назначению. А если он еще и изящен, красив и сделан своими руками, то наверняка позволит наружному фасаду стать уникальным и неповторимым. Кованный колпак на дымоход становится не только отличной защитой от осадков, он может превратиться в элегантное и воздушное украшение дома, если сделан со вкусом.

Медленно, но верно вода камень точит. Чтобы не происходило разрушения, лучше позаботиться о защите. И первый вопрос, который появляется перед тем, кто решил заняться обустройством печной трубы - с чего начать?

Как сделать колпак на дымоход

Рис.2 Снятие размера для колпака

Конечно начинать стоит со снятия размеров, составления чертежа и выбора материала. Оригинальный колпак можно сделать из самого разного листового материала, который не боится ржавчины - сталь, алюминий или медь. Это легко найти в ближайшем магазине.

Профессиональный мастер должен знать размеры трубы для того чтобы будущий колпак плотно сидел и не пропускал влагу.

Следующим этапом проводится раскрой колпака, согласно снятым размерам.

Сборка

Для того чтобы произвести сборку колпака, чертеж которого был показан в иной статье, нам понадобиться простой набор инструментов. Наверняка все они найдутся в каждом хозяйстве:

Рис.3. Изготовление заготовки для колпака
  • небольшого размера молоток;
  • киянка;
  • ножницы по металлу;
  • маркер;
  • металлический уголок;
  • специальные зажимы.

Работы по сборке очень простые, плюс немного вдохновения и на выходе мы имеем не просто полезную вещь, а настоящее украшение для дома. Заготовку для работы возьмите на фото справа, а чертеж тут.

назначение, виды и особенности — ВикиСтрой

Использовать флюгарку люди начали сотни лет назад, совершенствуя систему отопления домов. Почему флюгарка? Потому что первоначально на эту конструкцию вверху дымохода было принято устанавливать флюгер. Зачастую мастера, ремесленники, использовали дымники, чтобы показать — здесь живёт кузнец, столяр, краснодеревщик — на колпак устанавливалась соответствующая фигурка или табличка. Небольшая реклама, которая дополняла основную функцию дымника.

Сейчас чаще используются простые конструкции, в частности, из стальных или цинковых листов, которые вполне можно сделать своими руками. Но популярность кованых флюгарок тоже остаётся высокой, ведь зачастую они представляют собой настоящие шедевры ручной работы мастеров кузнечного дела.

С практической точки зрения у колпака на дымоходе есть очень важные функции:

  • В частности, дымник не позволяет попадать в дымоходную систему различному мусору, например, листьям, которые переносятся ветром. В дымоход также не попадут птицы, насекомые.
  • Дымоход также оказывается защищён от снега и дождя. Обильные осадки могут стать причиной появления влаги внутри трубы, что приводит к ухудшению тяги.
  • Зонт, грибок сверху дымохода защитит кирпичную конструкцию от разрушений. У современных колпаков обычно имеются специальные канавки, которые отводят конденсата, появляющегося на холодной поверхности металла при столкновении с горячим воздухом и дымом, которые идут с вентиляционного канала или трубы. В итоге кирпичный дымоход прослужит дольше.
  • Есть дефлекторы различных модификаций, которые улучшают тягу. Однако даже самый обычный грибок собственного изготовления способен улучшить тягу в трубе примерно на 20%.

В качестве дополнительной защиты от мусора на боковые отверстия дымника зачастую устанавливаются сетки, гарантирующие, что ни листва, ни птицы внутрь не попадут. При этом потокам воздуха и дыма ничто не мешает свободно выходить наружу.

Чаще всего дымники производятся из оцинкованной стали, меди, сплава цинка с титаном и нержавеющей стали. Такие конструкции имеют очень длительный срок эксплуатации, хорошо переносят перепады температур и устойчивы к коррозии. Медные зонты на дымоход — самые дорогостоящие.

Для крепления колпака лучше выбрать саморезы, устойчивые к разрушению и окислению, чтобы продлить срок эксплуатации и не влезать на крышу из-за сорванного или накренившегося дымника. К кирпичной трубе колпак можно прикрепить дюбелями или обычными длинными гвоздями.

В целом систему креплений следует выбирать, исходя из формы и материала дымохода, многие флюгарки изначально имеют специальные отверстия для креплений. Если используется обычная нержавеющая сталь, целесообразно использовать колпаки, покрытые полимерным составом, цвет которого можно подобрать в тон крыше.

Колпаки на дымоход могут иметь форму домика с традиционной скатной кровлей, на таких не задерживается снег. Также есть конусные зонты, зачастую раздвижные, это позволяет подогнать конструкцию под размер трубы. Отметим, что зонты чаще всего устанавливаются на круглые металлические трубы, а на квадратные кирпичные — колпаки-домики соответствующей формы. Популярны и колпаки с полукруглым навершием. Декоративные флюгарки могут иметь самые необычные формы.

Стоимость готового колпака на дымоход будет разной, всё зависит от материала и сложности конструкции.

рмнт.ру

Колпак на трубу дымохода своими руками: виды, изготовление и установка

Споры о необходимости установки колпака на трубу дымохода сразу утихают после сильного дождя, когда внутри печки появляются грязные лужи. Также многие заметили, что при сильном ветре газовый котёл горит равномернее, если труба надёжно укрыта от непогоды. Несмотря на все доводы в пользу колпака, он не является обязательным элементом, поэтому не все его устанавливают.

Устанавливать колпак или нет – ваш выбор

Разновидности и предназначение

Сколько бы люди ни спорили о необходимости установки колпака на дымоходную трубу, определённая польза от этого устройства всё же есть. Вот лишь некоторые полезные функции крышки над трубой:

  1. Улучшение тяги. Конструкции некоторых колпаков позволяют значительно улучшить качество горения в топке.
  2. Защита от ветра. Иногда огонь может задувать сильный ветер, и тогда без надёжного колпака не обойтись.
  3. Защита от дождя и снега. В тех местах, где часто выпадают обильные осадки, дымоход укрывают от непогоды.
  4. Защита от мусора. Попадание в дымоход посторонних предметов в густонаселённых местах не редкость, поэтому без мер предосторожности никак нельзя.
  5. Эстетическая составляющая. Для многих людей красота внешнего вида здания имеет немаловажное значение, а художественно оформленная «шляпа» на трубе может украсить вид всего здания.

В этом видео вы узнаете, как изготавливаются колпаки на трубу:

Плюсов предостаточно для того, чтобы решиться на установку колпака на печную трубу. Для начала определяются с выбором конфигурации. Существует несколько разновидностей этой детали печного убранства:

  1. Классическая. Самый распространённый вид. Обычно имеет форму двускатного шалаша. Конусы и пирамиды тоже часто можно увидеть над поверхностью крыш.
  2. Европейская. Представляет собой сооружение закруглённой формы.
  3. Многоскатная. В таких завершиях применяют несколько скатов для более надёжной защиты от непогоды.
  4. С флюгером. Часто является настоящим произведением искусства. Лучший выбор для любителей прекрасного.
  5. Съёмная. Где часто надо чистить дымоход, применяют съёмные крышки или открывающиеся конструкции на петлях, специальных шарнирах и т.д.
  6. С дефлектором для дымохода. Распашные створки, открывающиеся снизу, чтобы усилить тягу в печи.
Существует много разных видов и модификаций колпаков на дымовую трубу, поэтому выбрать их бывает непросто. Однако, учитывая личные обстоятельства, домовладелец всегда сможет подобрать оптимальный вариант для своих нужд.

Материалы для изготовления

Определившись с выбором конструкции, заготавливают необходимый материал для работ. Всегда нужно помнить, что крыша находится высоко и часто на неё не заберёшься, поэтому сделать колпак на трубу надо из чего-то очень прочного и долговечного. Вот материалы, которые обычно применяют для этой цели:

  1. Нержавеющая сталь. Очень надёжный материал, но придётся помучиться, чтобы сделать из него то, что пожелает заказчик.
  2. Медь. Легко формируется, однако при соединении с другими металлами быстро окисляется и зеленеет. При правильной обработке со временем примет вид эксклюзивного раритета. Этот материал больше подходит для тех, кто любит старину.
  3. Оцинкованная сталь. Наиболее востребованный материал. Дешёвый, легко гнётся, красиво выглядит и долго служит.
  4. Кровельная жесть, покрытая полимерной термостойкой краской. Хорошо смотрится на крышах из цветной металлочерепицы или профлистов.

Кроме основного материала, готовят крепления, кронштейны, болты, гайки. Из инструментов понадобятся ножницы по металлу, киянка, слесарные тиски, плоскогубцы, линейка и карандаш.

Пошаговая инструкция по созданию

Когда приготовления закончены, приступают к изготовлению колпака на трубу дымохода своими руками. Чертежи подходящего образца делают тоже заранее. Будет лучше, если мастер попробует выполнить для начала модель из картона, чтобы убедиться в правильности расчётов. После этого приступают к основной работе:

  1. Вырезают из жести круг, диаметр которого в 1,5 раза больше диаметра трубы.
  2. По контуру круга отмечают две точки на расстоянии радиуса друг от друга.
  3. Соединяют полученные точки с центром круга.
  4. Получившийся сектор вырезают, оставляя края для фальцовки.
  5. Фальцуют конусообразный колпак.
  6. Из кровельного железа делают три ножки, согнув его вдвое для прочности.
  7. Приклёпывают ножки к конусному колпаку.
  8. Крепят колпак к трубе. Если труба асбестовая, тогда делают металлический хомут и приклёпывают к нему ножки, а потом затягивают хомут на трубе.

Так изготовляют простейший колпак на круглую трубу. Более сложные варианты выполняются по тому же принципу. Главное, ещё до начала работ хорошо продумать последовательность операций. Здесь очень сильно помогает изготовление картонной модели. На ней сразу делают поправки в размерах и конструкции. После того как всё удовлетворяет запросам мастера, он приступает к работе с металлом.

Пусть споры о необходимости укрытия труб продолжаются, но сделанный своими руками колпак всегда будет напоминать хозяину о его мастерстве. К тому же он верой и правдой прослужит многие годы, защищая дымоход от непогоды.

виды, как выбрать, как установить

Колпак (дымник, флюгер, оголовка, зонт) — дополнительное защитное приспособление на кирпичную трубу дымохода. Конструкция служит декоративной частью и выполняет функцию защиты от погодных факторов, осадков и скапливания мусора. Дымник усиливает тягу в трубе и правильному выведению продуктов сгорания с дымохода. Колпаки выполняются из любого вида метла — стали, цинка, меди, алюминия, которые служат 8—10 лет. Большим спросом пользуются кованые зонты с разными фигурками на крышке.

Для чего нужен и как работает колпак?

Дымник для кирпичной кладки — универсальное приспособление, которое крепится на оголовок дымохода, обеспечивает эстетичный вид. Оголовка может иметь различную конструкцию и выполняет такие функции в работе дымаря:

  • Защита трубы дымохода от влияния осадков. При обильном количестве воды или снега на внутренних стенках накапливается конденсат, который может образовать пробку. Флюгер снижает вероятность попадания осадков внутрь.
  • Сохранение прочности кирпичной кладки. За счет защитного колпака влияние атмосферных изменений на кирпич сокращается. Внутренний материал канала меньше поддается погодным влияниям и служит в 2 раза дольше.
  • Фильтр. Современные флюгера выполняются со специальным углублением и с креплением защитной сетки, которое препятствует попаданию мусора, веток, птичек и разного мусора в канал дымаря.
  • Усиление тяги. Существует множество насадок со встроенным дефлектором для увеличения тяги, но даже обыкновенная форма гриба способствует ее повышению.
  • Сохранение тепла в доме. За счет закрытого оголовка теплотворность сохраняется довольно длительное время, минимизируется блуждание сквозняка в канале.
Вернуться к оглавлению

Виды колпаков

В продаже можно найти конструкции прямоугольной формы.

Конструкция дымника подбирается соответственно размеру трубы дымаря. Различается насадка по форме: круглая, квадратная и прямоугольная. Основными вариантами становятся крыша с плоским зонтом, дымник с четырехскатной или полукруглой крышей, колпак с конусообразным зонтом, крыша в виде четырех щипцов, флюгеры с открывающейся крышкой. Кованый колпак часто выполняется с орнаментом, искрогасителем и дополняется разного вида фигурками.

Вернуться к оглавлению

Как выбрать правильный тип?

Колпаки отличаются размером, строением, материалом и зависят от вида конструкции отвода. При выборе оголовка на дымоход необходимо знать строение трубы и размеры. Для кирпичного дымаря с твердотопливной системой отопления подойдет любая конструкция, но часто останавливаются на выборе дымника с четырехскатной крышей. Оптимальным вариантом служит трехслойная структура, ведь наличие такой модели тщательно защищает дымоход от осадков, а влага собирается в специальном сборнике. Колпак с конусообразным зонтом больше подойдет для трубы с круглым сечением.

При выборе флюгарки со встроенным флюгером вставляют специальную заслонку, что в ветреную погоду способствует бесперебойному выведению дыма, а также облегчает чистку дымаря. Но также желательно установить защитную сетку под зонтом, во избежание попадания разного мусора в трубу. Важные советы при выборе:

Чтобы канал продувался более эффективно, можно приобрести изделие двухэтажного типа.
  • Окрашенные дымники не подойдут для труб дровяных печей из-за быстрого выгорания краски.
  • Двухэтажные модели колпаков позволяют получить лучший продув в канале.
  • Приспособление со встроенным дефлектором обеспечивает наибольшую тягу в дымаре.
  • Колпаки с двойным уплотнением отлично переносят высокие температуры воздуха.
  • Дымник с откидной крышкой облегчает чистку трубы.

При выборе колпака необходимо подобрать правильные размеры, тогда дымник будет правильно установлен, и будет нормально исполнять свои функции.

Вернуться к оглавлению

Как смастерить флюгер в домашних условиях?

Чтобы сделать колпак своими руками необходимо правильно измерять дымоход и нарисовать чертежа. Для измерения берутся диаметры внешних и внутренних стенок дымохода. Можно взять готовый чертеж и сперва дымник сконструировать из обычной картонки. Если работа устраивает, можно чертежи переносить на металл, который используется для конструкции. Из размеченного метала вырезаются заготовки, которые впоследствии крепятся между собой креплением из нержавеющей стали. После окончания сборки конструкцию крепят на дымарь.

Вернуться к оглавлению

Как установить колпак на трубу?

Конструкция устанавливается на трубу после проверки надежности кладки.
  1. В верхнем сегменте трубы дымохода простучать кирпичи, определив по звуку плотность стены и надежность конструкции. В случае выявления повреждений, заменить стройматериал и тщательно заделать раствором швы и щели.
  2. Аккуратно надеть колпак на трубу, не задев кирпичную кладку.
  3. Закрепить конструкцию на дымоходе при помощи анкеров, дюбелей или других приспособлений.
  4. Если есть фигурки, прикрепить их к дымнику в самом конце.

С каждой стороны дымохода конструкция крепится на два крепления. При использовании в монтаже медных колпаков, крепление делается из такого же материала, что и сама конструкция. В крепежах других материалов, следует воспользоваться деталями из нержавеющей стали для предотвращения появления ржавчины.

виды и материалы, как сделать своими руками

В чем отличие зонта от флюгарки, колпака, оголовка и дымника

Дымник, флюгарка, колпак, зонт и оголовок – достаточно простые и испытанные временем защитные конструкции для воздушных выходов на кровле. Стальные, медные, алюминиевые, пластиковые и титан-цинковые доборные элементы при правильном обустройстве эксплуатируются на протяжении десяти, а иногда и более лет, обеспечивая комфортное и безопасное проживание:

  • колпаки – общее название элементов, предотвращающих попадания атмосферных осадков и посторонних предметов в дымоход, а также несущих декоративную нагрузку;
  • дымники – прямоугольные или квадратные декоративные колпаки, предназначенные для обустройства дымоходных и вентиляционных труб;
  • зонты – представлены колпаками, отличающимися простотой конструкцией и предназначенными для круглых или квадратных труб;
  • дефлекторы – колпаки на круглые трубы, отличающиеся достаточно сложной внутренней конструкцией для повышения тяги.

К категории сложных конструкций относятся также флюгарки – вращающиеся колпаки, направляющие выходящий дым исключительно в одну сторону, в зависимости от направления ветра.

ОБРАТИТЕ ВНИМАНИЕ!

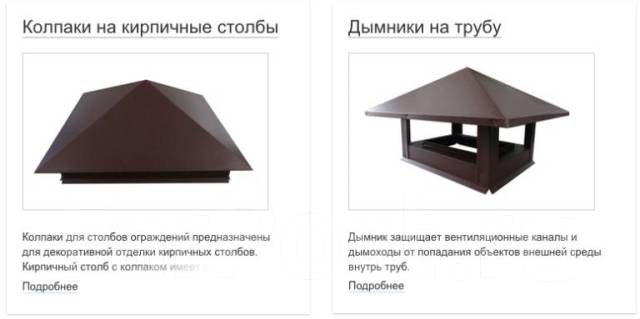

Зонты используются для обустройства круглого или квадратного оголовка, но современными производителями помимо функциональности учитывается удобство эксплуатации, включая дополнение крышки дымовым рассекателем.

Как устроен колпак для трубы дымохода?

  • Крышка.
  • Сетка.
  • Стек воды или по- другому названию капельник.
  • Угол наклона крыши, должен составлять 45 – 50 градусов, но можно угол наклона сделать больше или меньше, сделать высоту крышки.
  • Сетка даст возможность, не селиться птицам и делать гнезда. Это в будущем решит множество проблем.
  • Крышка предназначена для того, чтобы атмосферные осадки не попадали в трубу.
  • Стек воды или капельник предназначен для того, чтобы вода с колпака стекала вниз.

Принципы работы козырька для дымоходной трубы

  1. Не дает стекать воде.
  2. Не дает образовываться льду, что способствует долговечности кладки и всей конструкции в целом.
  3. Потоки воздуха бьются об стенки и происходит обход со всех сторон.
  4. Струя воздуха подхватывает дым и поднимает выше.
  5. Из-за того, что воздух движется, он становится сильнее и тяга становится больше.
  6. Если дымоход делают профессионалы, то это без проблем позволит, чтобы в доме сохранялось тепло, когда будете отапливать дом.

Классификация козырьков по форме

  • В виде шатра.
  • Четырехскатный козырек.
  • Двухскатный козырек.
  • В виде ровного листа.
  • В виде шпиля.
  • Сводчатый козырек.
  • В виде четырех щипцов.
  • Козырек в виде ровного листа, сделан из медного листа. Делают на дома в стиле модерн.
  • Если дом построен, как в Европе, то на такой дом устанавливают полукруглый козырек.
  • При установке четырехщипцового козырька, дымовая труба не заполнится снегом.

Классификация козырьков по типу металла

От материала зависит срок службы козырька

Следует обратить внимание на материал, из которого он изготовлен.  Так, как козырек находится в недоступном месте, нет возможности за ним постоянно следить. Если колпак не будет выдерживать условия погоды, то система будет работать не стабильно

  1. Самым популярным материалом считается медные сплавы и сама медь. Козырьки из меди самые надежные. При правильной установке козырька из меди, козырек прослужит 70 лет.
  2. На втором месте сталь из оцинкованного железа. По качеству долговечности наравне с медью и медными сплавами.
  3. На третьем месте идет козырьки из стальных листов. Они уступают меди по времени работы. Они прослужат порядка 40 лет.
  4. Железо из нержавейки.
  5. Сплавы из титана и из самого титана. Хорошо зарекомендовали себя. Долговечность гарантированна, мягкие, прочные.

Дефлектор Григоровича

Еще одна проверенная временем конструкция — дефлектор Григоровича, который устанавливают на дымовые трубы круглого сечения для стабилизации тяги. Дефлектор Григоровича состоит из нескольких частей:

  • дефлектора в форме усеченного конуса;
  • колпака, предохраняющего трубу от осадков;
  • обратного конуса, создающего область пониженного давления под колпаком и улучшающего тягу.

Сделать дефлектор Григоровича можно из тех же материалов, что и приведенные выше модели, технология их изготовления в целом похожа. Размеры определяют исходя из диаметра трубы. Его берут за основу и, используя коэффициенты, вычисляют остальные размеры:

  • Диаметр конусообразного диффузора в нижней части принимают 2d, в верхней — 1,5d, высота усеченного конуса — 1,5d.
  • Колпак-зонт в виде конуса и обратный колпак имеют диаметр 2d и высоту 0,25d.
  • Расстояние от вершины обратного колпака до верхнего края диффузора — так же 0,25d.
  • Расстояние от верхнего края трубы до нижнего края диффузора — 0,15-0,2d.

Два последних размера обеспечивают кронштейнами нужной высоты, которые делают из обрезков жести и крепят на заклепки, болты или с помощью сварки.

Технология изготовления и монтажа:

  1. По вычисленным размерам делают эскиз, переносят его на листовой металл и выполняют раскрой элементов ножницами по металлу.
  2. Конусы гнут на оправке и скрепляют края на заклепки или с помощью гибки. Аналогично соединяют зонт и обратный конус.
  3. С помощью кронштейнов скрепляют детали между собой, выдерживая расчетные расстояния.
  4. Крепят дефлектор к трубе. Чтобы облегчить его установку, дефлектор можно оснастить нижним цилиндром, диаметр которого позволяет внатяг надеть его на трубу.

Срок службы колпака или дефлектора из нержавеющей стали — 25 лет, из оцинковки — не менее 10 лет. Чтобы продлить его и придать оцинковке привлекательный вид, можно покрыть ее черной термостойкой краской из баллона. В этом случае на колпаке будет не видно копоть и сажу.

Установить колпак на дымовую трубу достаточно просто, а польза от него очевидна — вам больше не придется в начале отопительного сезона тратить время на прочистку трубы от листвы, пуха, пыли. В трубу не будут попадать осадки, что позволит ее эксплуатировать без коррозии и разрушения кирпича. Монтаж дефлектора, кроме того, сделает тягу стабильной даже при небольшой высоте трубы, независимо от погодных условий.

Рекомендации по выбору

Как ни странно, в первую очередь выбор колпака зависит от типа котельной установки и вида сжигаемого топлива. Например, насадки на дымовые трубы, обслуживающие газовые котлы, можно ставить лишь одной конструкции – в виде сопла, с открытым верхом.

Важно! Нормативные документы Российской Федерации и Украины строго запрещают установку всяческих зонтов на дымоходы всех газоиспользующих установок

Возможно, подобные ограничения есть и в нормативных базах других стран, так что перед покупкой насадки следует обратить на это внимание, чтобы избежать неприятностей

Объясняются подобные запреты очень просто. При отрицательной температуре колпак дымохода начнет обмерзать и покрываться слоем льда. Последний постепенно перекроет большую часть рабочего проема, дыму некуда будет деваться, а тяга резко снизится. Результат – угар идет внутрь дома, жизнь людей подвергается серьезной опасности. Ниже – фото, где хорошо видно обледеневший зонтик:

Причина – конденсат, выпадающий на холодном металле при контакте с продуктами горения с низкой температурой. Такую температуру имеет дым от котельных установок с высоким КПД, то есть – газовых. Из-за этого колпак на кирпичную трубу дымохода – и то ставить запрещается. Другое дело, когда котел – твердотопливный, его КПД варьируется в пределах 70—80%, а температура газов на выходе – от 150 до 250 ºС. Тут можно смело подбирать насадку, особенно на кирпичный канал, разрушаемый осадками. Только следует помнить, что она быстро покроется черной сажей.

Примечание. Пеллетные котлы, работающие на качественном топливе, тоже могут развивать КПД порядка 90%, так что лучше не рисковать и в качестве козырька на трубу использовать открытое сопло.

Когда вопрос по котельным установкам прояснен, перейдем к самой трубе отвода газов. Проще всего, если она собрана из трехслойного модульного сэндвича, тогда защита дымохода от дождя не требуется вовсе. Попадание осадков внутрь канала даже идет ему на пользу, труба промывается изнутри, а затем вода отводится в конденсатосборник. Для газового котла выбираем сопло, для твердотопливного – любую другую насадку, предпочтительнее всего с технической точки зрения – дефлектор-флюгер.

А как быть с кирпичной трубой? Нет проблем, когда она обслуживает твердотопливный котел, можно выбирать колпак из любого материала и какой угодно формы, по вашим средствам. Если же по каналу отводятся продукты горения от газового котла, то зонт на трубу дымохода ставить нельзя вовсе, а постоянное попадание внутрь канала влаги разрушает материал. Тем не менее из сложившейся ситуации выход есть, чтобы в этом убедиться, достаточно взглянуть на фото:

Здесь хорошо видно, что колпак сделан как защитный короб, полностью перекрывающий кирпичное основание. Поскольку на фото изображена труба с несколькими каналами, часть из которых – вентиляционные, то патрубки и зонты использованы разные. Но на дымоходных каналах в соответствии с нормами установлены сопла.

Основные правила монтажа

Установка дымового зонта напрямую зависит от конструктивных особенностей доборного элемента и дымоходной трубы, а также материала, используемого при изготовлении. На основе стандартной листовой стали прямоугольной формы проще всего создать четырехгранный пирамидальный зонт, согнув лист материала пару раз в диагональном направлении.

Такой вариант является традиционным для обустройства дымоходных труб на четырехскатных кровлях, но для прикрепления стоек и дальнейшей установки необходимо применять дополнительные элементы в виде уголков, а также высверливать отверстия.

Монтаж флюгарки

Менее сложной конструкцией обладают простые сводчатые зонты с минимальным количеством сгибов и надрезов. Закрепление такого дымового зонта на овальной трубе дымохода осуществляется за счёт наличие стоек, согнутых из листовой стали достаточной толщины или выполненных с использованием стандартных металлических уголков.

Вне зависимости от способа изготовления, стойки могут фиксироваться несколькими способами:

  • на металлических и асбестовых дымоотводных трубах можно использовать металлический хомут или самостоятельно изготовить обычный проволочный каркас;
  • проволока для каркасного основания должна быть максимально прочной и надежной;
  • в стойках высверливаются крепежные отверстия;
  • выводные части скрученного проволочного каркаса пропускаются через крепежные отверстия на стойках и закручиваются до полной фиксации дымового зонта.

На кирпичных дымоходах для фиксации «зонтика» могут применяться даже стандартные оцинкованные гвозди достаточной длины, вживленные непосредственно в кладку. Однако, как показывает практика, лучше всего по заранее высверленным отверстиям в стойках зонта просверлить в кирпичной кладке отверстия, после чего закрепить колпак на дымоходной трубе стальными штырями или оцинкованными саморезами.

Монтаж зонта

В этом случае при необходимости можно будет быстро и с минимальными затратами сил самостоятельно демонтировать зонтик для очистки или замены.

ОСТОРОЖНО!
Следует помнить, что при использовании в качестве автономного отопления газовой системы, устанавливать зонт на дымоходную трубу категорически не рекомендуется.

Изготовление своими руками

Работы выполняются в несколько этапов. Для изготовления простейшей конструкции потребуется подготовить несколько видов инструментов и материалов.

Инструменты и материалы

Подготавливаем по списку:

  • линейку, рулетку, тонкий маркер;
  • резиновый молоток для жестянщиков;
  • слесарный молоток;
  • дрель с набором сверел;
  • шуруповерт;
  • дюбеля для крепления козырька;
  • ножницы по металлу;
  • болгарку;
  • верстак с наковаленкой и тисками;
  • заклепочник с набором заклепок;
  • лист оцинковки, толщиной 0,8-1 мм;
  • стальной уголок, с размером полки 30-40 мм.

Пошаговая инструкция

Козырек для печной трубы своими руками выполняется в несколько этапов:

  1. По чертежу размечаем развертку для козырька на листе металла. Работу выполняем внимательно, соблюдая все размеры.

    Пример чертежа выкройки

  2. Ножницами по металлу или болгаркой вырезаем деталь по основному контуру, лучше резать металл с небольшим запасом, а потом обточить края болгаркой с зачистным камнем.
  3. На краю наковаленки или отрезка толстого металла с ровными краями, с помощью резинового уголка загибаем по прерывистой линии кромки под прямой угол.
  4. Делаем небольшие загибы для создания 4 скатной крыши по линии разметки.
  5. Сгибаем козырек и в месте соединения кромок с помощью заклепок фиксируем нашу конструкцию. Заклепки лучше ставить почаще, наш грибок будет постоянно подвергаться значительным нагрузкам при сильном ветре.
  6. Заклепками закрепляем кронштейны для установки козырька на трубу. Если используем простой лист металла, колпак обезжириваем, проходим грунтовкой и после ее высыхания покрываем молотковой краской под основной цвет покрытия крыши.
  7. Дождавшись полного высыхания краски, делаем в каждом кронштейне по 1 отверстию, устанавливаем зонтик на место. Размечаем, сверлим отверстия, вставляем дюбеля.
  8. Остается установить колпак на место и надежно закрепить его саморезами.

Перед изготовлением колпака обязательно выполните чертеж или эскиз с учетом сечения или размеров дымохода, если не уверены, выполните модель из картона. Затем установите ее, при необходимости внесите поправки. Только после таких операций переходите к разметке контуров детали на металле.

Форма и функциональность

Основные задачи крышки на дымоотводе:

  • Увеличение воздушной тяги;
  • Предохранение от случайного залетания птиц в трубу;
  • Сохранение кладки дымохода;
  • Защита от снега и дождя.

К сведению: применение колпака повышает коэффициент полезного действия дымоотвода почти на 20 процентов.

Навершия отличаются по геометрии форм и размеров. Их разновидности обусловлены стилем фасада дома и особенностями погодных капризов местности.

  1. Зонт (крышка) – защищают трубу от проникновения дождя и снега. Могут быть изготовлены в форме флюгарки, плоского покрытия или щипцовой крышки.
  2. Капельник – отводит влагу от стенок трубы и останавливает появление наледи.

Изготавливают колпаки из материалов, устойчивых к разрушительному воздействию погодных явлений. Это изделие закрепляется в очень труднодоступном месте, так что лучше не экономить, и приобрести нержавеющую сталь или листовую медь.

Некоторые особенности применения колпаков:

  • Дефлектор в форме полукруга больше подходит для европейского дизайна;
  • Зонт с плоским верхом будет органично смотреться на коттедже в стиле модерн;
  • Флюгарка с установленным флюгером может быть оборудована заслонкой, которая заставит трубу эффективно работать даже при отсутствии ветра;
  • Флюгарка со щипцовой вершиной способствует интенсивному проветриванию;
  • Колпаки с подвижной крышей дают возможность легко чистить дымоотвод.

Козырёк своими руками

Перед тем как сделать грибок на трубу из жести своими руками, необходимо создать эскиз с изображением будущей конструкции. При этом необходимо учитывать следующие нюансы:

  • угол ската от 30 до 45 градусов;
  • края должны выступать на 50 мм;
  • высота от дымохода до зонта не менее 100 мм.


Необходимые параметры для изготовления колпакаИсточник izhartezia.ru

Проще всего создать круглый грибок, подходящий для систем вентиляции. При этом потребуются стандартные инструменты: дрель, ножницы по металлу, молоток, заклёпки. Как сделать зонт на трубу своими руками:

  1. Взять деревянную планку.
  2. Ввинтить в неё 2 самореза на расстоянии более 15 мм относительно радиуса трубы.
  3. При помощи созданного устройства прочертить на металлическом лист круг.
  4. Вырезать заготовленный круг.
  5. Нарисовать сектор с длиной дуги около 120 мм.
  6. Вырезать клин, зафиксировать края заготовки в тисках.
  7. Подготовить 3 отверстия по краю шва для соединения детали при помощи заклёпок или винтов М4 с гайками.

Ножкой для изготовленного зонта может служить тонкий лист, согнутый в 3 или 4 раза. У начинающего специалиста на это уйдёт чуть более получаса времени. Профессионалы со стажем смогут справиться с задачей за 10-15 минут.


Готовый вариант изготовленного козырькаИсточник stb26.ru

Для придания необходимого внешнего вида получившуюся конструкцию можно покрасить термостойкой краской. Но перед этим ещё не соединённые элементы должны быть обработаны грунтом и антикоррозийным средством. Только после этого можно наносить красящий состав в 2-3 слоя. Перед тем как установить зонт на трубу дымохода, потребуется дождаться, пока конструкция полностью высохнет.

Видео описание

Как за 10 минут создаётся универсальный зонт, наглядно показано в следующем видео:

Заключение

Из всего разнообразия видов козырьков, чаще всего подойдут стандартные зонты. Они не дают образовываться льду, ухудшающему тягу, при этом их можно соорудить самостоятельно из подходящего материала по индивидуальному эскизу.

Предназначение колпаков

Зонт, козырек, дымник, флюгарка, дефлектор – несмотря на различие названий, функции у этого устройства остаются одними и теми же. Оно способствует усилению тяги, отклоняя воздушные потоки. Конструкция препятствует попаданию воды и снега внутрь отопительной системы, защищает ее от птиц и мусора. Для этого модуль оборудуют специальной сеткой, которая останавливает крупные предметы и обеспечивает беспрепятственное прохождение дыма наружу.

Козырьки дымохода являются старинным архитектурным элементом, который добавляет фасаду утонченности и несет своеобразный отпечаток древности. Многие изделия украшают орнаментами, ажурной кромкой и другими декоративными деталями, которые превращают обычный функциональный компонент в произведение искусства. из всего этого можно сделать вывод, что установка приспособления необходима для:

Усиления тяги;
Защита от атмосферных осадков;
Создания препятствия для разрушения кладки дымохода;

Для чего нужен колпак на трубе дымохода

Традиция устанавливать на дымоходах колпаки пришла к нам из прошлого. Еще в 19 веке они были только коваными, ведь других способов из готовить изделие из железа попросту не было. Так как труд кузнеца был недешев, то и позволить себе такое украшение на крыше могли далеко не все. Зато на богатых домах и замках колпаки на дымоход были украшены целыми композициями из металла. Чаще всего изображали фигурки людей, животных и птиц. Иногда владельцы какого-либо бизнеса заказывали в качестве флюгера изображение предмета, который символизировал занятия хозяина. Такая себе наглядная реклама.

Флюгарка на дымоход

В действительности функций у зонта, установленного на дымоход, несколько:

  • Защищает трубу от попадания воды и снега. При обильных осадках в трубе может оказаться достаточное количество влаги, чтобы «запереть» тягу. Надетый сверху, но не мешающий выходу дыма колпак, значительно снижает ее количество. Потому форму колпака стоит подбирать исходя не только из эстетических соображений: если в вашем регионе выпадает много снега, то лучший вариант – колпак в виде маленькой вальцевой крыши с достаточно большим углом. С таких зонтов хорошо сходит снег.
  • Колпак на кирпичной трубе дымохода защищает кирпич от разрушения. Большая часть современных изделий имеют специальные канавки для отведения конденсата, который неизбежно образуется на холодной металлической поверхности, при контакте с разогретым дымом (или воздухом, если это выход вентканала).
  • Предотвращает попадание в дымоход насекомых, животных, птиц, листвы и других предметов, которые может занести ветер.
  • Улучшает тягу. Специально для улучшения тяги разработаны дефлекторы разных модификаций, но любой грибок на трубе тоже неплохо справляется с такой задачей: она повышается примерно на 20%.

Для чего нужен зонт над трубой дымохода теперь понятно. Осталось понять из чего его делать и какую форму лучше выбрать.

Рекомендации специалистов

Дефлектор на дымоходную трубу газового оборудования устанавливать не рекомендовано. Поскольку низкая температура газов зимой может привести к тому, что горизонтальная часть выхода на дымоотводе будет замерзать, а дефлектор способствует усилению такого рода тенденции.

Специалисты не рекомендуют флюгеры, поскольку их вращающиеся элементы довольно быстро выходят из строя. В зимнее время из-за образования конденсата покрываются льдом, что приводит к расшатыванию кладки трубы. Следовательно, оптимальным вариантом для дымоходов являются козырьки.

Пример «умного» дефлектора с поворотным колпаком

Какой конструкции выбрать козырек зависит от сечения трубы. Например, для дымохода круглого типа чаще всего козырек идентичной формы, а для прямоугольного строения – может иметь большое количество видов.

Какой колпак выбрать?

Выбор конструкции колпака напрямую зависит от типа отопительного прибора — котел или печь, а также от материала, из которого изготовлен дымоход. Подходящий дымник для кирпичной печи и колпак для дымохода газового котла отличаются, это обусловлено различным КПД этих устройств и температурой дымовых газов.

Дефлектор для кирпичной печи

Конструкция дымохода в кирпичной печи может быть различной, но традиционно используется дымоход и труба из кирпича квадратного или прямоугольного сечения. С точки зрения аэродинамики такая конструкция трубы не очень хороша — в ней образуются завихрения, из-за которых ухудшается тяга. В ветреную погоду при низком атмосферном давлении тягу может вообще перевернуть, и весь дым пойдет в комнату.

Шероховатая поверхность кирпича создает прекрасные условия для осаждения копоти, сажи и пыли, кроме того, в летнее время в трубе могут скапливаться листья, мусор, птицы могут облюбовать их для устройства гнезда. Все это способствует быстрому зарастанию просвета трубы, ухудшению тяги вплоть до полного ее прекращения, при этом попытка растопить печь может привести к пожару.

Учитывая все названные причины, кирпичные трубы рекомендуется оборудовать колпаком, защищающим ее от попадания посторонних предметов и воды. Кроме того, особая конструкция колпака позволяет улучшить тягу и обеспечить ее устойчивость. Такие колпаки называют дефлекторами. Благодаря конструкции они создают разряжение в верхней части трубы и подсос воздуха из топочной камеры.

Видео: назначение дефлектора

Существует несколько проверенных временем и эксплуатацией модификаций дефлекторов, например, дефлектор ЦАГИ или Григоровича. Подробнее об их изготовлении своими руками сказано ниже.

Для твердотопливных котлов

Котлы на твердом топливе — угольные, дровяные и пеллетные, довольно часто используются для отопления домов. Дымоход твердотопливного котла обычно выполняют из нержавеющей двойной трубы типа «сэндвич» или из керамики. Их поверхность по сравнению с кирпичом более гладкая, тяга — устойчивая. Конденсат и осадки в правильно смонтированной в трубе стекают в конденсатосборник, не мешая дымовым газам проходить по дымоходу.

Наибольшее влияние на устойчивость и силу тяги в этом случае оказывает правильно выбранная высота трубы. Для угольных моделей котлов без принудительной тяги требуемая высота дымохода может достигать 8 метров, и монтаж такой трубы часто вызывает сложности.

Установка дефлектора позволяет снизить требуемую высоту на 15-25%, поэтому котлы, использующие антрацит или бурый уголь в качестве основного топлива, требуют установки на трубу колпака-дефлетора. Котлы на дровах и пеллетах работают аналогично угольным, на них также можно ставить колпак или дефлектор, закрытый сверху крышкой.

Исключение составляют пиролизные котлы с высоким КПД — до 92%. Благодаря почти полному сжиганию топлива и дожиганию горючих элементов дымовых газов температура дыма на выходе у них составляет 120-180 градусов, что может стать причиной появления большого количества конденсата. На нем быстро оседает сажа, а в морозы может появиться наледь. Из-за сужения просвета, часть дыма может попасть внутрь помещения, что вызовет отравление угарным газом.

По этой причине для твердотопливных котлов, использующих принцип пиролиза, рекомендуется ставить колпак с открытым соплом промышленного изготовления. Его конструкция защищает от попадания пыли и осадков, но не мешает выходу низкотемпературного дыма.

Колпаки для газовых и дизельных котлов

Аналогично пиролизным, газовые и дизельные котлы сжигают топливо почти полностью, в результате на выходе дым состоит из углекислого и угарного газа, соединений серы и паров воды. Температура дыма также невелика — 120-150 градусов. Конденсат, образующийся при эксплуатации газовых котлов, имеет кислую реакцию и весьма агрессивен. При длительной эксплуатации такой конденсат может вызвать быструю коррозию элементов котла и дымохода.

Учитывая эту особенность, для газовых и дизельных котлов также используют колпаки с открытым соплом. Использование дымников-дефлекторов в этом случае нецелесообразно, так как все газовое оборудование оснащено принудительной тягой, и искусственно созданное разрежение в трубе не нужно.

Пошаговая инструкция изготовления простейшего колпака

Исходные данные: труба дымохода из нержавейки Ø 120 мм, котел твердотопливный, колпак изготавливается из оцинкованной и окрашенной полимерной краской листовой стали толщиной 0,45 мм.

Труба дымохода из нержавейки

Мы рассмотрим самый простой, но очень эффективный вариант колпака. Сделать его можно в домашних условиях без использования специальных инструментов и оборудования, имеющегося у профессиональных жестянщиков.

Шаг 1. Определитесь с диаметром колпака. Практики рекомендуют, чтобы его края выступали за периметр трубы не менее чем по 10 см с каждой стороны. Имея это значение можно узнать диаметр круга, который надо вырезать из металла.

Круг вычерчивают на листе металла

Расчеты делаются таким образом.

  1. К диаметру трубы прибавьте величину свеса колпака с каждой стороны. В нашем случае диметр трубы 120 мм, к этому значению прибавим 200 мм (100 мм+100 мм), получится 320 мм.
  2. Теперь эту сумму нужно увеличить еще на 50 мм. Это увеличение требуется для компенсации уменьшения размеров на загиб колпака. Дело в том, что он будет иметь форму конуса, а при загибе диаметр плоского круга уменьшается. В нашем случае для изготовления колпака следует вырезать круг радиусом (320+50):2=185 мм.

Конечно, это не настоящие математические расчеты, они намного сложнее. Но для колпака нет надобности точно рассчитывать все размеры, допуски в несколько сантиметров никакой роли не играют.

Расчерчивание металла с допуском на изгиб

Если желаете изготавливать более простую конструкцию конуса, то сегмент не вырезайте, а только прорежьте вертикальную линию к центру круга. Во время изгибания лишний металл уйдет в нахлест, в этом месте удобно просверлить отверстия и поставить заклепки.

Шаг 2. Ручными ножницами по металлу вырежьте заготовку, удалите клин из круга.

Вырезанная заготовка

Шаг 3. Сделайте с двух сторон заготовки специальные подгибы для фиксации конуса. Это следует делать в тех случаях, когда для крепления конуса не будут использоваться заклепки. Подгибы нужно делать молотком.

Подгибы для фиксации конуса делают молотком

Высота примерно 0,5 см, наворачивание в противоположные стороны. До конца подгибы не сжимайте, это делается на финишном этапе изготовления конуса. Если работать киянкой сложно, то можно сгибать металл обыкновенными пассатижами. Линия получится не такой ровной, но это не имеет значения. Колпак устанавливается очень высоко на дымоходе, с земли такие незначительные проблемы совсем незаметны.

Подгибать металл можно пассатижами

Шаг 4. Согните конус, осмотрите соединение. Если какие-то части мешают фиксации, то их следует подогнуть или отрезать. Замок должен срабатывать четко по всей длине колпака.

Согнутый конус

Шаг 5. Придайте колпаку форму. Для этого его нужно постепенно сгибать на так называемой правке. Это кусок трубы диаметром ≈ 50 мм, закрепленной в тисках. Постепенно сгибайте круг до того момента, пока он не примет форму конуса. Постоянно проверяйте изделие, слишком перегибать не стоит.

Сгибание колпака

Шаг 6. Соедините замок и склепайте его. Старайтесь, чтобы линия была максимально ровной.

Склепать замок можно киянкой

На этом самый сложный этап изготовления колпака закончен, можно приступать к подготовке ножек для его фиксации. Вначале изготавливаются сами ножки, для них необходимо иметь три полосы металла шириной примерно 2 см и длиной до 15 см. Для придания ножкам большей жесткости следует по краям сделать фальц.

На ножках делают подгибы — фальц

Изготовление ножки, процесс

К трубе колпак фиксируется хомутом. Его можно купить готовым в специальном магазине или сделать самостоятельно. Второй вариант потребует больше времени, но зато конструкция имеет законченный дизайн в одном стиле.

Последний этап – сделайте разметку мест фиксации ножек к колпаку, высверлите отверстия и закрепите элементы. Для крепления лучше пользоваться заклепками. Такими же метизами крепится нижний конец ножек к хомуту. Теперь осталось закрепить колпак на трубе дымохода.

Крепление ножек

Крепление кольца к ножкам

Колпак на трубе

Фиксация кольца колпака

Популярные виды изделия

Вы, наверное, заметили то, что они бывают различной формы. Современные устройства могут иметь разное навершие:

  1. Плоское
  2. Полукруг
  3. С крышкой
  4. С двускатной щипцовой крышей

Полукруглый колпак

Первый тип чаще всего устанавливается на домах, выполненных в стиле модерн. Для обычных современных построек применяют в основном полукруглый колпак. Щипцовая крыша дефлектора лучше всего справляется с защитой дымохода от снега.

Главным образом дымники изготавливают из оцинкованного железа, реже из меди. Но сегодня входят в моду изделия, покрытые эмалью или жаростойким полимером. Если устройство используется на вентиляционных каналах, где отсутствует прямой контакт с нагретым воздухом, то можно применять колпак из пластика.

Конструкции дефлекторов также различные.

На отечественном рынке самыми востребованными считаются:

  • Дефлектор ЦАГИ, шаровидный с вращением, открытый «Астато»
  • Устройство Григоровича
  • «Дымовой зуб»
  • Круглый дымник «Воллер»
  • Звезда «Шенард»

Различные варианты колпаков на дымоход

Самым популярным на российских просторах стал дефлектор ЦАГИ. В его комплектацию входят:

  • Патрубок (входной)
  • Каркас
  • Диффузор
  • Зонтик
  • Кронштейны

Можно купить заводской дефлектор и установить на дымоход, но некоторые предпочитают делать его самостоятельно из подручных материалов. Для этого следует придерживаться нескольких несложных правил.

Это механизм имеющий вращающийся корпуси имеющий соединение с подшипниковым узлом, на нем закреплены специально изогнутые детали,. Сам флюгер находится сверху, он позволяет всему устройству как бы постоянно держаться по ветру.

Кольцо со встроенным в нем подшипниковым узлом с помощью прочных болтов крепят к срезу дымохода. Проходящий между козырьками поток воздуха ускоряется что приводит к созданию разреженной зоны. Тяга, соответственно, усиливается и повышается эффективность вывода продуктов сгорания.

Как правильно изготовить дефлектор на дымоход своими руками

Сначала необходимо определиться из какого материала он будет создан. Это может быть оцинкованное железо или нержавеющая сталь. Пригодна также и медь, несмотря на то, что это дорогой материал. Использование именно этих металлов связанно с тем, что дефлектор должен быть максимально стойким к перепадам температур и атмосферным воздействиям.

Устройство имеет свои определенные параметры, которых необходимо придерживаться. Например, высота дымника должна составлять 1,6-1,7 часть от внутреннего диаметра трубы, а ширина – 1,9.

Последовательность работ по самостоятельному созданию дефлектора следующая:

  1. На картоне чертим развертку главных деталей.
  2. Переносим выкройки на металл и вырезаем отдельные детали.
  3. Соединяем все элементы один с другим, используя для этого крепежные изделия или сварочные работы.
  4. Изготавливаем из стали кронштейны, нужные для крепления на поверхности дымохода колпака.
  5. Собираем колпак.

Дефлектор изготовленный своими руками, сначала собирается и только потом монтируется на трубу. Первым устанавливают цилиндр, который фиксируется крепежными изделиями. С применением хомутов на нем закрепляется диффузор, а также колпак, в виде обратного конуса.Этот простой элемент позволяет устройству функционировать при любом ветре.

Смотрим видео, делаем самостоятельно и поэтапно:

Чтобы самостоятельно сделать колпак потребуются следующие предметы и инструменты:

  • Резиновая или деревянная киянка
  • Молоток
  • Брусок
  • Зажимы
  • Ножницы для работы с металлом
  • Стальной уголок.

Чтобы упростить процесс сборки устройства, на всех деталяхспециальносрезают уголки с двух сторон.

Установка дефлектора обязательна и наиболее эффективна при наличии непрямого дымохода.

При изготовлении устройства самостоятельно необходимо строго придерживаться пропорций, указанных выше. Если дефлектор, устанавливаемый на дымоход, не будет соответствовать этим параметрам, то и свою основную функцию по созданию хорошей тяги он выполнять должным образом не сможет.

Делаем колпак самостоятельно, видеообзор:

Выполняя заготовки из металла самостоятельно, делать это лучше всего по лекалам из картона, вырезанными по требуемым размерам. Приложив их к листу металла, достаточно будет обвести детали по контуру и можно смело вырезать, не боясь ошибиться.

Если у трубы максимально допустимый диаметр, то для монтажа потребуется применение растяжки, выполненной из проволоки.

Нюансы изготовления дефлектора на дымоход своими руками |

Дефлектор предназначен для того, чтобы вывод отработанных продуктов горения из дымовой трубы осуществлялся более эффективно.
Кроме того, он выполняет роль защитного устройства от воздействия внешних природных факторов и попадания мусора. Конструкция этого оборудования довольно простая, что позволяет изготовить и установить дефлектор на дымоход своими руками.
В обиходе это устройство еще называют флюгаркой или дымником.

Особенности и назначение устройства

Тема создания эффективных дефлекторов постоянно обсуждается среди специалистов, благодаря чему было создано немало интересных конструкций. Некоторые из них способны увеличивать коэффициент полезного действия обогревателя на 20%. Из-за этих свойств выбор и расчет дымника играет немаловажную роль при создании печей прямого горения.

Простейшая конструкция состоит из нескольких частей:

  • входного патрубка;
  • диффузора;
  • корпуса дефлектора;
  • колпака (зонта).

Для соединения отдельных деталей между собой предназначены специальные кронштейны, а для защиты от осадков — кольцевые отбои. Дефлектор уменьшает или полностью исключает отрицательное воздействие климатических явлений на вывод продуктов горения, то есть устройство воспрепятствует возникновению обратной тяги в трубе.

Кроме того, дымник работает как искрогаситель, обеспечивая пожарную безопасность крыши дома.

Самодельный дымник Григоровича

Это устройство считается самой простой конструкцией дымника. Для того чтобы изготовить дефлектор для круглой трубы своими руками, предварительно подготавливают чертежи. Их желательно делать в масштабе 1:1 с привязкой размеров к диаметру дымохода.

Здесь следует учитывать соотношения:

  • ширина диффузора — 1,3d, где d — диаметр вытяжной трубы;
  • высота конструкции — 1,7d;
  • ширина колпака — 2d.

Когда схемы будут готовы, следует из ватмана или картона вырезать лекала, по которым можно будет подсчитать размеры листового металла. Для изготовления устройства желательно приобрести листы из нержавеющей стали толщиной не более 1 мм.

Лекала с помощью мела или простого карандаша переносятся на металл и вырезаются специальными ножницами. В тех местах, где будет выполнено соединение деталей нахлестом, следует оставить припуск около 20 мм. После того как элементы будут готовы, им следует придать соответствующие формы с помощью киянки или аккуратно их сгибая.

Места соединения просверливаются с помощью электрической дрели и крепятся клепками. Непосредственно на дымоход готовую конструкцию лучше всего крепить с помощью хомута, который можно приобрести в специализированном магазине или сделать самому из металлической ленты.

Конструкция ЦАГИ

Популярное и несложное устройство, разработанное инженерами Центрального аэрогидродинамического института. Перед выполнением чертежа дефлектора на дымовую трубу следует произвести расчеты размеров конструкции. Для этого необходимо рассчитать:

  • ширину диффузора — 1,25d;
  • диаметр внешнего кольца — 2d;
  • его высоту — 1,2d;
  • длину диффузора — 0,5d + 1,2d;
  • ширину зонта — 1,7d.

От правильно сделанных расчетов и выполненных лекал зависит легкость сборки и установки устройства. При этом внимание следует обратить на изготовление шаблона диффузора, так как он представляет собой усеченный конус.

Его узкая часть будет равна диаметру вытяжной трубы, а широкую следует увеличить в 1,25 раза. Немного проще изготовить лекало колпака. Для этого чертится круг диаметром 1,7d и от центра проводятся две линии, чтобы между ними было 30°. Затем аккуратно вырезаются круг и сегмент между линиями.

Все подготовленные шаблоны переносятся на оцинкованный лист и ножницами по металлу нарезаются заготовки. Далее, элементы выгибают в соответствующие детали, места нахлестов просверливают и закрепляют заклепками. Из полученных узлов последовательно собирают всю конструкцию и с помощью хомута устанавливают на дымоход.

Дефлектор на кирпичную трубу

Изготовление дефлектора своими руками на печную трубу квадратного или прямоугольного сечения можно провести двумя способами. В первом варианте для установки дымника предварительно подготавливают чертежи переходника с квадратного сечения на круглое. Готовую схему в развернутом виде переносят на лист нержавеющей стали.

Размеры квадратного или прямоугольного посадочного места берутся с кирпичной трубы, а диаметр выходного отверстия должен соответствовать приобретенному устройству. Если хозяин дома хочет сделать дефлектор на трубу своими руками, то диаметр выполняется произвольно, а потом конструкция дымника привязывается к нему.

Для облегчения сборки сначала на трубу устанавливают переходник, а затем к нему крепится отражающее устройство. Второй способ изготовления устройства более простой и чаще используется на практике. Выполняется дымник в виде квадратного козырька, который непосредственно крепится на кирпичную трубу.

Для облегчения фиксации устройства на трубе обычно используется металлический уголок.

Аэродинамическое оборудование с флюгером

Чтобы упростить сборку и установку дефлектора с флюгером, стоит воспользоваться чертежами полезного патента № 121035, выполненного Юсиевым Р. И. Это упрощенная модель дефлектора дымохода, состоящая из многощелевого каркаса, который образуют пластины, изогнутые в трех плоскостях.

Скрепляются они между собой так, чтобы образовались впускные щели, а затем фиксируются к трем стенкам каркаса. Флюгер составляет остов каркаса и устанавливается на ось, которая вставляется в подшипник. Благодаря подшипнику конструкция свободно вращается по направлению ветра.

К выходу дымохода дефлектор крепится кольцевым хомутом, к которому шпильками прикрепляется подшипниковый узел.

Преимуществом такого устройства считается отсутствие кожуха воздушного канала, что гораздо упрощает конструкцию и снижает затраты на эксплуатацию. В этом случае разрежение происходит внутри полости, образованной пластинами.

Разработка Вольперта

Это устройство создано на базе конструкций Григоровича и Вольперта, поэтому оно носит название дефлектор «Волпер». Он немного похож на оборудование ЦАГИ, отличаясь только верхней частью. В основу конструкции входят три элемента:

  • колпак в виде двухстороннего конуса;
  • трапециевидный диффузор;
  • труба.

Для сборки этих узлов необходимо подготовить лист оцинкованного металла толщиной 0,32 мм, заклепки из дюралюминия, полосу из стали толщиной от 1 до 1,5 мм, саморезы с пластиковыми дюбелями.

Из инструментов для изготовления дефлектора следует приготовить ножницы по металлу, рулетку и маркер, циркуль, приспособление для клепки, электрическую дрель, удлинитель для подключения электроинструментов. Сначала на ватмане или бумаге составляется чертеж с привязкой размеров к диаметру дымохода (d).

Вычерчиваются основные элементы:

  • корпус в виде усеченного конуса, где большой диаметр составляет 2d, а малый — 1,5d;
  • два верхних зонта диаметром 2d.

Сначала вычерчивается колпак с вырезанным сегментом около 30° и из картона делаются лекала. На металле вырисовываются и вырезаются ножницами по металлу две части зонта вместе с сегментами. Сначала фиксируются обе стороны сегмента, чтобы получился конус. Точно так же изготовляется второй зонтик.

Они должны получиться одинаковыми, иначе их правильно соединить не получится. Приложив их внутренними полостями друг к другу, колпаки просверливаются и соединяются по краям саморезами. Должен получится зонт в виде ромба.

Далее, из листа металла вырезается заготовка диффузора, аккуратно скручивается и противоположные стороны фиксируются заклепками. Из металлических полос изготавливаются три кронштейна, которыми соединяется колпак с диффузором. При этом расстояние между высшей точкой зонта и диффузором должно быть около 50 мм.

К нижней части собранной конструкции крепятся четыре ножки из металлической полосы толщиной 1—1,5 мм, а длину можно делать произвольной, но не менее 30 мм, чтобы получился надежный стык с дымоходом.

Когда дефлектор будет готов, его можно саморезами или мелкими винтами прикрепить к вытяжной трубе.

Наши рекомендации:

Понравился пост? Поделись с друзьями и оцени публикацию. Тебе не трудно, а автору приятно. Спасибо.

Загрузка...

Подписывайся на наши новости Вконтакте!

Как сделать самодельный колпак для дымохода

Заглушка для дымохода - это защитный аксессуар, который вы можете разместить наверху дымохода, чтобы дождь, ветер, мусор или животные не спустились по дымоходу в ваш дом. Кроме того, колпачок дымохода может помочь предотвратить попадание искр, производимых в камине, ветром на деревья или другие легковоспламеняющиеся поверхности.

К сожалению, колпак для дымохода может стоить более 300 долларов, в зависимости от типа и конструкции, которые вы выберете. К счастью, вы можете построить свой собственный дымоход за меньшие деньги.Выполните следующие простые шаги, чтобы дешево сделать самодельный колпак для дымохода.

Предупреждение: При использовании инструментов в этом проекте примите меры безопасности. Соблюдайте осторожность, забираясь на крышу, и всегда пусть партнер будет держать вашу лестницу. При использовании пилы или сварочных инструментов надевайте соответствующее защитное снаряжение, такое как защитные очки и перчатки. Кроме того, убедитесь, что в вашей рабочей среде нет детей или домашних животных.

Шаг 1 - Измерьте дымоход

Сначала залезьте на крышу, чтобы измерить часть дымохода, которая выходит за пределы вашей крыши.Затем измерьте с помощью рулетки высоту, ширину и длину дымохода. Отметьте размеры карандашом и листом бумаги.

Шаг 2 - Приобретите материалы

Затем купите необходимые материалы для изготовления самодельной кепки в местном хозяйственном магазине. Принесите свои записи об измерениях, чтобы знать, сколько материала покупать. Купите металлическую пленку и прочную проволочную сетку. В то время как алюминий является популярным вариантом металла, потому что он гладкий и дешевый, медь имеет свои преимущества и особенно привлекательна.

Шаг 3 - Вырезание материалов

Измерьте ваши материалы, используя размеры дымохода, которые вы приобрели ранее, чтобы создать самодельный колпак дымохода. С помощью пилы нарежьте материалы примерно до размеров дымохода. Используйте листовой металл, чтобы сформировать крышу кепки, а затем используйте проволочную сетку, чтобы сформировать стенки кепки.

Шаг 4 - Приварите металл к проволочной сетке

Затем приварите куски проволочной сетки к металлическому листу, чтобы создать куб, который может поместиться вокруг дымохода.Металлический лист образует крышу, а проволочная сетка - четыре стены.

Шаг 5 - Прикрепите заглушку дымохода к дымоходу

После того, как вы сделали заглушку дымохода, вы снова можете использовать свою лестницу с другом, держащим ее, чтобы вернуться на крышу. Чтобы установить самодельную заглушку, забейте проволочную сетку вокруг дымохода гвоздями.

Наконец, вы готовы наслаждаться уютным камином в своем доме, не беспокоясь ни о чем. При желании вы также можете покрасить колпак дымохода в тон своей крыше.

Сделайте заглушку для дымохода - Сделай сам

Однажды холодным утром, когда моя семья взломала, кашляла и отмахнулся от клубов дыма, что дровяная печь была изрыгая в нашу кухню, мне пришло в голову, что здание новая крышка дымохода может избавить от сквозняков в обогревателе проблемы.

И когда я исследовал это понятие, я убедился, что колпачок дымохода, предназначенный для создания эффекта Вентури, будет ответ на мою проблему. По сути, Вентури - это трубка с суженным горловидным проходом, который увеличивает скорость и снижает давление всего, что движется через Это.Я рассудил, что если бы я смог включить такой проход в дымоход, выходящие дымовые газы будут разогнался до такой степени, что некогда вялый лес дым может преодолеть давление извне воздух и будет эффективно вытеснен сверху - вместо этого о поддержке и преследовании членов моей семьи, когда они сидел за кухонным столом, пытаясь поесть.

Тогда совершенно случайно я буквально раскопал средства перевода моего дизайна из воображения в реальность на крыше.Убирая свинарник, видишь, Я нашел несколько дисковых лезвий, которые вырвались из борона. Идея использования гладких, изогнутых земляные резцы для формирования шапки обрели форму.

Я использовал два легких по 14 дюймов диаметром диски (можно заменить выпуклые и вогнутые концы бак водонагревателя со сглаженными краями для уменьшения количества воздуха перетащите) и разнесите патроны примерно на пять дюймов на приваривание трех стальных стержней диаметром 1/2 дюйма рядом с внешние края дисков. (Поскольку лезвия обычно сделаны из высокоуглеродистой стали, я обнаружил, что сварочные электроды необходимы для получения хороших, прочных суставы.)

Затем я сделал стальной хомут, который едва проскальзывал . над моим существующим дымоходом и выдолбил отверстие в нижнее лезвие должно соответствовать размеру новой опоры. Затем я приварил воротник к нижнему лезвию и прижал Проволочная сетка 1/2 дюйма, чтобы отпугнуть птиц. После этого я заглушил отверстие бывшей оси в верхнем диске, используя широкая толстая резиновая шайба и гайка, болт и плоская Шайба.


Наконец, я установил всю крышку на дымоход и закрепил это с тремя винтами для листового металла.(Отводные провода и Для стабилизации установки можно использовать талрепы.)

Я рад сообщить, что у моего колпака дымохода Устранено ядовитое пыхтение дровяной печи. И если твой woodburner доставляет вам аналогичные проблемы, я бы предложил, чтобы вы подумываете о том, чтобы построить такое простое маленькое устройство, как мое.

ПРИМЕЧАНИЕ РЕДАКТОРА. Хотя дизайн г-на Форда не представляют собой настоящую трубку Вентури, такой колпак дымохода может быть эффективным в некоторых обстоятельствах.


Первоначально опубликовано: январь / февраль 1983 г.

Как установить заглушку на дымоход - Сделай сам

Чтобы научиться устанавливать колпак дымохода, необходимо приобрести некоторые базовые навыки самодельной работы. Тем не менее, эту работу должны выполнять только люди, которые знают, как безопасно работать на крышах. Поднимитесь на крышу с помощью удлиненной лестницы, достаточно длинной, чтобы достигать 3 футов за карниз. Вы должны носить нескользящую обувь и использовать ремни безопасности, особенно если у вас крутая крыша.

Необходимые инструменты

Уплотнение необходимо только с заглушкой для нескольких дымоходов.

  • Рулетка
  • Электродрель
  • Щетка с жесткой щетиной
  • Насадка по камню
  • Пистолет для герметика
  • Отвертка

Как установить заглушку дымохода Указания

Для одинарного дымохода:
  1. Установите лестницу на устойчивую поверхность и установите крышу.
  2. Прикрепите ремни безопасности на крыше, если они используются.
  3. Измерьте дымоход, который представляет собой глиняную или металлическую трубу, идущую вверх от конструкции дымохода.
  4. Найдите длину и ширину дымохода и запишите размеры.
  5. Для круглых дымоходов измерьте диаметр.
    1. Оберните измерительную ленту вокруг дымохода, чтобы измерить его окружность.
    2. Введите значение длины окружности в онлайн-калькулятор окружности, чтобы найти диаметр.
  6. Купите колпак дымохода, который подходит к дымоходу.
    1. Выберите колпачок из оцинкованной стали, если сможете.
  7. Вернитесь на крышу и опустите крышку на дымоход.
  8. Установите колпачок так, чтобы он находился на расстоянии не менее 6 дюймов от верха дымохода, чтобы обеспечить надлежащий выпуск выхлопных газов.
  9. С помощью отвертки вбейте прилагаемые саморезы через отверстия обода крышки в дымоход.
  10. Затягивайте винты, пока они не будут надежно удерживать крышку дымохода на месте.
  11. В качестве альтернативы некоторые заглушки поставляются с зажимом, который вы затягиваете вокруг дымохода.
Для дымохода многоканального:
  1. Безопасно установите крышу и измерьте дымоходы как единое целое.
  2. Определите ширину, длину и высоту, которые будут перекрывать все дымоходы и оставлять на 6 дюймов выше самого высокого дымохода.
  3. Измерьте ширину и длину венца дымохода вокруг дымохода.
  4. Очистите коронку щеткой с жесткой щетиной.
  5. Купите колпак дымохода по вашим размерам.
  6. Установите крышу и установите колпачок на дымоходы и на венец.
  7. Установите дрель с сверлом по камню, которое на 1/8 дюйма меньше установочных винтов.
  8. Просверлите пилотные отверстия в коронке через отверстия на колпачке.
  9. Снимите колпачок и нанесите герметик по краям коронки.
  10. Снова установите заглушку дымохода на герметик.
  11. Вставьте установочные винты в направляющие отверстия и затяните их отверткой.

П.Дж. Фитцпатрик устанавливает заглушки на дымоход

Имейте в виду, что забираться на крышу может быть опасно.Если вы предпочитаете не работать на крыше, вы можете пропустить обучение установке заглушки на дымоход и вместо этого попросить помощи у экспертов PJ Fitzpatrick. Свяжитесь с нами по поводу замены или установки заглушки дымохода сегодня.

Как закрыть дымоход - Сделай сам

Если в вашем доме отсутствует заглушка для дымохода, вы, вероятно, захотите ее установить. Заглушки дымоходов отводят дождевую воду из дымохода, не подпускают животных и содержат тлеющие угли от дровяных печей или каминов.Прежде чем научиться закрывать дымоход, вы должны сначала решить, комфортно ли вам работать на крыше. После этого направления меняются в зависимости от формы и количества ваших дымоходов.

Необходимые инструменты

Вам нужно будет залезть на крышу, чтобы измерить дымоход (ы), чтобы вы могли купить заглушку нужного размера. Электродрель вам понадобится только для крепления колпачка к воронке дымохода из каменной кладки.

  • Рулетка
  • Лестница
  • Отвертка
  • Электродрель с сверлом по камню
  • Щетка с жесткой щетиной
  • Пистолет для герметика

Инструкции по закрытию дымохода

  1. Соблюдая меры безопасности, установите лестницу для доступа к крыше.
  2. Определите, какой у вас дымоход: одинарный или множественный.
Для установок с одним дымоходом:
  1. Измерьте дымоход.
    1. Для квадратного или прямоугольного дымохода измерьте ширину и длину.
    2. Для круглого дымохода измерьте диаметр.
  2. Выберите заглушку дымохода, которая подходит к дымоходу.
    1. Размеры заглушки могут превышать размеры дымохода не более чем на 1 дюйм, но при этом все еще подходят.
    2. Дымоходы из металла оцинкованные считаются оптимальным вариантом.
  3. Наденьте заглушку на дымоход или вставьте в дымоход, в зависимости от конструкции заглушки.
  4. Оставьте не менее 6 дюймов между верхней частью крышки и краем дымохода.
  5. Колпачок должен идти с саморезами.
  6. Вставьте винты в отверстия на крышке и затяните отверткой.
  7. Убедитесь, что колпак дымохода плотно установлен и не смещается.
Для дымоходов:
  1. Измерьте общую ширину и высоту дымоходов.
    1. Выберите высоту самого высокого дымохода и ширину самого широкого дымохода.
    2. Эти размеры необходимы для гарантии того, что вы купите заглушку, которая подходит ко всем дымоходам вместе.
  2. Измерьте ширину и длину свода дымохода, который представляет собой плиту кладки вокруг дымохода.
  3. Выберите колпачок, который подходит к коронке, закрывает все дымоходы и оставляет минимум 5 дюймов между ним и самым высоким дымоходом.
  4. Очистить коронку от мусора щеткой.
  5. Установите на дрель сверло по камню, диаметр которого на 1/8 дюйма меньше, чем диаметр шурупов.
  6. Просверлите пилотные отверстия в коронке, совместив их с отверстиями в крышке.
  7. Проведите волнистую полоску герметика по краю коронки.
  8. Наденьте колпачок на коронку, совместив отверстия с пилотными отверстиями.
  9. Плотно закрепите винтами.
  10. Убедитесь, что установка надежна со всех сторон.

Осмотр заглушки дымохода, автор PJ Fitzpatrick

Любое растрескивание и отслоение оклада дымохода в конечном итоге вызовет утечку, которая может проникнуть через крышу.Если вы заметили какие-либо проблемы с миганием, следуя инструкциям по установке крышки дымохода, позвоните PJ Fitzpatrick. Мы можем осмотреть и отремонтировать вашу крышу и дымоход. Свяжитесь с нами для оценки сегодня.

Плюсы и минусы установки заглушки на дымоход

Заглушка дымохода - это устройство, закрывающее самую верхнюю часть дымохода. Заглушки дымохода выполняют несколько очень важных функций. Многие люди считают, что ни один дымоход не должен быть без заглушки для предотвращения утечки в дымоходе.Однако есть проблемы, которые могут возникнуть в результате наличия топпера для дымохода, особенно когда колпачок укомплектован проволочной сеткой, что является рекомендуемой функцией. Ознакомьтесь со следующими плюсами и минусами крышки дымохода.

Преимущества дымохода

  • Преимущество номер один, которое дает заглушка для дымохода, заключается в том, что она предотвращает попадание воды в дымоход. Если дымохода нет, дождь льется внутрь и может повредить чердак, а также внутренние потолки и стены.
  • Если в колпаке дымохода есть сетчатый сайдинг, это может предотвратить попадание животных в дымоход и создание множества проблем и неудобств. Животные, которые часто получают доступ к дымоходам, включают змей, белок и енотов. Птиц также тянет к дымоходам из-за тепла, которое они дают, и они строят там гнезда, если дымоход не закрыт крышкой. Когда животное застревает в дымоходе, оно часто там умирает, что создает ужасный запах. Общение с дикими животными, живыми или мертвыми, может быть очень опасным.Лучше всего обратиться за помощью к профессиональному трубочисту, потому что животные в дымоходе могут быть переносчиками болезни, например вируса бешенства, который смертельно опасен.
  • Проволочная сетка на колпаках дымоходов служит двойному назначению. Сетка также действует как искроотражатель, предотвращая возгорание крыш и других близлежащих горючих материалов в результате утечки горячего угля через дымоход.
  • Ветер на крыше нередко создает нисходящий поток, который заставляет дым подниматься обратно в дом.Заглушка дымохода может остановить раздражающее воздействие нисходящего потока воздуха, что также означает, что потоки холодного воздуха не будут создавать охлаждающий эффект в вашем доме.
  • Еще одна хорошая особенность заглушек для дымоходов состоит в том, что существует множество стилей, подходящих для перекрытия любого типа дымохода, например, каменного или металлического дымохода. Самые дорогие и декоративные колпаки для дымоходов сделаны из меди, и они действительно могут улучшить стиль экстерьера вашего дома.

Техническое обслуживание крышки дымохода

  • Сетка в крышке дымохода иногда имеет очень маленькие отверстия, которые легко забиваются креозотом.Каждый раз при сжигании дров в облицовке дымохода откладывается немного креозота; он также может прикрепляться к сетке крышки дымохода. Кислород, необходимый для огня, может быть отключен из-за засорения заглушки дымохода. Это может привести к затруднениям при розжиге огня и к неэффективным огням, которые не производят много тепла. Любой тип засорения дымохода также может подвергнуть домочадцев воздействию токсичных паров, в том числе смертельного угарного газа.
  • Черный мелкодисперсный порошок, называемый сажей, также может забивать крышку дымохода.Если топливо сгорает чисто, будет меньше сажи и креозота. Но если горит зеленая или влажная древесина, велика вероятность того, что заглушка дымохода будет забита сажей.
  • Не рекомендуется сжигать бумагу в камине, и одна из причин заключается в том, что зола может легко попасть в сетку дымохода, создавая засор.
  • Сильный ветер может вызвать засорение крышек дымоходов листьями и другим мусором.
  • Во время сильных зимних штормов снег и лед могут заблокировать сетку крышки дымохода.
  • Если креозот и сажа накапливаются в сетке заглушки дымохода, дымоход и крыша, а также окружающая штукатурка или кирпич могут обесцветиться.

Все потенциальные проблемы, связанные с заглушками дымоходов, легко решаются с помощью планового технического обслуживания; и плюсы намного перевешивают минусы. Ежегодный осмотр дымохода включает в себя проверку заглушек дымохода и удаление любых препятствий. Даже если вы редко пользуетесь камином, существует вероятность засорения колпака дымохода, которую необходимо регулярно устранять.

Chimney Solutions, Inc.
1155 McFarland 400 Drive, Alpharetta GA 30004
Офис 770-691-6707 / бесплатный звонок 877-697-9337

Дымоход / Ремонт дымоходов / Дымоходы / Обслуживание каминов и печей


Atlanta, GA • Alpharetta GA • Roswell GA • Duluth GA • Lawrenceville GA • Norcross GA • Woodstock GA • Marietta GA • Cumming GA • Kennesaw GA • Buford GA • Gainesville GA • Acworth GA • Кантон GA • Suwanee GA • Sandy Springs GA • Cartersville GA • Flowery Branch GA • Chamblee GA • Данвуди GA • Fair Oaks GA • Brookhaven GA • Файетвилль GA • Smyma, GA • Tucker GA • Johns Creek GA

Заглушки дымохода 101

Независимо от того, используете ли вы дымоход или нет, для каждого дымохода нужен колпак.Заглушка дымохода выполняет несколько функций. Он предотвращает попадание в дымоход таких животных, как еноты, летучие мыши и белки. Он также предотвращает попадание дождя и другой влаги в дымоход или просачивание в изоляцию между металлической облицовкой дымохода и поверхностью кладки. Колпак дымохода может предотвратить потерю тепла зимой и потерю кондиционера в летние месяцы, а также защитит корону дымохода от элементов, в том числе льда, продлевая срок его службы и уменьшая риск и вероятность появления трещин.

При установке заглушки дымохода следует учитывать следующие моменты:

  • Неправильная конструкция или установка могут ограничить тягу дымохода. Это увеличит вероятность проблем с курением в будущем. Убедитесь, что колпак дымохода, который вы устанавливаете, совместим с вашим типом дымохода и что он установлен в соответствии с инструкциями производителя.
  • Часто сетка на вашей крышке может забиваться побочными продуктами дымохода, что еще больше снижает тягу дымохода.После установки заглушки дымохода проверяйте ее не реже одного раза в год, чтобы убедиться, что сетка не засорена.
  • При сильном ветре заглушки могут сорваться, поэтому убедитесь, что заглушка надежно прикреплена к дымоходу.

Предотвращение утечек воды с помощью заглушки дымохода

Если вода протекает внутри дымохода, это может усилить вашу аллергию. Влажная и теплая среда - идеальные условия для роста плесени и грибка. Кроме того, дождь сотрет ржавчину с металлического дымохода или с решетки, на которой стоят газовые бревна.Если у вас когда-либо была протекающая дымовая труба, вы, возможно, заметили запах, исходящий из дымохода. В теплые летние месяцы креозот внутри дымохода может испаряться, а вода просачивается в дымоход, создавая неприятный запах. Закрыв дымоход, вы можете предотвратить попадание воды в дымоход, тем самым уменьшая или устраняя любой запах.

Заглушки из нержавеющей стали

Доступно множество различных типов заглушек из нержавеющей стали. Стандартные кепки обычно идут с экранами, чтобы животные не заходили внутрь.Нержавеющая сталь - самый распространенный материал для крышек, поскольку она не ржавеет и не обесцвечивает кирпич или штукатурку в вашем доме. Он также лучше выдерживает элементы. Держитесь подальше от крашеных металлических колпачков дымоходов, так как сток может испачкать дымоход.

Оцинкованные заглушки для дымоходов

Оцинкованные заглушки для дымоходов часто используются, потому что они недорогие, но их недостатком является то, что их приходится постоянно перекрашивать. Если вы все же выберете этот тип крышки, лучше не использовать ее с газовыми журналами.Выхлоп из бревен, который является очень едким, через несколько лет проедает крышку.

Медные заглушки для дымоходов

Если вы используете газовые журналы, вы можете рассмотреть возможность использования медных заглушек для дымоходов. Этот тип колпачка может противостоять агрессивному выхлопу газовых поленьев. Медные колпачки для дымоходов - самый дорогой тип, и хотя при первой установке они выглядят очень красиво, после нескольких штормов они начинают выглядеть как старые копейки.

Заглушки для увеличения тяги

Заглушки дымохода другого типа предназначены для увеличения тяги.Если у вас есть проблемы с сквозняком в дымоходе, вы можете рассмотреть этот тип заглушки. Они предназначены для увеличения тяги в дымоходе, предотвращая попадание дыма в дом. Держитесь подальше от механических заглушек, которые полагаются на флюгеры или турбины. Креозот и дым, выходящие из вашего камина, забивают механику и быстро склеивают работу этих колпачков.

Колпачки с внутренней системой демпфирования

Некоторые заглушки оснащены внутренней системой демпфирования. Хотя эти типы крышек более дорогие, они могут отлично предотвратить потерю энергии в вашем доме.Lock-top и Seal-tight - два великих производителя крышек этого типа. Эти заглушки устанавливаются на дымоход и управляются внутренним механизмом. В закрытом состоянии вы можете быть уверены, что никакая ваша энергия не поднимается и не выходит из дымохода.

Меры предосторожности

Если вы устанавливаете крышку самостоятельно, обязательно примите эти меры предосторожности. Необходимо надевать перчатки, так как листы металла могут иметь острые края. Не используйте силиконовые герметики для металлических дымоходов.Металл станет достаточно горячим, чтобы испортить герметик. Если приобретаемый вами колпачок поставляется с винтами или клеем, используйте их! Это защитит вас от возможных пожаров и обеспечит надежную фиксацию кепки, несмотря на непогоды.

Установить заглушку дымохода | Профессиональные очистители дымоходов

Почему ваша собака пьет из лужи в вашей гостиной? Когда идет дождь, иногда вода попадает в вашу гостиную из дымохода. Хотя, когда вы проходили ежегодный осмотр дымохода осенью; ваш трубочист не обнаружил трещин в растворе или кирпичах.

Есть большая вероятность, что вода попадает через верх дымохода. Ежегодно в Хьюстоне выпадает в среднем около 1260 мм осадков. Когда дует плохая погода, мы можем получить проливные дожди в сочетании с сильным ветром.

Высококачественная заглушка для дымохода предотвращает попадание воды в ваш дом и является одним из лучших вложений, которые вы можете сделать для длительного срока службы дымохода. Мы рекомендуем закрывать каждый дымоход дымоходом из нержавеющей стали или меди.

Дополнительным преимуществом заглушки для дымохода является то, что они защищают дымоход от животных и мусора. Осенью и зимой в дымоходах гнездятся еноты, белки и мелкие птички, называемые дымоходами, если им это разрешено. Дымоход без дымохода - открытое приглашение для этих животных построить в нем свой дом.

Помет диких животных и их гнезд может мешать каминам и топкам вытягиваться должным образом, заставляя дым и угарный газ возвращаться в дом. Ветви соседних деревьев и мусор тоже могут попасть в дымоход.

Нисходящие потоки - еще одна проблема, которую можно свести к минимуму с помощью заглушки дымохода. Когда ветер дует в определенном направлении, он может задуть дым обратно в дом. Плоская верхняя часть крышки дымохода предназначена для предотвращения попадания в дом нисходящей струи воздуха.

Заглушки дымохода также препятствуют выходу искр из камина в дымоход; действуют как искрогасители. Горящие угли могут попасть в сквозняк камина и повредить близлежащие конструкции, такие как крышу или соседний дом.Заглушки дымохода содержат угли и искры, поэтому они не выходят из дымохода

Есть несколько подводных камней, связанных с установкой крышки дымохода самостоятельно, одна из самых больших - если вы решите установить крышку самостоятельно, это может привести к аннулированию гарантии (на крышку дымохода предоставляется пожизненная гарантия).

Одна из самых простых проблем, которую можно избежать - это неправильные измерения, которые приводят к покупке заглушки дымохода неправильного размера, что в конечном итоге приводит к потере вашего времени. Убедитесь, что вы записали правильные размеры, прежде чем покупать колпак для дымохода.

Проблема, которую не так легко исправить, - это неправильный выбор крышки дымохода. Это может привести к проблемам с безопасностью и вентиляцией. Например, не покупайте оцинкованный колпак дымохода, если у вас есть газовые поленья, так как выхлоп может повредить ваш дом. Колпачки из нержавеющей стали и меди дороже, но требуют меньшего ухода.

Если заглушка дымохода установлена ​​неправильно, она может вылететь при сильном ветре и нанести ущерб вашему имуществу или имуществу ваших соседей. Наиболее надежные заглушки дымохода завинчиваются и не входят в дымоход.

Не все заглушки на дымоход созданы одинаково. Некоторые из них не имеют механизмов предотвращения сквозняков и могут усугубить проблему. Есть несколько вариантов заглушки дымохода, чтобы решить эту проблему. Один из них - вакуумный колпак дымохода, который надевается на круглую трубу или квадратную плитку и предотвращает нисходящие потоки. Другой вариант - это колпак с направленным ветром, в котором используется вращающийся колпак для создания частичного вакуума в дымоходе.

Для большей энергоэффективности вы можете выбрать систему заслонки дымохода.Крышка дымохода, которую вы покупаете, также должна иметь собственный встроенный демпферный механизм для защиты вашего дома от непогоды, а также от высоких счетов за электроэнергию.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
