Колпак на трубу дымохода: изготовление своими руками

Содержание статьи

• 1 Устанавливать колпак или нет
• 2 Конструкция колпака
• 3 Пошаговая инструкция по изготовлению колпака
  • 3.1 Цены на листовую медь
  • 3.2 Цены на ножницы по металлу
  • 3.3 Гибка и сборка колпака
  • 3.4 Цены на листогибочные станки
  • 3.5 Изготовление крыши колпака
  • 3.6 Видео — Колпак на трубу дымохода

Устанавливать колпак или нет

С технической точки зрения колпак – это специальное металлическое приспособление, защищающее выход дымохода от негативного воздействия атмосферных факторов. Он не должен никоим образом влиять на расчетные параметры тяги, не искажать первоначальные условия движения воздушных потоков и т. д. Наличие иных более сложных приспособлений на дымоходе должно предусматриваться еще на стадии проектирования отопления.

Колпак на трубу дымохода

Важно. Перед установкой колпака внимательно изучите требования нормативных актов, отраслевых документов и СП 7. 13130.2013.

Как вы заметили, далеко не все дымоходы с колпаками, поскольку владельцы строения имеют свои убеждения, часто они противоречивы, но все имеют право на жизнь. Перед принятием окончательного решения следует ознакомиться с точкой зрения противников и сторонников таких конструкций.

Таблица. Доводы за и против установки колпаков

Выполняемые функции	Краткое описание фактических характеристик
Закрывает выход дымохода от задувания ветром	На крыше зданий направление ветра изменяется с учетом размеров, расположения и угла наклона скатов. Для предупреждения появления обратной тяги производятся специальные инженерные расчеты отопления, которые регламентируют высоту дымохода в зависимости от его расположения и расстояния от конька. Ветер на ровной местности никогда не дует сверху вниз, только завихрения от крыши могут придавать ему такое направление. Еще одна причина обратной тяги – полное отсутствие естественного притока в помещение воздуха или слишком мощная принудительная вытяжная вентиляция. Защитный козырек, если только он правильно подобран по размеру и типу, разбивает воздушный поток и обеспечивает нормальную тягу в дымоходе.
Предохраняет дымоход от попадания дождя и снега, не допускает механических загрязнений и гнездование птиц	Здесь есть одна проблема – от птиц защищает лишь сетка, козырек надо ограждать по всему периметру. На сетке могут появляться замерзший конденсат и критически уменьшать тягу. Очищать бесполезно, вода при определенных климатических условиях будет намерзать снова. Иногда приходится зимой подниматься на крышу, снимать сетку и таким образом восстанавливать тягу. Это нежелательно, делать любые работы на крыше зимой очень опасно.
Увеличивает срок службы оголовка дымохода	Полностью правильное утверждение. Но для этого надо не сложное декоративное изделие, а лишь один из его элементов – колпак.
Улучшает внешний вид здания	Красивый колпак оригинальной конструкции действительно с положительной стороны влияет на внешний вид. Есть эксклюзивные проекты, позволяющие подчеркивать престижность строения и солидное финансовое положение их владельцев.

Как видим из перечня, количество положительных и отрицательных последствий от установки колпака примерно равно, отсюда вывод – принимайте решение самостоятельно. Но помните об одном универсальном требовании нормативных актов: все насадки и приспособления не должны мешать свободному выходу дыма и не ухудшать расчетные показатели.

Виды колпаков для дымохода

Конструкция колпака

Существует огромное количество различных моделей колпаков, они отличаются функциональными возможностями, геометрическими размерами, материалами изготовления и внешним видом. Но у всех есть обязательные элементы, обеспечивающие устойчивость и работоспособность.

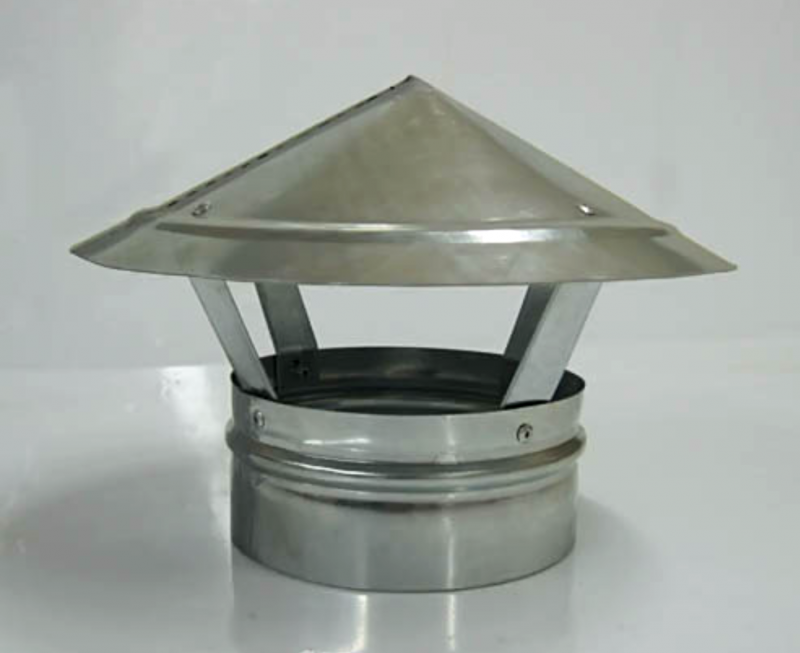

Устройство стандартного колпака

1. Зонт (колпак).
   Это своеобразная крыша дымохода, защищающая его от атмосферных осадков. Кроме того, крыша должна защищать дымоход из-за уменьшения тяги при изменении силы и направления ветра.
2. Фартук капельника. Монтируется только на кирпичных дымоходах, цементно-песчаная смесь для кладки и сам кирпич негативно реагируют на увеличение влажности – дым отопительных печей, особенно дровяных, имеет большое количество пара. При соприкосновении с колпаком она конденсируется и попадается на кладку, при циклических замерзаниях/размерзаниях он очень быстро крошится. Капельник принимает конденсат и отводит его в сторону, за счет чего конструкция постоянно остается сухой.

   Чертеж фартука-капельника с разметкой

3. Кронштейны. Приподнимают и удерживают колпак над дымоходом, в зависимости от размеров укрытия, его веса и дизайнерского вида изменяют свои параметры. Главное техническое требование – обеспечивать устойчивость конструкции при воздействии максимальных ветровых и снеговых усилиях.
4. Скаты. Имеются только в сложных конструкциях, увеличивают размеры и улучшают внешний вид изделия.

Варианты дымников со скатами

Что касается внешнего вида, то здесь каждый мастер может быть персональным дизайнером. Но мы не рекомендуем начинать проектирование и изготовление колпака с чистого листа. Надо внимательно изучить имеющуюся информацию, понять назначение и влияние каждого элемента на эксплуатационные характеристики колпака. Лишь тогда вы сможете не только вносить свои изменения в конструкции, но и понимать последствия своих действий. В этой статье мы приведем пошаговую инструкцию изготовления колпака. А для начала надо немного ознакомиться с теорией.

Декоративный колпак из меди

Простой колпак для дымохода

Пошаговая инструкция по изготовлению колпака

Изготавливать колпак будем из медного листа: этот металл быстро покрывается тонкой пленкой окислов и в дальнейшем не боится вредного воздействия агрессивных химических соединений, а они всегда имеются в дыме. Толщина листа 0,6 мм, тоньше не берите, с ним проще работать, но он не имеет достаточной механической прочности, может деформироваться, согнуться и т. д. Процесс намного ускорится и повысится его качество, если вы имеете доступ к резочному станку и гибочной машине.

Для изготовления колпака понадобится листовая медь толщиной 0,6 мм

Цены на листовую медь

Медный лист

Для выполнения работ требуется подготовить металлическую линейку, угольник, шило.

Шаг 1. Нарисуйте эскиз планируемого колпака. Рекомендуем базовую модель выбрать в сети, внести корректировки по линейным размерам. При желании добавить оригинальные элементы декора.

Чертеж можно сделать на компьютере или нарисовать от руки

Шаг 2. На лист меди перенесите детали колпака. Разметьте контур конструкции. Можно увеличить его масштаб, так легче просматриваются все нюансы. Во время перенесения размеров всегда надо оставлять 0,5 см на завальцовку.

Все замеры переносятся с чертежа на лист меди

Практический совет. Работать намного легче не на целом листе, а на отдельных заготовках по каждому элементу. Для этого их требуется предварительно нарезать по имеющимся размерам, а далее разметку делать на каждом в отдельности.

Правила составления чертежа

Опытные мастера настоятельно рекомендуют делать деталировку каждого элемента, они еще раз проверяют все нюансы и лишь после этого переносят изображение на поверхность металла. По меди можно рисовать специальными фломастерами или обыкновенным шилом. Второй вариант намного лучше, у него тоньше линии. Кроме того, не придется потом очищать изделие от следов фломастера.

Намечать контуры заготовок на медном листе удобнее всего острием шила

Шаг 3. Ножницами по металлу вырежьте деталь. Если вы имеете плазменную резку, то раскрой можно делать этим агрегатом. Небольшие по длине вырезы надо делать правыми и левыми ножницами. Обращайте внимание, в какую сторону потом надо загибать металл и в зависимости от этой особенности выбирайте те или иные ножницы. Потом будет легче делать различные подгибания и соединения.

Раскрой заготовок выполняется ножницами по металлу

Цены на ножницы по металлу

Ножницы по металлу

По такому же алгоритму вырежьте все оставшиеся заготовки.

Гибка и сборка колпака

Если есть минимум знаний и навыков, то эти операции не представляют больших сложностей. Если работа выполняется впервые, то рекомендуется для практического освоения некоторых операций попрактиковаться на ненужных отрезках металла. Необязательно должна быть медь, используйте дешевый листовой прокат.

Вырезанные заготовки для колпака

Шаг 1. Гибка заготовок основания начинается с завальцовки краев. На станке точно выставляется заготовка и за счет подъема стола металл подгибается. Такие операции можно делать вручную при помощи киянки, но качество будет намного хуже. Кроме того, для гибки всех элементов на станке нужно всего несколько секунд, ручной метод потребует гораздо больше времени и усилий.

Процесс завальцовки краев с помощью станка

Цены на листогибочные станки

Листогибочный станок

Шаг 2. Сделайте первую часть основания, дополнительный нижний гиб обеспечивает повышенную прочность, всегда рекомендуется его предусматривать. Углы указываются на чертеже и контролируются транспортиром во время гибки. Некоторые станки имеют фиксированные шаблоны, конкретная технология механической гибки почти не влияет на алгоритм действий. На основаниях рекомендуется делать прокатку, выпуклая линия контролирует место фиксации элемента на стенке дымохода и повышает его устойчивость.

Для повышения прочности основания колпака добавляется изгиб в нижней части

Шаг 3. Начинайте сборку основания колпака. Для работы требуются специальные клещи, этим инструментом разводите в различные стороны детали крепления отдельных элементов в единую конструкцию.

Края по бокам заготовок нужно выгнуть специальными клещами

Шаг 4. Разложите все заготовки на ровной поверхности, проверьте размеры и правильность загибов соединительных концов. При помощи клещей согните концевики и соберите элементы вместе. Замки пока не закрывайте, а только подготавливайте. Работа требует сноровки, не спешите, не повредите лицевые поверхности. Надо знать, что исправление вмятин всегда будет заметным, а такие следы указывают на низкую квалификацию мастера.

Все заготовки собираются в одну конструкцию

Шаг 5. Закройте замки ударами киянки, нижний стол должен быть только металлическим из фасонного проката, размеры подбираются в зависимости от параметров изделия. Опытный мастер имеет для таких целей много различных профилированных отрезков, которые он использует во время выполнения работы.

С помощью киянки соединяются все стыки по бокам основания

На этом сборка основания для колпака на кирпичный дымоход закончено, можно приступать к изготовлению крышки, или зонта, защищающего трубу дымохода сверху.

Готовое основание колпака на дымоход

Изготовление крыши колпака

Вначале внимательно изучается чертеж и при необходимости выполняется деталировка каждого элемента в увеличенном масштабе. В нашем случае крыша напоминает сложную вальмовую четырехскатную конструкцию, состоит из двух трапеций и двух треугольников. Именно такой вариант больше всего подходит к прямоугольным дымоходам.

Чертеж зонта для дымника

Шаг 1. Перенесите размеры скатов на металл, как и всегда, пользуйтесь металлической линейкой и шилом. Не забывайте у каждого угла элемента чертить хвостик для подгиба. Длина может быть произвольной, каждый мастер привыкает к своей. Параметры даются в пределах 5–15 мм, строгих ограничений не существует. Помните, что длина верхнего подгиба должна в два раза превышать фиксируемый нижний. Решение следует принимать таким, чтобы минимизировать количество непродуктивных отходов. Достаточно начертить один элемент, проверить правильность всех размеров, вырезать, а потом для второго использовать его в качестве шаблона.

На треугольных скатах выпуски по 30 мм, на трапецеидальных по 15 мм.

Разметка заготовки на листе меди

Шаг 2. Ножницами по металлу вырежьте заготовки. Не забывайте, что для мелких элементов в зависимости от стороны загиба подбирается левый или правый инструмент.

Раскрой заготовок для зонта

Шаг 3. Приступайте к гибке деталей. После того как все подготовлены к соединению, опять разложите их на ровном столе и проверьте положение. Еще есть время для исправления допущенных незначительных погрешностей. Прокатайте ребра жесткости посередине плоскости и сделайте в нижней части гиб, он дополнительно увеличивает устойчивость на изгиб. Мы выше уже упоминали, что на конструкцию будут воздействовать большие снеговые и ветровые усилия, надо принимать меры по увеличению прочности элементов.

Выполняются загибы по намеченным линиям

Шаг 4. Собирайте зонт, делается это в несколько этапов.

1. Вставьте соединительные элементы конька, совместите их точно по линии.
2. Установите на трапецеидальные скаты треугольные, соедините их в фальц. Все соединения должны входить без больших усилий, клепать ничего не надо, достаточно пользоваться хапами. Изгиб соединяйте с максимальным усилием, элементы не должны смещаться после окончания сборки.

Сборка зонта для дымника

После того как крыша полностью готова, можно приступать к изготовлению ножек.

Шаг 5. На куске меди подходящих размеров начертите детали. Необязательно отрезать новый лист, можно пользоваться отходами, их образуется достаточное количество для подготовки мелких элементов. Общая ширина заготовок примерно 110 мм, ширина для завальцовки примерно 25 мм. Размеры могут колебаться в зависимости от параметров отрезков.

Для изготовления ножек подойдут обрезки материала

Шаг 6. Нарежьте заготовки для ножек, загните завальцовки. Заклепка будет делаться через два слоя металла, увеличение прочности выполняется прокаткой. Просверлите отверстия для заклепок.

Заготовки ножек пропускаются через гибочный станок и просверливаются под крепежи

Теперь осталось собрать вместе крышу, ножки и корпус. Если планируете защищать дымоход от птиц, то по периметру необходимо прикрепить медную сетку. Помните, что она может создавать много проблем в зимний период времени. Сетка дополнительно фиксируется специально подготовленными уголками. Фиксируйте крышу на заклепках.

К основанию крепятся ножки заклепками

На каркас надевается сетка

Последней крепится крыша

Конструкция полностью готова, поднимайтесь на кровлю и устанавливайте ее на кирпичном дымоходе.

Видео — Колпак на трубу дымохода

Колпак на трубу дымохода
