Наш блог :: Запорная арматура :: Схема разводки ХВС и ГВС в квартире и частном доме
Разводка системы водоснабжения, какие цели выполняет
- Тройниковая схема
- Коллекторная схема
Разводка труб водоснабжения имеет важное значение для правильной работы водопроводных систем и получения комфорта потребителей.
Сейчас все более и более усложняются инженерные сантехнические системы и появляется множество элементов, которые чувствительны к напору воды. А в больших квартирах и частных домах зачастую количество санузлов не ограничивается одним, из-за чего возрастает нагрузка на всю водопроводную систему.
Поэтому грамотно спроектированная разводка воды позволяет решить задачу правильной работы всех сантехнических и бытовых приборов.
Схемы и возможные варианты системы разведения ХВС и ГВС
Существует бесконечное множество вариантов разведения водопроводных систем, все зависит от запланированного размещения сантехнических приборов. Как основа применяются две схемы разводки воды — тройниковая (последовательная) или коллекторная. Рассмотрим каждую в отдельности.
Тройниковая система разводки воды
Довольно распространённая схема разводки ХВС и ГВС. При такой схеме от стояков или водонагревателя (бойлера, котла) к местам расположения сантехнических приборов проводится одна магистральная труба, от которой при помощи тройников делаются отводы к местам потребления воды (краны, душ, унитаз, биде, посудомоечная или стиральная машина).
Схематически это выглядит следующим образом:
Тройниковая или последовательная разводка трубопроводов очень часто применяется в квартирах или коттеджах, где проживает небольшое количество людей и имеется 4-5 точек потребления.
Преимущества тройниковой разводки воды:
- требуется небольшое количество труб и фитингов;
- довольно низкая стоимость;
- компактность;
- простота монтажа.
Недостатком такой системы является невозможность обеспечить равномерное давление в системе при использовании нескольких приборов, в самой удаленной точке напор воды будет значительно меньше. А современные сантехнические приборы, такие как душевые боксы, которым необходимо постоянное давление воды попросту не будут работать.
Поэтому для современных систем, для квартир, где много сантехнических приборов, и частных домов целесообразно применять коллекторную разводку.
Коллекторная система разводки водопровода
Для этого применяется такой вид сантехнической арматуры как коллектор (распределительная гребенка), который устанавливается на вводе водопровода. А подведение труб производится непосредственно к каждой точке потребления воды.
При этом коллектор имеет один центральный ввод и различное количество выводов (обычно от 2 до 12). При этом количество выходов на коллекторе подбирается с учетом всех точек потребления (рукомойники, краны, душ, стиральная, посудомоечная машины и т.д.).
Преимущества коллекторной разводки воды:
- Равное и оптимальное давление в распределительных трубопроводах;
- Температура воды во всех точках одинакова, даже если одновременно открыты все краны;
- Точки потребления независимы, а все краны управления системой находятся в одном месте;
- Равномерное распределение потоков по каждому потребителю, без потери давления;
- Большая пропускная способность распределительных патрубков;
- Минимальный риск поломок, так как от коллектора проходит одна цельная труба;
- Значительно упрощается и оптимизируется монтаж трубопроводных систем.
Как и в тройниковой системе коллекторная схема имеет свои недостатки. Для размещения коллектора необходимо организовать монтажное место, а если коллектор необходимо спрятать, то без коллекторного шкафа не обойтись. Коллектор имеет определенную стоимость, и количество труб значительно больше, чем при тройниковой схеме, что приводит к удорожанию всей водопроводной системы.
Тем не менее, простота обслуживания и получаемый комфорт компенсируют затраченные средства. Поэтому все чаще и чаще применяется коллекторная схема разводки воды.
Материалы необходимые для проектирования тройниковой и коллекторной системы
Трубы — для разводки водопровода как в квартире, так и частном доме, применяются полипропиленовые, металлопластиковые и трубы из сшитого полиэтилена.
Шаровые краны — позволяют при необходимости полностью перекрывать как всю систему в целом, так и каждый отдельный элемент.
Фильтр — защищают систему водоснабжения от попадания различных примесей.
Обратный клапан — пропускает воду только в одном направлении.
Редуктор давления — очень важный элемент, который уменьшает и стабилизирует давление в системе водопровода на входе в квартиру или частный дом.
Фитинги — соединительный елемент трубопроводов, который необходим для разводки воды, особенно при тройниковой схеме.
Коллектор для воды — это основной элемент коллекторной схемы, отвечающий за равномерное распределение воды для всех элементов системы.
Выводы
Если у Вас обычная квартира с небольшим количеством точек потребления можно сделать тройниковую разводку воды. При большом количестве сантехнических приборов и в частных домах целесообразно применять коллекторную разводку воды, так как вся система водоснабжения будет работать самым эффективным образом.
Какой бы схеме разводки водоснабжения Вы не отдали бы предпочтение, в нашем интернет-магазине Вы сможете купить трубы, шаровые краны, фитинги и распределительные гребенки для воды известных европейских производителей, разместив заказ через корзину или обратившись к нашим менеджерам по телефону. Супермаркет Фитингов предлагает широкий выбор комплектующих для разводки ХВС и ГВС в квартире или частном доме.
Монтаж распределительной гребенки и водяного полипропиленового коллектора
Содержание статьи:
- Назначение прибора
- Описание устройства
- Монтаж гребенки
- Известные бренды
Проблему перепада давления в системе водоснабжения решает распределительный коллектор для воды Устройство продлевает время службы бытовой техники, исключает сильные перепады температуры при пользовании горячей водой.
Назначение прибора
Принцип работы распределительного коллектора
Старясь сэкономить на стоимости материалов и оплате труда строителей, в частных и многоквартирных домах систему водоснабжения делают по магистральному принципу — однотрубный водопровод проходит до самого дальнего потребителя. По ходу к ней подключаются все точки водоразбора. Такая схема действенна при небольшом количестве потребителей. По старым нормам считалось, что семье достаточно ванной, мойки и унитаза.
Сейчас в обязательное оснащение частного дома или квартиры входят посудомоечная и стиральная машина, проточные или накопительные нагреватели.
При открытии любого крана или включении электроприбора давление во всей магистрали падает. За счет чего снижается напор в проточном водонагревателе, вызывая его отключение или чрезмерный нагрев воды. В первом случае из-за постоянных циклов включения-отключения снижается ресурс прибора, во втором — приводит к неприятным ощущениям или ожогам у принимающего душ человека.
Гашение гидроударов, способных повредить газовые водонапорные колонки и другие виды техники — ещё одно преимущество детали.
Распределительная гребенка для водоснабжения снижает негативные последствия, выравнивая давление в системе — в каждой точке подключения напор примерно одинаковый. Коллекторы выравнивают поток теплоносителя во всех батареях или контурах тёплого пола.
Описание устройства
Коллектор для водяного тёплого пола
Конструкция распределительного коллектора для воды в общем случае представляет собой отрезок трубы с входом для подключения магистрали и несколькими выходами для точек расхода. Выбирая устройство, обращают внимание на исполнение и технические характеристики.
Виды гребенок
Производители выпускают ассортимент рассматриваемых изделий, которого достаточно для организации самой сложной системы водоподачи или отопления.
Гребёнки принято делить на несколько видов в зависимости от:
- материала корпуса;
- количества выходов;
- межосевого расстояния штуцеров или отводов;
- наличия дополнительных опций.
Подробная схема водопровода или отопления с указанием всех точек подключения даёт понять какой выбрать коллектор для водоснабжения.
Конструктивный материал
Развитие технологий в промышленности позволяет изготавливать гребенки для водоснабжения из разных материалов. Этим умело пользуются производственные компании и маркетологи, предлагая продукцию на любой выбор:
- бронза — сплав меди с оловом и добавлением других элементов для придания требуемых свойств;
- латунь — сплав меди, цинка и присадок;
- сталь;
- полипропилен;
- силумин.
Сравнивая бронзу и латунь, предпочтение стоит отдать первому материалу — он намного прочнее, соответственно, меньше вероятность аварий и поломок. Это очень важно в многоквартирных домах, когда протечка затапливает квартиры, расположенные ниже этажом.
Отличить модели можно на ощупь и вес. Бронза имеет крупнозернистую структуру, тогда как изделия из латуни гладки на ощупь. Масса аналогичных конструкций из бронзы намного выше, чем латунных.
Стальные элементы подвержены коррозии, поэтому служат меньше, чем приборы из цветных металлов. Гребенки из стали должны были бы стоить дешевле, но производители идут на хитрость, покрывая корпус «никелировкой». Это придаёт продукции презентабельный внешний вид, позволяя продавцам завышать цену. Стальные приборы используют в сухих помещениях, где малы риски появления ржавчины.
Коллекторы водоснабжения из полипропилена приобрели популярность с началом массового применения пластиковых труб в строительстве. Корпус гребенки толще и выдерживает большую нагрузку, чем присоединяемые трубы, поэтому бояться прорыва в этом месте не стоит — первой от гидроудара разрушатся трубы подводки.
Важное преимущество — соединение полипропиленового коллектора со всей системой происходит при помощи высокотемпературной сварки, как и другие составные части водопровода. При этом не применяют резьбовые изделия, что упрощает монтаж, сокращает вероятность протечек, снижает стоимость.
Силуминовые коллекторы — самые дешевые из рассматриваемой продукции. Выпускают их в основном фирмы из Китая. Преимущество у оборудования одно — низкая цена. Среди недостатков — слабая стойкость к окислению. Материал хрупкий, при монтаже соблюдают осторожность — не стоит прикладывать чрезмерные усилия.
Разновидности коллекторов
Гребенка с двумя выходами
Для небольших квартир или отдельных помещений приобретают водяной коллектор с двумя выходами. Варианты с тремя или четырьмя выходами предназначены для двухэтажных домов.
Все металлические гребенки имеют два отверстия с резьбой для подключения к магистрали, которые позволяют последовательно объединить несколько коллекторов.
Межосевые расстояния отводов на технические характеристики влияют мало. Большинство производителей выпускает продукцию, у которой такие расстояния находятся в интервале от 36 до 110 мм.
Чем ближе расположены штуцеры, тем сложнее монтаж и неудобнее производить манипуляции с кранами. С другой стороны — такая коммутационная аппаратура занимает меньше места при установке.
Изделия с большими промежутками дороже, его используют в тех случаях, когда аппаратуру монтируют в отдельном помещении.
Коллекторы различают по возможности регулировать поток воды:
- без регуляторов — выход выглядит как резьба или штуцер для подключения металлопластиковой трубы;
- с шаровыми кранами;
- с регулируемыми кранами;
- с автоматической запорной аппаратурой, регулирующей поток;
- выбор зависит от сложности и задач, возложенных на водопровод.
При покупке обязательно обращают внимание на максимальное давление жидкости в системе — исходя из этих данных, выбирают коллектор. Другой важный параметр — пропускная способность выходных штуцеров.
Монтаж гребенки

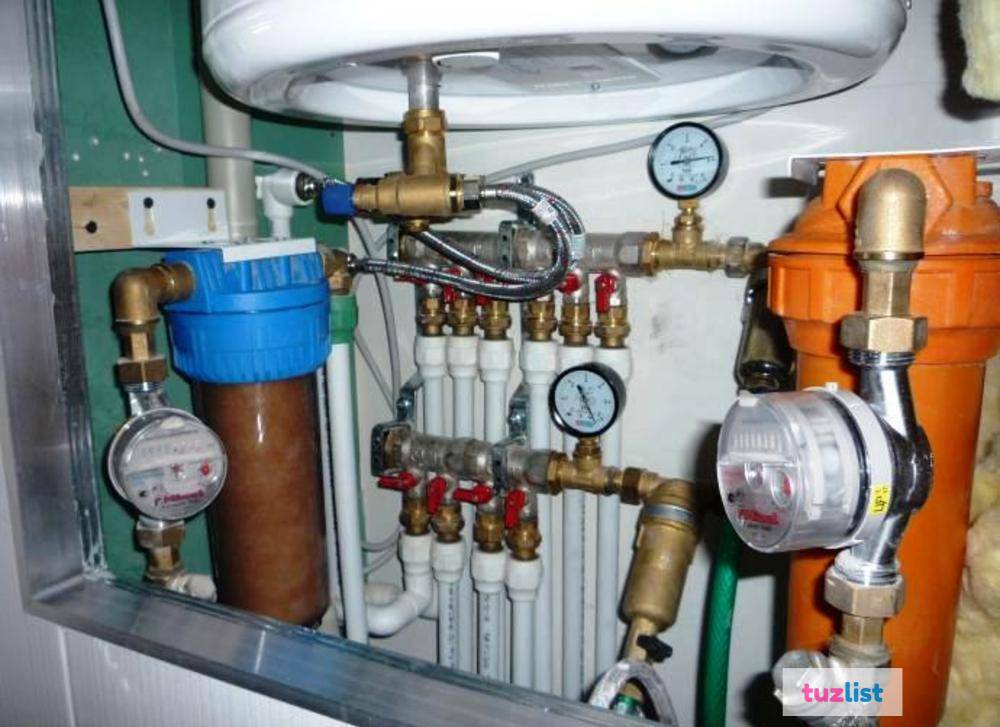

Пример установленнго коллекторного узла
Установить гребёнку не сложнее, чем любой другой водяной прибор. Для этого используют резьбовые соединения или сварку (пайку) если трубы из пропилена.
Узел распределения по возможности устанавливайте в таком месте, где расстояния до каждого водоразборного устройства примерно равны. В случаях, когда есть удалённые помещения, для них предусматривают отдельную конструкцию.
Обязательно необходимо закрепить гребёнку к стене, не оставляя её «висеть» на трубах. Для фиксации используйте специальные хомуты и кронштейны.
Доступ к коллектору оставляйте свободным на случай возможных аварий или для оперативного отключения одного выхода. Фильтрационное оборудование устанавливают до гребёнки. На входе в квартиру, дом монтируют отсекающий запорный кран.
Известные бренды
Валтек (VALTEC) — итальянский производитель линейки изделий для построения систем водоснабжения. Всегда в продаже полный ассортимент продукции для металлопластикового, полипропиленового водопровода и систем из нержавеющей стали. В России представительства находятся в 6 городах, в том числе Москве, Санкт-Петербурге, Краснодаре.
Рехау (Rehau) — немецкий производитель, ведущий историю с 1948 года. Продукция проходит многоступенчатый контроль качества.
Фар (FAR) — ещё одна итальянская компания. Кроме запорной и распределителльной арматуры, в линейке присутствуют трубы металлопластиковые, полипропиленовые, медные и стальные.
