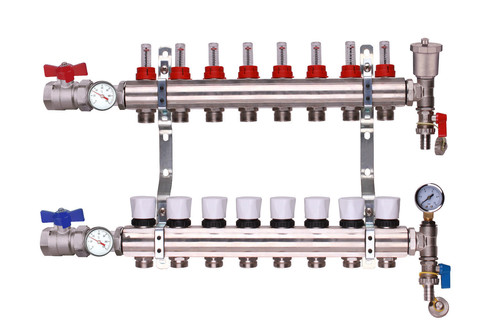

Коллектор горячей воды: Что такое коллектор водоснабжения и для чего его используют?

Интегрированный вакуумный коллектор с тепловыми трубками

Вакуумный коллектор интегрированный с баком

Поделиться ссылкой на статью

Обновлено 4 марта, 2019

Опубликовано автором

• 1 Преимущества интегрированных систем:
• 2 Преимущества интегрированных коллекторов с тепловыми трубками и напорным баком:
• 3 Интегрированная Система солнечного водонагревателя с безнапорным баком и теплообменником
  • 3.1 Преимущества:
  • 3.2 Спецификация:

Солнечные системы горячего водоснабжения с интегрированными баками дешевле и проще, чем сплит-системы  с раздельным расположением коллекторов и бака.

Интегрированный солнечный водонагреватель с накопительным баком

В такой системе используется принцип пассивной циркуляции теплоносителя. Тепловые трубки нагревают жидкость, находящуюся в баке. Верхние части тепловых трубок находятся внутри бака и отдают тепло нагреваемой жидкости. Подвод холодной воды, а также отвод горячей осуществляется непосредственно из бака через специальные трубки. К такому баку можно подводить холодную воду прямо от водопроводной сети. Холодная вода под давлением поступает в нижнюю часть бака, а горячая вода отводится из верхней части бака, таким образом для отбора горячей воды из бака используется давление водопровода.

Коллектор оснащен дополнительным электрическим нагревателем, который используется при недостатке солнечной энергии. Электронагреватель управляется автоматически специальным контроллером TK7Y.

Преимущества интегрированных систем:

• Быстрый нагрев воды. За счет того, что в баке почти всегда находится горячая вода, вы получаете горячую воду сразу.
• Большая теплопроизводительность: солнечные тепловые трубки сразу нагревают расходную воду, без применения дополнительных теплообменников. Вследствие этого повышается КПД использования солнечной энергии для нагрева воды.
• Для обеспечения циркуляции воды в контуре используется напор водопровода. Нет необходимости в дополнительных циркуляционных насосах, нет дополнительных затрат энергии на подачу воды в бак. Бак постоянно заполнен.
• Может устанавливаться как на плоской, так и на наклонной крыше здания или на плоской поверхности. Установка на плоской поверхности предпочтительней, так как в зимнее время снег не будет засыпать трубки.

Самые дешевые интегрированные системы — без тепловых трубок, стеклянные трубки вставляются прямо в бак. Теплоаккумулирующий бак и вакуумные трубки коллектора составляют единый гидравлический контур. Мы такие солнечные коллекторы не продаем, так как они для России не подходят — их нельзя оставлять на зиму там, где возможны температуры ниже нуля.

Также, в стеклянных трубках с водой образуется накипь, она собирается постепенно в нижней части трубок, уменьшая полезную площадь приема солнечного тепла. Накипь также откладывается на внутренней поверхности вакуумных трубок, что также уменьшает его эффективность.

Этих недостатков лишены интегрированные вакуумные коллекторы с тепловыми трубками. В таких коллекторах наконечники тепловых трубок находятся в баке. Различают 2 разновидности таких солнечных водонагревателей — с напорным баком и с безнапорным баком. В первом нагревается вода, которая и используется. Во втором в баке находится вода или теплоноситель, а потребляемая вода нагревается проходя через теплообменник, находящийся в баке. Ниже описаны эти 2 варианта интегрированных коллекторов.

Преимущества интегрированных коллекторов с тепловыми трубками и напорным баком:

1. Исключены потери при транспортировке тепла от вакуумной трубки к нагреваемой воде. Эффективность коллектора более 50%;
2. бак в таких системах находится выше коллектора, не требуется специального насоса для передачи горячего теплоносителя из коллектора к баку.
3. Тепловые трубки передают тепло в бак в одном направлении; при низких температурах
4. Бак выдерживает давление в 6 бар, поэтому возможно подключение к напорному водопроводу;
5. В случае поломки одной трубки, остальные продолжают работать;
6. Простота конструкции, легкая сборка и установка;
7. В баке применена высокоэффективная изоляция из полиуретана;
8. Возможно круглогодичное использование даже в холодном климате;
9. Возможно использование вспомогательного электроподогревателя;
10. Срок службы более 15 лет.

Интегрированный солнечный водонагреватель с напорным баком

Спецификация:

• Материал бака
• снаружи: окрашенная сталь толщиной 0.4 мм
• внутри: стекляное покрытие 4 мм, сталь 1.5 мм
• слой изоляции: полиуретановая пена, 50 мм
• Рабочее давление 6 Бар
• Суточная эффективность: более 55% (более 42% зимой)
• Рабочие температуры: -35ºС до 60ºС
• Размер вакуумных трубок: 58 мм*1,8 м
• Срок службы: 15 лет

Интегрированная Система солнечного водонагревателя с безнапорным баком и теплообменником

В данной системе используется принцип пассивной циркуляции теплоносителя. Теплоаккумулирующий бак и трубки коллектора составляют единый гидравлический контур. Тепловые трубки нагревают воду в баке. В баке находится медная теплообменная спираль. При протекании воды через спираль, она нагревается. Таким образом, сначала нагревается вода в баке, а потом происходит нагрев воды в спирали теплообменника при протекании через нее воды. Такая система называется «с предварительным подогревом», т.к. за счет того, что в баке весь объем жидкости нагрет до максимальной температуры, и небольшие порции расходной воды быстро нагреваются при прохождении по спирали теплообменника. Бак в такой системе безнапорный, давление водопровода есть только в спирали теплообменника. Дополнительную защиту бака водонагревателя от коррозии обеспечивает магниевый анод.

Преимущества:

• Быстрый нагрев воды: передовые технологии и быстрота нагрева холодной воды дают преимущества перед аналогичными водонагревателями других производителей. За счет того, что в баке почти всегда находится горячая вода, протекающая по спирали теплообменника вода быстро нагревается до максимальной температуры.
  Солнечный водонагреватель с теплообменником в баке
• Большая теплопроизводительность: используется специальный теплообменник, который исключает смешивание поступающей холодной воды и горячей воды в баке, что обеспечивает высокоэффективный нагрев воды в любое время.
• Спиральный теплообменник из меди обеспечивает мгновенный нагрев протекающей воды
• Автоматическая подача воды в бак обеспечивается 2 способами: через специальный расширительный бачок с поплавковым регулятором, или при помощи специального контроллера, который обеспечивает как поддержание уровня в баке, так и управляет дополнительным электронагревателем
• Может устанавливаться на плоской, так и на наклонной крыше здания или на плоской поверхности (предпочтительней, так как в зимнее время снег не будет засыпать трубки)
• Срок службы более 15 лет.

Спецификация:

• Материал внутреннего бака: пищевая нержавеющая сталь
• снаружи: окрашенная сталь толщиной 0.4 мм
• слой изоляции: полиуретановая пена, 50 мм
• Максимальное давление в теплообменнике: 1,0 МПа
• Максимальное давление в баке: 0,15 МПа
• Суточная эффективность: более 55% (более 42% зимой)
• Рабочие температуры: -35ºС до 60ºС
• Размер вакуумных трубок: 58 мм*1,8 м
• Срок службы: 15 лет





Эта статья прочитана 6264 раз(а)!

Продолжить чтение

• Вакуумный коллектор с баком Suntask STH

  75

  Интегрированная система с вакуумным коллектором и баком Suntask STH Интегрированные системы, в которых солнечные вакуумные трубки входят прямо в бак-накопитель тепла, дешевле сплит-систем.   Подробное описание особенностей, преимуществ и недостатков интегрированных систем солнечных коллекторов описано в статье «Вакуумные коллекторы с баком».…

• Вакуумный коллектор с тепловыми трубками

  74

  Вакуумный солнечный  коллектор с тепловыми трубками Солнечный коллектор с тепловой трубой состоит из стеклянной вакуумной и медной тепловых трубок. Вакуумная труба установлена наклонно, под определенным углом. Минимальный угол — около 5 градусов; это требуется для того, чтобы конденсат с верхней…

• Система с вакуумным коллектором и баком с теплообменником Suntask WAC-E

  72

  Система с вакуумным коллектором и баком с теплообменником Suntask WAC-E Мы отказались от продаж таких систем из-за их невысокой надежности. Такие системы пользовались спросом из-за невысокой цены, но конструкция с водой внутри  трубок показала свою ненадежность. Через несколько лет появляется…

• Система с вакуумными коллекторами YFCY

  68

  Система с вакуумными коллекторами YFCY Двухконтурная система c принудительной или пассивной циркуляцией. В основном применяется для установки на крыше дома или на балконе. Отличительной особенностью является применение коротких вакуумных трубок, что позволяет легко разместить коллектор на балконе, под окном, на…

• Типы вакуумных трубок

  65

  Типы вакуумных трубок солнечных водонагревателей 1. Вакуумная трубка типа 1 Одна из самых простых, распространенных и недорогих вакуумных трубок для солнечных водонагревательных установок. Используется в системах с открытым контуром или с низким давлением. В системах, где теплоносителем является вода, рекомендовано…

• Солнечные коллекторы: комплекты для установки на крыше

  64

  Система с вакуумными коллекторами для установки на крыше дома Двухконтурная система c принудительной циркуляцией. В комплект входят: коллектор с вакуумными трубками, бак для хранения воды, контроллер, циркуляционный насос, температурные датчики, расширительный бачок, манометр, предохранительный клапан.

  Принцип работы: Коллектор поглощает солнечное…

Опубликовано в рубрике Солнечные коллекторыОтмечено вакуумные коллекторы, интегрированный, коллекторы, солнечные коллекторы

Реклама

Коллектор Berke со встроенными кранами и воздухоотводчиком красный 2 вых. 1/2″

Характеристики

org/PropertyValue»> org/PropertyValue»>

Вид арматуры	Коллектор
Материал корпуса	Полипропилен
Покрытие	Нет
Межосевое расстояние	50 мм
Диаметр выходов	20 мм
Тип резьбы	Нет
Размер подключения	40 мм
Тип регулировки	Шаровой кран
Макс. рабочее давление	25 бар
Макс. рабочая температура	95 °С
Гарантия производителя	3 года

Описание

Коллектор со встроенными кранами и воздухоотводчиком применяется для распределения потоков жидкости в системах отопления, холодного и горячего водоснабжения. Количество возможных контуров зависит от количества выходов. Изготавливается из полипропилена «Рандом сополимер тип 3».

Каждый из выходов может моментально перекрываться встроенным шаровым краном. Встроенный шар из сделан из хромированной латуни, шток — из латуни с уплотнителями.

К каждому выходу коллектора посредством раструбной сварки можно присоединить необходимый полипропиленовый комбинированный фитинг соответствующего типоразмера. К полипропиленовому трубопроводу коллектор присоединяется также методом раструбной сварки.

В комплекте коллектора имеется заглушка со встроенным ручным воздухоудалителем (кран Маевского). Ручки встроенных кранов имеют цветную окраску для идентификации температуры потока (холодная или горячая вода, прямая или обратная ветки отопления).

Фитинг эксплуатируется при рабочем давлении до 25 бар и при температуре до 95°С.

Цвет фитинга белый, краны покрашены в красный цвет.

Данная модель представлена с количеством выходов 2 вых. 1/2″. Также можно купить этот товар с выходами и размерами: 2 вых. 1/2″, 3 вых. 1/2″, 4 вых. 1/2″, 5 вых. 1/2″, 6 вых. 1/2″.

Условия продажи:

Похожие товары

HelioMaxx™ 80G Комплект плоскопластинчатых коллекторов горячей воды на основе гликоля

В чем разница между плоскими пластинами и вакуумными трубчатыми коллекторами?

Хотя оба типа коллекторов улавливают солнечную энергию и преобразуют ее в горячую воду, каждый из них имеет свои преимущества.

Вакуумные трубчатые коллекторы лучше всего использовать в северном климате, где возможны заморозки, и их можно использовать в районах, где температура опускается до -60°F. Вакуумные трубки чрезвычайно эффективны благодаря самим трубкам. Каждая вакуумная труба герметично закрыта, что означает, что она обладает высокой изоляцией из-за того, что это герметичная атмосфера, почти непроницаемая для внешних температур. Вакуумные трубки также можно заменить, если они повреждены, просто подключив их, нет необходимости заменять весь блок.

В плоских коллекторах SunMaxx используется высокоэффективный плоский абсорбирующий материал под названием Tinox, который передает тепло ряду медных трубок, по которым циркулирует смесь 50% гликоля и воды. Сами коллекторы, по сути, представляют собой герметичную изолированную коробку, которая улавливает солнечную энергию и передает ее через Tinox, а затем по трубам, заполненным гликолем, в резервуары для хранения.

Могу ли я установить солнечные коллекторы на плоской крыше без проходки через крышу?

Да, можете. Коллекторы можно прикрепить к нашей балластной системе, которая использует вес стандартных блоков для патио, чтобы удерживать коллекторы на месте. Расчеты ветровой нагрузки должны выполняться инженером в соответствии с местными строительными нормами. При соответствующем весе коллекторы будут оставаться на месте, не делая никаких отверстий в крыше. Это было сделано с нашими вакуумными трубчатыми коллекторами и нашими плоскими пластинами. Плоские пластины, очевидно, имеют гораздо более высокое сопротивление ветру и, следовательно, требуют большего веса, чтобы удерживать их на месте. Наша балластная система будет работать и с фотогальваническими панелями.

Как совместить соединения коллектора на крыше со стропилами?

Нет никаких гарантий относительно стропил, когда речь идет о расстоянии друг от друга или согласованности. Самый простой способ решить эту проблему — использовать рельсовую систему ConnectMaxx. Наши крепления на крыше можно закрепить там, где находятся стропила, а затем наши поручни можно прикрепить к креплениям на крыше. Все наши коллекторы могут быть закреплены в любом месте вдоль направляющих с помощью выдвижных блоков. Используя рельсы SunMaxx, вы можете меньше беспокоиться о том, где находятся стропила, и больше о том, где вы хотите разместить свои коллекторы!

Под каким углом лучше расположить моих коллекторов?

Этот ответ зависит от того, чего вы пытаетесь достичь. Для простых систем ГВС вы должны попытаться расположить коллекторы под тем же углом, что и ваша широта. Для систем, которые связаны с системой отопления дома, как в комбинированной системе, вы должны расположить коллекторы на 15 градусов выше вашей широты. В летнее время используйте только системы, как и в системе бассейнов, вы должны расположить свои коллекторы на своей широте минус 15 градусов.

Для систем с высокой долей солнечной энергии, т. е. 75 % и выше, следует увеличить угол наклона, чтобы немного снизить производительность в летнее время.

Что важнее: расположение коллекторов с максимальной эстетической привлекательностью или максимальное усиление солнечного излучения?

Вы хотите, чтобы эта система работала с максимальной отдачей или она должна хорошо выглядеть и соответствовать архитектуре дома?

Мы все видели этих альбатросов на крыше, которые установлены под сложным углом, чтобы получить несколько дополнительных БТЕ за счет эстетической привлекательности. Вот несколько рекомендаций, которые следует учитывать при принятии решения о том, что наиболее важно при определении ориентации и наклона коллектора.

Для большинства коллекторов, трубок или плоских пластин угол наклона имеет 30-градусное окно изменения, и производительность все равно будет в пределах 95% от ожидаемого максимума. То есть, если ваши коллекторы должны быть установлены под углом 55 градусов, вы можете установить их между 40-70 градусами, потеряв лишь небольшую часть прироста энергии.

Что касается ориентации коллектора, это окно составляет 60 градусов для вакуумных трубок и 30 градусов для плоских пластин. Эти соображения позволяют вам подогнать коллектор под уклон и ориентацию большинства домов, не теряя при этом слишком много энергии.

Очевидно, вы хотите, чтобы ваш клиент получил максимальную отдачу от этого, но у вас больше шансов получить дополнительную работу, если коллекторы установлены таким образом, чтобы учитывать эстетическую привлекательность. Попросите у представителя Sunmaxx копию диаграммы характеристик наклона и ориентации, чтобы вы могли принимать обоснованные решения.

Можно ли растопить снег с моих коллекторов?

Да, это так. В зависимости от типа вашего коллектора, вы можете запрограммировать свой контроллер на ручную активацию циркуляционного насоса, который будет подавать тепло из вашего резервуара-аккумулятора в коллекторы, которые будут излучать это тепло обратно, тем самым растапливая снег. Однако этот метод работает только для ПЛОСКИХ ПЛИТ и обычно требует столько же энергии, сколько и производит. Когда солнце светит в полную силу, лучей, проходящих через снег, обычно достаточно, чтобы создать значительное количество тепла, которое, в свою очередь, растапливает снег на плоских пластинах.

Однако для эвакуированных туннелей мало что можно сделать, чтобы растопить снег. Если ваши коллекторы сидят под наклоном от ската крыши, вы должны быть в порядке, потому что снег будет проходить между трубами на крышу. Но для систем EVT, устанавливаемых заподлицо, снег может накапливаться и будет накапливаться. Однако, по моему опыту, это повлияет на результат только на день или два. Потому что, если солнца достаточно, чтобы произвести какое-либо количество БТЕ, тогда будет достаточно тепла, потраченного впустую на границе раздела крыши/коллектора, которое начнет таять снег, позволяя ему соскальзывать с верхней части труб. При минимальном воздействии прямых солнечных лучей небольшое количество открытых трубок начнет давать значительное количество БТЕ, даже если они в основном закрыты. Так что для трубок, не переживайте, вы не собираетесь много терять, если, конечно, они не будут закрыты на пару футов или около того, тогда, возможно, вы захотите их смахнуть, если сможете.

Как выбрать между плоской пластиной и вакуумной трубкой?

Это будет дискуссия далеко в будущем. Чтобы получить более подробный обзор, посмотрите это Нажмите здесь, чтобы посмотреть этот полуторачасовой веб-семинар. Ваше решение должно быть основано в первую очередь на следующих соображениях:

• Требуемая температура – Какое у вас существующее приложение? EVT превзойдут FP при более высокой температуре.
• Климатическое расположение-  В общем смысле плоские пластины более ценны, чем вакуумные трубки в более теплом климате, а EVT лучше работают в холодном и облачном климате.
• Эстетическая привлекательность – Здесь нет «правильного» ответа. Вместо этого у каждого человека есть свое личное мнение. Мы рекомендуем вам пойти с ним. Если по этой причине они предпочитают плоские пластины, тогда вы устанавливаете плоские пластины, а если они предпочитают вакуумные трубы из-за их эстетической привлекательности, то вам обязательно следует установить вакуумные трубы.

Суть в том, что вы действительно НЕ МОЖЕТЕ ОШИБАТЬСЯ НЕПРАВИЛЬНО. Каждый тип будет иметь значительную ценность, и, в конце концов, различия будут незначительными.

Насколько хорошо будут работать мои коллекторы, если они не расположены идеально?

К счастью, солнечные тепловые коллекторы не так чувствительны к условиям освещения, как фотоэлектрические коллекторы. Что касается производительности, у вас есть примерно 60-градусное окно возможностей для установки коллекторов на юг, прежде чем вы начнете терять небольшую часть общего производства. Другими словами, ваш дом может быть расположен в 30 градусах к востоку от истинного юга или в 30 градусах к западу от истинного юга, и ваши показатели все равно будут на уровне 9 или выше.5%.

Что касается угла наклона, возможность этого окна немного меньше, но все же вы можете иметь наклон крыши около 20 градусов плюс или минус вашего конкретного угла широты, и вы все равно увидите результаты на уровне 95% или выше ожидаемого.

Попросите представителя SunMaxx составить отчет Polysun для ваших конкретных условий, чтобы быть уверенным, что вы будете довольны и приятно удивлены.

Пустой раздел. Отредактируйте страницу, чтобы добавить сюда контент.

Солнечные водонагреватели

Солнечные водонагреватели

Комплекты солнечных водонагревателей

Sun-In-One используются для производства горячей воды для бытовых нужд в системах отопления помещений. Эти обогреватели устраняют необходимость в дорогостоящих системах отопления и вместо этого используют энергию солнца, чтобы обеспечить вас надежным источником горячей воды. Их можно использовать как в жилых, так и в коммерческих помещениях. Sun-In-One™  полные комплекты для нагрева горячей воды на солнечной энергии соответствуют требованиям BAA и ARRA.

Выберите наш комплект плоского коллектора или наш комплект вакуумного трубчатого коллектора. Комплекты используются для производства горячей воды для бытовых нужд в системах отопления помещений. Доступные в различных размерах, они идеально подходят для жилых, коммерческих и промышленных помещений. Каждый комплект доступен с резервуаром для хранения объемом 75 галлонов или без него, и в качестве охлаждающей жидкости будет использоваться вода или вода/гликоль.

Комплект солнечного водонагревателя
Информация о продукте		Компоненты
Комплект #	Модель №	Описание
1	SIOHWh2	Плоский коллектор
2	SIOHWh2NT	Плоский коллектор, без бака
3	SIOHWh3	Вакуумная трубка
4	SIOHWh3NT	Вакуумная трубка, без бака

Наш плоский солнечный коллектор лучше всего подходит для бытовых систем водяного отопления.

В плоском солнечном коллекторе используется абсорбирующее покрытие с синим напылением, а также полиуретановая изоляция, что делает его невероятно эффективным и абсорбирующим, оптимизируя выработку тепла.

-: Конструкция позволяет выдерживать широкий спектр термических нагрузок, а также любые погодные условия.

-: Надежно подает горячую воду в отопительные системы.

-: Плоский солнечный коллектор также может использоваться для питания солнечной системы кондиционирования воздуха и способен охлаждать до 15 200 БТЕ на панель в день.

Наш вакуумный трубчатый коллектор подходит для жилых, коммерческих и промышленных помещений. Коллектор с вакуумными трубками лучше всего подходит для ситуаций с большими нагрузками и надежно обеспечивает горячее водоснабжение, электрообогреватели и кондиционирование воздуха в любых климатических условиях.

Он может производить горячую воду для систем отопления, а также питать солнечный кондиционер, что делает его идеальным для круглогодичного использования.

Он способен охлаждать до 79 000 БТЕ на панель в день.

СОЛНЕЧНЫЕ ЗОНЫ

Наши комплекты рассчитаны на три дня автономной работы. Для этого мы рассчитываем количество часов пикового солнечного света, которое определенный регион получает в день. Используйте карту справа, чтобы определить, в какой зоне вы находитесь, и укажите эту информацию в контактной форме ниже. Если вы не уверены, в какой зоне находитесь, мы можем помочь вам это выяснить.

СОВЕТЫ ПО УСТАНОВКЕ

– Убедитесь, что в предполагаемом месте установки солнечной панели нет тени между 9:00 и 15:00.

– При установке панели убедитесь, что она обращена к солнечному югу. Юг на Google Maps — это солнечный юг.

— Если вы собираетесь установить панель на расстоянии более 20 футов от вашего источника света, сообщите нам об этом в контактной форме ниже.
