Что такое коаксиальный дымоход?

Содержание:

Что такое коаксиальный дымоход?

Преимущества такого дымохода

Особенности монтажа

Газовые котлы с коаксиальным дымоходом

Вывод

Любой человек хочет, чтобы в его доме было тепло. Ведь именно от этого зависит комфортное проживание всей семьи. Те, у кого нет централизованного отопления, должны сами о нём позаботиться. Кроме установки котла и других составляющих, приходится решать вопрос с дымоходом. Без него дым от сгорания топлива шёл бы прям в помещение. Раньше для этого использовали обычные трубы. Однако со временем изобрели коаксиальный дымоход. Что это за устройство? В чём его преимущество? Этим вопросам стоит уделить особое внимание.

Что такое коаксиальный дымоход?

Коаксиальный, значит один предмет в другом. Дымоход так назвали, потому что у него тоже одна труба, вмонтированная в другую.

Внутри они между собой не соприкасаются, а соединены перемычкой. Это устройство предназначено для газовых котлов, конвекторов, радиаторов, и других аппаратов с закрытой камерой сгорания. Коаксиальный дымоход имеет 2 задачи:

1. обеспечивает постоянный приход воздуха, для горения газа в камере,
2. выводит продукты сгорания топлива.

конструкция коаксиального дымохода

Принцип его работы понять несложно. По внешней трубе поступает воздух, а по внутренней выходят вредные вещества. Обычно эта конструкция около 2 м, и состоит она из следующих частей:

• прямые трубы – они формируют сам канал системы дымоотвода;
• сборник для конденсата – так как водяной пар скапливается в трубе, нужно не давать ему попасть в котёл;
• тройник – используется при соединении с котлом;
• колено, согнутое на 90% — эта часть помогает сделать повороты в дымоходе;
• прочистка – позволяет проводить регламентные работы;
• наконечник – защищает от осадков и ветра.

Это конструкция стандартного дымохода, но если его направленность горизонтальная, то чаще состав будет следующим:

• прямые трубы,
• согнутое колено,
• боковой наконечник.

Используется 3 вида стали для изготовления коаксиальных дымоходов:

1. нержавеющая,
2. кислостойкая,
3. оцинкованная.

Кроме этих вариантов, есть и комбинированные конструкции, где совмещены детали из разной стали. Благодаря тому, что устройство сделано из качественного материала, оно не подвергается разрушению. Это основные моменты, которые следует знать при выборе коаксиального дымохода.
Но чтобы он хорошо работал, стоит серьёзно подойти к приобретению оборудования.

Перед покупкой придётся учесть некоторые моменты:

• сделать подробный план магистрали с точными размерами,
• какой вид топлива,
• температура на улице,
• изолированность помещения,
• показатели котла, могут повлиять на выбор трубы,
• качество изделия,
• толщина стен.

Учтя всё это, удастся подобрать трубы подходящего диаметра, длины и так далее.

Преимущества такого дымохода

Есть множество аргументов, в пользу использования коаксиального дымохода.

• Одно из самых важных преимуществ состоит в том, что необходимый для горения газа кислород, берётся с улицы. Обычные котлы питаются воздухом из помещения, поэтому становится душно.
• Также уменьшаются теплопотери. Это происходит благодаря тому, что свежий воздух поступает по наружной трубе, которая нагревается от внутренней. Поэтому этот воздух тоже тёплый. Такая конструкция значительно уменьшает теплопотери отопительной магистрали.
• Экологичность процесса. Благодаря тому, что такой процесс имеет высокий КПД, газ в котле полностью сгорает. Из-за этого нет выбросов, вредящих атмосфере и человеку.
• Препятствует возгоранию. Также как внешняя труба нагревается, внутренняя охлаждается. Поэтому если с дымоходом будут соприкасаться легковоспламеняющиеся предметы, то не будет большой температуры для воспламенения.
• Людям не придётся дышать дымом или угарным газом. Всем неприятно, когда в доме появляется сильный запах дыма от печи. Это отрицательно влияет на организм человека. Но, так как этот дымоход подаёт необходимый для горения кислород, то все процессы происходят в закрытой камере. А значит, ничего не попадает в помещение, и не нужно дышать дымом или обустраивать вытяжку.
• Большой ассортимент. Выбор этого оборудования очень широкий. Поэтому можно подобрать его для системы любой мощности.
• Компактность. Коаксиальные дымоходы имеют небольшие размеры, благодаря чему не забирают много места от площади помещения.
• Монтаж. Установка этой конструкции очень лёгкая.

Итак, из перечисленных выше пунктов видно, насколько удобно пользоваться коаксиальным дымоходом.

Особенности монтажа

Говоря о монтаже этого оборудования, следует помнить, что есть 2 варианта – вертикальный и горизонтальный.

1. Вертикальный вывод трубы применяется, если нет возможности монтировать её в стене.
2. Горизонтальная установка осуществляется при условии, что котёл имеет принудительную вентиляцию. По правилам, максимальная длина, горизонтально установленного дымохода, должна быть не более 3 м. Но, перед её установкой, лучше ознакомиться с инструкцией от производителя.

стандартный и коаксиальный дымоход

Далее стоит рассмотреть основные принципы монтажа этого устройства.

• Сначала надо выбрать место для котла и трубы. Монтировать их следует одновременно. По отношению к котлу, дымоход должен находиться на 1―1,5 м выше. Если существует потребность, трубу можно удлинить до 3 м в высоту. А по отношению к земле конструкцию поднимают на 2 м. Также, нужно соблюсти расстояние не меньше 0,5 м от окон, вентиляционных отверстий и дверей. Окна, расположенные над дымоходом, должны находиться друг него на расстоянии 1 м. Никаких преград, наподобие стен, не должно быть ближе 1,5 м.
• Следующим шагом является проверка покупки. Следует убедиться, что все части устройства на месте. Иначе посреди процесса монтажа придётся бежать в магазин за недостающим элементом.
• Теперь можно приступить к самим работам. Сначала просверливается отверстие в стене. Его диаметр вымеряется по дымоотводу.
• Труба заводится в дыру, а затем соединяется с котлом, с помощью хомута. Собирая все части дымохода, необходимо соблюсти угол по отношению к земле. Это делается для того, чтобы стекал конденсат за здание, а не в котёл.
• Сделанное отверстие заделывается монтажной пеной вокруг дымохода.
• Для эстетического вида, на стыки одеваются различные насадки. Их можно прикрепить на жидкие гвозди или строительный клей.
• Если делается вывод трубы через крышу, тогда важно использовать изолирующие патрубки и негорючую изоляцию. Также не забыть оставить воздушную прослойку между перекрытием и дымоходом. Отверстие, через которое выведена труба, следует внимательно загерметизировать.
• Последним шагом будет проверочный запуск системы.

Очень важно, при монтаже дымоотвода, придерживаться техники безопасности. Так как трубы могут быть острыми, безопаснее работать в перчатках. Укреплять и герметизировать соединения можно исключительно огнеупорными материалами. Придерживаясь этих инструкций по установке и безопасности, получится сделать качественный выход для дыма.

Однако, есть проблема с которой всё равно можно столкнуться – замерзание дымоотвода. Если игнорировать эту возможность, то обмерзание может привести к поломке отапливающего агрегата. На данный момент эксперты считают, что проблема в неправильном теплотехническом расчёте. Так как КПД отопительного аппарата зависит от того, насколько нагретый подающий воздух, то конструкторы уменьшили диаметр трубы для выхода продукта сгорания. Этим они увеличили КПД. Однако, именно из-за этого, появляется больше конденсата во внутренней трубе, который впоследствии замерзает.

Чтобы избежать этой проблемы, советуется правильно подбирать диаметр и длину трубы.

Газовые котлы с коаксиальным дымоходом

Видя преимущества такого дымохода, многие хотят использовать именно его. Однако, для этого нужно правильно подобрать котёл, ведь чтобы пользоваться коаксиальным дымоходом, нужна закрытая камера сгорания в котле. Для этого подходят аппараты работающие на газе. Но стоит ли их приобретать? Чем они отличаются от обычных котлов?

выход коаксиального дымохода из стены дома

В наше время такое оборудование пользуется огромным спросом. В чём преимущество газового котла с закрытой камерой сгорания?

• Сегодня, для того чтобы установить котёл, по технике безопасности требуется специально отведённое место. Оно должно быть правильно оборудовано и иметь приточную вентиляцию. Если же в доме нет такого помещение, то необходимо либо сделать наружный дымоход, либо перепланировать дом. Оба таких варианта невыгодны с финансовой точки зрения. Поэтому решением такой проблемы будет котёл с закрытой камерой сгорания и коаксиальный дымоход. Таким образом, можно подчеркнуть, что это оборудование существенно сэкономит деньги.
• Установить такой котёл можно в любом месте дома, не зависимо от вентиляции. Единственным важным условием является расстояние от окна. Поэтому таким помещением может быть чердак, кухня, цокольный этаж и так далее. О многих котлах такого не скажешь.
• Монтаж дымохода. Это ещё один аргумент в пользу газового котла с закрытой камерой сгорания. Чтобы установить для него коаксиальный дымоход, не нужно иметь специальных навыков, а достаточно придерживаться инструкции.
• Ещё одним преимуществом такого аппарата, является высокий КПД. Этот момент очень важен с точки зрения экономии топлива. Как уже писалось выше, горячий воздух, выходящий из внутренней трубы, нагревает холодный воздух, который направляется к котлу по внешней трубе. Благодаря этому, не расходуется энергия на нагревание поступающего в аппарат воздуха. Вся теплоэнергия используется на теплоноситель.
• Этот процесс стоит рассмотреть и с обратной стороны. Наружная труба, забирая тепло у внутренней, охлаждает её. Таким образом, всё оборудование не нагревается до опасной температуры, которая может привести к пожару. Другие котлы с дымоходом не имеют таких противопожарных показателей.
• Благодаря высокому КПД, газовое оборудование имеет и высокие экологические характеристики. Ведь если весь газ внутри сжигается, посредством постоянного наличия кислорода в камере, значит, в атмосферу не выпускаются вредные вещества.
• Безопасность жильцов. Это ещё одно явное преимущество. Так как закрытая камера сгорания, в помещение не попадают ни газ, ни дым. К тому же исключается вероятность возгорания.

Неудивительно, что сегодня это оборудование имеет большой спрос на рынке.

Вывод

Какой можно сделать вывод из приведённой выше информации? Коаксиальный дымоход является очень практичным и полезным изобретением. В отличие от обычного, он выполняет 2 функции одновременно – вывод продуктов сгорания, и ввод в камеру необходимого для горения воздуха. Из перечисленных преимуществ особенно можно выделить высокий КПД, безопасность для людей и атмосферы, простота монтажа. Именно этого сегодня каждый человек ожидает от системы отопления. К тому же, этот дымоход совместим с самым популярным видом газового котла.

3D

Бесплатная программа теплый пол

Схема

Схема отопления 2-х этажного дома 110м2 | металлопластик | теплый пол

Схема отопления 3-х этажного дома 195м2 | двухтрубная система | металлопластик | газ | радиаторы

Схема отопления | 2-х этажный дом | однотрубная система | электрокотел | радиаторы

Схема отопления 2-х этажного дома 110м2 | металлопластик | теплый пол, радиаторы

Видео

Подключение радиатора к двухтрубной системе из меди

Что такое однотрубная и двухтрубная система отопления

Преобразователь напряжения для системы отопления

Как подключить твёрдотопливный котел

Сборка радиатора верхнее подключение

Как устроено коллекторное отопление

Как залить теплоноситель в систему отопления с помощью насоса

Как работать с металлопластиковыми трубами

Для чего нужен датчик температуры в отопительной системе загородного дома

Где в доме нужно устанавливать радиаторы

Как рассчитать мощность котла

Подключение расширительного бака к полипропилену

Подключение радиаторов к меди

Подключение радиатора к двухтрубной системе из металлопластика

Коаксиальный дымоход для двухконтурного газового котла

Содержание

• Отличие от обычных труб: что нового
• Конструкция и принцип работы
• Как работает конструкция
• Что входит в стандартную комплектацию
• Коаксиальный дымоход для газового котла: материалы для изготовления
  • Пластик
  • Нержавеющая сталь
• Достоинства и недостатки использования
• Как и где правильно установить коаксиальный дымоход газового котла
• Монтаж
• Установка коаксиального дымохода для газового котла: инструкция, требования и нормативы
• Требования к монтажу
• Проблема неправильного уклона
• Выбор типа установки
• Вентиляция

Тем, кому интересно, что это такое – коаксиальный дымоход для газового котла, пригодится материал этой статьи о самостоятельном монтаже и устройстве такой конструкции. Современный выбор на рынке отопительных приборов от различных производителей поражает своим разнообразием, все больше пользователей выбирают водогрейные устройства всевозможной конструкции для автономных систем теплоснабжения.

Отличие от обычных труб: что нового

Прежде всего, он выделяется большей эффективностью и безопасностью. Предназначен для отвода горячих дымовых газов, содержащих вредные вещества, образующиеся в процессе горения. Его усовершенствованная конструкция подходит для моделей с закрытой камерой сгорания.

Стоимость гораздо выше, чем простого стального изделия, но эксплуатационные качества полностью оправдывают такие вложения. Намного проще купить его, чем сделать самостоятельно, хотя возможен и этот способ. Принципиальное отличие такого газоотвода от обычного состоит в том, что чистый воздух заходит в него с улицы, а не забирается изнутри котельной.

Конструкция и принцип работы

Само название в переводе означает «двойной канал». Имеются в виду две трубы различных по диаметру, при этом одна вставляется во внутрь второй. По своей сути, устройство коаксиального дымохода для газового котла – комплект из пары труб, вложенных одна во вторую – узкая внутри широкой. Чтобы их центральные оси совпали между собой, их поверхности соединяются перемычками, удерживающими в нужном положении.

Внутренний контур диаметром от 60 мм предназначен для отвода продуктов сгорания. Через внешний, диаметром от 100 мм, осуществляется подвод воздуха, называемый «впуском». Поступление кислорода нужно для максимального сжигания топлива, что значительно увеличивает КПД котла и снижает вредность выбросов в атмосферу.

Как работает конструкция

Воздушные массы с улицы попадают внутрь по трубе большего диаметра. Проходя по внешнему каналу, они поглощают тепло от внутренней, служащей для отвода отработанных газов. Движение воздуха различного качества и температуры происходит в разные стороны. В топочную камеру он попадает уже горячим, не тратится дополнительная энергия на его нагревание, что существенно увеличивает КПД. Вместе с этим уменьшается расход газа в единицу времени, это делает отопительное оборудование гораздо более экономичным.

Нагреваясь от внутренней части, воздух наружного канала одновременно охлаждает ее, предотвращая перегревание. Такая особенность, во-первых, обеспечивает долгий срок службы, а во-вторых, делает возможным его установку даже в деревянном доме без какой-либо дополнительной защиты: в исправном состоянии он совершенно не пожароопасен. Но все же его часто дополнительно теплоизолируют базальтовым утеплителем, так как это значительно улучшает тягу и КПД.

Что входит в стандартную комплектацию

Основная составляющая, – это коаксиальная труба, которая проходит от теплогенератора и выходит на улицу. Она состоит из трех деталей:

• адаптер;
• отвод на 90°, 30° и 45°;
• сама труба.

Если житель многоквартирного дома хочет иметь газовый котел с закрытой камерой сгорания, реализация этой идеи будет возможна только в случае наличия поквартирного отопления, и тогда труба будет входить в шахту.

Ориентировочный комплект выглядит следующим образом:

• коаксиальная труба 1,0 м и компенсатор 0,5 м;
• «колено» – угловой переходник, 45° либо 90°, для соединения;
• тройник для подключения;
• переходная муфта;
• регулятор тяги;
• узел для профилактической очистки устройства;
• конденсатоотвод;
• защитный экран наружной части;
• закрепляющие хомуты;
• опорная площадка;
• конус;
• фланец для крепления к стене дома;
• кольцевые прокладки для придания герметичности и плотности в местах соединений.

Ассортимент и цены деталей магазина Феррум можно уточнить в прайслисте на сайте.

Коаксиальный дымоход для газового котла: материалы для изготовления

На рынке отопительных приборов представлены различные варианты.

Пластик

Трубы из полимерного материала с высокой термоустойчивостью выдерживают нагревание до 205°C, подходят для устройств конденсационного типа. К их плюсам относят легкость установки, небольшой вес, а также доступную цену. Однако стоимость себя оправдывает: подобные изделия недолговечны, их приходится часто менять, к тому же они не годятся для других видов газовых котлов, так как имеют ограничения на подключение к ним.

Срок их службы составляет не более 5 лет. Пластиковые детали возможно использовать только для отвода газов в низкотемпературном режиме: максимальную температуру превышать запрещается, так как это приведет к неисправности устройства.

Нержавеющая сталь

Стальные детали гораздо более востребованы в суровых российских климатических условиях, особенно в северных регионах, где отопление приходится использовать большую часть года. Например, дымоходы серии Craft LAS выполнены из аустенитной нержавеющей стали AISI 316. Это позволяет использовать их с конденсационными котлами, имеющими низкие температуры продуктов горения.

Топливо в таких теплогенераторах насыщенно водородом и, как следствие, характеризуется высокими значениями температуры точки росы. В данных условиях высока опасность образования конденсата и агрессивной кислотной среды. Такая сталь пригодна для эксплуатации в широком температурном диапазоне и стойкая к большому количеству концентрированных кислот, поэтому идеально подходит для обслуживания систем поквартирного отопления.

Нержавеющая сталь устойчива к воздействию агрессивных веществ, ее термостойкость гораздо выше, чем самого прочного пластика – до 550°C. Изделия из «нержавейки» подразделяются на 2 вида:

• Неутепленные (двухконтурные) – имеют более примитивную конструкцию, внутренняя часть обладает кислотоустойчивостью. Она долговечна и может быть использована для жилых и промышленных помещений. К ограничениям относится ее обязательная термоизоляция, для уменьшения выхода конденсата в холодный период.
• Утепленные (трехконтурные: сэндвич-двухконтурная труба) – подходят для размещения на улице или в не утепленной шахте. Наиболее часто применяются для вертикального отвода дыма в многоэтажных домах сразу от нескольких котлов. Имеет возможность подключения к устройству как с естественной, так и с принудительной системой отвода дымовых газов. Такая конструкция обладает лучшими аэродинамическими характеристиками и долгим сроком эксплуатации – до 30 лет. К минусам относят необходимость предварительного сложного расчета, который приходится заказывать в проектной организации. Это обязательное требование, так как дымоход с вертикальным отводом и наружным воздухозабором монтируют на этапе строительства здания, а значит, он должен быть заложен в проект.

Наша продукция

Одностенные дымоходы

Двустенные дымоходы

Монтажные элементы

Достоинства и недостатки использования

Рассмотрим положительные и отрицательные характеристики.

Плюсы:

• Затягивание воздушных масс снаружи, что позволяет сохранить неизменным состав воздуха в котельной. Нет ни постороннего запаха в помещении, ни гари. Это значительно снижает требования к вентиляции и площади, а значит, уменьшает расходы. Котел с закрытой топкой разрешается устанавливать даже в непроветриваемых помещениях, ведь он потребляет кислорода немногим больше, чем обычная газовая горелка.
• Экономичность использования топлива и более высокий КПД оборудования.
• Экологичность: так как сырье полностью сгорает, в атмосферу выделяется с дымом меньше загрязняющих веществ.
• Быстрый монтаж и введение в эксплуатацию.
• Возможность совмещения с любым отопительным прибором, а также использования для многоквартирных жилых зданий с высотой в несколько этажей.
• Если монтаж произведен правильно, это позволяет значительно увеличить тягу.

Недостатки системы:

• Образование конденсата, содержащего токсичные вещества и требующего особых условий хранения и утилизации.
• Второй недостаток вытекает из первого: это необходимость согласования установки с Санэпиднадзором и получение разрешения, а также штраф в случае неправильной утилизации ядовитых отходов.
• Довольно высокая цена. Пластиковые детали более доступны, но и служить они будут недолго. В целях экономии некоторые пользователи пытаются изготавливать трубу из подручных средств. Однако это небезопасно, так как может привести к поломке и последующему тяжелому или даже смертельному отравлению ядовитыми газами. Так что в этом случае бережливость неуместна.
• Ограничен по конструкции отопительных приборов, так как подходит только для газовых с закрытой топкой.
• Без утепления при температуре ниже -10° наружный выход может покрываться наледью, а изоляция требует дополнительных расходов и работ.

Как и где правильно установить коаксиальный дымоход газового котла

Газоотвод такого типа устанавливают на конденсационных и турбированных отопительных приборах с закрытой топочной камерой или на конвекторе. Подача воздуха бывает естественной либо с механическим побуждением, для чего обычно используют приточный вентилятор. Такой способ газообмена подходит для любой автономной системы отопления с одним или двумя контурами.

Подобная система представляет собой две отдельно стоящие трубы, диаметром от 80 мм. Одна из них предназначена для подвода воздуха в камеру сгорания, вторая – для отвода дымовых газов. В конструктивном плане различий между деталями на «впуск» и «выпуск» не существует.

Монтаж

Процесс должен производиться профессионалами в соответствии с правилами пожарной безопасности в РФ и нормами проектирования, а по завершении необходима эксплуатационная проверка всей системы.

• Монтаж осуществляется от теплогенерирующего аппарата вверх к устью.
• Канал дымохода должен быть прикреплен к несущей конструкции здания при помощи кронштейнов или хомутов для избежания вибрации и шумов.
• Отдельные элементы должны соединяться друг с другом по раструбной системе.
• Герметичность канала по завершении монтажа необходимо проверить под рабочим давлением.
• В случае, если ось дымохода располагается в горизонтальной плоскости, канал прокладывается с уклоном 0,5 — 1,5% по направлению от котла.
• Перед началом эксплуатации необходимо проверить проходимость трубок для сбора конденсата и температуру на поверхности дымохода. При необходимости его теплоизолировать.
• Рекомендуется сборка элементов на силиконовый герметик стойкий к кислотам и температурам до 200°С.

Установочный набор снабжается руководством по сборке, так что с этим можно справиться самостоятельно. Наиболее важный момент – это подбор места выхода. В небольшом частном доме можно определить его самостоятельно, а в многоквартирном потребуется проектирование, причем еще на этапе строительства здания. В случае, если положение горизонтальное, он не может быть направлен на соседские окна, если расстояние между постройками составляет менее 50 м. Важна также высота от корпуса устройства до наружного выхода.

Напольный тип оборудования по нормативам требует метровой высоты, для настенного этот показатель вдвое меньше. Длина коаксиальной трубы для установки дымохода к двухконтурному газовому котлу по нормам может достигать 5 м в горизонтальном положении, со всеми поворотами и углами. Стыки уплотняют специальными муфтами: силиконовый уплотнитель или герметик не подходят для этой задачи. Рекомендуется сборка элементов дымохода на силиконовую смесь стойкую к кислотам и температурам до 200°С.

А также необходимо утепление для предотвращения образования наледи.

В пеноблочном здании газоотвод монтируется внутри стены. Кирпичные постройки позволяют установить его снаружи. При устройстве вывода учитываются как характеристики ограждающих конструкций здания, так и нормативы СНиП.

Установка включает несколько последовательных этапов:

• Место выхода может быть загерметизировано монтажной пеной, а затем украшено специальными декоративными решетками для эстетичного внешнего вида. Их сажают на клей или крепят жидкими гвоздями, а внутри укрывают оборудование гипсокартонным коробом.
• Присоединение выполняется при помощи адаптера, и дальнейшего подключения к нему тройника с конденсатоприемником. Диаметр патрубка у котла и дымохода должны обязательно совпадать. Эта деталь размещается сверху или сбоку на корпусе, первый вариант значительно легче монтируется.
• Удлинение трубы. Один конец вставляется в другой, затем они закрепляются обжимными хомутами. Для углов применяют муфты на 45° и 90°, которые также входят в комплектацию поставляемого оборудования. Всего конструкция должна включать не более 3-х колен и иметь общую длину до 3-х метров. Жесткая фиксация хомутами очень важна, так как она обеспечивает хорошую тягу.

Установка коаксиального дымохода для газового котла: инструкция, требования и нормативы

Процесс производится по правилам и нормам СНиП, под номером 2.04.08-87 и 2.04.05-91. Все проектные расчеты и монтаж выполняются с соблюдением существующих норм, в ином случае не будет согласования проекта Газовой службой и в получении разрешения на использование устройства может быть отказано.

Требования к монтажу

• В многоэтажных домах обязательно соблюдается условие расположения в удалении от дверных проемов и окон, находящихся с ней на одной высоте: минимально 0,5 м, а для проема, располагающегося непосредственно сверху – 1 м и больше. Вопреки распространенному мнению, опасность отравления вредными продуктами сгорания совершенно отсутствует. Дым быстро рассеивается в атмосфере, при правильной установке не влияет на жителей квартир на верхних этажах здания. Однако, при нарушениях монтажа на стеклах окон, находящихся по соседству, может выпадать конденсат, насыщенный вредными веществами.
• Соблюдение правил противопожарной безопасности: в деревянном здании необходимо прокладывать негорючие материалы (в идеале – теплоизолирующе на основе базальтового волокна) в зазоре дымоходом и стенкой.
• Если труба прокладывается горизонтальным способом через смежное нежилое помещение, то ее длина не должна превышать 3-5 м.
• При установке оголовка дымохода на фасаде здания его расположение не должно быть меньше 2 м над уровнем грунта.
• Диаметр выходного отверстия в кирпичной стене стоит делать больше сечения патрубка дымохода на 1 см, а в сооружении из дерева – на 5 см.
• Зазор между трубой и деревянной стеной должен быть от 5 см.
• Запрещается вывод отработанных дымовых газов от конденсационного котла в обыкновенную трубу.
• Минимальное расстояние до окон и дверей соседнего жилья по нормам допускается 1,5 м (если выход дыма не направлен на них).
• В многоквартирных жилых домах запрещено выводить в одну систему газоотвода дымовые газы от оборудования с естественной вытяжкой и с механическим побуждением.
• Должен соблюдаться отступ от стены, минимум 30 см.

Проблема неправильного уклона

Рекомендуется угол наклона дымохода не более 2-3° в сторону отопительного прибора. При другом варианте создаются условия для возможного стекания конденсата на землю придомового участка, что делать категорически запрещено, так как он насыщен отравляющими веществами.

Также при неправильном расчете зимой на оголовке образуется иней, а то и сосульки, которые приводят к повреждению детали, если льда накопилось слишком много и отключению газового котла. Причина этого явления в том, что внешняя часть устройства слабо нагревается и не может быстро растопить наледь. Поэтому на трубе, имеющей уклон к земле, в зимнее время могут образовываться большие сосульки.

Долго шли споры о том, действительно ли количество образования конденсата обратно пропорционально диаметру выходного отверстия. Но проблема была решена созданием специальной детали устройства – конденсатоприемника. Вместе с трехпроцентным уклоном он полностью устраняет проблему вытекания капель образующейся жидкости.

Выбор типа установки

У коаксиального дымохода может быть горизонтально либо вертикально расположенный отвод. У обоих вариантов есть свои существенные преимущества и недостатки.

Горизонтальный легче устанавливать, он требует меньшего количества деталей, зато вертикальный позволяет вывести наружную часть привычным образом – на крышу, и не проделывать отверстие в стене. Вертикальный чаще устанавливают в многоквартирных зданиях высотой более одного этажа, когда требуется выведение продуктов сгорания сразу от нескольких отопительных приборов.

В частных домах чаще используют горизонтальные, отводя отработанные газы на придомовую территорию с задней части здания, где они рассеиваются в воздухе. У этого способа есть ограничение: по санитарным нормам, в радиусе 50 м не должно находиться жилье.

Вентиляция

По правилам, такие системы можно устанавливать даже в полностью закрытых помещениях. Но возникает необходимость поддерживать циркуляцию воздуха в комнате, для регуляции влажности, при повышении которой увеличивается риск коррозионных процессов.

Коррозия со временем приводит к деструктивным изменениям корпуса оборудования, и в итоге, к выходу его из строя и остановке. В этом случае в помещение все же может попадать некоторое количество ядовитых газов. Во избежание отравления ими рекомендуется регулярное проветривание и хорошая вытяжная система вентиляции с механическим побуждением. Отлично подойдут для этих целей, например, канальные центробежные вентиляторы, бытовые и промышленные.

Кондиционирование воздуха в помещениях с котельной не требуется. В маленькой комнате достаточно будет простого, но регулярного проветривания через окно или дверь.

Устройство, виды, установка и установка

Автономная система отопления, если она не работает на электричестве, не может обойтись без устройства, отводящего продукты сгорания. Если раньше это мог быть только традиционный дымоход, то сейчас появились другие варианты, более эффективные и практичные.

Монтаж коаксиального дымохода дает множество преимуществ, кроме того, его можно производить в уже построенном здании. Чем же так хорош дымоход коаксиального типа? Мы разберемся.

Содержание статьи:

• Коаксиальный дымоход: что это?
• Разновидности коаксиальных дымоходов
  • Наружные и внутренние системы
  • Неутепленные и утепленные устройства
  • Горизонтальный или вертикальный вывод
  • Коллективные и индивидуальные конструкции
• Почему выбирают коаксиальные системы?
• Особенности выбора размера устройства
• Монтаж дымохода с учетом нормативов
• Некоторые особенности монтажа
• Технология монтажа коаксиального дымохода
  • Монтаж внутренней системы
  • Наружный монтаж
• Выводы и полезное видео по теме

Коаксиальный дымоход: что это?

В технике понятие «коаксиальный» означает наличие двух любых объектов, расположенных так, что один находится внутри другого. Таким образом, дымоход коаксиального типа представляет собой двухконтурную конструкцию из труб разного диаметра.

Внутри большего элемента находится меньшая часть. Расстояние между ними строго одинаково по всей длине конструкции, включая все изгибы и колени.

Для этого между трубами расположены специальные перемычки. В разрезе такая система выглядит как пара концентрических колец. Канал дымоудаления представляет собой внутреннюю трубу меньшего размера.

Через зазор между двумя частями кислород, необходимый для поддержания горения, поступает в обогреватель с улицы. Таким образом, газы внутри системы движутся в противоположных направлениях.

Галерея изображений

Фото

Существенным преимуществом дымоходов коаксиальной конструкции является значительное уменьшение объемов каналов при сохранении стандартных характеристик

Коаксиальные дымоходы не захватывают воздух для горения из обрабатываемого помещения, не влияют на формирование в нем микроклимата

Одним из основных условий нормальной эксплуатации коаксиального дымохода является герметичность в месте присоединения наружного часть воздуховода и трубы

Горизонтальный участок трубы не должен проходить через жилое помещение, ее длина не должна превышать 3 м

При монтаже дымохода коаксиального типа следует учитывать рекомендации, приведенные в инструкции производителя системы строго соблюдать

При изготовлении коаксиальных дымоходных устройств допускается применение только негорючих материалов. Толщина внутренней трубы не менее 1 мм

Коаксиальные дымоходы не допускаются к установке в многоквартирных домах; использование разрешено только в частных малоэтажных домах

Для обеспечения безопасной эксплуатации наружная секция должна находиться на расстоянии не менее 0,5 м от оконных и дверных проемов. При использовании совместно с газовым котлом рекомендуется установить газовую сигнализацию

Преимущества дымоходов коаксиального типа

Конструктивные преимущества дымового канала

Герметичность воздуховода

Укладка горизонтального участка трубы

Соблюдение рекомендаций производителя по монтажу

Допустимые материалы при изготовлении дымохода

2 коаксиальные дымоходы

Условия для безопасного использования

Конструктивные особенности коаксиального дымохода позволяют сразу выполнять функции. Устройство обеспечивает бесперебойный приток воздуха, необходимый для поддержания процесса горения.

Кроме того, успешно удаляет продукты сгорания из котла. Длина конструкции обычно не превышает двух метров. Чаще всего монтируются системы, ориентированные горизонтально, но бывают и вертикальные варианты.

Коаксиальный дымоход называется системой «труба в трубе». Отвод продуктов сгорания от котла осуществляется через внутренний элемент, подача воздуха осуществляется через внешний

Дымоход коаксиального типа представляет собой систему модулей, что позволяет изготавливать дымоходы различной конфигурации с учетом архитектурных особенностей здания. Все элементы, входящие в систему, стандартизированы, что значительно упрощает их установку.

Дымоход коаксиального типа может быть ориентирован горизонтально или вертикально. На практике чаще встречаются смешанные конструкции с вертикальными и горизонтальными участками

Стандартный комплект состоит из нескольких модулей:

• Прямые трубы. Из прямых отрезков трубы формируется собственно дымоход.
• Тройник. Монтируется в систему только при использовании двух и более котлов.
• Соединительные элементы . Это отводы 90° и 45°, муфты.
• Устройство для слива конденсата. Такой комплект обязательно предусмотрен для каждой вертикально ориентированной зоны. Оснащен гидрозатвором, препятствующим снижению давления газовоздушной смеси в дымоходе.
• Элементы с ревизионным отверстием. Предназначены для осмотра и очистки системы.
• Выходной и входной патрубки. Поставляется в комплекте с головками для удаления продуктов сгорания и забора чистого воздуха. Выходной патрубок всегда монтируется на расстоянии от воздухозаборника, чтобы он не смешивался с выхлопными газами.
• Адаптер. Используется для подключения системы к котлу.
• Арматура для крепежа . К ним относятся кронштейны, зажимы и фланцы.
• Уплотнения. Устройства, необходимые для обеспечения герметичности прохода трубы через стену или крышу.
• Декоративные накладки. Фланцы, закрывающие проход ствола дымохода через строительные конструкции.


Для изготовления деталей коаксиальных дымоходов применяют оцинкованную или нержавеющую сталь. Он устойчив к высоким температурам, прочен и легок.

Некоторые модели изготавливаются из алюминиевых сплавов или термостойкой пластмассы. Уплотнители применяются для соединений из термостойких полимеров, способных выдерживать температуры порядка 230-250°.

Коаксиальные дымоходы представляют собой стандартизированные модули, которые можно легко собрать до нужного размера и конфигурации

Разновидности коаксиальных дымоходов

Существует несколько типов конструкции «труба в трубе». Мы подробно рассмотрим каждый из них.

Наружные и внутренние системы

Все коаксиальные дымоходы в зависимости от их расположения делятся на наружные и внутренние. Первые располагаются снаружи здания и закрепляются непосредственно на фасаде.

Учитывая, что такие конструкции несколько портят внешний вид здания, их стараются размещать на внутренних сторонах здания. Отличительной особенностью наружного дымохода является простота обслуживания и монтажа.

Внутренние конструкции монтируются в специально проложенных шахтах, которые проходят внутри здания и отделяются от жилых помещений. В некоторых случаях в качестве таких шахт могут использоваться традиционные дымоходы.

Важно, чтобы их конструкция и размеры полностью соответствовали современным требованиям пожарной безопасности. Внутренние системы достаточно сложны в обслуживании и установке.

Неутепленные и неутепленные приборы

В морозы, особенно в сильные морозы, канал подачи воздуха в систему может замерзнуть. При этом количество кислорода, поступающего в камеру сгорания, резко уменьшается, что приводит к ухудшению работы отопительного прибора.

В некоторых случаях и до его остановки. Поэтому там, где низкие температуры держатся довольно продолжительный период времени, а также там, где зимой часты сильные морозы, рекомендуется устанавливать утепленные системы.

Утепленные коаксиальные дымоходы характеризуются наличием еще одной трубы. Между ним и наружной частью проложен слой негорючего теплоизолятора, препятствующий промерзанию конструкции

Коаксиальный дымоход утепленного типа отличается от стандартного наличием еще одной трубы. Система выглядит как три части, встроенные друг в друга.

Свободное пространство между двумя крайними элементами изолировано. Для этого его заполняют любым подходящим утеплителем. Это надежно защищает воздушный канал от обледенения и замерзания.

Горизонтальный или вертикальный выход

Изначально коаксиальные дымоходы проектировались как горизонтально ориентированные системы, но на практике такое расположение не всегда возможно. Большинство дымоходов этого типа представляют собой смешанные конструкции.

Могут содержать как вертикально ориентированные, так и горизонтальные участки. Это связано с расположением обогревателя в здании. В некоторых случаях возможно использование вертикальных дымоходов, но только для котлов без принудительной тяги.

Коллективные и индивидуальные проекты

Для обслуживания одного обогревателя используются индивидуальные коаксиальные дымоходы. Это простые безветвевые системы, которые могут иметь различную конфигурацию.

Для работы с несколькими котлами монтируется коллективный дымоход. Это многоветвевая шахтная система. При этом каждая из ветвей выходит на один из теплогенераторов. Такая конструкция может быть только вертикальной.

Коллективный дымоход коаксиального типа характеризуется наличием нескольких теплогенераторов, соединенных с одной шахтой. Он может быть как внешним, так и внутренним

Почему выбирают коаксиальные системы?

Особенности конструкции коаксиального дымохода позволяют ему работать по принципу, отличному от традиционного дымохода. Для обеспечения горения в топку котла должен быть подан кислород, а продукты горения должны быть удалены.

Котлы, оборудованные отдельными дымоходами, забирают воздух из помещения, в котором они установлены. Это достаточно опасно для человека и требует постоянного проветривания помещения.

Выхлопные газы выводятся через естественную тягу. Устройства с коаксиальными дымоходами работают иначе. Такие дымоходы представляют собой комбинированную систему подачи воздуха и дымоудаления.

Тяга, необходимая для работы устройства, создается естественным путем или с помощью вентилятора, что позволяет использовать конструкции небольшой длины.

Весомым плюсом дымоходов коаксиальной конструкции является простота монтажа и возможность отвода продуктов горения ближайшим путем, например, через стену

Таким образом, полная изоляция отвода продуктов горения и подачи кислорода позволяет полностью исключить их влияние на состав воздуха в помещении, где установлен котел.

«Сжигание» кислорода не происходит, в результате чего помещение не требуется проветривать. Количество воздуха в камере сгорания оптимальное, что увеличивает процент сгорания топлива и, как следствие, котел работает более эффективно и экологично.

Горячий дым от обогревателя выводится через внутреннюю трубу. Он проходит внутри другого, по которому движется холодный воздух. Таким образом, отсутствует тепловое воздействие на стены и перекрытия, внутри которых проложен дымоход.

Это значительно повышает его пожаробезопасность, что очень важно для построек из дерева и других достаточно горючих материалов.

На рисунке схематично показано основное отличие коаксиальных дымоходов от традиционных. Первый забирает воздух на улице, второй — в помещении, что опасно для находящихся в нем

Коаксиальная система повышает КПД обогревателя. Это связано с тем, что воздух, подаваемый в топку, проходя через внутреннюю полость конструкции, нагревается от трубы, отводящей горячий дым.

Еще одним существенным преимуществом этого типа дымоходов является его компактность и относительно небольшие размеры, особенно по сравнению с традиционными дымоходами.

Было бы ошибкой думать, что у системы нет недостатков. Они есть. Прежде всего, это достаточно высокая стоимость такой конструкции. В среднем он на 40% дороже традиционного. Другая обусловлена ​​устройством дымохода коаксиального типа.

Трубы контактируют с горячим дымом и холодным воздухом, что неизбежно приводит к образованию конденсата, особенно в холодное время года. Таким образом, система нуждается в специальном сливе конденсата и дополнительном утеплении, что еще больше увеличивает ее стоимость.

Особенности выбора размера устройства

В технической документации, которая прилагается к дымоходу, обязательно указывается его диаметр. Обозначение представляет собой две цифры, записанные дробями.

Первый из них показывает диаметр внутренней трубы, второй — наружной. Подобрать нужный размер довольно просто. В паспорте должен быть указан котел, который будет подключаться к такому дымоходу.

Размеры дымохода коаксиального типа выбираются в строгом соответствии с типом котла и размером его выходной трубы. Вся необходимая информация должна быть в технической документации отопителя

Определяющим показателем в данном случае будет не только диаметр системы, но и ее длина. Последняя определяется как сумма длин всех участков дымохода.

Имеет ограничения, указанные в инструкции по установке, и измеряется в эквивалентных метрах. Кроме того, все эти нюансы указаны в таблице выбора, которую следует приложить к технической документации отопительного оборудования.

Установка дымохода в свете правил

Коаксиальная система дымоудаления может быть установлена ​​в частном или многоквартирном доме. Последнее также довольно распространено, особенно в связи с широким распространением в квартирах систем индивидуального отопления.

До 2012 года проектирование и монтаж коаксиальных дымоходов в многоквартирных и частных домах регламентировались одним СНиП и не различались.

В 2012 году принят свод правил СП 60.13330.2012 , который является актуализированной редакцией СНиП 41-01-2003 . В документе разделялись условия установки коаксиального дымохода в индивидуальном и многоквартирном доме. В последнем случае запрещается установка в квартирах индивидуальных дымоходов, как это было разрешено ранее, и предписывается установка коллективного дымохода.

Поэтому нужно быть очень внимательным и знать, что если проектировщики предлагают оборудовать индивидуальную вытяжку от теплогенератора, расположенного в одной из квартир многоквартирного дома, это противоречит действующим нормам.

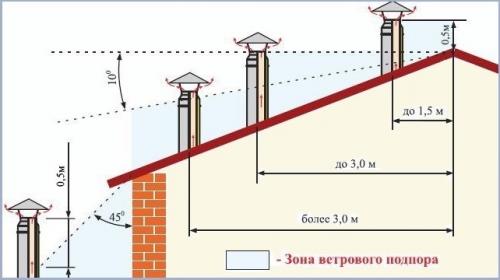

Расстояние от конька крыши здания до поперечного сечения дымохода должно быть не менее 1,5 м. Аналогичное значение для частного дома – от 0,5 м.

Выходные отверстия коаксиальных дымоходов должны располагаться на достаточном расстоянии от окон, иначе дым будет попадать в помещение

Никаких специальных актов в отношении отдельных зданий не принято, поэтому считается, что их расположение не должно противоречить Требования, предъявляемые при установке дымоходов в многоквартирных домах. Согласно новой редакции СНиП, в частных домах можно устанавливать коаксиальные системы любого типа. В многоквартирных домах — только вертикальные.

Важный нюанс. Если до 2012 года в здании были установлены дымоходы, противоречащие действующей редакции, их можно оставить без изменений, если они не доставляют неудобств соседям.

Некоторые особенности установки

Для каждого котла направление канала отвода продуктов сгорания определяется индивидуально. Горизонтальные системы можно использовать только с устройствами принудительной вентиляции.

Ошибки в расчетах и ​​монтаже могут привести к замерзанию системы и замерзанию конденсата на выходе. В таких условиях котел не сможет работать

Но в этом случае максимальная длина такого участка не должна быть более 3 м. Бывает, что производитель устанавливает для своих котлов другие стандарты, поэтому следует ознакомиться с технической документацией устройства.

Конструкции вертикального типа для частных домов применяют только при наличии причин, препятствующих выходу дымохода через стену.

Это могут быть окна рядом с выходной трубой, узкая улица, на которой стоит здание и тому подобное. В некоторых случаях, если это очень необходимо, допускается наклонная установка коаксиальной трубы дымохода.

Варианты прохода коаксиального дымохода через строительные конструкции и расстояния между дымоходом и элементами дома приведены на основании многолетнего опыта эксплуатации

Система подключается к каменке с помощью тройника, колена или труба. При этом диаметры выпускного канала и выхода из котла должны совпадать.

При монтаже все последующие детали закрепляются в предыдущих так, чтобы не было препятствий, способных нарушить движение продуктов горения. Количество и вид элементов для сборки напрямую зависит от расположения отводящего патрубка.

Если он расположен сбоку, предполагается расположение системы горизонтально, если сверху — вертикально. Последний вариант проще в установке.

В процессе устройства коаксиального дымохода обязательно используются переходные узлы с жестким креплением стыков двух элементов хомутами. Некоторые «умельцы» предпочитают использовать самодельные варианты.

На рисунке показано устройство прохода горизонтального коаксиального дымохода через стену

Это могут быть переходники, изготовленные своими руками, ленточные намотчики или уплотнители-герметики. Такие вещи недопустимо использовать, потому что они крайне ненадежны. Система, собранная с использованием таких элементов, считается небезопасной в эксплуатации.

Кроме того, при монтаже соблюдаются следующие правила:

• Выходящий участок горизонтального дымохода должен быть наклонен на 3° вниз. На горизонтальном участке, входящем в общий участок дымохода, уклон выполняется в обратном направлении, т. е. уменьшается в сторону котла. Это необходимо для беспрепятственного отвода конденсата.
• На всем протяжении дымохода должно быть не более двух складок.
• Ревизионные люки, адаптеры и оборудование для слива конденсата должны быть легко доступны для периодического осмотра.
• Дымоход не может быть удален ниже уровня земли. При этом расстояние от выхода коаксиального дымохода до соседнего здания должно быть более 8 м. Если на трубе установлен дефлектор, это расстояние сокращается до 2 м для глухой стены и до 5 м для стены с оконными проемами.
• Если горизонтальный дымоход устанавливается в месте, где преобладают ветры, направление которых противоположно направлению дыма, на выходе из трубы необходимо установить экран из листа. Расстояние между ним и розеткой должно быть не менее 0,4 м.
• На коаксиальных дымоходах, возвышающихся менее чем на 1,8 м над землей, необходимо установить дефлектор. Он будет работать как защита от горячего дыма.

Все элементы конструкции должны плотно прилегать друг к другу. Каждая последующая деталь должна входить в предыдущую на расстоянии, равном не менее чем половине диаметра сечения швеллера.

Для обхода конструкции вокруг любого препятствия используются специально разработанные для этого колена. Угол их наклона может быть разным. При выводе системы через крышу необходимо соблюдать все требования пожарной безопасности.

Обустройство прохода коаксиального дымохода через крышу или сквозь стену должно производиться с точным соблюдением всех требований пожарной безопасности

Для этого применяются специальные теплоизоляционные трубы и негорючие теплоизоляционные материалы. Между трубой и потолком должен быть воздушный зазор.

Во избежание контакта дымохода с фрагментами кровельного пирога используется защитный кожух. Выход конструкции через крышу тщательно герметизируется. Стыки закрываются специальным фартуком.

Технология монтажа коаксиального дымохода

Процесс монтажа внешнего и внутреннего коаксиального дымохода отличается. Рассмотрим оба варианта.

Монтаж внутренней системы

В первую очередь проверяем соответствие диаметров выходного патрубка котла и дымохода. Затем начинаем готовить отверстие в стене, через которое будет выходить дымоход.

Его диаметр должен точно соответствовать размерам коаксиальной трубы. Сделав отверстие, можно приступать к монтажу конструкции. Он начинается с выходной трубы котла, к которой крепится соответствующий элемент дымохода.

Полученное соединение фиксируется хомутом и фиксируется с двух сторон болтами. Далее последовательно собирается вся конструкция. Каждый элемент вставляется на место и закрепляется специальными зажимами для придания системе дополнительной надежности. Поверх креплений устанавливаются декоративные крепления, благодаря чему сохраняется привлекательный внешний вид конструкции.

Дымоход выходит через стену на улицу. При необходимости установить на выходной патрубок или дополнительную ветрозащиту. Участок прохода в стене заделан. При этом соблюдаются требования пожарной безопасности. На трубу надевается специальный защитный кожух. Стыки прохода герметизируются и закрываются фартуком.

Наружный дымоход коаксиального типа с вертикальной ориентацией. Такие системы достаточно просты в установке.

Наружная установка

Перед началом работ определите место выхода коаксиального дымохода и наметьте его расположение на стене здания. Затем в стене делается отверстие диаметром, соответствующим сечению канала дымохода.

Далее выполняются все внутренние работы. Начните с подключения трубы к нагревателю. Для этого используется одноконтурное колено и двухконтурный тройник.

Последний нужен для фиксации конструкции в вертикальном положении. Полученную конструкцию закрепляют на поверхности стены специальными скобами.

Далее все работы проводятся аналогично описанному выше способу. Секция выхода дымохода закрывается, и сборка трубы продолжается до нужной высоты. Конструкция крепится к стене струбцинами. Для соединения двухконтурных труб используются переходные узлы.

Выводы и полезное видео по теме

Устройство и монтаж коаксиального дымохода:

Установка дымохода коаксиального типа в деревянном доме:

Как самостоятельно установить коаксиальный дымоход:

Дымоход коаксиального типа является эффективным и практичным устройством, которое значительно повышает КПД каменки. Кроме того, он абсолютно безопасен в эксплуатации, компактен и прост в установке.

Единственным его существенным недостатком можно считать достаточно высокую стоимость обустройства такой системы, которая, однако, окупается при ее длительной эффективной работе.

Пожалуйста, оставляйте свои комментарии к статье, делитесь своим опытом использования и известными вам особенностями монтажа коаксиальных дымоходов, задавайте вопросы. Мы всегда готовы разъяснить непонятные моменты.

Что такое камин с прямой вентиляцией?

Что нужно знать о каминах с прямой вентиляцией

Большинство современных газовых каминов заводского или промышленного производства спроектированы как камины с прямой вентиляцией. Эти энергоэффективные вентиляционные системы заменили более устаревшие конструкции и являются основным видом каминов, установленных в домах, построенных за последние 20–30 лет. Эти камины также идеально подходят для использования во время реконструкции или дополнения комнаты. Думаете, камин с прямым отводом может подойти для вашего дома? Читайте дальше, чтобы узнать больше об этих замечательных продуктах.

Как работает камин с прямой вентиляцией?

Камины с прямой вентиляцией представляют собой полностью закрытые каминные блоки, предназначенные для всасывания свежего воздуха и удаления побочных продуктов сгорания за пределы конструкции. Существует два основных типа каминов с прямым отводом: коаксиальные и коллинеарные. Первый тип, коаксиальный, состоит из трубы внутри трубы, где внешняя часть служит входом, а выхлоп выходит через внутреннюю трубу. Второй тип камина с прямым отводом, коллинеарный, состоит из двух труб, расположенных на одной линии, одна из которых служит отдельной впускной трубой, а другая — специальной вытяжной трубой.

Оба основных типа прямой вентиляции имеют несколько преимуществ. Каждый из них позволяет избежать таких проблем, как кислородное голодание и плохая тяга. Кроме того, эти камины хорошо работают в соответствии со строгими требованиями к энергоэффективности.

Основные характеристики камина с прямой вентиляцией

Усовершенствованная конструкция вентиляции

Камины с прямой вентиляцией имеют герметичный вход и выход. Эти блоки втягивают воздух снаружи дома, выводят наружу и излучают тепло внутрь для эффективной конструкции. В отличие от традиционных каминов, камины с прямой вентиляцией не так сильно подвержены влиянию сквозняков и перепадам давления воздуха.

Рекомендации по вентиляции

Металлические вентиляционные каналы с прямой вентиляцией могут быть жесткими или гибкими в зависимости от требований установки, а также рекомендаций производителя. Эти вентиляционные отверстия можно вывести через внешнюю стену, через крышу или с принудительной вентиляцией для обхода препятствий или больших расстояний. Кроме того, при установке с прямой вентиляцией каменный дымоход не требуется, но необходимо соблюдать расстояния до горючих материалов в соответствии со спецификациями производителя.

Электрические характеристики

Большинство каминов с прямой вентиляцией просто работают на газе и не требуют электричества для основной работы. Постоянный запальник в сочетании с простой и надежной системой милливольтных клапанов создают безопасную конструкцию. В более новых или более совершенных каминах с прямым отводом может потребоваться источник электроэнергии для таких функций, как вентиляторы, освещение или электронные системы зажигания. Кроме того, большинство новых устройств оснащены прерывистым пилотным зажиганием (или IPI), которое использует электричество для зажигания контрольной лампы и зажигания устройства. Затем, после использования, пилот также выключается, чтобы сэкономить затраты на топливо, а также погасить любое постоянное пламя.

Как установить камин с прямой вентиляцией

Установка камина с прямой вентиляцией должна выполняться обученным специалистом для обеспечения безопасной эксплуатации. Всегда проверяйте информацию производителя устройства для конфигураций с прямой вентиляцией. Важно отметить, что каждый камин имеет специальные вентиляционные системы, которые должны использоваться для обеспечения правильной установки. Опять же, сертифицированный установщик упростит этот процесс, но в руководстве к каждому камину есть спецификации и схемы, охватывающие варианты вентиляции. Несмотря на то, что системы прямого выпуска просты и понятны, мы знаем, что каждая установка может иметь свои собственные переменные, которые могут создавать уникальные проблемы во время установки; тем больше причин обратиться как к нам, так и к сертифицированному установщику.

Энергоэффективны ли камины с прямой вентиляцией?

Камины с прямой вентиляцией являются энергоэффективными по нескольким причинам, а именно, они являются самодостаточными нагревательными приборами, не забирающими воздух и тепло из помещения. По этой причине некоторые из этих устройств работают с эффективностью до 70 процентов. Эти камины также намного более эффективны, чем традиционные или декоративные вентилируемые газовые бревна, которые теряют большую часть своего тепла через дымоход.

Сколько стоит запуск камина с прямой вентиляцией?

Как правило, камины измеряются в БТЕ (британских тепловых единицах) в час. Пользователям природного газа обычно выставляют счета в термах, которые равны 100 000 БТЕ. Зная это, многие камины с прямой вентиляцией рассчитаны на от 20 000 до 30 000 БТЕ / час, что соответствует от 1/5 до 1/3 термы природного газа или галлона пропана.

По состоянию на ноябрь 2019 года, согласно данным, полученным от правительства США, средняя стоимость тепловой энергии природного газа составляет около 1,06 доллара США. Таким образом, стоимость использования природного газа составляет от 20 до 35 центов в час. Для потребителей пропана пропан обычно измеряется в галлонах, что составляет около 9Всего 1000 БТЕ. Опять же, используя данные, предоставленные правительством США, оптовая цена LP составляет около 2,00–2,50 долларов за галлон в расчете на 2019 год. Таким образом, стоимость каминных установок составляет от 40 до 83 центов в час.

No related posts.
