Какие бывают клеммные колодки — фото и видео подключения клемм и советы по выбору производителя

Использование клеммных колодок – это лучший способ упорядочить разводку проводов. Именно такие электротехнические элементы, как клеммники, гарантируют надёжность и долговечность проводки в целом.

Краткое содержимое статьи:

Особенности и преимущества клеммных колодок

Клеммные соединения представляют собой пару или несколько пар контактов, расположенных в колодке. Именно она обеспечивает отсутствие необходимости в скручивании проводов. Как видно на фото клеммной колодки, в ней две пары проводников объединены общим контактом. Крепление жил происходит внутрь соединителя.

Важный момент – клемма должна соответствовать напряжению. Если конструкцию подобрать неграмотно, то она может не выдержать нагрузки. На сегодняшний день клеммы применяются довольно часто.

Достоинства:

• Аккуратность.
• Безопасность.
• Возможность в любой момент времени отключить необходимую линию, не обесточивая всю систему.
• Надёжность.
• Простота использования.
• Терпимость к ошибкам при монтаже схемы.
• Финансовая доступность.

Классификация клеммных колодок

Клеммы применяют в самых разных областях электромонтажа. Сегодня можно встретить клеммные соединения не только для отдельных пар проводников, но и колодки, предназначенные для создания системных пар разных уровней.

В зависимости от назначения, клеммные колодки делят на элементы, используемые для:

• соединения между собой проводов;
• печатной платы;
• DIN-рейки;
• кросс-модулей.

Кроме того, клеммы могут отличаться по числу рядов и по способу их зажима.

Типы клеммных колодок

Разъёмные. Помимо основного разъёма, предназначенного для крепления проводов, в таких конструкциях есть разъём для подсоединения к другим клеммам.

Винтовые. В винтовых клеммных колодках базовым элементом для фиксации проводов является винт.

Нажимные. Фиксация проводов происходит внутри колодки, а закрепление – посредством нажатия на рычаг. Соединение получается быстроразъёмные.

Барьерные. Подобный вид колодок считается самым устойчивым к большим токовым нагрузкам. Их применяют в сети с повышенным значением напряжения.

Проходные. Позволяют произвести два параллельных подключения на одной клеммной конструкции.

Пружинные. Пружинные клеммные колодки по своему исполнению схожи с нажимными. Это неразъёмные конструкции, в которых крепление провода происходит внутри конусной цанги. Хотя в отдельных моделях размыкание предусмотрено. Но такие клеммы нельзя применять повторно.

Отдельно стоит отметить клеммные колодки с предохранителем. Также существуют клеммы с защитой от взрывания.

Виды клеммников в зависимости от материала корпуса

Корпус клеммы может быть:

Керамическим. У керамики множество плюсов и всего один минус — хрупкость

Полипропиленовым. Полипропилен характеризуется прочностью, пластичностью, устойчивостью к механическим нагрузкам и вибрациям. Другое достоинство – отсутствие трещин при деформации. Недостаток – температурные и диэлектрические показатели оставляют желать лучшего.

Полиамидным. Полиамид – это материал, преимущества которого – прочность, негорючесть, устойчивость к внешним нагрузкам. Минус – дороговизна.

Карболитовым. Отличные диэлектрические характеристики, негорючесть, устойчивость к статическим нагрузкам и вибрации – это всё плюсы. Недостаток – низкая ударостойкость.

Поливинилхлоридным. Преимущества ПВХ – негорючесть, прочность, низкая стоимость. Минус – деформация при высокой температуре.

Также можно встретить клеммники из текстолита или эбонита. Но из-за их высокой стоимости, применяются они довольно редко и лишь для определённых проектов.

Производители

Большое значение отводится компании-изготовителю. Известная марка служит своеобразной гарантией качества изделия. Поэтому не стоит экономить. Колодки от недобросовестных производителей могут расплавиться и привести к замыканию проводки.

Самыми популярными компаниями, занимающимися выпуском клемм, являются WAGO Kontakttechnik и Phoenix Contact.

В заключение отметим, что такие понятия, как клеммная колодка и универсальность, несовместимы. Каждая отдельная ситуация требует индивидуального выбора клеммника с учётом электрических и прочностных показателей. Поэтому, прежде, чем идти за покупкой клеммного соединения, нужно озаботиться составлением схемы проводки, определиться и высчитать требуемое число и тип клемм.

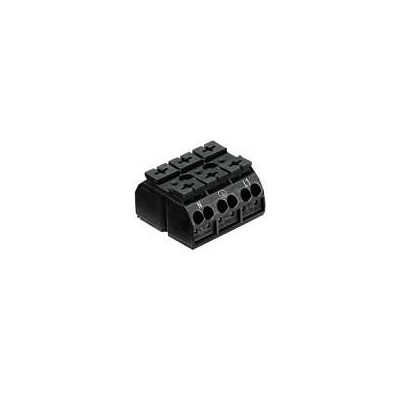

Фото клеммных колодок

Вам понравилась статья? Поделитесь 😉



фиксация проводов в электрических схемах

Любой электромонтёр назовёт короткое замыкание самой часто встречающейся неисправностью проводки. Чуть реже обнаруживаются обрывы контактов. Однако это следствие, а причина скрыта в ослабленном взаимодействии между проводниками. Чтобы этого избежать, есть несколько способов их укрепления, одним из которых является установка соединительной клеммной колодки в месте разветвления сети.

• Виды коммутации жил и дефекты
• Основные требования к конструкции клеммников
• Классификация колодок
  • Материал корпуса
  • Способ крепления провода
  • Тип монтажа коммутатора
• Особенности установки
• Положительные и отрицательные стороны
• Производители электротехнической продукции
  • Компания Legrand
  • Продукция Ваго
  • Прочие изготовители

Виды коммутации жил и дефекты

Контакт между токоведущими частями является одним из элементов электрической схемы. Для того чтобы связать компоненты между собой, имеется несколько вариантов:

• Обычная скрутка, не разрешённая Правилами устройства электроустановок, но на практике применяемая довольно часто. В старых домах для приведения её в соответствие с нормами ПУЭ устанавливаются колпачки СИЗ, обеспечивающие надёжную спайку. Правда, монтировать их можно только на изделия из однородных металлов, обычно медных.
• Пайка или сварка, требующая специального оборудования и навыков. Такой методикой пользуются при монтаже слаботочных систем с кабелями из одинаковых материалов.
• Применение соединительных колодок для проводов будет оптимальным, с точки зрения простоты использования и соответствия стандартам. С их помощью возможна коммутация жил из любых металлов.

Несмотря на разнообразие способов соединения кабелей, к ним предъявляются требования по надёжности и безопасности. Главные параметры таковы:

• Ремонтопригодность.
• Доступность для контроля.
• Высокая прочность.
• Гарантированное сопротивление, не превышающее 1,2 номинала целой жилы.
• Долгий срок службы и неизменность физических характеристик в этот период.

Однако во время работы при взаимодействии проводников происходит неизбежная электрохимическая реакция. В результате этого могут возникнуть такие неполадки:

• Ослабление и окисление контакта.
• Перебои в снабжении энергией.
• Нагрев в точке взаимодействия (нередко приводит к пожару).

В результате самыми пригодными к монтажу в любых условиях, особенно дома, стали соединительные электрические колодки.

Основные требования к конструкции клеммников

Сейчас в магазинах можно приобрести множество разновидностей подобной продукции. Независимо от принадлежности к тому или иному типу, любое коммутационное устройство должно удовлетворять некоторым условиям:

• Негорючий корпус, не допускающий возникновения очага возгорания в случае повышения температуры в результате плохого контакта.
• Защитные крышки выполняются из такого же материала, не поддерживающего горения.
• Прочность изделия должна быть достаточной для фиксации при затягивании винтов.
• Надёжное крепление концов кабеля без лужения, изготовления колец или опрессовки наконечников.
• Недопущение касания между собой соединяемых проводов во избежание окисления (в случае медь-алюминий).
• Чёткая, хорошо читаемая маркировка с данными о сечении жилы, предельно допустимом токе и напряжении.

Классификация колодок

Существует несколько разновидностей таких приспособлений. Все они хорошо выполняют своё предназначение — обеспечение надёжного контакта в кабельном соединении. Существует несколько категорий, на которые они подразделяются.

Материал корпуса

Эта деталь изготавливается из сырья, не проводящего электрический ток. Ещё одним обязательным требованием является подбор минимального расстояния между точками контакта для исключения воздушного пробоя.

Оболочка соединительной клеммной колодки может быть:

• Керамической, устанавливаемой в местах с повышенной температурой. К таким изделиям можно отнести нагревательные элементы, силовые присоединения. Нельзя устанавливать подобные компоненты при вибрации и ударных нагрузках, они слишком хрупкие.
• Полипропиленовые коммутаторы прочные и пластичные, не образуют трещин при деформации. Однако из-за низких температурных и диэлектрических характеристик не допускается их монтаж в высоковольтных установках с расположенными близко друг к другу фазой или нулём. Исключение составляют сети освещения.
• Колодки из прочного негорючего полиамида довольно дороги. Применяются там, где к оборудованию предъявляются повышенные требования.
• Лучшими характеристиками прочности и изоляции обладают карболитовые клеммники. Их применение допустимо везде, кроме нагревательных приборов.
• В слаботочных соединениях, бытовой технике и в освещении широко применяются изделия из поливинилхлорида. Это самый дешёвый вариант. Однако из-за того, что при нагреве ПВХ плавится, использовать их нужно с осторожностью. Ещё одним преимуществом подобных клеммников является удобная форма выпуска в виде блоков. Таким образом, можно подобрать любое количество неразъёмных соединений.
• Текстолитовые или эбонитовые детали встречаются редко из-за их высокой стоимости.

Способ крепления провода

Для винтовых клеммников это может быть классическая накидная конструкция или крепление при помощи зажима. Первая представляет собой соединение гайки, роль которой выполняет контактная пластина с резьбой, и винта. В этом случае конец провода должен быть подготовлен: сформировано кольцо или установлен наконечник. Применяются они при установке в распределительных коробках.

У колодок второго типа устройство предусматривает фиксацию просто зачищенной жилы. Это возможно за счёт особой конструкции гайки. Она формирует своеобразный хомут, подтягиваемый винтом к колодке. Недостатком такого изделия считается нахождение жилы под постоянным давлением, что разрушает металл, особенно алюминий.

Общей отрицательной стороной подобных клеммников является необходимость постоянного контроля за надёжностью крепления и периодическая подтяжка контактных групп.

Этого изъяна лишены быстрозажимные колодки. Они бывают одно- или многоразовыми. Типичным примером такой продукции являются изделия фирмы Ваго.

Несмотря на то что контакт в них менее плотный, популярность подобных конструкций растёт, особенно при больших объёмах работ по монтажу. Скорость прокладки сетей с применением таких фиксаторов гораздо выше по сравнению с винтовыми.

Тип монтажа коммутатора

Простейший клеммник состоит из корпуса, металлической рейки и ряда зажимов. Одна колодка предназначена для подсоединения либо фазы, либо ноля (заземления). Подбирая фиксатор, необходимо учесть способ его установки. Имеется множество разновидностей коммутационных устройств:

• Уже описанные ранее винтовые.
• Разъёмные, одна часть которых контактирует с проводником, а вторая — с платой. Устанавливаются на микросхемах.
• Нажимные или пружинные.
• Барьерные, предназначенные для силовых установок.
• Проходные, позволяющие соединять несколько проводов из разных металлов для создания разветвлённых электросхем.
• Наборные, устанавливаемые на DIN-рейки. Фиксация происходит с помощью защёлок, предотвращающих выпадание колодок из блока.

Особенности установки

Мероприятия по монтажу клеммников простые и не требуют специальной подготовки. Нужно только подобрать изделие, соответствующее диаметру провода, и вставить в него зачищенные на 5−7 миллиметров жилы. Для винтовых колодок не рекомендуется использование алюминиевых кабелей из-за возможности передавливания провода.

В случае крайней необходимости затягивать такие контакты следует с максимальной осторожностью. Подобный металл обладает повышенной текучестью, что предполагает постепенное ослабление и полное пропадание контакта.

Поэтому ревизию подобных соединений рекомендуется производить ежегодно для предотвращения возникновения нагрева и возгорания.

Положительные и отрицательные стороны

Широкое распространение электрические клеммники получили из-за позитивных отзывов при их использовании. Среди достоинств можно отметить следующие:

• Простота соединения максимального количества проводников различного сечения и металла. Каждый из них расположен в отдельном гнезде и может быть извлечён без разборки всей конструкции. Если использовать любой другой метод, то жилы придётся коммутировать заново.
• Качественные изолирующие материалы обеспечивают необходимый уровень безопасности, исключая поражение током при касании точки сопряжения.
• Для работы не потребуются специальные инструменты. Нужны лишь отвёртка и нож.
• Устойчивость к температурным колебаниям и механическим воздействиям (растяжению или вибрации).
• Эстетичный внешний вид.
• Компактные размеры.

Среди недостатков выделяется довольно высокая цена, что сказывается при больших объёмах монтажа. Однако с развитием технологий этот недочёт постепенно исчезает. Достаточно трудоёмкой будет работа по установке клеммников в труднодоступных местах. Но это касается любого из распространённых способов соединения кабелей. Неудобство вызывает регулярный контроль за качеством контакта в случае использования винтовых колодок.

Производители электротехнической продукции

От фирмы-производителя очень сильно зависит выбор модели конечным покупателем. Качество применяемых материалов играет важную роль при изготовлении клеммников. Поэтому делать выбор лучше всего в пользу известных изготовителей.

Компания Legrand

Колодки этой фирмы делают из латуни с никелевым слоем. Это позволяет повысить надёжность контакта и увеличить токопроводящие свойства изделия. Корпус выполнен из полипропилена с диапазоном рабочих температур от -25 до +100 градусов Цельсия и стойкостью к открытому огню. Своей популярностью продукция Легран обязана следующим качествам:

• Высокая прочность колодок.
• Широкий ассортимент размеров до 25 кв. мм.
• Применение как в силовых, так и слаботочных электроцепях промышленного и бытового назначения.
• Многоуровневый контроль качества на каждом этапе производства.
• Разнообразная цветовая гамма позволяет отличать жилы неодинаковых номиналов.

Надёжность коммутации может быть обеспечена при соблюдении ряда условий монтажа и эксплуатации. Среди них имеются такие требования:

• Исключить касание проводников из разных материалов внутри устройства.
• Минимизировать механические и вибрационные нагрузки во время использования колодки.
• Регулярная протяжка соединений.

Продукция Ваго

Популярность клеммников от компании WAGO Kontakttechnik GmbH & Co. KG, основанной в 1951 г. в Германии, с каждым годом растёт. Первыми её разработками были пружинные колодки, в производстве которых немцы стали безоговорочными мировыми лидерами. В 1973 г. были запатентованы и выведены на рынок малогабаритные изделия для установки в распаечные коробки.

Главными достоинствами коммутаторов этой фирмы являются:

• Высокая виброустойчивость.
• Минимальное давление на провода, что уменьшает их деформацию и разрушение.
• Международная сертификация продукции.
• Шины, изготовленные из лужёной меди, защищены от коррозии.
• Пружины из аустенитной стали повышенной упругости.
• Для изготовления оболочки используется модифицированный полиамид, устойчивый к воспламенению, воздействию агрессивных жидкостей и имеющий способность к самозатуханию.

В продаже имеется две разновидности клеммников Wago. Это неразъёмные Puch Wire с жёсткой пружиной. Их можно применять для монолитного провода или многопроволочной жилы с наконечником. Есть также многоразовые контактные группы Cage Clamp.

Для того чтобы установить клеммник Ваго, нужно выполнить простые действия:

• Зачистить изоляцию провода на 10−13 мм.
• Вставить его в колодку. Удобнее сделать это с помощью пассатижей.

В клеммах немецкого производителя может быть предусмотрено от 2 до 8 посадочных мест для жил диаметром 0,5−4 кв. мм. Используемое напряжение составляет 220 вольт, максимальный ток — 32 ампера. Этого вполне достаточно для применения в домашней электросети.

Прочие изготовители

Кроме наиболее известных среди профессионалов компаний, есть и не менее уважаемые производители коммутационных электрических колодок. Среди них можно выделить:

• Немецкую фирму Phoenix Contact, выпускающую товары соответствующего качества по доступной цене.
• На колодках для автоматики специализируется предприятие Weidmüller. На особом счету находятся клеммники для DIN-реек.
• Неплохую репутацию на отечественном рынке имеют китайские Degson Electronic и Wanjie Electronic.
• У российских представителей отрасли также неплохие отзывы, но продукция имеет неоправданно высокую цену, а качество используемых материалов оставляет желать лучшего.

Надёжность присоединений в электротехнике обеспечивается продукцией из передового сырья и современным процессом изготовления. Соблюдение нормативов и применение лучших компонентов гарантирует безопасную и бесперебойную работу всей электрической цепи в течение долгого времени.

Колодка соединительная электрическая для проводов

Клеммы для соединения проводов

Рассматривая все выпускаемые промышленностью соединительные клеммы для проводов, следует сразу оговориться и разделить продукцию на два вида: электрическую и электротехническую.

По сути, разница (по токовой нагрузке) между видами зачастую невелика, но всё-таки она имеется. Этот момент следует иметь в виду, подбирая электрические клеммы под монтаж, ремонт или прочие действия.

1. Столкнувшись с необходимостью подбора электрических клемм для проводов, начать лучше с простейших конструкций отечественного производства – надёжных, долговечных, проверенных в деле не один раз:
2. ножевых;
3. вилочных;
4. кольцевых;
5. штыревых;
6. муфтовых.

Соединения при устройстве электрических схем могут исполняться разной методикой и клеммы – это лишь один из вариантов. Однако именно такой вариант видится простейшим, удобным и даже экономичным по сравнению, к примеру, с пайкой, сваркой, в том числе холодной.

Ножевые

Это, пожалуй, наиболее распространённые конструктивные варианты изделий. Их часто можно встретить в составе электрических схем многих бытовых приборов: утюгов, холодильников, нагревательных устройств и т.д.

Устанавливать этот вид электротехнических изделий допустимо на проводники (многожильные) сечением 0,26-6,0 мм2 методом силового обжима хвостовика. Существует два вида таких продуктов: изолированные и неизолированные.

Изоляция обычно окрашивается разным цветом (красным, синим, желтым) в зависимости от расчётной мощности клеммника. Применяются изделия парами в связке «папа-мама».

Вилочные

Клеммы вилочного типа предназначены для коммутации силовых и вторичных цепей. Такие наконечники предназначены для последующего крепления при помощи винтов непосредственно к оборудованию или к шинам. Инструкция советует применять их в качестве временного или требующего частого переподключения контакта.

Конструкция вилочных наконечников представляет собой двузубчатую вилку, откуда и пошло название. Такая конструкция позволяет достаточно просто производить переключения без полного откручивания винтового зажима. При этом в подключенном состоянии она обеспечивает достаточно плотный контакт.

Вилочные наконечники выпускаются под провода сечением до 6 мм2. Провода на клеммы крепятся методом опрессовки. Это место в различных вариациях может иметь или не иметь изоляционного покрытия.

Кольцевые

Более надежный контакт обеспечивают так называемые кольцевые клеммы. Как и их вилочные собратья они предназначены для последующего крепления винтовым зажимом. Но благодаря круглой форме контактной части обеспечивают большую площадь контакта и снижают риски «выскакивания» наконечников.

Клеммы кольцевые на провода являются настолько удачным решением, что применяются не только в слаботочных сетях, но и являются обязательным атрибутом силовых кабелей любого сечения. При этом способ крепления провода или кабеля к наконечникам такого типа может варьировать от сварки и пайки, до опрессовки.

Кольцевые клеммы выпускаются из меди, алюминия, латуни и меде-алюминия. Их сечение может очень сильно варьировать, начиная от небольших клемм под винт троечка и заканчивая болтами на 27 и больше. При этом клеммы для слаботочных сетей могут поставляться с изоляцией обжимной части.

Штыревые

Эта группа соединительных клемм для электрических проводов изготовлена по принципу разъёмной детали, состоящей из двух отдельных элементов – вилки и розетки. Вилка маркируется символом «А», например, F2A.

Розетка маркируется символом «В», например, F2B. Поддерживается монтаж на проводники сечением 1,25-6,64 мм. Главное предназначение штыревых клемм – обеспечение соединения электрических проводников.

Изоляторы электрических клемм под проводники сечением до 2 мм2 окрашиваются в синий цвет, остальные (от 2 до 6,64 мм2) – в жёлтый цвет.

Способы соединения проводов

Из-за своей простоты, наиболее часто встречающийся способ. Для этого достаточно взять два провода, снять изоляцию (для надежной скрутки изоляция снимается не менее 5 см), затем оголенные жилы скручиваются между собой.

Изолируются скрученные оголенные жилы обычной изолирующей ПХВ лентой. В место изолирующей ленты можно использовать специальные «колпачки для скрутки». Колпачки для скрутки накручиваются на соединенные провода, тем самым изолируют оголенные части и дополнительно поджимают электрический контакт.

Не допустимо соединение скруткой проводов разнородных металлов, например, медь и алюминий.

С помощью пайки монтаж соединений занимает чуть больше времени, однако этот способ белее надежный, чем обычной скруткой. При скрутке контактов, на сколько бы она не была качественной, места соединения имеют некоторое сопротивление и при протекании тока скрученные контакты перегреваются.

Последствия не качественной скрутки — это оплавление изоляции в местах соединений, короткое замыкание и пожар. Пайка гарантирует надежный электрический контакт с малым сопротивлением и необходимой механической прочностью. Для пайки применяют обычный оловянно-свинцовый припой и канифоль.

Сама клеммная колодка представляет собой изолирующую пластину с контактами. С помощью клеммных колодок можно соединять медные провода с алюминиевыми. Клеммные колодки по способу закрепления в них проводов делятся на клеммники с затягивающим винтом и на клеммники с прижимающими пластинами.

Клеммные колодки у которых провода прижимаются винтом имеют один недостаток. В них провод можно повредить самим витом при затягивании контакта. Особенно актуально при подсоединении алюминиевых или многожильных проводов.

Колодки с прижимающими пластинами более надежны по сравнению с винтовыми, так как при затягивании провод прижимается к клемме пластиной.

Наверное, самый быстрый и эффективный способ соединения проводов. Для этого с токопроводящей жилы снимается изоляция и вставляется в клемму. Отличаются от винтовых тем что провода фиксируются не винтом, а пружинным зажимом.

На сегодняшний день зажимов пружинного типа очень много, самые распространенные из них это клеммники фирмы «Wago». Используются для соединения как мягких многожильных, так и одножильных проводов разного сечения.

С помощью таких клемм также можно производить соединение медных и алюминиевых проводов. Для этого используются специальные клеммники «Wago». В них используются контакты из биметаллической пластины покрытые специальной пастой, которая предотвращает окисление проводов.

Ответвительные и соединительные сжимы или как их называют в народе «орех электромонтажный» служат для подсоединения электропроводов к магистрали линии без создания ее разрыва.

Сам сжим состоит из трех металлических пластин с винтами и изолирующей коробки, в которой располагаются эти пластины. Ответвительный сжим часто применяют для соединения медных и алюминиевых проводов, например, для присоединения к воздушной линии из алюминия.

Какие клеммы для соединения проводов лучше использовать

Основное предназначение клемм – это правильное соединение проводов. В зависимости от этого и нужно выбирать изделия. Чтобы сделать грамотный стык нужно подобрать определенные типы клемм. Изделия отличаются номинальным значением тока и диаметром провода. Все параметры указываются на корпусе клеммы. Некоторые модели могут содержать внутри специальный наполнитель. Этот гель предотвращает процессы окисления и улучшает надежность соединений.

Выбрать клеммник можно по материалу корпуса:

• клеммная колодка из керамики используется в электроустановках с особым температурным режимом, например, в силовых шинах или в нагревательном оборудовании;
• полипропилен представляет собой прочный материал с пластичными свойствами. Он замечательно противостоит разным нагрузкам и не деформируется. Используется для бытовых приборов освещения;
• полиамид обладает великолепными характеристиками. Используется для колодок, которым требуется повышенная нагрузка;
• карболит способен выдержать статические нагрузки на вибрацию;
• поливинилхлорид используется для колодок, которые применяются для слаботочных соединений. Это может быть освещение или бытовая техника;
• эбонит и текстолит также используются для изготовления клеммных колодок.

Типы клеммных колодок

Разъёмные. Помимо основного разъёма, предназначенного для крепления проводов, в таких конструкциях есть разъём для подсоединения к другим клеммам.

Винтовые. В винтовых клеммных колодках базовым элементом для фиксации проводов является винт.

Нажимные. Фиксация проводов происходит внутри колодки, а закрепление – посредством нажатия на рычаг. Соединение получается быстроразъёмные.

Барьерные. Подобный вид колодок считается самым устойчивым к большим токовым нагрузкам. Их применяют в сети с повышенным значением напряжения.

Пружинные. Пружинные клеммные колодки по своему исполнению схожи с нажимными. Это неразъёмные конструкции, в которых крепление провода происходит внутри конусной цанги. Хотя в отдельных моделях размыкание предусмотрено. Но такие клеммы нельзя применять повторно.

Отдельно стоит отметить клеммные колодки с предохранителем. Также существуют клеммы с защитой от взрывания.

Соединение телевизионного коаксиального кабеля

Удлинить или срастить коаксиальный телевизионный кабель возможно тремя способами:
– TV удлинителем, в продаже бывают от 2 до 20 метров
– с использованием переходника TV F гнездо — F гнездо;
– пайкой паяльником.

Ознакомиться с пошаговой инструкцией соединения коаксиального телевизионного кабеля Вы можете, посетив отдельную статью сайта «Соединение TV кабеля».

Соединение провода мишура скруткой с одножильным или многожильным проводником

При необходимости придать шнуру очень высокую гибкость и при этом большую долговечность провода делают по особой технологии. Суть ее заключается в навивке очень тонких медных ленточек на хлопчатобумажную нить. Такой провод называется мишура.

Название заимствовано у портных. Мишурой из золота расшивают парадные формы военных больших чинов, гербы и многое другое. Провода мишура из меди в настоящее время применяются при производстве высококачественных изделий – наушников, стационарных телефонов, то есть тогда, когда шнур во время использования изделия подвергается интенсивному изгибанию.

В шнуре проводников мишура, как правило, несколько и они свиты между собой. Припаять такой проводник практически невозможно. Для присоединения мишуры к контактам изделий концы проводников обжимают в клеммах специальным инструментом. Для выполнения надежного и механически прочного соединения скруткой без инструмента можно воспользоваться следующей технологией.

Освобождается от изоляции проводники мишура 10-15 мм и проводники, с которыми требуется соединить мишуру на длину 20-25 мм со сдвигом с помощью ножа способом, описанным в статье сайта «Подготовка проводов к монтажу». Нитка из мишуры не удаляется.

Затем провода и шнур прикладывается друг к другу, мишура загибаются вдоль проводника и жила провода плотно навивается на прижатую к изоляции мишуру. Достаточно сделать три — пять оборотов. Далее выполняется скрутка второго проводника. Получится довольно прочная скрутка со сдвигом. Навивается несколько витков изоляционной лентой и соединение мишуры с одножильным проводом скруткой готово. Благодаря скрутке по технологии со сдвигом, соединения по отдельности изолировать не нужно. При наличии термоусаживающей или полихлорвиниловой трубки подходящего диаметра, можно вместо изолирующей ленты надеть ее кусок.

Если требуется получить прямолинейное соединение, то нужно перед изолированием развернуть одножильный провод на 180°. Механическая прочность скрутки при этом будет большей. Соединение двух шнуров с проводниками типа мишура между собой, выполняется по вышеописанной технологии, только для обвивки берется отрезок медного провода диаметром около 0,3-0,5 мм и витков нужно сделать не менее 8.

Электрический контакт

Электрический контакт зависит от качества и надежности соединения проводов. При монтаже электропроводки невозможно обойтись без соединения проводов.

1. В местах соединения электрические контакты должны удовлетворять таким основным требованиям:
2. надежный контакт, без дополнительного сопротивления. Сопротивление соединяющего контакта не должно быть больше сопротивления целого куска провода;
3. механическая прочность, на случай растяжения. Если провод в местах соединения подвержен случайным растяжениям, то прочность контакты должна быть не меньше прочности самого проводника.

Разновидности клеммных колодок по расположению контактов

Самая простая колодка — это металлическая рейка с рядом контактных зажимов. Предназначена для объединения множества проводов с одним номиналом. Например, нулевая шина или заземление.

Основной провод приходит на один из винтовых зажимов, и вся колодка приобретает необходимый потенциал.

Проходной тип предназначен для линейного соединения проводов. Часто применяется для сращивания разных металлов (медь и алюминий).

Есть и другая разновидность проходного клеммника.

Главный принцип — параллельные проводники разделены диэлектриком.

Барьерные колодки похожи на проходные, но в них защита от замыкания соседних проводов реализована надежнее. Диэлектрик выходит за плоскость контакта, дополнительно защищает колодку от случайного короткого замыкания (например, падения на клеммы токопроводящего элемента).

Недостатки колодок

Прижимное соединение разных типов имеет ощутимые недостатки:

1. Часть электриков считают, что пружинные изделия не слишком хорошо приспособлены для больших нагрузок. Монтировать клеммные колодки рекомендуют для слаботочных цепей: освещения, экономичных бытовых приборов и т. п.
2. Винтовые клеммники плохо удерживают алюминиевые провода. Даже если соединение выполнено правильно, оно ослабевает с течением времени. Такие электроустановки рекомендуется проверять 1-2 раза в год и заново протягивать винты.

Даже качественное клеммное соединение не слишком долговечно из-за образующейся на металлических поверхностях окисной пленки.

Виды клемм для соединения проводов

Способы соединения электрических проводов между собой

Как пользоваться клеммниками Wago для соединения проводов?

Как можно соединить провода в распределительной коробке?

Как правильно соединить медный и алюминиевый провода?

Способы соединения провода СИП с разными кабелями

Не выходит из моды скрутка

Современный рынок в таком многообразии представляет клеммы для соединения электрических проводов, что, казалось бы, давно уже пора забыть о скрутках. Но у электриков этот метод упорно продолжает пользоваться популярностью, несмотря на то, что заводские соединители обеспечивают безопасность и надёжность. Помимо этого, клеммы гораздо удобнее в использовании и выглядят эстетичнее, чем скрученные провода, перемотанные изолентой.

Есть у скрутки ещё один очень веский недостаток. Если рассматривать этот метод объективно, он не подходит ни под одно понятие – разъёмное соединение или неразъёмное. По логике понятно, что у разъёмного концы могут неоднократно разъединяться. Но скрутку нельзя назвать полноценным разъёмным соединением, потому что с каждым разом после раскручивания и повторного закручивания концы проводов будут портиться. Под понятие неразъёмного соединения скрутка тоже никак не подходит, потому что не обладает необходимой стабильностью, прочностью и надёжностью.

Как сделать хорошую скрутку рассказано в этом видео:

Но если вы никак не отвыкните скручивать жилы проводов, то пользуйтесь хотя бы вместо изоляционной ленты удобными и безопасными соединительными колпачками.

Производители

Большое значение отводится компании-изготовителю. Известная марка служит своеобразной гарантией качества изделия. Поэтому не стоит экономить. Колодки от недобросовестных производителей могут расплавиться и привести к замыканию проводки.

Самыми популярными компаниями, занимающимися выпуском клемм, являются WAGO Kontakttechnik и Phoenix Contact.

В заключение отметим, что такие понятия, как клеммная колодка и универсальность, несовместимы. Каждая отдельная ситуация требует индивидуального выбора клеммника с учётом электрических и прочностных показателей. Поэтому, прежде, чем идти за покупкой клеммного соединения, нужно озаботиться составлением схемы проводки, определиться и высчитать требуемое число и тип клемм.

Какой клеммник лучше всего

Пришло время сделать вывод и написать нескольких слов о каждом типе разъема. Для удобства сведм это в таблицу:

Клеммная колодка винтовая

Преимущества:1. Универсальный – кабели различных типов и размеров 2. Можно подключить много проводов 3. Цена низкая

Недостатки:1. Размер велик при подключении нескольких проводов 2. Трудная сборка по сравнению с другими 3. Чувствительность к вибрациям

Разъем с подвижным зажимом

Преимущества:1. Универсальный в поперечном сечении проводов до 4 мм2 2. Очень удобно использовать

Недостатки:1. Размер большой 2. Самый большой разъем всего на 5 проводов 3. Цена высокая

Клеммник с пружинным зажимом

Преимущества:1. Размер очень маленький 2. Может подключать до 8 проводов. 3. Быстрая сборка

Недостатки:1. Максимальная площадь поперечного сечения провода 2,5 мм2. 2. Невозможное подключение многожильного кабеля. 3. Трудно отсоединить провод от разъема

Абсолютного лидера тут нет – каждый имеет свои достоинства, особенности применения и недостатки. Поэтому редакция сайта 2 Схемы советует запастись ими всеми и использовать каждый по ситуации.

Гильзы

Когда нужны мощные зажимы для нескольких проводов используют гильзы. Они представляют собою лужёную трубку из меди, либо плоский наконечник с проделанным отверстием для крепления.

В гильзу необходимо вставить все соединяемые провода и обжать при помощи специального приспособления кримпера (обжимные клещи). Такой зажим для проводов имеет ряд положительных сторон:

1. Очень удобно использовать наконечники с отверстиями, когда есть необходимость закрепления узлов проводов на корпусах с помощью винтов.
2. Обжим в месте соединения не способствует повышенному сопротивлению.

Как видите, зажимов для проводов существует очень много, каждый со своими достоинствами и недостатками. Выбирайте, исходя из того, какие провода вам необходимо соединять, где будет располагаться место соединения. Но не забывайте о том, что самое главное в электричестве, это надёжность и безопасность.

Назначение клеммных колодок от Wago

Основное назначение клеммников Ваго — это упрощение электромонтажа. Для обычного соединения проводов необходимо сделать скрутку, опрессовку или спайку. Это отнимает драгоценное время и силы. Применение же соединителей Ваго позволяет подключать провода за считанные секунды.

Отсюда вытекают и второстепенные задачи, выполнения которых позволяет добиться использование клеммников:

• увеличение темпа разводки проводки;
• экономия изоляционных материалов;
• большая наглядность электропроводки для ремонтного персонала;
• возможность оперативных переключений в схеме;
• быстрая замена поврежденных электрических установок.

Устройство и принцип работы колодки

В базовой комплектации клеммный зажим состоит из двух частей:

1. Механизм зажима провода. Выполнен из луженой электротехнической меди. Задача зажимного механизма — зафиксировать жилу кабеля и поддерживать надежный электрический контакт между проводами.
2. Изоляционный корпус. Изготовлен из негорючего полиамида. Защищает людей и окружающие и элементы проводки от контакта с находящимся под напряжением зажимным механизмом.

Дополнительно клеммники Wago могут оснащаться табличками для маркировки, встроенными диодами и защитными пломбировочными крышками.

Принцип работы состоит в зажиме провода пружиной. У некоторых моделей соединителей для этого имеется специальный рычаг (часто оранжевого цвета). Он нужен, чтобы открыть механизм и дать проводу попасть в область зажима. У других же достаточно просто вставить кабель с наконечником в пружинный механизм, и он раскроется самостоятельно.

Обратите внимание. Существуют заземляющие клеммники Ваго

Провода, которые к ним подключаются, электрически соединены с крепежом под DIN рейку. Такие колодки применяются строго только для заземления. Их легко отличить по жёлто-зелёному окрасу корпуса и металлическим защёлкам. Если подключить к такому клеммнику фазный провод, то возникнет короткое замыкание на землю и риск.

Характеристики Wago

Клеммники Ваго применяются как в бытовой электропроводке, так и в промышленных аппаратах. Это объясняет широкий перечень их технических характеристик.

Проводящая часть соединителя изготовлена из меди. Этот материал хорошо проводит электричество без существенных потерь на тепло. Медь покрывается тонким слоем мягкого оловянно-свинцового припоя. Его задача — максимально улучшить электрический контакт с проводкой.

Плюсы и минусы применения

Практикующие электромонтеры разделились на две категории

Одни акцентируют внимание на достоинствах клеммников Ваго, другие же отмечают в основном недостатки. На деле же истина где-то между этими двумя мнениями

Плюсы применения Ваго:

• быстрый безвинтовой монтаж;
• минимальный набор нужных инструментов и материалов;
• клеммник легко купить даже в небольшом электротехническом магазине;
• аккуратность и логичность проводки;
• соответствие правилам безопасности.

Минусы клеммников:

• необходимость в периодическом осмотре;
• должны быть визуально доступны;
• плохо справляются с нагрузками больше 1 кВт;
• большое переходное сопротивление контактов;
• риск перегрева и расплавления;
• высокая стоимость.

Необходимость конструкции

Бытует мнение, что при установке электропроводки можно обойтись без клеммной конструкции. Теоретически это возможно. Однако на практике отсутствие распределительной коробки только усложняет процесс монтажа электропроводки. В этом случае каждый источник потребления электроэнергии необходимо лично присоединять к распределительному щитку с помощью отдельного провода. Индивидуальное соединение требует больших финансовых расходов, поэтому благоразумней использовать клеммную коробку. Распределительная конструкция обладает некоторыми привлекательными достоинствами:

1. Возможность периодического осмотра электрической системы. Большинство проблем с электрическими проводами связано с нарушениями в их соединении. Для устранения подобных трудностей следует иметь открытый доступ к целой системе.
2. Пожарная безопасность. Распределительные конструкции повышают уровень пожарной безопасности. Самыми уязвимыми в этой ситуации являются места соединения проводов. Отсутствие плотного контакта вызывает большое сопротивление, из-за чего соединительные участки чрезмерно нагреваются. Такие изменения вызывают пожар.
3. Использование распределительной системы помогает экономить.
4. С клеммной конструкцией провода выглядят эстетично и не занимают много места.
5. Система электроснабжения легко поддаётся ремонту. В распределительной коробке доступны все соединения и провода, поэтому при необходимости легко найти повреждённый участок и заменить пострадавшие элементы действующей электросистемы.

Разновидности клеммников по материалу корпуса

Как минимум, несущая часть изготавливается из диэлектрика. Исходя из его характеристик, производитель подбирает минимально допустимые расстояния между клеммами, исключающие воздушный пробой.

1. Керамика. Этот материал имеет массу достоинств, и, пожалуй, один недостаток: он хрупкий. Керамическая клеммная колодка применяется в электроустановках с напряженным температурным режимом: нагревательные приборы, мощные силовые шины (допускается естественный нагрев проводника). Кроме того, керамика применяется при организации проводки рядом с механизмами, которые имеют высокую рабочую температуру. Единственное ограничение — в местах установки керамических клеммников не должно быть вибрационных и ударных нагрузок.
2. Полипропилен. Прочный, относительно пластичный материал. Хорошо противостоит ударным нагрузкам и вибрации, не трескается при деформации. Однако его температурные и диэлектрические характеристики не позволяют использование в высоковольтных сетях, с расположенными по соседству нулевым и фазным проводом. Поэтому полипропиленовые изделия обычно применяются на одной линии (либо ноль, либо фаза), и имеют ограничение до 600 вольт. Еще одно применение — клеммы для подключения приборов освещения бытовой мощности. В таких колодках может соседствовать ноль и фаза.

1. Полиамид. Прочный негорючий материал с отличными характеристиками. При этом относительно дорогой. Применяется в колодках, к которым предъявляются высокие эксплуатационные требования. Благодаря устойчивости к внешним воздействиям, полиамид может использоваться как в несущих элементах, так и при изготовлении прочного внешнего корпуса.
2. Карболит. Пожалуй, лучшие характеристики негорючести, да и диэлектрик из этого материала хороший. Выдерживает статические нагрузки и вибрацию, но при ударах может расколоться. Клеммные колодки карболитовые применяются в любых электроустановках, кроме нагревательных элементов. Разве что корпуса из них получаются не очень прочные. Карболитовые колодки массово применяются в бытовой светотехнике. Практически каждая вторая люстра подключена с помощью такого коммутатора.

1. Поливинилхлорид (ПВХ). Колодки массового применения для слаботочных соединений. Опять же, бытовая техника и освещение. Материал негорючий, достаточно прочный, однако при нагреве деформируется. Главное достоинство — низкая цена. По этой причине многие недобросовестные электрики используют эти колодки не по назначению, при сборке мощных электроустановок. Такая «экономия» часто приводит к выходу из строя распределительных щитков и отказам электрооборудования. Кроме того, такие колодки выпускаются в удобном форм-факторе: линейку легко можно разделить на необходимое количество контактов.

1. При изготовлении клеммных колодок для проводов, еще применяется текстолит и эбонит. Но это штучные изделия для определенных проектов: материал слишком дорогой.

Клеммные колодки винтового типа

Винтовые клеммники – один из самых распространенных видов. Они представляют собой латунную гильзу с двумя болтами в пластмассовом корпусе. Контакт обеспечивается давлением болта. Корпус может быть выполнен из разных материалов – полиэтилена, полиамида и полипропилена. С их помощью можно соединять провода сечением с 0,5мм2 по 35мм2.

К достоинствам винтовых колодок можно отнести:

1. Не требуется специальный инструмент (нужна только отвертка).
2. Возможность многократного использования.
3. Возможность использования необходимого количества сегментов.

Винтовые колодки имеют также целый ряд недостатков:

1. Высокое переходное сопротивление.
2. Невысокая надежность (при вибрации ослабевают).
3. Ограничения по материалу проводов.
4. Длительность монтажа.
5. Требуется определенный навык для затяжки.
6. Необходимо ежегодное обслуживание.

Такими клеммами нежелательно соединять алюминиевые провода. Они обладают повышенной «текучестью», соединение со временем ослабевает. Чтобы избежать нагрева из-за роста переходного сопротивления, необходимо их регулярно подтягивать. Это создает неудобства при эксплуатации.

Определенные проблемы возникают и с многожильными проводами. Винтовыми соединениями выполнить качественный монтаж можно, только используя специальные наконечники или колодки с прижимной пластиной. В противном случае, возникает вероятность повреждения жил при затягивании винта.

Таким образом, больше всего для такого исполнения подходят медные одножильные провода.

Выполнить монтаж винтовым соединением очень просто:

1. От колодки отрезать необходимое количество клемм (обычным ножом).
2. Зачистить изоляцию соединяемых проводов (на 5-12мм).
3. Вставить зачищенные концы проводов в клеммы;
4. Затянуть винты.

Справиться с этим несложно

Главное – соблюдать осторожность при затягивании винтов и выбрать качественные клеммники

При выборе нужно особое внимание уделять производителю продукции. Сегодня в продаже присутствует продукция разных брендов. Лучше использовать продукцию таких известных производителей, как Legrand, АВВ, Tridonic, Werit.

Лучше использовать продукцию таких известных производителей, как Legrand, АВВ, Tridonic, Werit.

Цены на продукцию зависят не только от технических характеристик, но и от производителя:

Изготовитель	Тип	Характеристики	Цена,руб
Tridonic	EKL 0 S	450V,32A,12пар,4мм2, белый.	55,64
Legrand	Nybloc 034211	250V,24A,12пар,4мм2, черный.	209,00
Korner	OK 432-PLP-BN	450V,32A,12пар,4мм2, белый.	118,68
Tridonic	EKL 3 S	750V,76A,12пар,16мм2, белый.	158,78
Legrand	Nybloc 034211	250V,76A,12пар,16мм2, белый.	540,49
Werit	112-11521	250V,63A,12пар,16мм2, белый.	299,23

Основные сведения о клеммных колодках и их различных подтипах

Загрузите эту статью (и остальные статьи из нашей серии о подключении) в библиотеке Design Guide.

Клеммные колодки представляют собой одну из разновидностей соединительных компонентов для соединения секций электронных схем в промышленных приложениях. Они включают в себя электропроводящие узлы с гнездами для крепления проводов, заключенными в монолитный пластиковый корпус. Некоторые клеммные колодки имеют контактные площадки или ножки для подключения к печатным платам, но большинство из них имеют собственные корпуса для привинчивания к раме машин, крепления к боковым сторонам промышленных электрических компонентов, защелкивания в промышленных направляющих и стойках или монтажа на внутренних стенах. корпусов пультов управления. Здесь мы сосредоточимся на последнем. Обратитесь к статье motioncontroltips.com о геометрии DIN-рейки для получения дополнительной информации о DIN-рейках, на которые монтируются многие клеммные блоки. Также обратитесь к дочернему сайту Design World eeworldonline.com для получения дополнительной информации о клеммных колодках для печатных плат — тех, которые припаяны или иным образом монтируются к печатным платам и соединяют тонкие провода для низковольтных приложений питания и управления между компонентами печатной платы.

На этой DIN-рейке установлены клеммные колодки и (в синих корпусах) реле на основе электромеханического действия.

Закрытые клеммные колодки наиболее подходят для полупостоянных и постоянных подключений сигналов и питания …, вмещающих провода и кабели от тонкого 16 американского калибра проводов (awg) до того, что было бы логическим эквивалентом -7,5 awg — массивный круглый mil из 600 kcmil или MCM. Большинство всех конструкций клеммных колодок обеспечивают надежное крепление провода, а также легкое отсоединение провода, что позволяет проводить проверки, ремонт и замену проводки и подключенных компонентов.

Клеммные колодки общего назначения (иногда называемые просто электрическими колодками или клеммами для проводов) широко применяются во множестве приложений в качестве точек подключения электрических соединений. Другие более специализированные клеммные колодки включают:

• Клеммные колодки для передачи сигналов ввода-вывода
• Клеммные колодки для распределения питания
• Клеммные колодки для подключения двигателей, включая однофазные и трехфазные двигатели для различных промышленных применений
• Клеммные колодки для использования в качестве блоки заземления — разработаны специально для соединения с землей)
• Клеммные блоки для использования в качестве блоков предохранителей — в которых два провода соединяются с предохранителем для защиты цепи.

В отличие от других вариантов соединителей, таких как кабельные соединители DIN, штыревые разъемы, соединители D-sub и промышленные гнездовые соединители, одна клеммная колодка обычно обеспечивает только одно (однополюсное) проводное соединение с имеющейся электронной схемой. Тем не менее, клеммные колодки поставляются в многорядных банках для присоединения массивов проводов к цепям по мере необходимости.

Рассмотрим особый случай интерфейсных блоков. Также называемые интерфейсами клеммных колодок , они отличаются наличием двух типов разъемов… один из которых обычно имеет форму очень длинного массива розеток для подключения отдельных дискретных проводов. На самом деле задача интерфейсного блока состоит в том, чтобы соединить ряд проводов от силового компонента с готовым кабелем (со специальным разъемом) от контроллера или другого слабосигнального компонента. Например, один общий интерфейс может принимать 37-контактный штекер D-sub и подключать его к 38-контактной клеммной колодке, которая удерживает провода в своих клеммах с вставными контактами. Напомним, что Субминиатюрный D-разъем назван в честь своего характерного D-образного металлического экрана штекера … возможно, наиболее известного из-за того, что он использовался на концах кабелей старых потребительских принтеров.

Имеется множество интерфейсов клеммных колодок для подключения различных разъемов DIN, а также плоских разъемов, разъемов IDC и других стандартных кабельных наконечников. Некоторые стили с функциями безопасности включают в себя розетки для проводов с глухой передней частью, которые утапливают проводящие элементы в пластиковый корпус. Другие стили имеют ступенчатую (многоуровневую) конструкцию для экономии места и облегчения доступа ко всем разъемам для проводов, даже если одна секция блока уже подключена.

При выборе клеммной колодки первостепенное значение имеют номинальные токи. Чрезмерный ток через клеммную колодку может вызвать перегрев и выход из строя. Напряжение обычно не является проблемой, но все же является ключевым параметром клеммной колодки: чрезмерное напряжение (хотя и редкое) может вызвать пробой диэлектрика и утечку тока между соседними колодками. Опубликованные значения пути утечки (между клеммами) и зазора (расстояние по воздуху) клеммной колодки также влияют на номинальное напряжение.

Розетки на клеммных колодках должны быть достаточно большими, чтобы в них можно было вместить кабельные сечения конструкции. Тип провода (одножильный или многожильный) частично определяет, какие типы клемм являются наиболее подходящими: одножильный (одножильный) провод обычно достаточно жесткий, чтобы отодвинуть пружинный механизм внутри вставных соединителей, тогда как многожильные провода часто используются с винтовыми клеммами на клеммных колодках.

Подробнее о розетках внутри клеммных колодок

Элементы, контактирующие с проводами внутри клеммных колодок, часто изготавливаются из медного сплава с тем же коэффициентом теплового расширения, что и провод, который они размещают. Это позволяет избежать проблем, связанных с разной скоростью расширения, а также проблем, связанных с электролитическими реакциями при соприкосновении разнородных металлов. Там, где клеммная колодка, вероятно, допускает вставку как одножильного, так и многожильного провода, некоторые производители изготавливают контактирующие с проводом элементы из бериллиевой меди.

Клеммные колодки с винтовыми клеммами используют винты для закрепления кабелей и проводов. Обычно они встречаются в блоках, работающих с умеренными напряжениями и токами, для этого требуется, чтобы техник вставлял провода в открытые розетки, а затем с помощью отвертки затягивал небольшую пластину на проводе, чтобы надежно удерживать его. Клеммные колодки большего размера могут вставлять металлические оболочки розеток, чтобы сделать контакт проводов еще более надежным. Подтипами винтовых клемм являются контакты с зажимом для ленты (в которых используется винт для зажима провода и узел ленты) и трубчатые контакты. В последних используется прямоугольная металлическая трубка с винтом на каждом конце. Это называется трубчатым винтовым контактом, когда плоское дно винта удерживает вставленный провод на месте. Это называется трубчатым зажимным контактом, когда плоская прижимная пластина на конце винта зажимает провод… что полезно для тонкожильного провода.

Клеммные блоки с барьерными клеммами также используют винты для надежного крепления токопроводящих проводов и кабелей. Однако у них есть несколько точек подключения для нескольких кабелей, а также небольшие барьеры между отдельными клеммами.

Клеммные колодки с контактами q uick-connect используют сопряжение простых гнездовых выводов, в которые можно вставить плоские штыревые лезвия, припаянные к концу провода, требующего соединения. Это сопряжение на основе трения является обычным для приложений с тонкой проволокой, а также для тех, которые регулярно обслуживаются или реконфигурируются.

Клеммные колодки со вставными контактами или (иногда называемыми подпружиненными контактами) имеют открытые гнезда для ручной вставки проводов и кабелей. Затем механизм с плоской пружиной, встроенный в основание каждой розетки, вгрызается в кабель и прижимает его механическим клином к внутренней стенке розетки. Эти конструкции включают в себя толкатели, называемые выталкивающими плунжерами (вдавливаемые с помощью отвертки с плоской головкой или более специализированного инструмента), чтобы временно удерживать подпружиненный механизм, если по какой-либо причине необходимо удалить провода, загруженные в клеммную колодку. В некоторых случаях эти толкатели имеют яркую окраску — для облегчения идентификации и для того, чтобы техническим специалистам было легче увидеть, куда прикладывать отвертку.

Вставные контакты все чаще используются в клеммных колодках, которые монтируются на DIN-рейки, поскольку они позволяют избежать проблем, связанных с чрезмерной затяжкой винтов, и часто ускоряют монтаж клеммных колодок.

Тесно связаны с вставными контактами пружинно-зажимные контакты . Подпружиненный механизм удерживает провода в гнездах… но разница в том, что пружина принимает форму внутри гнезда. Это означает, что необходимо использовать разблокирующие плунжеры (нажатые с помощью отвертки с плоской0018 и вставка провода. Клеммные колодки с розетками, выполненными в этой конструкции, полезны, когда надежность является главной целью проектирования.

Розетки предназначены для реле, имеющих определенное количество ножевых контактов. Эти узлы позволяют быстро заменить реле в случае выхода из строя.

Съемные клеммные колодки имеют разъемы для ввода проводов и кабелей, как и ожидалось — , а также штекерный выход для вставки в ответную розетку. Такие клеммники незаменимы для горячей замены соединений при осмотре и обслуживании.

Помимо продажи компонентов с этими вариантами, производители клеммных колодок допускают почти безграничную настройку. Всего несколько вариантов:

• Варианты корпусов из прозрачного пластика и наборы этикеток (особенно для клеммных колодок, которые крепятся к DIN-рейке) для осмотра, маркировки и организации соединений проводов
• Форматы переключения или отключения (как в клеммные колодки) с пластиковым выступом, который позволяет операторам перемещать плоский разъем (встроенный в блок) в цепь или из нее — для быстрого отключения цепи
• Световые индикаторы и дополнительные цепи для визуального оповещения о состоянии соединения
• Перемычки для соединения соседних контактов, а также веерные планки для одновременного соединения жгутов проводов
• Гнезда на клеммных колодках для предохранителей и разъединителей (особенно для размещения плавкие предохранители различной номинальной мощности) для подавления перенапряжения и регулирования напряжения
• Гнезда для вставки печатных плат (для придания расширенных функций)

---

Рубрики: Автоматизация производства, Промышленная автоматизация, ПЛК + ПАК, Реле
С тегами: Automation24


---

Клеммная колодка быстрого подключения 2 COMPACT

Сопутствующие товары

В корзину

Быстрый просмотр

Перемычка для клеммных колодок

Сейчас: 0,35 $

Перемычка для клеммных колодок (плоская) Если вы используете наши клеммные колодки и подключаете более 2 цепей, вам потребуются перемычки при соединении расположенных рядом клемм друг с другом. ..

TBlock-JUMPER

Выберите параметры

Быстрый просмотр

Клеммная колодка — плоский — 4-контурный

Сейчас: 3,45 $

Клеммная колодка — Плоская — 4-контурная Наши клеммные колодки можно установить на любую панель, дерево, балку или плоскую поверхность, чтобы вы могли подключить несколько проводов, светильников, диммеров, розеток и т. д.

TBlock-Flat-4

Выберите параметры

Быстрый просмотр

Клеммный блок — плоский — 2-контурный

Сейчас: 2,55 $

Клеммная колодка — Плоская — 2-контурная Наши клеммные колодки можно установить на любую панель, дерево, балку или плоскую поверхность, чтобы вы могли подключить несколько проводов, светильников, диммеров, розеток и т. д.

TBlock-Flat-2

В корзину

Быстрый просмотр

3-проводная клеммная колодка — компактное быстроразъемное соединение

Сейчас: 0,89 $

Клеммная колодка COMPACT для быстрого подключения — 3-проводная Клеммная колодка быстрого подключения Lever-Lock предназначена для проводов калибра от 28 до 12 и имеет компактную конструкцию. Это альтернатива…

TBlock-Compact-3

В корзину

Быстрый просмотр

5-проводная клеммная колодка — компактное быстроразъемное соединение

Сейчас: 0,99 долл. США

Клеммная колодка COMPACT для быстрого подключения — 5-проводная Клеммная колодка быстрого подключения Lever-Lock предназначена для проводов калибра от 28 до 12 и имеет компактную конструкцию. Это альтернатива…

TBlock-Compact-5

Клиенты также просмотрели

В корзину

Быстрый просмотр

5-проводная клеммная колодка — компактное быстроразъемное соединение

Сейчас: 0,99 долл. США

Клеммная колодка COMPACT для быстрого подключения — 5-проводная Клеммная колодка быстрого подключения Lever-Lock предназначена для проводов калибра от 28 до 12 и имеет компактную конструкцию. Это альтернатива…

TBlock-Compact-5

В корзину

Быстрый просмотр

3-проводная клеммная колодка — компактное быстроразъемное соединение

Сейчас: 0,89 доллара США

Клеммная колодка COMPACT для быстрого подключения — 3-проводная Клеммная колодка быстрого подключения Lever-Lock предназначена для проводов калибра от 28 до 12 и имеет компактную конструкцию. Это альтернатива…

TBlock-Compact-3

В корзину

Быстрый просмотр

Стеклянный цилиндр, выдутый вручную, 3 x 8 дюймов

Сейчас: 12,95 $

8-дюймовый прозрачный цилиндрический дымоход ручной выдувки Наш стеклянный абажур высотой 8 дюймов идеально подходит для следующего проекта или специальной лампы. Множество различных применений. Пожалуйста, имейте в виду, что так же, как и в. ..

Дымоход-3-Очистить

Выберите параметры

Быстрый просмотр

Клеммный блок — плоский — 2-контурный

Сейчас: 2,55 $

Клеммная колодка — Плоская — 2-контурная Наши клеммные колодки можно установить на любую панель, дерево, балку или плоскую поверхность, чтобы вы могли подключить несколько проводов, светильников, диммеров, розеток и т. д.

TBlock-Flat-2

Выберите параметры

Быстрый просмотр

Соединительная муфта — термоусадочный соединитель для проводов — 18–22 AWG

Сейчас: 0,45 $

Соединитель проводов с термоусадкой — муфта для сращивания — 18–22 AWG Все еще обматываете провода изолентой? Уже нет. Очень простые в использовании, наши новые термоусадочные муфты изолируют и защищают…

SpliceSleeve-1

Выберите параметры

Быстрый просмотр

Клеммная колодка — плоский — 8-контактный

Сейчас: 5,45 $

Клеммная колодка — Плоская — 8-контактная Наши клеммные колодки можно установить на любую панель, дерево, балку или плоскую поверхность, чтобы вы могли подключить несколько проводов, светильников, диммеров, розеток и т. д.

TBlock-Flat-8

Выберите параметры

Быстрый просмотр

Диммерный переключатель — поворотное основание

Сейчас: 7,88 $

Диммер с поворотным основанием Поворотный базовый диммер мощностью 300 Вт. Это самый маленький диммер мощностью 300 Вт. Заменяет диммеры меньшей мощности и служит намного дольше. Черные и золотые пластиковые ручки…

Диммер-RB1

В корзину

Быстрый просмотр

Перемычка для клеммных колодок

Сейчас: 0,35 $

Перемычка для клеммных колодок (плоская) Если вы используете наши клеммные колодки и подключаете более 2 цепей, вам потребуются перемычки при соединении расположенных рядом клемм друг с другом…

TBlock-JUMPER

Выберите параметры

Быстрый просмотр

Машинное отделение № 5 Промышленный потолочный навес

Сейчас: $18,85

Машинное отделение № 5 Промышленный потолочный навес/основание – сплошной литой алюминий Представьте себе, что вы входите в одну из машинных комнат старого заброшенного промышленного склада. Хотя двигатели, компрессоры,…

Canopy-EH5

В корзину

Быстрый просмотр

Тумблер — никелированный

Сейчас: 4,45 $

Металлический тумблер включения/выключения, никелированный Эти переключатели идеально подходят для вашего следующего проекта. Функции: Признано UL 2-проводная (каждая жила 6 дюймов) длинная втулка 3/8 дюйма Подходит для 1/2″…

Переключатель-720-Ник

Встречайте разъем: клеммная колодка

Обновлено: 26 июля 2022 г.

Знакомьтесь с соединителем: клеммная колодка

Что такое клеммные колодки?

Клеммные колодки — это соединители, используемые для соединения двух или более проводов друг с другом (провод-провод) или с печатной платой (провод-плата). Они состоят из изолированного корпуса внутри модульного корпуса. Часто используемые в промышленных приложениях, они подходят везде, где электрические системы должны оставаться надежно подключенными, организованными и безопасными. Клеммные колодки обеспечивают полупостоянные соединения проводов, которые можно легко снимать и заменять для проверки или ремонта.

Первые модульные клеммные колодки были разработаны Phoenix Contact в 1920-х годах, когда возникла идея разделить неэкономичные керамические клеммные колодки. В 1970-х годах электроника размещалась в шкафах управления, а электронные модули следовали за развитием первого соединения с печатной платой. Клеммные колодки стали ключевым элементом промышленных панелей управления, потому что они дешевле, чем другие типы разъемов, они просты в использовании и обеспечивают быстрое подключение и отключение.

Клеммные блоки доступны во многих вариантах. Наиболее распространенными типами являются одноуровневые проходные клеммные колодки, клеммные колодки с заземлением, клеммные колодки с предохранителями и многоуровневые клеммные колодки.

Одноуровневая сквозная клеммная колодка полезна для компонентов, которые необходимо легко отсоединять. Он обычно используется для сигнальных соединений или для распределения питания внутри панели управления. Он просто соединяет два проводника с общей точкой соединения, чтобы обеспечить прохождение электричества. Он не имеет возможности отключить питание и не обеспечивает никакой защиты с обеих сторон клеммной колодки.

Проходная клеммная колодка Phoenix Contact.

Клеммная колодка заземления имеет дополнительную возможность заземления соединений внутри промышленной панели управления. Он также может заземлить сам клеммный блок на монтажную или DIN-рейку. Эти клеммные колодки имеют металлическое соединение от наконечника провода до нижней части колодки, где она крепится к панели. Это избавляет от необходимости прокладывать провод к основному заземляющему контакту.

TOBJOB Classic от WAGO представляет собой угловую клеммную колодку заземления, монтируемую на рейку

Клеммная колодка с предохранителем обеспечивает защиту подключаемых элементов, чтобы они не подвергались слишком большому току или напряжению. Питание можно отключить, просто подняв рычаг, чтобы отключить предохранитель, или, если через него проходит слишком большой ток, предохранитель перегорит, отключив питание.

Новые предохранительные клеммы Weidmüller Klippon Connect с технологией винтового соединения гарантируют оптимальную пассивную защиту от тока в сочетании с размыкающими клеммами.

Нижний уровень 9Многоуровневая клеммная колодка 0026 представляет собой сквозной проход, который обеспечивает электрическое соединение с преимуществом возможности выполнения двух или более электрических соединений в одном и том же блоке. Верхний уровень включает предохранитель, поэтому питание можно отключить, вытащив предохранитель, или, когда ток слишком большой, предохранитель перегорает, защищая любые подключенные компоненты. Многоярусные клеммные колодки также могут быть заземлены.

Примечания по дизайну:

• Классы безопасности 9Стандарты безопасности 0027 UL и IEC обычно применяются для сертификации и проектирования. UL и IEC имеют разные стандарты и требования, которым должна соответствовать клеммная колодка, поэтому важно знать общие требования безопасности системы, чтобы обеспечить соответствие номинальных характеристик клеммной колодки. Материалы для клеммных колодок имеют рейтинг воспламеняемости, соответствующий UL94V-0.

• Номинальный ток и напряжение Выберите клеммную колодку, рассчитанную как минимум на 150 % максимального тока, ожидаемого в системе, и с номинальным напряжением меньше, чем максимальное системное напряжение приложения. Также учитывайте любые скачки напряжения в системе.

• Преимущества в обращении Клеммные колодки обеспечивают безопасность операторов, обеспечивая безопасные соединения без оголенных проводов или клемм. Они чрезвычайно долговечны и создают хорошо организованную и упорядоченную среду в промышленной панели управления.

• Модификации конструкции Различные цвета корпуса или маркировка могут использоваться для облегчения идентификации различных соединений клеммной колодки, особенно в сложных системах с несколькими проводами и цепями в централизованном месте.

• Способы ввода и закрепления проводов Три общедоступных положения ввода проводов: горизонтальный (90°), вертикальный (180°) и 45°. Три основных метода крепления проводов: винтовые клеммы, кнопочные и вставные.

• Рынки, отрасли и области применения Клеммные колодки широко распространены на промышленном рынке (заводы, промышленная автоматизация, тяжелое машиностроение). Они также используются в автомобилестроении (автопарки и автомобили, которые необходимо подключить к выходам коммутационной панели).


Поставщики

Клеммные блоки доступны от ряда производителей и поставщиков, в том числе: Amphenol Pcd, Lumberg, METZ Connect, Molex, Phoenix Contact, TE Connectivity, WAGO, Waytek, Weidmüller, Würth Electronik

Сопутствующие товары

Перегородки
Шины
DIN-рейка
Соединительные блоки
Вставные соединители проводов

Понравилась статья? Ознакомьтесь с другими нашими статьями «Знакомство с соединителем», клеммными блоками и новостями рынка, нашими страницами автомобильного и промышленного рынков и нашим архивом статей за 2021 год.

Подпишитесь на наши еженедельные электронные информационные бюллетени , следите за нами на LinkedIn , Twitter и Facebook , а также ознакомьтесь с нашими архивами электронных книг для получения более подходящего контента, подготовленного экспертами.

• Автор
• Последние сообщения

Поставщик разъемов

Более 40 000 читателей в мире электроники подписаны на поставщика разъемов, лучший источник новостей и знаний о разъемах, кабелях, датчиках, антеннах и других решениях для подключения. Поделитесь с нами своими вопросами, новостями или информацией о продукте по адресу [email protected]

Последние сообщения от Connector Supplier (посмотреть все)

Похожие сообщения

Подписаться

2022, Amphenol Pcd, основы соединителей, Знакомство с соединителем, METZ CONNECT, PCB, Phoenix Contact, питание, сигнал, TE Connectivity, клеммные колодки, WAGO, Waytek, Weidmuller, провод-плата, провод-провод, Основы соединителей , Основные разъемы

Видео

• •   Решения OverPass™ | Amphenol
• • Соединители D-Sub EDAC
• •   Indium8.9HF — проверенная автомобильная паяльная паста
• •   Высоковольтный экранированный кабель из сшитого полиэтилена JPC

Просмотр статей по месяцам

Просмотр статей по месяцам Выберите Месяц Октябрь 2022 (19) Сентябрь 2022 (21) Август 2022 (29) Июль 2022 (10) Июнь 2022 (27) Май 2022 (39) Апрель 2022 (42) Март 2022 (33) Февраль 2022 (26) Январь 2022 ( 31) декабрь 2021 (14) ноябрь 2021 (20) октябрь 2021 (19) сентябрь 2021 (24) август 2021 (20) июль 2021 (27) июнь 2021 (24) май 2021 (19)) апрель 2021 г. (23) март 2021 г. (29) февраль 2021 г. (25) январь 2021 г. (31) декабрь 2020 г. (23) ноябрь 2020 г. (14) октябрь 2020 г. (29) сентябрь 2020 г. (38) август 2020 г. (25) июль 2020 г. (20) ) Июнь 2020 г. (27) Май 2020 г. (23) Апрель 2020 г. (18) Март 2020 г. (38) Февраль 2020 г. (17) Январь 2020 г. (22) Декабрь 2019 г. (16) Ноябрь 2019 г. (22) Октябрь 2019 г. (27) Сентябрь 2019 г. (20) ) август 2019 (16) июль 2019 (19) июнь 2019 (18) май 2019 (26) апрель 2019 (28) март 2019 (19) февраль 2019 (20) январь 2019(22) декабрь 2018 г. (8) ноябрь 2018 г. (16) октябрь 2018 г. (27) сентябрь 2018 г. (19) август 2018 г. (18) июль 2018 г. (22) июнь 2018 г. (19) май 2018 г. (28) апрель 2018 г. (26) март 2018 г. (22) февраль 2018 г. (21) январь 2018 г. (27) декабрь 2017 г. (17) ноябрь 2017 г. (18) октябрь 2017 г. (21) сентябрь 2017 г. (24) август 2017 г. (23) июль 2017 г. (7) июнь 2017 г. (16) май 2017 г. (41) апрель 2017 г. (31) март 2017 г. (17) февраль 2017 г. (19) январь 2017 г. (16) декабрь 2016 г. (12) ноябрь 2016 г. (14) октябрь 2016 г. (17) сентябрь 2016 г. (19)) август 2016 г. (23) июль 2016 г. (10) июнь 2016 г. (23) май 2016 г. (22) апрель 2016 г. (19) март 2016 г. (26) февраль 2016 г. (28) январь 2016 г. (25) декабрь 2015 г. (12) ноябрь 2015 г. (38) ) октябрь 2015 (37) сентябрь 2015 (38) август 2015 (33) июль 2015 (14) июнь 2015 (44) май 2015 (37) апрель 2015 (36) март 2015 (34) февраль 2015 (36) январь 2015 (28) ) Декабрь 2014 г. (18) Ноябрь 2014 г. (24) Октябрь 2014 г. (35) Сентябрь 2014 г. (37) Август 2014 г. (31) Июль 2014 г. (13) Июнь 2014 г. (35) Май 2014 г. (35) Апрель 2014 г. (24) Март 2014 г. (40) ) февраль 2014 г. (39) Январь 2014 г. (49) Декабрь 2013 г. (33) Ноябрь 2013 г. (49) Октябрь 2013 г. (50) Сентябрь 2013 г. (68) Август 2013 г. (58) Июль 2013 г. (42) Июнь 2013 г. (40) Май 2013 г. (60) Апрель 2013 г. (54) ) март 2013 (72) февраль 2013 (63) январь 2013 (52) декабрь 2012 (18) ноябрь 2012 (18) октябрь 2012 (10) сентябрь 2012 (28) август 2012 (32) июль 2012 (28) июнь 2012 (7) ) май 2012 г. (7) март 2012 г. (1) февраль 2012 г. (1) октябрь 2011 г.

No related posts.
