ГК ТЕПЛОСИЛА TRV-3-80-100-110R Клапан регулирующий трехходовой

Клапаны трехходовые смесительные регулирующие TRV-3-80-100-110R с электрическим исполнительным механизмом предназначены для регулирования расхода рабочей среды, протекающей по трубопроводу при давлении не более 1,6 МПа, с температурой от плюс 5 до плюс 150 ºС в системах автоматического регулирования технологических процессов.

Управление клапаном осуществляется электрическим исполнительным механизмом (электропривод). Усилие, развиваемое электроприводом, передается на плунжер, который перемещается вверх и вниз, изменяя площадь проходного сечения в затворе и регулируя расход рабочей среды.

Характеристика	Значение
Номинальный диаметр DN, мм	80
Условная пропускная способность Кv, ±10 %, м3 /ч	100
Ход штока, ±5 %, мм	30
Температура рабочей среды Т, °С	+5…+150
Номинальное давление РN, МПа	1,6
Максимально допустимый перепад давления ΔР, не более, МПа	1
Электрический привод	TSL-2200-40-1R-230-IP67
Исполнение электропривода	с трехпозиционным управлением



Россия, Казахстан, Белоруссия, Узбекистан, Армения, Киргизия, Таджикистан — доставка в любой город и другие страны ЕАЭС и мира.

Имя должно быть не менее :error символов.

Не правильный E-mail.

Название должно быть не менее :error символов.

Обязательное поле

Защита от спама reCAPTCHA Конфиденциальность и Условия использования

Сообщение отправлено

Пожалуйста, заполните форму правильно.

Отправка…

Капча недействительна.

Повторите попытку позже.

• ОПЫТ

  ГК Теплосила имеет более чем 20-летний опыт в сфере производства оборудования для тепловых пунктов. Продукция эффективно применяется в России, Беларуси, Казахстане, Монголии и других странах.

• КАЧЕСТВО

  Продукция Теплосила соответствует международным стандартам качества, она проходит несколько этапов технического контроля, тестирование в собственной лаборатории и сертификацию в соответствии с требованиями ГОСТ.

• СЕРВИС

  ГК Теплосила обеспечивает своим клиентам первоклассный сервис, профессиональное обслуживание и техническую поддержку. Благодаря этому оборудование работает эффективно и исправно.



• Теплообменники пластинчатые

  ET-002, ET-010, ET-015M и др.

• Регуляторы перепада давления

  RDT, RDT-S, RDT-P и др.

• Регулирующие клапаны

  TRV, TRV-3 и др.

• Модули управления

  TTR-01D, TTR-01A и др.

• Шкафы управления

  ТШУ-1-1, ТШУ-1-2 и др.

Имя должно быть не менее :error символов.

Не правильный E-mail.

Название должно быть не менее :error символов.

Обязательное поле

Защита от спама reCAPTCHA Конфиденциальность и Условия использования

Сообщение отправлено

Пожалуйста, заполните форму правильно.

Отправка…

Капча недействительна.

Повторите попытку позже.

адрес для заявок: [email protected]

Оператор набирает сообщение

Здравствуйте! Какая продукция Вас интересует?

• (7273)495-231
• (3955)60-70-56
• (8182)63-90-72
• (8512)99-46-04
• (3852)73-04-60
• (4722)40-23-64
• (4162)22-76-07
• (4832)59-03-52
• (423)249-28-31
• (8672)28-90-48
• (4922)49-43-18
• (844)278-03-48
• (8172)26-41-59
• (473)204-51-73
• (343)384-55-89
• (4932)77-34-06
• (3412)26-03-58
• (395)279-98-46
• (843)206-01-48
• (4012)72-03-81
• (4842)92-23-67
• (3842)65-04-62
• (8332)68-02-04
• (4966)23-41-49
• (4942)77-07-48
• (861)203-40-90
• (391)204-63-61
• (3522)50-90-47
• (4712)77-13-04
• (4742)52-20-81
• (3519)55-03-13
• (495)268-04-70
• (8152)59-64-93
• (8552)20-53-41
• (831)429-08-12
• (3843)20-46-81
• (383)227-86-73
• (3496)41-32-12
• (3812)21-46-40
• (4862)44-53-42
• (3532)37-68-04
• (8412)22-31-16
• (342)205-81-47
• (8142)55-98-37
• (8112)59-10-37
• (863)308-18-15
• (4912)46-61-64
• (846)206-03-16
• (812)309-46-40
• (8342)22-96-24
• (845)249-38-78
• (8692)22-31-93
• (3652)67-13-56
• (4812)29-41-54
• (862)225-72-31
• (8652)20-65-13
• (3462)77-98-35
• (8212)25-95-17
• (4752)50-40-97
• (4822)63-31-35
• (8482)63-91-07
• (3822)98-41-53
• (4872)33-79-87
• (3452)66-21-18
• (3012)59-97-51
• (8422)24-23-59
• (347)229-48-12
• (4212)92-98-04
• (8352)28-53-07
• (351)202-03-61
• (8202)49-02-64
• (3022)38-34-83
• (4112)23-90-97
• (4852)69-52-93

Задайте вопрос прямо сейчас:

Извините, сервис временно недоступен.

Некорректный номер.

Ожидайте звонка на введенный номер.

front/header.call_free_error

Заказать обратный звонок

мы перезвоним Вам в рабочее время



Настоящее соглашение является официальным документом OOO «Новые Технологии», ОГРН 1131690023178, ИНН 1656069657 (далее – Администратор) и определяют порядок использования посетителями (далее — Посетитель) сайта Администратора и обработки информации, получаемой Администратором от Посетителя.

1. Соглашение может быть изменено Администратором в одностороннем порядке в любой момент, без какого-либо специального уведомления Посетителя Сайта.
2. В случае, если при использовании Посетителями Сайта Администратору будет сообщена какая-либо информация, относящаяся прямо или косвенно к определенному или определяемому физическому лицу (далее – Персональные данные), ее последующая обработка будет осуществляться в соответствии с законодательством Российской Федерации. В отношении всех сообщаемых Персональных данных Посетитель дает Администратору согласие на их обработку. Администратор обрабатывает персональные данные Посетителя исключительно в целях предоставления Посетителю функций Сайта, размещенного на нем контента, маркетинговой, рекламной, иной информации, в целях получения Посетителем персонализированной (таргетированной) рекламы, исследования и анализа данных Посетителя, а также в целях предложения Посетителю своих товаров и услуг. В отношении всех сообщенных Администратору Посетителем своих персональных данных Администратор вправе осуществлять сбор, систематизацию, накопление, хранение, уточнение (обновление, изменение), использование, распространение (в том числе передача любым третьим лицам, включая передачу персональных данных третьим лицам на хранение или в случае поручения обработки персональных данных третьим лицам), обезличивание, блокирование, уничтожение, трансграничную передачу, обработку с применением основных способов такой обработки (хранение, запись на электронных носителях и их хранение, составление перечней, маркировка) и иные действия в соответствии со статьей 3 Федерального закона от 27. 07.2006 № 152-ФЗ «О персональных данных».
3. Посетитель понимает и соглашается с тем, что предоставление Администратору какой-либо информации о себе, не являющейся контактной и не относящейся к целям, обозначенным Администратором Сайта (не относящейся к деятельности Администратора, к продвигаемым им товарам и/или услугам, к условиям сотрудничества Администратора и Посетителя Сайта), а равно предоставление информации, относящейся к государственной, банковской и/или коммерческой тайне, информации о расовой и/или национальной принадлежности, политических взглядах, религиозных или философских убеждениях, состоянии здоровья, интимной жизни Посетителя Сайта или иного третьего лица запрещено.
4. В случае принятия Посетителем решения о предоставлении Администратору какой-либо информации (каких-либо данных), Посетитель обязуется предоставлять исключительно достоверную и актуальную информацию. Посетитель Сайта не вправе вводить Администратора в заблуждение в отношении своей личности, сообщать ложную или недостоверную информацию о себе.
5. Администратор принимает меры для защиты Персональных данных Посетителя Сайта в соответствии с законодательством Российской Федерации.
6. Администратор не проверяет достоверность персональной информации, предоставляемой Посетителем Сайта, и не имеет возможности оценивать его дееспособность. Однако Администратор исходит из того, что Посетитель предоставляет достоверную персональную информацию и поддерживает эту информацию в актуальном состоянии.
7. Администратор вправе запрещать Посетителю доступ к Сайту или к отдельным частям Сайта.
8. Посетитель в соответствии с ч. 1 ст. 18 Федерального закона «О рекламе» дает Администратору свое согласие на получение сообщений рекламного характера.
9. Согласие может быть отозвано субъектом персональных данных или его представителем путем направления письменного заявления ООО «Новые Технологии» или его представителю по адресу: 420030 Казань, Адмиралтейская д. 3 к.4 п.1026.
10. В случае отзыва субъектом персональных данных или его представителем Согласия на обработку персональных данных, ООО «Новые Технологии» вправе продолжить обработку без разрешения субъекта персональных данных при наличии оснований, указанных в пунктах 2 — 11 части 1 статьи 6, части 2 статьи 10 и части 2 статьи 11 Федерального закона №152-ФЗ «О персональных данных» от 26.06.2006 г.
11. Настоящее Согласие действует все время до момента прекращения обработки персональных данных по причинам, указанным в п. 9 данного документа.

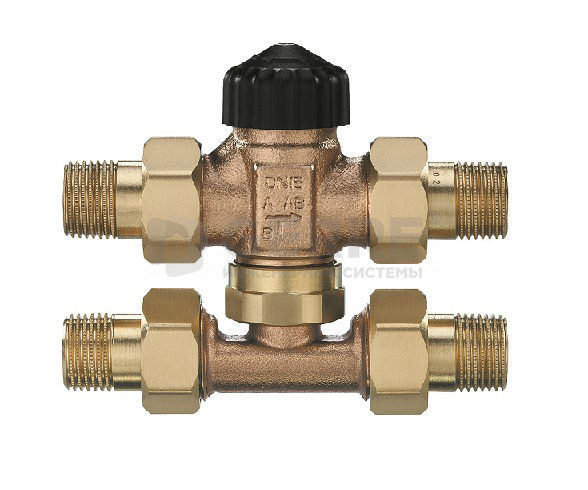

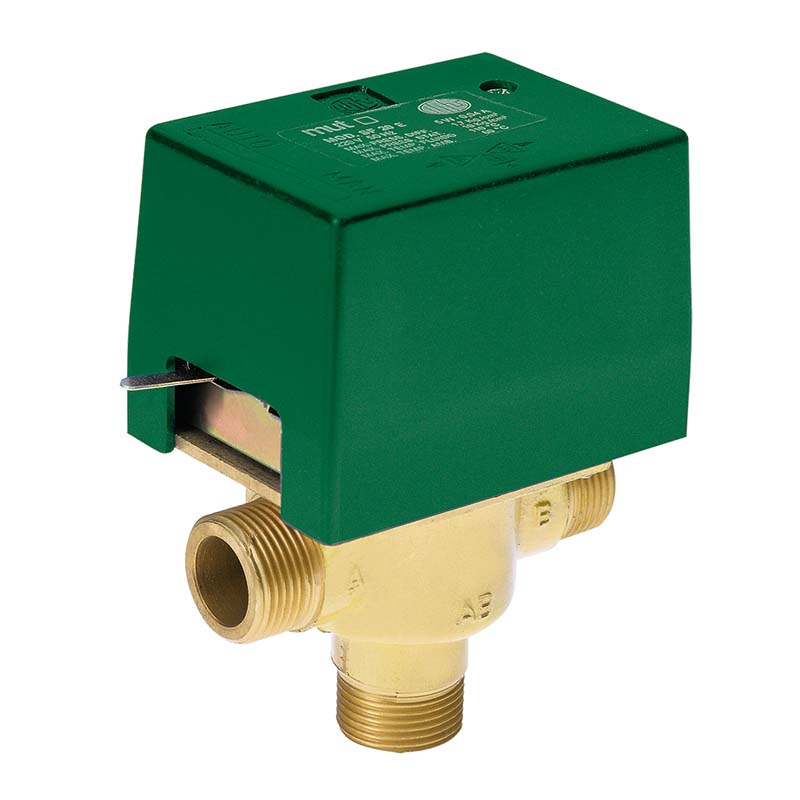

Трёхходовой клапан

Это основной элемент смесительного узла. Трёхходовой – так как имеет три канала для протока жидкости (теплоносителя). Его главная задача – обеспечить требуемую теплопроизводительность калорифера для поддержания заданных значений и диапазонов температур: приточного воздуха и обратной воды.

От теплового пункта к вентустановке подаётся теплоноситель определенной температуры, в зависимости от температуры на улице. Если подавать её без изменений в калорифер, мы получим максимальную его производительность и максимальный расход теплоносителя. Обычно работать в максимальных режимах не требуется. Да и расход теплоносителя на каждую установку ограничивается возможностями теплового пункта.

Как регулировать. Можно, конечно, регулировать количественно, перекрывая подачу простым, так называемым, двухходовым клапаном. Однако, в таком случае, есть сложности с регулированием, да и само применение двухходового клапана возможно только до определенной мощности калорифера. Удобнее регулировать трёхходовым. В этом случае на калорифер подаётся постоянное количество теплоносителя, температуру которого мы меняем так, как нам нужно. Управление температурой подаваемого теплоносителя происходит путём подмешивания обратной, охлаждённой, воды в прямую. Как мы регулируем температуру воды из домашнего крана, если у вас центральная подача, а не газовая колонка – включаем горячую и холодную, смешивая их в некой пропорции, обеспечивая комфортную температуру. Так и трёхходовой, только в нём два крана объединены в один сразу, нет двух вентилей на каждом канале подачи, а есть одно запорное устройство хитрой формы, которое обеспечивает требуемое смешивание.

Клапаны могут быть седельные и шаровые (чаще именуются поворотными, однако в тексте далее будет только наименование «шаровый»). Отличаются конструкцией. Отличаются сильно. Седельные имеют преимущество, так как со временем шаровый кран получает износ, внутренние зазоры увеличиваются, и он начинает пропускать воду даже в закрытом состоянии. Эта протечка, конечно, позволяет эксплуатировать установку дальше, но снижает качество регулирования. Седельные в этом плане имеют большую надежность и лучшее качество регулирования.

Ниже посмотрим шаровый трёхходовой клапан на примере клапана 3D40-31M1.

Рисунок 1 – Клапан 3D40-31M1, вид сверху.



Рисунок 2 – Клапан 3D40-31M1, открыт проток из канала 1 в канал 2, канал 3 закрыт, вид со стороны канала 1.



Рисунок 3 – Клапан 3D40-31M1, открыт проток из канала 1 в канал 2, канал 3 закрыт, вид со стороны закрытого канала 3.



Рисунок 4 – Клапан 3D40-31M1, открыт проток из канала 1 в канал 3, канал 2 закрыт, вид со стороны открытого канала 1.



Рисунок 5 – Клапан 3D40-31M1, открыт проток из канала 1 в канал 3, канал 2 закрыт, вид со стороны закрытого канала 2.



Рисунок 6 – Клапан 3D40-31M1, открыт проток из канала 1 в канал 3, канал 2 закрыт, вид со стороны открытого канала 3.



Рисунок 7 – Клапан 3D40-31M1, вид со снятой регулировочной ручкой.



Рисунок 8 – Продолжаем разбирать клапан.



Рисунок 9 – Клапан 3D40-31M1 в разборе.

Обратите внимание на управляющий элемент. Вал, к которому крепится привод, или рукоятка для вращения, имеет срез. По этому срезу удобно определить, в каком положении сейчас клапан. Канал, который напротив этого среза в настоящий момент закрыт. Это важно при установке клапана, чтобы автоматика работала верно. Когда устанавливаете привод на клапан, проверьте, в каком он сейчас положении. Устанавливая привод, проверьте, что его состояние соответствует состоянию клапана, например:

• управление приводом – 0-10В;
• в выключенном состоянии на приводе естественным образом 0В;
• клапан при 0В на приводе должен пускать весь теплоноситель через «малый круг», как показано на рисунке 10.

Рисунок 10 – Клапан закрыт, теплоноситель идёт (циркулирует) по малому кругу.

На рисунке 10 показана крайняя ситуация, когда догрев воздуха не требуется, воздух, который поступает с улицы, соответствует заданным параметрам температуры. Теплоноситель идёт по малому кругу, то есть перекрыт канал для выхода обратной воды в магистраль, соответственно не может поступить и прямая вода. Какой то подмес за счёт неплотностей будет, как и поступление тепла от прямой воды за счёт диффузии и пр., но это не сильно значительно. Хотя, со временем шаровые клапаны начинают пропускать воду, из-за износа он может не обеспечивать полноценного перекрытия канала 1 и получается, что прямая вода всё-равно будет замещать просачивающуюся через неплотности в клапане обратную.

Для показанного на рисунке 10 случая привод должен находится в крайнем, минимальном положении.

Далее надо проверить, что привод будет вращаться в нужном направлении. В нашем случае, чтобы калорифер начал отдавать тепло воздуху, надо, чтобы через него шла нагретая вода. Возьмём опять крайнюю ситуацию, когда через калорифер идёт максимально возможное количество теплоносителя. Для этого требуется перекрыть канал 3 и открыть каналы 1 и 2, как показано на рисунке 11.

Рисунок 11 – Клапан открыт, теплоноситель идёт (циркулирует) по большому кругу.

Показанный на рисунке 11 случай соответствует максимальному сигналу на приводе клапана, то есть 10В. А также мы видим, что привод должен вращаться против часовой. Обычно привод для трёхходового шарового клапана имеет ход как раз 90^o.

Показанные случаи – крайние, чаще привод имеет какое-то среднее положение, когда ни один из каналов не закрыт полностью, обеспечивая требуемое смешивание прямой и обратной воды. Крайние же случаи удобны для правильной установки клапана и привода. И, естественно, не забываем смотреть и читать прилагаемые к оборудованию инструкции.

Рисунок 12 – Выдержки из инструкции к клапану.

Как видим из рисунка 12, в инструкции к клапану есть много полезной информации: как правильно устанавливать привод, как работает клапан, чем можно регулировать, кроме электромеханического привода и пр.

WBV350 — ШАРОВОЙ ТРЕХХОДОВОЙ

Waukesha Cherry-Burrell®, торговая марка SPX® Flow

(пока отзывов нет) Написать обзор

Waukesha Cherry-Burrell®, торговая марка SPX® Flow

WBV350 — ШАРОВОЙ КЛАПАН, ТРЕХХОДОВОЙ,

Рейтинг Требуется Выберите Рейтинг1 звезда (худший)2 звезды3 звезды (средний)4 звезды5 звезд (лучший)

Имя

Электронная почта Требуется

Тема обзора Требуется

комментариев Требуется

Артикул:

ВБВ350

MPN:

ВБВ350

Сейчас: 436,00 — 1425,00 долларов

Текущий запас:

Количество:

Часто покупают вместе:

• Описание

Описание

Трехходовой тефлон TC 316L

Шаровые краны обеспечивают высокую экономичность и долговечность для широкого спектра применений, не требующих мойки на месте (CIP). Они просты в установке и обслуживании.

• Полностью нержавеющая конструкция: кованый корпус и шар
• Полнопроходное отверстие для беспрепятственного потока в открытом положении
• Доступен в вариантах «нормально закрытый», «нормально открытый» и «двойного действия» (клапан приводится в действие вручную, пожалуйста, свяжитесь с нами — спасибо!) замена ручного привода на пневматический на существующих клапанах в полевых условиях
• Конструкция из трех частей с плавающими уплотнениями
• Материалы, одобренные FDA: армированные седла из ПТФЭ
• Полость заполнена
• 100% проверка герметичности при 100 psi
• Доступны варианты L-Port и T-Port

View AllClose

• сопутствующие товары
• Клиенты также просмотрели

Сопутствующие товары

Выберите параметры

Быстрый просмотр

WM45BY — ШАРОВОЙ ОБРАТНЫЙ КЛАПАН

Waukesha Cherry-Burrell®, торговая марка SPX® Flow

Сейчас: $936. 00

TC 316L SS, Buna Ball Обратный клапан 45BY Шаровые обратные клапаны имеют корпус из нержавеющей стали 316L с изогнутым смещенным шаровым затвором. Поток продукта выталкивает шарик вверх в ловушку и из потока продукта…

Выберите параметры

Быстрый просмотр

WBV300 — ШАРОВОЙ КЛАПАН

Waukesha Cherry-Burrell®, торговая марка SPX® Flow

Сейчас: $93,00

TC 316L SS, тефлон Ручной Полнопроходная прямоточная конструкция шаровых кранов освобождает путь потока от препятствий. В результате снижаются перепады давления на клапанах и не возникает…

Выберите параметры

Быстрый просмотр

Высокопроизводительный шаровой кран серии 500 из 3 частей

Клапаны и регуляторы из сплава AVCO

Сейчас: $180,00 — $754,00

Шаровой кран, серия 500, 3 шт. , полнопроходной, 1000 WOG, корпус из нерж. стали 316, шар и шток, седла из TFE, уплотнения из TFE, тройные зажимы, без монтажной площадки, стопорный рычаг Доступен в 316SS

Клиенты также просмотрели

Выберите параметры

Быстрый просмотр

Комплект одинарного механического уплотнения U2 PD

Waukesha Cherry-Burrell®, торговая марка SPX® Flow

Сейчас: $354,00 — $3,451,00

Одинарное механическое уплотнение 2 — Внутреннее уплотнительное кольцо № 912 — Уплотнительное кольцо вала № 922 — Гнездо уплотнения № 932 — Внутреннее уплотнение № 942 — Волнистая пружина № 95

Трехходовой ручной полнопроходной шаровой кран из санитарной нержавеющей стали с тройным зажимом на концах

Описание 3-ходового шарового крана

Санитарные 3-ходовые шаровые краны из нержавеющей стали используются в самых разных системах высокого давления. Полный, неограниченный поток не допускает препятствий для продукта через клапан, что позволяет легко отводить поток. Мы предлагаем трехходовые шаровые краны из нержавеющей стали T316 (CF8M) с седлами из ПТФЭ, которые легко снимаются. Зажим и концы под приварку являются стандартными. Другие соединения доступны по запросу.

Применение 3-ходового шарового крана

Серия AV-2MFC-3T представляет собой санитарный 3-ходовой шаровой кран ручного типа с концами с тройным зажимом / тройным зажимом, который широко используется в производстве продуктов питания и напитков, пивоварении и нефтепереработке. , косметической, фармацевтической и химической промышленности для контроля среднего потока. Полнопроходная конструкция с нулевым ограничением делает его оптимальным выбором для вязких жидкостей и жидкостей с твердыми частицами. Шаровой кран AV-2MFC-3T управляется вручную поворотной рукояткой на 180°.

Спецификация 3-ходового шарового крана

Тип	Шаровой кран
Артикул	АВ-2МФЦ-3Т
Размеры	от 1″ до 4″ (1”, 1 1/2″, 2″, 2 1/2″, 3″, 4″)
Номинальный диаметр	от DN25 до DN100 (DN25, DN40, DN50, DN65, DN80, DN100)
Материал клапана	Корпус клапана: AISI 304 или AISI 316L; Седло клапана: Тефлон (ПТФЭ)
Макс. рабочее давление	145 фунтов на кв. дюйм (10 бар)
Диапазон температур	-4 ~ 302°F (-20 ~ 150°C), -22 ~ 392°F (-30 ~ 200°C), опция
Торцевые соединения	тройной зажим, другие доступны по запросу
Обработка поверхности	Ra 16 ~ 32 мкдюйм (0,4 ~ 0,8 мкм), по умолчанию Ra 32 мкдюйм
Привод	3-сторонний корпус, как показано на фото продукта, тип T или тип L на выбор
Ручка	Поворотная рукоятка 180°

3-ходовой шаровой кран

Опции

Торцевое соединение может быть приварено встык, санитарное трехзажимное, резьбовое другое по запросу.

Корпус клапана может быть трехходовым: шаровой сердечник типа T или L на выбор

Корпус клапана может быть с портами продувки или без них для SIP / CIP.

Приводы для автоматической работы: пневматический привод из нержавеющей стали (вертикальный тип), пневматический привод из алюминия (горизонтальный тип) и электрический привод.

• Управление НЗ: нормально закрытый (закрытие при отказе) — открытие воздухом, закрытие пружиной
• НО работает: нормально открытый (открытие при отказе) — воздух закрывает, пружина открывает
• AA привод: двойного действия — воздух открывает, воздух закрывает

Интеллектуальное управление клапаном: датчик положения, контроллер C-top, контроллер C-top (AS-I)

Особенности конструкции 3-ходового шарового крана

Эксплуатация без обслуживания

Компактный и портативный

Малый рабочий момент

Уплотнения и прокладки клапанов соответствуют FDA 177. 2600

Ручная рукоятка, пневматический привод, электрический привод взаимозаменяемы.

	РАЗМЕР	Ду	Д	D1	Л	L1	L2	Н
	3/4″	15,8	19,1	25,2	101	120	55	59
	1″	22,1	25,4	50,5	120	132	61	70
	1,25″	28,5	31,8	50,5	130	136	60,5	73
	1,5″	34,8	38,1	50,5	153	160	73	80
	2″	47,5	50,8	64	164	178	84	80
	2,5″	60,2	63,5	77,5	200	225	101	104
	3″	72,9	76,2	91	210	250	105	116
	3,5″	84,7	88,9	106	231	268	106,5	135
	4″	97,4	101,6	119	260	300	132	151

Технические параметры трехходового шарового крана

Сталь	Стальные детали, контактирующие с продуктом	AISI 304 или 316L (1. 4306/1.4404)	Прилагается к отчету о проверке материала
	Прочие стальные детали	AISI 304
Материал уплотнения	Стандартный	Тефлон (ПТФЭ)	Все материалы уплотнений соответствуют требованиям FDA 21CFR117.2600
	Опции	н/д
Давление	Рабочее давление	≤145 psi (10 бар)
	Давление подачи воздуха для привода	70 ~ 116 фунтов на кв. дюйм (5 ~ 8 бар)
Температура	Рабочая температура	-4 ~ 302°F (-20 ~ 150°C), -22 ~ 392°F (-30 ~ 200°C) опция.
Обработка поверхности	Обработка внутренней поверхности	Ra 16 ~ 32 мкм (0,4 ~ 0,8 мкм)
	Обработка внешней поверхности	Ra 32 ~ 64 мкм (0,8 ~ 1,6 мкм)
Соединение	Торцевые соединения могут быть под сварку встык, гигиенические хомуты, с наружной и внутренней резьбой, фланцевые, двутавровые или другие по запросу. No related posts. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
