Ванная своими руками — ТаВанная.ру Что такое предохранительный (обратный) клапан для водонагревателя, инструкция его монтажа и фото - Ванная своими руками

Предохранительный клапан для водонагревателя часто называют обратным клапаном для водонагревателя — его необходимо устанавливать для безопасной эксплуатации бойлеров. Бойлер представляет собой емкость, где происходит нагрев воды. Вода во время нагревания, согласно законам физики, расширяется и увеличивается в объеме. В условиях замкнутого пространства, с повышением температуры, увеличивающийся объем воды создает повышенное давление на стенки бака и потенциально несет за собой фактор угрозы. Поэтому при монтаже для безопасности на этом оборудовании необходимо устанавливать предохранительный клапан. Он предохраняет изделие от поломки, а при возникновении аварийной ситуации сбросит лишнее давление, и удалит из емкости водонагревательного бака лишнюю воду.

Содержание статьи

  • 1 Что представляет собой предохранительный клапан
    • 1. 1 Какие бывают клапаны
    • 1.2 Устройство
    • 1.3 Принцип работы
  • 2 Что может случиться при отсутствии защиты бойлера
  • 3 Монтаж
  • 4 Заключение

Что представляет собой предохранительный клапан

Предохранительные клапаны для бойлера внешне похожи на сантехнические тройники и совмещают в себе функции:

  • Запорного крана;
  • Обратного клапана;
  • Предохранительного клапана.

Они необходимы в обустройстве водонагревателей для стравливания лишней воды, которая образовывается вследствие ее теплового расширения.

Какие бывают клапаны

Предохранительные клапаны, выпускаемые для бытовых нагревательных приборов, подразделяются на три группы.

  1. Для емкости водонагревателей до 50 литров.
  2. Для емкостей от 50 до 200 литров.
  3. Более 200 литров.

Небольшие нагреватели обустраиваются одноразовыми клапанами первой или второй группы. Они представляют собой неразборные конструкции китайского производства с коротким сроком службы и небольшой ценой.

Поэтому их замену можно безболезненно производить по мере возникновения необходимости.

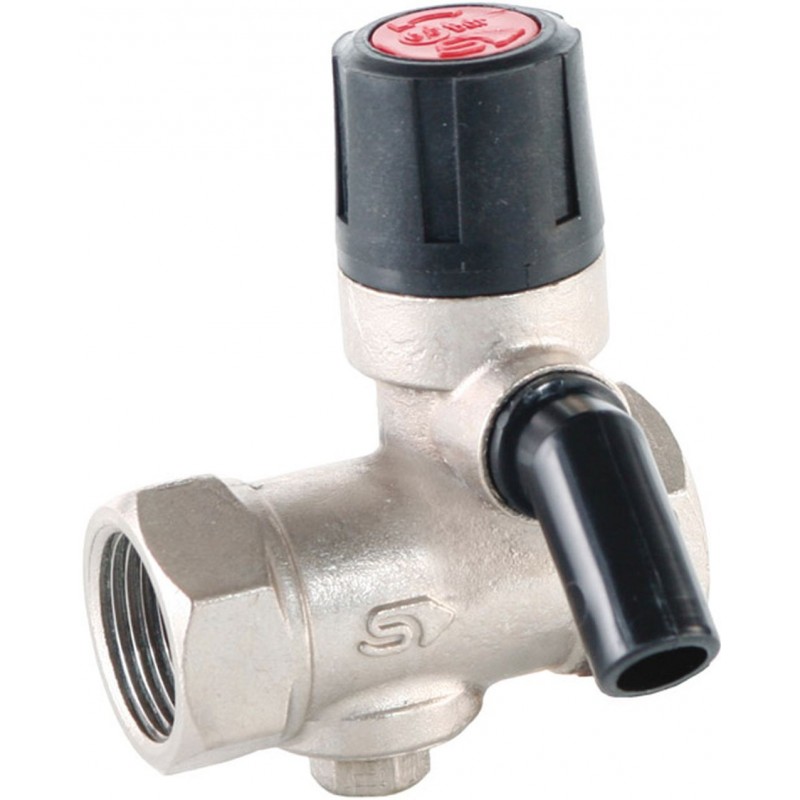

Фото предохранительного клапана

Клапаны третьей группы выполняются на более высоком уровне исполнения, они:

  • Имеют сложную конструкцию;
  • Выдерживают давление до 7 бар;
  • Имеют насадку для подключения канализации;
  • Дают возможность визуально контролировать сброс воды.

В последнее время известные производители электрических бойлеров, всегда комплектуют свои изделия фирменными клапанами высокого качества.

В случае замены предохранительные клапаны для водонагревателя можно приобрести в торговой сети, а их технические характеристики распознать визуально по цвету ручки. Красный цвет ручки указывает на то, что данный клапан работает с давлением 0,6 МПа, черный – 0,7 МПа, синий – 0,8 МПа.

Устройство

Схема всех составляющих безопасной эксплуатации водонагревателя

Предохранительный клапан для водонагревателя имеет простое устройство и представляет собой два неравнозначных перпендикулярных цилиндра с общей плоскостью.

Внутри большого цилиндра располагается тарельчатый клапан, который поджат специальной пружиной. Он позволяет двигаться потоку воды только в одном направлении, как в случае обычного обратного клапана. Большой цилиндр располагается на вводе к бойлеру и соединяет его с трубой подвода холодной воды, поэтому с двух сторон обустроен резьбовыми соединениями.

Второй меньший по диаметру цилиндр:

  • Располагается перпендикулярно основному цилиндру;
  • Заглушен с внешней стороны;
  • Имеет небольшой отводной дренажный сливной патрубок.

Внутреннее обустройство меньшего цилиндра тоже состоит из тарельчатого клапана, но с противоположной ориентацией срабатывания.

Принцип работы

Схема устройства подключения бойлера

Предохранительное устройство устанавливается на входе к бойлеру и настраивается на определенное допустимо максимальное давление. При закрытом состоянии на его чувствительный тарельчатый клапан одновременно действует две силы.

Первая – это давление жидкости в бойлере. Вторая – со стороны задатчика в виде пружины, которая препятствует открытию клапана. Если сила давления жидкости уменьшается, клапан открывается и холодная вода заполняет бойлер.

При выравнивании давления устройство запирается, а вода из бака, благодаря обратному клапану, не может выливаться под действием давления жидкости в действующую водопроводную систему. Если же сила давления увеличивается при нагревании воды до определенного уровня, начинает срабатывать защита маленького цилиндра с обратным действием и тогда через боковой вывод производится сброс лишней воды.

Иногда многие нервничают по поводу того, что из предохранительного клапана начинает капать вода. В этом процессе ничего страшного нет. Это нормальное явление. Решить эту проблему можно подставив под него небольшую емкость, или подсоединив к дренажному отверстию шланг, который потом нужно опустить в унитаз или канализацию.

Что может случиться при отсутствии защиты бойлера

Рассмотрим вариант отсутствия защиты, которая перекрывает обратный поток подачи воды в бак.

В этом случае водонагреватель, даже при стабильном давлении в водопроводной сети, правильно функционировать не будет. По закону термодинамики с повышением температуры воды в неизменном объеме, обязательно начнет повышаться ее давление. Вследствие чего, может наступить такой момент, когда давление воды начнет превышать напор подачи. Тогда сброс горячей воды начнет происходить в водопроводную систему или даже бачок унитаза. В этой ситуации в бойлер продолжает поступать холодная вода, а работающий терморегулятор давать команду тэну на постоянный нагрев, тем самым впустую расходуя дорогостоящую электроэнергию.

Более критичной может сложиться ситуация, когда давление воды водопроводной сети резко падает. Обычно это часто бывает в ночное время, когда соответствующие службы производят непредвиденные ремонтные или профилактические работы, отключая подачу холодной воды. В этом случае полный слив воды с бойлера приводит к перегоранию тэна.

Для избежания подобных ситуаций многие «горе Кулибины», не осознавая сложности ситуации, ставят в систему обустройства водонагревателей обычные обратные клапаны.

Однако они не понимают, что подкладывают в свое жилье «бомбу замедленного действия».

Ведь водонагреватель является сложным теплотехническим прибором, его автоматика и терморегулятор может тоже выйти из строя в самый неподходящий момент. Тогда события могут обернуться очень печально. Если материал, из которого сделан бак водонагревателя, выбран правильно, то закипания там не происходит, так как точка кипения здесь смещается выше обычных 100 градусов и ситуация держится под контролем. Однако если материал не соответствует прочностным характеристикам, то при случайном открытии любого водопроводного крана в квартире, может резко упасть внутреннее давление бака, точка кипения воды возвратится к 100 градусам, и тогда молниеносно возникает лавинообразный поток пара, который может привести к механическому повреждению границ бака и мощному взрыву.

Вывод

Делая вывод относительно установки дополнительной защиты водонагревателя необходимо обязательно учитывать следующие факторы:

  • Сбрасывать излишки воды при ее нагревании, удерживая параметры зоны ее безопасного давления;
  • Не допускать обратный отток воды из нагревателя;
  • Сглаживать гидроудары и скачки давления водопроводной системы.

Монтаж

Обычно водонагреватели для монтажа комплектуются производителями полной системой защиты. Если бойлер полностью смонтирован, а предохранительный клапан к нему отсутствует, его нужно обязательно приобрести. Монтаж и покупку защиты лучше доверить опытному специалисту, хотя сделать это самому тоже не составит особого труда.

Главное условие монтажа – установка предохранительного клапана непосредственно под баком после отсекающего крана на входе холодной воды в нагреватель. Для проведения монтажа необходимо подготовить зону работ.

  1. В баке бойлера не должно быть воды.
  2. Основной доступ к ней должен быть перекрыт.
  3. Водонагревательный прибор полностью отключен от электропитания.

Устанавливают защиту с учетом направления входящего потока воды, на клапане оно указано стрелочкой. Чтобы обеспечить полную герметизацию стыковочных соединений, резьбы уплотняются фум лентой.


Заключение

Предохранительный клапан является обязательным элементом для обустройства бытовых водонагревателей, работающих под давлением. Приобретая и устанавливая эту защиту необходимо убедиться:

  • В его рабочих параметрах;
  • Рассчитанной мощности;
  • Максимально рабочем давлении.

Нельзя устанавливать устройства, которые рассчитаны на меньшие параметры или не подходят своими резьбовыми соединениями к месту установки.

Игнорировать правила установки, упрощать схему монтажа или самостоятельно усовершенствовать эту защиту крайне опасно.

Доверив установку опытному специалисту, человек будет полностью уверен, что находится в безопасности, а его дом защищен от беды и пожара, к которому может привести неисправный водонагреватель.

как выбрать, с ручкой спуска, для бойлера косвенного нагрева

При эксплуатации любого теплового оборудования очень важно соблюдать все рекомендованные меры безопасности. Это касается не только крупных установок, которые используют в строительстве или на производстве, но и компактных приборов, например бытовых водонагревателей.

Если игнорировать правила техники безопасности последствия могут быть крайне серьезными – ведь речь идет не только о вашей жизни, но и о жизнях окружающих вас людей. Предохранительный клапан – это очень значимая вещь в оснащении домашнего водонагревателя, о которой, к сожалению, многие забывают. В этой статье мы расскажем вам о том, для чего нужно это устройство, как оно работает, а также о том, как его правильно эксплуатировать.

Назначение

Чтобы разобраться с назначением предохранительного клапана, для начала вспомним элементарные вещи из школьного курса физика. Известно, что вода имеет свойство увеличиваться в объеме при нагревании. Если нагреть воду до 80 градусов (приблизительная максимальная температура горячей воды из-под крана), то ее объем увеличится на 2 или 3% - это зависит от того, какая температура была в начале нагрева.

Так как емкость, в которой происходит нагрев воды в бойлере, герметична, то при сильном нагреве неизбежно возрастает давление внутри этой емкости. Результатом неконтролируемого роста давления может стать взрыв прибора. Именно здесь нам придет на помощь предохранительный клапан. Он выполняет следующие функции:

  • не позволяет горячей воде попасть обратно в водопроводные трубы;
  • нормализует давление внутри водонагревателя, сводя к минимуму вероятность гидроудара;
  • избавляется от лишней воды, сбрасывая ее, как только происходит превышение нормальных показателей давления и температуры;
  • дает возможность безопасность слить воду из бойлера для проведения технического обслуживания.

Если перед вами стоит вопрос, устанавливать ли предохранительный клапан на бойлер, предлагаем вашему вниманию видео Геннадия Мягкова, в котором он объясняет, почему и когда необходимо ставить клапан и как он устроен.

Устройство и принцип работы

Несмотря на довольно широкий функционал, предохранительный клапан имеет очень простое устройство: его основными элементами являются два цилиндра – большой и маленький.

  • Большой цилиндр представляет собой своеобразный «обратный клапан». Внутри него установлена створка, которая называется «тарельчатый клапан». Этот клапан приводит в действие небольшая пружинка. На обоих концах большого цилиндра закреплены резьбовые детали, которые нужны для соединения предохранительного клапана с другими элементами бойлера.
  • Маленький цилиндр закреплен перпендикулярно большому. Оба его конца заткнуты заглушками, а на корпусе находится дренажная трубка. Внутри маленького цилиндра тоже есть обратный клапан, который работает в направлении противоположном первому.

Как же функционирует предохранительный клапан? Рост давления воды внутри бойлера приводит в действие пружинку обратного клапана. Он открывается, позволяя воде наполнить бак. Как только вода достигает нужного уровня, давление внутри водонагревателя возрастает, и обратный клапан захлопывается. По мере расходования воды в резервуаре, ее запасы будут пополняться автоматически.

Обратный клапан внутри маленького цилиндра рассчитан на более высокое давление. Как только этот показатель становится критичным, приводится в действие пружинка, открывающая клапан. Таким образом, лишняя вода будет сбрасываться.

Виды

Существует несколько различных модификаций обратных клапанов для бойлеров. Они различаются по определенным ключевым параметрам. Например, по способу установки обратные клапаны разделяются на:

  • невозвратно-запорные;
  • приемные;
  • стальные;
  • шаровые.

В зависимости от принципа действия можно выделить следующие разновидности обратных клапанов:

  • прямые;
  • непрямые;
  • рассчитанные на две позиции;
  • пропорциональные.

Наконец, различают еще несколько типов обратных клапанов для бойлеров по высоте поднятия запора:

  • полноподъемные;
  • среднеподъемные;
  • малоподъемные.

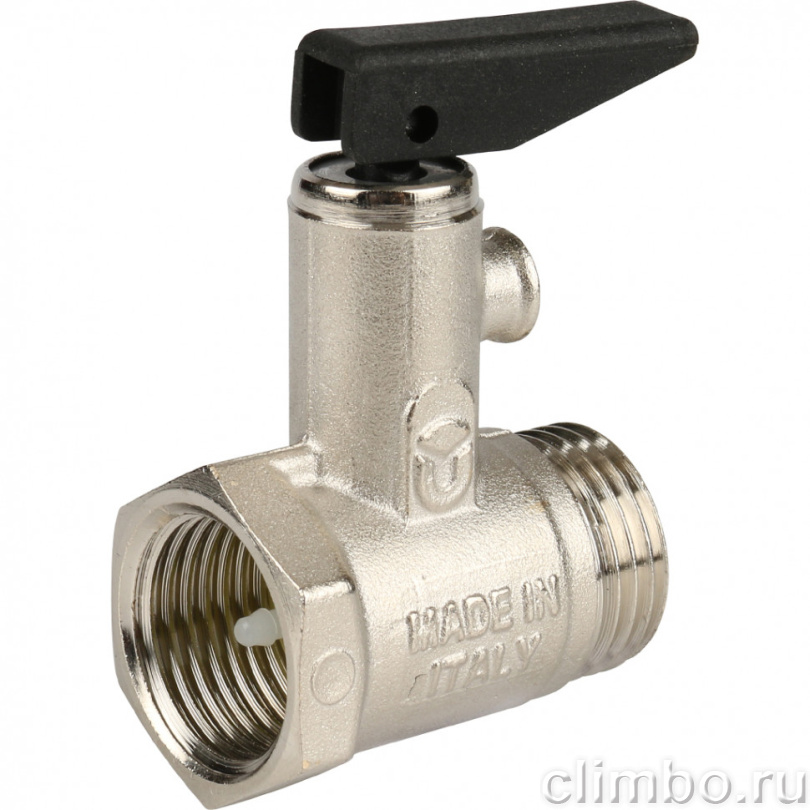

С ручкой спуска

Одним из самых распространенных вариантов обратных клапанов, которыми оснащают водонагреватели, является клапан с ручкой спуска. Расскажем вкратце о его устройстве и принципе действия.

В конструкции обратного клапана с ручкой спуска имеются следующие элементы: корпус, штуцер для сброса воды, рукоятка принудительного сброса давления, пружина предохранительного клапана и пружина обратного клапана.

Под воздействием давление воды происходит сжатие пружины обратного клапана, в результате чего тарельчатый клапан поворачивается и открывает воде доступ в резервуар. После того как набирается достаточно воды, обратный клапан возвращается в исходное положение.

Ручка спуска нужна для того чтобы в случае необходимости осуществлять принудительный сброс давления внутри системы. Как только давление превышает допустимый максимум, приводится в действие предохранительный клапан, через который происходит сброс излишков воды, благодаря чему давление нормализуется.

Для бойлера косвенного нагрева

Во многих квартирах установлены водонагреватели косвенного типа. Косвенный нагрев происходит не в самом бойлере, а в ином устройстве, чаще всего – в котле отопления. Таким образом, работа косвенного бойлера и котла тесно взаимосвязана. Для данного типа водонагревателей требуется выбрать подходящий предохранительный клапан.

Все нужные нам характеристики указаны в техническом паспорте устройства, поэтому перед покупкой обязательно изучите этот документ. Важно знать допустимое рабочее давление прибора – ориентироваться нужно именно на него, а не на давление в водопроводных трубах.

Можно ли предохранительный клапан заменить обратным?

Пользователи бытовых водонагревателей часто задают вопрос: «Можно ли вместо предохранительного клапана установить обратный?». Технически это возможно, но поступать так ни в коем случае не стоит. Если произвести подобную замену, то бойлер превратиться в воздушный шар, который в любой момент может лопнуть.

Например, при нагревании воды до 150 градусов бойлер спокойно выдержит быстро выросшее давление. Однако если в этот момент открыть кран с горячей водой, давление внутри резервуара с водой начнет быстро падать. Далее температура кипения понизится до 100 градусов, но остыть так быстро она не успеет. В результате вода моментально вскипит, выделится огромное количество пара, давление вскачет вверх и произойдет довольно сильный взрыв.

Советы по выбору

При выборе предохранительного клапана для бытового водонагревателя, воспользуйтесь рекомендациями, которые составили для вас специалисты.

  • Среди разнообразия конструкций наибольшей надежностью отличается пружинный механизм, так он способен хорошо противостоять давлению воды.
  • Не нужно забывать и о таком факторе, как пропускная способность клапана. Мы советуем вам отдать предпочтение устройству низкого или полного подъема.
  • Учитывайте устройство водопроводной и канализационной систем у вас дома. Если излишки жидкости будут сливаться в атмосферу, выбирайте открытый предохранительный клапан, а если в специально оборудованный трубопровод – то закрытого.
  • Выбирая предохранительный клапан, следует помнить о максимально допустимом давлении в системе водонагревателя. Если оно будет выше, чем указано в техпаспорте прибора, клапан не сможет нормально функционировать.

Проверка на исправность

В домашних условиях можно довольно легко выяснить, исправен ли предохранительный клапан, установленный на водонагревателе. Для этого нужно только установить регулировщик температуры на максимальное значение, и открыть кран с горячей водой. Если после того как вода в бойлере нагреется до нужной температуры, излишки жидкости начнут вытекать через предохранительный клапан, значит, он вполне пригоден к работе. Если вода через клапан не вытекает, вероятнее всего, он неисправен.

Как отрегулировать?

Большинство предохранительных клапанов сконструировано таким образом, что после установки их нельзя (да и не нужно) регулировать. Однако существуют и такие модели, которые время от времени нуждаются в настройке. В первую очередь, это касается устройств, оснащенных регулировочным винтом, который способен задавать силу давления на пружинку и, как следствие, пороговое значение срабатывания клапана.

Перед началом регулировки внимательно изучите показатели работы клапана, указанные в сопроводительных документах. Зная рабочее давления, можно задать правильное положение винта.

Установка

Мы составили для вас краткую инструкцию, которая поможет вам самостоятельно установить предохранительный клапан для бытового водонагревателя.

  1. Отсоединяем бойлер от электрической сети и сливаем из резервуара всю воду.
  2. Находим материал, который мы будем использовать в качестве уплотнителя для соединений (например, обыкновенную паклю или ФУМ-ленту).
  3. Вооружившись гаечным ключом, вкручиваем клапан в место соединения водопроводной трубы и бойлера.
  4. Убеждаемся, что клапан установлен в правильном положении. Направление движения воды должно совпадать с нанесенной на устройство разметкой в виде стрелочки.

Правила эксплуатации

  • Не допускается установка запорных механизмов на участке между предохранительным клапаном и входом в бойлер.
  • Предохранительный клапан должен быть зафиксирован на расстоянии не более 2-х метров от входа в водонагреватель.
  • Использование гибкой дренажной трубки из прозрачного материала позволит вам проверять работоспособность предохранительного клапана при помощи одного лишь визуального осмотра.

как выбрать, с ручкой спуска, для бойлера косвенного нагрева

При эксплуатации любого теплового оборудования очень важно соблюдать все рекомендованные меры безопасности. Это касается не только крупных установок, которые используют в строительстве или на производстве, но и компактных приборов, например бытовых водонагревателей.

Если игнорировать правила техники безопасности последствия могут быть крайне серьезными – ведь речь идет не только о вашей жизни, но и о жизнях окружающих вас людей. Предохранительный клапан – это очень значимая вещь в оснащении домашнего водонагревателя, о которой, к сожалению, многие забывают. В этой статье мы расскажем вам о том, для чего нужно это устройство, как оно работает, а также о том, как его правильно эксплуатировать.

Назначение

Чтобы разобраться с назначением предохранительного клапана, для начала вспомним элементарные вещи из школьного курса физика. Известно, что вода имеет свойство увеличиваться в объеме при нагревании. Если нагреть воду до 80 градусов (приблизительная максимальная температура горячей воды из-под крана), то ее объем увеличится на 2 или 3% - это зависит от того, какая температура была в начале нагрева.

Так как емкость, в которой происходит нагрев воды в бойлере, герметична, то при сильном нагреве неизбежно возрастает давление внутри этой емкости. Результатом неконтролируемого роста давления может стать взрыв прибора. Именно здесь нам придет на помощь предохранительный клапан. Он выполняет следующие функции:

  • не позволяет горячей воде попасть обратно в водопроводные трубы;
  • нормализует давление внутри водонагревателя, сводя к минимуму вероятность гидроудара;
  • избавляется от лишней воды, сбрасывая ее, как только происходит превышение нормальных показателей давления и температуры;
  • дает возможность безопасность слить воду из бойлера для проведения технического обслуживания.

Если перед вами стоит вопрос, устанавливать ли предохранительный клапан на бойлер, предлагаем вашему вниманию видео Геннадия Мягкова, в котором он объясняет, почему и когда необходимо ставить клапан и как он устроен.

Устройство и принцип работы

Несмотря на довольно широкий функционал, предохранительный клапан имеет очень простое устройство: его основными элементами являются два цилиндра – большой и маленький.

  • Большой цилиндр представляет собой своеобразный «обратный клапан». Внутри него установлена створка, которая называется «тарельчатый клапан». Этот клапан приводит в действие небольшая пружинка. На обоих концах большого цилиндра закреплены резьбовые детали, которые нужны для соединения предохранительного клапана с другими элементами бойлера.
  • Маленький цилиндр закреплен перпендикулярно большому. Оба его конца заткнуты заглушками, а на корпусе находится дренажная трубка. Внутри маленького цилиндра тоже есть обратный клапан, который работает в направлении противоположном первому.

Как же функционирует предохранительный клапан? Рост давления воды внутри бойлера приводит в действие пружинку обратного клапана. Он открывается, позволяя воде наполнить бак. Как только вода достигает нужного уровня, давление внутри водонагревателя возрастает, и обратный клапан захлопывается. По мере расходования воды в резервуаре, ее запасы будут пополняться автоматически.

Обратный клапан внутри маленького цилиндра рассчитан на более высокое давление. Как только этот показатель становится критичным, приводится в действие пружинка, открывающая клапан. Таким образом, лишняя вода будет сбрасываться.

Виды

Существует несколько различных модификаций обратных клапанов для бойлеров. Они различаются по определенным ключевым параметрам. Например, по способу установки обратные клапаны разделяются на:

  • невозвратно-запорные;
  • приемные;
  • стальные;
  • шаровые.

В зависимости от принципа действия можно выделить следующие разновидности обратных клапанов:

  • прямые;
  • непрямые;
  • рассчитанные на две позиции;
  • пропорциональные.

Наконец, различают еще несколько типов обратных клапанов для бойлеров по высоте поднятия запора:

  • полноподъемные;
  • среднеподъемные;
  • малоподъемные.

С ручкой спуска

Одним из самых распространенных вариантов обратных клапанов, которыми оснащают водонагреватели, является клапан с ручкой спуска. Расскажем вкратце о его устройстве и принципе действия.

В конструкции обратного клапана с ручкой спуска имеются следующие элементы: корпус, штуцер для сброса воды, рукоятка принудительного сброса давления, пружина предохранительного клапана и пружина обратного клапана.

Под воздействием давление воды происходит сжатие пружины обратного клапана, в результате чего тарельчатый клапан поворачивается и открывает воде доступ в резервуар. После того как набирается достаточно воды, обратный клапан возвращается в исходное положение.

Ручка спуска нужна для того чтобы в случае необходимости осуществлять принудительный сброс давления внутри системы. Как только давление превышает допустимый максимум, приводится в действие предохранительный клапан, через который происходит сброс излишков воды, благодаря чему давление нормализуется.

Для бойлера косвенного нагрева

Во многих квартирах установлены водонагреватели косвенного типа. Косвенный нагрев происходит не в самом бойлере, а в ином устройстве, чаще всего – в котле отопления. Таким образом, работа косвенного бойлера и котла тесно взаимосвязана. Для данного типа водонагревателей требуется выбрать подходящий предохранительный клапан.

Все нужные нам характеристики указаны в техническом паспорте устройства, поэтому перед покупкой обязательно изучите этот документ. Важно знать допустимое рабочее давление прибора – ориентироваться нужно именно на него, а не на давление в водопроводных трубах.

Можно ли предохранительный клапан заменить обратным?

Пользователи бытовых водонагревателей часто задают вопрос: «Можно ли вместо предохранительного клапана установить обратный?». Технически это возможно, но поступать так ни в коем случае не стоит. Если произвести подобную замену, то бойлер превратиться в воздушный шар, который в любой момент может лопнуть.

Например, при нагревании воды до 150 градусов бойлер спокойно выдержит быстро выросшее давление. Однако если в этот момент открыть кран с горячей водой, давление внутри резервуара с водой начнет быстро падать. Далее температура кипения понизится до 100 градусов, но остыть так быстро она не успеет. В результате вода моментально вскипит, выделится огромное количество пара, давление вскачет вверх и произойдет довольно сильный взрыв.

Советы по выбору

При выборе предохранительного клапана для бытового водонагревателя, воспользуйтесь рекомендациями, которые составили для вас специалисты.

  • Среди разнообразия конструкций наибольшей надежностью отличается пружинный механизм, так он способен хорошо противостоять давлению воды.
  • Не нужно забывать и о таком факторе, как пропускная способность клапана. Мы советуем вам отдать предпочтение устройству низкого или полного подъема.
  • Учитывайте устройство водопроводной и канализационной систем у вас дома. Если излишки жидкости будут сливаться в атмосферу, выбирайте открытый предохранительный клапан, а если в специально оборудованный трубопровод – то закрытого.
  • Выбирая предохранительный клапан, следует помнить о максимально допустимом давлении в системе водонагревателя. Если оно будет выше, чем указано в техпаспорте прибора, клапан не сможет нормально функционировать.

Проверка на исправность

В домашних условиях можно довольно легко выяснить, исправен ли предохранительный клапан, установленный на водонагревателе. Для этого нужно только установить регулировщик температуры на максимальное значение, и открыть кран с горячей водой. Если после того как вода в бойлере нагреется до нужной температуры, излишки жидкости начнут вытекать через предохранительный клапан, значит, он вполне пригоден к работе. Если вода через клапан не вытекает, вероятнее всего, он неисправен.

Как отрегулировать?

Большинство предохранительных клапанов сконструировано таким образом, что после установки их нельзя (да и не нужно) регулировать. Однако существуют и такие модели, которые время от времени нуждаются в настройке. В первую очередь, это касается устройств, оснащенных регулировочным винтом, который способен задавать силу давления на пружинку и, как следствие, пороговое значение срабатывания клапана.

Перед началом регулировки внимательно изучите показатели работы клапана, указанные в сопроводительных документах. Зная рабочее давления, можно задать правильное положение винта.

Установка

Мы составили для вас краткую инструкцию, которая поможет вам самостоятельно установить предохранительный клапан для бытового водонагревателя.

  1. Отсоединяем бойлер от электрической сети и сливаем из резервуара всю воду.
  2. Находим материал, который мы будем использовать в качестве уплотнителя для соединений (например, обыкновенную паклю или ФУМ-ленту).
  3. Вооружившись гаечным ключом, вкручиваем клапан в место соединения водопроводной трубы и бойлера.
  4. Убеждаемся, что клапан установлен в правильном положении. Направление движения воды должно совпадать с нанесенной на устройство разметкой в виде стрелочки.

Правила эксплуатации

  • Не допускается установка запорных механизмов на участке между предохранительным клапаном и входом в бойлер.
  • Предохранительный клапан должен быть зафиксирован на расстоянии не более 2-х метров от входа в водонагреватель.
  • Использование гибкой дренажной трубки из прозрачного материала позволит вам проверять работоспособность предохранительного клапана при помощи одного лишь визуального осмотра.

как выбрать, с ручкой спуска, для бойлера косвенного нагрева

При эксплуатации любого теплового оборудования очень важно соблюдать все рекомендованные меры безопасности. Это касается не только крупных установок, которые используют в строительстве или на производстве, но и компактных приборов, например бытовых водонагревателей.

Если игнорировать правила техники безопасности последствия могут быть крайне серьезными – ведь речь идет не только о вашей жизни, но и о жизнях окружающих вас людей. Предохранительный клапан – это очень значимая вещь в оснащении домашнего водонагревателя, о которой, к сожалению, многие забывают. В этой статье мы расскажем вам о том, для чего нужно это устройство, как оно работает, а также о том, как его правильно эксплуатировать.

Назначение

Чтобы разобраться с назначением предохранительного клапана, для начала вспомним элементарные вещи из школьного курса физика. Известно, что вода имеет свойство увеличиваться в объеме при нагревании. Если нагреть воду до 80 градусов (приблизительная максимальная температура горячей воды из-под крана), то ее объем увеличится на 2 или 3% - это зависит от того, какая температура была в начале нагрева.

Так как емкость, в которой происходит нагрев воды в бойлере, герметична, то при сильном нагреве неизбежно возрастает давление внутри этой емкости. Результатом неконтролируемого роста давления может стать взрыв прибора. Именно здесь нам придет на помощь предохранительный клапан. Он выполняет следующие функции:

  • не позволяет горячей воде попасть обратно в водопроводные трубы;
  • нормализует давление внутри водонагревателя, сводя к минимуму вероятность гидроудара;
  • избавляется от лишней воды, сбрасывая ее, как только происходит превышение нормальных показателей давления и температуры;
  • дает возможность безопасность слить воду из бойлера для проведения технического обслуживания.

Если перед вами стоит вопрос, устанавливать ли предохранительный клапан на бойлер, предлагаем вашему вниманию видео Геннадия Мягкова, в котором он объясняет, почему и когда необходимо ставить клапан и как он устроен.

Устройство и принцип работы

Несмотря на довольно широкий функционал, предохранительный клапан имеет очень простое устройство: его основными элементами являются два цилиндра – большой и маленький.

  • Большой цилиндр представляет собой своеобразный «обратный клапан». Внутри него установлена створка, которая называется «тарельчатый клапан». Этот клапан приводит в действие небольшая пружинка. На обоих концах большого цилиндра закреплены резьбовые детали, которые нужны для соединения предохранительного клапана с другими элементами бойлера.
  • Маленький цилиндр закреплен перпендикулярно большому. Оба его конца заткнуты заглушками, а на корпусе находится дренажная трубка. Внутри маленького цилиндра тоже есть обратный клапан, который работает в направлении противоположном первому.

Как же функционирует предохранительный клапан? Рост давления воды внутри бойлера приводит в действие пружинку обратного клапана. Он открывается, позволяя воде наполнить бак. Как только вода достигает нужного уровня, давление внутри водонагревателя возрастает, и обратный клапан захлопывается. По мере расходования воды в резервуаре, ее запасы будут пополняться автоматически.

Обратный клапан внутри маленького цилиндра рассчитан на более высокое давление. Как только этот показатель становится критичным, приводится в действие пружинка, открывающая клапан. Таким образом, лишняя вода будет сбрасываться.

Виды

Существует несколько различных модификаций обратных клапанов для бойлеров. Они различаются по определенным ключевым параметрам. Например, по способу установки обратные клапаны разделяются на:

  • невозвратно-запорные;
  • приемные;
  • стальные;
  • шаровые.

В зависимости от принципа действия можно выделить следующие разновидности обратных клапанов:

  • прямые;
  • непрямые;
  • рассчитанные на две позиции;
  • пропорциональные.

Наконец, различают еще несколько типов обратных клапанов для бойлеров по высоте поднятия запора:

  • полноподъемные;
  • среднеподъемные;
  • малоподъемные.

С ручкой спуска

Одним из самых распространенных вариантов обратных клапанов, которыми оснащают водонагреватели, является клапан с ручкой спуска. Расскажем вкратце о его устройстве и принципе действия.

В конструкции обратного клапана с ручкой спуска имеются следующие элементы: корпус, штуцер для сброса воды, рукоятка принудительного сброса давления, пружина предохранительного клапана и пружина обратного клапана.

Под воздействием давление воды происходит сжатие пружины обратного клапана, в результате чего тарельчатый клапан поворачивается и открывает воде доступ в резервуар. После того как набирается достаточно воды, обратный клапан возвращается в исходное положение.

Ручка спуска нужна для того чтобы в случае необходимости осуществлять принудительный сброс давления внутри системы. Как только давление превышает допустимый максимум, приводится в действие предохранительный клапан, через который происходит сброс излишков воды, благодаря чему давление нормализуется.

Для бойлера косвенного нагрева

Во многих квартирах установлены водонагреватели косвенного типа. Косвенный нагрев происходит не в самом бойлере, а в ином устройстве, чаще всего – в котле отопления. Таким образом, работа косвенного бойлера и котла тесно взаимосвязана. Для данного типа водонагревателей требуется выбрать подходящий предохранительный клапан.

Все нужные нам характеристики указаны в техническом паспорте устройства, поэтому перед покупкой обязательно изучите этот документ. Важно знать допустимое рабочее давление прибора – ориентироваться нужно именно на него, а не на давление в водопроводных трубах.

Можно ли предохранительный клапан заменить обратным?

Пользователи бытовых водонагревателей часто задают вопрос: «Можно ли вместо предохранительного клапана установить обратный?». Технически это возможно, но поступать так ни в коем случае не стоит. Если произвести подобную замену, то бойлер превратиться в воздушный шар, который в любой момент может лопнуть.

Например, при нагревании воды до 150 градусов бойлер спокойно выдержит быстро выросшее давление. Однако если в этот момент открыть кран с горячей водой, давление внутри резервуара с водой начнет быстро падать. Далее температура кипения понизится до 100 градусов, но остыть так быстро она не успеет. В результате вода моментально вскипит, выделится огромное количество пара, давление вскачет вверх и произойдет довольно сильный взрыв.

Советы по выбору

При выборе предохранительного клапана для бытового водонагревателя, воспользуйтесь рекомендациями, которые составили для вас специалисты.

  • Среди разнообразия конструкций наибольшей надежностью отличается пружинный механизм, так он способен хорошо противостоять давлению воды.
  • Не нужно забывать и о таком факторе, как пропускная способность клапана. Мы советуем вам отдать предпочтение устройству низкого или полного подъема.
  • Учитывайте устройство водопроводной и канализационной систем у вас дома. Если излишки жидкости будут сливаться в атмосферу, выбирайте открытый предохранительный клапан, а если в специально оборудованный трубопровод – то закрытого.
  • Выбирая предохранительный клапан, следует помнить о максимально допустимом давлении в системе водонагревателя. Если оно будет выше, чем указано в техпаспорте прибора, клапан не сможет нормально функционировать.

Проверка на исправность

В домашних условиях можно довольно легко выяснить, исправен ли предохранительный клапан, установленный на водонагревателе. Для этого нужно только установить регулировщик температуры на максимальное значение, и открыть кран с горячей водой. Если после того как вода в бойлере нагреется до нужной температуры, излишки жидкости начнут вытекать через предохранительный клапан, значит, он вполне пригоден к работе. Если вода через клапан не вытекает, вероятнее всего, он неисправен.

Как отрегулировать?

Большинство предохранительных клапанов сконструировано таким образом, что после установки их нельзя (да и не нужно) регулировать. Однако существуют и такие модели, которые время от времени нуждаются в настройке. В первую очередь, это касается устройств, оснащенных регулировочным винтом, который способен задавать силу давления на пружинку и, как следствие, пороговое значение срабатывания клапана.

Перед началом регулировки внимательно изучите показатели работы клапана, указанные в сопроводительных документах. Зная рабочее давления, можно задать правильное положение винта.

Установка

Мы составили для вас краткую инструкцию, которая поможет вам самостоятельно установить предохранительный клапан для бытового водонагревателя.

  1. Отсоединяем бойлер от электрической сети и сливаем из резервуара всю воду.
  2. Находим материал, который мы будем использовать в качестве уплотнителя для соединений (например, обыкновенную паклю или ФУМ-ленту).
  3. Вооружившись гаечным ключом, вкручиваем клапан в место соединения водопроводной трубы и бойлера.
  4. Убеждаемся, что клапан установлен в правильном положении. Направление движения воды должно совпадать с нанесенной на устройство разметкой в виде стрелочки.

Правила эксплуатации

  • Не допускается установка запорных механизмов на участке между предохранительным клапаном и входом в бойлер.
  • Предохранительный клапан должен быть зафиксирован на расстоянии не более 2-х метров от входа в водонагреватель.
  • Использование гибкой дренажной трубки из прозрачного материала позволит вам проверять работоспособность предохранительного клапана при помощи одного лишь визуального осмотра.

как выбрать, с ручкой спуска, для бойлера косвенного нагрева

При эксплуатации любого теплового оборудования очень важно соблюдать все рекомендованные меры безопасности. Это касается не только крупных установок, которые используют в строительстве или на производстве, но и компактных приборов, например бытовых водонагревателей.

Если игнорировать правила техники безопасности последствия могут быть крайне серьезными – ведь речь идет не только о вашей жизни, но и о жизнях окружающих вас людей. Предохранительный клапан – это очень значимая вещь в оснащении домашнего водонагревателя, о которой, к сожалению, многие забывают. В этой статье мы расскажем вам о том, для чего нужно это устройство, как оно работает, а также о том, как его правильно эксплуатировать.

Назначение

Чтобы разобраться с назначением предохранительного клапана, для начала вспомним элементарные вещи из школьного курса физика. Известно, что вода имеет свойство увеличиваться в объеме при нагревании. Если нагреть воду до 80 градусов (приблизительная максимальная температура горячей воды из-под крана), то ее объем увеличится на 2 или 3% - это зависит от того, какая температура была в начале нагрева.

Так как емкость, в которой происходит нагрев воды в бойлере, герметична, то при сильном нагреве неизбежно возрастает давление внутри этой емкости. Результатом неконтролируемого роста давления может стать взрыв прибора. Именно здесь нам придет на помощь предохранительный клапан. Он выполняет следующие функции:

  • не позволяет горячей воде попасть обратно в водопроводные трубы;
  • нормализует давление внутри водонагревателя, сводя к минимуму вероятность гидроудара;
  • избавляется от лишней воды, сбрасывая ее, как только происходит превышение нормальных показателей давления и температуры;
  • дает возможность безопасность слить воду из бойлера для проведения технического обслуживания.

Если перед вами стоит вопрос, устанавливать ли предохранительный клапан на бойлер, предлагаем вашему вниманию видео Геннадия Мягкова, в котором он объясняет, почему и когда необходимо ставить клапан и как он устроен.

Устройство и принцип работы

Несмотря на довольно широкий функционал, предохранительный клапан имеет очень простое устройство: его основными элементами являются два цилиндра – большой и маленький.

  • Большой цилиндр представляет собой своеобразный «обратный клапан». Внутри него установлена створка, которая называется «тарельчатый клапан». Этот клапан приводит в действие небольшая пружинка. На обоих концах большого цилиндра закреплены резьбовые детали, которые нужны для соединения предохранительного клапана с другими элементами бойлера.
  • Маленький цилиндр закреплен перпендикулярно большому. Оба его конца заткнуты заглушками, а на корпусе находится дренажная трубка. Внутри маленького цилиндра тоже есть обратный клапан, который работает в направлении противоположном первому.

Как же функционирует предохранительный клапан? Рост давления воды внутри бойлера приводит в действие пружинку обратного клапана. Он открывается, позволяя воде наполнить бак. Как только вода достигает нужного уровня, давление внутри водонагревателя возрастает, и обратный клапан захлопывается. По мере расходования воды в резервуаре, ее запасы будут пополняться автоматически.

Обратный клапан внутри маленького цилиндра рассчитан на более высокое давление. Как только этот показатель становится критичным, приводится в действие пружинка, открывающая клапан. Таким образом, лишняя вода будет сбрасываться.

Виды

Существует несколько различных модификаций обратных клапанов для бойлеров. Они различаются по определенным ключевым параметрам. Например, по способу установки обратные клапаны разделяются на:

  • невозвратно-запорные;
  • приемные;
  • стальные;
  • шаровые.

В зависимости от принципа действия можно выделить следующие разновидности обратных клапанов:

  • прямые;
  • непрямые;
  • рассчитанные на две позиции;
  • пропорциональные.

Наконец, различают еще несколько типов обратных клапанов для бойлеров по высоте поднятия запора:

  • полноподъемные;
  • среднеподъемные;
  • малоподъемные.

С ручкой спуска

Одним из самых распространенных вариантов обратных клапанов, которыми оснащают водонагреватели, является клапан с ручкой спуска. Расскажем вкратце о его устройстве и принципе действия.

В конструкции обратного клапана с ручкой спуска имеются следующие элементы: корпус, штуцер для сброса воды, рукоятка принудительного сброса давления, пружина предохранительного клапана и пружина обратного клапана.

Под воздействием давление воды происходит сжатие пружины обратного клапана, в результате чего тарельчатый клапан поворачивается и открывает воде доступ в резервуар. После того как набирается достаточно воды, обратный клапан возвращается в исходное положение.

Ручка спуска нужна для того чтобы в случае необходимости осуществлять принудительный сброс давления внутри системы. Как только давление превышает допустимый максимум, приводится в действие предохранительный клапан, через который происходит сброс излишков воды, благодаря чему давление нормализуется.

Для бойлера косвенного нагрева

Во многих квартирах установлены водонагреватели косвенного типа. Косвенный нагрев происходит не в самом бойлере, а в ином устройстве, чаще всего – в котле отопления. Таким образом, работа косвенного бойлера и котла тесно взаимосвязана. Для данного типа водонагревателей требуется выбрать подходящий предохранительный клапан.

Все нужные нам характеристики указаны в техническом паспорте устройства, поэтому перед покупкой обязательно изучите этот документ. Важно знать допустимое рабочее давление прибора – ориентироваться нужно именно на него, а не на давление в водопроводных трубах.

Можно ли предохранительный клапан заменить обратным?

Пользователи бытовых водонагревателей часто задают вопрос: «Можно ли вместо предохранительного клапана установить обратный?». Технически это возможно, но поступать так ни в коем случае не стоит. Если произвести подобную замену, то бойлер превратиться в воздушный шар, который в любой момент может лопнуть.

Например, при нагревании воды до 150 градусов бойлер спокойно выдержит быстро выросшее давление. Однако если в этот момент открыть кран с горячей водой, давление внутри резервуара с водой начнет быстро падать. Далее температура кипения понизится до 100 градусов, но остыть так быстро она не успеет. В результате вода моментально вскипит, выделится огромное количество пара, давление вскачет вверх и произойдет довольно сильный взрыв.

Советы по выбору

При выборе предохранительного клапана для бытового водонагревателя, воспользуйтесь рекомендациями, которые составили для вас специалисты.

  • Среди разнообразия конструкций наибольшей надежностью отличается пружинный механизм, так он способен хорошо противостоять давлению воды.
  • Не нужно забывать и о таком факторе, как пропускная способность клапана. Мы советуем вам отдать предпочтение устройству низкого или полного подъема.
  • Учитывайте устройство водопроводной и канализационной систем у вас дома. Если излишки жидкости будут сливаться в атмосферу, выбирайте открытый предохранительный клапан, а если в специально оборудованный трубопровод – то закрытого.
  • Выбирая предохранительный клапан, следует помнить о максимально допустимом давлении в системе водонагревателя. Если оно будет выше, чем указано в техпаспорте прибора, клапан не сможет нормально функционировать.

Проверка на исправность

В домашних условиях можно довольно легко выяснить, исправен ли предохранительный клапан, установленный на водонагревателе. Для этого нужно только установить регулировщик температуры на максимальное значение, и открыть кран с горячей водой. Если после того как вода в бойлере нагреется до нужной температуры, излишки жидкости начнут вытекать через предохранительный клапан, значит, он вполне пригоден к работе. Если вода через клапан не вытекает, вероятнее всего, он неисправен.

Как отрегулировать?

Большинство предохранительных клапанов сконструировано таким образом, что после установки их нельзя (да и не нужно) регулировать. Однако существуют и такие модели, которые время от времени нуждаются в настройке. В первую очередь, это касается устройств, оснащенных регулировочным винтом, который способен задавать силу давления на пружинку и, как следствие, пороговое значение срабатывания клапана.

Перед началом регулировки внимательно изучите показатели работы клапана, указанные в сопроводительных документах. Зная рабочее давления, можно задать правильное положение винта.

Установка

Мы составили для вас краткую инструкцию, которая поможет вам самостоятельно установить предохранительный клапан для бытового водонагревателя.

  1. Отсоединяем бойлер от электрической сети и сливаем из резервуара всю воду.
  2. Находим материал, который мы будем использовать в качестве уплотнителя для соединений (например, обыкновенную паклю или ФУМ-ленту).
  3. Вооружившись гаечным ключом, вкручиваем клапан в место соединения водопроводной трубы и бойлера.
  4. Убеждаемся, что клапан установлен в правильном положении. Направление движения воды должно совпадать с нанесенной на устройство разметкой в виде стрелочки.

Правила эксплуатации

  • Не допускается установка запорных механизмов на участке между предохранительным клапаном и входом в бойлер.
  • Предохранительный клапан должен быть зафиксирован на расстоянии не более 2-х метров от входа в водонагреватель.
  • Использование гибкой дренажной трубки из прозрачного материала позволит вам проверять работоспособность предохранительного клапана при помощи одного лишь визуального осмотра.

как выбрать, с ручкой спуска, для бойлера косвенного нагрева

При эксплуатации любого теплового оборудования очень важно соблюдать все рекомендованные меры безопасности. Это касается не только крупных установок, которые используют в строительстве или на производстве, но и компактных приборов, например бытовых водонагревателей.

Если игнорировать правила техники безопасности последствия могут быть крайне серьезными – ведь речь идет не только о вашей жизни, но и о жизнях окружающих вас людей. Предохранительный клапан – это очень значимая вещь в оснащении домашнего водонагревателя, о которой, к сожалению, многие забывают. В этой статье мы расскажем вам о том, для чего нужно это устройство, как оно работает, а также о том, как его правильно эксплуатировать.

Назначение

Чтобы разобраться с назначением предохранительного клапана, для начала вспомним элементарные вещи из школьного курса физика. Известно, что вода имеет свойство увеличиваться в объеме при нагревании. Если нагреть воду до 80 градусов (приблизительная максимальная температура горячей воды из-под крана), то ее объем увеличится на 2 или 3% - это зависит от того, какая температура была в начале нагрева.

Так как емкость, в которой происходит нагрев воды в бойлере, герметична, то при сильном нагреве неизбежно возрастает давление внутри этой емкости. Результатом неконтролируемого роста давления может стать взрыв прибора. Именно здесь нам придет на помощь предохранительный клапан. Он выполняет следующие функции:

  • не позволяет горячей воде попасть обратно в водопроводные трубы;
  • нормализует давление внутри водонагревателя, сводя к минимуму вероятность гидроудара;
  • избавляется от лишней воды, сбрасывая ее, как только происходит превышение нормальных показателей давления и температуры;
  • дает возможность безопасность слить воду из бойлера для проведения технического обслуживания.

Если перед вами стоит вопрос, устанавливать ли предохранительный клапан на бойлер, предлагаем вашему вниманию видео Геннадия Мягкова, в котором он объясняет, почему и когда необходимо ставить клапан и как он устроен.

Устройство и принцип работы

Несмотря на довольно широкий функционал, предохранительный клапан имеет очень простое устройство: его основными элементами являются два цилиндра – большой и маленький.

  • Большой цилиндр представляет собой своеобразный «обратный клапан». Внутри него установлена створка, которая называется «тарельчатый клапан». Этот клапан приводит в действие небольшая пружинка. На обоих концах большого цилиндра закреплены резьбовые детали, которые нужны для соединения предохранительного клапана с другими элементами бойлера.
  • Маленький цилиндр закреплен перпендикулярно большому. Оба его конца заткнуты заглушками, а на корпусе находится дренажная трубка. Внутри маленького цилиндра тоже есть обратный клапан, который работает в направлении противоположном первому.

Как же функционирует предохранительный клапан? Рост давления воды внутри бойлера приводит в действие пружинку обратного клапана. Он открывается, позволяя воде наполнить бак. Как только вода достигает нужного уровня, давление внутри водонагревателя возрастает, и обратный клапан захлопывается. По мере расходования воды в резервуаре, ее запасы будут пополняться автоматически.

Обратный клапан внутри маленького цилиндра рассчитан на более высокое давление. Как только этот показатель становится критичным, приводится в действие пружинка, открывающая клапан. Таким образом, лишняя вода будет сбрасываться.

Виды

Существует несколько различных модификаций обратных клапанов для бойлеров. Они различаются по определенным ключевым параметрам. Например, по способу установки обратные клапаны разделяются на:

  • невозвратно-запорные;
  • приемные;
  • стальные;
  • шаровые.

В зависимости от принципа действия можно выделить следующие разновидности обратных клапанов:

  • прямые;
  • непрямые;
  • рассчитанные на две позиции;
  • пропорциональные.

Наконец, различают еще несколько типов обратных клапанов для бойлеров по высоте поднятия запора:

  • полноподъемные;
  • среднеподъемные;
  • малоподъемные.

С ручкой спуска

Одним из самых распространенных вариантов обратных клапанов, которыми оснащают водонагреватели, является клапан с ручкой спуска. Расскажем вкратце о его устройстве и принципе действия.

В конструкции обратного клапана с ручкой спуска имеются следующие элементы: корпус, штуцер для сброса воды, рукоятка принудительного сброса давления, пружина предохранительного клапана и пружина обратного клапана.

Под воздействием давление воды происходит сжатие пружины обратного клапана, в результате чего тарельчатый клапан поворачивается и открывает воде доступ в резервуар. После того как набирается достаточно воды, обратный клапан возвращается в исходное положение.

Ручка спуска нужна для того чтобы в случае необходимости осуществлять принудительный сброс давления внутри системы. Как только давление превышает допустимый максимум, приводится в действие предохранительный клапан, через который происходит сброс излишков воды, благодаря чему давление нормализуется.

Для бойлера косвенного нагрева

Во многих квартирах установлены водонагреватели косвенного типа. Косвенный нагрев происходит не в самом бойлере, а в ином устройстве, чаще всего – в котле отопления. Таким образом, работа косвенного бойлера и котла тесно взаимосвязана. Для данного типа водонагревателей требуется выбрать подходящий предохранительный клапан.

Все нужные нам характеристики указаны в техническом паспорте устройства, поэтому перед покупкой обязательно изучите этот документ. Важно знать допустимое рабочее давление прибора – ориентироваться нужно именно на него, а не на давление в водопроводных трубах.

Можно ли предохранительный клапан заменить обратным?

Пользователи бытовых водонагревателей часто задают вопрос: «Можно ли вместо предохранительного клапана установить обратный?». Технически это возможно, но поступать так ни в коем случае не стоит. Если произвести подобную замену, то бойлер превратиться в воздушный шар, который в любой момент может лопнуть.

Например, при нагревании воды до 150 градусов бойлер спокойно выдержит быстро выросшее давление. Однако если в этот момент открыть кран с горячей водой, давление внутри резервуара с водой начнет быстро падать. Далее температура кипения понизится до 100 градусов, но остыть так быстро она не успеет. В результате вода моментально вскипит, выделится огромное количество пара, давление вскачет вверх и произойдет довольно сильный взрыв.

Советы по выбору

При выборе предохранительного клапана для бытового водонагревателя, воспользуйтесь рекомендациями, которые составили для вас специалисты.

  • Среди разнообразия конструкций наибольшей надежностью отличается пружинный механизм, так он способен хорошо противостоять давлению воды.
  • Не нужно забывать и о таком факторе, как пропускная способность клапана. Мы советуем вам отдать предпочтение устройству низкого или полного подъема.
  • Учитывайте устройство водопроводной и канализационной систем у вас дома. Если излишки жидкости будут сливаться в атмосферу, выбирайте открытый предохранительный клапан, а если в специально оборудованный трубопровод – то закрытого.
  • Выбирая предохранительный клапан, следует помнить о максимально допустимом давлении в системе водонагревателя. Если оно будет выше, чем указано в техпаспорте прибора, клапан не сможет нормально функционировать.

Проверка на исправность

В домашних условиях можно довольно легко выяснить, исправен ли предохранительный клапан, установленный на водонагревателе. Для этого нужно только установить регулировщик температуры на максимальное значение, и открыть кран с горячей водой. Если после того как вода в бойлере нагреется до нужной температуры, излишки жидкости начнут вытекать через предохранительный клапан, значит, он вполне пригоден к работе. Если вода через клапан не вытекает, вероятнее всего, он неисправен.

Как отрегулировать?

Большинство предохранительных клапанов сконструировано таким образом, что после установки их нельзя (да и не нужно) регулировать. Однако существуют и такие модели, которые время от времени нуждаются в настройке. В первую очередь, это касается устройств, оснащенных регулировочным винтом, который способен задавать силу давления на пружинку и, как следствие, пороговое значение срабатывания клапана.

Перед началом регулировки внимательно изучите показатели работы клапана, указанные в сопроводительных документах. Зная рабочее давления, можно задать правильное положение винта.

Установка

Мы составили для вас краткую инструкцию, которая поможет вам самостоятельно установить предохранительный клапан для бытового водонагревателя.

  1. Отсоединяем бойлер от электрической сети и сливаем из резервуара всю воду.
  2. Находим материал, который мы будем использовать в качестве уплотнителя для соединений (например, обыкновенную паклю или ФУМ-ленту).
  3. Вооружившись гаечным ключом, вкручиваем клапан в место соединения водопроводной трубы и бойлера.
  4. Убеждаемся, что клапан установлен в правильном положении. Направление движения воды должно совпадать с нанесенной на устройство разметкой в виде стрелочки.

Правила эксплуатации

  • Не допускается установка запорных механизмов на участке между предохранительным клапаном и входом в бойлер.
  • Предохранительный клапан должен быть зафиксирован на расстоянии не более 2-х метров от входа в водонагреватель.
  • Использование гибкой дренажной трубки из прозрачного материала позволит вам проверять работоспособность предохранительного клапана при помощи одного лишь визуального осмотра.

Предохранительный клапан для бойлера (водонагревателя) 1/2" Remer

Предохранительный (защитный) клапан 1/2" Remer предназначен для защиты бойлера от перепадов давления возникающих при нагреве воды. Если в водонагревательной системе не установлен предохранительный клапан, это может привести к печальным последствиям, в том числе и к взрыву бойлера.

Основные функции клапана:

  • не допускать превышение давления в баке бойлера путем сброса лишней воды, защищая его от разрушения;
  • защита водонагревателя от высокого давления, которое может возникнуть на входе из водопроводной сети;
  • предохранение от гидроударов, что случаются в централизованных сетях водоснабжения;
  • не позволять воде уходить из емкости, когда давление в сети снижается или пропадает вовсе.

Клапан нужно монтировать по подводящей линии холодной воды к накопительному водонагревателю в соответствии со следующими рекомендациями:

  • перед установкой предохранительного клапана для бойлера, сам прибор должен быть отключен, а вода из него слита;
  • шланг от вентиля отводится в слив канализации;
  • между клапаном и водонагревателем нельзя ставить запорную арматуру, только американку для отсоединения трубы;
  • чтобы сброс воды из резервуара проходил быстрее, между вентилем и бойлером монтируют тройник с шаровым краном.

Важно! Недопустимо использовать обычный обратный клапан вместо предохранительного. Такой элемент не в состоянии защитить водонагреватель от высокого давления воды.

Основные характеристики товара
Наименование Предохранительный клапан для бойлера
Резьба 1/2"
Страна производитель Италия

Узнайте о Steam | Предохранительные клапаны

Конструкция предохранительного клапана

Базовый подпружиненный предохранительный клапан, называемый «стандартным» или «обычным», представляет собой простое и надежное самодействующее устройство, обеспечивающее защиту от избыточного давления.

Основные элементы конструкции состоят из корпуса клапана с прямоугольной диаграммой направленности с впускным патрубком клапана или соплом, установленным на системе, работающей под давлением. Выпускное соединение может быть резьбовым или фланцевым для подключения к трубопроводной системе нагнетания.Однако в некоторых приложениях, таких как системы сжатого воздуха, предохранительный клапан не имеет выпускного соединения, и жидкость выпускается непосредственно в атмосферу.

Конструкция впускного (или подходного канала) клапана может быть как сплошной, так и полу-сопловой. В конструкции с полным соплом весь «смачиваемый» впускной тракт сформирован из одной детали. Подходящий канал - это единственная часть предохранительного клапана, которая подвергается воздействию технологической жидкости во время нормальной работы, кроме диска, если только клапан не выпускается.

Полные форсунки обычно входят в состав предохранительных клапанов, предназначенных для технологических процессов и приложений высокого давления, особенно когда жидкость вызывает коррозию.

Напротив, конструкция полусопла состоит из посадочного кольца, вставленного в корпус, верхняя часть которого образует седло клапана. Преимущество такой компоновки состоит в том, что сиденье можно легко заменить, не заменяя весь воздухозаборник.

Диск удерживается напротив седла форсунки (при нормальных условиях эксплуатации) пружиной, которая размещена в открытом или закрытом корпусе пружины (или крышке), установленном на верхней части корпуса.Диски, используемые в предохранительных клапанах с быстрым открытием (типа хлопка), окружены кожухом, держателем диска или камерой уплотнения, что способствует быстрому открытию.

Закрывающее усилие на диске обеспечивается пружиной, обычно изготовленной из углеродистой стали. Степень сжатия пружины обычно регулируется с помощью регулятора пружины, чтобы изменить давление, при котором диск поднимается с седла.
Стандарты, которые регулируют конструкцию и использование предохранительных клапанов, обычно определяют только три измерения, которые относятся к пропускной способности предохранительного клапана, а именно площадь потока (или отверстия), площадь завесы и площадь нагнетания (или отверстия) (см. Рисунок 9.1.4).

1. Площадь проходного сечения - Минимальная площадь поперечного сечения между впускным отверстием и седлом в самом узком месте. Диаметр проходного сечения представлен размером «d» на рисунке 9.1.4.

2. Зона занавеса - Площадь цилиндрического или конического выпускного отверстия между посадочными поверхностями, создаваемая подъемом диска над сиденьем. Диаметр области завесы представлен размером «d1» на рисунке 9.1.4.

3.Площадь нагнетания - это меньшая из областей завесы и потока, которая определяет поток через клапан.

Клапаны, пропускная способность которых определяется площадью потока, а не площадью завесы, называются полноподъемными клапанами. Эти клапаны будут иметь большую производительность, чем клапаны с низким или высоким подъемом. Этот вопрос будет более подробно рассмотрен в Модуле 9.2.

Хотя основные элементы обычного предохранительного клапана схожи, детали конструкции могут значительно отличаться. Как правило, клапаны типа DIN (обычно используемые по всей Европе) имеют более простую конструкцию с фиксированной юбкой (или колпаком), тогда как клапаны типа ASME имеют более сложную конструкцию, которая включает одно или два регулируемых продувочных кольца. Положение этих колец можно использовать для точной настройки значений избыточного давления и продувки клапана.

Для данной площади отверстия может быть несколько различных размеров впускных и выпускных соединений, а также размеры корпуса, такие как размеры от осевой линии до лицевой стороны.Кроме того, многие конкурирующие продукты, особенно европейского происхождения, имеют разные размеры и емкость при одном и том же номинальном размере.

Исключением из этой ситуации являются стальные клапаны по спецификации ASME, которые неизменно следуют рекомендациям Рекомендуемой практики API 526, где указаны размеры от осевой линии до торца и размеры отверстий. Серии площади отверстия обозначаются буквой. Это обычное дело для

клапанов с одинаковой буквой диафрагмы для нескольких различных размеров входного и выходного патрубков.

Например, 2 "x J x 3" и 3 "x J x 4" - это оба клапана, которые имеют отверстие одинакового размера ('J'), но имеют разные размеры входа и выхода, как показано до и после буквы отверстия. соответственно.

Клапан 2 x J x 3 дюйма должен иметь вход 2 дюйма, отверстие размера J и выход 3 дюйма.

46 CFR § 52.01-120 - Предохранительные клапаны и предохранительные клапаны (изменяет PG-67 до PG-73). | CFR | Закон США

(а)

(1) Предохранительные клапаны и предохранительные клапаны котла должны быть такими, как указано в PG-67 - PG-73 раздела I Кодекса ASME по котлам и сосудам высокого давления (включены посредством ссылки; см. 46 CFR 52.01-1), если иное не указано в этом разделе.

(2) Предохранительный клапан должен:

(i) иметь штамп в соответствии с PG-110 раздела I Кодекса ASME по котлам и сосудам высокого давления;

(ii) иметь сертификацию мощности Национальным советом инспекторов котлов и сосудов под давлением;

(iii) Сделайте дренажное отверстие с резьбой не менее 6 мм ( 1/4 дюйма) NPS; и

(iv) Не иметь входных отверстий с резьбой для клапанов размером более 51 мм (2 дюйма) NPS.

(3) На речных паровых судах, котлы которых соединены в батареи без средств изоляции одного котла от другого, каждая батарея котлов должна рассматриваться как отдельный котел и иметь не менее двух предохранительных клапанов одинакового размера.

(4) (Изменяет PG-70.) Общая номинальная разгрузочная способность предохранительных клапанов барабана и пароперегревателя, сертифицированная производителем клапана, не должна быть меньше максимальной генерирующей мощности котла, которая должна быть определена и сертифицирована производителем котла. . Эта мощность должна соответствовать PG-70 раздела I Кодекса ASME по котлам и сосудам высокого давления.

(5) В случае увеличения максимальной паропроизводительности котла любым способом, разгрузочная способность предохранительных клапанов должна быть проверена инспектором, и, если это необходимо, должны быть проверены клапаны повышенной разгрузочной способности. установлены.

(6) (Модифицирует PG-67.) Предохранительные клапаны барабана должны быть настроены на сброс при давлении, не превышающем допустимого в Свидетельстве о проверке. Если по какой-либо причине оно ниже, чем давление, для которого котел был первоначально спроектирован, и пересмотренная пропускная способность предохранительного клапана не может быть пересчитана и сертифицирована производителем клапана, одно из испытаний, описанных в PG-70 (3) раздела I Нормы ASME по котлам и сосудам под давлением должны выполняться в присутствии инспектора, чтобы убедиться, что пропускная способность достаточна при более низком давлении.

(7) На новых установках номинальный размер предохранительного клапана для пропульсивных котлов и пароперегревателей должен быть не менее 38 мм (1 1/2 дюйма), но не более 102 мм (4 дюйма). Предохранительные клапаны 38 мм (1 1/2 дюйма) до 114 мм (4 1/2 дюйма) можно использовать для замены существующих котлов. Размер предохранительного клапана для вспомогательных котлов должен быть в пределах 19 мм ( 3/4 дюйма) и 102 мм (4 дюйма) NPS. Номинальный размер предохранительного клапана - это номинальный диаметр (согласно 56.07-5 (b)) входного отверстия.

(8) Рычажные или взвешенные предохранительные клапаны, установленные сейчас, могут быть продолжены в использовании и могут быть отремонтированы, но при необходимости замены рычажные или взвешенные предохранительные клапаны не должны использоваться.Все такие замены должны соответствовать требованиям этого раздела.

(9) Затычки или зажимы для удержания диска предохранительного клапана на его седле должны постоянно находиться на борту судна.

(10) (Модифицирует PG-73.2.) Чугун можно использовать только для крышек и подъемных штанг. При использовании для этих деталей удлинение должно составлять не менее 5 процентов при расчетной длине 51 мм (2 дюйма). Неметаллический материал можно использовать только для прокладок и набивки.

(б)

(1) (Изменяет PG-68.) Предохранительные клапаны перегревателя должны быть такими, как указано в PG-68 раздела I Кодекса ASME по котлам и сосудам под давлением, если иное не указано в этом параграфе.

(2) Настройка предохранительного клапана перегревателя не должна превышать расчетное давление выходного фланца пароперегревателя или главного паропровода за пароперегревателем. Чтобы предотвратить повреждение пароперегревателя, предохранительный клапан барабана должен быть настроен на давление не ниже давления настройки предохранительного клапана пароперегревателя плюс минимум 5 фунтов плюс приблизительно падение давления нормальной нагрузки через перегреватель и связанный с ним трубопровод, включая управляемый пароохладитель, если установлен.См. Также § 52.01-95 (b) (1).

(3) Предохранительные клапаны перегревателя с пилотным приводом барабана разрешены при условии, что настройки пилотного клапана и предохранительного клапана перегревателя таковы, что предохранительный клапан перегревателя открывается раньше предохранительного клапана барабана.

(в)

(1) (Изменяет PG-71.) Предохранительные клапаны должны быть установлены, как указано в PG-71 раздела I Кодекса ASME по котлам и сосудам высокого давления, если иное не указано в этом параграфе.

(2) Окончательная настройка предохранительных клапанов котла должна проверяться и регулироваться под давлением пара и, если возможно, когда котел находится на линии, а пар находится при рабочих температурах, в присутствии и в соответствии с требованиями морского судна. инспектор, который при приемке опломбирует арматуру.Это правило распространяется на предохранительные клапаны барабана и пароперегревателя всех котлов.

(3) Дренаж корпуса предохранительного клапана, требуемый PG-71 раздела I Кодекса ASME по котлам и сосудам под давлением, должен выводиться как можно напрямую от корпуса каждого предохранительного клапана котла, или слив от каждого предохранительного клапана котла к независимому коллектору, общему только со стоками предохранительных клапанов котла. Запрещается устанавливать клапаны любого типа в местах утечки из дренажей или дренажных коллекторов, и их следует направлять в подходящие места, чтобы избежать опасности для персонала.

(г)

(1) (Изменяет PG-72.) Работа предохранительных клапанов должна соответствовать требованиям PG-72 раздела I Кодекса ASME по котлам и сосудам высокого давления, за исключением случаев, указанных в параграфе (d) (2) этого раздела.

(2) (Изменяет PG-73.) Подъемное устройство, требуемое PG-73. 1.3 раздела I Кодекса ASME по котлам и сосудам под давлением, должно быть оборудовано подходящим разгрузочным механизмом, устроенным таким образом, чтобы органы управления могли работать из пожарной или пол машинного помещения.

[CGFR 68-82, 33 FR 18815, декабрь.18, 1968, с поправками, внесенными CGD 81-79, 50 FR 9433, 8 марта 1985 г .; USCG-2003-16630, 73 FR 65161, 31 октября 2008 г.]

Описание настройки и конструкции предохранительного клапана котла

Введение

Безопасная работа судового котла - необходимое условие для любого котельного процесса. Котел представляет наибольшую угрозу, когда давление в котле поднимается выше допустимого предела. В прошлом авария со взрывом котла была причиной многих человеческих жертв и разрушений.Чтобы избежать подобных ситуаций, используются предохранительные клапаны котла.

Предохранительный клапан котла

Предохранительный клапан котла - это подпружиненный клапан, который всегда устанавливается попарно на общем клапанном блоке. Клапан настроен таким образом, что он выпускает весь пар, произведенный котлом, если давление в котле повышается на 10% выше заданного уровня. Основное преимущество предохранительного клапана котла заключается в том, что он представляет собой самую надежную меру безопасности, которую может иметь котел, а также проявляет положительное действие при любом наклоне.Предохранительные клапаны устанавливаются непосредственно на корпусе котла, как правило, в паровом пространстве.

Строительство и работа

Подпружиненный клапан, используемый в качестве предохранительного клапана, представляет собой клапан обычного типа с винтовой пружиной, который используется для предварительной настройки давления клапана с помощью стяжной гайки. Все предохранительные клапаны, однажды настроенные на определенный предел давления, заблокированы и не могут быть изменены на более позднем этапе.

Функционирование клапана также аналогично обычному типу подпружиненного клапана, при этом клапан поднимается, когда давление пара поднимается выше заданной отметки. Пружина сжимается, и пар выходит через сливную трубу, соединенную с воронкой, которая выходит в атмосферу.

Недостаток в эксплуатации

Процесс открытия предохранительного клапана часто сталкивается с недостатком. Когда клапан открывается первоначальным сжатием пружины, он остается в том же положении только в течение нескольких секунд. Сила пара открывает клапан дальше, сжимая пружину. Следовательно, давление превышает необходимое, и пар выводится из системы.Чтобы противодействовать этому явлению, на крышке клапана предусмотрена кромка, которая обеспечивает большую площадь для воздействия пара на нее. Возникающая сила толкает клапан в нижнее положение и, таким образом, уравновешивает восходящую силу выходящего пара.

Модифицированный предохранительный клапан высокого подъема

Клапан снабжен ручным рычагом, который можно использовать для открытия клапана в аварийных ситуациях. До сих пор было сделано много модификаций, чтобы как можно быстрее достичь более высокой жизни. Большинство этих модификаций наблюдается вокруг нижнего держателя пружины, который содержит поршневую конструкцию для пара, воздействующего на ее нижнюю часть. Вокруг цилиндра предусмотрены резиновые кольца, которые действуют как герметизирующий агент и сдерживающий цилиндр. Направляющая пластина снабжена отверстиями для пара для выхода пружины. Пар, выделяющийся при открытии главного клапана, воздействует на нижнюю часть поршня, повышая его подъем. Как только давление немного сбрасывается, сила пружины быстро закрывает клапан.Устройство устроено таким образом, что немного воздуха остается между седлом клапана и клапаном, чтобы создать паровую подушку.

Дренажная труба, которая открывается наружу, также предусмотрена для выпуска любого конденсированного пара, образующегося в клапане, чтобы предотвратить любые препятствия при открытии или закрытии клапана из-за накопления конденсата.

Список литературы

Введение в морскую инженерию, 2-е издание, Д. А. Тейлор

НАСТРОЙКА ДАВЛЕНИЯ ПРЕДОХРАНИТЕЛЬНЫХ КЛАПАНОВ

Прежде чем пытаться отрегулировать предохранительные клапаны любого котла, необходимо проверить точность манометра бойлера. Предохранительные клапаны должны быть настроены на давление, не превышающее 3% от утвержденного рабочего давления, каждый предохранительный клапан регулируется независимо.

ПРОЦЕДУРА ДЛЯ НАСТРОЙКИ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА

  1. Используйте зажимной инструмент, чтобы предотвратить одновременный подъем клапанов при установленном давлении.
  2. Снимите колпачки и держите шпиндель клапана на клапане закрытым, сначала установите другой клапан.
  3. Удерживайте стяжную гайку затянутой на регулируемом клапане до предыдущих меток.
  4. Медленно поднимите пар и доведите до установленного давления
  5. Вы услышите шипящий звук, это состояние плавающего клапана, и впоследствии клапан поднимется.если клапан поднимается до достижения установленного давления, затяните стяжную гайку. если клапан не поднимается при установленном давлении, ослабьте стяжную гайку, поддерживайте постоянное давление в котле во время регулировки, уменьшите давление в котле, снимите заглушку и установите другой клапан для настройки.
  6. После того, как оба клапана настроены, снимите заглушку и разожгите котел на максимальную мощность. обратите внимание на полный поток отработанного пара из трубы для отработанного пара. Обратите внимание на давление на манометре, давление не должно превышать 10% установленного давления.после завершения установить на место колпачки, шплинт, замки и амортизатор.

ТЕСТ НАКОПЛЕНИЯ

Это проблема, связанная с подпружиненной безопасностью. клапан.

Когда клапан поднят> пружина поднята> его установка давление увеличивается

Следовательно, требуется дальнейший подъем предохранительного клапана давление.

Это увеличение давления называется НАКОПЛЕНИЕ ДАВЛЕНИЯ

  • Выполняется на предохранительных клапанах при установке котла.это требование классификационного общества для проверки пропускной способности предохранительного клапана.
  • Испытания проводятся при закрытых паровых запорных клапанах и полностью разожженном котле.
  • Предохранительный клапан должен поддерживать давление накопления в пределах 10% от рабочего давления.
  • Дымотрубные котлы, испытание в течение 15 минут
  • Водотрубные котлы, испытанные в течение 7 минут
  • Тесты на накопление воды для водотрубных котлов можно не проводить, так как они могут повредить пароперегреватели.
Предыдущая статьяПОДГОТОВКА К ИССЛЕДОВАНИЮ ЛИНИИ НАГРУЗКИСледующая статьяЭЛЕКТРОННЫЕ ДВИГАТЕЛИ Клапан сброса давления котла

| HVAC Hydronic Boiler Safety


Предохранительный клапан котла (PRV) - это предохранительный клапан, предназначенный для снятия чрезмерного повышения давления внутри котла. Это сосуд высокого давления, рассчитанный на безопасное давление.Если давление вырастет за пределы ограничений безопасности, установленных проектными спецификациями, системе котла потребуется безопасный способ сброса давления для предотвращения взрыва. Кроме того, PRV котла - это безопасный способ сбросить чрезмерно опасное давление внутри котла.

Клапан сброса давления котла

Этот предохранительный клапан подсоединен к штуцеру на стороне котла Бернхэма. Предохранительный клапан соединен с канализацией, поэтому, если PRV будет вентилировать, он направит всю горячую воду в безопасное место.Вдали от людей и электрических цепей. В рамках плана профилактического обслуживания котла эти клапаны следует проверять на предмет просачивания или подтекания. Любой предохранительный клапан, в котором обнаружена утечка или просачивание, следует заменить. Следовательно, у большинства бытовых и легких коммерческих водогрейных котлов есть предохранительные клапаны, которые выпускают воздух под давлением 30 фунтов на кв.

Раньше на некоторых котлах не устанавливались предохранительные клапаны. В системе не было ничего необычного в повышении давления и возникновении взрыва.Обычно при этом котел проходит через крышу дома. Страховые компании устали оплачивать расходы, связанные с этими взрывами. Поэтому они решили реализовать требования безопасности, рекомендованные профессионалами и инженерами отрасли. Профессионалы, занимающиеся вопросами безопасности котлов. По мере внесения этих изменений некоторые из этих требований были добавлены в нормативные документы по механике и котлам. Коды для различных штатов и муниципалитетов.

Кодекс и заключение

Таким образом, теперь в механическом кодексе котел должен иметь предохранительный клапан сброса давления.Предохранительный клапан для предотвращения слишком высокого давления в сосуде высокого давления, будь то пар или горячая вода. Наконец, убедитесь, что предохранительный клапан вашего бойлера находится в надлежащем состоянии. Если ваш PRV вентилирует, у вас может быть проблема с давлением в бойлере.

Клапан сброса давления котла - безопасность котла

Ресурс: Книга домашнего комфорта: полное руководство по созданию комфортного, здорового, долговечного и эффективного дома

Связанные

Новые клапаны требуют знания Старые котлы

Почти на каждой выставке, которую я посещаю, я спрашиваю нескольких владельцев двигателей и операторов, довольны ли они предохранительными клапанами нового типа.Было бы небольшим преувеличением сказать, что я получил всего два ответа. «Я использую клапан нового типа уже 15 лет, и у меня не было никаких проблем с ним» или «Они утиль!» Я убрал второй ответ, чтобы избавить читателя от неприятных ругательств.

В результате этих разговоров я попытался понять, почему существует такое несоответствие между реакциями на современные предохранительные клапаны. Теперь кажется, что есть несколько простых шагов, которые мы можем предпринять при покупке и установке этих клапанов, которые могут улучшить нашу удовлетворенность клапанами нового типа, которые в настоящее время являются единственными доступными.

Чтобы понять проблемы, связанные с выбором предохранительного клапана, необходимо изучить историю предохранительных клапанов, используемых на ручных котлах. Я имею в виду ручные котлы, а не исторические котлы, потому что вопросы определяются тем, как работают котлы, а не тем, как они построены или сколько им лет. Требования к современному сварному котлу согласно нормам Американского общества инженеров-механиков (ASME) такие же, как и к клепаному котлу 100-летней давности, если оба котла топятся вручную.Требования к предохранительному клапану для котла, который автоматически запускается, кардинально отличаются.

При автоматическом зажигании функция предохранительного клапана, согласно определению Anderson Greenwood Crosby, производителя современных предохранительных клапанов, заключается в защите жизни и имущества в случае отказа всех других мер безопасности. Предохранительный клапан на ручном котле, как это было определено ASME почти сто лет назад, должен сообщать о максимально допустимом давлении и подавать сигнал тревоги о том, что требуется больше воды или меньше топлива.(Развитие предназначения предохранительного клапана кратко описано в разделе «Назначение предохранительного клапана» в конце этой статьи.)

Когда исчезли котлы с ручным зажиганием, такие как тяговые двигатели, паровые краны и локомотивы. , большая часть оставшихся котлов сработала автоматически. Изготовители предохранительных клапанов соответствующим образом адаптировали свои конструкции. Клапаны старого образца с нижними направляющими и скошенными седлами были способны выдерживать вибрацию и работать вблизи заданного значения, и были заменены клапанами меньшего размера с верхними направляющими и плоскими седлами.

В то же время конструкция паровой системы была адаптирована, поэтому отпала необходимость работать в пределах 10 процентов от уставки предохранительного клапана. Не все клапаны старого образца имели скошенные седла, но те, которые не имели, были спроектированы иначе, чем современные клапаны с плоским седлом.

Эволюция предохранительного клапана

Когда я говорю о предохранительном клапане в современном стиле, я имею в виду клапан, показанный на второй схеме галереи изображений этой статьи. Пример предохранительного клапана старого образца также можно увидеть в галерее изображений.Изменения в конструкции предохранительных клапанов резко повлияли на их производительность в фунтах пара в час. Если бы для котла, построенного в 1920 году, требовался клапан, способный выпускать 1000 фунтов пара в час при давлении 100 фунтов на квадратный дюйм, он был бы оснащен 2-дюймовым предохранительным клапаном. Сегодня доступны 3/4-дюймовые клапаны для выпуска такого количества пара при таком давлении.

Развитие предохранительного клапана не закончилось разработкой современного клапана с плоским седлом.За последние 20 лет конструкция предохранительных клапанов продолжала развиваться.

В 1985 году клапан нового типа на 3/4 дюйма, установленный на 150 фунтов на квадратный дюйм, мог иметь производительность 1497 фунтов пара в час. В 2002 году этот же клапан мог иметь пропускную способность 1651 фунт пара в час.

С 1914 по 1998 год, продувка, разрешенная кодексом котла ASME, составляла от 2 до 4 процентов от заданного значения. В 1998 году это было изменено, чтобы позволить продувке достигать 6 процентов. Начиная с кода ASME 2004 г., нет ограничений на продувку.С 1986 года кодекс не требовал указывать количество продувки на предохранительном клапане.

Когда я спросил владельцев и операторов, насколько им нравятся их предохранительные клапаны нового типа, я не осознавал необходимости спрашивать о возрасте клапана. Вместо этого я бы спросил о количестве продувки. Практически в каждом случае удовлетворенные люди имели клапаны с продувкой на 4 процента или меньше. Похоже, что это почти то же самое, как если бы я спросил возраст клапана. Если бы клапан был приобретен до 1998 года, он был бы настроен на 4-процентную продувку.При покупке после этой даты, если не указано иное, было бы установлено значение 6 процентов. Изменение с 4 до 6 процентов приводит к увеличению на 50 процентов величины изменения давления в котле при каждом открытии клапана. Возникающее в результате увеличение изгиба компонентов котла может быть связано с соответствующим увеличением просачивания через анкерные болты и трубки.

Заказ нового предохранительного клапана

Когда вы заказываете новый предохранительный клапан, вам необходимо предоставить четыре части информации: заданное значение, производительность в фунтах пара в час, продувку и требование о том, чтобы на клапане была проставлена ​​отметка ASME «V».Если вы укажете размер трубы, вы можете получить клапан со слишком большой пропускной способностью, как я уже объяснял. Чтобы определить требуемую производительность, не используйте емкость, указанную на старом клапане. Во-первых, если клапан был заменен, это может быть неправильная мощность. Во-вторых, пропускная способность, указанная на клапане, вероятно, является пропускной способностью самого маленького доступного клапана и может быть значительно больше, чем требуемая пропускная способность.

Посчитав поверхность нагрева котла в квадратных футах и ​​умножив полученное число на коэффициент, можно определить требуемую мощность.Код ASME требует, чтобы коэффициент пара составлял 5 фунтов в час на квадратный фут поверхности нагрева. В Огайо требуется коэффициент 7. Поверхность нагрева - это область над решетками, которая подвергается воздействию огня. Сюда входят топка, трубы и передняя трубная решетка.

Когда я разговаривал со многими владельцами, они предлагали другие комментарии относительно своих клапанов. Один комментарий, который я услышал от нескольких владельцев, которые остались довольны клапанами нового типа, заключался в том, что их клапаны были больше в фунтах в час, чем минимум, требуемый кодексом ASME.Я не уверен, как именно пропускная способность влияет на работу клапана. Что я точно знаю, так это то, что чем больше клапан, тем большее усилие требуется, чтобы поднять его с седла. Сила пара на клапане со стороны котла не может преодолеть силу пружины предохранительного клапана до тех пор, пока давление в котле не поднимется до заданного значения клапана.


Когда это происходит, клапан открывается. Кажется, что больший диаметр и, следовательно, большие силы могут привести к более стабильной работе клапана вблизи его уставки.В правилах котла оговорено, что предохранительные клапаны не должны быть настолько большими, чтобы из котла могла вытекать вода. Казалось бы, из-за относительно небольшого размера переносных и тяговых котлов давление будет падать так быстро, что теряется мало воды, если таковая имеется. Я видел котлы, в которых владельцы устанавливали современные предохранительные клапаны того же диаметра, что и клапаны старого образца, установленные на заводе. Пропускная способность этих клапанов была намного больше, чем я полагаю, кто-либо мог бы рекомендовать, но я не знаю, что они вызывали выход воды из котла.При выборе предохранительного клапана необходимо соблюдать осторожность. Я предлагаю владельцам поговорить друг с другом и поделиться своим опытом, прежде чем принимать такое решение.

Если вы предпочитаете предохранительный клапан с верхним выпуском, который выглядит более аутентично, приобретите его. Они доступны в нескольких размерах. Вы также можете подумать о том, чтобы указать, что клапан имеет неметаллическое седло.

Новые клапаны

При установке предохранительного клапана не устанавливайте фитинги меньшего размера, чем вход в клапан, и не устанавливайте никаких клапанов между предохранительным клапаном и котлом.Примеры того, чего нельзя делать, можно увидеть в галерее изображений. Не используйте трубный ключ для предохранительного клапана, это может повредить или разрушить клапан.

После того, как вы тщательно выбрали предохранительный клапан и установили его на свой котел, важно проверить заданное значение и продувку в соответствии с вашими требованиями. Первым шагом в этом процессе является проверка точности манометра с помощью манометра собственного веса. Если ваш манометр не соответствует уставке вашего нового предохранительного клапана, не думайте, что манометр неправильный.

Не используйте подъемный рычаг для подъема клапана из гнезда до тех пор, пока давление в котле не достигнет 75 процентов от заданного значения клапана. Если клапан поднимается из своего седла при более низком давлении, любая грязь или инородный материал в клапане может не вылететь из седла и может повредить седла при закрытии клапана.

Поскольку предохранительные клапаны нового типа не предназначены для работы в пределах 10 процентов от заданного значения, многие владельцы предпочли установить новый клапан вместе с клапаном старого образца.При этом клапан старого типа работает в диапазоне от 5 до 10 процентов ниже уставки нового клапана. При таком расположении новый клапан удовлетворяет требованиям норм, в то время как клапан старого образца выполняет функцию, для которой он был разработан. Два возможных варианта расположения можно увидеть в галерее изображений.

Забота о качестве

В ответ на жалобы владельцев старых котлов, которые недавно приобрели новые предохранительные клапаны, Дин Джаггер, главный инспектор котлов Огайо, потребовал, чтобы Национальный совет провел испытания клапанов у производителя, чтобы определить, соответствуют ли клапаны требованиям норм котлов ASME .В результате этих испытаний Министерство торговли Огайо выпустило уведомление о безопасности:

«Котельному подразделению штата Огайо стало известно о том, что некоторые недавно приобретенные предохранительные клапаны Kunkle, которые были собраны Allied Industries, были протестированы Испытательной лабораторией Национального совета и признаны несоответствующими. Испытания показали, что настройки продувки клапанов и заданного давления выходят за пределы допуска, установленного Разделом I Кодекса ASME по котлам.”

Это может быть признаком того, что все проблемы с современными предохранительными клапанами не полностью являются результатом проблем проектирования, но недостаточный надзор за производством и процессами контроля качества также может быть фактором. Новый клапан может оказаться «мусором», как это часто утверждается.

Ошибки, обнаруженные лабораториями Национального совета, были значительными. На одном из клапанов было давление 165 фунтов на квадратный дюйм, но давление упало при 148,8 фунтов на квадратный дюйм. Другой был штампован 150 фунтов на квадратный дюйм и поднялся до 164,5 фунтов на квадратный дюйм. На остальных трех клапанах хлопок соответствовал настройке, указанной на клапане.Издание 2001 года Кодекса по котлам ASME определяет, что для давлений от 70 до 300 фунтов на квадратный дюйм допуск, плюс или минус от установленного давления, не должен превышать 3 процентов от установленного давления. Клапан на 165 фунтов на квадратный дюйм поднялся на 9,6 процента ниже установленного давления, указанного на клапане, а клапан на 150 фунтов на квадратный дюйм поднялся на 9,7 процента выше установленного давления, указанного на клапане.

Продувка всех клапанов, которые были протестированы, вышла за допустимые пределы. Издание 2001 года Кодекса по котлам ASME определяет, что для давлений от 67 до 250 фунтов на квадратный дюйм продувка не должна превышать 6 процентов от установленного давления.С таким широким диапазоном изменений как уставки, так и продувки в выборке всего из пяти клапанов кажется разумным подозревать, что могут существовать еще большие вариации. Результаты тестов представлены в галерее изображений.

Жалобы на проблемы с качеством не ограничиваются пятью клапанами, недавно испытанными Национальным советом; например, владелец двигателя сказал мне о покупке нового клапана размером 1-1 / 4 дюйма с штампом 175 фунтов на квадратный дюйм. При установке на тяговый двигатель клапан постоянно открывался при давлении 185 фунтов на квадратный дюйм и снижался на 15 фунтов на квадратный дюйм.(Давление 11,1 фунтов на квадратный дюйм соответствует допустимым 6 процентам.) Производитель сообщил владельцу, что клапан был должным образом протестирован перед отправкой, но принял его обратно. Владелец проверил точность манометра перед тем, как связаться с производителем.

Процедуры ASME и Национального совета для предохранительных клапанов просто подтверждают соответствие конструкции клапана и не обеспечивают адекватность производства и методов контроля качества. Каждый владелец и оператор котла должен тщательно подтверждать точность заданного значения и продувки на каждом предохранительном клапане и не полагаться на штампы ASME и Национального совета как гарантии качества.В настоящее время у меня нет оснований полагать, что мониторинг требований ASME и Национального совета у других производителей и сборщиков клапанов отличается от того, что проводился в Kunkle и Allied.

Один из сценариев, который меня беспокоит, - это владелец, который устанавливает новый предохранительный клапан на свой котел и, видя, что хлопок не совпадает с показаниями на его 80- или 100-летнем датчике, решает, что, очевидно, его датчик должен быть неправильным. . Это вывод, который, я уверен, я бы принял во внимание, когда впервые начал изучать предохранительные клапаны.

Неправильная настройка предохранительных клапанов с большей вероятностью будет обнаружена при использовании клапанов на ручных котлах, чем при использовании на современных котлах. Если органы управления современного котла должны ограничивать давление до 10 процентов или более ниже уставки предохранительного клапана, клапан можно установить на 10 процентов ниже его номинального значения, и ошибка может быть не очевидна. Ошибки, превышающие заданное значение, также не были бы очевидны, даже если бы котел работал до заданного значения, указанного на клапане.Кроме того, неправильная настройка продувки не будет очевидна до срабатывания клапана.

Свяжитесь с энтузиастом пара Брюсом Бэбкоком по адресу: 11155 Stout Road, Amanda, OH 43102; (740) 969-2096; электронная почта: [email protected]

Назначение предохранительного клапана

1909: «Предохранительный клапан выполняет две функции: (A) он сообщает о максимально допустимом давлении; (B) он сигнализирует о том, что требуется больше воды или меньше топлива».

Сегодня: «PRV (предохранительный клапан) - это предохранительное устройство, предназначенное для защиты жизни и имущества в случае отказа всех других мер безопасности."- Андерсон Гринвуд Кросби, 2001 (производитель предохранительных клапанов)

1909: «Ограничивает рабочее давление в обычных условиях». - Американское общество инженеров-механиков Сделки , 1909

Сегодня: «Избегайте чрезмерного« лопания »предохранительного / сбросного клапана, поскольку даже одно отверстие может обеспечить утечку».

1909: предохранительный клапан "Следует часто сравнивать с манометром, чтобы убедиться, что он работает точно."- Путеводитель молодого инженера , 1899

«Предохранительные клапаны должны быть настроены на рабочее давление котла». - Объединенная компания Ashcroft Hancock Co., 1928 г.

Сегодня: «Избегайте слишком близкого рабочего давления к установленному. Рекомендуется разница в 10%». - Каталог Kunkle № 85, 1985

Резюме: предохранительные клапаны нового типа

Для улучшения работы предохранительного клапана нового образца при использовании на ручном котле:

  • Укажите, что продувка составляет 4 процента или меньше
  • Укажите клапан на основе поверхности нагрева, а не на основе размера трубы исходного клапана
  • Настаивайте на клапане со штампом ASME «V»
  • Рассмотрите возможность использования клапана большего размера, чем самый маленький, разрешенный кодом
  • Попробуйте найти дистрибьютора клапанов, который знаком с уникальными требованиями, предъявляемыми к ручным котлам
  • Не устанавливайте фитинги меньше, чем вход клапана
  • Не устанавливайте фитинги, размер которых меньше выхода клапана
  • Запрещается устанавливать клапан между предохранительным клапаном и котлом
  • Не используйте трубный ключ для установки предохранительного клапана
  • Проверьте точность манометра перед первым запуском котла после установки нового предохранительного клапана
  • Проверить точность уставки и продувки
  • Не предполагайте, что датчик неправильный, если он не соответствует заданному значению нового клапана
  • Не эксплуатируйте котел вблизи заданного значения предохранительного клапана больше, чем необходимо.
  • Не открывайте клапан чаще, чем необходимо
  • Подумайте об установке клапана старого образца, чтобы он опустился ниже заданного значения нового клапана.

Благодарности

Боб Феррелл, Боб Шулер и Фред Харрисон из Национального совета инспекторов котлов и сосудов под давлением сыграли важную роль в получении информации из старых изданий кодов ASME для котлов. Их помощь очень ценится.


Первоначально опубликовано: осень 2006 г.

Свод правил Калифорнии, раздел 8, раздел 761. Предохранительные клапаны и устройства для сброса давления, бойлеры.

Эта информация предоставляется бесплатно Департаментом производственных отношений. со своего веб-сайта www.dir.ca.gov. Эти правила предназначены для удобство пользователя, и не дается никаких заверений или гарантий, что информация актуален или точен. См. Полный отказ от ответственности на странице https://www.dir.ca.gov/od_pub/disclaimer.html.

Подраздел 2. Правила техники безопасности для котлов и топочных сосудов под давлением
Статья 4.Установка



(a) Каждый энергетический котел, атомный котел и высокотемпературный водогрейный котел должен иметь предохранительные клапаны или устройства для сброса давления, сконструированные, штампованные и установленные в соответствии с применимыми разделами Кодекса, за исключением:

(1) Для существующих установок штамп, требуемый Кодексом во время первоначальной установки, может быть принят до тех пор, пока клапаны не будут заменены.

(2) По письменному запросу работодателя Подразделение может разрешить установку трехходовых двухходовых клапанов под двумя предохранительными клапанами, каждый с требуемой разгрузочной способностью, при условии, что они установлены таким образом, что оба предохранительных клапана не могут быть закрыты. отключен от котла и при условии, что трехходовой клапан будет обеспечивать, по крайней мере, полный поток к находящемуся в эксплуатации предохранительному клапану в любое время.

(b) Пользователь должен поддерживать все устройства для сброса давления в хорошем рабочем состоянии. Если клапаны не могут быть испытаны в эксплуатации, пользователь должен вести и предоставлять инспектору записи, показывающие даты испытаний и установленное давление для таких клапанов.

(c) Устройства для сброса давления с открытыми нагнетательными установками должны иметь трубопроводы и опоры, рассчитанные на силы реакции сброса давления в соответствии с Приложением II ANSI B 31.1.

Слив из устройств для сброса давления должен быть направлен по трубопроводу в безопасное место, где:

(1) Выпуск пара или горячей воды не представляет опасности для сотрудников.

(2) Выброс пара или воды не причинит вреда любому электрическому или другому механизму или оборудованию.

(3) Выпускная труба не может быть легко закупорена или заблокирована иным образом.

ПРИМЕЧАНИЕ: Уполномоченный орган: Раздел 142.3 Трудового кодекса. Ссылка: раздел 142.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
