Планка капельник

Планка капельник применение в строительстве

Торцы крыши, перекрытой металлочерепицей, крайне уязвимы перед влагой, которая стекает с кровельного покрытия. На этом фоне они нуждаются в защите. У нас на сайте можно купить планку-капельник для кровли, которая обеспечит её в полной мере. Это не просто функциональный элемент, но и важная деталь экстерьера, которая делает облик здания довершённым.

Карнизная планка или капельник- это доборный элемент в составе кровельной системы из металлочерепицы. Капельник изготовлен из оцинкованной стали и полимерным покрытием из полиэстера.

Карнизные капельники — это специальные металлические кровельные планки имеющие загибы. Основной функцией капельника 100х55 является безопасный отвод воды (дождевой, талой, росы) с крыши, защита лобовой карнизной доски от проникновения влаги при обильных атмосферных осадках. Как следствие, планка защищает от попадания влаги в подкровельное пространство.

Планка капельник — это доборный элемент кровли, защищающий нижнюю часть обрешётки от влаги и направляющий дождевую и талую воду в водосточный желоб.

С помощью капельника оформляют карнизный свес, в первую очередь он защищает лобовую доску от задувания капель воды, а направляет ее в водосточную систему.

Капельник предназначен для защиты карнизных свесов кровли и обеспечивает эффективный отвод воды.

Капельник под металлочерепицу предназначен для выполнения таких функций:

• отводит атмосферные осадки от стен и обрешётки, предупреждает образование наледи, мха, грибка;
• закрывает торцы, придаёт экстерьеру здания целостности и завершённости, улучшает эстетические свойства всей конструкции;
• снижает интенсивность звуков и шумов, которые сопровождают сильные порывы ветра, падение тяжёлых предметов на металлочерепицу;
• защищает кровельный материал от повреждения и срыва вследствие сильной ветровой нагрузки.

В ассортименте есть изделия разных цветов и оттенков, поэтому без проблем можно подобрать доборные элементы в тон металлочерепицы.

Планка капельника особенности материала

В конструкции крыши планка карнизного свеса (капельник) выполняет три важных функции.

Первая функция — это отведение влаги. Конденсат на внутренней стороне профилированного листа — это неизбежность. Часть его выносится из кровельного пространства потоками воздуха, часть скапывает на гидроизоляцию, а часть стекает по профнастилу к карнизу и оттуда — в водосточный желоб. Без карнизной планки конденсат бы тек по конечным брускам обрешетки, что приводит к гниению дерева, появлению на нем плесени, грибка.

Вторая функция — это защита от ветра. Карнизная планка полностью перекрывает промежуток между листами металлопрофиля и водосточным желобом, а также примерно 100 мм под краем профнастила. Поэтому даже при сильном ветре дождевые капли не попадают внутрь кровельного пирога, «упираясь» в металлический карниз и стекая по нему. Не зря карнизный узел кровли из профнастила считается одним из трех ветровых, наравне с коньком крыши и торцевой планкой.

Планка-капельник – специальная металлическая деталь из кровельной стали, которая защищает ту часть кровли, что примыкает к водостоку. Планка-капельник обеспечивает также слив влаги и конденсата с кровли и из подкровельного пространства в водосток. Капельник представляет собой гнутую планку, которая крепится по всему периметру карниза крыши из металлочерепицы.

Планка капельник с полиэстеровым покрытием – это важный элемент кровли, предназначенный для отвода талой и дождевой воды с крыши в водосточный желоб. Кроме защиты конструкции кровли и чердачного пространства от попадания внутрь снега и затекания капель воды, планка выполняет и декоративную роль, придавая крыше законченный вид.

Чаще всего она выполнена в том же цвете, что и всё кровельное покрытие, включая отдельные элементы. Но можно встретить выделение карнизной, торцевой планок, а также капельников и сточных труб в другом оттенке или даже другой цветовой гамме.

Капельник, в отличие от карнизной планки, выводится под водосточный желоб, а не в него. Поэтому в нижней части он не прилегает к брусу, а свешивается с него, чтобы как можно меньшее количество влаги попадало на лобовую планку.

Вовремя проведённый монтаж всех планок защитит:

• от затекания влаги;
• от попадания под кровлю снега;
• придаст законченный вид всей крыше;

Преимущества торцевой планки капельника

Для крыши из металлочерепицы капельник выполняет сразу несколько важных функций:

• Гидроизоляция. Карнизная планка отводит влагу от стен и обрешетки, защищает их от грибка, мха и наледи, а также предупреждает размытие строительных растворов.
• Эстетичность. Капельник закрывает торцы крыши, чем значительно улучшает внешний вид здания и придает дому завершенный вид.
• Шумоизоляция. Капельник отражает звуковые волны, и уменьшает шум от грохающих металлических деталей во время сильного ветра.
• Ветрозащита. Капельник уменьшает подъемную силу ветра на кровельное покрытие. Другими словами, эта планка защищает крышу в сильный ураган, когда ветер способен сорвать ее. А крыша из металлочерепицы все-таки обладает некой парусностью.

Этот материа имеет целый ряд преимуществ:

• привлекательная цена;
• идеальная геометрия;
• простота установки;
• отсутствие необходимости обслуживания;
• устойчива к перепадам температур и агрессивным средам;
• цвет покрытия не выцветает;
• долгий срок службы.

Технические характеристики планки капельника

Планка-капельник 100х55 мм производится из оцинкованной стали высокого качества. Стальная заготовка при производстве покрывается защитным цинк-алюминиевым покрытием, который обеспечивает устойчивость к коррозии и к механическим повреждениям. Сверху наносится декоративно-защитная полимерная пленка.

На длинных краях карнизной планки есть специальные загибы, облегчающие монтаж изделия и улучшающие его функциональность.

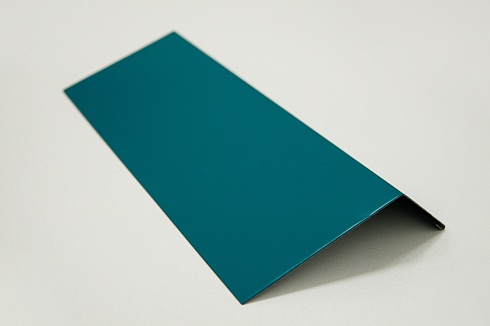

Изделие представляет собой изогнутый по всей длине металлический профиль. Ширина одной стороны – 55 мм, другой – 100 мм. Стандартная длина изделий – 2 метра.

Крепится капельник к обрешётке при помощи кровельных саморезов или оцинкованных гвоздей.

Основные характеристики планки-капельника:

• Материал: оцинкованная сталь
• Покрытие: Полиэстер
• Размер: 100х55х2000мм
• Ширина заготовки: 178мм

Внимание! Планки крепить встык нельзя. Нужно, чтобы каждая следующая находила на уже закреплённую планку, в среднем на 1 сантиметр.

Чертёж-схема планки капельника

Монтаж капельника для крыши

Перед началом работ необходимо заготовить:

• все доборные элементы;
• молоток и ножницы для резки металла;
• оцинкованные гвозди 3–5 см длиной.

При необходимости гвозди заменяют саморезами, а молоток в таком случае шуруповёртом.

Процесс монтажа осуществляют до укладки кровельного настила и проводят в следующем порядке:

1. Снимают защитную плёнку и фиксируют капельник к карнизной доске, которая утапливается в плоскости стропил. Ширина карнизной доски должна быть достаточной для последующего крепления водосточной системы.
2. Отдельные элементы монтируют внахлёст. Для лучшего соединения планок капельника срезают ребро жёсткости каждой детали приблизительно на 2 см и этим концом заводят под предыдущую планку.
3. Для крепления гидроизоляционной плёнки поверх капельника в верхней его части наклеивают специальную двухстороннюю самоклеящуюся герметизирующую ленту. По стропилам опять-таки поверх капельника прокладывают гидроизоляционную плёнку, если она не была проложена ранее, и фиксируют степлером к основанию. Плёнка укладывается с провисанием в 1–2 см.
4. Удаляют защитную плёнку с герметизирующей ленты и фиксируют гидроизоляцию к капельнику, разглаживая защипы и складки. Гидроизоляционная плёнка должна заканчиваться на уровне герметизирующей ленты.
5. Поверх гидроизоляционного материала монтируют контробрешётку и обрешётку.
6. Устанавливают длинные кронштейны для желобов, закрепляя их к нижней доске обрешётки, запиливая в неё, чтобы при установке карнизной планки не было перегибов. А также прокладывают вентиляционную ленту для защиты подкровельного пространства от насекомых и мусора.
7. При необходимости с помощью ровного прочного бруса отгибают нижний край карнизной планки в соответствии с уклоном кровли. Крепят планку гвоздями к первой доске шаговой обрешётки.
8. Боковой край гидроизоляционной плёнки подгибают вверх и закрепляют степлером к крайнему бруску контробрешётки.
9. Монтируют кровельное покрытие и водосток.

Двойная конструкция карнизного узла обеспечивает естественную циркуляцию воздуха в подкровельном пространстве. Воздух поступает под карнизную планку и уходит вверх в зону конька, а конденсат или случайно попавшая влага тем же путём беспрепятственно стекают вниз.

Планку капельник заказать и купить в Твери

Компания «Крафтмет» реализует высококачественный материал — планку капельник, изготовленную согласно ГОСТ, по доступным ценам. Доставка осуществляется по г.Твери и области. Самовывоз со склада в Твери (удобные подъездные пути рядом с трассой М-10).

Продажа планки капельника осуществляется в розницу и оптом.

Мы гарантируем вам качество и комплектность поставки, соблюдение договорных условий и взаимовыгодные условия сотрудничества.

Наша компания предлагает вам купить торцевую планку капельник по наиболее выгодным ценам. При покупке оптом предоставляется скидка, размер которой вы можете уточнить у наших менеджеров.

Доставка этого кровельного материала производится по Твери, тверской области и в любой регион Российской Федерации. Мы осуществляем оптовую и розничную продажу планки капельника.

Узнать цены на планку капельник, уточнить технические характеристики материала можно по контактным телефонам, указанным на сайте. Наши менеджеры готовы предоставить вам дополнительную информацию о производителе и условиях доставки.

Если вы хотите приобрести недорого планку капельник, свяжитесь с нами любым удобным для вас способом.

Капельник для мягкой кровли — делаем монтаж правильно

Дата последнего изменения:

28 декабря 2016

Время на чтение:

7 минут

1330

Одним из важных элементов кровельной конструкции является капельник. Он помогает в отводе жидкости от стен здания, предотвращая вымывание кирпичной кладки и образование плесени на стенах. Функция элемента сводится к передаче воды со скатов крыши в систему водостока, однако, он обладает еще рядом полезных качеств:

• Дополнительно усиливает кровельную конструкцию;
• Защищает скаты крыши и пространство под ними от воздействия ветра;
• Улучшает внешний вид крыши.

Рассмотрим, как выглядит капельник и как производится его монтаж для мягкой кровли.

В этой статье

• Виды капельников
• Карнизные капельники
• Фронтонные капельники
• Монтаж капельника
• Укладка гидроизоляции
• Устройство обрешетки и вентиляции
• Монтаж капельников
• Монтаж мягкой черепицы
• Важные моменты

Виды капельников

Капельник представляет собой выгнутый металлический элемент с фартуком, который позволяет крепить его на край кровли. Изготавливаются данные элементы из оцинкованной стали с покрытием из полимера, что позволяет добиться высокой антикоррозийной защиты и большого разнообразия цветовой гаммы. Различают два типа элементов, названия которых отражают особенности их установки.

Карнизные капельники

Карнизные элементы устанавливаются на карнизы крыши до кровельного материала. Капельные планки монтируются одновременно с крюками для подвеса водосточных желобов и располагаются таким образом, чтобы вода с них попадала в желоб водостока. Форма самого элемента имеет 2 изгиба: одни разделяет элемент на две плоскости (юбка и фартук), а второй служит для укрепления одной из плоскостей.

Монтаж капельника следует за установкой креплений для водосточных желобов. Перед установкой не забудьте снять защитную пленку. Планки фиксируются к основе саморезами с резиновой прокладкой для избежания попадания влаги под крепление. Шаг крепления – около 20 см. При необходимости стыковки элементов их укладывают внахлест не менее 2 см. При необходимости разрезать планку использовать следует ножницы по металлу, а не болгарку. После установки капельника можно переходить к укладке кровельного материала.

Фронтонные капельники

Данная планка представляет капельник для мягкой кровли, который в обязательном порядке должен защищать фронтоны крыши при использовании битумной черепицы. Его основная функция заключается в защите ската от разрушительного действия осадков и конденсата. Установка капельника производится на слой подкладочных материалов до укладки битумной черепицы. Направление монтажа — от стыков с карнизной планкой и вверх к коньку крыши.

В первую очередь монтируются соединения фронтонной планки с карнизным капельником с накладкой около 2 см и тщательной фиксацией гвоздями. Для увеличения герметичности данный стык обрабатывается мастичным клеем.

Далее: укладка фронтонной планки идет по схеме карнизного элемента с креплением в шаг 15 см.

Монтаж капельника

Установка капельных планок под мягкую кровлю лишь на первый взгляд кажется простым мероприятием. На деле даже малейшая погрешность в работе скажется на герметичности крыши и целости стен здания. Приведем небольшой алгоритм верной последовательности кровельных работ с монтажом капельника.

Укладка гидроизоляции

Слой гидроизоляционного материала укладывается непосредственно на стропила. Рулонный материал раскатывается от скатов крыши к коньку и закрепляется на стропильные ноги гвоздями. При необходимости стыковки гидроизоляция накладывается внахлест минимум 15 см.

Важный момент заключается в оформлении гидроизоляционным материалом скатов крыши. Гидроизоляция не должна обрываться на скате, а быть немного больше и заходить под капельную планку.



Устройство обрешетки и вентиляции

Рассмотрим основу под установку капельника и кровли. Мягкая кровля предполагает создание сплошной обрешетки из обрезных досок, фанеры или плит. При выборе материала для обрешетки важно учесть шаг стропильной системы. Чем шире шаг стропил, тем толще должна быть обрешетка. При необходимости крепления к обрешеточной системе ряда элементов водосточной системы этим пунктом пренебрегать нельзя.

[wpsm_box type=»info» float=»none» text_align=»left»]
При укладке сплошной обрешетки необходимо оставлять между плитами или досками зазоры в 3-5 мм для циркуляции воздуха в подкровельном пространстве.[/wpsm_box]

Монтаж капельников

Капельные планки крепятся непосредственно на обрешетку до начала монтажа битумной черепицы. Сначала монтируются карнизные планки. Один край планки крепится к обрешетке саморезами с шагом 20 см, другой направляется в желоб водостока.

Фронтонные планки оборудуются после карнизных. Стык двух элементов тщательно промазывается мастикой для лучшей гидроизоляции. Шаг крепления фронтонных капельных планок составляет 15 см.

Монтаж мягкой черепицы

После укладки капельника под мягкой кровлей его необходимо обклеить карнизной черепицей. Затем производится укладка рядов мягкой кровли. Важно следить, чтобы гонты первого ряда практически полностью закрывали карнизную черепицу.

Важные моменты

При монтаже элементов обратите внимание на следующие нюансы:

• Капельные планки не должен перекрывать отверстия, предусмотренные для циркуляции воздуха под кровлей. В противном случае в стропильной системе начнет скапливаться влага;
• Правильно смонтированный капельник всегда направлен в желоб водосточной системы и вода с него стекает именно туда;
• Важно при монтаже не перепутать карнизные и фронтонные планки местами;
• В обустройстве водосточной системы есть вариант, когда крюки для удерживания желобов водостока крепятся к лобовой доске капельной планки. Применение такого способа возможно только на крышах с небольшим уклоном, так как резкий сход снега легко обрушит данную конструкцию.

Применение капельных планок при обустройстве крыши из мягкой черепицы – важный и необходимый шаг. Использование дополнительных элементов повышает эксплуатационные характеристики всей кровли. Главное — четко следовать инструкциям по установке капельника и не совершать ошибок при его монтаже.
