Размеры подрозетников: диаметр, глубина, межосевое расстояние
Установочная коробка для скрытой установки, предназначенная для крепления в ней розетки, называется подрозетником. Чаще всего подрозетник имеет круглую форму (реже квадратную) и стандартный размер. Главная функция подрозетника — обеспечить жесткое и надежное монтажное место для розетки внутри стены, вблизи плоскости ее поверхности.Если вам потребовалось установить подрозетник, то вооружившись вполне обычными инструментами (карандаш, уровень, шпатель, кисть, молоток, зубило, дрель с коронкой, алебастр), вы сможете это сделать своими руками. Соблюдайте технику безопасности, предварительно отключите в щитке подачу электричества, аккуратно пользуйтесь инструментом, помните о стандартах — и все получится.
Монтаж подрозетника
Сначала делают разметку относительно провода, идущего к будущей розетке. Проводят горизонтальную линию на небольшом расстоянии от провода — это уровень центра будущей розетки, затем чертят вертикальную линию — это будет край подрозетника (провод должен будет зайти сверху сбоку), наконец прикладывают подрозетник, и обводят его карандашом — обозначают место для сверления.
Стандартный диаметр под сверление коронкой — 68 мм, причем глубина составит примерно 45 мм, это следует учитывать при выборе коронки. Вообще, насадка на дрель так и называется «коронка для подрозетника» (они есть для бетона, для дерева и т. д.), поэтому проблемы с ее приобретением не возникнет. Сверлят по разметке, если нужно, в процессе сверления смачивают насадку водой, чтобы она сильно не перегревалась.
Подрозетник примеряют к отверстию, удаляют при помощи зубила и молотка остатки высверленного материала.
Если подрозетник ставится одиночный, то переходные ушки с его краев срезают, чтобы они не мешали установке в посадочное отверстие, если же розеток будет несколько рядом (блок розеток), то нужные ушки оставляют для скрепления нескольких подрозетников друг с другом.
Если подрозетник легко входит в посадочное отверстие — все хорошо. Провод должен без проблем входить в диагональное отверстие подрозетника, которое находится сбоку возле задней его стенки.
Когда подрозетник нормально входит, подходит по диаметру и глубине, отверстие смачивают водой чтобы лучше приставал алебастр, затем замешивают раствор.
Раствор готовят из расчета 4 к 1 — 4 части алебастра к 1 части воды. Наносят раствор на подрозетник со всех контактирующих со стеной сторон.
Осуществляют установку, выставляют подрозетник строго в плоскости стены, чтобы он и не выпирал, и не впадал слишком уж глубоко, края подрозетника должны находиться на одинаковом расстоянии от краев посадочного отверстия. Остатками раствора алебастра маскируют провод, идущий к подрозетнику.
Сверление стен под подрозетники на видео:
Установка новой розетки в старый подрозетник
Порой, при проведении ремонта в многолетних домах, оказывается, что старый металлический подрозетник намного шире чем нужно, новая розетка в нем болтается как в ведре, лапки не зацепляются. В этом случае можно поставить новый подрозетник прямо внутрь старой коробки.
Жесткая широкая старая коробка без дна потребует применения раствора алебастра, как в случае с установкой подрозетника в стену. Если же коробка прочно удерживает новый подрозетник, то его просто прикручивают на саморезы к старому, помня о том, что провод необходимо завести сзади сбоку, и не повредить его саморезами.
Блок из нескольких подрозетников
Если подрозетников ставится несколько в ряд, то это делают монтируя блок подрозетников. Коронка берется немного большего диаметратра — более 68 мм, вплоть до 80 мм — посадочные отверстия будут объединены между собой, а межосевое расстояние составит минимум 71 мм.
Делают разметку горизонтали относительно провода, который должен будет зайти справа, затем размечают стену под сверление посадочных отверстий с учетом нужного межосевого расстояния или по уже соединенным подрозетникам — просто обводят блок.
Высверливают отверстия, зубилом и молотком устраняют лишнее, убирают перегородки, заводят горизонтально провод. Запас по диаметру поможет ровно сориентировать блок. Переходные ушки выполняют здесь свою функцию — объединяют подрозетники в блок.
Установка подрозетника в гипсокартон
Универсальные подрозетники для гипсокартона имеют специальные распорные ушки, которые облегчают фиксацию, и не нужен с ними алебастр. Сверлится коронкой отверстие под размер подрозетника, производится установка, осуществляется фиксация отверткой — все.
Крепежные ушки при закручивании отверткой распираются и хорошо держатся внутри тонкостенных поверхностей типа гипсокартона.
Универсальный подрозетник имеет расстояние между фиксирующими лапками около 83 мм, поэтому если выключатель или розетка отличаются большим чем у обычных расстоянием между креплениями — такие устройства встанут хорошо. Также универсальные подрозетники можно в принципе прикручивать к дереву или ставить в бетон, просто убрав фиксирующие лапки.
Монтаж под штукатурку или плитку
Если стена в дальнейшем будет штукатуриться или покрываться плиткой, то необходимо это учесть при монтаже подрозетника. Сделайте запас на выступ порядка 7 мм (или сколько будет покрытия), чтобы плоскость будущего покрытия стены совпадала с краем устанавливаемого подрозетника. Таким образом, подрозетник нужно оставить выступающим.
Вообще, устанавливая подрозетник в стену заранее, важно брать в расчет тот факт, что возможно глубина будущей розетки (выключателя) и ее диаметр будут отличаться от геометрических параметров подрозетника.
Провод в подрозетнике должен иметь запас
Несмотря на кажущуюся незначительность этого аспекта, предусмотрительный монтажник всегда принимает во внимание тот факт, что вероятно в будущем, при замене розетки или выключателя, потребуется зачистить провод или немного его укоротить. Если провод окажется коротким, то его придется наращивать, а это будет сопряжено с повышенной уязвимостью соединения, оно быстрее окислится и разрушится, будет искрить.
Провод берется с запасом примерно сантиметров 20, аккуратно скручивается в спираль или плавно (не круто) сгибается, и таким образом компактно укладывается внутри подрозетника. Это делается, конечно, для того, чтобы если в будущем хозяева затеют обновление интерьера, они смогли бы легко обновить розетки без лишних заморочек и проблем с наращиванием. Как нарастить короткий провод если стена, скажем, покрыта плиткой или штукатурной? Проще заранее оставить запас.
Смотрите также по этой теме: Особенности монтажа розеток и выключателей на различные поверхности
Андрей Повный
Источник: http://electrik.
info
Диаметр подрозетника для розетки, виды и параметры по выбору и установке подрозетника
Главная » Электропроводка
На чтение: 6 минОпубликовано:
Содержание
- Что такое подрозетник
- Виды подрозетников
- Размерный ряд
- Монтаж одиночного подрозетника
- Как установить подрозетник в бетонной стене
- Как установить подрозетник в стене из гипсокартона
- Монтаж блока подрозетников
Если в квартире нет проблем с электропроводкой, многие и не подозревают о существовании такого элемента системы как подрозетник. Его можно легко увидеть, если любители выключать вилку из розетки за шнур довольно часто так делают. Тогда сама розетка расшатывается и из-под нее выглядывает пластиковая коробочка.
Что такое подрозетник
Подрозетник — коробочка, монтируемая в стены. В подрозетник помещается провод и устанавливается розетка, включатель, прочие электроустановочные части скрытой проводки.
Его устанавливают для безопасности, длительной работоспособности и удобства закрепления устройства. Представляет собой цилиндрический стакан с отверстиями под завод провода и креплениями (для гипсокартона).
Виды подрозетников
Существует несколько оснований для классификации подрозетников. Применимо к месту монтажа: для сплошной стены (в кирпич или бетон) и для скрытой установки (перегородки из гипсокартона). Отличаются способом крепления в стене. В подрозетник для гипсокартона вставлен специальный механизм с защелками (прижимными лапками). Те, что применяются в кирпичных и бетонных стенах, фиксируются цементным раствором.
Основным фактором при покупке является материал основы. Могут быть выполнены из металла и пластика. Металлические встречаются редко, так как любой металл проводит электричество. Такая конструкция менее безопасна и при любых ошибках в установке розетки может привести к замыканию.
Пластиковые используются повсеместно.
Они просты в монтаже и являются диэлектриками. Ассортимент позволяет подобрать их под устройство любого типа и размера.
В зависимости от формы существуют:
- Круглый – самые простые для установки в стену из любого материала. Проделать отверстие под подрозетник можно специальной коронкой нужного диаметра. При этом можно устанавливать как один подрозетник, так и группу из нескольких рядом стоящих.
- Квадратный – немного труднее сделать отверстие под них в стене. Однако, пространство внутри коробочки позволяет оставить запас провода для удобства монтажа розетки. В них удобно размещать диммеры для умного дома. Существуют вариации вместимостью до 4 механизмов.
- Овальный – так же как и квадратный обладает большим местом для монтажа. Легки в установке. Подбираются под нужное число механизмов, учитывая расстояние между розетками. Могут быть использованы размеры на 5 механизмов.
Размерный ряд
К габаритам подрозетника относятся:
- диаметр установки – размер гнезда в стене, куда помещается коробочка;
- внутренний диаметр – пространство внутри самого подрозетника, куда помещается провод для розетки и ее внутренняя часть;
- глубина – расстояние на которое элемент погружается в стену.

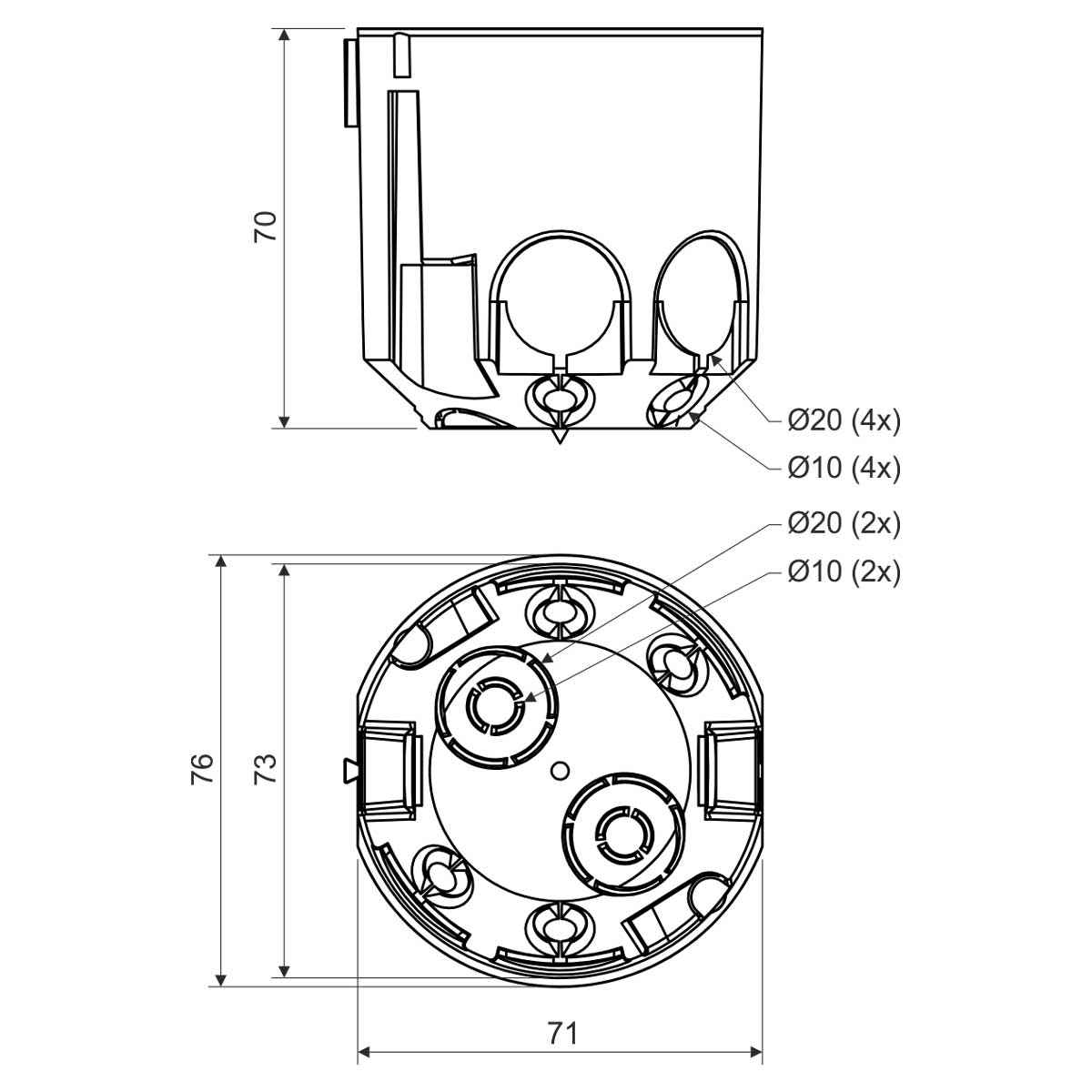

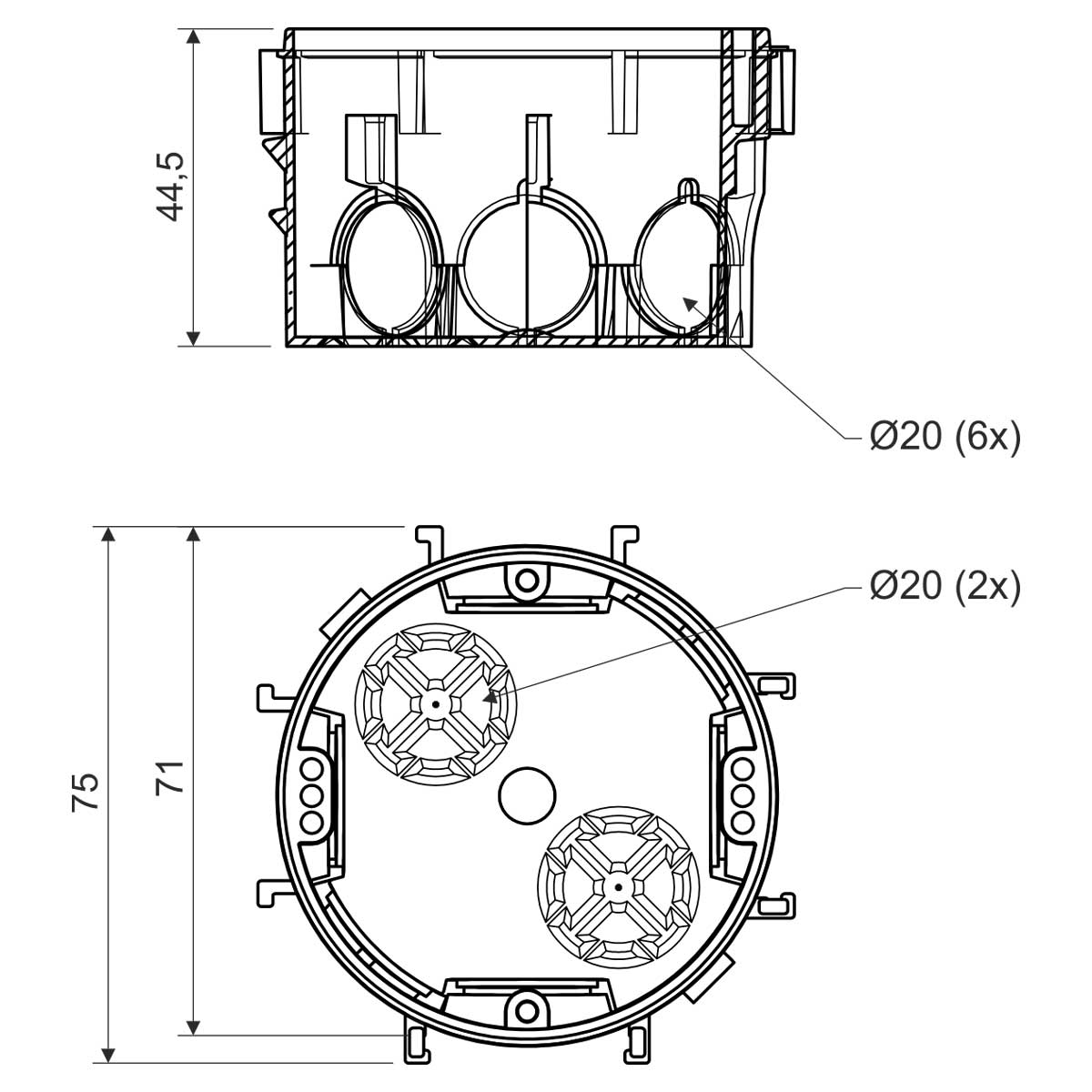

На рынке встречаются конструкции с установочным диаметром 60, 64 и 68 мм и глубиной 40-60 мм. При этом диаметр подрозетника для обычной розетки 68мм с глубиной 42мм или 60мм.
Диаметр коронки для подрозетника выбирают с учетом внешних габаритов. Более глубокие модели позволяют легко разместить в нем расключение и полностью утопить механизм розетки. Размер подрозетника стандартный для квадратных моделей: 70х70мм или 60х60мм.
Важно! Внутренний диаметр подрозетника выбирается, чтобы розетка в него заходила свободно, но не было просвета. Диаметр же установочного отверстия напрямую зависит от материала стены и способа его монтажа.
Монтаж одиночного подрозетника
Установить подрозетники можно в стены из любого материала. Отличия: размер отверстия и метод фиксации. Для работы понадобится дрель и круглая коронка. Коронка под розетку внешним диаметром должна быть равной размеру необходимого отверстия. На выполнение отверстия уходит пара минут.
На заметку! Если коронки под рукой нет, то можно справиться с этой задачей, применив сверло с победитовым наконечником.
Как установить подрозетник в бетонной стене
Пошаговая инструкция:
- Перед началом сверления на стене наносится разметка. При этом стоит продлить основные линии дальше выбранного диаметра коробки. Если сверло отойдет от центра, разметка позволит это заметить. За линии не стоит переживать. Их можно впоследствии стереть или просто закрыть декоративной крышкой от розетки.
- Если материал стены бетон, то подбирается диаметр коронки для подрозетника на 0,5-1 см больше. Это связано с необходимостью нанесения туда раствора для его закрепления. При этом коронки для подрозетников в стене из бетона должны быть с редкими зубчиками и толстым полотном.
- Перейдя к самому процессу сверления, нужно выполнить ряд этапов. Для начала нужно сделать сверлом небольшое углубление по центру. Затем берется коронка для розеток и в подготовленном углублении фиксируется ее центральная ось. Сверлить коронкой первые пару минут на медленных оборотах, чтобы проточить в стене первоначальный канал. А затем увеличить обороты. При сверлении на больших оборотах металл нагревается от трения. Поэтому необходимо поливать коронку водой.
- Доведя коронку до нужной глубины, вынимают ее. Оставшийся в отверстии кусок бетона выбивают при помощи стамески. Подравнивают отверстие.
- Внутри отверстия мажут цементным раствором и пробуют утопить в него подрозетник. После высыхания вставляем розетки в стакан.
Сверлить коронкой первые пару минут на медленных оборотах, чтобы проточить в стене первоначальный канал. А затем увеличить обороты. При сверлении на больших оборотах металл нагревается от трения. Поэтому необходимо поливать коронку водой.При отсутствии коронки или сверла нужного диаметра, можно воспользоваться альтернативным способом. Для этого по размеченному диаметру делают отверстия нужной глубины обычным сверлом. При этом они должны располагаться как можно ближе друг к другу. После зубилом выдалбливают внутреннюю часть.
Как установить подрозетник в стене из гипсокартона
Как отмечалось выше, для гипсокартона коробка под розетку выполнена с прижимными лапками.
В отличие от кирпичных и бетонных стен, отверстие под него должно быть вровень с внешним диаметром. Применяются для работы те же инструменты, но коронка для подрозетников по гипсокартону с более мелкими зубчиками.
Фиксируется подрозетник внешней окантовкой, прижимаемой снаружи и упирающимися в стену изнутри лапками.
Монтаж блока подрозетников
Материалы и порядок работы аналогичен. Однако есть отличие в нанесении разметки. Она выполняется с учетом расстояния между подрозетниками.
Это можно сделать тремя способами:
- Делают замеры относительно блока подрозетников. В магазине они соединены пластиковой перемычкой, и расстояние между подрозетниками в блоке стандартное. При покупке продавец отсчитывает количество стаканов и отрезает ножницами. При разметке такого блока нужно перенести на стену расстояние между центрами подрозетников и высверлить.
- Иногда необходимо разместить рядом несколько розеток или розетку и включатель. При этом нужно учитывать размер розетки с рамкой. Для этого выкладывают на столе вплотную друг к другу крышки от них и замеряют расстояние между центрами.
- У электромонтажников, есть специальные трафареты: рамка с дырками по размерам стаканов. Помимо этого расстояние между подрозетниками в блоке также учтены. Для работы рамка выставляется на поверхности стены, высверливается центральное углубление. Затем рамка убирается и начинается работа коронки.
При разметке такого блока нужно перенести на стену расстояние между центрами подрозетников и высверлить.Таким образом, подрозетник является необходимым элементом электропроводки, позволяющим безопасно и удобно закрепить розетку или выключатель на стене. Установка подрозетников в гипсокартон, бетон или кирпич выполняется с учетом особенностей монтажа.
