Кабель для электроплиты

Главная » Статьи » Кабель для электроплиты

Какой кабель применить для подключения электроплиты?

Естественно зависит от мощности плиты, так как чем мощнее плита, тем толще нужен кабель, единственное только то, что от толстого (более чем нужно) кабеля хуже не будет, а вот если он слишком тонкий, то будет проблемы в виде его нагрева вплоть до выхода из строя контактных групп вилок и розеток, а также клемм подсоединения самой электроплиты.

Теперь по самому кабелю, естественно это должен быть многожильный, мягкий, медный кабель, по сечению не менее 1.5 квадрата.

То есть начиная от полтора квадрата полезной площади.

Естественно и жил в кабеле должно быть столько сколько выводов в печке, а это может быть и два и три и даже пять (в трёхфазной).

Теперь в зависимости от мощности печки нужно подобрать сечения, как я уже написал оно должно быть от полтора квадрат, такой кабель без проблем обеспечит питание прибор мощностью до 3. 5-4 киловатта (3500-4000 ватт)

Мощность в 3500-5000 ватт нужно подключать кабелем сечением в 2.5 квадрата.

Более пяти киловатт используется достаточно мощный и толстый кабель сечением 4 квадрата.

Кабель как и шланг ни в коем случае не должен быть натянут, поэтому его длина должна быть с запасом, он должен быть в свободном положении.

www.remotvet.ru

Какой кабель выбрать для электроплиты

Долгожданный поход в магазин, и вы – счастливый обладатель современной электрической плиты. Но при распаковке изделия вдруг выясняется, что подключать покупку к сети нечем — шнура питания в комплекте нет. Мчаться снова в магазин и выяснять, почему не хватает столь необходимого аксессуара, не стоит. Кабеля для электроплиты нет по логически обоснованным причинам.

Дело в том, что подключить плиту к сети можно разными способами. Первый заключается в прямом вводе кабеля и непосредственном подключении его к входному клеммнику. Тогда длина линии исчисляется десятками метров, положить его внутрь упаковки производитель просто не в состоянии.

Второй способ заключается в подключении через розетку, но и тут незадача: подключение может быть как к трем фазам сети, так и к одной. Производитель плиты не может предусмотреть оба варианта, укомплектовав провода для электроплиты на все случаи жизни. Стоимость двух кабелей, для однофазного подключения и трехфазного, легла бы на стоимость плиты, а один из них вы бы выкинули после подключения.

Теперь, когда причина нехватки кабельной продукции в комплекте поставки понятна, выясним, какой кабель выбрать для подключения электроплиты.

Выбор материала изоляции

Допустим, что вы уже установили розетку для подключения электроплиты. Вам требуется соединить ее с клеммником самой плиты разъемным соединением.

Главным требованием к изоляции, а, следовательно, к типу кабеля, в этом случае является его гибкость. Установка розетки предполагает, что либо вы будете передвигать плиту, либо отключать от нее питание и сматывать шнур. Кабель с жесткими жилами смотать будет труднее, за плитой он не ляжет на пол, а будет торчать колом.

Гибкий кабель – это тот, у которого токопроводящая жила не монолитная, а состоит из многочисленных проволочек, собранных пучком. За счет этого он получает свободу перемещения.

Для электроплит подойдут кабели марок КГ или ПВС. Изоляция жил и оболочка кабеля КГ выполнены из резины. Он не боится воздействия солнечных лучей и работает в широком температурном диапазоне от -40 до +50 ˚С. Обозначение его расшифровывается следующим образом: К — кабель, Г — гибкий.

В промышленности этот вид кабелей используется для подключения механизмов, которые при работе перемещаются, например, кран-балок, тельферов. Поэтому для подключения плиты он подойдет как нельзя кстати.

Марка ПВС расшифровывается как: П — провод, В — виниловая изоляция оболочки и токопроводящих жил, С — соединительный.

Как видно из расшифровки, ПВС относится не к кабелям, а к проводам. Но, тем не менее, он может использоваться при монтаже квартирной проводки. Более того, это – его основное назначение, он используется в тех местах бытовой сети, где требуется гибкость. Из него можно изготавливать шнуры питания, удлинители. Рабочий температурный диапазон ПВС немногим меньше кабеля КГ – от -25 до +40 ˚С. Он устойчив к горению, не распространяет огонь.

Выбор количества жил

Количество жил кабеля питания электроплиты зависит от того, однофазное питание применяется для ее работы, или используются все три фазы. Поэтому нужно сначала определиться с решением этой задачи.

Для этого потребуется почитать паспорт электроплиты, заодно посмотрев на конструкцию клеммника на ее задней стенке. Электроплиты небольшой мощности питаются от одной фазы, но и шнур питания при этом обычно идет с ними в комплекте.

Для всех остальных моделей предусмотрено питание как от одной, так и трех фаз. Клеммник при этом имеет возможность переключения выводов с трехфазного на однофазное питание. Для этого в комплект входят перемычки. Если установить их согласно указанному в паспорте или на крышке клеммника положению, плиту можно подключить к одной фазе.

Использование перемычки при подключении плиты к однофазной сети

Если вы живете в квартире или к вашему частному дому, даче или коттеджу подходит воздушная линия с двумя проводами, то и выбора особого нет: у вас есть одна единственная фаза, и других вы не найдете. Кабель питания для электроплиты будет трехжильным.

Если вы – счастливый обладатель всех трех электрических фаз, то перемычки на клеммнике вам не пригодятся. Вам нужен пятижильный кабель. Только не забудьте удалить перемычки, если они установлены производителем на клеммнике по умолчанию. Иначе будет большой «бум».

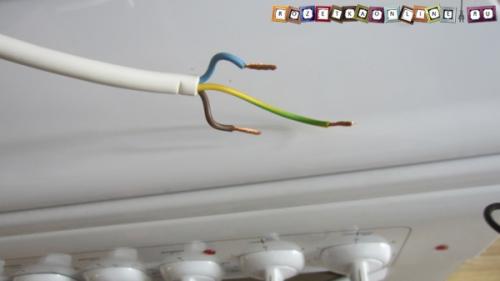

Теперь о назначении жил. Фазная жила трехжильного кабеля обычно имеет коричневый цвет (или другой, отличный от двух последующих, например – черный). Жилу синего (голубого) цвета нужно использовать только для подключения нулевого рабочего провода. То есть, того, который будет проводить электрический ток нагрузки. Желто-зеленую же жилу подключают только к выводу «земля», соединенному с корпусом плиты. Она обеспечивает его присоединение к заземляющему устройству вашего дома, если оно есть. Если нет, то этот проводник лучше не подключать вовсе, но плита при этом обязательно защищается УЗО.

Не забудьте удалить перемычки при подключении электроплиты к трехфазной сети.

Пятижильный кабель дополнительно содержит проводники для коммутации еще двух фаз. Их расцветка согласно действующих стандартов – коричневый, белый и черный цвета. Могут быть и другие, но цвет нулевого и защитного провода при этом не меняется.

Сечение жил кабеля

Выбор сечения кабеля зависит от мощности электроплиты. Ее можно узнать из паспорта, из таблички на задней стенке корпуса. Для выбора сечения кабеля по мощности плиты воспользуйтесь таблицей, приведенной ниже.

Обратите внимание, что для однофазного и трехфазного подключения для одной и той же мощности используются кабели разного сечения. Это объясняется тем, что при однофазном подключении вся мощность плиты проводится одной фазой, а при трехфазном она разделяется между тремя. Поэтому можно использовать меньшее сечение провода.

Если мощность плиты неизвестна, то можно использовать максимальные значения из таблицы – вы точно не ошибетесь.

Подключение кабеля

Если бы кабель не был гибким, то присоединение его к клеммам плиты и к вилке силового разъема заключалось бы в зачистке изоляции на необходимую длину и зажиме проводов в соответствующих клеммах.

Зажать гибкий провод, конечно, можно и без предварительной подготовки. Но только в том случае, если производитель плиты и разъема питания предусмотрел такой вид соединения. Это можно узнать в паспорте на изделие. Но лучше подстраховаться.

Если зажим выполняется плоскостью, провод нужно предварительно облудить. Для чего потребуются электропаяльник, припой и канифоль.

Лужение производим в такой последовательности. Сначала разделываем жилу кабеля на необходимую длину. Затем вращательным движением скручиваем пучок проволочек жилы так, чтобы они слились в единое целое, и ни одна из них не оттопыривалась в сторону.

Прогретым до рабочей температуры жалом паяльника окунаем зачищенный вывод в канифоль так, чтобы она обволокла его и немного впиталась внутрь. Затем плавим припой, капля которого должна остаться на жале паяльника. Теперь помещаем эту каплю на провод, удерживая его горизонтально. Канифоль закипит, а припой равномерно растечется по жиле. Поворачивая провод, при необходимости снова окуная его в канифоль, добавляя припоя на паяльник, добиваемся равномерного покрытия контактной поверхности.

Если клемма поддерживает присоединение провода, загнутого колечком, перед пайкой можно согнуть его так, чтобы внутрь свободно проходил винт от клеммы. Не рекомендуется сгибать провод в кольцо после лужения. Припой – вещь хрупкая.

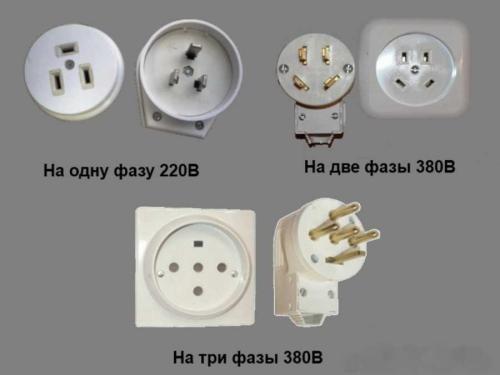

Для присоединения кабеля к силовому разъему типа «папа», используемому для подключения электроплиты к розетке питающей сети, тоже можно облудить проводники кабеля.

Но есть и другой способ: использовать втулочные наконечники. Широко распространены наконечники типа НШВИ (наконечник штыревой втулочный изолированный). Он препятствует расползанию отдельных проволок гибкого кабеля, собирая их вместе. Для опрессовки таких наконечников используют специальный инструмент, но для зажима в плоскую клемму достаточно просто установить его на разделанную жилу. Затем наконечник аккуратно помещается в клемму и зажимается ее винт. Клеммник сам выполнит опрессовку.

Применять такие наконечники с зажимами, в которых проводник помещается во втулку, а соединение обжимается винтом, вворачиваемым в нее перпендикулярно проводу, нельзя. Винт может перерубить наконечник.

И последний вариант подключения, актуальный, в основном, для проводников сечением 4 – 6 мм2. Это наконечники медные луженые типа ТМЛ. Соединение получается самым надежным, но оно возможно лишь в том случае, если такой наконечник поместится в клеммник.

При выборе наконечника ТМЛ обратите внимание не только на сечение кабеля, но и на диаметр отверстия в нем. К примеру, наконечники такого типа на 6 мм2 выпускают с отверстиями под винт диаметром 5, 6 или 8 мм. Сначала нужно выкрутить из клеммы винт, измерить его диаметр, а затем – покупать наконечник.

Недостаток такого метода подключения в том, что для установки наконечников ТМЛ точно понадобится специальный пресс.

Загрузка…Понравилась статья? Поделитесь:

voltland.ru

Правильно выбираем кабель для электроплиты

Для подключения варочной панели или электрической плиты необходимо правильно выбрать кабель, силовую розетку, вилку и вводной автомат. Особое внимание нужно обратить на марку и сечение кабеля. Также следует определиться со способом подключения прибора к сети и подобрать подходящую схему. Только в этом случае эксплуатация электроприбора будет безопасной.

Подготовка к проведению работ

Прежде всего, для подключения электроплиты следует выделить отдельную линию от щитка к кухне и выполнить заземление. Категорически запрещено подключать плиту к тем линиям, которые питают освещение и розетки, используемые для подсоединения к сети других электроприборов.

Чтобы все работы были выполнены правильно, обязательно нужно изучить технический паспорт устанавливаемого изделия, а также рекомендации производителя по монтажу и обслуживанию устройства. Обычно такие сведения можно найти в инструкции по эксплуатации, которая прикладывается к каждому изделию вместе с техпаспортом.

Кроме того, провод для варочной панели, духового шкафа или плиты должен монтироваться в соответствии с указаниями ПУЭ 7 и ПТЭЭП, а также с требованиями нормативно-технической документации, касающейся монтажа и использования изделий с высокой энергоемкостью. Если игнорировать данные рекомендации, то можно потерять гарантию на оборудование и подвергнуть себя опасности.

Требования, которым должен соответствовать электрокабель для подключения плиты

Далеко не всегда в комплекте приобретаемого оборудования присутствует кабель для электрической плиты. Поэтому возникает необходимость приобретения проводника. Но как его правильно выбрать? В магазине, где осуществлялась покупка оборудования, могут предложить докупить подходящий провод, но не стоит с этим торопиться, ведь, скорее всего, там он обойдется гораздо дороже, чем в электротехническом магазине или на рынке.

Чтобы самостоятельно подобрать подходящий кабель для плиты, нужно учесть следующие факторы:

Мощность изделия. Она указывается в техпаспорте оборудования. От мощности прибора зависит, каким должно быть сечение провода. Если мощность прибора, подключаемого к однофазной сети, не превышает 3 кВт, то подходящий размер сечения – 1,5 мм2, для мощности 3-5 кВт – 2,5 мм2, 5-7,5 кВт – 4 мм2, 7,5-10 кВт – 6 мм2. Если оборудование подключается к трехфазной сети и его мощность не превышает 5 кВт, что подходящий размер сечения – 1,5 мм2, если мощность достигает 10 кВт, то нужно приобрести проводник диаметром 2,5 мм2.

Фазность подключения. Она зависит от количества жил кабеля для электроплиты. Кабель бывает трехжильным или пятижильным. Количество жил данного проводника зависит от сети электропитания в квартире, а она может быть однофазной или трехфазной. Если сеть однофазная, то кабель должен иметь 3 жилы – фазную, нулевую и жилу заземления. А провод для трехфазной сети должен состоять из 5 жил – трех фазных, нулевой и заземляющей.

Если вы решили: «Самостоятельно подключу плиту», то обязательно выясните, поддерживает ли оборудование выбранный тип подключения. Так, приборы небольшой мощности (до 5 кВт) в большинстве случаев подключаются к однофазной сети, а более энергоемким (от 5 кВт) могут поддерживать двухфазное или трехфазное подключение.

Если вы намерены подключить электроплиту, но не знаете ее мощность или хотите приобрести шнур для подключения «с запасом», то можете смело покупать проводник ПВС 3 х 6 или КГ 3 х 6. Кабельная продукция этих марок имеет 3 жилы, сечение каждой из которых составляет 6 мм2. Таким кабелем можно подключать оборудование мощностью до 10 кВт.

Выбор марки проводника

Итак, какой кабель лучше купить для того, чтобы подключить варочную панель, духовку или электроплиту? По мнение специалистов с большим опытом, лучшими кабельными изделиями для этих целей являются проводники марок ПВС и КГ.

ПВС (провод виниловый соединительный) используется для подсоединения к сети различных электрических устройств. Он изготавливается с токопроводящими медными жилами в количестве от 2 до 5, защищенными изоляцией и покрытыми общей белой защитной оболочкой. Название изделия кроме аббревиатуры ПВС содержит указание на количество жил и их диаметр, например, ПВС 3 х 4.

Кабель для электроплиты ПВС может выдерживать напряжение до 450В, он отличается высокой прочностью и сопротивлением на изгиб. Широко применяется для подключения устройств в неотапливаемых и влажных помещениях, характеризуется доступной ценой и сроком службы 6-10 лет. Изоляция этого провода для электроплиты относится к стандартному классу по огнестойкости.

Также подсоединение варочной поверхности или духового шкафа может выполняться при помощи провода КГ (кабель гибкий). Внутри проводника находятся луженые медные жилы, покрытые резиновой изоляцией. Сверху изделия также покрыто защитной резиновой оболочкой. В пространстве между жилами и наружной оболочкой располагается специальный защитный слой, который предотвращает прилипание жил к оболочке при нагреве в процессе эксплуатации.

Этот кабель для варочной панели способен выдерживать напряжение электрической сети до 660В. Изделие может эксплуатироваться при температуре от -40 до +50 градусов по Цельсию. Количество жил варьируется от 1 до 5, при этом заземление может быть меньшего диаметра, чем фазные жилы. На письме это обозначается следующим образом: КГ 3 х 5 + 1 х 4 (3 фазные жилы с сечением 5 и 1 заземляющая жила с сечением 4).

ПВС и КГ без особого труда укладываются на выбранные поверхности, так как отличаются высокой гибкостью. Независимо от того, какую марку проводника выбрал мастер, кабель на электроплиту нужно приобретать с запасом длины, позволяющим передвигать конструкцию.

Особенности подключения устройства

Плита подключается к электросети в соответствии со схемой, которая поставляется вместе с прибором. Она может быть изображена на корпусе изделия или в инструкции по эксплуатации. Перед тем, как вы решите: «Сейчас соединю жилы кабеля с контактами», не забудьте зачистить концы провода от окисления и залудить их. Закрепить края проводника в клеммнике можно путем зажатия их шайбами, обжатия в специальных гильзах или при помощи медных луженых наконечников (ТМЛ).

В многоквартирных домах наиболее распространенным вариантом является однофазное подключение. При таком типе подключения клеммы с обозначениями L1, L2, L3 нужно соединить друг с другом при помощи специальных перемычек, которые поставляются в комплекте с печью. После этого фазный провод (черный, белый, коричневый, оранжевый или др.) подключается к клемме L2.

Клеммы N1 и N2 также соединяются перемычкой, и нулевой провод (синий или голубой) подсоединяется к клемме N2. Заземляющий провод (желто-зеленый) присоединяется к клемме PE. Болты клемм необходимо затянуть до упора, иначе они могут обгореть во время использования и спровоцировать пожар.

Если в доме не однофазное, а двухфазное подключение, то клеммы L1 и L2 необходимо соединить перемычкой и подключить к ним один из фазных проводов. Второй фазный провод присоединяется к клемме L3. При трехфазном подключении каждой фазный проводник присоединяется к соответствующей клемме.

Порядок подключения плиты или варочной панели

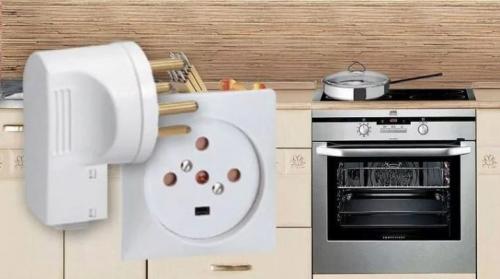

Подключать плиту можно через розетку или клеммник (распределительную коробку, расположенную в кухне). Более распространенным является первый вариант. Работы выполняются в такой последовательности:

Определяется место установки прибора. Следует помнить, что электроплита не устанавливается возле рукомойника, железных труб, дверных и оконных проемов. Когда место выбрано, на подходящей высоте монтируется штепсельная розетка с заземляющим контактом. Токовый номинал розетки должен составлять 32-40 А.
В электрощитке устанавливается отдельный автоматический выключатель. Для однофазной сети – на 25-32 А, для двухфазной или трехфазной – на 16 А.

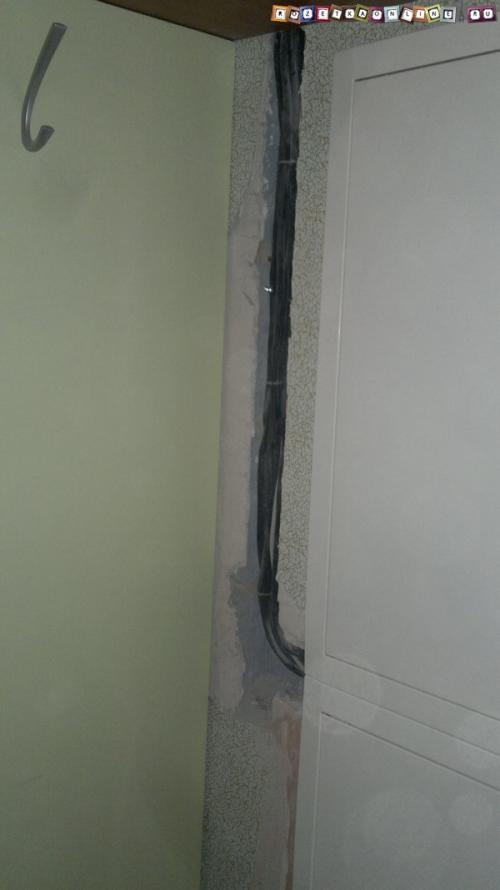

От щита к штепсельной розетке протягивается провод.
Кабель подсоединяется к розетке в соответствии с одной из вышеприведённых схем, после чего крышка розетки закрывается.
Штепсельная вилка соединяется с гибким проводом электроплиты. Подключение элементов осуществляется аналогично электророзетке.
Гибкий провод, ранее соединенный с вилкой, присоединяется к плите. Для этого на задней стенке устройства нужно снять крышку, которая закрывает доступ к клеммам.
В электрощите питающий кабель разделяется на жилы, после чего концы проводов защищаются. Фазные проводники подключаются на полосные зажимы автомата, а нулевая жила соединяется с шиной, общей для всех нулевых проводников. Заземление присоединяется к шине заземления (в современных системах), к щиту квартиры (если он заземлен) или к специальной заземляющей конструкции, расположенной на улице. Категорически запрещено выполнять заземление на нулевую шину, потому что если нулевой провод оборвется, то фаза пойдёт на электроприбор и ударит пользователя током.

normdom.ru

Какой провод нужно использовать для подключения электроплиты

Новая электроплита или варочная панель – большая радость для хозяйки, поскольку обычно она обладает теми функциями, которые были недоступны ранее. Современные модели могут работать в разных режимах мощности да и выглядят гораздо презентабельнее. Поскольку обычно в комплекте находится только сам прибор, нужно заранее выяснить: какой провод следует использовать для подключения электроплиты.

Основным критерием выбора провода для электроплиты являются характеристики проводки – однофазная или трехфазная. В домах старой постройки сеть однофазная и чаще всего выполнена с использованием алюминиевых проводов. Новостройки оснащаются трехфазной сетью с медными проводами, имеющими более высокие характеристики.

В данной статье мы рассмотрим отличительные особенности проводки в квартире, правильный выбор кабеля для электроплиты (сечение и длину), а также пройдем все этапы ее подключения.

Расчет мощности электроплиты

Если вы купили электроплиту и обнаружили отсутствие провода в комплекте, придется самостоятельно озаботиться его выбором, обращая основное внимание на марку и сечение.

Основным критерием выбора провода для электроплиты является мощность прибора. Подробную маркировку можно найти на задней панели, обычно она указывается на специальной табличке.

На маркировке первым делом смотрим на показатели суммарной мощности: некоторые модели потребляют до 11 кВт, такие модели подходят для профессионального использования, но никак не для квартиры, где есть предельно допустимые значения потребляемой мощности. Расчетная нагрузка квартир зависит от категории дома и условий обслуживающей компании.

Согласно Инструкции по расчету электрических нагрузок жилых зданий РМ-2696, жилые дома I категории не имеют верхнего ограничения уровня электрификации быта, который определяется заказчиком. Жилые дома II категории имеют два уровня электрификации быта: с газовыми плитами и с электроплитами.

Для домов с электроплитами возможно получить о 8,8 до 11 кВт на квартиру, это суммарная мощность, поэтому выбирать плиту нужно с учетом данного параметра. Самый оптимальный вариант – до 6 кВт. Данные о мощности можно также найти в техническом паспорте изделия.

Определяем сечение провода для электроплиты

Итак, сеть в доме может быть однофазной или трехфазной. Если вы живете в новом доме, можете смело выбирать провод для трехфазной сети. Определить тип проводки можно и визуально, достаточно посмотреть на провод, который идет к электроплите. Если в кабеле всего три жилы, проводка однофазная. Если вы видите 5 жил, сеть трехфазная.

Выбор провода для электроплиты зависит также от того, открытая проводка или закрытая. В таблице приведены значения сечения кабеля для разных материалов и разного типа проводки.

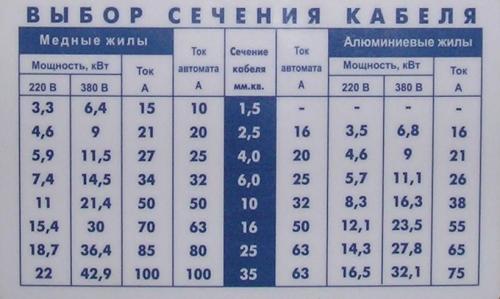

Таблица сечения кабеля в зависимости от типа проводки

Сечение кабеля, мм²	Проводка с медной жилой	Проводка с алюминиевой жилой
Ток, А	Мощность, кВт при однофазной сети	Мощность, кВт при трехфазной сети	Ток, А	Мощность, кВт при однофазной сети	Мощность, кВт при трехфазной сети
0,5	11	2,4	—	—	—	—
0,75	15	3,3	—	—	—	—
1,0	17	3,7	6,4	—	—	—
1,5	23	5,0	8,7	—	—	—
2,0	26	5,7	9,8	21	4,6	7,9
2,5	30	6,6	11,0	24	5,2	9,1
4,0	41	9,0	15,0	32	7,0	12,0
6,0	50	11,0	19,0	39	8,5	14,0
10,0	80	17,0	30,0	60	13,0	22,0
16,0	100	22,0	38,0	75	16,0	28,0
25,0	140	30,0	53,0	100	23,0	39,0

Выбор марки провода для электроплиты

Существует множество видов проводов, от обычного соединительного провода до многожильных толстых кабелей, использующихся при уличной прокладке. Как выбрать нужный провод для электроплиты?

В первую очередь нужно понимать, что потребуется два вид провода: один пойдет от розетки до вводного автомата, второй – от розетки до электроплиты.

Для подключения электрической плиты к автомату лучше всего использовать многожильные медные кабели, которые обладают достаточной гибкостью и могут быть легко уложены по периметру помещения. Самый распространенный вариант – провод ВВГ 3х6 3-х жильный, медный сечением 6 мм², он прослужит до 30 лет!

Кабели ВВГнг (негорючий), NYM будут подороже, но ведь плиту подключают один раз, можно немного потратиться. Если прибор малой мощности до 6 кВт, можно использовать аналогичный провод сечением не менее 4 мм².

Для подключения электроплиты к розетке широко используется ПВС (провод соединительный в ПВХ изоляции), он обладает многопроволочной многожильной конструкцией и может использоваться в сети с напряжением до 660 В (в трехфазной сети напряжение 380 В).

Данный вид провода не подходит для стационарной проводки, однако служит прекрасным соединителем, что нам и нужно. Срок службы до 10 лет.

Особенности подключения электроплиты

Мы определились с типом проводки и видами кабеля, теперь нужно разобраться с подключением электроплиты.

Данный прибор потребляет много мощности, поэтому и речи быть не может о его подключении к розетке с другими электроприборами. Для электроплиты выбирается отдельная розетка. Можно подключить плиту напрямую к автомату без розетки, но данный способ уместен лишь в том случае, если промежуточный электрощит находится в квартире. В противном случае как вы будете мыть плиту, если не сможете отключить ее от сети?

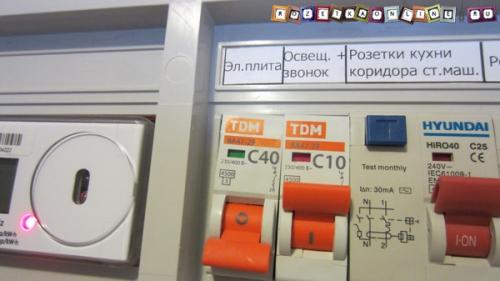

Представим, что в квартире расположен электрощит. Для электроплиты нужно выделить отдельную линию с автоматом для безопасности. Номинал автомата выбирается в зависимости от сечения кабеля. В таблице указано соответствие номинала автомата сечению выбранного провода.

Сечение медного кабеля	3 x 1,5	3 x 2,5	3 x 4	3 x 6	3 x 10
Номинальный ток автомата, А	10	16	25	32	50
Предельный ток автомата, А	16	20	32	40	63

Поскольку сечение кабеля должно быть не менее 4 мм², номинальный номинал автомата будет 25 ампер для однофазной проводки и 32 ампера для трехфазной.

Для подключения электроплиты к автомату лучше обратиться за помощью к профессиональному электрику – это разовая работа и выполнить ее лучше качественно, без риска для жизни и здоровья.

electropara.ru

Смотрите также

Установка кабель канала своими руками
Гарнитура для прозвонки кабеля
Прокладка силового кабеля
Изоляция кабелей и проводов
Кабель пвс расшифровка
Площадка для складирования материалов при прокладке кабеля

Крепление плинтусов с кабель каналом
Как подключить один роутер к другому через кабель
Крепление кабеля сип к столбу
Акция не все кабели одинаковые
Гермовводы для кабеля

Каким кабелем подключить электроплиту: советы профессионалов

4 Декабря, 2020
Электричество
Olga Klimkovich

Многие современные хозяйки не представляют жизни без своих любимых плит, духовых шкафов и варочных панелей. С их помощью женщины создают на обыкновенных кухнях неповторимые по вкусу лакомства, которые дадут фору любой ресторанной еде. И очень часто хорошая плита является гарантией приготовления вкусного блюда. В частности именно по этой причине электрические плиты завоевали сердца домохозяек. Ведь в них не только можно выставить нужную температуру, но и в процессе приготовления еды не надо подправлять регулировку, в отличие от газовых плит.

Появление в доме электроплиты

Итак, долгожданная электроплита куплена и стоит пока одиноко на кухне. Теперь надо разобраться, при помощи какого кабеля подключить электроплиту, чтобы это чудо наконец заработало. Можно вызвать квалифицированного специалиста, если не уверены, что сможете подключить самостоятельно. Если же готовы довериться собственным силам, то для начала необходимо внимательно изучить инструкцию по монтажу и технический паспорт электрической плиты. Кроме этого, надо обязательно прочитать Правила устройства электроустановок, в которых собраны требования и особенности подключения электроустановок на основе опыта квалифицированных специалистов в этой области. После того как теория изучена, можно переходить непосредственно к практической подготовке подключения, в процессе которой необходимо не только выяснить, какой провод требуется, но и какое сечение провода нужно для подключения электроплиты.

Подготовка к подключению

Перед тем как подключать плиту, необходимо подготовиться, а именно выбрать и приобрести розетку и кабель для подключения электроплиты, а также УЗО или автомат дифференциального принципа действия.

Также перед осуществлением подключения плиты необходимо проверить состояние проводки в жилом помещении. Проводка должна быть в исправном состоянии и выдавать ток, значение которого имеет такое же значение, как и в инструкции. В случае если значение получается меньше либо есть неполадки в проводке, электроплита работать не будет.

Важно! Перед началом работ с электричеством необходимо выключить электропитание, подаваемое в ту часть жилого помещения, где будет устанавливаться плита. Также после монтажа розеток обязательно надо сделать заземление, так как оно может нейтрализовать появление напряжения на корпусе устройства, в случае если произойдет повреждение проводов. В результате повреждения может начаться передача электрического тока другим предметам. До начала пользования устройством заземления необходимо измерить его сопротивление. Это можно сделать с помощью специального прибора или вызвать специалиста со всем необходимым оборудованием. Категорически не рекомендуется выполнять заземление на трубы водоснабжения, отопления и канализации. Теоретически эти объекты обладают хорошим заземлением, но на практике сопротивление их заземления никто не проверяет. И как итог может случиться поломка электроприбора, которая повлечет за собой нанесение урона не только хозяину квартиры, но и его соседям.

Выбор кабеля

Одним из важных этапов подготовки является определение, каким кабелем подключить электроплиту. Рекомендуется выбирать кабель, состоящий из медных жил, количество которых зависит от схемы подключения:

3-жильный применяется для подключения к однофазной сети;

5-жильный применяется для подключения к трехфазной сети.

Чаще всего нужная схема подключения расположена на этикетке с обратной стороны бытового прибора. Различают несколько видов схем:

однофазные;
двухфазные;
трехфазные.

Схема с одной фазой подключения

Для этой схемы необходимо наличие напряжения в сети 220 В и одной фазы. В данной схеме используется трехжильный кабель вместе с перемычками. Суть подключения:

Провод желтого цвета прикрепляется к месту со знаком заземления либо PE.
Провод синего цвета служит для объединения двух клемм N1 и N2.
Провод черного либо коричневого цвета выполняет соединение клемм L1, L2, L3.

Схема с двумя фазами подключения

Для этой схемы необходимо наличие напряжения в сети 380 В и двух фаз. Изображают ее следующим образом:

Провод синего цвета вместе с клеммами N1, N2 является нулем.
Провод желтого цвета соединяет L1 и L2.
Жила красного либо коричневого цвета подводится к L3.
Заземляют провод желто-коричневого цвета.

Схема с тремя фазами подключения

Такой вид подключения практически не используется в обычных квартирах. В редких случаях, когда необходимо осуществить подобный вид подключения, рекомендуется брать кабель с пятью жилами и евророзетку. Схема осуществляется следующим образом:

Провод желто-зеленого цвета заземляют.
Провод синего цвета имеет значение, равное нулю.
Желтым цветом отмечают фазу А и контакт на перемычке L1.
Зеленым цветом обозначают фазу В на перемычке L2.
Осуществляют соединение фазы С с перемычкой L3 проводом красного цвета.

Марки проводов

Есть еще один критерий, на который ориентируются при решении вопроса, каким кабелем подключить электроплиту, – это марка провода. Рекомендуют выбирать кабели марок ПВС и КГ.

Для того чтобы понять, какой провод нужен для электроплиты, необходимо уточнить, что обозначают их названия (аббревиатуры), и ознакомиться с их описанием.

ПВС – это провод виниловый соединительный. Это изделие с медными жилами, которые проводят ток. Каждая жила имеет защитную оболочку. Помимо этого, все жилы заключены в одну общую оболочку белого цвета. В связи с тем, что изоляционный материал не поддерживает горение, кабель обладает стандартным классом огнестойкости. Его главным преимуществом является то, что он обладает высокой прочностью и сопротивлением на изгиб. Имеет невысокую стоимость, что позволяет потребителям останавливать свой выбор именно на нем при определении, какой провод нужен для подключения электроплиты.

КГ – кабель гибкий. В качестве оболочки на нем применяют специальную резину. Состоит из медных луженых жил, которые, в свою очередь, также защищаются резиновыми оболочками, разделяемыми защитной пленкой. Пленка служит защитой от слипания в результате перегрева жил. Применяться кабель такого типа может при разных температурах. Причем выдерживает он одинаково хорошо и низкие, и весьма высокие температуры при напряжении около 660 В.

Главный плюс этих двух видов кабелей – это удобство в процессе установки и подключения плиты, так как они обладают достаточной гибкостью и довольно легко подключаются к плите.

Расчет сечения кабеля для электроплиты

Важным показателем в процессе выбора кабеля для электроплиты является его сечение. Для определения, какое сечение кабеля нужно для подключения электроплиты, необходимо знать мощность устанавливаемой плиты и тип сети питания, к которой планируется подключение. В таблице ниже указаны значения сечения кабеля в зависимости от мощности плиты и типа сети. Эти показатели помогут определить, какого сечения нужен провод для электроплиты.

Мощность электроплиты, кВт	Сечение жил кабеля, мм²
	1-фазная сеть (220 В)	3-фазная сеть (380 В)
Меньше 3 кВт	1,5	1,5
От 3 до 5 кВт	2,5	1,5
От 5 до 7,5 кВт	4	2,5
От 7,5 до 10 кВт	6	2,5

Выбор УЗО и автомата автоматического отключения

В процессе подготовки к установке и подключению электроплиты необходимо не только определиться с тем, какой кабель нужен для подключения электрической плиты, но и обязательно подобрать подходящий по параметрам автомат защиты.

При перепадах напряжения или угрозе короткого замыкания плита автоматически выключается, если правильно настроено устройство автоматического выключения. При выборе автоматического выключателя рекомендуется приобретать автомат, номинал которого максимально приближен к нужному.

Также необходимо выбрать и устройство защитного типа. Суть работы устройства заключается в обесточивании определенного участка сети в процессе устранения негативных последствий от поступления дифференцированного тока. Такие случаи возможны вследствие нарушения изоляции частей, которые проводят ток. Рекомендуется выбирать УЗО с показателем номинального тока на один уровень больше, чем у автомата защиты. При этом за ориентир также берут параметр чувствительности и советуют выбирать 30 мА. В этом случае здоровью человека не будет нанесен непоправимый урон.

Мощность электроплиты, кВт	Выбор автомата защиты
	1-фазная сеть (220 В)	3-фазная сеть (380 В)
Меньше 3 кВт	16 А	16 А
От 3 до 5 кВт	25 А	16 А
От 5 до 7,5 кВт	32 А	25 А
От 7,5 до 10 кВт	40 А	25 А

Подключение электроплиты

После того как провели все необходимые подготовительные мероприятия и определились, каким кабелем подключить электроплиту, можно приступать непосредственно к мероприятиям, связанным с подключением плиты. Рекомендуемый порядок действий во время монтажа:

Все нужные материалы и инструменты должны быть рядом в одном месте.
Нужно установить автомат в электрощитке. Далее от него прокладывается кабель к электроплите.
Необходимо провести монтаж розетки.
Произвести подключение электроплиты, используя выбранную схему.
И наконец осуществить пробный запуск прибора.

При возникновении проблем с подключением необходимо еще раз все перепроверить, начиная с информации в документах на электроприбор. Информация в этих документах написана вполне доступным языком, понятным потребителям. Показатели, таблицы и схемы, приведенные там, помогают и с подготовкой к подключению, в частности в определении, какой кабель нужен для подключения электроплиты, и с осуществлением непосредственно самого монтажа.

Важно помнить, что при подключении электроплиты должен использоваться цельный кабель, а не скрученный из нескольких кусков. Неправильно подключенный прибор может впоследствии доставить достаточно много проблем.

Также нельзя забывать, что, перед тем как начать работы, нужно не только отключить электричество, но и надеть резиновые перчатки для работы в электрощитке.

Нужно не забывать, что речь идет о вашей собственной безопасности, а пренебрежение техникой безопасности может повлечь за собой необратимые последствия.

Провод для электроплиты внутренний

Меры безопасности

Во время подключения электроплиты своими руками надо обязательно соблюдать меры безопасности, поскольку это очень мощный бытовой прибор

И неважно, какой фирмы устройство: Дарина, Ладога, Ханса и так далее

Все детали: проводка, розетка, вилка и клеммник должны справляться со значительными нагрузками, а значит, они должны быть на них рассчитаны

Самое важное во всём этом – это правильный подбор сечения кабеля

Что будет, если неправильно подключить устройство, мы уже писали выше: удар током, пожар и порча имущества.

Не имеет смысла, как вы собираетесь подключать устройство – прямо на щит, без розетки и вилки или же с их помощью – обязательно подключайте УЗО. Если нет возможности его поставить, то в этом случае покупается дифференциальный автомат. Это устройство, которое в себе сочетает характеристики автоматического выключателя и дифференциального реле (УЗО). Автоматический выключатель нужен для того, чтобы защитить проводку от короткого замыкания или перенагрузки. УЗО нужно для того, чтобы найти утечку тока и спасти человеку жизнь.

Коробка для подключения электроплиты должна быть полностью защищена от попадания влаги

Это очень важно. Потому что, в противном случае, может возникнуть короткое замыкание, или вас может ударить током. Желательно, чтобы защита коробки была не ниже IP44

Желательно, чтобы защита коробки была не ниже IP44.

Вообще работа с электричеством требует особой осторожности и внимательности. Когда вы монтируете проводку, подключаете любой электроприбор (даже если вы просто вкручиваете лампочку), обязательно выключайте автомат питания. Когда вы монтируете проводку, подключаете любой электроприбор (даже если вы просто вкручиваете лампочку), обязательно выключайте автомат питания

Когда вы монтируете проводку, подключаете любой электроприбор (даже если вы просто вкручиваете лампочку), обязательно выключайте автомат питания.

Всех домочадцев следует предупредить, чтобы никто не трогал щиток. А если вы живёте в многоквартирном доме, то попросите кого-то остаться возле щита и предупреждать всех о том, чтобы его не трогали.

Обязательно ещё раз после этого надо проверить, нет ли фазы на жиле. И занимайтесь подключением в тонких тактильных прорезиненых перчатках нетёмных цветов. Потому что в резине тёмного цвета в качестве красителя используется уголь, а он является сверхпроводником.

Если вы используете многожильный кабель, то его конец надо в любом случае опрессовать. Потому что он со временем ослабевает, если этого не сделать, и контакт станет слабым, т.е. высока вероятность того, что он сгорит.

Внимательное прочтение наше статьи точно поможет вам подключить любую электрическую плиту к питанию. А также установить духовку и подключить конфорки. Только обязательно будьте максимально осторожны, совершая все действия. Помните, что электричество – это не шутки. С ним надо быть предельно бдительным и аккуратным. Тщательно подбирайте кабель, который планируете использовать для монтажа устройства. Не забывайте, что от него зависит то, какой автомат вам нужен. Также рекомендуем для дополнительной защиты от коротких замыканий и воспламенения ставить УЗО.

Помните о том, что для электрической плиты надо обязательно ставить отдельный автоматический выключатель. Также лучше подключать её напрямую к щиту, а не через розетку. Но если вы выбрали всё-таки второй способ, то обязательно с умом выбирайте все необходимые детали. В частности, саму розетку. Ведь в обычную подключать электроплиту нельзя.

Внимательно изучите схемы подключения устройства к сетям с разным количеством фаз. Незначительно эти процессы отличаются, поэтому не поленитесь прочитать о каждом из них. Также не забывайте о том, что для электрических приборов обязательно должно быть заземление. Если его нет, то постарайтесь как можно быстрее заземлить агрегат

А тем временем пользуйтесь ним с огромной осторожностью и с мерами безопасности, которые позволят вам избежать различных повреждений

Какой провод нужен для подключения электроплиты

Довольно часто, электроплиты иностранного производства, а также встраиваемые варочные панели кухонь, не комплектуются проводами для подключения к сети. Самое обидное, что обычно вы об этом узнаёте лишь во время установки.

Поэтому запомните, при покупке техники на кухню – электрической плиты или варочной панели, обязательно уточните в магазине, идут ли с ними в комплекте провода для подключения.

Если он уже есть, что бывает нечасто, просто переходите к подключению — Как подключить электроплиту самостоятельно.

Если же его нет в комплекте, читайте дальше и я расскажу вам, какой нужен провод для подключения электроплиты или варочной поверхности.

В магазине, где вы покупали плиту, могут предложить докупить недостающий провод, но не спешите этого делать, скорее всего он обойдётся вам гораздо дороже, чем такой же, приобретенный в любом электротехническом магазинчике или на рынке. Какой марки и сечения нужно купить провод я сейчас расскажу.

Довольно подробно о выборе сечения жил кабеля электропроводки под плиту на кухне мы рассматривали ранее, прочитать об этом вы можете ЗДЕСЬ. Сейчас же я кратко расскажу основные моменты, которые вы должны знать, ведь сечение провода для подключения выбирается точно так же.

Самый главный параметр, который нужно знать при выборе сечения провода для подключения плиты, это её потребляемая мощность. Она, в зависимости от производителя и конкретной модели значения может быть разной, но в среднем составляет 5-8кВт.

Ниже представлена таблица, зависимости сечения кабеля от мощности.

Пользоваться ей довольно просто, смотрите паспортные данные свой электроплиты или варочной панели, где находите величину потребляемой мощности, потом по таблице выбираете, сечение кабеля, которое соответствует вашим показателям.

Таблица разбита на две части: для однофазного подключения и для трехфазного. Выбор подключения зависит от вашей проводки до плиты. Если к ней подходит трехжильный кабель (фаза, ноль и заземление), то однофазное подключение, если же пятижильный, то выбирайте трехфазное подключение. Кроме того, обязательно учитывайте, поддерживает ли выбранный вами тип подключения электроплита.

Обычно, относительно маломощные электроприборы (до 3-5кВт) подключаются к однофазной сети (три многожильных проводника), а более энергоёмкие (от 5кВТ) поддерживают двух-, трехфазное подключение (четыре или пять многожильных проводников).

ВАЖНО! Сечения проводников в таблице указаны для медного многожильного кабеля, который лучше всего подходит для подключения. Итак, после того как мы определили необходимое количество жил и их сечение для подключения вашей электроплиты или варочной панели, осталось определится с маркой требуемого кабеля, чтоы можно было делать заказ в магазине. Итак, после того как мы определили необходимое количество жил и их сечение для подключения вашей электроплиты или варочной панели, осталось определится с маркой требуемого кабеля, чтоы можно было делать заказ в магазине

Итак, после того как мы определили необходимое количество жил и их сечение для подключения вашей электроплиты или варочной панели, осталось определится с маркой требуемого кабеля, чтоы можно было делать заказ в магазине.

Для монтажа удобнее всего использовать кабель КГ(кабель гибкий) или провод ПВС (Провод виниловый соединительный).

Данные кабели идеально подходят для подключения, они медные и многожильные, поэтому гибкие, их можно легко проложить по кухонному гарнитуру или за ним, до места подключения.

Если вы не знаете какой мощности у вас электроплита или хотите купить электрический шнур для подключения «с запасом» наверняка, смело берите провод ПВС 3х6 (3 жилы с сечением 6мм.кв. каждая) или аналогичный КГ 3х6. В абсолютном большинстве случаев эти провода подойдут вам.

Они выдерживают до 10кВт потребляемой мощности, при этом их цена вас приятно удивит, особенно относительно проводов, навязываемых магазинами. Пример подключения варочной панели таким проводом вы найдете ЗДЕСЬ.

Схемы подключения питающего провода к варочной панели или электроплите, вы можете найти ЗДЕСЬ.

Source: www.el-cab.ru

Выбор кабеля

Начнем с того, что подключение электрической панели следует производить строго по инструкции изготовителя. Внимательно ознакомьтесь с ней и аккуратно следуйте всем прописанным там требованиям.

Питающий кабель для варочной панели должен быть исключительно медным. Таковы требования ПЭУ.

Электрические панели удобны тем, что нагреваются очень быстро и сильно. Это достигается за счет потребляемой ими мощности, которая может доходить до 7 кВт и более. По этой причине многие модели могут подключаться как к сети 220В, так и больше – 380В.

В зависимости от питания определяем количество жил в кабеле:

Если это квартира, то подключение возможно только к однофазной электросети – 220В. В этом случае он должен быть трехжильным:

L – фаза, N – ноль, PE – земля.

Если дом частный, то рекомендуется распределять нагрузку по двум или трем фазам – 380В. Здесь уже понадобится пятижильный кабель: A, B, C – три фазы,N – ноль, PE – земля.

Теперь необходимо правильно подобрать сечение кабеля для варочной панели. Определяется оно в зависимости от сети:

для однофазной 220В – сечение должно составлять минимум 6 мм2 ;

Последнее, с чем необходимо определиться – марка кабеля. Обращайтесь к проверенным маркам. Например, можно порекомендовать таких отечественных производителей – «Автопровод», «Кобринагромаш».

Обратите внимание: подключение необходимо осуществлять к отдельной питающей линии – совмещать ее с освещением либо розеточными линиями нельзя

Подключаем духовой шкаф

Для духового шкафа все гораздо легче – евровилка просто вставляется в евроразетку (при необходимости старую нужно заменить новой).

Однако некоторые требования должны быть соблюдены.

Рассмотрим их:

Нужно, чтобы заземляющие контакты с электрощита подключались к розетке отдельным проводником. Питающий кабель на духовой шкаф должен подключаться к УЗО в электрощите.
Мощность духовки составляет 3-3,5 кВт – то есть для него достаточно обычной электропроводки. Если она окажется больше (проверьте по паспорту), с электрощита придется проложить отдельный кабель 3х2,5 мм2. Он подключается к автомату на 25А.

Предпочтительный вариант – подсоединение духового шкафа к отдельному автомату. В противном случае при большой мощности потребления одновременная работа нескольких электроприборов будет невозможна – они будут выбивать выключатель.

Если вы приобрели встроенную технику – электрическую поверхность и духовой шкаф, подключить их можно самостоятельно. Сделать это не очень сложно, главное соблюдать инструкцию и быть предельно внимательными. Помните, что работа с электропроводкой – дело не шуточное, ошибки здесь могут стоить дорого. Не допустить их и сделать все грамотно вам помогут приведенные нами разъяснения и советы.

Как подключить электроплиту самостоятельно?

Известно, что к контактам розетки штепсельного соединения стационарных плит присоединяют три провода (фазный, нулевой рабочий, нулевой защитный). Следовательно, предпочтение отдаем проводу марки АППВ с тремя токоведущими жилами.Расчет силы тока. Силу тока находим по формуле:По условию решаемой задачи принимаем РР = 5,8 кВт, II = 220 В, соsφ = 1.

Определение площади поперечного сечения жил по силе тока нагрузки. По табл. 3.4 находим, что длительно допустимая сила тока для трех одножильных проводов, проложенных в одной трубе, составляет 28 А, при площади поперечного сечения, равной 4 мм2.По табл. 3.6 находим, что, исходя из требуемой механической прочности проводов, групповые линии сети освещения, штепсельных розеток и распре делительные линии силовой сети должны иметь сечение для алюминиевых проводов не менее 2,5 мм2. Определенное по току нагрузки сечение (4 мм2) соответствует и требованию механической прочности провода.Итоги расчетов: электрическую проводку в рассматриваемом случае можно выполнить проводом марки АППВ, трехжильным, с площадью попереч¬ного сечения каждой жилы 4 мм2.

Минимальные сечения проводов в жилых и общественных зданиях

Таблица 3.6

Особенности выбора кабеля для плиты

Не всегда производитель комплектует электрическую плиту или другое кухонное устройство аналогичного типа проводами для подключения. И тут возникает необходимость приобретения провода. Какой марки, сечения и с каким материалом жилы выбирать? Кабель для варочной панели, электрической плиты, духового шкафа подбирают с учетом мощности изделия и фазности подключения.

Первый параметр указывается в паспортных данных, второй – зависит от количества жил кабеля, подводимого к плите (трехжильный или пятижильный), а это уже зависит от сети питания (одно- или трехфазная). Провод или кабель обязательно должен быть с медными жилами. Согласно требованиям ПУЭ не допускается подсоединять к энергоемким изделиям кабели с алюминиевыми жилами.

Сечение жил кабеля выбирается в зависимости от мощности энергоемкого изделия (электрическая плита, варочная панель, духовой шкаф) и типа питания по таблице:

Питание плиты от однофазной сети означает, что кабель должен иметь 3 жилы – фазу, ноль и землю, от трехфазной 5 жил – присутствует 3 фазных жилы, ноль и земля. Теперь необходимо определиться с маркой провода. Многолетний опыт по эксплуатации изделий свидетельствует о том, что для подключения электроплиты наилучшими кабелями считаются марки ПВС и КГ.

Тип материала и сечение

Материал изготовления жил электрического кабеля тоже имеет огромное значение. Наиболее предпочтительным вариантом для подключения духового шкафа является медь. В отличие от алюминия, она может подвергаться процессу спаивания при необходимости. К тому же провод, выполненный из меди, является более гибким по сравнению с алюминиевым вариантом. Из-за своих характерных свойств медный кабель имеет более высокую стоимость.

В случае выбора алюминиевого аналога следует учитывать, что его ни в коем случае нельзя монтировать в таких материалах, которые подвергаются горению. Узнать, из чего изготовлен тот или иной электрический провод, можно благодаря соответствующей маркировке.

Внимательно просмотрев фото и видео, вы будете иметь представление о том, каким должен быть качественный провод для духового шкафа. Одним из важнейших параметров данного изделия является его сечение – оно должно в полной мере соответствовать нагрузке в Амперах.

Чтобы выяснить, какой является сила тока, следует общую мощность всех электрических приборов, подключаемых к сети, разделить на показатель напряжения.

Основные требования к проводам для духовых шкафов

Большинство современных духовых шкафов, созданных компаниями Bosch, Самсунг, а также другими ведущими мировыми производителями, рассчитаны на потребление электрической энергии в пределах 3,5-3,9 кВт. В связи с этим приблизительный запас прочности проводки должен составлять четыре киловатта.

Для максимально безопасной эксплуатации духового шкафа рекомендуется выбирать электрический провод, исходя из таких моментов:

Если планируется прокладка кабеля непосредственно от щитка до бытового прибора, в данном случае, духового шкафа – вполне достаточно будет стандартного сечения 1,5 мм.кв.
Если на участке меже духовкой и щитком будет подключаться ряд других электрических приборов, следует приобрести провод с сечением, равным, как минимум, 2,5 мм.кв. – такое решение позволит одновременно подключать и другие кухонные бытовые приборы, например, посудомоечную машину.

Электрический кабель с сечением 2,5 мм. кв. – это оптимальный вариант для подключения духового шкафа и безопасной его эксплуатации. В данном случае будет предотвращено чрезмерное нагревание, которое нередко приводит к коротким замыканиям с неблагоприятными последствиями.

Как правильно подключить духовой шкаф

Чтобы данное устройство функционировало надежно и бесперебойно, необходимо не только знать, какой провод для духового шкафа является наиболее оптимальным, но и провести подключение данного бытового прибора по всем правилам.

Для этого необходимо:

правильно выбрать место и поверхность;
установить автомат для автоматического отключения устройства при перепадах напряжения в электросети;
выбрать розетку и установить ее;
выполнить подключение электрического провода;
подключить духовой шкаф.

Важно учитывать, что поверхность для установки устройства должна быть абсолютно ровной. Розетку рекомендуется использовать 32-амперную

Чтобы обеспечить безопасную эксплуатацию данного устройства, лучше всего использовать электрический кабель, изготовленный из меди с сечением от 1,5 до 2,5 мм. кв. – в зависимости от габаритов бытового устройства, а также присущей ему мощности. При соблюдении этих несложных правил подключение и эксплуатация электрического духового шкафа будет максимально безопасной.

Схемы подключений

Перед выполнением самостоятельного монтажа стоит ознакомиться с существующими схемами.

Однофазное подключение (220-230 В) представляет самую распространённую схему, которая используется в многоэтажках. Клеммы соединяются с помощью медных перемычек. Болты в соединениях должны затягиваться туго, чтобы при эксплуатации не обгорели провода.
Достаточно редко, но ещё встречается двухфазное подключение. При таком варианте сила тока составляет 380 В. Обе фазы соединяются с использованием перемычек.
Трёхфазная схема также подключается к сети 380 В. Чаще такой вид используется в частных домовладениях. Провод питания в данном случае состоит из четырёх или пяти жил. Соединения выполняются аналогичным способом однофазному варианту.

Роль технических характеристик

Чтобы узнать характеристики, загляните в технический паспорт. Там есть вся нужная информация: величина потребления энергии, прочие данные, в т.ч. сечение кабеля, соответствующие показатели.

Существует два типа подключения электроплиты: однофазное и трехфазное. Какое подойдет, зависит от самой проводки. Например, для трехжильного кабеля подходит первый вариант. Второе больше всего предназначено для пятижильной проводки. Также не забывайте о возможностях вашей кухонной печи — поддерживает ли она данный тип подключения?

В качестве материалов для монтажа выступают два распространенных шнура:

гибкий;
виниловый, соединительный.

Указанные выше электрокабели — идеальные варианты для подключения. Они медные, многожильные, что обеспечивает им гибкость. Укладка легко осуществляется за кухонным гарнитуром или возле него.

Если вы слабо ориентируетесь в модели своего аппарата, не знаете его мощность, или просто хотите купить шнур с запасом, сделайте альтернативный выбор в пользу ПВС 3х6 или КГ 3х6. Подойдет любой из этих рабочих материалов. Их выдержка мощности насчитывает 10 кВт. Стоимость продукта весьма демократичная, в отличии от цен, предлагаемых магазинами, где вы покупаете сам прибор.

Подключение электроплиты своими руками к сети 220 В

Чтобы подключить электроплиту к сети 220 В, вы должны иметь при себе трёхжильный кабель, трехконтактные розетка и вилка, которые имеют силу тока не меньше, чем 32 А. Чтобы не возникало лишних вопросов, хочу заметить, что в наше время производят электроплиты, которые ничем не отличаются по тому, как нужно их подключать. Поэтому, вопросы по типу, как подключить мою электроплиту от определённой фирмы, должны сразу отпасть. Единственное, чем они могут отличаться, это тем, какие у них крышки, прикрывающие клеммную коробку в корпусе. Так же она может иметь разнообразные способы крепления. Что находится внутри необходимого нам пространства абсолютно идентично.

Подключение кабеля к вашей электроплите

Схема подключения электроплиты достаточно проста. Во-первых, вам нужно подсоединить кабель для подключения электроплиты. Внизу задней панели имеется клеммная колодка. Вы ее сразу узнаете, потому что именно на нее выведены совершенно все проводники. рядом с ней, обычно, находятся небольшие схемки, в которых описано то, как подключаться в различных сетях.

Так как мы подробно описываем подключение электроплиты при сети в 220 В, то на схемах необходимо найти именно ее. Проверьте все ли контакты на вашей плите соединены примычками, если нет, то следуйте следующим указаниям. На вашей плите вы должны соединить примычкой первый, второй и третий контакты. Это и будет наша фаза, она имеет красный, коричневый проводник. Вторая примычка должна соединять четвертый и пятый контакты, образовывая нейтраль, имеющую голубой или же синий проводник. А шестой контакт — земля, он имеет зеленый или желтый проводник. Наиболее надежно будет, если, перед подключением ваших контактов, вы сожмете их контактными пластинами. Соблюдайте все цветовые маркировки, чтобы далее не совершить ошибки.

Как установить вашу вилку

Во втором шагу подключение электроплиты своими руками необходимо произвести установку самой вилки. Как уже пояснялось выше, нам нужна силовая вилка, а все силовые вилки имеют разборную конструкцию. Вы должны окрутить крепежные винты, их, обычно, два, и снять крышку от контактов. В этом шаге лучше всего сразу снять и фиксирующую планку, которая придерживает кабель. После снятия защитной изоляции, которая находится с края от гибкого кабеля, проводники должны расправиться. Конец кабеля, снятый от изоляции, необходимо провести к корпусу нашей вилки.

Далее взаимодействуют прижимные винты и жгутики, в которые скрутились многожильные проводники. А именно, жгутики должны скрутиться вокруг контактов, а вышеперечисленные прижимные винты должны затянуть их.

То, как вы подключите все проводники, — очень важно, потому что от этого зависит вся остальная работа. Не торопитесь и делайте все аккуратно и правильно. Во-первых, в верхний контакт нашей вилки должен проходить именно зеленый провод, тот же «земляной», следовательно при подключении нашей розетки землю нужно будет подать в тот же разъем

В нашей розетки остается нетронутым еще два контакта, а именно наша «Фаза» и наш «ноль». Их подключение не зависит от того, куда их подавать, но имеет очень важное значение то, что фаза должна подключаться к фазе, а наш ноль к нулю. Поэтому, стоит внимательно к этому отнестись

Во-первых, в верхний контакт нашей вилки должен проходить именно зеленый провод, тот же «земляной», следовательно при подключении нашей розетки землю нужно будет подать в тот же разъем. В нашей розетки остается нетронутым еще два контакта, а именно наша «Фаза» и наш «ноль»

Их подключение не зависит от того, куда их подавать, но имеет очень важное значение то, что фаза должна подключаться к фазе, а наш ноль к нулю. Поэтому, стоит внимательно к этому отнестись

Как же найти, где какой проводник

Чтобы подключить электроплиту в домашних условиях нужно иметь четкое представление о том, где именно находится наша «фаза», «земля» и «ноль». Без этих знаний подключить электроплиту будет невозможно. Найти наше землю будет очень легко. Обычно она располагается где-то наверху или внизу, но отдельно от всех остальных. Остальные два контакта надо находить с помощью индикатора напряжения. Как он работает? Вы должны установить индикатор туда, где находится ваша фаза, а реакцию смотрите по светодиоду на корпусе. В том случае, если наш светодиод загорается, значит напряжение поступает, следовательно это наша «фаза». А у нуля напряжение не проходит, поэтому светодиод не должен загореться.

Как подключить электроплиту самостоятельно?

Определение площади поперечного сечения жил по силе тока нагрузки. По табл. 3.4 находим, что длительно допустимая сила тока для трех одножильных проводов, проложенных в одной трубе, составляет 28 А, при площади поперечного сечения, равной 4 мм2. По табл. 3.6 находим, что, исходя из требуемой механической прочности проводов, групповые линии сети освещения, штепсельных розеток и распре делительные линии силовой сети должны иметь сечение для алюминиевых проводов не менее 2,5 мм2. Определенное по току нагрузки сечение (4 мм2) соответствует и требованию механической прочности провода.Итоги расчетов: электрическую проводку в рассматриваемом случае можно выполнить проводом марки АППВ, трехжильным, с площадью попереч¬ного сечения каждой жилы 4 мм2.

Минимальные сечения проводов в жилых и общественных зданиях

Таблица 3.6

Каким способом подсоединять электроплиту

Разберёмся с тем, какие бывают способы подсоединения проводов к электроплите. Для начала разберитесь, какой тип соединения вам больше подходит:

раздаточная коробка;
розетка (силовая).

Тип подсоединения — розетка

Способ раздаточной (монтажной) коробки подходит для всех современных квартир, домов. Её необходимо разместить около плиты на расстоянии не более чем два метра от неё. Данная коробка представляет собой корпус, защищающий все соединения кабелей электрического питания. Благодаря такой защите предотвращается воспламенение и провод, который идёт к электроплите, гарантировано сохраняет соединение с электросетью.

Раздаточная коробка

Существует большое количество различных видов коробок из пластмассы или металла. Чаще всего используют:

прямоугольную коробку с параметрами 8,5 х 4,5 х 3,5 см;
круглую коробку с диаметром 6 см, высотой в 3,5 сантиметра.

Ещё одним способом подключения плиты является использование силовой розетки. Номинальное напряжение должно быть ровно 220 В. Номинальный параметр тока должен составлять не менее 32 Ампер. Шнур надо повести к месту, где планируется создать дополнительную точку питания. Электропроводка должна быть скрытой, так как она обладает большим количеством достоинств. Например, позволяет скрыть все имеющиеся провода.

Монтаж кабеля

Чтобы смонтировать кабель, нужно обеспечить соединение розетки либо клеммника с электрощитом с помощью кабеля. Прежде чем приступать к этой работе, необходимо проштробить стену. Если хочется скрыть укладку в стене, потребуется значительно больше времени, однако это поможет сохранить эстетику интерьера.

Чтобы смонтировать кабель, нужно обеспечить соединение розетки либо клеммника с электрощитом с помощью кабеля.

Но есть и более простая в исполнении альтернатива, которая особенно распространена в домах с деревянными стенами. Для того варианта нужно будет использовать внешний короб. Чтобы осуществить штробление и укладку в коробе, нужно выбрать наиболее короткий маршрут.

Но есть и более простая в исполнении альтернатива, которая особенно распространена в домах с деревянными стенами.

Заключение

Перед тем, как включить печку, проверьте подключение всех конфорок электроплиты (схема их подключения есть в инструкции по эксплуатации). Такая щепетильность избавит вас от короткого замыкания, которое может произойти из-за того, что при перевозке ослабло подсоединение проводки в одной из клемм.

После установки плиты на место постоянной дислокации включаем ее — о правильной работе известит индикатор, который расположен на панели управления.

Вот и вся методика самостоятельного подключения электрической плиты, которое не слишком отличается от подсоединения любого электрического бытового прибора. Аналогичным образом подключается и индукционная варочная поверхность. Всем желающим стоит посмотреть это видео, прежде чем приступать к работе:

пошаговая инструкция по монтажу и подключению своими руками

Подключаем варочную поверхность

Основных схем подключения три. Рассмотрим их подробно.

Подсоединяя кабели к розетке и выводам электроплиты, соблюдайте цветовую маркировку – это позволит вам не ошибиться.

Однофазная схема 220В

Самый распространенный вариант в квартирах. Выглядит следующим образом:

ФазаL одновременно подсоединяется на клеммы L1-3. Для этого между ними устанавливаем две медные перемычки (они уже входят в комплект с плитой).

НольN подключаем на клеммы N1-2.
Защитный проводникPE – на клемму PE.

Получить доступ к клеммам электрической поверхности можно через ее заднюю крышку – она откручивается и снимается.

Трехфазная схема 380В

Подключаем таким образом:

ФазыA, B, C – подсоединяются к клеммамL1-3.
КлеммыN1-2 и PE – соединяются по вышеуказанной схеме.

В данном случае все просто, никаких перемычек делать не нужно.

Двухфазная схема 380В

Может быть и такое, что в загородном доме либо квартире фаз не три, а две: A и C есть, а B отсутствует. В данной ситуации варочная поверхность подсоединяется к сети 380В по двухфазной схеме:

На L1-2 ставится перемычка и подключается фазаA.
На L3 – фазаC.
Остальное – аналогично предыдущим вариантам.

Если перемычек у вас по какой-либо причине нет, их можно сделать самостоятельно из провода, сечение которого не меньше, чем у питающего (т. е. 6 мм2).

Для гибкого провода используйте изолированные кольцевые либо вилочные наконечники, чтобы обеспечить лучший контакт с зажимом. Они прессуются на жилу с помощью специальных пресс-клещей.

Варианты подключения электроплиты к сети

Так как электрическая плита потребляет довольно много электроэнергии, то она должна подключаться к электросети отдельным кабелем, идущим прямо от распределительного щитка. Большинство современных квартир, особенно в новостройках, имеют отдельную линию питания для электрической плиты. Если же такая линия в доме не предусмотрена, то ее необходимо проложить. На линии обязательно должен быть установлен предохранительный автомат мощностью 25-40 Ампер.

Подключение к однофазной электросети

Такое подключение является наиболее распространенным вариантом и чаще всего используется в квартирах многоэтажных домов. Для подключения плиты к однофазной сети используется трехжильный кабель. Каждая жила кабеля имеет свою окраску: красный цвет обозначает фазу, синий – ноль, а желто-зеленый – заземление. Кабель подключается к контактам электроплиты, расположенным под защитной крышкой.

Каждый из контактов плиты имеет свое обозначение. Буквой L маркируются все фазные выводы, сколько бы их не было, буквой N – нулевые, которых также может быть несколько, буквами РЕ – заземление и обычно это только один вывод. Если выводов, маркированных буквой L несколько, то при подключении плиты к однофазной сети необходимо воспользоваться перемычками, которые поставляются в комплекте с плитой.

При подключении кухонной плиты сначала подсоединяют провод заземления к выводу РЕ, потом – ноль к выводу N. Если нулевых выводов на плите несколько, то они сначала соединяются между собой перемычками, а потом к одному из них подсоединяется провод кабеля в синей изоляции. Последней подключается фаза. Все выводы с буквой L также соединяются перемычкой, а потом подсоединяется фазный провод кабеля.

Двухфазное подключение

Этот метод подключения встречается довольно редко. В этом случае используют кабель с четырьмя жилами, две из которых являются фазами, а две другие – ноль и заземление. Подключение производят так: сначала подсоединяют провод заземления, потом используя перемычку для нулевых выводов, подсоединяют нулевой провод. Если плита имеет три фазных вывода, то два из них соединяют перемычкой и подсоединяют к одному из выводов фазную жилу кабеля, а к оставшемуся третьему выводу – вторую фазную жилу.

Трехфазное подключение

Подключение плиты к трехфазной электросети имеет массу преимуществ. Во-первых, при таком подключении происходит более быстрый нагрев конфорок. Во-вторых, на проводку припадает меньшая нагрузка, а в-третьих – практически полностью отсутствует падение электронапряжения даже во время работы плиты с полной нагрузкой. Главным недостатком такого подключения является стоимость, которая на порядок выше по сравнению с однофазным подключением. Кроме того, следует отметить определенную сложность оформления подобного подключения и требования к лицу, использующему такую сеть.

Для подключения электроплиты к трехфазной сети необходим кабель с пятью жилами. Три жилы этого кабеля являются фазами, а другие две – ноль и земля. Вначале также подключают заземление и ноль, предварительно соединив перемычкой нулевые выводы. К трем фазным выводам плиты подключают по одному фазному проводу кабеля. Цвет фазных проводов может быть разным, но нулевой провод всегда синий, а провод заземления – желто-зеленый.

Что касается схемы подключения плиты, то она идентична для электросетей с любым количеством фаз. Плита подключается от вводного автомата через отдельный групповой автомат. Иногда в качестве защиты его дополнительно оснащают УЗО автоматом.

Требования, предъявляемые к схеме подключения электроплиты:

при подключении к однофазной сети вводный автомат на квартиру должен быть рассчитан на номинальный ток 40 Ампер. При подключении к трехфазной (двухфазной) сети номинальный ток вводного автомата определяется техническими условиями;
для питания электроплиты должна быть организована отдельная группа, которая должна питаться от группового автомата с номинальным током 25 Ампер. Это касается только подключений к однофазной сети;
электрическая проводка для электрической плиты должна соответствовать нормам ПУЭ кирпичных, бетонных и железобетонных помещений и должна выполняться скрытым способом. Открытая проводка для электроплиты допускается только в тех помещениях, которые выполнены из горючих материалов;
розетка для электроплиты должна быть рассчитана на номинальный ток 25 Ампер. Розетка обязательно должна быть оснащена заземляющим контактом.

Какой провод нужен для подключения электроплиты

Довольно часто, электроплиты иностранного производства, а также встраиваемые варочные панели кухонь, не комплектуются проводами для подключения к сети . Самое обидное, что обычно вы об этом узнаёте лишь во время установки.

Мнение эксперта
Смирнова Екатерина Анатольевна
7 лет занимается дизайном интерьеров, профессиональный архитектор

Если он уже есть, что бывает нечасто, просто переходите к подключению – Как подключить электроплиту самостоятельно.

Ниже представлена таблица, зависимости сечения кабеля от мощности.

Таблица разбита на две части: для однофазного подключения и для трехфазного. Выбор подключения зависит от вашей проводки до плиты.

Если к ней подходит трехжильный кабель (фаза, ноль и заземление), то однофазное подключение, если же пятижильный, то выбирайте трехфазное подключение. Кроме того, обязательно учитывайте, поддерживает ли выбранный вами тип подключения электроплита.

Для монтажа удобнее всего использовать кабель КГ (кабель гибкий) или провод ПВС (Провод виниловый соединительный).

Схемы подключения питающего провода к варочной панели или электроплите, вы можете найти ЗДЕСЬ.

Схемы подключения электроплиты

Сначала разберем общие правила. Электрическая плита относится к мощному бытовому оборудованию, потребляющему 40-50 А тока, поэтому для нее выделяют отдельный электрический контур. Он соединяет две точки: защитный автомат в квартирном/домовом электрощите и розетку/клеммник прибора.

На практике применяют 3 вида подсоединения к сети:

традиционный способ розетка/вилка;
присоединение проводов в клеммной коробке в стене;
прямое клеммное соединение на задней стенке плиты.

Если на кухне уже есть предустановленная силовая розетка, запитанная на отдельный автомат, обычно используют ее. Это более привычно, а при необходимости ремонта прибор можно быстро отключить, не выходя из кухни.

Обычная розетка для подключения электроплиты не подойдет, так как может не выдержать нагрузки. Необходимо купить специальную модель, подходящую по показателям номинального тока, выдерживающую от 7 кВт и более

Но нередко применяют прямое клеммное соединение. Его считают более безопасным и надежным. Минус безрозеточного соединения в том, что каждый раз отключать плиту от сети придется на электрощите.

Схема подключения зависит от количества задействованных фаз. Отечественное оборудование рассчитано на 1- или 3-фазное подключение, но мы предлагаем разобрать все три возможные варианта, включая и 2-фазное.

Все три способа подключения отличаются количеством активных проводников: у 1-фазного их 3, у 2-фазного – 4, а у 3-фазного – 5. Первый вариант актуален для многоэтажек и применяется практически во всех городских квартирах, трехфазный характерен для энергообеспечения частных домов

Для соединения клемм плиты с проводниками используют перемычки из медного провода. Современная техника обычно комплектуется необходимыми деталями для подключения.

При однофазном способе фазу заводят на 1,2 или 3 клемму, все они соединены между собой перемычками. Ноль идет на 4 или 5, которые тоже соединены, а земля – на 6 клемму.

По схеме легко понять, как производят и другие виды подключения. Проблем с поиском схем не возникнет – их можно найти в технической документации к электроплите или на табличке, прикрепленной около клеммника на задней стенке.

Подключение кабеля/шнура к духовому шкафу

Подключение духового шкафа часто связано с необходимостью подключить кабель или шнур. Для этих целей на задней стенке корпуса есть клеммная колодка. Она прикрыта крышечкой. Крышка может быть металлической или пластиковой, держится на защелках или винтах. Варианты у разных производителей разные, но ошибиться невозможно — больше ничего нет.

К сети 220 В

Для начала снимаем крышку. Под ней видим клеммы с подключенными с одной стороны разноцветными проводами. Если подключать духовой шкаф собираетесь к сети 220 В, клемм будет намного больше чем проводов. Некоторые соединены перемычками. Они должны быть установлены, но проверить можно. Вообще схема установки перемычек обязательно есть на корпусе. Она может быть выдавлена (как на фото) или нарисована (наклейка).

Какие должны стоять перемычки на духовом шкафу при подключении к сети 220 В

Для однофазной сети в 220 В должны стоять три перемычки. Две соединяют фазы — первый, второй и третий выход. И одна стоит между четвертым и пятым.

Куда подключать шнур

Провода от кабеля/шнура подключаются так:

К третьему фаза.
К пятому — нейтраль. Провод синего или голубого цвета.
К нулевому (может быть перед первым или после пятого) — заземление. С желто-зеленой окраской.

Подключение должно быть именно в такой последовательности. Тогда к трехконтактной вилке подключать провода надо в таком порядке: на верхний штырь — желто-зеленый, на правый — фазный, на левый — нулевой (голубой).

К сети 380 В

При подключении к трехфазной сети перемычка остается только одна — на четвертой и пятой клемме.

Установка перемычек под сеть 380 В

Подключение проводников шнура согласно следующей схеме.

Подключение шнура к духовому шкафу для трехфазной сети

Клеммные панели

Колодки с клеммами, расположенные на задней крышке корпуса электроплиты, у каждого производителя свои. Различия незначительные, заключаются в технологии подключения кабельных жил. Общее на практически всех панелях это наличие планки для фиксации кабеля. Выполнены они могут пластмассовыми или из металла. Откручиваем винт с одной стороны, а с другой его немного приотдаем парой поворотов отвертки. Заводим в гнездо кабель с изоляцией. Регулируем необходимую для подключения длину и производим крепление колодки винтами. Сначала закручиваем отданный болтик, а затем поджимаем второй. Произведя надежное крепление можно заняться подключением жил. Вот тут и проявляются особенности. Нужно каждую жилу подготовить для подсоединения.

При полной комплектации все имеется в наличии остается только подсоединить. При подключении нового провода выбираем вид соединения в соответствии с предложенным на колодке. Для клемм «папа-мама» на жилы подсоединяем нужный вариант. При креплении контактов болтами обжимаем жилы клеммой с отверстием, его диаметр должен быть немного больше диаметра болта. В случае отсутствия такого комплектующего подключение можно выполнить, сделав кольцо из жилы. Если есть возможность, то производим лужение подготовленного к подключению провода. При отсутствии паяльника необходимо выполнить качественную скрутку и можно подсоединять.

Выбор материала изоляции

Какой кабель лучше использовать в квартире

На вопрос о том, какой провод нужен для электроплиты в квартире, однозначного ответа нет. Выбор должен основываться на сетевых нагрузках, мощности конструкции. Специалисты рекомендуют применить гибкий кабель с параметрами 3 на 4 миллиметра квадратных.

Также одним из часто задаваемых вопросов от желающих обзавестись электроплитой – это какая длина кабеля должна быть, чтобы можно было с лёгкостью подключить и передвинуть оборудование. Здесь мастера с многолетним опытом работы рекомендуют замерить расстояние между вашей плитой, розетками и электрощитом. Получив число, прибавьте к нему ещё 1-1,5 метра

Очень важно брать шнур с небольшим запасом

Что касается подключения духового шкафа, необходимо разобраться с состоянием нынешнего кабеля и измерить его сечение. Сечение кабеля духовки современного типа составляет около 2,5 миллиметров.

Требования к защитному автомату и проводке

Прежде чем приступать к подключению, следует выяснить, соответствует ли проводка потенциальной нагрузке и установлен ли в электрощите отдельный автомат защиты. Если каких-то элементов для монтажа нет или они не подходят по номиналу, рекомендуем купить их заранее вместе с плитой.

На мощные электроприборы не только выделяют отдельную линию, но и ставят индивидуальную двойную защиту: в идеале это комплект УЗО + защитный автомат.

Вместо этой пары для экономии места в щитке нередко применяют дифавтомат.

Схема установки защитного оборудования в электрощите. Через автоматику на розетку подают фазу, нулевой провод через УЗО протягивают к нулевой шине, а землю – к общей заземляющей шине

При покупке автомата решающий критерий – номинал, который выбирают по максимальному значению потребляемого тока. Обычно это 40-50 А, но уточнить технические данные лучше в паспорте плиты. Рекомендуем подробнее ознакомиться с правилами выбора автомата.

Для гарантии безопасности номинал подбирают в сторону увеличения – так при работе на максимальных нагрузках защита не будет постоянно срабатывать. Предположим, что максимальное токовое потребление – около 45 А, следовательно, необходим автомат на 50 А.

Для выбора УЗО принцип тот же – в сторону увеличения, то есть в пару с автоматом на 50 А ставят УЗО на 63 А.

С выбором проводов тоже особых сложностей нет. Алюминиевый кабель не подходит – лучше его вообще не применять для устройства домашней электропроводки. Это небезопасно, да и по характеристикам он уступает медному аналогу. Поэтому останавливаемся на медном проводе с сечением, соответствующим мощности и потребляемому току.

При выборе провода также учитывают характеристики сети и способ прокладки проводов. По современным требованиям, новые городские квартиры изначально оснащают проводкой, соответствующей всем нормам. А в старом жилье, возможно, проводку придется менять

Если в процессе подготовительных работ провода придется все же покупать, ориентироваться нужно на параметры мощности плиты:

3-5 кВт – сечение провода 2,5 мм²;
5-7,5 кВт – 4 мм²;
7,5-10 кВт – 6 мм².

Для трехфазной сети применяют 5-жильный провод 2,5 мм².

Если вы еще не решили, какую модель плиты купите, но уже затеяли замену проводки, можно смело покупать провод ВВГнг 4 мм² – если расстояние от плиты до щитка не более 12 м, и ВВГнг 6 мм² – если электрощит находится дальше. Современные плиты с духовками достаточно мощные, так что не прогадаете.

А сейчас разберем, в каком порядке лучше выполнять все действия.

О схемах подключения

Перед тем как подключить электроплиту, надо точно знать, а сколько фаз подаётся в дом. Стандартно это одна или три, то есть напряжение в сети или 220, или 380 вольт. Первый вариант обычно используется в небольших частных домах. Второй в домах большой площадью, многоэтажных с большим количеством бытовой аппаратуры в нем. К примеру, в нем установлены электрические котлы отопления, бойлеры для системы горячего водоснабжения, система кондиционирования и вентиляции.

Питание дома в одну фазу – это два провода, которые входят в него со стороны ближайшего столба. Три фазы – это четыре провода. Суть трёхфазного подключения дома в том, чтобы разбить нагрузки от бытовой техники на разные фазы, уменьшая тем самым нагрузку на них. А это даёт возможность уменьшить сечение используемого кабеля, цена которого ниже, чем кабеля с большим сечением.

Трёхфазное питание домаИсточник 2gis.com

Однофазное подключение

Чтобы подключить электроплиту к одной фазе, вам понадобится кабель в три жилы: одна фазная, другая для нуля и третья для заземления. Последняя имеет расцветку цветную, а точнее, жёлто-зелёную. Да и сечение у неё обычно чуть меньше двух остальных. Хотя не всегда. Провод для нуля обычно синего цвета. А фазный может быть любых других цветов.

Теперь, что касается контактов на плите. Их обычно несколько, и все они обозначаются буквами латинского алфавита. L – это фазный контакт, N – нулевой, и заземление обозначается – РЕ. Последний на панели подключения всегда один, а вот остальных может быть много.

Итак, в первую очередь подключается фазный провод к одному из контактов с обозначением «L». Остальные контакты под этой маркировкой соединяются перемычками. Некоторые производители эти перемычке поставляют в комплектации плиты. Это металлические пластинки или скобы небольших размеров.

Точно также соединяются клеммы с обозначением «N», к одной из которых подключается нулевая фаза питающего кабеля. И последним подсоединяется провод заземления. На фото очень хорошо видно, как было произведено подключение плиты электрической, где использовались медные перемычки.

Однофазное подключение электрической плитыИсточник elektriki23.ru

Теперь это же подключение только с помощью розетки. Здесь нет особых отличий, просто надо правильно подсоединить провода к самой розетке. Потому что в этом устройстве есть свои контакты, обозначенные, как и на панели плиты. Главное – ничего не перепутать. На фото ниже, как раз такой вариант подключения электрической плиты показан.

Подключение электроплиты через розеткуИсточник stroimaterials.ru

Есть и другой вариант соединения электроплиты к питающему кабелю. Через соединительную колодку. Это своеобразный промежуточный вариант между прямым соединением и розеточным. Эта ситуация может возникнуть тогда, когда розетка по причины выхода из строя демонтирована, а хозяин дома, думая о безопасности, решает её полностью удалить.

В этом случае вместо розетки устанавливается клеммник, который крепится к стене. Соединение производится точно так же, как и в случае с розеткой

Здесь важно не перепутать контакты на кабеле, торчащем из стены, и кабелем, присоединённому к плите. В помощь цветовая расцветка

Трёхфазное подключение

Перед тем как подключить плиту на три фазы, вам потребуется кабель с пятью жилами. Три из них будут фазными, одна – ноль и третья заземление. Расцветка здесь та же: синий – ноль, жёлто-зелёный – заземление, остальные фазы.

Сначала подключаются земля и ноль

Обратите внимание, если контактов ноля не один, то между ними надо установить перемычки. В последнюю очередь – три фазных провода к фазным контактам

И здесь неважно, какой фазный провод к какой клемме под маркировкой «L» подсоединяется. Как подключить электроплиту к трём фазамИсточник electrik.org

Как подключить электроплиту к трём фазамИсточник electrik.org

Какой провод нужен для подключения электроплиты

Какой кабель для электрической плиты нужно купить

Любую бытовую технику, во избежание неприятностей, нужно подключать в соответствии со всеми правилами устройства электроустановок (ПУЭ). Перечисленные в этом издании особенности подключения и требования – многолетний опыт профессионалов своего дела.

Важно понимать, какой провод нужен для подключения и можно ли электроплиту подключать в обычную розетку, если бытовую технику принято решение устанавливать самостоятельно. Самый главный параметр, требуемый при определении сечения проводника для подключения электроплиты без розетки напрямую – мощность потребляемой электроэнергии.

В остальном особенностей выбора провода для плиты не так и много. Критерии выбора:

возможность использования в комнатах с высоким уровнем влажности;
приемлемая цена;
отличные показатели гибкости;
разрешенный радиус изгиба должен быть равен не менее 8 наружным диаметрам сечения;
оснащение двойной изоляцией;
возможность применения в электрических приборах с повышенной вибрацией.

Электрики рекомендуют приступать к выбору кабеля лишь после проведения следующих подсчетов: к мощности, потребляемой электроприбором, прибавляют 20% от числа. Даже не зная точной мощности оборудования, можно приобретать провода с запасом.

Подключение электрической плиты своими руками

Подключение электроплит требует определенного навыка и знаний. Сама по себе работа требует осторожности, особенно если подключение производится собственными руками.

Конечно, можно почерпнуть некоторые советы из интернета, но лучше всего, если работу будет делать квалифицированный специалист.

Подключение электрической плиты зачастую становится непростым делом, так как производители не включают в комплект кабель для питания. Это происходит по причине незнания производителя плиты, какие розетки стоят у покупателя.

Современные электроплиты можно подключить в трех вариантах, где используются различные фазовые линии. Покупатель выбирает тип подключения в зависимости от того, какая у него установлена розетка и приобретает соответствующий силовой кабель.

Как подключить электроплиту своими руками?

Приобретая мощный бытовой прибор, у которого происходит значительное потребление электроэнергии, необходимо правильно выбрать розетку. От выбора розетки и силового кабеля будет зависеть правильное и безопасное подключение электрической плиты своими руками. Прежде чем определить, какая розетка необходима, следует знать, что они бывают разного типа:

С заземлением, где имеется дополнительный штырь или боковые контакты.
Без заземления, это обычные силовые розетки, для менее мощных бытовых приборов.
Розетка с защитными шторами, где отверстия открываются при правильной вставке вилки.
Розетки с выталкивателем, который срабатывает при нажатии кнопки.
С таймером и защитным отключением.

Розетки также отличаются по способу установки, открытого и закрытого типа.

Для подключения электрической плиты повышенной мощности выбирается розетка, выдерживающая ток 63А. При меньшей мощности используется комплект в 32А (вилка-розетка). Выбирать обычные розетки не рекомендуется, так как может произойти перегрев контактов и возгорание.

Затем приобретается соответствующий силовой кабель из медных проводов с сечением 3х4 мм. Для электроплит с керамической варочной поверхностью необходим провод соответствующий ПЭУ.

Подключение электрической плиты с четырьмя конфорками и духовым шкафом собственными руками, упрощается, если имеется старая розетка и провод от предыдущего прибора. При установке электроплиты следует убедиться в исправности розетки и силового кабеля, затем произвести подключение к самому прибору. Работа должна выполняться по схеме, расположенной на задней стенке кухонного прибора, а также в сопроводительной инструкции с учетом характеристики каждой электроплиты.

Как правильно подключить электрическую плиту своими руками?

Розетки устанавливаются скрытным путем, для этого выдалбливается соответствующее отверстие в стене и штробы. Устанавливается подразетник, прокладывается провод. Для правильного подключения, важно точно определить провод заземления и присоединить к соответствующей клемме, это значок перевернутой елочки. В современных домах провод заземления выделен цветом, он с зелено-желтой изоляцией.

Для определения заземления в домах старой постройки необходимо отключить электроэнергию взять омметр и прозвонить все провода, подключившись к водопроводной трубе. Провод с заземлением покажет небольшое сопротивление на приборе, так как остальные выдадут более мощное значение. Выбранный провод следует отметить маркером или наклейкой. Подсоединение жил проводится по схеме, приложенной в инструкции.

Независимо от марки производителя электрической плиты, на задней панели всех приборов размещается клеммник с медными перемычками. Рядом расположены схемы подключения с тремя вариантами:

питающая сеть с одной фазой – L1.N.PE.
двухфазная – L1, L2.N1, N2.PE.
сеть с тремя фазами – L1, L2, L3.N1, N2.PE.

Первый вариант подключения.

Для обычных квартир наиболее подходящим и правильным будет подключение электроплиты по первому варианту. Силовой кабель зачищается от изоляции на 30мм с обеих сторон. Затем жилу зелено-желтого цвета крепят к клемме PE, остальные две жилы соответственно к фазе (L) и нолю (N). Это делается на корпусе плиты и на вилке розетки.

Важное замечание: нельзя объединять соединение «земля» и «ноль» с корпусом щитка.

Далее, проверяется подсоединение специальным прибором, где сопротивление между вилочными контактами и металлическим корпусом плиты будет равняться нулю. Значит, подключение произведено правильно.

Второй и третий варианты подключения.

Чаще всего кухонная электроплита и духовой шкаф не переставляются, в этом случае подключить плиту можно без розетки. Подсоединение производится в распределительной коробке, через переходник. Если есть трехфазовая питающая сеть, то лучше использовать ее, особенно когда плита устанавливается в общественных местах и часто эксплуатируется.

Установка комбинированных кухонных плит

Приобретая электрическую плиту, покупатель получает и электрическую духовку. В то время как газовая плита может иметь и электрический духовой шкаф. Производить установку газовой плиты собственными руками категорически запрещено, поэтому необходимо вызывать мастера. Если варочная поверхность работает на газе, то электрический духовой шкаф можно установить собственными руками, четко соблюдая инструкции и технику безопасности при работе.

В заключение.

Работа с электрическими приборами связана с риском. Поэтому собираясь произвести подключение электрической плиты, не зная определенных правил и не имея опыта работы, рисковать своим здоровьем и безопасностью родных, не следует. Необходимо пригласить специалиста, который грамотно произведет подключение и избавит хозяев от волнения.

tallenna

www.myotdelka.ru

Расчет мощности электроплиты

Мощность электрических плит и духовых шкафов отличается в зависимости от производителя и модификации модели. Как правило, значения колеблются в пределах 5-8 кВт.

В таблице показана зависимость основных технических параметров. Использовать ее просто, достаточно выбрать соответствующие параметры, исходя из значения мощности, указанной в паспорте к электроприбору.

Мощность электроплиты	Сечение жил
Мощность электроплиты	Однофазная сеть (3 жилы, мм.кв.)	Трехфазная сеть (5 жил, мм.кв.)
До 3 кВТ	1,5	1,5
От 3 до 5 кВт	2,5	1,5
От 5 до 7,5 кВт	4	2,5
От 7,5 до 10 кВт	6	2,5

В таблице рассмотрено сечение медного кабеля, поскольку он самый подходящий для установки электрической плиты.

Тип материала и сечение кабеля для плиты

Для подключения электрической плиты к трехфазной розетке необходимо соединить последнюю с разъемным соединением электроприбора. В этом случае главным требованием к типу кабеля является его гибкость. Провода, оснащенные жесткими жилами, намного сложнее компактно уложить за плитой, как правило, они торчат во все стороны.

Гибкий провод оснащен не монолитной токопроводящей жилой, а большим количеством проволочек, собранных в пучок. Благодаря этому обеспечивается свобода перемещения.

Информация о проводе и кабеле марок ПВС и КГ

Подбор сечения проводника
Наиболее оптимальные термостойкие провода для электроплит – кабели марок ПВС и КГ. Оболочка и изоляция жил кабеля КГ изготовлена из высококачественной резины. Преимущество этого материала заключается в широком рабочем температурном диапазоне, который колеблется в пределах от -40 до +50 градусов, а также в устойчивости к воздействию солнечных лучей. Аббревиатура расшифровывается следующим образом: К – кабель, Г – гибкий.

В разных отраслях промышленности он используется для подключения перемещающихся механизмов, например, тельферов, кран-балок и т.д.

Аббревиатура ПВС расшифровывается следующим образом: П – провод, В – виниловая изоляция токопроводящих жил и оболочки, С – соединительный. Таким образом, ПВС – это кабель, а не провод. Однако он часто используется при проведении проводки в квартирах и загородных домах. Его основное назначение – применение на участках бытовой сети, где требуется повышенная гибкость. Из него изготавливают удлинители и шнуры питания. Рабочий диапазон температуры колеблется в пределах от -25 до +40 градусов. Преимущество материала – устойчивость к горению, он не распространяет огонь, поскольку просто плавится.

Сечение кабеля

Выбор сечения проводов зависит от мощности электрического прибора. Для подключения трехфазного или однофазного одинаковой мощности требуются кабели разного сечения. Обусловлено это тем, что во втором случае вся мощность электрического прибора проводится одной фазой, а в первом делится между тремя.

Кабель и его параметры

Перед тем как подключить электрическую плиту, обязательно проверяют, какой кабель подведен к месту установки прибора. К подводящим проводам и заземлению предъявляют повышенные требования, так мощный электроток способен прожечь слабую проводку и вызвать пожар.

Какой кабель нужен для подключения электроплиты? Для подсоединения прибора к сети используют два вида: трехжильный с сечением 4 кв мм от автомата до силовой розетки и гибкий кабель сечением 3 на 4 мм (ПВС или КГ) от розетки до плиты.

При подключении контактов концы кабеля защищают от окисления, залудив их паяльником и обрезав излишки после придания нужной формы. Вместо лужения также применяют обжатие латунными гильзами.

Справка. Согласно ГОСТу, пайку проводов применяют тогда, когда такое соединение предусмотрено нормативной документацией. Если зажимы УЗО и автомата сделаны в виде гнезд, концы провода не паяют – они надежно обжаты.

Вместо пайки также применяют опрессовку. Многожильный гибкий провод сначала нужно залудить, после этого заводить в автомат либо произвести опрессовку, а потом заводить.

Сетевой шнур от розетки до плиты размещают в свободном доступе на расстоянии не более 2 м от плиты. Провод должен быть в двойной изоляции.

В случае трехфазного подключения применяют пятижильный кабель (три фазы: L1, L2, L3, ноль – N и заземление – РЕ) 2,5 кв мм сечения по меди.

Таким образом, при выборе сечения кабеля для электроплиты с духовкой кабеля ориентируются на мощность прибора и вид подключения.

Какого сечения провод нужен для электроплиты с духовкой мощность 9квт? Сечение должно быть достаточным для потребляемой прибором мощности – 5*4 кв. мм из пяти жил с сечением 4 кв. мм каждая. В однофазной сети используют кабель 3*6 кв. мм с тремя жилами, каждая сечением 6 кв. мм.

Особенности подключения и заземление

Схема подключения через розетку к автомату и земле
Подключить электрическую плиту можно двумя способами – через клеммник или специальную розетку для плиты на кухне. В России пока наиболее востребован второй вариант. Алгоритм подключения следующий:

Определяется наиболее подходящее место для установки оборудования. Электрические плиты нельзя ставить около оконных и дверных проемов, железных труб и рукомойников.
Монтируется штепсельная розетка с заземляющим контактом на требуемой высоте. Розетка должна обладать токовым номиналом в пределах 32-40 А.
В электрощите дополнительно монтируется отдельный автомат на плиту. Для двух- или трехфазной на 16 А, для однофазной на 25-30 А.
Провод или кабель протягивается к штепсельной розетке от щитка.
Вилка штепсельной розетки присоединяется к гибкому проводу электрической плиты или духовому шкафу.
Гибкий провод, соединенный с вилкой, присоединяется к электрическому прибору. Для этого потребуется снять заднюю крышку плиты, которая ограничивает доступ к клеммам.
Питающий кабель в электрощите делится на жилы, концы каждого провода перед соединением зачищаются. К полосным зажимам автомата подключаются фазные проводники, а с шиной соединяется нулевая жила.

Категорически запрещено делать заземление на нулевую шину, поскольку он сильно греется. Фаза вернется на прибор, и пользователя может сильно ударить током.

Заземление в домашних условиях проводится двумя способами: с отсутствием заземляющего контура и наличием общего заземляющего контура. В первом случае решит проблему дополнительный монтаж УЗО, а также выполнение зануления. Во втором случае потребуется гибкий провод, изготовленный из меди с сечением не менее 2,5 мм. кв. Его проводят от электрощитка и подводят к корпусу электрического прибора.

В домах или квартирах, где не подведено центральное газоснабжение, решить проблему с приготовлением пищи поможет электрическая плита или встроенный духовой шкаф. Чтобы использование прибора было комфортным, нужно его правильно установить и подключить. При покупке кабеля или провода нужно обращать внимание на производителя товара, сечение и протяженность, а также марку.

Подключение плиты к электросети

Лучшим способом является прямое подключение плиты к предохранительному автомату. Это даёт возможности избежать лишних соединений, которые могут перегреваться, что понижает уровень безопасности.

Отсутствие лишних соединений считается наиболее безопасным

Но если вы хотите, чтобы присутствовала возможность отключать плиту от общего электроснабжения, можно установить её с помощью клеммной планки или специальной розетки.

Подключение через клеммник

Клеммная планка крепится на стене, после чего к ней с одной стороны подключаются провода линии электроснабжения, а с другой – силовой кабель электроплиты.

Убедитесь, что клеммник соответствует мощности плиты

ВАЖНО! При подключении к клеммнику следите, чтобы провода соответствующего цвета были подсоединены к тем же клеммам, что и на самой плите.

Подключение через розетку

Для подключения электроплиты необходимо установить специальную силовую розетку с заземлением.

Клеммы обозначены теми же буквами, что и на самой плите

ВАЖНО! Розетка и вилка должны быть рассчитаны на мощность минимум в 30 ватт.

При подключении проводов к розетке и вилке следите, чтобы провода, подключённые на автомате и плите к фазе, нолю и заземлению, были подсоединены к соответствующим клеммам.

Розетка электроплиты обязательно должна быть заземлена

Завершающим этапом является крепление защитной крышки на задней панели электроплиты и включение плиты в сеть.

схема, сечение кабеля, какой провод нужен – Ремонт своими руками на m-stone.ru

Несмотря на множество различных агрегатов и приспособлений, главным действующим лицом на кухне всегда была плита. Кто-то привык к газовой печке, кто-то к электрической. Сейчас электроприборы делают настолько удобными и экономичными, что некоторые хозяева задумываются о смене плиты.

Оглавление:
Как подключить электроплиту самостоятельно
Установка электрической плиты
Как правильно подключить электроплиту
Монтажные работы по установке кабеля
Схема подключения электроплиты
Проверка работоспособности и меры безопасности

О гнезде и вилке для плиты

Прежде чем приступить к установке розетки, необходимо определиться с расположением плиты. Розетка должна располагаться рядом, сантиметрах в 30 от пола.

Что касается типа розетки, то она подбирается в зависимости от типа сети. Если сеть однофазная, то можно использовать обычную евророзетку на 32–40 А. В противном случае понадобится двух- или трехфазная розетка и к ней специальная вилка.

При подключении кабеля к розетке обязательно запомните, как в ней располагаются провода «фаза», «ноль» и «заземление». Для надежности можете даже аккуратно подписать розетку маркером. Если в вашей квартире или доме розетка уже установлена, воспользуйтесь специальной отверткой-индикатором, чтобы определить где расположена «фаза», «ноль» и «заземление».

Кабель между плитой и розеткой при подключении плиты

Кабель между плитой и розеткой лучше использовать многожильный, так как он обладает большей устойчивостью к излому. Для наших целей подойдет ПВС или КГ. Требования к кабелю остаются теми же – сечение должно соответствовать мощности электроприбора.

Прежде чем закрепить края многожильных проводов в вилке, их желательно пропаять, чтобы они не «распушились» в процессе затягивания в клеммах.

При подключении кабеля к вилке обязательно запишите на бумаге какого цвета провода «фазы», «нуля» и «земли», чтобы не перепутать их при подключении плиты.

1 Требования к электропроводке
2 Как правильно подключить варочную индукционную панель. Схемы, выбор кабеля, розетки, автоматов
- 2. 1 Кабель электропроводки для подключения
- 2.2 Подключение индукционной варочной поверхности в щитке
- 2.3 Розетка и вилка для варочной панели
- 2.4 Подключение панели без вилки
- 2.5 Соединение гильзами
- 2.6 Соединение через монтажную коробку
- 2.7 Схемы подключения индукционной варочной панели
- 2.8 Частые ошибки при подключении
3 Провод и его параметры
4 Общие требования для подключения электроплит
5 Подключаем варочную поверхность
- 5.1 Однофазная схема 220В
- 5.2 Трехфазная схема 380В
- 5.3 Двухфазная схема 380В
6 Как подключить электроплиту самостоятельно
- 6.1 Как правильно подключить электроплиту
- 6.2 Монтажные работы по установке кабеля
- 6.3 Схема подключения электроплиты
- 6.4 Проверка работоспособности и меры безопасности
7 Подключаем электроплиту
- 7.1 Первый шаг
- 7.2 Второй шаг
- 7.3 Третий шаг
- 7. 4 Четвертый шаг
- 7.5 Пятый шаг
- 7.6 Шестой шаг
- 7.7 Седьмой шаг
8 Подключение электроплиты своими руками
- 8.1 Требования к электропроводке
- 8.2 Схемы подключения электроплит
  - 8.2.1 Однофазное подключение
  - 8.2.2 Двухфазное подключение
  - 8.2.3 Трехфазное подключение
- 8.3 Подключаем электроплиту
  - 8.3.1 Первый шаг
  - 8.3.2 Второй шаг
  - 8.3.3 Третий шаг
  - 8.3.4 Четвертый шаг
  - 8.3.5 Пятый шаг
  - 8.3.6 Шестой шаг
  - 8.3.7 Седьмой шаг
- 8.4 Руководство по заземлению электроплиты
  - 8.4.1 Первый вариант – узнаем, заземлен ли щит квартиры
  - 8.4.2 Второй вариант – для жильцов квартир на первом этаже и владельцев домов
  - 8.4.3 Третий вариант – если заземлить не получается
  - 8.4.4 Видео – Подключение электроплиты своими руками
9 Как подключить электроплиту к сети 220 В
- 9.1 Подключение кабеля к электроплите
- 9. 2 Установка вилки
- 9.3 Как определить фазу в установленной розетке
10 Подключение плиты к электросети
- 10.1 Подключение через клеммник
- 10.2 Подключение через розетку
11 Основные требования к проводам для духовых шкафов
- 11.1 Как правильно подключить духовой шкаф
- 11.2 Похожие статьи

Требования к электропроводке

Квартирный щиток

Вводной автомат

Важно! Прежде чем приступать к каким-либо манипуляциям с проводами и электроприборами, отключите подачу электричества на дом или квартиру.

Современные модели электроплит обычно продаются без шнура в комплекте. Этому есть разумное объяснение: техника безопасности требует, чтобы подключение таких приборов выполнялось посредством высококачественных клеммных колодок, т.е. по т.н. безрозеточному методу. При таком варианте соединения можно увеличивать длину питающего шнура, а вместо автомата для более мощных моделей разрешается устанавливать плавкую вставку.

Для подключения нужно использовать кабель сечением от 4 мм2, если его длина не превышает 12 м. В случае же применения более длинного провода, минимально допустимое значение сечения увеличивается до 6 мм2. При этом обязательно должна быть выполнена установка отдельного автомата конкретно для плиты.

Выбор сечения кабеля

Подключение через розетку также допустимо. Нужно лишь чтобы прибор был рассчитан на ток от 32 А. Электрические плиты потребляют довольно много энергии, поэтому включать их в простые бытовые розетки запрещается.

Варианты исполнения розеток для электроплиты

Таким образом, требования к подключению электроплиты можно объединить в короткий, но очень важный перечень, включающий в себя следующие положения:

для подключения прибора используется трехжильный медный кабель сечением от 4 мм2 либо от 6 мм2 в зависимости от длины шнура;
в электрощите устанавливается отдельный автомат для плиты;
выполняется монтаж устройства защитного отключения;
плита заземляется доступным методом. О возможных вариантах заземления будет рассказано в конце руководства.

Как правильно подключить варочную индукционную панель. Схемы, выбор кабеля, розетки, автоматов

При подключении варочной панели можно столкнуться с проблемами, которые заставляют задуматься не только рядового пользователя, но и опытного электрика:

какой кабель выбрать для монтажа электропроводки от щитка до варочной поверхности

каким автоматом подключить панель в электрощитке

как соединить 4 провода выходящих из плиты и 3 провода кабеля питания электропроводки

как правильно подключить и не перепутать жилы кабеля на клеммнике

Подробно рассмотрим все эти моменты далее. Но сперва определимся с возможными дополнительными закупками. Чтобы подключить варочную панель вам понадобятся следующие материалы:

кабель ВВГнг-Ls или NYM

спец.розетка + вилка для плит на ток 32А-40А (заказать подобный разъем можно здесь)

провод ПВС, если в комплекте с панелью не идет никаких проводов

дифференциальный автомат

наконечники НШВ

клеммник или гильзы ГМЛ

Кабель электропроводки для подключения

Перво-наперво уясните для себя, что варочная панель должна подключаться отдельной линией электропроводки непосредственно с распредщита. Не допускается запитывать ее от существующей общей распредкоробки на кухне или уже смонтированных розеток.

Кабель должен быть обязательно трехжильным и медным, а какой марки ВВГнГ-Ls или NYM решать вам. Какой кабель лучше и чем они отличаются можно подробно прочитать в статье «4 отличия NYM от ВВГнГ-Ls».

Самое главное правильно подобрать сечение. Свод правил СП31-110-2003 составленный на основании ГОСТ и ПУЭ гласит, что для плит необходимо выбирать сечение минимум 6мм2.

Но судя по всему здесь речь идет о предварительном монтаже проводки в квартире, когда еще не известно какой мощности варочная панель будет установлена. Поэтому изначально и должно закладываться сечение 6мм2, достаточное для подключения большинства существующих моделей.

Если ваша мощность меньше чем 7квт, и вы уверены, что в будущем не будете покупать новую более энергоемкую плиту, то можно ориентироваться по следующей таблице:

А что делать, если кабель уже проложен (ВВГнг-Ls 3*2,5мм2), но он оказался меньшего сечения, чем нужно для максимально возможной мощности варочной панели (7,2квт). При этом заново штробить стены нет ни возможности, ни желания.

В этом случае, можно обезопасить себя двумя способами, правда придется смириться с тем, что вы не сможете пользоваться всей мощностью панели:

установить в щитке выключатель исходя из номинального сечения кабеля, а не мощности плиты (смотри по таблице выше, согласно сечению)

программно задать режим работы панели, при котором не возможно будет включение одновременно всех конфорок

То есть, если вы еще не знаете какая у вас будет варочная поверхность, смело закладывайте 6мм2. Только имейте в виду, что маломощные панели имеют небольшого размера клеммники, не рассчитанные на 6мм2. И корректно, напрямую подключить такой провод не всегда удобно, можно и выломать зажим.

Подключение индукционной варочной поверхности в щитке

Обязательное условие монтажа варочной панели и духового шкафа — это подключение этих приборов через УЗО+автомат, либо дифференциальный автомат с током утечки 30мА.

Простые автоматические выключатели не смогут обеспечить защиту в случае повреждения изоляции и утечки на корпус.

В щитке фазный провод кабеля (обычно для фазы выбирают коричневый, серый или другие цвета кроме синего и желто-зеленого) подключают к нижней клемме диффавтомата без надписи N или с цифрой 2

Нулевую жилу (выбирайте провод синего цвета) — к клемме снизу, имеющей маркировку с латинской буквой N

Жилу желто-зеленого цвета (защитное заземление) к заземляющей шинке

Розетка и вилка для варочной панели

Если вы не намерены заводить кабель напрямую в панель, то вам придется устанавливать под нее отдельную розетку.

Использование вилки более удобный вариант в части обслуживания и эксплуатации варочной панели.

Например при влажной уборке панель должна быть обесточена. Если у вас нет розетки, придется по два раза бегать к щитку и отключать автомат. А так выдернул вилку, протер поверхность и подключил обратно.

Розетка должна устанавливаться на удобной высоте. Рекомендуемое расстояние от пола — до 90см.

При этом не допускается, чтобы подрозетник находился на одном уровне с варочной панелью. Лучше всего будет разместить ее справа или слева от прибора.

Если вы хотите рядом установить еще и духовой шкаф, то розетка должна находится ниже уровня духовки. Обычно это расстояние на уровне ножек кухни.

Слишком близко к полу делать также нельзя, имейте в виду вероятность затопления и протечек водопровода!

Какую брать розетку? При маломощной панели до 3,5кВт (обычно двухконфорочные) можно все подключить через евророзетку и соответствующую вилку.

Однако она будет постоянно работать на свою номинальную мощность 16А и скорее всего сильно греться.

Кроме того, если вы изначально взяли кабель 3*6мм2, то завести его на контакты вилки будет большой проблемой. Поэтому предпочтительнее использовать специальную вилку и розетку для плит, рассчитанную на токи до 40А.

Если у вас индукционная панель мощностью более 3,5квт, то подключение через обычную вилку и розетку тем более запрещено!

Расположение фазного и нулевого провода в розетке не играет существенной роли. Главное правильно подключить заземляющую жилу (сверху на контакт заземления).

А вот при подключении вилки желательно соблюсти «полярность». Не зря производители маркируют клеммы на которые должна заходить фаза и ноль. Но даже если и перепутаете панель все равно должна работать исправно.

Для подключения вилки понадобится провод. Не всегда он идет в комплекте. При отсутствии штатного, необходимо приобрести трехжильный провод ПВС. Сечение провода должно соответствовать мощности прибора (смотри таблицу выше).

Разбираете корпус вилки, пропускаете через него провод. Снимаете изоляцию с внешней оболочки на такую длину, чтобы ее край после сборки вилки, был придавлен специальным фиксатором.

Зачищаете жилы и для обеспечения лучшего контакта опрессовываете наконечником НШВ.

Затягиваете винтовые разъемы вилки:

фазу и ноль под крайние клеммы

заземление — под верхний винт

Большое неудобство таких моделей, что они очень сильно «выпирают» из стены — на 5-7см.

Учитывайте этот момент при сборке кухни заранее.

Подключение панели без вилки

Если выступающая на несколько сантиметров розетка вас не устраивает и вы хотите все аккуратно спрятать в подрозетник или распаечную коробку, то сделать это можно двумя способами:

через гильзы ГМЛ

через монтажную коробку КлК-5С

Во-первых определимся с проводами. На многих моделях из панели уже выходит подключенный кабель, но имеет он 4 жилы. А у вас в подрозетнике только три. Как быть?

Дело в том, что такие варочные поверхности одновременно рассчитаны как на однофазное 220В подключение, так и на двухфазное 380В. При этом одна половина конфорок будет работать от одной фазы 220V, а другая от второй.

Некоторые считают, что вторая фаза используется только для питания управления. Это не так. Мощность распределяется равномерно по обоим фазам. Чтобы все это дело подключить на привычные 220 Вольт просто убираете одну жилу в сторону и изолируйте ее.

Остается ноль (обычно синий провод), заземление (желтозеленый) и фаза (коричневый, черный или другой расцветки).

Можно объединить два фазных провода в один через наконечник. Например во многих панелях Bosch , где кабель идет не съемный, так изначально и сделано.

Встречается вариант и с 5-ти жильным кабелем. Такие панели обычно большой мощности от 7 квт и выше. Они изначально рассчитаны на 380В. Чтобы их подключить к сети 220В нужно соединить попарно по две жилы.

Например черный и коричневый провода пустить на фазу, а синий и серый на ноль. Земля желто-зеленый остается одиночным.

Но если строго соблюдать правила, то такое подключение не совсем верное. Так как защитный проводник PE должен быть одного сечения с фазными. А он у вас будет в два раза тоньше.

Соединение гильзами

Теперь нужно соединить проводку в подрозетнике с кабелем идущим на панель. Подбираете соответствующие сечению жил гильзы ГМЛ.

Если сечения жил разные, например из стены выходят 6мм2, а на панель идет 4мм2, то с одной стороны (меньшей) гильза уплотняется дополнительным проводом.

После чего концы запрессовываются пресс клещами и изолируются изолентой или термотрубкой.

Теперь все это аккуратно можно спрятать в подрозетник.

Соединение через монтажную коробку

Гильзование неудобно тем, что во-первых соединение получается не разборным, а во-вторых для опрессовки нужен спец.инструмент. Не у всех есть в наличии пресс, а обжимать пассатижами такие соединения нельзя.

В этом случае на помощь придет монтажная коробка КлК-5С. Кроме отвертки здесь ничего не нужно, да и отходящий кабель можно отсоединить в любой момент.

Правда контакты у нее могут оказаться довольно нежными, поэтому не перестарайтесь с усилием затяжки.

К тому же, габаритные размеры у нее в отличии от мощных розеток небольшие и все это дело можно удобно смонтировать за шкафчиками кухни.

Подключение выполняется традиционно:

ноль через винтовую клемму N (синие провода)

земля обозначена значком «заземление» — желтозеленая жила

сверху три фазных разъема. Лишние фазы, если у вас 220В откидываете и изолируете.

Схемы подключения индукционной варочной панели

После всех выполненных работ можно приступать к непосредственному подключению кабеля к клеммам варочной панели. На обратной стороне панели должна быть наклейка, рисунок или графическое обозначение заводской схемы подключения.

Для однофазной сети выбирайте схему, которая чаще всего обозначается как 1N.

По этой схеме клеммы под номерами 1,2,3 и клеммы 4,5 должны быть соединены между собой перемычками.

Такие перемычки из меди или латуни должны идти в комплекте с варочной панелью. Обычно они расположены в отдельном «кармашке», там же где и клеммы.

Если вы не установите данные шунты, то у вас будет греть только часть варочной поверхности.

Зачастую такая же проблема может возникнуть в процессе эксплуатации, когда из-за плохого контакта и нагрева одна из перемычек отгорает.

Перед подключением, с провода ПВС снимается изоляция и жилы опрессовываются. Здесь можно использовать наконечники НШВ, НКИ, НШПИ. Перед установкой проверьте, хватает ли свободного места в клеммной коробке для монтажа тех или иных наконечников.

Иногда приходится их укорачивать, либо вообще отказаться от какого-то вида.

Сначала устанавливаются перемычки. Согласно схемы для однофазной варочной панели монтируете их на клеммы 1-2-3.

После этого фазную жилу подключаете на клемме №3 и затягиваете контакты.

Для подключения ноля монтируете перемычку между четвертой и пятой клеммой.

В клемму №5 заводите нулевую жилу синего цвета и затягиваете контакт.

Последнюю свободную жилу — защитное заземление подключаете в разъем имеющий значок «заземление».

Вот несколько схем подключения для разных моделей варочных панелей Bosch, Electrolux, Zanussi, Hansa, Gorenje:

Частые ошибки при подключении

Если после подключения панель начинает работать непонятным образом — сама выключается, через несколько секунд может опять включиться. Не спешите грешить на неправильный монтаж.

Вполне возможно что в программе выставлена защита от детей, вода пролилась на сенсоры, или случайно нажали не на те кнопки. У некоторых моделей есть функция распознавания посуды. Пока не поставите на конфорку кастрюлю, разогреваться она не будет.

Еще одна распространенная проблема — работают только две конфорки из четырех, а остальные демонстрируют остаточное тепло (высвечивается буква H). Это связано с блокировкой при однофазном подключении трехфазных моделей.

Таким образом программно ограничивается мощность.

Поэтому сперва хорошо разберитесь с документацией и только потом обратно лезьте в клеммник подключения.

Пять распространенных ошибок которые могут привести к выходу из строя вашей панели, либо пожару из-за неправильного монтажа и подключения:

Использование обычной розетки евро и вилки на 16А для панелей мощностью более 3,5кВт.

Подключение через простой автомат с тепловым расцепителем, без УЗО или дифф. автомата.

Применение кабеля меньшего сечения для мощных варочных поверхностей (3*2,5мм для 7кВт).

Подключение варочной панели и духового шкафа к общей распредкоробке на кухне без выделенной линии от распредщитка.

Отсутствие фазной перемычки на одной из клемм. В результате половина конфорок может не работать. Либо панель вообще не включится, если этот контакт отвечал за подачу напряжения на управление.

Источники — https://cable.ru, Кабель.РФ

Источник: domikelectrica.ru

Это интересно: Каменный забор своими руками — описываем в общих чертах

Провод и его параметры

В последние годы при прокладке электропроводки и подключении бытовой техники чаще всего используют медные проводники. Хоть они и намного больше стоят, но работать с ними удобнее, к тому же по меди требуется диаметр жил намного меньше, чем при использовании алюминиевых проводников.

Выбирают сечение проводников в зависимости от типа сети — 220 В или 380 В, типа прокладки проводки (открытая/закрытая) а также от потребляемого тока или мощности оборудования. Обычно используют медные проводники с жилой 4 мм (при длине линии до 12 м) или 6 мм.

Таблица выбора сечения проводников

При выбирая типа кабеля для прокладки от щитка к розетке, лучше остановитесь на одножильных проводниках. Они хоть и более жесткие, но более надежные. Для подключения самой плиты (к которому надо будет подключить силовую вилку) можно выбрать гибкий многожильный провод: одножильный в данном случае будет слишком неудобным.

Подключение варочной панели расписано тут.

Общие требования для подключения электроплит

Несмотря на обилие разнообразных моделей и марок электрических плит (hansa, горение и пр.), общие требования к их подключению практически одинаковые. Небольшая разница существует только в подключении плит на 220 и 380 вольт.

Независимо от марки схема подключения у всех плит одинаковая

Итак, вот основные требования для подключения электроплиты:

для неё должна быть проложена отдельная линия электропроводки, снабжённая предохранительным автоматом;плиту следует подключить к электроснабжению либо напрямую, либо через клеммник или специальную розетку;подключение должно происходить с учётом таких параметров, как «фаза», «ноль» и «земля».

Рассмотрим каждый из вышеперечисленных пунктов подробнее.

Подключаем варочную поверхность

Основных схем подключения три. Рассмотрим их подробно.

Однофазная схема 220В

Самый распространенный вариант в квартирах. Выглядит следующим образом:

Фаза L одновременно подсоединяется на клеммы L1-3. Для этого между ними устанавливаем две медные перемычки (они уже входят в комплект с плитой).
Ноль N подключаем на клеммы N1-2.
Защитный проводник PE – на клемму PE.

Трехфазная схема 380В

Подключаем таким образом:

Фазы A, B, C – подсоединяются к клеммам L1-3.
Клеммы N1-2 и PE – соединяются по вышеуказанной схеме.

В данном случае все просто, никаких перемычек делать не нужно.

Двухфазная схема 380В

На L1-2 ставится перемычка и подключается фаза A.
На L3 – фаза C.
Остальное – аналогично предыдущим вариантам.

Как подключить электроплиту самостоятельно

Вполне естественно, тем, у кого не было электроплиты, придётся её подключать. В этом и заключается проблема: можно ли самому выполнить работу по подключению. Согласно инструкции, электротехнические работы должен выполнять специалист. На самом деле не всё так однозначно. В прилагаемой к технике инструкции всегда есть схема. Любой человек более или менее знакомый с электричеством сможет подключить электроприбор своими руками.

Всё начинается с выбора места, где будет находиться плита. Место выбирается по следующему принципу:

удобное расположение для приготовления пищи;
возможность установки вытяжки над местом размещения прибора;
соседство с холодильником и прочими электроприборами должно быть не очень близким;
ровная площадка, чтобы можно было отрегулировать ножки по уровню;
провод должен позволять передвигать агрегат при необходимости.

Если плита индукционного типа, то она может влиять на работу других электроприборов. Магнитное поле конфорки может навредить даже розеткам, которые есть поблизости. Исходя из вышесказанного, можно сделать вывод, что главным в определении места является соблюдение пожарной и электробезопасности.

Как правильно подключить электроплиту

Первым шагом в деле подключения является определение мощности и требуемый тип сети. В своей массе многоквартирные дома имеют однофазную сеть с напряжением в 220 вольт. Мощность варочных поверхностей и духовок составляет не больше 3 кВт. Такие приборы можно подключать через соединительное устройство с предохранителем. При этом вилка должна быть на 13 ампер, а сама розетка иметь предохранительную систему.

Цельная электроплита с духовкой гораздо мощнее 3 кВт. Тут уже используется отдельная проводка до самого электрощита. Этот тип проводки называют радиальной сетью с прямым подключением для повышения безопасности. Предохранители для такой сети устанавливают плавкие.

Осуществляя все работы самостоятельно, придётся запастись трёхжильным кабелем. Кабель для подключения электроплиты должен быть медным и с сечением от 4 до 6 миллиметров.

Также понадобится отдельный автомат на электрическую плиту. Автомат рассчитывается исходя из потребляемого агрегатом тока. Если потребляемый ток 32 Ампера, то автомат должен быть не менее 40 А.

Обязательно в схеме должно присутствовать УЗО. Для заземления используются любые доступные способы.

Монтажные работы по установке кабеля

В квартирах современной постройки гораздо проще делать какие-либо подключения, так как там есть и устройства защитного отключения (УЗО) и розетки на 380 вольт могут уже стоять. Другое дело, когда всё приходится делать самому. Перед прокладкой кабеля нужно определиться, каким будет соединение. Есть три варианта установки провода:

Напрямую от электроплиты до электросилового щита.
Подключать через раздаточную коробку.
Устанавливать отдельную розетку.

А теперь подробнее о каждом из них. Самый простой и надёжный способ — это подсоединение напрямую. При таком способе кабель и техника не будут перегреваться, так нет дополнительных соединений проводов. Часто встречается в новых квартирах торчащий из стены провод. Это значит, что подводка уже сделана, осталось только концы кабеля соединить с розеткой или плитой.

Второй вариант подсоединения кабеля подразумевает наличие раздаточной коробки. Если её не было, то придётся купить и установить. Данная вещь изготавливается из металла или пластика. и представляет собой коробку внутри которой закреплены зажимные клемы. Сверху закрывается крышкой. Установить коробку не проблема. Крепится она на высоте 60 сантиметров от пола на стене кухонного помещения. Расстояние от неё до электроплиты должно быть не менее двух метров.

Подключение электрических проводов происходит внутри коробки. Схема соединения такова:

с одной стороны к зажимным клемам подключаются три провода от силового кабеля;
с противоположной стороны крепятся такие же три провода от плиты.

Куда какой провод должен подходить определяется расцветкой. Синий — это всегда ноль, и подключать его нужно там, где написана буква N. Жёлтый провод крепится к заземлению. Чёрный провод является фазой и соединяется в местах, обозначенных цифрами. Аналогично крепятся провода и второго кабеля.

Устанавливая электрическую розетку, нельзя забывать, что она должна быть с заземлением. Существуют три вида специализированных розеток:

два отверстия параллельно друг друга, а одно перпендикулярно им;
все три отверстия расположены под углом 120 градусов относительно друг друга;
розетки европейских стандартов могут иметь от трёх до пяти круглых отверстий.

Всё описание дано для того случая, когда кабель уже вмурован в стену. Но не всегда всё проходит гладко. В большинстве случаев, особенно в частных или старых квартирах, приходится штробить стену. Если это делать своими руками, то займёт немало времени, но зато сэкономит деньги. Кабель прячется в стену и зашпаклёвывается. Место укладки выравнивается. После окончательного высыхания можно будет подсоединять провода к электротехнике.

Схема подключения электроплиты

Оказывается, подключать варочную панель с комфорками, духовку или цельный аппарат можно к любому виду сети. То есть независимо от того однофазная это сеть, двухфазная или трёхфазная.

Самая известная всем — это однофазная сеть. Она есть в каждой квартире и предназначена для установки приборов на 220 вольт. Когда электроприбор потребляет 220 вольт и снабжён вилкой для обычной розетки, то его подключать не нужно. Но вот когда на плите нарисована схема, тут уже придётся следовать инструкции.

Стыковка осуществляется трёхжильным проводом с использованием перемычек. Перемычки обычно есть в комплекте. Подключение происходит так:

Жёлтый провод крепится к месту, обозначенному знаком заземления или PE.
Синий объединяет две клемы N 1 и N 2.
Чёрный (коричневый) провод соединяет клеммы L 1, 2, 3.

Двухфазная схема использует четырёхжильный провод. Выглядит она так:

Ноль — это синий провод с клеммами N 1 и 2.
Жёлтый провод соединит L1 и L2.
Красная (коричневая) жила идёт на L3.
Жёлто-зелёный провод заземляется.

Подключение трёхфазной схемы в квартирах почти не применяется. Но если придётся подключать электроплиту к трёхфазной сети, реализация проекта также возможна своими руками. Тут используется пятижильный кабель и розетка европейского стандарта. Порядок соединений таков:

Жёлто-зелёный — заземление.
Синий провод — ноль.
Фаза А и контакт на перемычке L1 будут обозначены жёлтым цветов.
Фаза В (L2) — зелёный цвет.
Фаза С (L3) — соединяются красным проводом.

Все три способа установки не такие уж и сложные. Однако, чтобы правильно осуществить подключение, понадобится консультация у специалиста и просмотр видео как наглядного пособия.

Проверка работоспособности и меры безопасности

После всех монтажных работ проверяем сделаны ли они правильно. Проверяем каждую конфорку плиты. Если хотя бы одна не будет работать, это значит, что что-то выполнено не так. Конфорки отдельно не подключаются, но если перепутать провода работать не будут.

При работах с электрическими проводами все линии должны быть отключены. Проверьте, что переключатель с плавкими предохранителями находится в положении «отключено».
Установка электротехники осуществляется в резиновых перчатках.
Жильцы дома (квартиры) должны знать о работах.
В качестве заземления лучше всего выбрать специальную жилу в щите.
Нельзя использовать для заземления трубы и батареи.

Если подключение электроплиты своими руками осуществить можно, то с комбинированной техникой такие эксперименты самому лучше не проводить. Установку электроплиты с газом и электричеством проводит газовая служба. После чего проверяется работоспособность каждой конфорки и переключателей с электрического на газовый режим. Газовщики выдают документ о проверке и сами её осуществляют.

Тянем в кухню отдельную электроветку

Если вы просто меняете старую электроплиту на новую, то установкой розетки заниматься не придется. Все, что вам придется сделать – это определить по каким проводам подается «фаза» и «ноль», а также каким проводом подключается заземление. Подробней об этом поговорим ниже.

Если же электроплита устанавливается, к примеру, в новый дом, необходимо провести для нее отдельную ветку, т. е. провод, который будет от розетки подключаться напрямую в распределительный щиток. Прежде чем приступить к этой операции, изучите инструкцию к электроприбору и узнайте, какие он имеет требования к электросети.

Если плиту можно подключать к однофазной сети, то проблем с установкой не возникнет. Если же для плиты требуется двух- или даже трехфазная сеть, то, возможно, вам придется обратиться в организацию, отвечающую за электроснабжение, чтобы специалисты подключили вашу квартиру к такой сети. При этом может понадобиться замена электросчетчика и установка новых трехфазных «автоматов» (автоматических выключателей). Все работы по переоборудованию щитка должны проводить исключительно специалисты, поэтому касаться их не будем.

Что касается подключения розетки к распределительной коробке, то для этих целей можно использовать следующие виды кабелей:

ШВВП;ВВГ-нг;ВВГ;ПВС.

Крайне важно правильно подобрать сечение провода, которое зависит от нескольких параметров:

мощности потребляемой плитой, от которой зависит сила тока;металла, из которого выполнена жила кабеля – в нашем случае это исключительно медь;напряжения в сети – составляет около ~220 В.

Сечение кабеля измеряется в миллиметрах квадратных или попросту в «квадратах». Каждый квадратный миллиметр медного кабеля может пропустить приблизительно 10 ампер с учетом разогрева. Чтобы узнать силу тока, которую должен пропускать кабель, нужно поделить мощность, потребляемую прибором, на напряжение в сети.

Подключение кабеля к щитку

К примеру, работающая варочная панель вместе с духовкой потребляет 5 кВт (5000 Вт). В таком случае кабелю придется пропускать через себя ток силой 5000/220=~23 А, соответственно, его сечение должно составлять 23/10=2,3 мм2. Учтите, что провод не должен работать на пределе возможностей, поэтому сечение лучше увеличить до 3-4 «квадратов».

Прежде чем приступить к манипуляциям в щитке, обязательно отключите все рубильники и не забудьте надеть на руки специальные резиновые перчатки.

Еще один важный момент – это отдельный автомат, устанавливаемый на выделенную линию. Его номинальный ток должен превышать этот же показатель электроприбора на один номинал. После автомата обязательно нужно установить УЗО (устройство защитного отключения). Многие новички не видят разницы между УЗО и «автоматом», но в действительности это два разных прибора.

Если автомат реагирует на перегрузку сети, то УЗО размыкает цепь в случае возникновения утечки тока на корпус. Другими словами, УЗО обеспечивает безопасность человека – прикосновение к фазе приводит к автоматическому обесточиванию электроветки.

Учтите, что при подключении «автомата», пропускаем через него только «фазу» (L). Через УЗО должна проходить не только «фаза», но и «ноль» (N), что хорошо видно на схеме выше. Земля должна быть постоянно, даже когда цепь разомкнута.

Все соединения должны быть качественными, для этого концы кабеля зачистите от оплетки и тщательно затяните болтами в клеммах. В тоже время слишком сильно затягивать не нужно, так как жилы могут переломиться.

После подключения кабеля к щитку нужно протянуть его до места расположения розетки. Чтобы спрятать кабель, предварительно проштробите стены. Канавка должны быть такой глубины и ширины, чтобы в ней поместился не только кабель, но и раствор, которым она будет заделываться. Перед укладкой кабеля штробы обязательно очистите от пыли и прогрунтуйте.

Последовательностей действий соблюдать не обязательно. Вы можете вначале проложить кабель в стенах, и только после этого подключить его к распределительному щитку.

Подключаем электроплиту

Порядок подключения остается аналогичным для сетей с любым количеством фаз. Есть лишь некоторые нюансы, о которых вы узнаете далее. Подключение будем выполнять через розетку.

Первый шаг

Выбираем место для установки прибора. Электроплита классифицируется как электроприемник высокой мощности. Для обеспечения его надежной и безопасной эксплуатации, на ближайшей к плите стене мы устанавливаем штепсельную розетку с заземляющим контактом. При этом токовый номинал розетки должен составлять 32-40 А. В розетке для однофазной электросети контактов будет три, для двух- и трехфазных сетей – пять.

Розетка

Второй шаг

Устанавливаем в щите отдельный автоматический выключатель. Если сеть двух- или трехфазная, ставим трехполосный выключатель на 16 А. В случае работы в однофазной сети монтируем однополосный автомат. Номинал выключателя должен составлять 25-32 А.

Однофазное подключение электроплиты (наиболее распространенное)

Третий шаг

Монтируем провод для подключения электроплиты. В двух- и трехфазных сетях используем кабель 5х2,5 марки ВВГнг, для подключения в однофазном режиме применяем шнур 3х4 аналогичной марки. Тянем провод от электрощита к штепсельной розетке нашей электроплиты.

Кабель силовой ВВГнг 5х2,5

Четвертый шаг

Подключаем провод к розетке в соответствии с одной из приведенных выше схем. Закрываем крышку розетки. Работаем очень внимательно, соблюдая установленные стандарты. Если подключение выполняется с использованием трехжильного кабеля, то коричневый провод (также он может иметь белый цвет) подключаем на фазный разъем установленной электророзетки, синий провод (может быть белым с синей полоской) пускаем на разъем «ноля», а жилу желто-зеленого цвета соединяем с разъемом заземления. Провода пятижильного кабеля чаще всего окрашены в коричневый, белый и красный цвета. Порядок их подключения, равно как и особенности маркировки разъемов розеток, был рассмотрен ранее в описании схем.

Пятый шаг

Соединяем штепсельную вилку с гибким проводом электроплиты. При этом обязательно обращаем внимание на особенности маркировки штепсельной вилки. Подключение элемента выполняется аналогично электророзетке.

Шестой шаг

Подсоединяем гибкий провод к плите. На данном этапе многое зависит от модели устанавливаемого прибора и количества фаз в домашней электросети. В целом же производители приводят схемы подключения их плит в прилагающихся инструкциях либо же на задних крышках агрегатов. Следуем предложенным производителем рекомендациям.

Концы гибкого провода рекомендуется облудить перед установкой в клеммные зажимы – так будет обеспечен максимально надежный контакт.

Седьмой шаг

Разделяем питающий кабель электроплиты в щите, после чего зачищаем концы проводов. Подключаем фазные жилы питающего кабеля на полосные зажимы автомата. Жилу «ноля» соединяем с общей шиной для всех проводников ноля. Не подключенной осталась лишь желто-зеленая жила. В современных системах такие провода соединяются с шинами заземления. В более старых сетях типа TN-C шин заземления нет. Что делать? Читаем далее.

Расстановка перемычек в электроплите Ханса

Подключение электроплиты своими руками

Электрическая плита – отличный выбор для современной кухни. При условии правильной установки и использования, прибор будет исправно служить долгие годы. Конечно, для подключения электроплиты можно пригласить квалифицированного мастера, но при желании вы можете сделать все собственными силами и хорошенько сэкономить!

Подключение электроплиты своими руками

Ознакомьтесь с основными требованиями к подключению современных электроплит, существующими схемами, а также руководствами по непосредственному монтажу прибора и его заземлению.

Подключение электроплиты своими руками

Требования к электропроводке

Квартирный щиток

Вводной автомат

Важно! Прежде чем приступать к каким-либо манипуляциям с проводами и электроприборами, отключите подачу электричества на дом или квартиру.

Выбор сечения кабеля

Подключение через розетку также допустимо. Нужно лишь чтобы прибор был рассчитан на ток от 32 А. Электрические плиты потребляют довольно много энергии, поэтому включать их в простые бытовые розетки запрещается.

Варианты исполнения розеток для электроплиты

для подключения прибора используется трехжильный медный кабель сечением от 4 мм2либо от 6 мм2 в зависимости от длины шнура;
в электрощите устанавливается отдельный автомат для плиты;
выполняется монтаж устройства защитного отключения;
плита заземляется доступным методом. О возможных вариантах заземления будет рассказано в конце руководства.

Схемы подключения электроплит

Прежде чем приступать к непосредственной установке прибора, изучите существующие схемы подключения прибора.

Однофазное подключение

Наиболее распространенный вариант. Чаще всего встречается в квартирах многоэтажных домов.

При однофазном подсоединении блок подключения будет иметь следующий вид (см. схему).

Однофазное подключение

Клеммы 1-2-3, а также 4-5 соединяются перемычками из меди сечением 6 мм2. Если вы купили современную плиту, необходимые перемычки будут присутствовать в комплекте.

Фазная жила (может быть серой, коричневой либо черной) подключается на клемму под номером 1, 2 либо 3.

Нулевая жила (обычно имеет синий цвет) подсоединяется на 4-ю либо 5-ю клемму. Провод заземления (на схеме он желто-зеленый) соединяется с 6-й клеммой.

Болты клемм нужно затягивать до упора. В случае некачественного соединения клеммы могут обгореть, что приведет к возникновению пожара.

В случае использования розеточного подключения фазную жилу в вилке и розетке подаем на клемму L, нулевая жила пойдет на клемму с маркировкой N, провод же заземления пускаем на соответствующую клемму (маркируется рисунком заземления, буквами РЕ либо же словом earth).

Двухфазное подключение

Двухфазная схема

Редко, но все-таки встречается двухфазное подключение. К примеру, могут присутствовать фазы А и С, а фазы В не будет.

При таком подключении клеммы 1 и 2 нужно соединить перемычкой и через нее подключить фазу А. Фаза же С уходит на 3-ю клемму. Дальнейший порядок подключения остается аналогичным предыдущим способам.

Трехфазное подключение

Трехфазная схема

С трехфазным питанием чаще всего сталкиваются владельцы частных домов. Питающий провод в подобной ситуации будет состоять из 4 либо 5 жил. При этом напряжение между нулем и фазами составит 220 В, а между непосредственно фазами – 380 В.

В подобных условиях электроплита будет подключаться по соответствующей схеме. Фазы А, В и С пойдут на соответствующие клеммы 1, 2 и 3.

Соединение клемм 4, 5 и 6 выполняется аналогично однофазному подключению.

Подключаем электроплиту

Первый шаг

Розетка

Второй шаг

Устанавливаем в щите отдельный автоматический выключатель. Если сеть двух- или трехфазная, ставим трехполосный выключатель на 16 А. В случае работы в однофазной сети монтируем однополосный автомат. Номинал выключателя должен составлять 25-32 А.

Однофазное подключение электроплиты (наиболее распространенное)

Третий шаг

Кабель силовой ВВГнг 5х2,5

Четвертый шаг

Пятый шаг

Шестой шаг

Концы гибкого провода рекомендуется облудить перед установкой в клеммные зажимы – так будет обеспечен максимально надежный контакт.

Седьмой шаг

Расстановка перемычек в электроплите Ханса

Руководство по заземлению электроплиты

При работе в сетях старого образца даже квалифицированные специалисты нередко осознанно совершают грубую ошибку, выполняя заземление различных электроприборов на шины рабочего нуля. Такое подсоединение чревато крайне неблагоприятным последствием: если провод ноля оборвется, фаза пройдет через нагрузку прямиком на электроприбор и пользователя ударит током.

Нередко электрики допускают и другую грубую ошибку, путая местами провода фазы и ноля. При выполнении такого «заземления» результат будет аналогичным предыдущему случаю – владельца плиты может ударить током в любой момент. Но и отказываться от зануления тоже нельзя. Существует несколько вариантов решения проблемы. Ознакомьтесь с доступными методами и выберите подходящий для вашей ситуации.

Первый вариант – узнаем, заземлен ли щит квартиры

Узнаем, заземлен ли щит квартиры

Для этого идем в ЖЭК или другую обслуживающую организацию. Если представитель компании скажет, что корпус щита надежно заземлен, нам останется лишь подключить желто-зеленый провод к этому корпусу через болт.

Если же представитель обслуживающей организации дает отрицательный ответ либо же путается в своих показаниях, выполнять заземление описанным выше способом нельзя – оно будет либо неэффективным, либо приведет к удару пользователя электроплиты током.

Второй вариант – для жильцов квартир на первом этаже и владельцев домов

Схема контура заземления

Собственники такой недвижимости могут попробовать создать отдельный заземляющий контур. Делается он так:

за наружной стеной строения в грунт вкапываются стальные пруты диаметром от 16 мм и длиной от 250 см в количестве трех штук;
вкопанные пруты соединяются полосой стали шириной 4 см и толщиной 0,5 см;
из электрического щита выводится заземляющий (желто-зеленый) провод, предварительно оконцованный наконечником;
от заземляющего контура вверх к проводу заземления протягивается проволока-катанка. Рекомендованный диаметр такой проволоки — 0,8 см. На конце катанки предварительно приваривается стальная пластинка с отверстием для болта. Кабель заземления при помощи болта скрепляется с пластиной катанки на высоте минимум 250 см от уровня земли;
кабель заземления подсоединяется к отдельной нулевой шине в щите. К этой же шине подключается заземляющий провод от установленной плиты.
Как правильно сделать заземление
Как сделать заземление

Важно! Прежде чем принимать заземляющее устройство в эксплуатацию, нужно пригласить специалиста для измерения сопротивления установки. Выполнить такую поверку самостоятельно можно только при наличии специального устройства. Значение сопротивления не должно быть больше 8 Ом.

Таблица. Наименьшие размеры заземлителей и заземляющих проводников, проложенных в земле

Материал	Профиль сечения	Диаметр, мм	Площадь поперечного сечения, мм	Толщина стенки, мм
Сталь черная	Круглый для вертикальных заземлителей	16	—	—
Сталь черная	Круглый для горизонтальных заземлителей	10	—	—
Сталь черная	Прямоугольный	—	100	4
Сталь черная	Угловой	—	100	4
Сталь черная	Трубный	32	—	3,5
Сталь оцинкованная	Круглый для вертикальных заземлителей	12	—	—
Сталь оцинкованная	Круглый для горизонтальных заземлителей	10	—	—
Сталь оцинкованная	Прямоугольный	—	75	3
Сталь оцинкованная	Трубный	25	—	2
Медь	Круглый	12	—	—
Медь	Прямоугольный	—	50	2
Медь	Трубный	20	—	2
Медь	Канат многопроволочный	1,8	50	—

Третий вариант – если заземлить не получается

Щиток не заземлен, а сделать индивидуальный заземляющий контур нет возможности? Тогда просто заглушаем желто-зеленый провод и оставляем его в щите до лучших времен.

Плите в такой ситуации уделяем повышенное внимание.

Во-первых, устанавливаем ее так, чтобы исключалась вероятность одновременного контакта пользователя с плитой и различными токоведущими элементами типа кранов, раковин, труб и т.п. металлических изделий.

Во-вторых, возле электроплиты укладываем если не специальное диэлектрическое покрытие, то хотя бы плотный сухой коврик.

В-третьих, обычный автомат в щитке заменяем дифференциальной моделью с 30-миллиамперным номиналом срабатывания.

В-четвертых, проявляем особую осторожность и бдительность в процессе эксплуатации незаземленной электроплиты.

Важно! Заземлять электроплиту на трубы водоснабжения, канализации и отопления нельзя. Хотя перечисленные элементы по правилам и должны быть надежно заземлены, сопротивление такого заземления никто обычно не контролирует. Итогом может стать поломка электроприбора, поражение пользователя током и нанесение вреда имуществу, притом не только своему, но и соседскому. Также нельзя заземлять электроприборы на другие инженерные коммуникации вроде лифтовых шахт, вентиляционных каналов и т.д.

Проверка работы электроплиты

Удачной работы!

Видео – Подключение электроплиты своими руками

Источник: stroyday.ru

Как подключить электроплиту к сети 220 В

Все приведенные выше схемы были именно для однофазной сети 220 В. Для подключения вам понадобиться трехжильный кабель, трехконтактные силовые розетка и вилка с номинальным током не менее 32 А. Сразу скажем, что подключение оборудования разных марок принципиально ничем не отличается. Неважно, какую плиту вы приобрели — Electrolux, Gorenje, Bosh, Beko. Без разницы. Все отличие — разная конструкция крышек, которые закрывают клеммную коробку на корпусе и разные способы ее крепления. Все остальное — аналогично.

Подключение кабеля к электроплите

Сначала выбранный для подключения кабель надо подсоединить к электроплите. На задней панели, обычно внизу слева имеется клеммная колодка, на которую выведены проводники.

Клеммная колодка, к которой надо подключить электрический шнур

Рядом располагаются схемы подключения для разных сетей.

Схематичное изображение подключения для разных сетей

При сети в 220 В схема крайняя справа. На плите должны быть соединены одной перемычкой контакты 1,2,3 — это будет фаза (красный или коричневый проводники), второй — контакты 4 и 5 — это нейтраль или ноль (голубой или синий), шестой контакт — это земля (зеленый или желто-зеленый). Из магазина элеткроплиты обычно приходят с уже установленными перемычками, но не мешает проверить.

Подключение кабеля к электроплите

Правильнее и надежнее проводники обжать контактными пластинками, а потом уже их подключать. Такое соединение более надежное, но часто просто проводники закручивают вокруг прижимного винта и потом его затягивают. В любом случае цветовую маркировку лучше соблюдать — так меньше шансов сделать ошибку.

Лучше проводники оконечить контактными пластинками

Установка вилки

Далее к кабелю подключают вилку. Силовая вилка — разборная. Откручиваете два крепежных винта, снимаете крышку с контактами. Также снимается фиксирующая планка, придерживающая кабель. С края гибкого кабеля (примерно на 5-6 см) снимается защитная изоляция, проводники расправляются, их концы также зачищаются от изоляции примерно на 1,5-2 см. Разделанный конец кабеля заводится в корпус вилки.

Так выглядит вилка для подключения электроплиты

Прижимные винты на контактах ослабляются, Проводники, если они многожильные, скручиваются в жгут. Эти жгутики закручиваются вокруг контактов, затягиваются прижимными винтами.

Распределение проводников имеет значение и подключать их надо внимательно. Верхний контакт вилки обычно подписан — сюда подключают «земляной» провод (зеленый). При подключении розетки надо «землю» подать на аналогичный разъем.

Подключение провода к электроплите

Два других контакта — это «фаза» и «ноль». Куда какой из них подавать — не важно, но при подключении розетки «фаза» должна попадать на «фазу», «ноль» — на «ноль». Иначе будет короткое замыкание. Так что перед включением обязательно еще раз проверьте, правильно ли прикручены провода (фаза и ноль).

Как определить фазу в установленной розетке

Если электроплита у вас уже стояла ранее, и розетка имеется, надо в ней найти,где располагаются заземление, фаза и ноль и соответственно подключать провода в вилке. Для определения проще всего воспользоваться индикатором напряжения в виде отвертки. Работает он просто — устанавливаете индикатор в место предполагаемой фазы, и смотрите на светодиод, вмонтированный в корпус. Если он горит, значит напряжение есть и это — фаза. Если напряжения нет, светодиод не загорается, и это — ноль.

Землю определить еще проще: это контакт вверху или внизу.

Подключение плиты к электросети

Отсутствие лишних соединений считается наиболее безопасным

Подключение через клеммник

Убедитесь, что клеммник соответствует мощности плиты

ВАЖНО! При подключении к клеммнику следите, чтобы провода соответствующего цвета были подсоединены к тем же клеммам, что и на самой плите.

Подключение через розетку

Для подключения электроплиты необходимо установить специальную силовую розетку с заземлением.

Клеммы обозначены теми же буквами, что и на самой плите

ВАЖНО! Розетка и вилка должны быть рассчитаны на мощность минимум в 30 ватт.

Розетка электроплиты обязательно должна быть заземлена

Основные требования к проводам для духовых шкафов

Если планируется прокладка кабеля непосредственно от щитка до бытового прибора, в данном случае, духового шкафа – вполне достаточно будет стандартного сечения 1,5 мм.кв.
Если на участке меже духовкой и щитком будет подключаться ряд других электрических приборов, следует приобрести провод с сечением, равным, как минимум, 2,5 мм.кв.
Какой провод нужен для подключения электроплиты
– такое решение позволит одновременно подключать и другие кухонные бытовые приборы, например, посудомоечную машину.

Электрический кабель с сечением 2,5 мм.кв. – это оптимальный вариант для подключения духового шкафа и безопасной его эксплуатации. В данном случае будет предотвращено чрезмерное нагревание, которое нередко приводит к коротким замыканиям с неблагоприятными последствиями.

Как правильно подключить духовой шкаф

Для этого необходимо:

правильно выбрать место и поверхность;
установить автомат для автоматического отключения устройства при перепадах напряжения в электросети;

выбрать розетку и установить ее;
выполнить подключение электрического провода;
подключить духовой шкаф.

Важно учитывать, что поверхность для установки устройства должна быть абсолютно ровной. Розетку рекомендуется использовать 32-амперную. Чтобы обеспечить безопасную эксплуатацию данного устройства, лучше всего использовать электрический кабель, изготовленный из меди с сечением от 1,5 до 2,5 мм.кв. – в зависимости от габаритов бытового устройства, а также присущей ему мощности. При соблюдении этих несложных правил подключение и эксплуатация электрического духового шкафа будет максимально безопасной.

Подключение шнура питания диапазона

» Дом » Схемы электропроводки в жилом доме

Дэйв Ронджи
Резюме: Электрическая плита Установка с обычной системой электропроводки на 240 В для 3-проводной и 4-проводной конфигурации.

Узнайте, чем делятся другие, на Спросите электрика:
Отличная информация, жаль, что я не нашел ее раньше. Майк из Рочестера, Нью-Йорк

Как подключить шнур питания кухонной плиты

Видео по электромонтажу
Подключение шнура и розетки <noscript><img loading='lazy' src='' /></noscript> youtube.com/embed/C2hj6ng0YDM?rel=0″ frameborder=»0″ allowfullscreen=»allowfullscreen»>
ПРИМЕЧАНИЕ. Список всех моих полезных видео
Будет отображаться в конце этого видео
Так что продолжайте смотреть, а я помогу вам подключить правильно! Загляните на мой канал на YouTube и подпишитесь!

3-проводная конфигурация
Электрическая плита может быть подключена для работы с 3-проводной или 4-проводной схемой. Для всех новых установок требуется 4-проводная цепь, которая имеет отдельный изолированный нейтральный провод и отдельный провод заземления, а также 2 провода под напряжением.
4-проводная конфигурация
В этом случае, когда дом старше новой электрической плиты, вот что вам нужно сделать: Вам необходимо приобрести 3-жильный шнур диапазона. Удалите 4-проводной шнур диапазона и установите новый 3-проводной шнур диапазона.
стиль=»очистить: слева»>

Далее, где провода подключены к электрической плите, вам нужно будет переустановить соединительную перемычку, которая идет между заземляющим винтом и нейтральной клеммой, как показано на схеме подключения 3-ПРОВОДНОГО СОЕДИНЕНИЯ ниже. Заземляющий винт крепится к металлической раме электрической плиты и обычно располагается под клеммой нейтрального провода.

Электрическая проводка для подключения шнура с четырьмя клеммами

СТАРЫЕ ДОМА И ЭЛЕКТРОПРИЕМНИКИ	НОВЫЕ ДОМА И ЭЛЕКТРИЧЕСКИЕ ПЛИТЫ
ВАЖНО: Следующие шаги применимы ТОЛЬКО в том случае, если диапазон конкретно указывает, что он может быть подключен для 3-проводного ИЛИ 4-проводного соединения. Для некоторых новых диапазонов может потребоваться отдельный изолированный нейтральный провод И отдельный провод заземления только для 4-проводного соединения. Обязательно ознакомьтесь с руководством по установке вашего диапазона спецификации разрешенной конфигурации.


NEMA 10-50R 50AMP-125/250VOLT	NEMA 14-50 50А-125/250В

Эту систему можно настроить в зависимости от конфигурации вашей проводки.
Например, у вас может быть одно из следующих условий:

переоборудование старой трехпроводной розетки
на новую электрическую плиту

Преобразование новой 4-проводной розетки
к старой электрической плите

Подробнее о подключении диапазона

Поиск и устранение неисправностей проводки шнура диапазона

Я подключаю электрическую плиту с помощью трехконтактного шнура.

Клеммная колодка точно такая же, как показано на рисунке выше, и я подключил ее шнуром, как показано на рисунке. Я могу подать питание на глазки дальнего действия, но не на печь или цепь управления духовкой. Диапазон имеет три провода, подсоединенные к красной клемме (два подключаются к одному разъему) и один единственный красный провод. Черно-белые провода и заземляющий контакт точно такие же, как на рисунке. Клемма черного провода, клемма белого провода и два винта монтажного блока кажутся соединенными, так как я могу получить цепь при тестировании с помощью измерителя. Я не вижу цепи между красной клеммой и любой другой точкой, которую я пытаюсь. Я проверил розетку и шнур питания, и они оба в порядке. Есть ли у вас какие-либо другие предложения относительно того, что не так. Спасибо, до н.э

Привет, до н.э. Похоже, питание на устройство подается, потому что верхняя часть варочной панели работает нормально. Я подозреваю, что либо управление духовкой не работает, либо, возможно, отсоединился провод. Если серия бывшая в употреблении и не новая, я бы проверил всю внутреннюю проводку и соединения с элементами управления. Если бы был предыдущий владелец, я бы связался с ним и узнал немного истории о производительности диапазона. Измеритель непрерывности был бы очень полезен для проверки между клеммами при соединении шнура с элементами управления духовкой.

Вопросы о подключении диапазона

Вопрос от Дона, домовладельца из Моргантауна, Западная Вирджиния:
Как подключить красный и черный провода для диапазона?

У меня есть трехжильный шнур питания для новой электрической плиты. Провода не помечены как красные или черные. Откуда мне знать, как его подключить. Я знаю, что средний провод (также без маркировки) идет посередине.

Ответ Дэйва:
Соединения для цепи диапазона 240 вольт.

Силовые провода цепи для диапазона 240 вольт могут использоваться для любого из силовых проводов цепи, так что на самом деле это не имеет значения, силовые соединения будут работать в любом случае. Однако обязательно идентифицируйте заземляющий провод цепи диапазона и обозначьте его как заземляющий провод с помощью зеленой изоленты и выполните заземление.

Видео о подключении шнура диапазона

Как подключается встроенная электрическая плита и духовка? Подключение плиты с духовкой, варианты 3Wire и 4Wire.

Подключение шнура диапазона 50 ампер 240 вольт Видео

Как подключить шнур электрической плиты: подключение шнура 50 ампер 240 вольт для электрической плиты, я хотел бы знать, как подключить шнур для электрической плиты.

Установка розетки на перестроенной кухне

При реконструкции кухни и установке розетки, где я могу установить розетку, когда пространство ограничено.

Подключение новой электрической плиты к старой цепи Видео

Наша кухонная плита перестала работать, и мы покупаем новую электрическую плиту. Будет ли наша существующая проводка схемы работать с новым диапазоном?

Как подключить диапазон для 3-х и 4-х проводных шнуров

Я подключил свою 3-проводную электрическую плиту на 40 ампер, и электрические горелки включились, но панель управления не работает. Подключение проводов и 4-проводных шнуров для электрической плиты или отдельно стоящей плиты, подключение заземляющего провода и установка новой цепи для электрической плиты.

Неправильная прокладка кабелей может привести к пожару в доме

Электрические советы по предотвращению пожаров в доме из-за неправильной электропроводки

Цепь кухонной плиты

Как установить проводку электрической цепи для электрической цепи плиты. У меня старый дом, и цепь к моему существующему диапазону — 3-проводная 40 ампер.

Подробнее о подключении электрической плиты.

Подробнее о подключении диапазона

Домашняя электропроводка

Подключение розетки GFCI без заземляющего провода

Помощь в правильном подключении

Обязательно получите копию моей BIG New eBook:

Полное руководство по домашней электропроводке

Правильно подключите с помощью моей Иллюстрированной книги по электромонтажу
Отлично подходит для любого проекта домашней проводки.

Узнайте, как правильно подключить провода! Узнайте больше о электропроводке в жилых домах
Идеально подходит для домовладельцев, студентов и электриков
Включает:
Домашняя электропроводка — по комнатам
Цепи 120 В
Цепи 240 В
Многопроводные схемы
Методы прокладки проводки домашней электрической цепи
Электрические коды для домашней электропроводки
. …и многое другое.

СВЯЗАННЫЙ

Подробнее о шнуре питания Range

Электроплиты не нагреваются
Почему конфорки Defy Stove не нагреваются полностью? Как отремонтировать или заменить конфорки DEFY.

Как подключить плиту для 3-х и 4-х проводных шнуров
Я подключил свою 3-х проводную электрическую плиту на 40 ампер, и электрические горелки включились, но панель управления не работает. Подключение проводов и 4-проводных шнуров для электрической плиты или отдельно стоящей плиты, подключение заземляющего провода и установка новой цепи для электрической плиты.

Подключение 4-жильного шнура к 3-проводной розетке Видео
Можно ли установить 3-жильный шнур на новую плиту и примотать нейтраль и землю к клеммам плиты? Проводка заземления и нейтрали для диапазона 220 вольт.

Почему мой электродвигатель гудит и не запускается?
Как диагностировать неисправность электродвигателя? Распространенные проблемы с электродвигателями и двигателями с конденсаторным пуском, как проверить электродвигатель, диагностические проверки, которые можно выполнить, если электродвигатель не запускается.

220 Электропроводка воздушного компрессора на 240 В
Как подключить воздушный компрессор на 220 В и переключатель управления: Для подключения стандартного двигателя на 240 В для такого оборудования, как воздушный компрессор, имеется только два изолированных провода для 220/240 В и один отдельный провод для земли.

Электропроводка кухонного вытяжного вентилятора
Как провода подключаются к кухонному вытяжному вентилятору? Как подключить кухонный вытяжной вентилятор, установленный над кухонной плитой или варочной панелью.

Проводка цепи плиты и 3-проводные розетки
Как подключить провода к шнуру электрической плиты: Установка электрической плиты с обычной системой проводки шнура питания на 220 или 240 В. Вы можете столкнуться с 3-проводной системой или 4-жильный шнур электрической плиты.

Как подключить вытяжной вентилятор вытяжного шкафа
Монтаж проводки вытяжного вентилятора вытяжного шкафа: Проводка от существующего источника питания или розетки. Я подключаю вытяжной вентилятор вытяжного шкафа к кухонной плите.

Шнур питания серии — 1795

Самый безопасный способ проверки электрических устройств и идентификации электрических проводов!
Бесконтактный электрический тестер

Это инструмент для тестирования, представляющий собой бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах.

Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.

Самый быстрый способ проверить неисправность электропроводки!
Тестер розеток

Это отлично подходит для устранения проблем с проводкой выходной цепи, также используется большинством инспекторов для проверки питания и проверки полярности проводки цепи.
Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки. Лампа, внесенная в список UL, указывает на неправильное подключение. Очень удобна и проста в использовании.

Снимите изоляцию провода, не надрезая и не повреждая электрический провод!
Инструмент для зачистки проводов и кусачки

Инструмент для зачистки проводов, используемый для безопасного зачистки электрических проводов. Этот удобный инструмент имеет множество применений: Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции. Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток.

Изучение электропроводки
Обучающие видеоролики по электромонтажу

» Как ПРАВИЛЬНО подключить проводку!«
Проводите уверенно!
Полностью иллюстрированный
Мгновенная загрузка

Теперь вы можете
Проводите как профессионал!

Последние отзывы Я думаю, что ваш сайт предлагает самую четкую и лучшую информацию об электротехнике для домовладельцев, которую я когда-либо видел в сети. Вы вселили в меня уверенность в своих собственных проектах, которых у меня никогда не было раньше. СПАСИБО!
Пол, из Фоксборо, Массачусетс
Жаль, что я не нашел этот сайт раньше, это, безусловно, лучший ресурс, связанный с электричеством, который я нашел в Интернете.
Джордж из Скрэнтона, Пенсильвания
Люблю этот сайт для офисного работника, который ничего не смыслит в электропроводке.
Билл, из Нью-Йорка, Нью-Йорк
Этот сайт намного лучше, чем 3 книги, которые я только что купил, мне жаль, что я не пришел сюда первым.
Коллин, из Гранд-Рапидс, Мичиган
Спасибо за ответ на мой вопрос.
Я смог добиться этого. Этот сайт идеален. Я рад, что нашел его. Пожалуйста, продолжайте в том же духе.
Майк, из Чикаго, Иллинойс

Подробнее Комментарии

Оставить комментарий

Помощь с домашней электропроводкой Поиск и устранение неисправностей электропроводки Использование электрических тестеров и измерителей Домашняя электрическая безопасность Безопасность строительства дома Электрические расчеты и формулы Домашние электрические коды для домашней проводки Вопросы по электропроводке

Электромонтажные детали и инструменты Электрические коробки Электропровод Электрические инструменты Тестеры и измерители

Домашние электрические справочники Каталог электрических статей Справочник электрических схем Справочник электропроводки своими руками Статьи по электрике своими руками Каталог категорий электрических статей Последние электрические вопросы и ответы Список статей по ремонту электрооборудования

Ресурсы по электропроводке Лицензионные коды и строительство дома Обучение и сертификация электриков Ресурсы по электрической проводке Поставщики электроэнергии Информационный бюллетень «Советы по электрике» Бесплатная помощь по электрике Галерея домашней электропроводки Домашняя электрическая проводка видео Видео об электроэнергетике

Размер провода электрической плиты – что нужно знать

Купите новую плиту и задаетесь вопросом, какой размер провода электрической плиты? Как профессионалы, мы можем помочь советом по этому вопросу.

Как правило, все полноразмерные электрические плиты или плиты требуют питания минимум 40 ампер с розеткой 50 ампер 120/240 вольт. Размер выключателя должен быть 40 ампер, а размер провода должен быть медным № 8 или алюминиевым № 6. Это относится к большинству подключаемых плит с духовкой внизу и горелками вверху.

Все печи и плиты немного отличаются друг от друга, поэтому читайте подробности.

Размер провода электрической плиты Что мне нужно

Размер провода 30 ампер # 10 калибр NMD 90 или Romex настенная духовка

Размер 40 ампер # 8 калибр NMD 90 или Romex Полноразмерная плита

Размер провода 50 ампер # 6 калибр медь NMD 90 9003 Конвекционная плита

Вам может понадобиться адаптер для подключения печи к электросети. Большинство из них доступны в Интернете, просто убедитесь, что они подходят для плиты. Единственным исключением являются решетки плиты и духовки. Для духовки нового модельного ряда может понадобиться переходник. Некоторые модели плит имеют разные диапазоны, которые могут иметь разные требования к проводке.

Дымовые и горячие плиты

Расстояние, на котором вы можете разместить нижнюю часть горелок на горелках, определяется количеством горелок на плите. Это расстояние часто называют горячей зоной горелок. Проводка для конфорок обычно на 15 или 20 ампер 120 вольт.

Электрическая плита Типы размеров проводов
В жилом строительстве в среднем используются провода типа NMD или Romex. Коммерческие и промышленные установки будут AC-9.0 BX или кабель Tech 90.
Большинство производителей печей предлагают несколько различных вариантов и типов размеров проводов для печей, включая типы проводов, качество и количество проводов, а также размер проводов для каждой коммунальной панели, наиболее распространенные и самые быстрые провода для мощности от 6000 до 9000 Вт.
Из-за повышенного спроса на строительство в строительной отрасли стандартные размеры могут вызвать узкие места на производственных площадках. Вот почему рекомендуется проектировать свои проекты таким образом, чтобы минимальная сила тока составляла 100 ампер, а размер провода на панели составлял 40 ампер. или 8AWG
Как подключить электрическую плиту?
• Нарисуйте прямоугольник вокруг размера печи, которую вы хотите подключить
Отрежьте все нужные электрические розетки и соответствующие им провода
• Протяните провод или провода от распределительной коробки
• Установите электрическую коробку за плитой в уровень пола
Подсоедините кабель к электрической коробке с помощью утвержденного разъема
• Установите розетку на 50 ампер на коробку печи, чтобы включить печь
Подсоедините провод к панели под выключателем на 40 ампер
• Проконсультируйтесь с местным электриком, чтобы убедиться, что вы все сделали правильно
Могу ли я использовать провод калибра 8 для выключателя на 50 ампер?
Возможно, но тип медного провода очень важен для исключения нагрузки.
Существует ли плита определенного размера, позволяющая подавать питание на 50 ампер?
Большинство печей поставляются с плитой шириной 30 дюймов. Тем не менее, розетка на 50 ампер — это, по сути, цепь на 50 ампер для размера провода электрического диапазона. Может оказаться полезным провести проверку подачи питания квалифицированным электриком. Модельная духовка должна располагаться прямо под плитой. Если элементы не горят, это небезопасно. Верх контура должен быть плоским, а контур должен быть открыт не менее чем на шесть футов.
Какой провод вы используете для печи 220?
Электричество 220 вольт также доступно потребителям путем подключения проводов того же типа к той же розетке, что и питание и розетка на 15, 20, 30, 40 и 50 ампер. 220 вольт на самом деле то же самое, что и 120/240 вольт. Прибор должен иметь электрическую розетку 120/240. Например, для электрической плиты потребуется питание на 40 ампер и розетка на 50 ампер. Прибор должен иметь 12-дюймовую (исключение – кухонная плита над огневым ящиком) или 10-дюймовую крышку над топкой. Для всех напольных электрических плит требуется 40-амперная линия на напольном монтаже.
Итак, опять же, для напольной электрической плиты требуется розетка на 120/240 вольт, а также линия на 40 ампер на напольном креплении. Электрическая розетка на 240 вольт доступна в Lowe’s или Home Depot за чуть более 40 долларов США и поставляется с коробкой на 240 вольт.
Можно ли использовать 3-х проводной диапазон на 4-х проводном?
Нет. 3-жильный кабель из 4-проводного диапазона не помещается рядом с розеткой, горелками и духовкой. Когда вы подключаете 3 провода к 2-проводной розетке, диапазон не подходит. Электрические духовки имеют медный провод. Со стороны выключателя плиты потребуется розетка на 50 ампер для размера провода электрической плиты. Большинство современных плит и моделей плит имеют две розетки на 120 вольт сзади, которые не используются, но позволяют использовать два нагревательных элемента.
Какой размер проволоки мне нужен для печи из нержавеющей стали?
Как подключить печь из нержавеющей стали?
Пропан можно использовать в качестве альтернативного топлива для горелок топовых плит. Вам нужно будет протянуть около 20 футов шланга к топливному баку на одном конце, а затем прикрепить регулятор и подсоединить шланг. Проконсультируйтесь со специалистом по пропану для консультации.
Сколько ампер потребляет одна духовка?
Электрическая плита будет сжигать только одну вещь за раз, поэтому плита сможет включать только один прибор за раз. Печь, вероятно, можно использовать для двух-трех приборов одновременно, если вы настроите ее таким образом. В зависимости от требований печи.
Должен ли я подключить свою плиту только к одной духовке?
Только если у вас плита островного типа с одной духовкой. Я предпочитаю использовать две духовки для своих 12- и 13-дюймовых моделей, чтобы кастрюли располагались на одной стороне плиты, а еда — на другой, что обеспечивает лучшую рабочую поверхность. Кроме того, две духовки на столешнице дают мне место для всей посуды и стаканов. В маленькой квартире может быть очень тесно, поэтому плита в островном стиле — хороший вариант для вашего кухонного пространства.
Можно ли подключить мою плиту для работы с одной духовкой?
Это зависит от типа вашей печи.
Могу ли я использовать выключатель на 50 ампер для плиты на 40 ампер?
Нет. Не будет проблем с использованием 50-амперного выключателя, если у вас есть правильный размер провода для печи и тот же тип печи, но вы не можете использовать 50-амперный выключатель на 40-амперном проводе для резистивной нагрузки. как печка.
Почему горелки разных размеров?
На это есть три причины:
Верхняя горелка примерно такая же горячая, как и нижняя. Таким образом, для получения полного тепла сверху, а затем равного количества тепла снизу требуется разный поток воздуха через горелку в каждой точке.
Чем больше требуется тепла, тем меньше должна быть горелка.
Большая горелка также означает большую мощность.
Горелки на одних плитах больше, чем на других.
Почему плита не одного размера?
Электрическая плита Требования к питанию
Это минимальная мощность, необходимая для питания духовки при использовании ее в качестве обычной духовки.
Мой электрический диапазон составляет 6000 ватт – 120/240 вольт 40 ампер
Если вы пользуетесь сетью 220 вольт, вам нужно позвонить в свою электрическую компанию, чтобы узнать, какая минимальная потребляемая вами мощность в ваттах. Для сети 220 вольт мощность должна составлять 24000 Вт или более.
Электроэнергия
Каждый тип электрической плиты или плиты требует одинаковых требований к электроэнергии.
Среднескоростные газовые плиты и электрические кухонные плиты
Вам потребуется от 6000 до 9000 Вт для питания плиты с розеткой 120/240 вольт. Большинство электрических плит будут использовать сеть 120/240 вольт для работы с электрическими плитами.
Все электрические плиты рассчитаны на 50 ампер?
Многие диапазоны могут управляться с помощью 120/240 от 50-амперного выключателя. Другие питаются от 120 или 240. Это для тех, у кого есть вторичный нагреватель горячей воды. Диапазон должен быть 120 или 240 для расширения на 50 ампер. У многих есть и то, и другое, поэтому их можно использовать в качестве приятного дополнения к водонагревателям и другим приборам.
Сколько ампер может выдержать выключатель на 50 ампер?
Нужно быть внимательным при выборе правильного гидромолота для вашего диапазона. Чем больше число, тем большую мощность можно снять и тем выше будет потребляемый ток.
Автоматический выключатель на 30, 40, 50 ампер и т. д. выдержит ровно 80 % непрерывной нагрузки. Это означает, что вы не должны нагружать гидромолот более чем на 80 процентов от указанного на нем номинала. Например, выключатель на 50 ампер может непрерывно выдерживать 40 ампер.
Прерыватель может достигать 100% своего номинала, однако это только на короткое время, прежде чем он сработает.
Сколько стоит установка электроплиты?
Вообще говоря, электропроводка для печи может стоить до 1000 долларов в зависимости от длины и расстояния от вашего электрощита. Медная проволока стоит дорого, поэтому рассчитывайте заплатить за нее хорошие деньги. Кроме того, вам может понадобиться вытяжка для вентиляции печи от дыма. Вам также может понадобиться отремонтировать столешницы, чтобы все работало на вас.
Что такое горячий провод на трехштырьковой вилке?
Горячий провод на вилке с 3 контактами должен быть следующим. Каждая горячая проволока каждой стороны должна быть перпендикулярна другой стороне.
Горячая проволока с одним контактом с каждой стороны.
Третий контакт вилки всегда должен быть горячим проводом.
Немного о розетке с 3 контактами.
В розетке с 3 штырями проводом питания (AC) является один штырь, провод заземления и нейтральный провод.
Как определить горячий провод на трехконтактной вилке?
Второй штырь от розетки с тремя контактами всегда является нейтральным проводом, и есть провод (не горячий провод), который подключен к двум штырям, которые будут горячими.
Где я могу получить профессиональную установку газовой плиты?
Если вы ищете новую плиту…….
Нажмите здесь
Твитнуть
Эл. адрес
Распечатать
Recent Posts
ссылка на Как преобразовать солнечную энергию для вашего дома
Как перейти на солнечную энергию для вашего дома
Как перейти на солнечную энергию для вашего дома. Прежде чем вы начнете рассматривать возможность перехода на солнечную энергию, важно понять преимущества и недостатки. Например, сколько солнечных…
Продолжить чтение
ссылка на самые высокооплачиваемые рабочие места в электрике
Самая высокооплачиваемая электротехническая работа
Самая высокооплачиваемая работа в сфере электротехники найти не так сложно, как может показаться. Это просто вопрос знания, где искать. Есть несколько конкретных факторов, которые необходимо учитывать, прежде чем принять решение. ..
Продолжить чтение
Схема электроплиты, требования к электропроводке духовки
4-1 НОРМАЛЬНАЯ ЭКСПЛУАТАЦИЯ
ПРИМЕЧАНИЕ: Разделы диагностики в этой главе предполагают, что все другие электрические элементы управления, т.е. работают исправно, а неисправность локализована в системе отопления!!!
Нагревательный элемент представляет собой просто большой провод резистора с достаточным сопротивлением, чтобы генерировать сильный нагрев. Обычно это аренихромовые провода, окруженные керамической изоляцией, со стальной оболочкой вокруг керамической.
В электрической варочной панели нагревательные элементы свернуты в круглую деталь, называемую «поверхностным блоком». Один накладной блок может содержать два или даже три разных элемента, смонтированных вместе, с разными значениями сопротивления. Иногда проводка прикручивается непосредственно к клеммам на концах наземного блока. Некоторые накладные устройства подключаются к розетке, установленной под варочной панелью, что облегчает их снятие для очистки, но также повышает вероятность обгорания соединений. (Рисунок 4-Б)
Рисунок 4-B: Типовые накладные блоки
КОНТРОЛЬ ТЕМПЕРАТУРЫ
Для поддержания заданной температуры в электрической варочной панели элемент включается и выключается, обычно с помощью переключателя, называемого бесконечным переключателем, поэтому назван потому, что теоретически он обеспечивает бесконечное количество температурных режимов. Этот переключатель имеет внутри свой маленький нагреватель, который нагревает биметаллический переключатель. (см. рис. 4-C) Кулачок, прикрепленный к ручке управления, изменяет натяжение пружины на биметаллическом элементе, что меняет количество тепла, необходимое для размыкания переключателя.
Когда нагревательный элемент включен, нагреватель внутри переключателя включен. Биметалл нагревается (вместе с элементом) до размыкания контактов. Затем биметалл остывает (вместе с элементами) до тех пор, пока контакты снова не замкнутся.
Существуют также выключатели с фиксированной температурой, которые изменяют напряжение, подаваемое на нагревательные элементы, для поддержания фиксированной, заданной температуры. Обычно это кнопочные или поворотные переключатели с фиксированными настройками, такими как теплый, низкий, средний и высокий.
В переключателях с фиксированной температурой уровни нагрева изменяются путем подачи разных напряжений (110 В или 220 В) на разные катушки с разным сопротивлением, как показано на рис. 4-C.
В духовке температура регулируется термостатом. Используя заполненную жидкостью колбу и капилляр, термостат измеряет температуру внутри духовки и включает и выключает систему нагрева, чтобы поддерживать температуру духовки в определенном диапазоне.
Рисунок 4-C: Переключатели контроля температуры
4-2 ОЧИСТКА НАГРЕВАТЕЛЬНЫХ ЭЛЕМЕНТОВ
Не наносите какие-либо чистящие средства или растворители непосредственно на нагревательные элементы или поверхностные блоки. Стальная оболочка полупористая; очищающие растворители могут проникнуть в сталь и повредить керамическую изоляцию или привести к короткому замыканию элемента. Подумайте об этом. .. когда эти элементы работают, они раскаляются докрасна. В конечном итоге они сожгут все, что с ними соприкоснется. Если после этого остался нагар или другой твердый осадок, просто соскребите его как можно лучше.
Исключением являются массивные или евро-модули. Эти блоки можно чистить; у вашего продавца запасных частей есть специальное чистящее средство для этой цели.
4-3 ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
При устранении неполадок электрического кухонного оборудования самое первое, что нужно сделать, это отойти в сторону и наблюдать за общей картиной. Что происходит на самом деле? Если ничего не работает, у вас, вероятно, проблема с автоматическим выключателем, предохранителем или другим источником питания. Нагреваются ли поверхности, но не элементы печи? Элемент для выпечки нагревается, а элемент для жарки нет? Очистка духовки работает только по вторникам в июле во время метели? Знание того, что работает, а что нет, в сочетании со схемой подключения может указать вам на неисправный компонент.
Через мгновение мы поговорим об основных шагах, которые необходимо выполнить. Но сначала я хочу донести до вас кое-что действительно важное. Я знаю, что говорил об этом в главе 2, но стоит повторить. В электрическом кухонном оборудовании вы обычно имеете дело с цепями на 220 вольт. НЕ ОТНОСИТЕСЬ К ЭТОМУ ЛЕГКО. НАПРЯЖЕНИЕ 220 ВОЛЬТ МОЖЕТ СБРОСИТЬ ВАС С НОГ И НАНЕСТИ СЕРЬЕЗНЫЕ ПОВРЕЖДЕНИЯ ТЕЛУ, ОЧЕНЬ БЫСТРО. НЕ ПРОВЕРЯЙТЕ ЦЕПИ НАПРЯЖЕНИЯ 220 Вольт.
Если вы не имеете дело с очевидным, простым ремонтом, таким как сгоревший элемент, локализация проблемы в цепи приготовления пищи на 220 вольт в основном сводится к отключению питания, проверке непрерывности каждого компонента и поиску сгоревших или перетертых проводов. . Ремонт электрической духовки или варочной панели можно разделить на 3 категории:
4-3 (a) ОДИН ЭЛЕМЕНТ НЕ НАГРЕВАЕТСЯ
В поверхностных блоках это обычно вызвано перегоранием элемента, клеммы или розетки. (см. рис. 4-B и 4-D) Это также может быть бесступенчатый переключатель или селекторный переключатель с фиксированной температурой. Выключите выключатель или вытащите предохранитель и осмотрите элемент, клеммы и розетку.
Большинство розеток крепятся к варочной панели одним или двумя винтами. Некоторые розетки можно разобрать, как показано на рис. 4-D, для осмотра и замены внутренних клемм.
Обычно видны сгоревшие или оплавленные участки клемм или элементов, но проверьте целостность цепи, даже если она выглядит нормально. Плохой элемент не покажет непрерывности. Хороший элемент покажет некоторую непрерывность, даже если есть большое сопротивление.
Рис. 4-D: Ремонт розетки
Выключатель показывает отсутствие непрерывности в выключенном состоянии и хорошую целостность при включении. Вы также должны увидеть непрерывность через биметаллический нагреватель внутри бесконечного переключателя.
Заменить сгоревшую или неисправную розетку, клемму, элемент или переключатель; отремонтировать сломанный конец провода. При замене элементов убедитесь, что вы получаете новый элемент с нужной мощностью; элемент соответствует переключателю управления.
Если какой-либо элемент духовки не работает, не забывайте правило номер один из раздела 2-6 (d): сначала проверьте управление автоматическим циклом выпечки (таймером)! Если все в порядке, обрыв обычно происходит в том месте, где провод присоединяется к элементу, внутри задней стенки духовки. Выключите выключатель или вытащите предохранитель, выкрутите винты, которыми элемент крепится к духовке, и немного отодвиньте элемент от задней стенки. Там есть немного дополнительного провода, чтобы вы могли получить к нему доступ спереди, но больше не вытягивайте провод
чем вам нужно работать над этим. Возможно, вам придется наклонить элемент вверх, чтобы клеммы прошли через отверстия. Если провод оборван или полностью сгорел на клемме, вы можете вытащить провод из отверстия острогубцами, пока питание отключено.
Если в элементе есть прогар, обычно он будет виден, но проверьте целостность элемента, даже если он выглядит нормально. Плохой элемент не покажет непрерывности. Хороший элемент покажет некоторую непрерывность, как описано в разделе 2-6(e).
Заменить сгоревший или неисправный элемент; отремонтируйте сломанный конец провода, используя специальные высокотемпературные клеммы, которые можно приобрести у вашего продавца запасных частей.
4-3(b) ПЕЧЬ НЕТ ЭЛЕКТРОПИТАНИЯ
Во-первых, убедитесь, что питание отключено. Проверьте все нагревательные элементы, все настройки. Проверьте часы, таймеры и освещение духовки, если таковые имеются. Если хотя бы один компонент работает правильно, у вас есть питание. Имейте в виду, что если одна из ветвей цепи вышла из строя из-за проблем с проводкой в доме, у вас может быть 110 вольт, но не 220. (см. раздел 2-5, стр. 16). ТЭНы работают на малой мощности, а высоконагревательные контуры не работают. Это также означает, что у вас все еще есть сила, и вас все еще могут убить.
Если вы уверены, что у вас нет электричества, нам нужно выяснить, связана ли проблема с проводкой дома или внутри духовки или варочной панели. Во-первых, конечно, проверьте выключатель или предохранитель дома. Далее нам нужно проверить мощность там, где она входит в духовку.
Иногда это может представлять проблему. В большинстве установок есть розетка на 220 вольт. Если это так, выключите выключатель или вытащите предохранитель, отодвиньте духовку или плиту от стены, вытащите вилку из стены, снова включите выключатель и проверьте розетку, как описано в главе 2. Также проверьте клеммную колодку на наличие проблем, как описано ниже. Клеммная колодка — это место, где основной шнур питания подключается к электрической цепи печи. Это будет где-то сзади. (см. рис. 4-Е)
В некоторых установках электрическая духовка или электрическая плита подключаются непосредственно к проводке дома. В этом случае проводка будет подсоединена непосредственно к клеммной колодке внутри устройства. Вам необходимо выполнить действия, описанные выше, но при отключенном питании найдите 3-проводную клеммную колодку, как показано на рис. 4-E.
Рисунок 4-E: Клеммная колодка основного питания
Осмотрите клеммную колодку на наличие признаков повреждения; перегрев, расплавленные клеммы и т. д.
Убедитесь, что вся проводка не повреждена, и убедитесь, что вы не касаетесь оголенных проводов или клемм, ненадолго включите выключатель или предохранитель и проверьте клеммную колодку на наличие питания на всех трех ножках, как показано в главе 2. Затем снова отключите питание от выключателя или предохранителя.
Если питание не поступает на клеммную колодку, проблема в проводке вашего дома. В 70-х годах некоторые дома были построены с алюминиевой проводкой, которая печально известна своей неспособностью выдерживать печные токи. Ремонт электропроводки в доме выходит за рамки данного руководства. Есть много хороших книг по домашней электропроводке; купите один из них или вызовите электрика.
Если питание подается на клеммную колодку, проблема явно где-то внутри печи. Там может быть главный предохранитель или главный выключатель, через который все проходит. Найдите свою электрическую схему, изолируйте проблему и выполните ремонт, как описано в разделе 4-3(c).
4-3 (c) ПРОБЛЕМЫ КОМПОНЕНТОВ
Одна довольно распространенная неисправность со сбивающими с толку симптомами возникает, когда бесконечный переключатель или переключатель с фиксированной температурой замыкаются внутри на землю. Симптомом будет то, что при выключении индикатор будет гореть тускло. В этом случае замените неисправный переключатель.
Допустим, у вас есть питание для наземных юнитов, но нет ни для выпекания, ни для жарки. Или, скажем, электрическая духовка включается, но функция самоочистки не работает. Пришло время схемы подключения. Найдите электрическую схему вашей машины, как описано в главе 3. Проследите цепи как можно лучше и протестируйте компоненты, как описано в главе 2. Схема соединений может быть очень сложной и трудной для понимания, но общая цель состоит в том, чтобы отследить неисправности. цепи, как описано в разделе 2-5, найдите в ней компоненты и проверьте их на непрерывность. Также проверьте наличие сгоревших проводов, особенно в задней части духовки. Это может помочь сделать несколько копий электрической схемы и обвести интересующую вас цепь цветным маркером.
Замените неисправный компонент или отремонтируйте поврежденные провода с помощью специальных высокотемпературных проводов и разъемов, которые можно приобрести у вашего продавца запасных частей.
Базовый набор для Ремонт электрической духовки | Ремонт электроплиты .
Как установить газовую или электрическую плиту
Самостоятельная установка газовой или электрической плиты, также известной как плита, поначалу может показаться сложной, но прибор можно установить в домашних условиях с помощью соответствующих инструментов и мер предосторожности. Независимо от того, заменяете ли вы старую электрическую плиту, переделываете или впервые устанавливаете газовую плиту, это пошаговое руководство поможет вам пройти через общий процесс.
Ниже приведен обзор установки газовых и электрических плит. Перед установкой обязательно ознакомьтесь с руководством по установке для вашей конкретной модели, так как инструкции могут отличаться.
При обращении с газовыми и электрическими плитами настоятельно рекомендуется привлекать другого человека для перемещения прибора. При возникновении вопросов или опасений, связанных с подключением газа или электропроводкой, обратитесь за помощью к специалисту.

Установка газовой плиты
Установка электрической плиты
Часто задаваемые вопросы по установке

Произведите замеры
Первый шаг к установке газовой или электрической выдвижной или отдельно стоящей плиты – это измерение размеров прибора и места для выреза.
Определите глубину, ширину и высоту, чтобы ваш прибор поместился в нужном месте.
Для получения дополнительной информации и рекомендаций по измерению размеров печи обратитесь к этому подробному руководству по определению размеров.
В процессе установки помните о различных размерах и размещении вставных и отдельно стоящих диапазонов.
Установка вставных плит
Вставные плиты устанавливаются почти заподлицо со столешницами, обеспечивая плавную и точную посадку. В то время как эти плиты обычно устанавливаются между шкафами или на кухонных островах, выберите выдвижные плиты, такие как Whirlpool 9.0980 ® 7-в-1 воздушная жарочная печь с обработанными сторонами и может быть установлена в любом месте вашей кухни. Как правило, у выдвижных диапазонов отсутствует задняя защита, а элементы управления расположены спереди или сверху диапазона.
Откройте для себя линейку вставок от Whirlpool.
Установка отдельностоящих плит
Отдельно стоящие плиты оснащены встроенным задним щитком для защиты стены от брызг, что делает их идеальными для гибкого размещения без необходимости в отдельной задней панели. Отдельно стоящие плиты могут быть размещены отдельно или между столешницами.
Откройте для себя отдельно стоящие серии Whirlpool.
Установка газовой плиты: пошаговые инструкции
Установка газовой плиты — это работа для двух человек, которую можно выполнить с помощью нескольких инструментов, мер предосторожности и инструкций по установке. Используйте это руководство из восьми шагов в качестве общего обзора. От начала до конца на установку газовой плиты уходит примерно от четырех до шести часов.
Не забывайте обращаться к руководству по установке устройства для получения конкретных инструкций. Если необходимо установить газопровод, обратитесь за помощью к специалисту.
Просмотрите различные типы газовых плит от Whirlpool.
Что потребуется для установки газовой плиты
Расходные материалы
Гибкий соединитель газовой плиты (соединитель осушительного газа)
Тефлоновая лента для соединения труб
Уличное колено ½ дюйма на ½ дюйма (фитинг)
Детектор утечки газа
Инструменты
Разводной ключ
Шаг 1: Приобретите правильный газовый соединитель
Если вы заменяете старую газовую плиту, обязательно используйте для установки новый гибкий соединитель газовой плиты, чтобы предотвратить утечку газа.

В руководстве по установке будет указан тип газового соединителя, необходимый либо для «диапазона», либо для «осушителя».
Эти разъемы работают одинаково, но концевые фитинги должны соответствовать вашему прибору для правильной установки печи.
Убедитесь, что разъем имеет достаточную длину, чтобы можно было подключить плиту к газовому клапану.

Обычно эти соединители имеют диаметр примерно ½ дюйма. Обратитесь к руководству пользователя, чтобы узнать, какой тип газового соединителя вам понадобится.

Купите гибкие соединители для газовой плиты в Whirlpool.

Шаг 2. Перекройте газовый клапан
Найдите газовый клапан и убедитесь, что он закрыт.

Как правило, запорный клапан необходимо слегка повернуть, пока он не образует угол 90 градусов с самой трубой.
Если вы заменяете существующую газовую плиту, осторожно отключите прибор после отключения газа.

При установке запорного клапана или проблемах с подключением к газу обратитесь за помощью к специалисту.
Шаг 3: Оберните резьбу тефлоном
^® лента
Используя тефлоновую ленту ^®, оберните резьбу газового клапана для надлежащей герметизации и надежной посадки.

Примечание : Не используйте тефлоновую ленту ^® для оборачивания трубопроводов или трубок сжиженного газа. Обратитесь к руководству по установке и проконсультируйтесь со специалистом, если вы не уверены или у вас есть вопросы.
Шаг 4: Присоедините газовый соединитель
После намотки нити вы можете присоединить газовый соединитель к газовой линии.

Снимите заглушку с соединительного фитинга.
Оберните конец тефлоновой лентой, чтобы предотвратить утечку газа.
Осторожно вкрутите соединитель в газовую линию.

Следите за тем, чтобы газовый соединитель не перегибался, и не вставляйте его в газовую линию силой.

Шаг 5. Присоедините уличный отвод
После того, как газовый соединитель будет закреплен на газовой линии, вы можете присоединить уличный отвод к газовому отверстию на вашей плите.

Вкрутите уличный угол в газовый порт плиты.
Прикрепите другой конец уличного колена к свободному концу газового соединителя.
Используйте желтую тефлоновую ленту, чтобы обернуть фитинги, но будьте осторожны, чтобы не перетянуть.

Шаг 6. Затяните гайки газового соединителя
На каждом конце газового соединителя затяните гайки на фитингах соединителя.

Шаг 7: включите газ и проверьте на наличие утечек
В качестве меры предосторожности настоятельно рекомендуется обратиться к специалисту для проверки соединения на наличие утечек газа.
Для самодиагностики снова включите газовый клапан.
Осторожно обрызгайте место соединения детектором утечки газа.
При образовании пузырей выключите газ и немедленно обратитесь к специалисту.

Совет:
Если у вас нет под рукой детектора утечек газа, вместо него можно использовать теплую воду, смешанную с жидким мылом, для обнаружения утечек газа.
Шаг 8: Вставьте газовую плиту на место и закрепите монтажную пластину
После того, как вы подключили газ и проверили наличие утечек, просто установите плиту вдвоем.

Убедитесь, что ваша плита находится на одном уровне с полом и правильно выровнена, в зависимости от вставного или отдельно стоящего устройства.
При необходимости закрепите скобу, препятствующую опрокидыванию. Более подробные инструкции см. в руководстве по установке.
При необходимости отрегулируйте регулируемые ножки.

Работа с газом может представлять опасность. В качестве меры предосторожности проконсультируйтесь со специалистом по любым вопросам или проблемам, связанным с подключением газопровода или установкой печи.
Explore Whirlpool
^® Газовые плиты
Ознакомьтесь с коллекцией вставных и отдельно стоящих газовых плит от Whirlpool.
ВФГ775Х0ХВ
ВФГ320М0ББ
ВГГ745С0ФС
WEG745H0LZ
Установка электрической плиты: пошаговые инструкции
Установка электрической плиты может быть выполнена с помощью этого руководства из семи шагов, нескольких инструментов и помощи другого человека. Обратитесь к руководству пользователя для получения конкретных инструкций и обратитесь к профессиональному электрику для получения необходимых электрических цепей и установки. Этот процесс может занять до двух часов от начала до конца.
Просмотрите различные типы электрических плит от Whirlpool.
Что потребуется для установки электрической плиты
Расходные материалы
3-контактный шнур питания электрической плиты, требования см. в руководстве пользователя
4-контактный шнур питания электрической плиты, требования см. в руководстве пользователя
Инструменты
Отвертка
Шаг 1. Проверьте напряжение в цепи
Для установки электрической плиты обычно требуется как минимум цепь на 250 вольт и розетка на 40-50 ампер.
Если цепь на 250 В отсутствует, обратитесь к лицензированному электрику для профессиональной установки.
Шаг 2: Знайте свои шнуры питания
250-вольтовые шнуры питания бывают 3-жильными и 4-жильными, которые подключаются к задней части вашей электроплиты.
Как 3-х, так и 4-жильные кабели имеют одну черную жилу, одну красную жилу и нейтральную белую жилу, используемые в качестве заземляющего провода.
4-жильные шнуры также содержат зеленый проводник с заземлением.
Купите шнуры питания с 3 и 4 контактами от Whirlpool.
Шаг 3. Проверьте необходимые соединения в вашей электрической плите
Обратитесь к руководству пользователя для получения конкретных инструкций по необходимым цепям питания для вашей плиты. Новые электрические плиты обычно имеют 4-проводное соединение.
При необходимости обратитесь к лицензированному электрику, чтобы изменить соединения заземления в соответствии с требуемой проводкой.
Шаг 4: Подсоедините шнур питания к электрической плите
В зависимости от подключения вашей плиты к 3-проводной или 4-проводной конфигурации, подключите проводку соответствующего цвета.
Для 3-проводного подключения убедитесь, что белый заземляющий провод подключен к центральному разъему, а красный и черный провода по бокам, что соответствует конфигурации разъемов.
Для 4-проводного подключения подключите зеленый провод к зеленому разъему заземления и соедините оставшиеся провода с соответствующими клеммами.
Надежно закрепите провода и установите на место крышку соединения проводов.
Всегда обращайтесь к руководству по установке за конкретными инструкциями и конфигурациями проводки.
Шаг 5: Включите электрическую плиту
После того, как шнур питания подключен к плите, отключите основную цепь питания прибора. Затем просто подключите свой диапазон к электрической розетке с 3 или 4 контактами.
Шаг 6. Вставьте электрическую плиту на место
После того, как вы подключили свой диапазон и снова включили питание, осторожно вставьте диапазон вместе с другом. Помните о правильном выравнивании вставных и отдельно стоящих диапазонов.
Шаг 7: При необходимости закрепите монтажную пластину
Если плита входит в комплект поставки, закрепите плиту на стене с помощью кронштейна, чтобы предотвратить опрокидывание.
Дополнительные сведения см. в руководстве пользователя.
Explore Whirlpool
^® Электрические плиты
Ознакомьтесь с коллекцией электрических плит Whirlpool.
ВФЭ775Х0ХВ
ВГЭ745К0ФС
WFE500M4HS
Часто задаваемые вопросы по установке кухонной плиты
Общие вопросы и рекомендации по установке газовых и электрических плит Whirlpool см. в разделе часто задаваемых вопросов ниже.
Могу ли я самостоятельно установить газовую или электрическую плиту?
Процесс установки газовой или электрической плиты требует не менее двух человек из-за больших размеров и громоздкости большинства печей. Это помогает избежать повреждений и способствует плавному процессу установки.
Следуя конкретным инструкциям в руководстве по установке вашего прибора, вы сможете без труда самостоятельно установить газовую или электрическую плиту.
Могу ли я поменять электрическую плиту на газовую?
Если на вашей кухне имеется существующее газовое подключение, удобно расположенное рядом с электрической плитой, переход на газ может быть таким же простым, как подключение к газовой линии.
Однако, если газовое соединение отсутствует, потребуется консультация специалиста, чтобы правильно установить газовую линию для вашей плиты.
Вам нужна специальная розетка для электроплиты?
Электрические плиты генерируют больше энергии и обычно работают при напряжении 250 вольт вместо стандартных 120 вольт. Поэтому для подключения электрической плиты к розетке с 3 или 4 контактами обычно требуется розетка на 250 вольт, 40–50 ампер.
Полные инструкции по установке обычно содержат таблицу, позволяющую определить, что необходимо, исходя из общей мощности вашей модели.
Узнайте больше о Whirlpool
^® Диапазоны
Что такое двухтопливный диапазон и каковы его преимущества? Каковы плюсы и минусы двухтопливных моделей? Подходит ли двухтопливная плита для вашей кухни? Узнайте больше об этом уникальном приборе из нашего руководства.
Диапазон против плиты против духовки: в чем разница? Плита, плита и духовка — на самом деле это разные приборы. Изучите основы между тем, что они из себя представляют, и тем, что они могут делать на вашей кухне.
Размеры печи
: стандартные размеры и размеры Узнайте о стандартных размерах печей и о том, как измерить новый диапазон. Найдите размеры ширины, высоты и глубины для различных типов печей.
домашнее сердцебиение
Готовы узнать больше советов, домашних советов и руководств по технике?
Просмотреть все статьи
Была ли эта статья полезной? Передайте на
Как подключить электрическую духовку и варочную панель
Электрические плиты и духовки часто используются на домашней кухне. При этом выбор типа печи не зависит от наличия газа в доме. Однако это мощные электроприборы и рекомендации по их подключению необходимо соблюдать. Следует отметить, что электропроводка должна быть рассчитана на мощность этих потребителей во избежание аварийных ситуаций. В этой статье мы поговорим о тонкостях подключения к сети кухонного электрооборудования.
Определитесь с моделью
Если у вас установлена и электрическая духовка, и варочная панель, первое, что вам нужно сделать, это определиться с моделями и рекомендациями производителей. На что обращать внимание при подключении:
1. В некоторых случаях плита и духовка подключаются независимо друг от друга, но если это модели из комплекта одного производителя, то нужно смотреть в инструкции, может и стоит быть на связи.
2. Подключение шнура к электроплите, в зависимости от производителя шнур может быть съемным или несъемным. В моделях со встроенным шнуром Бош такой есть, заменить нет возможности, он закреплен в пластине, если нужно будет его удлинить, то придется его обрезать и подключать с помощью клеммников, гильз или по-другому.

Подключение к сети
Обычно бытовые розетки выдерживают ток до 16А, такой ток потребляют приборы мощностью до 3,5 кВт. Поэтому, если мощность вашей плиты и электрической духовки находится в этом диапазоне, то можно подключать к розетке.
Мощные платы могут потребовать наличия трехфазного ввода, если это не так, то придется выходить из положения изменением подключения ТЭНов, включив все параллельно. Тогда мощность, скорее всего, выйдет за пределы 3,5 кВт. Затем нужно подключить провода напрямую к автомату с током до 32А. Подбирается в соответствии с реальным потреблением и небольшим запасом (20-40% будет более чем достаточно), подойдет автоматический выключатель с маркировкой типа С32.
Стоит отметить, что есть вилки на 32А, они довольно большие по размеру, а их штырьки имеют необычную круглую форму, и прямоугольную. Подключаются следующим образом:
Схема подключения для разного количества фаз и величины напряжений должны быть указаны на корпусе устройства или в инструкции. Типа такие:
Обратите внимание, что каждый из контактов пронумерован, а на схеме указано, где должны быть установлены перемычки.
В нижней или верхней части на задней стороне обычно имеется окно, через которое осуществляется подключение.
Перемычки могут быть установлены по вашему усмотрению, в соответствии с распространенным типом сети в конкретном регионе. Обратите внимание на фото, под провода уже установлены заводские медные перемычки похожие на шины, но лучше лишний раз убедиться.
В примере на фото каждая из клемм пронумерована. Если таких перемычек нет, сделайте их сами из кусочков проволоки. На фото провода подключены напрямую к клеммам, но лучше это делать с помощью круглых клемм (кабельных наконечников).
Это может выглядеть так:
Запомните:
На кухне, особенно возле плиты, обычно жарко и влажно, это усугубляет работу как кабелей, так и самих приборов. Отсюда повышенный риск поражения электрическим током.
В любом случае подключение должно производиться через УЗО, а корпус крайне желательно заземлить.
Для подключения электроплиты и духовки можно использовать как гибкие кабели, так и монолитные, например, ВВГ 3х2,5 и другие подходящие.
Не подсоединяйте использованный кабель. Как правильно подобрать сечение кабеля под конкретную нагрузку Ранее на сайте была опубликована статья.
Схема подключения электроплиты через УЗО и автомат к однофазной и трехфазной электросети представлена ниже:
Что нельзя делать при подключении электроплиты: советы и рекомендации
Если при ремонте на кухне вы не предусмотрели замену электропроводки, то должны четко осознавать, что старые алюминиевые кабели не рассчитаны на такие нагрузки, даже если ранее также были установлены электроплиты и духовки. Рекомендуется использовать медь, чтобы не прокладывать кабель в стене, после отделочных работ его можно прокладывать наружными способами, например, в кабель-канале.
Линия должна идти прямо от автомата открывания и к ней подключаются только электроплита и духовка.
Нельзя подключать плиту и духовку одновременно через тройники или удлинители — ничего не получится.
Если переподключаете старую электроплиту — замените вилку, возможно она старого образца и уже изношена. Это не займет ни времени, ни финансовых средств, но улучшит контакт и снизит нагрев розетки, а это избавит вас от проблем в будущем.
Установка
Встраиваемые модели сейчас очень популярны. Они прекрасно вписываются в комплект кухонной мебели, но нужно учитывать габариты, чтобы все шло хорошо. Стоит сказать, что просто задвинуть электрическую духовку вместо кухонного стола не получится. Необходимо выдерживать небольшие допуски для нормального функционирования устройств. Они также выполняют роль вентиляции, охлаждая корпус.
На изображении ниже показаны приблизительные размеры:
расстояние от дна духовки до пола 5-8 см;
от боковых стенок корпусной и кухонной мебели — 5 см;
между задней стенкой и стеной — 4 см.
Вывод
Подытожим — как подключить электрическую духовку и варочную поверхность:
1. От вводного автомата должен идти отдельный кабель питания, больше к нему ничего не подключается.
2. Пластина подключена к УЗО и отдельному выключателю.
3. При подключении через розетку — вилка должна иметь возможность войти и устойчиво в ней оставаться, плиты мощностью до 3,5кВт подключаются к обычной розетке 16А, а более мощные к большой розетке 32-40А или прямо к машине.
Как самостоятельно подключить электрическую плиту
Во многих многоквартирных домах отсутствуют газовые трубы, предназначенные для подключения газовой плиты. В качестве альтернативы предусмотрена отдельная электрическая розетка для подключения устройств, питающихся от сети. Если у вас есть квартира с этой схемой подключения устройства, то вам обязательно нужно знать, как подключить электрическую плиту. Конечно, эту работу лучше доверить профессионалу, особенно если раньше вам не приходилось устанавливать подобные устройства.
Сначала необходимо выбрать место
Подготовка места
Прежде чем приступить к подключению электрической сети, необходимо сначала выбрать место для установки данного устройства. Чтобы устройство обеспечивало максимальное удобство и идеально вписывалось в кухонное пространство, при его установке следует учитывать следующие рекомендации:
для установки требуется место с ровной поверхностью. Важно, чтобы в процессе регулировки ножек изделия можно было обеспечить устойчивое положение относительно горизонтали;
длина провода должна быть оптимальной. Он должен обеспечивать возможность свободного перемещения устройства от стены без отключения;
Необходимо учитывать, что устройство способно нагреваться до 100 градусов Цельсия. По этой причине его не следует устанавливать рядом с холодильником;
если прибор будет встраиваться в конструкцию кухонного гарнитура, в первую очередь стоит защитить все поверхности из пластика. Дело в том, что при нагреве пластины могут деформироваться или расплавиться;
если на кухне установлена индукционная плита, то не ставьте рядом с ней другие электроприборы. Его электромагнитное поле будет воздействовать на них, что приведет к видимому ухудшению работы техники.
Основные требования
Подключение электроплиты должно осуществляться правильно, от этого зависит ее нормальное функционирование. Для этого необходимо соблюдать важные правила установки бытовых электроприборов. Если вы никогда не производили установку этих устройств, то лучше доверить эту задачу профессионалам. Дело в том, что при самостоятельной сборке можно лишиться права на гарантийное обслуживание в сервисном центре.
Перед началом процесса подключения устройства рекомендуется узнать индикатор питания. Стоит определить, к какой сети вы хотите подключить устройство. Обычно многие квартиры и частные дома оборудованы общей однофазной электросетью мощностью 220 В. В редких случаях встречаются линии с трехфазным устройством.
Для правильной установки устройств на трехфазные линии стоит соблюдать некоторые важные особенности при их установке:
Некоторые модели настольных электроплит и индивидуальных духовок (например, Gorenje, Hansa) имеют номинальную мощность менее 3000 Вт. Эти устройства подключаются с помощью вилки и розетки на 13 А. Также для подключения можно использовать соединительное устройство, которое снабжено предохранителем; В продаже могут быть устройства
с номинальной мощностью более 3000 Вт. Подключать их рекомендуется с помощью отдельной проводки, идущей непосредственно к электрощиту. Такой тип разводки называется радиальными сетями.
При подключении к сети 380 В розетка обычно не используется, это повышает уровень безопасности. Для этого удлините цепь питания, а также установите предохранитель. Но желательно предварительно проконсультироваться с опытным электриком. Он посоветует, нужно ли будет заменить традиционный мини-автомат на предохранитель.
Схема электрических соединений
Обязательно установите в электрощите отдельный автоматический выключатель с предохранителем, его также можно заменить имеющимся свободным блоком. Во время установки автоматического выключателя нужно убедиться, что предохранители трубчатые.
Также необходимо правильно подобрать размер сечения для подключения к радиальной сети. Может зависеть от типа плиты:
для плит, которые работают с мощностью до 13,5 кВт стоит выбирать провод сечением 4 кв. мм;
для плит мощностью до 18 кВт подходят провода сечением 6 кв.мм.
Таблица сечений проводников
Функцию защиты должен выполнять предохранитель на 30 А или автоматический выключатель на 32 А. Проводка подходит с трехпроводной структурой. Одна из жил должна использоваться для заземления.
Особенности подключения к радиальной сети
Если вам необходимо подключить изделие к сети с радиальным устройством, то следует действовать по определенной схеме. Она поможет сделать соединение своими руками. Для этого необходимо соблюдать важные рекомендации:
Токопроводящие элементы должны быть оснащены контактными пластинами
Как установить с помощью соединительных устройств
Подключить простую электрическую плиту можно с помощью соединительного устройства. Процесс выполняется двумя способами.
Схема подключения
Если вывод блока выключателя выполнен на запасной блок электрощита, важно правильно распределить провода при подключении:
жила с красным оттенком должна быть присоединена к сам блок, являющийся фазой;
черная жила должна быть подключена к нейтральной клемме;
Кабель заземления должен быть подключен к клеммам, помеченным знаком заземления. Этот конец обычно отмечен желто-зеленым кембриком.
Есть еще один способ подключения. Делать это следует через механизм переключения, который снабжен предохранителем. Его крепление должно производиться возле электрощита. Все фиксируется винтами.
Кабели от прибора должны быть подключены к клеммам по следующей схеме:
жила с красной изоляцией должна быть присоединена к фазе;
черные элементы соединяются с элементами, обозначенными N;
провод заземления должен быть подключен к клемме заземления; имеет желто-зеленый кембрик.
Счетчик подключается к автоматическому выключателю. Для этого потребуются два многожильных провода с двойной изоляцией. Размер секции должен быть 16 квадратных метров. мм. Допускается меньшее сечение – 10 кв. мм, но при этом соединение можно выполнить из тонких отрезков проволоки.
Провод с черной изоляцией подключается к клемме распределительного щита и выключателю с маркировкой N. Красные жилы должны быть присоединены к фазе с маркировкой L. Заземляющие элементы должны быть закреплены. Он должен состоять из провода с многожильным строением, он крепится к клемме в соответствующей зоне электрощита. У нее обычно есть батист с желто-зеленой окраской.
Как устанавливать разные схемы
При установке, при которой используется розетка, все достаточно просто. Для этого вам понадобится специальный кабель, который предназначен именно для подключения изделия. Он должен иметь на розетке специальный разъем, а также должен быть снабжен вилкой (РШ-ВШ). Он может быть предназначен для проводок со скрытым или внешним устройством.
Типы розеток и вилок
Стоит обратить внимание на то, что электроплиты могут иметь разное напряжение — 220 В и 380 В. Обязательно производитель бытового прибора должен указать тип схемы подключения, что должно обеспечить правильность подвода сетевых проводов к клеммам устройства. Иногда на поверхности задней стенки изделия имеется схематичное изображение, либо оно указано в инструкции.
No related posts.

Кабель для электроплиты

Какой кабель применить для подключения электроплиты?

Какой кабель выбрать для электроплиты

Выбор материала изоляции

Выбор количества жил

Сечение жил кабеля

Подключение кабеля

Правильно выбираем кабель для электроплиты

Подготовка к проведению работ

Требования, которым должен соответствовать электрокабель для подключения плиты

Выбор марки проводника

Особенности подключения устройства

Порядок подключения плиты или варочной панели

Какой провод нужно использовать для подключения электроплиты

Расчет мощности электроплиты

Определяем сечение провода для электроплиты

Выбор марки провода для электроплиты

Особенности подключения электроплиты

Смотрите также

Каким кабелем подключить электроплиту: советы профессионалов

Появление в доме электроплиты

Подготовка к подключению

Выбор кабеля

Схема с одной фазой подключения

Схема с двумя фазами подключения

Схема с тремя фазами подключения

Марки проводов

Расчет сечения кабеля для электроплиты

Выбор УЗО и автомата автоматического отключения

Подключение электроплиты

Похожие статьи

Какой провод использовать для электропроводки в квартире? Виды проводов и их характеристики

Как починить выключатель света: инструкции и рекомендации

Как на кухне установить светодиодную ленту: порядок работ и инструкции. Подсветка кухни светодиодной лентой

Как рассчитать электроэнергию? Расчет потребления электроэнергии по мощности оборудования.

Как разобрать светильник дневного света? Конструкция светильника дневного света

Кабель греющий саморегулирующийся: до какой температуры нагревается, как монтируется и подключается

Провод для электроплиты внутренний

Меры безопасности

Какой провод нужен для подключения электроплиты

Выбор кабеля

Подключаем духовой шкаф

Как подключить электроплиту самостоятельно?

Особенности выбора кабеля для плиты

Тип материала и сечение

Основные требования к проводам для духовых шкафов

Как правильно подключить духовой шкаф

Схемы подключений

Роль технических характеристик

Подключение электроплиты своими руками к сети 220 В

Подключение кабеля к вашей электроплите

Как установить вашу вилку

Как же найти, где какой проводник

Как подключить электроплиту самостоятельно?

Каким способом подсоединять электроплиту

Монтаж кабеля

Заключение

пошаговая инструкция по монтажу и подключению своими руками

Подключаем варочную поверхность

Однофазная схема 220В

Трехфазная схема 380В

Двухфазная схема 380В

Варианты подключения электроплиты к сети

Подключение к однофазной электросети

Двухфазное подключение

Трехфазное подключение

Какой провод нужен для подключения электроплиты

Схемы подключения электроплиты

Подключение кабеля/шнура к духовому шкафу

К сети 220 В

К сети 380 В

Клеммные панели

Выбор материала изоляции

Какой кабель лучше использовать в квартире

Требования к защитному автомату и проводке

О схемах подключения

Однофазное подключение

Трёхфазное подключение

Какой провод нужен для подключения электроплиты

Какой кабель для электрической плиты нужно купить
