Как заменить розетку самостоятельно: Как поменять одинарную или двойную розетку своими руками в блоге Vira

Добавлено: 23.07.2018. Обновлено: 16.02.2022 0 комментариев 6317 просмотров

Главным требованием к электрооборудованию является безопасность его эксплуатации, поэтому розетки с признаками неисправности, независимо от степени рабочего состояния, подлежат срочному ремонту или замене.

Поскольку конструкция розетки проста, а цена доступна, её замена возможна своими руками. Рассмотрим, как это сделать правильно.

Содержание

1.

С чего начать

2.

Замена розетки внутреннего исполнения

3.

Выбор новой электророзетки

4.

Замена монтажной коробки

5.

Установка новой розетки

6.

Заключение

С чего начать

Прежде всего, необходим инструмент. Если подрозетник не нуждается в ремонте, для замены розетки потребуются:

• тестер;
• отвёртка с плоским и крестовым жалом;
• бокорезы;
• круглогубцы.

Затем необходимо обесточить линию, на которой расположена проблемная розетка – перевести переключатель соответствующего автомата в нижнее положение. При недостаточной освещённости места ремонта необходимо использовать фонарь на батарейках.

Читайте также: Монтаж интернет-розеток: legrand, schneider, werkel, VIKO, Lezard

После выключения автомата нужно проверить тестером отсутствие напряжения на штепсельных разъёмах розетки. При сомнениях в правильности выбора автомата, на квартирном щитке лучше выключить их все.

Электромонтажные работы даже на обесточенной линии лучше выполнять инструментом, имеющим диэлектрическую защиту — удобную для хвата руками и незаменимую при нештатных ситуациях.

Замена розетки внутреннего исполнения

Бытовая встраиваемая электророзетка состоит из диэлектрического основания (внутренняя часть) и закреплённой на ней лицевой панели. Демонтаж старой розетки начинают со съёма лицевой панели – откручивают отвёрткой винт её крепления к диэлектрическому основанию. Существуют модели, в которых панель крепится к внутренней части защёлками — для демонтажа её нужно поддеть тонким ножом.

Лицевые панели снимают также при поклейке новых обоев, при этом основание розетки оставляют закреплённым в монтажной коробке.

Съём панели открывает доступ к диэлектрическому основанию, которое зафиксировано в монтажной коробке распорными лапками. Чтобы вытащить основание из коробки, необходимо отвёрткой ослабить два винта, удерживающие эти металлические лапки в распёртом положении. После ослабления винтов внутренняя часть розетки извлекается из коробки, насколько это позволяет длина проводов.

К контактам извлечённого устройства может быть подключено:

• 2 провода (фаза и «ноль») – в старых домах;
• 3 проводника — фаза, «ноль» и заземление;
• 4 жилы – фаза, «ноль», заземление и провод подключения дополнительной розетки.

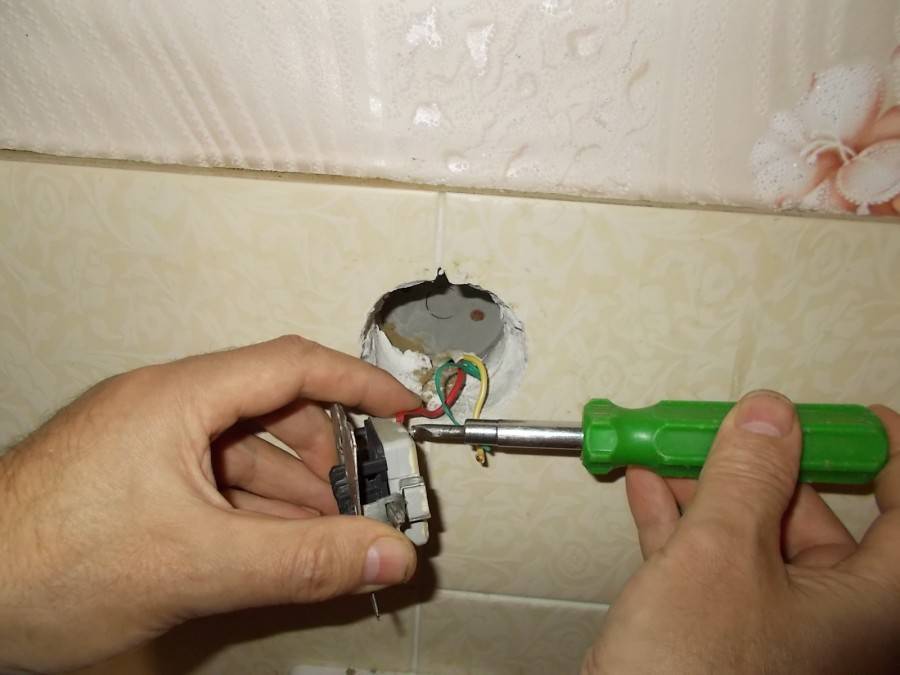

Ослабив винты крепления жил кабеля к контактам, розетку отсоединяют от электропроводки. Теперь нужно в деталях рассмотреть её повреждения и, с учётом причин выхода из строя, приобрести новое устройство для замены.

Выбор новой электророзетки

Обычная бытовая розетка в российских условиях должна быть рассчитана на следующие параметры:

• по напряжению – на 220-240 В;
• по току – 10-16 А для обычных устройств.

Для подключения бытовых приборов повышенной мощности (электрические плиты и духовки, бойлеры, варочные панели и т. д.) используются силовые розетки на 32 А и более – устойчивые к нагреву устройства с более мощными контактами.

Если кабель имеет заземляющую жилу, то и розетку нужно приобретать с заземляющим контактом. Наличие заземляющей жилы – обязательное условие для розеток в помещениях с повышенной влажностью, при подключении мощных бытовых приборов, а также агрегатов, использующих при работе воду (стиральные и посудомоечные машины).

В зависимости от конструкции новой розетки, крепление проводов к её контактам может выполняться с помощью винтов или посредством безвинтовых зажимов.

Винтовое крепление может быть рассчитано на две конфигурации конца провода:

• U-образная – изгиб в виде петли;
• прямая оконечность.

Подключение розетки с петлевой фиксацией проводов потребует определённого времени – сформировать круглогубцами петли на концах жил, полностью открутить винты зажимов и закрутить их после вставки петель. Но такая конструкция, в виду большой площади соприкосновения контактов, обеспечивает прочное и надёжное подключение розетки.

Запитать розетку с винтовым креплением прямого конца провода значительно проще – оконечность жилы зачищается от изоляции, вставляется в направляющую и затягивается отвёрткой.

Электророзетки с креплением жил в контактах безвинтовым способом подключаются максимально быстро – зачищенный проводник вставляется до упора в направляющую плоскопружинного зажима, конфигурация которого обеспечивает хороший контакт и прочное соединение. Клеммы такой конструкции называют также автоматическими.

Замена монтажной коробки

Если подрозетник изношен, или отсутствует как таковой, необходимо установить новый – соответствующий приобретённой розетке по размерам и конструкции.

Вокруг старой монтажной коробки зубилом выкрашивают цементный или гипсовый раствор, после чего её вытаскивают из гнезда пассатижами, стараясь не повредить изоляцию проводов. Посадочное гнездо доводится зубилом до нужных размеров — вокруг нового подрозетника должно остаться место для укладки цементного раствора (зазор в 1-2 см). Затем место посадки коробки очищается от мусора и смачивается водой.

В стенках нового подрозетника напротив входа проводов выполняется необходимые отверстия. В них заводятся провода, после чего на заднюю часть коробки снаружи и дно монтажного гнезда наносят небольшое количество пастообразного раствора гипса. Подрозетник с проводами вставляется в гнездо, центруется, утапливается заподлицо стене и удерживается в таком положении до застывания алебастра. Затем коробку очищают изнутри от застывших потёков, а наружные зазоры заполняют пластичным цементным раствором (удобен плиточный клей) или заполняют гипсом.

Если старый подрозетник в хорошем состоянии и подходит по размерам, то установку новой розетки выполняют в него.

Установка новой розетки

Концы проводов осматриваются на наличие надломов, зачищаются и крепятся в контактах штатным способом. Фазная жила должна быть подключена к правому контакту.

Слабина кабеля компактно укладывается в монтажную коробку, после чего туда вставляют и крепят диэлектрическое основание, центруя изделие в гнезде поочерёдным вращением винтов распорных лапок.

Под распорные лапки при креплении внутренней части розетки не должен попасть провод.

После установки основания розетки включают соответствующий автомат и тестером проверяют наличие питания и фазировку на штепсельных разъёмах. При отсутствии претензий линию вновь обесточивают, на диэлектрическое основание устанавливают лицевую панель, и автомат включают окончательно.

Если же напряжение на разъёмах отсутствует, линию отключают, и принимают меры по диагностике возможных неисправностей – дефект новой розетки, обрыв на участке проводки и т.д.

Розетки наружного исполнения не имеют в конструкции встраиваемого в стену подрозетника, поэтому их замена выполняется гораздо проще:

• обесточивается линия;
• снимается лицевая панель;
• отдаются контакты и освобождаются провода;
• со стены демонтируется накладной подрозетник.

Установка наружной розетки выполняется в обратном порядке, при этом имеется место для манёвра – накладной подрозетник может отличаться размером, и его можно немного сдвинуть в любую сторону.

Контакты розеток в процессе работы проходят через множество циклов нагревания/остывания, что влечёт ослабление контактов винтового типа. В связи с этим винтовые зажимы розеток раз в полгода подлежат подтяжке.

Замена розетки на деревянном или гипсокартонном основании выполняется по тому же алгоритму, но при демонтаже необходимо фиксировать нюансы, связанные с материалом стен – особенности фурнитуры, способы её компоновки и крепления. Например, при скрытой проводке в деревянном доме подрозетники следует использовать только металлические. Не лишней будет консультация профессионала на тему, правильно ли была установлена старая розетка, и нужно ли что-то изменить при установке новой.

Читайте также: Особенности монтажа электропроводки в деревянном доме

Заключение

Замена розетки – операция технически простая, но ответственная. Незначительная на первый взгляд ошибка, вроде плохо зажатого контакта или слабого штепсельного разъёма, чревата пожаром, потому что абсолютно надёжных систем безопасности не существует. Поэтому при отсутствии опыта первую самостоятельную замену розетки лучше произвести под контролем специалиста.

Инструкция по замене розеток в доме

В то время как в западных странах люди привыкли при появлении малейшей неисправности вызывать специалиста, на постсоветском пространстве многие предпочитают ремонтировать всё своими руками. Тем не менее когда речь заходит об электрике, даже опытные мастера не всегда решаются на самостоятельный ремонт. Работая с электросетью нужно быть очень внимательным, поскольку розетки считаются элементами повышенной опасности, и их неправильный монтаж или ремонт может привести к печальным последствиям. Именно поэтому мы предлагаем вам к изучению подробное руководство о том, как заменить розетку самостоятельно дома с соблюдением техники безопасности.

Как снять старую розетку?

Замена розетки начинается с оценки состояния настенного крепления. Вы наверняка сталкивались с таким явлением как выпадание розетки из стены – при извлечении штекера розетка шатается или полностью вылазит из посадочного места. Многие ошибочно полагают, что такое положение вещей является незначительным эстетическим и эксплуатационным дефектом, но в действительности расшатанная розетка может спровоцировать короткое замыкание, которое в свою очередь может привести к пожару. Поэтому относиться к состоянию розеток стоит максимально внимательно.

Чаще всего замена розетки дома требуется как раз при сломанном креплении розетки, которое фиксирует конструкцию в стене. Перед тем, как приступать к работе, необходимо отключить сеть. В многосемейных домах это можно сделать, отключив подачу электроэнергии на щитке в подъезде. Если счетчик электричества находится в квартире, то подачу электричества можно отключить на соответствующем щитке, не выходя из дома. Чтобы убедиться в том, что питание розетки действительно отключено, рекомендуется подключить какой-нибудь электроприбор к розетке, с которой вы будете работать.

Замену розетки предпочтительней производить в светлое время суток. После отключения электричества в доме вы фактически остаетесь без света. Поэтому для удобства и безопасности лучше работать с электроприборами днём.

Для замены розетки требуется:

·         Отвертка;

·         Кусачки;

·         Индикатор фазы.

После этого следует снять изношенную розетку. Вначале нужно открутить переднюю панель. Для этих целей понадобится отвертка. Затем необходимо убедиться в том, что сеть обесточена. Для этого используйте индикатор фазы.

Один из проводов – фазный, другой – нулевой. При контакте с фазным проводом, если розетка под напряжением, загорится лампочка. Если при контакте с обоими проводами лампочка не загорается – значит можно спокойно работать дальше, так как розетка отключена от сети.

После следует открутить болты зажимов контактов и вытащить провода. Также необходимо снять болты распоров, чтобы без труда извлечь розетку. Если розетка не поддается – попробуйте провернуть её влево и вправо.

Как монтировать новую розетку?

Когда розетка извлечена из подрозетника, можно на её место устанавливать новую розетку, проделывая все вышеописанные действия в обратном порядке. Нередко случается так, что повреждена не сама розетка, а подрозетник. В этом случае нужно аккуратно извлечь его из ниши в стене и на его место установить новый.

Важно! Аккуратно извлекайте подрозетник из стены, чтобы не разрушить отверстие, иначе придется производить ремонт. Допускаются незначительные эстетические повреждения, которые позже скроются за панелью.

Новый подрозетник фиксируется в стене с помощью специального раствора. Это может быть цементно-песчаный раствор или гипс. Второй вариант более предпочтителен. Оптимальная густота раствора – такая, чтобы даже в незастывшем состоянии он удерживал подрозетник в нужном положении. Конструкция вставляется в отверстие, куда заранее наносится раствор. На этом этапе важно сохранить небольшое «окошко» для вывода проводов. После этого остается лишь заполнить щели и устранить все повреждения в стене.

Теперь нужно подождать, пока раствор застынет, после чего подрозетник прочно зафиксируется в стене. Вот тогда можно устанавливать новую розетку. Подключая питание к розетке, снимите изоляцию. Если провод имеет излишнюю длину – его рекомендуется не укорачивать, а спрятать в стену. Если же длины провода наоборот не хватает, тогда можно присоединить дополнительные отрезки проводов. Для соединения алюминиевых проводов рекомендуется использовать клеммные колодки. Медные же провода достаточно скрутить между собой, спаять, а затем изолировать в месте соединения.

Завершающий этап установки розетки – это монтаж панели и её фиксация с помощью центрального болта. Здесь важно не прилагать силу и делать всё аккуратно, чтобы не повредить конструкцию. Когда центральный болт закручен, остается только проверить, насколько надежно закреплена розетка. Проще всего сделать это, вставив и после вытащив штекер. Если при извлечении вилки розетка шатается – нужно сильнее закрутить болты распоров, предварительно сняв переднюю панель. Только убедившись в том, что розетка держится надежно, можно вводить её в эксплуатацию.

Итог

Итак, мы подробно рассмотрели, как заменить розетку дома. Представленные выше советы будут полезны новичкам, которые до этого не имели малейшего представления о том, как безопасно и правильно работать с элементами электрической сети. После прочтения материала вы уже сможете без труда ремонтировать и заменять розетки, но для этого понадобиться определенный инструмент и знание техники безопасности.

Как заменить электрическую розетку. Серьезно, ВЫ можете сделать это.

Иногда вы становитесь невосприимчивы к уродливым вещам в вашем доме. Как старые, грубые электрические розетки. Не бойся. Ничего страшного и сложного в этом нет. Вы МОЖЕТЕ заменить электрическую розетку. В этом учебном пособии вы, домовладелец, узнаете, как поменять розетку в реальной жизненной ситуации.

Перейти прямо к учебнику по быстрому просмотру.

Разве она не красавица? Элегантные линии, контрастный цвет, который выделяет ее и привлекает внимание в середине плинтуса, краска, искусно размазанная по всему периметру.

Вот изможденный, УЖАСНО УСТАРЕВШИЙ, ВЫХОД.

По крайней мере, близко к земле. Когда я впервые переехал в свой дом, большинство розеток находились на высоте 3 фута от земли, по какой-то причине на уровне пояса на стенах. Подозреваю, что у предыдущих владельцев коленей не было.

Я давно хотел переместить эту вилку ближе к углу комнаты, а не посередине, но… у меня просто не было времени за последние 18 лет. Вы знаете, как оно есть.

В конце концов я отказался от большой работы по его перемещению и решил хотя бы заменить контейнер на что-то менее властное.

Я твердо убежден, что вы не должны делать в своем доме ничего, что может вас убить. Такие вещи, как кровельные работы, установка электрощита или бег по только что натертому воском полу в носках.

Но это? Замена электрической розетки. Что? ЧТО ты можешь делать, не опасаясь смерти.

Как заменить электрическую розетку.

1. ОТКЛЮЧИТЕ ПИТАНИЕ области, над которой вы работаете. Еще лучше. Просто отключите выключатель по всему дому, если вы не уверены, какой выключатель или предохранитель питает розетку, с которой вы работаете.

2. Снимите переднюю панель с электрической розеткой.

3. Извлеките электрическую розетку из коробки, отвинтив видимые винты.

4. Вытащите выход из коробки.

Кажется, я забрызгал краской не только емкость. Хе. Я займусь этим позже.

Даже не спрашивайте меня, когда эта розетка была первоначально установлена, но были некоторые проблемы. По какой-то причине заземляющий провод был оборван. Это либо произошло, когда я вытащил розетку, либо произошло, когда розетка была первоначально вставлена. В любом случае это необходимо исправить. Я доберусь до этого.

Видишь? Это то, что происходит в реальной жизненной ситуации, а не в стерильном обучающем видео.

5. Снимите провода со старой розетки, слегка открутив винты, которыми они накручены. Ровно настолько, чтобы можно было отсоединить провода.

6. Выкинь эту присоску.

7.   Теперь самое время поговорить о страшном ПРОВОДЕ ЗАЗЕМЛЕНИЯ , который всех смущает. Вот две вещи, которые вам нужно знать.

a) Заземляющий провод необходимо заземлить на коробку, И

b) Заземляющий провод необходимо заземлить на розетку.

Во-первых, как узнать заземляющий провод?  Это либо зеленый провод, либо оголенный медный провод. Один из двух.

Перед установкой новой розетки необходимо обернуть заземляющий провод вокруг заземляющего винта в задней части металлической коробки, а затем провести его вперед к розетке.

Поскольку мой заземляющий провод оборван, мне пришлось сделать что-то немного другое. Я должен заставить два независимых провода работать вместе как один.

8. С помощью плоскогубцев я сделал петлю на коротком заземляющем проводе. К счастью, его длины достаточно, чтобы обернуть винт заземления.

Видите отверстие в задней части коробки, через которое проходит провод? Там действительно должен быть разъем Romex, чтобы провод не терся об острые металлические края. У меня его не было, и я хотел продолжить пост, поэтому пока продолжил без него.

9.   Затем я создал такую ​​же петлю на более длинной, оторванной части заземляющего провода.

** если бы мой медный провод был немного длиннее, лучше было бы использовать 2-портовый Wago для подключения проводов.** заземляющий провод вокруг заземляющего винта, а затем я обмотал более длинный заземляющий провод вокруг винта, чтобы все соприкасалось. Пока два заземляющих провода соприкасались за винтом, я знал, что у меня будет замкнутая цепь.

ПОМНИТЕ, это была аномалия, потому что мой заземляющий провод был очень коротким.

У большинства людей будет более длинный провод, который легко обмотается вокруг заземляющего винта в коробке, оставив достаточно места для подключения к новой розетке.

11. Подготовьте новую розетку и лицевую панель.

Мне нравятся защелки на лицевых панелях, у которых нет видимого винта для крепления.

12. Подсоедините провода к новой розетке.

СОВЕТЫ ДЛЯ КАКОГО ПРОВОДА КУДА ИДЕТ

— Ваша розетка будет иметь одну сторону с латунными винтами. На другой стороне будут серебряные винты и зеленый винт для заземляющего провода.

Прикрепите свои провода. винты? Неважно, какой из них вы используете. Так что не беспокойтесь об этом. Просто выберите один. Постарайтесь сделать немного лучше, чем я, с оголенным медным проводом. Наименьшее его количество должно быть выставлено как можно больше. Больше должно быть под винтом. (Это не имеет значения для заземляющего провода, так как он не проводит электричество)

Подсоедините провода так, чтобы они шли в том же направлении, что и винт, когда его затягивают. Это поможет зажать провод вниз, а не отталкивать его.

Видите, там два латунных винта? Опять же, не имеет значения, какой из них вы используете. Просто выберите один.

Также обратите внимание, что я лучше справился с тем, что оголенного медного провода стало меньше.

13. Осторожно вставьте новую розетку обратно в коробку.

Этот кадр чуть не ВЗОРВАЛ умы некоторых электриков, которые читали этот пост, когда я впервые опубликовал его. Почему? Потому что я не обмотал розетку изолентой. Некоторые электрики (это своего рода поляризующий вопрос) обматывают все розетки, которые входят в металлические коробки, изолентой.

Закрывает металлические винты и предотвращает их случайное соприкосновение с металлической коробкой. Однако есть и другие электрики, которые столь же непреклонны в отношении того, чтобы не использовать изоленту.

14. Снова ввинтить выход в коробку.

15.   Накройте лицевой панелью, и готово. Просто снова включите питание и наблюдайте, как комната загорается.

Вот так вы знаете, как установить розетку.

Вот краткий обзор без картинок, чтобы вы могли быстро проверить его, когда ВЫ замените свою отвратительную электрическую розетку.

Материалы

• новая электрическая розетка

Инструменты

• ножницы или ножницы для зачистки проводов
• Отвертка

Инструкции

1. Выключите питание в розетке.
2. Снимите лицевую панель.
3. Открутите и вытащите старую розетку.
4. Снимите провода со старой розетки.
5. Подсоедините новую розетку. Белый провод к серебру, черный провод к латуни, заземляющий провод к заземляющему винту в задней части коробки, а затем к зеленому винту на розетке.
6. Аккуратно вставьте розетку обратно в коробку.
7. Привинтите новый выпускной патрубок на место.
8. Прикрепите новую лицевую панель.
9. Включите питание и наслаждайтесь сиянием.

Теперь, когда вы разбираетесь в электрических розетках, вы можете узнать, как заменить лампу.

Осталось ответить только на один вопрос. Нет. Я вряд ли буду смывать краску с пола в ближайшем будущем. Во всяком случае, не в ближайшие 18 лет.

→Любишь потеть, ругаться и делать всякие штуки? ПОЛУЧИТЬ МОИ СООБЩЕНИЯ по электронной почте 3 раза в неделю ←

Как заменить патрон лампы в светильнике

По

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 03.08.21

Ель / Кевин Норрис

Обзор проекта

Большинство светильников имеют декоративные детали и электрические детали. Декоративные детали включают в себя глобус, блестящую трубку и другие украшения, которые делают прибор приятным на вид. Электрические части состоят из розеток и их проводки.

Розетки могут выйти из строя, потому что они просто изнашиваются и больше не обеспечивают хорошего соединения с лампой, они могут перегреваться (обычно вызвано лампой высокой мощности) и могут замыкаться. К счастью, если розетка выходит из строя, вы можете вынуть ее и заменить, чтобы ваш красивый декоративный светильник снова работал как новый.

Патроны для лампочек бывают самых разных типов и стилей и предназначены для конкретных целей и мощности ламп. Процесс замены розетки одинаков для наружного и внутреннего светильника, но важно использовать правильную розетку для светильника. Наружные розетки, как правило, более надежны, чем внутренние розетки, и часто имеют специальные функции, устойчивые к влаге.

Для любого типа светильника выберите розетку, которая выглядит идентично (или почти идентично) оригиналу и имеет такую ​​же максимальную мощность. Вы должны быть в состоянии найти номинальную мощность на старой розетке, обычно на серебряной этикетке.

В то время как для замены розетки на автономной лампе выполняются те же основные шаги, в этом проекте мы сосредоточимся на замене розетки в потолочном светильнике с проводной проводкой.

Оборудование/инструменты

• Лестница (по необходимости)
• Бесконтактный тестер напряжения
• Отвертки
• Плоскогубцы

Материалы

• Замена патрона лампы

Ель / Кевин Норрис

1. Отключить питание

   Отключите питание цепи, с которой вы будете работать, выключив соответствующий выключатель в электрощитке вашего дома (коробка выключателя). Если вы не знаете, какой именно выключатель нужно перевернуть, вам следует отключить главный выключатель, чтобы отключить электричество во всем доме.

   Ель / Кевин Норрис

2. Убрать глобус

   Снимите глобус с крепления. Шар может удерживаться внутренними зажимами, винтами на внешнем кольце приспособления или стопорной гайкой в ​​нижней части шара. Держите глобус в одной руке, а другой ослабляйте винт или гайку. Отложите пока глобус.

   Ель / Кевин Норрис

3. Проверка мощности

   Выньте лампочку из патрона, затем используйте бесконтактный тестер напряжения, чтобы проверить питание в патроне. Прикоснитесь щупом бесконтактного индикатора напряжения к металлическому выступу внутри розетки. Переверните выключатель света и снова проверьте розетку. Тестер не должен загораться ни для одного теста.

   Причина тестирования с обоими положениями переключателя заключается в том, что некоторые переключатели (например, трехпозиционные переключатели) могут быть включены или выключены в любом положении.

   Ель / Кевин Норрис

4. Ослабьте крепление и проверьте мощность

   Ослабьте или удалите крепежные винты, крепящие основание светильника к электрической коробке в стене или потолке.

   Аккуратно вытащите прибор из коробки, не касаясь проводов. Снова проверьте питание, прикоснувшись щупом тестера напряжения к каждому из проводов приспособления и ко всем проводам в коробке. Тестер не должен загораться; если это так, вернитесь к сервисной панели и выключите правильный выключатель, затем повторно проверьте провода, чтобы убедиться, что питание отключено.

   Ель / Кевин Норрис

5. Отсоедините проводку

   Поверните разъем провода (гайку провода) против часовой стрелки и снимите его с каждого набора проводов, затем разделите провода. Отсоедините заземляющий провод от коробки или крепежного ремня, если применимо.

   Снимите приспособление и поместите его на верстак или стол. Протяните черный и проволочный провода от неисправной розетки через отверстие в приспособлении, чтобы можно было снять розетку.

   Ель / Кевин Норрис

   Совет

   Если провода, удерживающие ваш прибор, соединены вставными разъемами, а не гайками, провода можно ослабить, взявшись за разъем одной рукой, а другой рукой скручивая и вытягивая провода. Возможно, вы захотите использовать новые разъемы при повторном подключении проводов после замены розетки.

6. Снять розетку

   Загляните внутрь гнезда и найдите винт с крестообразным шлицем (или винты), которыми гнездо крепится к приспособлению. В качестве альтернативы патрон может удерживаться стопорной гайкой на задней части светильника или корпуса лампы, или могут быть винт и гайка.

   Снимите винт или гайку с помощью отвертки или плоскогубцев, если применимо. Снимите гнездо с приспособления, но сохраните винт и/или гайку на случай, если они понадобятся для нового гнезда.

   Ель / Кевин Норрис

7. Установите новую розетку

   Установите новую розетку в приспособление в том же положении, что и оригинал, и закрепите ее винтом и/или гайкой. Будьте осторожны, не затягивайте слишком сильно, так как розетки могут быть хрупкими.

   Ель / Кевин Норрис

8. Переустановите приспособление

   Поднимите прибор к стене или потолочной коробке и подключите провода, как и раньше, используя те же разъемы для проводов. Черные провода соединяются вместе под одной проволочной гайкой, а белые — под другой. Также повторно подключите заземляющий провод, если применимо. Установите приспособление в электрическую коробку с помощью крепежных винтов. Убедитесь, что из основания светильника не торчат провода; вы не хотите защемить электрический провод, когда затягиваете приспособление.

   Ель / Кевин Норрис

9. Очистите и установите сферический фиксатор

   Вкрутите лампочку в новый патрон, почистите плафон (удобно, пока он снят) и установите его обратно на светильник.

   Ель / Кевин Норрис

10. Включите питание

    Включите автоматический выключатель в распределительной коробке и проверьте нормальное функционирование прибора.

    Ель / Кевин Норрис

Как перепаять лампу (сделай сам)

Обновлено: 18 октября 2019 г.

С помощью нескольких деталей и примерно получаса вы можете безопасно починить практически любую лампу.

Следующий проект›

Семейный мастер на все руки

Примерно за 30 минут вы сможете отремонтировать электропроводку почти в любой лампе, а также сделать ее безопасной.

Авторы журнала «Сделай сам» из журнала The Family Handyman Magazine

Time

Час или меньше

Сложность

Новичок

Стоимость

Менее 20 долларов

Сначала проверьте лампочку!

Когда лампа мигает или не горит вообще, есть вероятность, что одна из ее частей вышла из строя. Здесь мы покажем вам, как заменить все ключевые детали и как перемонтировать лампу. Но не упускайте из виду очевидное: нет питания или неисправная лампочка. Попробуйте новую лампочку и подключите лампу к другой розетке, прежде чем разбирать вещи.

Если это не сработает, включите переключатель. Он должен включаться и выключаться без мерцания. Далее отключите лампу от сети и осмотрите шнур и вилку. Если вы не можете найти явных проблем, замените все электрические детали. Это займет всего на несколько минут больше, чем замена всего одного, а затраты минимальны.

ОСТОРОЖНО!

Перед работой с лампой выньте вилку из розетки.

Замените неисправную розетку

Фото 1. Извлеките розетку

Выньте корпус розетки из основания. Обрежьте провода, чтобы снять розетку. Затем ослабьте установочный винт, чтобы можно было отвинтить основание гнезда.

Фото 2: Отвинтите основание раструба

Отвинтите основание раструба от резьбовой трубки. Если основание не откручивается вручную, возьмитесь за трубку и основание плоскогубцами, чтобы освободить их. Затем прикрутите новое основание и затяните установочный винт.

Фото 3: Снимите изоляцию

Снимите 1/2 дюйма изоляции с помощью инструмента для зачистки проводов и скрутите жилы вместе. Если во время зачистки вы оторвете какие-либо жилы провода, обрежьте шнур и начните сначала.

Заглушка крупным планом

Нейтральный провод подсоединяется к широкому штырю вилки и отличается от горячего провода ребрами, цветом, маркировкой или углублениями в пластиковой изоляции.

Фото 4: Соедините провода

Завяжите страховочный узел на шнуре. Затем соедините провода, обернув их по часовой стрелке вокруг винтов и затянув. Подсоедините нейтральный провод к серебряному винту.

Анкерный узел

Андеррайтерский узел предотвращает вытягивание проводов из винтовых клемм при натягивании шнура.

Фото 5. Сборка лампы

Протяните лишний шнур через лампу. Наденьте изоляционную втулку и кожух патрона на патрон и защелкните кожух в основании

Патрон сам по себе может выйти из строя, но чаще всего это происходит из-за выключателя внутри патрона. В любом случае решение — замена. Новая розетка стоит недорого. Независимо от существующего типа переключателя, вы можете выбрать нажимной переключатель, цепочку, поворотную ручку или трехпозиционную поворотную ручку, которая обеспечивает два уровня яркости. Вы также можете выбрать розетку без выключателя и установить вместо него шнур с выключателем.

Предполагалось, что старая втулка выскочит из основания с помощью сжатия и рывка, но вам, возможно, придется поддеть ее отверткой (Фото 1). Основание гнезда тоже может быть упрямым. Он навинчен на трубку с резьбой, которая проходит через корпус лампы. Когда вы попытаетесь открутить его, вместо этого вы можете открутить гайку на другом конце трубки. Это позволит разъединить части корпуса лампы, но это не большая проблема. Просто используйте плоскогубцы, чтобы открутить цоколь от трубки (фото 2), собрать корпус лампы и привинтить новый цоколь, чтобы скрепить все вместе.

При подключении новой розетки не используйте повторно оголенные концы проводов. Некоторые из крошечных нитей провода, вероятно, сломаны. Отрежьте их и снимите 1/2 дюйма изоляции с помощью инструмента для зачистки проводов (фото 3). Использование инструмента для зачистки проводов почти надежно, если вы выберете правильную пару пазов, чтобы прокусить изоляцию провода. Большинство инструментов для зачистки проводов предназначены для одножильного провода, а не для многожильного провода немного большего размера, используемого в шнурах ламп. Вы можете обойти эту проблему, используя следующую большую пару выемок. Поскольку большинство проводов ламп имеют калибр 18, начните с вырезов, обозначенных номером 16. Если инструмент для зачистки не снимает изоляцию, используйте вырезы меньшего размера. Если стриппер удаляет жилы провода, отрежьте дюйм шнура и начните сначала, используя более крупные пазы.

Когда вы подключаете провода к новой розетке для этого проекта, как перемонтировать лампу, нейтральный провод должен подключаться к серебряному винту (Фото 4). Чтобы определить нейтральный провод, начните с вилки. Более широкий контакт вилки подключен к нейтральному проводу, и вы обнаружите, что нейтральный провод отличается от «горячего» провода. Два провода могут быть разных цветов, на одном или другом может быть печать, или на пластике, покрывающем нейтральный провод, могут быть крошечные ребра или углубления. Если ваши старые штепсельные вилки имеют одинаковую ширину, замените вилку и шнур вместе с розеткой для этого, как перемонтировать проект лампы.

Замена треснувшего шнура лампы

Фото 1. Новый шнур защищен втулкой

Обрежьте старый шнур в гнезде и вытащите его. Вставьте втулку в отверстие для шнура и накрутите втулку на трубку, если они отсутствуют.

Втулка крупным планом

Втулки для ламп можно приобрести в хозяйственных магазинах.

Фото 2: Подсоедините новый шнур

Пропустите новый шнур через трубку с резьбой и основание гнезда. Подсоедините шнур к розетке.

Изоляция шнуров со временем становится жесткой и ломкой. В конце концов, он трескается и может даже отслаиваться от провода, создавая опасность поражения электрическим током и возгорания. Не пытайтесь решить эту проблему, как перепаять лампу с помощью изоленты. Замените шнур. Замена шнура также является лучшим решением для неисправного переключателя на шнуре. Можно купить шнур с выключателем.

Сэкономьте время, купив шнур, который уже подключен к вилке. Шнур лампы, продаваемый в домашних центрах и хозяйственных магазинах, обычно имеет калибр 18. Этого достаточно, чтобы выдержать 840 Вт освещения. Если у вас есть одна из тех редких ламп, в которых используются лампы общей мощностью более 840 Вт, почините ее в мастерской по ремонту ламп вместо того, чтобы пытаться выяснить, как перемонтировать лампу. Убедитесь, что шнур защищен навинчивающейся втулкой в ​​месте входа в трубку с резьбой и пластиковой или резиновой втулкой через корпус лампы (Фото 1). Без втулки или втулки острые кромки могут врезаться в изоляцию шнура. Если вы не можете найти втулку или втулку нужного размера в домашнем центре или хозяйственном магазине, вы найдете несколько источников в Интернете.

Чтобы заменить шнур, выполните большинство действий по замене розетки, показанных выше. Снимите розетку с основания, обрежьте старый шнур и вытащите его. Проденьте шнур через резьбовую трубку в корпусе фонаря (Фото 2). Затем подключите новый шнур к розетке. Большинство шнуров поставляются с уже зачищенными концами, поэтому вам даже не понадобится инструмент для зачистки проводов, чтобы перемонтировать проект лампы.

Замените неисправную вилку

Фото 1. Отрежьте и разделите шнур

Отрежьте шнур на пару дюймов от вилки. Затем перочинным ножом разрежьте шнур примерно на дюйм и снимите изоляцию на 3/4 дюйма.

Фото 2: Присоедините новые штыри

Оберните провода по часовой стрелке вокруг клеммных винтов новой вилки и затяните. Нейтральный провод должен подключаться к более широкому штырю, когда вы завершаете это, как перемонтировать проект лампы.

Фото 3: Новая заглушка готова

Вставьте лезвия в корпус и установите держатель лезвий на место.

Вилки на шнурах ламп часто имеют слабое место в том месте, где шнур входит в вилку. Натяжение и сгибание может сломать провода в этой точке, и у вас останется лампа, которая мерцает, когда вы покачиваете шнур. Лечится заменой штекера. Чтобы сделать это безопасно, выберите поляризованную вилку. У поляризованной вилки один контакт шире другого, поэтому она входит в розетку только одним способом. Прежде чем купить вилку, внимательно посмотрите на шнур. Наряду с другой маркировкой вы должны найти «СПТ-1» или «СПТ-2». Это относится к толщине оболочки шнура, и вилка, которую вы покупаете, должна иметь тот же список, чтобы она подходила к оболочке. Если вы не можете найти список SPT, замените весь шнур, как показано выше.

Купленная вами вилка может выглядеть не совсем так, как показано здесь, но ее установка будет аналогичной. Обязательно ознакомьтесь с инструкциями производителя. Когда вы разделяете две половины шнура (фото 1), будьте осторожны, чтобы не оголить провод. Если вы это сделаете, отрежьте шнур и начните сначала.
