Кран-букса, она же букса или вентильная головка, – основная часть или сердце вентильного смесителя. Не рычажного, а того, в котором открывание и закрывание подачи холодной и горячей воды производится 2 вентилями.
Так как эта деталь работает в условиях интенсивной эксплуатации, то она быстро выходит из строя. Поменять буксу в смесителе несложно, стоит она копейки. Не надо менять полностью смеситель, если вдруг он стал течь. Можно обойтись малыми средствами.
Основные виды
Содержание статьи
- 1 Основные виды
- 1.1 Кран-букса с червячным механизмом
- 1.2 Керамическая кран-букса
- 2 Как заменить кран-буксу – пошаговая инструкция
- 3 Как заменить прокладку на кран-буксе
- 4 Конструктивные особенности букс для смесителей
В строительных магазинах смесители представлены широко. Но все они делятся по типу буксы, которые в них установлены. Здесь 2 варианта:
- червячные;
- керамические.
Эта важная деталь изготавливается из латунного сплава независимо от ее формы и размеров. Соединяется она с барашком, который придает буксе вращательное движение. Именно этим вентильный смеситель отличается от однорычажного.
Кран-букса с червячным механизмом
Конструктивно эта деталь смесителя состоит из нескольких частей:
- Сама букса, на которой нарезана внутренняя червячная резьба.
- В нижней части она соединена со штоком. Соединение между ними свободное – шарнирное.
- В нижней части штока располагается резиновая прокладка. Она перекрывает герметично подачу воды, упираясь в седло – это посадочное место.
- В верхней части кран-буксы имеется хвостовик квадратного сечения. На него насаживается барашек.
Принцип работы устройства прост. При вращении барашка по часовой стрелке происходит опускание буксы, которая толкает вниз в сторону седла смесителя шток с прокладкой. Последняя плотно прижимается к седлу, перекрывая подачу воды. При вращении барашка против часовой стрелки происходит открывание подачи, и все детали выполняют обратные действия.
Основная особенность червячной разновидности – чтобы открыть или закрыть подачу воды, нужно несколько раз повернуть барашек, соответственно и все другие детали. Чем больше зазор между резиновой прокладкой и седлом, тем больше напор воды, проходящей через смеситель. И наоборот.Так как резиновая прокладка чаще всего подвергается нагрузкам, она быстрее других частей выходит из строя – обычно просто рвется. Это становится причиной течи воды, появления шума. Можно поменять прокладку или всю кран-буксу.
Плюсы кран-буксы червячного типа:
- простота конструкции и обслуживания;
- можно резиновую прокладку сделать своими руками, поменять ее легко;
- цена буксы невысокая.
Недостатки:
- прослужит не более 5 лет при средней интенсивности эксплуатации;
- резина чувствительна к качеству воды.
Керамическая кран-букса
Этот вид букс к смесителям разрабатывался как более качественная альтернатива червячной. Цель была одна – увеличить срок службы. Для этого конструкция была сильно изменена. Был удален шток с резиновой прокладкой, как самый уязвимый блок. В конструкцию были добавлены 2 керамических диска, отсюда, и название – керамический.
В дисках сделаны сквозные отверстия одинакового размера. Один из них, расположенный в нижней части, является неподвижным. Он крепко установлен внутри нижней части буксы. Верхний диск – подвижный, хотя также крепко установлен в верхней части кран-буксы. Просто эта верхняя часть сама является подвижной.
Принцип работы керамического типа:
- при вращении барашка верхняя часть буксы вращается;
- вместе с ней и подвижный диск;
- его отверстие совмещается с отверстием неподвижного диска;
- так происходит открытие подачи воды в смесителе.
Все действия наоборот приводят к закрытию. Чем больше совмещенность отверстий, тем больше воды протекает через них. Так регулируется напор.
Герметичность всей конструкции обеспечивают резиновые манжеты. Их несколько, расположены они вдоль буксы.
Плюсы керамической буксы:
- нужно лишь пол оборота, чтобы открыть или закрыть кран;
- керамика имеет более длительный срок службы, чем резина;
- керамика не чувствительна к температуре воды;
- смеситель с керамическими деталями работает бесшумно;
- поменять буксу не составит труда.
Минусы:
- 2 керамических диска плотно прижаты друг к другу, но если в воде присутствует песочек или другие абразивные частички, то, попадая между ними, они становятся причиной быстрого истирания керамических поверхностей – отсюда подтекание;
- к качеству воды керамика очень чувствительна, поэтому рекомендация – установить в систему водопровода фильтр;
- ремонтировать бесполезно, можно только поменять;
- по сравнению с червячным типов керамический дороже.
Как заменить кран-буксу – пошаговая инструкция
Поменять буксу в смесителе несложно, вызывать для этого сантехника не надо. Для проведения ремонта потребуется набор инструментов:
- ключ разводной;
- 2 отвертки – крестовая и прямая;
- плоскогубцы.
Перед тем как заменить кран-буксу на смесителе, нужно перекрыть подачу холодной и горячей воды. Далее по инструкции.
Демонтируется барашек, он же маховик. Поверх него установлена декоративная заглушка, изготовленная из пластмассы. Она или синего цвета – это для холодной воды, или красного – вода горячая. Удаляется она просто – надо поддеть ее плоской отверткой и вытащить. Вместо отвертки можно воспользоваться ножом.
Под ней располагается винт, который удерживает барашек на верхней части буксы. Обычно головка винта предназначается под крестовую отвертку. С ее помощью его и надо открутить.
Маховик снять с посадочной головки кран-буксы. Это не всегда сделать просто, потому что в течение долгосрочной эксплуатации между металлическими деталями смесителя под воздействием влаги и воды образуется окись. Она, как клей, скрепляет детали между собой. Можно по барашку слегка постучать, можно капнуть уксуса в стык или смочить водой. Надо найти вариант, чтобы снять маховик, не повредив его. Если даже и повредили, то поменять его не проблематично.
Тут же снятый маховик очистить от мусора и окиси. Резьбу, на которую накручивается крепежный винт, тоже почистить.
Обратить внимание на то, есть ли на компаке, который закрывает кран-буксу, посадочные места под ключ или нет. Потому что у разных производителей эта деталь имеет неодинаковый вид. Если под ключ место есть, то удалить колпачок проще, применив обычный разводной ключ. Если нет, то придется использовать плоскогубцы или сантехнические клещи. Чтобы не поцарапать поверхность, под губы инструмента стоит подложить тряпочку.
Нередко этот декоративный элемент смесителя тоже плохо откручивается. Прилагать большие усилия здесь не надо. Можно сорвать резьбу или сломать деталь. Потом придется ее поменять на новую, что связано, пусть и с небольшими, но расходами. Под колпачком располагается сама букса.
Ее надо вывинтить, потому что она крепится с помощью резьбового соединения. Внутреннюю резьбу смесителя хорошо очистить от накипи, окиси и мусора, если таковой на ней образовался.
Вышедшую из строя деталь взять с собой в магазин. Чтобы поменять буксу, сначала надо ее снять со смесителя, а потом по ней найти точно такую же. А не наоборот – купить, потом демонтировать. В конце концов получится так, что купленная деталь не подходит под посадочное место в смесителе – ни по форме, ни по длине, ни по резьбе.
Сборка проходит в обратном порядке:
- вкрутить буксу;
- поставить на место защитный колпачок;
- установить барашек;
- закрепить его винтом;
- поставить на место декоративную заглушку;
- открыть кран подачи воды;
- проверить работу кран-буксы – насколько хорошо открывается и закрывается подача воды;
- проверить на подтекание.
Как заменить прокладку на кран-буксе
Проще поменять буксу, чем ее ремонтировать. Но если червячная разновидность при демонтаже оказалась в хорошем состоянии, только вышла из строя резиновая прокладка, то можно поменять именно последнюю.
Прокладки продаются в комплекте в магазинах. В маленьком полиэтиленовом мешочке находится несколько резиновых манжет и прокладок. Одна из них точно подойдет для червячной кран-буксы. Можно прокладку вырезать из резины самостоятельно.
Существует 2 типа штоков, в которых резиновая прокладка крепится по-разному:
- Устанавливается толстая резина внутрь чаши. Внутренний диаметр последней чуть меньше внешнего диаметра прокладки. Резина заходит в посадочное место внатяг. Это и есть крепление.
- Манжета крепится к штоку винтом, под который уложена металлическая шайба.
Последний вариант хуже первого. Все дело в винте и резьбе, на которую он накручивается. Находясь постоянно в воде, обе составляющие соединения быстро выходят из строя за счет коррозии металла. Особенно это касается горячей воды.
Чтобы поменять прокладку, надо открутить винт. Обычно он или ломается, или срывается резьба. Отремонтировать обе части невозможно. Поэтому придется поменять буксу полностью.
Есть в конструкции буксы и уплотнительные кольца, они тоже изготовлены из резины. Иногда становятся причинами подтекания. Поменять их тоже несложно, главное – правильно найти их по размерам. Для этого кран-буксу надо также взять с собой в магазин.
Конструктивные особенности букс для смесителей
Поменять кран-буксу несложно, но иногда встречаются комические ситуации. Их причинами становятся конструктивные особенности детали. Например, керамическая разновидность. Для открытия подачи воды некоторые из них можно повернуть всего лишь на 90º. Другая часть, присутствующая в магазинах, требует поворота на 180º. Поменять одну на другую нельзя.
То же самое касается длины, формы штока. Вроде бы все одинаковое, но если длина короче или больше, то наверняка букса просто не поместится в смесителе. Или, наоборот, утонет в нем.
Посадочное место для барашка тоже разнится. Здесь не только квадратное сечение. Есть круглое со шлицами. При этом количество последних тоже разное – 15, 20 и 24. Например, у смесителей от Эльганза шлицов 24. Чем больше, тем надежнее. Есть верхние концы штоков, в которых нет отверстия с резьбой для винта – им крепят маховик.
Разнообразие кран-букс большое. Поэтому рекомендуется его брать с собой в магазин, когда стоит вопрос – поменять на новый.
На самом деле заменить буксу в смесителе разного типа – дело простое. И неважно, где этот смеситель установлен – в ванной, на кухне или на улице. Система одна и та же, просто детали могут отличаться друг от друга. Потому что у разных производителей разные технические и технологические возможности.
Вот почему большая часть из них выпускают изделия не по ГОСТу, а по ТУ – техническим условиям. В последних учитывают именно возможности производства, а не стандарты, сформированные государственными органами. Но это не говорит о том, что продукция, выпущенная по ТУ, ниже качеством, чем изготовленная по ГОСТам.
Наверняка, кто-то из читателей когда-то пробовал поменять кран-буксу в смесителе. Расскажите в комментариях, как все происходило. Поделитесь опытом, сложно было заменить или нет? Сохраните статью в закладках, чтобы полезные советы не потерять.
Ремонт смесителя своими руками. Замена кран-буксы — ВикиСтрой
Следующие признаки говорят о необходимости замены кран-буксы в смесителе:
- из носика капает или постоянно течет вода, вращение ручек ситуацию не исправляет;
- затруднено вращение регулировочных ручек;
- сочится вода из-под ручки-маховика.
Следует понимать, что, несмотря на большую разницу во внешнем виде различных смесителей, все они подвергаются определенной классификации, то есть разбиваются на определенные группы по своему устройству. Об этом, например, можно прочитать в статье «Как выбрать смеситель». Внутри каждой группы конструкция различных смесителей однотипна. Поэтому для всех кран-буксовых смесителей процедура замены кран-буксы одинакова.
Необходимый инструмент
Для проведения работ нам понадобится:
Замена кран-буксы
Следует отметить, что типов кран-букс всего два: керамическая и червячная, но вот видов очень много. Поэтому и имеет смысл идти покупать новую кран-буксу, имея на руках образец.
Для получения образца нам необходимо извлечь оригинальную кран-буксу из корпуса смесителя. Если по каким-то причинам вам не удастся демонтировать сломанную кран-буксу, то придется покупать новый смеситель, следовательно, все описанные в статье работы обязательны не только для получения образца, но и для убеждения в ремонтопригодности вашего смесителя.
Приступим. Опишем процедуру замены кран-буксы на примере ванно-душевого смесителя такого вида.
1. Обязательно перекрываем холодную и горячую воду на вводе от стояка.
2. Снимаем ручку-маховик. Для этого демонтируем декоративную заглушку. В ряде случаев она наворачивается на корпус ручки, следовательно, ее необходимо отвернуть. В нашем случае она просто вставляется. Аккуратно подцепляем ее плоским предметом, например ножом, и вынимаем.
3. Под заглушкой находится винт. Отворачиваем его отверткой.
4. Снимаем ручку-маховик.
5. Ряд маховиков имеет дополнительный элемент — юбочку, закрывающую верхнюю часть кран-буксы. Его отворачиваем руками.
6. Кран-букса доступна для демонтажа. Любым ключом подходящего размера или разводным ключом отворачиваем против часовой стрелки кран-буксу.
7. Ключом только ослабляем резьбовое соединение. Далее можно отворачивать руками. Вынимаем кран-буксу.
Идем с кран-буксой в магазин и покупаем аналогичную.
8. Сборку смесителя необходимо производить в обратном порядке. Самое главное не перетягивать резьбовые соединения. Лучше всего все делать от руки, а после чуть-чуть подтягивать гаечным ключом. В конце концов, если после сборки будет где-то подкапывать, то в любое время довольно легко подтянуть текущее соединение.
Отдельно следует рассмотреть ситуацию, довольно часто встречающуюся у кран-буксовых смесителей. В процессе эксплуатации, при прикладывании чрезмерных усилий при открывании/закрывании кран-букс, маховики нередко проворачиваются. При этом срезаются фиксирующие насечки внутри ручки. В этом случае маховик необходимо менять. Для этого нужно выполнить 2-ой, 3-ий, 4-ый, и, при необходимости, 5-ый пункты. Воду перекрывать не обязательно. Со снятым маховиком идем в магазин и покупаем нужный новый.
Евгений Дубинин, рмнт.ру
Как починить протекающий кран
Что мы можем вам помочь найти?
Поиск
Поиск
Если вы устали слышать постоянное «кап-кап-кап» из кухонного крана или если при включении на вас брызгает вода, не стоит сразу вызывать сантехника. Вы можете отремонтировать протекающий кран самостоятельно или заменить его на новый в любой выходной день. Продолжайте читать, чтобы узнать, как это сделать.
Ремонт крана
Шаг 1. Оценка утечки
Сначала определите, из-за чего течет кран или ручка. Если течет из-под крана, шайбу нужно заменить. Если течет из ручки, вам необходимо заменить шток крана или уплотнительное кольцо.
Шаг 2: перекрыть воду
Перед началом ремонта перекройте подачу воды к крану. Откройте шкафчики под кухонной раковиной и отыщите там краны для перекрытия воды. Поверните ручки вентиля горячей и холодной воды по часовой стрелке, чтобы перекрыть воду. Включите кран, чтобы слить оставшуюся воду.
Заглушите раковину, чтобы винты, шайбы и другие детали не упали в канализацию.
Держите под рукой полотенце, чтобы впитать воду, которая может вытечь из труб после снятия крана, а также для защиты раковины от царапин и сколов во время работы.

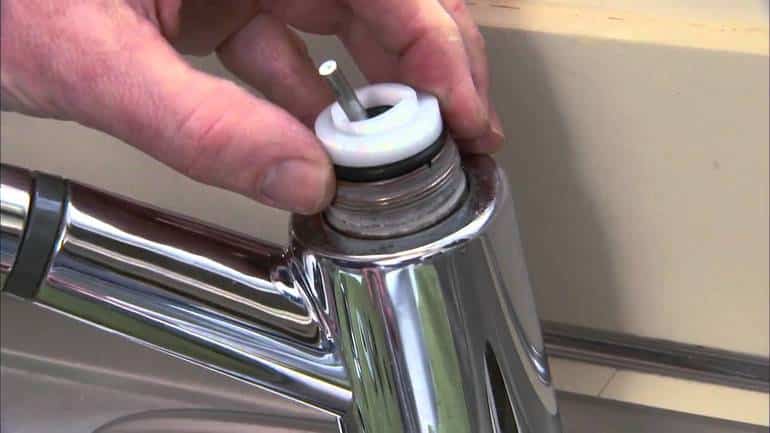

Шаг 3: Ремонт кухонного крана
Способ его разборки зависит от того, какой кран у вас на кухне. Снимите декоративную накладку (или накладки, если у вас смеситель с двумя ручками) с ручки смесителя. Затем открутите открытый винт с помощью отвертки и снимите ручку. Чтобы снять узел штока, поверните контргайку против часовой стрелки с помощью гаечного ключа и поднимите узел штока. Если он заедает, попробуйте повернуть его против часовой стрелки, чтобы ослабить шток. В нижней части узла штока находится еще один винт. Снимите его и снимите шайбу под ним. Отнесите стиральную машину в местный хозяйственный магазин True Value и купите точно такую же, чтобы заменить ее. Если винт выглядит изношенным, замените его точно таким же. Очистите шток от следов коррозии перед его заменой. Замените шайбу и винт и переустановите шток. Наденьте контргайку обратно и прикрепите ручку крана. Установите на место декоративный колпачок и включите воду запорным краном. Включите краны, затем выключите и посмотрите или прислушайтесь к каплям.
Замена крана
В некоторых случаях может потребоваться замена существующего крана, если он не подлежит ремонту. Выбирая новый смеситель, убедитесь, что он будет работать с вашими существующими отверстиями для смесителя. Скорее всего, отверстия для вашего текущего смесителя либо центральные, либо широкие, либо с одним отверстием. Если ваш смеситель в настоящее время имеет излив и две ручки для горячей и холодной воды вместе на общем основании, у вас есть смеситель с центральным расположением (обратите внимание, что под смесителем будет три отверстия). Широко распространенные смесители будут иметь излив и отдельные краны для горячей и холодной воды, каждый со своим основанием. Смесители с одним отверстием имеют один носик и ручку в одном основании.
Шаг 1. Снимите существующий кухонный кран
Прежде чем начать, перекройте подачу воды в прибор, повернув по часовой стрелке краны горячей и холодной воды, расположенные под раковиной. Включите кран, чтобы слить оставшуюся воду в линиях. Используйте разводной ключ, чтобы отсоединить линии подачи воды. Теперь распылите на хвостовик крана, монтажные гайки и соединительные гайки аэрозольную смазку WD-40®, чтобы ослабить их, если они с трудом поворачиваются. Сначала отсоедините накидные гайки с помощью тазового ключа или плоскогубцев. Далее откручиваем гайки крепления патрубка и снимаем основание смесителя с раковины. Очистите открытую поверхность снизу мягким моющим средством, тряпкой, щеткой или губкой, в зависимости от степени загрязнения. Если остатки сантехнической замазки остались, соскребите их шпателем или аккуратно лезвием бритвы.
Поместите небольшое ведро или кастрюлю в тумбу под раковину, чтобы собрать воду, которая может пролиться при отсоединении водопроводных труб
Шаг 2. Вставьте новый кран
Вставьте новый кран в пустое отверстие на месте старого крана сидел. Замажьте основание смесителя силиконовым герметиком или сантехнической замазкой, нанося полоску толщиной около 1/4 дюйма. Переместите смеситель на место, убедившись, что основание параллельно задней части раковины. Теперь плотно нажмите на смеситель. чтобы он плотно прилегал к раковине. Соскребите лишний герметик с поверхности смесителя. Дайте замазке застыть. 0003
Шаг 3: Соединения
С помощью разводного ключа или пассатижей подсоедините металлические фрикционные шайбы к патрубку под раковиной. Затем прикрепите монтажные гайки. Прикрепите трубки подачи к хвостовику, а затем с помощью ключа для раковин или плоскогубцев затяните соединительные гайки.
Шаг 4. Повторное подключение к водопроводу
Теперь, когда шланг подачи воды присоединен к раковине, подсоедините его к источнику воды через запорные клапаны с помощью компрессионных фитингов. Затяните монтажные гайки сначала вручную, а затем с помощью разводного ключа, повернув их на 1/4 оборота, чтобы убедиться, что они не затянуты слишком сильно.
При затягивании трубки подачи к клапану удерживайте клапан другим ключом, чтобы он не вращался.
Если к вашему новому смесителю предварительно подключена трубка, нет необходимости подсоединять трубку к смесителю. Присоедините предварительно присоединенные подводящие трубки к запорным клапанам с помощью тазового ключа или плоскогубцев. Трубка с красной этикеткой подключается к источнику горячей воды, а трубка с синей этикеткой подключается к источнику холодной воды.
Шаг 5. Прикрепите распылитель для кухонной мойки (дополнительно)
Если вы заменяете кухонный кран и старый распылитель, следуйте этим инструкциям. Нанесите полоску силиконового герметика или сантехнической замазки толщиной 1/4 дюйма на нижний край основания распылителя. Вставьте конец шланга распылителя в отверстие раковины и плотно прижмите распылитель на место. Соскребите лишний герметик и дайте основание и герметик застыли в течение нескольких минут.Наденьте шайбу на наконечник, затем вверните и затяните крепление с помощью тазового ключа или плоскогубцев.Соскребите лишнюю замазку с основания распылителя.Подсоедините шланг к ниппель шланга находится на дне крана.Используйте гаечный ключ для раковины или плоскогубцы, чтобы затянуть винт на 1/4 оборота (помните, не слишком туго).
