Отличия от датчика температуры
Помимо термопары, к автоматическому топливному клапану котла подключается термобаллон, отвечающий за отключение основной горелки при достижении заданной температуры теплоносителя. Внешне колбы элементов и медные соединительные трубки немного похожи. Несведущий домовладелец может запросто перепутать эти датчики.
Перечислим основные отличия температурного измерителя от термопары:
- конструкция датчика – цилиндрический сильфон, сделанный в виде колбы из меди с запаянным концом;
- термобаллон подключается к газовой автоматике более тонкой капиллярной трубкой, нежели электрогенерирующий датчик;
- сама термочувствительная колба устанавливается внутрь погружной гильзы либо прячется под обшивкой возле водяной рубашки, а не крепится около запальника;
- измеритель температуры не отсоединяется от автоматики вовсе либо отличается размером крепежной гайки.
Рекомендуем: Как правильно выбрать радиатор отопления
Инструкция по диагностике, ремонту и замене
Как проверить термопару на работоспособность
Определить, что термопара неисправна зачастую можно даже визуально, не разбирая котел.
Чтобы гарантированно убедиться в исправности или неисправности, стоит проверить термопару мультиметром (тестером), установленным на мВ или вольтметром:
- Откручиваем гайку, фиксирующую термопару в гнезде электромагнитного газового клапана.
- Снимаем рабочую часть термопары с кота.
- Теперь нужно нагреть рабочую часть термопары, чтобы она образовала напряжение. Сделать это лучше всего над конфоркой кухонной плиты или свечой, пламя должно плотно обволакивать термопару.
- После нагрева термопары (30-60 секунд), прикладываем один щуп тестера к корпусу термопары, а второй – к выходному контакту. Измерения лучше проводить в течение 40-60 секунд, не прекращая греть рабочий спай.
Исправная термопара газового котла должна выдавать напряжение от 20 мВ (0,02 В).
Некоторые модели могут выдавать до 50-60 мВ. Если термопара выдает менее 20 мВ, это гарантированно свидетельствует о ее неисправности. Однако не спешите прибегать к ремонту или замене модуля.
Как и в каких случаях ее можно восстановить
Термопара устроена таким образом, что любые повреждения или загрязнения могут снизить выдаваемое ею напряжение ниже критической отметки. Очень частой причиной неисправной работы является нагар или слой сажи на ее рабочей (нагреваемой) части. Чтобы восстановить термопару, достаточно почистить ее мягкой щеткой или ваткой и спиртом, не допуская при этом царапин и прочих повреждений. После очистки стоит заново произвести проверку напряжения следуя инструкции выше.
Также частой причиной являются окислившиеся контакты, их можно аккуратно обработать наждачкой-нулевкой. Если на термопаре присутствует глубокая черная вмятина или дыра вследствие прогорания, ее гарантировано необходимо заменить.
Порядок замены термопары на новую
Установка новой термопары не отличается от процесса ее демонтажа: сначала фиксируем рабочую часть с горячим спаем на горелочном модуле, просто закручивая гайку.
Таким же образом подключаем диэлектрическую шайбу к гнезду газового клапана.
Устройство и принцип работы
Известно, что в замкнутой цепи, которая состоит из двух проводников из разных металлов (напр., хромель и копель), возникает термоэлектродвижущая сила (ЭДС), при условии, что их горячий и холодный спаи имеют различную температуру (эффект Зеебека). Значение ЭДС зависит от материалов проводников, температур их холодного и горячего спаев.
Обычно, напряжение бытовой термопары находится в пределах 20-60 милливольт (мВ), чего достаточно для открытия газового клапана, но, разумеется, недостаточно для работы сложной автоматики и прочих модулей, для которых уже необходимо подключение к электросети.

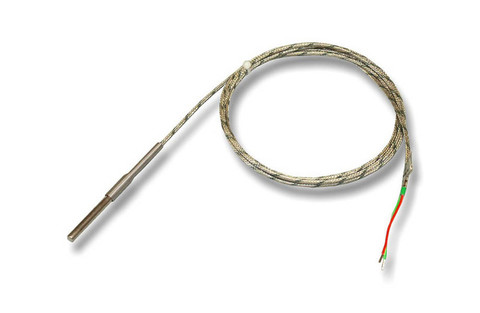

Так выглядит стандартная термопара на фото.
Модуль не ограничивается парой спаев, однако устройство термопары достаточно простое и понятное:
- Гильза, внутри которой находятся термоэлектроды с «горячим» спаем проводников, именно она крепится на горелочный модуль котла, рядом с пилотной горелкой (запальником).
- Удлинитель, защищенный медной трубкой от внешнего воздействия электромагнитных полей, служит для соединения рабочей части (горячего спая) с электромагнитным газовым клапаном.
- Диэлектрическая шайба с «холодным» спаем, именно она вставляется в гнездо газового электромагнитного клапана.
Чаще всего в термопарах бытовых газовых котлов используются спаи из хромеля и алюмеля (ТХА), хромеля и копеля (ТХК), железа и константана (ТЖК). Все используемые сплавы, их маркировка и характеристики указаны в таблице ниже.
| Тип термопары (европейская классификация) | Материалы проводников спая | Российская маркировка | Диапазон температур, °C |
| K | хромель-алюмель | ТХА | -200 – 1 300 |
| L | хромель-копель | ТХК | -200 – 850 |
| J | железо-константан | ТЖК | -100 – 1 200 |
| N | нихросил-нисил | ТНН | -200 – 1 300 |
| T | медь-константан | ТМКн | -200 – 400 |
| E | хромель-константан | ТХКн | 0 – 600 |
| S | платинородий-платина | ТПП10 | 0 – 1 700 |
Как работает термоэлектрический термометр в составе газового котла
Принцип работы термопары в составе газового котла везде один:
- Сначала человек механическим путем открывает клапан подачи газа, удерживая кнопку электромагнитного клапана в течение 15-30 секунд.
- Затем единожды нажимается кнопка пъезорозжига, возникает искра и зажигается запальная горелка.
- Кнопка магнитного клапана удерживается еще на протяжении 30-60 секунд, пока рабочий спай термопары, находящийся рядом с запальником, не нагреется и не выдаст необходимое напряжение.
- По прошествии 30-60 секунд кнопка электромагнитного клапана отпускается, но горение не прекращается, поскольку нагретая термопара вырабатывает достаточно напряжения для удержания газового клапана в открытом положении. Котел работает в штатном режиме, без вмешательства человека.
- Как только горение прекращается, пламя больше не нагревает термопару, вследствие чего напряжения недостаточно для удержания электромагнитного газового клапана открытым, он закрывается, прекращая подачу газа.
Как выбрать умягчитель воды для газового котла и продлить срок службы теплообменника
Основные виды ремонтных работ с газовыми плитами
Существует несколько проблем, которые наиболее часто встречаются с этими устройствами.
Поэтому и ремонт обычно требуется одинаковый. К самым распространенным ремонтным работам с газовыми плитами относится:
Ремонт конфорок
. Именно эти элементы оборудования наиболее часто выходят из строя, поэтому требуется проводить с ними определенные ремонтные работы. Как правило, пламя начинается ослабляться, после чего появляется только с одной или двух сторон конфорки, а далее вовсе пропадает. Причиной такого ухудшения работы конфорки является засорение горелок или рассекателей. Некоторые люди в процессе приготовления пищи с помощью газовой плиты допускают попадание на конфорки продуктов питания, которые и приводят к засорению элементов. Даже при очищении плиты от загрязнений небольшое количество моющего средства может попадать в горелки, поэтому происходит засорение элементов. Данная проблема решается достаточно просто, поскольку надо снять конфорку, после чего она разбирается на составные части. Форсунка и рассекатель тщательно прочищаются, что обеспечивает устранение причины засора.
Ремонт дверцы духовки
. Другой популярной проблемой газовой плиты являются определенные препятствия, возникающие в процессе открывания дверцы духовки прибора. Дверка начинает заедать или неплотно закрываться. Обычно эта проблема возникает после несколько лет эксплуатации оборудования. Она не дает возможность полноценно пользоваться духовкой, поэтому возникает необходимость срочно произвести ремонтные работы. Чтобы починить элемент, дверка снимается, для чего откручиваются винты, с помощью которых она крепится. Не следует откручивать их полностью, поскольку достаточно только немного отпустить их. Далее дверка качается слегка в разные направления, что обеспечит посадку дверцы на петли. Такая регулировка приведет к решению проломы с открыванием или закрыванием дверцы.
Ремонт термопары клапана
. Этот элемент относится к системе контроля над утечкой газа, поэтому считается важным и сложным изделием, которое обязано работать без перебоев и проблем.
Именно за счет термопары электромагнитного клапана предотвращается возможность того, что при случайном затухании пламени будет утечка газа. От нее зависит безопасность применения самой газовой плиты, а также безопасность проживания в доме, в котором располагается данное оборудование. Нередко проблемы с этим элементом возникают в том случае, когда после розжига конфорки и отпускания кнопки происходит потухание пламени. Термопара представляет собой специальный штырь из металла, у которого одна сторона является заостренной. Располагается этот элемент рядом с конфоркой и выступает в качестве датчика температуры. Как только пламя затухает, понижается температура рядом с конфоркой, поэтому контроль газа перекрывает его поступление. Поэтому даже в случае, если конфорка будет включена, газ не будет поступать в помещение. Если возникает проблема с постоянным потуханием конфорки без необходимости, то термопару следует просто очистить от налипшего налета из жира и остатков продуктов питания. Для этого отлично подходит стандартная наждачная бумага.
Таким образом, простые ремонтные работы, связанные с газовой плитой, допускается осуществляться своими силами. Однако они не должны касаться непосредственного подсоединения устройства к газовой магистрали. В этих случаях непременно следует прибегать к помощи специалистов, поскольку велика вероятность допустить непоправимые ошибки. Это подвергает опасности не только самих владельцев квартиры, но и других жителей многоквартирного дома.
Устройство установки для сварки термопар
Внимание! При повторении и эксплуатации предлагаемой установки для сварки термопар, в связи с отсутствием гальванической развязки контактов для подключения термопары, необходимо соблюдать полярность подключения установки к электропроводке. К термопаре должен быть подключен исключительно нулевой провод
Прикосновение к фазному проводу может привести к поражению электрическим током.
Существует несколько способов сварки термопар: в электрической дуге, в соляном электросварочном аппарате, с помощью ацетиленовой горелки и в графитном или угольном порошке. Я свариваю термопары для измерения температуры с помощью ЛАТРа и керамической емкости, наполненной порошком из графита. Технология простая, не требует специального оборудования, опыта и доступна для любого домашнего мастера.
По наследству мне досталась самодельная установка для сварки термопар, представленная на фотографии. Установка представляет собой металлическую коробку, в которой установлен ЛАТР, вольтметр переменного напряжения и керамический стакан для графитного порошка.
Электрическая схема установки представлена выше. Питающее напряжение через электрическую вилку подается с бытовой электропроводки через включатель и предохранитель на ток 5 А на первичную обмотку лабораторного автотрансформатора. Неоновая лампочка HL1 служит для индикации включенного состояния установки. Резистор R1 ограничивает ток через HL1.
На дне керамической чаши, наполненной графитным порошком, для подачи тока имеется медная пластина, на которую через латунный винт подается питающее напряжение с переменного контакта ЛАТРа. Нулевой провод, идущий с сетевой вилки, подключается к общему проводу ЛАТРа и к свариваемой термопаре с помощью зажима типа «крокодил».
Величина тока сварки зависит от величины напряжения. Для этого в установке имеется вольтметр переменного напряжения, обозначенный на схеме буквой V. Величина напряжения устанавливается вращением ручки ЛАТРа и подбирается экспериментально в зависимости от диаметра свариваемых проводов и лежит в пределах 20-90 В. В схеме нет специальных элементов, ограничивающих величину тока. Он ограничивается за счет сечения проводов схемы и величины сопротивления графитного порошка.
На фотографии показана лицевая панель установки для сварки термопар с обратной стороны. Как видите, ЛАТР закреплен непосредственно на дне коробки, а все остальные элементы электрической схемы закреплены непосредственно на панели.
Представляю видеоролик, демонстрирующий процесс сварки термопары на установке для сварки термопар. Как видите, сварить термопару на самодельной установке своими руками очень просто.
Для сварки термопары на установке достаточно свить проводники, зажать их крокодилом и плавно прикоснуться к поверхности графита. Возникнет электрическая дуга, выделяющая большое количество тепловой энергии в одной точке. Проводники начинают оплавляться, и расплавленные металлы, смешавшись друг с другом, за счет сил поверхностного натяжения в жидкостях образуют аккуратный шарик, как на фотографии.
Время сварки обычно не превышает трех секунд. Горение дуги сопровождается характерным шипящим звуком, с понижающейся во времени частотой. При наличии опыта по звуку можно легко определить момент окончания процесса сварки. В связи с большой массивностью термопары для газовой колонки, на ее сварку понадобилось около пяти секунд.
Вот фотография хромель-алюмелевой термопары из проводов ∅0,5 мм, сварка которой продемонстрирована в видеоролике выше.
Как видите, в месте сварки проводов образовался аккуратный спай круглой формы. Такая термопара прослужит долго.
На установке для сварки термопар мне приходится в основном сваривать хромель-копелевые (ТХК, Тип L) и хромель-алюмелевые (ТХА, Тип K) термопары с диаметром проводников 0,2-0,5 мм. Случалось при ремонте сваривать даже термопару типа К с диаметром проводников 3 мм. Хорошо свариваются между собой медные и алюминиевые провода диаметром до 2,5 мм. Но при монтаже электропроводки установку применять для сварки соединений из-за ее габаритных размеров сложно.
Для защиты глаз от яркого света при визуальном контроле над процессом сварки очки или защитную маску сварщика использовать неудобно, поэтому я использую нейтральный светофильтр высокой плотности от фотоаппарата.
Как показала практика, с помощью простейшей установки, представляющей собой ЛАТР и керамическую чашу с графитным порошком, можно успешно выполнять ремонт термопар, применяемых в системах автоматики газовых колонок, в домашних условиях своими руками.
Признаки неисправности
Принцип функционирования газовой духовки состоит в разогреве воздуха за счет сжигания газа, поступающего от городского трубопровода или баллона. Подача природного топлива регулируется с помощью крана на газопроводе. Затем топливо проходит через сопло, смешивается с воздухом и возгорается, обеспечивая жар, требующийся для приготовления блюд. Наиболее часто неисправность оборудования вызвана сбоями системы газ-контроль, что вызывает внезапное затухание огня. Признаки того, что не работает духовка газовой плиты, следующие:
- газ поступает, однако, при давлении на кнопку пламя не зажигается;
- устройство слабо или неравномерно прогревает пищу;
- дверцы плохо прилегают или духовка не закрывается;
- огонь гаснет через некоторое время после возгорания;
- жар в духовке не регулируется;
- не тухнет, пока держишь ручку;
- огонь желто-красного цвета, духовой шкаф коптит;
- пламя горелок имеет разную высоту;
- происходит заедание при открывании дверки;
- духовой шкаф сильно нагревается при работе.
Почему гаснет духовка после отпускания ручки
Причина №1. Неисправна термопара.
Сегодня большинство газовых духовок и духовых шкафов используют автоматическую систему контроля, которая делает их использование безопасным. Одним элементом является термопара, которая крепится к кронштейну жарочной горелки на расстоянии 147 мм от вертикальной оси горелки.
Включение газовой духовки происходит нажатием и поворотом ручки крана. Электронное зажигание воспламеняет горелку, где находятся термопара. Термопара непосредственно связана с электромагнитным клапаном резьбовым соединением. Нагреваясь, термопара вырабатывает слабое напряжение для намагничивания клапана. Магнитное поле держит клапан в открытом состоянии и на горелку поступает газ.
Если кончик термопары обгорит клапан мгновенно перекроет подачу газа, поэтому если газовая духовка не работает после отпускания ручки, виной тому неисправная термопара системы «газ-контроль».
Причина №2. Неисправен термоэлектромагнитный клапан.
Второй элементы системы безопасности. Его назначение — прекращение подачи газа на горелку при нарушении правил эксплуатации. Клапан состоит из: электромагнита, обмотки, нижнего клапана.
При нажатии на ручку нижний клапан упирается в тарелку верхнего клапана, вследствие этого газ направляется на горелку в духовке, где происходит зажигание и обогрев термопары. Возникшая ЭДС от нагрева термопары возвращается к клапану, где электромагнит получает возможность удерживаться в открытом состоянии. Если клапан получил механическое повреждение (нарушение изоляции обмотки), клапан отойдет от седла и перекроет подачу газа.
ИЛИ, ПРОБУЕМ ЧИСТИТЬ КОНТАКТ
В большей степени, газ в духовке тухнет из-за плохого контакта между термопарой и клапаном.
Для этого:
- Вскрываем варочный стол плиты;
- Отсоединяем термопару от клапана.
- Контакт зачищаем наждачкой и обезжириваем.
- Закручиваем гайку обратно.
Слабо горят конфорки
Бывает так, что как ни поворачивай ручку, конфорка горит только на минимальной мощности.
Если не предпринимать никаких мер, со временем она может перестать гореть совсем. Скорее всего, причина в том, что забилась форсунка, подающая газ.
Сбежавшая еда в форсунку попадает редко, ведь во время готовки она защищена верхней частью конфорки. Чаще причиной засора становятся чистящие средства, особенно – на основе соды.
Почистить жиклер достаточно легко: для начала нужно снять верхнюю часть конфорок и поднять стол, в некоторых случаях может понадобиться замена жиклеров на плите. Форсунка конфорки – это небольшая деталь, верхушка газовой трубы, с тоненьким отверстием посередине.
Это отверстие нужно аккуратно прочистить. Делать это лучше всего зубочисткой. Использовать для прочистки металлические предметы не рекомендуется, чтобы не повредить отверстие.
Сбежавшая еда в форсунку попадает редко, ведь во время готовки она защищена верхней частью конфорки. Чаще причиной засора становятся чистящие средства, особенно – на основе соды
Чтобы вычищенная грязь вылетела наружу, а не просыпалась в газовую трубу, рекомендуем периодически открывать подачу газа на эту конфорку – буквально на полсекунды, но на полную мощность.
Для безопасности при этом нужно открыть окно или включить вытяжку.
Подробнее о том, как увеличить мощность газовой конфорки можно прочесть в этом материале.
особенности и принцип работы, для чего нужна, характеристики, как устроена, фото
Производители бытовой техники часто вводят на новых моделях дополнительные системы безопасности. Один из контуров безопасности это термопара для газовой плиты – недорогая, но эффективная система контроля подачи газа.
Что это и для чего нужно?
Приобретение термопары для газовой плиты – забота о безопасности своей семьи.
По сути – это датчик, регистрирующий температуру. Но только не окружающей среды, а пламени горелки плиты. Впрочем, разработчики не пытались следить за изменением температуры огня, а лишь за его наличием. Горит огонь, датчик нагрет, все работает нормально. Погас огонь, датчик остыл, отключается газ.
Покупка газовой плиты с термопарой не намного дороже, чем без нее, зато гарантирована профилактика утечки газа.
Все просто, эффективно и незатратно. Наличие опции незначительно влияет на цену модели. А безопасность такой плиты повышается.
Важно! Сбежавшее молоко, закипевший чайник или суп могут загасить пламя. Если нет системы контроля, то газ поступает в кухню. Смешиваясь с воздухом, образует взрывоопасную смесь. Случайная искра или попытка вновь разжечь конфорку приведут к трагедии.
В общих чертах термодатчик представляет собой небольших размеров цилиндр из спаянных вместе двух металлов. От него идут провода к электромагнитному клапану. Именно он и контролирует подачу газа. Работа системы построена на физических законах, о которых многие забыли сразу после школы.
Повторим физику
Устройство термопары основано на законах физики: закрытый контур из металлических проводников при нагревании производит электрический ток.
Первым эффект, легший в основу термопары, открыл немецкий физик Т. Зеебек. В своих опытах он установил, что закрытый контур из двух проводников различных металлов при нагревании образует электрический ток.
При этом, чем больше нагревать спайку проводников, тем больший ток возникает.
Немецкий ученый Т. Зеебек первым обнаружил физическое явление, на котором основано действие термопары.
Один контакт контура нагревается и называется «горячим». Другой, «холодный» должен быть при более низкой температуре. С него и снимается показание температуры. Поскольку зависимость полученного тока от температуры нагревания строго линейна.
Маркировка термопар
Перед приобретением прибора важно разобраться в маркировке изделия, чтобы выбрать подходящий вариант.
Опытным путем были установлены пары металлов, использование которых наиболее эффективно. В зависимости от использованных металлов, прибор имеет свою маркировку. Зная ее и характеристики полученных спаев, можно выбрать подходящий для своих нужд датчик.
Различают следующие типы:
- K (ТХА/ХА) – никель с хромом или алюмелем. Распространенный, точный и недорогой с точностью +/- 1.10 С и диапазоном от -270 до 12600C.
- L (ТХК) – хромель с копелем. Основная черта – долговечность.
- J – железо с константаном. Второй по популярности с диапазоном от -210 до 7600C, не долговечен.
- T – медь с константаном. Прибор узкой специализации для особо низких температур.
- E – никель или хром с константаном. Высокоточный прибор для средних температур до 8700С.
- N – нихросил. Чрезвычайно точный, но дорогой прибор с диапазоном измерений до 3920C.
В продаже есть сплавы с добавлением усилителей. Они не так популярны, но имеют применение.
Где и как это используют?
В конфорках термопара для газовой плиты работает по простому принципу: есть или нет пламени.
Принцип действия термопары для газовой плиты не сложен, она реагирует на наличие и отсутствие пламени.
В духовке уже требуется контролировать температуру нагревания. Хозяйка устанавливает температуру и, в зависимости от того, насколько близка реальная температура в духовке, датчик регулирует интенсивность подачи газа через электромагнитный клапан.
Термопара для газового духового пара контролирует степень нагрева, а не только наличие пламени.
На том же принципе основана работа термодатчика газовых котлов и колонок. Контролируется температура нагревания воды, что дает возможность экономить потребление газа.
Термопара, установленная на газовый котел и регулирующая нагрев воды, сэкономит семейный бюджет.
Часто встречаются электронные термометры. С их помощью измеряют температуру в помещениях и у человека. Такие приборы гораздо безопаснее ртутных. В свое время они широко использовались в быту.
В промышленности широко применяется такое свойство термопары, как низкая инерционность. Что дает возможность измерять малую разность температур. Высоко ценится и применение датчиков в агрессивных средах и при высоких температурах, порядка 2 000 градусов.
Есть термопары, подходящие для измерения температуры в агрессивной среде. Они обладают устойчивой защитной арматурой.
Основные схемы устройств
Что такого особенного в газовой плите? Простота и надежность.
Две проволочки из разных металлов спаяны концами. Место соединения, называемое «спай», и есть тот датчик, что отслеживает температуру. Соединить можно и простой скруткой. Но при этом точность измерения будет страдать.
Датчиком в термопаре, который контролирует температуру, является место соединения, или «спай».
В промышленности, если нужен контроль высоких температур, проводники соединяют сваркой. Из-за того, что припой, применяемый в первом случае, имеет низкую температуру плавления. Такое соединение будет непрочным.
Впрочем, сварка тоже не идеальный вариант. От ее воздействия на металлы изменяются их структура, что отражается на качестве измерений.
Конструкции различают по виду спаев:
- открытый;
- изолированный;
- заземленный.
Первый по списку самый простой и используется в бытовых приборах. Следующие два позволяют применять термопару в агрессивных средах. В последнее время разрабатываются технологии термодатчиков с использованием полупроводников.
Изолированный слой термопар обеспечивает электрическую изоляцию от земли. При этом изоляция измерительного прибора не имеет значения. В случае, когда нет изоляции термопары, изолируют входы измерительных приборов. Без этого нельзя гарантировать точность измерений.
Специальный изолированный слой способствует электрической изоляции термопары от земли.
Что применяют для изоляции?
Изоляционный материал термопары добавляет свое сопротивление в рабочий контур. Что сказывается на точности и качестве измерений. Потому выбор изоляционного материала важный аспект.
При покупке термопары необходимо обратить внимание на материал изоляции, та как он влияет на качество измерений прибора.
При работе с высокими температурами термопара должна быть изолирована. Материал изоляции должен иметь не только термо- и электроизоляционные свойства. Необходимо подобрать материал, нейтральный по отношению к используемым металлам. Химические примеси изоляционного слоя, проникая в электроды, изменяют электрические свойства металлов.
Приобретая термопару для высоких температур, надо выбирать прибор с хорошими изоляционными свойствами, чтобы избежать износа датчика и обеспечить его долгую и качественную работу .
Низкая устойчивость изоляции к высоким температурам приведет к скорому износу датчика, погрешностям в измерениях, замене дорогостоящего прибора.
Ремонт своими руками
Уметь починить любую вещь в доме – признак настоящего хозяина. Но в отношении газового оборудования нужно быть осторожным.
Ремонтом газового оборудования должен заниматься специалист, имеющий сертификат.
Важно! Существующим законодательством строго запрещено вмешиваться в работу приборов, имеющих отношение к газу.
Но не все, что есть в таком приборе – газовое. Заменить конфорки, горелки, почистить детали – для этого не нужен мастер с допуском к работе. Прежде всего, нужно выявить неисправность.
Сбой в работе термопары для газовой плиты выглядит так. Газ горит только при нажатой кнопке. Стоит ее отпустить – пламя тухнет. Чтобы выяснить причину, нужно тщательно осмотреть как сам прибор, так и плиту в целом.
Работу по устранению неисправности термопары начинают с отключения подачи газа и осмотра техники.
Внимание! Проводить осмотр нужно при перекрытой подаче газа и отключении электросети.
- Разбираем газовую плиту.
- Снимаем с конфорки рассекатель.
- Убираем отражатель.
- Проверяем состояние термопары.
Частыми причинами поломки термопары являются ее загрязнение или повреждение датчика.
Возле газовой горелки находится два прибора. Один из них напоминает свечу зажигания в автомобиле. Это для розжига плиты. Второй – термопара. Причинами выхода ее из строя могут быть:
- загрязнение;
- повреждения;
- смена вида газа;
- поломка датчика или клапана.
Важно! Электромагнитный клапан не ремонтируется и подлежит замене.
Если загрязнен элемент термопары в газовой плите – его нужно как следует почистить. Термопара – два куска металла и чистка ее это пройти мелкой наждачной бумагой по поверхности.
Возможны повреждения проводки прибора. Потертости из-за неправильного монтажа, грызуны или домашние животные, возможны и другие причины повреждений.
После устранения неисправности газконтроля, необходимо тщательно проверить прибор.
После проверки и, при необходимости замены проводки, следует правильно подключить термопару. В противном случае «холодный» и «горячий» контакты контура окажутся не в противофазе. Все плюсовые провода подсоединяют к плюсовому выводу. Минусовые – к минусовому.
Правильно установленная термопара – залог безопасности при эксплуатации газового оборудования.
В зависимости от типа датчика цвет проводки меняется. В некоторых случаях изоляция может быть двойной и разного цвета. Но первичный слой будет всегда неизменным. В таблице представлены цвета основного изоляционного слоя.
| Тип термопары | Цвет изоляции | |
| Плюс | Минус | |
| J | белый | красный |
| K | желтый | красный |
| T | голубой | красный |
| E | малиновый | красный |
| S | черный | красный |
| R | черный | красный |
Внимание! Цвет минусового провода всегда красный!
Нетрудно запомнить, что цвет провода с минусом всегда красный.
Когда самостоятельная работа невозможна?
Если все предварительные манипуляции оказались безуспешными, значит проблема в самом датчике или в клапане. В обоих случаях термопара для газовой плиты должна быть заменена.
Неисправность электромагнитного клапана устранить не получится, необходима его замена.
Несмотря на кажущуюся простоту этого прибора контроля менять его самостоятельно не рекомендуется. Это система безопасности, и ставить благополучие семьи на «авось» не следует.
Каждая мелочь влияет на работу всего оборудования. К тому же после установки термопары следует провести ее тестирование. А это можно сделать только с использованием оборудования, которого не бывает в личном пользовании.
Распространенные проблемы газовых плит
Часто бывает, что купить такую термопару в газовую плиту, какая установлена изготовителем невозможно. Не всегда в наличии комплектующие для новых или устаревших моделей. В этом случае можно приобрести подходящий по характеристике датчик. Естественно, после консультации со специалистами.
Иногда сложно найти подходящий к модели газовой плиты прибор газконтроля. В этом случае можно заменить только неисправный датчик.
Важно! При выборе аналога обращайте внимание на креплении и переходники.
Грамотно подобранные крепления для установки термопары помогут избежать проблем при выполнении работ.
Если тухнет газ в духовке, это не всегда может быть из-за сбоя работ системы газового контроля.
Не всегда виновницей потухшего газа будет функция газконтроля. Существует много других причин, способных вызвать данную проблему.
Часто причинами могут быть:
- износ электромагнитного клапана;
- сбой термостата;
- слишком плотно прилегающая дверца;
- термопара выше огня;
- ослабли контакты системы газ-контроль;
- газ при горении коптит;
- неисправность газового крана.
Самостоятельно определить причину может быть трудно. Мастер ремонтник проведет диагностику и качественный ремонт.
Качественную диагностику газового оборудования и выяснение причин неисправности может провести только мастер.
Внимание! При работе с плитой на кухне не должно быть посторонних, уберите детей и домашних животных.
Профилактика лучше ремонта
Регулярный уход за газовой плитой продлит срок службы. Следите за чистотой как снаружи, так и внутри плиты. Регулярно удаляйте грязь с рабочих поверхностей.
Регулярный уход за газовой плитой позволит продлить срок ее службы и избежать поломок.
Важно! Чтобы не обжечься во время уборки, дождитесь полного остывания плиты и конфорок.
Ремонт газовой плиты несложен. Содержать ее в исправности и не допускать поломок – еще проще.
Видео: как заменить термопару на газовой плите?
Что такое термопара и как она работает?
18 декабря 2017 г. | Нагрев
Термопары — это датчики, используемые для измерения температуры. Это устройство, используемое внутри газовой печи в Канзасе, чтобы помочь запальнику поддерживать работу печи и обеспечивать ее безопасность. Он работает скорее как предохранитель, чтобы предотвратить накопление и возгорание несгоревшего газа, взрыв или другой тип риска для здоровья.
Термопара состоит из двух проводов или проволочных ветвей, изготовленных из разных металлов. Ноги свариваются вместе на одном конце, в стык, где измеряется температура. Напряжение создается, когда переход ощущает изменение температуры. Затем напряжение можно интерпретировать с помощью справочных таблиц термопар для расчета температуры.
Существует множество типов термопар. Различные типы лучше всего подходят для различных приложений. Обычно они выбираются в зависимости от диапазона температур и необходимой чувствительности. Термопары доступны в различных комбинациях металлов или калибровок: термопары из недрагоценных металлов, типы J, K, T, E и N, являются наиболее распространенными; Термопары из благородных металлов типов R, S, C и GB предназначены для высокотемпературной калибровки. Позвоните в B&C Mechanical по любым вопросам, связанным с термопарами. Наши опытные технические специалисты обладают необходимыми знаниями и подготовкой, чтобы ответить на ваши вопросы.
Каждая калибровка имеет различные условия окружающей среды и температурный диапазон, хотя максимальная температура зависит от диаметра используемого провода термопары. Поэтому очень тонкая термопара может не достигать полного температурного диапазона. Из-за низкой стоимости и температурного диапазона термопара типа K известна как термопара общего назначения.
Благодаря тому, что термопары измеряют широкий диапазон температур и являются сравнительно прочными, они часто используются в промышленности. При выборе термопары для достижения наилучшего результата необходимо учитывать следующие факторы:
- Определите приложение, в котором будет использоваться термопара.
- Анализ температурных диапазонов для воздействия термопары.
- Оцените любую химическую стойкость, необходимую для термопары или материала оболочки.
- Оцените потребность в стойкости к истиранию и вибрации.
- Перечислите все требования к установке, если таковые имеются.
Термопары обычно выбираются на основе их высоких температурных пределов, широкого диапазона температур, низкой стоимости и долговечности. Они используются в широком спектре процессов измерения температуры, как правило, в науке, промышленности и OEM-приложениях. Термопары используются почти на всех промышленных рынках, таких как производство цемента, нефти и газа, производство электроэнергии, биотехнологии, производство бумаги и целлюлозы. Они также используются в бытовой технике Канзаса, такой как печи, тостеры и плиты.
Запросить услугу онлайн сегодня. B & C Mechanical предоставляет коммерческие услуги по ремонту, замене, установке и техническому обслуживанию жителей Канзаса и Миссури. От Олате до Канзас-Сити, от Блу-Спрингс до Рэйтауна, мы являемся компанией № 1 в области ОВКВ в этом районе. Посетите нашу страницу зоны обслуживания, чтобы увидеть список сообществ, которые мы обслуживаем. Мы также обслуживаем жителей близлежащих районов. Если вы не видите свой город в списке, позвоните нам по телефону 913-681-0088 и узнайте, что мы можем сделать для вас.
B & C Mechanical с гордостью предлагает коммерческие услуги по отоплению и охлаждению жителей Канзаса и Миссури. В штате Канзас наши услуги включают Олате, Оверленд-Парк, Ливуд, Ленексу, Прери-Виллидж, Шони, Мерриам, Мишн, Канзас-Сити, Роланд-Парк и близлежащие районы. В штате Миссури наши зоны обслуживания включают Блу-Спрингс, Гладстон, Грандвью, Индепенденс, Лис-Саммит, Либерти, Северный Канзас-Сити, Рэйтаун, Южный Канзас-Сити и прилегающие районы. Позвоните нам сейчас в 913-681-0088 или запросите услугу онлайн.
Неисправность термопары? (Наш гид)| СПОКОЙСТВИЕ САНТЕХНИКА
Как и другие компоненты вашей печи, термопара может со временем изнашиваться, создавая более низкое напряжение, чем должно при нагревании. Термопары могут прослужить несколько лет, но обычно они не служат так долго, как сама печь.
Как работает термопара?
Термопара газовой печи представляет собой небольшое электрическое устройство, которое действует как предохранительное устройство в печи. Он устанавливается так, чтобы его концы находились в запальнике печи, и считается правой рукой запальника.
Термопара реагирует на изменения температуры, вырабатывая электрический ток, который заставляет газовый клапан, питающий запальник, открываться при высокой температуре или закрываться при отсутствии прямого подвода тепла.
Если запальная горелка печи выйдет из строя или поток газа прервется, термопара автоматически перекроет подачу газа к запальной горелке, выключив вашу печь. Это предотвращает попадание несгоревшего газа в камеру сгорания, где небольшая искра может вызвать взрыв.
Грязная термопара
Важно знать, как содержать термопару в чистоте и в рабочем состоянии. Если контрольная лампа не работает должным образом, это может означать, что на термопаре образовалась сажа. В результате термопара не может правильно определить тепло или его потерю. Когда неисправная термопара дает неправильные показания, она может перекрыть подачу газа в печь, даже когда запальник работает.
Как выглядит термопара и как ее найти?
Перед попыткой проверки или очистки термопары газовой печи необходимо отключить питание печи. Если вы не можете найти выключатель питания вашей печи, отключите автоматический выключатель, который подает питание на печь.
Вы также хотите убедиться, что у вас перекрыт газ, и вы установили газовый клапан в положение «выключено». Затем вам нужно дать печи воздух и остыть в течение нескольких минут. Как только это будет сделано, вы можете снять крышку пилота, которая откроет две вертикальные стойки, одна из которых является газовой линией для пилота, а другая — вашей термопарой.
Термопара состоит из трубки, кронштейна и проводов. Трубка находится над кронштейном, гайка удерживает кронштейн и провода на месте, а под кронштейном вы увидите медные провода, которые соединяются с газовым клапаном на печи.
Некоторые термопары могут выглядеть по-разному, поэтому обязательно сверьтесь с инструкцией к печи.
Признаки неисправности термопары
После обнаружения термопары проведите визуальный осмотр. Вы ищете следующее:
- Признаки загрязнения на трубке, напр. обесцвечивание, трещины или отверстия.
- Признаки износа или коррозии проводки, напр. отсутствие изоляции или оголенный провод.
- Физическое повреждение разъемов, которое может повлиять на достоверность показаний теста.
Если вы не можете обнаружить какие-либо очевидные проблемы, возможно, пришло время позвонить подрядчику по ОВКВ для проверки работоспособности вашей термопары.
Как очистить термопару печи
Если на термопаре образовалась сажа, проблема может быть решена путем очистки термопары. Вам понадобится отвертка, чтобы ослабить винты и снять термопару с пилотного узла.
Бережно обращайтесь с термопарой. Используйте кусок стальной ваты, чтобы аккуратно удалить сажу. Не используйте чистящие средства, особенно те, которые содержат легковоспламеняющиеся химические вещества. Вы можете использовать ластик для карандашей, чтобы очистить пространство между резьбой винта, крепящего термопару.
Когда термопара очистится, снова прикрепите ее к узлу пилота. Включите печь и зажгите контрольную лампу, следуя инструкциям производителя.
Замена термопары
Если запальная горелка продолжает гореть, а основная печь не горит, возможно, пришло время заменить термопару. В большинстве магазинов скобяных изделий и товаров для дома продаются сменные термопары. Однако они бывают разных размеров, поэтому возьмите неисправную термопару с собой в магазин. Убедитесь, что вы используете точную информацию о печи, чтобы получить правильный размер и тип для замены термопары.
Если вы не уверены в том, что происходит с вашей печью или как проверить или заменить термопару, обязательно обратитесь к профессиональному подрядчику по ОВКВ для безопасного выполнения этой работы!
Наши специалисты по ОВиК из компании PEACE OF MIND PLUMBING обеспечивают высококачественный ремонт печей с 12-месячной гарантией без проблем!
Проблемы с термопарой газовой печи?
Мы здесь, чтобы помочь.
