Как устроен газовый котел: Что такое газовый котел, принцип и особенности работы газового котла отопления

Содержание

принцип работы, срок службы, как пользоваться, как работает котел, фото и видео примеры


Содержание:

1. Разновидности и устройство газового котла
2. Конструкция и принцип работы газового котла отопления
3. Устройство газовой горелки
4. Как работает теплообменник
5. Работа циркуляционного насоса
6. Принцип работы расширительного бака

Как известно, основным нагревательным элементом в большинстве современных отопительных систем выступает котел. Именно благодаря ему топливо преобразуется в тепловую энергию, которая передается теплоносителю и поступает в нагревательные приборы, такие как радиаторы. Важно понимать устройство газового котла отопления, изучить принцип его работы.

Принцип работы газового котла отопления, как становится понятно из его названия, основан на использовании газа как основного источника топлива. При этом идеальное устройство газовых котлов отопления должно быть таким, чтобы функционирование оборудование проходило с минимальными затратами, а вмешательство человека было минимальным.

О том, как работает газовый котел отопления и из каких элементов он состоит, далее и пойдет речь.

Разновидности и устройство газового котла

Перед тем как говорить непосредственно обо всех составляющих газового котла, требуется рассмотреть то, какие существует варианты этих отопительных устройств. Безусловно, все они имеют схожее строение, но, тем не менее, некоторые модели оснащены индивидуальными, характерными лишь для них особенностями.

Классификация котлов, функционирующих с помощью газа, является следующей:

  • Образцы напольного и настенного типа. Если говорить об удобстве, то более приемлемым будет настенное оборудование, которое более характерно для частных построек. Основное достоинство напольного агрегата заключается в его гораздо большей мощности, вследствие чего с его помощью можно обогреть помещение с весьма существенной площадью.
    Такие модели очень часто эксплуатируются на производстве.
  • Газовые котлы атмосферного и турбированного типа. Чтобы понять, как работает газовое отопление с атмосферным котлом, можно вспомнить принцип функционирования стандартной печи, где воздух из помещения поступает в специально предназначенный дымоход благодаря естественной тяге. Турбированные аппараты оснащены вентилятором, который входит в конструкцию, а камера сгорания топлива является полностью закрытой, поэтому все необходимое количество воздуха поступает с улицы (подробнее: «Как устроен турбированный газовый котел – принцип работы, преимущества и недостатки»).
  • Механизмы с одним и двумя контурами. Устройство газового котла с одним контуром рассчитано так, чтобы это оборудование использовалось исключительно для обогрева комнат, в то время как приборы с двумя контурами способны также играть важную роль в системе водоснабжения, обеспечивая помещение горячей водой.
  • Котлы, оснащенные обычной горелкой или горелкой модулируемой (детальнее: «Какие бывают газовые горелки для котлов отопления – виды, различия, правила использования»). Во втором случае мощность работающего оборудования регулируется автоматическим образом, благодаря чему можно значительно уменьшить расходы на топливо.
  • Устройства, имеющие электронный или пьезокерамический поджиг. Первый вариант является более удобным, так как зажечь топливо в камере сгорания можно и без непосредственного участия хозяев, а во втором случае обязательно нужно при каждом запуске включать аппарат, нажимая определенную кнопку. Читайте также: «Что такое термопара для газового котла отопления – как работает, преимущества оборудования».

Конструкция и принцип работы газового котла отопления

Как уже говорилось выше, по образу устройства большинство нагревательных котлов схожи между собой. Но, для того чтобы понять, как пользоваться газовым котлом правильно, требуется, конечно же, знать, из каких структурных частей состоит это оборудование.

Основу стандартного котла на газу составляют следующие элементы:

  • Прямоугольная газовая горелка. Эта конструкция включает в себя форсунки, которые и служат местом проведения газа внутрь камеры сгорания. Благодаря этим элементам пламя распределяется равномерно, что делает сгорание теплоносителя внутри системы наиболее эффективным.
  • Теплообменник. Это устройство представляет собой короб из металла, оборудованный встроенной батареей. Внутри этого короба проходят трубы, по которым циркулирует теплоноситель. Нагрев воды происходит из-за того, что теплообменник, нагреваясь от сгорающего внутри камеры газа, передает ей тепло. Если в котле одноконтурного типа теплообменник может быть только один, то в двухконтурных аппаратах их может быть и два (первичный и вторичный).
  • Циркуляционный насос. С помощью этого устройства регулируется давление, возникающее в системе с циркуляцией, работающей по принудительному принципу. Далеко не все котлы оснащены подобной деталью.
  • Расширительный бак. Основное назначение данного элемента – временный отвод теплоносителя, что необходимо в случае нагрева и расширения воды. Такой бачок оснащен специальной емкостью, которая сможет подойти для любого котла на газу. Если планируется использовать отопительное оборудование на больших участках, то можно смонтировать еще один расширительный бак.
  • Прибор, отвечающий за отвод продуктов сгорания топлива
    . В котлах атмосферного типа этот элемент присоединяется к отдельной дымовой трубе, имеющей естественную циркуляцию, а в турбированных механизмах в наличии уже есть двойная труба отвода коаксиального типа, вывод продуктов горения в которой осуществляется посредством вмонтированного вентилятора.
  • Автоматическая система, которая служит центром управления котлом. Основным его элементом является электронная схема, позволяющая установить желаемый режим работы котла исходя из данных, отображаемых на установленных датчиках.

Для того чтобы срок службы газового котла был максимально долгим, важно, чтобы каждый его элемент функционировал надежно и исправно (прочитайте также: «Какой газовый котел самый надежный»). Добиться этого можно, лишь изучив особенности работы и строения каждой из основных функциональных частей котла.

Устройство газовой горелки

Исходя из вида конкретного котла, конструкция горелки может быть атмосферного или надувного типа. Первый вариант горелки работает с меньшим шумом, однако, и эффективность их более низкая по сравнению с надувным оборудованием.

Эти образцы, в свою очередь, имеют существенную мощность и делятся на следующие разновидности:

  • с одной ступеней;
  • с двумя ступенями;
  • модулированные надувные горелки.

Как работает теплообменник

Основной показатель, влияющий на качество работы этого функционального элемента газового котла – материал, из которого он произведен.

Наиболее долговечными считаются чугунные теплообменники. Кроме того, этот материал хорошо сохраняет тепло и может быть смонтирован как на одноконтурной, так и на двухконтурной системе (прочитайте также: «Устройство и принцип работы двухконтурного газового котла – особенности конструкции»).
Среди отрицательных сторон чугуна – его большая масса и вместе с тем низкая устойчивость к механическим повреждениям.

Сегодня популярностью пользуются теплообменники, изготавливаемые из стали. Этот материал не подвержен частым поломкам, он стойко переносит высокие температуры и перепады давления. Современные модели, где применяется сталь высокого качества, могут составить достоянную конкуренцию чугунным агрегатам в плане срока службы. Порой, чтобы увеличить этот показатель, изнутри на стальной теплообменник наносится слой меди, а сверху – устойчивая к высокой температуре краска.

Работа циркуляционного насоса

То, какими будут показатели функционирования циркуляционного насоса, зависит, в первую очередь, от мощности, при которой работает котел, а на саму работу всей системы большого влияния этот прибор не оказывает. Очень важно, чтобы трубы, по которым циркулирует теплоноситель, были изготовлены из качественного материала, например, из стали или хорошего пластика.

Принцип работы расширительного бака

Это устройство оказывает существенно более серьезное влияние на работу газового котла. Предназначен этот прибор для того, чтобы в случае избытка теплоносителя в системе, который обычно возникает вследствие перегрева теплоносителя, лишняя вода сохранялась и впоследствии использовалась вновь. Примерные расчеты показывают, что общий объем такого бака должен составлять около 10% от всей воды в отопительной системе, поэтому для монтажа такого оборудования важно иметь данные касательно длины труб и вместимости системы теплоснабжения.

Чтобы подробнее разобраться с особенностями монтажа газового котла, всегда можно изучить дополнительные фото всех его структурных частей и посмотреть видео по их установке, которые всегда можно найти у специалистов, занимающихся подключением такого оборудования.

Видео об устройстве газового котла отопления:


Как работает газовый котел отопления: одноконтурный и двухконтурный?

Что такое газовый отопительный котел? Говоря простыми словами, газовый котел — это устройство, которое в результате сгорания газа обеспечивает нагрев воды в отопительных радиаторах и для сантехнических нужд.

Как работает газовый котел

Несмотря на то, что газовых котлов существует несчетное количество, с разной конструкцией и функционалом, но принцип работы у всех котлов один и тот же. В каждом котле есть 2 основных узла, это газовая горелка и теплообменник.

Газ, через газовую автоматику поступает сначала на горелку, где поджигается электрической искрой, дальше пламя от горелки греет непосредственно теплообменник по которому протекает вода из системы отопления или ГВС (горячего водоснабжения). Именно эти элементы за частую и определяют, к какому типу относится газовый котел.

Если горелка, как правило выполнена из нержавеющей стали, то материал теплообменника в зависимости от типа котла может быть разным. Теплообменник может быть медный, может быть из нержавейки или просто из углеродистой стали, как например у всех котлов отечественного производства.

По принципу дымоудаления, различают дымоходные котлы и турбированные.

У дымоходных, воздух для горения поступает на горелку из помещения, в котором этот котел установлен, а продукты сгорания улетают под естественной тягой в вертикальный дымоход.

Турбированные котлы имеют закрытую камеру сгорания, а основную функцию подачи воздуха и отвода продуктов сгорания выполняет специальный вентилятор — турбина. Турбина засасывает воздух для горения из улицы и одновременно принудительно выбрасывает на улицу угарный газ.

Несколько принципиальных схем газовых котлов

  • Так устроен типичный дымоходный котел настенного исполнение

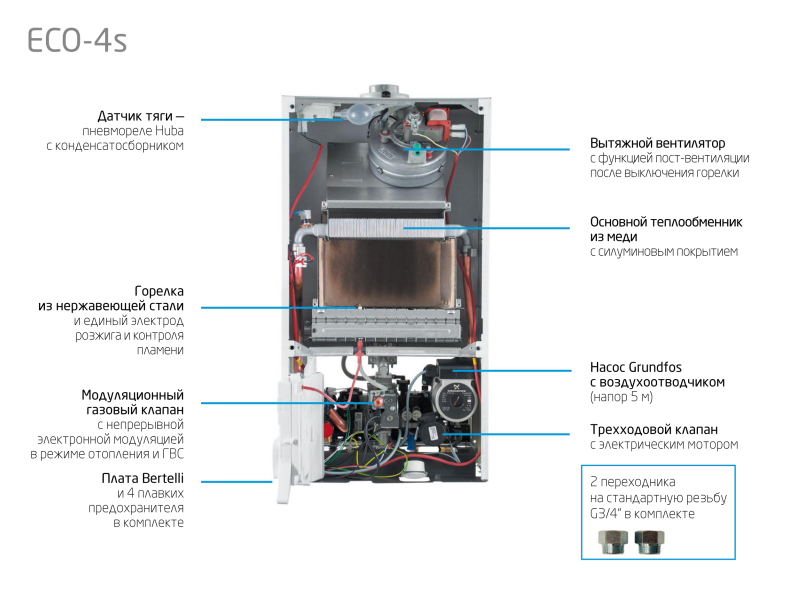

  • Так выглядит турбированный котел
  • А так выглядит типичный котел Украинского производства.

Как работают одноконтурный и двухконтурный газовые котлы

Одноконтурные в основном предназначены только для нагрева воды в системе отопления, их устанавливают в том случае, когда горячая вода просто не нужна или уже имеется другой источник нагрева ГВС, такой, как электрический бойлер или газовая колонка. Во многих случаях, для получения горячей воды, к одноконтурному котлу подключают бойлер косвенного нагрева.

Двухконтурные котлы обеспечивают нагрев воды и в системе отопления и в системе ГВС. Конструкция двухконтурных котлов немного сложнее по сравнению с одноконтурными, это обусловлено наличием дополнительных узлов и механизмов, которые отвечают за бесперебойную и комфортную подачу горячей воды на потребителя.

Двухконтурные котлы в свою очередь тоже разделяются на несколько типов в зависимости от принципа приготовления горячей воды:

    • с битермическим теплообменником

На этой картинке хорошо представлено как устроен битермический теплообменник. По внутренней трубке протекает проточная вода для системы ГВС, а по внешней для системы отопления.

    • с раздельными теплообменниками

В котлах с раздельными теплообменниками есть основной и вторичный (пластинчатый). Основной, как правило изготовлен из меди, а вторичный из нержавеющей стали.

  • со встроенным бойлером

Котлы данного типа имеют в своей конструкции бойлер косвенного нагрева на 45-60 л, в котором всегда поддерживается установленное значение температуры.

Очень интересная особенность всех 2-х контурных котлов состоит в том, что все они работают по приоритету на горячую воду, т. е. если кто то открыл кран горячей воды, то котел автоматически перестает греть воду в радиатора, а работает только на ГВС и до тех пор, пока есть запрос на горячую воду.

Есть еще один отдельный тип двухконтурных котлов — это котлы Украинского производства, у них второй контур выполнен в виде медного змеевика, который обмотан вокруг основного теплообменника. Важно знать, что такой способ приготовления ГВС не имеет автоматического регулирования и горячую воду получить с него можно в основном только в отопительный период. Данную особенность всегда нужно учитывать если Вы собираетесь купить 2-х контурный котел именно отечественного производства.

Что такое газовый котел | Как работает газовый котел

301-990-7970​

Подать заявку на финансирование! | Специальные предложения для экономии денег

Обслуживание в тот же день, 7 дней в неделю

301-990-7970​ Обслуживание Мэриленда и округа Колумбия ПОДАТЬ ЗАЯВКУ НА ФИНАНСИРОВАНИЕ

Опубликовано

Многие домовладельцы выбирают печи для обогрева своих домов; однако есть несколько вариантов, когда дело доходит до того, чтобы ваш дом был комфортным зимой. Одним из таких многочисленных вариантов является газовый котел.

Когда речь заходит о котлах, многие люди относятся скептически. Это связано с тем, что существует не так много информации о том, как работает газовый котел для обогрева вашего дома. В связи с этим эксперты по HVAC компании Michael Bonsby HVAC & Plumbing представили краткий обзор газовых котлов и принципов их работы.

Как работает газовый котел

Газовый котел нагревает воду с помощью газа, а затем направляет эту нагретую воду по системе труб по всему дому. Затем он нагревает такие системы, как радиаторы, плинтусы и лучистое отопление, чтобы ваш дом был теплым и комфортным.

Преимущества газового котла

Преимущества газового котла заключаются в том, что ваш дом получает чистое и равномерно распределяемое тепло. Печи обдувают ваш дом горячим воздухом, который поднимается и собирается в карманах, оставляя другие части вашего дома холодными и сквозняками. Отопление, которое исходит от плинтусов, досок лучистого пола и радиаторов, чистое и равномерно распределяется по пространству.

Еще одним преимуществом является минимальное обслуживание газового котла. Хороший газовый котел нужно проверять и обслуживать только два раза в год, в то время как печь требует ежегодного обслуживания и регулярной замены фильтра каждые один-два месяца.

Недостатки газового котла

Газовые котлы могут быть дороже в установке, чем обычная печь. Установка печи может быть относительно недорогой по сравнению с установкой газового котла, особенно если у вас еще нет труб по всему дому.

Стоит ли устанавливать газовый котел в моем доме в Мэриленде?

Ответ на этот вопрос сводится к тому, что вы предпочитаете. Если вы ищете максимальный уровень комфорта и не возражаете заплатить более высокую цену за установку, чтобы получить этот комфорт, то газовый котел может стать отличным выбором для вашего дома. Вы получите более чистый воздух, из которого не удалена вся влага, и в вашем доме больше не будет сквозняков. Если вы не можете оправдать цену нового газового котла, а в вашем доме раньше было достаточно комфортно, используя только печь, то вы можете остановиться на этом типе отопления.

Если вы хотите узнать больше о различных вариантах отопления для вашего дома, свяжитесь с командой Michael Bonsby Heating & Air Conditioning. Мы можем помочь вам изучить все варианты, чтобы найти правильный выбор для вашего дома.

Получите помощь сегодня! Обслуживание в тот же день, 7 дней в неделю 301-990-7970

Мы финансируем Быстрое решение по кредиту.

Узнать больше

Категории

Как работает котел – Руководство по вашему газовому котлу

Котел

Установленный более чем в 80% домов в Великобритании, газовый котел центрального отопления до сих пор остается загадкой для многих пользователей. Он производит горячую воду и обогревает наши дома, но мало кто знает, как работает котел. Хотя это не обязательно знать, может быть полезно понять, что пошло не так, если ваш котел внезапно сломается.

Строительство газового котла центрального отопления

Основной принцип работы котла заключается в передаче тепла воде. По сути, ваш котел работает, нагревая воду, которая затем перекачивается по вашему дому.

Это очень упрощенное представление о том, что такое котел. Чтобы понять, как работает котел, нам нужно начать рассматривать конструкцию газового котла центрального отопления.

По конструкции и функциям газовый котел очень похож на другие виды отопления. Разница в том, что топливный газ легко воспламеняется, и для вашей защиты предусмотрен ряд важных функций безопасности.

Внутри газового котла

Чтобы понять, как работает котел, нам нужно взглянуть на различные ключевые компоненты, которые вы найдете внутри газового обогревателя:

  • Газовая горелка: вырабатывает тепло, которое используется для обогрева вашего дома. .
  • Теплообменник: Устройство, используемое для передачи тепла между твердым объектом и жидкостью.
  • Технология управления: используется для управления работой вашей системы газового отопления.
  • Мембранный расширительный бак: Мембранные баки представляют собой сосуды для воды под давлением, которые позволяют воде расширяться и поглощать скачки давления, возникающие во время нагрева.
  • Выхлопная труба: часто тонкая пластиковая труба, которую протягивают через дымоход для удаления следов угарного газа, образующегося в качестве побочного продукта процесса нагрева газового котла.

Как долго должен работать насос центрального отопления?

Системы газового отопления с дополнительным подогревом воды

Хотя мы рассмотрели многие основные элементы внутри системы газового отопления, существуют варианты. Если система отопления также обеспечивает горячую воду, то требуется дополнительный накопительный бак для горячей воды.

Принцип работы газового котла для выработки тепла

Работа газового котла аналогична котлам на жидком топливе или биомассе, при этом центральным элементом является горелка; это включается и выключается регулятором нагрева. Вы можете активировать переключатель вручную или настроить термостат так, чтобы он реагировал, когда температура падает ниже определенного уровня.

Пьезорозжиг загорается на период от одной до двух секунд, а затем, примерно через одну секунду, открывается газовая линия, что позволяет выйти газу. Задержка открытия подачи газа очень важна при газовом отоплении, поскольку предотвращает приток большого количества газа, который при слишком позднем воспламенении может вызвать взрыв.

Горелка подключена к теплообменнику, который нагревает воду в своей камере, после чего горячая вода перекачивается в направлении отопительного контура.

Несмотря на то, что он не участвует в производстве тепла, сердцем газового котла является технология управления. От этого зависит эффективная и бесперебойная работа системы. Он также обеспечивает связь между внутренними или наружными датчиками температуры и котлом.

Как работают другие типы котлов

Как упоминалось ранее, на рынке доступны котлы других типов. То, как работает котел на одном виде топлива, может отличаться от другого, но часто принципы остаются теми же.

Как работают масляные котлы

Работа масляных котлов очень похожа на работу газовых котлов: мазутное топливо преобразуется в тепло в камере сгорания, которое нагревает теплообменник и, наконец, нагревает воду.

Различие между двумя типами топлива заключается в способах управления топливом. Для масляных котлов требуется резервуар для хранения, который обычно находится на заднем дворе или в саду. Нефть доставляется танкерами и хранится до использования. Масляные котлы менее экологичны, чем газовые; часто вы найдете масляные котлы, используемые в сельской местности, где нет газопровода.

Электрические котлы

Как и масляные котлы, электрические котлы часто устанавливаются там, где нет доступа к газовой магистрали.
