Рубрика: ПрофлистАвтор: Иван Яскевич

Универсальный материал профнастил широко используется в качестве кровельного покрытия. Полимерные защитные слои значительно продлевают срок эксплуатации крыш. Ветровая планка — один из заключительных аккордов в процессе возведения.

Оглавление:

  1. Разновидности доборов
  2. Способы крепления
  3. Правила монтажа и рекомендации

Содержание

  1. Предназначение планок и виды
  2. Крепежный материал
  3. Технология монтажа своими руками

Предназначение планок и виды

Кровля из профнастила популярна в силу ряда преимуществ. Среди них: доступная цена материала, скорость и удобство монтажа, долговечность (оцинкованный лист до 30 лет, с полимерными покрытиями до 40 лет).

Различают стеновой элемент, кровельный (НС — несущий стеновой), наиболее прочный — несущий (Н). Два последних вида используют для обшивки обрешетки крыш. Металлопрофиль представляет собой тонкий лист (от 0,4 до 0,8 мм) шириной от 980 до 1850 мм, длина бывает разная. Обладает высокой парусностью (способность к восприятию энергии воздушных потоков), сильная ветровая нагрузка может подорвать и деформировать его. Торцевая панель служит для того, чтобы предотвратить подобный процесс.

Дополнительно выполняет следующие функции:

  • Препятствует проникновению влаги от дождя, снега внутрь кровли. При намокании древесины они могут подвергнуться деформации. Внутри древесины появится плесень, грибок, даже при условии, что конструктивные изделия были пропитаны антисептиком.
  • Придает кровельному ансамблю эстетически законченный вид. С этой целью изготавливается из того же материала, что и лист. Доборы (ветровая планка, конек, снегоупор и другие виды примыканий) и крепление выпускают такого же цвета, как и профлист.

Торцевая панель — соединяющий элемент в виде угла из металлопрофиля. Одна сторона присоединяется к горизонтальной обрешетке, другая — к доске, которая прикреплена вертикально. Угловая форма может иметь разную конфигурацию, в зависимости от фирмы производителя, вида профнастила и предназначения.

Виды покрытий металла:

  • Самый недорогой вид — оцинкованные доборы со слоем цинка, который предохраняет от коррозии.
  • Алюмоцинковый пласт состоит из трех компонентов: цинка, алюминия, кремния. Он предохраняет не только от появления ржавчины, но и создает защиту от многих химических реагентов. Его можно использовать в приморской зоне, в качестве кровли складов для хранения топливно-смазочных материалов.
  • Металлический профиль с полимером, который называется пластизол. Он создает устойчивую защиту к коррозии, агрессивных сред. За счет полимера материал приобретает дополнительную эстетическую привлекательность, имеет более широкую цветовую гамму.
  • Известная финская компания Ruukki выпускает изделия со слоем из пурала (полиуретана).  Обладают всеми вышеперечисленными преимуществами. Практически не выгорают под воздействием ультрафиолета.
  • Лучшим покрытием является полтидифторионадное (PVF2), это многокомпонентный полимерный состав, который продлевает срок эксплуатации до 50 лет.

Крепежный материал

Существуют два способа монтажа. Боковая поверхность, которая устанавливается внахлест на профнастил, применяя коньковые саморезы. Вторую плоскость металлического угла прикручивают к доске с торцевой стороны саморезами, они отличаются размером. Коньковый — тоньше и длиннее, что позволяет ему соединять планку с листом и обрешеткой. Кровельные саморезы короче, предназначены для прикручивания к деревянной основе.

Размеры метизов варьируются в зависимости от вида профиля, толщины обрешетки. Обычно используют коньковое крепление длинной 80, кровельное — 28 мм. Устанавливать правильно на метизы, в комплекте которых входят: ЭПДМ (эластомер) шайба и прокладка из неопрена. Они эластичные, хорошо прилегают и затягивают саморез, предотвращают проникновение влаги, их изготавливают из прочной углеродистой стали. Оцинкованное покрытие элемента защищает его от коррозии. Правильно прикрепленный саморез не должен свободно оборачиваться, в то же время его нельзя перетягивать. Фиксируются они при помощи шуруповерта.

Технология монтажа своими руками

Планку размещают по периметру кровли. В зависимости от месторасположения на кровле различают следующие виды:

  • Идущие по периметру скатов крыши. Основная их функция — препятствовать попаданию осадков и влаги под каркас.
  • Между водостоком и краями крыши идут карнизные ветровые доборы. Они должны плотно примыкать к краям водоотводов, чтобы вода не попадала под крышу.
  • Плоскости скатов кровли соединяют коньковой планкой.

В зависимости от предназначения каждый вид имеет свою форму, но все они представляют собой угловые изделия. Основное функциональное назначение — фиксация стыков кровли.

Понадобятся:

  • для крепления — шуруповерт;
  • кроится металл ножницами либо болгаркой;
  • измеряют правильность соединений, применяя уровень, нивелир;
  • разметку делают при помощи рулетки и маркера.

Прежде чем перейти к установке уголка, необходимо определится с видом и размером. Большая часть производителей выпускают два типа торцевых доборов с боковыми плоскостями: 40х60 и 90х150 мм. Первый размер используют для плоской кровли, второй — для крыш более сложных конфигураций, с несколькими скатами.

Все элементы покрыты защитной самоклеющейся пленкой, перед монтажом ее нужно снять.

Последовательность:

  • К горизонтально расположенной обрешетке прибивают перпендикулярно ей по краю доску (размер от 2,5 см) шириной не меньше полки планки. Монтируются они при помощи оцинкованных гвоздей, шурупов.
  • Устанавливают добор. Большая полка ложится внахлест на лист, перекрывая как минимум два ребра жесткости. Меньшая сторона накрывает торцевую доску. Углы всех элементов совмещают.
  • Монтаж начинают с присоединения плоскости, перекрывающей профнастил. Конфигурации листа и добора должны совпадать. Закреплять с шагом не менее 50 см (минимум — 40). Коньковый саморез должен плотно соединить все слои: планку, металлический профиль, обрешетку.
  • Фиксируют торцевую поверхность. Крепить необходимо кровельными саморезами с таким же шагом.

Размещать стыковые соединения планок нужно внахлест (5 см). Стандартная длина ветровой планки для профнастила — 2 метра, рабочая — 1,95 м. Края подрезают ножницами для металла (в середине под углом 45⁰) и заворачивают, устанавливают специальные заглушки. С целью усиления надежности стыков применяют строительный уплотнитель, герметик. Продают доборы поштучно за единицу, цена зависит от производителя и вида.

Ветровая планка для профнастила — функции, установка

При устройстве крыш из профнастила огромную роль играют так называемые доборные элементы, занимающие в общей площади крыши мизерно малое место (до 3% в самых сложных крышах). Но от них в значительной степени зависит срок службы кровли в целом.

Содержание

  • 1 Функции ветровой и карнизной планок, материалы
  • 2 Монтаж карнизной планки
  • 3 Установка ветровой планки для профнастила

Понятно, что не все из представленных на фото доборных профилей влияют на срок службы крыши, но рассматриваемые в этой статье карнизная и ветровая планки, наряду с коньковой, – основные доборные элементы любой крыши из профнастила.

Почему именно эти? Да потому что большинство кровель из профметалла имеют самую простую конфигурацию, т.к. использование его для сложных ломаных крыш, с учетом большого в этих случаях отхода, как минимум нерентабельно, а учитывая все составляющие характеристик и стоимости того или иного вида покрытий, — малооправданным. Конечно, бывают исключения, но они скорее только подтверждают правило.

Функции ветровой и карнизной планок, материалы

Все крыши, в большинстве случаев, по контуру обшиваются лобовой и торцевой досками. Это делается как для формирования единого кровельного пирога, так и для предотвращения попадания влаги под финишное покрытие крыши, задувания ветра, способного при больших порывах оторвать его от обрешетки, и даже препятствования гнездованию птиц и заселению подкровельного пространства животными типа куниц.
Ветровая и карнизная планка, в свою очередь, защищают эти доски от затекания влаги под них и отвод воды на их поверхности, чем радикально увеличивают срок службы. Иногда вместе с ветровой и карнизной ставят также так называемую лобовую планку, чтобы доска была полностью защищена металлом.

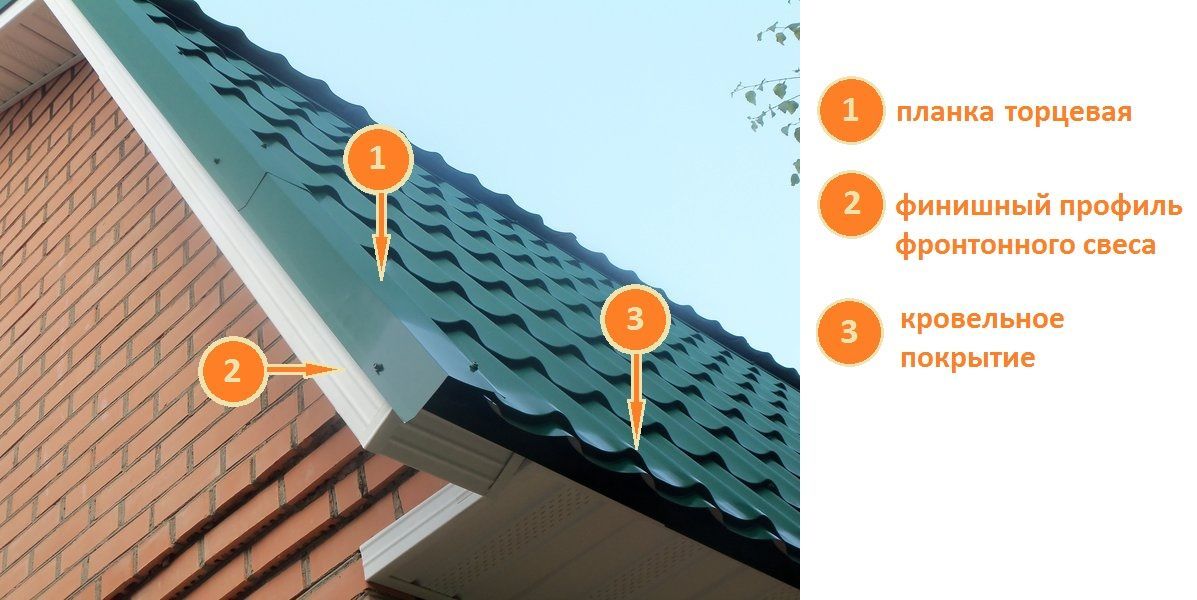

Ветровую планку для профнастила часто также называют торцевой – по месту ее крепления на крыше. Карнизная и ветровая планки имеют слегка отличную друг от друга конфигурацию, но выполняются, как правило, из того же материала, что и настил кровли. Большинство производителей изначально имеют в ассортименте своей продукции стандартные доборные элементы, во всяком случае, к основным цветам кровельных профлистов. Или, если вы выберете нестандартный цвет, они смогут изготовить их вам под заказ. То же касается и случаев с нестандартными размерами этих планок.
Также большинство крупных строительных магазинов торгуют гнутым металлическим профилем основной цветовой гаммы, который может быть использован в качестве ветровой и карнизной планок.

Большинство видов профнастила для крыш и доборных элементов для них изготавливают из оцинкованного металла и покрывают полиэстеровым или пластизолевым покрытием. Иногда с добавлением базальтовой крошки или каменной присыпки.

Монтаж карнизной планки

Монтаж карнизной планки в большинстве случаев производится после установки отливной системы, если она предусмотрена и до монтажа кровельного материала. Это делается в такой последовательности потому, что в идеале нижний край карнизной планки должен прижиматься к внутренней поверхности желоба отливной системы. Если это не так, то в ряде случаев ставят отдельный капельник, верхний край которого должен перекрываться карнизной планкой. Стандартные же размеры карнизной планки 100 х 69 х 2000 мм не всегда подходят для решения этой задачи, поэтому часто ее изготавливают по индивидуальным размерам.
Обязательная при металлической кровле пленка гидробарьера на крайней доске, к которой крепится карнизная планка, выводится из-под обрешетки и укладывается поверх планки. Таким образом, сконденсировавшаяся под поверхностью профнастила влага по карнизной планке стечет прямиком в желоб отливной системы, или сорвется с капельника при ее отсутствии и гарантированно не попадет на деревянные конструкции крыши.

Крепить карнизную планку следует либо гвоздями, либо саморезами с конусообразной головкой, притапливая их, чтобы верхний край был заподлицо с металлом планки. Нахлест при стыковке двух элементов делать не менее 50 мм.

Установка ветровой планки для профнастила

Ветровая планка монтируется на крыше одной из последних. Позже нее устанавливаются только коньковые профили. Планка должна обязательно полностью перекрывать две волны профиля покрытия крыши и либо полностью закрывать торцевую доску, либо иметь на нижней кромке капинос для отвода воды от поверхности доски. Ее стандартные размеры имеют длину 2000 мм, а размеры верхней полки могут быть 135 или 145 мм, в зависимости от профиля кровельного листа и торцевую полку от 800 до 100 мм с капиносом 15 – 20 мм. Верхняя полочка также может иметь небольшой загиб 15 – 20 мм с завальцовкой.

Элемент не сложен в изготовлении и может быть выгнут практически на любом листогибе, там же где гнут отливы, адреса вам подскажут в любой фирме, занимающейся установкой окон.
Крепление планки производится в двух плоскостях теми же саморезами с резиновой (а лучше – полиуретановой) шайбой, что использовались при монтаже всей кровли с шагом 300 – 500 мм. В плоскости крыши планка прикручивается через вторую от края волну. К торцевой доске желательно крепить по центральной линии примыкающей к ней полки, хотя последнее – чисто из эстетических соображений. Нахлест двух элементов нужно также делать не менее 50 мм, причем обязательно, чтобы находящийся выше элемент накрывал расположенный ниже. Установка крепежа в месте стыка через два металла – желательна. Верхний стык торцевых планок двускатной крыши накрывается коньковым элементом. Иногда для большей герметичности стыка используют двусторонний скотч или другие уплотнительные элементы.

Часто, если ветровая и карнизная планки сходятся на углах под разными углами, щель между ними закрывается либо за счет выреза и загиба одной из них, либо за счет вставки несложного в изготовлении углового элемента из такого же металла. О наличии его обрезков побеспокойтесь при заказе всего материала и доборных элементов на крышу.

Иногда в качестве торцевых планок используют пластиковые уголки соответствующих размеров, но лично у меня целесообразность этого вызывает сомнение.

Ширина карнизной планки. Как монтировать ветровую планку для мягкой кровли: описание, размеры

Уголок строительства и ремонта. Только полезные советы » Крыша » Ширина карнизной планки. Как монтировать ветровую планку для мягкой кровли: описание, размеры

Любое кровельное покрытие предназначено для защиты здания от воздействия осадков и влаги. Но просто смонтировать крышу далеко не достаточно, так как косой дождь и снег все равно будут проникать через крышу.

Зачем нужны дополнительные элементы:

Именно для защиты торцов кровли от проникновения осадков в конструкцию кровли и были придуманы ветрозащитные планки. От карниза и торцевых плит зависит целостность кровли и ее сохранность, а также защита кровельного ковра от механических повреждений.

Планка карнизная применяется как продольный элемент кровли и защищает лицевую пластину карниза от потоков дождя, препятствует намоканию и проникновению влаги.

Торцевая (ветровая) планка аналогична планке карниза. Он крепится на каждом конце крыши и обеспечивает защиту обрешетки от влаги и ветра.

Ни в коем случае нельзя пренебрегать необходимыми материалами. Кровельный пирог – это сложная, продуманная система, необходимая для поддержания комфортного микроклимата в помещении. В конструкции крыши есть ряд деталей, которые ее усложняют, но тем не менее все детали необходимы. Выход из строя, из якобы ненужных деталей, впоследствии может привести к образованию трещин и, как следствие, сырости. А влага в свою очередь приведет к разрушению системы.

Каталог:

Отделка фронтона под фальц. Применяется на фальцевых крышах для защиты свеса двускатной крыши. Удобен тем, что верхняя часть закатывается в замок фальца последней кровельной выкройки и сразу выходит на ветровую доску, что позволяет минимизировать количество отверстий в кровле при креплении боковых фитингов. Толщина металла 0,5-0,7мм. Большой выбор стандартных оттенков по каталогу RAL — 20 цветов. ремешок для насоса

  • фронтоник.
  • Ветровые, торцевые, карнизные перила нашего производства отличаются разнообразием форм, мы изготавливаем их для любого типа кровли: фальцевой, мягкой, металлической, натуральной черепицы, профнастила и профнастила. Более того, мы рады изготовить ветровые стекла по вашим собственным эскизам, а также можем предложить решение нестандартной сборки торца крыши, где используются ветровые стекла.

    Дополнительные услуги нашей компании: предоставление стандартных комплектующих и консультации по решению нестандартных задач, связанных с монтажом элементов. Комплектация доборными элементами с крепежом (саморезы, заклепки), уплотнительными лентами, герметиками, баллончиками. Свяжитесь с нами, мы всегда рады помочь!

    Аккуратная и прочная металлическая кровля не сможет выполнять присущие ей функции, если она изготовлена ​​не по правилам монтажа. Такая крыша не обойдется без установки наличников и торцевых, водосточных желобов, подложек. Несмотря на то, что занимаемая площадь этих частей не особо значительна, они играют важную роль в получении целостности кровли и защите ее от нарушений.

    Почему карниз для металлочерепицы так важен

    Функция карнизной планки – предупреждение о проникновении осадков под и на лобовое стекло. Эта планка представляет собой продольную часть крыши, которая примыкает к краю металлочерепицы. Однако это лишь визуальное восприятие, так как в действительности представленная часть кровли собирается до того, как кровля будет полностью покрыта металлом.

    Обычно планка карниза под металлочерепицу выполняется в одном цвете со всем кровельным покрытием, включая отдельные элементы. Однако можно встретить различия в цветовой палитре торцевых и карнизных планок, а также капельниц и водосточных желобов.

    Своевременно установленные ламели защитят от атмосферных осадков под кровлей, а также придадут завершенный вид всей кровле.

    Практически все комплектующие необходимо устанавливать только после окончательной укладки металлочерепицы, кроме торцевой планки.

    Конструкция и размеры планки карнизной под металлочерепицу

    Производители изготавливают наличники для вторичной защиты кровли из листовой стали, которой и является сама металлочерепица.

    Поверхность листа для планок должна быть от 0,4 до 0,5 см.

    Для покрытия частей крыши используется полиэстер или пластизоль. Есть покрытия, которые усеяны базальтовой крошкой. Их применяют, когда используется композитная черепица.

    Доска должна каким-то образом «сесть» на основание крыши. Его обычные размеры от 0,5 метра до 60 сантиметров. Снимается подходящий метраж и закрепляется так же, как и другие планки.

    Устройство и установка металлочерепицы карнизной планки

    Присоединение карниза, торцевой планки и примыкания осуществляется после сборки лобовой доски, которая удерживается на торцевой части стропильной системы оцинкованными гвоздями.

    Сборка карниза упрощается, если поверхность фронтальной доски ровная.

    Как крепить данные элементы

    Доска подшита шпоном с лицевой стороны основания поверхности. В этих работах можно использовать профнастил. После этого к стене здания следует закрепить несущий брус. Он нужен для незначительной поддержки при подпиливании карнизного свеса. Кронштейны должны быть размещены на водосточной системе. Их можно закрепить либо на стропилах, либо на карнизной доске. Далее идет сбор самой карнизной планки. Его необходимо надеть на крепление слива к карнизу или лобовой доске. Интервал между саморезами не менее 30-35 см.

    Когда эти работы будут выполнены, необходимо приступить к облицовке кровли представленным материалом. После этого необходимо собрать доски торца, желоба, коньки и прилегающие планки.

    Когда кровельные работы близятся к завершению, завершающим этапом будет установка дополнительных компонентов, среди которых основным является ветровая планка. Он не только вписывается в дизайн дома и повышает его эстетическую привлекательность, но и защищает фасад здания от снега и осадков. Ветровой брус можно назвать фронтонным и завершающим.

    Устройство справляется с сильными сквозняками и препятствует проникновению в обрешетку и под крышу птиц и насекомых. Для основательной фиксации используются участки соединения стропил и крыши здания. Такой вариант установки позволяет контролировать показатели влажности под кровлей, что очень важно, так как в зависимости от микроклимата внутри меняется состояние воздуха.

    Сколько стоит ветровая планка

    Специалисты рекомендуют покупать ветровую планку вместе с рубероидом, причем фирма должна быть одинаковой, это позволяет добиться однородности фактуры и цветового исполнения. Если брус устанавливается для мягкой кровли, необходимо предусмотреть гидроизоляционный материал и напоследок – финишное покрытие.

    Что касается стоимости, то ветровая планка колеблется в пределах 230-520 рублей за 1 кв.км. м, многое зависит от размера и материала.

    Эконом модели изготавливаются из оцинкованной стали, но сегодня они менее популярны, чем 10 лет назад. Все потому, что металлочерепица радует разнообразием цветовых оттенков, а вот подобрать удачный пигмент для окрашивания оцинковки достаточно сложно. В магазине может показаться, что цвет похож, но проблема в том, что в идеале цвета крыши и доборных элементов должны быть идентичны друг другу.

    Нельзя выбирать слишком мягкие элементы, не забывайте, что они находятся на улице, а значит, не защищены от механических воздействий, а функциональная направленность – придать зданию устойчивость к ветру, градусам и метелям.

    Чаще всего для мягкой кровли покупают комбинированную ветровую плиту из оцинкованной стали и качественного полимера, выполняющего роль внешнего покрытия. Полимер надолго обеспечит интенсивность и сохранение цвета, даже при воздействии прямых солнечных лучей и резких перепадов температур такая ветровая плита не выцветает и даже не трескается. Визуально элемент выглядит как продолжение крыши.

    Установка ветровой планки на мягкую кровлю

    Ветровая планка завершает монтаж крыши, поэтому перед ее креплением необходимо смонтировать карнизную планку. Этот процесс выглядит следующим образом:

    1. Установите крюки на стропила, которые будут надежно удерживать компоненты всего водостока.
    2. Сверху к карнизу и фронтальной планке шурупами прибить карнизный элемент.
    3. Только теперь можно приступать к укладке мягкой кровли, а затем к установке ветровой части.

    Ветровая планка устанавливается на крышу в следующей последовательности:

    1. Берут гвозди или саморезы и, ориентируясь на торцевую планку обрешетки, крепят брусок размером 40×40 мм. Этот участок специалисты называют самым эффективным при креплении мягкой кровли. Брус пропитывают антисептическим составом, а также противопожарным раствором, соответственно последний не должен быть горючим.
    2. Далее примерка: ветровая планка соединяется таким образом, чтобы из дополнительно закрепленной планки на поверхность мягкой кровли выходил сплошной нахлест угла при виде с торца крыши. Это значение отражается на панели покрытия, здесь будут располагаться линии, по которым следует разрезать и сгибать лист.
    3. Для того, чтобы ветровая планка лучше ложилась на кровельную черепицу, необходимо своими руками обрезать края материала.
    4. Специалисты рекомендуют обратить внимание на размещение мягкой кровли – в идеале она должна плотно соединяться с боковыми сторонами бруса.
    5. Монтаж мягкой кровли следует производить, начиная сверху и постепенно двигаясь вниз.
    6. На этапе работы с бруском важно правильно его прибить — расположить шурупы по бокам и сверху. Кроме того, вбейте еще один саморез для крепления ветровой планки к кровельной черепице. Размер внахлест примерно 5 см. Верхние саморезы конькового образца желательно вбить, а боковые стороны обработать торцами. Чтобы в швы не попадали атмосферные осадки и не задувал ветер, необходимо хорошенько пройтись герметиком, одна сторона которого представляет собой самоклеющуюся ленту.
    7. Нижняя часть полосы образована заглушкой, она прилегает к планке заподлицо, тем самым образуя замкнутое угловое пространство.
    8. Осталось закрасить торчащие из саморезов шляпки, используя ремкомплект.

    Ниже для наглядности дана видеоинструкция по укладке ветровой планки: https://www.youtube.com/watch?v=P3FmDN_P1yw
