Как установить и подключить сифон на мойку на кухне: 7 шагов

Сифон — деталь сантехники, без которой нормально пользоваться раковиной не получится. Магазины предлагают немало вариантов для моек. Гайд помогает разобраться в видах и особенностях моделей, рассказывает, как они устроены. В нем также есть пошаговая инструкция по установке.

Что такое сифон для мойки?

Это элемент слива, который создает гидрозаслон, тем самым препятствуя проникновению мусора в трубопровод и появлению неприятных запахов в кухне.

Основных разновидностей сифона — пять:

1. Бутылочный — представляет собой жесткую конструкцию, с откручивающейся деталью снизу. Это очень удобно, так как засоры можно быстро прочистить. Такой вариант удерживает не только мусор, но и мелкие предметы, например, кольца. К этому типу сифонов может подсоединяться гофрированный мягкий или жесткий сливной шланг.

2. Гибкий — гофрированная трубка с изгибом, которая фиксируется с помощью хомута.

Место сгибания создает водозатвор. Основную часть сифона можно сгибать в нужную сторону. Существенный минус такого решения — шероховатость внутренней стороны: из-за такой структуры материала внутри часто задерживается мусор, поэтому прочищать его нужно чаще остальных.

3.Скрытый — вариация бутылочного. Снаружи размещена только горизонтальная трубка, а сама «бутылка» встраивается в стену. Стоимость таких моделей выше, поскольку они не портят интерьер.

Читайте также: Как выбрать смеситель для ванны: 4 секрета удачной покупки

4. Трубный — жесткий, имеет форму S или U. Конструкция может быть как цельной, так и разборной. Некоторые модели оснащены пробкой в нижней точке, что позволяет легко и быстро устранить засор. При установке такого сифона важно максимально точно совместить сливные отверстия мойки и входного канализационного канала.

5. Плоский — имеет либо трубчатый, либо прямоугольный корпус. Этот вариант компактнее остальных и стоит дороже, но зато дает больше свободного пространства под мойкой на кухне.

Это дает возможность установить внизу тумбу, разместить небольшую стиральную или посудомоечную машину.

Совет: после доставки сифона следует убедиться, что его элементы не деформированы, а все детали, которые должны быть в комплекте — на месте.

Узнайте: Как подобрать мойку для кухни: 4 критерия выбора

Переливные модели

Основная черта такого сифона для мойки — сверху корпус оснащен отводом на перелив. Его еще называют переливным узлом или тройником. Он предотвращает выплескивание воды за пределы раковины, если основное нижнее отверстие закрыто.

Переливная трубка, которая подсоединяется к узлу, может быть гофрированной или жесткой. Второй вариант может быть не только цельным, но и раздвижным, что позволяет регулировать длину. Стоки из тройника попадают в гидрозатвор.

Устройство и принцип действия

Независимо от вида, модели выполняют одинаковую функцию. В изогнутой части постоянно находится слой воды, который представляет собой гидробарьер. Он не дает газам, попадающим туда во время сброса стоков, попасть в кухню, при этом вода все равно сливается в канализационную систему.

Пригодится: Как выбрать смеситель для кухни – 3 параметра сантехники, на которые стоит опираться при покупке

Составные элементы

Выше были описаны основные виды сифонов и особенности их устройства. Некоторые детали конструкции — общие для всех моделей. Их составляющие представлены:
корпусом из нескольких частей;

отводным патрубком, имеющим рельефные кольца, который подключается к мойке на кухне снизу;
сеткой — берет на себя защитную функцию;

Совет: для большой семьи подойдет двойная глубокая раковина, например, N200. Она сделана из прочного искусственного камня и устанавливается под столешницу.

винта, который служит соединением между сеткой и патрубком;
трубки для отвода воды в систему канализации;
прокладок: в виде конусов — уплотнители между элементами, из резины — для фиксации отвода и герметизации защитной решетки;
накидных крепежных гаек.

Инструкция: Как правильно установить мойку на кухне своими руками: инструкция в 4 разделах

Как собрать сифон для раковины

Сборка приспособления и его подключения просты. Обычно вместе с товаром выдается план действий. Каждый этап описан в таблице.

Внимание! Перед установкой важно отключить подачу воды и слить ее остатки, открыв кран.

Как установить сифон для мойки на кухню
Шаг 1	На наружную резьбу, расположенную в верхней части корпуса сифона, надеть тонкую прокладку наибольшего диаметра. Она отвечает за герметичность соединения съемной нижней крышки с корпусом и, как правило, ее доставляют в комплекте с сифоном.
Шаг 2	Плотно закрутить нижнюю крышку с внутренней резьбой.
Шаг 3	На патрубок, который будет крепиться к мойке, надеть накидную гайку.
Шаг 4	Снизу гайки на патрубок надеть шайбу конической формы. Глубина опускания сифона под мойку регулируется по уровню расположения шайбы-конуса.
Шаг 4	Интересно: для кухонь с необычной планировкой или тесных помещений делают угловые раковины, типаAZG 661-E.
Шаг 5	Конец патрубка вставить в верхнее отверстие конуса и закрепить накидную гайку.
Шаг 6	На патрубок сливного шланга накинуть гайку и надеть конусовидную прокладку тупым концом.
Шаг 7	Подключить сливной шланг к выходному отверстию на корпусе сифона и закрутить гайку.

Важно: после того, как сифон для мойки будет собран и установлен, следует проверить герметичность соединений. Для этого нужно открыть кран на смесителе в кухне и посмотреть, нет ли протеканий.

Если есть — надо все подкрутить еще раз, если ничего не течет — работа окончена.

Любопытно: Из чего состоит смеситель для кухни: устройство 5 разных моделей

Как видно, подсоединить сифон — нетрудно, даже если пользователь ни разу не сталкивался с такой необходимостью. Нужно лишь четко следовать инструкции.

как собрать сифон для мойки и раковины

Для осуществления простейших сантехнических мероприятий не обязательно вызывать специалиста, отпрашиваться с работы и тратить деньги на оплату услуг. Например, установка сифона на кухне – несложная процедура, с которой справится даже женщина.

Если грамотно подобрать прибор, изучить инструкцию к нему и запомнить несколько общепринятых правил, процесс чистки, замены или установки сифона пройдет быстро и без неприятных сюрпризов.

Содержание статьи:

Конструкции сифонов для кухни

Вопрос о покупке или замене сифона встает, когда старая модель выходит из строя, а также по причинам, не связанным с самим устройством.

Предположим, вместе с приобретением нового кухонного гарнитура приходится , а конструкция новой раковины требует другой конфигурации прибора. Рассмотрим, какие виды сифонов предлагают современные производители.

Напоминаем, что сифон для кухни – устройство, связывающее мойку с трубой канализации, препятствующее проникновению в помещение неприятного запаха и облегчающее процесс устранения засора

Существует множество вариантов классификации устройств для создания , однако все виды можно объединить в две большие категории:

бутылочные;
коленные.

Коленные, в свою очередь, делятся на жесткие или эластичные (гофрированные), и абсолютно любой тип может иметь более сложную конструкцию, если подключается к мойке с переливом. Также стоит упомянуть про (актуален для монтажа под душевой кабиной) и двойной – для установки под сдвоенные раковины.

Наряду с экономичными пластиковыми моделями применяют и сифоны из металла – латуни, меди, стали или бронзы. Их установка актуальна для стилизации помещения, когда зона под раковиной полностью открыта

Для кухни идеально подходит бутылочная модель, однако, при дефиците свободного пространства или по другим причинам используют и коленные (U-образные и S-образные). Последние виды рациональнее устанавливать для сантехприборов с минимумом свободного пространства – например, под ваннами.

Перед тем, как установить сифон для мойки на кухне, нужно определиться с моделью. Представляем несколько вариантов, один из которых может пригодиться и вам.

Галерея изображений

Фото из

Преимущество данного вида в простой конструкции и быстрой разборке/сборке, если необходимо устранить засор или просто произвести профилактическую чистку

По сути, это искривленная труба, в изгибе которой скапливается достаточно воды для образования надежного гидрозатвора

На самом деле, это два разных устройства, однако при монтаже необходимо продумать их размещение в паре

Дополнительная эластичная труба ведет к специальному отверстию в мойке – для предупреждения затопления в случае засора сливного отверстия

Благодаря эластичности и возможности растягиваться до необходимой длины гофру часто используют там, где невозможно установить жесткую модель

Парная раковина – не редкость на современной кухне. Чтобы увеличить свободную площадь в тумбе, для двух раковин используют один сифон

Применяется, если необходимо подключить несколько сантехприборов или расположить отводы для подключения в неудобном месте

Другим словами, трап с сухим гидрозатвором. Такая разновидность удобна для экономии пространства, но устанавливать ее на кухне, где велик риск засора, нерационально

Вариант 1 – бутылочный сифон

Вариант 2 – коленный сифон

Вариант 3 – сифон с измельчителем

Вариант 4 – сифон с переливом

Вариант 5 – гофрированная труба

Вариант 6 – двойной бутылочный сифон

Вариант 7 – двойной коленный сифон

Вариант 8 – плоский сифон

Так образом, при выборе нового устройства необходимо ориентироваться на количество свободного места под мойкой, технические характеристики (надежность материала и прокладок, проходимость), возможность разборки для обслуживания, а если сифон будет не замаскирован в тумбе – то и внешний вид.

Инструкции по сборке и установке

Сборка моделей происходит по разному: некоторые сначала необходимо собрать, а затем герметично присоединить к сливному отверстию раковины и канализационному патрубку, другие частично собираются в процессе монтажа мойки. Рассмотрим варианты сборки и установки популярных видов.

Этапы монтажа бутылочного сифона

Приобретая устройство в магазине, обратите внимание на то, что пластиковые модели бывают 2 типов:

недорогие, состоящие из 10 (или более) деталей;
брендовые, с интегрированными прокладками.

Второй тип отличается использованием качественных полимеров – как пластика для корпуса, так и материала для уплотнительных колец. Стоимость его выше, но и прослужит он дольше.

К тому же он гораздо проще в сборке: состоит всего из 3 частей, которые легко соединить и отрегулировать. Обычное устройство имеет не менее 10 деталей, которые необходимо установить в нужных местах, не перепутав при этом между собой уплотнители.

Процесс установки сифона для кухонной раковины необходимо начинать уже после того, как полностью проложена канализация и установлена мебель, проще говоря, в последнюю очередь.

Иногда одну из частей – сливную – монтируют при установке раковины. Пока есть доступ к обратной стороне мойки, легче прикрутить крепежный болт. Однако конструкция бутылочных моделей настолько проста и понятна, что их можно зафиксировать на мойке в любой момент

Рассмотрим, как последовательно собрать сифон для мойки. Для примера возьмем недорогую модель, состоящую из множества элементов. Сначала распаковываем комплект, поверяем, все ли детали на месте.

Важно, чтобы трубки и бутылочная часть были гладкие и герметичные, гофра – эластичная, а прокладки – плотные, без изъянов. Затем действуем по фотоинструкции:

Галерея изображений

Фото из

Берем тонкую плоскую прокладку, подходящую по диаметру, и аккуратно натягиваем ее без перекосов на место резьбового соединения «стакана»

Крышку – второй элемент пластикового «стакана» – плотно накручиваем посредством резьбового соединения так, чтобы прокладки не было видно

Берем патрубок, который соединяет бутылочный элемент со сливным отверстием раковины, и надеваем на него накидную пластиковую гайку

Таким же образом надеваем конусную прокладку. Важный момент: прокладку устанавливаем расширенным концом к месту слива

Вставляем патрубок в верхнее отверстие бутылочного элемента, закручиваем и аккуратно затягиваем накидную пластиковую гайку

На гофрированную трубку, как и на патрубок, поочередно надеваем сначала накидную гайку, затем подходящую по диаметру прокладку

Вставляем гофрированную трубку в боковое отверстие «стакана», плотно закручиваем накидную пластиковую гайку

Синюю большую прокладку монтируем под раковиной, между патрубком и мойкой, а белую прокладку и металлический слив в виде решетки фиксируем сверху, закрепляя длинным винтом

Шаг 1 – установка прокладки на «стакан»

Шаг 2 – прикручивание крышки «стакана»

Шаг 3 – надевание накидной гайки на патрубок

Шаг 4 – надевание конусной прокладки на патрубок

Шаг 5 – соединение «стакана» и патрубка

Шаг 6 – надевание гайки и прокладки на гофру

Шаг 7 – соединение «стакана» и гофры

Шаг 8 – распределение оставшихся деталей

Сборка закончена, осталось установить сифон под мойкой. Его располагают так, чтобы патрубок был направлен к сливному отверстию, а гофрированная труба – в сторону канализационного раструба. Бутылочная часть должна находиться внизу, именно в ней образуется гидрозатвор.

Галерея изображений

Фото из

Этап 1 – установка металлической решетки

Этап 2 – монтаж горловины под мойкой

Этап 3 – прикручивание сифона к горловине

Этап 4 – подтяжка всех накидных гаек

Устройство установлено, сливное отверстие оформлено, осталось вставить гофрированную трубку в канализационный отвод – обычно это широкий патрубок. Чтобы обеспечить герметичность соединения, используем переходники и герметик.

Как установить модель с переливом

Перелив – удобное изобретение, которое позволяет избежать затопления кухни, если вдруг сливное отверстие забилось, а вода грозит выплеснуться из заполненной до краев мойки на пол.

Снаружи на раковине можно увидеть несколько маленьких отверстий или одно большое. Во втором случае с наружной стороны устанавливается декоративная деталь, прикрывающая это отверстие.

Отверстие перелива обычно находится сбоку – или на стенке мойки со стороны стены, или на перемычке между двумя мойками

Само устройство перелива – это дополнительная гофрированная (реже – жесткая) трубка, которая закрепляется с обратной стороны мойки, как раз напротив переливного отверстия, а вторым концом вставляется в патрубок сифона.

Крепление на раковине осуществляется винтом, герметичное соединение с патрубком происходит посредством затягивания пластиковой накидной гайки.

При установке перелива, как и при монтаже любых канализационных элементов, важно герметично соединить все фрагменты и обязательно использовать уплотнитель. Здесь плотное резиновое или пластиковое кольцо фиксируется под раструб, закрепленный с обратной стороны мойки. Оно может иметь круглую, овальную или прямоугольную форму.

Галерея изображений

Фото из

Шаг 1 – подготовка отверстия для перелива

Шаг 2 – приготовление декоративного элемента-решетки

Шаг 3 – установка декоративного элемента

Шаг 4 – монтаж гофры для перелива

После установки прибора с переливом необходимо проверить его на герметичность: плотно закрыть сливное отверстие, набрать полную раковину воды и последить, как жидкость поступает по переливу в сифон. Если протечек нет, устройство установлено правильно. В обратном случае стоит еще раз проверить наличие прокладок и плотнее закрутить накидные гайки.

О том, как выполнить под кухонной раковиной, подробно описано в предложенной нами статье.

Подключение сифона к канализации

Существует несколько способов подключения сифона к канализационной трубе. Их выбор зависит и от конструкции устройства с гидрозатвором, и от расположения выхода канализации. Проще всего, когда установка кухонной мойки является этапом ремонтных работ: тогда еще при устройстве канализации продумывается наиболее целесообразная разводка.

Однако замена сифонов происходит чаще, чем производится капитальный ремонт. Это связано и с поломками устройства, и с заменой мебели. Поэтому придумывать, как лучше собрать сифон для раковины и соединить его с отводом канализации, иногда приходится «на ходу».

В качестве соединительного элемента часто выступает гофра, однако гораздо надежнее и целесообразнее монтировать гладкий жесткий элемент. Причем короткая труба гораздо лучше длинной – так вероятность засора сводится к нулю

Гофрированная труба хороша тем, что, благодаря эластичности и подвижности, ее можно разместить в любом месте, а при необходимости вытянуть до нужной длины. Однако у сантехнической гофры есть слабое место – она изнашивается гораздо быстрее жесткого элемента.

Кроме того, из-за мягкости труба провисает, тем самым провоцируя засоры. Ребристая внутренняя поверхность трубы также склонна накапливать загрязнения, из-за чего материал вытягивается и теряет форму.

Если существует возможность (при удачном расположении канализационного отвода), можно самостоятельно заменить гофрированную деталь обыкновенным отрезком трубы для внутренней канализации, обрезанным до нужной длины.

С вариантом замены можете познакомиться с помощью фотогалереи:

Галерея изображений

Фото из

Гофрированная труба из комплекта сифона

Пластиковая жесткая труба D 40 мм

Подрезка и монтаж жесткой трубы

Установка переходной муфты 50/40 мм

Гладкая внутренняя поверхность жесткой трубы – гарантия защиты от провисания и частых засоров, которые характерны для гофрированного аналога.

Специфика и особенности подключения к ней сифона подробно изложены в рекомендуемой нами статье.

Выводы и полезное видео по теме

Видеоролики – прекрасная возможность закрепить знания о сборке и монтаже сифонов, а также научиться самостоятельно практиковать монтаж сантехнического оборудования, избегая частых ошибок.

Видеоруководство по замене старого, вышедшего из строя сифона для кухонной мойки:

Нестандартная установка сифона, соединенного со сливным отверстием гофрированной трубой:

Сборка и советы по правильному монтажу недорогого сифона с переливом:

Как видите, сборка простых моделей не занимает много времени и не требует специальных знаний. При замене старого сифона больше сил отнимает демонтаж изношенного оборудования.

Если вопросов по установке сливного устройства для кухонной мойки не возникло, вы все работы можете выполнить самостоятельно. Для решения боле сложных задач по подключению устройства лучше обратиться к сантехнику.

Хотите рассказать о личном опыте в установке сифона под кухонной мойкой? Есть полезные сведения, которыми хотели бы поделиться с посетителями сайта? Пишите, пожалуйста, комментарии в расположенной ниже блок-форме, высказывайте мнение и размещайте фото по теме статьи.

как установить слив для кухонной мойки, правильная установка

Полноценное использование кухни невозможно без раковины. Это сантехническое устройство, состоящее из двух элементов: чаши и сифона, который непосредственно соединяется с канализационной системой. Правильно выполненный монтаж конструкции позволяет надежно защитить квартиру от неприятных запахов из трубы, вредных бактерий и микробов, в больших количествах находящихся в сточных водах.

Сифон — это труба с изгибом, в которой задерживается вода и другие мелкие частицы, сливаемые в канализацию.

Разновидности моделей

Существует несколько вариантов конструкции:

Колбообразные
Коленчатые
Гофрированные
Скрытые
Плоские

Колбообразные модели представляют собой сборную конструкцию, которую можно быстро прикрепить, без применения специального инструмента.

Коленная конструкция одна из самых простых среди всех вариантов моделей, что позволяет почистить засор или поменять любые элементы за считаные минуты. Труба может быть изогнута в виде формы букв U или S, благодаря чему можно использовать пространство с максимальной эффективностью.

Гофрированный вариант имеет конструкцию схожую с трубным аналогом. Отличие в использовании гофрированного шланга, что дает ему возможность изгибаться в любых направлениях. Но есть и одни существенный недостаток, гофрированная трубка быстро засоряется, вследствие чего приходиться чаще разбирать и прочищать. Подключить и снять такой сифон сможет даже человек без применения специального инструмента и сантехнических знаний.

Плоский вариант рекомендуется применять в помещениях с острым дефицитом свободного пространства.

Модель скрытый сифон, монтируется в стену или конструкцию на кухни. Его не будет видно со стороны, что позволяет не портить своим видом общую картину. Целесообразно применять такой вариант на небольших кухнях.

Монтаж колбообразной модели

Чтобы выполнить правильное подключение к каждому комплекту прилагается схема, главное соблюдать некоторые правила

Для герметичного соедниения нижней крышки и верхней части корпусу, устанавливается резиновая прокладка
Плотно закручивается крышка снизу
На патрубок крепящий сифон к раковине насаживается накидная гайка
Для регулировки расположения изделия по высоте на нижней части патрубка устанавливается конусная шайба
Патрубок соединяется с конусом и закрепляется гайкой
Выходная труба соединяется к сливу: гайка насаживается на патрубок, после чего до упора продвигается конусная прокладка.
Заключительный этап сборки соединение шлангового патрубка и корпуса при помощи гайки

Следующим шагом будет соединение с мойкой, который также достаточно прост.

Необходимо убедиться, что размеры сифона подходят к канализационной трубе. Для создания герметичного соединения обязательна установка резиновой прокладки.
Устанавливается защитная сетка на сливное отверстие в раковине
К мойке при помощи винта крепится сифон с обязательной установкой резинового уплотнителя
Последний этап заключается в установке отводного шланга

После завершения работ необходимо провести испытания, чтобы удостовериться в работоспособности конструкции и отсутствии протечек. Для этого достаточно включить воду и убедиться, что все элементы соединены герметично. За счет подтягивания элементов установленной конструкции устраняется течь. Иногда вода пробегает в соединении с мойкой, того необходимо поправить уплотнитель, который установлен с отклонением.

Монтаж конструкции с переливом

В добавок к операциям по установке обычной модели необходимо осуществить некоторые дополнительные действия. Отводной патрубок присоединяется к нижней части переливной трубы. Сделать это нужно только во время соединения мойки с сифоном. После этого верхнюю часть трубки крепят к переливному отверстию раковины. Работа простая и не трудоемкая, но в случае правильного монтажа раковина, наполнившаяся водой, будет попадать в канализацию через слив.

как собрать раковину на кухне с большой горловиной

Сифон для кухни является основной частью в системе водоотведения. Очень важно, чтобы он не только качественно отводил грязную воду из раковины, но и не допускал проникновения канализационных запахов обратно в квартиру. Еще одной важной функцией данного объекта системы канализации является защита раковины от перенаполнения, вот почему так важно устанавливать сифоны для кухонных моек с переливом.

Особенности

На данный момент повсеместно используются пластиковые сифоны. Они имеют ряд преимуществ.

Пластик долговечен, ему не страшны коррозия и гниение.
Он легок, в отличие от металла, имеется установить такой сифон даже на тонкостенную мойку.
Пластик практически не позволяет оседать на своей поверхности жиру и грязи, что препятствует его засорению.
Цена его вполне демократична.

Конечно, можно установить слив из латуни или другого металла, особенно если дизайн вашей кухни это подразумевает, но он обойдется более дорого и прослужит намного меньше.

Конструкция

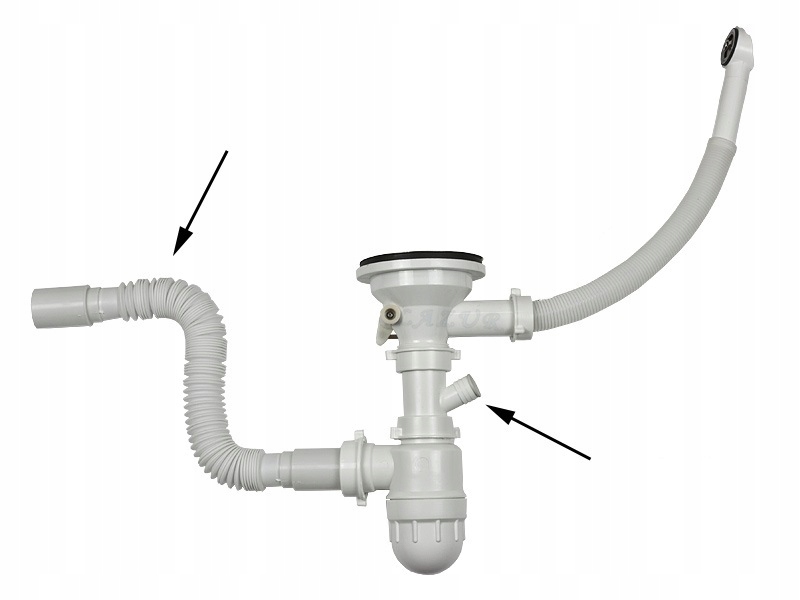

Сифон с переливом состоит из водоотводной гофрированной трубы, колбы, перелива, сточное отверстие, которое крепится к мойке, различные прокладки и элементы крепления.

Виды

Сливные конструкции для кухонных моек с защитой раковины от перенаполнения имеют два основных вида

Сифоны колбовые с переливом. Они оснащены дополнительным устройством, крепящимся на боковую поверхность раковины, и осуществляют дополнительный слив при наполнении мойки выше предельно-допустимого объема. Это удобно в том случае, если ваша раковина забилась, а вода продолжает поступать.
Сифоны колбовые с переливом и с дополнительным отводом под слив с посудомоечной или стиральной машины. Он несет в себе все предыдущие функции и дополнительно позволяет подключить к канализации, например посудомойку, без дополнительных отводов в канализационной трубе.

Также можно подобрать данную систему водоотведения для нескольких моек. Он необходим в том случае, если раковина на вашей кухне имеет несколько чаш. Двойной сифон обычно оборудован лишь одним переливом, который крепится к основной мойке, хотя некоторые модели имеют до 6 сливных отверстий.

Для раковины на кухню необходимо выбирать систему водоотведения с большой горловиной, так как отверстие на мойке обычно имеет увеличенные размеры, кроме того, расстояние от сифона до канализационной трубы обычно также увеличено, поэтому гофра должна быть также немного длиннее.

Слив для сточных вод может быть оборудован выпуском для мойки. Но он не очень эстетичен. Качественные кухонные раковины обычно оборудованы своими выпускными конструкциями с регулируемым клапаном, которые дают возможность перекрывать слив. Это позволяет наполнить раковину водой, или частично уменьшать объем слива.

Бывают также сифоны, которые имеют снаружи только трубу, а начиная с колбы, вся конструкция прячется в стену. Такую конструкцию слива можно монтировать на мойку с открытым низом. Цена таких систем водоотведения весьма высокая, применяются они крайне редко.

Выход у сифона может быть круглым или квадратным. Но первый вариант встречается намного чаще.

Как установить своими руками

Установку сифона начинают с его сборки.

Первоначально установить все прокладки на свои места. Потом начинать сборку конструкции. Надевается колба, прикручивается выходной патрубок, первоначально накинув на него гайку с резьбой, и прикручивается к колбе. Далее крепится гофрированная трубка к среднему отверстию сифона.

Установить собранный сифон на раковину не составит труда. Для этого необходимо на выходное отверстие сифона положить прокладку, сверху раковины разместить выходную решетку, которая идет в комплекте с сифоном. Если же ваша раковина оборудована собственной выпускной конструкцией, то применяем ее. К выходному патрубку на боковой поверхности раковины подсоединяется переливной водоотвод. Соединяется их с разных сторон мойки специальным винтом. Подсоединяется гофрированная труба к канализации. Теперь нужно включить воду и проверить все соединения на герметичность.

Уход

Один раз в неделю необходимо промывать слив 4 литрами горячей воды, но не кипятком. Такая процедура позволит смыть весь накопленный жир и избавить кухню от неприятных запахов.
Установите на выходное отверстие на мойке дополнительную сетку. Она будет предотвращать попадание крупного мусора в канализацию, тем самым предотвратить засор канализационной трубы. Можно установить электрический диспоузер, который будет измельчать отходы, попадающие в слив.
Один раз в месяц производить чистку колбы сифона.
Резкие перепады температуры воды могут повредить пластик и соединительные прокладки, поэтому нельзя после холодной воды, резко пускать в мойку кипяток.
Не мойте жирную посуду холодной водой, даже если горячую отключили, подогрейте в чайнике.
Современные чистящие средства, особенно содержащие хлор и кислоту, вредно воздействуют как на пластик, так и на резиновые прокладки, поэтому их применение стоит ограничить. Уксус, лимон, сода помогут прочистить сифон, приведут его в первоначальное состояние.

Конечно, сифон на раковину можно установить любой, но если он будет дополнительно оборудован защитой мойки от перелива, то это обеспечит дополнительную защиту вашей кухни от затопления.

Внешний вид данного атрибута системы водоотведения, конечно, играет роль, особенно если сифон не спрятан от глаз, но все-таки технические характеристики здесь должны выходить на первый план. Поэтому перед покупкой необходимо проконсультироваться со специалистом. Тогда он прослужит долго и не принесет вам неудобства.

как правильно устанавливать сифон на мойку и как он крепится к раковине? Особенности монтажа и крепления

Сифон – это оборудование, призванное устранять грязную воду из ванны или мойки. Данное сантехническое устройство устанавливается с нижней части раковины и удаляет воду через канализационные трубы. Выполнить монтаж сможет даже новичок, не имеющий опыта сантехнических работ, главное – правильный подход и минимальные знания. Установка занимает несколько минут и не требует использование каких-либо инструментов. Обычно монтаж производится голыми руками или в редких случаях с одной лишь отвёрткой.

Предназначение

Люди, не имеющие отношения к сантехнике, могут предполагать, что установка сифона не является обязательным, а, вместо него, можно просто подсоединить пластиковую трубу, затем при помощи уголков вывести её к канализации. Но это не совсем так. Данное приспособление призвано не только отводит воду, оно наделено рядом других функций.

Сифон имеет специфичное строение, благодаря которому в канализацию не попадает крупный мусор, тем самым значительно снижается риск засорения трубы.

Из канализации всегда исходят очень неприятные запахи. Благодаря сифону они не проходят в жилое помещение, это и есть его основное предназначение.

Если вы когда-нибудь рассматривали сифон, расположенный под ванной, то наверняка замечали, что он имеет дугообразную или S-образную форму. После монтажа на месте этого сгиба будет постоянно находиться вода. И если приспособление, установленное под ванной, имеет довольно простое строение, то под мойкой на кухне устанавливаются более сложные конструкции. Их можно разобрать в любое время, почистить от мусора и смонтировать обратно.

Конструкция

Все производители данных конструкций изготавливают свои изделия из пластика или хромированного металла. В современном мире самыми популярными являются именно металлические варианты благодаря стильному внешнему виду. Но перед покупкой следует учитывать то, что спустя несколько месяцев металл начнёт покрываться ржавчиной. Коррозии подвергаются даже материалы с гальваническим покрытием. Поэтому более практичным решением можно назвать пластиковые сифоны.

Вода им никак не может навредить, они легко чистятся при необходимости и отличаются доступной ценовой политикой.

Давайте подробно разберём строение кухонных сифонов.

Патрубок. Он представляет собой трубку длиной в несколько сантиметров, один конец которой крепится к раковине.

Дополнительный патрубок для перелива. Он рассчитан на подключение стиральной машины к канализационной трубе. Почти все производители кладут данный элемент в качестве бонуса.

Стакан. Эта небольшая ёмкость является основной составляющей сифона. Во внутренней части этого резервуара образуется водяная пробка. Со временем накопившийся мусор легко выводится благодаря съёмной крышке.

Трубка водоотвода. Данный патрубок крепится к канализации. Через него происходит слив грязной воды.

В современном мире представлены два вида сифонов: трубный и бутылочный. Второй вариант получил большое распространение в домашнем применении, так как не занимает много места и прост в эксплуатации. Огромным преимуществом является наличие крышки в нижней части сифона, через которую можно достать ценные предметы, если вдруг вы случайно их уронили в раковину.

Монтаж

Прикрутить сифон сможет каждый хозяин собственноручно без привлечения сантехника. Выполнять установку следует очень ответственно, внимательно относясь к каждой детали. Халатное отношение послужит появлением постоянных протечек или образованию неприятных запахов в комнате из-за щелей между компонентами прибора.

Главным требованием во время монтажных работ такого типа является герметичность креплений. Поэтому большое внимание уделяется качественному креплению комплектующих. Прокладки, идущие в комплекте, часто являются либо слишком тонкими, либо выполнены из некачественной резины. Поэтому желательна покупка сторонних прокладок.

Перед покупкой обязательно проверяйте сифон на наличие повреждений прямо перед продавцом. Даже незначительные сколы могут послужить причиной неожиданной протечки.

Сборка

Каждая модель сифона комплектуется инструкцией по установке. Это довольно простая схема, позволяющая произвести сборку самостоятельно без привлечения мастера. Но даже если в комплекте нет никакого руководства по эксплуатации, разобраться с деталями сможет и новичок, благодаря интуитивно понятной конструкции. Итак, давайте рассмотрим основные правила сборки.

Сифон для раковины рекомендуется устанавливать без использования гаечного ключа. Главное, не переусердствовать с зажимом, иначе можно снести резьбу и привести приспособление в негодность. Гайки следует затягивать до конца только голыми руками, не надавливая сильно на детали.

Во время крепления патрубков обязательно устанавливайте прокладки на месте соединения. Опытные мастера рекомендуют смазывать их клеем-герметиком, чтобы предотвратить даже минимальные утечки.

После завершения монтажных работ при помощи тряпки удалите остатки клея. Дождитесь полного высыхания, и через полчаса попробуйте открыть воду для проверки надёжности сборки.

Если вы заменяете сифон, а не устанавливаете его на новую раковину, то перед началом работ следует аккуратно убрать старый. Крепёжную часть нужно хорошо почистить от грязи и ржавчины.

Обратите внимание, что в процессе монтажа вам придется открыть трубу канализационного слива. Её желательно закрыть мокрой тряпкой, в противном случае появление неприятного запаха в квартире неизбежно.

Более дорогие представители данных приспособлений продаются с тягой и дополнительным грязевым фильтром. В данной ситуации следует сначала поставить эту сетку, и после этого подключать сифон.

Подключение к канализации

Для правильного монтажа сифона под мойкой, трубка водоотвода должна подключаться к канализации с помощью гофротрубы. Она является довольно пластичной, поэтому монтажные работы могут производиться и в самых труднодоступных местах. Если размер канализационной трубы оказался больше диаметра сифона, то нужно докупить специальную насадку на трубу или использовать прокладку. Главное, чтобы трубы плотно контактировали друг с другом, в противном случае запахи канализации всё же будут просачиваться в комнату.

Если после окончания монтажных работ во время проверки вы обнаружили утечку, то следует разобрать конструкцию и устранить неисправность, подложив более толстую прокладку и приклеив её герметиком. Манипуляции следует повторять до тех пор, пока не устранятся все протечки.

Как выбрать?

Перед покупкой данного приспособления рекомендуется изучить нижеописанные пункты.

Берите во внимание размер отверстия раковины. Каждый производитель предлагает товары с самыми разными размерами сетчатых фильтров.

Если вы устанавливаете сифон в ванной, то его нужно брать с таким расчётом, чтобы можно было подключить стиральную машину. Поэтому нужно приобретать конструкцию с наличием дополнительного водоотвода.

Многие сифоны имеют функцию контроля высоты соединяющей трубы. Так вы сможете выставить удобный уровень стакана. Это особенно удобно, если нужно прикрепить сифон под ванной.

Многие неопытные мастера не затягивают до конца резьбу, чтобы не вывести её из строя. Так делать не рекомендуется. Патрубок нужно закручивать до упора, но контролируя прилагаемые усилия.

Обращайте внимание на размеры устройства. Если под раковиной или мойкой всегда много места, то под ванной его может быть недостаточно. В данном случае малогабаритные модели будут особенно полезны.

Не допускается вариант, когда размер трубы водоотвода меньше размера патрубка, в противном случае вы попросту не сможете вставить сифон.

Эстетика. Если сифон планируется устанавливать под мойкой, то её дизайн не имеет никакого значения. Однако если при входе в помещение, на него сразу падает взор, то эстетическая составляющая имеет большое значение. В данном случае лучшим вариантом будет хромированный сифон, но за дизайн придётся немного переплатить.

Цена. Вопреки популярному стереотипу, здесь дороговизна не является показателем качества. Пластиковые варианты могут служить более 10 лет, а металлические – ещё дольше. Но переплачивать за этот вариант нецелесообразно. Мало кто рассчитывает использовать один сифон более 10 лет, ведь возможен ремонт, замена раковины или мойки и тому подобное.

Подытожив вышесказанное, можно заявить, что монтаж сифона является простым занятием. Но если вы не желаете изучать инструкцию, или у вас на это нет времени, то помочь с установкой сможет любой сантехник, на это потребуется не более 10 минут.

Больше о тонкостях процесса установки сифона на кухне смотрите в видео ниже.

выбор и установка своими руками

Винтажная отдельно стоящая мойка в кухне с хромированным сифоном

Иногда нам приходится тратиться на то, чтобы установить сифон для раковины на кухню, притом, что сделать это бесплатно можно, практически не задумываясь ни о чем. С такой операцией справится любой, вооружившись инструкцией, либо нашими универсальными рекомендациями, которые помогут сделать это самостоятельно без вызова мастера на дом.

Содержание:

Пластиковый сифон с насосом под мойкой в кухне

Замена сифона на кухне позволит всегда содержать помещение в чистоте и уюте

Некоторые необходимые инструменты для установки сифона под раковиной

Для удобства демонтажа или установки сифона используйте разводной ключ

Назначение сифона

Казалось бы, очевидный для знающего человека и не требующий ответа вопрос, зачем устанавливать сифон под раковину на кухню многих на самом деле ставит в тупик. Часто на него можно услышать ответ – просто так надо, но для чего это необходимо, никто не отвечает. Нужен этот предмет непросто для того, чтобы соединить раковину с канализацией, а для того, чтобы дополнительно воспрепятствовать пропусканию крупных частиц мусора из раковины в канализацию, и неприятного запаха обратно из нее.

Разновидности сифонов под раковину в для кухни

Схема защиты от запаха с канализации с помощью сифона

Виды сифонов и их конструкция

Сейчас большинство подобных конструкций изготавливается из недорогого и достаточно долговечного материала – пластика. При этом его использованием не брезгуют ни китайские, ни европейские производители, ни даже отечественные. Ранее же, как и большинство сантехнических изделий их изготавливали из металла, который в ряде случаев не выносит длительной эксплуатации и портится с течением времени.

Пластиковый сифон с гофрированной трубкой

Устройство сифона для раковины на кухне обычно отличается у разных производителей, но принцип работы всегда одинаков. В конструкцию арматуры могут входить несколько элементов:

Разборный сифон;
Несколько фитингов для подключения к системе канализации;
Прокладки и уплотнители для фитингов;
Гофрированные или гладкие трубки;
Направляющая воронка;
Сетки и уловители;
Прокладки, уплотнители и метиз для крепления конструкции к мойке.

Комплектация сифона с переливом

Существенно будет отличаться от указанного списка сифон для двойной раковины на кухне. Несмотря на то, что элементы конструкции у него будут те же, их количество будет почти вдвое большим. Без инструкции, соответственно, собирать его сложнее. Но в то же время, собрав половину конструкции, можно быть уверенным в успешном выполнении поставленной задачи.

Сифон для двойной мойки

Двойная конструкция сифона для парной раковины

Стоит также отметить, что конструкция несколько усложняется, когда выбирается сифон для раковины на кухню с переливом. В нем добавляется специальная переливная трубка, обычно выполненная из гофрированного пластика, вспомогательные фитинги и крепления с прокладками. При этом прокладки устанавливаются не только на фитинг соединяющий сифон с переливом, но и между отверстием на мойке и переходником переливного шланга.

Краткая инструкция по сбору сифона с переливом

Конструкция дополнительно усложняется, если сифон достаточно дорогой и имеет автоматизированную систему задержки и слива воды в мойке. В таком случае он может комплектоваться механической кнопкой, которая при помощи специального соединения приводит в движение пружину, связанную с конструкцией, расположенной внутри воронки. Эта конструкция подвижна и управляет сливным затвором при воздействии на кнопку. Для самой кнопки в этом случае на мойке может быть предусмотрено специальное место, обычно скрытое заглушкой.

Простой пластиковый сифон в кухне под раковиной

Подготовительные мероприятия

Перед тем, как собрать сифон для раковины на кухне, обязательно удостоверьтесь в том, что все комплектные детали на месте, а все необходимые инструменты находятся в зоне видимости. В противном случае проблемы со сборкой будут обеспечены. Но прежде чем начинать сборку сифона убедитесь, что вам не требуется демонтировать старый сифон, вышедший из строя и требующий срочной замены.

Самые необходимые элементы для сбора сифона

Если все же старый сифон установлен, демонтируйте его аккуратно, дабы не повредить имеющуюся сантехнику. Иначе придется менять не только сифон, но и мойку с краном или смесителем, в зависимости от масштаба домашней катастрофы.

Перед демонтажом установите под мойкой емкость для удаления излишков, застоявшейся воды и прочих фракций из старого сифона или раковины, если в ней что-либо осталось до начала ремонта.

Кухонная двойная раковина с металлическим сифоном

Если старый сифон крепился к раковине при помощи винта, используйте шуруповерт с соответствующей насадкой, поскольку применение отвертки соответствующего размера не всегда является эффективным, ведь в процессе эксплуатации металл, из которого изготовлен винт, может быть подвергнут ржавчине или коррозии. Именно они блокируют его внутри конструкции и не позволяют демонтировать сифон.

Совет: используйте шуруповерт с аккумулятором, чтобы избежать короткого замыкания в электросети при работе с электроинструментом.

Замена сифона — задача несложная, одна требующая определенного инструмента и понимания принципа устройства

Если насечки винта или другого крепежного метиза, удерживающего сетку, по какой-то причине стерлись, разрежьте сетку, чтобы демонтировать сифон. Этим элементом можно пожертвовать, но действовать нужно аккуратно, дабы не пораниться. Для этого можно использовать кусачки или ножницы по металлу. Так, потребуется вокруг головки винта разрезать сетку, и тогда сифон моментально отделится от мойки. Этот момент важно не упустить, чтобы не испачкать все вокруг. Подхватите сифон снизу, и соберите жидкость в уже подготовленную емкость.

С поверхности мойки осторожно удалите остатки сетки, а затем ветошью протрите поверхность мойки, чтобы очистить ее от грязи, которая могла скопиться под сеткой и резиновой подкладкой.

Слив жидкости в мойке будет зависеть от правильности установки сифона

Не забывайте, что сифон соединяется и с канализацией. Обычно между соединительной трубкой и входом в канализацию имеется уплотнительная резинка, обеспечивающая герметичное соединение. Он может стать причиной затрудненного извлечения трубки.

Если же мойка новая и на нее просто требуется установить сифон, то задача существенно упрощается, и можно сразу переходить к сборке новой конструкции.

Преимущество пластиковых сифонов — неспособность накапливать мусор и неподверженность коррозии

Сборка и установка сифона

По окончании подготовки можно переходить непосредственно к монтажу сифона. Сборку можно начинать по-разному. Первый способ подразумевает предварительную сборку основы конструкции и закрепление ее на мойке. Но можно пойти и от обратного, и поэтапно собирать все элементы воедино непосредственно на мойке. Сути это не меняет, но в некоторых случаях оба варианта могут быть некомфортны для мастера сантехника, либо для вас в зависимости от того, кто привлечен к работе.

Независимо от вида гидрозатвора монтаж осуществляется по единому принципу

Многие рекомендуют предварительно собрать основную часть, а затем устанавливать ее непосредственно на мойке, мотивируя это тем, что под нею не так много места для маневрирования руками и инструментами, а свет обычно вовсе отсутствует. Поэтому мы будем собирать сифон и арматуру по частям.

Совет: чтобы понять последовательность соединения элементов используйте инструкцию. В ней часто написано не много, но есть компактная иллюстрация последовательного соединения деталей.

Установка конструкции на мойке

Сборка основной части

Сам сифон чаще всего представляет собой наибольшую деталь комплекта, состоящую из двух частей – корпуса и съемной чаши. Ее снимают для удаления засора, возникающего в процессе эксплуатации. Во время сборки, их наоборот требуется соединить. Между ними обычно устанавливается соответствующего размера комплектная прокладка. Ее размер должен соответствовать диаметру винтового крепления чаши. Именно таким образом они обычно соединяются. Чаша без применения инструментов накручивается на основу снизу.

Главная особенность хромированного сифона — это долговечность и прочность

В верхней части основы имеется сливное отверстие, куда устанавливается воронка. На нем имеется винтовая насечка, к которой будет крепиться соединяющий фитинг. Он надевается на воронку так, чтобы насечки на нем и на основе совпадали.

Краткая наглядная инструкция по монтажу сифона к прямоугольной и круглой мойке

Между фитингом и основой требуется установить прокладку, и лишь затем соединять их. Прокладка для фитинга в комплекте может быть не одна, а сразу пара. Если их 2, то одна в форме шайбы (плоское кольцо с дырой в центре) будет укладываться внутрь фитинга, а вторая конусообразная устанавливается ниже, непосредственно на трубчатую часть воронки. Узкая часть конусной резиновой прокладки должна быть направлена в сторону основы сифона, чтобы надежно зафиксировать воронку на нужной высоте. Затем фитинг достаточно плотно закручивают, чтобы избежать протечек в дальнейшем.

Монтажные размеры сифона для двойной раковины с возможностью подключения стиральной или посудомоечной машины

Соединение с мойкой

После того, как конус надежно закреплен на сифоне, его можно крепить на мойке. Собранную заранее конструкцию располагают под сливным отверстием в мойке. Между ними обязательно устанавливается резиновая или силиконовая прокладка необходимая для исключения протекания. Ее внешний диаметр должен совпадать с диаметром верхней части воронки. Собранную конструкцию требуется отцентрировать опять же, чтобы избежать протечек.

Металлический сифон самый дорогой из возможных вариантов

Сверху на сливное отверстие в раковине устанавливается другая пара элементов. Это сетка или решетка и соответствующая ей прокладка. Иногда она отсутствует, но это не проблема, поскольку основную функцию всегда выполняет прокладка, расположенная между мойкой и воронкой.

В центр решетки устанавливается соответствующий комплектный винт или другой метиз. При его завинчивании части конструкции соединяются, и чем прочнее будет соединение, тем ниже вероятность будущей протечки.

Сифон — одна из самых важных деталей в домашней водопроводной системе

Совет: при соединении важно не перестараться, и не перетянуть винт. Поскольку в этом случае можно повредить решетку, и ее придется тогда заменять в срочном порядке.

Бутылочный сифон закрепленный на кухонную мойку

На этом соединение сифона с раковиной может не закончиться. Дополнительные операции требуются тогда, кода модель мойки оборудована переливным отверстием, а в сифоне имеется дополнение в виде переливной трубки с адаптером.

Адаптер к мойке крепится обычно при помощи винта, а между ним и мойкой также устанавливается прокладка. Соединение трубки с адаптером и сифоном происходит при помощи таких же креплений, какие используются для соединения воронки с сифоном.

Трубный металлический сифон на большой мойке в кухне

Соединение с канализацией

Сбоку на основе имеется другое отверстие, на которое монтируется соединительная трубка для канализации. От типа трубки будет напрямую зависеть степень сложности ее соединения. Гладкие трубки чаще бывают сборными и ее части крепятся друг к другу при помощи фитингов и дополнительных прокладок. Кроме того, их производитель часто делает большими с запасом длины. Поэтому их часто приходится обрезать при помощи ножовки или болгарки, предварительно отмерив необходимую длину. Не стоит забывать, что некоторые трубки могут иметь взаимно вставную конструкцию, за счет которой расстояние между соединительными узлами может регулироваться.

Установить сифон на кухне можно своими руками, это не составит особого труда

Гофрированные трубки гораздо проще в монтаже. Их редко приходится обрезать, а регулировать их длину можно при помощи обычной сборки-растяжения трубок по принципу гармошки. Но при выборе сифона не стоит забывать, что такие трубки чаще подвергаются засорам ввиду их конструкции, в особенности при использовании на кухне.

Трубка соединяется с сифоном при помощи фитинга с прокладками по принципу, описанному выше, а ее соединение с входным отверстием канализации производят при помощи резинового переходника – прокладки. Чаще всего он вставляется внутрь отверстия, а в его внутренний диаметр устанавливают соединительную трубку.

Подключение бутылочного сифона к канализации при помощи гофрированной трубки

Совет: чтобы обеспечить легкое введение трубки в адаптер смажьте ее основание тонким слоем моющего средства.

Сифон для раковины на кухню: выводы

Как вы уже поняли, не достаточно просто сифон для раковины на кухню купить. Его требуется устанавливать и для этого требуются некоторые навыки. Не переживайте о том, что их у вас нет, ведь это совсем несложно, если конструкция сифона достаточно простая. Сифон для раковины на кухню, цена которого меньше, всегда устанавливается быстрее и с меньшими проблемами.

Трубный сифон с комплектом для подключения к кухонной раковине

Но не стоит забывать о разнице в цене, и о том, как она образуется. Поскольку некачественные комплектующие также будут стоить меньше, но в то же время срок их службы будет гораздо короче, чем у более дорогого изделия.

Чтобы правильно понять детали установки и сборки, посмотрите дополнительно тематическое видео, представленное по ссылке ниже. После его просмотра все лишние вопросы по установке отпадут автоматически. Если же процесс окажется для вас все же слишком длительным и затруднительным, обратитесь к сантехнику.

Устанавливаем сифон своими руками | Строительный портал

С установкой сифона под мойкой или ванной справится даже новичок, не прибегая к помощи сантехника. Конструкции современных сифонов в большинстве случаев собираются вручную, в редких ситуациях понадобится использовать отвертку.

Рассмотрим функциональные особенности разных видов сифонов, приведем рекомендации по выбору связки между умывальником и канализационной трубой. Кроме того опишем пошагово, как правильно установить сифон под раковиной, ванной и стиральной машинкой.

Устройство сифона
Разновидности сифонов для кухни и ванны: особенности выбора
Как установить сифон на кухне: порядок действий
Как правильно установить сифон под ванну
Установка сифона для стиральной машины
Общие советы по установки сифонов
Прочистка и ремонт сифона

Устройство сифона

Сифон – это связующий элемент между канализационной системой и умывальником. Устройство производит вывод воды, блокирует попадание неприятных запахов в помещение и препятствует засорению трубопровода. Как правило, сифон монтируется возле сантехнического прибора (мойка, раковина, ванна или стиральная машинка) непосредственно возле ввода в канализацию.

Стандартная комплектация сифона включает в себя следующие элементы:

Защитная решетка – устанавливается в сливное отверстие мойки/ванны. Эта деталь не задерживает крупные отходы, не допуская засорения канализации.
Резиновая прокладка – размещается между выпускным патрубком и корпусом мойки. Обычно, прокладка имеет толщину 3-5 мм.
Выпускной патрубок. Некоторые варианты сифонов предусматривают дополнительный отвод для подключения слива посудомоечной или стиральной машины. Это может быть отвод для смесителей, имеющий донный клапан.
Прокладка выпускного патрубка, изготовленная из резины.
Гайка выпускного патрубка. Материал изготовления – пластик.
Резиновая пробка для закупорки сливного отверстия раковины/ванны.
Соединительный винт из нержавейки, диаметр – 6-8 мм. Некоторые производители с целью удешевления товара изготавливают эту деталь из обычного железа с напылением никеля и хрома. Подобная экономия приводит к тому, что винт быстро ржавеет и разрушается. Проверить качество металла получится с помощью магнита – нержавейка не магнитится.
Корпус сифона – «колено» или «бутылка».
Металлическая гайка из нержавейки, латуни или меди.
Пластиковая гайка для стяжки.
Конусные прокладки для пластика или резины – 2 штуки.
Стакан или крышка сифона.
Канализационный отвод – находится с боку корпуса сифона.
Гайка для фиксации пластикового переходника.
Плоская резиновая прокладка – обеспечивает плотное прилегание корпуса и крышки сифона.
Канализационный отвод: гибкий шланг, пластиковая труба, пластиковый патрубок или гофрированная труба.

В комплект входит инструкция с подробным описанием, как установить сифон. Процесс сборки и монтажа следует начинать, только после ее прочтения.

Разновидности сифонов для кухни и ванны: особенности выбора

Существуют несколько типов данных сантехнических устройств. Модели отличаются между собой конструктивными особенностями, материалом изготовления и внешним видом. Чтобы было легче сделать правильный выбор, надо разобраться с вариантами конструктивных решений сифона.

Трубный. Обычно монтируется под раковиной в ванной комнате. На кухне не рекомендуется использовать такой сифон, так как его придется очень часто чистить. Плюс трубной модели – компактность и привлекательность. Внешне они напоминают изогнутую трубу – этот изгиб создает водяной затвор.

Как правило, нижнее колено подобной модели снимается для очистки. Минус трубного сифона – не достаточно глубокий гидрозатвор, из-за чего вода быстрее испаряется и провоцирует появление специфического запаха.

Бутылочный – наиболее распространенный вариант. Жесткая конструкция, напоминающая по форме колбу или бутылку. Сифоны этого типа имеют ряд положительных качеств:

часть, которая обычно засоряется из-за некачественной воды или сливающихся отходов, легко откручивается;
сифон легок в обслуживании;
длительный срок службы;
вода никогда полностью не уходит из гидрозатвора, поэтому «бутылочная» конструкция надежно удерживает запахи;
сифон оборудован переливом – при засорении труб, вода не поднимется за пределы отрегулированные системой и не затопит помещение;
если в раковину попадут мелкие ценные вещи, то они останутся в резервуаре – их получится достать, открутив низ сифона.

Бутолочная модель имеет и некоторые недостатки:

монтируется только со стандартными трубами канализационной системы, так как устройство имеет жесткую конструкцию;
под умывальником занимает много места.

Гофрированный сифон отличается простотой установки. Устройство состоит выпуска и гофротрубы на изогнутом каркасе.

Достоинства гофрированных моделей:

возможность подключения к канализационному трубопроводу, размещенному нестандартным способом;
простота монтажа и «умеренная» ценовая политика;
считается наиболее экономным вариантом;
установщик самостоятельно формирует изгиб для водяной пробки, предотвращающее попадание неприятных запахов через раковину в помещение;
риск протечки минимален, так как труба не имеет каких либо соединений;
обеспечивает качественное водоотведение независимо от расстояния между полом и умывальником.

Недостатки гофрированных сифонов:

быстрое накопление отложений на внутренней поверхности трубы;
гофрированная труба со временем теряет свою прочность из-за горячей воды – сливать кипяток в раковину с таким сифоном нельзя.

При выборе сифона следует придерживаться некоторых советов:

Для раковины стандартной формы достаточно легко подобрать сифон. Эксклюзивные модели лучше оборудовать сифоном, поставляющим в комплекте с раковиной.
Пропускная способность сифона подбирается с учетом напора воды в трубах и наличия дополнительных устройств, подключаемых к устройству – чем их больше, тем шире должно быть сечение отвода. От покупки плоского сифона с мелким сечение, в данной ситуации, придется отказаться.
При покупке необходимо сверить параметры раковины, ванны и мойки с параметрами сифона. Отправляясь в магазин, заранее надо замерять: диаметр сливного/переливного отверстия и расстояние до труб канализации.

Как установить сифон на кухне: порядок действий

Подготовительные работы

После приобретения сифона надо проверить его комплектность – все ли детали имеются в наличии. Пластиковые модели продаются в мягкой упаковке, поэтому при транспортировке некоторые элементы могут поцарапаться или деформироваться. На резьбе не должно быть никаких повреждений и заусениц.

Помимо самого сифона для монтажа понадобятся:

силиконовый герметик или прокладка;
изолента;
плоская небольшая отвертка.

Перед тем, как установить сифон на раковину в ванной или кухне понадобится выполнить демонтаж старого устройства:

Под мойку поставить ведро.
Поломанный сифон снять вместе с канализационной подводкой.
Если устаревшая муфта непригодна для дальнейшего использования, то ее надо заменить.
Из раструба и слива удалить грязь. Канализационную трубу заткнуть тряпкой и пакетом.

При замене старых чугунных коммуникаций, прочно забетонированных в цемент, могут возникнуть некоторые сложности. Чугун придется выбивать из цемента, но делать это надо крайне аккуратно, чтоб обломки не попали в трубу. В противном случае трубопровод регулярно будет загрязняться. Попавшие в трубу осколки, надо удалить пласкогубцами.

Как установить сифон для раковины. Пошаговая инструкция

Если сифон продавался собранным, то его следует разобрать и проверить насколько хорошо закреплены и затянуты все детали.

Совет. Кухонные сифоны нужно собирать вручную, чтобы не повредить изделие и контролировать силу зажима.

Последовательность установки:

На чугунную трубу монтировать резиновую накладку. Пластиковую канализационную трубу вывести на нужный уровень (до 40 см от пола) и установить на нее специальный переходник.
Соединить вручную трубу под мойкой и основную часть сифона.
Свободной рукой вставить сеточку с прокладкой и винтом в сливное отверстие, наживить винт и дожать полностью.
Гофрированную трубу вставить в сливной раструб и стянуть барашковой гайкой.
В трубу канализации установить раструб гофротрубы.
В некоторых инструкциях рекомендуется подключать дополнительную технику на этом этапе. Однако желательно сначала соединить сифон с канализацией и провести его проверку. Дополнительные отводы в это время закрывают заглушками, которые поставляются в комплекте с сифоном.
После проверки – подключить дополнительную технику. Сливные шланги посудомоечной и сливной машинки закрепить хомутами.

Совет. Важно проследить, чтоб сливной шланг, отходящий от сифона, нигде не перекручивался и не перегибался. Вода должна стекать беспрепятственно.

Как установить сифон для раковины с переливом: видео

Как правильно установить сифон на ванну

Как правило, ванна имеет пару отверстий. Одно расположено на дне, другое – на передней стенке. Из этих особенностей определяется конструкция сифона для ванны, состоящая из таких деталей:

пластиковая трубка гофра;
чаша для водостока;
колено с патрубком.

Приведем алгоритм, как установить сифон под ванной:

Предварительно собрать сифон и «примерять», как он будет расположен под ванной. До начала работ по установке сифона надо обдумать размещение труб, определить толщину и длину трубопровода.
В верхнем отверстии на ванной (на передней стенке) установить металлический ободок. Закрепить к нему патрубок.
С помощью болта сливную чашу прикрепить к сливному отверстию, которое находится в днище.
Для соединения сифона с отверстиями необходимо раскрутить металлический болт (расположен на самой ванне). Затем патрубок прикрутить с помощью болта к отверстию.
Когда компоненты сифона собраны, то свободный конец гофры можно соединить с канализационной трубой.
Проверить стыки на герметичность – напустить в ванну воды под маленьким напором. Если течи нет, то понемногу увеличивать напор. Просмотреть место под ванной – если вода отсутсвует, то сифон готов к нормальному использованию.

Как установить сифон: видео

Установка сифона для стиральной машины

Для стиральных машинок применяются сифоны с отводом. Технология монтажа зависит от типа конструкции.

Сифон открытого типа фиксируется крепежной скобой:

Место крепежа отметить на стене.
Просверлить отверстия и прикрутить к стене сифон.
С помощью гибкого шланга подсоединить сифон к тройнику.
Заключительный этап – соединение со стиральной машинкой.

Установка встраиваемого сифона – более кропотливая работа. Порядок действий:

В стене перфоратором сделать отверстие.
Закрепить при помощи монтажной скобы канализационные и водопроводные трубы в отверстии.
Установить сифон с изгибом.
Подключить сифон к коммуникациям.
Отверстия заделать цементным раствором, детали скрепить.
Стиральную машинку подключить согласно инструкции.

Общие советы по установки сифонов

Приступать к установке сифона следует после изучения инструкции, которая поставляется в комплекте.
При монтаже сифона для акриловой или металлической ванны сливное отверстие надо обрабатывать наждачной бумагой – это способствует плотному прилеганию прокладок.
Сифон с разрывом потока струи требует жесткого крепления к стене.
Перед затягиванием сифона надо проконтролировать, чтоб прокладки не сместились.
Диаметр сливного трубопровода должен быть не меньше 5 см.

Как установить сифон с разрывом струи: особенности конструкции и монтажа.

Прочистка и ремонт сифона

Если сифон засорился, и вода не проходит сквозь слив, то можно попробовать его прочистить одним из способов:

Вылить в раковину/мойку горячую воду, которая растворит жир. Действие усилится, если в воду добавить соду.
Использовать для промывки труб бытовую химию.
Подставить ведро, снять нижнюю пробку, открутить и почистить колено вручную.

Если сифон протекает, то необходимо:

Обработать сифон смазкой, герметиком. Это помогает в случаях, когда протечка возникла в месте стыковки с раковиной.
Закрутить плотно пробку.
Все детали, которые ремонтировались, очистить от старого слоя герметика и обработать «свежим» составом.

Долговечность эксплуатации сифона во многом зависит от качества самого устройства и точности его установки.

Как установить AAV (воздушный клапан) для мойки

Вентиляционное отверстие — необходимая часть водосточной системы для любого сантехнического оборудования. Его цель — уравновесить давление в трубах и предотвратить образование вакуума при опорожнении арматуры. Без вентиляции отрицательное давление, вызванное потоком сливаемой воды, может потенциально высасывать воду из сифона и позволять канализационным газам попадать в дом. Вентиляционные отверстия позволяют воздуху попадать в дренажные трубы, что способствует правильному течению дренажа.Однако в некоторых случаях правильно удалить воздух из дренажа может быть сложно.

Как работает традиционная вентиляционная линия

В большинстве домов сливная линия для каждой раковины проходит горизонтально обратно в стену, где она входит в санитарный тройник. Одно выходное отверстие на тройнике идет вниз в вертикальную дренажную линию, а другое — вверх в вентиляционную систему, открытую для внешнего воздуха. Воздействие свежего воздуха высвобождает канализационные газы и позволяет свежему воздуху проникать в систему, что способствует быстрому отводу воды.

Тем не менее, иногда бывает трудно подсоединить дренажную арматуру к внешней вентиляционной трубе. В передвижных домах, например, может вообще не быть внешних вентиляционных отверстий. А в домах с островными раковинами без шкафчиков над островом может быть сложно найти путь для соединения сливной раковины с внешним вентиляционным отверстием. В этих случаях требуется альтернативный метод выравнивания давления воздуха. Здесь на помощь приходит AAV.

Как работает воздушный клапан (AAV)

Впускной воздушный клапан (AAV), иногда называемый автоматическим выпускным отверстием , представляет собой устройство, присоединенное к дренажной линии приспособления.Он имеет механизм, который открывается для впуска комнатного воздуха в канализацию под действием отрицательного давления, создаваемого водой, протекающей через канализацию. Когда это отрицательное давление рассеивается, вода из сливного сифона не может быть слита. Как только вода перестает течь и отрицательное давление прекращается, устройство AAV автоматически закрывается, чтобы предотвратить попадание канализационных газов в комнату.

Разрешены ли AAV кодом?

Правила использования AAV широко варьируются от штата к штату.Несмотря на тенденцию к постепенному внедрению этих устройств, некоторые строительные нормы и правила штата по-прежнему не разрешают использовать клапаны для впуска воздуха в качестве замены традиционных вентиляционных отверстий. Другие штаты ограничивают количество AAV, которые может использовать один дом. Всегда проконсультируйтесь с местным отделом инспекции здания, чтобы узнать, какие стратегии вентиляции разрешены.

Признаки того, что вам может понадобиться AAV

Там, где это разрешено кодексом, AAV можно использовать с любым типом раковины или приспособления. Некоторые приемники намекают, что необходим AAV.Например, раковина, которая громко булькает, или раковина, которая опорожняется очень медленно даже при отсутствии засорения, может происходить из-за отрицательного давления воздуха в трубопроводах. Добавление AAV часто решает эти проблемы. Особенно там, где нет прямого подключения к вентиляционной системе, как это часто бывает в ситуациях с островком раковины, установка AAV может улучшить функцию слива. Если в сливе уже есть AAV, такие симптомы могут указывать на необходимость замены клапана.

Установка клапана впуска воздуха

Установить AAV для вентиляции раковины довольно просто, независимо от того, заменяете ли вы старую существующую вентиляцию или устанавливаете ее впервые.Это в основном включает в себя врезку в существующую конфигурацию сифона для установки AAV через новый сантехнический тройник и короткую удлинительную трубу, направленную вверх. Хотя во время ремонтных работ можно установить AAV, скрытый внутри стен, чаще всего их устанавливают прямо под шкафом под раковину в качестве адаптации трубы, соединяющей сливной сифон с отводным сливом.

Поскольку каждая раковина и каждая конфигурация стока немного отличаются, вы должны быть готовы к адаптации при установке AAV.Как знает каждый домашний сантехник, нередко требуются дополнительные переходники и другие детали в особых условиях.

Как установить мойку за 6 шагов — urdesignmag

1. Подготовьте установку

Убедитесь, что дренажная и водопроводная подготовка правильно расположена на месте установки. Он должен быть на высоте от 40 до 60 см. От кухонного пола до сливного отверстия на стене, чтобы добиться правильного наклона от раковины.

Как узнать, что это так? Очень просто:

— Это то место, где вы хотите установить раковину?

— Установка в обратном треугольнике? Другими словами, находится ли дренажная труба под водопроводом?

Если ответ на первый вопрос был отрицательным, вам следует проконсультироваться с сантехником, так как вам может потребоваться внести изменения в трубы за стеной.

С другой стороны, если установка обратного треугольника не найдена, у вас есть два варианта:

Купите гибкую ловушку, которая позволяет корректировать смещение (более подробно объяснено в шаге 4).

* В этой установке сливная труба была опущена, чтобы сделать обратный треугольник для возможности установки. Если вы еще не выбрали свою кухонную мойку, ознакомьтесь с этим руководством по лучшим кухонным мойкам из нержавеющей стали, в котором подробно рассказывается о лучших кухонных мойках.

2. Установить водопровод

Для этого шага вы должны убедиться, что контрольные ключи установлены.

Если они не установлены, вы можете сделать это за 3 простых шага:

Убедитесь, что резьба водяной трубы чистая.
Поместите уплотнительную ленту на резьбу. * Совет: наклеивая герметизирующую ленту, делайте это по часовой стрелке, потому что это предотвратит ее ослабление. Достаточно 3-4 витков ленты.
Установить контрольный ключ.* Совет: ввинчивайте его против часовой стрелки, пока не услышите или не почувствуете щелчок; затем закрутите его по часовой стрелке, при необходимости затягивая. Так вы не повредите резьбу подачи воды.
Если в вашем препарате только медная труба или труба из ХПВХ, вы можете приобрести ключи для контроля компрессии, которые позволят вам выполнить установку без использования переходников.

3. Установите противовесы

Вне зависимости от того, устанавливаете ли вы одинарную или двойную раковину, шаги по установке счетчика корзин следующие:

Убедитесь, что поверхность раковины чистая.
Поместите корпус корзины и расширенные полиэтиленовые прокладки на раковину. Вы можете использовать одну или обе прокладки, в зависимости от условий установки.
Внизу поместите резиновое кольцо и картонную упаковку.
Наверните и затяните стопорную гайку с помощью соответствующего инструмента.
Проверьте листы продукта или инструкции по установке в соответствии с моделью стопорной гайки, которую вы собираетесь установить.

4. Установите сливное отверстие сифона или раковины

При выборе ловушки вы должны учитывать: 1) какое пространство у вас есть для вашей установки; 2) высота трубы в стенной канализации; и 3) есть ли какие-либо несогласованные условия дренажа *.Подробнее о выборе ловушки читайте здесь.

После того, как вы выбрали модель сифона или сливного патрубка, которую хотите установить, помните, что универсальная присоска должна быть размещена на трубе в стенной канализации, чтобы гарантировать, что установка сифона поддерживает герметичность и не протекает.

* Примечание: в условиях смещения дренажа соединение между устройством и трубой не совпадает по фазе более чем на 10 см, т.е. труба расположена вверх, вниз, вправо или влево от центра, поэтому сифон нельзя устанавливать регулярно.

5. Подключить кухонный смеситель

Установить разъемы управляющего ключа на смеситель на кухне. В местах, где мало места для установки инструмента, мы рекомендуем гибкие соединители с регулировочным ключом, поскольку вы можете выполнить ручную регулировку на обоих концах соединителя без использования инструментов.

Если вы планируете использовать одинарную ручку, используйте никелированные переходники. Это позволит вам преобразовать его 3/8 ″ COMP. вход до ½ дюйма F.N.P.T. чтобы использовать гибкий соединитель.

6. Дайте воде течь!

После того, как все будет установлено, оставьте воду в проточной, чтобы проверить установку на предмет утечек.

— Закройте слив и дождитесь, пока вода достигнет середины желоба.

— Когда он дойдет до середины, прочистите слив и убедитесь, что соединения не протекают.

на ванну, раковину и раковину на кухне. Как собрать сифон для мойки на кухне и для умывальника?

Даже новичок справится с установкой сифона под раковину на кухне, не прибегая к помощи специалиста.Конструкции современных сифонов рассчитаны на ручную сборку, и только в редких случаях может потребоваться отвертка .

Сифон — это труба (реже несколько труб) с изгибом, служащая для отвода грязной воды в канализацию. Именно благодаря изгибу небольшая часть воды остается в трубе, образуя своеобразный отстойник. Он в свою очередь не допускает попадания в помещение неприятных запахов и шума из канализационной трубы.

Сифонное устройство

Сифоны для водостоков чаще всего изготавливают из хромированной латуни или пластика (пропилена, полиэтилена, ПВХ).Изделия из латуни со временем окисляются и накапливают грязь. Лучше отдать предпочтение пластиковому сифону. Такое изделие не подвергается коррозии, не гниет, отличается износостойкостью и прочностью.

Рассмотрим устройство сифона на примере изделия из пластика. В стандартную комплектацию сифона входят:

Сифон для кухонной мойки

Каждый сифон, приобретенный в магазине или на складе, должен сопровождаться инструкцией со схемой сборки изделия.Сборка не вызовет затруднений даже у того, кто первым взял в руки сифон. Но чтобы в будущем не допустить протечек, при сборке изделия необходимо учитывать следующие моменты:

Сифонная установка

При покупке сифона необходимо проверить изделие на наличие всех частей устройства. Часто бывает, что даже в неоткрытой упаковке деталей не хватает.
При сборке сифона все элементы должны быть сухими и чистыми.Грязь или песок, попадающие на резиновую прокладку или резьбу, могут вызвать утечку.
При установке сифона высота выхода сифона от пола должна быть на порядок выше высоты до входа в канализационную трубу. При этом образуется некий уклон, благоприятный для протекания воды.

Читайте в следующей статье: зачем он нужен и как им пользоваться?

Сифон (по-гречески труба или насос) — незаменимый элемент любой сантехнической арматуры, обеспечивающий отвод воды и предотвращающий попадание канализационных газов в помещение.Он работает по принципу гидравлического затвора, то есть представляет собой загнутый посередине вниз канал, заполненный жидкостью в точке прогиба. Водяная пробка изолирует воздух в помещении от канализации, но не мешает свободному течению жидкости. Сифон для раковины отличается от аналогичных устройств для ванной и душевого поддона только тем, что высокое расположение умывальника позволяет свободно выбирать габариты устройства, а объем воды в гидрозатворе может быть достаточно большим.

В зависимости от конструкции и формы сифоны для умывальника можно разделить на следующие типы:

Трубка.Это изогнутая S- или U-образная жесткая труба, разборная или неразборная. У некоторых моделей есть открывающаяся пробка внизу для облегчения очистки. Трубопровод требует довольно точного совмещения сливного отверстия умывальника и входа в канализацию.

Сифон с U-образной трубкой — простая конструкция слива

Бутылочный сифон для умывальника, как следует из названия, имеет форму бутылки в той части, где находится гидрозатвор. Подключение к канализации может производиться как по прямой, так и по гибкой трубе.По сравнению с трубкой конструкция бутылки имеет существенные преимущества: она занимает меньше места; легко разбирается; предметы, случайно попавшие в слив, не теряются, оставаясь на дне колбы. Из недостатков можно назвать большую склонность к скоплению загрязнений в месте выхода струи из стекла на прямой участок. Бутылочный тип получил наибольшее распространение благодаря простоте обслуживания.

Бутылочные сифоны — самые сложные по конструкции, но удобные в обслуживании.

Гофрированный — универсальный дизайн, это просто гибкая трубка.Его можно гнуть в любой конфигурации, что позволяет подключать умывальники к нестандартным входам в канализацию. К тому же гофрированные сифоны дешевы и очень просты в установке. Уклон для создания водяной пробки формируется вручную путем изгиба трубки. Недостатки: неровная гофрированная поверхность имеет склонность к накоплению отложений, труба не отделяется. С другой стороны, здесь нет промежуточных продуктов — меньше вероятность утечки.

Гофрированный сифон дешев, прост в установке, но имеет много недостатков

Скрытые сифоны — вариант конструкции баллона, где снаружи расположена только горизонтальная труба, а баллон (стекло) встроен внутрь стена.Редко используемый и дорогой вид.

Дополнительные функции

Сливы могут быть дополнены следующими функциями и элементами:

На умывальнике со вторым, верхним выпуском, установлен сифон для мойки с переливом. Такая система предотвращает случайное затопление. В раковинах перелив обычно располагается в керамической конструкции и идет прямо в слив; в кухонных мойках он идет с внешней трубкой к сифону.

Дополнительный боковой вход оборудован сифонами, предназначенными для слива как из умывальника, так и из стиральной машины. Между горловиной раковины и гидрозатвором устанавливается кран.

Перелив и вход для стиральной машины встроены только в сифоны для бутылок.

Сифон для умывальника

Конструктивно он похож на слив для умывальника, за исключением того, что горловина раковины имеет больший диаметр и расстояние от ее центра до стены также заметно больше.Кроме того, раковины часто имеют две, а иногда и три секции. Из них один будет плоским, для овощей, и два — полной глубины, с переливом (переливом). Плюс дополнительный слив для посудомоечной машины. Таким образом, сифон для кухонной мойки может быть как очень простым, одиночным, так и очень сложным, объединяя до шести сливных потоков.

Сифоны для кухонных моек с несколькими чашами имеют достаточно сложную форму

Выпуск: в комплекте или отдельно

Отвод, который размещается на сливной горловине и соединяется с основной частью сифона, может быть включен в комплект. свой комплект.Штатные выпуски представляют собой простые бюджетные клипсы с решетками. Более эстетичные и дорогие приобретаются отдельно. В смеситель обычно входят выпускные отверстия с регулируемым клапаном, закрывающим сливное отверстие. Качественные кухонные мойки всегда продаются вместе с выпусками.

Выпускные отверстия могут быть оборудованы простыми решетками или донными клапанами. В последнее время все большую популярность приобретают напорные клапаны

Материалы: пластик или металл

Сифоны в зависимости от материала, из которого они изготовлены, делятся на два типа: пластмассовые и металлические.

Пластик Самые дешевые сифоны — полиэтиленовые, как правило, имеют простую конструкцию, в основном трубу, небольшое количество соединений. Но чаще используют полипропилен, детали из него более жесткие, лучше держат форму, более надежное соединение. Из этого пластика изготавливаются полимерные сифоны сложной конфигурации. Для подключения стиральных машин, слив которых может иметь высокую температуру, также рекомендуется использовать полипропилен, он менее подвержен термическому расширению.После работы стиральной машины в режиме кипячения сифон часто начинает протекать, необходимо подтянуть все резьбовые соединения.

Ассортимент недорогих полипропиленовых сифонов, в основном бутыльных

Металлические сифоны для раковин и раковин. Они дороже полимерных, срок их службы выше. Чаще используются медные сплавы: латунь и бронза. Сплавы не корродируют, но окисляются; На них снаружи нанесено гальваническое покрытие.Сифоны также изготавливаются из нержавеющей стали, но стоимость таких изделий достаточно высока, поэтому они не получили широкого распространения.

Дизайнерские хромированные сифоны так же красивы и дешевы

Все соединения, резьбовые или гофрированные, уплотнены мягкими резиновыми или резино-полимерными прокладками.

Как правильно выбрать сифон

При выборе сифона учитываются следующие факторы:

Диаметр горловины. Умывальники и раковины бывают разные.
Наличие перелива.
Необходимость дополнительного слива для стиральной или посудомоечной машины.
Расстояние от горловины канализации до выхода из стены в горизонтальной проекции. Как правило, по длине хватает прямого участка трубы, но бывают исключения.

Схема подключения умывальника, подходит в подавляющем большинстве случаев. Нормой высоты входа канализации до стены для умывальника считается 520-550 мм, для кухонной мойки — 300-450 мм, при наличии измельчителя не выше 400 мм

Наличие выпуска, часто они входят в комплект раковин и смесителей.
Выход канализации расположен напротив сифона. Если он смещен более чем на 2-4 см, лучше отдать предпочтение бутылочному сифону с гибкой трубкой или гофрированной трубой.
Диаметр входа в канализацию. Он может быть разным: 35, 40 и 50 мм. Желательно, чтобы диаметр входной трубки сифона соответствовал этому значению. Он может быть меньше, и в этом случае потребуется переходник. Но не более того.
Эстетические предпочтения. В умывальнике с пьедесталом сифон практически не виден и его внешний вид не играет никакой роли.Под раковину без тумбы подойдет хромированный сифон. Для дизайнерской сантехники придется раскошелиться на соответствующую фурнитуру.
Цена. Честно говоря, большой разницы между дешевыми и дорогими сифонами в плане эксплуатации нет. Слив будет эффективно осуществляться как через дешевые сифоны Орио-пластик и Ани-пласт, так и через элитные устройства стоимостью в сотни евро. Конечно, металл прослужит дольше, но для пластика речь идет о нескольких десятках лет.Если вам нужен хромированный, но относительно недорогой слив, стоит обратить внимание на немецкие сифоны Viega, в каталоге компании есть вполне достойные бюджетные модели. Простота использования больше зависит от конструкции (проще в обслуживании бутылки) и выпуска (наличие клапана при необходимости).

Видеоинструкция по сборке сифона для умывальника

Установка сифона — дело несложное. Имея базовые сантехнические навыки, собрать его несложно. Если «домашний мастер» — не ваше призвание, правильнее будет доверить все специальные работы профессионалам.

Современные кухни немыслимы без мойки. Этот несложный сантехнический прибор состоит из чаши, в которой расположен слив для кухонной мойки, и сифона, к которому подключаются канализационные трубы. Такая конструкция защищает кухню от запахов сточных вод и микробов, которых много в сточных водах.

Сифон представляет собой изгиб трубы, который улавливает воду и мелкие частицы, стекающие в раковину. По сути, это отстойник, а скопившаяся в нем жидкость, служащая своеобразной пробкой, защищает от «ароматов» и распространения бактерий.

Конструкционные разновидности сифонов

Сифоны могут быть нескольких разновидностей. Самый популярный:

бутылка;
колено
гофрированный;
квартира;
скрыто.

Сифоны для бутылок или колб являются наиболее распространенными. Они выполнены в виде сборной конструкции, что облегчает монтаж и позволяет не только защитить помещение от запахов, но и без особых трудностей удалить из стакана сифона упавшие украшения или ценные мелочи.

Коленные сифоны — варианты попроще, представляют собой изогнутую трубу. Изгиб может иметь форму буквы U или S. Это позволяет лучше экономить место, что особенно актуально в миниатюрных комнатах.

Гофрированная разновидность сифонов по конструкции не отличается от трубной, однако здесь используется гофрированный шланг. Это позволяет ему гнуться в любом направлении, что является основным преимуществом. У такого способа подключения раковины к канализации есть один существенный недостаток: гофра быстро забивается, ее часто приходится разбирать и чистить.

Плоские сифоны для раковин используются в тех случаях, когда на кухне очень мало места. Все ее элементы размещены горизонтально, в виде буквы П. Эта модель часто используется в двухкомпонентных мойках.

Скрытые — это сифоны, встроенные в стену или любые другие конструкции, скрывающие общение от глаз. Это особенно полезно на миниатюрных кухнях, чтобы устройства связи не портили весь вид.

Эти типы сифонов могут иметь перелив — трубку для защиты от затопления в случае засорения стекла сифона — и дополнительные трубы для подключения бытовой техники, например, стиральных и посудомоечных машин.

Материалы изготовления

Сифоны для кухонных моек могут изготавливаться из различных материалов. Чаще всего используется:

Пластик — изделия из полимера, полипропилена или полиэтилена, не подверженные коррозии и не накапливающие жир и грязь на стенах;
Металл — латунь, бронза, медь, изделия из стали.

Предпочтительнее использовать пластиковые сифоны, так как они точно не гниют и не изнашиваются долгое время.Полимерные материалы способствуют лучшей проходимости смытых в раковине веществ, жир к ним не прилипнет, уйдет с водой. Металлические изделия предпочтительнее в тех случаях, когда их использование требует определенного дизайна интерьера. Использование цветных металлов позволяет избежать ржавчины, однако окисление в них все равно будет происходить, поэтому частые заторы неизбежно начнутся через определенный период времени после установки.

Состав сифона

Вариант в форме луковицы состоит из следующих частей:

чемодан разборный;
патрубок отвода — именно он подключается к сливному отверстию раковины;
сетка металлическая;
винт для соединения сетки и насадки;
слив жидкости в канализационную трубу;
различных типов прокладок, уплотняющих все узлы;
Накидные пластиковые гайки для крепления форсунок.

Сифонная установка

Монтаж конструкции сифона — довольно простой процесс, поэтому с ним справятся даже те, у кого раньше не было сантехнических работ. Главное, следовать инструкции, которая часто прилагается к устройствам с дренажным отверстием.

Тип бутылки устанавливается в следующей последовательности:

сначала в верхней части корпуса сифона, где расположена внешняя резьба, вставляется большая тонкая прокладка для уплотнения нижней крышки;
нижняя крышка теперь прикручена;
насадка, прикрепленная к мойке, снабжена накидной гайкой;
на нижнюю часть патрубка с гайкой надевается шайба конусообразной формы, которая будет регулировать высоту конструкции сифона под раковиной;
насадка соединена с конусом, а гайка закручена;
штуцер подсоединяется к сливной трубе: сначала на трубу надевается пластиковая гайка, затем проталкивается конусообразная прокладка, после чего шланговая труба соединяется с корпусом и закрепляется гайкой.

Этими действиями был собран сифон. Теперь его нужно подключить к раковине. Этот процесс тоже несложный.

Сначала нужно проверить, подходит ли прибор по габаритам, затем подготовить канализационную трубу. Независимо от того, пластиковый он или металлический, к нему необходимо предварительно подсоединить резиновую прокладку.

Теперь сетка установлена на сливное отверстие мойки. Затем также при помощи прокладки снизу сам сифон прикручивается к раковине саморезом, после чего сливной шланг устройства подключается к канализации.На завершающем этапе проводится проверка. Для этого включите воду и посмотрите, нет ли где-нибудь протечек. Вытягивая определенные элементы конструкции сифона, можно устранить протечку. Если между раковиной и сифоном течет вода, нужно закрепить между ними прокладку, которая, очевидно, устанавливается с перекосом.

Сифонная установка с переливом

Для установки конструкции с переливом необходимо выполнить несколько дополнительных действий.Нижняя часть переливного патрубка должна быть соединена с патрубком, причем делается это в момент соединения с мойкой сифонной конструкции. Теперь верх трубки нужно прикрепить к переливному отверстию в раковине. Как видите, действие не занимает много времени и не содержит никаких сложностей. Теперь, если раковина заполнена лишней водой, жидкость будет поступать в сифон не только через слив, но и через переливное отверстие.

Установка с закрепительной втулкой

Для некоторых конструкций раковин требуются большие сифоны.Для подключения сифона большей конструкции к канализации меньшего размера можно использовать переходную втулку. Подключается либо к сливу, либо как переход к трубе. Нет необходимости использовать более одного, даже если он присутствует в конфигурации. Благодаря этому устройству сифон с диаметром трубы сорок миллиметров можно подключить к трубе диаметром тридцать два миллиметра.

Дополнительные возможности установки:

Сливы в форме колбы следует собирать в соответствии с приведенными инструкциями.
Если используется гофрированная выпускная труба, ее необходимо подсоединить к сифону перед тем, как присоединить к раковине. Это правило не действует в случае жесткой трубы.
Если выпускная трубка уже встроена в колбу в сифонной конструкции в форме луковицы, то ее будет намного проще установить.
Самая простая установка — гофрированная версия сифона с двумя жесткими концами труб. Гибкая конструкция позволяет при необходимости сгибать его, закреплять зажимами и спускать в канализацию.
Для предотвращения затопления при проверке на кухне таз или ведро следует поставить под всю установку сифона.

Советы по выбору и установке сифонов:

Системы с гладкими стенками легче всего чистить;
, чтобы при всех монтажных работах кухня не наполнялась запахами сточных вод, оставшуюся открытую трубу рекомендуется заткнуть тряпкой или пробкой;
перед тем, как прикрутить сифон к раковине, тщательно очистите и обезжирьте участок вокруг слива;
необходимо дополнительно загерметизировать, все остальные стыки, кроме нижней крышки, следует подвергнуть такой же процедуре, так как ее придется периодически откручивать для очистки и вытаскивания вымытых мелких предметов, например, колец или серег. , пуговицы и подобные мелочи;
, чтобы нижняя крышка сифона не протекала, ее можно заткнуть паклей;
отверстие сифона должно идеально соответствовать по размеру диаметру канализации;
на случай, если это сложно, есть сифонные установки с универсальным ступенчатым сливом или переходной гильзой, причем первый вариант предпочтительнее;
необязательно приобретать водоотводное устройство одновременно с мойкой, это можно сделать отдельно, главное, чтобы все детали соответствовали друг другу по размерам и конструкции;
мойка и ее оборудование должны в первую очередь ориентироваться на цель, для которой они приобретаются;
например, есть раковины с двумя системами слива, они необходимы в том случае, когда на кухне нужно налить большое количество воды, например, при мытье посуды; этот вариант также очень прост в установке, компоненты просто соединяются трубкой.

Если при изучении возможных вариантов установки мойки на кухне осталось слишком много вопросов, особенно с переливом и переходными манжетами, можно проконсультироваться у сантехников, чтобы наверняка избежать возможных протечек всего канализационного устройства и убедиться в его исправности. функционирует.

Установка сифона на кухню

Нет статей по теме.

Сантехнический сифон — это соединительный элемент между канализацией и кухонной мойкой, мойкой или ванной, а также некоторыми видами бытовой техники (стиральной или посудомоечной машиной).Помимо слива из ванны или раковины, сантехнический затвор выполняет санитарную функцию: предотвращает попадание неприятных запахов в квартиру из канализационного отверстия за счет своей конструкции, в которой от воды образован клапан.

Несмотря на то, что единственной конструктивной особенностью сифона является кривизна его трубки, по прямому назначению различают водяные затворы для ванной, душа, умывальника, кухонной мойки, а также для посудомоечных и стиральных машин. Более обширная классификация гидрозамков позволит выбрать подходящий для обустройства ванной комнаты, кухни или душа.Причем классифицируются по следующим критериям:

Устройство устройства

Это конструкция из трубы, изогнутой U- или S-образной формы, изгиб которой создает гидрозатвор. Верхняя часть сифона крепится к раковине (ванне) специальным болтом, нижняя часть соединяет его с канализационным отверстием. Средняя часть, которая составляет изгиб, обычно снимается для облегчения очистки гидрозатвора. Тип трубы чаще всего монтируется в ванной.Преимуществами этого типа являются эстетичный внешний вид и функциональность, но трубка имеет недостаточный изгиб, чтобы вода не испарялась долгое время, поэтому, если устройство не используется в течение длительного времени, препятствие для появления неприятных запахов исчезает. Еще один недостаток трубного сифона — необходимость точного расчета расстояния между сливным отверстием мойки и канализацией при установке.

Водоотделитель из пластикового гофрированного шланга. Простота установки, позволяет смонтировать водосток вне зависимости от свободного места под раковиной.Слив застрахован от протечек, так как гофрированная трубка имеет только один соединительный узел. Недостатком является хрупкость материала сифона, а также нежелательность использования для кухонной мойки, так как стенки гофрированного шланга будут собирать много жира и грязи.

Этот тип чаще всего используется для раковин и умывальников. Он представляет собой жесткую конструкцию в виде колбы или бутылки с переливом, благодаря которому вода не поднимается выше определенной границы.Конструкция флакона надежно задерживает запахи, проста в уходе, отличается долгим сроком службы и простотой установки.

Производственный материал

Сифоны изготавливаются из металла (латунь, медь, бронза) и пластика. Металлический сифон имеет большую эстетическую ценность, особенно при установке в открытых умывальниках для ванных комнат. Такие сифоны очень практичны, но требуют особого ухода и имеют высокую стоимость. Поэтому пластик является наиболее распространенным материалом для подключения устройств благодаря простоте установки и обслуживания, доступной цене, небольшому весу и удобной конструкции.

Особенности работы

Ручные сифоны с отдельной сливной пробкой;
Полуавтоматический с устройством блокировки запаха;
Автоматический с ручкой для открывания пробки или крышкой, которая закрывается и открывается одним щелчком.

Дополнительные функции

Ванны и раковины могут быть оснащены дополнительными устройствами защиты от перелива водой, называемыми системой перелива, а также отводами для возможности одновременного подключения нескольких предметов сантехники или бытовой техники.Также можно использовать скрытые сифоны, которые можно оформить в соответствии с интерьером кухни или бани.

Установка сифона своими руками

Установка сантехнического сифона на умывальник, на кухне или в ванной практически не имеет отличий. В этом случае нет необходимости прибегать к помощи специалистов, установку сифона выполнить своими руками довольно просто. Прежде чем приступить к установке, следует воспользоваться следующими советами:

Обязательно уточняйте наличие комплектации при покупке устройства и изучите прилагаемую инструкцию по его сборке;
Все компоненты должны быть сухими и чистыми, чтобы предотвратить утечки из-за попадания грязи и песка на резьбу или прокладку;

№
При установке сифона на ванну из акрила или стали рекомендуется обработать сливное отверстие наждачной бумагой для лучшего прилегания прокладок;
При затяжке сифона необходимо следить за жесткой фиксацией прокладок;
Перед покупкой сифона необходимо замерить диаметр сливного отверстия, который должен быть не менее 5 см, расстояние между канализационной трубой и раковиной, а также диаметр канализационного отверстия.Чем больше устройств планируется подключить к сифону, тем больше должны быть его размеры и количество отводов;

Процесс сборки сифона для дальнейшей установки в ванну. Перед установкой снимаются заглушки со сливных отверстий. После монтажа гофрированной трубки на место вставляются сливные решетки с толстыми уплотнительными кольцами.

Сифонная трубка меньшего диаметра, чем канализационное отверстие, может быть подключена с помощью переходника, чего нельзя сделать с большим диаметром.

Подбор сифона следует производить с учетом назначения и особенностей установки: при отклонении расположения канализационного отверстия от слива у раковины в ту или иную сторону следует выбрать гофрированное или бутылочное устройство, и установить плоский сифон только в душе, а не на кухне.

Кухонная установка

Перед самостоятельной установкой гидрозатвора потребуется демонтировать старый сифон, который необходимо снять вместе с подключением к канализации.Слив и патрубок следует очистить от грязи, а канализационную трубу временно заткнуть мешком или тканью.

Кухонный сифон необходимо собирать вручную, чтобы контролировать степень давления и не повредить его инструментом.

На резиновые прокладки наносится герметик, который следует немедленно зафиксировать во избежание смещения, которое может привести к дальнейшей утечке.

Монтаж в ванной

Перед установкой водоотделителя под ванну необходимо проверить герметичность соединения трубы канализации, состояние прокладок и резиновых уплотнителей.Если прокладки повреждены, их следует заменить новыми.

Порядок установки следующий:

Монтаж гофрированной системы перелива. Если переливная труба жесткая, потребуется более тщательная установка;
Установлены решетка сливного отверстия ванны и заборник сифона. Их крепление следует проводить на очищенную поверхность, которую при необходимости можно обработать механическим или химическим способом;
Фланец всасывающей трубы обрабатывается герметиком, затем на него укладывается резиновая прокладка.На прокладку также наносится слой герметика, и, не дожидаясь ее высыхания, трубу необходимо прикрепить ко дну ванны;
Гофрированная труба, собранная в соответствии с инструкцией, с прокладками и гайками, монтируется в отверстие, в котором соединяются переливной патрубок и приемная часть сифона;

Процесс установки гофрированного сифона на раковину в ванной. Внутри раковины устанавливается решетка на прокладку с герметиком.Снизу подключается труба с использованием резиновых уплотнителей.

На данном этапе работы важно, чтобы конусные прокладки были расположены правильно в строгом соответствии со схемой, иначе не будет герметичности стыков.

Установка для умывальника

Для установки гидрозатвора на умывальник в ванной подойдет любой тип — бутылочный, гофрированный, трубный. Часто устанавливают сифон с системой слива-перелива и с дополнительными кранами для подключения стиральной машины.

При установке сифона под умывальник необходимо минимизировать количество горизонтальных участков во избежание их дальнейшего провисания.

Процесс установки аналогичен установке кухонной мойки.

Сначала прибор примеряют под раковину, при необходимости поправляя его детали. На входной патрубок рядом с ограничителем накладывается резиновая шайба-уплотнитель. Он вставляется снизу умывальника, при этом труба должна находиться в вертикальном положении.

С внутренней стороны раковины надевается сетка засорения с прокладкой, фиксируемая саморезом.

Канализационное отверстие, в которое плотно вставляется сифонная трубка, предварительно загерметизировано переходной втулкой из резины.

На вход на умывальник надевается крепежная гайка, затем прокладка, затем монтируется сифон с гидрозатвором. Когда все элементы установлены, необходимо проверить работоспособность системы, при необходимости подтянуть резьбовые соединения и уплотнители.

Таким образом, сифон выполняет соединительную и санитарную функции, предотвращая проникновение неприятных запахов из канализационного отверстия в квартиру. Разнообразие типов этого устройства позволяет легко определиться с подходящим для ванны, мойки, кухонной мойки, а также для подключения бытовой техники. Установка сифона довольно проста, ее можно произвести без помощи специалиста, следуя инструкции, которая идет в комплекте с каждым устройством.

Сифон имеет форму изогнутой трубы с коленами разной длины.Жидкость течет в резервуар нижнего уровня через «трубку» в резервуар нижнего уровня, и верхняя зона разреза намного выше уровня жидкости в верхнем резервуаре. Устройство сифона более-менее понятно, теперь нам нужно разобраться, какие функции выполняет это интересное устройство.

Сифон в первую очередь служит для отвода того количества воды, которое пропустило водопровод, иначе ему пришлось бы вечно жить в «стадии ремонта» вашей или соседней квартиры.Но почему же тогда вода должна проходить через изгибы устройства, а не попадать прямо в канализацию? Ответом на этот вопрос является определение второй функции сифона, а именно создание гидрозатвора, являющегося непреодолимым препятствием для выхода запахов канализации наружу — туалета, ванной, кухни.

Сифоны бывают самых разных форм, но в зависимости от того, где они установлены, сифоны можно разделить на несколько групп:

Сифоны для раковины,
для ванны,
для душевой кабины («трап»),
для ванной,
для стиральной машины,
для кухни (раковина, посудомоечная машина),
для гаража.

Сифоны для раковины бывают нескольких видов: бутылочные, трубчатые, гофрированные.

Бутылочные сифоны — это наиболее часто используемые сифоны. И тому есть причины: особенности конструкции сифона позволяют создать отличную водяную пробку; поскольку бутылка никогда не бывает полностью пустой, некоторые ценные предметы (например, кольцо), случайно попавшие в устройство, остаются на дне «бутылки». Но не забывайте о регулярной чистке сифона, так как со временем на дне бутылки могут скапливаться отложения грязи.

Трубчатые сифоны представляют собой конструкцию изогнутой U- или S-образной трубы. Внизу сифона есть специальное отверстие для облегчения его очистки от всевозможных механических частиц.

Самый удобный вид сифона — гофрированный сифон. Конструкция устройства позволяет установить его под раковиной в любом удобном месте вне зависимости от размещения канализационных труб. Но у такого сифона есть и свои недостатки: складки гофры часто забиваются жиром или грязью, а материал трубы не выдерживает воздействия высоких температур.

Сифон для ванной выполнен в виде конструкции из двух труб (сливной и переливной), которые перед водяной пробкой объединены в одну трубу, по которой вода поступает в канализацию. Сифон для ванной не может быть выполнен в виде монолитной конструкции, его трубы должны регулироваться по длине и подходить к самому разнообразному сливному отверстию независимо от его расположения, ведь современный рынок предлагает ванны самых разных типов — квадратные, круглые, в виде треугольника, низкий и высокий.Причем расположение слива может быть как вверху ванны, так и в самом низу.

«Сифон» — второе название сифона для душа. Выгоднее использовать сифон с наименьшей высотой (высота лестницы 8-20 см), чтобы не пришлось максимально поднимать душевой поддон.

Специальную «контрольную» лестницу можно установить прямо в пол в ванной, чтобы обезопасить себя и своих соседей от возможного наводнения.

Трап можно установить и в гараже — для слива грязи с машины.

Если у вас ультрасовременная мойка на два-три отсека, то в этом случае установите «разветвленный» сифон. Если есть посудомоечная или стиральная машина, то можно установить сифон, имеющий специальный выход для шланга имеющейся машины.

Знакомимся с необходимым элементом канализации — пластиковыми колодцами!

Как установить сантехнику двойной кухонной раковины?

Двойные кухонные мойки предлагают дополнительное пространство и эстетичный вид для вашей кухни.Независимо от того, устанавливаете ли вы одну в первый раз в новом доме или реконструируете старый дом, чтобы заменить существующую раковину на что-то новое, двойные кухонные раковины могут быть установлены любым домовладельцем, располагающим необходимыми инструментами, ресурсами и временем. При использовании двух секций мойки вместо одной фактический процесс установки и принцип работы мойки точно такой же, как и для одиночной мойки.

Установка сантехники для двойной кухонной раковины — шаг за шагом

Шаг 1: Ознакомьтесь с деталями в комплекте.Т-образная часть поворотного кулака — это то, к чему прикрепляется каждая часть J-образной трубы (также известной как выхлопная труба) после того, как они были прикреплены к дну соответствующих сливных отверстий на дне раковины. (сливные корзины) и находится по центру между двумя сливными отверстиями.

Сифон для раковины представляет собой U-образную деталь и подключается к стенной дренажной трубе (прямая труба, которая выступает из стены в задней части шкафа), а также к Т-образной секции для отвода сточных вод.

Шаг 2: Соберите установку в сухом виде, прежде чем затягивать накидные гайки циркуляционного кольца, которые прикреплены к каждой детали на резьбе и соединять пластиковые детали.Сначала подсоедините прямой участок трубы из ПВХ к стенной водосточной трубе и присоедините сифон раковины (длинный, U-образный), который, в свою очередь, присоединяется к стыку «Т». Сифон и поворотный кулак должны находиться прямо под раковиной, по центру спереди назад и из стороны в сторону под двумя сливными корзинами.

Шаг 3: Отрежьте лишнюю трубу ножовкой. Свободно соедините резьбу каждой детали гайкой, чтобы удерживать их на месте во время регулировки. После того, как вы установили водосточную трубу, сифон раковины и поворотный кулак, проверьте, не нужно ли отрезать лишние части выхлопной трубы.Отрежьте длинные концы хвоста ножовкой по размеру, затем высушите их, чтобы они соответствовали корзинам раковины, а также Т-образному соединению.

Шаг 4: Затяните все гайки скольжения, чтобы удерживать установку вместе. Используйте плоскогубцы Channellock, чтобы затянуть гайки на месте. Превратите их в движение вправо. Не перекручивайте их слишком сильно, иначе вы можете сломать трубы. Приложите достаточно усилий, чтобы обеспечить удобную посадку. Перед тем, как использовать раковину, пропустите воду по трубам и проверьте, нет ли утечек.

Советы и предупреждения
Все ваши инструменты и принадлежности можно купить или взять напрокат в местном магазине товаров для дома.Комплекты двойной кухонной мойки продаются разных размеров в зависимости от типа устанавливаемой мойки, поэтому поговорите с профессионалом в магазине, чтобы убедиться, что вы покупаете набор подходящего размера для вашего конкретного типа мойки.
Хотя это и не требуется для пластиковых установок (резьба и накидные гайки работают вместе, чтобы удерживать воду в трубах), водопроводную ленту (тефлон) можно использовать для дополнительной защиты, если вы захотите. Предварительно собранные комплекты мойки обычно требуют минимальной регулировки, поэтому дважды отмерьте и аккуратно отрежьте, чтобы не перерезать.
Кухня и ванна: вентиляция с воздушными клапанами
Сантехники ненавидят вырезать отверстия в крыше для вентиляционных линий: моя левая лодыжка в основном из нержавеющей стали, потому что я вырезал слишком много отверстий. Вентиляционные линии также являются помехой внутри дома, они проходят горизонтально и вертикально через полы, стены и потолки, а затем на чердак, следуя правилам — и требуя отверстий — на всем протяжении. Все эти отверстия могут не только нарушить структурную целостность каркаса, но и создать потенциальные пути возгорания.Но вентиляционные отверстия требуются по кодексу не зря. Когда жидкости стекают по дренажной линии меньшего размера и полностью заполняют ее, воздух в дренажной линии выталкивается впереди потока воды (при условии, что вентиляционных отверстий нет), создавая положительное давление перед водяной пробкой и отрицательное давление позади. Это отрицательное давление может создать достаточно всасывания для откачивания воды из сифона сифона, позволяя канализационному газу попадать в дом через теперь уже пустой сифон. К тому же водосточная труба не обязательно должна быть полностью заполнена проточной водой, чтобы вытащить сифоны.Воздух имеет тенденцию следовать за быстро текущей водой, поэтому вода, устремившаяся по вертикальной дренажной линии, может откачивать воду из соседнего горизонтального ответвления.
Более одного способа вентиляции
Отдельные вентиляционные отверстия, расположенные в пределах нескольких футов от каждой проблемы противодавления сифона, позволяют наружному воздуху попадать в дренажную линию. Но бывают ситуации, когда установить вентиляционную линию за сифоном физически невозможно — например, когда длинное окно расположено за кухонной мойкой, или когда приспособление находится под несущей балкой, которую невозможно просверлить, или когда кухонная мойка или туалетный столик расположены на острове.
У строительных инспекторов всегда есть решение: открыть вентиляционную линию, переместить раковину, переместить окно или изменить обрамление. Также возможно проектирование сложного трудоемкого дренажа /
система вентиляции рядом с приспособлением для компенсации, как это иногда делается на кухонном острове. Но, безусловно, самым простым решением является установка клапана впуска воздуха, или AAV. Эти маленькие чудотворцы почти вытесняют традиционные вентиляционные линии.
Клапаны впуска воздуха можно использовать там, где традиционная вентиляция была бы проблематичной, или просто для упрощения установки приспособлений во время реконструкции.Доступные в различных размерах, AAV можно использовать для вентиляции отдельных приспособлений, ответвлений и вентиляционных труб, но они не устраняют необходимость хотя бы одного вентиляционного отверстия для наружного воздуха.
AAV не новость. Разработанная в Европе еще в 70-х годах система воздухозабора Studor (Studor, 800 / 447-4721, www.studor.net) была представлена в Соединенных Штатах в 1988 году. Теперь AAV принимаются практически всеми национальными строительными нормативами. включая коды сантехники SBCCI, BOCA, IRC и IPC.Согласно IPC, AAV перечислены для установки в соответствии с разделом 917; к западу от реки Миссисипи они подпадают под действие Раздела 301.2 UPC. Хотя я уже несколько лет без единой поломки устанавливаю AAV Studor, Oatey (800 / 321-9532, www.oatey.com) и другие производители также предлагают их.
AAV — это просто односторонний воздушный клапан с гравитационным управлением, который позволяет свежему воздуху попадать в дренажную систему, не выпуская воздух из канализации. Возможно, вы видели AAV раньше и не знали об этом.Если вы когда-нибудь споткнулись о белый грибовидный объект на чердаке или видели белое цилиндрическое устройство под кухонной раковиной, вероятно, это был клапан для впуска воздуха. AAV стоят около 25 долларов и выше, в зависимости от размера вентиляционного отверстия.
Не путайте AAV с меньшими и более дешевыми механическими вентиляционными отверстиями. Эти трубчатые, подпружиненные вентиляционные отверстия стоимостью 5 долларов США, иногда называемые «обманщиками», рассчитаны только на 1/2 DFU (дренажный элемент) и не допускаются большинством строительных норм. Чтобы различать два устройства, поищите протокол тестирования — ANSI / ASSE 1051 или ASSE 1050 и, возможно, NSF 14 — отпечатанный на корпусе AAV.Вы также увидите отметки об утверждении кодовой организации (например, SBCCI) на упаковке.
Доступные в различных размерах, AAV можно использовать для вентиляции отдельного приспособления, всего ответвления или всей группы вентиляционных отверстий. Существуют специальные AAV, предназначенные для использования на открытом воздухе и в химической среде, и даже комбинированные сборки ловушка / AAV. (Компактная версия Studor, Combi-Siphon Plus, продается почти во всем мире, но не в США. Вероятно, вы можете купить ее, но если вы находитесь в районе, где действуют правила, инспектор не будет знать, что делать. этого и не пройдет).
Простая установка
AAV предоставляют множество вариантов вентиляции, хотя существуют некоторые ограничения. Например, вы можете установить индивидуальный AAV на каждое приспособление и более крупный AAV в стеке на чердаке — и, пока есть хотя бы один обычный выход для наружного воздуха, все готово. Каждый AAV должен быть доступен и иметь беспрепятственный поток воздуха, чтобы его нельзя было изолировать внутри стены. Но если воздух и доступ есть — скажем, через съемную панель с жалюзи или экран, — его можно установить там.AAV должны быть установлены вертикально (не более 15 градусов по отвесу), и они не могут вентилировать несколько светильников, когда они находятся на разных этажах. При размещении на чердаке необходимо установить AAV не менее чем на 6 дюймов выше изоляции.
AAV можно установить в стене, но он должен быть доступен и иметь бесперебойную подачу воздуха (он не может быть заглублен в изоляцию). Некоторые производители предлагают для этой цели специальные ящики, хотя их легко собрать на месте.
Если вы устанавливаете новое приспособление, все, что вам нужно сделать, это отрезать тройник на линии позади ловушки.Возможно, вам придется сместить грубую трубу на 4 дюйма в сторону стояка раковины, а не вводить ее прямо за стояком. Это отбрасывает ловушку в сторону, освобождая место для мишени перед тем, как она ударится о заднюю стену.
Затем на верхней стороне тройника установите короткую 4-дюймовую трубу с наклеиваемой втулкой с внутренней резьбой, а затем прикрутите резьбовой AAV с помощью тефлоновой ленты. (Никогда не используйте пасту, так как химические вещества в некоторых пастах могут повредить резьбу.) AAV могут взаимодействовать с ПВХ или АБС, но с резьбой вам не нужно сопоставлять разные пластмассы: они могут ввинчиваться в белый ПВХ, черный АБС, чугун , сталь или даже медь.Мини-вентиль Studor — тот, который я использую чаще всего — рассчитан на 2-дюймовые вентиляционные отверстия и поставляется с переходным соединителем размером 1 1/2 на 2 дюйма, который надевается на 2-дюймовую трубу.
Для добавления одного или двух приспособлений во время реконструкции или для использования AAV просто для устранения ненужных вентиляционных отверстий во время нового строительства вам не нужно выполнять никаких расчетов. Просто установите AAV — у вас не возникнет проблем, если вы добавите AAV вместе с приспособлением.
Во многих случаях легче вставить AAV между сифоном раковины и водосточной трубой, чем запустить традиционную вентиляцию.Выполнение соединения с помощью нескольких стандартных фитингов или предварительно смонтированного устройства. При установке герметизирующая мембрана AAV должна быть не менее чем на 4 дюйма выше горизонтальной трубы, к которой она присоединяется.
Если вы делаете весь дом, вы не хотите перенапрягать конкретный AAV, устанавливая на него слишком много приспособлений (рис. 4). Просто следуйте инструкциям AAV. Например, Mini-Vent Studor может отводить три DFU на 11/2-дюймовой линии (это максимальное количество DFU, которое вам разрешено на этой горизонтальной ветви по коду) и шесть DFU на 2-дюймовой линии (опять же, максимальное количество DFU, разрешенные кодом на этой горизонтальной ветви).См. Таблицу DFU — таблицы 709.1 и 710.1 (2) в Международном кодексе по сантехнике или эквивалент в UPC — чтобы увидеть, какие приспособления подходят под эти числа. На 3-дюймовом горизонтальном ответвлении Mini-Vent может обрабатывать до 30 DFU.
или джакузи
Дренажные приспособления для арматуры и групп
Крепление Тип
Автоматическая стиральная машина (бытовая)
Вся группа ванн (унитаз, биде, умывальник, ванна или душ)
2
2
2
2
Биде
Кухонная мойка
Поднос для стирки
Lav
3
907 907 907 907 907 907 907 907 907
Трап
Посудомоечная машина
Максимальное количество DFU, допустимое для горизонтальных водостоков и вертикальных стояков
Размер дренажной трубы (в дюймах)
1 1/2
AAV могут вентилировать более одного устройства, но их мощность должна соответствовать общему количеству DFU на ответвлении, которое они вентилируют.Диапазон мощности AAV составляет от 6 до 500 DFU.
Чтобы удалить воздух из стиральной машины с помощью AAV, я провожу трубку диаметром 1/2 дюйма от тройника, расположенного примерно в 4 дюймах позади 2-дюймовой ловушки, и заканчиваю ее в отсеке для стиральной машины. Вот где я устанавливаю AAV; одна коробка делает все. Однако помните, что горизонтальная труба, в которую сбрасывается ловушка, должна быть не менее 3 дюймов в диаметре.
Небольшой AAV легко помещается в ящик для белья и является хорошим выбором для вентиляции стиральной машины. Он подключается к 2-дюймовой ловушке, которая сливается в 3-дюймовую ветвь.
Рекс Колдуэлл — главный сантехник в Роки-Маунт, штат Вирджиния; частый участник JLC; и автор нескольких книг, в том числе «Электромонтаж в доме».
Что такое посудомоечная машина High Loop и зачем она вам?
Один из наиболее распространенных дефектов, обнаруживаемых при домашнем осмотре, — это отсутствие верхнего контура на сливной линии посудомоечной машины. Если вы не знаете, как выглядит слив в посудомоечной машине, см. Рис. 1 ниже.К счастью, в большинстве случаев эту проблему легко решить, но прежде чем мы перейдем к этому, давайте обсудим, что такое высокий контур и почему он должен быть в вашей посудомоечной машине?
Рисунок 1: Изображение сливной линии посудомоечной машины под раковиной
Что такое высокий контур?
Высокий контур — это когда слив посудомоечной машины поднимается прямо перед его подсоединением к сливу кухонной мойки. Сливной шланг каким-то образом закрепляется в верхней части раковины (это может быть так же просто, как закрепить его с помощью стяжки на молнии).На рисунке 2 ниже показана базовая конфигурация установленного контура высокого слива под кухонной раковиной. Петля должна быть установлена как можно ближе к нижней стороне шкафа для максимальной эффективности. Рекомендуется, чтобы выпускной конец сливного шланга был прикреплен к вертикальной сливной трубе раковины непосредственно перед сифоном (никогда на сифоне или после него). Не рекомендуется заделывать сливной шланг при любом мусоропроводе. Когда измельчитель включен, он действует как насос и может отправлять грязную воду обратно в посудомоечную машину.
Рисунок 2: Схема правильной установки высокого контура
Для чего нужен высокий контур?
Высокий контур предотвращает обратное попадание сточных вод из раковины в посудомоечную машину. Если сливной шланг не приподнят, есть вероятность того, что вода потечет по сливному шлангу в неправильном направлении, что может привести к стоянию воды на дне посудомоечной машины. Высокий контур также защищает умеренные случаи обратного сифона из-за увеличения гидростатического давления, которое вода должна преодолеть, чтобы преодолеть контур.
Нужно ли устанавливать воздушный зазор?
Единственный способ по-настоящему предотвратить обратный сифон в дренажной линии — это установить воздушный зазор, который требует значительных дополнительных усилий. Некоторым муниципалитетам требуются воздушные зазоры, но большинство считают, что высокие петли сами по себе приемлемы. Воздушный зазор предотвращает обратное проникновение в посудомоечную машину отрицательного давления за счет подачи воздуха в систему. Сливной шланг подключается к воздушному зазору под раковиной, а воздушный зазор находится на столешнице рядом с раковиной.По моему опыту, большинство раковин в настоящее время прекрасно работают с установленным только высоким контуром, но если вы испытываете обратное сифонирование, вы можете проконсультироваться с лицензированным сантехником по поводу установки воздушного зазора.
Рисунок 3: Установка воздушного зазора
Как установить высокий контур?
Есть много способов сделать это, но самый простой — с помощью винта и стяжки. Общее время установки должно быть менее 5 минут. Вот видео, которое я нашел, о простой установке с высоким контуром.
Есть вопросы по указанной выше статье? Не стесняйтесь обращаться к нам по телефону [адрес электронной почты]
Пошаговое руководство по установке кухонной мойки
Новая блестящая раковина вместе с новым смесителем и столешницей украсит кухню так же, как новый пол и бытовая техника, причем за гораздо меньшие деньги. В наши дни установить новую раковину и смеситель не так уж и сложно, благодаря фитингам, которые просто прикручиваются или склеиваются друг с другом — часто без припоя или горелок.

Сколько стоит установка кухонной раковины?
От 50 до 300 долларов в зависимости от размера и типа мойки.
Детали проекта
Навык
3 из 5 Умеренный Тщательная компоновка раковины имеет решающее значение, но подключение к сантехнике довольно простое.
Стоимость
От 50 до 300 долларов в зависимости от размера и типа мойки
Расчетное время
От 4 до 6 часов
Насколько легко установить кухонную раковину?
Самая сложная часть установки новой раковины и смесителя — это соединение слива раковины — частей между изгибом раковины и сливным трубопроводом.Всегда начинайте с патрубка раковины и работайте вниз. Вот здесь-то и зарабатывает поворотная P-ловушка с переходником ловушки. Он может качаться из стороны в сторону по двум разным осям и регулироваться вверх или вниз.
Перед тем, как отправиться в магазин, Ричард рекомендует нарисовать «карту», как на рисунке, и проверить внутренние диаметры патрубка и сливного шланга, обычно 1 ½ дюйма. Затем, вместо того, чтобы покупать комплект, приобретите только те детали, которые вам нужны, в том числе ПВХ-трубу Schedule 40, которую нужно обрезать и подогнать при необходимости.
Иллюстрация Грегори Немека
Установка кухонной мойки за 8 шагов
Шаг 1
Измерьте и отметьте расположение кухонной мойки
Фото Keller & Keller
Отметьте задний край прилавка, чтобы центрировать мойку в шкафу.
Если раковина имеет шаблон, совместите его с меткой на прилавке.Поместите его задний край на расстоянии 1,5 дюйма от стойки и параллельно ей.
Обведите его; переходите к следующему шагу. Если шаблона нет, используйте 2-дюймовую ленту, чтобы обозначить место раковины.
Отметьте центр раковины на ее задней кромке.
Положите раковину на стол вверх дном. Совместите отметку на раковине с отметкой на стойке.
Отрегулируйте мойку так, чтобы расстояние между ее задним краем и фартуком составляло 1,5 дюйма. Убедитесь, что раковина параллельна краю прилавка.
Обведите раковину и снимите ее.
Измерьте ширину кромки раковины, вычтите 1/8 дюйма и сделайте отметку внутри контура раковины на эту величину.
Чтобы сделать линии выреза, соедините все отметки линейкой.
Шаг 2
Отметьте линии реза на прилавке
Фото Keller & Keller
После использования линейки для соединения меток вы получите прямоугольный контур отверстия под раковину на прилавке.
Закруглите углы вручную, чтобы приблизиться к радиусу углов раковины.
Затем используйте лопату, которая немного шире, чем лезвие лобзика (обычно достаточно ½ дюйма), и просверлите отверстие внутри радиуса на каждом углу линий выреза.
Шаг 3
Вырежьте проем под раковину лобзиком
Фото Keller & Keller
Опустите лезвие лобзика в переднее отверстие и пропилите по линии реза до заднего отверстия.Повторите с другой стороны.
Положите кусок дерева на несколько дюймов длиннее, чем вырез, поперек раковины. Вверните обрезок в отходы вырезки, чтобы они не упали или не заедали пильное полотно.
Отрежьте по линиям отреза спереди и сзади. Снимите вырез.
Проверить установку раковины на столешнице; При необходимости подрежьте отверстие лобзиком.
Шаг 4
Установить кухонный кран
Фото Keller & Keller
Установите мойку вверх дном на козлы с мягкой подкладкой или стойку.
Пропустите подводящую трубку крана и патрубок через прокладку, которая изолирует кран к раковине, а затем вверх через отверстие (или отверстия) в раковине.
Прикрутите крепежные гайки и шайбы к нижней стороне мойки.
Прежде чем затягивать крепежные гайки, убедитесь, что смеситель может вращаться по полной дуге над раковиной.
Шаг 5
Присоедините фильтр к замазке сантехника
Фото Keller & Keller
Перевернув раковину, положите толстый рулон сантехнической замазки под выступ фильтра и протолкните его через сливное отверстие раковины.
Наденьте прокладку, шайбу и корпус (если он есть в вашем сетчатом фильтре) на сетчатый фильтр напротив нижней части раковины. Нанесите герметик для стыков труб на открытую резьбу.
Навинтите контргайку на сетчатый фильтр вручную, затем затяните ее плоскогубцами, удерживая фильтр на месте.
Установите прокладку на патрубок сливной раковины и прикрепите ее к сетчатому фильтру с помощью накидной гайки. Затяните гайку вручную, удерживая фильтр.
Шаг 6
Установить раковину и подключить водопровод
Фото Keller & Keller
Удалите ленту, потянув к центру отверстия.
При перевернутой раковине сожмите полоску силиконового герметика с нижней стороны кромки раковины.
Поверните мойку вертикально и установите ее в отверстие в столешнице.
Убедитесь, что передняя часть мойки параллельна переднему краю столешницы. При необходимости отрегулируйте.
Подсоедините смеситель к запорным клапанам с помощью подводящих трубок с жёлудиными головками или шлангов из нержавеющей стали с оплеткой.
Присоедините шланг распылителя к резьбовому патрубку крана.
Шаг 7
Подсоедините сливные трубы
Фото Keller & Keller
Установите переходник сифона на патрубок слива раковины.
Отрежьте и подогнайте отрезки трубы из ПВХ для подсоединения переходника сифона к сифону, а сливное колено к сливной линии. Поверните ловушку или надвиньте ее на патрубок, чтобы точно отрегулировать длину и выравнивание труб. Разобрать сливные части.
Очистите обрезанные концы канцелярским ножом. Покройте их и их ответные части грунтовкой для ПВХ. Дайте высохнуть.
Тампон из ПВХ цемента на обоих концах, соединяемых. Немедленно соедините части вместе. Задержитесь на 30 секунд.
Соберите и вручную затяните все резьбовые соединения.
Шаг 8
Присоединение слива и уборки посудомоечной машины
Фото Keller & Keller
Подсоедините сливной трубопровод посудомоечной машины к сливному наконечнику патрубка. Затяните хомут с помощью отвертки.
Удалите излишки замазки с кромки фильтра.
Снимите аэратор с крана и налейте воду на полную мощность.
No related posts.

Как установить и подключить сифон на мойку на кухне: 7 шагов

Что такое сифон для мойки?

Переливные модели

Устройство и принцип действия

Составные элементы

Как собрать сифон для раковины

как собрать сифон для мойки и раковины

Конструкции сифонов для кухни

Инструкции по сборке и установке

Этапы монтажа бутылочного сифона

Как установить модель с переливом

Подключение сифона к канализации

Выводы и полезное видео по теме

как установить слив для кухонной мойки, правильная установка

Разновидности моделей

Монтаж колбообразной модели

Монтаж конструкции с переливом

Рекомендации по выбору

как собрать раковину на кухне с большой горловиной

Особенности

Конструкция

Виды

Как установить своими руками

Уход

как правильно устанавливать сифон на мойку и как он крепится к раковине? Особенности монтажа и крепления

Предназначение

Конструкция

Монтаж

Сборка

Подключение к канализации

Как выбрать?

выбор и установка своими руками

Назначение сифона

Виды сифонов и их конструкция

Подготовительные мероприятия

Сборка и установка сифона

Сборка основной части

Соединение с мойкой

Соединение с канализацией

Сифон для раковины на кухню: выводы

Устанавливаем сифон своими руками | Строительный портал

Устройство сифона

Разновидности сифонов для кухни и ванны: особенности выбора

Как установить сифон на кухне: порядок действий

Подготовительные работы

Как установить сифон для раковины. Пошаговая инструкция

Как правильно установить сифон на ванну

Установка сифона для стиральной машины

Общие советы по установки сифонов

Прочистка и ремонт сифона

Как установить AAV (воздушный клапан) для мойки

Как работает традиционная вентиляционная линия

Как работает воздушный клапан (AAV)

Разрешены ли AAV кодом?

Признаки того, что вам может понадобиться AAV

Установка клапана впуска воздуха

Как установить мойку за 6 шагов — urdesignmag

1. Подготовьте установку

2. Установить водопровод

3. Установите противовесы

4. Установите сливное отверстие сифона или раковины

5. Подключить кухонный смеситель

6. Дайте воде течь!

Комментарии

на ванну, раковину и раковину на кухне. Как собрать сифон для мойки на кухне и для умывальника?

Сифонное устройство

Сифон для кухонной мойки

Сифонная установка

Дополнительные функции

Сифон для умывальника

Выпуск: в комплекте или отдельно

Материалы: пластик или металл

Как правильно выбрать сифон

Видеоинструкция по сборке сифона для умывальника

Конструкционные разновидности сифонов

Материалы изготовления

Состав сифона

Сифонная установка

Сифонная установка с переливом

Установка с закрепительной втулкой

2
2
2
