Крепление мауэрлата к газобетону своими руками, видео технологии
Сооружение конструкций из газобетона находится на пике популярности, предпосылок к снижению не прослеживается. Этот материал обеспечивает возведение ровных стен с довольно небольшой массой и высокими термоизоляционными характеристиками в максимально короткие сроки. При всех плюсах есть и существенный минус – хрупкость, поэтому крепление мауэрлатного бруса часто ставит в тупик застройщиков.
Оглавление:
- Для чего нужен мауэрлат?
- Способы монтажа
- Крепление без армирования
- Полезные рекомендации
Назначение элемента
Представляет собой брус, являющийся промежуточным звеном, связывающим воедино стены с кровлей. Несет большую функциональную нагрузку. Укладывается по периметру газобетонной стены сверху здания.
- Основное назначение – уравновешивание нагрузки, получаемой от стропил, по всей поверхности кровли. Перпендикулярное давление особо опасно для стен из блоко-кирпичного стройматериала.
- Мауэрлат бывает из дерева и металла. Во втором варианте используют: двутавр, швеллер или уголок.
- Система стропил собирается из материала, аналогичного конструктивному элементу.
Правильный выбор технологии крепления бруса к стене позволяет решить ряд проблем, влияющих на долговечность и прочность.
- Строители используют два способа: с армопоясом и без него.
- Из-за технических характеристик газобетона классический метод, исключающий армирование, чаще всего непродуктивен в пористой структуре блоков.

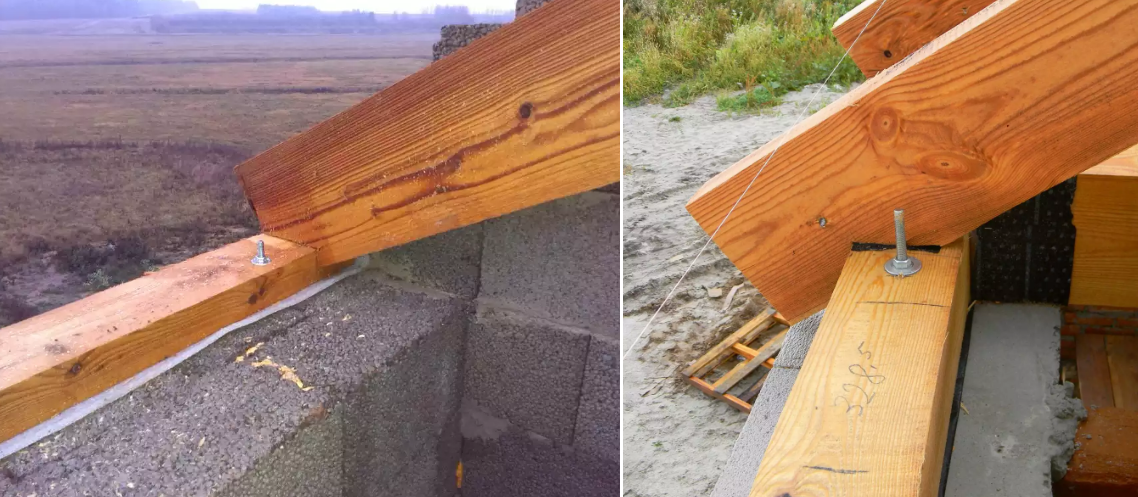

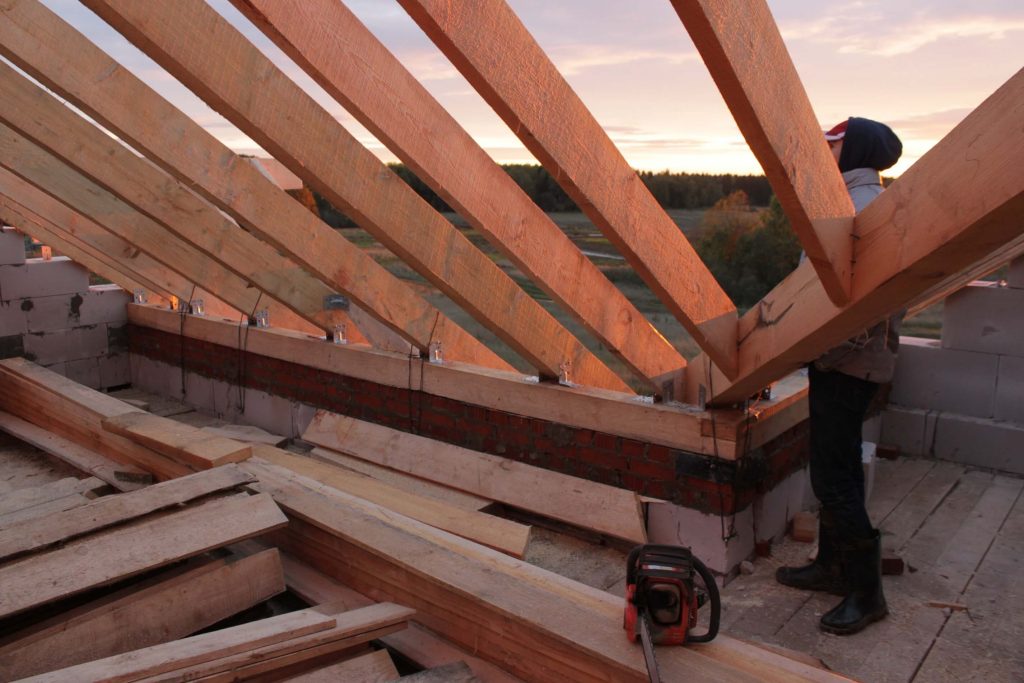

Присоединение ног стропил к мауэрлату фиксирует всю систему, создавая устойчивость конструкции крыши.
Газобетонный блок не может длительное время выдерживать высокие точечные нагрузки и постепенно деформируется.
1. Давление, передаваемое в точках опоры стропильными ногами брусу, преобразуется им, распределяясь по всей поверхности одинаково.
2. Брусья, используемые при монтаже:
- укладывают по всей стене;
- обрабатывают антисептиками;
- при необходимости соединяют и фиксируют.
3. Размещение мауэрлата выполняется так, чтобы между крепежом и срезом боковины осталось 5 см промежутка.
4. В начале работ между деревянными деталями и стенами из газобетона необходимо установить гидроизоляцию.
Средство крепежа | Способ применения | Преимущество |
Металлическая проволока | Арматура закладывается при формировании 2-3 заключительных рядов, фиксируется в газоблоках. Она должна выступать по сторонам на длину, необходимую для обхвата элемента. | Конструкцию можно использовать без армопояса. |
Анкеры | В верхнем ряду кладки формируют желоб из U-образных блоков. В них перпендикулярно линии бруса располагают скобы, которыми затем крепится арматура с сечением 6-12 мм. Каркас из металлического прутка бетонируется. | Упрощается процесс крепления мауэрлата, выравнивается горизонтальная поверхность стены из газобетона, увеличивается прочность кровли. |
Шпильки | Изделия применяют только при условии, что это стена одноэтажного дома с малым весом кровли. Шпильки – стальные болты, имеющие квадратное основание около 5 см ширины. Они заделываются при закладке рядов. | Усиливает прочность крыши, позволяет правильно выполнить крепление без армопояса. |
Капсулы химических реагентов | Монтаж за счет проникновения спецвеществ в поры газобетонной поверхности. Являются клеящим химсоставом, включающим синтетические компоненты. Проникнув в бетон, они застывают. | Не влечет деформации газоблоков и структуры дерева, что важно для участков, расположенных с края. |
Монтаж армопояса важен в районах с большим количеством зимних осадков, высокой сейсмической активностью. Стена дома из газобетона не может надежно удерживать металлические шпильки и анкеры. В остальных случаях допускается строительство без него.
Технология крепежа без армирования
В зависимости от проекта монтаж выполняется с применением:
- деревянных брусьев сечением от 10х10см и выше;
- двутавровой балки с Н-образным профилем;
- металлического П-образного швеллера.
Для правильного расчета размеров мауэрлата необходимо учитывать:
- сырье, используемое для кровли и стропил;
- конструктивные особенности кровли;
- природно-климатические условия;
- метрические параметры объекта;
- наличие помещений под крышей.
Крепление | Материалы | Технология |
Анкер | Крепеж длиной 30-50 см; рубероид; мауэрлат. | Для гидроизоляции между стеной и брусом сухим способом укладывается полоса рубероида, полностью закрывающая торец. Чтобы не было помех для стропил, намечаются участки установки их ног и между ними места для анкеров. Перьевидным сверлом выбираются сквозные отверстия нужной глубины. Крепеж вставляется, забивается до упора в древесину, затягивается соответствующим ключом, плотно прижимая мауэрлат к торцу. |
Жидкий дюбель | Реагент; рубероид; мауэрлат; штыри (обрезки арматуры). | В правильно установленном брусе и стене сверлится отверстие нужного размера, заполняется реагентом, затем туда вставляется металлический штырь. После застывания фиксация лучше, чем при других методах. |
Шпильки | Элементы крепежа «ласточкин хвост» с размерами, соответствующими толщине блоков; гидроизолирующий материал; брус. | Стена из газобетона просверливается с шагом 100-150 см. Шпилька фиксируется безусадочным раствором. Прокладывается слой гидроизоляции, поверх которой насаживается брус. Крепеж по резьбе затягивается гайками, а в точках примыкания – хомутами или другими приспособлениями. |
Кронштейн | Крепеж; анкерные болты или саморезы; рубероид; мауэрлат. | Схема подготовки к работе такая же, как при фиксировании анкером. Фиксируется при помощи анкерных стержней, саморезов. Некоторые модификации позволяют сделать соединение без анкеров. На протяжении 5 лет требуется ежегодное подтягивание. |
Насколько надежным будет соединение стены из газобетона с мауэрлатом, выполненное без армированного пояса, сказать сложно. Исследований на эту тему не проводилось, а строители расходятся во мнении.
Рекомендации по монтажу без армопояса, плюсы и минусы
Согласно СНиП, газобетон имеет низкую прочность, может не выдержать сильную внешнюю нагрузку. Поэтому установка мауэрлата без дополнительного бетонного закрепления возможна только в особых случаях. К таковым относятся:
- сечение бруса, используемого при возведении конструкции, не превышает 200 мм;
- для усиления деревянных элементов будут применяться металлические крепежи, такие как уголки, монтажные ленты;
- проектируемая стропильная система не включает в себя распорные нагрузки.
Крепление несущего бруса к стенам без армопояса ускоряет и удешевляет строительство.
- Древесина лиственных пород лучше всего подходит для мауэрлата.
- Сечение бруса всегда меньше ширины газоблоков, поэтому его кладут с внутренней стороны конструкции. Чтобы не было пустоты, с внешней стороны объекта делают кирпичную кладку.
Метод | Плюсы | Минусы |
Химические реагенты | Срок службы >50 лет; не разрушает структуру стройматериалов; можно устанавливать без армопояса; высокая адгезия удерживает детали крепче механических аналогов. | Разрушается при высокотемпературном воздействии; для установки требуется делать отверстий в 2 раза больше, чем при других методах. |
Шпильки | Применяется при невозможности возведения армированного пояса (брус выполняет его функции). | Разрешен только для легкой кровли на небольших объектах. |
Кронштейн и анкер | Схема идентична; элементы имеют антикоррозийное покрытие, что гарантирует долгий срок службы. | В течение нескольких лет происходит усадка и требуется подтягивание. |
Закрепление мауэрлата без армопояса обеспечивает надежную фиксацию крыши и равномерное распределение нагрузок. Но при строительстве сооружения со сложной кровельной системой стоит воспользоваться нормативными рекомендациями и установить армопояс.
что это и как устанавливать — Статьи «Первый Стройцентр» в Перми
Современная кровля придает любому зданию и сооружению эстетичный, завершенный внешний вид и обеспечивает надежную защиту от внешних факторов. Кровельная конструкция должна обладать определенными качествами, такими как прочность, возможность выдерживать большую нагрузку и долговечность. В зимнее время на кровлю наметает несколько тонн снега, поэтому стропильная система должна справляться с такой нагрузкой и равномерно распределять ее на стены.
Основным элементом кровельной системы является мауэрлатный пояс. Базовая конструкция укладывается по периметру верхнего торца и используется для надежной фиксации стропильных ног. От ее правильного монтажа зависит срок эксплуатации всей крыши. Конструктивный элемент выполняет важную связующую функцию между опорными стенами и стропильной системой. Без него невозможно создать ровную строго горизонтальную опору при возведении кровли.
Мауэрлат: что это такое в строительстве
Под мауэрлатным поясом понимают ведущий элемент стропильной конструкции, который способствует равномерному распределению нагрузки по всей опорной плоскости несущих стен. Древесина считается традиционным материалом, из которого изготавливают мауэрлат. В некоторых случаях используют металл, но очень редко. Базовая система обеспечивает стабильное положение кровли, которая подвержена влиянию дождя, снега и сильного порывистого ветра.
Монтирование стропильной конструкции всегда начинается с монтажа мауэрлата. Жесткая фиксация ведущего элемента позволяет перераспределить нагрузку, благодаря чему давление, оказываемое извне, распределяется по всему периметру стен. В некоторых случаях мауэрлат не применяют при строительстве крыши. При этом стропильные элементы просто фиксируются к балкам перекрытия. Однако из-за этого происходит быстрый износ и последующее разрушение строения, так как нагрузка делится не на всю стену, а только на места опоры.
В основном мауэрлатный пояс возводят в тех случаях, когда строят объект из кирпича, пеноблока, бетона, керамзитоблока. Если же строение возведено из бруса, бревна, можно сделать крышу без мауэрлата. Его функцию отлично выполнит верхняя часть стены. Конечно же, речь здесь идет о возведении небольшой одноэтажной постройки, например дачного домика. В большинстве случаев у строителей не возникает вопроса нужен ли мауэрлат, так как он является важным связующим элементом. Практика показывает, что соблюдение технологий монтажа кровли отражается на эксплуатации всего строения.
Для чего нужен мауэрлат?
-
Препятствует образованию перекосов и наклонов.
-
Способствует устранению парусности.
-
Содействует равномерному распределению нагрузки.
-
Обеспечивает ровность кровли.
-
Компенсирует распирающие усилия.
Помимо этого, мауэрлатный пояс связывает стропильную систему в одну конструкцию, что обеспечивает превосходное противостояние ветровой нагрузке. Мауэрлат, возведенный для двухскатной крыши, препятствует срыву крыши, объединяет все ведущие элементы в единую систему. Также строительный элемент компенсирует распирающую нагрузку, то есть препятствует стропилам сложиться под оказываемой мощной нагрузкой кровельного пирога. Без него невозможна надежная фиксация кровли к несущим элементам строения.
Устройство мауэрлата, из чего его делают
Базовый элемент кровельной конструкции изготавливают из дерева или металла, но чаще всего именно из древесины. В основном используется брус или доски. Выбор напрямую зависит от типа сооружения, веса кровли и индивидуальных пожеланий владельца строения.
Брус. Монтируют его под стропильные балки по периметру стен. Изделие не должно содержать сучков и других внешних дефектов, так как они могут привести к преждевременному излому.
Доска. В данном случае используются соединенные между собой доски. В основном они применяются при возведении простой кровли без утеплителей, например, тех, которые изготавливают из профлиста. Для надежной защиты древесину обрабатывают специальными средствами, гидрофобизаторами, что повышает ее влагоустойчивость.
Стальной профиль. Для установки мауэрлата из стали задействуют квадратные трубы или конструкции с круглым сечением. Стальной материал характеризуется повышенной прочностью и надежностью. Применяют его при возведении двух, трехскатной кровли, однако довольно редко.
Самым распространенным из всех перечисленных вариантов является деревянный брус. В каждом конкретном случае требуется учитывать вид кровли, особенности строения и другие эксплуатационные нюансы.
Какой толщины должен быть мауэрлат?
-
Вид кровли и ее конструктивные особенности.
-
Площадь жилого строения, периметр дома.
-
Вид кровельного материала.
-
Климатические условия данного региона.
-
Материал, используемый при возведении несущей конструкции.
Самым ведущим из всех перечисленных является тип кровли. Размер мауэрлата для крыши должен рассчитываться исходя из предполагаемой нагрузки. Помимо технических параметров необходимо учесть состояние изделия. Не должно быть трещин, сучков и прочих дефектов. Древесина должна пройти естественный процесс сушки. Если деревянную конструкцию поведет, это может привести к незначительному смещению кровли и как следствие ее деформации.
Требования к мауэрлатному поясу
Базовый элемент кровельной системы должен быть:
-
Обработан антисептиком. Это обеспечит дополнительную защиту от насекомых, чрезмерной влажности и резких перепадов температуры.
-
Цельной конструкцией. Рекомендуется использовать цельный брус, хотя и допускается его сращивание. Места стыков в этом случае обязательно должны быть выполнены посередине стены.
-
Без ржавчины и мест сварки. Если используется металл, необходимо осмотреть его на наличие внешних дефектов, сварки, ржавчины. Сварные швы обязательно требуется зачистить. Металлическая конструкция должна быть прогрунтована и покрыта специальной защитной краской.
Если планируется возведение временного сооружения, брус можно не обрабатывать антисептиком. В течение 3-4 лет со зданием ничего не произойдет. Однако если планируется капитальное строительство, обязательно требуется чтобы древесина была просушена, на ней не было дефектов, и она была обработана антисептиком. Дополнительно следует учитывать действующие строительные положения.
Особенности укладки мауэрлата
Прежде чем разбирать установку мауэрлатного пояса необходимо узнать, как производится подготовка к монтажу. Сегодня существуют различные способы его фиксации. Он может быть уложен по периметру прямо на стены или же утоплен. Рассмотрим два основных способа монтирования мауэрлата.
Армопояс под мауэрлат. Предполагает возведение монолитной армированной бетонной балки. Данная операция производится обычно при возведении домов из кирпича, бетонных блоков. Соблюдение технологий устройства армопояса позволит гарантировать безупречное качество всей системы.
Монтаж выглядит следующим образом:
-
Обустройство опалубки. В основном используется обычная фанера, можно взять и блоки из пенобетона. Главное, подобрать фанеру достаточной толщины, чтобы она смогла выдержать нагрузку.
-
Формирование армирующего каркаса. Из стальных прутьев диаметром 9-13 мм формируют каркас, который обвязывают проволокой. Весь металл должен быть прочно скреплен между собой.
-
Заливка. В опалубку заливается бетон. Заливка может производиться как механизированным способом, так и вручную.
По прошествии пары дней, когда бетон приобретает необходимую прочность, опалубку демонтируют. В бетон затем устанавливают анкерные болты или резьбовые шпильки. В последующем на них одевается мауэрлат соответствующего размера. В некоторых случаях для этого используются обрезки арматуры.
Выходящие из армированного пояса шпильки, болты или арматура должны быть надежно зафиксированы и установлены на определенном расстоянии друг от друга. Металлический болт или арматура при установке балки должны выступать на несколько сантиметров для обеспечения надежной фиксации мауэрлата на газобетон.
Перед тем как крепить балку просверливают отверстия исходя из диаметра металлических шпилек. После чего насаживают балку на торчащие из бетона металлические конструкции. Практически всегда предварительно укладывают гидроизоляционный материал, например рубероид, чтобы исключить прямое соприкосновение кирпича с деревом. При установке балку требуется монтировать ближе к внутреннему краю, делать это вровень с внешним краем стены не рекомендуется.
Монтирование без армопояса. В некоторых случаях установка производится без армированного бетонного пояса. Специальные металлические шпильки, на которые затем одевают мауэрлатный пояс из древесины, устанавливают по периметру стен здания. Монтаж металлической арматуры или шпилек выполняется в глубину на 4-5 рядов кирпичной кладки, чтобы обеспечить их надежную фиксацию.
Крепление мауэрлата к кирпичной стене возможно сделать и на закладные штыри. Арматура должна быть толщиной не менее 10 мм. На завершающей стадии на стержни укладывается брус, предварительно в нем просверливаются отверстия. Также используют обвязку проволокой. Обычно для этого берут стальное изделие толщиной 6-8 мм. Закладную проволоку монтируют на три ряда ниже мауэрлата, затем после установки концы скрепляют между собой. Затягивают ее с помощью специальных плоскогубцев или же куска арматуры. Данная методика используется достаточно редко, в основном применяют закладные штыри. Они обеспечивают надежную фиксацию всей конструкции.
Интернет-магазин «Первый стройцентр Сатурн-Р» предлагает богатый выбор крепежных элементов для крепления стропил к мауэрлату двухскатной крыши и другим видам кровли. Компания предлагает богатое разнообразие гидроизоляционных материалов для укладки между балкой и стеной и всевозможных крепежей. Реализуемая продукция сертифицирована, соответствует утвержденным ГОСТам. На товар предоставляется необходимая техническая и гарантийная документация.
Критические ошибки
-
Неправильный расчет мауэрлата. Рекомендуется использовать калиброванные пиломатериалы стандартной толщины 150х150 мм. Нежелательно применять изделия размером 120х140 мм. Из-за этого стропила в одну плоскость выстроить будет достаточно сложно.
-
Отсутствие проверки пиломатериалов. Перед тем как закрепить мауэрлат необходимо проверить древесину на внешние дефекты, дополнительно следует удостовериться прошел ли материал сушку. Некоторые пренебрегают этим.
-
Неровное основание. Рабочая поверхность должна быть максимально ровной. В случае необходимости выровнять ее можно стяжкой. Если уложить балку на неровное основание, будет перекос, неправильное распределение нагрузки и преждевременный износ конструкции.
-
Без гидроизоляции. Многие пренебрегают гидрофобной обработкой. Однако повышенная влажность и конденсат могут в дальнейшем привести к растрескиванию древесины и изменению ее формы.
Если вам необходимо произвести монтаж кровли, обязательно проконсультируйтесь с опытными специалистами, желательно с разными. Из этой статьи мы узнали какой толщины должен быть мауэрлат, каким требованиям он должен соответствовать и как должен выполняться монтаж. Правильная укладка позволит гарантировать длительный срок службы кровельного пирога и всего строения.
монтаж, применение кирпича, назначение
основные » Крупногабаритные сооружения
Строительство жилых и хозяйственных сооружений из пористых материалов находится на пике популярности. Пеноблоки большие и легкие, обладают прекрасными теплоизоляционными и звукопоглощающими свойствами. Однако этот материал хрупкий и не обладает достаточной прочностью. Если несущие стены не армировать, они могут треснуть и даже разрушиться под действием вертикальных и горизонтальных нагрузок, оказываемых кровельной системой. Установка армопояса под кровлей исключает этот фактор – прочная бетонная конструкция удерживает здание в постоянных параметрах.
Содержание
- Назначение и основные функции армопояса
- Особенности и размеры
- Использование кирпича для изготовления армопояса
- Технология устройства армопояса для мауэрлата
, под мауэрлат заливается армопояс
Одним из критериев, влияющих на устойчивость и долговечность здания, является прочность его несущих конструкций. Наиболее сильные нагрузки приходятся на верхнюю часть наружных стен, где их элементы удерживаются только раствором вяжущего и собственной ограниченной прочностью. Для их усиления и фиксации под крышей устанавливается армированный пояс. Эта конструкция представляет собой цельный железобетонный контур, опоясывающий стены по замкнутому периметру.
Армопояс под мауэрлат выполняет следующие функции:
- компенсация распорных нагрузок, создаваемых стропильной системой;
- поддержание одинакового уровня газобетонных блоков;
- предотвращение трещин и деформации стен;
- равномерное распределение вертикального давления;
- снижение уровня негативных факторов, связанных с усадкой здания;
- создание мощной и прочной опоры для установки дополнительных конструкций — высоких стен, плит перекрытий, мауэрлата.
При высоте одного уровня более трех метров принимается решение об установке промежуточного контура по его середине. Это увеличивает бюджет строительства, но значительно увеличивает устойчивость и срок службы здания.
Стропила крепятся к основанию шпильками, анкерами или шпильками. Ячеистый материал не может быть надежной основой для их фиксации и плотного удержания. Выдержать такие нагрузки может только железобетон и близкие к нему по плотности аналоги.
Особенности и размеры
Ширина армопояса должна соответствовать ширине стенРазмеры армопояса рассчитываются на этапе проектирования стен и конструкции крыши. Оптимальным вариантом считается одинаковая ширина обеих конструкций. При этом минимально допустимым значением считается 15 см по вертикали и горизонтали. Если расстояние между стенами превышает 4 м, на каждый метр прибавляют по 5 см пропорционально его увеличению. Это связано с необходимостью повышения прочности по мере увеличения горизонтальных и вертикальных нагрузок на несущие конструкции.
То же самое касается заливки армопояса в полые профили. Если здание строится из блоков толщиной 20-30 см, этот вариант здесь не подходит. Равный по ширине контур следует установить по всей поверхности капитальных стен. Такой подход хорош для удобства последующей отделки готового здания. Штукатурку гораздо удобнее наносить на плоские поверхности без капель.
Использование кирпича для изготовления армопояса
Армопояс под мауэрлат можно сделать из кирпичаВ отдельных случаях при малоэтажном строительстве допускается выполнение армопояса из кирпича под мауэрлат. Такой выбор во всех отношениях оправдан, когда в конструкции каркаса крыши используются висячие стропила. Эти конструкции оказывают только вертикальное давление, без каких-либо распирающих нагрузок на стены. Как показала практика, кирпичная кладка способна выдерживать огромный вес, сохраняя форму и размеры. Кроме того, кирпич обладает гораздо лучшими теплоизоляционными свойствами, чем бетон. Такой армопояс не будет источником конденсата и мостиков холода.
Для крепления к мауэрлату используются арматурные штыри, которые заделываются в кладку на глубину 3-4 ряда. Еще лучше установить стяжки с гайками. Такие крепления дороже, но прочнее и проще в сборке. Выступающий конец штыря должен быть на 25-30 см длиннее высоты планки. Для оптимизации конструкции шаг между штырями берется такой, чтобы к ним можно было прикрепить стропильные ноги.
Устройство армопояса для мауэрлата
Опалубка для армопоясаМонтаж армопояса состоит из нескольких этапов, первый из которых составление схемы, проведение расчетов и подготовка оборудования.
Для работы вам потребуется:
- бетономешалка;
- болгарский;
- рулетка, уровень;
- шпатель;
- крючок для вязальной проволоки;
- кувалда, молоток;
- электродрель;
- ключ;
- арматура 6-12 мм;
- кисть;
- средство для коррозии металлов;
- малярная лента.
После подготовки инструментов и материалов нужно дождаться хорошей погоды и приступить к строительству армопояса.
Шпильки, на которые крепится мауэрлат, должны оставаться сверхуДелается это в следующей последовательности:
- Установка опалубки. Для стационарной системы используют модификации полистирола. Для съемных – фанера, доски, листовая сталь. Крепление формы осуществляется сквозными стяжками, наклонными шпильками или с помощью брусков, установленных внутри бортов. Опалубку необходимо обработать гидрофобными средствами, чтобы к ней не прилипал бетон.
- Создание арматурного каркаса. Каркас изготавливается из продольно расположенных стержней диаметром 10-12 мм, привязанных к каркасам из проволоки 6-8 мм. Связывать арматуру рекомендуется отожженной проволокой, не применяя сварку. Углы лучше создавать с помощью фасонных деталей со сторонами не менее 80 см. Оптимальный вариант — переключить внешнее направление на внутреннее и наоборот.
- Заливка бетоном. Для армопояса лучше использовать смесь песка, мелкого гравия и цемента в пропорции 3:3:1. Форма должна заполняться непрерывно, чтобы не образовывались несвязанные слои, что приводит к снижению прочности. В процессе заливки из раствора необходимо удалить воздух с помощью стального стержня или вибратора. В конце процесса бетон выравнивается шпателем.
Затвердевание бетона занимает до четырех недель, в зависимости от температуры воздуха.
Существует несколько практичных способов крепления мауэрлата: на шпильки, штифты или с помощью уголков. В каждом случае способ крепления подбирается индивидуально исходя из особенностей строения или пристройки к нему.
Монтаж кровли из сэндвич-панелей
Кровельные сэндвич-панели – очередная находка инженеров. Их использование при строительстве домов значительно сокращает сроки реализации проекта и позволяет обустроить крышу с идеальными характеристиками. Особенностью этого материала является слоистая структура. Если слои в других разновидностях кровли предназначены для формирования листа, то кровля из сэндвич-панелей представляет собой готовый кровельный пирог, не требующий дополнительной укладки утеплителя при монтаже дополнительного монтажа.
Состав:
- Особенности кровли из сэндвич-панелей
- Монтаж кровельного покрытия своими руками
- Подготовительные работы
- Материалы и инструменты
- Резка сэндвич-панелей
- Подъемные панели на крышу
- Выбор конструкции крыши
- Крепление сэндвич-панелей
- Герметизация продольных соединений
Особенности кровли из сэндвич-панелей
Сэндвич-панель представляет собой многослойную конструкцию, как правило, трехслойную. Два наружных слоя выполнены из разных ограждающих материалов, между ними запрессован утеплитель. В качестве наружного слоя чаще всего используют OSB-накопители, но одна сторона в случае с кровельными панелями может быть выполнена из профилированного стального листа. Однако можно использовать для крыш и панели, две стороны которых состоят из марок ОСП.
В качестве утеплителя прокладывают пенополиуретан, пенополистирол, базальт и стекловолокно. Чаще всего это пенополиуретан или пенополистирол, так как они совершенно не впитывают влагу. Пенополиуретан более предпочтителен из-за высоких огнеупорных качеств. Гребни на внешней стороне панелей, имеющие высоту около 40 миллиметров, отвечают за повышенную жесткость конструкции. Они также служат канавками для сточных вод.
Внешний слой стального профиля имеет полимерное покрытие, защищающее кровлю от истирания, кислотных дождей и выгорания. Производители предлагают разные цветовые решения сэндвич-панелей, но обычно используются кирпичные, белые и голубые изделия. Считается, что световые панели меньше подтверждают разрушительное действие солнца.
Размеры кровельных сэндвич-панелей отличаются от других подобных материалов. Продукция выпускается по двум направлениям: сэндвич-панели стандартных размеров и под заказ. В первом случае кровельные панели доступны в следующей линейке параметров: длина 16 000 миллиметров, ширина 1000 миллиметров, толщина 40 160 миллиметров. При индивидуальном изготовлении изделий толщина сэндвич-панелей до 200 миллиметров для холодных регионов может быть увеличена, либо изменены линейные размеры материала.
Сэндвич-панели имеют массу преимуществ, основные из них:
- Значительная теплоизоляция за счет наличия утеплителя, особенно при использовании панелей с утеплителем из базальтового волокна;
- Высокая скорость монтажа, простота монтажа и демонтажа в любую погоду и в любой климатической зоне;
- Малая масса комплектующих, что дает возможность использовать более легкую несущую конструкцию крыши;
- Быстрая замена любого элемента в случае повреждения благодаря модульной сборке;
- Способность выдерживать значительные ветровые нагрузки, резкие перепады температур и давление снега;
- Высокая прочность и долговечность: срок службы панелей не менее 25 лет;
- Демократичная цена сэндвич-панелей для кровли, так как сэндвич-панели – это полностью готовая кровля, не требующая отделки, что позволяет удешевить объект.
При всех достоинствах стоит помнить о некоторых недостатках конструкций из сэндвич-панелей. Самый главный недостаток этого материала, он не пропускает воздух. Однако если хорошо продумать и правильно организовать приточно-вытяжную вентиляцию, то этот недостаток будет сведен к минимуму. Также пенопласт и пенопласт выделяют в воздух стирол и формальдегид, особенно в летнюю жару. Но этот недостаток полностью устраняется при использовании утеплителя из минеральной ваты или пенополиуретана.
Монтаж кровельного покрытия своими руками
При проведении монтажных работ рекомендуется учитывать основные условия работы:
- Отсутствие сильного ветра: при порывах более 9 м/с Панели лучше не класть, так как возникает нежелательная парусность из-за того, что изделия отличаются большими габаритами и небольшим весом.
- К неблагоприятным факторам для проведения работ на кровле также относят влажность, осадки и туман.
- Температура воздуха должна быть не менее 4 градусов выше нуля, иначе не получится правильно провести герметизацию и соединение стыков.
1. Подготовительные работы
Перед началом работ по монтажу кровельных панелей необходимо ознакомиться с проектно-монтажной документацией, так как в ней есть все необходимые сведения о назначении кровельных сэндвич-панелей и способах их укладки вне. Он содержит данные о форме панелей, их размерах и количестве, типе профиля и производителе.
В документации указывается расположение, количество и разновидности соединительных элементов, узлов кровли из сэндвич-панелей и места примыкания. Также прилагается спецификация отделочных, архитектурных и фасонных элементов, указывается количество гидроизоляционных и теплоизоляционных материалов.
Затем стоит проверить соответствие уклона крыши параметрам конструкции. Помните, что минимальный уклон кровли из сэндвич-панелей должен быть не менее 5 градусов для скатов без люков, зенитных фонарей и слуховых окон или из одной панели; И не менее 7 градусов для скатов с легкими люками или состоящих из нескольких элементов.
После этого следует считать соответствие проектным показателям несущих конструкций, а именно вертикальности и горизонтальности стропил, прогонов и стоек. Если в процессе проверки вы обнаружили отклонения в геометрии основных несущих конструкций, их следует немедленно устранить. Если крепление кровельных панелей осуществляется на металлические системы, следует убедиться в отсутствии процессов коррозии на металле. Если вы найдете его, удалите его как можно скорее.
Не забудьте побеспокоиться о работоспособности измерительных приборов и необходимом инструменте для монтажа панелей. К инструкции прилагается подробная схема и технологическая карта монтажа сэндвич-панелей, а также информация о технике безопасной работы.
Перед монтажом сэндвич-панелей выровняйте площадку, очистите ее от строительного мусора и грязи. При очистке сэндвич-панелей от различных загрязнений нельзя использовать кислоты, щелочи и абразивные моющие средства. Не кладите на поверхность панелей различные предметы во избежание повреждения полимерного покрытия. Чтобы оставаться на крыше, лучше отдать предпочтение мягкой обуви.
2. Материалы и инструменты
Для крепления сэндвич-панелей на кровле принято использовать электродрель и шуруповерт с большими оборотами. Опорные конструкции могут изготавливаться из разных материалов, поэтому тип крепления следует выбирать в соответствии с типом и толщиной конструкции. Обычно для такой цели используют саморезы. Для того, чтобы правильно подобрать длину, следует сложить длину шурупа шурупа, толщину рамы, толщину панели и компенсацию шайбы (5 миллиметров).
Кровельные саморезы, подходящие для сэндвич-панелей, должны иметь специальные уплотнительные шайбы из эластичного материала. Такие голы предохраняют поверхность от повреждения металлической головки при завинчивании и обеспечивают герметичность места крепления.
Для крепления дополнительных элементов используются короткие винты или специальные заклепки. Как правило, для крепления панели, имеющей длину более 6 метров, используют 8 шурупов; Для крепления 6-метровой панели требуется 6 шурупов, а для изделия менее 4 метров используется 4 самореза.
Выберите товар с крыши с крыши из продуктов, которые соответствуют друг другу по цвету. Помните, что панели в разных упаковках могут иметь разный оттенок, поэтому необходимо проверять номер оттенка на каждой упаковке. Соответствие прикрепленных панелей проверяется по цвету визуально с расстояния примерно 50-60 метров от дома.
3. Резка сэндвич-панелей
Если есть необходимость раскроя сэндвич-панели, то помните, что необходимо контролировать горизонтальные особенности будущего сечения с обеих сторон изделия. Делается это за счет использования строительного уровня. Если вы убедились, что линии расположены правильно, можно резать металл, а затем слой изоляции.
Покрытие сэндвич-панелей очень чувствительно к повышенной температуре, так как металлический лист при перегреве становится неустойчивым к коррозии. Поэтому плазменная резка и шлифовальный станок для этих целей не подходят. Если объем работ незначителен, то можно воспользоваться электрикой. Обсыпать металлическую обшивку электроножницами следует индивидуально, тщательно удаляя металлическую стружку после каждой резки или каждого сверления и очистки замков панелей от стружки.
4. Подъем панелей на крышу
Процесс подъема сэндвич-панелей на высоту осуществляется с помощью подъемных механизмов и специальных механических захватов с вакуумными присосками. При таком способе подъема панелей снимите полиэтиленовую пленку в местах присоски. Если таких захватов нет, то можно заменить их хомутом с войлочными или резиновыми прокладками, чтобы панели не повредились.
Одна панель должна быть поднята, чтобы они не хранились на крыше. Нельзя ставить панель на плоскость, в которой расположены замки, во избежание деформации. Панели длиной более 8 метров необходимо подвешивать к балке или прижимать дополнительно каждые три-четыре метра к текстильным стропам, страхующим панель от перегибов и падения.
Стропы снимаются после того, как сэндвич-панель уже расположена на кровле, непосредственно перед устройством кровли из сэндвич-панелей. В настоящее время они поддерживают продукт только механическими захватами. Помните, что при подъеме панелей нужно учитывать угол ската крыши, чтобы край панели не испортился.
5. Выбор конструкции крыши
Кровля из сэндвич-панелей при строительстве небольших зданий не требует обустройства стропильной системы. В этом случае конструкция крыши будет следующей: между фронтонами крыши устанавливается конек, а на стенах устанавливается балка наподобие мауэрлата. При этом на мауэрлат и коньковый брус укладывают кровельные панели.
Если пролеты между мауэрлатом и коньком большие, а размеры сэндвич-панелей недостаточны для перекрытия этих расстояний, принято делать дополнительные прогоны. Обычно такие прогоны требуются при длине пролета более 4 метров. К стропильной системе часто крепят кровельные панели, но это не обязательная мера, а скорее перестраховка.
6. Крепление сэндвич-панелей
Технология кровли из сэндвич-панелей отличается от традиционной процедуры крепления строительных конструкций. Минимальная ширина промежуточных опор для кровельных панелей достигает 80 миллиметров, а крайних опор близка к 60 миллиметрам. На панель с двух сторон нанесена специальная пленка, необходимая для защиты панелей при транспортировке и монтаже.
Перед укладкой каждой панели необходимо проверить, чтобы все нанесенные трапеции профлиста были полностью очищены. Для начала снимите защитную полиэтиленовую пленку снизу. Пленка не может быть снята при очень высокой и очень низкой температуре. Оберегайте его от воздействия растворителей и прямых солнечных лучей.
Процесс крепления сэндвич-панелей начинается с размещения первой панели и ее прогона у конька или крепления к стропилам. После этого вся панель крепится к остальной части прогона. При завинчивании шурупов с помощью отвертки следует регулировать показатель момента затяжки. Это делается для того, чтобы шайба не деформировалась. Саморезы необходимо вкручивать от начала панели не менее чем на 50 миллиметров.
Обязательно следите за тем, чтобы саморез входил в поверхность под прямым углом, не раздавливал шайбу и достаточно плотно прижимал ее к металлу. Обратите особое внимание на усилие затяжки винтов. Помните, что они не должны затягиваться слишком слабо и не очень сильно, так как это сокращает время работы панели.
Все остальные панели крепятся к прогонам. При стыковке панелей рекомендуется использовать два захвата во избежание перекоса кровельных панелей и деформации замков. В замок панели, имеющий вид котлована, ставится пломба. При расположении крайних элементов крепление к прогонам панелей осуществляется путем вкручивания саморезов в ребро жесткости — выступающую часть панели.
При устройстве кровли сэндвич-конек представляет собой целую конструкцию, кардинально отличающуюся от конька традиционных крыш. После укладки всех панелей на скате крыши нужно прикрепить внутреннюю планку конька, после чего следует побеспокоиться о продольном соединении панелей.
7. Герметизация продольных соединений
Продольное соединение сэндвич-панелей должно быть дополнительно усилено шурупами, расстояние между которыми должно быть не более полуметра.
