Как соединить отливы между собой: Как соединить два отлива между собой по длине для цоколя: особенности монтажа и крепления

Как соединить два отлива между собой. Как соединить два отлива между собой

Содержание

Отливы для фундамента должны гармонировать с фасадом здания и его отделочными материалами. Элементы для цоколя дома подбирают в зависимости от цветового решения фасада и предпочтений будущего владельца. Если этого не сделать, они станут сильно выделяться из общей картины.

Как соединить отливы на углах. Приступить к монтажу

Поскольку сторонников установки сливной доски становится все меньше, альтернативой выступает монтаж отливов из других материалов. Установка металлических и пластиковых отливов на цоколь фундамента деревянного дома практически ничем не отличается.

К монтажу отливов можно приступать после возведения стен, снятия лесов и отделки цоколя, но лучше это сделать на завершающем этапе. К тому же такую операцию по силам сделать своими руками.

1. Первое, с чего необходимо начать, это замерить периметр дома, чтобы знать длину отливов, которые необходимо закупить или изготовить своими руками. К полученной цифре нужно добавить 10% длины на подрезку углов и нахлест при стыковке.
2. Теперь необходимо определиться с шириной отлива. Учитывая, что крепление производится под наклоном (около 15 град.) нужно приложить линейку от стены на край цоколя. Отметить маркером точку приложения. Ширина рассчитывается с учетом выпуска за край на 2-3 см.
3. При ширине полки отлива до 7 см его можно крепить без подложки. Если ширина больше, то отлив должен опираться на какое-нибудь основание (для жесткости). Это осуществляется установкой рейки по краю цоколя или продольных брусков, нанесением цементного раствора или монтажной пены.
4. По высоте отмеченной точки проводится линия по всему периметру с помощью ровной рейки (правила) или отбивается шнуром.
5. Монтаж производится сначала с одного угла здания, потом второго, потом прямой участок, потом третий угол и т. д.
6. Соединение на углу оформляется с двух отливов, обрезанных под 45 град., причем край второго отлива обрезается с припуском 1,5 см для крепления с помощью заклепок. Прямые участки соединяются внахлест с запасом в 3 см.
7. На верхнюю полку отлива наносится герметик, и отлив прикручивается к стене саморезами, лучше кровельными с резиновой прокладкой.
8. Если выбран вариант изготовления отливов своими руками, то верхняя полка не выгибается, а отлив вставляется в паз, выпиленный в стене с помощью ручной дисковой пилы. Крепление осуществляется к рейке, установленной на цоколе.

Как соединить отливы на углах цоколя. Классификация видов

Монтаж отливов на цоколь фундамента при наличии всего необходимого возможен своими руками. Для этого можно воспользоваться разными видами пластика, стальным, медным или алюминиевым материалом.

Из ПВХ

Такие отливы обладают большим количеством достоинств, что придает им популярность среди потребителей. Материал в первую очередь отличается продолжительным эксплуатационным периодом, устойчивостью к воздействию агрессивной среды, большим разнообразием форм и обширной цветовой гаммой. К этому перечню положительных качеств следует добавить прекрасные гидроизоляционные качества и приемлемую стоимость, гарантированную надежность во время эксплуатации.

Есть и отрицательные моменты. Связаны они главным образом с хрупкостью самого материала, невозможностью выполнения ремонтных работ, если случится поломка.

Как правило, пластиковые отливы для цоколя фундамента устанавливаются при отделке объектов сайдингом или винилом.

Схема установки отливов при обшивке фасада дома сайдингом

Бетонные

Оптимальное решение, отлично зарекомендовавшее себя временем. Лучше всего подходит для сооружений, отделанных камнем. Изготавливаются бетонные элементы из смеси М450, в состав которой входят щебенка, песок, цемент и пластификаторные добавки, придающие отливам способность противостоять температурным перепадам и увеличивающие их эксплуатационные сроки.

Изделия получаются прочными, прекрасно противостоят появлению трещин и других деформирований. Преимущества бетонных отливов для цоколя фундамента можно продолжить широкой цветовой палитрой и наличием различных размеров, которые могут варьироваться с учетом габаритов цокольной части.

Имеется и один существенны недостаток – вариант отливов громоздкий, и его установку следует заблаговременно предусматривать в проектном решении на строительство объекта.

Бетонный отлив для цоколя фундамента

Клинкерная плитка

Сегодня таким материалом строители пользуются достаточно часто. Связано это с высоким эстетичным уровнем плитки, показателем прочности, длительным эксплуатационным периодом, качеством защитных свойств, с помощью которых удается надежно сохранить фундаментную основу от намокания.

Здесь справедливо будет заметить, что стоимость такого материала для отливов достаточно высокая, да и монтажные работы связаны с определенными сложностями, подразумевающими наличие соответствующих навыков.

Клинкерный отлив на цоколе фундамента

Металлические

Металлические отливы для цоколя фундамента отличаются разнообразием вариантов, имея при этом сходство определенных элементов, заключающееся во внешнем виде. На каждой полочке есть два отгиба. С помощью оного выполняется крепление отлива, по второму стекает вода.

Модельный ряд отличается цветовыми решениями, зависящими от предпочтений заказчика. Кроме того, для изготовления металлических отливов для цоколя фундамента производители могут использовать недорогую оцинкованную сталь или, выполняя эксклюзивный заказ, наносить по поверхности металла специальное защитное покрытие из полимерного состава, придающее дополнительную стойкость.

Обратите внимание! Для оформления углов лучше заказывать специальные угловые элементы либо резать прямые планки электрическими ножницами, чтобы не повредить защитный слой.

Как соединять отливы под углом в 90 градусов?

Вообще надо заметить, что в этой статье имеются ввиду прежде всего соединения отливов на лоджиях и балконах. Причем, как известно верхние отливы отличаются от нижних по конфигурации. На эту тему уже есть статья. Читайте здесь.

Начнем, как принято с инструмента, крепежа и прочих расходных материалов. Для того, чтобы соединять отливы, нужно иметь в своем арсенале:

• Ножницы по металлу
• Плоскогубцы
• Угольник 90 градусов
• Угломер
• Карандаш
• Ручной клепочник
• Заклепки алюминиевые 3,2 х 10 (под цвет отливов)
• Шуруповерт
• Шурупы (клопы или 4,2 х 25 со сверлом)
• Герметик под цвет отливов (как правило белый)
• Пистолет для монтажной пены
• Рулетка
• Некоторые вспомогательные ручные инструменты (нож, молоток и так далее)

Кажется такое простое дело, а сколько инструментов и расходных материалов требуется. Ну впрочем у монтажника окон этот список гораздо больше.

Кстати, сейчас я создаю свой первый бесплатный видеокурс, именно на тему «Инструменты и строительные материалы для монтажа окон ПВХ». Так что подписывайтесь на обновления блога и узнаете об этом первым.

Как соединять отливы?

Ну что ж, давайте возьмем в качестве примера стандартную п-образный балкон 3 метра в длину и имеющий вынос — 0,9 метра. У него два угла под 90 градусов.

Как соединять отливы на углах? Будем считать, что ширина отливов равна 100 мм. Возьмем для примера левый угол (смотрим на угол со стороны помещения). Я всегда говорю, — Если работа идет слева направо — это по-русски. А когда наоборот — по-китайски ))), хотя конечно действовать надо по ситуации.

1. Наносим метку. Берем короткий левый отлив и прикладываем его по месту к раме так, чтобы его левый край прижался к стене. Делаем метку карандашом в месте будущего стыка отливов. Если наш отлив будет крепиться на раму, то метка совпадет с углом оконной конструкции.

Если же под раму, то есть в подставочный профиль, то метка будет короче на 10 — 15 мм.

2. Далее делаем разметку. Поскольку угол нашей оконной конструкции равен 90 градусам, то угол линии отреза казалось бы должен быть 135 градусов. И это значение было бы правильным, если бы угол наклона отлива равнялся 90 градусов.

Но, потому как, наклон для отлива — необходим, и имеет различные значения от 100 до 150 градусов в зависимости от проема, соответственно и угол линии отреза у нас будет различным от 125 до 135 градусов.

Есть таблица соотношения углов наклона отлива и углов линии отреза отлива, правда только для самого распространенного размера отлива шириной 100 мм. Также, в таблице указаны значения, с помощью которых можно делать более точную разметку без использования угломера.

Далее угломером достаточно измерить только угол наклона отлива. Затем используя размеры, указанные в таблице, делаем разметку:

— либо угломером от уже поставленной метки до внешнего края отлива

— либо рулеткой, откладывая сначала линейный размер из таблицы от уже поставленной метки по длине отлива, а затем проводя перпендикуляр на край отлива по ширине. После чего можно соединить полученные метки. Такая разметка будет более точной.

Для того, чтобы не ошибиться в том, в какую сторону проводить линию реза (у меня не раз бывало по не опытности), нужно запомнить , что линия отреза всегда чертится от первоначальной метки по диагонали в сторону обрезка.

Сегодня таким материалом строители пользуются достаточно часто. Связано это с высоким эстетичным уровнем плитки, показателем прочности, длительным эксплуатационным периодом, качеством защитных свойств, с помощью которых удается надежно сохранить фундаментную основу от намокания.

Материал для отливов

Металлические цокольные отливы делают из нержавеющей стали, оцинковки. Используются варианты, которые при изготовлении получают защитный слой порошковой или полимерной окраски. Такие изделия обладают необходимыми качествами и стоят недорого, поэтому рядовые застройщики применяют их чаще других видов.

ПВХ материал является долговечным, бесшумным. В цветной пластик красящие компоненты вводятся в процессе производства, поэтому он не выгорает на солнце.

Алюминий стойко сопротивляется морозу, длительно эксплуатируется в регионах с повышенной влажностью. Материал относится к чистым видам и при нагревании солнцем не выделяет в воздух вредных компонентов.

Медные сливы идеально работают в качестве защиты, но владельцев отпугивает их высокая стоимость.

Бетонная защита основания является дешевой и надежной, но требуется соблюдение технологии с промежуточными пропитками, чтобы материал марки М450 прочно сцеплялся с поверхностью.

Деревянные отливы для фундамента ставят на основания каркасных сооружений, домов из бруса, их обрабатывают водоотталкивающими средствами.

Ставится натуральный камень или плитка с имитацией фактуры природного аналога. Применяется гранит, травертин, мрамор, сиенит. Отлив из такого материала стоит дорого, используется при дорогой отделке фасада. Материал стойко переносит воздействие влаги, перепады высокой и низкой температуры, не разрушается от ударов. Натуральный камень имеет большую массу, что стоит учитывать при выборе вида слива.

Искусственные плитки отличаются приемлемой ценой, меньшим весом, поэтому применяются чаще. Клинкерную плитку можно крепить на цементно-песчаном растворе или применять для этого специальные клеевые смеси. Производители выпускают угловые, стыковочные элементы из искусственного камня, что облегчает укладку такого водоотлива в монтажное положение.

Особенности и декоративные качества

Водоотливы для фундамента отличаются формой сгиба, но все они имеют плоскость, с помощью которой крепятся к стене здания. Ширина сбрасывателя влаги должна быть шире горизонтальной плоскости не меньше чем на 5 сантиметров, чтобы вода не стекала по отвесной стене цоколя, а попадала на отмостку.

В строении слива есть конструктивные элементы;

• полка под углом для стекания влаги;
• крепежный отгиб, устанавливаемый впритык к вертикальной поверхности;
• фронтальная плоскость для направления стока воды.

Лицевой отгиб горизонтальной плоскости ставится немного под углом, чтобы влага свободно стекала под действием силы тяжести. Часто в стене выше отлива болгаркой прорезается щель, тогда отлив на цоколь получает еще один элемент в виде горизонтальной полки, которая входит в тело стены.

Водоотлив учитывается в декоративном оформлении фасада, т.к. полоса хорошо видна на фоне лицевой отделки. Цвет отлива выбирается в тон стены или принимается контрастный, это зависит от дизайнера и пожеланий хозяина.

В домашних условиях цокольный металлический отлив делается с помощью деревянного молотка и металлического уголка. Иногда у хозяина есть гибочный станок для изготовления полос из оцинковки и нержавейки. Отливы с покрытием лучше приобретать в магазине.

В последнем варианте выступающая часть цоколя подвергается негативному воздействию погоды. Это приводит к нарушению внешнего вида, разрушению цоколя и фундамента дома, что приводит к необходимости делать капитальный ремонт. Чтобы избежать постоянных затрат, необходимо установить цокольные отливы.

Как соединить отливы на углах 90 градусов. Инструкция по монтажу отливов

Инструкция по монтажу Отливов

Отливы предназначены для защиты от неблагоприятных погодных условий. Отливы дают возможность воде и снегу стекать вниз на землю и не скапливаться на уступе окна или фундамента. Отливы существенно продлевают срок службы фасадов. Основным материалом для их изготовления является алюминий и оцинкованные листы.

Мастер листогиб изготавливает отливы любой сложности и конфигурации. Срок изготовления изделия от 10 минут.

Для расчета цены изготовления отливов, свяжитесь с нашим менеджером, или воспользуйтесь прайс листом

Инструкция по монтажу оконных отливов

Назначение оконных отливов — оконный отлив, завершающий элемент при монтаже окон, он отводит воду от окна, не позволяя ей попадать на оконный выступ. Оконный отлив необходимо устанавливать сразу после установки окна, особенно в зимнее время года, в противном случае влага очень быстро начнет разрушать оконный выступ.

Изготавливаются оконные отливы на специальном гибочном станке. Обычно используется тонкие листы толщиной 0.45-0.5 мм.Лист раскраивается по размерам заказчика, далее на станке заготовкам придают необходимую форму . В этой статье мы расскажем Вам как правильно осуществить монтаж оконных отливов.

Для монтажа отливов вам понадобится:

• Шуруповерт с насадкой ph3
• Плоскогубцы жестянщика
• Ножницы по металлу
• Монтажная пена с низкой степенью расширения
• Саморезы пресс шайба 16мм

Для начала подготовим оконный выступ, отчистим его от пыли, остатков цемента и штукатурки. Далее замеряем длину проема и прибавляем 4 см на загибы. Обрезаем заготовку по размерам. Далее подрезаем отлив по принципу приведенному на картинке. Подгибаем подрезанные края отлива при помощи плоскогубцев жестянщика. Примеряем отлив по месту, если ничего не мешает, приступаем к следующему этапу установки отлива. Временно отставляем отлив в сторону. На подготовленную поверхность оконного выступа наносим монтажную пену зигзагом от края до края и по низу. Прикладываем отлив заводя заднюю чать под окно, и прижимаем к оконному профилю, закрепляем его саморезами к раме окна. Важно выдерживать угол наклона не менее 110 градусов. После того, как вы закрепили отлив саморезами, его необходимо пригрузить. Для этого можно использовать банки с водой или другие грузы, которые не повредят отлив. Отливы должны быть нагруженны не менее 12 часов. Торцы отлива соприкасающиеся со стенами, можно дополнительно загерметизировать санитарным герметиком. После монтажа отлива не забудьте снять защитную пленку.

Как сделать внутренний угол отлива цоколя. Инструкция по монтажу отливов фундамента

Отлив цоколя, это планка которая используется в местах соединения выступа фундамента со стеной здания. Отлив цоколя предотвращает попадание влаги в места стыка и перждевременное разрушение фундамента. Чаще всего отливы фундамента изготавливаются из оцинкованной стали с полимерным покрытием в цвет отделки здания. Цинкование отливов и покрытие их полимерной краской, надежно защищает изделие от повреждения и коррозии. Из-за разнообразия инженерныых и дизайнерских решений, отливы фундамента изготавливаются по чертежам заказчика в размерах необходимых по плану проекта здания.

Для монтажа отливов вам понадобится:

• Шуруповерт с насадкой ph3
• Плоскогубцы жестяньщика
• Ножницы по металлу
• Монтажная пена с низкой степенью расширения
• Саморезы пресс шайба 16мм или дюбель гвозди

Монтаж отлива для фундамента производится после отделки цоколя, перед началом отделки стен. Цоколь выравнивается по уровню, для предотвращения перегибов отливов, отчищается от пыли и остатков смеси. Для уменьшения шума, во время дождя, перед установкой отлива по всей длине цоколя, проклеивают вибропоглащающую ленту псул или аналоги. Отлив закрепляется к стене саморезами или дюбель гвоздями.

Оптимальный отступ (выступ) отлива от края цоколя 1-1,5см.

Отливы для цоколя фундамента нетрудно выполнить из оцинкованной кровельной стали или плоских окрашенных листов металлочерепицы своими руками, приобрести готовые на строительном рынке.

Выбор по габаритам

Выступ фундамента относительно стены может иметь разную величину, поэтому большинство отливов из всех перечисленных материалов выпускают в нескольких типоразмерах по ширине полочки. Например, металлические изделия делают шириной от 5 до 40 см с шагом 5 см, а их стандартная длина 2 метра.

Габариты тяжелых бетонных отливов каждый производитель устанавливает сам, но чаще всего в продаже встречаются цокольные бортики длиной 39 и 61 см.

Подбирая отлив по ширине полочки, следует прибавлять к ширине выступа свес в 2-5 см, необходимый для отвода атмосферной влаги от стены, а также небольшой уклон для лучшего стока.

Видео описание

Что происходит, если смонтировать отлив без уклона, смотрите в видеоролике:

При покупке металлических изделий их берут с запасом по длине, так как соединить отливы между собой можно только с нахлестом в несколько сантиметров или завальцовкой стыков. Штучный каменный, керамический и бетонный декор укладывают встык с затиркой швов, поэтому перерасхода по длине не бывает.

Не всегда стык получается красивым, поэтому используется декоративная планка из профиля. Ширина элемента колеблется в пределах 4 – 8 см, фиксируется саморезами или заклепками.

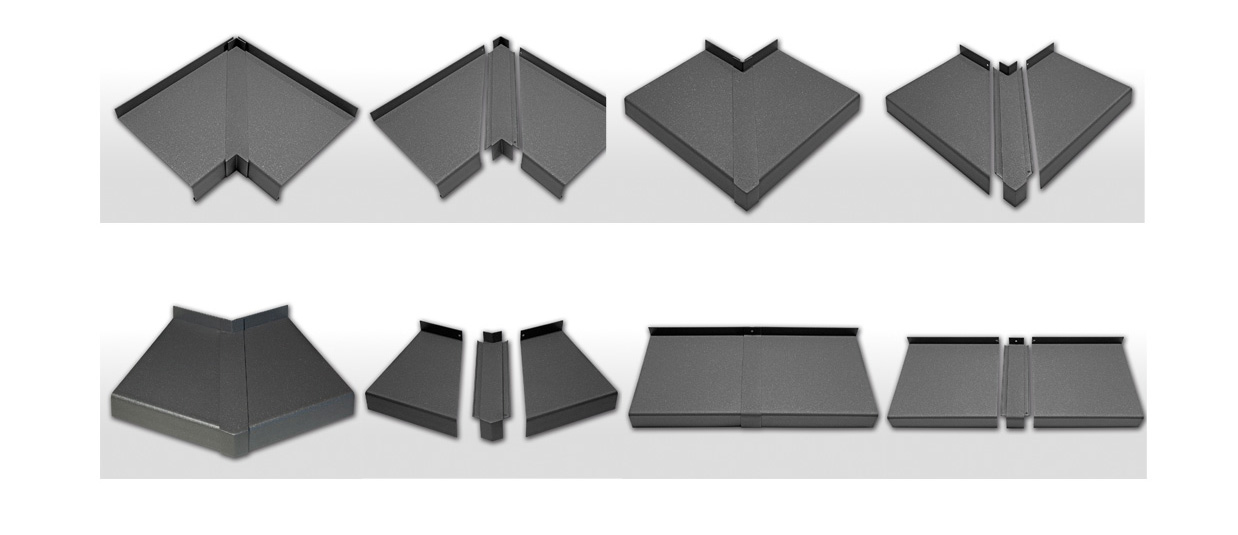

Способы соединения отливов между собой

Существуют несколько способов скрепления отливов между собой:

1. Для соединения внахлест необходимо прокладывать планки одна поверх другой не менее чем на 3 см. Для дополнительной жесткости можно скрепить заклепками, необходимо промазать стыки герметическим составом.

2. При монтаже отлива фальцевым способом можно гарантировать водонепроницаемость без использования дополнительных средств. Он более затруднительный, но и более экономичный.

3. Соединение планкой — это более дорогой способ за счет применения дополнительных декорирующих планок, но и более эстетичный и долговечный в то же время. Он не требует хлопот, как использование фальцет – замка, при этом свободно позволяет материалу отлива расширяться и сжиматься в соответствии с климатическими условиями.

Крепёж отлива для бревенчатого дома без отделки

В первоначальную очередь необходимо выполнить пропилы в нижних венцах стены дома для закрепления отлива. Необходимо при этом соблюдать угол наклона полки. На горизонтальную поверхность цоколя закрепляется деревянный брусок со скошенной верхней частью. Угол наклона должен соответствовать углу наклона отлива. Верхний отгиб отлива необходимо вставить в пропил. Закрепляют отлив непосредственно к брускам.

Откос, как и все прилегающие венцы стен и сам цоколь, необходимо обработать составом, предотвращающим гниение, горение и возникновение насекомых. Также, для дополнительной защиты, необходимо использовать герметизирующий состав.

При покупке металлических изделий их берут с запасом по длине, так как соединить отливы между собой можно только с нахлестом в несколько сантиметров или завальцовкой стыков. Штучный каменный, керамический и бетонный декор укладывают встык с затиркой швов, поэтому перерасхода по длине не бывает.

Защита цоколя отливом – просто, но важно

Отлив для цоколя – защитная планка с капельником, которая предохраняет стык стены и фундамента от увлажнения.

Отливы для цоколя фундамента нетрудно выполнить из оцинкованной кровельной стали или плоских окрашенных листов металлочерепицы своими руками, приобрести готовые на строительном рынке.

Зачем он нужен?

Фундамент или цоколь дома, как правило, имеют большую ширину, чем стена, что связано с большей нагрузкой. Если этот выступ оставить без защиты, то влага, накапливаясь и замерзая, приведет к постепенному разрушению основания постройки. Чтобы этого не произошло, и нужен отлив.

Материалом для отлива может стать любой влагостойкий и морозостойкий материал, изогнутый в соответствии с конструкцией защищаемого стыка:

1. Оцинкованная сталь.
2. Плоские металлические листы с полиэфирным или пураловым покрытием.
3. Алюминий.
4. Медь.
5. пластик.

Алюминий и медь, как цветные металлы, имеют значительно большую стоимость, чем привычная оцинковка. Пластиковые отливы — наиболее бюджетный вариант, пригодится для дома, облицованного сайдингом.

Крепежным отгибом отлив примыкает к стене, полка с легким наклоном 15% для стока воды должна обеспечить вылет отлива за грань цоколя, капельник направляет отрыв капель от защищаемой конструкции.

Когда и как крепить отлив

Отлив крепят к стене после выполнения облицовки цоколя, перед облицовкой или утеплением стен дома. Перед монтажом отливов проверяют уровнем горизонтальность грани цоколя и выполняют по нему откос из цементно-песчаного раствора. Для получения ровной линии по фасаду, закрепляют дюбелями натянутую от угла до угла ленту, выверенную строительным уровнем.

Приготовленным цементно – песчаным раствором составом 1:3 мастерком по ленте формируют откос с углом 15%. Далее ждут схватывания раствора. Как вариант, возможно выполнение откоса из морозостойкой монтажной пены. Стык крепежного отгиба и стены герметизируют силиконом.

В случае, если цоколь составляет со стеной одну линию, толщина утеплитель на цоколе будет большей, установка отливов на цоколь проводится в такой же последовательности.

Отливы для цоколя фундамента деревянного дома выполняют в аналогичной последовательности. В этом случае отгиб можно не выполнять – достаточно пропилить в бревне паз для планки отлива.

Отливы на цоколь крепят к стене или направляющим профилям облицовки, в таком случае требуется предварительно смонтировать каркас навесного фасада.

Отливы на цоколь фундамента свайного типа, облицованного сайдингом, монтируют также, до выполнения облицовки дома, стем, чтобы финишная отделка защитила стык стены и крепежного отгиба.

Отливы для цоколя своими руками — инструкция

Отливы для цоколя – это пластиковая или металлическая влагозащитная планка, устанавливаемая в месте соединения цоколя и стены. Как правило, толщина цоколя несколько выше толщины стен – это связано с повышенной нагрузкой на него. При этом на выступе, образующемся вверху цоколя, может задерживаться дождевая и талая вода. Цоколь и фундамент намокают, из бетона вымываются связующие компоненты, а при замерзании влажного фундамента в нем вдобавок образуются трещины. Все это способствует его быстрому разрушению. Чтобы защитить фундамент и цоколь от этих вредных воздействий, в верхней его части устанавливают отливы.

Отливы для цоколя своими руками

Отливы для цоколя: виды и материалы

Отливы могут быть выполнены из любого материала: оцинкованной и нержавеющей стали, алюминия или меди, а также различных пластиков. Стальные отливы также выпускаются с усиленным покрытием: слой гальванического цинка и полимерный краситель надежно защищают их не только от повреждений, но и от ржавчины.

Стальные отливы для цоколя

Отливы имеют крепежный отгиб, предназначенный для крепления к стене, полку, устанавливаемую под углом для лучшего стока воды, а также фронтальный отгиб, направляющий стекающую воду вниз. Размеры полки могут быть любыми: от 50 до 400 мм. Цветовая гамма отливов, представленных на рынке, весьма широка и сочетается с большинством отделочных материалов для фасада и фундамента.

Как крепить отливы для цоколя

1. Крепление отливов производят после облицовки цоколя перед началом облицовки стен. До начала крепления необходимо проверить верхнюю линию цоколя или фундамента на горизонтальность с помощью уровня. При больших перекосах целесообразно выровнять их цементно-песчаным раствором, кроме того, для лучшего прилегания отливов необходимо сделать откосы.
2. Для этого на одном из углов выбранной стены с помощью дюбеля и самореза закрепляют шнурок, выравнивают его по уровню и закрепляют на другом углу стены. Готовят цементный раствор из 1 части цемента и 3 частей песка, добавляя воду. Раствор не должен стекать с мастерка. С помощью мастерка по шнурку выполняют откосы под углом не менее 15 градусов. Выдерживают раствор в течение нескольких суток для схватывания цемента и испарения лишней влаги.
3. Отливы крепят либо непосредственно к стене, либо к направляющим, к которым впоследствии будет закрепляться облицовка фасада – в этом случае до начала крепления отливов необходимо выполнить подготовительные работы и установить направляющие.

Установка направляющих перед установкой отливов

Образец установки отлива для цоколя

Правильно установленные отливы для цоколя отлично защищают его от проникновения влаги и продляют срок службы фундамента. Кроме того, отливы предотвращают и размывание краски и декоративной штукатурки, поэтому для окрашенного цоколя отливы просто необходимы.

Как соединять отливы на углах в 90 градусов?

Как соединять отливы на углах? Как ни странно, но этим вопросом задаются даже те, кто знает, как это делать. Парадокс. Не правда ли? Дело в том, что нет общепринятого правила, объясняющего, как же соединять отливы на углах. И поэтому каждому специалисту интересно, как делают другие мастера.

Есть два способа, о которых я слышал, но никогда не использовал:

• Пайка. Даже не представляю, как это делать.

• Замок. Такой способ был очень популярным в советское время на кровлях из оцинкованного металла.

У меня конечно есть свой собственный способ — как соединять отливы на углах, которым я спешу поделиться. И он самый простой по сравнению с теми, которые описаны выше. Но перед этим, надо сказать, что существуют три типа стыковки отливов:

1. Соединение отливов под углом в 90 градусов (в этой статье).
2. Соединение отливов под углом более 90 градусов. Эркерное соединение отливов.
3. Прямое соединение отливов. Без углов.

Ну вот, давайте и рассмотрим подробнее первый способ.

Вообще надо заметить, что в этой статье имеются ввиду прежде всего соединения отливов на лоджиях и балконах. Причем, как известно верхние отливы отличаются от нижних по конфигурации. На эту тему уже есть статья. Читайте здесь.

Инструменты

Начнем, как принято с инструмента, крепежа и прочих расходных материалов. Для того, чтобы соединять отливы, нужно иметь в своем арсенале:

• Ножницы по металлу
• Плоскогубцы
• Угольник 90 градусов
• Угломер
• Карандаш
• Ручной клепочник
• Заклепки алюминиевые 3,2 х 10 (под цвет отливов)
• Шуруповерт
• Шурупы (клопы или 4,2 х 25 со сверлом)
• Герметик под цвет отливов (как правило белый)
• Монтажная пена
• Пистолет для монтажной пены
• Рулетка
• Некоторые вспомогательные ручные инструменты (нож, молоток и так далее)

Кажется такое простое дело, а сколько инструментов и расходных материалов требуется. Ну впрочем у монтажника окон этот список гораздо больше.

Кстати, сейчас я создаю свой первый бесплатный видеокурс, именно на тему «Инструменты и строительные материалы для монтажа окон ПВХ». Так что подписывайтесь на обновления блога и узнаете об этом первым.

Как соединять отливы?

Ну что ж, давайте возьмем в качестве примера стандартную п-образный балкон 3 метра в длину и имеющий вынос — 0,9 метра. У него два угла под 90 градусов.

Как соединять отливы на углах? Будем считать, что ширина отливов равна 100 мм. Возьмем для примера левый угол (смотрим на угол со стороны помещения). Я всегда говорю, — Если работа идет слева направо — это по-русски. А когда наоборот — по-китайски ))), хотя конечно действовать надо по ситуации.

1. Наносим метку. Берем короткий левый отлив и прикладываем его по месту к раме так, чтобы его левый край прижался к стене. Делаем метку карандашом в месте будущего стыка отливов. Если наш отлив будет крепиться на раму, то метка совпадет с углом оконной конструкции.



Если же под раму, то есть в подставочный профиль, то метка будет короче на 10 — 15 мм.

2. Далее делаем разметку. Поскольку угол нашей оконной конструкции равен 90 градусам, то угол линии отреза казалось бы должен быть 135 градусов. И это значение было бы правильным, если бы угол наклона отлива равнялся 90 градусов.

Но, потому как, наклон для отлива — необходим, и имеет различные значения от 100 до 150 градусов в зависимости от проема, соответственно и угол линии отреза у нас будет различным от 125 до 135 градусов.



Есть таблица соотношения углов наклона отлива и углов линии отреза отлива, правда только для самого распространенного размера отлива шириной 100 мм. Также, в таблице указаны значения, с помощью которых можно делать более точную разметку без использования угломера.



Далее угломером достаточно измерить только угол наклона отлива. Затем используя размеры, указанные в таблице, делаем разметку:

— либо угломером от уже поставленной метки до внешнего края отлива



— либо рулеткой, откладывая сначала линейный размер из таблицы от уже поставленной метки по длине отлива, а затем проводя перпендикуляр на край отлива по ширине. После чего можно соединить полученные метки. Такая разметка будет более точной.



Для того, чтобы не ошибиться в том, в какую сторону проводить линию реза (у меня не раз бывало по не опытности), нужно запомнить, что линия отреза всегда чертится от первоначальной метки по диагонали в сторону обрезка.

3. Отрезаем отлив по разметке. Знаю, многие монтажники режут отливы болгаркой.

Но, во-первых, это неправильно, потому как большинство отливов оцинкованные. При работе болгаркой оцинковка нагревается и теряет свои коррозионные свойства в месте реза.

Ну, а во-вторых, зачем работать шумной болгаркой, если можно тихо отрезать ножницами. Кстати, рекомендую ножницы по металлу удлиненные — универсальный рез от компании «Центр инструмент». Такими ножницами получается красивый и аккуратный рез, и очень комфортно работать. В С-Петербурге можно купить в сети магазинов — «Строитель». А здесь можно почитать статью «Где купить комплектующие для пластиковых окон?»

Важно.  Всегда размечайте линию так, чтобы при отрезе с левой стороны ножниц находился отлив, а справой обрезок. То есть, разметка делается либо с лицевой стороны, либо с внутренней. (В этом случае линия реза, сделанная ножницами, будет более аккуратной). Кстати верхний отлив сложной конфигурации также можно отрезать ножницами по металлу.

4. Как соединить отлив? Далее, для того, чтобы наше соединение отливов было правильным, мы должны его склепать. Размер диаметра сверла равен 3,3 мм. Заклепка алюминиевая — белая или по цвету отливов — 3,2 х 10 мм.

Для этого при разметке на одном из отливов, участвующих в соединении предусматривается нахлест, который слегка загибается вниз. А на втором выполняется чистый рез. Причем нахлест прячется под чистый рез.



Этот стык клепается и получается красивое соединение, которое на нижних отливах желательно герметизировать. Верхнее соединение герметизируется по ситуации в случае необходимости.

Не забывайте о том, что уровень отливов должен совпадать с уровнем окон, хотя бы визуально. Понятно, что монтажники ставят окна по уровню, а отливы частенько как получиться. А когда подходишь к окну на балконе и визуально видишь, что горизонтальная линия окон не совпадает с линией отливов, понимаешь, что это «косяк». Большинству клиентов конечно «по барабану», но из ста клиентов встретится один и надо будет переделывать. Ну, а главное наверное все таки репутация мастера.

Важно понимать. Что не всегда получается соединять отливы красиво. Причиной тому служит спешка. Поэтому, самый надежный способ — это все таки отрезать отливы с припуском. Затем примерить и только потом подрезать окончательно. Хотя качественный герметик спасает всегда ))).

Ну что ж, как соединять отливы на углах в 90 градусов, надеюсь понятно. Что не понятно, спрашивайте в комментариях. В ближайшее время выйдет статья о том, как соединять отливы на эркерных углах. Подписывайтесь на обновления блога и будете узнавать о новых статьях первым.

Спасибо за внимание. Заходите на блог. С уважением, Вячеслав Ланкин.

Приливные колебания — влияние положения и расстояния

Луна оказывает большое влияние на земные приливы, но солнце также создает значительные приливные силы. Солнечные приливы примерно вдвое меньше лунных и выражаются как вариация лунных приливов, а не как отдельный набор приливов. Когда Солнце, Луна и Земля находятся на одной линии (во время новолуния или полнолуния), солнечный прилив оказывает дополнительное влияние на лунный прилив, создавая как сверхвысокие приливы, так и очень низкие отливы — и то, и другое. обычно называемые весенними приливами. Неделю спустя, когда солнце и луна находятся под прямым углом друг к другу, солнечный прилив частично нейтрализует лунный прилив и вызывает умеренные приливы, известные как приливы. В течение каждого лунного месяца бывает две серии весенних приливов и две серии квазиприливов (Сумич Дж. Л., 19).96).

Вместе гравитационное притяжение Луны и Солнца ежемесячно влияет на земные приливы. Когда Солнце, Луна и Земля находятся на одной линии (во время новолуния или полнолуния), солнечный прилив оказывает дополнительное влияние на лунный прилив, создавая как сверхвысокие приливы, так и очень низкие отливы — и то, и другое. обычно называемые весенними приливами. Неделю спустя, когда солнце и луна находятся под прямым углом друг к другу, солнечный прилив частично нейтрализует лунный прилив и вызывает умеренные приливы, известные как приливы. В течение каждого лунного месяца бывает две серии весенних и две серии квадрантных приливов.

Точно так же, как углы наклона Солнца, Луны и Земли влияют на высоту приливов и отливов в течение лунного месяца, так же влияет и их расстояние друг от друга. Поскольку Луна следует по эллиптической траектории вокруг Земли, расстояние между ними меняется примерно на 31 000 миль в течение месяца. Раз в месяц, когда Луна находится ближе всего к Земле (в перигее), силы, вызывающие приливы, выше, чем обычно, что приводит к диапазону приливов выше среднего. Примерно через две недели, когда Луна находится дальше всего от Земли (в апогее), сила лунных приливов меньше, а диапазон приливов меньше среднего. Аналогичная ситуация происходит между Землей и Солнцем. Когда Земля находится ближе всего к Солнцу (перигелий), что происходит примерно 2 января каждого календарного года, диапазоны приливов и отливов увеличиваются. Когда Земля находится дальше всего от Солнца (афелий), около 2 июля амплитуды приливов и отливов уменьшаются (Сумич Дж. Л., 19).96; Турман, Х.В., 1994).

Эллиптические орбиты Луны вокруг Земли и Земли вокруг Солнца оказывают существенное влияние на приливы и отливы Земли. Раз в месяц, в перигее, когда Луна находится ближе всего к Земле, силы, вызывающие приливы, выше, чем обычно, что приводит к диапазону приливов выше среднего. Примерно через две недели, в апогее, когда Луна находится дальше всего от Земли, сила лунных приливов меньше, а диапазон приливов меньше среднего. Когда Земля находится ближе всего к Солнцу (перигелий), примерно 2 января календарного года, диапазоны приливов и отливов увеличиваются. В афелии, когда Земля наиболее удалена от Солнца, примерно 2 июля, амплитуда приливов и отливов уменьшается (Сумич Ю. Л., 19).96; Турман, Х.В., 1994).

Магазин Connect IQ | Бесплатные циферблаты и приложения

• D2™ Браво
• D2™ Браво Титан
• D2™ Чарли
• Спуск™ Mk1
• Спуск™ MK2, Спуск™MK2i
• Спуск™ Mk2S
• Предтеча® 945
• fenix® 3, quatix® 3, tactix® Bravo
• Феникс® 3 HR
• Феникс® 5, Кватикс® 5
• Феникс® 5 Плюс
• Феникс® 5S
• Феникс® 5S Плюс
• fenix® 5X, tactix® Чарли
• Феникс® 5X Плюс
• Феникс® 6
• Fenix® 6 Двойная мощность
• fenix® 6 Pro, fenix® 6 с сапфировым стеклом
• Fenix® 6 Pro Двойная мощность
• fenix® 6 Pro Солнечная батарея
• fenix® 6 Солнечная батарея
• Феникс® 6S
• Двойная мощность fenix® 6S
• fenix® 6S Pro, fenix® 6S сапфирового цвета
• Двойная мощность fenix® 6S Pro
• fenix® 6S Pro Солнечная батарея
• fenix® 6S Солнечная батарея
• fenix® 6X Pro, fenix® 6X Sapphire, fenix® 6X Pro Solar, tactix® Delta Sapphire, quatix® 6X Solar, tactix® Delta Solar, tactix® Delta Solar Ballistics
• Феникс® Хронос
• MARQ™ искатель приключений
• Спортсмен MARQ™
• MARQ™ Авиатор
• Капитан MARQ™, Капитан MARQ™: издание American Magic
• Командир MARQ™
• Драйвер MARQ™
• Экспедиция MARQ™
• MARQ™ гольфист
• кватикс® 6
• quatix® 6X, quatix® 6X Solar, quatix® 6X Dual Power

Средняя оценка: (446 оценок)

FenixConnect
5 сентября 2022 г. | Версия 2.0.5

Неверные данные о приливе… разница примерно в 1 час! Иль-де-Ре, Франция

Бен Джонс
30 августа 2022 г. | Версия 2.0.5

Обновите это приложение, чтобы добавить совместимость с Forerunner 9.55!

Орельен
27 августа 2022 г. | Версия 2.0.5

Неверные данные для Голуэя, Ирландия. Он показывает данные от Клэр… на другой стороне залива.

Ар-мен
19 августа 2022 г. | Версия 2.0.5

Неверные данные о приливах, Каркан, Франция

DanielV
12 августа 2022 г. | Версия 2.0.5

Делает именно то, что обещает, и предоставляет те же данные о приливах, что и телефонные приложения, но гораздо более удобным способом. Отличное дополнение к моему FR945.

Хавьер
11 августа 2022 г. | Версия 2.0.5

Fénix 6 Sapphire несовместим?

Сантьяго
6 августа 2022 г. | Версия 2.0.5

Vivo en Las Palmas de Gran Canaria, todo en español, y cuando activo tide, tras funcionar y mostrar el esquema durante unos días, se avería más strands solamente un mensaje en polaco o idioma like. Это происходит в настоящее время на Garmin fenix 6 pro, перед тем, как поддерживать его актуальность.

Николя
5 августа 2022 г. | Версия 2.0.5

На fenix 6xpro работает нормально.

Лоран Р.
2 августа 2022 г. | Версия 2.0.5

Не показывайте достоверную информацию о Лакано во Франции. Так что это просто бесполезно.

Ромуальд
26 июля 2022 г. | Версия 2.0.5

Les horaires де marées sont inversées. Si la marée est basse à 18:40 l’application me dis que s’est pleine mer.

Антонио Вилар Ривас
20 июля 2022 г. | Версия 2.0.5

Не точный. Почти 1 час перерыв. Северная Испания.

Марк Коллинсон
7 июля 2022 г. | Версия 2.0.5

Не точный. Северное побережье Нового Южного Уэльса, Австралия.

Padel_is Бесплатно
4 июля 2022 г. | Версия 2.0.5

Отличное приложение, но работает не только с GPS, его нужно подключить к часам по Bluetooth. Также я бы предпочел его как виджет. (Феникс3)

許乃文
12 июня 2022 г. | Версия 2.0.5

TACTIX 7 不能下載使用

Луис Кабрита
8 июня 2022 г. | Версия 2.0.5

Делает именно то, что обещает, сохраняя в памяти несколько дней вперед, а также историю ранее использованных мест. Кватикс 6

Эндрю Бэкингем
8 июня 2022 г. | Версия 2.0.5

Не обновляется!!!! Пустая трата времени

Жене
23 мая 2022 г. | Версия 2.0.5

Почему обновление несовместимо с Fenix ​​7/Epix gen 2/Tactix 7?

Алекс Ф
7 мая 2022 г. | Версия 2.0.4

Ребята, это не точно!! Почему это приложение все еще доступно???

Мэтью Олт
2 мая 2022 г. | Версия 2.0.4

Не точный.

Йчеснер
20 апреля 2022 г. | Версия 2.0.4

Когда он работает, это здорово, но он был отключен и не синхронизировался больше, чем работал за последние 2 недели. У меня был мой телефон.

Димитрис Куракос
15 апреля 2022 г. | Версия 2.0.4

Είμαι χαλκίΔα εύβοιας και Δείχνει ότι η τοποποθεσίαι είχνει ότι η τοποθεσία μου είναι πλαταιές βοιωτίας, περιοχή χωρίς θάλασαнил !!!

Мел Броадпантс
2 апреля 2022 г. | Версия 2.0.4

Совершенно неверные данные. Опасно неточный, если используется для навигации.

Hollandmjh
28 марта 2022 г. | Версия 2.0.4

Отличное приложение часто использовалось на моем 6x… но, пожалуйста, сделайте его совместимым с моим 7x solar.

Патрис Ансерме
19 марта 2022 г. | Версия 2.0.4

Очень полезное приложение, но, пожалуйста, обновите его для Garmin FENIX 7. Спасибо.

Тибкит
7 марта 2022 г. | Версия 2.0.4

бесполезный, неточный

1 из 18

Вы уверены, что хотите удалить это приложение? Вы потеряете все свои отзывы и статистику загрузок.
