Газовая пушка своими руками — инструкция по сборке + Видео
Едва ли зимой существуют более насущные проблемы, чем проблемы с качественным отоплением объектов. Для их решения используется специальное оборудование, одним из наиболее распространенным среди него является тепловая пушка, в частности, газовая. Сегодня мы поговорим о том, как изготавливить газовую пушку своими руками и можно ли это сделать в принципе.
Содержание статьи:
- 1 Принцип работы и применение газовой пушки
- 2 Разновидности газовых пушек
- 3 Что потребуется в работе
- 4 Газовая пушка своими руками
- 5 Пробный запуск
Отметим, что тепловые газовые пушки стали очень популярными у нас в последнее время. И причиной тому не только специфичный климат, но и достаточно большое количество дач и загородных домов. Словом, у таких устройств есть масса преимуществ.
- Достаточно быстрый монтаж/демонтаж.
- После установки они сразу же готовы к обогреву.
- Они мобильны и компактны.
- Воздух во всем помещении прогревается очень быстро.
- Вы сможете самостоятельно регулировать режим температуры.
- Наконец, внушительный КПД.
Принцип работы и применение газовой пушки
Если подключить пушку к централизованному газоснабжению, то она превращается в полноценное стационарное устройство, которое в частном доме вполне может заменить целую отопительную систему без какого-либо ущерба качеству обогрева. Касаемо используемого топлива, то в большинстве случаев это пропан-бутан.
Обратите внимание! При сгорании газа не выделяется практически никакого запаха.
Более того, многоуровневая система защита, которая имеется в приборах, полностью исключает утечку газа. Более «продвинутые» модели имеют особое покрытие корпуса, которое защищает его от повреждений.
Благодаря газовым пушкам можно не только отапливать, но и оперативно высушивать какие-либо поверхности – к примеру, штукатурку, свежезалитый бетон и прочее, а высокая производительность дает возможность использовать устройство в больших помещениях – складах, ангарах – и в местах скопления людей.
Этот прибор действительно моно включить и забыть, ведь контроль температуры, включение/выключение инициирует термостат. Наконец, по количеству угарного газа газовая пушка не превышает обычную плитку.О том чем еще можно отапливать производственные помещения, читайте тут
Все устройства подобного рода состоят из стандартных элементов:
- теплообменника;
- автоматического прибора-контроллера;
- вентилятора.
Характерно то, что прибор требует очень мало электроэнергии – ведь она нужна лишь для того, чтобы вращался вентилятор. Когда газ горит, теплообменник при этом прогревается. Воздух, движимый вентилятором, проходит через теплообменник, нагревается и распространяется по всему отапливаемому помещению.
Разновидности газовых пушек
Воздух может нагреваться одним из двух способов:
- прямым нагревом;
- непрямым.
Газовыми пушки (своими руками или заводского производства) с прямым нагревом имеют достаточно простую конструкцию, отчего и стоимость их невысокая. В них горелка ничем не изолируется, так что в помещение, помимо прогретого воздуха, попадают и продукты сжигания газа. По этой причине прибор компактен и демонстрирует хороший КПД. Но если его и использовать для обогрева жилого помещения, то нужно сначала позаботиться о том, чтобы в нем (помещении) была хорошая вентиляционная система, которая отводила бы продукты горения.
Видео
Пушки, функционирующие по непрямому принципу, оборудуются изолированными камерами сгорания. В них имеются специальные патрубки, которыми эти продукты отводятся и которые подсоединяются к общему дымоходу. Они идеально подходят для любого типа помещений, где собирается много людей.
Все это – описание стационарных пушек, но кроме них, существуют и пушки портативные или мобильные. Они используются вместе с газовыми баллонами. Дабы было удобно транспортировать и эксплуатировать прибор, на нем есть специальные колеса и ручки.
Обратите внимание! Мобильные пушки требуют четкого соблюдения правил безопасности.
Время работы таких приборов диктуется только объемом газового баллона, расход топлива колеблется в диапазоне 0.6-7 л. в час. Дабы продлить время автономного функционирования, существуют специальные переходники, позволяющие подключать устройство сразу к нескольким баллонам. Наиболее экономичным вариантом является такая пушка, которая оснащена терморегулятором. С ним прибор отключается после того, как будет достигнута требуемая температура помещения. Словом, прогрев помещения такими пушками – отличая возможность сэкономить на отоплении.
Что потребуется в работе
Итак, вы решили, что ваша газовая пушка своими руками будет изготовлена. Что ж, это понятно, поскольку экономически выгодно. Но одного желания мало, потребуется и следующий перечень инструментов, материалов.
- Металлическая труба для подачи топлива в систему.
- Дрель со сверлами по металлу.
- Болгарка.
- Лист стали.
- Полоски металла толщиной в 2 миллиметра.
- Восьмимиллиметровая железная труба, необходимая для создания обменника тепла.
- Вентилятор от автомобиля, его мощность должна составлять минимум 12 вольт.
- Арматура для сооружения, на котором будет размещаться пушка.
Газовая пушка своими руками
Подобного рода приборы представлены сегодня широчайшим ассортиментом моделей от разных стран. Используются они у нас в основном для отопления гаражей. Но до того, как начнет создаваться газовая пушка своими руками, еще раз напомним, что она потребляет немало электроэнергии.
Возможно вас так же заинтересует статья о том как устроенно электрическое отопление дома
Итак, пошаговая технология изготовления прибора.
Первый этап. Для начала распиливаем «болгаркой» трубку – именно по ней будет газ будет поступать в систему. Эти меры необходимы для дальнейшего удлинения трубы – дабы сделать это, мы привариваем любую еще одну трубу, имеющую аналогичный диаметр.
Второй этап. Далее нам необходимо несколько увеличить отверстие (примерно до 5 миллиметров), посредством него топливо и будет поступать. Параллельно с этим удлиняем на 2 миллиметра жиклер.
Третий этап. Когда с этим покончено, увеличиваем длину корпуса – это необходимо для увеличения теплообмена. Для этого нам потребуется металлический диск (? 8 сантиметров), который мы закрепим непосредственно под удлинителем. Затем просверливается дырка с ? 1 сантиметр, в общей сложности нам потребуется восемь отверстий аналогичного характера.
Четвертый этап. Изготавливаем хомут, которым будет закрепляться сам теплообменник. После этого привариваем две металлические пластины по 2 миллиметра каждая в виде креста – это тоже нужно для повышения теплообмена.
Пятый этап. Сооружаем теплообменник. Берем для этого железную трубу с ? 8 сантиметров, ее стенки должны быть не слишком толстыми. После этого на стенку трубы привариваем торец, в котором, в свою очередь, просверливаем отверстие. Сквозь него мы пропустим удлинитель от горелки, а в окончании хомут нужно дополнительно укрепить болтами.
Шестой этап. Продолжаем работать с обменником тепловой энергии. Проделываем в его корпусе отверстие (используя для этого болгарку), к которому крепится отрезок восьмисантиметровой трубки. Из нее в помещение будет выходить прогретый воздух.
Седьмой этап. Далее берем обычный вентилятор из автомобиля, имеющий мощность не менее 12 вольт, и устанавливаем его на втором конце корпуса обменника. Это будет у нас своего рода мотор, другими словами, приспособление, вырабатывающее энергию для нашего прибора, посредством него тепло будет передаваться в отапливаемое помещение.
Восьмой этап. Последним этапом работ станет просверливание отверстий, необходимых для того, чтоб поджигать газ было более удобно. Более того, потребуется еще и продумать конструкцию, где, собственно, и будет размещаться газовая пушка своими руками. Можно использовать для этого железную арматуру, сварив из нее своего рода раму.
Пробный запуск
Для использования пушки нужно произвести некоторые процедуры.
- Зажигаем зажигалку, поднеся ее к отверстию для разжигания топлива.
- Открываем вентиль, дабы газ начал поступать.
- Когда газ загорится, убираем зажигалку обратно.
- Включаем вентилятор.
Если же вкратце рассмотреть технологию изготовления такого рода тепловой пушки, то выглядит она следующим образом:
- крепим на горелке металлический диск-удлинитель;
- удлиняем трубу, необходимую для газоснабжения прибора;
- устанавливаем железные пластинки, необходимые для улучшения теплоотдачи;
- устанавливаем хомут с одной стороны удлинителя, после этого необходимо закрепить собственно теплообменник;
- собираем все устройство грелки целиком;
- проделываем в теплообменнике дырочки для того, чтобы сквозь них выходил горячий воздух;
- на второе окончание трубы привариваем металлическое кольцо;
- на теплообменник устанавливаем выключатель, который будет включать/выключать вентилятор;
- непосредственно сборка вентилятора.
Не стоит забывать о том, что газовая пушка своими руками нуждается еще и в корпусе. Этот корпус, как известно, более всего походит на обычную трубу, так что мы вполне можем изготовить его собственноручно. Для этого берем не слишком толстый лист стали, обрезаем, дабы придать ему необходимых размеров, и сворачиваем в трубу.
Дабы соединить между собой края листа, можно прибегнуть к методу соединительного замка. Если по той или иной причине вы не можете этого сделать, то воспользуйтесь обычными закрепительными болтами.
В заключение
Что же, вот мы и рассмотрели особенности, принцип работы и технологию изготовления такого прибора, как газовая тепловая пушка. Это устройство имеет большую популярность в виду экономичности и возможности обогрева помещений с большой площадью в рекордно короткое время. Сделать его можно и собственноручно, достаточно иметь перечень необходимые инструментов, материалов, а также немного терпения.
Газовая тепловая пушка своими руками — самый экономный способ обогрева
Необходимость быстрого обогрева помещений чаще всего возникает у владельцев просторных производственных помещений, складов и гаражей, не подключенных к центральному отоплению.
Вспомогательный источник тепла может потребоваться и в период, когда температура в помещениях уже становится не комфортной для работы, а имеющаяся отопительная система еще не функционирует.
Тепловая пушка, работающая на газовом топливе, становится отличным вариантом устройства обогрева помещений наиболее экономным способом.
При наличии возможности подключения такой тепловой пушки к газовой магистрали, она становится стационарным устройством, Использование баллонного газа обеспечивает газовой тепловой пушке мобильность.
Тепловые пушки, подключенные к газовым баллонам, часто используют строители при необходимости проведения работ при определенной температуре. Для этого пространство, требующее обогрева, покрывается плотной пленкой, а затем с помощью тепловой пушки обеспечивают необходимое для работы тепло.
Использование такого способа обогрева позволяет продолжать строительные работы даже в морозную погоду. Тепловая пушка отлично просушит весной отсыревшие комнаты в подвалах, не позволит животным на фермах замерзнуть в холодную погоду.
Существуют тепловые пушки, использующие для работы и альтернативные источники энергии, но газ значительно дешевле, чем электричество и дизельное топливо, также часто применяемые в отопительных приборах.
Важно: в конструкцию тепловой пушки включен вентилятор, поэтому для её работы требуется наличие подключения к постоянному источнику электроэнергии.
Содержание
- 1 Разновидности газовых тепловых пушек
- 2 Изготовление газовой тепловой пушки своими руками
- 3 Основные неисправности газовых тепловых пушек
Разновидности газовых тепловых пушек
Вне зависимости от конструкции газовой пушки для их работы используется одинаковое топливо — газ.
Однако способ нагрева воздушного потока у каждой из двух имеющихся разновидностей устройств обогрева имеет принципиальные различия. По этой причине и требования к условиям эксплуатации у них тоже различаются.
В тепловой пушке, выполненной с прямым нагревом, в нагретом воздухе присутствуют продукты сгорания топлива. Очищения воздушного потока от примесей в конструкции не предусмотрено. Фактически, загрязненный воздух, полученный после нагнетания его вентилятором непосредственно на пламя, распределяется по помещению.
Такая конструктивная особенность газовой пушки прямого нагрева требует наличия в помещении хорошей вентиляции. Однако это не мешает им оставаться популярными. Причины высокого спроса на данную конструкцию очевидны — быстрый нагрев помещения при минимальном расходе топлива позволяет получить практически 100 % КПД тепловой пушки.
В газовых пушках непрямого нагрева нагревательным элементом является кольцевой теплообменник. Все продукты горения остаются в теплообменнике, а затем удаляются через дымоход. В это же время теплообменник нагревается, потоки воздуха с помощью вентилятора обтекают его внешние стенки и тоже нагреваются. В помещение поступает воздух, лишенный вредных примесей.
В конструкции таких тепловых пушек обязательно имеется дымоход, через который продукты сгорания выводятся из помещения. Эта особенность делает затруднительным перемещение устройства обогрева, поэтому данные модели тепловых пушек обычно используют как стационарные обогреватели.
Важно: для обеспечения безопасной эксплуатации газовых тепловых пушек производители снабжают их защитными устройствами, контролирующими наличие пламени и температуру корпуса.
Изготовление газовой тепловой пушки своими руками
В продаже имеются различные модели газовых пушек, но многие домашние мастера конструируют такие устройства самостоятельно. Особых сложностей в конструкции газовой пушки нет.
Чтобы изготовить такое устройство обогрева, необходимо понимать принцип его работы, иметь навыки работы со сварочным оборудованием и позаботиться о наличии необходимых материалов,
Так как большинство домашних мастеров планируют использовать тепловую пушку собственного изготовления для обогрева гаражей, то они выбирают конструкцию газовой пушки непрямого нагрева, подключаемую к дымоходу.
Для создания газовой пушки потребуются следующие материалы:
- труба длиной 1 метр, диаметром 180 мм, предназначенная для изготовления корпуса;
- труба такой же длины, но диаметром 80 мм для камеры сгорания;
- труба длиной 0,3 метра, диаметром 80 мм для патрубка выхода нагретого воздуха;
- газовая горелка, оснащеная пьезоподжигом;
- любой осевой вентилятор, имеющий круглый фланец.
Принципиальная схему газовой тепловой пушки смотрите ниже.
Сборка самодельной газовой пушки, снабженной камерой сгорания, осуществляется в следующем порядке:
- С противоположных сторон трубы большего диаметра просверливают два отверстия. Одно из них, предназначенное для приваривания патрубка выхода нагретого воздуха, должно иметь диаметр 80 мм. Второе отверстие сверлится диаметром 10 мм. В него будет входить газовый шланг, подсоединенный к горелке.
- Из трубы меньшего диаметра изготавливается камера сгорания. Для ее жесткого крепления к трубе необходимо приварить пластины, удерживающие конструкцию в центре корпуса.
- Затем необходимо подготовить заглушку, вырезанную из металлического листа таким образом, чтобы она закрывала зазор между камерой сгорания и корпусом. При этом должен быть обеспечен доступ к камере для подключения ее к дымоходу.
- Следующим этапом будет сборка конструкции. Ребра камеры сгорания необходимо приварить внутри корпуса, а с наружной части его части приварить патрубок, через который в помещение будет поступать нагретый воздух и заглушку. Затем устанавливается и жестко закрепляется газовая горелка, и монтируется вентилятор.
Сборка газовой пушки с прямым нагревом выполняется гораздо проще, так как она состоит из трубы, с одного конца которой крепятся лишь горелка и вентилятор. Горячий воздух вместе с продуктами горения выходит с противоположной стороны трубы.
Основные неисправности газовых тепловых пушек
Большинство неисправностей газовой пушки вполне можно устранить самостоятельно, без обращения в мастерскую. Чаще всего из строя выходят:
- вентилятор;
- пьезоэлемент;
- горелка;
- элементы защиты.
Обычно владельцы данных устройств сталкиваются с возникновением следующих проблем:
- Невозможно зажечь газ. Так проявляется неисправность пьезоэлемента. Следует его очистить, а если эта процедура не помогла, то заменить деталь на новую.
- Газ не поступает в камеру сгорания. Причина этой неисправности — засорение горелки. Проблема решается продуванием горелки мощной воздушной струей.
- Появился запах газа. Обычно эта проблема связана с утечкой газа из шлангов. Требуется либо затягивание элементов крепежа, либо замена шлангов. Самым простым способом выявления мест утечки газа является использование мыльного раствора.
- Увеличилось потребление газа — требуется замена редуктора.
- При горении горелки в помещение не поступает теплый воздух — следует проверить исправность вентилятора. При наличии электропитания и исправности контактной группы требуется его замена.
Приобретение газовой тепловой пушки, оборудованной всеми необходимыми элементами безопасности, обойдется покупателю в солидную сумму. Такое приобретение оправдывает себя при постоянной необходимости обогрева больших площадей.
Поэтому многие изготавливают тепловые пушки, работающие на газовом топливе, самостоятельно. В этом случае следует помнить, что оставлять такие устройства работать без присмотра нельзя ни при каких обстоятельствах.
Тепловая газовая пушка своими руками
Пушка газоваяОбогрев небольших подсобных помещений — вещь насущная и сегодня очень необходимая. Неотапливаемый гараж остался в прошлом. Но не каждый его владелец может обеспечить это небольшое помещение необходимым и достаточным теплом. Поэтому мастеровитые автовладельцы обращают свое внимание на опыт строителей, которые отапливают зимой объекты, закрывая их полиэтиленовой пленкой и используя тепловые пушки. Кстати, изготовить небольшую тепловую газовую пушку своими руками — не проблема. Здесь не требуются какие-то инструкции и чертежи. Все банально просто и очень даже эффективно.
Содержание
- Основные элементы пушки
- Схема и технология работ
- Заключение по теме
Основные элементы пушки
Для начала обратимся к инженерной мысли, которая подсказывает, что тепловая пушка должна состоять из нескольких основных элементов.
Это:
- Корпус из прочного и жаростойкого материала. Поэтому выбирается металл.
- Горелка. Здесь может применяться упрощенная конструкция, к примеру, горелка от любого газового отопительного котла. Хотя можно использовать вариант, изготовленный своими руками.
- Вентилятор. Для подачи кислорода и выдавливания тепла из корпуса прибора понадобится какой-то агрегат. Лучше вентилятора ничего найти не удастся. Так что можете использовать старый бытовой прибор небольшой мощности.
- Источник подачи газа. Это может быть газовый трубопровод или газовый баллон.
Обязательный элемент, который придется сделать своими руками — это камера сгорания. Ничего сложного в этом нет, так что можно приступать к изготовлению. Вот только для проведения сборочных работ вам понадобится сварочный аппарат, работающий от сети электрического тока.
Итак, изготавливать тепловую пушку будем из трубы большого диаметра — не меньше 150 мм. Конечно, размер агрегата будет влиять на его производительность, но для такого небольшого помещения, как гараж, устройство может быть не очень крупным. Практика показывает, что мощности в 2 кВт больше чем достаточно.
com/embed/_p9SjXDDvTo» frameborder=»0″ allowfullscreen=»allowfullscreen»>Внимание! Залог эффективной работы газовой тепловой пушки — это полная утилизация газовой смеси внутри камеры сгорания. Поэтому придется точно отрегулировать поток воздуха, который подается вентилятором. Кроме того, этот поток нужно будет все время контролировать.
Схема и технология работ
Длина трубы может быть разной, но выбирайте оптимальную — 1,0–1,2 м. С ее противоположных сторон по бокам сделайте отверстия. Через одно в помещение гаража будет поступать теплый воздух. Через второе к горелке будет подведен газовый шланг. Поэтому первое отверстие должно быть большим, а второе маленьким. Первое отверстие обычно снабжается патрубком, который будет направлять движение нагретого воздуха. Его необходимо к трубе приварить.
Пушка непрямого нагреваТеперь отдельно нужно изготовить камеру сгорания. Это, по сути, та же труба, только меньшего диаметра. К ней с внешней стороны привариваются продольные пластины, выполняющие функции крепежа и увеличителя плоскости теплоотдачи. Их должно быть 4–8 штук — чем больше пластин, тем больше тепла выделяется. Диаметр контура по внешним краям пластин должен быть чуть меньше внутреннего диаметра основной трубы, чтобы камера сгорания со своими ребрами легко зашла в нее.
Итак, устанавливаем камеру сгорания внутрь корпуса и жестко привариваем ее. Обратите внимание на то, что камера сгорания должна немного выступать за края большой трубы. После этого из металлического листа вырезаем круг с диаметром, равным диаметру большой трубы, а внутри делаем отверстие под диаметр камеры сгорания. Этот элемент привариваем так, чтобы он герметично закрыл зазор между малой и большой трубами.
В камеру сгорания устанавливаем горелку, к которой подсоединяем шланг для подачи газа. Установить ее можно на изогнутой металлической трубке, которая приваривается внутри камеры сгорания. Хотя вариантов крепежа можно придумать много.
Теперь осталось установить вентилятор. Для небольшой тепловой пушки подойдет устройство, которое обычно устанавливают на вытяжку в ванной комнате. Оно легкое, недорогое и имеет уже готовые крепежные отверстия, через которые фиксируется к корпусу прибора.
Отопление гаражаОбычно такие вентиляторы имеют прямоугольный фланец, хотя на рынке вы найдете изделия и с круглыми фланцами. Поэтому, выбрав определенную конструкцию, вы под нее приготовите металлический фланец, который приваривается к корпусу пушки, но с обратной стороны от выхода камеры сгорания. К этому фланцу мелкими болтами или саморезами крепится сам вентилятор.
На этом тепловая газовая пушка готова. Как видите, сделать ее своими руками, если вы можете работать со сварочным аппаратом, не так уж сложно. Кстати, в подобную конструкцию можно добавить очень полезный элемент. Помните, мы говорили, что необходимо очень точно отрегулировать воздушный поток. А для этого следует установить ограничитель этого потока. Его конструкций много, так что выбирайте любую. К примеру, обычный шибер, который можно расположить между двумя фланцами — вентиляторным и монтажным. А можно сконструировать вращающуюся заслонку на рычаге.
Заключение по теме
Газовая тепловая пушка по своей конструкции ничем не отличается от дизельной. Меняется только горелка. Провести ее ремонт будет не очень сложно. Единственное, что может доставить неудобство — это подбор точного и эффективного режима теплоотдачи. Здесь придется поработать заслонкой и подачей газа из баллона. Даже самый маленький агрегат, изготовленный своими руками, на выходе даст температуру +70С. А этого вполне достаточно, чтобы обогреть гараж.
Читайте далее:
Как собрать газовую пушку самому чертежи
Обогрев небольших подсобных помещений — вещь насущная и сегодня очень необходимая. Неотапливаемый гараж остался в прошлом. Но не каждый его владелец может обеспечить это небольшое помещение необходимым и достаточным теплом. Поэтому мастеровитые автовладельцы обращают свое внимание на опыт строителей, которые отапливают зимой объекты, закрывая их полиэтиленовой пленкой и используя тепловые пушки. Кстати, изготовить небольшую тепловую газовую пушку своими руками — не проблема. Здесь не требуются какие-то инструкции и чертежи. Все банально просто и очень даже эффективно.
Основные элементы пушки
Для начала обратимся к инженерной мысли, которая подсказывает, что тепловая пушка должна состоять из нескольких основных элементов.
- Корпус из прочного и жаростойкого материала. Поэтому выбирается металл.
- Горелка. Здесь может применяться упрощенная конструкция, к примеру, горелка от любого газового отопительного котла. Хотя можно использовать вариант, изготовленный своими руками.
- Вентилятор. Для подачи кислорода и выдавливания тепла из корпуса прибора понадобится какой-то агрегат. Лучше вентилятора ничего найти не удастся. Так что можете использовать старый бытовой прибор небольшой мощности.
- Источник подачи газа. Это может быть газовый трубопровод или газовый баллон.
Обязательный элемент, который придется сделать своими руками — это камера сгорания. Ничего сложного в этом нет, так что можно приступать к изготовлению. Вот только для проведения сборочных работ вам понадобится сварочный аппарат, работающий от сети электрического тока.
Итак, изготавливать тепловую пушку будем из трубы большого диаметра — не меньше 150 мм. Конечно, размер агрегата будет влиять на его производительность, но для такого небольшого помещения, как гараж, устройство может быть не очень крупным. Практика показывает, что мощности в 2 кВт больше чем достаточно.
Внимание! Залог эффективной работы газовой тепловой пушки — это полная утилизация газовой смеси внутри камеры сгорания. Поэтому придется точно отрегулировать поток воздуха, который подается вентилятором. Кроме того, этот поток нужно будет все время контролировать.
Схема и технология работ
Длина трубы может быть разной, но выбирайте оптимальную — 1,0–1,2 м. С ее противоположных сторон по бокам сделайте отверстия. Через одно в помещение гаража будет поступать теплый воздух. Через второе к горелке будет подведен газовый шланг. Поэтому первое отверстие должно быть большим, а второе маленьким. Первое отверстие обычно снабжается патрубком, который будет направлять движение нагретого воздуха. Его необходимо к трубе приварить.
Теперь отдельно нужно изготовить камеру сгорания. Это, по сути, та же труба, только меньшего диаметра. К ней с внешней стороны привариваются продольные пластины, выполняющие функции крепежа и увеличителя плоскости теплоотдачи. Их должно быть 4–8 штук — чем больше пластин, тем больше тепла выделяется. Диаметр контура по внешним краям пластин должен быть чуть меньше внутреннего диаметра основной трубы, чтобы камера сгорания со своими ребрами легко зашла в нее.
Итак, устанавливаем камеру сгорания внутрь корпуса и жестко привариваем ее. Обратите внимание на то, что камера сгорания должна немного выступать за края большой трубы. После этого из металлического листа вырезаем круг с диаметром, равным диаметру большой трубы, а внутри делаем отверстие под диаметр камеры сгорания. Этот элемент привариваем так, чтобы он герметично закрыл зазор между малой и большой трубами.
В камеру сгорания устанавливаем горелку, к которой подсоединяем шланг для подачи газа. Установить ее можно на изогнутой металлической трубке, которая приваривается внутри камеры сгорания. Хотя вариантов крепежа можно придумать много.
Теперь осталось установить вентилятор. Для небольшой тепловой пушки подойдет устройство, которое обычно устанавливают на вытяжку в ванной комнате. Оно легкое, недорогое и имеет уже готовые крепежные отверстия, через которые фиксируется к корпусу прибора.
Обычно такие вентиляторы имеют прямоугольный фланец, хотя на рынке вы найдете изделия и с круглыми фланцами. Поэтому, выбрав определенную конструкцию, вы под нее приготовите металлический фланец, который приваривается к корпусу пушки, но с обратной стороны от выхода камеры сгорания. К этому фланцу мелкими болтами или саморезами крепится сам вентилятор.
На этом тепловая газовая пушка готова. Как видите, сделать ее своими руками, если вы можете работать со сварочным аппаратом, не так уж сложно. Кстати, в подобную конструкцию можно добавить очень полезный элемент. Помните, мы говорили, что необходимо очень точно отрегулировать воздушный поток. А для этого следует установить ограничитель этого потока. Его конструкций много, так что выбирайте любую. К примеру, обычный шибер, который можно расположить между двумя фланцами — вентиляторным и монтажным. А можно сконструировать вращающуюся заслонку на рычаге.
Заключение по теме
Газовая тепловая пушка по своей конструкции ничем не отличается от дизельной. Меняется только горелка. Провести ее ремонт будет не очень сложно. Единственное, что может доставить неудобство — это подбор точного и эффективного режима теплоотдачи. Здесь придется поработать заслонкой и подачей газа из баллона. Даже самый маленький агрегат, изготовленный своими руками, на выходе даст температуру +70С. А этого вполне достаточно, чтобы обогреть гараж.
Едва ли зимой существуют более насущные проблемы, чем проблемы с качественным отоплением объектов. Для их решения используется специальное оборудование, одним из наиболее распространенным среди него является тепловая пушка, в частности, газовая. Сегодня мы поговорим о том, как изготавливить газовую пушку своими руками и можно ли это сделать в принципе.
Отметим, что тепловые газовые пушки стали очень популярными у нас в последнее время. И причиной тому не только специфичный климат, но и достаточно большое количество дач и загородных домов. Словом, у таких устройств есть масса преимуществ.
- Достаточно быстрый монтаж/демонтаж.
- Они безопасны.
- После установки они сразу же готовы к обогреву.
- Они мобильны и компактны.
- Воздух во всем помещении прогревается очень быстро.
- Вы сможете самостоятельно регулировать режим температуры.
- Наконец, внушительный КПД.
Принцип работы и применение газовой пушки
Если подключить пушку к централизованному газоснабжению, то она превращается в полноценное стационарное устройство, которое в частном доме вполне может заменить целую отопительную систему без какого-либо ущерба качеству обогрева. Касаемо используемого топлива, то в большинстве случаев это пропан-бутан.
Обратите внимание! При сгорании газа не выделяется практически никакого запаха.
Более того, многоуровневая система защита, которая имеется в приборах, полностью исключает утечку газа. Более «продвинутые» модели имеют особое покрытие корпуса, которое защищает его от повреждений.
Благодаря газовым пушкам можно не только отапливать, но и оперативно высушивать какие-либо поверхности – к примеру, штукатурку, свежезалитый бетон и прочее, а высокая производительность дает возможность использовать устройство в больших помещениях – складах, ангарах – и в местах скопления людей. Этот прибор действительно моно включить и забыть, ведь контроль температуры, включение/выключение инициирует термостат. Наконец, по количеству угарного газа газовая пушка не превышает обычную плитку.
О том чем еще можно отапливать производственные помещения, читайте тут
Все устройства подобного рода состоят из стандартных элементов:
- теплообменника;
- автоматического прибора-контроллера;
- вентилятора.
Характерно то, что прибор требует очень мало электроэнергии – ведь она нужна лишь для того, чтобы вращался вентилятор. Когда газ горит, теплообменник при этом прогревается. Воздух, движимый вентилятором, проходит через теплообменник, нагревается и распространяется по всему отапливаемому помещению.
Разновидности газовых пушек
Воздух может нагреваться одним из двух способов:
Газовыми пушки (своими руками или заводского производства) с прямым нагревом имеют достаточно простую конструкцию, отчего и стоимость их невысокая. В них горелка ничем не изолируется, так что в помещение, помимо прогретого воздуха, попадают и продукты сжигания газа. По этой причине прибор компактен и демонстрирует хороший КПД. Но если его и использовать для обогрева жилого помещения, то нужно сначала позаботиться о том, чтобы в нем (помещении) была хорошая вентиляционная система, которая отводила бы продукты горения.
Пушки, функционирующие по непрямому принципу, оборудуются изолированными камерами сгорания. В них имеются специальные патрубки, которыми эти продукты отводятся и которые подсоединяются к общему дымоходу. Они идеально подходят для любого типа помещений, где собирается много людей.
Все это – описание стационарных пушек, но кроме них, существуют и пушки портативные или мобильные. Они используются вместе с газовыми баллонами. Дабы было удобно транспортировать и эксплуатировать прибор, на нем есть специальные колеса и ручки.
Обратите внимание! Мобильные пушки требуют четкого соблюдения правил безопасности.
Время работы таких приборов диктуется только объемом газового баллона, расход топлива колеблется в диапазоне 0.6-7 л. в час. Дабы продлить время автономного функционирования, существуют специальные переходники, позволяющие подключать устройство сразу к нескольким баллонам. Наиболее экономичным вариантом является такая пушка, которая оснащена терморегулятором. С ним прибор отключается после того, как будет достигнута требуемая температура помещения. Словом, прогрев помещения такими пушками – отличая возможность сэкономить на отоплении.
Что потребуется в работе
Итак, вы решили, что ваша газовая пушка своими руками будет изготовлена. Что ж, это понятно, поскольку экономически выгодно. Но одного желания мало, потребуется и следующий перечень инструментов, материалов.
- Металлическая труба для подачи топлива в систему.
- Дрель со сверлами по металлу.
- Болгарка.
- Лист стали.
- Полоски металла толщиной в 2 миллиметра.
- Восьмимиллиметровая железная труба, необходимая для создания обменника тепла.
- Вентилятор от автомобиля, его мощность должна составлять минимум 12 вольт.
- Арматура для сооружения, на котором будет размещаться пушка.
Газовая пушка своими руками
Подобного рода приборы представлены сегодня широчайшим ассортиментом моделей от разных стран. Используются они у нас в основном для отопления гаражей. Но до того, как начнет создаваться газовая пушка своими руками, еще раз напомним, что она потребляет немало электроэнергии.
Возможно вас так же заинтересует статья о том как устроенно электрическое отопление дома
Итак, пошаговая технология изготовления прибора.
Первый этап. Для начала распиливаем «болгаркой» трубку – именно по ней будет газ будет поступать в систему. Эти меры необходимы для дальнейшего удлинения трубы – дабы сделать это, мы привариваем любую еще одну трубу, имеющую аналогичный диаметр.
Второй этап. Далее нам необходимо несколько увеличить отверстие (примерно до 5 миллиметров), посредством него топливо и будет поступать. Параллельно с этим удлиняем на 2 миллиметра жиклер.
Третий этап. Когда с этим покончено, увеличиваем длину корпуса – это необходимо для увеличения теплообмена. Для этого нам потребуется металлический диск (? 8 сантиметров), который мы закрепим непосредственно под удлинителем. Затем просверливается дырка с ? 1 сантиметр, в общей сложности нам потребуется восемь отверстий аналогичного характера.
Четвертый этап. Изготавливаем хомут, которым будет закрепляться сам теплообменник. После этого привариваем две металлические пластины по 2 миллиметра каждая в виде креста – это тоже нужно для повышения теплообмена.
Пятый этап. Сооружаем теплообменник. Берем для этого железную трубу с ? 8 сантиметров, ее стенки должны быть не слишком толстыми. После этого на стенку трубы привариваем торец, в котором, в свою очередь, просверливаем отверстие. Сквозь него мы пропустим удлинитель от горелки, а в окончании хомут нужно дополнительно укрепить болтами.
Шестой этап. Продолжаем работать с обменником тепловой энергии. Проделываем в его корпусе отверстие (используя для этого болгарку), к которому крепится отрезок восьмисантиметровой трубки. Из нее в помещение будет выходить прогретый воздух.
Седьмой этап. Далее берем обычный вентилятор из автомобиля, имеющий мощность не менее 12 вольт, и устанавливаем его на втором конце корпуса обменника. Это будет у нас своего рода мотор, другими словами, приспособление, вырабатывающее энергию для нашего прибора, посредством него тепло будет передаваться в отапливаемое помещение.
Восьмой этап. Последним этапом работ станет просверливание отверстий, необходимых для того, чтоб поджигать газ было более удобно. Более того, потребуется еще и продумать конструкцию, где, собственно, и будет размещаться газовая пушка своими руками. Можно использовать для этого железную арматуру, сварив из нее своего рода раму.
Пробный запуск
Для использования пушки нужно произвести некоторые процедуры.
- Зажигаем зажигалку, поднеся ее к отверстию для разжигания топлива.
- Открываем вентиль, дабы газ начал поступать.
- Когда газ загорится, убираем зажигалку обратно.
- Включаем вентилятор.
Если же вкратце рассмотреть технологию изготовления такого рода тепловой пушки, то выглядит она следующим образом:
- крепим на горелке металлический диск-удлинитель;
- удлиняем трубу, необходимую для газоснабжения прибора;
- устанавливаем железные пластинки, необходимые для улучшения теплоотдачи;
- устанавливаем хомут с одной стороны удлинителя, после этого необходимо закрепить собственно теплообменник;
- собираем все устройство грелки целиком;
- проделываем в теплообменнике дырочки для того, чтобы сквозь них выходил горячий воздух;
- на второе окончание трубы привариваем металлическое кольцо;
- на теплообменник устанавливаем выключатель, который будет включать/выключать вентилятор;
- непосредственно сборка вентилятора.
Не стоит забывать о том, что газовая пушка своими руками нуждается еще и в корпусе. Этот корпус, как известно, более всего походит на обычную трубу, так что мы вполне можем изготовить его собственноручно. Для этого берем не слишком толстый лист стали, обрезаем, дабы придать ему необходимых размеров, и сворачиваем в трубу.
Дабы соединить между собой края листа, можно прибегнуть к методу соединительного замка. Если по той или иной причине вы не можете этого сделать, то воспользуйтесь обычными закрепительными болтами.
Что же, вот мы и рассмотрели особенности, принцип работы и технологию изготовления такого прибора, как газовая тепловая пушка. Это устройство имеет большую популярность в виду экономичности и возможности обогрева помещений с большой площадью в рекордно короткое время. Сделать его можно и собственноручно, достаточно иметь перечень необходимые инструментов, материалов, а также немного терпения.
Здравствуйте, друзья. Вы знаете, как сделать газовую пушку? А что это вообще за аппаратура? Каковы принципы её работы? И на каком топливе она работает?
Данная статья разъясняет, как можно соорудить своими усилиями газовую пушку. Раскрываются её основные виды. Рассматривается, как создать более мощный агрегат.
Понятие и принципы работы
Принцип функционирования этого газового аппарата похож на работу вентилятора. Только выпускается теплый воздух.
Внутри корпуса циркулирует воздух. Благодаря ТЭНу или горелке он разогревается. Эти элементы конструкции могут работать на разном топливе.
«Пушкой» агрегат назван за свою внешнюю аналогию с известным орудием. А стреляет он тёплым воздухом.
Разновидности
Есть такие классификации газовых пушек:
- Метод нагрева.
- Тип топлива.
- Цель применения.
По первой классификации аппараты могут иметь:
- Прямой нагрев. Работа аппарата основывается на мощном вентиляторе. Взяты воздух тесно контактирует с нагревательной составляющей, быстро и сильно нагревается, и подаётся в помещение.
- Непрямой нагрев. В пушке устроен тепловой обменник (ТО). Тепло обосабливается от продукции сгорания, которая направляется в особую трубу. Эта труба соединена pmi 2013 с дымоходом. Через него результаты сгорания уходят наружу.
По типу топлива пушки могут быть:
- Электрическими. Это отличный экологический вариант для жилых помещений. Правда, за электричество получаются высокие платы.
- Дизельными. Это хороший экономный вариант для технических помещений. Для работы нужно отработанное моторное масло.
- Водяными. Их главные компоненты: резервуар с водой, нагревательный элемент и вентилятор. Для обогрева пространства применяется мощный пар. Это отличный вариант для сельского хозяйства.
- Инфракрасными. Основа работа – соответствующее излучение. Такие виды обычно применяют, чтобы нагревать открытые пространства.
- Газовыми. Наиболее популярный вариант из-за лучшего отношения стоимости и качества.
По цели применения аппараты бывают бытовыми и промышленными. Первые стоят меньше, более компактны и выбрасывают меньше тепла. Вторые – очень большие, дорогие, но эффективные агрегаты.
Самостоятельное создание
Тепловую пушку можно приобрести или изготовить своими руками. Но для этого у вас должны быть определенные знания и опыт.
Здесь образуется логичный вопрос – а как сделать газовую пушку самому? Если у вас есть багаж необходимых знаний, вы сможете сами сделать необходимую схему.
На создание чертежа своими руками обычно не уходит много времени.

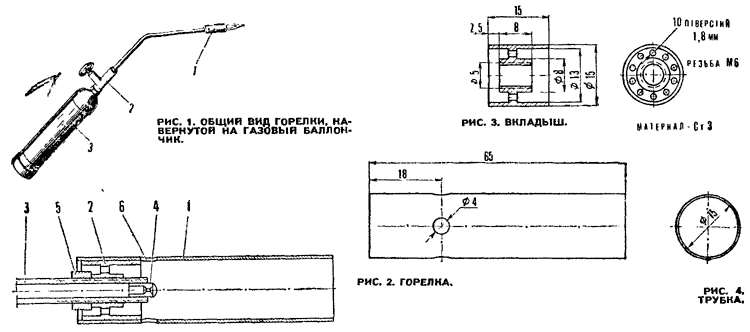

Если есть какие-то сложности с ним, можно воспользоваться данной схемой:
Это подходящий прибор для обогревания небольших пространств. На эту схему можно ориентироваться, если вам необходимо создать пушку для гаража своими руками.
Сделать задуманный аппарат самим не получится без такого арсенала:
- Труба из металла. Через неё топливо будет подаваться в механизм.
- Болгарка.
- Стальной лист.
- Дрель. К неё прилагаются свёрла по металлу.
- Металлические полосы плотностью 2 мм.
- Стальная трубка 8 мм. Нужна для теплообменника.
- Арматура для постамента. На нём и разместится пушка.
- Вентилятор минимум на 12 В.
- Сварочная техника.
Творческие стадии
Как сделать газовую пушку своими руками поэтапно? Нужно распределить работы по значимости. А творческие стадии таковы:
- Создание корпуса пушки. Для этого подходит обычная труба. Можно сделать кожух. Для этого нужен стальной лист. Металл режется. Ему задаются подходящие параметры. Затем financial assistance grants он сворачивается в трубу. Метод скрепления краёв – болтовой или соединительный замок.
- Распил трубки для подачи газа. Применяется болгарка. Трубку можно в будущем удлинить, приварив к неё аналогичное изделие.
- Незначительное расширение отверстия для подачи газа до 5 мм.
- Развитие теплообмена: корпус удлиняется металлическим диском. Диаметр диска – 8 см. Сам диск монтируется под payday loans gallatin tn горелкой. На нём просверливаются 8 дырок. Диаметр каждой – 1 см. Это обеспечение свободного попадания воздуха.
- Создание хомута для фиксации ТО. Применяются две полосы из металла. Их плотность – 2 мм. Они привариваются крест-накрест.
- Создание ТО пушки. Как его сделать? Берётся железная труба, имеющая диаметр cash advance businesses 8 см. Её стенки не должны быть очень плотными. К стенке монтируется торец. Там же создаётся отверстие.
Через этот компонент следует удлинитель, идущий от горелки. На окончании находится хомут. Он ещё раз фиксируется болтами.
- Монтаж патрубка к трубе с отверстием. Его примерная длина – 8 см. Он обеспечит выход нагретого воздуха из аппарата.
- Сборка горелки.
- Монтаж выключателя для вентилятора. Этот элемент монтируется в корпус ТО.
- В этом корпусе болгаркой делается прорезь. К ней присоединяется отрезок трубки на 8 см. Через него будет выходить нагретый воздух.
Особого внимания заслуживает вентилятор. Без него невозможно сделать задуманный аппарат своими руками в домашних условиях.
Можно взять автомобильную или бытовую модель круглой формы.
Вентилятор монтируется на втором окончании ТО. Через этот элемент нагретый воздух будет насыщать помещение. Вентилятору нужен источник питания. Обычно это электросеть или аккумулятор.
Кульминационный этап в создании пушки своими усилиями – это создание отверстий для удобного разжигания газа.
Необходимо ещё сделать постамент для корпуса этой газовой техники. Для этой цели сгодится подходящая подставка или железная арматура. Во втором случае делается рама.
Чтобы точнее контролировать воздушный поток, на пушку ставится ограничитель.
Тестовый запуск
Когда сами соберёте конструкции, её нужно протестировать. Соедините её с предварительно подготовленным газовым баллоном, использовав трубку.
Давление в ёмкости или в трубе должно отвечать критериям определённой модели. Чем она мощнее, тем больше требуется online loans instant approval bad credit давления. Например, для пушки с параметром 10 кВт подходящее давление – более 0,5 бар.
Чтобы провести тест агрегата, собранного своими руками, необходимо:
- Поднести воспламенённую зажигалку к отверстию для разжигания.
- Открыть газовый вентиль.
- При появлении пламени спрятать зажигалку.
- Включить вентилятор.
Если горелка горит равномерно и сразу выбрасывается тепло, значит, сборка прошла успешно.
Мощная модель
Как сделать мощную газовую пушку? Если вам нужная мощная модель, значит, используйте более мощный вентилятор и конструктивные элементы больших параметров. Так для сборки своими усилиями понадобится тот же арсенал. Только плотность материала потребуется побольше, например, на 4 мм. Нужны и трубки большего диаметра.
Наиболее простой пример – увеличение всех параметров вдвое. Порядок работ тот же. Получается мощный аппарат. Для него нужен и баллон солиднее. Так для газового агрегата на 20 кВт (к примеру) понадобится давление в 1 бар.
Правда, и аккумулятор понадобится мощнее. Зато это устройство, сделанное собственными руками, сможет обогреть большую площадь, например павильон.
Заключение
Сделать обозначенную пушку самостоятельно несложно, обладая должным опытом и арсеналом.
Поделиться с друзьями:
Твитнуть
Поделиться
Поделиться
Отправить
Класснуть
Adblock detector
Портативная пушка Гаусса за 1к / Хабр
В этом посте будет рассмотрена схема и сборка портативной Пушки Гаусса, которую можно собрать за минимальную сумму, а именно, ускоритель будет собран в сумму ~ 1000р. Схема проста на столько, что ее сможет собрать не разбирающийся. Корпус в свою очередь можно скачать в виде 3D модели.
Принцип работы Пушки Гаусса
Мы заряжаем высоковольтный конденсатор и разряжаем его на катушку. При протекании тока в катушке, образуется электромагнитное поле, которое втягивает ферромагнитный снаряд внутрь ствола. Заряд конденсатора расходуется пропорционально быстро и, в идеале, ток через катушку перестает течь в момент, когда снаряд находится в центре ствола. После чего, силы на снаряд перестают действовать и он продолжает движение по инерции, вылетает из ствола.
Схема портативной Пушки Гаусса
Схема, изображена в виде фотографий компонентов, которые соединены разноцветными проводами для наглядности.
Компоненты схемы, подобраны максимально дешевые, что бы уложится в 1000р. Некоторые компоненты можно купить в магазинах города, но все так же можно заказать на Aliexpress.
- Преобразователь — самый простой, с регулировкой напряжения до 390В.
- Конденсатор — самый дешевый высоковольтный конденсатор с достаточной емкостью. Слышал, что он закипает если его зарядить до полного напряжения в 450В. Но у нас преобразователь выдает максимум 390В.
- Провод — провод для намотки катушки обычно дорогой, лучше всего взять его из старых трансформаторов. В этом случае, гайд максимально доступный, по этому заказано 10м провода с aliexpress (в магазинах будет дорого, можно так же поискать на барахолке).
- Тиристор — лучше покупать в магазинах города, так как на aliexpress можно попасться на подтелку, если заказывать штучно.
- Кнопка — кнопка спуск, продается в местных магазинах и на aliexpress.
- Переключатель — продается в местных магазинах и на aliexpress.
- Контейнер для кроны — так же есть в местных магазинах.
- Соединительные провода
- Батарейки
- Резистор для тиристора.
- Трубка для ствола из немагнитного материала.
Принцип работы
Сначала, происходит зарядка конденсатора через преобразователь. Для этого, переключатель переводится в положение 1 и замыкает батарейки и преобразователь, а цепь батареек тиристора наоборот размыкается, что бы нельзя было выстрелить во время зарядки конденсатора. Таким образом, ток с батареек поступает на преобразователь, а тот, в свою очередь, заряжает конденсатор до 390 В.
После зарядки конденсатора, переключатель переводится в положение 2, размыкает батарейки от преобразователя и замыкает цепь батареек и тиристора. Остается только нажать кнопку спуск. При нажатии на кнопку спуск, происходит замыкание батареек с управляющий электродом тиристора через резистор (резистор нужен, так как для открытия тиристора требуется ~ 1.5В, 150 мА). После того как тиристор открыт — конденсатор разряжается на катушку через него, магнитное поле катушки, втягивает снаряд внутрь себя, происходит выстрел.
В принципе это все по части ускорителя. Что бы доится оптимальных результатов, катушки для Пушки Гаусса обычно рассчитывают в программе Femm.
В текстовом документе приложенному к скрипту, нужно указать параметры своего ускорителя. После чего запустить симуляцию.
После окончания симуляции, в папке с программой появится текстовый файл с результатами, зайдя в который, мы увидим КПД и приращение энергии пули. А так же промежуточные данные, такие как время, позиция снаряда, и ток во время этой позиции. Проанализировав результаты, можно пробовать следующую попытку, пока не добьемся оптимального результата.
Обычно результаты симуляции Femm расходятся с реальными, но без симуляции выйдет все еще хуже. После намотки катушки, возможно, просто понадобится немного подогнать параметры вручную, если хотите выжать максимум.
Для более подробного объяснения, имеется видео. Для наглядности, провода в видео используются тех же цветов, что и в схеме на картинке. Видео поделено на несколько частей поэтапной сборки, так, что сможет собрать даже новичок в электронике.
Корпус для Пушки Гаусса
После сборки ускоряющей части, можно сделать корпус. Корпус обычно каждый делает в меру своих возможностей. Как наиболее подходящий для большинства способ, была спроектирована 3D модель, которую можно распечатать на принтере.
Корпус спроектирован в виде двух половинок, для удобства печати на 3D принтере. В данном случае использовался PLA пластик.
Схему и Модель корпуса можно скачать с гугл диска по ссылке — Download
Процесс изготовления корпуса и испытания изделия, можно посмотреть на видео ниже.
Газовая пушка для отопления гаража своими руками – фото, чертежи и изготовление. Инструкция как самому легко сделать газовую пушку в домашних условиях Самодельная газовая пушка для обогрева
Едва ли зимой существуют более насущные проблемы, чем проблемы с качественным отоплением объектов. Для их решения используется специальное оборудование, одним из наиболее распространенным среди него является тепловая пушка, в частности, газовая. Сегодня мы поговорим о том, как изготавливить газовую пушку своими руками и можно ли это сделать в принципе.
Отметим, что тепловые газовые пушки стали очень популярными у нас в последнее время. И причиной тому не только специфичный климат, но и достаточно большое количество дач и загородных домов. Словом, у таких устройств есть масса преимуществ.
- Достаточно быстрый монтаж/демонтаж.
- Они безопасны.
- После установки они сразу же готовы к обогреву.
- Они мобильны и компактны.
- Воздух во всем помещении прогревается очень быстро.
- Вы сможете самостоятельно регулировать режим температуры.
- Наконец, внушительный КПД.
Принцип работы и применение газовой пушки
Если подключить пушку к централизованному газоснабжению, то она превращается в полноценное стационарное устройство, которое в частном доме вполне может заменить целую отопительную систему без какого-либо ущерба качеству обогрева. Касаемо используемого топлива, то в большинстве случаев это пропан-бутан.
Обратите внимание! При сгорании газа не выделяется практически никакого запаха.
Более того, многоуровневая система защита, которая имеется в приборах, полностью исключает утечку газа. Более «продвинутые» модели имеют особое покрытие корпуса, которое защищает его от повреждений.
Благодаря газовым пушкам можно не только отапливать, но и оперативно высушивать какие-либо поверхности – к примеру, штукатурку, свежезалитый бетон и прочее, а высокая производительность дает возможность использовать устройство в больших помещениях – складах, ангарах – и в местах скопления людей. Этот прибор действительно моно включить и забыть, ведь контроль температуры, включение/выключение инициирует термостат. Наконец, по количеству угарного газа газовая пушка не превышает обычную плитку.
О том чем еще можно отапливать производственные помещения,
Все устройства подобного рода состоят из стандартных элементов:
- теплообменника;
- автоматического прибора-контроллера;
- вентилятора.
Характерно то, что прибор требует очень мало электроэнергии – ведь она нужна лишь для того, чтобы вращался вентилятор. Когда газ горит, теплообменник при этом прогревается. Воздух, движимый вентилятором, проходит через теплообменник, нагревается и распространяется по всему отапливаемому помещению.
Разновидности газовых пушек
Воздух может нагреваться одним из двух способов:
- прямым нагревом;
- непрямым.
Газовыми пушки (своими руками или заводского производства) с прямым нагревом имеют достаточно простую конструкцию, отчего и стоимость их невысокая. В них горелка ничем не изолируется, так что в помещение, помимо прогретого воздуха, попадают и продукты сжигания газа. По этой причине прибор компактен и демонстрирует хороший КПД. Но если его и использовать для обогрева жилого помещения, то нужно сначала позаботиться о том, чтобы в нем (помещении) была хорошая вентиляционная система, которая отводила бы продукты горения.
Пушки, функционирующие по непрямому принципу, оборудуются изолированными камерами сгорания. В них имеются специальные патрубки, которыми эти продукты отводятся и которые подсоединяются к общему дымоходу. Они идеально подходят для любого типа помещений, где собирается много людей.
Все это – описание стационарных пушек, но кроме них, существуют и пушки портативные или мобильные. Они используются вместе с газовыми баллонами. Дабы было удобно транспортировать и эксплуатировать прибор, на нем есть специальные колеса и ручки.
Обратите внимание! Мобильные пушки требуют четкого соблюдения правил безопасности.
Время работы таких приборов диктуется только объемом газового баллона, расход топлива колеблется в диапазоне 0.6-7 л. в час. Дабы продлить время автономного функционирования, существуют специальные переходники, позволяющие подключать устройство сразу к нескольким баллонам. Наиболее экономичным вариантом является такая пушка, которая оснащена терморегулятором. С ним прибор отключается после того, как будет достигнута требуемая температура помещения. Словом, прогрев помещения такими пушками – отличая возможность сэкономить на отоплении.
Что потребуется в работе
Итак, вы решили, что ваша газовая пушка своими руками будет изготовлена. Что ж, это понятно, поскольку экономически выгодно. Но одного желания мало, потребуется и следующий перечень инструментов, материалов.
- Металлическая труба для подачи топлива в систему.
- Дрель со сверлами по металлу.
- Болгарка.
- Лист стали.
- Полоски металла толщиной в 2 миллиметра.
- Восьмимиллиметровая железная труба, необходимая для создания обменника тепла.
- Вентилятор от автомобиля, его мощность должна составлять минимум 12 вольт.
- Арматура для сооружения, на котором будет размещаться пушка.
Газовая пушка своими руками
Подобного рода приборы представлены сегодня широчайшим ассортиментом моделей от разных стран. Используются они у нас в основном для отопления гаражей. Но до того, как начнет создаваться газовая пушка своими руками, еще раз напомним, что она потребляет немало электроэнергии.
Возможно вас так же заинтересует статья о том как устроенно электрическое
Итак, пошаговая технология изготовления прибора.
Первый этап. Для начала распиливаем «болгаркой» трубку – именно по ней будет газ будет поступать в систему. Эти меры необходимы для дальнейшего удлинения трубы – дабы сделать это, мы привариваем любую еще одну трубу, имеющую аналогичный диаметр.
Третий этап. Когда с этим покончено, увеличиваем длину корпуса – это необходимо для увеличения теплообмена. Для этого нам потребуется металлический диск (? 8 сантиметров), который мы закрепим непосредственно под удлинителем. Затем просверливается дырка с? 1 сантиметр, в общей сложности нам потребуется восемь отверстий аналогичного характера.
Четвертый этап. Изготавливаем хомут, которым будет закрепляться сам теплообменник. После этого привариваем две металлические пластины по 2 миллиметра каждая в виде креста – это тоже нужно для повышения теплообмена.
Пятый этап . Сооружаем теплообменник. Берем для этого железную трубу с? 8 сантиметров, ее стенки должны быть не слишком толстыми. После этого на стенку трубы привариваем торец, в котором, в свою очередь, просверливаем отверстие. Сквозь него мы пропустим удлинитель от горелки, а в окончании хомут нужно дополнительно укрепить болтами.
Шестой этап . Продолжаем работать с обменником тепловой энергии. Проделываем в его корпусе отверстие (используя для этого болгарку), к которому крепится отрезок восьмисантиметровой трубки. Из нее в помещение будет выходить прогретый воздух.
Седьмой этап . Далее берем обычный вентилятор из автомобиля, имеющий мощность не менее 12 вольт, и устанавливаем его на втором конце корпуса обменника. Это будет у нас своего рода мотор, другими словами, приспособление, вырабатывающее энергию для нашего прибора, посредством него тепло будет передаваться в отапливаемое помещение.
Восьмой этап . Последним этапом работ станет просверливание отверстий, необходимых для того, чтоб поджигать газ было более удобно. Более того, потребуется еще и продумать конструкцию, где, собственно, и будет размещаться газовая пушка своими руками. Можно использовать для этого железную арматуру, сварив из нее своего рода раму.
Пробный запуск
Для использования пушки нужно произвести некоторые процедуры.
- Зажигаем зажигалку, поднеся ее к отверстию для разжигания топлива.
- Открываем вентиль, дабы газ начал поступать.
- Когда газ загорится, убираем зажигалку обратно.
- Включаем вентилятор.
Если же вкратце рассмотреть технологию изготовления такого рода тепловой пушки, то выглядит она следующим образом:
- крепим на горелке металлический диск-удлинитель;
- удлиняем трубу, необходимую для газоснабжения прибора;
- устанавливаем железные пластинки, необходимые для улучшения теплоотдачи;
- устанавливаем хомут с одной стороны удлинителя, после этого необходимо закрепить собственно теплообменник;
- собираем все устройство грелки целиком;
- проделываем в теплообменнике дырочки для того, чтобы сквозь них выходил горячий воздух;
- на второе окончание трубы привариваем металлическое кольцо;
- на теплообменник устанавливаем выключатель, который будет включать/выключать вентилятор;
- непосредственно сборка вентилятора.
Не стоит забывать о том, что газовая пушка своими руками нуждается еще и в корпусе. Этот корпус, как известно, более всего походит на обычную трубу, так что мы вполне можем изготовить его собственноручно. Для этого берем не слишком толстый лист стали, обрезаем, дабы придать ему необходимых размеров, и сворачиваем в трубу.
Дабы соединить между собой края листа, можно прибегнуть к методу соединительного замка. Если по той или иной причине вы не можете этого сделать, то воспользуйтесь обычными закрепительными болтами.
В заключение
Что же, вот мы и рассмотрели особенности, принцип работы и технологию изготовления такого прибора, как газовая тепловая пушка. Это устройство имеет большую популярность в виду экономичности и возможности обогрева помещений с большой площадью в рекордно короткое время. Сделать его можно и собственноручно, достаточно иметь перечень необходимые инструментов, материалов, а также немного терпения.
Тепловая пушка – это хороший вариант обогрева различных жилых, а также вспомогательных помещений, гаражей, мастерских. Более того, такие устройства частенько используют владельцы дач как резервный источник тепла. Учитывая их достаточно простую конструкцию, многие умельцы стараются сделать такой отопительный прибор своими руками.
Стандартная тепловая пушка своими руками: ее устройство и виды
Прежде чем создавать обогревающую пушку самому, нужно понять ее принцип действия и устройство. Такое название прибор получил из-за цилиндрической формы, которая сильно напоминает пушку. А по своей сути он очень напоминает тепловентилятор, способный за быстрое время обогреть помещение.
И все же не стоит путать эти два агрегата. Пушка отличается от тепловентилятора более направленным потоком воздуха и широким диапазоном мощности. Также для нее не составит труда обогреть помещение с большой площадью.
Что касается устройства, то оно довольно простое: корпус, вентилятор, блок управления и нагревающий элемент. Все пушки, работающие на различном топливе, отличаются только типом нагревательного элемента. Во всем остальном они похожи.
Дополнительно тепловая пушка может быть оборудованатерморегулятором, защищающим устройство от перегрева и термостатом, автоматически включающим прибор, когда температура снизится ниже указанной.
Принцип действия тепловой пушки:
- Прохладный воздушный поток направляется вентилятором через отверстие в корпусе;
- Полученное тепло от нагревательного элемента сдувается под воздействием воздушной струи;
- Теплый воздух направляется туда, где он нужен для обогрева помещения.
Что касается типов пушек, то они различаются в зависимости от того, какое используется топливо.
Итак, основные виды тепловых устройств:
- Электрические – можно использовать для обогрева как жилых, так и нежилых помещений. В зависимости от мощности их можно присоединять к электрическим системам, имеющим две или три фазы.
- Дизельные – в качестве топлива используется дизель. Обычно такой прибор служит для отопления вспомогательных помещений.
- Газовые – один из самых эффективных видов, КПД которого достигает почти 100%. В качестве топлива используется газ. Применять такую пушку нужно только в нежилых помещениях.
- Водные – наименее распространенный тип, нагревательный элемент которого выполнен в виде теплообменника, содержащий горячую воду.
Если вы хотите использовать пушку в жилом помещении лучше выбрать электрический агрегат, а если нужно отопить гараж или мастерскую – дизельный или газовый.
Эффективная газовая тепловая пушка своими руками
Одним из самых эффективных видов тепловых пушек считается газовая. Именно с ее помощью можно быстро обогреть свою мастерскую или гараж.
Для изготовления пушки на газу необходимы:
- Трубы разного диаметра для камеры горения и корпуса;
- Газовая горелка;
- Стандартный вентилятор.
Принцип действия этой пушки таков: газ, сгорая в камере, обогревает ее, а воздух направляемый вентилятором, нагревается, выходя наружу и поднимая температуру в помещении.
- По бокам корпусной трубы с разных сторон делается две дырочки разного диаметра. Одна из них (та, что побольше) будет служить отводом нагретого воздуха, а вторая (поменьше) – для горелки с подсоединенным к ней газовым шлангом.
- Труба поменьше используется для создания камеры сгорания. При этом внутри корпуса нужно зафиксировать несколько пластинок, чтобы ее крепление было максимально жестким.
- Из листа металла делается заглушка с отверстием для камеры.
- Дальше все собирается: камера приваривается внутри корпуса, а трубка для выхода нагретого воздуха и заглушка ввариваются со стороны воздухоотвода.
- Горелка устанавливается в камеру и жестко там фиксируется. После чего ставится вентилятор.
На завершающем этапе остается подключить прибор к сети.
Также нужно не забыть присоединить шланг для газа к горелке и зафиксировать его хомутом.
Электрическая тепловая пушка своими руками
Чтобы самостоятельно собрать электро пушку нужно вначале изучить ее чертежи, ознакомиться с устройством и подготовить все необходимые для сборки материалы. Кроме того, желательно знать основы физики и электротехники, чтобы создать действительно рабочий и безопасный агрегат.
Что нужно для сборки пушки, работающей на электричестве:
- Металлический лист или труба, которая будет в качестве корпуса пушки, в связи с этим ее диаметр должен соответствовать размерам нагревательного элемента и крыльчатки;
- Электрический двигатель;
- Провод из меди сечением 2 мм2;
- Кабель;
- Переключатель;
- Изолятор из керамики;
- Нагревающий элемент;
- Предохранитель.
После того, как все будет приготовлено, можно приступать к работе.
Самодельная электрическая обогревательная пушка создается так:
- Если вместо трубы у нас лист, то его следует свернуть в трубу и закрепить, чтобы сделать корпус будущего прибора;
- На изолятор поставить ТЭН и закрепить его с внутренней стороны корпуса агрегата;
- С противоположной стороны пушки зафиксировать вентилятор;
- Подключить нагревательный элемент и вентилятор к переключателю через предохранитель.
Получившаяся обогревательная пушка будет способна нагреть помещение небольшой площадью примерно до 20 кв. м.
А чтобы корпус устройства нагреваясь, не прожег пол, следует не забыть про жаростойкую подставку.
Простая дизельная пушка своими руками
Обычная дизельная обогревательная пушка имеет в своем составе корпус, бак с топливом, насосную конструкцию, фильтр, крыльчатый вентилятор, а также камеру сгорания. Последняя по своему диаметру должна быть вдвое меньше корпуса, а также иметь отверстие под форсунку и патрубок для вывода дыма.
Руководство по сборке дизельной пушки:
- На одной стороне корпуса фиксируется вентилятор;
- В непосредственно корпус вставляется камера сгорания вместе с форсункой;
- При этом нужно не забывать установить в камеру пьезоподжиг;
- Бак для топлива следует располагать ниже корпуса сантиметров на 15, а в образовавшемся промежутке следует зафиксировать насос и фильтр;
- Далее форсунка соединяется с фильтром и насосом специальной трубкой из красной меди, которая будет служить проводником топлива;
- Подключается вентилятор к сети, а к камере приваривается дымоход. 0.00 (0 Голосов)
Как «газовая пушка Евдокимова». Это очень эффективное и полезное устройство, когда требуется быстро обогреть помещение в холодное время года. Помимо всего прочего такая пушка способна работать автономно, для ее работы достаточно автомобильного аккумулятора на 12В, а также баллона с газом. Но любители подобных самоделок не остановились на этом и решили сделать это устройство еще более эффективным. В статье будет рассмотрен вариант, как можно улучшить подобное устройство.
Самое главное, что теперь появилось у пушки – это заслонка, которая позволяет проще запускать и контролировать устройство.
Материалы и инструменты для изготовления:
— асбестовый шнур;
— сварка;
— болгарка;
— металлические пластины;
— стальная труба;
— дрель;
— регулятор подачи газа;
— стальной прут и прочее;
— вентилятор на 220В.
Процесс изготовления:
Шаг первый. Создание заслонки
Чтобы пушку было удобно поджигать и регулировать интенсивность выхода тепла, на нее было решено установить заслонку. Изготавливается она очень просто. Берется металлический прут подходящего диаметра и в нем делается продольный разрез. Один конец прута загибается таким образом, чтобы образовалась ручка. В самой оси нужно просверлить два отверстия и нарезать в них резьбу под болты.
Заслонка изготавливается из тонколистовой стали, она фиксируется с помощью винтов. Чтобы заслонка открывалась и закрывалась с некоторым натяжением, на нее устанавливается пружина и шайба.
Шаг второй. Доработка горелки
Чтобы топливо сгорало лучше, нужно немного переделать горелку. Для этих целей автор установил в трубу 80 мм специальный вкладыш. Как он выглядит, можно увидеть на фото.
Шаг третий. Герметизация системы
Чтобы с пушки не выходило лишнее тепло, и не тратилась зря энергия, было приятно ее хорошо заизолировать. Речь идет о том месте, где малая труба выходит из большой. Здесь есть щель, чтобы ее закрыть, нужно сделать специальную крышку, она будет крепиться на саморезах. Ну а в качестве изоляционного материала применяется асбестовый шнур.
Шаг четвертый. Проверка пушки
Помимо всего прочего пушка была оснащена еще и более мощным вентилятором, это бытовой пропеллер для ванной комнаты, работающий от питания в 220В. Запускается пушка при закрытой заслонке, а когда достигается устойчивое горение, заслонку можно открывать. Для поджога используется длиная газовая зажигалка.
Эксперимент показал, что пушка способна выдавать горячий воздух с температурой до 70-ти градусов. Конечно же, здесь все зависит от его начальной температуры. По словам автора, такая пушка без проблем может отапливать
В нынешнее время многие владельцы гаражей в зимний период с приходом холодов начинают задумываться над тем, чтобы сделать какое-то дополнительное отопление гаража.
Сейчас есть очень много приборов и очень много вариантов с помощью которых можно осуществить это.
Очень популярным стала газовая пушка для гаража и ее все чаще и чаще используют люди которые имеют гараж.
Но у этих газовых пушек есть один очень серьезный минус – это большие затраты энергии , поэтому если вы решили сделать собственными руками газовую пушку для гаража, то этот фактор нужно обязательно учесть.
Итак приступаем!
Газовая пушка своими руками
Для этого нужно:
1) Сначала с помощью болгарки надо будет распилить трубу – ту трубу по которой будет подаваться газ. Это нужно сделать для того, что бы потом ее удлинить. Для того, что бы удлинить такую трубу нужно приварить другой кусок трубы, который бы подходил по сечению;
2) Потом увеличивается отверстия, через которое будет поступать воздух – приблизительно до 5 мм. Одновременно с таким действием нужно будет сделать длиннее и жиклер – приблизительно на 2 мм;
3) После этого, для того, чтобы увеличить уровень теплообмена надо будет увеличить в длину корпус. Для этого диск из металла диаметром около 80 мм нужно будет укрепить под удлинителем. После чего надо будет просверлить отверстие размером 10 мм. Таких отверстий в общем количестве должно быть 8 штук.
4) Делается хомут для того, чтобы лучше закрепить сам теплообменник, а также для того, чтобы увеличить теплоотдачу приваривается накрест две штуки металлических полос длинной 2 мм;
5) Для того, чтобы сделать теплообменник нужно будет взять металлическую трубу диаметром 8 см, которая будет иметь не очень грубые стенки. После этого к стенке трубы варится торец и делается в нем отверстие. Через это отверстие теперь надо будет пропустить удлинитель горелки. в самом конце нужно будет с помощью болтов укрепить хомут;
6) в самом же теплообменнике с помощью болгарки или других подходящих инструментов нужно будет сделать отверстие и к этому отверстию прикрепить кусок 8 сантиметровой трубы. Из этой трубы будет идти горячий воздух, который будет значительно утеплять воздух в самом гараже;
7) На втором конце теплообменника надо будет сделать автомобильный вентилятор с мощностью 12 Вольт. Он будет служить в качестве мотора так называемого, то есть прибор, который будет вырабатывать энергию для газовой пушки и с помощью которого будет выделятся тепло в воздух;
8) в самом же конце надо будет просверлить отверстия для того, чтобы можно было удобно зажигать отопление, а также придумать конструкцию на которою можно было бы установить такую самодельную сделанную собственными руками пушку.
Принцип работы газовой пушки заключается в следующем:
— Принк отверстию для разжигания подносится зажигалка;
— открывается подача газа;
— Зажигаем отопление и убираем саму зажигалку;
— включается вентиляция.
Если же вкратце о процесс изготовления газовой пушки для гаража делается при помощи следующих этапов:
— железный диск для удлинителя крепится на горелке;
— удлиняется труба с помощью которой будет подаваться газ;
— делается установка пластин из металла для того что бы улучшить процесс теплоотдачи;
— делается установка хомута на одной части удлинителя – после этого к нему приделывается теплообменник;
— собирается полностью вся грелка;
— делается отверстие в теплообменнике для того, чтобы мог выходить горячий воздух;
— приваривается кольцо на передней стороне трубы;
— крепится выключатель для вентиляции на другом конце теплообменника;
— собирается вентилятор.
В связи с необходимостью отапливать сооружения и помещения, в которых еще по каким-то причинам нет централизованного обогрева или просто нет возможности организовать его, часто используются различного рода мобильные обогреватели. Среди них, есть множество самодельных устройств.
Если вам необходимо компактное, самодельное и недорогое устройство для обогрева, одним из лучших вариантов, станет изготовление газовой отопительной установки.
Основные преимущества
Именно газовая тепловая пушка, сделанная своими руками, сможет решить все вопросы по отоплению даже самых больших помещений.
У таких установок очень высокий КПД, практически подходящий к 100 процентам, а затраты на ее изготовление и последующую эксплуатацию, будут гораздо меньше, чем при изготовлении электрической модификации.
Есть еще вариант с дизельными пушками, которые тоже, очень неплохо себя зарекомендовали, но для их работы, нужно сделать отвод выхлопных газов, что усложняет эксплуатацию. Да и стоимость дизельного топлива, превышает цену газа.
К тому же, самодельная газовая тепловая пушка, может быть изготовлена в самое короткое время, и не так требовательна к условиям эксплуатации, как электрические модели пушек.
Еще одним достоинством именно газового вари анта, является его мобильность и при этом, высокая мощность нагрева воздуха. Для дизельного варианта понадобится жидкое топливо, которое может пролиться, бензин – то же самое, а электрическая пушка достаточной мощности, потребует специального разрешения и оформления на дополнительные мощности по электроэнергии.
Газ, при сгорании, практически не оставляет следов горения, что дает возможность эксплуатировать подобные установки в закрытых помещениях, без необходимой дизельным или бензиновым горелкам дополнительной вентиляции и вывода отработанных газов на улицу.
Это стало возможно, благодаря тому, что при горении, пропан, а именно на нем работает основная масса бытовых газовых пушек, сгорает почти на 100 процентов, без запаха и дыма.
Как работает такая установка
Устройство газовой тепловой пушки очень простое. Вся она состоит из баллона с газом, редуктора, обеспечивающего равномерную подачу газа, горелки, вентилятора и корпуса.
Принципиально, ничего сложного там нет. Газ подается на горелку, вентилятор прогоняет сквозь теплообменник или пламя воздух, и он нагревается. Конечно, это лишь схематичное представление о ее работе, но принцип понять можно.
Чтобы облегчить понимание принципа работы таких устройств, можно взглянуть на картинку – схему, с изображением такой тепловой пушки в разрезе.
Принципиально все просто, но чтобы сделать подобную установку необходимо иметь практические навыки изготовления подобных вещей и немалые познания в этой теме.
Поэтому, делать нечто подобное собственными руками обычно не рекомендуется. При даже небольшом нарушении технологии изготовления, аппарат может стать очень опасным – ведь использоваться будет сжиженный газ, а он взрывоопасен. Так что, делать газовую пушку без опыта в создании таких устройств – далеко не лучшая идея.
Если же все необходимые познания и навыки имеются, то, самодельная газовая пушка поможет решить проблему с отоплением, например дачного сарая или теплицы.
Основные моменты, которые стоит учесть
Даже при наличии всех необходимых знаний и умений, нужно соблюдать несколько достаточно простых правил:
Корпус пушки не должен соприкасаться с баллоном. Это может привести к его перегреву и взрыву.
Все соединения трубок подачи газа, должны быть загерметизированы.
Нельзя поджигать газ от горящей бумаги или зажигалки – это очень опасно. Для этого, нужно установить специальное устройство дистанционного поджига.
Баллоны должны быть заправлены на специальном оборудовании, которое есть только у специальных служб, занимающихся заправкой газом таких баллонов.
Мощность пушки должна быть тщательно прочитана и не превышать необходимую.
Нельзя оставлять работающую установку без присмотра.
Самостоятельно изготовленные агрегаты не могут обеспечить полное сжигание газа. Это приводит к необходимости устройства отвода продуктов горения на улицу.
Такие модели газовых отопителей, предусматривают в своей конструкции не прямой обогрев воздуха открытым пламенем, а при посредстве теплообменника.
Сгорание газа, в этом случае, происходит в закрытой камере сгорания, и тепло передается на корпус теплообменника, нагревающего воздух. Отработанные газы из камеры сгорания, отводятся на улицу через трубу – дымоход.
Такой вариант пушки более безопасен в эксплуатации, а мощности будет достаточно для обогрева даже большого помещения.
Если корпус самого агрегата нагревается слишком сильно, можно покрыть его термостойким изолятором тепла, который и нагревание сделает эффективнее, и предотвратит ожоги при касании корпуса.
Заключение
Сделать подобное устройство своими руками можно. Но, стоит дли за это браться, когда есть совсем недорогие варианты на полках магазинов?
Ведь любое самодельное устройство будет проигрывать изготовленному на фабрике, как по КПД, так и по надежности.
Решать, каждый будет сам. Но, даже если вы решились на изготовление такого аппарата своими руками, необходимо помнить о всех мерах безопасности, в том числе и пожарной.
Как собрать нижнюю часть ствольной коробки AR-15 [Полное наглядное руководство]
Тенденции: патроны на складе, лучшие AR-15 и лучшие пистолеты для начинающих
Нет ничего лучше, чем собрать собственную нижнюю часть ствольной коробки AR-15 для личного удовлетворения и настройка.
Я проведу вас через все, используя минимум инструментов и множество советов, которые я выучил на собственном горьком опыте!
Полные нижние части AR-15Так что приготовьтесь к МНОЖЕСТВУ картинок, которые упростят сборку вашей нижней части. Плюс бонус в виде улучшений, которые я сразу же сделал для своей нижней части, чтобы сделать ее идеальной для соревнований с 3 пистолетами.
Но сначала… отказ от ответственности о том, что это только для образовательных целей. Если у вас нет нужных инструментов или опыта, обратитесь к профессионалу или купите готовую винтовку ( Best AR-15 Buyer’s Guide ).
Содержание
Загрузка…
Запчасти и инструменты
Запчасти
Все детали нижней части ресивера AR-15Я выбрал модель California безликой сборки , так что рукоятка выглядит прикольно. Но в остальном все довольно стандартно.
Я не нашел большой разницы между комплектами нижних деталей и сборкой буферной трубки, если есть достойные обзоры, а не безымянная компания:
- Андерсон снял нижнюю часть ресивера (50 долларов): ваш местный оружейный магазин должен избегать доставки и дополнительных сборов.
- Комплект нижних деталей Anderson (75 долл. США)
- Узел буферной трубки Mil-Spec (60 долл. США)
- Запас Bravo B5 (60 долл. США)
- Рукоятка Hammerhead0012 (30 долларов США)
Инструменты
- Набор перфораторов (15 долларов США): я предпочитаю латунь, чтобы не повредить нижнюю часть ствольной коробки, а также подходит для многих других оружейных принадлежностей
- Набор шестигранных ключей с длинным стержнем (12 долларов США): во многих установках вы будете использовать шестигранные ключи или шестигранные ключи. Используйте версии с длинными руками для увеличения досягаемости.
- Молоток (10 долларов США): мне нравятся резиновые/пластиковые наконечники вместо стандартных стальных поскольку очень редко требуется такое большое усилие… кроме того, если вы используете его непосредственно на деталях оружия, вы не повредите отделку
- С-образный зажим (10 долларов США): не очень необходим, но полезен для установки спусковой скобы, 4 дюйма должно быть достаточно. более полезно для сборок верхней части ствольной коробки
- Универсальный нож ($7): необходим для установки шарнирного штифта
Хорошо, давайте приступим к самой сборке!
Узел защелки магазина
Детали узла защелки магазинаВы можете начать сборку нижнего ресивера AR-15 разными способами, но мне нравится сначала выбивать некоторые из более простых способов для быстрых побед.
Найдите эти три детали вместе с нижним ресивером. Пружина магазина — это пружина самой большой ширины в вашем комплекте.
Пружина освобождения магазинаПоместите пружину освобождения магазина в отверстие, показанное выше.
Кнопка освобождения магазинаПоместите кнопку освобождения магазина поверх него зубчатой стороной вверх.
Защелка магазинаНажмите на кнопку освобождения магазина и переверните ствольную коробку, чтобы начать вкручивание в защелку магазина.
Это может быть немного сложно в первый раз, когда вы делаете это, так как вам нужно поддерживать приличное давление на кнопку, чтобы она упиралась в приемник, совмещая нити. Правильно!
Убедитесь, что фиксатор не царапает выступающие части ствольной коробки.
Ввинчен в магазин. ВыпускПосле того, как вы слегка завинтите его, вы можете ослабить давление и немного отдохнуть пальцами.
Тогда приготовьтесь сделать это снова!
Вдавите защелку магазина еще дальше в ствольную коробку за линию смыва и еще пару раз затяните защелку магазина.
Зазор между защелкой магазина и ствольной коробкойПериодически проверяйте.
Здесь вы можете видеть, что между защелкой магазина и ствольной коробкой есть зазор, когда вы нажимаете кнопку освобождения магазина заподлицо.
Вам нужно затянуть сильнее, иначе защелка магазина может не вернуться обратно в ствольную коробку во время перезагрузки.
Правильное расстояние для защелки магазинаЭто хорошее расстояние, при котором защелка магазина не покинет ствольную коробку, если только вам каким-то образом не удастся по-настоящему нажать на кнопку освобождения магазина.
Вы можете проверить некоторые из своих магазинов, чтобы убедиться, что они цепляются и высвобождаются.
Поздравляю! Вы установили первую секцию нижнего ресивера AR-15.
Узел спусковой скобы
У некоторых нижних частей эта часть есть как часть снятой нижней части… но, скорее всего, вам придется сделать это самостоятельно.
Детали сборки спусковой скобыНайдите спусковую скобу и более длинный цилиндрический штифт.
Нажмите на штифт спусковой скобыНажмите на штифт спусковой скобы, который будет ближе к нише магазина.
Не волнуйтесь, две стороны разного размера, так что вы не сможете их перепутать. Затем просто вставьте его.
Одна сторона спусковой скобы ВИногда я обнаруживаю, что другая сторона с трудом входит, поэтому я слегка нажимаю или даже использую пластиковый молоток (слегка), если он немного больше застрял.
Цилиндрический штифт для спусковой скобыУбедитесь, что все выровнено для цилиндрического штифта.
Стартовый штифт молоткомВы можете запустить его молотком, пробойником или просто пальцами. Мне нравится использовать молоток, чтобы начать работу, а затем использовать С-образный зажим ниже.
Это намного проще, чем пытаться удерживать трубку во время удара молотком.
Примечание. Если вы решите просто забить молотком… убедитесь, что вы поддерживаете собачьи уши, иначе они могут довольно легко выскочить даже на нижнем уровне хорошего качества.
Отделка с C-образным зажимомВ итоге я немного испортил отделку, поэтому настоятельно рекомендую использовать немного пластика. (Я слышал, что небольшой кусочек пластика от упаковки молока между обеими сторонами зажима будет творить чудеса.)
Установленная защита спускового крючкаНа моей установленной спусковой скобе видны небольшие повреждения отделки. Но я знаю, что нанесу гораздо больше урона приемнику на стрельбище и во время соревнований.
Узел защелки
Детали узла защелкиНайдите эти детали!
Пружина фиксатора болта ровная по всей длине, в то время как другая оставшаяся пружина меньшего размера утолщена на одном конце для разъединителя.
Пружина фиксатора болта и плунжерПоместите пружину на плунжер и вставьте ее в отверстие над защелкой магазина.
Защелка болтаСориентируйте защелку болта, как показано выше, и опустите ее.
Роликовый штифт фиксатора болтаВам нужно будет нажать на фиксатор болта, чтобы все выровнялось. Мне нравится использовать молоток и перфоратор, чтобы начать.
Сжатие шплинта болтаВидимо, есть специальный инструмент для зажима шкворня, но я решил сделать свой.
Однако он не был достаточно защитным, поэтому я бы посоветовал сначала обернуть плоскогубцы лентой, а затем тканью. Или вы можете просто продолжать использовать удар до конца.
Установленная защелка болтаГотовая защелка болта с небольшими царапинами.
Это было не так уж и плохо, правда? Подходящий триггер немного сложен, но не волнуйтесь, я вас понял!
Узел спускового крючка
Детали узла спускового крючка AR-15Выберите эти детали из того, что осталось.
Правильная ориентация пружины куркаПрикрепите пружины в соответствии с тем, что вы видите выше.
Пружина разъединителя жирной стороной внизПоместите жирную сторону вниз в спусковой крючок так, чтобы пружина оставалась на месте.
Размещение разъединителяПоместите разъединитель на пружину.
Спусковое отверстиеНажмите на разъединитель, чтобы увидеть спусковое отверстие. Вы поместите эту сборку в приемник, а затем вставьте в нее штифт.
Размещение спускового крючкаРазместите сборку так, чтобы спусковой крючок проходил через овальное дно ствольной коробки.
Отверстие для спускового крючка в ствольной коробкеСовместите все так, чтобы было видно отверстие для штифта.
Триггерный штифт почти прошел через приемникИногда я обнаруживаю, что у пускового штифта возникают проблемы, когда он почти полностью выжат. Итак, я прибегаю к использованию латунного штампа после того, как подогнал его.
Установлен первый пусковой штифтЗдесь вы видите полностью установленный первый пусковой штифт.
Дважды проверьте расположение молотка и пружины. Убедитесь, что пружины лежат поверх первого спускового штифта.
Они окажут приличное давление, чтобы выровнять второе отверстие для штифта спускового крючка.
Штифт спускового крючка наполовинуПосле того, как вы наполовину вставили штифт спускового крючка, мне нравится взводить курок вниз, чтобы немного ослабить давление.
Булавка куркового молотка с пуансономОн получился очень жестким, поэтому я использовал латунный пуансон.
Установленный спусковой крючок взведенВот установленный спусковой крючок.
Спусковой крючок с пальцемНе поддавайтесь искушению стрелять всухую!
Это освободит молоток, которому не по чему ударить, кроме нижнего ресивера. И достаточно того, что начнет повреждать его.
Другой рукой я удерживаю курок, чтобы он медленно высвободился, а не врезался в стенку ствольной коробки.
И вот он… спусковой крючок!
Безопасность, съемный штифт, рукоятка и удлинитель ствольной коробки
Все еще со мной? Мы сейчас на финишной прямой.
Предохранитель, штифты для снятия, рукоятка, удлинитель ствольной коробкиЭто должны быть оставшиеся детали в вашем комплекте. Обратите внимание на разные размеры пружин относительно друг друга. Два более тонких и длинных идентичны для захвата и поворотных штифтов.
Отверстия для рукояткиНачнем с рукоятки.
Верхняя часть представляет собой обычную пистолетную рукоятку, а нижняя — разрешенную CA рукоятку Hammerhead.
Оба имеют отверстия для винта и шайбы. Возможно, вам просто понадобится более длинный шестигранный ключ, чтобы пистолетная рукоятка полностью вошла внутрь.
Взвод курка назадНо сначала давайте взведем курок назад, чтобы он открыл отверстие переключателя предохранителя.
Вставьте переключатель безопасностиВставьте переключатель безопасности.
Установите для безопасности значение «Пожар».Установите положение «Пожар».
Фиксатор безопасностиНайдите стопор безопасности (острием в ствольную коробку) и вставьте его в отверстие на противоположной стороне индикатора безопасности.
Предохранительный фиксатор вставленЗначительно улучшен вид установленного серебряного предохранительного фиксатора.
Пружина для предохранительного фиксатораНайдите предохранительную пружину. Это более тонкая пружина, которая немного короче других таких же тонких пружин.
Вставьте пружину в рукояткуВставьте ее в отверстие в верхней части любой рукоятки, которую вы собираетесь использовать.
Раздвижная рукоятка-молотИногда рукоятка не надевается легко (и вы не хотите, чтобы она болталась). Я считаю, что использование большой плоской головки облегчает надевание на нижний ресивер.
Совместите пружину с отверстием предохранительного переключателяСовместите пружину с отверстием предохранительного переключателя и дважды проверьте, что предохранительный переключатель все еще находится в положении «Огонь» на противоположной стороне.
Привинчивание рукояткиПривинчивание рукоятки с помощью прилагаемой шестигранной гайки и шайбы.
Более короткий задний съемный штифтНайдите более короткий штифт (задний съемный штифт), который будет иметь такую же пружину и фиксатор, что и более длинный штифт (шарнирный штифт).
Установите задний съемный штифт и фиксаторУстановите задний съемный штифт слева направо (показано нечетко, извините!), а также поместите фиксатор в заднюю часть ствольной коробки.
Помогает сориентировать съемный штифт так, чтобы его «канал» принял фиксатор.
Вставьте стопорную пружинуВставьте стопорную пружину.
Фиксатор буфера и пружинаТеперь найдите фиксатор буфера и пружину (самая толстая слева) и поместите их в отверстие выше.
Размещение торцевой пластиныТакже обратите внимание на конечное место, где одна сторона имеет выступы, которые хорошо подходят к задней части ствольной коробки.
Корончатая гайка СначалаНо сначала навинтите корончатую гайку в положение выше. С большими квадратными разрезами к задней части нижнего ресивера.
Торцевая пластина на буферной трубкеЗатем установите концевую пластину в правильном направлении. Я определенно сделал это в неправильном порядке, поэтому, пожалуйста, учитесь на моих ошибках!
Ввинчивание буферной трубкиНачать ввинчивание буферной трубки. Торцевая пластина будет двигаться с каждым оборотом и начнет возиться с пружиной.
Старайтесь изо всех сил, чтобы он не вышел наружу.
Почти готово вкручивание буферной трубкиКогда вы почти закончили вкручивание буферной трубки, сделайте перерыв, чтобы посмотреть на другую сторону.
Буферная трубка почти доходит до фиксатора буфераВы хотите остановиться прямо перед тем, как буферная трубка достигнет фиксатора буфера.
Буферный фиксатор ActiveИдеальная посадка с небольшим поворотом.
Совместите конечное местоТеперь вам нужно совместить торцевую пластину с ресивером, а также убедиться, что, когда пластина затянута, она будет удерживать пружину.
Завинчивание корончатой гайкиСначала начните закручивать корончатую гайку руками.
Затяжка корончатой гайкиЕсли у вас Инструмент оружейника AR-15 , он будет иметь секцию для затягивания квадратных вырезов. Я настоятельно рекомендую это, так как это всего несколько долларов.
Но в противном случае вы также можете просто слегка ударить по нему.
Фиксированная торцевая пластина, ar15.comВы также можете «заколоть» корончатую гайку, используя кернер , чтобы разбить концевую пластину в более мелкие вырезы корончатой гайки.
Я бы порекомендовал заранее протестировать вашу нижнюю часть, так как это раздражает отменять, но действительно держит ее вместе. Кроме того, убедитесь, что ваша торцевая пластина позволяет делать ставки.
Передний шарнирный штифтТеперь найдите последний штифт, винт и фиксатор, которые будут использоваться для переднего шарнирного штифта.
Стопорная пружина ВСначала установите фиксирующую пружину.
Стопор ВЗа ним следует фиксатор.
Плоскогубцы и бритва для фиксации фиксатораПришло время вытащить плоскогубцы и универсальный нож, чтобы удерживать штифт вплотную к ствольной коробке, так как вы будете сдвигать шарнирный штифт.
Я бы порекомендовал делать это в картонной коробке, расположенной сбоку, или в чем-то над вами, чтобы поймать потенциальную летящую фиксацию и пружину, если вы запутаетесь. Кроме того, вам может понадобиться защита для глаз.
Вставьте передний шарнирный штифтВставьте передний шарнирный штифт поверх лезвия ножа так, чтобы канал был направлен туда, где выскочит фиксатор. Это установит поворотный штифт.
Завершенный передний шарнирный палецДа-да! Приклад
, буферная пружина и буферТеперь найдите приклад, буфер и буферную пружину. Да, это очень уродливо, но я получил его, так как это был самый дешевый «цвет».
Пружина буфера, входВставьте пружину буфера внутрь.
Конец буфера наружуКонец буфера будет ориентирован, как указано выше.
Сдвиньте прикладСдвиньте приклад, пока он не перестанет двигаться.
Потяните язычок для зацепленияВытяните регулировочный язычок и продолжайте перемещать приклад внутрь. Теперь вы можете использовать вкладку регулировки, чтобы выбрать предпочтительное расстояние.
И ГОТОВО !
Если вы не находитесь в Калифорнии и не хотите прикреплять свои акции, ознакомьтесь с моим руководством «Как прикрепить складные акции булавками» .
Но если вы похожи на меня… вы хотите сделать свой нижний ресивер AR-15 как можно лучше. Вот обновления, которые я добавил сразу.
Ultimate 3 Gun Rifle BuildМодернизация нижней части ствольной коробки AR-15
Модернизация нижней части AR-15JP Silent Captured Spring
JP Silent Captured Spring — одна из лучших модификаций, благодаря которой ваш AR-15 будет ощущаться как дробовик ! Он убирает выступы традиционной буферной трубки и значительно снижает отдачу.
Если вы собираетесь использовать более легкую BCG, я бы порекомендовал приобрести ее с дополнительными пружинами, чтобы вы могли по-настоящему настроить свое ружье. В остальном штатная пружина работает отлично.
Узнайте, как установить и настроить JP Silent Captured Spring , в нашей статье.
JP Бесшумная захваченная пружинаАмбидекстральный предохранитель
Амбидекстральный предохранитель полезен, особенно когда вы используете безликую винтовку CA, но если вы левша, это критично.
Советы см. в разделе Как установить Ambi Safety .
Винт безопасности AmbiРычаг Magpul BAD
Рычаг Magpul BAD есть на каждом из моих нижних приемников. Это позволяет очень легко манипулировать затвором правой рукой.
Установите менее чем за 5 минут.
Плохой рычаг в сбореСпусковой крючок Hiperfire
Замена спускового крючка, вероятно, лучшее обновление, которое вы можете сделать для своего AR-15.
Спусковой крючок Hiperfire EclipseСпусковой крючок Hiperfire — это новый одноступенчатый спусковой крючок, который не имеет заметного проскальзывания, небольшого сброса, регулируемого веса (я запускаю свой самый легкий 2,5 фунта) и фактически увеличивает силу удара курка.
Hiperfire Eclipse 2,5 фунта спусковой крючокОдна из слабых сторон других триггеров заключается в том, что, хотя вы можете получить легкие нажатия, они иногда также могут привести к легким ударам капсюля.
См. мой подробный обзор . Установка также оказалась намного проще, чем я ожидал, учитывая количество деталей.
Hiperfire УстановленЗаключение
Я знаю, это кажется пугающим, но создание собственного нижнего ресивера AR-15 не должно быть страшным. С этим руководством и нужными инструментами вы будете готовы раскачать свой AR-15.
Множество верхних частей AR-15Если вам нужна дополнительная помощь в сборке нижней или полной AR-15, ознакомьтесь с серией статей Brownells Сборка AR-15.
Как прошла ваша первая нижняя сборка AR-15? Дайте нам знать в комментариях ниже. Соедините это руководство с нашим руководством «Как собрать верхнюю часть ствольной коробки AR-15», а также ознакомьтесь с дополнительными материалами по AR-15, чтобы узнать о дополнительных улучшениях, оптике и т. д.
Как собрать Glock дома (шаг за шагом)
Согласно федеральному закону, в настоящее время совершенно законно изготавливать собственное огнестрельное оружие в домашних условиях. Это самодельное огнестрельное оружие (стандартные винтовки, дробовики или пистолеты) не требует серийных номеров, одобрения или регистрации.
Антистрелки иногда называют это самодельное огнестрельное оружие «оружием-призраком», потому что его нельзя ни отследить, ни зарегистрировать, и они активно пытаются его запретить. Фактически, некоторые штаты уже начали предъявлять требования к серийному номеру или регистрации этого оружия.
Поэтому, если вы думали о том, чтобы сделать свое собственное самодельное оружие, вам следует сделать это сейчас, прежде чем они будут запрещены.
В этой статье мы расскажем вам, как собрать собственный пистолет в стиле Glock в домашних условиях.
Во-первых, несколько оговорок:
- Это относится ТОЛЬКО к федеральному закону. Ваш штат может ограничить эту деятельность и/или определенное огнестрельное оружие
- Вы все равно должны подать заявку на утверждение в ATF для огнестрельного оружия NFA (глушители, короткоствольные винтовки и т. д.)
Как сделать свой собственный Glock
Мы Я проведу вас через весь процесс сборки собственного Glock 19 в домашних условиях, однако этот процесс подойдет для изготовления любого пистолета Glock.
Одно из преимуществ самостоятельного изготовления Glock 19заключается в том, что у вас есть много вариантов выбора огнестрельного оружия, которое вы собираетесь собрать дома.
Конечно, все эти варианты для каждой части оружия могут быть ошеломляющими, поэтому мы собираемся помочь вам со списками для трех образцов сборки компактного пистолета или пистолета размера Glock 19:
- В основном сборка Glock (где каждый возможная часть — OEM Glock, за исключением рамы)
- Бюджетная сборка без Glock (где НИКАКИЕ детали не производятся Glock, даже штифты или пружины)
- Сборка Райана (где Райан выберет свои фавориты для вдохновения для вашей сборки )
- Общий бюджет сборки (эта сборка будет представлена только в окончательных таблицах сборок внизу этой статьи, потому что она будет включать в себя самый дешевый вариант каждой из трех сборок по мере продвижения)
На каждом этапе описанного ниже процесса. , мы перечислим некоторые части, которые вы можете выбрать, и выделим, какие варианты соответствуют каждой из вышеперечисленных сборок.
В конце этого руководства мы поделимся полным списком деталей для каждого из них!
Начнем с того, какие запчасти взять для самодельного Глока 19а затем перейти к тому, как сделать / собрать их!
ОБНОВЛЕНИЕ: Polymer80 теперь производит ПОЛНЫЙ комплект GLOCK, в котором вы просто покупаете комплект, и он включает в себя все детали, необходимые для сборки собственного Glock 19 в домашних условиях. Это, без сомнения, самый дешевый и простой способ построить собственное ружье. Однако, если вы хотите самостоятельно выбрать каждую часть для полностью настраиваемого опыта, продолжайте читать.
ПОЛИМЕР 80 КОМПЛЕКТ «Glock-in-a-Box»
Marketplace | Cost |
Palmetto State Armory | $369.99 |
Building a Glock 19
- Step 1 – Choose Your Pistol Frame
- Step 2 – Choose Your Lower Parts
- Шаг 3. Выберите слайд
- Шаг 4. Выберите ствол
- Шаг 5. Выберите детали слайда
- Шаг 6. Выберите прицел
- Шаг 7. Выберите магазин
- Шаг 8. «Создайте» рамку
- Шаг 9. Соберите самодельный «Глок»
- Шаг 10. Получайте удовольствие!
Если вы хотите перейти к концу, чтобы просмотреть полные списки сборки, чтобы упростить и ускорить покупку деталей для вашего оружия, вы можете сразу перейти к: Полные списки сборки
Шаг 1.
Выберите корпус пистолетаЕсли вы действительно собираете свое собственное огнестрельное оружие, вы должны фактически «сделать» рамку или ствольную коробку. Если вы используете заводскую рамку или ствольную коробку, то остальную часть ружья вы наверняка будете собирать сами, однако на самом деле ружье не будет «сделано» вами.
В соответствии с федеральным законодательством только огнестрельное оружие (и его рамки/ствольная коробка), изготовленное лицензированным производителем (FFL), должно иметь определенную маркировку, включая серийный номер.
Следовательно, если вы производите это оружие для себя и не собираетесь его продавать, вам не нужен FFL и вам не нужно маркировать его маркировкой производителя или серийным номером (в соответствии с федеральными закон)!
ВАЖНОЕ ПРИМЕЧАНИЕ. В вашем штате может потребоваться маркировка.
На самом деле, вы даже можете решить продать его позже — вы просто не можете построить его с намерением продать — ЗДЕСЬ БУДЬТЕ ОСТОРОЖНЫ!
Если вы думаете, что хотели бы делать это для дополнительного дохода (или даже для постоянного бизнеса), вам действительно следует подумать о том, чтобы получить FFL. Это не так сложно, как вы думаете, вы можете получить его из собственного дома, и это отличный способ сэкономить деньги на оружии, заработать деньги с помощью оружия и стать «источником» в вашем кругу друзей по огнестрельному оружию.
Рамка Polymer 80 Glock
Комплект рамки Polymer 80 — Polymer80.comМы рекомендуем использовать рамку Polymer 80 для сборки вашего пистолета.
Термин «80% получатель» НЕ является юридическим термином. Не путайте здесь. Предмет считается огнестрельным оружием, если его можно легко преобразовать для метания снаряда. Это означает, что за некоторое время до того, как оно будет закончено, ATF сочтет его огнестрельным оружием!
Большинство компаний, которые продают приемники «80%», получили одобрение ATF, что их продукт еще не пересек эту волшебную черту. Это означает, что когда вы закончите работу, вы станете настоящим производителем огнестрельного оружия.
Не начинайте с нуля — используйте один из этих наборов! Это потому, что процент не имеет ничего общего с определением огнестрельного оружия — если вы сначала ошиблись в 10%, у вас будет огнестрельное оружие, даже если оно готово только на 10%.
Если вы хотите узнать больше, ознакомьтесь с этим: 80% Ствольные коробки
Комплект рамок Polymer 80 поставляется с полимерной предварительной рамкой, приспособлением, которое поможет вам превратить предварительную рамку в настоящую рамку огнестрельного оружия, необходимые сверла для создания огнестрельного оружия, а также передние и задние вставки для направляющих рамы. Это не то же самое, что полный комплект, в который входят все детали — это Polymer 80 AFT Glock Kit.
Рамка из полимера 80 доступна в различных цветах и с различной текстурой рукоятки:
Цвета: Комплект Polymer80 доступен в следующих цветах: черный, Flat Dark Earth (FDE), Coyote, TacGrey (серый), OD Green, Robin Egg Blue, White и Cobalt.
Текстуры: Комплект Polymer80 доступен со стандартной текстурированной рукояткой, агрессивной текстурой и вариантом ReadyMod с гладкой рукояткой, на которую можно нанести индивидуальную текстуру с помощью паяльника или лазера.
ОБРАТИТЕ ВНИМАНИЕ НА РАЗМЕР ВАШЕЙ РАМЫ!!!
При покупке «19, как у меня, для сборки Glock 19, вы ДОЛЖНЫ убедиться, что покупаете детали для Glock размера «19» по ходу дела.
Например, если бы вы были невнимательны, было бы очень легко случайно купить ствол или комплект нижних частей для «17». Ни один из них не будет работать должным образом с вашей сборкой «19»!
