фото, чертежи, пошаговая инструкция, видео

Для приготовления шашлыка, барбекю и других блюд на углях необходима специальная печь — мангал. Металлические конструкции обладают целым рядом недостатков: они недолговечны, неудобны, сильно раскаляются и становятся травмоопасными. Каменные печи лишены этих недостатков, поэтому мангал из кирпича на даче давно перестал быть экзотикой.

Где разместить мангал из кирпича на даче

Мангал является источником открытого огня, поэтому при выборе места необходимо учитывать требования правил пожарной безопасности. Обычно мангал из кирпича на даче размещается в зоне отдыха и является постоянным элементом ее интерьера.

При размещении мангала в беседке принимаются дополнительные меры безопасности — выкладываются стенки и свод, наружу выводится труба, и т. д. Если мангал располагается на открытом воздухе, его конструкция упрощается.

Мангал из кирпича на даче своими руками

Пытаясь сэкономить площадь и деньги, некоторые дачники чрезмерно упрощают конструкцию мангала.

Такая экономия, как правило, оборачивается разрушением стенок, поэтому к строительству следует подходить ответственно.

Перед началом работ необходимо выполнить проект или нарисовать чертежи. Габариты рабочей зоны мангала должны соответствовать размерам колосниковой решетки для углей и поддона для золы. Подставку для шампуров и решетку для барбекю можно изготовить по месту.

Пошаговая инструкция строительства

1. Для мангала из кирпича на даче необходим надежный фундамент, т.к. земля, замерзая, легко разрушает кладку. Размеры фундамента должны соответствовать внешним габаритам мангала:

  • под фундамент вырывается котлован глубиной не менее 30 см, устанавливается деревянная опалубка;
  • засыпается и утрамбовывается подушка из мелкого щебня и песка, укладывается арматурная сетка;
  • заливается бетонный раствор.

К строительству мангала из кирпича своими руками можно приступать после полного застывания бетона, не ранее чем через 1,5-2 недели.

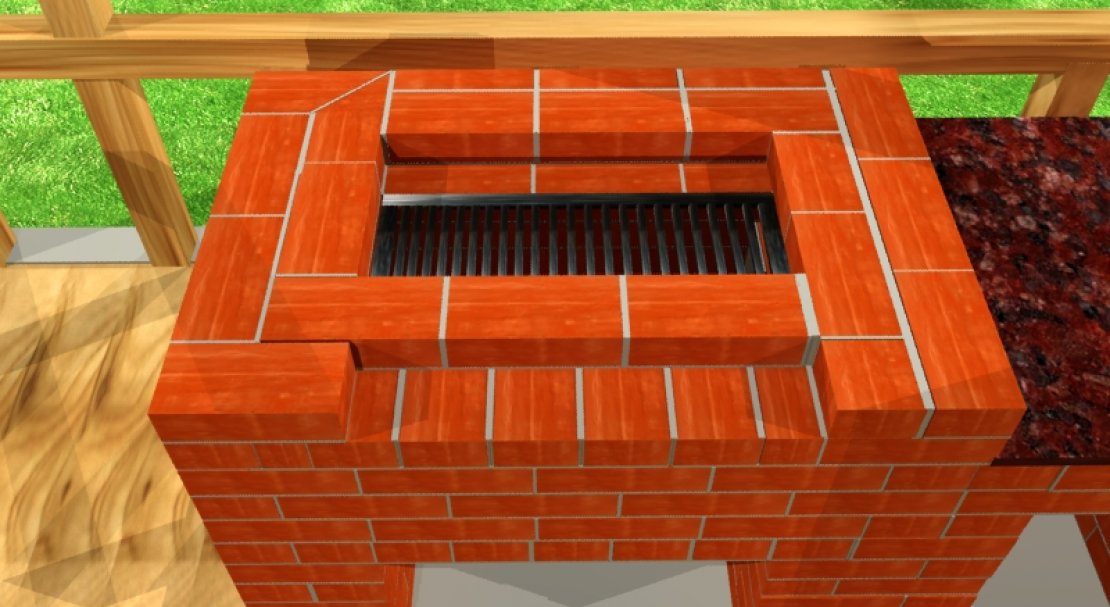

2. Конструкция мангала имеет П-образную форму. Стенки выкладываются из блоков и облицовываются печным кирпичом. Для кладки используется раствор из 1 части цемента, 1 части гашеной извести, и 3 частей песка:

  • первый ряд укладывается на гидроизоляцию из 1-2 слоев рубероида;
  • облицовочный кирпич кладется в шахматном порядке, чтобы ряды были связаны между собой, кладка каждого ряда начинается от углов;
  • после того, как будут выложены первые 6-8 слоев (высота мангала должна соответствовать росту владельца), проем перекрывается арматурой или несколькими уголками — на них будет устанавливаться поддон для сбора золы;
  • еще через 2 ряда закладывается арматура, на которую ляжет колосниковая решетка;
  • оптимальное расстояние от углей до шампуров — 3 кирпича, из них два ряда укладываются в обычном порядке, а третий формирует консоль шириной 1/4 кирпича — на нее будет укладываться подставка для шампуров и решетка для барбекю;
  • последний ряд выкладывается из кирпича полностью — он будет служить основанием для рабочего стола, который оформляется камнем или керамогранитом.

Чтобы защитить угли от сильного ветра, рекомендуется использовать металлический экран с отверстиями. Для защиты рабочей зоны мангала от дождя и снега необходимо изготовить крышку из любого подходящего материала. Чтобы стенки не впитывал влагу, мангал из кирпича на даче следует покрыть лаком, например, КО-85.

Более сложный вариант — мангал с дымоходом. Для его строительства понадобится детальная схема — порядовка.

Для наглядности можно посмотреть видео с детальной инструкцией по сборке кирпичного мангала:

Читайте также: Детский домик для дачи своими руками

Какую кровлю выбрать для навеса мангала


В качестве навеса для мангала с дымоходом подходит практически любая кровля, а для открытого — только из негорючих материалов. Это может быть:

1. Металлочерепица. Отлично смотрится на капитальных строениях, не горит и отлично выдерживает перепады температур, но летом сильно нагревается на солнце, что не всегда комфортно в жаркие дни.

2. Профнастил. Более простой и экономный вариант, с теми же преимуществами и недостатками, что и у металлочерепицы. Но если делать навес высоким, нагревание на солнце не будет играть существенной роли.

3. Ондулин. Не нагревается на солнце, не горит, при этом очень легкий материал, так что не требует усиленной стропильной конструкции. Для строительства своими руками — оптимальный выбор.

4. Поликарбонат. Позволяет сделать полупрозрачный навес практически любой формы. Но из-за размягчения при нагревании располагать навес следует не ближе 1,5 м от огня. Между дымоходом и крышей из поликарбоната также нужно проложить термостойкий материал.

Читайте также: Преимущества ондулина: открываем все секреты

Фото-примеры мангалов для дачи

Мангал из кирпича своими руками: подробная инструкция

Многие дачники хотели бы иметь у себя стационарный кирпичный мангал, но не каждый знает, как правильно построить это сооружение из кирпича своими руками.

Что понадобится для сооружения мангала из кирпича своими руками

Для строительства стационарного мангала нужно подготовить такие инструменты и материалы:

  • шамотный кирпич для топки с огнеупорной смесью;
  • мастерок и ёмкость для замеса раствора;
  • керамический кирпич для общей кладки;
  • бруски для обкладки фундамента;
  • глину, песок, цемент, клинец;
  • листовую оцинковку;
  • расшивочный шаблон.

Закладка фундамента

Чтобы правильно заложить фундамент для мангала, нужно:

  1. Выкопать котлован глубиной примерно 30 см, оборудовать его деревянной опалубкой по периметру.
  2. Дно заполнить смесью щебёнки с песком, увлажнить и утрамбовать подушку.
  3. Залить раствором, приготовленным из 2 мешков цемента, выровнять и дождаться полного застывания.
  4. Проложить слой гидроизоляции в виде рубемаста. Кирпич будет укладываться непосредственно на него.

Кладка стен

Оба вида кирпича следует выкладывать изнутри и снаружи по уровню, чтобы они плотно стыковались друг с другом и образовывали правильный прямоугольник.

Излишек раствора нужно аккуратно удалить, чтобы вид мангала был привлекательным. При укладке надо обязательно предусмотреть место под дно жаровни.

Установка печной дверцы

Чтобы установить печную дверцу, нужно:

  1. Оставить в жаровне место под тепловой проход; интервал равен 2–3 кирпичам. Если об этом своевременно не позаботиться, во время эксплуатации появятся проблемы с удалением золы из топки.
  2. Вмуровать поддувало. Люк стоит разместить не вплотную к кладке, а с небольшим зазором, который заполняется асбест-волокном.
  3. Прочистную дверцу надёжно зафиксировать. Успешно справиться с операцией поможет обычная стальная проволока небольшой толщины. Для этого нужно растянуть её по рамке, причём каждый конец проволоки натянуть по поверхности кладки. Для фиксации проволоки использовать пару добротных гладких кирпичей.

Не стоит делать дровник высоким, т. к. вместимость топки от этого соответственно уменьшится.

Создание арки и крыши дровника

Если применяется бывший в употреблении кирпич, нужно очистить его боковины от старого налипшего раствора.

Подготовку к формированию топки печники советуют начинать снизу.

Порядок действий таков:

  1. Постепенно выложить подовую часть сооружения, которую сажают на подсохший раствор посредством строительной смеси Ветонит.
  2. В центре обеспечить немного свободного пространства, где будут устанавливаться съёмные решётки барбекю. Нужно продумать и предусмотреть выступы для них.
  3. Дойдя до уровня, при котором высота топки достигнет проектного стандарта, сделать продолжительную паузу, которую использовать для затирки швов. Наружные швы выполняются, как правило, с углублённой расшивкой, что придаёт мангалу эстетически эффектный внешний вид.
  4. В средней части этой универсальной композиции оборудовать перекрытие из тонких листов оцинкованного железа.
  5. Соорудить заднюю стенку барбекю, а затем несколько рядов кирпичной кладки над передней аркой для дровника.

В результате получается сооружение наподобие античного мангала.

Такие были распространены в Малой Азии и Закавказье в древности.

Установка дымоходной трубы

В последнюю очередь необходимо оборудовать трубу для дымохода. Это довольно лёгкая операция, но нужно следить за тем, чтобы не было смещений, иначе устойчивость конструкции окажется под вопросом. А также необходимо качественно перевязывать швы.

Защита мангала от осадков

Чтобы раствор между кирпичами под открытым небом не размывался, его нужно специальным образом обработать. Для этой цели подходят:

  • Недорогой термостойкий лак КО-85. Но в зимний период возможно его растрескивание.
  • Пропитка для печных и каминных кладок. Защищает от растрескивания, но ненадёжно держится на поверхности и может вымываться из швов. Поэтому необходимо своевременно обновлять такое покрытие.
  • Силиконовый гидрофобизатор. Обладает хорошими водоотталкивающими свойствами и защищает кладку от микроорганизмов.

Как сложить мангал из кирпича: видео

Мангал из кирпича — стационарное сооружение, полюбившееся дачникам. Построив такой у себя на даче, можно экспериментировать с мясными блюдами, которые готовятся на открытом огне.

Как сложить барбекю из кирпича

Материал для строительства

Материалы, из которых строят садовое барбекю, это, как правило, гранит, известняк или кирпич. Независимо от выбранного материала камень должен быть плотно подогнан и иметь минимальные зазоры. Чтобы получить представление, как сложить из кирпича барбекю, необходимо пройти несколько этапов:

  1. Определить место для строительства барбекю.
  2. Выбрать материал для строительства.
  3. Четко представить форму и габариты строения.

Барбекю – это печь, используемая для того, чтобы готовить пищу на открытом воздухе.

Для строительства барбекю потребуется:

  • арматура: сетка армирующая;
  • бетон: песок, цемент, гравий;
  • кирпич: 250 штук;
  • кирпич огнеупорный: 20 штук;
  • раствор глиняный: шамотная глина, мелкий песок;
  • пиломатериал: брус 100х100, доска 50х100, фанера для опалубки 1,5 см;
  • мастерок;
  • молоток;
  • ведро;
  • пила;
  • рулетка;
  • дрель;
  • отвертка;
  • насадка на дрель для смешивания раствора.

Схема проектирования барбекю.

Чтобы барбекю действовало наиболее эффективно, нужно правильно подобрать место на участке. Вначале необходимо определить, какой тип барбекю предпочтительнее – переносной либо стационарный. Для первого случая можно ограничиться мангалом, ну, а стационарная постройка – это практически на века. Поэтому следует располагать стационарное барбекю недалеко от кухни (для удобства), но не возле деревьев в целях пожарной безопасности. Возле деревянных хозяйственных построек и изгородей барбекю ставить также не рекомендуется.

К выбору места участка для фундамента отнестись надо предусмотрительно. Если оно засажено газонной травой, ее придется просто срезать или выложить плиткой площадку.

Традиционное исполнение барбекю – это «колодец» из кирпича, блоков или камня без наличия передней стенки и верхней открытой частью. По высоте «колодец» должен быть удобным для приготовления пищи, значит, не меньше 10 рядов кирпича и решетки для жаровни. Решетку укладывают на стержни, вставленные в швы между кладкой, или на кирпичные выступы.

Возводить стационарный вид барбекю нужно в том месте участка, которое имеет защиту от ветра и дождя.

Если говорить о габаритах, то тут можно оборудовать любую форму барбекю и размеры, но для круглых печей придется подобрать диаметр от 0,7 до 0,9 м – это необходимо для равномерного распределения жара.

Основное этапы строительства

Схема устройства барбекю.

В первую очередь закладывают фундамент, который сможет выдержать вес кирпича. Для этого выкапывают яму 70 на 120 см и глубиной в 30 см. На дно укладывают слой гравия. После этого собирают из досок опалубку и фиксируют ее на месте при помощи брусков.

Необходимо проверить углы на перпендикулярность, а форму выровнять при помощи уровня. В форме помещают армирующую сетку в несколько слоев для укрепления бетона. Бетон замешивают в пропорциях: 3 части песка, 2 части цемента, 4 части гравия и вода. Это можно проделать вручную в тачке или корыте, если возможно, то в бетономешалке. Бетон заливают в форму и выравнивают основание, перемещая рейку вдоль сторон формы. Чтобы пузырьки воздуха удалить, постучите молотком по опалубке.

Схема печи барбекю.

Фундамент должен сохнуть 72 часа. Раствор перед кладкой распределяют полосой на фундаменте по ширине кирпича. Далее кладут угловые кирпичи и выравнивают их по уровню. Затем заполняют кирпичом оставшуюся часть ряда, используя уровень, чтобы контролировать качество кладки. Лишний раствор удаляют перед тем, как он высохнет. Для получения профессионального результата работать нужно аккуратно, не торопясь. Нечетные ряды начинают с половины кирпича, а четные – с целого.

Распиливают кирпичи болгаркой и укладывают внутрь ряда отпиленной кромкой, чтобы наружные стенки барбекю были ровными.

Схема строительства барбекю своими руками.

Перед тем как формировать столешницу из бетона, надо сложить примерно 10 рядов кирпичей. После этого можно собирать опалубку для столешницы из четырех брусков для опор 100х100, на которые крепят отрезки доски. К подготовленным опорам прикручивают кусок фанеры 1300х700, а по периметру устанавливают бортики высотой в 180 мм. Поверхность необходимо проверять с помощью уровня.

Если собирать опалубку при помощи не гвоздей, а шурупов, это облегчит процесс разборки после завершения бетонных работ.

Уложить арматуру необходимо перед заливкой бетона. Нужно смешать некоторое количество бетона и залить его в форму. Поверхность выравнивают при помощи рейки и извлекают карманы воздуха. Горизонтальность конструкции проверяют с помощью уровня. Столешнице дают просохнуть 72 часа перед тем, как приступить к продолжению строительства барбекю.

Завершение работы

Схема барбекю с размерами.

При укладке топки используют шамотный кирпич. Кладку огнеупорного кирпича выполняют раствором из песка и шамотной глины, в него добавляют немного цемента. Цементный раствор может не выдержать высоких температур.

Для устройства арочного свода для верхней части барбекю нужно сделать шаблон из фанеры. Подготовленные шаблоны размещают на опоры вертикально. Затем начинают выкладывать арку для верхней части печи. Не следует торопиться, так как кирпичи должны быть идеально выровнены со всех сторон.

Излишки раствора нужно вовремя удалять мастерком и влажной губкой. Обратите внимание, что на внутренней стороне печи не должно оставаться раствора на кирпичах. Это помешает свободному ходу дыма.

Схема коптильни с мангалом.

Кладку кирпича продолжают так же, как описано выше, не забывая оставлять отверстие для дымохода размером в 200х400 на верхней части печи. Шаблоны не снимают до тех пор, пока раствор не высохнет полностью, на это уйдет от 4 до 5 дней, в ином случае конструкция может не выдержать.

Теперь можно приступить к постройке трубы барбекю. Для этого выкладывают четыре или пять рядов кирпичей, контролируя горизонтальность рядов и вертикальность углов.

После завершения работы удаляют жесткой щеткой излишки раствора и очищают кирпичи влажной губкой. Обложите выступающие части фундамента и столешницы плиткой или камнем. Щели заполняют раствором.

Мангал из кирпича

При строительстве мангала необходимо соблюсти важное условие – это устройство поддувала (системы подачи кислорода) и иметь следующие инструменты:

  • молоток;
  • мастерок;
  • шнур;
  • лопата;
  • болгарка.

Схема с размерами варочной печи с мангалом.

Состоит мангал из следующих частей:

  1. Фундамент. Это плита, отлитая из обычного цементного раствора, толщиной 5-7 см. Плиту отливают в земле, в выкопанной для этого ямке. Вначале туда насыпают гравий, песок или кладут старые кирпичи. Размеры плиты должны соответствовать размеру мангала или чуть больше.
  2. Короб. Это пространство, где будет гореть огонь и собираться зола. Подготавливая короб, нужно в нижнем ярусе оставить пространство размером в один кирпич для подачи кислорода. Это лучше сделать на широкой стороне мангала, для того чтобы рабочая площадь вентилировалась лучшим образом. Собирают короб на глину. Нельзя для этого использовать цементный раствор: высокую температуру он не выдержит и растрескается. Под глиной подразумевают песчано-глиняный раствор. Количество песка определяют таким образом: из готового раствора можно сделать шарики диаметром 4 см (он не будет прилипать к ладоням). не нужно мазать много глины, а только забить между кирпичами щели. Для максимально плотной подгонки кирпичей их пристукивают киянкой или деревянной чуркой. Кирпичи предварительно замачивают в воде. Это можно делать по ходу укладки: когда перестают «пузыриться», тогда и укладывают.
  3. Облицовка. Ее можно сделать из обычного булыжника.
  4. Внутренняя конструкция. Это колосники – решетки, на которые укладывают дрова. Их делают так: собирают из кирпичей короб «на ребро». Внутрь короба ставят вертикально 4 кирпича, и на них укладывают колосники. В качестве колосников можно использовать куски кровельного железа, пробив в нем отверстия для поддувала. Колосники периодически надо снимать и вычищать золу.
  5. Крышка. Это кусок старого кровельного железа, который сгибают по диагоналям. Крышка необходима, чтобы дожди не размывали глину.

На рабочий процесс в общей сложности уходит полдня:

  • на отлив плиты с разметкой, замесом раствора, подготовкой места для фундамента – 30 минут или час;
  • на укладку кирпича внутреннего короба с примеркой и подгонкой – 1,5 часа;
  • обкладывание камнем – 2 часа.

Готовую конструкцию оставляют на неделю для просыхания кирпича и застывания раствора.

инструкция, чертежи с размерами и фотографии от IVD.ru

Чтобы сложить барбекю из кирпича своими руками, нужно сначала продумать его конструкцию и составить чертеж. Печь должна быть прочной и устойчивой. Для этого потребуется надежный фундамент и подходящая площадка. Следует выбрать зону, находящуюся на безопасном расстоянии от жилого дома и построек, где хранятся газовые баллоны, канистры с бензином, легковоспламеняющиеся материалы. Требования безопасности являются одними из самых главных. Нужно правильно рассчитать объем топки, диаметр и высоту трубы, а также их соотношение. Эти параметры влияют на производительность печи и на ее тягу. При плохой тяге дым будет разлетаться по участку. Чтобы не допустить ошибку при проектировании, одних фото и видеороликов мало. Необходимо более полное руководство, описывающие способы кладки и приготовления раствора. Построить уличный гриль на даче можно самостоятельно. Профессиональное оборудование и помощь строительной бригады не потребуются.

Делаем барбекю из кирпича

1. Конструкция
2. Выбор места на территории
3. Подготовка площадки
4. Монтаж фундамента
5. Инструкция по кладке печи с дымоходом

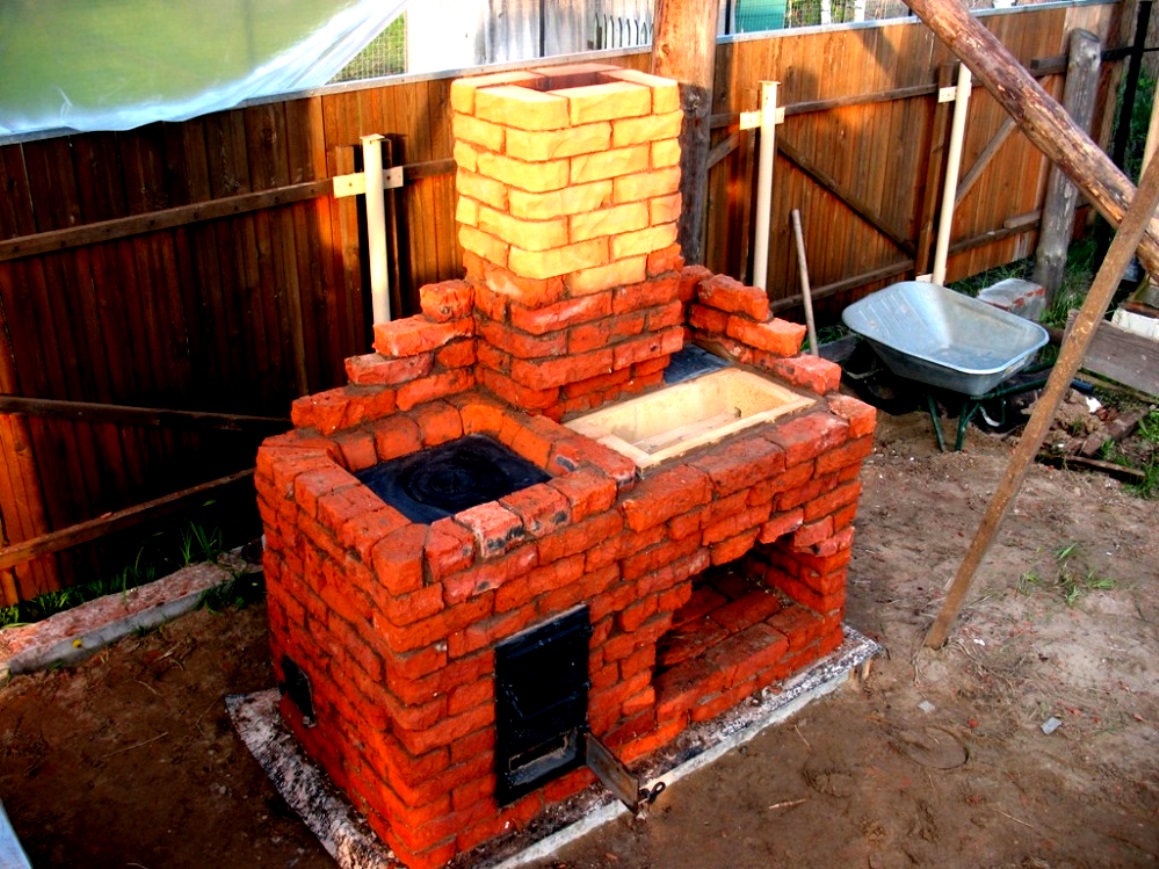

Основой печи является очаг с дымоходом и оборудование для приготовления пищи. К такому оборудованию относятся гриль с решеткой, варочная панель, казан, духовой шкаф, коптильня для мяса и рыбы, полки и крюки под продукты и кухонные принадлежности, столешница. Если можно подвести воду, в столешницу устанавливают мойку и устраивают сток в канализацию.

Также не помешает провести освещение и вмонтировать в стену электрическую розетку. И в жаркую погоду, и в дождь время лучше проводить под тентом или легкой кровлей.

Самая простая барбекюшница из кирпича представляет собой три стенки с выступами под решетку гриль и поддон, собирающий жир. Она не отличается удобством. Ее главное преимущество — экономия места и затрат на строительные работы. Гораздо удобнее печи с большими жаровнями и столешницами.

Прежде чем составлять план, следует определить, в каком месте на территории можно поставить мангал. Его устанавливают на открытой площадке, в доме либо в специально оборудованной беседке.

Открытое пространство

Этот вариант выбирают чаще всего. Время приятнее проводить на свежем воздухе. Кроме того, в этом случае нет необходимости перестраивать комнату под каминный зал или подводить прочный фундамент под террасу.

Не исключено, что от широкого очага с оградой придется отказаться даже при большой площади.

Что учесть при выборе места на участке
  • Пожарная безопасность — угли, вылетающие из очага, способны вызвать возгорание деревянной стены или сухих деревьев. Его опасно ставить рядом с гаражом, где хранятся канистры с бензином, или с постройкой, приспособленной под склад бревен, соломы, горючих материалов. Барбекюшницу опасно размещать возле той части здания, где установлено газовое оборудование.
  • Удаленность от окон жилых помещений и кухни — чем больше расстояние, тем меньше дыма будет залетать в окна.
  • Мангал лучше строить подальше от детской площадки.
  • Не стоит искать место возле септиков и других объектов с характерным неприятным запахом.
  • Важно учесть особенности грунта. Лучше подыскать сухой и ровный участок на возвышенности. Он должен быть удобным и достаточно широким, чтобы на нем поместился барбекю-комплекс из кирпича, рассчитанный на несколько человек. Грунт должен обладать хорошей несущей способностью. Твердое каменистое основание выдержит любую нагрузку. Сырой участок с высоким содержанием суглинков придется укреплять и проводить дренажные каналы для его осушения.
  • Прежде чем наносить контуры на план, следует убедиться, что стенки не мешают проходу, не загораживают проезд автомобиля и не закрывают вид из окон первого этажа. Чтобы наглядно представить себе очертания будущей постройки, по ее контурам натягивают веревку между кольями.

Внутренние помещения

Конструкцию больших размеров сложно разместить в уже построенном доме. Обычно ее проектируют вместе со зданием. Под нее возводят отдельный фундамент, так как перекрытие не выдержит вес в несколько тонн. Несущие элементы, очаг и отделка должны соответствовать требованиям пожарной безопасности. Необходимо правильно спроектировать трубу и расположить ее так, чтобы она не отнимала много жилой площади.

Проще всего оборудовать мангал на террасе. Легкую деревянную постройку придется переделать, создав надежное основание. Желательно провести отделку пола негорючими материалами. Одна из главных проблем — расположение дымохода. Желательно, чтобы поблизости не было окон жилых комнат. Веранда должна вмещать не только печь, но и еще и зону для заготовок, дров и угля. Она не должна быть тесной для гостей. Следует соблюдать пропорции с основным зданием, чтобы обе постройки вместе смотрелись органично.

Когда место найдено, его проверяют по уровню. Перекосы устраняют. Выступы срезают, ямы засыпают. При высокой влажности основание будет испытывать постоянное воздействие влаги, разрушающей материал. Находиться на территории, покрытой лужами, некомфортно. Чтобы решить проблему, в нижней части выкапывают траншеи, позволяющие удалить лишнюю влагу из почвы. Их выкладывают изнутри плиткой или щебнем. Используют готовые желоба, которые можно сверху закрыть решеткой, входящей в комплект. Каналы отводят в общую сточную канаву.

Плитное основание

Он применяется для наименее тяжелых конструкций. Сначала наносят точную разметку котлована. Затем снимают верхний слой земли толщиной 20-30 см. Дно проверяют по строительному уровню и засыпают щебнем. В подвижных грунтах потребуется дополнительный верхний слой песка. В этом случае котлован роют глубже. Толщина каждой прослойки должна быть около 20 см. Подушку из песка и щебня уплотняют виброплитой или проливают водой из шланга. Печь лучше окружить негорючими материалами. Участок под площадку, покрытую тротуарной плиткой, засыпают песком.

На образовавшейся подушке делают стяжку из бетона марки М250. Его заливают в опалубку, выстланную листами рубероида. Сделать это нужно сразу в течение нескольких часов. Если проводить заливку с большим интервалом, покрытие расслоится. Сначала на дно устанавливают арматуру: вниз кладут сетку, по краям собирают стенки из стальных прутьев диаметром 1 см. Их скрепляют пластиковыми хомутами, вязальной проволокой или используют сварочный аппарат. Чтобы арматура не соприкасалась с дном, ее ставят на специальные пластиковые держатели. Затем подают раствор. При укладке его необходимо постоянно протыкать прутом, выпуская воздух, находящийся внутри.

Толщина плиты — около 10 см. Смесь набирает марочную прочность в течение месяца. В этот период не следует проводить строительные работы. По поверхности можно ходить уже через неделю.

Ленточный фундамент

Он совпадает с периметром стен печи. Его следует сделать шире их толщины на несколько сантиметров. В земле роют траншеи по периметру глубиной около 40 см. Затем насыпают подушку из песка и щебня и возводят опалубку. Высота бетонного основания — 20-40 см. Арматура представляет собой объемный каркас из прутьев толщиной 1 см. Их укладывают горизонтально параллельно друг другу, привязывая к вертикальным стальным скобам. Шаг между прутьями сверху, снизу и по бокам — 10 см. Технология укладки смеси такая же, как при создании плитного фундамента.

Рассмотрим пошаговую инструкцию по кладке барбекю из кирпича.

Необходимые инструменты

  • Мастерок.
  • Резиновая киянка.
  • Таз или корыто.
  • Строительный миксер или лопата для перемешивания.
  • Длинная рейка с ровной поверхностью, по которой можно проверять качество работ в процессе их выполнения.
  • Рулетка.
  • Строительный уровень.

Выбор материала

Для улицы подойдут облицовочный и полнотелый керамический камень. В помещении рекомендуют использовать шамотный — он лучше выдерживает высокую температуру и хуже ее проводит. На улице печь охлаждается быстрее, чем в доме.

Подготовка кладочной смеси

Цемент смешиваем с песком в пропорции 1:3. Чтобы масса была более подвижна, можно ввести в состав известь или специальную добавку, повышающую пластичность.

Есть и другой рецепт кладочного раствора. В таз засыпают глину и заливают ее водой. Через 5 дней ее перемешивают, добавляя немного песка и цемента.

Монтаж стенок

Первый ряд лучше сначала выложить без раствора, как показано в фотогалерее. Это нужно, чтобы убедиться, что расчеты размеров проведены правильно и количество сборных элементов соответствует длине и ширине всей конструкции. Чтобы обозначить шов, оставляют зазоры в 1 см.

Основанием служит железобетонный фундамент. Кирпичи укладывают в длину. Каждый последующий ряд смещают так, чтобы шов приходился на центр изделия, расположенного снизу. Разбить керамику на две равные части сложно. Лучше сделать срез болгаркой с диском по бетону. Раствор укладывают одинаковым слоем в 1 см. Для проверки применяют арматурный прут сечением 1 см либо порядовку — рейку с нанесенными на нее размерами. Каждые три яруса проверяют рулеткой и строительным уровнем. Чтобы правильно выставить сборный элемент, по его сторонам и сверху постукивают резиновой киянкой.

Если на углах перевязку сделать не удается, их армируют проволокой либо перфорированной лентой.

Установка перемычек

При достижении стенками расчетной высоты на них выкладывают горизонтальные опоры под очаг и столешницу.

Способы создания опор
  • Ряд кладут на металлическую пластину, заделанную в боковины. В блоках можно проделать желоб и разместить их на стальных уголках, сложенных сторонами вместе. Стороны должны смотреть вверх. Их помещают в желоба, обращенные к низу. Достаточной прочностью обладает профиль сечением от 45х45 мм. Его грани не должны выступать за пределы кладки. Глубину прорези берут с запасом — сталь расширяется при нагревании и может разрушить керамические изделия.
  • Пустотелые изделия нанизываются на арматурный прут или каркас и скрепляются цементно-песчаной смесью.

Пространства между перемычками могут служить для хранения дров либо кухонных принадлежностей. Чертежи и фотографии барбекю из кирпича помогут найти решение, как еще задействовать эту зону.

Выкладка топки

Она расположена на уровне перемычек. Опорой для ее дна служат стальные профили. Их заделывают в стены. Очаг представляет собой свод или прямоугольную камеру из шамотного кирпича. Вяжущим служит специальный термостойкий раствор. Он продается в виде порошка. Чтобы правильно развести его водой, нужно изучить инструкцию. Кирпичи располагают горизонтально в два ряда с перевязкой, защищающей нижние швы. Вместо кирпичей снизу можно сделать бетонную стяжку.

Стенки камеры возводят одновременно с внешними — так удобнее вести работы. Между ними делают зазор в 1 см. Он защищает внешнее покрытие от высокой температуры, а внутреннее — от растрескивания при неравномерных термических деформациях. Сборные элементы соединяют в длину.

Чтобы создать арку, потребуется кружало — металлическая или деревянная дуга. Ее фиксируют в проеме, а сверху устанавливают ряд, повторяющий форму дуги. Верхний кирпич помещают в проем последним. Соседние опираются на него и поэтому не падают. Арку изнутри защищает огнеупорная прослойка.

Возведение трубы

Огнеупорные материалы не потребуются. Ряды располагают со смещением внутрь на треть ширины, создавая вытянутую пирамиду. На определенном уровне переходят на ровную вертикальную кладку.

Ребристую внутреннюю поверхность сложнее чистить, поэтому иногда ребра срезают либо закрывают плоскими щитами.

  • Материал подготовил: Артем Филимонов

Как сложить мангал из кирпича своими руками: чертежи, фото и инструкция

Кирпичный мангал на даче – индивидуальное оригинальное сооружение, демонстрирующее предпочтения и мастерство хозяев участка.

Наличие такого мангала исключает на своем фоне кажущиеся хлипкими конструкции из металла, и «кричит» о властности, являясь архитектурным строением, которое, при наличии у мастера-изготовителя нужных навыков, может стать произведением искусства для любой дачи.

Кирпичная русская печь-мангал делает приготовление шашлыков на территории дачи более легким и комфортным, добавляя также и нотки уюта в антураж атмосферы, которые могут посоперничать только разве что с камином.

Преимущества кирпичного мангала

Конструкция очагов практически одинакова, но само строение разнится не только материалами, из которых создано.

  • У кирпичного мангала жаровня по строению располагается выше, чем у переносного или передвижного металлического. И готовить на ней из-за этого удобней.
  • Из-за кирпичной кладки невозможно обжечься, ненамеренно прикоснувшись к жаровне. Что часто происходит при готовке на металлическом мангале.
  • У стационарных мангалов из кирпича практически всегда есть дымоотводная труба, что позволяет с комфортом разместиться неподалеку для приема пищи.
  • Кирпичный мангал на даче или территории частного дома становится неотъемлемой, и даже частично декоративной, частью экстерьера, облагораживая его.

Самый просто кирпичный мангал для дачи, сделанный своими руками, может не предусматривать наличие раствора.

На забетонированной площадке строительство ведется сухими кирпичами, аккуратно и плотно, формируя ножки и стенки по образцу на фото. Щели в таком случае становятся вентиляционными, позволяя очагу исправно работать, а борты – защитными элементами от более сильных порывов ветра. На ножки кладется самодельная плита из огнеупорного бетона. Завершающий этап – кладка стенок. Такой мангал можно использовать как шашлычницу или барбекю, достаточно заменить шампура на сетку.

Точный чертеж такого мангала можно посмотреть на предоставленном фото или сделать своими руками.

Конечно, и у такой простой конструкции есть существенные минусы. Один из которых – отсутствие дымосборника, строительство которого просто необходимо в настоящей печи, если она не планируется исключительно как мангал. Именно поэтому более распространёнными считаются закрытые мангалы по типу печей для дачи.

По примеру закрытого мангала из кирпича на фото, можно иметь представление и о самой простой из таких конструкций, сделанной своими руками. Стационарные кирпичные мангалы с дымоходом и крышей часто оснащаются дополнительно местом под хранение топлива, а также разделочными столиками. Такой очаг является улучшенным функционально, хотя и более затратным в материальном плане.

Неуверенно чувствующие себя в роли декоратора мастера, планируя строительство кирпичного мангала своими руками, чаще всего перекрывают его арочным сводом, что само по себе несложно, но смотрится стильно. Сама конструкция от арочного свода выигрывает в плане защищенности от дождя, который может затушить жаровню, и от ветра, выдувающего дым.

На фото можно увидеть конструкцию кирпичной печи-мангала для дачи с козырьком. Также сконструированный своими руками мангал будет максимально защищен от внешней среды, а козырек позаботится о поваре, прикрыв его от непогоды.

Боковые полости в кирпичном мангале можно расширить и подстроить под хранение шампуров или другой кухонной утвари, которая сможет пережить без последствий хранение в таких условиях.

Сырой кирпич не очень хорошо держит тепло и может постепенно разрушаться под дождями и снегами, поэтому, чтобы продлить срок службы строения, нужно его защитить от влияния погоды при помощи навеса, что минимизирует скопление влаги.

Постройка

Построить мангал из кирпича своими руками – задача несложная, даже для мастера, у которого в арсенале только базовые навыки. Самую сложную деталь конструкции – свод с кирпичной трубой – можно заменить дымосбоником из оцинкованной стали. Его можно заказать у квалифицированного конструктора, предварительно сняв замеры для чертежа.

Перед тем, как определиться с местом и заложить фундамент, стоит учесть направление ветров и особенности ландшафта. Не стоит строить очаг поблизости с деревьями или другими насаждениями, ввиду их сильной воспламеняемости. Насколько близко расположена зона отдыха, также важно. Ведь повару придется часто перемещаться от жаровни к столу с продуктами. Если будущий мангал является частью конструкции беседки, насколько он будет гармонично ее дополнять, тоже является важной частью планировки.

Правильно спроектированный мангал – залог комфортности работы с ним.

Оптимальная высота жарочной площадки должна быть равна расстоянию от поверхности земли до запястья руки.

Длина топки должна быть не более 1 м. Этого будет достаточно для жарки 8-10 шампуров одновременно – это количество порций для большой компании.

Ширины топки должна соответствовать стандартной длине шампуров – от 47 до 62 см.

Внешние габариты кладки – по схеме 4 на 2 кирпича, в соответствии с ними и подбираются остальные размеры: ширина фундамента и дымового зонта. Примерный расход кирпича на такую конструкцию – 250-300 шт.

Пошаговая кладка

Стоит ли упоминать, что для постройки кирпичного мангала своими руками нужно подготовить только огнеупорный кирпич или красный печной. Мастера своетуют за день до возведения конструкции обдать кирпичи водой. Так он не будет впитывать влагу из расствора, иссушая его и делая крошащимся.

Фундамент не стоит делать слишком глубоким. Главное, чтобы он был прочным.

Котлован глубиной 15-20 см. заливается бетонной смесью после разметки контуров и установки опалубки. Арматурные стержни диаметром 10-12 мм. и стальная кладочная сетка топятся в бетоне, усиливая основание. Поверх застывшей плиты прокладывается гидроизоляция, а уже по ней заливается растворная стяжка с выкладкой сверху керамической плитки и одного слоя кирпича.

Кладку стоит начинать с возведения трех опорных стенок – двух боковых и одной задней.

Клада ведется на глиняно-песочном растворе. Глина предварительно вымачивается в течение не менее двух суток. Также можно просто приобрести жаропрочную глино-шамотную смесь. Для такой смеси понадобится только вода в качестве разбавки. Раствор полностью должен заполнять швы во время кладки, но не стоит накладывать много, иначе конструкция рискует «поплыть».

Выложенные стенки перекрываются бетонной плитой. Для этого лучше использовать кусок плиты OSB подходящего размера. Ее ставят снизу, так, чтобы после схватывания бетона опалубку можно было легко извлечь, не повредив фундамент. Поверху нужно установить квадратную рамку из обрезной доски. Ее высота должна быть равна толщине заливаемой плиты.

На OSB укладывается плотный полиэтилен, а потом заливается раствором толщиной 1-2 см. Сверху укладываются 4 арматурных стержня диаметром 12-14 мм., и опалубка заполняется мелкозернистым бетоном.

После затвердевания бетонной плиты кладка мангала ведется аналогично рассмотренным порядовкам на фото. Для удаления отходов топлива в изделии устанавливается ящик из нержавейки. Ширина должна вмещать в себя спокойно шампура стандартного размера и сетку для барбекю.

Завершением мангала станет вытяжной зонт из оцинкованной стали, крепящийся саморезами по металлу к кирпичным стенкам мангала. Но перед этим укладываются в швы кладки несколько коротких уголков, к которым будет крепиться вытяжка.

Постройка по такой схеме может быть отличной и функциональной частью летней кухни, если будет сооружаться вплотную к ее строению. А приделав к кирпичной печи-мангалу с арочным сводом еще и металлическую дверцу, можно получить настоящую русскую печь на даче.

Такие печи часто конструируются своими руками, составляя целый комплекс возможностей для приготовления пищи на территории дачи.

Но бывает, что многофункциональность и не требуется, а необходимо всего несколько функций.

Мангал с печью

Нужно четко следовать пошаговой инструкции строения кирпичного мангала с русской печью для того, чтобы конструкция была правильно сложена и работала без сбоев долгое время. Для такой печи обязательно должен быть своими руками выложен кирпичами купол дымолова, иначе она полностью утрачивает свою значимость и большую часть функциональности. Благодаря тому, что печь аккумулирует накопившееся тепло, она может продукты не только жарить, но тушить и печь хлебобулочные изделия. Готовить молочные и рыбные продукты.

Печь топится сухими дровами до двух часов, в зависимости от продуктов, которые будут готовиться, и требуемой для этого температуры. После протопки печь освобождается от золы и не прогоревшего угля. Только потом уже начинается готовка. Уже в немного остывшей печи можно готовить выпечку. Шашлыки в такой печи вертеть не обязательно, так как в закрытом пространстве они будут прожариваться равномерно, а мясо не будет так сильно подгорать, оставаясь сочным, а не сухим.

Такая русская печь часто используются как камин на даче, даже если она установлена на улице или, тем более, в беседке. Теплоотдача у такого строения довольно мощная, чтобы прогреть небольшое помещение или ту же финскую беседку.

Декорировать печь каждый будет на свой вкус и возможности, но не стоит забывать о технике безопасности, выбирая материалы. Вариации оформлений, как самой конструкции, так и навеса – безграничны.

Мангал из кирпича своими руками

Любители природы знают, что пища, приготовленная на костре, на свежем воздухе значительно вкуснее и ароматней любой приготовленной дома. Поэтому, в первую очередь при строительстве дачи или загородного дома планируется открытый очаг в зоне отдыха, желательно из надежных и долговечных материалов. Кирпичный мангал станет достойным украшением любого ландшафта.

Мангал — это сложное устройство, используемое для приготовления на природе мяса, рыбы, птицы, овощей и другой пищи. Жар в мангале идет от огня, еда готовится на открытом костре или с помощью горячего дыма, тлеющих углей и древесины. Возведение такой конструкции требует тщательной подготовки, учета многих нюансов и соблюдения некоторых технологических особенностей. В данной статье мы расскажем как сделать мангал из кирпича своими руками, дадим пошаговую инструкцию, а также продемонстрируем фотографии, схемы и видео материалы.

Выбор места

Мангал — это стационарное строение, которое сразу нужно возводить качественно, с учетом того, что оно будет служить долгие годы. Перед тем как построить садовый мангал из кирпича необходимо определиться с выбором места под будущее строение.

Обратите внимание! При определении месторасположения очага следует учесть направление ветра на загородном участке, особенности рельефа и ландшафта. Мангал должен располагаться на безопасном расстоянии от объектов и строений с пожароопасными конструкциями (деревянными постройками, легко возгораемыми материалами, деревьями, кустами и т.д.).

Однако в то же время, очаг должен быть достаточно близко к зоне отдыха, чтобы в процессе приготовления пищи было удобно транспортировать готовые блюда к столу.

Определение размеров и комплектации

Определение размеров и комплектации мангала

После выбора места необходимо определиться с размерами будущей конструкции. Если есть возможность и небольшой опыт, желательно составить самостоятельно, можно даже нарисовать проект от руки. Дело в том, что по такому проекту будет проще не только строить. По проекту значительно проще рассчитать расход строительных, отделочных и расходных материалов. Нелишне будет заранее предусмотреть отсек для золы, поддува воздуха и отдельное место для хранения дров и углей. На этапе проектирования необходимо определиться с навесом над уличным мангалом, так как для него на стадии строительства нужно будет сделать специальные закладные элементы.

Инструменты
Обратите внимание! Для шампуров и других специальных приспособлений следует предусмотреть специальные места, а также продумать металлическую решетку, ограждающую открытый огонь от продуктов. В таком случае можно продумать закладку топлива сбоку мангала, а не сверху. Такая конструкция будет наиболее технологичной, что обеспечит удобное приготовление блюд.

Подбирая размеры, в первую очередь нужно спроектировать высоту мангала. Самое главное – максимальное удобство для всех пользователей. Самая идеальная высота мангала — это расстояние от запястья руки до земли. Стандартная длина мангала, внутренней топки, обычно не превышает одного метра. Этот размер позволяет одновременно поместить необходимое количество шампуров. С учетом вышеперечисленных параметров наружные размеры мангала из кирпича таковы: 590 мм на 1400 мм. Постройка таких габаритов требует около 300 кирпичей.

Выбор кирпича

Перед строительством простого мангала из кирпича, следует подготовить необходимые материалы. Правильно выбрать кирпич очень важно и ответственно. Эксплуатация очага этого вида предполагает круглогодичное использование, а также то, что кирпич может при применении нагреваться до очень высокой температуры и затем остывать. Далеко не все типы кирпичей могут выдержать такие перепады.

Материалы для строительства мангала
Обратите внимание! Наиболее подходящим будет печной кирпич, который специально производится для сложных температурных режимов. В качестве раствора для кладки желательно использовать глиняно-песочную смесь. Глину для этих целей заранее вымачивают в воде на два дня.

Технология строительства

  • Первоначально копают небольшой котлован под фундамент (глубиной 600 мм, и размером 800 мм на 1600 мм)
  • Засыпаем основание песком на 100 мм
  • Делаем опалубку, желательно из влагостойкой фанеры
  • Монтируем армирование
  • Заливаем в опалубку бетонную смесь
  • Делаем сверху гидроизоляцию с помощью специальной пленки или рубероида
  • Начинаем класть кирпич. Через каждые два слоя кладку желательно перекладывать металлической сеткой для прочности конструкции. После шести или семи слоев кладки выполняют перекрытие. Далее продолжают делать кладку еще в три ряда в высоту. Последние ряды предназначены для организации места жарки. Здесь в конструкции лучше предусматривать небольшие зазоры, обеспечивающие поступление воздуха для горения.
  • Наружные стены мангала можно просто оштукатурить или облагородить натуральным камнем.

Мангал можно с одной или двух сторон дополнить столешницами из специально обработанной древесины или камня. Это будет очень удобно и технологично. Под столешницей можно разместить шкафчики для посуды. И конечно, продумайте навес от непогоды и освещение.

Видео

О том, как правильно построить мангал вы можете узнать из предложенного нами видеоматериала:

Фото

Уличный мангал Простой мангал Угловой мангал Мангал в беседке Мангал с казаном Красивый мангал из кирпича без крыши Маленький мангал Компактный кирпичный мангал Беседка с мангалом Кладка первого ряда Второй ряд кладки Строительство мангала с двумья жаровнями

Схемы

Эти схемы и чертежи помогут вам разобраться в технологии кладки мангала из кирпича:

Универсальный мангал Схема устройства мангала из кирпича Схема уличного мангала Виды фундамента для мангала Схема мангала Мангал пианино Схема кладки кирпичного мангала Конструкция Чертеж кирпичного мангала Кирпичный мангал с крышей

[Решено] Как сложить барбекю из кирпича своими руками?

Барбекю – «заморское» название близких сердцу вещей!

История барбекю уходит далеко в колониальную эпоху, когда жители восточных стран придумали способ томления больших кусков мяса на углях. Этот способ быстро распространился по территории современной Америки и надежно закрепился среди местных жителей. А что же Россия? У нас «барбекю» был и будет всегда! Только название его – шашлык на гриле, блюда на уличной русской печи, мясо на вертеле и пр. Для удобства приготовления всех этих любимых нашими гражданами блюд и придумана печь-барбекю.

Что представляет собой кирпичная печь для уличного приготовления?

Барбекю-комплекс – это капитальное сооружение с дополнительно встроенными отсеками для дров, мойкой, разделочными поверхностями, жаровнями для мяса, плова, выпечки и пр. Фундамент – важная деталь комплекса. Под барбекю необходим добротный бетонный фундамент с арматурой глубиной 50-70 см.

Центр конструкции – мангал из шамотного кирпича с металлическим коробом, решеткой и дымоходом. Под жаровней располагают поленницу. С боков от мангала оборудуют дополнительные отделы – русскую печь, тандыр, мойку, столешницу и другие функциональные пристройки.

Где построить печь-барбекю?

Уличная печь барбекю своими руками из кирпича может разместиться в любом месте сада, беседки и летней открытой террасы при условии, если вы предусмотрите хорошую вытяжку с высокой трубой. Так дым не помешает ни вам, ни вашим соседям.

Самое выгодное место для барбекю – около кирпичной стены. Если вы выберете проект с мойкой, то целесообразно сооружать вашу жаровню вблизи канализации и водопровода.

Мы заботливо приготовили для вас иллюстрации с пошаговым строительством:

Подробный проект со всеми размерами смотрите ниже.

Комплекс барбекю своими руками: пошаговая инструкция

А теперь представляем вашему вниманию руководство по выполнению порядовки шикарного уличного комплекса барбекю с мойкой, разделочной поверхностью и твердотопливной плитой.

Параметры печного комплекса приведем в кирпичах, размеры которых каждый сможет выбрать самостоятельно. Мы будем использовать кирпич стандартных размеров 250х120х65 мм. Итак, длина нашей конструкции – 19,5 кирпичей, выложенных продольно, или 487,5 см; глубина – 4 кирпича или 100 см.

Задняя стенка кладется в 1 кирпич, стенки между дровником, мойкой и мангалом выкладываются толщиной в 1,5 кирпича. Площадь под твердотопливную печь имеет размеры 6,5 х 4 кирпича.
Перед началом работы вам пригодятся советы нашего опытного эксперта-печника.

О растворе, кладке и кирпичах: советы от профи

  • Для печной кладки я всегда пользуюсь жаростойкими смесями на бетонной основе (например, «Геркулес»). Если вы работаете с глиняно-песчаным раствором, советую добавлять в него стакан цемента марки 400 на ведро смеси.
  • Оптимальная толщина шва между кирпичами – 5-7 мм.
  • Барбекю — сооружение, подвергающееся термальным нагрузкам, поэтому выбирать для работы кирпич нужно шамотный или красный полнотелый М: 125-175 и выше. Лицевые стороны можно выполнить из полнотелого кирпича, а внутренние части жаровен – исключительно из жаропрочного.

Постройка печи должна проходить в три этапа: 1) выбор места и подготовка основания; 2) подготовка материалов, инструментов и разметка печи; 3) кирпичная кладка барбекю ряд за рядом.

1 ряд

Этот ряд вначале укладываем насухо, проверяем диагонали (они должны быть одинаковыми). После начинаем выкладывать кирпичи на раствор.

2 ряд

Второй ряд «перевязывает» первый. Выкладываем кирпичи на раствор, перекрывая стыки.

3 ряд

Устанавливаем поддувальную дверцу. Снова кладем кирпичный слой с перекрытием швов, на плоскости печи оставляем отверстие для зольного отсека, как показано на фото.

4 ряд

Выполняем кладку без изменений, перекладывая 3 ряд.

5 ряд

Перекрываем поддувальную дверку и частично перекрываем зольную камеру, оставляя в ней выход в размере двух кирпичей. Также в этом ряду выполняем арку над дровником, как показано на фото. Под арку подкладываем деревянную опалубку, а затем выкладываем кирпичный слой. Опалубку не снимаем, пока раствор не высохнет.

Есть два способа установки зольной дверки – опутать ее проволокой и установить в швы кирпича или сделать из стали 1 мм окантовку, прикрутить ее болтами к кирпичам и прижать таким образом нашу заслонку. Дверцу нужно изолировать от топки асбестом или базальтовым картоном, чтобы кирпичи не перегревались и не становились подвижными (особенно, если крепление сделано проволокой и дверцы перекрыты «в замок» скошенным кирпичом).

6 ряд

Выполняем кладку, огибая арку дровника. Над камерой зольника оставляем топочное отверстие и устанавливаем топочную дверцу.

7 ряд

Продолжаем кладку топливника, огибая дверцу. Устанавливаем два простых перекрытия под мойку и разделочный стол, таких, как над отверстием поленницы. Кроме того, заливаем бетоном плиту над дровником, формируя основание мангала.

Предлагаю выполнить самые простые арки для нашей печи из скошенных кирпичей (смотрите схему). Скос делаем так, чтобы ширина арки равнялась 21 см. Кладем кирпичи, скашивая их с двух сторон. Центральный кирпич срезаем «в замок». Крайние кирпичи арки погружаем в предыдущий ряд.

8 ряд

Кладем ряд без изменений, огибая арки, отверстие и дверцу топливника.

9 ряд

В этом ряду перекрывается топочная дверца перекрытием «в замок». Заливаем бетонные перекрытия под разделочный стол и мойку, предусматривая место для раковины. В мангале создаем нишу под зольный ящик. Зольный отсек можно заказать или сварить самостоятельно из листа нержавеющей стали толщиной от 5 мм.

10 ряд

В 10 ряду необходимо выполнить отверстие печи для дымовых газов в правом углу печного короба. Скашиваем кирпичи так, как показано на рисунке, выводя отверстие к общему дымоходу. В мангале устанавливаем решетку (металлический лист с отверстиями).

11 ряд

Теперь пришло время установить на печи балезинскую плиту под казан. Ее размеры в нашем случае: 530 х 700 мм. Далее заканчиваем кладку мойки и столика, которые в дальнейшем можно будет облицевать керамической плиткой или другими материалами на ваш выбор.

Аналогов по цене и функциональности у балезинской плиты под казан практически нет, но качество этих плит не всегда «на высоте». При покупке старайтесь выбирать максимально ровную и гладкую поверхность с помощью уровня и рулетки.

12 ряд

Начинаем кладку самого мангала. Перекрываем плиту дополнительным рядом кирпичей и закрываем дымовой ход, оставляя отверстие для трубы в 1,5 кирпича.

13 – 18 ряд

Продолжаем кладку мангала, перекрывая ряды.

19 ряд

Выполняем арочное перекрытие портала жаровни. Внешний ряд перекрытия делаем в виде арки из кирпичей, выложенных ребром. Такая кладка необходима для повышения прочности и жаростойкости перекрытия, так как именно над ним будет располагаться основная масса дымосборника. За внешней аркой выполняется внутреннее перекрытие, укрепленное шпилями. Между перекрытиями следует уложить слой базальтового картона.

20 — 21 ряд

Продолжаем выкладывать мангал. Дымоход печи идет параллельно с дымоходом мангала. Так, вы сможете топить печь и мангал одновременно без дополнительной нагрузки на дымосборник.

22 ряд

Перекрываем арку мангала, продолжая кладку по привычной схеме.

23 ряд

Начинаем кладку дымосборника, сужая кирпичи спереди и по бокам, уменьшая шаг на полкирпича.

24 ряд

Продолжаем сужение, подрезая кирпичи для кладки, выполняя каминный зуб. Такая форма препятствует попаданию холодного воздуха в мангал.

25 – 27 ряд

Продолжаем кладку дымосборника уступами.

28 ряд и далее

Теперь намечаем отверстие общей трубы сечением 250 мм (в 2 кирпича) и продолжаем его до окончания дымохода. Общий внутренний объем трубы должен составлять не менее 2/3 всего портала мангала. Если барбекю строится под навесом, то труба кладется на выход, как правило, выше крыши беседки.

Также, вы можете посмотреть весь проект с объяснениями в видеоформате:

И еще один проект строительства в виде иллюстраций:

Ваша печь готова? Значит, пора ее использовать! Такая конструкция позволит вам готовить любое мясо, первые блюда и плов в казане, запекать овощи, варить каши и выпекать свежие лепешки с легким ароматом дымка. Сделайте пробный обжиг барбекю, замерьте температуру в жаровне и дымоходе, чтобы качественнее готовить любимые блюда. Теперь можно звать гостей на ароматный и питательный ужин!

Простой мангал из кирпича

Любое сооружение из кирпича требует фундамента. И даже такой небольшой мангал, как представлен ниже, очень нежелательно ставить прямо на почву. Фундамент заливать придется. Сделать его можно ленточным или плитным. Плита надежнее: зимой ее не поведет и кладка не развалится.

Этот простой мангал из кирпича своими руками сможет сложить даже новичок

Размеры фундамента под мангал из кирпича на 10-15 см больше его габаритов. Сначала снимается растительный слой, при необходимости котлован углубляется на 10-15 см. Дно его выравнивается и трамбуется. Насыпается слой щебня 10 см и снова трамбуется. Желательно использовать при этом виброплиту: ручной трамбовкой вы достаточно грунт не уплотните. Высота ленты — 20-30 см, толщина плитного фундамента — 10 см.

В зависимости от выбранного типа фундамента сооружается соответствующая опалубка. Для большей прочности делают армирование прутком 10-12 мм диаметра. Для ленты — по периметру укладывают две нитки, для плиты делают «клетку»: укладывают прутки вдоль и поперек с шагом 20 см. Заливается все бетоном марки не ниже М200.

Если температура во время строительства держится в районе +20°C, примерно через неделю можно продолжать работы: бетон набрал более половины прочности. На него укладывают два ряда гидроизоляции (рубероид, толь, современные рулонные гидроизоляции), промазывают битумной мастикой или другим жидким гидроизоляционным раствором. После этого можно начинать кладку.

Размеры и материалы

Это небольшой мангал из кирпича своими руками сложить можно даже не имея никакого опыта. Он представляет собой сооружение в виде буквы «П». Есть две части: собственно жаровня и рядом столик. Конструкция несложная и легко модифицируется. Можно добавить еще одну секцию рядом, сделать шире или уже, глубже или мельче. Можно сделать два выступа под решетки — это если готовиться будет большое количество шашлыков.

В базовом варианте размеры такие:

  • ширина 180 см;
  • глубина 90 см;
  • высота мангала 100 см.

Для кладки этого садового мангала можно брать полнотелый керамический кирпич, можно использовать и шамотный ША-8. Для данной ниже порядовки использовано 202 кирпича.

Для нижней части — до 5-го ряда — раствор используют цементно-песчаный 1:3 или с добавлением к нему одной части извести. Далее, там где уже будет идти нагрев, используется глиняно-песчаный раствор. Его пропорции подбирают исходя из качеств глины (жирная, нормальная, тощая). По густоте — он не должен быть слишком жидким, но и не слишком густым. Примерно, как хорошая густая сметана.

Порядовка и порядок работ

Этот дачный мангал складывается из кирпичей, уложенных «на постель». Два выступающих ряда (кирпичи уложены поперек) служат опорой для листа жаровни и сетки мангала. Тут можно класть и на ложок (ставить на узкую часть), тогда лист поднимется чуть выше. В нижней части можно складывать дрова или использовать для других хозяйственных нужд.

Ряды кладутся в перевязку — со смещением, для этого нужны половинки кирпичей. Их можно нарезать болгаркой. Первые шесть рядов формируют жаровню и стол справа. Начиная с 7-го ряда кладка идет только в той части, где будет располагаться сам мангал.

Толщина шва 5-8 мм. Она должна быть одинаковой.

Порядовка небольшого дачного мангала из кирпича

Чтобы не нарушить геометрию при строительстве, можно натянуть шнуры и по ним ровнять все ряды. Но каждый кирпич и каждый ряд контролируете уровнем на горизонтальность. Постоянно нужно проверять вертикальность стенок и углов. Для этого используют строительный отвес (шнур с грузком на конце). Можно вертикальность проверять и уровнем, но он имеет погрешность, тем более, если это не профессиональный, а любительский инструмент. Так что при такой проверке есть солидная вероятность получить жаровню с косыми, заваленными стенками.

Порядовка этого кирпичного мангала проста, и дополнительных пояснений не требует. Могут возникнуть вопросы по поводу сушки. Если погода сухая, оставляйте мангал сушиться на три-четыре дня. Потом можно понемногу разводить огонь. Пару дней топите в щадящем режиме, используя тонкие дрова и понемногу. Потом можно зажарить первую партию шашлыков.

Один из вариантов простого мангала из кирпича. От базового вариант отличается тем, что есть два ряда выступающих кирпичей. Еще одно отличие — столик имеет меньшие размеры

Если предвидятся дожди, а над мангалом нет навеса, накройте его клеенкой. Примерно через неделю можно начинать медленную просушку: огонь разводите небольшой и ненадолго. Сушка будет идти тоже 2-3 дня. Затем мангал из кирпича, сложенный своими руками можно испытывать.

Возможно, вам будет интересно почитать «Как сделать мангал из металла своими руками»

Мангал из кирпича в беседке

Если устанавливать кирпичный барбекю собираетесь в беседке, предложенные выше варианты не подойдут — дым будет весь под крышей, что радости вам не добавит. Для беседок нужен мангал с вытяжной трубой. Это сооружение более сложное, но и такой вариант вполне можете сделать самостоятельно. Приведенную ниже порядовку мангала из кирпича для беседки своими руками сложить тоже не очень сложно. Она также, как и первая, имеет ровный свод, что намного проще делать при отсутствии опыта.

Этот мангал/барбекю из кирпича имеет средние размеры:

  • ширина 150 см;
  • глубина 75 см;
  • общая высота до начала дымоотводящей трубы 217,5 см.

Внешний вид и разрезы мангала из кирпича. Его можно сделать саомстоятельно в беседке

Для кладки можно использовать керамический полнотелый кирпич. Для зоны, где будет гореть огонь, можно (но не обязательно) использовать шамотный кирпич. На рисунке он обозначен светло-желтым цветом.

Кладку «холодного» пояса — до 11 ряда включительно — можно делать на цементно-песчаный раствор (1:3). Далее нужно использовать глиняно-песчаный. Толщина шва в любом случае 5-7 мм. Ее выдерживать точно.

Конструктивно этот мангал состоит из трех «холодных» отсеков, в которых можно хранить дрова и использовать для хозяйственных мелочей. «Горячая» зона начинается с 12-го ряда. Тут разводят огонь, устанавливают решетку под барбекю или стойки для шашлыков.

Пример строительства , а один из возможных вариантов летней кухни — в этой статье.

Порядовка и пояснения

Порядовка этого мангала из кирпича чуть сложнее, потому пояснения нужны. Первый ряд выкладывается на одном уровне с полом беседки. Если фундамент у вас получился низким, поднимать его можно тоже кирпичами, уложенными на цементный раствор.

Порядовка мангала из кирпича для беседки

Следующие четыре ряда кладут с перевязкой. Это будет дровник — область, где удобно складывать дрова. На пятый ряд сверху укладывают три полосы металла толщиной 3 мм, шириной 50 мм. Они будут служить опорой кирпичам следующего ряда. Шестой и седьмой ряды укладываете по схеме.

В 8-ом ряду начинается формирование двух камер для хозяйственных мелочей. Внимательно смотрите на расположение швов. Это принципиально: ни один не должен совпадать со швом нижнего ряда. Только так кирпичная стенка будет достаточно прочной. Там, где это требуется по схеме, кирпичи обрезают: используют половинки и даже четвертушки.

В 11-м ряду среднюю стенку уже не ставят, зато поверх снова кладут полосы металла: на них будет опираться следующий ряд, перекрывающий хозяйственный отсек. 12-й ряд по размерам чуть больше всех расположенных ниже: по задней стенке все идет ровно, а впереди кирпичи выступают примерно на 3 см.

13-й ряд выкладывается тоже сплошным. На нем будет устанавливаться жаровня. По размерам он еще немного больше предыдущего.

Средняя часть порядовки: формируем зону очага

Следующими рядами формируется «горячая» зона — тут будет гореть огонь. По размеру эта зона меньше, чем все нижележащие ряды. Чтобы сделать ее более стойкой к воздействию огня, ее обкладывают шамотным кирпичом, поставленным на узкую сторону. По размерам он не совпадает с керамическим и высота рядов и швы будут разными. Не обращайте на это внимания, выкладывая его независимо от керамического. Просто соблюдайте чередование, как указано на схемах.

В 21-м ряду укладывается стальной уголок. Использовать можно из черной или нержавеющей стали толщиной 3-4 мм. Размеры уголка 40*40 мм или 50*50 мм. Длинна — от середины кирпича справа до середины того, что находится слева. На этот уголок будет опираться передняя стенка дымоотводящей трубы.

Формирование трубы для отвода дыма от мангала

В 22-м ряду присутствует еще шамотный кирпич, а также появляется передняя стенка дымовой трубы, опирающаяся на уголок. По размерам этот ряд больше предыдущих: впереди кирпичи нависают над уголком на 3 см. Следующий ряд становится еще шире, а дальше идет постепенное уменьшение. Ряд от ряда дымовой канал становится уже. К 30 ряду формируется труба. Она поднимается над крышей беседки не менее чем на 50 см. При ее строительстве чередуете попеременно 30-й и 31-й ряды. НА этом мангал из кирпича своими руками можно считать построенным. Теперь нужно его подсушить без огня дней 5-7, а потом несколько дней понемногу топить, выпаривая воду из кладки.

Проще всего сделать мангал из газового баллона. Как, читайте в статье «Как сделать мангал из газового баллона, бочки, трубы»

Кирпич для барбекю — какой использовать при строительстве печей

Для создания барбекю печей используются обычные, облицовочные и огнеупорные кирпичи.

Необходимость покупки облицовочного материала возникает если в строительстве не используются специальные печные кирпичи или для сохранения привлекательного вида при экономии за счет использования старых кирпичей.

Маркировка оптимальных полнотелых печных кирпичей — М-250, М-200 или, на крайний случай, М-150.

Основные виды кирпичей — определяемся с выбором

Чтобы понять, какие материалы для барбекю печи, сложенной из кирпича, использовать, нужно прежде всего разобраться с характеристиками и основными параметрами, по которым их различают.

По применению:

  • обычный строительный;
  • огнеупорный;
  • клинкерный — облицовочный.

По составу:

  • силикатный кирпич;
  • шамотный;
  • керамический;
  • гиперпрессованый.

По внутреннему устройству:

  • пустотелый;
  • полнотелый.

Различить материалы для барбекю из кирпича по внешнему виду бывает сложно, поэтому нужно обращать внимание на маркировку. В ней зашифрована следующая информация:

  • Марка прочности — чем выше показатель, тем прочнее кирпич, тем лучше он способен выдерживать нагрузку без механических повреждений. Бывает в диапазоне от М-25 до М-500;
  • Внутренняя конструкция — без обозначения для полнотелых, «П» для пустотелых, «У» для утолщенных;
  • Масса, размер — для расчета будущей нагрузки на фундамент;
  • Аббревиатура производителя или название;
  • Устойчивость к морозу — от F-15 до F-75, указывает на способность выдержать определенное количество замерзаний и оттаиваний без потери прочности;
  • Водопоглощение (%) — требуется минимальный показатель для возведения фундамента, не особо важен для остальных частей конструкции барбекю печи;
  • Материал изготовления.

Процесс постройки и отделки барбекю из кирпича

Если вы определились с тем, какой кирпич выбрать для строительства печи барбекю, можно приступать непосредственно к ее сооружению (на примере барбекю печи высотой 70 см с поленницей).

Фундамент


Фото 1. Два человека раскладывают по подготовленному фундаменту кирпичи, чтобы расчитать размеры будущей печи.

  • В строительстве барбекю печи в основном используется ленточный фундамент — в траншею глубиной 30 см засыпается и трамбуется гравий с песком. Он не такой дорогой, как плиточный, но имеет не такую хорошую прочность. Поэтому желательно укрепить сверху тонким слоем бетона.
  • Устанавливается опалубка из досок, внутри формируется металлический каркас.
  • Конструкция заливается бетоном; раствор для кладки барбекю на улице простаивает несколько недель.

Основание

Кирпичи: обычные полнотелые, так как на эту часть конструкции не воздействуют высокие температуры.

Скрепляющий раствор для кладки барбекю замешивается на глине и песке. Кирпичи укладываются по периметру фундамента на расстоянии 0,5 см друг от друга.

Топливник

Кирпичи: только огнеупорные шамотные, так как при использовании топка должна выдерживать высокие температуры.

Стандартный размер топливника: 3 кирпича в глубину, 5—7 рядов в ширину.

На уровне предполагаемого дна топки делается выступ для обустройства места расположения углей — короба или металлического листа. Следующий выступ будет через 2—3 ряда — для решетки, где будет готовиться пища.

Внимание! Для создания половинок кирпичей можно использовать углошлифовальную машину.

Сооружение топки заканчивается прямоугольником, на верхнем ряду которого разместится вытяжка из металлического листа.

Дымовая труба

Кирпичи: только огнеупорные, для последних 2 рядов можно использовать обычные кирпичи. Дымоход сильно нагревается из-за выходящего через него жаркого воздуха, но обычный кирпич может выдержать температуру 2 последних рядов.

Дымоход следует выкладывать из огнеупорного материала, так как он должен выдерживать высокие температуры. Здесь также размещается печная задвижка.

Если в дымоходе размещается металлическая или асбестоцементная труба, расстояние между ней и стенками заливается бетоном.

Какой кирпич нужен для барбекю печей?

Размеры могут различаться, в основном их выпускают по немецкому стандарту с габаритами 250*120*65 мм, весом 4,3 кг, утолщенные делают — 250*120*80 мм. Есть ещё модульные, они имеют размеры 288*138*138 мм.

Сорт и вид выбирают в зависимости от части печи, которую выкладывают.

Обращаем ваше внимание, что складывать барбекю из силикатного кирпича запрещено из-за свойств материала, из которого он сделан. Не рекомендуется так же использовать кирпичи с отверстиями или пустотелые.

  • Обычный красный 1 сорта (от М-100 до М-150) — однородного цвета снаружи и внутри; на поверхности нет или мало волосяных трещин; при сильном ударе о землю раскалывается на крупные куски, но не крошится; используется для кладки основания, наружных стенок, дымохода (если не планируется непрерывно использовать барбекю печь с небольшим топливником).
  • Обычный 2 сорта — бледно-розового цвета; имеет низкую морозостойкость, высокий процент водопоглощения; используется при кладке неответственных участков конструкции — горизонтальных и вертикальных разделок, в случае если барбекю печь сооружается внутри помещения.
  • Обычный 3 сорта — бурого цвета; непригоден в качестве материала для барбекю из кирпича, годится разве что для фундамента, вместе с гравием.
  • Огнеупорный шамотный (250*125*65, 230*113*65 мм) — разного, но однородного цвета; его используют при сооружении или облицовке топливника, нижней части дымохода.

Внимание! В России можно увидеть кирпичи с выступами на большей поверхности, которые задумывались производителями для обеспечения лучшего сцепления. К сожалению, на практике они себя не оправдали — барбекю печи, наоборот, становились менее прочными и долговечными.

Сотня плюсов летнего барбекю

С древнейших времен человек научился готовить пищу на открытом огне. Еще не было придумано сковородок и кастрюль, а наши далекие предки уже жарили куски мяса добытого зверя над тлеющими горячими углями или на раскаленном камне. Традиция эта жива и до сих пор.

Для того, чтобы организовать себе полноценное место для летней кулинарии на открытом огне достаточно построить на своем приусадебном участке летнюю беседку и оснастить ее классической кирпичной печью. Возможности такого устройства поистине безграничны. При грамотно рассчитанной конструкции вы сможете не только пожарить шашлык, но и сварить ароматный плов, запечь или закоптить мясо или рыбу.

кирпичная печь

Уличные печи с такой функциональностью имеют общее название – барбекю. Несмотря на то, что такая печь является достаточно сложным инженерным сооружением – вы вполне сможете построить ее своими руками за довольно ограниченное время.

Готовимся к постройке барбекю

Прежде всего вам необходимо выбрать место для строительства. Любая печь – это источник повышенной пожарной опасности, так что не планируйте ее расположение вблизи построек из легко воспламеняемых материалов. Кроме того, наша печь будет оборудована дымоходом, так что рассчитайте расположение так, чтобы дым из трубы уходил за пределы вашего участка, а не метался между стенами близлежащих строений. Учтите господствующее направление ветра – зона жарки должна быть с трех сторон защищена от сквозняка. Печь барбекю из кирпича необходимо располагать «спиной» к постоянно дующему ветровому потоку.

вариант дизайна печи

Оставим в стороне проект строительства беседки и посмотрим, какие материалы потребуются нам для строительства кирпичной печи – барбекю.

  • Печь барбекю строится из огнеупорного кирпича. Обычно – это полнотелые бруска красного цвета.
  • Для скрепления кирпичей между собой понадобиться гляняно-песчаный раствор – запаситесь и этими материалам.
  • Для устройства фундамента под печью-барбекю потребуются цементно-песчаный бетонный раствор, щебенка, доски для создания опалубки и металлическая арматура для каркаса.
  • В нашей печи будут иметься и готовые металлические изделия, например колосники, решетка для жарки.
  • Дымоход в печи можно сделать из кирпичной кладки, а можно и комбинированным – в этом случае вам потребуется асбестоцементная или металлическая труба.

Чертеж каждой печи барбекю исполняется самостоятельно. Впрочем, вы можете использовать и готовые чертежи, творчески их дополним и расширив. Хороший чертеж должен иметь все внутренние и внешние размеры сооружения. Его можно исполнить на листе миллиметровой бумаги или при помощи специализированной компьютерной программы. Помимо определения дизайна будущей печи – чертеж поможет вам также произвести правильный расчет необходимых строительных материалов.

Рекомендуемые размеры печи

Как и обычную кухонную мебель – печь барбекю необходимо рассчитывать, исходя из собственного роста. В конце концов – это же ваш участок и ваша печь. Например, людям высокого роста будет неудобно работать на разделочном столе с высотой в 80 сантиметров. Также вы можете индивидуально рассчитать площадь рабочих поверхностей, спроектировать разнообразные полочки для специй и даже шкафчики.

схема печи барбекю

Для удобства работы печь-барбекю можно оснастить и дополнительными устройствами, например место для размещения лопаток, щетки для очистки гриля. Такие готовые комплекты для обслуживания барбекю можно приобрести и в специализированных магазинах. Однако место для размещения этих инструментов с удобным доступом к ним также необходимо предусмотреть еще на этапе начального проектирования.

Подбор кирпича и раствора для строительства барбекю

Сам корпус печи-барбекю, как уже писалось следует строить из полнотелого огнеупорного красного кирпича. Кроме того, в процессе строительства можно использовать и облицовочный кирпич – им производится декоративная отделка наружных поверхностей.

Если вы используете два вида кирпича, то для кладки вам потребуется два вида раствора. Глиняно-песчаный раствор пойдет для фиксации огнеупорного кирпича, а обычный песчано-цементный раствор – для фиксации облицовочных кирпичей.

Глиняный раствор для огнеупорного кирпича изготавливается по следующей технологии. В его основе лежит красная клина, которая перед началом замешивания на пять дней замачивается в воде. После замачивания проводится тщательное замешивание раствора, который по своей консистенции должен напоминать кисель. После этого в раствор добавляется просеянный строительный песок и примерно 10 процентов цемента.

Полученный раствор должен не липнуть к мастерку, а соскальзывать с него при наклоне инструмента на 45 градусов. В то же время раствор не должен растекаться по кирпичной поверхности. Эти характеристики регулируются добавлением замоченной глины или песка. Для предотвращения липкости добавляется песок, а для предотвращения растекания – добавляем в раствор замоченную глину.

Для кладки облицовочного кирпича готовится стандартный цементно-песчаный раствор с соотношением 3 к 1. Для его приготовления используют цемент с маркой «200».

Заливаем фундамент под печь-барбекю

Под печь-барбекю можно залить как более надежный но дорогой плитный фундамент, так и более дешевый, но не менее надежный ленточный фундамент. Изготавливается последний по следующей методике:

  1. Размечаем периметр фундамента на местности. Следим за выведением правильных прямых углов и соответствием проекту.
  2. Копаем траншею под фундамент с глубиной в 30 сантиметров.
  3. На ее дно высыпаем и утрамбовываем подушку из гравия и песка. Утрамбованную подушку можно залить тонким слоем бетонного раствора.
  4. По периметру будущего фундамента возводится деревянная опалубка, а внутри него формируется металлический каркас из арматуры, не выходящий за пределы отливки.
  5. После заливки бетона он созревает в течении нескольких недель.

Начинаем кладку кирпича для печи

На этом этапе вам нужно определиться, будет ли у вас обычная печь-барбекю или вы оснастите её дополнительными опциями: подставкой под казан или коптилкой.

В нашем проекте мы будем строить печь-барбекю с расположенной рядом поленницей. Высоту расположения барбекю пример в 70 сантиметров. Размеры поленницы можно подбирать индивидуально, но обычно она строится под объем дров на 2-3 растопки.

схема кладки кирпича

Нижнюю часть – пьедестал печи можно выложить из обычного кирпича. Ширина шва при кирпичной кладке обычно в районе 5 миллиметров. После возведения стен до уровня расположения топки начинаем использовать огнеупорный кирпич и глиняно-песчаный раствор. Первый выступ на поверхности делаем для дна топки. В дальнейшем на этот выступ укладывается металлический лист или короб для углей. Через пару-тройку рядов делаем еще один выступ – на этот раз для жарочной решетки. Далее еще через пару-тройку рядом можно сформировать выступ, на который будет помещаться коптильня.

Для формирования кирпичных рядов вам потребуются не только целые кирпичи, но и их половинки. Легко и быстро, с ровным краем полнотелый кирпич для барбекю можно разрезать при помощи углошлифовальной машины.

Наиболее простым способом завершения топочного пространства будет кладка обычного прямоугольника, на верхний край которого укладывается вытяжка, изготовленная из согнутого и сваренного металлического листа.

Арка из кирпича

Более сложным, но и более эстетически привлекательным будет формирование свода печи из кирпича. При этом заднюю стену можно оставить вертикальной. Особенно привлекательно смотрится свод печи, фронтальная часть которого выложена в виде арки. Для ее строительства вам потребуется деревянный шаблон. Он вставляется между боковыми стенками и на нем выкладываются кирпичи арки. Последний, центральный кирпич будет служить своеобразным замком. После схватывания фиксирующего раствора деревянный шаблон убирается. Усилить прочность конструкции арки можно при помощи отопительной арматуры.

Наиболее оптимальным размером топки будет 5-7 кирпичей в ширину и 3 кирпича в глубину.

Посмотрите инструкцию по кладке в видеоформате:

Строим дымовую трубу для печи барбекю

Как и топка – дымовая печь подвергается действию высоких температур и поэтому ее нужно выкладывать из огнеупорного кирпича на глиняно-песчаном растворе. В дымоходе необходимо разместить печную задвижку.

Трубу можно выкладывать как просто из кирпича, так и разместить в кирпичном «колодце» асбестоцементную или металлическую трубу. В этом случае промежуток между кирпичом и асбестоцементом необходимо залить бетонным раствором.

Завершающий этап строительства

К кирпичной печи-барбекю можно пристроить рабочий стол с кирпичным основанием и стенкой для размещения полок и кухонных инструментов. Столешницу можно приобрести готовую, а можно изготовить ее из толстой фанеры, покрыв керамической плиткой.

отделка печи диким камнем

Облицовку печи можно выполнить из кирпича или из отделочной термостойкой плитки. Перед фронтальной поверхностью печки необходимо также выложить защитную площадку из термостойкой плитки.

Хорошим решением будет подведение в рабочую кухонную зону подсветки и розетки для подключения кухонных приборов.

Кирпич для барбекю: Видео

Делаем мангал из кирпича своими руками - пошаговый мастер-класс | Сделай сам

Если вы любите готовить на открытом огне, не нужно спешить в садовый центр, чтобы купить дорогой готовый мангал. Потратите один день, и вы станете обладателем настоящей кирпичной печи, которая будет стоить совсем недорого.

1. Положите первый ряд кирпичей «насухо», используя решетку для гриля в качестве направляющей. Постарайтесь использовать как можно больше целых кирпичей, чтобы уменьшить необходимость в утомительной обрезке.

2. Приготовьте термостойкую глиняно-шамотную смесь, добавив в нее воду в соответствии с инструкциями производителя. Перед нанесением первого слоя раствора проверьте горизонтальность участка, чтобы компенсировать мелкие неровности раствора.

Чтобы угли в мангале продували нужным количеством воздуха, в первом ряду кладки можно оставить небольшой зазор

Каждые три ряда уложите на кирпич специальную армирующую сетку. Это придаст конструкции прочность и предотвратит преждевременное разрушение конструкции.


Ссылка по теме: Переносной стол - мангал своими руками (фото + чертежи)


3. Используйте уровень в качестве линейки, чтобы отметить внешний край цементного гриля. Разметка направляющих обеспечит аккуратность при кладке первого ряда кирпича. При укладке первого ряда кирпичей следите за тем, чтобы углы кладки были прямыми (90 °).

4. При соединении длинной стены с короткой используйте металлические закладные детали. Проволочная стяжка придаст конструкции необходимую прочность.

5. Начните следующий ряд кирпичей с углов. Следите за тем, чтобы вертикальные швы в соседних рядах были смещены на половину кирпича.

6. С помощью спиртового уровня периодически проверяйте вертикальность кладки. Следите за тем, чтобы все углы конструкции были строго вертикальными.

7. Уложив по пять рядов на каждый угол, проверьте геометрическую точность вашей конструкции с помощью деревянных реек и уровня. Делайте это в каждом пятом ряду кирпичной кладки.

8.В 10-м ряду создайте выступы для поддона для угля: на боковых стенках выложите ряд кирпичей поперек, чтобы полукирпич выступал в конструкцию. В 11-м ряду сделать выступ в сторону столешницы, а в XNUMX-м - опять же внутри решетки - установить решетку.

9. Чтобы кирпичная кладка выглядела более профессионально, возьмите кусок шланга и удалите из него стыки. Удалите лишний раствор до того, как он высохнет на кирпиче - тогда удалить его будет сложно.Еще раз проверьте геометрию линий.

10. Для создания удобной рабочей поверхности установите большую каменную плиту. Если нет каменной столешницы, накройте водонепроницаемую плиту керамогранитом или керамической плиткой. Стыки обработайте морозостойкой затиркой.


Смотрите также: Автомобильный гриль своими руками - пошаговая мастерская


ГРИЛЬ КИРПИЧ КОНСТРУКЦИЯ

БАРБЕКЮ-ГРИЛЬ СВОИМИ РУКАМИ - ПОШАГОВОЕ ВИДЕО

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ.БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками - домохозяину!»


Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

Как построить барбекю из кирпича

Исчерпывающее руководство по созданию кирпичной ямы для барбекю от экспертов по ремонту и обустройству дома.

Что было бы осенью без футбола? А какой бы футбольный сезон был без аппетитного дымного аромата хот-догов и гамбургеров, шипящих на решетке радиатора? Вы знаете, что это такое: большие котлеты из говяжьего фарша размером с кулак, которые могут просто остановить ваше сердце, обожженные до совершенства френки (только немного черные), ребра, сочные четвертинки цыплят, жареные на огне овощи ... Я мечтаю .

В этом сезоне начните свои кулинарные творения, построив собственную площадку для барбекю - идеальный проект для экстремального самодеятельного человека, который одновременно выполняет роль серьезного повара.

Get Cookin ’

Первым шагом к постройке барбекю из кирпича является определение местоположения ямы. Вам нужно, чтобы это было относительно близко к дому для многих неизбежных походов на кухню во время приготовления на гриле, но имейте в виду, что это должно быть подальше от низко свисающих веток и других источников возгорания.Сначала выкопайте опоры и соорудите деревянные формы, чтобы придать форму бетону. Котлован для бетонного фундамента должен иметь размеры не менее 50 на 50 дюймов, а бетонный фундамент должен быть толщиной 6 дюймов.

В качестве бетонного основания может использоваться «товарный» бетон или бетон может быть смешан на месте. Рекомендуемая смесь: 1 часть портландцемента, 2 части чистого сухого песка и 2 1/2 части гравия или щебня по объему.

Смешайте бетон в тачке лопатой или садовой мотыгой.Перед добавлением воды тщательно перемешайте ингредиенты. Используйте не более шести галлонов воды на мешок цемента. Выход бетона будет примерно равен количеству использованного щебня. Уплотните земляной пол и поместите в основание стальные арматурные стержни. Перекрестите стержни в виде сетки и приподнимите их с помощью кусков кирпича, чтобы отцентрировать арматуру в фундаменте. Затем залейте бетон. Используйте доску для стяжки или зачеркивания выступов на бетонной поверхности. Также неплохо сделать так, чтобы бетон имел небольшой уклон в сторону, где будет построен проем котлована.Используйте уклон примерно 1/8 дюйма на фут, чтобы вода не попадала внутрь U-образных кирпичных стен ямы. Бетон должен начать схватываться в течение получаса. Покройте бетон мешковиной или пластиком в течение первых 48 часов.

Для небольших фундаментов, таких как яма для барбекю, такие компании, как Quikrete, предлагают армированный волокном бетон, который устраняет необходимость в стальной арматуре в нижнем колонтитуле плиты-на-уровне. Мелкие волокна в смеси сцепляются с цементом, повышая прочность бетона.При использовании этого типа продукта следуйте спецификациям производителя.

Кирпичная кладка

Кирпич нельзя класть «насухо»; они должны быть влажными, но не мокрыми. Если кирпич слишком сухой, раствор, который вы наносите для каждого следующего слоя, высыхает так быстро, что вы не сможете уложить и выровнять кирпич до того, как раствор начнет затвердевать. Сухой кирпич очень жаждет из-за своей пористости, и он быстро высасывает всю воду из раствора по мере его распределения.Предварительное увлажнение кирпича непосредственно перед укладкой придает поверхности скользкость, которая плохо размазывается при укладке. Лучше всего намочить кирпич за день до укладки, чтобы влага оставалась в теле кирпича, но на ощупь поверхность казалась сухой.

Вам понадобятся основные инструменты для кирпичной кладки, в том числе молоток, веревка для каменщика, несколько гвоздей 10d, мастерок, ручной уровень, плотницкий мел и холодное долото с широким лезвием. Долото, называемое кирпичным набором, используется для резки кирпича.Постукивание молотком по стамеске надрезает кирпич по линии разреза. Сделайте это на двух поверхностях кирпича. Затем, направив долото внутрь, нанесите резкий удар молотком, и в результате должен получиться чистый перелом.

Перед использованием любого строительного раствора сделайте «сухой прогон». Нарисуйте мелом контур барбекю на фундаментной плите на расстоянии около 2 дюймов от края. При определении размеров пола котлована убедитесь, что между кирпичами оставлены швы размером 1/2 дюйма.Положите первые два слоя насухо, чтобы убедиться, что соединение или узор будут работать. Если это так, фактические стены будут точными.

Смешайте раствор, используя 1 часть строительной смеси или кладочного цемента и 3 части мелкого чистого песка по объему. Добавьте достаточно воды, чтобы получить консистенцию раствора мягкой грязи. Раствор должен легко соскальзывать с лопаты, но не разбегаться.

Смешивайте небольшие партии, по одной лопате за раз, не используя полный мешок (т. Е. 1 лопату цемента и 3 лопаты песка). Не следует смешивать больше раствора, чем можно использовать за два часа, иначе смесь затвердеет.Если раствор теряет пластичность перед использованием, снова смешайте его с небольшим количеством пресной воды.

Сначала уложите углы ямы, уложив их в высоту в три или четыре ряда. Убедитесь, что нижний слой приклеен к плите раствором. Затем залить стены между углами. По мере того, как вы продолжаете, укладывая курс за курсом, кладите 1/2 дюйма раствора между каждым кирпичом. Укладывайте стык кровати не более чем на три кирпича за раз. Придайте шероховатость поверхности раствора, сделав кончиком шпателя неглубокую борозду.Положите кирпич сверху и постучите кельмой по месту. Нанесите «головной» или вертикальный шов, намазав один конец кирпича раствором. Убедитесь, что все швы полностью заполнены раствором, чтобы обеспечить водонепроницаемость барбекю. Проделайте то же самое с оставшимися рядами ямы, часто используя ручной уровень, чтобы убедиться, что кирпич ровный и ровный.

Часто используйте ручной уровень, чтобы убедиться, что кирпич ровный и ровный. При укладке каждого слоя соскребайте излишки раствора с швов.

Это хорошая идея, чтобы бетонное основание слегка наклонялось в сторону отверстия котлована. Это позволит дренажу из очага.

При укладке кирпича соскребите излишки раствора с швов. Одновременно выполняется обработка стыков путем формования и сжатия раствора. Для оснастки используйте короткую трубу, диаметр которой немного больше, чем толщина стыков. Наденьте трубу на стык сначала вертикально, затем горизонтально, чтобы получился вогнутый стык.Секрет хорошей кирпичной кладки заключается в том, чтобы не сдвинуть кирпич, когда он уже установлен, поэтому будьте очень осторожны при кладке кирпича в первый раз.

Выложите стены гриля твердыми кирпичами и удалите крошки раствора мягкой кистью.

Размеры кирпичных ям для барбекю варьируются от строителя к строителю. Высота ямы часто настраивается под высоту строителя (или повара). Имейте в виду, что очаг или пол барбекю должны быть достаточно широкими, чтобы в них можно было разместить решетку и поддон для угля, которые есть в большинстве центров по благоустройству дома.При строительстве внутренних стен очага вставьте 4-дюймовые стержни арматуры в стыки свежего слоя, чтобы поддержать решетку и сковороду на любой высоте, которая, по вашему мнению, будет удобна для приготовления пищи.

Как только ступка застынет, вы готовы устроить праздник, соответствующий футбольному сезону. Приятного аппетита.

Примечание редактора: благодарим Брайана Лайт, директора технических служб Южного кирпичного института, за предоставленную информацию и материалы для этой статьи. Для получения более подробной информации, посетите WWW.gobrick.com.


Рекомендуемые статьи

от проекта до отделки. Как сделать садовый мангал своими руками Как сделать мангал из кирпича пошаговая инструкция

Загородные и дачные участки - отличное место для проведения торжеств не только летом, но и зимой.

Готовый шашлык на даче

Когда собираются гости, им всегда хочется угостить их чем-нибудь вкусненьким и именно тем, что наверняка всем нравится.Изготовление мангала своими руками не отнимет у вас много лишнего времени, если вы воспримете это как хобби. Вы легко сможете сделать такую ​​же красивую беседку с печью для барбекю, как на фото ниже, сэкономив при этом немалые деньги! Прочтите внимательно и обратите внимание на мелкие детали, они в конечном итоге определят внешний вид и функциональность вашего барбекю!

Духовки-барбекю просты по своей конструкции, поэтому даже неопытный каменщик сможет справиться с этим делом, если будет принято решение построить ее прямо на открытой площадке. Устроить его на готовой веранде или прямо в доме сложнее, так как в этих случаях придется устраивать фундамент и пропустить трубу через потолок, крышу или стену.

Но есть очень простые варианты барбекю, которые даже не требуют решения и собираются за полчаса. Мангалы также делают из металлической бочки, газового баллона или из толстого листового металла. Каждый выбирает тот вариант, который ему максимально подходит и лучше всего подходит для дачного участка на его вкус.

Чтобы определить, что вы хотите получить в результате, лучше всего начать с листа бумаги и карандаша и набросать рисунок печи-барбекю таким, каким вы его представляете. Когда вы изобразите свою идею на бумаге, вам будет легче определиться с выбором, отыскав в Интернете наиболее подходящий проект вместе со схемой его строительства. При создании эскиза учитывайте следующие моменты:

  • Стиль, в котором вы хотите создать печь для барбекю. Он должен соответствовать ландшафтному дизайну участка, интерьеру веранды или холла, в котором вы хотите его разместить.
  • Размер здания. Если печь будет достаточно массивной, соответственно потребуется устройство надежного глубокого фундамента.
  • Попробуйте «подогнать» мангал на место будущей установки прямо на рулоне.
  • Также необходимо продумать форму топки и дымохода, так как они играют важную роль в конструкции печи.
  • Сразу решайте, будет ли крыша над мангалом, как должна выглядеть крыша, какой стиль и форму вы хотите получить.
  • Вам необходимы дополнительные элементы к печи барбекю: духовка, коптильня, варочная поверхность, встраиваемый казан и другие приспособления.
  • Будет ли облицовано здание отделочными материалами, и как оно должно в итоге выглядеть.
  • Важно продумать конструкцию каминной решетки, если таковая имеется.
  • Будут ли рядом разделочные столы, место для дров, водопровод и раковина, электрическое освещение.

Ответив на эти вопросы и изложив свои идеи на бумаге, будет намного проще определить модель и увидеть ее на месте установки.

Высота и размеры элементов конструкции

Когда рисунок будет готов, можно будет сразу нанести на него размеры, которые будут удобны для роста хозяев и помогут конструкции хорошо вписаться в общую композицию.

  • В первую очередь нужно учитывать высоту мангала, варочной поверхности, если она есть, а также поверхности разделочных столов - чтобы было удобно делать заготовки и жарить шашлык или шашлык.
  • Важно рассчитать высоту устанавливаемых полок и их количество.Полки также следует делать на удобной для хозяев высоте.
  • Далее нужно определиться с размерами цоколя печи и сопутствующих построек. Эти параметры будут зависеть от размеров участка, на котором вы планируете барбекю.
  • Следующий размер, который необходимо определить, - это высота дымохода до потолка (с внутренним расположением) и на каком уровне он должен менять свою форму в сторону сужения.
  • Еще один параметр, который необходимо заранее рассчитать, если мангал устанавливается под готовую крышу, - это расположение дымохода так, чтобы он не упирался в опорную балку крыши. Он должен располагаться ровно между двумя балками.
  • Размеры фундамента печи должны превышать линейные размеры цоколя на 15–20 см в каждую сторону.

Фундамент

  • Для постройки легкой печи без дополнительных элементов будет достаточно зацементированного участка, а если он уже есть, например, в беседке или на участке, можно сразу приступить к кладке.
  • Если печь барбекю установлена ​​на неподготовленном участке, т.е. «с нуля» на отведенном под нее земельном участке, для строительства придется устраивать фундамент.
  • Первое, что нужно сделать перед началом строительства фундамента - это разметить участок.
  • Следующим шагом будет выкопать яму под основанием печи. Он может быть не очень глубоким, так как постройка не такая тяжелая, как отопительно-варочная печь. Его глубина может варьироваться от 20 до 40 см, в зависимости от грунта, на котором устанавливается конструкция.
  • Утрамбовав дно ямы, на нем устраивают песчаную подушку толщиной 10-15 см. На него насыпается небольшой слой щебня высотой 8-10 см.
  • Опалубку необходимо устанавливать таким образом, чтобы она возвышалась на 10-12 см над поверхностью почвы.
  • Далее устанавливается арматура - на схеме наглядно показано, как правильно ее сделать.
  • Последний этап - заливка бетонного раствора, с пропорцией песка и цемента 3: 1.
  • Поверхность фундамента должна быть хорошо выровнена, от этого будет зависеть стройность стен здания.

Построение мангала пошагово

Это один из самых простых садовых мангалов, который можно установить в беседке, на открытом воздухе или на террасе.В его конструкции нет хитрых переплетений внутренней конструкции, как в отопительных печах, где необходимо соблюдать особую схему, чтобы надолго сохранить теплый воздух внутри здания.

  • Первый ряд выкладывают без проемов, по схеме кладки кирпича.
  • Со второго по четвертый ряд кладка идет по схеме.
  • На выложенный четвертый ряд накладываются металлические полосы, так как следующие два ряда будут сплошными.
  • Далее по схеме укладываются три ряда, они образуют полки под топку.

Продолжение заказа - с седьмого ряда и выше

  • Поверх полок снова уложить металлические полосы, которые послужат основанием для панели мангала.
  • При выкладке топки используется силикатный кирпич, так как он жаростойкий и выдерживает высокие температуры. На схеме он показан более светлым цветом.
  • Устройство топки на рисунке показано с тринадцатого по двадцать первый ряд.
  • На двадцать первом ряду укрепляют металлическую полосу, которая будет служить опорой передней стенки начинающегося дымохода.
  • Конструкция дымохода продумана особым образом, каждый ряд смещается внутри конструкции на определенное расстояние, постепенно сужая ее до формы трубы.
  • Дымоход выкладывается на требуемой высоте. Если устроена крыша, то труба подводится к ней и проходит через проделанное отверстие наружу. Вокруг трубы устраивается гидроизоляция.
  • Сверху на трубу устанавливается металлический зонт, чтобы внутрь не попадали дождь и грязь.

Такая модель доступна для строительства даже новичку при условии, что работы будут проводиться не спеша и аккуратно, с постоянным контролем ровности стен и соблюдением схемы заказа.Обязательно, даже если все делаете своими руками, но проверяйте очень внимательно - результат будет как у первоклассного печника!

Другие виды печи барбекю

Существуют более сложные варианты печей, к конструкции которых нужно отнестись гораздо серьезнее, так как схема таких печей более замысловатая, и требует соединения нескольких частей печи в одну. дымоход, вода и электричество.

Например, модель, которая продумана до мелочей и отделана декоративным камнем, что придает всей композиции особый стиль, напоминающий средневековые замки.

Это прочное и массивное сооружение, которое не обойдется без фундамента, так как без него грунт просто просядет под его весом.

Вся территория благоустроена, где не только печь будет защищена от погодных факторов, но и есть место для отдыхающих. Здесь можно поставить стол и даже удобные кресла, чтобы расслабиться в тени, наслаждаясь волшебными запахами горящих дров и кулинарных деликатесов.

В конструкции предусмотрено место для подачи топлива, подведена вода, что удобно при готовке, когда часто приходится мыть руки и посуду.Режущие поверхности из камня легко чистятся и удобны для обработки заготовок. Полки для посуды двухъярусные - на них можно хранить все необходимое на весь летний период.

Эта печь для барбекю построена на террасе. Поэтому это удобно, ведь, открыв окно на кухню, можно получить доступ к воде и холодильнику, в котором хранятся продукты. Сама эта версия печи является декоративным элементом террасы, своим присутствием дополняет общую атмосферу.Конструкция компактная, но построена на деревянном полу, поэтому фундамент под нее был заложен заранее. В целом хороший вариант, расположенный в таком месте, где дождливая погода никогда не помешает отдыху.

Еще одна модель барбекю, очень простая и не требующая больших усилий для постройки. Здесь вам понадобятся кирпичи, две плиты для средней полки и основной поверхности, на которой расположен мангал, а также задняя стенка, закрывающая мангал. Все эти материалы понадобятся, если мангал постоянно устраивается на одном месте.Если он изготовлен из негорючих материалов и выполнен не слишком тяжелым, а затем имитирует узор кирпичной кладки на поверхности, то этот вариант можно установить в любом удобном месте на дачном участке.

А вот и совершенно незамысловатый вариант мангала, который можно сложить за 15-30 минут, если для этого есть все необходимые материалы. Он может иметь разную форму и при желании менять его хоть каждый день. Для его устройства не понадобится раствор, скрепляющий материалы, так как кирпичи просто складываются в определенном порядке.

Этот «кусок» может изготовить любой человек, а барбекю может быть временным сооружением, а может быть устроено на постоянной основе.

Для постройки такого мангала вам потребуется:

  • кирпичей, примерно сто двадцать штук.
  • Металлический поддон и решетка имеют одинаковый размер, от него зависит размер всей конструкции по площади.
  • Для кладки можно подготовить фундамент, и делать под него глубокую яму необязательно, так как конструкция не очень массивная, однако армирование никогда не будет лишним.Но, в принципе, такую ​​печь временного типа можно быстро построить на утрамбованном земельном участке.
  • На готовый фундамент кладут кирпич с зазорами. Вам потребуется выложить четыре-пять рядов такой кладки. Этот процесс прекрасно проиллюстрирован на рисунке выше.
  • Далее на кирпичи укладывается металлический поддон, на котором будут гореть угли, поэтому он должен быть из толстого металла, толщиной не менее 3 мм.
  • Затем еще два ряда кирпичей, также с промежутками между ними, для подачи кислорода к углям, чтобы они горели хорошо и равномерно.
  • Поверх этих двух рядов укладывается решетка, на которой будут жариться разные вкусные блюда.
  • Поверх решетки кладут еще два кирпичных ряда. В них кладут кирпичи максимально близко друг к другу, они будут служить защитой от ветра для жареных продуктов.
  • При желании такую ​​печь можно сделать из заранее подготовленного кирпича или камня определенной формы.

Самая простая печь барбекю своими руками за 15 минут - видеоурок для новичка


Эта модель как раз тот вариант, о котором можно сказать, что это можно сделать быстро и недорого.

Кирпичный мангал идеально подходит для приготовления пищи на открытом воздухе. На приготовление шашлыка на даче уйдет совсем немного времени и не нужно строить навыки. Мы расскажем о том, как устроена печь-барбекю, какие материалы для нее выбрать, а также поделимся необходимыми чертежами и схемами для строительства.

Наряду с барбекю, барбекю также считается одним из популярных способов приготовления пищи на открытом воздухе. Как и приготовление пищи на открытом огне, этот способ заимствован у наших предков, а все технологические тонкости приготовления тесно переплетаются с особенностями конструкции и, с этим, особым распределением тепла от горящих углей. Термин барбекю имеет два значения одновременно: это особый способ приготовления и сама конструкция очага для этого способа.

Современные инструкции часто смешивают проекты барбекю и барбекю, описывая их в виде конструкции для получения местного тепла от открытого огня с целью термической обработки сырых, в основном мясных, продуктов. На самом деле гриль и барбекю настолько отличаются друг от друга, что даже одни и те же продукты, приготовленные этими двумя способами, имеют разные вкусы и ароматы.

Принцип работы печи барбекю, ее отличия от барбекю

Опытные мангалы, через руки которых прошли многие килограммы вареного мяса, хорошо знают, что на мангале продукт жарится только снизу из-за довольно горячее инфракрасное излучение тлеющего угля. Свежий воздух дует на верхний слой мяса на шпажке и поэтому шпажки с едой нужно постоянно переворачивать.

В печи для барбекю блюда готовятся совершенно по-другому.Решетка, на которую они укладываются, ставится на 20-25 см ниже уровня боковых стен и это имеет большое значение. В отличие от мангала, противень для угля в печи-барбекю делается цельной, без отверстий для получения тяги.

Уголь тлеет, а не горит. Продукты постепенно «доходят» до прохладного излучения раскаленного угля и тепла, отраженного от стен конструкции. Причем сажа на стенках конструкции, как зеркало, отражает обратно все тепловое излучение, и изделия равномерно нагреваются со всех сторон.За счет высоты стенок над блюдом создается теплая воздушная и дымовая подушка, что придает блюдам особый дымный привкус.

Если для шашлыка подходит только самое мягкое мясо, то для шашлыка ограничений гораздо меньше. И блюда, как правило, получаются более нежными и сочными, равномерно пропекаемыми по всей толщине. Даже старая жесткая говядина, правильно приготовленная в печи барбекю своими руками, скрывает нежное мясо под хрустящей запеченной корочкой, которая получается при запекании и при этом запекании в собственном соку.

Казалось бы - всего 25 см, совершенно незаметная разница в дизайне, но в кулинарном плане играет колоссальную роль. Видимо поэтому для организации легких пикников на даче или для обустройства зоны отдыха во дворе загородного дома в последнее время чаще выбирают мангалы, чем печи для барбекю. Тем более, что конструкций мангала из камня сегодня существует настолько много, что выбрать среди них подходящий не составит труда. А по своей функциональности эти конструкции уже могут конкурировать с традиционными кирпичными печами.

Строительство мангала своими руками

Несмотря на сложность предусмотренных процессов, конструкция простейшего каменного мангала совершенно элементарна и может повториться кем угодно, в том числе и тем, кто никогда не держал в руках кирпич. По сути, достаточно организовать три кирпичных стены и предусмотреть место для установки поддона для угля и крепления решетки для готовящихся продуктов.

Но стоит позаботиться не только о функциональности, но и о внешнем виде конструкции.Так как на небольшом дачном участке каменный мангал также играет роль ландшафтного украшения.

Особенности конструкции мангала

Самая простая конструкция мангала - обычная кирпичная кладка, напоминающая в плане букву «П». Получается простой, но функциональный камин-мангал, который очень быстро можно сделать своими руками, и он идеально подходит для отдыха на природе.

Как видно на фото, на внутренних стенках кладки имеется несколько выступов для крепления металлического листа для угля и решетки для варки продуктов.Вес такого каменного мангала очень мал и поэтому не требует массивного капитального основания. В фундамент можно подрезать бетонные столбы для забора или опору для виноградной лозы. Высота конструкции определяется с точки зрения простоты приготовления.

Для универсальности в верхней части кладки также есть выступы для шампуров, на которых можно жарить шашлык. В этом случае поддон с древесным углем также ставится выше - на место мангала.

Выбор материалов для мангала

Отсутствие высокотемпературной камеры сгорания как таковой и низкая рабочая температура тления угля дает возможность использовать для строительства обычный красный обожженный кирпич. Но, учитывая внешние условия использования, традиционный «печной» глиняный раствор для кладки не подойдет. Кладка мангала осуществляется строительной цементно-песчаной смесью на цементе хорошего качества.

Делаем защитный колпак и колпак

Поскольку кирпичный мангал строится на открытом воздухе, имеет смысл организовать из-под него защитный колпак и невысокий колпак для защиты от ветра и непогоды. Высота дымохода должна быть не более полуметра, иначе получившаяся тяга превратит мангал в обыкновенный мангал.Мангал с вытяжкой и дымоходом можно установить в летней беседке или на открытой веранде дома.

Вытяжка будет собирать дым и выводить его в дымоход, что обеспечит комфортное приготовление пищи. Более того, совсем не обязательно выкладывать колпак с трубой из камня, с этой ролью отлично справится железная конструкция. Только для защиты от ветра металл необходимо надежно укрепить в кирпичной кладке еще на этапе строительства.

Как сделать профессиональную печь-барбекю

Собрать простую печь-барбекю своими руками очень легко, но по своей функциональности она может не удовлетворить опытных и уверенных в себе мастеров. Если вы планируете построить более сложную конструкцию, ее очень легко совместить с мангалом в одной конструкции. В сельских подворьях и дачных участках часто можно встретить полноценные духовые шкафы для летнего приготовления, расположенные практически под открытым небом.

В качестве примера рассмотрим заказ универсальной уличной печи с печкой и мангалом. Но следует учитывать, что вес этой конструкции уже достаточно большой и, соответственно, под нее необходимо закладывать отдельный армированный ленточный фундамент.На стыке плиты и мангала рекомендуется укрепить фундамент дополнительной поперечной перемычкой.

Высота слоя основания:

  • песчано-гравийная подушка - 25 см;
  • железобетон - 50 см;
  • высота подъема фундамента над уровнем земли 10-15 см.

Ширина фундамента 70 см, он должен выступать за кладку на 10-15 см.

После затвердевания бетона снимите слой фундаментной земли и засыпьте его глиняно-гравийной смесью.Причем глина может быть не самого высокого качества, даже выкопанная в соседнем овраге. Главное, чтобы он мог схватиться и образовать более-менее прочный слой.

Для создания индивидуального экстерьера вместо кирпичной кладки можно выложить натуральный камень. Учитывая простоту конструкции, все это можно сделать своими руками, даже не имея достаточного опыта.

Outcome

Грили и печи для барбекю идеально подходят для приготовления вкусных блюд за городом, проведения семейных выходных или пикника на природе.Кроме того, очень интересным и стильным украшением участка считаются уличные печи и камины-барбекю.

Сегодня сложно представить отдых на природе без пикника. А мангал стал обязательным атрибутом такого праздника. Из нашей статьи вы узнаете, как сделать печь, мангал и мангал из кирпича на даче своими руками. С их помощью можно не только приготовить отличное угощение для гостей, но и удачно украсить свой участок.

На даче в процессе готовки

Иметь личные духовки и мангалы из кирпича - фото, достоинства и недостатки

Прежде чем приступить непосредственно к процессу возведения данной конструкции на своем приусадебном участке, рассмотрите достоинства и недостатки кирпичная печь-мангал.

Среди основных преимуществ кирпича жаровня печь в стране, несомненно, обладает являются следующими:

  • универсальностью. Духовка-мангал хорошо подойдет для приготовления не только мясных шашлыков, но и позволит умело приготовить рыбу, овощи, птицу;
  • большие размеры.Одно из неоспоримых преимуществ - большая площадь мангала. Его задняя стенка равномерно распределяет тепло по всей площади, что способствует равномерному приготовлению пищи;
  • возможность варьировать режим приготовления. В этом случае используемые продукты не нанизываются, а могут быть равномерно распределены на решетке. Причем в зависимости от того, что готовится в духовке, вы можете варьировать ее высоту в поисках оптимального варианта приготовления;
  • возможность использования различных видов топлива.В этом мангале из кирпича можно использовать как дрова, так и уголь;
  • конструкция в решетке предусматривает вытяжку;
  • в более продвинутых моделях может быть установлен индикатор уровня температуры, что позволяет для большего удобства при приготовлении блюд;
  • при использовании печи-гриля предварительное маринование мяса не требуется.

Уличные печи и мангалы из кирпича - фото на сайте

Несмотря на ряд достоинств, можно отметить один существенный недостаток:

  • строительство - довольно затратное мероприятие.

Как сделать печь, мангал и мангал на даче своими руками

Далее мы подробно расскажем, как сделать печь, мангал и на даче. Выбирая материал для строительства кирпича, можете быть уверены, что никаких дополнительных специальных навыков, например, при использовании металла, не потребуется. Также немаловажным плюсом является значительная экономия средств, ведь вы все делаете сами, без привлечения сторонних специалистов.

В этой статье мы подготовили для вас пошаговую инструкцию, которая поможет вам построить печь-мангал из кирпича на заднем дворе.При этом можно выделить следующие основные этапы:

  • подготовительные работы;
  • строительство барбекю;
  • отделочные.

Подготовительные работы

Как сложить печь-мангал из кирпича на даче своими руками и что для этого нужно, мы решим на первом этапе.

Подготовительные работы должны включать следующие этапы:

  • выбор места для установки мангала;
  • подготовка проекта;
  • подбор инструментов и материалов.

Определяем место для установки на участке

Изначально нужно определиться с местом для установки вашей будущей уличной печи и кирпичного мангала, фото ниже.

Обязательно помнить, что на месте установки печи-мангала из кирпича не должно быть поблизости высоких насаждений, близость которых может привести к возгоранию. Также место не должно сильно обдуваться ветрами.

При выборе локации следует учитывать ряд требований:

  • на этапе проектирования следует учитывать, что дым от мангала не доходит до основных построек;
  • учитывает защиту от ветра и непогоды;
  • для защиты газона место установки мангала лучше всего выложить кирпичом или камнем;
  • предусматривают возможность установки освещения в этом месте.

Кстати, все идеи описаны в специальной отдельной статье на нашем сайте.

Проект, чертеж и схема на бумаге

Для того, чтобы правильно определиться, как сделать печь из кирпича на даче, вам понадобится проект или схема на бумаге. На этом этапе вы сможете набросать эскиз самой конструкции, на котором будут отмечены все ключевые элементы. После этого можно приступить к созданию чертежа, на котором сама конструкция приобретет более реалистичные очертания с размерами.С его помощью мы можем рассчитать необходимый расход материала.

Инструменты и материалы

Теперь вам нужно решить, какие инструменты и материалы вам понадобятся для создания угольной печи. Из материалов вам потребуются:

Отделочная плитка

Штукатурка

Термостойкая краска

Плиточный клей

Гидроизоляционная пленка

Количество материалов, которые вы потратите, напрямую зависит от вашего проекта.

Шпатель

Бетономешалка

Удлинитель

Перчатки

Заказ печи-гриля из кирпича

Заказ представляет собой схему, которая шаг за шагом отмечает последовательность действий при укладке печь, последовательность кладки с описанием необходимых материалов. Шаги, которые помогут ответить на вопрос, как сделать печь, мангал и мангал из кирпича на даче своими руками:

  • изготовление фундамента;
  • приготовление раствора к кладке;
  • фундаментная кладка;
  • установка мангала;
  • кладка стен и дымосборник;
  • декоративная отделка.

Для заказа необходим и опытный мастер ... Знание точного количества кирпичей, последовательности их кладки, а также последовательности работ значительно упрощает сам процесс возведения печи барбекю.

Фундамент под кирпичный мангал с печью

Для сооружения фундамента кирпичной печи потребуется вырыть яму глубиной около 30 см, чего вполне достаточно для веса мангала.

Необходимо помнить, что глубина котлована зависит в первую очередь от веса самой конструкции.

Размеры закладываемого фундамента должны быть больше размеров самого мангала

Фундамент должен быть на 10 см больше самого здания, что позволит забетонировать площадку вокруг мангала с целью повышения пожарной безопасности.

Используйте обрезную доску для фиксации опалубки. Заливаем образовавшуюся яму смесью щебня и песка и тщательно утрамбовываем, периодически добавляя в раствор воду.

Кладочный раствор

Для его приготовления нам понадобятся:

Для кладки вам потребуется приготовить два вида раствора.

Прежде всего, вам нужно будет сделать раствор для тех участков, которые не будут напрямую контактировать с огнем. Качество смеси напрямую зависит от марки цемента.Лучше всего использовать цемент марок М25, М50 и М75. Для приготовления раствора также потребуется песок. Оптимальными будут следующие пропорции:

  • песок к цементу марки М25 - 5: 1;
  • песок к цементу марки М50 - 4: 1;
  • песок цементный марки М75 - 3: 1.

Для изготовления самой топки лучше всего использовать шамотную глину. Обладает лучшими огнестойкими свойствами, которые подходят для высоких температур. В магазинах его еще называют «каолином».

Следующий этап постройки кирпичного мангала с печью на даче - заложить подвал.

Для этого подготовленную опалубку заливают раствором, для приготовления которого потребуется два мешка с цементом. После этого дается двое суток на застывание цемента. Далее укладывается гидроизоляция.

Рубероид лучше всего подходит в качестве изоляционного материала для угольной печи.

Перед тем, как приступить к возведению стен, в соответствии с проектом, необходимо рассчитать количество необходимого полнотелого кирпича, а также их штук.Если при строительстве вы используете ранее использованный материал, необходимо предварительно очистить его от скопившейся грязи и остатков раствора.

Первые два ряда выложены в виде сплошного прямоугольника. Это предотвратит перегрев рубероида у основания. Углы мангала выравнивают с помощью строительного уровня. В процессе кладки аккуратно удаляются излишки раствора. Только при кладке третьего ряда кирпичей начинает формироваться объем и форма самой печи.


При строительстве комбинированной мангала и кирпичной печи обязательно предусмотреть воздуходувку для печи-мангала. Для этого лучше всего использовать материалы, выдерживающие высокие температуры.

Между кирпичной кладкой и дверью необходимо оставить зазор, так как металл имеет свойство расширяться при нагревании.

Высота варочной поверхности также будет зависеть от размера дверцы: ее оптимальным значением будет 84 см.

Для беспрепятственного проникновения тепла в мангал необходимо предусмотреть в конструкции зазор, размер которого составит два кирпича. его наличие поможет вам в дальнейшем легко убрать угли после варки.

Если кладка произведена правильно, то можно быть уверенным, что дверь надежно закреплена. Для организации дров обычно образуется отдельная стена. Для придания конструкции эстетичного вида лучше всего использовать ¼ кирпича. Для более надежного крепления двери используется проволока, которую дополнительно скрепляют кирпичом.

На следующем этапе формируется арка из дров и кровля. Лучше всего построить дополнительную стену внутри как точку опоры.

В центральной части оставляем место для укладки решетки.

В этом случае все швы заделываются цементным раствором. После этого можно возводить стенки мангала. На завершающем этапе затираются все швы.

Навес для дров можно накрыть оцинкованным листом.

Половина готова, теперь самое время подумать о стенах и дымовой камере. Сформировав мангал и сарай для дров, продолжаем выкладывать кирпичом заднюю стенку. Параллельно выкладывается несколько рядов для образования арки из дров - это придаст мангалу законченный вид.

На следующем шаге вам нужно сделать шесть ходов, которые помогут удалить дым из жаровни.

Возводим перекрытие печи, используя настил.

Поверх топки укладывается слой изоляции и варочная поверхность.

Наконец, дымоход формируется из кирпича.

Декоративная отделка

Последний шаг - придать кирпичной печи-барбекю декоративный вид, чтобы она гармонично сочеталась с остальными постройками на участке. Для этого можно использовать декоративные камни, керамический кирпич и другие материалы на ваш выбор. Подумайте об отделке декоративным камнем.

Для чистовой обработки потребуется: мастерок

  • ;
  • мастер ОК;
  • ковш;
  • строительный уровень;
  • Болгарка с диском для резки бетона.

Перед укладкой камня необходимо тщательно выровнять поверхность путем оштукатуривания. Далее используйте для его укладки специальный раствор для камня.

В этом случае лучше не использовать силикон, так как конечное качество работы уступает таковому при использовании раствора


Казанский мангал из кирпича своими руками (чертежи и фото)

Имея собственный дом и просторный участок вокруг него, вы можете придумать место для отдыха и оборудовать на нем мангал своими руками.Эта многофункциональная и удобная конструкция будет не только полезной, но и прекрасным дополнением к ландшафту.

Существует множество вариантов возводимых сооружений, выбор между которыми зависит от следующих двух факторов:

  • Финансовые возможности - чем функциональнее и массивнее будет печь-барбекю, тем больше качественных строительных материалов ей потребуется
  • Кто именно будет делать работу - простому владельцу-любителю в короткие сроки построить сложное и многофункциональное сооружение будет сложнее, чем мастеру-профессионалу

Варианты изготовления и сервировки печи барбекю:

Нажмите на изображение для увеличения

Подготовка к работе

Барбекю - это плита, устанавливаемая на открытом воздухе и используемая для приготовления пищи. Несмотря на большое разнообразие моделей, принцип работы у них одинаковый. Комбинируя с другими духовками, можно построить конструкцию, которая используется не только для жарки шашлыка на шпажке, но и на сковороде, для готовки и т. Д.

Подготовительный этап работы условно можно разделить на три части:

  • Выбор дизайна
  • Выбор удобного места
  • Закупка материалов и подготовка рабочего инструмента

Читайте также пошаговое руководство, как сделать самому

Выбор дизайна

Чтобы построить простую и функциональную печь-барбекю своими руками, в первую очередь руководствуются своими вкусами и предпочтениями, материальными возможностями.Если строение будет использоваться практически ежедневно, необходимо продумать один из самых продуманных вариантов, включая мангалы и другие конструкции для жарки, разделочные столы, место для хранения охапок дров и т. Д.

Используя печь один-два раза в месяц, нет смысла устраивать грандиозную стройку. Достаточно соорудить небольшую духовку с отсеком для жарки.

Выбор удобного расположения

При выборе лучшего места необходимо учитывать расположение на участке деревьев и другой растительности.Над плитой не может быть веток, которые быстро перегорят. Свободное пространство должно позволять организацию прилегающей зоны отдыха.

Кирпичи сильно нагреваются, поэтому задняя стена не должна соприкасаться с другими конструкциями здания. Очень оптимальный вариант - оборудовать сзади альпийскую горку.

Закупка материалов и подготовка рабочего инструмента

Можно выложить печь-мангал своими руками из шамотного и керамического кирпича. Если они совмещены между собой, следует обратить внимание на разницу теплового расширения, возведя изолированные друг от друга секции или оборудовав компенсаторы.

Классическое решение для печей - песчано-глина. Масса на основе цемента не выдержит резких перепадов температур и начнет трескаться. Соотношение песка и глины различное и зависит от качества и свойств последнего компонента. Самая распространенная смесь:

  • 1-2 части песка
  • 1 часть глины
  • 0,25-0,3 части воды

Помимо основных строительных материалов для работы потребуются: цемент и рубероид для возведения фундамента, крупные камни, доска для опалубки, металл, рабочий инструмент.

Начало работы

Соорудить печь для барбекю своими руками из кирпича несложно. Весь рабочий процесс разбит на три этапа:

  • Подготовка чертежа, эскиза и расчет необходимого строительного материала, покупка всего необходимого
  • Возведение фундамента, способного выдержать вес будущего мангала
  • Кирпичная кладка

Завершив работы, можно подумать, как надежно защитить конструкцию от капризов природы, соорудив небольшой навес.

Подготовка чертежа

Барбекю следует ставить на бетонное основание. У большинства конструкций минимум 2 отсека - разделочный стол и вместительный мангал. В первом можно будет врезать раковину. Мангал снабжен трубой и хранилищем для защиты от дыма.

На чертеже должны быть указаны все размеры. Если что-то поправят, нужно исходить из габаритов покупного кирпича (как правило, 25х12х6 см).

Основание печи барбекю

Перед тем, как оборудовать опалубку для печи барбекю своими руками, нужно подготовить площадку.Веревками обозначены габариты конструкции (плюс 10-15 см) и удален слой плодородной почвы. Если рядом стоит деревянная беседка, спереди обустраивают бетонное основание шириной 60-70 см.

Самым оптимальным основанием является армированная монолитная плита толщиной более 0,3 м. Под нее кладут гравийно-щебеночную подушку (10-15 см) и укладывают гидроизоляцию (укладывают обычный рубероид) для предотвращения деформирующего воздействия зимой.

Затем устраивают опалубку из досок, которая приподнимается над землей примерно на 10-15 см.Если почва крошится, ее устанавливают на полную глубину. После этого делается арматурный каркас, желательно из металла 10-14 мм. Стержни укладываются сеткой с размером ячеек 20х20 см и обвязываются проволокой. Таких сетей нужно две: первая кладется снизу, вторая - на 5 см ниже верха основания.

Раствор готовится из морозостойкого цемента марки М200 и выше. Заполняя и утрамбовывая вибратором, необходимо дождаться полного высыхания фундамента (до 2-3 недель).Его накрывают фольгой и в жаркие дни сбрызгивают водой. Доски можно демонтировать через 5-7 дней.

Возможно, вас заинтересует инструкция как сделать кирпич

Видео-инструкция по кладке садовой печи из кирпича с мангалом

Порядок и схема кладки

После снятия опалубки и ожидания укрепления бетона наступает самый главный этап - кладка кирпича. На табличку наносится разметка с указанием размеров будущей конструкции.Вам нужно повторно нанести уровень и убедиться, что поверхность горизонтальна. При обнаружении существенных ошибок они устраняются.

Ряды с первого по четвертый необходимо прокладывать ложной повязкой. Перед пятым рядом с лицевой стороны кладут уголок 40х40 мм - он будет выступать своеобразной опорой. Чтобы получить основания для поддона и полки, борта пятого ряда кладут стыковой повязкой.

Заправку ложкой следует придерживаться, укладывая ряды с шестого по восьмой.Ряд номер девять делается так же, как и пятый, так что под столешницу и решетку формируются опоры.

На этом монтаж стола можно считать завершенным. Далее печь барбекю своими руками построят только со стороны мангала. Снова кладут кирпичи с десятого по четырнадцатый ряды ложковой повязкой. Перед пятнадцатым рядом снова ставится металлический уголок с лицевой стороны, который выступает опорой для свода печи.Укладывается пятнадцатый ряд.

Затем нужно оборудовать постепенно сужающийся свод. Это можно сделать, чередуя ягодичные и ложечные связки, постепенно смещаясь к центру. На шестнадцатом ряду вязание ведется с лицевой стороны, ложка - по бокам. На семнадцатом, наоборот, в восемнадцатом ряду снова меняем. Получившиеся выступы можно расположить по своему назначению.

С девятнадцатого по двадцать первый ряд кладут ложной кладкой.

Трубка начинается с двадцать второго яда. В двадцать третьем ряду делается необходимое сужение и работа продолжается в той же последовательности до нужной высоты. Чем выше, тем лучше будет тяга.

В предпоследнем ряду сделаны окна для отвода дыма. Последний ряд уложится полностью.

Отделочные работы

Установить полки, отделочную столешницу, решетку для гриля и поддон для угля.Последний выполнен из стального листа с загнутыми краями. Минимальная высота стороны около 5 см.

Решетку можно взять из старой духовки или купить новую хромированную модель. Главное, чтобы она подходила по размеру. Столешницы и полки выполнены из влагостойкого материала.

Верх трубы должен быть покрыт кровлей из нержавеющей стали. Это защитит дымовые окна от дождя. Монолитная плита покрывается плиткой или керамогранитом для предотвращения попадания влаги.

Вокруг печи-мангала можно оборудовать полноценную беседку, навес которой закроет конструкцию. Очень важно, чтобы легковоспламеняющиеся предметы и материалы располагались подальше от очень горячих кирпичных стен.

Сваркой коптильной камеры функциональность духовки расширится.

Видеоинструкция

Заключение

Построить печь барбекю своими руками несложно, если правильно и неспешно распланировать каждый из этапов и хорошо подготовиться к работе.Самый главный этап - укладка. Долговечность всей конструкции будет зависеть от качества ее выполнения.

Любите готовить барбекю и другую еду на открытом воздухе, но у вас все еще нет собственного барбекю? Предлагаем исправить ситуацию прямо сейчас! Изучив следующую инструкцию, вы узнаете, в какой последовательности раскладывается полноценная садовая печь, а представленные схемы помогут досконально разобраться во всех нюансах технологии.

Материалы для изготовления уличной печи

Начните с подготовки материалов. Вам понадобится:

  • ... Его много не нужно, так что можете приготовить сами;
  • доски для возведения опалубки. Подойдет необрезная доска;
  • фитинги. Нужен для укрепления фундамента. Можно использовать ненужные металлические изделия - обрезки швеллеров, толстую проволоку, стальные полосы и т. Д .;
  • Доска обрезная. Из таких досок вы соорудите опалубку для бетонной стяжки под столешницу;
  • кирпич. Потребуются простые керамические и огнеупорные изделия;
  • железная труба диаметром около 150 мм;
  • материал для гидроизоляции фундамента.Обычно используется рубероид;
  • смеситель;
  • раковина. Для садовой печи лучше всего подойдет металлическая мойка;
  • резиновый шланг.

Подбираем необходимое количество исходных материалов в соответствии с выбранными габаритами будущей печи.


Подготовьте проект печи. Это руководство проведет вас через процесс создания полной системы приготовления пищи с разделочным столом и мойкой. Если раковина и стол вам не нужны, просто исключите из инструкции шаги, связанные с их расположением.

Выберите подходящее место для. Прежде всего, вам должно быть комфортно пользоваться духовкой.


Важно! Если рядом с выбранным участком растут высокие деревья, убедитесь, что их ветки не будут находиться в непосредственной близости от будущего дымохода. В противном случае срежьте ветки, иначе они сгорят.

Печь не должна примыкать задней стенкой к каким-либо строениям. В процессе эксплуатации мангала кирпич будет очень сильно нагреваться, что не лучшим образом скажется на состоянии прилегающих построек - они могут просто выгореть.



Устройство фундамента под печь барбекю


Духовка будет относительно легкой. Его отлично выдержит армированный фундамент толщиной около 20 см. Бетон М100 оптимален для заливки.

Шаг первый. Разметьте участок под фундамент. Делайте это с помощью колышков (металлических прутьев, обрезков труб) и шпагата (шнура, веревки и т. Д.).

Шаг второй. Выкопайте яму по периметру основания. Рекомендуемая глубина 30-35 см.Обязательно сделайте запас в 5 см по ширине ямы.

Шаг третий. Заполните дно выемки и аккуратно утрамбуйте.

Шаг четвертый. Сделайте опалубку. Чтобы было удобнее, сначала соберите из досок доски шириной 30-35 см. Длину выбирайте по размеру сторон основы. Установите элементы опалубки по периметру котлована.

Шаг пятый. Уложите арматуру в опалубку. Лучше всего использовать стальные стержни диаметром 1 см.

Шаг шестой. Залить бетон.

К дальнейшим работам можно приступать через 3-4 дня после заливки фундамента.

Уложить на фундамент двойной слой рубероида. Он возьмет на себя функции гидроизоляции и обеспечит надежную защиту стенок садовой печи от влаги из почвы.




Выберите форму отверстий для барбекю. Если вы хотите сделать проемы прямоугольной формы, выберите материал для устройства перемычек. Подойдет железный уголок. Если проем оформлен в виде арки, заранее сделайте шаблон для выкладки арки. Используйте доски, чтобы сделать шаблон.





Разобравшись с вышеперечисленными нюансами, приступаем к кладочным работам. Вид кирпича, узоры, всевозможные вставки и другие декоративные решения остаются на ваше усмотрение. В этом руководстве печь выложена в стиле, аналогичном домашнему.


Разложите нижний ярус. Выполните кладку стены в половину кирпича, не забывая оставлять проемы.Используйте цементный раствор, чтобы скрепить кирпичи. Выложите стены высотой 60 сантиметров, если вы планируете устроить арочный проем, или высотой 80 см, если вы решили сделать проем прямоугольной формы.

При аналогичной высоте проема и паре рядов кирпича сверху рабочая столешница будет на метровом расстоянии от основания, что является наиболее удобным вариантом для работы. Если ваш рост заметно отличается от среднего, отрегулируйте высоту стола в соответствии со своими потребностями.

Если вы решили сделать проем прямоугольной формы, на последний ряд кладки поместите металлический уголок в соответствии со схемой, а затем выложите стены печи по периметру.Если вы хотите обустроить арочный проем, сначала установите шаблон для укладки арки.


Если необходимо установить раковину, на этом же этапе проложите трубу в стене духовки. Через него вы пропустите водяные шланги.

Выложите стены на нужную высоту. В этом примере высота стен составляет 0,9 м. Сделайте верхний ряд кладки с небольшим выступом наружу. Благодаря этому внутри образуется ступенька, позволяющая установить опалубку для заливки стяжки.

Для того, чтобы кладка прошла успешно, выполняйте ее с соблюдением следующих правил:

  • швы должны быть одинаковой ширины;
  • высота проемов должна быть такой, чтобы между их верхними краями и столом уместилось не менее 2 рядов кладки;
  • арочный проем должен быть выполнен из одного центрального кирпича.

Завершив устройство нижнего яруса, подготовьте основание для топки и стола. Сделайте стяжку. Поместите бетонную опалубку на заранее оборудованную ступеньку внутри духовки.Обрежьте доски по размерам пролета. Если необходимо установить раковину, оставьте в стяжке место для ее размещения. Делается это очень просто. Просто не нужно закладывать площадку для установки мойки. Накройте его другой опалубкой, закрепив распорками.

Залейте стяжку и оставьте на три дня. По истечении указанного времени демонтируйте опалубку проема раковины.

Накройте столешницу любимым материалом. Например, массивные плиты из мрамора - это здорово - они и красивы, и удобны.




Второй ярус печи барбекю состоит из камеры сгорания и стенок, закрывающих территорию от посторонних глаз с улицы. С перегородками все предельно просто - это обычные сплошные стены, выложенные в полкирпича. При желании можно полностью отказаться от их обустройства. Особого внимания заслуживает порядок возведения топки.




Огнеупорный кирпич цены

Огнеупорный кирпич

Устройство печи

Печь печи имеет конструкцию из двух строк: наружный ряд состоит из обычных керамических кирпичей, внутренний ряд состоит из огнеупорного материала.


Топку уложить стандартным способом. Рекомендуемые параметры следующие:

высота топочного проема - 7 рядов плюс арка, или 9 рядов при устройстве проема прямоугольной формы;

  • глубина топки - около 600 мм;
  • ширина - около 700 мм.

Выложив проем камеры сгорания, добавьте сверху пару дополнительных рядов кладки и приступайте к обустройству.

Для перехода на требуемую ширину дымохода последовательно уменьшайте длину стенок топочного отсека.Задний и передний края необходимо укорачивать на полкирпича в каждом следующем ряду. Боковые стены следует уменьшить на 25% ширины кирпича. По этой схеме нужно выложить около 7 рядов. Затем можно приступать к обустройству дымохода. Он должен быть прямоугольным. Рекомендуемая высота конструкции 12-14 рядов.



На этом камин готов. Чтобы избежать проблем на этом этапе, следуйте этим рекомендациям:

  • не делайте отверстие печи слишком высоким.Достаточно 7-9 рядов. В противном случае тяга в дымоходе станет слишком слабой, в результате чего весь дым уйдет на площадку, а не в небо;
  • внутренняя часть топки должна быть выложена огнеупорным кирпичом. В противном случае кладка просто потрескается под воздействием перепадов температур;
  • дымоход тоже не должен быть слишком высоким, потому что из-за этого будет ухудшаться тяга;
  • убедитесь, что дно камеры сгорания было как можно более ровным - это значительно упростит вам очистку золы в будущем.

Последние штрихи


Барбекю почти готово. Наконец, сделайте следующее:

  • установить смеситель и раковину;
  • соединить шланги подачи и забора воды;
  • покрыть столешницу отделочным материалом (по желанию). Лучшая отделка - естественность;
  • Выложить площадку перед духовкой тротуарной плиткой.

Если хотите, поставьте рядом с мангалом стол и пару скамеек. Дополнительно в такой ситуации рекомендуется подумать об устройстве навеса.


Теперь вы знаете, как построить печь для барбекю. Представленный агрегат позволит вам не только готовить вкусные блюда, но и сжигать листья и другой мелкий мусор - барбекю отлично справляется со всеми задачами.

Столешница и мойка сделают использование духовки максимально удобным. Необязательно бегать в дом, чтобы приготовить еду - все можно сделать в одном месте.

Свободное место под столом подходит для хранения дров. Здесь они всегда будут оставаться сухими и хорошо проветриваемыми, что предотвратит отсыревание и гниение древесины.



Удачной работы!

Цены на шашлык

Видео - Духовка барбекю своими руками

Все о встроенных ямах для барбекю

До появления газовых грилей и уличных кухонь Америка полюбила этот символ пригорода - кирпичное барбекю на заднем дворе. Поскольку развлечения на свежем воздухе в послевоенные 1950-е годы стали отличительной чертой хорошей жизни, в центре внимания стоял гриль под открытым небом, которым руководил отец, который правил горящими брикетами.

Думаем, пришло время еще раз взглянуть на эти ностальгические плиты.

Хотя вы можете купить простой портативный чайник-гриль, чтобы прислушаться к зову древесного угля, во встроенном каменном гриле есть что-то заманчивое. Эти конструкции не только акцентируют внимание на патио, служат центром внимания и создают место для сбора, но также идеально подходят для кормления толпы, потому что в них обычно больше места для гриля, чем на вашем раскладном устройстве стандартного размера. Кроме того, они долговечны и устойчивы к атмосферным воздействиям, не требуют хранения и на ощупь теплее, чем кухни на открытом воздухе, сверкающие поверхностями из нержавеющей стали.

Построить простую яму для барбекю - дело относительно легкое и, вероятно, будет стоить меньше, чем новый модный газовый гриль. Имея подходящие инструменты, материалы и немного навыков, вы можете собрать простое кирпичное барбекю за выходные.

Итак, создаете ли вы собственное или нанимаете профессионала, подумайте о том, чтобы разжечь одно из этих барбекю на заднем дворе этим летом и стоять с Томом Коллинзом в руке, любуясь сиянием и отвлекаясь от плотного графика, чтобы оценить свою семью и друзей , и твоя жизнь.

Показано: Семья Браун собирается вокруг своего старинного кирпичного барбекю 1950-х годов в Бирмингеме, штат Алабама.

Ландшафтный дизайн: Джейсон Мори и Марк Саймондс
Красно-белый коврик: dashandalbert.com
Красные цветочные горшки: homedepot.com

Анатомия простого кирпичного барбекю

Иллюстрация от Brown Bird Design

Топка: Внутренняя стенка барбекю может быть облицована огнеупорным кирпичом называемых огнеупорным кирпичом и изготовлена ​​из огня глины для дополнительного сохранения тепла.

Решетка для гриля: Выберите нержавеющий чугун с фарфоровым покрытием или нержавеющую сталь. Может поддерживаться уголками или кирпичными выступами.

Основание: Подушка из армированного фибробетоном толщиной от 3 до 4 дюймов на 3–4-дюймовом основании из утрамбованного щебня обеспечивает устойчивость.

Стены из полнотелого кирпича: Сверху отделаны границами перемычки и подрамника.

Уголь / зольник: Цельнометаллический лист удерживает топливо и упрощает удаление золы.Разместите его на 7-15 дюймов ниже варочной поверхности.

Дизайн барбекю в действии

Фото предоставлено Brookwood Landscaping / Стефани Росселл

Более высокие задняя и боковые стенки этого барбекю, спроектированного и построенного Brookwood Landscape and Stonework, снижают риск разлетающихся искр. Более тонкие, удлиненные внутренние стенки облегчают боковой доступ к решеткам во время приготовления.

Яма для барбекю Vitals

Фото Жана Аллсоппа

Сколько это будет стоить? Простая трехсторонняя кирпичная решетка размером 24 дюйма на 24 дюйма на 30 дюймов на 4-дюймовой бетонной площадке обойдется примерно в 500 долларов за материалы для дома. Оттуда цены растут, в зависимости от материалов и стиля.

Сделай сам или найми профессионала? Если у вас есть базовые навыки кирпичной кладки, сильная спина и несколько хороших друзей, дерзайте (blackknightdirect.co.uk предлагает комплекты, которые включают планки и решетки, от 175 долларов, включая доставку). Вы можете нанять профессионала для сложной каменной кладки.

Где поставить? Определите, в какую сторону дуют преобладающие ветры, и разместите барбекю так, чтобы дым уносился от кухни и обеденной зоны.Если сомневаетесь, поставьте флажки на лужайке и наблюдайте.

Техническое обслуживание? Почистите решетку горячего гриля щеткой, чтобы предотвратить скопление пищи и бактерий. Когда они остынут, сбрызните растительным маслом, чтобы предотвратить ржавчину. Выбрасывайте холодный пепел после каждого использования, чтобы уменьшить количество дыма и неприятный запах.

Выберите материалы: бетонный блок

Фото Венделла Т. Уэббера

Цена: $

Бетонный блок - самый дешевый вариант; Показанные здесь блоки толщиной 4 дюйма занимают меньше места.Стоимость может значительно возрасти при добавлении облицовки из натурального камня или литого камня. Если вы используете последний, убедитесь, что он рассчитан на использование вне помещений. Подкладка топки с огнеупорным кирпичом армированного огнеупорным цемента удержанием увеличения помощи тепла.

Выберите материалы: кирпич

Фото Венделла Т. Уэббера

Цена: $$

Кирпич - хороший выбор, потому что он красив, хорошо сохраняет тепло и, будучи огнеупорным материалом, не ломается под воздействием элементов.Ищите «облицовочный кирпич», который является и конструкционным, и отделочным материалом; показанные здесь имеют углубления для раствора. Для достижения единообразных курсов могут потребоваться навыки работы в домашних условиях выше среднего.

Выберите материалы: камень

Фото Венделла Т. Уэббера

Цена: $$$

Камень из карьера, такой как представленные здесь «круглые», является наиболее «естественным» выбором и, как и кирпич, хорошо сохраняет тепло.Будьте готовы потратить много времени на выбор, формирование и подгонку камней. Запланируйте наличие дополнительных материалов под рукой; сколько зависит от типа камня. Спросите свой каменный двор, чтобы определить излишек, который вам понадобится.

Безопасная игра

Фото CBS через Getty Images

• Ознакомьтесь с местными нормативами в отношении открытого огня, особенно в местах, склонных к возгоранию кистью.

• Барбекю следует располагать на открытом пространстве на расстоянии не менее 10 футов от зданий, горючих поверхностей над головой и кустов.

• Перед утилизацией золы дайте углям полностью сгореть и подождите 48 часов.

• Оберните холодную золу прочной алюминиевой фольгой и поместите в негорючий контейнер.

Показано: Как в свое время доказали Люси и Этель, строительство ямы для барбекю на заднем дворе требует планирования - и некоторых навыков!

Beyond the Basic: гриль с регулируемой решеткой

Фото Э. Эндрю МакКинни

«Грили гаучо» в аргентинском стиле представляют собой утопленную топку с сверхмощной решеткой, которая имеет кривошипный механизм, который поднимает и опускает ее над горячими углями, регулируя температуру.Эти продукты могут быть дорогими; подумайте о том, чтобы один из них изготовил слесарь, по цене от 700 долларов.

Beyond the Basic: гриль-коптильня

Фото Э. Эндрю МакКинни

Этот цилиндрический коптильня, сделанный из облицованной кирпичом бетонной водосточной трубы, питается от костровой ямы, которая становится грилем в стиле костра с добавлением решетки (grategrates. com предлагает нестандартные конструкции по цене от 170 долларов).

Beyond the Basic: камин-гриль

Фото Линн Карлин

Хотите создать "вау" на открытом воздухе? Начните с сборного комплекта для камина, выложите его огнеупорным кирпичом и облицовайте каменным шпоном (на сайте fogazzo.com есть комплекты по цене от 2000 долларов). Затем превратите его в очаг, добавив угловые утюги, чтобы удерживать решетку для гриля.

Выберите топливо

Фото Венделла Т.Уэббер

Брикеты с быстрым зажиганием удобны, но мы предпочитаем следующие варианты заправки без химикатов:

Натуральные брикеты: Их более низкая скорость горения обеспечивает максимальный контроль над нагревом во время приготовления, а более высокое содержание углерода делает брикеты легким для разжигания топлива для гриля.

Натуральные угольные брикеты Stubb's Bar-B-Q, около 8 долларов за 15-фунтовый мешок; в наличии в домашних центрах

Выберите топливо: кусковой древесный уголь из твердых пород древесины

Фото Венделла Т.Уэббер

Эти неровные куски обугленной древесины горят чисто, быстро и горячо, создавая тепловую стену с температурой 600 ° F или выше, в результате чего образуется хрустящий уголь.

Ковбойский полностью натуральный древесный уголь из твердых пород древесины, около 16 долларов за 20-фунтовый мешок; в наличии в домашних центрах

Выберите топливо: бревна лиственных пород

Фото Венделла Т. Уэббера

Старый добрый метод костра добавляет аромата дыма.Используйте сухую, хорошо высушенную древесину, такую ​​как плодовая древесина, гикори или мескит, и подождите 45 минут, чтобы поленья сгорели дотла.

Соберите себе необработанную древесину или купите ее в домашних магазинах.

Инструменты, которые мы любим

Фото Венделла Т. Уэббера

1. Клещи: Для безопасности выбирайте очень длинные. GrillPro 20 дюймов Professional Extra Long, около 15 долларов; ebay.com

2.Термометр для мяса с мгновенным считыванием: Мы выбрали этот термометр из-за его более длинного зонда, который помогает держать руки подальше от огня. Chef's Drawer - около 11 долларов; amazon.com

3. Щетка для гриля: Съемная чистящая салфетка для быстрой очистки решеток от мусора. Скруббер для щетки для гриля Tool Wizard, около 13 долларов; toolwizard.com

4. Лопатка: Рифленая кромка из нержавеющей стали помогает отделить гамбургеры от гриля и легко перевернуть. OXO Good Grips BBQ Turner, 11 долларов; oxo. com

5.Рукавица: Ищите такую, которая может выдерживать температуру не менее 475 ° F. Перчатка для гриля-гриля Pit Mitt, около 20 долларов; chefs.com

Дымоход: обязательное блюдо для барбекю №1

Фото любезно предоставлено Weber

Самый простой способ зажечь древесный уголь - использовать металлический дымоход. Заполните пространство под решеткой внизу скатанной газетой, а металлический цилиндр вверху - брикетами. Свет снизу.Когда брикеты слегка покроются белой золой, вылейте их на нижнюю решетку.

Советы по приготовлению великолепных блюд на гриле

Иллюстрация от Brown Bird Design

Джейми Первианс, шеф-повар и автор Большой книги бургеров Вебера (2014), делится советами - и отличным рецептом - чтобы превратить вас в гуру гриля.

Get It Hot

Предварительный разогрев гриля не менее 15 минут предотвращает прилипание мяса и оставляет на нем заметные следы от гриля.

Советы по приготовлению великолепных блюд: создание зон

Иллюстрация от Brown Bird Design

Сформируйте две температурные зоны, отодвинув все раскаленные угли в одну сторону. В зоне прямого нагрева гамбургеры прекрасно поджариваются, а в зоне прохлады вы можете дать им «отдохнуть».

Советы по приготовлению великолепных блюд на гриле: руки прочь

Иллюстрация от Brown Bird Design

Запрещается толкать или подталкивать мясо, когда оно находится на гриле; 5-6 минут на каждую сторону - все, что вам нужно для карамелизованной корочки.

Советы по великолепному приготовлению на гриле: добавьте аромат дыма

Иллюстрация от Brown Bird Design

Замочите несколько пригоршней кусков древесины твердых пород в воде, затем слейте воду и бросьте на раскаленные угли, чтобы мясо, приготовленное на гриле, не стало легким дымом.

Советы по приготовлению великолепных блюд: Take Five

Иллюстрация от Brown Bird Design

Дайте горячим гамбургерам постоять несколько минут перед тем, как погрузиться в них, чтобы сохранить сок.

Советы по приготовлению великолепных блюд: хватит гадать

Иллюстрация от Brown Bird Design

Самый надежный способ гарантировать идеальное состояние готовности - использовать термометр для мяса с мгновенным считыванием.

Редко: 120 ° F-125 ° F

Средне-редкая: 130 ° F-135 ° F

Среда: 140-145 ° F

Средний колодец: 150 ° F-155 ° F

Хорошо прожаренный: 160 ° F-165 ° F

Измерение тепла

Бургер, достойный Instagram, начинается с идеальной температуры приготовления. Бургерам нужен прямой огонь от среднего до сильного, чтобы получить обугленную корочку и среднюю степень готовности, в то время как булочки следует поджаривать в более прохладной непрямой зоне гриля. Вот два метода оценки жары.

Ручной тест: Держите вытянутую ладонь на дюйм или два выше верхней решетки гриля. Время, в течение которого вы можете выдерживать огонь, говорит о том, насколько горячий гриль.

Проверка зрения на тепло: 600 ° F

Фото Сары Джей / Copyright 1999 The Taunton Taunton Press Inc.

Ярко-красные угли, которые все еще горят, слишком горячие для гамбургеров.

Проверка зрения на тепло: 500 ° F

Фото Сары Джей / Copyright 1999 Тонтон Тонтон Пресс Инк.

Красные угли с легким налетом золы готовы к пирожкам.

Проверка зрения на тепло: 400 ° F

Фото Сары Джей / Copyright 1999 The Taunton Taunton Press Inc.

Более холодные угли, покрытые густым серым пеплом, идеально подходят для поджаривания булочек.

Рецепт: гамбургеры Route 66

Фото Тины Рупп

СЕРВИСОВ: 4

ВРЕМЯ ПОДГОТОВКИ: 15 мин.

ВРЕМЯ ЖАРКИ: 10–12 мин.

Вдохновленный одной из наших первых автомагистралей, прославленных песнями и фильмами, это классический вариант любимой еды Америки.

СОУС

⅓ чашка майонеза

2 ст. кетчуп

1 бсп. сладкий

маринад

1 ст. мелко нарезанный лук-шалот

ПАТТИ

1½ фунта. шлифованный патрон (обедненная 80%)

¾ ч. Л. чесночный порошок

¾ ч. Л. кошерная соль

¼ ч. Л. перец черный свежемолотый

4 ломтика американского сыра

4 булочки для гамбургеров, разрезанные

Бостонский салат, 4 листа

1 спелый помидор из бифштекса, около 6 унций. , разрезать крест-накрест на 4 ломтика

1. Смешайте ингредиенты соуса.

2. Смешайте ингредиенты для пирожков и аккуратно сформируйте четыре лепешки одинакового размера, каждая толщиной от дюйма до 1 дюйма. Большим пальцем или тыльной стороной ложки сделайте неглубокую выемку шириной около 2,5 см в центре котлет, чтобы они не образовывали купол во время готовки. Охладите котлеты до готовности на гриле.

3. Подготовьте гриль для прямого приготовления на среднем или сильном огне.

4. Обжарьте котлеты на гриле в течение 10–12 минут на прямом средне-сильном огне до готовности до средней степени готовности, перевернув один раз. В течение последних 30 секунд - 1 минуты приготовления на гриле положите ломтик сыра на каждый котлет, чтобы он расплавился, и поджарьте булочки разрезанной стороной вниз на прямом огне.

5. Постройте каждый бургер на булочке с соусом, листом салата, ломтиком помидора и котлетой. Подавать теплым.

Форма идеального бургера: шаг 1

Фото предоставлено Weber-Stephen Products LLC

Разделите на порции равного размера для равномерного времени приготовления.

Форма идеального бургера: Шаг 2

Фото предоставлено Weber-Stephen Products LLC

Осторожно сформируйте котлету толщиной от до 1 дюйма.

Форма идеального бургера: Шаг 3

Фото предоставлено Weber-Stephen Products LLC

Сделайте выемку в центре пирожка, чтобы бургер получился ровным.

Простые и легкие способы построить гриль из кирпича своими руками

Встроенный гриль из кирпича или камня во внутреннем дворике летом, безусловно, приятно иметь, но зимой он бесполезен. Кроме того, возможно, вы еще не приняли окончательного решения, нужен ли он вам. Поэтому постройку простейшей конструкции мангала из кирпича своими руками можно рассматривать как пробу, после которой вы решитесь.

Пробный кирпич DIY Гриль

Обычно для постройки мангала нужны кирпичи и цементно-песчаный раствор.Внутренняя часть должна быть покрыта другим слоем огнеупорного кирпича для лучшего сохранения тепла.

Однако впервые вы можете выложить кирпичи без раствора, чтобы найти оптимальную высоту, увеличивая или уменьшая количество рядов кирпичей. Также вы можете отрегулировать ширину и глубину гриля для барбекю.

Для изготовления простейшего встраиваемого гриля-барбекю вам потребуются следующие материалы:

  • Кирпичи
  • Металлический поддон или металлический лист для угля
  • Решетка для гриля
  • Тротуарная плитка

Подготовьте участок под строительство

Для начала нужно очистить участок под строительство. Затем сделайте поверхность ровной, чтобы обеспечить поддержку всей конструкции. Желательно обеспечить устойчивый фундамент, однако для пробной версии можно использовать тротуарную плитку самостоятельно.

Нижний ряд кирпичей служит основанием для гриля-барбекю. Здесь вы можете хранить дрова, которые можно использовать в качестве топлива для барбекю.

Когда основание конструкции сформировано и станет устойчивым, можно установить поддон для угля. В пробной версии можно использовать старый чугунный поддон или подойдет чугунный лист.Поставьте поддон на два передних ряда кирпичей таким образом, чтобы покрыть всю поверхность. Оставьте задний ряд кирпичей открытым для дополнительной поддержки. Затем выровняйте кирпичи внутри лотка по тому же шаблону, чтобы удерживать его на месте. Не забудьте использовать спиртовой уровень, чтобы проверить, что два противоположных курса выровнены равномерно.

После очередного курса кирпичей вам нужно подумать о настройке гриля. Первый вариант - использовать металлические стержни или кронштейны для поддержки решетки. С другой стороны, вы можете повернуть кирпичи стороной, создав выступ, на котором вы сможете поставить гриль.

Положите еще два ряда кирпичей, чтобы защитить барбекю от ветра. Это не дает вашему огню перестать гореть, а также поднимать пепел. Более того, он прикрывает готовящуюся пищу от пыли и мертвых листьев.

В пробной версии эти два уровня удерживают решетку на месте, потому что это временная конструкция, которая используется только для временной эксплуатации. В стационарном варианте нужно учитывать, что решетка должна легко сниматься для чистки.

После укладки ветрозащитных полос завершено строительство пробной версии мангала.Пришло время достать древесный уголь и насладиться приготовлением пищи!

Круглый кирпич DIY Grill

Еще одна простая идея гриля для барбекю - построить круглую конструкцию в виде костровой ямы. Это своего рода башня, построенная из кирпича без раствора. Все, что вам нужно, это куча кирпичей и немного гриля для барбекю, чтобы готовить. При выравнивании кирпичей по кругу не нужно пытаться делать узкие зазоры. Вместо этого широкие зазоры увеличивают поток воздуха.

Однако на открытом пространстве сильный ветер может сделать приготовление пищи очень трудным или невозможным.С другой стороны, строительство круглого кирпичного гриля своими руками может быть полезным в саду или на заднем дворе. Другими словами, вы можете построить его где угодно в защищенном месте. По сравнению с первым вариантом, круглый мангал построить довольно легко и быстро. Кроме того, чтобы отрегулировать высоту решетки для гриля, достаточно увеличить или уменьшить количество нижних рядов кирпича.

Теперь для основания можно сделать бетонную плиту или найти место, которое уже уложено тротуарной плиткой. В течение всего времени обязательно проверяйте, насколько ровны курсы.Это обеспечивает стабильность и долговечность всей конструкции.

Простой круглый барбекю-гриль из кирпича со столом для приготовления

Вы можете легко преобразовать существующую конструкцию в простой барбекю со столом для приготовления. Это настолько просто, что если вы начнете строить утром, то днем ​​вы сможете купить продукты и начать готовить вкусный ужин!

Перечень материалов:
  • 2 бетонные плиты 500 x 500 мм
  • 128 кирпичей
  • Толщина 12 мм Водостойкая фанера 1200 x 600 мм
  • 32 обожженной клинкерной плитки 150 x 150 мм
  • Комплект круглого гриля-барбекю ∅ 380 мм
  • 12 саморезов

Определение площади основания

Для начала нужно разметить площадку для базы и убрать дернину.Засыпьте образовавшееся пустое пространство узким слоем щебня и горизонтально уложите две бетонные плиты. Затем постепенно укладывать ряд кирпичей без раствора, постоянно проверяя уровнем ровность конструкции. Вы должны достичь общей высоты 13 рядов кирпичей.

Кладка кирпича

Цоколь гриля для барбекю имеет S-образную форму. Уложите на основание первый ряд кирпичей (их 8 штук) так, чтобы они слегка пересекали края плит. Теперь для второго слоя используйте 8 целых кирпичей и разделите один пополам.Начните укладывать ряд кирпичей так, чтобы одна половина была спереди, а другая - сзади. По той же инструкции уложите остальные 11 рядов кирпичей. Последний 13 ряд кирпичей использует цельные кирпичи. Для подготовительного стола можно поверх стен зацементировать большую брусчатку.

Теперь поверх цементного блока можно укладывать 32 клинкерных плитки. Затем выровняйте кирпичи в форме шестиугольника - основы для вашего гриля. Для этой конструкции понадобится поднос и решетка.Лучший материал - чугун.

Установка решетки для гриля

Можно просто выложить сетку на ряд кирпичей. Удерживайте его на месте, положив сверху ряд кирпичей. Однако для долговечности конструкции используйте специальное крепление. Например, просверлите отверстия диаметром 4 мм на внешней стороне чугунной решетки. Затем вам нужно вкрутить 12 саморезов так, чтобы они вышли примерно на 15 мм. Поставьте сетку выходящими шурупами на кирпичи.

Ладно, на всякий случай. На нижнем (первом) шестиугольном ряду кирпичей вы устраиваете тропу для топлива для барбекю. Затем кладете еще три ряда кирпичей без раствора. На верхнем (последнем) блоке кирпича вы собираетесь установить решетку с выходящими винтами. Это надежная, удобная конструкция, которую можно спокойно оставить зимой. Просто снимите подготовительный стол с набором для барбекю и накройте его.

Хорошо, мы говорили о создании различных типов простого гриля из кирпичей без раствора.После тестирования вы будете более уверены в идее построить постоянный уличный гриль из кирпича своими руками.

Как построить прочный кирпичный мангал своими руками?

Инструменты:

  • Экскаватор
  • Мастерок
  • Тампер
  • Доски для теста, веревки и колья
  • Грабли

Материалы:

Выбор места для мангала

Очень важно решить, где построить собственный гриль для барбекю.Помните, что сейчас мы говорим о постоянном строительстве, которое вы не сможете переместить позже. Подумайте, как сделать его достаточно практичным. Он не должен находиться далеко от вашего дома, чтобы вы могли принести с кухни все, что вам нужно. Однако вы не хотите, чтобы он был слишком близко, чтобы дым мог проникнуть внутрь. Приятно иметь его во внутреннем дворике, чтобы укрыть гриль от ветра и дождя.

Если вы планируете есть то, что приготовили на гриле на открытом воздухе, вам необходимо организовать зону отдыха и обеденный стол.Однако вам и вашим гостям следует держаться на безопасном расстоянии от жары. Кроме того, тепло от углей может повлиять на соседние предметы, такие как деревянные заборы, сараи и стулья.

Еще один важный аспект, который следует учитывать, - это путь к грилю. Постарайтесь расположить гриль таким образом, чтобы идти по установленной тропе. Вы же не хотите, чтобы газон изношен.

Как построить фундамент из кирпичного мангала своими руками?

Теперь, когда вы определились с местом, вам нужно подготовить территорию для базы.Если вы решите построить гриль внутри патио, вам не нужно беспокоиться о подставке. Однако, если вы строите на открытом воздухе, подготовьте основание, как правило, вы можете сделать бетонное основание самостоятельно или использовать бетонные плиты.

Ваша база должна быть ровной и прочной, чтобы выдерживать тяжелую конструкцию барбекю.

Как определить размер фундамента для мангала?

Во-первых, вам нужно определить размер ваших бетонных плит. Для этого определитесь, какой набор для барбекю вы собираетесь использовать.Обратите внимание, что противень и решетка для гриля должны быть одного размера. Поставьте решетку на то место, где вы собираетесь строить. Выложите один слой кирпичей вокруг решетки.

Обычно достаточно одного слоя, но если вы хотите, чтобы ваша конструкция была толще, вы можете сделать второй. Если вы хотите иметь подготовленную поверхность, вам нужно спланировать ее сейчас. Постарайтесь использовать как можно больше целых кирпичей, чтобы не разрезать кирпичи. Теперь вы можете разметить площадку для своей базы. Подумайте о том, чтобы во время готовки оставалось достаточно места для принадлежностей для барбекю.

Я расскажу вам тремя способами, как можно сделать основу для мангала .

Удалите стекла и мусор. Это касается всех трех из них.

Первый метод

Выкопайте 8–10 дюймов почвы. Затем нужно выровнять почву трамбовкой. Засыпьте участок гравием толщиной 5-7 дюймов и утрамбуйте его трамбовкой. Теперь можно заливать смешанный быстросохнущий бетон. Используйте шпатель, чтобы разгладить и выровнять бетон. В зависимости от производителя дайте ему высохнуть не менее 48 часов.

Второй метод

Для второго метода вам понадобится тестовая доска и веревка для укладки фундамента. Это гарантирует, что ваша база будет ровной и прочной.

Делаем фундамент из тестовых досок и бечевки

Сначала соедините две доски под прямым углом. Затем установите стойки на место за каждым углом на расстоянии 8–10 дюймов. Прикрепите наклонные верхние доски к кольям и выровняйте. Соедините параллельные доски веревкой, удерживаемой на месте грузом.Используйте доски 2х10 и колья 2х4, чтобы зафиксировать их на месте. У вас должна получиться базовая форма согласно желаемому размеру.

Теперь в форму можно заливать смешанный быстросохнущий бетон. Для дополнительной прочности основания вы можете поместить внутрь несколько стальных стержней. Используйте шпатель или прямой край по сторонам контура, чтобы разгладить бетон. Дайте настояться не менее 42 часов в зависимости от производителя.

Также не забывайте бить молотком по сторонам рамы, чтобы избежать образования воздушных ям.Как вариант, можно использовать вибратор для бетона. Зачем тебе это нужно? Когда в бетоне есть воздушные карманы, вода может попасть в них и замерзнуть, когда он холодный. Это приводит к резкому расширению и, в конечном итоге, к растрескиванию бетона. Когда фундамент будет установлен, снимите деревянную форму.

Третий метод

Это способ укладки тротуарной плитки. Я лично предпочитаю этот метод двум другим. Вам не нужно ждать, пока цемент схватится, что обычно занимает около двух дней, а это значит, что вы можете начать готовить раньше! Однако, чтобы получить тротуарную плитку хорошего качества, придется потратиться.Лучший вариант на рынке - это восстановленный камень или натуральный камень. Самое главное, что нужно учитывать при оптимизации метода тротуарной плитки, - это состояние грунта. Если почва на заднем дворе крепкая, сложное основание для плит не требуется.

Изготовление фундамента под плиты

Аналогично предыдущему методу, вам нужно разметить область строковыми линиями. Прикрепите наклонные верхние доски к кольям и выровняйте. Соедините параллельные доски веревкой, удерживаемой на месте грузом. Напоминание! Теперь не нужно строить деревянную форму.

Подготовка почвы

Начните поднимать почву, и вам нужно опуститься на глубину 100 мм, так что это 30 мм для плиты, затем 20 мм для сухой смеси песка и цемента и 50 мм основание 10 мм для пыли. Это дает хорошую прочную основу для укладки плит. После того, как вы выкопали землю на нужную глубину, поместите 50 мм твердой сердцевины, то есть 10 мм, в пыль. Распределите его граблями. Уплотните 10-миллиметровый агрегат для удаления пыли деревянной доской на ширину отверстия.Теперь проверьте уровни. Приготовьте песчано-цементную смесь. Вам нужно смешать 9 частей песка и 1 часть цемента. Установите высоту струн на высоту готовых плит. Убедитесь, что все ровно. Равномерно распределите смесь граблями. Положите плиты и слегка постучите молотком, чтобы убедиться, что они ровные и ровные.

Укладка плит

Наконец, необходимо заполнить швы между плитами песчано-цементной смесью. На этот раз это 5 частей песка на 1 часть цементной смеси.Просто втирайте его в суставы и вдавите в суставы шпателем. Продолжайте делать это до тех пор, пока суставы не станут красивыми и заполненными, и вы больше не сможете в них вставлять. Последний штрих - смести излишки. И вы все готовы приступить к созданию своего гриля для барбекю.

Кладка первого ряда кирпича

Изготовление гриля для барбекю - довольно простой процесс. Раньше вы уже клали кирпичи вокруг решетки, но теперь вам нужно сделать это снова. Начните с сухой укладки первого слоя кирпича на задней стене.Постарайтесь оставить ровные промежутки (обычно полдюйма) между ними для раствора.

Строительная смесь: 4 части песка на одну часть цемента. Вы можете использовать черную краску, чтобы кирпичи выглядели лучше. Используйте деревянную доску с обратной стороны кирпичей, чтобы нарисовать прямую линию. Если вы планируете иметь подготовительную поверхность или вторую решетку для гриля, выложите кирпичи в форме буквы E. Необходимо следить за тем, чтобы кирпичи были ровными по углам. Чтобы упростить кладку кирпичей, нарисуйте контур конструкции.

Нанести раствор кельмой на основание перед укладкой первого ряда кирпичей. Затем положите первый кирпич и последний кирпич на другом конце. Окуните кирпичи в раствор, слегка надавив на них. Убедитесь, что они выровнены, и постучите по ним сверху ручкой затирки, чтобы отрегулировать.

Теперь вы можете выложить оставшуюся часть ряда кирпичей, используя деревянную доску и контур в качестве ориентира. Смазать маслом конец каждого кирпича и удалить излишки раствора шпателем.Когда первый ряд кирпичей готов, проверьте, подходит ли решетка для гриля и противень. Наконец, убедитесь, что все расположено под прямым углом.

Кладка второго ряда кирпича

Теперь, если вы строите барбекю, используя только решетку для гриля и решетку, вам не нужна дополнительная поддержка. Однако, если вы планируете второй гриль или подготовительную поверхность, вам необходимо сделать вашу конструкцию достаточно прочной. Вы можете использовать два варианта. Первый - вставить металлическую стяжку в раствор между слоем задней стенки и внутренней стеной для дополнительной поддержки.Второй вариант - построить двойную среднюю опорную стену.

Приступайте к укладке второго ряда кирпичей, как и прежде, с углов половиной кирпича. Затем заполните пробелы соответствующим образом. Постарайтесь использовать как можно больше целых кирпичей, потому что кирпич довольно сложно разрезать, и вы не хотите тратить их зря. Так что подумайте об этом заранее. Вам нужно расположить стыки в каждом слое кирпича в шахматном порядке, чтобы конструкция была прочной и имела традиционный узор кирпичной кладки.

Установка поддона для угля и опорных выступов решетки для гриля

Уложите следующие ряды кирпичей строго вертикально, следуя той же манере работы.Убедитесь, что каждое поле идеально ровно по вертикали. Чтобы проверить, идете ли вы прямо вертикально, вам нужно проверить уровень этих 10 точек.

Совет! Если вы заметили, что раствор слишком сухой, значит, ваши кирпичи недостаточно влажные. Таким образом, они впитывают влагу из раствора, и стык получается неплотным. Что вы можете сделать, так это сбрызнуть их водой.

На 7-м и 9-м рядах кирпичей вы можете сделать опорные выступы для установки поддона для угля и решетки для барбекю.Многие люди предпочитают эту длину, но это полностью зависит от вас. Опять же, у вас есть несколько вариантов, как это сделать.

Вы можете положить два кирпича с тремя четвертями звеньев на правую стену так, чтобы поднос для угля располагался поверх них. И положите на левую стену два кирпича в три четверти звена. Для тех из вас, кто строит барбекю в форме буквы Е, поверните 2 целых кирпича боком на средней стене. Повторите то же самое после еще двух блюд для решетки для гриля. Вы можете добавить больше слоев с помощью боковых кирпичей, чтобы создать дополнительное пространство для приготовления пищи или декора.

В качестве альтернативы вы можете попробовать использовать металлические кронштейны для поддержки поддона для угля и решетки для гриля. Убедитесь, что они достаточно толстые, чтобы выдержать вес подноса и песок, а также тепло, не сгибаясь.

Завершение постройки мангала

Я рекомендую построить еще как минимум два ряда кирпичей над полем с держателями решетки для гриля. Как и в случае с предыдущими конструкциями, он защищает продукты, готовящиеся на гриле, от ветра. Кроме того, это придает конструкции законченный вид.

Все, что нам нужно сделать, это указать на кирпичи. Если вы этого не сделаете, раствор в звеньях начнет распадаться на части и выходить из кирпичной кладки. Вы можете указывать свою стену, когда строите конструкцию. Однако очень важно этого не делать! Почему? Когда раствор влажный, и вы пытаетесь соскоблить его, вы фактически размазываете его, делая вашу отделку грязной. Оставьте его, чтобы он установился. Затем направьте стену так, чтобы отвердевший раствор выпал и получилась чистая отделка. Вы можете использовать небольшой шпатель или выдавить кусок шланга и протолкнуть раствор внутрь звеньев.

Последний шаг - установить противень для угля и решетку для гриля на свое место. Теперь все готово к приготовлению на гриле!

Дополнительная информация:

Необходимы инструменты для гриля - ответы на все ваши вопросы!

Дымоход угольный. Лучший инструмент для запуска угольного гриля ?!

Какие породы дерева использовать для гриля?

Надеюсь, этот пост был вам полезен, и вы попробуете построить свой собственный гриль из кирпича своими руками. Дайте мне знать, как вы это сделали, в разделе комментариев ниже.Не стесняйтесь обращаться ко мне, если у вас есть какие-либо вопросы.

Счастливое строительство всем

Постройте барбекю из кирпича - BBC Gardeners 'World Magazine

В лучшем виде

Завод не в лучшем виде в январе

Растение не в лучшем виде в феврале

Растение не в лучшем виде в марте

Растение не в лучшем виде в апреле

Растение не в лучшем виде в мае

Лучшее растениеводство в июне

Лучшее растениеводство в июле.

Лучшее растениеводство в августе.

Растение не в лучшем виде в сентябре

Растение не в лучшем виде в октябре

Растение не в лучшем виде в ноябре

Растение не в лучшем виде в декабре

Сделать

Не делать в январе

Не делать в феврале

Не делать в сентябре

Не делать в октябре

Не делать в ноябре

Не делать в декабре

Как построить мангал из кирпича своими руками: все о мангале из кирпича

Наступают теплые дни, садоводы спешат на свои участки.Наступает пора весенних хлопот. Но в общей суете важно ощутить красоту пробуждающейся природы и подышать чистым воздухом без городского смога и дыма. Работа есть работа, но мы посвящаем ей целую неделю, и поездка за город должна, в первую очередь, приносить удовольствие. Любые экскурсии мы сопровождали традиционным шашлыком. Так почему бы не построить на участке мангал из кирпича своими руками? Его всегда можно использовать по назначению. Ведь кто умеет хорошо отдыхать и работать волей души!

Когда у нас есть только идея, как сделать мангал из кирпичей, следует сразу мысленно привязать эту конструкцию к местности.Размер и внешний вид здания могут зависеть от того, где оно будет находиться.

Общие требования к сайту просты:

  • Детская площадка должна быть ровной;
  • считают розу ветров, чтобы дым от приготовления пищи не мешал соседям, не входил в зону отдыха или в дом и задыхался поваров;
  • близость участка к дому необходима, так как ее легче обеспечить водой и светом, к тому же не придется далеко разносить посуду и еду.

Важно спланировать место для пикника.

Площадка для пикника на даче не должна быть перегружена помещениями. Хватит кирпичного мангала, подстаканников, удобных скамеек и переносного столика.

Гриль - это даже не барбекю, где всегда присутствует конструкция печной трубы. Это открытая и простая структура. Однако есть и сложные постройки с более чем одной рабочей поверхностью и двумя, расположенными по обе стороны от мангала. В комбинированной модели может входить духовка, коптильня и гриль.Если вода, понадобится и стирка.

Самый простой вариант, когда кирпичный мангал мастер в виде каркаса, в котором размещаются голландская печь и мангал для мяса или упоры для шашлыков. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! Однако без рабочей поверхности будет неудобно, негде поставить посуду, продукты и специи, используемые в процессе приготовления шашлыка. Следовательно, это тоже необходимо предоставить.

Каждый из этих грилей не перегружен функциями, но тот, у которого есть рабочая поверхность, все же немного лучше

В принципе, никаких чертежей для простого мангала из кирпича не нужно, кроме точного расчета требований к материалам.Используйте эскиз с указанием размеров, он поможет вам разобраться.

Для строительства потребуется:

  • цемент;
  • известь гашеная;
  • арматурные стержни или арматурная сетка;
  • Проволока
  • для усиления кирпичной кладки;
  • песок;
  • уголок металлический;
  • кирпич жаропрочный.

Там, где кирпич не будет подвергаться чрезмерному нагреванию, дорогой термостойкий кирпич можно заменить на обычный красный. Для жаровни понадобится поддон из металла и решетка.Не забываем про плитку, которую мы будем использовать в качестве столешницы.

Придется приготовить два вида раствора: для фундамента и для кладки. Вы можете облегчить себе работу и использовать для приготовления кладочного раствора готовую смесь.

Ошибочно считать, что грунт достаточно плотно утрамбовывать, засыпать щебнем и уложить тротуарную плитку, считать землю под решеткой готовой. Любое движение грунта может привести к разрушению построек. Жалко было бы потраченного времени и материалов.Так что не будем торопиться и залить его прочным фундаментом.

Выбирайте небольшое, но функциональное заведение, для которого основа 120х120см. этого будет достаточно. Марк подготовил строительную площадку с помощью колышков и веревок. Выкопайте яму размером и глубиной 25 см. Установить форму, в которую налить раствор, приготовленный на основе 1 части цемента и трех частей песка.

Фундамент обеспечивает прочность здания в целом, поэтому при строительстве не нужно торопиться: раньше, чем через две недели со дня заливки, он не будет готов.

Необходимо укрепить основание.Для этого можно использовать арматурные стержни или арматурную сетку. Если выделить сетку, то ее придется дважды проложить. Сначала вылейте раствор на одну треть высоты основания, затем положите слой сетки, затем накройте основу третьим и выстелим еще одним слоем сетки, затем залейте основу до полного размера.

Если в основу поместятся стержни, их ставят после заливки половины основы. Равномерно выкладываем три стержня длиной 100-105см, после чего заливаем остальной объем. Чтобы впоследствии дождевая вода беспрепятственно стекала с боков гриля, сделайте подушку с небольшим (1 см) уклоном.Чтобы фонд набрался сил, оставьте его на две недели в покое.

Если мы хотим построить гриль просто, но быстро и аккуратно, необходимо сделать своеобразную «арматуру». Готовый к продолжению работы фундамент уложен рядком сухих кирпичей. Эта предварительная оценка позволяет продолжать использовать только половинки и целые блоки. Если решетка и поддон были подготовлены нами заранее, в дальнейшем нужно продумать конструкцию их точных размеров. Линия будущей кладки укреплена, закреплена и будет нашим обязательным ориентиром.

Первый ряд кирпичей нужно выложить одежду для сушки, но с учетом того, что между кирпичами будет раствор

Кирпич гигроскопичен: хорошо впитывает влагу. Если его не подготовить заранее к предстоящим работам, он сможет впитать всю влагу из раствора. Конструкция станет нестабильной. Чтобы этого не произошло, за день до работы кирпич следует хорошо намочить. Либо налейте воду в емкости, либо аккуратно слейте из садового шланга. Перед началом работ кирпичи следует намочить изнутри и высохнуть снаружи.

Приготовьте раствор из 1 части цемента, 3 частей песка и четверти части гашеной извести. По консистенции раствор должен напоминать густой крем. Еще предстоит проверить все замеры и подготовить кладку кирпича в раствор в строго заранее запланированном порядке. Пространство между кирпичами должно быть хорошо залито раствором. Чтобы блоки надежно врезались в раствор, их следует постучать по рукоятке затирки или молотка.

Первый ряд зданий служит ориентиром для всех последующих, которые будут выложены в шахматном порядке: оказывается, что каждый последующий смещен относительно предыдущего полукирпича.Для начала проводка ряда нужно от угла, а затем заливка боковых стенок.

Раствор распределить между рядами и не забыть о боковой поверхности кирпича, излишки аккуратно убрать.

Самолет должен регулярно проверяться, используя для этого строительный уровень и отвес. Делать это нужно не менее трех рядов, иначе постройка может получиться перекосом. Кладку необходимо армировать по углам металлической проволокой.Если дополнительная отделка гриля не планируется, можно использовать отрезок садового шланга, чтобы стыки кирпичной кладки имели аккуратный вид.

Для основания под поддон требуется между противоположными стенками разместить металлические уголки или арматурные стержни. По ним и выложили фундамент печи из кирпича. Эту роль выполняет металлический поддон. Основное требование к топке - легко очистить от золы.

В зоне топки необходимо оставить заглушкой раствор боковых щелей в кладке.Это обеспечит приток в воздушную камеру. Ведь без подачи кислорода процесс горения невозможен.

Конструкция жаровни и установка сковороды, гриля и столешницы - завершающий штрих. Их качество зависит от внешнего вида объекта и вашего впечатления от проделанной работы.

Решетка может быть установлена ​​на металлических стержнях, которые предварительно монтируются в кирпичной стене, или на выступах большей части кирпичной кладки. Такие выступы образуются, если кирпичи укладывать не вдоль, а поперек стены.Их нужно выдвинуть внутрь мангала на один уровень.

Столешница должна гармонировать с общим видом плиты и быть удобной в использовании. Можно взять сплошной пол или тротуарную плитку. Для рабочей поверхности важно, чтобы она была прочной и хорошо вымытой.

Работа почти завершена, но специалисты предлагают две недели дать грилю возможность просохнуть до начала его эксплуатации.

Если место для барбекю планировалось провести с водопроводом и канализацией, лучше спланировать заранее, потому что трубы легче выводить через основание.Так они будут менее заметны, а общий вид объекта будет эстетичным.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
