Разводка электропроводки в частном доме

Электричество — дело серьезное и ответственное. Если собираетесь все работы делать самостоятельно, вам нужно делать все очень аккуратно и старательно. Правильная разводка электропроводки в частном доме  — залог безопасности, ведь по статистике 70% пожаров случаются из-за неисправностей электрики. Если вы не уверены в своих силах, лучше доверьте работу специалистам, только проверенным.

Разводка электропроводки в частном доме может быть сделана своими руками

Содержание статьи

План действий

Разводка электропроводки в частном доме делается до начала отделочных работ. Коробка дома выгнана, стены и кровля готовы, — самое время начинать работы. Последовательность действий такая:

  • Определение типа ввода — однофазный (220 В) или трехфазный (380 В).
  • Разработка схемы, расчет мощности планируемого оборудования, подача документов и получение проекта. Тут нужно сказать, что далеко не всегда в технических условиях вам определят заявленную вами мощность, скорее всего выделят не более 5 кВт.
  • Выбор составляющих и комплектующих, закупка счетчика, автоматов, кабелей и т.п.
  • Ввод электрики от столба в дом.  Выполняется специализированной организацией, вам нужно определиться с типом — воздушный или подземный, установить в нужном месте автомат ввода и счетчик.
  • Установить щиток, завести электричество в дом.
  • Прокладка кабелей внутри дома, подключение розеток, выключателей.
  • Устройство контура заземления и его подключение.
  • Тестирование системы и получение акта.
  • Подключение электричества и его эксплуатация.

Это только общий план, в каждом случае есть свои нюансы и особенности, но начинать нужно с получения технических условий подключения к электросети и проекта. Для этого нужно  определиться с типом ввода и планируемой мощностью энергопотребления. Нужно помнить, что подготовка документов может занять и полгода, так что подавать их лучше еще до начала стройки: на выполнение техусловий дается два года. За это время, наверняка, вы сможете выгнать стену, на которую можно будет поставить автомат и счетчик.

Сколько фаз

В частный дом может подаваться однофазное напряжение (220 В) или трехфазное (380 В). По нормам энергопотребления для частного дома на однофазную сеть максимальный расход на дом может составлять 10-15 кВт, на трехфазную — 15 кВт.

Трехфазный ввод нужен только тогда, когда требуется подключить мощное оборудование, работающее от сети 380 В

Так в чем разница? В том, что в трехфазную сеть можно напрямую включать мощные электроприборы — электроплиты или котлы отопления, духовки и тому подобное оборудование. Однако требования по вводу и разводка сети 380 В намного жестче: напряжение выше, больше шансов получить тяжелую травму. Потому, если дом у вас не больше 100  квадратов, и вы не думаете его отапливать электричеством, вам лучше проводить 220 В.

Составление плана и получение проекта

Определившись с типом ввода, можно приступать к разработке плана электрификации дома. Берете план дома в масштабе, и прорисовываете где будет стоять техника, прикидываете, где расположить розетки и выключатели. При этом нужно учитывать где какая крупногабаритная мебель будет стоять, и куда ее можно будет переставить, чтобы в эти зоны не наставить розеток и выключателей.

На плане нужно будет нанести все осветительные приборы: люстры, бра, торшеры, лампы. Для некоторых из них нужны будут выключатели, для некоторых — розетки. Потом нужно будет прикинуть, какие приборы в каждом помещении нужно будет включать. Например, на кухне установлена масса техники, которая работает постоянно. Для нее обязательно нужны розетки. Есть еще техника, которая включается периодически. Все это наносится на план, определяется оптимальное расположение точек включения. Такой же подход и в каждой из комнат.

Результат проектирования электропроводки в частном доме. У вас тоже должна получтся подобная схема

Определение суммарной мощности

Определившись примерно с тем, какая техника будет стоять в вашем доме, суммируете ее мощность. Средние мощности можно взять из таблицы: техники-то пока, наверное нет. Причем, где есть, учитываете пусковые нагрузки (они намного выше). К найденной сумме добавляете около 20% запаса. Результат и будет требуемой мощностью.  Ее и указываете в

бумагах, подаваемых для получения разрешения на подключение электричества к участку. Если вам выделят заявленную мощность, вам очень повезет, но надеяться на это не стоит. Скорее всего, придется вкладываться в стандартные 5 кВт — самый распространенный лимит электричества на частный дом.

Средние значения мощностей приборов для расчета суммарной нагрузки на электропроводку частного дома своими руками

Разбивка потребителей на группы

Все эти потребители (это термин профессионалов) — лампы, прожекторы, выключатели, розетки — разбиваются на группы. Отдельной веткой разводится электрика на осветительный приборы. Обычно хватает одной, но это — не правило, может удобнее или целесообразнее будет сделать две ветки — на каждое крыло дома или на каждый этаж — зависит от типа и конфигурации здания. Точно в отдельную группу выделяется освещение подвального этажа, подсобных помещений, а также свет на улице.

Потом разбиваются на группы розетки. Сколько можно «сажать» на один провод — зависит от диаметра используемого провода, но не очень много — три-пять, не больше. На подключение каждого мощного прибора лучше выделить отдельную линию электропитания: это надежнее с точки зрения пожарной безопасности, и будет способствовать более долгой эксплуатации приборов.

В результате в кухню у вас может идти три-семь линий — тут техники больше всего и мощной тоже: на электрокотел, электроплиту отдельные линии нужны безоговорочно. Холодильник, микроволновку, электродуховку, стиральную машину лучше тоже «посадить» отдельно. Не такие мощные блендер, кухонный комбайн и т.д. можно включать в одну линию.

Проектирование электропроводки в частном доме: считаем количество групп и планируем что куда подключать

В комнаты идет обычно по две-четыре линии: в современном жилище и в любой комнате есть что включить в электросеть. Одна линия пойдет на освещение. На второй будут розетки, в которые нужно будет включить компьютер, роутер, телевизор, зарядку телефона. Все они не очень мощные и могут быть объединены в одну группу. Если предполагается установка кондиционера или будете включать электрообогреватель — нужны отдельные линии.

Если частный дом небольшой — дача, например, то групп вообще может быть две или три: она на все осветительные приборы, вторая — на улицу  и третья — на все внутренние розетки. В общем, количество групп — дело индивидуальное и зависит больше всего от размеров дома и количества электрооборудования в нем.

План электропроводки может быть совсем небольшим, если дом небольшой

По количеству полученных групп определяется количество автоматов на распределительном щитке в доме: к полученному количеству групп добавляете два-четыре на развитие (вдруг забыли что-то важное, или нужно будет что-то новое мощное включить, разделить слишком большую или далеко разнесенную группу группу на две и т. п.).  По количеству групп выбирается распределительный щиток и количество автоматов в нем: на каждую группу идет отдельный автомат. Если частный дом большой — на несколько этажей, имеет смысл поставит более мощные автоматы на каждый этаж, а к ним подключать автоматы групп.

Где поставить щиток

Нормативами место установки электрощитка не нормируется. Есть только ограничения насчет расстояния от трубопроводов он должен находится на расстоянии не менее 1 метра. Трубы берутся в расчет любые: водопровод, отопление, канализация, внутренние водостоки, газопровод и даже газовые счетчики.

Насчет помещений ограничений нет. Многие ставят щиток в котельной: раз уж техническое помещение, то разумно собрать тут все коммуникации. Принимающие органы претензий не предъявляют. Иногда удобнее расположить щиток возле входной двери. Если класс защиты соответствует требованиям, никаких претензий быть не должно.

Выбор кабелей и комплектующих

Стандартная сегодня схема электропроводки частного дома включает в себя два автомата. Один — входной — устанавливается до счетчика, как правило на улице. Его и счетчик опломбируют при вводе в строй. Второй автомат УЗО  ставят в доме перед щитком. Ток срабатывания (отключения) этих устройств подбирается так, чтобы первым отключался автомат, установленный в доме (его величина тока чуть меньше). Тогда при аварийном срабатывании вам не нужно будет лезть под крышу.

Типовая схема электропроводки частного дома: групп может быть много разных

Если расчетная нагрузка меньше 15 кВт схема стандартная — УЗО+автомат, счетчик и дальше деление на группы. При большей потребляемой мощности необходима будет установка трансформатора, его параметры и параметры всего оборудования будут указаны в проекте.

В последнее время при подключении частного дома к электросети, требуют устанавливать счетчик и автомат на улице. Это требование законодательно ничем не подтверждено, просто так  электрослужбе легче контролировать потребление. Если хотите, можно побороться, если нет — выбирайте счетчик и автомат в корпусе с повышенной пыле- и влаго- защищенностью — класс защиты не ниже IP-55. Для установки внутри здания защита должна быть меньше — IP-44, соответственно будет ниже и цена.

Выбор кабелей

Для электропроводки в частном доме лучше использовать кабели, а не провода. У них изоляция, как минимум в два раза лучше, потому и требования по прокладке не такие жесткие, да и использовать их безопаснее. Вся внутренняя разводка должна в частном доме должна быть сделана с защитным заземлением. Ранее таких требований не было, теперь же многие электроприборы имеют трехконтактные вилки и для безопасной работы требуют заземления. Потому кабель должен быть трехжильный.

В электрических кабелях жилы делают из меди или алюминия. Хоть алюминий и дешевле, его используют реже: он жесткий, чаще ломается, с ним сложнее работать. При самостоятельной разводке электропроводки в частном доме и отсутствии опыта это может стать проблемой. К тому же в деревянных домах внутри он вообще использоваться не может.

Определение сечения жил

После того как определились с материалом, можно выбирать диаметр жил кабеля. Делают это в зависимости от планируемой нагрузки на линии по таблице.

Расчет электропроводки — выбор сечения жил кабеля проводят по этой таблице

Сечение жилы подбирают по току или по мощности всех потребителей, подключенных к одному автомату. Вот тут вам еще раз пригодится план электрификации дома, где у вас прорисованы группы потребителей. Считаете сумму токов или мощностей всех приборов и выбираете нужное сечение жил по таблице.

Как таблицей пользоваться? Если решили укладывать медные провода, напряжение ввода 220 В, то для внутренней проводки подойдет левая ее часть, соответствующий столбец. Сравнивать будет найденную мощность всех подключаемых к группе потребителей (ее найти и посчитать проще). В той части, где речь идет о медных проводах, укладываемых  в лотки, пустоты, каналы, столбце «220 В» находите  ближайшее большее значение. По этой строчке двигаетесь вправо до колонки «Сечение, кв. мм». Указанная тут цифра и будет требуемым размером жил. Из проводников этого диаметра нужно будет делать электрическую проводку от автомата до розеток или выключателей.

Чтобы не запутаться при подсчете и прокладке, жилы одного диаметра обозначайте на плане определенным цветом (запишите, чтобы не забыть, каким цветом что обозначили). После того, как диаметр определен для всех групп потребителей, считают длину требуемых кабелей по каждому размеру, к найденным цифрам добавляют запас 20-25%. Вы рассчитали проводку для своего дома.

Выбор типа оболочки

Определенные требования к типу оболочки есть только при прокладке электрики в деревянных домах: там рекомендовано использовать тройную (NYM) или двойную (ВВГ) изоляцию кабелей. В домах их менее горючих материалов можно использовать любую изоляцию. Главное, чтобы она была целой, без трещин, наплывов и других повреждений. Если хотите перестраховаться, можно воспользоваться и проводниками с усиленной защитой. Это имеет смысл в помещениях с повышенной влажностью (кухня, ванная, бассейн, баня и т.п.).

Подробнее о том, как собрать электрический щиток своими руками читайте тут.

Выбор розеток и выключателей

Под какие-то мощные приборы розетки выбираются по максимальному (пусковому) току. Для остальных маломощных потребителей они идут стандартные. Нужно знать, что бывают они:

  • Наружные — когда корпус торчит из стены. Их устанавливать проще: на стену крепится подложка, а к ней сверху розетка. Но такие модели сейчас мало кто использует, даже на дачах. Причина эстетическая: не самое привлекательное зрелище.
  • Внутренние. Под электрическую часть делается углубление в стене, в него устанавливается и замуровывается монтажная коробка. Внутрь этой коробки вставляется электрическая часть розетки или выключателя.

Именно внутренние электрические розетки и выключатели сегодня чаще всего используются. Они оформлены в разном стиле, окрашены в разные цвета. Подбираются в основном в тон отделке, а если это невозможно, ставят белого цвета.

Как подключать проходные выключатели (включать/выключать свет с двух и более мест) читайте тут.

Проводка своими руками

Современные тенденции строительства предусматривают скрытую проводку. Она может быть уложена в специально сделанные в стенах канавки — штробы. После укладки и закрепления кабелей их замазывают шпаклевкой, сравнивая с поверхностью остальной стены. Если возведенные стены будут потом облицовываться листовыми материалами — гипсокартоном, ГВЛ и т.п., то штробы не нужны. Кабели укладываются в зазор между стеной и отделкой, но в этом случае — только в гофрированных рукавах. Оболочка с проложенными кабелями крепится хомутами к элементам конструкции.

Как должна прокладываться внутренняя электропроводка. В частном доме при устройстве своими руками необходимо соблюдать все правила

При прокладке нужно помнить, что внутренняя электропроводка частного дома делается по всем правилам и рекомендациям. Только так можно гарантировать безопасность. Основные правила такие:

  • прокладка проводки только вертикально и  горизонтально, никаких скругленных углов или скошенных трасс;
  • все места соединений должны быть сделаны в монтажных распределительных коробках;
  • горизонтальные переходы должны быть на высоте не менее 2,5 метров, от них вниз опускается кабель к розетке или к выключателю.

Подробный план прохождения трассы, подобный тому, что на фото выше, необходимо сохранить. Он пригодится во время ремонта или модернизации проводки. С ним нужно будет сверятся, если где-то вблизи нужно будет штробить или делать дырку, забивать гвоздь. Основная задача — не попасть в кабель.

Способы соединения проводов

Большой процент проблем с электропроводкой происходит от плохого соединения проводов. Их можно сделать несколькими способами:

  • Скрутка. Соединятся таким способом могут только однородные металлы, или не вступающие в химическую реакцию. Скручивать медь и алюминий нельзя категорически. В остальных случаях длинна оголенных проводников должна быть не меньше 40 мм. Два провода между собой соединяются, как можно плотнее, витки укладываются один возле другого. Сверху соединение заматывается изолентой и/или упаковывается термоусадочной трубкой. Если хотите чтобы контакт был 100%, а потери минимальными, не поленитесь скрутку пропаять. Вообще, по современным нормам этот вид соединения проводов считается ненадежным.

    Правила монтажа электропроводки в частном оме запрещают делать скрутки в стенах (замуровывать их). Если и могут они быть, то только в монтажных коробках, где их состоянии можно проверить

  • Соединение через клеммную коробку с винтовыми зажимами. В корпусе из термостойкого пластика запаяны металлические клеммы, которые затягиваются при помощи винтов.  Очищенный от изоляции проводник вставляется в гнездо, закрепляется винтом, при помощи отвертки. Этот вид соединения — наиболее надежный.

    Соединение электропроводки при помощи клеммных коробок — это быстро, удобно, надежно, безопасно

  • Соединительные колодки с пружинами. В этих устройствах контакт обеспечивается пружиной. В гнездо вставляется оголенные проводник, которых зажимает пружина.

И все равно, наиболее надежные методы соединения — сварка и пайка. Если есть возможность сделать соединение таким, можно считать, что проблем у вас не будет. Во всяком случае с соединениями.

Монтаж электропроводки в доме своими руками требует тщательного выполнения всех требований. Это — гарантия вашей приватной безопасности и безопасности вашей частной собственности.

После того, как провода от автомата до точки подключения розетки или выключателя проложены, их проверяют на целостность тестером — прозванивают жилы между собой, проверяя целостность проводников, и каждую по отдельности на землю — проверяя не повреждена где-нибудь изоляция. Если кабель не поврежден, приступают к монтажу розетки или выключателя. Подключив, все еще раз проверяют тестером. Потом их можно заводить на соответствующий автомат. Причем автомат желательно сразу подписать: проще будет ориентироваться.

Закончив электроразводку по всему дому, проверив все самостоятельно, вызывают специалистов электролаборатории. Они проверяют состояние проводников и изоляции, замеряют заземление и ноль, по результатам дают вам акт (протокол) испытаний. Без него вам не дадут разрешение на ввод в эксплуатацию.



Проводка в доме своими руками

При работе с электричеством крайне важно соблюдать ряд правил и предосторожностей, так как электрический ток способен нанести вред здоровью и жизни человека. Именно потому монтируя проводку в доме своими руками, важно помнить о них и хорошо представлять особенности обращения с токопроводящими устройствами.

Основы техники безопасности

Выбирайте медные провода
  1. При проведении любых работ, связанных с электричеством, важно перед началом отключить электропитание в помещении.
  2. Клемма для соединения медного и алюминиевого провода в случае необходимости Выбирая новые провода, обращайте внимание на то, что все провода должны быть из меди с двойной изоляцией для защиты. Если в доме где-то сохранились участки проводки из алюминия, их лучше сразу заменить. Соединение алюминиевых элементов с медными со временем может привести к короткому замыканию и плавлению.
  3. При установке счетчика нужно выбирать место при входе для безопасности дальнейших работ. Желательно сразу предусмотреть установку УЗО – устройства защитного отключения, а также заземляющие контуры.
  4. Все провода должны быть изолированы, даже те, что располагаются в труднодоступных местах. Соединения обязательно помещают в специальные изоляционные короба для безопасности эксплуатации.
  5. Перед началом работ важно начертить подробный план укладки сетей, особенно если проводка будет скрываться под штукатуркой. Тогда в дальнейшем вы сможете проводить ремонт отдельных участков или добавлять розетки без риска повреждения существующих линий.
  6. Схема правильного расположения проводки Есть правило размещения электропроводки, которого нужно строго придерживаться: все линии укладываются только прямо по горизонтали или вертикали, при этом категорически запрещено прокладывать проводку по диагоналям или кривым.
  7. Если вы уложили проводку открытым способом, то она должна быть помещена в изоляционные короба для сохранности. Для удобства эксплуатации розеток и включателей их располагают на одном уровне, с одной стороны от дверей.

Виды проводки

Для укладки в помещениях используют 2 вида проводки: открытую и скрытую. У каждого из них есть свои преимущества и недостатки и это нужно учитывать при выборе.

Открытая проводка может протягиваться в любом месте стены, поскольку ее для удобства и безопасности накрывают специальными коробами и защитными элементами. К ней всегда есть доступ для ремонта или подключения дополнительных элементов электросети. Однако этот вид не очень эстетично смотрится в помещениях, а декорировать его обоями или карнизами нежелательно – это увеличивает опасность возгорания. Данный способ используют, только если нет возможности уложить кабели закрытым методом.

Штробление перфоратором

Скрытая проводка прячется в специальные штробы, которые пробивают в стенах. Иногда сети укладывают в короба и прячут под штукатуркой или другой стеновой отделкой. В дальнейшем такой вид электропроводки сложно ремонтировать, ведь найти поврежденный участок достаточно проблематично, для этого необходимо аккуратно демонтировать покрытие и только потом вести ремонтные работы. Если у вас выполнен закрытый монтаж, то при сверлении стен важно не повредить кабели. Такой способ не портит внешний вид стен в процессе эксплуатации, но при каждом ремонте нужно быть готовым к дополнительным расходам по восстановлению покрытия.

Прокладка скрытой проводки

Нередко используют комбинированный вид укладки, когда важные соединения оставляют на виду, а остальные провода прячут в штробы.

Подготовка к работам

Необходимый инвентарь

Перед началом работ составляется подробная схема укладки проводки и расположения электроприборов. Основными элементами здесь являются:

  • провода;
  • счетчики;
  • выключатели;
  • розетки;
  • защитные устройства, предохранители и реле;
  • короба установочные или монтажные.
Термоусадочная трубка

Дополнительно приобретают также переходники для соединения проводов, изоляционную ленту и тестеры. Из инструментов понадобятся отвертки с индикаторами, плоскогубцы, болгарка и диэлектрические перчатки, в которых необходимо вести работы по соединению кабелей.

Монтаж проводки в доме

Начинаются работы с монтажа счетчика, затем устанавливаются защитные устройства. После этого необходимо пробить штробы под сети, это делается при помощи болгарки или долота. В готовые углубления укладываются провода и крепятся специальными петлями. Сверху все закрывается гипсовой или алебастровой смесью.

Скобы для проводки

В случае открытого монтажа сети крепятся прямо на стены особыми электроустановочными скобами, а затем закрываются коробами.

Обратите внимание! В деревянном доме безопаснее и проще выполнять открытую проводку.
Штробление под розетку

Для розеток и выключателей выполняются углубления при помощи бура или перфоратора. Подрозетники также крепятся алебастром или на шпаклевку. Таким же образом крепят и короба для соединений и разводок. После соединения и подключения всех элементов необходимо проверить исправность сети.

Видео

Инструкцию по монтажу электропроводки смотрите ниже:

Фото

Крепление скобами Короб для проводки Открытая проводка в гофре Винтажная открытая проводка

Схемы

Простейшая схема подключения выключателя Схема подключения УЗО Схема подключения люстры к двухклавишному выключателю Соединение проводов в распредкоробке под розетку

Проводка в квартире своими руками

Делаем электропроводку в квартире самостоятельно

Во время проведения капитального ремонта в квартире или в частном доме очень часто меняется электропроводка. Некоторые производят замену самостоятельно, если умеют разрабатывать схему подключения электричества в доме и обладают определенным опытом, а другие нанимают специалистов. Конечно, гораздо надежнее воспользоваться услугами профессионалов, но если человек стеснен в средствах, можно провести электропроводку в доме своими руками. Предварительно нужно произвести демонтаж старых кабелей и счетчиков.



Как сделать проводку в доме

Составляя проект электропроводки, следует помнить о том, что стандартная замена проводов происходит в три этапа:

  • прокладка медных проводов;
  • переход с устаревшей системы электрического питания TN-C на более современную систему TN-C-S;
  • подключение всех кабелей отдельными ветвями.

Здесь нужно пояснить, что провода, сделанные из алюминия, активно использовались в пятидесятых годах прошлого века. Но потом выяснили, что прокладка кабелей с использованием этого металла крайне ненадежна. Это связано с тем, что алюминий имеет высокое удельное электрическое сопротивление. Для монтажа электропроводки потребуется кабель с большим сечением, по сравнению с медным. Еще один отрицательный момент – алюминиевые провода очень сильно нагреваются. Из-за этого оплавляется изоляция, и электропроводка быстро выходит из строя.

Если вы решили сделать электропроводку в доме своими руками, подходите к выбору проводов очень тщательно. Выбирайте кабель с сечением не меньше 2,5 кв. мм для подключения розеток и выключателей, и не менее 1,5 кв. мм – для освещения. Помните о том, что нельзя соединять медные и алюминиевые провода.

Что касается схемы электрического снабжения TN-C, то она уже давно устарела. С 1997 года стала активно применяться система TN-C-S, которая обеспечивает безопасность потребителей вне зависимости от того, в каком состоянии находится система электроснабжения.

Разводка ветвями стала пользоваться в последнее время очень большой популярностью. К каждой группе от ввода проходит цельный кабель. Для этого может использоваться тройная изоляция.



Как заменить проводку в доме своими руками

Есть пять этапов замены элетропроводки в квартире, и все они проводятся последовательно:

  • составление схемы подключения электричества в своем доме;
  • создание плана разводки, а также его регистрация в уполномоченных органах;
  • сооружение времянки для проведения ремонтных работ;
  • прокладка электрических проводов;
  • подключение всех электрических приборов, которые находятся в помещении.

Чтобы электропроводка была установлена грамотно, необходимо заранее предусмотреть устройство защитного зануления или заземления. Перед тем как разработать план разводки, необходимо позаботиться о защите от перегрузок электросети, из-за которых может возникнуть короткое замыкание. На заключительном этапе работ осуществляется разводка проводки по точкам.

Для того чтобы иметь большее представление об электромонтажных работах, посмотрите «Как сделать проводку в доме своими руками» - видео для ознакомления, на котором наглядно показан весь процесс.



Как монтируется электропроводка в доме своими руками скрытым методом

Проводка в доме своими руками может быть выполнена скрытым или открытым методом. В большинстве случаев электрические провода скрыты под слоем штукатурки. Дело в том, что наружная проводка электричества выглядит малопривлекательно, хотя иногда такой способ используют в офисных помещениях.

Чтобы провести проводку в стене, там нужно сделать углубление на два сантиметра. Но перед этим необходимо провести разметку. После этого делаются углубления для выключателей и розеток.

Проводник укладывается строго перпендикулярно. Шнуры крепятся при помощи хомутов или дюбелей. Затем стена штукатурится.

Гораздо лучше провести проводку в специальном защитном рукаве, однако стоимость работ в этом случае увеличится. Благодаря защитному рукаву провода можно провести без нарушений целостности штукатурки. Это будет очень полезно в случае повторного ремонта.

Линии электрического питания можно проводить от щитка, который установлен отдельно от розеток. Затем при помощи распределительных коробок провода разводятся по всему помещению. Все это можно выполнить самостоятельно, но такая процедура займет некоторое время. Намного лучше воспользоваться услугами профессионалов. В интернете можно найти видео, которые помогут начинающему электрику. Там будет наглядно показано, как проводится электропроводка своими руками.



Как безопасно провести электропроводку в свой дом

Никогда нельзя забывать о технике безопасности, если вы самостоятельно проводите электропроводку в доме:

  • предварительно необходимо отключить электричество;
  • запрещено прокладывать кабель, если он находится под напряжением;
  • перед монтажом ящичков и щитков нужно убедиться в прочности закрепления конструкции;
  • пайку проводов нужно выполнять в брезентовых рукавицах и защитных очках;
  • перед затяжкой проводов в трубу нужно удалить из нее все заусенцы.

Разводка электропроводки своими руками: от схемы до монтажа

Еще 15 – 20 лет назад нагрузки на электросеть были относительно маленькие, сегодня же наличие большого количества бытовой техники спровоцировало рост нагрузок в разы. Старые провода далеко не всегда способны выдержать большую нагрузку и со временем возникает потребность в их замене. Прокладка электропроводки в доме или квартире – дело, требующее от мастера определенных знаний и умений. Прежде всего, это касается знания правил по разводке электропроводки, умения читать и создавать схемы проводки, а также навыков по электромонтажу. Конечно, сделать прокладку электропроводки своими руками можно, но для этого необходимо придерживаться изложенных ниже правил и рекомендаций.



  1. Правила разводки электропроводки
  2. Проект и схема разводки электропроводки
  3. Монтаж электропроводки



Правила разводки электропроводки



Вся строительная деятельность и строительные материалы строго регламентируются сводом правил и требований – СНиП и ГОСТ. Что касается монтажа электропроводки и всего, что связано с электричеством, то следует обратить внимание на Правила Устройства Электроустановок (сокращенно ПУЭ). Этот документ прописывает, что и как делать при работе с электрооборудованием. И если мы хотим проложить электропроводку, то нам потребуется изучить его, особенно ту часть, что относится к монтажу и выбору электрооборудования. Ниже приведены основные правила, которых следует придерживаться при монтаже электропроводки в доме или квартире:

  • ключевые элементы электропроводки, такие как короба распределения, счетчики, розетки и выключатели должны быть легкодоступны;
  • установка выключателей выполняется на высоте 60 – 150 см от пола. Сами выключатели располагаются в местах, где открытая дверь не препятствует доступу к ним. Это значит, что если дверь открывается направо, то выключатель находится с левой стороны и наоборот. Провод к выключателям прокладывается сверху вниз;
  • розетки рекомендуется устанавливать на высоте 50 – 80 см от пола. Продиктован такой подход безопасностью при затоплении. Также розетки устанавливаются на расстоянии более 50 см от газовых и электроплит, а также радиаторов отопления, труб и прочих заземленных предметов. Провод к розеткам прокладывается снизу вверх;
  • количество розеток в помещении должно соответствовать 1 шт. на 6 м2. Кухня является исключением. На ней устанавливается такое количество розеток, сколько необходимо для подключения бытовой техники. Установка розеток в туалете запрещена. Для розеток в ванной за её пределами обустраивается отдельный трансформатор;
  • прокладка проводки внутри или снаружи стен выполняется только по вертикали или горизонтали, а место прокладки отображается на плане проводки;
  • провода прокладываются на определенном расстоянии от труб, перекрытий и прочего. Для горизонтальных требуется расстояние в 5 – 10 см от балок перекрытия и карнизов и 15 см от потолка. От пола высота составляет 15 – 20 см. Вертикальные провода размещаются на расстоянии более 10 см от края проёма двери или окна. Расстояние от газовых труб должно составлять минимум 40 см;
  • при прокладке внешней или скрытой проводки необходимо следить, чтобы она не соприкасалась с металлическими частями строительных конструкций;
  • при прокладке нескольких параллельно идущих проводов расстояние между ними должно быть минимум 3 мм или каждый провод должен быть спрятан в защитном коробе или гофре;
  • разводка и соединение проводов выполняется внутри специальных распределительных коробов. Места соединения тщательно изолируются. Соединение медного и алюминиевого провода между собой строго запрещено;
  • заземление и нулевые провода закрепляются к приборам болтовым соединением.



Проект и схема разводки электропроводки



Работы по прокладке электропроводки начинаются с создания проекта и схемы разводки. Этот документ является основой будущей проводки дома. Создание проекта и схемы достаточно серьезное дело и его лучше доверить опытным специалистам. Причина простая – от этого зависит безопасность проживающих в доме или квартире. Услуги по созданию проекта обойдутся определенную сумму, но это того стоит.

Тем, кто привык все делать своими руками, придется, придерживаясь вышеописанных правил, а также изучив основы по электрике, самостоятельно сделать чертеж и расчеты по нагрузкам на сеть. Особых сложностей в этом нет, особенно если есть хоть какое-то понимание, что такое электрический ток, и каковы последствия неаккуратного обращения с ним. Первое, что потребуется, это условные обозначения. Они приведены в фото ниже:

Используя их, делаем чертеж квартиры и намечаем точки освещения, места установки выключателей и розеток. Сколько и где они устанавливаются, описано выше в правилах. Основная задача такой схемы – это указание места установки приборов и прокладки проводов. При создании схемы электропроводки важно заранее продумать где, сколько и какая будет стоять бытовая техника.

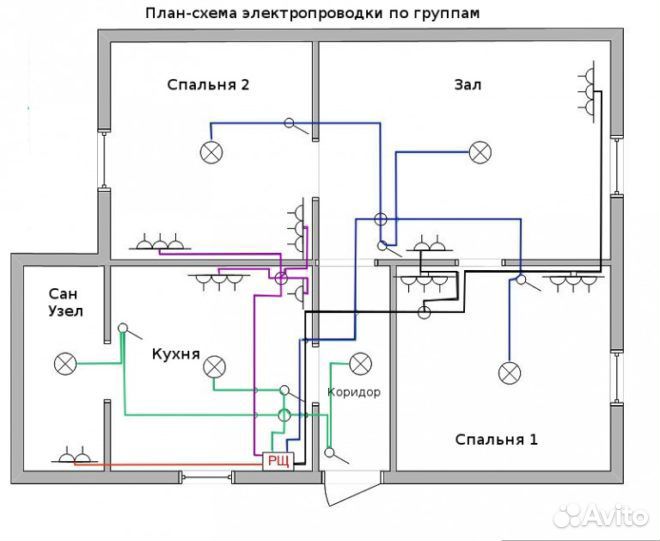

Следующим этапом создания схемы будет разводка проводов к точкам подключения на схеме. На этом моменте необходимо остановиться подробнее. Причина в типе разводки и подключения. Всего таких типов несколько – параллельный, последовательный и смешанный. Последний наиболее привлекательный в силу экономного использования материалов и максимальной эффективности. Для облегчения прокладки проводов все точки подключения разбиваются на несколько групп:

  • освещение кухни, коридора и жилых комнат;
  • освещение туалета и ванной;
  • электроснабжение розеток жилых комнат и коридора;
  • электроснабжение розеток кухни;
  • электроснабжение розетки для электроплиты.

Вышеприведенный пример лишь один из многих вариантов групп освещения. Главное, что необходимо понять, – это то, что если сгруппировать точки подключения, уменьшается количество используемых материалов и упрощается сама схема.

Важно! Для упрощения прокладки проводки к розеткам провода можно уложить под пол. Провода для верхнего освещения прокладываются внутри плит перекрытия. Эти два способа хорошо применять, если не хочется штробить стены. На схеме такая проводка отмечается пунктиром.

Также в проекте электропроводки указываются расчет предполагаемой силы тока в сети и используемые материалы. Расчет выполняется по формуле:

I= P / U;

где P – суммарная мощность всех используемых приборов (Ватт), U – напряжение в сети (Вольт).

Например, чайник 2 кВт, 10 лампочек по 60 Вт, микроволновка 1 кВт, холодильник 400 Вт. Сила тока 220 Вольт. В результате (2000+(10х60)+1000+400)/220=16,5 Ампер.

На практике сила тока в сети для современных квартир редко когда превышает 25 А. Исходя из этого, и подбираются все материалы. В первую очередь это касается сечения электропроводки. Чтобы облегчить выбор, в приведенной ниже таблице указаны основные параметры провода и кабеля:

В таблице указаны предельно точные значения, а так как довольно часто сила тока может колебаться, то потребуется небольшой запас для самого провода или кабеля. Поэтому всю проводку в квартире или доме рекомендуется выполнить из следующих материалов:

  • провод ВВГ-5*6 (пять жил и сечение 6 мм2) используется в домах с трехфазным питанием для соединения щитка освещения с основным щитом;
  • провод ВВГ-2*6 (две жилы и сечение 6 мм2) используется в домах с двухфазным питанием для соединения щитка освещения с основным щитом;
  • провод ВВГ-3*2,5 (три жилы и сечение 2,5 мм2) используется для большей части проводки от щитка освещения до распределительных коробок и от них до розеток;
  • провод ВВГ-3*1,5 (три жилы и сечение 1,5 мм2) используется для проводки от распределительных коробок до точек освещения и выключателей;
  • провод ВВГ-3*4 (три жилы и сечение 4 мм2) используется для электроплит.

Чтобы узнать точную длину провода, придется немного побегать с рулеткой по дому, а к полученному результату добавить еще 3 – 4 метра запаса. Все провода подключаются к щитку освещения, который устанавливается при входе. В щиток монтируются автоматы защиты. Обычно это УЗО на 16 А и 20 А. Первые используются для освещения и выключателей, вторые для розеток. Для электроплиты устанавливается отдельный УЗО на 32 А, но если мощность плиты превышает 7 кВт, тогда ставят УЗО на 63 А.

Теперь необходимо подсчитать, сколько надо розеток и распределительных коробов. Тут все довольно просто. Достаточно взглянуть на схему и произвести простой подсчет. Помимо описанных выше материалов потребуются различные расходники, такие как изолента и колпачки СИЗ для соединения проводов, а также трубы, кабель-каналы или короба для электропроводки, подрозетники.



Монтаж электропроводки



В работах по монтажу электропроводки нет ничего сверхсложного. Главное при монтаже придерживаться правил техники безопасности и следовать инструкции. Все работы можно выполнить в одиночку. Из инструмента для выполнения монтажа потребуется тестер, перфоратор или болгарка, дрель или шуруповерт, кусачки, пассатижи и крестовая и шлицевая отвертки. Не лишним будет лазерный уровень. Так как без него достаточно сложно сделать вертикальную и горизонтальную разметку.

Важно! Выполняя ремонт с заменой проводки в старом доме или квартире со скрытой проводкой, необходимо вначале найти и при необходимости убрать старые провода. Для этих целей используется датчик электропроводки.



Разметка и подготовка каналов для электропроводки

Начинаем монтаж с разметки. Для этого при помощи маркера или карандаша наносим на стену метку, где будет проложен провод. При этом соблюдаем правила размещения проводов. Следующим шагом будет отметка мест под установку осветительных приборов, розеток и выключателей и щитка освещения.

Важно! В новых домах для щитка освещения предусмотрена специальная ниша. В старых такой щиток просто навешивается на стену.

Закончив с разметкой, приступаем либо к монтажу проводки открытым способом, либо к штроблению стен для скрытой проводки. Вначале при помощи перфоратора и специальной насадки коронки вырезаются отверстия под установку розеток, выключателей и распределительных коробок. Для самих проводов делаются штробы при помощи болгарки или перфоратора. В любом случае будет очень много пыли и грязи. Глубина канавки штробы должна составлять около 20 мм, а ширина быть такой, чтобы в штробу беспрепятственно помещались все провода.

Что касается потолка, то тут есть несколько вариантов решения вопроса с размещением и закреплением проводки. Первый – если потолок будет навесной или натяжной, то вся проводка просто закрепляется к перекрытию. Второй – делается неглубокая штроба для проводки. Третий – проводка прячется в перекрытии потолка. Первые два варианта предельно просты в исполнении. А вот для третьего придется сделать некоторые пояснения. В панельных домах используются перекрытия с внутренними пустотами, достаточно сделать два отверстия и протянуть внутри перекрытия провода.

Закончив со штроблением, переходим к последнему этапу подготовки к монтажу проводки. Провода, чтобы завести их в комнату, необходимо протягивать сквозь стены. Поэтому придется при помощи перфоратора пробить отверстия. Обычно такие отверстия делаются в углу помещений. Также проделываем отверстие для завода провода от распределительного щитка к щитку освещения. Закончив штробление стен, начинаем монтаж.



Монтаж открытой электропроводки

Начинаем монтаж с установки щитка освещения. Если для него была создана специальная ниша, то помещаем его туда, если же нет, то просто навешиваем его на стену. Внутрь щитка устанавливаем УЗО. Их количество зависит от количества групп освещения. Собранный и готовый к подключению щиток выглядит так: в верхней части находятся нулевые клеммы, снизу заземляющие, между клеммами установлены автоматы.

Теперь заводим внутрь провод ВВГ-5*6 или ВВГ-2*6. Со стороны распределительного щитка подключение электропроводки выполняет электрик, поэтому пока оставим его без подключения. Внутри щитка освещения вводный провод подключается следующим образом: синий провод присоединяем к нулю, белый к верхнему контакту УЗО, а желтый провод с зеленой полосой присоединяем к заземлению. Автоматы УЗО соединяем между собой последовательно вверху при помощи перемычки от белого провода. Теперь переходим к разводке проводки открытым способом.

По намеченным ранее линиям закрепляем короба или кабель-каналы для электропроводки. Зачастую при открытой проводке сами кабель-каналы стараются разместить около плинтуса или наоборот практически под самым потолком. Короба для проводки закрепляем при помощи саморезов с шагом 50 см. Первое и последнее отверстие в коробе делаем на расстоянии 5 – 10 см от края. Для этого засверливаем отверстия в стене при помощи перфоратора, забиваем внутрь дюбель и закрепляем кабель-канал саморезами.

Еще одной отличительной особенностью открытой проводки являются розетки, выключатели и коробки распределения. Все они навешиваются на стену, вместо того чтобы вмуровываться внутрь. Поэтому следующим шагом будет их установка на место. Достаточно приложить их к стене, наметить места для крепежа, засверлить отверстия и закрепить их на месте.

Далее приступаем к разводке проводов. Начинаем с прокладки основной магистрали и от розеток к щитку освещения. Как уже отмечалось, используем для этого провод ВВГ-3*2,5. Для удобства начинаем от точки подключения в сторону щитка. На конце провода вешаем ярлычок с указанием, что за провод и откуда он идет. Далее прокладываем провода ВВГ-3*1,5 от выключателей и осветительных приборов к распределительным коробкам.

Внутри распределительных коробок провода соединяем при помощи СИЗов или тщательно изолируем. Внутри щитка освещения основной провод ВВГ-3*2,5 подключается следующим образом: коричневая или красная жила – фаза, подключается к низу УЗО, синий – ноль, присоединяем к нулевой шине вверху, желтый с зеленой полосой – заземление к шине внизу. При помощи тестера «прозваниваем» все провода, чтобы исключить возможные ошибки. Если все в порядке, вызываем электрика и подключаемся к распределительному щитку.



Монтаж скрытой электропроводки



Выполняется скрытая электропроводка достаточно просто. Существенное отличие от открытой лишь в способе скрытия проводов от глаз. В остальном действия практически одинаковые. Вначале устанавливаем щиток освещения и автоматы УЗО, после чего заводим и подключаем вводный кабель со стороны распределительного щитка. Также оставляем его без подключения. Это сделает электрик. Далее устанавливаем внутрь проделанных ниш коробки распределения и подрозетники.

Теперь переходим к разводке проводов. Первыми прокладываем основную магистраль из провода ВВГ-3*2,5. Если планировалось, то провода к розеткам прокладываем в полу. Для этого провод ВВГ-3*2,5 заводим в трубу для электропроводки или специальную гофру и прокладываем её до места вывода провода к розеткам. Там размещаем провод внутри штробы и заводим его в подрозетник. Следующим шагом будет прокладка провода ВВГ-3*1,5 от выключателей и точек освещения к распределительным коробкам, где они присоединяются к основному проводу. Все соединения изолируем СИЗами или изолентой.

В конце «прозваниваем» всю сеть при помощи тестера на предмет возможных ошибок и подключаем к щитку освещения. Способ подключения аналогичный описанному для открытой проводки. По завершению заделываем штробы гипсовой шпаклевкой и приглашаем электрика, чтобы он подключил к распределительному щитку.

Прокладка электрики в доме или квартире для опытного мастера – дело достаточно легкое. Но для тех, кто плохо разбирается в электрике, следует воспользоваться помощью опытных специалистов от начала и до конца. Это, конечно, будет стоить денег, но так можно уберечься от ошибок, которые могут привести к пожару.

Монтаж проводки в доме своими руками

Электричество одно из преимуществ современной жизни, без него люди не мыслят своей жизни. Очень многое в работе и повседневной жизни человека зависит от электроэнергии.

Большинство производственных процессов давно стали механизированными. Без света мы уже не можем обойтись в быту, постирать, погладить, заправить автомобиль, посмотреть телевизор и многое другое.

Краткое содержимое статьи:

Как свет появляется в доме

Для того чтобы электричество появилось в вашем доме, нужно сделать проводку, если вы считаете, что это опасное дело, то работу можно заказать у электрика.

Но если вы поставили перед собой задачу разобраться и сделать весь процесс самостоятельно, то вам нужно знать, как правильно провести проводку. Для этого и создана эта статья, в которой ниже будут описаны все этапы монтажа проводки.

Где спрятана проводка

Есть помещения, в которых уже было подведено электроснабжение, если проводка старая или неисправная, то ее необходимо заменить, во избежание короткого замыкания и возникновения воспламенения. В очень старых помещениях проводка шла снаружи стены, но это не красиво и не безопасно, поэтому сейчас принято прятать проводку под отделкой.

Но как найти проводку своими руками, если она скрытая? Для этого существуют приборы для обнаружения скрытой проводки, детекторы поиска, тестеры, отвертки индикатора.

Когда нужно проводить поиск проводки:

  • Запланировано проведение капитального или косметического ремонта.
  • Перенос розеток и выключателей в другие места.
  • К стене нужно прикрепить мебель, крепеж или другие предметы и что бы ни наткнутся на провод, предварительно надо отследить его место прохождения.
  • При отсутствии заземления.
  • Когда нет схемы электрических коммуникаций
  • Если требуется полная или частичная замена старой или неисправной электропроводки.

Проводка с нуля

Разводку начинают из создания схемы проводок своими руками, проводят расчет необходимого количества материалов. После этого начинают подготавливать стены, согласно составленному плану. На стене изначально делается разметка, по которой создают углубления для прокладывания провода.

Установленный кабель необходимо закрепить скобами. После того как проведена кабельная трасса, приступают к установке выключателей, розеток и коробок. Когда все сделано, проводится сборка щитка и тестирование всей системы.

Как самому сделать схему

Существует инструкция, как сделать проводку в доме, для этого надо соблюдать несколько простых правил и рекомендаций. Для составления схемы, можно сделать копию плана постройки и на нем отметить все точки подключения электрической фурнитуры и расположение проводов.

Советы и рекомендации по правильному распределению электрической нагрузки при создании схемы:

  • Кабеля трассы должны проходить только по горизонтали и вертикали, это общепринятое правило всех электриков;
  • Повороты провода производятся исключительно под углом 90 градусов;
  • Во избежание механических повреждений, рекомендовано прокладывать кабель на расстоянии 20-25 см от потолка. Еще одним вариантом является прокладывание провода по полу, его закладывают в плинтус, такой способ удобный при демонтаже или ремонте.
  • По умолчанию установка выключателей делается при входе, и располагаются со стороны дверной ручки. Высота установки от 80 см до 1.5 метра, зависимо от вашего желания и удобства.
  • Рекомендовано устанавливать одну розетку на каждые 6 м квадратных. Но количество розеток в комнате диктуют, ваши индивидуальны потребности. Правильно делать отступ при монтаже от двери или окна 10 см.
  • В каждом отдельном помещении обязательно ставится коробка распределитель.

Для проведения электрической проводки понадобятся некоторые инструменты, которыми вы будете делать борозду в стене, отверстия под розетки и выключатели, снимать изоляцию с проводов и другие действия.

Необходимые инструменты для монтажа проводки:

  • Дрель с коронкой.
  • Болгарка с диском по бетону.
  • Тестер проверки электроприборов.
  • Отвертка индикатор.
  • Плоскогубцы и кусачки.
  • Переноска.
  • Стриппер для снятия изоляции или, в крайнем случае, нож.

Выбор кабеля

В магазине при покупке провода, у новичка, обычно наступает чувство неосведомленности. Существует огромное количество разновидностей проводов.

Оптимальным для нашей задачи будет кабель ВВГ, он может состоять из 2, 3, 4, 5 жил. Предназначение такого провода – проведение и распределения тока, как в помещении, так и на улице, рассчитан на напряжение от 600 до 1000 Вольт и частоту 50 Гц.

Правила безопасности

При монтаже проводки в доме своими руками и подключении электротехники очень важно не забывать о пресловутой технике безопасности. Все об этом слышали 100 раз, но это не повод относится к этому легкомысленно. От того на сколько вы будете аккуратными зависит самое дорогое – ваше здоровье и даже жизнь.

Все элементы проводки должны быть качественными, без повреждений. Нельзя браться за оголенные провода под напряжением. Все элементы трассы должны быть правильно подключены и заизолированы.

Фото монтажа проводки в доме своими руками

Вам понравилась статья? Поделитесь 😉

Проводка на даче своими руками схема для чайников


Электрика дачного домика своими руками.

 Починить электропроводку, заменить розетку или выключатель, заново поменять электропровода и полностью сделать всю электрику – легко, знание законов Ома и Кирхгофа не обязательно, но помнить об этих людях надо, ведь они были первопроходцами в электротехнике. Здесь некогда заниматься теорией, для этого есть учебники. Будем просто прокладывать свет, чтобы не наступил его конец. Советую всё сделать своими руками, тогда впотьмах никогда не останетесь, любую неисправность отыщите с лёгкостью. Расскажу,  как начать с нуля и не запутаться в проводах. Когда я вижу схемы электропроводки, клубки проводов, свисающих со стен, иногда это напоминает внутренности подводной лодки, то тоже немного побаиваюсь, но, думаю, такие фото приводятся специально, чтобы отпугнуть, чтобы обратиться к помощи специалиста и не постоять за ценой.

 И так, первое с чего начнём практиковаться - это проложим свет. Где будут, какие лампочки или выключатели уже решено. Пока делаем свет, ещё есть время подумать, где и сколько будет розеток.

                                                                                                    Глава первая.  Да будет свет!

 Попробую наглядно показать, как провести проводку для освещения  четырёх комнат. Возьмем, к примеру, две комнаты первого этажа и две комнаты мансарды. Осветительные провода прокладываем отдельно от розеток с использованием автоматического выключателя.   На фотографии показан фрагмент начавшегося пожара. Соединение, сделанное профессионалом, нагревалось каждый раз, когда включался электрочайник, причём нагревалось до предохранителя, бедняга даже оплавился, но он не виноват, что не смог отключить опасный участок проводки. Даже если бы он отвечал за эту цепь, он всё равно ничего не смог бы сделать, ведь при плохом контакте сопротивление растёт, а ток падает. Если бы не задымление и запах – быть пожару. Произошло это спустя 2 года после установки. Вот почему я ратую за открытую электропроводку для деревянного дома.

                                      Нарисуем электрическую схему соединений.

  Здесь всё просто, ничего сложного, очень простенькая схема. Выключатель и лампочка

(абажур или люстра).

 Воспроизведём на бумаге эскиз комнат и обозначим места, где будут осветительные лампы и выключатели. Для выключателей выбираем удобные места, как правило, рядом с дверью, вошёл и включил свет.

Монтажная схема. В кружках выполнено соединение проводов. Пунктирными линиями обозначены две распределительные коробки.
Электрическая схема.
  Теперь от электрической схемы переходим к монтажной. Добавляется дополнительная распределительная  коробка, её удобно расположить у самого потолка, и в глаза не бросается. С неё провода в пенале спустятся к выключателю, а по потолку проложатся к месту крепления светильника.

 Закрепляем в отмеченных местах выключатели. Крепим крючки для светильников, устанавливаем распределительные коробки, пеналы для проводов или протягиваем провода через гофрированные трубки, предварительно вымерев расстояние с небольшим запасом,  устанавливаем крепёж для трубок.

Три коричневых фазных провода  соединяются вместе. Три нулевых провода синего цвета

 соединяются вместе.

Коричневый фазный провод соединится с выключателем, а с противоположного конца выключателя -синий вернётся в коробку. От лампы вернётся коричневый провод и соединится с синим.
Соединение обматывается  изоляционной лентой.
 Время соединять провода. Чтобы не запутаться, подстраиваемся под европейский стандарт, теперь он действует и для России. Тогда голубой или синий провода будут нейтральными, всё будет зависеть от того, какие провода будете использовать.  Оставшиеся провода в сетевом кабеле, а они могут оказаться коричневого, чёрного и серого цвета – являются фазными. Фазные провода идут к выключателям, если усвоить цветовую гамму проводов, то никакой электрической схемы для монтажа не потребуется. Смотрите на монтажный рисунок распределительной коробки и соединяете провода согласно цвету.
На ленту желательно одеть  термоусадочную трубку.
  Надёжное соединение – скрутка с последующей пайкой. Такое соединение обёртывается изоляционной лентой и неплохо бы одеть на него термоусадочную трубку.                                     Сделать паяное соединение просто.
Это почти картина.
Провода соединяются в одной плоскости и скручиваются.

 Если такой процесс монтажа не нравится, то рекомендую использовать разъёмы от фирмы WAGO, однако, зачищенный многожильный провод рекомендую скрутить и пропаять. При использовании разъёмов места пайки в данном случае необходимо промыть растворителем, например ацетоном. Такая технология необходима, чтобы забыть о первой фотографии.

Соединения на разъёмах.
  Когда подсоединены все выключатели и плафоны, смонтированы распределительные коробки - можно подсоединиться к питающей сети. Правда, лучше всё делать поочерёдно, сначала одну комнату подсоединить к сети, проверить, далее отсоединить провода от сети и прокладывать свет дальше. Был случай, когда из-за бракованного переключателя долго не могли понять, в чём дело. При подключении фазный (коричневый) провод подсоединяют к фазному, он определяется с помощью индикаторной отвёртки, по её свечению. Автоматический выключатель, обычно на свет ставят 6А, также должен разрывать фазный провод. При монтаже проводки используется временная розетка.
Монтажная схема проводки освещения с использованием разъёмов.
Автоматический выключатель разрывает коричневый фазный провод.
 Да будет свет! Здесь надо включить автоматический выключатель.

 Нет ничего сложного, когда всё делаешь сам!

   И только теперь займемся расчетом.

 Пусть в каждой комнате горит эквивалент лампочек в 500 Ватт (люстра 5 ламп по сто свечей), ну так захотелось, может праздник какой. Комнаты четыре, значит общая мощность 2000 Ватт. Считать ничего не будем, для этого есть ГОСТы. Ближайшему значению мощности (2400 Ватт), согласно таблице, для открытой проводки, выполненной многожильным проводом, соответствует сечение провода  в 0,5 мм, при токе в 11 А. Однако народ не рискует, и выбирает провода большего сечения от 1 до 1,5 мм, с запасом, на всякий случай, скорее не по электрическим соображениям, а по механическим, вдруг порвётся. Автоматический выключатель (предохранитель) ставит на меньший ток, чтобы абажур не оплавился. Я не против, я тоже как все.

 Свет можно провести и трёхжильным проводом, который в дальнейшем будет использоваться для розеток. Третий провод, зелёный с желтой полосой, не используйте, но он может потребоваться, если будете ставить двух клавишный выключатель.                                                     Продолжение следует.

dedclub.blogspot.ru

Проводка в дачном доме своими руками – особенности организации и последовательность монтажа

Содержание статьи (кликабельно):

Для многих людей слово «дача» ассоциируется с отдыхом и провождением времени на чистом воздухе. Соответственно, каждый хочет иметь свою собственную дачу. Для удовлетворения этого желания осуществляется ее покупка или же строительство.

Дача также должна обеспечивать для ее владельцев оптимальный комфорт. Конечно, достижение этого комфорта невозможно без наличия электроэнергии, которая подается на дачный участок и в каждую комнату по проводам. В этой статье мы рассмотрим особенности проводки в дачном доме и расскажем о том, как можно установить электропроводку своими руками.

Электропроводка в дачном доме зависит от его особенностей и тех зданий, которые находятся на дачной территории. Соответственно, проводку можно разделить на две части внешнюю (подает ток на внешние осветительные приборы и дополнительные здания) и внутреннюю (находится внутри самого дачного дома).

Такой же особенностью и характеризуется любой частный дом. Однако есть признаки, которые отличают дачный дом от любого частного дома. Они также отражаются в организации проводки в доме, который мы называем дачным. Этими признаками являются:

  1. Размещение в тех местах, в которых существуют старые ЛЭП.
  2. Временное использование дачного дома.

Как влияет местоположения дачи на проводку?

Подключение частного дома к электроопоре

Каждому известно, что дачи находятся за городом. Все линии электропередач в этих местах являются очень старыми и рассчитаны на небольшие уровни мощности.

Данный факт вполне понятен, поскольку 30 и более лет назад количество используемых электроприборов было меньшим. Сегодня же мы используем не только большее количество электроприборов, но и более мощные приборы.

В результате возрастает нагрузка на эти ЛЭП. Следствием этого является падение напряжения и наличие большого количества перебоев. Проблему с перегрузкой ЛЭП обостряют и новые дачные дома, которых раньше не было, и которые не учитывались при прокладке ЛЭП.

Итак, проводка, а также вся электросеть дачного дома должна справляться с перебоями, а также отключать подачу тока на случай выхода напряжения за очень высокий или низкий уровень. Защита от этих явлений осуществляется с помощью монтажа надежных и качественных автоматических выключателей.

Влияние влаги на проводку

Вторая особенность дачного дома заключается в том, что он используется временно. В большинстве случаев дачные дома используются в течение лета. В холодное время дачи, если можно так сказать, оставляются на произвол судьбы. То есть в это время владельцы к ним практически не наведываются. Как же этот факт сказывается на проводке?

Здесь стоит сказать о том, что в холодное время растет сырость в дачных домах. По сути дела сырость является повышенной влажностью. А влага – это главный враг электричества. В результате на проводах, их соединениях и во внутренних контактах розеток накапливается влага. В некоторых случаях оседает конденсат. Это проявляется тогда, когда владелец приехал в свой загородный дом и начал отапливать его.

Влага и конденсат приводят к окислению и разрушению контактов. При этом ситуация усугубляется тогда, когда через эти контакты начинает проходить мощный ток. В результате они сильно нагреваются. Конечным итогом этого является преждевременный выход из строя электропроводки и появление потребности в установке новой.

Единственным вариантом предупреждения этой проблемы является соблюдение одинаковой температуры в дачном доме. Но, нет смысла отапливать дом, если в нем никто не живет.

В итоге специалисты рекомендуют прокладывать проводку открытым способом. Это позволит осуществлять быструю замену поврежденных проводов и не возникнет потребность в разрушении штукатурки, чтобы устанавливать новую проводку.

Еще одной особенностью загородного дома является то, что участок, на котором он находится, является изолированным. Это означает то, что для заземления проводки электричества возле дома, который является загородным, нужно монтировать заземляющий контур. Также обязательной и является защита от молний.

Важность мощности приборов

Стоит также упомянуть и о том факторе, который напрямую влияет на создание проводки. Этот фактор представляет собой мощность электроприборов, которые будут использоваться в дачном доме.

Он очень важен, поскольку от него зависят характеристики вводного кабеля и общего автоматического выключателя. Кроме этого он влияет на количество ветвей самой проводки и на характеристики кабелей, которые будут образовывать будущую проводку.

Полезный совет: перед тем, как составлять схему и начинать монтаж новой проводки в дачном доме, стоит спланировать все электроприборы, которые будут использоваться. Здесь можно включать фантазию, поскольку с каждым годом могут покупаться новые приборы. Фантазия является полезной с той точки зрения, что позволит создать проводку с запасом, то есть такую домашнюю сеть, которая будет актуальной и через 20 лет

.

Как вы поняли, эти особенности напрямую влияют на организацию электрической проводки в дачном доме и территории, прилегающей к нему. Теперь рассмотрим, как можно организовать самую проводку и как составить ее схему?

Определение сечения вводного провода

Начнем с источника тока. Этим источником является ЛЭП. Также может быть трансформатор. Соответственно, к дачному дому должен подходить кабель от столба ЛЭП. Этот кабель должен иметь такое сечение, которое позволит выдержать нагрузку всех дачных электроприборов.

Для того чтобы определить это сечение, нужно подсчитать общую мощность всех электроприборов. Далее эту мощность делят на 220 или 380 вольт (это зависит от количества фаз). Полученное число будет силой тока, которую должен выдерживать вводный кабель.

Далее с помощью специальной таблицы (приводится ниже) определяют поперечное сечение.

Таблица определения сеченияч

Здесь следует обратить внимание на один факт. Если ЛЭП сделана из алюминиевых проводов, то в качестве вводного кабеля вам надо использовать алюминиевый кабель. Дальнейшую разводку можно осуществлять с помощью медных кабелей.

Еще один нюанс: в большинстве случаев, компании, которые обслуживают ЛЭП и дают разрешение на подключение, устанавливают максимальный лимит мощности для отдельного дачного дома.

В этом случае, сечение вводного кабеля, номинальный ток общего автоматического выключателя (АВ) и оборудования защитного отключения (УЗО) будут зависеть от лимита мощности.

Вводный кабель может проводиться воздушным или подземным путем. Это уже зависит от вас. Этот кабель должен подключаться к счетчику, общему АВ и общему УЗО. Все эти три элемента должны находиться в одном общем щитке.

Их рекомендуется размещать в хозяйственном доме, гараже или специальном помещении. Их размещение, а также вводный кабель обозначаются на схеме.

Недалеко от этого щитка монтируется еще один. Второй щиток является распределительным, и именно от него будут отходить все ветви (контуры) проводки, которые будут монтироваться в загородном доме.

Схема проводки в доме

Его размещение также указывается на схеме.

Как планировать ветки проводки?

От этого щитка и будут отходить все ветви проводки.

Будет хорошо, если планировать большее количество таких ветвей, чем нужно. В начале ненужные ветви могут быть отключенными. Однако потом когда возникнет в них потребность, их можно включить. Гораздо худшим вариантом является создание слишком малого количества контуров. Это приведет к перегрузке отдельных кабелей. Этого допускать не следует.

В тех случаях, если электросеть является однофазной, максимальная нагрузка на одну ветвь должна равняться двум киловаттам. При наличии трехфазной сети нагрузка на одну ветку должна равняться шести киловаттам.

Планирование ветвей проводки является непростым, особенно для тех людей, которые делают его впервые. Что же сделать, чтобы этот процесс был сделан на высоком уровне? Выше мы рекомендовали составить список электроприборов.

Теперь нужно обозначить их места нахождения на плане дачного дома и дачной территории. В этот список также должно входить и осветительное оборудование.

По завершении этого процесса вы будете знать:

  • места размещения розеток (должны находиться за электроприборами), светильников и выключателей;
  • общую мощность приборов в определенной комнате.

Знание мест размещения выключателей и розеток позволит спланировать маршруты прохождения каждого контура. Эти маршруты будут указываться на схеме. По сути дела они будут соединять распределительный щиток и отдельную розетку или отдельный выключатель.

В каждую комнату должны идти как минимум два контура: один используется для розеток, другой - для светильников. Для того чтобы сэкономить на электрокабеле, желательно после входа контура в отдельную комнату монтировать распределительную коробку.

От этой коробки будут отходить параллельные провода к каждой розетке (если контур предназначен для них) или каждому светильнику (если ветвь предназначена для светильников).

Полезный совет: не рекомендуется в одну комнату прокладывать одну ветку для розеток и светильников. Это потому, что светильники потребляют меньшую мощность, чем электроприборы, подключенные к розеткам.

Итак, вы поняли, что от распределительного щитка в одну комнату идет отдельная ветвь на освещение и отдельная ветка на розетки. В месте, где эти ветви вошли в комнату монтируют распределительную коробку и от нее прокладывают кабели к конкретному потребителю (розетке или светильнику).

Соединение в этих коробках стоит делать с помощью специальных клемм. Как мы уже отмечали, такие соединения являются наиболее уязвимыми. Поэтому не следует применять простое скручивание проводов. Хотя есть исключение. Если скрутить и запаять соединение, то оно будет служить долгое время и главное будет надежным.

Прохождение маршрутов проводки и местонахождение распределительной коробки в дачном доме обозначают на схеме.

От чего зависят маршруты контуров?

Здесь надо сказать, что есть два фактора, который влияют на маршруты всех кабелей. Ими являются:

  • материал, из которого сделан дачный дом;
  • способ монтажа (открытый или скрытый).

В том случае, если дачный дом является деревянным, то скрытая проводка будет проходить через перекрытие (пол или потолок) и далее будет подниматься к розеткам или опускаться к выключателям и светильникам.

Согласно ПУЭ такая проводка должна находиться только в металлических трубах или металлических лотках. Соответственно, такой маршрут обозначают на схеме.

Если дачный дом сделан из кирпича, то скрытая проводка может проходить по стенам. При этом она должна находиться на 15-30 сантиметров ниже потолка или на 30 сантиметров выше уровня пола, а также в 15-ти сантиметрах от угла стены, оконного и дверного проемов.

В тех ситуациях, когда планируется открытая проводка, то она может прокладываться таким образом, чтобы сэкономить кабель. Конечно, он должен располагаться в горизонтальном или вертикальном положении. Углы сгибов должны равняться 90 градусов.

Открытую проводку можно делать с помощью кабель-каналов, гофротруб, металлотруб, или же путем монтажа кабеля на стену. Последний вариант для деревянной дачи недопустим.

Согласно правилам, нужно исключить контакт кабеля с деревом, ведь в случае короткого замыкания дерево быстро загорится. Открытый кабель можно монтировать только на фарфоровых роликах или изоляторах.

Полезный совет: открытый монтаж проводки своими руками является более предпочтительным, поскольку проводка электрики в загородном доме подвергается воздействию влаги. Однако если нет желания искажать вид интерьера, то скрытую под штукатуркой проводку следует помещать в пластиковые трубы. В результате провод будет свободно размещаться в середине трубы и в случае необходимости его можно легко извлечь и заменить.

Составляющие разных контуров

Теперь вы знаете, что нужно учитывать при проектировании маршрутов проводки. Проводка будет состоять из медных кабелей, который должны иметь определенное сечение.

Если ветвь предназначена для светильников, то это сечение не должно быль меньшим, чем 1,5 кв. миллиметра. При этом ветвь должна иметь АВ на 10А и УЗО. АВ и УЗО размещаются в распределительном щитке.

Для контуров, которые будут подключать розетки, используется медный провод с сечением 2,5 кв. миллиметра. Сечение может быть и больше. Его определяют, учитывая мощность подключенных приборов. Об алгоритме определения сечения мы уже рассказали.

АВ должен быть рассчитанным на 25 ампер. Для устройств, которые имеют большую мощность, делают отдельные ветви проводки. Так, должны быть свои ветви для отопительной техники, электроплиты, стиральной машины, кондиционера. Сечение кабелей и номинальные токи АВ, УЗО зависят от характеристик конкретных приборов.

Все кабели должны быть трех- или пятижильными. Это зависит от количества фаз.

Все эти контуры обозначают на схеме. Также на ней обозначают ветки для дополнительных зданий и наружного освещения. Эти ветви также должны обладать УЗО и АВ.

Инструменты и материалы

После составления схемы приступают к монтажу проводки. Эту процедуру осуществляют с помощью таких инструментов:

  1. Дрели со сверлами по дереву или по кирпичу, или же по камню.
  2. Болгарки, оснащенной алмазным кругом (для создания штроб в кирпичном доме).
  3. Перфоратора с бурами для кирпича.
  4. Набора отверток и гаечных ключей.
  5. Монтажного ножа.
  6. Бокорезов.
  7. Пассатижей.
  8. Индикаторов фазного провода и для определения целостности цепи.
  9. Плоскогубцев и клещей.

Что касается материалов, то они должны быть представлены:

  1. Электропроводами.
  2. Монтажными и распределительными коробками.
  3. Изолентой.
  4. Клеммниками
  5. Фарфоровыми роликами (если в дачном доме будет монтироваться ретро проводка).
  6. Розетками.
  7. Выключателями.
Последовательность монтажа

Если дача является старой и проводка в ней меняется, то сначала полностью отключают старую проводку. При этом выводят отдельную временную розетку, к которой будут подключаться необходимые электроприборы.

Далее, если надо делают штробы, устанавливают монтажные и распределительные коробки. Потом прокладывают и соединяют провода. Следующий этап заключается в проверке каждой ветви на короткое замыкание и сопротивление изоляции. После этого, можно заштукатуривать или скрывать кабели, а также подключать к распределительному щитку и к общей сети.

Проводка в комнате на даче. Видео:
всего оценок:4, средняя: 3,25 из 5) Загрузка... Применение металлических кабель-каналов в доме, офисе и на производстве Нюансы и особенности планирования и организации проводки в частном доме, а также последовательность ее монтажа Что нужно знать, чтобы осуществить правильный выбор кабеля, который будет использоваться для проводки в доме? Правила осуществления замены проводки в квартире в панельном доме

electricadom.com

Электропроводка на даче – ищем простое решение + Видео

Когда заканчивается строительство садового домика или основательного коттеджа на загородном участке, в его окнах еще не скоро загорится свет, если не протянута электропроводка на даче.

Какого типа электропроводка удобнее на даче?

Когда речь заходит о типах прокладываемой сети, в недоумении остаются лишь те, кто не знает, что разводка электрических кабелей может быть скрытой, наружной и даже съемной. Первый вариант прокладывается внутри стен и перекрытий и легок в исполнении при наличии полостей, например, в каркасном доме, но для обеспечения пожарной безопасности следует использовать кабельные каналы. Бетонные стены требуют штробления для скрытой укладки проводов, что доступно далеко не всем.

Наружная электропроводка на даче своими руками изготавливается не в пример проще, поскольку все кабели нужно тянуть непосредственно по поверхности стен и потолка. Причем для того, чтобы сеть не портила внешний вид помещения, ее достаточно уложить в специальные короба, закрепленные на стенах. Либо, что тоже вполне допускается, использовать керамические изоляторы для закрепления проводов, особенно если стены в доме деревянные. Такой вариант удобен тогда, когда нет необходимости создавать определенный стиль дизайна в помещениях, и хочется просто быстро обеспечить себя удобствами.

Узнайте, как своими руками сделать всю электрику дома и в квартире.

При нечастом посещении загородного участка хозяева чаще всего беспокоятся о сохранности всего, что создает комфорт, сюда можно отнести и кабели, особенно если они медные. Собиратели цветных металлов вполне могут покуситься на наружную проводку, представляющую для них известную ценность. В связи с этим возникает необходимость во временной разводке или, иначе говоря, съемной. Основные требования к ней – быстрая протяжка и не занимающий длительного времени демонтаж. Съемная проводка в доме может создать некоторые неудобства при эксплуатации, зато ее легко свернуть и уложить в багажник автомобиля, либо запереть в погреб.

Для освещения придомовой территории возможны два варианта, если не принимать во внимание солнечные батареи: постоянная или съемная разводка. Первый тип может быть протянут как под землей, так и по воздуху с использованием опор, первый способ основательнее, а второй быстрее и удобнее для осмотра и ремонта. Самый простой вариант – переносной патрон на длинном проводе и удлинитель с тройником для подключения бытовых приборов. Достаточно иметь розетку на веранде, чтобы без труда осветить площадку перед домом, где можно поставить стол со стульями и поужинать на свежем воздухе.

Как провести электроэнергию на дачу?

Изначально у большинства горожан, пожелавших стать землевладельцами с небольшими затратами, в наличии имеется только приобретенный неблагоустроенный участок, на котором нет даже выгребной ямы под туалет. Можно покупать землю с отстроенным коттеджем, но тогда у вас вряд ли возникнет вопрос о его энергоснабжении, поскольку электропроводка в дачном доме, скорее всего, уже будет проведена. Поэтому остановимся на варианте незастроенного участка.

В дачном поселке обычно всегда имеется распределительная подстанция, она же – трансформаторная будка, однако просто так к ней подсоединиться нельзя. Необходимо подать заявление в местный управляющий орган или ближайшую организацию, занимающуюся электроснабжением. Вдоль участков тянется ряд столбов ЛЭП, иногда линия бывает подземной, что создает определенные неудобства при подключении к ней. Когда получено разрешение на подсоединение к трансформатору, одновременно владелец участка получает технические условия (ТУ), согласно которым должен выполняться монтаж электропроводки на даче.

Если их не соблюдать, обращение в страховые компании после любого ЧП в дачном поселке может оказаться бесперспективным, придираться будут к самым незначительным нарушениям ТУ. Далее на границе участка недалеко от ЛЭП устанавливается вводно-распределительное устройство (ВРУ), в металлическом шкафу или небольшой постройке. В минимальный комплект входит рубильник для обесточивания всей разводки на территории участка, в том числе и в доме, а также предохранители для автоматического обесточивания при пиковом скачке энергии.

Могут использоваться дифференциальные автоматические переключатели, либо устройство защитного отключения (УЗО). Когда ВРУ собрано, к нему подключают электросеть, смонтированную по рассчитанной проектной организацией схеме, которая утверждается Госэнергонадзором, предоставляющей электричество компанией и Энергосбытом.

Что должна охватить электропроводка на дачном участке?

Когда планируется электропроводка дачного домика и участка к последующему подключению в распределительный щит, следует учесть все потребляющие электричество бытовые приборы, источники света, станки. Подумайте, что может понадобиться в будущем, возможно, в мастерской не хватает какого-нибудь подключающегося к сети инструмента, и вы его впоследствии приобретете – он тоже должен быть учтен заранее. Желательно точно определить, сколько бытовых приборов может включаться одновременно, для получения суммарного расхода электроэнергии, это нужно для того, чтобы заранее решить, сколько фаз подводить к участку.

Если расход электричества не превышает 4 кВт/час, достаточно одного линейного провода от ЛЭП, что будет соответствовать одной фазе.

Помимо розеток и люстр в доме, наряду с другими потребителями, нужно заранее определить, куда тянуть провода на участке. Как правило, в подключении к сети нуждаются фонари вдоль дорожек и при входе на участок, также необходимо сделать разводку к туалету и к бане, если таковая имеется. Электропроводка на дачном участке должна охватить сарай для инструментов, если он находится далеко от дома, гараж и мастерскую. При наличии в последней станков, однофазной схемой вам не обойтись, понадобится четыре провода, один из которых будет нулевой и три – линейных.

Электропроводка в частном доме – что может быть проще?

Давайте рассмотрим самый простой вариант для монтажа в загородном доме – попробуем сделать съемную электропроводку на даче. Чтобы облегчить себе задачу и не вешать розетки с патронами на вбитые в стену крюки, что может окончиться повреждением перечисленных электроустановочных устройств, готовим для них общую платформу. Инструменты понадобятся самые распространенные: две отвертки («плюс» и «минус»), плоскогубцы, бокорезы, строительный нож.

На прямоугольный щит из фанеры крепим в следующей последовательности сверху вниз: настенный патрон, включатель, розетку. Последовательно соединяем включатель с патроном, розетку подключаем к сети отдельно. Изготовив несколько таких щитов по количеству комнат, крепим их на стены, в гостиной – над обеденным столом, на кухне – в районе разделочной поверхности, в спальне – ближе к кровати, чтобы можно было дотянуться рукой до включателя. Устанавливаем лампочки необходимой мощности, в комнате отдыха можно не слишком яркую, и закрываем плафонами.

Соединяем все щитки парой многожильных медных проводов, желательно в двойной изоляции, они долговечнее, хоть и достаточно дороги. Кабели пропускаем по закрепленным на стенах петлям из тонкой жести, каждая из которых фиксируется двумя шурупами или одним, проходящим сквозь оба конца полоски металла. На развилках проводов устанавливаем распределительные коробки, от них тянем кабель к счетчику.

  • Автор: Михаил Малофеев
  • Распечатать

remoskop.ru

Электропроводка на даче: открытый и скрытый виды. Выполнение схемы и монтаж проводки

В наше время обеспечить комфортный отдых на даче без электричества невозможно. Поэтому, обустраивая дом, обязательно нужно выполнить проводку. Причем, для этого необязательно вызывать специалистов, электропроводка на даче своими руками делается довольно просто – для этого достаточно знаний школьной физики и некоторой информации, которую вы можете получить из этой статьи.

Скрытая проводка

Виды проводки

Эл проводка на даче может быть двух типов:

  • Открытая – располагается на поверхности стены.
  • Скрытая – расположена внутри стены.

Далее подробней ознакомимся с особенностями каждого типа прокладки электрокабелей.

Открытая проводка

Открытая

Основным достоинством данного типа разводки является то, что провода находятся на виду, благодаря чему в случае возникновения проблем их легко исправить. Кроме того, провести такую проводку можно даже после того, как будет выполнена внутренняя отделка помещения.

Правда, в этом случае не обязательно оставлять провода на виду, в прямом смысле. Их можно спрятать в пластиковые короба или в специальные плинтуса, которые имеют кабель-каналы. Для открытой проводки используют накладные розетки и выключатели, которые монтируются поверх стены.

Таким образом, данный способ прокладки проводов является наиболее простым и удобным, однако, не всегда эстетичным.

На фото — открытая проводка в кабель-каналах

Скрытая

Данный способ является наиболее безопасным, но более сложным в монтаже. Скрытая разводка подразумевает прокладку проводов под штукатуркой или в специальных штробах. Соответственно, выполнять данную работу можно только на этапе внутренней отделки дома.

Для такой проводки используют встраиваемые розетки и выключатели, которые располагаются в специальных отверстиях в стене. В результате они практически не выпирают из стены.

Такая разводка в дачных домиках применяется редко. К примеру, если дом деревянный без внутренней отделки, то использовать срытую проводку вообще не получится.

Обратите внимание! В последнее время пользуются популярностью дачные дома из блок-контейнеров , которые внутри утеплены горючими материалами.

Проводка в таких домах обязательно должна быть уложена в негорючие кабель-каналы.

Подключение наружной проводки

Монтаж разводки

Прокладка проводов на даче состоит из нескольких этапов:

  • В первую очередь выполняется уличная проводка на даче – электричество с улицы заводится в дачный дом. При этом устанавливается щиток со счетчиком, к которому подключается наружная проводка.
  • Затем выполняется схема разводки.
  • После этого выполняется разводка к потребителям электроэнергии и подключается через распределительный щиток к электросчетчику.

Далее рассмотрим, как выполняется работа на каждом этапе.

Наружная проводка

Наружная проводка ведется от ближайшего столба электролинии. Если расстояние между столбом и домом большое, используют дополнительные опоры, что позволит предотвратить обрывы проводов и обеспечить безопасность.

Наружные провода подключаются к электрощиту, расположенному внутри дома. Данную работу не стоит выполнять самостоятельно, если у вас нет соответствующего опыта. Кроме того, электрик должен опломбировать счетчик.

Схема разводки

Выполнение схемы

Внутри дачного домика провести проводку самостоятельно не сложно. Единственное, предварительно надо грамотно создать проект.

Схема проводки на даче своими руками выполняется следующим образом:

  • В первую очередь надо выполнить в масштабе план дома и обозначить все токи, где будут располагаться источники освещения, розетка и выключатели.
  • Далее надо нанести на схему разводку от распределительного щитка к источникам потребления. На этом этапе необходимо продумать, какие электроприборы и какой мощности будут использоваться в доме. Данная информация позволит определить необходимое сечение проводки, чтобы максимальная мощность не превысила номинальное значение провода.
  • В завершение работы можно посчитать, какое количество провода понадобится для выполнения разводки. Это также позволит заранее рассчитать стоимость электропроводки на даче.

Совет! Сечение медного провода для розеток должно быть не менее 2,5 мм2, для приборов освещения сечение провода должно быть не менее 1,5 мм2.

Распределительная коробка

Монтаж проводки

После того, как схема электропроводки на даче будет выполнена, можно приступать непосредственно к ее монтажу. Конечно, предварительно необходимо закупить все материалы.

Инструкция по выполнению разводки довольно простая:

  • В первую очередь надо согласно схеме уложить и закрепить трубки, которые будут служить кабель-каналами. Все они должны быть выполнены из негорючего пластика.
  • Затем выполняется разводка – провода протягиваются сквозь трубы.
  • Далее выполняется установка розеток и выключателей, а также их подключение к проводам.
  • После того, как разводка буде выполнена, провода следует подключить к распределительному считку и счетчику. Данную работу так же необходимо доверить специалисту. Какая бы цена ни была на услуги электрика, основную часть суммы вы сэкономите за счет самостоятельного выполнения разводки в доме.

Совет! Если участок не подключен к централизованному электроснабжению, временно решить проблему электроснабжения позволит аренда дизель — генератора для дачи .

Вот, пожалуй, и все основные моменты выполнения проводки на даче.

Вывод

Несмотря на кажущуюся сложность, выполнить самостоятельно проводку в дачном доме не сложно. Главное – делать работу аккуратно и тщательно, соблюдая основные правила безопасности. Кроме того, некоторые ее этапы, о которых было сказано выше, следует все же доверить специалистам. (См. также статью Освещение дачного участка: особенности.)

Из видео в этой статье можно получить дополнительную информацию по данной теме.

Добавить в избранное Версия для печати

9dach.ru

Схема электропроводки в частном доме своими руками

Современную квартиру, дом, офис или коммерческое заведение невозможно представить без электричества. Оно плотно вошло в нашу жизнь и продолжает захватывать все новые и новые сферы жизнедеятельности. От того, насколько качественная проводка в помещении и насколько бесперебойно она работает, зависит функционирование объекта – без электричества отключается освещение, электрокотлы, кондиционеры, компьютеры и пр. Поэтому если вы задумываетесь о создании полноценной схемы электропроводки в частном доме, то прочитайте нашу статью – в ней мы расскажем о тонкостях и нюансах этого дела.

Введение

Подключение участка, дома к электроснабжению выполняют силовым кабелем от столба к дому по воздуху или  подземным способом в траншее.

Для подземной прокладки используют силовой кабель, например, асбл 3х240 в Краснодаре. Главная конструкционная особенность — наличие защитной брони. Гибкие свойства и высокая плотность электрокабеля делают его пожаробезопасным. Повышенная надежность изделия обусловлена наличием двух стальных лент.

Перед тем как планировать расположение кабелей, нужно составить план расположения техники и освещения во всех комнатах, в технических помещениях, в хозяйственных постройках и на улице. Отталкиваться нужно именно от него. Если, к примеру, в зале достаточно двух-трех розеток для подключения телевизора и торшера, то на кухню нужно вести несколько линий для подключения мощной стиралки и посудомойки, микроволновки и электрочайника, электрокотла и варочной поверхности.

Классическая схема для подключения дома

Расчет следует делать с учетом всех потребителей, которые будут подключены+запас+подумайте, что еще вы подключите к сети в будущем. К примеру, если вы планируете бить скважину, то вам надо будет запитать мощный двигатель, если в гараже планируется поставить станок – то думайте, какой кабель выдержит нужную силу тока. На первом этапе надо составить детальный план всего электрооборудования, которое есть и будет в доме. Учитывайте кондиционеры, системы видеонаблюдения, ландшафтного освещения и пр.

Затем на основе схемы расстановки потребителей составляется принципиальная схема монтажа электропроводки в частном доме своими руками. По данной схеме будет производиться сборка, чтобы вы нигде не запутались и не ошиблись. По ней можно будет быстро рассчитать количество нужного кабеля, его сечение, количество розеток и выключателей, определить местоположение щитка и счетчика, стабилизаторов и других элементов цепи. Согласно схеме закупается все оборудование и проводится монтаж – она считается основополагающей.

Делаем разводку

Проводка может быть двух типов – наружная или скрытая. Сегодня практически повсеместно используют скрытую проводку, которую укладывают в вырезанные по стенам и потолку штробы. Наружная проводка применяется там, где каналы проложить не удается – в деревянных домах, конструкциях из оцилиндрованного бревна, бруса, по полу и пр.

Рисуя схемы электропроводки в частном доме своими руками, обязательно учитывайте, что СНиП требует делать покомнатную разводку. Более того, нужно рассоединять линии розеток и освещения. Такое решение более затратно, чем “круговые” схемы, но оно безопасно и позволяет включать в сеть мощные потребители без риска выхода остальных приборов из строя. К тому же покомнатная разводка позволяет проводить ремонт в одном помещении, отключив его, тогда как в остальных будет электричество.

Разделение сетей по классам позволяет использовать кабеля и автоматы нужной мощности. К примеру, для освещения используется провод на 1.5 квадрата и автомат на 16А. Этого вполне достаточно для подключения нескольких источников освещения и даже мощной центральной люстры. Для розеток используют кабель на 2.5 квадрата и автомат на 25 ампер. Суммарная мощность на одну линию не должна превышать 4,5 кВт (например, микроволновка, вытяжка и электрочайник, включенные в одну розетку или линию “едят” 800+300+1300 Вт или 2,4 кВт). Если вы планируете подключать мощные потребители (к примеру, бойлер на 3-4 кВт, стиралку, электрокотел, духовой шкаф), то тяните к ним отдельные линии.

Нормативы прокладки кабелей

Линия подходит к электрическому щитку, на каждую устанавливается отдельный автомат согласно мощности. На входе ставится общий автомат (можно использовать на 32 или 40А).

Разделение по группам потребителей

Чтобы качественно провести электричество в доме, нужно все правильно спланировать. Сделайте разделение всех линий и источников на группы:

  1. Сеть, используемая для освещения.
  2. Сеть, используемая для питания розеток.
  3. Силовая сеть (для мощных потребителей).
  4. Сеть, используемая для уличного освещения.
  5. Сеть для хозпостроек (гаража, сарая, бани и пр.).

Эти сети рисуются на отдельных листах бумаги с указаниями размеров помещений и ширины перегородок. Затем делается подсчет необходимого количества кабеля (с учетом его сечения), розеток и других устройств.

Если вы делаете скрытую проводку, то она закладывается в штробы, после чего штукатурится и вся стена выравнивается в одно целое. Если вы делаете наружную проводку, то ее укладывают уже после облицовки стен, пряча кабеля в специальные металлические или пластиковые каналы.

Обдумывая, как сделать разводку электропроводки в доме, прикиньте, нужен ли вам будет стабилизатор напряжения. Современные сети крайне нестабильны, напряжение в них может прыгать от 180 до 240 градусов, тогда как для многих приборов возможные отклонения составляют 5-10%.

Внимание: стабилизатор выровняет напряжение и защитит ваши приборы от перегорания, но для этого нужно правильно рассчитать его мощность с таким расчетом, чтобы его хватало на все одновременно работающие устройства.

Нарисуйте схему прокладки кабелей и размещения устройств

Подготовительные работы

Итак, вы решили создать проводку своими силами. Для этого вам понадобится набор инструментов:

  1. Мультиметр.
  2. Тестерная отвертка.
  3. Коннекторы для проводов.
  4. Плоскогубцы.
  5. Нож для снятия изоляции.
  6. Перфоратор и шлифмашинка с алмазным диском для изготовления штроб.

После подготовки набора инструментов пришло время приступать к разметке будущей проводки. Сверху провода пускаются на высоте 20 см от потолка, все ответвления на розетки или выключатели делаются строго вертикально. Не нужно пытаться экономить кабель, натягивая его поперек или наискосок комнаты – это приведет к печальным последствиям, когда вы решите повесить шкафчик или картину через 5 лет после ремонта.

Во влажных помещениях нельзя размещать выключатели и розетки. Высота их размещения регулируется по СНиПу или в зависимости от пожеланий заказчика. Как провести проводку в доме, если необходимо создать освещение во влажной комнате (например, сауне)? В сеть включается трансформатор и подается напряжение не более 36 вольт, поскольку оно безопасно для человека.

Как правильно осуществлять разметку

Разберем, как правильно строить электропроводку в доме своими руками (пошаговая схема). Начинайте делать разметку от щитка. Сначала проведите линии, по которым будут проходить основные магистрали. Подумайте, какой ширины и глубины резать штробу. Затем подумайте, где расположатся электромонтажные коробки (их нужно делать на присоединении проводов к магистралям). От коробок опустите розетки и выключатели, проведите по потолку разметку для светильников. Когда все подготовительные работы завершены и линии пролегания нарисованы, то приступайте к штроблению. При помощи болгарки и алмазного диска вырезаются щели на заданную глубину, параллельно им режутся вторые. Затем при помощи перфоратора или зубила выдалбливается канавка, в которую закладываюся кабеля. Их крепят внутри штроб при помощи стяжек, а затем заделывают цементом или асбестом.

Внимание: проводить заделку рекомендуется после тестирования системы. Если какой-то кабель повредился в процессе монтажа, то не придется вырезать штробы заново.

Грамотное подсоединение щитка

Монтаж

После разметки и вырезки штроб в них укладываются кабеля. Все соединения осуществляются в монтажных коробках при помощи специальных штекеров. Можно, конечно, пропаивать провода, но это совершенно излишне и занимает много времени. Штекерное подключение быстрое и надежное, главное, выбрать оригинальные материалы.

При подключении выключателей нужно размыкать фазу, а не ноль. Фаза приходит на нижнюю часть патрона, а не на боковую, чтобы вы случайно не зацепили ее при замене лампочки. Это основные правила того, как сделать проводку в доме своими руками – запомните их и выполняйте в обязательном порядке.

После того как провода разложены, нужно подключить их к электрощитку, установив в него автоматы, УЗО, счетчик. Его может переносить или пломбировать только сотрудник энергоснабжающей компании, поэтому не торопитесь снимать его сами – вас оштрафуют на крупную сумму. Все кабеля, заходящие в счетчик, желательно промаркировать, на автоматы наклеить стикеры с обозначением, за что они отвечают, или подписать их маркером. Также желательно наклеить на дверцу щитка схему подключения, иначе через 5-10 лет вы просто не вспомните, что и как было собрано.

Некоторые нюансы

Расскажем вам некоторые тонкости того, как провести свет в доме своими руками. Существуют два вида кабеля – медный и алюминиевый. Мы настоятельно рекомендуем вам использовать только медный кабель – он выдерживает большие нагрузки, не портится со временем и легко укладывается даже на изгибах. Запитывать розетки лучше всего кабелем 3*2,5 ВВГнг (негорючим). Третий кабель идет на заземление (многие современные устройства не работают без него). Одинарные розетки лучше не ставить – вам их просто не хватит. На одну комнату нужно минимум 4 розетки (даже в спальне вы включите телефон на зарядку, планшет, утюг и торшер). Для залов рекомендуется создавать группы по 4-6 розеток (к примеру, для подключения компьютера надо минимум 4, а если у вас есть принтер/сканер, то все 6). На кухне возле рабочей поверхности также обычно ставят 4 розетки (вытяжка, электрочайник, блендер, хлебопечка), еще минимум 2 разводят на остальные устройства (холодильник, электрокотел, бойлер и пр).

Для освещения целесообразно использовать обычный кабель ВВГнг 3*1,5 мм2 – его вполне достаточно для питания нескольких источников света. Но если вы планируете создать проходные выключатели, то вам нужно будет доработать схему.

В целом, электрика в частном доме сложная только на первый взгляд. Если вы изучите соответствующую литературу и будете соблюдать все советы, то вы быстро и качественно сможете собрать ее сами. Главное – не экономить, использовать только качественные комплектующие и быть благоразумным, не подключая на кабели для освещения бойлер или теплый пол.

Электрооборудование 101 для домовладельца

Автор: Клинт К. Томас, эсквайр.

Фотография Зои Томас

Электротехнические работы, как и все остальное в жизни, могут варьироваться от самых простых до чрезвычайно сложных. Каждому домовладельцу, который занимается своими руками, полезно иметь хотя бы базовое представление об электромонтажных работах. В этой статье мы попытаемся раскрыть некоторые тайны, окружающие лабиринт проводки, который проходит по всему дому и заставляет все в нем работать одним щелчком переключателя.

Электроэнергия поступает в каждый дом через счетчик мощности, поставляемый местной коммунальной компанией, затем, в большинстве случаев, через главный автоматический выключатель на 200 А, а затем в домашний блок выключателей, который часто еще называют блоком предохранителей. Из коробки выключателя этот поток электричества распространяется по многочисленным цепям в разные части дома, сначала проходя через отдельные автоматические выключатели, которые служат защитным механизмом, предохраняющим систему от перегрузки. Электрическая система дома рассчитана на работу от 120 вольт, за исключением некоторых основных приборов, таких как электрическая сушилка для одежды, которая работает от 240 вольт.

Электропроводка бывает разного калибра или размера. Чем тяжелее калибр, т. Е. Чем толще медный провод, тем больше электрического тока он может пропускать без перегрева. Электрический провод и автоматические выключатели предназначены для работы в тандеме друг с другом, и каждый должен быть соответствующего размера. Например, электрический провод калибра 14/2 рассчитан на максимальный ток 15 ампер и не должен использоваться с любым автоматическим выключателем более 15 ампер. Проводка 12/2 калибра рассчитана на максимальный ток 20 ампер.Эти провода двух размеров являются стандартом, который сегодня используется в домах для большинства осветительных и настенных розеток. Опять же, для некоторых приборов, которые потребляют больше электроэнергии, и в соответствии с местными и государственными строительными нормами, необходимо использовать автоматические выключатели более тяжелого калибра и более высокого тока.

Электрический провод калибруется как дробовик. Чем меньше число, тем толще калибр провода. Трос 12-го калибра тяжелее и выдерживает большую нагрузку, чем провод 14-го калибра, но на меньше, чем на , чем провод 10-го калибра, и выдерживает меньшую нагрузку, чем провод 10-го калибра.

Использование провода неправильного калибра с автоматическим выключателем неправильного размера может легко привести к возгоранию или неисправности электрической цепи. Например, если используется провод слишком малого калибра с разрывом высокого тока, то провод может перегреться и загореться задолго до того, как сработает автоматический выключатель. С другой стороны, если слишком большой калибр провода используется с выключателем с низким током, прерыватель может постоянно отключаться, нарушая цепь до того, как провод достигнет своей максимальной электрической нагрузки.

Крайне важно точно знать, какой калибр провода и какой амперный выключатель следует использовать для любого конкретного применения. Это не та область, где можно гадать. Результатом таких догадок может стать пожар в доме или поражение электрическим током. Кроме того, в соответствии с применимыми строительными нормами и правилами существуют ограничения на количество розеток и / или светильников и т. Д., Которые может иметь конкретная цепь, и даже где они могут быть размещены или не размещены. Обязательно проконсультируйтесь со своими местными и государственными строительными нормами перед началом любых электромонтажных работ.

Стандартный бытовой электрический провод состоит из трех проводов: черного (горячий), белого (нейтраль) и неизолированной меди (заземления).

Типичный электрический провод для домашнего использования поставляется в изолированном рукаве и состоит из трех проводов. По черному проводу проходит электрический ток, поэтому его обычно называют «горячим». Есть белый провод, который является «нейтралью», и, наконец, голый медный провод, который является проводом заземления. Когда электрические провода соединяются вместе, черные провода должны быть соединены вместе, белые провода должны быть соединены с белыми проводами, а заземляющие провода должны быть соединены вместе.В противном случае схема не будет работать и приведет к электрическому «короткому замыканию».

Трехжильный электрический провод доступен для использования в приложениях, требующих дополнительного «горячего» провода, например, с трехпозиционным переключателем. Всего в трехпроводной схеме имеется четыре провода: белый нейтральный провод, неизолированный медный провод заземления, черный «горячий» провод и красный провод для второго «горячего» провода.

Используйте плоскогубцы для снятия изоляции, чтобы срезать изоляцию с концов проводов. В приспособлениях для зачистки можно использовать провода различного калибра, чтобы обеспечить снятие изоляции с пластика без повреждения провода.

Простой детектор напряжения - это недорогой инструмент, который может обнаруживать провода под напряжением, чтобы гарантировать отключение питания перед работой с электрическими проводами.

Основные соединения

Прежде всего, всегда отключайте электропитание перед работой с какой-либо частью электрической системы.

Провода обычно соединяются с помощью гаек, которые классифицируются по калибру, чтобы соответствовать электрическим проводам.

Для таких применений, как подключение светильника, провода светильника присоединяются к проводам электропитания с помощью проволочных гаек.Как и сама проволока, гайки бывают разных размеров, чтобы соответствовать разным калибрам проволоки. Для подключения снимите изоляцию с концов проводов, удерживайте их между пальцами и закрутите гайку для проводов по часовой стрелке на концах.

При подключении электрического прибора соедините проводку, совместив цветные провода линии питания и приспособления, скрутив их вместе, а затем закрыв каждое соединение проволочной гайкой. У многих осветительных приборов нет черных и белых проводов, и в этом случае поищите ребро на оболочке проводов, чтобы определить нейтральный провод.

Выключатели света и настенные розетки имеют винты с обеих сторон для подключения проводов. Зеленые винты предназначены для заземляющих проводов, серебристые / нержавеющие винты - для белых нейтральных проводов, а винты латунного цвета - для черных «горячих» проводов.

Некоторые из наиболее распространенных проектов в области электрооборудования, с которыми сталкивается домовладелец, - это замена выключателей и розеток. Пристройка комнат или капитальный ремонт могут даже потребовать увеличения количества розеток в определенной области вашего дома.Таким образом, в данной статье будут рассмотрены самые основные электрические работы с использованием только однополюсных переключателей и оконечных розеток.

Электрический ток, передаваемый по проводу, можно прервать с помощью переключателя, который просто разрывает соединение между двумя горячими проводами.

Однополюсный выключатель света имеет два латунных винта с одной стороны для подключения черных проводов.

Выключатели освещения служат просто для того, чтобы прервать или «прервать» электрический ток в проводке, прежде чем он попадет в осветительную арматуру.Из-за этого прерывания потока свет выключается, а затем снова включается. Чтобы подключить выключатель, представьте себе провод, идущий от точки «горячего» соединения к коробке, в которой будет находиться выключатель света. Другой провод будет идти от этой коробки выключателя света к распределительной коробке, в которой находится осветительный прибор. Сам переключатель - это то, что соединяет эти два провода и позволяет электрическому току течь к свету или останавливаться на переключателе.

Проложите концы двух проводов в распределительной коробке, зачистите концы и затем соедините белые провода вместе с помощью гайки и заземляющие провода, закрепив их вокруг зеленого винта в нижней части переключателя.Каждый черный провод подсоединен к переключателю. К каждому латунному винту с правой стороны переключателя прикреплен один провод.

Настенные розетки - это еще одна область, которая может потребовать внимания домовладельца. В отличие от осветительных приборов, настенные розетки остаются «горячими», то есть в них всегда присутствует постоянный электрический ток. Это достигается за счет того, что розетки соединяются в ряд, как огни на рождественской елке. «Горячий» провод идет от автоматического выключателя или другой «горячей» распределительной коробки и ведет к первой розетке.Отсюда другой провод идет от первой розетки ко второй розетке. Это продолжается до тех пор, пока не будет подключена вся комната или пока максимальное количество приборов не будет подключено к определенной цепи.

Розетки (вилки или розетки) подключаются в ряд, так сказать, путем прикрепления белых проводов к серебристым / металлическим винтам с одной стороны и соединения черных проводов с латунными винтами с другой стороны. Провод заземления подключается к зеленому винту внизу.

В отличие от светильника, настенные розетки остаются «горячими», то есть в них всегда присутствует постоянный электрический ток.

Розетки, также известные как розетки или вилки, подключаются в ряд, так сказать, путем прикрепления черных проводов к латунным винтам, белых проводов к винтам из серебра / нержавеющей стали и заземляющего провода к зеленому винту. внизу. Современные розетки называются «дуплексными розетками», потому что у них есть два винта с обеих сторон. Как следует из названия, они могут подавать электрический ток на один набор винтов, а затем направлять его через другой «дуплексный» набор винтов на другое приспособление.

Провода прикрепляются к розеткам и переключателям путем загибания конца в форме крючка. Я обычно делаю это, удерживая оголенную проволоку между плоскогубцами, а затем вращая запястье, чтобы образовать крючок в проволоке. Этот крючок легко обойдет винты с каждой стороны розетки и / или переключателя, чтобы обеспечить надежное соединение при затяжке.

Помните, что все электромонтажные работы в доме регулируются «юрисдикцией , имеющей полномочия». Большинство юрисдикций следуют стандартам, провозглашенным в Национальном электротехническом кодексе, но иногда изменяют эти стандарты в своих местных и государственных строительных нормах.Многие штаты и местные юрисдикции разрешают домовладельцам выполнять свои собственные электромонтажные работы, но некоторые этого не делают. Перед началом любых электромонтажных работ проконсультируйтесь с местными законами, постановлениями и местными строительными нормами. Кроме того, убедитесь, что вы знаете, что делаете. Если гипсокартон будет повешен неправильно, то на руках у вас будет просто бельмо на глазу. Если электромонтажные работы выполнены ненадлежащим образом, это может привести к возгоранию вашего дома или поражению электрическим током! Если сомневаетесь, не делайте этого.

Прочие электротехнические изделия


Рекомендуемые статьи

Электромонтаж коробки выключателя - коробки выключателя 101

Фото: familyhandyman.com

В вашем доме - фактически в каждом доме - источник электроэнергии принимает непритязательную форму. Скрытый за невзрачной металлической дверью блок выключателя выглядит не очень впечатляюще, но именно поэтому вы можете включить свет, блендер, кондиционер и телевизор. Блок выключателя или сервисная панель работает как центральный релейный узел: он забирает энергию с улицы, а затем подает ее на различные электрические розетки и проводные устройства по всему дому.

Большинство людей открывают коробку выключателя только при возникновении проблемы, например, когда цепь требует восстановления после отключения. Так и должно быть. Домовладельцы поступают мудро, избегая электрических элементов, особенно тех, которых они не понимают. Не ошибитесь: Блок выключателя опасен. Наймите дипломированного электрика, если считаете, что панель требует внимания. Цель этой статьи - просто рассказать немного больше обо всех этих загадочных проводах и переключателях.

Некоторые рабочие места лучше доверить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных электриков.

+

Двухполюсный сервисный разъединитель

В верхней части коробки выключателя переключатель, который больше других, обычно называют «главным». (Технически это называется двухполюсным сервисным отключением.) Здесь, после прохождения через ваш счетчик электроэнергии, к вашему дому подключаются два горячих провода от коммунальной компании. Каждый провод несет 120 вольт.Если бы вы переместили этот переключатель в положение «выключено», электрический ток в вашем доме прервался бы, и ваша посудомоечная машина внезапно перестала бы работать. Поверните переключатель в другую сторону, и ваша посудомоечная машина - не говоря уже о холодильнике, домашнем компьютере и будильниках в спальне - вернется к жизни.

«Горячие шины»

От главного выключателя каждая из двух горячих линий энергокомпании переходит в свой собственный автобус. На первый взгляд автобус выглядит как обычный металлический брус.Один автобус идет вертикально по левой стороне панели. Второй автобус идет вертикально по правой стороне.

Нейтральная шина

Третья металлическая шина, нейтральная шина, снова принимает электрический ток после того, как выйдет из коробки выключателя и протекает по всему дому, выполняя свою работу.

Фото: familyhandyman.com

Автоматические выключатели

Автоматические выключатели охватывают горячие шины, и в случае перегрузки - скажем, из-за слишком большого количества одновременно работающих устройств - затронутая цепь отключается и автоматически отключает электрический ток.Кроме того, автоматические выключатели служат исходными точками для проводки, идущей в разные части вашего дома. Поэтому рядом с отдельными выключателями есть ярлыки (с названиями комнат или основных приборов). Каждая цепь имеет два провода под напряжением, подводимых к выключателю, а также нейтральный провод, который подключается к нейтральной шине. Вместе эти три провода выходят из коробки выключателя и продолжают обеспечивать питание своей назначенной цепи.

Существует два основных типа автоматических выключателей:

  • Однополюсный: Они состоят из одного переключателя, рукоятки 120 вольт и могут быть на 15 или 20 ампер.
  • Двухполюсный: Обрабатывая 240 В с номинальной силой тока от 15 до 70, они выглядят как два переключателя, соединенных вместе.

Для проводного освещения, электрических розеток и обогревателей плинтуса обычно требуются выключатели на 15 или 20 А. Водонагреватели и сушилки лучше всего подавать на 30 ампер. Между тем, электрические плиты используют автоматические выключатели на 40-50 ампер, а такие вещи, как система кондиционирования воздуха, могут обслуживаться выключателем еще большего размера или дополнительной панелью.

Подключение выключателя должно соответствовать его силе тока.Провод двенадцатого калибра подходит для выключателей на 15–20 ампер; Провод 8-го калибра подходит к двухполюсным выключателям на 40 или 60 А.

Заземление

В лабиринте проводов, проложенных в коробке выключателя, нужно помнить еще об одном: заземляющем проводе. Обычно это неизолированный медный провод, он соединяет нейтральную шину с металлической водопроводной трубой (или с металлическим стержнем, закопанным в землю). Заземление предотвращает попадание токов, протекающих по изношенным проводам, на металлические поверхности, для которых они не предназначались.

Некоторые рабочие места лучше доверить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных электриков.

+

что вам нужно и как сделать?

О том, как сделать беседку своими руками и как ее украсить, мы уже рассказывали. Но на этапе строительства был упущен один очень важный момент - электричество в беседке. Согласитесь, важная составляющая? Провести проводку к беседке не так уж и сложно, так что теперь можно снова поговорить!

Подготовительные работы по электропроводке в беседке

Первым делом нужно определиться, какая техника (а это соответственно и узлы) будет в беседке.

Электропроводка в беседке своими руками

Минимальное требование для комфортного спокойного вечера в беседке заключается в том, что бы там был свет (а это лампочка и выключатель) и хотя бы одна розетка. Что касается розеток, то рекомендуется оборудовать беседку, несколько розеток и как минимум два противоположных места, что бы можно было не только подключить телевизор или радио, но и включить ноутбук (или телефон) на зарядку, т.к. в современной жизни без них уже не обойтись!

Исходя из этого нам потребуются следующие инструменты:

  • Отвертка фигурная и прямая
  • Другая отвертка с верхним индикатором напряжения
  • Шлифовальная машина
  • Электродрель с набором сверл
  • Нож
  • Машинки для стрижки

Среди материалов для создания электропроводки в беседке нам понадобятся:

  • Несколько розеток
  • Переключатель
  • Лампочка (лучше экономка взять)
  • Несколько разведочных ящиков
  • Вкладыши из специального изоляционного картона
  • Полосы из оцинкованной листовой стали (служат для крепления электропроводки к стенам)
  • Лист асбестовый, толщина 0,3 - 0,5 см
  • Электрокабель необходимой длины

Среди всего вышеперечисленного следует обратить внимание, наконец, на электрический кабель.Сегодня принято использовать либо плоский провод (АР, АППВ и др.), Либо тонкие кабели круглого сечения.

Преимущество плоских проводов в том, что они лучше и надежнее кабелей круглого сечения. Недостаток плоского провода - более высокая стоимость и сложность в разводке.

Сложность заключается в том, что плоский провод плохо гнут, поэтому, если сделка будет происходить на углу и соответственно повороте, внешнюю изоляционную оболочку кабеля придется разрезать по изгибу.Несмотря на это, большинство собственников, лично проводящих электричество в доме, выбирают плоский провод.

Что касается длины кабеля, то обязательно покупайте его с запасом не менее 1-1,5 метра, т.к. Иногда, когда есть ошибки в расчетах, в результате этого кабеля нет, и вам приходится покупать его и соединять части (я лично испытал это), и это не только ухудшает эстетический вид, но и ставит под сомнение безопасность.

Также необходимо уточнить, зачем нужен асбестовый лист.Ее предназначение состоит в том, что крепление проволоки будет проводиться к стенам деревянной беседки, что поставит под угрозу безопасность отдыха в беседке, а также ее сохранность при внезапном пожаре. В этом нам может помочь лист асбеста, который прокладывается между стеной беседки и проводом, как кратковременная защита беседки в проводке зажигания.

Вроде изюминки на подготовительных работах разобрались, теперь перейдем к процессу проведения электричества в беседку своими руками.

Монтаж электричества в беседке своими руками

В первую очередь следует предупредить о том, что в данной статье вариант разводки открывает путь к деревянной беседке.

Похоже на наружную проводку

Это самый простой вариант, дешевый, удобный и быстрый, и при аккуратном выполнении беседка не потеряет эстетичного вида.

Итак, для начала нужно составить чертеж, на котором будет указано, как именно должна проводиться проводка по стенам.Далее маркером или карандашом разметить стены, разметка продолжу разносить.

После этого приступаем к монтажу листа асбеста, разрезаем его на полоски так, чтобы они были по краям кабеля не менее 0,5 см с каждой стороны. Асбестовые полосы крепят к поверхности беседки, на них кладут трос, которым крепят асбестовые полосы к оцинкованному листу. Для еще большей безопасности (и это не помешало) между проводами и полосами стали уложены полосы изоляционного картона (здесь, как и в случае с асбестом, прокладка должна на несколько миллиметров выступать из-под креплений).

При креплении проводов стальными полосами будьте осторожны, чтобы они не сильно давили на кабель, но в то же время и не позволяли ему болтаться.

Обратите внимание, что многие дачники используют совершенно небезопасный вариант крепления: забивают гвоздь между проводами проводки, тем самым прижимая ее к деревянным стенам. Это крепление не только испортит беседку, но и сделает проводку опасной.

После того, как провода будут прикреплены к беседке и подключены к установке розеток, выключателей и т. Д., соберите все необходимые элементы по существующим правилам.

Далее второй конец провода (который будет подключен к электросети) подключили к защитному автомату (лучше разъединить) и ввели кабель в сеть.

Вот вся проводка в беседке своими руками считается смонтированной. Работы не много, но для этого требуются знания в области электричества, поэтому, если у вас их совсем нет, настоятельно рекомендуем воспользоваться услугами электрика, к тому же на сегодняшний день они имеют вполне разумные материальные ограничения.

По поводу создания скрытой проводки скажу, что в этом нет необходимости, т.к. денег это тоже потребует больше хлопот, да и эстетический вид существенно не изменится по сравнению с открытой проводкой.

Руководство по проектам DIY с участием электриков

Чтобы разместить на своем веб-сайте инфографику «Электрика своими руками: советы и инструменты», просто скопируйте и вставьте код для встраивания ниже:

В попытке сэкономить деньги и время на найме продавца и на фоне опасений, что мошенники воспользуются преимуществом, все больше и больше домовладельцев предпочитают брать дело в свои руки. Liverpool Victoria Insurance утверждает, что 29% британцев ежегодно экспериментируют со своей электрикой. Это 18 850 000 миллионов человек, которые ежегодно рискуют своей жизнью и жизнью своей семьи в Великобритании.

Электрика «Сделай сам» может включать в себя все, что угодно, от замены крышек розеток до установки нового светильника, расширения электрической цепи и даже ремонта дома. Однако только 5% опрошенных заявляют, что попытаются полностью перенастроить сеть.

В отсутствие реальных правил, запрещающих домовладельцам выполнять мелкие электромонтажные работы в собственном доме, они продолжают это делать. Почти шесть из десяти проектов «сделай сам» относительно безопасны и успешны, даже несмотря на то, что домовладельцы не обладают необходимыми навыками, которые требуются для некоторых рабочих мест.Почти четверть домашних работ пошли не так, что пришлось вызвать специалиста, чтобы исправить это.

По иронии судьбы, выполнение электромонтажных работ своими руками в вашем доме мотивирует сэкономить деньги, но в итоге на устранение этих неисправностей, связанных с самодельной работой, ежегодно обходится ошеломляющая сумма в 67 миллионов фунтов стерлингов. НАПИТ сообщил, что треть зарегистрированных электриков тратят около четверти своего рабочего времени на исправление неудачных домашних работ.

Люди признались, что перерезали провода питания, пытались отремонтировать электрические устройства, которые все еще были включены, и даже сверлили проводку, проложенную в стенах.Важно помнить, что некоторые виды работ вам не следует выполнять из-за того, что работы требуют проверки на безопасность, предварительного одобрения заявки на строительство и сертификата электрического соответствия.

Что вы действительно знаете о DIY? У вас есть навыки для выполнения работ, которые соответствуют нормам и безопасны? Или вы не в своем уме и вам нужна профессиональная помощь?

Мы знаем, что как бы правительство и компании ни подчеркивали необходимость наличия дипломированного электрика, все равно найдутся те, кто сделает это самостоятельно.Мы обращаемся к вам с посланием: если вы собираетесь проводить электромонтажные работы в собственном доме, будьте осторожны.

Как и работа с газом, электромонтажные работы сопряжены с катастрофическими рисками, такими как смерть, пожар, поражение электрическим током и серьезные травмы. Следуйте этому руководству, чтобы убедиться, что вы знаете, что вы делаете, а чего не должны делать, какие правила соблюдать и когда обращаться за помощью.

Схема заземления в частном доме своими руками: схема, расчет, установка

Современный частный дом оборудован большим количеством бытовых электроприборов.Чтобы подключить их к электросети, из соображений безопасности необходимо выполнить заземление. Из этой статьи вы сможете узнать, как правильно сделать контур заземления в частном доме своими руками.

Что такое заземление?

Это название специально выполненного соединения с заземляющими элементами электрооборудования. Его основное предназначение - гарантировать защиту от воздействия электрического тока при выходе из строя бытовой техники.

Комплект заземления

В продаже можно найти специальные комплекты заземления, цена которых составляет около 4 600 руб.Также можно приобрести отдельные комплектующие для установки, они недорогие. Например, стальной стержень (электрод) длиной 1,5 м будет стоить 500 рублей, муфта - 200 рублей, соединительный шнур - 850 рублей. К каждому комплекту заземления прилагается соответствующая инструкция по установке, учитывающая специфику всех изделий.

Однако большинство необходимых элементов можно изготовить самостоятельно. К тому же выбор материалов довольно широк. Вам просто нужно знать требования, которые к ним предъявляются.

Заземлитель вертикальный

  • Уголок 50x50x5 мм.
  • Трубопровод диаметром не менее 32 мм с толщиной стенки 3,5 мм и более.

Эти электроды могут использоваться при объемах потребления электроэнергии не более 15 кВт.

Горизонтальный заземлитель

  • Проволока стальная сечением не менее 10 мм 2 .
  • Многопроволочный стальной 40х4 мм.

Проводники

В качестве проводников можно использовать металлическую ленту, стальную или медную проволоку.Например, провод СИП с жилами соответствующего сечения и без изоляции. При укладке в траншею - не менее 25 мм 2 , при открытой кладке - не менее 16 мм 2 .

Схематические элементы

  • Углубление электрода - не менее 1,5 м.
  • Расстояние от отмостки здания до контура заземления не менее 1 м.
  • Расстояние между вертикальными стержнями не менее 1,5 м.

Схема и выбор места

Монтаж контура заземления должен выполняться ближе к дому с учетом указанных выше расстояний.Длина соединительной «линии» в этом случае будет минимальной, что снизит расход материала. А главное, в дальнейшем он не будет мешать ведению хозяйственной деятельности - прокладке инженерных коммуникаций, поломке цветников.

Расчет

Сделать точный расчет не в силах человеку, обладающему глубокими познаниями. Потому что в расчете используется сложная форма, в которой содержится множество факторов, характеризующих свойства почвы, влажность почвы, а также климатические условия зоны.Эти коэффициенты можно получить только путем сложных дополнительных анализов и расчетов, что требует определенной квалификации и, следовательно, будет стоить недешево.

По этой причине рассмотрим, как сделать контурное заземление в частном доме своими руками проще. Учитывая, что бытовая техника работает в определенном диапазоне сопротивлений шлейфа, в котором она будет нормально работать.

Установка

Заземляющий контур в частном доме своими руками не так уж и прост.Этот процесс довольно трудоемкий и включает следующие этапы:

  • Начать работу следует с рытья траншеи. Необходимо отступить на 1 м от стены здания и приступить непосредственно к процессу. Глубина траншеи должна составлять 0,5-0,75 м, иметь вид треугольника, большая сторона которого составляет 2,5-3 м.
  • При покупке уголка не стоит экономить, как уже было сказано ранее, следует выбирать уголок 50х50х5 мм. Поскольку конструкции меньшего размера не прослужат долго.Всего требуется 3 метра угла. Чтобы облегчить вход в землю, болгарке необходимо отрезать один ее конец. Затем углы с помощью кувалды почти на всю длину по вершинам треугольника должны выступать на 10 см над землей.
  • Выполняя заземляющий контур в частном доме своими руками, следующим этапом является объединение в единую цепь трех электродов. Для этого потребуется металлическая полоса шириной 50 мм и толщиной 5 мм, а также электросварка.Эта полоска соединит углы, которые стоят на вершинах треугольника. Его необходимо приварить к ним в доступных местах. Швы следует сваривать по всей длине. Очень важно покрыть эти места краской, чтобы в результате воздействия блуждающих токов и ржавчины сварной шов не разрушился.
  • Устройство контура заземления на этом этапе завершено, осталось только вывести его внутрь помещения и проверить.

Как попасть в дом?

Контур заземления подключается к электрическому щиту с помощью металлической ленты, которая использовалась для соединения электродов, следующим образом:

  • Необходимо будет выкопать траншею.
  • Цепь заземления (схема ниже) и лента приварены друг к другу.
  • После этого полоску следует подтянуть к электрическому щиту.
  • Для дальнейшего подключения заземляющего провода к электрическому щиту можно использовать медную жилу.
  • Затем к шине заземления приваривается винт и соединяется с медной жилой. К винту с помощью двух шайб и гаек подключается медный кабель, который собирает все заземляющие провода дома.

Проверка контура заземления

Для точного измерения сопротивления контура потребуется специальное оборудование.При его отсутствии можно воспользоваться народным способом, который определит работоспособность получившегося контура.

Надо взять мощный потребитель (от 2кВт) и подключить его так: к фазе в квартире - один конец питающего провода, к земле - другой, и прибор должен заработать. Затем следует в этой сети замерить напряжение при выключенном и включенном оборудовании. Небольшая разница напряжений (5-10 В) свидетельствует о том, что вы сделали правильный контур заземления, который полностью готов к работе.

Если тест показывает значительную разницу напряжений, вам нужно будет добавить больше электродов. От вершины треугольника в любую сторону просверливается еще одна траншея длиной 2,5 м и на ее конце втыкается в землю дополнительный угол, который соединяется с полосой, и снова проводится проверка. Если все в норме, то контур заземления (схема выше) можно считать готовым.

Не допускается

  • Подключение проводов к металлическим трубопроводам любых инженерных коммуникаций.
  • Покройте элементы схемы лакокрасочными составами.
  • Используйте «нулевой» провод для подключения заземления.
  • Имеют горизонтальные заземлители и разъемы вверху (в редких случаях используется заземляющая прокладка).

Полезные советы

1. Перед тем, как приступить к работе, рекомендуется создать временную схему схемы, которую желательно сохранить. Ведь со временем многое забывается, и, чтобы не гадать, где проходит разъем и где расположены электроды, контурная схема всегда будет под рукой.

2. Электроды можно размещать не только по вершинам треугольника. Их можно расположить по дуге, на линии. Важно, чтобы общее сопротивление системы заземления не превышало 3 Ом (диапазон напряжений до 500 В) и 4 Ом (до 1 кВт). При необходимости этот показатель снижают, устанавливая еще 1-2 штанги.

3. Если не можете измерить самостоятельно, желательно пригласить специалиста для стопроцентной уверенности в качестве монтажа схемы. Эта услуга будет стоить в среднем 400-500 рублей.

Очень часто эту энергосервису буквально навязывают, убеждая, что данный вид работ вправе выполнять только лицензированные организации. Однако ни в одной нормативной документации нет указаний на запрет на самостоятельный монтаж схемы.

Естественно, установку можно заказать у энергетиков, принять готовые работы и оплатить их. Но если вы уверены в своих силах, почему бы не смонтировать контур заземления самостоятельно.

Может ли домовладелец заменить электрическую панель | Блог

Как домовладелец, вы можете проверять коробку электрического щита только время от времени.

С другой стороны, если у вас более старый дом, ваша панель может потребовать более чем случайного посещения. Это может быть признаком того, что вашу панель нужно заменить.

Сколько это будет стоить? Можете ли вы заменить панель самостоятельно? У нас есть ответы на эти и другие вопросы, читайте дальше!

Знакомство домовладельца с электрической панелью

Электрическая панель, также известная как панель выключателя, коробка предохранителей или коробка выключателя, представляет собой металлический ящик, в котором находятся автоматические выключатели или предохранители, распределяющие электроэнергию по всему дому.

Электрическая панель - это то, что соединяет провода от городской или окружной электросети с вашим домом.

Электрическая сервисная панель может находиться вне поля зрения, например, в подвале, гараже или туалете. Он также может быть расположен за пределами вашего дома, сзади или сбоку от него.

Важно знать, когда необходимо заменить электрическую панель. Вы поймете, что пора найти замену, когда столкнетесь с:

  • Частые срабатывания выключателя, перегоревшие предохранители или перегрев из-за проблем с проводкой
  • Недостаточное питание и повторяющийся сбой в цепи
  • Погодные повреждения и старение из-за устаревшей электрической панели
  • Тепло или легкий шок при прикосновении к приборам или розеткам

Может Домовладелец самостоятельно выполняет электромонтажные работы?

Технически вы можете, но вы можете дважды подумать, прежде чем добавлять электрические системы в свой список проектов DIY.Вы можете не осознавать, насколько это опасно, и при этом можете нарушать местные нормы.

Ваш местный электрик ознакомлен с информацией, содержащейся в Национальном электротехническом кодексе 2020 года.

Национальный электротехнический кодекс (NEC) опубликован Национальной ассоциацией противопожарной защиты и принят в США в качестве стандарта для безопасной установки электропроводки и оборудования.

Кроме того, страховка вашего домовладельца не может покрывать какие-либо травмы или ущерб, нанесенный вам на работе.

Конечно, есть исключения. Некоторые электрические проблемы можно решить заменой розеток или обновлением проводки в одной конкретной цепи. Если панель все еще в хорошем состоянии, возможно, вам даже не придется ее заменять.

С другой стороны, если вы живете в более старом доме, выключателям может потребоваться дополнительное пространство для обеспечения необходимой мощности или их можно полностью переключить на новую коробку.

Если ваши автоматические выключатели слишком старые для работы, остальная часть системы, вероятно, также устарела, и вам понадобится профессионал для диагностики любых основных проблем.

Проблемы электробезопасности

Есть веские причины, по которым штаты и местные органы власти применяют кодексы. Одна вещь более опасная, чем устаревшая или сломанная электрическая панель, - это пытаться заменить ее самостоятельно, даже если у вас есть опыт.

Если вы не знаете, что делаете, служебные проушины могут стать причиной смертельных травм и пожара, особенно если вы переходите на более высокую силу тока.

Нужно ли мне разрешение на замену моей электрической панели?

Да.Есть определенные электрические ремонтные работы, которые вы можете сделать в своем доме без разрешения.

Другая, более крупная, потенциально опасная работа всегда должна выполняться лицензированным специалистом после получения необходимых разрешений.

Кроме того, если вы планируете продать свой дом, закон Аризоны также требует, чтобы домовладельцы предоставляли список всех реконструкций и ремонтов, которые были выполнены в доме с соответствующими разрешениями или без них.

Разрешения обеспечивают документацию о выполненных работах и ​​записи о том, кто их выполнил.Это позволяет покупателям жилья быть уверенными в безопасности приобретаемого дома.

Мы советуем вам ознакомиться с местными законами, чтобы узнать, какие требования к разрешениям предъявляются к этим более сложным проектам в области электротехники.

В случае сомнений позвоните нам, и мы будем рады бесплатно дать вам оценку и объяснить все юридические требования для конкретных электрических задач.

Сколько стоит замена электрического щита?

Цены на замену электрических панелей зависят от размера панели (силы тока), а также возраста и состояния других частей электрической системы.

Для точной оценки стоимости лучше всего позвонить опытному лицензированному электрику, который задаст вам конкретные вопросы, чтобы лучше понять ваши потребности.

Некоторые электрики предлагают бесплатные сметы, поэтому у вас не возникнет никаких неожиданных расходов. Это может упростить вашу работу, сэкономив ваше время и деньги.

Доверьтесь электрикам

Мы заботимся о вас. Вот почему мы предоставляем основные электрические услуги как коммерческим, так и частным клиентам в округе Явапай.

Свяжитесь с нами для получения бесплатного предложения, и вы будете спокойны, зная, что ваши электрические системы ремонтируются или модернизируются, чтобы предотвратить будущий ремонт или несчастные случаи.

25 основных инструментов для электрика, которые увеличат нагрузку на пояс с инструментами

Рабочие полагаются на инструменты в плане точности, надежности, мастерства, комфорта и безопасности. Сюда входят электрики, которые обеспечивают освещение, подключение и энергоэффективность наших домов. Ниже мы рассмотрим необходимые инструменты для обслуживания электрооборудования для ремня с инструментами современного электрика.

Вот то, что мы рассмотрим в этом руководстве:

  • Основные инструменты для электрического обслуживания

  • Основные инструменты для электрика

  • Инструменты для электрика для обеспечения безопасности

  • Высокотехнологичные инструменты для электрика

  • программного обеспечения для подрядчиков по электротехнике

»Хотите развивать свой электротехнический бизнес? Щелкните здесь, чтобы получить демонстрацию.

Основные инструменты для обслуживания электрооборудования

1. Плоскогубцы

Плоскогубцы - часто называемые кусачками или линейными плоскогубцами - являются неотъемлемой частью любого списка электрических инструментов. Они в основном используются для резки проволоки или захвата, скручивания, гибки или правки проволоки. Любой подготовленный электрик имеет в своем ящике для инструментов или тележке набор плоскогубцев, в том числе плоскогубцы, плоскогубцы и плоскогубцы для развертывания для затягивания контргаек, фитингов и крышек.

2. Отвертки

Электрики используют различные отвертки, еще один необходимый инструментальный ящик, для ослабления и закрепления различных деталей.Многие профессионалы теперь носят с собой универсальные и адаптируемые отвертки со сменными битами, поэтому они никогда не застрянут без надлежащего инструмента для обслуживания электрооборудования.

Времена, когда таскали с собой планшет и обременяли домовладельцев смятыми, нацарапанными сметами и счетами, прошли. Благодаря комплексному облачному программному решению для бытовых и коммерческих услуг электрики получают необходимые цифровые инструменты, чтобы упростить и упростить обслуживание клиентов, сметы, продажи и выставление счетов.

4. Рулетка

При работе с проводкой важно знать точные размеры при резке и зачистке. Простая выдвижная рулетка делает свое дело, но доступные модели с магнитными наконечниками, многоступенчатыми замками и другими функциями облегчают этот процесс.

5. Электрическая лента

Этот клейкий материал, изготовленный из пластика, винила или стекловолокна, чувствителен к давлению и необходим для изоляции проводов или других материалов, проводящих электричество.Изолента предотвращает случайное прохождение электрического тока на другие провода и возможное поражение электрическим током при прикосновении к проводам под напряжением.

6. Кабельные стяжки

Эти недорогие застежки, также известные как застежки-молнии, отлично подходят для связывания электрических кабелей или проводов вместе. Держите электрическое пространство аккуратным и организованным с помощью кабельных стяжек.

7. Электродрель

Электрики регулярно устанавливают новые осветительные приборы или должны разбирать установленное оборудование для доступа к проводке и другим электрическим компонентам.Ручная электрическая дрель с различными насадками помогает ускорить эти задачи - и позволяет профессионалам устанавливать специальные насадки (например, расширительное сверло, см. Ниже) для отраслевых целей.

8. Уровень

При установке светильников ключевым моментом является поиск точных точек для размещения. Список электрических инструментов неполон без стандартного уровня, поскольку он помогает электрикам обеспечить размещение приспособлений, винтов и других приспособлений именно там, где они должны быть.

Основные инструменты для электриков

9.Наконечники для проводов / кабелей

Подобно функциям, используемым в соединительных кабелях и автомобильных аккумуляторах, наконечники для проводов и кабелей подключают провода к приборам, кабелям и другим устройствам, нуждающимся в электроэнергии.

10. Коаксиальный разъем

Коаксиальный разъем соединяет кабели с устройствами, одновременно защищая кабель от повреждений. Существует несколько соединителей, и их наличие под рукой гарантирует, что вы всегда будете удовлетворять потребности своих клиентов.

11. Инструмент для зачистки проводов

Профессиональные электрики регулярно снимают пластиковое покрытие с проводов, чтобы обнажить медь и выполнить индивидуальные соединения с другой проводкой или компонентами.Этот незаменимый инструмент для обслуживания электрооборудования бывает разных моделей и типов.

12. Лента для рыбы

Лента для рыбы - один из многих популярных инструментов электрика. Он используется для прокладки проводки между распределительными коробками (или другими электрическими компонентами) через кабелепровод. Рыбная лента размещена в выдвижной катушке и может подаваться через установленный трубопровод. Как только конец ленты с рыбой появится на противоположной стороне, можно зацепить проводку за ленту и оттянуть ленту, протягивая провод по кабелепроводу.

Информационный бюллетень №1 для торгов.

13. Удочки

Удочки - незаменимый инструмент электрика при прокладке проволоки через стены, под коврами или над потолком. Стержни обычно изготавливаются из стекловолокна и имеют на конце крючки для облегчения маневрирования.

14. Клеммная колодка

Эти модульные изолированные устройства помогают электрикам при группировании нескольких проводов вместе. Они используются для подключения проводов к земле или подключения электрических выключателей и розеток к сети.

15. Тестер напряжения

Для безопасного выполнения электромонтажных работ необходимо отключать электроэнергию на ключевых участках территории (обычно с помощью автоматического выключателя). Портативный тестер напряжения позволяет электрикам проверять розетки на наличие питания, чтобы они знали, когда с ними можно безопасно работать. Электрики также используют этот инструмент для подтверждения восстановления подачи электроэнергии.

16. Развертка

Установка новых кабелепроводов (или замена старых) означает соединение различных сегментов трубопровода вместе для создания маршрута проводки между электрическими компонентами.Сверло для расширения прикрепляется к электродрели и расширяет отверстие на одном конце трубопровода, позволяя ему подключаться к другому сегменту трубопровода и завершать безопасный канал.

17. Трубогиб

При определении маршрута электропроводки электрики часто прокладывают электропроводку вдоль угла стены или в других наиболее скрытых местах. Трубогибы - это инструменты электрика, которые используются для изгиба трубопровода для обеспечения соответствия этим маршрутам и обеспечения того, чтобы трубопроводы оставались безопасными и эффективно размещались в доме клиента.

18. Соединитель для сращивания

Эти пластиковые зажимы помогают электрикам быстро соединять несколько отрезков провода. Их можно использовать с несколькими кабелями, включая провода устройств, телефонные кабели и электрические кабели.

19. Фонари

Для электрика работа в темноте представляет собой потенциальную опасность. Держите основные инструменты электрика, такие как фонарики и другие различные рабочие фонари, под рукой и в пределах досягаемости.

Инструменты электрика для обеспечения безопасности

20.Изолированные перчатки

Удар электрическим током представляет реальную опасность для электриков, поэтому им необходимо принять меры предосторожности. Ношение изолированных перчаток обеспечивает еще один уровень защиты, поэтому используйте их в качестве одного из инструментов для обслуживания электрооборудования. Утепленные перчатки бывают разных стилей для обеспечения комфорта и посадки, поэтому выберите тот тип, который лучше всего подходит для вас.

21. Огнестойкая рабочая рубашка

Квалифицированные и обученные электрики узнают, как принимать меры предосторожности против опасных вспышек дуги, поражения электрическим током и пожаров.В рамках этого обучения необходимо убедиться, что они носят рабочие рубашки из огнестойкого материала, чтобы предотвратить серьезные ожоги.

22. Защитные очки

Электрики должны защищать глаза при тщательном осмотре электропроводки или работе с электроинструментом. Подмастерьям и опытным ветеранам в равной степени нужны защитные очки на каждом рабочем месте, как часть их основных инструментов электрика.

23. Спасательная штанга / крюк

Спасательные стержни (или крючки) используются для удаления крупных предметов или людей, потерявших сознание, которые получили удар током в опасной зоне.Поскольку опасный электрический ток все еще может быть под напряжением, лица, оказывающие первую помощь, должны использовать спасательный стержень, чтобы отвести пострадавшего от источника электричества, не допуская поражения электрическим током.

High-Tech Electrician Tools

24. Анализаторы цепей

Анализаторы цепей, цифровой портативный инструмент электрика, предоставляют практически мгновенную информацию о цепи, подключенной к отдельной розетке. Эти инструменты для обслуживания электрооборудования за секунды измеряют напряжение, полярность, линейное напряжение, реверсирование и многое другое.

25. Приборы для поиска цепей

Электрики часто затрудняются определить, какие розетки к каким цепям подключены в доме. Современные электрики используют искатели цепей с двумя основными компонентами, встроенными в устройство: портативный цифровой передатчик и небольшой приемник, который подключается к розеткам по всему дому. Когда электрик подносит передатчик к цепям в выключателе, устройство отправляет сигнал приемнику, чтобы указать, к какой цепи принадлежит розетка.

26. Калькулятор оценки бизнеса

Хотите узнать текущую стоимость вашей электросервисной компании? Этот бесплатный калькулятор оценки бизнеса ServiceTitan поможет вам определить ключевые показатели, которые можно использовать для отслеживания роста и прибыльности, и показать, сколько может стоить ваш местный электротехнический бизнес, если вы решите его продать.

27. Генератор счетов-фактур

Позвольте вашим электрикам создавать, сохранять и отправлять по электронной или текстовой индивидуализированные счета-фактуры с мобильного устройства во время работы в полевых условиях с помощью бесплатного инструмента для создания счетов-фактур ServiceTitan.Избавьтесь от бумажной работы, упростите выставление счетов и предоставьте своим потребителям электроэнергии удобный электронный счет, который они могут оплатить на месте.

28. Калькулятор ставок оплаты труда

Оцените истинную стоимость найма электриков и определите, сколько ваша сервисная компания должна взимать с клиентов плату за рабочую силу, используя комплексный калькулятор оплаты труда ServiceTitan. Включите ключевые показатели, такие как накладные расходы и идеальную чистую прибыль, в этот бесплатный бизнес-инструмент, чтобы составить таблицу оплачиваемых почасовых ставок, необходимых для покрытия затрат на ведение бизнеса и увеличения прибыльности.

29. Калькулятор рентабельности инвестиций

Убедитесь, что ваша электрическая сервисная компания может извлечь выгоду из всех функций, предлагаемых платформой управления на местах ServiceTitan, и получить положительную окупаемость инвестиций с помощью нашего бесплатного калькулятора рентабельности инвестиций ServiceTitan. Откройте для себя свой потенциал прибыли благодаря более высокому среднему количеству билетов и увеличению ежедневных звонков, назначенных встреч, оценок и рабочих мест, проданных электриками из вашей команды.

30. Service Business Grader

Оцените эффективность работы вашей подрядной компании в сфере электротехники с помощью Service Business Grader Tool.Менее чем за минуту узнайте, как работают ваши электрики и диспетчеры, оценивая средние продажи билетов, ежедневные звонки, заказанные задания и другие ключевые показатели.

31. Мобильное приложение и планшет

Упростите для клиентов заказ, покупку и оплату электрических услуг вашей компании с помощью простого касания или прокрутки на мобильном планшете. Используя мобильное приложение ServiceTitan, технические специалисты создают многоуровневые оценки на местах с яркими фотографиями, видеороликами производителей и подробной информацией о продуктах, чтобы клиенты могли просматривать и покупать в своем собственном темпе - точно так же, как покупки в Интернете.

Предоставьте своим потребителям электроэнергии мобильный сервис, который они предпочитают, добавив мобильное приложение ServiceTitan в арсенал инструментов своих технических специалистов. Другие ключевые функции включают:

  • Доступ к данным: Предоставьте специалистам доступ ко всей информации, собранной CSR, такой как имена клиентов, адреса, контактная информация, невыполненные оценки, истории работы, сведения об имуществе, предыдущие счета, записи разговоров, заметки , и многое другое, с помощью нескольких нажатий на своем мобильном планшете.

  • Настройка: Загружайте свои собственные формы и прейскуранты, а также легко управляйте ценами и обновлениями продуктов во всей облачной системе ServiceTitan.

  • Автоматизация заданий: Автоматически запускать определенные формы для отображения по мере выполнения задания, чтобы технические специалисты знали, какие шаги нужно предпринять на каждом этапе - от диагностики и ремонта до выставления счетов и запроса проверки.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
