Как сделать флюгер с пропеллером своими руками

Сегодня многие загородные застройщики придают уникальности своего жилища особое значение. Отличительная черта становится изюминкой в экстерьере здания. Правда, таких устройств не так много, и один из них – флюгер. Он давно является популярным элементом в странах Западной Европы, но и на российских домах сегодня можно встретить флюгер, причина установки которого – показывать направление и силу ветра.

В настоящее время производители различных дизайнерских штучек предлагают огромный ассортимент флюгеров, изготовленных из разных материалов. Говорить о формах, дизайнерском оформлении нет смысла, выбор на самом деле широчайший. Правда, такая игрушка стоит немалых денег, поэтому есть смысл разобраться в вопросе, как своими руками сделать флюгер из подручных материалов.

Выбор инструмента и материалов

Начнем именно с материалов, ведь это устройство устанавливается на кровле дома, оно подвержено всем известным природным нагрузкам, поэтому о сроке его эксплуатации надо будет задуматься заранее. В принципе, своими руками флюгер можно сделать из чего угодно. Чаще всего встречаются разновидности, изготовленные из дерева (в основном из фанеры), листового железа, редко из меди. Хотя именно медный вариант считается идеальным.

Деревянный флюгер, даже если его обработать защитными составами, прослужит несколько лет. Стальной продержится несколько десятилетий, если его периодически подкрашивать, что не всегда возможно. А вот медный – это вечная конструкция. К тому же обрабатывать медный лист проще всего, да и украшать его будет не проблема.

Многие умельцы свой взор с недавних пор бросили на пластик, благо листовой материал сегодня в свободной продаже есть. Обрабатывать полимерный материал просто, для этого нет необходимости пользоваться какими-то сложными инструментами. Но такой флюгер можно установить на крышу дачи. На большом красивом доме он просто не будет смотреться. Здесь необходимы дорогие материалы подстать строению.

Что касается инструментов, то они обычные, у каждого хозяина в сарае найдется необходимый арсенал. К примеру, ножницы по металлу, ножовка, пила, напильник, наждачная бумага, болгарка, дрель, линейка и карандаш.

Особенности конструкции флюгера

Конструктивное наполнение флюгера основано на двух составляющих:

  • Ось, которая представляет собой стержень, выполняющий роль своеобразного крепежного элемента. Она устанавливается строго по вертикали и крепится к крыше дома.
  • На оси устанавливается флажок с противовесом. Ветер давит на флажок, заставляя горизонтальную часть флюгера поворачиваться вокруг оси.

Важно! При изготовлении флюгера своими руками необходимо учитывать тот момент, что горизонтальная часть должна быть равномерно расположенной.

То есть, по две стороны оси должны находиться равные части по весу. В принципе, в этом и заключается трудность изготовления.

К особенностям конструкции флюгера можно отнести и некоторые дополнительные элементы. К примеру, можно флюгер сделать с винтом, который будет показывать силу ветра. Чем интенсивнее он крутится, тем сила ветра больше. Можно конструкцию дополнить вертикально установленной пластиной. Она должна быть закреплена таким образом, чтобы оставаться в свободном состоянии. При этом пластина должна раскачиваться в одной плоскости. С ее помощью можно также узнать о силе ветра. Чем больше угол отклонения от вертикали, тем сила ветра больше.

Что касается формы и дизайнерского оформления, то тут ограничений нет. Все в ваших руках, все зависит от фантазии и вкусовых пристрастий. Это же самое касается и размеров флюгера. Правда, специалисты рекомендуют использовать ширину 40-50 см, длину 70-80 см. Для небольших домов и коттеджей это оптимальный вариант. Если флюгер устанавливается на крышу беседки, то размеры можно уменьшить.

Этапы изготовления флюгера своими руками

В первую очередь необходимо определиться с формой и дизайном приспособления. Как уже было сказано выше, включайте фантазию. После чего ваша задумка должна быть перенесена на бумагу. Чертеж надо сделать во всех мельчайших подробностях.

После чего надо изготовить своими руками вертикальную опору. Для этого можно использовать любой металлический стержень: арматуру, трубу. Его размеры: диаметр – 13 мм, длина 125 мм. В верхней части обязательно нарезается резьба под крепление горизонтальной части флюгера. Это можно сделать своими руками, используя плашку. Процесс не очень сложный.

Обязательно на нижнюю часть флюгера устанавливается подшипник, именно он позволит флюгеру крутиться вокруг оси. Крепление самого декоративного элемента производится за счет установленных внизу четырех пластин, которые сваркой с одной стороны прикрепляются к металлической оси, а на другой стороне проделаны отверстия под саморезы. Именно этими крепежами флюгер крепится к кровельному материалу дома.

Внимание! Очень важный момент – это сделать так, чтобы в подшипник не попадала вода и грязь.

Поэтому на него надо надеть при сборке флюгера колпачок, изготовленный из металлического листового материала. Кто-то умудряется сделать колпак из пластиковой бутылочной крышки.

Флюгер самолет – конструкция динамичная, поэтому ее на высоких домах не ставят. Просто не будет видно, как крутиться пропеллер. А именно он и является той самой изюминкой. Сложность данной конструкции заключается в том, что крутящаяся часть должна каким-то образом свободно крепится к фигурке самолета.

Сам же самолет можно легко вырезать ножовкой по металлу из листа железа, можно сделать его своими руками и из фанеры или пластика. А вот пропеллер флюгера должен быть обязательно металлическим. Здесь важно понимать, что лопасти вращающегося элемента должны располагаться относительно друг друга под небольшим углом. Пропеллер можно вырезать из оцинкованного куска листового железа, для чего используются ножницы по металлу. По центру полосы делается отверстие под крепеж. После чего края полосы надо немного повернуть в разные стороны.

Теперь необходимо пропеллер закрепить к самолету. Здесь вариантов несколько:

  • Если флюгер изготавливается из фанеры, то пропеллер можно закрепить к его торцевой части при помощи самореза. Крепеж должен быть закручен не до конца, тем самым оставляя место для вращения.
  • Если флюгер изготовлен из металла, то к нему при помощи сварки или пайки крепится маленького размера штырь к носовой части самолета. Штырь должен на конце иметь резьбу, на которую накручивается гайка с шайбой. Это и крепеж, и ограничитель. Можно использовать штырек без резьбы, но со шляпкой на конце. Этот вариант крепится к самолету только с надетым на него пропеллером.

Сборка и установка флюгера

Необходимо определиться с местом установки. Считается, что флюгер не должен портить симметричность конструкции крыши дома. Поэтому, если на кровле есть трубы, то крепление лучше всего производить к ним. Если таковых нет, тогда оптимальный вариант – конек крыши. Для установки на коньке необходимо всего два крепежных элемента (полосы), которые будут располагаться точно под углом скатов крыши.

Как производится сборка флюгера на месте установки.

  • Сначала крепится к крыше дома основная часть, изготовленная из трубы. Ее крепят к коньку длинными саморезами. Важно крепление проводить не к кровельному материалу, а к обрешетке крыши.
  • Устанавливается внутрь трубы подшипник.
  • Сверху вставляется ось, на которую предварительно надевается защитный колпачок.
  • Снизу трубы подшипник закрепляется гайкой и шайбой.

Кстати, внутренний диаметр трубы подбирается под внешний диаметр подшипника. И еще один очень важный момент. Все детали и узлы флюгера должны выполняться с большим запасом прочности. Особенно это касается креплений. Он должен выдерживать достаточно большие ветровые нагрузки. Да и снег станет для него большим испытанием.

Не забываем, что флюгер с пропеллером расположен под открытым небом. Так что дождь его будет омывать постоянно. Поэтому рекомендуется смазать металлическую конструкцию солидолом. И это после его покраски.К тому же периодически придется подтягивать резьбовые узлы, подкрашивать устройство, смазывать подшипник и так далее. То есть, флюгер – это не просто красивый элемент внешнего дизайна дома, это механическая игрушка, за которой надо постоянно ухаживать своими руками.

bouw.ru

Как сделать флюгер с пропеллером своими руками

Флюгеры своими руками — изготовление

Чтобы знать направление ветра, его скорость и силу в такой науке как метрология применяют специальный прибор, изображенный на фото, который называют флюгером. Он имеет вид флажка, для изготовления которого используют различные материалы, в том числе металла. На противоположном конце у него имеется противовес. Можно делать флюгеры своими руками.

Относительно недавно эти приборы на зданиях устанавливали многие владельцы домов, особенно в приморских городах, но сегодня они менее востребованы. Правда, в прибалтийских республиках, входивших ранее в состав Советского Союза, а также в скандинавских странах и ряде других европейских государств их можно увидеть на многих крышах жилых строений и сооружений разного назначения. Там среди населения популярно изготовление флюгеров своими руками.

В таких городах как Таллинн, Рига, Амстердам флюгер стал визитной карточкой. Выдающиеся местные мастера превратили изготовление флюгера своими руками в настоящее искусство. Так неповторимые по внешнему виду и изяществу исполнения эти изделия уже не одно столетие украшают собой Московский Кремль в российской столице, здание городской ратуши в Риге, а в Санкт-Петербурге шпиль Петропавловского собора.

Следует отметить, что флюгеры своими руками стали в последнее время не необходимыми метрологическими приборами, а данью национальным традициям и красивыми игрушками, способными украсить кровлю и внешний вид здания. С практической точки зрения в них нет необходимости, поскольку сейчас пользуются современными приборами, показывающими очень точные результаты.

Для украшения крыши строения и придания ему индивидуального стиля можно заказать данное изделие профессионалу или сделать флюгер своими руками – чертежи на него имеются в интернете и специальной литературе. Некоторым умельцам достаточно рисунка и эскиза.

Небольшие изделия с движущимися деталями хорошо видны на беседках, гаражах, теплицах, а кроме этого, например, флюгер с пропеллером своими руками, хорошо отпугивает птиц с садовых участков.

Материалы изготовления

Чаще всего встречается стальная или медная вертушка флюгер своими руками, которую покрывают краской для проведения наружных работ. Реже встречаются кованые изделия. Флюгеры, сделанные из подручных материалов, встречаются нечасто.

Это может быть флюгер своими руками из бутылки, дисков, пришедших в негодность, жести, влагостойкой фанеры и прочего. Народная фантазия не знает предела и это позволяет сделать свой дом оригинальным. Если используется дерево, то подвижные элементы не следует соединять жестко. А вот флюгер из бумаги своими руками использовать можно только в качестве игрушки.

Основные элементы флюгера

Перед тем, как изготовить флюгер своими руками, необходимо ознакомиться с его конструкцией и приготовить материалы и инструменты.

Флюгер состоит из таких основных частей:

  • корпус, представляющий собой отрезок трехдюймовой трубки, имеющий длину 13 сантиметров;
  • ось – в качестве нее используют гладкий арматурный стержень с диаметром 10 миллиметров длиной 45 сантиметров;
  • крышка корпуса, в данном случае можно приобрести глухую заглушку на трубу, просверлив в ее центре 10-миллиметровое отверстие;

  • роза ветров, она состоит из 4-х стальных прутиков, имеющих длину 20 сантиметров и диаметр 6 миллиметров. Их приваривают под прямым углом по бокам крышки крест-накрест. К концам прутков крепят буквы, чаще всего латинские, обозначающие стороны света. Высота должна позволять достаточно хорошо их видеть, стоя на земле – это примерно 70 миллиметров;
  • флюгарка на дымоход. ее выполняют из нержавейки или тонкого медного листа.
  • Изготовление флюгера

    Изготовить флюгер своими руками из металлических элементов можно в следующей последовательности:

    • в верхней части на трубке для корпуса нарезают резьбу, а в нижнюю часть забивают нужного размера подшипник, имеющий внутреннее кольцо 9-миллиметрового диаметра;

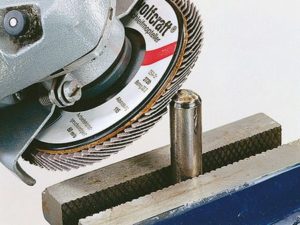

    • пруток для оси протачивают, пока не получится диаметр размером 9 миллиметров. Желательно такую операцию производить на токарном станке. Можно воспользоваться наждаком, но тогда расточку следует делать тщательным образом, контролируя размер прутка с использованием штангенциркуля, периодически примеряя его к отверстию подшипника;

  • крышку корпуса, на которую приварена «роза ветров», плотно навинчивают на трубку корпуса;

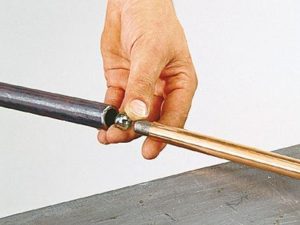

  • пруток оси вставляют в отверстие в крышке вплоть до упора в подшипник, необходимо, чтобы он плотно был закреплен в его кольце. Нужно убедиться в легкости вращения оси, поскольку от этого зависит чуткость реагирования метрологического прибора на даже слабое дуновение ветра;
  • с целью защиты корпуса от возможного проникновения влаги прямо над крышкой приваривают маленький колпачок, который предварительно вырезают из тонкой стали;
  • ось подгоняют под нужный размер, отрезав лишнюю длину. К ней с помощью пайки или сварки крепят флюгарку, благодаря которой определяется внешний вид изделия. Она бывает различной оригинальной формы: флюгер-самолет своими руками, птицы, животные, персонажи сказок. Флюгарку делают самостоятельно или заказывают в мастерской.
  • Как сделать флюгер своими руками, подробная видео инструкция:

    Изготовление флюгера своими руками

    Для измерения параметров ветра давно уже используются современные и высокоточные устройства, а вот механический флюгер, украшающий и по сей день старинные здания в европейских городах, стал скорее предметом изысканности и показывает вкус хозяев.

    Конечно же можно приобрести уже готовый комплект деталей и даже заказать установку, однако, проявив фантазию, это же можно сделать и самостоятельно. причем, значительно сэкономив.

    Как сделать флюгер своими руками?

    Чтобы изготовить флюгер своими руками, потребуются базовые знания в слесарном деле, так как эта нехитрая конструкция состоит из металла и является сборной, основные части :

    • Шарикоподшипники – 2 шт, с диаметром внутреннего кольца 9 мм;
    • Корпус – металлическая дюймовая труба;
    • Несущий стержень — круглая арматура с диаметром 9 мм;
    • Флюгарка – декоративная часть флюгера, одновременно выполняющая роль указателя направления ветра;
    • Крепежные элементы .

    Основная сложность состоит в установке подшипников в дюймовую трубу. для этого используют предварительный разогрев, либо запрессовывают их молотком.

    Высота корпуса берется не более двадцати сантиметров. соответственно держатель из круглой арматуры должен превышать это значение не более чем в 2,5 раза.

    На верхней части трубы необходимо нарезать резьбу под крышку. защищающую подшипники от дождя, в этом качестве хорошо послужит обычная водопроводная заглушка из латуни с просверленным посредине отверстием.

    Держатель устанавливают в подшипники, после чего приваривают к его верхнему концу предварительно сделанную по собственному эскизу флюгарку, либо приобретают готовую, затем набивают подшипники смазкой и закрывают крышкой. Установка выполняется путем крепежа к дымоходу. либо на колпаке дымохода.

    Флюгер своими руками — чертежи

    Устройство довольно просто – декоративная часть, флюгарка, приваривается к металлическому круглому неармированному стержню, а для обеспечения крутящего момента, он закрепляется на подшипники устанавливаемые внутри дюймовой металлической трубы, служащей корпусом.

    Диаметр внутреннего кольца подшипника берется не более 9 мм. а высота на одну треть ниже вращающегося стержня.

    Выбор дизайна флюгарки – это дело вкуса владельца, ее можно сделать самостоятельно. либо приобрести готовую. Предпочтительнее конечно первый вариант, поскольку можно выбрать любой рисунок из интернета, либо нарисовав самостоятельно, перенести его на металлическую пластину.

    Классический вариант флюгарки – кованная сталь. однако, услуги ковки далеко не всегда доступны, да и вес флюгера будет весьма существенным, рекомендуется использовать листовую медь, стоимость будет примерно одинаковой, однако, вырезать рисунок можно самостоятельно.

    После фиксации подшипников, трубу-корпус набивают смазкой и вставляют стержень, необходимо чтобы он хорошо фиксировался, как верхним так и нижним подшипником.

    Для защиты от попадания влаги сверху на стержень одевается конусообразный козырек и в самую последнюю очередь прикрепляется флюгарка.

    Если устройство предполагается использовать для получения точных данных. тогда не лишним будет установить на корпусе крестовину с обозначениями сторон света, но и размещать такой флюгер придется с использованием компаса.

    Флюгер, оснащенный пропеллером и сделанный своими руками

    Нередко для придания флюгеру эффектности и большей функциональности, его оснащают пропеллером. при этом данный элемент будет уместно смотреться как на изделиях классического типа так и флюгерах, выполненных из подручных материалов.

    Пропеллер может устанавливаться на собственной оси. привариваемой к корпусу флюгера и соответственно быть неподвижным, привариваться вместе с осью к подвижному стержню, на котором закреплена флюгарка, либо может быть частью флюгарки.

    В последнем случае художественное исполнение должно быть таким, чтобы пропеллер вписывался в дизайн. наиболее распространенный вариант – это силуэт самолета, однако владельца никто не ограничивает в его фантазиях.

    В данном случае никаких подшипников и смазки не потребуется. поскольку пропеллер постоянно находится в движении и не дает этому участку заржаветь.

    Хорошо если есть уже готовый винт. оставшийся от игрушки, самостоятельно же его изготавливают из жести или алюминия, сталь следует исключить, она тяжелая и быстро начнет ржаветь.

    При монтаже пропеллера на отдельном стержне, на одном из его концов нарезают резьбу. под гайку с шайбой, последняя служит упором для пропеллера, а после насадки, с лицевой стороны также устанавливается шайба с гайкой, и навинчивается контргайка, препятствующая отвинчиванию.

    Также посмотрите интересное видео о том, как сделать флюгер своими руками

    2 комментария: Изготовление флюгера своими руками

    очень люблю вещи,сделанные своими руками,муж поддерживает это увлечение). Благодаря данной статье, в которой детально описан каждый этап, мы загорелись новой идеей- флюгер классической формы. Но без пропеллера, а следовательно, возникает вопрос-насколько часто необходимо смазывать поршневую систему и от чего зависит частота данной процедуры?

    Чтобы флюгер работал исправно, его подшипники следует смазывать раз в год. Зависит частота процедуры от климатических условий. Кроме количества дождливых дней на показатель влияет изменчивость ветра. Чем чаще и интенсивнее поворачивается ваш флюгер, тем больше нужно следить за его подшипниками.

    Изготовление флюгеров

    Флюгер издавна был распространённым аксессуаром крыш жилых и административных зданий. Мода на флюгеры, которые вертятся на ветру и оживляют домашнюю обстановку, сохранилась до наших дней.

    Он может быть выполнен в виде любого предмета как плоского, так и объемного. Главное, чтобы относительно направления ветра всегда устанавливалось в одно и то же его положение. Ведь назначение флюгера – указывать направления ветра. Для более точного представления на его оси располагают горизонтальное перекрестие с указанием сторон света. А в наши дни флюгер вильда для метеорологов является одним из основных приборов для получения информации о ветре. Есть и такие флюгеры, которые известны далеко за пределами своего места нахождения. Одним из них является Святой Томас на городской ратуше города Таллинна.

    Флюгер с пропеллером

    Сделать флюгер своими руками простейшей конструкции совсем несложно. Многие в детские годы делали флюгер своими руками самостоятельно или вместе со своим отцом также как другие самодельные игрушки. Чтобы получить больше привлекательности и пользы, его нужно сделать с пропеллером. Тогда он укажет не только направление ветра, но и его силу. Для этого потребуются:

      • Пара деревянных брусков. Более длинный предназначен для «фюзеляжа», из того, что короче — будет изготовлен пропеллер.
      • Пластиковая канистра для изготовления хвостового оперения.
      • В более длинном бруске пропиливаем продольный паз для пластины хвостового оперения, которое будет разворачивать флюгер навстречу ветру.
      • Хвостовое оперение изготовляется из боковой стенки канистры. Стенка вырезается острым ножом из пустой ненужной пластиковой канистры, например, такой, как для машинного масла или моющего средства.
      • На полученном листе пластика несмываемым маркером наносится контур хвостового оперения. Следует учесть, что чем больше будет площадь оперения, тем более слабый ветер оно будет воспринимать.
      • Контур хвостового оперения необходимо сделать с выступом для установки в прорезь бруска. Затем острыми ножницами для кровельного железа по контуру маркера вырезаем хвостовое оперение.
      • Полученный «хвост» флюгера устанавливаем в паз бруска.
      • «Хвост» будет зафиксирован саморезами. Некоторые умельцы, чтобы ускорить получение результата, намечают отверстие шилом и по месту закручивают саморез или шуруп, чего не следует делать. Чтобы брусок не треснул, под саморезы надо просверлить направляющие отверстия диаметром в 1,5-2 раза меньшего диаметра.

    После закрепления хвостового оперения в бруске, изготавливаем пропеллер. Начать надо с того, чтобы наметить в бруске ось вращения посередине бруска. Затем:

        • Сверлим отверстие для оси вращения пропеллера.
        • Делаем на бруске разметку для изготовления лопастей пропеллера.
        • Используя ножовку по металлу, делаем пропилы, по два с каждой стороны от оси пропеллера. Глубина пропила должна соответствовать удаляемой части бруска. Пропилы необходимо делать, начиная с двух противоположных рёбер бруска.
        • Острым ножом, начиная с ребра от пропила к краю бруска, состругиваем удаляемые части бруска. Снимать слои дерева с бруска следует аккуратно и в правильном направлении. Правильное направление движения ножа хорошо заметно, – при этом лезвие не раскалывает слои древесины бруска. Если нож будет двигаться в неправильном направлении, можно легко испортить заготовку пропеллера, удалив слишком много древесины.
        • После удаления лишней древесины с бруска полученный пропеллер обрабатываем наждаком для получения гладких поверхностей и удаления зазубрин и острых углов. Полученный пропеллер с двумя лопастями должен быть похож на пропеллер самолёта.
        • В отверстие для оси в пропеллере вставляем гвоздь подходящего диаметра, который затем забиваем в «фюзеляж» с конца, противоположного хвостовому оперению.
        • Определяем центр тяжести флюгера. Для этого на стол можно положить на бок батарейку или другой похожий цилиндрический предмет и на него положить флюгер так, чтобы пропеллер находился за пределами стола. Перемещая флюгер относительно батарейки, экспериментально определяем его центр тяжести по горизонтальному положению «фюзеляжа» вблизи искомого центра.
        • Просверливаем отверстие в «фюзеляже», которое будет проходить через центр тяжести флюгера и служить для оси. Вокруг этой оси флюгер будет поворачиваться под действием ветра. В качестве оси используется подходящий гвоздь, имеющий необходимые длину (чтобы войти в шест, на котором будет установлен флюгер) и диаметр (чтобы легко пройти сквозь «фюзеляж»).
        • Размещаем флюгер на шесте.

    Теперь есть прибор, по которому можно судить о силе и направлении ветра.

    Также бытует мнение, что вибрации от вращения пропеллера флюгера передаются на его шест, закопанный в землю, и отпугивают кротов, которые на дачном участке портят газоны и планировку участков. Но чтобы создать больше шума, используя ветер, нужен специальный флюгер.

    Как сделать флюгер от кротов

    Сделать флюгер своими руками для отпугивания кротов необходимо так, чтобы он создавал заметный шум. Такой тип флюгера вильда устроен просто, и для его изготовления не требуются чертежи. Для него потребуется:

        • Пластиковая бутылка 1,5-2 л с крышкой;
        • Стержень из куска тонкой арматуры длиной как две — три бутылки 1,5-2 л.
        • Нагреть один конец стержня на газовой плите и проплавить им в центре донышка бутылки отверстие. Стержень должен легко входить в бутылку, а бутылка легко вращаться на стержне.
        • Сделать в бутылке 3-4 продольных прорези так, чтобы они приходились на воображаемые вершины либо равностороннего треугольника, либо квадрата, лежащего в поперечном сечении бутылки;
        • От концов каждой прорези в одном и том же направлении поперёк бутылки сделать одинаковые надрезы длиной 2-3 см. Получатся прямоугольные лопасти, которые надо отогнуть наружу и сильно сжать у основания так, чтобы получилась хорошо заметная линия, а лопасть сохраняла своё положение.

    Остаётся воткнуть в землю стержень и надеть на него бутылку. Теперь бутылка будет вращаться на стержне под воздействием ветра. При этом направление ветра не важно. А шум от вращающейся бутылки хорошо проникает в землю по короткому металлическому стержню.

    Необходимо установить 3-4 таких флюгера на участке и раз в месяц менять их положение, чтобы у кротов не возникало привыкания к источнику шума.

    Сам факт существования флюгера в наши дни говорит о том, что интерес к ним не проходит. Это простейшее устройство, использующее энергию ветра, может быть одновременно и полезным в быту и служить украшением дома. Наверное, движение флюгера даёт более яркое восприятие жизни – в этом суть интереса к ним в наши дни. И вопрос о том, как сделать флюгер, сыновья будут задавать своим отцам ещё не одно столетие.

    Похожие статьи:

    Флюгер для дымохода Виды и изготовление усилителей тяги для дымохода Изготовление мангала для помещения Изготовление печи для бани с теплообменником

    Источники: http://kryshadoma.com/dopolnitelnye-elementy/flyugery-svoimi-rukami-izgotovlenie.html, http://urokremonta.ru/dobornie/izgotovlenie-flyugera-svoimi-rukami.html, http://poluchi-teplo.ru/dyim/izgotovlenie-flyugerov.html

    krovlya-mp.ru

    Как сделать флюгер с пропеллером?

        Это изделие помогает в определении направления ветра, которое не нуждается в источнике энергии и работает круглосуточно.Можно самостоятельно сделать флюгер из подручных средств.

    Читайте также: Как сделать флюгер из металла своими руками

    Инструменты для монтажа:

    • рулетка;
    • сварочный аппарат;
    • болгарка;
    • масляный уровень;
    • клепальник ручной;
    • электрическая дрель;
    • лобзик и наждачная бумага;
    • краска и лак;
    • карандаш и ватман;
    • малярная кисточка.

    Материалы, которые используются для изготовления флюгера своими руками

    1. Металл. Сделать ветряк можно из нержавеющей или черной стали. Нержавейка почти не поддается коррозии, а также имеет фактически неограниченный срок службы. Флюгер из металла способен долго сохранять хороший внешний вид при условии периодического ремонта и обслуживания.
    2. Дерево. Для изготовления ветряка нужно использовать древесину, устойчивую к воздействию влаги. Изделия из дерева необходимо обрабатывать специальными средствами, которые защитят его от плесени и насекомых. Минус таких конструкций – низкая прочность и недолгий срок службы.
    3. Фанера. В монтаже используется многослойный и водостойкий материал. Срок эксплуатации изделия из фанеры очень короток, даже если вы покрыли флюгер несколькими слоями краски или лака.
    4. Пластик. Полимерные материалы обладают устойчивостью к ультрафиолетовому излучению и достаточной прочностью. Флюгер из пластиковой бутылки получил широкое распространение на дачах, огородах, в загородных усадьбах. Материал легко обрабатывать: клеить, пилить, резать или паять.
    5. Бумага или картон. Ветряк из бумаги в основном делают для детей в познавательных целях. Он прослужит несколько недель в качестве прекрасной игрушки.

    Как правило, устройство флюгера монтируется на крышу дома. В этом месте его видно издалека с любой стороны участка. Поэтому изготавливая ветряк, необходимо творчески подойти к этому процессу и проявить фантазию.

    Части флюгера:

    • корпус. Его делают из стальной или латунной трубы;
    • несущий стержень. Это может быть стальная арматура без насечек, которая помещается в корпус. На стержень закрепляется сам ветряк;
    • флюгарка. Она служит вращающейся частью конструкции, указывающей направление ветра. Также флюгарка включает в себя художественную тематику изделия;
    • подшипники. Они обеспечивают свободное вращение стержня в корпусе;

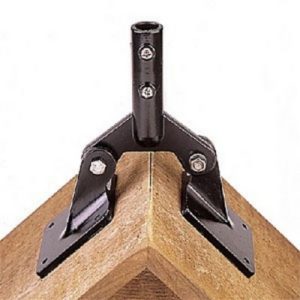

    • крепеж. Исходя из способа монтажа флюгера, используют накладки, углы, болты, саморезы и заклепки;
    • пропеллер. Делают из фанеры, пластмассы, жести. Хорошим вариантом будет использование пропеллера из старого системного блока компьютера.

    Изготовление флюгера своими руками позволит собрать вместе членов вашей семьи для реализации этого процесса. Работа найдется для каждого.

    Так как флюгарка является главной деталью ветряка, то ее оформлению необходимо уделить нужное внимание. Она может иметь вид таких силуэтов:

    1. Ангел.
    2. Петушок.
    3. Пегас.
    4. Парусник.
    5. Самолет с пропеллером.

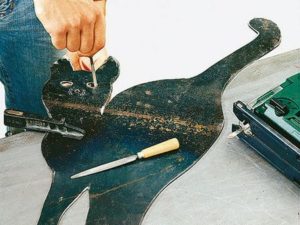

    6. Кот и мыши.
    7. Корабль с винтом.
    8. Аист или лебеди.

    Сделать флюгарку можно любой формы. Здесь для фантазии нет никаких преград.

    Изготовление флюгера и его установка

    Для начала нужно определить место установки. Обычно основой служит печная труба. Она должна быть крепкой, чтобы выдержать давление ветряка. Сбоку трубы монтируется основа в виде полки. На нее и будет установлен флюгер.

    Основу подготовили, теперь можно приступать к сборке устройства:

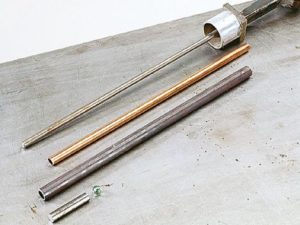

    1. Берем часть латунной или стальной трубы размером 120 миллиметров. В ней проделываем отверстия для прикрепления уголков саморезами или заклепками. Для болтов делается резьба.
    2. Далее вставляем подшипники в оба конца трубы. Зафиксировать их можно при помощи сварки или способом прессования. Закрепить подшипники впору и тепловым методом. Для этого делают нагрев конца трубы и монтируют в него подшипник. После остывания он будет крепко обжат со всех сторон.
    3. Верх корпуса закрывается латунным или пластиковым колпачком. Герметичность обеспечивается наматыванием сантехнической или изоляционной ленты.
    4. Делаем флюгарку. На бумаге оформляем рисунок или чертеж.

      Изготовление флюгеров

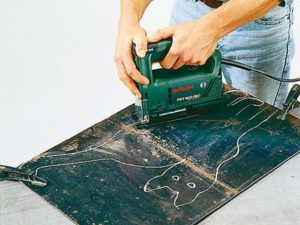

      Потом переносим его на выбранный материал. Выпиливаем и шлифуем фигурку. Оптимальная ее длина составляет 400-600 мм, высота – 200-400 мм.

    5. Готовое изделие закрепляем на несущем стержне с помощью сварки, болтов или хомутов. Проводится лакировка или покраска заготовки.
    6. Устанавливается пропеллер. Он может монтироваться на несущем стержне или на флюгарке. Все зависит от вида ветряка. В качестве крепежа оптимальным будет использование болта.

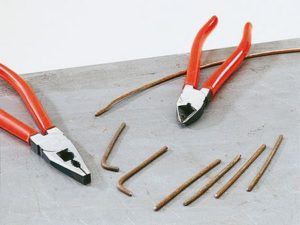

    7. Роза ветров делается из листового металла или проволоки и крепится на основу.

    Флюгер на крышу монтируется в сборе или поэтапно. Удобнее будет сначала установить основание. Потом останется лишь в него вставить флюгарку, прикрепленную к стержню, и соединить элементы между собой.

    Флюгер изначально был только метеорологическим прибором, но люди, усмотревшие полезные характеристики этого устройства, своими руками начали делать ветряки из подручных средств и монтировать их на крыши домов.

    Элементы конструкции флюгера:

    • корпус – деталь, в которую вставляется вращающаяся ось ветряка.

      Она может быть прямоугольной или цилиндрической. Для стальных моделей корпусом служит кусок трубы, в который помещают подшипник. Для самодельных конструкций корпус выполняют из бруска дерева;

    • колпачок – круглая и воронкообразная деталь, надеваемая на ось, чтобы защитить корпус от влаги. Также он исполняет роль ограничителя, фиксируя на нужной высоте ось флюгера;
    • ось вращения – ключевая часть конструкции, на которую надевается флюгарка. Она монтируется в корпус и обеспечивает движение ветряка посредством воздействия порывов ветра. Ось можно соорудить из проволоки, металлических прутьев, палок и даже гвоздя;
    • роза ветров – простой механизм для определения сторон света. Он состоит из пары крестообразно соединенных отрезков труб или палочек, каждая из них указывает заданное направление на север, юг, запад или восток;
    • флюгарка – вращающаяся часть ветряка, которая указывает направление порыва ветра. Она крепится на оси вращения и состоит из противовеса и стрелки.

      Рекомендации, как сделать флюгер с пропеллером своими руками

      Флюгарка может иметь вид простого указателя, птицы, животного или целого сюжета. Ее делают из меди, дерева, оцинкованной стали, а собственноручно – из пластиковой бутылки.

    Читайте также: Как сделать флюгер из пластиковых бутылок своими руками

    Если вы не намерены потратиться на дорогостоящий флюгер из металла, то проще изготовить его самостоятельно с применением подручных материалов, таких как пластиковые бутылки.

    Изготовление ветряка в виде самолета с пропеллером.

    Это занятие может стать забавным мастер-классом для детей и увлекательным творческим процессом для взрослых.

    Нам понадобятся:

    • две большие пластиковые бутылки с крышками;
    • деревянный брусок;
    • длинный гвоздь;
    • картон;
    • проволока;
    • маркер;
    • канцелярский нож.

    Читайте также: Как сделать флюгер-дымник своими руками: подробная инструкция

    Изготовление осуществляется в следующем порядке:

    1. Нужно помыть бутылки и очистить их от этикеток.
    2. Из картона изготавливаем выкройку пропеллера и крыльев будущего самолета. Выкройку крыльев прилаживаем на боковую поверхность одной из бутылок и очерчиваем маркером. Из донышка вырезаем пропеллер.
    3. В крышке и пропеллере с использованием дрели или острого предмета ровно посередине делаем отверстие. Соединяем их при помощи гвоздя. Необходимо, чтобы винт легко вращался вокруг оси.
    4. Вырезаем крылья. Канцелярским ножом делаем прорезы в бутылке, которые по длине должны совпадать с размером крыльев, так как их нужно туда вставить.
    5. Горячим гвоздем в горлышке бутылки делаем проходящее насквозь отверстие. Далее берем брусок и гвоздем фиксируем фюзеляж самолета-флюгера к корпусу, закручиваем крышку.
    6. Корпус самолета можно оформить акриловыми красками или приклеить наклейки в виде звезд или номера.

    При изготовлении ветряка следите, чтобы применяемые материалы были влагоустойчивыми и легкими. Тяжелый флюгер плохо крутится, а изделие из картона быстро испортится под дождем.

    Флюгер является непременным атрибутом сада и огорода приморских городков, деревень, дач. Правильно выполненный и установленный ветряк выполняет такие функции:

    • помогает в определении направления и силы потоков воздуха. Эта информация нужна для выполнения определенных сельскохозяйственных работ (обработки химикатами, посева), для выхода в море;
    • звук от вращения деталей, возникающий в процессе работы флюгера, отпугивает птиц, которые могут навредить урожаю ягод фруктов. Ветряк из пластмассовой бутылки или листового металла отпугивают незваных гостей при помощи блеска и шума;
    • является красивым декоративным и отличающим элементом. Флюгер завершает архитектурный стиль дома, демонстрируя его индивидуальность. А модели, сделанные своими руками из фанеры и бутылок, указывают на творческую натуру обладателя;
    • флюгер зачастую выполняет функцию вывески и символизирует сферу деятельности хозяина сооружения. Например, парикмахер может использовать флюгарку в виде ножниц, мастер по изготовлению ключей – в форме ключа.

    В давние времена флюгер был мощным амулетом, защищающим од злых духов и дурного глаза. Если суеверия вам чужды, то красивый ветряк всегда сможет стать прекрасным декором или своеобразным фамильным знаком.

    Как сделать флюгер из дерева своими руками?

    astgift.ru

    Изготовление флюгера с пропеллером своими руками

    Иногда на даче хочется сделать своими руками что-то необычное для своей души и напоказ соседям. Как вариант, можно украсить крышу своего дома, установив на нее флюгер с пропеллером, изготовленный из подручных материалов. Кроме элемента декора и определения ветра, самодельная конструкция принесет радость детям.

    Какие бывают разновидности флюгеров

    Первоначально прибор предназначался для определения направления ветра и измерения его силы. Со временем флюгера усовершенствовались и их стали использовать для других целей.

    Существует несколько видов конструкции:

    • Метеорологический прибор, как и раньше, используется по назначению. Флюгер обладает точной балансировкой, а для его изготовления применяется только ковка. Современные метеорологические станции пользуются усовершенствованными электронными приборами, но некоторые метеорологи по старинке любят наблюдать за указаниями флюгера.
    • Прибор Вильде, кроме направления ветра, может измерять его силу. Его оснащают винтом или подвешивают пластину. По отклонению пластины от вертикальной нулевой точки и шкале узнают силу ветра. Вдобавок шум винта отпугивает птиц от подоспевающего урожая.
    • Дымоходные флюгеры имеют много разных названий, например, флюгарка или дымник. Но суть их одна – это колпак, защищающий дымоходную трубу от разрушения и проникновения внутрь птиц. Часто дымники усовершенствуют дефлектором, защищающим дымоход от обратной тяги. А вот сверху самого колпака для красоты многие ставят вращающуюся декоративную фигурку, можно даже с пропеллером. Это и есть та самая флюгарка.
    • Декоративные модели служат просто украшением крыши. Их могут делать даже без розы ветров, указывающей стороны света. Даже если указатели есть, они аналогично больше исполняют роль декорации. Определить точное направление ветра по ним вряд ли удастся. Подобные флюгеры изготавливают в виде фигур птиц и зверей. Самый простой – это установленный горизонтально на оси деревянный брусок с пропеллером, напоминающий самолет.

    Из каких деталей состоит флюгер

    Чтобы сделать конструкцию своими руками надо знать ее устройство. Любой флюгер состоит из следующих деталей:

    • Основанием флюгера служит корпус. Он крепится на крыше, а внутрь его вставляют ось с подшипниками.
    • Роза ветров представляет 2 скрещенных прута под прямым углом. На их конце приварены буквы, указывающие стороны света.
    • Конусообразный колпак защищает корпус с подшипниками от проникновения дождевой воды.
    • Вращающийся флажок – это и есть флюгарка. Ее изготовляют в виде птиц или животных. Часто это бывает самолет. Напротив флажка для балансировки стоит противовес.
    • Пропеллер – самая интересная часть флюгера. По его вращению определяют скорость ветра. Изготавливают винт из твердого листового материала или берут готовый, например, от компьютерного вентилятора.

    Важно! Основную эстетику флюгеру придает флюгарка. Дизайну необходимо уделить максимум внимания, поэтому перед изготовлением фигуры лучше сделать ее точный чертеж.

    Самостоятельное изготовление ветряка с пропеллером

    Чтобы сделать флюгер своими руками понадобится минимум инструмента. Самый необходимый – это электродрель и электролобзик. В работе с металлом нужна будет болгарка.

    Итак, решив, что изделие с пропеллером будет представлять флюгер самолет, по составленному чертежу приступают к изготовлению:

    • Корпус, служащий опорой, можно сделать своими руками с 120 мм отрезка металлической трубы диаметром 15 мм. Сверху нарезают резьбу для колпака, а снизу приваривают крепежные пластины.
    • Внутрь корпуса вбивают подшипник, но лучше два, чтобы ось флюгарки не болталась. Саму ось изготовляют из стального прута по диаметру внутренней обоймы подшипника. Длину подбирают индивидуально, чтобы вращающаяся флюгарка не цеплялась за крепежные элементы.
    • Ударом молотка ось плотно вбивают во внутренние обоймы подшипников. Сверху на резьбу корпуса накручивают защитный колпак.
    • Теперь необходимо сделать своими руками флюгарку. Поскольку решено ее оборудовать пропеллером, то лучшим вариантом фигуры будет самолет. Его вырезают электролобзиком из фанеры или листовой стали.
    • Самолет крепят тремя болтами к верхней части оси и приступают к изготовлению пропеллера. Проще всего винт вырезать из листовой стали и закрепить болтом между двух шайб к носу самолета. Заводской пропеллер от маленького вентилятора можно зафиксировать через подшипники. Вращение такого винта будет плавным и без шума.

    Готовый флюгер с пропеллером устанавливают на крыше и к опоре болтами или сваркой крепят розу ветров. Чтобы буквы и указатели правильно соответствовали сторонам света, необходимо воспользоваться компасом.

    Внимание! Дерево не лучший материал для флюгарки. Вырезанная из фанеры фигура самолета быстро пропадет от дождя и снега. Продлить срок службы поможет окрашивание изделия лаком или краской. Оптимально для всех деталей флюгера использовать металл.

    На этом видео можно увидеть изготовление флюгера:

    Методы крепления флюгера на крышу

    Традиционно флюгер устанавливают на крыше здания. Местом крепления может быть конек, дымоход или вентиляционная труба. Подойдет любой шест или кровля хозпостройки, главное, чтобы минимальная высота от земли составляла 5 м.

    После того как сделали своими руками флюгер, его надо правильно установить. Важно не забыть в корпус с подшипниками натолкать солидола. Приваренными к корпусу пластинами флюгер удобно крепить на колпак дымохода или конек. Если основание плоское, то лучше сделать своими руками круглый фланец с отверстиями под саморезы и приварить его снизу корпуса вместо пластин. К вертикальному шесту удобней будет фиксировать изделие хомутами.

    Готовые крепежи можно приобрести в магазине. Дешевые модели, предназначенные для крепления на кровельный конек, изготовлены в виде простого металлического уголка. Изделия дороже оснащены регулировочными винтами.

    Правильно установленный флюгер сразу даст о себе знать. При малейшем ветре флюгарка с пропеллером начнет вращаться.

    Совет! Чтобы по флюгеру узнавать силу ветра, можно сделать своими руками простое приспособление. Небольшой прямоугольник из металла или фанеры подвешивают на веревку к стрелке флюгарки, а из проволоки выгибают полукруглую шкалу. По мере отклонения подвеса примерно ориентируются, какова сила ветра.

    Металлический ветряк с пропеллером имеет свойство брать на себя разряды молнии, то есть он становится своеобразным молниеприемником. Особенно это опасно, если флюгер установлен на металлическом кровельном покрытии, например, из металлочерепицы. Для безопасности конструкцию надо заземлить. Сделать это можно своими руками довольно просто. Берут многожильный медный провод в изоляции и прикрепляют болтовым соединением один конец к флюгеру, а другой – к контуру заземления возле дома. Если его нет, в землю можно забить на глубину 1,5 м металлическую трубу или уголок, а сверху приварить болт для провода.

    Изготовленный самостоятельно флюгер будет работать, и радовать хозяев долгие годы. Необходимо лишь 1 раз в год смазывать подшипники.

    Что еще почитать по теме?

    Автор статьи:

    Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

    Понравилась статья? Поделись с друзьями в социальных сетях:

    Facebook

    Twitter

    Вконтакте

    Одноклассники

    Google+

    proroofer.ru

    Этапы изготовления флюгера с пропеллером своими руками, материалы и инструменты

    Для придания дизайну частного или загородного дома оригинальности его владельцы заботятся о том, чтобы если не все здание, то хоть какой-то элемент был нестандартным. Легче всего даже в случае с типовой планировкой сделать оригинальным флюгер. Своими руками и за короткое время вам удастся создать элемент, который точно не повторит по конструкции аналоги, имеющиеся в округе. Плюс и в том, что можно использовать подручные материалы.

    Инструменты и материалы для изготовления

    Поскольку нашему метеорологическому прибору приходится постоянно сопротивляться воздействию окружающей среды, порой очень агрессивному, изготавливаться он должен из соответствующих материалов, иначе долго не прослужит. Часто флюгеры делают деревянными (даже фанерными) и из листового железа. Редко выбирается медь, хотя именно этот металл подходит больше других.

    Деревянный флюгер, обработанный защитным составом, прослужит несколько лет. Стальной аналог — несколько десятилетий при условии периодического подкрашивания, для чего не всегда есть возможность, а вот медное изделие практически вечное. Обрабатывать медный лист проще всего, а с его украшением не появляется проблем.

    С недавних пор флюгеры начали делать из пластика. Материал легко обрабатывать — для этого не нужны сложные инструменты. Однако, если для крыши дачного домика изделие подходит, то на большом роскошном доме оно смотреться не будет, тут уже потребуются дорогие материалы. Инструменты понадобятся следующие:

    • ножницы по металлу;
    • пила;
    • ножовка;
    • напильник;
    • болгарка;
    • наждачная бумага;
    • дрель;
    • карандаш;
    • линейка.

    Особенности и размеры конструкции

    Основных моментов в конструкции флюгера два. Имеется в виду следующее:

    • Ось-стержень, являющаяся своеобразным крепежным элементом, устанавливается строго вертикально и крепится к крыше дома.
    • На стержне монтируется флажок с противовесом. Сила ветра давит на флажок, и горизонтальная часть флюгера поворачивается вокруг оси.

    По каждую сторону оси должны находиться равные по весу части, что самое сложное во всем процессе изготовления.

    Особенностями конструкции можно назвать дополнительные элементы. К примеру, винт, ведь многих привлекает идея того, как сделать флюгер с пропеллером своими руками. Чем интенсивнее вращается пропеллер, тем сила ветра больше — все просто и понятно. Может иметься также вертикально установленная пластина, закрепляющаяся так, чтоб оставаться свободной. При этом раскачиваться пластина должна в одной плоскости. Она тоже дает представление о силе ветра — чем больше отклонение угла от вертикали, тем сильнее ветер.

    В плане формы и дизайна ограничений никаких — лишь бы конструкция выполняла свои функции. То же относится и к размерам. Правда, специалисты советуют делать изделие шириной 40−50 см и длиной 70−80 см. Это оптимальный вариант для небольших зданий. Когда флюгер устанавливается на крышу беседки, размеры могут быть меньшими.

    Этапы производства изделия

    Первым делом определитесь с дизайном приспособления, после чего составьте чертеж, на котором будут отражены абсолютно все детали. Далее алгоритм действий таков:

    1. Изготовьте вертикальную опору из арматуры, трубы или иного металлического стержня. Длина составляет 125 мм, а диаметр — 13 мм.
    2. В верхней части плашкой нарежьте резьбу под крепление горизонтальной части изделия.
    3. В нижней части установите подшипник, который позволит флюгеру оборачиваться вокруг оси. Важно, чтобы в подшипник не попадала грязь и вода. Для этого на него надевается колпачок из металлического листа (некоторые делают колпачок из крышки пластиковой бутылки).
    4. Крепление декоративного элемента осуществляется за счет установленных внизу четырех пластин, с одной стороны прикрепленных сваркой к металлической оси. На другой стороне проделываются отверстия для саморезов, которыми флюгер крепится к кровельному материалу.

    Поскольку флюгер с пропеллером — конструкция динамичная, его не устанавливают на высоких домах, так как не будет видно, как сильно вращается винт.

    Основная часть — «самолет» — вырезается из железного листа, фанеры или пластика. Пропеллер же изготавливается исключительно из металла. Лопасти вращающегося элемента располагаются под небольшим углом относительно друг друга. Сделать пропеллер можно из оцинкованного листового железа, используя ножницы по металлу. По центру полосы-заготовки проделывается отверстие под крепежный элемент, затем края полосы немного поворачиваются в разные стороны. Вариантов крепления пропеллера к самолету существует два:

    • Если флюгер фанерный, пропеллер можно прикрепить саморезами к его торцевой части. Крепеж не закручивается до конца, чтобы оставалась возможность вращения.
    • К носовой части металлического самолета сваркой или пайкой крепится маленький штырь, на конце которого должна быть резьба, куда накручивается гайка и шайба. Так мы получаем и крепеж, и ограничитель. Штырь может быть без резьбы, но со шляпкой, однако этот вариант подходит в случае уже надетого пропеллера.

    Сборка и монтаж флюгера

    Сначала определяемся с местом установки. Считается, что хорошо, когда из-за флюгера не нарушена симметричность конструкции крыши. Так, если на кровле имеются трубы, прикреплять приспособление лучше к ним. Если труб нет, крепите флюгер к коньку. Чтобы установить изделие на коньке, потребуется всего две полосы (крепежных элемента), которые располагаются точно под углом скатов. Порядок сборки на месте установки:

    1. Монтируется основная часть из трубы. Она крепится к коньку с помощью длинных саморезов. Важно производить крепление не к материалу кровли, а к обрешетке.
    2. Внутрь трубы устанавливается подшипник.
    3. Сверху вставляют ось с предварительно надетым на нее защитным колпачком.
    4. Снизу трубы подшипник закрепляется при помощи гайки и шайбы.

    Внутренний диаметр трубы определяется внешним диаметром подшипника. Так как флюгер располагается под открытым небом, каждый раз во время дождя он будет подвергаться воздействию воды. В связи с этим металлическую конструкцию рекомендуется смазать солидолом после покраски изделия. Периодически нужно подтягивать резьбовые соединения, смазывать подшипник и так далее. Все детали и узлы должны иметь большой запас прочности, особенно крепления, ведь на флюгер действуют серьезные ветровые нагрузки, да и осадки добавляют проблем.

    planken.guru

    Флюгер своими руками — иллюстрированная пошаговая инструкция

    При внешнем оформлении дома многие хозяева стремятся придать своим владениям подчеркнутую индивидуальность. Для этого используются различные приемы – оригинальная отделка фасада, необычная форма крыши, кровельное покрытие с выраженными декоративными качествами и другое. Не забывают и о других элементах оформления, в том числе и о тех, что издавна были традиционными в некоторых странах, но на какое-то время – незаслуженно вышли из моды. В настоящее время многие декоративные детали экстерьера возвращаются, и одна из них — это флюгер на крыше.

    Флюгер своими рукамиФлюгер своими руками

    Согласитесь, что с такой деталью внешний облик здания приобретает совершенно иное «звучание», поэтому желающих украсить свою крышу флюгером становится все больше. Но вот только где взять его? – искать готовое изделие в магазинах или перебирать объявления мастеров в надежде найти качественное изделие по приемлемой цене? Ни то, и ни другое – при желании вполне можно сделать флюгер своими руками, выбрав для его изготовления подходящий материал. А в этой роли могут выступать металл разной толщины, дерево или даже обычные пластиковые бутылки.

    В этой статье мы рассмотрим несколько вариантов самостоятельного изготовления такого украшения крыши. Однако, для начала стоит разобраться, что же такое флюгеры, для чего они используется, а также – какие разновидности этих приборов чаще всего используются.

    Назначение и базовое устройство флюгера

    Что такое флюгер

    Флюгер – это прибор, который в бытовом использовании предназначен для выполнения нескольких функций, которые обычно совмещаются в одной модели. Причем, «опции» имеют и декоративное, и прикладное значение.

    • Первой, и как многие считают, главной, является метеорологическая функция – она заключается в визуальной демонстрации и даже в количественном измерении направления и силы ветра.
    • Второй, и не менее важной функцией, можно считать использование флюгеров для защиты дымохода от задувания в него ветра, что предотвращает задымление помещений.
    • Несколько необычная функция – пропеллер, установленный на флюгере и вращающийся под воздействием ветра, создает своеобразные вибрации, которые отпугивают грызунов от дома, а землероек и кротов – от садового участка. Если флюгер предназначается для этой цели, то его устанавливают не на крыше, а посередине огорода или сада. Однако, в этом случае для его установки, нужно выбрать открытый участок на возвышенности, так как там пропеллер будет захватывать больше ветра.
    • И, наконец, флюгер используется как чисто декоративный элемент, украшающий крышу строения.

    Традиционными элементами для украшения крыш флюгеры служили и служат в странах восточной и северной Европы, в частности – они очень характерны для прибалтийской архитектуры. Поэтому в тех краях практически каждый частный дом оснащен этим прибором, причем владельцы строений всегда стараются выбрать оригинальный вариант, который не встретишь в другом месте.

    Из каких основных частей состоит обычный флюгер

    Основные элементы базовой консрукции флюгера для крышиОсновные элементы базовой конструкции флюгера для крыши

    Конструкция флюгера включает несколько основных элементов:

    • Флажок (поз.1), который за счет своей парусности проворачивается под силой ветра, вставая параллельно ему и тем самым указывая его направление. Флажок может иметь форму обычной простой геометрической фигуры либо художественное исполнение, благодаря которому он становится главным декоративным элементом флюгера.
    • Флажок размещен на одной из оконечностей стрелы (поз.2), и при правильной работе флюгера должен располагаться со стороны, куда дует ветер. Стрела не является обязательным элементом конструкции, так как иногда фигурку флажка закрепляют непосредственно на вертикально установленном стержне – оси.
    • Противовес (поз.3), расположенный напротив флажка. Однако, этот элемент также не всегда используется в конструкции, так как иногда сам флажок уравновешивает стрелу. Если же противовес установить необходимо, то его вес должен быть несколько больше массы фигурки – тогда он будет способствовать возвращению флюгера в исходное положение.
    • Вертикальная ось (поз. 4), закрепленная в корпусе и оснащенная подшипниками в специальном блоке (поз.5), или просто вставленная в трубу большего диаметра (поз.6). Во втором случае внизу ось обычно опирается на металлический шарик. Подшипники или шарик обеспечивают легкость вращения оси вместе с флажком.
    • Колпак, частенько центрующий сверху ось в корпусе поворотного механизма и защищающий последний от попадания внутрь дождевой и талой воды.
    • Современные флюгера часто оснащаются электронным прибором – датчиками угла поворота или энкодерами, которые и фиксирует показания механической части прибора.
    На иллюстрации показан флюгер Вильда, позволяющий визуально оценивать скорость ветраНа иллюстрации показан флюгер Вильда, позволяющий визуально оценивать скорость ветра
    • На некоторых моделях флюгеров устанавливается металлическая пластина, подвешенная на горизонтальной оси и находящаяся в свободном положении, качающаяся под воздействием ветра. Угол отклонения этого элемента конструкции от вертикали показывает силу ветра. Эта пластина может быть заменена легким пропеллером. Такие конструкции, совмещающие функцию демонстрации направления ветра и анемометра (измерителя скорости воздушного потока), именуются флюгерами Вильда, по фамилии разработчика – известного метеоролога XIX века, долгое время работавшего в Академии Наук России.
    Обычное дополнение флюгера – это своеобразная шкала с показанными направлениями сторон светаОбычное дополнение флюгера – это своеобразная шкала с показанными направлениями сторон света

    Достаточно часто на нижней, неподвижной части флюгера закрепляются румбы с буквенными обозначениями сторон света. Так проще ориентироваться с направлением ветра. Но следует правильно понимать один нюанс. В метеорологии принято называть ветер по направлению, откуда он дует. Флюгер организован по тому же принципу – флажок окажется на подветренной стороне, а стрелка покажет направление, откуда дует ветер. В частности, по показанному на иллюстрации выше флюгеру можно судить, что направление ветра – запад-северо-запад (ЗСЗ).

    Несколько слов о символике флюгерных флажков

    Силуэтные фигурки для флажков, выбираемые для изготовления флюгеров, раньше изготавливались не просто так – они служили различными символами и своеобразными оберегами. Например, по китайскому учению фен-шуй, закрепление на крыше дома флюгера способствует установлению хороших взаимоотношений с соседями.

    В основном для флюгера жилого дома выбираются фигурки различных животных и птиц.

    • Петух – это знак бдительности. Он особенно распространен в России, а по народным поверьям – неплохо отпугивает нечистую силу, так как является символом апостола Петра.
    • Кошка символизирует домашний уют.
    • Сова всегда являлась тотемом мудрости.
    • Лев – это власть и сила.
    • Орел уже своим видом защищает жилище от врагов.
    • Аист – это знак семейного счастья и взаимопонимания.
    • Дракон. Флюгеры с этим мифологическим животным чаще всего встречаются в странах Азии, так как в местной культуре оно олицетворяет мудрость и духовную силу.

    Кроме животных, на флажках флюгеров можно увидеть также и других реальных или сказочных персонажей:

    Изображение трубочиста на флюгере, по народным поверьям, притягивает в дом удачуИзображение трубочиста на флюгере, по народным поверьям, притягивает в дом удачу
    • Трубочист обычно приносит в дом удачу.
    • Георгий Победоносец – традиционный защитник дома от различного негатива.
    • Баба Яга, как это ни странно, также является также защитником жилья от нечистой силы.

    Выбирая для изготовления флюгера ту или иную фигурку, желательно обязательно поинтересоваться, что же она обозначает, так как не все изображения несут в дом позитивные эмоции.

    При изготовлении эскиза для флажка вполне можно проявить свою фантазию – почему бы не сделать свой флюгер эксклюзивным?При изготовлении эскиза для флажка вполне можно проявить свою фантазию – почему бы не сделать свой флюгер эксклюзивным?

    Вовсе не обязательно придерживаться каких-то канонов, ориентируясь на русскую или восточную культуру. Никто не запрещает просто выбрать понравившийся рисунок, и по нему изготовить флажок флюгера. Главное, чтобы изображение было позитивным или даже веселым.

    Можно еще добавить то, что ранее над мастерскими или торговыми лавками их владельцы устанавливали флюгеры с изображениями, которые указывали на род деятельности:

    • У сапожника на флюгере красовался сапожок.
    • Булочник выбирал изображение кренделя.
    • Парикмахер использовал для обозначения своей мастерской флажок-ножницы.

    Прохожие издалека видели, где находится нужная лавка, ориентируясь именно по фигуркам флюгера. Так что уличная реклама имеет очень древние корни.

    Как сделать флюгер своими руками

    Материалы для изготовления флюгера

    Итак, разобрались, для чего может быть предназначен флюгер, и из каких основных элементов состоит его конструкция. Теперь встает вопрос о том, из какого материала они могут быть изготовлены.

    Флажок, как правило, изготавливается из металла – листовой стали или меди, но иногда для этой цели используется и древесина. Однако, сегодня умельцы делают наружную часть флюгера и из подручных материалов, таких как использованные пластиковые бутылки или старые ненужные СD-диски.

    Ранее флажки для этого прибора часто делались из стальных прутков в технике ковки. Да и сегодня тоже некоторые мастера изготавливают флюгеры подобным способом, но такие изделия получаются достаточно тяжелыми и стоят весьма недешево. Поэтому не каждый бюджет потянет кованое изделие, а кроме того, чтобы разместить его на крыше придется предусмотреть усиленное крепление, так как под своей тяжестью, помноженной еще и на ветровое давление, флюгер может рухнуть вниз.

    Металлические и деревянные флажки обязательно покрываются влагостойкой краской, которая защитит их поверхности от внешних разрушительных воздействий – влаги, ультрафиолета, биологического поражения, абразивного действия ветра.

    Специфика оси и поворотного блока прибора приводит к выводу, что они должны быть изготовлена исключительно из металла, иначе флюгер не будет работать должным образом – начнет заклинивать или, наоборот, болтаться, а неметаллическая ось быстро износится и придет в негодность.

    Далее, при рассмотрении процесса изготовления флюгера, будет представлены рекомендации по использованию тех или иных материалов.

    Цены на флюгеры

    флюгер

    Инструменты для работы

    Чтобы смастерить флюгерную конструкцию своими руками потребуется подготовить некоторые инструменты. Причем для металлического изделия и деревянного они будут разными, то есть их набор в первую очередь определяет выбор материала. Однако, учитывая то, что блок установки и вращения оси прибора в любом случае будет сделан из металла, даже в том случае, если флажок планируется изготовить из дерева, некоторые инструменты по металлу все равно потребуются. Если же нет возможности или отсутствует опыт работы по обработке металла, то сам механизм, благодаря которому происходит вращение флюгера, можно заказать у квалифицированного мастера, а затем уже самостоятельно присоединить к нему флажок.

    Итак, для работы потребуются следующие инструменты:

    • Электролобзик с пилками-насадками по дереву или металлу – этот прибор необходим для вырезания флажка и других элементов наружной части конструкции.
    • Электрическая дрель и набор сверл.
    • Молоток.
    • Мощный паяльник.
    • Струбцины.
    • Тиски.
    • Кусачки и плоскогубцы.
    • Угловая шлифмашинка и ручные напильники разного размера – для обработки кромок металлического флажка.
    • Наждачная бумага.
    • При изготовлении сложных деталей конструкции, возможно, потребуется наковальня, токарный станок и сварочный аппарат.

    Трафарет флажка

    Еще до приобретения материала необходимо, вероятно, определиться с выбором фигуры, которая будет расположена на флюгарке в качестве флажка, и подобрать для этого нужный трафарет. Если нет опыта в вырезании из фанеры или металла сложных мелких деталей флажка, то лучше выбрать простой рисунок, без замысловатых изгибов. Но все же декоративные флюгера смотрятся намного привлекательнее, поэтому есть смысл постараться.

    Традиционное украшение флюгеров в России – силуэт петухаТрадиционное украшение флюгеров в России – силуэт петуха

    Этот контурный рисунок имеет некоторые сложности и требует определенной сноровки и немалого времени при его вырезании. Поэтому, выбирая подобный вариант, нужно трезво оценить свои возможности.

    Еще один символ России – медведь, тоже наверняка станет хорошим украшением дома. Не такой он, кстати, и сложный для вырезания.Еще один символ России – медведь, тоже наверняка станет хорошим украшением дома. Не такой он, кстати, и сложный для вырезания.

    Данный трафарет флажка флюгера, несмотря на объемность, более прост в перенесении его на металл или фанеру, а также в его вырезании, так как предусматривает удаление больших частей рисунка и имеет минимум мелких лекальных элементов и сложных изгибов.

    Трафарет можно изготовить самостоятельно, сначала на обычном альбомном листе, а затем, нарисовать его в натуральный размер флажка. Перенос удобно делать по квадратам, разбив на них маленький рисунок. Выполняя рисунок, нужно учитывать, что его придется затем вырезать с помощью лобзика, поэтому все его линии и края изгибов должны быть четкими.

    Готовый трафарет, выполненный в натуральную величину будущего флажка, накладывают на лист металла или фанеры, и с помощью простого карандаша обводят рисунок, особо выделяя линии реза.

    Оптимальные параметры флажка для флюгера могут варьироваться от 300 до 500 мм, так как если сделать его больше, то корпус конструкции придется укреплять, иначе он сломается под воздействием порывов ветра.

    Цены на электрические дрели

    дрель

    Процесс изготовления флюгера — пошагово

    Какая бы фигурка ни была выбрана для флажка флюгера, принцип изготовления этого прибора одинаков.

    Главными узлами поворотной конструкции является ее ось и корпус, от которых напрямую зависит, как флажок будет реагировать на воздействие ветра. Оптимальным вариантом будет установить на ось подшипники и закрыть эту часть прибора корпусом. Подшипники не требуют постоянной смазки, так как в закрытом корпус не будут контактировать с влагой.

    Сама ось должна иметь диаметр не меньше 10 мм, что обеспечит устойчивое положение выше закрепленной конструкции при порывах сильного ветра.

    В корпусе нужно предусмотреть крепления на тот элемент конструкции крыши, где предполагается установить флюгер.

    Очень важно соблюсти все пропорции при планировании и изготовлении изделия, поэтому, составив чертеж, рекомендуется по возможности показать его специалистам, которые способны оценить правильность проекта. Не исключено, что они помогут советом, как лучше сделать для него некоторые детали.

    В качестве примера будет рассмотрено изготовление флюгера с флажком в виде фигурки симпатичного кота, которая достаточно проста в исполнении, так как имеет плавные, лекальные линии.

    Сетка, нанесенная на рисунок, поможет даже неопытному художнику без труда перенести его на больший по размерам металлический лист.Сетка, нанесенная на рисунок, поможет даже неопытному художнику без труда перенести его на больший по размерам металлический лист.

    Для работы потребуется подготовить следующие материалы:

    • Стальной лист толщиной в 2,5÷3 мм.
    • Стальные трубки диаметром в 15 и 22,5, а также отрезок трубы длиной в 50 мм и диаметром в 60 мм.
    • Стальная проволока диаметром в 3 мм.
    • Медная труба диаметром в 15 мм с толщиной стенок в 1,5 мм, длиной в 367 мм.
    • Стальной полый шар  диаметром в 80 мм и полнотелый металлический или стеклянный диаметром в 15 мм.
    • Квадратный пруток сечением в 15×15 мм.
    • Квадратная труба 25×25 мм с толщиной стенки в 2 мм, длиною 120 мм.
    • Стальной прут диаметром в 12 мм.
    • Стальная пластина толщиной в 3 и размером 60×60 мм.

    Подготовив все необходимое, можно приступать к работе, которую разделяют на несколько этапов:

    • Подготовительные работы.
    • Перенесение контура рисунка на металлический лист.
    • Вырезание фигуры.
    • Изготовление стрелы для размещения флажка.
    • Изготовление механизма вращения.
    Чертеж основных узлов флюгера (без фигуры-флажка) с проставленными размерамиЧертеж основных узлов флюгера (без фигуры-флажка) с проставленными размерами

    Размещенный выше чертеж представляет параметры стрелки и поворотного механизма флюгера, подходящие для размеров флажка, изготовление которого будет описано далее.

    Этапы изготовления флюгера, после нанесения на металлический лист рисунка через трафарет, продемонстрированы в таблице:

    ИллюстрацияКраткое описание выполняемой операции
    После того как контур фигурки флажка будет перенесен на лист металла 2,5÷3 мм толщиной, приступают к ее вырезанию.
    Чтобы при выполнении этой работы металлическая пластина не сдвигалась, и рез не ушел в сторону, ее необходимо жестко закрепить в одном положении, например, с помощью струбцин. Работа проводится на металлическом столе, а пластина закрепляется со свесом.
    Вырезав один край фигурки, струбцины ослабляют, пластину устанавливают в них другой стороной и прорезают следующую линию.
    Так происходит до тех пор, пока вся фигурка не будет вырезана по контуру.

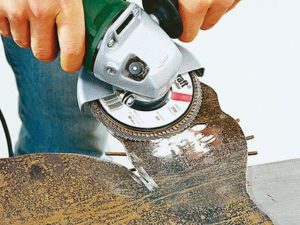

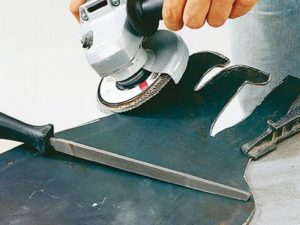

    Следующим шагом края получившейся фигуры необходимо выровнять и немного скруглить, убрав заусенцы.
    Этот этап работ производится шлифмашинкой (болгаркой) с установленным на нее шлифовальным кругом.
    Выполняя этот процесс, фигуру также жестко крепят к столу струбцинами.
    В местах, куда невозможно добраться шлифовальным кругом, работа выполняется вручную напильником нужного размера.
    Фигурку поворачивают и закрепляют так, чтобы обрабатываемая зона свисала со стола.

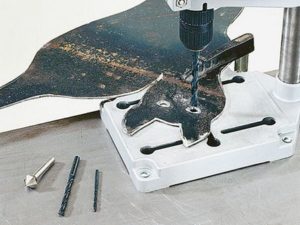

    Мелкие отверстия, например, глаза животных или заготовки для вставки других элементов, в данном случае, носа и усов кота, просверливаются электродрелью.
    Если используется ручной инструмент, то фигурку следует также закрепить к столу, но удобнее производить этот процесс на стационарном сверлильном станке.
    Сверло подбирается по диаметру отверстия. В данном случае мастер использовал сверла диаметром 12÷15 мм.
    Далее, просверленные отверстия, которые не будут использоваться для вставки других элементов, нужно хорошо зачистить с помощью напильников.

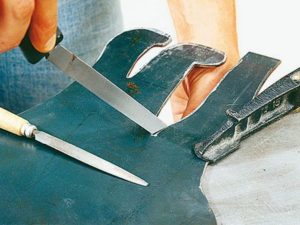

    Сначала их края обрабатываются инструментом с крупной насечкой, а затем с мелкой, так как их кромки должны быть идеально ровными и гладкими.
    При необходимости расширить или придать вытянутую форму круглым отверстиям, используется напильник или надфиль шириной в 5÷7 мм, а толщиной в 2÷2,5 мм.
    Если у фигуры флажка по проекту есть выступающие элементы, как в данном случае – это усы и нос кота, то их изготавливают из стальной проволоки диаметром в 3 мм и из стального прута диаметром в 12 мм.
    Проволоку для будущих усов режут кусачками на отрезки длиной в 110÷120 мм, затем от одной из их сторон отмеряется расстояние в 15÷20 мм и с помощью плоскогубцев делается загиб этой части так, чтобы заготовка имела Г-образную форму.
    Нос изготавливается из стального прута, край которого обрабатывается шлифмашинкой до полукруглой формы. Чтобы работать было проще, прут жестко зажимается в тисках.
    Придав форму краю и отшлифовав его до гладкости, на нем зубилом насекают три полоски, которые сделают эту деталь похожей на нос кошки.
    После этого от подготовленного края, не считая скругленной части, отмеряется 4÷5 мм, и по этой линии заготовка отрезается от прута.
    Отрезать пруток нужно как можно ровнее, иначе при его установке на место, он может встать криво.

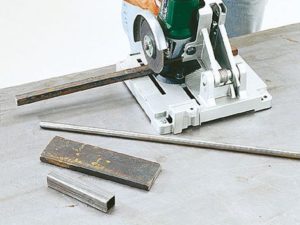

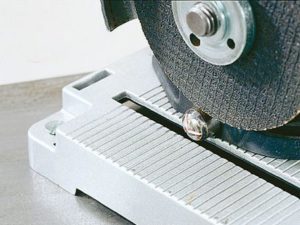

    Срез производится отрезным кругом по металлу, установленным на шлифмашинку. При этом прут нужно зажать в тисках, но в этот раз, установив его горизонтально.

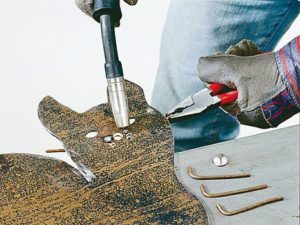

    Следующим шагом заготовки носа и усов нужно закрепить на мордочке кошачьей фигурки. Фиксация деталей производится с помощью сварочного полуавтомата, точечной сваркой.
    Сначала подготовленные Г-образные заготовки усов вставляются в просверленные ранее отверстия с лицевой стороны фигурки, зацепляя загнутой стороной.
    Затем, их располагают веером, как задумано проектом, придерживают плоскогубцами и прихватывают сваркой с изнанки.
    Деталь носа вставляется с лицевой стороны фигурки в широкое отверстие, просверленное между усов, а затем – также приваривается с обратной точечной сваркой.
    После того как сварочные работы будет завершены, выступающие с изнаночной стороны части приваренных деталей необходимо аккуратно срезать, а затем зачистить шлифмашинкой до гладкости.
    Готовую фигурку откладывают временно в сторону, и переходят к изготовлению стрелки, на которой будет закреплен этот флажок.

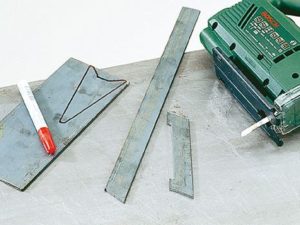

    Сначала делается ее наконечник. Для этого берется пластина 60×60 мм и на нее наносится рисунок, в соответствии с размерами, указанными на выше представленном чертеже.
    После этого пластину закрепляют струбциной к столу, оставляя ее часть с начерченной деталью на свесе.
    Затем вырезают наконечник при помощи лобзика, установив в него пилку по металлу.
    Тут же подготавливаются элементы хвостовика – его размеры также указаны в чертеже. Вырезаются два элемента этой детали – из металла толщиной в 3 мм.
    Для изготовления основания стрелы, на котором будет закреплен наконечник и оперение, используется квадратный пруток сечением 15×15 мм.
    Основа состоит из двух элементов – к одному из них будет приварен наконечник, а ко второму оперение.
    Отрезок прутка, к которому будет приварено оперение или хвостовик, имеет длину в 470 мм, а предназначенный для установки наконечника – 290 мм. Пруток нарезается с помощью шлифмашинки, после закрепления его в тисках.
    Далее, как можно видеть на чертеже, пруток в области приваривания наконечника сужается до 3-х мм, то есть до толщины пластины, из которой изготовлен наконечник. Эти срезы называются лысками, и предназначены они ля хорошего прилегания двух элементов конструкции друг к другу.
    Часть прутка для хвостовика тоже обтачивается в своей задней части.
    Срезание выступающих частей также необходимо для создания более высокой обтекаемости изделия, то есть чтобы они не тормозили флюгер при воздействии на него ветра.

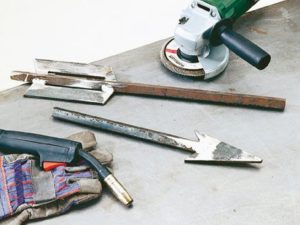

    Теперь наконечник и две детали хвостовика, после разметки их месторасположения на подготовленных для них прутках, аккуратно привариваются к ним.
    Затем сварочные швы зачищаются до гладкости.
    Элементы стрелы готовы, и можно переходить к изготовлению стойки, на которой будет крепиться стрелка и поворотный узел.

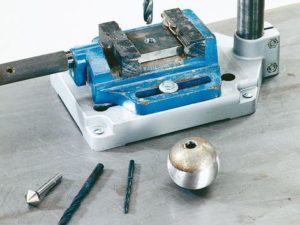

    Для начала берется подготовленный полый металлический шар диаметром в 80 мм, на котором будет крепиться, сделанная ранее фигурка. В нем просверливается отверстие диаметром в 13 мм.
    Кроме этого, из металлической пластины толщиной в 12 мм вырезается крышка, под которой будет расположен поворотный механизм и в ней тоже просверливается отверстие того же диаметра, что и в шаре.

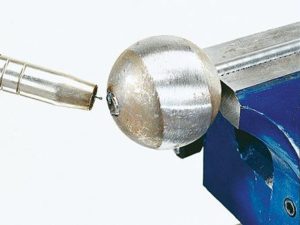

    Далее, вырезанная крышка с просверленным отверстием закрепляется в тисках, на нее устанавливается отрезок трубы высотой в 50 мм и диаметром в 60 мм, и изнутри эти элементы свариваются между собой полуавтоматом.
    Далее, берется стальной прут длиной в 600 мм и диаметром в 12 мм, закрепляется в тисках, на его край надевается просверленный насквозь шар и закрепляется с двух сторон сваркой.
    Следующим шагом берется отрезок квадратной трубы длинной 120 мм и сечением 25×25 мм и приваривается к крышке с отверстием, закрепленной на отрезке трубы.
    Затем, стержень с приваренным на его конце шаром, вставляется в получившуюся конструкцию, квадратная труба стыкуется с шаром и аккуратно обваривается.
    Следующим шагом на шаре производится разметка точек, к которым горизонтально, под прямым углом, будут привариваться две части стрелы – одна с одной стороны шара, вторая – с противоположной.
    Для удобства выполнения работ, на размеченных точках можно высверлить углубления диаметром, соответствующим размерам квадратного прутка.

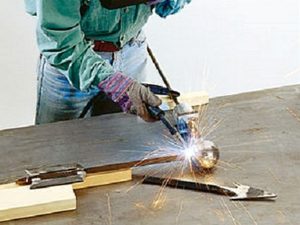

    Вставленные в отверстия части стрелы аккуратно закрепляются сваркой.
    Когда стрела будет надежно закреплена на шаре, к нему можно приваривать вырезанную фигурку флажка-кота.

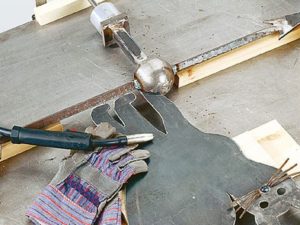

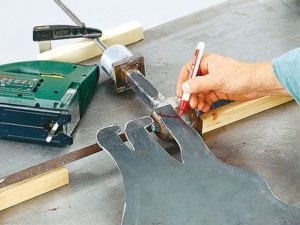

    Для выполнения разметки, готовую конструкцию закрепляют на столе с помощью струбцин.
    Затем, к шару прикладывают нижнюю часть фигурки, в данном случае, передней лапы кота. На ней чертится маркером полукруг, который затем вырезается лобзиком.
    Затем, флажок, вырезанной частью прикладывают к шару и приваривают. Чтобы при проведении сварки, искры от нее не попадали на флажок и не оставили на нем расплавленных пятен, его рекомендовано накрыть металлическим листом.
    Фигурка должна быть надежно скреплена с конструкцией, для этого передняя лапа приваривается к шару, а задние точечной сваркой – к задней части стрелы.
    Получается, что флажок смещен к задней части стрелы, что и необходимо для корректной работы флюгера.
    Противовес в данном случае не требуется, конструкция получается нормально уравновешенной.
    После завершения сборки верхней части флюгера, можно переходить к монтажу нижней, в которую входит вертлюг – вращательный механизм.
    Кроме опорного, объединяющего две части флюгера, прута, для сборки нижней части конструкции потребуется подготовить следующие детали: медную трубку 367 мм длиной, диаметром в 15 мм, стальную трубку с наружным диаметром в 22,5 мм (1/2 дюйма), отрезок стального прутка длиной в 50 мм и диаметром в 15 мм, а также стальной или стеклянный шарик диаметров в 15 мм.

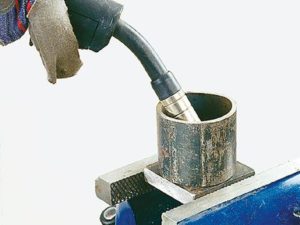

    Отверстие стальной трубки в нижней части заваривается, так как она должна быть глухой.
    Затем в нее устанавливается отрезок прутка длиной в 50 мм, сверху него укладывается шарик, далее идет медная трубка, внутрь которой вставляется опорный стержень, приваренный в верхней части конструкции.
    Шарик, устанавливаемый внутрь трубки, рекомендовано смазать консистентной смазкой – эта мера будет способствовать свободному вращению флюгера под действием ветра.
    Когда работа по сборке будет завершена, конструкцию нужно покрыть специальной краской по металлу, предотвращающей появление и распространение коррозии.
    После просыхания краски, флюгер устанавливается в крепление, которое устанавливается на коньке или дымоходной трубе крыши.
    На данном фото представлено коньковое крепление, но оно, конечно, может быть и иным.

    Представленная выше инструкция может быть использована и для изготовления флюгера с другим флажком. Разница непринципиальная, и заключается только в выборе трафарета и размера стального листа, на который будет переноситься рисунок.

    Несколько иная конструкция флюгера, при сборке которой можно обойтись без электросварочных операцийНесколько иная конструкция флюгера, при сборке которой можно обойтись без электросварочных операций

    Существуют и другие схемы изготовления флюгера, в которых задействованы элементы-указатели сторон света. Они могут быть использованы в комплексе со стрелкой или без нее. К отличительным особенностям относятся следующие моменты изготовления:

    Оптимальное решение для вертлюга флюгера – использование шарикоподшипников, например, в с внешним диаметров в 20 мм, внутренним – 9 ммОптимальное решение для вертлюга флюгера – использование шарикоподшипников, например, в с внешним диаметров в 20 мм, внутренним – 9 мм
    • В качестве поворотного механизма вместо шарика может быть применен подшипник, соответствующий диаметру вертикальной внутренней стойки. Для флюгера хорошо подойдет подшипник, имеющий наружный диаметр в 20, а внутренний в 9 мм, однако, необходимо учитывать, что он должен плотно входить в трубку корпуса. Поэтому, для этой цели обычно выбирается так называемая усиленная труба ВГП в ¾ дюйма, имеющая наружный диаметр 26,8, а внутренний 20,4 мм, при толщине стенки в 3,2 мм. Подшипник устанавливается в нижнюю ее часть. Если он входит слишком свободно, то на наружную часть кольца наваривается слой олова, но для этой процедуры потребуется мощный паяльник.
    • Вместо скрепления отдельных частей конструкции с помощью сварки, можно использовать резьбовые соединения, но в этом случае нужно приобретать трубу с уже нарезанной резьбой или иметь специальный инструмент – соответствующую плашку для ее нарезания или клупп.
    • Если предполагается включить в конструкцию указатели сторон света, то без сварки обойтись сложнее, хотя при желании и здесь можно найти решение. Для изготовления этой части конструкции потребуются металлические прутки – они могут быть круглыми или квадратными. Потребуются также металлические буквы N, S, W, E (или в русской традиции – С, В, Ю, З), вырезанные из стального листа толщиной 1,5÷2 мм. Размер букв зависит от высоты строения, так как их должно быть хорошо видно снизу.

    Буквы привариваются к пруткам, а прутки к крышке. Они должны быть расположены перпендикулярно друг другу, образуя четыре прямых угла.

    • Если для изготовления флажка флюгера выбирается металлический лист в 1÷1,5 мм, то вырезать его можно с помощью ножниц по металлу.

    С учетом особенностей изготовления той или иной конструкции, возможно, для работы потребуются дополнительные инструменты.

    Монтаж металлического флюгера на крышу

    Чтобы прибор работал должным образом, мало качественно его изгот

    stroyday.ru

    как сделать чертежи для ветряка из пластиковых бутылок или с пропеллером на крышу

    Назначение и базовое устройство флюгера

    Что такое флюгер

    Флюгер – это прибор, который в бытовом использовании предназначен для выполнения нескольких функций, которые обычно совмещаются в одной модели. Причем, «опции» имеют и декоративное, и прикладное значение.

    • Первой, и как многие считают, главной, является метеорологическая функция – она заключается в визуальной демонстрации и даже в количественном измерении направления и силы ветра.
    • Второй, и не менее важной функцией, можно считать использование флюгеров для защиты дымохода от задувания в него ветра, что предотвращает задымление помещений.
    • Несколько необычная функция – пропеллер, установленный на флюгере и вращающийся под воздействием ветра, создает своеобразные вибрации, которые отпугивают грызунов от дома, а землероек и кротов – от садового участка. Если флюгер предназначается для этой цели, то его устанавливают не на крыше, а посередине огорода или сада. Однако, в этом случае для его установки, нужно выбрать открытый участок на возвышенности, так как там пропеллер будет захватывать больше ветра.
    • И, наконец, флюгер используется как чисто декоративный элемент, украшающий крышу строения.

    Традиционными элементами для украшения крыш флюгеры служили и служат в странах восточной и северной Европы, в частности – они очень характерны для прибалтийской архитектуры. Поэтому в тех краях практически каждый частный дом оснащен этим прибором, причем владельцы строений всегда стараются выбрать оригинальный вариант, который не встретишь в другом месте.

    Основные элементы базовой конструкции флюгера для крыши

    Конструкция флюгера включает несколько основных элементов:

    • Флажок (поз.1), который за счет своей парусности проворачивается под силой ветра, вставая параллельно ему и тем самым указывая его направление. Флажок может иметь форму обычной простой геометрической фигуры либо художественное исполнение, благодаря которому он становится главным декоративным элементом флюгера.
    • Флажок размещен на одной из оконечностей стрелы (поз.2), и при правильной работе флюгера должен располагаться со стороны, куда дует ветер. Стрела не является обязательным элементом конструкции, так как иногда фигурку флажка закрепляют непосредственно на вертикально установленном стержне – оси.
    • Противовес (поз.3), расположенный напротив флажка. Однако, этот элемент также не всегда используется в конструкции, так как иногда сам флажок уравновешивает стрелу. Если же противовес установить необходимо, то его вес должен быть несколько больше массы фигурки – тогда он будет способствовать возвращению флюгера в исходное положение.
    • Вертикальная ось (поз. 4), закрепленная в корпусе и оснащенная подшипниками в специальном блоке (поз.5), или просто вставленная в трубу большего диаметра (поз.6). Во втором случае внизу ось обычно опирается на металлический шарик. Подшипники или шарик обеспечивают легкость вращения оси вместе с флажком.
    • Колпак, частенько центрующий сверху ось в корпусе поворотного механизма и защищающий последний от попадания внутрь дождевой и талой воды.
    • Современные флюгера часто оснащаются электронным прибором – датчиками угла поворота или энкодерами, которые и фиксирует показания механической части прибора.
    На иллюстрации показан флюгер Вильда, позволяющий визуально оценивать скорость ветра
    • На некоторых моделях флюгеров устанавливается металлическая пластина, подвешенная на горизонтальной оси и находящаяся в свободном положении, качающаяся под воздействием ветра. Угол отклонения этого элемента конструкции от вертикали показывает силу ветра. Эта пластина может быть заменена легким пропеллером. Такие конструкции, совмещающие функцию демонстрации направления ветра и анемометра (измерителя скорости воздушного потока), именуются флюгерами Вильда, по фамилии разработчика – известного метеоролога XIX века, долгое время работавшего в Академии Наук России.
    Обычное дополнение флюгера – это своеобразная шкала с показанными направлениями сторон света

    Достаточно часто на нижней, неподвижной части флюгера закрепляются румбы с буквенными обозначениями сторон света. Так проще ориентироваться с направлением ветра. Но следует правильно понимать один нюанс. В метеорологии принято называть ветер по направлению, откуда он дует. Флюгер организован по тому же принципу – флажок окажется на подветренной стороне, а стрелка покажет направление, откуда дует ветер. В частности, по показанному на иллюстрации выше флюгеру можно судить, что направление ветра – запад-северо-запад (ЗСЗ).

    Силуэтные фигурки для флажков, выбираемые для изготовления флюгеров, раньше изготавливались не просто так – они служили различными символами и своеобразными оберегами. Например, по китайскому учению фен-шуй, закрепление на крыше дома флюгера способствует установлению хороших взаимоотношений с соседями.

    В основном для флюгера жилого дома выбираются фигурки различных животных и птиц.

    • Петух – это знак бдительности. Он особенно распространен в России, а по народным поверьям – неплохо отпугивает нечистую силу, так как является символом апостола Петра.
    • Кошка символизирует домашний уют.
    • Сова всегда являлась тотемом мудрости.
    • Лев – это власть и сила.
    • Орел уже своим видом защищает жилище от врагов.
    • Аист – это знак семейного счастья и взаимопонимания.
    • Дракон. Флюгеры с этим мифологическим животным чаще всего встречаются в странах Азии, так как в местной культуре оно олицетворяет мудрость и духовную силу.
    Изображение трубочиста на флюгере, по народным поверьям, притягивает в дом удачу
    • Трубочист обычно приносит в дом удачу.
    • Георгий Победоносец – традиционный защитник дома от различного негатива.
    • Баба Яга, как это ни странно, также является также защитником жилья от нечистой силы.

    Выбирая для изготовления флюгера ту или иную фигурку, желательно обязательно поинтересоваться, что же она обозначает, так как не все изображения несут в дом позитивные эмоции.

    При изготовлении эскиза для флажка вполне можно проявить свою фантазию – почему бы не сделать свой флюгер эксклюзивным?

    Вовсе не обязательно придерживаться каких-то канонов, ориентируясь на русскую или восточную культуру. Никто не запрещает просто выбрать понравившийся рисунок, и по нему изготовить флажок флюгера. Главное, чтобы изображение было позитивным или даже веселым.

    Можно еще добавить то, что ранее над мастерскими или торговыми лавками их владельцы устанавливали флюгеры с изображениями, которые указывали на род деятельности:

    • У сапожника на флюгере красовался сапожок.
    • Булочник выбирал изображение кренделя.
    • Парикмахер использовал для обозначения своей мастерской флажок-ножницы.

    Выбор инструмента и материалов

    Средство для определения силы и движения воздуха можно смастерить не только из металла. Простой флюгер можно изготовить даже из старых пластиковых бутылок. Для работы будут нужны:

    • две крупные пластиковые бутылки, крышки убирать не нужно;
    • деревянный брусок;
    • картонный кусок;
    • гвоздь на 10 см в длину;
    • проволока;
    • маркер;
    • канцелярские ножницы.

    Пластиковые емкости нужно хорошо вымыть и удалить этикетки. Из куска картона следует сделать шаблон пропеллера и крыльев самолета. Затем из бутылочного донышка нужно сделать пропеллер, выкроенные из картона крылья присоединяются к бокам бутылки и обводятся маркером.

    Ровно по центру крышки проделывается отверстие дрелью с тонким сверлом или гвоздем, аналогичное отверстие проделывается в пропеллере, после чего их соединяют путем посадки на гвоздь. Винт должен без труда вращаться вокруг своей оси. Заготовка крыльев делается на основе второй бутылки, а в первой делаются прорези ножом в зависимости от ширины крыльев для вставки. Фюзеляж такого ветряка соединяется с деревянным брусом, потом конструкция прикрепляется на крыше.

    Флюгеры на основе пластика могут делаться в виде ротора. Крепить их нужно не горизонтально, а по вертикали. По бокам же емкости нужно сделать отверстия квадратной формы, напоминающие двери, что будут размещаться по шахматному принципу. Бутылка крепится на вертикальную ось, с этой целью можно взять металлический или деревянный прут. Для обеспечения вращения под пробку нужно вставить небольшие подшипниковые шарики.

    Если нужно изготовить полноценный металлический флюгер, который будет выполнять, декоративную функцию, а опыта работы и требуемых инструментов нет, то лучше это доверить профессионалам. Они воплотят все требования заказчика касательно дизайна конструкции и других ее нюансов.

    Дачные флюгера — универсальные приспособления. Они используются как просто для украшения здания, так и для других задач. Причем если с их помощью нужно просто определять силу и направление ветра и отпугивать вредителей, то своими руками сделать конструкцию можно из простых подручных материалов. А сложное металлическое изделие, оснащенное фигурками животных или сказочных персонажей, стоит делать больше в качестве украшения.

    Начнем именно с материалов, ведь это устройство устанавливается на кровле дома, оно подвержено всем известным природным нагрузкам, поэтому о сроке его эксплуатации надо будет задуматься заранее. В принципе, своими руками флюгер можно сделать из чего угодно. Чаще всего встречаются разновидности, изготовленные из дерева (в основном из фанеры), листового железа, редко из меди. Хотя именно медный вариант считается идеальным.

    Деревянный флюгер, даже если его обработать защитными составами, прослужит несколько лет. Стальной продержится несколько десятилетий, если его периодически подкрашивать, что не всегда возможно. А вот медный – это вечная конструкция. К тому же обрабатывать медный лист проще всего, да и украшать его будет не проблема.

    Многие умельцы свой взор с недавних пор бросили на пластик, благо листовой материал сегодня в свободной продаже есть. Обрабатывать полимерный материал просто, для этого нет необходимости пользоваться какими-то сложными инструментами. Но такой флюгер можно установить на крышу дачи. На большом красивом доме он просто не будет смотреться. Здесь необходимы дорогие материалы подстать строению.

    Что касается инструментов, то они обычные, у каждого хозяина в сарае найдется необходимый арсенал. К примеру, ножницы по металлу, ножовка, пила, напильник, наждачная бумага, болгарка, дрель, линейка и карандаш.

    Бесспорно, красивый и оригинальный флюгер можно приобрести в магазине. Но также есть возможность изготовить его самостоятельно в домашних условиях. Для этого необходимо выбрать подходящий материал и разработать подробный эскиз устройства.

    Флюгер можно изготовить из самых различных материалов:

    • фанера;
    • дерево;
    • металл;
    • пластик или пластиковые бутылки;
    • старые CD-диски.

    Два последних варианта подходят для небольших сооружений, которые можно разместить, например, на крыше веранды или беседки. Фанера и дерево являются недолговечными материалами, даже если их обработать специальными средствами.

    Самым главным этапом является выбор фигурки для флажка. Ведь существуют мнения, что это не просто декоративный элемент, но и некий символ. Поэтому любое изображение имеет свой мистический подтекст. Символы расшифровываются следующим образом:

    • Петух является очень популярным в России, отпугивает злую нечисть.
    • Кот является символом домашнего уюта.
    • Сова символизирует мудрость.
    • Лев – король зверей – указывает на мощь и силу.
    • Орел помогает защитить жилище от врагов.
    • Аист приносит в дом взаимопонимание и счастье.
    • Гусь является символом бдительности, любви и порядка в доме.
    • Трубочист является символом удачи.
    • Георгий Победоносец защищает дом от любых неприятностей.
    • Баба Яга выступает против злого влияния нечистой силы.

    Необходимо отметить, что существует несколько основных функций, которыми обладает данная конструкция.

    • Метеорологическая. Прежде всего, флюгер служит для измерения скорости и силы ветра и указания его направления.
    • Защитная. При установке данной конструкции на дымоход, она служит защитой от сильного задувания ветра.
    • Отпугивающая. Если на флюгер установить пропеллер и разместить это приспособление не на крыше, а на земле, то вибрации будут отпугивать кротов, грызунов и землероек. Если установить электронный ветряк, то эффект будет сильнее.
    • Декоративная. Данное устройство зачастую имеет очень привлекательный внешний вид, поэтому устанавливается на крыше в виде необычного декоративного элемента.

    Обычно конструкция простого флюгера включает в себя следующие элементы:

    • Флажок, который поворачивается по направлению ветра. Он может иметь простую геометрическую форму либо необычное декоративное исполнение и являться главным украшением устройства.
    • Стрела. На ней чаще всего и размещается фигурка.
    • Противовес. Его располагают в противоположной стороне от флажка. Он должен иметь большую массу, чем масса флажка, тогда он сможет возвращаться в начальное положение.
    • Вертикальная ось. Она крепится либо на подшипнике, либо на шарике из металла, позволяющем конструкции вращаться.
    • Колпак предотвращает попадание воды в подшипник.

    Флажок лучше всего изготавливать и металла, например, он может быть медным или стальным. Так он будет горазд

    moidom38.ru

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
