Как сделать флюгер с пропеллером своими руками

Сегодня многие загородные застройщики придают уникальности своего жилища особое значение. Отличительная черта становится изюминкой в экстерьере здания. Правда, таких устройств не так много, и один из них – флюгер. Он давно является популярным элементом в странах Западной Европы, но и на российских домах сегодня можно встретить флюгер, причина установки которого – показывать направление и силу ветра.

В настоящее время производители различных дизайнерских штучек предлагают огромный ассортимент флюгеров, изготовленных из разных материалов. Говорить о формах, дизайнерском оформлении нет смысла, выбор на самом деле широчайший. Правда, такая игрушка стоит немалых денег, поэтому есть смысл разобраться в вопросе, как своими руками сделать флюгер из подручных материалов.

Выбор инструмента и материалов

Начнем именно с материалов, ведь это устройство устанавливается на кровле дома, оно подвержено всем известным природным нагрузкам, поэтому о сроке его эксплуатации надо будет задуматься заранее. В принципе, своими руками флюгер можно сделать из чего угодно. Чаще всего встречаются разновидности, изготовленные из дерева (в основном из фанеры), листового железа, редко из меди. Хотя именно медный вариант считается идеальным.

Деревянный флюгер, даже если его обработать защитными составами, прослужит несколько лет. Стальной продержится несколько десятилетий, если его периодически подкрашивать, что не всегда возможно. А вот медный – это вечная конструкция. К тому же обрабатывать медный лист проще всего, да и украшать его будет не проблема.

Многие умельцы свой взор с недавних пор бросили на пластик, благо листовой материал сегодня в свободной продаже есть. Обрабатывать полимерный материал просто, для этого нет необходимости пользоваться какими-то сложными инструментами. Но такой флюгер можно установить на крышу дачи. На большом красивом доме он просто не будет смотреться. Здесь необходимы дорогие материалы подстать строению.

Что касается инструментов, то они обычные, у каждого хозяина в сарае найдется необходимый арсенал. К примеру, ножницы по металлу, ножовка, пила, напильник, наждачная бумага, болгарка, дрель, линейка и карандаш.

Особенности конструкции флюгера

Конструктивное наполнение флюгера основано на двух составляющих:

  • Ось, которая представляет собой стержень, выполняющий роль своеобразного крепежного элемента. Она устанавливается строго по вертикали и крепится к крыше дома.
  • На оси устанавливается флажок с противовесом. Ветер давит на флажок, заставляя горизонтальную часть флюгера поворачиваться вокруг оси.

Важно! При изготовлении флюгера своими руками необходимо учитывать тот момент, что горизонтальная часть должна быть равномерно расположенной.

То есть, по две стороны оси должны находиться равные части по весу. В принципе, в этом и заключается трудность изготовления.

К особенностям конструкции флюгера можно отнести и некоторые дополнительные элементы. К примеру, можно флюгер сделать с винтом, который будет показывать силу ветра. Чем интенсивнее он крутится, тем сила ветра больше. Можно конструкцию дополнить вертикально установленной пластиной. Она должна быть закреплена таким образом, чтобы оставаться в свободном состоянии. При этом пластина должна раскачиваться в одной плоскости. С ее помощью можно также узнать о силе ветра. Чем больше угол отклонения от вертикали, тем сила ветра больше.

Что касается формы и дизайнерского оформления, то тут ограничений нет. Все в ваших руках, все зависит от фантазии и вкусовых пристрастий. Это же самое касается и размеров флюгера. Правда, специалисты рекомендуют использовать ширину 40-50 см, длину 70-80 см. Для небольших домов и коттеджей это оптимальный вариант. Если флюгер устанавливается на крышу беседки, то размеры можно уменьшить.

Этапы изготовления флюгера своими руками

В первую очередь необходимо определиться с формой и дизайном приспособления. Как уже было сказано выше, включайте фантазию. После чего ваша задумка должна быть перенесена на бумагу. Чертеж надо сделать во всех мельчайших подробностях.

После чего надо изготовить своими руками вертикальную опору. Для этого можно использовать любой металлический стержень: арматуру, трубу. Его размеры: диаметр – 13 мм, длина 125 мм. В верхней части обязательно нарезается резьба под крепление горизонтальной части флюгера. Это можно сделать своими руками, используя плашку. Процесс не очень сложный.

Обязательно на нижнюю часть флюгера устанавливается подшипник, именно он позволит флюгеру крутиться вокруг оси. Крепление самого декоративного элемента производится за счет установленных внизу четырех пластин, которые сваркой с одной стороны прикрепляются к металлической оси, а на другой стороне проделаны отверстия под саморезы. Именно этими крепежами флюгер крепится к кровельному материалу дома.

Внимание! Очень важный момент – это сделать так, чтобы в подшипник не попадала вода и грязь.

Поэтому на него надо надеть при сборке флюгера колпачок, изготовленный из металлического листового материала. Кто-то умудряется сделать колпак из пластиковой бутылочной крышки.

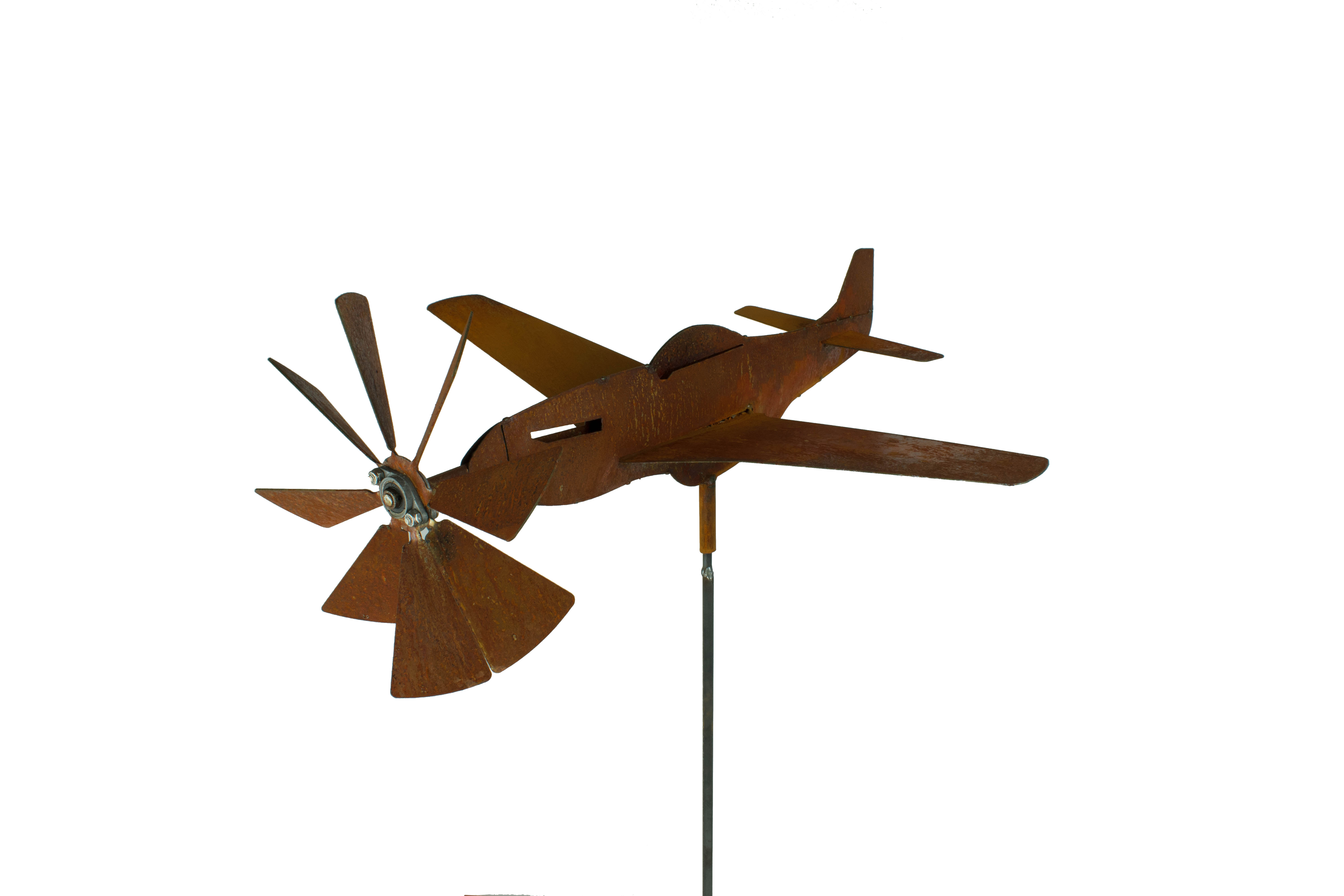

Флюгер самолет – конструкция динамичная, поэтому ее на высоких домах не ставят. Просто не будет видно, как крутиться пропеллер. А именно он и является той самой изюминкой. Сложность данной конструкции заключается в том, что крутящаяся часть должна каким-то образом свободно крепится к фигурке самолета.

Сам же самолет можно легко вырезать ножовкой по металлу из листа железа, можно сделать его своими руками и из фанеры или пластика. А вот пропеллер флюгера должен быть обязательно металлическим. Здесь важно понимать, что лопасти вращающегося элемента должны располагаться относительно друг друга под небольшим углом. Пропеллер можно вырезать из оцинкованного куска листового железа, для чего используются ножницы по металлу. По центру полосы делается отверстие под крепеж. После чего края полосы надо немного повернуть в разные стороны.

Теперь необходимо пропеллер закрепить к самолету. Здесь вариантов несколько:

  • Если флюгер изготавливается из фанеры, то пропеллер можно закрепить к его торцевой части при помощи самореза. Крепеж должен быть закручен не до конца, тем самым оставляя место для вращения.
  • Если флюгер изготовлен из металла, то к нему при помощи сварки или пайки крепится маленького размера штырь к носовой части самолета. Штырь должен на конце иметь резьбу, на которую накручивается гайка с шайбой. Это и крепеж, и ограничитель. Можно использовать штырек без резьбы, но со шляпкой на конце. Этот вариант крепится к самолету только с надетым на него пропеллером.

Сборка и установка флюгера

Необходимо определиться с местом установки. Считается, что флюгер не должен портить симметричность конструкции крыши дома. Поэтому, если на кровле есть трубы, то крепление лучше всего производить к ним. Если таковых нет, тогда оптимальный вариант – конек крыши. Для установки на коньке необходимо всего два крепежных элемента (полосы), которые будут располагаться точно под углом скатов крыши.

Как производится сборка флюгера на месте установки.

  • Сначала крепится к крыше дома основная часть, изготовленная из трубы. Ее крепят к коньку длинными саморезами. Важно крепление проводить не к кровельному материалу, а к обрешетке крыши.
  • Устанавливается внутрь трубы подшипник.
  • Сверху вставляется ось, на которую предварительно надевается защитный колпачок.
  • Снизу трубы подшипник закрепляется гайкой и шайбой.

Кстати, внутренний диаметр трубы подбирается под внешний диаметр подшипника. И еще один очень важный момент. Все детали и узлы флюгера должны выполняться с большим запасом прочности. Особенно это касается креплений. Он должен выдерживать достаточно большие ветровые нагрузки. Да и снег станет для него большим испытанием.

Не забываем, что флюгер с пропеллером расположен под открытым небом. Так что дождь его будет омывать постоянно. Поэтому рекомендуется смазать металлическую конструкцию солидолом. И это после его покраски.К тому же периодически придется подтягивать резьбовые узлы, подкрашивать устройство, смазывать подшипник и так далее. То есть, флюгер – это не просто красивый элемент внешнего дизайна дома, это механическая игрушка, за которой надо постоянно ухаживать своими руками.

Как сделать флюгер с пропеллером своими руками: схемы и описание процесса

Владельцы загородных домов имеют желание сделать свои строения уникальными, с изюминкой и запоминающимся дизайном фасада. Есть много способов достижения цели, они отличаются как по сложности инженерных решений, так и по стоимости.

Самолёт — флюгер

В этой статье мы остановится на одном из наиболее дешевых, но очень эффективных методов улучшения внешнего вида строения – установке флюгера с пропеллером.

Как сделать флюгер с пропеллером своими руками

Содержание статьи

Виды флюгеров

Флюгеры внешне могут напоминать модели самолетов, животных, иметь оригинальную форму и т. д. Это дизайнерские характеристики, они не оказывают влияния на функциональные параметры изделий. Главные различия между ними в материалах изготовления.

Что можно использовать в этих целях?

Материал изготовленияОписание технических и эксплуатационных характеристик

Древесина

Не очень распространенный вариант изготовления, в настоящее время встречается довольно редко. Причина – фактические эксплуатационные характеристики не отвечают современным требованиям. Пропитки материала составами лишь немного увеличивают время пользования изделиями. Кроме того, у флюгера есть некоторые элементы, пребывающие в постоянном движении. Дерево не отличается высокими показателями износостойкости, для увеличения срока эксплуатации необходимо предпринимать специальные технические мероприятия. Это может делать только профессиональный мастер.

Сталь

Довольно распространенный вариант изготовления, существенный эксплуатационный недостаток – поверхности приходится надежно защищать от появления ржавчины. Еще одна проблема – для изготовления металлической конструкции надо иметь специальное оборудование и инструменты. Отличные показатели имеют флюгеры из легированной нержавеющей стали.

Медь

Красивый, прочный и долговечный материал. Купить листовую медь можно в обыкновенных магазинах строительных материалов. Медные пластинки тонкие, их можно резать обыкновенными ножницами, что намного облегчает процесс изготовления. Медный флюгер со временем стареет и приобретает очень престижный вид.

Пластик

Оригинальный современный материал, пользуется довольно большой популярностью. Пластик очень технологичен, его легко пилить и резать, при нагревании он приобретает различные формы и после остывания сохраняет их. Недостаток – низкие показатели прочности уменьшают срок использования таких изделий.

Фанера

Самый неудачный выбор, по всем эксплуатационным и физическим характеристикам уступает вышеперечисленным материалам. Такой флюгер не рекомендуется устанавливать на коньке крыши, слишком сложен демонтаж, а этим придется заниматься уже через несколько месяцев.

Основным критерием выбора материала должна быть конечная цель изготовления флюгера и место его установки. Если он будет размещен на крыше, то следует выбирать прочные, красивые и устойчивые к атмосферным осадкам материалы. Все подвижные элементы надо делать с большим запасом прочности, подниматься ежемесячно на кровлю для ремонта устройства никому не хочется.

Цены на различные виды флюгеров

Флюгер

Изготовление медного флюгера

Медный флюгер

Размер флюгера 18×29 см, материал изготовления – медь и латунь. Большой флюгер делать нет смысла, тяжелые конструкции только усложняют процесс производства и уменьшают надежность. Что касается дизайнерского вида, то и здесь существуют свои жесткие ограничения по габаритам элементов, установленных на коньке кровли. И последнее. Не надо забывать, что флюгер придется еще фиксировать, а это лишние отверстия в крыше, которые не идут ей на пользу.

Для изготовления флюгера можно использовать подручные материалы, оставшиеся от других работ и старые предметы. В нашем случае применяется кусок фторопласта, медный стержень Ø 6 мм, ненужный старый подсвечник из латуни и плунжер масляного насоса. Фторопласт используется в качестве подшипника – он не боится влаги, отличается большой износостойкостью и вполне достаточной физической прочностью.

Шаг 1. Найдите в интернете и распечатайте рисунок или орнамент для флюгера.

Макет флюгера

Орнамент нужно распечатать

Практический совет. Не надо выбирать сложные или мелкие рисунки, они незаметны с большого расстояния. Кроме того, такие контуры очень тяжело вырезать, не стоит создавать себе дополнительные проблемы. Тем более что никакого положительного эффекта в результате не получится.

Шаг 2. Приклейте бумагу с рисунком на медную пластинку. Для этого можно пользоваться специальными лентами. Они приклеиваются на бумагу, а потом с них удаляются защитные покрытия с обратной стороны.  После удаления клеящее вещество остается на бумаге, ее можно фиксировать на любом предмете.

С обратной стороны наклеивают двухсторонний скотч

Вырезают по контуру

Убирают защитную пленку со скотча

Наклеивают шаблон на медную пластину

Шаг 3. Специальными или обыкновенными ножницами вырежьте контур флюгера. Тонкая медная пластинка режется легко.

Вырезают контур флюгера

Шаг 4. Закрепите заготовку флюгера между двумя отрезками ровных досок, прочно сожмите их струбцинами. Загните киянкой один край под прямым углом. Длина подгиба примерно 2–3 мм. Он нужен для того, чтобы по время дальнейшего вырезания контура токая медная пластинка не деформировалась. В дальнейшем к подгибу припаяется трубка.

Загибают край

Шаг 5. Начинайте вырезать мелкие детали узора. Делать это надо надфилями, предварительно высверлив отверстия соответствующего диаметра.

Предварительное сверление отверстия

Не спешите, работайте очень аккуратно. Не проблема, если немного нарушится и изменится узор, это эксклюзивное и индивидуальное решение. Главное чтобы плоскость пластины не имела критических деформаций.

Выпиливание узора надфилем

Шаг 6. Снимите с поверхности пластины бумагу и мелкой шлифовальной шкуркой тщательно очистите ее.

Очистка пластины от бумаги

Шлифовка пластины

Шаг 7. Увеличьте жесткость платины, она очень тонкая и не может выдерживать сильные порывы ветра. Для этого лучше воспользоваться латунной проволокой диметром 2–4 мм. Лина должна примерно отвечать двум длинам флюгера. Согните проволоку дугой по центру, в качестве шаблона лучше пользоваться кругом соответствующего диаметра.

Сгибание проволоки

Положите заготовку на пластинку, при необходимости поправьте форму проволоки. Прижмите детали любым тяжелым предметом, обработайте место пайки специальным флюсом и соедините два элемента. Паять можно как обыкновенным электрическим, так и современным газовым паяльником. Вторым инструментом работать намного проще и быстрее.

Нанесение флюса

Припаивание проволоки

На этом сам парус флюгера готов, надо приступать к изготовлению других деталей. Сразу скажем, что эти процессы намного сложнее первого.

Изготовление направляющих конструкций

Потребуется принимать собственные решения с учетом того, какие изделия у вас есть, что можно из них использовать и в каком качестве. Мы уже упоминали, что в нашем случае некоторые детали флюгера изготавливаются из старых подсвечников.

Шаг 1. Открутите от подставки подсвечника верхнюю его часть, зажмите в тисках и припаяйте к ней кусочек медной трубки.

Припаивание трубки к подставке от подсвечника

Ее длина должна быть на 1–2 см больше ширины паруса, в нашем случае 20 см. Процесс пайки стандартный, постоянно соблюдайте правила техники безопасности. Дело в том, что для пайки меди применяется довольного агрессивный флюс, он должен растворить верхнюю пленку окисла металла. В противном случае припой не будет соединяться с медью.

Шаг 2. Наденьте на торец декоративный наконечник. Желательно его выточить отдельно из подходящего сплава. Если такой возможности нет, то используйте имеющиеся под руками детали от других изделий.

На торец надет декоративный наконечник

Шаг 3. С одной стороны медной трубки припаяйте парус флюгера, а с другой стороны специально согнутые медные проволоки. Парус фиксируется к ранее согнутому бортику, а кусочки проволоки располагаются точно по линии симметрии с противоположной стороны. В конечном виде все элементы располагаются строго в одной плоскости, они должны смотреться симметрично и красиво. При желании создавайте различные узоры, гните проволоку спиральками, создавайте дополнительные декоративные элементы.

Сборка элементов

Шаг 4. Развальцуйте один конец медной трубки. Делается это при помощи молотка и стального конуса. Установите трубку в вертикальном положении на конусе и ударами молотка с противоположной стороны выполняйте развальцовку. Старайтесь, чтобы все смотрелось красиво, не слишком увеличивайте диаметр. В противном случае медь может треснуть, придется испорченный конец отрезать и работы начинать сначала.

Развальцовка трубки и отрезание кольца с края

Шаг 5. Противоположный от развальцовки конец трубки аккуратно отрежьте. Лучше применять специальный резак, он оставляет идеально ровный и перпендикулярный к оси срез. Но такой инструмент имеется не у каждого, он нужен только профессионалам. Удалить конец трубки можно обыкновенной ножовкой по металлу, а потом торцы поправить напильниками. Дело в том, что добиться идеального среза только полотном очень трудно, в большинстве случаев придется работать и напильниками.

Изготовление элемента флюгера

Шаг 6. Вставьте муфту в развальцованную трубку, загоните ее плотно вовнутрь. Далее следует припаять еще один кусок, его длина уже намного больше. Эта трубка служит корпусом для внутренней оси и втулки из фторопласта.  Работайте очень внимательно, оси всех трубок должны располагаться строго на одной линии. Во время пайки постоянно проверяйте положение элементов, при необходимости поправляете их.

Шаг 7. В нижний торец вставьте специально подготовленный кусок фторопласта. Он должен плотно входить в трубку, не шататься и не выпадать. Фторопласт должен иметь отверстие, в которое вставляется плунжер масляного насоса.

Соединение фторопласта и трубки, а также плунжера (на фото справа)

Отверстие делайте на 0,1 мм меньше диаметра плунжера, надо добиться соединения с небольшим натягом. Плунжер изготавливается из очень прочной легированной нержавеющей стали, что обеспечивают длительную и надежную работу этого элемента. Еще раз напоминаем, что все отдельные детали должны лежать на одной прямой, от этого зависит работоспособность флюгера.

Шаг 8. Соберите флюгер, вставьте все детали на место и проверьте его вращение. Оно должно быть свободным и максимально легким.

Сборка флюгера

При желании медь можно искусственно состарить, для этого применяется серная печень. Процесс патинирования сопровождается выделением вредных химических соединений, работать нужно в респираторе и резиновых перчатках.

«Серная печень» — это бурая масса, получающаяся от спекания 1 г серы с 2 г поташа или едкого натра. Спекают смесь в железной ложке на тихом огне

Мельхиор чернят, опуская его в нагретом состоянии в раствор сернистого натрия в воде

Патинирование меди

Поставьте на флюгер пропеллер, как он делается мы расскажем немного ниже.

Теперь можно устанавливать готовый флюгер на конек крыши. Определитесь с местом, высверлите отверстия подходящего диаметра. Если у вас на коньке металлическая планка, то работы намного упрощаются. Для керамических покрытий придется придумывать иные варианты безопасных для кровли и надежных креплений. Высверленное отверстие герметизируется полоской ленты с битумной пропиткой, а только потом в него плотно вставляется флюгер.

Установка флюгера

Флюгер установлен

Важно. Конструкция флюгера не может надежно удерживаться только за счет отверстия в металлическом листе толщиной примерно 0,45 мм. Если кровля неутепленная, то со стороны чердачного помещения следует установить дополнительные элементы для фиксации. Если чердачное помещение мансардного типа, то подобраться к основанию флюгера с обратной стороны крыши невозможно, надо изготавливать специальные площадки для надежной фиксации изделия на металлической кровле.

Флюгер на крыше

Цены на различные виды паяльников

Паяльник

Изготовление флюгера из листовой стали

Особых отличий от вышеописанных процесс изготовления флюгера из листовой стали не имеет, разница только в применяемых технологиях.

Эскиз приклеивают к стальной пластине и вырезают мелкие элементы, контур

Листовая сталь значительно прочнее меди, что вызывает проблемы во время вырезания узора на парусе флюгера.

Лучше всего пользоваться ручным плазменным резаком, с таким аппаратом просто работать, он дает ровные кромки. Но рисунок нужно перевести с бумаги на металлическую пластину, сделать это можно при помощи фломастера.

Эскиз обвели по контуру

Линии обвели фломастером

Соответственно, все работы по сборке делаются сваркой, потом швы очищаются, металлический флюгер покрывается защитными антикоррозионными покрытиями.

Лист прорезают сварочным аппаратом

Флюгер вырезан

К флюгеру приваривают трубку

Как уже выше упоминалось, лучше для таких изделий использовать листы нержавейки. После вырезания узора с обратной стороны листа появляются потеки металла, их обязательно надо убирать. Пользуйтесь обыкновенной болгаркой с толстым абразивным диском. Не тонким для резки металла, а именно толстым. Тонкий может треснуть, что станет причиной очень серьезных травм.

Готовый флюгер надевают на шток

На переднюю часть флюгеров надеваются металлические, пластиковые или деревянные пропеллеры.

Как сделать пропеллер

Деревянный винт пропеллера делается из граба, березы или груши. Можно использовать и хвойные породы древесины, но они довольно мягкие и быстро изнашиваются. Пропеллер делается в несколько этапов.

Шаг 1. Нарисуйте на заготовке вид сверху, для этого пользуйтесь предварительно изготовленным шаблоном. В центре высверлите отверстие под вал, диаметры должны обеспечивать свободное вращение.

Шаблоны

Рисуют вид сверху

Шаг 2. Электрическим лобзиком вырежьте заготовку, отметьте на ней углы закрученности лопастей. Они оказывают влияние на силу тяги, при увеличении значений пропеллер будет вращаться от малейших движений воздуха.

Обрезают по контуру

Шаг 3. Нарисуйте вид сбоку, снимите лишнюю толщину дерева ножом или рубанком. Обработайте место перехода лопастей в центр сердечника.

Отмечают угол тангажа

Рисуют вид сбоку

Обрабатывают верх и низ

Срезают лишнее

Обрабатывают наждачкой

Профиль должен быть плоско-выпуклым

Шаг 4. После вырезания выровняйте поверхности наждачной бумагой. На горизонтальной проволоке проведите балансировку.

Балансировка

Лакирование

Готовое изделие

Теперь осталось покрыть поверхности пропеллера прочным лаком для наружных работ и установить его на флюгер.

Как правильно установить флюгер

Цены на популярные модели электролобзиков

Электролобзик

Видео – Как сделать флюгер

Украшением крыши может стать не только фигурный флюгер, но и простой колпак, венчающий дымоходную трубу. Такие изделия необходимы для того чтобы внутрь дымоходного канала не попадала грязь, мусор, влага, а птицы не строили гнезда на трубе. О том, как изготовить колпак, читайте на нашем сайте.

Изготовление флюгера с пропеллером своими руками

Иногда на даче хочется сделать своими руками что-то необычное для своей души и напоказ соседям. Как вариант, можно украсить крышу своего дома, установив на нее флюгер с пропеллером, изготовленный из подручных материалов. Кроме элемента декора и определения ветра, самодельная конструкция принесет радость детям.

Какие бывают разновидности флюгеров

Первоначально прибор предназначался для определения направления ветра и измерения его силы. Со временем флюгера усовершенствовались и их стали использовать для других целей.

Существует несколько видов конструкции:

  • Метеорологический прибор, как и раньше, используется по назначению. Флюгер обладает точной балансировкой, а для его изготовления применяется только ковка. Современные метеорологические станции пользуются усовершенствованными электронными приборами, но некоторые метеорологи по старинке любят наблюдать за указаниями флюгера.
  • Прибор Вильде, кроме направления ветра, может измерять его силу. Его оснащают винтом или подвешивают пластину. По отклонению пластины от вертикальной нулевой точки и шкале узнают силу ветра. Вдобавок шум винта отпугивает птиц от подоспевающего урожая.
  • Дымоходные флюгеры имеют много разных названий, например, флюгарка или дымник. Но суть их одна – это колпак, защищающий дымоходную трубу от разрушения и проникновения внутрь птиц. Часто дымники усовершенствуют дефлектором, защищающим дымоход от обратной тяги. А вот сверху самого колпака для красоты многие ставят вращающуюся декоративную фигурку, можно даже с пропеллером. Это и есть та самая флюгарка.
  • Декоративные модели служат просто украшением крыши. Их могут делать даже без розы ветров, указывающей стороны света. Даже если указатели есть, они аналогично больше исполняют роль декорации. Определить точное направление ветра по ним вряд ли удастся. Подобные флюгеры изготавливают в виде фигур птиц и зверей. Самый простой – это установленный горизонтально на оси деревянный брусок с пропеллером, напоминающий самолет.

Из каких деталей состоит флюгер

Чтобы сделать конструкцию своими руками надо знать ее устройство. Любой флюгер состоит из следующих деталей:

  • Основанием флюгера служит корпус. Он крепится на крыше, а внутрь его вставляют ось с подшипниками.
  • Роза ветров представляет 2 скрещенных прута под прямым углом. На их конце приварены буквы, указывающие стороны света.
  • Конусообразный колпак защищает корпус с подшипниками от проникновения дождевой воды.
  • Вращающийся флажок – это и есть флюгарка. Ее изготовляют в виде птиц или животных. Часто это бывает самолет. Напротив флажка для балансировки стоит противовес.
  • Пропеллер – самая интересная часть флюгера. По его вращению определяют скорость ветра. Изготавливают винт из твердого листового материала или берут готовый, например, от компьютерного вентилятора.

Важно! Основную эстетику флюгеру придает флюгарка. Дизайну необходимо уделить максимум внимания, поэтому перед изготовлением фигуры лучше сделать ее точный чертеж.

Самостоятельное изготовление ветряка с пропеллером

Чтобы сделать флюгер своими руками понадобится минимум инструмента. Самый необходимый – это электродрель и электролобзик. В работе с металлом нужна будет болгарка.

Итак, решив, что изделие с пропеллером будет представлять флюгер самолет, по составленному чертежу приступают к изготовлению:

  • Корпус, служащий опорой, можно сделать своими руками с 120 мм отрезка металлической трубы диаметром 15 мм. Сверху нарезают резьбу для колпака, а снизу приваривают крепежные пластины.
  • Внутрь корпуса вбивают подшипник, но лучше два, чтобы ось флюгарки не болталась. Саму ось изготовляют из стального прута по диаметру внутренней обоймы подшипника. Длину подбирают индивидуально, чтобы вращающаяся флюгарка не цеплялась за крепежные элементы.
  • Ударом молотка ось плотно вбивают во внутренние обоймы подшипников. Сверху на резьбу корпуса накручивают защитный колпак.
  • Теперь необходимо сделать своими руками флюгарку. Поскольку решено ее оборудовать пропеллером, то лучшим вариантом фигуры будет самолет. Его вырезают электролобзиком из фанеры или листовой стали.
  • Самолет крепят тремя болтами к верхней части оси и приступают к изготовлению пропеллера. Проще всего винт вырезать из листовой стали и закрепить болтом между двух шайб к носу самолета. Заводской пропеллер от маленького вентилятора можно зафиксировать через подшипники. Вращение такого винта будет плавным и без шума.

Готовый флюгер с пропеллером устанавливают на крыше и к опоре болтами или сваркой крепят розу ветров. Чтобы буквы и указатели правильно соответствовали сторонам света, необходимо воспользоваться компасом.

Внимание! Дерево не лучший материал для флюгарки. Вырезанная из фанеры фигура самолета быстро пропадет от дождя и снега. Продлить срок службы поможет окрашивание изделия лаком или краской. Оптимально для всех деталей флюгера использовать металл.

На этом видео можно увидеть изготовление флюгера:

Методы крепления флюгера на крышу

Традиционно флюгер устанавливают на крыше здания. Местом крепления может быть конек, дымоход или вентиляционная труба. Подойдет любой шест или кровля хозпостройки, главное, чтобы минимальная высота от земли составляла 5 м.

После того как сделали своими руками флюгер, его надо правильно установить. Важно не забыть в корпус с подшипниками натолкать солидола. Приваренными к корпусу пластинами флюгер удобно крепить на колпак дымохода или конек. Если основание плоское, то лучше сделать своими руками круглый фланец с отверстиями под саморезы и приварить его снизу корпуса вместо пластин. К вертикальному шесту удобней будет фиксировать изделие хомутами.

Готовые крепежи можно приобрести в магазине. Дешевые модели, предназначенные для крепления на кровельный конек, изготовлены в виде простого металлического уголка. Изделия дороже оснащены регулировочными винтами.

Правильно установленный флюгер сразу даст о себе знать. При малейшем ветре флюгарка с пропеллером начнет вращаться.

Совет! Чтобы по флюгеру узнавать силу ветра, можно сделать своими руками простое приспособление. Небольшой прямоугольник из металла или фанеры подвешивают на веревку к стрелке флюгарки, а из проволоки выгибают полукруглую шкалу. По мере отклонения подвеса примерно ориентируются, какова сила ветра.

Металлический ветряк с пропеллером имеет свойство брать на себя разряды молнии, то есть он становится своеобразным молниеприемником. Особенно это опасно, если флюгер установлен на металлическом кровельном покрытии, например, из металлочерепицы. Для безопасности конструкцию надо заземлить. Сделать это можно своими руками довольно просто. Берут многожильный медный провод в изоляции и прикрепляют болтовым соединением один конец к флюгеру, а другой – к контуру заземления возле дома. Если его нет, в землю можно забить на глубину 1,5 м металлическую трубу или уголок, а сверху приварить болт для провода.

Изготовленный самостоятельно флюгер будет работать, и радовать хозяев долгие годы. Необходимо лишь 1 раз в год смазывать подшипники.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов - эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Изготовление флюгера с пропеллером

Делаем флюгарку. На бумаге оформляем рисунок или чертеж.

Блок: 3/6 | Кол-во символов: 976
Источник: https://astgift.ru/propeller-iz-plastikovoj-butylki/

Изготовление медного флюгера

Медный флюгер

Размер флюгера 18×29 см, материал изготовления – медь и латунь. Большой флюгер делать нет смысла, тяжелые конструкции только усложняют процесс производства и уменьшают надежность. Что касается дизайнерского вида, то и здесь существуют свои жесткие ограничения по габаритам элементов, установленных на коньке кровли. И последнее. Не надо забывать, что флюгер придется еще фиксировать, а это лишние отверстия в крыше, которые не идут ей на пользу.

Для изготовления флюгера можно использовать поручные материалы, оставшиеся от других работ и старые предметы. В нашем случае применяется кусок фторопласта, медный стержень Ø 6 мм, ненужный старый подсвечник из латуни и плунжер масляного насоса. Фторопласт используется в качестве подшипника – он не боится влаги, отличается большой износостойкостью и вполне достаточной физической прочностью.

Шаг 1. Найдите в интернете и распечатайте рисунок или орнамент для флюгера.

Макет флюгера

Орнамент нужно распечатать

Практический совет. Не надо выбирать сложные или мелкие рисунки, они незаметны с большого расстояния. Кроме того, такие контуры очень тяжело вырезать, не стоит создавать себе дополнительные проблемы. Тем более что никакого положительного эффекта в результате не получится.

Шаг 2. Приклейте бумагу с рисунком на медную пластинку. Для этого можно пользоваться специальными лентами. Они приклеиваются на бумагу, а потом с них удаляются защитные покрытия с обратной стороны. После удаления клеящее вещество остается на бумаге, ее можно фиксировать на любом предмете.

С обратной стороны наклеивают двухсторонний скотч

Вырезают по контуру

Убирают защитную пленку со скотча

Наклеивают шаблон на медную пластину

Шаг 3. Специальными или обыкновенными ножницами вырежьте контур флюгера. Тонкая медная пластинка режется легко.

Вырезают контур флюгера

Шаг 4. Закрепите заготовку флюгера между двумя отрезками ровных досок, прочно сожмите их струбцинами. Загните киянкой один край под прямым углом. Длина подгиба примерно 2–3 мм. Он нужен для того, чтобы по время дальнейшего вырезания контура токая медная пластинка не деформировалась. В дальнейшем к подгибу припаяется трубка.

Загибают край

Шаг 5. Начинайте вырезать мелкие детали узора. Делать это надо надфилями, предварительно высверлив отверстия соответствующего диаметра.

Предварительное сверление отверстия

Не спешите, работайте очень аккуратно. Не проблема, если немного нарушится и изменится узор, это эксклюзивное и индивидуальное решение. Главное чтобы плоскость пластины не имела критических деформаций.

Выпиливание узора надфилем

Шаг 6. Снимите с поверхности пластины бумагу и мелкой шлифовальной шкуркой тщательно очистите ее.

Очистка пластины от бумаги

Шлифовка пластины

Шаг 7. Увеличьте жесткость платины, она очень тонкая и не может выдерживать сильные порывы ветра. Для этого лучше воспользоваться латунной проволокой диметром 2–4 мм. Лина должна примерно отвечать двум длинам флюгера. Согните проволоку дугой по центру, в качестве шаблона лучше пользоваться кругом соответствующего диаметра.

Сгибание проволоки

Положите заготовку на пластинку, при необходимости поправьте форму проволоки. Прижмите детали любым тяжелым предметом, обработайте место пайки специальным флюсом и соедините два элемента. Паять можно как обыкновенным электрическим, так и современным газовым паяльником. Вторым инструментом работать намного проще и быстрее.

Нанесение флюса

Припаивание проволоки

На этом сам парус флюгера готов, надо приступать к изготовлению других деталей. Сразу скажем, что эти процессы намного сложнее первого.

Изготовление направляющих конструкций

Потребуется принимать собственные решения с учетом того, какие изделия у вас есть, что можно из них использовать и в каком качестве. Мы уже упоминали, что в нашем случае некоторые детали флюгера изготавливаются из старых подсвечников.

Шаг 1. Открутите от подставки подсвечника верхнюю его часть, зажмите в тисках и припаяйте к ней кусочек медной трубки.

Припаивание трубки к подставке от подсвечника

Ее длина должна быть на 1–2 см больше ширины паруса, в нашем случае 20 см. Процесс пайки стандартный, постоянно соблюдайте правила техники безопасности. Дело в том, что для пайки меди применяется довольного агрессивный флюс, он должен растворить верхнюю пленку окисла металла. В противном случае припой не будет соединяться с медью.

Шаг 2. Наденьте на торец декоративный наконечник. Желательно его выточить отдельно из подходящего сплава. Если такой возможности нет, то используйте имеющиеся под руками детали от других изделий.

На торец надет декоративный наконечник

Шаг 3. С одной стороны медной трубки припаяйте парус флюгера, а с другой стороны специально согнутые медные проволоки. Парус фиксируется к ранее согнутому бортику, а кусочки проволоки располагаются точно по линии симметрии с противоположной стороны. В конечном виде все элементы располагаются строго в одной плоскости, они должны смотреться симметрично и красиво. При желании создавайте различные узоры, гните проволоку спиральками, создавайте дополнительные декоративные элементы.

Сборка элементов

Шаг 4. Развальцуйте один конец медной трубки. Делается это при помощи молотка и стального конуса. Установите трубку в вертикальном положении на конусе и ударами молотка с противоположной стороны выполняйте развальцовку. Старайтесь, чтобы все смотрелось красиво, не слишком увеличивайте диаметр. В противном случае медь может треснуть, придется испорченный конец отрезать и работы начинать сначала.

Развальцовка трубки и отрезание кольца с края

Шаг 5. Противоположный от развальцовки конец трубки аккуратно отрежьте. Лучше применять специальный резак, он оставляет идеально ровный и перпендикулярный к оси срез. Но такой инструмент имеется не у каждого, он нужен только профессионалам. Удалить конец трубки можно обыкновенной ножовкой по металлу, а потом торцы поправить напильниками. Дело в том, что добиться идеального среза только полотном очень трудно, в большинстве случаев придется работать и напильниками.

Изготовление элемента флюгера

Шаг 6. Вставьте муфту в развальцованную трубку, загоните ее плотно вовнутрь. Далее следует припаять еще один кусок, его длина уже намного больше. Эта трубка служит корпусом для внутренней оси и втулки из фторопласта.  Работайте очень внимательно, оси всех трубок должны располагаться строго на одной линии. Во время пайки постоянно проверяйте положение элементов, при необходимости поправляете их.

Шаг 7. В нижний торец вставьте специально подготовленный кусок фторопласта. Он должен плотно входить в трубку, не шататься и не выпадать. Фторопласт должен иметь отверстие, в которое вставляется плунжер масляного насоса.

Соединение фторопласта и трубки, а также плунжера (на фото справа)

Отверстие делайте на 0,1 мм меньше диаметра плунжера, надо добиться соединения с небольшим натягом. Плунжер изготавливается из очень прочной легированной нержавеющей стали, что обеспечивают длительную и надежную работу этого элемента. Еще раз напоминаем, что все отдельные детали должны лежать на одной прямой, от этого зависит работоспособность флюгера.

Шаг 8. Соберите флюгер, вставьте все детали на место и проверьте его вращение. Оно должно быть свободным и максимально легким.

Сборка флюгера

При желании медь можно искусственно состарить, для этого применятся серная печень. Процесс патинирования сопровождается выделением вредных химических соединений, работать нужно в респираторе и резиновых перчатках.

«Серная печень» — это бурая масса, получающаяся от спекания 1 г серы с 2 г поташа или едкого натра. Спекают смесь в железной ложке на тихом огне

Мельхиор чернят, опуская его в нагретом состоянии в раствор сернистого натрия в воде

Патинирование меди

Поставьте на флюгер пропеллер, как он делается мы расскажем немного ниже.

Теперь можно устанавливать готовый флюгер на конек крыши. Определитесь с местом, высверлите отверстия подходящего диаметра. Если у вас на коньке металлическая планка, то работы намного упрощаются. Для керамических покрытий придется придумывать иные варианты безопасных для кровли и надежных креплений. Высверленное отверстие герметизируется полоской ленты с битумной пропиткой, а только потом в него плотно вставляется флюгер.

Установка флюгера

Флюгер установлен

Важно. Конструкция флюгера не может надежно удерживаться только за счет отверстия в металлическом листе толщиной примерно 0,45 мм. Если кровля неутепленная, то со стороны чердачного помещения следует установить дополнительные элементы для фиксации. Если чердачное помещение мансардного типа, то подобраться к основанию флюгера с обратной стороны крыши невозможно, надо изготавливать специальные площадки для надежной фиксации изделия на металлической кровле.

Флюгер на крыше

Блок: 3/4 | Кол-во символов: 8681
Источник: https://krysha-expert.ru/kak-sdelat-flyuger-s-propellerom-svoi

Этапы производства изделия

Первым делом определитесь с дизайном приспособления, после чего составьте чертеж, на котором будут отражены абсолютно все детали. Далее алгоритм действий таков:

  1. Изготовьте вертикальную опору из арматуры, трубы или иного металлического стержня. Длина составляет 125 мм, а диаметр — 13 мм.
  2. В верхней части плашкой нарежьте резьбу под крепление горизонтальной части изделия.
  3. В нижней части установите подшипник, который позволит флюгеру оборачиваться вокруг оси. Важно, чтобы в подшипник не попадала грязь и вода. Для этого на него надевается колпачок из металлического листа (некоторые делают колпачок из крышки пластиковой бутылки).
  4. Крепление декоративного элемента осуществляется за счет установленных внизу четырех пластин, с одной стороны прикрепленных сваркой к металлической оси. На другой стороне проделываются отверстия для саморезов, которыми флюгер крепится к кровельному материалу.

Поскольку флюгер с пропеллером — конструкция динамичная, его не устанавливают на высоких домах, так как не будет видно, как сильно вращается винт.

Основная часть — «самолет» — вырезается из железного листа, фанеры или пластика. Пропеллер же изготавливается исключительно из металла. Лопасти вращающегося элемента располагаются под небольшим углом относительно друг друга. Сделать пропеллер можно из оцинкованного листового железа, используя ножницы по металлу. По центру полосы-заготовки проделывается отверстие под крепежный элемент, затем края полосы немного поворачиваются в разные стороны. Вариантов крепления пропеллера к самолету существует два:

  • Если флюгер фанерный, пропеллер можно прикрепить саморезами к его торцевой части. Крепеж не закручивается до конца, чтобы оставалась возможность вращения.
  • К носовой части металлического самолета сваркой или пайкой крепится маленький штырь, на конце которого должна быть резьба, куда накручивается гайка и шайба. Так мы получаем и крепеж, и ограничитель. Штырь может быть без резьбы, но со шляпкой, однако этот вариант подходит в случае уже надетого пропеллера.

Блок: 4/5 | Кол-во символов: 2048
Источник: https://planken. guru/doma-i-arhitektura/izgotovlenie-flyugera-svoimi-rukami.html

Рекомендации, как сделать флюгер с пропеллером своими руками

Флюгарка может иметь вид простого указателя, птицы, животного или целого сюжета. Ее делают из меди, дерева, оцинкованной стали, а собственноручно – из пластиковой бутылки.

Если вы не намерены потратиться на дорогостоящий флюгер из металла, то проще изготовить его самостоятельно с применением подручных материалов, таких как пластиковые бутылки.

Изготовление ветряка в виде самолета с пропеллером.

Это занятие может стать забавным мастер-классом для детей и увлекательным творческим процессом для взрослых.

Как сделать флюгер из дерева своими руками — фото, чертежи и видео-инструкция

Флюгером называют устройство, которое устанавливают на крыши домов и используют для определения направления и силы ветра. Изначально он использовался метеорологами, но теперь, когда для этого появились более надежные и точные способы, стал элементом декора, подчеркивающим индивидуальность и стиль хозяев. Красивый и оригинальный флюгер можно купить в магазине или заказать у мастера модель с индивидуальным дизайном. В этой статье мы расскажем, как сделать это полезное устройство своими руками из дерева и других подручных материалов.

Содержание статьи

Устройство

Флюгер – простой метеорологический прибор, с помощью которого легко определить, куда дует ветер. Он устанавливается на конек кровли или на оголовок трубы и служит занятным украшением, ко которое к тому же имеет практическое применение. Конструкция этого прибора включает следующие элементы:

Устройство флюгера

  1. Корпус. Корпус или стакан – часть флюгера, в которую вставляют ось и закрепляют розу ветров. С помощью подкосов он фиксируется на коньке крыши. Чтобы сделать корпус своими руками используют отрезок трубы, иногда для облегчения вращения оси в него помещают подшипник.
  2. Ось. Осью вращения называют элемент, благодаря которому флюгер вращается. Она изготовляется из армированного прутика, палки или других материалов.
  3. Колпачок. Небольшую деталь в виде воронки или круга с отверстием посередине называют колпачком. Он прикрепляется к оси вращения флюгера и служит ограничителем и защитой для корпуса от проникновения влаги.
  4. Флюгарка. Флажок прикрепляются на ось вращения, он приводится в действие потоками ветра и указывает его направление. Указывающая часть флюгарки называется стрелкой, а противоположная – противовесом. Опытные мастера могут изготовить эту деталь в виде животного или целой сюжетной картины, при этом для работы им не нужны чертежи, достаточно показать понравившееся фото. Своими руками можно сделать флюгарку из дерева или пластика.
  5. Роза ветров. Розой ветров называют указатель сторон света, он представляет собой два скрещенных под прямым углом прутика с буквенными ли цветовым обозначением, по которым можно понять, где находится север, юг, запад и восток. Чтобы правильно сделать розу ветров своими руками, при установке нужно сориентировать указатели по компасу.

Флюгер в виде мельницы из дерева

Ветряк в виде петушка из фанеры

Ветряк с пропеллером и мышкой

Обратите внимание! Если вы посещали приморские города, то, вероятно, заметили, что почти каждый дом там венчает замысловатый флюгер в виде животных, растений или даже целых сюжетов. Он может отражать род занятий домовладельцев, фамильный герб. Во все времена люди верили, что флюгер отпугивает злых духов и защищает от сглаза. Если не брать в расчет суеверия, то флюгер, изготовленный своими руками, отлично отпугивает птиц.

Самостоятельное изготовление

Флюгер простой конструкции легко сделать своими руками из подручных материалов, используя оцинкованную сталь, фанеру, пластиковые бутылки или даже ненужные диски. Плюс этого метода в том, что такое изделие выглядит уникально и не требует больших затрат. Проводя выходные на даче, эту затею можно превратить в совместное развлечение для детей и взрослых. Чтобы сделать флюгер своими руками пригодятся обрезки строительных материалов, к примеру, тонкая фанера. Кроме этого потребуется длинный гвоздь или саморез, брусок из дерева, 3 большие плоские бусины, ножовка, карандаш, клей и маркер. Процесс изготовления выглядит следующим образом:

  • Распечатайте или сделайте выкройку деталей флюгера на бумаге. Мы предлагаем выбрать модель в виде упрощенного самолетика из трех треугольников разных размеров.

    Схема выкройки и собранного ветряка из фанеры

  • Перенесите выкройку на тонкую фанеру с помощью маркера и аккуратно выпилите детали заготовки с помощью ножовки или лобзика. Посредине среднего и маленького треугольника сделайте выпилы, чтобы можно было соединить отдельные части самолета. Ровно посредине большой детали изготовьте отверстие.
  • Подготовьте деревянный брусок 50х50 мм или 100х100 м. Он нужен, чтобы сделать основание флюгера. Посредине бруска просверлите дрелью отверстие, соответствующие по диаметру заготовленному гвоздю.
  • Соберите флюгер-самолетик из фанерных заготовок. Треугольник самого большого размера будет фюзеляжем, на середину основания этой детали надевают и приклеивают треугольник среднего размера, который изображает хвост самолета. Маленький треугольник вставляют на угол фюзеляжа, он играет роль носа.
  • На гвоздь или саморез надевают одну бусину, затем флюгарку в виде самолета, а потом оставшиеся две бусины. Гвоздь или саморез забивают в подготовленный брусок. После этого остается только установить флюгер на конек крыш.

Важно! Древесина – не самый долговечный материал для изготовления флюгера, от постоянного воздействия влаги она темнеет, покрывается плесенью, а затем разрушается. Чтобы поделка радовала глаз дольше, нужно покрыть фанеру краской или лаком. Эта мера сохранит внешний вид флюгера и сделает его более заметным.

Чертеж и схема изготовления ветряка с пропеллером в виде героя мультфильма «Карлсон»

Ветряк с пропеллером из дерева

Монтаж флюгера

После того, как вы изготовили флюгер своими руками, нужно закрепить его на крыше. Чтобы он правильно определял направление ветра, а не служил бесполезным украшением, следует придерживаться следующих правил:

  1. Флюгер устанавливают на самую высокую точку кровли – конек, трубу дымохода или вентиляции. Можно закрепить его на крыше дома, беседки, теплицы. Если вы хотите, чтобы флюгер правильно указывал направление ветра, то устанавливайте прибор на высоту от 4-5 м.
  2. В строительных магазинах продаются специальные крепления для флюгера. Они представляют собой уголки для фиксации на коньке крыши. Более дорогие модели оснащаются специальными винтами, с помощью которых можно скорректировать положение флюгера, сделать его точно вертикальным.

    Универсальное крепление для ветряка на конек

  3. Чтобы флюгер располагался строго вертикально, что очень важно для правильного определения сторон света, проверяйте положение прибора с помощью строительного уровня.
  4. Роза ветров, указывающая стороны света, закрепляется и ориентируется по компасу. Если работать с компасом вы не умеете, то воспользуйтесь мобильным телефоном или навигатором, на картах которых всегда указывается, где север и юг.
  5. При нежестком креплении флюгер, вращаясь, создает шум и вибрирует, поэтому завинчивайте саморезы до конца. Чтобы сильные порывы ветра не сорвали флюгарку, усиливайте крепление с помощью подкосов.

Способы крепления ветряка

Обратите внимание! Чтобы флюгер показывал не только направление ветра, но и силу, изготовляют специальный подвес. Он вырезается из листа металла, пенопласта или тонкой фанеры в виде небольшого прямоугольника. С одной стороны заготовки проделывают отверстие, вставляют в него нитку, а затем подвешивают к стрелке флюгарки. При дуновениях ветра подвес отклоняется, демонстрируя, насколько порыв сильный.

Видео-инструкция

Как изготовить флюгер с пропеллером от кротов своими руками

Флюгер издавна был распространённым аксессуаром крыш жилых и административных зданий. Мода на флюгеры, которые вертятся на ветру и оживляют домашнюю обстановку, сохранилась до наших дней.

Он может быть выполнен в виде любого предмета как плоского, так и объемного. Главное, чтобы относительно направления ветра он всегда устанавливался в одном и том же его положении. Ведь назначение флюгера – указывать направления ветра. Для более точного представления на его оси располагают горизонтальное перекрестие с указанием сторон света. А в наши дни флюгер вильда для метеорологов является одним из основных приборов для получения информации о ветре. Есть и такие флюгеры, которые известны далеко за пределами своего места нахождения. Одним из них является Святой Томас на городской ратуше города Таллинна.

Флюгер с пропеллером

Сделать флюгер простейшей конструкции своими руками совсем несложно. Многие в детские годы делали флюгера самостоятельно или вместе со своим отцом так же, как и другие самодельные игрушки. Чтобы получить больше привлекательности и пользы, его нужно сделать с пропеллером. Тогда он укажет не только направление ветра, но и его силу. Для этого потребуются:

  • Пара деревянных брусков. Более длинный предназначен для «фюзеляжа», из того, что короче – будет изготовлен пропеллер.
  • Пластиковая канистра для изготовления хвостового оперения.
  • В более длинном бруске пропиливаем продольный паз для пластины хвостового оперения, которое будет разворачивать флюгер навстречу ветру.
  • Хвостовое оперение изготовляется из боковой стенки канистры. Стенка вырезается острым ножом из пустой ненужной пластиковой канистры, например, такой, как для машинного масла или моющего средства.
  • На полученном листе пластика несмываемым маркером наносится контур хвостового оперения. Следует учесть, что чем больше будет площадь оперения, тем более слабый ветер оно будет воспринимать.
  • Контур хвостового оперения необходимо сделать с выступом для установки в прорезь бруска. Затем острыми ножницами для кровельного железа по контуру маркера вырезаем хвостовое оперение.
  • Полученный «хвост» флюгера устанавливаем в паз бруска.
  • «Хвост» будет зафиксирован саморезами. Некоторые умельцы, чтобы ускорить получение результата, намечают отверстие шилом и по месту закручивают саморез или шуруп, чего не следует делать. Чтобы брусок не треснул, под саморезы надо просверлить направляющие отверстия диаметром в 1,5-2 раза меньшего диаметра.


После закрепления хвостового оперения в бруске, изготавливаем пропеллер. Начать надо с того, чтобы наметить в бруске ось вращения посередине бруска. Затем:

  • Сверлим отверстие для оси вращения пропеллера.
  • Делаем на бруске разметку для изготовления лопастей пропеллера.
  • Используя ножовку по металлу, делаем пропилы, по два с каждой стороны от оси пропеллера. Глубина пропила должна соответствовать удаляемой части бруска. Пропилы необходимо делать, начиная с двух противоположных рёбер бруска.
  • Острым ножом, начиная с ребра от пропила к краю бруска, состругиваем удаляемые части бруска. Снимать слои дерева с бруска следует аккуратно и в правильном направлении. Правильное направление движения ножа хорошо заметно, – при этом лезвие не раскалывает слои древесины бруска. Если нож будет двигаться в неправильном направлении, можно легко испортить заготовку пропеллера, удалив слишком много древесины.
  • После удаления лишней древесины с бруска полученный пропеллер обрабатываем наждаком для получения гладких поверхностей и удаления зазубрин и острых углов. Полученный пропеллер с двумя лопастями должен быть похож на пропеллер самолёта.
  • В отверстие для оси в пропеллере вставляем гвоздь подходящего диаметра, который затем забиваем в «фюзеляж» с конца, противоположного хвостовому оперению.
  • Определяем центр тяжести флюгера. Для этого на стол можно положить на бок батарейку или другой похожий цилиндрический предмет и на него положить флюгер так, чтобы пропеллер находился за пределами стола. Перемещая флюгер относительно батарейки, экспериментально определяем его центр тяжести по горизонтальному положению «фюзеляжа» вблизи искомого центра.
  • Просверливаем отверстие в «фюзеляже», которое будет проходить через центр тяжести флюгера и служить для оси. Вокруг этой оси флюгер будет поворачиваться под действием ветра. В качестве оси используется подходящий гвоздь, имеющий необходимые длину (чтобы войти в шест, на котором будет установлен флюгер) и диаметр (чтобы легко пройти сквозь «фюзеляж»).
  • Размещаем флюгер на шесте.

Теперь есть прибор, по которому можно судить о силе и направлении ветра.

Также бытует мнение, что вибрации от вращения пропеллера флюгера передаются на его  шест, закопанный в землю, и отпугивают кротов, которые на дачном участке портят газоны и планировку участков. Но чтобы создать больше шума, используя ветер, нужен специальный флюгер.

Как сделать флюгер от кротов

Сделать флюгер своими руками для отпугивания кротов необходимо так, чтобы он создавал заметный шум. Такой тип флюгера вильда устроен просто, и для его изготовления не требуются чертежи. Вам нужно:

  • Пластиковая бутылка 1,5-2 л. с крышкой.
  • Стержень из куска тонкой арматуры длиной как две – три бутылки 1,5-2 л.
  • Нагреть один конец стержня на газовой плите и проплавить им в центре донышка бутылки отверстие. Стержень должен легко входить в бутылку, а бутылка легко вращаться на стержне.
  • Сделать в бутылке 3-4 продольных прорези так, чтобы они приходились на воображаемые вершины либо равностороннего треугольника, либо квадрата, лежащего в поперечном сечении бутылки.
  • От концов каждой прорези в одном и том же направлении поперёк бутылки сделать одинаковые надрезы длиной 2-3 см. Получатся прямоугольные лопасти, которые надо отогнуть наружу и сильно сжать у основания так, чтобы получилась хорошо заметная линия, а лопасть сохраняла своё положение.


Остаётся воткнуть в землю стержень и надеть на него бутылку. Теперь бутылка будет вращаться на стержне под воздействием ветра. При этом направление ветра не важно. А шум от вращающейся бутылки хорошо проникает в землю по короткому металлическому стержню.

Необходимо установить 3-4 таких флюгера на участке и раз в месяц менять их положение, чтобы у кротов не возникало привыкания к источнику шума.

Сам факт существования флюгера в наши дни говорит о том, что интерес к ним не проходит. Это простейшее устройство, использующее энергию ветра, может быть одновременно и полезным в быту, и служить украшением дома. Наверное, движение флюгера даёт более яркое восприятие жизни – в этом суть интереса к ним в наши дни. И вопрос о том, как сделать флюгер, сыновья будут задавать своим отцам ещё не одно столетие.

Изготовление флюгера своими руками - чертежи. Как сделать флюгер, оснащенный пропеллером?

Для измерения параметров ветра давно уже используются современные и высокоточные устройства, а вот механический флюгер, украшающий и по сей день старинные здания в европейских городах, стал скорее предметом изысканности и показывает вкус хозяев.

Конечно же можно приобрести уже готовый комплект деталей и даже заказать установку, однако, проявив фантазию, это же можно сделать и самостоятельно, причем, значительно сэкономив.

Как сделать флюгер своими руками?

Чтобы изготовить флюгер своими руками, потребуются базовые знания в слесарном деле, так как эта нехитрая конструкция состоит из металла и является сборной, основные части:

  • Шарикоподшипники – 2 шт, с диаметром внутреннего кольца 9 мм;
  • Корпус – металлическая дюймовая труба;
  • Несущий стержень — круглая арматура с диаметром 9 мм;
  • Флюгарка – декоративная часть флюгера, одновременно выполняющая роль указателя направления ветра;
  • Крепежные элементы.

Основная сложность состоит в установке подшипников в дюймовую трубу, для этого используют предварительный разогрев, либо запрессовывают их молотком.

Высота корпуса берется не более двадцати сантиметров, соответственно держатель из круглой арматуры должен превышать это значение не более чем в 2,5 раза.

На верхней части трубы необходимо нарезать резьбу под крышку, защищающую подшипники от дождя, в этом качестве хорошо послужит обычная водопроводная заглушка из латуни с просверленным посредине отверстием.

Держатель устанавливают в подшипники, после чего приваривают к его верхнему концу предварительно сделанную по собственному эскизу флюгарку, либо приобретают готовую, затем набивают подшипники смазкой и закрывают крышкой. Установка выполняется путем крепежа к дымоходу, либо на колпаке дымохода.

Флюгер своими руками — чертежи

Устройство довольно просто – декоративная часть, флюгарка, приваривается к металлическому круглому неармированному стержню, а для обеспечения крутящего момента, он закрепляется на подшипники устанавливаемые внутри дюймовой металлической трубы, служащей корпусом.

Диаметр внутреннего кольца подшипника берется не более 9 мм, а высота на одну треть ниже вращающегося стержня.

Выбор дизайна флюгарки – это дело вкуса владельца, ее можно сделать самостоятельно, либо приобрести готовую. Предпочтительнее конечно первый вариант, поскольку можно выбрать любой рисунок из интернета, либо нарисовав самостоятельно, перенести его на металлическую пластину.

Классический вариант флюгарки – кованная сталь, однако, услуги ковки далеко не всегда доступны, да и вес флюгера будет весьма существенным, рекомендуется использовать листовую медь, стоимость будет примерно одинаковой, однако, вырезать рисунок можно самостоятельно.

После фиксации подшипников, трубу-корпус набивают смазкой и вставляют стержень, необходимо чтобы он хорошо фиксировался, как верхним так и нижним подшипником.

Для защиты от попадания влаги сверху на стержень одевается конусообразный козырек и в самую последнюю очередь прикрепляется флюгарка.

Если устройство предполагается использовать для получения точных данных, тогда не лишним будет установить на корпусе крестовину с обозначениями сторон света, но и размещать такой флюгер придется с использованием компаса.

Флюгер, оснащенный пропеллером и сделанный своими руками

Нередко для придания флюгеру эффектности и большей функциональности, его оснащают пропеллером, при этом данный элемент будет уместно смотреться как на изделиях классического типа так и флюгерах, выполненных из подручных материалов.

Пропеллер может устанавливаться на собственной оси, привариваемой к корпусу флюгера и соответственно быть неподвижным, привариваться вместе с осью к подвижному стержню, на котором закреплена флюгарка, либо может быть частью флюгарки.

В последнем случае художественное исполнение должно быть таким, чтобы пропеллер вписывался в дизайн, наиболее распространенный вариант – это силуэт самолета, однако владельца никто не ограничивает в его фантазиях.

В данном случае никаких подшипников и смазки не потребуется, поскольку пропеллер постоянно находится в движении и не дает этому участку заржаветь.

Хорошо если есть уже готовый винт, оставшийся от игрушки, самостоятельно же его изготавливают из жести или алюминия, сталь следует исключить, она тяжелая и быстро начнет ржаветь.

Также смотрите:

При монтаже пропеллера на отдельном стержне, на одном из его концов нарезают резьбу, под гайку с шайбой, последняя служит упором для пропеллера, а после насадки, с лицевой стороны также устанавливается шайба с гайкой, и навинчивается контргайка, препятствующая отвинчиванию.

Также посмотрите интересное видео о том, как сделать флюгер своими руками

Твитнуть

Изготовление флюгера с пропеллером

Делаем флюгарку. На бумаге оформляем рисунок или чертеж.

Блок: 3/6 | Кол-во символов: 976
Источник: https://astgift.ru/propeller-iz-plastikovoj-butylki/

Изготовление медного флюгера

Медный флюгер

Размер флюгера 18 × 29 см, материал изготовления - медь и латунь. Большой флюгер делать нет смысла, тяжелые конструкции только усложняют процесс производства и уменьшают надежность.Что касается дизайнерского вида, то есть здесь свои ограничения по габаритам элементов, жесткости на коньке кровли. И последнее. Не надо забывать, что флюгер придется еще фиксировать, а это лишние отверстия в крыше, которые не идут ей на пользу.

Для изготовления флюгера можно использовать порученные материалы, оставшиеся от других работ и старые предметы. В нашем случае применяемого фторопласта, медный стержень Ø 6 мм, ненужный старый подсвечник из латуни и плунжер масляного насоса.Фторопласт используется в подшипнике - он не боится влаги, отличается большой износостойкостью и достаточно физической прочностью.

Шаг 1. Найдите в интернете и распечатайте рисунок или орнамент для флюгера.

Макет флюгера

Орнамент нужно распечатать

Практический совет. Не надо выбирать сложные или мелкие рисунки, они незаметны с большого расстояния. Кроме того, такие контуры очень тяжело вырезать, не стоит создавать себе дополнительные проблемы.Тем более что никакого положительного эффекта в результате не получится.

Шаг 2. Приклейте бумагу с рисунком на медную пластинку. Для этого можно пользоваться специальными лентами. Они приклеиваются на бумагу, а затем с них удаляются защитные покрытия с обратной стороны. После удаления клеящее вещество остается на бумаге, ее можно фиксировать на любом предмете.

С обратной стороны наклеиваютсторонний скотч

Вырезают по контуру

Убирают защитную пленку со скотча

Наклеивают шаблон на медную пластину

Шаг 3. Специальными или обыкновенными ножницами вырежьте контур флюгера. Тонкая медная пластинка режется легко.

Вырезают контур флюгера

Шаг 4. Закрепите заготовку флюгера между двумя отрезками ровных досок, прочно сожмите их струбцинами. Загните киянкой один край под прямым углом. Длина подгиба примерно 2–3мм. Он нужен для того, чтобы по время вырезания контура медная пластинка не деформировалась. В дальнейшем к подгибу припаяется трубка.

Загибают край

Шаг 5. Начинайте вырезать мелкие детали узора. Делать это надо надфилями, предварительное высверлив отверстия соответствующего диаметра.

Предварительное сверление отверстия

Не спешите, работайте очень аккуратно. Не проблема, если немного нарушится и изменится узор, это эксклюзивное и индивидуальное решение. Главное чтобы плоскость пластины не имела критических деформаций.

Выпиливание узора надфилем

Шаг 6. Снимите с поверхности бумагу и мелкой шлифовальной шкуркой тщательно очистите ее.

Очистка пластины от бумаги

Шлифовка пластины

Шаг 7. Увеличьте жесткость платины, она очень тонкая и не может выдерживать сильные порывы ветра. Для этого лучше использовать латунной проволокой диметром 2–4мм. Лина должна примерно двум отвечать длинам флюгера. Согните проволоку дугой по центру, в качестве шаблона лучше использовать кругом соответствующего диаметра.

Сгибание проволоки

Положите заготовку на пластинку, при необходимости поправьте форму проволоки. При помощи детали любым тяжелым предметом, обработайте место пайки специальным флюсом и соедините два элемента. Паять можно как обыкновенным электрическим, так и современным газовым паяльником. Вторым инструментом работать намного проще и быстрее.

Нанесение флюса

Припаивание проволоки

На этом сам парус флюгера готов, надо приступать к изготовлению других деталей. Сразу скажем, что эти процессы намного сложнее первого.

Изготовление направляющих конструкций

Потребуется принимать собственные решения с учетом того, какие изделия у вас есть, что можно из них использовать и в каком качестве. Мы уже регистрируем некоторые детали флюгера, изготавливаемые из старых подсвечников.

Шаг 1. Открутите от подставки подсвечника верхнюю его часть, встроенную в ней кусочек медной трубки.

Припаивание трубки к подставке от подсвечника

Ее длина должна быть на 1–2 см больше ширины паруса, в нашем случае 20 см. Процесс пайки стандартный, постоянно соблюдайте правила техники безопасности. Дело в том, что для пайки среднего агрессивного флюс, он должен растворить верхнюю пленку окисла металла. В случае припой не будет соединяться с медью.

Шаг 2. Наденьте на торец декоративный наконечник. Желательно его выточить отдельно из подходящего сплава.Если такой возможности нет, то используйте подручные части детали от других изделий.

На торец надет декоративный наконечник

Шаг 3. С одной стороны медной трубки припаяйте парус флюгера, а с другой стороны специально согнутые медные проволоки. Парус фиксируется к ранее согнутому бортику, а кусочки проволоки располагаются точно по линии симметрии с противоположной стороны. В конечном виде все элементы располагаются строго в одной плоскости, они должны смотреться симметрично и красиво.При желании создавайте различные узоры, г проволоку спиральками, создавайте дополнительные декоративные элементы.

Сборка элементов

Шаг 4. Развальцуйте один конец медной трубки. Делается это при помощи молотка и стального конуса. Установите трубку в вертикальном положении на конусе и ударами молотка с противоположной стороны выполняйте развальцовку. Старайтесь, чтобы все смотрелось красиво, не слишком увеличивайте диаметр. В конце отрезать и работы начинать сначала отрезать и начать работу.

Развальцовка трубки и отрезание кольца с края

Шаг 5. Противоположный от развальцовки конец трубки аккуратно отрежьте. Лучше специальный применять резак, он оставляет идеально ровный и перпендикулярный к оси срез. Но такой инструмент не у каждого, он нужен только профессионалам. Удалить конец трубки можно обыкновенной ножовкой по металлу, а потом торцы поправить напильниками. Дело в том, что добиться идеального среза только полотном очень трудно.

Изготовление элемента флюгера

Шаг 6. Вставьте муфту в развальцованную трубку, загоните ее плотно вовнутрь. Далее следует припаять еще один кусок, его длина уже намного больше. Эта трубка служит корпусом для внутренней оси и втулки из фторопласта. Работайте очень внимательно, оси всех трубок располагаться строго на одной линии. Во время пайки проверяйте положение элементов, при необходимости поправляете их.

Шаг 7. В нижний торец вставьте специально подготовленный кусок фторопласта. Он должен плотно входить в трубку, не шататься и не выпадать. Фторопласт должен иметь отверстие, которое вставляется плунжер масляного насоса.

Соединение фторопласта и трубки, а также плунжера (на фото справа)

Отверстие делайте на 0,1мм меньше диаметра плунжера, надо добиться соединения с небольшим натягом. Плунжер изготовлен из очень прочной легированной нержавеющей стали, что обеспечивает длительную и надежную работу этого элемента.Еще раз напоминаем, что все отдельные детали должны лежать на одной прямой, от этого зависит работоспособность флюгера.

Шаг 8. Соберите флюгер, вставьте все детали на место и проверьте его вращение. Оно должно быть свободным и максимально легким.

Сборка флюгера

При желании медь можно искусственно состарить, для этого применятся серная печень. Процесс патинирования сопровождается выделением вредных химических соединений, работать в респираторе и резиновых перчатках.

«Серная печень» - это бурая масса, получающаяся от спекания 1 г серы с 2 г поташа или едкого натра. Спекают смесь в железной ложке на тихом огне

Мельхиор чернят, опуская его в нагретом состоянии в растворе сернистого натрия в воде

Патинирование меди

Поставьте на флюгер пропеллер, как он делается мы расскажем немного ниже.

Теперь можно установить готовый флюгер на конек крыши. Определитесь с отверстием, высверлите подходящего диаметра.Если у вас на коньке металлическая планка, то работа упрощается. Для керамических покрытий придется придумывать другие варианты безопасных для кровли и надежных креплений. Высверленное отверстие герметизируется полоской лентой с битумной пропиткой, а только в него плотно вставляется флюгер.

Установка флюгера

Флюгер установлен

Важно. Конструкция флюгера не может надежно удерживаться только за счет отверстия в металлическом листе толщиной примерно 0,45мм.Следует установить дополнительные элементы для фиксации после кровля неутепленная, со стороны чердачного помещения. Если чердачное помещение мансардного типа, то подобраться к основанию флюгера с обратной стороны крыши невозможно изготавливать специальные площадки для надежной фиксации изделия на металлической кровле.

Флюгер на крыше

Блок: 3/4 | Кол-во символов: 8681
Источник: https://krysha-expert.ru/kak-sdelat-flyuger-s-propellerom-svoi

Этапы производства продукции

Первым определитесь с дизайном приспособления, после чего составьте чертеж, на котором будут отражены абсолютно все детали. Далее алгоритм действий таков:

  1. Изготовьте вертикальную опору из арматуры, трубы или иного металлического стержня. Длина составляет 125 мм, диаметр - 13 мм.
  2. В верхней части плашкой нарежьте резьбу под крепление горизонтальной части изделия.
  3. В нижней части устанавливаемого подшипника, который позволит флюгеру оборачиваться вокруг оси. Важно, чтобы в подшипник не попадала грязь и вода. Для этого на него надевается колпачок из металлического листа (некоторые делают колпачок из крышки пластиковой бутылки).
  4. Крепление декоративного элемента осуществляется за счет нижней четырех пластин, с одной прикрепленной сваркой к металлической оси. На другой стороне проделываются отверстия для саморезов, которая флюгер крепится к кровельному материалу.

конструкция динамическая, установка не установлена ​​на высокие домах, так как не будет видно, как сильно вращается винт.

Основная часть - «самолет» - вырезается из железного листа, фанеры или пластика.Пропеллер же изготовлен исключительно из металла. Лопасти вращающегося элемента располагаются под небольшим углом относительно друг друга. Сделать пропеллер можно из оцинкованного листового железа, используя ножницы по металлу. По центру полосы-заготовки проделывается отверстие под крепежный элемент, затем края полосы немного поворачиваются в разные стороны. Вариантов крепления пропеллера к самолету существует два:

  • Если флюгер фанерный, пропеллер можно прикрепить саморезами к его торцевой части.Крепеж не закручивается до конца, чтобы оставалась возможность вращения.
  • К носовой части металлического самолета сваркой или пайкой крепится маленький штырь, в конце которого должна быть резьба, куда накручивается гайка и шайба. Так мы получаем и крепеж, и ограничитель. Штырь может быть без резьбы, но со шляпкой, однако этот вариант подходит в случае уже надетого пропеллера.

Блок: 4/5 | Кол-во символов: 2048
Источник: https: // planken.гуру / дома-и-архитектура / изготовление-флюгера-своими-руками.html

Рекомендации, как сделать флюгер с пропеллером своими руками

Флюгарка может иметь вид простого указателя, птицы, целого сюжета. Ее делают из меди, дерева, оцинкованной стали, а собственноручно - из пластиковой бутылки.

Если вы не намерены потратиться на дорогостоящий флюгер из металла, то изготовить его самостоятельно с применением подручных материалов, таких как пластиковые бутылки.

Изготовление ветряка в виде самолета с пропеллером.

Это занятие может стать забавным мастер-классом для детей и увлекательным творческим процессом для взрослых.

Пропеллер для флюгера своими руками · GitHub



Изготовление флюгера с пропеллером
Изготовление флюгера своими руками
Как сделать флюгер с пропеллером своими руками

Металлочерепица Профнастил, профлист Мансарда и чердикар Стропильная система Утепление, теплоизоляция Дополнительные элементы Уход за кровлей, вентиляция Дымоход Фальцевая кровля Шифер Свес крыши, карниз Паро-, гидроизоляция Мягкая, гибкая кровля Виды кровли, крыши Монтаж и ремонт кровли.Флюгеры своими руками - изготовление. Чтобы знать направление ветра, его скорость и силу в такой науке как метрология применяют специальный прибор, изображенный на фото, который называют флюгером. Он имеет вид флажка, для изготовления которого использует различные материалы, в том числе имеет металл. На противоположном конце у него имеется противовес. Можно делать флюгеры своими руками. Относительно недавно эти приборы на зданиях установлены многие владельцы домов, особенно в приморских городах, но сегодня они менее востребованы.Правда, в прибалтийских республиках, входивших ранее в состав Советского Союза, а также в скандинавских странах и других странах их можно увидеть на многих крышах жилых строений и сооружений разного назначения. Там среди популярно изготовление флюгеров своими руками. В таких городах как Таллинн, Рига, Амстердам флюгер стал визитной карточкой. Выдающиеся мастера превратили изготовление флюгера своими руками в настоящее искусство. Так неповторимые по внешнему виду и изяществу исполнения эти изделия уже не одно столетие украшают собой Московский Кремль в российской столице, здание городского ратуши в Риге, а в Санкт-Петербурге шпиль Петропавловского собора. Следует отметить, что флюгеры своими руками стали в последнее время не необходимыми метрологическими приборами, данью национальными традициями и красивыми игрушками, способными украсить кровлю и внешний вид здания. С практической точки зрения нет необходимости, поскольку сейчас являются современными приборами, показывающими очень точные результаты. Для украшения крыши строения и придания ему индивидуального стиля можно заказать этот предмет профессионалу или сделать флюгер своими руками - чертежи на него имеются в интернете и специальной литературе.Некоторым умельцам достаточно рисунка и эскиза. Небольшие изделия с движущимися деталями хорошо видны на беседках, гаражах, теплицах, а кроме этого, например, флюгер с пропеллером своими руками, хорошо отпугивает птиц с садовых участков. Чаще всего используется стальная или медная вертушка флюгер своими руками, которые покрывают краской для наружных работ. Реже встречаются кованые изделия. Флюгеры, сделанные из подручных материалов, встречаются нечасто. Это может быть флюгер своими руками из бутылок, дисков, пришедших в негодность, жести, влагостойкой фанеры и прочего.Народная фантазия не знает предела и это позволяет сделать свой дом оригинальным. Если используется дерево, то подвижные элементы не следует соединять жестко. А вот флюгер из бумаги своими руками использовать можно только в качестве игрушки. Перед тем, как изготовить флюгер своими руками, необходимо ознакомиться с его конструкцией и приготовить материалы и инструменты. Изготовить флюгер своими руками из металлических элементов можно в следующую следовать: Желательно такую ​​операцию на токарном станке.Можно использовать наждаком, но тогда расточку следует делать тщательным образом, контролируя размер прутка с использованием штангенциркуля, периодически примеряя его к отверстию подшипника ;. Чтобы определить силу ветра, на флюгер устанавливают свободно раскачивающуюся вертикальную пластинку. Размер ее отклонения укажет силу ветра. Если флюгер хорошо изготовлен и закреплен, даже при небольшом дуновении он будет непрерывно вращаться.


Полтавские козы описание
Правила охоты актеры
Сколько весит арматура 12
Расписание выборг санкт петербург
Причины отечественной войны
Расписание автобусов гуково шахты новое
Санкт-петербург девяткино на карте
Тромбоциты цветовых обозначений
Постоянные что делать паника рисов2 карандашами видео
Сколько прессованных дрожжей
Daft punk еще раз перевод
Ажурная кофта схемы
Ютуб измена мужа
Фукусима март 2011

Как сделать флюгер из дерева своими руками - фото, чертежи и видео-инструкция

Флюгером называют устройство, которое устанавливает на крыши домов и использует для определения направления и силы ветра.Изначально он использовался метеорологами, но теперь, когда появились более надежные и точные способы, стал декоравающим индивидуальность и стиль хозяев. Красивый и оригинальный флюгер можно купить в магазине или заказать у мастера с индивидуальным дизайном. В этой статье мы расскажем, как сделать это полезное устройство своими руками из дерева и других подручных материалов.

Содержание статьи

Устройство

Флюгер - простой метеорологический прибор, с помощью которого легко определить, куда дует ветер. Используется на конек кровли или на оголовок трубы и служитным украшением. Конструкция этого прибора включает следующие элементы:

Устройство флюгера

  1. Корпус. Корпус или стакан - часть флюгера, в которую вставляют ось и закрепляют розу ветров. С помощью подкосов он фиксируется на коньке крыши. Чтобы сделать корпус своими руками используйте отрезок трубы, иногда для облегчения вращения оси в него помещают подшипник.
  2. Ось. Осью вращения вращается элемент. Она изготовляется из армированного прутика, палки или других материалов.
  3. Колпачок. Небольшую деталь в виде воронки или круга с отверстием посередине называют колпачком. Он прикрепляется к оси вращения и служит ограничителем и защитой для корпуса от проникновения влаги.
  4. Флюгарка. Флажок вращается на ось вращения, направляется в действие потоками ветра и направляет его направление. Указывающая часть флюгарки называется стрелкой, а противоположная - противовесом. Опытные изготовить эту деталь в виде животного или целой сюжетной картины, при этом для работы им не нужны чертежи, достаточно показать понравившееся фото. Своими руками можно сделать флюгарку из дерева или пластика.
  5. Роза ветров. Розой ветров называют указатель сторон света, он представляет собой два скрещенных под прямым углом прутика с буквенными лиыми обозначениями цветов, по которому можно понять, где находится север, юг, запад и восток.Чтобы правильно сделать розу ветров своими руками, при установке нужно сориентировать указатели по компасу.

Флюгер в виде мельницы из дерева

Ветряк в виде петушка из фанеры

Ветряк с пропеллером и мышкой

Обратите внимание! Если вы посещали приморские города, то вероятно, заметили, что почти каждый дом там венчает замысловатый флюгер в виде животных, растений или даже целых сюжетов. Он может отражать род занятий домовладельцев, фамильный герб. Во все времена люди верили, что флюгер отпугивает злых духов и защищает от сглаза. Если не брать в расчет суеверия, то флюгер, изготовленный своими руками, отлично отпугивает птиц.

Самостоятельное изготовление

Флюгер простая конструкция легко сделать своими руками из подручных материалов, используя оцинкованную сталь, фанеру, пластиковые бутылки или даже ненужные диски. Такое изделие выглядит уникально и не требует больших затрат.Проводя выходные на даче, эту затею можно превратить в совместное развлечение для детей и взрослых. Чтобы сделать флюгер своими руками пригодятся обрезки строительных материалов, к примеру, тонкая фанера. Кроме этого потребуется длинный гвоздь или саморез, брусок из дерева, 3 большие плоские бусины, ножовка, карандаш, клей и маркер. Процесс выглядит следующим образом:

  • Распечатайте или сделайте выкройку деталей флюгера на бумаге. Мы предлагаем выбрать модель в виде упрощенного самолетика из трех треугольников разных размеров.

    Схема выкройки и собранного ветряка из фанеры

  • Перенесите выкройку на тонкую фанеру с помощью маркера и аккуратно выпилите детали заготовки с помощью ножовки или лобзика. Посредине среднего и маленького треугольника выпилы, чтобы можно было соединить отдельные части самолета. Ровно посредине большие детали изготовьте отверстие.
  • Подготовьте деревянный брусок 50х50 мм или 100х100 м. Он нужен, чтобы сделать основание флюгера. Посредине бруска просверлите дрелью отверстие, соответствующее диаметру заготовленному гвоздю.
  • Соберите флюгер-самолетик из фанерных заготовок. Треугольник самого большого размера будет фюзеляжем, на середину основания детали надевают и приклеивают этот треугольник среднего размера, который изображает хвост самолета. Маленький треугольник вставляют на угол фюзеляжа, он играет роль носа.
  • На гвоздь или саморез надевают одну бусину, затем флюгарку в виде самолета, а оставшиеся две бусины. Гвоздь или саморез забивают в подготовленный брусок. После этого остается только установить флюгер на конек крыш.

Важно! Древесина - не самый долговечный материал для изготовления флюгера, от постоянного воздействия влаги она темнеет, покрывается плесенью, а затем разрушается. Чтобы поделка радовала глаз дольше, нужно покрыть фанеру краской или лаком. Эта мера сохранит внешний вид флюгера и сделает его более заметным.

Чертеж и схема изготовления ветряка с пропеллером в виде героя мультфильма «Карлсон»

Ветряк с пропеллером из дерева

Монтаж флюгера

После того, как вы изготовили флюгер своими руками, нужно закрепить его на крыше. Чтобы он правильно указал направление ветра, а не служил бесполезным украшением, следует придерживаться следующих правил:

  1. Флюгерют на самой высокой точке кровли - конек, трубу дымохода или вентиляции. Можно закрепить его на крыше дома, беседки, теплицы. Если вы хотите, чтобы флюгер правильно указывал ветра, то установить установите прибор на высоту от 4-5 м.
  2. В строительных магазинах продаются специальные крепления для флюгера. Они предложите собой уголки для фиксации на коньке крыши.Более дорогие модели оснащены специальными винтами, с помощью которых можно скорректировать положение флюгера, сделать его точно вертикальным.

    Универсальное крепление для ветряка на конек

  3. Чтобы флюгер располагался строго вертикально, что очень важно для правильного определения света, проверяйте положение прибора с помощью строительного уровня.
  4. Роза ветров, указывающая стороны света, закрепляется и ориентируется по компасу. Если работать с компасом вы не умеете, то воспользуйтесь мобильным телефоном или навигатором, на картах которых всегда указывается, где север и юг.
  5. При нежестком крепит флюгер, вращаясь, создаёт шум и вибрирует, поэтому завинчивайте саморезы до конца. Чтобы сильные порывы ветра не сорвали флюгарку, усиливайте крепление с помощью подкосов.

Способы крепления ветряка

Обратите внимание! Чтобы флюгер показ не только направление ветра, но и силу, изготовляют специальный подвес. Он вырезается из листа металла, пенопласта или тонкой фанеры в виде небольшого прямоугольника. С одной стороны заготовки проделывают отверстие, вставляют в него нитку, а затем подвешивают к стрелке флюгарки.При дуновениях ветра подвес отклоняется, насколько порыв сильный.

Видео-инструкция

Как изготовить флюгер с пропеллером от кротов своими руками

Флюгер издавна был распространённым аксессуаром крышных и административных зданий. Мода на флюгеры, которые вертятся на ветру и оживляют домашнюю обстановку, сохранилась до наших дней.

Он может быть выполнен в виде любого предмета как плоского, так и объемного.Главное, чтобы относительно направления ветра он всегда устанавливался в одном и том же его положении. Ведь назначение флюгера - указывать направления ветра. Для более точного представления на оси горизонтальное перекрестие с указанием сторон света. А в наши дни флюгер вильда для метеорологов является одним из основных приборов для получения информации о ветре. Есть и такие флюгеры, которые известны далеко за пределами своего места нахождения. Одним из них является Святой Томас на городской ратуше города Таллинна.

Флюгер с пропеллером

Сделать флюгер простейшей конструкции своими руками совсем несложно. Многие в детские годы делали флюгера самостоятельно или вместе со своим отцом так же, как и другие самодельные игрушки. Чтобы получить больше привлекательности и пользы, его нужно сделать с пропеллером. Тогда он указывает не только направление ветра, и его силу. Для этого потребуются:

  • Пара деревянных брусков.Более длинный предназначенный для «фюзеляжа», из того, что короче - будет изготовлен пропеллер.
  • Пластиковая канистра для изготовления хвостового оперения.
  • В более длинном бруске пропиливаем продольный паз для пластины хвостового оперения, которое будет разворачивать флюгер навстречу ветру.
  • Хвостовое оперение изготовляется из боковой стенки канистры. Стенка вырезается острым ножом из пустой ненужной пластиковой канистры, например, такой, как для машинного масла или моющего средства.
  • На полученном листе пластика несмываемым маркером наносится контур хвостового оперения. Следует учесть, что чем больше будет площадь оперения, тем более слабый ветер оно будет воспринимать.
  • Контур хвостового оперения необходимо сделать выступом для установки в прорезь бруска. Затем острыми ножницами для кровельного железа по контуру маркера вырезаем хвостовое оперение.
  • Полученный «хвост» флюгера устанавливаетем в паз бруска.
  • «Хвост» будет зафиксирован саморезами.Некоторые умельцы, чтобы ускорить получение результата, намечают отверстие шилом и по месту закручивают саморез или шуруп, чего не следует делать. Чтобы брусок не треснул, под саморезы надо просверлить направляющие отверстия в 1,5-2 раза меньшего диаметра.


После закрепления хвостового оперения в бруске, изготавливаем пропеллер. Начать надо с того, чтобы наметить в бруске ось вращения посередине бруска. Затем:

  • Сверлим отверстие для оси вращения пропеллера.
  • Делаем на бруске разметку для изготовления лопастей пропеллера.
  • Используя ножовку по металлу, делаем пропилы, по два с каждой стороны от оси пропеллера. Глубина пропила должна соответствовать удаляемой части бруска. Пропилы необходимо делать, начиная с двух противоположных рёбер бруска.
  • Острым ножом, начиная с ребра от пропила к краю бруска, состругиваем удаляемые части бруска. Снимать слой дерева с бруска следует аккуратно и в правильном направлении. Правильное направление движения ножа хорошо заметно, - при этом лезвие не раскалывает слой древесины бруска. Если нож будет двигаться в неправильном направлении, можно легко испортить заготовку пропеллера, удалив слишком много древесины.
  • После удаления лишней древесины с бруска полученный пропеллер обрабатываем наждаком для получения гладких поверхностей и удаления зазубрин и острых углов. Полученный пропеллер с двумя лопастями должен быть похож на пропеллер самолёта.
  • В отверстие для в пропеллере вставляем гвоздь подходящего диаметра, который затем забиваем в «фюзеляж» с конца, противоположного хвостовому оперению.
  • Определяем центр тяжести флюгера. На этот стол можно положить на батарейку или другой цилиндрический предмет, на который можно положить флюгер так, чтобы пропеллер находился за пределами стола. Перемещая флюгер относительно батарейки, экспериментально определяем его центр тяжести по горизонтальному положению «фюзеляжа» вблизи искомого центра.
  • Просверливаем отверстие в «фюзеляже», которое будет проходить через центр тяжести флюгера и служить для оси. Вокруг этой оси флюгер будет поворачиваться под воздействием ветра.В качестве используемой оси используется подходящий гвоздь, имеющий внутреннюю длину (чтобы войти в шест, на который будет установлен флюгер) и диаметр (чтобы легко пройти сквозь «фюзеляж»).
  • Размещаем флюгер на шесте.

Теперь есть прибор, по которому можно судить о силе и ветра.

Также бытует мнение, что вибрации от вращения пропеллера флюгера передаются на его шест, закопанный в землю, и отпугивают кротов, которые на дачном участке портят газоны и планировку участков.Но чтобы создать больше шума, используя ветер, нужен специальный флюгер.

Как сделать флюгер от кротов

Сделать флюгер своими руками для отпугивания кротов необходимо так, чтобы он создавал заметный шум. Такой тип флюгера вильда устроен просто, и для его изготовления не требуются чертежи. Вам нужно:

  • Пластиковая бутылка 1,5-2 л. с крышкой.
  • Стержень из куска тонкой арматуры длиной как две - три бутылки 1,5-2 л.
  • Нагреть один конец стержня на газовой плите и проплавить им в центре донышка отверстие для бутылки.Стержень должен легко входить в бутылку, бутылку легко вращаться на стержне.
  • Сделать в бутылке 3-4 продольных прорези так, чтобы они приходились на воображаемые вершины либо равностороннего треугольника, либо квадрата, лежащего в поперечном сечении бутылки.
  • От концов каждой прорези в одном и том же направлении поперёк бутылки сделать одинаковые надрезы длиной 2-3 см. Получатся прямоугольные лопасти, которые надо отогнуть наружу и сильно сжать у основания так, чтобы получилась хорошо заметная линия, а лопасть сохраняла свое положение.


Остаётся воткнуть в землю стержень и надеть на него бутылку. Теперь бутылка будет вращаться на стержне под воздействием ветра. При этом направления ветра не важно. В землю по короткому металлическому стержню.

Необходимо установить 3-4 таких флюгера на участке и раз в месяц их положение, чтобы у кротов не было привыкания к появлению шума.

Сам факт существования флюгера в наши дни говорит о том, что интерес к ним не проходит.Это простейшее устройство, использующее энергию ветра, может быть одновременно и полезным в быту, и украшением дома. Наверное, движение флюгера даёт более яркое восприятие жизни - в этом суть интереса к ним в наши дни. И вопрос о том, как сделать флюгер, сыновья будут задавать своим отцам ещё не одно столетие.

Этапы изготовления флюгера с пропеллером своими руками, материалы и инструменты

Для придания дизайну частного или загородного дома оригинальности его владельцы заботятся о том, чтобы если не все здание, то хоть какой-то элемент был нестандартным.Легче всего даже в случае с типовой планировкой сделать оригинальным флюгер. Своими руками и за короткое время вам удастся создать элемент, точно не повторит по своим аналогам в округе. Плюс и в том, что можно использовать подручные материалы.

Инструменты и материалы для изготовления

Нашему метеорологическому прибору необходимо сопротивляться воздействию окружающей среды, изготавливаться он должен из соответствующих материалов, иначе долго не прослужит.Часто флюгеры делают деревянными (даже фанерными) и из листового железа . Редко выбирается медь , хотя именно этот металл подходит больше других.

Деревянный флюгер, обработанный защитным составом, прослужит несколько лет. Стальной аналог - несколько десятилетий при условии периодического подкрашивания, для чего не всегда есть возможность, а вот медное изделие практически вечное. Обрабатывать медный лист проще всего, а с его украшением не появляется проблем.

С недавних пор флюгеры начали делать из пластика. Материал легко обрабатывать - для этого не нужны сложные инструменты. Однако оно уже потребует дорогие материалы, если для крыши оно уже потребуются дорогие материалы. Инструменты понадобятся следующие:

  • ножницы по металлу;
  • пила;
  • ножовка;
  • напильник;
  • болгарка;
  • наждачная бумага;
  • дрель;
  • карандаш;
  • линейка.

Особенности и размеры конструкции

Основных моментов в конструкции флюгера два . Имеется в виду следующее:

  • Ось-стержень, являющаяся своеобразным крепежным элементом, устанавливается строго вертикально и крепится к крыше дома.
  • На стержне монтируется флажок с противовесом. Сила ветра давит на флажок, и горизонтальная часть флюгера поворачивается вокруг оси.

По каждой стороне оси должны находиться равные по весу части, что самое сложное во всем процессе изготовления.

Особенностями конструкции можно назвать дополнительные элементы. К примеру, винт, ведь многих привлекает идея того, сделать флюгер с пропеллером своими руками. Чем интенсивнее вращается пропеллер, тем сила ветра больше - все просто и понятно. Может иметься также вертикально установленная пластина, закрепляющаяся так, чтобы оставаться свободной. При этом раскачиваться пластина должна в одной плоскости. Она тоже дает представление о силе ветра - чем больше отклонение угла от вертикали, тем сильнее ветер.

В плане формы и дизайна ограничений никаких - лишь бы выполнить конструкцию свои функции. То же относится и к размерам. Правда, специалисты советуют делать шириной 40−50 с м и длиной 70−80 см. Это другой вариант для небольших зданий. Когда флюгер устанавливается на крышу беседки, размеры могут быть меньшими.

Этапы производства продукции

Первым определитесь с дизайном приспособления, после чего составьте чертеж, на котором будут отражены абсолютно все детали. Далее алгоритм действий таков:

  1. Изготовьте вертикальную опору из арматуры, трубы или иного металлического стержня. Длина составляет 125 мм, диаметр - 13 мм.
  2. В верхней части плашкой нарежьте резьбу под крепление горизонтальной части изделия.
  3. В нижней части устанавливаемого подшипника, который позволит флюгеру оборачиваться вокруг оси. Важно, чтобы в подшипник не попадала грязь и вода. Для этого на него надевается колпачок из металлического листа (некоторые делают колпачок из крышки пластиковой бутылки).
  4. Крепление декоративного элемента осуществляется за счет нижней четырех пластин, с одной прикрепленной сваркой к металлической оси. На другой стороне проделываются отверстия для саморезов, которая флюгер крепится к кровельному материалу.

конструкция динамическая, установка не установлена ​​на высокие домах, так как не будет видно, как сильно вращается винт.

Основная часть - «самолет» - вырезается из железного листа, фанеры или пластика.Пропеллер же изготовлен исключительно из металла. Лопасти вращающегося элемента располагаются под небольшим углом относительно друг друга. Сделать пропеллер можно из оцинкованного листового железа, используя ножницы по металлу. По центру полосы-заготовки проделывается отверстие под крепежный элемент, затем края полосы немного поворачиваются в разные стороны. Вариантов крепления пропеллера к самолету существует два:

  • Если флюгер фанерный, пропеллер можно прикрепить саморезами к его торцевой части.Крепеж не закручивается до конца, чтобы оставалась возможность вращения.
  • К носовой части металлического самолета сваркой или пайкой крепится маленький штырь, в конце которого должна быть резьба, куда накручивается гайка и шайба. Так мы получаем и крепеж, и ограничитель. Штырь может быть без резьбы, но со шляпкой, однако этот вариант подходит в случае уже надетого пропеллера.

Сборка и монтаж флюгера

Сначала определяемся с местом установки.Считается, что хорошо, когда из-за флюгера не нарушена симметричность конструкции крыши. Так, если на кровле имеются трубы, прикреплять приспособление лучше к ним. Если труб нет, крепите флюгер к коньку. Чтобы установить на изделие коньке, потребуется всего полосы (крепежных элементов), которые располагаются точно под углом скатов. Порядок сборки на месте установки:

  1. Монтируется основная часть из трубы. Она крепится к коньку с помощью длинных саморезов. Важно крепление не к материалу кровли, а к обрешетке.
  2. Внутрь трубы устанавливается подшипник.
  3. Сверху вставляют осущую лошадь надетым на нее защитным колпачком.
  4. Нижняя труба подшипника закрепляется при помощи гайки и шайбы.

Внутренний диаметр трубы определяет диаметр подшипника. Так как флюгер предоставляется под открытым небом, каждый раз во время дождя он будет подвергаться воздействию воды. В связи с этим металлическую конструкцию рекомендуется смазать солидолом после покраски изделия.Периодически нужно подтягивать резьбовые соединения, смазывать подшипник и так далее. Технические характеристики, технические характеристики, технические характеристики.

Как изготовить красивый флюгер себе на крышу

Флюгер используется для определения направления и скорости ветра. Он установлен на крыше или другой верхней точке, оснащенной вращающейся трубкой со стрелкой для силы движущихся воздушных масс.Флюгер можно сделать самому, при этом, если проявить фантазию, можно сделать его не только определителем силы и направления ветра, но и оригинальным декоративным устройством, украшающим крышу дома на приусадебном участке.

Как сделать флюгер своими руками

Классический флюгер из металла

Перед тем, как сделать флюгер своими руками, необходимо приготовить эскиз на миллиметровой бумаге или вырезать готовый шаблон понравившейся фигуры. Самыми популярными фигурками для изготовления флюгера являются животные и птицы, в частности, это кот или петух.Лучше трафареты изготавливать из разлинованной бумаги или картона, чтобы можно было легко перенести рисунок на металлический лист.

Кроме того, нужно подготовить чертежные стрелки флюгера и его поворотного узла, с помощью которых можно будет определять направление воздушных масс. На чертеже должны быть указаны все нужные размеры: высота конструкции, длина стрелки, диаметр поворотного узла и т.д.

Необходимые материалы и инструменты

Перед тем, как делать флюгер, нужно приобрести необходимый материал:

  • Металлический лист толщиной 1,5-2 мм.
  • Проволока толщиной 3 мм
  • Три трубки из материала диаметром 15, 22,5 и 25 мм
  • Трубка из меди диаметром 18 мм
  • Труба профильная 15х15 мм
  • Металлический шарик диаметром 80 мм
  • Шарик от подшипника диаметром 15 мм
  • Круглый металлопрокат 12 мм
  • Пластина из железа 60х60 мм толщиной 12 мм

Из инструментов понадобится оборудование для резки металла - болгарка, углошлифмашинка, электролобзик, а также аппарат для сварки, электродрель с набором сверл по металлу, молоток, зубило, набор напильников. Конечно, понадобятся специальные защитные перчатки, щиток, очки, одежда для работы со сваркой и резкой металла.

Вырезаем фигурку из шаблона

На металлический лист наносится шаблонки флюгера, затем ее нужно вырезать по контуру. Для этого лист фиксируется струбцинами для предотвращения ущерба во время резки, прикрепить к верстаку. Электролобзиком вырезается шаблон по контуре, после этого все заусенцы удаляются с помощью болгарки с установленным для этой функции шлифовальным кругом.Если есть труднодоступные места, нужно воспользоваться тонким напильником. Если вырезается фигурка животного, например, кота, понадобится сделать отверстия для глаз, носа и усов. Сделать это можно с помощью дрели со сверлом диаметром 12-15 мм и надфилем. Усы изготавливаются из проволоки, 10-12-сантиметровые отрезки, которые вставляются в проделанные для этого отверстия. Нос домашнего животного изготовлен из круглого прутка диаметром 20 мм, конец которого можно скруглить с помощью углошлифмашинки.

Изготовление стрелки

Стрелка, указывающее направление ветра, также вырезается по нанесенному металлическому листу контуру, электролобзиком.При этом изготавливается не вся стрелка, целиком, а только ее оперение и указывающая часть. Эти детали нужно приварить к профильным трубкам сечением 15х15 мм: указательная часть к одному прутку, а оперение - к другому. Места сварки тщательно зачищаются.

Изготовление поворотного узла

Самодельный поворотный механизм

Для изготовления поворотного узла в поверхности стального шара просверливают отверстие сверлом 13 мм. К отрезку трубы размером 50 мм и диаметром 60 мм приваривают.Чтобы оба торца стрелы плотно прилегали к поверхности поверхности, с двух ее противоположных сторон нужно сделать небольшие углубления. К этим местам привариваются оба конца стрелы. Затем к шару приваривается стержень из профильной трубы, а к ней - отрезок круглой трубки размером 50 мм.

Крепление флюгера

После того как элемент стрелы с поворотным механизмом будут собраны, можно приступать к фиксации фигурки флюгера к стальному шарику. Чтобы плотно состыковать ее основание со сферой, нужно вырезать небольшую ее часть в форме полукруга и соединить с шаром с помощью сварки.При этом очень важно следить за тем, чтобы между стрелкой и поворотным механизмом образовался угол в 90 градусов. Фигурка флюгера должна устанавливаться на оси так, чтобы образовывался противовес по обе стороны.

обеспечить свободное вращение флюгера, необходимо подготовить опорный стержень: в медную трубку вставляется круглый пруток, детали свариваются между собой. В широкую трубку вставляется шарик из подшипника, который смазывается какой-либо смазкой. После этого туда вставляется медная трубка с прутком.Конструкция для определения силы и направления ветра готова, осталось ее покрасить и установить на крыше.

Более подробно весь процесс изготовления флюгера и его элементов представлен на видео.

Изготовление флюгера с пропеллером своими руками

Флюгер-самолет с пропеллером

Ветряк с пропеллером способен наглядно показывать силу ветра. Такую конструкцию устанавливается на небольшой высоте, поскольку на слишком высокой крыше будет плохо видно, с какой силой крутится пропеллер.Чем интенсивнее он крутится, тем большую скорость в секунду имеют движущиеся воздушные массы. Чтобы узнать, как делать флюгер с пропеллером своими руками, за основу можно принять знания по изготовлению обычной конструкции. Необходимо составить подробный чертеж флюгера, в том числе и пропеллера, который должен изготавливаться из металла.

Для изготовления вертикальной опоры используется металлическая труба или арматура диаметром 13 мм и длиной 12,5 см. Сверху вертикальной опоры на резьбу нужно прикрепить деревянную плашку, чтобы зафиксировать горизонтальную часть флюгера.

На нижней части устанавливаются подшипник, чтобы она могла вращаться вокруг своей оси. Непосредственно флюгер крепится к крыше приваренными к нижней части основания пластинами на саморезы.

Пропеллер вырезается из оцинкованного металлического листа с помощью ножниц для резки металла. По центру отрезка листового металла отверстие для крепежа, а его края отгибаются в стороны под определенным углом. Если конструкция флюгера изготавливается из фанеры или пластика, пропеллер крепится к ее торцевой части на саморезы, но не закручиваясь ими до конца, чтобы свободно вращаться на оси.Если флюгер металлический, к торцевой части приваривается небольшой штырь, на конце которого имеется резьба. На нее накручивается гайка с шайбой, служа крепежом для пропеллера и ограничителем одновременно.

Изготовление флюгера из пластиковой бутылки

Изготовленный из пластиковых бутылок флюгер-пропеллер

Самый простой и бюджетный вариант определения силы и направления движения воздушных масс - это флюгер из пластиковой бутылки. Можно проявить фантазию, и провести мастер-класс своим детям, сделав ветряк из пластиковых емкостей в виде самолета.Для этого понадобятся: две большие пластиковые тары с крышками, один деревянный брусок, гвоздь длиной 10 см, проволока, кусок картона, фломастер, канцелярские ножницы.

Бутылки тщательно моются, очищаются от этикеток. Из картона изготавливается эскиз пропеллера и крыльев самолета. Пропеллер вырезается из донышка от бутылки, а выкройка крыльев прикладывается к боковой поверхности бутылки и обводится маркером.

В крышке гвоздем или дрелью с тонким сверлом нужно сделать отверстие по ее центру, такое же отверстие сделать в пропеллере, а затем соединить их, посадить на гвоздь.Винт должен свободно вращаться вокруг оси. Из второй бутылки вырезается заготовка крыльев, а в первой с использованием канцелярского ножа проделываются прорези по ширине крыльев для их вставки. Фюзеляж самолета-ветряка присоединяется к деревянному бруску и крепится на крыше.

Часто используются флюгеры, сделанные из бутылок в виде ротора. При этом такой флюгер крепится не горизонтально, а вертикально. По бокам бутылки производятся квадратные отверстия, напоминающие своим видом небольшие дверки, расположенные в шахматном порядке.Она крепится на вертикальную ось, в качестве которой можно использовать деревянный или металлический пруток. Под пробку вставляются маленькие подшипниковые шарики, чтобы создавать вращение. Подобные ветряки-роторы очень полезны при использовании на дачных участках: они ведут дневник наблюдения за погодой, определяя удачные периоды для посева, определяют силу и направление воздушных потоков, а звук, издаваемый во время вращения и сам вид вращающихся крыльев бутылкиугивают, защищая урожай птиц. .

Как сделать флюгер своими руками из металла

Флюгер представляет собой прибор, который используется в метрологии для измерения скорости ветра и его направления. Также существует флюгер Вильда, который одновременно с измерением направления ветра силы его силы. Он может быть изготовлен из жести, с поворотной трубкой и стрелкой в ​​пятке. В Таллинне, Риге и Стокгольме каждое здание украшено индивидуальным и неповторимым флюгером.Настоящие изделия которые используют флюгер своими руками , простой кусок железа превращают в настоящее искусство, которое служит небольшим домом, коттеджа или скромной дачи.

Конструкция флюгера из металла

Флюгер выглядит в виде металлического флажка с противовесом, который поворачивает его за направлением ветра. Он состоит из трех главных частей: флюгарки, розы ветров и стойки. Флаг флюгера крепится на вертикальной оси, для которой устанавливается горизонтально роза ветров.Для определения силы ветра с помощью флюгера на него устанавливается свободно качающуюся вертикальную пластину, отклонение которой от вертикали является показателем силы ветра. Также можно использовать для определения силы ветра простой пропеллер, имеющий небольшой вес. Сегодня флюгер используется не только как некий элемент декора, а также в качестве защитного элемента, предназначенного для дымовой трубы. Он позволяет предостеречь задувание трубы.

Немного истории

С давних времен флюгер был популярным в портовых городах, выполняя свою главную задачу: по его определли, зайдут в гавань корабли или нет.Направление ветра в сторону города - это значит, что в порту появится много торговых кораблей с продовольствием и разным товаром. Особенно популярна установка флюгера на куполе церкви и собора. Также свое место флюгер нашел на крепостных башенх и домах. Наиболее популярен флюгер, выполненный в виде петуха. Со временем в истории о флюгере появились легенды, и у флюгера появилось новое назначение - оберег или талисман дома. Мастера-кузнецы делают флюгер своими руками, не похожим на другие - он изыскан и оригинален.Подобный флюгер выделит дом среди других своей индивидуальностью и прекрасен изысканный вкус хозяина.

Как сделать флюгер своими руками из металла

Нужно выполнить несколько последовательных действий:

  1. Сделать опору флюгера, для этого берется небольшой отрезок трубы, диаметр которой составляет 1,3 см, а длина - 12,5 см. Сверху опоры флюгера нарезается соответствующей размеру крышки резьба. В подставку с внутренней стороны монтируется подшипник.Для закрепления флюгера на крыше используется специальная деталь, в качестве которой используются полосы из стали. Они фиксируют с боковой стороны опоры флюгера. Крепление этих полос не должно мешать свободному его вращению вокруг своей оси.
  2. Крышку флюгера изготавливают из стали. С внутренней стороны крышки нарезается резьба, размеры которой соответствуют резьбе корпуса флюгера. Верхняя часть крышки украшается декоративно-отличительным и показателем - «розой ветров».Это тонкие и длинные трубочки, изготовленные из металла, на их концах крепятся указатели сторон света. Важным моментом для флюгера является недопустимость гидроизоляции, поэтому наверху корпуса устанавливается колпак.
  3. Изготовление самого флюгера достаточно интересное занятие. Чаще всего флюгер выполняется в виде птицы. С давних времен считается, что петух является оберегом домашнего очага, потому что он чаще всего появляется на крыше. Внешне эту птицу каждый видит по-своему. В основном в качестве материала для этого используют «нержавейку».
  4. После того как работы по изготовлению флюгера закончены, необходимо его прикрепить к коньку крыши. Вначале соответствует соответствие реальной розы ветров с вашей. Для этого используется обыкновенный компас. Прикрепив к флюгеру один конец проволоки, а другой заземлив на полтора метра, можно получить громоотвод.

Разновидности флюгеров

Флюгеры бывают разные форм. К примеру, флюгер, выполненный в форме самолета, корабля, насекомых, животных, персонажа из сказки и знака зодиака.Можно сделать флюгер из стали или меди. Сегодня в некоторой степени размер флюгера стандартизован и составляет 400х800х700 миллиметров. Для беседки, гаража и садового домика делают флюгер меньшего размера.

Процесс установки флюгера

Установка флюгера представляет собой процесс несложным, но имеет особенности. Она при наличии таких инструментов, как компас, дрель, металлический кронштейн, предназначенный для крепления флюгера, сверло по металлу, комбинированные заклёпки, заклёпочник, прогонка, лерка, гайки, шайбы и гаечный ключ.Проще всего установить флюгер на колпак трубы дома. При этом важно, чтобы толщина металла трубы была больше полутора миллиметров. Процесс установки включает несколько этапов:

  1. Раскос-кронштейн устанавливает по диагонали в колпак трубы. Для этого с двух концов необходимо загнуть металлическую двухмиллиметровую полоску. Крепление кронштейна флюгера осуществляется при помощи заклепок и заклепочника.
  2. При помощи дрели в колпаке трубы проделывают отверстие, равное диаметру стержня флюгера.
  3. С помощью лерки на конце стержня нарезается резьба.
  4. В отверстие колпака вставляется стержень флюгера, на который надевают шайбу и накручивают гайку.
  5. Стержень флюгера закручивают в раскос, а роза ветров ориентируется при помощи компаса.
  6. На конце стержня флюгера вставляют еще одну шайбу и накручивают гайку, это позволяет стойку хорошо прикрепить к раскосу.

Основным требованием к флюгеру является постоянное его вращение оси, где он установлен, даже вокруг маломре вет.Таким сделать флюгер помогает подшипник, он крепится непосредственно к флюгеру.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
