Несмотря на то, что на сегодняшний день существует большой выбор самых разнообразных котлов, многие предпочитают им печи, ведь основное преимущество подобных отопительных систем — это минимальные затраты для обогрева помещения. Но, как и любое отопительное оборудование печь требует обеспечения надежной и безопасной системы дымоотведения.

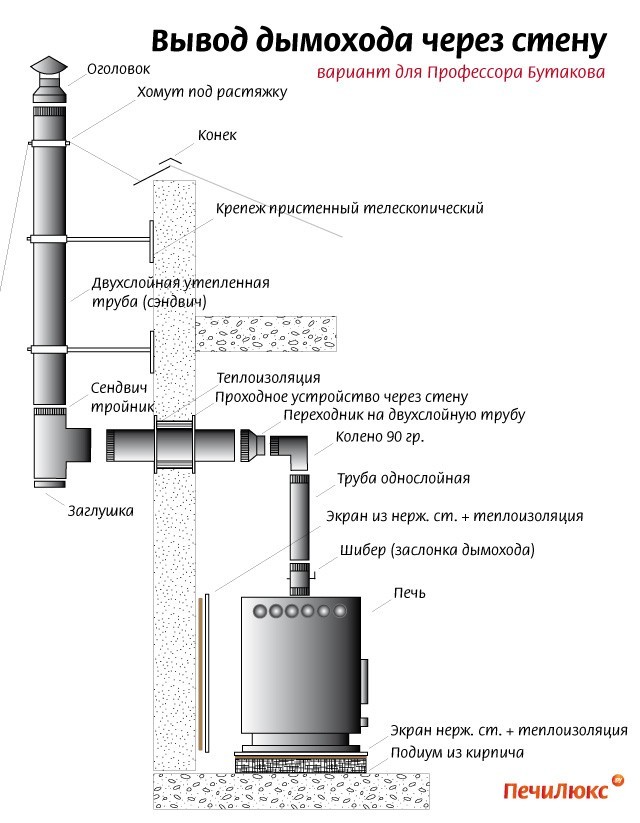

Расчет дымохода для дровяной печи
Расчет дымохода для печи производится с учетом двух важных показателей — высоты и сечения трубы, значение которых будет напрямую зависеть друг от друга. Правильный расчет дымоходного отверстия — это залог эффективности всей дымоходной системы, а оптимальная высота конструкции позволит сохранить естественную тягу, что очень важно. Расчет диаметра трубы дымохода для печи требует принять во внимание геометрическую форму. Как правило, дымоотводящие системы не оснащают квадратным или прямоугольным выходом, потому как сажевые отложения задерживаются в каналах и требуют постоянной очистки. Круглое сечение позволит системе функционировать по всем законам аэродинамики и предотвратит скопление большого количества конденсата. Площадь сечения дымового канала определяется расчетным путем — на каждые 10 м² отапливаемой площади приходится 1 кВт мощности отопительного аппарата. Сечение всех каналов должно быть рассчитано как при слиянии, так и при разделении. Размер стоит выбирать не меньше выходного патрубка теплогенерирующего аппарата.
Помните, что не рекомендуется применять трубы с большим или меньшим размером из-за высокого риска разгерметизации.
Способы расчета диаметра
Существует несколько способов расчета.
Для определения диаметра точным методом необходимо знать характеристики топлива и печи, скорость выхода дымовых газов, количество используемого топлива, форму сечения, количество поворотов. Такой способ расчета лучше оставить для профессионалов, так как он достаточно сложен и требует понимания формул. Также существует шведский метод расчета, он основан на отношении площади сечения дымового канала к площади топочной камеры. Полученный результат переводят в проценты и при помощи специального графика определяют диаметр.
Помните, что в инструкции к отопительному прибору всегда указываются оптимальные параметры и соотношения размеров трубы для данной конкретной модели печи, которыми вы можете руководствоваться при выборе.
Для того, чтобы обезопасить себя от пожара, эффекта обратной тяги и других нежелательных ситуаций расчеты должны проводится в соответствии с нормами и правилами, вот несколько из них.
- Минимальная высота дымовой трубы должна быть не менее 5 м.
- На плоской кровле высота должна быть не менее 0,5 м.
- Горизонтальные участки не должны превышать 1 м
Ширина топки печи
Как правило, топочные отверстия на печи варьируются от 25 до 40 см. Эти значения подходят для большинства бытовых печей, имеющих среднюю мощность. Помните, что ширина топки не должна превышать ширину топочной дверцы.
Компания «Феникс» предоставляет широкий выбор дымоходов и комплектующих деталей, гарантирует качество и надежность своей продукции. Специалисты фирмы всегда готовы помочь вам, чтобы вы смогли подобрать дымоход в соответствии с вашими потребностями.
Новые публикации
12 дек 2022, 12:36
Насадки на дымоход
Такое небольшое устройство может выполнять несколько сразу функций
читать подробнее
05 дек 2022, 11:37
Чем лучше топить печь: дровами или углем?
Оба варианта были и есть наиболее распространенными видами топлива, но, чтобы выяснить, что из них подходит. ..
читать подробнее
05 дек 2022, 11:28
Гибкий дымоход
После установки отопительного агрегата возникает довольно ответственная задача- организация дымоудаления.
читать подробнее
05 дек 2022, 11:27
Какими дровами лучше топить?
При отоплении дома, чтобы процесс растопки не занимал много времени, а тепло наоборот сохранялось как можно дольше…
читать подробнее
Диаметр дымохода для печи на дровах таблица: расчет по формулам
Важно также правильно выбрать высоту и диаметр дымоходной трубы. Неправильный расчет одного хотя бы одного параметра отразится на тяге и КПД. Ошибки, которые могут быть допущены при проектировании и постройке дымохода в жилом доме или бане, приводят нередко к более тяжелым последствиям: пожару, необходимости финансовых расходов на переделку и пр. Потому так важно выполнять нормативные требования при возведении трубы.
Содержание статьи
- Как рассчитать диаметр дымохода
- Шведский метод
- Точный расчет
- Таблица диаметров дымоходов
Как рассчитать диаметр дымохода
При проектировании дымохода, необходимо выбрать тот материал, который использовать. А материал во многом зависит от того, какое топливо будет использоваться при отоплении. Ведь дымоход предназначен для вывода остатков горения одного топлива, и не подойдет при другом. Например, дымоходная труба из кирпича прекрасно функционирует с дровами, но не годится для отопительных приборов, работающих с газовым топливом.
Кроме этого, необходим верный расчет диаметра домоходной трубы. Если дымоотвод используется для одного обогревательного прибора, проблему можно решить, просмотрев технические документы, предоставленные заводом, изготовившим прибор. А если в одну трубу подключается несколько разных систем, то для расчета дымохода, нужно знание законов термодинамики, профессиональный расчет, особенно диаметр трубы. Неправильно считать, что диаметр нужен побольше.
Шведский метод
Среди разных способов расчета диаметра, важна оптимально подходящая схема, особенно если приборы низкотемпературные и длительного горения.
Для определения высоты учитывают отношение площади сечения дымоходной трубы к внутренней камере сгорания. Высоту трубы определяют соответственно графику:
Где f — площадь разреза дымохода, а F – площадь топки.
Пусть, к примеру площадь сечения топки F равна 70*45=3150 кв. см, а сечение дымоходной трубы f — 26*15=390. Соотношение между приведенными параметрами составляет (390/3150)*100%=12,3%. Сверив полученный результат с графиком, видим что высота дымохода примерно равна 5 м.
Важно! Такой метод вычисления больше подходит для каминных приборов, ведь здесь не учитывается объем воздуха внутри топки.
Важно! В случае установки дымоотвода для сложных отопительных систем важно рассчитать параметры дымоотводящей трубы.
Точный расчет
Чтобы рассчитать нужное сечение дымохода, обязательно учесть все его характеристики. Для примера можно выполнить стандартный подсчет размеров дымоотвода, подключаемой к дровяной печи. Берут такие данные для вычислений:
- температура отходов горения в трубе равна t=150°С;
- скорость прохождения по трубопроводу отходов равна 2 м/с;
- скорость сгорания дров B равна 10 кг/ч.
Если следовать этим показателям, можно заняться расчетами. Для этой цели вычисляют количество выходящих продуктов горения по формуле:
Здесь V равен количеству воздуха, который требуется для сгорания топлива со скоростью v=10 кг/час. Оно равно 10 м³/кг.
Получается:
Затем вычисляют искомый диаметр:

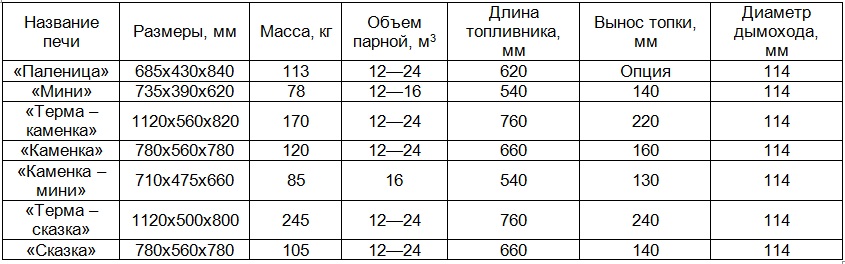

Таблица диаметров дымоходов
Сейчас актуальны таблицы диаметров, составленные для различных дымоходов, поскольку многие предпочитают устанавливать готовые трубные элементы из различных материалов. Чтобы легко разобраться в этих разнообразных материалах и научится выбирать правильные параметры, разработаны документы с нормативными данными, занесенными в специальные таблицы. Здесь указаны соответственные параметры. Для расчета нужных габаритов, можно воспользоваться этими таблицами.
Внимание! Следует помнить, что сечение дымоотводящего трубопровода должно быть больше или равным сечению внутреннего канала отопительного прибора.
Точные таблицы рассчитанных диаметров дымоотводящего трубопровода для правильной его работы рассчитывается в соответствии с техническими параметрами всех элементов, соответственно рекомендациям специалистов, материалов дымоотводящего канала или с помощью таблиц диаметр — мощность.
Как измерить высоту дымохода
- Статус
- Закрыто для дальнейших ответов.
- #1
Мне нужно определить длину дымохода из нержавеющей стали, поэтому я знаю, что это будет 6 дюймов. От каких двух точек сверху и снизу нужно измерить длину дымохода?
Фрэнк
- #2
сразу за верхней частью и чуть ниже демпфера, добавьте фут на всякий случай, и вы никогда не проиграете.
Переключить подпись
MS361 Stihl с кейсом
Сэдли до одного 029 Super Farm Boss и кейса.
Spee Co. 22-тонный сплиттер
Измельчитель 1 топор
Пара тракторов Simplicity Sovereign, Ford Ranger и трейлер
Жена, 2 детей, 1 черный лабрадор и 2 кошки.
Один усталый сукин сын.
Ах да, вставка Hampton HI300!
- #3
Сверьтесь с инструкцией к вашей печи. От чуть выше вершины до чуть ниже демпфера вы можете найти небольшую короткую длину.
Я знаю, что PE говорит от верха дымохода до существующего пола камина. Вы потеряете немного, когда он прогнется через область демпфера. Лучше слишком длинное, чем слишком короткое.
Большинство из них имеют заранее определенную длину. Это тоже будет фактором.
Переключить подпись
Hearth.com~ Так просто, что это может сделать даже неандерталец!
ЧП SUMMIT INSERT & FUTURE INSTALL SUMMERS HEAT 50-SNC30LC
ДЛЯ ОБЩЕЙ КОМБИНИРОВАННОЙ УДАРНОЙ МОЩНОСТИ 6,5 CF! УГГГ УГГГ
Stihl MS361
- Статус
- Закрыто для дальнейших ответов.
Высота дымохода
- Ovationcs257
- Очаг — дровяные печи и камины
- Ответы
- 6
- просмотров
- 408
Камин — дровяные печи и камины
begreen
Опора груза гибкого вкладыша
- Mijoka
- Очаг — дровяные печи и камины
- Ответы
- 4
- просмотров
- 204
Камин – дровяные печи и камины
bholler
WETT Inspection Troubles
- crickert
- Очаг — дровяные печи и камины
- Ответы
- 17
- просмотров
- 735
Очаг — дровяные печи и камины
crickert
Помогите с трубой печи с двойными стенками к каменному дымоходу.
- Мэдди Ноулз
- Очаг — дровяные печи и камины
- Ответы
- 1
- просмотров
- 615
Очаговая – дровяные печи и камины
kennyp2339
Высота дымовой трубы класса А по отношению к существующей каменной дымовой трубе
- Ответы
- 7
- просмотров
- 411
Очаг — дровяные печи и камины
зеленый
Делиться:
Фейсбук Реддит Пинтерест Тамблер WhatsApp Электронное письмо Делиться Соединять
Высота и высота дымохода | Форумы Hearth.com Главная
- #1
Я все еще ищу замену нашему старому Vermont Castings Resolute, выпущенному до EPA. В этой плите нет ничего плохого, за исключением того, что на задней панели отсутствует наклейка соответствия EPA. Итак, вчера я спустился к дилеру и посмотрел на Encore 1450 без кота — который кажется подходящим по размеру . …, когда я заметил график высоты дымохода на странице 4 руководства. Они рекомендуют 16-футовый дымоход на уровне моря и невероятное увеличение на 50% на нашей высоте. Для этого потребуется дымовая труба высотой с трехэтажный дом! Готов поспорить, что в каждом доме в Скалистых горах есть дровяное отопление, я знаю, что венчурные печи — популярные печи, а дымоходы здесь не выше, чем где бы то ни было. Плотность нашего воздуха всего на 10% меньше, и, конечно, доля газов такая же, как и на уровне моря. Удивительно, как венчурные капиталисты могли придумать их номера. У кого-нибудь есть идеи? Интересно, неверны ли их расчеты… Мой первый порыв — усомниться в этом. Возможно, график был неправильно скопирован при печати.
Среди нас есть инженеры по сжиганию?
Вот ссылка на руководство по VC. График находится на странице 4. http://www.vermontcastings.com/catalog/elements/files/2007/30002425_Encore_NC_1450.pdf
Спасибо, Скотти.
Переключить подпись
Живет в сельской местности в горах Колорадо и последние 40 лет использует в основном дровяное отопление.
Нынешняя печь — это печь Lopi Leyden, питающая дымоход Duratech.
До этого мы использовали Vermont Castings «Defiant» с дымоходом Excel.
, которому в течение нескольких сезонов предшествовал Jotul, работающий над одностенной дымоходной трубой.
По пути мы попробовали несколько традиционных/античных пузатых типов, а также две дровяные печи для приготовления пищи.
Итак, мы накопили некоторый опыт и повеселились, но поиски идеальной печи продолжаются!
- #2
из опыта. 9000′ нужно как минимум 20′ 8000′ нужно 18′ 5000′ работает нормально с 16′, но я все еще пытаюсь получить по крайней мере 18′ для оптимальной производительности на 5000′ и 24′ на 9000.
Переключить подпись
Местный продавец Hearth
Я сжигаю Hearthstone Mansfield
Дом .
- #3
Скотти сказал:
Я все еще ищу замену нашему старому Vermont Castings Resolute до EPA. В этой плите нет ничего плохого, за исключением того, что на задней панели отсутствует наклейка соответствия EPA. Итак, вчера я спустился к дилеру и посмотрел на Encore 1450 без кота — который кажется подходящим по размеру …., когда я заметил график высоты дымохода на странице 4 руководства. Они рекомендуют 16-футовый дымоход на уровне моря и невероятное увеличение на 50% на нашей высоте. Для этого потребуется дымовая труба высотой с трехэтажный дом! Готов поспорить, что в каждом доме в Скалистых горах есть дровяное отопление, я знаю, что венчурные печи — популярные печи, а дымоходы здесь не выше, чем где бы то ни было. Плотность нашего воздуха всего на 10% меньше, и, конечно, доля газов такая же, как и на уровне моря. Удивительно, как венчурные капиталисты могли придумать их номера. У кого-нибудь есть идеи? Интересно, неверны ли их расчеты… Мой первый порыв — усомниться в этом. Возможно, график был неправильно скопирован при печати.
Среди нас есть инженеры по сжиганию?
Вот ссылка на руководство по VC. График находится на странице 4. http://www.vermontcastings.com/catalog/elements/files/2007/30002425_Encore_NC_1450.pdf
Спасибо, Скотти.
Нажмите, чтобы развернуть…
Я новичок в Колорадо и использую Old Lopi Patriot. Я не в восторге от этого. Оно пришло вместе с домом. Я родом из Бостона, уровень моря.
Размышляя над этой проблемой, я пришел к выводу, что по мере подъема в Высоту воздух становится разреженнее. Есть таблицы, которые отображают это. На уровне моря давление составляет 14,7 фунта на квадратный дюйм. На высоте 7500 футов давление составляет 11,2 фунта на квадратный дюйм. В соответствии с этим мне пришлось бы увеличить высоту примерно на 5 футов, чтобы иметь ту же массу в дымоходе, что и в Бостоне. Это соответствует другим вещам, которые я читал. Моя книга требует минимум 15 футов / максимум 33 фута. У меня 13 футов в меру. Получить какие-либо ответы на этот вопрос очень сложно. Манометр может измерять тягу. Тогда еще раз Точно, какое чтение я должен искать? В моем мануале не указан.
Папа говорил: «Если у тебя нет «чисел», ты не знаешь, о чем говоришь».
- #4
Добро пожаловать на форум.
Я полагаю, что текст, документирующий науку о воздушных шарах, будет работать. Ваша печь работает за счет перепада давления между теплым воздухом, выходящим из печи, и более холодным воздухом снаружи. Проблемы, с которыми вы столкнетесь на высоте, будут такими же, как и у надувного шара, пытающегося перебраться через гору зимой. Должен быть расчет, который можно было бы провести, чтобы определить величину подъемной силы, которую можно было бы иметь при определенной температуре воздуха.
матовый
Переключить подпись
Matt
Pacific Energy T5, Englander 30 и CFM 240007
Если бы деревья могли кричать, стали бы мы так беспечно их рубить? Могли бы, если бы они кричали все время без веской причины. -Джек Хэнди
https://upstatepestandwildlife. com
https://upstateoverheaddoors.com/
- #5
Ого, это из машины обратного пути. Приятно видеть MSG там. Надеюсь, у Райана все хорошо.
Переключить подпись
PE Alderlea T6, Jotul F602
Самый важный инструмент в процессе топки дровами и самая большая переменная часть — это тот, который управляет печью.
- #6
EatenByLimestone сказал:
Добро пожаловать на форум.
Я полагаю, что текст, документирующий науку о воздушных шарах, будет работать. Ваша печь работает за счет перепада давления между теплым воздухом, выходящим из печи, и более холодным воздухом снаружи. Проблемы, с которыми вы столкнетесь на высоте, будут такими же, как и у надувного шара, пытающегося перебраться через гору зимой. Должен быть расчет, который можно было бы провести, чтобы определить величину подъемной силы, которую можно было бы иметь при определенной температуре воздуха.
матовый
Нажмите, чтобы развернуть…
Очень немногие люди могли написать Скенектади. Мой отец работал в горах на востоке. Однако они сделали много своих формул для работы под водой. Много забавных идей для решения таких проблем. Попробуйте узнать объем стеклянной бутылки? После дня расчетов босс берет бутылку, наполняет ее водой и переливает ее в градуированный цилиндр. Эдисон. На самом деле вы напомнили мне, что мой друг работает в Re/Max и у него есть одно из этих устройств Hot Air.
