Насос повышающий давление воды | Главный механик

Для этих целей в бытовой водопроводной сети применяется два типа насосов, повышающих давление воды для дома – с мокрым ротором и циркуляционный.

Конструкция водяных насосов с мокрым ротором повышающих давление воды в водопроводе

Чтобы правильно понять принцип работы аппарата с мокрым ротором необходимо представить конструкцию двигателя. Двигатель (Рис.1) состоит из статора и ротора. В статоре (3) находятся катушки, создающиеся движущее по кругу магнитное поле, которое захватывает ротор (2) и вращает его вместе с рабочим колесом (4). Находясь постоянно в работе обмотка якоря и ротора нагреваются.

[content-egg module=GdeSlon template=list limit=2 offset=0]

Для того чтобы повысить охлаждение эти элементы помещают в герметичный нержавеющий водонепроницаемый корпус – специальную броню (2) и между ними включается циркуляция перекачиваемой воды.

Рабочее колесо захватывая воду прогоняет его по центру между статором и ротором выдавливая по краю «рубашки» статора, таким образом обмотки двигателя находится в постоянном охлаждении перекачиваемой водой. В такой конструкции есть минус – из-за дополнительных зазоров между статором и ротором КПД двигателя снижается и составляет всего 60%. Конструкцию двигателя и ротора можно посмотреть на Рис. 1

Рис. 1. Устройство насоса с «мокрым ротором». 1- корпус, 2, 3- ротор и статор, защищенные герметичной рубашкой, 4 – рабочее колесо, 5 – водяной патрубок.

Устройство насосов, повышающих давление воды в водопроводе с сухим ротором.

Сухой ротор – само название говорит о конструкции (рис.2). Рабочим элементом перекачки воды является роторное колесо, которая захватывает воду с одного конца трубы перемещают ее вдоль сужающегося корпуса, что позволяет повысить давление до определённого уровня, а сам двигатель охлаждается воздухом помещения.

К достоинствам можно отнести то, что двигатели имеют больший КПД по сравнению с двигателем «мокрый ротор» и, соответственно, более экономичен. Такие насосы выполняются одноступенчатыми.

К недостаткам можно отнести слабую производительность самого насоса и повышенный уровень шума при работе, поэтому его желательно устанавливать в отдельных помещениях.

Рис.2. Устройство аппарата с «сухим» ротором двигателя. Роторное колесо с водяной камерой отделена от двигателя сальниковой прокладкой. 1- Орган управления насосом, 2- Катушка статора, 3- «Сухой» ротор, 4 – Сальниковое уплотнение, 5- Рабочее колесо, 6 – Фланец водяного патрубка.

Установка насоса, повышающего давление воды.

Самым распространённым способом монтажа оборудования является технологический приём под названием байпасная линия. Впервые этот прием был применён в Америке и в переводе с английского означает обводная линия или обход. В системах водоснабжения и отопления байпасные линии применяется для установки на ней оборудования чтобы в случае неисправности его можно было заменить и отремонтировать без нарушения целостности всей системы. Из рис.3 можно легко работа

Рис.3.

Байпасная линия для установки насоса. 1- Штуцер крепления насоса, 2 – Фитинг угловой, 3 – Фильтр, 4 – Насос, 5 – Кран на прямой линии, 6 – прямая линия, 7 – Кран на обводной линии.

понять как работает обводная линия. Для того, чтобы запустить насос в работу достаточно перекрыть кран на прямой линии, тогда водный поток будет проходить по байпасу. Чтобы крупные частицы не попали под крыльчатку насоса необходимо устанавливать фильтра. Если позволяет место, то лучше установить два – грубой и тонкой очистки. Для смены оборудования, установленного на обводной линии, достаточно перекрыть подающий и обратный краны и открыть кран на основной линии.

Насос повышающий давление воды для дома купить можно в любом дилерском центре или специализированных магазинах любого города. Также можно набрать в поисковой строке оборудование и выбрать необходимое оборудование из предлагаемого списка.

Бытовые насосы для воды повышающие давление Aqvario серия AC.

Рис. 4. Модели бытовых повышающих насосов Aquario.

1- АС 159 160А, 2 – АС 1512 195А.

Основное назначение данного типа насосов для повышения давления в системах центрального водоснабжения – квартиры многоэтажных домов, частные дома, коттеджи, подключенные к центральной сети водоснабжения. К сожалению наличие центрального водоснабжения не всегда обеспечивает необходимое давление в трубах, особенно на верхних этажах часто возникает ситуация, когда не включается стиральная машина, либо не хватает давления для срабатывания проточной газовой колонки или давления для любителей массажного водного душа.

[content-egg module=GdeSlon template=list limit=2 offset=0]

Насос повышающий давление воды в квартире Aquario АС выполнен по конструкции с мокрым ротором и работают практически бесшумно по сравнению с другими моделями.

Характеристики насоса

Работает в двух режимах: постоянно включён или автоматическом. Аппарат имеет встроенный датчик потока, благодаря которому включается при открытии крана и выключается при закрытии. Для пользователя именно автоматический режим чаще всего является оптимальным.

В зависимости от модели насосы могут использоваться для создания давления перед одним или несколькими точками водоразбора одновременно. Линейка АС Aquario имеет всего 2 модели: АС 159 160А и АС 1512 195А (Рис.4).

Модель АС 159-160 А

[content-egg module=GdeSlon template=item limit=1 offset=0]

Потребляемая мощность 120 Вт, повышает давление воды до 0,7атм (7 м.), как правило, эта модель обеспечивает только одну точку водоразбора, например, повысить давление перед душевой кабинкой или проточной водогрейкой.

Модель АС 1512 195А

[content-egg module=GdeSlon template=item limit=1 offset=1]

С потребляемой мощностью 270 Вт повышает давление в системе до 1,2 атм. (12м). Она позволяет комфортно пользоваться одновременно несколькими точками водоразборная и может быть установлена на самом входе в магистрали водоснабжения коттеджа или квартиры.

Для выбора правильного установки насоса необходимо разбираться в маркировке. Маркировка насоса читается следующим образом:

АС – серия насоса;
15 – диаметр присоединительной резьбы;
12 – максимальный напор в метрах;
195 – монтажная длина в миллиметрах;
А – насос автоматический.

Внимание!

Монтаж водяного насоса, повышающего давление воды, должен производиться после окончания монтажа водопроводной сети всего здания.
При установке ротор двигателя должен находится строго в горизонтальном положении.

Режим постоянно включён требует контроля за работой аппарата.

Купить насос повышающий давление воды в квартире можно на интернет ресурсах специализированных сайтов, или дилерских центрах по продажам сантехнического оборудования.

Отзывы о модели Aquario AC 1512-195A:

Это, пожалуй, единственная модель с мокрым ротором, которая обеспечивает давление 12 м. У Грюндика по такой же цене напор 9 м. Поставил ненарадуюсь, работает абсолютно бесшумно, отключается сам по уменьшению протока, контролировал по манометру всё чётко. Эксплуатации всего один год, но кажется сделан добротно.

Купил насос повышенного давления для воды Aquario AC 1512-195A жалоб нет, но можно было взять дешевле, если бы сразу затребовал кэшбэк. Поверьте – это не бонусы — это реальные деньги, которые после оформления товара поступает на карточку или телефон. Спрашивайте при покупке скидки. Они обязательно есть магазины их скрывают.

[content-egg module=GdeSlon template=list limit=2 offset=0]

Наглядно по установке и работе можно посмотреть на представленном ниже видео.

Внимание покупателей подшипников

Уважаемые покупатели, отправляйте ваши вопросы и заявки по приобретению подшипников и комплектующих на почту или звоните сейчас:

+7(499)403 39 91

zakaz@themechanic. ru

Доставка подшипников по РФ и зарубежью.

Каталог подшипников на сайте themechanic.ru

Внимание покупателей подшипников

Уважаемые покупатели, отправляйте ваши вопросы и заявки по приобретению подшипников и комплектующих на почту или звоните сейчас:
+7 (495) 128 22 34
[email protected]
Доставка подшипников по РФ и зарубежью.
Каталог подшипников на сайте

themechanic.ru

Внимание покупателей подшипников

themechanic.ru

как выбрать технология монтажа схемы подключения + фото

Оглавление

Насосы для повышения давления воды: как выбрать технология монтажа схемы подключения + фото
- Повысительный насос для дачи: какие бывают
- Технические характеристики их значение
- Установка насоса, повышающего давление воды
- Насосная станция для повышения давления
Главное – разобраться в причинах слабого напора воды
- Калькулятор экспериментального определения давления в водопроводе
Что можно предпринять?
Выбор насоса для повышения давления воды
- Видео: установка в квартире насоса для повышения напора воды
Выбор насосной станции
- Калькулятор расчета необходимого напора домашней насосной станции
- Калькулятор расчета требуемой производительности насосной станции
- Видео: советы по выбору автоматической насосной станции

Насосы для повышения давления воды: как выбрать технология монтажа схемы подключения + фото

Низкое давление в водопроводе способно вывести не только вас из себя, но и дорогое оборудование из строя. Подобные ситуации в основном угнетают владельцев частных домов, но случаются и в квартирах, подключенных к централизованным сетям. Как же с ними бороться?

Навсегда избавят от указанных неприятностей насосы для повышения давления воды. Они обеспечат рабочие параметры, требующиеся для нормального функционала бытовой техники. Компактные, практически незаметные устройства защитят ваши нервы и продлят рабочий ресурс агрегатов.

В статье подробно изложены принципы подбора оборудования и правила его установки. Желающим провести работы собственноручно или проконтролировать нанятых сантехников помогут полезные схемы. Дополняют информацию фото-подборки и видео.

: Подкачивающий насос для водопровода на даче повысит давление в системе

Повысительный насос для дачи: какие бывают

Это устройство небольшого размера, которое повышает уже имеющееся невысокое давление. То есть, с нуля они его создавать не могут. Врезается это устройство в существующий водопровод и подкачивает воду, поднимая давление на 1-3 атм. Есть несколько типов повышающих давление насосов:

По типу охлаждения:
- с сухим ротором — имеют более высокий КПД, но сильнее шумят и имеют большие размеры;
- с мокрым ротором — уровень шумов невысокий, размеры небольшие, но не очень эффективны, хотя с повышением давления в дачном водопроводе (и не только) справятся на 100%.
По способу включения:
- ручное включение — когда необходимо повысить давление, включаете, не нужно — выключаете; не очень удобно: нужно следить за тем, чтобы насос не перегрелся;
- автоматическое включение — наличие расхода контролируется датчиком потока; при открытии крана или другого потребителя и наличии определенного расхода в секунду, происходит включение насоса, когда расход отсутствует, насос выключен;
- комбинированные модели, которые переводом переключателя работают то в одном, то в другом режиме.
  Повысительные насосы с горизонтальным и вертикальным расположением
По способу установки:
- горизонтально;
- вертикально;
- в обеих позициях.
По наличию скоростей:
- одноступенчатые — имеют одну скорость подкачки;
- многоступенчатые — могут работать с разной интенсивностью, которая зависит от величины расхода.
По типу конструкции:
- ин-лайн — компактные, но малопроизводительные модели, встраиваемые в подающий трубопровод;
- вихревые — производительные, но шумные и требующие специальной обвязки.

Как выбрать

Чтобы особо не путаться, подкачивающий насос для водопровода на даче, обычно берут ин-лайн (встраиваемые) с мокрым ротором. Это самый оптималный дачный вариант: небольшой шум, удобство монтажа.

Тип установки вертикальный или горизонтальный — зависит от того места, в котором его будете устанавливать. Относительно скоростей — лучше, конечно, многоступенчатая регулировка, но такие насосы стоят немало, потому в дачном водопроводе устанавливаются редко.

Еще можно обратить внимание на материал корпуса. Он может быть из чугуна или нержавеющей стали. Из нержавейки, естественно, лучше, но и дороже. Нужно обратить внимание на материал, из которого изготовлена крыльчатка насоса. В самых дешевых моделях она может быть из пластика, в более дорогих — из бронзы или латуни.

: Вихревой насос для повышения давления на даче

Технические характеристики их значение

В первую очередь нужно помнить, что насос работает от электричества, и ему необходимо нормальное электропитание. В основном они требовательны к напряжению. Если, вдруг, выбранный повышающий насос не выдает требуемого давления, проверьте напряжение. Возможно, оно низкое и требуемая мощность работы просто не достигается.

Основные технические характеристики, определяющие справится ли насос повышающий давление в водопроводе на даче с поставленной задачей — это максимальное рабочее давление. Это та величина, на которую на выходе может выдать оборудование.

Важны еще такие характеристики:

Максимальная подача. Показывает, какое количество воды может прокачать насос за единицу времени. Измеряется в литрах в минуту (л/мин) или кубометрах в час (м.куб/час). Чтобы сравнивать было удобнее, л/мин переведите в литры в час — умножьте цифру на 60, полученные литры разделите на 1000 и получите кубометры в час. Например, 30 л/мин переводим в м.куб/час: 30*60=1800 литров в час, 1800/1000=1,8 м.куб/час.
Максимальный напор. Это величина, на которую повышающий насос может поднять воду относительно места установки. Это важно, если дача двух этажная или больше, а насос установлен, скажем в техническом этажи или подвале.

Повысительный насос WILO PB-089 EA и его технические характеристики

Обращаем ваше внимание на то, что указываются обычно максимальные значения. Чтобы узнать реальные показатели, делите заявленные параметры на 2. Вот тогда вы точно не ошибетесь.

Еще важно — при какой величине потока включается автоматический повысительный насос для дачи. Значения могут быть разными: и 0,12 л/мин и 0,3 л/мин. От этой цифры зависит, будет ли включаться насос когда, например, набирается бачок в туалете, или он начнет работу только после того как откроется кран в душе.

Несколько слов о том, каких режимах должен работать насос повышающий давление в водопроводе на даче. Лучше всего брать те модели, которые могут работать и в ручном, и в автоматическом режиме. Вот почему: не все точки разбора создают требуемый для автоматического включения расход. Если устройство будет иметь только автоматический режим, ничем вы беде не поможете. А вот если его можно переключить в ручной — включили перед использованием и наслаждаетесь нормальным напором. Только нужно не забыть выключить.

: Пример установки вихревого насоса для повышения давления воды на даче

Следующий параметр — мощность максимальная и номинальная, измеряется в ваттах (Вт). Показывает насколько производительный мотор приводит в действие крыльчатку. В принципе, чем мощнее насос, тем большее давление он в состоянии обеспечить, но многое еще зависит от конструкции и используемых материалов.

Температура рабочей среды. Измеряется в градусах. Тут все более-менее ясно. Есть насосы для повышения давления только для холодной воды, есть для горячей. Это и отображает данный показатель.

Важны также посоединительные размеры. Монтаж повысительного насоса происходит в разрез — кусок трубы вырезается, на это место при помощи фитингов устанавливается устройство. Размер подсоединительных гаек в идеале должен соответствовать диаметру трубы.

Установка насоса, повышающего давление воды

Место установки насосов зависит от конкретной ситуации. Для нормальной работы крана и душа достаточно поставить подкачку на выходе из накопительного бака, если речь идет о такой системе. Если захотите на даче поставить бойлер или стиральную машинку, другие устройства, требовательные к давлению, скорее всего придется ставить перед ними. При достаточной мощности (при достаточном расходе) одного насоса может хватить на два устройства. Только тогда нужно соответственно продумывать схему.

: Где можно установить насос повышающий давление в водопроводе на даче при использовании системы с накопительным баком

В любом случае, при разработке схемы, предусмотрите возможность снятия или обхода насоса. Это делают при помощи байпаса (в байпасе должен стоять перекрывающий кран).

Установка нескольких маломощных повышающих насосов — не всегда лучшая идея. В таком случае может быть стоит рассмотреть более мощные и производительные модели, которые могут стабилизировать давление при значительном расходе. Некоторые из них обеспечивают даже поднятие воды из колодца или резервуара, заменяя в каком-то смысле насосную станцию.

Насосная станция для повышения давления

Это выход очень удобный, но не очень дешевый, хотя есть недорогие модели (например, установки Джилекс Джамбо стоят от 130$). Эти установки могут поднимать воду из колодца или скважины, но можно всасывающий шланг опустить и в резервуар. Тогда накопительный бак может стоять в любом месте, не обязательно наверху.

Их плюс в том, что давление поддерживается постоянно, без вмешательства человека (пока есть электричество). Главное — правильно подобрать параметры. Их можно даже использовать для повышения давления при подключении к централизованному водопроводу. Если у вас на даче такой вариант:

вода подается по трубам, но ее давления не хватает даже на душ, не говоря уже о других нуждах,
подача идет по часам, а вы не всегда можете находится в это время на даче, и соответственно, все остается без полива, о такой роскоши как душ тогда и речь не идет.
Вопрос повышения давления на даче можно решить при помощи насосной станции и накопительного бака

Все можно исправить, поставив объемный бак (литров на 1000) и насосную станцию. Вы будете иметь запас воды и душ в любое время, когда пожелаете. Для полива такой емкости может не хватить, но никто не мешает поставить большего размера или несколько поменьше. О выборе и установке насосной станции читаем тут.

Главное – разобраться в причинах слабого напора воды

В технической документации насосного оборудования, в статьях и описаниях на эту тему, на шкалах приборов могут применяться различные единицы давления в водопроводе. Чтобы сразу внести в это вопрос ясность, приведем небольшую табличку, которая поможет ориентироваться в дальнейшем:

	Бар	Техническая атмосфера (ат)	Метр водяного столба	Килопаскаль (кПа)
1 бар	1	1.0197	10.2	100
1 техническая атмосфера (ат)	0.98	1	10	98.07
1 метр водяного столба	0.098	0.1	1	9.8
1 килопаскаль (кПа)	0. 01	0.0102	0.102	1

Слишком высокая точность на бытовом уровне нам не потребуется, поэтому для оценки своих условий, с вполне допустимым уровнем погрешности, можно обойтись и приблизительным соотношением:

1 бар ≈ 1 ат ≈ 10 м вод. ст. ≈ 100 кПа ≈ 0,1 МПа

Итак, какое давление считается нормальных для водопроводной домашней сети?

В соответствии с действующими нормами, конечному потребителю вода должна подаваться под давлением около 4 бар. При таком напоре будет обеспечена работа практически всех существующих сантехнических и бытовых приборов – от обычных кранов и сливных бачков до гидромассажных душевых кабинок или ванн.

Однако, на практике столь ровное давление встречается крайне редко. Причем, отклонения в меньшую или большую сторону бывают весьма значительны. И то, и другое явления могут серьезно повлиять на корректную работу домашней системы водоснабжения. Так, при превышении порога в 6÷7 бар возможны появления разгерметизации на соединениях труб, на запорно-регулирующей арматуре. При скачках до 10 бар появляется высокая вероятность более серьезных аварий.

Но с повышенным давлением бороться, в принципе, несложно – достаточно установить на входе в дом или квартиру специальный прибор, редуктор, который будет выравнивать напор во внутренней разводке водопровода, и исключит явления гидроударов. При правильных выборе или настройке редуктора во всех точках водоразбора будет поддерживаться оптимальное значение давления воды.

: Редукторы для стабилизации повышенного давления воды

Гораздо острее проблема стоит, если отмечается систематическая недостаточность давления воды в системе. И вот здесь для начала стоит попробовать разобраться, что же является причиной такого явления. Ну а для этого необходимо, прежде всего иметь ясное представление, какое давление в вашем локальном домашнем водопроводе, изменяется ли оно в зависимости от времени суток или точки водоразбора, как обстоят дела, например, у соседей по лестничной площадке и по стояку – сверху и снизу. Такая информация во многом сможет прояснить картину.

Проще всего, конечно, давление замерять с помощью обычного манометра. Стоит такой прибор не столь дорого, и есть смысл установить его стационарно на входе в квартиру или в дом. Еще лучше – смонтировать на входе сетчатый промывной фильтр грубой очистки воды со встроенным манометром – решается сразу две проблемы. Останется лишь в течение определенного периода регулярно снимать и записывать показания примерно четыре раза в стуки – в пиковые часы потребления вечером и утром, в «нормальном» дневном и в ночном режиме. Затем можно будет провести предварительный анализ ситуации.

: Манометр, установленный на сетчатом промывном фильтре механической очистки воды

Можно иметь в хозяйстве или арендовать у знакомых переносной манометр. Его несложно временно подключить, например, с помощью гибкой подводки, к водяным розеткам смесителей или даже непосредственно к изливам, если позволяет резьбовое соединение.

Можно изготовить и самодельный простейший манометр, который несмотря на примитивность конструкции, тем не менее способен дать весьма точные результаты.

Для изготовления такого прибора потребуется прозрачная пластиковая трубка длиной порядка 2000 мм. Диаметр ее большого значения не имеет – главное, чтобы было удобно выполнить герметичное с=ее соединение со штуцером, который будет накручиваться, например, на излив крана вместо насадки-рассекателя.

: Простой, но весьма точный метод определения давления воды

Трубка перед началом замера присоединяется к крану (в принципе, это может быть и любая другая водяная розетка) и располагается вертикально. Производится кратковременный пуск воды, а затем добиваются такого положения, чтобы уровень жидкости примерно находился на одной горизонтальной линии с точкой подсоединения, чтобы со стороны крана не было воздушной прослойки (показано на схеме – левый фрагмент). В этом положении замеряется высота воздушного участка трубки (ho).

Затем верхнее отверстие рубки плотно закрывается пробкой, чтобы не допустить выпуска воздуха. Кран открывают на полную. Вода, сжимая воздушный столб, поднимется. Когда положение стабилизируется, через минуту-другую, останется замерить высоту воздушного столба экспериментальную (hэ).

Имея эти два значения, несложно вычислить давление по следующей формуле:

Рв = Ро × (ho / hэ)

Рв – давление в водопроводе в данной точке.

Ро – исходное давление в трубке. Не будет большой ошибкой принять его за атмосферное, то есть 1.0332 ат.

ho и hэ – значения высоты воздушного столба, полученные экспериментальным путем

Калькулятор экспериментального определения давления в водопроводе

Перейти к расчётам

Введите результаты двух замеров и получите результататмосферноеho — высота воздушного столба до открытия крана, ммhэ — высота воздушного столба при полностью открытом кране, мм

Если проводятся замеры в нескольких точках, и показания получаются разными, то это верный признак того, что возможная причина недостаточности давления на том или ином сантехническом или бытовом приборе кроется в дефектах самой внутренней разводки водопровода. Не исключено, что старые трубы капитально заросли ржавчиной или известковым налетом, и никакое дополнительное оборудование ситуацию не изменит – придется менять трубную разводку.

: Требовать от такого водопровода нормального давления — просто наивно

Причиной падения давления могут стать давно не менявшиеся или не прочищавшиеся фильтры – и проведение соответствующей профилактики разом становит все на места.

: Причина может быть скрыта и в давно не обслуживаемых фильтрах

Следует сравнить показания с аналогичными параметрами в соседних квартирах, расположенных на том же уровне – они должны быть примерно равными. Иногда это помогает выявить проблему, которая кроется в водопроводном стояке.

Было бы неплохо выяснить положение дел в соседних квартирах по вертикали – насколько проблема пониженного давления затрагивает их. С возрастанием высоты этажа давление (в метрах водяного столба) должно снижаться примерно на величину превышения.

И, наконец, если, конечно, удастся, желательно узнать давление на «лежаках» дома, то есть на коллекторах в подвале, к которым подключены стояки по подъездам. Не исключено, что коммунальщики выполняют свои обязательства, и напор воды к стоякам подается нормальный.

Значит, область проблемы будет локализована – нередко «застрельщиком» всех неприятностей становится проживающий ниже по этому же стояку хозяин квартиры, который при проведении ремонта в своей ванной заузил диаметр трубы по тем или иным соображением – «так дешевле», «так удобней и красивее», «так подсказал опытный сантехник» или даже «у меня все нормально, а остальные меня не волнуют». Здесь придется или договариваться по хорошему, или же принимать меры административного воздействия через коммунальные службы.

Если и на домовом коллекторе давление слабое – следует «добиваться правды» у коммунальщиков, так как качество предоставляемой ими услуги не соответствует требованиям. Удастся ли чего-нибудь добиться – еще большой вопрос, так как можно услышать массу причин: от требующих замены магистральных трубопроводов до невозможности в настоящее время установить новое насосное оборудование взамен устаревшего.

Что можно предпринять?

Если все предпринятые шаги «административного плана» не дали результата, и для обеспечения корректно работы сантехники и бытовых приборов давления недостаточно, придётся принимать меры технологической направленности. Вот здесь уже потребуется установка того или иного дополнительного оборудования. Но, опять же, говорить о том, что насос для повышения давления воды станет панацеей – было бы наивно.

Такая мера станет действенной только в том случае, когда вода поступает всегда практически бесперебойно, но ее давления недостаточно для срабатывания бытовой техники. Например, владелец частного дома, подключённого к магистрали, в которой постоянно наблюдается напор не выше 1 – 1,5 бар, вполне сможет установкой насоса на входе в дом или даже перед точкой водоразбора, требующей более высоких показателей. В какой-то мере это допустимо и в городской многоэтажной застройке, но опять же – при стабильной подаче воды, но с «дефицитом» давления.

: Насос для повышения давления, установленный перед газовым водонагревателем

Если же «провалы» напора доходят до того, что на верхних этажах нередко отмечается полное пропадание воды из кранов, повышающий насос себя никак не оправдает. Во-первых, ему нужно «опереться» на минимально допустимое для данной модели давление в трубе, чтобы выдать на выходе нужное значение, а из пустоты он ничего создать не сможет. Во-вторых, повышая давление, насос обязательно создает определенное разрежение позади. При недостаточности напора открытый на каком-либо нижнем этаже кран превращается в «дырку» через которую может подсасываться воздух. Насос начнет пытаться перекачивать воздух, и в лучшем случае, если он оснащен системой защитой от сухого хода, то просто будет постоянно выключаться, ну а если нет – то и вовсе быстро перегорит. И в-третьих, каким-то образом улучшая положение у себя в квартире, владелец насоса невольно ухудшает ситуацию в соседних.

Какой же выход? Их несколько, но далеко не всё осуществить будет легко.

1. Установить насосную станцию, работающую в автоматическом режиме, желательно — с гидроаккумулирующим мембранным баком максимально возможного объема. Основной элемент такой станции – это центробежный насос самовсасывающего типа, то есть способный самостоятельно, даже при «нулевом» давлении на входе поднять воду с определённой глубины (например, от подвального коллектора или автономного источника) и создать весьма значительный напор на выходе.

: Требуемое давление обеспечивает компактная насосная станция

Входящее обычно в комплект станции реле давления обеспечит включение электродвигателя насоса только при понижении напора в домашнем (квартирном) водопроводе ниже установленного уровня. Аккумулирующий бак создаст резервный запас воды, которая также будет находиться под давлением и расходоваться в тех случаях, когда водоснабжение в магистрали временно прервано.

Таким образом, насосная станция и поднимает воду наверх, и создает необходимое давление в системе, и обеспечивает определенный запас воды. Чем больше объем аккумулирующего бака, тем реже будет включаться насос.

: Чем больше объем аккумулирующего бака, тем реже будет включаться насос

Решение отличное, можно сказать — оптимальное для частных домовладений, но в многоэтажной застройке с ним может возникнуть масса сложностей. Если давление в стояках слабое, то от этого страдают многие жильцы верхних этажей. Если они станут выходить из положения указанным способом, то в доме разгорится настоящее соперничество «за струю», так как общее количество поступающей воды все равно на всех будет недостаточным. Опять та же ситуация, о которой говорилось выше – высасывание воды из труб приведет к завоздушиванию со всеми вытекающими последствиями. Неизбежны на этом воне скандалы и разбирательства, «доносы» друг на друга в эксплуатационную организацию или в «водоканал». А установка такой станции без ведома коммунальщиков вполне может закончиться приличным штрафом, так как оборудование вносит дисбаланс в общую работу водопроводной системы дома.

Есть еще одно ограничение: самовсасывающие насосы обычно ограничены по глубине (в случае с многоэтажкой – высоте) подъема воды – порядка 7 ÷ 8 метров. То есть для первого-второго этажа – подойдет, третий – уже с натяжкой, а выше – уже вряд ли справится.

2. Установить в своем жилище объёмный безнапорный резервуар, чтобы он постоянно пополнялся в часы нормальной подачи воды, пусть даже и с недостаточным напором. Простейший поплавковый клапан не допустит переполнения бака.

Если такую емкость на хотя бы на 200 ÷ 500 литров удастся установить на высоте потолка, то из нее вода будет или самотеком поступать к точкам водоразбора, перед которыми уже можно установить обычные компактные насосы повышения давления, или появится возможность смонтировать на общем выходе из емкости повышающий насос, мощности и производительности которого будет достаточно на все приборы потребления. Как вариант – компактная насосная станция с гидроаккумулятором небольшого объема, которая уже будет запитываться из накопительного бака. В этом случае резервуар можно и не поднимать наверх, а подыскать для него наиболее удобное для имеющихся условий место.

Главное препятствие на пути реализации подобного проекта – теснота стандартных городских квартир: установить даже не самую большую емкость бывает попросту негде. Опять же, такой выход видится оптимальным для частного застройщика.

Однако, вполне возможно, что удастся скооперироваться с соседями, у которых также имеется подобная проблема, чтобы установить коллективный накопительный бак большой емкости, например, в чердачном помещении дома. Схема будет та же — к каждой квартире вода поступает самотеком, а далее хозяева сами решают, на каких точках им требуется установка повышающего насоса.

: Возможный вариант решения проблемы — с установкой коллективного накопительного резервуара

3. Третий вариант также подразумевает кооперацию – это установка на собранные средства мощной насосной станции с внушительным накопительным резервуаром и гидроаккумулятором, чтобы мощности и производительности оборудования хватило на весь стояк. Так, в подвале можно будет иметь значительный безнапорный и находящийся под давлением запас воды, и все жильцы в равной степени будут ее получать в нужном количестве и с требуемым напором.

Понятно, что это – легко говориться, но очень тяжело исполняется, так как уговорить людей бывает чрезвычайно сложно. Тем не менее, примеров такого коллективного взаимодействия жильцов дома – предостаточно.

Теперь, когда рассмотрены основные возможные случаи применения насосов, повышающих давление воды, можно обратиться к обзору оборудования.

Выбор насоса для повышения давления воды

Итак, если ситуация может быть полностью исправлена только лишь установкой насоса для повышения напора воды, то необходимо знать, как правильно выбрать подобный прибор.

Все насосы подобного класса можно разделить на две больших группы – это приборы с сухим и мокрым ротором.

Насосы с мокрым ротором – более компактные, менее шумные, не требуют каких-либо профилактических работ, так как смазка всех трущихся частей обеспечивается перекачиваемой жидкостью. Устанавливаются они непосредственно врезкой в трубу, например, перед бытовым прибором или точкой водоразбора, и не требуют никаких дополнительных креплений.

: Типичный представитель насосов с «мокрым ротором»

Недостаток у них – невысокие показатели производительности и создаваемого дополнительного напора воды. Кроме того, есть ограничения по способу установки – ось ротора электропривода насоса обязательно должна располагаться в горизонтальном положении.

Насосы с сухим ротором можно сразу отличить даже внешне из-за выраженной ассиметричной формы — вынесенного в сторону силового блока, который имеет собственную систему воздушного охлаждения – расположенную на оси крыльчатку вентилятора. Такая компоновка чаще всего предполагает дополнительное консольное крепление прибора к поверхности стены.

: Насосы с «сухим ротором» обычно требуют дополнительного крепления к стене

Такие приборы обычно обладают более высокими эксплуатационными характеристиками, и при правильном выборе и установке порой способны «обслужить» сразу несколько точек водоразбора.

Насосы с сухим ротором требуют регулярной смазки узлов трения, а при работе могут создавать хоть и небольшой, но все же ощутимый шум – это тоже необходимо учитывать при выборе места их установки.

В целом же приборы такого класса обоих типов и по устройству, и по принципу действия и по правилам монтажа очень схожи с циркуляционными насосами, которые встраиваются в контур автономной системы отопления. Чтобы не повторяться, читателя, которого интересует данные вопросы, можно направить к соответствующей публикации.

Коренное же отличие заключается в том, что циркуляционные насосы, как правило, работают в постоянно режиме, пока задействована система отопления. Приборам же, предназначенным для повышения давления в водопроводе, такой режим не требуется – они должны работать только при необходимости, когда нужно обеспечить напор.

Существует два подхода к решению этого вопроса.

Некоторые недорогие насосы имеют только лишь ручное управление – то есть пользователь включает их самостоятельно по мере необходимости. Это, безусловно, не самый удачный подход, учитывая забывчивость некоторых людей. Кроме того, если прибор, например, обеспечивает работу стиральной машины, то забор воды для стирки и полоскания производится периодически, в соответствии с программой, то есть большую часть цикла усилий насосного оборудования не требуется.
Оптимальное решение – установка прибора, оснащенного датчиком потока. Запуск насоса будет производиться только при открытии крана и, естественно, при наличии воды в трубопроводе. Это и разгрузит прибор от ненужной работы, и предотвратит его перегрев или перегорание от «сухого хода».

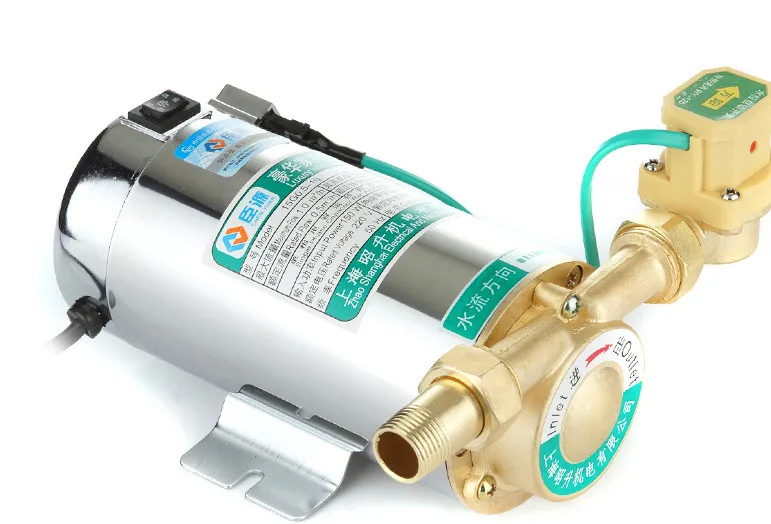

: Насос для повышения давления с датчиком потока

Датчик потока может входить в комплект насоса или приобретаться дополнительно. Устанавливается всегда после насоса по ходу движения воды.

Если напор воды в водопроводе нестабилен, то есть может быть нормальным, но в определённые периоды становится недостаточным, то необязательным, но очень полезным дополнением может стать реле давления, которое устанавливается на входе, перед насосом.

: Полезное дополнение схемы подключения — реле давления

Цепь питания насоса в этом случае коммутируется через реле, которое можно настроить таким образом, чтобы оно срабатывало и включало питание прибора только в случае недостаточности давления в системе. При нормальных показателях напора насос не включится даже после срабатывания датчика потока.

При выборе насоса обязательно учитывается та необходимая разница, на которую следует поднять давление для корректной работы сантехники или бытовых приборов. Не стоит ждать «запредельных» значений – обычно этот параметр лежит в пределах 0,8 ÷ 1,5 бар (8 ÷ 15 метров водяного столба).

Если приобретается насос для установки на трубу горячего водоснабжения (бывают и такие ситуации) то его характеристики должны соответствовать условиям эксплуатации при повышенных температурах перекачиваемой жидкости. Обычно такая информация указывается в паспортах изделий.

Важным параметром является и производительность прибора – количество воды, перекачиваемой в единицу времени. Производительность должна быть выше среднего расхода на точке потребления, перед которой устанавливается оборудование.

При выборе модели, безусловно, стоит отдать предпочтение «авторитетным» брендам, уточнив при этом, насколько доступно в вашем регионе сервисное обслуживание, и какие гарантийные обязательства распространяются на данный прибор.

Несколько популярных качественных моделей приведено в таблице:

Наименование модели	Краткое описание	Создаваемый дополнительный напор воды
«Grundfos UPA 15-90 » и «UPA 15-90N»	Одна из наиболее популярных моделей известного датского производителя. Насос «мокрого типа». Встроенный датчик потока. Бесшумная работа, небольшие габариты. Обычно устанавливается перед конкретной точкой потребления (стиральной машиной, газовой колонкой и т.п.). Модель UPA 15-90 – чугунный корпус, UPA 15-90 – нержавейка. Минимальное давление на входе — 0,2 бар. Мощность – 110 Вт. Производительность максимальная – до 25 л./мин.	8 м вод. ст.
«Wilo-PB-201 EA»	Насос с мокрым ротором. Мощность привода – 200 Вт. Имеется воздушное охлаждение двигателя. Встроенный датчик потока – срабатывание при расходе не менее 2 л/мин. Присоединительные патрубки – 1″. Повышенная производительность – до 55 л/мин. Бесшумная работа. Консоль для крепления к поверхности. Способен обеспечить давление на нескольких точках потребления.	15 м вод. ст.
«Jemix W15GR-15 A»	Насос с «сухим ротором» и воздушным охлаждением привода». Мощность -120 Вт. Рассчитан на использование в холодном и горячем водопроводе – допустимая температуры воды – до 110 °С. Производительность – номинальная 10 л/мин, максимальная – 25 л/ми. Патрубки для врезки в трубу – 15 мм. Датчик потока входит в комплект поставки. Блок управления позволяет выбирать ручной или автоматический режим работы.	10 ÷ 15 м вод. ст.
«Aquatica 774715»	Недорогой насос, рассчитанный обычно на одну точку потребления. «Сухой ротор». Латунный корпус. Асинхронный, практически бесшумный двигатель. Невысокое потребление электроэнергии – мощность всего 80 Вт. Присоединительные патрубки – ¾». Три режима работы. Производительность – 10 л/мин. Только для холодной воды.	до 10 м вод. ст.

Видео: установка в квартире насоса для повышения напора воды

Выбор насосной станции

Итак, вторым вариантом кардинального решения проблемы обеспечения нормального напора воды является установка насосной станции.

: Типичная компоновка бытовой автоматической насосной станции

Этот прибор представляет из себя поверхностный центробежный самовсасывающий насос. Он может быть обычным или оснащённым инжектором – это технологические дополнение существенно повышает возможности насоса по подъему воды со значительной глубина, но, правда, делает его работу более шумной.

Насосная станция может иметь уже встроенный гидроаккумулятор мембранного типа, или же этот элемент необходимого объема приобретается отдельно. Обязательное условие – наличие реле давления, но в данном случае оно уже устанавливается после самого насоса – при достижении в гидроаккумуляторе установленного порога давления, питание силового агрегата отключается.

Рабочее давление в гидроаккумуляторе всегда несколько избыточное — оно рассчитывается таким образом, чтобы обеспечивалась корректная работа всех сантехнических и бытовых устройств, и при этом сохранялся еще и определенный резерв. По мере расхода воды давление падает, и когда оно доходит до определенной нижней границы, заранее установленной производителем или самим пользователем, реле замыкается – и насос вновь отрабатывает цикл пополнения водяного запаса до верхнего порога.

По сути, насосная станция не просто повышает напор воды – он его сама создает в замкнутой домашней системе водопровода и постоянно поддерживает на заданном уровне. А наличие гидроаккумулятора дает возможность надеяться на резервный запас воды в случае, если вдруг прекратится подача из внешнего источника (магистральной сети).

Датчика потока в данном случае не требуется – насос реагирует не на текущий расход воды, а на уровень давления в аккумулирующем резервуаре.

Как правило, насосные станции оснащаются манометрами – чтобы удобнее было вести визуальный контроль за работой.

Установка насосной станции – значительно сложнее, чем обычная врезка повышающего насоса. Лучше этим вопросом не заниматься самостоятельно, а пригласить соответствующего специалиста.

При установке следует учесть, что совершенно бесшумных насосных станций практически не бывает. Значит, для нее необходимо предусмотреть место, которое бы, во-первых, находилось на входе водопровода в дом или в квартиру, а во-вторых – обеспечивало бы необходимую шумоизоляцию для жилых помещений.

: Гидроаккумулятор может быть совсем небольшим …

Гидроаккумулятор, входящий в комплект насосной станции, может быть и совсем небольшим, буквально на несколько литров. Однако, следует помнить, что выигрывая в компактности, можно проиграть в длительности эксплуатации прибора и в расходе электроэнергии – чем меньше объем бака, тем чаще будет включаться и выключаться насосная установка, тем быстрее расходуется ее «моторесурс».

: … но рекомендуется , по возможности, установить емкость максимально большую

Ничто не мешает приобрести гидроаккумулятор нужного объема – они продаются и отдельно. Для двух человек обычно достаточно бака на 24 литра. Для семьи из 3-5 человек уже потребуется гидроаккумулятор емкостью 50 литров.

Ну а если позволяет свободное пространство, а в подаче воды из городских сетей случаются перебои, то не помешает и безнапорный накопительный резервуар с поплавковым клапаном – насосная станция будет забирать воду именно из него. Об этой схеме уже упоминалось выше.

: Оптимальное решение — насосная станция забирает воду из объемного безнапорного накопительного резервуара

Так как насосная станция обычно устанавливается для обеспечения работы всей водопроводной сети частого дома или квартиры, при выборе модели необходимо обращать особое внимание на создаваемый ею напор и на производительность. Мало будет проку, если с учетом высоты и удаленности точек водоразбора на самом дальнем участке давление будет недостаточным. В практике частного домовладения это может быть, к примеру садовый кран, через который производится полив приусадебного участка. Поэтому ориентироваться при выборе следует именно на самые удаленные по высоте и длине точки. Если это просто смесители, то на них будет достаточно напора в 10÷15 метров (1÷1,5 бар). В случае установки техники, требующей особых параметров давления, за основу берутся они.

Быстро подсчитать требуемые напор насосной станции поможет размещенный ниже калькулятор:

Калькулятор расчета необходимого напора домашней насосной станции

Укажите запрашиваемые значения и нажмите кнопку «Вычислить необходимый напор» Укажите разницу по высоте между точкой установки насосной станции и самой дальней точкой водоразборавеличина превышения, метров Укажите длину и параметры трубопровода от насосной станции до самой дальней точки водопотребления (горизонтальные участки из труб диаметром более 1 дюйма в расчет не принимаются) ТРУБА Ø 1″материал трубы пластиковая труба стальная трубасуммарная длина горизонтальных участковсопротивление ТРУБА ¾»материал трубы пластиковая труба стальная трубасуммарная длина горизонтальных участковсопротивление ТРУБА ½»материал трубы пластиковая труба стальная трубасуммарная длина горизонтальных участковсопротивление Укажите давление, необходимое для корректной работы установленной бытовой техники, исходя из паспортных характеристик (по умолчанию, без использования техники — 1,5 bar)необходимое давление, атмосфер (bar)перевод в метры

Следующий важный критерий – это вопрос производительности насосной станции. Ее возможностей должно хватать для обеспечения достаточного расхода даже в пик домашнего потребления, в той практически невероятной ситуации, когда одновременно включены все точки водоразбора.

Существует специальная методика расчета, которая основывается на том, что у каждой точки водопотребления имеется свой средний расход воды, измеряемый, например, в литрах в секунду.

Основные типы домашних (квартирных) точек водоразбора	Усредненный расход (литров в секунду)
Биде	0.08
Смеситель умывальника в ванной	0.1
Сливной бачок унитаза	0.1
Смеситель на кухонной мойке	0.15
Посудомоечная машина	0.2
Смеситель с душем для ванны	0.25
Душевая кабинка обычная	0.25
Душевая кабинка или ванна с гидромассажем	0.3
Стиральная машина-автомат	0. 3
Кран (¾») для хозяйственных нужд (полив, помывка автомобиля, уборка и пр.)	0.3

Есть специальная формула, которая не просто дает суммарное значение потребления, но и учитывает вероятностные параметры – вносит поправку на количество точек водоразбора.

Приводить полностью всю формулу, наверное, нет смысла, так как ниже размещен калькулятор, в котором все соотношения уже заложены, и расчет не составит никакого труда.

Калькулятор расчета требуемой производительности насосной станции

Перейти к расчётам

Укажите запрашиваемые данные и нажмите кнопку «Вычислить производительность насосной станции» Укажите наличие и количество точек потребления водыкухонная мойка нет одна двеумывальник нет один два триванна со смесителем и душем нет одна две ванна с функцией гидромассажа (джакузи)душевая кабинка нет обычная с функцией гидромассажаунитаз со сливным бачком нет один двабиде нет одно двастиральная машина — автомат нет однапосудомоечная машина нет однахозяйственный кран нет один дваИтого, общее количество точек водопотребления, n:десять тысяч10000

И, наконец, краткий обзор популярных моделей компактных насосных станций для домашней водопроводной системы.

Наименование модели	Краткое описание модели	Создаваемы напор / производительность
«Джилекс Джамбо 70/50 Н-50 Н»	Насосная станция от известного российского производителя. Мощность – 1.1 кВт. Материал изготовления – нержавеющая сталь. Мембранный гидроаккумулятор на 50 л. Манометр, реле давления, защита от перегрева и «сухого хода». Масса – 19,3 кг.	50 метров (5 bar) 4,2 м³/час
«Grundfos Hydrojet JP 6 24»	Автоматическая насосная станция компании «Grundfos» (Дания). Мощность – 1,4 кВт. Нержавеющая сталь. Гидроаккумулятор на 24 л. Комплектация – манометр, реле давления, обратный клапан,защиты от перегрева и «сухого хода». Масса – 20,7 кг.	48 метров (4,8 bar) 4,5 м³/час
«HAMMER NST1000A»	Качественная насосная станция китайского производства. Мощность – 900 Вт. Стальной корпус с антикоррозийным покрытием. Материал рабочей камеры насоса – нержавейка. Гидроаккумулятор на 24 л. Манометр, автоматика с реле давления, встроенный фильтр грубой очистки воды. Системы зашиты. Масса – 16 кг.	42 метра (4,2 bar) 3,6 м³/час
«GARDENA 5000/5 eco inox»	Современная автоматическая насосная станция оригинальной компоновки. 1,2 кВт. «эко-режим» обеспечивающий минимальное потребление энергии. Встроенный манометр, обратный клапан, фильтр грубой очистки воды. Все степени защиты. Аккумулирующий бак на24 литра. Масса – 17 кг.	50 метров (5 bar) 4,5 м³/час

Видео: советы по выбору автоматической насосной станции

Источники

https://stroyday.ru/remont-kvartiry/ustanovka-i-remont-santexniki/nasos-dlya-povysheniya-davleniya-vody.html
https://kak-sdelano.ru/vodosnabzhenie/nasosyi-dlya-povyisheniya-davleniya-vodyi

Поделиться с друзьями:

Твитнуть

Отправить

Класснуть

Насос для повышения давления воды

Жильцы квартир многоэтажных домов достаточно часто сталкиваются с ситуацией, когда при открытии крана, вместо ожидаемой мощной струи воды, из него уныло вытекает вялая струйка. Такой струйкой можно долго и на грани нервного срыва мыть посуду, можно полдня набирать воду в ванну, но вот стиральная машина вряд ли станет такое «терпеть». И помыться под душем вам тоже не удастся. Такая ситуация может сложиться и в частном доме, подключенном к городской водопроводной магистрали. Что делать? Неужели нет никакой возможности это исправить? Конечно же, есть. Надо поставить насос для повышения давления воды.

Какие проблемы может решить насос для повышения давления воды

Давление воды в трубах можно измерять в разных величинах. Их соотношение будет таково: 1 бар = 1,0197 атм = 10,19 м водного столба. В соответствии с нормативами, нормальным давлением воды в трубе является показатель в 4 атм, однако в жизни далеко не всегда эта норма выполняется. Совсем плохо, когда давление значительно выше.

Результатом этого может стать разрыв слабых соединений водопровода и выход из строя сантехнического оборудования и бытовой техники, работающей с водой. При низком давлении воды проблем возникает не меньше. Если давление меньше 2 атм, у вас возникнут серьезные проблемы в работе посудомоечной и стиральной машин, а также джакузи.

Вся водопотребляющая бытовая техника рассчитана на нормативное давление воды в системе, равное 4 атм. Учитывая возможные отклонения, она может работать и при более низком давлении. Для большинства видов бытовой техники нижняя граница этого показателя колеблется от 1,5 до 2,4 атм. Если квартира расположена на двенадцатом этаже и водоразбор в доме высокий, давление может быть даже ниже минимально допустимого. В таком случае без привлечения технических средств для повышения давления воды, данную проблему решить будет невозможно.

Низкое давление воды в трубах может выражаться по-разному. Например, варианты могут быть такими:

вода из крана течет очень слабо на всех этажах;
проблемы с напором воды есть на верхних этажах дома, нижние этажи не испытывают подобных неприятностей.

Решать проблемы надо тоже неодинаково. В первом случае поможет насос для повышения давления воды. Во втором случае нужен только самовсасывающий агрегат.

Прежде чем думать, какое оборудование вам необходимо для повышения давления воды, вы должны получить четкое представление, в чем причина вашей проблемы. Если ваш водопровод старый, внутренний диаметр труб может быть значительно снижен за счет отложившихся на внутренних стенках механических частиц и ржавчины.

В таком случае никакие насосы для повышения давления вам не помогут, необходимо менять трубы. Если же с ними все в порядке, а причина кроется действительно в низком давлении воды, специальное оборудование может стать решением проблемы.

Какой насос для повышения давления воды лучше использовать и почему

Проблему низкого давления в водопроводе решают с помощью двух типов устройств: циркуляционных и самовсасывающих насосов. Первые проще устроены, и их легче установить в систему.

Исправить ситуацию с низким давлением воды можно посредством циркуляционного или самовсасывающего насосов. Первый устроен более просто, его легче установить.

Если слабо подается водопроводная вода, надо поставить один или два циркуляционных насоса для повышения ее давления. Обычный циркуляционный насос имеет ротор с закрепленной на нем крыльчаткой и вращающий все это двигатель.

Всасывающие механизмы более сложно устроены. Это компактные устройства малой мощности с более высокой, чем у циркуляционных насосов, производительностью. Насосная станция с гидробаком поможет в ситуации, когда вода есть на нижних этажах, но не доходит до верхних.

Такую систему встраивают в водопровод в месте, где это наиболее удобно. Движение крыльчатки увеличивает скорость воды, вследствие чего она быстрее заполняет трубы, что обеспечивает нормальный уровень давления носителя в водопроводе. Всасывающие насосы небольшие, но мощные, отлично справляются с задачами местного масштаба.

Компактные насосные станции для повышения давления жидкости могут стать полезными не только для улучшения автоматического водоснабжения. Они отлично справятся и с повышением давления в гидравлических замкнутых системах.

Насос способен качать воду на большую высоту, но этого недостаточно. Система снабжена гидроаккумулятором со специальной мембраной. Реле давления автоматизирует работу системы. Вода сначала заполняет накопительный бак, а затем уходит в водопровод, поднимая давление до необходимого уровня.

Самовсасывающие повышающие насосы (мощность самых скромных из них составляет 2 кВт/ч) могут качать воду на высоту до 12 м. Такие возможности позволяют им успешно справляться с повышением давления воды в водопроводе отдельной квартиры или даже дома. Центробежный насос с такой задачей не справится. Его возможности ограничиваются решением проблемы только на отдельном участке водопровода.

Принцип работы насоса, повышающего давление, следующий. При расходе воды 1,5 м3 меняется положение лепестка датчика движения, что приводит к автоматическому включению насоса. При остановке воды насос выключается. Такой насос для повышения давления воды в частном доме станет решением проблемы.

Насос для повышения давления воды в квартире на верхнем этаже многоквартирного дома, будет незаменим, так как решить проблему иными способами, скорее всего, будет невозможно. Иногда может помочь установка одного насоса, порой выходом из положения становится установка специальной станции с повышенной мощностью.

К сожалению, приходится встречаться с ситуациями, в которых проблемы давления воды возникли по причине ошибки проектирования водопровода. В таком случае необходима установка одного или большего количества насосов, повышающих давление воды. Естественно, это повлечет за собой материальные затраты, поэтому рекомендуем посчитать их и сравнить со стоимостью переделки водопровода.

Насос для повышения давления горячей воды – это уже другой вид техники, так как при изготовлении таких аппаратов используются специальные термостойкие материалы. Естественно, это приводит к повышению цены на эти механизмы. Однако встречаются модели бытовых насосов для повышения давления воды, которые могут работать с водой разной температуры, являясь, по сути, универсальными.

Обычного циркуляционного насоса для повышения давления воды вам хватит, если поднять давление в водопроводе надо на 2-3 атм. При этом потребление им электроэнергии очень невелико. Некоторые лампы накаливания потребляют больше энергии. Если вам требуется серьезная корректировка давления, то придется приобрести более мощное оборудование.

Как выбрать насос для повышения давления воды

Мы уже говорили о том, что если вы хотите купить насос для повышения давления воды, вы должны точно определиться, нужно ли вам просто усилить напор из крана или надо улучшить напор воды из водопровода верхних этажей многоквартирной высотки. В первом случае вам подойдет простое и не особо мощное устройство системы «ин-лайн», которое просто врезается в ваш водопровод. Во втором – рекомендуем приобрести центробежный водяной агрегат высокого давления с гидроаккумулятором.

Есть два режима работы такой техники:

Ручной. Он предполагает постоянную работу устройства, поэтому придется следить, чтобы аппарат не перегревался, периодически его выключать.
Автоматический. В этом случае работу оборудования регулирует датчик протока. При открытии крана начинается движение воды, что включает насос. Очень удобно и то, что автоматический насос для повышения давления воды не включится при отсутствии воды, что продляет срок его службы. Такое устройство и более экономично.

Есть классификация насосов по способу охлаждения корпуса. Оно производится при помощи крыльчатки двигателя или посредством проходящей жидкости:

Так называемая конструкция с сухим ротором, при которой охлаждают установленные на валу лопасти. Такие насосы немного шумят во время работы, но имеют высокий КПД.
Так называемый мокрый ротор, когда охлаждается перекачиваемая вода. Это бесшумный насос для повышения давления воды.

Насос, устанавливаемый в частном доме или квартире, должен быть небольших размеров, так как места для его установки обычно немного.

При выборе оборудования не забудьте поинтересоваться, для работы с какой водой (горячей или холодной) предназначен тот или иной насос, так как это принципиально. Можно просто приобрести универсальный насос. Оборудование обычно врезают в трубу на входе в дом или квартиру.

Промышленные водяные насосы высокого давления на коллекторах работают непрерывно. Здесь схема работы насоса для повышения давления воды предусматривает несколько колес, из-за чего давление воды увеличивается ступенчато. Такое мощное оборудование способно создать давление в несколько десятков атмосфер. На таких системах двигатели стоят отдельно и имеют воздушное охлаждение.

Перед покупкой насоса для повышения давления воды выясните у продавца-консультанта некоторые моменты:

Мощность. Чем она выше, тем больший участок водопровода сможет обслуживать насос. При этом надо учесть, сколько кранов и единиц водопотребляющей бытовой техники будет на обслуживаемом участке.
Уровень шума, отличающийся у разных моделей.
На трубы какого сечения рассчитан данный аппарат. Если вы поставите насос, не соответствующий вашим трубам, вы не получите ожидаемого эффекта, а аппарат будет работать с перегрузкой.
Высота подъема уровня воды. При покупке насосной станции вы должны иметь четкое представление, на какую высоту вам надо поднять воду, иначе можно купить оборудование недостаточной мощности, не способное решить вашу проблему.
Размер агрегата. Для небольшого помещения не подойдет громоздкое оборудование, поэтому вы должны заранее определить, куда вы будете его устанавливать.
Надежность оборудования модели и марки, которую вы хотите приобрести.

Как установить насос для повышения давления воды

Установка насоса для повышения давления воды в доме проводится в порядке, обычном для всех подобных работ:

Перекрывается подача воды.
В заранее намеченном месте вырезается участок трубы нужного размера, и в этот промежуток устанавливается насос с краном на вход и краном на выход.
Во время работы обязательно учитывается правильное направление водного потока.
Технологии работ должны соответствовать материалу труб водопровода.
Проверка герметичности соединений.
Подключение насоса для повышения давления воды к электросети и проверка его работы.

Важно! При установке насоса для повышения давления воды внимательно читайте инструкцию производителя. Отдельные модели разрешается устанавливать только в определенном положении. Нарушение данного предписания может привести к выходу из строя оборудования, так как нарушит его правильную смазку и охлаждение.

Выбор насоса для повышения давления воды в водопроводе в простых случаях для человека, знающего информацию, изложенную выше, не станет особенно сложной проблемой. Важно просто учесть все имеющиеся в вашем случае обстоятельства и потребности. Чтобы правильно определить производительность нужного оборудования, необходимо посчитать расход воды при открытии всех имеющихся кранов и включении всей бытовой техники.

Более сложные модели и подобрать, и установить правильно будет проблематично. В таком случае монтаж насоса для повышения давления воды, а также настройка работы автоматизированных систем с датчиками, фильтрами и накопительными баками – работа для профессионалов. Только их опыт поможет вам получить желаемый эффект и долгую безотказную работу оборудования.

Нужен насос или насосная станция для повышения давления воды!

Как повысить давление воды в квартире или в доме? Нужен насос или насосная станция для повышения давления воды!

Часто в существующей системе водоснабжения квартиры или дома, давление воды бывает недостаточным. Жители сталкиваются с проблемой недостатка давления воды. Вы открываете водопроводный кран, а водичка небольшой струйкой течет себе и не торопиться. Особенно во время, когда все вернулись домой и занялись приготовлением пищи, мытьем и стиркой. При этом возникают трудности с включением бытовых приборов, которым для нормальной работоспособности и длительного срока эксплуатации, необходим высокий напор воды, например, газовым и электрическим водонагревателям, автоматическим стиральным машинам, душевым кабинам и т. п. А бывают случаи, когда Вы поставили новую газовую колонку и она не хочет включаться при плохом давлении воды.
Что делать, как же повысить давление воды в квартире или в доме?
На вопрос: как повысить давление воды — есть решение, необходим насос, но необходимо уточнить Ваши индивидуальные условия, а именно:
1. Вода из крана течет, но давления не хватает;
2. Вода из крана не течет, но этажом ниже течет.
Расмотрим более подробнее вышеназванные варианты.

1. Вода из крана течет, но давления воды не хватает.

Для этих целей созданы насосы повышения давления воды. Однако прежде чем купить насос повышения давления воды, необходимо рассмотреть следующие условия эксплуатации. Обычный насос для повышения давления воды имеет небольшие габаритные размеры и монтируется в линию на трубу. Например, насос для повышения давления –

. Есть различные виды бытовых насосов повышения давления воды, и подбор насоса повышения давления зависит от индивидуальных условий в каждом случае. Не будем перечислять всех производителей, т. к. в этом нет необходимости. А сравним только самые популярные насосы повышения давления воды пользующихся массовым спросом:
— самый дешевый насос повышения давления воды
Циркуляционный насос AQUARIO AC 159-160A Электронасос предназначен для перекачивания воды и чистых маловязких, неагрессивных и невзрывоопасных жидкостей. Основная область применения — повышение недостаточного давления в магистральном трубопроводе в квартирах и частных домах .Исполнение с ?мокрым ротором?, т.е. ротор и подшипники двигателя во время работы омываются и смазываются перекачиваемой жидкостью. ВНИМАНИЕ! В этой связи не допускается включение насоса без воды более чем на 5 секунд. Насос предназначен для монтажа непосредственно в магистраль; Насос имеет возможность выбора двух режимов работы: автоматический режим — насос включается автоматически при начале потребления воды и выключается при прекращении потребления воды, постоянный режим — насос постоянно включеннапряжение питания 220В, 50Гц. — мощность двигателя 120Вт. — присоединительные размеры 3/4? — максимальная температура перекачиваемой жидкости +60°С — температура окружающей среды +2 — +40°С — минимальное давление в системе (на входе в насос) 0,2атм. (2м.вод.ст.) Комплект поставки — электронасос -1шт. — монтажные фитинги 3/4″ — 1/2″ -2шт. — уплотнительные кольца -2шт. — ключ -1шт. — инструкция по эксплуатации -1шт.

Все насосы повышения давления воды могут работать в двух режимах:
— ручной режим. В этом случае насос включен постоянно.
— автоматический режим. Насос повшения давления работает под управлением датчика протока, т.е. включается, тогда, когда Вы открываете кран, небольшой поток воды (90-120 л/час) включит насос и когда разбор воды прекратится, насос выключится. Автоматический режим работы насоса повышения давления будет предпочтительней, т.к. в этом случае насос предотвращен от выхода из строя, будет защищен от работы в режиме сухого хода, т. е. при работе в отсутствии воды. При работе при отсутствии воды насос повышения давления воды может выйти из строя, и гарантия на насос прервется.

Разница в видах насосов повышения давления не только в характеристиках, а еще в конструктивном способе охлаждения корпуса насоса и электродвигателя, которое реализована заводом производителем. Это очень важный параметр при выборе насоса повышения давления воды. Выбираются насосы с «сухим ротором» и с «мокрым ротором».
Разнообразный ассортимент насосов фирмы Jemix, относят к «сухим ротором» так как имеют охлаждение корпуса электродвигателя с помощью крыльчатки электродвигателя. Корпус насоса отделен от электродвигателя. Насосы повышения давления воды, у которых охлаждение корпуса насоса происходит с помощью крыльчатки будут немного шуметь в процессе работы. Этот шум, напоминающий писк комара, возникает только при работе насоса повышения давления и не доставляет каких либо неудобств потребителям. Насосы повышения давления воды с «сухим ротором» более надежны и практичны. И не зря пользуются заслуженной популярностью у покупателей.
Обращаем Ваше внимание, что насосы повышения давления воды фирмы Jemix , корпус насоса и рабочее колесо изготовлены из бронзы, и предназначены для работы в системе холодного и горячего водоснабжения, следовательно, насосы повышения давления универсальны. Отвечают требованиям использования при пищевом применении и строгим гигиеническим требованиям.

Необходимо при выборе насоса повышения давления обращать на габаритные размеры насоса. Чтобы насос подходил под запланированное место установки. Обычно насосы повышения давление воды устанавливают путем врезки в трубу водоснабжения, на вход в квартиру или в дом.

2. Вода из крана не течет, но этажом ниже имеется.

В случае, когда вода у Вас вообще не течет, но этажом ниже она есть, простые повысительные насосы повышения давления воды Вам не помогут. Здесь необходимо устанавливать самовсасывающую насосную станцию повышения давления, которая способна вытянуть воду (обычно самовсасывающие поверхностные центробежные насосы способны поднять воду с глубины до 8 метров). Но прежде чем купить насосную станцию Вам необходимо убедиться, что Ваши трубы не «забились» механическими примесями, коррозией, а вода не течет именно из-за нехватки давления.
Вы можете поставить насосную станцию повышения давления воды с гидроаккумулятором либо без гидроаккумулятора.Рекомендует в таких случаях устанавливать насосные станции повышения давления с гидроаккумулятором, даже с гидроаккумулятором минимальными по размеру. Например, Джилекс или Акварио.
Насосная станция повышения давления воды представляет собой поверхностный центробежный насос, соединенный гибкой подводкой с гидроаккумулятором и управляющим центробежным насосом реле давления. Поверхностный центробежный насос осуществляет забор воды из трубы водоснабжения и подачу ее под давлением в гидроаккумулятор.
После выключения центробежного насоса, реле давлением, водоснабжение потребителей осуществляется за счет воды, запасенной под давлением в гидроаккумуляторе. После того, как давление воды в гидроаккумуляторе упадет до заданного нижнего уровня, реле давления включит насос и цикл повторится. Для увеличения срока службы центробежного насоса и периода между его включениями, Интернет магазин Водолей рекомендует, устанавливать гидроаккумулятор как можно больше объемов, но это зависит от габаритных условий помещения, места установки. Если габаритные размеры насосной станции повышения давления воды позволяют установить в помещение, то ставьте.

Какой же выбрать насос или насосную станцию для повышения давления воды?

Выбор типа насоса или насосной станции повышения давления воды зависит от Ваших индивидуальных основных условий:
— течет ли вода из крана или ее надо поднять с нижнего этажа здания;
— габаритных размеров Вашего помещения и места установки, куда планируется установить насос или насосную станцию;
— выбора по характеристикам насоса или насосной станции повышения давления воды
— предпочтение фирмы производителя;
— сколько Вы готовы потратиться на покупку насоса или насосной станции повышения давления.
На рынке бытовых насосов, имеются насосы и насосные станции повышения давления воды известных фирм, располагающие раскрученными брендами. Однако стоит ли переплачивать за это, оплачивать рекламу компании, высокую стоимость производства, которая входит в итоге в себестоимость насосов, тем самым увеличивая цену насоса. Это конечно решать Вам. Группа компаний Водолей рекомендует Вам насосы повышения давления воды и насосные станции водоснабжения фирмы Джилекс, Акварио, ZDS и другие.
Компания Водолей предлагает качественную мощную бытовую насосную продукцию, но по меньшей цене. «Спрос рождает предложение». Меньшая цена обусловлена экономией на затратах по оплате труда рабочих, оптимизацией производственных расходов. Многие известные и крупные западные фирмы и компании переносят свое производство в страны южного востока. Рабочее население востока не так требовательны в отношении заработной платы, как, например, рабочие европейских стран. Поэтому при выборе того или иного бытового насосного оборудования не стоит упускать уникальный шанс приобрести необходимое за разумную стоимость, а сэкономленные средства при строительстве или ремонте не будут лишними. Насосы и насосное оборудование компания , располагают обширным ассортиментом насосной продукции. Среди бытового ассортимента насосов, можно найти необходимое. Качество насосов подтверждается гарантией . Эти насосы при правильной установке и эксплуатации прослужат Вам долго.
Выбор насоса или насосной станции повышения давления за Вами. Заказать насос ли станцию повышения давленият можно по телефонам 8(8442)78-11-34 и 89033753434 или оставить заявку на сайте http://www.santehnika34.ru.

Все статьи

Повышение давления в водопроводе или что нужно знать, что бы выбрать качественную насосную станцию повышения давления.

Для комфортного водопользования необходим достаточный напор воды, что особенно актуально для многоэтажной жилой застройки. Распространенным вариантом решения этого вопроса является использование специализированных насосов и насосных станций повышения давления. Рассмотрим основные принципиальные схемы, а также особенности подобного оборудования.

Для полноценного потребления воды в жилом доме необходима поставка её под давлением не менее 2 бар. Это, как правило, достаточно для принятия душа, мытья посуды, нормального функционирования стиральной машины и других устройств. Именно давление в пределах от 2 до 4,5 бар считается нормальным, согласно ДБН В.2.5-64:2012 «Внутренний водопровод и канализация».

Однако давление даже немногим менее 2 бар уже может быть критичным для нормальной работы некоторых устройств, например, обратноосмотических фильтров. Со снижением показаний манометра катастрофически падает комфорт водопользования, а в крайнем случае и вовсе вода перестает течь из крана.

Причиной может быть как недостаточное давление на вводе, что особенно часто наблюдается в пиковые периоды водоразбора, так и, в домах старой постройки, сужение внутреннего диаметра трубопровода из-за отложений.

Проблему недостаточного давления могут решить насосы или насосные станции.

Классическим, из истории, примером решения по повышению давления воды в водопроводе является водонапорная башня. Такие металлические конструкции, называемые еще башнями Рожновского (по имени изобретателя Антона Рожновского, предложившего данную конструкцию в 1936 г.) получили широкое распространение в Украине и до сих пор успешно используются в сельской местности.

Они применяются для регулирования как напора в водопроводной сети, так и расхода, ведь в них создается запас воды (рис. 1). Основными составляющими водонапорной башни являются бак для воды, как правило, цилиндрической формы, и опорная конструкция (ствол). Высота, имеется в виду расстояние от земли до низа бака, обычно находится в пределах 25 м. Ёмкость бака составляет от нескольких десятков до нескольких тысяч кубометров, в зависимости от необходимой производительности водопроводов. Материалами для опорных конструкций служат сталь, железобетон, реже – кирпич. Баки выполнены преимущественно из бетона и стали.

Рис. 1. Водонапорная башня

Водонапорные башни оборудуют трубами для подачи и отвода воды, переливными устройствами, служащими для предотвращения переполнения резервуара, а также системой замера уровня. Закачка воды в башню из скважины осуществляется с помощью насосов.

Продолжением решения с водонапорными башнями можно считать схемы с резервуарами для воды на крыше (или нескольких промежуточных технических этажах), применяемые в высотных зданиях. Такие решения получили широкое распространение в первых небоскребах в США, в частности, в знаменитом 102-этажном Empire State Building.

Система, в которой резервуар с водой расположен на крыше здания, а вода из него «выдавливается» под действием силы тяжести на нижние этажи, имеет как преимущества в виду её относительной простоты, так и недостатки (рис. 2).

В данных схемах необходим насос для закачивания воды в резервуар, а также небольшой насос для подачи воды потребителям, расположенным непосредственно под резервуаром. Кроме того, необходимы редукторы, понижающие давление на нижних этажах, чтобы не было критического давления. В то же время, есть существенные недостатки – требуются просторные помещения для резервуаров и не исключена опасность протечки и затопления нижних этажей. Помимо того, больше расходы электроэнергии, ведь воду надо сначала поднять на верхний уровень, а затем еще и развести с помощью насосов на верхних этажах.

Более компактным, а как показывает практика и энергоэффективным решением является использование насосных станций повышения давления. Эти устройства представляют собой комплект оборудования, оснащенного автоматикой, для поддержания требуемого давления в водопроводной сети здания.

Наиболее простым является оборудование здания одной насосной станцией (рис. 3) на вводе. Для решения проблемы с избыточным давлением на нижних этажах при этом применяются редукторы. Недостаток данной системы в том, что для создания постоянно высокого давления требуется много энергии.

Более энергоэффективна система с разбивкой водопровода здания на зоны – высокого и низкого давления (рис. 4). При этом используются несколько насосных станций повышения давления. Именно такая схема получила в Украине наибольшее распространение при строительстве многоэтажных зданий.

И еще одна достаточно энергоэффективная система – ступенчатая (рис. 5). Её можно сравнить с предыдущей схемой. Разница – в разводке. Здесь одна из насосных станций выполняет роль доводчика – используется для повышения давления на верхних этажах.

Устройство насосной станции

Согласно ДБН В.2.5-64:2012 «Внутренний водопровод и канализация», тип насосной установки для дома и режим её работы определяется на основании технико-экономического сравнения следующих вариантов:

непрерывно или периодически действующих насосов при отсутствии регулирующих емкостей;
насосов производительностью равной или больше максимального расхода воды за 1 час, которые работают в повторно-кратковременном режиме совместно с гидропневматическими водонапорными баками или баками мембранного типа;
непрерывно или периодически действующих насосов производительностью меньшей, чем максимальный расход воды за час, которые работают совместно с аккумулирующей емкостью.

Как правило, в насосных станциях используются один или несколько (обычно не более 6) насосов, закрепленных на единой раме. Их использование позволяет изменять подачу в достаточно широком диапазоне, не приводя при этом к значительному падению КПД.

Применяются одно- или многоступенчатые центробежные вертикальные (иногда – линейные) насосы, присутствующие в ассортименте практически всех крупных производителей насосного оборудования. У компании DP-Pumps (Нидерланды) – DPV, у Wilo (Германия) – MVI, Helix, y Grundfos (Дания) – CR и т.д.

Кроме насосов и рамы, в состав современной станции повышения давления обязательно входят коллекторы (всасывающий и напорные), обратные клапаны, задвижки, резервный насос, мембранный бак, шкаф управления, манометр.

В целях энергосбережения, как правило, применяются электронные устройства – частотные преобразователи. Они подстраивает частоту вращения рабочих колес насосов так, чтобы независимо от того, сколько точек водозабора работает в данный момент, на них подавалось достаточное количество воды, а напор в системе существенно не менялся. Это делает водоснабжение здания более комфортным и экономичным, а также продлевает ресурс работы оборудования.
Пример: частотные преобразователи VASCO (Nastec, Италия) для настенного монтажа и монтажа непосредственно на электродвигатель насоса.

В то же время, как бы тщательно ни была отрегулирована станция повышения давления, при её включении происходит скачок давления, так называемый гидравлический удар. Чтобы он не развивался в системе, в станции ставят мембранный бак, этот удар гасящий.

Согласно действующим ДБН, системы повышения давления следует оборудовать резервным насосом, чтобы напор в сети не снижался даже при поломке одного из рабочих насосов. Чтобы отделить неисправный насос от системы (для ремонта или замены), на коллекторы станций повышения давления устанавливают задвижки, позволяющие отключать насос, не останавливая работу станции.

Блок управления включает и выключает насосы и регулирует их работу. Например, следит за тем, чтобы все насосы установки вырабатывали свой ресурс равномерно, производит включение насосов с определенными временными задержками, не вызывающими разбалансировку системы, выключает моторы насосов, функционирующих в нештатном режиме и т.д. В зависимости от модели, блоки управления станций повышения давления фиксируют ошибки в работе системы и информируют о них специалистов, занимающихся техническим обслуживанием станции.

К станциям можно подключать различные устройства, облегчающие их эксплуатацию и увеличивающие надежность. Среди них и комплект защиты от «сухого» хода, отключающий установку, если давление во всасывающем коллекторе падает ниже 1 бар.

Часто на всасывающем и напорном коллекторах устанавливают виброизолирующие вставки из эластичного материала (например, пищевой резины), заключенного в металлическую оплетку. Они предназначены для уменьшения механического воздействия (вибрация, давление), которое оказывают друг на друга станции повышения давления и трубопровод.

Выбор оборудования

Основной параметр при выборе насосной станции – так называемая рабочая точка, т.е. точка пересечения кривых рабочей характеристики станции и характеристики сопротивления трубопровода. Она должна находиться в той области рабочей характеристики установки, где установка может экономично и устойчиво работать.

Необходимо также учитывать максимальное и минимальное давления, с которыми придется работать установке. Если к помещению, где будет установлена станция, предъявляются требования по взрывозащите, соответствующие требования должны предъявляться и к установке.

Напор для системы водоснабжения, который развивает повышающая давление насосная установка, определяется с учетом наименьшего гарантированного напора в наружной водопроводной сети по формуле:

H_p = H_gcom + ΣH_l,tot + H_f – H_g, где

H_gcom – геометрическая высота подачи воды от оси насоса до требуемого санитарно-технического прибора, м;

H_l,tot – сумма потерь напора на расчетном участке трубопровода, м;

H_f – нaпоp в санитарно-техническом приборе, м;

H_g – наименьший гарантированный напор в наружной водопроводной сети, м.

При проектировании установок учитываются требования к энергоэффективности насосов в соответствии с ДСТУ Б EN 15232 «Энергоэффективность зданий» (точность поддержания заданного давления, применения систем управления насосными установками с использованием частотных преобразователей, надежность, возможность подключения к системам диспетчеризации и т.п.).

Практические советы

Как бы то ни было, именно насос является основным и наиболее дорогостоящим элементом в насосной станции. Это главный механизм, который доставляет воду потребителю. Поэтому на качество насосов, репутацию производителя, гарантию их обслуживания (желательно не менее 2 лет), при выборе оборудования, стоит обратить первоочередное внимание.

Слабым местом в конструкции вертикальных насосов является корпус. Ведь ему приходится выдерживать значительно большие, в сравнении с горизонтальными насосами, давления. Именно этот параметр – один из главных при подборе насосов. Корпуса насосов из нержавеющей стали способны выдерживать максимальное давление до PN25, а иногда и PN40.

Как правило, из нержавеющей стали изготавливают также рабочие колеса и камеру насосов. Это делает их устойчивее к вредному воздействию водопроводной воды, содержащей различные примеси (соли жесткости, железо и т.д.).

Стоит обратить внимание и на качественность торцевых уплотнений (рис. 6). Они применяются для герметизации быстро вращающихся валов насосов и являются изнашиваемыми и расходными деталями. При этом стоимость замены уплотнений может составить половину полной стоимости насоса. Качественные уплотнения прослужат до 10 лет, тогда как некачественные придется менять чуть ли не ежегодно.

Рис. 6. Торцевое уплотнение насоса

Качественная сборка насосной станции, в частности сварка коллекторов, является залогом её длительной и безаварийной эксплуатации. Поэтому, чтобы не стать жертвой «гаражного» производства, стоит проверить то, есть ли у поставщика собственные производственные площади, технические условия на производство, сертификат соответствия УкрСЕПРО на продукцию. Кроме того, желательно наличие у компании сертификата системы менеджмента качества ISO 9001:2015 (в крайнем случае – ISO 9001:2008).

В зависимости от используемой электроники, количества насосов и т.д., стоимость насосной станции может составлять несколько тысяч долларов. В то же время, стоит ориентироваться не столько на разовые капитальные затраты, сколько на эксплуатационные расходы в будущем. Чем более надежно и эффективно оборудование, тем больше сэкономит его владелец за весь жизненный цикл работы станции. А это, ни много ни мало, – десятки лет.

В настоящее время на рынке представлено достаточно большое количество станций повышения давления. К примеру, насосные станции Hydro-Unit компании DP-Pumps построены на базе вертикальных многоступенчатых насосов серии DPV. Их гидравлическая часть выполнена из нержавеющей стали марок AISI 304L и AISI 316L. Производительность насосов – до 125 м3/час, напор – до 300 м. При этом корпус может выдерживать давление до 40 бар. Все насосы оснащены торцевым уплотнением вала, не требующим технического обслуживания.

В состав станции может входить от 2 до 6 параллельно работающих насосов. Основанием для них служит общая стальная плита, которая крепится к бетонному основанию. Со стороны всасывающего коллектора перед каждым насосом установлен запорный кран или задвижка. На стороне высокого давления, кроме запорного крана, расположен обратный клапан. Каждая станция укомплектована мембранным баком объемом 8–24 л для компенсации гидроударов при пуске.

На напорной стороне станции установлено реле или датчик давления. Все установки серии Hydro-Unit оснащены реле защиты от «сухого» хода. Для визуального контроля давления на всасывающей и напорной магистралях установлены манометры. Каждая станция укомплектована шкафом питания и с релейным или частотным регулированием. Наивысший уровень энергосбережения обеспечивается при комплектации станции устройствами частотного регулирования и насосами с эффективными электрическими двигателями класса IE3.

Установка поставляется полностью собранной, настроенной и проверенной, необходимо лишь подсоединить её к трубопроводу и подключить к электросети.

Данная статья была опубликована в специализированном журнале AW Therm — надежный гид в мире HVAC (выпуск сентябрь-октябрь 2016) и написана в соавторстве с г-ном Н. Копыловым.

Насос для повышения давления воды с автоматическим включением в частном доме и квартире

Слабый напор воды, который часто наблюдается в кранах многоквартирных домов, явление малоприятное. Эта неприятность не только вредит нервной системе, но и портит дорогостоящее оборудование. Подобная проблема задевает владельцев квартир, расположенных на верхних этажах, и хозяев частных домовладений. Решить ее помогают насосы для повышения давления воды, способные создавать необходимые показатели давления, которые обеспечивают нормальное функционирование бытовой техники.

Разбираемся в причинах слабого напора воды

Существующими нормативами прописано, что давление в водопроводе должно составлять 4 бар. Именно так можно обеспечить работоспособность всех бытовых приборов, связанных с водоснабжением. На практике встретить такое давление практически невозможно. Поскольку показатель имеет погрешности, как в большую, так и меньшую сторону.

Распространенные причины возникновения проблемы:

Причиной низкого давления могут послужить старые трубы, которые основательно заросли известняком, либо покрылись ржавчиной изнутри. Использование водяных насосов высокого давления в таких случаях нецелесообразно — требуется замена всей трубной разводки.
Повлиять на силу напора способны и загрязненные старые фильтры, смена которых легко решает проблему.
Виновником слабого напора воды может случайно стать сосед снизу, установивший при ремонте трубопровод меньше регламентируемого диаметра.

Что можно предпринять

Если проблема слабого напора воды не в загрязнении труб, для ее решения придется устанавливать дополнительное оборудование. Установка повысительного насоса для водопровода будет оправдана при бесперебойном водоснабжении с недостающим давлением для работоспособности бытовой техники. Если постоянное напряжение не превышает 1.5 бар., повышающий насос рекомендуется ставить на входе трубопровода в дом. Подобные меры можно предпринять в многоэтажных застройках, страдающих «дефицитом» давления.

Если вода до вашего этажа вообще не доходит, использование водяных насосов высокого давления является неоправданным. Для выдачи необходимого значения на выходе оборудованию требуется минимальный предел давления, регламентируемый для конкретной модели помпы. Создать напор из пустоты невозможно.

Существует несколько решений такой проблемы (однако не каждый вариант легко осуществим):

Установка насосной станции высокого давления, оснащенной гидроаккумулятором большой емкости. Основным элементом устройства является центробежный насос, способный самостоятельно поднимать воду на необходимую высоту, что позволяет получать на выходе хороший напор. Аккумулирующий бак, входящий в комплектацию, обеспечивает резервный запас жидкости, которую можно расходовать, когда нет давления в системе водоснабжения.
Установка безнапорного резервуара, наполненного водой. Обычно их монтируют под потолком, а непосредственно перед точкой водозабора ставят небольшой повысительный насос. Его мощности будет достаточно для беспроблемного пользования водой. Основным препятствием к реализации проекта могут стать незначительные габариты городских квартир.
Установка повысительной насосной станции водоснабжения высокой мощности, оснащенной гидроаккумулятором и накопителем. Наличие большого запаса воды обеспечит жильцов необходимым напором и должным количеством жидкости.

Каждое из решений требует грамотного подхода и подбора специального оборудования.

Выбор насоса

Ключевыми критериями, которые нужно уточнить перед покупкой оборудования, являются производительность и величина повышения давления.

Показатель производительности измеряется литрами в минуту. Для одновременной работы 2-х кранов (например, в ванной и в кухне), достаточно будет 10 л/мин. Добавление дополнительных точек подачи воды потребует от 15 л/мин.

Величина повышения давления измеряется барами или атмосферами. 1 бар ~ 1атм.

Требования к давлению:

Подключение стиральной машины – 2 атм.
Использование системы пожаротушения – 3 атм.
Джакузи, душ с гидромассажем, полив участка – 4 атм.

Максимальный предел давления бытового водоснабжения составляет 7 атм. Превышение значения может привести к разрушению водопроводной системы.

Прочие критерии выбора связанны с второстепенными факторами: условия эксплуатации, степень комфорта, экономическая эффективность. К таким критериям относят:

вид – вихревой либо центробежный;
рабочий режим – ручной либо автоматический.
температуру жидкости – насосы под холодную или горячую воду + универсальные модели;
систему охлаждение корпуса – сухой либо мокрый ротор.

Если для исправления ситуации требуется установка подкачивающего насоса для воды, нужно ознакомиться не только с критериями выбора прибора, но и с типами насосов.

Типы насосов

Современные насосы классифицируются по типу ротора: сухой или мокрый.

Первый отличается ассиметричной формой (из-за силового блока, расположенного в стороне). Он оснащен собственной системой охлаждения. Конструкция предусматривает консольное крепление устройства к стене. Оборудование обладает достойными эксплуатационными характеристиками, оно способно полноценно обслуживать одновременно несколько водозаборных точек.

Второй тип водяных насосов высокого давления имеет компактные размеры, меньше шумит и не нуждается в дополнительных профилактических мероприятиях. Смазка трущихся элементов производится перекачиваемой жидкостью. Установка осуществляется непосредственной врезкой прибора в трубу до водозабора или бытового прибора. Недостатком таких моделей считается невысокая производительность.

Правила подбора мощности

Как уже упоминалось, чтобы избежать неполадок в системе, следует правильно определить оптимальную мощность установки для повышения давления. Комфортное проведение водных процедур и запуск автоматической машинки требует давления в пределах 2 атмосфер. Когда предусмотрена эксплуатация джакузи, гидромассажа и душевой кабины, давление должно превышать указанные параметры, и соответствовать 5-6 атмосферам.

Чтобы определить существующий напор, можно воспользоваться манометром или обычной литровой банкой, замеряв количество воды, вылившейся из крана за минуту. Затем следует определиться с потребностями. Если при открытии кухонного крана становится невозможным принятие душа, то достаточно будет подкачивающего насоса для водопровода, способного добавит пару атмосфер. Однако когда предусмотрено использование душевой кабинки, стиральной машины, либо другой подобной техники одновременно, потребуется консультация инженера.

Как работает насос для повышения давления воды

Водяной насос для повышения воды в водопроводе функционирует благодаря тому, что он оснащен небольшим электродвигателем. Во время работы происходит нагнетение давления в трубах. Насос оснащен прочным пластиковым корпусом, который имеет довольно компактные размеры.

Когда расход воды достигает 1,5 куб.м, лепесток датчика движения меняет положение. В результате происходит автоматическое включение насоса. Когда поток воды прекращается, устройство выключается.

Иногда приходится задействовать не один повышающий давление насос, а 2 или более. Например, если водопроводная система в доме изначально спроектирована с дефектами.

Установка насоса для повышения давления в квартире

Монтаж установки для повышения давления не отличается сложностью. Потребуется перекрыть кран поступления воды. В районе установки устройства вырезается труба, и на ее место монтируется насос, оснащенный двумя кранами, исходящим и входящим. Эти элементы обеспечат отключение воды, если возникнет необходимость ремонта либо замены насоса.

Особенности монтажа

При монтаже следует учитывать направление перемещения жидкости, которое указывается стрелками прибора. В процессе работы используются технологии, предусмотренные для конкретного вида труб и материала изготовления насоса для подкачки воды. Полимерные трубы потребуется паять, металлопластиковые соединяют фитингами. Целостность конструкции проверяется при работающем моторе. Установка оборудования проводится с учетом прилагаемой инструкции.

Схема подключения

Схема для подключения установок повышения давления не сложная, и предусматривает монтаж прибора до водозаборной точки. При малейшем ослаблении потока воды, датчик включает насос, повышая напор. Чтобы создать систему, способную обеспечивать приборы стабильным давлением, следует тщательно продумать разводку трубопровода. Правильно выбранное место установки обеспечит обслуживание всех водозаборов одним аппаратом.

Все, что вам нужно знать о напорных насосах

19 апреля, 2022

от Agrinet

ON: Информация HuballirrigationPlumbinggarden & Lawn

Все, что вам нужно знать о насосах давления

Что такое давление насосы и как они работают?

Водяные нагнетательные насосы или бустерные насосы, как их еще называют, предназначены для увеличения объема и давления потока воды из различных источников воды к выходу воды.

Одной из основных причин установки нагнетательного насоса является помощь в коррекции низкого давления воды, что может быть очень неприятной проблемой, особенно когда речь идет о таких действиях, как принятие душа под струйкой воды или ожидание очень долго, чтобы наполнить стакан воды.

Ниже приведены часто задаваемые вопросы о нагнетательных насосах;

КАК РАБОТАЕТ НАПОРНЫЙ НАСОС?

Нагнетательный насос представляет собой моторизованный вентилятор. Лопасти вентилятора/крыльчатки вращаются, увеличивая движение воды, и приводятся в действие электродвигателем.

Все нагнетательные насосы имеют вход и выход, а также чувствительные устройства, обычно реле давления или регулятор расхода, которые помогают поддерживать правильное значение давления. Для большего контроля давления отключения и т. д. можно установить реле давления насоса.

КОГДА НУЖЕН НАСОС?

Существует множество проблем с давлением воды в домах, которые может решить нагнетательный насос. По сути, нагнетательный насос можно использовать в любом случае, когда требуется более высокая скорость потока или повышенное давление воды, или для подачи воды из точки А в точку Б.

Типичные области применения включают:

— Подача воды из резервуара для сбора воды/дождя
— Повышение давления в доме, если оно слишком низкое
— Повышение давления воды в ирригационных системах
— Откачка воды из альтернативного источника воды например, река, пруд или ручей
— Подача воды в устройство, для которого может потребоваться большой объем воды под более высоким давлением для промышленного применения.
— Повышение давления воды в связи с недостатком подачи городской воды.
– Подтолкнуть воду с уровня земли на несколько уровней.

ЧТО ПРИЧИНЫ НИЗКОГО ДАВЛЕНИЯ ВОДЫ?

— Гравитационная – перекачка в гору или в дом с несколькими уровнями
— Расстояние от источника воды – чем дальше расстояние, тем ниже давление из-за потерь на трение в трубе.
— Размер водопроводных труб — если водопроводные трубы слишком малы, через них будет проходить меньший объем воды, и будет больше потеря давления из-за трения воды, движущейся по трубопроводу.
– Низкое давление городской воды.
– Чрезмерное использование вашей системы водоснабжения путем добавления дополнительных систем, таких как приспособления или системы орошения.
— Проблемы с сантехникой, такие как забитые трубы, неисправные нагнетательные клапаны, маленькие трубы, утечки и т. д. Эти проблемы нельзя решить с помощью нагнетательного насоса.

ПОМОГАЕТ ЛИ НАПОРНЫЙ НАСОС СО СКОРОСТЬЮ ПОТОКА И/ИЛИ ПОВЫСИТЬ ДАВЛЕНИЕ?

Под расходом понимается количество воды, протекающее через шланг, трубу или кран за определенное время. Давление воды — это сила, которая необходима для перемещения воды из одного места в другое, или может также относиться к силе, которую оказывает вода после выхода из трубы или крана.

Как правило, нагнетательные насосы повышают давление воды, а также могут повышать скорость потока. Функция нагнетательного насоса заключается в том, чтобы нагнетать воду с большей скоростью и под более высоким давлением. Но эти два состояния влияют друг на друга, поэтому важно понимать кривые накачки и обращаться к ним. По мере увеличения скорости потока давление падает.

Чтобы визуализировать взаимосвязь между давлением и скоростью потока, представьте себе бегущий садовый шланг, на который вы нажимаете большим пальцем. Ограничивая скорость потока большим пальцем, вода выходит из шланга под более высоким давлением. По такому же принципу работает нагнетательный насос. Насос обеспечивает увеличенный расход воды/высокий расход при очень низком давлении. Сантехника многоэтажного дома, колена в трубах и краны создают ограничения (например, большие пальцы на шланге), что означает, что скорость потока для дома будет ниже.

КАК ВЫБРАТЬ НАПОРНЫЙ НАСОС;

Первый шаг при выборе правильного нагнетательного насоса – это знать, для чего он будет использоваться;

— На какое расстояние переместится вода?
— Какой размер трубы, по которой будет перекачиваться вода?
– Источник воды находится выше или ниже насоса?
— Знайте, в какой степени должен работать нагнетательный насос. Дом многоэтажный, с одной или двумя ванными комнатами?
— Сколько воды вам нужно перекачать или сколько выходов насос должен подавать одновременно?
– Какое давление необходимо?

Это важные вопросы и факторы, которые будут влиять на тип и качество насоса, который необходимо приобрести. Чем дальше должна проходить вода, тем более надежным должен быть насос. Вода имеет большой вес, и чем больше расстояние и круче высота, которую необходимо преодолеть воде, тем большее давление оказывается на насос.

Во-вторых , при покупке нагнетательного насоса необходимо учитывать следующее:

— Расход: Сколько воды может производить нагнетательный насос?

— Повышение давления : Какое давление может добавить насос к существующему давлению воды?

— Мощность: Сколько энергии требуется насосу для работы?

.Чтобы загрузить эту диаграмму в формате PDF, нажмите ЗДЕСЬ.

ТИП НАСОСА:

Нагнетательные насосы обычно представляют собой центробежные насосы с рабочими колесами, которые всасывают воду и выталкивают воду при повышенном давлении. Рабочее колесо работает как лопасть, которая вращается вокруг оси, всасывающей воду. Рабочие колеса имеют изогнутые лопасти, которые заставляют воду выталкиваться наружу под действием центробежной силы, когда поток поступает в насос.

КАКИЕ ТИПЫ НАСОСОВ ПОСТАВЛЯЕТ PASCALI?

Насосы серии Pascali рассчитаны на широкий диапазон расхода и давления в зависимости от области применения, для которой необходим насос. Ассортимент Pascali представлен тремя основными категориями.

— Периферийные/объемные насосы; эти насосы обычно представляют собой насосы малой мощности, которые используются там, где необходимо перемещать относительно небольшие объемы воды при более высоком давлении

— Самовсасывающие насосы; , благодаря дополнительной функции трубки Вентури в насосе, эти устройства могут всасывать воду ниже уровня, на котором установлен насос, что также называется отрицательным всасыванием. Высота всасывания не должна превышать 3 м ниже уровня насоса.

— Центробежные насосы; Эти насосы очень похожи на самовсасывающие насосы, но без трубки Вентури, поэтому уровень воды должен быть выше уровня насоса, иначе известный как положительное всасывание. Эти насосы очень эффективны при подаче больших объемов воды при среднем и высоком давлении.

КАК УСТАНОВИТЬ НАПОРНЫЙ НАСОС

Установка нагнетательного насоса проста. Напорные насосы должны быть установлены у источника воды или там, откуда вам нужно будет перекачивать воду. Эти области могут быть основным водопроводом дома, у подножия резервуара для воды и т. д. Есть вход и выход к насосу, а выход должен идти обратно в водопровод.

ПОЛЕЗНЫЕ СОВЕТЫ:

— Используйте гибкие соединители для впускных и выпускных соединений ваших насосов, так как вибрации могут передаваться в вашу водопроводную систему, вызывая сильный шум и повреждения в долгосрочной перспективе.
— Всегда имейте наготове байпас на случай, если что-то случится или насос не работает должным образом, чтобы вы все равно могли набрать воду в дом.
– Найдите способ проверить насос изолированно, не пропуская воду через дом. Это поможет определить, связаны ли проблемы с сантехникой, например, с утечками, или с насосом.

Насосы Pascali были разработаны с учетом потребностей домовладельцев. Ассортимент был разработан для решения большинства проблем с низким давлением воды, с которыми сталкиваются домовладельцы. На все насосы Pascali распространяется гарантия, и они поставляются с LOA.

Для получения дополнительной информации посетите веб-сайт Агринет ЗДЕСЬ или свяжитесь с сервисным центром Агринет: (012) 657 2222.

Насосы Pascali можно приобрести исключительно у Агринет.

Резервуары высокого давления насоса, как они работают и как их настроить.

Скромный напорный бак , вероятно, является наиболее неправильно понятым оборудованием, которое мы продаем в Southern’s. Есть много разных идей о том, что они делают и как они работают, поэтому я хотел бы объяснить основы того, как работает гидроаккумулятор и какова его функция, я также дам вам несколько основных советов по обслуживанию.

Что такое напорный бак?

Напорный бак (или сосуд под давлением, или баллон) представляет собой металлический или стекловолоконный контейнер, размер которого может варьироваться от 2 литров до 500 литров. Внутри бака находится резиновая диафрагма, которая делит бак на 2 половины: влажную и сухую.

Металлический напорный бак Davey

Сухая секция имеет прикрепленный к ней вентиль шины, и в нее закачивается сжатый воздух до тех пор, пока давление не достигнет определенного уровня, о котором мы поговорим позже. К мокрой половине прикреплен металлический (или иногда пластиковый) резьбовой выход, который соединяется с трубопроводом для нагнетательного насоса.

Резервуары высокого давления обычно изготавливаются из стали или стекловолокна. Современные стальные модели дешевы и неприхотливы в обслуживании, в них установлена диафрагма. Диапазон цен от 90 долларов за 8-литровую модель до 720 долларов за 200-литровую модель. Качественные бренды (у нас есть только Grundfos и Davey), как правило, служат долго, но они могут быть подвержены плохому качеству воды и непогоде, особенно вблизи побережья. Более прочный вариант – бак из стекловолокна. Как правило, они дороже и варьируются от 550 долларов за 60-литровую модель до 1230 долларов за 250-литровую модель. Самое приятное в них то, что баллон, как правило, можно заменить, если он лопнет, а сам бак служит годами, так как не ржавеет.

Как работает нагнетательный насос?

Нагнетательный насос — это насос с электрическим выключателем, который выключает насос, когда давление в системе достигает заданного значения, иногда это фиксированное, а иногда регулируемое значение. Когда ваш нагнетательный насос работает и кран в системе открыт, вода вытекает из крана.

Davey Стекловолокно Напорный бак

Как работает система нагнетательного насоса

Когда кран закрывается, вода перестает течь и давление в системе возрастает. Когда давление достигает положения «выключено» переключателя или контроллера, насос выключается, а трубы остаются под давлением. Поскольку вода не очень сжимаема, а трубы хранят лишь небольшое количество воды, когда вы снова открываете кран, давление падает очень быстро, и выходит лишь небольшое количество воды. Когда давление падает до положения «включено» переключателя, насос снова включается и начинает качать.

Как отрегулировать гидробак?

Большинство баллонов высокого давления поставляются уже предварительно настроенными, обычно это значение составляет от 15 до 25 фунтов на квадратный дюйм (100–175 кПа). или велосипедный насос.

Определите, при каком давлении ваш насос отключается (высокое давление) и включается при (низком давлении) с помощью реле давления.

Убедитесь, что в системе нет давления воды, так как это даст ложные показания давления воздуха. Выключите насос выключателем и закройте все краны на вашей подаче.

Вы хотите, чтобы воздух в баке был прибл. 70% от давления выключения. Например, ваш насос создает давление и отключается при 500 кПа, затем давление падает, и он снова включается при 200 кПа. Вы хотите установить давление воздуха на уровне 350 кПа (500 x 0,7).

Снова включите помпу и проверьте, выключается ли она, как вам нужно. Если он циклический, вам может потребоваться отрегулировать воздух вверх или вниз.

Мне сказали «установить давление 20 psi и забыть об этом»….

Рабочее давление обычных домашних насосов обычно составляет от 200 кПа до 350 кПа, и они отключаются при максимальном давлении 400 кПа. Поскольку эти насосы имеют меньший расход и работают при более низком давлении по сравнению с ирригационным насосом или коммерческим насосом, вероятность повреждения меньше, и они, как правило, работают не так часто.

Кроме того, большинство бытовых насосов в наши дни также контролируются электронными регуляторами давления (или элементами управления прессом), которые также измеряют расход воды, поэтому они не работают так быстро. Из-за всего этого хорошее эмпирическое правило для вашего домашнего резервуара с насосом составляет 20-30 фунтов на квадратный дюйм (140-200 кПа), и оно должно остановить его цикличность и устранить большую часть колебаний давления.

Что такое «езда на велосипеде»?

Когда нагнетательный насос работает, он создает фиксированную величину расхода и давления (например, 40 л/мин при 250 кПа). Если из открытого вами крана течет только 15 л/мин, то насос производит больше объема, чем система может выпустить, и давление нарастает.

: Детали и функции напорного резервуара

Как только достигается давление выключения переключателя, насос выключается, и давление начинает падать. Затем давление в трубах быстро упадет до давления включения, и насос снова запустится. Поскольку из крана течет только фиксированное количество воды, насос будет делать это снова и снова, это называется цикличностью. Быстрое включение и выключение вредно для электродвигателей, потребляет много электроэнергии и вызывает большие колебания давления, которые могут раздражать. Цикличность еще более важна, когда насос представляет собой погружной скважинный насос, поскольку рекомендуется запускать его только 100 раз в течение 24 часов, если он не контролируется, двигатель может быть серьезно поврежден.

Как исправить езду на велосипеде?

Существует 3 способа исправить цикличность:

Выберите насос с расходом и давлением, которые лучше подходят для выполняемой вами работы. Если ваши разбрызгиватели имеют общий поток 50 л/мин, не используйте насос, который работает со скоростью 150 л/мин, потому что он будет работать циклически.

Установите насос с двигателем с регулируемой скоростью. Как обсуждалось в моем предыдущем блоге, насос с переменной скоростью измеряет потребность в потоке, и когда требуется меньше, он замедляется, чтобы удовлетворить потребность. Это может быть дорого и требует довольно сложного электрического оборудования для работы.

Установите нагнетательный бак на стороне нагнетания насоса, как показано на схеме. Когда это происходит, создается «баллон» с водой, который может скапливаться в резервуаре. Как только этот объем нарастает, реле давления отключается, и вода выталкивается в линию, обеспечивая более постоянный поток и давление. Как только бак вытолкнет свое содержимое в трубу, давление еще больше упадет, и насос включится. Напорный бак также обеспечивает эффект «амортизатора», поскольку резиновая диафрагма изгибается, поэтому скачки давления не так заметны. Он также останавливает эффект гидравлического удара. Имея этот гибкий объем воды в системе, количество циклов уменьшается или полностью прекращается в зависимости от того, как все настроено.

Где установить гидробак?

Напорный бак устанавливается в любом месте на напорной или нагнетательной стороне системы. Все системы нагнетательных насосов нуждаются в обратном клапане (или одноходовом клапане), установленном в трубопроводе. Его можно установить на стороне всасывания (в качестве нижнего клапана или на входе насоса) или сразу после насоса на выходе. Обратный клапан предотвращает обратное течение воды и падение давления при отключении насосов. Это позволяет нагнетательному насосу создавать давление и автоматически отключать его.

Напорный бак можно установить в любом месте после этого обратного клапана. Это означает, что когда все краны в системе закрыты, давление в системе возрастает. Когда давление воды в системе превышает давление воздуха в резервуаре, воздух начинает сжиматься, и вода заполняет влажную часть резервуара. Как только влажная сторона резервуара сожмет воздух настолько, насколько это возможно, давление увеличится еще немного, а затем отключится.

Вы просто врезаете тройник или врезной патрубок в выпускной трубопровод и соединяете трубу или кусок напорного шланга со входом в резервуар. Некоторые баки (примерно до 15 л) можно устанавливать на трубу или на верхнюю часть насоса. Как только они превышают этот размер, их обычно приходится монтировать на базу, и в большинстве случаев они поставляются с базой.

Напорные баки — дешевое, простое и эффективное приспособление, которое поможет защитить ваш насос и обеспечит хорошее постоянное давление и поток воды для любого применения.

Что такое бустерный насос и как он работает?

Что такое бустерный насос?

Бустерные насосы увеличивают давление и расход воды при низком уровне. Он обеспечивает дополнительный импульс, необходимый для повышения давления воды до желаемого уровня. Водяной насос выступает в качестве посредника между источником воды и конечными точками, такими как краны, краны и душевые, обеспечивая давление для перемещения воды из резервуара для хранения или по всему дому или коммерческому объекту.

Бустерные насосы подходят для многих применений, при этом основные промышленные применения, включая:

Фильтрация
Обратный осмос
HVAC
Очистка воды
FEED DAMELER
В любом промышленном процессе, требуемом высоким флюдным давлением

9018
. Любое промышленное процесс, требующий высокого глюдного давления
8
8
. подкачивающий насос работает?
Бустерные насосы повышают давление воды, чтобы увеличить расход. Бустерный насос работает как вентилятор с лопастями, которые вращаются для увеличения потока воздуха, а бустерный насос имеет внутри крыльчатку, которая таким же образом увеличивает поток воды и давление.
Большинство из них представляют собой центробежные насосы, которые берут воду из источника воды и пропускают ее через крыльчатку (одноступенчатая) или несколько крыльчаток (многоступенчатая) для повышения давления воды. Затем вода под высоким давлением проходит через выпускное отверстие.
Конструкция бустерного насоса
Двигатель
Крыльчатка
Вход и выход
Датчики давления или расхода
Бустерный насос имеет рабочее колесо, которое перемещает воду, поступающую через вход и выходящую через выход. Двигатель вращает рабочее колесо. Бустерные насосы различаются в зависимости от того, как они всасывают и выталкивают воду. В некоторых водяных повысительных насосах используется вращающийся гребной винт, в то время как в других используется колеблющаяся диафрагма. В насосах с колеблющейся диафрагмой для проталкивания воды используются две колеблющиеся или вращающиеся пластины — одна с чашкой, а другая с выемкой. Когда пластины скатываются вместе, они сжимают чашку и выдавливают воду. Когда пластины открываются, всасывается больше воды.
Что делает бустерный насос?
Бустерные водяные насосы повышают давление воды, заставляя воду течь по трубам с большей скоростью. Но имейте в виду одну характеристику насоса: по мере увеличения давления, необходимого для перемещения воды, скорость потока уменьшается.
Бустерные насосы увеличивают низкий расход воды в системах водоснабжения или на промышленных объектах и подают воду из озер, прудов или накопительных резервуаров для использования в домах или коммерческих зданиях. В доме, который не получает достаточного давления от городского водоснабжения, потребуется насос для добавления низкого давления воды. Отелю потребуется большой коммерческий бустерный насос для подачи воды на верхний этаж.
Бустерные насосы также используются для повышения давления воды в резервуарах для хранения и подачи ее в краны или по всему дому. Например, в системе сбора дождевой воды вода собирается в накопительном баке. Чтобы использовать его для смыва в туалете или стирки белья, воду необходимо откачать из бака в дом. Вы будете использовать бустерный насос для перемещения воды.
Как выбрать бустерный насос?
Бустерные насосы типов
Одноступенчатые бустерные насосы лучше всего подходят для частных домов и жилых зданий с умеренными требованиями к давлению. Обычно для нужд здания достаточно одноступенчатого подпорного насоса. Когда требования к давлению воды чрезвычайно высоки, пригодятся многоступенчатые бустерные насосы. Такие приложения включают перекачку воды на холмы или в жилые районы с несколькими зданиями, поддержание давления в городе и транспортировку воды по очень длинным трубам.
Домашние бустерные насосы — Один водяной бустерный насос может повысить давление воды во всем доме. Иногда потребители колодезной воды хотят увеличить поток из скважины с низким уровнем извлечения в свой дом. Скважины с низким коэффициентом извлечения не дают достаточно воды для удовлетворения бытовых нужд. Усилитель давления воды перекачивает воду из резервуара для хранения колодезной воды, чтобы повысить давление воды в доме.
Частный колодец, который не производит достаточно воды для удовлетворения потребностей, нуждается в резервуаре для хранения, чтобы со временем наполнять колодец, и домашнем подкачивающем насосе из резервуара для удовлетворения ежедневных потребностей.
Бустерные насосы с расширительными баками — Расширительные или гидропневматические накопительные баки могут дополнять бустерную систему. Резервуар обеспечивает дополнительное пространство для воды по мере ее расширения и предотвращает циклическое включение и выключение бустерного насоса при каждом открытии крана. Насос, управляемый реле протока, может колебаться при запуске. Небольшой расширительный бачок может предотвратить это колебание. Бак большего размера вмещает определенное количество воды, называемое просадкой. Эта вода откачивается из резервуара до перезапуска насоса. Резервуар большего размера может обеспечить объем капли в системе частной скважины, что значительно сокращает цикличность работы насосов.
Правда в том, что выбрать правильный бустерный насос не так-то просто. Вы должны учитывать несколько факторов, от состояния трубопровода до уровня напора, необходимого для удовлетворения ваших требований.
Если низкое давление воды не вызвано утечкой или если вам необходимо увеличить давление воды для конкретного применения, лучшим выбором будет бустерный насос.
Вопросы, которые следует задать при покупке бустерного насоса:
Каков расход моей воды? Рассмотрите все приспособления и подсчитайте, сколько галлонов воды вы получаете в минуту. Узнайте, как рассчитать скорость потока.
Сколько воды мне нужно? Подумайте, сколько воды потребляет ваш дом или бизнес.
Источник воды выше или ниже насоса? Подумайте, должна ли ваша вода подниматься в гору или на несколько этажей.
Какое давление мне нужно? Многие люди предпочитают высокое давление воды в душе, но чрезмерное давление воды может привести к повреждению труб, фитингов и приборов. В большинстве домов есть редукционный клапан, который встроен в дом для поддержания давления воды. Давление выше 60 фунтов на квадратный дюйм может привести к износу водопроводной системы дома.
Выбор бустерного насоса зависит от количества используемой воды, необходимого давления и местоположения источника воды. Например, если у вас большой дом, вам может понадобиться повысительный насос, способный обеспечить напором второй или третий этаж. Такие приложения, как системы обратного осмоса с низким давлением подачи или вода с высоким TDS (общее количество растворенных твердых веществ), требуют большего давления.
Как установить бустерный насос?
Где установить бустерный насос?
Повысительный насос устанавливается там, где нужно откачивать из него воду. Например, в доме с низким напором воды насос следует установить в магистрали, где вода поступает в дом. Подключите к входу, а затем обратно к трубе подачи.
Всегда используйте байпас на случай отказа насоса. Если помпа выходит из строя и вам необходимо устранить неполадки, байпас позволяет изолировать ее. Можно обойти насос и все же пустить воду в дом.
Проверьте насос перед подключением к дому. Иногда утечки могут привести к срабатыванию насоса из-за низкой скорости потока. Циклический режим приводит к быстрому последовательному запуску и останову насоса.
Водяные бустерные насосы активируются потоком или давлением, или и тем, и другим. Если обнаружена утечка, изолируйте насос и проверьте его, чтобы убедиться, что насос в порядке. Затем вы можете найти причину и устранить утечку.
Как обеспечить бесшумность бустерного насоса
Учитывайте вибрацию насоса во время установки. Если вы не будете осторожны, способ установки бустерного насоса может усилить производимый им шум. Не устанавливайте насос непосредственно на медную проводку, потому что вибрации насоса будут передаваться на медную проводку и звучать так, как будто над вашим домом летит самолет. Используйте гибкие соединители для входа и выхода, чтобы свести к минимуму звук, создаваемый вибрациями.
Что такое повысительный водяной насос? (Руководство 2022 г.)
Хотите узнать, что такое повысительный водяной насос? И как это работает?
Бустерные насосы могут увеличить давление воды в вашем доме на 10-30 фунтов на квадратный дюйм.
В этом руководстве я рассмотрю…
Что такое бустерный водяной насос
Как работают бустерные насосы
Основные компоненты этих насосов
Дополнительные функции
Давайте начнем с этого руководства!
Что такое насос повышения давления воды?
Представьте себе: вы приходите домой после долгого рабочего дня, и все, что вы хотите сделать, это принять долгий горячий душ. Но знаете что? Вы включаете душ, и вы едва получаете струйку воды. Как некультурно!
Проблема в том, что все в вашем городе принимают душ одновременно. Напор воды самый низкий утром и вечером, когда все дома. К счастью, есть устройство, которое может значительно повысить давление воды — насос для повышения давления воды.
Повысительный водяной насос представляет собой механическое устройство, которое повысит давление воды в вашем доме с дополнительных 15 до 30 фунтов на квадратный дюйм. Когда давление воды в доме падает, бустерный насос автоматически включается, повышая давление воды до целевого уровня, например 55 фунтов на квадратный дюйм, а затем отключается.
Эти специализированные водяные насосы обычно устанавливаются возле основного водопровода дома и сразу после отключения основного водоснабжения.
Читайте также: Какие насосы для повышения давления воды лучше?
Как работают насосы повышения давления воды?
Повысительный водяной насос на самом деле не так уж и сложен — он включает в себя двигатель, крыльчатку (вентилятор), корпус, плату управления, всасывающую и нагнетательную трубы.
Насосы повышения давления воды A работают, определяя падение расхода или давления воды, и плата управления включает двигатель . Двигатель начнет вращать крыльчатку, которая действует так же, как лопасти вентилятора, который перемещает воду.
Вода поступает из водозаборной трубы, которая соединена с вашим основным водопроводом, проталкивается через крыльчатку и направляется по напорной линии в остальную часть вашего дома. Как только давление воды достигает целевого давления воды (которое регулируется на панели управления), бустерный насос прекращает качать.
Читайте также: Как установить насосы повышения давления воды?
Обратный клапан
В дополнение к основным компонентам подкачивающих насосов многие муниципалитеты требуют, чтобы обратный клапан был установлен перед подкачивающим насосом — между основным запорным клапаном воды и насосом — и большинство основных запорных устройств расположены в подвале. .
Обратный клапан — это просто односторонний водяной клапан, поэтому он пропускает воду только в направлении водоснабжения дома.
Представьте, что по какой-то причине вода на вашей улице или в колодце перестала подавать воду в ваш дом, возможно, произошел прорыв водопровода. Ну, вся эта вода под высоким давлением в вашем доме может течь назад и из дома, если нет обратного клапана.
Если ваш подкачивающий насос работает всухую, например, при разрыве уличного водопровода (такое случается чаще, чем вы думаете), это опасно, потому что насос перегреется, прокладки деформируются и даже могут обжечь любого, кто находится рядом с насосом.
Обратный клапан предотвратит слив воды из трубопровода вашего дома (она будет поступать в ваш дом только вперед) и, таким образом, защитит ваш бустерный насос от перегрева.
Читайте также: Какие рециркуляционные насосы для горячей воды самые лучшие?
Клапан сброса давления
В некоторых муниципалитетах также может потребоваться установка клапана сброса давления вместе с насосом повышения давления воды.
Вы, наверное, уже видели предохранительный клапан, потому что он обязательно должен быть на всех водонагревателях. Клапан обычно подсоединяется к длинной пластиковой или медной трубе, которая опускается на несколько дюймов от пола водонагревателя. Если водонагреватель окажется под избыточным давлением, он может буквально взорваться, поэтому предохранительный клапан откроется при заданном высоком давлении и выпустит воду и пар.
Тот же принцип применим к насосам повышения давления воды.
Клапан сброса давления устанавливается вдоль линии подачи воды для сброса избыточного давления с целью защиты насоса и предотвращения катастрофического отказа. Эти клапаны обычно открываются, если давление превышает 100 фунтов на квадратный дюйм.
Читайте также: Как работает насос рециркуляции горячей воды?
Байпасный контур
Многие домовладельцы любят устанавливать байпасные контуры со своими бустерными насосами.
Байпасная петля — это просто трубопровод, который проходит вокруг вашего подкачивающего насоса, так что, если насос когда-либо выйдет из строя, или если вам придется заменить насос или выполнить техническое обслуживание, у вас все равно будет вода для остальной части вашего дома.
На каждом конце байпасного контура у вас будет запорный клапан, который будет закрыт во время нормальной работы подпорного насоса. Но если что-то сломается или насос начнет течь, вы можете отключить подкачивающий насос, открыть перепускные клапаны и все равно подать воду в дом.
Читайте также: Какие рециркуляторы горячей воды лучше всего подходят для установки под раковину ?
Место установки
Повысительные водяные насосы почти всегда устанавливаются рядом с основным водопроводом дома.
Обычно он находится на самом нижнем уровне или в подвале, а подкачивающий насос необходимо устанавливать после отключения основной воды. Вам также нужно место, где у вас есть легкий доступ к насосу для установки и обслуживания.
Еще одна вещь, которую следует учитывать, это то, что вам нужна плоская или твердая поверхность, на которой вы сможете установить бустерный насос. Бустерный насос создает много вибраций, поэтому первостепенное значение имеет надежное и устойчивое место установки. Недавно я написал подробный руководство по установке насосов повышения давления воды .
Разрешения
В большинстве округов и городов требуется разрешение на установку повысительного водяного насоса.
Установка этих насосов не для среднего домовладельца, так как вам нужно врезаться в главный водопровод, припаять или приклеить новые трубы и установить различные клапаны. Рекомендуется нанять лицензированного сантехника для установки насоса повышения давления воды. Пожалуйста, получите три цитаты, прежде чем принять решение нанять конкретного сантехника.
Вы также можете купить бустерный насос самостоятельно и просто нанять сантехника, чтобы сэкономить деньги.
Читайте также: Что такое дефектный полибутиленовый трубопровод?
Протекающие насосы
Вероятно, одной из самых больших жалоб домовладельцев являются протекающие бустерные насосы.
Это могло быть связано с некачественной установкой или заводским браком, но некоторые домовладельцы часто сталкиваются с протечками бустерных насосов.
Также важно, чтобы насос всегда был заполнен водой, чтобы он никогда не работал всухую, и правильно заливал насос перед использованием, так как это может привести к повреждению внутренних компонентов и будущим утечкам.
У некоторых насосов есть определенные этапы установки, которых нет у других насосов, и рекомендуется внимательно прочитать руководство по установке, даже если вам его установит сантехник.
Идеальное давление воды
С моей точки зрения, слабое давление воды в доме — это когда давление 40 фунтов на квадратный дюйм или ниже. Для большинства домовладельцев идеальным будет около 50 фунтов на квадратный дюйм.
Насос повышения давления воды может увеличить давление в вашем доме еще выше, например, до 70 фунтов на квадратный дюйм или выше. Тем не менее, я бы не стал поддерживать такое высокое давление воды в вашем доме, за исключением коротких периодов, например, для мытья снаружи. Если вы будете поддерживать очень высокое давление воды, это может привести к повреждению трубопровода.
Заключительные мысли
Основное назначение повысительного насоса для повышения давления воды — повысить давление воды в вашем доме с 10 до 30 дополнительных фунтов на квадратный дюйм.
У вас может быть низкое давление воды, потому что вы живете на более высоком уровне, чем главный водопровод в вашем городе или округе
Если у вас большой многоэтажный дом, это также может быть фактором, объясняющим, почему у вас низкий уровень воды давление.
Насос повышения давления воды в большинстве случаев может резко повысить давление воды. Конечно, недостатками будут первоначальные затраты, ответственность за техническое обслуживание и возможные проблемы с утечкой.
Секреты домашнего инспектора Автор
Узнайте больше Советы по уходу за домом от экспертов
Уход за домом не должен быть таким сложным. Ознакомьтесь с этими полезными руководствами, чтобы сделать уход за домом более понятным!
Повышение давления воды в доме: работают ли усилители давления воды
Низкое давление в водопроводных трубах в вашем доме может стать неприятной проблемой, которую необходимо решить. Низкое давление воды может привести к неправильной работе некоторых приборов или, в некоторых случаях, к тому, что они не будут работать вообще. К счастью, есть способы решить эту проблему и установить такой напор воды в вашем доме, который будет равномерно распределять давление на все ваши водовыпуски.
Насосы повышения давления воды действительно работают и могут быть полезным дополнением к вашему дому. Например, предположим, что у вас в доме низкое или колеблющееся давление воды. В этом случае усилитель давления воды повысит и стабилизирует давление и обеспечит надежное давление во всех водовыпусках в вашем доме.
Колебания и низкое давление воды могут быть очень неприятной проблемой для домовладельца. Причина проблемы с давлением не всегда сразу очевидна и требует дальнейшего изучения. Однако, если причина низкого давления или нестабильного давления связана с подачей, усилитель давления воды, несомненно, поможет обеспечить более приемлемое и пригодное для использования давление воды. Тип повысительного водяного насоса, который вам нужен, будет определяться потребностями в давлении воды и высотой, на которую насос должен доставлять воду.
Что вызывает низкое давление воды в вашем доме
Низкое давление воды в водопроводных кранах в доме может быть признаком нескольких потенциальных причин, и стоит изучить проблему немного глубже, прежде чем приступать к установке водопровода. усилитель давления.
Были случаи, когда проблема с низким давлением воды была вызвана неполностью открытыми клапанами подачи воды . Это ограничит как поток воды, так и давление воды, подаваемой в ваш дом.
Эта проблема иногда возникает, когда люди покупают новый дом, въезжают в него и обнаруживают, что напор воды менее желателен. К сожалению, они предполагают, что все впускные клапаны открыты, и часто не рассматривают возможность проверки этого.
Простое открытие клапанов полностью решит проблему, не заморачиваясь покупкой и установкой насоса повышения давления воды .
Кроме клапанов, которые не полностью открыты, может быть несколько других сценариев, которые могут привести к низкому давлению воды.
Ваша высота . Если ваш дом находится на возвышенности на холме, и ваш дом выше местной насосной станции, то вы можете оказаться на пределе возможностей подачи водопроводной воды. Это приведет к низкому давлению воды или непредсказуемому давлению воды, когда домохозяйства находятся на более низкой высоте, чем вы используете воду.
Ваше расстояние от местной насосной станции . Ваш дом может располагаться за пределами пропускной способности вашего местного муниципального резервуара. Результатом может быть низкое давление воды в вашем доме.
Редукционный клапан давления воды . Водопроводная вода обычно подается под высоким давлением, чтобы в домах, расположенных дальше, была вода под хорошим напором. В домах, которые находятся близко к источнику водоснабжения, необходимо установить редукционный клапан, чтобы уменьшить давление воды, поступающей в ваш дом. Этот клапан обычно регулируется, и его можно установить на слишком низкое значение. Проверка этого может покончить с необходимостью установки насоса повышения давления. Неисправность этого клапана регулирования давления также может повлиять на давление воды в доме.
Забитые или поврежденные трубы . Забитые трубы эффективно снижают давление, подаваемое в ваш дом, а сломанные или поврежденные трубы могут не только снизить давление, но и стоить вам денег из-за потраченной впустую воды. Если вы подозреваете, что это ваша проблема, например, если у ваших соседей нет проблем с напором воды, и вы проверили другие возможности, было бы лучше вызвать специалиста для проверки проблемы.
Резервуары для хранения воды . Если у вас есть резервуары для хранения воды, которые снабжают ваш дом водой, расположение резервуаров, особенно высота резервуаров, может влиять на давление воды, подаваемой из резервуаров. В большинстве современных домов напора самотечной воды недостаточно для работы многих приборов, которые мы используем. В этом сценарии почти наверняка вам понадобится насос повышения давления, установленный для обеспечения необходимого давления воды.
Как проверить давление воды в вашем доме
Если у вас есть проблемы с давлением воды в вашем доме и вы хотите получить точный ответ, чтобы подтвердить свои подозрения, то лучше всего проверить давление воды в системе водоснабжения.
Вы можете приобрести манометры для проверки давления воды, которые можно подсоединить к домашнему крану, к которому можно подключить шланг . Эти манометры доступны в большинстве местных хозяйственных магазинов, где продаются сантехника.
Давление вашей водопроводной сети обычно подается на входную трубу в пределах от 50 до 70 фунтов на квадратный дюйм, при этом допустимым средним значением является 60 фунтов на квадратный дюйм.
Давление выше 60psi считается хорошим давлением воды. Давление от 50 до 60 фунтов на квадратный дюйм считается хорошим давлением воды, но все, что ниже 50 фунтов на квадратный дюйм, считается недостаточным давлением воды .
Высокое давление воды может быть такой же проблемой, как и низкое давление воды . Например, давление воды выше 70 фунтов на квадратный дюйм и ближе к 80 фунтам на квадратный дюйм может повредить водопроводные трубы и арматуру в вашем доме. Это может привести к разрыву труб и повреждению клапанов и арматуры, а в результате разрыв трубы может нанести значительный ущерб вашему дому и мебели.
Если вы измеряете давление воды, и оно находится в диапазоне от 50 до 50 фунтов на квадратный дюйм, или если в течение дня у вас бывают периоды, когда давление падает ниже допустимого уровня, вы можете воспользоваться усилителем давления.
Работают ли усилители давления воды?
Насосы повышения давления воды, несомненно, работают и помогают повысить и стабилизировать давление воды во всем доме.
Наиболее распространенная причина, по которой люди жалуются на то, что бустерный насос не решает их проблему с давлением воды, заключается в том, что установленный насос не рассчитан на подачу давления и расхода, необходимых для дома .
Одним из факторов, влияющих на тип и размер насоса повышения давления воды, который вы выберете, будет то, является ли ваш дом одноэтажным или многоэтажным. Как только насосу потребуется перекачать воду на большую высоту, вам понадобится насос большей производительности, чтобы доставить воду под достаточным давлением на эту высоту.
В связи с этим очень важно правильно выбрать насос повышения давления воды, чтобы обеспечить достаточное давление и скорость потока во всем доме.
https://youtu.be/JGRBC7pwergВидео не может быть загружено, так как отключен JavaScript: что такое повысительный водяной насос и как он работает? (https://youtu.be/JGRBC7pwerg)
Как работают усилители давления воды?
Все напорные водяные насосы будут иметь одни и те же основные компоненты, из которых состоит насос, независимо от марки. По сути, насос повышения давления будет состоять из пяти основных компонентов.
Вход . Это будет отверстие, через которое вода из сети или водопровода будет поступать в подкачивающий насос.
Рабочее колесо . Это можно сравнить с пропеллером, но вместо воздуха он толкает жидкость.
Двигатель . Все насосы будут иметь двигатель. Мощность двигателя будет определять эффективность насоса, давление, которое он может создать, и скорость потока воды, которую он может подать в систему водоснабжения в вашем доме. Двигатель будет вращать крыльчатку, которая нагнетает воду из впускного отверстия через выпускное, увеличивая давление и скорость потока.
Датчик давления . Это важный компонент, который позволяет насосу приспосабливаться к требуемому давлению. Например, если вы решите принять душ во время работы стиральной машины, насос должен будет создавать большее давление, чтобы обеспечить достаточное давление для удовлетворения потребности в одновременном открытии нескольких выходов. В противном случае один или другой будет испытывать низкое давление при открытии другого выхода.
Розетка . Это будет отверстие, через которое насос будет гонять воду под давлением, чтобы доставить воду под давлением к водовыпускам в вашем доме.
Электродвигатели большинства бытовых насосов повышения давления . Это важное соображение, о котором следует помнить, поскольку, если у вас отключится электричество, это повлияет на давление воды, проходящей через трубы в вашем доме. Это может привести к низкому давлению или прекращению потока воды при отсутствии электричества.
По этой причине, если вы планируете иметь в своем доме резервный источник питания, вам также следует подключить повысительный водяной насос, чтобы обеспечить хороший поток воды во время отключения электроэнергии .
Если давление поступающей воды ниже, вам может потребоваться выбрать насос с расширительным баком. Это делает насос более эффективным и предотвращает колебания, возникающие в насосе, который активируется реле потока.
Расширительный бачок также предотвратит включение насоса каждый раз, когда в вашем доме открывается кран, что поможет сократить потребление электроэнергии бустерным насосом .
В некоторых случаях, например, в больших зданиях или высоких зданиях, где насосы работают очень интенсивно и часто включаются и выключаются из-за постоянной потребности, используются системы с двумя насосами.
В системе с двумя насосами два насоса повышения давления устанавливаются рядом, и они включаются системой управления поочередно по мере необходимости. Это снижает износ любого отдельного насоса и служит для увеличения срока службы насосов, а также обеспечивает уровень резервирования в случае отказа насоса.
В некоторых случаях в больших жилых домах может быть установлено до 4 насосов повышения давления воды для распределения потребности в нагрузке и обеспечения достаточного давления в доме.
Как подобрать насос для повышения давления воды для дома
При выборе насоса для повышения давления воды для дома необходимо учитывать важную информацию о текущем давлении воды, а также о конструкции и размере дома.
Подобрать насос для установки не так просто, как купить насос в местном магазине сантехники и установить его . Во-первых, вам нужно знать текущую скорость потока и давление, которое обеспечивает ваше входящее водоснабжение, и проанализировать, какие потребности есть в доме.
Бустерный насос рассчитан в соответствии с несоответствием между входным и выходным давлением воды и высотой, на которую должна подняться вода .
В некоторых случаях, например, в квартирах, где вы можете находиться на этажах 3 ^rd , 4 ^th , 4 ^th , или 5 ^th или выше, может потребоваться несколько больших подкачивающих насосов, а меньшие подкачивающие насосы в системы для получения желаемого результата.
Чтобы определить необходимый размер насоса, необходимо учитывать следующие аспекты расхода воды и ваши потребности.
Установите требуемый расход . Этот расчет должен установить медленную скорость обслуживания и пиковую скорость потока. Скорость рабочего потока указана для устройств, время работы которых превышает 10 минут, таких как стиральные и посудомоечные машины. Пиковая скорость потока — это максимальное количество приборов, которые вы можете использовать одновременно.
Какое текущее давление воды в вашем доме ? Установите текущее давление воды, подаваемой на ваш водозабор.
Какое давление воды вам нужно . Это будет давление, которое вы хотите на своих водовыпусках, и принимая во внимание высоту, на которую должна идти вода, если у вас многоэтажный дом.
Цифры используются для расчета требуемой производительности насоса повышения давления.
В качестве ориентира для расчета вашего обслуживания и скорости потока вы можете использовать следующие средние галлоны в минуту или GPM, которые используют различные розетки в домашних условиях.
Смесители . от 2,5 до 3 галлонов в минуту
Туалеты . от 2,2 до 5 галлонов в минуту
Ванны . от 4 до 8 галлонов в минуту
Душ . от 2,5 до 5 галлонов в минуту
Посудомоечная машина . 2-3-GPM
Стиральная машина . от 4 до 5 галлонов в минуту
После того, как вы определили скорость потока и высоту, на которую вам нужно набрать воду, вы можете обратиться к поставщику насоса и получить его рекомендацию по насосу необходимой вам производительности, а также о том, нужен ли вам одиночный насос. или система с несколькими насосами.
Заключение
Насосы повышения давления воды работают, и в некоторых местах без этих устройств многие домохозяйства не смогли бы нормально функционировать.
Насосы повышения давления хорошо работают для повышения давления воды там, где поступающее давление недостаточно, и стабилизации давления воды там, где давление колеблется в разное время суток .
Правильное определение размера насоса в соответствии с вашими потребностями является неотъемлемой частью процесса правильной установки бустерного насоса. Установите насос недостаточной производительности, и вы не решите свои проблемы с напором воды; установите слишком большой насос, и вы будете тратить деньги напрасно.
Чтобы точно определить размер насоса, лучше всего обратиться к профессионалу, который проанализирует текущий расход воды и давление, а также ваши потребности и порекомендует насос нужного размера или несколько насосов.
Покупка домашнего бустерного насоса: полное руководство
Это полное руководство по покупке бустерного насоса. Он охватывает:
Что такое бустерный насос?
Как работает бустерный насос?
Каковы важные характеристики бустерного насоса?
Нужен ли мне бустерный насос?
Какой тип бустерного насоса мне нужен?
Как установить бустерный насос?
Итак, если вы хотите повысить низкое давление воды в доме, это руководство для вас.
Начнем.
Бесплатный совет: если вы не можете найти ответ на свой вопрос ниже, свяжитесь с нами по телефону 0800 112 3134 и поговорите с нашими обученными специалистами по насосам прямо сейчас.
Что такое бустерный насос?
Бустерный насос — это небольшое механическое устройство, которое можно подключить к водопроводной системе вашего дома. Насос способен обнаруживать, когда давление воды низкое, а затем автоматически повышать производительность входящей водопроводной воды до желаемого давления.
Проще говоря, если вы часто испытываете низкое давление воды при пользовании кранами, душевыми лейками или другими бытовыми приборами в вашем доме, бустерный насос может увеличить давление воды.
Как работает бустерный насос?
Бустерные насосы, с точки зрения механики, являются довольно простыми инструментами. Насос имеет вход (где вода входит в насос) и выход (где вода выходит из насоса). При установке между вашими резервуарами для воды и выпускными отверстиями бустерный насос будет использовать набор крыльчаток для повышения давления воды, проходящей через вашу систему. Вот пошаговое руководство, как это работает:
Этап 1: Вода поступает в насос
Бустерный насос всасывает жидкость в насос через питающую сеть или разделительный бак (вход).
Этап 2. Активируются рабочие колеса насоса
Когда вода попадает в камеру насоса, насос приводит в действие рабочие колеса.
Этап 3: Вода выходит из насоса
Затем крыльчатки вращаются с высокой скоростью, повышая давление воды перед выходом через выход.
Бустерные насосы бывают разных конструкций в зависимости от марки и могут работать с одним или несколькими рабочими колесами, в зависимости от требований вашей системы.
Каковы важные характеристики бустерного насоса?
Существуют четыре важные особенности бустерного насоса, о которых следует помнить при принятии решения о покупке. Это:
Расход
Номинальное давление/бар
Тип системы
Главное рабочее колесо
Что такое расход?
Это максимальное количество воды, которое может выходить из насоса каждую минуту.
Например, Salamander Home Booster может увеличить скорость потока до 12 литров воды в минуту, даже если скорость входящего потока составляет всего 3 литра воды в минуту.
Если у вас большая семья в доме значительных размеров, вам может понадобиться насос с большей производительностью.
Примечание. Имейте в виду, что если вы потребляете воду из сети, по закону вам разрешено использовать только 12 л/мин. Если вам требуется больше, то вам нужно будет установить тормозной бак.
Что такое барный рейтинг?
Это давление, при котором вода будет выбрасываться из бустерного насоса. Например, помпа Salamander Home Booster рассчитана на давление 1,5 бар. Если у вас давление воды 0,7 бар, Salamander удвоит давление воды. Опять же, если у вас большая семья в доме значительных размеров, то вам, вероятно, понадобится более мощный насос.
Что такое тип системы?
Бустерные насосы бывают положительных и отрицательных типов. Это определяет, как насос будет активирован. Положительный насос активируется под действием силы тяжести. Отрицательный насос активируется падением давления между насосом и устройством. Полное объяснение положительных и отрицательных насосов можно найти в нашем руководстве здесь.
Что такое головное рабочее колесо?
Бустерные насосы работают с системой крыльчатки. Подумайте о «двигателях самолетов», и вы на правильном пути. В большинстве современных бустерных насосов у вас может быть одно или несколько рабочих колес. Чем больше крыльчаток, тем мощнее насос.
Нужен ли мне бустерный насос?
Если вы считаете, что у вас проблемы с низким давлением воды, и вы рассматриваете возможность покупки бустерного насоса, вы можете провести простой трехэтапный тест, чтобы проверить свой расход. Все, что вам нужно для этого теста, это: мерный кувшин, таймер и калькулятор.
Шаг 1: Поместите мерный кувшин объемом 1 л под кран или душ
Шаг 2: Включите неисправный кран или душ на полную мощность
Шаг 3: Время, за которое кувшин наполнится
Если для заполнения кувшина требуется более 6 секунд, значит у вас низкое давление воды.
Примечание. Мы также рекомендуем обратиться к квалифицированному сантехнику для оценки требований, предъявляемых к вашему дому.
Какой тип бустерного насоса мне нужен?
Если вы подумываете о покупке бустерного насоса, на самом деле существует лишь несколько марок насосов, достойных вашего внимания. Это: Grundfos, Salamander и Stuart Turner. Вот лучшие насосы каждой марки:
Salamander Home Boost 1,6 бар Бустерный насос с давлением воды в сети, 240 В
Одним из лучших вариантов для коррекции низкого давления воды является серия насосов Home Boost от Salamander. Они способны поднять давление воды примерно до 1,5 бар, при этом обеспечивая соблюдение правил водопользования и установки. Они компактны и просты в установке, а также бесшумны в работе, поэтому они не будут мешать вашему дому лишними шумами.
Особенности:
Номинальное давление 1,6 бар
Максимальный расход 12 л/мин
Тип системы положительный
Головное рабочее колесо Одиночное рабочее колесо
Цены на повысительный насос Salamander Home Boost 1,6 бар для повышения давления в водопроводной сети 240 В можно найти здесь.
Grundfos Home Booster 4,5 бар
Другим ведущим вариантом является новая линейка Home Booster от Grundfos. Домашний бустер представляет собой полностью интегрированную самовсасывающую систему, которая идеально подходит для повышения давления воды в бытовых условиях. Встроенная регулировка скорости также означает, что насос будет работать только тогда, когда это необходимо, поэтому он также не повлияет на ваши счета за электроэнергию.
В этом насосе также установлен встроенный тормозной бак, гарантирующий, что вы соблюдаете требования водного законодательства. Однако имейте в виду, что если у вас большое имущество, вам может понадобиться дополнительный бак.
Характеристики:
Номинальное давление 4,5 бар
Максимальный расход 70 л/мин
Тип системы положительный
Головное рабочее колесо Одиночное рабочее колесо
Цены на бустер Grundfos для дома на 4,5 бар.
Stuart Turner 3,0 бар Flomate Mains Boost Extra
Ассортимент насосов Stuart Turner Flomate — одна из лучших коллекций насосов на рынке. Давление в 3,0 бар придаст заслуженный импульс вашему водоснабжению, в то время как технология также оснащена встроенным разделительным баком, что устраняет необходимость в установке отдельного разделительного бака для холодной воды.
Особенности:
Номинальное давление 3,0 бар
Максимальный расход 40 л/мин
Тип системы положительный
Головное рабочее колесо Двойное рабочее колесо
Узнать цены на Stuart Turner Flomate Mains Boost Extra 200 можно здесь.
Как установить бустерный насос?
Хотя вы можете установить бустерный насос самостоятельно, мы подозреваем, что большинство людей, читающих эту статью, возможно, захотят обратиться к сантехнику. Однако, если вы умеете делать своими руками, установка бустерного насоса намного проще и быстрее, чем многие думают. Вот ответы на некоторые ключевые вопросы о том, как установить бустерный насос.
Нужны ли какие-либо специальные инструменты для установки бустерного насоса?
Все фитинги, необходимые для установки, входят в комплект насоса. В комплект входят: шайбы, шайба фильтра, прямой соединитель, соединитель запорного клапана и несколько переходников для трубных соединений диаметром 15 или 22 мм. Полные инструкции также включены, поэтому вы готовы начать установку, как только получите комплект.
Сколько времени занимает установка бустерного насоса?
Установка займет примерно один час, и для начала вам потребуется всего несколько инструментов.
Сколько стоит установка повысительного насоса?
В зависимости от вашего региона установка бустерного насоса будет стоить от 50 до 100 фунтов стерлингов.
Есть ли видео по установке, которым я могу следовать в качестве руководства?
Если вы чувствуете себя уверенно и готовы к установке, посмотрите этот превосходный видеоролик от Salamander Pumps в качестве руководства.
Примечание. Опять же, если вам требуется скорость потока выше 12 литров в минуту, необходимо установить разделительный бак.
No related posts.

Насос повышающий давление воды | Главный механик

Конструкция водяных насосов с мокрым ротором повышающих давление воды в водопроводе

Устройство насосов, повышающих давление воды в водопроводе с сухим ротором.

Установка насоса, повышающего давление воды.

Бытовые насосы для воды повышающие давление Aqvario серия AC.

Характеристики насоса

Модель АС 159-160 А

Модель АС 1512 195А

Внимание!

Отзывы о модели Aquario AC 1512-195A:

Внимание покупателей подшипников

Внимание покупателей подшипников

как выбрать технология монтажа схемы подключения + фото

Насосы для повышения давления воды: как выбрать технология монтажа схемы подключения + фото

Повысительный насос для дачи: какие бывают

Как выбрать

Технические характеристики их значение

Установка насоса, повышающего давление воды

Насосная станция для повышения давления

Главное – разобраться в причинах слабого напора воды

Калькулятор экспериментального определения давления в водопроводе

Что можно предпринять?

Выбор насоса для повышения давления воды

Видео: установка в квартире насоса для повышения напора воды

Выбор насосной станции

Калькулятор расчета необходимого напора домашней насосной станции

Калькулятор расчета требуемой производительности насосной станции

Видео: советы по выбору автоматической насосной станции

Насос для повышения давления воды

Какие проблемы может решить насос для повышения давления воды

Какой насос для повышения давления воды лучше использовать и почему

Как выбрать насос для повышения давления воды

Как установить насос для повышения давления воды

Нужен насос или насосная станция для повышения давления воды!

Повышение давления в водопроводе или что нужно знать, что бы выбрать качественную насосную станцию повышения давления.

Устройство насосной станции

Выбор оборудования

Практические советы

Насос для повышения давления воды с автоматическим включением в частном доме и квартире

Разбираемся в причинах слабого напора воды

Что можно предпринять

Выбор насоса

Типы насосов

Правила подбора мощности

Как работает насос для повышения давления воды

Установка насоса для повышения давления в квартире

Особенности монтажа

Схема подключения

Все, что вам нужно знать о напорных насосах

Все, что вам нужно знать о насосах давления

Что такое давление насосы и как они работают?

КАК РАБОТАЕТ НАПОРНЫЙ НАСОС?

КОГДА НУЖЕН НАСОС?

ЧТО ПРИЧИНЫ НИЗКОГО ДАВЛЕНИЯ ВОДЫ?

ПОМОГАЕТ ЛИ НАПОРНЫЙ НАСОС СО СКОРОСТЬЮ ПОТОКА И/ИЛИ ПОВЫСИТЬ ДАВЛЕНИЕ?

КАК ВЫБРАТЬ НАПОРНЫЙ НАСОС;

ТИП НАСОСА:

КАКИЕ ТИПЫ НАСОСОВ ПОСТАВЛЯЕТ PASCALI?

КАК УСТАНОВИТЬ НАПОРНЫЙ НАСОС

ПОЛЕЗНЫЕ СОВЕТЫ: ​​

Резервуары высокого давления насоса, как они работают и как их настроить.

Что такое напорный бак?

Как работает нагнетательный насос?

Как отрегулировать гидробак?

Мне сказали «установить давление 20 psi и забыть об этом»….

Что такое «езда на велосипеде»?

Как исправить езду на велосипеде?

Существует 3 способа исправить цикличность:

Где установить гидробак?

Что такое бустерный насос и как он работает?

Что такое бустерный насос?

Конструкция бустерного насоса

Что делает бустерный насос?

Как выбрать бустерный насос?

Бустерные насосы типов

Как установить бустерный насос?

Где установить бустерный насос?

Как обеспечить бесшумность бустерного насоса

Что такое повысительный водяной насос? (Руководство 2022 г.)

Что такое насос повышения давления воды?

ПОЛЕЗНЫЕ СОВЕТЫ:
